Modbus 远程 I/O 通讯模块 RTU-485
注意事项
3 此操作手册提供功能规格、安装、基本操作与设定，以及有关于网络协议内容的介绍。
3 本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击/
冲击意外的外壳配线箱内。另必须具备保护措施 (如：特殊的工具或钥匙才可打开) ，防止非维护人员操作
或意外冲击本体，造成危险及损坏，且请勿在上电时触摸任何端子。
3 请务必仔细阅读本使用手册，并依照本手册指示进行操作，以免造成产品受损，或导致人员受伤。
1 RTU-485 简介 .......................................................................................................................................2
2 RTU-485 单元部件 ...............................................................................................................................3
3 RTU-485 基本操作 ................................................................................................................................5
4 功能区域说明 ........................................................................................................................................5
目录
1.1 RTU-485 功能简介 ......................................................................................................................2
1.2 功能规格......................................................................................................................................2
2.1 外观尺寸......................................................................................................................................3
2.2 各部介绍......................................................................................................................................3
2.3 RUN/STOP 开关..........................................................................................................................3
2.4 地址设定开关...............................................................................................................................4
2.5 通讯设定开关...............................................................................................................................4
3.1 安装 RTU-485 与 Slim I/O 模块 ...................................................................................................5
3.2 安装 RTU-485 及其 Slim I/O 模块于导轨 .....................................................................................5
4.1 数字输入/输出模块区域 ...............................................................................................................5
4.2 特殊输入/输出模块区域 ...............................................................................................................6
4.3 特殊功能区域...............................................................................................................................6
4.4 RTU-485 错误代码说明 ...............................................................................................................7
5 RTU-485 支持的功能码 .........................................................................................................................7
6 RTU-485 应用范例 ...............................................................................................................................7
6.1 RTU-485 与主控设备连接............................................................................................................7
6.2 应用范例......................................................................................................................................8
7 LED 灯指示说明及故障排除................................................................................................................10
7.1 POWER 灯显示说明..................................................................................................................10
7.2 RUN LED 灯显示说明................................................................................................................10
7.3 ALARM LED 灯显示说明...........................................................................................................10
7.4 RS-485 LED 灯显示说明 ...........................................................................................................10
DVP-PLC 操作手册
1
Modbus 远程 I/O 通讯模块 RTU-485
1 RTU-485 简介
1. 谢谢您使用台达 RTU-485 模块。为了确保能正确地安装及操作本产品，请在使用该模块之前，仔细
阅读该使用手册。
2. RTU-485 为 Modbus 远程 I/O 通讯模块，可实现台达可编程逻辑控制器对 Slim 系列 I/O 模块的远程
控制。
3. RTU-485 模块为标准的 Modbus 从站设备，可以相容其他遵循标准 Modbus 协议的主控设备。
1.1 RTU-485 功能简介
z 自动检测 I/O 模块
z 连接特殊输入/输出模块最大数目为 8 台，数字量点数最大扩展 128 点输入和 128 点输出
1.2 功能规格
DeviceNet 连接器
项目 规格
传输方式
电气隔离
接头 可插拔式连接器 (3Pin)
传输电缆 双绞线式隔离线
RS-485
500 VDC
通讯
项目 规格
7、E、1 7、O、2 8、O、1
通讯模式
串行传输速度
ASCII Mode
RTU Mode
1,200 bps； 2,400 bps； 4,800 bps；9,600 bps；19,200 bps； 38,400 bps； 57,600 bps；
115,200 bps
7、O、1 7、N、2 8、N、1
7、E、2 8、E、1 8、N、2
8、E、1 8、O、1 8、N、1 8、N、2
电气规格
项目 规格
电源规格 24 VDC (-15% ~ 20%)（具直流输入电源极性反接保护）
环境规格
2
项目 规格
ESD (IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge，4KV Contact Discharge
EFT (IEC 61131-2, IEC 61000-4-4): Power Line: 2KV, Digital I/O: 1KV
噪声免疫力
操作温度 0ºC ~ 55ºC（温度）、50 ~ 95%（湿度）、污染等级 2
储存温度 -25ºC ~ 70ºC（温度）、5 ~ 95%（湿度）
耐振动/冲击 国际标准规范 IEC 61131-2、IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)
标准 IEC 61131-2、UL508 标准
Analog & Communication I/O: 1KV
Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV
RS (IEC 61131-2, IEC 61000-4-3): 80MHz~1000MHz , 1.4GHz~2.0GHz , 10V/m
DVP-PLC 操作手册
2 RTU-485 单元部件
2.1 外观尺寸
2.2 各部介绍
Modbus 远程 I/O 通讯模块 RTU-485
1. POWER 指示灯 9. I/O 模块定位孔
2. RUN 指示灯 10. 铭牌说明
3. ALARM 指示灯 11. I/O 模块连接口
4. RUN/STOP 开关 12. DIN 轨槽（35mm）
5. 通讯指示灯 13. I/O 模块固定扣
6. 地址设定开关 14. DIN 轨固定扣
7. 通讯模式设定开关 15. I/O 模块固定槽
8. RS-485 通讯口 16. 电源输入口
2.3 RUN/STOP 开关
开关设置 说明
RUN
RUN→STOP
STOP
STOP→RUN
I/O 模块处于 RUN 状态
1. I/O 模块由 RUN 切换到 STOP 状态
2. 数字输入/输出模块的输出点全部变为 OFF 状态
1. 特殊输入/输出模块处于 STOP 状态
2. 特殊输入/输出模块不可由通讯控制
3. 数字输入/输出模块不可由通讯控制
1. 特殊输入/输出模块由 STOP 切换到 RUN 状态
2. 重新检测 DI/DO 点数和特殊输入/输出模块的数量
RUN
STOP
DVP-PLC 操作手册
3
Modbus 远程 I/O 通讯模块 RTU-485
2.4 地址设定开关
用于设置 RTU-485 模块的通讯地址。设置范围：H’01~H’F0（十进制 1~240）。
开关设定 说明
H’01~H’F0
H’00,
H’F1~H’FF
有效的通讯地址，ID0~ID7 定义依次为 2
无效的通讯地址
0、21、22
、…26、27
例：若用户需将 RTU-485 地址设置为 26 时，模块的通讯地址设置为十进制数 26 时，只要将 ID4 对应
的开关拨至”ON”、将 ID3 对应的开关拨至”ON”，再将 ID1 对应的开关拨至”ON”即可。
注意事项:
z 电源在断电情况下设置通讯地址，完成通讯地址设置后，将 RTU-485 模块上电
z RTU-485 运行时，变更通讯地址的设定值是无效的
z 请小心使用一字螺丝刀调节旋转开关，不要刮伤
2.5 通讯设定开关
通讯设定开关为用户提供以下功能：
z 通讯格式的设定（PA0~ PA 3、A/R）
z 串行通讯速率的设置（DR0~DR2）
PA3 PA2 PA1 PA0 A/R
OFF OFF OFF OFF ON
OFF OFF OFF ON ON
OFF OFF ON OFF ON
OFF OFF ON ON ON
OFF ON OFF OFF ON
OFF ON OFF ON ON
OFF ON ON OFF ON
OFF ON ON ON ON
ON OFF OFF OFF ON
OFF ON OFF ON
OFF ON ON OFF
OFF ON ON ON
ON OFF OFF OFF
OFF
OFF
OFF
OFF
通讯格式
7,E,1，ASCII
7,O,1，ASCII
7,E,2，ASCII
7,O,2，ASCII
7,N,2，ASCII
8,E,1，ASCII
8,O,1，ASCII
8,N,1，ASCII
8,N,2，ASCII
8,E,1，RTU
8,O,1，RTU
8,N,1，RTU
8,N,2，RTU
DR2 DR1 DR0
串行通讯速率
OFF OFF OFF 1,200 bps
OFF
OFF ON 2,400 bps
OFF ON OFF 4,800 bps
OFF ON ON 9,600 bps
ON OFF OFF 19,200 bps
ON OFF ON 38,400 bps
ON ON OFF 57,600 bps
ON ON ON 115,200 bps
4
DVP-PLC 操作手册
Modbus 远程 I/O 通讯模块 RTU-485
注意事项:
z 电源在断电情况下设置功能设定开关，完成功能设定后，将 RTU-485 上电
z RTU-485 运行时，变更功能开关的设定值是无效的
z 请小心使用一字螺丝刀调节 DIP 开关，不要刮伤
3 RTU-485 基本操作

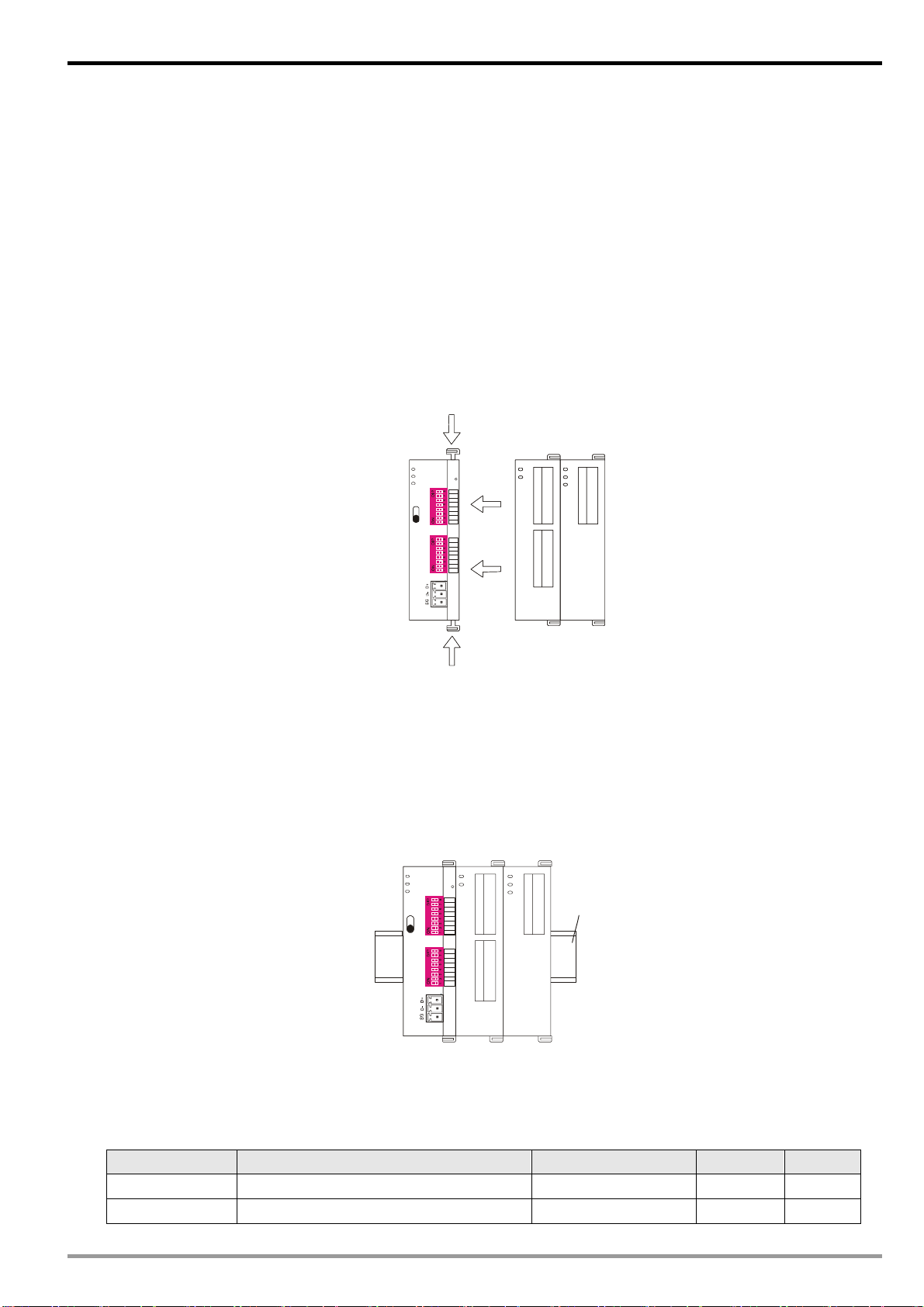

3.1 安装 RTU-485 与 Slim I/O 模块
z 将 RTU-485 右侧上下两端的 I/O 模块固定扣打开，将 I/O 模块对准导入孔结合
z 压入上下两端的 I/O 模块固定扣，固定 I/O 模块以保证接触良好
POWER
RUN
ALARM
RS-485
ID7
ID6
ID5
RUN
ID4
ID3
ID2
ID1
ID0
STOP
PA3
PA2
5
PA1
8
PA0
4
DR2
-
DR1
U
DR0
T
A/R
R
A
A
P
P
D
D
S
S
2
2
6
6
1
0
1
0
-
-
-
P
P
P
P
V
V
V
V
D
D
D
D
3.2 安装 RTU-485 及其 Slim I/O 模块于导轨
z 请使用 35mm 的标准 DIN 导轨
z 打开 RTU-485 及其 I/O 模块的 DIN 轨固定扣，将 RTU-485 以及 I/O 模块嵌入 DIN 导轨上
z 压入 RTU-485 及其 I/O 模块的 DIN 轨固定扣，将 RTU-485 及其 I/O 模块固定在 DIN 导轨上，如下
图所示：
POWER
RUN
ALARM
RS-485
ID7
ID6
ID5
ID4
ID3
ID2
ID1
ID0
P
PA3
PA2
5
8
4
U
T
R
S
PA1
6
PA0
1
DR2
-
DR1
DR0
P
A/R
V
D
A
D
2
0
P
V
D
35mm DIN
导轨
4 功能区域说明
4.1 数字输入/输出模块区域
通讯地址 数字输入/输出模块装置 属性 数据类型 长度
H’0400~H’047F
H’0500~H’057F
DVP-PLC 操作手册
X 点：X000~X177（Octal） 只读
Y 点：Y000~Y177（Octal） 读/写
bit
bit
128 点
128 点
5
Modbus 远程 I/O 通讯模块 RTU-485
4.2 特殊输入/输出模块区域
通讯地址 特殊输入/输出模块装置 属性 数据类型 长度
H’1600~H’1630
H’1640~H’1670
H’1680~H’16B0
H’16C0~H’16F0
H’1700~H’1730
H’1740~H’1770
H’1780~H’17B0
H’17C0~H’17F0
第 1 台特殊输入/输出模块：CR0~CR48
第 2 台特殊输入/输出模块：CR0~CR48
第 3 台特殊输入/输出模块：CR0~CR48
第 4 台特殊输入/输出模块：CR0~CR48
第 5 台特殊输入/输出模块：CR0~CR48
第 6 台特殊输入/输出模块：CR0~CR48
第 7 台特殊输入/输出模块：CR0~CR48
第 8 台特殊输入/输出模块：CR0~CR48
请参考相关特殊输入/
输出模块的 CR 属性
注意事项：
RTU-485 可以连接的特殊输入/输出模块最多为 8 台，靠近 RTU-485 右侧的为第一台，以此类推。
4.3 特殊功能区域
通讯地址 属性 参数名称 说明
H’0000
H’0001
H’0002
H’0003
H’0004
H’0005
H’0006
H’0007
H’0008
H’0009
H’0017
H’0018
H’0019
H’001A
H’001B
H’001C
H’001D
H’001E
H’001F
只读 机种代码 系统内定，RTU-485 机种代码=H’0200
只读 韧体版本 16 进制，显示目前韧体版本，如 H’0010 表示 V0.1
只读 韧体发行日期
读/写 RTU-485 模块启动/停止单元
只读 通讯格式设定值 显示 RTU-485 的通讯格式
只读 通讯速率设定值 显示 RTU-485 的通讯速率
只读 通讯地址设定值 显示 RTU-485 的通讯地址
只读 RTU-485 扩展 DI/DO 点数
只读 错误代码
只读 错误代码历史纪录 发生错误的数目，范围 0~32
只读 特殊输入/输出模块数目 RTU-485 检测到的特殊输入/输出模块数量
只读 第 1 台特殊输入/输出模块机种代码
只读 第 2 台特殊输入/输出模块机种代码
只读 第 3 台特殊输入/输出模块机种代码
只读 第 4 台特殊输入/输出模块机种代码
只读 第 5 台特殊输入/输出模块机种代码
只读 第 6 台特殊输入/输出模块机种代码
只读 第 7 台特殊输入/输出模块机种代码
只读 第 8 台特殊输入/输出模块机种代码
16 进制，显示韧体的发行日期。如
H’1FD6=K8150 表示发行日期为 8 月 15 日上午
当 H’0003=K1 时，RTU-485 启动；
当 H”0003=K0 时，RTU-485 停止
H’0007 高字节存放输入点数，低字节存放输出点
数
当前的错误纪录值，错误代码的含义请参考
17.3.4 错误代码说明
RTU-485 所连接第 1 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 2 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 3 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 4 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 5 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 6 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 7 台特殊输入/输出模块的机
种代码
RTU-485 所连接第 8 台特殊输入/输出模块的机
种代码
word 49
word 49
word 49
word 49
word 49
word 49
word 49
word 49
6
DVP-PLC 操作手册
Modbus 远程 I/O 通讯模块 RTU-485
4.4 RTU-485 错误代码说明
错误代码 名称 说明
0001
0002
0003
0004 RTU-485 STOP
000B
000C
5 RTU-485 支持的功能码
RTU-485 遵循标准的 Modbus 协议，共支持 H’01，H’02，H’03，H’05，H’06，H’0F，H’10，7 个功能
码。每个功能码的具体数据格式，请参考标准的 Modbus 协议。
功能码错误 RTU-485 不支持该功能码
操作数
地址错误
数据内容错误 读取/写入的数据长度超出范围
通讯格式错误 通讯指令的数据长度过短
通讯格式错误 通讯指令的数据长度过长
对某装置进行操作，操作地址不在该装置的范围或相应装置写入数据错误。
RTU-485 处于 STOP 状态
功能码 功能说明
H’01
H’02
H’03
H’05
H’06
H’0F
H’10
读取输出有效位的状态
读取输入有效位的状态
读取寄存器内容
对有效位进行写单笔操作
对寄存器进行写单笔操作
对有效位进行写多笔操作
对寄存器进行写多笔操作
操作数
数据类型
bit
bit
word
bit
word
bit
word
适用操作数
DO 区域：H’0500 ~ H’057F
DI 区域：H’0400 ~ H’047F
特殊功能区：H’0000 ~ H’001F
第 1 台特殊输入/输出模块的 CR：H’1600 ~ H’1630
第 2 台特殊输入/输出模块的 CR：H’1640 ~ H’1670
第 3 台特殊输入/输出模块的 CR：H’1680 ~ H’16B0
第 4 台特殊输入/输出模块的 CR：H’16C0 ~ H’16F0
第 5 台特殊输入/输出模块的 CR：H’1700 ~ H’1730
第 6 台特殊输入/输出模块的 CR：H’1740 ~ H’1670
第 7 台特殊输入/输出模块的 CR：H’1780 ~ H’16B0
第 8 台特殊输入/输出模块的 CR：H’17C0 ~ H’17F0
DO 区域：H’0500 ~ H’057F
RTU-485 模块启动/停止单元：H’0003
第 1~8 台特殊输入/输出模块具有读/写功能的所有 CR
DO 区域：H’0500 ~ H’057F
第 1~8 台特殊输入/输出模块具有读/写功能的所有 CR
6 RTU-485 应用范例
6.1 RTU-485 与主控设备连接
RTU-485 作为标准的 Modbus 从站设备，可以相容其他遵循 Modbus 协议的可编程逻辑控制器。这里以
DVP28SV PLC 作为主控设备。PC 通过 RS-232 通讯口 (COM1) 下载梯形图到 28SV 中。28SV 在执行
梯形图程序时，通过 RS-485 通讯口 (COM2) 发送 Modbus 协议的指令，实现其对 RTU-485 模块的远
程 IO 控制。RTU-485 与主控设备的连接如下图所示：
DVP-PLC 操作手册
7
Modbus 远程 I/O 通讯模块 RTU-485
DVP28SV
RUN
STOP
28SV
RS485
6.2 应用范例
范例（一）
z RTU-485 的站号为 1，要求将数据 H’0001 写入第 1 台特殊输入/输出模块的 CR6。
M1002
M0
M0
M1123
T
S
5
8
8
0
4
-
-
P
U
T
V
R
D
COM2
RTU-485 DI/DO AI/AO
MOV H86
D1120
RST M1143
SET M1120
通讯协议保持
MOV K300 D1129
SET M1122
MODWR
K1 H1606 H0001
设定送信要求标志
接收数据内容处理
P
D
S
6
1
P
V
D
C
T
A
4
4
0
0
-
P
P
V
V
D
D
A
T
D
P
2
4
0
0
-
P
P
V
V
D
D
设定通讯协议
9600,7,E,1,ASCII
设定通讯逾时
300ms
时间
往第一台 的
CR6 H0001
AI/AO
写入
8
RST M1123
接收完毕标志复位
M1129
通讯逾时处理
RST M1129
END
z 程序说明：
1. 程序开头设置通讯格式。主从站的通讯格式须一致，这里为 9600，7,E,1，ASCII。
2. 设置完通讯格式后，需将 COM2 口通讯保持装置 M1120 置位。
DVP-PLC 操作手册
Modbus 远程 I/O 通讯模块 RTU-485
3. 当 M0=ON，送信要求标志置位，同时主控设备的 PLC 向 RTU-485 发送请求信息，往
RTU-485 右侧第一台 AI/AO 的 CR6 写入 H’0001。
范例（二）
z RTU-485 的站号为 1，要求对 RTU-485 右侧模块 DI/DO 的 Y0 置位。
M1002
MOV H86
RST
M1143
设定通讯协议
9600,7,E,1,ASCII
SET
MOV
MOV
MOV
MOV
MOV
MOV
MOV
MOV
MOV
M1120
K300
H303A D100
H3031 D101
H3035 D102
H3035 D103
H4630 D104
H3046 D105
H4630 D106
HD107
D36
通讯协议保持
D1129
设定通讯逾时
时间
300ms
PLC RTU-485
传送给 数据为
01 05 05 00 FF 00 F6 CR LF
": "
M0
M0
M1123
M1129
DVP-PLC 操作手册
MOV
SET M1122
RS D100 K17 D120 K17
M0=ON, D100~D108 17
RTU-485 17 D120~D128
将
接收数据内容处理
RST M1123
通讯逾时处理
RST M1129
END
HA D108
设定送信要求标志
将 中 个字节的数据传送出去
回应的 个字节的数据存放在 中
接收完毕标志复位
,主站
9
Modbus 远程 I/O 通讯模块 RTU-485
z 程序说明
1. 程序开头设置通讯格式。主从站的通讯格式须一致，这里为 9600，7,E,1，ASCII。
2. 主控 PLC 以 ASCII 码的格式给 RTU-485 传送数据。如 D100 的高字节”30”表示 0，低字
节”3A”表示头码 ”：”。
3. 当 M0=ON，送信要求标志置位，这时主控设备用 RS 指令将 D100~D108 中的长为 17
个字节的数据传送给 RTU-485，数据先从低字节开始传。主站再将 RTU-485 回应的信息
放在 D120~D128 中。
7 LED 灯指示说明及故障排除
RTU-485 有四个 LED 指示灯，POWER LED、RUN LED、ALARM LED 和 RS-485 LED，用来显示
RTU-485 的工作状态以及通讯连接状态。
7.1 POWER 灯显示说明
LED 灯状态 显示说明 处理方法
灯灭 无电源或者工作电源不正常 检查 RTU-485 工作电源并确认连接正常
绿灯亮 RTU-485 工作电源正常 无需处理
7.2 RUN LED 灯显示说明
LED 灯状态 显示说明 处理方法
灯灭 RTU-485 处于 STOP 状态 无需处理
绿灯亮 RTU-485 处于 RUN 状态 无需处理
7.3 ALARM LED 灯显示说明
LED 灯状态 显示说明 处理方法
灯灭 工作电源电压过低 检查并确认 RTU-485 的工作电源正常
RTU-485 通讯格式设置错误 检查并确认 RTU-485 模块的通讯格式设置正确
RTU-485 通讯地址设置错误 检查并确认 RTU-485 模块的通讯地址在有效范围内
RTU-485 没有连接 I/O 模块 确认 RTU-485 模块与 I/O 模块连接正常
红灯亮
RTU-485 连接的特殊输入/输出模
块超过 8 台
RTU-485 连接的数字输入/输出模
块点数超出范围
检查并确认 RTU-485 连接的特殊输入/输出模块数目不
超过 8 台
检查并确认 RTU-485 连接数字输入/输出模块的输入点
数不超过 128 点，输出点数不超过 128 点。
7.4 RS-485 LED 灯显示说明
LED 灯状态 显示说明 处理方法
灯灭 RTU-485 没有与主控设备通讯 无需处理
红灯闪烁 RTU-485 与主控设备通讯正常 无需处理
10
DVP-PLC 操作手册
Loading...
