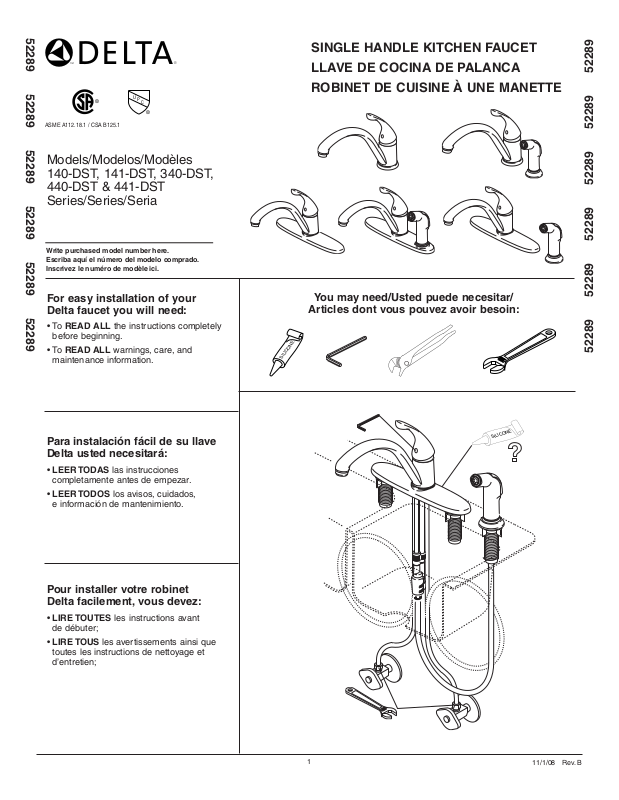

ASME A112.18.1 / CSA B125.1
Models/Modelos/Modèles
140-DST, 141-DST, 340-DST,
440-DST & 441-DST
Series/Series/Seria
Write purchased model number here.
Escriba aquí el número del modelo comprado.
Inscrivez le numéro de modèle ici.
SINGLE HANDLE KITCHEN FAUCET
LLAVE DE COCINA DE PALANCA
ROBINET DE CUISINE À UNE MANETTE
For easy installation of your
Delta faucet you will need:
•ToREAD ALL the instructions completely
before beginning.
•ToREAD ALL warnings, care, and
maintenance information.
Para instalación fácil de su llave
Delta usted necesitará:
•LEER TODAS las instrucciones
completamente antes de empezar.
•LEER TODOS los avisos, cuidados,
e información de mantenimiento.
Pour installer votre robinet
Delta facilement, vous devez:
•LIRE TOUTES les instructions avant
de débuter;
•LIRE TOUS les avertissements ainsi que
toutes les instructions de nettoyage et
d’entretien;
You may need/Usted puede necesitar/
Articles dont vous pouvez avoir besoin:
52289 52289 52289 52289 52289 52289
1
11/1/08 Rev. B
![](/html/d1/d129/d129cadf528a922b2b202931cb49d7a34114587a8ef827c7382029940c777aa4/bg2.png)
LIFETIME FAUCET AND FINISH LIMITED WARRANTY
All parts and finishes of the Delta® faucet are warranted to the original consumer purchaser to
be free from defects in material & workmanship for as long as the original consumer purchaser owns their home. Delta Faucet Company recommends using a professional plumber for
all installation & repair.
Delta will replace, FREE OF CHARGE, during the warranty period, any part or finish that proves
defective in material and/or workmanship under normal installation, use & service. Replacement
parts may be obtained by calling 1-800-345-DELTA (in the U.S. and Canada) or by writing to:
In the United States: In Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
This warranty is extensive in that it covers replacement of all defective parts and even finish,
but these are the only two things that are covered. LABOR CHARGES AND/OR DAMAGE
INCURRED IN INSTALLATION, REPAIR, OR REPLACEMENT AS WELL AS ANY OTHER KIND
OF LOSS OR DAMAGES ARE EXCLUDED. Proof of purchase (original sales receipt) from
GARANTÍA LIMITADA DE POR VIDA DE LA LLAVE Y SU ACABADO
Todas las piezas y acabados de la llave Delta® están garantizados al consumidor comprador
original, de estar libres de defectos de material y fabricación, por el tiempo que el consumidor comprador original sea dueño de su casa. Delta Faucet Company recomienda que use un
plomero profesional para todas las instalaciones y reparaciones.
Delta reemplazará, LIBRE DE CARGO, durante el período de garantía, cualquier pieza o
acabado que pruebe tener defectos de material y/o fabricación bajo instalación normal, uso y
servicio. Piezas de repuesto pueden ser obtenidas llamando al 1-800-345-DELTA (en los
Estados Unidos y Canada) o escribiendo a:
En los Estados Unidos: En Canada:
Delta Faucet Company Masco Canada
Product Service Technical Service Centre
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, ON N6A 4L6
Esta garantía es extensiva en lo que cubre el reemplazamiento de todas las piezas defectuosas y
hasta el acabado, pero éstas son las únicas dos cosas que están cubiertas. CARGOS DE LABOR
Y/O DAÑOS INCURRIDOS EN LA INSTALACIÓN, REPARACIÓN, O REEMPLAZAMIENTO
the original consumer purchaser must be made available to Delta for all warranty claims. THIS
IS THE EXCLUSIVE WARRANTY BY DELTA FAUCET COMPANY, WHICH DOES NOT
MAKE ANY OTHER WARRANTY OF ANY KIND, INCLUDING THE IMPLIED WARRANTY
OF MERCHANTABILITY.
This warranty excludes all industrial, commercial & business usage, whose purchasers are
hereby extended a five year limited warranty from the date of purchase, with all other terms of
this warranty applying except the duration of the warranty. This warranty is applicable to
Delta® faucets manufactured after January 1, 1995.
Some states/provinces do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitation or exclusion may not apply to you. Any damage to this faucet as
a result of misuse, abuse, or neglect, or any use of other than genuine Delta® replacement parts
WILL VOID THE WARRANTY.
This warranty gives you specific legal rights, and you may also have other rights which vary from
state/province to state/province. It applies only for Delta® faucets installed in the United States of
America, Canada, and Mexico.
© 2008 Masco Corporation of Indiana
COMO TAMBIÉN CUALQUIER OTRO TIPO DE PÉRDIDA O DAÑOS ESTÁN EXCLUÍDOS.
Prueba de compra (recibo original de venta) del comprador consumidor original debe de ser
disponible a Delta para todos los reclamos. ESTA ES LA GARANTÍA EXCLUSIVA DE DELTA
FAUCET COMPANY, QUE NO HACE CUALQUIER OTRA GARANTÍA DE CUALQUIER TIPO,
INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN.
Esta garantía excluye todo uso industrial, comercial y de negocio, a cuyos compradores se les
da una garantía limitada extendida de cinco años desde la fecha de compra, con todos los otros
términos de esta garantía aplicados, excepto el de duración de ésta. Esta garantía es aplicable a
las llaves de Delta® fabricadas después de Enero 1, 1995.
Algunos estados/provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de manera que la limitación o exclusión arriba escrita puede no aplicarle a usted.
Cualquier daño a esta llave, resultado del mal uso, abuso, o descuido, o cualquier otro uso de
piezas de repuesto que no sean genuinas de Delta® ANULARÁN LA GARANTÍA.
Esta garantía le da derechos legales específicos, y usted puede, también tener otros derechos
que varían de estado/provincia a estado/provincia. Es aplicable sólo a las llaves Delta®
instaladas en los Estados Unidos de America, Canada y Mexico.
GARANTIE À VIE LIMITÉE DES ROBINETS ET DE LEURS FINIS
Toutes les pièces et les finis du robinet Delta® sont protégés contre les défectuosités de matériau
et les vices de fabrication par une garantie qui est consentie au premier acheteur et qui demeure
valide tant que celui-ci demeure propriétaire de sa maison. Delta recommande de faire appel à un
plombier compétent pour l'installation et la réparation du robinet.
Pendant la période de garantie, Delta remplacera GRATUITEMENT toute pièce ou tout fini,
présentant une défectuosité de matériau ou un vice de fabrication pour autant que l'appareil
ait été installé, utilisé et entretenu correctement. Pour obtenir des pièces de rechange, veuillez
communiquer par téléphone au numéro 1-800-345-DELTA (aux États-Unis ou au Canada)
et par écrit à l'une des adresses suivantes :
Aux États-Unis Au Canada
Delta Faucet Company Masco Canada
Product Service Centre de services techniques
55 E. 111th Street 420 Burbrook Place
Indianapolis, IN 46280 London, Ontario N6A 4L6
La présente garantie s'applique au remplacement de toutes les pièces défectueuses, y compris
le fini, et elle ne couvre que ces éléments. LES FRAIS DE MAIN-D'OEUVRE ET (OU) LES
DOMMAGES PROVOQUÉS AU COURS DE L'INSTALLATION, DE LA RÉPARATION OU DU
© 2008 Masco Corporación de Indiana
REMPLACEMENT D'UN ÉLÉMENT AINSI QUE LES PERTES OU DOMMAGES DE TOUTE
AUTRE NATURE NE SONT PAS COUVERTS PAR LA GARANTIE. Toute réclamation en vertu de
la présente garantie doit être adressée à Delta, accompagnée de la preuve d'achat (original de la
facture) du premier acheteur. CETTE GARANTIE EST LA SEULE OFFERTE PAR DELTA FAUCET
COMPANY OU DELTA FAUCET CANADA, SELON LE CAS. ELLE EXCLUT TOUTE AUTRE
GARANTIE, Y COMPRIS LA GARANTIE IMPLICITE DE QUALITÉ MARCHANDE.
Les robinets installés dans un établissement industriel ou commercial ou dans une place
d'affaires sont protégés par une grantie étandue de cinq ans qui prend effet à compter de la
date d'achat. Toutes les autres conditions de la garantie de cinq ans sont identiques à celle de la
présente garantie. La présente garantie s'applique à tous les robinets Delta® fabriqués après le
1er janvier 1995.
Dans les États ou les provinces où il est interdit d'exclure ou de limiter les responsabilités à l'égard
des dommages indirects ou fortuits, les exclusions et les limites susmentionnées ne s'appliquent
pas. Les dommages résultant d'une mauvaise utilisation, d'une utilisation abusive de la négligence
ou de l'utilisation de pièces autres que des pièces d'origine Delta® RENDENT LA GARANTIE
NULLE ET SANS EFFET.
La présente garantie vous donne des droits précis qui peuvent varier selon votre lieu de résidence.
Elle ne s'applique qu'aux robinets Delta® installés aux États-Unis, au Canada et au Mexique.
© 2008 Division de Masco Indiana
2
52289 Rev. B
![](/html/d1/d129/d129cadf528a922b2b202931cb49d7a34114587a8ef827c7382029940c777aa4/bg3.png)
RP54233▲
Set Screw
Tornillo de Ajuste
Vis de Calage
RP54234
Red/Blue Button
Botón: Rojo/Azul
Bouton-Rouge/Bleu
RP54232▲
Handle w/Button & Set Screw
Manija con Botón y Tornillo de Ajuste
Manette avec Bouton et Vis de Calage
RP51502▲
Cap
Casquillo
Embase
RP51503
Bonnet & V-Ring
Bonete y Aro-V
Chapeau et Joint à lèvres
RP50587
Valve Assembly
Ensamble de la válvula
Soupape
RP54236▲
Escutcheon & Gasket
Chapetón y Empaque
Boîtier et Joint
RP47029
Mounting Bracket
Soporte de Montaje
Support de montage
RP47030
Nut and Wrench
Tuerca y Llave
Ècrou et rondelle
RP18508▲
2.2 gpm
Aerator
Aireador
Aérateur
RP19754▲
1.5 gpm
Aerator
Aireador
Aérateur
RP21945
Locknuts
Contratuercas
Ècrous de Blocage
RP54269
Spray Cap & O-Ring
Casquillo del aerosol
y Anillo O
Chapeau de jet et
Joint torique
RP50952
Plastic Sleeves
Mangas Plásticas
Manchons en
plastique
RP10345
O-Ring
Anillo O
Joint torique
RP53996
Tube Clip
Presilla del tubo
Agrafe de tube
RP53997
Diverter Clip
Presilla del desviador
Agrafe d’aiguillage
RP51784
O-Ring
Anillo O
Joint torique
RP54235▲
Spray & Hose Assembly
Rociador
Douchette
RP6015▲
Support Assembly
Ensamble del Soporte
Support
RP10345
O-Rings (2)
Anillos O (2)
Joints torique (2)
RP51243
Gaskets
Empaques
Joints
▲Specify Finish/Especifíque el Acabado/Précisez le Fini
3
52289 Rev. B
![](/html/d1/d129/d129cadf528a922b2b202931cb49d7a34114587a8ef827c7382029940c777aa4/bg4.png)
1
140 Series
340 Series A.
340 Series B.
2
2
1
140 Series

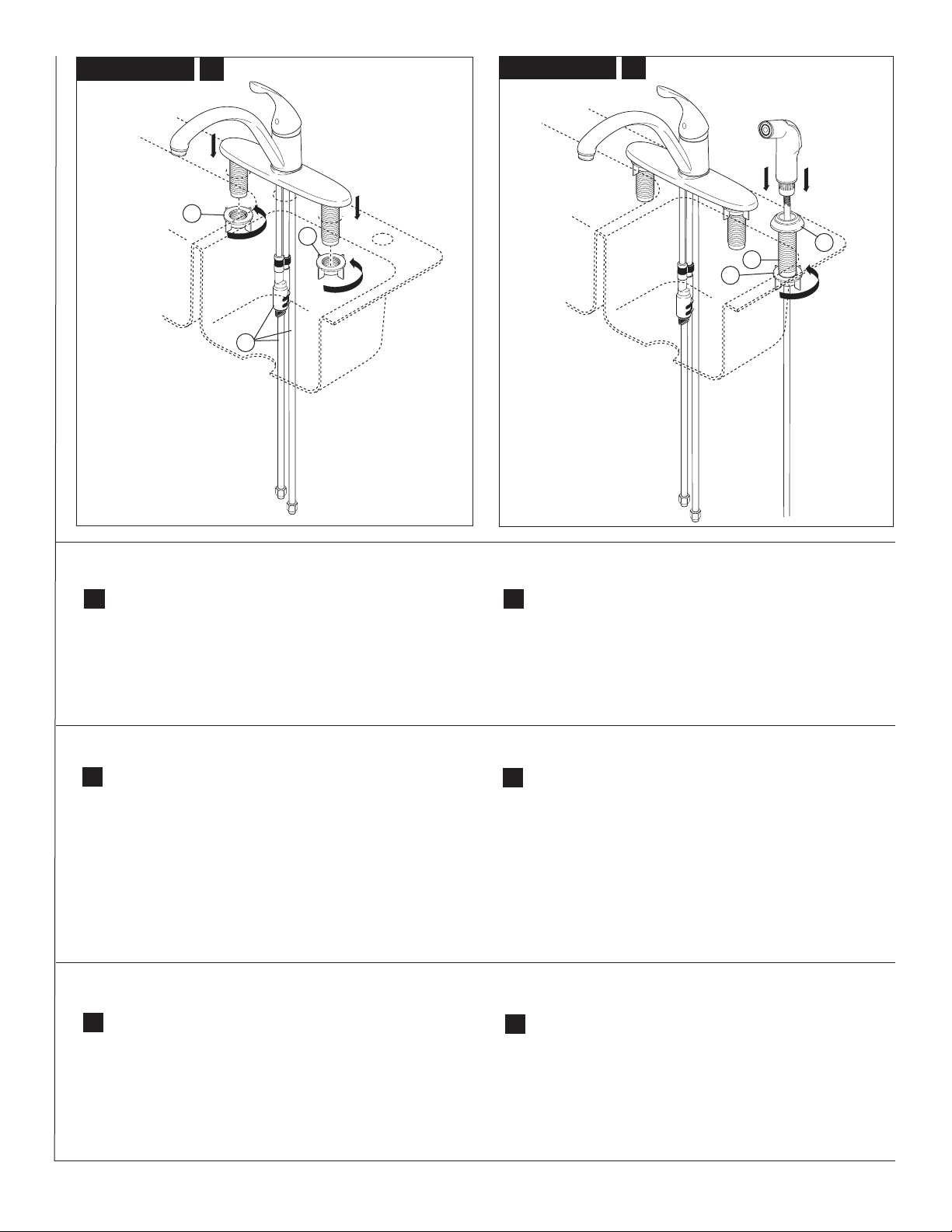

SHUT OFF WATER SUPPLIES. Remove
old faucet. Feed tubes (1) down through
center hole in sink. Secure faucet to sink with
mounting nuts (2) supplied with your faucet.
OPTION: If sink is uneven, use silicone sealant
under the gasket. Continue to step 3.
2
2
1

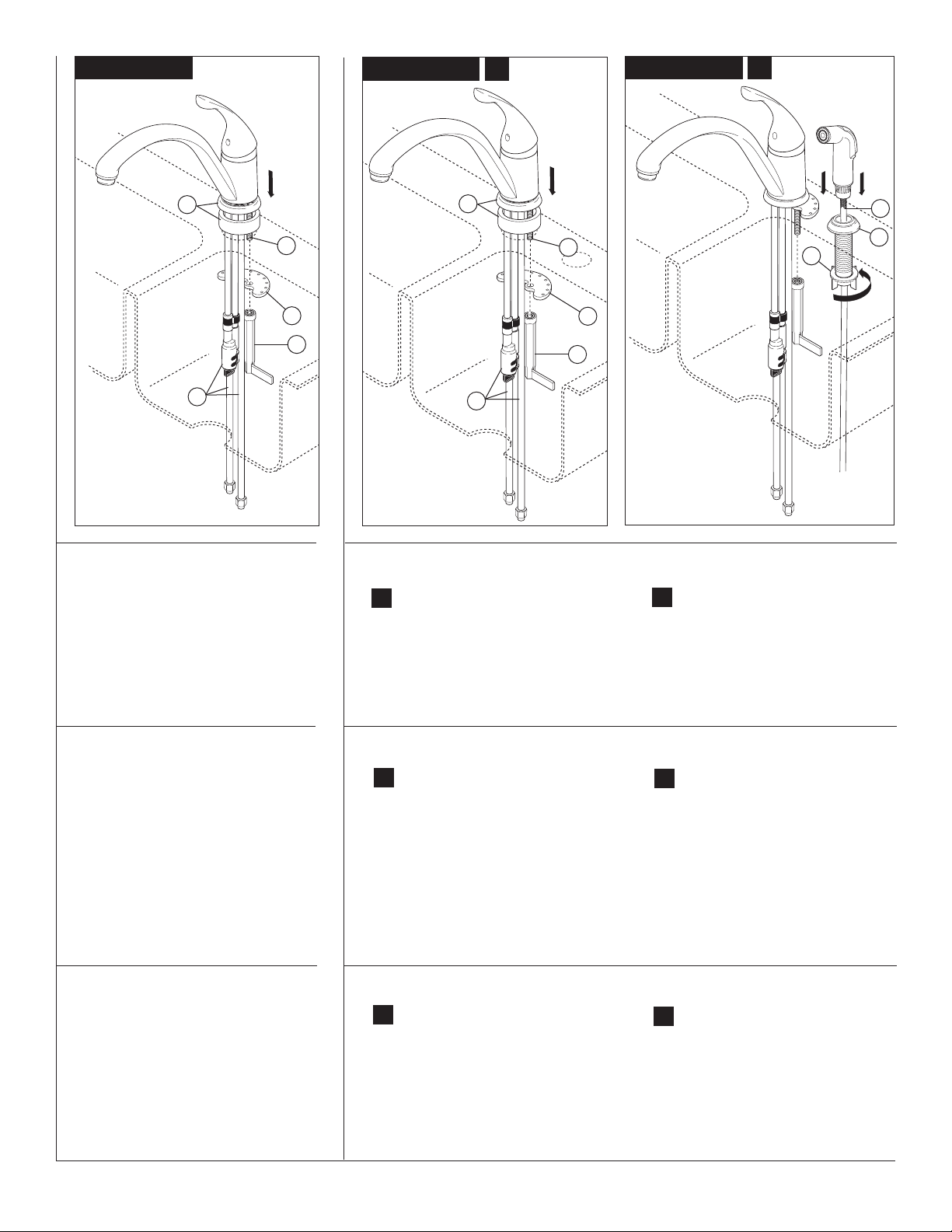

340 Series
SHUT OFF WATER SUPPLIES. Remove
A.
old faucet. Feed tubes (1) down through
center hole in sink. OPTION: If sink is
uneven, use silicone sealant under the
gasket. Secure faucet to sink with mounting
nuts (2) supplied with your faucet.
Insert spray hose (1) down through
B.
support assembly. Continue to step 2.
1
140 Serie
CIERRE LOS SUMINISTROS DE AGUA.Quite la
llave vieja. Sin enderezar los tubos de cobre (1),
avance las tuberías hacia abajo a través del hoyo
del centro del fregadero. Fije la llave en el
fregadero con tuercas de montaje (2) proporcionadas con su llave. OPCIÓN: Si el lavamanos está desnivelado, use silicón debajo del
empaque. Continúe con el paso 3.
140 Seria
INTERROMPEZ L’ALIMENTATION EN EAU.
Déposez le vieux robinet. Introduisez les
tubes (1) dans le trou de l’évier. Fixez le
robinet à l’évier avec les écrous de montage (2)
fournis. FACULTATIF : si l’évier est inégal, appliquez
du composé d’étanchéité à la silicone sous le joint.
Passez à l’étape 3.
340 Serie
CIERRE LOS SUMINISTROS DE AGUA.
A.
Quite la llave vieja. Deslice los tubos (1)
hacia abajo por el agujero en el centro del
fregadero. OPCIÓN: Si el fregadero está
desnivelado, use sellador de silicón por
debajo del empaque. Fije la llave de agua
con las tuercas de instalación (2) incluidas
con su llave de agua.
340 Seria
INTERROMPEZ L’ALIMENTATION EN
A.
EAU. Déposez le vieux robinet. Introduisez
les tubes (1) dans le trou au centre de
l’évier. FACULTATIF : si l’évier est inégal,
appliquez du composé d’étanchéité à
la silicone sous le joint. Fixez le robinet
à l’évier avec les écrous de montage (2)
fournis avec le robinet.
4
Introduzca la manguera del rociador (1)
B.
hacia abajo por el soporte. Continúe con
el paso 2.
Par le haut, introduisez le tuyau de
B.
douchette (1) dans le support. Passez
à l’étape 2.
52289 Rev. B
