DL Radiators è una società del Gruppo DeL Clima, nuovo gruppo italiano attivo nel settore delle tecnologie per il riscaldamento e il condizionamento (HVAC).
DL Radiators focalizza la sua attività fin dal 1985 nella produzione e alla commercializzazione di radiatori per riscaldamento, per prodotti per
funzionamento ad acqua (impianto centrale di riscaldamento) che elettrici.
L’attività produttiva si concentra in Italia, nei due stabilimenti di Moimacco (Udine) e Fossalta di Piave (Venezia) che si estendono su una superficie
complessiva totale pari a 65’000 mq.
Negli anni DL Radiators ha saputo cogliere e vincere le sfide legate alla continua evoluzione dei mercati, grazie ad un’incessante ricerca tecnologica e
alla consapevolezza che qualità e innovazione rappresentano oggi i requisiti essenziali per il successo imprenditoriale.
La gamma comprende radiatori a piastra in acciaio, radiatori ad irraggiamento, radiatori tubolari, radiatori da bagno, radiatori da bagno con soffiante
ad aria calda, radiatori d’arredo e di design, per sistemi ad acqua calda oppure ad energia elettrica e radiatori elettrici in alluminio. In tutto DLR ha in
catalogo più di 100 prodotti diversi, adatti ad ogni richiesta di riscaldamento confortevole.
Prodotto, Investimenti, Tecnologia e Uomini sono le leve con le quali DL Radiators vuole servire Mercato e Clienti, soddisfacendo le esigenze dei clienti,
ma creando anche nuovi standard di comfort per una vita sempre più agevole.
La costante attenzione alle tendenze del mercato e all’anticipazione dei desideri del consumatore, l’avanguardia nella progettazione e nelle tecniche
di produzione, la qualità e il servizio come elementi fondanti, fanno di DLRadiators uno tra i produttori leader del settore.
Il 90% dei prodotti della DLR sono esportati in più di 100 paesi, nei quali siamo presenti con un’organizzazione commerciale snella ed efficace che
comprende anche alcune filiali.
2
Page 3
m u l t i c o l o n n a
l a m i g l i o r e f o r m a c h e
p u ò a s s u m e r e i l c a l o r e
La qualità del Multicolonna si manifesta in ogni punto da cui venga osservato. La lucentezza della verniciatura a tre fasi e le morbide
linee arrotondate degli elementi che lo compongono gli conferiscono un fascino tale da renderlo elemento d’arredo per ogni
ambiente. La precisa saldatura al laser dei semigusci consente di avere delle teste perfettamente lisce all’esterno e pulite all’interno.
I controlli qualità al termine della catena produttiva sono stringenti e rigorosi allo scopo di offrire un prodotto esteticamente unico e
costruttivamente ineccepibile. Un accurato studio dei flussi termodinamici ha ottimizzato i processi di conduzione, irraggiamento e
convezione generati dal prodotto, che arriva così ad essere il punto di riferimento fra i radiatori tubolari, il migliore punto d’incontro
fra resa termica e design del prodotto.
E’ disponibile nelle versioni a 2, 3, 4, 5 e 6 colonne
Altezze disponibili: 300 – 400 – 500 – 600 – 750 – 800 – 900 – 1000 – 1200 – 1500 – 1800 – 2000 – 2200 – 2500 – 2800 – 3000 mm
La gamma comprende :
• la versione standard con 4 attacchi

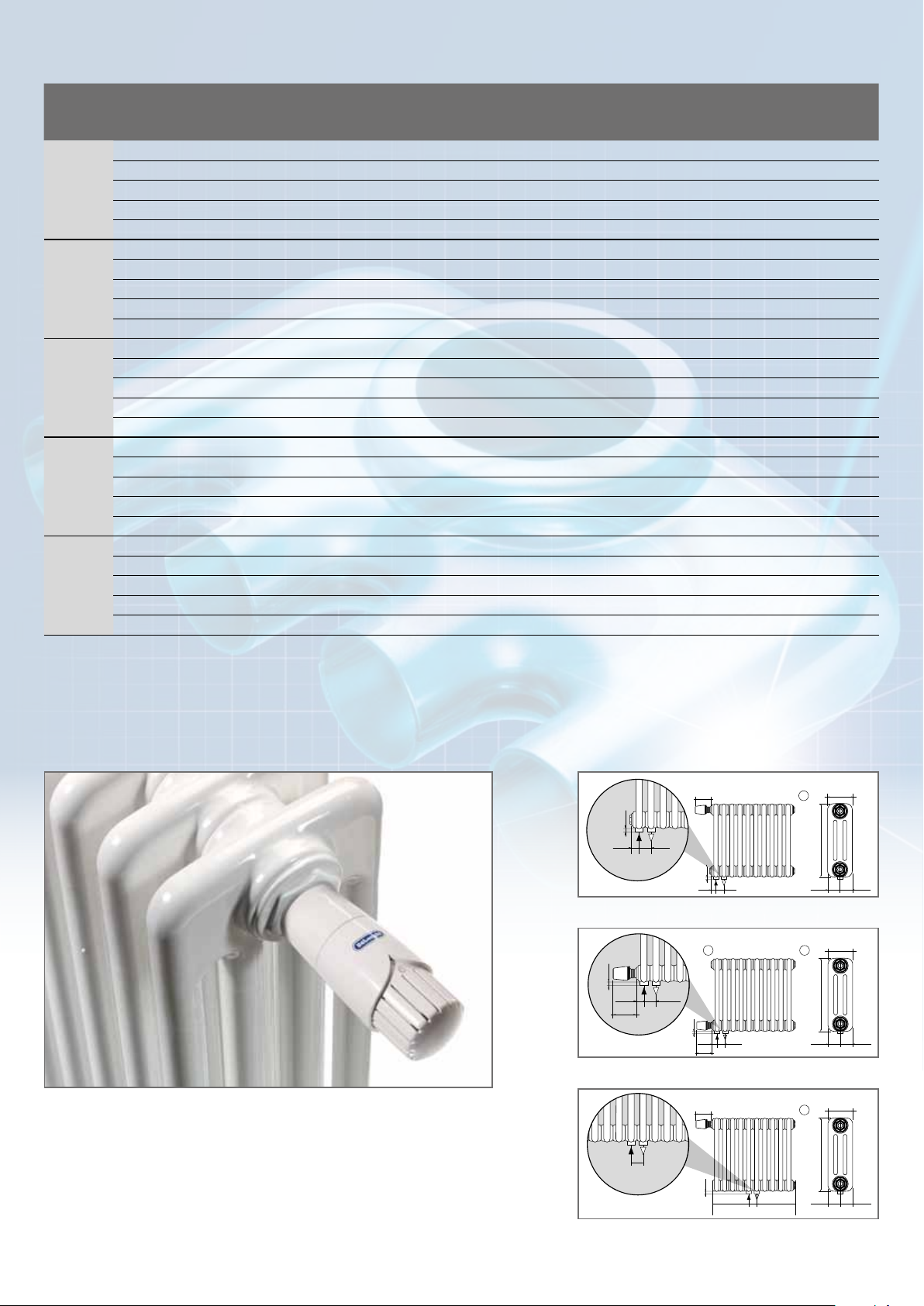

• Multicolonna Integrato con valvola termostatizzabile

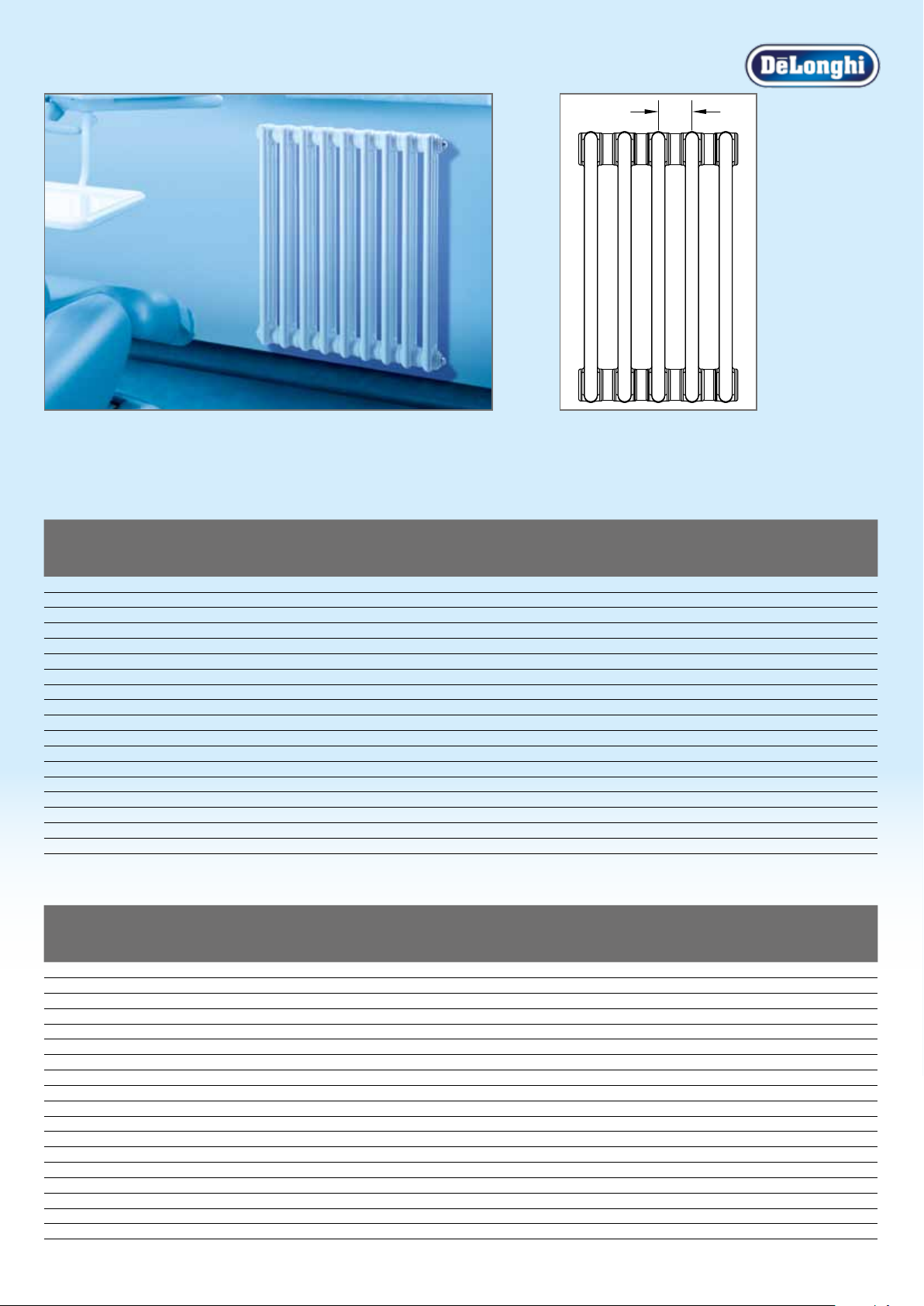

• Multicolonna Igiene per installazioni in ambienti che richiedono più elevati standard di pulizia
• Multicolonna ad interasse speciale (Ghisa H685 e H885 , Alluminio H570 H670 H770 e H870, interassi Lamella) per sostituzione di vecchi radiatori
• Multicolonna in versione speciale curvo o ad angolo o altre esecuzioni a proprio desiderio

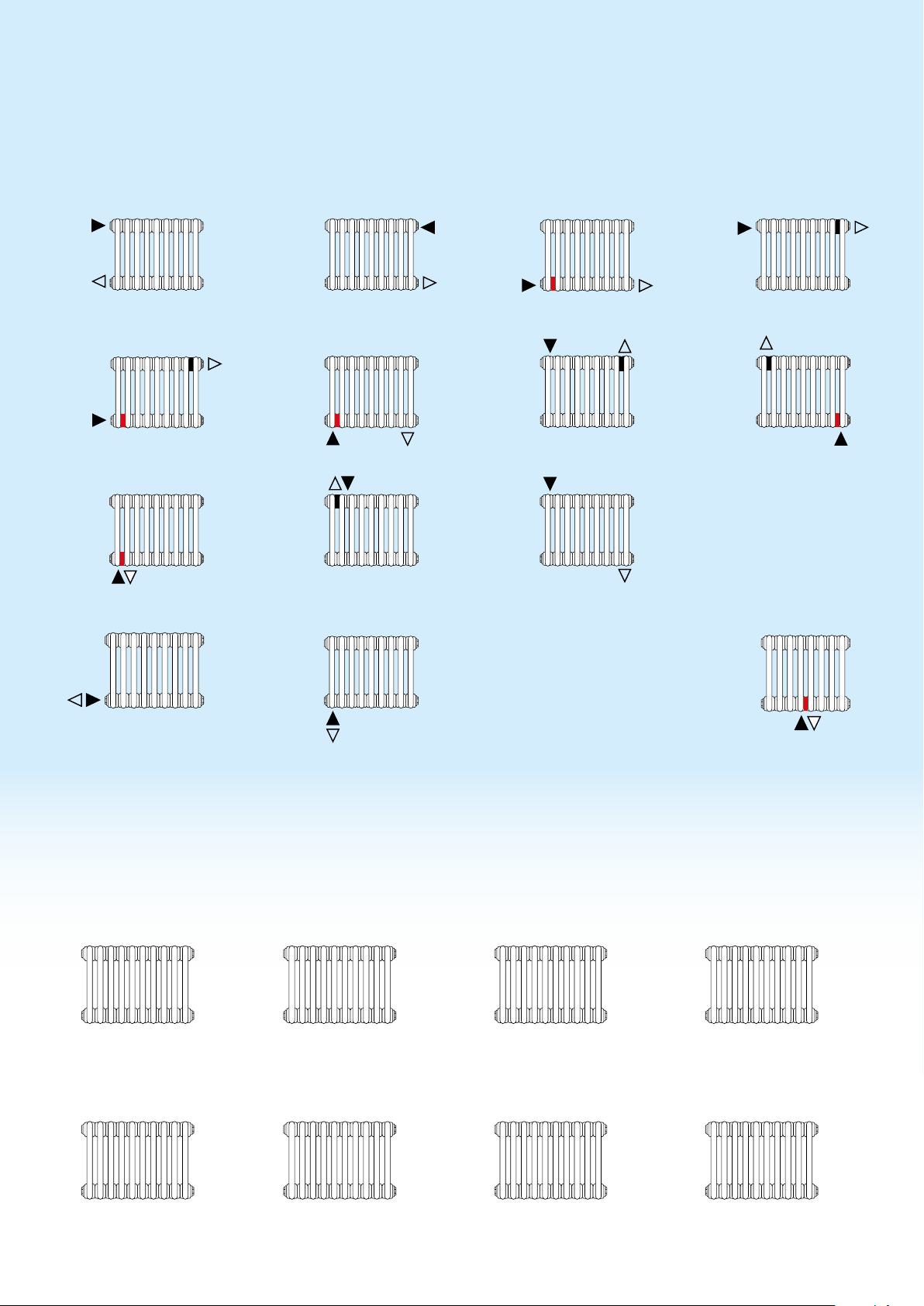

Multicolonna risponde alle diverse necessità di installazione:
• configurazioni per allacciamento BITUBO, con attacchi laterali o perpendicolari
• configurazioni per allacciamento MONOTUBO, con attacchi laterali o perpendicolari
• attacchi standard con riduzioni da 1/2”
• attacchi su richiesta con riduzioni da 1/4”, 3/8”, 1/2”, 3/4” o 1”1/4
• tappo cieco sempre incluso nella fornitura
3
Page 4
La tecnologia che offriamo vive e si trasforma con i nostri prodotti
Il calore che trasmettiamo al metallo per creare le forme dei nostri radiatori è lo stesso calore che essi rilasceranno
nell’abitazione in cui prenderanno posto

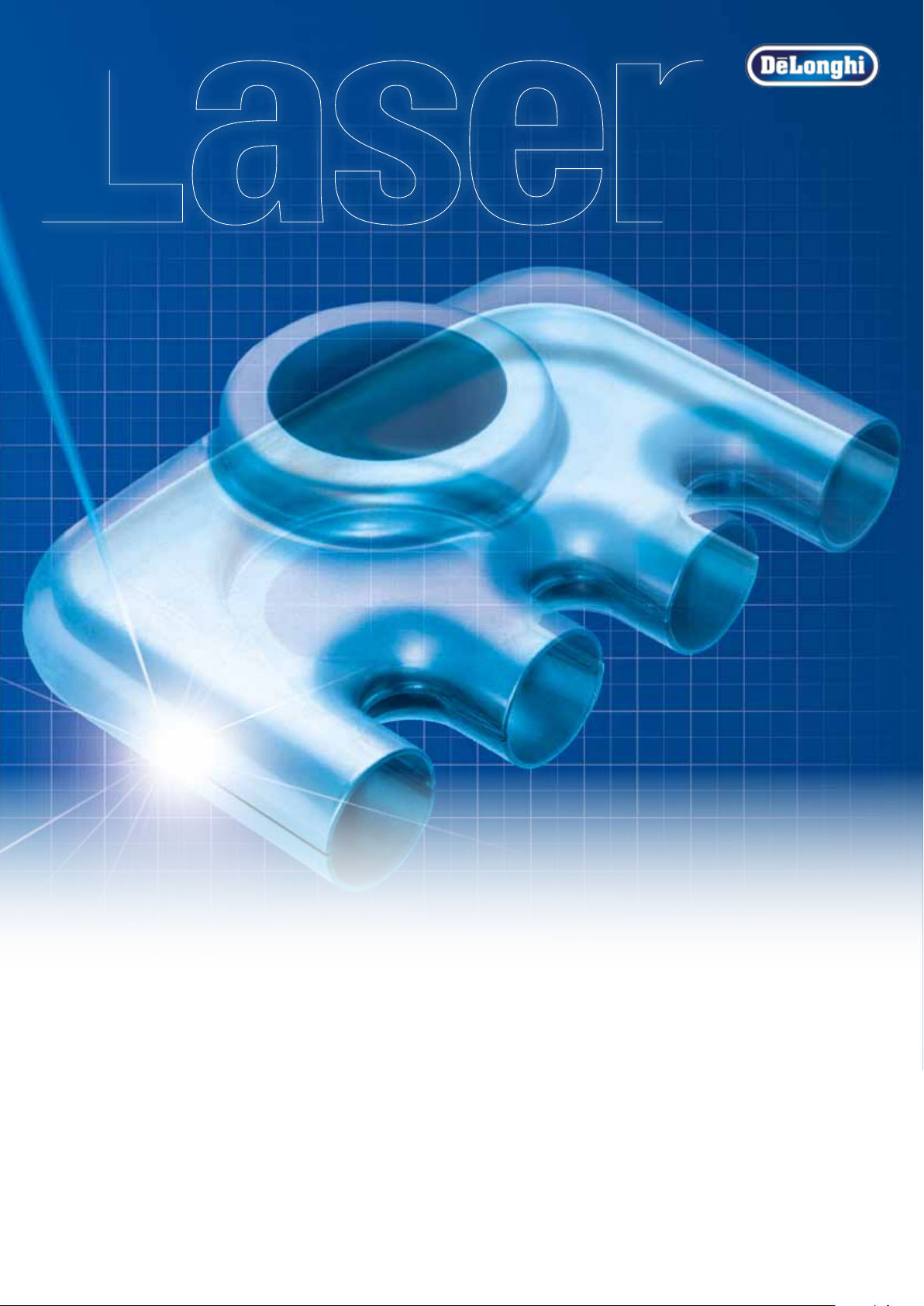

La saldatura al LASER (LBW) apporta diversi benefici alla struttura del pezzo creato:
• permette di unire le due metà in modo netto senza lasciare inestetici cordoni di saldatura sulla superficie esterna della testa, consentendo una
migliore verniciatura finale e la realizzazione di un pezzo dalle linee morbide
• grazie all’elevata densità di potenza del Laser consente di ridurre al massimo la zona termicamente alterata (ZTA) del pezzo saldato, portando
a livelli trascurabili il peggioramento delle caratteristiche chimico-fisiche della zona interessata (difetto proprio degli altri processi di saldatura
delle teste)
• il pezzo saldato non presenta bave nemmeno all’interno della testa.

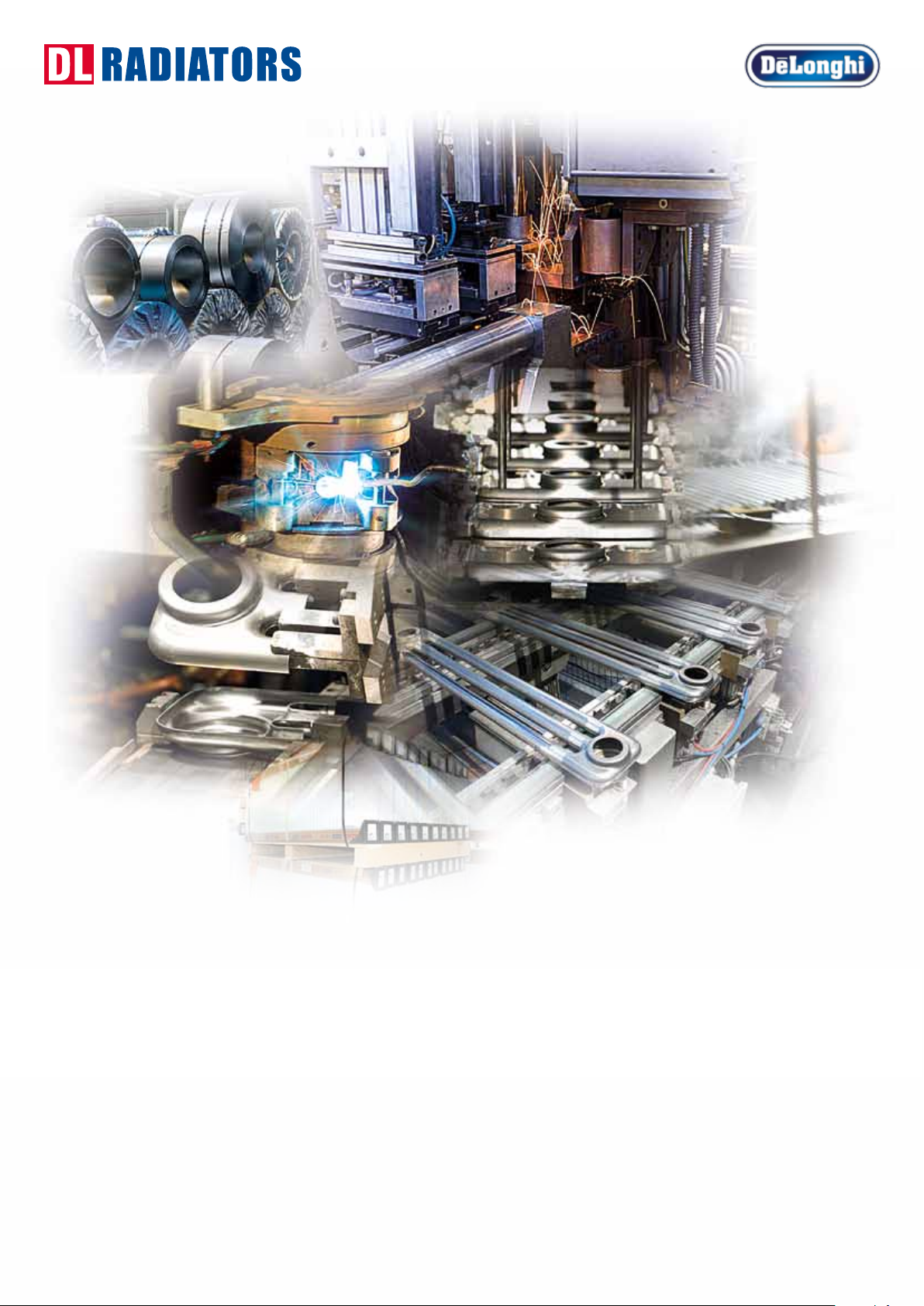

La saldatura delle teste ai tubi per formare il singolo elemento avviene tramite un processo a scarica capacitiva.
Questa tecnologia apporta alcuni vantaggi:
• riduzione della bave sull’esterno della linea di saldatura, successivamente finemente levigate
• resistenze meccaniche superiori nella linea di giunzione
• assenza di residui di saldatura grossolani all’interno del tubo.
Le due fasi di questo raffinato processo di saldatura consentono di realizzare delle batterie di elementi perfettamente lisci e levigati alla vista e al tatto,
per offrire una perfetta corrispondenza ai requisiti estetici del prodotto, ed internamente puliti e senza scorie, caratteristica fondamentale per la pulizia
dell’acqua di circolazione dell’impianto termico.
4
Page 5
148
189
230
46
13
+ ,
,
+
,
+
,
+
,
+
107
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
148
189
230
13
,
+
,
+
,
+
XXX
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX

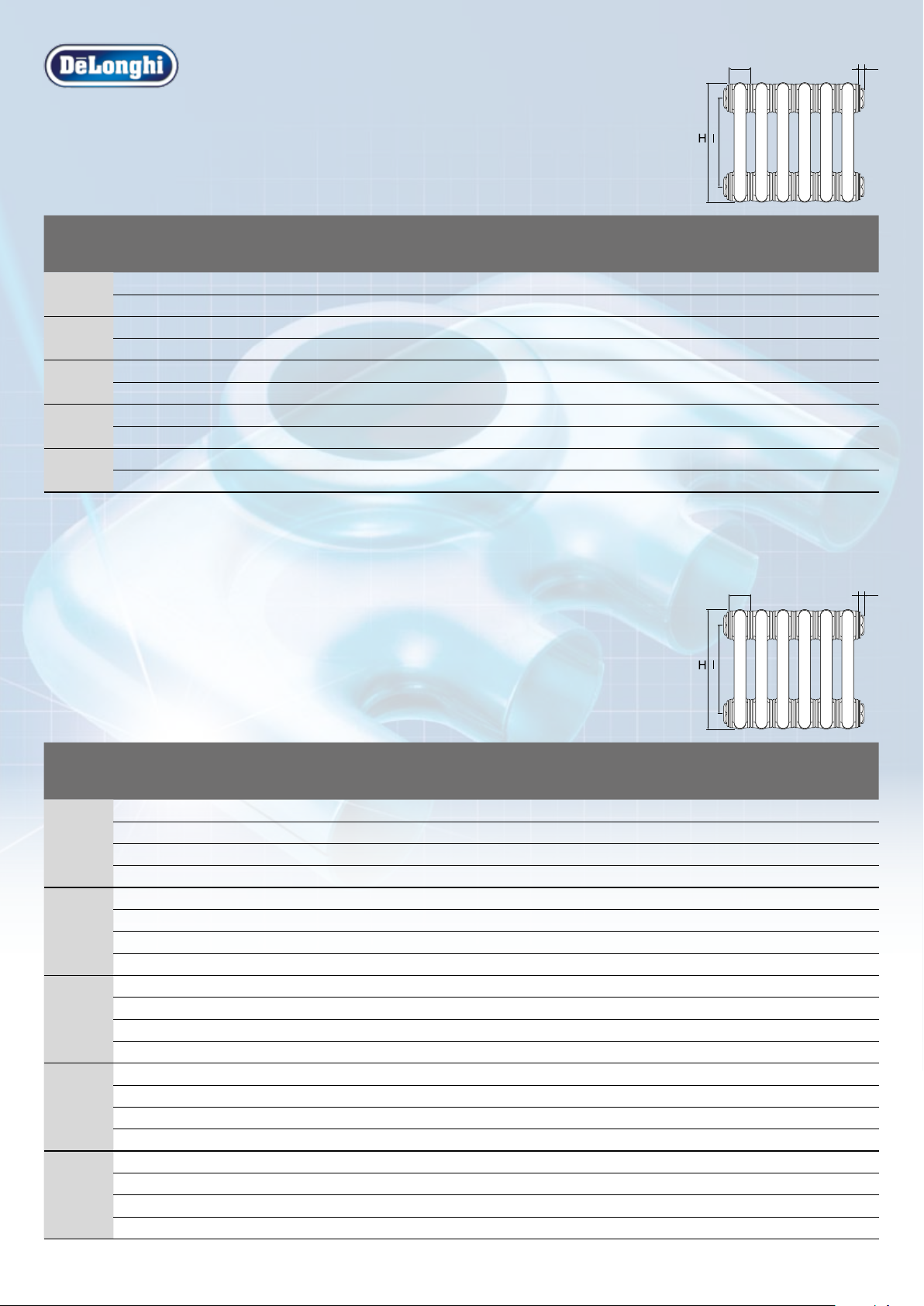

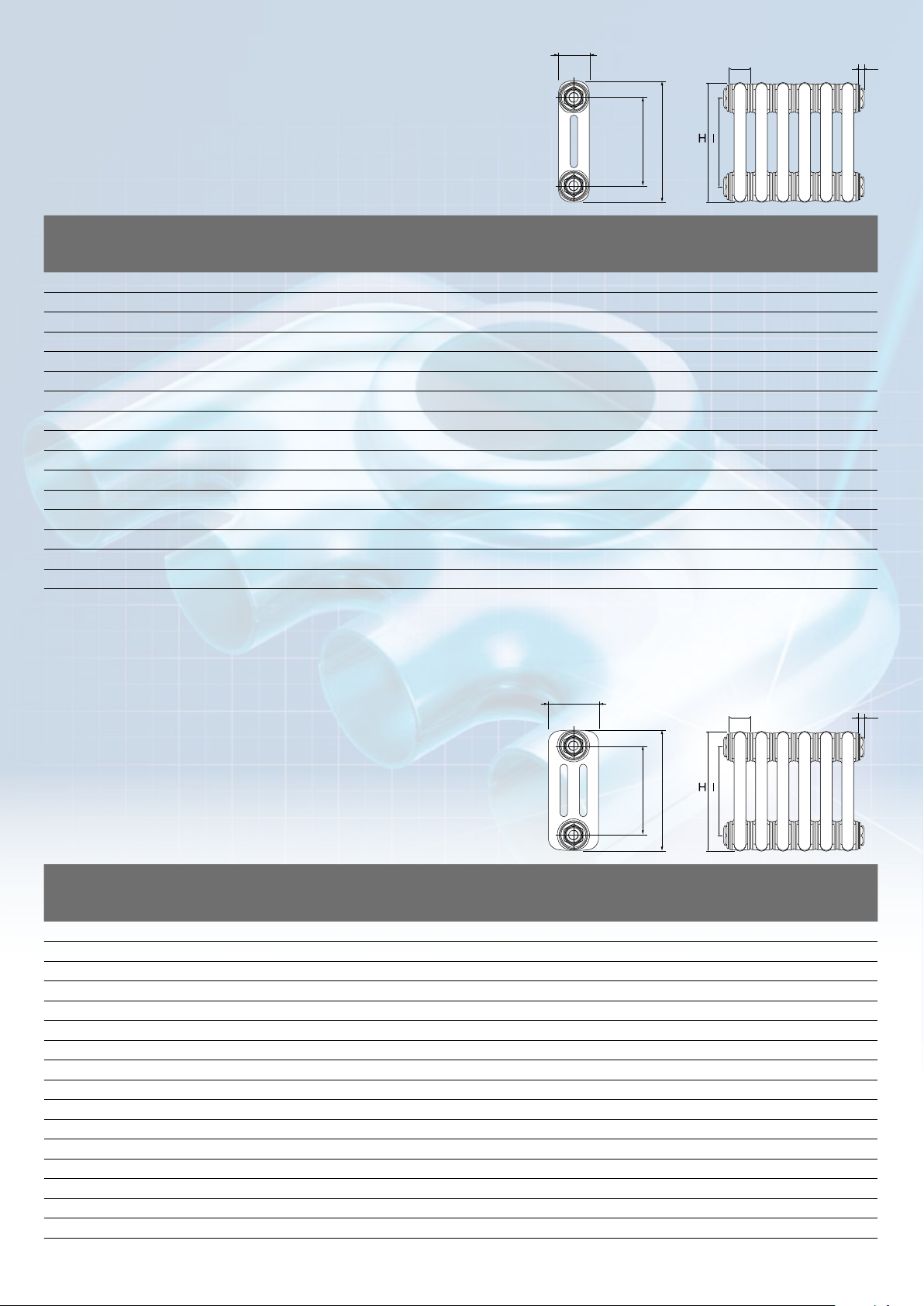

2 c o l o n n e
66
46
,
+
13
altezza
H
300 230
400 330
500 430
600 530
750 680
800 730
900 830
1.000 930
1.200 1.130
1.500 1.430
1.800 1.730
2.000 1.930
2.200 2.130
2.500 2.430
2.800 2.730
3.000 2.930
interasse
I
Resa ΔT 50°C
75/65-20
W Kcal/h
24,3 20,9
31,1 26,7
38,0 32,7
44,8 38,5
55,0 47,3
58,4 50,2
65,1 56,0
72,1 62,0
85,6 73,6
106,4 91,5
127,7 109,8
142,3 122,4
157,2 135,2
180,1 154,9
203,9 175,3
217,9 187,4
Resa ΔT 40°C
65/55-20
18,4 12,9 7,6 1,244 0,5 0,4 60
23,5 16,4 9,6 1,249 0,6 0,5 60
28,7 20,0 11,7 1,255 0,8 0,6 60
33,8 23,5 13,7 1,261 0,9 0,7 60
41,4 28,7 16,7 1,270 1,1 0,8 60
43,9 30,5 17,7 1,273 1,2 0,8 60
48,9 33,9 19,6 1,279 1,4 0,9 60
54,1 37,4 21,6 1,285 1,5 1,0 60
64,1 44,2 25,4 1,294 1,8 1,1 30
79,5 54,6 31,2 1,307 2,2 1,4 30
95,1 65,0 37,0 1,321 2,6 1,6 30
106,0 72,5 41,3 1,320 2,9 1,7 30
117,1 80,1 45,6 1,320 3,2 1,9 30
134,2 91,8 52,3 1,319 3,6 2,1 20
151,9 104,0 59,2 1,318 4,0 2,3 20
162,4 111,1 63,3 1,318 4,3 2,4 20
La lunghezza del radiatore si ottiene moltiplicando il numero di elementi per 46
mm (più ulteriori 26 mm). Per batterie con numero di elementi maggiore rispetto
a quanto riportato in tabella, vengono fornite due (o più) batterie che dovranno
essere nipplate in cantiere.
Multicolonna viene fornito in configurazione standard con un tappo cieco
premontato.
Le mensole devono essere ordinate separatamente.
Temperatura massima d’esercizio = 110°C
Pressione massima d’esercizio = 10 bar
Pressione di prova = 13 bar
3 c o l o n n e
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
107
,
peso
(kg a vuoto)
+
capacità
46
(lt)
num massimo
di elementi
Dati per elemento.
13
altezza
H
300 230
400 330
500 430
600 530
750 680
800 730
900 830
1.000 930
1.200 1.130
1.500 1.430
1.800 1.730
2.000 1.930
2.200 2.130
2.500 2.430
2.800 2.730
3.000 2.930
interasse
Resa ΔT 50°C
I
75/65-20
W Kcal/h
33,1 28,5
42,3 36,4
51,6 44,4
60,8 52,3
74,5 64,1
79,1 68,0
88,2 75,8
97,4 83,7
116,0 99,7
144,4 124,2
173,6 149,3
193,7 166,6
214,2 184,2
246,0 211,5
279,0 239,9
301,8 259,5
Resa ΔT 40°C
65/55-20
25,0 17,5 10,3 1,249 0,7 0,6 60
32,0 22,3 13,1 1,254 0,9 0,7 60
39,0 27,1 15,9 1,258 1,2 0,8 60
45,9 31,9 18,6 1,263 1,4 1,0 60
56,1 38,9 22,6 1,270 1,7 1,1 55
59,5 41,3 24,0 1,272 1,8 1,2 55
66,3 45,9 26,6 1,277 2,1 1,3 55
73,2 50,6 29,3 1,281 2,3 1,4 55
87,0 60,0 34,6 1,290 2,7 1,6 30
108,0 74,3 42,6 1,302 3,3 2,0 30
129,5 88,7 50,6 1,315 4,0 2,3 30
144,5 99,0 56,5 1,313 4,4 2,6 30
159,9 109,6 62,7 1,311 4,8 2,8 30
183,7 126,1 72,2 1,308 5,3 3,2 20
208,5 143,2 82,1 1,305 6,0 3,6 20
225,7 155,1 88,9 1,303 6,4 3,8 20
Resa ΔT 30°C
55/45-20
5
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
Page 6
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
189
230
,
+
,
+
,
+
XXX
230
,
+
,
+
XXX

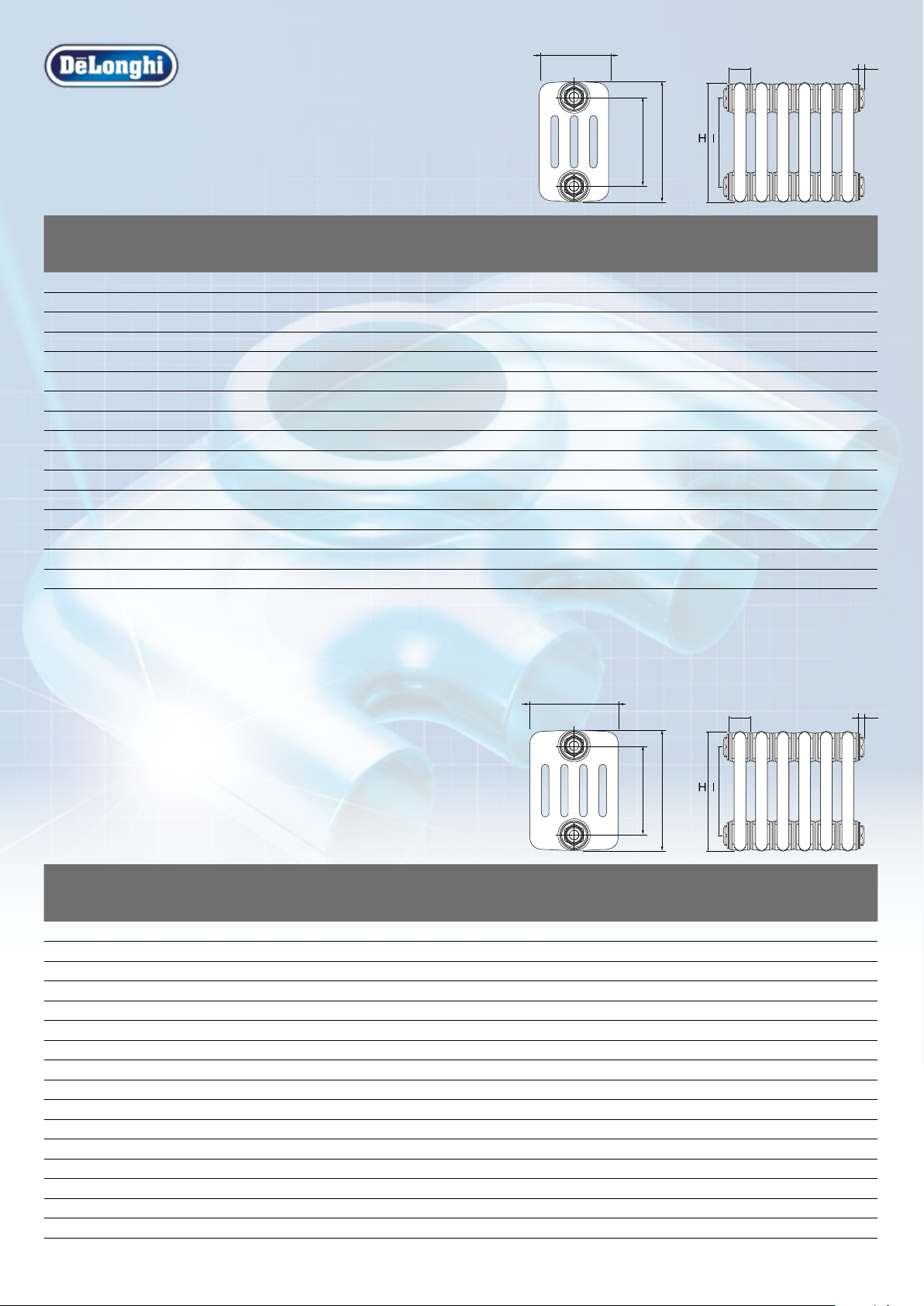

4 c o l o n n e
148
46
,
+
13
altezza
H
300 230
400 330
500 430
600 530
750 680
800 730
900 830
1.000 930
1.200 1.130
1.500 1.430
1.800 1.730
2.000 1.930
2.200 2.130
2.500 2.430
2.800 2.730
3.000 2.930
interasse
I
Resa ΔT 50°C
75/65-20
W Kcal/h
42,3 36,4
55,5 47,7
68,3 58,7
81,1 69,7
100,0 86,0
106,3 91,4
118,9 102,2
131,5 113,1
156,6 134,7
194,3 167,1
232,3 199,7
257,8 221,7
283,5 243,8
322,3 277,1
361,6 310,9
388,1 333,7
Resa ΔT 40°C
65/55-20
32,0 22,3 13,1 1,252 0,9 0,8 60
41,9 29,2 17,1 1,257 1,2 0,9 60
51,5 35,8 20,9 1,263 1,5 1,1 60
61,1 42,4 24,7 1,268 1,8 1,2 60
75,2 52,1 30,2 1,276 2,2 1,5 50
79,9 55,3 32,1 1,279 2,4 1,6 50
89,3 61,7 35,7 1,284 2,6 1,7 50
98,6 68,0 39,2 1,290 2,9 1,9 50
117,2 80,7 46,4 1,297 3,5 2,2 30
145,1 99,6 57,0 1,308 4,4 2,7 30
173,1 118,5 67,5 1,318 5,3 3,1 30
192,2 131,7 75,1 1,315 5,8 3,4 30
211,6 145,1 82,9 1,311 6,3 3,8 30
240,9 165,5 94,8 1,305 7,1 4,2 20
270,6 186,2 107,0 1,299 7,8 4,7 20
290,7 200,3 115,2 1,295 8,4 5,0 20
La lunghezza del radiatore si ottiene moltiplicando il numero di elementi per 46
mm (più ulteriori 26 mm). Per batterie con numero di elementi maggiore rispetto
a quanto riportato in tabella, vengono fornite due (o più) batterie che dovranno
essere nipplate in cantiere.
Multicolonna viene fornito in configurazione standard con un tappo cieco
premontato.
Le mensole devono essere ordinate separatamente.
Temperatura massima d’esercizio = 110°C
Pressione massima d’esercizio = 10 bar
Pressione di prova = 13 bar
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
189
,
peso
(kg a vuoto)
+
capacità
46
(lt)
num massimo
di elementi
Dati per elemento.
13
5 c o l o n n e
altezza
H
300 230
400 330
500 430
600 530
750 680
800 730
900 830
1.000 930
1.200 1.130
1.500 1.430
1.800 1.730
2.000 1.930
2.200 2.130
2.500 2.430
2.800 2.730
3.000 2.930
interasse
Resa ΔT 50°C
I
75/65-20
W Kcal/h
51,9 44,6
67,2 57,8
82,2 70,7
97,0 83,4
119,0 102,3
126,3 108,6
140,8 121,1
155,4 133,6
184,5 158,6
228,4 196,4
272,9 234,7
302,9 260,4
333,3 286,6
379,7 326,5
427,1 367,2
459,3 394,9
Resa ΔT 40°C
65/55-20
39,2 27,4 16,0 1,253 1,2 1,0 55
50,7 35,3 20,6 1,261 1,6 1,2 55
61,9 43,0 25,0 1,270 1,9 1,4 55
72,9 50,5 29,3 1,278 2,3 1,6 55
89,2 61,5 35,5 1,291 2,8 1,8 45
94,6 65,2 37,5 1,295 3,1 1,9 45
105,3 72,4 41,5 1,303 3,3 2,1 45
116,0 79,5 45,4 1,312 3,7 2,3 45
137,4 94,0 53,5 1,320 4,4 2,7 30
169,7 115,7 65,5 1,332 5,5 3,3 25
202,1 137,3 77,3 1,345 6,5 3,9 25
224,7 152,9 86,4 1,338 7,2 4,3 25
247,6 168,8 95,6 1,332 7,9 4,7 15
282,7 193,3 109,9 1,322 9,0 5,3 15
318,7 218,5 124,8 1,312 10,1 5,9 12
343,2 235,7 135,0 1,306 10,8 6,2 12
Resa ΔT 30°C
55/45-20
6
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
Page 7
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
,
+
XXX

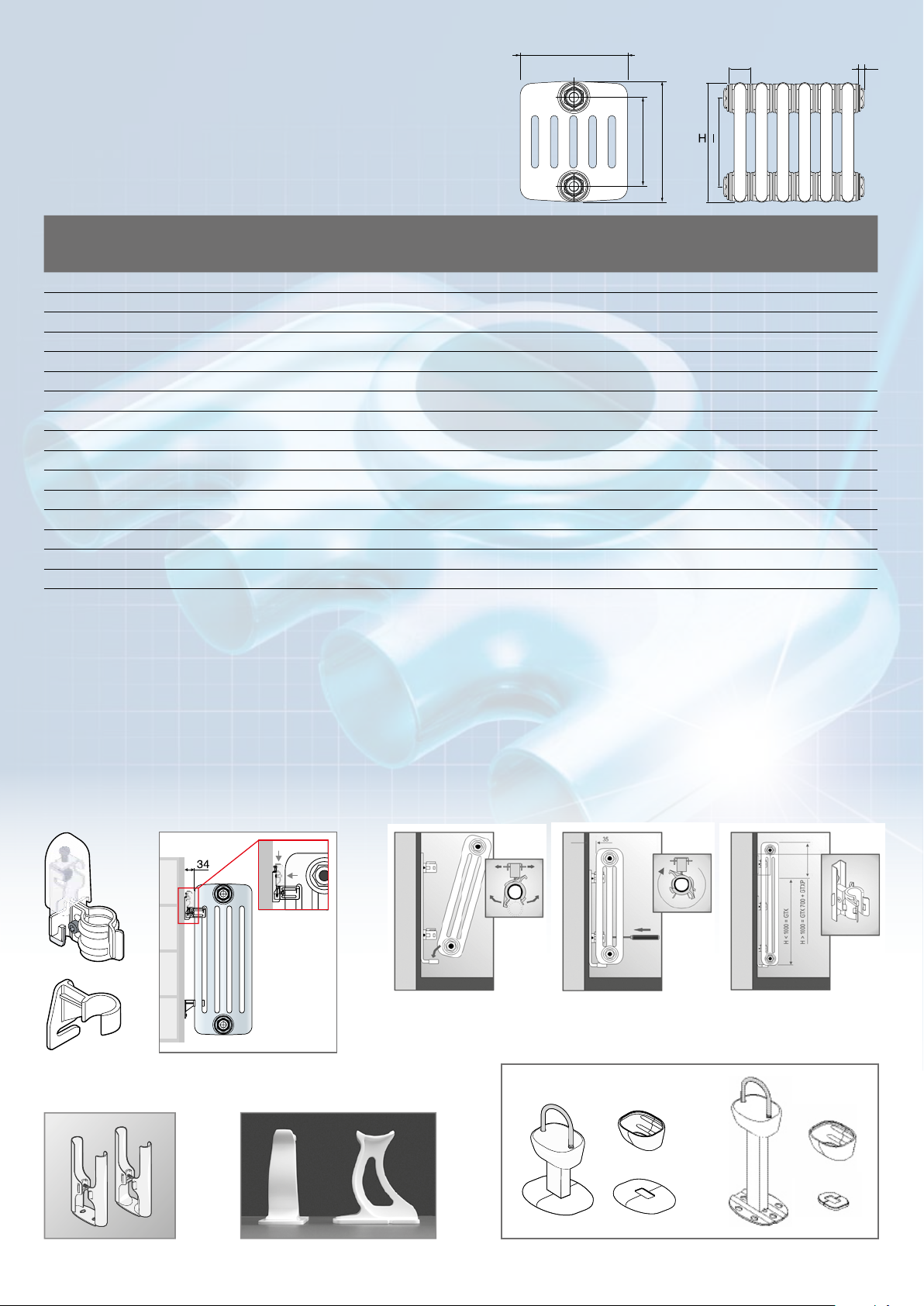

6 c o l o n n e
230
46
,
+
13
altezza
H
300 230
400 330
500 430
600 530
750 680
800 730
900 830
1.000 930
1.200 1.130
1.500 1.430
1.800 1.730
2.000 1.930
2.200 2.130
2.500 2.430
2.800 2.730
3.000 2.930
interasse
I
Resa ΔT 50°C
75/65-20
W Kcal/h
62,3 53,6
81,0 69,6
99,4 85,5
117,5 101,0
144,4 124,2
153,3 131,8
171,0 147,0
188,6 162,2
223,8 192,4
276,3 237,6
328,9 282,8
364,0 313,0
399,2 343,3
452,4 389,0
505,9 435,0
541,9 466,0
Resa ΔT 40°C
65/55-20
47,0 32,7 19,1 1,262 1,5 1,1 50
61,0 42,3 24,6 1,270 1,9 1,3 50
74,7 51,7 30,0 1,278 2,3 1,6 50
88,2 60,9 35,1 1,287 2,7 1,8 50
108,1 74,4 42,7 1,299 3,4 2,2 40
114,6 78,8 45,2 1,303 3,8 2,3 40
127,6 87,5 50,0 1,311 4,0 2,5 40
140,5 96,1 54,8 1,319 4,4 2,8 40
166,6 113,9 64,8 1,322 5,2 3,3 30
205,6 140,4 79,8 1,325 6,5 4,0 20
244,5 166,8 94,6 1,329 7,7 4,7 20
270,6 184,7 104,8 1,328 8,6 5,2 15
297,0 202,8 115,1 1,326 9,5 5,7 13
336,6 229,9 130,6 1,325 10,8 6,4 13
376,5 257,2 146,2 1,324 12,1 7,2 10
403,5 275,8 156,9 1,322 13,3 7,7 10
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
La lunghezza del radiatore si ottiene moltiplicando il numero di elementi per 46 mm (più ulteriori 26 mm). Per batterie
con numero di elementi maggiore rispetto a quanto riportato in tabella, vengono fornite due (o più) batterie che
dovranno essere nipplate in cantiere.
Multicolonna viene fornito in configurazione standard con un tappo cieco premontato.
Le mensole devono essere ordinate separatamente.
Temperatura massima d’esercizio = 110°C
Pressione massima d’esercizio = 10 bar
Pressione di prova = 13 bar
capacità
(lt)
num massimo
di elementi
Dati per elemento.
m e n s o l e e f i s s a g g i
GBT
Mensola da pavimento
Mensola da muro
PGE
GTX
Mensola da muro
PGT 60 - PGT 1-60
Mensola da pavimento
PGG
Mensola da pavimento
7
Page 8
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
189
189
230
230
,
+
,
+
,
+
,
+
4625
XXX
XXX
i n t e r a s s i g h i s a
46
13
Resa ΔT 50°C
75/65-20
W Kcal/h
50,6 43,5
64,1 55,1
68,6 59,0
86,9 74,7
91,8 78,9
117,0 100,6
109,5 94,2
138,6 119,2
132,8 114,2
168,3 144,7
Resa ΔT 40°C
65/55-20
38,1 26,5 15,4 1,266 1,1 0,7 60
48,2 33,4 19,3 1,278 1,4 0,9 60
51,7 35,9 20,9 1,267 1,6 1,1 55
65,4 45,3 26,3 1,276 2,0 1,3 55
69,1 47,9 27,8 1,273 2,0 1,4 50
87,9 60,7 35,1 1,284 2,6 1,7 50
82,2 56,8 32,8 1,285 2,7 1,7 45
103,7 71,3 40,9 1,302 3,4 2,1 45
99,5 68,6 39,5 1,294 3,2 2,0 40
125,6 86,2 49,3 1,310 4,1 2,5 40
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
colonne
2
3
4
5
6
altezzaHinterasse
I
685 615
885 815
685 615
885 815
685 615
885 815
685 615
885 815
685 615
885 815
Dati per elemento. La lunghezza del radiatore si ottiene moltiplicando il numero di elementi per 46 mm (più ulteriori 26
mm). Per batterie con numero di elementi maggiore rispetto a quanto riportato in tabella, vengono fornite due (o più)
batterie che dovranno essere nipplate in cantiere.
Multicolonna viene fornito in configurazione standard con un tappo cieco premontato.
Le mensole devono essere ordinate separatamente.
Temperatura massima d’esercizio = 110°C
Pressione massima d’esercizio = 10 bar
Pressione di prova = 13 bar
46
capacità
(lt)
num massimo
di elementi
Dati per elemento.
13
i n t e r a s s i a l l u m i n i o
colonne
2
3
4
5
6
altezzaHinterasse
570 500
670 600
770 700
870 800
570 500
670 600
770 700
870 800
570 500
670 600
770 700
870 800
570 500
670 600
770 700
870 800
570 500
670 600
770 700
870 800
Resa ΔT 50°C
I
75/65-20
W Kcal/h
42,8 36,8
49,6 42,6
56,3 48,4
63,1 54,3
58,0 49,9
67,2 57,8
76,3 65,6
85,5 73,5
77,2 66,4
89,9 77,3
102,6 88,2
115,1 99,0
92,6 79,6
107,3 92,3
121,9 104,8
136,5 117,4
112,1 96,4
130,1 111,9
147,9 127,2
164,3 141,3
Resa ΔT 40°C
65/55-20
32,3 22,5 13,1 1,259 0,9 0,6 60
37,4 26,0 15,1 1,265 1,0 0,7 60
42,4 29,4 17,1 1,271 1,1 0,8 60
47,4 32,8 19,0 1,278 1,2 0,8 60
43,8 30,4 17,8 1,262 1,3 0,9 60
50,7 35,2 20,5 1,266 1,5 1,0 55
57,5 39,9 23,2 1,271 1,8 1,1 55
64,4 44,6 25,9 1,273 1,9 1,2 55
58,2 40,4 23,6 1,266 1,7 1,2 60
67,7 46,9 27,3 1,272 2,0 1,3 50
77,2 53,4 31,0 1,277 2,3 1,5 50
86,5 59,9 34,7 1,280 2,4 1,6 50
69,7 48,3 28,0 1,276 2,2 1,5 55
80,6 55,7 32,2 1,284 2,5 1,7 45
91,3 63,0 36,3 1,293 2,9 1,8 45
102,2 70,4 40,5 1,297 3,0 1,9 45
84,2 58,1 33,6 1,285 2,6 1,7 50
97,5 67,2 38,7 1,293 3,0 2,0 40
110,6 76,1 43,7 1,301 3,5 2,2 40
122,8 84,4 48,3 1,305 3,7 2,3 40
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
8
Page 9
H
P
P/2P/2
S
105
21 50
13
21 50
13
H
P
P/2P/2
SS
105
21 50
13
H
P
P/2P/2
S
105
21 50
13
105
21 50
13
21 50
13
H
P
P/2P/2
SS
105
21 50
13
13
H
P
P/2P/2
S
105
105
21 50
13
105
21 50
13
H
P
P/2P/2
S
50
==
21 50
13
50
m u l t i c o l o n n a s o s t i t u z i o n e l a m e l l a
colonne
2
3
4
5
6
altezzaHinterasse
I
400 330
500 430
600 530
800 730
1000 930
400 330
500 430
600 530
800 730
1000 930
400 330
500 430
600 530
800 730
1000 930
400 330
500 430
600 530
800 730
1000 930
400 330
500 430
600 530
800 730
1000 930
Resa ΔT 50°C
75/65-20
W Kcal/h
31,1
38,0
44,8
58,4
72,1
42,3
51,6
60,8
79,1
97,4
55,5
68,3
81,1
106,3
131,5
113,1
67,2
82,2
97,0
126,3
155,4
108,6
133,6
81,0
99,4
117,5
153,3
188,6
101,0
131,8
162,2
26,7
32,7
38,5
50,2
62,0
36,4
44,4
52,3
68,0
83,7
47,7
58,7
69,7
91,4
57,8
70,7
83,4
69,6
85,5
Resa ΔT 40°C
65/55-20
Resa ΔT 30°C
55/45-20
23,5 16,4 9,6
28,7 20,0 11,7
33,8 23,5 13,7
43,9 30,5 17,7
54,1 37,4 21,6
32,0 22,3 13,1
39,0 27,1 15,9
45,9 31,9 18,6
59,5 41,3 24,0
73,2 50,6 29,3
41,9 29,2 17,1
51,5 35,8 20,9
61,1 42,4 24,7
79,9 55,3 32,1
98,6 68,0 39,2
50,7 35,3 20,6
61,9 43,0 25,0
72,9 50,5 29,3
94,6 65,2 37,5
116,0 79,5 45,4
61,0 42,3 24,6
74,7 51,7 30,0
88,2 60,9 35,1
114,6 78,8 45,2
140,5 96,1 54,8
Resa ΔT 20°C
45/35-20
esponente n
peso
(kg a vuoto)
capacità
(lt)
1,249 0,6 0,5 60
1,255 0,8 0,6 60
1,261 0,9 0,7 60
1,273 1,2 0,8 60
1,285 1,5 1,0 60
1,254 0,9 0,7 60
1,258 1,2 0,8 60
1,263 1,4 1,0 60
1,272 1,8 1,2 55
1,281 2,3 1,4 55
1,257 1,2 0,9 60
1,263 1,5 1,1 60
1,268 1,8 1,2 60
1,279 2,4 1,6 50
1,290 2,9 1,9 50
1,261 1,6 1,2 55
1,270 1,9 1,4 55
1,278 2,3 1,6 55
1,295 3,1 1,9 45
1,312 3,7 2,3 45
1,270 1,9 1,3 50
1,278 2,3 1,6 50
1,287 2,7 1,8 50
1,303 3,8 2,3 40
1,319 4,4 2,8 40
num massimo
di elementi
m u l t i c o l o n n a i n t e g r a t o ( c o n v a l v o l a )
Multicolonna Integrato ha una valvola termostatizzabile Danfoss e
attacchi inferiori ad interasse 50mm, 3/4” filetto esterno.
E’ possibile ordinarlo con valvola posta nella parte superiore o nella parte
inferiore del radiatore.
E’ possibile ordinarlo con gli attacchi interasse 50 mm posti lateralmente o in
attacco centrale.
La testa termostatica è da ordinare separatamente.
9
Page 10
i g i e n e
66
Multicolonna Igiene offre un’ottimale facilità di pulizia grazie alla maggior distanza fra gli elementi (passo 66 mm), ed è consigliato
per i luoghi in cui il mantenimento della salubrità dell’ambiente è una richiesta fondamentale.
Il modello Igiene è certificato secondo la norma tedesca LGA Igiene.
2 c o l o n n e i g i e n e
altezza
H
300
400
500
600
685
750
800
885
900
1.000
1.200
1.500
1.800
2.000
2.200
2.500
2.800
3.000
interasse
I
230
330
430
530
615
680
730
815
830
930
1130
1430
1730
1930
2130
2430
2730
2930
Resa ΔT 50°C
75/65-20
W Kcal/h
27,2 23,4 20,6 14,4 8,5
34,1 29,3 25,8 18,1 10,6
41,0 35,3 30,9 21,5 12,5
47,8 41,1 36,1 25,2 14,7
54,1 46,5 40,8 28,4 16,6
59,0 50,7 44,5 30,9 18,0
63,1 54,3 47,6 33,1 19,3
69,9 60,1 52,7 36,7 21,4
71,1 61,1 53,6 37,3 21,8
79,2 68,1 59,8 41,7 24,4
95,0 81,7 71,6 49,7 28,9
119,3 102,6 89,5 61,7 35,6
144,2 124,0 107,7 73,9 42,3
162,2 139,5 121,1 83,1 47,5
180,0 154,8 134,4 92,2 52,7
207,2 178,2 155,0 106,6 61,2
235,4 202,4 176,1 121,2 69,6
252,8 217,4 189,6 130,8 75,4
Resa ΔT 40°C
65/55-20
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
esponente n
1,243 0,6 0,5 41
1,242 0,7 0,6 41
1,265 0,9 0,7 41
1,254 1,0 0,8 41
1,260 1,1 0,8 41
1,265 1,2 0,9 41
1,264 1,2 0,8 41
1,262 1,5 1,0 41
1,262 1,5 1,0 41
1,257 1,6 1,1 41
1,268 1,9 1,2 20
1,290 2,3 1,5 20
1,309 2,7 1,7 20
1,309 3,0 1,8 20
1,310 3,3 2,0 20
1,301 3,7 2,2 13
1,300 4,1 2,4 13
1,290 4,4 2,5 13
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
3 c o l o n n e i g i e n e
altezza
H
300
400
500
600
685
750
800
885
900
1.000
1.200
1.500
1.800
2.000
2.200
2.500
2.800
3.000
interasse
I
230
330
430
530
615
680
730
815
830
930
1130
1430
1730
1930
2130
2430
2730
2930
W Kcal/h
37,0 31,8 28,0 19,5 11,4
46,5 40,0 35,1 24,4 14,2
55,7 47,9 42,1 29,3 17,1
65,0 55,9 49,2 34,4 20,2
73,3 63,0 55,4 38,7 22,7
79,6 68,4 60,1 41,9 24,5
85,2 73,3 64,3 44,8 26,2
94,5 81,3 71,4 49,7 29,0
96,1 82,6 72,6 50,5 29,5
107,0 92,0 80,6 56,0 32,6
128,9 110,8 97,0 67,3 39,1
161,6 139,0 121,5 84,1 48,7
196,2 168,7 147,1 101,5 58,5
220,8 189,9 165,6 114,2 65,9
245,3 210,9 183,5 126,3 72,5
282,9 243,3 211,7 145,6 83,6
322,1 277,0 241,0 165,9 95,3
350,1 301,0 261,9 180,2 103,5
Resa ΔT 50°C
75/65-20
Resa ΔT 40°C
65/55-20
Resa ΔT 30°C
55/45-20
10
Resa ΔT 20°C
45/35-20
esponente n
1,256 0,8 0,7 41
1,264 1,0 0,8 41
1,257 1,3 0,9 41
1,246 1,5 1,0 41
1,252 1,7 1,2 38
1,256 1,8 1,2 38
1,258 1,8 1,2 38
1,259 2,2 1,4 38
1,259 2,2 1,4 38
1,268 2,4 1,5 38
1,272 2,8 1,7 20
1,279 3,4 2,1 20
1,290 4,1 2,4 20
1,290 4,5 2,6 20
1,300 4,9 2,9 20
1,300 5,4 3,3 13
1,299 6,1 3,7 13
1,300 6,5 3,9 13
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
Page 11
4 c o l o n n e i g i e n e
altezza
H
300
400
500
600
685
750
800
885
900
1.000
1.200
1.500
1.800
2.000
2.200
2.500
2.800
3.000
interasse
I
230
330
430
530
615
680
730
815
830
930
1130
1430
1730
1930
2130
2430
2730
2930
W Kcal/h
46,5 40,0 35,0 24,3 14,1
60,5 52,0 45,6 31,6 18,4
73,7 63,4 55,7 38,8 22,7
86,8 74,6 65,7 45,8 26,9
98,2 84,4 74,2 51,7 30,2
107,0 92,0 80,8 56,2 32,8
114,6 98,5 86,4 60,0 35,0
127,3 109,5 95,9 66,5 38,7
129,6 111,4 97,6 67,7 39,4
144,7 124,4 108,7 75,2 43,5
173,8 149,4 130,1 89,5 51,4
217,6 187,1 162,1 110,9 63,2
262,4 225,6 194,6 132,4 74,8
293,9 252,7 218,4 149,0 84,4
324,6 279,1 241,8 165,4 94,1
370,6 318,7 276,7 189,8 108,5
417,6 359,1 312,4 215,0 123,4
450,3 387,2 337,6 232,9 134,2
5 c o l o n n e i g i e n e
altezza
H
300
400
500
600
685
750
800
885
900
1.000
1.200
1.500
1.800
2.000
2.200
2.500
2.800
3.000
interasse
I
230
330
430
530
615
680
730
815
830
930
1130
1430
1730
1930
2130
2430
2730
2930
W Kcal/h
55,5 47,7 42,0 29,3 17,2
71,9 61,8 54,4 38,0 22,3
87,9 75,6 66,5 46,5 27,3
103,8 89,3 78,5 54,8 32,1
117,1 100,7 88,5 61,7 36,1
127,2 109,4 96,1 66,9 39,1
136,1 117,0 102,6 71,3 41,6
151,0 129,8 113,7 78,9 45,9
153,6 132,1 115,6 80,2 46,6
170,9 146,9 128,7 89,3 51,9
204,8 176,1 154,2 107,0 62,2
255,9 220,0 192,3 133,0 77,0
308,4 265,2 231,8 160,4 92,9
345,2 296,8 259,5 179,6 104,0
381,6 328,1 286,8 198,4 114,9
436,7 375,5 327,5 225,9 130,3
493,3 424,2 369,9 255,2 147,2
532,7 458,0 399,5 275,8 159,1
Resa ΔT 50°C
75/65-20
Resa ΔT 50°C
75/65-20
Resa ΔT 40°C
65/55-20
Resa ΔT 40°C
65/55-20
Resa ΔT 30°C
55/45-20
Resa ΔT 30°C
55/45-20
Resa ΔT 20°C
45/35-20
Resa ΔT 20°C
45/35-20
esponente n
1,269 1,0 0,9 41
1,271 1,3 1,0 41
1,256 1,6 1,2 41
1,251 1,9 1,3 41
1,257 2,1 1,5 34
1,261 2,3 1,6 34
1,266 2,4 1,6 34
1,270 2,7 1,8 34
1,271 2,7 1,8 34
1,281 3,0 2,0 34
1,299 3,6 2,3 20
1,319 4,5 2,8 20
1,339 5,4 3,2 20
1,330 5,9 3,5 20
1,320 6,4 3,8 20
1,310 7,2 4,3 13
1,300 7,9 4,8 13
1,291 8,5 5,1 13
esponente n
1,251 1,3 1,1 38
1,248 1,7 1,3 38
1,247 2,0 1,5 38
1,250 2,4 1,7 38
1,255 2,7 1,8 31
1,258 2,9 1,9 31
1,265 3,1 1,9 31
1,271 3,4 2,2 31
1,272 3,4 2,2 31
1,270 3,8 2,4 31
1,271 4,5 2,8 20
1,281 5,6 3,4 17
1,280 6,6 4,0 17
1,279 7,3 4,4 17
1,280 8,0 4,8 10
1,290 9,1 5,4 10
1,290 10,2 6,0 8
1,289 10,9 6,3 8
peso
(kg a vuoto)
peso
(kg a vuoto)
capacità
(lt)
capacità
(lt)
num massimo
di elementi
num massimo
di elementi
6 c o l o n n e i g i e n e
altezza
H
300
400
500
600
685
750
800
885
900
1.000
1.200
1.500
1.800
2.000
2.200
2.500
2.800
3.000
interasse
I
230
330
430
530
615
680
730
815
830
930
1130
1430
1730
1930
2130
2430
2730
2930
W Kcal/h
66,7 57,4 50,3 34,9 20,3
86,7 74,5 65,3 45,3 26,4
106,5 91,6 80,2 55,6 32,3
125,7 108,1 94,9 66,0 38,5
142,1 122,2 107,0 74,2 43,1
154,6 132,9 116,1 80,3 46,5
165,2 142,0 124,0 85,6 49,5
183,1 157,4 137,3 94,8 54,7
186,3 160,2 139,7 96,4 55,6
207,6 178,5 155,3 106,8 61,3
248,3 213,5 185,0 126,6 72,1
309,4 266,0 230,0 156,9 89,0
371,6 319,5 276,2 188,4 106,8
414,9 356,7 308,4 210,4 119,3
457,0 392,9 339,6 231,7 131,3
520,3 447,4 386,7 263,8 149,5
584,3 502,4 435,2 297,7 169,5
628,6 540,5 468,0 320,0 182,0
Resa ΔT 50°C
75/65-20
Resa ΔT 40°C
65/55-20
Resa ΔT 30°C
55/45-20
11
Resa ΔT 20°C
45/35-20
esponente n
1,269 1,6 1,2 34
1,270 2,0 1,4 34
1,272 2,4 1,7 34
1,261 2,8 1,9 34
1,273 3,1 2,1 27
1,282 3,5 2,3 27
1,286 3,8 2,3 27
1,289 4,0 2,6 27
1,290 4,1 2,6 27
1,301 4,5 2,9 27
1,319 5,3 3,4 20
1,329 6,6 4,1 13
1,330 7,8 4,8 13
1,329 8,7 5,3 10
1,330 9,6 5,8 9
1,330 10,9 6,5 9
1,320 12,2 7,2 6
1,322 13,4 7,8 6
peso
(kg a vuoto)
capacità
(lt)
num massimo
di elementi
Page 12
1
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
1
2
3
4
L
1
2
L
1
2
L
1
2
3
4
E
1
2
3
4
E
1
2
E
1
2
3
4
1
2
1
2
3
4
L
L
1
2
3
4
L
EE
EE
1
2
3
4
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
1
2
3
4
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
L
1
2
3
4
1
3
1
2
3
4
L
E
1
2
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
L
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
1
2
3
4
L
1
2
L
1
2
3
4
E
1
2
E
1
2
3
4
1
2
L
1
2
3
4
L
EE
EE
1
2
3
4
2
4
2
4
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
3
4
L
1
2
3
4
L
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
L
1
2
3
4
L
E
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
1
2
3
4
L
1
2
L
1
2
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
2
E
1
2
3
4
E
1
2
E
1
2
3
4
1
2
1
2
3
4
L
L
1
2
3
4
L
EE
EE
1
2
3
4
1
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
1
2
3
4
1
2
3
4
L
1
2
L
L
1
2
3
4
E
1
2
3
4
L
E
L
E
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
L
1
2
3
4
1
2
3
4
L
2
L
2
L
1
2
3
4
E
1
2
3
4
E
1
2
3
4
E
1
E
1
2
3
4
E
1
E
1
2
3
4
1
2
1
2
3
4
1
2
1
2
3
4
L
L
1
2
3
4
L
EE
EE
1
2
3
4
1
2
3
4
L
c o n f i g u r a z i o n i
La configurazione standard 0 permette di allacciare il Multicolonna con attacchi alto/basso stesso lato o lato opposto. Non avendo setti interni,
è simmetrico e girabile in tutti e tre gli assi. Le altre configurazioni hanno dei setti interni (rosso) e permettono diverse tipologie di allacciamento
bitubo e monotubo. Le configurazioni con attacchi laterali (0,1,2,3,4) possono avere riduzioni (“Attacchi”) a scelta. Tutte le configurazioni con attacchi
perpendicolari (A,B,C,D,E,F,G) hanno solo manicotti da 1/2”, filetto interno.
1
3
L
1
L
3
1
3
1
L
3
0
3
D
4
a t t a c c h i
Sono disponibili diverse combinazioni di Attacchi su richiesta, con riduzioni da 1/4” - 3/8” - 1/2” - 3/4” - 1”1/4
1/2”
1/2” 1/2”
3/8” 3/8”
3/8”
2
1
L
2
1
2
1
2
00
51
E
4
3
E
4
3
L
4
3
L
4
1/2”
Riduzione
cieca
E
0
A
E
G
1” 1/4
1” 1/4
1/2” 3/8”
1/2” 1/2”
2
1
2
1
2
2
99
09
4
3
4
4
1” 1/4
1” 1/4
1
2
B
F
1
2
1
2
L
4
3
E
L
E
Configurazione 4 e Configurazione G
per allacciamento monotubo;
Configurazione M è attacco centrale
con attacco da 3/4", filetto esterno.
80
3/8” 1/2”
3/8” 3/8”
88
3/8” 3/8”
3/8” 3/8”
12
2
1
2
2
50
2
1
4
3
E
4
3
4
C
M
1/2”
1/2”
4
3
3/8”
Riduzione
cieca
E
3
4
L
4
84
1/4”
3/8”
3/8”3/8”
Page 13

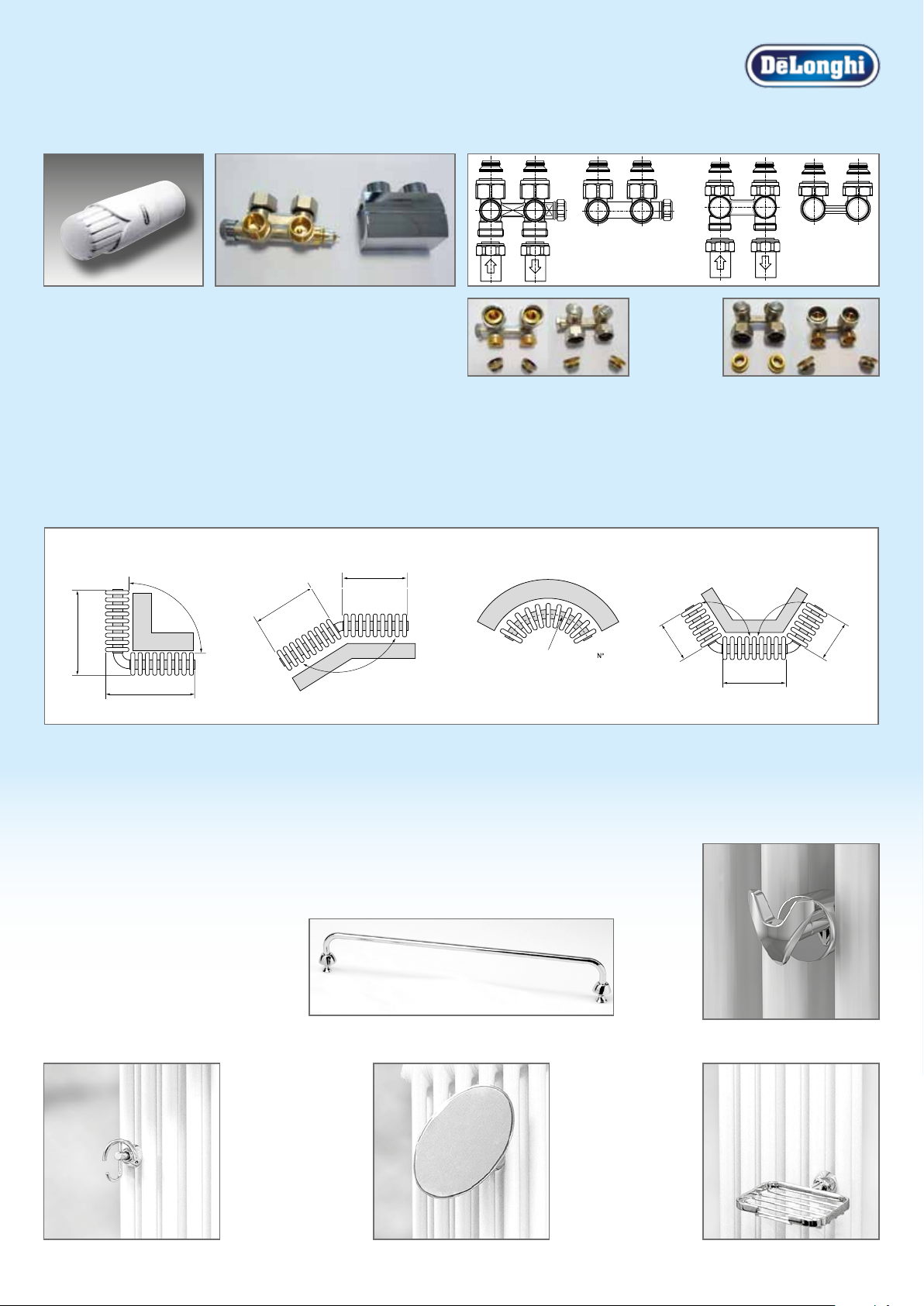

A
B
α
B
A
ESECUZIONE DOPPIA
α β
A
C
B
ESECUZIONE AD ARCO
R
col. Rmin
2 500 mm
3 600 mm
4 700 mm
5 800 mm
6 900 mm
90
a c c e s s o r i a l l a c c i a m e n t o
Tappi, testa termostatica, gruppo valvola integrato, distributori, riduzioni di ricambio, nippli, setti per cambio configurazione, chiavi – il necessario per
l’allacciamento
e s e c u z i o n i s p e c i a l i
Esecuzioni ad angolo, a curva, doppie o a richiesta
ESECUZIONE 90°
ESECUZIONE CON ANGOLO
MAGGIORE DI 90°
a c c e s s o r i e s t e t i c i
Gli accessori per rendere il Multicolonna più funzionale
ESECUZIONE AD ARCO
ESECUZIONE DOPPIA
13
Page 14
g a m m a r a d i a t o r i a d a c q u a d e ’ l o n g h i
Preferential
Heat
Diffusion...
La gamma di radiatori De’Longhi offre le soluzioni più adatte ad ogni esigenza, presentando prodotti con elevate caratteristiche
termiche e prodotti che costituiscono i migliori elementi di arredo per gli ambienti:
• Piastre
• Piastre con valvola (innovativa tecnologia PHD)
• Radiatori Verticali
• Termoarredo
• Termoarredo a tubi piatti
• Radiatori Decorativi
14
Page 15
g a m m a r a d i a t o r i e l e t t r i c i d e ’ l o n g h i
La gamma di radiatori elettrici De’Longhi offre le soluzioni
più adatte al riscaldamento elettrico, laddove si voglia avere
il calore subito o per periodi limitati indipendentemente
dall’impianto centralizzato:
• Radiatori in alluminio elettrici ad olio
• Radiatori in alluminio elettrici a pietra ollare
• Termoarredo elettrici
• Termoarredo elettrici a tubi piatti
• Radiatori Decorativi elettrici
• Soffianti
15
Page 16
Co d. 5 80Q0 062 00 - www. tip ogra fia. com - 0 3/20 12
DL Radiators Spa
Via Seitz, 47 - 31100 Treviso (Italy)
Tel. +39 0422 4131 - Fax +39 0422 413658
www.dlradiators.com
Loading...
