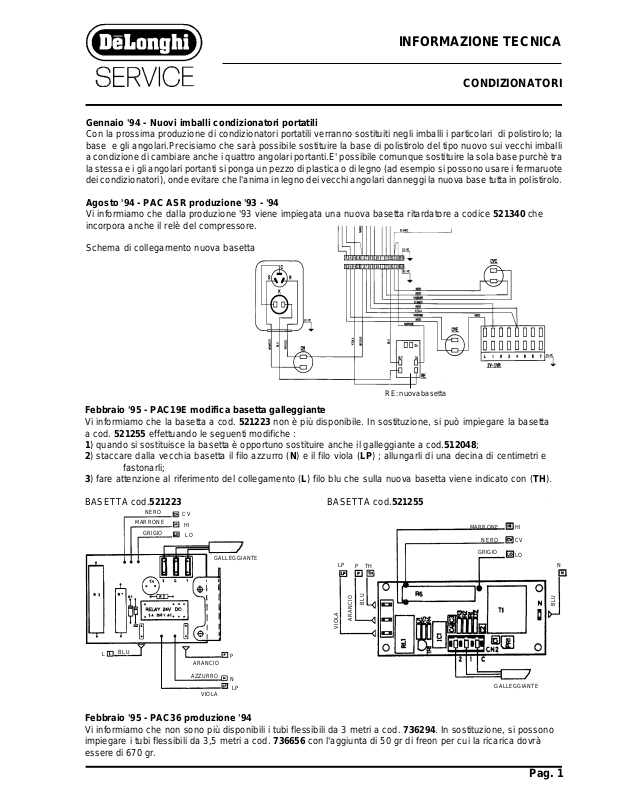

DeLonghi condizionamento TECHNICAL INFORMATION
INFORMAZIONE TECNICA
CONDIZIONATORI
Gennaio '94 - Nuovi imballi condizionatori portatili
Con la prossima produzione di condizionatori portatili verranno sostituiti negli imballi i particolari di polistirolo; la
base e gli angolari.Precisiamo che sarà possibile sostituire la base di polistirolo del tipo nuovo sui vecchi imballi
a condizione di cambiare anche i quattro angolari portanti.E' possibile comunque sostituire la sola base purchè tra
la stessa e i gli angolari portanti si ponga un pezzo di plastica o di legno (ad esempio si possono usare i fermaruote
dei condizionatori), onde evitare che l'anima in legno dei vecchi angolari danneggi la nuova base tutta in polistirolo.
Agosto '94 - PAC ASR produzione '93 - '94
Vi informiamo che dalla produzione '93 viene impiegata una nuova basetta ritardatore a codice 521340 che
incorpora anche il relè del compressore.
Schema di collegamento nuova basetta
RE: nuova basetta
Febbraio '95 - PAC19E modifica basetta galleggiante
Vi informiamo che la basetta a cod. 521223 non è più disponibile. In sostituzione, si può impiegare la basetta
a cod. 521255 effettuando le seguenti modifiche :
1) quando si sostituisce la basetta è opportuno sostituire anche il galleggiante a cod.512048;
2) staccare dalla vecchia basetta il filo azzurro (N) e il filo viola (LP) ; allungarli di una decina di centimetri e
fastonarli;
3) fare attenzione al riferimento del collegamento (L) filo blu che sulla nuova basetta viene indicato con (TH).
BASETTA cod.521223 BASETTA cod.521255
NERO
MARRONE
GRIGIO
BLU
L
CV
HI
LO
ARANCIO
AZZURRO
GALLEGGIANTE
VIOLA
MARRONE
NERO
GRIGIO
LP
PTH
BLU
ARANCIO
VIOLA
P
N
LP
HI
CV
LO
GALLEGGIANTE
N
BLU
Febbraio '95 - PAC36 produzione '94
Vi informiamo che non sono più disponibili i tubi flessibili da 3 metri a cod. 736294. In sostituzione, si possono
impiegare i tubi flessibili da 3,5 metri a cod. 736656 con l'aggiunta di 50 gr di freon per cui la ricarica dovrà
essere di 670 gr.
Pag. 1
Marzo '95 - Deumidificatori DH125 - DR155
Sono stati recentemente commercializzati due nuovi modelli di deumidificatori DE' LONGHI :
- modello DH125 derivato dal modello DH25 (rif. NOTIZIA TECNICA n° 127 del 5/92) con varianti estetiche ;
- modello DR155 derivato dal modello DH250R (rif. NOTIZIA TECNICA n° 94010) con varianti estetiche più
nuova resistenza da 800 + 800W a cod.512654 che sostituisce la precedente da 600+600W.
Aprile '95 - Nuovo attacco per tubo scarico aria
Sul tubo scarico aria dei modelli PAC21 - 25 - 26 è stato previsto un
nuovo innesto a baionetta per evitare eventuali
fuoriuscite del tubo stesso dalla bocca del ventilatore.
I nuovi tubi, possono essere usati al posto dei
precedenti mentre, per utilizzare i nuovi ventilatori
al posto dei vecchi, bisogna asportare i due
pernetti di aggancio.
Aprile '95 - PAC37
Questo nuovo apparecchio differisce dal modello PAC36 unicamente per alcuni particolari estetici.
Quindi la scheda tecnica di riferimento è la n° 95001.
Giugno '95 - LA SUPERCALOR P81 - SP153 - SP153AR - Produzione 1995
Sono stati recentemente commercializzati alcuni nuovi modelli di condizionatori portatili:
- modello P 81 derivato dal modello DE' LONGHI PAC A1 '95 (rif.NOTIZIA TECNICA N°95005) con varianti estetiche;
- modello SP 153 derivato dal modello DE' LONGHI PAC ASR '95 (rif.NOTIZIA TECNICA N°95018) con varianti estetiche;
- modello SP 153AR come SP 153 però, i tubi sono con Attacchi Rapidi.
Settembre '95 - PAC36 - PAC37 produzione 1995 modifica basetta relè.
Vi informiamo che è stata modificata la basetta relè a cod.521435 per gli apparecchi in questione.
Il codice ricambio è rimasto invariato.

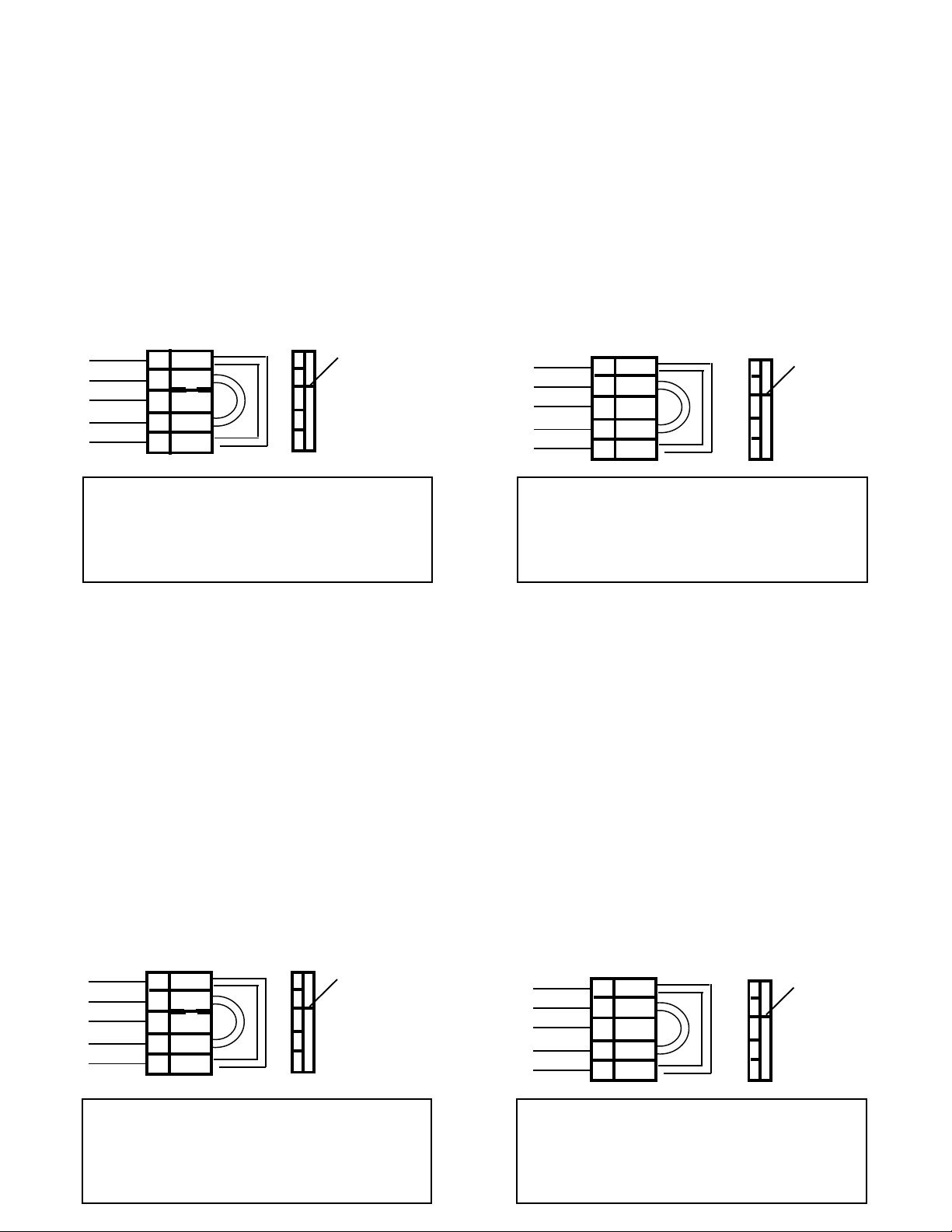

Per rendere le due basette intercambiabili è necessario variare il collegamento dei fili del compressore,
come qui sotto indicato.
NUOVA SCHEDA VECCHIA SCHEDA
Nero
CVECVE
CVE
CVECVE
PAPA
PA
PAPA
neutro
Blu
Blu
Rosso
Bianco
Viola
Rosa
fase
è
Position 3 Position 6 -
Position L -
Position 7 -
Compressore
CVC
CSR
Nero
Marrone
12
Marrone
Marrone
Nero
10
11
Nero
CVCCVC
CVC
neutro
PAPA
PA
PAPA
CVECVE
CVE
CVECVE
Blu
Blu
Rosso
Bianco
Blu
Viola
Rosa
fase
è
Position 3 Position 6 -
è
Compressore
Position L Position 7 -
IVEIVE
IVE
IVEIVE
IVEIVE
IVE
IVEIVE
IVCIVC
IVC
IVCIVC
IVCIVC
IVC
IVCIVC
8
9
7
6
5
4
3
2
1
CVCCVC
CSRCSR
CSR
CSRCSR
è
Marrone
Marrone
Marrone
Blu
Maggio '96 Condizionatori PAC 25 modifica basetta galleggiante.
Vi informiamo che sulle più recenti produzioni ' 96 sono stati modificati i connettori, della basetta galleggiante.
ATTENZIONE : La nuova basetta non è intercambiabile con la precedente.
IVEIVE
IVE
IVEIVE
IVEIVE
IVE
IVEIVE
IVCIVC
IVC
IVCIVC
IVCIVC
IVC
IVCIVC
VECCHIA BASETTA cod.521573 NUOVA BASETTA ' 96 cod.521604
Pag. 2
INFORMAZIONE TECNICA
CONDIZIONATORI
Giugno '96 - Supporto antipiega tubi flessibili per condizionatori PAC 28 - PAC 33
Vi informiamo che è ora disponibile il supporto antipiega a cod.607668 per tubi flessibili dei condizionatori in ogetto.
Questo particolare permette di migliorare il fissaggio dei tubi flessibili, all'unità esterna, presevandoli da
sollecitazioni meccaniche troppo forti.
Attenzione : a come è installata l'unità esterna:
- se i tubi " scendono " il supporto va montato con il metodo 1(oltre al supporto bisogna installare anche la squadretta
a cod. 607669)
- se i tubi " salgono " va montato con il metodo 2.
metodo 1 unità esterna Metodo 2 unità esterna
Tubi flessibili
Tubi flessibili
cod. 607669
Usare una fascetta per bloccare i
tubi flessibili sulla squadretta
Giugno '96 - Condizionatori tipo PAC A1 e PAC ASR
Vi informiamo che a partire dalla matricola 9614, sono stati modificati i fianchi e larelativa squadretta di fissaggio
nella parte superiore vicino al cruscotto.
Descrizione Vecchi Nuovi Descrizione Nuovo
codici codici codice
Fianco dx bianco 706988 709139 Squadretta 690476
Fianco dx grigio 709235 709233 Squadretta 690476
Fianco sx bianco 706990 709140 Squadretta 690476
Fianco sx grigio 709236 709234 Squadretta 690476
Attenzione : L'intercambiabilità è possibile solo sostituendo il fianco e la relativa squadretta.
Luglio '96 - Condizionatori DE' LONGHI Pinguino Quadro P12SHP.
Vi informiamo che a partire dalla matricola 9601, è stata modificata la scheda comandi.
Il codice della nuova scheda comandi è : SM1451
ATTENZIONE : La nuova scheda comandi non è intercambiabile con la precedente.
Settembre '96 - Condizionatori DE' LONGHI PAC GSR/AC
E' stato commercializzato un nuovo modello di condizionatore split specifico per l'Arma dei Carabinieri.
Il modello è il PAC GSR/AC derivato dal modello PAC GSR/M (rif.Notizia Tecnica N° 95019
e rif. Esploso N° 95015).
Pag. 3
Ottobre '96: Tutti i deumidificatori.
Vi informiamo che da settembre '96 in poi, le segnalazioni delle varianti di prodotto non vengono più indicate
alla fine del n° di serie, ma con delle lettere dopo la specifica del Type; esempio: DN125 SA.
La prima lettera indica il tipo di compressore: A per compressore Aspera; S per compressore Sicom.
La seconda lettera indica il tipo di dispositivo antighiaccio montato sul deumidificatore: A indica lantighiaccio
elettronico ASTREL; I indica lantighiaccio elettronico IMIT; il trattino - indica lantighiaccio meccanico
tradizionale.
Modelli DH25 - DH250R - DS105 - DN125 - DR155:
E' stato introdotto un nuovo antighiaccio elettronico, IMIT (codice 521705) o ASTREL (codice 521631).
Queste schede differiscono per la diversa sequenza dei collegamenti (esempio: il cavo n°1 della scheda IMIT
viene collegato nella posizione n° 5 sulla scheda ASTREL). Per questo motivo consigliamo di ordinare sempre come
ricambio la scheda originaria.
LATO COMPONENTI
IMIT
COD.521705
ASTREL
COD.521631
Per ulteriori informazioni, schemi elettrici, valori ohmici delle sonde ecc., consultare le nuove schede tecniche.
Nota: sul modello DH25 si può trovare, dal nr. di serie 6 28 ... in poi, la scheda antighiaccio ASTREL senza alcuna
identificazione. Da Settembre '96 in poi viene utilizzata l' identificazione sopradescritta.
Modello DN400:
Su questo modello si possono trovare tre diversi tipi di antighiaccio elettronico: ASTREL (codice n° 521606), IMIT
(codice n° 521704) o ASTREL (codice n° 521701).
Le schede differiscono per la disposizione dei connettori sulla scheda e per la sequenza delle connessioni nei
connettori stessi e quindi non sono intercambiabili.
Per sapere quale scheda è montata sulla macchina, bisogna controllare la seconda lettera dopo il Type: la lettera
A indica la scheda ASTREL (codice 521701), la lettera B indica la scheda ASTREL (codice 521606), la lettera I
indica la scheda IMIT (codice 521704) e il trattino "-" indica il termostato antighiaccio tradizionale (codice 521407).
DN400 "SA"
ASTREL 521701*
* SCHEDE VISTE LATO COMPONENTI
DN400 "SB"
ASTREL 521606*
DN400 "SI"
IMIT 521704*
Gennaio '97: Deumidificatori modelli: DS105, DN125, DH25, DH250R, DR155, DN125ECO.
Vi informiamo che a partire dalla produzione di Dicembre '96, negli apparecchi che montano il compressore SICOM,
è stato sostituito il relè d'avviamento del compressore (cod.521405), con un PTC (cod. 521709). Questa modifica
rende inutile il condensatore di avviamento che è stato eliminato (c'è un "ponte" tra i contatti 3 e 4 del PTC). Per
maggiori informazioni consultare le relative schede tecniche aggiornate.
Questi apparecchi sono identificabili con la lettera "T" posta dopo il Type.
IMPORTANTE: Il condensatore può essere eliminato solo in questi apparecchi con compressore SICOM e con
PTC.
Marzo '97: Tutti i condizionatori portatili "ad acqua" (Pac 19 / 25 / 26 / 29 / 30)
Nel caso risulti difficile aprire il tappo della tanica, bisogna svitarlo con forza, eventualmente con l'aiuto di un attrezzo.
Quindi, sostituire la guarnizione del tappo a cod. 531857, dopo aver ripulito per bene il tappo stesso e la sua sede da
residui di lubrificante solidificato.
Giugno '97: Nuovi condizionatori portatili Pac F1 - F1 E.
Nel caso la vaschetta raccogli-condensa risultasse instabile al punto da provocare
Perno metallico
da inserire
il blocco del funzionamento, bisogna rinforzare il rilievo posto sul coperchio
della vaschetta stessa. Per fare questo basta inserire un perno in acciaio del
diametro di 2-2,5mm e lungo almeno 4cm, attraverso le fessure che delimitano
il rilievo stesso (vedi figura).
Vaschetta raccogli-condensa
Pag. 4
