XPS 27
擁有者手冊
電腦型號： XPS 2720
安規型號：W06C
安規類型：W06C002
Page 2
註，警示，警告
註：註是表示能幫助您更好使用電腦的資訊。
警示：「警示」表示若不遵循說明，可能會導致硬體損壞或資料遺失。
警告：「警告」表示有可能會導致財產損失、人身傷害甚至死亡。
____________________
© 2013 Dell Inc.
本文中使用的商標：Dell™、DELL 徽標和 XPS™ 是 Dell Inc. 的商標；Microsoft®和 Windows
是 Microsoft Corporation 在美國及 / 或其他國家的商標或註冊商標；Blu-ray Disc® 是 Blu-ray Disc
Association (BDA) 的商標，授權用於光碟和播放器；Bluetooth
冊商標，並授權給 Dell 使用；Intel
國家 / 地區的註冊商標。
2013 - 04 Rev. A00
®
和 Intel SpeedStep® 是 Intel Corporation 在美國及 / 或 其他
®
是 Bluetooth SIG, Inc. 擁有的註
®
Page 3
目錄
1 開始操作之前 . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
關閉電腦和連接的裝置 . . . . . . . . . . . . . . . . . . . . 11
安全說明
建議的工具
2 拆裝電腦內部元件之後 . . . . . . . . . . . . . . . . . . . 13
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 技術概觀
電腦內部視圖 . . . . . . . . . . . . . . . . . . . . . . . . . . 14
主機板元件
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4 卸下後蓋 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5 裝回後蓋 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 卸下裝飾蓋. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 19
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
程序
7 裝回裝飾蓋. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 20
8 卸下腳架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 21
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
程序
9 裝回腳架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 22
目錄 | 3
Page 4
10 卸下轉換板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
程序
11 裝回轉換板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 24
12 卸下光碟機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
程序
13 裝回光碟機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 27
14 卸下記憶體模組 . . . . . . . . . . . . . . . . . . . . . . . . . 28
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 28
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
15 裝回記憶體模組 . . . . . . . . . . . . . . . . . . . . . . . . . 30
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 30
16 卸下主機板保護蓋 . . . . . . . . . . . . . . . . . . . . . . . 31
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 31
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
17 裝回主機板保護蓋 . . . . . . . . . . . . . . . . . . . . . . . 32
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 32
18 卸下電源供應器風扇 . . . . . . . . . . . . . . . . . . . . . 33
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 33
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
4 | 目錄
Page 5
19 裝回電源供應器風扇 . . . . . . . . . . . . . . . . . . . . . 34
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 34
20 卸下硬碟機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 35
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
21 裝回硬碟機. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 37
22 卸下硬碟機固定框架 . . . . . . . . . . . . . . . . . . . . . 38
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 38
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
23 裝回硬碟機固定框架 . . . . . . . . . . . . . . . . . . . . . 39
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 39
24 卸下 I/O 面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 40
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
25 裝回 I/O 面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 41
26 卸下幣式電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 42
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
27 裝回幣式電池 . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 43
目錄 | 5
Page 6

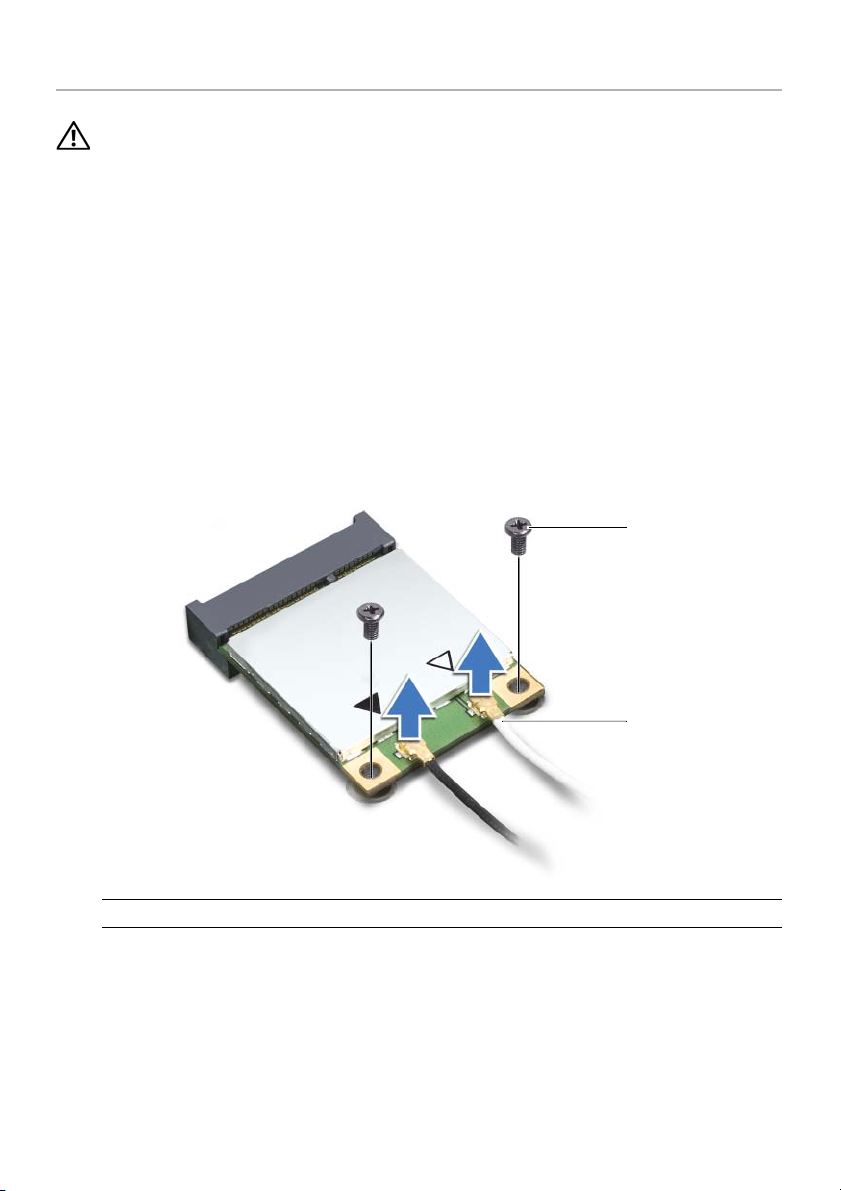

28 卸下無線迷你卡 . . . . . . . . . . . . . . . . . . . . . . . . . 44
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 44
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
程序
29 裝回無線迷你卡 . . . . . . . . . . . . . . . . . . . . . . . . . 46
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 46
30 卸下 mSATA 迷你卡. . . . . . . . . . . . . . . . . . . . . . 47
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 47
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
程序
31 裝回 mSATA 迷你卡. . . . . . . . . . . . . . . . . . . . . . 48
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 48
32 卸下內框 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 49
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
33 裝回內框 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 50
34 卸下處理器散熱器風扇 . . . . . . . . . . . . . . . . . . . 51
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 51
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
35 裝回處理器散熱器風扇 . . . . . . . . . . . . . . . . . . . 52
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 52
36 卸下處理器散熱器 . . . . . . . . . . . . . . . . . . . . . . . 53
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 53
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
37 裝回處理器散熱器 . . . . . . . . . . . . . . . . . . . . . . . 54
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
事後必須步驟
6 | 目錄
. . . . . . . . . . . . . . . . . . . . . . . . . . 54
Page 7
38 卸下處理器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 55
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
程序
39 更換處理器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 56
40 卸下電源供應器 . . . . . . . . . . . . . . . . . . . . . . . . . 57
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 57
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
程序
41 裝回電源供應器 . . . . . . . . . . . . . . . . . . . . . . . . . 59
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 59
42 卸下無線鍵盤 / 滑鼠接收器 . . . . . . . . . . . . . . . . 60
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 60
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
43 裝回無線鍵盤 / 滑鼠接收器 . . . . . . . . . . . . . . . . 62
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 62
44 卸下喇叭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 63
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
45 裝回喇叭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 65
46 卸下 I/O 板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 66
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
47 裝回 I/O 板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 69
目錄 | 7
Page 8
48 卸下天線模組 . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 70
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
程序
49 裝回天線模組 . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 72
50 卸下電源按鈕組件 . . . . . . . . . . . . . . . . . . . . . . . 73
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 73
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
程序
51 裝回電源按鈕組件 . . . . . . . . . . . . . . . . . . . . . . . 75
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 75
52 卸下主機板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 76
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
53 更換主機板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
事後必須步驟
在系統設定中輸入服務標籤
. . . . . . . . . . . . . . . . . . . . . . . . . . 78
. . . . . . . . . . . . . . . . . 79
54 卸下側 I/O 板 . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 80
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
程序
55 裝回側 I/O 板 . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 82
56 卸下中間護蓋 . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 83
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
8 | 目錄
Page 9
57 裝回中間護蓋 . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 87
58 卸下顯示板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 88
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
59 裝回顯示板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 96
60 卸下攝影機模組 . . . . . . . . . . . . . . . . . . . . . . . . . 97
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . . 97
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
61 裝回攝影機模組 . . . . . . . . . . . . . . . . . . . . . . . . . 99
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . . 99
62 卸下麥克風模組 . . . . . . . . . . . . . . . . . . . . . . . . 100
事前必須步驟 . . . . . . . . . . . . . . . . . . . . . . . . . 100
程序
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
63 裝回麥克風模組 . . . . . . . . . . . . . . . . . . . . . . . . 102
程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102
事後必須步驟
. . . . . . . . . . . . . . . . . . . . . . . . . 102
64 系統設定程式 . . . . . . . . . . . . . . . . . . . . . . . . . . 103
概觀 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
進入系統設定程式
Changing Boot Sequence （變更啟動順序）
清除忘記的密碼
清除 CMOS 設定
. . . . . . . . . . . . . . . . . . . . . . 103
. . . . . . . 109
. . . . . . . . . . . . . . . . . . . . . . . . 110
. . . . . . . . . . . . . . . . . . . . . . . 111
目錄 | 9
Page 10
65 更新 BIOS . . . . . . . . . . . . . . . . . . . . . . . . . 112
66 顯示器設定控制項
67 在致電之前
找到您的服務標籤或快速服務代碼 . . . . . . . . . . . . 115
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
. . . . . . . . . . . . . . . . . . . . . . 113
68 更多資訊 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
10 | 目錄
Page 11
開始操作之前
關閉電腦和連接的裝置
警示：為避免遺失資料，請在關閉電腦之前，儲存和關閉所有開啟的檔案，並結束所有
開啟的程式。
1 儲存並關閉所有開啟的檔案，結束所有開啟的程式。
2 將滑鼠指標移至畫面右上或右下角，以開啟快速鍵資訊看板，然後按一下設定 → 電源 →
關機。
註：如果您使用了其他作業系統，請參閱您作業系統的說明文件，以獲得關機說明。
3 從電源插座上拔下電腦及連接的所有裝置的電源線。
4 從電腦上拔下所有電話線、網路纜線，以及連接的所有裝置的電源線。
5 拔下主機板的接地纜線後，請按住電源按鈕約 5 秒鐘。
安全說明
請遵守以下安全規範，以避免電腦受到潛在的損壞，並確保您的人身安全。
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊。若要獲得其他安全性方面
的最佳實踐資訊，請參閱 Regulatory Compliance （法規遵循）首頁
(dell.com/regulatory_compliance)。
警告：打開電腦護蓋或面板之前，請先斷開所有電源。拆裝電腦內部元件之後，請先裝回
所有護蓋、面板和螺絲，然後再連接電源。
警示：為避免損壞電腦，請確保工作表面平整乾淨。
警示：為避免損壞元件和插卡，請握住元件和插卡的邊緣，並避免碰觸插腳和觸點。
警示：只有獲得認證的維修技術人員才可卸下電腦護蓋並拆裝電腦內部的任何元件。請
參閱安全說明，以獲得有關安全預防措施、拆裝電腦內部元件和防止靜電損壞的完整資
訊。
警示：在觸摸電腦內部的任何元件之前，請觸摸未上漆的金屬表面（例如電腦背面的金
屬 )，以確保接地並導去您身上的靜電。作業過程中，應經常觸摸未上漆的金屬表面，
以導去可能損壞內部元件的靜電。
警示：拔下纜線時，請拔出其連接器或拉式彈片，而不要拉扯纜線。某些纜線的連接器
帶有鎖定彈片或指旋螺絲；在拔下此類纜線之前，您必須先鬆開鎖定彈片或指旋螺絲。
在拔下纜線時，連接器的兩側應同時退出，以避免弄彎連接器插腳。連接纜線時，請確
保連接器與連接埠的朝向正確並且對齊。
警示：若要拔下網路纜線，請先將纜線從電腦上拔下，然後再將其從網路裝置上拔下。
警示：按下媒體卡讀取器中安裝的所有插卡，並從中退出插卡。
開始操作之前 | 11
Page 12
建議的工具
本文件中的程序可能需要下列工具：
• 十字槽螺絲起子
• 塑膠劃線器
12 | 開始操作之前
Page 13
拆裝電腦內部元件之後
完成更換程序後，請確保執行以下作業：
• 裝回所有螺絲，並確保沒有在電腦內部遺留任何螺絲。
• 先連接您卸下的所有外接式裝置、纜線、插卡以及所有其他零件，然後再使用電腦。
• 將電腦和所有連接裝置連接至電源插座。
警示：開啟電腦之前，請裝回所有螺絲，並確保沒有在電腦內部遺留任何螺絲。否則可
能會導致電腦損壞。
拆裝電腦內部元件之後 | 13
Page 14
技術概觀
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
電腦內部視圖
2
1
1
電源按鈕組件
3
光碟機組件
5
硬碟機組件
7
處理器散熱器風扇
9
無線迷你卡
11
主機板
13
幣式電池
15
I/O 面板
16
4
3
5
6
7
8
9
10
15
14
11
12
13
2
轉換板
4
電源供應器
6
散熱通風孔
8
處理器散熱器
10
記憶體模組
12
mSATA 迷你卡
14
裝飾蓋
16
電源供應器風扇
14 | 技術概觀
Page 15
主機板元件
26
25
12
3
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
1
無線迷你卡連接器
3
記憶體模組連接器 (CHANNEL A-DIMM)
5
mSATA 迷你卡連接器
7
幣式電池槽
9
轉換板纜線連接器
11
無線鍵盤 / 滑鼠接收器纜線連接器
13
I/O 板連接器 (REAR_IO1)
15
密碼跳線
789 6
2
攝影機纜線連接器
4
記憶體模組連接器 (CHANNEL B-DIMM)
6
喇叭纜線連接器
8
電源按鈕纜線連接器
10
輸入來源 / 顯示器設定控制項纜線連接器
12
CMOS 跳線
14
I/O 板連接器 (REAR_IO2)
16
硬碟機資料纜線連接器
4
5
技術概觀 | 15
Page 16
17
光碟機資料纜線連接器
19
硬碟機電源線連接器
21
LVDS 纜線連接器 (LVDS1)
23
處理器插槽
25
處理器 （4 插腳）電源線連接器
18
光碟機電源線連接器
20
主（8 插腳）電源線連接器
22
LVDS 纜線連接器 (LVDS2)
24
觸控螢幕纜線連接器
26
處理器散熱器風扇纜線連接器
16 | 技術概觀
Page 17
卸下後蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將電腦正面朝下置於一個乾淨平整的表面上。
2 旋鬆將後蓋固定在內框上的緊固螺絲。
3 向電腦頂部滑動後蓋，並提起後蓋，使其脫離內框。
1
緊固螺絲 (2)
3
內框
3
2
1
2
後蓋
卸下後蓋 | 17
Page 18
裝回後蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將後蓋置於內框上，並向電腦底部滑動後蓋。
2 擰緊將後蓋固定在內框上的緊固螺絲。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
18 | 裝回後蓋
Page 19
卸下裝飾蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實踐資訊，請參閱
Regulatory Compliance （法規遵循）首頁 (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 使用塑膠劃線器，向內按壓彈片以將裝飾蓋從內框中釋放。
2 朝向電腦頂部推動裝飾蓋，然後提起裝飾蓋，使其脫離底架。
1
2
1
3
彈片 (2)
裝飾蓋
3
2
塑膠畫線器
卸下裝飾蓋 | 19
Page 20
裝回裝飾蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將裝飾蓋底部的彈片插入內框上的插槽中。
2 向下按壓裝飾蓋，直至內框上的彈片固定於裝飾蓋任意一側的插槽中。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
20 | 裝回裝飾蓋
Page 21
卸下腳架
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 卸下將腳架固定在硬碟機固定框架上的螺絲。
2 將腳架抬起並從硬碟機固定框架推出。
1
2
1
螺絲 (6)
2
腳架
卸下腳架 | 21
Page 22
裝回腳架
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將腳架頂部的彈片插入硬碟機固定框架上的插槽中。
2 將腳架上的螺絲孔與硬碟機固定框架上的螺絲孔對齊。
3 裝回將腳架固定在硬碟機固定框架上的螺絲。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
22 | 裝回腳架
Page 23
卸下轉換板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 提起顯示幕背光纜線連接器上的固定彈片，然後從轉換板上拔下顯示幕背光纜線。
2 從轉換板上拔下轉換板纜線。
3 卸下將轉換板固定在中間護蓋上的螺絲。
4 將轉換板從中間護蓋抬起取出。
1
2
1
螺絲 (2)
3
轉換板
5
顯示幕背光纜線
2
4
3
4
5
轉換板纜線
固定彈片
卸下轉換板 | 23
Page 24
裝回轉換板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將轉換板上的螺絲孔與 中間護蓋上的螺絲孔對齊。
2 裝回將轉換板固定在中間護蓋上的螺絲。
3 將轉換板纜線連接至轉換板。
4 將顯示幕背光纜線連接至轉換板，並固定彈片。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
24 | 裝回轉換板
Page 25
卸下光碟機
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 卸下將光碟機組件固定在中間護蓋上的螺絲。
2 將光碟機組件從中間護蓋輕輕抬起，然後 從光碟機組件拔下電源和資料纜線連接器。
2
1
1
光碟機組件
3
電源線和資料纜線連接器
3
2
螺絲 (4)
4
電源線和資料纜線
4
卸下光碟機 | 25
Page 26
3 卸下將光碟機托架固定在光碟機上的螺絲。
4 從光碟機上卸下光碟機托架。
3
2
1
1
3
螺絲 (4)
光碟機
2
光碟機托架 (2)
26 | 卸下光碟機
Page 27
裝回光碟機
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將光碟機托架上的螺絲孔與光碟機上的螺絲孔對齊，然後裝回將光碟機托架固定在光碟
機上的螺絲。
2 將電源線和資料纜線連接器連接至光碟機組件。
3 將光碟機組件上的螺絲孔對齊底架上的螺絲孔。
4 裝回將光碟機組件固定至底架的螺絲。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回光碟機 | 27
Page 28
卸下記憶體模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 卸下將記憶體模組保護蓋固定在主機板保護蓋上的螺絲。
2 將記憶體模組護蓋推至電腦底部，並將它從主機板護蓋抬起取出。
1
1
記憶體模組保護蓋
3
主機板保護蓋
28 | 卸下記憶體模組
2
3
2
螺絲
Page 29
3 用指尖將記憶體模組連接器兩端的固定夾分開，直至記憶體模組彈起。
4 從記憶體模組連接器中卸下記憶體模組
3
1
固定夾 (2)
3
記憶體模組連接器
1
2
2
記憶體模組
卸下記憶體模組 | 29
Page 30
裝回記憶體模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將記憶體模組上的槽口與記憶體模組連接器上的彈片對齊。
2 以 45 度角將記憶體模組穩固地插入連接器，向下按壓記憶體模組，直至其卡入到位。
註：如果未聽到卡嗒聲，請卸下迷你卡並重新安裝它。
2
1
1
彈片
3
記憶體模組
3 將記憶體模組護蓋上的彈片插入主機板護蓋上的插槽，然後將記憶體模組護蓋朝電腦頂
部推動。
4 裝回將記憶體模組護蓋固定至 主機板護蓋的螺絲。
2
記憶體模組連接器
3
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
30 | 裝回記憶體模組
Page 31
卸下主機板保護蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 卸下將主機板保護蓋固定在中間護蓋上的螺絲。
2 提起主機板保護蓋，使其脫離中間護蓋。
1
1
螺絲 (8)
2
主機板保護蓋
2
卸下主機板保護蓋 | 31
Page 32
裝回主機板保護蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將主機板保護蓋上的螺絲孔對齊 中間護蓋上的螺絲孔。
2 裝回將主機板保護蓋固定在中間護蓋上的螺絲。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
32 | 裝回主機板保護蓋
Page 33
卸下電源供應器風扇
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
程序
1 提起固定彈片，並從電源供應器上拔下電源供應器風扇纜線。
2 卸下將電源供應器風扇固定在中間護蓋上的螺絲。
3 輕輕提起電源供應器風扇，並從 I/O 板組件下方取出電源供應器風扇纜線。
4 抬起電源供應器風扇，然後將它從 I/O 板組件的彈片推出。
4
3
2
1
1
電源供應器風扇
3
電源供應器風扇纜線
2
4
螺絲 (2)
固定彈片
卸下電源供應器風扇 | 33
Page 34
裝回電源供應器風扇
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將電源供應器風扇纜線佈置於 I/O 板組件下方，然後將電源供應器風扇纜線連接至電源
供應器。
2 將電源供應器風扇推至 I/O 板組件的彈片下方，然後將電源供應器風扇上的螺絲孔對齊
中間護蓋上的螺絲孔。
3 裝回將電源供應器風扇固定在中間護蓋上的螺絲。
事後必須步驟
1 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
2 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
34 | 裝回電源供應器風扇
Page 35
卸下硬碟機
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警示：為避免遺失資料，請勿在電腦處於睡眠狀態或開機時卸下硬碟機。
警示：硬碟機極易損壞， 在處理硬碟機時請務必小心。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
程序
1 握住硬碟機組件上的把手，從硬碟機固定框架中輕輕提出硬碟機組件。
2 從硬碟機組件上拔下電源線和資料纜線連接器。
1
2
1
把手 (2)
3
電源線和資料纜線
4
3
2
電源線和資料纜線連接器
4
硬碟機組件
卸下硬碟機 | 35
Page 36
3 卸下將把手固定在硬碟機上的螺絲，並從硬碟機上卸下把手。
3
1
2
1
3
螺絲 (4)
把手 (2)
2
硬碟機
36 | 卸下硬碟機
Page 37
裝回硬碟機
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警示：硬碟機極易損壞， 在處理硬碟機時請務必小心。
程序
1 將把手上的螺絲孔與硬碟機上的螺絲孔對齊，然後裝回將把手固定在硬碟機上的螺絲。
2 將電源線和資料纜線連接器連接至硬碟機組件。
3 使把手朝上，將硬碟機組件螺絲與硬碟機固定框架上的插槽對齊，然後輕輕向下按壓硬
碟機組件。
事後必須步驟
1 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回硬碟機 | 37
Page 38
卸下硬碟機固定框架
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
3 按照第 35 頁的 「卸下硬碟機」中的步驟 1 至步驟 2 進行操作。
程序
1 卸下將硬碟機固定框架固定在中間護蓋上的螺絲。
2 從硬碟機固定框架上的固定導軌中取出電源線和資料纜線。
3 提起硬碟機固定框架，使其脫離中間護蓋。
1
2
1
螺絲 (4)
38 | 卸下硬碟機固定框架
2
硬碟機固定框架
Page 39
裝回硬碟機固定框架
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將硬碟機固定框架上的螺絲孔對準 中間護蓋上的螺絲孔。
2 裝回將硬碟機固定框架固定在中間護蓋上的螺絲。
事後必須步驟
1 按照第 37 頁的 「裝回硬碟機」中的步驟 2 至步驟 3 進行操作。
2 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
3 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
4 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回硬碟機固定框架 | 39
Page 40
卸下 I/O 面板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
3 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
程序
1 將 I/O 面板朝向電腦頂部推動，然後將 I/O 面板向上轉動。
2 鬆開 I/O 面板上的固定彈片，然後提起 I/O 面板，使其脫離 I/O 面板組件。
1
固定彈片
40 | 卸下 I/O 面板
1
2
2
I/O 面板
Page 41
裝回 I/O 面板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將 I/O 面板上的插槽與 I/O 板組件上的連接埠對齊。
2 向下按壓 I/O 面板，直至其卡入到位。
事後必須步驟
1 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
2 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
3 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
4 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回 I/O 面板 | 41
Page 42
卸下幣式電池
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警示：取出幣式電池會使 BIOS 設定重設為預設設定。建議您在取出幣式電池之前先記
下 BIOS 設定。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
程序
1 找到幣式電池插槽。請參閱第 15 頁的 「主機板元件」。
2 按壓固定夾，使其脫離幣式電池，直至幣式電池彈出。
12
1
幣式電池
3 提起幣式電池，並將其從電池槽中取出。
42 | 卸下幣式電池
2
固定夾
Page 43
裝回幣式電池
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警告：如果電池安裝不正確，可能會發生爆炸。請僅使用相同電池或同類型電池來更換原
有的電池。請依照製造廠商的指示來丟棄用過的電池。
程序
將幣式電池（正極一側朝上）卡入主機板上的幣式電池槽中。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回幣式電池 | 43
Page 44
卸下無線迷你卡
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
程序
1 找到無線迷你卡。請參閱第 15 頁的 「主機板元件」。
2 從無線迷你卡上拔下天線纜線。
3 卸下將無線迷你卡固定在主機板上的螺絲。
1
1
螺絲 (2)
44 | 卸下無線迷你卡
2
2
天線纜線 (2)
Page 45
4 滑動無線迷你卡，並將其從無線迷你卡連接器中卸下。
21
1
無線迷你卡連接器
2
無線迷你卡
卸下無線迷你卡 | 45
Page 46
裝回無線迷你卡
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
警示：為避免使迷你卡受損，請確定無線迷你卡下方沒有纜線。
1 將無線迷你卡上的槽口與無線迷你卡連接器上的彈片對齊。
2 將無線迷你卡以 45 度角插入無線迷你卡連接器。
3 向下按壓無線迷你卡的外側一端，然後裝回將無線迷你卡固定在主機板上的螺絲。
4 將天線纜線連接至無線迷你卡。
下表提供了您電腦所支援無線迷你卡的無線天線纜線顏色配置。
迷你卡上的連接器 無線天線纜線顏色配置
WLAN + 藍芽 （2 條纜線）
主要 WLAN + 藍芽 （白色三角形）
輔助 WLAN + 藍芽 （黑色三角形）
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
白色
黑色
46 | 裝回無線迷你卡
Page 47
卸下 mSATA 迷你卡
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
程序
1 卸下將 mSATA 迷你卡固定在主機板上的螺絲。
2 滑動 mSATA 迷你卡，並將其從 mSATA 迷你卡連接器中卸下。
1
螺絲 (2)
3
mSATA 迷你卡
1
2
mSATA 迷你卡連接器
2
3
卸下 mSATA 迷你卡 | 47
Page 48
裝回 mSATA 迷你卡
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將 mSATA 迷你卡上的槽口對齊 mSATA 迷你卡連接器上的彈片。
2 以 45 度角將 mSATA 迷你卡插入 mSATA 迷你卡連接器。
3 裝回將 mSATA 迷你卡固定在主機板上的螺絲。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
48 | 裝回 mSATA 迷你卡
Page 49
卸下內框
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
程序
1 卸下將內框固定在顯示器前蓋上的螺絲。
2 從側面輕輕撬起內框，將內框提起，使其脫離 顯示器前蓋。
1
2
1
內框
2
螺絲 (18)
卸下內框 | 49
Page 50
裝回內框
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將內框上的螺絲孔與顯示器前蓋上的螺絲孔對齊。
註：
請確定將所有纜線穿過其固定導軌，且未將任何纜線置於內框與顯示器前蓋之間。
2 裝回將內框固定在顯示器前蓋上的螺絲。
事後必須步驟
1 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
2 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
3 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
4 裝回後蓋。 第 18 頁的 「裝回後蓋」。
5 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
50 | 裝回內框
Page 51
卸下處理器散熱器風扇
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
程序
1 從主機板上拔下處理器散熱器風扇纜線。
2 卸下將處理器散熱器風扇固定在中間護蓋上的螺絲。
3 抬起處理器散熱器風扇，將它推出硬碟機固定框架上的彈片。
1
螺絲 (3)
3
處理器散熱器風扇
1
2
處理器散熱器風扇纜線
2
3
卸下處理器散熱器風扇 | 51
Page 52
裝回處理器散熱器風扇
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將處理器散熱器風扇置於硬碟機固定框架的彈片下方，並 將處理器散熱器風扇上的螺絲
孔對齊 中間護蓋上的螺絲孔。
2 裝回將處理器散熱器風扇固定在中間護蓋上的螺絲。
3 將處理器散熱器風扇纜線連接至主機板。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
52 | 裝回處理器散熱器風扇
Page 53
卸下處理器散熱器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
程序
1 卸下將散熱通風孔和接地纜線固定在中間護蓋上的螺絲。
2
按順序（如處理器散熱器上指示的順序）旋鬆將處理器散熱器固定在主機板上的緊固螺絲。
3 提起處理器散熱器，使其脫離主機板。
1
接地纜線
3
散熱通風孔
5
緊固螺絲 (4)
1
2
2
螺絲
4
處理器散熱器
3
4
5
卸下處理器散熱器 | 53
Page 54
裝回處理器散熱器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
註： 如果要將原來的主機板和散熱器重新安裝在一起，則可以重新使用原來的散熱膏。
如果要將主機板或散熱器更換為新主機板或散熱器，請使用套件中提供的導熱散熱片，
以確保達到良好的導熱效果。
1 清潔處理器散熱器底部的熱脂並重新塗上熱脂。
2 將處理器散熱器上的緊固螺絲與主機板上的螺絲孔對齊。
3
按順序（如處理器散熱器上指示的順序）旋緊將處理器散熱器固定在主機板上的緊固螺絲。
4 裝回將散熱通風孔和接地纜線固定在中間護蓋上的螺絲。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
3 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
54 | 裝回處理器散熱器
Page 55
卸下處理器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警示：處理器極易損壞， 請握住處理器的邊緣，並避免碰觸金屬插腳。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
3 卸下處理器散熱器。請參閱第 53 頁的 「卸下處理器散熱器」。
程序
1 向下按壓釋放拉桿然後將其向外拉動，以將其從固定彈片中釋放。
2 完全展開釋放拉桿，以打開處理器護蓋。
3 輕輕提起處理器，並將其從處理器插槽中卸下。
1
3
1 42 3
釋放拉桿
固定彈片
2
4
處理器護蓋
處理器
卸下處理器 | 55
Page 56
更換處理器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 確保處理器插槽上的釋放拉桿已完全展開到打開位置。
警示：您必須將處理器正確地放入處理器插槽，以免對處理器造成永久損壞。
2 將處理器上的槽口與處理器插槽上的彈片對齊。
3 將處理器的邊角插腳 1 對齊處理器插槽上的邊角插腳 1，然後將處理器置於處理器插槽。
警示：確保處理器護蓋槽口位於定位導柱下方。
4 處理器完全插入插槽後，合上處理器護蓋。
5 向下轉動釋放拉桿，並將其置於處理器護蓋彈片下方。
1
23 456 7
1
處理器邊角插腳 1
3
定位彈片 (2)
5
處理器護蓋槽口
7
釋放拉桿
2
4
6
處理器
定位導柱
處理器護蓋
事後必須步驟
1 裝回處理器散熱器。請參閱第 54 頁的 「裝回處理器散熱器」。
2 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
3 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
4 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
56 | 更換處理器
Page 57
卸下電源供應器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
卸下電源供應器 | 57
Page 58
程序
1 按下固定夾然後從主機板拔下主電源供應器纜線和處理器電源供應器纜線。
2 將主電源供應器纜線和處理器電源供應器纜線從其固定導軌卸下。
3 按壓電源連接埠纜線連接器上的固定彈片，然後從電源供應器上拔下電源連接埠纜線。
4 從電源供應器上拔下電源供應器指示燈纜線。
5 提起固定夾，並從電源供應器上拔下電源供應器風扇纜線。
6 卸下將電源供應器固定在中間護蓋上的螺絲。
7 提起電源供應器，使其脫離中間護蓋。
1
6
7
1
電源供應器
3
處理器電源供應器纜線連接器
5
電源連接埠纜線
7
電源供應器風扇纜線連接器
2
5
2
4
6
4
螺絲 (4)
主電源供應器纜線連接器
電源供應器指示燈纜線連接器
3
58 | 卸下電源供應器
Page 59
裝回電源供應器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將電源供應器上的螺絲孔對齊 中間護蓋上的螺絲孔，然後裝回將電源供應器固定至中間
護蓋的螺絲。
2 將電源供應器風扇纜線、電源供應器指示燈纜線和電源埠纜線連接至電源供應器。
3 將主電源供應器纜線和處理器電源供應器纜線裝入其固定導軌中。
4 將主電源供應器纜線和處理器電源供應器纜線連接至主機板。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
3 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
4 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
5 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
6 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回電源供應器 | 59
Page 60
卸下無線鍵盤/滑鼠接收器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
3 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
60 | 卸下無線鍵盤 / 滑鼠接收器
Page 61
程序
1 卸下將無線鍵盤 / 滑鼠接收器固定至顯示器前蓋的螺絲。
2 卸下將接地纜線固定至中間護蓋顯示器前蓋的螺絲。
3 從主機板拔下無線鍵盤 / 滑鼠接收器纜線。
4 請記下無線鍵盤 / 滑鼠接收器纜線的佈線方式，然後將纜線從固定導軌卸下。
5 將無線鍵盤 / 滑鼠接收器連同其纜線從電腦抬起取出。
1
1
無線鍵盤 / 滑鼠接收器
3
接地纜線 (2)
2
3
4
2
螺絲 (4)
4
無線鍵盤 / 滑鼠接收器纜線
卸下無線鍵盤 / 滑鼠接收器 | 61
Page 62
裝回無線鍵盤 / 滑鼠接收器
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將無線鍵盤 / 滑鼠接收器上的螺絲孔與顯示器前蓋上的螺絲孔對齊。
2 裝回將無線鍵盤 / 滑鼠接收器固定至顯示器前蓋的螺絲。
3 將接地纜線的螺絲孔對齊底架和顯示器前蓋上的螺絲孔。
4 裝回將接地纜線固定至中間護蓋和顯示器前蓋的螺絲。
5 將無線鍵盤 / 滑鼠接收器纜線穿過其固定導軌，並將纜線連接至主機板。
事後必須步驟
1 裝回內框。請參閱第 50 頁的 「裝回內框」。
2 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
3 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
4 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
5 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
6 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
7 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
62 | 裝回無線鍵盤 / 滑鼠接收器
Page 63
卸下喇叭
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
卸下喇叭 | 63
Page 64
程序
1 從主機板上拔下喇叭纜線。
2 記下喇叭纜線的佈線方式，然後將喇叭纜線從其固定導軌中取出。
3 卸下將喇叭固定至顯示器前蓋的螺絲。
4 將喇叭從顯示器前蓋抬起取出。
3
2
1
1
螺絲 (4)
3
喇叭 (2)
64 | 卸下喇叭
2
喇叭纜線
Page 65
裝回喇叭
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將喇叭上的螺絲孔與顯示器前蓋上的螺絲孔對齊。
2 裝回將喇叭固定至顯示器前蓋的螺絲。
3 將喇叭纜線從固定導軌中穿過，然後連接至主機板。
事後必須步驟
1 裝回內框。請參閱第 50 頁的 「裝回內框」。
2 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
3 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
4 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
5 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
6 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
7 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回喇叭 | 65
Page 66
卸下 I/O 板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
66 | 卸下 I/O 板
Page 67
程序
1 卸下將 I/O 板組件固定在中間護蓋上的螺絲。
2 輕輕提起 I/O 板組件，使其脫離中間護蓋，然後翻轉 I/O 板組件。
3 按壓固定夾，然後拔下電源連接埠纜線。
4 請記下電源供應器指示燈纜線的佈線方式，然後將纜線從電源供應器拔下。
5 提起 I/O 板，使其脫離底架。
1
電源供應器指示燈纜線
3
電源連接埠纜線
5
I/O 板組件
1
2
3
4
5
2
固定夾
4
螺絲 (9)
卸下 I/O 板 | 67
Page 68
6 向外推動固定彈片以釋放 I/O 板，然後提起 I/O 板，使其脫離 I/O 板托架。
1
2
3
1
3
I/O 板托架
I/O 板
2
固定彈片 (4)
68 | 卸下 I/O 板
Page 69
裝回 I/O 板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將電源連接埠纜線和電源供應器指示燈纜線推動穿過 I/O 板托架上的插槽。
2 將 I/O 板置於 I/O 板托架上，然後按壓固定彈片以將 I/O 板固定在 I/O 板托架上。
3 將電源供應器指示燈纜線穿過固定導軌，並將纜線連接至電源供應器。
4 將電源連接埠纜線連接至電源供應器。
5 將 I/O 板組件上的螺絲孔與中間護蓋上的螺絲孔對齊。
6 向下按壓 I/O 板組件，以將 I/O 板連接至主機板。
註：請確保未將任何纜線置於 I/O 板組件下方。
7 裝回將 I/O 板組件固定在中間護蓋上的螺絲。
事後必須步驟
1 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
2 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
3 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
4 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
5 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
6 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回 I/O 板 | 69
Page 70
卸下天線模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
70 | 卸下天線模組
Page 71
程序
1 從無線迷你卡上拔下無線天線纜線。
2 請記下天線纜線的佈線方式，然後將纜線從固定導軌中取出。
3 將天線模組從顯示器前蓋撕下。
4 提起天線模組，使其脫離顯示器前蓋。
1
2
3
1
記憶體模組 (2)
3
無線迷你卡
2
天線纜線 (2)
卸下天線模組 | 71
Page 72
裝回天線模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將天線模組與顯示器前蓋上的對齊導柱對齊，然後將天線模組黏附至顯示器前蓋。
2 將天線纜線穿過其固定導軌，然後將天線纜線連接至無線迷你卡。
事後必須步驟
1 裝回內框。請參閱第 50 頁的 「裝回內框」。
2 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
3 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
4 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
5 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
6 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
7 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
72 | 裝回天線模組
Page 73
卸下電源按鈕組件
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
5 卸下內框。請參閱第 49 頁的 「卸下內框」
卸下電源按鈕組件 | 73
Page 74
程序
1 從主機板上拔下電源按鈕纜線。
2 請記下電源按鈕纜線的佈線方式，然後將電源按鈕纜線從其固定導覽卸下。
3 卸下將電源按鈕組件固定在顯示器前蓋上的螺絲。
4 向內按壓電源按鈕，以將其從顯示器前蓋上的插槽中釋放，然後輕輕提起電源按鈕組
件，使其脫離顯示器前蓋。
3
2
1
1
電源按鈕纜線
3
螺絲 (2)
74 | 卸下電源按鈕組件
2
電源按鈕組件
Page 75
裝回電源按鈕組件
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將電源按鈕推入顯示器前蓋上的插槽，然後將電源按鈕組件置於顯示器前蓋上。
2 將電源按鈕組件上的螺絲孔對齊顯示器前蓋上的螺絲孔。
3 裝回將電源按鈕組件固定在顯示器前蓋上的螺絲。
4 將電源按鈕纜線穿過固定導軌，並將電源按鈕纜線連接至主機板。
事後必須步驟
1 裝回內框。請參閱第 50 頁的 「裝回內框」。
2 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
3 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
4 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
5 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
6 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回電源按鈕組件 | 75
Page 76
卸下主機板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
註：您電腦的服務標籤位在主機板上。在更換主機板後，您必須在系統設定中輸入服務
標籤。
註：將纜線從主機板拔下之前，請先記下連接器的位置，以便在更換主機板後，可以將
它們連接回正確位置。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 按照第 66 頁的 「卸下 I/O 板」中步驟 1 至步驟 5 的說明進行操作。
7 卸下記憶體模組。請參閱第 28 頁的 「卸下記憶體模組」。
8 卸下 mSATA 迷你卡。請參閱第 47 頁的 「卸下 mSATA 迷你卡」。
9 卸下無線迷你卡。請參閱第 44 頁的 「卸下無線迷你卡」。
10 卸下處理器散熱器。請參閱第 53 頁的 「卸下處理器散熱器」。
11 卸下處理器。請參閱第 55 頁的 「卸下處理器」。
76 | 卸下主機板
Page 77
程序
1 拔下連接至主機板的所有纜線。
註：若要獲得連接器位置的相關資訊，請參閱第 15 頁的 「主機板元件」。
2 卸下將主機板固定在中間護蓋上的螺絲。
3 將主機板從中間護蓋抬起取出。
1
2
1
螺絲 (11)
2
主機板
卸下主機板 | 77
Page 78
更換主機板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
註：您電腦的服務標籤位在主機板上。在更換主機板後，您必須在系統設定中輸入服務
標籤。
程序
1 將主機板上的螺絲孔對齊 中間護蓋上的螺絲孔。
2 裝回將主機板固定在中間護蓋上的螺絲。
3 將以下纜線從主機板拔下：
事後必須步驟
1 裝回處理器。請參閱第 56 頁的 「更換處理器」。
2 裝回處理器散熱器。請參閱第 54 頁的 「裝回處理器散熱器」。
3 裝回無線迷你卡。請參閱第 46 頁的 「裝回無線迷你卡」。
4 裝回 mSATA 迷你卡。請參閱第 48 頁的 「裝回 mSATA 迷你卡」。
5 裝回記憶體模組。請參閱第 30 頁的 「裝回記憶體模組」。
6 按照第 69 頁的 「裝回 I/O 板」中步驟 3 至步驟 7 的說明進行操作。
7 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
8 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
9 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
10 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
11 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
12 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
78 | 更換主機板
Page 79
在系統設定中輸入服務標籤
1 開啟電腦。
2 在 POST 期間按 <F2> 鍵，以進入系統設定程式。
3 導覽至 Main （主要）標籤，然後在 Service Tag Input （服務標籤輸入）欄位中輸入服
務標籤。請參閱第 104 頁的 「系統設定程式選項」。
更換主機板 | 79
Page 80
卸下側 I/O 板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
7 按照第 66 頁的 「卸下 I/O 板」中步驟 1 至步驟 5 的說明進行操作。
8 從無線迷你卡上拔下天線纜線。請參閱第 44 頁的 「卸下無線迷你卡」。
9 卸下處理器散熱器。請參閱第 53 頁的 「卸下處理器散熱器」。
10 按照第 76 頁的 「卸下主機板」中步驟 1 至步驟 3 的說明進行操作。
80 | 卸下側 I/O 板
Page 81
程序
1 卸下將側 I/O 板保護蓋固定在顯示器前蓋上的螺絲。
2 將側 I/O 板保護蓋從側 I/O 板抬起取出。
1
2
3
4
1
3
接地纜線
螺絲 (2)
2
側 I/O 板
4
側 I/O 板保護蓋
3 從內側邊緣輕輕提起側 I/O 板，然後從顯示器前蓋上的插槽中取出側 I/O 板上的連接埠。
1
1
側 I/O 板
卸下側 I/O 板 | 81
Page 82
裝回側 I/O 板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將側 I/O 板上的連接埠推入顯示器前蓋上的插槽，然將側 I/O 板上的螺絲孔對齊顯示器
前蓋上的螺絲孔。
2 將側 I/O 板保護蓋上的螺絲孔對齊顯示器前蓋上的螺絲孔，然後將側 I/O 板保護蓋置於
側 I/O 板上。
3 裝回將側 I/O 板保護蓋固定在顯示器前蓋上的螺絲。
註：請確定您還用將側 I/O 板保護蓋固定在電腦基座上的相同螺絲固定接地纜線。
事後必須步驟
1 按照第 78 頁的 「更換主機板」中步驟 1 至步驟 3 的說明進行操作。
2 裝回處理器散熱器。請參閱第 54 頁的 「裝回處理器散熱器」。
3 將天線纜線連接至無線迷你卡。請參閱第 46 頁的 「裝回無線迷你卡」。
4 按照第 69 頁的 「裝回 I/O 板」中步驟 3 至步驟 7 的說明進行操作。
5 裝回內框。請參閱第 50 頁的 「裝回內框」。
6 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
7 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
8 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
9 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
10 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
11 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
82 | 裝回側 I/O 板
Page 83
卸下中間護蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警告：在連接有元件時，中間護蓋會很重。建議在連接有元件時，由兩個人共同卸下和裝
回中間護蓋。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 按照第 35 頁的 「卸下硬碟機」中步驟 1 至步驟 2 的說明進行操作。
5 卸下硬碟機固定框架。請參閱第 38 頁的 「卸下硬碟機固定框架」。
6 按照第 25 頁的 「卸下光碟機」中步驟 1 至步驟 2 的說明進行操作。
7 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
8 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
9 卸下內框。請參閱第 49 頁的 「卸下內框」。
10 按照第 66 頁的 「卸下 I/O 板」中步驟 1 至步驟 5 的說明進行操作。
11 卸下處理器散熱器風扇。請參閱第 51 頁的 「卸下處理器散熱器風扇」。
12 卸下處理器散熱器。請參閱第 53 頁的 「卸下處理器散熱器」。
13 卸下電源供應器風扇。請參閱第 33 頁的
14 卸下電源供應器。請參閱第 57 頁的 「卸下電源供應器」。
15 卸下轉換板。請參閱第 23 頁的 「卸下轉換板」。
16 按照第 76 頁的 「卸下主機板」中步驟 1 至步驟 3 的說明進行操作。
「卸下電源供應器風扇」。
卸下中間護蓋 | 83
Page 84
程序
1 卸下將側 I/O 板保護蓋固定在底架上的螺絲。
2 將側 I/O 板保護蓋從側 I/O 板抬起取出。
3 卸下將接地纜線固定在中間護蓋上的螺絲。
4 按壓固定夾，然後從顯示器組件上拔下 LVDS 纜線。
5 從顯示器組件上拔下觸控螢幕纜線。
4
3
1
側 I/O 板保護蓋
3
接地纜線
5
LVDS 纜線 (LVDS1)
7
LVDS 纜線 (LVDS2)
5
6
7
8
2
1
2
螺絲 (2)
4
接地纜線螺絲
6
固定夾 (4)
8
觸控螢幕纜線
84 | 卸下中間護蓋
Page 85
6 卸下將中框固定在顯示器前蓋上的螺絲。
7 將所有纜線從中間護蓋上的固定導軌卸下。
8 將中間護蓋從顯示器抬起。
2
1
1
螺絲 (2)
2
中間護蓋
卸下中間護蓋 | 85
Page 86
裝回中間護蓋
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將中間護蓋上的螺絲孔對齊 顯示器前蓋上的螺絲孔。
2 裝回將中間護蓋固定在顯示器前蓋的螺絲。
3 將以下纜線穿過中框上的固定導軌。
4 將 LVDS 纜線和觸控螢幕纜線連接至顯示器組件。
5 裝回將接地纜線固定在中間護蓋上的螺絲。
6 將側 I/O 板保護蓋上的螺絲孔對齊顯示器前蓋上的螺絲孔，然後將側 I/O 板保護蓋置於
側 I/O 板上。
7 裝回將側 I/O 板保護蓋固定在顯示器前蓋上的螺絲。
86 | 裝回中間護蓋
Page 87
事後必須步驟
1 按照第 78 頁的 「更換主機板」中步驟 1 至步驟 3 的說明進行操作。
2 裝回轉換板。請參閱第 24 頁的 「裝回轉換板」。
3 裝回電源供應器。請參閱第 59 頁的 「裝回電源供應器」。
4 裝回電源供應器風扇。請參閱第 34 頁的 「裝回電源供應器風扇」。
5 裝回處理器散熱器。請參閱第 54 頁的 「裝回處理器散熱器」。
6 裝回處理器散熱器風扇。請參閱第 52 頁的 「裝回處理器散熱器風扇」。
7 按照第 69 頁的 「裝回 I/O 板」中步驟 3 至步驟 7 的說明進行操作。
8 裝回內框。請參閱第 50 頁的 「裝回內框」。
9 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
10 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
11 按照第 27 頁的 「裝回光碟機」中步驟 2 至步驟 4 的說明進行操作。
12 裝回硬碟機固定框架。請參閱第 39 頁的
13 按照第 37 頁的 「裝回硬碟機」中步驟 2 至步驟 3 的說明進行操作。
14 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
15 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
16 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
17 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
「裝回硬碟機固定框架」。
裝回中間護蓋 | 87
Page 88
卸下顯示板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
7 卸下處理器散熱器風扇。請參閱第 51 頁的 「卸下處理器散熱器風扇」。
88 | 卸下顯示板
Page 89
程序
1 將電源按鈕纜線、喇叭纜線、攝影機纜線、輸入 來源 / 顯示器設定控制項纜線、無線鍵
盤 / 滑鼠接收器纜線、LVD S 纜線和觸控螢幕纜線從主機板拔下，然後將纜線從其固定
導軌取出。
2 從無線迷你卡上拔下天線纜線，然後將天線纜線從其固定導軌中取出。
7
6
5
8
4
9
3
2
1
1
喇叭纜線
3
無線鍵盤 / 滑鼠接收器纜線
5
LVDS 纜線 (LVDS1)
7
觸控螢幕纜線
9
攝影機纜線
2
輸入來源 / 顯示器設定控制項纜線
4
電源按鈕纜線
6
LVDS 纜線 (LVDS2)
8
天線纜線 (2)
3 卸下將接地纜線固定在處理器散熱通風孔上的螺絲。
4 卸下將右側喇叭網的接地纜線固定在中間護蓋上的螺絲。
5 卸下將主機板固定在側 I/O 板上的螺絲。
6 卸下將側 I/O 板保護蓋固定在顯示器前蓋上的螺絲，並卸下側 I/O 板保護蓋。
卸下顯示板 | 89
Page 90
6
5
4
3
2
1
1
側 I/O 板保護蓋
3
接地纜線
5
處理器散熱通風孔接地纜線
90 | 卸下顯示板
2
螺絲 (4)
4
接地纜線螺絲
6
接地纜線螺絲
Page 91
警告：在連接有元件時，中間護蓋會很重。建議在連接有元件時，由兩個人共同卸下和裝
回中間護蓋。
7 握住硬碟機固定框架，輕輕提起中間護蓋組件以及元件，並從插槽中取出纜線。
2
1
1
硬碟機固定框架
2
中間護蓋組件
卸下顯示板 | 91
Page 92
8 從內側邊緣輕輕提起側 I/O 板，然後從顯示器前蓋上的插槽中取出側 I/O 板上的連接埠。
2
1
1
顯示器組件
2
側 I/O 板
92 | 卸下顯示板
Page 93
9 拉動彈片，然後從顯示器組件上拔下排線。
10 揭下將排線固定在顯示器組件上的膠帶。
11 卸下將顯示器組件固定至顯示器前蓋的螺絲。
12 將顯示器組件從底架抬起。
1
2
3
4
1
3
5
彈片 (4)
膠帶
顯示器組件
2
4
5
排線 (4)
螺絲 (6)
卸下顯示板 | 93
Page 94
13 卸下用來將顯示器托架固定至顯示板的螺絲，然後卸下顯示器托架。
1
3
螺絲 (4)
顯示板
3
1
2
2
顯示器托架 (2)
94 | 卸下顯示板
Page 95
裝回顯示板
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
警告：在連接有元件時，中間護蓋會很重。建議在連接有元件時，由兩個人共同卸下和裝
回中間護蓋。
程序
1 將顯示器托架上的螺絲孔與顯示板上的螺絲孔對齊。
2 裝回將顯示器托架固定在顯示板上的螺絲。
3 將顯示器組件上的螺絲孔與 顯示器前蓋上的螺絲孔對齊，然後將顯示器組件輕輕置於顯
示器前蓋上。
註：請確保未將任何纜線置於顯示器組件下方。
4 裝回將顯示器組件固定至顯示器前蓋的螺絲。
5 將排線插入其連接器中，並按壓彈片以固定纜線。
6 黏附將排線固定在顯示器組件上的膠帶。
7 將側 I/O 板上的連接埠推入顯示器前蓋上的插槽，然將側 I/O 板上的螺絲孔對齊顯示器
前蓋上的螺絲孔。
警告：在連接有元件時，中間護蓋會很重。建議在連接有元件時，由兩個人共同卸下和裝
回中間護蓋。
8 使用硬碟機固定框架，將中間護蓋組件底部對齊顯示器前蓋，然後將中間護蓋組件放下
至顯示器前蓋上。
9 將 LVDS 纜線和觸控螢幕纜線穿過中間護蓋中的插槽。
10 將中間護蓋組件置於顯示器前蓋。
註：請確保將所有纜線穿過其固定導軌，且未將任何纜線置於中間護蓋下方。
11 將中間護蓋上的螺絲孔對齊 顯示器前蓋上的螺絲孔。
12 裝回將中間護蓋組件固定在顯示器前蓋的螺絲。
裝回顯示板 | 95
Page 96
13 將側 I/O 板保護蓋上的螺絲孔與底架上的螺絲孔對齊，然後裝回將側 I/O 板保護蓋固定
至 顯示器前蓋的螺絲。
註：請確定您還用將側 I/O 板保護蓋固定在顯示器前蓋的相同螺絲固定接地纜線。
14 將電源按鈕、喇叭、攝影機、輸入來源 / 顯示器設定控制項、無線鍵盤 / 滑鼠接收器和觸
控螢幕纜線穿過其固定導軌，並將纜線連接至主機板。
15 將無線天線纜線穿過其固定導軌，並將天線纜線連接至無線迷你卡。
16 裝回將接地纜線固定在處理器散熱通風孔上的螺絲。
17 裝回將右側喇叭網的接地纜線固定在中間護蓋上的螺絲。
事後必須步驟
1 裝回處理器散熱器風扇。請參閱第 52 頁的 「裝回處理器散熱器風扇」。
2 裝回內框。請參閱第 50 頁的 「裝回內框」。
3 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
4 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
5 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
6 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
7 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
8 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
96 | 裝回顯示板
Page 97
卸下攝影機模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
7 卸下處理器散熱器風扇。請參閱第 51 頁的 「卸下處理器散熱器風扇」。
8 按照第 88 頁的 「卸下顯示板」中步驟 1 至步驟 12 的說明進行操作。
卸下攝影機模組 | 97
Page 98
程序
1 卸下將攝影機機組件固定在底架上的螺絲。
2 輕輕提起攝影機組件，並從攝影機組件上拔下攝影機纜線。
3
2
1
1
3
攝影機纜線
螺絲 (2)
2
攝影機組件
3 鬆開將攝影機模組固定至攝影機托架的彈片，然後卸下攝影機模組。
3
2
1
1
3
攝影機托架
攝影機模組
2
彈片 (2)
98 | 卸下攝影機模組
Page 99
裝回攝影機模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
程序
1 將攝影機模組上的彈片對齊攝影機組件上的插槽，然後將攝影機模組卡至定位。
2 將攝影機纜線連接至攝影機組件，並將攝影機置於顯示器前蓋上。
3 裝回將攝影機組件固定至顯示器前蓋的螺絲。
事後必須步驟
1 按照第 95 頁的 「裝回顯示板」中步驟 3 至步驟 17 的說明進行操作。
2 裝回處理器散熱器風扇。請參閱第 52 頁的 「裝回處理器散熱器風扇」。
3 裝回內框。請參閱第 50 頁的 「裝回內框」。
4 裝回主機板保護蓋。請參閱第 32 頁的 「裝回主機板保護蓋」。
5 裝回 I/O 面板。請參閱第 41 頁的 「裝回 I/O 面板」。
6 裝回腳架。請參閱第 22 頁的 「裝回腳架」。
7 裝回裝飾蓋。請參閱第 20 頁的 「裝回裝飾蓋」。
8 裝回後蓋。請參閱第 18 頁的 「裝回後蓋」。
9 按照第 13 頁的 「拆裝電腦內部元件之後」中的說明進行操作。
裝回攝影機模組 | 99
Page 100
卸下麥克風模組
警告：拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照第 11 頁的 「開始
操作之前」中的步驟進行操作。在拆裝電腦內部元件之後，請按照第 13 頁的「拆裝電腦
內部元件之後」中的說明進行操作。若要獲得其他安全性方面的最佳實務資訊，請參閱此
網站的 Regulatory Compliance （法規遵循）首頁： (dell.com/regulatory_compliance)。
事前必須步驟
1 卸下後蓋。請參閱第 17 頁的 「卸下後蓋」。
2 卸下裝飾蓋。請參閱第 19 頁的 「卸下裝飾蓋」。
3 卸下腳架。請參閱第 21 頁的 「卸下腳架」。
4 卸下 I/O 面板。請參閱第 40 頁的 「卸下 I/O 面板」。
5 卸下主機板保護蓋。請參閱第 31 頁的 「卸下主機板保護蓋」。
6 卸下內框。請參閱第 49 頁的 「卸下內框」。
7 卸下處理器散熱器風扇。請參閱第 51 頁的 「卸下處理器散熱器風扇」。
8 按照第 88 頁的 「卸下顯示板」中步驟 1 至步驟 12 的說明進行操作。
100 | 卸下麥克風模組
