DELL XPS 9640-2291, XPS 9640-7562 User guide [pl]

XPS 16 9640

Podręcznik użytkownika

Model regulacji: P129F
Typ regulacji: P129F001
Marzec 2024
Wer. A01

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell Inc. lub
jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera XPS 16 9640......................................................................................6

Lewa strona............................................................................................................................................................................6

Prawa strona..........................................................................................................................................................................6

Góra.........................................................................................................................................................................................8

Przód.......................................................................................................................................................................................9

Dół.......................................................................................................................................................................................... 10

Kod Service Tag................................................................................................................................................................... 10

Rodzdział 2: Konfigurowanie komputera XPS 16 9640....................................................................... 12

Rodzdział 3: Specyfikacje komputera XPS 16 9640........................................................................... 14

Wymiary iwaga.....................................................................................................................................................................14

Procesor................................................................................................................................................................................ 14

Chipset.................................................................................................................................................................................. 15

System operacyjny...............................................................................................................................................................16

Pamięć................................................................................................................................................................................... 16

Porty zewnętrzne................................................................................................................................................................ 16

Gniazda wewnętrzne........................................................................................................................................................... 17

Moduł łączności bezprzewodowej......................................................................................................................................17

Audio...................................................................................................................................................................................... 17

Pamięć masowa....................................................................................................................................................................18

Czytnik kart pamięci.............................................................................................................................................................18

Klawiatura..............................................................................................................................................................................19

Skróty klawiaturowe komputera XPS 16 9640...........................................................................................................19

Kamera..................................................................................................................................................................................20

Touchpad...............................................................................................................................................................................21

Zasilacz.................................................................................................................................................................................. 21

Bateria...................................................................................................................................................................................22

Wyświetlacz......................................................................................................................................................................... 23

Czytnik linii papilarnych.......................................................................................................................................................23

Czujnik...................................................................................................................................................................................24

Jednostka GPU — zintegrowana..................................................................................................................................... 24

Karta GPU — autonomiczna.............................................................................................................................................24

Matryca zgodności zwieloma wyświetlaczami............................................................................................................... 24

Zabezpieczenia sprzętowe.................................................................................................................................................25

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 25

Zasady pomocy technicznej firmy Dell............................................................................................................................. 26

Wyświetlacz Dell oniskiej emisji światła niebieskiego......................................................................................................26

Rodzdział 4: Serwisowanie komputera.............................................................................................27

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................27

Przed przystąpieniem do serwisowania komputera.................................................................................................. 27

Zalecenia dotyczące bezpieczeństwa.........................................................................................................................28

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 29

Spis treści 3

Zestaw serwisowy ESD................................................................................................................................................ 29

Transportowanie wrażliwych elementów...................................................................................................................30

Po zakończeniu serwisowania komputera..................................................................................................................30

BitLocker.........................................................................................................................................................................30

Zalecane narzędzia...............................................................................................................................................................31

Wykaz śrub............................................................................................................................................................................31

Główne elementy komputera XPS 16 9640..................................................................................................................... 32

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 35

Pokrywa dolna......................................................................................................................................................................35

Wymontowywanie pokrywy dolnej..............................................................................................................................35

Instalowanie pokrywy dolnej.........................................................................................................................................38

Bateria...................................................................................................................................................................................40

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................40

Wymontowywanie baterii.............................................................................................................................................. 41

Instalowanie baterii........................................................................................................................................................ 42

Kabel baterii..........................................................................................................................................................................43

Wymontowywanie kabla baterii................................................................................................................................... 43

Instalowanie kabla baterii.............................................................................................................................................. 44

Wentylator............................................................................................................................................................................45

Wymontowywanie wentylatora karty graficznej....................................................................................................... 45

Instalowanie wentylatora karty graficznej.................................................................................................................. 46

Wymontowywanie wentylatora procesora................................................................................................................. 47

Instalowanie wentylatora procesora............................................................................................................................48

Dysk SSD..............................................................................................................................................................................49

Wymontowywanie dysku SSD..................................................................................................................................... 49

Instalowanie dysku SSD.................................................................................................................................................51

Radiator................................................................................................................................................................................ 52

Wymontowywanie radiatora — konfiguracja ze zintegrowaną kartą graficzną................................................... 52

Instalowanie radiatora — konfiguracja ze zintegrowaną kartą graficzną.............................................................. 53

Wymontowywanie radiatora — konfiguracja zautonomiczną kartą graficzną.....................................................54

Instalowanie radiatora — konfiguracja zautonomiczną kartą graficzną............................................................... 56

Osłona modułu sieci bezprzewodowej.............................................................................................................................. 57

Wymontowywanie osłony modułu sieci bezprzewodowej........................................................................................57

Instalowanie osłony modułu sieci bezprzewodowej...................................................................................................58

Zestaw wyświetlacza..........................................................................................................................................................59

Wymontowywanie zestawu wyświetlacza.................................................................................................................59

Instalowanie zestawu wyświetlacza............................................................................................................................62

Wspornik Type-C.................................................................................................................................................................64

Wymontowywanie klamer złącza Type-C.................................................................................................................. 64

Instalowanie klamer złącza Type-C.............................................................................................................................65

Płyta główna.........................................................................................................................................................................66

Wymontowywanie płyty głównej................................................................................................................................. 66

Instalowanie płyty głównej............................................................................................................................................69

Głośniki.................................................................................................................................................................................. 72

Wymontowywanie głośników....................................................................................................................................... 72

Instalowanie głośników..................................................................................................................................................73

Klawiatura.............................................................................................................................................................................75

Wymontowywanie klawiatury.......................................................................................................................................75

Instalowanie klawiatury..................................................................................................................................................77

4

Spis treści

Przycisk zasilania zczytnikiem linii papilarnych............................................................................................................... 80

Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych...................................................................... 80

Instalowanie przycisku zasilania zczytnikiem linii papilarnych..................................................................................81

zestaw podparcia dłoni....................................................................................................................................................... 82

Wymontowywanie zestawu podpórki na nadgarstek............................................................................................... 82

Instalowanie zestawu podpórki na nadgarstek.......................................................................................................... 83

Rodzdział 6: Oprogramowanie........................................................................................................85

System operacyjny..............................................................................................................................................................85

Sterowniki ipliki do pobrania..............................................................................................................................................85

Rodzdział 7: Konfiguracja systemu BIOS......................................................................................... 86

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................86

Klawisze nawigacji...............................................................................................................................................................86

Menu jednorazowego rozruchu F12..................................................................................................................................86

Opcje konfiguracji systemu.................................................................................................................................................87

Aktualizowanie systemu BIOS..........................................................................................................................................104

Aktualizowanie systemu BIOS wsystemie Windows.............................................................................................. 104

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................104

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12........................................ 105

Hasło systemowe ihasło konfiguracji systemu...............................................................................................................105

Przypisywanie hasła konfiguracji systemu................................................................................................................ 106

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu..........................................................106

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego....................................................................... 107

Rodzdział 8: Rozwiązywanie problemów........................................................................................ 108

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................108

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell..........................................................108

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.................................................. 109

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................109

Wbudowany autotest (BIST)........................................................................................................................................... 109

M-BIST.......................................................................................................................................................................... 109

Test lampki LCD szyny zasilania (L-BIST).................................................................................................................110

Wbudowany autotest wyświetlacza LCD (BIST)..................................................................................................... 110

Systemowe lampki diagnostyczne.................................................................................................................................... 111

Przywracanie systemu operacyjnego...............................................................................................................................112

Resetowanie zegara czasu rzeczywistego (RTC)......................................................................................................... 112

Opcje nośników kopii zapasowych oraz odzyskiwania danych.....................................................................................112

Cykl zasilania Wi-Fi............................................................................................................................................................. 112

Rozładowywanie ładunków elektrostatycznych (twardy reset)...................................................................................113

Rodzdział 9: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................... 114

Spis treści

5

Widoki komputera XPS 16 9640

Lewa strona

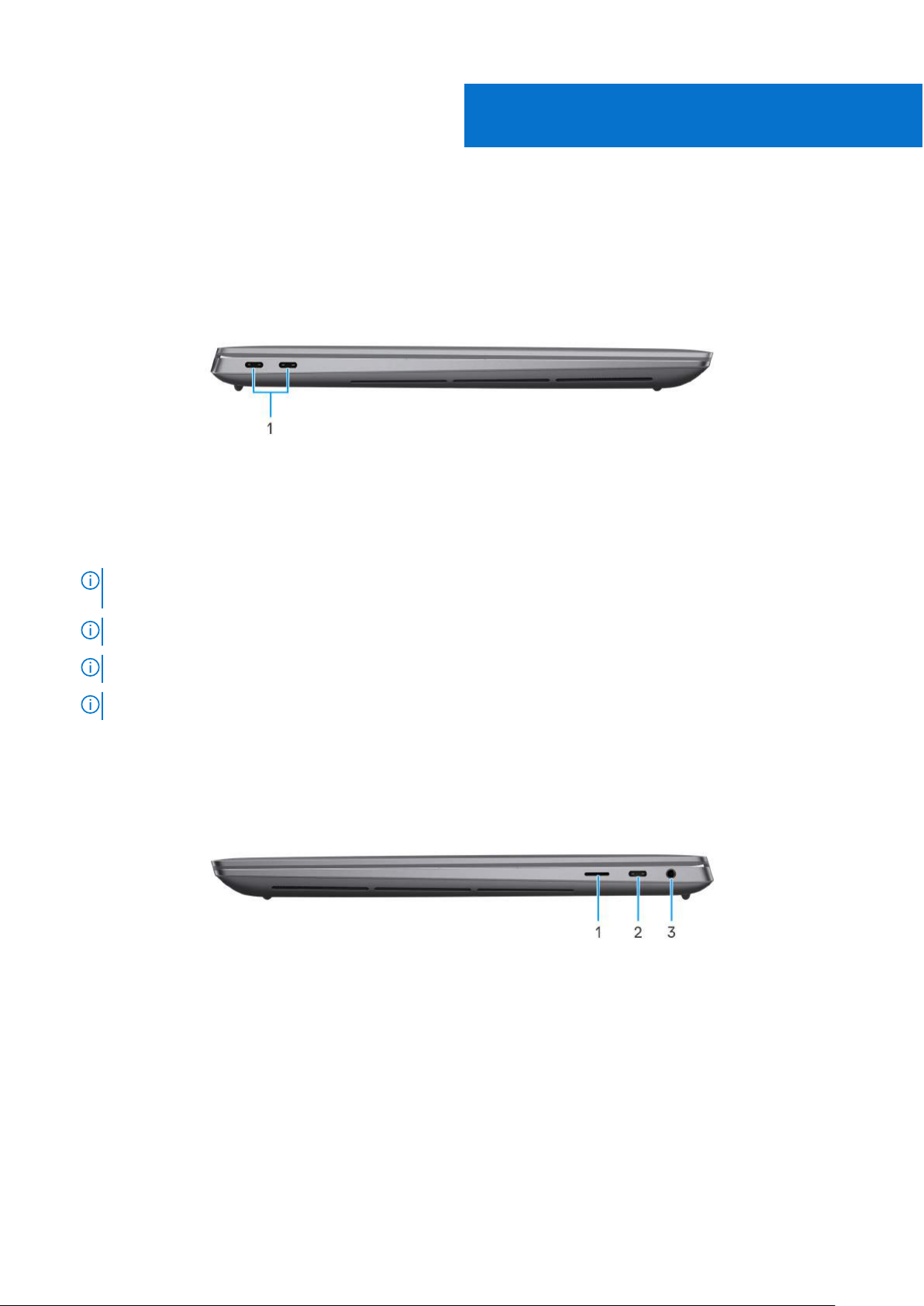

Rysunek 1. Rzut lewy

1. Thunderbolt 4.0 zobsługą funkcji Power Delivery izłącza DisplayPort (2)

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

1

UWAGA:

wzasobach bazy wiedzy pod adresem www.dell.com/support.

UWAGA: Aby podłączyć urządzenie DisplayPort, użyj dostarczonego adaptera złącza USB Type-C na USB Type-A iDisplayPort.

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

Prawa strona

Rysunek 2. Rzut prawy

Komputery ze zintegrowanąkartą graficzną Intel Arc albo autonomiczną kartą NVIDIA GeForce RTX 4050 lub NVIDIA
GeForce RTX 4060:

1. Gniazdo na kartę MicroSD 6.0

Gniazdo karty microSD odczytuje izapisuje dane na karcie microSD. Komputer obsługuje następujące rodzaje kart:

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

2. Thunderbolt 4.0 zobsługą funkcji Power Delivery izłącza DisplayPort

6 Widoki komputera XPS 16 9640

Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

wzasobach bazy wiedzy pod adresem www.dell.com/support.

UWAGA: Aby podłączyć urządzenie DisplayPort, użyj dostarczonego adaptera złącza USB Type-C na USB Type-A iDisplayPort.

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

3. Gniazdo słuchawkowe/głośnikowe

Umożliwia podłączenie słuchawek, zestawu słuchawkowego (słuchawek imikrofonu) lub głośników.

Komputery zkartą graficzną NVIDIA GeForce RTX 4070:

1. Gniazdo na kartę MicroSD 6.0

Gniazdo karty microSD odczytuje izapisuje dane na karcie microSD. Komputer obsługuje następujące rodzaje kart:

● Micro Secure Digital (microSD)

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

2. Port USB 3.2 Type-C drugiej generacji / DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje
szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 1.4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Aby podłączyć urządzenie DisplayPort, użyj dostarczonego adaptera złącza USB Type-C na USB Type-A iDisplayPort.

3. Gniazdo słuchawkowe/głośnikowe

Umożliwia podłączenie słuchawek, zestawu słuchawkowego (słuchawek imikrofonu) lub głośników.

Widoki komputera XPS 16 9640

7

Góra

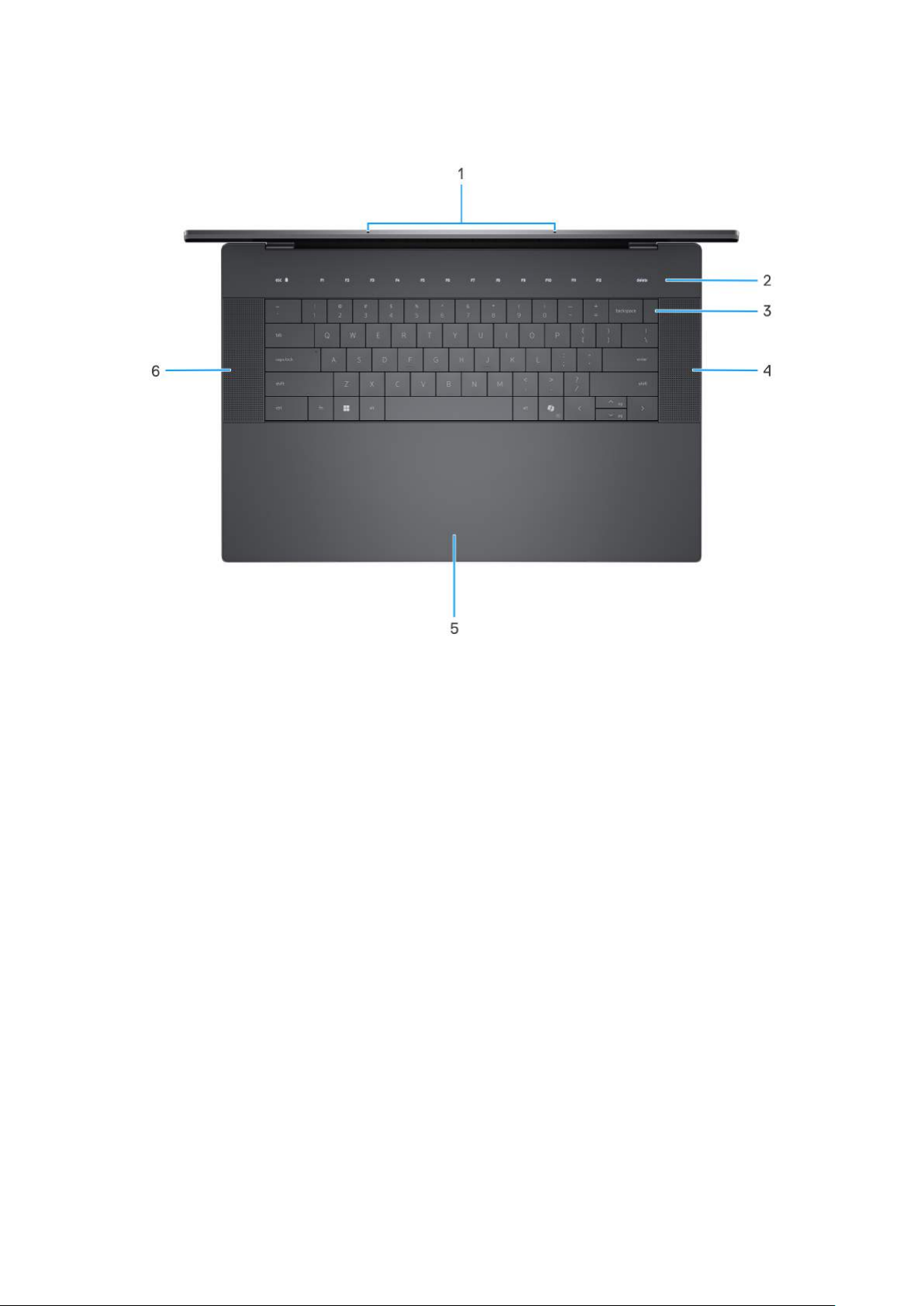

Rysunek 3. Widok zgóry

1. Mikrofony (2)

Umożliwia nagrywanie głosu, prowadzenie rozmów itd.

2. Wiersz funkcji na pojemnościowym ekranie dotykowym

Wyświetla klawisze multimedialne iklawisze sterowania wyświetlacza lub standardowe klawisze funkcyjne zklawiszami Esc iDelete.

Naciśnij iprzytrzymaj klawisz fn na klawiaturze fizycznej, aby przejść do następnego zestawu klawiszy.

Naciśnij klawisz fn na klawiaturze fizycznej iklawisz ESC na pojemnościowym panelu dotykowym, aby przełączyć się na następny
zestaw klawiszy izablokować tryb panelu.

3. Przycisk zasilania zczytnikiem linii papilarnych

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji. Aby się zalogować, połóż iprzytrzymaj palec na
przycisku zasilania.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia. Naciśnij iprzytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

4. Głośnik prawy

Wyjście dźwięku.

5. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

6. Głośnik lewy

Wyjście dźwięku.

8

Widoki komputera XPS 16 9640

Przód

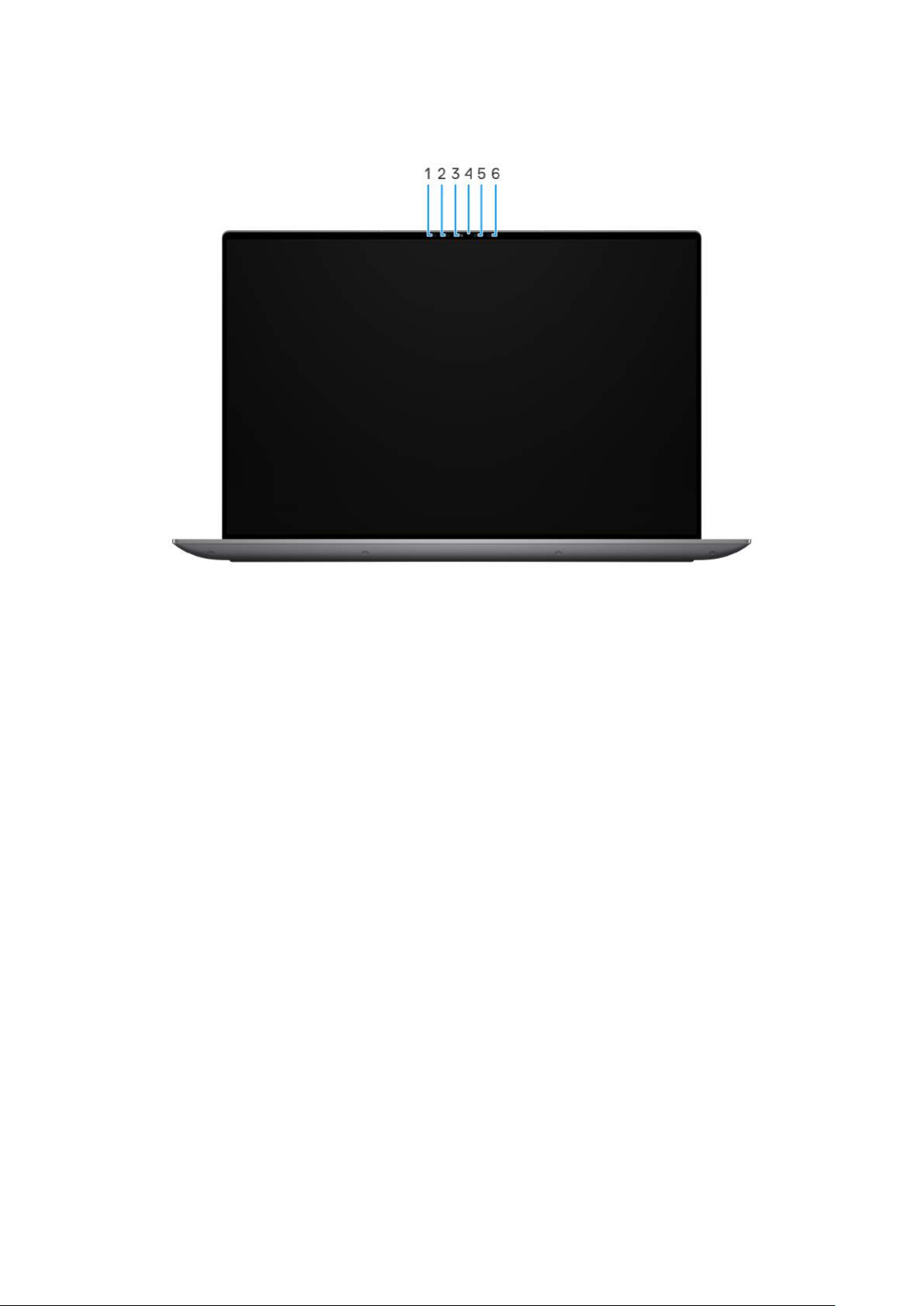

Rysunek 4. Widok zprzodu

1. Nadajnik podczerwieni

Emituje promieniowanie podczerwone, który umożliwia wykrywanie i śledzenie ruchu za pomocą kamery.

2. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

3. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

4. Lampka stanu kamery

Świeci, gdy kamera jest wużyciu.

5. Czujnik oświetlenia otoczenia

Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.

6. Nadajnik podczerwieni

Emituje promieniowanie podczerwone, który umożliwia wykrywanie i śledzenie ruchu za pomocą kamery.

Widoki komputera XPS 16 9640

9

Dół

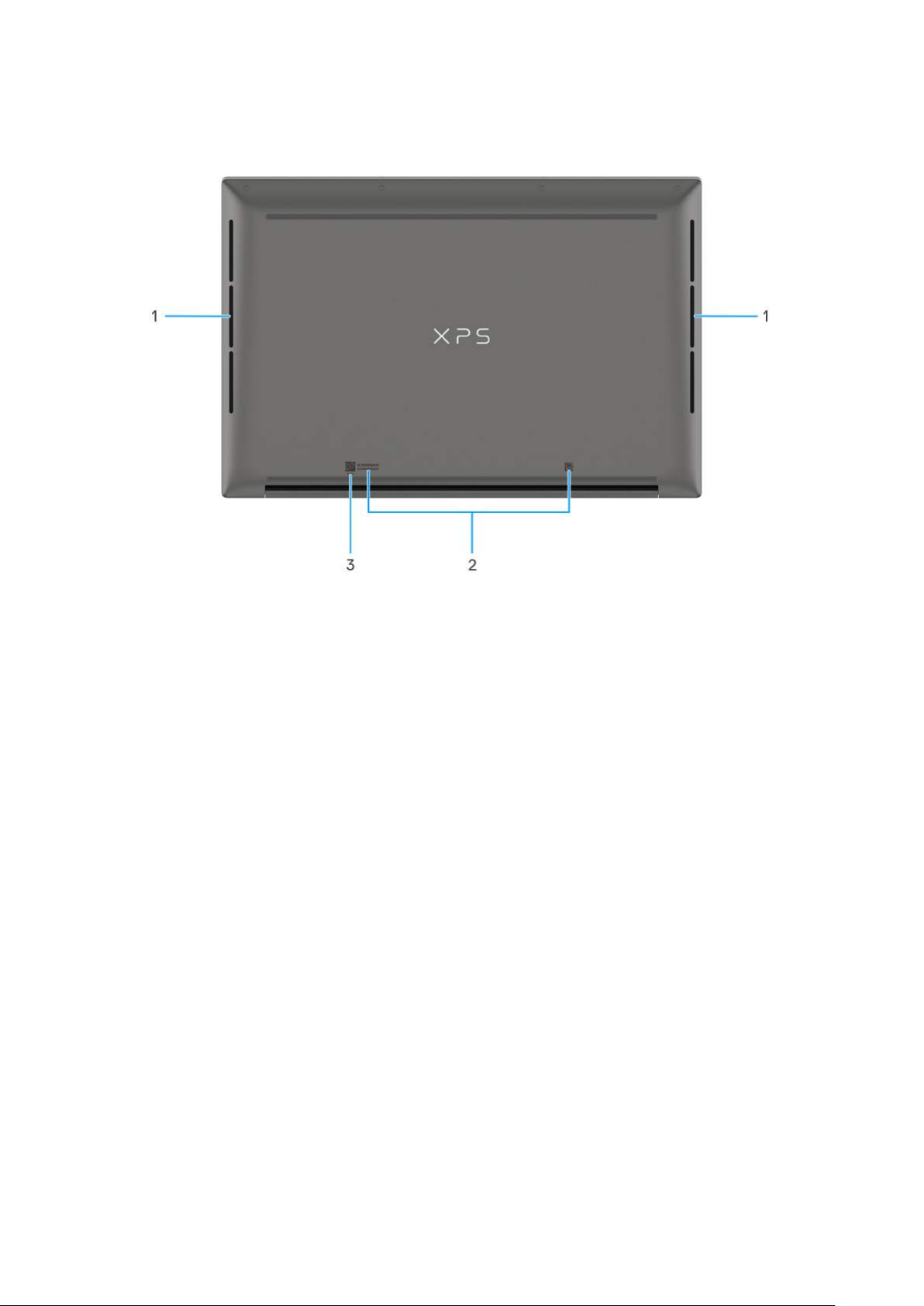

Rysunek 5. Widok zdołu

1. Głośniki (2)

Posiada wyjście audio.

Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć na
wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych iregularnie je
czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów wentylacyjnych można znaleźć
wbazie wiedzy pod adresem

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. MyDell

Aplikacja MyDell udostępnia skonsolidowane funkcje, które pomagają wpełni wykorzystać możliwości komputera. Inteligentne funkcje
optymalizacji oparte na sztucznej inteligencji automatycznie dostrajają komputer, aby zapewnić najlepszy dźwięk, obraz, żywotność
baterii iwydajność. Aplikacja MyDell działa inaczej wzależności od użytkownika, ponieważ oprogramowanie uczy się ireaguje na
sposób korzystania zkomputera.

www.dell.com/support.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

10

Widoki komputera XPS 16 9640

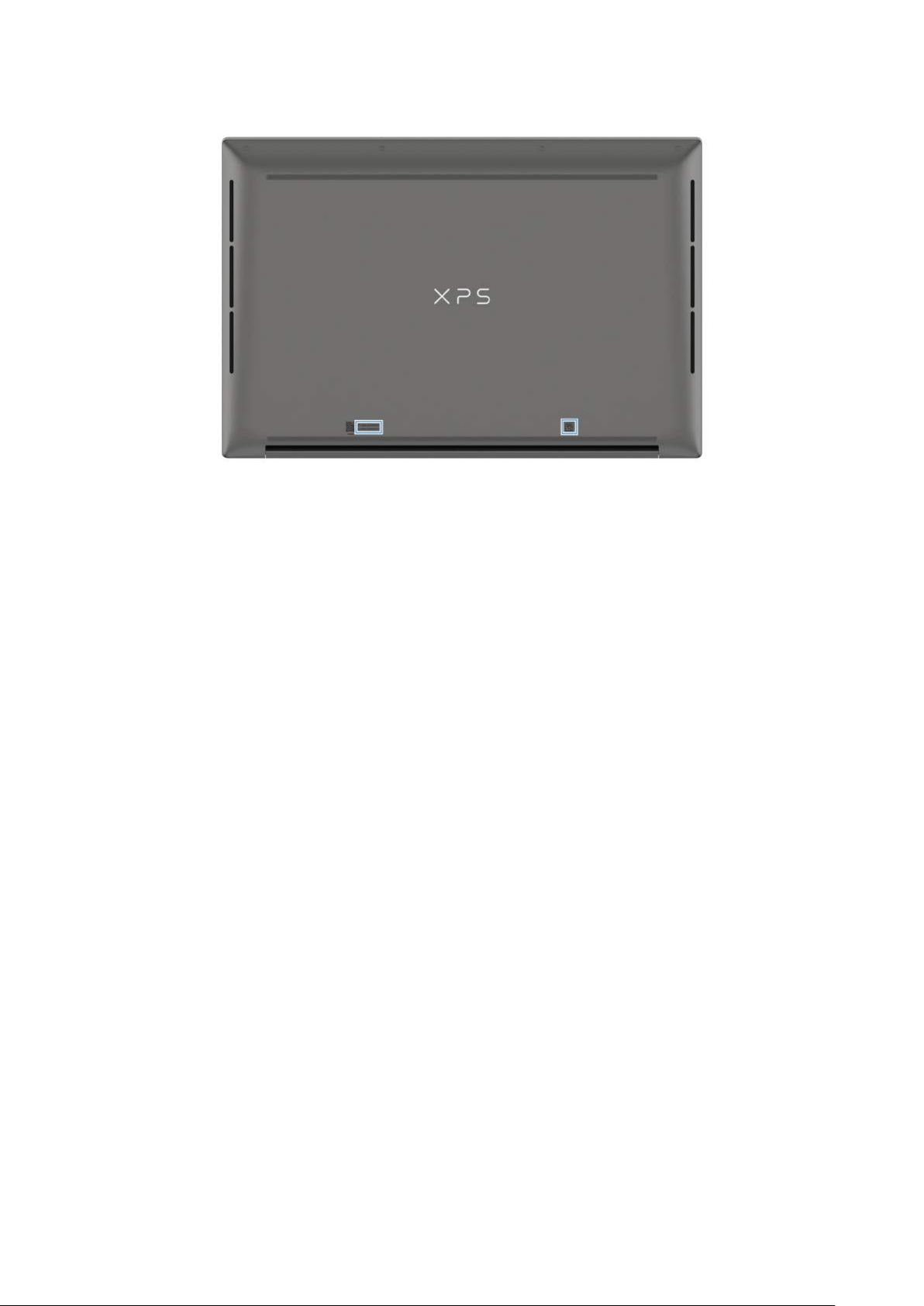

Rysunek 6. Umiejscowienie kodu Service Tag

Widoki komputera XPS 16 9640

11

Konfigurowanie komputera XPS 16 9640

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

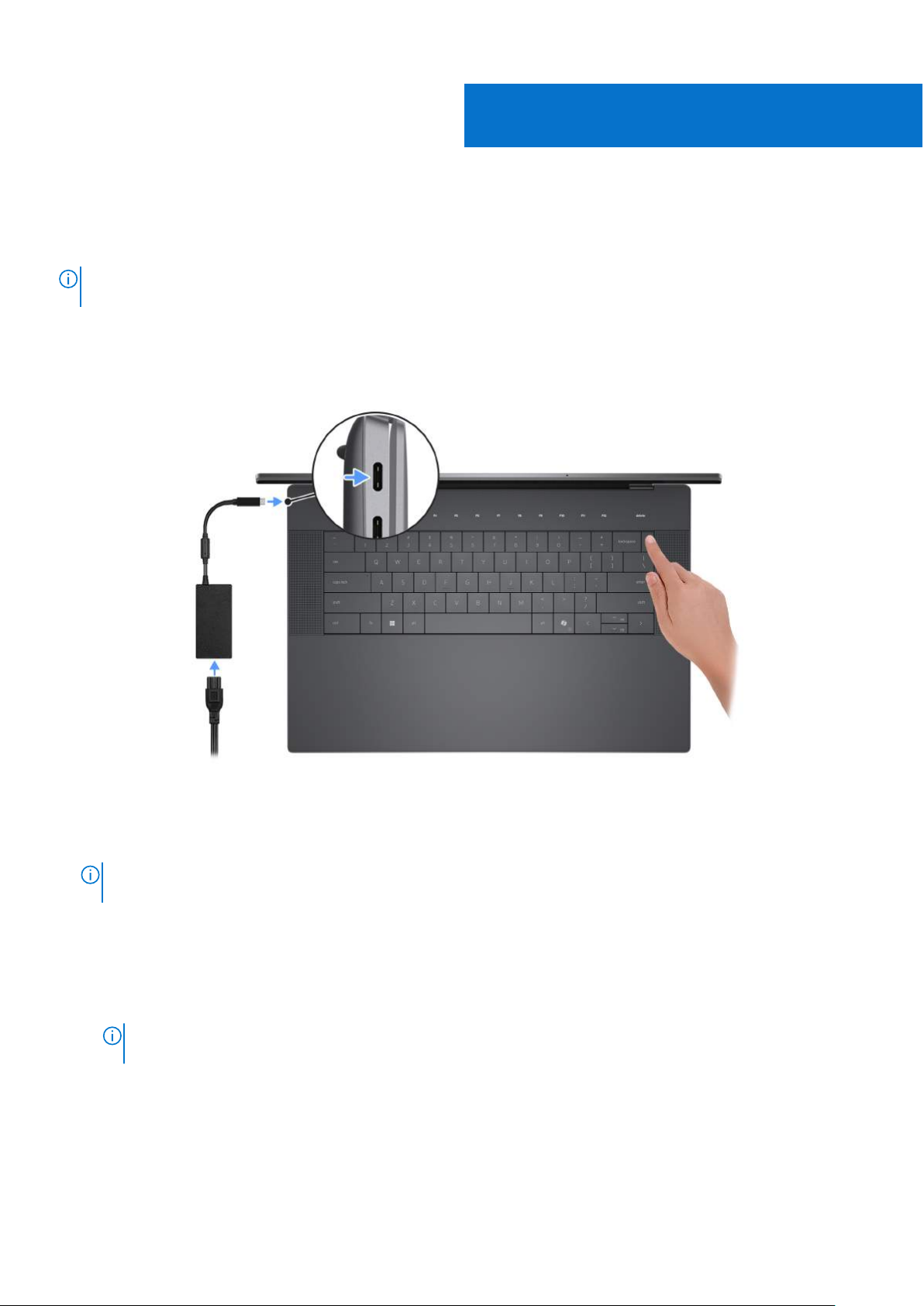

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

Rysunek 7. Podłącz zasilacz inaciśnij przycisk zasilania

UWAGA:

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Kończenie konfiguracji systemu operacyjnego.

System Windows:

Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

● Po połączeniu zInternetem zaloguj się do konta Microsoft lub utwórz je. Jeśli nie masz połączenia zInternetem, utwórz konto

offline.

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

12 Konfigurowanie komputera XPS 16 9640

Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

UWAGA:

dostępu do sieci.

Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

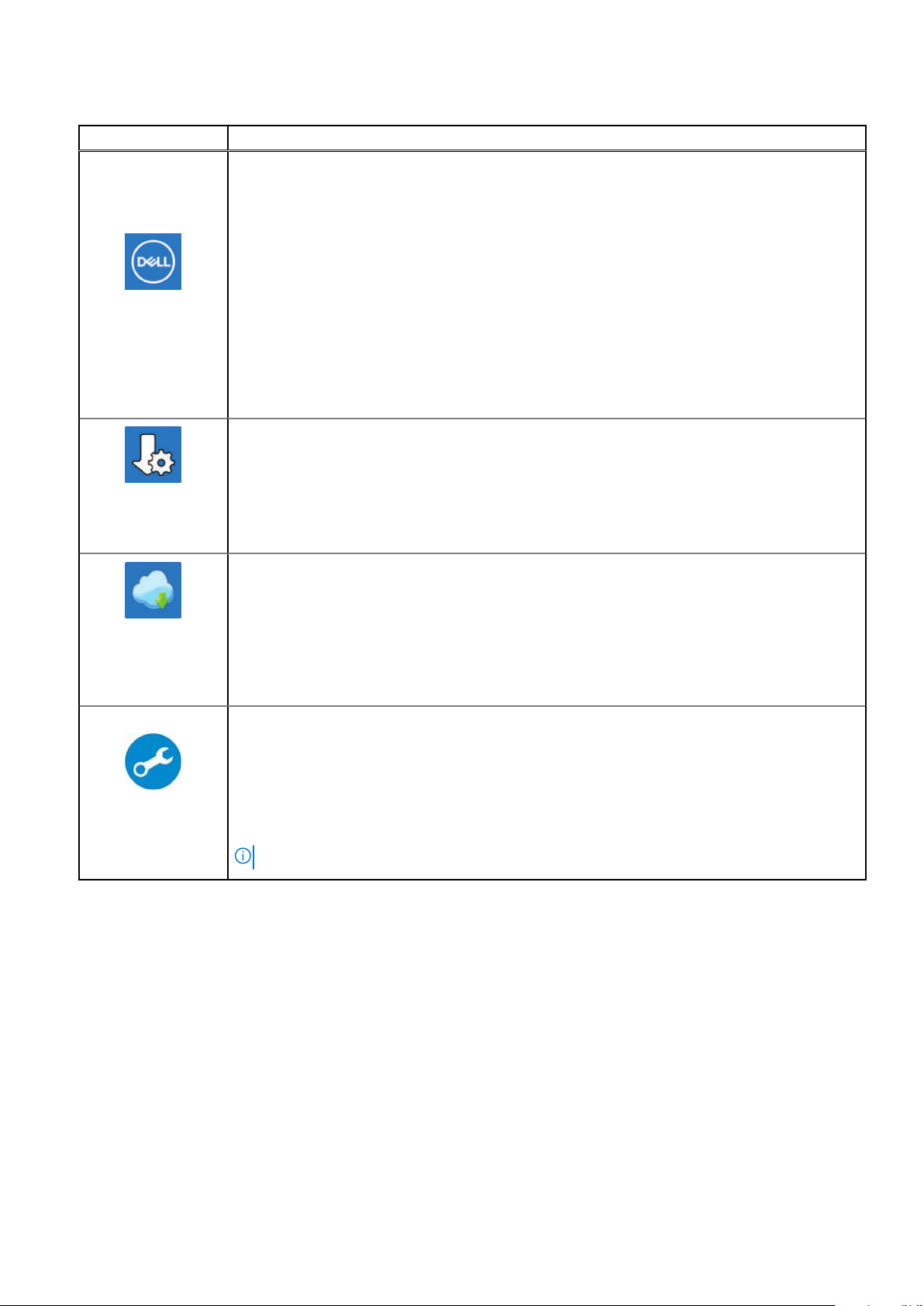

Tabela 1. Odszukaj aplikacje firmy Dell wsystemie Windows

Zasoby Opis

Mój Dell

MyDell to aplikacja, która oferuje jedną ulepszoną platformę obejmującą dostęp do kont, informacje
ourządzeniach iustawienia sprzętowe. Oprogramowanie zapewnia inteligentne funkcje, które
automatycznie optymalizują działanie komputera wcelu zapewnienia najlepszego dźwięku, zasilania
iwydajności. Inteligentna, spersonalizowana aplikacja MyDell pozwala wpełni wykorzystać możliwości
urządzenia Dell. Oto najważniejsze cechy aplikacji MyDell:

● Aplikacja

Rysunek 8. Mój Dell

Rysunek 9. Program
Dell Update

● Audio

● Zasilanie

● Kolory iwyświetlacz

● Wykrywanie obecności

Więcej informacji na temat korzystania zaplikacji MyDell można znaleźć wprzewodnikach po produktach
na stronie www.dell.com/support.

Program Dell Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć
wprzewodnikach po produktach idokumentach zlicencjami innych firm pod adresem www.dell.com/

support.

Rysunek 10.
Aplikacja Dell Digital
Delivery

Rysunek 11. Support
Assist

Aplikacja Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy pod
adresem www.dell.com/support.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Więcej informacji można znaleźć wprzewodniku użytkownika aplikacji SupportAssist for Home
PCs pod adresem www.dell.com/support/home/product-support/product/dell-supportassist-pcs-tablets/

docs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Konfigurowanie komputera XPS 16 9640 13

Specyfikacje komputera XPS 16 9640

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera XPS 16 9640.

Tabela 2. Wymiary iwaga

Opis Wartości

3

Wysokość

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji

oraz od pewnych zmiennych produkcyjnych.

18,70 mm (0,74”)

358,18 mm (14,10”)

240,05 mm (9,50”)

● Waga minimalna: 2,13 kg (4,70 funta) wprzypadku komputerów
zpanelem FHD+

● Waga minimalna: 2,18 kg (4,80 funta) wprzypadku komputerów
zpanelem UHD+

● Waga maksymalna: 2,34 kg (5,15 funta)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer XPS 16 9640.

Tabela 3.

Opis Opcja 1 Opcja 2 Opcja 3

Typ procesora

Moc procesora

Łączna liczba rdzeni procesora

Procesor

Intel Core Ultra 7 155H Intel Core Ultra 7 165H Intel Core Ultra 9 185H

28 W 28 W 45 W

16 16 16

Rdzenie zoptymalizowane pod
kątem wydajności

Rdzenie zoptymalizowane pod
kątem efektywności

Łączna liczba wątków procesora

UWAGA: Technologia

Intel Hyper-Threading jest
dostępna tylko dla rdzeni
zoptymalizowanych pod
kątem wydajności.

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa częstotliwość
procesora

14 Specyfikacje komputera XPS 16 9640

6 6 6

8 8 8

22 22 22

Do 4,8 GHz Do 5,0 GHz Do 5,1 GHz

1,4 GHz 1,4 GHz 2,3 GHz

Tabela 3. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3

Maksymalna częstotliwość
wtrybie Turbo

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa częstotliwość
procesora

Maksymalna częstotliwość
wtrybie Turbo

Tryb temperatury / moc cieplna (TDP)

Chłodny

Zoptymalizowany

Cichy

Bardzo wysoka wydajność

4,8 GHz 5,0 Ghz 5,1 GHz

0,9 GHz 0,9 GHz 1,8 GHz

3,8 GHz 3,8 GHz 3,8 GHz

● Typ 4: 20 W+ 20 W

● Typ 3: 20 W+ 20 W

● UMA: 30 W

● Typ 4: 20 W+ 50 W

● Typ 3: 20 W+ 40 W

● UMA: 45 W

● Typ 4: 20 W+ 40 W

● Typ 3: 20 W+ 30 W

● UMA: 30 W

● Typ 4: 20 W+ 60 W

● Typ 3: 20 W+ 50 W

● UMA: 55 W

● Typ 4: 20 W+ 20 W

● Typ 3: 20 W+ 20 W

● UMA: 30 W

● Typ 4: 20 W+ 50 W

● Typ 3: 20 W+ 40 W

● UMA: 45 W

● Typ 4: 20 W+ 40 W

● Typ 3: 20 W+ 30 W

● UMA: 30 W

● Typ 4: 20 W+ 60 W

● Typ 3: 20 W+ 50 W

● UMA: 55 W

● Typ 4: 20 W+ 20 W

● Typ 3: 20 W+ 20 W

● UMA: 30 W

● Typ 4: 20 W+ 50 W

● Typ 3: 20 W+ 40 W

● UMA: 45 W

● Typ 4: 20 W+ 40 W

● Typ 3: 20 W+ 30 W

● UMA: 30 W

● Typ 4: 20 W+ 60 W

● Typ 3: 20 W+ 50 W

● UMA: 55 W

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od trybu

temperatury wybranego w aplikacji My Dell na komputerze.

Pamięć podręczna procesora

Zintegrowana karta graficzna

24 MB 24 MB 24 MB

Intel Arc Graphics

UWAGA: Wymaga modułów

pamięci 128-bitowej
(dwukanałowej)

Intel Arc Graphics

UWAGA: Wymaga modułów

pamięci 128-bitowej
(dwukanałowej)

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer XPS 16 9640.

Tabela 4.

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Chipset

Wersja zintegrowana zprocesorem

Procesory Intel Core Ultra 7 i9

128 bitów (na kanał 64-bitowy)

64 MB

Intel Arc Graphics

UWAGA: Wymaga

modułów pamięci 128­bitowej (dwukanałowej)

Magistrala PCIe

Do wersji 5.0

Specyfikacje komputera XPS 16 9640 15

System operacyjny

Komputer XPS 16 9640 obsługuje następujące systemy operacyjne:

● Windows 11 Home, 64-bitowy

● Windows 11 Pro, 64-bitowy

Pamięć

Wtabeli poniżej przedstawiono specyfikacje pamięci komputera XPS 16 9640.

Tabela 5. Specyfikacje pamięci

Opis Komputery zkartą

graficzną Intel Arc

Gniazda pamięci Zintegrowane Zintegrowane Zintegrowane

Typ pamięci LPDDR5x LPDDR5x LPDDR5x

Szybkość pamięci 6400 MT/s 6400 MT/s 7467 MT/s

Maksymalna konfiguracja pamięci 16 GB 64 GB 64 GB

Minimalna konfiguracja pamięci 16 GB 16 GB 32 GB

Obsługiwane konfiguracje pamięci 16 GB, LPDDR5x, 6400 MT/s

(pamięć zintegrowana)

Komputery zkartą
graficzną NVIDIA GeForce
RTX 4050 lub NVIDIA
GeForce RTX 4060:

● 16 GB, LPDDR5x,
6400 MT/s (pamięć
zintegrowana)

● 32 GB, LPDDR5x,
6400 MT/s (pamięć
zintegrowana)

● 64 GB, LPDDR5x,
6400 MT/s (pamięć
zintegrowana)

Komputery zkartą graficzną
NVIDIA GeForce RTX 4070:

● 32 GB, LPDDR5x,
7467 MT/s (pamięć
zintegrowana)

● 64 GB, LPDDR5x,
7467 MT/s (pamięć
zintegrowana)

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera XPS 16 9640.

Tabela 6.

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

16 Specyfikacje komputera XPS 16 9640

Porty zewnętrzne

Nieobsługiwane

Komputery ze zintegrowanąkartą graficzną Intel Arc albo
autonomiczną kartą NVIDIA GeForce RTX 4050 lub NVIDIA
GeForce RTX 4060:

● Trzy porty Thunderbolt 4 drugiej generacji (Type-C) zobsługą
trybu alternatywnego DisplayPort / USB 4 ifunkcji Power
Delivery

Komputery zkartą graficzną NVIDIA GeForce RTX 4070:

● Dwa porty Thunderbolt 4 drugiej generacji (Type-C) zobsługą
trybu alternatywnego DisplayPort / USB 4 ifunkcji Power
Delivery (po lewej stronie)

● Jeden port USB 3.2Type-C drugiej generacji zobsługą funkcji
Power Delivery itrybu DisplayPort (po prawej stronie)

Jedno gniazdo combo słuchawek/mikrofonu (3,5 mm)

Tabela 6. Porty zewnętrzne(cd.)

Opis Wartości

Port wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Za pośrednictwem portów Thunderbolt™ 4 (USB Type-C)

Jedno gniazdo na kartę microSD 6.0

USB Type-C

Nieobsługiwane

Gniazda wewnętrzne

Wponiższej tabeli przedstawiono wewnętrzne gniazda komputera XPS 16 9640.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

Jedno gniazdo M.2 2230/2280 na dysk SSD

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy pod adresem

www.dell.com/support.

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer XPS 16 9640.

Tabela 8.

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Specyfikacje modułu sieci bezprzewodowej

Intel Wi-Fi 7 BE200

Do 5760 Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 128-bitowe AES-CCMP

● 256-bitowe AES-GCMP

Bluetooth 5.4

UWAGA: Wersja karty sieci bezprzewodowej Bluetooth

może się różnić wzależności od systemu operacyjnego
zainstalowanego wkomputerze.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera XPS 16 9640.

Specyfikacje komputera XPS 16 9640

17

Tabela 9. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia moc głośników

Szczytowa moc głośników

Moc wyjściowa subwoofera

Mikrofon

Układ Cirrus Logic CS42L43

Obsługiwane

SoundWire

Uniwersalne gniazdo audio

● 2 głośniki niskotonowe

● 2 głośniki wysokotonowe

Układ Cirrus Logic CS35L56

Skróty klawiaturowe

● Niskotonowe: 2 x 3 W

● Wysokotonowe: 2 x 2 W

● Niskotonowe: 2 x 3,5 W

● Wysokotonowe: 2 × 2,5 W

Nieobsługiwane

Zestaw mikrofonów cyfrowych

Pamięć masowa

Wtej sekcji przedstawiono opcje pamięci masowej komputera XPS 16 9640.

Tabela 10.

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 klasy 35 PCIe x4 czwartej generacji NVMe 512 GB

Dysk SSD M.2 2280 klasy 40 PCIe x4 czwartej generacji NVMe 1 TB

Dysk SSD M.2 2280 klasy 40 PCIe x4 czwartej generacji NVMe 2TB

Dysk SSD M.2 2280 klasy 40 PCIe x4 czwartej generacji NVMe 4 TB

Specyfikacje pamięci masowej

Czytnik kart pamięci

Poniższa tabela zawiera listę kart pamięci obsługiwanych przez komputer XPS 16 9640.

Tabela 11.

Opis Wartości

Typ karty pamięci

Specyfikacje czytnika kart pamięci

Jedno gniazdo na kartę microSD 6.0

Obsługiwane karty pamięci

18 Specyfikacje komputera XPS 16 9640

● Micro Secure Digital (microSD)

Tabela 11. Specyfikacje czytnika kart pamięci(cd.)

Opis Wartości

● Micro Secure Digital High Capacity (microSDHC)

● Micro Secure Digital Extended Capacity (microSDXC)

UWAGA: Maksymalna pojemność obsługiwana przez czytnik może się różnić wzależności od standardu karty pamięci

zainstalowanej wkomputerze.

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera XPS 16 9640.

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

Standardowa podświetlana klawiatura

UWAGA: Wgórnym wierszu klawiatury znajduje się

pojemnościowy panel dotykowy, który wyświetla standardowe
klawisze funkcyjne lub klawisze sterowania multimediami
iwyświetlaczem.

QWERTY

● USA iKanada: 64 klawisze

● Wielka Brytania: 65 klawiszy

● Japonia: 68 klawiszy

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i klawisz
odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

Skróty klawiaturowe komputera XPS 16 9640

UWAGA:

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz Shiftwraz zdanym klawiszem, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na
przykład po naciśnięciu klawisza

Wgórnym rzędzie klawiatury znajduje się pojemnościowy panel dotykowy. Klawisz fn umożliwia przełączanie między klawiszami F1–F12
iklawiszami do sterowania multimediami. Zwolnienie klawisza fn powoduje przełączenie do poprzedniego trybu.

Naciśnięcie klawisza fn iklawisza Esc powoduje zablokowanie „trybu” pojemnościowego panelu dotykowego. Jeśli komputer uruchomi się
ponownie, trybem domyślnym będzie ostatni tryb ustawiony przez użytkownika przed ponownym uruchomieniem komputera.

Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Specyfikacje komputera XPS 16 9640

19

Klawisza fn używa się też zwybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Tabela 13. Lista skrótów klawiaturowych

Skrót klawiaturowy Zachowanie

fn Przełączanie między trybami pojemnościowego panelu dotykowego

fn + B Wstrzymaj

fn + S Przełączanie funkcji Scroll Lock

fn + R Klawisz System Request

fn + Ctrl + B Break

fn + esc Blokowanie trybu pojemnościowego panelu dotykowego

fn + strzałka wlewo Początek

fn + strzałka wprawo Koniec

Copilot Uruchamianie funkcji Copilot wsystemie Windows

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot wsystemie Windows można znaleźć wbazie
wiedzy pod adresem www.dell.com/support.

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera XPS 16 9640.

Tabela 14.

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Rozdzielczość kamery na podczerwień:

Specyfikacje kamery

Zdjęcia

Wideo

Zdjęcia

Wideo

Dwa

● Kamera FHD RGB

● Kamera na podczerwień

Kamera przednia

Technologia czujnika CMOS

2,07 megapiksela

1920 x 1080 (FHD) przy 30 kl./s

0,23 megapiksela

640 x 360 przy 15 kl./s

Kąt widzenia:

Kamera

Kamer na podczerwień

20 Specyfikacje komputera XPS 16 9640

81,30 stopnia

78,10 stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera XPS 16 9640.

Tabela 15. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

Wymiary touchpada

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie

> 300 DPI

148 mm (5,83”)

90 mm (3,54”)

Windows można znaleźć wbazie wiedzy Microsoft pod adresem

support.microsoft.com.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera XPS 16 9640.

Tabela 16.

Opis Wartości

Typ

Wymiary zasilacza:

Specyfikacje zasilacza

Wysokość

Zasilacz sieciowy SFF 130 W, USB Type-C, E5

22 mm (0,87”)

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

55 mm (2,17”)

128 mm (5,04”)

Prąd zmienny 100 V do 240 V

50–60 Hz

1,80 A

● 5 V/3 A

● 9 V / 3 A

● 15 V / 3 A

● 20 V/6,5 A

● 5 V (prąd stały)

● 9 V (prąd stały)

● 15 V (prąd stały)

● 20 V, prąd stały

Od 0°C do 35°C (od 32°F do 95°F)

-40°C do 70°C (-40°F do 158°F)

Specyfikacje komputera XPS 16 9640 21

Tabela 16. Specyfikacje zasilacza(cd.)

Opis Wartości

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera XPS 16 9640.

Tabela 17. Specyfikacje baterii

Opis Wartości

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia

Czas ładowania baterii (przybliżony)

UWAGA: Sterowanie czasem ładowania, godziną jego

rozpoczęcia i zakończenia itd. za pomocą aplikacji Dell
Power Manager. Więcej informacji na temat programu
Dell Power Manager można znaleźć wbazie wiedzy pod
adresem www.dell.com/support.

6-ogniwowa bateria litowo-polimerowa 99,5 Wh zobsługą funkcji
ExpressCharge

Prąd stały 11,70 V

0,38 kg (0,84 funta)

7,26 mm (0,29”)

289,00 mm (11,40”)

84,40 mm (3,32”)

● Ładowanie: 0°C do 45°C (32°F do 113°F)

● Rozładowanie: 0°C do 70°C (32°F do 158°F)

od -20°C do 65°C (od -4°F do 149°F)

energii może być znacznie skrócony.

● Standardowe ładowanie, od 0°C do 50°C (od 32°F do 122°F): 4
godziny

● ExpressCharge™, od 0°C do 15°C (od 32°F do 59°F): 4 godziny

● ExpressCharge™, od 16°C do 45°C (od 60,80°F do 113°F): 2

godziny

● ExpressCharge™, od 46°C do 50°C (od 114,80°F do 122°F): 3
godziny

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

22 Specyfikacje komputera XPS 16 9640

Nieobsługiwane

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera XPS 16 9640.

Tabela 18. Specyfikacje: wyświetlacz

Opis Opcja 1 Opcja 2

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar
aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu
wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

WLED High Definition Plus (FHD+),
InfinityEdge, technologia Eyesafe,
wyświetlacz oniskiej emisji światła
niebieskiego (rozwiązanie sprzętowe)

Nie Obsługa pióra, pióro pasywne

Szeroki kąt widzenia (WVA) Szeroki kąt widzenia (WVA)

219,17 mm (8,63”) 219,17 mm (8,63”)

350,67 mm (13,81”) 350,67 mm (13,81”)

413,51 mm (16,28”) 413,53 mm (16,28”)

1920 x 1200 3840 x 2400

500 nitów (standardowo) 400 nitów (standardowo)

2,07 9,20

sRGB 100% (standardowo) DCI-P3 100% (standardowo)

OLED Ultra High Definition Plus
(UHD+), InfinityEdge, technologia Eyesafe,
wyświetlacz oniskiej emisji światła
niebieskiego (rozwiązanie sprzętowe)

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia w poziomie

Kąt widzenia w pionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy
błyszczące wykończenie

139 278,10

2000:1 (standardowo) 1 000 000:1 (standardowo) — SR-UL2

35 ms

Od 30 do 120 Hz Od 48 do 90 Hz

+/-88 stopni (standardowo) +/-89 stopni (standardowo)

+/-88 stopni (standardowo) +/-89 stopni (standardowo)

0,18 mm 0,09 mm

● 4,21 Wprzy 120 Hz

● 3,51 Wprzy 60 Hz

Powłoka przeciwodblaskowa Powłoka antyrefleksyjna iantysmugowa

● 1 ms (standardowo)

● 2 ms (maksymalnie)

● 9,70 Wprzy 90 Hz (standardowo)

● 11,71 Wprzy 90 Hz (maksymalnie)

Czytnik linii papilarnych

W poniższej tabeli przedstawiono dane techniczne czytnika linii papilarnych komputera XPS 16 9640.

UWAGA: Czytnik linii papilarnych znajduje się na przycisku zasilania.

Specyfikacje komputera XPS 16 9640 23

Tabela 19. Specyfikacje czytnika linii papilarnych

Opis Wartości

Technologia czujnika czytnika linii papilarnych

Rozdzielczość czujnika czytnika linii papilarnych

Rozmiar czujnika czytnika linii papilarnych wpikselach

Pojemnościowy

500 DPI

108 x 88

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera XPS 16 9640.

Tabela 20. Czujnik

Obsługa czujników

Akcelerometr wpodstawie: ST Micro LC2DW12TR

Czujnik światła wotoczeniu (ALS) do sterowania podświetleniem panelu: ams-OSRAM TCS35303

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer XPS 16 9640.

Tabela 21.

Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Arc Graphics Współużytkowana pamięć systemowa

● Intel Core Ultra 7 155H

● Intel Core Ultra 7 165H

● Intel Core Ultra 9 185H

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer XPS 16 9640.

Tabela 22.

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 4050 6 GB GDDR6

NVIDIA GeForce RTX 4060 8 GB GDDR6

NVIDIA GeForce RTX 4070 8 GB GDDR6

Karta GPU — autonomiczna

Matryca zgodności zwieloma wyświetlaczami

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wielu monitorów przez komputer XPS 16 9640.

24

Specyfikacje komputera XPS 16 9640

Tabela 23. Matryca zgodności zwieloma wyświetlaczami

Karta graficzna Tryb wyjścia bezpośredniego

NVIDIA GeForce RTX
4050 i4060

NVIDIA GeForce RTX
4070

autonomicznej karty
graficznej

Nieobsługiwane

Obsługiwane

Obsługiwane wyświetlacze
zewnętrzne, gdy jest włączony
wbudowany wyświetlacz
komputera

● Trzy podłączone wyświetlacze
zobsługą standardu DisplayPort
do 4K / 60 Hz.

● Jeden podłączony wyświetlacz
zobsługą standardu DisplayPort
do 8K / 60 Hz:

○ Jeden kabel DisplayPort

obsługuje rozdzielczość do
8K / 30 Hz

○ Dwa kable DisplayPort

obsługują rozdzielczość do
8K / 60 Hz

● Trzy podłączone wyświetlacze
zobsługą standardu DisplayPort
do 4K / 60 Hz.

● Jeden podłączony wyświetlacz
zobsługą standardu DisplayPort
do 8K / 60 Hz:

○ Jeden kabel DisplayPort

obsługuje rozdzielczość do
8K / 30 Hz

○ Dwa kable DisplayPort

obsługują rozdzielczość do
8K / 60 Hz

Obsługiwane wyświetlacze
zewnętrzne, gdy jest
wyłączony wbudowany
wyświetlacz komputera

● Cztery podłączone
wyświetlacze zobsługą
standardu DisplayPort do
4K / 60 Hz.

● Dwa podłączone
wyświetlacze zobsługą
standardu DisplayPort do
8K / 60 Hz:

○ Jeden kabel DisplayPort

obsługuje rozdzielczość
do 8K / 30 Hz

○ Dwa kable DisplayPort

obsługują rozdzielczość
do 8K / 60 Hz

● Cztery podłączone
wyświetlacze zobsługą
standardu DisplayPort do
4K / 60 Hz.

● Dwa podłączone
wyświetlacze zobsługą
standardu DisplayPort do
8K / 60 Hz:

○ Jeden kabel DisplayPort

obsługuje rozdzielczość
do 8K / 30 Hz

○ Dwa kable DisplayPort

obsługują rozdzielczość
do 8K / 60 Hz

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera XPS 16 9640.

Tabela 24.

Zabezpieczenia sprzętowe

Układ zabezpieczający TPM 2.0

Certyfikat FIPS 140-2 dla układu TPM

Certyfikat TCG dla układu TPM (Trusted Computing Group)

Czytnik linii papilarnych wprzycisku zasilania zgodny zfunkcją Windows Hello

Kamera Windows Hello wgórnej ramce

Zabezpieczenia sprzętowe

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera XPS 16 9640.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Specyfikacje komputera XPS 16 9640

25

Tabela 25. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (-40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (od 4,64 stopy do
5518,4 stopy)

Od -15,2 m do 10 668 m (od 4,64 stopy do
19234,4 stopy)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy na stronie www.dell.com/support.

Wyświetlacz Dell oniskiej emisji światła niebieskiego

PRZESTROGA:

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz komputera został zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny zwymaganiami TÜV Rheinland
wtym zakresie.

Sprzętowy tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

● Rób dłuższe przerwy — 20 minut co dwie godziny.

Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

26

Specyfikacje komputera XPS 16 9640

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk związanych z bezpieczeństwem znajduje się na stronie dotyczącej przestrzegania zgodności
z przepisami pod adresem www.dell.com/regulatory_compliance.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował, lub, októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi pod adresem www.dell.com/regulatory_compliance.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy zwrócić uwagę na
prawidłowe zorientowanie iwyrównanie złączy iportów.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz i zamknij wszystkie otwarte pliki, a także zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

Serwisowanie komputera 27

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.

Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera w celu przełączenia go w tryb serwisowy lub komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane
w sekcji Wymontowywanie baterii.

UWAGA: Upewnij się, że komputer jest wyłączony, a zasilacz sieciowy — odłączony.

a. Naciśnij i przytrzymaj klawisz <B> na klawiaturze, a następnie naciśnij i przytrzymaj przez 3 sekundy przycisk zasilania, aż na

ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz

sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego

automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.
d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie

sygnały dźwiękowe i natychmiast się wyłączy.
e. Wyłączenie się komputera oznacza, że przeszedł on w tryb serwisowy.

UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń ten proces.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed
zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
przestrzegać następujących środków ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.

● Podczas pracy wewnątrz dowolnego korzystaj z terenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia,
które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty
głównej.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna być bezpiecznie zamocowana
i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć biżuterię, np. zegarek, bransoletki czy
pierścionki.

28

Serwisowanie komputera

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
komponentów, takich jak karty rozszerzeń, procesory, moduły DIMM pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią
uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze
względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi
staje się coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne
jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już
nieprzydatne.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł DIMM ulega
wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Używanie bezprzewodowych opasek uziemiających jest
niedozwolone, ponieważ nie zapewniają one odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej
wrażliwości na wyładowania elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania antystatycznego rozładuj najpierw
ładunki statyczne ze swojego ciała.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód wyrównawczy
musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej części serwisowanego
komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić
bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są bezpieczne tylko wdłoni serwisanta, na macie
antystatycznej, wkomputerze lub wworeczku ochronnym.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu ochrony
komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta, matę
antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać wyłącznie z zestawów serwisowych
zawierających opaskę na rękę, matę i przewód wyrównawczy. Nie należy korzystać z bezprzewodowych opasek na rękę. Należy
pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na skutek
eksploatacji i należy je regularnie testować za pomocą odpowiedniego zestawu w celu uniknięcia przypadkowego uszkodzenia sprzętu
w wyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej raz
wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi technicznej,
aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli nie masz własnego zestawu

Serwisowanie komputera

29

do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim dysponuje. Aby wykonać test, załóż opaskę
na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

● Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy
radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek elektryczny.

● Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wśrodowisku klienta. Na przykład
korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub
notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery
stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów
powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie.
Powierzchnia robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie
elektrostatyczne. Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny zawsze być oddalone o co najmniej 30 cm
(12 cali) od wrażliwych komponentów. W przeciwnym razie nie należy dotykać tych komponentów.

● Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować
wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony
podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek antystatyczny należy
złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki.
Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej
przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane.
Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ochronnym.

● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne
lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.

Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie

Firma Dell zaleca, aby przy serwisowaniu produktów marki Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę
oraz maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od części
nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE:

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer. Komputer automatycznie powróci do normalnego trybu działania.

Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

BitLocker

OSTRZEŻENIE:

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.

30 Serwisowanie komputera

Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji

Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Aby
uzyskać więcej informacji wtym zakresie, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS wsystemach Dell

zwłączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak Torx nr 5 (T5)

● Plastikowy otwierak

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

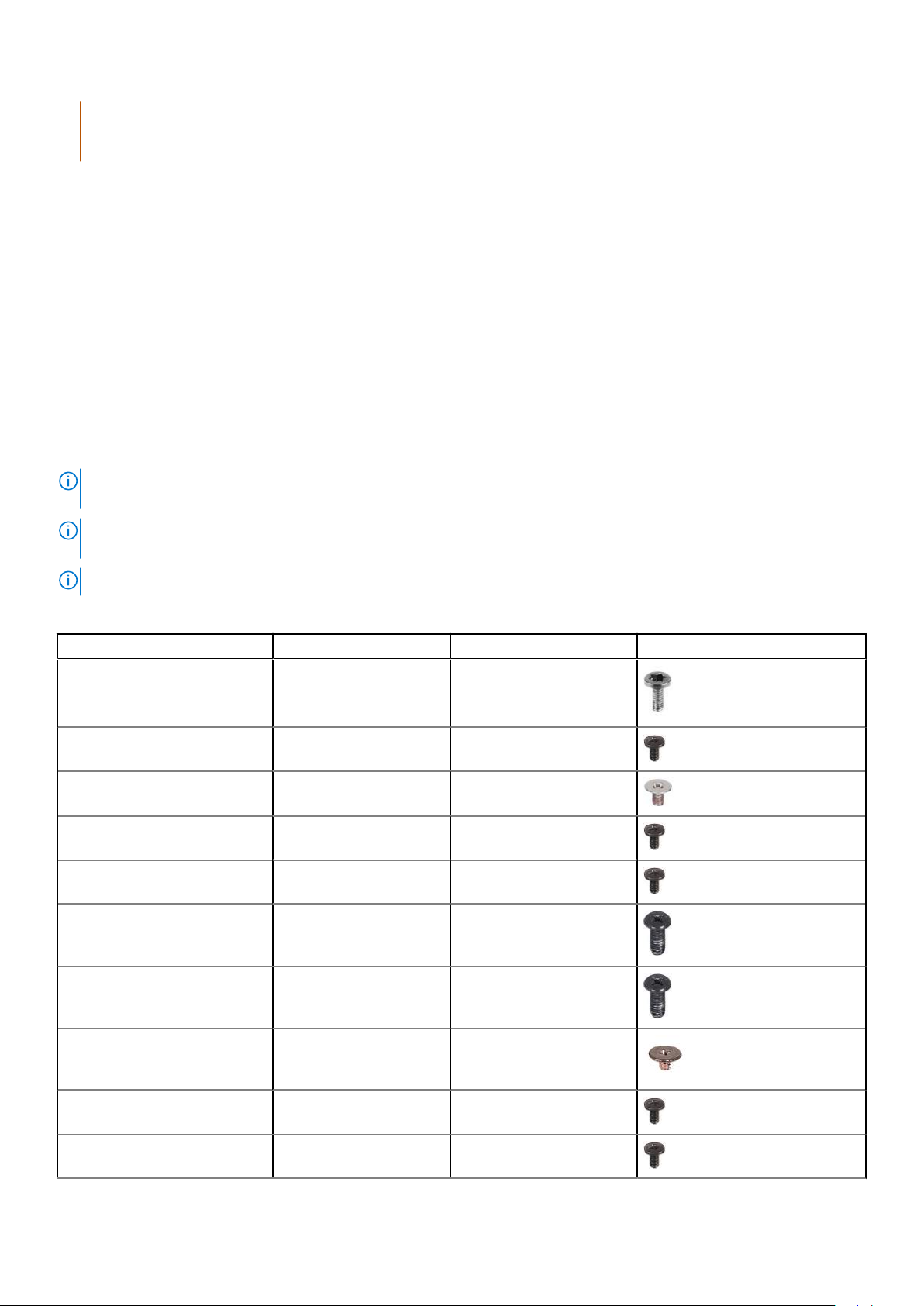

Tabela 26. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x4, T5 8

Bateria M2x4,5 6

Osłona termiczna dysku SSD M2x3 3

Wentylator procesora M2x4,5 3

Wentylator karty graficznej M2x4,5 3

Prawy zawias M2,5x6 2

Lewy zawias M2,5x6 2

Przycisk zasilania zczytnikiem linii
papilarnych

Klamra prawego portu USB Type-CM2x4,5 2

Klamra lewego portu Type-C M2x4,5 3

M1,4x1,5 4

Serwisowanie komputera 31

Tabela 26. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

Wspornik karty sieci WLAN M2x3 1

Płyta główna M2x4,5 4

Uchwyt klamry kabla zestawu
wyświetlacza

Klamra kabla zestawu
wyświetlacza

M1,4x1,3 2

M2x3 2

Główne elementy komputera XPS 16 9640

Na ilustracji poniżej przedstawiono główne elementy komputera XPS 16 9640.

32 Serwisowanie komputera

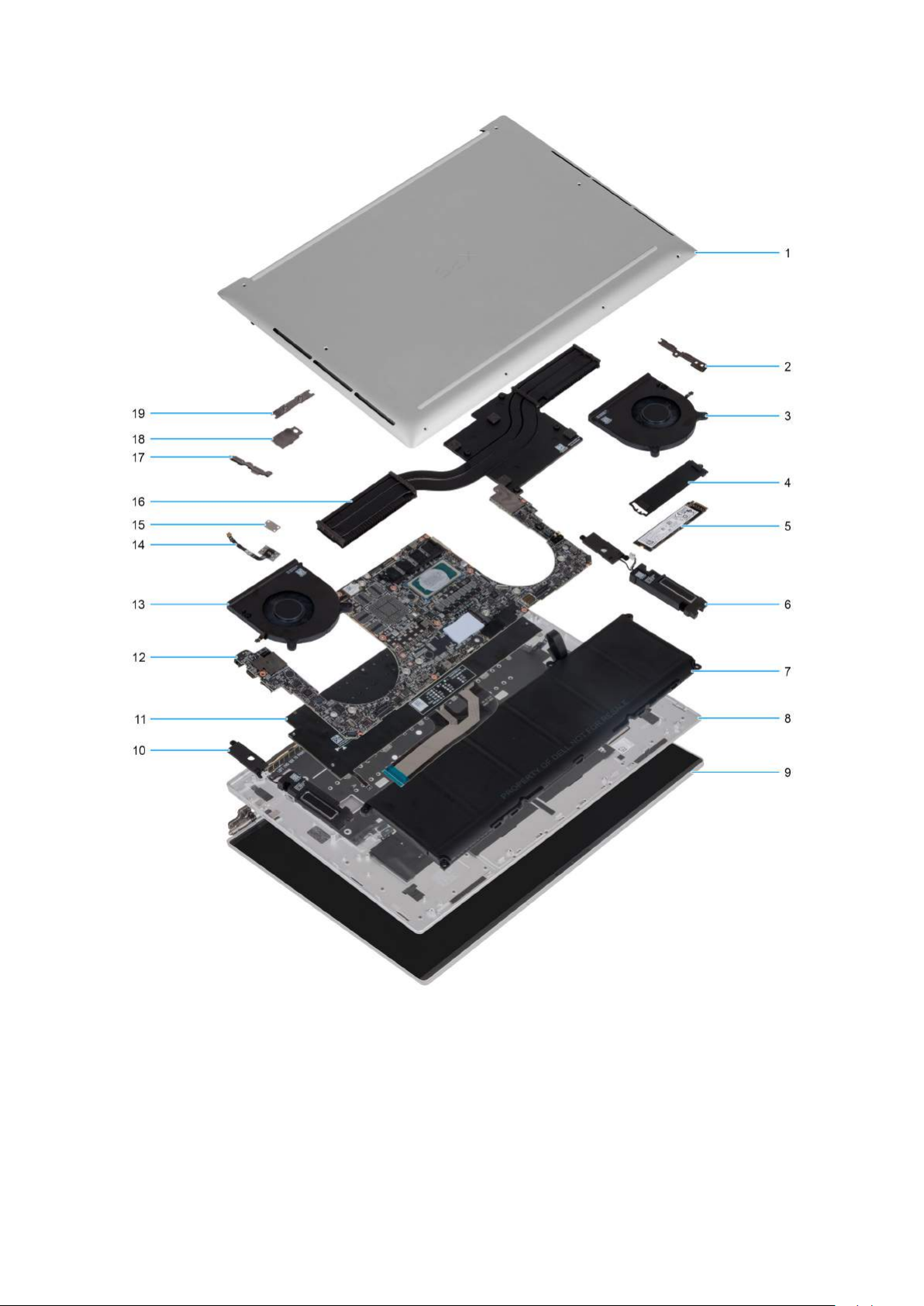

Rysunek 12. Główne elementy komputera XPS 16 9640

1. Pokrywa dolna

2. Klamra lewego portu Type-C

3. Wentylator procesora

4. Osłona cieplna dysku SSD

5. Dysk SSD

6. Głośnik lewy (L)

7. Bateria

Serwisowanie komputera

33

8. Podpórka na nadgarstek

9. Zestaw wyświetlacza

10. Głośnik prawy (R)

11. Klawiatura

12. Płyta główna

13. Wentylator karty graficznej

14. Przycisk zasilania zczytnikiem linii papilarnych

15. Osłona przycisku zasilania

16. Radiator

17. Klamra prawego portu USB Type-C

18. Osłona modułu sieci bezprzewodowej

19. Klamra złącza kabla wyświetlacza

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

34 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

5

Pokrywa dolna

Wymontowywanie pokrywy dolnej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA:

komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera albo przełączyć go wtryb serwisowy lub jeśli komputer nie

obsługuje trybu serwisowego, należy odłączyć kabel baterii.

Informacje na temat zadania

UWAGA: Przed zdjęciem pokrywy dolnej upewnij się, że wgnieździe karty microSD nie ma karty.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy dolnej.

Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 35

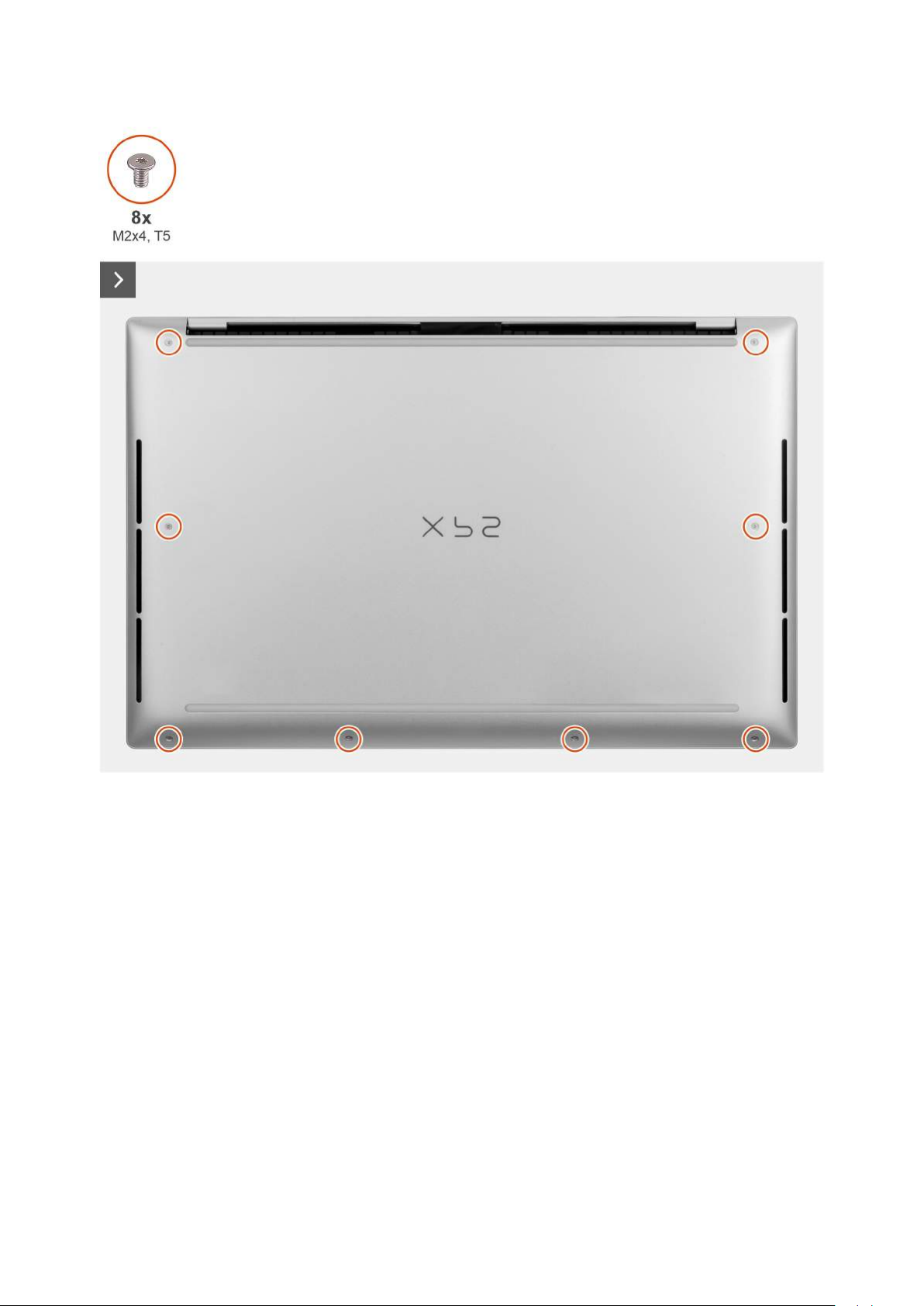

Rysunek 13. Wymontowywanie pokrywy dolnej

36

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

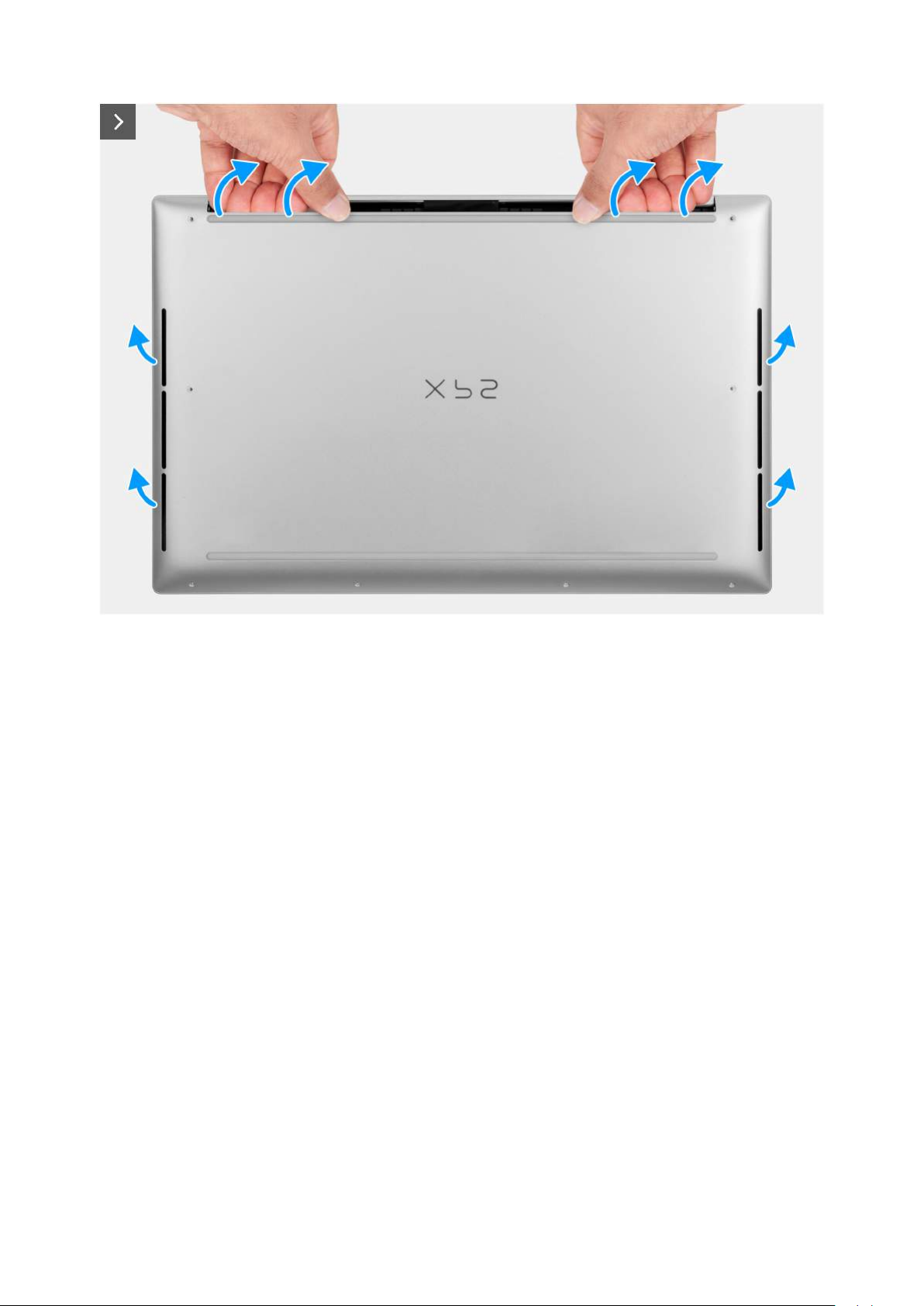

Rysunek 14. Wymontowywanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

37

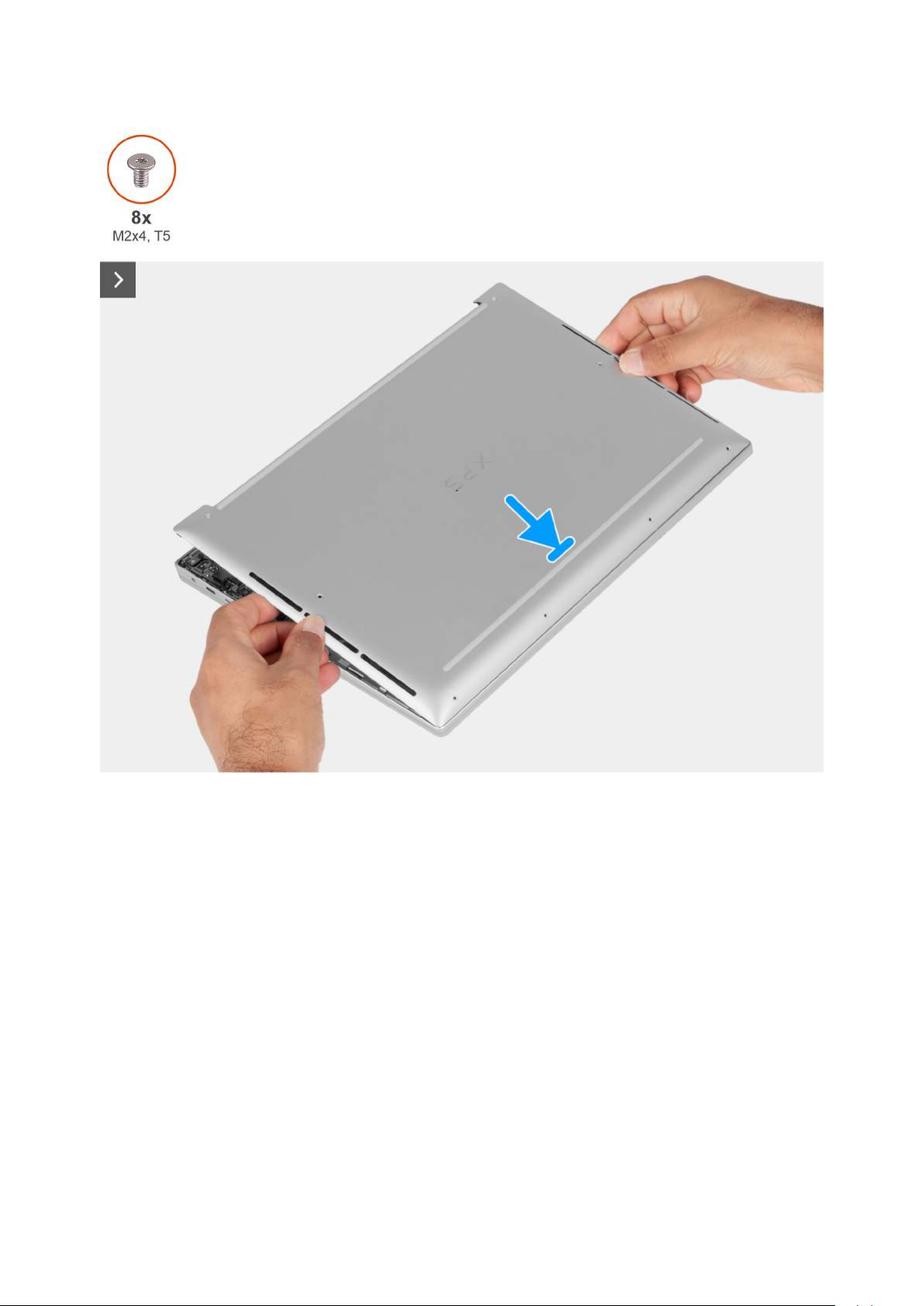

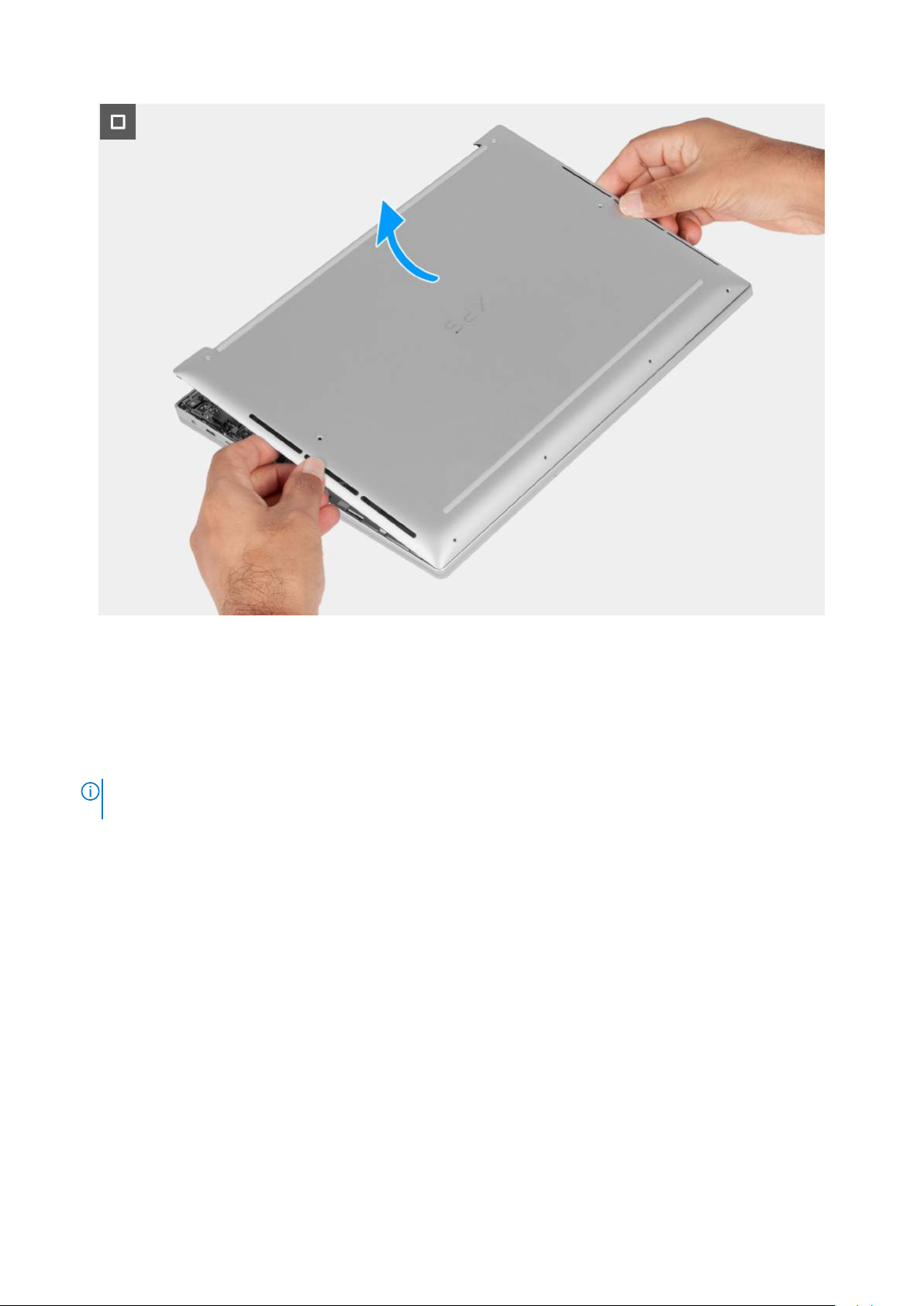

Rysunek 15. Wymontowywanie pokrywy dolnej

Kroki

1. Wykręć osiem śrub (M2x4, wkrętak T5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

2. Umieść kciuki ipalce wzagłębieniu na górnej krawędzi pokrywy dolnej.

3. Podważ kciukami pokrywę dolną, aby uwolnić ją zzestawu podpórki na nadgarstek.

4. Zdejmij pokrywę dolną zzestawu podparcia dłoni iklawiatury.

UWAGA:

od płyty głównej.

5. Odłącz kabel baterii od złącza (BATT) na płycie głównej.

6. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund, aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Włącz na komputerze tryb serwisowy. Jeśli na komputerze nie można włączyć trybu serwisowego, odłącz kabel baterii

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

38

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 16. Instalowanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

39

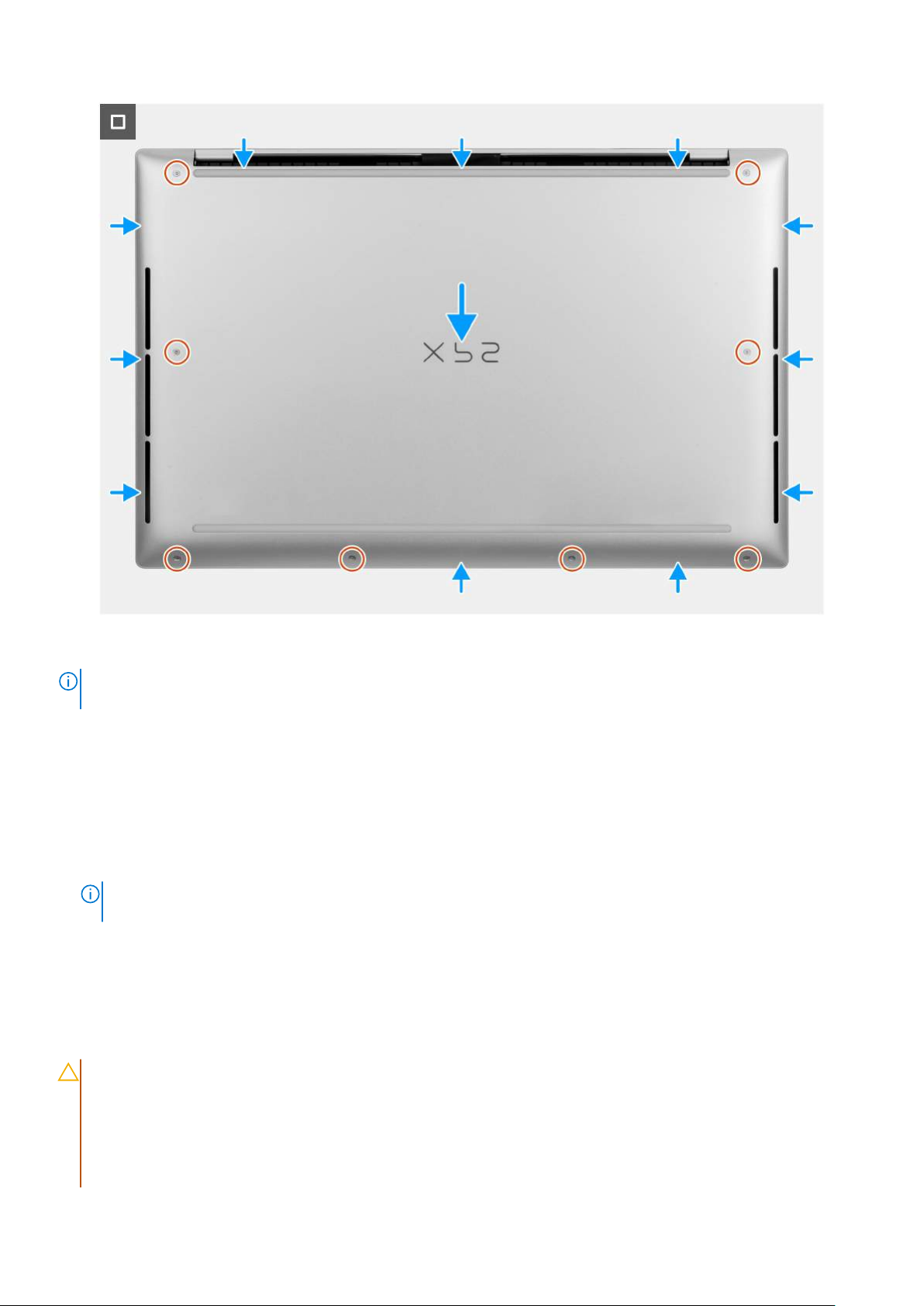

Rysunek 17. Instalowanie pokrywy dolnej

UWAGA:

podłączony. Aby podłączyć kabel baterii, wykonaj kroki 1 i2 wramach procedury.

Kroki

1. Podłącz kabel baterii do złącza (BATT) na płycie głównej.

2. Dopasuj pokrywę dolną iumieść ją wszczelinach wzestawie podpórki na nadgarstek.

3. Wkręć osiem śrub (M2x4, wkrętak T5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Jeśli bateria nie jest wstępnie wymagana, akabel baterii został uprzednio odłączony, upewnij się, że kabel baterii jest

UWAGA:

komputera.

Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz sieciowy od komputera ipracuj

zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie komputera nie
włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

40 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują się

wnieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź innych
elementów komputera.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zobacz www.dell.com/contactdell.

● Należy kupować tylko oryginalne baterie dostępne na stronie www.dell.com lub uautoryzowanych partnerów
iodsprzedawców produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

Wymontowywanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE:

zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

41

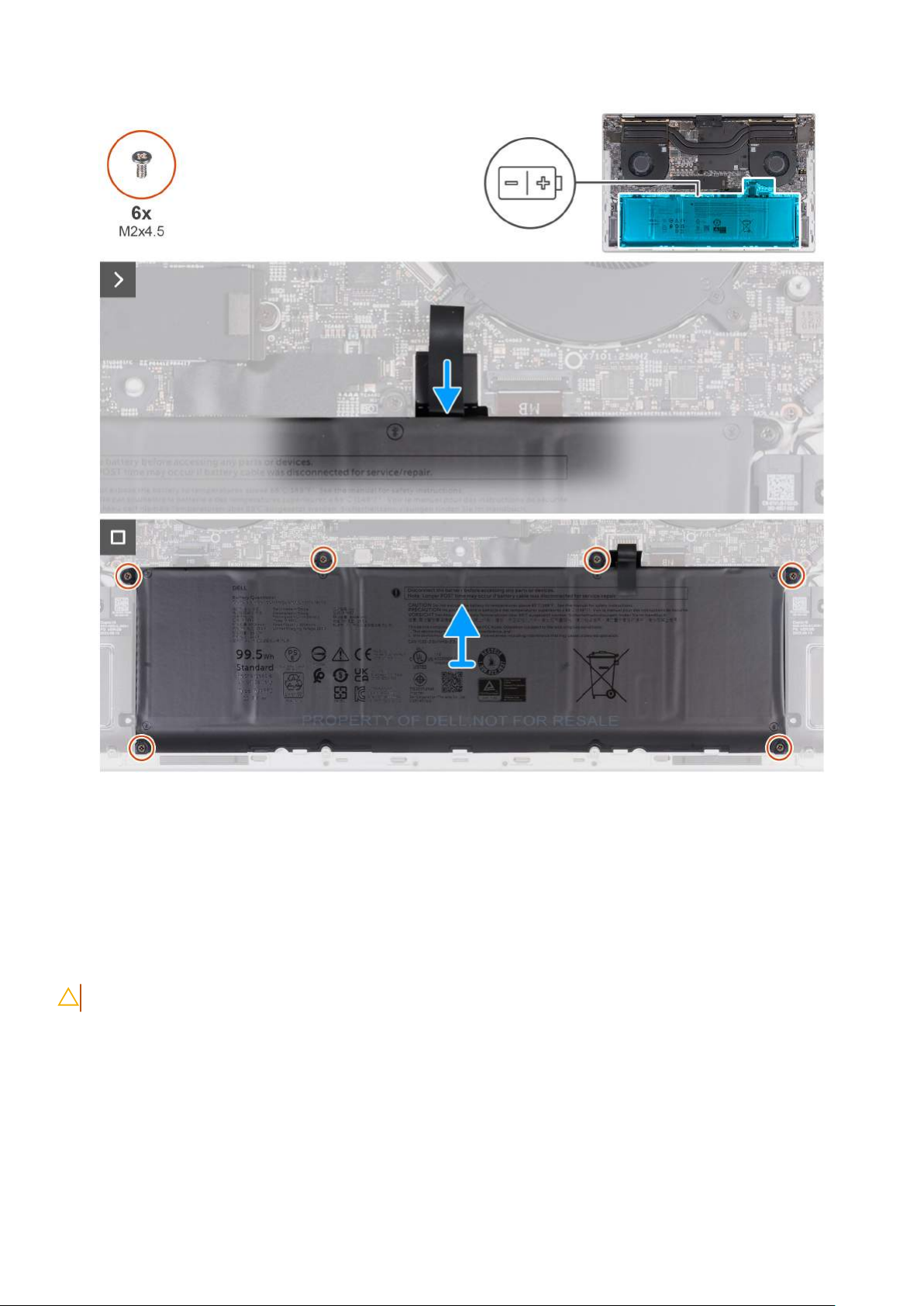

Rysunek 18. Wymontowywanie baterii

Kroki

1. Odłącz kabel baterii od złącza (BATT) na płycie głównej, jeśli nie został odłączony wcześniej.

2. Wykręć sześć śrub (M2x4,5) mocujących baterię do płyty głównej izestawu podpórki na nadgarstek.

3. Wyjmij baterię zzestawu podpórki na nadgarstek.

Instalowanie baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

42

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

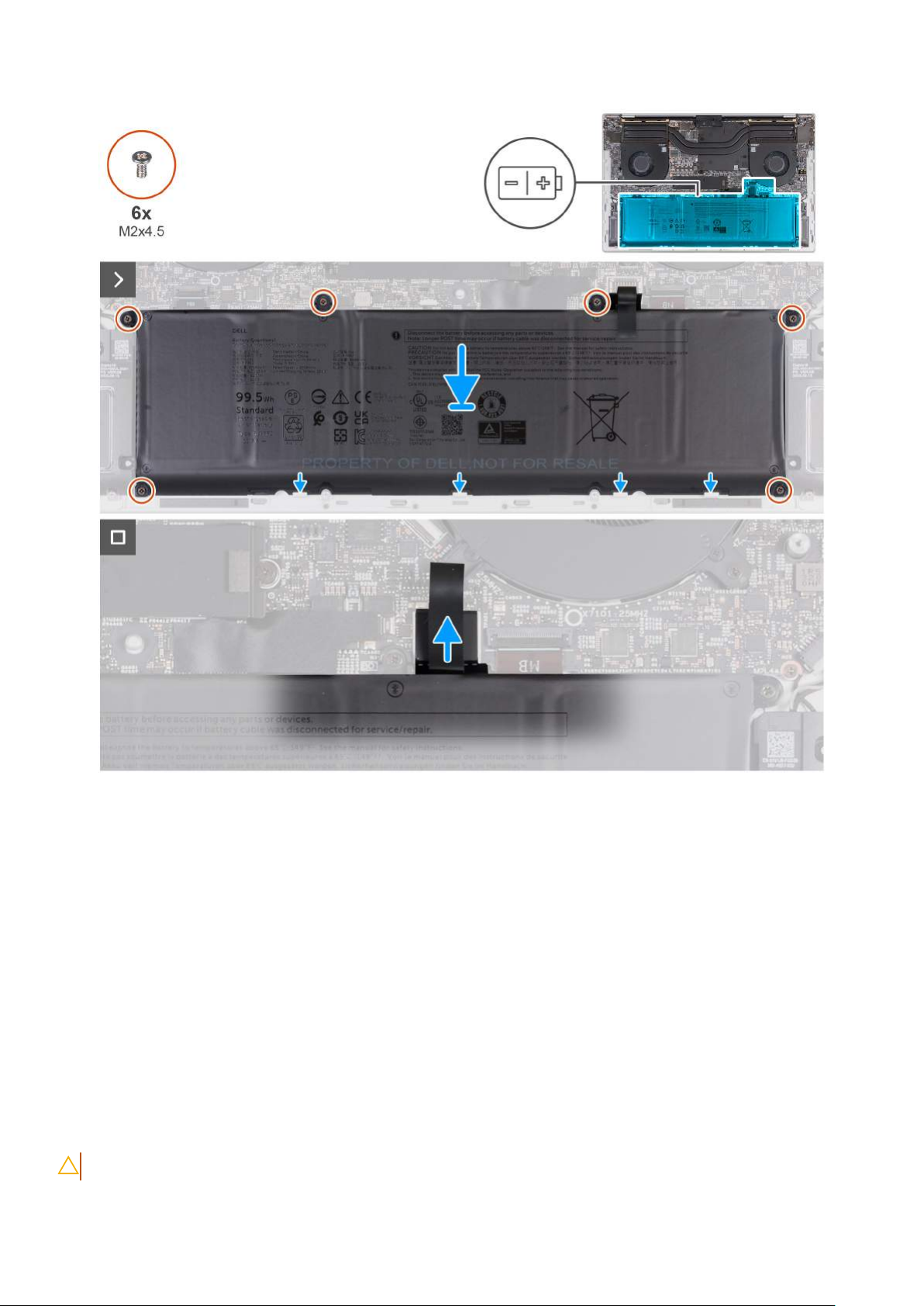

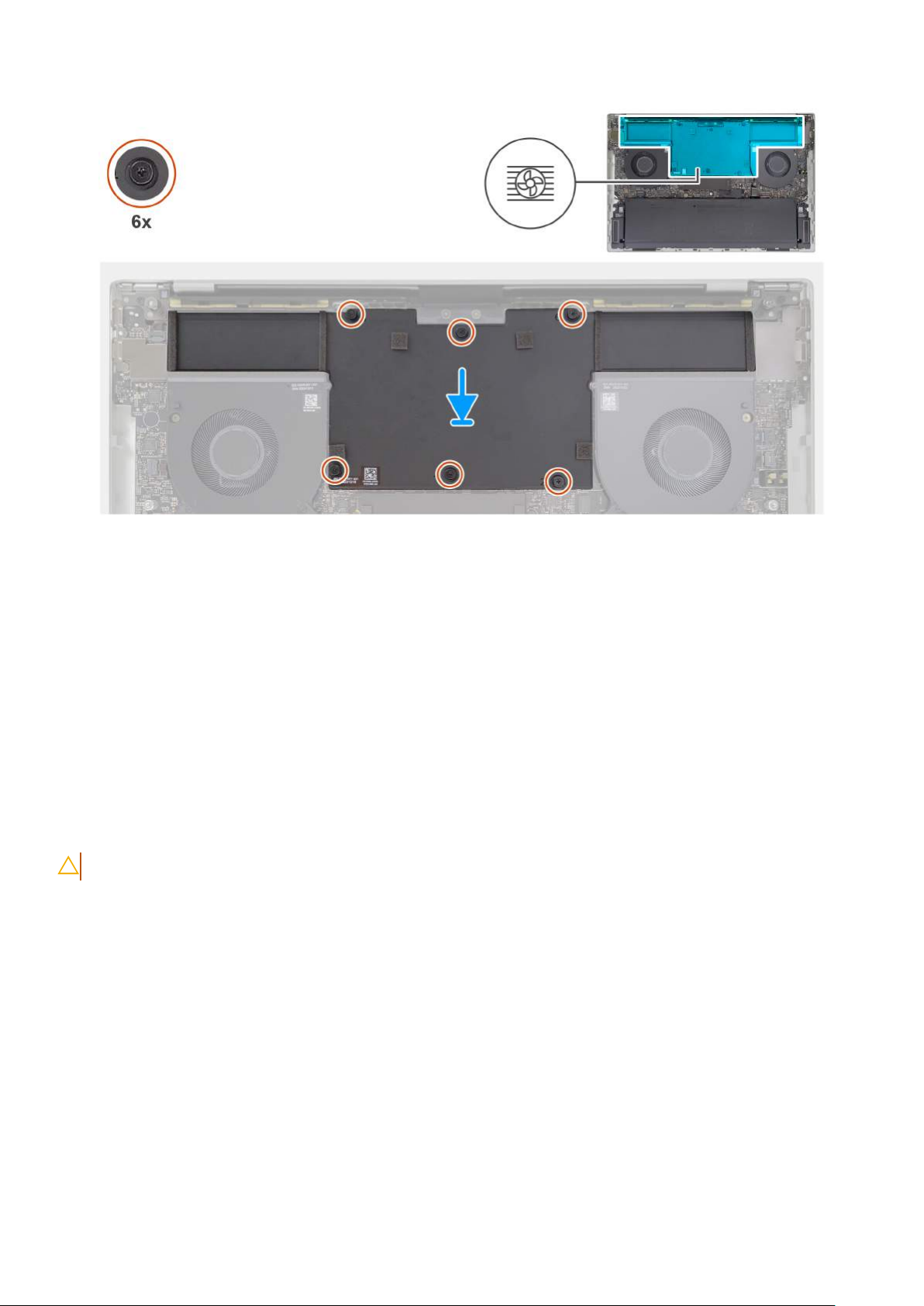

Rysunek 19. Instalowanie baterii

Kroki

1. Umieść akumulator wzestawie podparcia dłoni, dopasowując go do wypustek.

2. Dopasuj otwory na śruby wbaterii do otworów wpłycie głównej izestawie podpórki na nadgarstek.

3. Wkręć sześć śrub (M2x4,5) mocujących baterię do płyty głównej izestawu podpórki na nadgarstek.

4. Podłącz kabel baterii do złącza (BATT) na płycie głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 43

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

UWAGA: Jeśli baterię odłączono od płyty głównej wcelach serwisowych, podczas uruchamiania komputera nastąpi opóźnienie,

ponieważ bateria zegara czasu rzeczywistego zostanie zresetowana.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.

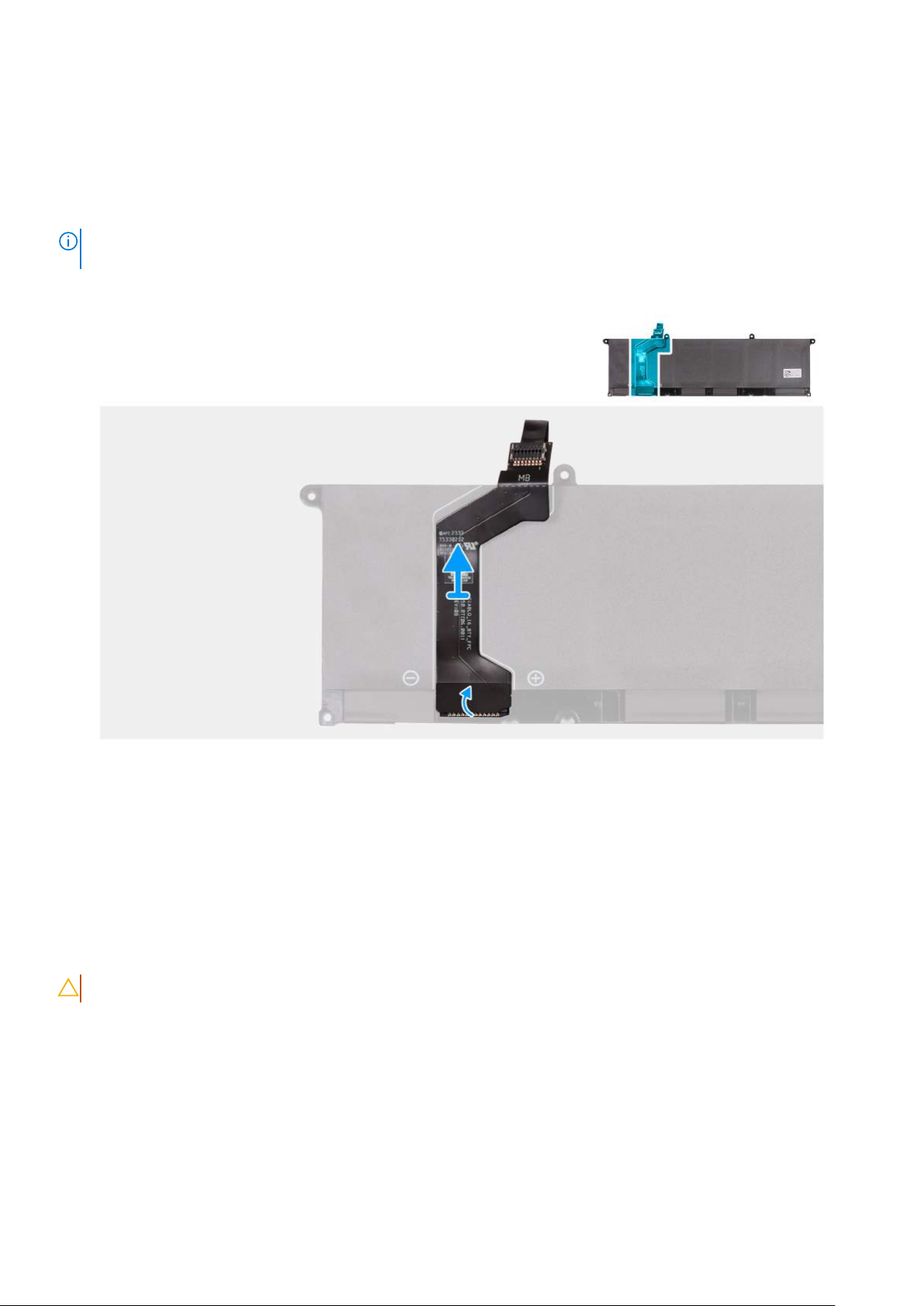

Rysunek 20. Wymontowywanie kabla baterii

Kroki

1. Odwróć baterię.

2. Odklej kabel baterii od baterii aż do miejsca, wktórym kabel łączy się zbaterią.

3. Chwyć kabel baterii wpobliżu złącza iunieś go, aby odłączyć go od baterii.

Instalowanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

44

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

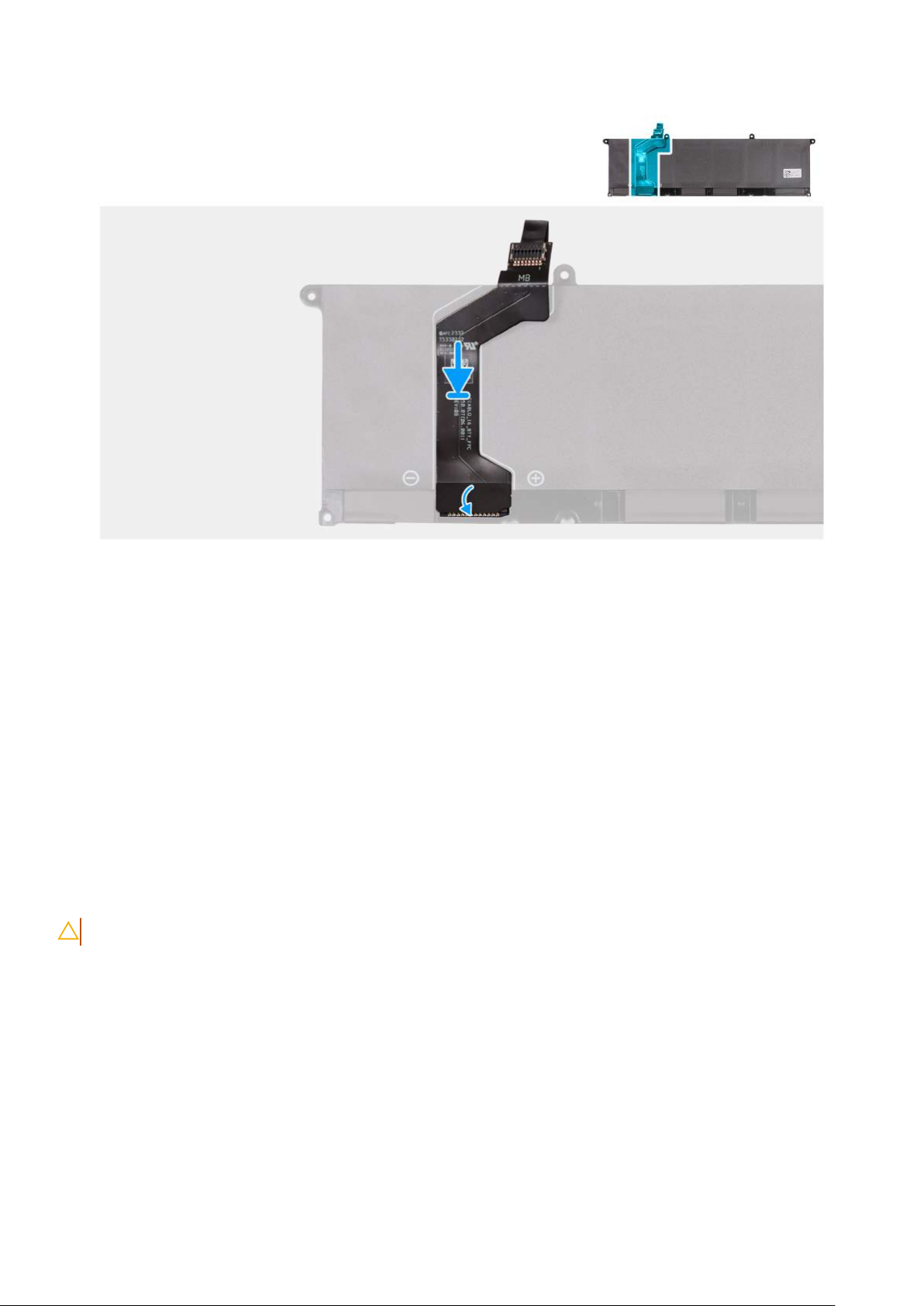

Rysunek 21. Instalowanie kabla baterii

Kroki

1. Podłącz kabel do złącza w baterii.

2. Przyklej taśmę mocującą kabel baterii do baterii.

3. Odwróć baterię.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wentylator

Wymontowywanie wentylatora karty graficznej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora karty graficznej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

45

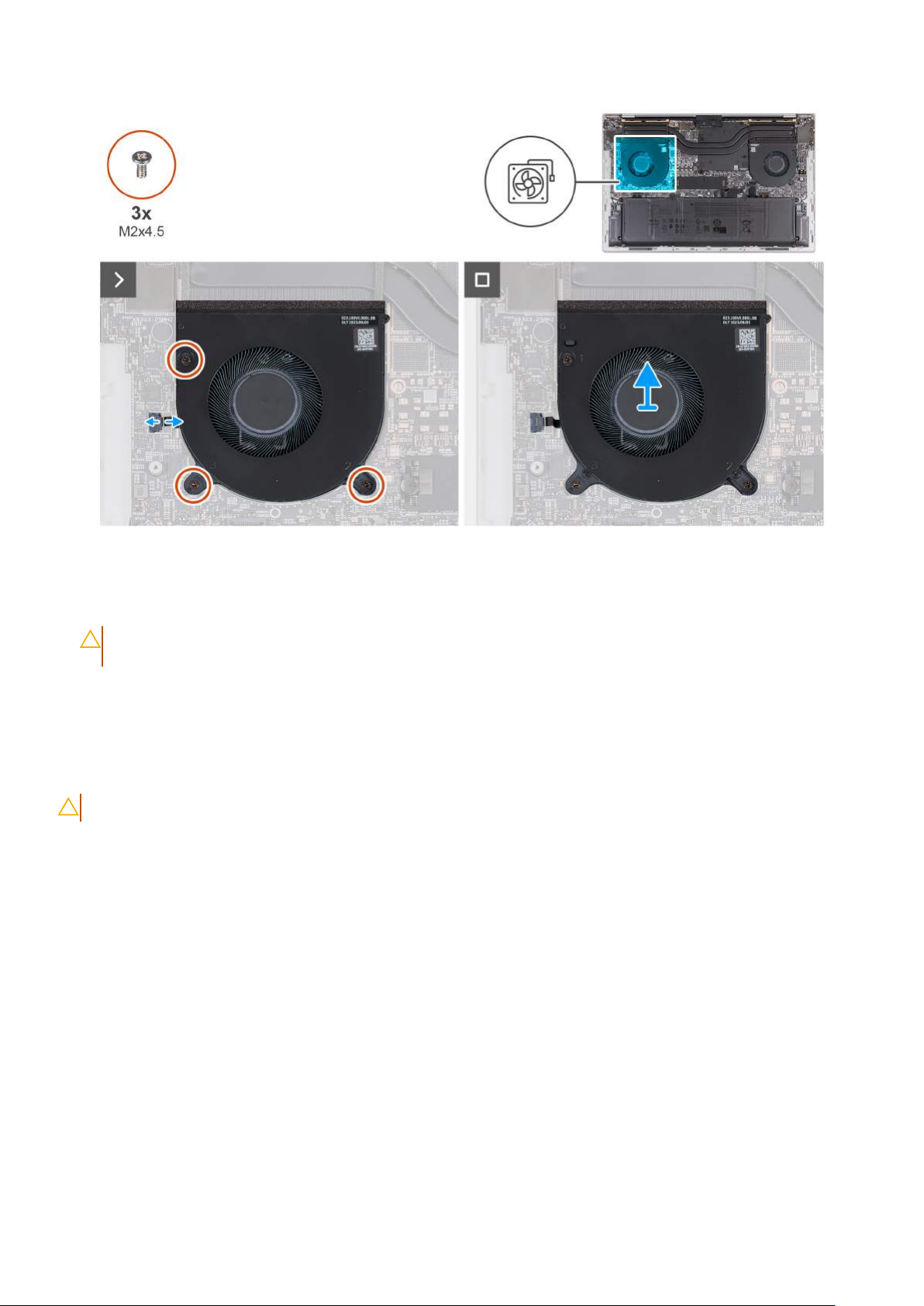

Rysunek 22. Wymontowywanie wentylatora karty graficznej

Kroki

1. Wykręć trzy śruby (M2x4,5) mocujące wentylator do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

OSTRZEŻENIE:

środkowego łożyska.

2. Otwórz zatrzask iodłącz kabel wentylatora od złącza (FAN1) na płycie głównej.

3. Zdejmij wentylator zzestawu podpórki na nadgarstek iklawiatury.

Nie należy trzymać zestawu wentylatora za środek, ponieważ może to spowodować uszkodzenie

Instalowanie wentylatora karty graficznej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji wentylatora karty graficznej.

46

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 23. Instalowanie wentylatora karty graficznej

Kroki

1. Dopasuj otwory na śruby wwentylatorze do otworów wpłycie głównej oraz zestawie podpórki na nadgarstek iklawiatury.

2. Wkręć trzy śruby (M2x4,5) mocujące wentylator do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kabel wentylatora do złącza (FAN1) na płycie głównej, anastępniezamknij zatrzask.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie wentylatora procesora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora procesora.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

47

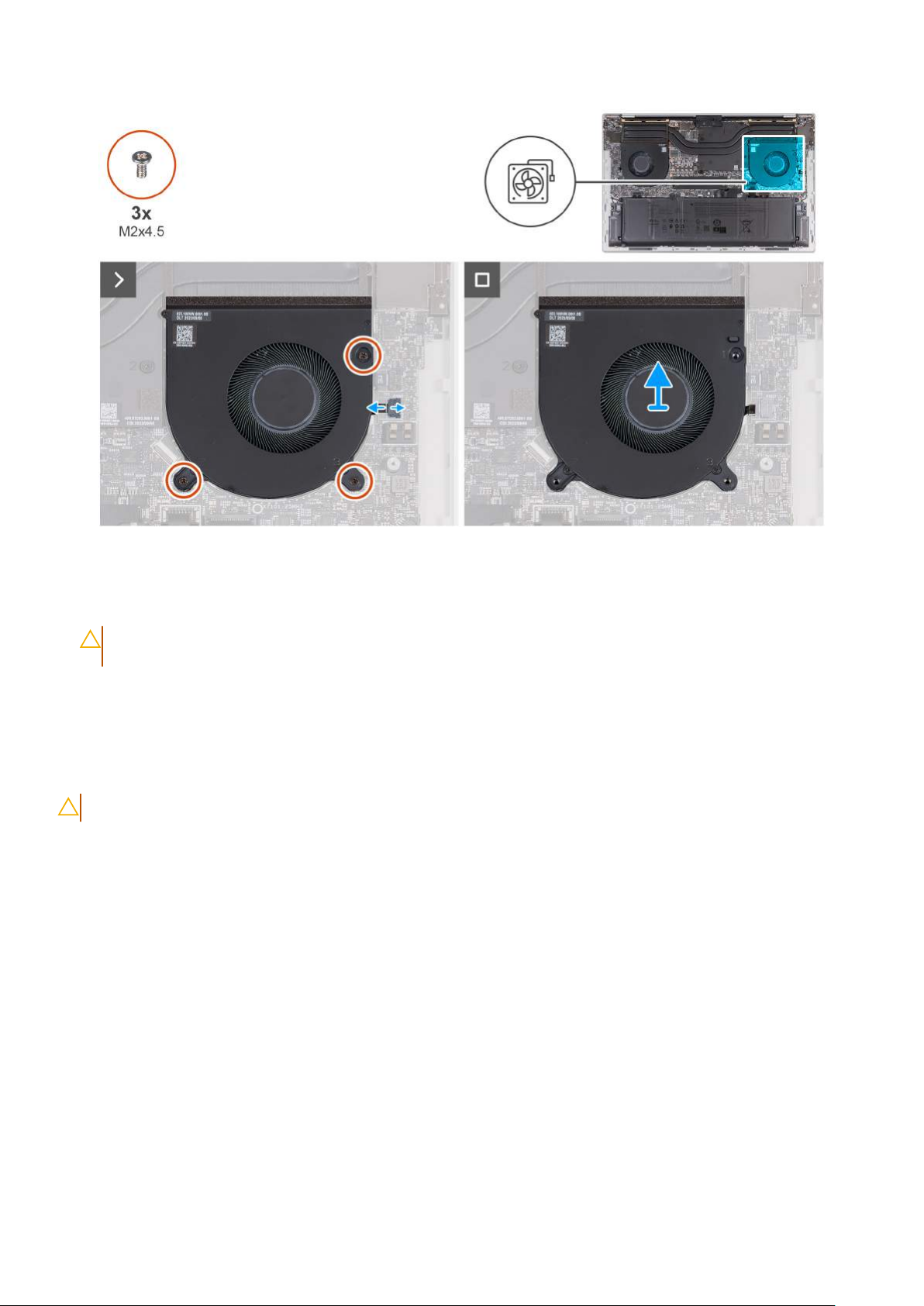

Rysunek 24. Wymontowywanie wentylatora procesora

Kroki

1. Wykręć trzy śruby (M2x4,5) mocujące wentylator do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

OSTRZEŻENIE:

środkowego łożyska.

2. Otwórz zatrzask iodłącz kabel wentylatora od złącza (FAN2) na płycie głównej.

3. Zdejmij wentylator zzestawu podpórki na nadgarstek iklawiatury.

Nie należy trzymać zestawu wentylatora za środek, ponieważ może to spowodować uszkodzenie

Instalowanie wentylatora procesora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji wentylatora procesora.

48

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

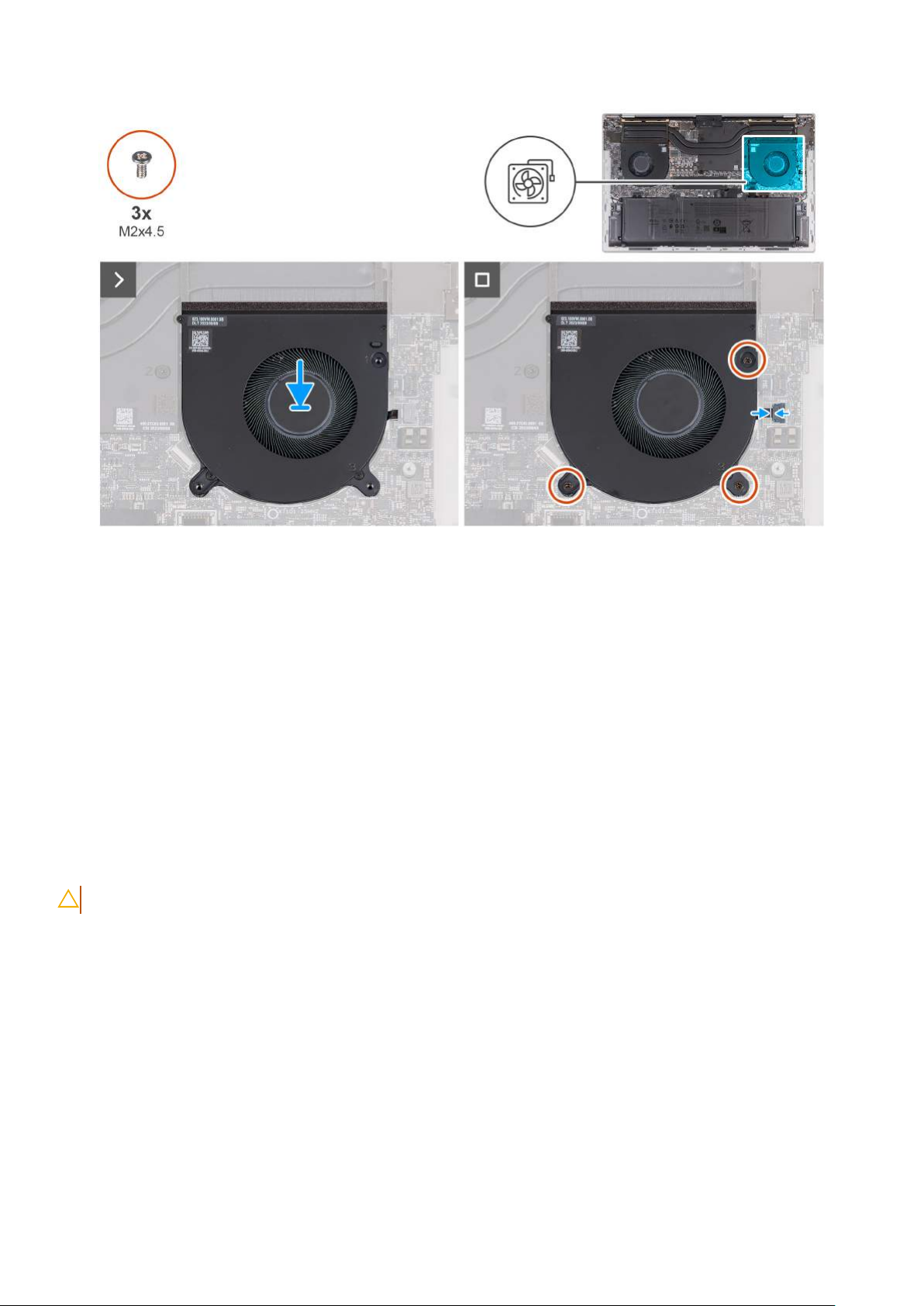

Rysunek 25. Instalowanie wentylatora procesora

Kroki

1. Dopasuj otwory na śruby wwentylatorze do otworów wpłycie głównej oraz zestawie podpórki na nadgarstek iklawiatury.

2. Wkręć trzy śruby (M2x4,5) mocujące wentylator do płyty głównej oraz zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kabel wentylatora do złącza (FAN1) na płycie głównej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

49

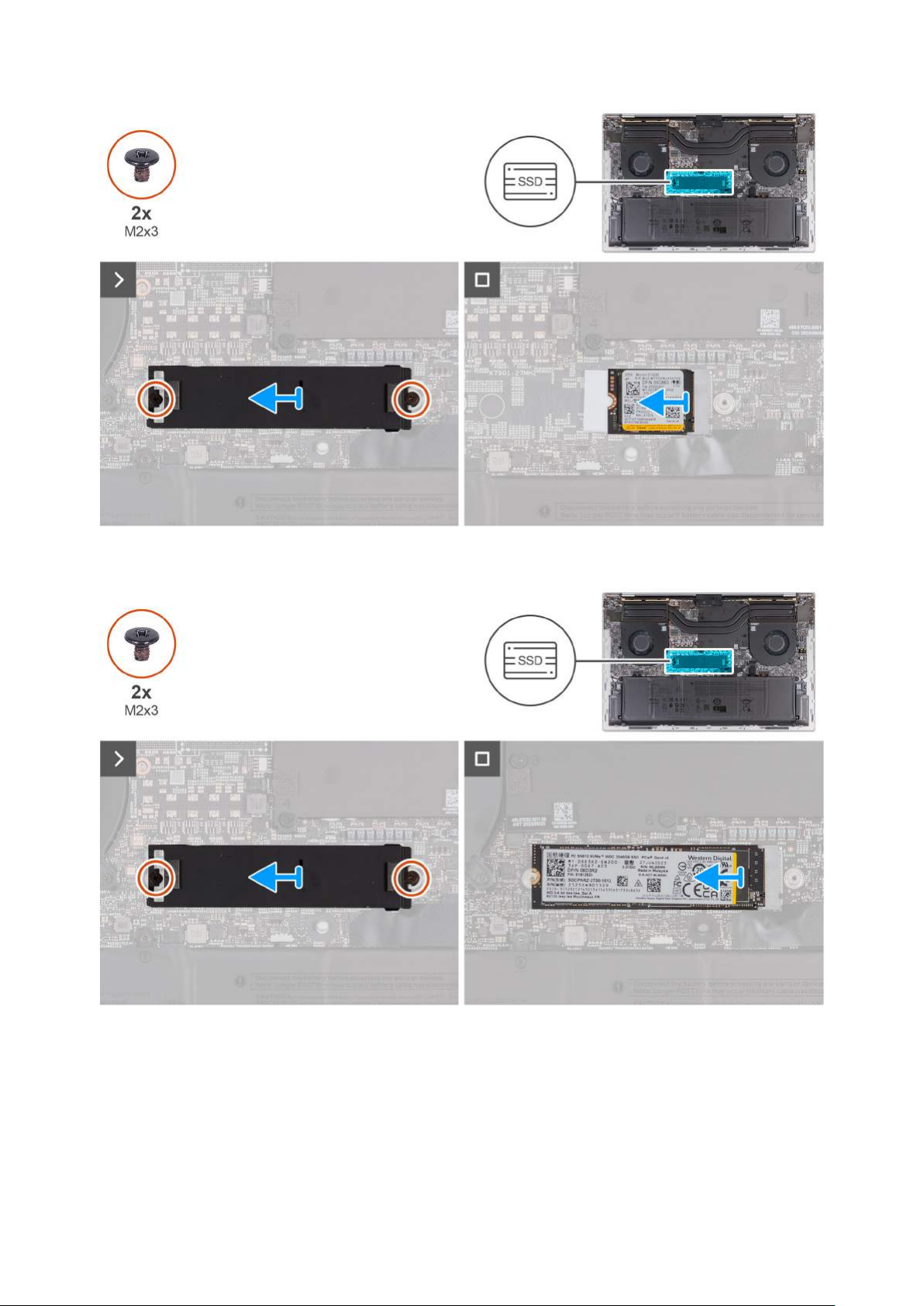

Rysunek 26. Wymontowywanie dysku SSD M.2 2230

Rysunek 27. Wymontowywanie dysku SSD M.2 2280

Kroki

1. Wykręć dwie śruby (M2x3) mocujące osłonę termiczną do płyty głównej.

2. Zdejmij płytkę termoprzewodzącą zdysku SSD.

3. Przesuń iwyjmij dysk SSD zgniazda (SSD1) na płycie głównej.

50

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie dysku SSD

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie gniazda na dysk SSD iprocedurę instalacji dysku SSD.

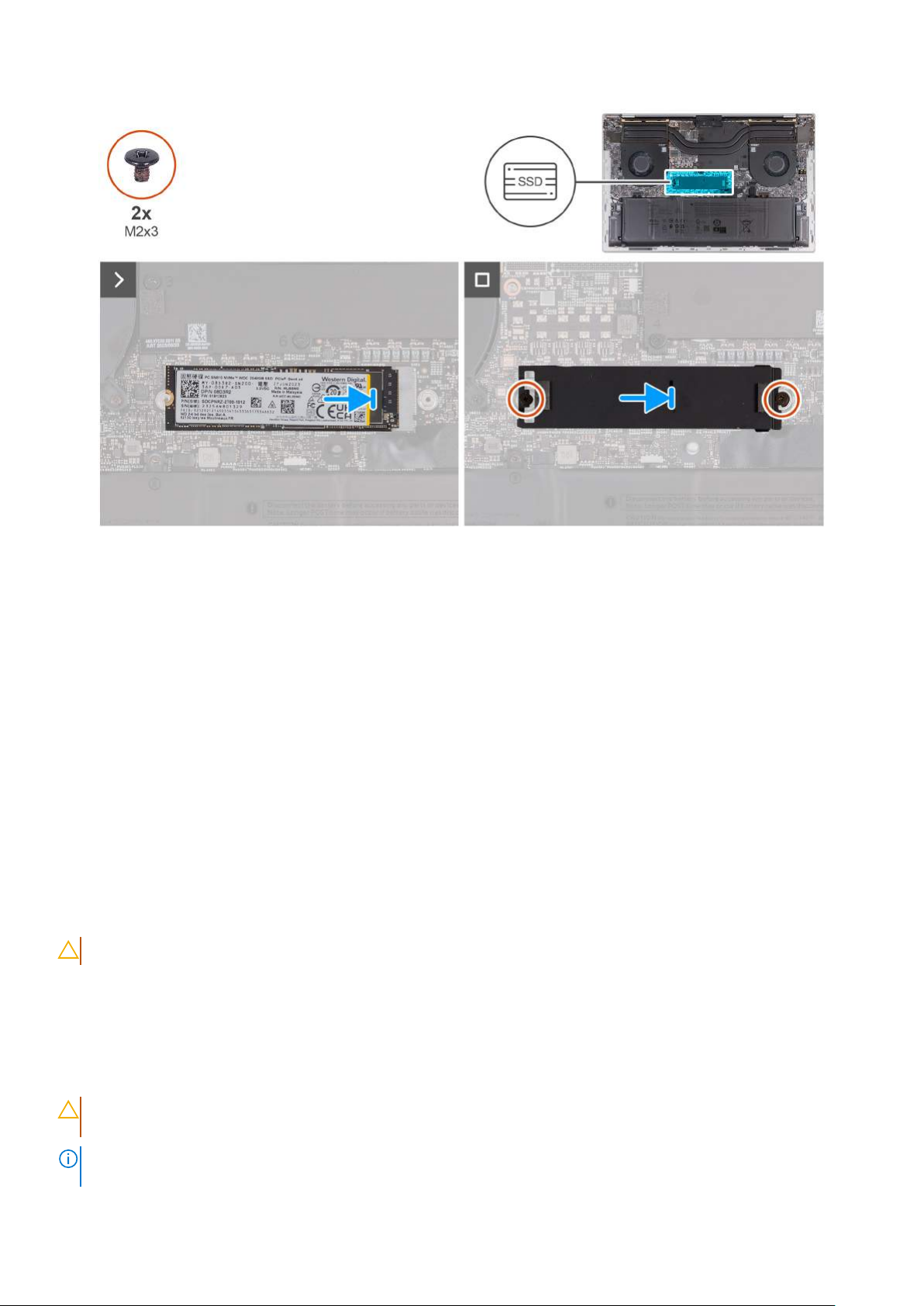

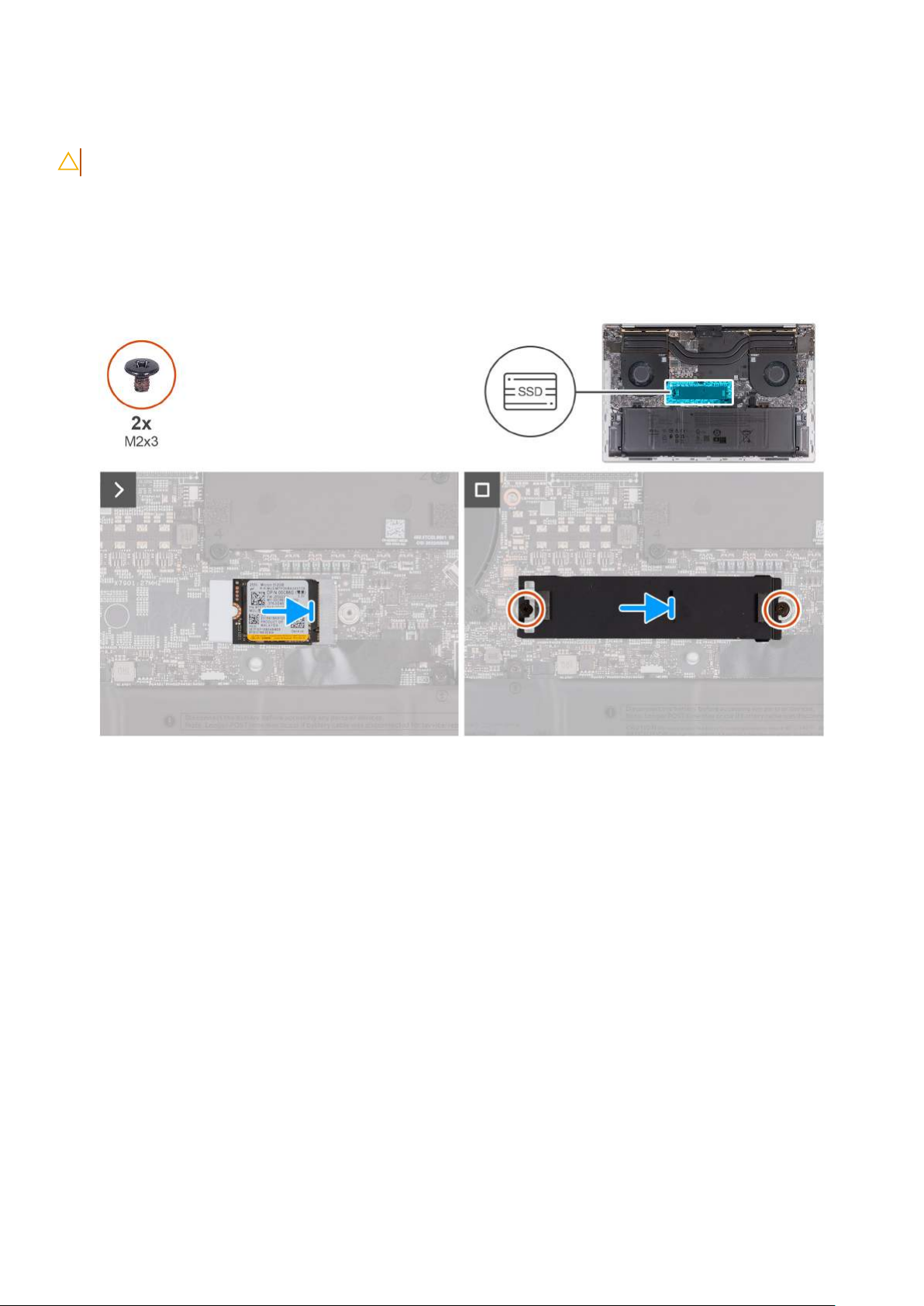

Rysunek 28. Instalowanie dysku SSD M.2 2230

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

51

Rysunek 29. Instalowanie dysku SSD M.2 2280

Kroki

1. Dopasuj wgłębienie wkarcie SSD do zaczepu na gnieździe dysku (SSD1) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD1) na płycie głównej.

3. Dopasuj otwory na śruby wosłonie termicznej do otworów wpłycie głównej.

4. Wkręć dwie śruby (M2x3) mocujące osłonę termiczną do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Radiator

Wymontowywanie radiatora — konfiguracja ze zintegrowaną kartą graficzną

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE:

zaczekać aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

52 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania radiatora zkomputera wyposażonego wzintegrowaną kartę
graficzną.

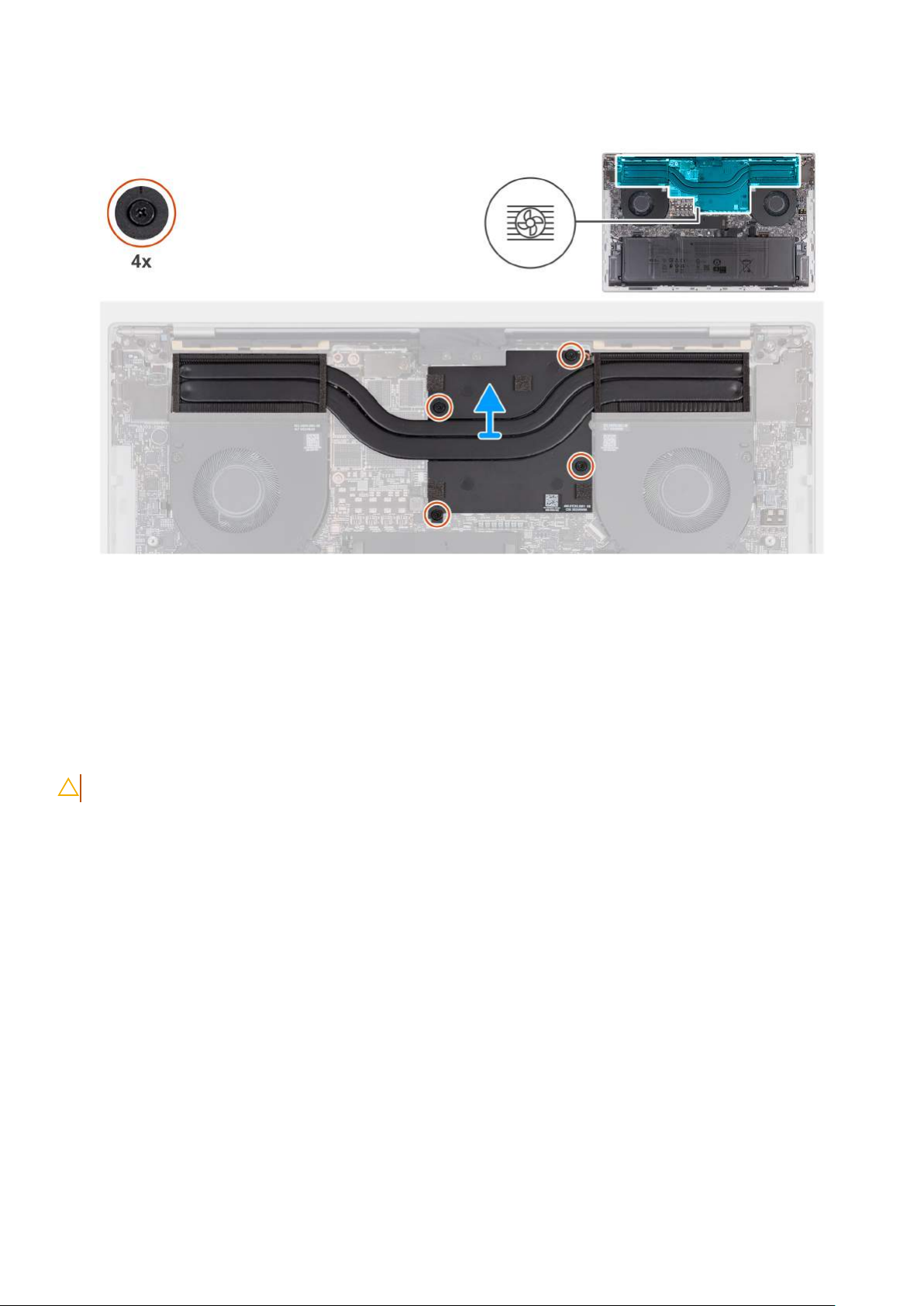

Rysunek 30. Wymontowywanie radiatora — konfiguracja ze zintegrowaną kartą graficzną

Kroki

1. Wkolejności odwrotnej do wskazanej na radiatorze (4>3>2>1) poluzuj cztery śruby mocujące radiator do płyty głównej.

2. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora — konfiguracja ze zintegrowaną kartą graficzną

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji radiatora wkomputerze wyposażonym wzintegrowaną kartę
graficzną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

53

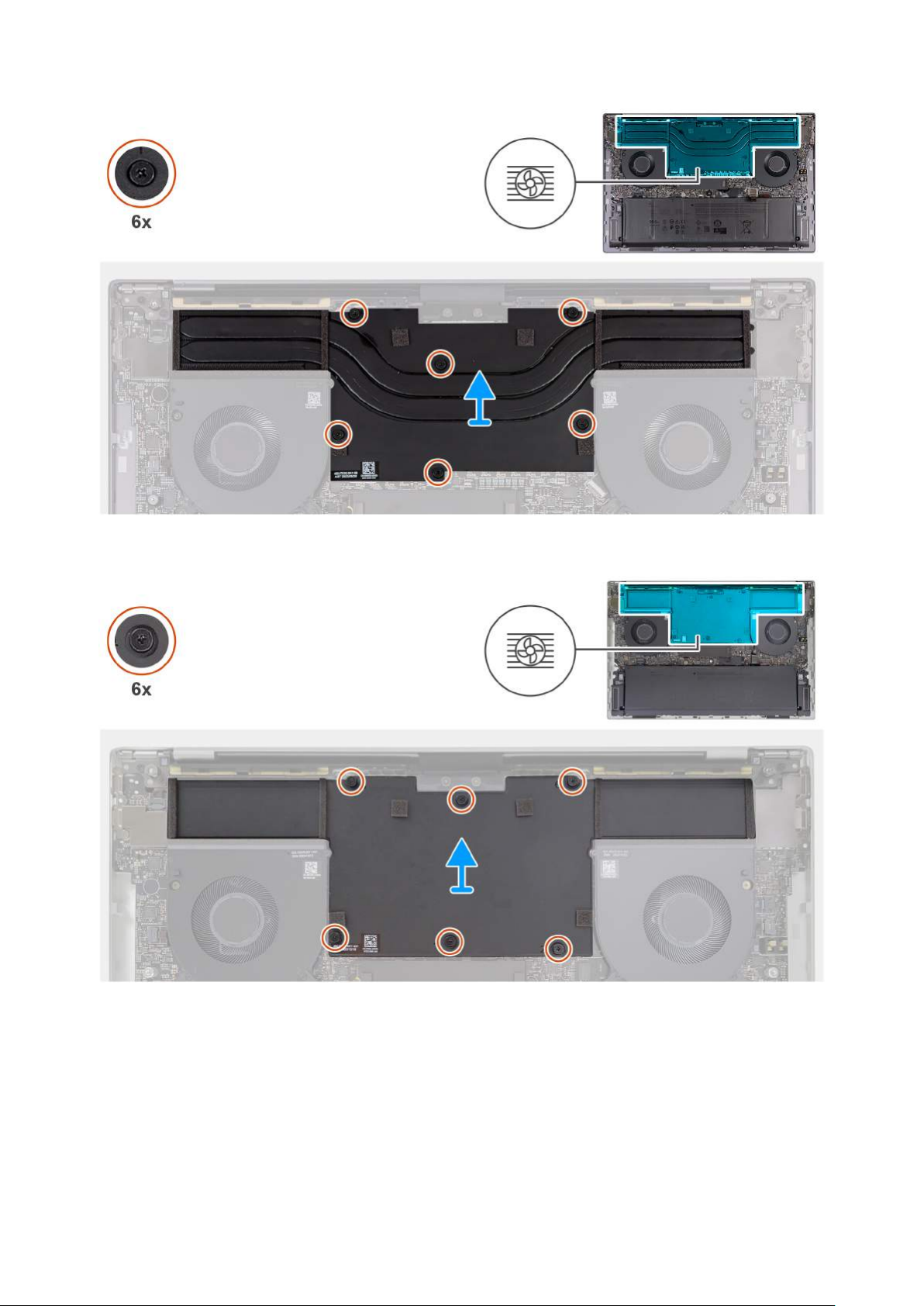

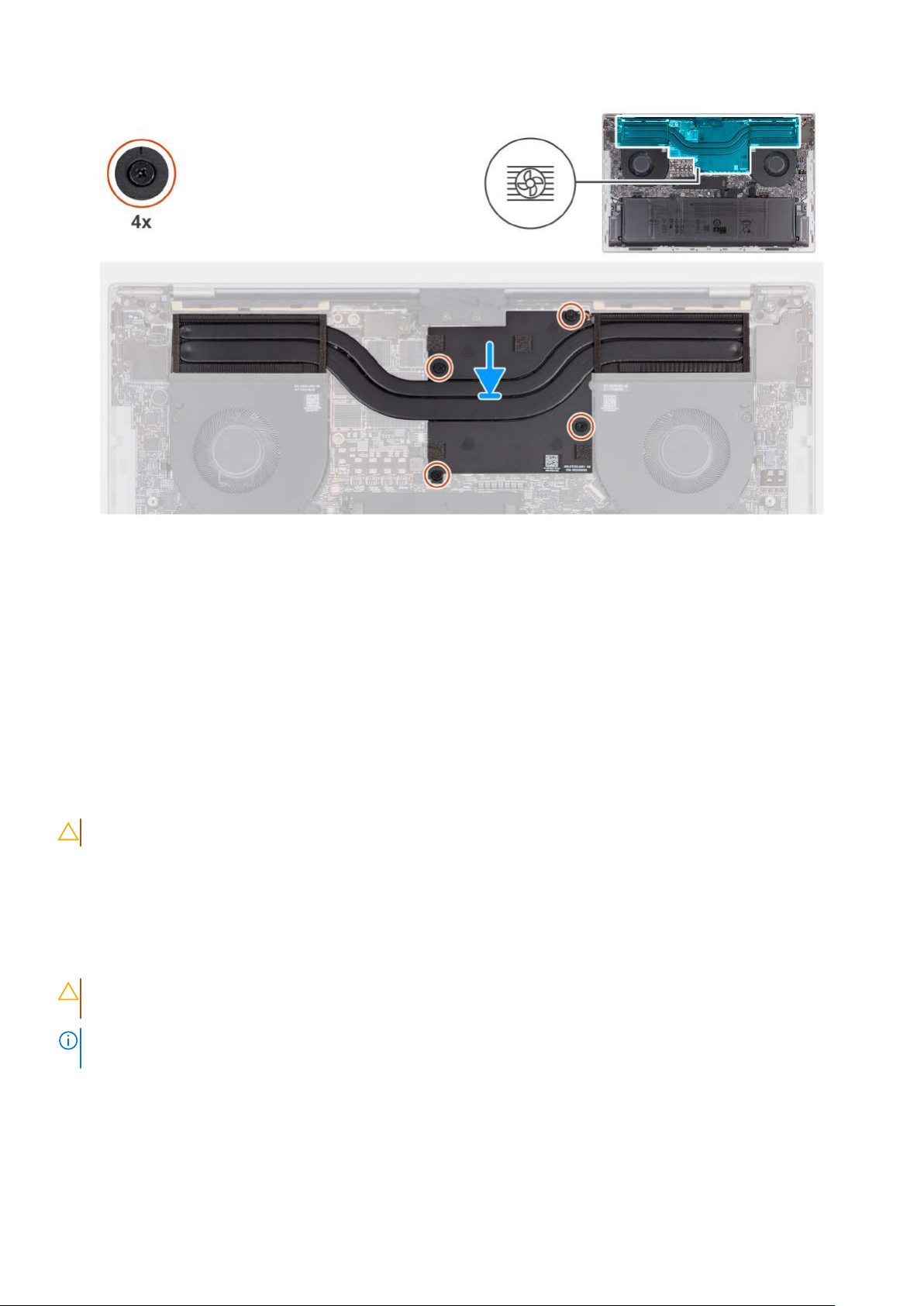

Rysunek 31. Instalowanie radiatora — konfiguracja ze zintegrowaną kartą graficzną

Kroki

1. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej.

2. We wskazanej kolejności (1->2->3->4) dokręć cztery śruby mocujące radiator do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie radiatora — konfiguracja zautonomiczną kartą
graficzną

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

OSTRZEŻENIE:

zaczekać aż wystarczająco ostygnie.

Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze

procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania radiatora zkomputera wyposażonego wautonomiczną kartę
graficzną.

54

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 32. Wymontowywanie radiatora — konfiguracja zautonomiczną kartą graficzną (bez komory parowej)

Rysunek 33. Wymontowywanie radiatora — konfiguracja zautonomiczną kartą graficzną (zkomorą parową)

Kroki

1. Wkolejności odwrotnej do wskazanej na radiatorze (6>5>4>3>2>1) poluzuj sześć śrub mocujących radiator do płyty głównej.

2. Zdejmij radiator zpłyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

55

Instalowanie radiatora — konfiguracja zautonomiczną kartą graficzną

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji radiatora wkomputerze wyposażonym wautonomiczną kartę
graficzną.

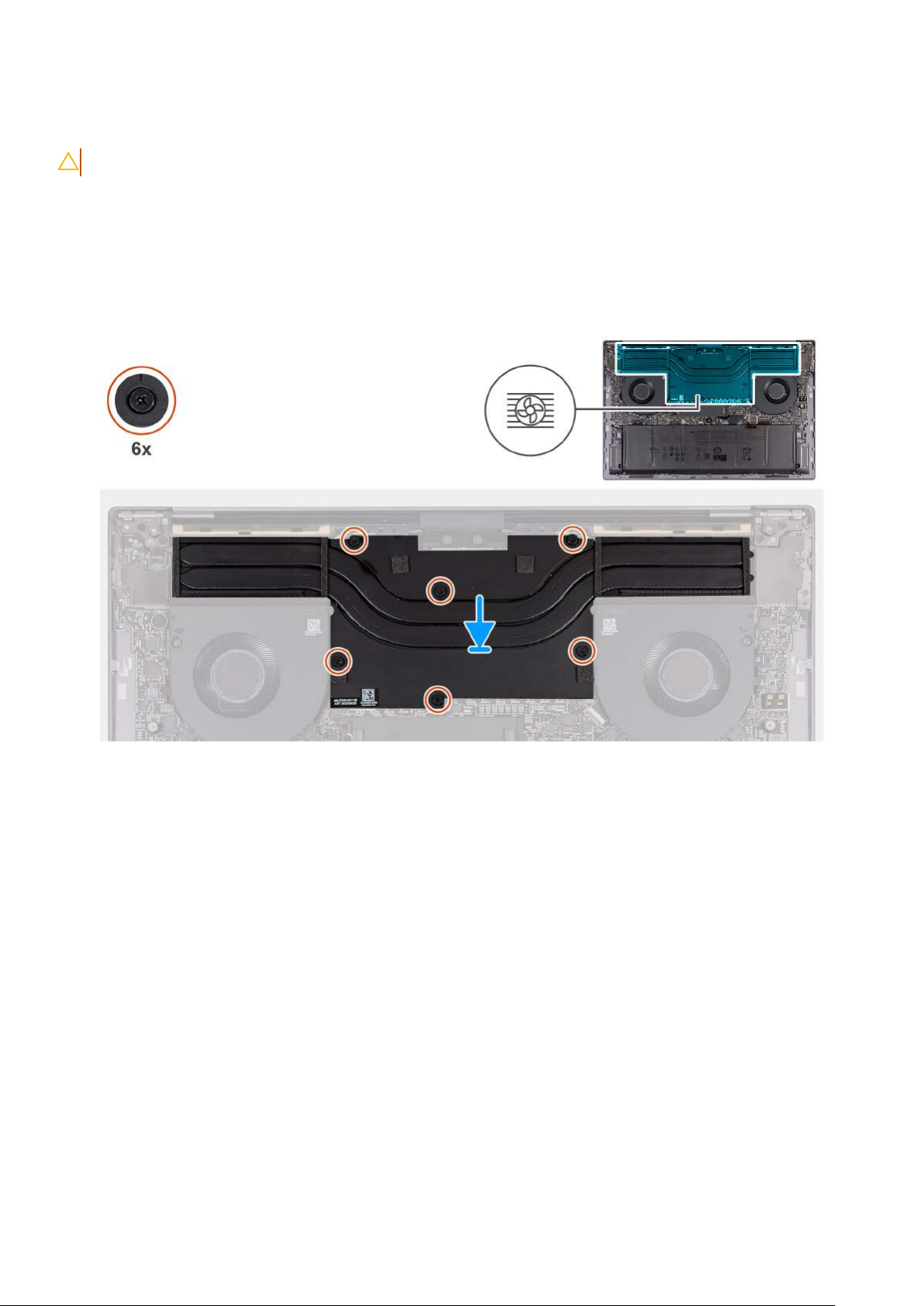

Rysunek 34. Instalowanie radiatora — konfiguracja zautonomiczną kartą graficzną (bez komory parowej)

56

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 35. Instalowanie radiatora — konfiguracja zautonomiczną kartą graficzną (zkomorą parową)

Kroki

1. Dopasuj otwory na śruby wwentylatorze iradiatorze do otworów wpłycie głównej.

2. We wskazanej kolejności (1>2>3>4>5>6) dokręć sześć śrub mocujących radiator do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Osłona modułu sieci bezprzewodowej

Wymontowywanie osłony modułu sieci bezprzewodowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Ilustracja przedstawia umiejscowienie osłony modułu sieci bezprzewodowej isposób jej wymontowywania.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

57

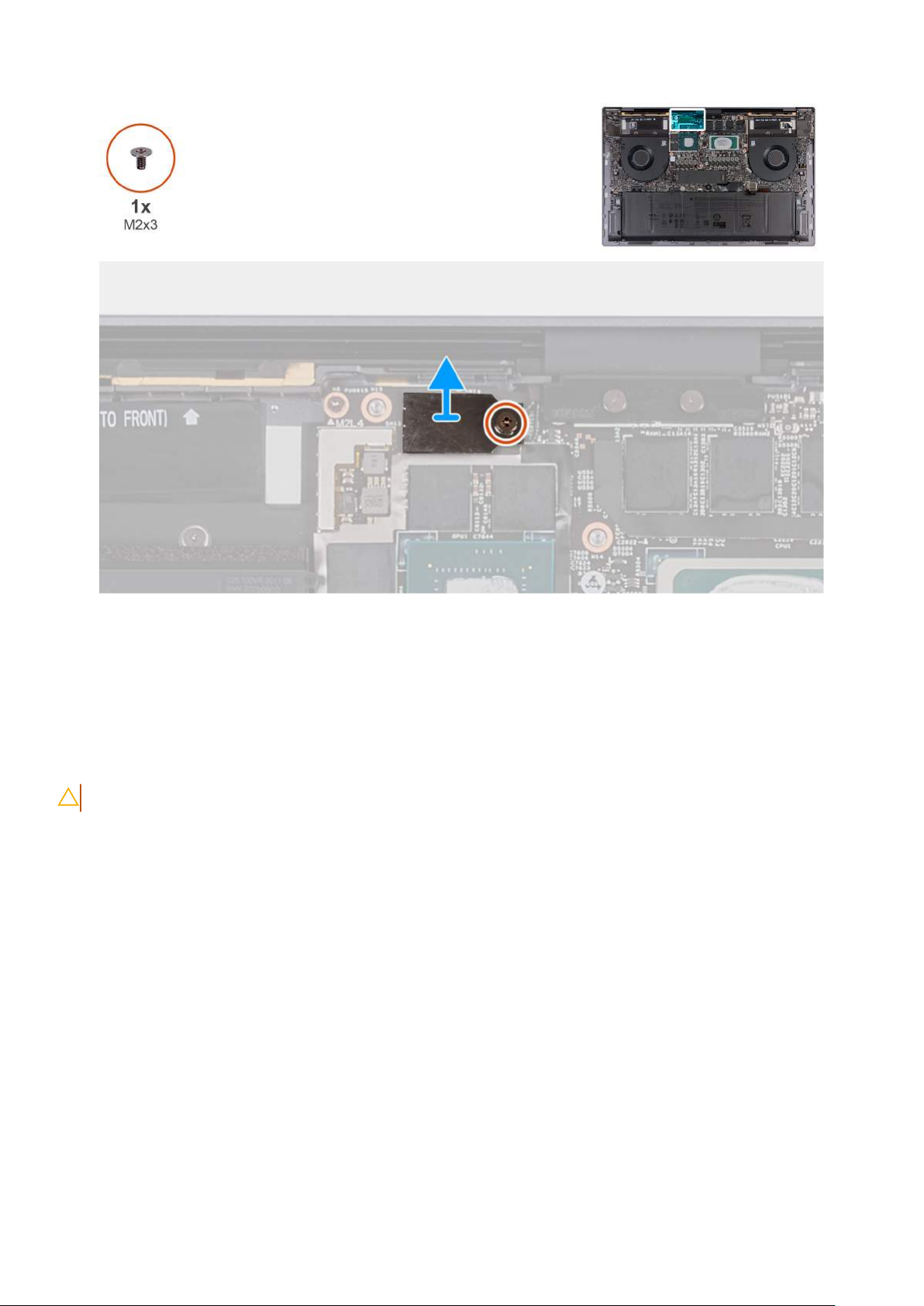

Rysunek 36. Wymontowywanie osłony modułu sieci bezprzewodowej

Kroki

1. Wykręć śrubę (M2x3) mocującą osłonę modułu sieci bezprzewodowej do płyty głównej.

2. Wyjmij osłonę modułu sieci bezprzewodowej zpłyty głównej.

Instalowanie osłony modułu sieci bezprzewodowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Informacje na temat zadania

Ilustracja przedstawia umiejscowienie osłony modułu sieci bezprzewodowej isposób jej instalacji.

58

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 37. Instalowanie osłony modułu sieci bezprzewodowej

Kroki

1. Dopasuj otwór na śrubę wosłonie modułu sieci bezprzewodowej do otworu na śrubę wpłycie głównej.

2. Wkręć śrubę (M2x3) mocującą osłonę modułu sieci bezprzewodowej do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

59

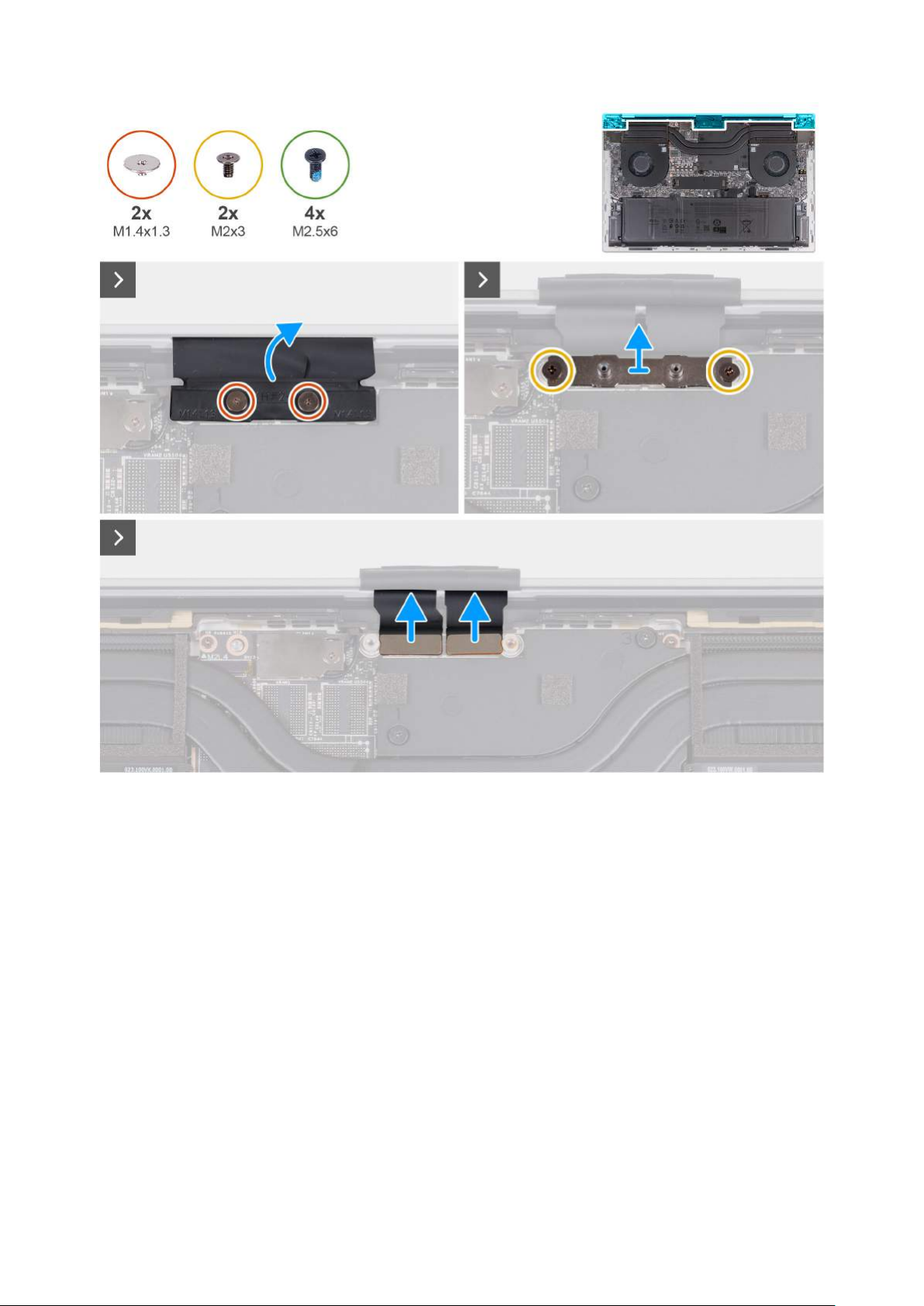

Rysunek 38. Wymontowywanie zestawu wyświetlacza

60

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

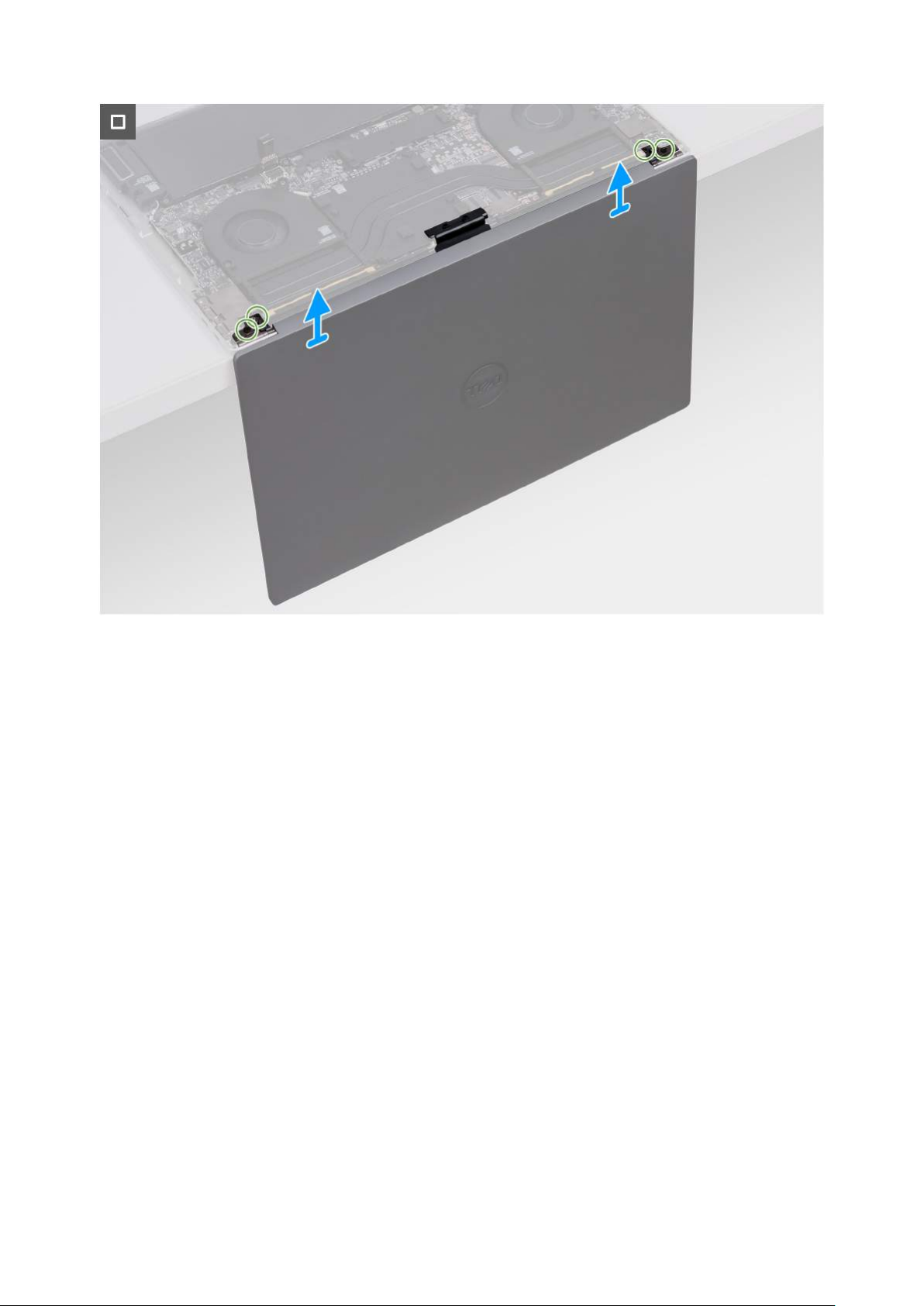

Rysunek 39. Wymontowywanie zestawu wyświetlacza

Kroki

1. Wykręć dwie śruby (M1,4x1,3) mocujące osłonę kabla wyświetlacza do klamry złącza kabla wyświetlacza.

2. Wykręć dwie śruby (M2x3) mocujące klamrę złącza kabla wyświetlacza do płyty głównej.

3. Zdejmij klamrę zpłyty głównej.

4. Odłącz dwa kable wyświetlacza od złączy (CAM1) na płycie głównej.

5. Otwórz zestaw podpórki na nadgarstek iklawiatury pod kątem iwyjmij zestaw wyświetlacza.

6. Wykręć dwie śruby (M2,5x6) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury, anastępnie otwórz
zawias.

7. Wykręć dwie śruby (M2,5x6) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury, anastępnie
otwórz zawias.

8. Po wykonaniu wszystkich powyższych czynności pozostaje zestaw wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

61

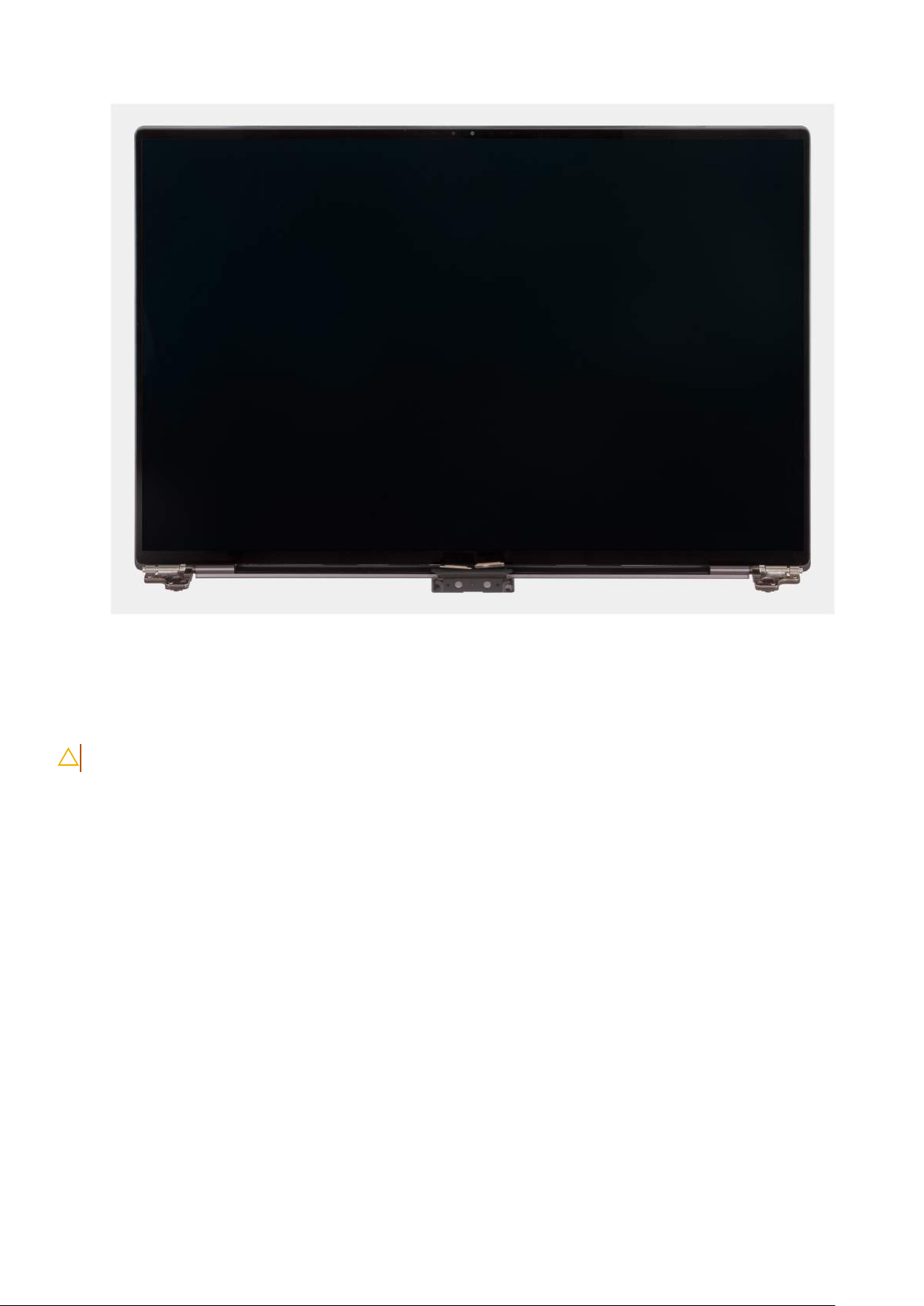

Rysunek 40. Zestaw wyświetlacza

Instalowanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

62

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

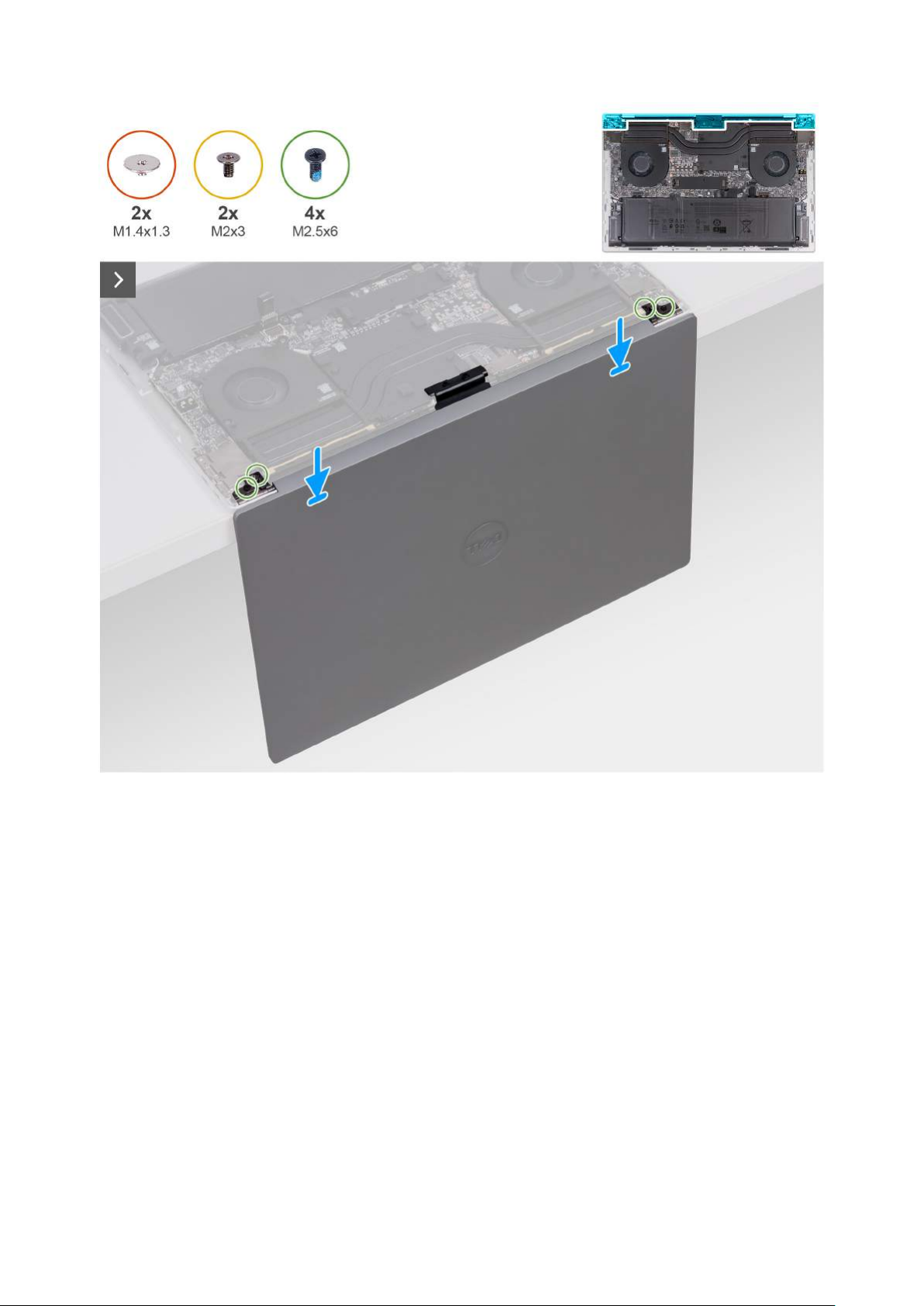

Rysunek 41. Instalowanie zestawu wyświetlacza

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

63

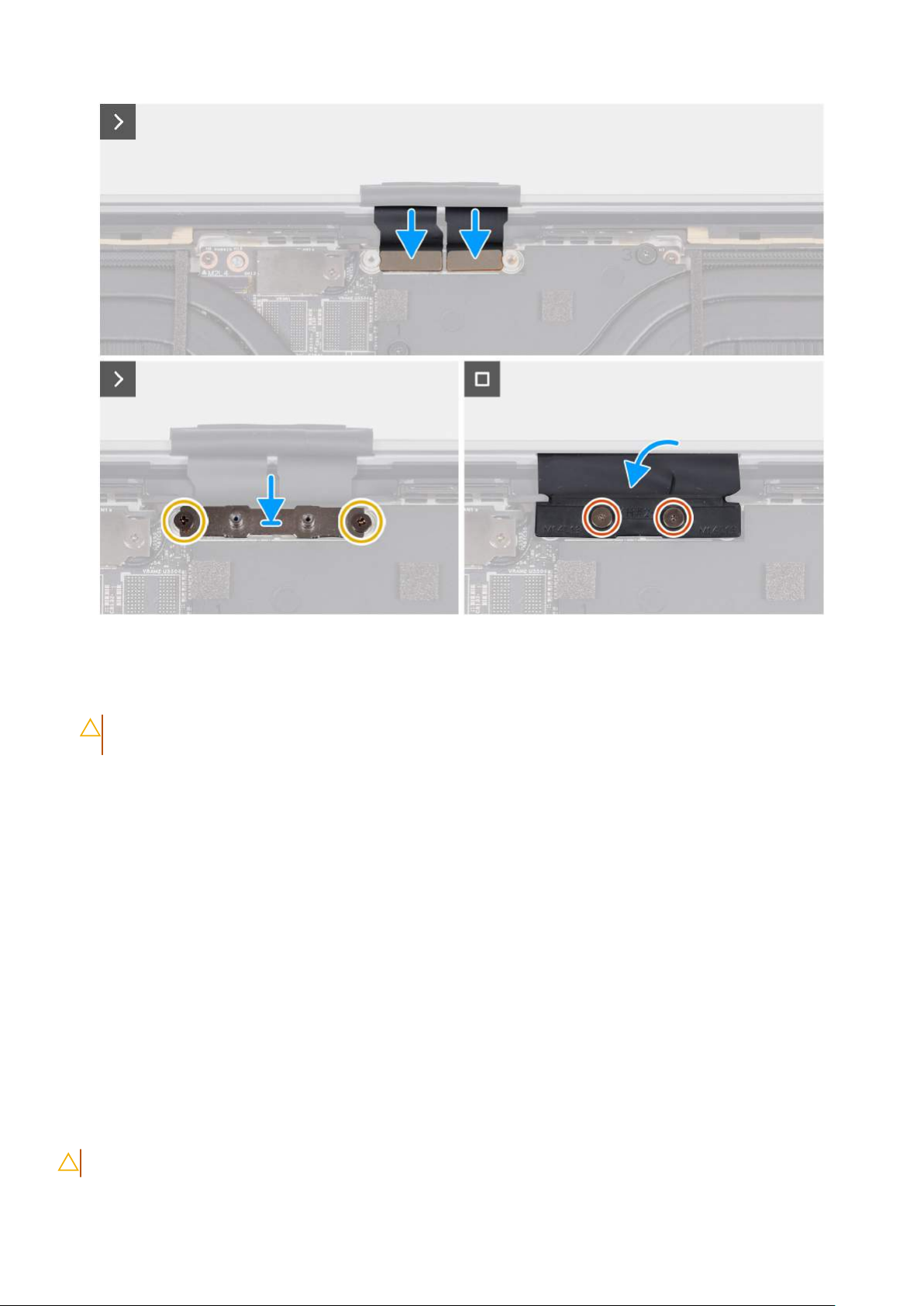

Rysunek 42. Instalowanie zestawu wyświetlacza

Kroki

1. Umieść zestaw podpórki na nadgarstek na krawędzi blatu.

OSTRZEŻENIE:

iklawiatury na zestaw wyświetlacza.

2. Dopasuj otwory na śruby wzestawie podpórki na nadgarstek do otworów wzawiasach zestawu wyświetlacza.

3. Wkręć dwie śruby (M2,5x6) mocujące prawy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury, anastępnie otwórz
zawias.

4. Wkręć dwie śruby (M2,5x6) mocujące lewy zawias wyświetlacza do zestawu podpórki na nadgarstek iklawiatury, anastępnie otwórz
zawias.

5. Dopasuj otwory na śruby wklamrze złącza kabla wyświetlacza do otworów wpłycie głównej.

6. Wkręć dwie śruby (M2x3) mocujące klamrę złącza kabla wyświetlacza do płyty głównej.

7. Wkręć dwie śruby (M1,4x1,3) mocujące osłonę kabla wyświetlacza do klamry złącza kabla wyświetlacza.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Aby uniknąć uszkodzenia wyświetlacza, nie należy wsuwać zestawu podpórki na nadgarstek

Wspornik Type-C

Wymontowywanie klamer złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry złącza Type-C.

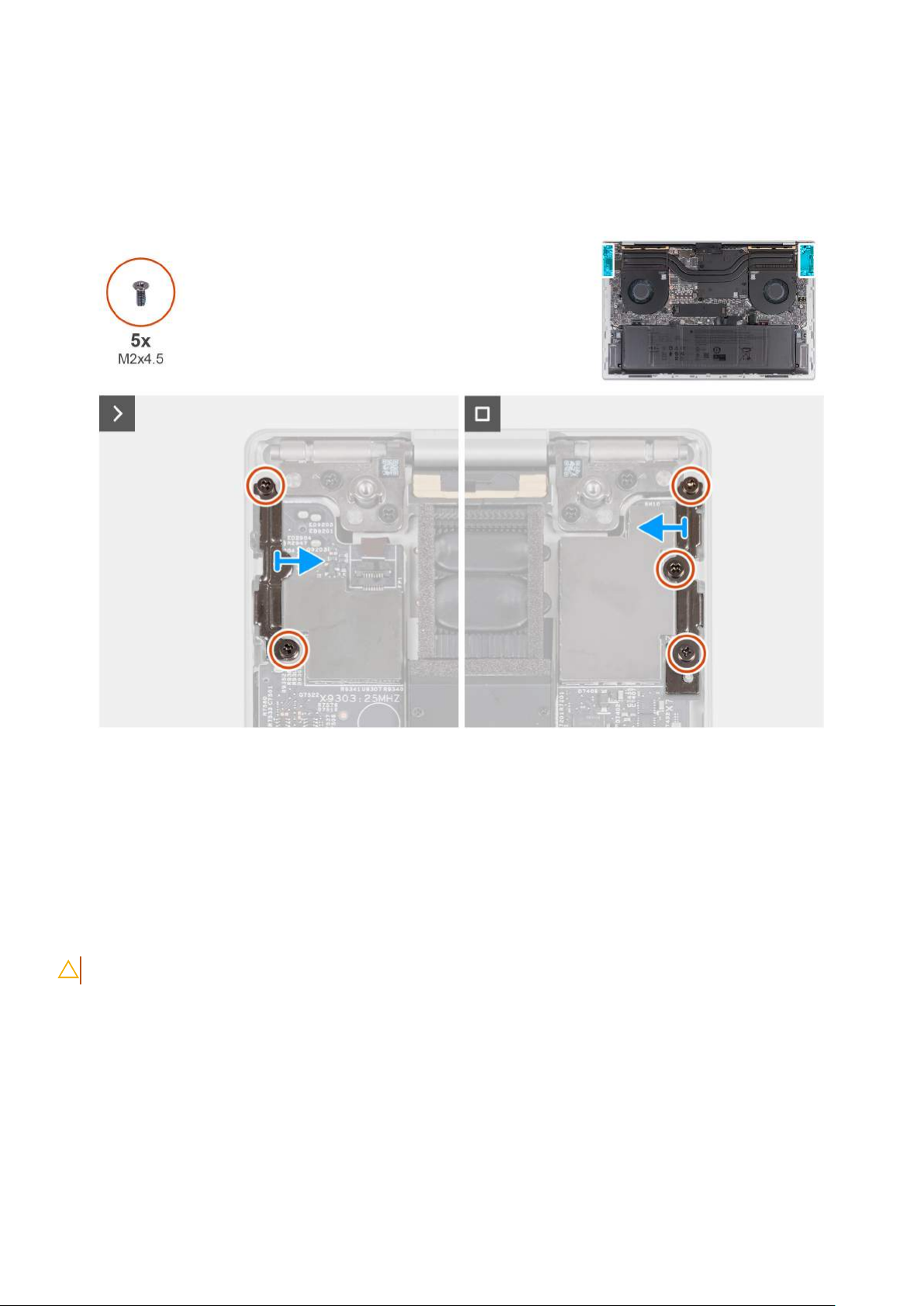

Rysunek 43. Wymontowywanie klamer złącza Type-C

Kroki

1. Wykręć dwie śruby (M2x4,5) mocujące klamrę prawego portu USB Type-C do płyty głównej.

2. Wykręć trzy śruby (M2x4,5) mocujące klamrę lewego portu Type-C do zestawu podpórki na nadgarstek iklawiatury oraz płyty
głównej.

3. Wyjmij klamry złączy Type-C zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie klamer złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klamry złącza Type-C.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

65

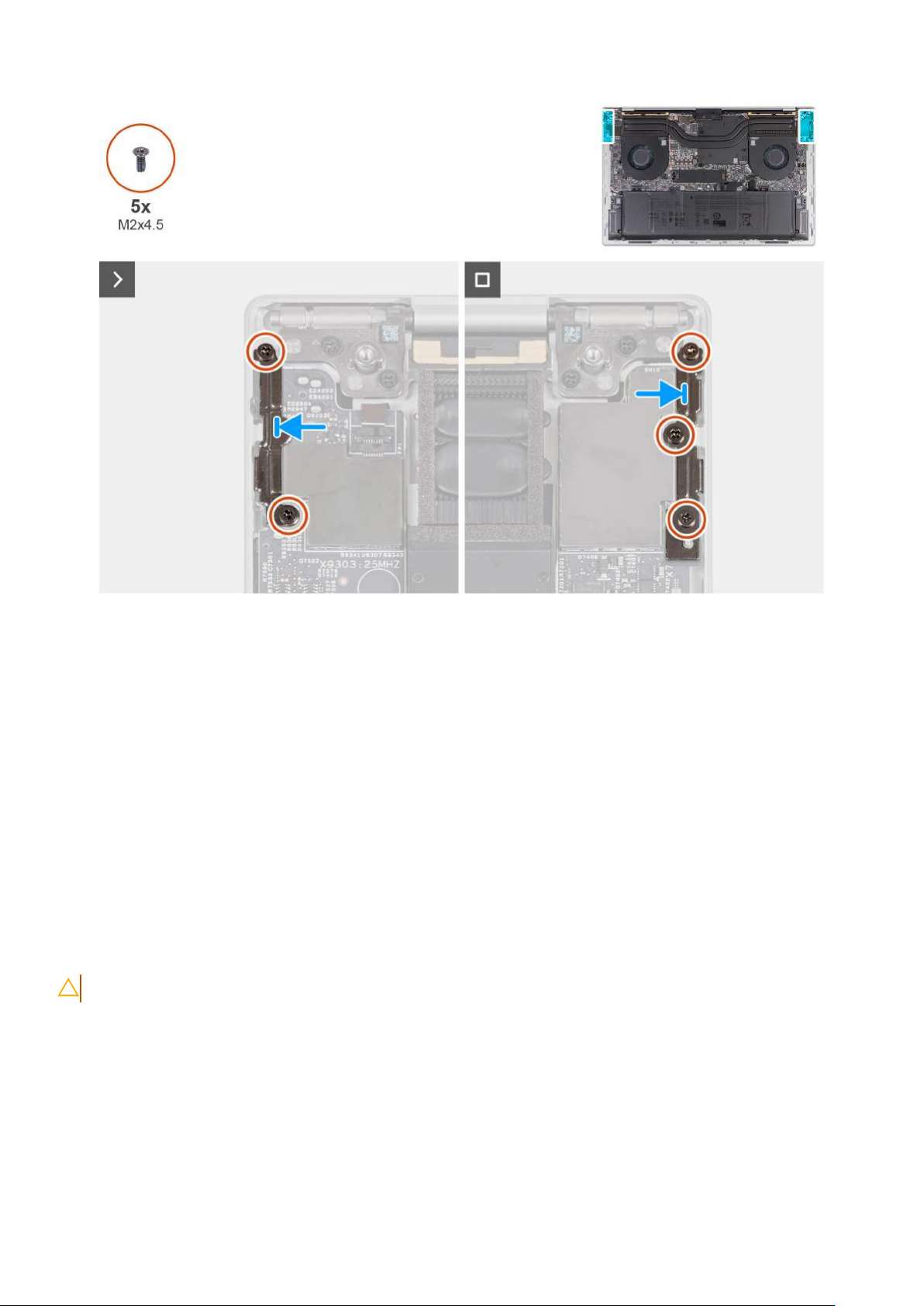

Rysunek 44. Instalowanie klamer złącza Type-C

Kroki

1. Dopasuj otwory na śruby wklamrze portu USB Type-C do otworów wpłycie głównej.

2. Wkręć dwie śruby (M2x4,5) mocujące klamrę prawego portu USB Type-C do płyty głównej.

3. Dopasuj otwory na śruby wklamrze lewego portu Type-C do otworów wzestawie podpórki na nadgarstek iklawiatury ipłycie głównej.

4. Wkręć trzy śruby (M2x4,5) mocujące klamrę lewego portu Type-C do zestawu podpórki na nadgarstek iklawiatury oraz płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj dysk SSD.

5. Wymontuj wentylatory.

6. Wymontuj radiator.

7. Wymontuj klamry złącza Type-C.

66

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

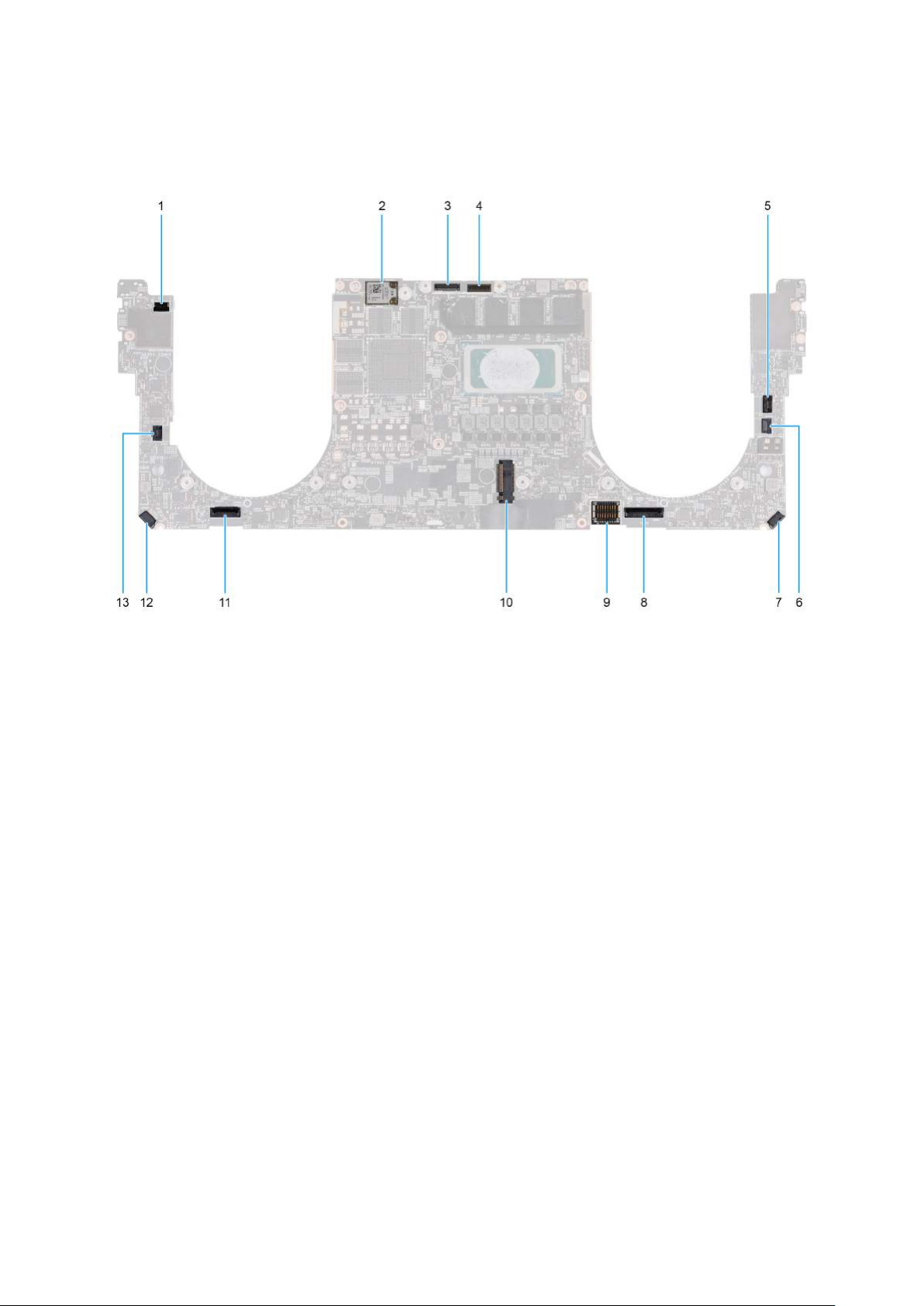

Rysunek 45. Złącza płyty głównej

1. Złącze kabla przycisku zasilania iczytnika linii papilarnych (FP1)

2. Złącza kabli antenowych (MAIN 2 iAUX 1) na module sieci bezprzewodowej

3. Złącze kabla kamery (CAM1)

4. Złącze kabla zestawu wyświetlacza (LCD1)

5. Złącze kabla pojemnościowego panelu dotykowego (TF1)

6. Złącze kabla wentylatora procesora (FAN2)

7. Złącze kabla lewego głośnika (L) (SPKL1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT)

10. Gniazdo dysku SSD (SSD1)

11. Złącze kabla klawiatury (CN6501)

12. Złącze kabla prawego głośnika (R) (SPKR1)

13. Złącze kabla wentylatora karty graficznej (FAN1)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

67

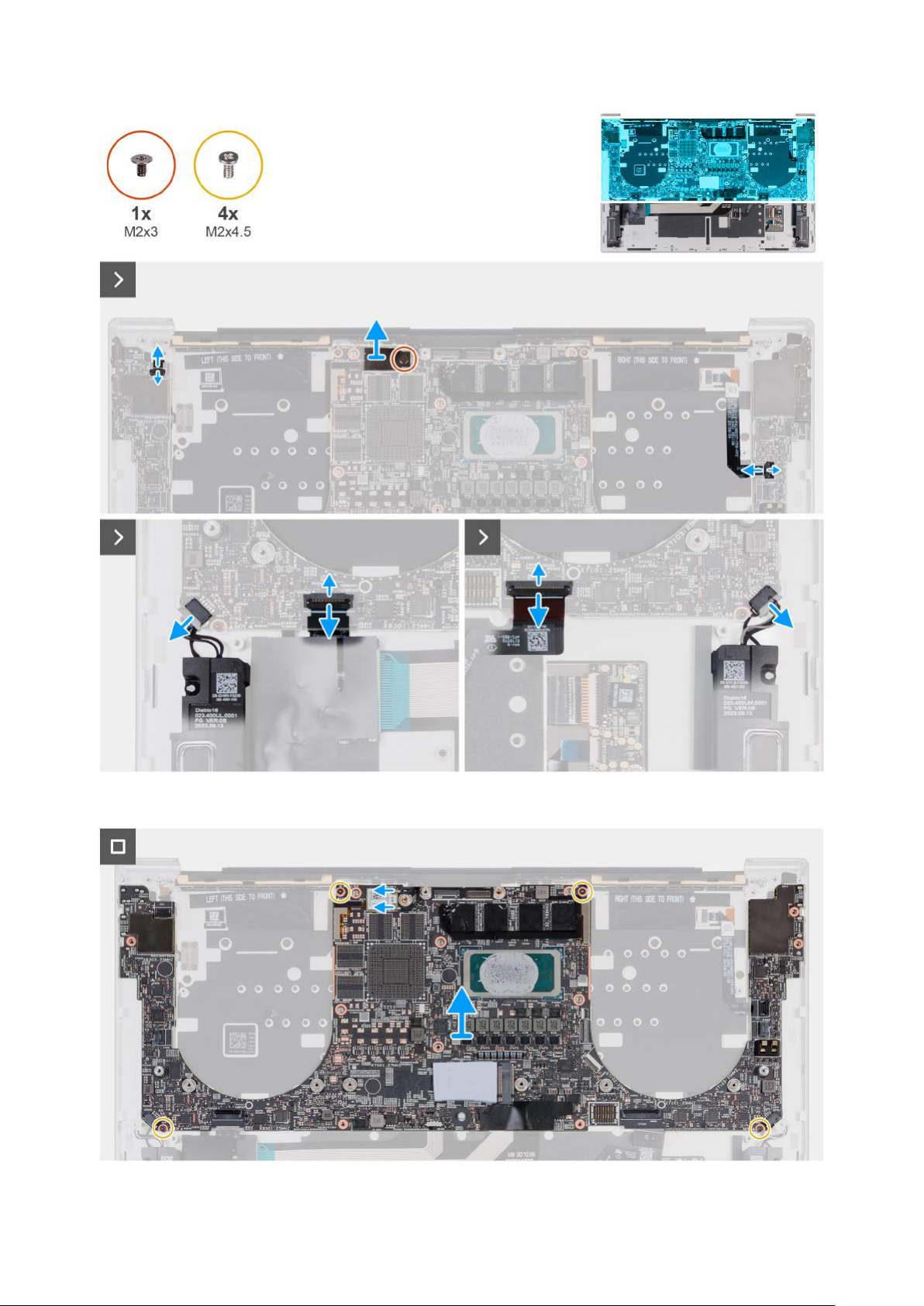

Rysunek 46. Wymontowywanie płyty głównej

Rysunek 47. Wymontowywanie płyty głównej

68

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Otwórz zatrzask iodłącz kabel przycisku zasilania iczytnika linii papilarnych od złącza (FP1) na płycie głównej.

2. Wykręć śrubę (M2x3) mocującą osłonę modułu sieci bezprzewodowej do płyty głównej.

3. Otwórz zatrzask iodłącz kabel pojemnościowego panelu dotykowego od złącza (TF1) na płycie głównej.

4. Odłącz kabel głośnikowy od złącza (SPKR1) na płycie głównej.

5. Otwórz zatrzask iodłącz kabel kontrolera klawiatury od złącza (CN6501) na płycie głównej.

6. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

7. Odłącz kabel głośnikowy od złącza (SPKL1) na płycie głównej.

8. Odłącz kable antenowe od złączy (AUX1 iMAIN2) na module sieci bezprzewodowej.

9. Wykręć cztery śruby (M2x4,5) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

10. Zdejmij płytę główną zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

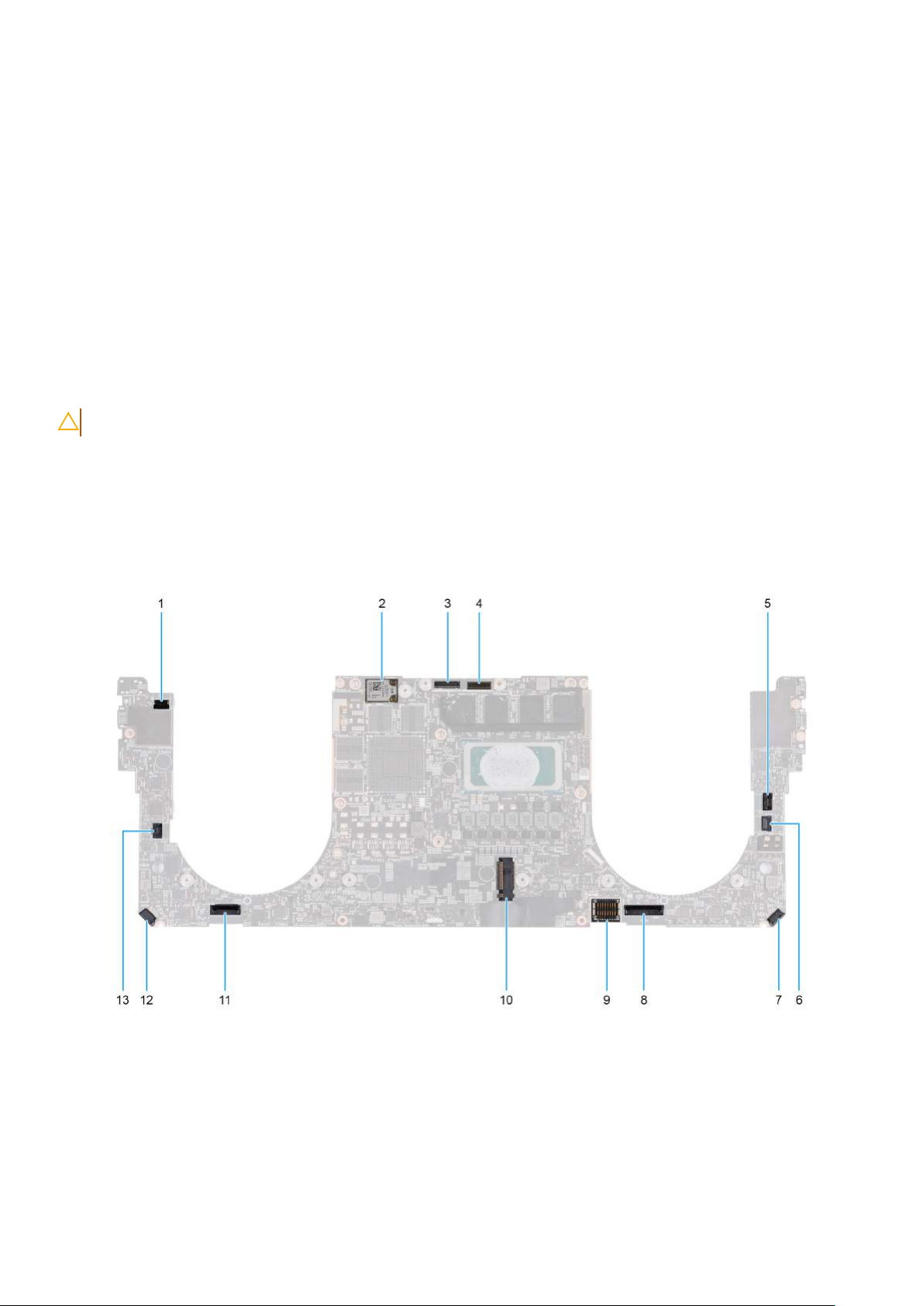

Rysunek 48. Złącza płyty głównej

1. Złącze kabla przycisku zasilania iczytnika linii papilarnych (FP1)

2. Złącza kabli antenowych (MAIN 2 iAUX 1) na module sieci bezprzewodowej

3. Złącze kabla kamery (CAM1)

4. Złącze kabla zestawu wyświetlacza (LCD1)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

69

5. Złącze kabla pojemnościowego panelu dotykowego (TF1)

6. Złącze kabla wentylatora procesora (FAN2)

7. Złącze kabla lewego głośnika (L) (SPKL1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT)

10. Gniazdo dysku SSD (SSD1)

11. Złącze kabla klawiatury (CN6501)

12. Złącze kabla prawego głośnika (R) (SPKR1)

13. Złącze kabla wentylatora karty graficznej (FAN1)

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

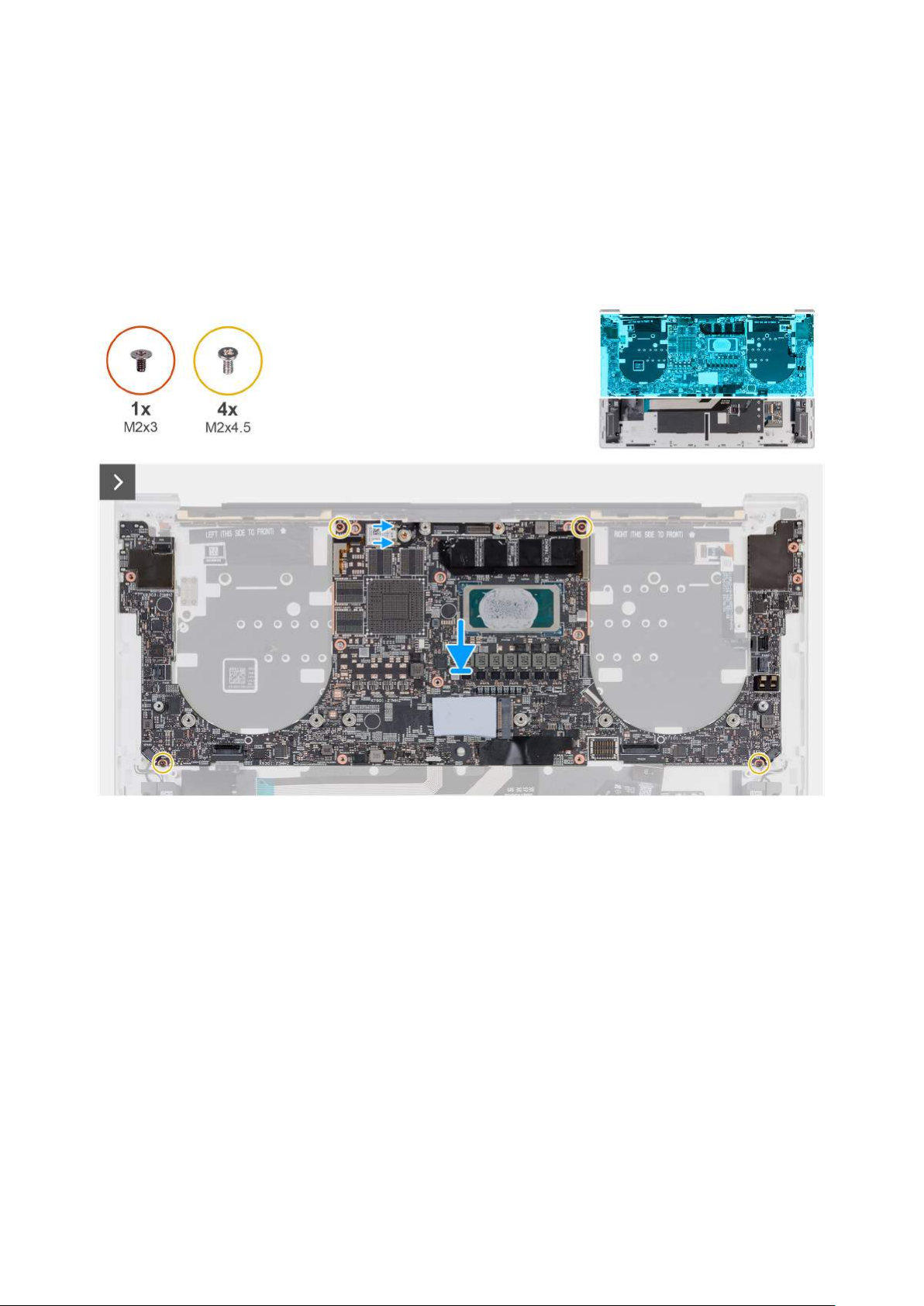

Rysunek 49. Instalowanie płyty głównej

70

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

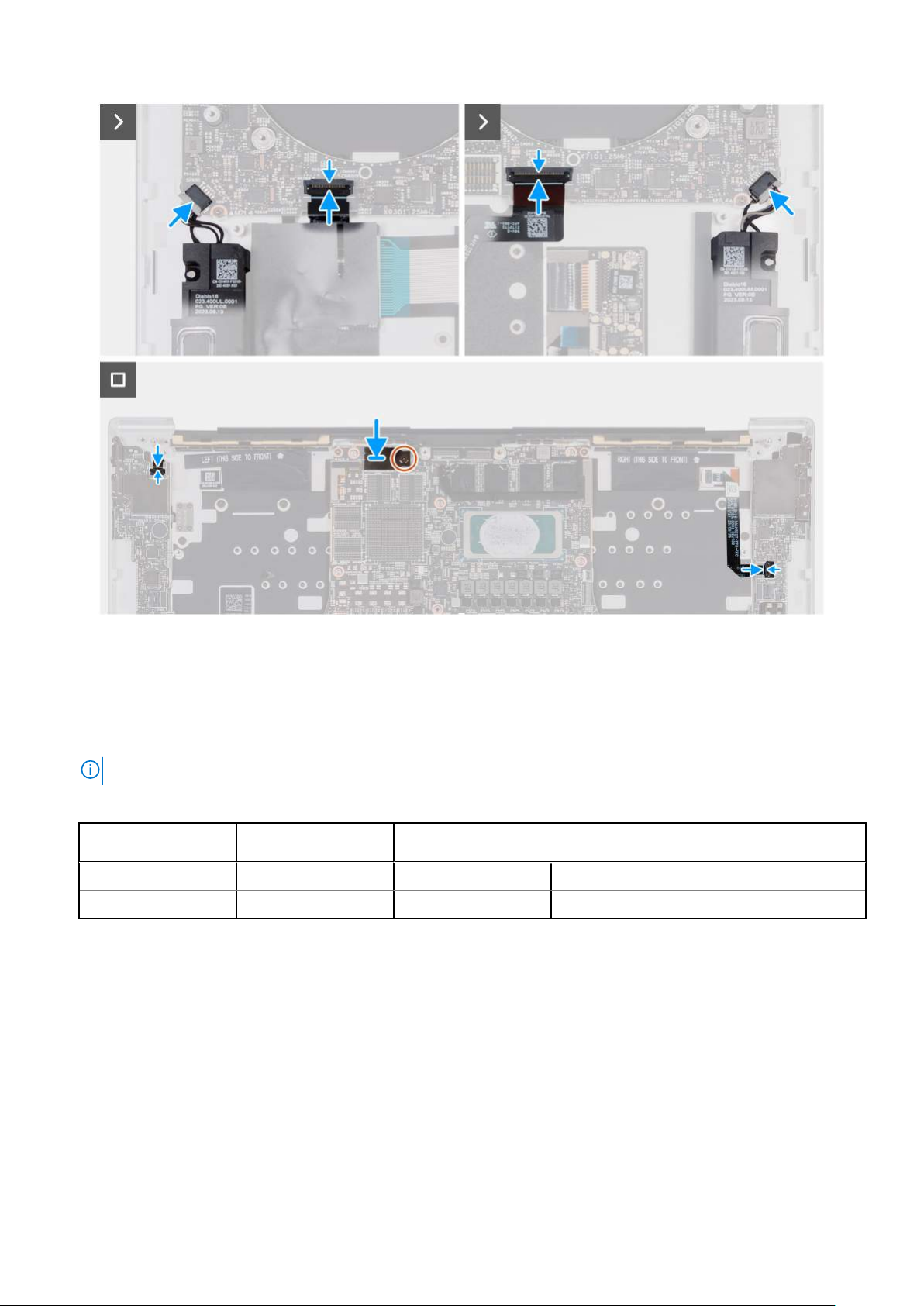

Rysunek 50. Instalowanie płyty głównej

Kroki

1. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć cztery śruby (M2x4,5) mocujące płytę główną do zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kable antenowe do modułu sieci bezprzewodowej.

UWAGA: Wtabeli poniżej przedstawiono schemat połączeń kabli antenowych modułu sieci bezprzewodowej komputera.

Tabela 27. Schemat połączeń kabli antenowych

Złącza na module sieci
bezprzewodowej

Główne Czarny zetykietą „M” MAIN 2 △ (biały trójkąt)

Dodatkowe Czarny AUX 1 ▲ (czarny trójkąt)

4. Podłącz kabel lewego głośnika (L) do złącza (SPKL1) na płycie głównej.

5. Podłącz kabel kontrolera klawiatury do złącza (CN6501) na płycie głównej izamknij zatrzask.

6. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej izamknij zatrzask.

7. Podłącz kabel prawego głośnika (R) do złącza (SPKR1) na płycie głównej.

8. Podłącz kabel przycisku zasilania iczytnika linii papilarnych do złącza (FP1) na płycie głównej.

9. Dopasuj otwór na śrubę wosłonie modułu sieci bezprzewodowej do otworu na śrubę wpłycie głównej.

10. Wkręć śrubę (M2x3) mocującą osłonę modułu sieci bezprzewodowej do płyty głównej.

11. Podłącz kabel pojemnościowego panelu dotykowego do złącza (TF1) na płycie głównej.

Kolejne kroki

1. Zainstaluj klamrę złącza Type-C.

2. Zainstaluj radiator.

Kabel antenowy

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Oznaczenia na module

71

3. Zainstaluj wentylatory.

4. Zainstaluj dysk SSD.

5. Zainstaluj baterię.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj wentylatory.

5. Wymontuj radiator.

6. Wymontuj klamry złącza Type-C.

7. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować razem zdyskiem SSD.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania głośników.

72

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

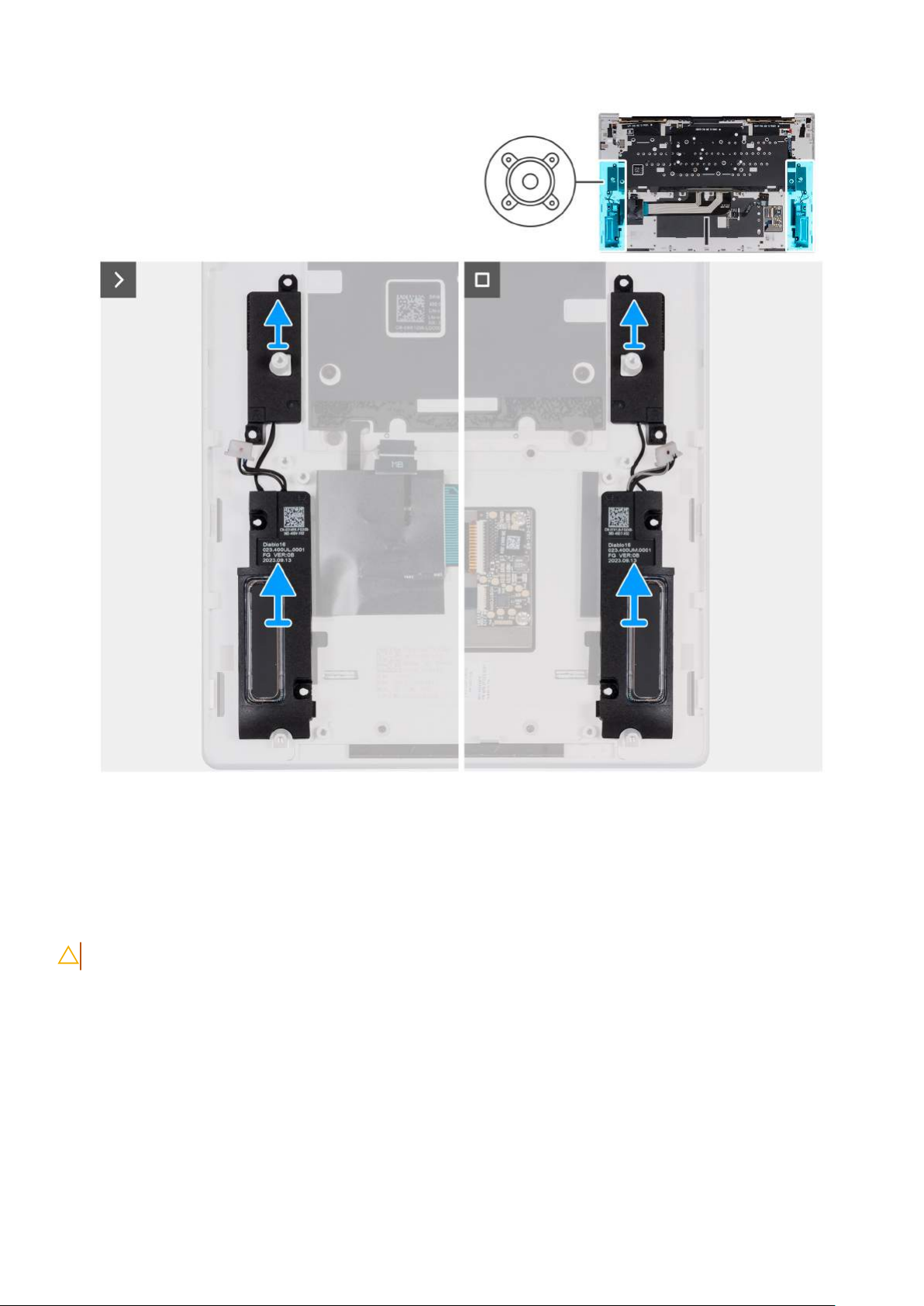

Rysunek 51. Wymontowywanie głośników

Kroki

Wyjmij lewy iprawy głośnik wraz zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

73

Rysunek 52. Instalowanie głośników

Kroki

1. Korzystając zwypustek, umieść prawy głośnik (R) wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Korzystając zwypustek, umieść lewy głośnik (L) wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

UWAGA: Upewnij się, że wypustki znajdują się wgumowych pierścieniach na głośniku.

Kolejne kroki

1. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować razem zdyskiem SSD.

2. Zainstaluj klamry złącza Type-C.

3. Zainstaluj radiator.

4. Zainstaluj wentylatory.

5. Zainstaluj baterię.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

74

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Klawiatura

Wymontowywanie klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj wentylatory.

5. Wymontuj radiator.

6. Wymontuj klamry złącza Type-C.

7. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować razem zdyskiem SSD.

8. Wymontuj głośniki.

9. Wymontuj przycisk zasilania zczytnikiem linii papilarnych

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

75

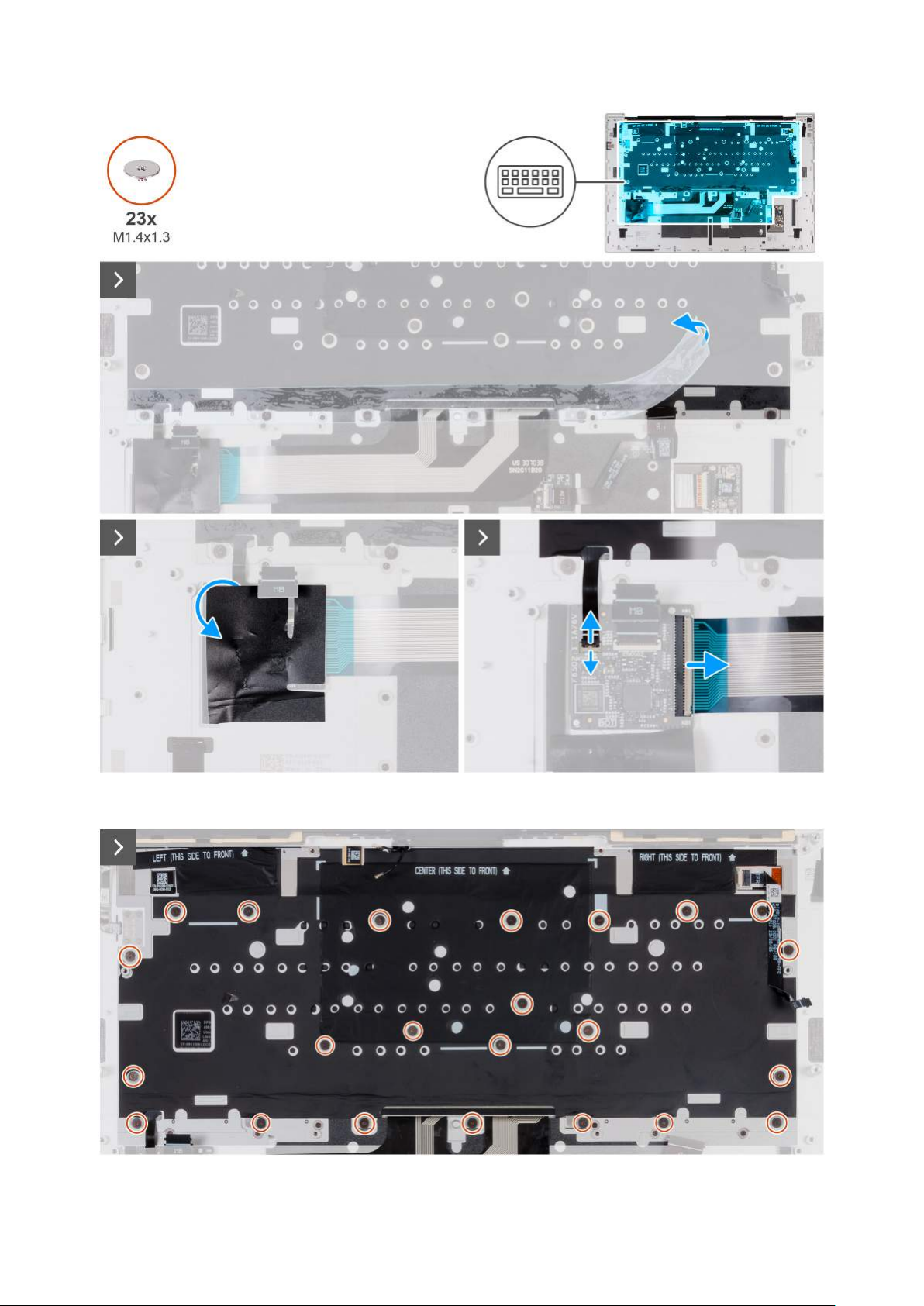

Rysunek 53. Wymontowywanie klawiatury

Rysunek 54. Wymontowywanie klawiatury

76

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

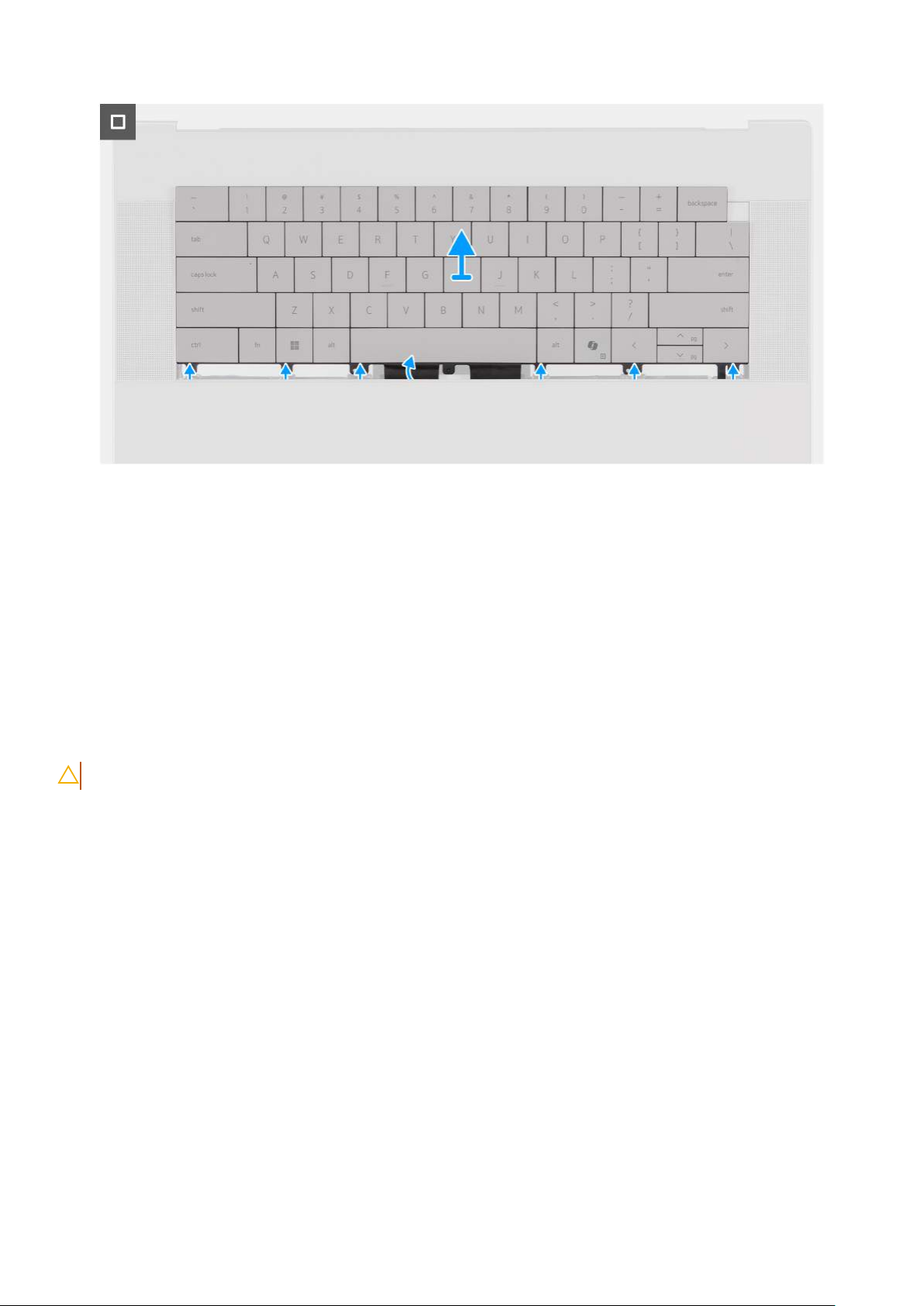

Rysunek 55. Wymontowywanie klawiatury

Kroki

1. Odklej taśmę mocującą klawiaturę do zestawu podpórki na nadgarstek.

2. Zdejmij taśmę zasłaniającą płytę kontrolera klawiatury.

3. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od złącza (KBBL1) na płycie kontrolera klawiatury.

4. Odłącz kabel klawiatury od złącza (KB1) na płycie kontrolera klawiatury.

5. Wykręć 23 śruby (M1,4x1,3) mocujące klawiaturę do zestawu podpórki na nadgarstek.

6. Odwróć zestaw podparcia dłoni iklawiatury.

7. Wysuń klawiaturę do góry iwyjmij ją zkomputera.

Instalowanie klawiatury

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji zestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

77

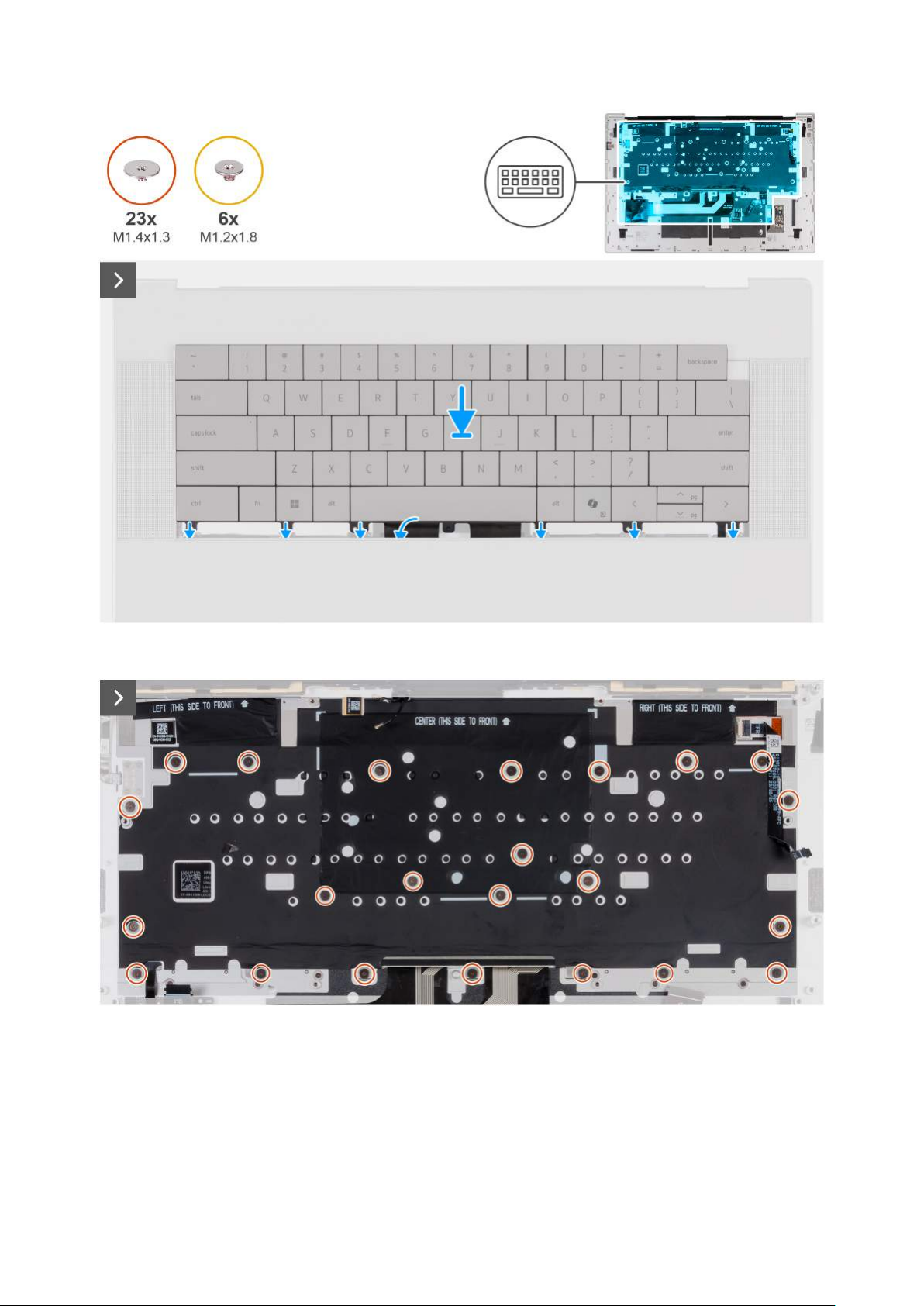

Rysunek 56. Instalowanie klawiatury

Rysunek 57. Instalowanie klawiatury

78

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

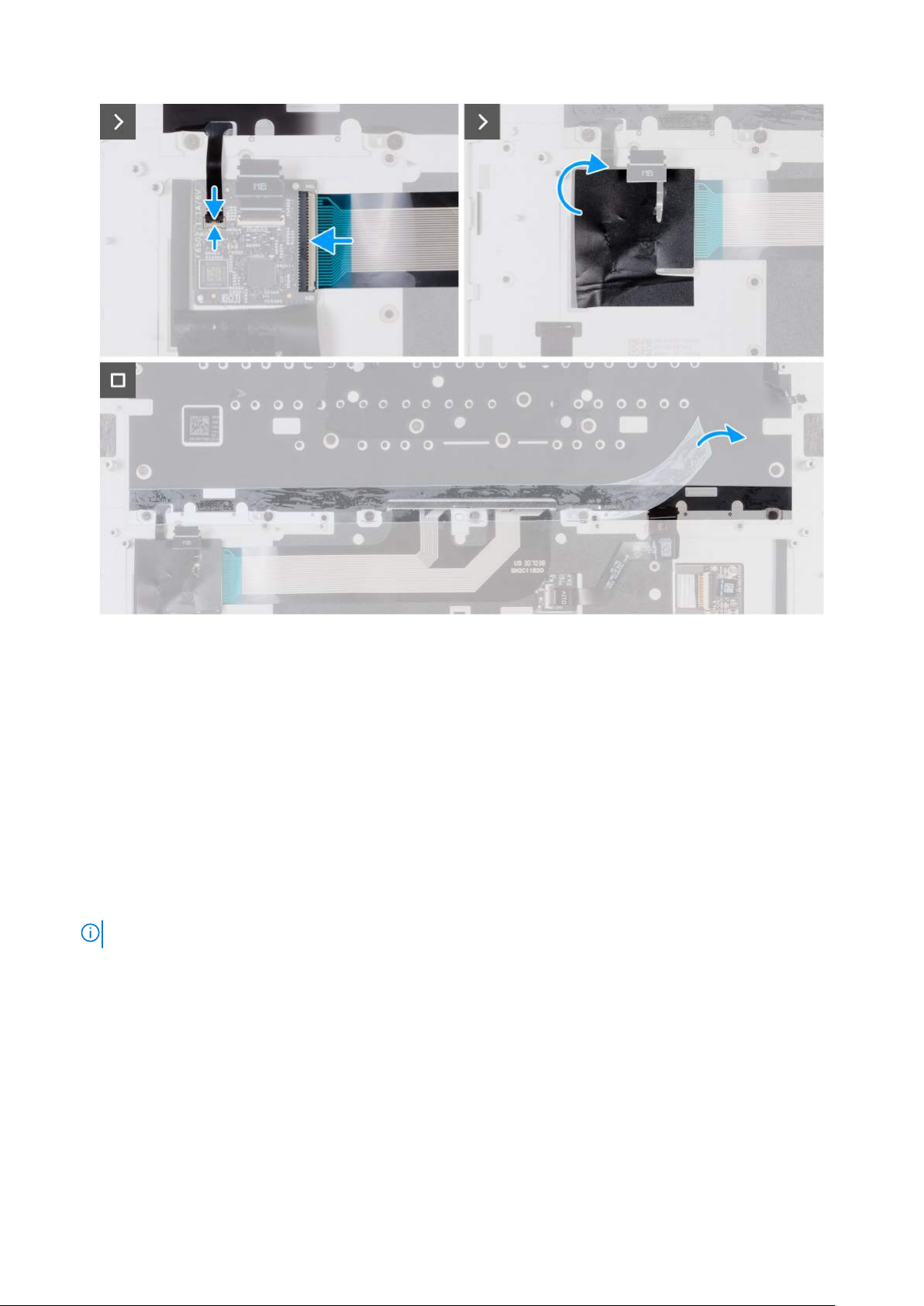

Rysunek 58. Instalowanie klawiatury

Kroki

1. Dopasuj iwsuń klawiaturę wodpowiednie miejsce na zestawie podpórki na nadgarstek.

2. Odwróć zestaw podparcia dłoni iklawiatury.

3. Wkręć 23 śruby (M1,4x1,3) mocujące klawiaturę do zestawu podpórki na nadgarstek.

4. Podłącz kabel klawiatury do złącza (KB1) na płycie kontrolera klawiatury.

5. Podłącz kabel podświetlenia klawiatury do złącza (KBBL1) płyty kontrolera klawiatury izamknij zatrzask złącza.

6. Przyklej taśmę, aby zamocować klawiaturę do zestawu podpórki na nadgarstek.

Kolejne kroki

1. Zainstaluj przycisk zasilania zczytnikiem linii papilarnych.

2. Zainstaluj głośniki.

3. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować razem zdyskiem SSD.

4. Zainstaluj klamry złącza Type-C.

5. Zainstaluj radiator.

6. Zainstaluj wentylatory.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę dolną.

9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

79

Przycisk zasilania zczytnikiem linii papilarnych

Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj wentylatory.

5. Wymontuj radiator.

6. Wymontuj klamry złącza Type-C.

7. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować razem zdyskiem SSD.

8. Wymontuj głośniki.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

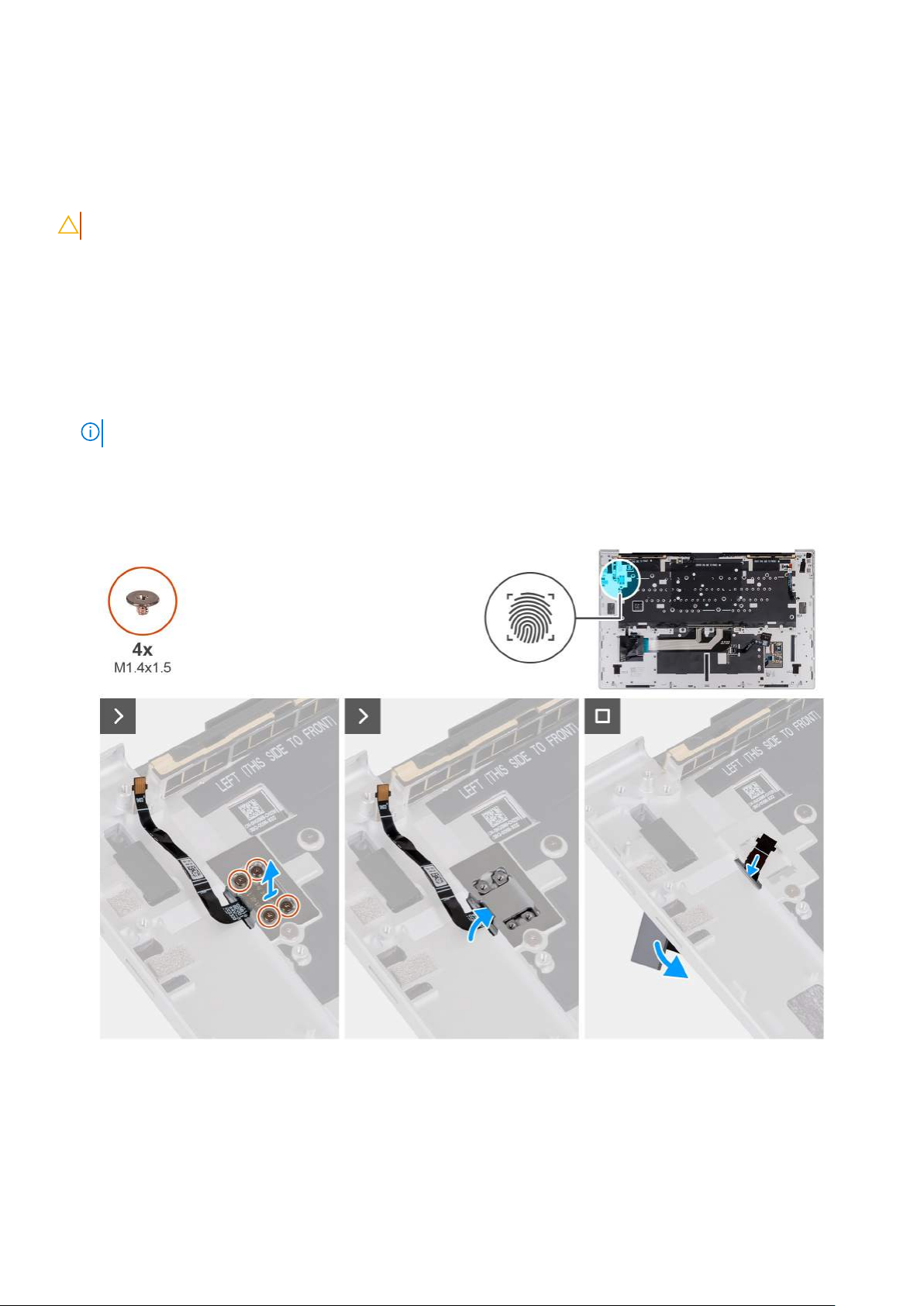

Rysunek 59. Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych

Kroki

1. Wykręć cztery śruby (M1,4x1,5) mocujące klamrę przycisku zasilania do podpórki na nadgarstek.

2. Zdejmij klamrę przycisku zasilania zprzycisku zasilania.

3. Wypchnij przycisk zasilania wraz zkablem zza podpórki na nadgarstek, anastępnie wyjmij go zklawiatury.

80

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie przycisku zasilania zczytnikiem linii papilarnych

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania.

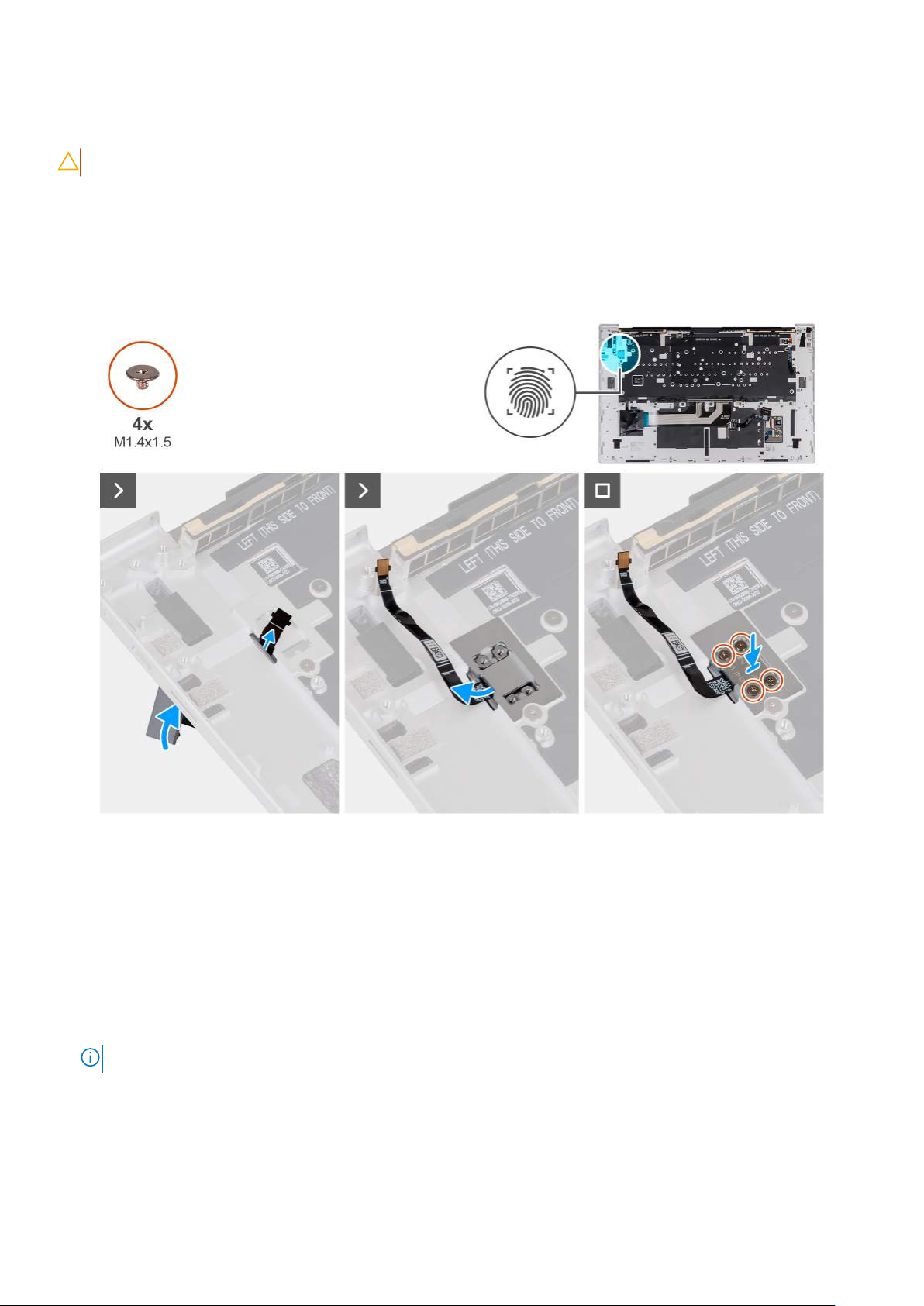

Rysunek 60. Instalowanie przycisku zasilania zczytnikiem linii papilarnych

Kroki

1. Wyrównaj iumieść przycisk zasilania razem zkablem wszczelinie wpodpórce na nadgarstek.

2. Dopasuj otwory na śruby wklamrze przycisku zasilania do otworów wzestawie podpórki na nadgarstek.

3. Wkręć cztery śruby (M1,4x1,5) mocujące klamrę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj głośniki.

2. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować razem zdyskiem SSD.

3. Zainstaluj klamrę złącza Type-C.

4. Zainstaluj radiator.

5. Zainstaluj wentylatory.

6. Zainstaluj dysk SSD.

7. Zainstaluj baterię.

8. Zainstaluj pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

81

9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

zestaw podparcia dłoni

Wymontowywanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj zestaw wyświetlacza.

4. Wyjmij baterię.

5. Wymontuj wentylatory.

6. Wymontuj radiator.

7. Wymontuj klamry złącza Type-C.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować razem zdyskiem SSD.

9. Wymontuj głośniki.

10. Wymontuj klawiaturę.

11. Wymontuj przycisk zasilania zczytnikiem linii papilarnych

Informacje na temat zadania

UWAGA:

● Podpórka na nadgarstek

● Touchpad

● Moduł haptycznego panelu dotykowego

● Płyta kontrolera klawiatury

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu podpórki na nadgarstek.

Zamienny zestaw podpórki na nadgarstek jest wstępnie zmontowany znastępującymi elementami:

82

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

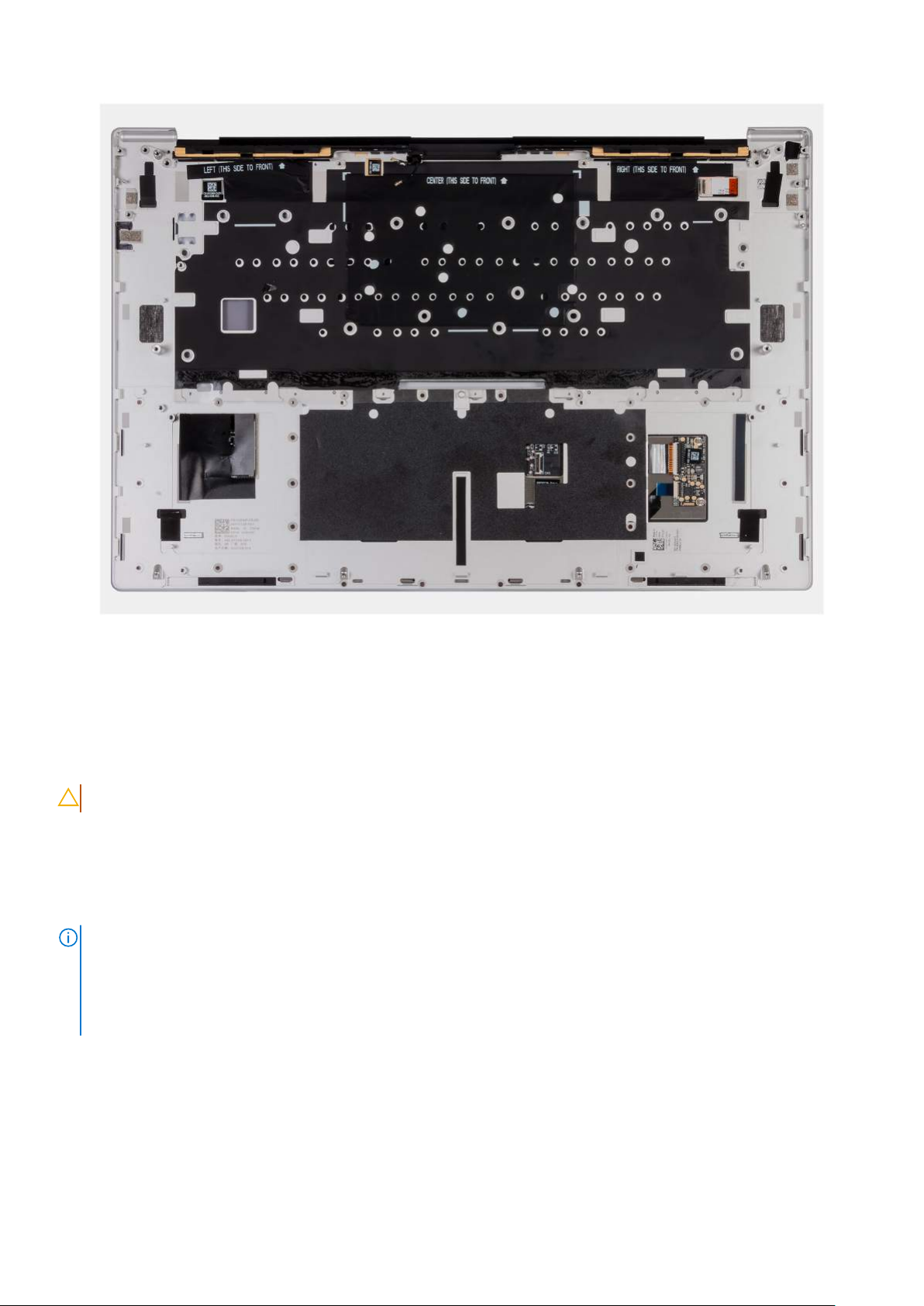

Rysunek 61. Zestaw podpórki na nadgarstek

Kroki

Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek.

Instalowanie zestawu podpórki na nadgarstek

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA:

● Podpórka na nadgarstek

● Touchpad

● Moduł haptycznego panelu dotykowego

● Płyta kontrolera klawiatury

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania zestawu podpórki na nadgarstek.

Zamienny zestaw podpórki na nadgarstek jest wstępnie zmontowany znastępującymi elementami:

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

83

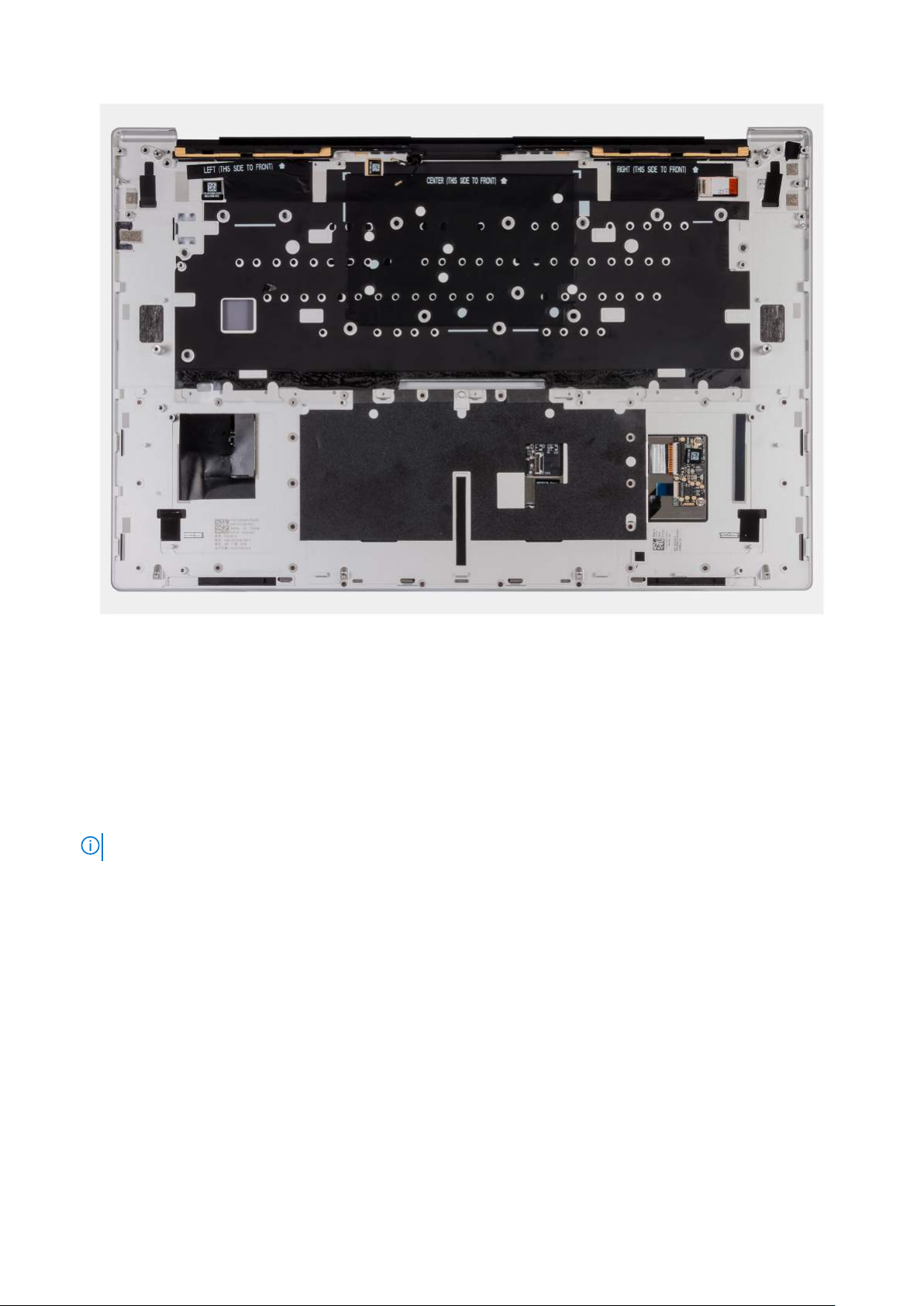

Rysunek 62. Zestaw podpórki na nadgarstek

Kroki

Połóż zestaw podpórki na nadgarstek na płaskiej powierzchni.

Kolejne kroki

1. Zainstaluj przycisk zasilania zczytnikiem linii papilarnych.

2. Zainstaluj klawiaturę

3. Zainstaluj głośniki.

4. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować razem zdyskiem SSD.

5. Zainstaluj klamrę złącza Type-C.

6. Zainstaluj radiator.

7. Zainstaluj wentylatory.

8. Zainstaluj baterię.

9. Zainstaluj pokrywę dolną.

10. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

84

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

6

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer XPS 16 9640 obsługuje następujące systemy operacyjne:

● Windows 11 Home, 64-bitowy

● Windows 11 Pro, 64-bitowy

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (000123347).

Oprogramowanie 85

Konfiguracja systemu BIOS

OSTRZEŻENIE: Ustawienia konfiguracji systemu BIOS powinni zmieniać tylko doświadczeni użytkownicy. Niektóre

zmiany mogą spowodować nieprawidłową pracę komputera.

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą pojawiać

się na ekranie.

UWAGA: Przed skorzystaniem zprogramu konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je

było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność dysku
twardego.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji, takich jak hasło, typ zainstalowanego dysku twardego oraz włączanie i wyłączanie podstawowych

urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

7

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA:

uruchomieniu komputera.

Tabela 28. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

Zmiany ustawień większości opcji konfiguracji systemu są zapisywane, lecz wprowadzane dopiero po ponownym

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

UWAGA: Tylko w standardowej przeglądarce graficznej.

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie systemu.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

86 Konfiguracja systemu BIOS

UWAGA: Jeśli komputer jest włączony, zaleca się jego wyłączenie.

Menu jednorazowego rozruchu F12 zawiera listę urządzeń, zktórych można uruchomić komputer, oraz opcję diagnostyki. Opcje dostępne
wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran sekwencji startowej zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu.

Opcje konfiguracji systemu

UWAGA: Wzależności od komputera izainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

pojawiać się na ekranie.

Tabela 29. Opcje konfiguracji systemu BIOS — menu Przegląd

Informacje ogólne

XPS 16 9640

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

BATERIA

Hasło podstawowe Wyświetla informacje opodstawowej baterii komputera.

Poziom baterii Wyświetla poziom naładowania baterii komputera.

Stan baterii Wskazuje stan baterii.

Kondycja Wskazuje kondycję baterii.

Zasilacz sieciowy Wskazuje, czy jest podłączony zasilacz sieciowy. Jeśli jest podłączony, wyświetla się typ

PROCESOR

Wyświetla informację, czy podpisane aktualizacje oprogramowania sprzętowego są
włączone.

Opcja Podpisane aktualizacje oprogramowania sprzętowego jest domyślnie
włączona.

podłączonego zasilacza sieciowego.

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Minimalna szybkość zegara Wyświetla minimalną szybkość zegara procesora.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Konfiguracja systemu BIOS 87

Tabela 29. Opcje konfiguracji systemu BIOS — menu Przegląd(cd.)

Informacje ogólne

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Numer wersji mikrokodu Wyświetla wersję mikrokodu.

Obsługa technologii Intel Hyper-Threading Wyświetla informacje, czy procesor obsługuje technologię wielowątkowości (HT).

Technologia 64-bitowa Wyświetla informację, czy używana jest technologia 64-bitowa.

PAMIĘĆ

Zainstalowana pamięć Wyświetla łączną ilość pamięci w komputerze.

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej w komputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

Technologia pamięci Wyświetla informacje o używanej technologii pamięci.

URZĄDZENIA

Typ panelu Wyświetla informacje otypie panelu komputera.

Wersja panelu Wyświetla informacje owersji panelu.

Kontroler wideo Wyświetla typ kontrolera wideo używanego wkomputerze.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Wersja Video BIOS Wyświetla wersję systemu Video BIOS komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Adres MAC przekazywania Wyświetla adres MAC przekazywania wideo.

Oddzielny kontroler wideo Wyświetla informacje oautonomicznej karcie graficznej (GPU) wkomputerze. Ta opcja

jest dostępna tylko wkomputerach wyposażonych wautonomiczną kartę graficzną.

Tabela 30. Opcje konfiguracji systemu BIOS — menu Konfiguracja rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania komputera.

Sekwencja startowa Wyświetla sekwencję startową.

Włącz priorytet rozruchu PXE Umożliwia włączanie iwyłączanie wykrywania rozruchu PXE.

Rozruch zkarty Secure Digital (SD) Umożliwia włączanie iwyłączanie rozruchu wtrybie tylko do odczytu zkarty pamięci

SD.

Opcja Rozruch zkarty Secure Digital (SD) jest domyślnie wyłączona.

Bezpieczny rozruch Bezpieczny rozruch to metoda gwarantująca integralność ścieżki uruchamiania

wramach dodatkowej weryfikacji systemu operacyjnego idodatkowych kart PCI.
Jeśli podczas rozruchu jeden zelementów sprzętowych nie zostanie uwierzytelniony,
komputer przestanie się uruchamiać. Funkcję Secure Boot można włączyć wprogramie
konfiguracji systemu BIOS lub za pomocą interfejsów zarządzania, takich jak Dell

88 Konfiguracja systemu BIOS

Tabela 30. Opcje konfiguracji systemu BIOS — menu Konfiguracja rozruchu(cd.)

Konfiguracja rozruchu

Command | Configure, ale można ją wyłączyć tylko wprogramie konfiguracji systemu
BIOS.

Włącz bezpieczne uruchamianie Włącza uruchamianie komputera tylko przy użyciu zweryfikowanego oprogramowania

rozruchowego.

Opcja Włącz bezpieczne uruchamianie jest domyślnie włączona.

Aby zapewnić dodatkowe bezpieczeństwo, firma Dell Technologies zaleca włączenie
opcji Bezpieczne uruchamianie wcelu upewnienia się, że oprogramowanie
wewnętrzne UEFI sprawdza poprawność systemu operacyjnego podczas rozruchu.

UWAGA: Aby można było włączyć funkcję Bezpieczne uruchamianie, komputer

musi działać wtrybie rozruchu UEFI, aopcja Włącz starsze opcje ROM musi być
wyłączona.

Włącz urząd certyfikacji Microsoft UEFI Po wyłączeniu tej opcji urząd certyfikacji UEFI zostanie usunięty zbazy danych BIOS

UEFI Secure Boot.

UWAGA: Jeśli ta opcja jest wyłączona, urząd certyfikacji Microsoft UEFI może

uniemożliwić uruchomienie komputera, grafika może nie działać, niektóre urządzenia
mogą nie działać prawidłowo, aprzywrócenie działania komputera może stać się
niemożliwe.

Opcja Włącz urząd certyfikacji Microsoft UEFI jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włącz urząd certyfikacji Microsoft UEFI, aby zapewnić najszerszą
zgodność zurządzeniami isystemami operacyjnymi.

Tryb bezpiecznego rozruchu Umożliwia włączanie iwyłączanie trybu bezpiecznego rozruchu.

Domyślnie włączona jest opcja Tryb wdrożony.

UWAGA: Aby funkcja Bezpieczne uruchamianie działała wzwykły sposób, należy

wybrać opcję Tryb wdrożony.

Zarządzanie kluczami w trybie eksperta

Włącz tryb niestandardowy Umożliwia włączanie iwyłączanie modyfikowania baz danych kluczy zabezpieczających

PK, KEK, db oraz dbx.

Opcja Włącz tryb niestandardowy jest domyślnie wyłączona.

Zarządzanie kluczami w trybie
niestandardowym

Umożliwia wybranie niestandardowych wartości na potrzeby zarządzania kluczami
wtrybie eksperta.

Domyślnie wybrana jest opcja PK.

Tabela 31. Opcje konfiguracji systemu BIOS — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana formatu daty jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Zegar można przełączać między trybem 12-godzinnym i24-godzinnym.
Zmiana formatu czasu jest wprowadzana natychmiast.

Kamera

Włącz kamerę Umożliwia włączanie iwyłączanie kamery.

Domyślnie opcja Włącz kamerę jest włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

kamery może nie być dostępna.

Konfiguracja systemu BIOS 89

Tabela 31. Opcje konfiguracji systemu BIOS — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Audio

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Ustawienie domyślne: wszystkie opcje włączone.

Włącz mikrofon Umożliwia włączanie iwyłączanie mikrofonu.

Opcja Włącz mikrofon jest domyślnie włączona.

UWAGA: Wzależności od zamówionej konfiguracji komputera opcja ustawień

mikrofonu może nie być dostępna.

Włącz wewnętrzny głośnik Umożliwia włączanie iwyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącz obsługę rozruchu zportu USB Umożliwia włączanie iwyłączanie rozruchu zurządzeń pamięci masowej USB

podłączonych do zewnętrznego portu USB.

Opcja Włącz obsługę rozruchu zportu USB jest domyślnie włączona.

Włącza zewnętrzne porty USB Umożliwia włączanie iwyłączanie zewnętrznych portów USB.

Domyślnie włączona jest opcja Włącz zewnętrzne porty USB.

Włącz obsługę technologii Thunderbolt

Włącz obsługę technologii Thunderbolt Umożliwia włączanie iwyłączanie obsługi technologii Thunderbolt przez powiązane

porty iadaptery.

Opcja Włącz obsługę technologii Thunderbolt jest domyślnie włączona.

Włącz wsparcie dla portu Thunderbolt

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

Opcja Włącz obsługę Thunderbolt wśrodowisku przedrozruchowym jest
domyślnie wyłączona.

Włącz moduły przedrozruchowe
Thunderbolt (iPCIe za TBT)

Wyłącz tunelowanie USB4 PCIe Umożliwia wyłączenie tunelowania USB4 PCIe.

Tylko wideo/zasilanie na portach Type-C Umożliwia ograniczenie funkcji portu Type-C wcelu obsługi tylko sygnału wideo lub tylko

Nadrzędna stacja dokująca Type-C Umożliwia korzystanie ze stacji dokującej Dell Dock Type-C do obsługi strumienia

Włączenie tej opcji umożliwia urządzeniom PCIe podłączonym za pomocą adaptera
Thunderbolt uruchamianie modułów UEFI Option ROM urządzeń PCIe (jeśli są obecne)
przed uruchomieniem systemu operacyjnego.

Domyślnie opcja Włącz moduły przedrozruchowe Thunderbolt (iPCIe za TBT)
jest wyłączona.

Opcja Wyłącz tunelowanie USB4 PCIe jest domyślnie wyłączona.

zasilania.

Domyślnie opcja Tylko wideo/zasilanie na portach Type-C jest wyłączona.

danych, gdy zewnętrzne porty USB są wyłączone. Kiedy ta opcja jest włączona,
aktywne jest podmenu Wideo/audio/LAN.

Domyślnie opcja Nadrzędna stacja dokująca Type-C jest włączona.

Dźwięk ze stacji dokującej Type-C Umożliwia włączanie iwyłączanie korzystania zwejść iwyjść audio podłączonej stacji

dokującej Type-C firmy Dell.

Domyślnie opcja Dźwięk ze stacji dokującej Type-C jest włączona.

90 Konfiguracja systemu BIOS

Tabela 31. Opcje konfiguracji systemu BIOS — menu Zintegrowane urządzenia(cd.)

Zintegrowane urządzenia

Sieć LAN wstacji dokującej Type-C Umożliwia włączanie iwyłączanie sieci LAN na portach zewnętrznych podłączonej stacji

dokującej Type-C firmy Dell.

Opcja Sieć LAN wstacji dokującej Type-C jest domyślnie włączona.

Urządzenia różne

Włącz czytnik linii papilarnych Umożliwia włączanie iwyłączanie urządzenia czytnika linii papilarnych.

Domyślnie włączona jest opcja Włącz czytnik linii papilarnych.

Tabela 32. Opcje konfiguracji systemu BIOS — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Tryb SATA/NVMe Umożliwia ustawienie trybu działania zintegrowanego kontrolera dysku twardego SATA.

Domyślnie wybrana jest opcja AHCI/NVMe. Urządzenie pamięci masowej jest
skonfigurowane do obsługi trybu AHCI/NVMe.

Interfejs pamięci masowej Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Włączanie portów Umożliwia włączanie iwyłączanie interfejsu SSD PCIe M.2.

Domyślnie włączona jest opcja SSD PCIe M.2.

Raportowanie SMART

Włącz raportowanie SMART Podczas uruchamiania wysyła do systemu BIOS informacje analityczne ze

zintegrowanych dysków ipowiadomienia opotencjalnej awarii dysku twardego.
Umożliwia określenie, czy wtrakcie uruchamiania systemu mają być zgłaszane błędy
dotyczące zintegrowanych sterowników dysku twardego. Ta technologia stanowi część
specyfikacji SMART (Self Monitoring Analysis and Reporting Technology).

Opcja Włącz obsługę systemu SMART jest domyślnie wyłączona.

Informacje odysku Wyświetla informacje onapędach zintegrowanych zsystemem.

Włącz karty pamięci

Karta Secure Digital (SD) Umożliwia włączanie iwyłączanie czytnika kart SD.

Domyślnie opcja Karta Secure Digital (SD) jest włączona.

Karta SD wtrybie tylko do odczytu Umożliwia włączanie iwyłączanie obsługi kart SD wtrybie tylko do odczytu.

Opcja Karta SD wtrybie tylko-do-odczytu jest domyślnie wyłączona.

Tabela 33. Opcje konfiguracji systemu BIOS — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Wprzypadku zasilania zbaterii jasność ekranu komputera jest domyślnie ustawiona na

50.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Wprzypadku korzystania zzasilacza sieciowego jasność ekranu komputera jest
domyślnie ustawiona na 100.

Zekranem dotykowym Umożliwia włączanie iwyłączanie ekranu dotykowego.

Domyślnie opcja Ekran dotykowy jest włączona.

Konfiguracja systemu BIOS 91

Tabela 33. Opcje konfiguracji systemu BIOS — menu Wyświetlacz(cd.)

Wyświetlacz

EcoPower

Włącz funkcję EcoPower Umożliwia włączanie iwyłączanie funkcji EcoPower wyświetlacza. Funkcja EcoPower,

który zwiększa czas eksploatacji baterii przez zmniejszanie jasności ekranu
wodpowiednich sytuacjach.

Opcja Włącz funkcję EcoPower jest domyślnie włączona.

Pełnoekranowe logo Umożliwia włączanie iwyłączanie wyświetlania przez komputer pełnoekranowego logo,

jeśli obraz jest zgodny zrozdzielczością ekranu.

Opcja Pełnoekranowe logo jest domyślnie wyłączona.

Hybrydowy tryb graficzny / opcje
zaawansowane

Włącz hybrydowy tryb graficzny / opcje
zaawansowane (jeśli są dostępne)

Tryb wyjścia bezpośredniego autonomicznej
karty graficznej

UWAGA: Menu Hybrydowy tryb graficzny / opcje zaawansowane jest

dostępne wprzypadku komputerów wyposażonych jednocześnie wzintegrowaną
iautonomiczną kartę graficzną.

Umożliwia współdziałanie zintegrowanej iautonomicznej karty graficznej wcelu
optymalizacji czasu eksploatacji baterii.

Umożliwia włączanie iwyłączanie ekranu dotykowego.

Opcja Tryb wyjścia bezpośredniego autonomicznej karty graficznej jest domyślnie
wyłączona.

Tabela 34. Opcje konfiguracji systemu BIOS — menu Połączenia

Połączenie

Włącz urządzenie bezprzewodowe

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Opcja WLAN jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanego urządzenia Bluetooth.

Opcja Bluetooth jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

zintegrowanym kontrolerem LAN.

Domyślnie włączona jest opcja Włącz stos sieciowy UEFI.

Sterowanie radiem WLAN

Sterowanie radiem WLAN Ta funkcja wykrywa połączenie systemu zsiecią przewodową, anastępnie wyłącza

wybrane moduły bezprzewodowe (WLAN lub WWAN). Po odłączeniu od sieci
przewodowej wybrane moduły bezprzewodowe zostaną ponownie włączone.

Opcja Sterowanie radiem WLAN jest domyślnie wyłączona.

Funkcja rozruchu HTTP(s)

Funkcja rozruchu HTTP(s) Umożliwia włączanie iwyłączanie funkcji rozruchu HTTP(s).

Opcja Rozruch HTTP(s) jest domyślnie włączona.

Tryby rozruchu HTTP(s) Wybierz tryb, aby automatycznie wyodrębnić adres URL rozruchu zprotokołu DHCP

(Dynamic Host Configuration Protocol) lub ręcznie odczytać adres URL rozruchu
dostarczony przez użytkownika.

Domyślnie włączona jest opcja Tryb automatyczny.

92 Konfiguracja systemu BIOS

Tabela 35. Opcje konfiguracji systemu BIOS — menu Zasilanie

Zasilanie

Konfiguracja baterii Umożliwia włączanie iwyłączanie zasilania komputera zbaterii wokreślonych godzinach,

nawet jeśli podłączone jest zasilanie sieciowe. Tabela Niestandardowe rozpoczęcie
ładowania iNiestandardowe zakończenie ładowania pozwala zapobiec pobieraniu

prądu zsieci energetycznej wokreślonych godzinach każdego dnia.

Domyślnie włączona jest opcja Tryb adaptacyjny. Ustawienia baterii są elastycznie
optymalizowane na podstawie typowego wzorca korzystania zbaterii.

Konfiguracja zaawansowana

Włącz zaawansowaną konfigurację ładowania
baterii

Przełączanie wczasie szczytowego
zapotrzebowania

Włącz funkcję Peak Shift Umożliwia zasilanie komputera zbaterii wokreślonych godzinach, nawet jeśli podłączone

Kontrola termiczna Umożliwia włączanie iwyłączanie sterowania wentylatorami itemperaturą procesora

Obsługa wznawiania pracy po podłączeniu
urządzenia USB

Wznawianie pracy po podłączeniu do stacji
dokującej Dell Dock USB-C

Umożliwia korzystanie zzaawansowanej konfiguracji ładowania baterii od początku
dnia do określonego czasu pracy. Gdy opcja zaawansowanego trybu ładowania baterii
jest włączona, wydłuża żywotność baterii, jednocześnie umożliwiając jej intensywne
wykorzystanie podczas pracy.

Opcja Włącz zaawansowaną konfigurację ładowania baterii jest domyślnie
wyłączona.

jest zasilanie sieciowe.

Domyślnie włączona jest opcja Włącz funkcję Peak Shift.

wcelu regulacji wydajności komputera, poziomu hałasu itemperatury.

Domyślnie włączona jest opcja Zoptymalizowane. Jest to standardowe ustawienie
równowagi między wydajnością, poziomem hałasu itemperaturą.

Umożliwia włączanie iwyłączanie funkcji wyprowadzenia komputera ze stanu gotowości,
hibernacji iwyłączenia przez stacje dokujące Dell ze złączem USB-C.

Opcja Wznawianie pracy po podłączeniu do stacji dokującej Dell Dock USB-C jest
domyślnie włączona.

Blokowanie uśpienia Umożliwia włączanie iwyłączanie przechodzenia komputera do trybu uśpienia (S3)

wsystemie operacyjnym.

Opcja Zablokuj stan uśpienia jest domyślnie wyłączona.

UWAGA: Jeśli ta opcja jest włączona, komputer nie przechodzi wstan uśpienia,

funkcja Intel Rapid Start jest automatycznie wyłączana, awprzypadku ustawienia
trybu uśpienia opcja zasilania systemu operacyjnego jest pusta.

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy.

Opcja Włącz przełącznik pokrywy jest domyślnie włączona.

Włączanie po otwarciu pokrywy Ta opcja umożliwia uruchamianie komputera ze stanu wyłączenia za każdym razem, gdy

pokrywa zostanie otwarta.

Opcja Włączanie po otwarciu pokrywy jest domyślnie włączona.

Technologia Intel Speed Shift Umożliwia włączanie iwyłączanie obsługi technologii Intel Speed Shift. Ta opcja

umożliwia włączenie automatycznego wybierania odpowiedniej wydajności procesora
wsystemie operacyjnym.

Domyślnie opcja Intel Speed Shift Technology jest włączona.

Konfiguracja systemu BIOS 93

Tabela 36. Opcje konfiguracji systemu BIOS — menu Zabezpieczenia

Zabezpieczenia

Moduł zabezpieczeń TPM 2.0 Układ TPM (Trusted Platform Module) zapewnia różne usługi kryptograficzne, które

służą jako podstawa wielu technologii zabezpieczeń platformy. Układ Trusted Platform
Module (TPM) to urządzenie zabezpieczające, które przechowuje wygenerowane
przez komputer klucze szyfrowania idane funkcji takich jak BitLocker, wirtualny tryb
bezpieczny czy zdalne poświadczanie.

Opcja Moduł zabezpieczeń TPM 2.0 jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Moduł TPM (Trusted Platform Module), aby umożliwić pełne
działanie tych technologii zabezpieczeń.

UWAGA: Wymienione opcje dotyczą komputerów zautonomicznym układem

Trusted Platform Module (TPM).

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Moduł zabezpieczeń TPM 2.0, aby umożliwić pełne działanie tych
technologii zabezpieczeń.

Włączenie poświadczeń Opcja Włączenie poświadczeń steruje hierarchią poręczeń modułu TPM. Wyłączenie

opcji Włączenie poświadczeń uniemożliwia używanie układu TPM do cyfrowego
podpisywania certyfikatów.

Domyślnie opcja Włączenie poświadczeń jest włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włączenie poświadczeń.

UWAGA: Wyłączenie tej funkcji może spowodować problemy ze zgodnością lub

utratę dostępu do funkcji wniektórych systemach operacyjnych.

Włączenie magazynu kluczy Opcja Włączenie magazynu kluczy steruje hierarchią pamięci modułu TPM, która

służy do przechowywania kluczy cyfrowych. Wyłączenie opcji Włączenie magazynu
kluczy ogranicza możliwość przechowywania danych właściciela przez moduł TPM.

Domyślnie opcja Włączenie magazynu kluczy jest włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Włączenie magazynu kluczy.

UWAGA: Wyłączenie tej funkcji może spowodować problemy ze zgodnością lub

utratę dostępu do funkcji wniektórych systemach operacyjnych.

SHA-256 Umożliwia sterowanie algorytmem skrótu używanym przez moduł TPM. Kiedy ta

opcja jest włączona, moduł TPM używa algorytmu skrótu SHA-256. Kiedy opcja jest
wyłączona, moduł TPM używa algorytmu skrótu SHA-1.

Domyślne ustawienie SHA-256 jest włączone.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji SHA-256.

Wyczyść Włączenie opcji Wyczyść powoduje usunięcie informacji zapisanych wukładzie TPM po

wyjściu zsystemu BIOS. Po ponownym uruchomieniu komputera ta opcja powraca do
stanu wyłączonego

Domyślnie opcja Wyczyść jest wyłączona.

Firma Dell Technologies zaleca włączanie opcji Wyczyść tylko wtedy, gdy trzeba
wyczyścić dane modułu TPM.

Pomiń interfejs fizycznej obecności (PPI) dla
poleceń włączania

Opcje pomijania interfejsu fizycznej obecności (PPI) umożliwiają systemowi
operacyjnemu zarządzanie określonymi aspektami modułu TPM. Jeśli te opcje są
włączone, monit opotwierdzenie nie wyświetla się wprzypadku niektórych zmian
konfiguracji układu TPM.

Opcja Pomiń PPI dla poleceń włączania jest domyślnie włączona.

94 Konfiguracja systemu BIOS

Tabela 36. Opcje konfiguracji systemu BIOS — menu Zabezpieczenia(cd.)

Zabezpieczenia

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Pomiń PPI dla poleceń włączania.

Intel Total Memory Encryption

Szyfrowanie pamięci zwieloma kluczami (do 16
kluczy)

Naruszenie obudowy

Wykrywanie naruszenia obudowy Funkcja wykrywania naruszenia obudowy umożliwia włączenie fizycznego przełącznika,

Środki bezpieczeństwa wtrybie SMM Umożliwia włączanie iwyłączanie dodatkowych zabezpieczeń UEFI SMM Security

Umożliwia włączanie iwyłączanie funkcji ochrony pamięci przed atakami fizycznymi,
takimi jak zamrażanie, sondowanie DDR wcelu odczytu cykli iinne. Po włączeniu
tej opcji pamięć systemowa jest szyfrowana wpostaci bloku TME (Total Memory
Encryption) podłączonego do kontrolera pamięci.

Opcja Szyfrowanie pamięci zwieloma kluczami jest domyślnie wyłączona.

który uruchamia zdarzenie po otwarciu pokrywy komputera.

Gdy opcja ma wartość Włączone, przy następnym uruchomieniu zostanie wyświetlone
powiadomienie, azdarzenie zostanie zarejestrowane wdzienniku zdarzeń systemu
BIOS.

Gdy opcja ma wartość Włączone — tryb cichy, zdarzenie zostanie zarejestrowane
wdzienniku zdarzeń systemu BIOS, ale powiadomienie nie zostanie wyświetlone.

Gdy opcja ma wartość Wyłączone, powiadomienie zostanie wyświetlone, ale zdarzenie
nie zostanie zarejestrowane wdzienniku zdarzeń systemu BIOS.

Opcja Wykrywanie naruszenia obudowy jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Wykrywanie naruszenia obudowy.

Mitigation. Ta opcja używa tabeli Windows SMM Security Mitigations (WSMT) do
potwierdzania systemowi operacyjnemu, że woprogramowaniu wewnętrznym UEFI
zaimplementowano najlepsze praktyki wzakresie zabezpieczeń.

Opcja Środki bezpieczeństwa wtrybie SMM jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Środki bezpieczeństwa wtrybie SMM, chyba że używana jest
któraś zniezgodnych aplikacji.

UWAGA: Ta funkcja może powodować problemy ze zgodnością lub utratą

funkcjonalności wprzypadku niektórych starszych narzędzi iaplikacji.

Wymazanie danych przy następnym
uruchomieniu

Rozpocznij wymazywanie danych Wymazywanie danych to operacja bezpiecznego kasowania, która usuwa informacje

zurządzenia pamięci masowej.

OSTRZEŻENIE: Operacja bezpiecznego wymazywania usuwa informacje

wtaki sposób, że nie można ich odtworzyć.

Polecenia takie jak usuwanie iformatowanie wsystemie operacyjnym mogą
spowodować niewidoczność plików wsystemie plików. Dane można jednak odtworzyć
za pomocą metod analitycznych, ponieważ informacje są nadal obecne na nośniku
fizycznym. Funkcja wymazywania danych zapobiega odtwarzaniu takich danych idziała
nieodwracalnie.

Gdy opcja wymazywania danych zostanie włączona, podczas następnego rozruchu
wyświetli monit owyczyszczenie wszystkich urządzeń pamięci masowej podłączonych
do komputera.

Domyślnie opcja Rozpocznij wymazywanie danych jest wyłączona.

Absolute Absolute Software zapewnia różne rozwiązania wzakresie bezpieczeństwa

komputerowego, zktórych część wymaga oprogramowania wstępnie zainstalowanego

Konfiguracja systemu BIOS 95

Tabela 36. Opcje konfiguracji systemu BIOS — menu Zabezpieczenia(cd.)

Zabezpieczenia

na komputerach firmy Dell izintegrowanego zsystemem BIOS. Aby korzystać ztych
funkcji, należy włączyć ustawienie Absolute wsystemie BIOS iskontaktować się zfirmą
Absolute wcelu ich skonfigurowania iaktywacji.

Opcja Absolute jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Absolute.

UWAGA: Po aktywowaniu funkcji Absolute nie można wyłączyć integracji Absolute

na ekranie konfiguracji systemu BIOS.

Bezpieczeństwo uruchamiania ścieżki rozruchu
UEFI

Wykrywanie manipulacji urządzeniem
oprogramowania wewnętrznego

Czyszczenie wykrywania manipulacji
urządzeniem oprogramowania wewnętrznego

Umożliwia włączanie iwyłączanie wyświetlania przez system monitu owprowadzenie
hasła administratora podczas uruchamiania urządzenia ze ścieżką rozruchu UEFI
zmenu F12.

Domyślnie włączona jest opcja Zawsze, zwyjątkiem wewnętrznego dysku HDD.

Umożliwia sterowanie wykrywaniem ingerencji wurządzenie oprogramowania
wewnętrznego. Ta funkcja powiadamia użytkownika oingerencji wurządzenie
oprogramowania wewnętrznego. Gdy ta opcja jest włączona, na ekranie komputerze
wyświetlane są komunikaty ostrzegawcze, awdzienniku zdarzeń systemu BIOS
zapisywane jest zdarzenie dotyczące wykrycia ingerencji. Komputer nie uruchomi się
ponownie do momentu wyczyszczenia alertu ozdarzeniu.

Domyślnie włączona jest opcja Tryb dyskretny. Zdarzenia dotyczące wykrycia
manipulacji są rejestrowane, aostrzeżenia na ekranie POST są wyłączone.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Wykrywanie manipulacji urządzeniem oprogramowania
wewnętrznego.

Umożliwia włączanie iwyłączanie funkcji czyszczenia zdarzenia dotyczącego wykrycia
manipulacji wcelu umożliwienia rozruchu komputera po jego zarejestrowaniu zdarzenia.

Opcja Czyszczenie wykrywania manipulacji urządzeniem oprogramowania

wewnętrznego jest domyślnie włączona.

Tabela 37. Opcje konfiguracji systemu BIOS — menu Hasła

Hasła

Hasło administratora Hasło administratora uniemożliwia nieautoryzowany dostęp do opcji konfiguracji systemu

BIOS. Gdy hasło administratora jest ustawione, opcje konfiguracji systemu BIOS można
zmodyfikować dopiero po podaniu prawidłowego hasła.

Hasło administratora podlega następującym regułom izależnościom:

● Hasła administratora nie można ustawić, jeśli zostały już ustawione hasła do
komputera lub do wewnętrznego dysku twardego.

● Hasła administratora można używać zamiast hasła do komputera lub hasła do
wewnętrznego dysku twardego.

● Gdy hasło administratora jest ustawione, należy je podawać podczas aktualizacji
oprogramowania wewnętrznego.

● Wyczyszczenie hasła administratora powoduje również usunięcie hasła do
komputera (jeśli jest ustawione).

Firma Dell Technologies zaleca używanie hasła administratora wcelu zapobiegania
nieautoryzowanym zmianom konfiguracji systemu BIOS.

Hasło systemowe Hasło systemowe uniemożliwia uruchomienie systemu operacyjnego bez wprowadzenia

prawidłowego hasła.

Hasło systemowe podlega następującym regułom izależnościom:

● Komputer wyłącza się po około 10 minutach bezczynności na ekranie monitu
opodanie hasła do komputera.

96 Konfiguracja systemu BIOS

Tabela 37. Opcje konfiguracji systemu BIOS — menu Hasła(cd.)

Hasła

● Komputer wyłącza się po trzech nieprawidłowych próbach wpisania hasła do
komputera.

● Komputer wyłącza się po naciśnięciu klawisza Esc na ekranie monitu opodanie hasła
systemowego.

● Monit ohasło do komputera nie jest wyświetlany po wyjściu komputera ztrybu
czuwania.

Firma Dell Technologies zaleca używanie hasła systemowego wsytuacjach, gdy istnieje
prawdopodobieństwo, że komputer może zostać zgubiony lub skradziony.

M.2 PCIe SSD-0 Ustawienie hasła do dysku SSD-0 M.2 PCIe pozwala zapobiegać nieautoryzowanemu

dostępowi do danych przechowywanych na dysku SSD. Komputer podczas rozruchu
wyświetla monit opodanie hasła do dysku SSD wcelu odblokowania dysku. Dysk twardy
chronionyhasłem pozostaje zabezpieczony nawet po wymontowaniu go zkomputera
lub umieszczeniu winnym komputerze. Uniemożliwia to atakującym dostęp do danych
na dysku bez autoryzacji.

Hasło do dysku SSD-0 M.2 PCIe podlega następującym regułom izależnościom:

● Nie można uzyskać dostępu do opcji hasła do dysku SSD-0 M.2 PCIe, gdy dysk jest
wyłączony wprogramie konfiguracji systemu BIOS.

● Komputer wyłącza się po około 10 minutach bezczynności na ekranie monitu
opodanie hasła do dysku SSD.

● Komputer wyłącza się po trzech nieudanych próbach wpisania hasła do dysku SSD
itraktuje ten dysk jako niedostępny.

● Dysk SSD przestaje akceptować próby odblokowania za pomocą hasła po pięciu
nieudanych próbach podania hasła do dysku SSD na ekraniekonfiguracji systemu
BIOS. Aby można było ponowić próbę podania hasła, należy zresetować hasło do
dysku SSD.

● Wprzypadku naciśnięcia klawisza Esc na ekranie monitu opodanie hasła do dysku
SSD komputer traktuje ten dysk jako niedostępny.

● Monit ohasło do SSD nie jest wyświetlany po wyjściu komputera ztrybu czuwania.
Gdy przed przejściem komputera wtryb czuwania dysk SSD zostanie odblokowany
przez użytkownika, pozostanie on odblokowany po wznowieniu pracy komputera
ztrybu czuwania.

● Jeśli hasło do komputera ihasło do dysku SSD są takie same, dysk SSD zostanie
odblokowany po wprowadzeniu poprawnego hasła do komputera.

Firma Dell Technologies zaleca używanie hasła do dysku SSD wcelu ochrony przed
nieautoryzowanym dostępem do danych.

Hasło właściciela Hasło właściciela jest zazwyczaj używane, gdy komputer jest wypożyczony lub

dzierżawiony iużytkownik końcowy ustawia własne hasło do komputera lub do dysku
twardego. Hasło właściciela umożliwia dostęp na wyższym poziomie uprawnień wcelu
odblokowania komputera po jego zwróceniu. Hasła właściciela nie można ustawić
wprogramie konfiguracji systemu BIOS. Podmiot, do którego należy system, korzysta
znarzędzia umożliwiającego ustawienie hasła właściciela.

Hasło właściciela podlega następującym regułom izależnościom:

● Hasła właściciela nie można ustawić, gdy jest już ustawione hasło administratora.

● Hasła właściciela można używać zamiast hasła administratora, hasła do komputera

lub hasła do dysku twardego.

UWAGA: Hasło do dysku SSD musi zostać ustawione na komputerze zhasłem

właściciela.

Firma Dell Technologies zaleca, aby hasła właściciela używali tylko właściciele komputera.

Silne hasło Funkcja silnego hasła wymusza bardziej restrykcyjne reguły dotyczące hasła

administratora, hasła właściciela ihasła do komputera.

Kiedy ta opcja jest włączona, obowiązują następujące reguły:

● Minimalna długość hasła jest ustawiona na 8 znaków.

Konfiguracja systemu BIOS 97

Tabela 37. Opcje konfiguracji systemu BIOS — menu Hasła(cd.)

Hasła

● Hasło musi zawierać co najmniej 1 wielką i1 małą literę.

UWAGA: Te wymagania nie dotyczą hasła do dysku.

Opcja Silne hasło jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
włączonej opcji Silne hasło, ponieważ wymaga ona używania bardziej skomplikowanych
haseł.

Konfiguracja hasła Strona Konfiguracja hasła zawiera różne opcje zmiany wymagań dotyczących haseł

wsystemie BIOS. Można zmienić minimalną imaksymalną długość haseł, atakże
włączyć wymóg stosowania określonych klas znaków (wielkie litery, małe litery, cyfry,
znaki specjalne).

Firma Dell Technologies zaleca ustawienie minimalnej długości hasła na co najmniej 8
znaków.

Pominięcie hasła Opcja Pominięcie hasła umożliwia ponowne uruchomienie komputera zpoziomu

systemu operacyjnego bez wprowadzania hasła do komputera lub hasła do dysku
twardego. Jeśli system operacyjny komputera został uruchomiony, przyjmuje się, że
użytkownik podał już prawidłowe hasło do komputera lub hasło do dysku twardego.

UWAGA: Ta opcja nie zmienia wymogu wprowadzenia hasła po zamknięciu

systemu.

Opcja Pominięcie hasła jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Pominięcie hasła.

Zmiany hasła

Zezwól na zmiany hasła przez użytkowników
innych niż administrator

Zmiany konfiguracji bez hasła administratora Opcja Zmiany konfiguracji bez hasła administratora umożliwia użytkownikowi

Blokada konfiguracji administratora Opcja Blokada konfiguracji administratora uniemożliwia użytkownikowi końcowemu

Opcja Zezwól na zmiany hasła przez użytkowników innych niż administrator
wkonfiguracji systemu BIOS umożliwia użytkownikowi końcowemu ustawianie
izmienianie hasła systemowego lub hasła do dysku twardego bez podawania hasła
administratora. Daje to administratorowi kontrolę nad ustawieniami systemu BIOS, ale
umożliwia użytkownikowi końcowemu wybranie własnego hasła.

Opcja Zezwól na zmiany hasła przez użytkowników innych niż administrator jest
domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Zezwól na zmiany hasła przez użytkowników innych niż
administrator.

końcowemu konfigurowanie urządzeń bezprzewodowych bez podawania hasła
administratora.

Opcja Zmiany konfiguracji bez hasła administratora jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Zmiany konfiguracji bez hasła administratora.

wyświetlanie konfiguracji systemu BIOS bez podania hasła administratora (jeśli jest
ustawione).

Opcja Blokada konfiguracji administratora jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell Technologies zaleca pozostawienie
wyłączonej opcji Blokada konfiguracji administratora.

Hasło odzyskiwania Hasła odzyskiwania można używać, gdy właściciel systemu zapomni hasło

administratora, hasło systemowe lub hasło do dysku twardego. Kod do odblokowania
można uzyskać przez telefon od zespołu pomocy technicznej firmy Dell po

98 Konfiguracja systemu BIOS

Tabela 37. Opcje konfiguracji systemu BIOS — menu Hasła(cd.)

Hasła

potwierdzeniu własności komputera. Kod do odblokowania zastępuje iusuwa istniejące
hasło.

UWAGA: Wprzypadku zastąpienia hasła do dysku twardego za pomocą tej metody

dane na dysku twardym zostaną usunięte, jeśli podczas ustawiania hasła włączono
funkcję bezpiecznego wymazywania.

Blokada hasła głównego

Włącz blokadę hasła głównego Ustawienie Blokada hasła głównego umożliwia wyłączenie funkcji odzyskiwania hasła.

Jeśli użytkownik zapomni hasło do komputera, hasło administratora lub hasło do dysku
twardego, nie będzie można korzystać zkomputera.

UWAGA: Po ustawieniu hasła właściciela opcja blokady hasła głównego nie jest

dostępna.

UWAGA: Jeśli jest ustawione hasło do wewnętrznego dysku twardego, należy je

wyczyścić przed zmianą opcji Blokada hasła głównego.

Opcja Włącz blokadę hasła głównego jest domyślnie wyłączona.

Firma Dell nie zaleca włączania ustawienia Blokada hasła głównego, chyba że
wdrożono własny system odzyskiwania haseł.

Tabela 38. Opcje konfiguracji systemu BIOS — menu Aktualizacje iodzyskiwanie

Aktualizacje iodzyskiwanie

Aktualizacje oprogramowania
wewnętrznego przy użyciu pakietów UEFI
Capsule

Włącz aktualizacje oprogramowania
wewnętrznego UEFI Capsule

Odzyskiwanie systemu BIOS zdysku
twardego

Obniżenie wersji systemu BIOS

Zezwól na wcześniejszą wersję BIOS Umożliwia ładowanie wcześniejszych wersji oprogramowania wewnętrznego.

Umożliwia włączanie iwyłączanie aktualizacji systemu BIOS za pośrednictwem pakietów
aktualizacji UEFI Capsule.

UWAGA: Wyłączenie tej opcji powoduje zablokowanie aktualizacji systemu BIOS

zpoziomu takich usług, jak Microsoft Windows Update iLinux Vendor Firmware
Service (LVFS).

Opcja Włącz aktualizacje oprogramowania wewnętrznego UEFI Capsule jest
domyślnie włączona.

Umożliwia wpewnych sytuacjach przywrócenie uszkodzonego systemu BIOS zpliku
przywracania zapisanego na głównym dysku twardym lub wzewnętrznej pamięci USB.

Opcja Odzyskiwanie systemu BIOS zdysku twardego jest domyślnie włączona.

UWAGA: Przywracanie systemu BIOS zdysku twardego nie jest możliwe

wprzypadku dysków samoszyfrujących (SED).

UWAGA: Odzyskiwanie systemu BIOS jest przeznaczone do naprawy głównego

bloku BIOS inie działa wprzypadku uszkodzenia bloku rozruchowego. Ponadto
funkcja ta nie może działać wprzypadku uszkodzenia bloków EC lub ME albo
problemu ze sprzętem. Obraz odzyskiwania musi znajdować się na nieszyfrowanej
partycji na dysku.

Opcja Zezwól na wcześniejszą wersję BIOS jest domyślnie włączona.

SupportAssist OS Recovery Umożliwia włączanie iwyłączanie kontrolowania rozruchu narzędzia SupportAssist OS

Recovery wprzypadku niektórych błędów systemu.

Opcja SupportAssist OS Recovery jest domyślnie włączona.

BIOSConnect Umożliwia włączanie iwyłączanie odzyskiwania systemu operacyjnego zusługi

chmurowej, jeśli rozruch głównego system operacyjnego nie powiódł się określoną

Konfiguracja systemu BIOS 99

Tabela 38. Opcje konfiguracji systemu BIOS — menu Aktualizacje iodzyskiwanie(cd.)

Aktualizacje iodzyskiwanie

liczbę razy (liczba ta jest skonfigurowana jako wartość progowa automatycznego
odzyskiwania systemu operacyjnego Dell), aserwisowy system operacyjny nie uruchamia
się lub nie jest zainstalowany.

Opcja BIOSConnect jest domyślnie włączona.

Próg automatycznego uruchomienia
odzyskiwania systemu operacyjnego Dell

Umożliwia kontrolowanie automatycznego rozruchu konsoli SupportAssist System
Resolution inarzędzia Dell OS Recovery.

Domyślnie opcja Próg automatycznego uruchomienia odzyskiwania systemu

operacyjnego Dell ma wartość 2.

Tabela 39. Opcje konfiguracji systemu BIOS — menu Zarządzanie systemem

Zarządzanie systemem

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Umożliwia utworzenie unikatowej plakietki identyfikacyjnej systemu, która pozwala

administratorom IT identyfikować dany komputer.

UWAGA: Po ustawieniu plakietki identyfikacyjnej wsystemie BIOS nie można jej

zmienić.

Zachowanie po podłączeniu zasilacza

Uaktywnianie po podłączeniu zasilacza Umożliwia włączanie iwłączanie opcji uruchamiania komputera po podłączeniu zasilacza

sieciowego.

Opcja Uaktywnianie po podłączeniu zasilacza jest domyślnie wyłączona.

Uaktywnianie zsieci LAN Umożliwia lub uniemożliwia włączanie komputera przez specjalny sygnał zsieci LAN.

Opcja Uaktywnianie zsieci LAN jest domyślnie wyłączona.

Automatycznie na czas Umożliwia ustawianie automatycznego włączanie komputera codziennie lub określonego

dnia iookreślonej godzinie. Ta opcja może zostać skonfigurowana tylko, jeśli opcja
Automatycznie na czas jest ustawiona na wartość Codziennie, Dni tygodnia lub Wybrane
dni.

Opcja Automatycznie na czas jest domyślnie wyłączona.

Obsługa technologii Intel AMT Umożliwia włączanie iwyłączanie funkcji Intel Active Management Technology oraz

zarządzanie nimi.

Domyślnie włączona jest opcja Ogranicz dostęp przed rozruchem.

Data pierwszego uruchomienia

Ustawianie daty nabycia tytułu własności Umożliwia skonfigurowanie daty nabycia tytułu własności.

Opcja Ustawianie daty nabycia tytułu własności jest domyślnie wyłączona.

Diagnostyka

Żądania agenta systemu operacyjnego Umożliwia włączanie iwyłączanie opcji pozwalającej agentom systemu operacyjnego

firmy Dell na zaplanowanie wbudowanej diagnostyki podczas kolejnego rozruchu, co
pomaga wzapobieganiu problemom sprzętowym iich rozwiązywaniu.

Opcja Żądania agenta systemu operacyjnego jest domyślnie włączona.

Automatyczne odzyskiwanie przy użyciu
autotestu zasilania

Umożliwia automatyczne odzyskanie nieodpowiadającego systemu przed ukończeniem
testu POST (Power-on-Self-Test) systemu BIOS.

Opcja Automatyczne odzyskiwanie podczas autotestu zasilania jest domyślnie
włączona.

100 Konfiguracja systemu BIOS
