Page 1
2.4GHz
5GHz
ENET1
ENET0
PWR
ANT0
ANT2
ANT1
56V 350mA
Kensington 鎖
USB 介面
控制台埠
乙太網路埠
DC（直流電）電源插座
重置按鈕
串列控制台埠
1
2
3
4
5
6
7
8
TxD
GND
RxD
RJ-45 插孔引腳分配
GND
1000Base-T 十億位元
乙太網路埠
RJ-45 插孔
引腳分配
訊號名稱
1
2
3
4
5
6
7
8
BI_DC+
BI_DC-
BI_DD+
BI_DD-
BI_DA+
BI_DABI_DB+
BI_DB-
功能
雙向配對 +C，無 POE 功能
雙向配對 -C，無 POE 功能
雙向配對 +D，有 POE 功能
雙向配對 -D，有 POE 功能
雙向線對 +A，有 POE 功能
雙向配對 -A，有 POE 功能
雙向配對 +B，無 POE 功能
雙向配對 -B，無 POE 功能

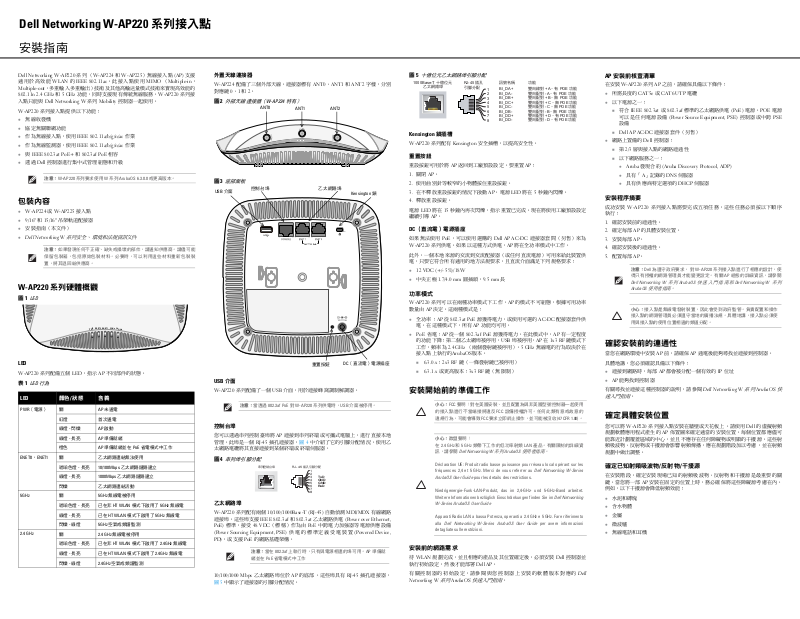

Dell Networking W-AP220 系列接入點
安裝指南
Dell Networking W-AP220 系列 （W-AP224 和 W-AP225）無線接入點 (AP) 支援
適用於高效能 WLAN 的 IEEE 802.11ac。此接入點使用 MIMO （Multiple-in，
Multiple-out，多重輸入多重輸出）技術及其他高輸送量模式技術來實現高效能的
802.11n 2.4 GHz 和 5 GHz 功能，同時支援現有傳統無線服務。W-AP220 系列接
入點只能與 Dell Networking W 系列 Mobility 控制器一起使用。
W-AP220 系列接入點提供以下功能：
無線收發機
協定無關聯網功能
作為無線接入點，使用 IEEE 802.11a/b/g/n/ac 作業
作為無線監測器，使用 IEEE 802.11a/b/g/n/ac 作業
與 IEEE 802.3at PoE+ 和 802.3af PoE 相容
透過 Dell 控制器進行集中式管理組態和升級
注意：W-AP220 系列要求使用 W 系列 ArubaOS 6.3.0.0 或更高版本。
包裝內容
W-AP224 或 W-AP225 接入點
9/16" 和 15/16" 吊架軌道配接器
安裝指南（本文件）
Dell Networking W
注意：如果發現任何不正確、缺失或損壞的部件，請通知供應商。請儘可能
保留包裝箱，包括原始包裝材料。必要時，可以利用這些材料重新包裝裝
置，將其退回給供應商。

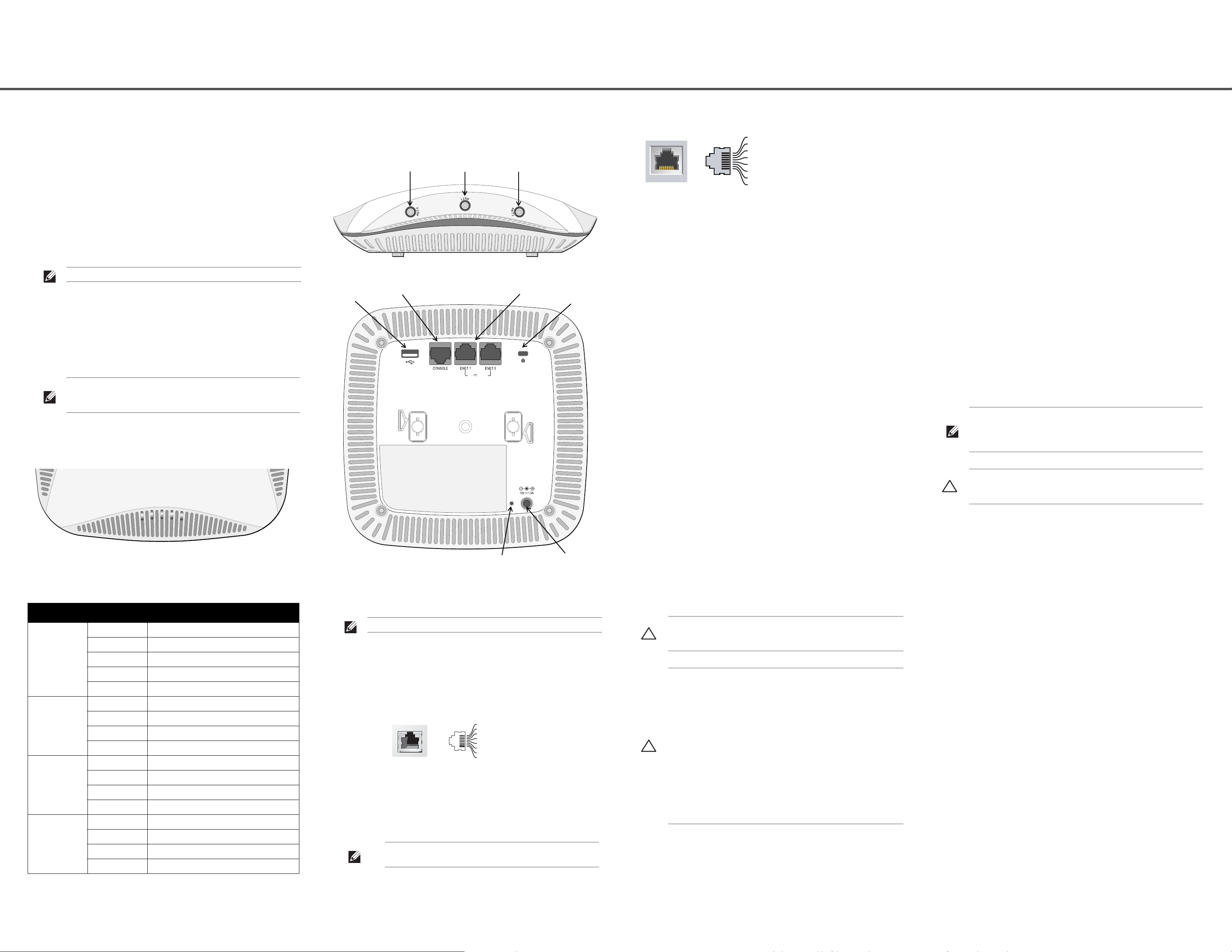

W-AP220 系列硬體概觀
圖 1 LED
LED
W-AP220 系列配備五個 LED，指示 AP 不同部件的狀態。
表 1 LED
LED
PWR（電源） 關 AP 未通電
ENET0，ENET1 關 乙太網路連結無法使用
5GHz
2.4 GHz
行為
系列安全、環境和法規資訊
文件
顏色/狀態 含義
紅燈 首次通電
綠燈 - 閃爍 AP 啟動
綠燈 - 長亮 AP 準備就緒
橙色 AP 準備就緒並在 PoE 省電模式中工作
琥珀色燈 - 長亮 10/100Mbps 乙太網路鏈路建立
綠燈 - 長亮 1000Mbps 乙太網路鏈路建立
閃爍 乙太網路連結活動
關 5GHz 無線電被停用
琥珀色燈 - 長亮 已在非 HT WLAN 模式下啟用了 5GHz 無線電
綠燈 - 長亮 已在 HT WLAN 模式下啟用了 5GHz 無線電
閃爍 - 綠燈 5GHz 空氣或頻譜監測
關 2.4 GHz 無線電被停用
琥珀色燈 - 長亮 已在非 HT WLAN 模式下啟用了 2.4GHz 無線電
綠燈 - 長亮 已在 HT WLAN 模式下啟用了 2.4GHz 無線電
閃爍 - 綠燈 2.4GHz 空氣或頻譜監測
外置天線連接器
W-AP224 配備了三個外部天線。連接器標有 ANT0、ANT1 和 ANT2 字樣，分別
對應鏈 0、1 和 2。
圖 2
外部天線連接器（
圖 3
底部面板
W-AP224
特有）
USB 介面
W-AP220 系列配備了一個 USB 介面，用於連接蜂窩調制解調器。
注意：當透過 802.3af PoE 對 W-AP220 系列供電時，USB 介面被停用。
控制台埠
您可以透過串列控制臺埠將 AP 連接到串列終端或可攜式電腦上，進行直接本地
管理。此埠是一個 RJ-45 插孔連接器，圖 4 中介紹了它的引腳分配情況。使用乙
太網路電纜將其直接連接到某個終端或終端伺服器。
圖 4
串列埠引腳分配
乙太網路埠
W-AP220 系列配有兩個 10/100/1000Base-T (RJ-45) 自動偵測 MDI/MDX 有線網路
連接埠。這些埠支援 IEEE 802.3af 和 802.3at 乙太網路供電 (Power over Ethernet,
PoE) 標準，接受 48 VDC（標稱）作為由 PoE 中跨電力加強器等電源供應設備
(Power Sourcing Equipment, PSE) 供電的標準定義受電裝置 (Powered Device,
PD)，或支援 PoE 的網路基礎架構。
注意：當在 802.3af 上執行時，只有與電源相連的埠可用。AP 準備就
緒並在 PoE 省電模式中工作
圖 5
十億位元乙太網路埠引腳分配
Kensington 鎖插槽
W-AP220 系列配有 Kensington 安全插槽，以提高安全性。
重置按鈕
重設按鈕可用於將 AP 返回到工廠預設設定。要重置 AP：
1. 關閉 AP。
2. 使用曲別針等較窄的小物體按住重設按鈕。
3. 在不釋放重設按鈕的情況下啟動 AP。電源 LED 將在 5 秒鐘內閃爍。
4. 釋放重設按鈕。
電源 LED 將在 15 秒鐘內再次閃爍，指示重置已完成。現在將使用工廠預設設定
繼續引導 AP。
DC（直流電）電源插座
如果無法使用 PoE，可以使用選購的 Dell AP AC-DC 連接器套間（另售）來為
W-AP220 系列供電。如果以這種方式供電，AP 將在全功率模式中工作。
此外，一個本地來源的交流到交流配接器（或任何直流電源）可用來給此裝置供
電，只要它符合所有適用的地方法規要求，且直流介面滿足下列規格要求：
12 VDC (+/- 5%)/18W
中央正極 1.7/4.0 mm 圓插頭，9.5 mm 長
功率模式
W-AP220 系列可以在兩種功率模式下工作。AP 的模式不可組態，根據可用功率
數量由 AP 決定。這兩種模式是：
全功率：AP 從 802.3at PoE 源獲得電力，或使用可選的 AC-DC 配接器套件供
電。在這種模式下，所有 AP 功能均可用。
PoE 省電：AP 從一個 802.3af PoE 源獲得電力。在此模式中，AP 有一定程度
的功能下降：第二個乙太網埠被停用，USB 埠被停用，AP 在 1x3 RF 鏈模式下
工作，頻率為 2.4 GHz （兩個發射鏈被停用）。5 GHz 無線電的行為取決於在
接入點上執行的ArubaOS版本。
6.3.0.x：2x3 RF 鏈（一條發射鏈已被停用）
6.3.1.x 或更高版本：3x3 RF 鏈（無限制）
安裝開始前的準備工作
小心：FCC 聲明：對在美國安裝、並且配置為與非美國型號控制器一起使用
的接入點進行不當端接將違反 FCC 設備授權許可。任何此類有意或故意的
違規行為，可能會導致 FCC 要求立即終止操作，並可能被沒收(47 CFR 1.80)。
小心：歐盟聲明：
在 2.4 GHz 和 5 GHz 頻帶下工作的低功率射頻 LAN 產品。有關限制的詳細資
系列
訊，請參閱 Dell Networking W
Déclaration UE: Produit radio basse puissance pour réseau local opérant sur les
fréquences 2,4 et 5 GHz. Merci de vous referrer au Dell Networking W-Series
ArubaOS User Guide pour les details des restrictions.
Niedrigenergie-Funk-LAN-Produkt, das im 2,4-GHz- und 5-GHz-Band arbeitet.
Weitere Informationen bezlüglich Einschränkungen finden Sie im Dell Networking
W-Series ArubaOS User Guide
Apparati Radio LAN a bassa Potenza, operanti a 2.4 GHz e 5 GHz. Fare riferimento
alla Dell Networking W-Series ArubaOS User Guide per avere informazioni
detagliate sulle restrizioni.
ArubaOS
安裝前的網路需求
待 WLAN 規劃完成，並且相應的產品及其位置確定後，必須安裝 Dell 控制器並
執行初始設定，然後才能部署 Dell AP。
使用者指南。
AP 安裝前核查清單
在安裝 W-AP220 系列 AP 之前，請確保具備以下條件：
所需長度的 CAT5e 或 CAT6 UTP 電纜
以下電源之一：
符合 IEEE 802.3at 或 802.3af 標準的乙太網路供電 (PoE) 電源。POE 電源
可以是任何電源設備 (Power Source Equipment, PSE) 控制器或中跨 PSE
設備
Dell AP AC-DC 連接器套件（另售）
網路上置備的 Dell 控制器：
第 2/3 層與接入點的網路連通性
以下網路服務之一：
Aruba 發現合約 (Aruba Discovery Protocol, ADP)
具有「A」記錄的 DNS 伺服器
具有供應商特定選項的 DHCP 伺服器
安裝程序摘要
成功安裝 W-AP220 系列接入點需要完成五項任務，這些任務必須按以下順序
執行：
1. 確認安裝前的連通性。
2. 確定每部 AP 的具體安裝位置。
3. 安裝每部 AP。
4. 確認安裝後的連通性。
5. 配置每部 AP。
注意：Dell 為遵守政府要求， 對 W-AP220 系列接入點進行了相應的設計，使
得只有授權的網路管理員才能變更設定。有關 AP 組態的詳細資訊，請參閱
系列
Dell Networking W
ArubaOS
小心：接入點是無線電發射裝置，因此會受到政府監管。負責配置和操作
接入點的網路管理員必須遵守當地的廣播法規。具體地講，接入點必須使
用與接入點的使用位置相適的頻道分配。
使用者指南
ArubaOS
。
快速入門指南和
Dell Networking W
系列
確認安裝前的連通性
當您在網路環境中安裝 AP 前，請確保 AP 通電後能夠尋找並連接到控制器。
具體地講，您必須確認具備以下條件：
連接到網路時，每部 AP 都會被分配一個有效的 IP 位址
AP 能夠找到控制器
有關尋找並連接這種控制器的說明，請參閱 Dell Networking W
速入門指南
。
系列
ArubaOS
快
確定具體安裝位置
您可以將 W-AP220 系列接入點安裝在牆壁或天花板上。請使用 Dell 的虛擬射頻
規劃軟體應用程式產生的 AP 佈置圖來確定適當的安裝位置。每個位置都應儘可
能靠近計劃覆蓋區域的中心，並且不應存在任何障礙物或明顯的干擾源。這些射
頻吸波物、反射物或干擾源會影響射頻傳播，應在規劃階段加以考慮，並在射頻
規劃中做出調整。
確定已知射頻吸波物/反射物/干擾源
在安裝階段，確定安裝現場已知的射頻吸波物、反射物和干擾源是最重要的關
鍵。當您將一部 AP 安裝在固定的位置上時，務必確保將這些障礙源考慮在內。
例如，以下干擾源會降低射頻效能：
水泥和磚塊
含水物體
金屬
微波爐
無線電話和耳機
10/100/1000 Mbps 乙太網路埠位於 AP 的底部。這些埠具有 RJ-45 插孔連接器，
圖 5 中顯示了連接器的引腳分配情況。
有關控制器的初始設定，請參閱與您控制器上安裝的軟體版本對應的 Dell
Networking W
系列
ArubaOS
快速入門指南
。
Page 2
安裝 AP
AP-220_04
AP-220_005
HK0011300681
HK0011300680
TRA
REGISTERED No:
DEALER No:
DA0039425/10
ER0111798/13
TRA
REGISTERED No:
DEALER No:
DA0039425/10
ER0111795/13
10
200202320G
設定 W-AP220 系列
Cet apareil numerique de la classe B respecte toutes les exigencies du Reglement sur le
materiel brouilleur du Canada.
注意：所有 Dell 產品的維修都只能由經過訓練的維修人員來完成。

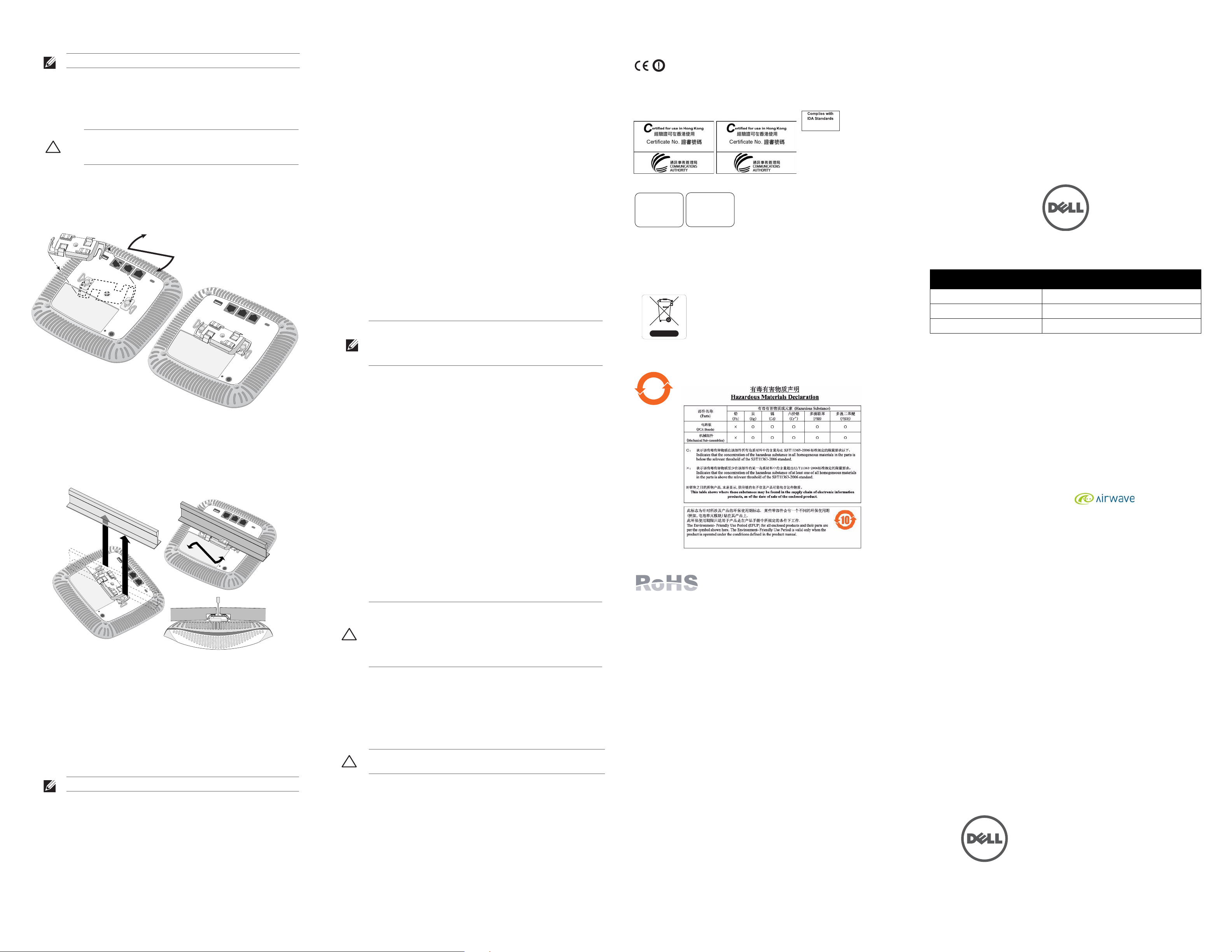

使用吊架軌道配接器
W-AP220 系列配有用於 9/16" 和 15/16" 吊架軌道的兩個吊架軌道配接器。用於其
他軌道樣式的其他壁裝式配接器可作為附件提供。
小心：將裝置懸掛在天花板上時，請確保 AP 牢固地安裝在吊頂板軌
道上，因為如果安裝不牢固，可能會導致裝置掉下來，砸到人員或
設備。
1. 將必需的電纜穿過吊頂板中靠近 AP 安裝位置的預留孔。
2. 將配接器靠在 AP 的背面，使配接器與鎖片呈約 30 度的角 （參見 圖 6）。
3. 順時針扭動配接器，直到其卡入到鎖片中為止 （參見 圖 6）。
圖 6
連接吊架軌道配接器
AP 置備/重新置備
各 AP 的置備參數是唯一的。這些本地 AP 參數最初在控制器中進行配置，然後向
外推送給 AP 並儲存在 AP 本身中。Dell 建議僅透過 ArubaOS WebUI 來分配置備
設定。有關全部詳細資訊，請參閱 Dell Networking W
系列
ArubaOS
使用者指南
AP 配置
配置參數視網路或控制器而定，在控制器中進行配置和儲存。網路配置設定向外
推送給 AP，但仍儲存在控制器上。
可以透過 ArubaOS Web UI 或 ArubaOS CLI 來設定組態設定。有關全部詳細資
訊，請參閱 Dell Networking W
系列
ArubaOS
使用者指南
。
產品規格
電氣規格
乙太網路：
2 個 10/100/1000 Base-T 自動偵測乙太網路 RJ-45 介面
MDI/MDX
IEEE 802.3 (10Base-T)、IEEE 802.3u (100Base-T)。IEEE 802.3ab (1000Base-T)
乙太網供電 （符合 IEEE 802.3at）、 48V DC （標稱）和 56V DC （最大） /350mA
（請參閱 圖 5 瞭解管腳組態）
電源：
12 VDC 電源介面，支援透過 AC 轉 DC 電源連接器供電
乙太網路埠上的 POE 支援：符合 802.3at 規範的 POE 供電裝置
注意： 如果在美國或加拿大使用的並非是由Dell Networks 提供的電源連接
器，則所使用的連接器應是透過 cULus (NRTL) 認證的產品，額定 VDC 輸出達
到 12 伏，最小電流達到 1.25 安，帶有「LPS」或「Class 2（2 類）」標記，
並且適合插入美國和加拿大的標準電源插座。
。
歐盟法規遵守
Dell，特此宣佈，本 APIN0224 和 APIN0225 裝置型號符合這些基本要求和指
令 1999/5/EC.CE(!) 的其它相關規定。根據指令 1999/5/EC 做出的合規告示可以在
dell.com 檢視。
新加坡
香港
UAE
Dell 設備的正確處置
若需要全球環境規範以及 Dell 產品的最新資訊，請瀏覽我們的網站 www.dell.com。
電器及電子設備廢料
在歐盟成員國、挪威和瑞士，報廢的 Dell 產品應單獨收集和處理，
因此標記有左方所示的符號（劃掉的輪式垃圾箱）。在這些國家中，
報廢產品的處理應遵守實施有關電器及電子設備廢料 (WEEE) 的
2002/96EC 指令之國家中適用的國家法律。
中國 RoHS
Dell 產品還符合中國環境告示要求，並且在左側貼有「EFUP 10」標籤。
Dell Networking W-AP220 系列
接入點
安裝指南
聯絡支援部門
網站支援
主網站
支援網站
文件網站
dell.com
dell.com /support
dell.com /support/manuals
4. 必要時，將控制臺電纜連接到 AP 後部的控制臺埠。
5. 使吊頂板軌道安裝槽與吊頂板軌道呈大約 30 度 角，將 AP 固定在吊頂板軌道旁
（請參閱圖 7）。確保任何鬆弛的電纜都位於吊頂板之上。
6. 一邊朝吊頂板方向推動，一邊沿順時針方向旋轉 AP，直至裝置哢嗒一聲在吊
頂板軌道上卡入到位。
圖 7
安裝
AP
7. 在 W-AP224 上，按照製造商的說明安裝外置天線，並將天線連接到 AP 上的
天線介面。
環境
工作：
溫度：0°C 至 +50°C（+32°F 至 +122°F）
濕度：5% 至 95%（不冷凝）
存放和運輸：
溫度：-40°C 至 +70°C（-40°F 至 +158°F）
對於有關本產品的其他規格，請參閱相應資料表。相應資料表在 dell.com 中。
安全性及管制規範
Dell 提供了一個多語言文件，其中包含所有 Dell 硬體產品的國家特定限制以及其他安全性
和符合規範訊息。本產品附帶了 Dell Networking W
合規型號名稱
下列法規型號名稱適用於 W-AP220 系列接入點：
W-AP224: APIN0224
W-AP225: APIN0225
FCC
本裝置帶有電子標籤，還會透過「關於」功能表下的 Web 使用者介面顯示 FCC ID。
小心：射頻輻射暴露聲明：本設備符合 FCC 射頻輻射暴露限制性規定。在
安裝和操作本設備時，如果是在 2.4 GHz 和 5 GHz 下進行操作，發射天線與
您身體之間的距離至少要達到 7.9 英寸（20 釐米）。本發射機不得與任何
其他天線或發射機置於同一位置，也不得與它們一起工作。在 5.15 至
5.25 GHz 頻率範圍下操作時，本裝置僅限在室內使用，以降低對同頻道行
動衛星系統產生有害干擾的可能性。
系列安全、環保和符合規範資訊
文件。
歐盟 RoHS
Aruba Networks Inc. 作為本產品的製造商，特此宣佈所有帶 CE 標
誌的 Dell 無線控制器和接入點產品均根據 RoHS 指令 2011/65/EC
闡述的規定製造。
可應要求提供 Aruba 合規告示副本，獲得地址是：
Aruba Networks International Ltd.
Building 1000,
Citygate Mahon
Cork Ireland
請在請求中說明位於產品的標準銘牌上的標準型號。
著作權
© 2013 Aruba Networks, Inc.。Aruba Networks 商標包括 、Aruba Networks
Wireless Networks
®
System
。Dell™、DELL™ 商標和 PowerConnect™ 都是 Dell Inc. 的商標。
保留所有權利。本手冊中的規格如有改變，恕不通知。
於美國編寫。其他所有商標歸各自所有者所有。
開放原始碼
某些 Aruba 產品包含由協力供應商開發的開放源軟體代碼，其中包括須遵照 GNU 通用公共許可證 (General Public
License, GPL)、GNU 寬通用公共許可證 (Lesser General Public License, LGPL) 或其他開放源許可證規定使用的軟
體代碼。可在以下網站上找到所使用的開放原始碼：
http://www.arubanetworks.com/open_source
包括 Litech Systems Design 提供的軟體。IF-MAP 用戶端庫 2011 年 Infoblox, Inc. 著作權所有。保留所有權利。
本產品包含 Lars Fenneberg 等開發的軟體。
法律聲明
任何個人或公司，只要其使用 Aruba Networks, Inc. 交換平台和軟體來端接其他供應商的 VPN 用戶端裝置，即表明
該人或公司對此行為承擔全部責任，並會代表這些供應商，在 Aruba Networks, Inc. 萬一遭受任何以及所有與版權
侵犯有關的法律訴訟時，為其承擔全部傷害和損失賠償。
®
、已註冊的 Aruba the Mobile Edge Company 商 標，以 及 Aruba Mobility Management
®
、Aruba
連接所需的電纜
按照所有適用的地方和國家法規及慣例鋪設電纜。
電源連接
W-AP220 系列具有單個 12V DC 電源插孔，以支援透過 AC 轉 DC 電源配接器
供電。
注意：如果有 POE 和 DC 電源可用，AP 從 PoE 電源獲得電能。
確認安裝後的連通性
可以透過 AP 上整合的 LED 來確認 AP 的獲得電能和起始設定操作是否成功 （請
參閱表 1）。有關驗證安裝後網路連通性的更多詳細資訊，請參閱 Dell Networking
W
系列
ArubaOS
快速入門指南
。
FCC B 類第 15 部分
本裝置符合美國聯邦通訊委員會 (FCC) 規章第 15 部分的規定。其操作須符合以下兩項
條件：
本裝置可能不會導致有害干擾。
本裝置必須接受收到的任何干擾，包括可能會引發非預期操作的干擾。
小心：如果使用者在未經合規責任方確認許可的情況對本裝置進行改造或
改動，可能會喪失操作本設備的權利。
本設備經測試證明符合 FCC 規章第 15 部分有關 B 級數位裝置的限制規定。本設備可產
生、使用並會發射無線射頻能量，如果不按照製造商的說明進行安裝和使用，有可能對無
線電通訊產生有害的干擾。
如果本設備確實產生了干擾（可透過開關設備進行確認），建議使用者透過下列其中一種
或多種方式修正干擾：
調整接收天線的方向或位置。
加大設備與接收機的間隔距離。
將設備連接到與接收器不同電路的電源插座上。
求助於製造商或現場服務技術人員。
符合有關無線電雜訊發射的 B 類限制，如加拿大工業部 ICES-003 題為「數字裝置」的干
擾產生設備標準中所規定的。
www.dell.com
Dell Networking W-AP220 系列接入點 | 安裝指南
部件號 0511327-ZH-01 | 2013 年 6 月
