Page 1
Manual do Proprietário do Dell Vostro V131
Modelo regulamentar P18S
Tipo regulamentar P18S001
Page 2
Notas, avisos e advertências
NOTA: Uma NOTA indica informações importantes para melhor utilizar o computador.
AVISO: Um AVISO alerta para a possibilidade de danos no hardware ou de perda de
dados, caso as instruções não sejam seguidas.
ADVERTÊNCIA: Uma ADVERTÊNCIA indica potenciais danos no equipamento, lesões
corporais ou mesmo morte.
As informações deste documento estão sujeitas a alteração sem aviso prévio.
© 2011 Dell Inc. Todos os direitos reservados.
É estritamente proibida qualquer forma de reprodução destes materiais sem autorização por escrito da Dell
Inc.
Marcas comerciais utilizadas neste texto:
ExpressCharge
da Dell Inc.
Intel
™
,
®
,
Latitude
Pentium
™
,
Latitude ON
®
,
Xeon
®
,
registadas ou marcas comerciais da Intel Corporation nos Estados Unidos e em outros países.
marca comercial registada e
ATI Radeon
Windows
™
®
,
MS-DOS
e
ATI FirePro
comerciais ou marcas comerciais registadas da Microsoft Corporation nos Estados Unidos e/ou em outros
países.
Blu-ray Disc
para utilização em discos e tocadores. A marca com a palavra
de propriedade da
licença.
Wi-Fi
Bluetooth
®
é uma marca comercial registada da Wireless Ethernet Compatibility Alliance, Inc.
AMD Opteron
™
são marcas comerciais da Advanced Micro Devices, Inc.
®
,
Windows Vista
™
é marca comercial de propriedade da Blu-ray Disc Association (BDA) e licenciada
®
SIG, Inc. e qualquer utilização de tal marca por parte da Dell é feita sob
™
, o logótipo DELL,
Dell
™
,
™
Core
™
®
, o botão de iniciar do Windows Vista e
™
OptiPlex
™
,
,
Atom
,
AMD Phenom
,
Vostro
Centrino
Dell Precision
™
e
Wi-Fi Catcher
®
e
Celeron
™
,
AMD Sempron
Bluetooth
Outros nomes e marcas comerciais podem ser utilizados nesta publicação como referência às entidades
que invocam essas marcas e nomes ou aos seus produtos. A Dell declara que não tem interesse de
propriedade sobre marcas comerciais e nomes de terceiros.
™
,
Precision ON
™
são marcas comerciais
®
são marcas comerciais
™
,
AMD Athlon
Office Outlook
®
é marca comercial registada e
AMD
™
Microsoft
®
são marcas
™
,
®
,
®
,
é
2011 – 8
Rev. A00
Page 3
Índice
Notas, avisos e advertências......................................................................2
Capítulo 1: Trabalhar no computador........................................................7
Antes de efectuar qualquer procedimento no interior do computador............................7
Ferramentas recomendadas.............................................................................................9
Desligar o computador......................................................................................................9
Após efectuar qualquer procedimento no interior do computador................................10
Capítulo 2: Retirar o cartão SD (Secure Digital).....................................11
Instalar o cartão SD (Secure Digital)..............................................................................12
Capítulo 3: Retirar a bateria.......................................................................13
Instalar a bateria.............................................................................................................14
Capítulo 4: Retirar o cartão SIM (Subscriber Identity Module)...........15
Instalar o cartão SIM (Subscriber Identity Module).......................................................16
Capítulo 5: Retirar o teclado......................................................................17
Instalar o teclado............................................................................................................18
Capítulo 6: Retirar a tampa da base.........................................................19
Instalar a tampa da base.................................................................................................20
Capítulo 7: Retirar a memória....................................................................21
Instalar a memória..........................................................................................................22
Capítulo 8: Retirar a unidade de disco rígido..........................................23
Instalar a unidade de disco rígido...................................................................................25
Page 4
Capítulo 9: Retirar o apoio para as mãos................................................27
Instalar o apoio para as mãos.........................................................................................28
Capítulo 10: Retirar a placa de rede de área local sem fios
(WLAN)..........................................................................................................31
Instalar a placa de rede de área local sem fios (WLAN)................................................33
Capítulo 11: Retirar a placa de rede de área alargada sem fios
(WWAN)........................................................................................................35
Instalar a rede de área alargada sem fios (WWAN).......................................................36
Capítulo 12: Retirar o conjunto do ecrã...................................................37
Instalar o conjunto do ecrã.............................................................................................39
Capítulo 13: Retirar a moldura do ecrã....................................................41
Instalar a moldura do ecrã..............................................................................................42
Capítulo 14: Retirar o painel do ecrã........................................................43
Instalar o painel do ecrã.................................................................................................45
Capítulo 15: Retirar a câmara....................................................................47
Instalar a câmara............................................................................................................48
Capítulo 16: Retirar as dobradiças do ecrã.............................................49
Instalar as dobradiças do ecrã.......................................................................................51
Capítulo 17: Retirar o ventilador................................................................53
Instalar o ventilador........................................................................................................54
Capítulo 18: Retirar a placa de sistema...................................................55
Instalar a placa de sistema.............................................................................................57
Capítulo 19: Retirar a bateria de célula tipo moeda..............................59
Instalar a bateria de célula tipo moeda..........................................................................60
Page 5
Capítulo 20: Retirar o dissipador de calor...............................................61
Instalar o dissipador de calor.........................................................................................63
Capítulo 21: Retirar a placa HDMI............................................................65
Instalar a placa HDMI (High-Definition Multimedia Interface).......................................66
Capítulo 22: Retirar os altifalantes............................................................67
Instalar os altifalantes.....................................................................................................68
Capítulo 23: Retirar a placa de entrada/saída (E/S)...............................69
Instalar a placa de entrada/saída (E/S)...........................................................................70
Capítulo 24: Retirar a porta DC-in.............................................................71
Instalar a porta DC-in......................................................................................................73
Capítulo 25: Retirar o cabo de LVDS........................................................75
Instalar o cabo de sinalização diferencial de baixa tensão (LVDS)................................76
Capítulo 26: Configuração do sistema.....................................................77
Visão geral da Configuração do sistema........................................................................77
Entrar na Configuração do sistema.................................................................................77
Ecrãs da Configuração do sistema.................................................................................78
Opções dos menus da Configuração do sistema............................................................79
Capítulo 27: Diagnóstico.............................................................................85
Luzes de estado do dispositivo.......................................................................................85
Estado dos LED................................................................................................................85
Códigos dos sinais sonoros de diagnóstico....................................................................87
Luzes de estado do teclado.............................................................................................88
Capítulo 28: Especificações técnicas......................................................89
Capítulo 29: Contactar a Dell.....................................................................95
Contactar a Dell...............................................................................................................95
Page 6
6
Page 7
Trabalhar no computador 1
Antes de efectuar qualquer procedimento no interior do computador
Utilize as seguintes directrizes de segurança para ajudar a proteger o
computador de potenciais danos, e para ajudar a assegurar a sua segurança
pessoal. Salvo indicação em contrário, cada procedimento neste documento
pressupõe a existência das seguintes condições:
• Efectuou os passos indicados em Trabalhar no Computador.
• Leu as informações de segurança fornecidas com o computador.
• É possível substituir ou, se adquirido em separado, instalar um componente
ao efectuar o procedimento de remoção na ordem inversa.
ADVERTÊNCIA: Antes de trabalhar no interior do computador, leia as informações
de segurança fornecidas com o mesmo. Para obter informações adicionais sobre
melhores práticas de segurança, consulte a página principal de Conformidade
regulamentar em www.dell.com/regulatory_compliance.
AVISO: Muitas das reparações só podem ser efectuadas por um técnico de
assistência qualificado. Apenas deverá efectuar a resolução de problemas e
algumas reparações simples, conforme autorizado na documentação do produto ou
como orientado pelo serviço de assistência on-line ou por telefone e pela equipa
de suporte. Os danos causados por assistência não autorizada pela Dell não são
abrangidos pela garantia. Leia e siga as instruções sobre segurança fornecidas
com o produto.
AVISO: Para evitar descargas electrostáticas, ligue-se à terra utilizando uma faixa
de terra para pulso ou tocando periodicamente numa superfície metálica não
pintada, tal como um conector na parte posterior do computador.
AVISO: Manuseie cuidadosamente os componentes e as placas. Não toque nos
componentes ou nos contactos da placa. Segure a placa pelas extremidades ou
pelo suporte metálico de instalação. Segure nos componentes, como um
processador, pelas extremidades e não pelos pinos.
7
Page 8
AVISO: Quando desligar um cabo, puxe pelo respectivo conector ou pela patilha e
não pelo próprio cabo. Alguns cabos possuem conectores com patilhas de
bloqueio. Se estiver a desligar este tipo de cabo, prima as patilhas de bloqueio
antes de desligar o cabo. À medida que puxa os conectores, mantenha-os
alinhados para evitar que os pinos do conector dobrem. Do mesmo modo, antes de
ligar um cabo, certifique-se de ambos os conectores estão correctamente
orientados e alinhados.
NOTA: Pode haver diferenças de aparência entre a cor do seu computador e
determinados componentes em relação aos apresentados nas ilustrações deste
documento.
Para evitar danificar o computador, execute os seguintes passos antes de
começar a efectuar qualquer procedimento no interior do mesmo.
1. Certifique-se de que a superfície de trabalho é plana e que está limpa para
evitar que a tampa do computador fique riscada.
2. Desligue o computador (consulte
Desligar o computador
).
3. Se o computador estiver ligado a um dispositivo de ancoragem (ancorado),
como a "Slice" de bateria ou Base multimédia opcional, desancore-o.
AVISO: Para desligar um cabo de rede, desligue primeiro o cabo do computador e,
em seguida, desligue o cabo do dispositivo de rede.
4. Desligue todos os cabos de rede do computador.
5. Desligue o computador e todos os dispositivos a ele ligados das
respectivas tomadas eléctricas.
6. Feche o ecrã e vire o computador ao contrário numa superfície plana.
NOTA: Para evitar danificar a placa do sistema, tem de remover a bateria principal
antes de realizar a assistência ao computador.
7. Retire a bateria principal.
8. Vire o computador ao contrário, virado para cima.
9. Abra o ecrã.
10. Prima o botão de alimentação para ligar a placa de sistema à terra.
AVISO: Para evitar choques eléctricos, desligue sempre o computador da tomada
eléctrica antes de abrir o ecrã.
8
Page 9
AVISO: Antes de tocar em qualquer parte interior do computador, ligue-se à terra
tocando numa superfície metálica não pintada, tal como o metal na parte posterior
do computador. Enquanto trabalha, toque periodicamente numa superfície metálica
não pintada para dissipar a electricidade estática, uma vez que esta pode danificar
os componentes internos.
11. Retire qualquer ExpressCard ou Smart Card instalada das respectivas
ranhuras.
Ferramentas recomendadas
Os procedimentos descritos neste documento podem requerer as seguintes
ferramentas:
• Chave de parafusos de ponta chata pequena
• Chave de parafusos Phillips Nº 0
• Chave de parafusos Phillips Nº 1
• Instrumento aguçado em plástico
• CD do programa de actualização do Flash BIOS
Desligar o computador
AVISO: Para evitar a perda de dados, guarde e feche todos os ficheiros abertos e
saia de todos os programas abertos antes de desligar o computador.
1. Encerrar o sistema operativo:
• No Windows Vista:
Clique em Iniciar , clique na seta no canto inferior direito do menu
Iniciar, conforme ilustrado abaixo e, em seguida, clique em Encerrar.
• No Windows XP:
Clique em Iniciar → Desligar o computador → Desligar . O computador
desliga-se após a conclusão do processo de encerramento do sistema
operativo.
2. Certifique-se de que o computador e todos os dispositivos anexados se
encontram desligados. Se o computador e os dispositivos a estes ligados
não se tiverem desligado automaticamente quando encerrou o sistema
9
Page 10
operativo, mantenha premido o botão de alimentação durante cerca de 4
segundos para os desligar.
Após efectuar qualquer procedimento no interior do computador
Uma vez concluído o procedimento de reposição de componente, certifique-se
de que liga os dispositivos externos, placas e cabos antes de ligar o
computador.
AVISO: Para evitar danos no computador, utilize apenas a bateria designada para
este computador Dell. Não utilize baterias específicas de outros computadores
Dell.
1. Ligue todos os dispositivos externos, tais como um replicador de portas,
"slice" da bateria ou base de multimédia e volte a colocar todas as placas,
como por exemplo, uma ExpressCard.
2. Ligue todos os cabos de telefone ou de rede ao computador.
AVISO: Para ligar um cabo de rede, ligue em primeiro lugar o cabo ao dispositivo de
rede e, em seguida, ligue-o ao computador.
3. Volte a colocar a bateria.
4. Ligue o computador e todos os dispositivos anexados às respectivas
tomadas eléctricas.
5. Ligue o computador.
10
Page 11
Retirar o cartão SD (Secure Digital)
2
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Empurre o cartão SD para dentro para retirá-lo do computador.
3. Agarre no cartão SD e puxe-o para fora do computador.
Antes de efectuar qualquer
.
11
Page 12
Instalar o cartão SD (Secure Digital)
1. Deslize o cartão SD para dentro da ranhura e faça pressão até que encaixe
no sítio.
2. Siga os procedimentos indicados em
no interior do computador
.
Após efectuar qualquer procedimento
12
Page 13
Retirar a bateria 3
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire o
3. Deslize os trincos de desbloqueio para libertar a bateria.
4. Retire a bateria do computador.
cartão SD (Secure Digital)
Antes de efectuar qualquer
.
.
13
Page 14
Instalar a bateria
1. Introduza a bateria no respectivo compartimento.
2. Deslize a bateria para dentro da ranhura até que encaixe no lugar.
3. Instale o
4. Siga os procedimentos indicados em
no interior do computador
cartão SD (Secure Digital)
.
.
Após efectuar qualquer procedimento
14
Page 15
Retirar o cartão SIM (Subscriber
Identity Module) 4
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Empurre o cartão SIM para dentro para soltá-lo do computador.
4. Agarre no cartão SIM e puxe-o para fora do computador.
bateria
.
Antes de efectuar qualquer
.
15
Page 16
Instalar o cartão SIM (Subscriber Identity Module)
1. Introduza o cartão SIM na ranhura.
2. Instale a
3. Siga os procedimentos indicados em
no interior do computador
bateria
.
Após efectuar qualquer procedimento
.
16
Page 17
Retirar o teclado 5
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Levante o teclado com um parafuso de cabeça chata para remover as
travas que fixam o teclado ao computador.
4. Vire o teclado ao contrário e coloque-o sobre o apoio para as mãos.
bateria
.
Antes de efectuar qualquer
.
5. Levante o grampo para libertar o cabo do teclado e desligue-o da placa de
sistema.
17
Page 18
6. Levante o teclado e retire-o do computador.
Instalar o teclado
1. Ligue o cabo do teclado à placa do sistema.
2. Introduza o teclado no compartimento.
3. Faça pressão no teclado até que encaixe no computador.
4. Instale a
5. Siga os procedimentos indicados em
no interior do computador
bateria
.
Após efectuar qualquer procedimento
.
18
Page 19
Retirar a tampa da base 6
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire o parafuso que fixa a tampa da base ao computador.
4. Deslize a tampa da base em direcção à parte frontal do computador.
Levante-a e retire-a do computador.
bateria
.
Antes de efectuar qualquer
.
19
Page 20
Instalar a tampa da base
1. Posicione a extremidade da tampa da base sobre o computador e deslize-a
no computador.
2. Aperte o parafuso para fixar a tampa da base ao computador.
3. Instale a
4. Siga os procedimentos indicados em
no interior do computador
bateria
.
Após efectuar qualquer procedimento
.
20
Page 21
Retirar a memória 7
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Levante os grampos de fixação do módulo de memória até que este salte.
5. Retire o módulo de memória do computador.
bateria
.
tampa da base
.
Antes de efectuar qualquer
.
21
Page 22
Instalar a memória
1. Introduza o módulo de memória no respectivo encaixe.
2. Prima os grampos para fixar o módulo de memória à placa de sistema.
3. Instale a
4. Instale a
5. Siga os procedimentos indicados em
no interior do computador
tampa da base
bateria
.
.
Após efectuar qualquer procedimento
.
22
Page 23
Retirar a unidade de disco rígido 8
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o parafuso que fixa a unidade de disco rígido no sítio.
5. Faça deslizar o módulo da unidade de disco rígido para a esquerda.
bateria
.
tampa da base
.
Antes de efectuar qualquer
.
6. Com cuidado, levante a unidade de disco rígido e retire-a do computador.
23
Page 24
7. Retire os parafusos que fixam o suporte da unidade de disco rígido à
unidade de disco rígido. Destaque o suporte da unidade de disco rígido.
24
Page 25
Instalar a unidade de disco rígido
1. Alinhe o suporte da unidade de disco rígido com a unidade.
2. Aperte os parafusos na unidade de disco rígido para fixar o suporte à
unidade.
3. Deslize a unidade de disco rígido para dentro do compartimento na placa
de sistema.
4. Volte a colocar e aperte o parafuso para fixar a unidade de disco rígido ao
computador.
5. Instale a
6. Instale a
7. Siga os procedimentos indicados em
no interior do computador
tampa da base
bateria
.
.
Após efectuar qualquer procedimento
.
25
Page 26
26
Page 27
Retirar o apoio para as mãos 9
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire da base do computador os parafusos que fixam o apoio para as
mãos.
7. Retire os parafusos existentes no apoio para as mãos.
bateria
.
tampa da base
teclado
unidade de disco rígido
.
.
Antes de efectuar qualquer
.
.
8. Desconecte os seguintes cabos:
27
Page 28
• leitor de impressões digitais (1)
• placa multimédia (2)
• painel táctil (3)
9. Utilizando um instrumento aguçado em plástico, levante com cuidado os
lados do apoio para as mãos e retire-o do computador.
Instalar o apoio para as mãos
1. Posicione o apoio para as mãos na posição original no computador, e
encaixe-o no lugar.
2. Ligue os seguintes cabos ao apoio para as mãos:
• leitor de impressões digitais (1)
• placa multimédia (2)
28
Page 29
• painel táctil (3)
3. Aperte os parafusos existentes no apoio para as mãos para fixá-lo no lugar.
4. Aperte os parafusos que fixam o apoio para as mãos na base do
computador.
5. Instale a
6. Instale o
7. Instale a
8. Instale a
9. Siga os procedimentos indicados em
no interior do computador
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
29
Page 30
30
Page 31
Retirar a placa de rede de área
local sem fios (WLAN) 10
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Desconecte os cabos de antena da placa WLAN.
8. Retire o parafuso que fixa a placa WLAN à placa de sistema.
bateria
.
tampa da base
teclado
unidade de disco rígido
apoio para as mãos
.
.
.
Antes de efectuar qualquer
.
.
31
Page 32
9. Retire a placa WLAN.
32
Page 33
Instalar a placa de rede de área local sem fios (WLAN)
1. Introduza a placa WLAN na respectiva ranhura num ângulo de 45 graus.
2. Ligue os cabos das antenas aos respectivos conectores assinalados na
placa WLAN.
3. Aperte os parafusos para fixar a placa WLAN no sítio.
4. Instale o
5. Instale a
6. Instale o
7. Instale a
8. Instale a
9. Siga os procedimentos indicados em
no interior do computador
apoio para as mãos
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
33
Page 34
34
Page 35
Retirar a placa de rede de área
alargada sem fios (WWAN) 11
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Desligue os cabos de antena da placa WWAN.
8. Retire o parafuso que fixa a placa WWAN à placa de sistema.
bateria
.
tampa da base
teclado
unidade de disco rígido
apoio para as mãos
.
.
.
Antes de efectuar qualquer
.
.
35
Page 36
9. Retire a placa WWAN.
Instalar a rede de área alargada sem fios (WWAN)
1. Introduza a placa WWAN na respectiva ranhura num ângulo de 45 graus.
2. Ligue os cabos da antena aos respectivos conectores.
3. Aperte o parafuso para fixar a placa WWAN no sítio.
4. Instale o
5. Instale a
6. Instale o
7. Instale a
8. Instale a
9. Siga os procedimentos indicados em
apoio para as mãos
unidade de disco rígido
teclado
.
tampa da base
bateria
.
no interior do computador
.
.
.
Após efectuar qualquer procedimento
.
36
Page 37
Retirar o conjunto do ecrã 12
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Retire os parafusos da base do computador que fixam o conjunto do ecrã.
8. Vire o computador ao contrário. Desconecte os cabos de WLAN e WWAN
e solte-os do canal de encaminhamento no chassis da base.
bateria
.
tampa da base
teclado
unidade de disco rígido
apoio para as mãos
.
.
.
Antes de efectuar qualquer
.
.
37
Page 38

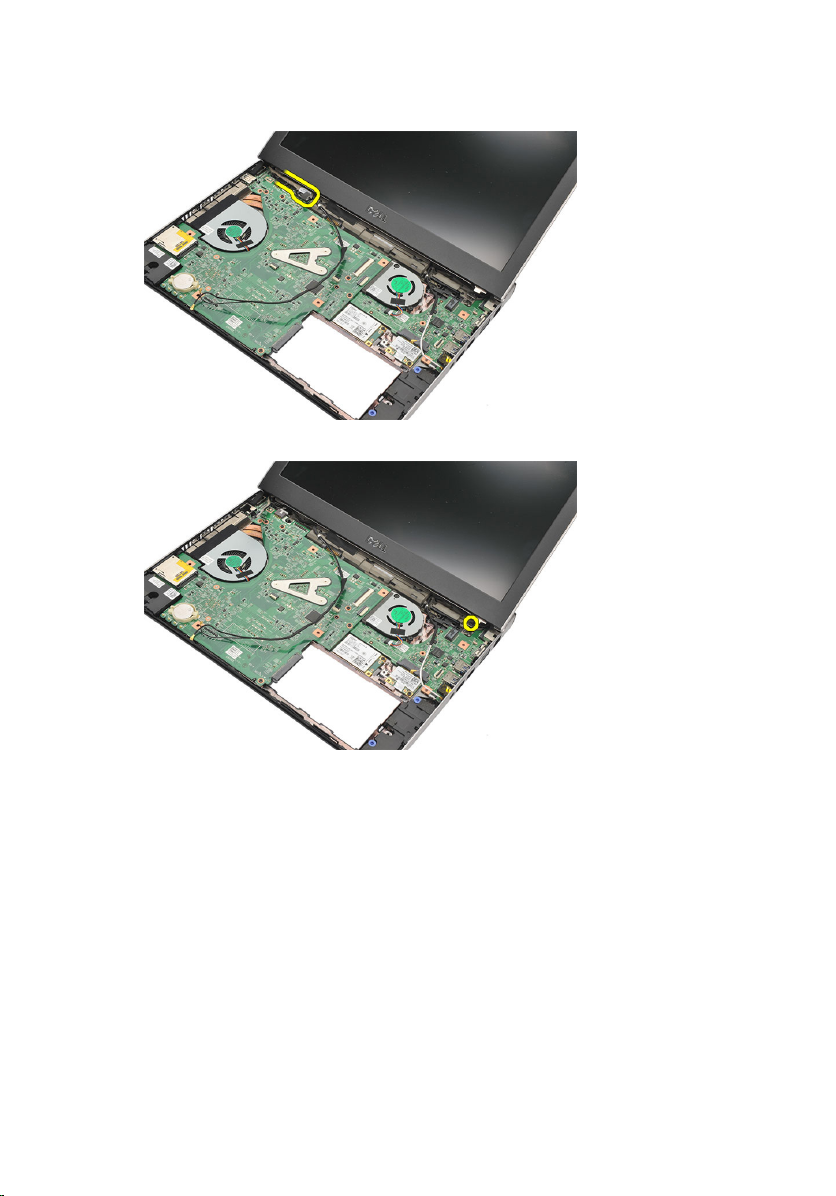

9. Desconecte do computador o cabo do ecrã e solte-o do canal de
encaminhamento.
10. Retire o parafuso que fixa a dobradiça direita.
11. Com cuidado, levante o conjunto do ecrã da base do computador.
38
Page 39
Instalar o conjunto do ecrã
1. Alinhe o conjunto do ecrã com a base do computador.
2. Aperte o parafuso para fixar a dobradiça do ecrã no sítio.
3. Aperte os parafusos para fixar o conjunto do ecrã ao chassis da base.
4. Ligue o cabo do ecrã ao conector na placa de sistema.
5. Encaminhe os cabos das antenas WLAN e WWAN ao longo das guias de
encaminhamento e ligue-os aos respectivos módulos.
6. Instale o
7. Instale a
8. Instale o
9. Instale a
10. Instale a
11. Siga os procedimentos indicados em
no interior do computador
apoio para as mãos
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
39
Page 40
40
Page 41
Retirar a moldura do ecrã 13
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Com cuidado, levante a moldura do ecrã para fora do conjunto do ecrã.
4. Levante a moldura do ecrã e retire-a do conjunto do ecrã.
bateria
.
Antes de efectuar qualquer
.
41
Page 42
Instalar a moldura do ecrã
1. Alinhe a moldura do ecrã com o conjunto do ecrã.
2. Começando a partir do canto superior, prima a moldura do ecrã e trabalhe
em redor dela até encaixar o conjunto do ecrã.
3. Instale a
4. Siga os procedimentos indicados em
no interior do computador
bateria
.
Após efectuar qualquer procedimento
.
42
Page 43
Retirar o painel do ecrã 14
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire o
6. Retire a
7. Retire a
8. Retire o
9. Retire a
10. Retire os parafusos que fixam o painel do ecrã no conjunto do ecrã.
bateria
.
tampa da base
teclado
apoio para as mãos
.
.
.
placa de rede de área local sem fios (WLAN)
placa de rede de área alargada sem fios (WWAN)
conjunto do ecrã
moldura do ecrã
.
.
Antes de efectuar qualquer
.
.
.
11. Rode o painel do ecrã sobre o teclado.
43
Page 44
12. Destaque a fita adesiva que fixa a ligação de sinalização diferencial de
baixa tensão (LVDS) ao painel do ecrã.
13. Desconecte o cabo LVDS do painel do ecrã.
44
Page 45
14. Retire o painel do ecrã do computador.
Instalar o painel do ecrã
1. Ligue o cabo do ecrã ao painel do ecrã e coloque a fita adesiva para fixar a
ligação.
2. Ligue o cabo de sinalização diferencial de baixa tensão (LVDS) ao painel do
ecrã.
3. Volte a colocar a fita adesiva que fixa a ligação LVDS ao painel do ecrã.
4. Alinhe o painel do ecrã na posição original no conjunto do ecrã.
5. Aperte os parafusos para fixar o painel do ecrã ao conjunto do ecrã.
6. Instale a
7. Instale o
8. Instale a
9. Instale a
10. Instale o
11. Instale o
12. Instale a
13. Instale a
14. Siga os procedimentos indicados em
moldura do ecrã
conjunto do ecrã
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
teclado
.
tampa da base
bateria
.
no interior do computador
.
.
.
.
.
.
Após efectuar qualquer procedimento
.
45
Page 46
46
Page 47
Retirar a câmara 15
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Desligue o cabo da câmara do módulo.
5. Com cuidado, destaque a câmara do respectivo módulo.
bateria
.
moldura do ecrã
.
Antes de efectuar qualquer
.
47
Page 48
Instalar a câmara
1. Posicione a câmara no respectivo módulo.
2. Coloque a fita adesiva para fixar a câmara no lugar.
3. Ligue o cabo da câmara ao módulo.
4. Instale a
5. Instale a
6. Siga os procedimentos indicados em
no interior do computador
moldura do ecrã
bateria
.
.
Após efectuar qualquer procedimento
.
48
Page 49
Retirar as dobradiças do ecrã 16
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Retire o
8. Retire o
9. Retire a
10. Retire os cabos da antena sem fios da dobradiça do ecrã esquerda.
bateria
.
tampa da base
teclado
.
.
unidade de disco rígido
apoio para as mãos
painel do ecrã
conjunto do ecrã
moldura do ecrã
.
.
.
.
Antes de efectuar qualquer
.
.

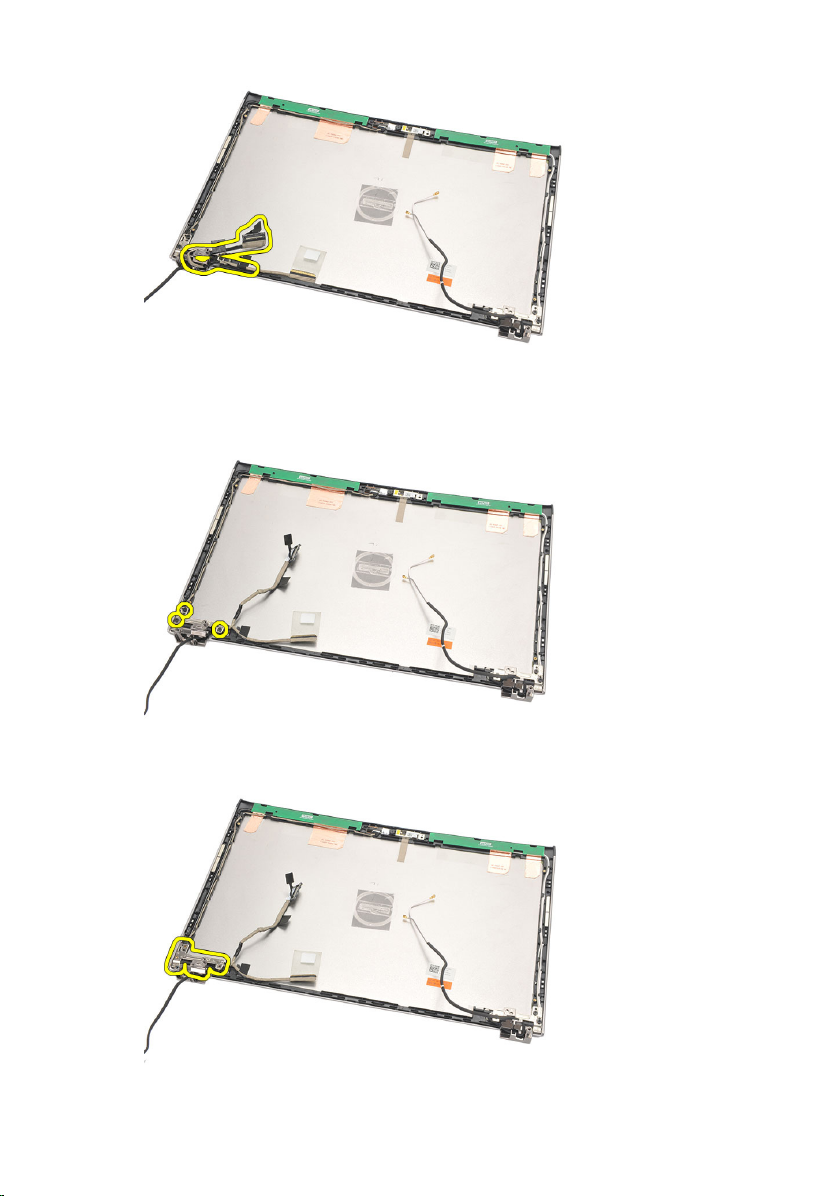

11. Retire o cabo de sinalização diferencial de baixa tensão (LVDS) da
dobradiça do ecrã esquerda.
49
Page 50
12. Retire os parafusos que fixam a dobradiça do ecrã esquerda à tampa
posterior do ecrã.
13. Retire a dobradiça do ecrã esquerda do ecrã.
50
Page 51
NOTA: Efectue o mesmo procedimento para retirar a dobradiça do ecrã direita.
Instalar as dobradiças do ecrã
1. Alinhe a dobradiça do ecrã na posição correcta.
2. Aperte os parafusos para fixar a dobradiça do ecrã esquerda.
3. Ligue os cabos de sinalização diferencial de baixa tensão (LVDS) e da
ligação sem fios na dobradiça do ecrã esquerda.
4. Instale a
5. Instale o
6. Instale o
7. Instale o
8. Instale a
9. Instale o
10. Instale a
11. Instale a
12. Siga os procedimentos indicados em
no interior do computador
NOTA: Efectue o mesmo procedimento para instalar a dobradiça do ecrã direita.
moldura do ecrã
painel do ecrã
conjunto do ecrã
apoio para as mãos
.
.
.
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
51
Page 52
52
Page 53
Retirar o ventilador 17
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o

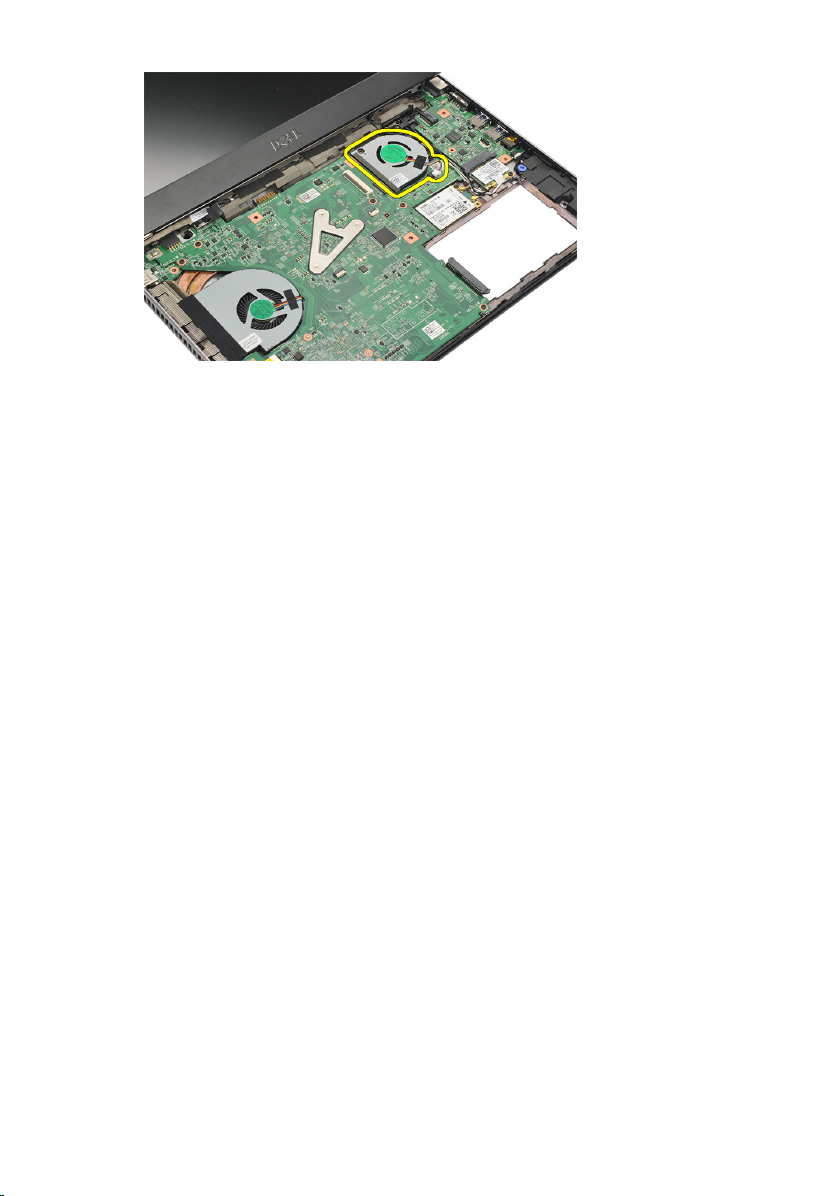

7. Desligue o cabo do ventilador da placa de entrada/saída.
8. Retire os parafusos que fixam o ventilador ao computador.
bateria
.
tampa da base
teclado
unidade de disco rígido
apoio para as mãos
.
.
.
Antes de efectuar qualquer
.
.
9. Levante o ventilador e retire-o do computador.
53
Page 54
Instalar o ventilador
1. Introduza o ventilador na respectiva ranhura.
2. Aperte os parafusos para fixar o ventilador.
3. Instale o
4. Instale a
5. Instale o
6. Instale a
7. Instale a
8. Siga os procedimentos indicados em
no interior do computador
apoio para as mãos
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
54
Page 55
Retirar a placa de sistema 18
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Desligue o cabo DC-in da placa de sistema.
bateria
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
.
.
unidade de disco rígido
memória
apoio para as mãos
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
conjunto do ecrã
.
Antes de efectuar qualquer
.
.
.
.
.
.
14. Retire os parafusos que fixam a placa de sistema ao chassis.
55
Page 56
15. Levante a placa de sistema e retire-a do chassis.
56
Page 57
Instalar a placa de sistema
1. Ligue o cabo DC-in à placa de sistema.
2. Introduza a placa de sistema na respectiva ranhura.
3. Aperte os parafusos para fixar a placa de sistema ao chassis.
4. Instale o
5. Instale a
6. Instale a
7. Instale o
8. Instale a
9. Instale a
10. Instale o
11. Instale a
12. Instale o
13. Instale o
14. Instale a
15. Siga os procedimentos indicados em
no interior do computador
conjunto do ecrã
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
.
.
.
.
.
.
Após efectuar qualquer procedimento
.
57
Page 58
58
Page 59
Retirar a bateria de célula tipo
moeda 19
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Utilize um instrumento de plástico pontiagudo para desencaixar a bateria
de célula tipo moeda.
8. Retire a bateria de célula tipo moeda do computador.
bateria
.
tampa da base
teclado
unidade de disco rígido
apoio para as mãos
.
.
.
Antes de efectuar qualquer
.
.
59
Page 60
Instalar a bateria de célula tipo moeda
1. Introduza a bateria de célula tipo moeda no respectivo compartimento.
2. Instale o
3. Instale a
4. Instale o
5. Instale a
6. Instale a
7. Siga os procedimentos indicados em
no interior do computador
apoio para as mãos
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
60
Page 61
Retirar o dissipador de calor 20
1. Siga os procedimentos indicados em
procedimento no interior do computador
bateria
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Retire a
14. Desconecte da placa de sistema o cabo do dissipador de calor.
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
.
.
unidade de disco rígido
memória
apoio para as mãos
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
conjunto do ecrã
placa de sistema
.
.
Antes de efectuar qualquer
.
.
.
.
.
.
15. Desaperte os parafusos que fixam o dissipador de calor à placa de sistema.
61
Page 62
16. Levante o dissipador de calor e retire-o da placa de sistema.
62
Page 63
Instalar o dissipador de calor
1. Introduza o dissipador de calor no respectivo compartimento.
2. Aperte os parafusos integrados para fixar o dissipador de calor no lugar.
3. Ligue o cabo da ventoinha à placa de sistema.
4. Instale a
5. Instale o
6. Instale a
7. Instale a
8. Instale o
9. Instale a
10. Instale a
11. Instale o
12. Instale a
13. Instale o
14. Instale o
15. Instale a
16. Siga os procedimentos indicados em
no interior do computador
placa de sistema
conjunto do ecrã
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
.
.
.
.
.
.
.
Após efectuar qualquer procedimento
.
63
Page 64
64
Page 65
Retirar a placa HDMI 21
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Retire a

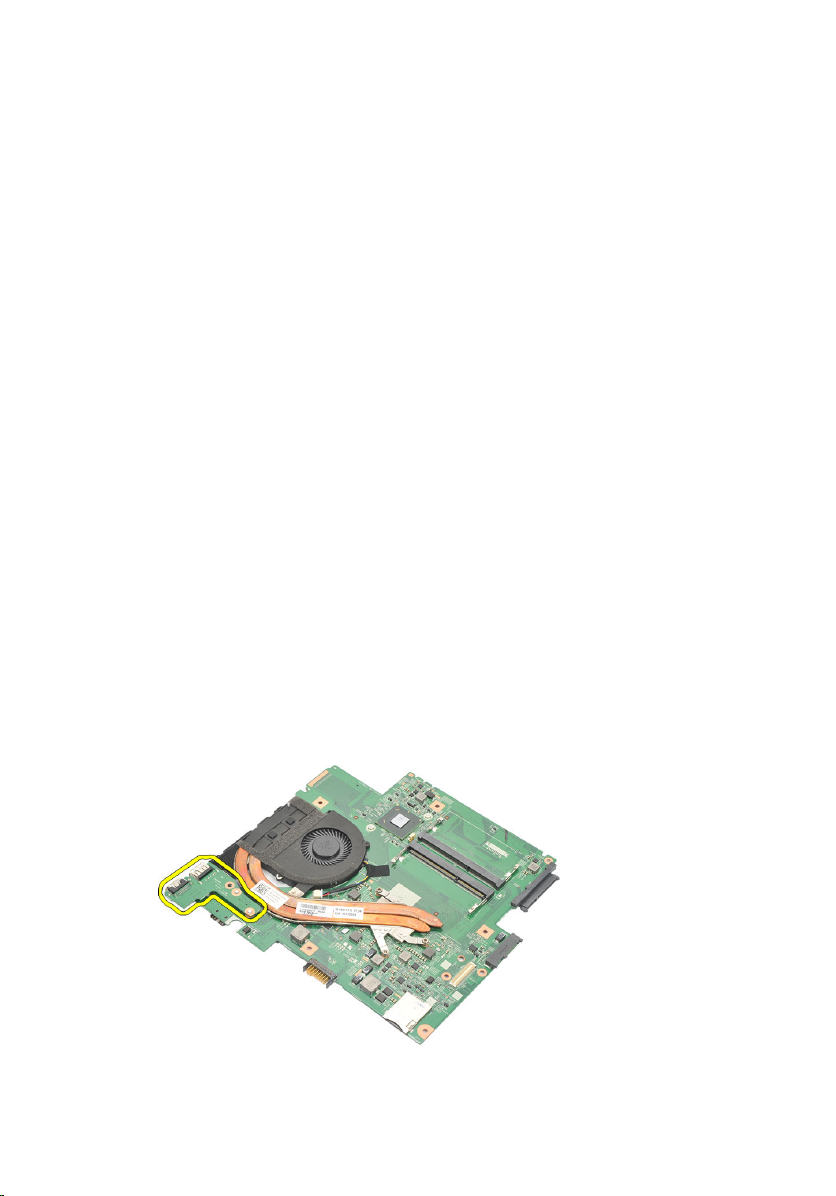

14. Retire a placa HDMI (High-Definition Multimedia Interface) do chassis.
bateria
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
.
.
unidade de disco rígido
memória
apoio para as mãos
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
conjunto do ecrã
placa de sistema
.
.
Antes de efectuar qualquer
.
.
.
.
.
.
65
Page 66
Instalar a placa HDMI (High-Definition Multimedia Interface)
1. Volte a colocar a placa HDMI no respectivo compartimento.
2. Instale a
3. Instale o
4. Instale a
5. Instale a
6. Instale o
7. Instale a
8. Instale a
9. Instale o
10. Instale a
11. Instale o
12. Instale o
13. Instale a
14. Siga os procedimentos indicados em
no interior do computador
placa de sistema
conjunto do ecrã
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
.
.
.
.
.
.
.
Após efectuar qualquer procedimento
.
66
Page 67
Retirar os altifalantes 22
1. Siga os procedimentos indicados em
procedimento no interior do computador
bateria
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Retire a
14. Desconecte o cabo dos altifalantes da placa de entrada/saída (E/S).
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
.
.
unidade de disco rígido
memória
apoio para as mãos
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
conjunto do ecrã
placa de sistema
.
.
Antes de efectuar qualquer
.
.
.
.
.
.

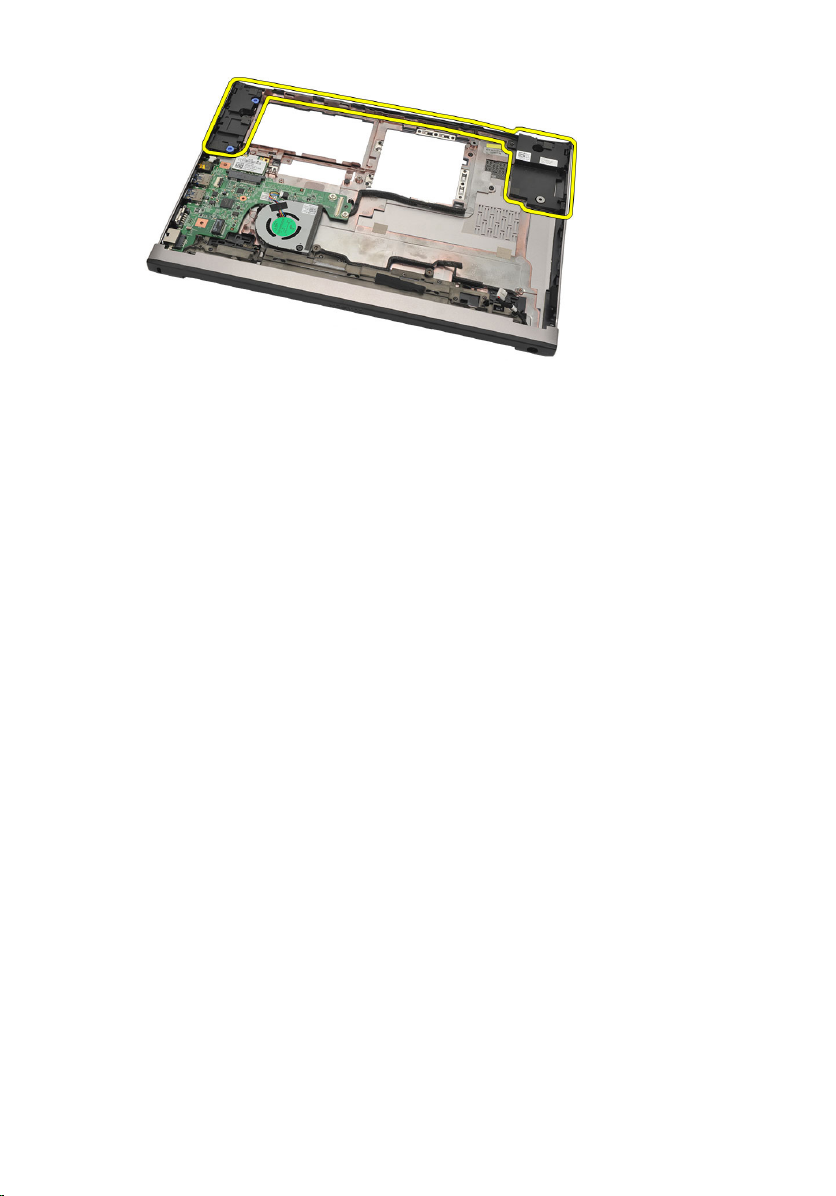

15. Desfie o cabo dos altifalantes do suporte e retire os altifalantes do
computador.
67
Page 68
Instalar os altifalantes
1. Volte a colocar os altifalantes na posição original.
2. Introduza o cabo dos altifalantes nos trincos para fixar os altifalantes no
lugar.
3. Instale a
4. Instale o
5. Instale a
6. Instale a
7. Instale o
8. Instale a
9. Instale a
10. Instale o
11. Instale a
12. Instale o
13. Instale o
14. Instale a
15. Siga os procedimentos indicados em
no interior do computador
placa de sistema
conjunto do ecrã
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
.
.
.
.
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
.
.
Após efectuar qualquer procedimento
68
Page 69
Retirar a placa de entrada/saída (E/
S) 23
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Retire o
14. Retire a
15. Desconecte o cabo dos altifalantes da placa de E/S.
bateria
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
unidade de disco rígido
memória
apoio para as mãos
placa de rede de área local sem fios (WLAN)
placa de rede de área alargada sem fios (WWAN)
dissipador de calor
conjunto do ecrã
placa de sistema
.
.
.
.
.
.
.
Antes de efectuar qualquer
.
.
.
.
.
.
16. Retire a placa de E/S do chassis.
69
Page 70
Instalar a placa de entrada/saída (E/S)
1. Introduza a placa de E/S dentro da ranhura.
2. Ligue o cabo dos altifalantes à placa de E/S.
3. Instale a
4. Instale o
5. Instale o
6. Instale a
7. Instale a
8. Instale o
9. Instale a
10. Instale a
11. Instale o
12. Instale a
13. Instale o
14. Instale o
15. Instale a
16. Siga os procedimentos indicados em
no interior do computador
placa de sistema
conjunto do ecrã
dissipador de calor
.
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
.
.
.
.
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
.
.
Após efectuar qualquer procedimento
70
Page 71
Retirar a porta DC-in 24
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire o
4. Retire o
5. Retire a
6. Retire o
7. Retire a
8. Retire a
9. Retire o
10. Retire a
11. Retire a
12. Retire o
13. Desligue o cabo DC-in da placa de sistema.
bateria
.
cartão SIM (Subscriber Identity Module)
cartão SD (Secure Digital)
tampa da base
teclado
.
.
unidade de disco rígido
memória
apoio para as mãos
.
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
conjunto do ecrã
.
Antes de efectuar qualquer
.
.
.
.
.
.
14. Retire o parafuso que fixa a porta DC-in.
71
Page 72
15. Levante a porta DC-in e e retire-a da base.
72
Page 73
Instalar a porta DC-in
1. Volte a colocar a porta DC-in no respectivo compartimento.
2. Aperte o único parafuso que fixa a porta DC-in no lugar.
3. Ligue o cabo DC-in à placa de sistema.
4. Instale o
5. Instale a
6. Instale a
7. Instale o
8. Instale a
9. Instale a
10. Instale o
11. Instale a
12. Instale o
13. Instale o
14. Instale a
15. Siga os procedimentos indicados em
no interior do computador
conjunto do ecrã
.
placa de rede de área alargada sem fios (WWAN)
placa de rede de área local sem fios (WLAN)
apoio para as mãos
memória
.
unidade de disco rígido
teclado
.
tampa da base
cartão SD (Secure Digital)
.
.
.
.
cartão SIM (Subscriber Identity Module)
bateria
.
.
.
Após efectuar qualquer procedimento
.
.
73
Page 74
74
Page 75
Retirar o cabo de LVDS 25
1. Siga os procedimentos indicados em
procedimento no interior do computador
2. Retire a
3. Retire a
4. Retire o
5. Retire a
6. Retire o
7. Retire o
8. Retire o
9. Retire a
10. Desconecte o cabo sinalização diferencial de baixa tensão (LVDS) do
módulo da câmara.
bateria
.
tampa da base
teclado
.
.
unidade de disco rígido
apoio para as mãos
painel do ecrã
conjunto do ecrã
dobradiça do ecrã
.
.
.
.
Antes de efectuar qualquer
.
.
11. Desfie o cabo de LVDS do suporte e retire-o a partir da tampa superior do
ecrã.
75
Page 76
Instalar o cabo de sinalização diferencial de baixa tensão (LVDS)
1. Encaminhe o cabo de LVDS pelo suporte na tampa superior do ecrã.
2. Ligue o cabo de LVDS ao módulo da câmara.
3. Instale a
4. Instale o
5. Instale o
6. Instale o
7. Instale a
8. Instale o
9. Instale a
10. Instale a
11. Siga os procedimentos indicados em
no interior do computador
dobradiça do ecrã
conjunto do ecrã
painel do ecrã
apoio para as mãos
.
.
.
.
unidade de disco rígido
teclado
.
tampa da base
bateria
.
.
.
.
Após efectuar qualquer procedimento
76
Page 77
Configuração do sistema 26
Visão geral da Configuração do sistema
A Configuração do sistema permite-lhe:
• alterar as informações de configuração do sistema depois de adicionar,
alterar ou remover qualquer hardware no seu computador;
• definir ou alterar uma opção seleccionável pelo utilizador, tal como a
palavra-passe do utilizador;
• ler a quantidade de memória actual ou definir o tipo de unidade de disco
rígido instalado.
Antes de utilizar a Configuração do sistema, recomenda-se que anote as
informações do ecrã de configuração do sistema para referência futura.
AVISO: Não altere as definições deste programa, excepto se for um utilizador de
computadores com muita experiência. Certas alterações podem fazer com que o
computador não funcione correctamente.
Entrar na Configuração do sistema
1. Ligue (ou reinicie) o computador.
2. Quando o logótipo azul da DELL for apresentado, preste atenção à
solicitação de comando F2.
3. Quando aparecer a solicitação de comando F2, prima <F2> imediatamente.
77
Page 78
NOTA: A solicitação de comando F2 indica que o teclado foi iniciado. Esta
solicitação de comando pode surgir de forma muito rápida e, por isso, deve
aguardar atentamente até que esta surja e, em seguida, prima <F2>. Se premir <F2>
antes da solicitação de comando, essa acção não terá qualquer efeito.
4. Se esperar muito tempo e o logótipo do sistema operativo aparecer,
continue a aguardar até visualizar o ambiente de trabalho do Microsoft
Windows; em seguida, desligue o computador e tente novamente.
Ecrãs da Configuração do sistema
Menu — Surge no topo da janela de configuração do sistema. Este campo fornece um
menu para aceder às opções de configuração do sistema. Prima as teclas de < seta
para a esquerda > e < seta para a direita > para navegar. Quando uma opção de Menu
estiver realçada, a Options List (Lista de opções) indica as opções que definem o
hardware instalado no computador.
Options List (Lista de
opções) — Surge no lado
esquerdo da janela da
Configuração do sistema. O
campo lista funções que
definem a configuração do
computador, incluindo o
hardware instalado, a
conservação de energia e
as funções de segurança.
Percorra a lista com as
teclas de seta para cima e
para baixo. Quando uma
opção se encontrar
realçada, o Options Field
(Campo das opções)
apresenta as definições
actuais e disponíveis das
opções.
Key Functions (Funções das teclas) — Surge por baixo de Options Field (Campo das
opções) e lista as teclas e as respectivas funções dentro do campo de configuração do
sistema activo.
Options Field (Campo das
opções) — Surge no lado
direito da Options List (Lista
de opções) e contém
informações sobre cada
opção indicada na Options
List (Lista de opções).
Neste campo, pode
visualizar informações
sobre o computador e
alterar as definições
actuais. Prima <Enter>
parar alterar as suas
definições actuais. Prima
<ESC> para voltar à Options
List (Lista de opções).
NOTA: Nem todas as
definições listadas em
Options Field (Campo
das opções) são
variáveis.
Help (Ajuda) — Surge no
lado direito da janela de
configuração do sistema e
contém informações de
ajuda sobre a opção
seleccionada em Options
List (Lista de opções).
78
Page 79
Para navegar nos ecrãs de configuração do sistema, utilize as seguintes teclas:
Combinação de teclas Acção
< F2 > Apresenta informações sobre um item
seleccionado na configuração do sistema.
< Esc > Sai da vista actual ou passa a vista actual
para a página Exit (Sair) da Configuração
do sistema.
< Seta para cima > ou < Seta para baixo > Selecciona um item para ser apresentado.
< Seta para a esquerda > ou < Seta para a
direita >
– ou + Permite alterar o valor de um item
< Enter > Selecciona o submenu ou executa o
< F9 > Carrega a predefinição da configuração.
<F10> Guarda a configuração actual e sai da
Selecciona um menu para ser
apresentado.
existente.
comando.
configuração do sistema.
Opções dos menus da Configuração do sistema
Main (Principal)
O separador Main (Principal) lista as principais funcionalidades de hardware do
computador. A tabela seguinte define a função de cada opção.
System Information (Informação sobre o
sistema)
System Time (Hora do sistema) Repõe a hora do relógio interno do
System Date (Data do sistema) Repõe a data do calendário interno do
Apresenta o número do modelo do
computador.
computador.
computador.
BIOS Version (Versão do BIOS) Apresenta a revisão do BIOS.
Product Name (Nome do produto) Apresenta o nome do produto e o número
do modelo.
79
Page 80
Service Tag (Etiqueta de serviço) Apresenta a etiqueta de serviço do
computador.
Asset Tag (Etiqueta de inventário) Apresenta a etiqueta de inventário do
computador (se disponível).
Processor Information (Informações do processador)
CPU Type (Tipo de CPU) Apresenta o tipo de processador.
CPU Speed (Velocidade da CPU) Apresenta a velocidade do processador.
CPU ID (ID da CPU) Apresenta o ID do processador.
L1 Cache size (Tamanho da cache L1) Apresenta o tamanho da cache L1 do
processador.
L2 Cache size (Tamanho da cache L2) Apresenta o tamanho da cache L2 do
processador.
L3 Cache size (Tamanho da cache L3) Apresenta o tamanho da cache L3 do
processador.
Memory Information (Informações da memória)
Extended Memory (Memória alargada) Apresenta a memória instalada no
computador.
System Memory (Memória do sistema) Apresenta a memória integrada no
computador.
Memory Speed (Velocidade da memória) Apresenta a velocidade da memória.
Device Information (Informações de dispositivos)
Fixed HDD (Unidade de disco rígido fixa) Mostra o número de modelo e a
capacidade da unidade de disco rígido.
AC Adapter Type (Tipo de adaptador de
CA)
Mostra o tipo do adaptador de CA.
Advanced (Avançadas)
O separador Advanced (Avançadas) permite definir as várias funções que
afectam o desempenho do computador. A tabela seguinte define a função de
cada opção e o respectivo valor predefinido.
80
Page 81
Intel SpeedStep Activa ou desactiva a
funcionalidade Intel
SpeedStep.
Predefinição: Enabled
(Activado)
Virtualization
(Virtualização)
Integrated NIC (NIC
integrado)
USB Emulation (Emulação
de USB)
USB Powershare Activa ou desactiva a
USB Wake Support
(Suporte para activação
por USB)
SATA Operation (Operação
de SATA)
Activa ou desactiva a
funcionalidade Intel
Virtualization.
Activa ou desactiva a fonte
de alimentação na placa de
rede incorporada.
Activa ou desactiva a
funcionalidade de
emulação de USB.
funcionalidade de
powershare de USB.
Permite aos dispositivos
USB activar o computador
quando este se encontra
em modo de espera. Esta
função só está disponível
quando o adaptador de
corrente CA está ligado.
Altera o modo do
controlador SATA para ATA
ou AHCI.
Predefinição: Enabled
(Activado)
Predefinição: Enabled
(Activado)
Predefinição: Enabled
(Activado)
Predefinição: Enabled
(Activado)
Predefinição: Disabled
(Desactivado)
Predefinição: AHCI
Adapter Warnings (Avisos
do adaptador)
Function Key Behavior
(Comportamento da tecla
de função)
Charger Behavior
(Comportamento do
carregador)
Activa ou desactiva os
avisos do adaptador.
Especifica o
comportamento da tecla de
função <Fn> .
Especifica se a bateria do
computador é carregada
quando este está ligado a
uma fonte de alimentação
CA.
Predefinição: Enabled
(Activado)
Predefinição: Function key
(tecla de função)
Predefinição: Enabled
(Activado)
81
Page 82
Miscellaneous Devices
(Dispositivos diversos)
Estes campos permitem
activar ou desactivar vários
dispositivos integrados, tais
como portas USB externas,
microfone, câmara, leitor
de cartões multimédia,
leitor de impressões
digitais e desactivar o
arranque (predefinição:
Disabled (Desactivado)).
Security (Segurança)
O separador Security (Segurança) apresenta o estado de segurança e permite
gerir as funcionalidades de segurança do computador.
Set Service Tag (Definir a etiqueta de
serviço)
Set Supervisor Password (Definir palavra-
-passe de supervisor)
Set System Password (Definir a palavra-
-passe de sistema)
Set HDD Password (Definir a palavra-
-passe da unidade de disco rígido)
Password on Boot (Palavra-passe no
arranque)
Password Bypass (Ignorar palavra-passe) Permite-lhe inibir as solicitações da
Computrace Activa ou desactiva a função Computrace
Este campo apresenta a Etiqueta de
serviço do sistema. Se a etiqueta de
serviço não estiver definida, pode utilizar
este campo para introduzi-la.
Permite alterar ou eliminar a palavra-
-passe do administrador.
Permite definir, alterar ou eliminar a
palavra-passe de sistema.
Permite definir uma palavra-passe na
unidade de disco rígido interna do
computador (HDD).
Activa ou desactiva a definição de
palavras-passe no arranque.
palavra-passe de sistema e da palavra-
-passe da unidade de disco rígido interna
quando o computador é reiniciado/
retomado após o modo de espera.
no computador.
Boot (Arranque)
O separador Boot (Arranque) permite alterar a sequência de arranque.
82
Page 83
Boot Priority Order (Ordem de prioridade de arranque) especifica a ordem pela
qual os diferentes dispositivos arrancam o computador.
Diskette Drive (Unidade de disquetes) Especifica a unidade de disquetes através
da qual o computador pode arrancar.
Hard Disk Drives (Unidades de disco
rígido)
USB Storage Device (Dispositivo de
armazenamento USB)
CD/DVD ROM Drives (Unidades CD/DVD
ROM)
Network (Rede) Especifica o dispositivo de rede através do
Especifica a unidade de disco rígido
através da qual o computador pode
arrancar.
Especifica o dispositivo de
armazenamento USB através do qual o
computador pode arrancar.
Especifica o CD/DVD através do qual o
computador pode arrancar.
qual o computador pode arrancar.
Exit (Sair)
Esta secção permite guardar, ignorar e carregar as predefinições, antes de sair
da configuração do sistema.
83
Page 84
84
Page 85
Diagnóstico 27
Luzes de estado do dispositivo
Acende ao ligar o computador e fica intermitente quando o computador se
encontrar no modo de gestão de energia.
Acende quando o computador lê ou grava dados.
Acende fixa ou fica intermitente para indicar o estado de carga da bateria.
Acende quando é activado o funcionamento em rede sem fios.
Estado dos LED
NOTA: Há quatro LED na parte frontal do sistema.
Se o computador estiver ligado a uma tomada eléctrica, a luz da bateria
funciona do seguinte modo:
LED LED de alimentação na borda frontal (fontes de
alimentação: todas; carga da bateria: 0–100%)
Estado de hibernação Apagado
Modo de espera Luz branca intermitente
Aceso Luz branca fixa
LED LED de carga da bateria na borda frontal (fonte de
alimentação: adaptador de CA Dell; carga da bateria:
>= completamente carregada)
Estado de hibernação Apagado
Modo de espera Apagado
Aceso Apagado
85
Page 86
LED LED de carga da bateria na borda frontal (fonte de
alimentação: adaptador de CA Dell; carga da bateria:
<= completamente carregada)
Estado de hibernação Luz branca fixa
Modo de espera Luz branca fixa
Aceso Luz branca fixa
LED LED de carga da bateria na borda frontal (fonte de
alimentação: bateria; carga da bateria: <=10%
carregada)
Estado de hibernação Apagado
Modo de espera Luz âmbar fixa
Aceso Luz âmbar fixa
LED LED de carga da bateria na borda frontal (fonte de
alimentação: bateria; carga da bateria: <=10%
carregada)
Estado de hibernação Apagado
Modo de espera Luz âmbar fixa
Aceso Luz âmbar fixa
LED LED da unidade de disco rígido (HDD)
Estado de hibernação Apagado
Modo de espera Apagado
Aceso Luz branca acesa quando activo
LED LED sem fios
Estado de hibernação Apagado
Modo de espera Apagado
Aceso Luz branca fixa quando a ligação sem fios está ligada
LED LED da câmara (fontes de alimentação: todas; carga da
bateria: 0–100 % carregada)
86
Page 87
Estado de hibernação Apagado
Modo de espera Apagado
Aceso Luz branca fixa durante a transmissão de dados
Códigos dos sinais sonoros de diagnóstico
O computador pode emitir uma série de sinais sonoros durante o arranque,
caso o ecrã não consiga mostrar erros ou problemas. Esta série de sinais
sonoros, denominada de código de sinais sonoros, identifica vários problemas.
O intervalo entre cada sinal sonoro é de 300 ms; entre cada conjunto de sinais
sonoros é de 3 segundos; o som do sinal sonoro dura 300 ms. Após cada sinal
sonoro e cada conjunto de sinais sonoros, o BIOS deverá detectar se o
utilizador carrega no botão de alimentação; se o fizer, o BIOS interrompe a
repetição contínua e executa o processo de encerramento normal e inicia o
sistema.
Código 1
Causa Falha na soma de verificação de BIOS ROM ou esta
está em curso
Passos da resolução
de problemas
Código 2
Causa Nenhuma RAM detectada
Passos da resolução de problemas Não foi detectada memória.
Código 3
Causa Erro do chipset (chipset North e South Bridge, DMA/IMR/
Passos da
resolução de
problemas
Código 4
Causa Falha de leitura/escrita da RAM
Falha da placa de sistema, inclui a corrupção do BIOS
ou um erro de ROM
Timer Error), falha no teste do relógio, falha do gate A20,
falha no chip Super I/O, falha no teste do controlador do
teclado
Falha da placa de sistema
87
Page 88
Passos da resolução de problemas Falha na memória
Código 5
Causa Falha no relógio de tempo real
Passos da resolução de problemas Falha da bateria CMOS
Código 6
Causa Falha no teste do BIOS de vídeo
Passos da resolução de problemas Falha da placa de vídeo
Código 7
Causa Falha do processador
Passos da resolução de problemas Falha do processador
Código 8
Causa Ecrã
Passos da resolução de problemas Falha do ecrã
Luzes de estado do teclado
As luzes localizadas acima do teclado indicam o seguinte:
LED Descrição Cor Função
1 Caps Lock Acende-se quando a função
Caps Lock é activada.
2 Desactivação do
painel táctil
88
Acende-se quando o painel
táctil é desactivado.
Branca Desactivado
Âmbar Activado
predefinida
Page 89
Especificações técnicas 28
NOTA: As ofertas podem variar consoante a região. Nas especificações a seguir,
são apresentadas apenas aquelas consideradas obrigatórias por lei para serem
fornecidas com o seu computador. Para obter mais informações acerca da
configuração do seu computador, clique em Iniciar → Ajuda e Suporte e
seleccione a opção para mostrar as informações sobre o seu computador.
Informação sobre o sistema
Chipset Chipset Intel HM67 Express
Processador
Tipo
Vídeo
Tipo de vídeo integrado na placa de sistema
Barramento de dados vídeo integrado
Controlador de vídeo:
Intel Celeron Intel HD Graphics
Intel i3 e i5 Intel HD Graphics 3000
• Intel Celeron
• Intel Core série i3
• Intel Core série i5
Memória
Conector de memória duas ranhuras SODIMM
Capacidade de memória 2 GB e 4 GB
Tipo de memória DDR3 (1333 MHz)
Memória mínima 2 GB
Memória máxima 8 GB
Áudio
Tipo áudio de alta definição de dois canais
89
Page 90
Áudio
Controlador Conexant CX20671
Conversão de estéreo 24 bits (analógico para digital e digital para
analógico)
Interface:
Interna áudio de alta definição
Externa conector combinado entrada para
microfone/auscultadores estéreo
Altifalantes dois (2W)
Amplificador do altifalante interno dois (2W)
Controlos de volume Menus de programa de software, controlos
multimédia e teclas de função do teclado
Comunicações
Adaptador de rede LAN Ethernet 10/100/1000 Mbps
Sem fios rede de área local sem fios (WLAN)
interna, Bluetooth, banda larga móvel e
suporte sem fios para banda larga móvel
4G
Portas e conectores
Áudio Ficha combinada de entrada/saída de
áudio
Vídeo um conector VGA, um conector HDMI de 19
pinos
Adaptador de rede um conector RJ–45
USB
• duas entradas compatíveis com USB
3.0
• uma entrada compatível com USB 2.0
• Conector PowerShare
Leitor de cartões de memória um leitor de cartões multimédia 8 em 1:
(SD-SD, SDHC, SDXC, MMC-MMC, MMC+,
MS-MS, MS-Pro, xD Display)
90
Page 91
Ecrã
Tipo HD WLED TrueLife
Tamanho 13,30 polegadas
Área activa (X/Y) 293,42 mm x 164,97 mm
Dimensões:
Altura 188,75 mm
Largura 314,10 mm
Altura Z 3,60 mm
Diagonal 337,82 mm
Resolução máxima 1366 x 768 píxeis a 262 mil cores
Brilho máximo 170 nits
Taxa de actualização 60 Hz
Ângulo de funcionamento 0° (fechado) a 135°
Ângulos de visualização mínimos:
Horizontal 40/40 @ CR ≥ 10
Vertical 15/30 @ CR ≥ 10
Distância entre píxeis 0,2148 mm x 0,2148 mm
Teclado
Número de teclas
Painel táctil
Área activa:
Eixo X 80 mm
Eixo Y 40,70 mm
Bateria
Tipo
• Estados Unidos e Canadá: 86 teclas
• Europa e Brasil: 87 teclas
• Japão: 90 teclas
• iões de lítio de 4 células (3,0 AHr)
91
Page 92
Bateria
• iões de lítio de 6 células (3,0 AHr)
Dimensões:
Profundidade:
4 células e 6 células 48,64 mm
Altura:
4 células 20,20 mm
6 células 31,20 mm
Largura:
4 células e 6 células 269,30 mm
Peso:
4 células 240 g
6 células 340,00 g
Tensão:
4 células 14,80 V
6 células 11,10 V
Tempo de carregamento aproximado para
uma bateria de 4/6 células com o
computador desligado
Amplitude térmica:
Em funcionamento 0 °C a 35 °C
Desligado –40 °C a 65 °C
Bateria de célula tipo moeda iões de lítio CR2032 de 3 V
4 horas
Adaptador de CA
Tipo 65 W
Tensão de entrada 100 VCA a 240 VCA
Corrente de entrada (máxima) 1,50 A, 1,60 A e 1,70 A
Frequência de entrada 50 Hz a 60 Hz
Potência de saída 65 W
92
Page 93
Adaptador de CA
Corrente de saída 4,43 A (corrente máxima com impulsos de 4
segundos); 3,34 A (corrente contínua)
Tensão de saída nominal 19,50 VCC (+/– 1,0 VCC)
Dimensões:
Altura 29 mm
Largura 46,50 mm
Profundidade 107 mm
Amplitude térmica:
Em funcionamento 0 °C a 40 °C
Desligado –40 °C a 70 °C
Características físicas
Altura (com um painel WLED) 16,05 mm a 21,00 mm
Largura 329,30 mm
Profundidade 237,65 mm
Peso (mínimo) 1,64 kg
Características ambientais
Amplitude térmica:
Em funcionamento 0 °C a 35 °C
Armazenamento –40 °C a 65 °C
Humidade relativa (máxima):
Em funcionamento 10% a 90% (sem condensação)
Armazenamento 5% a 95% (sem condensação)
Altitude (máxima):
Em funcionamento –15,20 m a 3.048 m (–50 a 10.000 pés)
Desligado –15,20 m a 10.668 m (–50 a 35.000 pés)
Vibração máxima:
Em funcionamento 0,66 Grms (2 Hz a 600 Hz)
Armazenamento 1,30 Grms (2 Hz a 600 Hz)
93
Page 94
Características ambientais
Choque máximo:
Em funcionamento 110 G
Armazenamento 160 G
Nível de contaminação pelo ar G1 ou inferior, conforme definido pela
norma ISA-S71.04-1985
94
Page 95
Contactar a Dell 29
Contactar a Dell
NOTA: Se não tiver uma ligação activa à Internet, pode encontrar as informações
de contacto na sua factura, na nota de encomenda ou no catálogo de produtos
Dell.
A Dell disponibiliza várias opções de serviço e suporte online e através de
telefone. A disponibilidade varia de acordo com o país e produto, e alguns
serviços podem não estar disponíveis na sua área. Para contactar a Dell
relativamente a vendas, suporte técnico ou apoio a clientes:
1. Visite support.dell.com.
2. Seleccione a categoria de suporte pretendida.
3. Caso não resida nos E.U.A., seleccione o código de país no fundo da página
ou seleccione All (Todos) para ver mais opções.
4. Seleccione a ligação para o serviço apropriado ou apoio técnico de acordo
com as suas necessidades.
95
Page 96
Loading...
