Dell UltraSharp 24モニター
ユ ー ザ ー ガイド
モデル番号: UP2414Q
規制モデル: UP2414Qt
規制タイプ: UP2414Q001
注 意： 注意は、コンピューターのより良い使用を助けるための重要な情報
を示します。
警 告： 警告は、もし指示に従わない場合は、ハードウェアに対する損傷ま
たはデータ損失が起こりうることを示します。
危険： 危険は器物損壊、怪我、死亡に繋がる可能性を示します。
この文書の情報は事前の通知なく変更することがあります。
© 2013-2014 Dell Inc. All rights reserved.
Dell Inc.の書面による許可なくいかなる方法においても、これら資料の複製は
固く禁じられています。
この文章中で使用されている商標は次のとおりです。 DellおよびDELLのロゴ
はDell Inc.の商標です。MicrosoftおよびWindowsは米国内およびその他の
国におけるMicrosoft社 の商標または登録商標です。Intelは米国内およびそ
の他の国におけるIntel Corporationの登録商標です。ATIはAdvanced Micro
Devices, Inc.の商標です。ENERGY STARは米国環境保護省の登録商標です。
ENERGY STARのパートナーとしてDell Inc.はこの製品がENERGY STARのエネ
ルギー効率ガイドラインに適合していることを決定しました。
この文書中で使用されている、その他の商標および商品名は、製品のマークお
よび名前を主張する実体を言及するために使われていることがあります。 Dell
Inc.は自社以外の商標および商品名に対して、いかなる所有権も主張するもの
ではありません。
2014 – 06 Rev. A02
内容
1 お使いのモニターについて ................... 5
パッケージ の内 容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
製品の特徴 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
部品とコントロールの識別 . . . . . . . . . . . . . . . . . . . . . . . .7
モニターの仕様
プラグアンドプレイ機能 . . . . . . . . . . . . . . . . . . . . . . . . . 18
LCDモニター品 質とピクセルポリシー . . . . . . . . . . . . . . . .18
お手入れのガイドライン . . . . . . . . . . . . . . . . . . . . . . . .19
2 モニターの設定 ............................ 20
スタンドの 取り付け . . . . . . . . . . . . . . . . . . . . . . . . . . .20
モニターの接続
ケーブルをまとめる
ケーブルカバーの 取り付け . . . . . . . . . . . . . . . . . . . . . . . 22
スタンドの 取り外し. . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
壁取り付け(オプション) . . . . . . . . . . . . . . . . . . . . . . . . .23
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
. . . . . . . . . . . . . . . . . . . . . . . . . . .22
3 モニターの操作 ............................ 25
フロントパ ネ ルコントロ ー ルの 使 用 . . . . . . . . . . . . . . . . . . 25
オンスクリーンディスプレイ（ OSD）メ ニ ュ ー の 使 用 . . . . . . . . . 27
最大解像度の設定. . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
DP1.2ディスプ レイの 設 定 . . . . . . . . . . . . . . . . . . . . . . . . 45
傾き、スイベル、垂直延長を使用する . . . . . . . . . . . . . . . . .48
モニターの回転
. . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
4 トラブ ル シュー ティング ...................... 51
セルフテスト . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
ビルトイン診 断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
共通の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
製品固有の問題 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
カードリーダーのトラブルシューティング . . . . . . . . . . . . . . . 57
内容 3
5 付録...................................... 59
安全上の注意 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
FCC通知（米国のみ）およびその他規制情報 . . . . . . . . . . . .59
Dellに連絡
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
6 モニターディスプレイのセットアップ ........... 60
画面解像度を3840 x 2160 (最大)に設定する . . . . . . . . . . . . 60
インターネットに繋がったDell™デスクトップ、またはDell™ポータブル
コンピューターを使用している場合 . . . . . . . . . . . . . . . . . . 61
Dell™製以外のデスクトップ、ポータブルコンピューター、グラフィックカ
ードをご使用の場合. . . . . . . . . . . . . . . . . . . . . . . . . . . 62

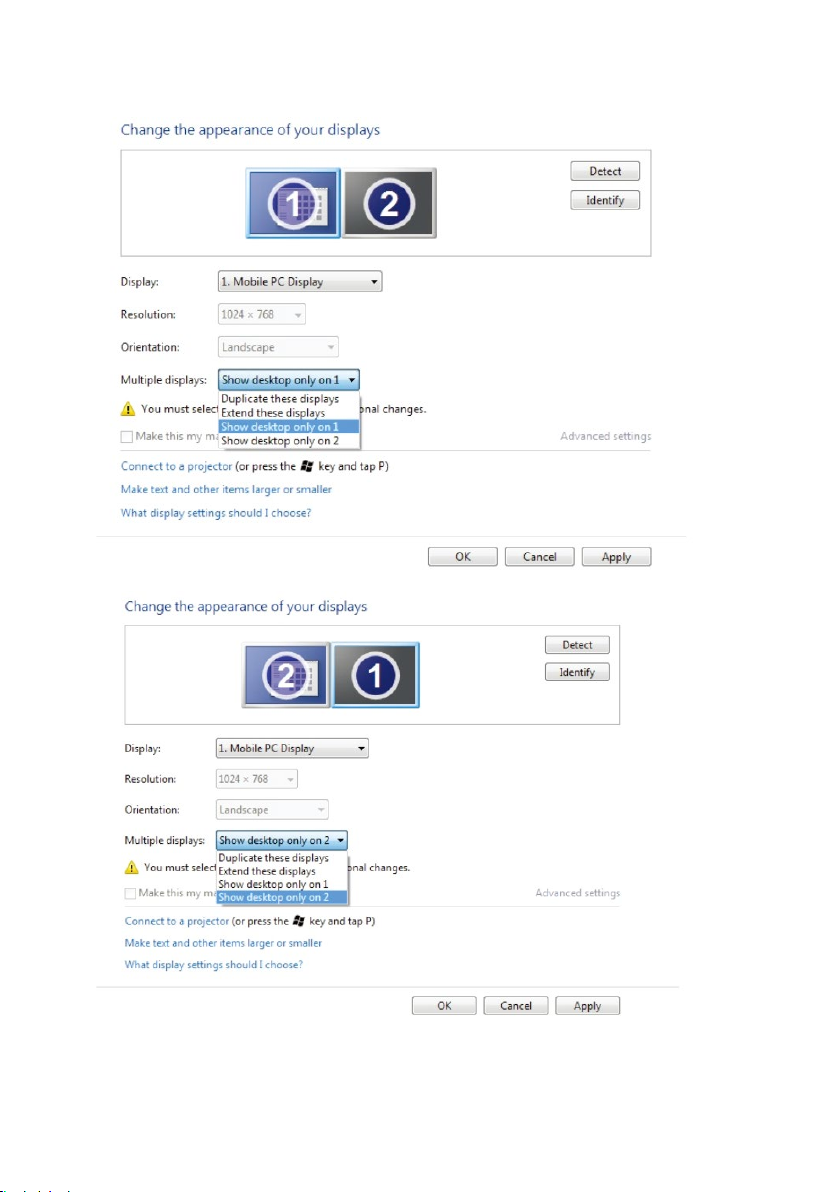

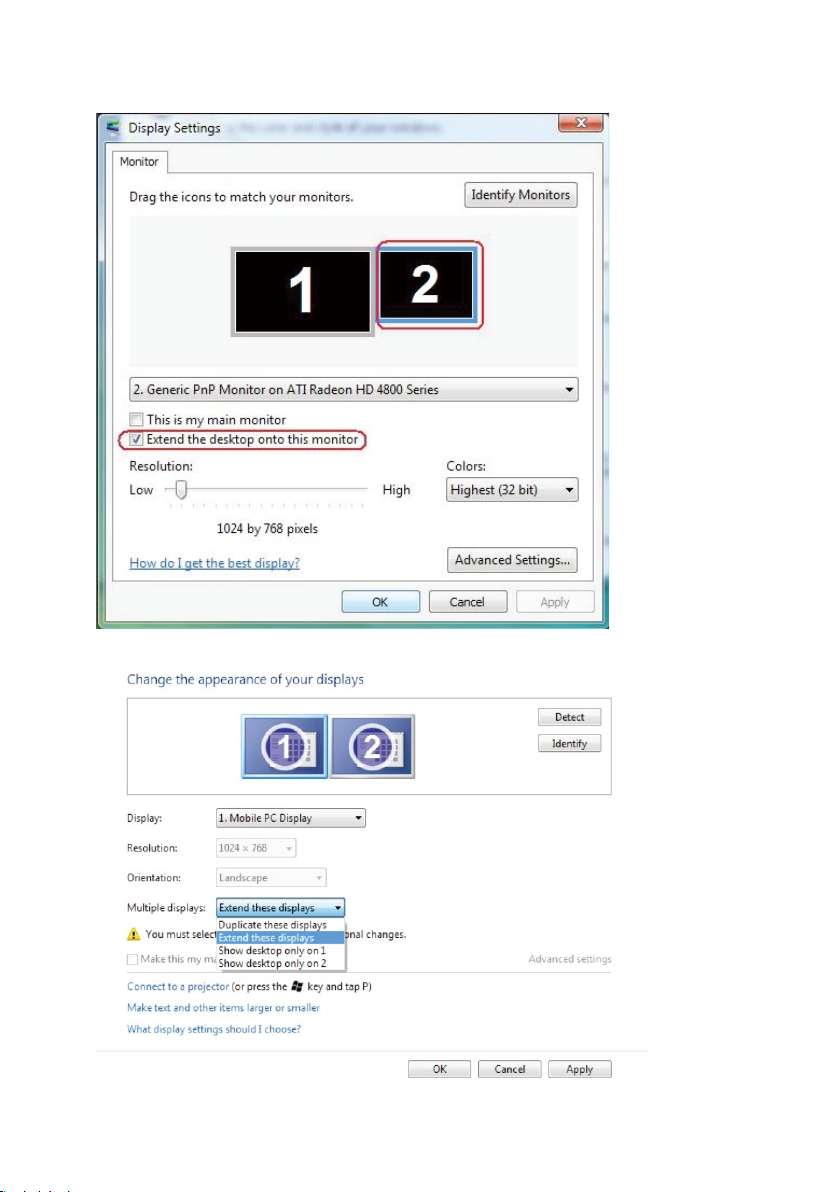

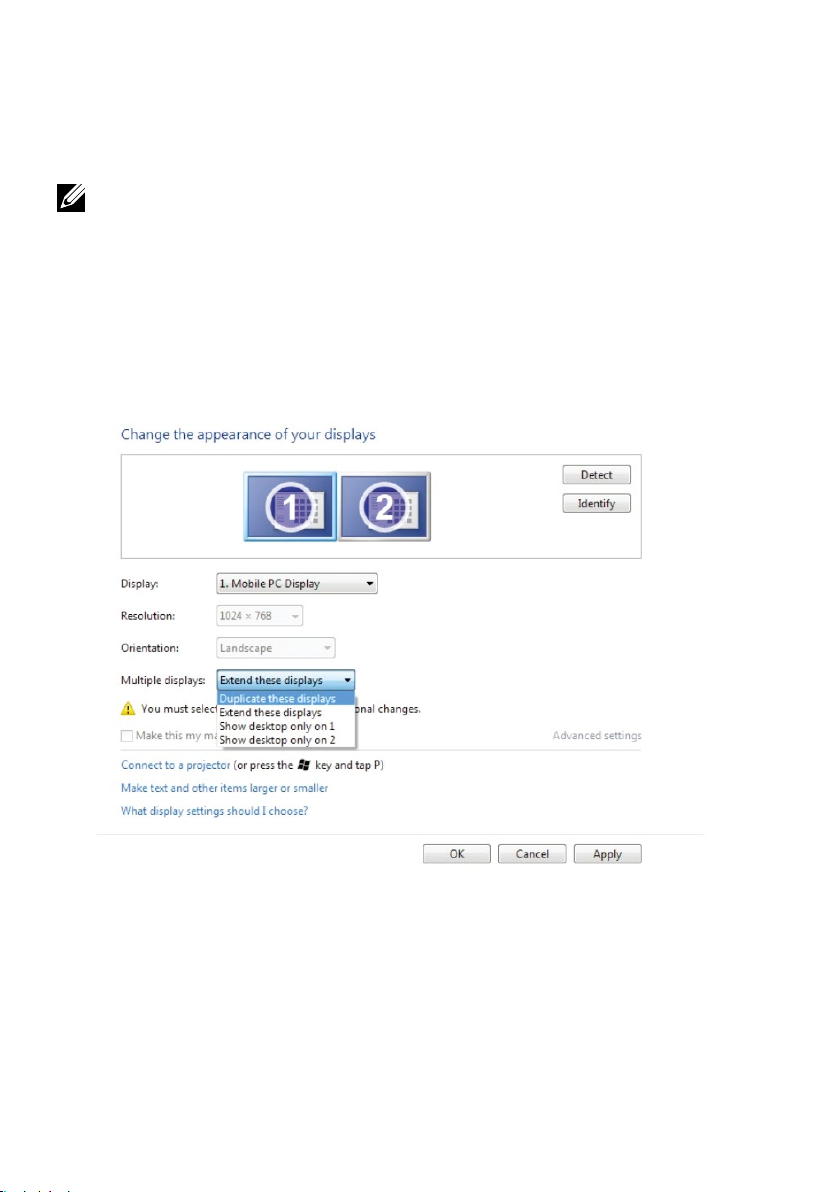

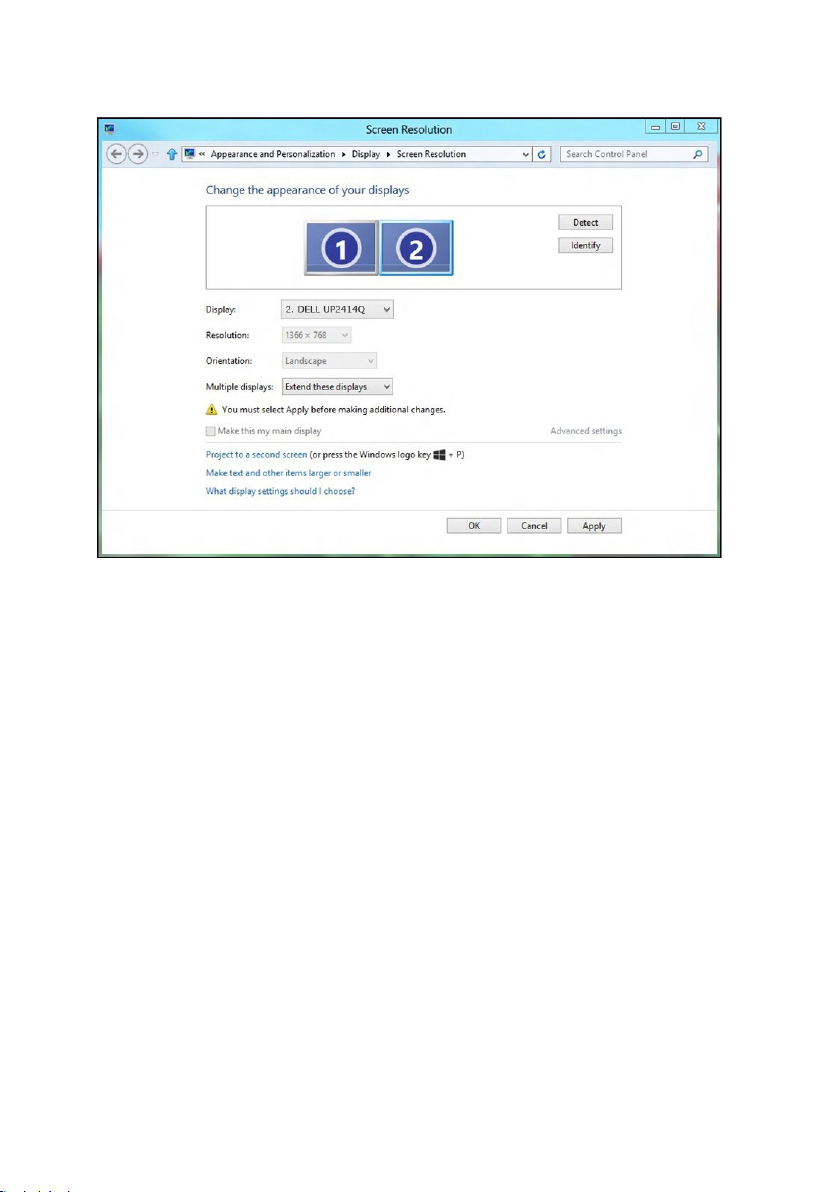

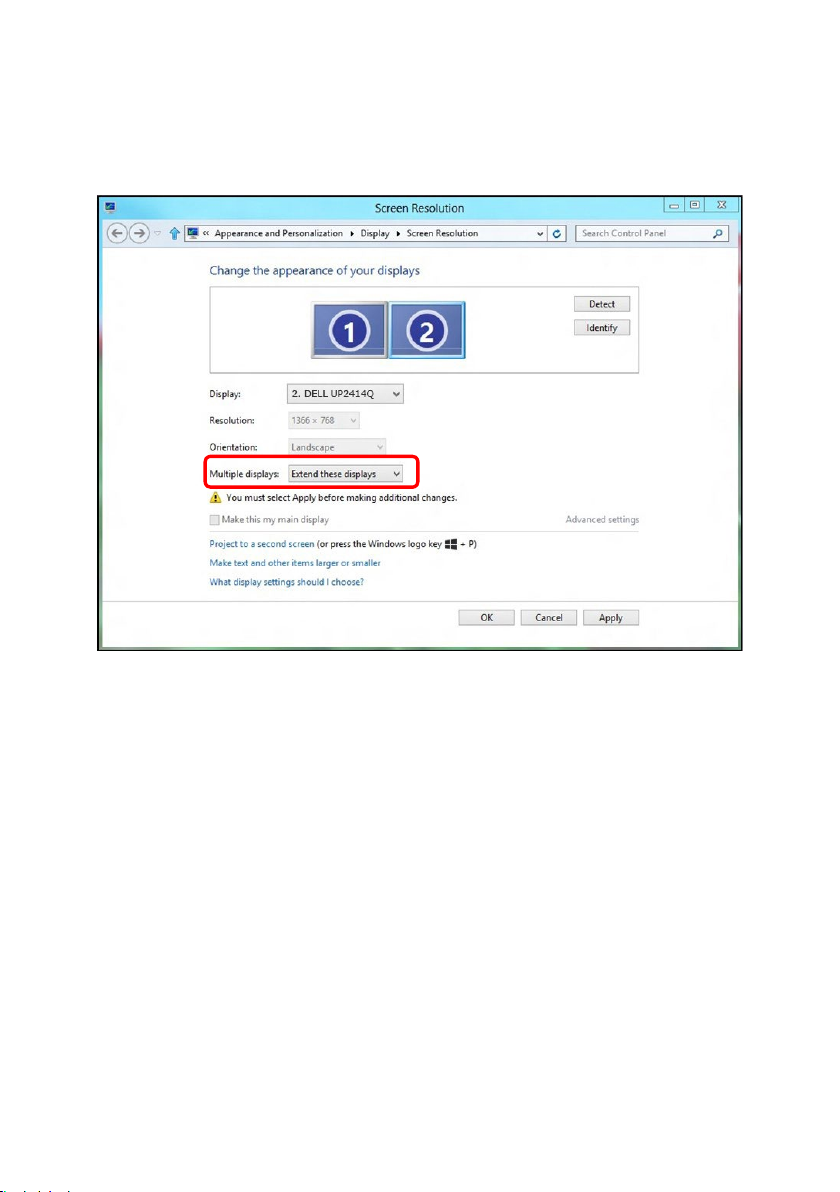

Windows Vista®、Windows® 7またはWindows® 8/Windows® 8.1
でデュアルモニターをセットアップするための手順 . . . . . . . . .63
4 内容
お使いのモニターについて
パッケージの 内容
モニターには下記で示されるコンポーネントが同梱されています。 すべてのコンポ
ーネントが含まれていることを確認し、何か足りない場合にはDellに連絡してくだ さ
い。
注 意：一部の品目はオプションで、モニターには同梱されていないことがありま
す。 ご使用の国によっては、一部の機能またはメディアが利用できないことがあ
ります。
注 意： 他のスタンドでセットアップする場合、セットアップ指示についてはそれぞ
れのスタンドセットアップガイドを参照してください。
• モニター
• スタンド
• ケーブルカバー
お使いのモニターについて 5
• 電源ケーブル(国によって
異 なります )
• DisplayPortケーブル
(Mini-DP対DP)
• USB 3.0アップストリーム
ケーブル(モニターのUSB
ポートを有効にします)
• ドライバと説明書メディア
™
UP2414 Q U ltr aSh arp Mon ito rDell
• 簡単セットアップガイド
• 製品および安全情報ガ
P/N 6KHMD Rev. A00
P/N 90.7V739.011
October 2013
Made in China
イド
• 工場調整レポート
製品の特徴
Dell UltraSharp 24モニター(モデル番号UP2414Q)は、アクティブマトリクス、薄膜トラ
ンジスター（TFT）、液晶ディスプレイ（LCD）、LEDバックライトを有します。 モニターの
特徴は次のとおりです。
•
60.47 cm（23.8インチ）アクティブ領域は（対角に測定）解像度3840 x 2160（低解
像度では前画面表示をサポート）で表示します。
• チルト、スイベル、垂直引き伸ばし、回転調整機能。
• スタンドロック。
• 185ppiの高PPIで、優れたピンの先端のような明瞭さ。
• 取り外し可能な台座と柔軟な取り付けを可能にするVESA™（ビデオエレクトロニ
クススタンダーズアソシエーション）100mm取り付け穴。
6 お使いのモニターについて
• プラグアンドプレイ機能（システムでサポートされている場合）
• 簡単な設定と画面の最適化を行うためのオンスクリーンディスプレイ（OSD）調
整。
•
ソフトウェアおよび説明書メディアには情報ファイル（INF）、画像カラーマッチン
グファイル（ICM）、Dellディスプレイマネージャソフトウェアアプリケーション、製
品説明書が含まれます。 Dellディスプレイマネージャが含まれます（モニターに
付属のCDに含まれます）。
• セキュリティロックス ロット。
• アセットマネージメント機能。
• エネルギースター規格に準拠。
• EPEAT Gold準拠。
• RoHS準拠。
• BFR/PVC不使用（外部ケーブル除く）。
• ヒ素を含まないガラスとパネルのみ水銀を含まず。
• エネルギーゲージは、モニターが消費しているエネルギーレベルをリアルタイム
で表示します。
• TCO認定ディスプレイ。
部品とコントロールの識別
前 面ビュー
前 面ビュー フロントパ ネ ルコントロ ー ル
ラベル 説明
1 機能ボタン(詳細については、モニターの操作を参照してください)
お使いのモニターについて 7
1
2
2 電源オン/オフボタン（LEDランプあり）
1
2
3
4
5
6
7
背 面ビュー
背 面ビュー モニタースタンドを取り付けた背 面
ビュー
ラベル 説明 目的
1 VESA取り付け穴(100 mm x
100 mm - 取り付けられたVESA
カバーの後ろ)
2 規制ラベル 規制承認をリストします。
3 セキュリティロックス ロット セキュリティケーブルロックでモニターを
4 バーコードシリアル番号ラベル 技術サポートを受けるためにDellに連絡
5 スタンドリリースボタン モニターからスタンドを解 除します。
6 バッテリ充電対応のUSBダウン
ストリー ムポ ート
7 ケーブル管理スロット スロットを通して配置することで、ケーブ
VESA互換の壁取り付けキット(100 mm
x 100 mm)を使用する壁取り付けモニタ
ー。
固定します。
する際に、このラベルを参照します。
USBデバイスを接続します。 USBケーブル
をお使いのコンピューターおよびモニタ
ーのUSBアップストリームコネクターに接
続した場合のみ、このコネクターを使用す
ることができます。
ルをまとめるために使用します。
8 お使いのモニターについて
側 面ビュー
1
7 7
23456
カードリーダースロット
底 面ビュー
ラベル 説明 目的
1 AC電源コネクター モニターの電源ケーブルを接続します。
2 DisplayPort入力コ
ネクター
3 ミニDisplayPort入
力コネクター
4 HDMIコネクター お使いのコンピューターをHDMIケーブルで接続し
5 U S Bアップリストリ
ーム ポート
6 U S Bダウンストリー
ムポ ート
7 Dellサウンドバー取
り付 け ス ロ ット
お使いのコンピューターをDPケーブルで接続します。
お使いのコンピューターをミニDP対DPケーブルで接
続します。
ます。
モニターに付属するUSBケーブルをコンピューター
に接続します。 このケーブルが接続されると
のUSBダウンストリームコネクターを使用することが
できます。
USBデバイスを接続します。 USBケーブルをお使いの
コンピューターおよびモニターのUSBアップストリー
ムコネクターに接続した場合のみ、このコネクターを
使用することができます。
オプションのDellサウンドバー（型番＃AC511のみ）
を取り付け。（剥がせるプラスチックシートでシール）
注意： Dellサウンドバーは別売りです。
、モ ニ タ ー
お使いのモニターについて 9
モニターの仕様
平面パネルの仕様
スクリーンタイプ アクティブマトリクス - TFT LCD
パネルタイプ プレ ーン内切り替え
表示可能画像寸法
対角
水平アクティブ領域
垂直アクティブ領域
領域
ピクセルピッチ 0.137 mm
PPI（ピクセル/インチ） 185ppi
視野角 178°(垂直)標準、178°(水平)標準
輝度出力 350cd/m²（標準値）
コントラスト比 1000:1（標準値）
ダイナミックコントラスト比 2,000,000:1
表 面 コート ハードコーティング3Hと反射防止
バックラ イト LEDエッジライト方式
応答時間 8ミリ秒（中間階調から中間階調の平均値）
色深度 10.7億色、8ビット + A-FRC
色域（標準値） 100% (sRGB) 99% (Adobe RGB)
60.47 cm（表示可能画像サイズ23.8インチ）
527.04 mm (20.7インチ)
296.46 mm (11.7インチ)
156246.28 mm
2
(242.2インチ2)
解像度の仕様
水平スキャン範囲 30 kHzから140 kHz（自動）
垂直スキャン範囲 24 Hzから75 Hz（自動）
最大解像度 3840x2160、60Hz DP1.2*
3840x2160、30Hz HDMI
* 60 Hzで3840 x 2160を表示するには、DP1.2を有効にする必要があります。また、DP
ソースのグラフィックカードはMST機能でDP1.2に認証されており、60 Hzで最大
3840 x 2160 の解像度をサポートし、ドライバがDisplayID v1.3をサポートしている
必要があります。
ビデオでサポートされるモード
ビデオ表示機能(HDMI再生) 480p、576p、720p、1080p
10 お使いのモニターについて
プリセットディスプレイモード
ディスプレイモード 水平周波数
（kHz）
720×400 31.5 70.0 28.3 -/+
640×480 31.5 60.0 25.2 -/640×480 37.5 75.0 31.5 -/800×600 37.9 60.0 40.0 +/+
800×600 46.9 75.0 49.5 +/+
1024×768 48.4 60.0 65.0 -/1024×768 60.0 75.0 78.8 +/+
1152×864 67.5 75.0 108.0 +/+
1280×800 49.3 60.0 71.0 +/+
1280×1024 64.0 60.0 108.0 +/+
1280×1024 80.0 75.0 135.0 +/+
1600×1200 67.5 60.0 148.5 -/+
1920×1200 74.6 60.0 193.5 -/+
2560×1440 88.8 60.0 241.5 +/3840×2160 54.0 24.0 297.0 +/+
3840×2160 67.5 30.0 297.0 +/+
3840×2160 60 Hz (DPソースのみ)*
* 60 Hzで3840 x 2160を表示するには、DP1.2を有効にする必要があります。また、DP
ソースのグラフィックカードはMST機能でDP1.2に認証されており、60 Hzで最大
3840 x 2160 の解像度をサポートし、ドライバがDisplayID v1.3をサポートしている
必要があります。
垂直周波数
（Hz）
周波数
（MHz）
同期極性（水平/垂直）
電気的仕様
ビデオ入力信号 100Ωインピーダンスの差動ライン、プリアンプライン用
デジタルビデオ信号。 DP1.2/HDMI1.4信号入力サポート
AC入力電圧/周波数/
電流
突入電流 120 V:30 A（最大）
100VAC～240VAC/50Hzまたは60Hz ± 3Hz/2.1 A（最大）
240 V:60 A（最大）
お使いのモニターについて 11
物理特性
コネクタータイプ DisplayPortコネクター。
ミニDisplayPortコネクター。
HDMIコネクター。
USB 3.0アップストリームポートコネクター。
USB 3.0ダウンストリームポートコネクター x 4個。
(稲妻のアイコン の付いたポートはBC 1.2用です)
シグナルケーブルタイプ DisplayPort対ミニDisplayPort 1.8 mケーブル。
USB 3.0 1.8 mケーブル。
寸法（スタンドあり）
高さ(延長) 501.7 mm (19.75インチ)
高さ(圧縮) 371.1 mm (14.61インチ)
幅 569.0 mm (22.40インチ)
奥行き 192.0 mm (7.56インチ)
寸法（スタンドなし）
高さ 338.5 mm (13.33インチ)
幅 569.0 mm (22.40インチ)
奥行き 56.3 mm (2.22インチ)
スタンド 寸法
高さ(延長) 400.8 mm (15.78インチ)
高さ(圧縮) 359.3 mm (14.14インチ)
幅 240.0 mm (9.45インチ)
奥行き 192.0 mm (7.56インチ)
重量
重量（パッケージ含む） 10.0 kg (22.05ポンド)
重量（組 み 立てスタンドとケ
ーブル含む）
重量（組み立てスタンドなし）
（壁取り付けまたはVESAマ
ウントを考慮。ケーブルなし）
組み立てスタンドの重量 2.0 kg (4.41ポンド)
フロントフレーム光沢 黒フレーム - 5.0光沢単位(最高)
7.1 kg (15.65ポンド)
4.8 kg (10.58ポンド)
環境特性
温度
12 お使いのモニターについて
動作 0 °C～40 °C
非動作 保管時： -20 ℃～60 ℃ (-4°F ～140°F )
出荷時: -20 ℃～60 ℃ (-4°F ～140°F )
湿度
動作 10%から80%（結露なし）
非動作 保管時： 5%から90%（結露なし）
出荷時: 5%から90%（結露なし）
高度
動作 最高5,000m（16,400フィート）
非動作 最高12,191m（40,000フィート）
熱出力 409.46 BTU/時(最大)
307.09 BTU/時(標準値)
電源管理モード
お使いのPCにVESAのDPM™準拠ディスプレイカードまたはソフトウェアがインストー
ルされている場合、モニターが使用中でないときには、自動的に消費電力を低減しま
す。 これは電源セーブモードです。 コンピューターがキーボード、マウス、その他の入
力デバイスからの入力を検出すると、モニターは自動的に機能を再開します。 次の表
は消費電力とこの自動省電力機能の信号を示しています。
VESAモード 水平同期 垂直同期 ビデオ 電源ランプ 消費電力
通常動作 アクティブ アクティブ アクティブ 白
アクティブ オ
フモード
無効 無効 オフ 白く光る 1.2 W以下
スイッチオフ - - - オフ 0.5 W以下
90 W (標準)/
120 W (最大)
OSDは通常動作モードでのみ機能します。 アクティブオフモードで任意のボタンを押
すと、次のメッセージが表示されます。
Dell UP2414Q
PCからの信号がありません。
キーボードのどれかのキーを押すか、マウスを動かすと復帰します。
何も表示されない場合は、今すぐモニタボタンを押して、オンスクリー
ンディスプレイメニューから正しい入力ソースを選択してください。
OSDにアクセスするためにコンピューターとモニターをアクティブにします。
お使いのモニターについて 13
注 意： 本モニターはエネルギースター®に準拠しています。
ピン割当
DisplayPortコネクター(DP入力とDP出力)
ピン番 号 モニターコネクターの20ピン側 ピン番 号 モニターコネクターの20ピン側
1 ML0(p) 11 GND
2 GND 12 ML3(n)
3 ML0(n) 13 GND
4 ML1(p) 14 GND
5 GND 15 AUX(p)
6 ML1(n) 16 GND
7 ML2(p) 17 AUX(n)
8 GND 18 HPD
9 ML2(n) 19 DP_PWRリターン
10 ML3(p) 20 +3.3V DP_PWR
ミニDisplayPortコネクター
ピン番 号 モニターコネクターの20ピン側 ピン番 号 モニターコネクターの20ピン側
1 GND 11 ML2(p)
2 ホットプラグ検出 12 ML0(p)
3 ML3(n) 13 GND
4 GND 14 GND
14 お使いのモニターについて
5 ML3(n) 15 ML1(n)
6 GND 16 AUX(p)
7 GND 17 ML1(p)
8 GND 18 AUX(n)
9 ML2(n) 19 GND
10 ML0(p) 20 +3.3V DP_PWR
19ピンHDMIコネクター
ピン番 号 モニターコネクターの19ピン側 ピン番 号 モニターコネクターの19ピン側
1 TMDSデータ2+ 11 TMDSクロックシールド
2 TMDSデータ2シールド 12 TMDSクロック3 TMDSデータ2- 13 フローティング
4 TMDSデータ1+ 14 フローティング
5 TMDSデータ1シールド 15 DDCクロック（SDA）
6 TMDSデータ1- 16 DDCデータ（SDA）
7 TMDSデータ0+ 17 グランド
8 TMDSデータ0シールド 18 +5V電源
9 TMDSデータ0- 19 ホットプラグ検出
10 TMDSクロック
ユニバーサルシリアルバス(USB)インターフェース
このセクションでは、モニターの背面および下部で利用できるUSBポートについての
情報を提供します。
注 意： 本モニターのUSBポートはUSB 3.0に準拠しています。
転送速度 データレ ート 消費電力
スーパースピード 5Gbps 4.5 W（最大、各ポート）
ハイスピード 480Mbps 2.5 W（最大、各ポート）
フルスピード 12Mbps 2.5 W（最大、各ポート）
注 意： BC 1.2準拠のデバイスのUSBダウンストリームポート(稲妻のアイコン
の付いたポート)で最大1.5 A、その他の3つのUSBダウンストリーム
ポートで最大0.9 A
お使いのモニターについて 15
USBアップストリーコネクター
U S Bダウンストリー ムコ ネクター
ピン番 号 信号名
1 VBUS
2 D3 D+
4 GND
5 StdB_SSTX6 StdB_SSTX+
7 GND_DRAIN
8 StdB_SSRX9 StdB_SSRX+
シェル シー ルド
USBポート
• 1xアップストリーム - 下部
• 4xダウンストリーム - 背面に1つ、下部に3つ
充電ポート - 背面カバーのポート(稲妻のアイコン
は、デバイスがBC 1.2に対応している場合、急速電流充電をサポートしま
す。
注 意： USB3.0機能には、USB3.0対応のコンピューターおよびデバイスが必要で
す。
ピン番 号 信号名
1 VBUS
2 D3 D+
4 GND
5 StdA_SSRX6 StdA_SSRX+
7 GND_DRAIN
8 StdA_SSTX9 StdA_SSTX+
シェル シー ルド
の付いたポート)
注 意： Windows® 7を実行しているコンピューターでは、サービスパック1（SP1）
のインストールが必要です。 モニターのUSBインターフェースは、モニターの電
源がオンまたは省電力モードのときだけ動作します。 モニターの電源を切り、そ
の後オンにした場合、接続された周辺機器は、通常の動作を再開するまでに数
秒かかることがあります。
16 お使いのモニターについて
カードリーダーの 仕 様
概要
• フラッシュメモリーカードリーダーは、メモリーカードとの間で情報を読み取りお
よび書き込みを行うことを可能にするUSBストレージデバイスです。
• フラッシュメモリーカードリーダーは、Microsoft® Windows® Vista、Windows® 7
サービスパック1（SP1） およびWindows® 8/Windows® 8.1により自動的に認識
されます。
• 一度インストールして認識されると、メモリーカード(スロット)のドライブ 文 字が
表示されます。
• すべての標準のファイル操作(コピー、削除、ドラッグアンドドロップなど)はこの
ドライブを使用して実行できます。
注 意： メモリーカードをカードスロットに挿入したときにメモリーカードが 適切
に検出されるように、カードリーダードライバ(モニターに付属するドライバと説
明書メディアで提供)をインストールします。
機能
フラッシュメモリーカードリーダーには以下の機能が含まれています。
• Microsoft® Windows® Vista、Windows® 7 サービスパック1（SP1） および
Windows® 8/Windows® 8.1オペレーティングシステムをサポート。
• マスストレージクラス対応のデバイス(Microsoft® Windows® Vista、Windows® 7
サービスパック1（SP1）およびWindows® 8/Windows® 8.1ではドライバ不要)。
• 様々なメモリーカードメディアをサポート。
以下の表はサポートされるメモリーカード示しています。
ス ロット 番 号 フラッシュメモリーカードのタイプ
MS Pro HG、高速メモリスティック(HSMS)、Memory Stick PRO
1
(MSPRO)、Memory Stick Duo (アダプタ付き)、MS Duo Secure
Digital (Mini-SD)、Secure Digital Card、Mini Secure Digital (アダ
プタ付き)、TransFlash (SD、SDHCなど)、MultiMediaCard (MMC)
お使いのモニターについて 17
UP2414Qカードリーダーによりサポートされる最大カード容量
カードタイプ サ ポート仕 様
MS Pro HG
MS Duo Memory Stick Duo仕様 32 GB 対応
SD
MMC
Memory Stick Pro-HGは
USB 3.0の速度をサポート
SD Memory CardはUSB
3.0の速度をサポート
Multi Media Cardシステム
仕様
仕様でサポートされる
最大容量
32 GB 対応
1 TB 対応
32 GB 対応
UP2414Q
一般
接続タイプ
サポ ートされる OS
USB 2.0/3.0高速および超高速デバイス（USB高速デバイス互
換）
Microsoft® Windows® Vista、Windows® 7 サービスパック1
（SP1） およびWindows® 8/Windows® 8.1
プラグアンドプレイ機能
任意のプラグアンドプレイ互換システムにモニターをインストールすることができま
す。 モニターは自動的にコンピューターにディスプレイデータチャンネル（DDC）プロ
トコールを使用した拡張ディスプレイ識別子データ（EDID）を提供し、システムは自身
を構成し、モニター設定を最適化します。 ほとんどのモニターのインストールは自動
です。希望があれば、別の設定を選択できます。 モニター設定の変更に関する詳細に
ついては、モニターの操作を参照してください。
LC Dモニター品 質とピクセルポリシー
LCDモニター製造プロセスでは、1つ以上のピクセルが不変状態で固定されてしま
うことは珍しくありません。これらは確認することは難しく、ディスプレイの品質や使
いやすさには影響しません。 Dellモニター品質とピクセルポリシーについての詳細
は、Dellサポートサイト http://www.dell.com/support/monitorsを参 照してくださ
い。
18 お使いのモニターについて
お手入れのガイドライン
モニターの清掃
危 険：モニターを清掃する前に、安全上の注意を読んで、これに従ってください。
危 険： モニターを清掃する前に、コンセントからモニターの電源ケーブルを抜い
てください。
モニターの開梱、清掃、取り扱いの際には、次の一覧にある手順に従うことを推奨しま
す。
• 静電防止スクリーンを清掃するには、柔らかい清潔な布を水でわずかに湿
らせます。 できれば、スクリーン清掃専用のティッシュまたは静電防止コー
ティング専用の洗剤を使用して下さい。 ベンジン、シンナー、アンモニア、研
磨クリーナー、圧縮空気は使用しないで下さい。
• モニターの清掃には、わずかに湿らせた柔らかい布を使用します。 乳状の
薄膜がモニター表面に残ることがあるので、洗剤は使用しないでください。
• モニターを開梱する際、白い粉があった場合には、布で拭いて下さい。
• モニターは注意して取り扱って下さい。黒い色のモニターは引っ掻くと白い
擦り傷が残り、明るい色のモニターより目立ちます。
• モニターの最高画像品質を維持するために、動的に変化するスクリーンセ
ーバーを使用し、使用しないときにはモニターの電源を切ってください。
お使いのモニターについて 19
モニターの設定
スタンドの取り付 け
注 意： 工場からモニターが出荷される際には、スタンドは取り外されています。
注 意： これは、スタンド付きモニターに適用されます。 他のスタンドをご購入さ
れた場合、セットアップ指示についてはそれぞれのスタンドセットアップガイドを
参照してください。
モニタースタンドを取り付けるには:
1. カバーを取り外し、スタンドの上にモニターを設置します。
2. スタンド上部の2つのタブをモニター背面の溝に合わせます。
3. スタンドが所定の位置にはめ込まれるまで押します。
モニターの接続
危 険：このセクションの手順を始める前に、安全上の注意に 従って下さい。
モニターをコンピューターに接続するには：
1. コンピューターの電源を切り、電源ケーブルを切断します。
2. 黒いHDMIケーブル(オプション)またはDP (DisplayPort)ケーブルをお使い
のコンピューターの背面にある対応するビデオポートに接続します。
同じコンピューターにすべてのケーブルを使用しないでください。
適切なビデオシステムを持つ異なるコンピューターに接続されている場合
にのみ、すべてのケーブルを使用します。
20 モニターの設定
黒いDisplayPort (またはminiDP)ケーブルの接続
または
黒いHDMIケーブル(オプション)の接続
USB 3.0ケーブルの接続
DP/mini DP/HDMIケーブルの接続を完了した後、以下の手順に従ってUSB 3.0ケーブ
ルをコンピューターに接続し、モニターのセットアップを完了します。
1. アップストリームUSB 3.0ポート(ケーブルは同梱)をお使いのコンピューターの適
切なUSB 3.0ポートに接続します。 (詳細については、底面 ビューを参 照してくだ
さ い 。)
2. USB 3.0周辺機器をモニターのダウンストリームUSB 3.0ポートに接続します。
3. お使いのコンピューターおよびモニターの電源ケーブルを近くのコンセントに差
し込みます。
4. モニターとコンピューターの電源を入れます。
モニターに画像が表示される場合、取り付けは完了です。 モニターに画像が表
示されない場合は、トラブ ルシューティング を参照してください。
5. モニタースタンドのケーブルスロットを使用して、ケーブルをまとめます。
モニターの設定 21
警 告：この図は例示のためにのみ使われています。 コンピューターの外観は異な
ることがあります。
ケーブルをまとめる
すべての必要なケーブルをモニターとコンピューターに接続後、(ケーブルの接続に
ついては、モニターの接続を参照)、ケーブル管理スロットを使用して、上の図のように
ケーブルをまとめます。
ケーブルカバー の取り付け
22 モニターの設定
2
1
スタンドの取り外し
注 意： スタンドを取り外している間にLCD画面に傷が付かないように、モニター
をきれいな面に置いていることを確認してください。
注 意： これは、スタンド付きモニターに適用されます。 他のスタンドをご購入さ
れた場合、セットアップ指示についてはそれぞれのスタンドセットアップガイドを
参照してください。
スタンドを取り外すには:
1. 平らな面にモニターを設置します。
2. スタンドのリリースボタンを押し続けます。
3. スタンドを持ち上げ、モニターから離します。
壁取り付け(オプション)
(ねじ寸法: M4 x 10 mm)。
モニターの設定 23
Loading...
