Page 1

Monitor hub ThunderboltTM Dell UltraSharp 27 U2724DE

Podręcznik użytkownika

Model: U2724DE Nazwa prawna modelu: U2724DEt

Page 2

UWAGA: UWAGA wskazuje ważną informację, która pomoże w lepszym używaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje potencjalna możliwość uszkodzenia urządzenia lub utraty danych, jeśli nie zostaną wykonane instrukcje.

PRZESTROGA: PRZESTROGA wskazuje potencjalną możliwość uszkodzenia urządzenia, odniesienie obrażeń osobistych albo śmierci.

towarowe, są znakami towarowymi firmy Dell Inc. lub jej oddziałów. Inne znaki towarowe mogą być znakami towarowymi ich odpowiednich właścicieli.

2023 – 11

Rev. A00

Page 3

Spis treści

Instrukcje bezpieczeństwa........................6

Informacje o monitorze ..........................8

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . .8

Funkcje produktu . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identyfikacja części i elementów sterowania . . . . . . . . . . 12

Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Widok z góry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Widok od tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Widok od spodu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Specyfikacje monitora. . . . . . . . . . . . . . . . . . . . . . 17

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . 19

Wstępnie ustawione tryby wyświetlania. . . . . . . . . . . . . . . . . . .20

Tryby DP MST (Multi-Stream Transport) . . . . . . . . . . . . . . . . . . 21

Wyjście Thunderbolt

Specyfikacje elektryczne. . . . . . . . . . . . . . . . . . . . . . . . . . .21

Właściwości fizyczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Charakterystyka środowiskowa . . . . . . . . . . . . . . . . . . . . . . .24

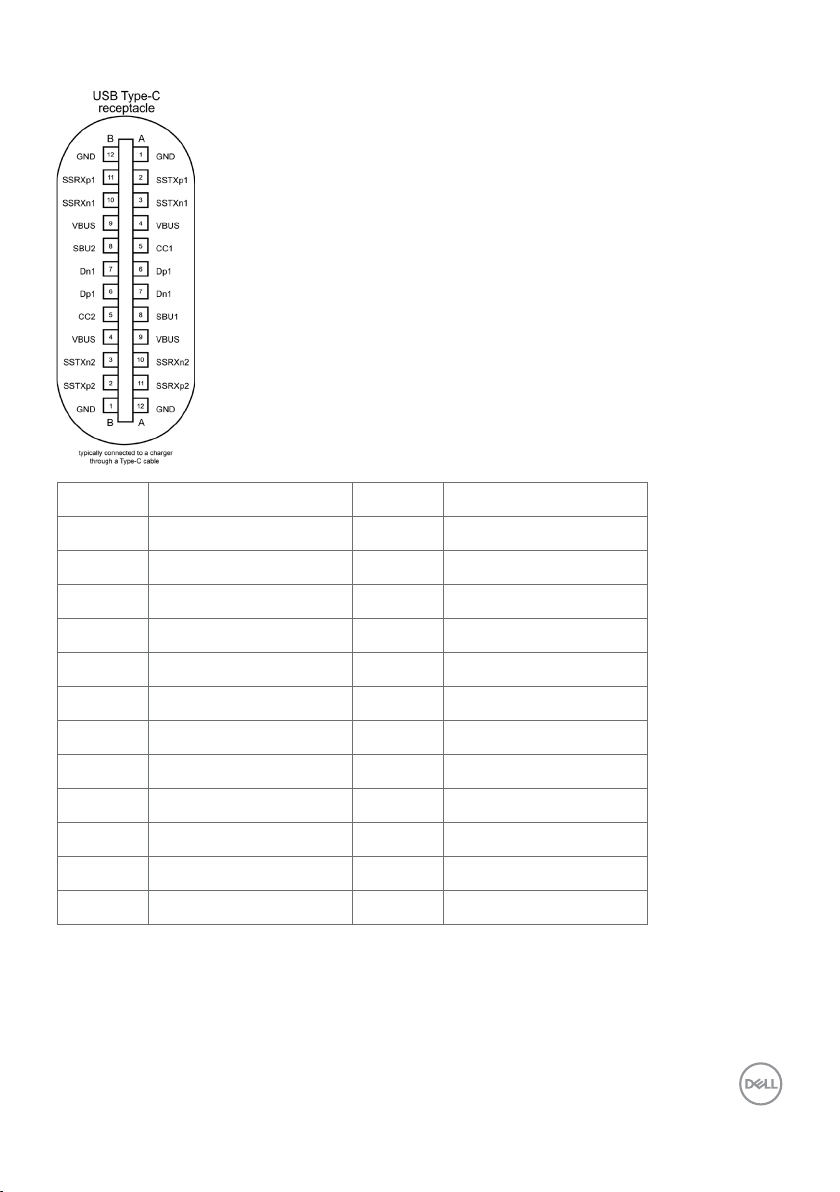

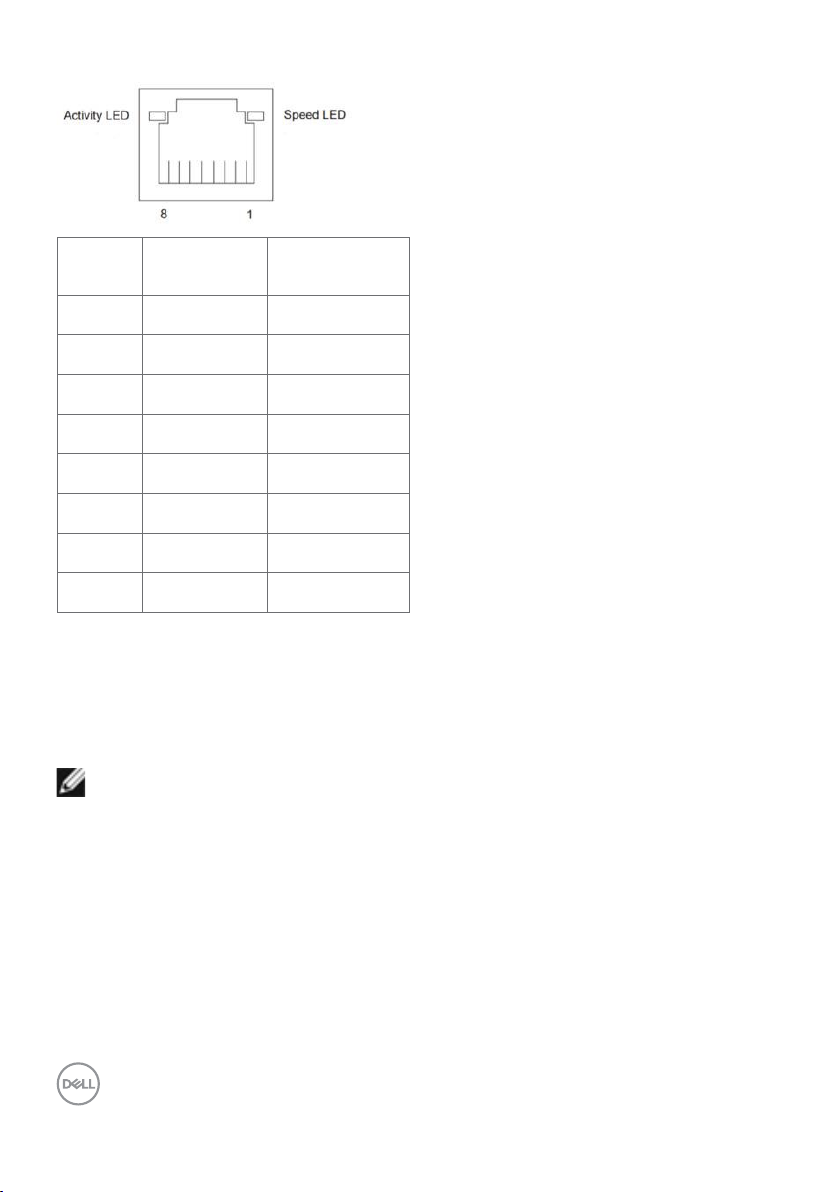

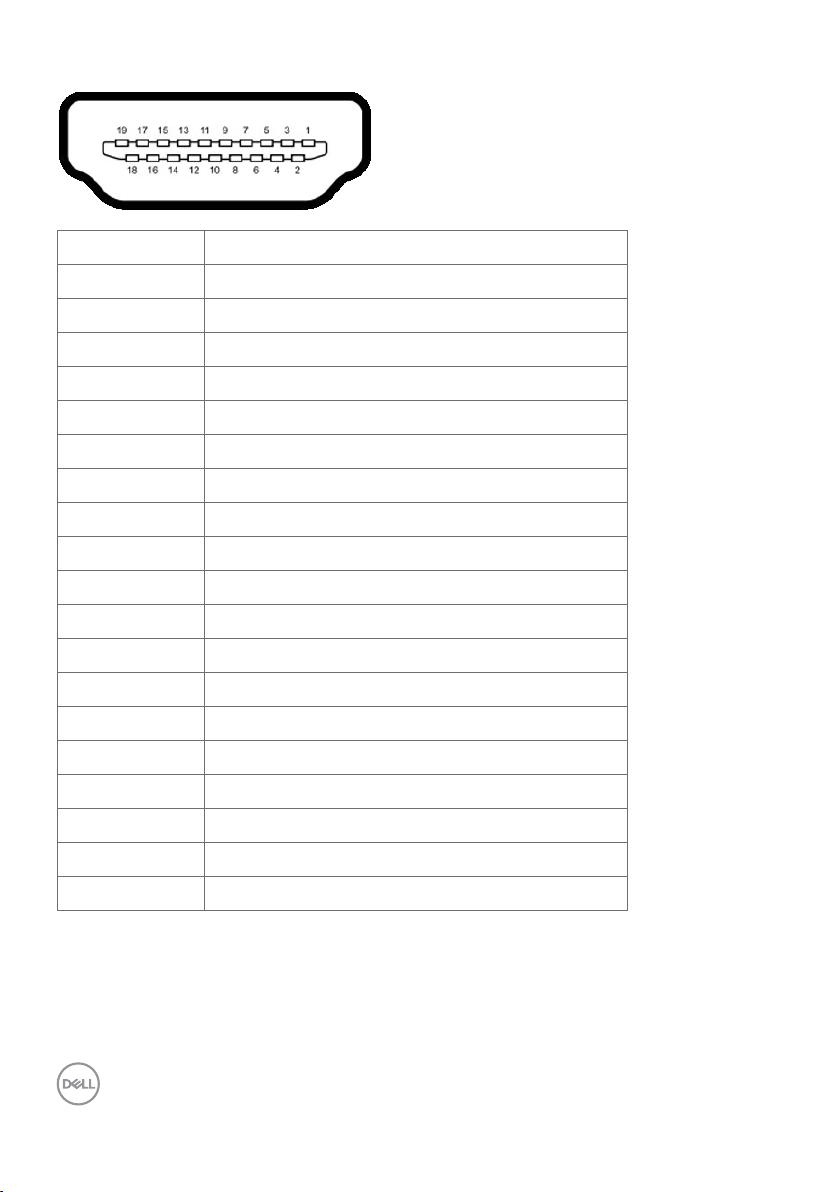

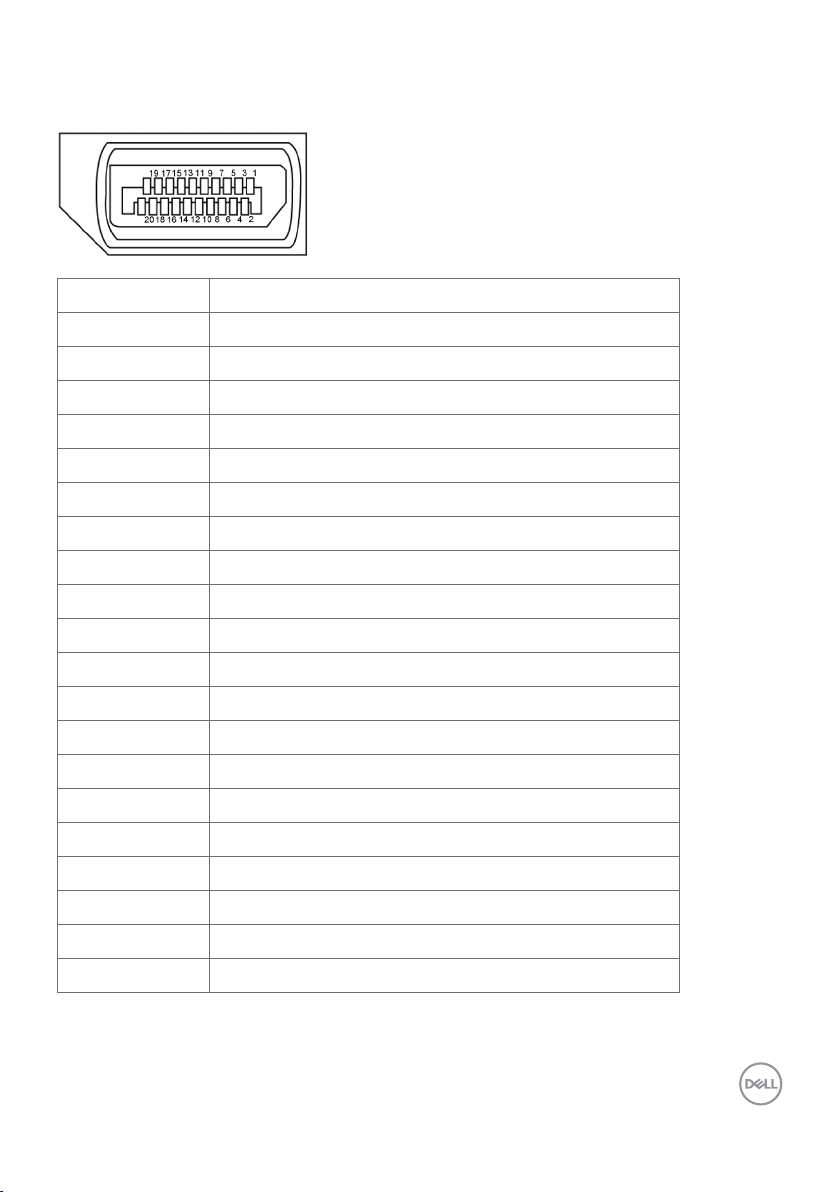

Przypisanie styków. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Plug-and-Play . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . . 32

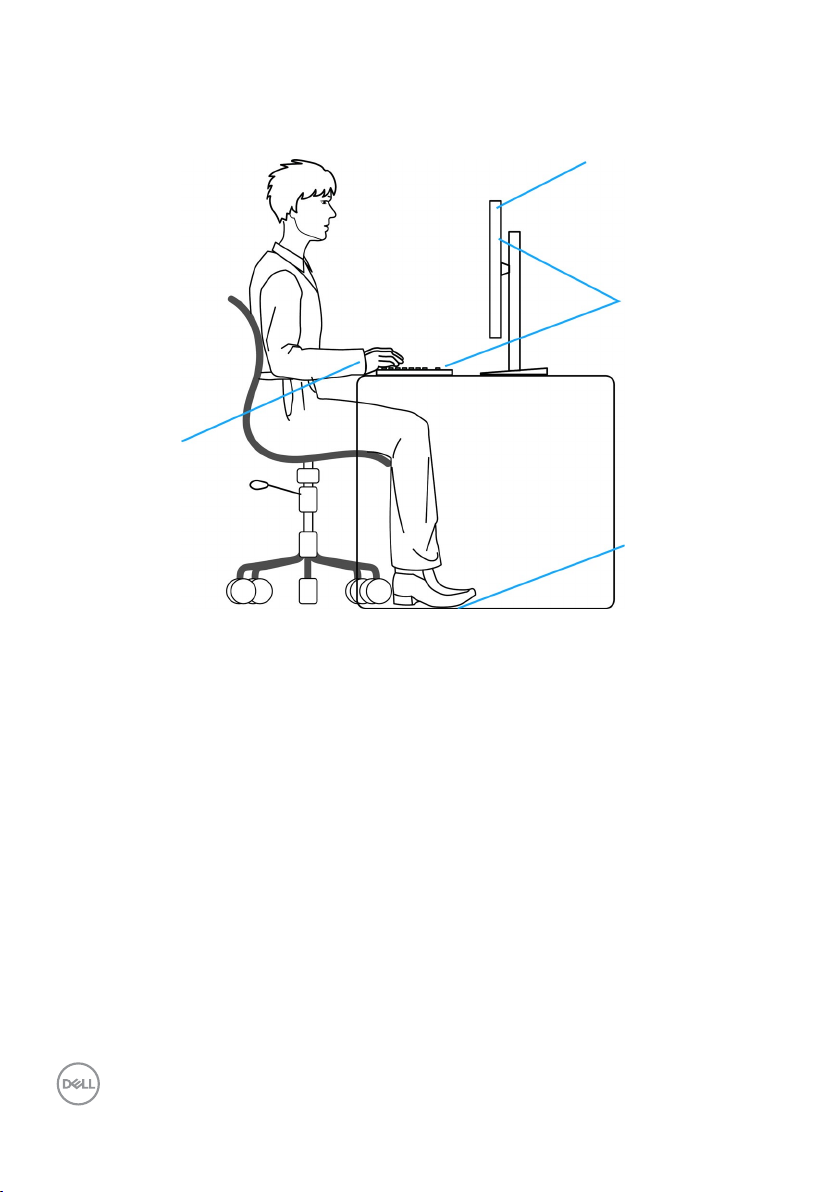

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

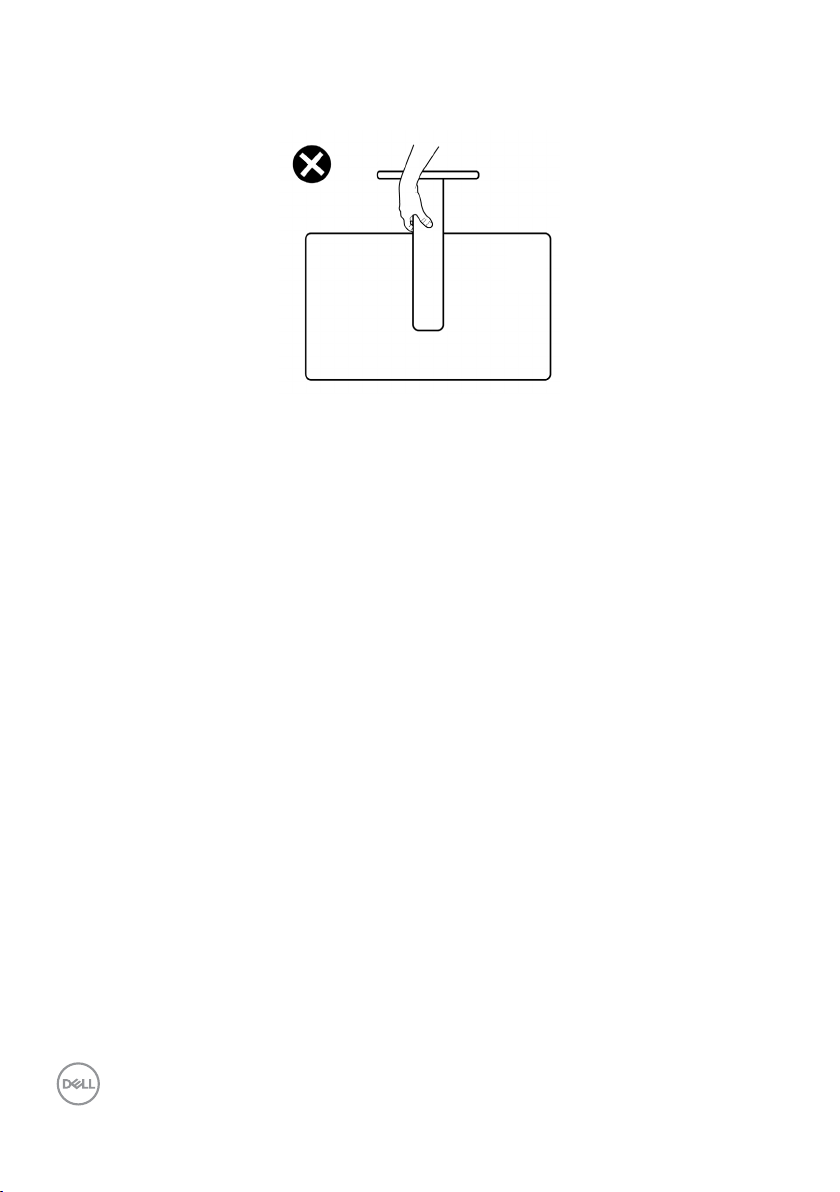

Obsługa i przenoszenie wyświetlacza. . . . . . . . . . . . . . 35

Zalecenia dotyczące konserwacji . . . . . . . . . . . . . . . . 37

Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

4 dla połączenia łańcuchowego. . . . . . . . . . .21

Konfiguracja monitora ..........................38

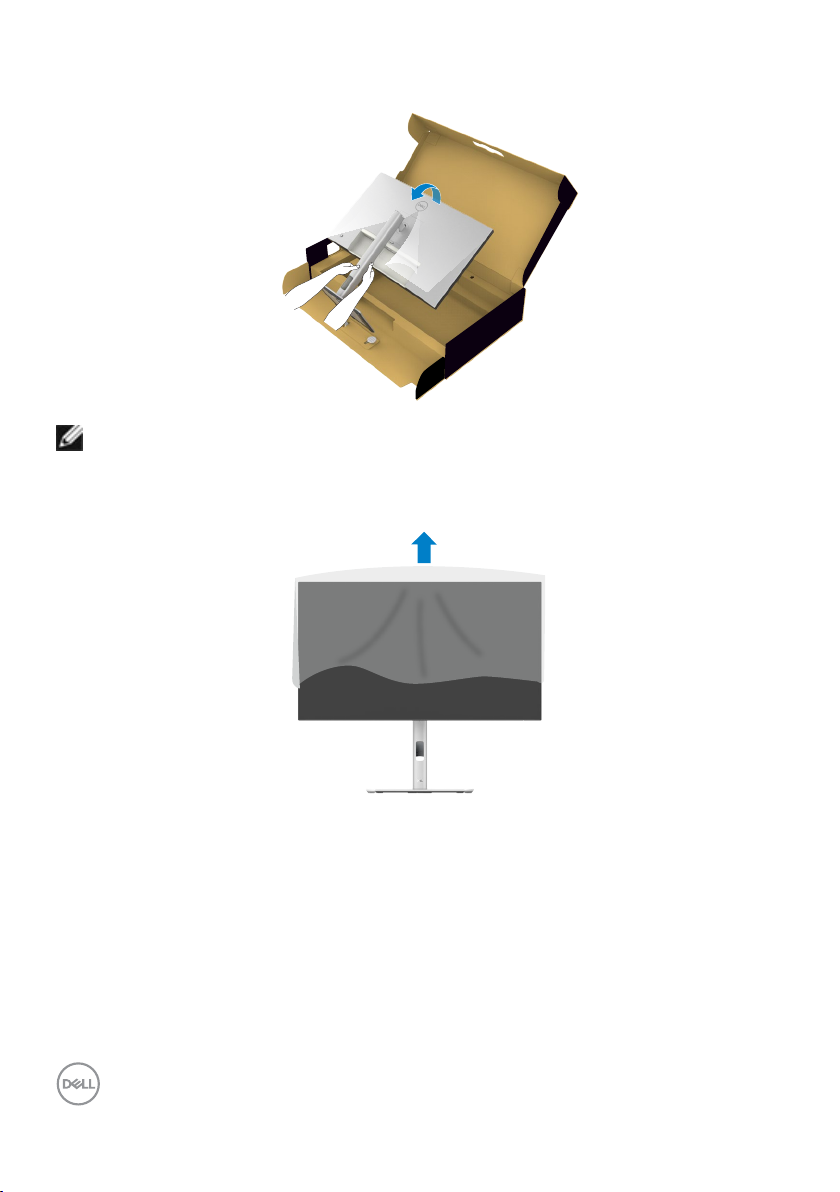

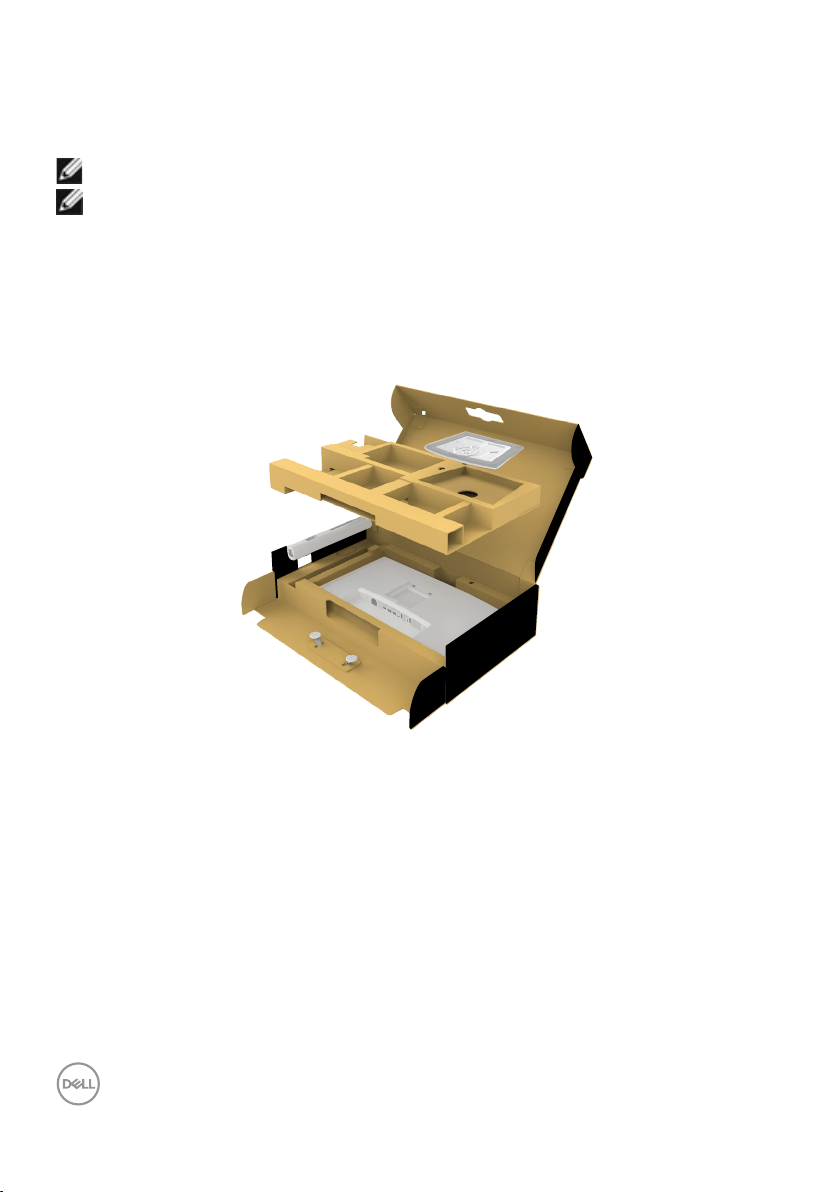

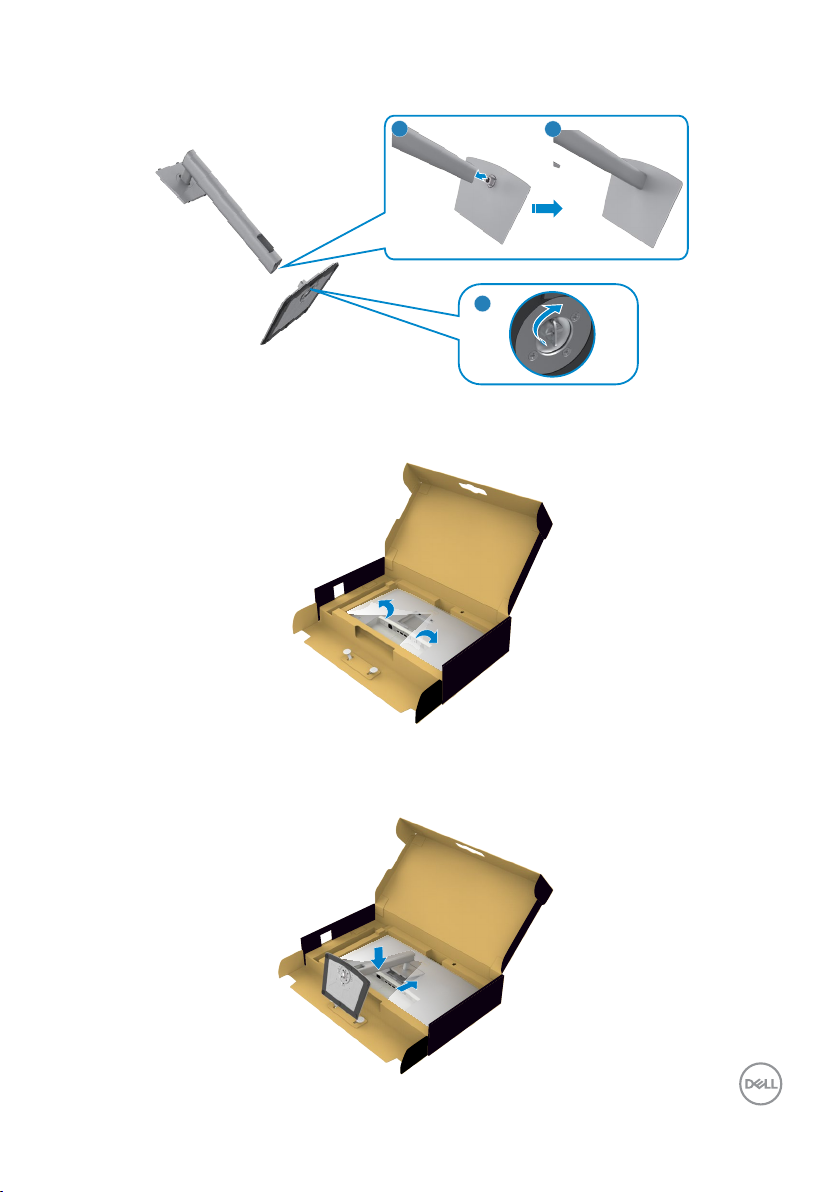

Podłączenie podstawy. . . . . . . . . . . . . . . . . . . . . . 38

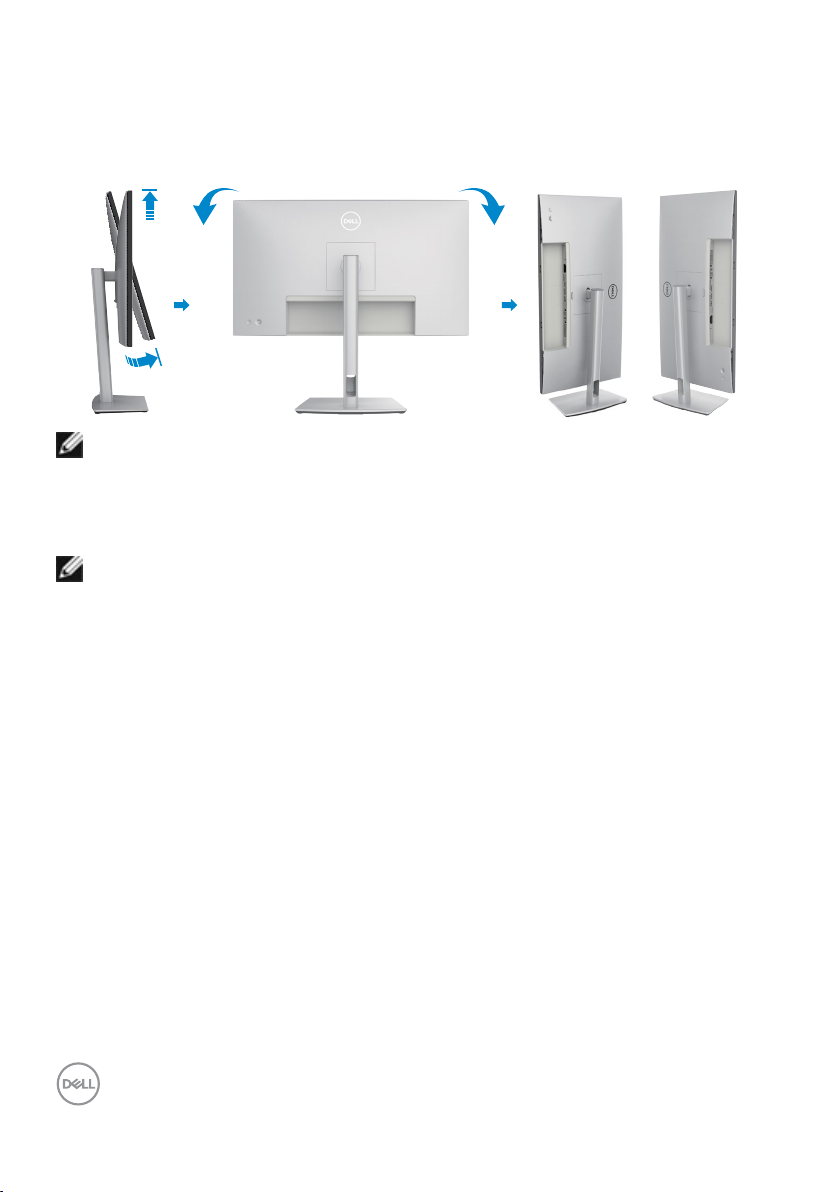

Używanie funkcji nachylania, obracania i wysuwanie w pionie. 41

Spis treści | 3

Page 4

Nachylanie, obracanie i wysuwanie w pionie . . . . . . . . . . . . . . . . 41

Obracanie wyświetlacza . . . . . . . . . . . . . . . . . . . . . 42

Regulacja ustawień obróconego wyświetlania w systemie. . . 43

Prowadzenie kabli . . . . . . . . . . . . . . . . . . . . . . . . 44

Podłączenie monitora . . . . . . . . . . . . . . . . . . . . . . 45

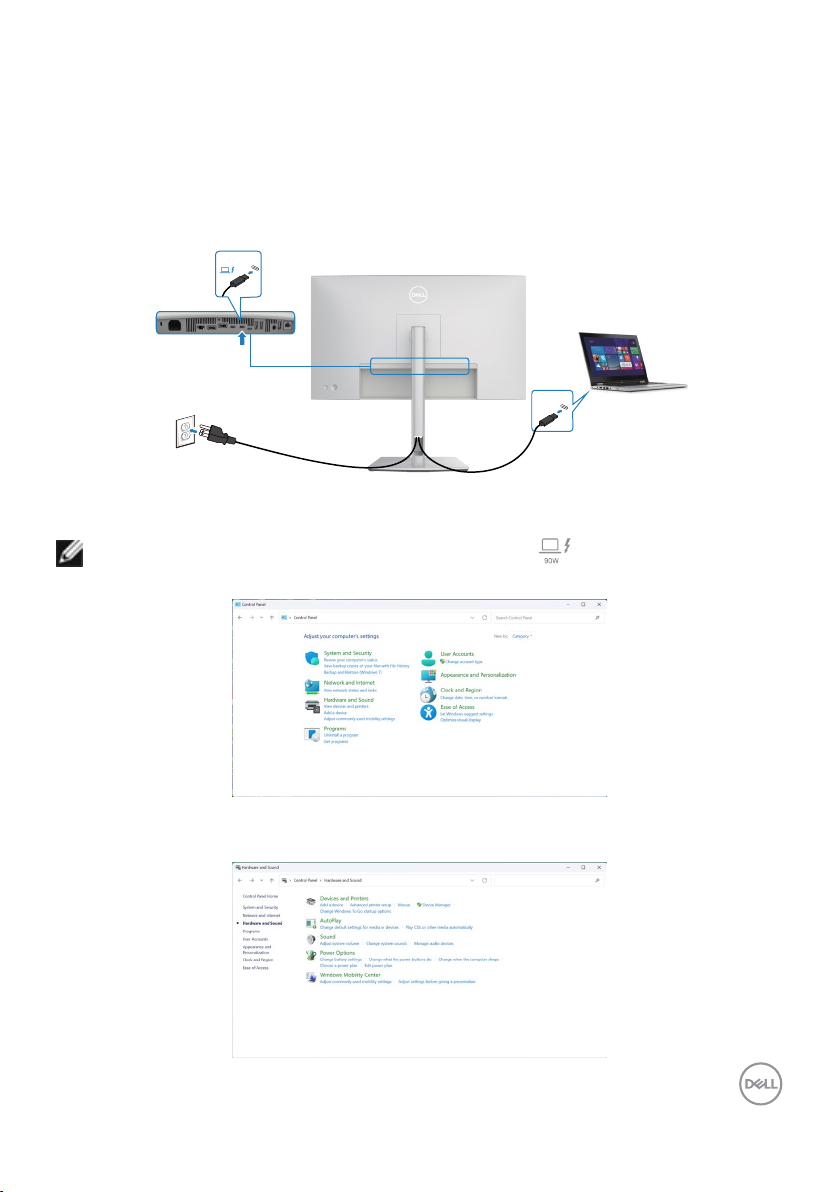

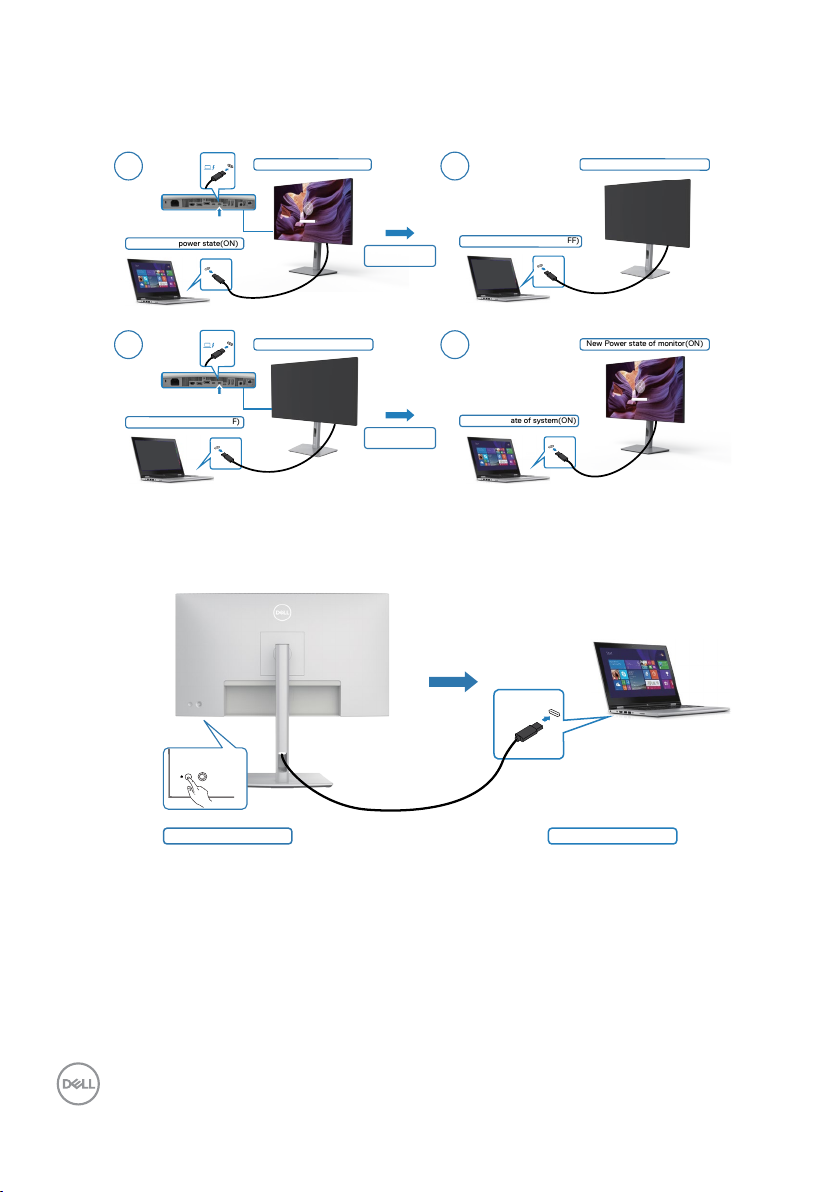

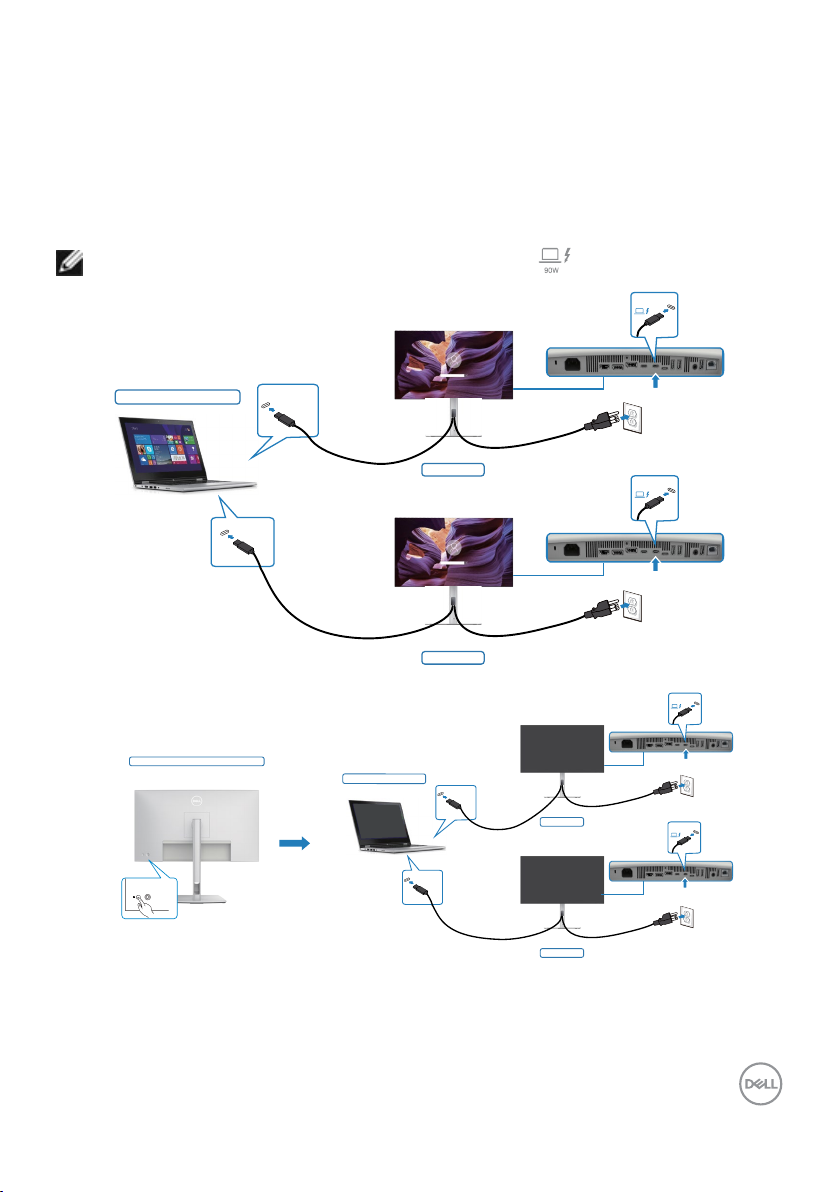

DPBS (Dell Power Button Sync (Synchronizacja przyciskiem

zasilania Dell)) . . . . . . . . . . . . . . . . . . . . . . . . . . 49

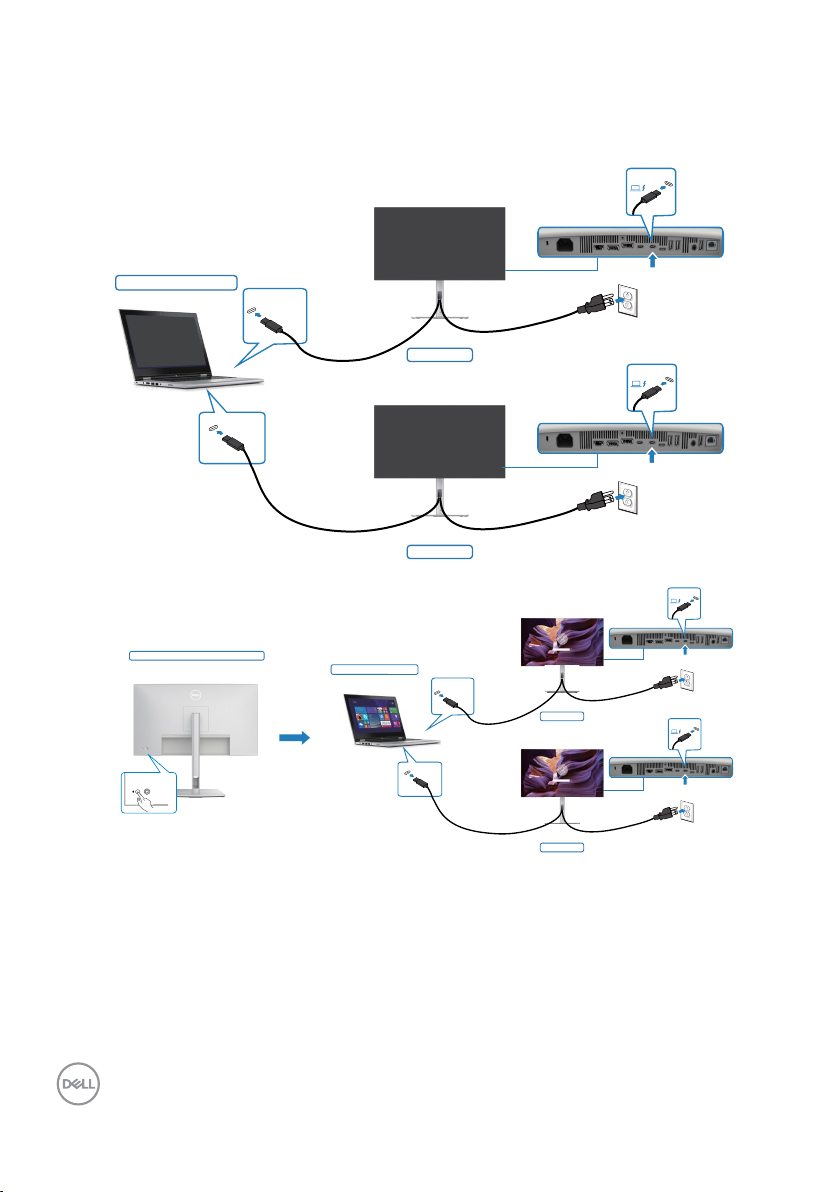

Pierwsze podłączenie monitora dla DPBS . . . . . . . . . . . . . . . . . .51

Używanie funkcji DPBS . . . . . . . . . . . . . . . . . . . . . . . . . . .52

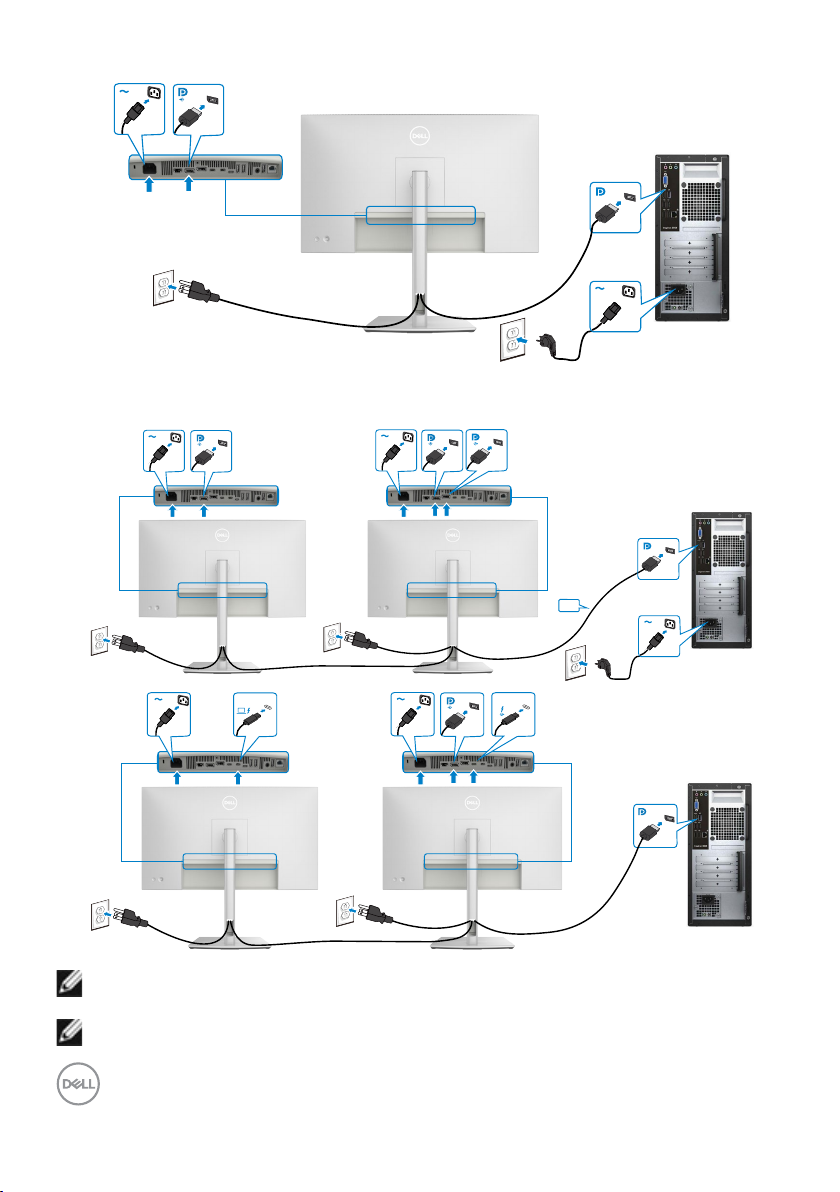

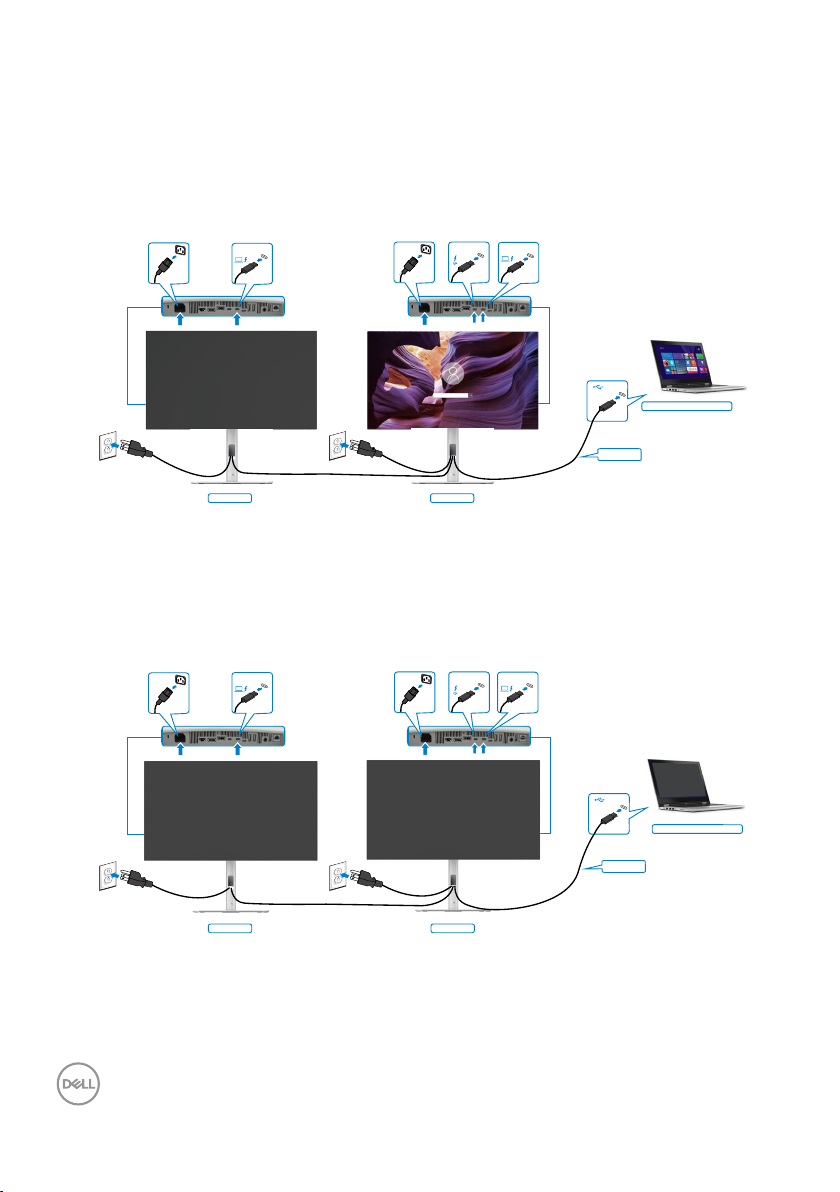

Podłączanie monitora dla funkcji połączenia łańcuchowego Thunderbolt Podłączenie monitora dla Thunderbolt

4 . . . . . . . . . . . . . . . . .55

4 54

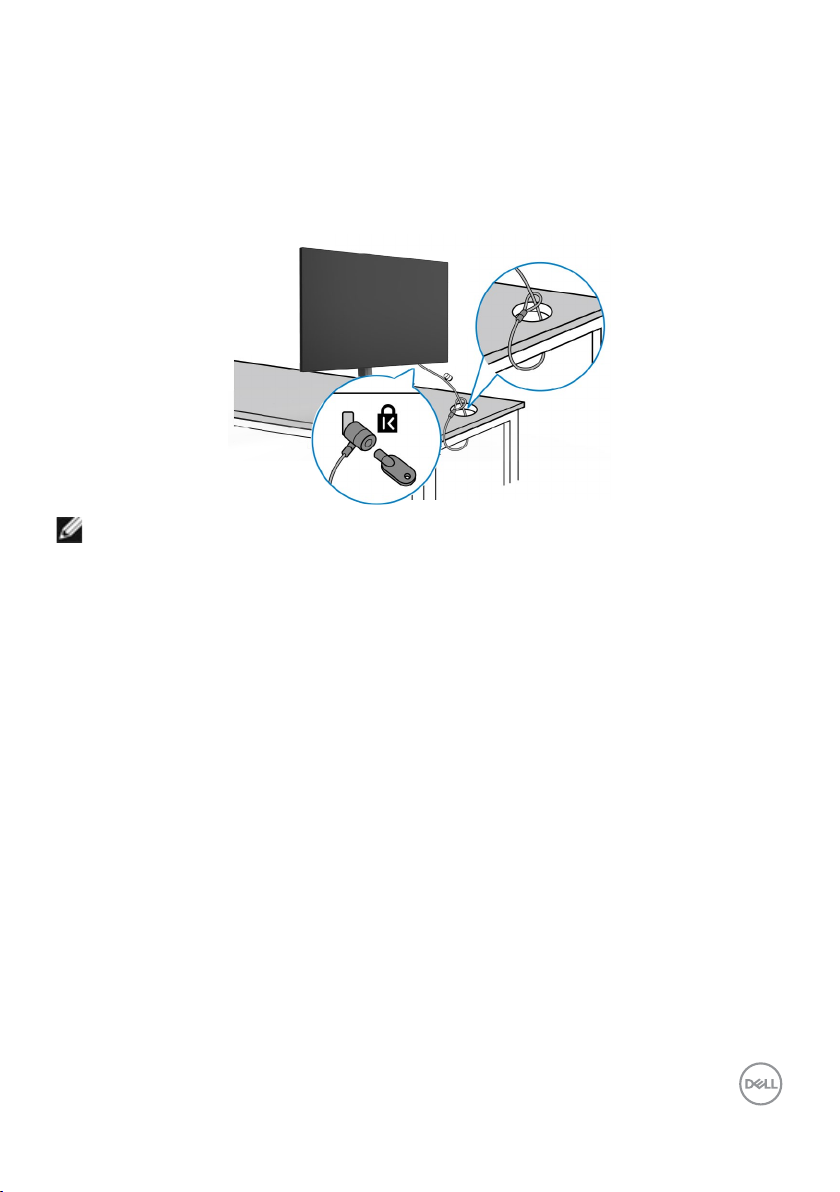

Zabezpieczanie monitora z użyciem blokady Kensington

(opcjonalna) . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

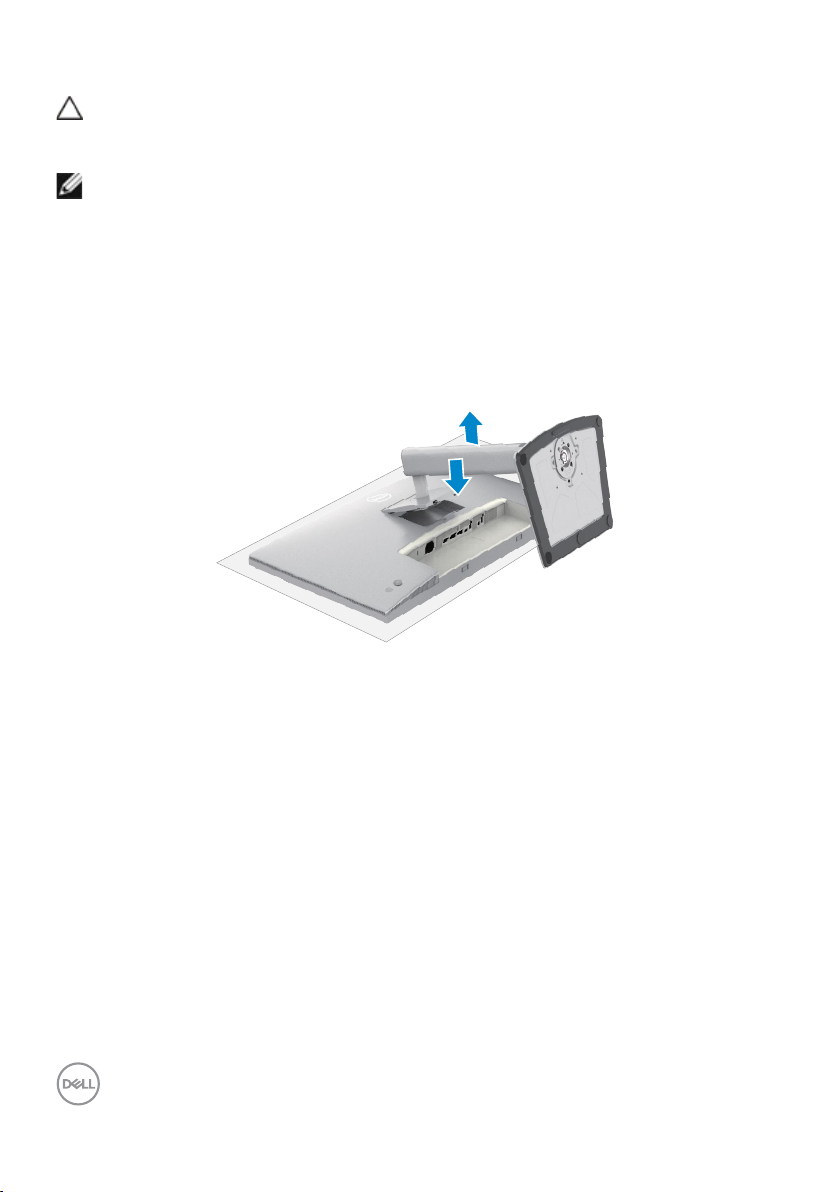

Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . 58

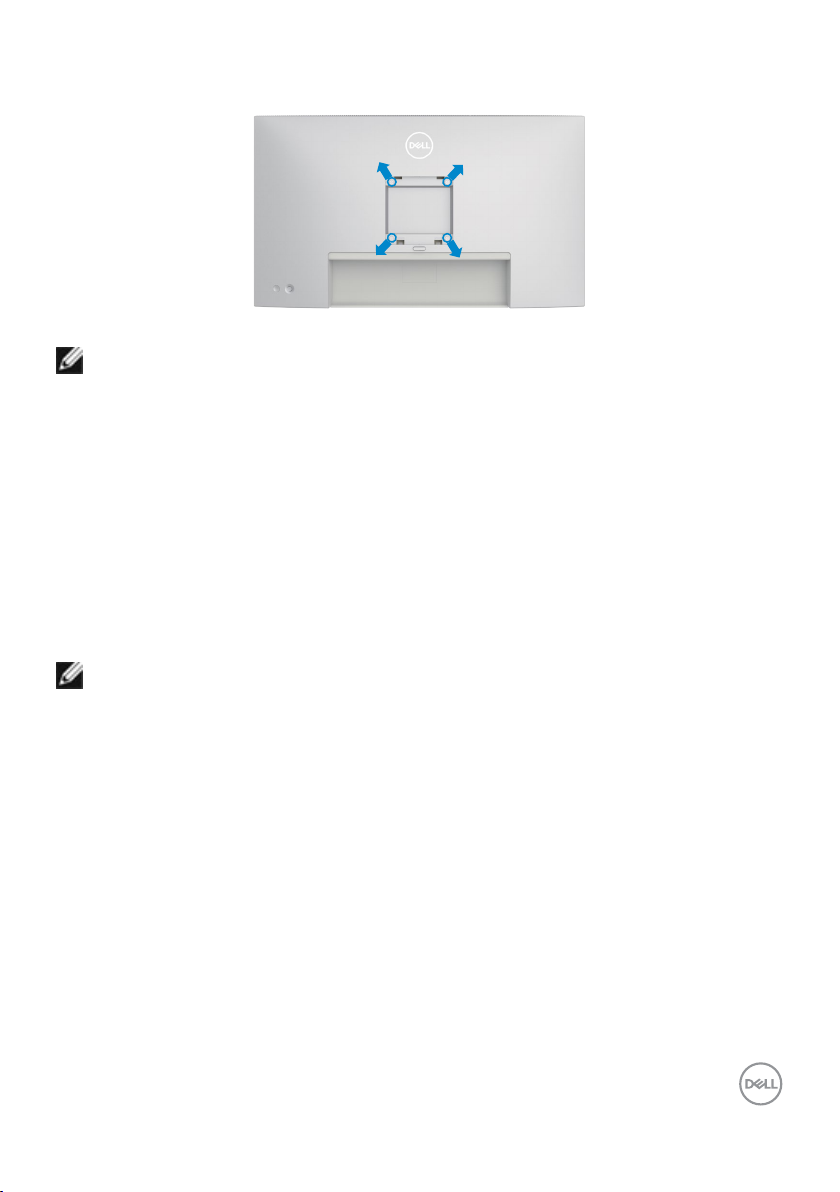

VESA Montaż na ścianie (opcjonalnie) . . . . . . . . . . . . . 59

Używanie monitora.............................60

Włącz monitor . . . . . . . . . . . . . . . . . . . . . . . . . . 60

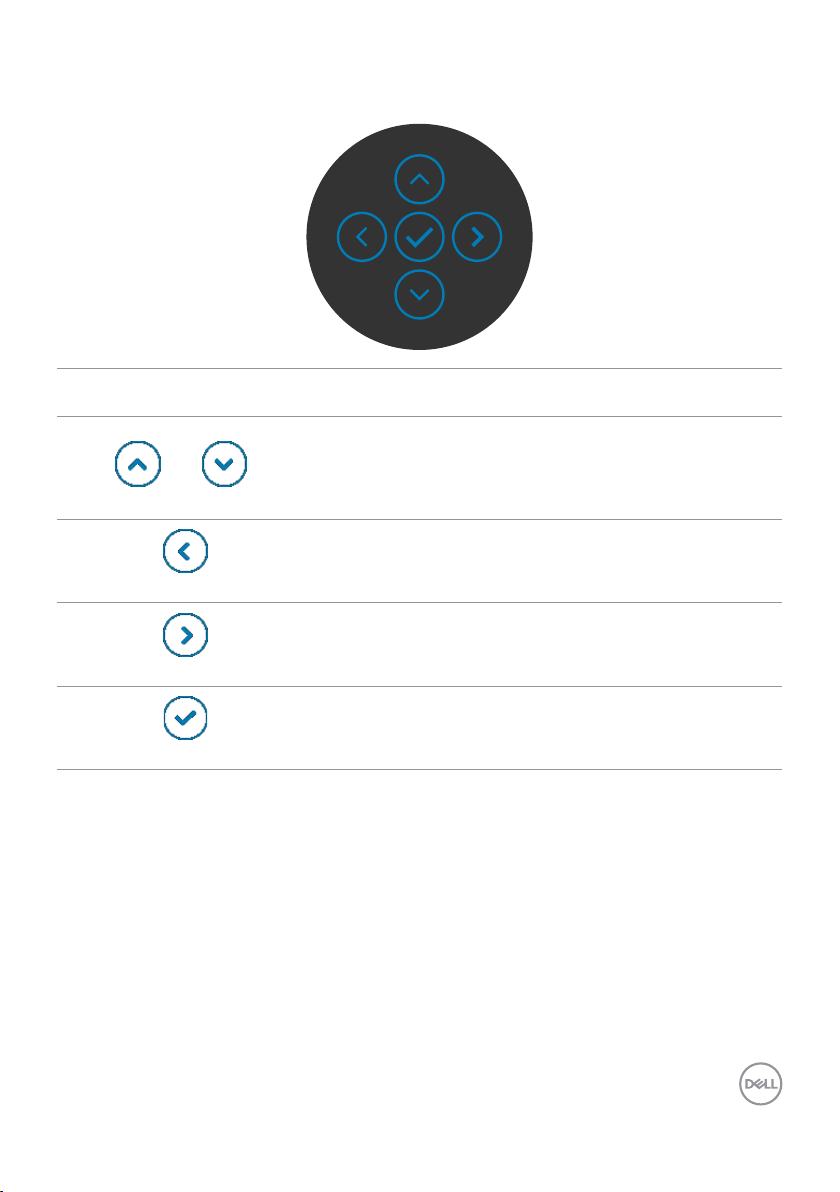

Sterowanie joystickiem . . . . . . . . . . . . . . . . . . . . . 60

Używanie programu uruchamiania menu . . . . . . . . . . . . 61

Przycisk na panelu tylnym . . . . . . . . . . . . . . . . . . . . . . . . . .63

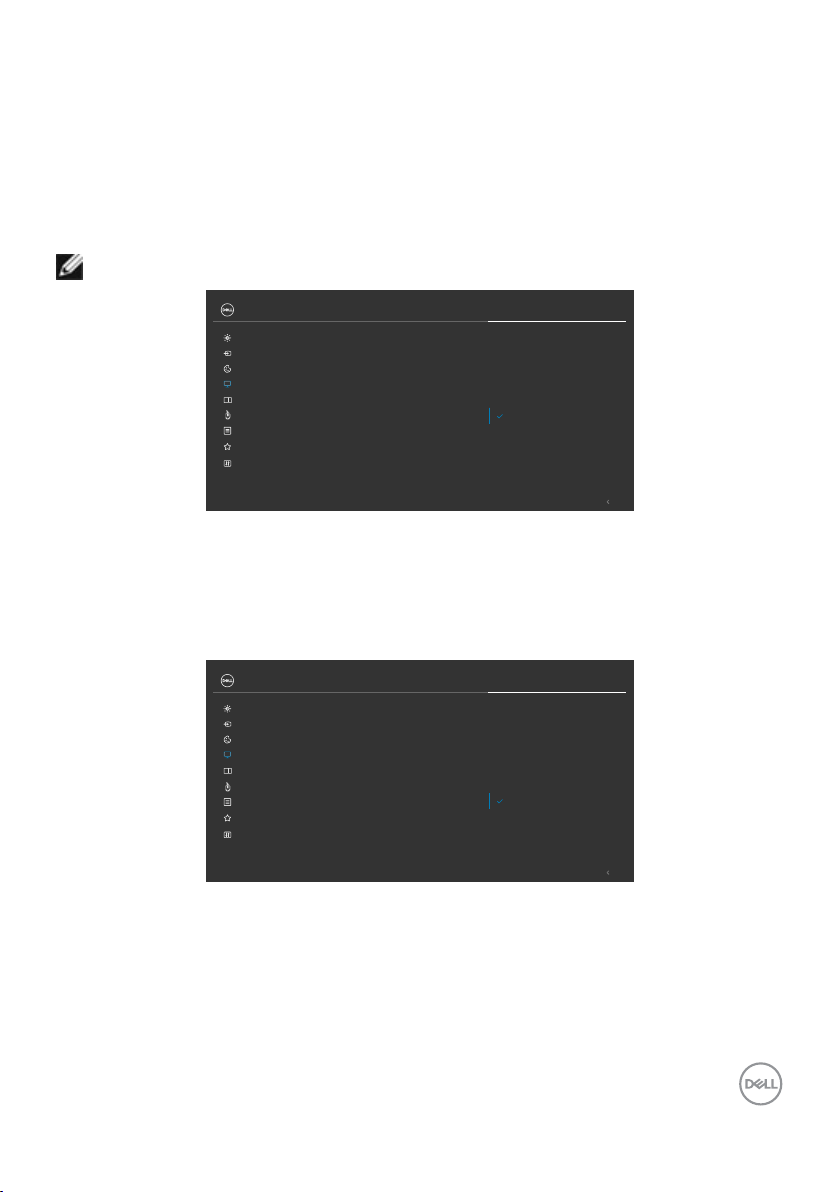

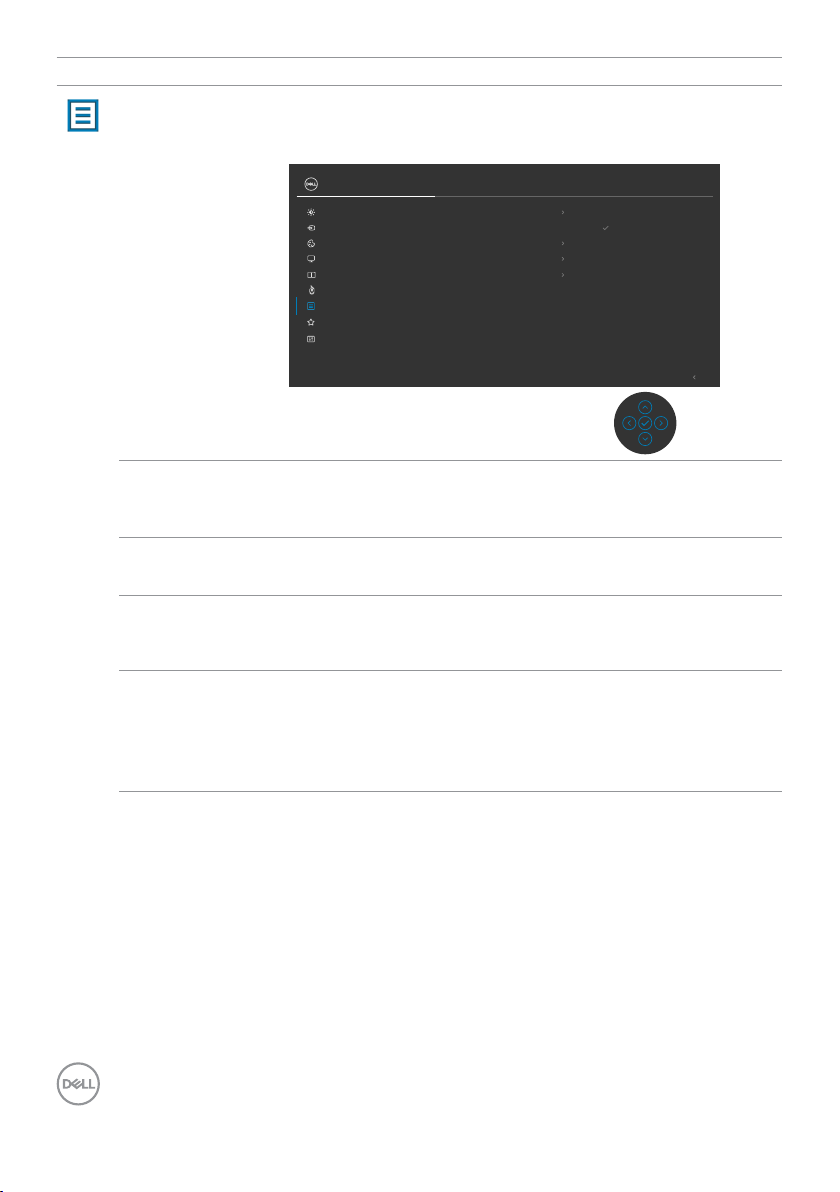

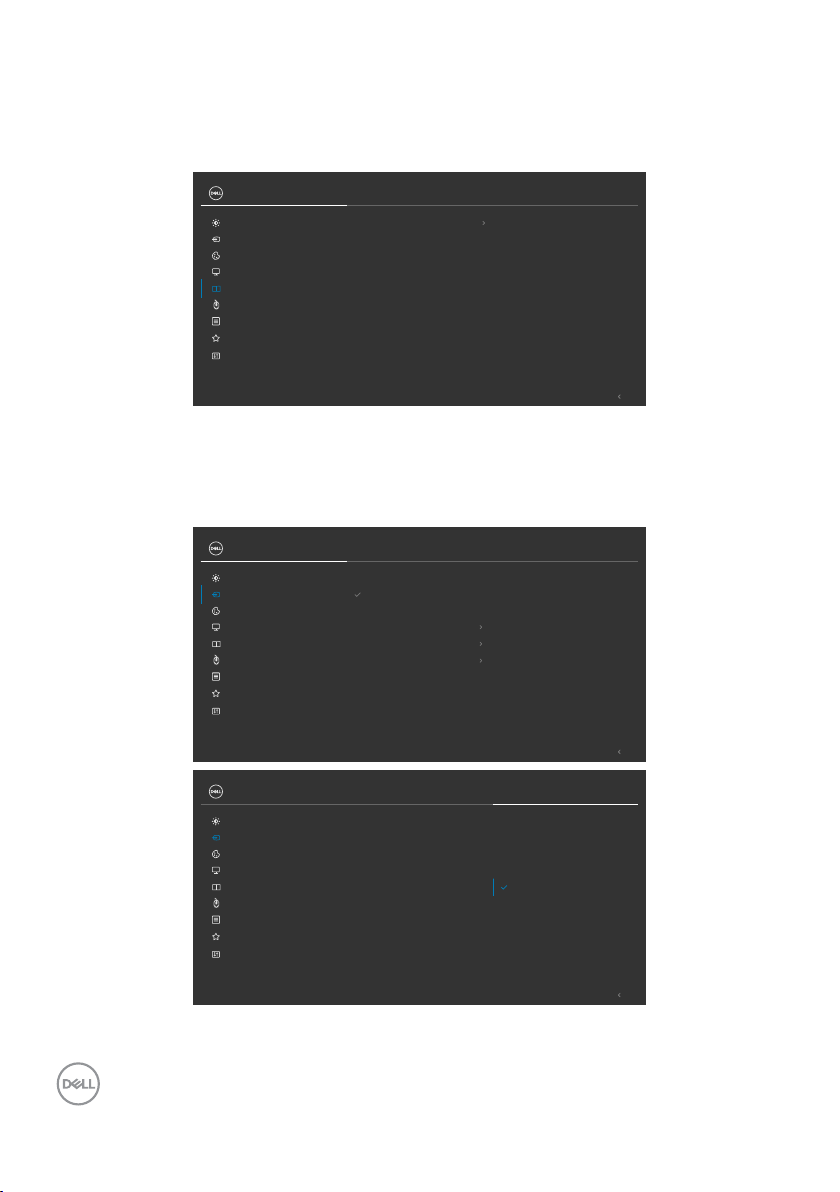

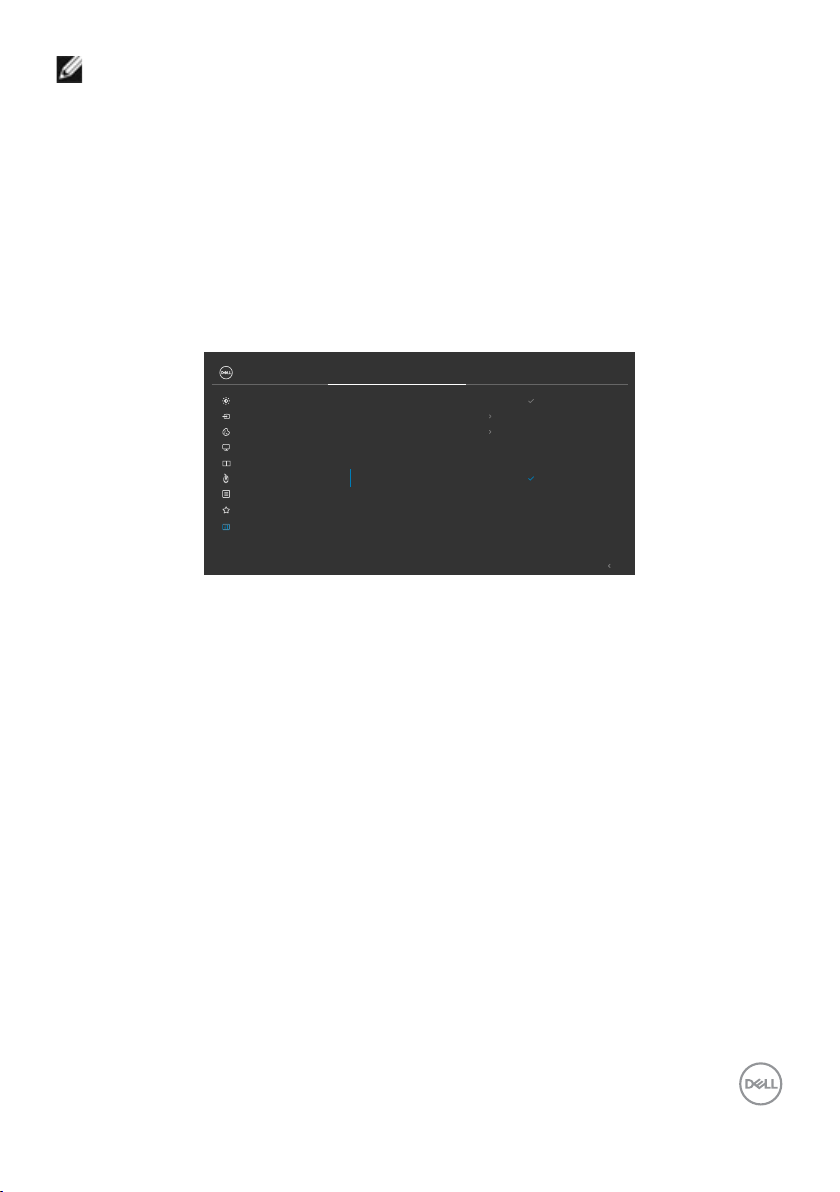

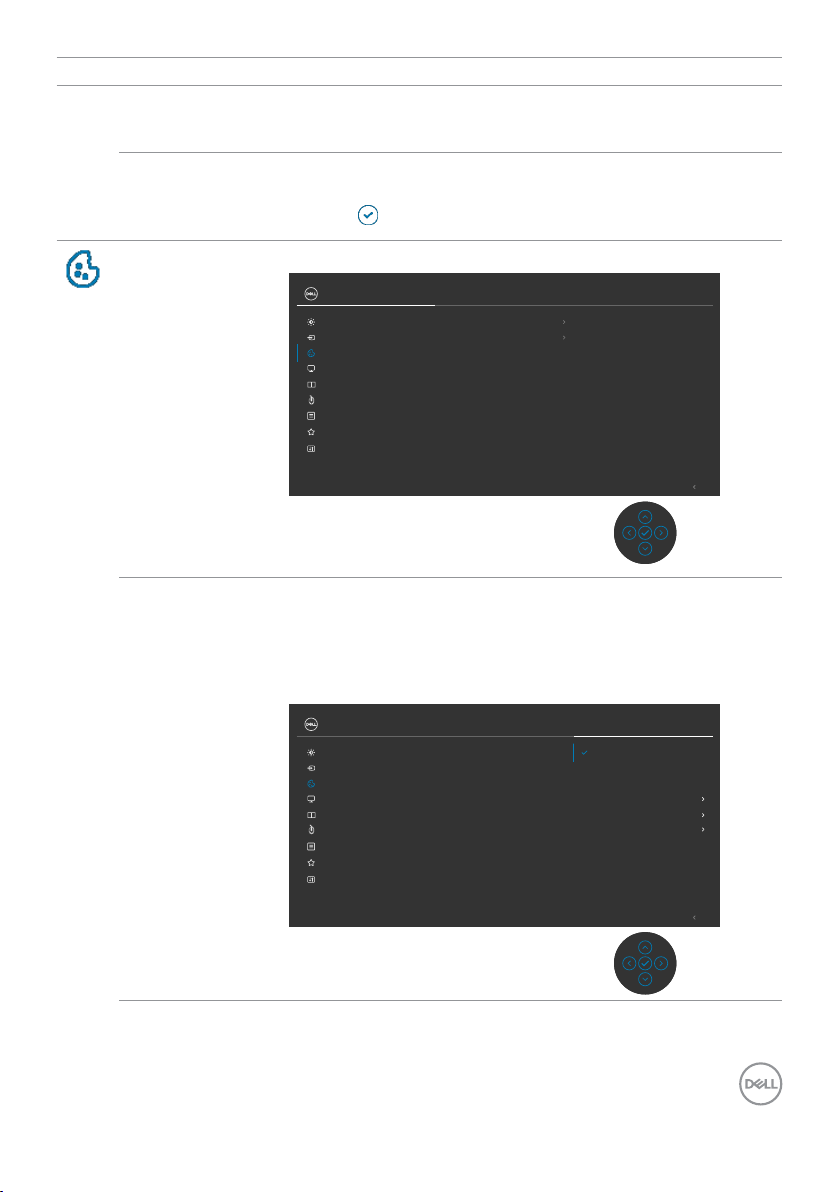

Używanie menu głównego . . . . . . . . . . . . . . . . . . . . 64

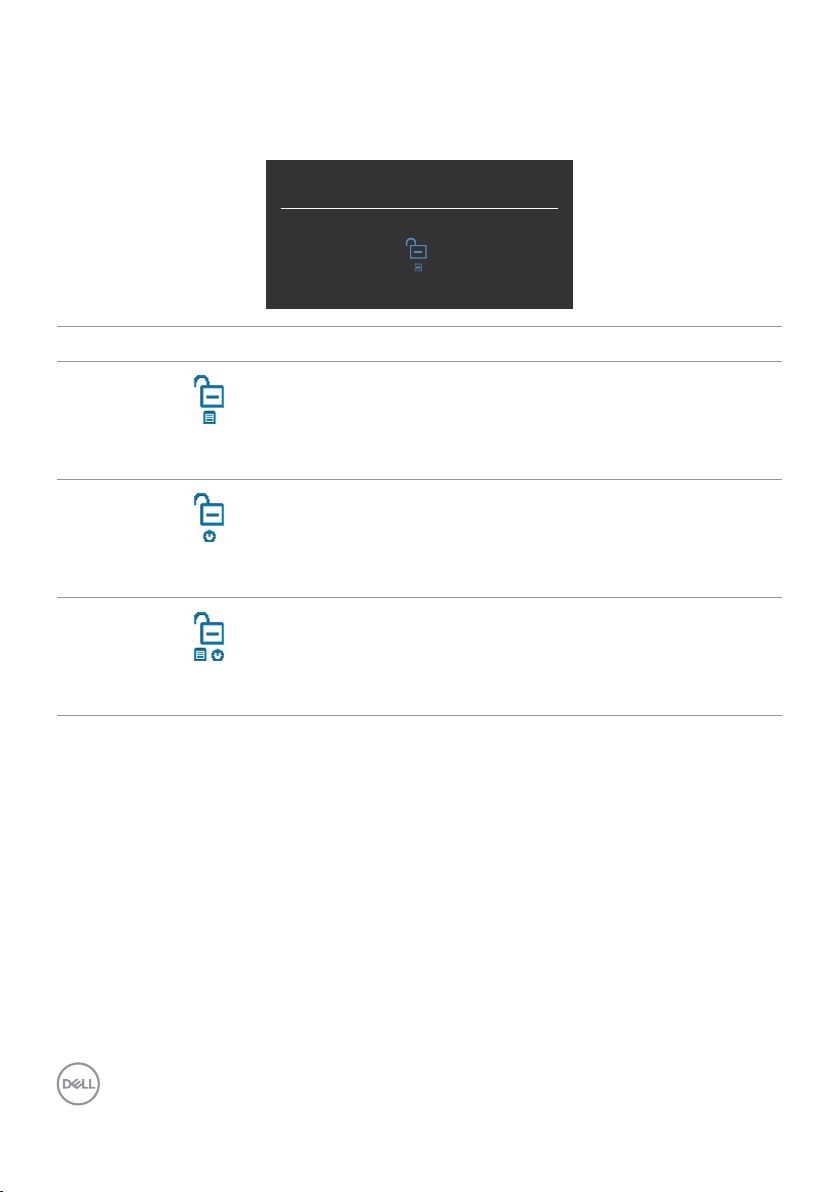

Używanie funkcji blokady OSD. . . . . . . . . . . . . . . . . . . . . . . .80

Initial Setup (Ustawienia początkowe) . . . . . . . . . . . . . . . . . . .83

Komunikaty ostrzeżeń OSD . . . . . . . . . . . . . . . . . . . . . . . . .84

Ustawienie maksymalnej rozdzielczości . . . . . . . . . . . . . . . . . . .87

Multi-Monitor Sync(Synchronizacja wielu monitorów)(MMS) . . . . . . .88

Ustawienie Multi-Monitor Sync (Synchronizacja wielu monitorów) (MMS) 89

Ustawienia KVM USB Switch (Przełącznik KVM USB) . . . . . . . . . . .90

Ustawienie Auto KVM (Automatyczny KVM) . . . . . . . . . . . . . . . .93

4 | Spis treści

Page 5

Rozwiązywanie problemów ......................95

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Wbudowane testy diagnostyczne . . . . . . . . . . . . . . . . 96

Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . 97

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . 99

Problemy związane z Uniwersalną magistralą szeregową (USB) 103

Informacje dotyczące przepisów .................104

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów 104 Baza danych produktów UE dla etykiety efektywności

energetycznej i arkusz informacji o produkcie . . . . . . . . . 104

Kontaktowanie się z firmą Dell . . . . . . . . . . . . . . . . . . . 105

Spis treści | 5

Page 6

Instrukcje bezpieczeństwa

Użyj następujących zaleceń dotyczących bezpieczeństwa do zabezpieczenia swojego monitora przed potencjalnym uszkodzeniem i do zapewnienia bezpieczeństwa osobistego. Jeśli nie określono inaczej, każda procedura zawarta w tym dokumencie zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa dostarczone z monitorem.

UWAGA:Przed użyciem monitora, należy przeczytać informacje dotyczące

bezpieczeństwa dostarczone z monitorem i wydrukowane na produkcie. Dokumentację należy umieścić w bezpiecznym miejscu do wykorzystania w przyszłości.

PRZESTROGA:Używanie elementów sterowania, regulacji lub procedur,

innych niż określone w tej dokumentacji, może spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.

PRZESTROGA: Możliwe efekty długotrwałego słuchania audio z

wysoką głośnością przez słuchawki (na monitorze z ich obsługą), mogą spowodować uszkodzenie słuchu.

• Monitor należy ustawić na solidnej powierzchni i obsługiwać go z zachowaniem ostrożności. Ekran jest delikatny i może ulec uszkodzeniu w przypadku upuszczenia lub uderzenia ostrym obiektem.

• Należy się upewnić, że monitor jest przystosowany do pracy przy zasilaniu prądem zmiennym dostępnym w swojej lokalizacji.

• Monitor należy używać w temperaturze pokojowej. Zbyt niska albo za wysoka temperatura może mieć negatywny wpływ na płynne kryształy wyświetlacza.

• Kabel zasilający monitora należy podłączyć do pobliskiego i dostępnego gniazdka ściennego.

• Monitora nie należy umieszczać i używać na mokrej powierzchni lub w pobliżu wody.

• Monitora nie należy narażać na silne wibracje lub silne uderzenia. Na przykład, nie należy umieszczać monitora w bagażniku samochodu.

• Monitor należy odłączyć, gdy przez dłuższy czas nie będzie używany.

• Aby uniknąć porażenia prądem elektrycznym, nie należy zdejmować żadnej

pokrywy, ani dotykać wnętrza monitora.

• Przeczytaj uważnie te instrukcje. Zachowaj dokument do wykorzystania w przyszłości. Zastosuj się do wszystkich ostrzeżeń i instrukcji oznaczonych na produkcie.

6 | Instrukcje bezpieczeństwa

Page 7

• Niektóre monitory można montować na ścianie z wykorzystaniem zestawu do montażu zgodnego z VESA, który jest sprzedawany oddzielnie. Upewnij się, że zastosowane zostaną prawidłowe specyfikacje VESA, jak wspomniano w części Instrukcji obsługi dotyczącej montażu na ścianie.

Informacje dotyczące instrukcji bezpieczeństwa, znajdują się w części Bezpieczeństwo, Informacje dotyczące środowiska i przepisów (SERI).

Instrukcje bezpieczeństwa | 7

Page 8

Informacje o monitorze

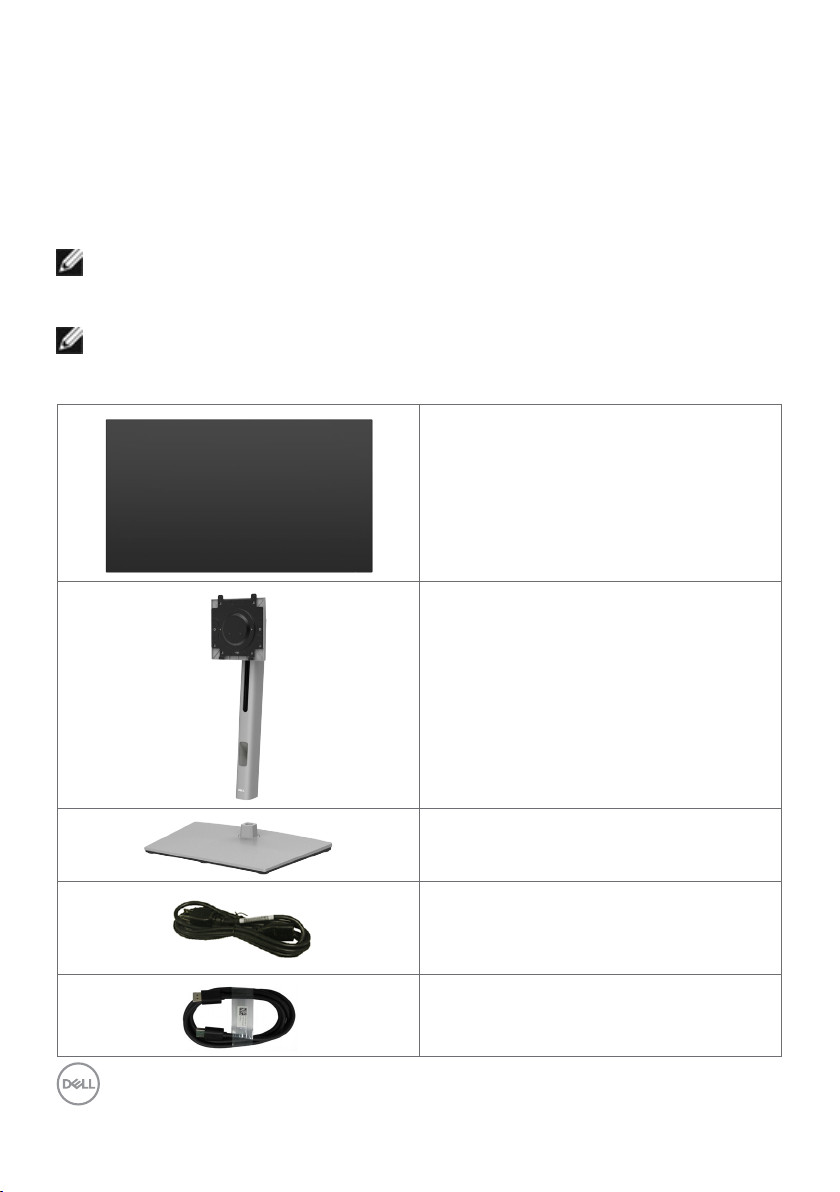

Zawartość opakowania

Następująca tabela zawiera listę komponentów dostarczanych z monitorem. Jeśli któregokolwiek komponentu brakuje należy się skontaktować z firmą Dell. W celu uzyskania dalszych informacji należy sprawdzić część Kontaktowanie się z firmą

Dell.

UWAGA: Niektóre komponenty mogą być opcjonalne i mogą nie zostać

dostarczone z monitorem. Niektóre funkcje mogą nie być dostępne w określonych krajach.

UWAGA: Po podłączeniu wspornika zakupionego z dowolnego, innego

źródła, wykonaj instrukcje wykonania ustawień, dostarczone ze wspornikiem.

Wyświetlacz

Wspornik podstawy

8 | Informacje o monitorze

Baza podstawy

Kabel zasilający (zależy od kraju)

Kabel DisplayPort 1.8 M (DisplayPort do DisplayPort)

Page 9

Kabel USB-C 1.0 M (A do C)

Kabel ThunderboltTM 4 1.0 M

•Skrócona instrukcja ustawień

•Informacje dotyczące bezpieczeństwa,

środowiska i przepisów

•Raport kalibracji fabrycznej

Funkcje produktu

Monitor Dell UltraSharp U2724DE to monitor z aktywną matrycą, na tranzystorach cienkowarstwowych (TFT), z wyświetlaczem ciekłokrystalicznym (LCD) i podświetleniem LED. Właściwości monitora:

• Widoczny obszar wyświetlacza 68,47cm (27,0 cali) (zmierzony po przekątnej). Rozdzielczość 2560 x 1440 (16:9) z pełnoekranową obsługą niższych rozdzielczości.

• Szerokie kąty widzenia z kolorami 100% sRGB, BT.709, Display P3 ≥ 98% oraz DCI-P3≥ 98% o średnią Delta E < 2.

• akie możliwości regulacji, jak nachylanie, obracanie, przekręcanie i wysuwanie w pionie.

• Zdejmowana podstawa i otwory montażowe w standardzie Video Electronics Standards Association (VESA™) 100 mm dla zapewnienia elastycznych rozwiązań montażowych.

• Funkcja automatycznej jasności, automatycznie dostosowuje jasność i temperaturę kolorów monitora na podstawie wykrytego światła otoczenia, a wiele monitorów firmy Dell z funkcją automatycznej jasności może synchronizować poziom jasności i temperatury barwowej.

• Bardzo cienko ramka, minimalizująca odstęp przy zestawianiu wielu monitorów, umożliwiając łatwiejszą konfigurację i uzyskanie eleganckiego wyglądu.

• Dzięki rozbudowanej łączności cyfrowej z DP monitor jeszcze długo nie wyjdzie z użycia.

• Thunderbolt sygnału wideo.

• Porty Thunderbolt pojedynczym kablem.

• Funkcja plug and play o ile jest obsługiwana przez komputer.

• Regulacje On-Screen Display (OSD) do łatwej konfiguracji i optymalizacji ekranu.

4 do zasilania kompatybilnego notebooka podczas odbierania

4 i RJ45, umożliwiają korzystanie z sieci po podłączeniu

Informacje o monitorze | 9

Page 10

• Blokada przycisków zasilania i OSD.

• Gniazdo blokady zabezpieczenia.

• ≤ 0,3 W w Tryb wyłączenia.

• Monitor obsługuje funkcję VRR (zmienna częstotliwość odświeżania), co

zapewnia uzyskanie większej liczby klatek na sekundę i pomaga w zmniejszeniu rozrywania ekranu w grach.

• Monitor obsługuje funkcję DRR (Dynamiczna częstotliwość odświeżania), DRR działa ze wszystkimi zadaniami Windows 11, umożliwiając automatyczne zwiększenie częstotliwości odświeżania (dla zapewnienia płynniejszego działania) podczas używania komputera PC lub NB do pisania lub przewijania oraz obniżenie częstotliwości odświeżania, gdy nie jest potrzebna, co pozwala zaoszczędzić więcej energii.

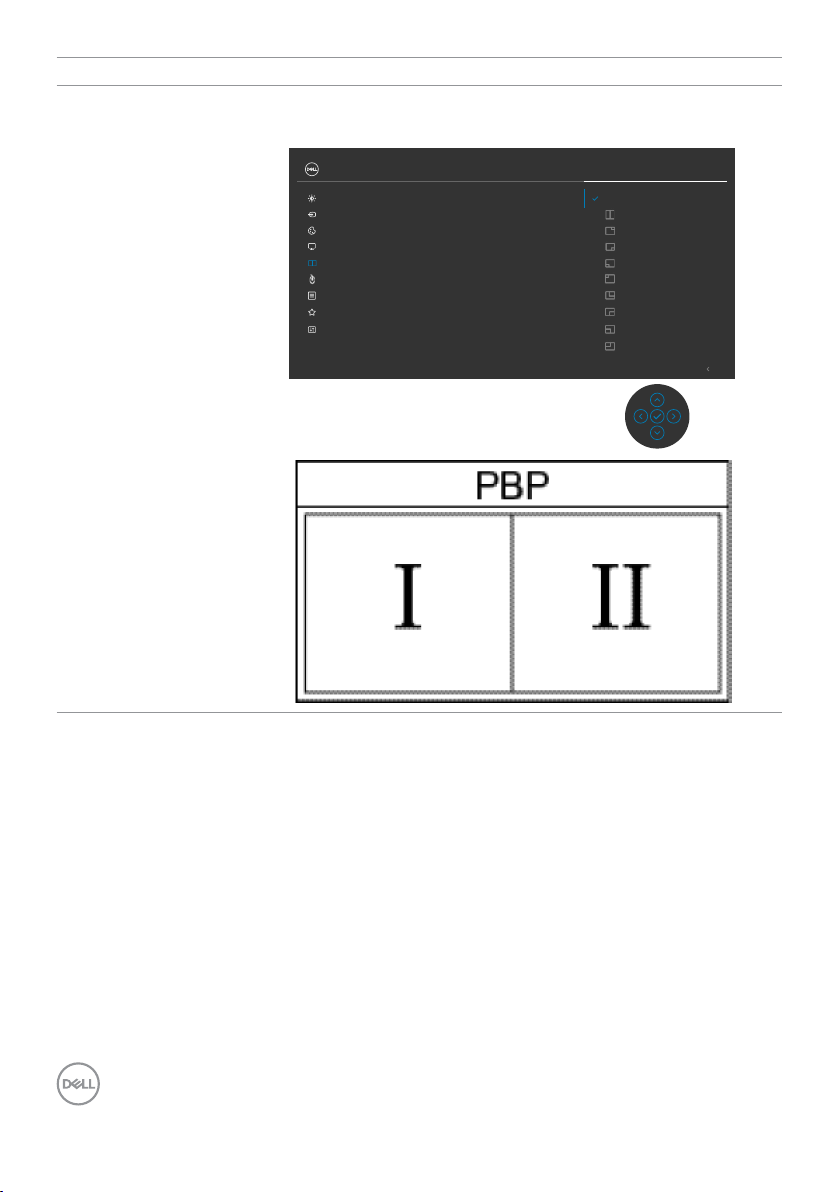

• Obsługa trybu wyboru Picture by Picture (PBP) i Picture in Picture (PIP).

• Obsługa funkcji Wake On Lan (Włączanie przez sieć lokalną) S3, S4/S5 * oraz

MAPT (MAC Address Pass Through (Przekazywanie adresu MAC)).

• Umożliwia użytkownikowi przełączenie, funkcji KVM USB w trybie PBP.

• Monitor jest wyposażony w w funkcję Dell Power Button Sync (DPBS) do

sterowania stanem zasilania systemu PC z przycisku zasilania monitora.*

• Monitor umożliwia łańcuchowe połączenie wielu monitorów przez DisplayPort w celu synchronizacji predefiniowanej grupy ustawień OSD w tle, przez MultiMonitor Sync (MMS).

• Gwarancja Premium Panel Exchange zapewnia spokojne używanie.

• Optymalizacji komfortu dla oczu z pozbawionym migania ekranem i niską emisją

niebieskiego światła w celu minimalizacji zagrożenia emisją niebieskiego światła.

• Ten monitor wykorzystuje panel o niskiej emisji niebieskiego światła. Po zresetowaniu monitora do ustawień fabrycznych lub ustawień domyślnych, jest on zgodny z certyfikatem sprzętowym TÜV Rheinland dotyczącym niskiego poziomu niebieskiego światła.**

Współczynnik światła niebieskiego:

Współczynnik światła w zakresie od 415 nm do 455 nm w porównaniu do 400 nm do 500 nm, powinien być mniejszy niż 50%.

Kategoria Współczynnik światła niebieskiego

1 ≤20% 2 20% < R ≤ 35% 3 35% < R ≤ 50%

• Zmniejsza poziom niebezpiecznego, niebieskiego światła emitowanego przez ekran, dzięki czemu oglądanie jest wygodniejsze dla oczu, bez zniekształcania dokładności kolorów.

10 | Informacje o monitorze

Page 11

• Monitor wykorzystuje technologię Flicker-Free (Brak migania), która usuwa widoczne dla oczu miganie, zwiększając komfort oglądania i zapobiegając zmęczeniu oczu przez użytkowników.

* Dla systemu Dell z obsługą tej funkcji. ** Ten monitor jest zgodny z certyfikatem sprzętowym TÜV Rheinland dotyczącym

niskiego poziomu niebieskiego światła w kategorii 2.

PRZESTROGA: Możliwa długotrwała emisja niebieskiego światła z

monitora, może doprowadzić do uszkodzenia oczu, w tym ale nie tylko, do zmęczenia oczu lub cyfrowego uszkodzenia oczu. Funkcja ComfortView Plus służy do redukcji ilości niebieskiego światła emitowanego z monitora w celu optymalizacji komfortu oczu.

Informacje o monitorze | 11

Page 12

Identyfikacja części i elementów sterowania

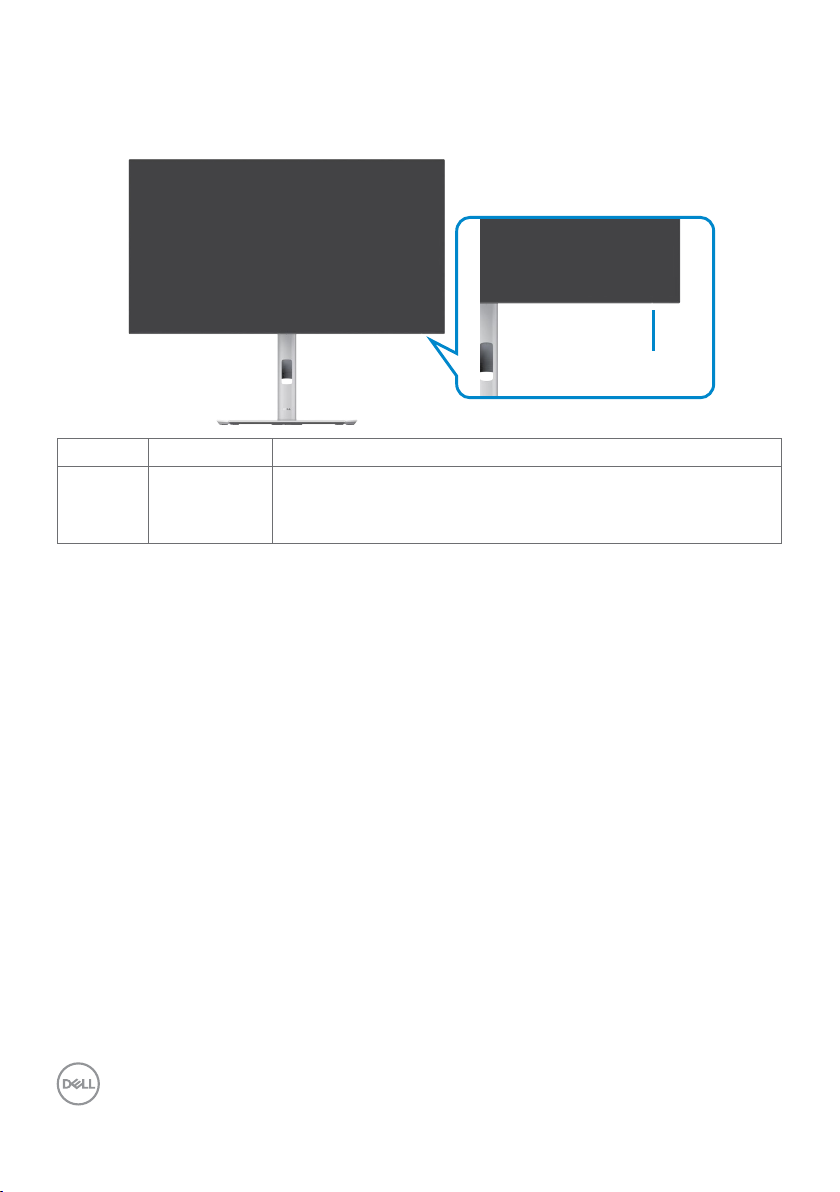

Widok z przodu

Etykieta Opis Zastosowanie 1 Wskaźnik

LED zasilania

Stałe, białe światło oznacza, że monitor jest włączony i działa normalnie. Oddychające, białe światło oznacza, że monitor znajduje się w trybie oczekiwania.

12 | Informacje o monitorze

Page 13

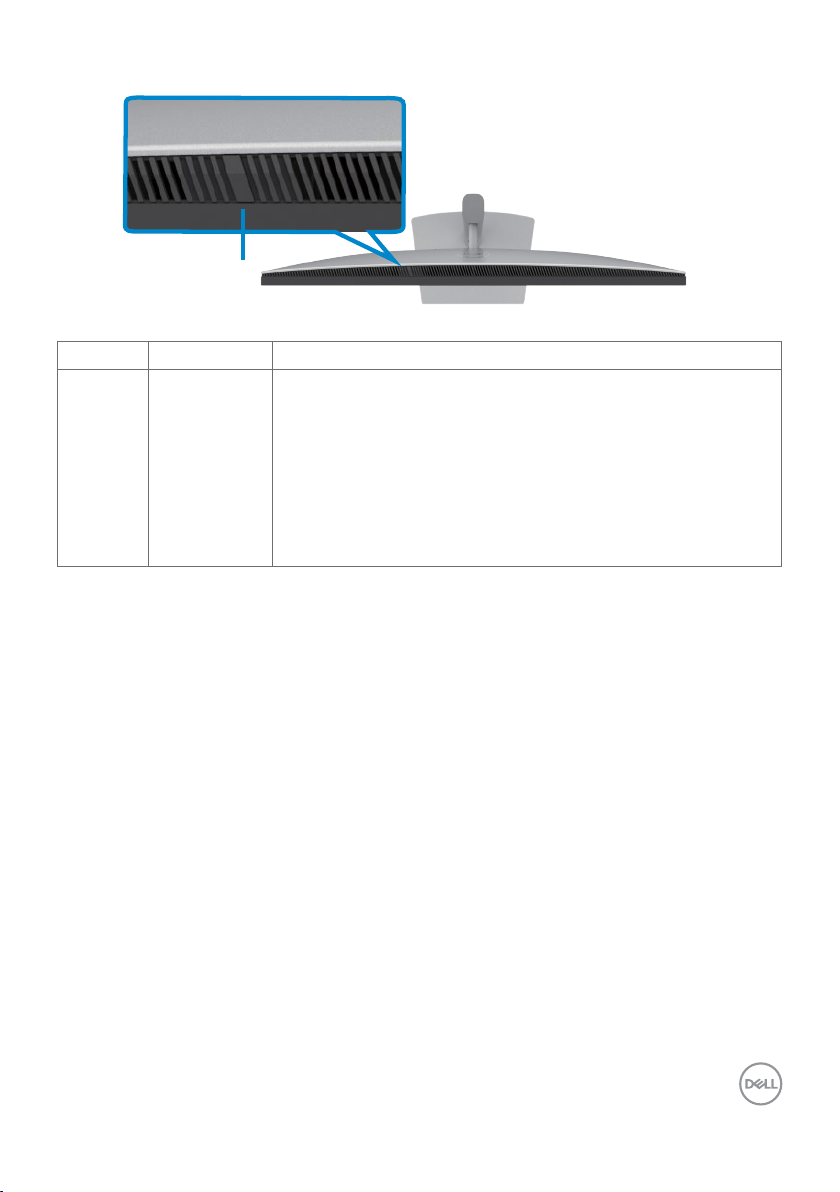

Widok z góry

Etykieta Opis Zastosowanie 1 Czujnik

światła otoczenia

Wykrywa światło otoczenia i odpowiednio dostosowuje jasność wyświetlacza. W celu uzyskania dalszych informacji, sprawdź Auto

Brightness (Automatyczna jasność) i Auto Color Temp. (Automatyczna temp. barwowa).

UWAGA: Jeśli czujnik światła otoczenia wykryje

nieprawidłową zmianę poziomu światła, sprawdź

Nieprawidłowość wykrywania światła otoczenia.

Informacje o monitorze | 13

Page 14

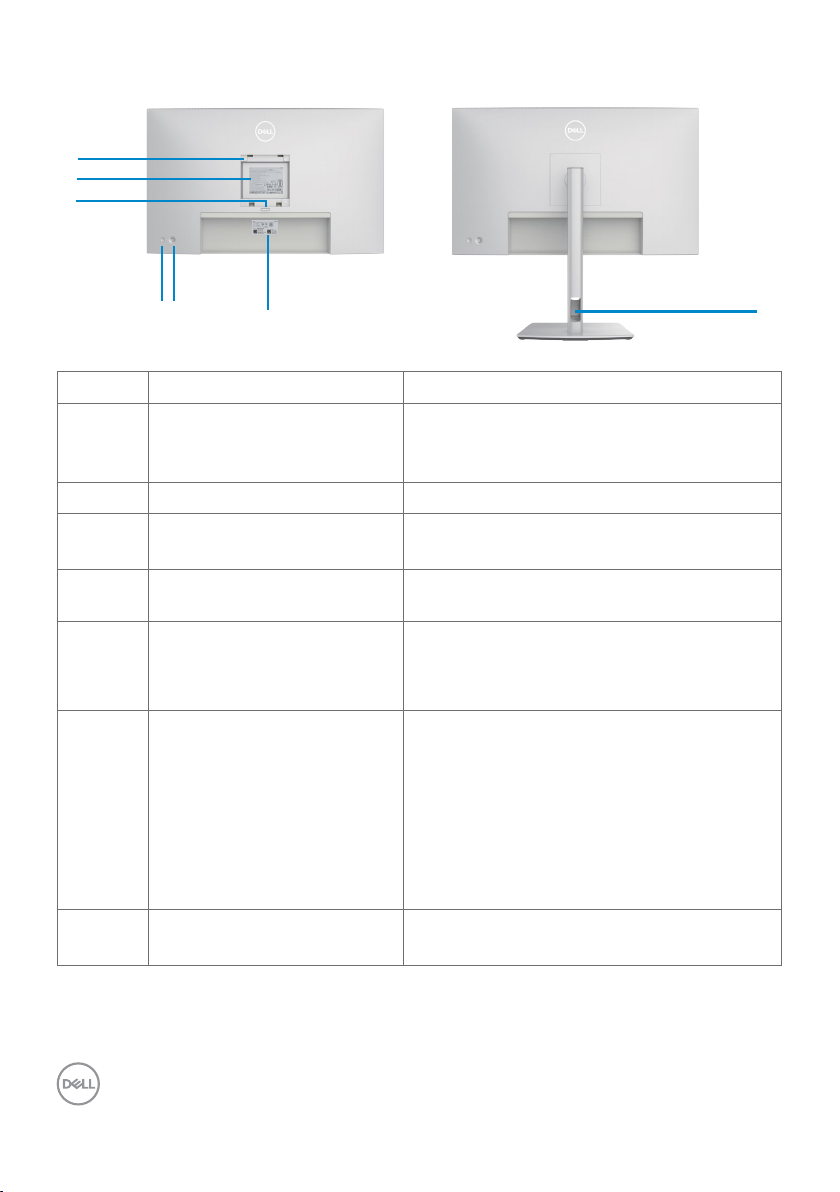

Widok od tyłu

1 2

Etykieta Opis Zastosowanie 1 Otwory montażowe VESA

(100 mm x 100 mm - za założoną pokrywą VESA)

Zestaw do montażu monitora na ścianie zgodny ze standardem VESA (100 mm x 100 mm).

2 Etykieta certyfikatów Wymienia certyfikaty zgodności. 3 Przycisk zwalniania

Zwalnianie podstawy z monitora.

podstawy

4 Przycisk Włączenia/

Do włączania lub wyłączania monitora.

Wyłączenia zasilania

5 Joystick Służy do sterowania menu OSD.

W celu uzyskania dalszych informacji, sprawdź część Używanie monitora.

6 Etykieta z adresem Mac,

kodem kreskowym, numerem seryjnym i kodem Service Tag

Etykietę tę należy sprawdzić, gdy wymagany jest kontakt z firmą Dell w celu uzyskania pomocy technicznej. Kod Service Tag to niepowtarzalny identyfikator alfanumeryczny, który umożliwia technikom serwisu Dell identyfikację komponentów sprzętowych w komputerze i dostęp do informacji o gwarancji.

7 Szczelina prowadzenia kabli Używana do prowadzenia kabli, poprzez ich

włożenie do tej szczeliny.

14 | Informacje o monitorze

Page 15

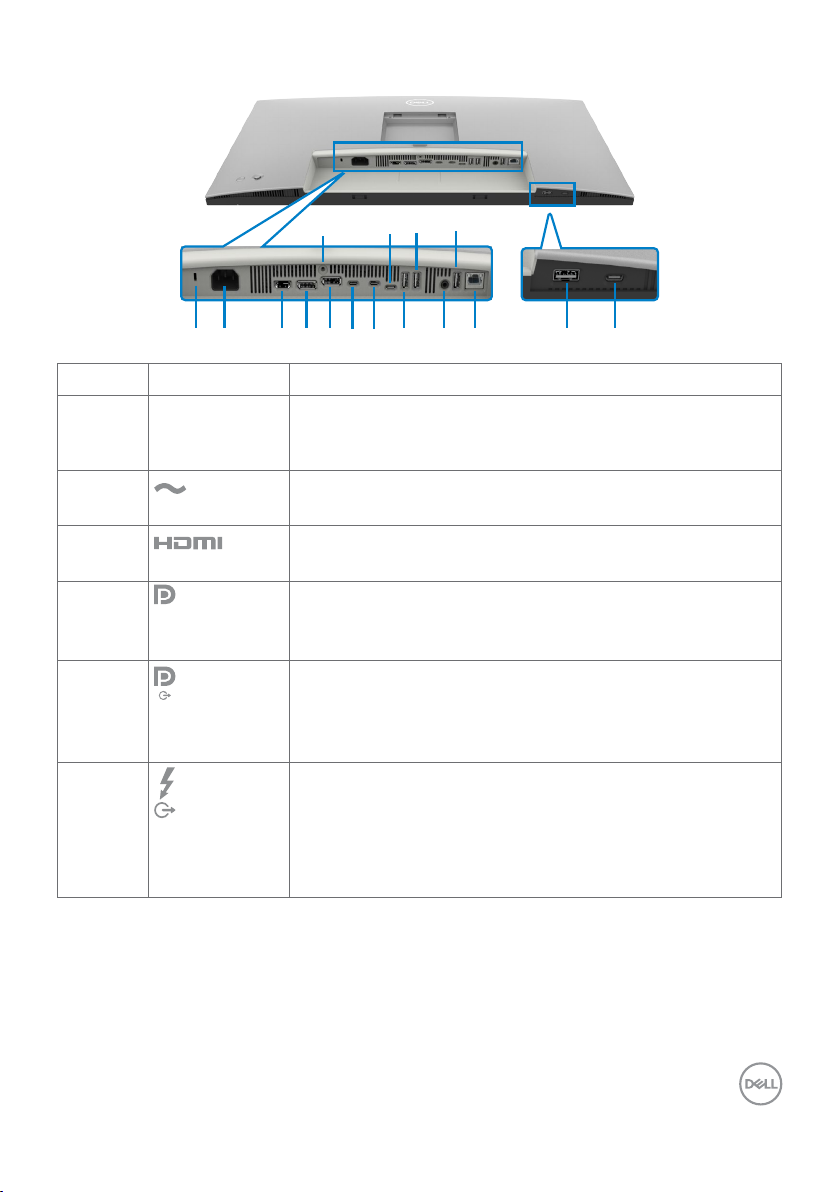

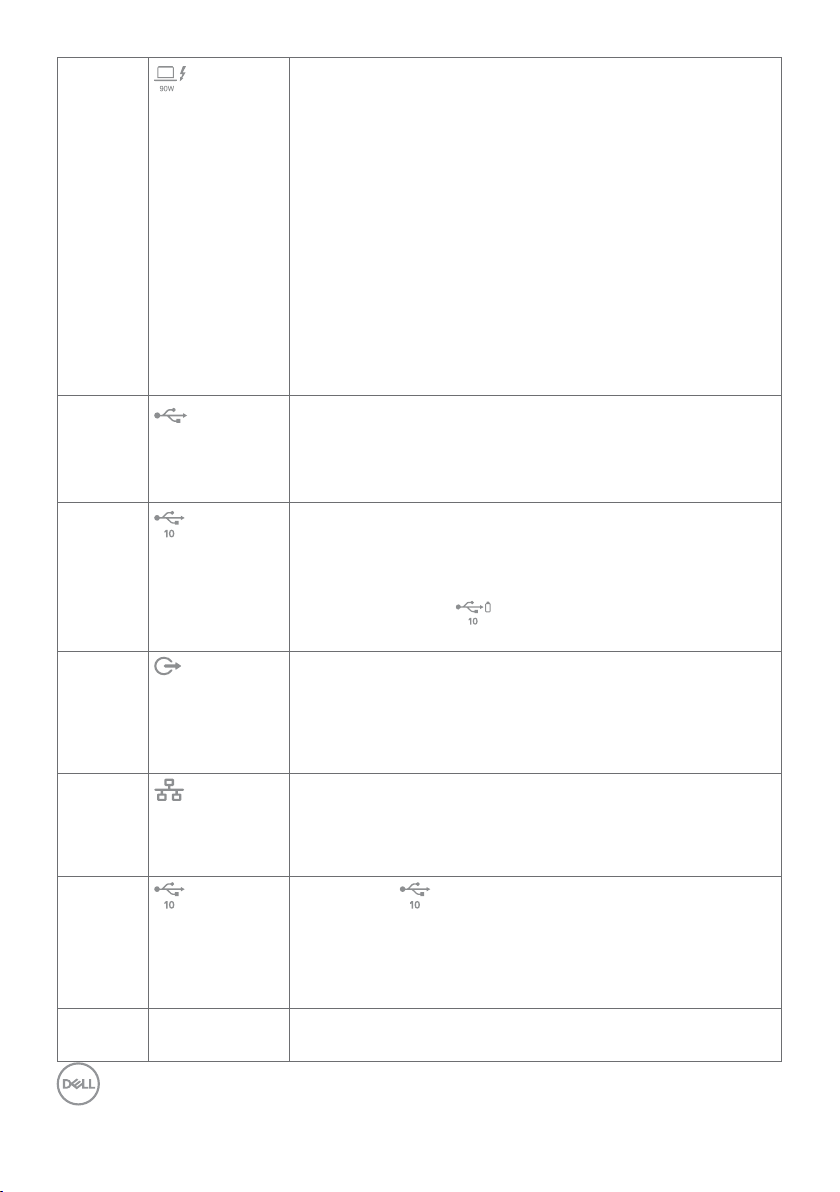

Widok od spodu

1 2 345 6

14 15

Etykieta Opis Zastosowanie 1 Gniazdo

blokady zabezpieczenia

Złącze zasilania

Port HDMI

Złącze DP (wejście)

Złącze DP (wyjście)

ThunderboltTM 4 pobierania danych

Zabezpieczanie monitora linką blokady zabezpieczenia (sprzedawana oddzielnie).

Podłączenie kabla zasilającego.

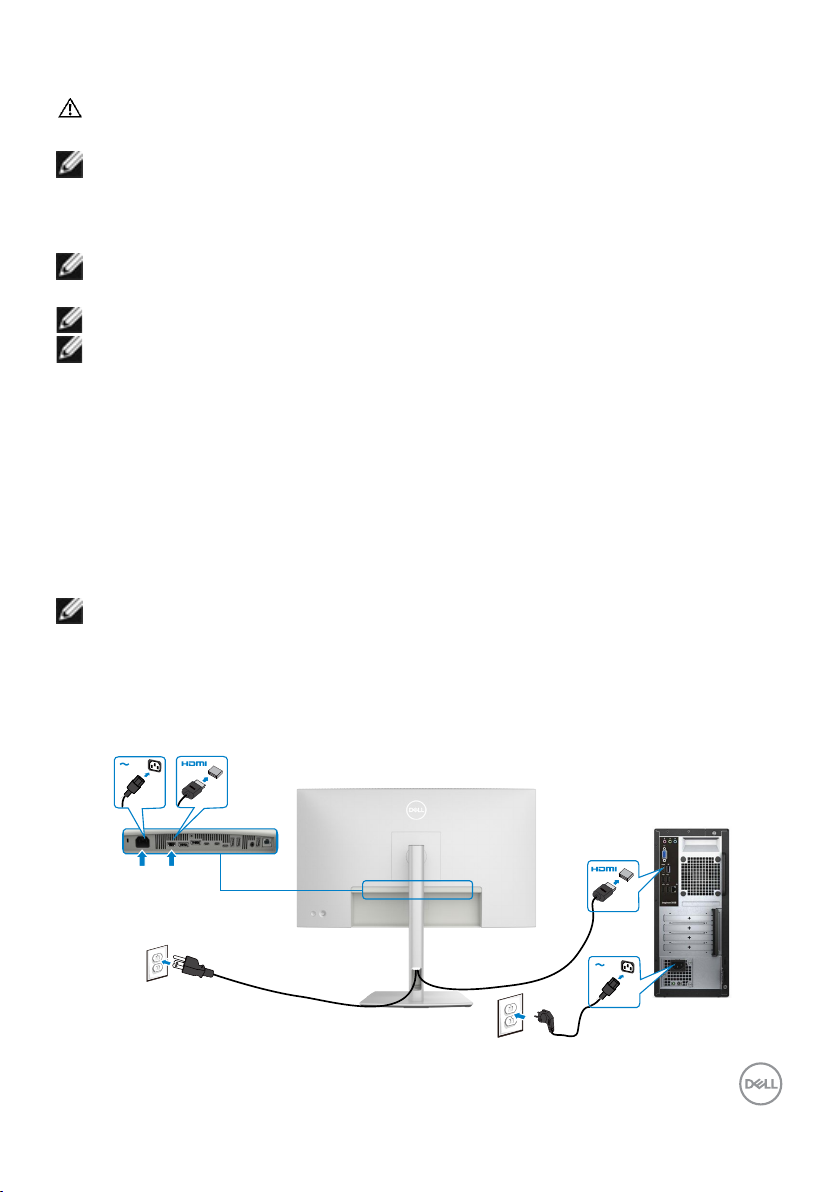

Podłączenie komputera z kablem HDMI.

Podłącz kabel DP komputera.

Wyjście DP dla monitora z obsługą MST (Multi-Stream Transport). Aby włączyć MST, sprawdź instrukcje w części Podłączanie monitora dla funkcji DP MST.

Port pobierania danych Thunderbolt tylko do wyjścia wideo w połączeniu łańcuchowym, do łańcuchowego podłączania monitora dla TBT.

8910

4 jest odpowiedni

Informacje o monitorze | 15

Page 16

ThunderboltTM 4 przesyłania danych

USB-C przesyłania danych

9,10, 12,14

Super speed USB 10 Gbps (USB 3.2 Gen2) (4)

Gniazdo liniowego wyjścia audio

Złącze RJ-45 (2.5G)

Porty USB-C pobierania danych

16 Blokada

podstawy

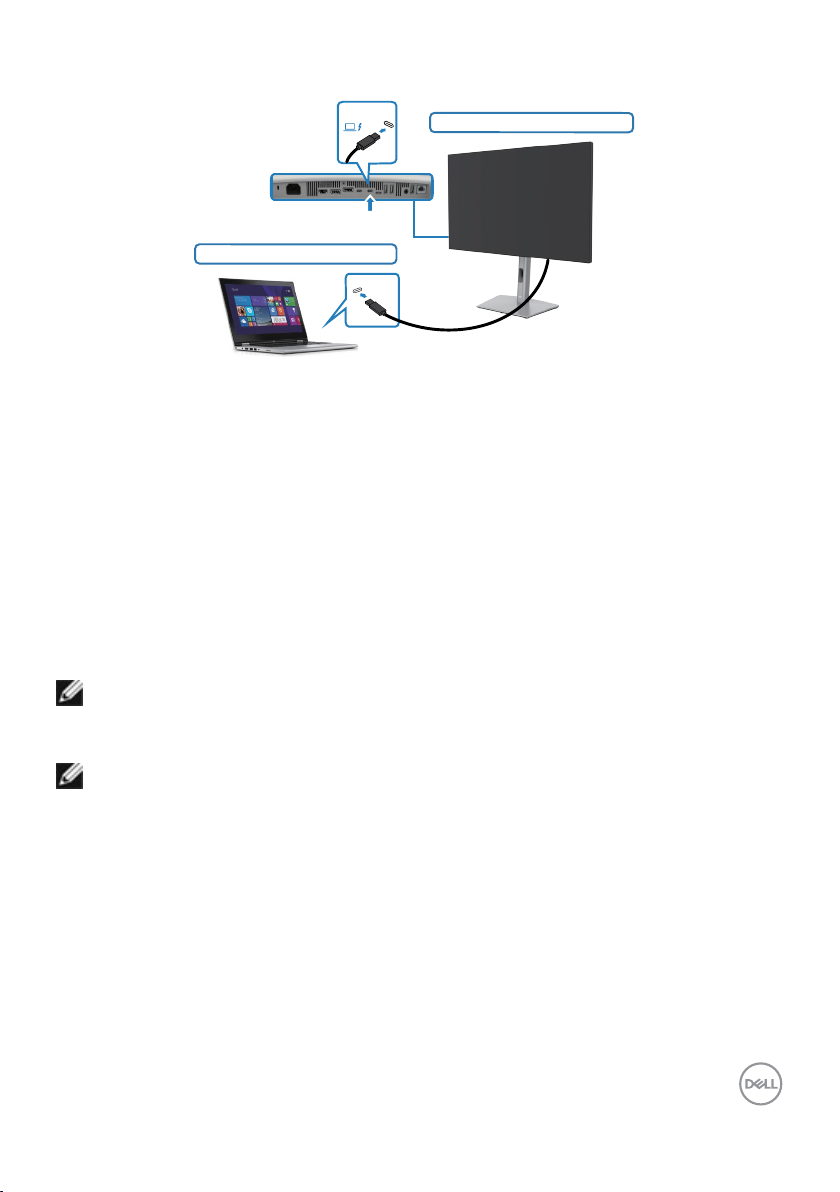

Połączenie z używanym komputerem w wykorzystaniem kabla Thunderbolt.

Przesyłanie danych Thunderbolt

4 oferuje największą szybkość transferu danych (USB 3.2 Gen 2), tryb TBT i tryb alternatywny z DP 1.4 oraz obsługę PD 20V/4,5A, 15 V/3 A, 9 V/3 A, 5 V/3 A.

Maksymalna rozdzielczość 2560 x 1440 przy 120 Hz Ten model będzie wyposażony w technologię

Thunderbolt

4 i będzie miał moc 90 W. Zaleca się korzystanie z następujących produktów firmy Dell, które spełniają wymagania dotyczące odporności ogniowej.

UWAGA: Thunderbolt

4 przesyłania danych nie jest

obsługiwany w wersjach Windows starszych od Windows

10. Podłącz do swojego komputera z wykorzystaniem kabla

USB(Thunderbolt

4, A do C lub C do C).

Po podłączeniu kabla, można używać złącza pobierania danych USB na monitorze.

Do podłączania swojego urządzenia USB. Porty te można używać wyłącznie po podłączeniu kabla USB

(Thunderbolt

4, A do C lub C do C) od komputera do monitora. Port z ikoną baterii obsługuje Battery Charging Rev.

1.2. Podłączenie głośników do odtwarzania audio przez kanały

audio HDMI lub DisplayPort. Obsługiwane jest wyłącznie audio dwukanałowe.

UWAGA: Gniazdo liniowego wyjścia audio nie obsługuje słuchawek.

Połącz z Internetem. Surfować po Internecie można wyłącznie przez RJ45, po podłączeniu kabla USB (Thunderbolt

4, A do C lub C do C) z komputera do monitora.

Port z ikoną

obsługuje 5V/3A.

o podłączania swojego urządzenia USB. Porty te można używać wyłącznie po podłączeniu kabla USB (Thunderbolt

4, A do C lub C do C) od komputera do monitora.

Blokada podstawy z monitorem poprzez użycie śruby M3 x 8 mm (śruba nie jest dostarczana).

16 | Informacje o monitorze

Page 17

Specyfikacje monitora

Typ ekranu Aktywna matryca - TFT LCD Typ panelu Technologia In-plane switching Współczynnik

proporcji Wielkość przeglądanego obrazu Przekątna 68,47 cm (27 cala) Aktywny obszar W poziomie 596,74 mm (23,49 cala) W pionie 335,66 mm (13,22 cala) Obszar 200301,74 mm Rozstaw pikseli 0,2331 mm x 0,2331 mm Pikseli na cal (PPI) 108,97 Kąt widzenia

W poziomie 178° (typowy) W pionie 178° (typowy)

Jasność 350 cd/m² (typowa) Współczynnik

kontrastu Powłoka ekranu

wyświetlacza Podświetlenie System oświetlenia krawędziowego LED Czas reakcji (Gray

to Gray) Głębia kolorów 1,07 miliarda kolorów

Paleta kolorów 100% sRGB

Dokładność kalibracji

16:9

(310,47 cala2)

2000 do 1 (typowa)

Twarda powłoka antyrefleksyjnej obróbki przedniego polaryzera (3H)

5ms (tyrb szybki) 8 ms (Tryb NORMALNY)

100% BT. 709 98% Display P3 98% DCI-P3

Delta E < 2 (średnio)(sRGB, BT. 709, Display P3, DCI-P3)

Informacje o monitorze | 17

Page 18

Połączenia •1 x DP 1.4 (DRR dla Microsoft Windows) (Obsługa 2 x QHD

120Hz 8 bitów)

•1 x DP (wyj.)

•1x HDMI (HDCP 1.4)(Obsługa do QHD 2560 x 1440 120Hz

TMDS, VRR, zgodnie ze specykacją w HDMI2.1)*

•1 x Thunderbolt

4 pobierania danych (15 W) do wyjścia wideo

w połączeniu łańcuchowym

•1 x Thunderbolt

4 przesyłania danych(tryb Thunderbolt i tryb alternatywny z DisplayPort 1.4, port USB 3.2 Gen 2 przesyłania danych, Power Delivery do 90 W)

•1 x USB-C (USB 3.2 Gen2, 10 Gbps) przesyłania danych (tylko dane)

•3 x USB-A (USB 3.2 Gen2, 10 Gbps)

•1 x liniowe wyjście

•1 x RJ45 (2.5G)

Szybki dostęp:

•1 x USB-A (USB 3.2 Gen2, 10 Gbps) z obsługą ładowania BC 1.2 przy

•1 x USB-C (USB 3.2 Gen2, 10 Gbps, 15W)

Szerokość obrzeża (krawędź monitora do aktywnego obszaru)

Od góry Z lewej/z prawej Od dołu

7,75 mm 7,75 mm 9,10 mm

Możliwości regulacji

Podstawa z

150,00 mm regulowaną wysokością

Nachylanie -5° do 21° Obracanie -45° do 45° Obracanie -90° do 90°

Prowadzenie kabli Ta k Zgodność z Dell

Display Manager

Łatwa aranżacja

i inne kluczowe funkcje

(DDM) Zabezpieczenie Gniazdo blokady zabezpieczenia (linka blokady sprzedawana

oddzielnie)

* Brak obsługi opcjonalnej specyfikacji HDMI 2.1, włącznie z HDMI Ethernet Channel

18 | Informacje o monitorze

Page 19

(HEC), Audio Return Channel (ARC), standardem dla formatu 3D i rozdzielczości, standardem dla cyfrowej rozdzielczości kinowej 4K, HDR, Fixed Rate Link (FRL), Enhanced audio return channel (eARC), Quick Media Switching (QMS), Quick Frame Transport (QFT), Auto Low Latency Mode (ALLM), Display Stream Compression (DSC) oraz Source-Based Tone Mapping (SBTM). HDMI 2.1 obsługuje Variable Refresh Rate (VRR).

Specyfikacje rozdzielczości

Zakres skanowania w poziomie 30 kHz do 178 kHz Zakres skanowania w pionie 48 Hz do 120 Hz Domyślna, wstępnie ustawiona

rozdzielczość Maksymalna wstępnie ustawiona

rozdzielczość Możliwości wyświetlacza wideo

(naprzemiennyi HDMI i DP i Thunderbolt)

2560 x 1440 przy 60Hz

2560 x 1440 przy 120Hz

480p, 576p, 720p, 1080i (Wyłącznie HDMI), 1080p

Informacje o monitorze | 19

Page 20

Wstępnie ustawione tryby wyświetlania

Częstotliwość

pionie)

VGA, 720 x 400

31,469

70,08

28,322

-/+

VGA, 640 x 480

31,469

59,94

25,175

-/-

VESA, 640 x 480

37,500

75,00

31,5

-/-

VESA, 800 x 600

37,879

60,317

+/+

VESA, 1024 x 768

48,363

60,004

-/-

VESA, 1024 x 768

60,023

75,029

78,75

+/+

MAC, 1152 x 864

67,50

75,00

108

+/+

VESA, 1280 x 720

45,00

60,00

74,25

+/+

VESA, 1280 x 1024

64,00

60,02

108

+/+

CVT, 1600 x 1200

65,00

60,00

175,5

+/+

VEST, 1600 x 900

60,00

108

+/+

CVT, 1920 x 1080

67,5

60,00

148,5

+/+

CVT 2048 x 1080

66,66

60,00

147,18

+/-

CVT, 2560 x 1440

88,787

59,951

241,5

+/-

CVT 2560 x 1440

110,30

75,00

304,24

+/-

CVT 2560 x 1440

177,60

120,00

488,4

+/-

Tryb wyświetlania

pozioma (kHz)

VESA, 800 x 600 46,875 75,00 49,5 +/+

VESA, 1280 x 1024 79,976 75,025 135 +/+

CVT, 1920 x 1080 135,00 120,00 297 +/-

Częstotliwość pionowa (Hz)

Zegar pikseli (MHz)

Polaryzacja impulsów synchronizacji (w poziomie/w

20 | Informacje o monitorze

Page 21

Tryby DP MST (Multi-Stream Transport)

mogą być obsługiwane

Szybkość łącza (bieżąca)

które mogą być obsługiwane

Monitor źródła MST Maksymalna liczba monitorów zewnętrznych, które

2560 x 1440 przy 60Hz (8 bit) 4 2560 x 1440 przy 120Hz (8 bit) 2

Wyjście Thunderbolt

4 dla połączenia łańcuchowego

Informacje wyświetlacza OSD:

Maksymalna liczba monitorów zewnętrznych,

Thunderbolt (60 Hz lub 120 Hz) 2

tryb DP Alt HBR3 2 (60 Hz), 1 (120 Hz) tryb DP Alt HBR2 1 (60 Hz)

Specyfikacje elektryczne

Sygnały wejścia wideo

Napięcie

•Cyfrowy sygnał wideo dla każdej linii różnicowej Na linię różnicową przy impedancji 100 om

•Obsługa wejścia sygnału DP/HDMI/Thunderbolt

Prąd zmienny 100-240 V / 50 lub 60Hz ± 3Hz/2,65 A (maksymalny) wejścia/ częstotliwość/ prąd

Prąd rozruchowy

120V : 42A (Maks.)

240V : 80A (Maks.)

Prąd rozruchowy jest mierzony przy temperaturze otoczenia 0°C. Zużycie energii 0,3 W (Tryb wyłączenia)

0,5 W (Tryb gotowości)

1,5 W (Sieciowy tryb gotowości)

24,4 W (Tryb włączenia)

225 W (max)

18,9 W (Pon)

65 W (TEC)

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

Ustawienia maksymalnej jasności i kontrastu z maksymalną mocą ładowania we

wszystkich portach USB.

Informacje o monitorze | 21

Page 22

Pon: Zużycie energii w trybie włączenia zgodnie z Energy Star 8.0.

TEC: Całkowite zużycie energii w kWh zgodnie z Energy Star 8.0. Ten dokument służy wyłącznie do informacji i odzwierciedla osiągi laboratoryjne. Osiągi

posiadanego produktu zależą od zamówionego oprogramowania, komponentów i urządzeń peryferyjnych, a aktualizowanie takich informacji nie jest obowiązkowe. Z tego powodu, klient nie może polegać na tych informacjach podczas podejmowania decyzji o tolerancjach elektrycznych, itp. Nie zapewnia się wyrażonych lub dorozumianych gwarancji w odniesieniu do dokładności lub kompletności.

UWAGA: Ten monitor ma certyfikat ENERGY STAR.

Ten produkt jest zgodny z wymaganiami standardu ENERGY STAR przy fabrycznych ustawieniach domyślnych, które można przywrócić przez funkcję “Zerowanie do ustawień fabrycznych” w menu OSD. Zmiana fabrycznych ustawień domyślnych lub włączenie innych funkcji, może zwiększyć zużycie energii, powyżej limitu określonego

przez standard ENERGY STAR.

22 | Informacje o monitorze

Page 23

Właściwości fizyczne

Typ kabla sygnałowego •Kabel DP do DP 1,8 m

•Kabel Thunderbolt

•Kabel USB 3.2 Gen 2 (A do C) 1,0 m

Wymiary (z podstawą)

Wysokość (po wysunięciu wspornika)

Wysokość (po wsunięciu wspornika)

Szerokość Głębokość

535,58 mm (21,09 cala)

385,58 mm (15,18 cala)

612,24 mm (24,10 cala) 192,28 mm (7,57 cala)

Wymiary (bez podstawy)

Wysokość Szerokość Głębokość

352,51 mm (13,88 cala) 612,24 mm (24,10 cala) 50,12 mm (1,97 cala)

Wymiary podstawy

Wysokość (po wysunięciu wspornika)

Wysokość (po wsunięciu wspornika)

Szerokość Głębokość

428,30 mm (16,86 cala)

381,50 mm (15,02 cala)

272,80 mm (10,74 cala) 192,28 mm (7,57 cala)

Podstawa 272,80 mm x 189,00 mm

(10,74 cala x 7,44 cala)

Waga

Waga z opakowaniem 10,21 kg (22,51 funta) Waga z zespołem podstawy

7,37 kg (16,25 funta)

i kablami Waga bez zespołu podstawy

5,23 kg (11,53 funta) (Przy montażu na ścianie lub podczas montażu w standardzie VESA - bez kabli)

Waga zespołu podstawy 1,75 kg (3,86 funta)

4 1,0 m

Informacje o monitorze | 23

Page 24

Charakterystyka środowiskowa

Zgodność ze standardami

•Monitor z certykatem ENERGY STAR.

•W stosownych przypadkach należy wykonać rejestrację EPEAT. Rejestracja EPEAT

zależy od kraju. Strona https://www.epeat.net zawiera informacje o stanie rejestracji wg kraju.

•TCO Certied & TCO Certied Edge.

•Zgodność z RoHS.

•Monitor bez BFR/PVC (wyłączając kable zewnętrzne).

•Szkło bez arsenu, tylko panel bez dodatku rtęci.

Temperatura

Działanie 0°C do 40°C (32°F do 104°F) Wyłączenie -20°C do 60°C (-4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji) Wyłączenie 5% do 90% (bez kondensacji)

Wysokość nad poziomem morza

Działanie 5 000 m (16 404 stóp) (maksymalna) Wyłączenie 12192 m (40 000 stóp) (maksymalna)

Rozpraszanie ciepła 767,7 BTU/heure (Maksymalne)

83,3 BTU/heure (Tryb włączenia)

24 | Informacje o monitorze

Page 25

Przypisanie styków

Złącze DP

Numer styku Strona 20 pinu podłączonego kabla sygnałowego

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Wykrywanie bez odłączania

Lane3(-) GND Lane3(+) Lane2(-) GND Lane2(+) Lane1(-) GND Lane1(+) Lane0(-) GND Lane0(+) CONFIG1 CONFIG2 AUX CH (+) GND AUX CH (+)

19 Powrót 20 DP_PWR

Informacje o monitorze | 25

Page 26

Złącze HDMI

Numer styku 19 pinu podłączonego kabla sygnałowego 1 DANE TMDS 2+ 2 DANE TMDS 2, EKRAN 3 DANE TMDS 2- 4 DANE TMDS 1+ 5 DANE TMDS 1, EKRAN 6 DANE TMDS 1- 7 DANE TMDS 0+ 8 DANE TMDS 0, EKRAN 9 TMDS DATA 0- 10 ZEGAR TMDS 11 ZEGAR TMDS, EKRAN 12 TMDS ZEGAR- 13 CEC 14 Zarezerwowane (N.C. na urządzeniu) 15 ZEGAR DDC (SCL) 16 DANE DDC (SDA) 17 MASA 18 ZASILANIE +5 V 19 WYKRYWANIE BEZ WYŁĄCZANIA

26 | Informacje o monitorze

Page 27

Złącze Thunderbolt

4 /USB-C

Styku sygnałów Styku sygnałów A1 GND B12 GND A2 SSTXp1 B11 SSRXp1 A3 SSTXn1 B10 SSRXn1 A4 VBUS B9 VBUS A5 CC1 B8 SBU2 A6 Dp1 B7 Dn1 A7 Dn1 B6 Dp1 A8 SBU1 B5 CC2 A9 VBUS B4 VBUS A10 SSRXn2 B3 SSTXn2 A11 SSRXp2 B2 SSTXp2 A12 GND B1 GND

Informacje o monitorze | 27

Page 28

Interfejs USB Uniwersalna magistrala szeregowa

W tej części znajdują się informacje dotyczące portów USB znajdujących się w lewej części monitora.

UWAGA: Do 2A w porcie USB pobierania danych (port z ikoną baterii )

z urządzeniami zgodnymi z Battery Charging Rev. 1,2; do 0,9A w innych portach pobierania danych USB. Do 3A na port pobierania danych USB-C (port z ikoną ) z urządzeniami zgodnymi z 5V/3A.

Twój komputer ma następujące złącza USB:

• 1 Thunderbolt

4 port przesyłania danych - na dole

4 port pobierania danych- na dole

• 1 USB-C port przesyłania danych (tylko dane) - na dole

• 1 USB-C port pobierania danych - poprzez Quick Access (Szybki dostęp)

• 4 porty pobierania danych super speed USB 10 Gbps (USB 3.2 Gen 2) Type-A - 3

na dole, 1 poprzez Quick Access (Szybki dostęp) Gniazdo ładujące - gniazdo oznaczone ikoną baterii

umożliwia błyskawiczne ładowanie prądem o dużym natężeniu urządzeń zgodnych z BC 1.2. Port pobierania danych USB-C z ikoną , obsługuje szybkie ładowanie prądem, jeśli urządzenie jest zgodne z 5V/3A.

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest

włączony lub w trybie czuwania. W trybie czuwania, jeśli jest podłączony kabel USB (A do C lub C do C), porty USB mogą działać normalnie. W przeciwnym razie, należy wykonać ustawienie OSD Inne ładowanie USB, jeśli ustawione jest “On in Standby Mode (Włączenie w trybie czuwania)”, to USB działa normalnie, w przeciwnym razie USB jest wyłączone. Po wyłączeniu, a następnie włączeniu monitora, podłączone urządzenia peryferyjne mogą wznowić normalne działanie po kilku sekundach.

28 | Informacje o monitorze

Page 29

Super speed USB 10 Gbps (USB 3.2 Gen2) Urządzenie

Prędkość transferu

Szybkość przesyłania danych

Maksymalne zużycie energii (każdy port)

super speed+ 10 Gbps 4,5 W Hi-Speed* 480 Mb/s 4,5 W Pełna prędkość* 12 Mb/s 4,5 W

* Szybkość urządzenia, po wybraniu wysokiej rozdzielczości.

Thunderbolt

4 przesyłania danych

• Video DisplayPort 1.4

• Wideo Thunderbolt

• Data Super Speed+ 10 Gbps (USB3.2 Gen2)

• Power Delivery (PD) do 90 W

Informacje o monitorze | 29

Page 30

Port RJ45 (strona złącza)

Nr pinu 10BASE-T

100BASE-T

1 Transmisja+ BI_DA+

2 Transmisja- BI_DA-

3 Odbiór+ BI_DB+

4 Nieużywane BI_DC+

5 Nieużywane BI_DC-

6 Odbiór- BI_DB-

7 Nieużywane BI_DD+

8 Nieużywane BI_DD-

Instalacja sterownika

Zainstaluj sterownik kontrolera USB Ethernet Realtek dostępny dla posiadanego systemu. Jest on dostępny do pobrania pod adresem https://www.dell.com/

support w sekcji “Sterownik i pobieranie”.

Szybkość przesyłania danych w sieci (RJ45) przez USB-C z 2.5Gbps.

UWAGA: Ten port LAN jest zgodny z 2.5GBase-T IEEE 802.3az, obsługuje

adres Mac (Wydrukowany na etykiecie modelu), połączenie przelotowe (MAPT), wybudzanie przez sieć LAN (WOL) z trybu gotowości (obsługa S3, S4/S5 (tylko DPBS PC)) i funkcję PXE Boot (Rozruch w trybie PXE) [UEFI PXE Boot nie jest obsługiwany w komputerach PC Dell typu Desktop (poza OptiPlex 7090/3090 Ultra Desktop)], te 3 funkcje zależą od ustawień BIOS i wersji systemu operacyjnego. Funkcjonalność może być różna w komputerach PC innych marek niż Dell.

1000BASE-T

30 | Informacje o monitorze

Page 31

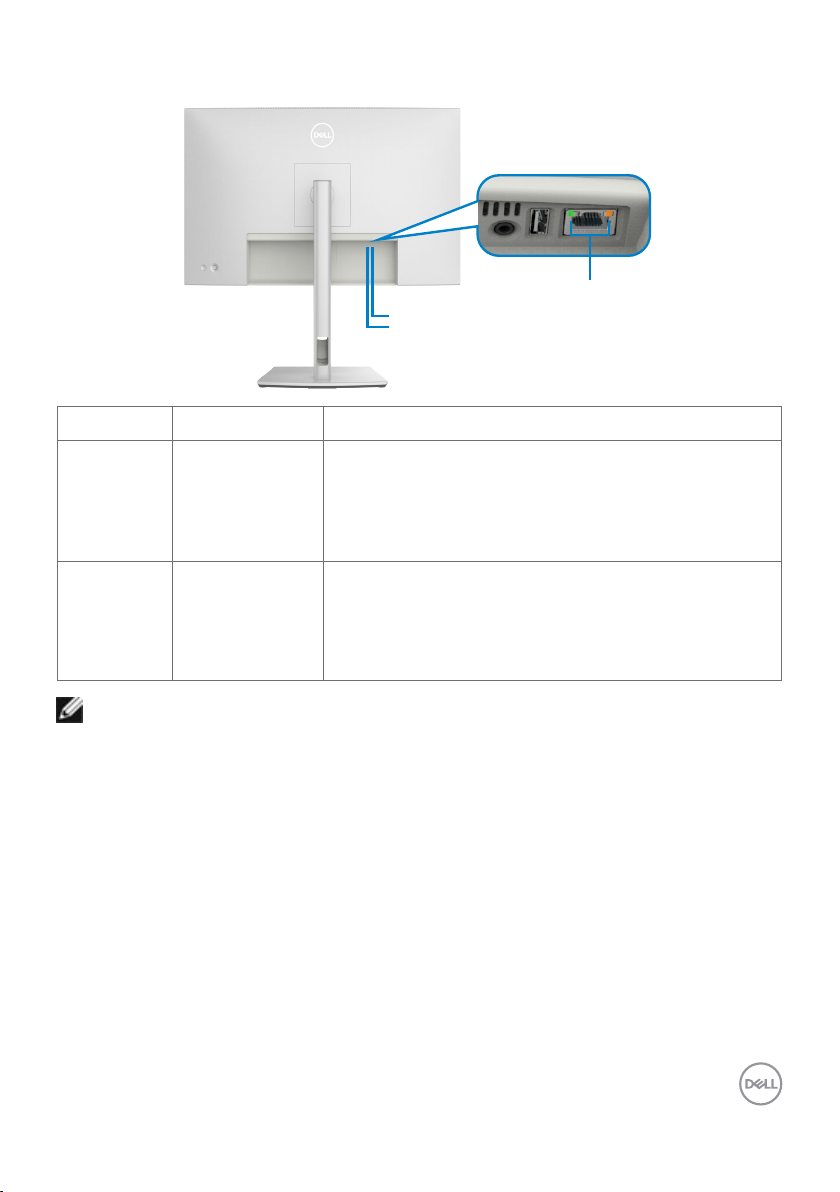

Złącze RJ45 i dioda LED stanu

Left LED

Right LED

LED

LED Kolor Opis

Prawa dioda LED

Bursztynowy lub zielony

Wskaźnik szybkości:

•Bursztynowywłączony-1000Mbps/2.5Gbps

•Zielonywłączony-100Mbps

•Wyłączony-10Mbps

Lewa dioda LED

Zielony Wskaźnik Łącze / Aktywność:

•Migający-Aktywnośćportu.

•Włączonyzielony-Nawiązaniepołączenia.

•Wyłączony-Połączenieniezostałonawiązane.

UWAGA: Kabel RJ45 nie wchodzi do standardowych akcesoriów

dostarczanych w opakowaniu.

Informacje o monitorze | 31

Page 32

Plug-and-Play

Monitor można podłączyć do systemu zgodnego z Plug-and-Play. Monitor automatycznie systemowi komputera dane rozszerzonej identyfikacji wyświetlacza (EDID) z wykorzystaniem protokołów kanału danych wyświetlania (DDC), dzięki czemu komputer może się sam konfigurować i optymalizować ustawienia monitora. Instalacje większości monitorów są automatyczne; jeśli to wymagane można wybrać inne ustawienia. W celu uzyskania dalszych informacji o zmianie ustawień monitora, sprawdź

Używanie monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. W celu uzyskania dalszych informacji o Jakości monitorów Dell i Polityce dotyczącej pikseli, sprawdź https://www.dell.com/pixelguidelines.

32 | Informacje o monitorze

Page 33

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub zbyt długie używanie klawiatury, może

spowodować obrażenia.

OSTRZEŻENIE: Wydłużone oglądanie ekranu monitora, może spowodować

zmęczenie oczu.

Dla zapewnienia komfortu i efektywności, podczas konfiguracji i używania stacji roboczej komputera należy się zastosować do następujących zaleceń:

• Komputer należy ustawić w taki sposób, aby podczas pracy monitor i klawiatura znajdowały się przed użytkownikiem. W handlu dostępne są specjalne półki, pomocne w prawidłowym ustawieniu klawiatury.

• W celu zmniejszenia niebezpieczeństwa zmęczenia oczu i bólu karku/ramion/ pleców/ramion, spowodowanego długotrwałym używaniem monitora, zalecamy, aby:

1. Ustawić ekran w odległości około 20 do 28 cali (50 - 70 cm) od swoich oczu.

2. Często mrugać powiekami w celu zwilżenia lun nawodnienia oczu podczas

pracy z monitorem.

3. Wykonywać regularne i częste przerwy trwające 20 minut co dwie godziny.

4. Odwracać wzrok od monitora i podczas przerw kierować wzrok na obiekt w

odległości 20 stóp przez co najmniej 20 sekund.

5. Podczas przerw wykonywać ćwiczenia rozciągające w celu rozluźnienia

napięcia karku/ramion/pleców/barków.

• Podczas siedzenia przed monitorem upewnić się, że ekran monitora znajduje się na poziomie lub lekko poniżej poziomu oczu.

• Wyregulować nachylenie monitora, jego kontrast i ustawienia jasności.

• Wyregulować światło otoczenia (takie jak oświetlenie górne, lampy biurkowe oraz

zasłony lub żaluzje na pobliskich oknach), aby zminimalizować odbicia i odblask na ekranie monitora.

• Użyć fotel, który zapewnia dobra oparcie dolnej części pleców.

• Podczas używania klawiatury lub myszy, przedramię trzymać w poziomie z

nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas używania klawiatury lub myszy zawsze pozostawić miejsce na oparcie rąk.

• Umożliwić naturalną pozycję ramion po obu stronach ciała.

• Upewnić się, że stopy spoczywają płasko na podłodze.

• Podczas siedzenia upewnić się, że ciężar ciała nóg spoczywa na stopach, a nie na

przedniej części siedzenia. Wyregulować wysokość fotela lub, jeśli to konieczne, użyć podnóżek do utrzymania prawidłowej postawy.

• Zmieniać wykonywane czynności. Tak zorganizować swoją pracę, aby nie trzeba było zbyt długo siedzieć i pracować. Wstawać lub chodzić w regularnych

odstępach czasu.

Informacje o monitorze | 33

Page 34

• Utrzymać porządek pod biurkiem, aby nie było tam przeszkód oraz kabli lub przewodów, które mogłyby uniemożliwiać wygodne siedzenie lub stwarzać niebezpieczeństwo przewrócenia.

monitor screen at or below eye level

monitor and keyboard positioned directly in front of the user

wrists relaxed and at

feet at on the oor

34 | Informacje o monitorze

Page 35

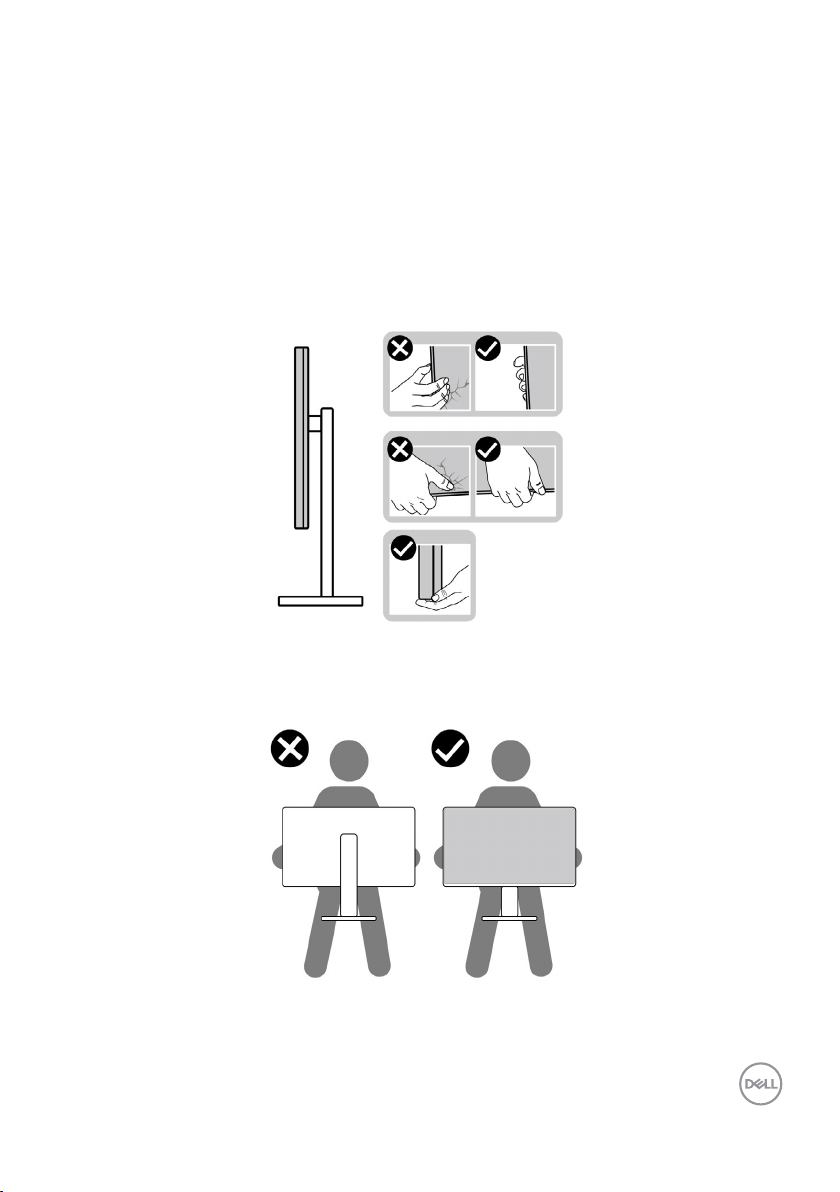

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo podczas podnoszenia lub przenoszenia monitora, należy się zastosować do podanych poniżej zaleceń:

• Przed przenoszeniem lub podnoszeniem monitora, wyłączyć komputer i monitor.

• Odłączyć od monitora wszystkie kable.

• Umieścić monitor w oryginalnym opakowaniu z oryginalnymi materiałami

pakującymi.

• Podczas podnoszenia lub przesuwania monitora, przytrzymać mocno dolną krawędź i bok monitora, bez stosowania nadmiernej siły.

• Podczas podnoszenia lub przenoszenia monitora, upewnić się, że ekran jest skierowany w stronę przesuwania i nie naciskać obszaru wyświetlania, aby uniknąć zarysowań lub uszkodzenia.

• Podczas transportu monitora, unikać nagłych wstrząsów lub wibracji.

Informacje o monitorze | 35

Page 36

• Podczas podnoszenia lub przesuwania monitora, nie należy przekręcać monitora górą w dół, gdy trzymana jest baza podstawy lub wspornik podstawy. Może to spowodować przypadkowe uszkodzenie monitora albo obrażenia osobiste.

36 | Informacje o monitorze

Page 37

Zalecenia dotyczące konserwacji

Czyszczenie monitora

PRZESTROGA: Przed czyszczeniem monitora należy odłączyć od gniazda

zasilania prądem elektrycznym kabel zasilający monitora.

OSTRZEŻENIE: Przed czyszczeniem monitora należy przeczytać

Instrukcje bezpieczeństwa.

Najlepsze rozwiązanie to, aby podczas rozpakowywania, czyszczenia lub obsługi monitora postępować zgodnie z podanymi instrukcjami:

• Użyj czystą szmatkę, lekko zwilżoną w wodzie do oczyszczenia zespołu podstawy, ekranu i obudowy swojego monitora Dell. Jeśli jest dostępna, użyj chusteczkę do czyszczenia ekranu lub roztwór odpowiednie do czyszczenia monitorów Dell.

• Po oczyszczeniu powierzchni stołu, przed umieszczeniem na niej swojego monitora Dell upewnij się, że jest całkowicie sucha i wolna od wilgoci lub jakichkolwiek środków do czyszczenia.

OSTRZEŻENIE: Nie należy używać detergentów lub innych środków

chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne substancje czyszczące, alkohol lub sprężone powietrze.

PRZESTROGA: Nie należy bezpośrednio spryskiwać powierzchni monitora

roztworem do czyszczenia lub nawet wodą. Bezpośrednie spryskiwanie panela płynem, spowoduje jego spłynięcie do dolnej części panela i korozję elektroniki, a w rezultacie trwałe uszkodzenie. Zamiast tego, należy nanieść roztwór lub wodę na miękki materiał szmatki.

OSTRZEŻENIE: Używanie środka do czyszczenia może spowodować

zmianę wyglądu monitora, takie jak wyblakły kolor, blade smugi na monitorze, deformacje, nierówne ciemne odcienie, a nawet złuszczanie powierzchni.

UWAGA: Uszkodzenia monitora spowodowane nieprawidłowymi metodami

czyszczenia i używaniem benzenu, rozcieńczalnika, amoniaku, ściernych środków czyszczących, alkoholu, sprężonego powietrza, jakichkolwiek detergentów, doprowadzi do Uszkodzeń spowodowanych przez klienta (CID). Uszkodzenia CID nie są objęte standardową gwarancją Dell.

• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy go wytrzeć szmatką.

• Podczas obsługi monitora należy uważać, ponieważ zarysowanie monitorów w ciemnych kolorach, powoduje pozostawienie białych śladów, bardziej widocznych niż na monitorach w jasnych kolorach.

• Aby uzyskać najlepszą jakość obrazu na monitorze należy używać dynamicznie zmieniany wygaszacz ekranu i wyłączać monitor, gdy nie jest używany.

Informacje o monitorze | 37

Page 38

Konfiguracja monitora

Podłączenie podstawy

UWAGA: Po dostarczeniu z fabryki, wspornik nie jest zainstalowany. UWAGA: Następujące instrukcje mają zastosowanie wyłącznie dla

podstawy dostarczonej z monitorem. Podczas podłączania podstawy zakupionej z innych źródeł, należy się zastosować do instrukcji ustawień, dostarczonych z podstawą.

W celu podłączenia podstawy monitora:

1. Otwórz przednią klapę opakowania, aby wyjąć przedłużkę wspornika i podstawę

wspornika.

2. Dopasuj i umieść wspornik podstawy na bazie podstawy.

3. Otwórz uchwyt śruby na spodzie bazy podstawy i obróć w prawo, aby

zamocować zespół podstawy.

38 | Konfiguracja monitora

Page 39

4. Zamknij uchwyt śruby.

5. Otwórz pokrywę zabezpieczającą na monitorze w celu dostępu do gniazda VESA na monitorze.

6. Ostrożnie wsuń zaczepy zespołu płyty wspornika do gniazd na pokrywie tylnej wyświetlacza i naciśnij zespół wspornika, aż do jego zatrzaśnięcia na swoim miejscu.

Konfiguracja monitora | 39

Page 40

7. Przytrzymaj wspornik podstawy i ostrożnie podnieś monitor, a następnie ustaw go

na płaskiej powierzchni.

UWAGA: Podczas podnoszenia monitora, przytrzymaj mocno wspornik

podstawy, aby uniknąć przypadkowego uszkodzenia.

8. Zdejmij z monitora pokrywę zabezpieczającą.

40 | Konfiguracja monitora

Page 41

Używanie funkcji nachylania, obracania i wysuwanie w

5°

pionie

UWAGA: Następujące instrukcje mają zastosowanie wyłącznie dla

podstawy dostarczonej z monitorem. Podczas podłączania podstawy zakupionej z innych źródeł, należy się zastosować do instrukcji ustawień, dostarczonych z podstawą.

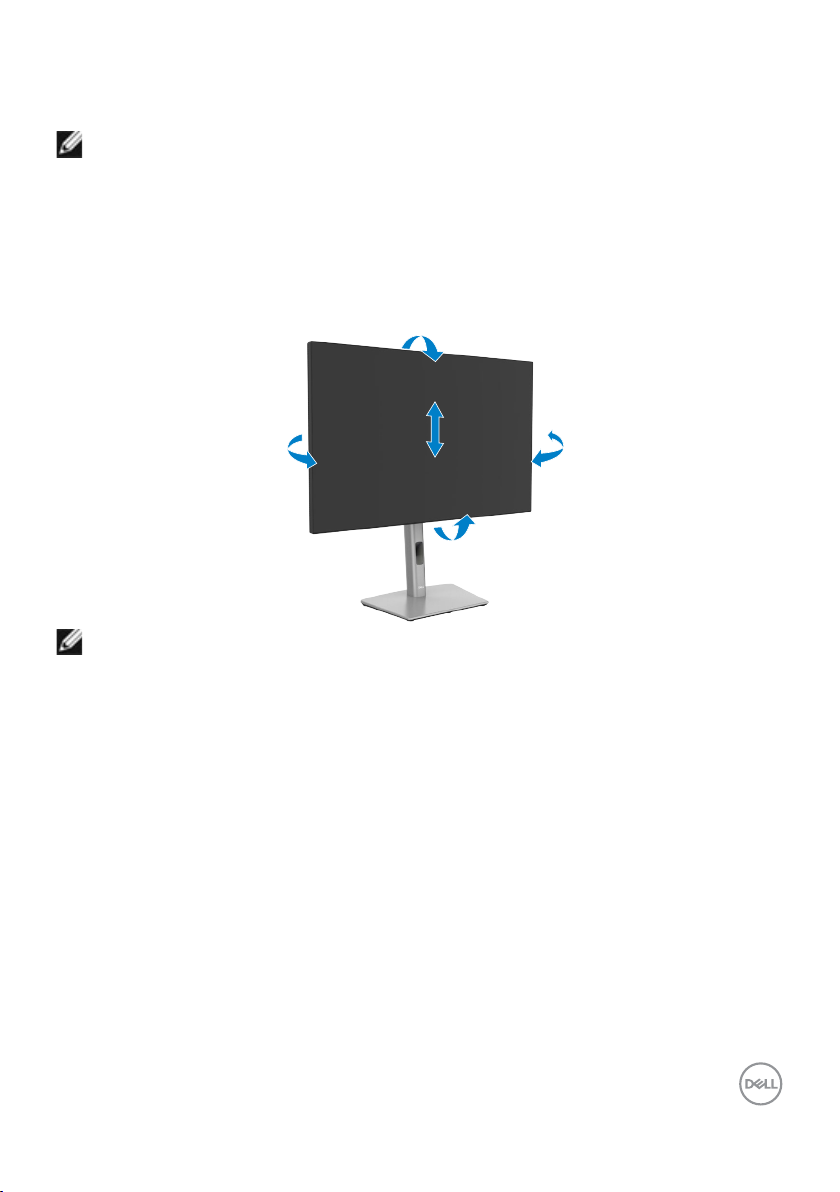

Nachylanie, obracanie i wysuwanie w pionie

Dzięki wbudowanej podstawie, można przechylać monitor do najbardziej wygodnego kąta widzenia.

45°

150 mm

21°

45°

UWAGA: Po dostarczeniu monitora z fabryki, podstawa jest odłączona.

Konfiguracja monitora | 41

Page 42

Obracanie wyświetlacza

Przed obróceniem wyświetlacza, wysuń wyświetlacz w pionie, aż do aż do górnej pozycji wspornika podstawy i przechyl wyświetlacz maksymalnie do tyłu, aby uniknąć uderzenia dolnej krawędzi wyświetlacza.

90°

UWAGA: Aby przełączyć ustawienie wyświetlacza na komputerze

Dell, pomiędzy ustawieniem poziomym i pionowym podczas obracania wyświetlacza, pobierz i zainstaluj najnowszy sterownik grafiki. W celu pobrania, przejdź do https://www.dell.com/support/drivers i wyszukaj odpowiedni sterownik.

UWAGA: Gdy wyświetlacz znajduje się w trybie pionowym, podczas

używania aplikacji intensywnie wykorzystujących grafikę, takich jak gry 3D, może mieć miejsce pogorszenie jakości.

42 | Konfiguracja monitora

Page 43

Regulacja ustawień obróconego wyświetlania w systemie

Po obróceniu monitora należy wykonać poniższą procedurę w celu regulacji ustawień obróconego wyświetlania w systemie.

UWAGA: W przypadku używania monitora z komputerem firmy innej niż

Dell należy przejść na stronę internetową ze sterownikiem karty graficznej lub na stronę producenta komputera w celu uzyskania informacji o obracaniu zawartości na ekranie.

Aby dostosować ustawienia obrotu wyświetlania:

1. Kliknij prawym przyciskiem Desktop (Pulpit) i kliknij Properties (Właściwości).

2. Wybierz kartę Settings (Ustawienia) i kliknij Advanced (Zaawansowane).

3. Jeśli używana jest karta graczna AMD, wybierz kartę Rotation (Obrót) i ustaw

preferowany obrót.

4. Jeśli używana jest karta graczna NVIDIA, kliknij kartę NVIDIA i w lewej kolumnie wybierz NVRotate, a następnie wybierz preferowany obrót.

5. Jeśli używana jest karta graczna Intel, wybierz kartę graki Intel, kliknij Graphic Properties (Właściwości graki), wybierz kartę Rotation (Obrót), a następnie

ustaw preferowany obrót.

UWAGA: Jeśli nie wyświetla się opcja obrotu lub nie działa normalnie,

przejdź do www.dell.com/support i pobierz najnowszy sterownik dla posiadanej karty graficznej.

Konfiguracja monitora | 43

Page 44

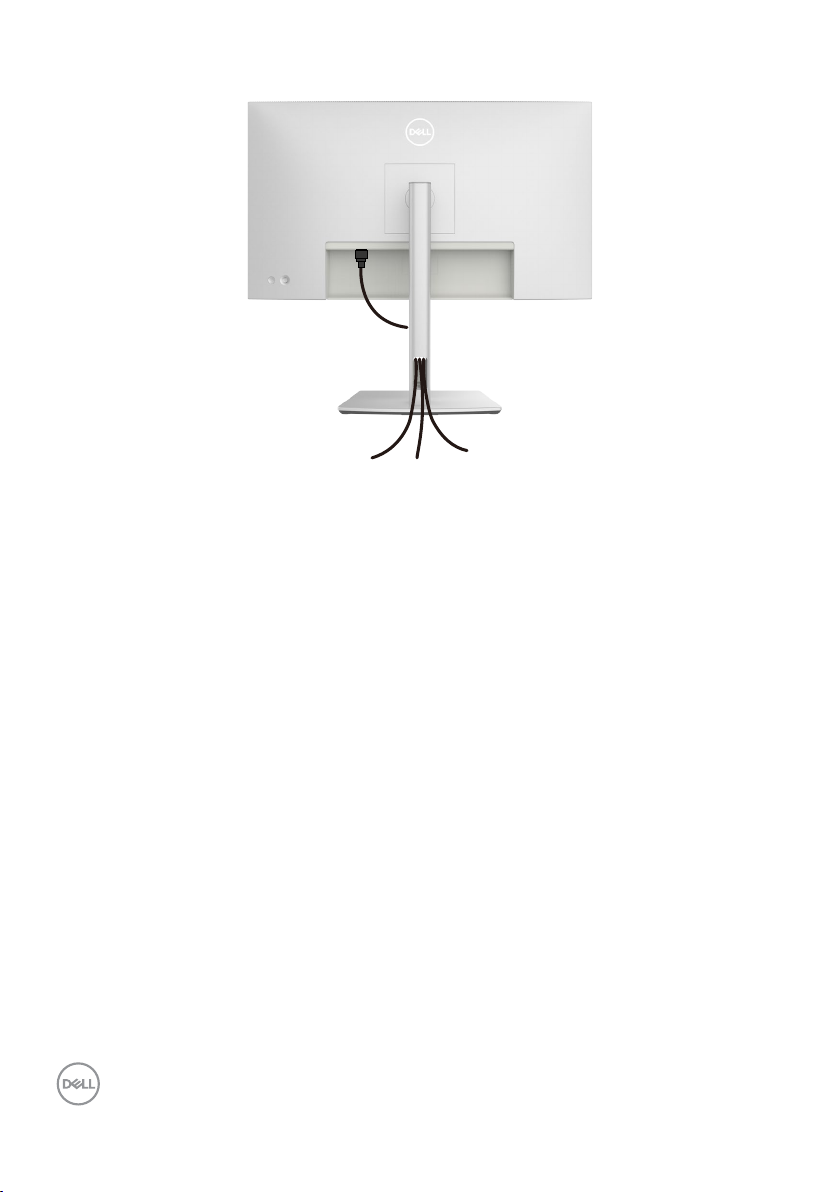

Prowadzenie kabli

Podczas podłączania niezbędnych kabli (więcej informacji można znaleźć w części

Podłączenie monitora) poprowadź kable przez szczelinę do prowadzenia kabli.

Jeśli kabel nie sięga do komputera PC, można podłączyć bezpośrednio do komputera PC, bez prowadzenia przez otwór na wsporniku monitora.

44 | Konfiguracja monitora

Page 45

Podłączenie monitora

PRZESTROGA: Przed rozpoczęciem jakichkolwiek procedur z tej części,

należy wykonać Instrukcje bezpieczeństwa.

UWAGA: Monitory Dell są przeznaczone do optymalnego działania ze

znajdującymi się w opakowaniu kablami, dostarczonymi przez firmę Dell. Firma Dell nie gwarantuje jakości wideo i działania, jeżeli używane są kable innego producenta niż Dell.

UWAGA: Przed ich podłączeniem, kable należy poprowadzić przez

szczelinę prowadzenia kabli.

UWAGA: Kabli nie należy podłączać do komputera w tym samym czasie. UWAGA: Obrazy są przeznaczone wyłącznie do celów ilustracyjnych.

Wygląd komputera może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Podłącz HDMI/DisplayPort/Thunderbolt

komputera.

3. Włącz monitor.

4. Wybierz prawidłowe źródło wejścia z menu OSD monitora, a następie włącz

komputer.

UWAGA: Domyślne ustawienie to DisplayPort 1.4. Karta graficzna

DisplayPort 1.1 może nie wyświetlać normalnego obrazu. Należy sprawdzić

problemy specyficzne dla produktu – Brak obrazu podczas używania połączenia DP z komputerem PC w celu zmiany ustawienia domyślnego.

4 oraz kabel TBT od monitora do

Podłączenie kabla HDMI

Konfiguracja monitora | 45

Page 46

Podłączenie kabla DP

Podłączanie monitora dla funkcji Monitor dla wielostrumieniowego transportu DP (MST)

DP (in)

ThunderboltTM 4 upstream

90W

ThunderboltTM 4 downstream

UWAGA: obsługuje funkcję DP MST. Aby ją używać, karta graficzna

komputera PC musi posiadać certyfikat DP1,2 z opcją MST.

UWAGA: W przypadku korzystania ze złącza DP out, wyciągnij gumowy

korek.

46 | Konfiguracja monitora

Page 47

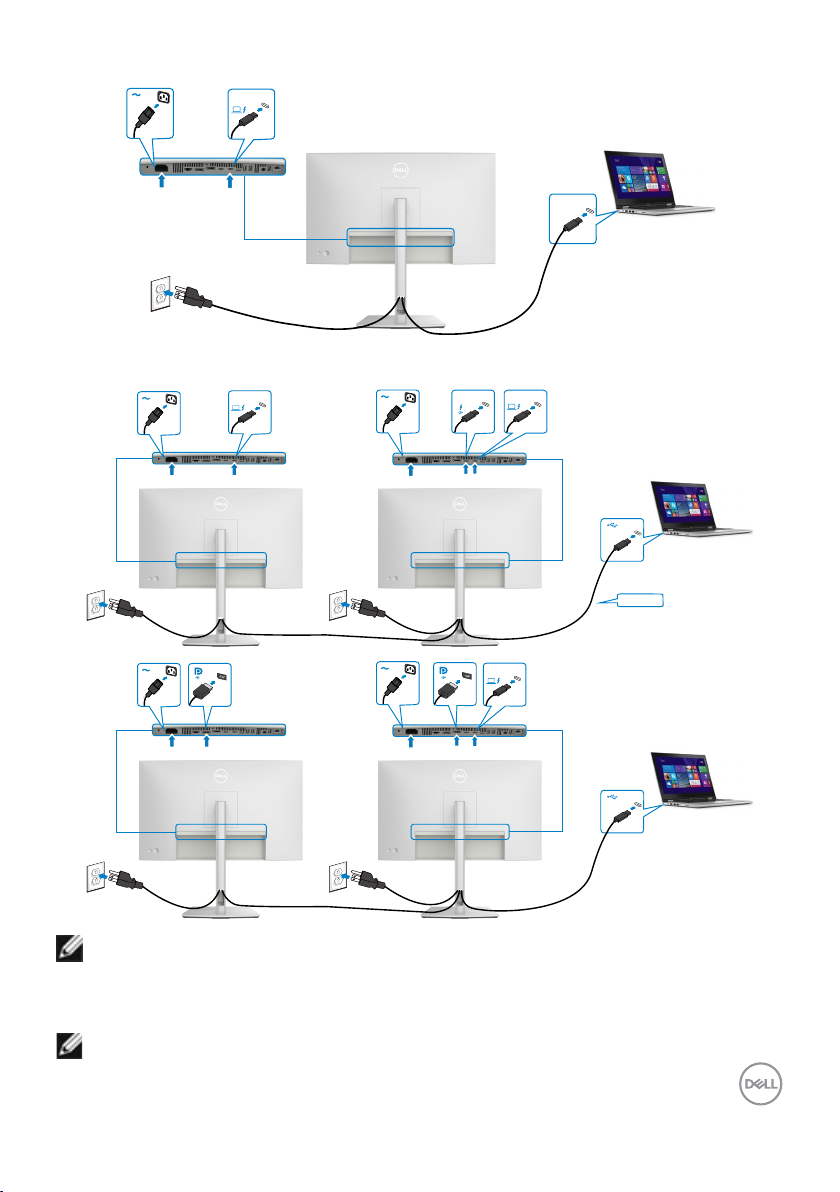

Podłączanie kabla Thunderbolt

ThunderboltTM 4

90W

ThunderboltTM 4 upstream

Podłączanie monitora dla funkcji połączenia łańcuchowego ThunderboltTM 4

ThunderboltTM 4

ThunderboltTM 4 upstream

90W

ThunderboltTM 4 downstream

upstream

90W

Thunderbolt (in)

ThunderboltTM 4 upstream

90W

UWAGA: Maksymalna liczba obsługiwanych połączeń łańcuchowych

zależy od przepustowości ThunderboltTM 4. Należy sprawdzić “problemy

dotyczące produktu – Brak obrazu podczas używania połączenia łańcuchowego ThunderboltTM 4”.

UWAGA: W przypadku korzystania ze złącza ThunderboltTM 4 out, wyciągnij

gumowy korek.

Konfiguracja monitora | 47

Page 48

Podłączenie kabla USB-C(A do C)

UWAGA: Przy tym połączeniu dostępne są tylko dane, bez wideo. Do

wyświetlania wymagany jest inne połączenie wideo.

UWAGA: W przypadku korzystania ze złącza USB-C out, wyciągnij gumowy

korek.

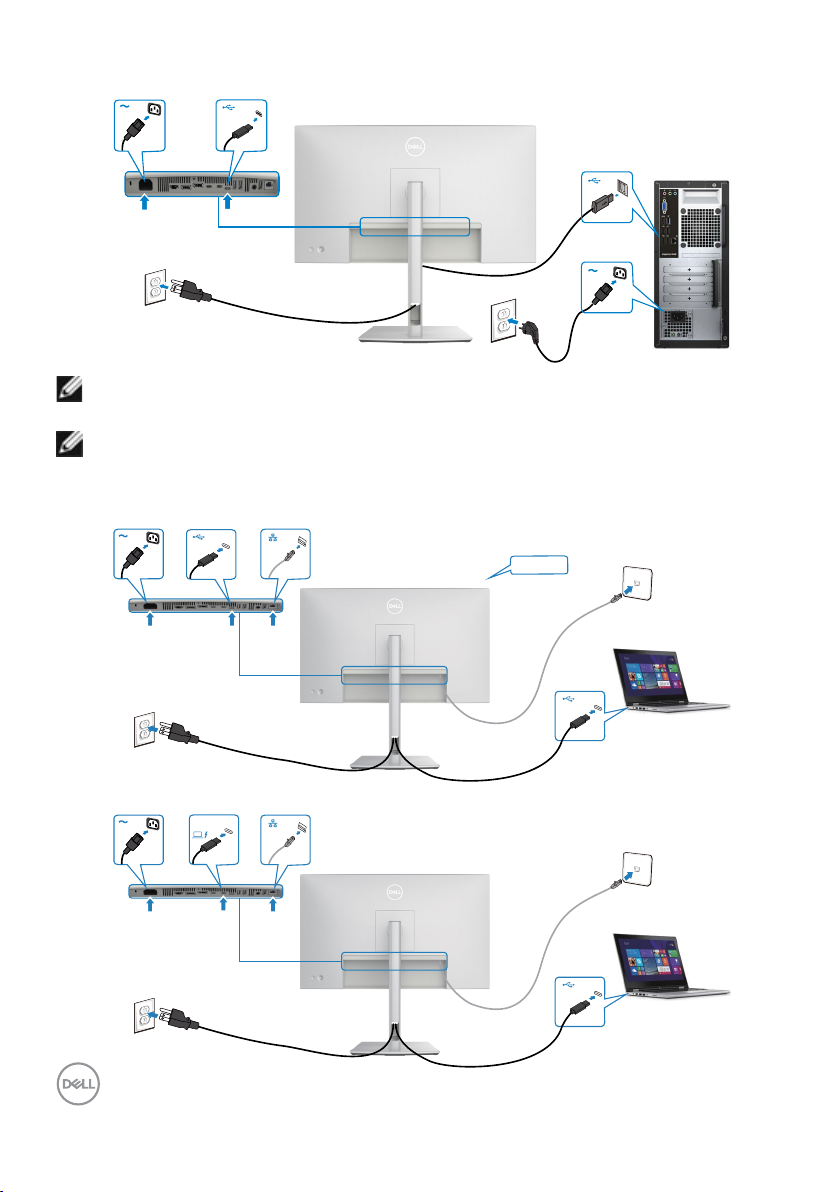

Podłączanie monitora z wykorzystaniem kabla RJ45

No video signal

ThunderboltTM 4 upstream

90W

48 | Konfiguracja monitora

Page 49

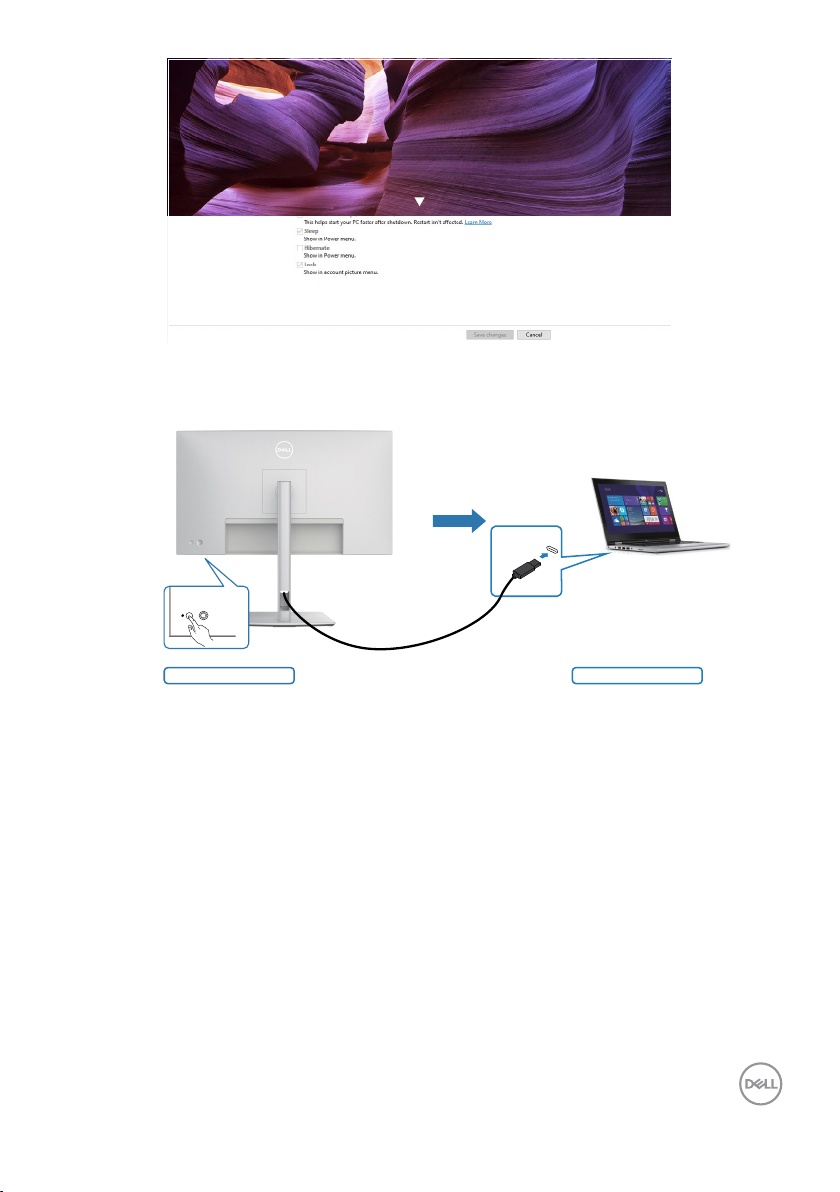

DPBS (Dell Power Button Sync (Synchronizacja przyciskiem zasilania Dell))

Posiadany monitor został wyposażony w funkcję DPBS (Dell Power Button Sync (Synchronizacja przyciskiem zasilania Dell)), która umożliwia sterowanie stanem zasilania systemu PC, przyciskiem zasilania monitora. Ta funkcja jest obsługiwana wyłącznie na platformie Dell z wbudowaną funkcją DPBS, i jest obsługiwana wyłącznie przez interfejs Thunderbolt™ 4.

ThunderboltTM 4 upstream

90W

ThunderboltTM 4

Aby przy pierwszym użyciu upewnić się, że funkcja DPBS działa, wykonaj następujące czynności na platformie z obsługą DPBS w Control Panel (Panel sterowania).

UWAGA: DPBS obsługuje wyłącznie port z ikoną .

Przejdź do Control Panel (Panel sterowania).

Wybierz Hardware and Sound (Sprzęt i dźwięk), a następnie Power Options (Opcje zasilania).

Konfiguracja monitora | 49

Page 50

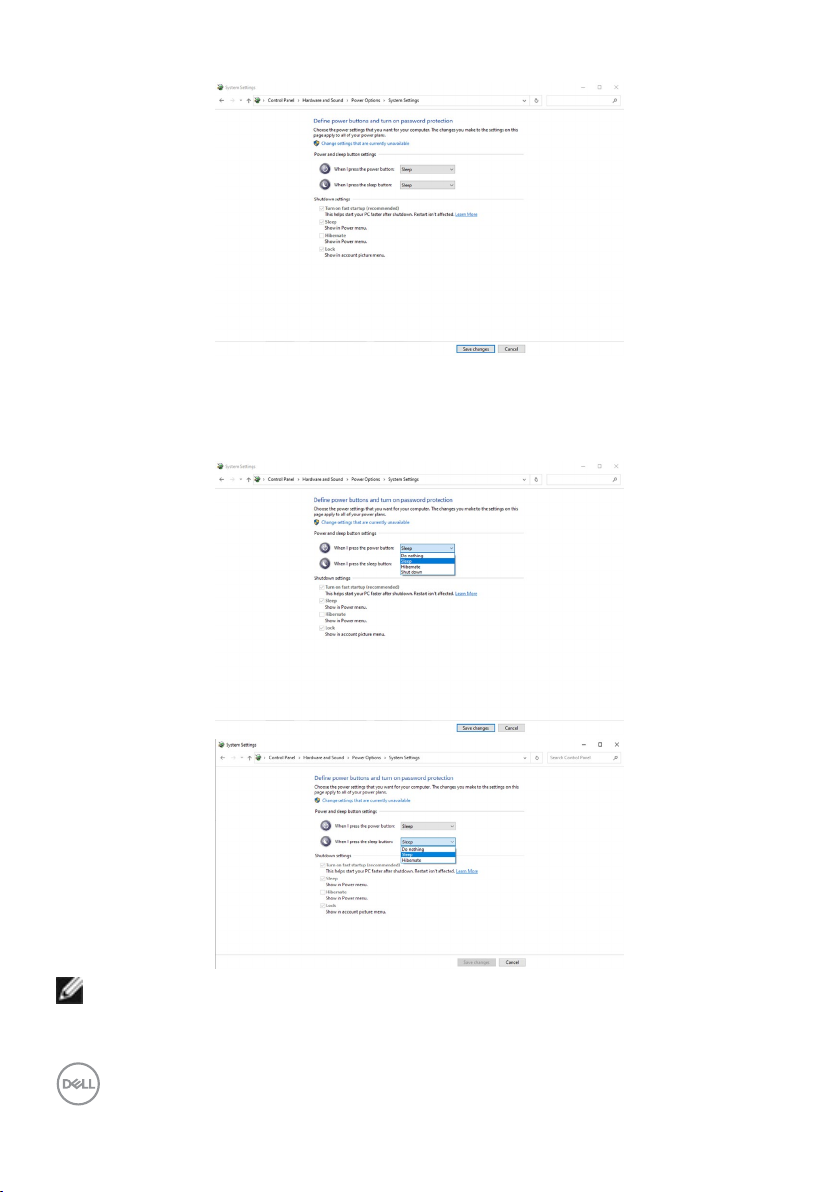

Przejdź do System Settings (Ustawienia systemu)

W rozwijanym menu When I press the power button (Po naciśnięciu przycisku

zasilania), do wyboru dostępnych jest klika opcji Do nothing/Sleep/Shut down (Nic nie rób/Uśpienie/Zamknij) i można wybrać Sleep/Shut down (Uśpienie/ Zamknij).

UWAGA: Nie należy wybierać Do nothing (Nic nie rób), w przeciwnym razie

przycisk zasilania monitora nie będzie mógł się zsynchronizować ze stanem zasilania systemu PC.

50 | Konfiguracja monitora

Page 51

Pierwsze podłączenie monitora dla DPBS

ThunderboltTM 4 upstream

90W

Initial system power state(OFF)

ThunderboltTM 4

Initial monitor power state(OFF)

Przy pierwszym ustawieniu funkcji DPBS należy wykonać następujące czynności:

1. Upewnij się, że komputer PC i monitor są WYŁĄCZONE.

2. Podłącz kabel Thunderbolt™ 4 od komputera PC do monitora.

3. Naciśnij przycisk zasilania, aby WŁĄCZYĆ monitor.

4. Monitor i komputer włączą się normalnie. Jeśli nie, naciśnij przycisk zasilania

monitora lub przycisk zasilania komputera, aby uruchomić system.

5. Po podłączeniu platformy the Dell Optiplex 7090/3090 Ultra, monitor i komputer PC WŁACZĄ się na chwilę. Zaczekaj chwilę (około 6 sekund), po czym komputer PC i monitor WYŁĄCZĄ się. Po naciśnięciu przycisku zasilania monitora lub przycisku zasilania komputera PC, WŁĄCZĄ się komputer PC i monitor. Stan zasilania systemu

PC jest zsynchronizowany z przyciskiem zasilania monitora.

UWAGA: Gdy monitor i komputer PC będą po raz pierwszy w stanie

WYŁĄCZENIA zasilania, zaleca się, aby najpierw WŁĄCZYĆ monitor, a następnie podłączyć kabel ThunderboltTM 4 od komputera PC do monitora.

UWAGA: Zasilanie platformy Dell PC* Ultra można włączyć z

wykorzystaniem jego gniazda adaptera prądu stałego (DC). Alternatywnie, zasilanie platformy Dell PC* Ultra można włączyć z wykorzystaniem Aktywny kabel ThunderboltTM 4 monitora, przez Power Delivery (PD); należy ustawić ThunderboltTM 4 Charging (Ładowanie ThunderboltTM 4) na On (Wł.) w Off Mode (Tryb wyłączenia).

* Sprawdź komputer PC Dell pod kątem możliwości obsługi DPBS.

Konfiguracja monitora | 51

Page 52

Używanie funkcji DPBS

Po naciśnięciu przycisku zasilania monitora lub przycisku zasilania komputera PC, stan monitora / komputera PC jest następujący:

ThunderboltTM 4 upstream

1 2

90W

Initial monitor power state(ON)

New Power state of monitor(OFF)

Initial system power state(ON)

1 2

Initial system power state(OFF)

ThunderboltTM 4

ThunderboltTM 4 upstream

90W

ThunderboltTM 4

Initial monitor power state(OFF)

Press PC/Monitor power button

New Power state of system(OFF)

ThunderboltTM 4

New Power state of monitor(ON)

New Power state of system(ON)

ThunderboltTM 4

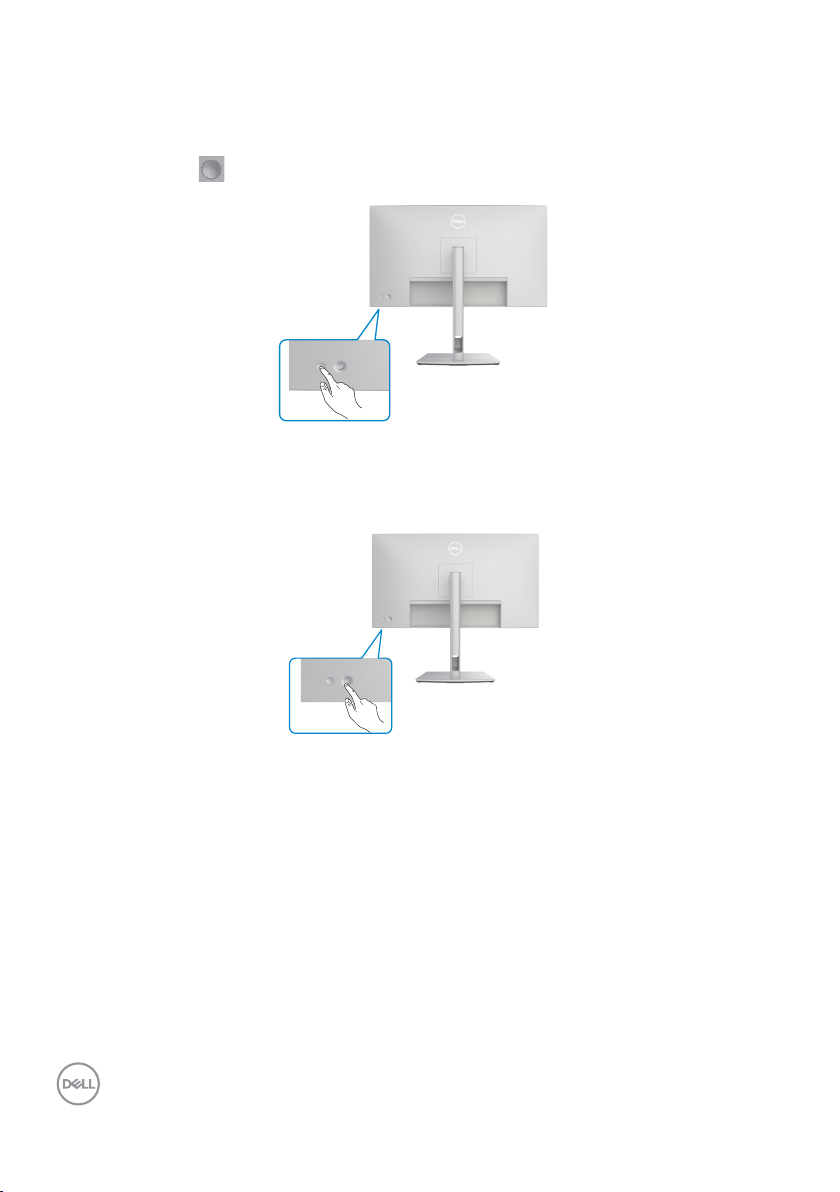

Gdy monitor i komputer PC znajdują się w stanie WŁĄCZENIE, po naciśnięciu i przytrzymaniu na 4 sekundy przycisku zasilania monitora, na ekranie pojawi się pytanie o to, czy ma zostać wyłączony komputer PC.

ThunderboltTM 4

Press and hold 4s

52 | Konfiguracja monitora

PC will shut down

Page 53

Slide to shut down your PC

Gdy monitor i komputer PC znajdują się w stanie WŁĄCZENIE, po naciśnięciu i przytrzymaniu na 10 sekund przycisku zasilania, komputer PC wyłączy się.

ThunderboltTM 4

Press and hold 10s

PC will shut down

Konfiguracja monitora | 53

Page 54

Podłączanie monitora dla funkcji połączenia łańcuchowego Thunderbolt

Komputer PC jest podłączony do dwóch monitorów w początkowym stanie WYŁĄCZENIA zasilania, a stan zasilania systemu PC jest zsynchronizowany z przyciskiem zasilania Monitora 1. Po naciśnięciu przycisku zasilania Monitora 1 lub przycisku zasilania komputera PC, WŁĄCZONE zostaną Monitor 1 i komputer PC. W międzyczasie Monitor 2 pozostanie WYŁĄCZONY. Należy ręcznie nacisnąć przycisk zasilania na Monitorze 2 w celu jego WŁĄCZENIA.

ThunderboltTM 4

ThunderboltTM 4 upstream

90W

Monitor 1Monitor 2

downstream

ThunderboltTM 4 upstream

90W

System power state(ON)

Thunderbolt (in)

Podobnie, komputer PC jest podłączony do dwóch monitorów w początkowym stanie WŁĄCZENIA zasilania, a stan zasilania systemu PC jest zsynchronizowany z przyciskiem zasilania Monitora 1. Po naciśnięciu przycisku zasilania Monitora 1 lub przycisku zasilania komputera PC, WYŁĄCZONE zostaną Monitor 1 i komputer PC. W międzyczasie Monitor 2 będzie w trybie oczekiwania. Należy ręcznie nacisnąć przycisk zasilania na Monitorze 2 w celu jego WYŁĄCZENIA.

ThunderboltTM 4

ThunderboltTM 4 upstream

90W

ThunderboltTM 4 downstream

upstream

90W

54 | Konfiguracja monitora

System power state(OFF)

Thunderbolt (in)

Monitor 1Monitor 2

Page 55

Podłączenie monitora dla Thunderbolt

Platforma Dell PC* 7090 Ultra ma dwa porty Thunderbolt™ 4, co umożliwia synchronizację stanu zasilania Monitora 1 i Monitora 2 z komputerem PC.

Gdy komputer PC i dwa monitory znajdują się początkowo w stanie WŁĄCZENIA zasilania, naciśnięcie przycisku zasilania na Monitorze 1 lub Monitorze 2 spowoduje WYŁĄCZENIE komputera PC, Monitora 1 i Monitora 2.

* Sprawdź komputer PC Dell pod kątem możliwości obsługi DPBS.

UWAGA: DPBS obsługuje wyłącznie port z ikoną .

ThunderboltTM 4 upstream

90W

System power state(ON)

ThunderboltTM 4

Pressing power button on Monitor 1 or 2

ThunderboltTM 4

port2

port1

System power state(OFF)

ThunderboltTM 4

Monitor 1

Monitor 2

ThunderboltTM 4

port2

ThunderboltTM 4 upstream

90W

ThunderboltTM 4 upstream

90W

port1

Monitor 1

Monitor 2

ThunderboltTM 4 upstream

90W

Konfiguracja monitora | 55

Page 56

Upewnij się, że Thunderbolt™ 4 zostało ustawione na Off Mode (Tryb wyłączenia). Gdy komputer PC i dwa monitory znajdują się początkowo w stanie WYŁĄCZENIA zasilania, naciśnięcie przycisku zasilania na Monitorze 1 lub Monitorze 2 spowoduje WŁĄCZENIE komputera PC, Monitora 1 i Monitora 2.

ThunderboltTM 4 upstream

90W

System power state(OFF)

ThunderboltTM 4

Pressing power button on Monitor 1 or 2

ThunderboltTM 4

port2

port1

System power state(ON)

Monitor 1

Monitor 2

ThunderboltTM 4

port2

ThunderboltTM 4 upstream

90W

ThunderboltTM 4 upstream

90W

port1

Monitor 1

Monitor 2

ThunderboltTM 4 upstream

90W

56 | Konfiguracja monitora

Page 57

Zabezpieczanie monitora z użyciem blokady Kensington (opcjonalna)

Blokada zabezpieczenia znajduje się na spodzie monitora (Patrz Gniazdo blokady

zabezpieczenia). Przymocuj monitor do stołu z użyciem blokady zabezpieczenia.

W celu uzyskania dalszych informacji o używaniu blokady Kensington (kupowana oddzielnie), sprawdź dokumentację dostarczoną z blokadą.

UWAGA: Obraz służy wyłącznie jako ilustracja. Blokada może

wyglądać inaczej.

Konfiguracja monitora | 57

Page 58

Zdejmowanie podstawy monitora

OSTRZEŻENIE: Aby zabezpieczyć ekran LCD przed zarysowaniem

podczas zdejmowania wspornika, monitor należy położyć na miękkiej powierzchni i obsługiwać go z zachowaniem ostrożności.

UWAGA: Czynności poniżej dotyczą zdejmowania wspornika

dostarczonego z monitorem. Podczas zdejmowania wspornika zakupionego z dowolnego, innego źródła, należy wykonać instrukcje instalacji dostarczone ze wspornikiem.

Aby odłączyć podstawę:

1. Połóż monitor na miękkiej tkaninie lub wyściółce.

2. Naciśnij i przytrzymaj przycisk zwalniania obudowy.

3. Unieś podstawę i zdejmij ją z monitora.

58 | Konfiguracja monitora

Page 59

VESA Montaż na ścianie (opcjonalnie)

UWAGA: Mocowanie monitora do zestawu do montażu na ścianie należy

wykonać z użyciem śrub M4 x 11 mm.

Sprawdź instrukcje dostarczone z zestawem do montażu podstawy, zgodnym z VESA.

1. Połóż monitor na miękkiej tkaninie lub wyściółce, umieszczonej na stabilnym, płaskim stole.

2. Zdejmij wspornik (Sprawdź Zdejmowanie wspornika monitora).

3. Wykręć cztery śruby zabezpieczające plastikową pokrywę za pomocą śrubokręta

krzyżakowego.

4. Przymocuj wspornik montażowy z zestawu do montażu na ścianie do monitora.

5. Zamontuj monitor na ścianie. Aby uzyskać więcej informacji, sprawdź

dokumentację dostarczoną z zestawem do montażu na ścianie.

UWAGA: Można używać wyłącznie ze wspornikami do montażu na ścianie

wymienionymi na liście UL, CSA lub GS o minimalnej masie/udźwigu 20,92 kg (46,12 funta) .

Konfiguracja monitora | 59

Page 60

Używanie monitora

Włącz monitor

Naciśnij przycisk , aby włączyć monitor.

Sterowanie joystickiem

Użyj joysticka z tyłu monitora do wykonania regulacji OSD.

W celu modyfikacji regulacji OSD z użyciem sterowania joystickiem, na końcu, z tyłu monitora, należy wykonać następujące czynności:

1. Naciśnij joystick, aby otworzyć program uruchamiania menu OSD.

2. Przesuń joystick w górę/w dół/w lewo/w prawo, aby przełączyć pomiędzy opcjami

OSD.

60 | Używanie monitora

Page 61

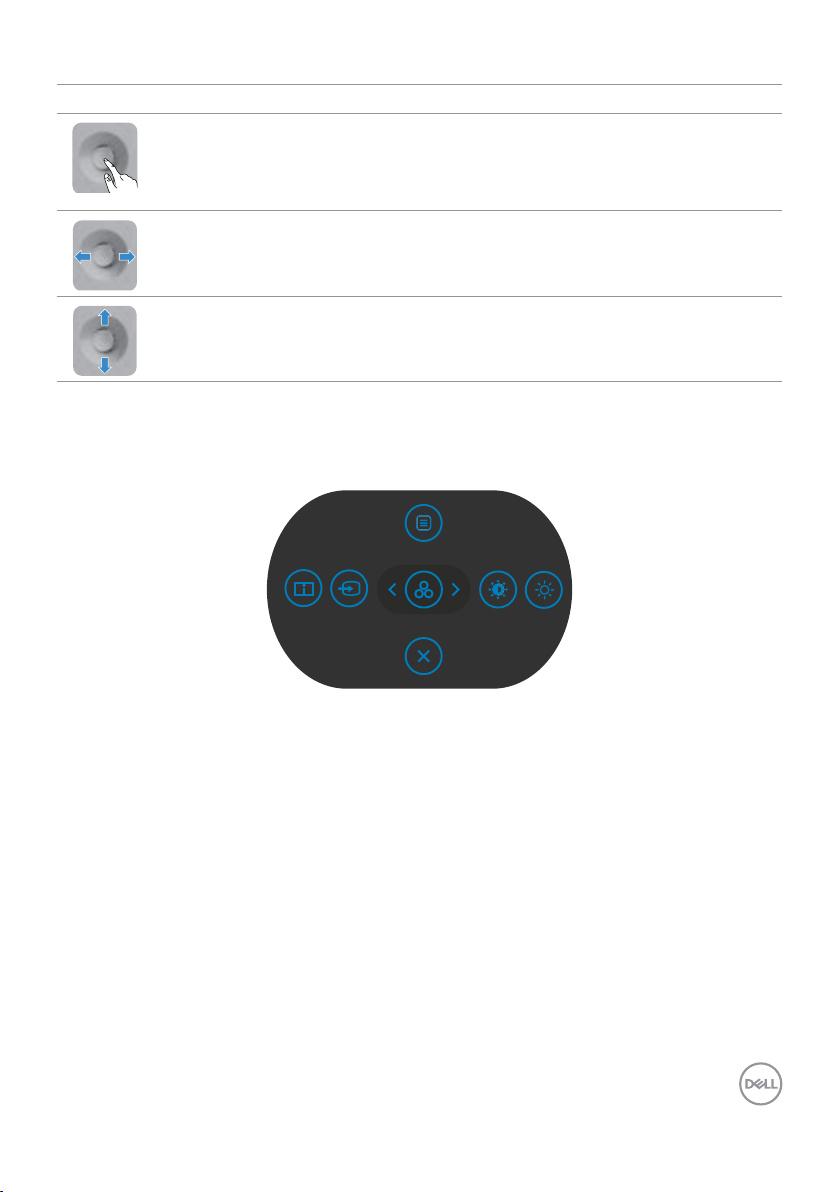

Funkcje joysticka

Joystick Opis

Naciśnij joystick, aby otworzyć program uruchamiania menu OSD.

Do nawigacji w prawo i w lewo.

Do nawigacji w górę i w dół.

Używanie programu uruchamiania menu

Naciśnij joystick, aby otworzyć program uruchamiania menu OSD.

Preset Modes

uruchamiania menu

• Przełącz joystick w górę, aby otworzyć menu główne.

• Przełącz joystick w lewo lub w prawo, aby wybrać wymagane przyciski skrótu.

• Przełącz joystick w dół w celu wyjścia.

Używanie monitora | 61

Page 62

Szczegóły programu uruchamiania menu

Następująca tabela opisuje ikony programu uruchamiania menu:

Ikony uruchamiania menu Opis

Otwieranie menu ekranowego (OSD). Sprawdź

Używanie menu głównego.

Main Menu

Użyj ten przycisk do wyboru z listy Display Info (Informacje o wyświetlaczu).

Display Info

(Informacje o wyświetlaczu)

(Shortcut key 1)

Ustawienie Input Source (Źródło wejścia).

Input Source (Źródło Wejścia) (Shortcut key 2)

Umożliwia wybór z listy Preset colormodes (Wstępne ustawienia kolorów).

Preset Modes

(Tryby ustawień wstępnych)

(Shortcut key 3)

Do bezpośredniego dostępu do suwaków regulacji

Brightness/Contrast (Jasność/Kontrast).

Brightness/Contrast

(Jasność/Kontrast)

(Shortcut key 4)

Użyj ten przycisk do włączania/wyłączania funkcji

Auto Brightness (Automatyczna jasność).

Auto Brightness

(Automatyczna jasność)

(Shortcut key 5)

Wychodzenie z menu głównego OSD.

Exit

(Wyjście)

62 | Używanie monitora

Page 63

Przycisk na panelu tylnym

Użyj joystick z tyłu monitora do regulacji ustawień obrazu.

Przycisk- na panelu przednim

W górę W dół

Poprzednie

Dalej

Zaznacz

Opis

Użyj przyciski W górę (zwiększenie) i W dół (zmniejszenie) do regulacji elementów w menu OSD.

Użyj przycisk Poprzednie w celu przejścia z powrotem do poprzedniego menu.

Użyj przycisk Dalej w celu przejścia do następnego poziomu lub w celu wyboru opcji.

Użyj przycisk Zaznacz w celu potwierdzenia swojego wyboru.

Używanie monitora | 63

Page 64

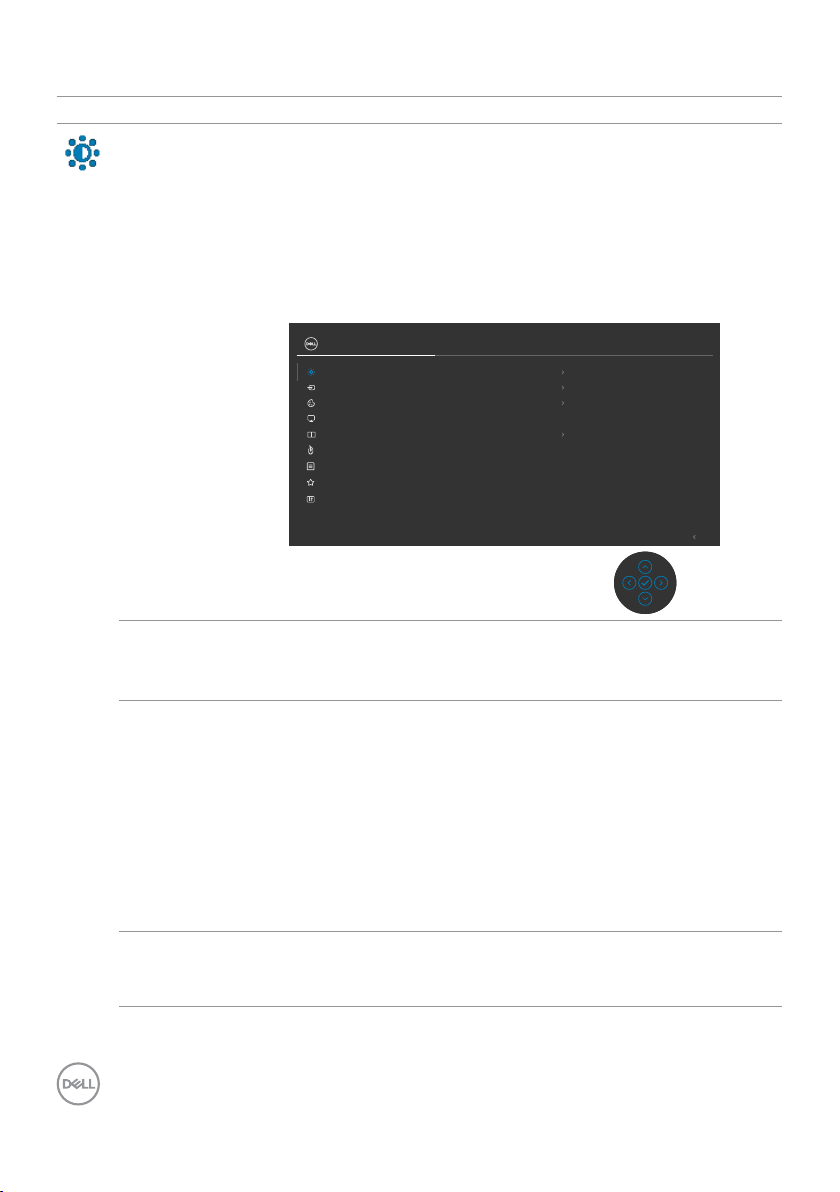

Używanie menu głównego

Ikona Menu i podmenu Opis

Brightness/ Contrast (Jasność/ Kontrast)

Wyreguluj funkcje Brightness (Jasność), Contrast (Kontrast), Auto Brightness (Automatyczna jasność), Auto Brightness Range Level (Poziom zakresu automatycznej jasności), Auto Color Temp. (Automatyczna temp. barwowa), Primary Monitor for Sync (Podstawowy monitor do synchronizacji) oraz Reset Brightness/ Contrast (Resetowanie jasności/kontrastu).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Brightness

Contrast

Auto Brightness

Auto Brightness Range Level

Auto Color Temp.

Primary Monitor for Sync

Reset Brightness/Contrast

O

Exit

Brightness (Jasność)

Reguluje luminancję podświetlenia (Zakres: 0 - 100). Przesuń joystick w górę, aby zwiększyć jasność.

Przesuń joystick w dół, aby zmniejszyć jasność.

Contrast (Kontrast)

Wyreguluj najpierw Brightness (Jasność), a następnie wyreguluj Contrast (Kontrast) tylko wtedy, gdy będzie konieczna dalsza regulacja.

Przesuń joystick w górę w celu zwiększenia kontrastu i przesuń joystick w dół, aby zmniejszyć kontrast (Zakres: 0 - 100).

Funkcja Contrast (Kontrast) reguluje stopień różnicy pomiędzy ciemnymi i jasnymi obszarami na ekranie monitora.

Auto Brightness (Automatyczna jasność)

Włącza funkcję Auto Brightness (Automatyczna jasność) i reguluje ustawienie jasności monitora, według

światła otoczenia.

64 | Używanie monitora

Page 65

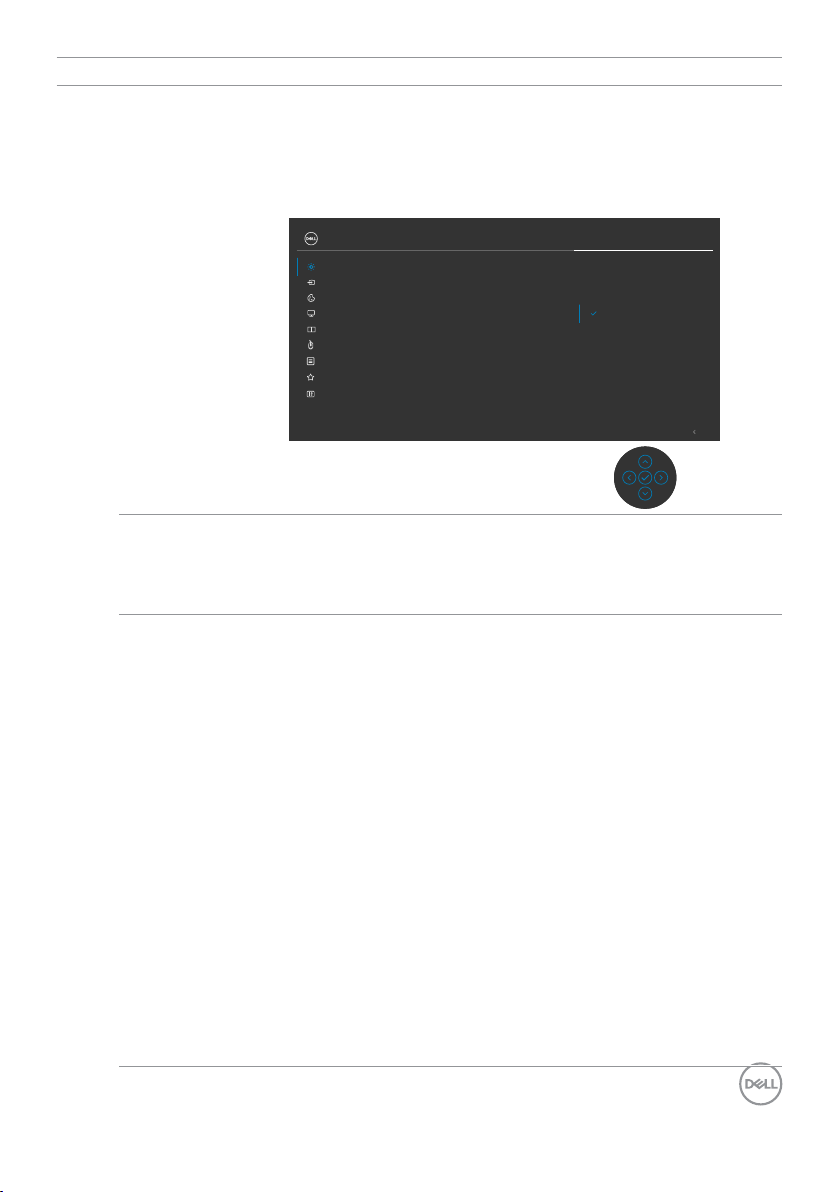

Ikona Menu i podmenu Opis

Auto Brightness Range Level (Poziom zakresu automatycznej jasności)

Po włączeniu Auto Brightness (Automatyczna jasność), wyreguluj poziom zakresu funkcji Auto Brightness (Automatyczna jasność).

UWAGA: Po wyłączeniu funkcji Auto Brightness (Automatyczna jasność), ta funkcja nie jest dostępna.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Brightness

Contrast

Auto Brightness

Auto Brightness Range Level

Auto Color Temp.

Primary Monitor for Sync

Reset Brightness/Contrast

Low

Mid

High

Exit

Auto Color Temp. (Automatyczna temp. barwowa)

Primary Monitor for Sync (Podstawowy monitor do synchronizacji)

Włącza funkcję Auto Color Temp (Automatyczna temp. barwowa) i reguluje ustawienia kolorów RGB

monitora, zgodnie ze światłem otoczenia.

Po włączeniu funkcji Auto Brightness (Automatyczna

jasność) lub Auto Color Temp. (Automatyczna temp. barwowa) oraz, gdy podłączonych przez MST,

jest wiele monitorów Dell obsługujących tę funkcję, monitory wyregulują ich ustawienia jasności lub RGB, według warunków światła otoczenia wykrytych przez podstawowy monitor.

UWAGA: Podstawowym monitorem, jest monitor wybrany w Dell Display Manager (DDM). Aby zmienić podstawowy monitor, wybierz preferowany monitor w DDM. Sprawdź szczegółowe informacje w instrukcji obsługi DDM.

UWAGA: Gdy wyłączone są Auto Brightness (Automatyczna jasność) i Auto Color Temp. (Automatyczna temp. barwowa), ta funkcja nie jest

dostępna. UWAGA: Jeśli podstawowy lub dodatkowy monitor

odłącza się od MST, odłącza się również od synchronizacji monitora.

Używanie monitora | 65

Page 66

Ikona Menu i podmenu Opis

Reset Brightness/ Contrast

Resetuje wszystkie ustawienia w menu Brightness/ Contrast (Jasność/Kontrast) do domyślnych ustawień fabrycznych.

(Resetowanie jasności/ kontrastu)

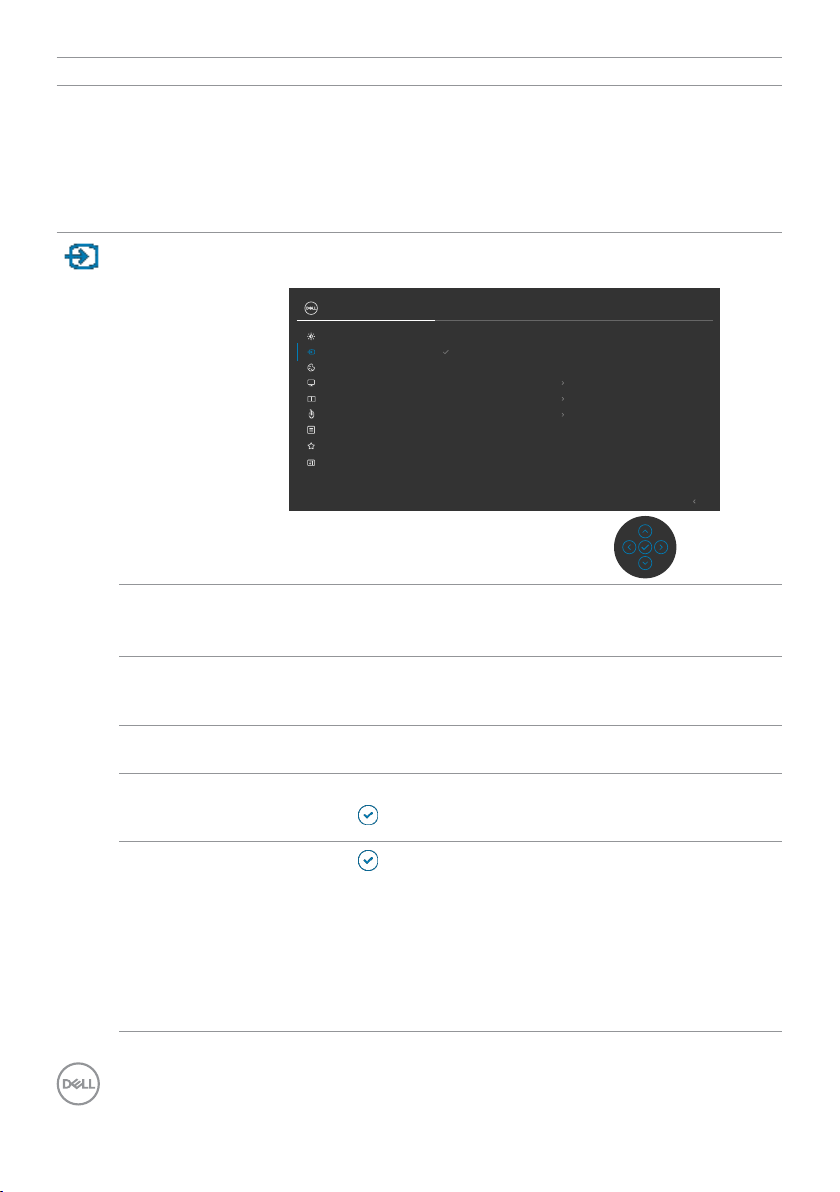

Input Source (Źródło wejścia)

Thunderbolt (90W)

Wybór pomiędzy różnymi wejściami wideo, podłączonymi do monitora.

Wybierz Thunderbolt (90W) input (Wejście DisplayPort), gdy używane jest złącze Thunderbolt (90W). Naciśnij

przycisk joysticka w celu potwierdzenia wyboru.

DP Wybierz wejście DP, gdy jest używane złącze DP

(DisplayPort). Naciśnij przycisk joysticka w celu

potwierdzenia wyboru.

HDMI Wybierz wejście HDMI gdy jest używane złącze HDMI.

Naciśnij przycisk joysticka w celu potwierdzenia wyboru.

Auto Select (Automatyczny wybór)

Auto Select for Thunderbolt

(Automatyczny wybór Thunderbolt)

Umożliwia wyszukanie dostępnych źródeł wejścia. Naciśnij

Naciśnij

• Podpowiedź dla wielu wejść:

komunikat przełączenia na wejście video Thunderbolt dla użytkownika w celu wyboru wykonania przełączenia

• Tak: Skaler zawsze przełącza na video Thunderbolt bez

pytania, przy podłączonym Thunderbolt.

• Nie: Skaler NIE przełącza automatycznie na video

Thunderbolt z innego, dostępnego wejścia audio.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Thunderbolt (90W)

HDMI

Auto Select for Thunderbolt

Rename Inputs

Reset Input Source

, aby wybrać tę funkcję.

, aby wybrać tę funkcję:

OnAuto Select

Prompt for Multiple Inputs

Thunderbolt (90W)

zawsze pokazuje

Exit

66 | Używanie monitora

Page 67

Ikona Menu i podmenu Opis

Rename Inputs

Umożliwia zmianę nazwy wyjść.

(Zmiana nazw wejść)

Reset Input Source (Tryby ustawień wstępnych)

Color

Resetowanie wszystkich ustawień w menu Input Source (Źródło wejścia) do domyślnych ustawień fabrycznych.

Naciśnij

Regulacja trybu ustawień kolorów.

(Ustawienia koloru)

, aby wybrać tę funkcję.

UltraSharp 27 Monitor

Brightness/Contrast Preset Modes

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Input Color Format

Reset Color

Standard

RGB

Exit

Preset Modes (Tryb ustawień wstępnych)

Na liście Preset Modes (Tryby zdefiniowane) można wybrać tryby

Standard (Standardowy), Movie (Film), Game (Gra), Color Temp. (Temp. barwowa), Color Space (Przestrzeń kolorów) lub Custom Color (Kolor niestandardowy).

UltraSharp 27 Monitor

Brightness/Contrast Preset Modes

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Input Color Format

Reset Color

Standard

Movie

Game

Color Temp.

Color Space

Custom Color

Exit

Używanie monitora | 67

Page 68

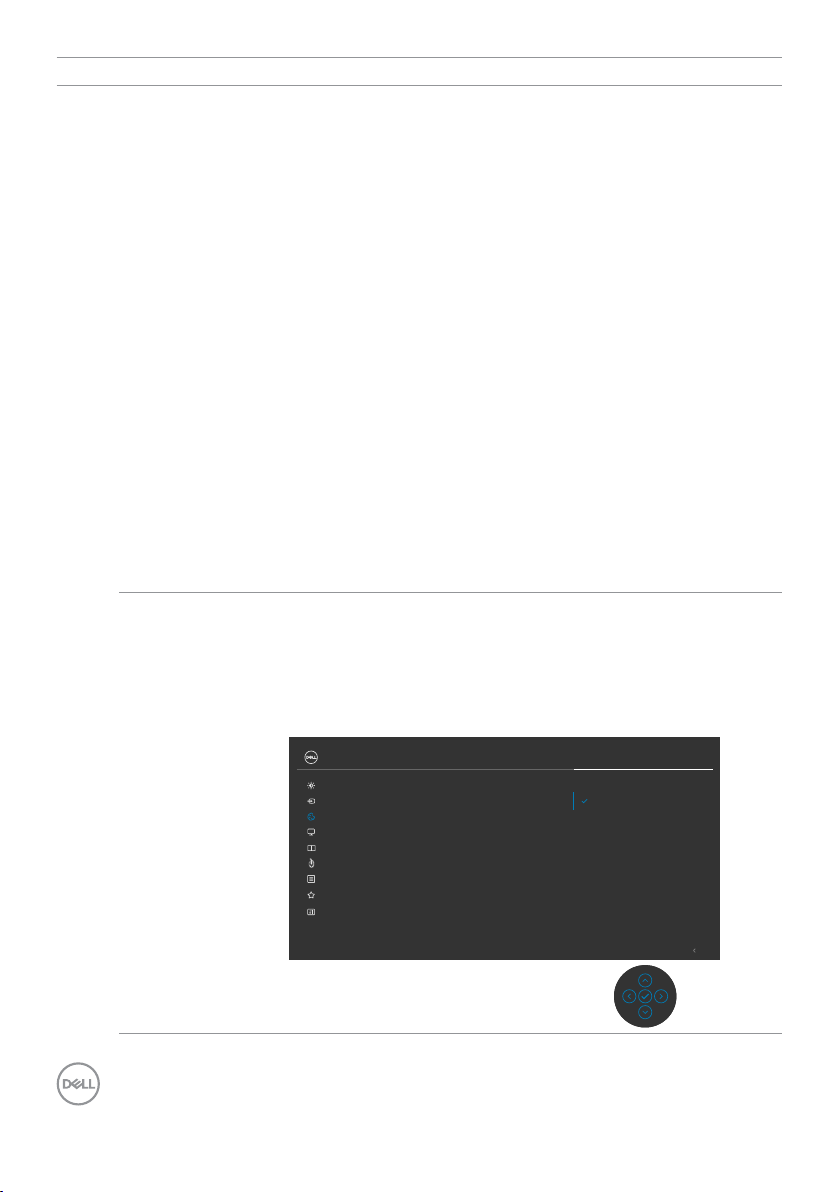

Ikona Menu i podmenu Opis

• Standard (Standardowy): Domyślne ustawienia

kolorów. Ten monitor wykorzystuje panel z niskim poziomem niebieskiego światła i ma certyfikat zgodności z TUV w celu zmniejszenia wyświetlania niebieskiego światła i tworzenia bardziej relaksujących i mniej stymulujących obrazów podczas odczytywania treści na ekranie.

• Movie (Film): Idealne do filmów.

• Game (Gra): Idealne do większości gier.

• Color Temp. (Temp. barwowa): Kolory ekranu wydają

się być cieplejsze z odcieniem czerwono/żółtym, przy suwaku ustawionym na 5000K lub chłodniejsze z odcieniem niebieskawym, przy suwaku ustawionym na 10 000K.

• Color Space (Przestrzeń kolorów): Umożliwia

wybór przestrzeni kolorów: sRGB, BT 709,Display P3,

DCI-P3.

• Custom Color (Kolory niestandardowe): Umożliwia

ręczną regulację ustawienia kolorów. Naciśnij joystick i przyciski w prawo w celu regulacji wartości Czerwony, Zielony i Niebieski oraz utworzenia własnego trybu wstępnych ustawień kolorów.

Input Color Format

(Wprowadź format koloru)

Umożliwia ustawienie trybu wejścia wideo na.

• RGB: Wybierz tę opcję, jeśli monitor jest podłączony

do komputera lub odtwarzacza multimediów z obsługą wyjścia RGB.

• YCbCr: Wybierz tę opcję, jeśli posiadany odtwarzacz

multimediów obsługuje wyłącznie wyjście YCbCr.

UltraSharp 27 Monitor

Brightness/Contrast Preset Modes

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Input Color Format

Reset Color

RGB

YCbCr

68 | Używanie monitora

Exit

Page 69

Ikona Menu i podmenu Opis

Reset Color (Reset

Resetowanie

Przywraca fabryczne ustawienia kolorów dla monitora. Naciśnij

koloru) Display

Użyj menu Display (Wyświetlacz) do regulacji obrazu.

(Wyświetlacz)

, aby wybrać tę funkcję.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Aspect Ratio

MST O

USB-C Prioritization

Multi-Monitor Sync O

Dell Power Button Sync

Reset Display

16:9

50Sharpness

NormalResponse Time

O

Exit

Aspect Ratio (Współczynnik proporcji)

Sharpness (Ostrość)

Response Time (Czas

odpowiedzi)

Wyreguluj współczynnik proporcji obrazu na 16:9, Auto Resize (Automatyczna zmiana rozmiaru), 4:3, 1:1.

Detale obrazu są wyostrzane lub zmiękczane. Przesuń joystick w górę i w dół w celu regulacji ostrości w

zakresie ‘0’ do ‘100’. Umożliwia ustawienie dla pozycji Czas odpowiedzi opcji

Normalny lub Szybki. Off (Wył.): Wyłączenie funkcji Smart HDR. UWAGA: Możliwa do uzyskania wartość szczytowa

luminancji w trybie HDR wynosi 400 nitów (typowe). Rzeczywista wartość i czas trwania podczas odtwarzania HDR mogą być różne w zależności od treści wideo.

Używanie monitora | 69

Page 70

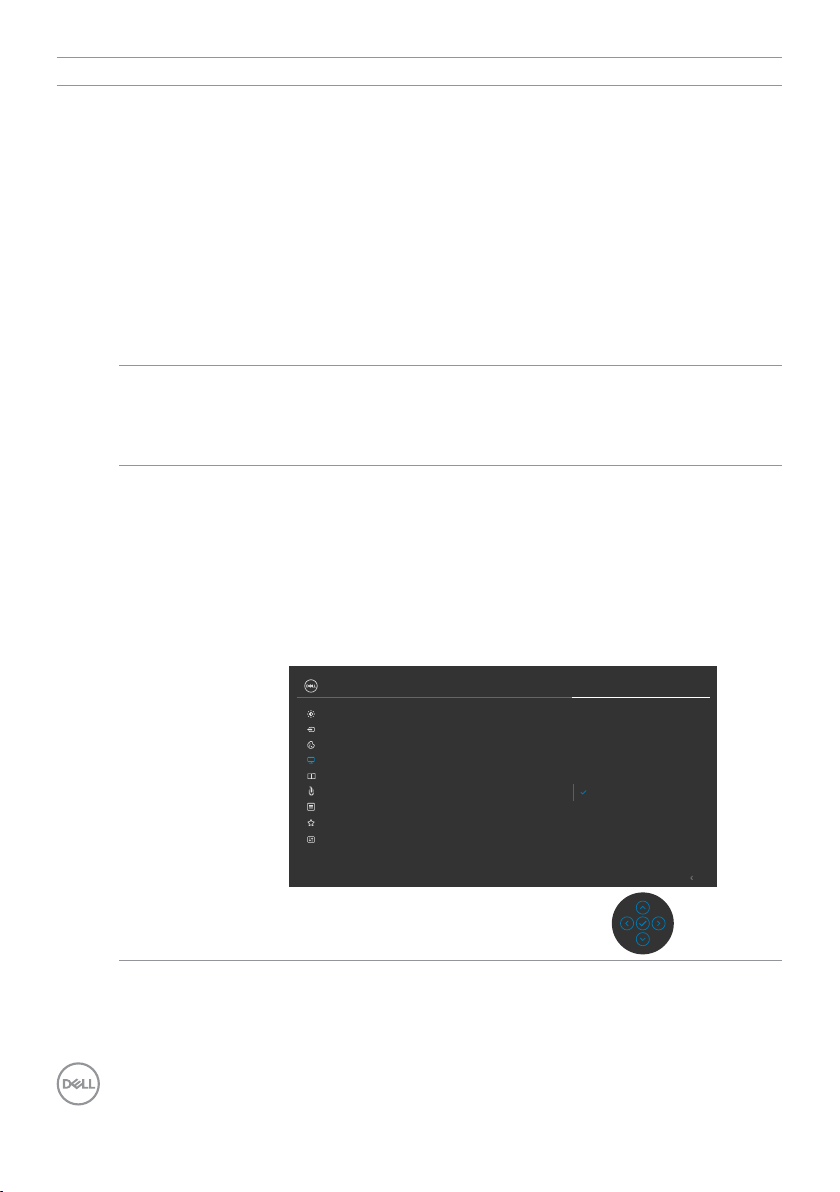

Ikona Menu i podmenu Opis

MST DP Multi Stream Transport, Ustawienie na WŁĄCZ włącza

MST (DP out), ustawienie na WYŁĄCZ wyłącza funkcję MST.

UWAGA: Przy podłączonym kablu przesyłania danych DP/TBT i kablu DP pobierania danych, monitor automatycznie ustawi MST = WŁĄCZENIE, to działanie zostanie wykonane wyłącznie po wyzerowaniu do ustawień fabrycznych lub wyzerowaniu wyświetlacza.

Należy sprawdzić Podłączanie monitora dla funkcji

Monitor dla wielostrumieniowego transportu DP (MST).

Priorytetyzacja USB-C

Umożliwia określenie priorytetu przesyłania danych z wysoką rozdzielczością (High Resolution) lub dużą szybkością (High Data Speed) podczas używania portu TBT (tryb DP ALT).

MultiMonitor Sync (Synchronizacja wielu monitorów)

Multi-Monitor Sync (Synchronizacja wielu monitorów), umożliwia łańcuchowe połączenie wielu monitorów przez DisplayPort w celu synchronizacji predefiniowanej grupy ustawień OSD w tle.

Opcja OSD, “Multi-Monitor Sync (Synchronizacja wielu monitorów)” zostanie utworzona w Display Menu (Menu Ekran), aby umożliwić użytkownikowi włączenie/ wyłączenie synchronizacji.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Aspect Ratio

Sharpness

USB-C Prioritization

Response Time

MST

Multi-Monitor Sync

Dell Power Button Sync

Reset Display

O

70 | Używanie monitora

Exit

Page 71

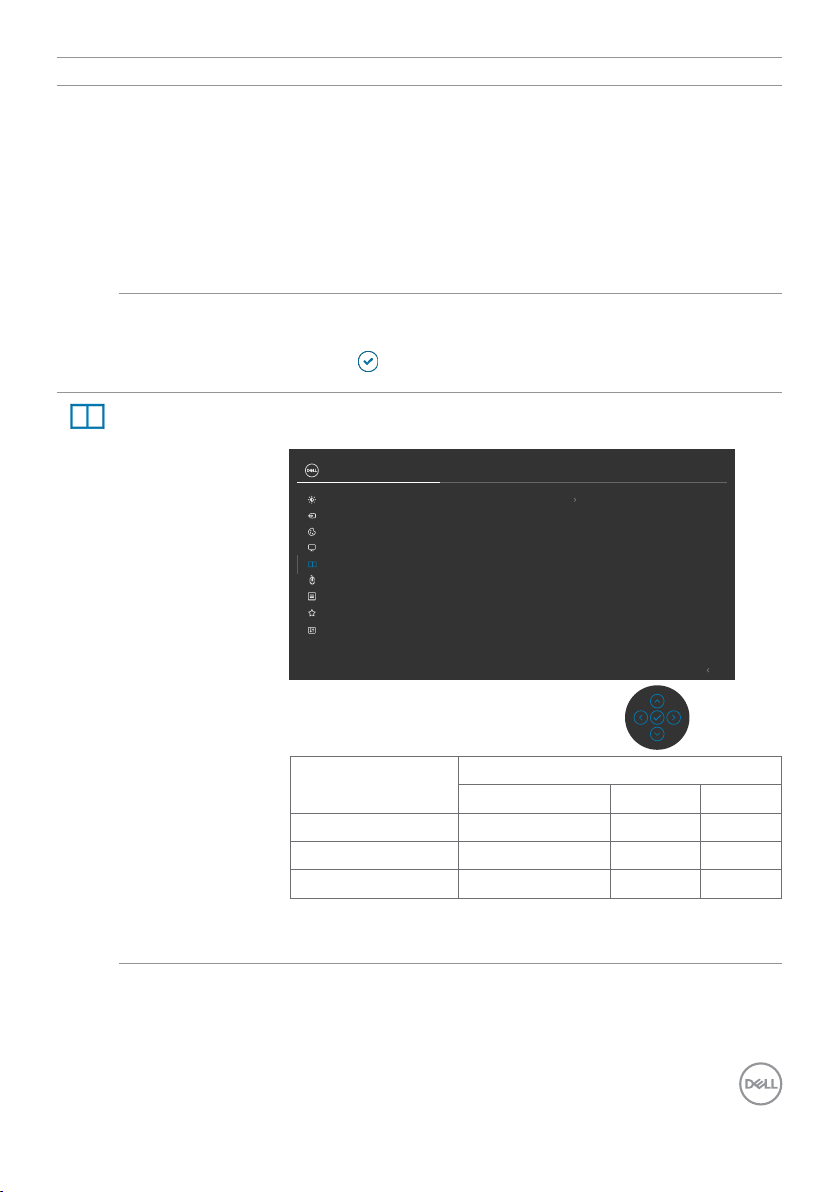

Ikona Menu i podmenu Opis

Synchronizacja przycisku zasilania Dell

Aby umożliwić kontrolę stanu zasilania systemu PC z przycisku zasilania monitora.

Umożliwia Włączenie lub Wyłączenie funkcji Dell Power

Button Sync (Synchronizacja przycisku zasilania Dell).

UWAGA: Ta funkcja jest obsługiwana wyłącznie na

platformie Dell z wbudowaną funkcją DPBS i jest obsługiwana wyłącznie przez interfejs Thunderbolt.

Reset Display (Wyzeruj ustawienia

Resetowanie wszystkich ustawień w menu Display (Ekran) do fabrycznych ustawień domyślnych.

Naciśnij

ekranu) PIP/PBP Ta funkcja pokazuje okno z wyświetlonym obrazem z

innego źródła wejścia.

, aby wybrać tę funkcję.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

PIP/PBP Mode O

Exit

Główne okno Dodatkowe okno

4 HDMI DP

Thunderbolt

4 √ √ √

HDMI √ √ √

DP √ √ √

UWAGA: Obrazy w PBP zostaną wyświetlone na środku ekranu, nie na pełnym ekranie.

Używanie monitora | 71

Page 72

Ikona Menu i podmenu Opis

PIP/PBP Mode (Tryb PIP/

Regulacja trybu PIP lub PBP (Obraz obok obrazu). Funkcję tę można wyłączyć poprzez wybranie Off (Wył.).

PBP)

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

PIP/PBP Mode O

Exit

72 | Używanie monitora

Page 73

Ikona Menu i podmenu Opis

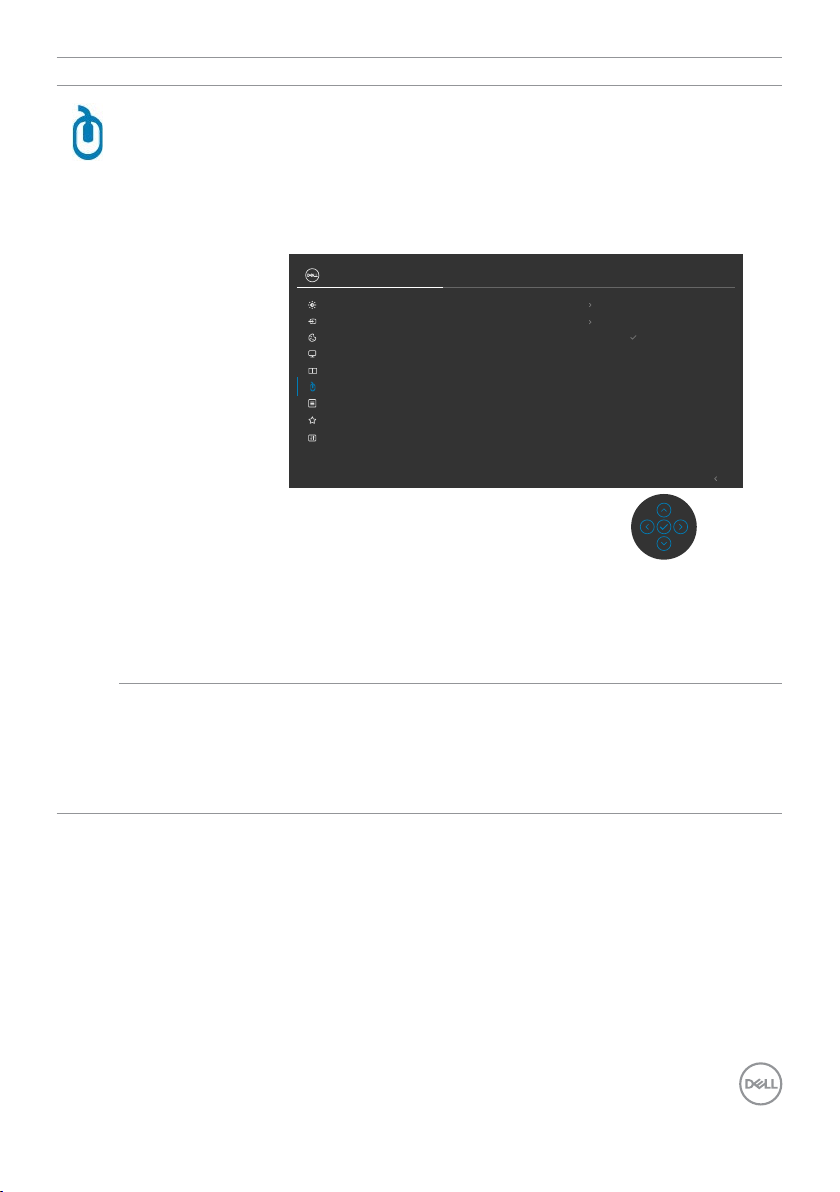

USB Umożliwia ustawienie portu USB przesyłania danych dla

sygnałów wejścia DP, dzięki czemu, można używać port USB pobierania danych monitora (Na przykład, klawiatura i mysz), przez bieżące sygnały wejścia, po podłączeniu komputera do jednego z portów przesyłania danych.

Podczas używania tylko jednego portu przesyłania danych, aktywny jest podłączony port przesyłania danych.

UWAGA: Aby zapobiec utracie lub uszkodzeniu danych, przed zmianą portów USB przesyłania danych, należy się upewnić, że przez komputer podłączony do portu USB przesyłania danych NIE są używane żadne urządzenia pamięci USB.

Show KVM Setup Guide

(Pokaż

Wybierz tę opcję i wykonaj podane czynności, aby podłączyć do monitora kilka komputerów i zastosować jedne ustawienia klawiatury i myszy.

Instrukcję ustawień KVM)

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

DP assign to

HDMI assign to

Show KVM Setup Guide

USB-C

Select

Exit

Używanie monitora | 73

Page 74

Ikona Menu i podmenu Opis

Menu Wybierz tę opcję, aby wyregulować takie ustawienia OSD,

jak języki OSD, ilość czasu pozostawania menu na ekranie, itd.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Language

Rotation

Reset Menu

English

Select

20Transparency

20 sTimer

DisableLock

Exit

Language (Język)

Ustawienie ekranu OSD na jeden z ośmiu języków. (Angielski, Hiszpański, Francuski, Niemiecki, Portugalski

Brazylijski, Rosyjski, Uproszczony Chiński lub Japoński).

Rotation (Obrót)

Transparency (Przezroczystość)

Pozwala obrócić menu ekranowe o 0/90/270 stopni. Aby przełączyć należy nacisnąć joystick. Wybierz tę opcję w celu zmiany przezroczystości menu

poprzez przesunięcie joysticka w górę lub w dół (Zakres: 0 - 100).

Timer OSD Hold Time (Czas zatrzymania menu): Ustawianie

długości czasu utrzymywania aktywności OSD po naciśnięciu przycisku.

Użyj joystick do regulacji suwaka z przyrostami 1-sekundowymi w zakresie 5 do 60 sekund.

74 | Używanie monitora

Page 75

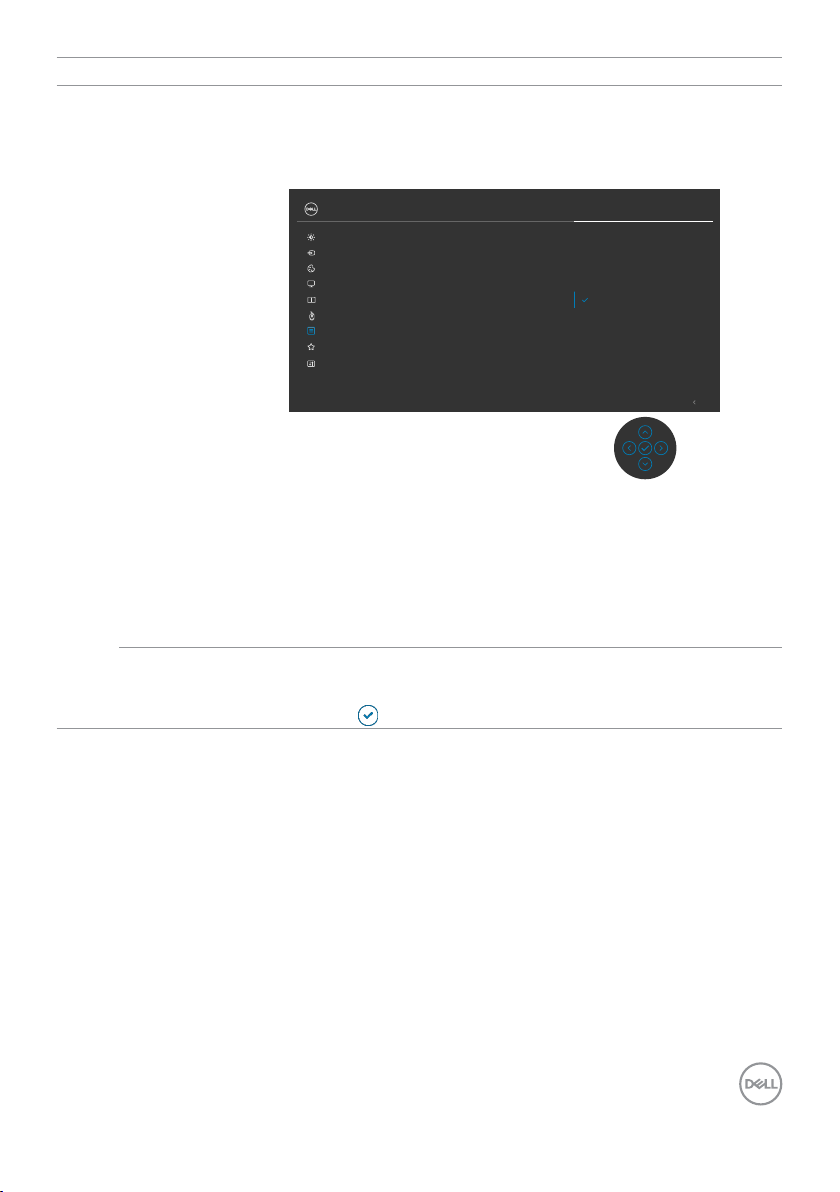

Ikona Menu i podmenu Opis

Lock (Blokada)

Zablokowanie przycisków sterowania na monitorze, uniemożliwia dostęp innym osobom do elementów sterowania. Zabezpiecza to także przed przypadkowym

uaktywnieniem wielu monitorów w konfiguracji obok siebie.

• Przyciski Menu: Blokada przycisków Menu przez OSD.

• Przycisk zasilania: Blokada przycisku zasilania przez

OSD.

• Przyciski Menu + zasilania: Blokada wszystkich

przycisków Menu i zasilania przez OSD.

• Wyłączenie: Przesuń Joystick w lewo i przytrzymaj

przez 4 sek.

Reset Menu (Zerowanie menu)

Resetowanie wszystkich ustawień w menu Reset (Resetuj) do fabrycznych ustawień domyślnych.

Naciśnij

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Language

Rotation

Transparency

Timer

Lock

Reset Menu

, aby wybrać tę funkcję.

Menu Buttons

Power Button

Menu + Power Buttons

Disable

Exit

Używanie monitora | 75

Page 76

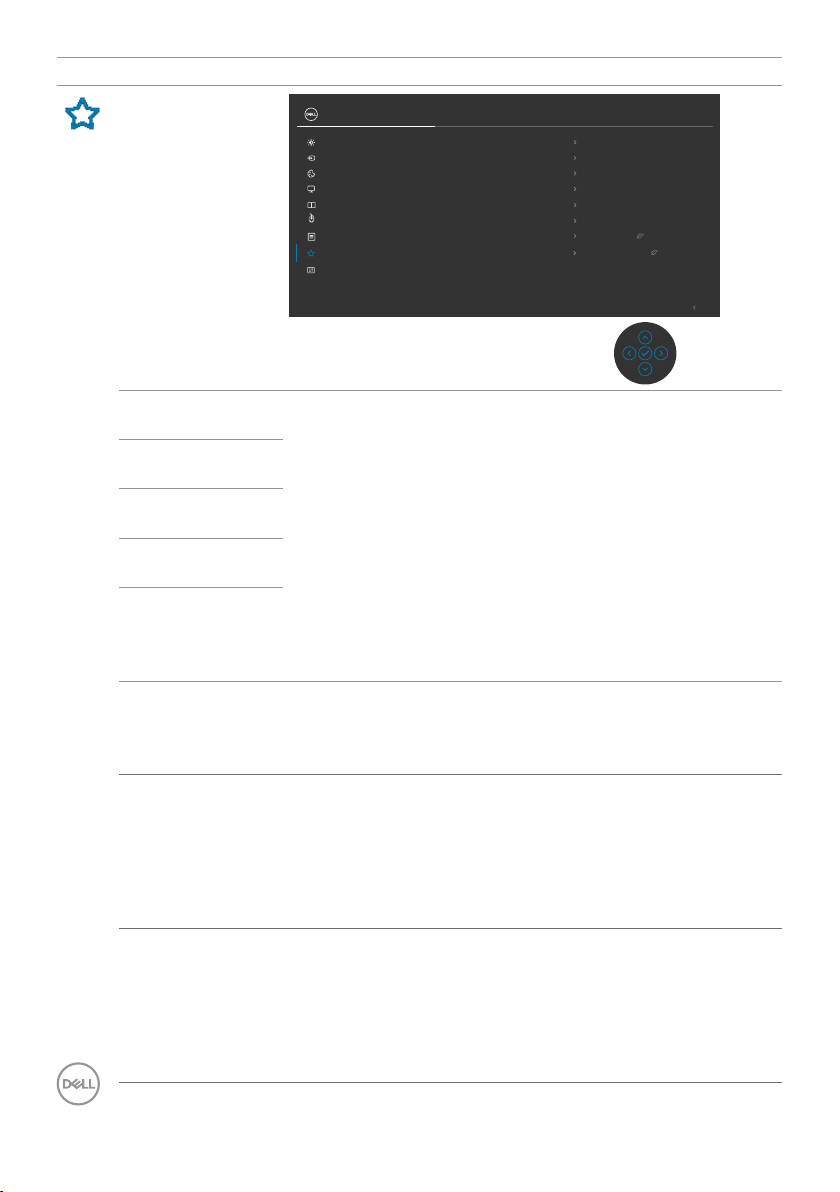

Ikona Menu i podmenu Opis

Personalize (Personalizuj)

Shortcut key 1

(Przycisk skrótu 1)

Shortcut key 2

(Przycisk skrótu 2)

Shortcut key 3

(Przycisk skrótu 3)

Shortcut key 4

(Przycisk skrótu 4)

Shortcut key 5

(Przycisk skrótu 5)

Wybór spośród Preset Modes (Tryby ustawień wstępnych), Brightness/Contrast (Jasność/ Kontrast), Auto Brightness (Automatyczna jasność), Auto Color Temp. (Automatyczna temp. barwowa), Input Source (Źródło wejścia), Aspect Ratio (Współczynnik proporcji), Rotation (Obrót), PIP/PBP Mode (Tryb PIP/PBP), USB Switch (Przełącznik USB), Video Swap (Zamiana wideo), Display Info (Informacje o wyświetlaczu) w celu

ustawienia jako przycisk skrótu.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Others

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Shortcut Key 4

Shortcut Key 5

Power Button LED

USB-C Charging (90W) O in O Mode

Other USB Charging

Reset Personalization

Display Info

Input Source

Preset Modes

Brightness/Contrast

Auto Brightness

On in On Mode

O in Standby ModePersonalize

Exit

Power Button LED (Dioda

Umożliwia ustawienie stanu kontrolki zasilania w celu oszczędzania energii.

LED przycisku zasilania)

USB-C Charging 90 W (Ładowanie USB-C 90 W)

Umożliwia włączenie lub wyłączenie funkcji ładowania USB-C Charging 90 W (Ładowanie USB-C 90 W) w trybie wyłączenia zasilania monitora.

UWAGA: Po włączeniu tej funkcji, notebook lub urządzenia mobilne będzie można ładować przez kabel USB-C, nawet przy wyłączonym zasilaniu monitora.

Other USB-C Charging (Inne ładowanie USB)

Umożliwia włączenie lub wyłączenie funkcji Other USB-C Charging (Inne ładowanie USB) w trybie gotowości

monitora. UWAGA: Po włączeniu tej funkcji, notebook lub urządzenia

mobilne będzie można ładować przez kabel USB-A, nawet wtedy, gdy monitor znajduje się w trybie czuwania.

76 | Używanie monitora

Page 77

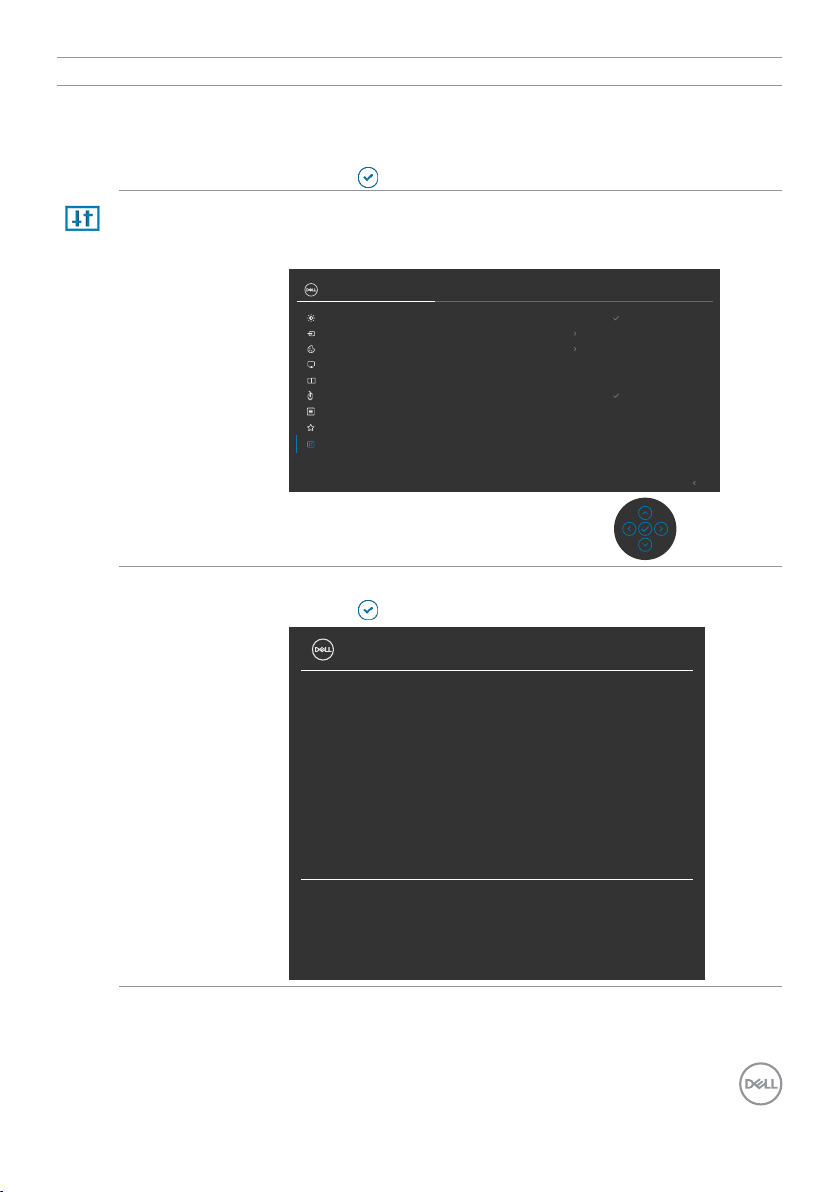

Ikona Menu i podmenu Opis

Reset Personalization (Wyzeruj personalizację)

Resetowanie wszystkich ustawień w menu Personalize (Personalizacja) do wstępnie ustawionych wartości

fabrycznych. Naciśnij

Others (Inne) Wybierz tę opcję, aby wyregulować takie ustawienia OSD,

jak DDC/CI, LCD conditioning (Kondycjonowanie LCD), itd.

, aby wybrać tę funkcję.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Display Info

DDC/CI On

LCD Conditioning

Firmware M3T101

Service Tag CN073K0

Self-Diagnostic

Reset Others

Factory Reset

Select

O

Select

ENERGY STAR

Exit

Display Info (Inf. o wyświetlaczu)

Wyświetlanie bieżących ustawień monitora. Naciśnij

, aby wybrać tę funkcję.

UltraSharp 27 Monitor

Input Source:

Resolution:

Monitor Capability:

USB:

Stream Info:

USB Upstream:

Model:

Firmware:

Service Tag:

Thunderbolt (90W)

2560 x 1440, 60 Hz 24-bit

Thunderbolt (90W)

DP 1.4

HDMI 2.1 TMDS (VRR)

3.2 Gen2

5.4Gbps 4-lane

Thunderbolt

U2724DE

M3T101

CN073K0

Używanie monitora | 77

Page 78

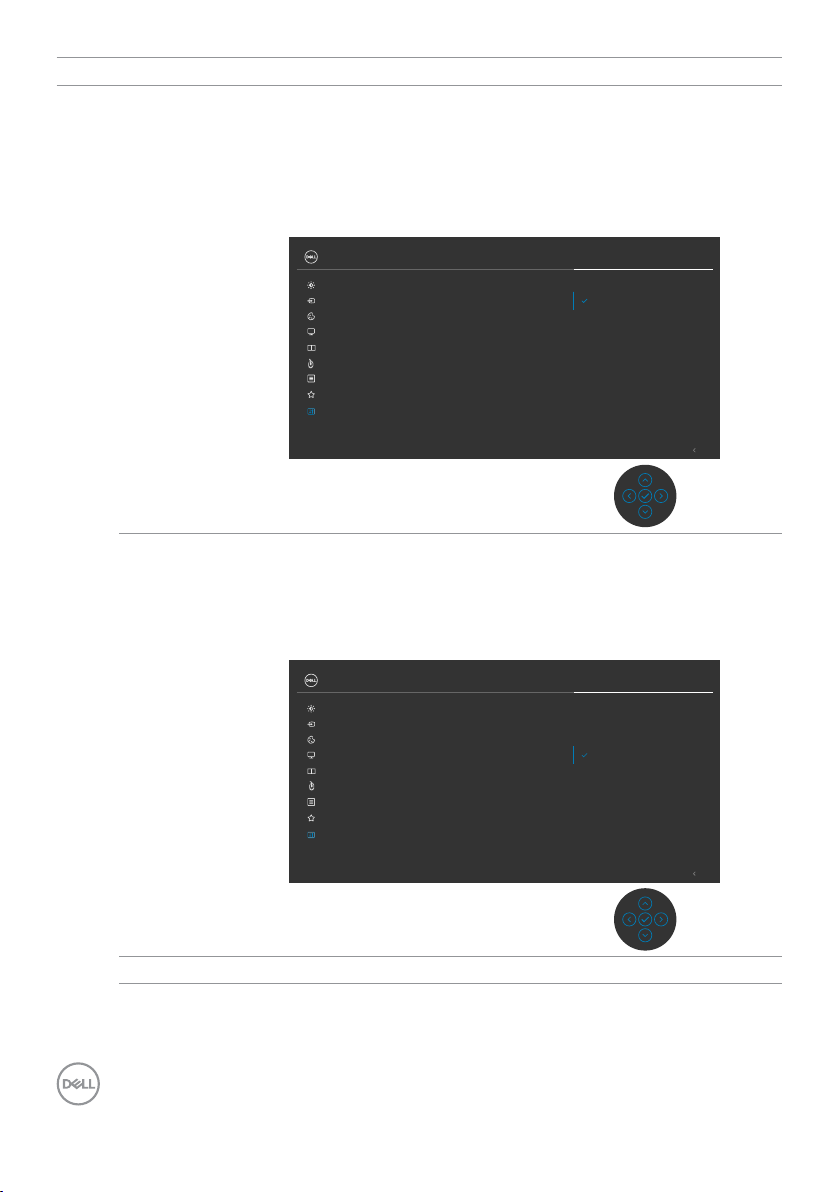

Ikona Menu i podmenu Opis

DDC/CI DDC/CI (Kanał wyświetlania danych/Interfejs poleceń)

umożliwia regulację parametrów monitora (jasność, zrównoważenie kolorów, itd.) przez oprogramowanie komputera. Funkcję tę można wyłączyć poprzez wybranie Off (Wył.). Włącz tę funkcję dla uzyskania najlepszych odczuć użytkownika i optymalnej wydajności monitora.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

O

Exit

LCD Conditioning (Kondycjonowanie LCD)

Funkcja ta pomaga w rzadkich przypadkach zatrzymywania obrazu. W zależności od stopnia zatrzymania obrazu, program może wymagać czasu do uruchomienia. Funkcję tę można włączyć poprzez wybranie On (Wł.).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Display Info

DDC/CI

LCD Conditioning

Firmware

Service Tag

Self-Diagnostic

Reset Others

Factory Reset

O

Firmware Wyświetlanie wersji firmware monitora.

Exit

78 | Używanie monitora

Page 79

Ikona Menu i podmenu Opis

Service Tag Wyświetlanie kodu Service Tag. Kod Service Tag to

niepowtarzalny identyfikator alfanumeryczny, który umożliwia identyfikację przez firmę Dell specyfikacji produktu i dostęp do informacji o gwarancji.

UWAGA: Kod Service Tag jest także wydrukowany na etykiecie znajdującej się z tyłu pokrywy.

Self-Diagnostics

(Autodiagnostyka)

Reset Others (Wyzeruj inne)

Użyj tę opcję do uruchomienia wbudowanych diagnostyk, sprawdź Wbudowane testy diagnostyczne.

Resetowanie wszystkich ustawień w menu Other (Inne) do fabrycznych ustawień domyślnych.

Naciśnij

Factory Reset (Zerowanie

Przywracanie wszystkich wstępnie ustawionych wartości do domyślnych ustawień fabrycznych.

do ustawień fabrycznych)

, aby wybrać tę funkcję.

Używanie monitora | 79

Page 80

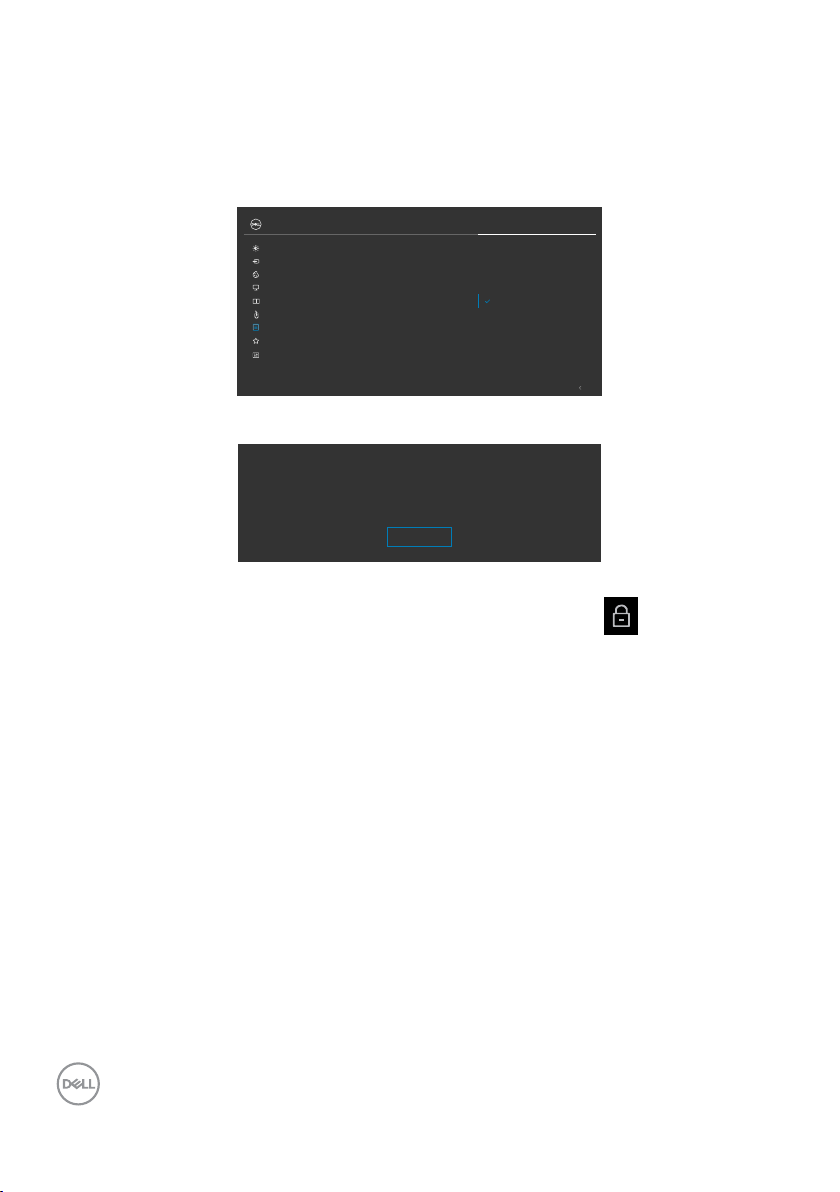

Używanie funkcji blokady OSD

Przyciski na panelu przednim można zablokować, aby uniemożliwić dostęp do menu OSD i/lub przycisku zasilania.

Użyj menu Blokada do zablokowania przycisku(w)

1. Wybierz jedną z następujących opcji.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Language

Rotation

Transparency

Timer

Lock

Reset Menu

Menu Buttons

Power Button

Menu + Power Buttons

Disable

Exit

Pojawi się następujący komunikat.

Are you sure you want to lock the Menu Buttons?

To unlock the Buttons, refer to the User’s Guide.

Yes

2. Wybierz Tak , aby zablokować przyciski. Po zablokowaniu, naciśnięcie dowolnego przycisku sterowania spowoduje wyświetlenie ikony blokady

80 | Używanie monitora

Page 81

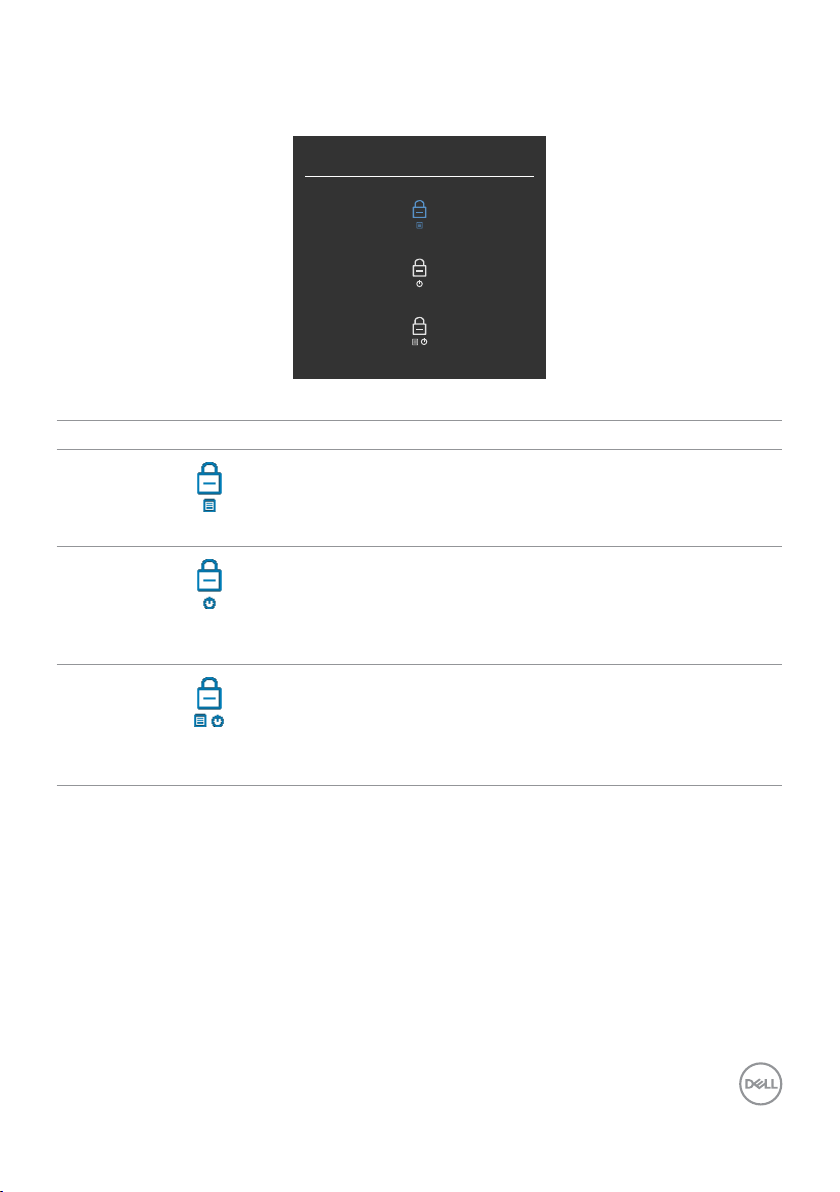

Użyj Joystick do zablokowania przycisku(w)

Naciśnij Joystick nawigacji kierunkowej na cztery sekundy, po czym na ekranie pojawi się menu.

Select Option:

Wybierz jedną z następujących opcji:

Opcje Opis 1

Użyj tę opcję w celu blokady funkcji menu OSD.

Blokada przycisków menu

Użyj tę opcję, aby zablokować przycisk zasilania. Zapobiega to wyłączeniu przez użytkownika monitora podczas używania przycisku zasilania.

Blokada przycisku

zasilania

Użyj tę opcję w celu blokady menu OSD i przycisku zasilania i uniemożliwienia wyłączenia zasilania.

Blokada przycisków menu

i zasilania

Używanie monitora | 81

Page 82

Użyj joysticka do odblokowania przycisku(w)

Naciśnij Joystick nawigacji kierunkowej na cztery sekundy, aż na ekranie pojawi się menu. Następująca tabela opisuje opcje odblokowania przycisków sterowania na panelu przednim.

Select Option:

Opcje Opis 1

Użyj tę opcję do odblokowania działania menu OSD.

Odblokowanie przycisków

Użyj tę opcję w celu odblokowania przycisku zasilania w celu wyłączenia monitora.

Odblokowanie przycisku

zasilania

Użyj tę opcję w celu odblokowania menu OSD i przycisku zasilania w celu wyłączenia monitora.

Odblokowanie przycisków

menu i zasilania

82 | Używanie monitora

Page 83

Initial Setup (Ustawienia początkowe)

Po wybraniu elementów OSD Zerowanie do ustawień fabrycznych w funkcji Inne, pojawi się następujący komunikat:

Are you sure you want to reset to default settings?

Yes

Po wybraniu ‘Tak ‘ w celu zresetowania do ustawień domyślnych, pojawi się następujący komunikat:

UltraSharp 27 Monitor

Select ‘Yes’ to enable the following function(s):

Always on USB-C Charging

Other USB Charging

Yes

When ‘Yes’ is selected, power consumption will

increase. When ‘No’ is selected, it will comply

with ENERGY STAR requirements.

Individual settings of the functions can be

changed in the Menu.

UltraSharp 27 Monitor

Would you like to switch on the

Auto Brightness function?

Yes

Używanie monitora | 83

Page 84

Komunikaty ostrzeżeń OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, wyświetlany jest następujący komunikat:

The current input timing is not supported by the monitor display.

Please change your input timing to 2560x1440, 60Hz or any other

monitor listed timing as per monitor specications.

Oznacza to, że monitor nie może zsynchronizować sygnału z sygnałem otrzymywanym z komputera. Patrz część Specyfikacje monitora w celu uzyskania informacji o adresowalnych zakresach częstotliwości poziomej i pionowej tego monitora. Zalecany tryb to 2560 x 1440.

Przed wyłączeniem funkcji DDC/CI, może się pojawić następujący komunikat:

The function of adjusting display setting using PC application will be

Do you wish to disable DDC/CI function?

disabled.

Yes

Po przejściu przez monitor do Standby Mode (Tryb gotowości), pojawi się następujący komunikat:

Going into Standby mode...

Uaktywnij komputer i wybudź monitor, aby uzyskać dostęp do OSD. Po naciśnięciu dowolnego przycisku poza przyciskiem zasilania, pojawią się następujące

komunikaty w zależności od wybranego wejścia:

No DP Signal form your device.

Press any key on the keyboard to wake up.

If there is no display, press the monitor joystick

to select input source.

84 | Używanie monitora

Page 85

Po podłączeniu do monitora kabla z obsługą alternatywnego trybu DP w następujących okolicznościach wyświetlany jest komunikat:

• Przy ustawieniu Automatyczny wybór dla Thunderbolt(90W) w celu pytania o wiele wejść.

• Gdy do monitora podłączony jest kabel Thunderbolt

Switch to Thunderbolt Video Input:

Yes

Po połączeniu monitora z dwoma lub więcej portami, po wybraniu Auto (Automatyczny wybór) jako opcji Input Source (Źródło wejścia), przełączy się on na następny port z dostępnym sygnałem.

Auto

Thunderbolt (90W)

HDMI

Exit

Wybierz elementy OSD Włączanie w trybie gotowości w funkcji Personalizacja, po czym pojawi się następujący komunikat:

Changing to this setting ( without symbol) will increase

power consumption. Do you want to continue?

Yes

Przy regulacji poziomu jasności powyżej poziomu domyślnego lub przy wartości ponad 75%, pojawi się następujący komunikat:

Adjusting to this value will increase power consumption above the

default level. Do you want to continue?

Yes

• Po wybraniu przez użytkownika “Tak”, komunikat zasilania jest wyświetlany tylko raz.

• Po wybraniu przez użytkownika ‘Nie’, komunikat ostrzeżenia dotyczącego zasilania pojawi się ponownie.

• Komunikat ostrzeżenia dotyczącego zasilania pojawi się ponownie wyłącznie po wybraniu przez użytkownika Factory Reset (Resetowanie do ustawień fabrycznych) z menu OSD.

Używanie monitora | 85

Page 86

Po włączeniu Auto Brightness (Automatyczna jasność), podczas regulacji poziomu jasności, pojawi się następujący komunikat:

Auto Brightness is currently enabled.

Do you wish to disable it to carry on?

Yes

Po wybraniu wejścia DP / HDMI / Thunderbolt(90 W) gdy nie jest podłączony odpowiedni kabel, pojawi się pokazane poniżej pływające okno dialogowe.

No DP Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

lub

No HDMI Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

lub

No Thunderbolt(90W) Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

Sprawdź Rozwiązywanie problemów w celu uzyskania dalszych informacji.

86 | Używanie monitora

Page 87

Ustawienie maksymalnej rozdzielczości

UWAGA: Czynności mogą się nieco różnić w zależności od wersji

używanego systemu Windows.

Aby ustawić maksymalną rozdzielczość dla monitora: W systemach Windows 8.1:

1. Dla Windows 8.1, wybierz kafelek Pulpit w celu przełączenia na klasyczny pulpit.

2. Right-click on the desktop and click Screen resolution (Rozdzielczość ekranu).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrany został U2724DE.

4. Kliknij rozwijaną listę Screen resolution (Rozdzielczość ekranu) i wybierz 2560 x 1440.

5. Kliknij OK.

W systemie Windows 10 / Windows 11:

1. Kliknij prawym przyciskiem na pulpicie i kliknij Display settings (Ustawienia ekranu).

2. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrany został U2724DE.

3. Kliknij rozwijaną listę Rozdzielczość ekranu i wybierz 2560 x 1440.

4. Kliknij Zachowaj zmiany.

Jeżeli nie widać opcji 2560 x 1440, należy zaktualizować sterownik grafiki do najnowszej wersji. W zależności od komputera, należy wykonać jedną z następujących procedur:

Jeżeli posiadasz komputer Dell typu desktop lub laptopa:

• Przejdź do www.dell.com/support, wprowadź swój kod service tag i pobierz najnowszy sterownik dla posiadanej karty graficznej.

Jeśli używany jest komputer innej marki niż Dell (laptop lub desktop):

• Przejdź na stronę pomocy technicznej dla używanego komputera i pobierz najnowsze sterowniki grafiki.

• Przejdź na stronę internetową producenta swojej karty graficznej i pobierz najnowsze sterowniki grafiki.

Używanie monitora | 87

Page 88

Ustawienie maksymalnej częstotliwości odświeżania

UWAGA: Czynności mogą się nieznacznie różnić w zależności od używanej

wersji systemu Windows.

Aby ustawić maksymalną częstotliwość odświeżania dla monitora: W systemie Windows 8.1:

1. Dla Windows 8.1: wybierz kafelek Pulpit, aby przełączyć na klasyczny wygląd

pulpitu.

2. Kliknij prawym przyciskiem myszy na pulpicie, a następnie kliknij Screen

resolution (Rozdzielczość ekranu).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano U2724DE.

4. Kliknij Advanced Settings (Ustawienia zaawansowane).

5. Kliknij kartę Monitor.

6. Kliknij rozwijaną listę Screen refresh rate (Częstotliwość odświeżania

ekranu) i wybierz 120 Hz.

7. Kliknij OK.

W systemie Windows 10:

1. Kliknij prawym przyciskiem dowolne miejsce na pulpicie i kliknij Display settings

(Ustawienia ekranu).

2. Kliknij Advanced display settings (Zaawansowane ustawienia

wyświetlania).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano U2724DE.

4. Kliknij rozwijaną listę Refresh rate (Częstotliwość odświeżania) i wybierz 120

Hz.

5. Kliknij Keep changes (Zachowaj zmiany).

W systemie Windows 11:

1. Kliknij prawym przyciskiem dowolne miejsce na pulpicie i kliknij Display settings

(Ustawienia ekranu).

2. Kliknij Advanced display (Zaawansowane wyświetlania).

3. Jeżeli podłączony jest więcej niż jeden monitor upewnij się, że wybrano U2724DE.

4. Kliknij rozwijaną listę Choose a refresh rate (Wybierz częstotliwość

odświeżania) i wybierz 120 Hz.

5. Kliknij Keep changes (Zachowaj zmiany).

88 | Używanie monitora

Page 89

Multi-Monitor Sync(Synchronizacja wielu monitorów)(MMS)

Multi-Monitor Sync (Synchronizacja wielu monitorów), umożliwia łańcuchowe połączenie wielu monitorów przez DisplayPort w celu synchronizacji predefiniowanej grupy ustawień OSD w tle.

Opcja OSD, “Multi-Monitor Sync (Synchronizacja wielu monitorów)” jest dostępna w Display Menu (Menu Ekran), aby umożliwić użytkownikowi włączenie/wyłączenie synchronizacji.

UWAGA: MMS nie jest obsługiwana przez interfejs HDMI.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Aspect Ratio

Sharpness

USB-C Prioritization

Response Time

MST

Multi-Monitor Sync

Dell Power Button Sync

Reset Display

O

Exit

Jeśli Monitor 2 obsługuje Multi-Monitor Sync (Synchronizacja wielu monitorów), jego opcja MMS zostanie automatycznie ustawiona na On (Wł.), aby go także objąć synchronizacją.

Jeśli nie jest preferowana synchronizacja ustawień OSD na monitorach, ta funkcja może zostać wyłączona poprzez ustawienie opcji MMS każdego monitora na Off (Wył.).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Aspect Ratio

Sharpness

USB-C Prioritization

Response Time

MST

Multi-Monitor Sync

Dell Power Button Sync

Reset Display

O

Exit

Używanie monitora | 89

Page 90

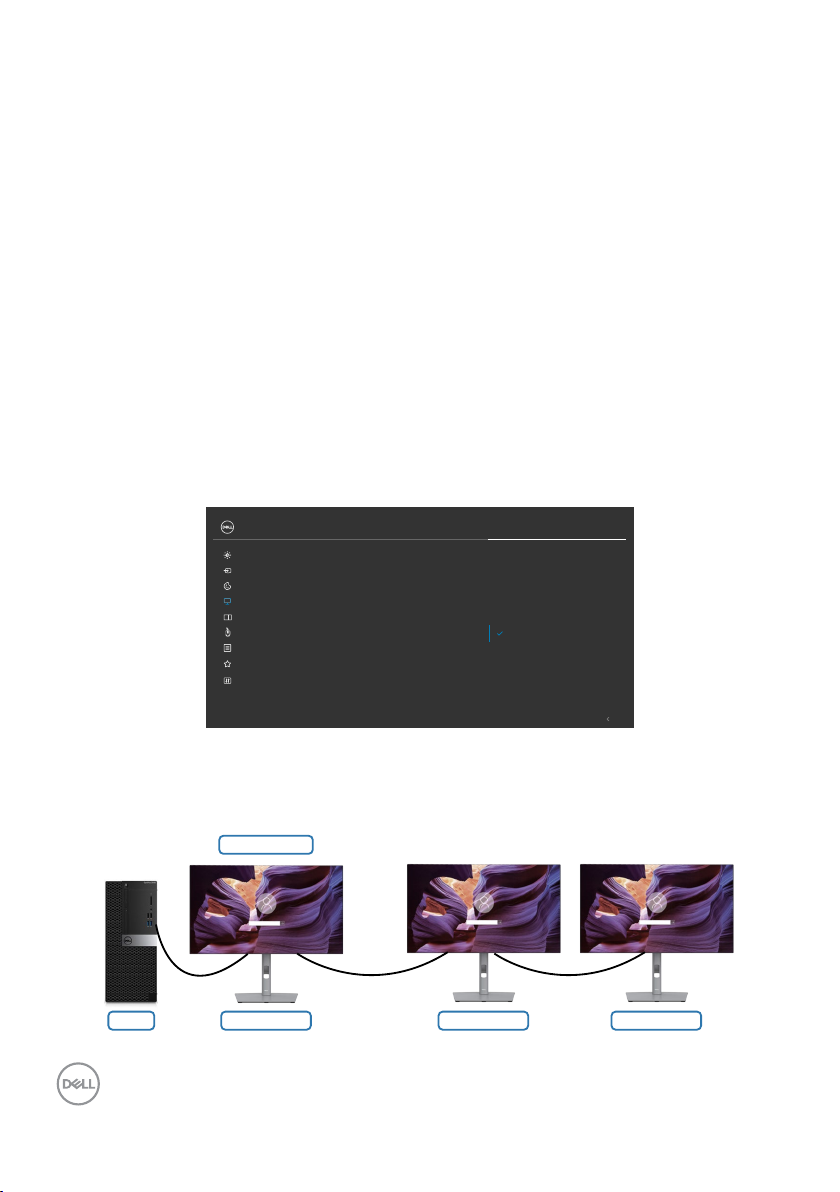

Ustawienia OSD do synchronizacji

• Brightness (Jasność)

• Contrast (Kontrast)

• Preset Modes (Tryby ustawień wstępnych)

• Color Temperature (temperatura barwowa)

• Custom Color (RGB Gain) (Niestandarowe kolory (Wzmocnienie RGB))

• Hue (Movie, Game mode) (Barwa (Film, tryb Gra))

• Saturation (Movie, Game mode) (Nasycenie (Film, tryb Gra))

• Response Time (Czas odpowiedzi)

• Sharpness (Ostrość)

Ustawienie Multi-Monitor Sync (Synchronizacja wielu monitorów) (MMS)

Podczas początkowego włączenia zasilania lub podłączenia nowego monitora, ustawienie synchronizacji użytkownika, uruchamia się wyłącznie po ustawieniu MMS na On (Wł.). Wszystkie monitory powinny zsynchronizować ustawienia z Monitorem 1.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Aspect Ratio

Sharpness

USB-C Prioritization

Response Time

MST

Multi-Monitor Sync

Dell Power Button Sync

Reset Display

O

Exit

Po pierwszej synchronizacji, kolejne synchronizacje są wykonywane poprzez zmianę na predefiniowaną grupę ustawień OSD z dowolnego węzła w łańcuchu. Dowolny węzeł może zainicjować zmiany pobierania i przesyłania danych.

MMS (On)

Monitor 2 Monitor 3Monitor 1

90 | Używanie monitora

Page 91

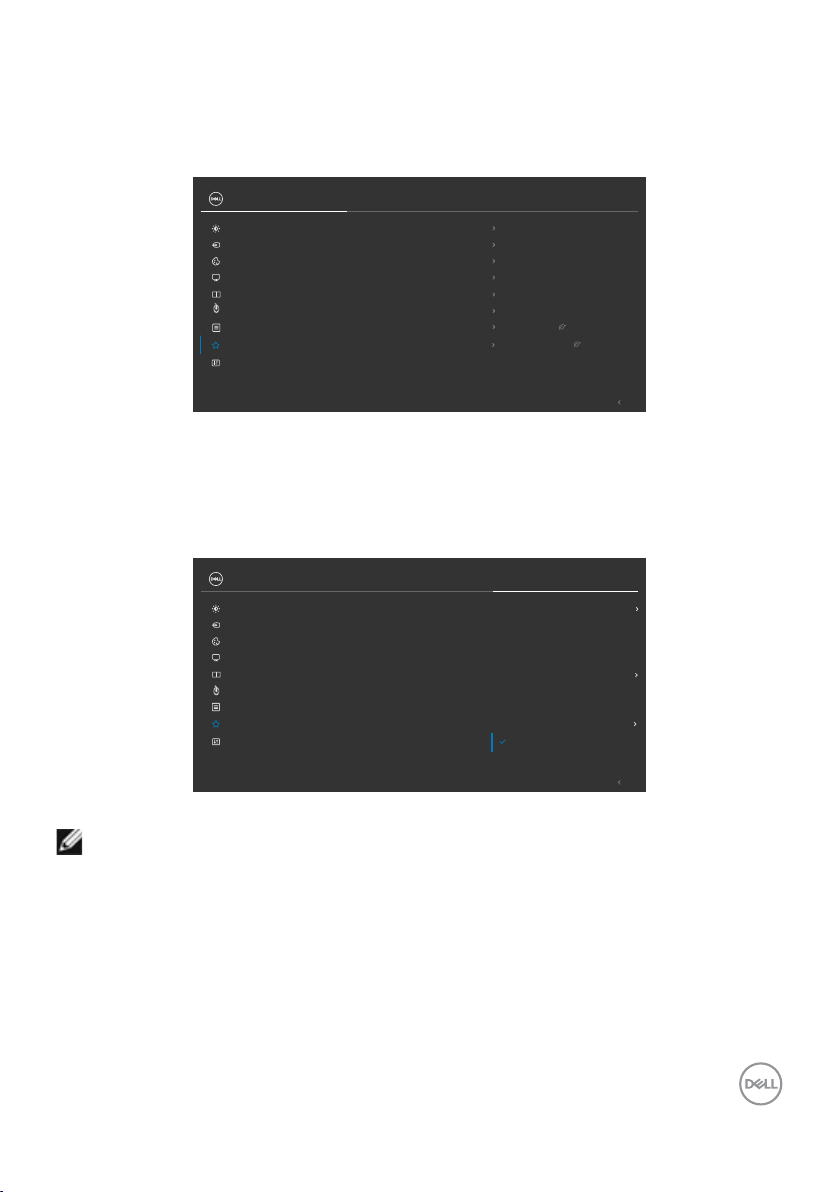

Ustawienia KVM USB Switch (Przełącznik KVM USB)

Aby ustawić przełącznik KVM USB jako przycisk skrótu dla monitora:

1. Naciśnij przycisk joysticka, aby uruchomić menu główne OSD.

2. Przesuń joystick w celu wyboru Personalize (Personalizuj).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Others

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Shortcut Key 4

Shortcut Key 5

Power Button LED

USB-C Charging (90W) O in O Mode

Other USB Charging

Reset Personalization

Display Info

Input Source

Preset Modes

Brightness/Contrast

Auto Brightness

On in On Mode

O in Standby ModePersonalize

Exit

3. Przesuń joystick w prawo, aby uaktywnić podświetloną opcję.

4. Przesuń joystick w prawo, aby uaktywnić opcję Shortcut Key 1 (Przycisk skrótu 1) .

5. Przesuń joystick w górę lub w dół w celu wyboru USB Switch (Przełącznik USB).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Shortcut Key 1

Shortcut Key 2

Shortcut Key 3

Shortcut Key 4

Shortcut Key 5

Power Button LED

USB-C Charging (90W)

Other USB Charging

Reset Personalization

Preset Modes

Brightness/Contrast

Auto Brightness

Auto Color Temp.

Input Source

Aspect Ratio

Rotation

PIP/PBP Mode

USB Switch

Video Swap

Display Info

Exit

6. Naciśnij joystick w celu potwierdzenia wyboru.

UWAGA: Funkcja KVM USB Switch (Przełącznik KVM USB) działa

wyłącznie w trybie PBP.

Używanie monitora | 91

Page 92

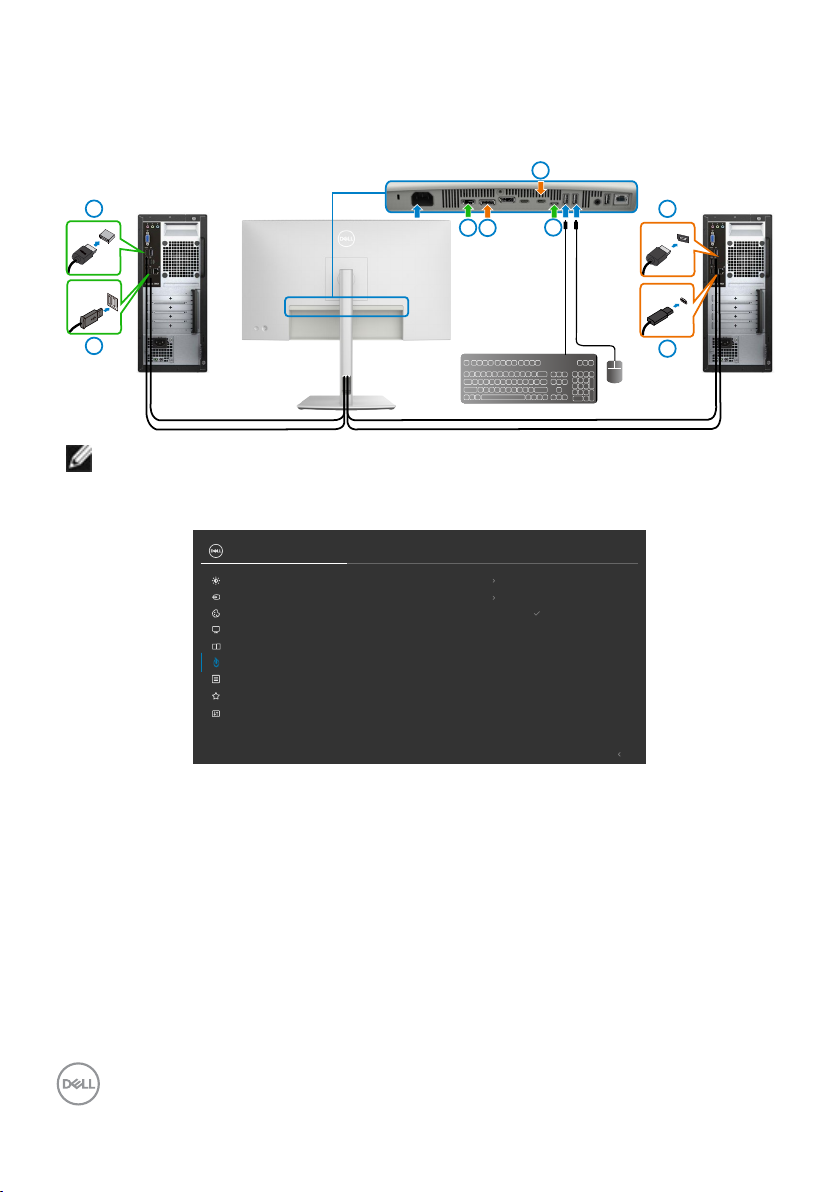

Poniżej znajdują się ilustracje kilku scenariuszy połączenia i ich ustawień menu wyboru USB, zgodnie z ilustracją w odpowiednich kolorowych ramkach.

1. Podczas podłączania HDMI + USB A do C z komputerem 1 i DP + USB C do C z komputerem 2:

HDMI

USB A to C

USB C to C

UWAGA: Połączenie USB typu C, obsługuje wyłącznie transfer danych.

Upewnij się, że USB Selection (Wybór USB) dla HDMI jest ustawiony na USB-C, a DP jest ustawione na Thunderbolt(90W).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

DP assign to

HDMI assign to

Show KVM Setup Guide Select

Thunderbolt(90W)

USB-C

Exit

92 | Używanie monitora

Page 93

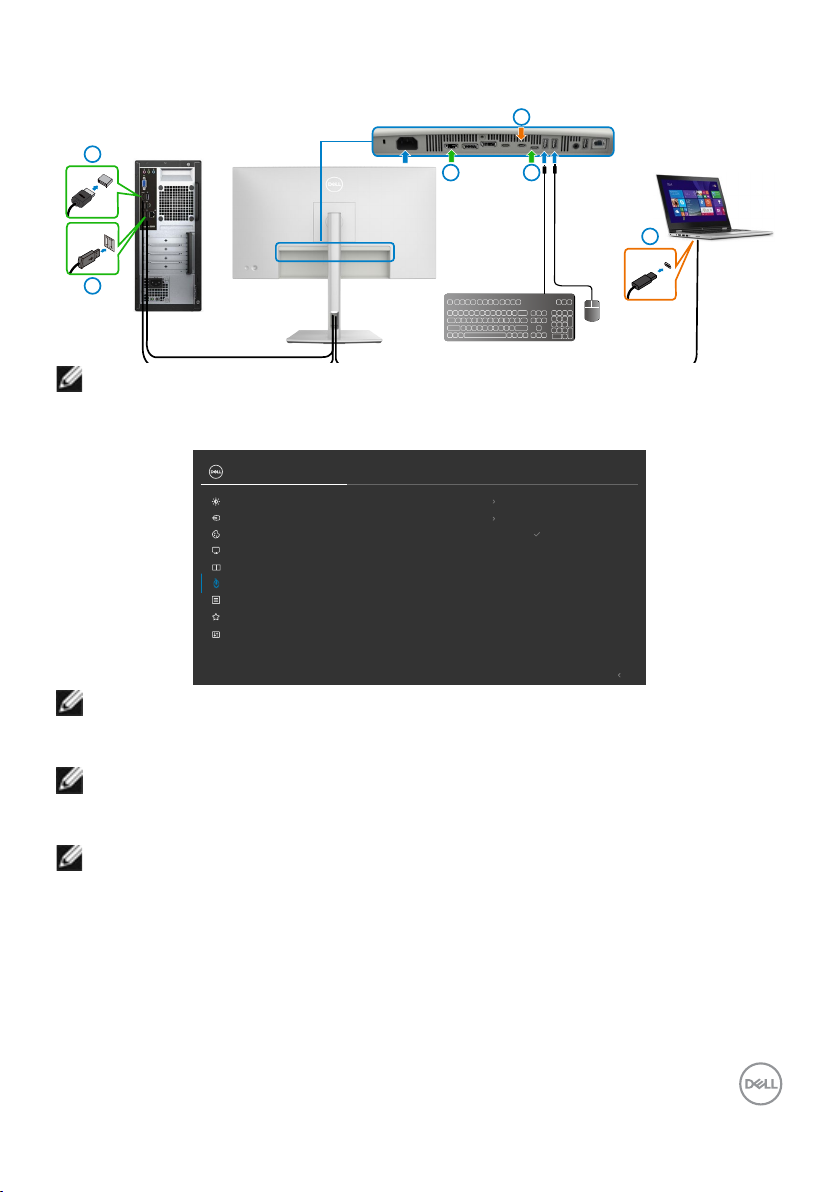

2. Podczas łączenia HDMI + USB A do C z komputerem 1 i Thunderbolt

komputerem 2:

HDMI

4 z

USB A to C

ThunderboltTM 4

UWAGA: Połączenie USB typu C, aktualnie obsługuje wyłącznie wideo i

transfer danych. Upewnij się, że opcja Wybór USB dla HDMI, jest ustawiona na USB-C.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

DP assign to

HDMI assign to

Show KVM Setup Guide Select

Thunderbolt(90W)

USB-C

Exit

UWAGA: Ponieważ port Thunderbolt(90W) obsługuje DisplayPort

Alternate Mode, nie ma potrzeby ustawiania USB Selection (Wybór USB) dla Thunderbolt(90W).

UWAGA: Podczas podłączania do różnych źródeł wejścia wideo, nie

pokazanych powyżej, użyj tę samą metodę do wykonania prawidłowych ustawień dla opcji USB Selection (Wybór USB) w celu sparowania portów.

UWAGA: Wbudowany przełącznik KVM umożliwia sterowanie maksymalnie

2 komputerami z jednego podłączonego do monitora zestawu klawiatury i myszy.

Używanie monitora | 93

Page 94

Ustawienie Auto KVM (Automatyczny KVM)

Poniżej znajduje się instrukcja ustawienia funkcji Auto KVM (Automatyczny KVM) dla posiadanego monitora:

1. Upewnij się, że PBP Mode jest Off (Wył.)

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

PIP/PBP Mode O

Exit

2. Upewnij się, że Auto Select (Automatyczny wybór) jest ustawiona na On (Wł.) i Auto Select for Thunderbolt (Automatyczny wybór dla Thunderbolt) jest ustawiony na Yes (Tak).

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Thunderbolt (90W)

HDMI

Auto Select for Thunderbolt

Rename Inputs

Reset Input Source

OnAuto Select

Prompt for Multiple Inputs

Thunderbolt (90W)

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

94 | Używanie monitora

Thunderbolt (90W)

HDMI

Auto Select

Auto Select for Thunderbolt

Rename Inputs

Reset Input Source

Prompt for Multiple Inputs

Yes

Exit

Page 95

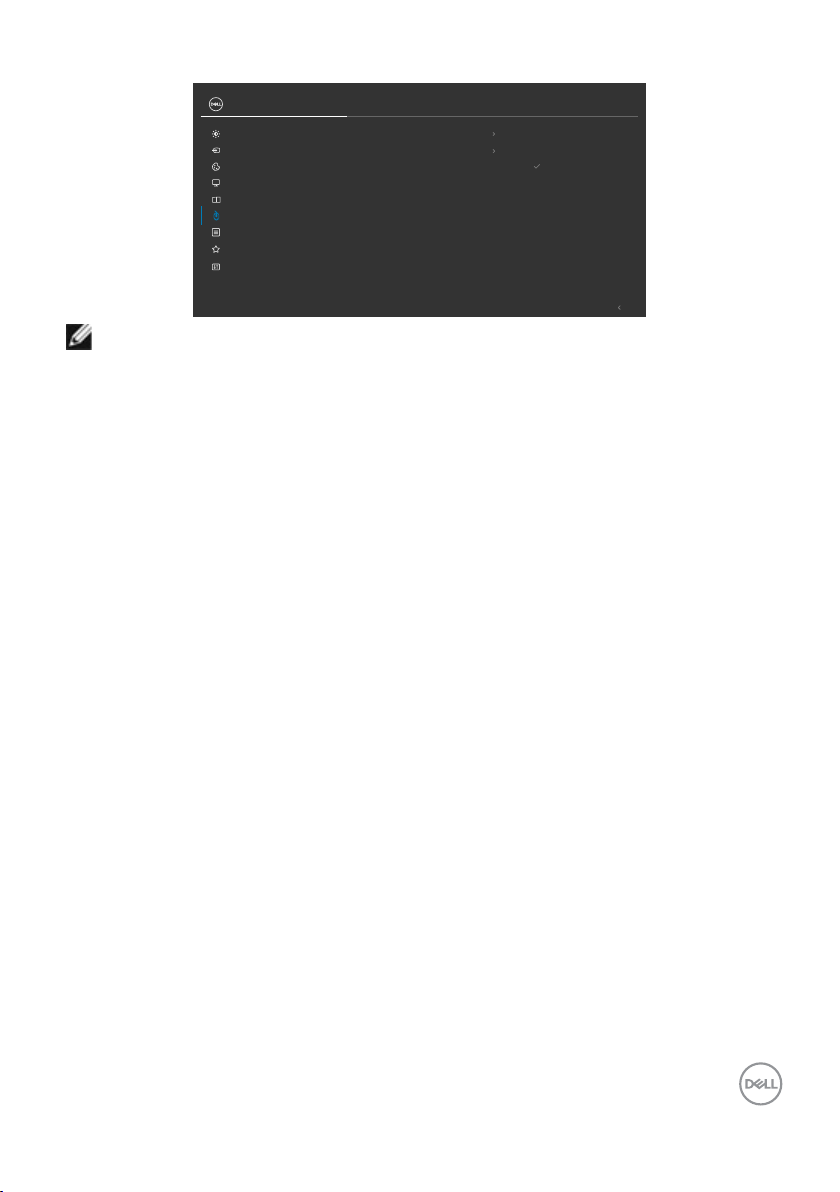

3. Upewnij się, że porty USB i wejścia wideo są odpowiednio sparowane.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

DP assign to

HDMI assign to

Show KVM Setup Guide

USB-C

Select

Exit

UWAGA: Dla połączenia Thunderbolt, nie są wymagane żadne dalsze

ustawienia.

Używanie monitora | 95

Page 96

Rozwiązywanie problemów

PRZESTROGA: Przed rozpoczęciem jakichkolwiek procedur z tej części,

należy wykonać Instrukcje bezpieczeństwa.

Autotest

Posiadany monitor ma funkcję autotestu, umożliwiającą sprawdzenie prawidłowości działania monitora. Jeśli monitor i komputer są prawidłowo podłączone, ale ekran monitora pozostaje ciemny należy uruchomić autotest monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo z tyłu komputera. W celu zapewnienia prawidłowego działania

autotestu, odłącz z tyłu komputera wszystkie kable cyfrowe i analogowe.

3. Włącz monitor.

Jeśli monitor nie wykrywa sygnału wideo i działa prawidłowo, powinno pojawić się pływające okno dialogowe (na czarnym tle). W trybie autotestu, dioda LED zasilania świeci niebieskim światłem. W zależności od wybranego wejścia, będzie także stale przewijane na ekranie jedno z pokazanych poniżej okien dialogowych.

No DP Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

No Thunderbolt(90W) Cable

The display will go into Standby Mode in 4 minutes.

www.dell.com/U2724DE

96 | Rozwiązywanie problemów

lub

No HDMI Cable

lub

Page 97

UWAGA: To okno dialogowe pojawia się także przy normalnym działaniu,

jeśli jest odłączony lub uszkodzony kabel wideo.

4. Wyłącz monitor i podłącz ponownie kabel wideo; następnie włącz komputer i

monitor.

Jeśli po zastosowaniu poprzedniej procedury ekran monitora pozostaje pusty, sprawdź kartę graficzną i komputer, ponieważ monitor działa prawidłowo.

Wbudowane testy diagnostyczne

Posiadany monitor ma wbudowane narzędzie diagnostyczne, pomocne w określeniu, czy nieprawidłowości działania ekranu są powiązane z monitorem, czy z komputerem i kartą graficzną.

UltraSharp 27 Monitor

Brightness/Contrast

Input Source

Color

Display

PIP/PBP

USB

Personalize

Others

Display Info

DDC/CI On

LCD Conditioning O

Firmware 33T103

Service Tag CN073K0

Self-Diagnostic

Reset Others

Factory Reset

Aby uruchomić wbudowane testy diagnostyczne:

1. Upewnij się, że ekran jest czysty (na powierzchni ekranu nie ma kurzu).

2. Wybierz pozycje OSD Autodiagnostyka w opcji Inne.

3. Naciśnij przycisk joysticka w celu rozpoczęcia diagnostyki. Wyświetlony zostanie

szary ekran.

4. Sprawdź, czy na ekranie nie ma żadnych defektów lub nienormalności.

5. Przełącz jeszcze raz joystick, aż do wyświetlenia czerwonego ekranu.

6. Sprawdź, czy na ekranie nie ma żadnych defektów lub nienormalności.

7. Powtórz czynności 5 i 6, aż na ekranie wyświetlone zostaną kolory zielony,

niebieski, czarny i biały. Należy zapisać wszelkie nienormalności lub defekty.

Test jest zakończony, gdy wyświetlony zostanie ekran tekstowy. W celu wyjścia, ponownie przełącz sterowanie joystickiem.

Jeśli używając wbudowanego narzędzia diagnostyki, nie można wykryć żadnych nieprawidłowości ekranu, monitor działa prawidłowo. Sprawdź kartę graficzną i komputer.

Select

ENERGY STAR

Exit

Rozwiązywanie problemów | 97

Page 98

Typowe problemy

Następująca tabela zawiera ogólne informacje o mogących wystąpić typowych problemach związanych z monitorem i możliwe rozwiązania.

Typowe objawy Co się stało Możliwe rozwiązania

Brak wideo/nie świeci dioda LED zasilania

Brak wideo/ świeci dioda LED zasilania

Brakujące piksele Na ekranie LCD

Wadliwe piksele Na ekranie LCD

Problemy dotyczące jasności

Problemy związane z bezpieczeństwem

Brak obrazu •Upewnij się, że kabel wideo połączenia

monitora i komputera jest prawidłowo podłączony i zamocowany.

•Sprawdź, czy prawidłowo działa gniazdo zasilania, wykorzystując do tego celu inne urządzenie elektryczne.

•Upewnij się, że został prawidłowo naciśnięty przycisk zasilania.

•Upewnij się, że wybrane zostało prawidłowe źródło wejścia w menu Źródło wejścia.

Brak obrazu lub brak jasności

pojawiają się plamki

pojawiają się jasne plamki

Obraz za ciemny lub za jasny

Widoczny dym lub iskrzenie

•Zwiększ jasność i kontrast przez OSD.

•Wykonaj funkcję autotestu monitora.

•Sprawdź, czy nie są wygięte lub złamane styki

złącza kabla wideo.

•Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, sprawdź Self-

Diagnostic (Autodiagnostyka).

•Upewnij się, że wybrane zostało prawidłowe źródło wejścia w menu Źródło wejścia.

•Włącz i wyłącz zasilanie.

•Piksel trwale wyłączony to naturalny defekt,

który występuje w technologii LCD.

•Dalsze informacje o polityce jakości i pikseli monitora Dell, można znaleźć na stronie internetowej www.dell.com/pixelguidelines

•Włącz i wyłącz zasilanie.

•Piksel trwale wyłączony to naturalny defekt,

który występuje w technologii LCD.

•Dalsze informacje o polityce jakości i pikseli monitora Dell, można znaleźć na stronie internetowej www.dell.com/pixelguidelines

•Zresetuj monitor do ustawień fabrycznych.

•Wyreguluj jasność i kontrast przez OSD.

•Nie należy wykonywać żadnych czynności

rozwiązywania problemów.

•Należy jak najszybciej skontaktować się z Dell.

98 | Rozwiązywanie problemów

Page 99

Typowe objawy Co się stało Możliwe rozwiązania

Okresowe problemy

Brak koloru Brak koloru

Nieprawidłowy kolor

Długotrwałe utrzymywanie statycznego obrazu na monitorze

Pojawianie się i zanikanie nieprawidłowego działania monitora

obrazu

Nieprawidłowy kolor obrazu

Na ekranie wyświetlane są słabe cienie od obrazów statycznych

•Upewnij się, że kabel wideo łączący monitor z komputerem jest prawidłowo podłączony i zamocowany.

•Zresetuj monitor do ustawień fabrycznych.

•Wykonaj autotest monitora i sprawdź, czy

okresowe problemy pojawiają się także w trybie autotestu.

•Wykonaj autotest monitora.

•Upewnij się, że kabel wideo łączący monitor

z komputerem jest prawidłowo podłączony i zamocowany.

•Sprawdź, czy nie są wygięte lub złamane styki złącza kabla wideo.

•Wypróbuj różne Tryby ustawień wstępnych w menu OSD Ustawienia kolorów.

•Wyreguluj wartość R/G/B w Kolory niestandardowe w pozycji Kolor menu OSD.

•Zmień Format wprowadzania koloru na PC RGB lub YCbCr w pozycji Kolor menu OSD.

•Uruchom wbudowane testy diagnostyczne.

•Ustawienie ekranu na wyłączenie po kilku

minutach nieużywania ekranu. Te ustawienia można dopasować w Opcjach zasilania Windows lub w ustawieniu Mac Energy Saver.

•Alternatywnie, użyj dynamicznie zmieniający się wygaszacz ekranu.

Rozwiązywanie problemów | 99

Page 100

Problemy specyficzne dla produktu

Problem Co się stało Możliwe rozwiązania

Za mały obraz ekranowy

Monitora nie można wyregulować przyciskami na panelu przednim

Brak sygnału wejścia po naciśnięciu elementów sterowania użytkownika

Obraz nie wypełnia całego ekranu

Brak obrazu podczas używania połączenia DP z komputerem PC

Obraz wyśrodkowany na ekranie, ale nie wypełnia całego obszaru wyświetlania

Nie ekranie nie wyświetla się OSD

Brak obrazu, białe światło LED

Obraz nie wypełnia wysokości lub szerokości ekranu

Czarny ekran •Sprawdź, certykat którego standardu

•Sprawdź ustawienieWspółczynnik proporcji w pozycji Wyświetlacz menu OSD.

•Zresetuj monitor do ustawień fabrycznych.

•Wyłącz monitor, odłącz kabel zasilający monitora, podłącz go ponownie, a następnie włącz monitor.

•Sprawdź, czy nie jest zablokowane menu ekranowe (OSD). Jeśli tak, przesuń i przytrzymaj joystick do przodu/do tyłu/w lewo/w prawo na 4 sekundy w celu odblokowania.

•Sprawdź źródło sygnału. Upewnij się, że komputer nie znajduje się w trybie oszczędzania energii, przesuwając mysz lub naciskając dowolny przycisk na klawiaturze.

•Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie takiej potrzeby, ponownie podłącz kabel sygnałowy.

•Zresetuj komputer lub odtwarzacz wideo.

•Ze względu na różne formaty wideo (współczynnik proporcji) DVD, monitor może wyświetlać obraz na pełnym ekranie.

•Uruchom wbudowane testy diagnostyczne.

DP (DP 1.1a lub DP 1.4) posiada używana karta graczna. Pobierz i zainstaluj najnowszy sterownik karty gracznej.

•Niektóre karty graczne DP 1.1a nie obsługują monitorów DP 1.4.

100 | Rozwiązywanie problemów
