Dell™ S300w 投影機

使用者手冊

備註、注意、與警告

備註： 備註代表能協助您更妥善應用投影機的重要資訊。
注意： 注意代表可能發生硬體損壞或資料遺失，並建議您

如何避免問題。

警告： 警告代表可能發生財產損壞、個人傷害、甚至死

亡。

____________________

本文件中的資訊如有變更恕不另行通知。
©2010DellInc.版權 所有 。

如果沒有事先獲得 Dell Inc. 的書面許可，嚴禁以任何方式重製本文件。

文中所使用的商標：Dell 與 DELL 標誌為 Dell Inc. 的商標；DLP 與 DLP
標誌為德州儀器公司的商標；Microsoft 與 Windows 為微軟公司在美國與 /
或其他國家中的商標或註冊商標。

本文件所使用的其他商標以及商業名稱分別為所屬個體所有， Dell 公司
放棄其商標與商業名稱之外的任何專屬權益。

型號 S300w

2010 年 3 月 修訂 A01

目錄

1 您的 Dell 投影機 . . . . . . . . . . . . . . . . . . . 6

2 連接您的投影機 . . . . . . . . . . . . . . . . . . . . 9

關於您的投影機 . . . . . . . . . . . . . . . . . . . 7

安裝天線 . . . . . . . . . . . . . . . . . . . . . . 10

連接至電腦

. . . . . . . . . . . . . . . . . . . . . . . 11

使用 VGA 訊號線連接至電腦 . . . . . . . . . . . 11

使用 VGA 訊號線連接顯示器迴路 . . . . . . . . 12

使用 RS232 訊號線連接電腦
使用 USB 螢幕連接電腦
以無線連接至電腦

連接至 DVD 放影機

. . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . 15

. . . . . . . . . . . 13

. . . . . . . . . . . . . 14

以 S 端子訊號線連接 DVD 放影機 . . . . . . . . 16

以複合視訊訊號線連接 DVD 放影機
以色差視訊訊號線連接 DVD 放影機

. . . . . . . 17

. . . . . . . 18

以 HDMI 訊號線連接 DVD 放影機 . . . . . . . . 19

連接區域網路

. . . . . . . . . . . . . . . . . . . . . . 20

欲投影影像並控制透過 RJ45 訊號線連接至網路
的投影機

專業安裝選項：安裝自動螢幕驅動
連接市售 RS232 控制盒

. . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . 21

. . . . . . . . . . . . . . 22

目錄 3

3 使用投影機 . . . . . . . . . . . . . . . . . . . . . . . 23

開啟投影機 . . . . . . . . . . . . . . . . . . . . . . . 23

關閉投影機

調整投影的影像

. . . . . . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . . 24

升高投影機高度 . . . . . . . . . . . . . . . . . . 24

降低投影機高度 . . . . . . . . . . . . . . . . . . 24

調整投影機變焦

調整投影影像大小

使用控制面板

. . . . . . . . . . . . . . . . . . . . 25

. . . . . . . . . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . . . . . . . 28

使用遙控器 . . . . . . . . . . . . . . . . . . . . . . . 30

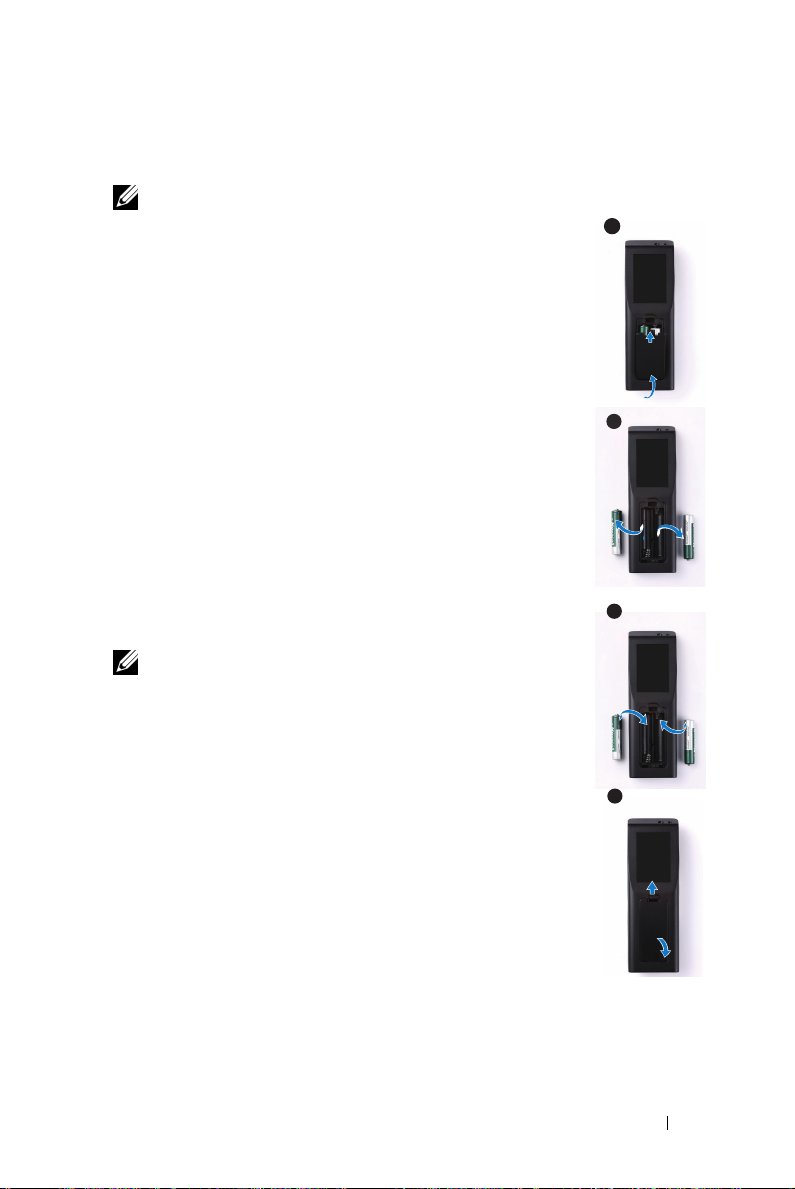

安裝遙控器電池

遙控器運作範圍

. . . . . . . . . . . . . . . . . . . . 33

. . . . . . . . . . . . . . . . . . . . 34

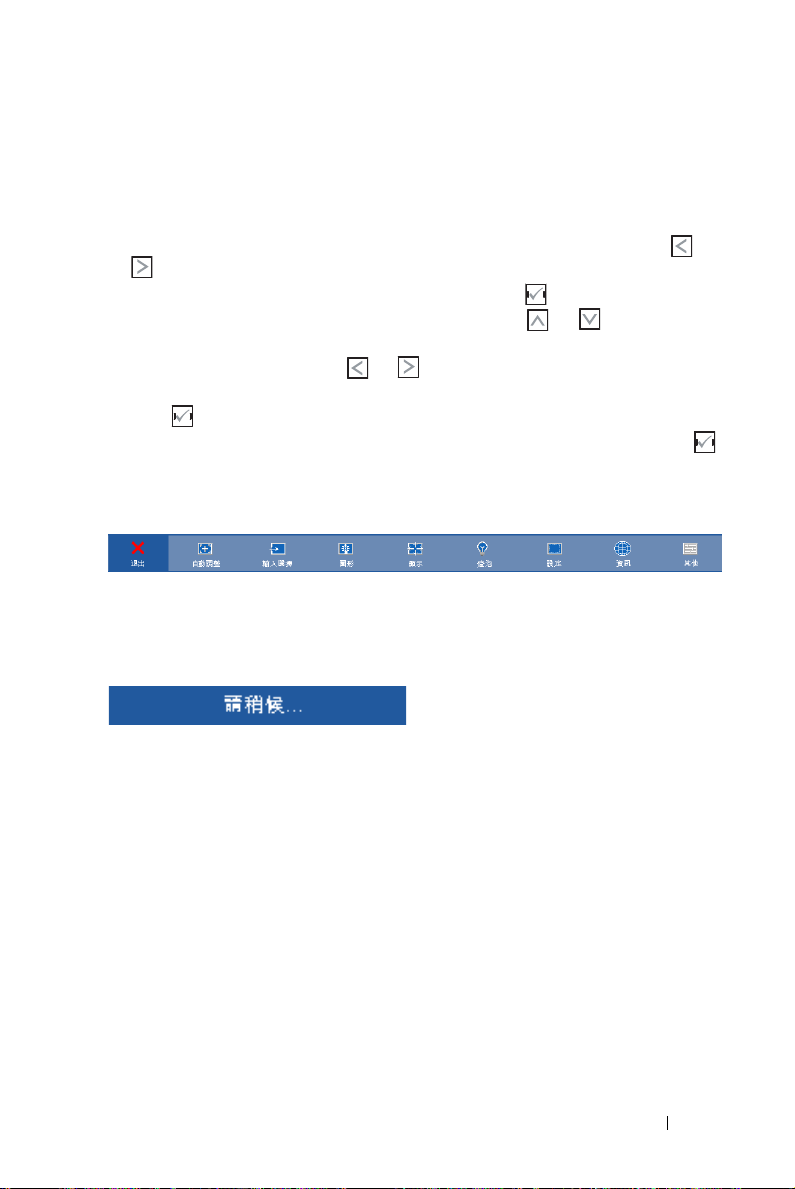

使用螢幕顯示功能表 . . . . . . . . . . . . . . . . . . 35

主選單 . . . . . . . . . . . . . . . . . . . . . . . 35

自動調整 . . . . . . . . . . . . . . . . . . . . . . 35

輸入選擇

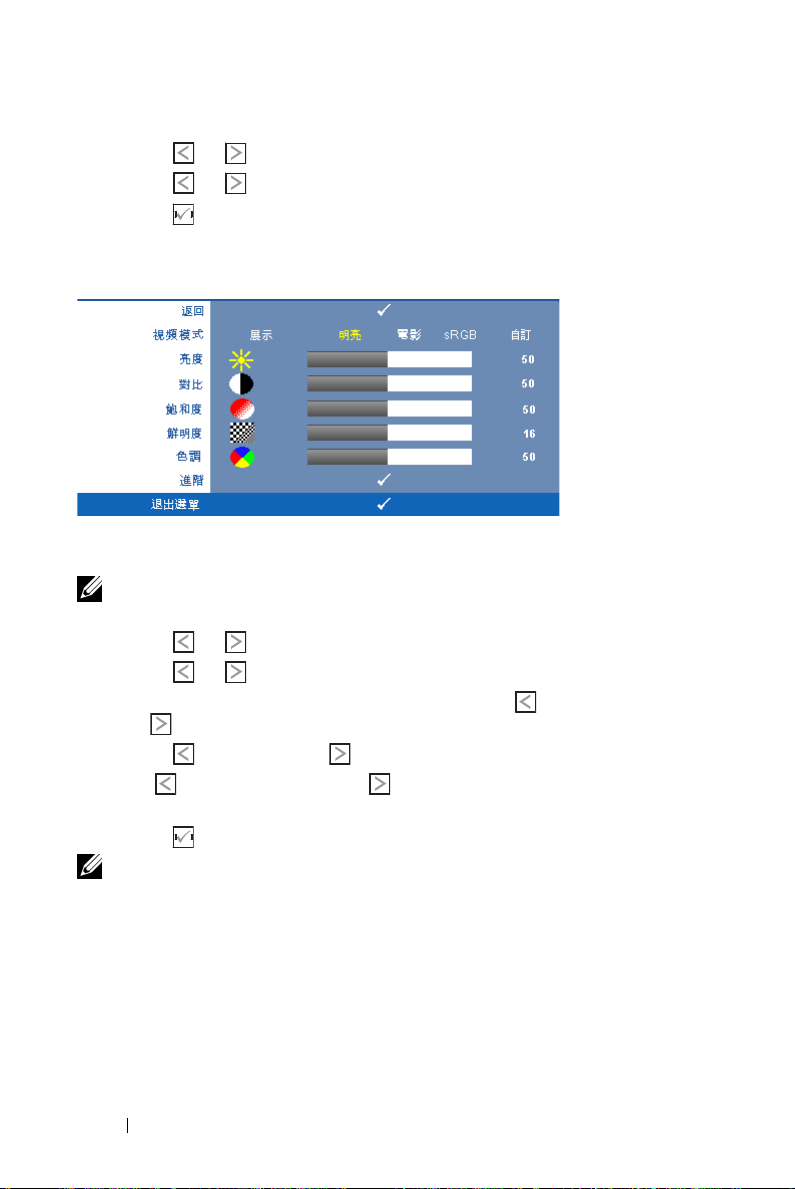

圖形 （在電腦模式）
圖形 （在視頻模式）
顯示 （在電腦模式）
顯示 （在視頻模式）
燈泡
設定

. . . . . . . . . . . . . . . . . . . . . . 36

. . . . . . . . . . . . . . . 37

. . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . 42

. . . . . . . . . . . . . . . . . . . . . . . . 43

. . . . . . . . . . . . . . . . . . . . . . . . 43

其他 . . . . . . . . . . . . . . . . . . . . . . . . 48

4 目錄

無線網路安裝

. . . . . . . . . . . . . . . . . . . . . . 55

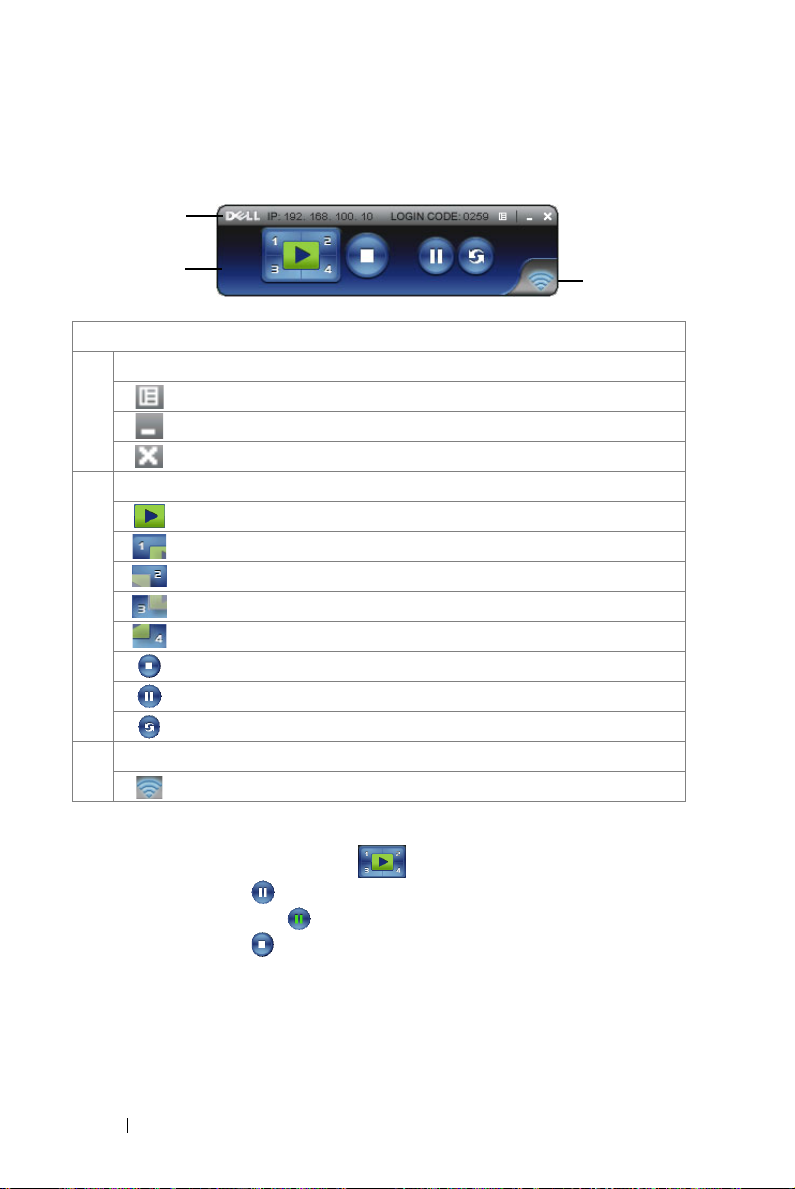

S300w 無線應用程式軟體 . . . . . . . . . . . . 59

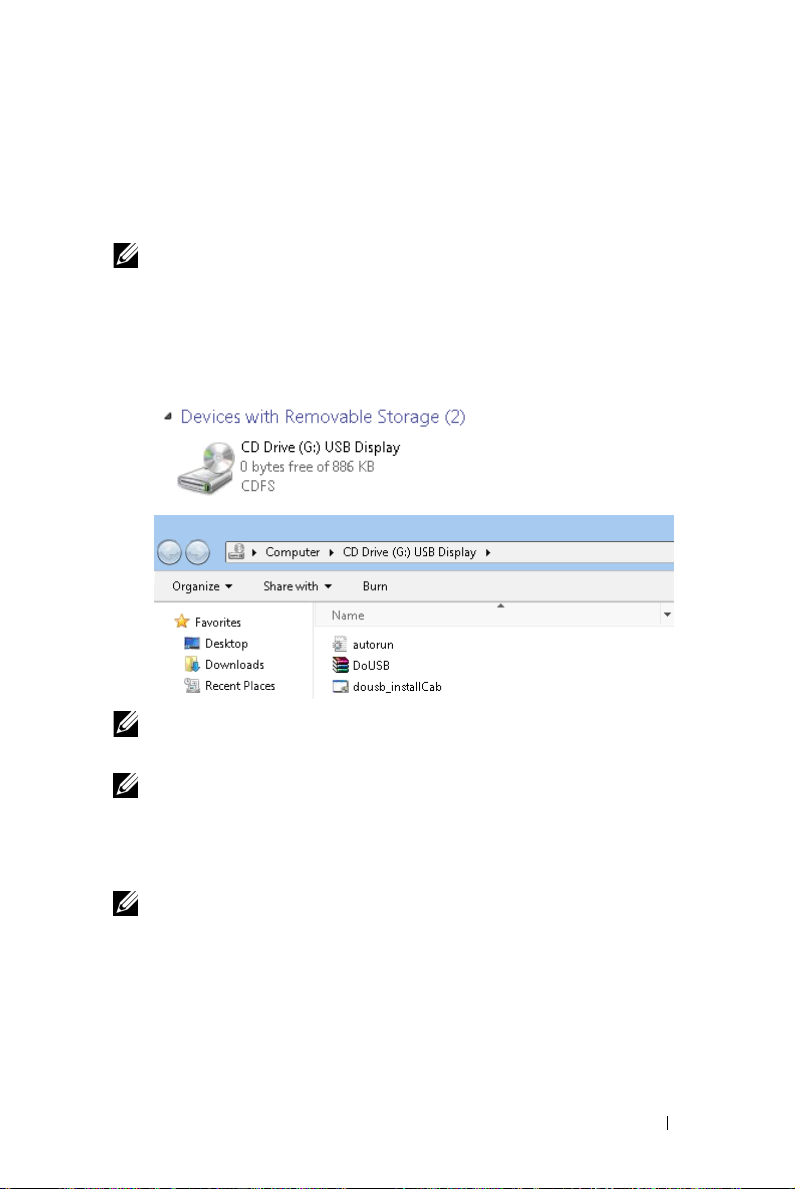

USB 螢幕驅動程式安裝 . . . . . . . . . . . . . . . . . 63

安裝 Presentation to Go （行動簡報；PtG）

. . . . . 64

PtG Viewer （PtG 檢視器） . . . . . . . . . . . . 65

Photo Viewer （相片檢視器）
PtG/ 相片功能介紹

. . . . . . . . . . . . . . . . . 66

PtG Overview （PtG 總覽）
Photo Overview （相片總覽）

按鍵說明

. . . . . . . . . . . . . . . . . . . . . . 67

安裝 PtG 轉換器 - 精簡版
PtG 轉換器 - 精簡版

. . . . . . . . . . . . . . . . 69

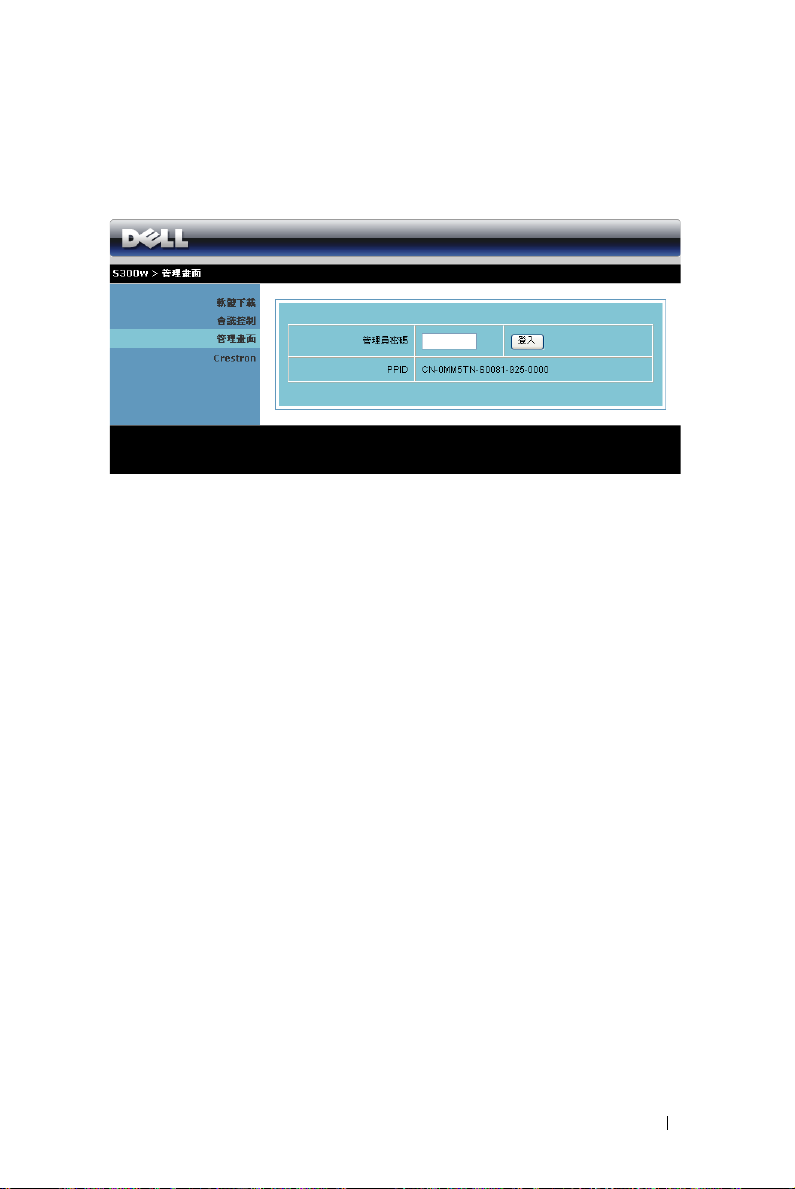

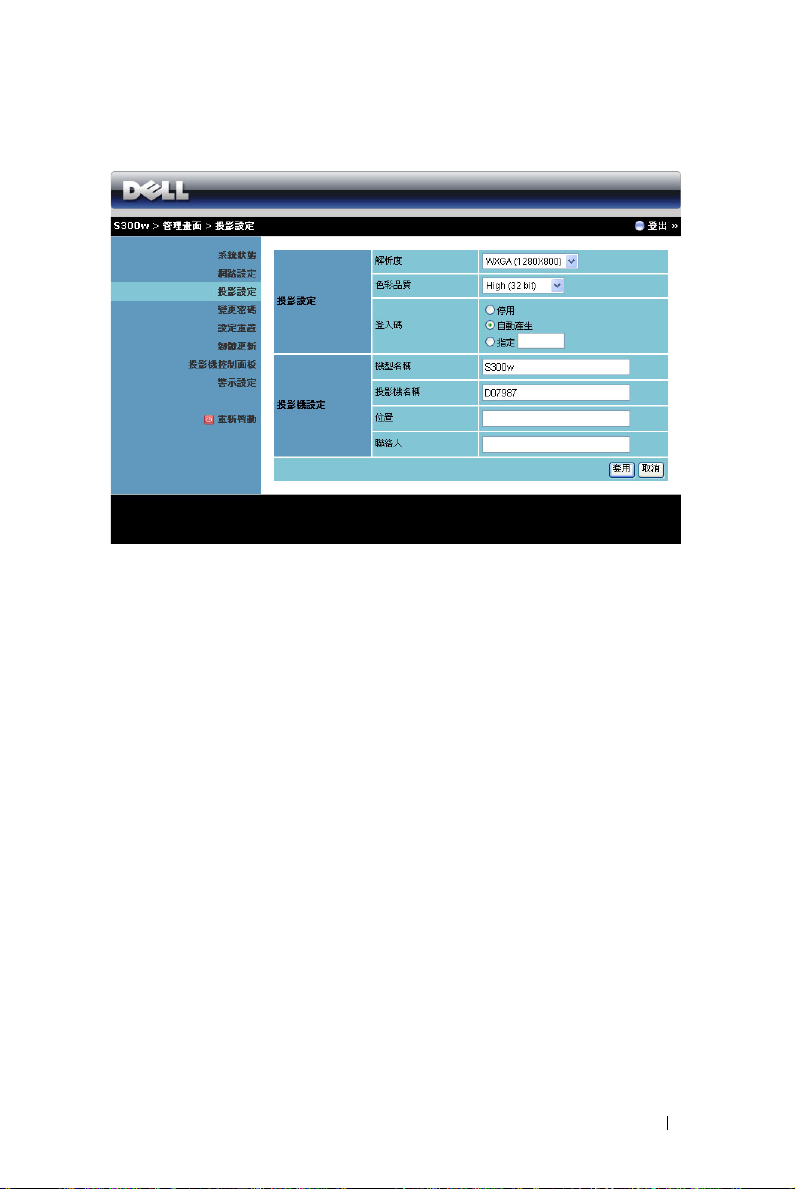

從 「網頁管理」管理投影機

. . . . . . . . . . . 65

. . . . . . . . . . . . 66

. . . . . . . . . . . 67

. . . . . . . . . . . . . 68

. . . . . . . . . . . . . 70

設定網路設定. . . . . . . . . . . . . . . . . . . . 70

存取網頁管理. . . . . . . . . . . . . . . . . . . . 70

製作 Application Token

. . . . . . . . . . . . . . . . . 89

4 投影機的疑難排解 . . . . . . . . . . . . . . . . . . 90

指示信號 . . . . . . . . . . . . . . . . . . . . . . . . . 94

更換燈泡 . . . . . . . . . . . . . . . . . . . . . . . . . 96

5 規格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

6 聯絡 Dell . . . . . . . . . . . . . . . . . . . . . . . . 103

7 附錄：詞彙表

. . . . . . . . . . . . . . . . . . . . 104

目錄 5

1

您的 Dell 投影機

下列所有物品附隨您的投影機。請確定您具備所有物品，若缺少任何物品請聯
絡 Dell™。

包裝內容物

電源線 1.8m VGA 訊號線 （VGA 轉 VGA）

天線 遙控器

使用手冊光碟及文件 AAA 電池 （x2）

USB 線

6 您的 Dell 投影機

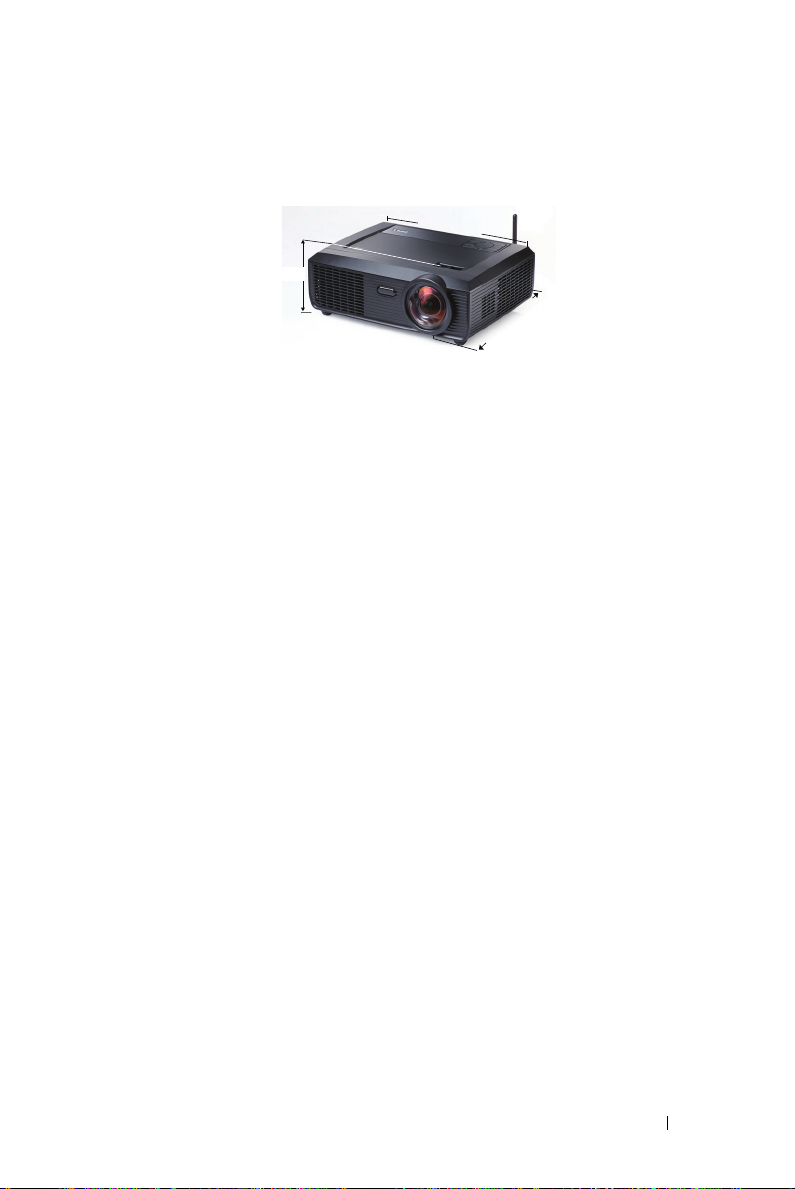

關於您的投影機

頂視圖

底視圖

4

1

6

8

9

110.00±0.15

110.00±0.15

55.00±0.10

55.00±0.10

14.00±0.10

2

3

5

1

控制面板

2

變焦調整片

3

鏡頭

4

紅外線接收端

5

鏡頭蓋

6

天線

7

壁掛安裝用安裝孔：螺絲孔 M3 x 6.5mm 深。建議轉矩 <8kgf-cm

8

三角架安裝孔：置入螺帽 1/4"*20 UNC

9

燈泡蓋

10

傾斜調整環

10

警告： 安全須知

1

請勿於會產生大量高溫的裝置附近使用投影機。

2

請勿於多灰塵區域使用投影機。灰塵可能導致系統故障並使投影機自動關閉。

3

確保投影機安裝於通風良好的區域。

4

請勿阻隔投影機上的通風口。

5

確定投影機運作於室溫中 （5℃至35℃）。

6

請勿碰觸散熱開口，因為投影機開啟時或剛關閉後散熱開口會非常高溫。

7

請勿於投影機開啟時直視鏡頭，如此可能傷害您的眼睛。

8

請勿於投影機開啟時將任何物品置於投影機前方或附近，或遮蓋其鏡頭，如
此可能造成物品融化或燒毀。

9

請勿於心律器附近使用無線投影機。

7

82.15±0.15

您的 Dell 投影機 7

10

請勿於醫療器材附近使用無線投影機。

11

請勿於微波爐附近使用無線投影機。

備註：

•

請勿自行嘗試進行投影機壁掛安裝， 應該由合格的技師安裝。

•

建議投影機壁掛式安裝工具 （
考

Dell

支援網站

•

更多資訊，請見您投影機隨附的

• S300w

投影機僅供室內使用。

support.dell.com

P/N：4TVT8/V3RTH

。

安全性資訊

。

）。更多資訊，請參

8 您的 Dell 投影機

連接您的投影機

3 4 5 6 7

2

1

2

8

9

1920 1521 161718 11

1

迷你 USB 連接端供遠端滑鼠與
韌體升級。

2

HDMI 連接端

3

VGA-A 輸出 （顯示器迴路）

4

VGA-A 輸入 （D-sub）連接端

5

S 端子連接端

6

複合影像連接端

7

RS232 連接端

8

聲音 -A 輸入連接端 連接端

9

+12V DC 輸出連接端

10

安全拴

11

聲音輸出連接端

14 12

13

12

聲音 -B 右聲道輸入連接端

13

安全纜線孔

14

聲音 -B 左聲道輸入連接端

15

麥克風連接端

16

VGA-B 輸入 （D-sub）連接端

17

USB Type B 顯示器連接端

18

USB Type A 檢視器連接端

19

RJ45 連接端

20

電源線連接端

21

天線連接端

10

連接您的投影機 9

警告： 在您開始本章節中的任何程序之前，請遵循第 7 頁上說明的安全

須知。

安裝天線

您的投影機配備有無線天線以使用無線網路。請參考第55頁上的 「無
線網路安裝」。

1

將天線鎖至您投影器背部的天線連接端。

2

如圖所示升起天線至定位。

10 連接您的投影機

連接至電腦

使用 VGA 訊號線連接至電腦

1

電源線

2

VGA 至 VGA 訊號線

3

USB-A 至迷你 USB-B 訊號線

備註： Mini USB 訊號線未隨附於您的投影機。
備註： 若您欲使用遙控器上的 「下一頁」與 「前一頁」功能，必須先

連接 Mini USB 訊號線。

連接您的投影機 11

使用 VGA 訊號線連接顯示器迴路

1

電源線

2

VGA 至 VGA 訊號線

備註： 您的投影機僅隨附一條 VGA 訊號線。額外的 VGA 訊號線可於 Dell

網站 support.dell.com 購買。

12 連接您的投影機

使用 RS232 訊號線連接電腦

1

電源線

2

RS232 訊號線

備註： RS232 訊號線並不隨附於您的投影機。有關訊號線與 RS232 遙控

器軟體，請諮詢專業安裝人員。

連接您的投影機 13

使用 USB 螢幕連接電腦

2

1

1

電源線

2

USB-A 至 USB-B 訊號線

備註： 需安裝 USB 驅動程式，請參閱第 63 頁上的 「USB 螢幕驅動程式

安裝」。

14 連接您的投影機

以無線連接至電腦

備註： 您的電腦必需具備無線功能且應正確設定以偵測無線連結。有關

如何設定無線連結，請參考您電腦的文件。

連接您的投影機 15

連接至 DVD 放影機

以 S 端子訊號線連接 DVD 放影機

1

電源線

2

S 端子訊號線

備註： S 端子訊號線並不隨附於您的投影機。您可於 Dell 網站

support.dell.com 購買 S 端子延長 （50 呎 /100 呎）線。

16 連接您的投影機

以複合視訊訊號線連接 DVD 放影機

1

電源線

2

複合視訊訊號線

備註： 複合視訊訊號線並不隨附於您的投影機。您可於 Dell 網站

support.dell.com 購買複合視訊延長 （50 呎 /100 呎）線。

連接您的投影機 17

以色差視訊訊號線連接 DVD 放影機

1

電源線

2

VGA 至色差視訊訊號線

備註： VGA 至色差視訊訊號線並不隨附於您的投影機。您可於 Dell 網站

support.dell.com 購買 VGA 至色差視訊延長 （50 呎 /100 呎）線。

18 連接您的投影機

以 HDMI 訊號線連接 DVD 放影機

1

電源線

2

HDMI 訊號線

備註： HDMI 訊號線並不隨附於您的投影機。

連接您的投影機 19

連接區域網路

欲投影影像並控制透過 RJ45 訊號線連接至網路的投影機

區域網路 （LAN）

1

電源線

2

RJ45 訊號線

備註： RJ45 訊號線並不隨附於您的投影機。

20 連接您的投影機

專業安裝選項：安裝自動螢幕驅動

1

電源線

2

12V DC 插頭

3

自動螢幕

備註： 使用尺寸為 1.7 mm （內部尺寸） x 4.00 mm （外部尺寸） x 9.5 mm

（中軸）的 12V DC 插頭連接自動螢幕與投影機。

12V DC

插頭

連接您的投影機 21

連接市售 RS232 控制盒

1

電源線

2

RS232 訊號線

3

市售 RS232 控制盒

備註： RS232 訊號線並不隨附於您的投影機。請諮詢專業技師以取得訊

號線。

22 連接您的投影機

3

使用投影機

開啟投影機

備註： 在您開啟訊號輸入來源之前 （電腦、DVD 放影機等），先開啟投

影機。電源鍵指示燈為閃爍藍光直到按下為止。

1 取下鏡頭蓋。
2 連接電源線及適用的訊號線。關於連接投影機的資訊，請參閱 第 9 頁上的

「連接您的投影機」。

3 按下

電源鍵 (

4 開啟您的訊號輸入源 ( 電腦、DVD 播放機等 )，
5 使用適當訊號線連接您的訊號輸入源與投影機。有關連接您的訊號輸入源

與投影機的說明，請參閱第 9 頁上的 「連接您的投影機」。

6 依據預設，投影機的輸入源設為 VGA-A，若有需要可改變投影機的輸入

源。

7 如果投影機同時連接多種訊號源，請按下遙控器或控制面板上的來源鍵，

選擇所要的訊號源。請參閱第 28 頁上的 「使用控制面板」與第 30 頁上的

「使用遙控器」找到來源鍵。

關閉投影機

注意： 請務必按照下列步驟關閉投影機，再拔掉電源插頭。

1 按下電源鍵。

備註： 「按下電源鍵以關閉投影機」訊息將顯示於螢幕上。5 秒鐘後訊

息將消失，或您可按下選單鍵將其清除。

2 再次按下電源鍵。冷卻風扇持續運轉大約 120 秒鐘。
3 如欲加速關閉投影機，當投影機冷卻風扇仍運轉時按住電源鍵 1 秒鐘。

備註： 在開啟投影機之前，等待 60 秒使內部溫度穩定。

4 拔掉連接電源插座和投影機的電源線。

請參閱 第28頁上的 「使用控制面板」，尋找電源鍵的位置)。

使用投影機 23

調整投影的影像

升高投影機高度

1

將投影機升高至需要的顯示角度，並使用前方兩個傾斜調整環微調顯示角度。

2

使用兩個傾斜調整環微調投影機高度。

降低投影機高度

1

降低投影機並使用前方兩個傾斜調整環微調顯示角度。

1

2

1

傾斜調整環

（傾斜角：-1 至 4 度）

2

傾斜調整環

1

1　

2

24 使用投影機

調整投影機變焦

警告： 為了避免損壞投影機，在移動投影機或將投影機放入手提袋之

前，一定要先確定變焦鏡頭和腳架已完全收回。

1

旋轉變焦調整片，直到影像清晰為止。本投影機的聚焦距離為

（

330.10 cm

1

0.5 m 至 3.3 m

變焦調整片

）。

1

49.99 cm 至

使用投影機 25

調整投影影像大小

294"

(746.76cm)

223"

(566.42 cm)

178"

(452.12 cm)

294" (746.76cm)

223" (566.42 cm)

178" (452.12 cm)

134" (340.36 cm)

ދᐙᖲ۟ᘛኟ၏ᠦ

10.83'(3.3m)

26 使用投影機

8.20'(2.5m)

6.56'(2.0m)

134"

(340.36 cm)

4.92'(1.5m)

89"

(226.06 cm)

(113.28 cm)

3.28'(1.0m)

89" (226.06 cm)

44.6"(113.28 cm)

44.6"

1.64'(0.5m)

最大

螢幕
( 對角線 )

最小

最大

（寬 x 高）

螢幕尺寸

最小

（寬 x 高）

最大

Hd

投影距離

* 本表格僅供使用者參考。

最小

44.6"
(113.28 cm)

44.6"
(113.28 cm)

37.80" X

23.62"

(96 cm X
60 cm)

37.80" X

23.62"

(96 cm X 60
cm)

2.93"
(7.44 cm)

2.93"
(7.44 cm)

1.64'
(0.5 m)

89"
(226.06 cm)

89"
(226.06 cm)

75.59" X

47.24"

(192 cm X
120 cm)

75.59" X

47.24"

(192 cm X
120 cm)

5.86"
(14.87 cm)

5.86"
(14.87 cm)

3.28'
(1.0 m)

134"
(340.36cm)

134"
(340.36cm)

113.39" X

70.87"

(288 cm X
180 cm)

113.39" X

70.87"

(288 cm X
180 cm)

8.79"
(22.32 cm)

8.79"
(22.32 cm)

4.92'
(1.5 m)

178"
(452.12 cm)

178"
(452.12 cm)

151.18" X

94.49"

(384 cm X
240 cm)

151.18" X

94.49"

(384 cm X
240 cm)

11.71"
(29.74 cm)

11.71"
(29.74 cm)

6.56'
(2.0 m)

223"
(566.42 cm)

223"
(566.42 cm)

188.98" X

118.11"

(480 cm X
300 cm)

188.98" X

118.11"

(480 cm X
300 cm)

14.64"
(37.19 cm)

14.64"
(37.19 cm)

8.20'
(2.5 m)

294"
(746.76 cm)

294"
(746.76cm)

249.21" X

155.91"

(633 cm X
396 cm)

249.21" X

155.91"

(633 cm X
396 cm)

19.33"
(49.09 cm)

19.33"
(49.09 cm)

10.83'
(3.3 m)

使用投影機 27

使用控制面板

1 3

2

4

10

9 8

1

電源 開啟或關閉投影機。如需詳細資訊，請參閱第

7

5

6

23 頁上的 「開啟投影機」及第 23 頁上的 「關
閉投影機」。

2

上 ／梯形調整 按下以瀏覽螢幕上顯示 （OSD）項目。

按下以調整因投影機擺設角度所造成的影像變
形（+40/-35 度）。

3

「燈泡」警告指示燈 若 「燈泡」橘色指示燈亮起或閃爍，可能是由

下列的問題所造成：

• 燈泡已接近其使用壽命

• 燈泡模組未正確安裝

• 燈泡驅動器故障

• 色輪故障

如需詳細資訊，請參閱第 90 頁上的 「投影機
的疑難排解」及第 94 頁上的 「指示信號」。

4

「溫度」警告指示燈 若 「溫度」橘色指示燈亮起或閃爍，可能是由

下列的問題所造成：

• 投影機的內部溫度過高

• 色輪故障

如需詳細資訊，請參閱第 90 頁上的 「投影機
的疑難排解」及第 94 頁上的 「指示信號」。

28 使用投影機

5

輸入 按此鍵可確認選取的項目。

6

紅外線接收端 將遙控器對向紅外線接收端，並按下一按鈕。

7

右 ／自動調整 按下以瀏覽螢幕上顯示 （OSD）項目。

按此鍵可使投影機與輸入源同步。

備註： 當螢幕顯示功能 （OSD）顯示時，

將無法使用 自動調整。

8

下 ／梯形調整 按下以瀏覽螢幕上顯示 （OSD）項目。

按下以調整因投影機擺設角度所造成的影像變
形（+40/-35 度）。

9

左 ／來源 按下以瀏覽螢幕上顯示 （OSD）項目。

若投影機同時連接多種訊號源，請按此鍵選擇

「類比 RGB」、「複合」、「色差 （YPbPr，透

過 VGA）」、「HDMI」與

「S- 端子」輸入源。

10

選單 按此鍵可啟動 OSD。使用方向鍵和選單鍵可瀏

覽整個 OSD。

使用投影機 29

使用遙控器

15

16

1

2

3

4

17

18

19
21
20

22

23

24

25

26

1

電源 開啟或關閉投影機。如需詳細資訊，請參閱第

5

6

7

8
9

10

11
12

14

13

23 頁上的 「開啟投影機」及第 23 頁上的 「關
閉投影機」。

2

輸入

3

右

4

下 按下以瀏覽螢幕上顯示 （OSD）項目。

按此鍵可確認選項。

按下以瀏覽螢幕上顯示 （OSD）項目。

30 使用投影機

5

雷射 將遙控器指向螢幕，按住雷射鍵啟動雷射光。

警告： 啟動時，請勿直視雷射點。避免

雷射光直射眼睛。

6

縱橫比 按下以改變顯示影像的縱橫比。

7

梯形畫面調整

8

上一頁

9

下一頁

10

梯形畫面調整

11

S 端子 按下以偵測 S- 端子訊號。

12

視訊 按下以偵測複合視訊訊號。

13

視頻模式 投影機的預設組態已經過最佳化調整，能以最

14

空白螢幕 按下以隱藏／顯示影像。

15

上 按下以瀏覽螢幕上顯示 （OSD）項目。

16

左

按下以調整因投影機擺設角度所造成的影像變
形（+40/-35 度）。

按此鍵可移至上一頁。

備註： 若您希望使用上一頁功能則必須連

接迷你 USB 訊號線。

按此鍵可移至下一頁。

備註： 若您希望使用下一頁功能則必須連

接迷你 USB 訊號線。

按下以調整因投影機擺設角度所造成的影像變
形（+40/-35 度）。

佳效果顯示資料 （投影片）或影像 （電影、遊
戲等等）。
按下視頻模式鍵切換 「簡報模式」、「明亮模
式」、「電影模式」、「sRGB」，或 「自訂模

式」。
按一下視頻模式鍵會顯示目前的顯示模式， 再

按一下視頻模式鍵即可切換至不同模式。

按下以瀏覽螢幕上顯示 （OSD）項目。

17

選單 按此鍵可啟動 OSD。

18

靜音 按此鍵可使投影機的喇叭靜音或解除靜音。

19

縮放 + 按此鍵可增加影像。

20

縮放 - 按此鍵可減少影像。

21

增加音量

按此鍵可提高音量。

使用投影機 31

22

降低音量 按此鍵可降低音量。

23

靜止 按下可暫停螢幕影像，再按一次 「靜止」可解

除靜止的影像。

24 VGA

25

輸入源 若投影機同時連接多種訊號源，請按此鍵選擇

26

自動調整 按此鍵可使投影機與輸入源同步。若顯示

按下以選擇 VGA 來源。

「類比 RGB」、「複合」、「色差 （YPbPr，透

過 VGA）」、「 HDMI」與 「S 端子」輸入源。

OSD，則無法使用自動調整功能。

32 使用投影機

安裝遙控器電池

備註： 不使用時請將電池自遙控器取出。

1 按下阻片開啟電池室蓋。

1

2 檢查電池上電極標示 （+/-）。

3 置入電池並依據電池室上的標示正確對準電極。

備註： 避免混雜使用不同類型的電池或同時使用新

與舊的電池。

4 將電池蓋推回。

2

3

4

使用投影機 33

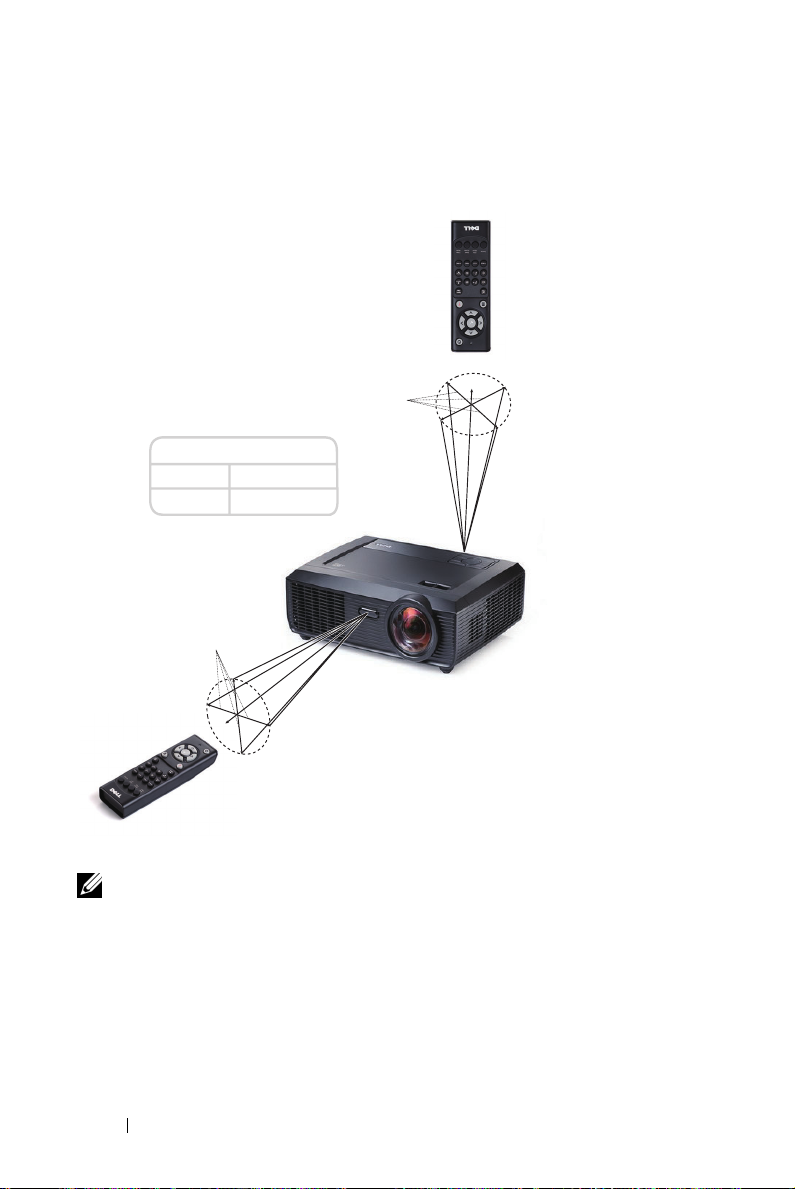

遙控器運作範圍

ُ࡙

ُ࡙

ຽᚔ

ၼհጒ൜

±20°

7ϴЏ/22.97Џ

ُ࡙

ຽᚔ

ຽᚔ

備註： 實際運作範圍可能與圖示稍許不同。電池電量低亦可能造成遙控

器無法正常操作投影機。

34 使用投影機

使用螢幕顯示功能表

• 本投影機具備多國語言的螢幕顯示選單 (OSD)，無論有沒有輸入源都可以顯
示。

• 欲瀏覽 「主選單」中的索引標籤，請按投影機控制面板或遙控器上的 或

鍵。

• 欲選擇子選單，請按投影機控制面板或遙控器上的 鍵。

• 欲選擇一選項，請按投影機控制面板或遙控器上的 或 鍵。顏色將轉
變為深藍色， 被選取的項目會變成深藍色。

• 使用控制面板或遙控器上的 或 鍵調整設定。

• 如要返回 「主選單」，請至 「返回」索引標籤，並按下控制面板或遙控器
上的 鍵。

• 欲退出 OSD，請至 「離開」索引標籤並直接按下控制面板或遙控器上的

鍵或選單鍵。

主選單

自動調整

「自動調整」功能可於電腦模式中自動調整投影機的水平、垂直、頻率及相

位。執行 「自動調整」時，下列訊息將顯示於螢幕上：

使用投影機 35

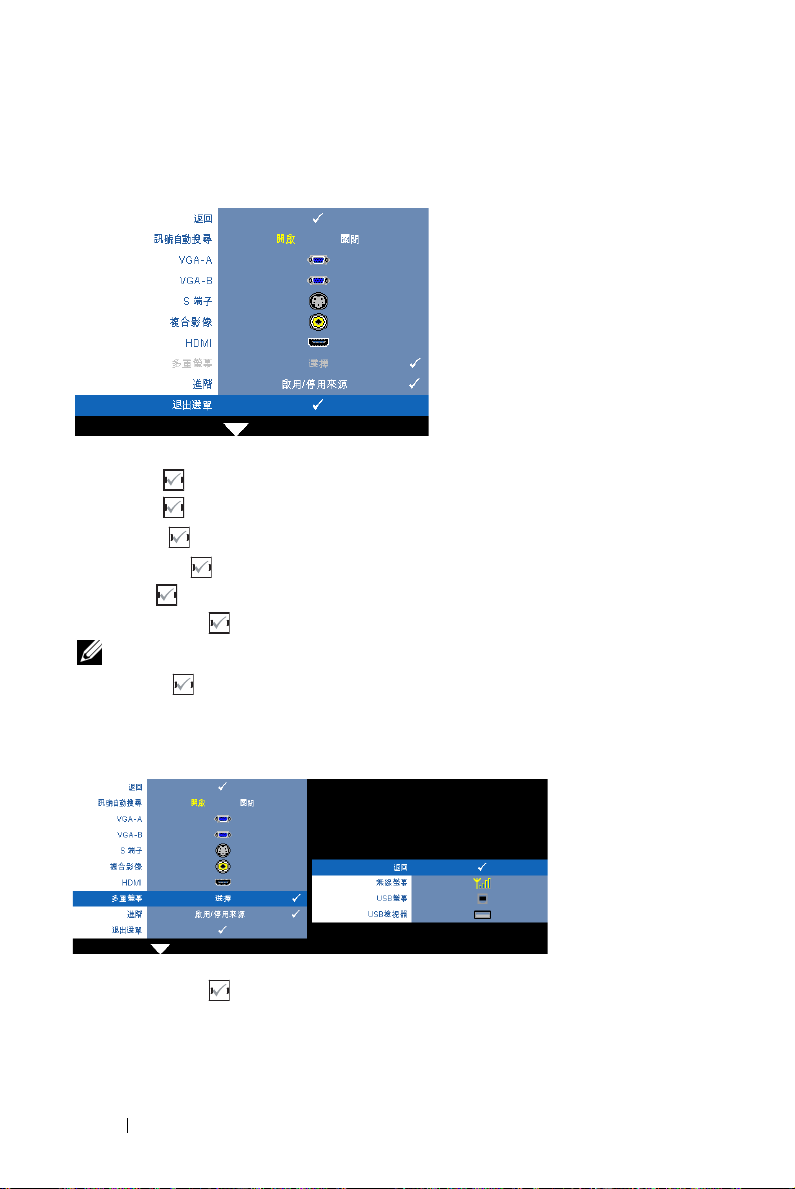

輸入選擇

「輸入選擇」選單使您可選擇您的投影機輸入源。

訊號自動搜尋 —選擇關閉

（預設）鎖定目前的輸入訊

號。當訊號自動搜尋模式設成
關閉時，可以按來源鍵手動選
擇輸入訊號。選擇開啟自動偵
測可使用的輸入訊號， 投影機
開啟時，若您按下來源鍵，投
影機將自動尋找下一個可用的
輸入訊號。

VGA-A—按 偵測 VGA-A 訊號。
VGA-B—按 偵測 VGA-B 訊號。

S 端子 —按 以偵測 S- 端子訊號。
複合影像 —按 以偵測 「複合影像」訊號。

HDMI—按 以偵測 HDMI 訊號。

多重顯示 —按下 啟動 「輸入選擇多重顯示」選單。

備註： 「無線 / 網路」開啟後可使用多重螢幕。預設為停用。

進階 —按下 啟動 「輸入選擇進階」選單。

輸入選擇多重顯示

「輸入選擇多重顯示」選單可讓您啟用無線顯示、USB 顯示與 USB 檢視。

無線顯示 —按下 存取投影機的 「無線指南」螢幕。請參閱第 56 頁的無線
指南螢幕。

USB 顯示 —允許經由 USB 線在投影機顯示個人電腦 / 筆記型電腦畫面。請參
閱第 63 頁上的 「USB 螢幕驅動程式安裝」。

36 使用投影機

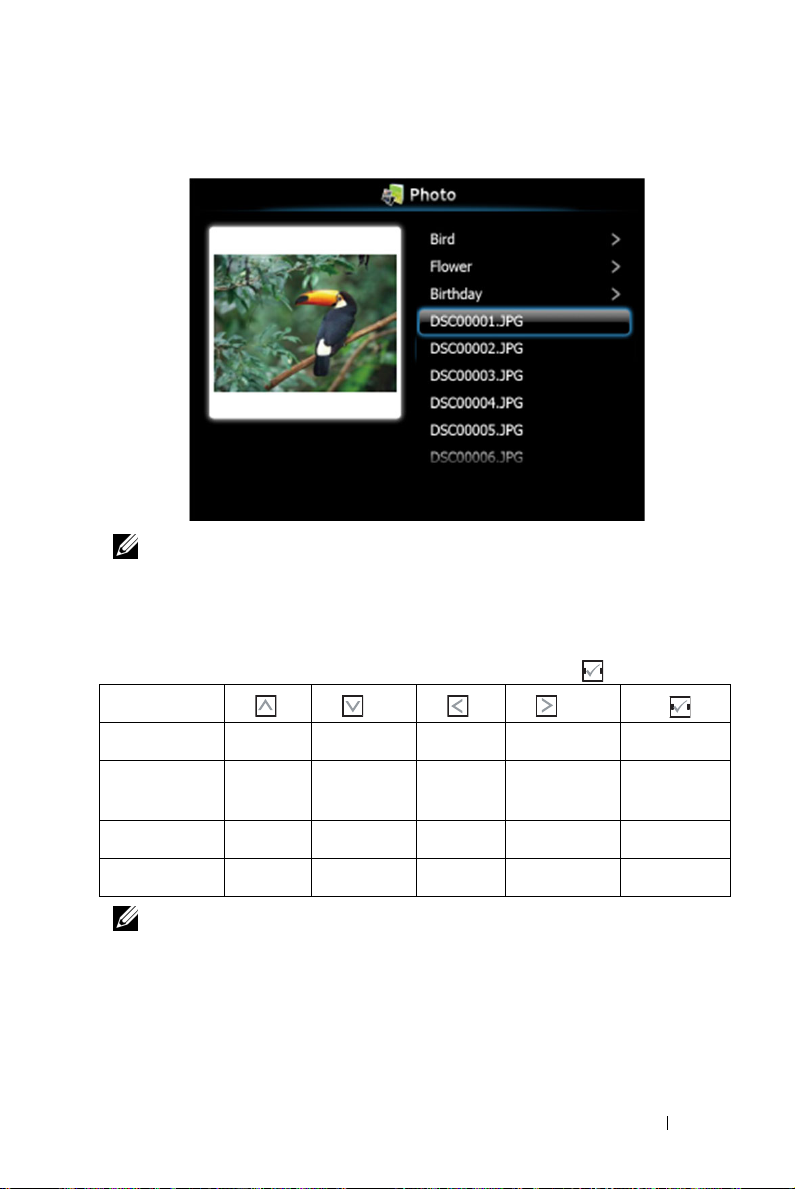

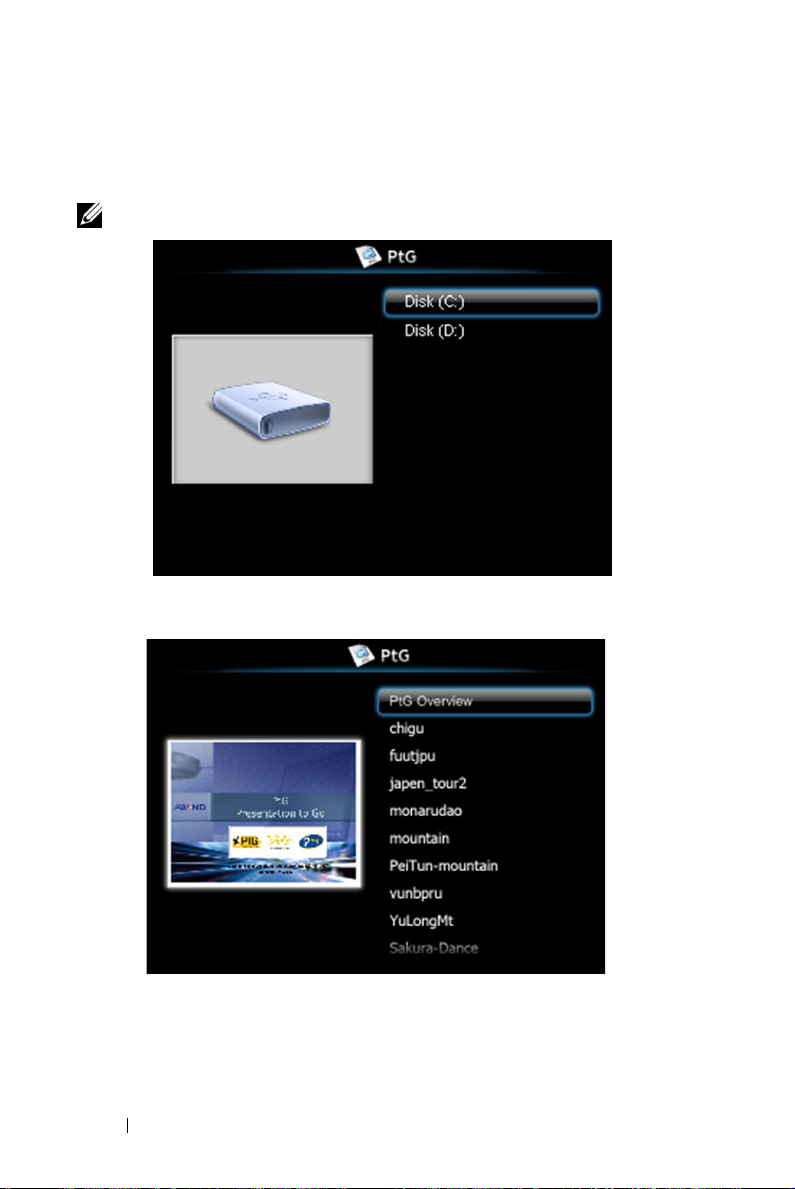

USB 檢視 —允許顯示 USB 隨身碟的相片和 PTT 檔案。請參閱第 64 頁上的

「安裝 Presentation to Go （行動簡報；PtG）」。

輸入選擇進階

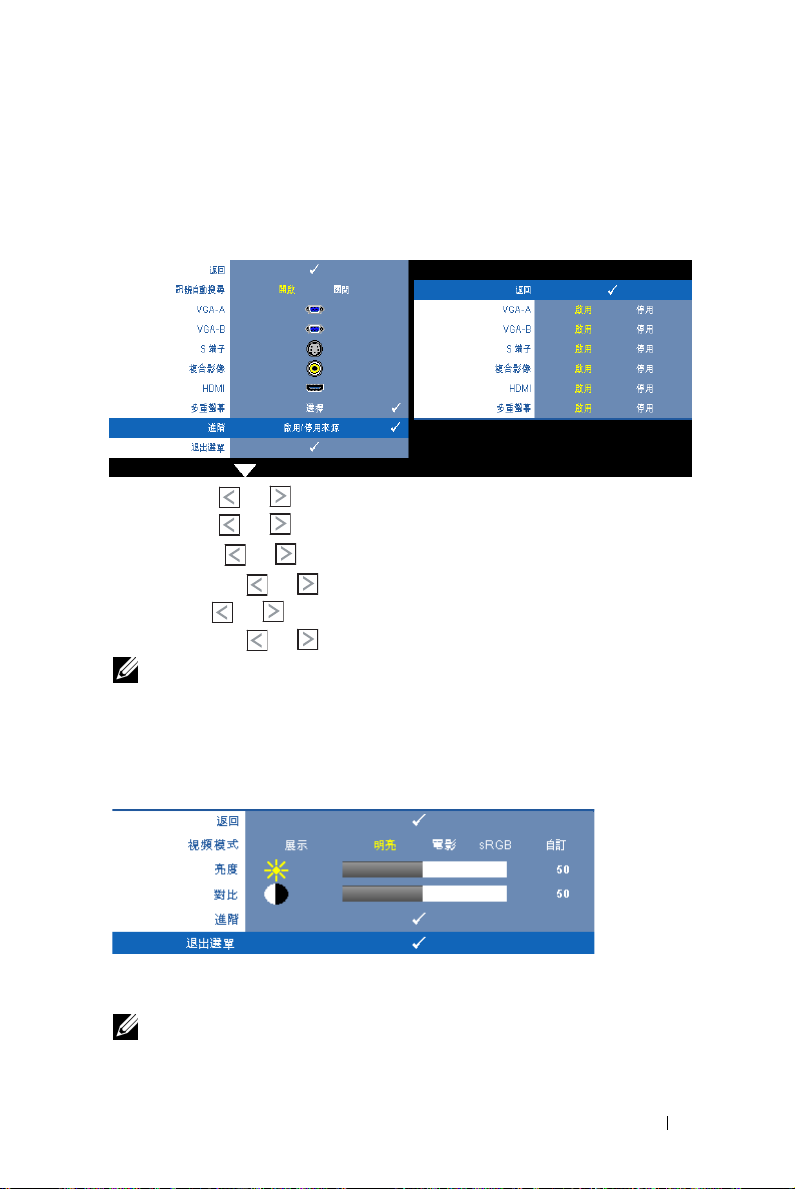

「輸入選擇進階」選單讓您啟用或停用輸入來源。

VGA-A—使用 與 啟用或停用 VGA-A 輸入。
VGA-B—使用 與 啟用或停用 VGA-B 輸入。

S 端子 —使用 與 啟用或停用 S- 端子輸入。
複合影像 —使用 與 啟用或停用 「複合影像」輸入。

HDMI—使用 與 啟用或停用 HDMI 輸入。

多重顯示 —使用 與 啟用或停用多重顯示輸入。

備註： 您無法停用您目前的輸入來源。任何時候皆必須啟用最少兩個輸

入來源。

圖形 （在電腦模式）

使用圖形選單，您可調整您投影機的顯示設定。圖形選單提供下列選項：

視頻模式 —供您將顯示影像最佳化：展示、明亮、電影、sRGB （提供更精準
的色彩呈現），以及自訂 （可依您的喜好來設定）。

備註： 若您調整 「亮度」、「對比」、「飽和度」、「鮮明度」、「色

調」，與 「進階」等設定，投影機自動切換為 「自訂」。

使用投影機 37

亮度 —使用 和 調整影像的亮度。
對比 —使用 和 調整顯示對比。
進階 —按下 啟動 「圖形進階」選單。請參閱第 39 頁上的 「圖形進階」。

圖形 （在視頻模式）

使用圖形選單，您可調整您投影機的顯示設定。圖形選單提供下列選項：

視頻模式 —供您將顯示影像最佳化：展示、明亮、電影、sRGB （提供更精準
的色彩呈現），以及自訂 （可依您的喜好來設定）。

備註： 若您調整亮度、對比、飽和度、鮮明度、色調，與進階等設定，

投影機自動切換為自訂。

亮度 —使用 和 調整影像的亮度。
對比 —使用 和 調整顯示對比。
飽和度 —供您將視訊訊號源由黑白調整至色彩飽和。按 減少影像中的色

彩量，按 增加影像中的色彩量。

鮮明度 —按
色調 —按 增加影像中的綠色，按 增加影像中的紅色 （僅 NTSC 訊號

時可選擇）。

進階 —按下 啟動圖形進階選單。請參閱下方 「圖形進階」。

備註： 飽和度、鮮明度，與色調僅於輸入來源為 「複合」或 「S- 端子」

時可用。

減少鮮明度，按

增加鮮明度。

38 使用投影機

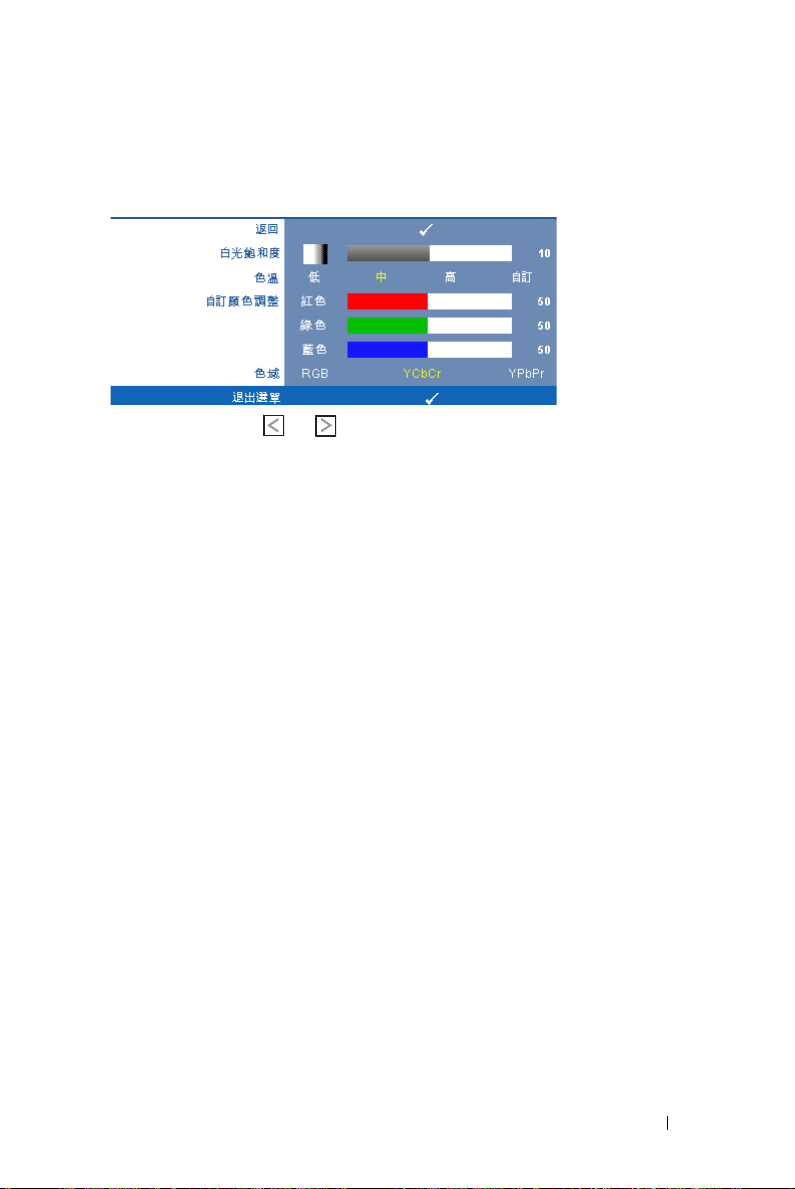

圖形進階

使用 「圖形進階」選單，您可調整您投影機的顯示設定。「圖形進階」選單提
供下列選項：

白光飽和度 —使用 和 調整顯示白光飽和度。
色溫 —供您調整色溫。色溫較高時螢幕顯得較偏冷色系，色溫較低時則顯得

較偏暖色系。當您調整色彩調整選單中的值時，會啟動 「自訂」模式。數值
將儲存於 「自訂」模式中。

自訂顏色調整 —供您手動調整紅色、綠色及藍色。
色域 —允許您選擇色域，選項有：「RGB」、「 YCbCr」與 「YPbPr」。

使用投影機 39

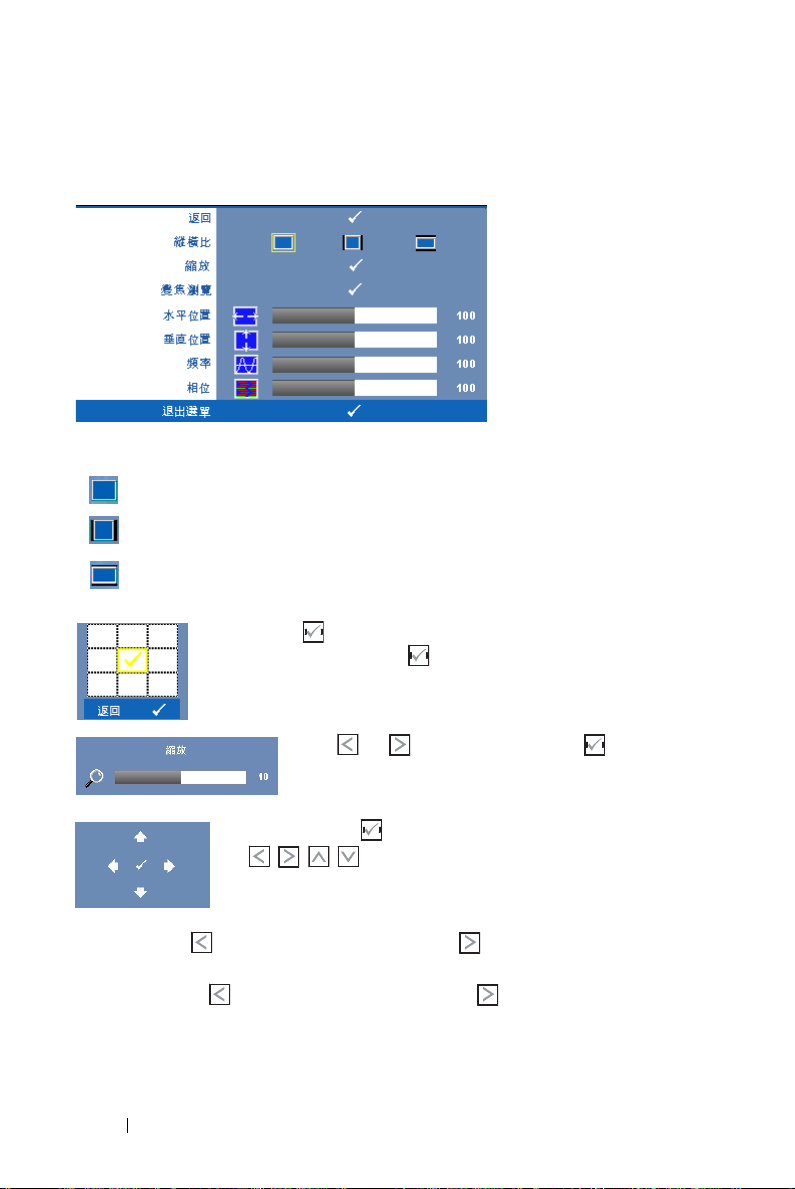

顯示 （在電腦模式）

使用顯示選單，您可調整您投影機的顯示設定。圖形選單提供下列選項：

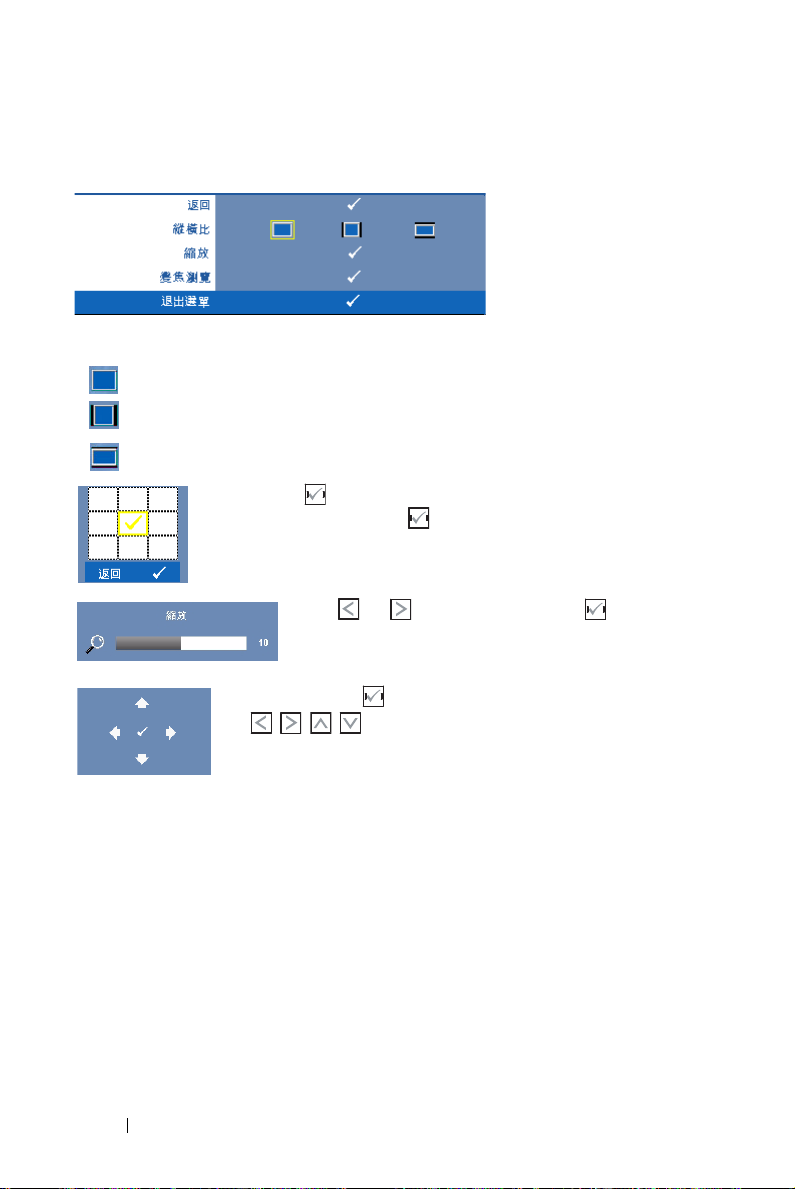

縱橫比 —讓您選擇一個縱橫比，調整影像顯示的方式。

• 原始 ─ 根據輸入源維持投射影像的縱橫比。

• 4:3 ─ 縮放輸入源以符合螢幕大小並投射 4:3 影像。

• 寬螢幕─ 縮放輸入源以符合螢幕寬度並投射寬螢幕影像。

Z

OOM—按下 啟動縮放選單。

選擇要縮放的區域並按下 檢視縮放的影像。

按下 或 調整影像縮放並按下 檢視。

變焦瀏覽 —按下 啟動變焦瀏覽選單。
按 瀏覽投影螢幕。

水平位置 —按 使影像的水平位置往左移，按 使影像的水平位置往右
移。

垂直位置 —按下 使影像的垂直位置往下移，按 使影像的垂直位置往上
移。

40 使用投影機

頻率 —供您改變顯示資料頻率以配合您電腦顯示卡的頻率。若您看見垂直閃
爍線條，請使用 「頻率」控制將線條減至最少。這只能粗略地調整。

相位 —使顯示信號與顯示卡同步。若您發現影像不穩或閃爍，請使用相位加
以修正。這是精確的調整。

使用投影機 41

顯示 （在視頻模式）

使用顯示選單，您可調整您投影機的顯示設定。圖形選單提供下列選項：

縱橫比 —讓您選擇一個縱橫比，調整影像顯示的方式。

• 原始 ─ 根據輸入源維持投射影像的縱橫比。

• 4:3 ─ 縮放輸入源以符合螢幕大小並投射 4:3 影像。

• 寬螢幕─ 縮放輸入源以符合螢幕寬度並投射寬螢幕影像。

縮放 —按下 啟動縮放選單。
選擇要縮放的區域並按下 檢視縮放的影像。

按下 或 調整影像縮放並按下 檢視。

變焦瀏覽 —按下 啟動變焦瀏覽選單。
按 瀏覽投影螢幕。

42 使用投影機

燈泡

燈泡選單提供下列選項：

燈泡時數 —顯示從燈泡計時器重新設定後開始運作的時數。
燈泡時間重設 —選擇是以重設燈泡計時器。

設定

「設定」選單讓您調整 「語言」、「投影機模式」、「垂直梯形修正」、「提示

音量」、「待命 VGA 輸出」、「3D 顯示」與 「無線／網路」設定。

使用投影機 43

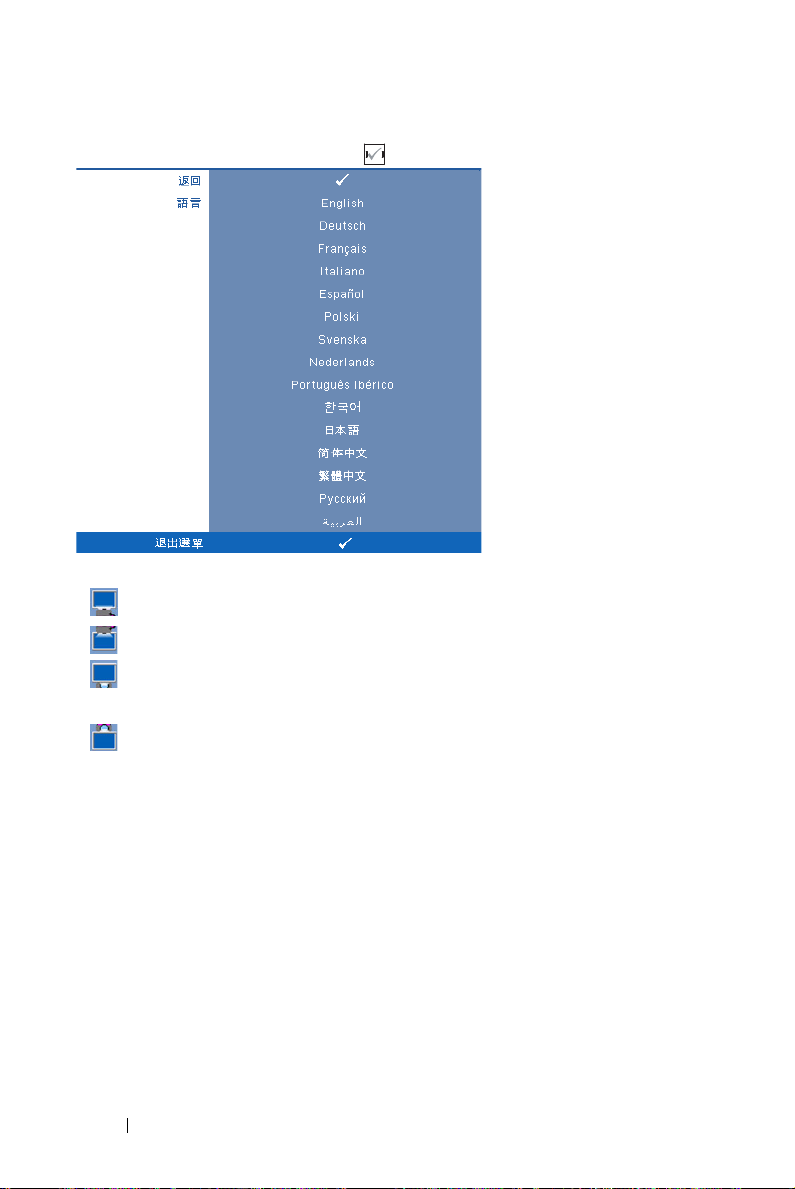

語言 —讓您設定 OSD 的語言。按下 啟動語言選單。

投影機模式 —使您可根據投影機固定方式選擇投影機模式。

• 前投影 - 桌上 — 預設選項。

• 前投影 - 壁掛式 — 當你選擇此功能時，投影機的影像會上下顛倒

• 背投影 - 桌上 — 當你選擇此功能時，投影機將會將影像左右反轉，如

此您便可於透明螢幕背面投影。

• 背投影 - 壁掛式 — 投影機將影像上下左右反轉。您可使用壁掛式投影
從透明螢幕的後方投影。

自動梯形修正 —選擇開啟啟動自動校正投影機傾斜造成的垂直影像失真。
垂直梯形修正 —讓您設定電源開啟／關閉的提示音音量 （關閉、低、中或

高）。
提示音量 —讓您設定電源開啟 / 關閉、警告與命令鍵提示音的音量 （關閉、

低、中或高）。
待命 VGA 輸出 —於投影機待命狀態時選擇 「開啟」或 「關閉」 VGA 輸出功

能。預設為 「關閉」。
3D 顯示 —選擇 「開啟」以啟用 3D 顯示功能。預設為 「關閉」。

44 使用投影機

備註：

1. 若您希望體驗 3D 感受，您必需具備部分其他元件，包括：
a 具有 120 Hz 訊號輸出四組緩衝顯示卡的個人電腦 / 筆記電腦。
b 具有 DLP Link™ 的 「有效」 3D 眼鏡。
c3D 內容。參閱 「註 4」。
d3D 顯示器 （範例：Stereoscopic 播放器）

2. 在符合下列任何情況時啟用 3D 功能：
a 具有透過 VGA 或 HDMI 輸出 120 Hz 訊號能力顯示卡的個人電腦 / 筆記電

腦。

b 透過視視訊與 S 端子輸入一組 3D 內容。

3. 當投影機偵測到任一輸入 （上述）時，「設定」 -> 「3D 顯示」螢幕顯示選
單（OSD）上的啟用 3D 顯示便可作用。

4. 目前 3D 支援時機如下：
a VGA/HDMI 1280 x 720 120 Hz

b 複合 /S 端子 60 Hz
c 色差 480i

5. 建議筆記電腦的 VGA 訊號為單一模式輸出 （不建議雙模式）。

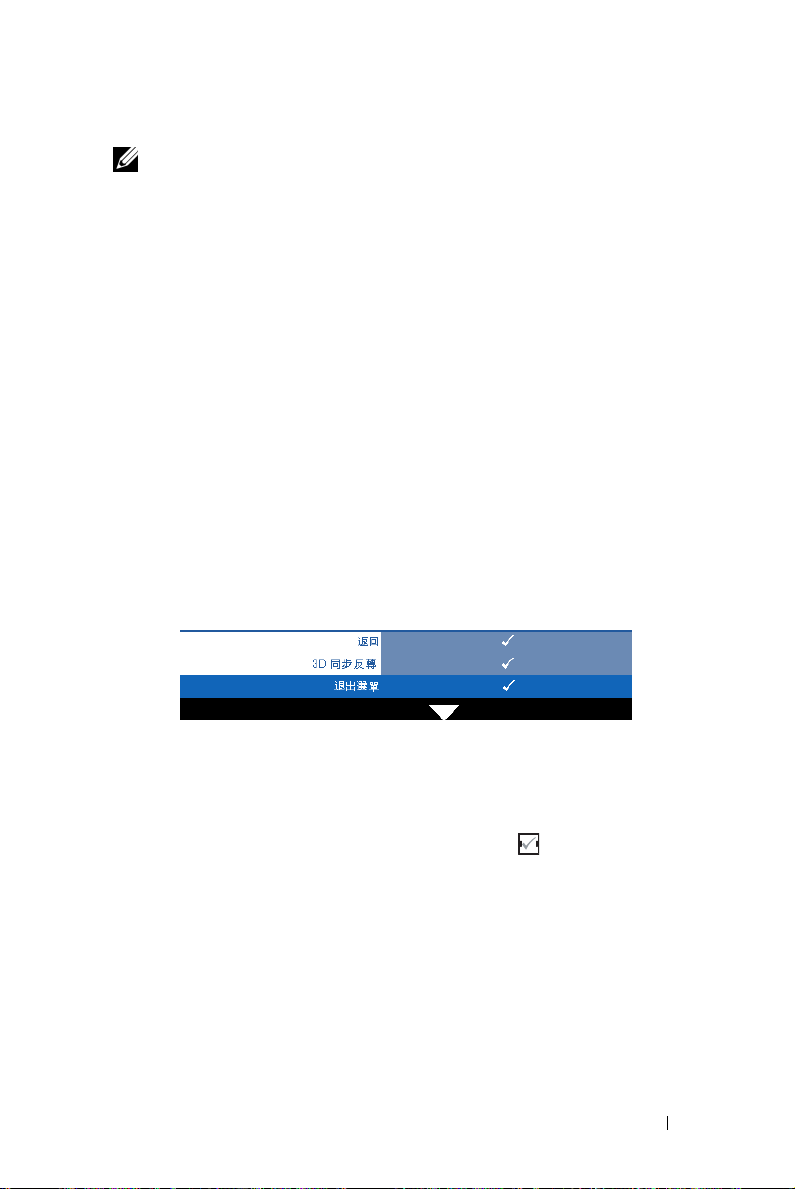

3D 同步反轉 —

若您戴上 DLP 3D 眼鏡時看見不連續或重疊的影
像，您可能需要執行 「反轉」以取得最佳的左 / 右影像組合，才
能看到正確的影像。（適用 DLP 3D 眼鏡）

無線／網路 —選擇 開啟啟用無線／網路功能。按下 進行無線／網路設定。

使用投影機 45

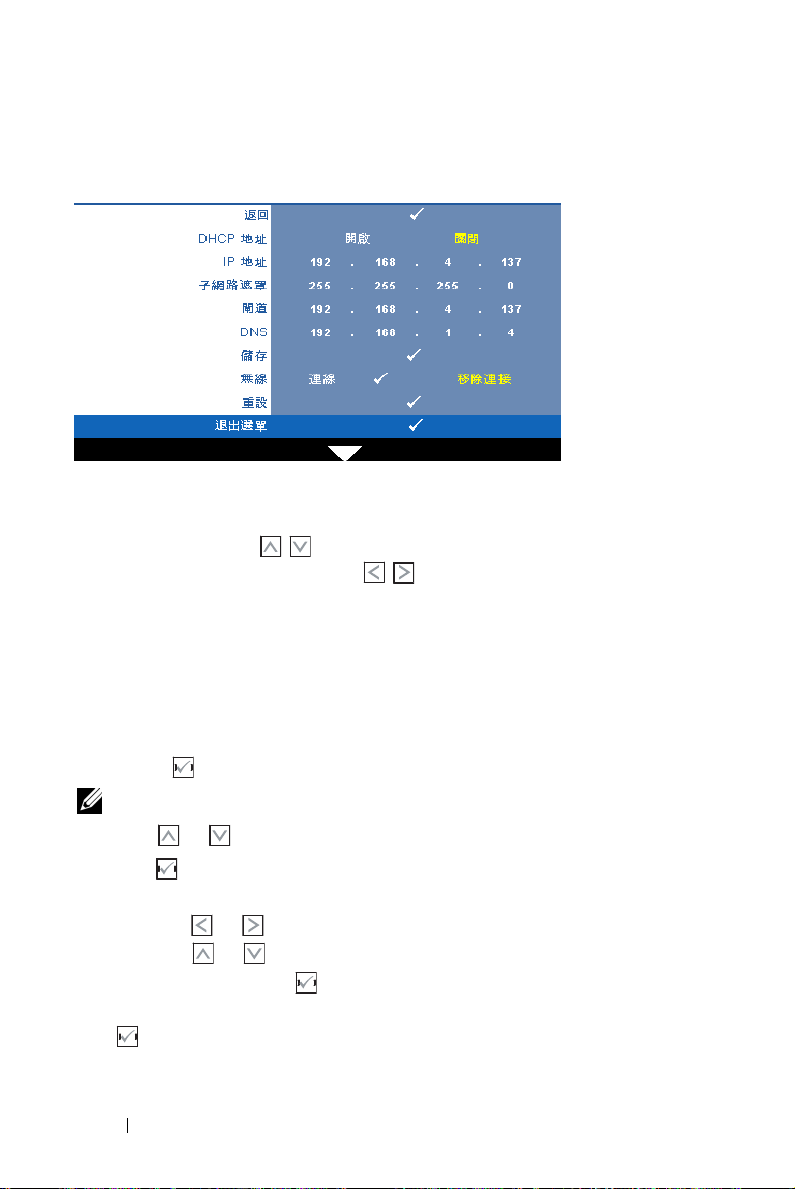

無線／網路

「無線／網路」選單讓您設定網路連線設定。

DHCP 位址 —若 DHCP 伺服器存在於投影機連線的網路中，當您選擇 DHCP
開啟時將自動取得 IP 位址。若 DHCP 為關閉，必須手動設定 IP 位址、子網
路遮罩與通訊閘。使用 選擇 IP 位址、子網路遮罩與通訊閘的數目。鍵
入 Enter 鍵確認每個數字，然後使用 設定下一個項目。

IP 位址 —自動或手動指定連接至網路的投影機 IP 位址。

子網路遮罩 —設定網路連線的子網路遮罩。

閘道 —若您以手動設定，請與您的網路 / 系統管理員確認閘道位址。

DNS—若您以手動設定，請與您的網路 / 系統管理員確認 DNS 伺服器 IP 位
址。

儲存 —按下 儲存於網路組態設定中所作的變更。

備註：

1

使用

和

2

按下
項會以黃色反白顯示）

a

使用

b

使用

c

設定完成後，按下

3將 IP

4

46 使用投影機

位址、子網路遮罩、閘道及

鍵儲存設定。

若選擇 「儲存」但未按下輸入鍵，系統將維持原始設定。

鍵選擇

鍵輸入

IP

位址、子網路遮罩、閘道、

和

和

鍵選擇選項。

鍵設定數值。

IP

位址、子網路遮罩、閘道、

鍵退出選單。

DNS

設定完成後，選擇 「儲存」並按下

DNS

DNS

及儲存。

設定數值。（已選取選

無線 —預設為連接。選擇移除連線停用無線連接僅使用 LAN 網路。

備註： 建議您使用無線連接的預設設定。

重設 —按 重設網路組態設定。

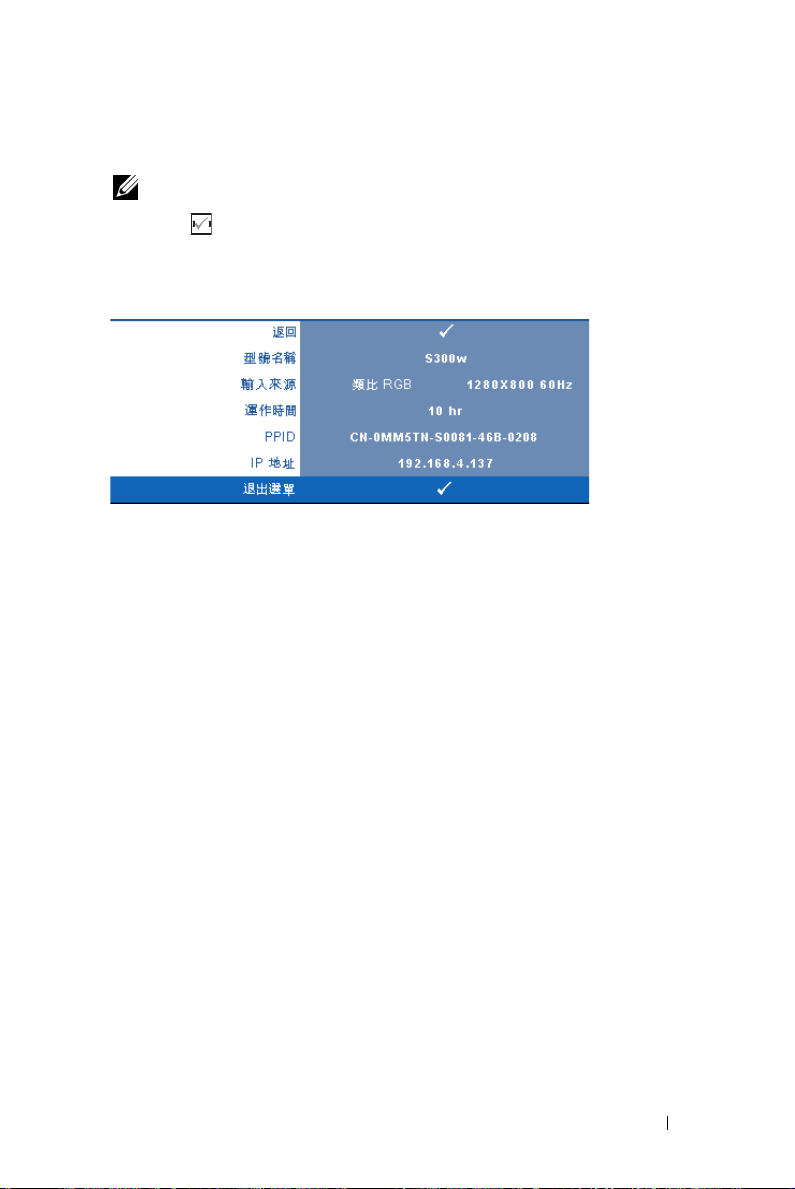

資訊

「資訊」選單顯示目前投影機設定。

使用投影機 47

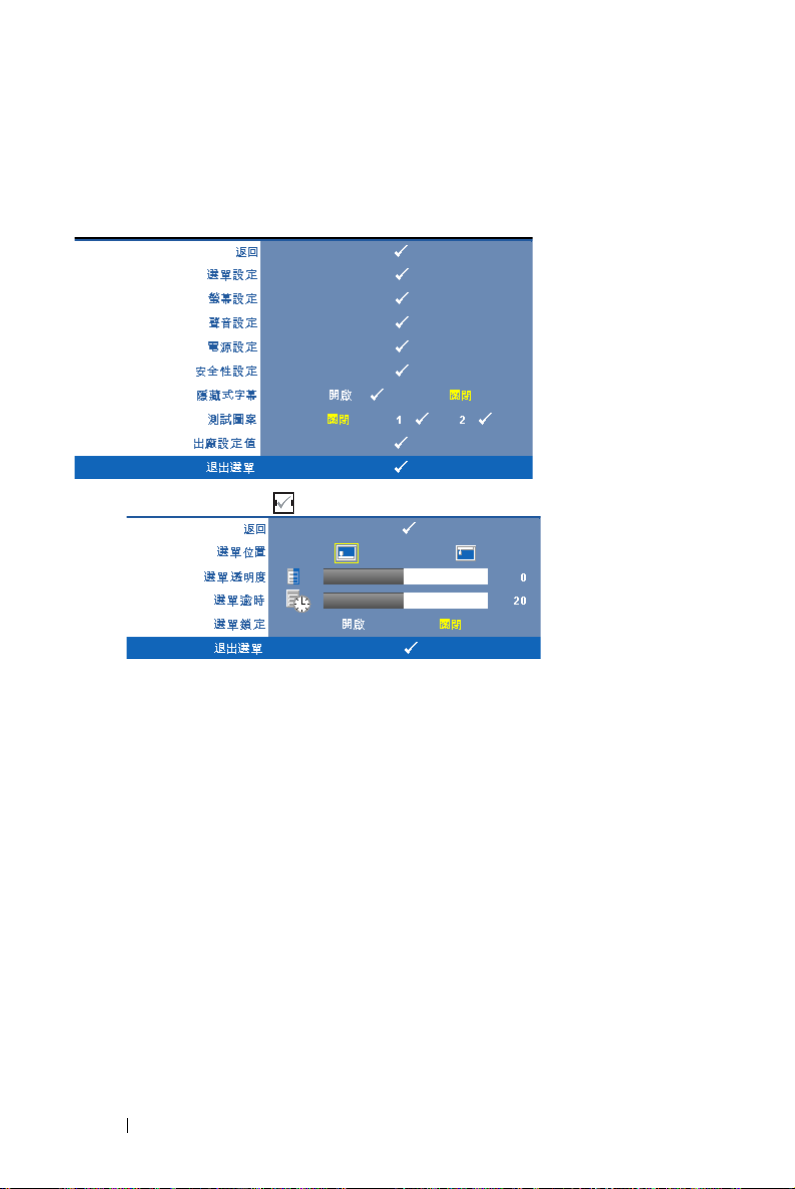

其他

「其他」選單讓您改變 「選單」、「螢幕」、「聲音」、「電源」、「安全性」與
「字幕」（僅供 NTSC）等設定。您亦可執行 「測試圖案」與 「出廠設定

值」。

選單設定 —選擇並按下 啟動選單設定。選單設定包含下列選項：

選單位置 —讓您改變 OSD 在螢幕上的位置。
選單透明度 —選擇以改變 OSD 背景的透明度。
選單逾時 —讓您調整 OSD 逾時的時間。根據預設，20 秒無動作則

OSD 將消失。

選單鎖定 —選取開啟可啟用 「選單鎖定」並隱藏 OSD 選單， 選擇關

閉停用 「選單鎖定」。若欲停用選單鎖定功能並使 OSD 消失，按下控
制面板上或遙控器上的選單鍵持續 15 秒，則停用此功能。

48 使用投影機

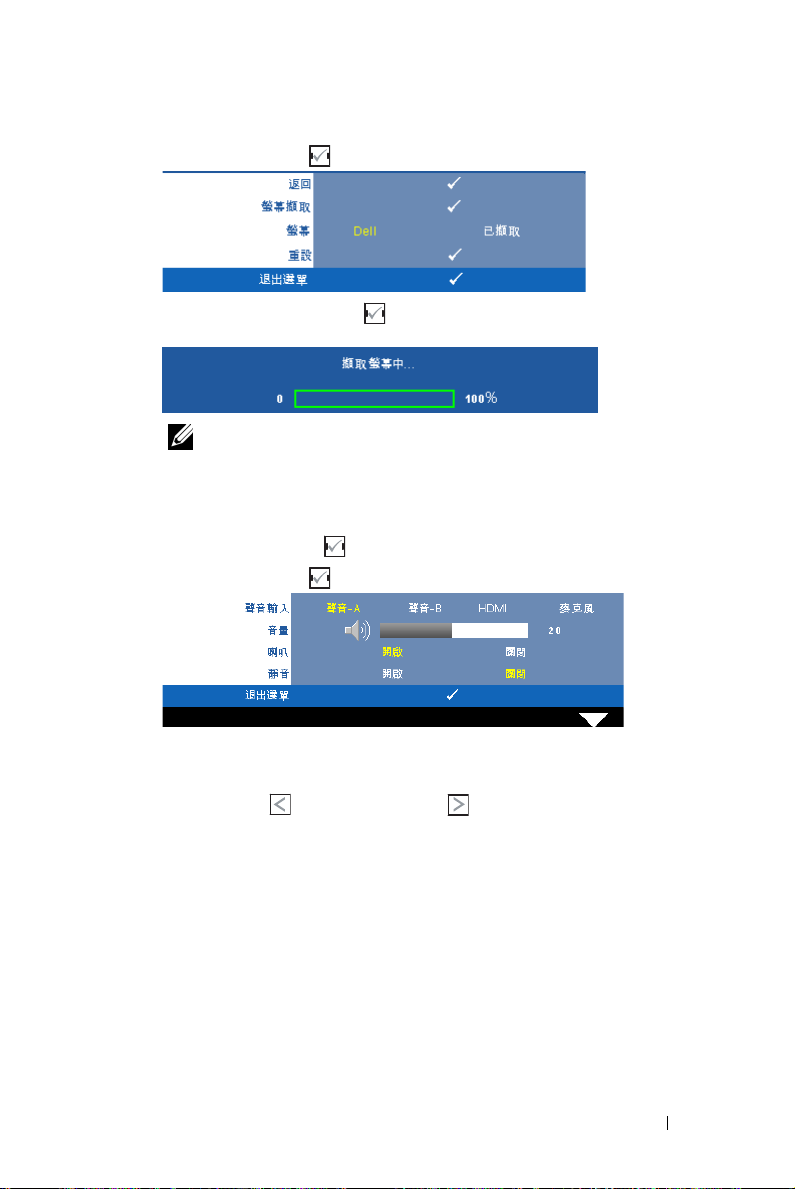

螢幕設定 —選擇並按下 啟動螢幕設定。螢幕設定選單包含下列選項：

螢幕擷取 —選擇並按下 以擷取螢幕顯示，遵循下列螢幕上顯示的

訊息。

備註： 欲擷取完整影像，確定連接至投影機的輸入訊號解析度為

1280 x 800。

螢幕 —選擇 Dell 使用 Dell 商標作為桌布。選擇已擷取設定擷取的影

像為桌布。

重設 —選擇並按下 以刪除擷取的相片並重設為預設設定。

聲音設定 —選擇並按下 變更聲音設定。聲音設定選單包含下列選項：

聲音輸入 —選擇 「聲音」輸入來源，選項有：聲音 -A、聲音 -B、

HDMI 與麥克風。

音量 —按下 可降低音量，按下 可提高音量。
喇叭 —選擇開啟啟動喇叭。選擇關閉則停用喇叭。
靜音 —讓您使聲音輸入與聲音輸出靜音。

使用投影機 49

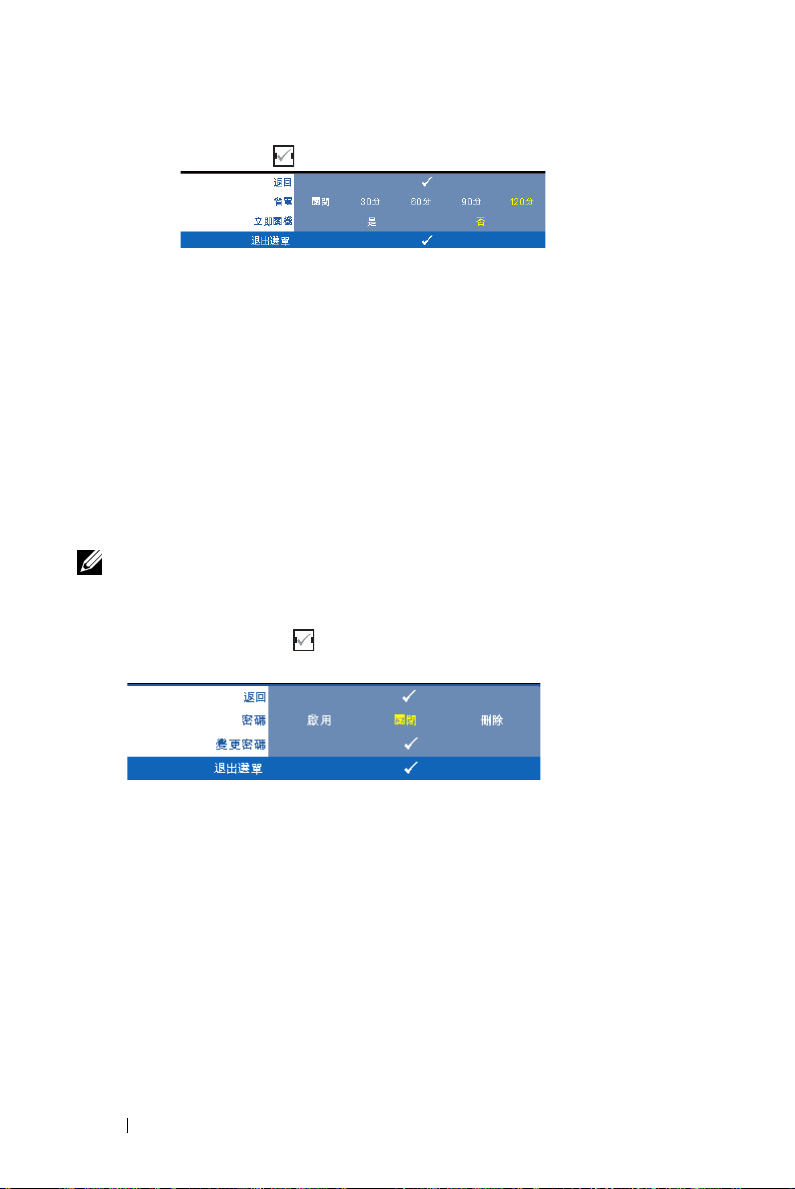

電源設定 —選擇並按下 啟動電源設定。電源設定選單包含下列選項：

省電 —選擇關閉則停用省電模式。根據預設，投影機設定為 120 分鐘

無活動後便進入省電模式。切換至省電模式之前螢幕上顯示一個 60 秒
倒數警告訊息。倒數期間按下任何鍵停止省電模式。

您亦可設定不同的延遲期間以進入省電模式。延遲期間指的是您想讓
投影機在沒有訊號輸入的情形下等待的時間， 省電可設為 30、60、
90，或 120 分鐘。

若於延遲期間內未偵測到輸入訊號，投影機將關閉燈泡並進入省電模
式。若於延遲期間內偵測到輸入訊號，投影機將自動開啟。如於省電
模式中兩小時內未偵測到輸入訊號，投影機將由 「省電」模式切換至

「電源關閉」模式。欲開啟投影機請按下 「電源」鍵。

立即關機 —選擇是則按一次電源鍵即可關閉投影機。此功能使投影機
快速關閉並加速風扇速度。快速關機時將產生較高的聽覺噪音。

備註： 在開啟投影機之前，等待 60 秒使內部溫度穩定。若您嘗試立即開

啟電源，投影機將需要較長的時間開機。其冷卻風扇將以全速運轉約 30
秒以穩定內部溫度。

安全性設定 —選擇並按下 以啟動安全性設定。安全性設定選單讓您啟用

並設定密碼保護。

50 使用投影機

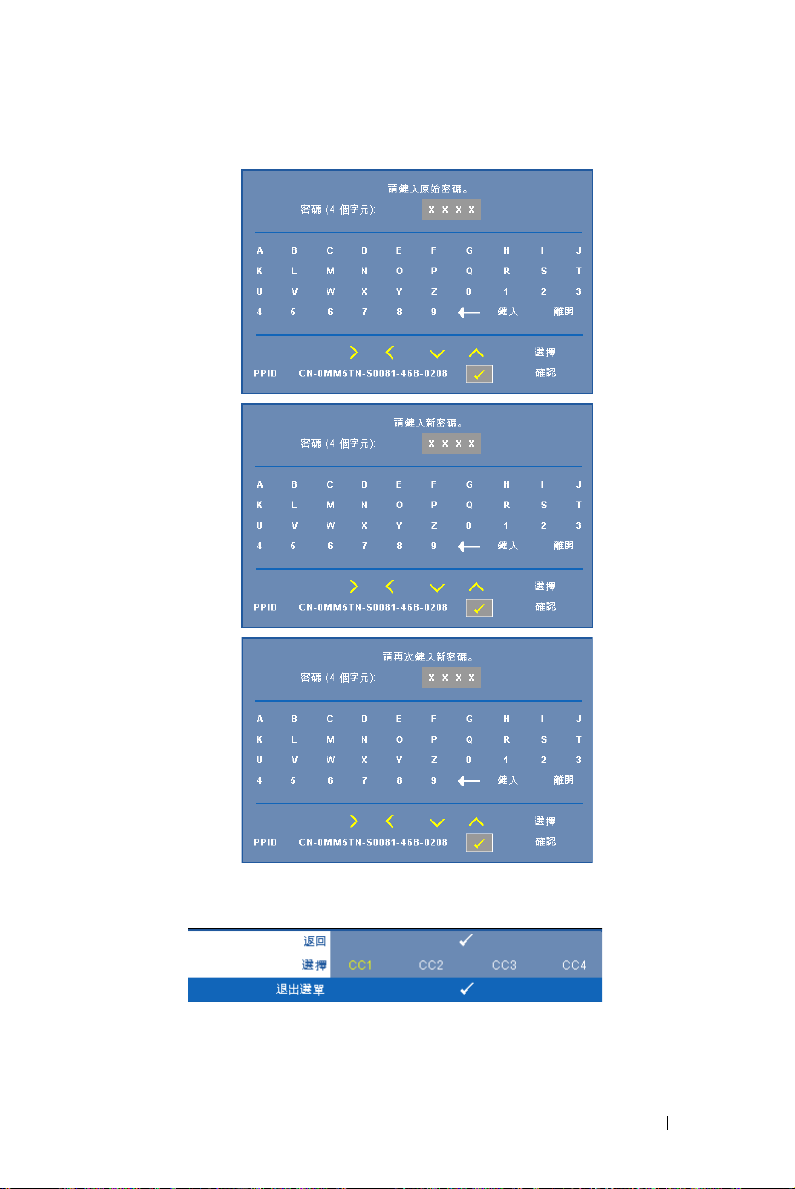

密碼 —當密碼防護功能被啟用，於電源接頭插入插座並且首次開啟投

影機時，「密碼防護」對話框出現並要求輸入一組密碼。此功能預設為
停用。您可選擇啟用以啟用此功能。若先前已設定密碼，請先鍵入密
碼並選擇功能。此密碼安全功能將於下次開啟投影機時啟用。若啟用
此功能，於投影機開啟時將被要求輸入密碼。

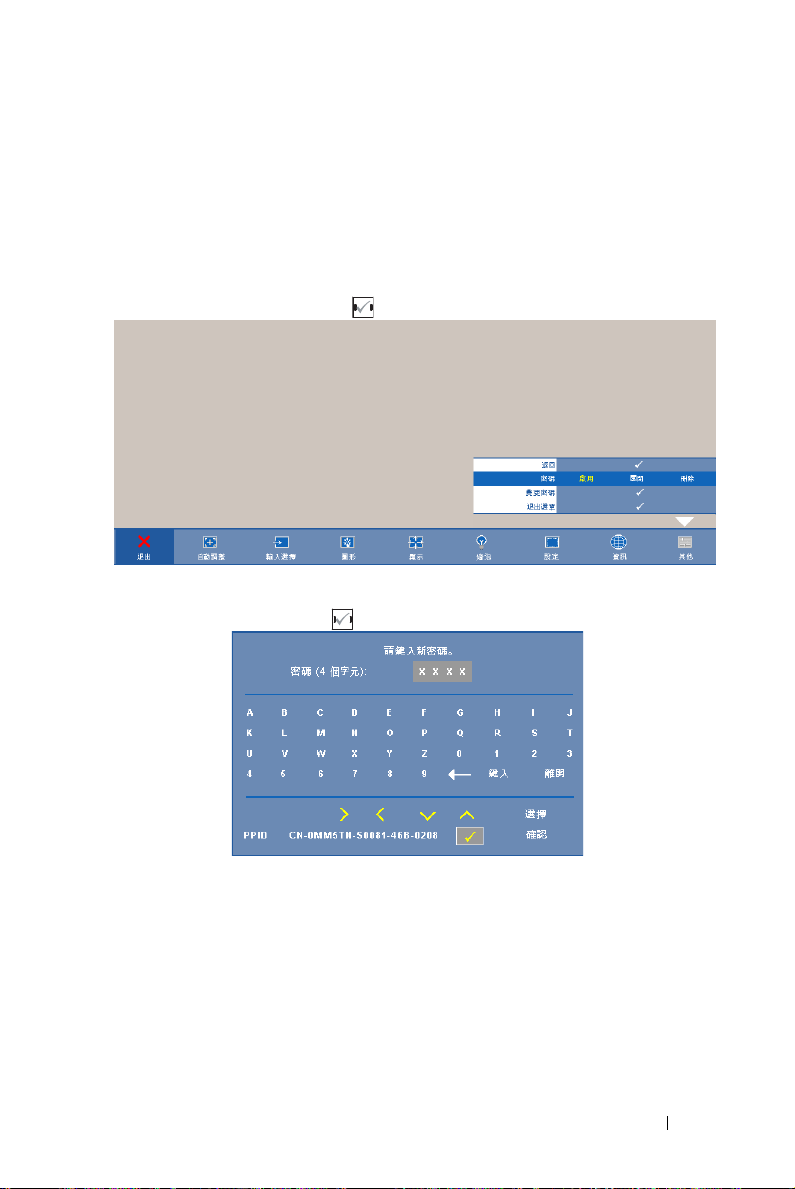

首次密碼輸入需求：

1

a 前往其他選單，按 然後選擇密碼以啟用密碼設定。

b 啟用 「密碼」功能將會跳出字元對話框，從螢幕上鍵入一組

四位元數字並按 。

c 為確認，再次輸入密碼。
d 若密碼驗證成功，可以重新使用投影機的功能及工具。

使用投影機 51

2 若輸入錯誤密碼，則還有另外兩次機會。三次輸入錯誤後，

投影機會自動關機。

備註： 倘若忘記密碼，請聯絡 DELL™ 或合格的服務人員。

3

欲停用密碼功能，請選擇關閉以停用此功能。

4 欲刪除密碼，請選擇刪除。

52 使用投影機

變更密碼 —鍵入原有密碼，然後輸入新密碼並再次確認新密碼。

隱藏式字幕 —選擇 開啟啟用字幕並啟動字幕選單。選擇一個適當的字幕選

項：CC1、CC2、CC3 與 CC4。

使用投影機 53

備註： 隱藏式字幕選項僅可用於 NTSC。

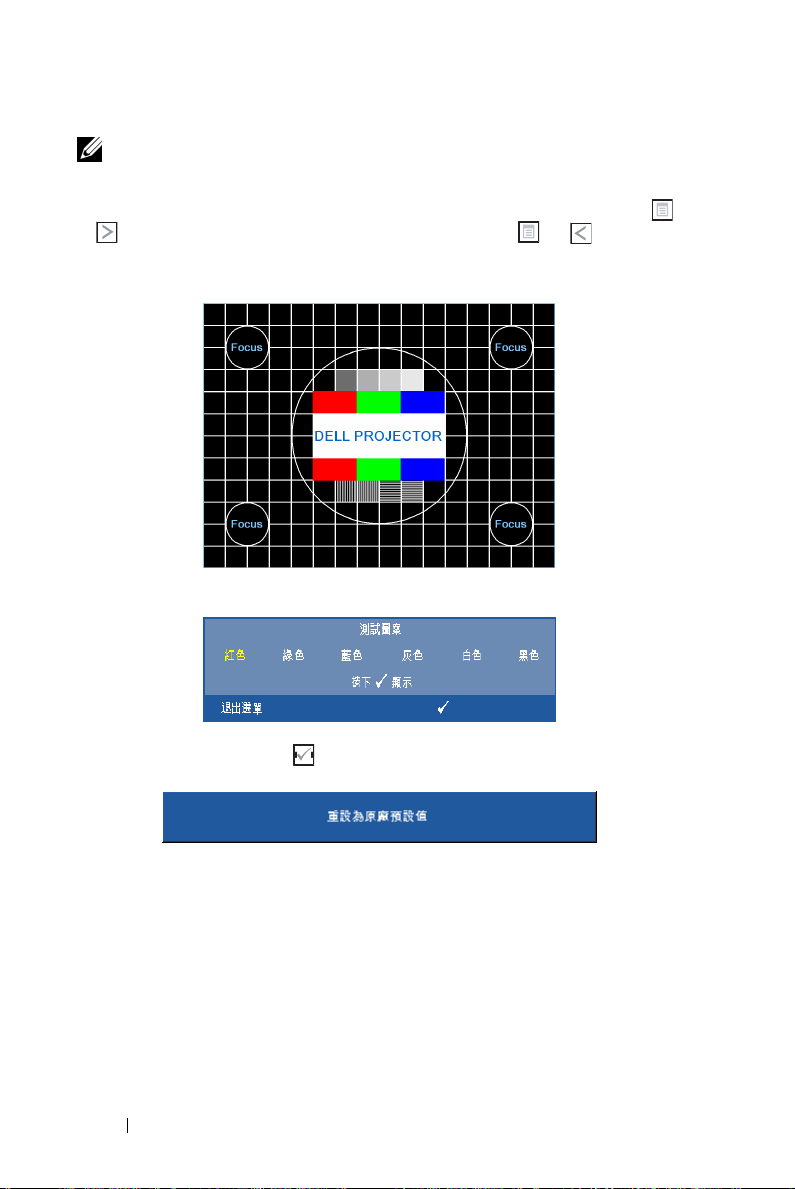

測試圖案 —「測試圖案」用於測試焦距與解析度。

您可選擇關閉、1 或 2 以啟用或停用測試圖案。您亦可同時按住面板上的
與 2秒鐘啟用測試圖案 1。您亦可同時按住面板上的 與 2秒鐘啟用
測試圖案 2。

測試圖案 1：

測試圖案 2：

出廠設定值 —選擇並按下 將所有設定重設為其出廠預設值，將出現下方

警告訊息。

出廠設定值的項目，包括了電腦訊號和視訊訊號的設定。

54 使用投影機

無線網路安裝

備註： 您的電腦必需具有下列最低系統要求：

作業系統：

• Windows

安裝

service pack 4

Professional Service pack 2 32

本，以及

• MAC

MacBook 以上、MacOS 10.5 以上

最低硬體要求：

a Intel Pentium III-800 MHZ （或以上）
b 需要 256 MB RAM，建議 512 MB 以上。
c 10 MB 可用硬碟空間
d 超級 VGA 支援 800x600 16 位元高彩或建議高解析度顯示 （PC 與顯示

e 乙太網路轉接器 （10 / 100 bps）供乙太網路連接
f 支援 WLAN 連接的 WLAN 轉接器 （任何符合 NDIS 的 802.11b 或

網頁瀏覽器

Microsoft Internet Explorer 6.0 或 7.0 （建議） 或 8.0、Firefox 1.5 或 2.0，與
Safari 3.0 以上

Windows 7 Home 或 Professional 32 或 64

器）

802.11g Wi-Fi 裝置）

以上版本的

Windows 2000、Windows XP Home 或

位元版本 （建議）、

Windows Vista 32

位元版本

位元版

使用投影機 55

為了無線使用您的投影機，您必需完成下列步驟：

1 安裝無線天線。請參閱第 10 頁上的 「安裝天線」。
2 啟用投影機上的無線連接。請參閱第 46 頁上的 「無線／網路」。

備註： 當您開始使用無線，請等待約 50 秒鐘重新啟動無線 / 網路。

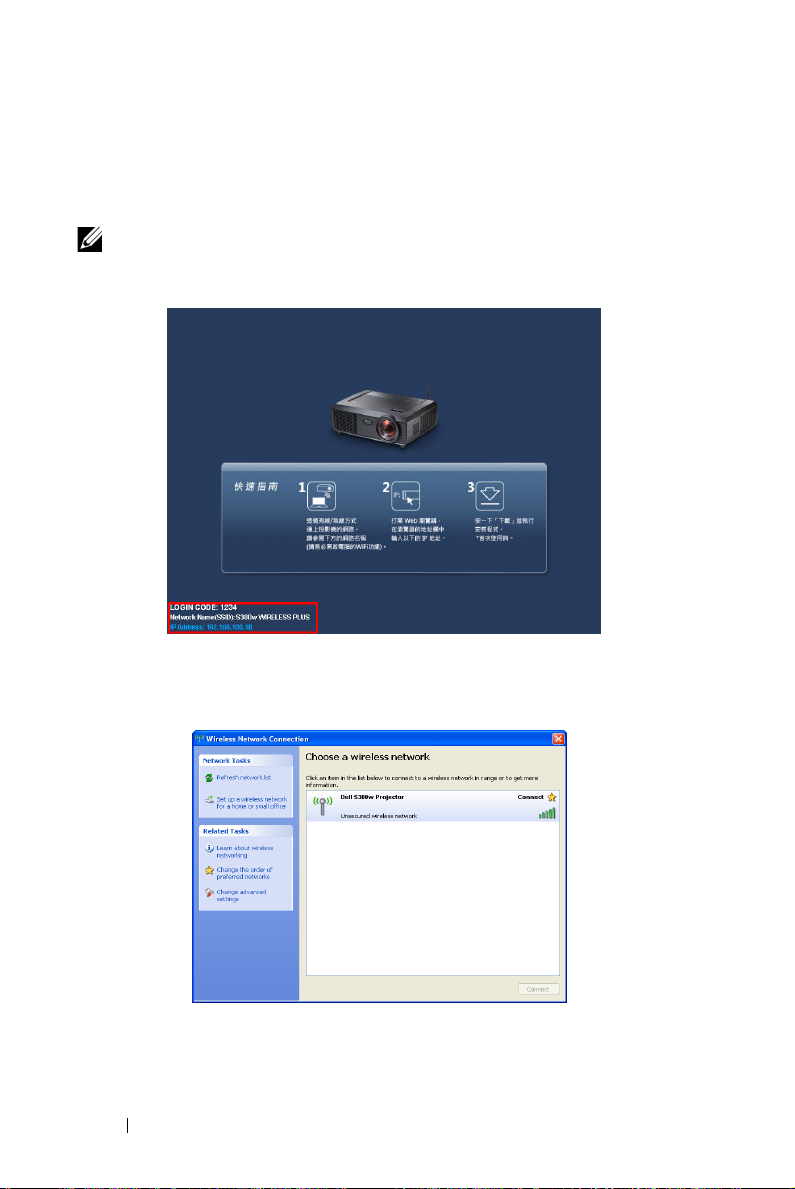

設定 「輸入選單」選單，再將多重顯示設為無線顯示。請參閱第36頁上

3

的 「輸入選擇」。將出現下圖所示的

4 記下登入碼、網路名稱 (SSID)，與 IP 地址， 稍後您將需要這些資訊登

錄。

5 將您的電腦連接至 S300w 網路。

無線指南螢幕

：

56 使用投影機

備註：

• 您的電腦必需具備無線網路功能以偵測連結。

• 當您連接至 S300w 網路時，您可能失去其他無線網路的無線連接性。

6

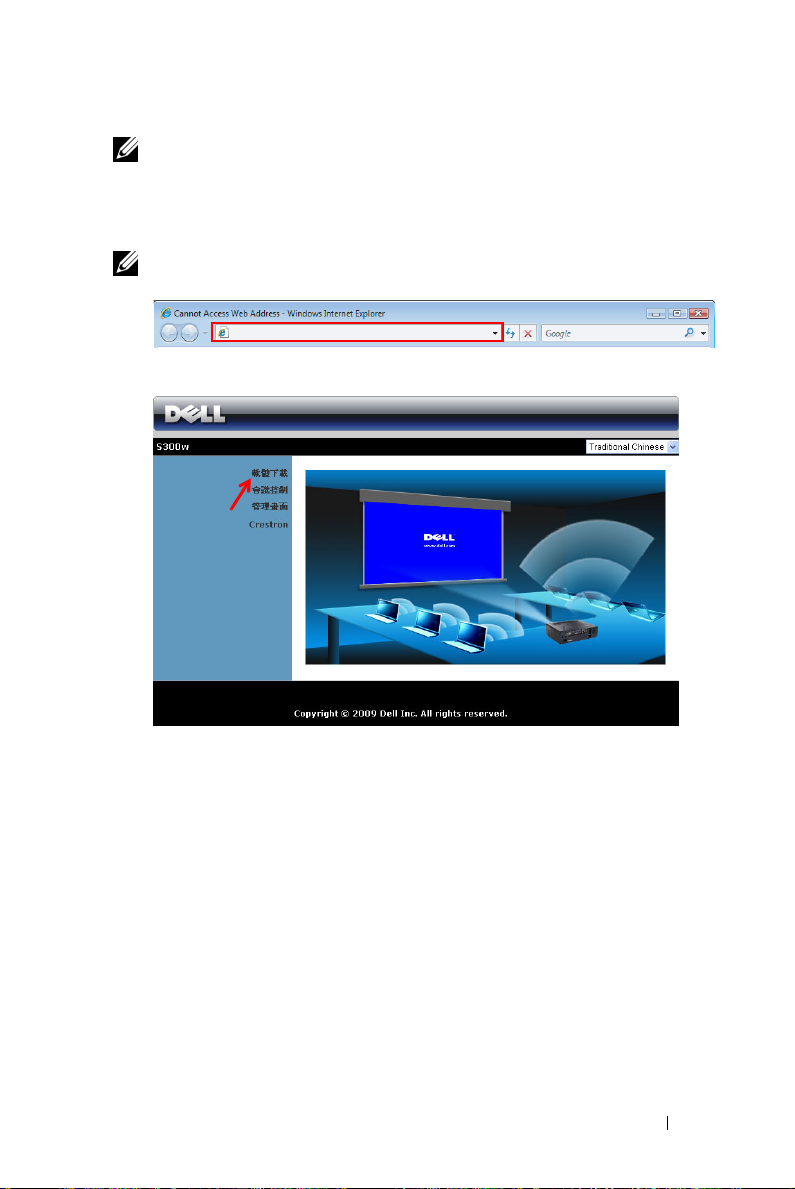

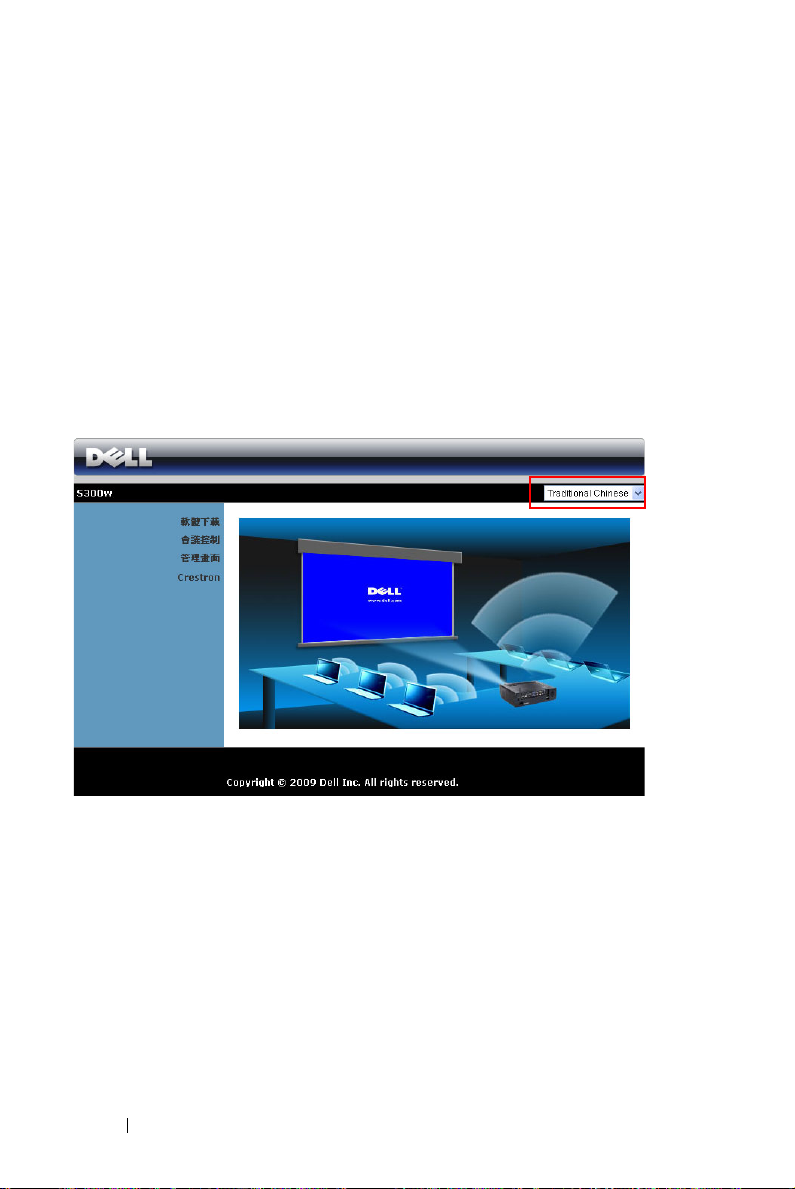

開啟您的網際網路瀏覽器。您將被自動導至 S300w

備註： 若網頁無法自動載入，請於投影機畫面的網頁位址列中輸入 IP 位

址。

7

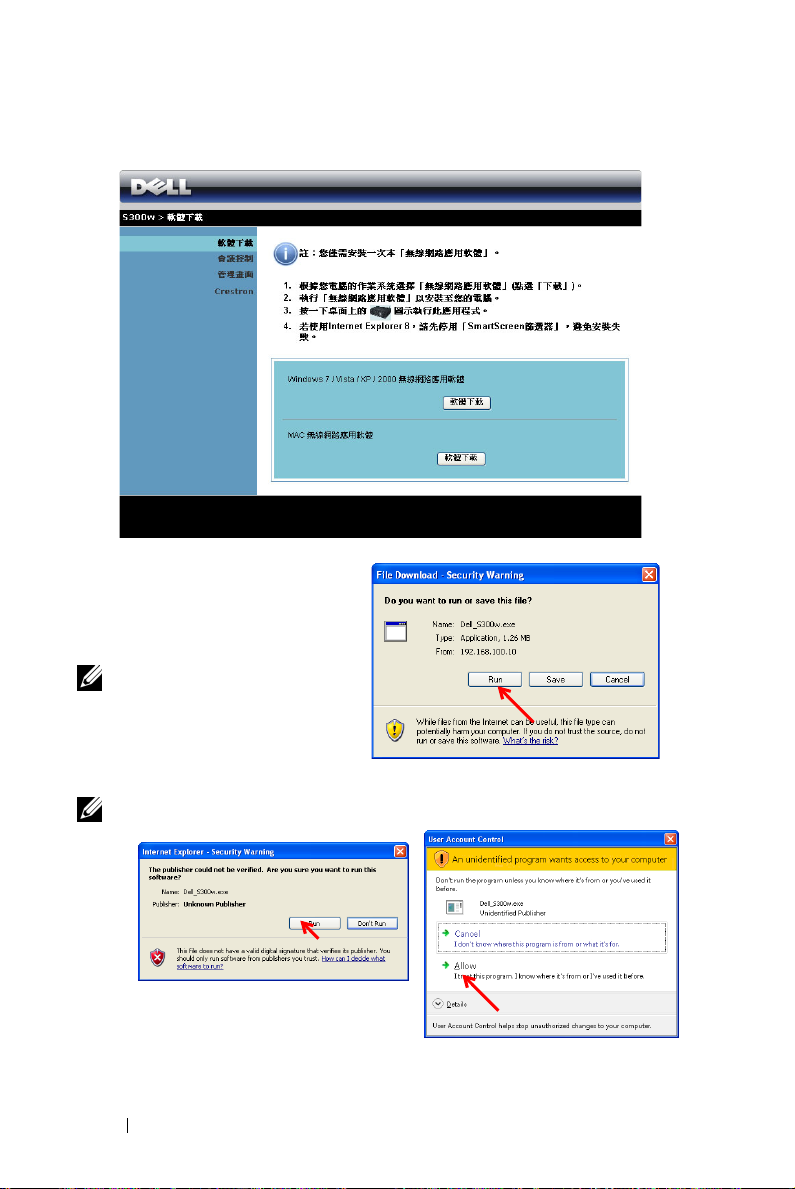

300w

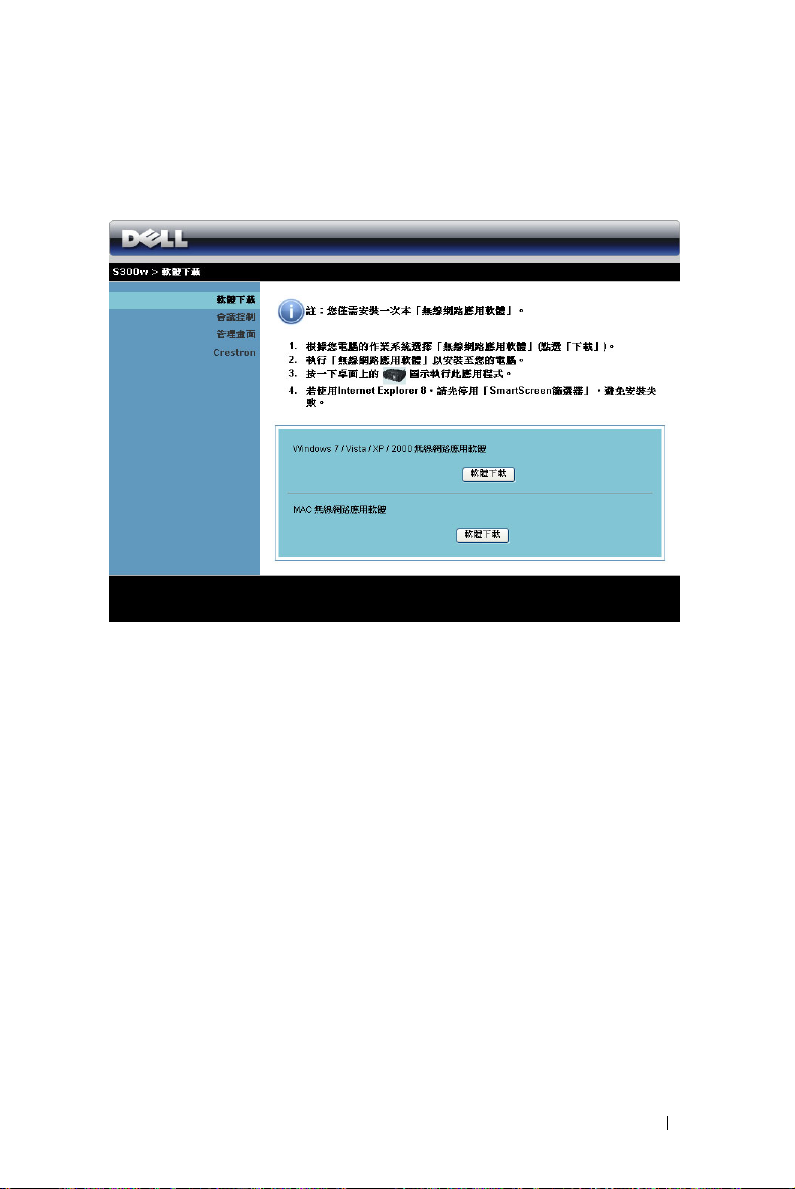

網頁管理頁會開啟。初次使用時請點選下載。

網頁管理

網頁。

使用投影機 57

8 選擇適當的作業系統，然後點選下載。

9 點選執行進行軟體的一次性安

裝。

備註： 您可選擇儲存檔案並稍

後安裝。欲稍後安裝，請點選
儲存。

備註： 可能會出現下列警告訊息，請依序選擇執行與允許。

58 使用投影機

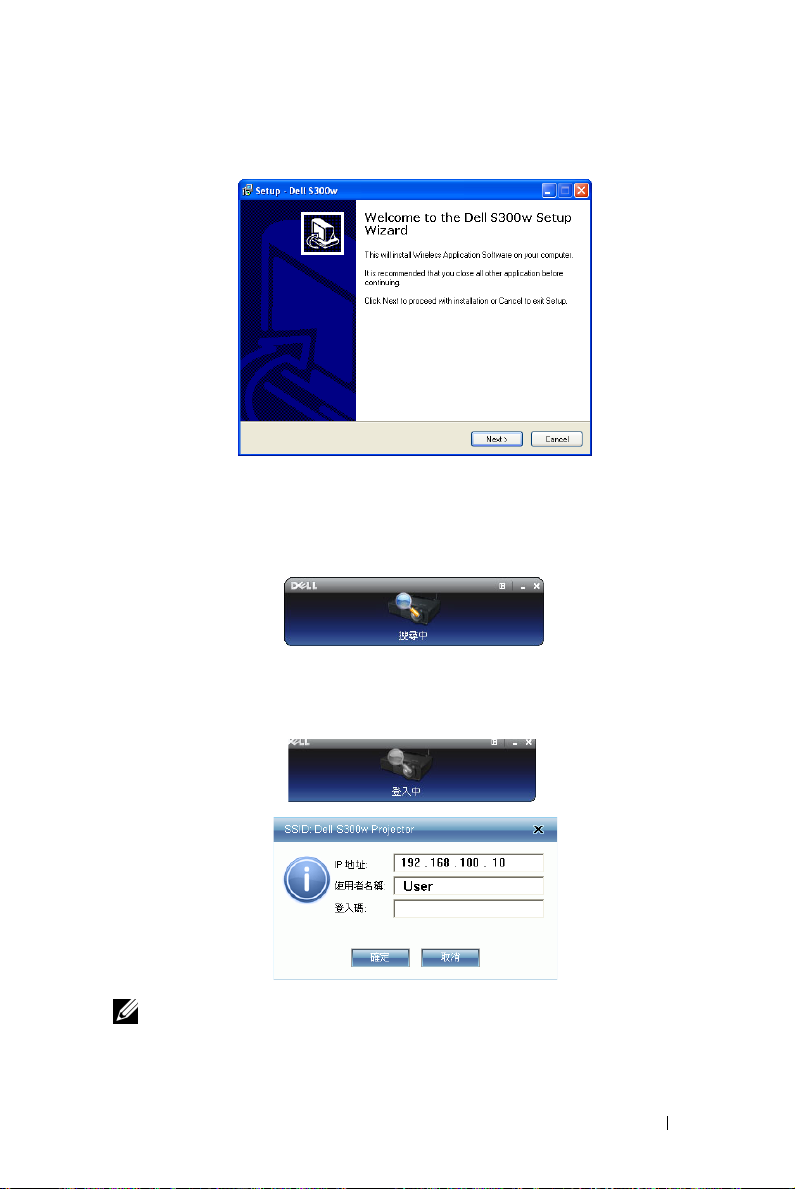

10 安裝軟體將會開啟。請遵循螢幕上指示完成安裝。

S300w 無線應用程式軟體

一旦安裝完成，將會自動啟動 S300w 無線應用程式軟體並搜尋投影機。會出
現下列畫面。

登入

欲與您的投影機通訊，請輸入無線網路安裝中第 4 步驟所提供的登錄碼，然後
點選 OK。

備註： 若未偵測到 IP 地址，請輸入顯示於畫面左下角的 IP 地址 。

使用投影機 59

認識按鍵

登入成功後，會出現下列螢幕。

1

2

項目 說明

1

狀態列 顯示 IP 與登錄碼資訊。

選單 點選以啟動應用程式選單。
最小化按鍵 點選將應用程式最小化。
關閉按鍵 點選退出應用程式。

2

控制工具列

全螢幕 點選以全螢幕投影影像。
分割 1 點選以投影螢幕左上角的影像。
分割 2 點選以投影螢幕右上角的影像。
分割 3 點選以投影螢幕左下角的影像。
分割 4 點選以投影螢幕右下角的影像。
停止 點選以停止投影。
暫停 點選以暫停投影。
重新整理 點選以重新整理投影的影像。

3

連接狀態

連接圖示 投影機運作時閃爍。

簡報投影

• 欲投影簡報，請點選任何投影按鍵 。

• 欲暫停簡報，請點選 。圖示轉為綠色。

• 欲繼續簡報，請再次點選 。

• 欲停止簡報，請點選 。

3

60 使用投影機

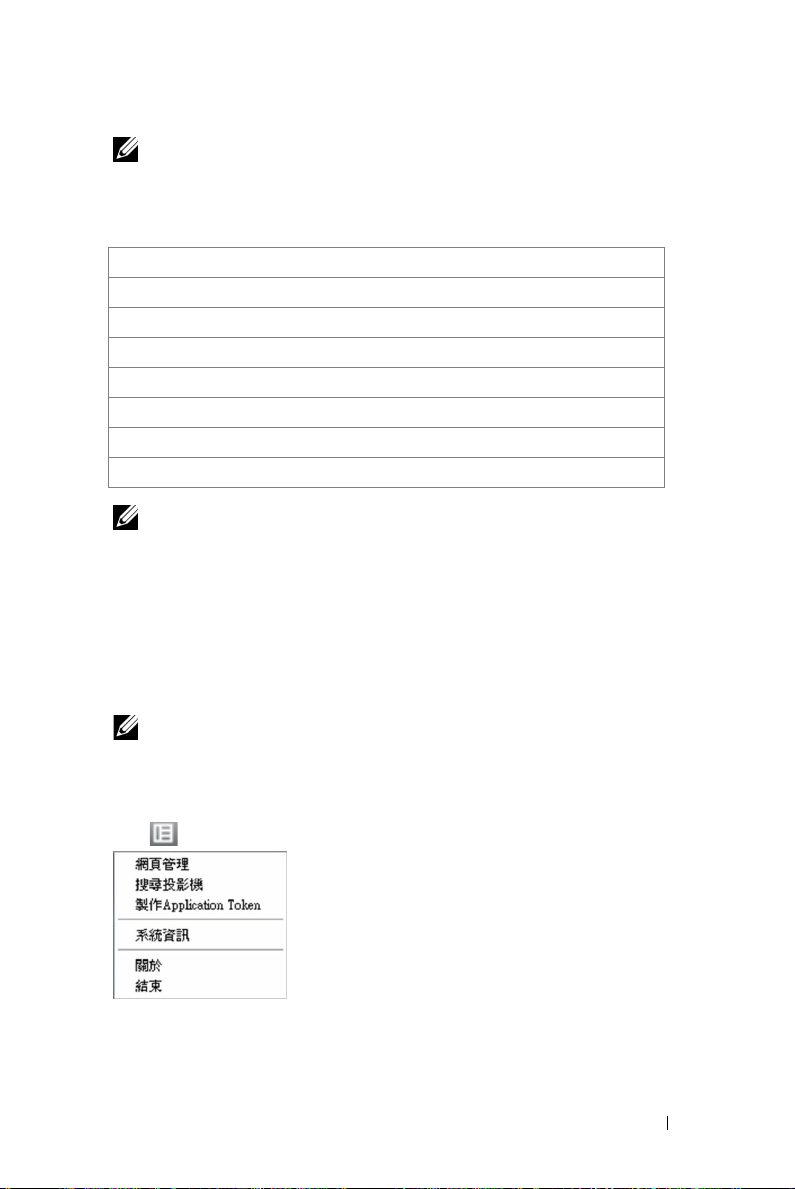

備註： 下列資訊僅為無線資料簡報模式用。顯示視訊片段或動畫時，影

像顯示可能緩慢或顯示不順暢，請參考下方的影格率表。

無線簡報影格率

螢幕變化 %

1

預估每秒影格

<5 % 30

<10% 16

<20% 12

<40% 8

<75% 5

100% 3

> 100% ≤ 2

2

3

3

3

3

3

3

4

備註：

1 螢幕變化的百分比是以 1024 x 768 為基礎。例如，於 1024 x 768 的桌上電腦

顯示 320 x 240 視訊片段，螢幕變化為 9.8%。

2 正確的影格率可能根據各因素不同，例如網路環境、影像內容、訊號狀況、

位置，與 CPU 效能。

3 於清晰的 WLAN 環境中使用 802.11g 連結，且無螢幕伸展。
4 壓縮至 1024 x 768 且低於 802.11g。

備註： 執行無線簡報時您的電腦將不會進入 S1 （待命模式） / S3 （睡眠

模式） / S4 （冬眠模式）。

使用選單

點選 顯示選單。

網頁管理 —點選以開啟 「網頁管理」頁面。請參閱第 70 頁上的 「從 「網

頁管理」管理投影機」。

使用投影機 61

搜尋投影機 —點選以搜尋並連接至無線投影機。
製作 APPLICATION TOKEN—點選以製作 Application Token。請參閱第 89 頁上的

「製作 Application Token」。

系統資訊 —點選以顯示系統資訊。
關於 —點選顯示應用程式版本。
結束 —點選以關閉應用程式。

62 使用投影機

USB 螢幕驅動程式安裝

為了使用您的 USB 螢幕，您必需完成下列步驟：

1 啟用投影機上的無線 / 網路連接。 請參閱第 46 頁上的 「無線／網路」。

備註： 當您開始使用無線，請等待約 50 秒鐘重新啟動無線 / 網路。

2 將 USB 訊號線連接您的投影機與電腦。 請參閱第 14 頁上的 「使用 USB

螢幕連接電腦」。

3 在 「輸入選擇」選單上，選擇 「多重螢幕」然後選擇子選單上的

「USB 螢幕」。 請參閱第 36 頁上的 「輸入選擇多重顯示」。

4 雙點擊光碟上的 「dousb_install.Cab」開始手動安裝

備註： 若彈出 「自動播放」安裝視窗，請將它關閉。

5 系統將在您的電腦上首次安裝 Remote NDIS （遠端 NDIS）驅動程式。

備註：

• 若出現警告訊息，請忽略並繼續安裝。

• 您可能需要系統管理員層級存取權限以安裝軟體。

6 開始透過 USB 訊號線顯示電腦螢幕。

備註： 電腦從待機或冬眠模式恢復時，透過 USB 的顯示亦會自動恢復。

若未自動恢復，您必需將 USB 訊號線拔除並重新插上。

使用投影機 63

安裝 Presentation to Go （行動簡報；PtG）

您的電腦必需具有下列最低系統要求。
作業系統：

-Windows
Microsoft Windows XP Home 或 Professional Service pack 2/3 32 位元（建議）、

Windows Vista 32 位元，與 Windows 7 Home 或 Professional 32 位元或 64 位元

- Office 2003 與 Office 2007

為了使用您的 USB 檢視器，您必需完成下列步驟：

1 啟用投影機上的無線 / 網路連接。 請參閱第 46 頁上的 「無線／網路」。

備註： 當您開始使用無線，請等待約 50 秒鐘重新啟動無線 / 網路。

2 將 USB 快閃記憶體插至投影機。

備註：

• 僅支援 10MB 40M 像素以內 JPEG 格式相片。

• PtG 轉換器可將您的 PowerPoint 檔案轉換為 PtG 檔案。 請參閱第 69 頁

上的 「PtG 轉換器 - 精簡版」。

• 您可從 Dell 支援網站下載 「PtG 轉換器 - 精簡版」：support.dell.com.

3 在 「輸入選擇」選單上，選擇 「多重螢幕」然後選擇子選單上的

「USB 螢幕」。 請參閱第 36 頁上的 「輸入選擇多重顯示」。 出現 「行動

簡報螢幕」。

64 使用投影機

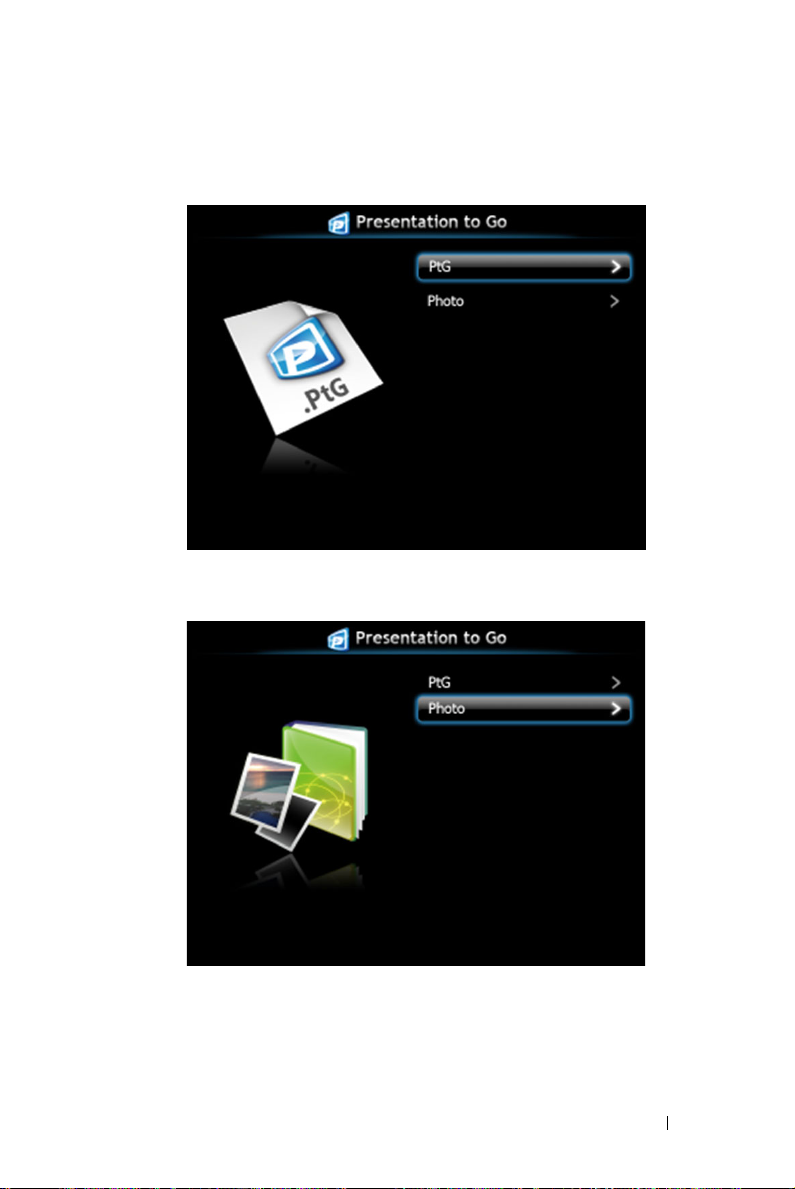

PtG 檢視器

就緒時系統將停留於此頁面。

相片檢視器

使用投影機 65

PtG/ 相片功能介紹

顯示儲存於 USB 磁碟中有效的 PtG 與相片檔案。

備註： 若僅偵測到一個磁碟，系統將會跳過此步驟。

PtG 總覽

66 使用投影機

相片總覽

備註： 支援 14 種相片檔案名稱格式 （語言：英文、荷文、法文、德

文、義大利文、日文、韓文、波蘭文、葡萄牙文、俄文、簡體中文、西
班牙文、瑞典文與繁體中文）。

按鍵說明

使用上、下與左鍵瀏覽，使用投影機控制面板或遙控器上的 鍵選擇。

按鍵 上 下 左 右 輸入

PtG 功能 上 下 返回 無功能 輸入

PtG 播放 上一頁 下一頁 返回 無功能 下一個暫

停

相片功能 上 下 返回 無功能 輸入

相片播放 上一頁 下一頁 返回 無功能 無功能

備註： 若您於使用 PtG 時進入螢幕顯示 （OSD）選單，無法以上、下與

左鍵進行 PtG 瀏覽。

使用投影機 67

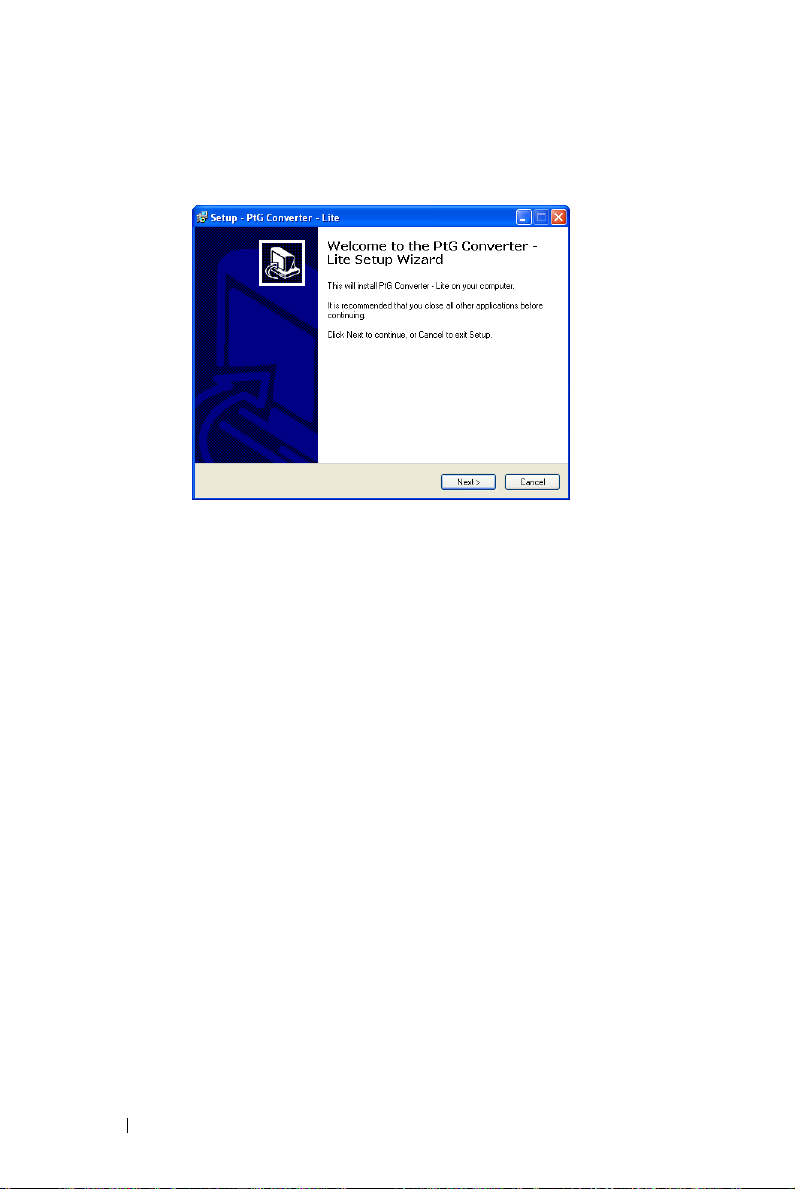

安裝 PtG 轉換器 - 精簡版

請遵循螢幕上指示完成安裝。

68 使用投影機

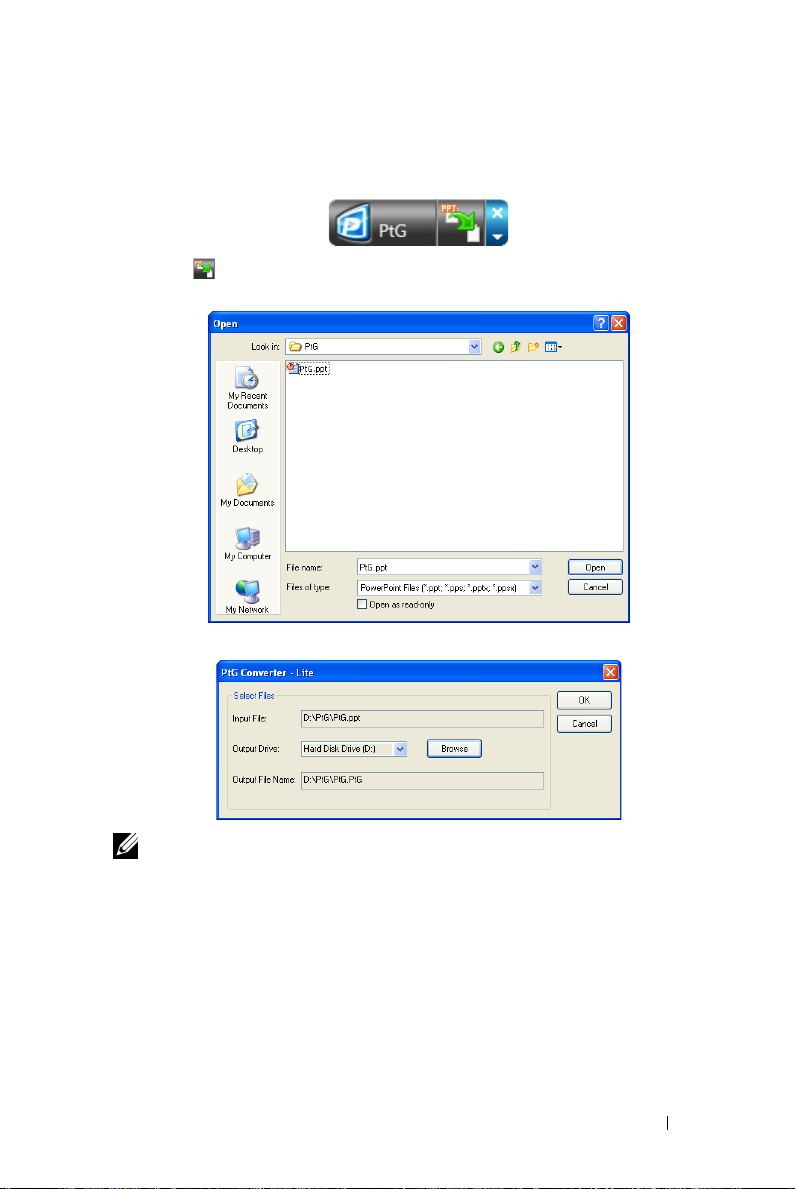

PtG 轉換器 - 精簡版

請開啟 「PtG 轉換器 - 精簡版」。 會出現下列畫面。

1 點選 開始轉換。
2 選擇您希望轉換的 PowerPoint 檔案。

3 點選 「瀏覽」鍵選擇儲存位置然後按下 「確定」。

備註：

1 若您電腦上沒有 PowerPoint 應用程式，將無法進行檔案轉換。
2 PtG 轉換器僅支援最多 20 頁。

使用投影機 69

從 「網頁管理」管理投影機

設定網路設定

若投影機以連接至網路，您可使用網頁瀏覽器存取投影機。關於設定網路設
定，請參考第 46 頁上的 「無線／網路」。

存取網頁管理

使用 Internet Explorer 5.0 以上或 Firefox 1.5 以上版本並輸入 IP 位址。您現在
可存取 「網頁管理」並從遠端地點管理投影機。

首頁

• 於網頁瀏覽器輸入投影機的 IP 位址以存取 「網頁管理首頁」。請參閱第
46 頁上的 「無線／網路」。

• 從列表中選擇網頁管理的語言。

• 點選左側索引標籤上任何選單項目存取頁面。

70 使用投影機

下載無線應用程式軟體

請參閱第 55 頁上的 「無線網路安裝」。

根據您電腦的作業系統點選相對的下載按鍵。

使用投影機 71

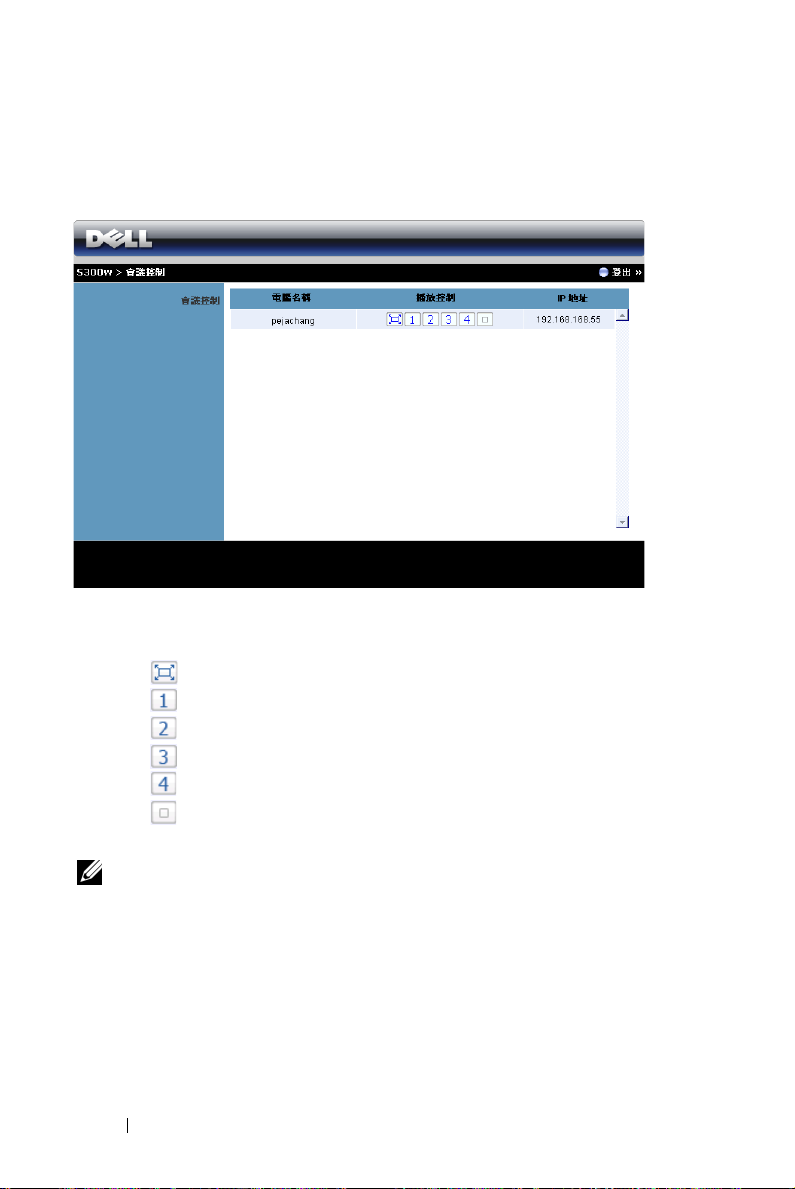

會議控制

此功能讓您不需使用投影機線纜即可從不同來源主持會議簡報，並讓您控制每
個簡報如何顯示於螢幕上。

電腦名稱：列出登錄會議控制的電腦。
播放控制：點選按鍵控制每個電腦的投影如何顯示於螢幕。

• 全螢幕投影 - 電腦的簡報將佔據整個螢幕。

• 分割 1 - 電腦的簡報會出現於螢幕的左上角。

• 分割 2 - 電腦的簡報會出現於螢幕的右上角。

• 分割 3- 電腦的簡報會出現於螢幕的左下角。

• 分割 4 - 電腦的簡報會出現於螢幕的右下角。

• 停止 - 停止電腦的投影。

IP 地址：顯示每個電腦的 IP 地址。

備註： 欲結束會議，請點選登出。

72 使用投影機

管理內容

管理畫面

必需具有管理員密碼才可存取 「管理畫面」頁面。

• 管理員密碼：輸入管理員密碼並點選登入。預設密碼為 「admin」。 如
果要變更密碼，請參閱第 78 頁上的 「變更密碼」。

使用投影機 73

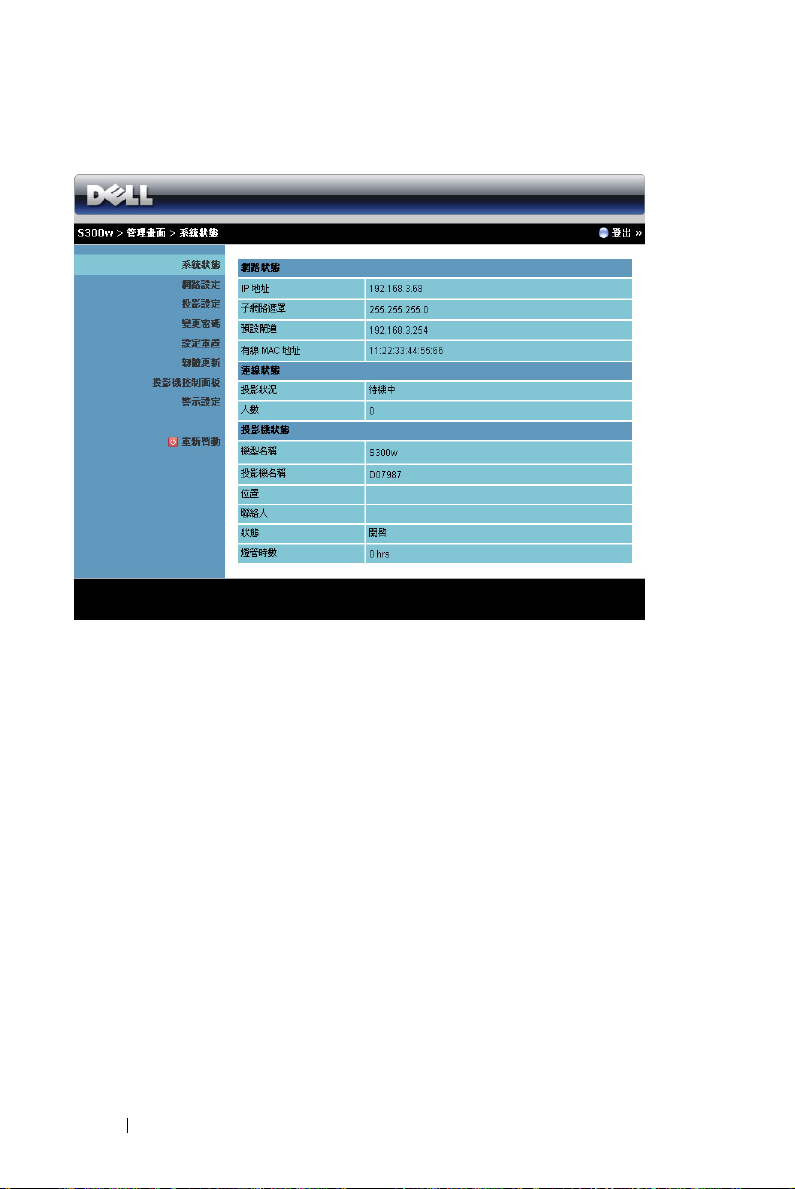

系統狀態

顯示網路狀態、連接狀態，與投影機狀態資訊。

74 使用投影機

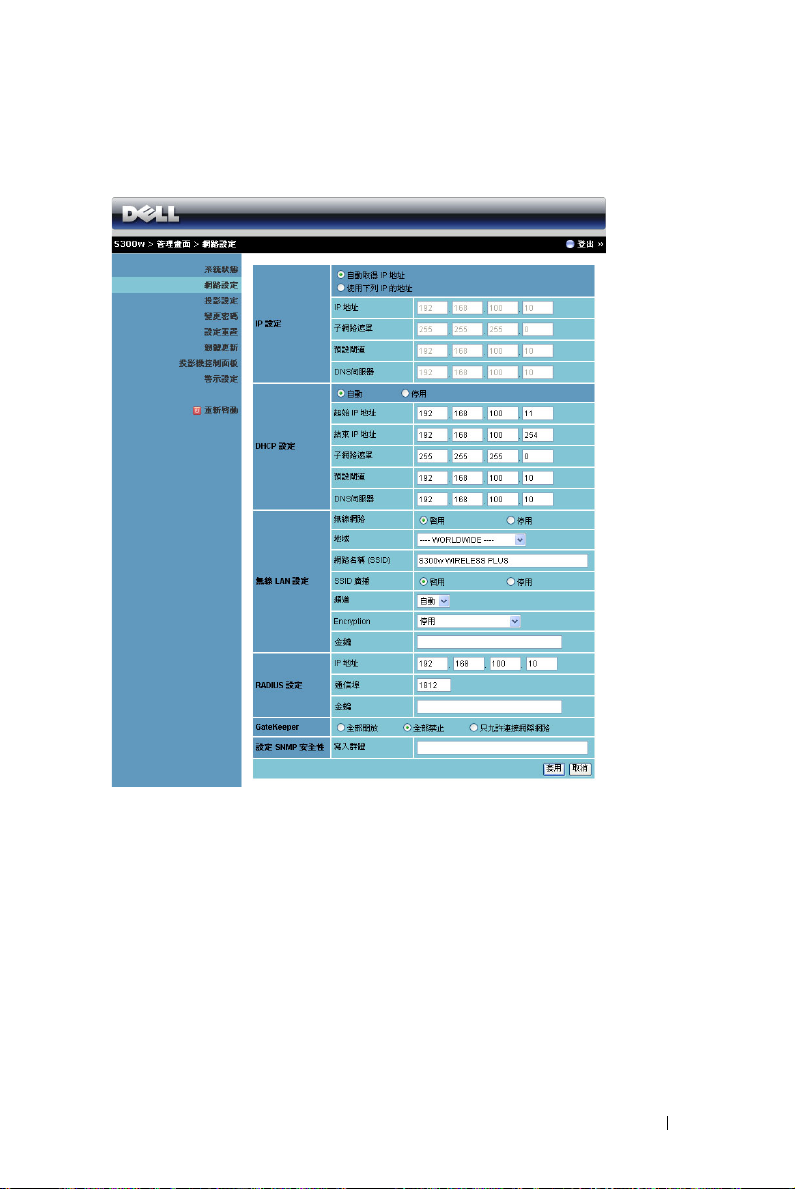

網路狀態

請參閱第 46 頁上的 OSD 章節。

IP 設定

• 選擇自動取得 IP 位址以自動指定投影機 IP 位址，或使用下列 IP 的位址
以手動指定 IP 位址。

DHCP 設定

• 選擇自動以自動設定起始 IP 位址、結束 IP 位址、子網路遮罩、預設閘
道，與從 DHCP 伺服器取得 DNS 伺服器位址，或停用以停用此功能。

無線 LAN 設定

• 選擇啟用以設定地域、網路名稱 (SSID)、SSID 廣播、頻道、
Encryption( 加密 )，及 Key。選擇停用停用無線設定。

網路名稱 (SSID)：最大長度 32 字元。

使用投影機 75

Encryption ( 加密 )：您可停用 WPA 金鑰或選擇 64- 位元或 128- 位元
ASSCII 或 HEX 字串之一。

Key：若啟用 Encryption ( 加密 )，您必需依據您所選的 Encryption ( 加
密 ) 模式設定金鑰值。

RADIUS 伺服器設定

• 設定 IP 位址、連接埠及金鑰資訊。

GateKeeper

• 共有 3 種選項：
全部開放：允許使用者透過無線投影機存取辦公室網路。
全部禁止：封鎖使用者透過無線投影機存取所有辦公室網路。
只允許連接網際網路：封鎖使用者使用辦公室網路但仍保留網際網路連

接性。

設定 SNMP 安全性

• 設定撰寫社群資訊。

點選套用鍵儲存並套用變更。投影機必需重新啟動變更才有效。

76 使用投影機

投影設定

投影設定

• 解析度：讓您選擇解析度。
選項有：XGA (1024 x 768) 與 WXGA (1280 x 800)。

• 色彩品質：讓您選擇色彩品質以達到更生動的簡報。
選項有：正常 （16 位元）與高 （32 位元）。

• 登入碼 :：選擇您希望投影機產生登入碼的方式。共有 3 種選項：

• 停用：登錄系統後將不需要登錄碼。

• 自動產生：預設為自動產生。登錄碼將亂數產生。

• 指定：輸入 4- 位元碼。該碼將用於登錄至系統。

投影機設定

• 設定機型名稱、投影機名稱、位置與聯絡人資訊 （每個欄位最多 21 位
元）。

點選套用鍵儲存並套用變更。投影機必需重新啟動變更才有效。

使用投影機 77

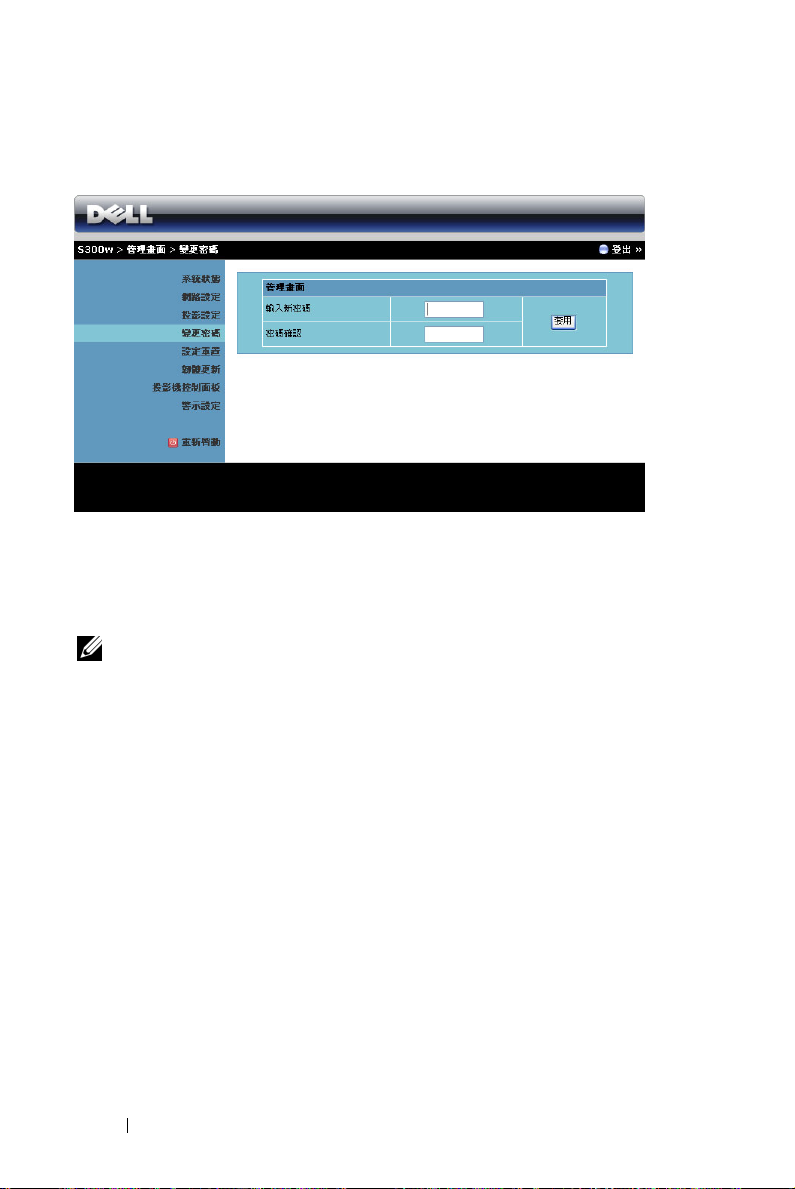

變更密碼

本頁讓您變更管理員密碼。

• 輸入新密碼：輸入新密碼。

• 密碼確認：輸入管理員密碼並點選套用。

備註： 若您忘記您的管理員密碼，請聯絡 Dell。

78 使用投影機

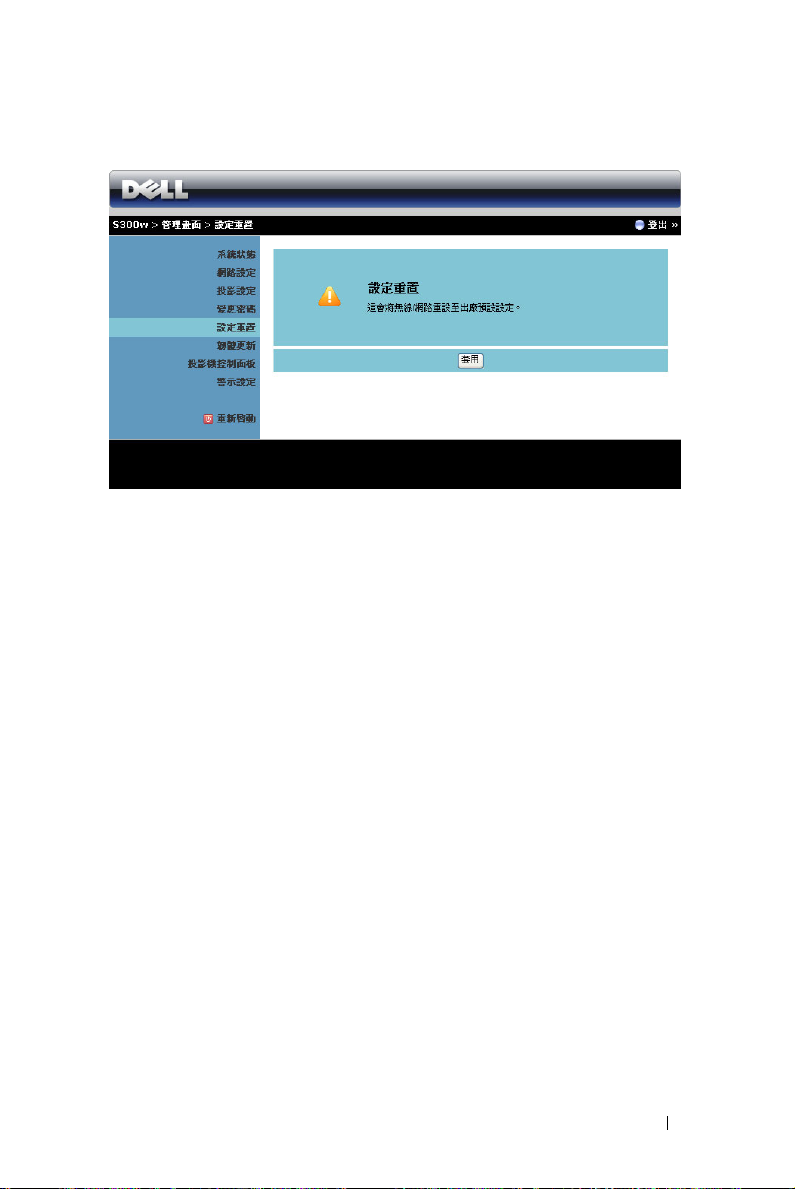

設定重置

點選套用鍵將所有無線 / 網路設定回復至其出廠預設設定。

使用投影機 79

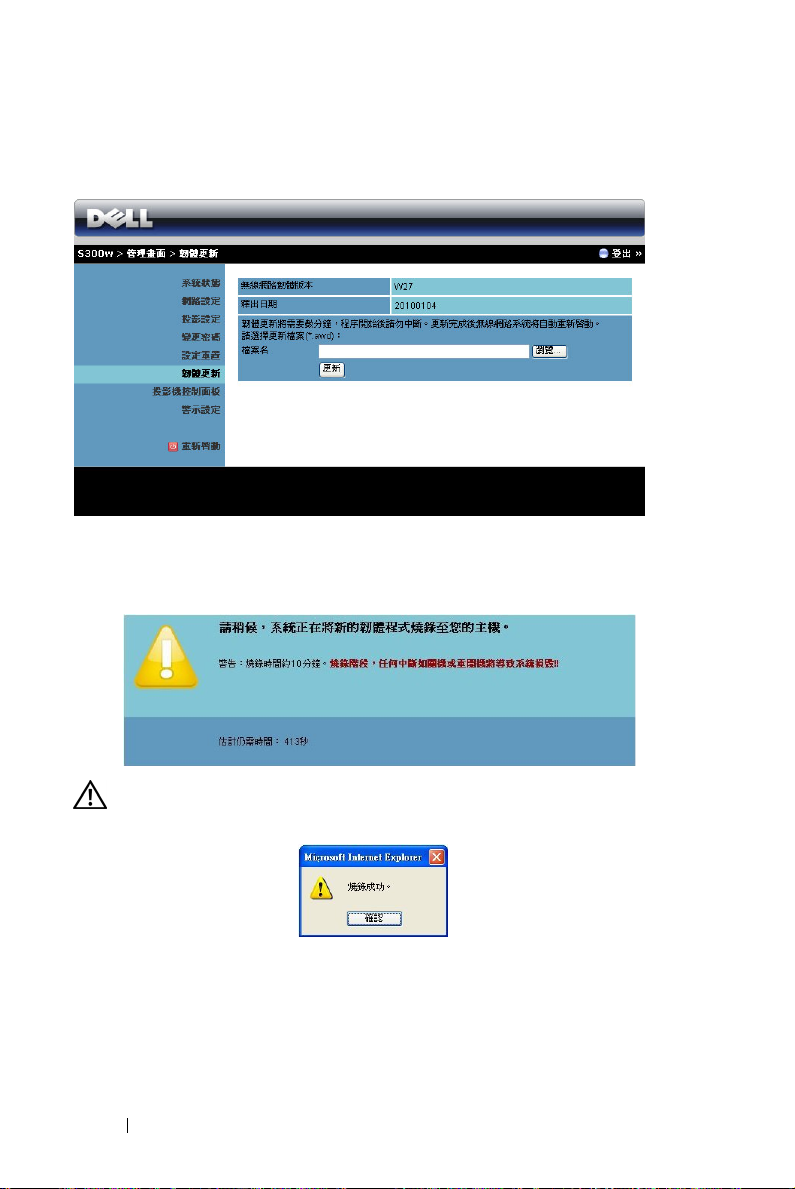

韌體更新

使用 Firmware Update （韌體更新）頁面將您投影機的韌體更新。

欲開始韌體更新，請遵循下列步驟：

1 按下瀏覽選擇更新的檔案。
2 點選更新鍵開始。等待系統更新您裝置的韌體。

警告： 請勿中斷更新程序，如此可能造成系統損毀！

3 更新完成後請點選 OK。

80 使用投影機

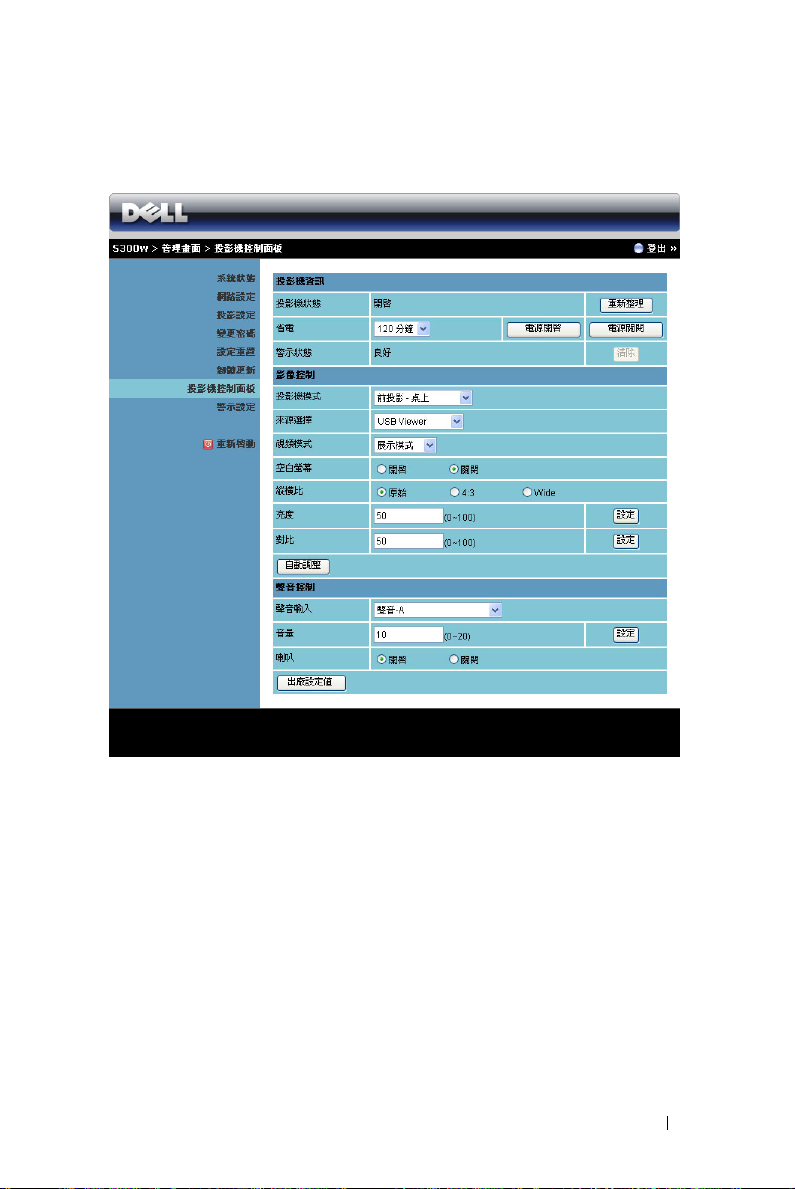

投影機控制面板

投影機資訊

• 投影機狀態：共有 5 種狀態：燈泡開啟、待命、省電、冷卻與暖機。點
選重新整理鍵重新整理狀態並控制設定。

• 省電：省電可設為關閉、 30、60、90，或 120 分鐘。詳細資訊請參閱第
50 頁上的 「省電」。

• 警示狀態：共有 3 種狀態：燈泡警示、燈泡壽命低與溫度警示。若任何

警告啟動，您的投影機可能鎖定於保護模式。欲退出保護模式，請點選
清除鍵在您開啟投影機電源前清除 「警示狀態」。

使用投影機 81

影像控制

• 投影模式：使您可根據投影機固定方式選擇投影機模式。共有 4 個投影
機模式：「前投影 - 桌上」、「前投影 - 壁掛式」、「背投影 - 桌上」與

「背投影 - 壁掛式」。

• 來源選擇：「來源選擇」選單使您可選擇您的投影機輸入源。您可選擇
VGA-A、VGA-B、S 端子、複合視訊、HDMI、無線螢幕、USB 螢幕與
USB 檢視器。

• 視頻模式：根據投影機使用的方式，選取一個使顯示影像最佳化的模

式：

- 展示模式：最適合簡報投影片。

- 明亮：最大亮度與對比度。

- 電影：用以檢視電影與相片。

- sRGB：提供更精準的色彩呈現。

- 自訂：使用者偏好設定。

• 空白螢幕：您可選擇開啟或關閉。

• 縱橫比：讓您選擇一個縱橫比，調整影像顯示的方式。

• 亮度：選擇數值

• 對比：選擇數值以調整顯示對比。

點選自動調整鍵以自動調整設定。
聲音控制

• 聲音輸入：選擇輸入來源。選項有：聲音 -A、聲音 -B、HDMI 與麥克
風。

• 音量：選擇音量值 （0~20）。

• 喇叭：您可選擇 「開啟」以啟動聲音功能或選擇 「關閉」以停用聲音

功能。

• 提示音量：設定電源開啟 / 關閉時提示音的音量 （關閉、低、中或
高）。

點選出廠設定值鍵重設為出廠預設設定。

以調整影像的亮度。

82 使用投影機

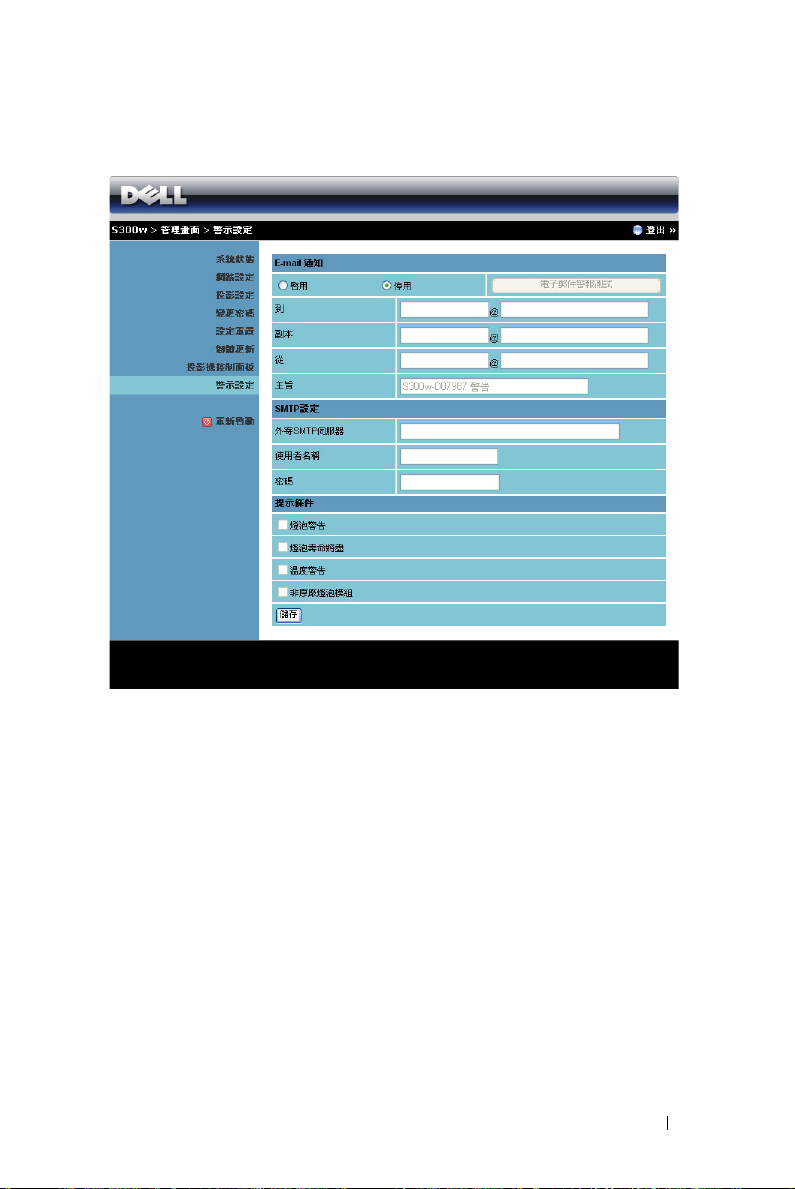

警示設定

E-mail 通知：標準 SMPT 伺服器使用預設的 25 埠並支援加密與授權 （SSL
或 TLS）。

• E-mail 通知： 您可設定是 （啟用）或否 （停用）以 email 通知。

• 到 / 副本 / 從：您可輸入異常或警告發生時通知的寄件人 ( 從 ) 與收件人
（到 / 副本） email 位址。

• 主旨：您可輸入 email 的主旨列。

點選電子郵件警報測試鍵測試 email 通知設定。

SMTP 設定

• 您的網路管理員或 MIS 應提供外寄 SMTP 伺服器、使用者名稱與密碼。

提示條件：

• 您可選擇以 email 通知的異常或警告。當任何提示條件發生時，將寄送

一封 email 給收件者 （到 / 副本）。

點選儲存鍵儲存設定。

使用投影機 83

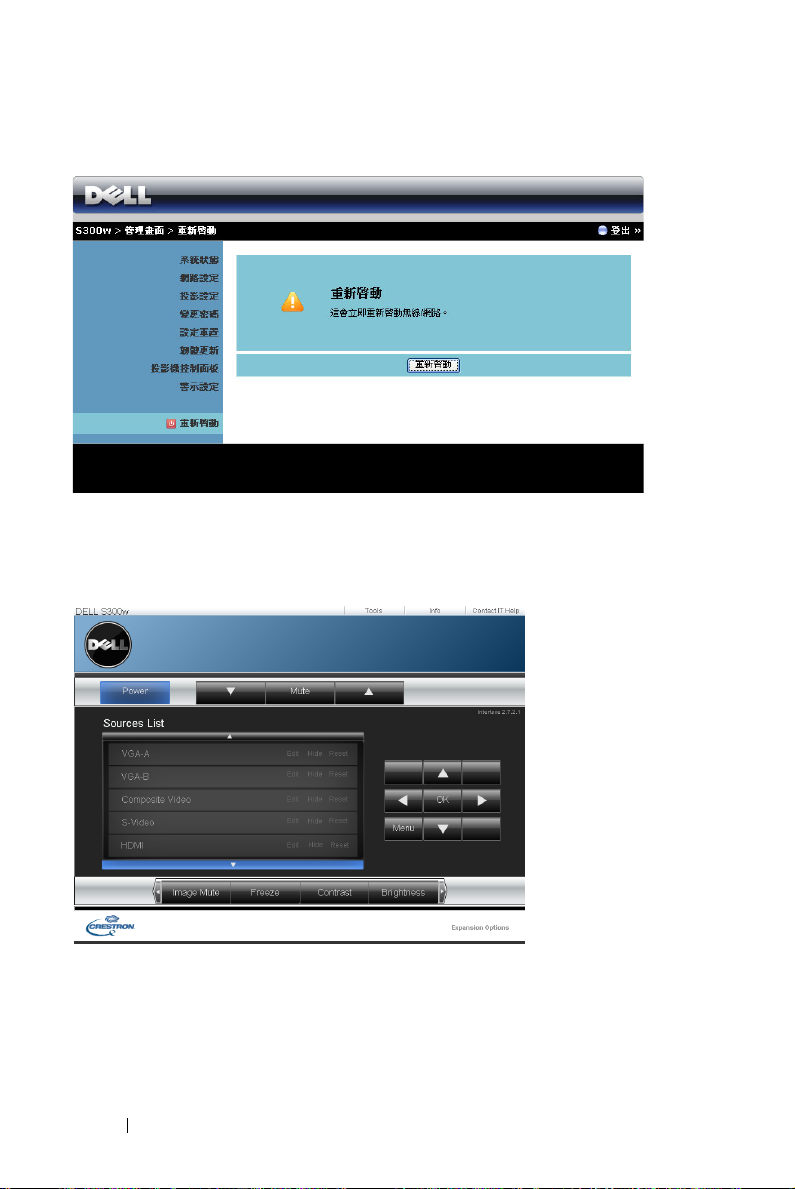

重新啟動

點選重新啟動重新啟動系統。

Crestron

僅限 Crestron 功能。

84 使用投影機

提示：

我希望透過網路遠端存取投
影機。瀏覽器較佳的設定為
何？

我希望透過網路遠端存取投
影機。我該開啟防火牆中哪
一個通訊埠編號？

為何我無法透過網路存取投
影機？

欲達成瀏覽器較佳設定，請遵循下例步驟。

1 開啟控制台 網際網路選項 一般分頁

網際網路暫存檔 設定 標記每次造

訪頁面。

2 部分防火牆或防毒軟體可能阻擋 HTTP 應

用程式，若可能請關閉防火牆或防毒軟
體。

下列為 投影機使用的 TCP/IP 通訊埠。

UDP/TC

P

TCP 80

通訊埠

編號

說明

網頁組態設定

（HTTP）

UDP/TC

P

25

SMTP：用於信件

伺服器間 email 路
徑分配

UDP/TC

P

UDP 9131

161

SNMP：簡易網路

管理通訊協定
AMX：用於 AMX

探索

1 檢查您的電腦 / 筆記電腦是否連接至網際

網路。

2 與您的 MIS 或網路管理者確認您的電腦 /

筆記電腦是否於同個子網域內。

使用投影機 85

為何我無法存取 SMTP 伺服
器？

1 與您的 MIS 或網路管理者確認 SMTP 伺服

器功能是否開啟供投影機使用且指定給投
影機的 IP 允許存取 SMTP 伺服器。投影機
的 SMTP 通訊埠編號為 25，這無法變更。

2 確認是否外送 SMTP 伺服器、使用者名稱

與密碼已正確設定。

3 部分 SMTP 伺服器將檢查 「寄件人」的郵

件位址是否與 「使用者名稱」與 「密碼」
相關。舉例而言，您於 「寄件人」欄位使
用 [email protected]

做為郵件位址。您應使
用 [email protected]帳號資訊作為登入 SMTP
伺服器的使用者名稱與密碼。

為何投影機顯示測試信件已
寄出，但我仍無法收到測試
提示 email？

這可能因為 SMTP 伺服器將提示信件識別為
垃圾郵件或因為 SMTP 伺服器限制。與您的
MIS 或 網路管理者確認 SMTP 伺服器的設
定。

86 使用投影機

防火牆設定與常見問題

問：為何我無法存取 「網頁管理頁面」？
答：您電腦的防火牆設定可能阻擋您存取 「網頁管理網頁頁面」。請參考下列

組態設定。

防火牆保護 組態

啟動

McAfee 安全性中心 1

Norton AntiVirus

Sygate Personal
Firewall

Windows 防火牆 1

McAfee

McAfee >McAfee

2

在

personal firewall plus 索引標籤上，點選

際網路應用程式列表

3

尋找並選擇列表中的 Dell S300w

4在使用權限

5

從彈出式選單中選擇

1

開啟

Norton AntiVirus

AntiVirus > Norton AntiVirus

2

按下選項選單，然後選擇

3在狀態

4

尋找並選擇列表中的 Dell S300w

5在網路存取權限

6

從彈出式選單中選擇

7

點選OK。
開啟

1

2從執行中應用程式

3

2於一般

3在例外

4

5

Sygate Personal Firewall

Sygate > Sygate Personal Firewall

S300w

從彈出式選單中選擇允許。
開啟

Windows

台）。於

尋找並選擇列表中的 Dell S300w
選OK。

點選 OK 確認例外設定。

安全性中心 （開始>程式集

安全性中心）。

。

欄上按一下滑鼠右鍵。

允許完全存取

（開始

Norton AntiVirus

頁中，選擇

投影機。

Windows

索引標籤上，反選取
索引標籤上，點選

網路病蟲保護

欄上按一下滑鼠右鍵。

全部允許

列表中，找到並右點擊

防火牆 （開始

防火牆

上雙點擊。

新增程式

投影機

。

>

程式集

）。

。

投影機

。

（開始

>

）。

>

程式集

不允許例外

...

投影機

>

檢視網

。

> Norton

。

。

程式集

Dell

>

控制

。

鍵。

，然後點

>

使用投影機 87

防火牆保護 組態

分區鬧鈴 1

2在程式控制

3於允許

4

5

開啟分區鬧鈴防火牆 （開啟
室

>

分區實驗室中心）。

頁，找到並選擇列表中的 Dell S300w

投影機

。

欄中右點擊。
從彈出式選單中選擇允許。
右點擊並選擇允許以存取 -

，與

伺服器

-

器

網際網路

欄。

>

程式集

網際網路、

>

分區實驗

信任的伺服

88 使用投影機

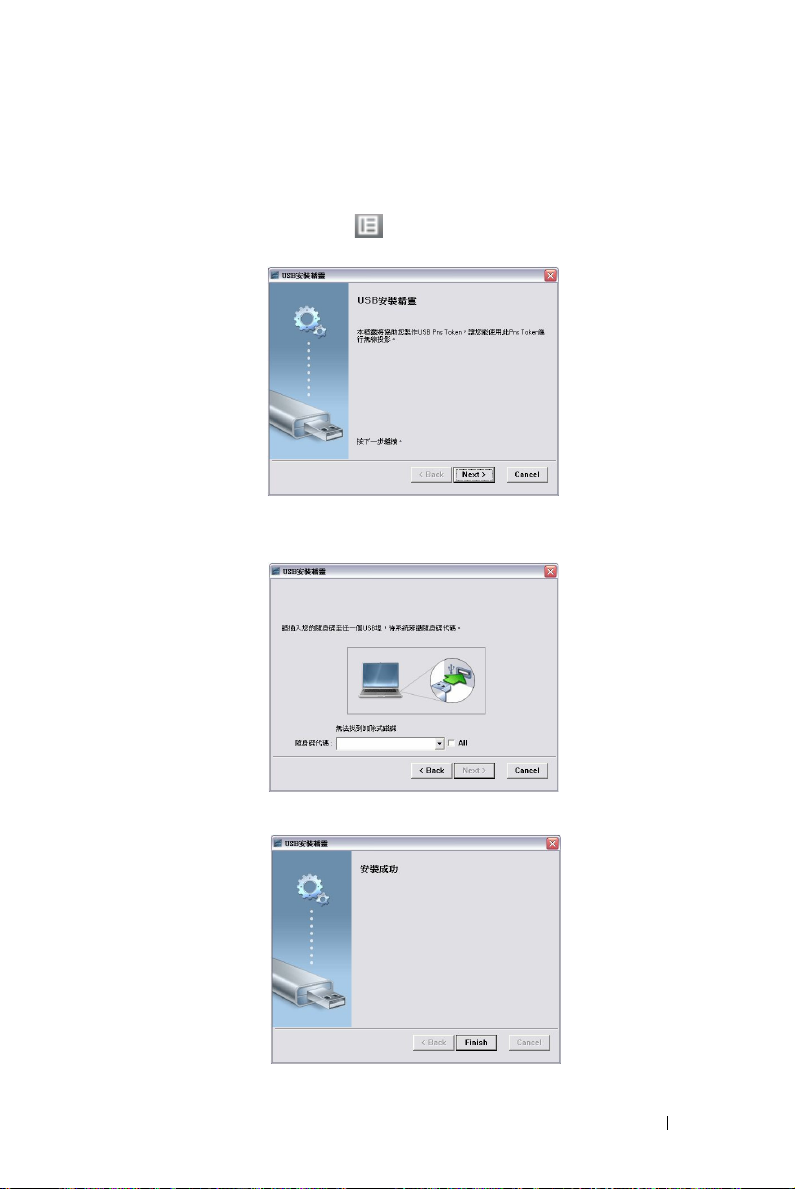

製作 Application Token

Application Token 讓您使用 USB 符記執行 「隨插即秀」。

1 從應用程式軟體中，點選 > 製作 Application Token。
2 出現下列畫面。點選下一步。

3 將一個快閃裝置插至您電腦上的任何 USB 連接埠。從列表中選擇磁碟，

然後點選下一步。

4 點選完成關閉精靈。

使用投影機 89

4

投影機的疑難排解

如果您在使用投影機時遇到困難，請參閱以下內容。如果無法順利解決問題，
請與 Dell™ 公司聯絡 （請參閱第 103 頁聯絡Dell™）。

問題 可能的解決方式

螢幕中沒有任何影像 • 請確認您已經取下鏡頭蓋，並且已經開

啟投影機的開關。

• 請確定選取 「輸入選擇」選單上正確的
輸入來源。

• 請確定已經啟用外接式圖形連接埠。如
果您使用的是 Dell™ 筆記型電腦，請按
下 (Fn+F8)。如果您使用其他機
型電腦，請參閱該電腦的說明文件。若
影像顯示不正確，請更新您電腦的視訊
裝置。若為 Dell 電腦，請瀏覽

support.dell.com。

• 確定您已確實連接所有的訊號線。請參
閱第 9 頁上的 「連接您的投影機」。

• 請確定接頭沒有彎曲或斷裂。

• 請檢查投影機的燈泡安裝是否妥當

（請參閱第 96 頁上的 「更換燈泡」）。

• 請執行其他選單中的測試圖形功能。請

確認測試圖形的色彩正確。

遺失輸入來源。無法切換至
特定的輸入來源。

90 投影機的疑難排解

請至進階啟用 / 停用來源，確定特定的輸
入來源是設為啟用。

問題

（續）

可能的解決方式

（續）

不完整、跳動或不正常顯示
的畫面

1 請按遙控器或控制面板上的 自動調整

鍵。

2 如果您使用的是 Dell™ 筆記型電腦，請

將電腦的解析度設定為 WXGA (1280 x

800) 或 XGA (1024 x 768)：

a 用滑鼠右鍵按一下您 Microsoft

Windows

®

桌面未使用的部份，按一下

內容 然後選取設定索引標籤。

b 確認外部的顯示器連接埠已設定為

1280x800 或 1024 x 768 像素。

c 按下 (Fn+F8)。

如果在變更螢幕解析度時遇到困難或畫面
停止不動時，請重新啟動所有設備及投影
機。

如果您使用的不是 Dell™ 筆記型電腦，請
參閱該電腦的說明文件。若影像顯示不正
確，請更新您電腦的視訊裝置。若為 Dell
電腦，請瀏覽 support.dell.com。

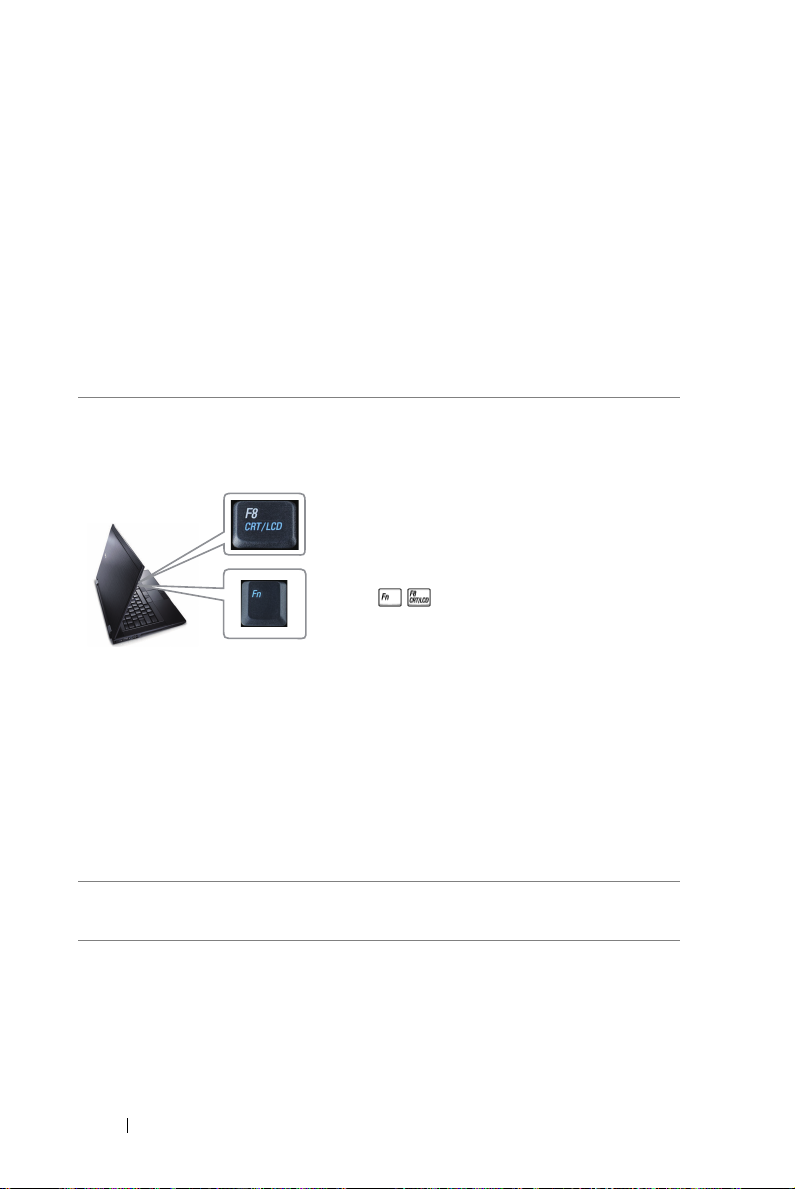

螢幕沒有顯示簡報內容 如果您使用的是筆記型電腦，請按下

(Fn+F8)。

影像不穩定或閃爍 在 OSD 顯示子選單調整追蹤

（只適用電腦模式）。

影像有垂直閃爍的條紋 在 OSD 顯示子選單調整頻率

( 只適用電腦模式 )。

®

影像顏色不正確 • 如果顯示器接收來自顯示卡錯誤的輸出

訊號，請將 OSD 顯示索引標籤的訊號
模式設為 RGB。

• 請執行其他選單中的測試圖形功能。請
確認測試圖形的色彩正確。

影像焦點模糊

1 調整投影機鏡頭上的對焦調整環。
2 請確認投影螢幕與投影機之間有足夠的

距離
(1.64 英呎 [0.5 公尺 ] 到 10.83 英呎 [3.3

公尺 ])。

投影機的疑難排解 91

問題

（續）

可能的解決方式

（續）

在 16:9 的 DVD 顯示時影像
會被拉長

影像顛倒 從 OSD 選取設定並調整投影機模式。

燈泡燒毀或有破裂聲 當燈泡的壽命結束時，它可能會燒掉，也

燈泡指示燈亮起穩定橘光 當燈泡指示燈亮起穩定橘光時，請更換燈

燈泡指示燈閃爍橘光 若燈泡指示燈閃爍橘光，燈泡模組連線可

投影機自動偵測輸入信號格式。原始預設
設定會根據輸入信號格式維持投射影像的
縱橫比。

若圖像仍被拉伸，可以在 OSD 的設定選單
中調整縱橫比。

可能產生很大的破裂聲。如果發生這種情
況，投影機的電源便無法開啟。如果要更
換燈泡，請參閱第 96 頁上的 「更換燈
泡」。

泡。

能受中斷。請檢查燈泡模組並確定已正確
安裝。

如果燈泡指示燈和電源指示燈亮起閃爍橘
光，則表示燈泡驅動器出現故障，投影機
將會自動關閉。

若燈泡與溫度指示燈亮起閃爍橘光，而電
源指示燈亮起穩定的藍光，則表示系統出
現故障，投影機將會自動關閉。

欲清除保護模式，請按住電源鍵 10 秒鐘。

溫度指示燈亮起穩定橘光 投影機過熱。投影機將自動關閉。請等投

影機冷卻下來後，再重新開啟投影機。如
果無法順利解決問題，請與 Dell™ 公司聯
絡。

燈泡指示燈亮起閃爍橘光 投影機風扇已故障，投影機會自動關閉。

請按住電源鍵 10 秒鐘以嘗試清除保護模
式，。請等待約 5 分鐘再嘗試再度開啟電
源。如果無法順利解決問題，請與 Del™
聯絡。

92 投影機的疑難排解

（續）

問題

螢幕上未出現 OSD 嘗試持續按下面板上的選單鍵 15 秒以解除

可能的解決方式

OSD 鎖定。請參閱 第 48 頁 選單鎖定。

（續）

遙控器無法順利操作，或只
能在有限的範圍內操作。

電池電量可能不足。檢查遙控器的雷射光
柱傳輸是否過暗。請以 2 顆新的 AAA 電池
更換。

投影機的疑難排解 93

指示信號

控制按鍵 指示燈

投影機狀態 說明

待機模式 投影機處於待機模式。預備開

暖機模式 投影機需要一段時間暖機與開

燈泡亮 投影機處於正常模式，預備顯示

冷卻模式 投影機正在冷卻以關機。 藍色 關閉 關閉

省電模式 省電模式已啟動。若兩小時未偵

省電模式前
冷卻。

投影機過熱 散氣孔可能受阻檔，或周遭溫度

燈泡驅動器過熱燈泡驅動器過熱。散氣孔可能受

風扇故障 風扇之一故障， 投影機將自動關

燈泡驅動器故障燈泡驅動器故障， 投影機將自動

色輪故障 色輪無法啟動。投影機故障且投

機。

機。

影像。

備註：OSD 選單無法存取。

測到輸入信號，投影機將自動進
入待機模式。

在進入省電模式前投影機需要 60
秒冷卻。

可能高於 35C。投影機將自動關
閉。確定散氣孔未受阻隔，且周
圍溫度介於操作範圍之間。如果
無法順利解決問題，請與 Dell 公
司聯絡。

阻檔， 投影機將自動關閉。請等
投影機冷卻下來後，再重新開啟
投影機。如果無法順利解決問
題，請與 Dell 公司聯絡。

閉。如果無法順利解決問題，請
與 Dell 公司聯絡。

關閉。3 分鐘後拔掉電源線，然
後再開啟顯示器。如果無法順利
解決問題，請與 Dell 公司聯絡。

影機自動關機。3 分鐘後拔掉電
源線，然後再開啟投影機。如果
無法順利解決問題，請與 Dell 公
司聯絡。

電源

藍色
閃爍

藍色 關閉 關閉

藍色 關閉 關閉

橘色
閃爍

橘色 關閉 關閉

關閉 橘色 關閉

橘色 橘色 關閉

關閉

橘色
閃爍

藍色

溫度

（橘色）燈泡（琥珀色）

關閉 關閉

關閉 關閉

橘色
閃爍

關閉

橘色
閃爍

關閉

橘色
閃爍

橘色
閃爍

94 投影機的疑難排解

燈泡故障 燈泡缺陷。更換燈泡。 關閉 關閉 橘色

錯誤 - 電源
供應

（+12V）

燈泡模組連
線失敗

電源供應中斷。投影機將自動關
閉。3 分鐘後拔掉電源線，然後再
開啟投影機。如果無法順利解決
問題，請與 Dell 公司聯絡。

燈泡模組連線可能受中斷。請檢
查燈泡模組並確定已正確安裝。
如果無法順利解決問題，請與
Dell 公司聯絡。

橘色
閃爍

關閉 關閉

橘色 橘色

橘色
閃爍

投影機的疑難排解 95

更換燈泡

警告： 在您開始本章節中的任何程序之前，請遵循第 7 頁 上說明的安全

須知。

當螢幕上出現 「燈泡壽命已接近完整電源操作，有效壽命的最終階段。建議
更換燈泡！ www.dell.com/lamps」 的訊息時， 請更換燈泡。如果更換燈泡後，
這個問題持續發生，請與 Dell™ 公司聯絡。更多資訊請參閱聯絡 Dell™ 第 103
頁。

警告： 使用原廠燈泡以確保您投影機的安全與最佳的工作狀況。

警告： 使用中的燈泡溫度極高， 在投影機確實冷卻 30 分鐘以上之前，請

勿嘗試更換燈泡。

警告： 任何時候都不要觸摸燈泡或燈泡玻璃。投影機的燈泡非常易碎，

觸碰有可能導致破碎。破碎的玻璃碎片十分鋒利，可能造成受傷。

警告： 請將碎片從投影機全部清除，並依據各州、當地或聯邦法律規定

處理或回收這些碎片。更多資訊請參閱 www.dell.com/hg。

1

關閉投影機並拔下電源線。

2

讓投影機至少冷卻

3

旋開固定燈泡蓋的兩個螺絲，取下燈
蓋。

4

旋開固定燈泡的兩個螺絲。

5

握住金屬把手，將燈泡拉出。

備註： Dell™ 可能會要求將保修期內

更換下來的燈泡歸還 Dell™， 否則請
聯繫當地的廢棄物處理機構，索取最
近的廢棄物處理站地址。

6

更換新的燈泡。

7

鎖緊固定燈泡的兩個螺絲。

8

更換燈泡蓋並鎖緊兩顆螺絲。

9

在

OSD 燈泡

擇「是」，以重設燈泡使用時間 （請參

第 43 頁

閱
燈泡模組時，投影機將自動偵測並重設
燈泡小時。

30

分鐘。

索引標籤中的

燈泡重設

選

上的燈泡選單）。更換新的

96 投影機的疑難排解

警告： 燈泡廢棄 ( 僅限於美國 )

燈泡含有水銀，必須依據當地、州或聯邦法律來回收或廢棄。如需
詳細資訊，請至 WWW.DELL.COM/HG 或聯繫電子工業聯盟
WWW.EIAE.ORG。如需燈泡特定的廢棄資訊，請至
WWW.LAMPRECYCLE.ORG 查詢。

投影機的疑難排解 97

規格

5

光閥
亮度 2200 ANSI 流明 （最大）
對比率 2400:1 典型 （全開／全關）
均勻性 80% 典型 （日本標準 - JBMA）
像素數
可顯示顏色數 10.07 億色
色輪速度 2 倍
投射鏡頭 F 制光圈：F/ 2.8

投影螢幕尺寸 44.6-294 英吋 （對角線）
投射距離 1.64~10.83 ft （0.5 m~3.3 m）
視訊相容性 複合視訊／ S 端子：NTSC （J、M、4.43）， PA L （B、D、

電源供應 通用 AC 100-240 50-60 Hz PFC 輸入
耗電量 正常模式：251W ± 10% @ 110Vac

聲音 1 喇叭 x 8 瓦 RMS
噪音等級

0.65" WXGA S450 DMD, DarkChip3

1280 x 800 (WXGA)

焦距 f=7.2 mm
1X 倍手動變焦鏡頭，固定
投射比 =0.521 廣角與望遠

G、H、I、M、N、Nc、60），SECAM （B、D、G、K、
K1、L）

色差視頻，透過 VGA 與 HDMI：1080i/p、720p、576i/p、
480i/p

（無線與網路開啟）

省電模式：<19W

（無線與網路開啟，風扇速度最小）

待命模式：< 1W

（網路關閉、VGA_OUT 關閉、無線網路關閉）

33 dB +/- 2 dB(A)

™

98 規格

重量 6.8 磅 (3.08 公斤 )
尺寸

（寬 x 高 x 深）

操作環境 運作溫度：5

12 x 3.9 x 24.64 cm (306 x 99 x 246.5 mm)

12"(306mm)

3.9"(99mm)

9.7"(246.5mm)

o

C - 35oC （41oF- 95oF）

溼度：最高 80%

o

存放溫度：0

C 至 60oC （32oF 至 140oF）

溼度：最高 90%

o

運送溫度：-20

C 至 60oC （-4oF 至 140oF)

溼度：最高 90%

I/O 接頭 電源：一個 AC 電源插座 (3 針 - C14 輸入）

VGA 輸入：兩個 15 針 D-sub 接頭 （藍色），VGA-A 與
VGA-B，供類比 RGB/ 色差輸入訊號。

VGA 輸出：一個 15 針 D-sub 接頭 （黑色），用於 VGA-A

迴路。

S- 端子輸入：一個標準 4 針迷你 DIN
S- 端子接頭，用於傳輸 Y/C 訊號。

複合視訊輸入：一個黃色 RCA 插頭，用於傳輸 CVBS 訊
號。

HDMI 輸入：一個 HDMI 接頭，支援 HDMI 1.3。HDCP 相
容。

類比音訊輸入：三個 3.5 mm 立體音迷你耳機插頭 （藍色）
與一對 RCA 接頭 （紅色 / 白色）。

各式聲音輸入：一個

3.5 mm

立體音迷你耳機插頭 （綠色）。

USB 埠：一個 USB slave 插槽 （Mini USB），支援遙控器；
兩個 USB type-A/type-B 接頭

RS232 埠：一個 6 針迷你 DIN，用於 RS232 通訊。
RJ45 埠：一個 RJ45 接頭，可透過網路控制投影機。

麥克風：一個 3.5 mm 立體音迷你耳機插頭 （粉紅色）。

規格 99

12V 輸出：一個 12 DC/200mA （最大）繼電器，供應自動
螢幕電源。

無線 無線標準：IEEE802.11b/g

無線：一個無線連接端 （嵌入式 WiFi）
作業系統環境：Windows 7/Vista/XP/2000, MAC OS X
支援：簡報投影片與投影機控制。
最多允許同時連接 30 位使用者。
四合一畫面。允許四張簡報投影片投影至螢幕上。
會議控制模式。

燈泡 OSRAM 190 使用者可置換式燈泡

（最高 5000 小時）

備註： 任何投影機的燈泡壽命評等僅為亮度降低的測量法，並非燈泡故

障與光線輸出停止所需的特定時間。燈泡壽命的定義是依據超過百分之
五十的燈泡樣本總數亮度約降低至特定燈泡流明的百分之五十所需的時
間。我們不以任何方式保證燈泡壽命評等。投影機燈泡的實際運作壽命
時間會依據運作條件與使用方式而不同。在壓力狀況中使用投影機，如
多灰塵環境、高溫下、每天使用數小時與突然關機，可能造成燈泡運作
壽命縮短或可能造成燈泡故障。

100 規格
