Page 1

Monitor Dell Pro 34 Plus USB-C Hub

P3425WE

Przewodnik użytkownika

Model: P3425WE

Numer identyfikacyjny modelu: P3425WEb Marzec 2025 Rev. A00

Page 2

Uwagi, Ostrzeżenia i Przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym wykorzystaniu produktu.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia urządzenia lub utratę danych i informuje, jak uniknąć

problemu.

PRZESTROGA: PRZESTROGA wskazuje na możliwość uszkodzenia mienia, obrażeń ciała lub śmierci.

Copyright © 2025 Dell Inc. lub jej podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić znaki towarowe ich właścicieli.

Page 3

Spis treści

Instrukcje bezpieczeństwa ..............................................................5

Informacje o monitorze .................................................................6

Zawartość opakowania ................................................................................6

Cechy produktu ......................................................................................7

Kompatybilność z systemem operacyjnym ...............................................................10

Identyfikacja części i elementów sterowania .............................................................10

Widok z przodu ...........................................................................................10

Widok z tyłu .............................................................................................. 11

Widok z dołu .............................................................................................. 12

Specyfikacje monitora ...............................................................................13

Dell Display and Peripheral Manager (DDPM) dla komputerów z systemem Windows ............................14

Specyfikacje rozdzielczości ................................................................................. 15

Obsługiwane tryby video ................................................................................... 15

Wstępne ustawienia trybów wyświetlania .................................................................... 15

Specyfikacje elektryczne ................................................................................... 16

Charakterystyki fizyczne ...................................................................................17

Charakterystyki środowiskowe .............................................................................. 17

Przydział pinów .....................................................................................18

Złącze DisplayPort ........................................................................................18

Złącze HDMI .............................................................................................. 19

Interfejs USB (Uniwersalna magistrala szeregowa) ............................................................ 19

Złącze RJ45 .............................................................................................. 22

Obsługa funkcji Plug and Play .........................................................................23

Jakość monitora LCD i zasady dotyczące pikseli ..........................................................23

Ergonomia .........................................................................................24

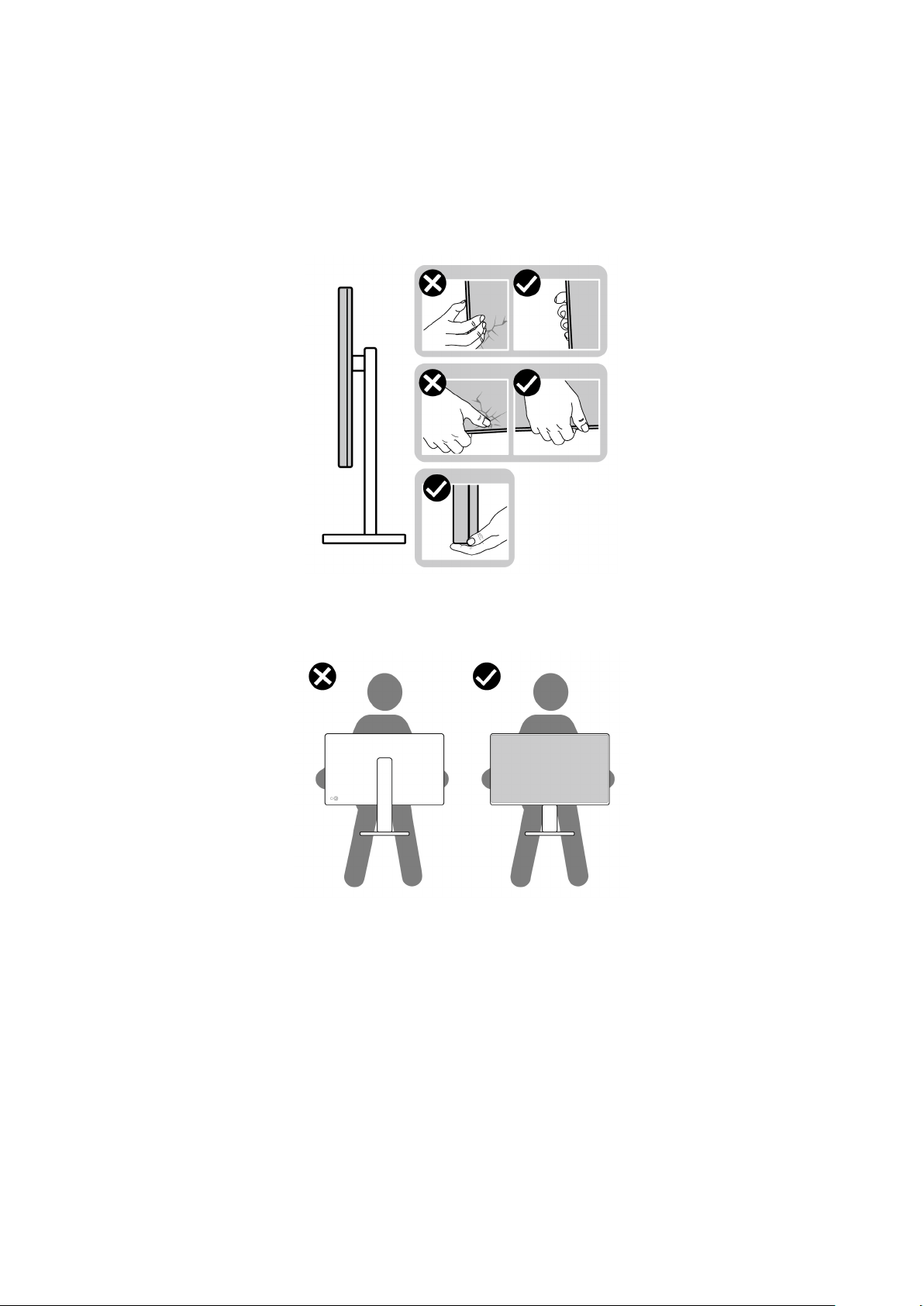

Obsługa i przenoszenie wyświetlacza ...................................................................25

Wskazówki dotyczące konserwacji .....................................................................26

Czyszczenie monitora .....................................................................................26

Ustawienia monitora ..................................................................27

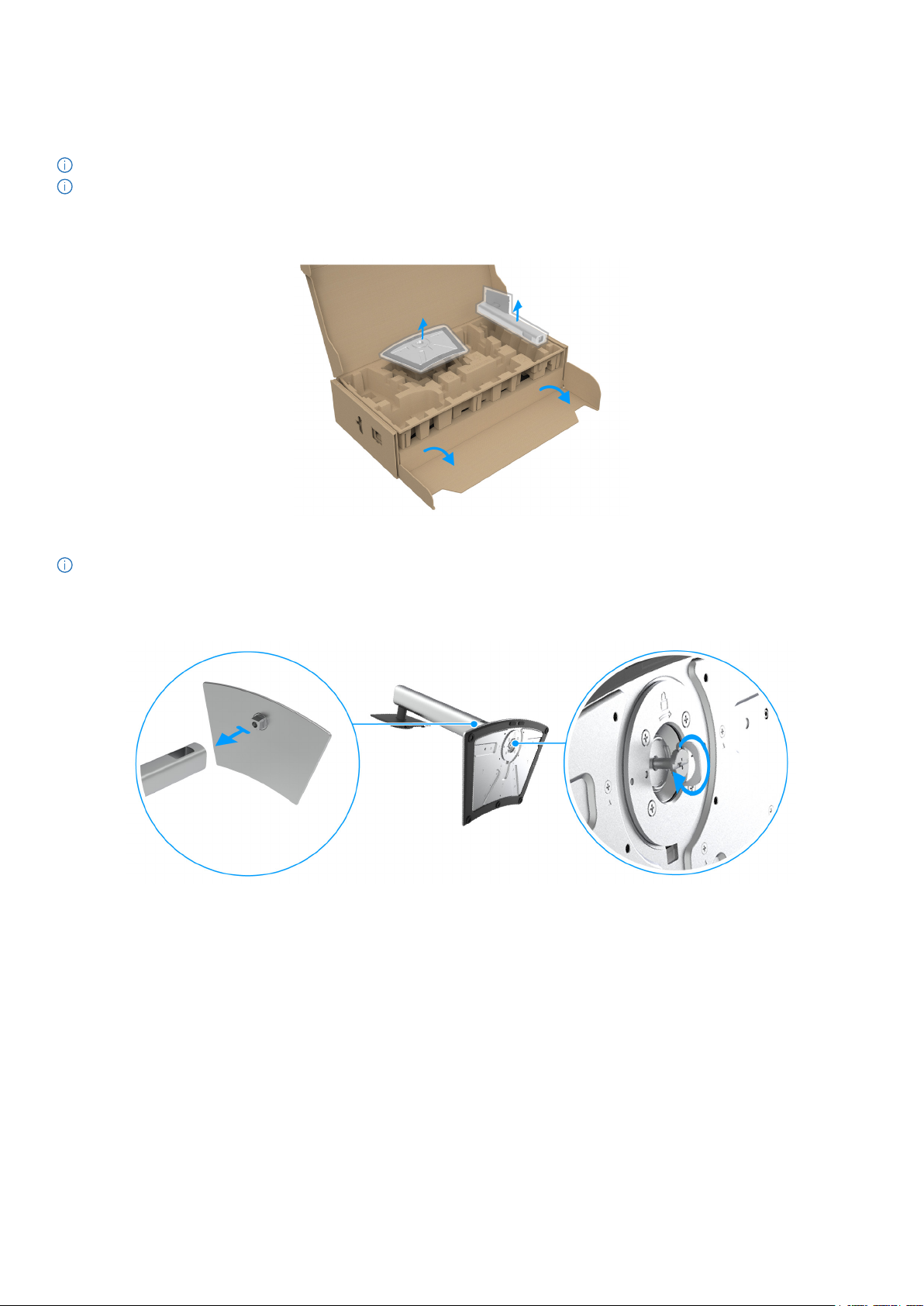

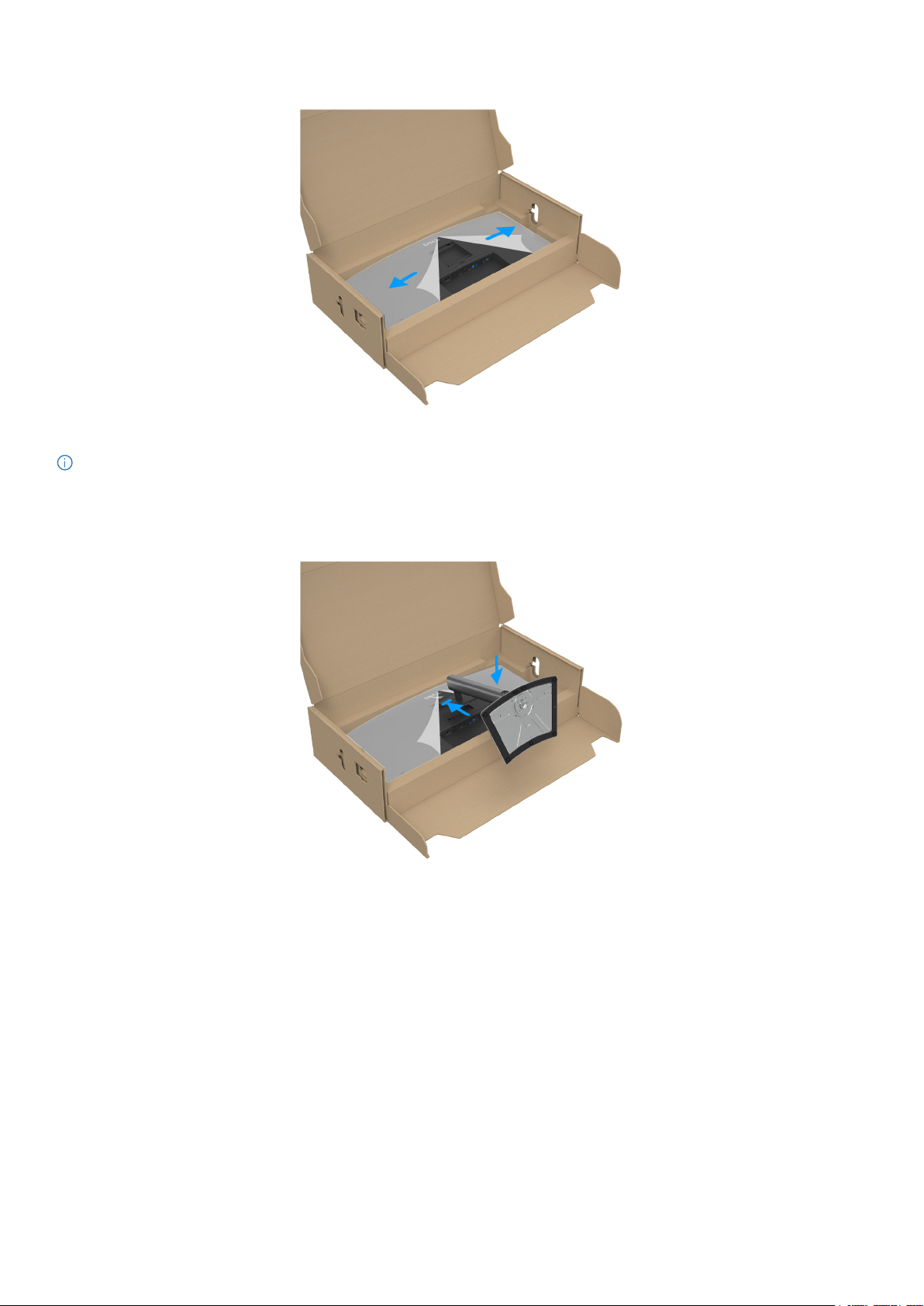

Podłączanie podstawy monitora .......................................................................27

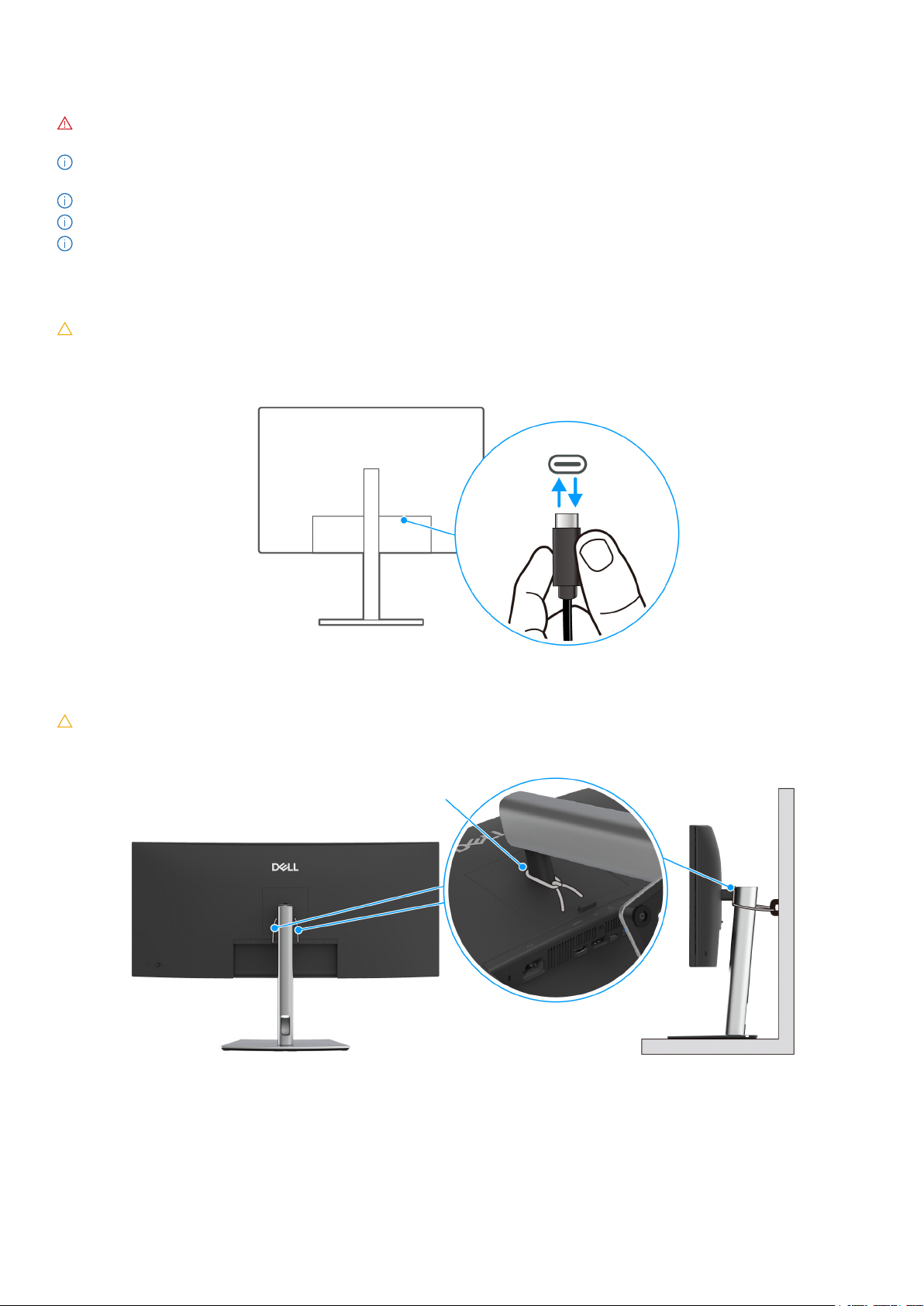

Korzystanie z portów szybkiego dostępu ..................................................................... 29

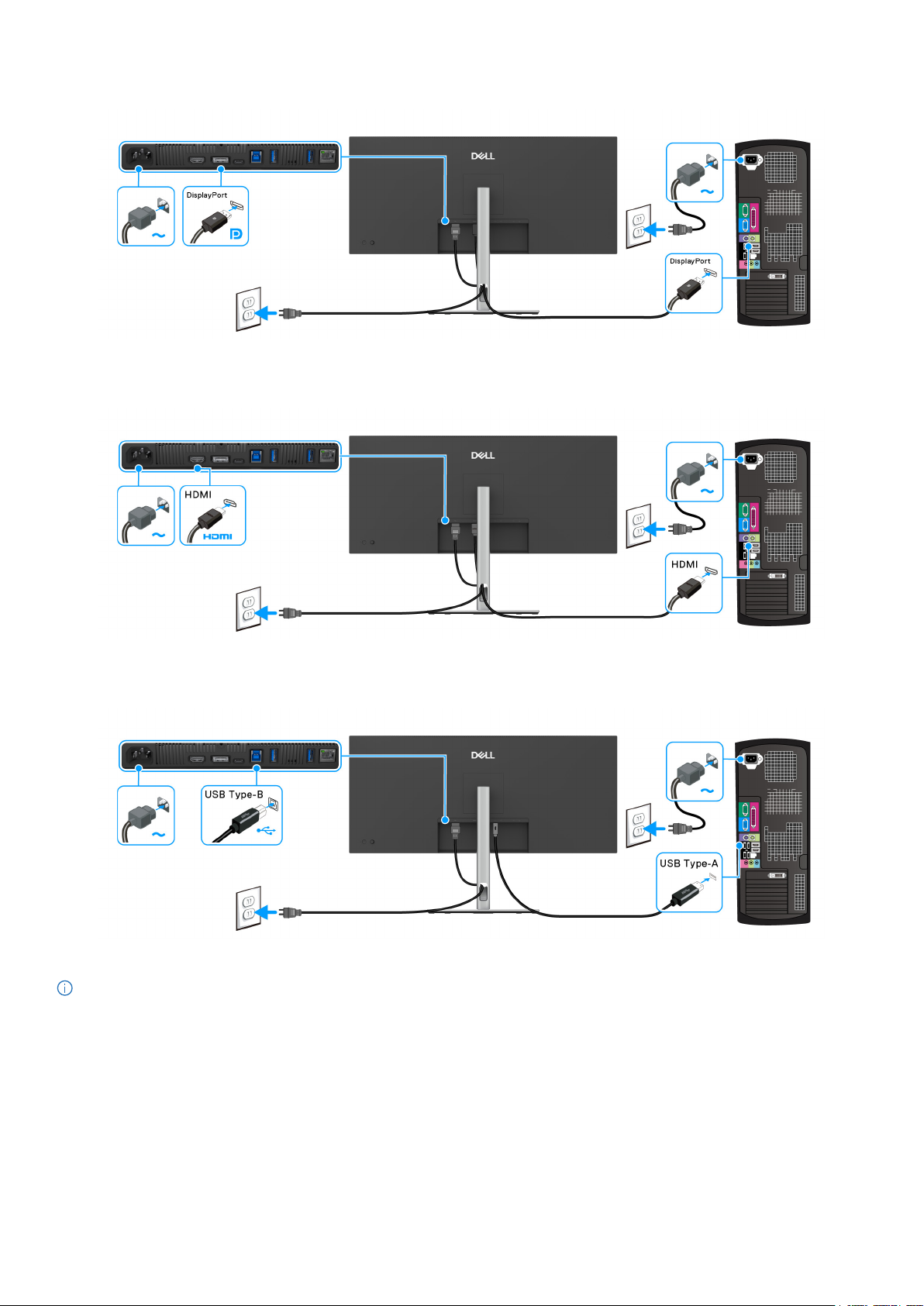

Podłączanie monitora ................................................................................30

Podłączenie kabla DisplayPort (DisplayPort do DisplayPort) .................................................... 31

Podłączanie kabla HDMI ................................................................................... 31

Podłączanie kabla USB typu A do typu B ..................................................................... 31

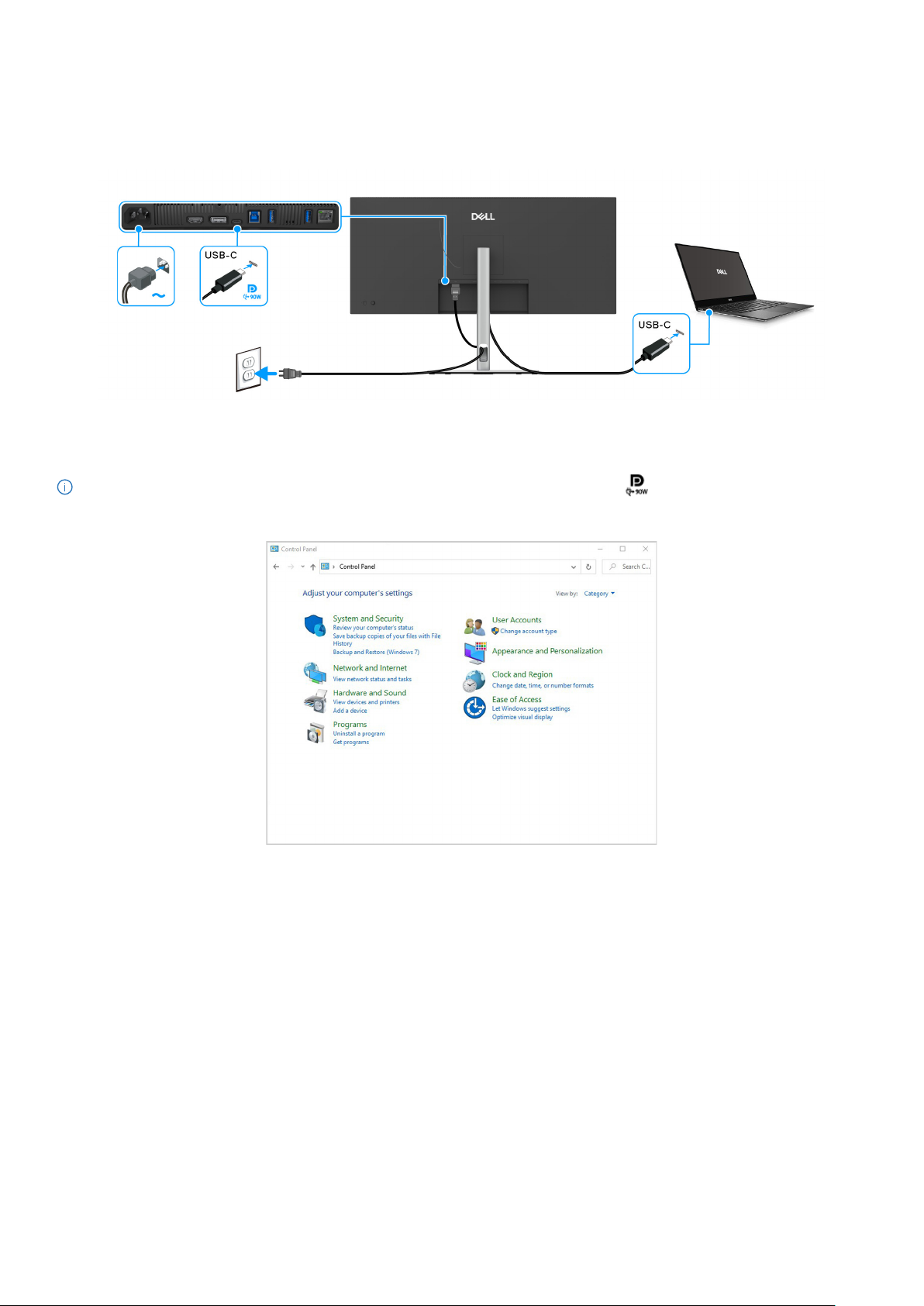

Podłączanie kabla USB-C-do-C .............................................................................. 32

Podłączanie monitora dla kabla RJ45 (opcjonalnie) ...........................................................32

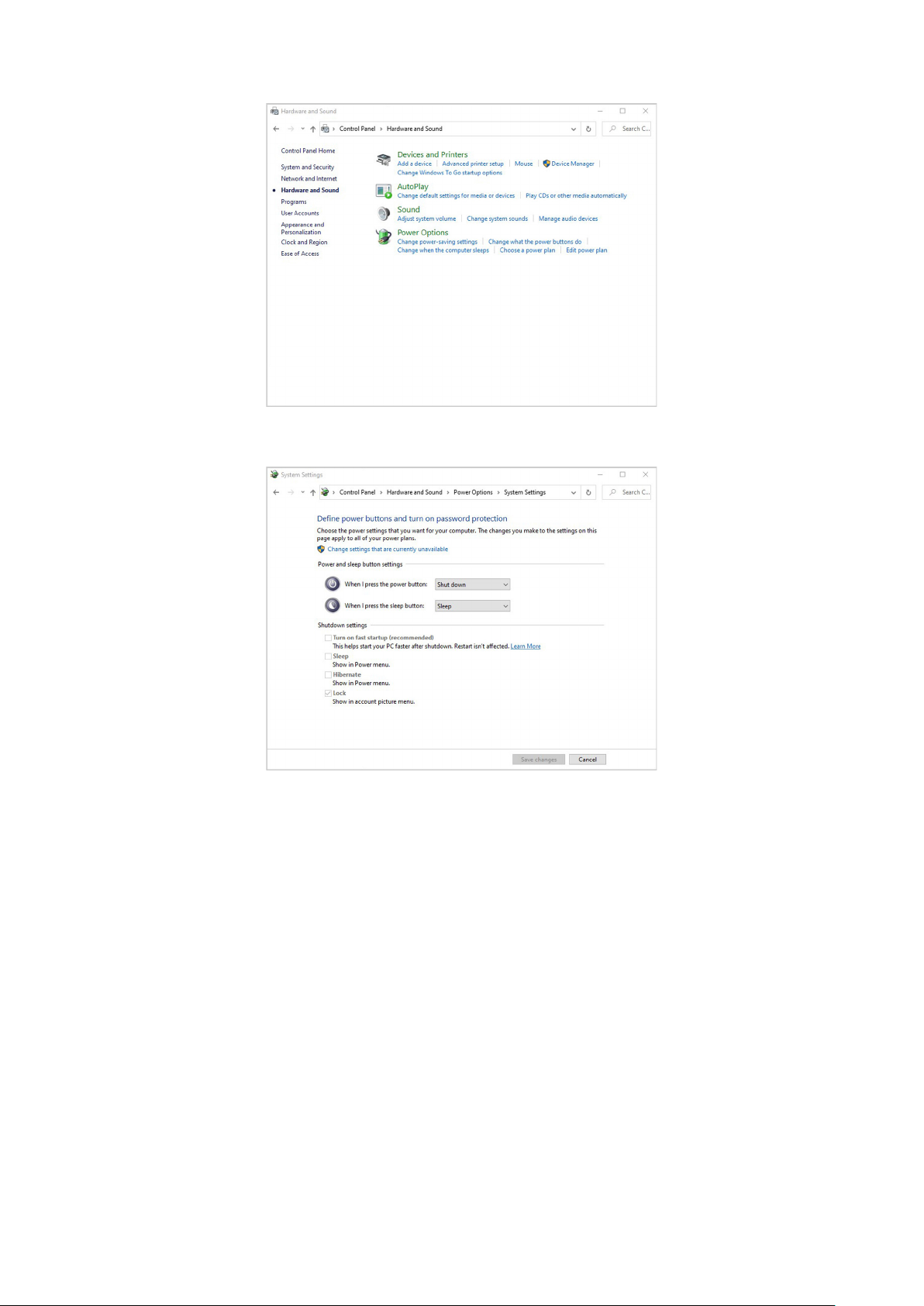

Funkcja Dell Power Button Sync (DPBS) .................................................................33

Podłączanie monitora do DPBS po raz pierwszy. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Korzystanie z funkcji DPBS ................................................................................. 37

Podłączanie monitora dla USB-C w trybie DPBS ............................................................... 39

Organizacja przebiegu kabli ...........................................................................41

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalnie) ....................................41

Zdejmowanie podstawy monitora ......................................................................42

Zestaw do montażu na ścianie VESA (opcjonalnie) ........................................................43

Spis treści

Page 4

Obsługa monitora .....................................................................44

Włącz monitor ......................................................................................44

Sterowanie dżojstikiem ..............................................................................44

Używanie menu ekranowego (OSD) .....................................................................45

Uzyskanie dostępu do Modułu uruchamiającego menu ........................................................ 45

Korzystanie z klawiszy nawigacji ............................................................................ 46

Dostęp do systemu menu .................................................................................. 47

Komunikaty ekranowe ...............................................................................60

Ustawienia początkowe .................................................................................... 60

Komunikat ostrzegawczy OSD .............................................................................. 62

Blokowanie przycisków sterowania .....................................................................65

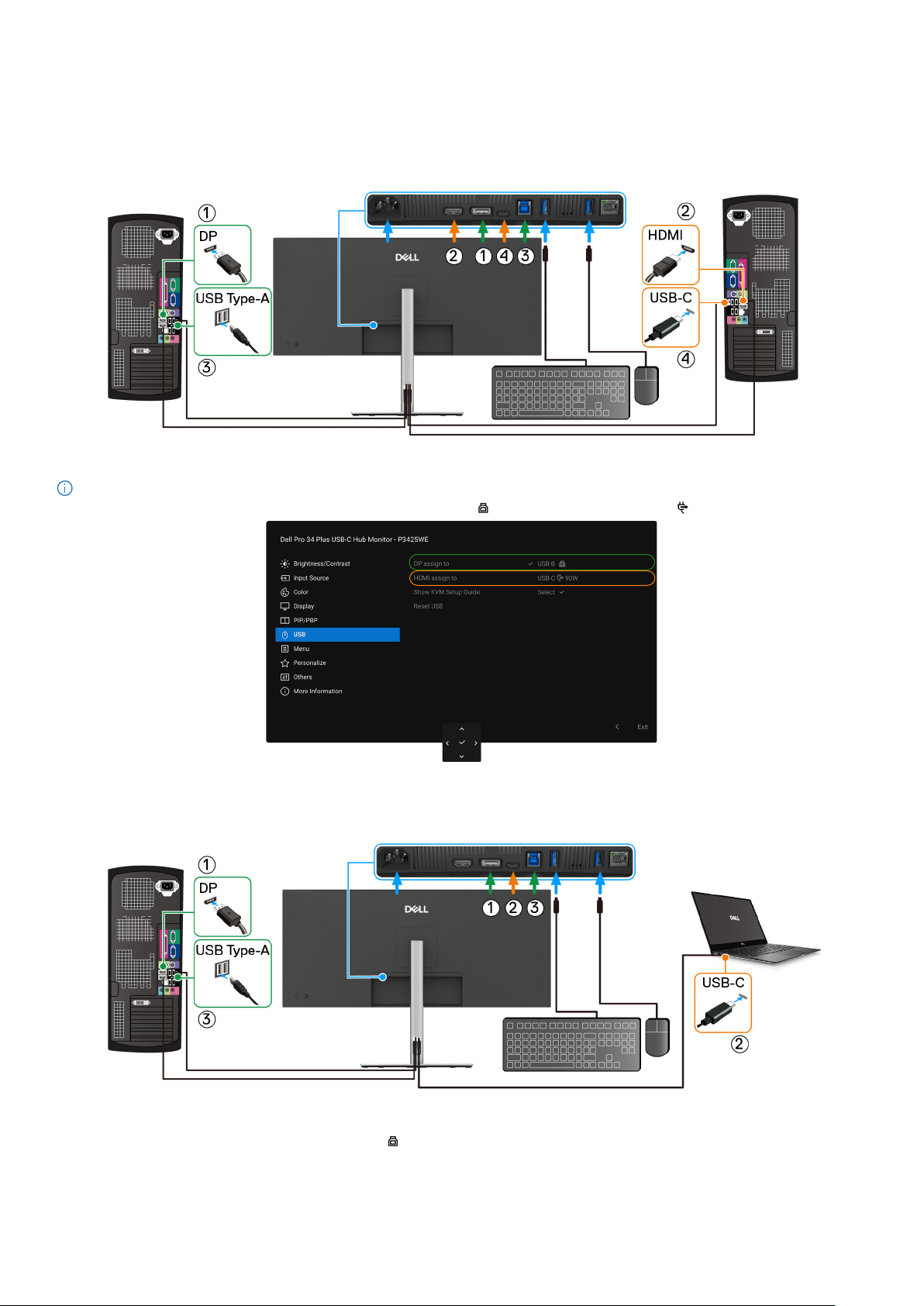

Konfiguracja przełącznika KVM ........................................................................66

Ustawianie funkcji automatycznego KVM ................................................................67

Ustawianie maksymalnie rozdzielczości .................................................................69

Korzystanie z funkcji pochylenia, obrotu w poziomie, pionowego wydłużenia i regulacji nachylenia .................69

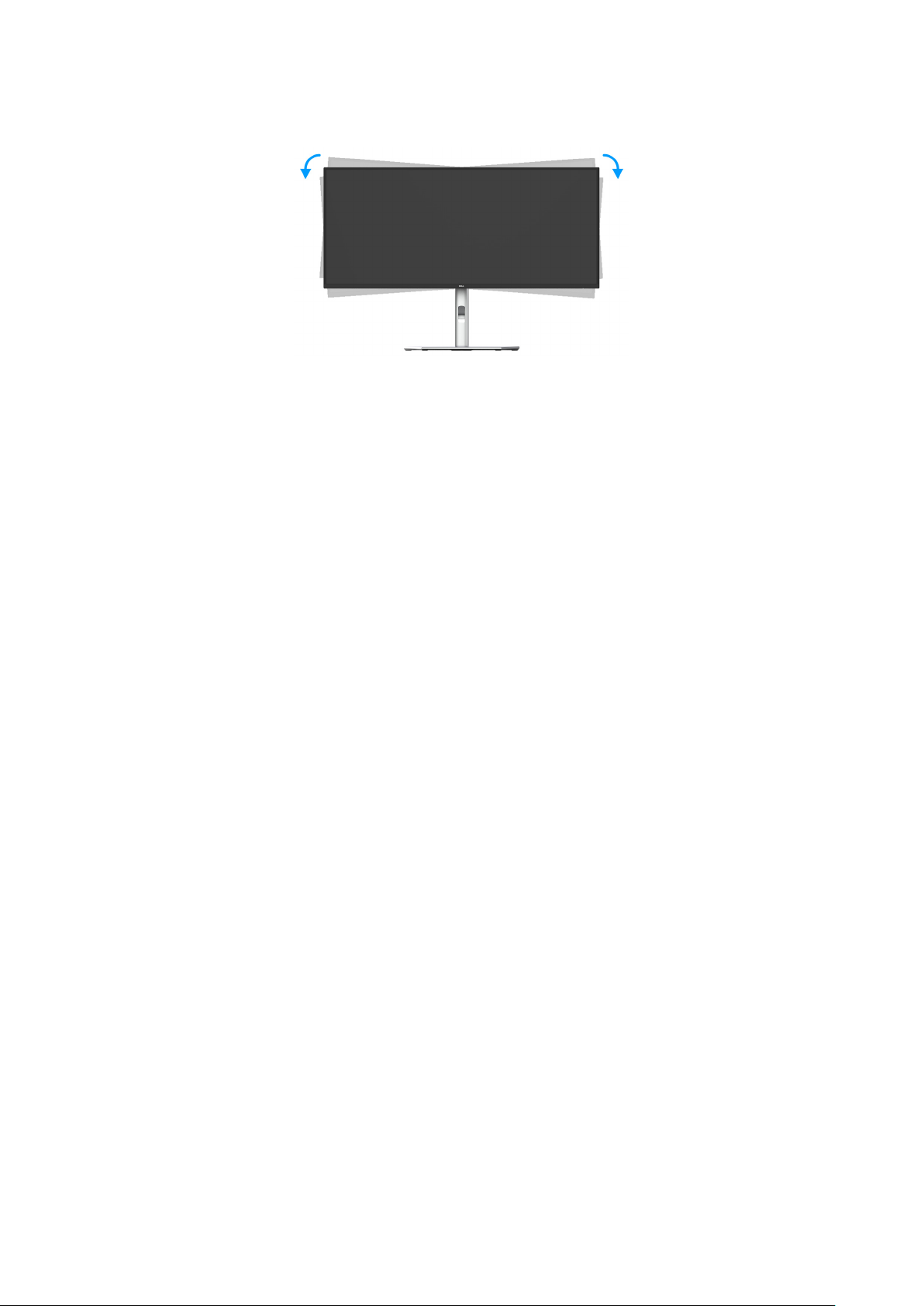

Nachylenie, obrót w poziomie ............................................................................... 69

Wydłużenie w pionie ....................................................................................... 69

Regulacja nachylenia ...................................................................................... 70

Wykrywanie i usuwanie usterek .........................................................71

Autotest ...........................................................................................71

Wbudowana diagnostyka .............................................................................71

Typowe problemy ...................................................................................72

Problemy specyficzne dla produktu ....................................................................74

Problemy dotyczące USB (Universal Serial Bus) ..........................................................74

Informacje prawne ....................................................................76

TCO Certified. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów ............................76

Kontaktowanie się z firmą Dell ..........................................................77

Spis treści

Page 5

Instrukcje bezpieczeństwa

Poniższe instrukcje bezpieczeństwa mają na celu ochronę monitora przed potencjalnymi uszkodzeniami oraz zapewnienie bezpieczeństwa użytkownikowi. Jeśli nie zaznaczono inaczej, każda procedura opisana w niniejszym dokumencie zakłada, że użytkownik przeczytał informacje dotyczące bezpieczeństwa dostarczone wraz z monitorem.

UWAGA: Przed rozpoczęciem użytkowania monitora należy przeczytać dołączone do niego i umieszczone na nim informacje o

bezpieczeństwie. Dokumentację należy zachować w bezpiecznym miejscu do użytku w przyszłości.

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w dokumentacji, może

spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.

OSTRZEŻENIE: Długotrwałe słuchanie dźwięku o dużej głośności przez słuchawki (w przypadku obsługującego je monitora)

może uszkodzić słuch.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.

• Ekran jest delikatny, więc upuszczenie go lub uderzenie ostrym przedmiotem może doprowadzić do jego uszkodzenia.

• Należy się upewnić, że napięcie znamionowe monitora jest odpowiednie do pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło lub chłód mogą mieć negatywny efekt na ciekły kryształ wyświetlacza.

• Kabel zasilania należy podłączyć do monitora oraz do znajdującego się w pobliżu i łatwo dostępnego gniazda ściennego. Zobacz temat Podłączanie monitora.

• Nie należy umieszczać ani użytkować monitora na mokrej powierzchni lub w pobliżu wody.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład: nie należy monitora umieszczać w bagażniku samochodu.

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej pokrywy ani dotykać wnętrza monitora.

• Prosimy o uważne przeczytanie niniejszych instrukcji. Niniejszy dokument należy zachować do użytku w przyszłości. Należy przestrzegać wszystkich ostrzeżeń i instrukcji umieszczonych na produkcie.

• Niektóre monitory można zamontować na ścianie za pomocą uchwytu montażowego VESA, który należy nabyć oddzielnie. Należy przy tym przestrzegać prawidłowej specyfikacji montażu VESA podanej w rozdziale Przewodnika użytkownika dotyczącym montażu ściennego.

Informacje dotyczące bezpieczeństwa można znaleźć w dokumencie Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI) dostarczonym wraz z monitorem.

Instrukcje bezpieczeństwa

Page 6

Informacje o monitorze

Zawartość opakowania

Poniższa tabela zawiera listę elementów dostarczonych wraz z monitorem. W przypadku braku któregokolwiek komponentu skontaktuj się z firmą Dell. Aby uzyskać więcej informacji, zobacz Kontaktowanie się z firmą Dell.

UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być dostarczone z monitorem. Niektóre funkcje mogą być

niedostępne w niektórych krajach.

Tabela 1. Monitor i akcesoria w opakowaniu.

Ilustracja komponentu

Opis komponentu

Wyświetlacz

Ramię podstawy

Podstawa stojaka

Kabel zasilający (różni się zależnie od kraju lub regionu)

Kabel DisplayPort 1.4 (DisplayPort – DisplayPort) (1,80 m)

Kabel HDMI (1,80 m) (tylko w wybranych krajach lub regionach)*

Kabel USB-C-do-C 5 Gb/s 100 W (1,80 m)

Informacje o monitorze

Page 7

Ilustracja komponentu Opis komponentu

Kabel USB typ A do typ B 5 Gb/s (1,80 m)

Opaska kablowa

• Karta QR

• Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych

*Skontaktuj się z przedstawicielem handlowym w danym kraju lub regionie.

Cechy produktu

Monitor Dell P3425WE ma wyświetlacz ciekłokrystaliczny (LCD) na cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem diodami LED. Funkcje monitora obejmują:

• Wyświetlacz o przekątnej 867,1 mm (34,1 cali). Rozdzielczość 3440 x 1440 (21:9) oraz pełnoekranowa obsługa niższych rozdzielczości.

• Szeroki kąt widzenia umożliwiający oglądanie obrazu w pozycji siedzącej lub stojącej.

• Paleta kolorów 99% sRGB.

• Połączenia cyfrowe za pośrednictwem DisplayPort, USB-C i HDMI (HDCP 1.4) (obsługa do 3440 x 1440 WQHD 100Hz, TMDS zgodnie ze specyfikacją HDMI 2.1).

• Pojedyncze gniazdo USB-C, dostarczające zasilanie (PD 90 W) zgodnym notebookom przy jednoczesnym odbieraniu sygnału wideo i danych.

• Możliwość nachylenia, obrotu w poziomie i regulacji wysokości.

• Zastosowanie ultracienkiej ramki przedniej pozwala zminimalizować grubość ramek w przypadku korzystania z wielu monitorów, ułatwiając konfigurację i komfort oglądania obrazu.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association (VESA) 100 mm umożliwiające elastyczne rozwiązanie mocowania.

• Wyposażenie:

• Jeden port przesyłania danych USB-C

• Jeden port przesyłania danych USB typu B

• Jeden port pobierania danych USB-C

• Trzy porty pobierania danych USB typu A

• Porty USB-C i RJ45 umożliwiają korzystanie z połączenia sieciowego za pośrednictwem pojedynczego kabla.

• Funkcja Plug and Play, jeżeli obsługiwana jest przez system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i optymalizację ekranu.

• Obsługuje tryb Obraz obok obrazu (PBP) oraz Obraz w obrazie (PIP).

• Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami przy użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

• Obsługuje funkcję automatycznego KVM w konfiguracji z wieloma wejściami.

• Przycisk zasilania i blokada menu ekranowego.

• Gniazdo blokady zabezpieczenia.

• Blokada stojaka.

• ≤ 0,3 W w trybie gotowości.

• Obsługa funkcji wybudzania przez sieć LAN (WoL) przy poborze mocy poniżej 0,7 W.

Informacje o monitorze

Page 8

• Dell ComfortView Plus to zintegrowana funkcja ekranu o niskim poziomie niebieskiego światła, która poprawia komfort oczu, zmniejszając potencjalnie szkodliwą emisję niebieskiego światła bez utraty koloru. Dzięki technologii ComfortView Plus firma Dell zmniejszyła szkodliwą ekspozycję na światło niebieskie z < 50% do < 35%. Ten monitor jest certyfikowany certyfikatem TÜV Rheinland Eye Comfort 3.0 z oceną 4-gwiazdkową. Zawiera kluczowe technologie, które zapewniają również ekran bez migotania, częstotliwość odświeżania do 100 Hz, gamę kolorów minimum 95% sRGB. Funkcja Dell ComfortView Plus jest domyślnie włączona na monitorze.

• W tym monitorze zastosowano panel o niskim poziomie niebieskiego światła. Gdy monitor zostanie zresetowany do ustawień fabrycznych lub domyślnych, jest zgodny z certyfikatem sprzętu o niskiej emisji niebieskiego światła TÜV.

Współczynnik niebieskiego światła:

Proporcja światła w zakresie 415–455 nm do 400–500 nm powinna być mniejsza niż 35%.

Tabela 2. Współczynnik niebieskiego światła

Kategoria

1 ≤ 20% 2 20% < R ≤ 35% 3 35% < R ≤ 50%

• Ten monitor jest wyposażony w funkcję Dell ComfortView Plus. ComfortView Plus to wbudowana funkcja ekranu o niskim poziomie niebieskiego światła, która poprawia komfort oczu, zmniejszając potencjalnie szkodliwą emisję niebieskiego światła bez utraty koloru.

• Dzięki technologii ComfortView Plus firma Dell zmniejszyła szkodliwą ekspozycję na światło niebieskie od ≤ 50% do ≤ 35%. Dzięki zastosowaniu kluczowych technologii, które zapewniają również brak migotania, częstotliwość odświeżania 100 Hz, gamę kolorów z minimum 95% sRGB, ten monitor uzyskał certyfikat TÜV Rheinland Eye Comfort 3.0 z oceną 4-gwiazdkową.

Informacje o TÜV Rheinland Eye Comfort 3.0

Program certyfikacji TÜV Rheinland Eye Comfort 3.0 przedstawia przyjazny dla

konsumenta system ocen za pomocą gwiazdek dla branży wyświetlaczy promujący dobre samopoczucie oczu, od bezpieczeństwa po pielęgnację oczu. W porównaniu z istniejącymi certyfikatami, program 5-gwiazdkowy dodaje rygorystyczne wymagania testowe dotyczące ogólnych atrybutów pielęgnacji oczu, takich jak słabe światło niebieskie, brak migotania, częstotliwość odświeżania, gama kolorów, dokładność kolorów i wydajność czujnika światła otoczenia. Określa wskaźniki wymagań i ocenia wydajność produktu na pięciu poziomach, a zaawansowany proces oceny technicznej zapewnia konsumentom i kupującym wskaźniki, które są łatwiejsze do

oceny.

Uwzględniane czynniki dotyczące dobrego samopoczucia oczu pozostają stałe, jednak standardy dla różnych ocen za pomocą gwiazdek są różne. Im wyższa ocena za pomocą gwiazdek, tym bardziej rygorystyczne standardy. W poniższej tabeli wymieniono główne wymagania dotyczące komfortu oczu, które mają zastosowanie oprócz podstawowych wymagań dotyczących komfortu oczu (takich jak gęstość pikseli, jednorodność luminancji i koloru oraz swoboda ruchu).

Więcej informacji na temat

https://www.tuv.com/world/en/eye-comfort.html

Współczynnik niebieskiego światła

certyfikacji TÜV Eye Comfort można znaleźć na stronie:

Informacje o monitorze

Page 9

Tabela 3. Wymagania Eye Comfort 3.0 i system oceny za pomocą gwiazdek dla monitorów.

Wymagania Eye Comfort 3.0 i system oceny za pomocą gwiazdek dla monitorów

Kategoria Testowany element Program oceny za pomocą gwiazdek

3-gwiazdkowy 4-gwiazdkowy 5-gwiazdkowy

Ochrona oczu Słabe niebieskie

światło

Bez migotania TÜV Flicker Reduced lub

Zarządzanie światłem otoczenia

Wydajność czujnika światła otoczenia

Inteligentne sterowanie CCT

Inteligentna kontrola luminancji

Jakość obrazu Częstotliwość

odświeżania Jednorodność

luminancji Jednolitość kolorów Jednolitość kolorów Δu'v’ ≤ 0,02 Swoboda ruchu Zmiany luminancji powinny zmniejszyć się o mniej niż 50%;

Różnica gamma Różnica gamma ≤ ±0,2 Różnica gamma ≤ ±0,2 Różnica gamma ≤ ±0,2 Szeroka gama

Przewodnik użytkownika dot.

kolorów

Przewodnik użytkownika

komfortu oczu

Uwaga

Oprogramowanie kontroluje emisję niebieskiego światła poprzez zmniejszenie nadmiaru niebieskiego

światła, co skutkuje bardziej żółtym odcieniem.

Gama kolorów opisuje dostępność kolorów na wyświetlaczu. Opracowano różne standardy dla konkretnych

celów. 100% odpowiada pełnej przestrzeni kolorów określonej w normie.

NTSC to skrót od National Television Standards Committee, który opracował przestrzeń kolorów dla

systemu telewizyjnego używanego w Stanach Zjednoczonych.

sRGB to standardowa czerwona, zielona i niebieska przestrzeń kolorów, która jest używana na monitorach,

drukarkach i w sieci WWW.

DCI-P3, skrót od Digital Cinema Initiatives – Protocol 3, to przestrzeń kolorów wykorzystywana w kinie

cyfrowym, która obejmuje szerszą gamę kolorów niż standardowa przestrzeń kolorów RGB.

Adobe RGB to przestrzeń kolorów stworzona przez Adobe Systems, która obejmuje szerszą gamę kolorów

niż standardowy model kolorów RGB, szczególnie w cyjanach i zieleni.

TÜV Hardware LBL Kategoria III (≤50%) lub Oprogramowanie LBL rozwiązanie

TÜV Hardware LBL Kategoria II (≤35%) lub Kategoria I (≤20%)

TÜV Flicker Reduced lub

TÜV Flicker Free

Brak czujnika Brak czujnika Czujnik światła otoczenia

Nie Nie Tak

≥60 Hz ≥75 Hz ≥120 Hz

Jednorodność luminancji ≥ 75%

Przesunięcie koloru powinno być mniejsze niż 0,01.

NTSC3 Min. 72% (CIE1931) lub sRGB

Min. 95%

sRGB (CIE1931)

Min. 95% (CIE1931)

Tak Tak Tak

TÜV Hardware LBL Kategoria II (≤35%) lub Kategoria I (≤20%)

Bez migotania

DCI-P35 Min. 95% (CIE1976) i sRGB

Min. 95% (CIE1931) lub Adobe RGB (CIE1931) i sRGB

Min. 95%

Min. 95% (CIE1931)

Informacje o monitorze

Page 10

Kompatybilność z systemem operacyjnym

• System Windows 10 i nowsze wersje*

• System macOS 12* i macOS 13*

*Zgodność systemu operacyjnego z monitorami marki Dell i Alienware może się różnić w zależności od takich czynników, jak:

• Konkretne daty wydania, kiedy dostępne są wersje systemu operacyjnego, poprawki lub aktualizacje.

• Konkretne daty wydania aktualizacji oprogramowania sprzętowego, aplikacji lub sterowników monitorów marki Dell i Alienware są dostępne w witrynie pomocy technicznej firmy Dell.

Identyfikacja części i elementów sterowania

Widok z przodu

Rysunek 1. Widok z przodu z podstawą monitora

Tabela 4. Komponenty i opisy.

Etykieta

1 Wskaźnik LED zasilania Ciągłe białe światło oznacza, że monitor jest włączony i działa normalnie.

2 Portu USB szybkiego dostępu: Port

3 Portu USB szybkiego dostępu: Port

Opis Użyj

Migające białe światło oznacza, że monitor jest w trybie gotowości. Podłącz urządzenie USB do przesyłania danych.

pobierania danych USB 5 Gb/s typu A

• Kabel USB-C-do-C (tylny port USB-C do przesyłania danych)

• Kabel USB typ A do typ B (tylny port USB typ B do przesyłania

Podłącz urządzenie USB do przesyłania danych lub ładowania. Zdolność

USB 5 Gb/s pobierania danych

ładowania do 5 V / 3 A.

• Kabel USB-C-do-C (tylny port USB-C do przesyłania danych)

• Kabel USB typ A do typ B (tylny port USB typ B do przesyłania

UWAGA: Aby użyć tego portu do przesyłania danych USB, należy

podłączyć jeden z następujących kabli od komputera do monitora:

danych)

UWAGA: Aby użyć tego portu do przesyłania danych USB, należy

podłączyć jeden z następujących kabli od komputera do monitora:

danych)

Informacje o monitorze

Page 11

Widok z tyłu

1 2

3 4

Rysunek 2. Widok z tyłu z podstawą monitora

Tabela 5. Komponenty i opisy.

Etykieta

1 Otwory montażowe VESA (100 mm x

2 Etykieta z oznaczeniami prawnymi Zawiera certyfikaty. 3 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od monitora. 4 Kod kreskowy, numer seryjny i

5 Przycisk włączania/wyłączania

6 Dżojstik Do obsługi menu wyświetlanego na ekranie (OSD). (Więcej informacji,

7 Szczelina do prowadzenia kabli Pomaga w uporządkowaniu przebiegu kabli przez umieszczenie ich w

Opis Użyj

Montaż ścienny monitora przy użyciu zestawu do montażu ściennego 100 mm — za podłączoną pokrywą podstawy)

etykieta serwisowa

zasilania

zgodnego ze standardem VESA.

Do kontaktowania się z firmą Dell w sprawach pomocy technicznej.

Włącza lub wyłącza monitor.

patrz rozdział

szczelinie.

Obsługa monitora)

Informacje o monitorze

Page 12

Widok z dołu

1 2 3 4 5 6 7

8 9

Rysunek 3. Widok od dołu monitora bez stojaka

Tabela 6. Komponenty i opisy.

Etykieta

1 Szczeliny na panel dźwiękowy W celu podłączenia zewnętrznego panelu dźwiękowego (sprzedawany

2 Gniazdo blokady zabezpieczenia

3 Złącze zasilania Podłącz kabel zasilający (dostarczony z monitorem). 4 Port HDMI Podłącz kabel HDMI komputera. 5 Funkcja blokady stojaka Zablokuj stojaka do monitora przy użyciu śruby M3 x 6mm (śrubę

6 DisplayPort 1.4 Podłącz komputer za pomocą kabla DisplayPort (dostarczony z

7 Port przesyłania danych USB-C

8 Port przesyłania danych USB 5 Gb/s

9 Porty pobierania danych USB 5 Gb/s

Opis Użyj

oddzielnie) do monitora należy umieścić wypusty magnetyczne na

panelu dźwiękowym w szczeliny w monitorze.

Pozwala zabezpieczyć monitor przy użyciu blokady zabezpieczającej (nie (przy użyciu gniazda Kensington

Security Slot)

5Gb/s (tryb alternatywny DisplayPort1.4, dostarczanie zasilania do 90W)

typu B (tylko dane)

typu A (2)

znajduje się w zestawie).

kupuje się oddzielnie).

monitorem).

Podłącz dostarczony kabel USB-C-do-C do komputera lub urządzenia

mobilnego. Ten port obsługuje dostarczanie zasilania przez USB (do

90W), dane i sygnał wideo DisplayPort.

Port ten obsługuje tryb alternatywny DisplayPort 1.4 o maksymalnej

rozdzielczości 3440 x 1440, 100 Hz, PD 20 V/4,5 A, 15 V/3 A, 9 V/3 A i

5V/3 A.

Podłącz dostarczony kabel USB typu A do typu B, dostarczony z

monitorem, do komputera. Port ten obsługuje przesyłanie danych USB

z prędkością 5 Gb/s. Po podłączeniu tego kabla można używać złączy

USB monitora.

Podłącz urządzenie USB*.

• Kabel USB-C-do-C (tylny port USB-C do przesyłania danych)

• Kabel USB typ A do typ B (tylny port USB typ B do przesyłania

UWAGA: Interfejs USB-C nie jest obsługiwany w wersjach systemu

Windows wcześniejszych niż Windows10.

UWAGA: Aby użyć tego portu do przesyłania danych USB, należy

podłączyć jeden z następujących kabli od komputera do monitora:

danych)

Informacje o monitorze

Page 13

Etykieta Opis Użyj

10 Port RJ45 Obsługuje połączenia Ethernet 10/100/1000 Mb/s.

Podłącz Internet. Korzystanie z Internetu za pośrednictwem złącza RJ45

jest możliwe dopiero po podłączeniu jednego z następujących kabli od

komputera do portu przesyłania danych monitora:

• Kabel USB-C-do-C (tylny port USB-C do przesyłania danych)

• Kabel USB typ A do typ B (tylny port USB typ B do przesyłania danych)

*Aby uniknąć interferencji sygnału, w przypadku podłączenia urządzenia USB do portu USB pobierania danych, NIE zaleca się podłączania innych urządzeń USB do przylegających portów.

Specyfikacje monitora

Tabela 7. Specyfikacje monitora.

Opis

Typ ekranu Aktywna matryca - TFT LCD Technologia panelu Technologia IPS (In Plane Switching) Współczynnik proporcji 21:9

Wymiary widocznego obrazu

Przekątna 867,1 mm (34,1 cala)

Obszar aktywny

Poziomo 799,80 mm (31,49 cala) Pionowo 334,80 mm (13,18 cala) Obszar 267773,04 mm

Podziałka pikseli

Poziomo 0,2325 mm Pionowo 0,2325 mm Pikseli na cal (PPI) 110

Kąt widzenia

Poziomo 178° (typowe) Pionowo 178° (typowe) Jasność 350 cd/m² (typowe) Współczynnik kontrastu 1500:1 (typowe) Powłoka ekranu wyświetlacza Przeciwodblaskowa z twardą powłoką 3H Podświetlenie System oświetlenia krawędzi diodami LED Czas reakcji 8 ms (Normalny)

Zakrzywienie 3800R Głębia kolorów 1,07 miliarda kolorów

Wartość

5 ms (Szybki)

(415,04 cali2)

UWAGA: Jest to maksymalna głębia kolorów, którą może wyświetlić panel. Rzeczywistość zależy od możliwości karty

graficznej i ustawienia rozdzielczości. Zobacz strona 21, aby uzyskać bardziej szczegółowe informacje.

Paleta kolorów sRGB 99% (CIE 1931) (typowa)

Informacje o monitorze

Page 14

Połączenia • Jeden port DisplayPort 1.4 (HDCP 1.4) (obsługa do 3440 x 1440 100Hz)

• Jeden port HDMI (HDCP 1.4) (obsługuje do WQHD 3440 x 1440 100Hz, TMDS zgodnie ze specyfikacją HDMI 2.1)

• Jeden port przesyłania danych USB-C 5Gb/s (tryb alternatywny DisplayPort1.4, dostarczanie zasilania do 90W)

• Jeden port przesyłania danych USB 5 Gb/s typu B

• Dwa porty pobierania danych USB 5 Gb/s typu A

• Jeden port RJ45 (1,0 GbE)

Szybki dostęp

• Jeden port pobierania danych USB 5 Gb/s typu A

• Jeden port pobierania danych USB-C 5 Gb/s (dostarczanie zasilania do 15W)

Szerokość ramki (krawędź monitora do obszaru aktywnego)

Nastawność

Regulowana wysokość stojaka Nachylenie Obrót w poziomie Regulacja nachylenia

UWAGA: Monitora tego nie należy montować ani używać w pozycji pionowej ani odwróconej (180°) pozycji poziomej,

ponieważ mogłoby to doprowadzić do jego uszkodzenia.

Opis Wartość

Porządkowanie kabli Tak Zgodność z Dell Display and Peripheral Manager Funkcje Łatwa aranżacja i inne Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa sprzedawana oddzielnie)

8,85 mm (Góra) 8,85 mm (Lewo/Prawo) 14,35 mm (Spód)

150 mm Od -5° do 21° Od -30° do 30° Od -4° do 4°

Dell Display and Peripheral Manager (DDPM) dla komputerów z systemem Windows

DDPM to aplikacja, która pomaga skonfigurować monitory i urządzenia peryferyjne firmy Dell. Niektóre z jego funkcji to:

1. Dostosowywanie ustawień menu ekranowego (OSD) monitora, takich jak jasność, kontrast i rozdzielczość, bez konieczności używania joysticka na monitorze.

2. Rozmieszczenie wielu aplikacji na ekranie, umieszczając je w wybranym szablonie za pomocą funkcji Easy Arrange (Łatwa aranżacja).

3. Przypisz aplikacje lub pliki do partycji Easy Arrange (Łatwa aranżacja), zapisz układ jako profil i w razie potrzeby automatycznie przywróć profil za pomocą funkcji Easy Arrange Memory (Pamięć funkcji Łatwa aranżacja).

4. Podłącz monitor firmy Dell do wielu źródeł wejściowych i zarządzaj tymi wejściami wideo za pomocą funkcji Input Source (Źródło wejścia).

5. Dostosuj każdą aplikację do własnego trybu kolorów za pomocą funkcji Color Preset (Wstępne ustawienie koloru).

6. Replikuj ustawienia aplikacji z jednego monitora na inny identyczny monitor za pomocą funkcji Import (Importuj)/Export

(Eksportuj) ustawień aplikacji.

7. Otrzymuj powiadomienia i aktualizuj oprogramowanie sprzętowe.

8. Jeśli wyświetlacz obsługuje funkcję Keyboard Video Mouse (KVM), możesz skonfigurować i udostępnić klawiaturę i mysz na

podłączonych komputerach za pomocą opcji USB KVM.

9. Ponadto, jeśli wyświetlacz obsługuje funkcję Network KVM, możesz udostępniać klawiaturę i mysz między komputerami w tej samej sieci i przesyłać między nimi pliki.

10. W przypadku wyświetlaczy ze zintegrowanymi kamerami internetowymi oprogramowanie to zapewnia funkcje umożliwiające dostosowanie ustawień kamery internetowej.

11. Dla tego monitora jest również dostępna wersja oprogramowania DDPM dla systemu macOS. Lista wyświetlaczy obsługujących wersję DDPM macOS znajduje się w artykule bazy wiedzy 000201067 na stronie https://www.dell.com/support.

Informacje o monitorze

Page 15

UWAGA: Niektóre wymienione powyżej funkcje DDPM są dostępne tylko w wybranych modelach monitorów. Aby uzyskać więcej

informacji na temat aplikacji DDPM i zalecanej konfiguracji komputera do jego instalacji, przejdź do strony

https://www.dell.com/support/ddpm.

Specyfikacje rozdzielczości

Tabela 8. Specyfikacje rozdzielczości.

Opis

Zakres skanowania poziomego Od 28 kHz do 151 kHz (automatycznie) Zakres skanowania pionowego Od 30 Hz do 100 Hz (automatycznie) Najwyższa wstępnie ustawiona rozdzielczość 3440 x 1440 przy 100 Hz

Wartość

Obsługiwane tryby video

Tabela 9. Obsługiwane tryby video.

Opis

Możliwości wyświetlania wideo (tryb alternatywny HDMI, DisplayPort i USB-C)

Wartość

480p, 576p, 720p, 1080p

Wstępne ustawienia trybów wyświetlania

Tabela 10. Wstępne ustawienia trybów wyświetlania.

Tryb wyświetlania

VESA, 640 x 480 31,5 59,9 25,2 -/VESA, 640 x 480 37,5 75,0 31,5 -/VESA, 720 x 400 31,5 70,1 28,3 -/+ VESA, 800 x 600 37,9 60,3 40,0 +/+ VESA, 800 x 600 46,9 75,0 49,5 +/+ VESA, 1024 x 768 48,4 60,0 65,0 -/VESA, 1024 x 768 60,0 75,0 78,8 +/+ VESA, 1152 x 864 67,5 75,0 108,0 +/+ VESA, 1280 x 800 - R 49,3 59,9 71,0 +/VESA, 1280 x 1024 64,0 60,0 108,0 +/+ VESA, 1280 x 1024 80,0 75,0 135,0 +/+ VESA, 1600 x 1200 75,0 60,0 162,0 +/+ VESA, 1920 x 1080 67,5 60,0 148,5 +/+ VESA, 2560 x 1440 88,8 60,0 241,5 +/VESA, 3440 x 1440* 88,8 60,0 319,8 +/3440 x 1440 43,8 30,0 157,8 +/3440 x 1440* 151,0 100,0 543,5 +/-

Częstotliwość pozioma (kHz)

Częstotliwość pionowa (Hz)

Zegar pikseli (MHz)

Biegunowość synchronizacji (Pozioma/Pionowa)

*Patrz temat

UWAGA: Gdy monitor jest w trybie PIP, okno główne PIP nie obsługuje częstotliwości odświeżania 100 Hz.

Przepustowość wideo, aby uzyskać informacje o ustawieniach i wymaganiach monitora.

Informacje o monitorze

Page 16

Specyfikacje elektryczne

Tabela 11. Specyfikacje elektryczne.

Opis

Wartość

Sygnały wejścia video • HDMI*/DisplayPort 1.4**, 600 mV na przewód, opór wejściowy 100 omów

na parę przewodów

• Obsługa wejścia sygnału USB-C (z trybem alternatywnym DisplayPort 1.4)

Napięcie wejścia prądu zmiennego/

100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 3 A (typowe)

częstotliwość/prąd Prąd udarowy

• 120 V: 40 A (maks.) przy 0°C (zimny start)

• 240 V: 80 A (maks.) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,3 W (tryb gotowości)

• 0,7 W (tryb gotowości sieci)

• 28,7 W (tryb włączenia)

• 200,0 W (maks.)

• 27,6 W (Pon)

• 88,0 kWh (TEC)

*Obsługa do WQHD 3440 x 1440 100 Hz, TMDS zgodnie ze specyfikacją HDMI 2.1. **Obsługa dźwięku HBR3/DisplayPort 1.4/ DisplayPort.

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów USB.

Pon: Zużycie energii w trybie włączenia zgodne z wytycznymi Energy Star w wersji 8.0.

TEC: Całkowite zużycie energii w kWh zgodne z wytycznymi Energy Star w wersji 8.0. Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt może działać inaczej, w zależności od oprogramowania, komponentów i zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich informacji. Stosownie, klient nie powinien polegać na tych informacjach podczas podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

UWAGA: Ten monitor jest certyfikowany zgodnie ze standardami zarządzania energią ENERGY STAR.

Ten produkt spełnia wymagania ENERGY STAR w przypadku domyślnych ustawień fabrycznych, które można przywrócić za pomocą funkcji „Factory Reset” (Przywracanie ustawień fabrycznych). Zmiana domyślnych ustawień fabrycznych lub włączenie innych funkcji może powodować zwiększenie zużycia energii ponad limity określone w ramach norm ENERGY STAR.

Informacje o monitorze

Page 17

Charakterystyki fizyczne

Tabela 12. Charakterystyki fizyczne.

Opis Typ kabla sygnałowego • Cyfrowe: DisplayPort, 20 pinów

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy wykorzystaniu kabli wideo dostarczanych z

monitorem. Firma Dell nie ma kontroli nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym monitorem Dell.

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 541,25 mm (21,31 cala) Wysokość (obniżony) 391,25 mm (15,40 cala) Szerokość 815,95 mm (32,12 cala) Głębokość 229,42 mm (9,03 cala)

Wymiary (bez stojaka)

Wysokość 358,00 mm (14,09 cala) Szerokość 815,95 mm (32,12 cala) Głębokość 82,98 mm (3,27 cala)

Wymiary podstawy

Wysokość (po rozłożeniu) 433,30 mm (17,06 cala) Wysokość (obniżony) 386,50 mm (15,22 cala) Szerokość 343,20 mm (13,51 cala) Głębokość 229,42 mm (9,03 cala) Podstawa 343,20 mm (13,51 cala) x 228,80 mm (9,01 cala)

Waga

Waga z opakowaniem 14,36 kg (31,66 funta) Waga z zamontowanym stojakiem i kablami 9,91 kg (21,85 funta) Waga bez stojaka (Do montażu ściennego lub

montażu VESA - bez linek) Waga podstawy 2,48 kg (5,47 funta)

Wartość

• Cyfrowe: HDMI, 19 pinów

• Universal Serial Bus (Uniwersalna magistrala szeregowa): USB-C, 24 pinów

• Universal Serial Bus (Uniwersalna magistrala szeregowa): USB, 9 pinów

6,90 kg (15,21 funta)

Charakterystyki środowiskowe

Tabela 13. Charakterystyki środowiskowe.

Opis Zgodność ze standardami

• Monitor z certyfikatem ENERGY STAR

• Zarejestrowano z klasyfikacją EPEAT, gdzie dotyczy. Rejestracja EPEAT różni się w zależności od kraju. Odwiedź witrynę

www.epeat.net, aby sprawdzić status rejestracji w danym kraju.

• Zgodność z przepisami RoHS

• TCO Certified i TCO Certified Edge

• Nie zawiera bromowanego środka opóźniającego i polichlorku winylu (za wyjątkiem kabli zewnętrznych)

• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Temperatura

Działanie Od 0°C do 40°C (od 32°F do 104°F)

Wartość

Informacje o monitorze

Page 18

Bez działania • Przechowywanie: Od -20°C do 60°C (od -4°F do 140°F)

• Przewożenie: Od -20°C do 60°C (od -4°F do 140°F)

Wilgotność

Działanie 10% do 80% (bez kondensacji) Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)

• Przewożenie: 5% do 90% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maks.) Bez działania 12192 m (40000 stóp) (maks.) Rozpraszanie ciepła

• 682,40 BTU/godzinę (maks.)

• 94,17 BTU/godzinę (tryb włączenia)

Przydział pinów

Złącze DisplayPort

Rysunek 4. Złącze DisplayPort

Tabela 14. Piny złącza DisplayPort i ich przypisania.

Numer pinu

1 ML3 (n) 2 GND 3 ML3 (p) 4 ML2 (n) 5 GND 6 ML2 (p) 7 ML1 (n) 8 GND 9 ML1 (p) 10 ML0 (n) 11 GND 12 ML0 (p) 13 GND 14 GND 15 AUX (p) 16 GND 17 AUX (n) 18 Wykrywanie bez wyłączania 19 Re-PWR 20 +3,3 V DP_PWR

20-pinowa końcówka podłączonego kabla sygnałowego

Informacje o monitorze

Page 19

Złącze HDMI

Tabela 15. Piny złącza HDMI i przypisania.

Rysunek 5. Złącze HDMI

Numer pinu

1 TMDS DANE 2+ 2 TMDS DANE 2 SHIELD 3 TMDS DANE 24 TMDS DANE 1+ 5 TMDS DANE 1 SHIELD 6 TMDS DANE 17 TMDS DANE 0+ 8 TMDS DANE 0 SHIELD 9 TMDS DANE 010 TMDS ZEGAR+ 11 TMDS ZEGAR SHIELD 12 TMDS ZEGAR13 CEC 14 Zarezerwowane (N.C. w urządzeniu) 15 ZEGAR DDC (SCL) 16 DANE DDC (SDA) 17 DDC/CEC uziemienie 18 ZASILANIE +5 V 19 WYKRYWANIE BEZ WYŁĄCZANIA

19-pinowa końcówka podłączonego kabla sygnałowego

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w monitorze.

USB 5 Gb/s

Tabela 16. Specyfikacje portu USB typu A monitora.

Szybkość transferu

USB 5 Gb/s 5 Gb/s 4,5 W USB 2.0 480 Mb/s 4,5 W USB 1.0 12 Mb/s 4,5 W

UWAGA: Ten monitor jest certyfikowany zgodnie ze standardem USB 5 Gb/s

USB-C

Tabela 17. Specyfikacje portu USB-C monitora

USB-C

Wideo DisplayPort 1.4* Dane USB 5 Gb/s Dostarczanie zasilania (PD) Do 90W (tylny port przesyłania danych USB-C)

*Obsługa HBR3/DisplayPort 1.4.

UWAGA: Tylko port przesyłania danych USB-C obsługuje tryb alternatywny DisplayPort 1.4, dostarczanie zasilania do 90W.

Szybkość przesyłania danych Maksymalna obsługiwana moc*

Opis

Do 15W (port pobierania danych USB-C typu Quick Access)

Informacje o monitorze

Page 20

Złącze pobierania danych USB typu A

Rysunek 6. (Tył) Rysunek 7. (Szybki dostęp)

Tabela 18. Piny złącza USB typu A i przypisania.

Numer pinu

1 VBUS 6 StdA_SSRX+ 2 D- 7 GND_DRAIN 3 D+ 8 StdA_SSTX4 GND 9 StdA_SSTX+ 5 StdA_SSRX- Powłoka Ekran

Złącze USB-C

Nazwa sygnału Numer pinu Nazwa sygnału

Rysunek 8. Złącze USB-C

Tabela 19. Piny złącza USB-C i przypisania.

Numer pinu

A1 GND B1 GND A2 TX1+ B2 TX2+ A3 TX1- B3 TX2A4 VBUS B4 VBUS A5 CC1 B5 CC2 A6 D+ B6 D+ A7 D- B7 DA8 SBU1 B8 SBU2 A9 VBUS B9 VBUS A10 RX2- B10 RX1A11 RX2+ B11 RX1+ A12 GND B12 GND

Nazwa sygnału Numer pinu Nazwa sygnału

Informacje o monitorze

Page 21

Porty USB

• Jeden port przesyłania danych USB-C 5 Gb/s – tył

• Jeden port pobierania danych USB-C 5 Gb/s – szybki dostęp

• Trzy porty pobierania danych USB 5 Gb/s typu A – tył (2) i szybki dostęp (1)

UWAGA: Funkcjonalność USB 5 Gb/s wymaga komputera zgodnego z USB 5 Gb/s. UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest włączony lub znajduje się w trybie gotowości. Po

wyłączeniu i włączeniu monitora, wznowienie normalnego działania dołączonych urządzeń peryferyjnych może potrwać kilka sekund.

Przepustowość wideo

Tabela 20. Przepustowość wideo monitora.

Host

USB-C (tryb alternatywny DP1.4)

USB-C (tryb alternatywny DP1.2)

HDMI* Kabel HDMI** Nd. 8 bitów 3440 x 1440 przy 100 Hz

HDMI 1.4 Kabel HDMI** Nd. 8 bitów 3440 x 1440 przy 60 Hz

DisplayPort 1.4 Kabel DisplayPort** Nd. 10 bitów 3440 x 1440 przy 100 Hz DisplayPort 1.2 Kabel DisplayPort** Nd. 10 bitów 3440 x 1440 przy 100 Hz

*Obsługa do WQHD 3440 x 1440 100 Hz , TMDS zgodnie ze specyfikacją HDMI 2.1. **Aby umożliwić przesyłanie danych przez USB, podłącz komputer do portu wyjściowego monitora za pomocą kabla USB-C-do-C lub

USB typu A do typu B.

UWAGA: Głębia kolorów i rozdzielczość mogą się zmieniać w zależności od zachowania hosta.

Przepustowość prędkości USB

Kabel wideo Ustawienie USB-C jako

priorytetu

Kabel USB-C-do-C 5 Gb/s

Wysoka prędkość danych 10 bitów 3440 x 1440 przy 60 Hz Wysoka prędkość danych (z

wideo DSC) Wysoka rozdzielczość 10 bitów 3440 x 1440 przy 100 Hz Wysoka prędkość danych 8 bitów 3440 x 1440 przy 60 Hz Wysoka rozdzielczość 10 bitów 3440 x 1440 przy 100 Hz

Głębia kolorów w

RGB444

10 bitów 3440 x 1440 przy 100 Hz

10 bitów 3440 x 1440 przy 60 Hz

10 bitów 3440 x 1440 przy 30 Hz

Rozdzielczość i częstotliwość odświeżania

Tabela 21. Przepustowość prędkości USB monitora.

Host

USB-C (tryb alternatywny DisplayPort 1.4)

USB 5 Gb/s typu A Kabel USB typu A na

USB-C 5 Gb/s Kabel USB-C-do-C 5 Gb/s Nd. Obsługiwany, USB 2.0 (480 Mb/s) / USB

UWAGA: Patrz temat USB-C Prioritization (Ustawienie USB-C jako priorytetu), aby uzyskać informacje o ustawieniach priorytetu

USB-C.

Kabel przesyłania danych

USB

Kabel USB-C-do-C 5 Gb/s Wysoka prędkość

typu B 5 Gb/s

Ustawienie USB-C jako priorytetu

danych Wysoka rozdzielczość Obsługiwany, USB 2.0 (480 Mb/s) Nd. Obsługiwany, USB 2.0 (480 Mb/s) / USB

Urządzenie USB podłączono do USB-A lub kabla pobierania danych C

Obsługiwany, USB 2.0 (480 Mb/s) / USB 5 Gb/s

5 Gb/s

Informacje o monitorze

Page 22

Złącze RJ45

Tabela 22. Piny złącza RJ45 i przypisania.

Rysunek 9. Złącze RJ45

Numer pinu

1 MDI0+ 2 MDI03 MDI1+ 4 MDI15 CT 6 CT 7 MDI2+ 8 MDI29 MDI3+ 10 MDI3-

Numer pinu Bursztynowy Zielone

11 - + 12 + 13 Nd. + 14 Nd. -

Instalacja sterownika

Należy zainstalować sterownika Realtek USB GBE Ethernet Controller Driver odpowiedni dla posiadanego systemu. Jest on dostępny do pobrania na stronie www.dell.com/support w sekcji „Sterowniki i pliki do pobrania”.

Maks. prędkość przesyłania danych przez sieć (RJ45) za pośrednictwem złącza USB-C/USB typu B wynosi 1000 Mb/s.

Zachowanie Wake-on-LAN

Sygnał

Tabela 23. Zachowanie funkcji Wake-on-LAN.

Stan oszczędzania energii komputera

Nowoczesny tryb gotowości (S0ix) Komputer i monitor pozostają w stanie gotowości, ale połączenie z siecią jest włączone. Tryb gotowości/uśpienia (S3) Włączony zarówno komputer, jak i monitor. Hibernuj (S4) Włączony zarówno komputer, jak i monitor. WYŁ./Wyłączenie (S5) Włączony zarówno komputer, jak i monitor.

Informacje o monitorze

Zachowanie systemu po odebraniu komendy Wake-on-Lan (WOL)

Page 23

UWAGA: Aby włączyć funkcję WOL, należy najpierw skonfigurować system BIOS komputera. UWAGA: Ten port LAN jest zgodny z 1000Base-T IEEE 802.3az i obsługuje funkcje Mac Address Pass-thru (MAPT) (adres Mac

podany na etykiecie modelu) i Wake-on-LAN (WOL) z trybu uśpienia (S3) oraz funkcję rozruchu UEFI* PXE [rozruchu UEFI PXE nieobsługiwane na komputerach firmy Dell typu desktop (z wyjątkiem OptiPlex 7090/3090 Ultra Desktop)]. Te trzy funkcje zależą od ustawienia BIOS i wersji systemu operacyjnego. Funkcje mogą się różnić w przypadku komputerów innych niż firmy Dell.

*UEFI to skrót od ujednolicony interfejs rozszerzalnego oprogramowania sprzętowego.

UWAGA: WOL S4 i WOL S5 działają tylko z systemami Dell, które obsługują DPBS i są z połączeniem interfejsu USB-C (MFDP). UWAGA: W przypadku wystąpienia wszelkich problemów związanych z WOL, użytkownicy powinni debugować komputer bez

monitora. Po rozwiązaniu problemu podłącz do monitora.

Stan diody LED złącza RJ45

1 2

Rysunek 10. Widok z tyłu bez stojaka monitora

Tabela 24. Stany i opisy kolorów diod LED RJ45.

Etykieta

1 Zielone Wskaźnik połączenia/aktywności:

2 Pomarańczowy lub zielony Wskaźnik prędkości:

UWAGA: Kabel RJ45 nie jest standardowym akcesorium zestawu.

Kolor diody LED Opis

• Miga – aktywność na porcie.

• Świeci na zielono – trwa nawiązywanie połączenia.

• Wył. – brak połączenia.

• Świeci na pomarańczowo – 1000 Mb/s

• Świeci na zielono – 100 Mb/s

• Wył. – 10 Mb/s

Obsługa funkcji Plug and Play

Ten monitor można połączyć z dowolnym komputerem zgodnym z Plug and Play. Monitor automatycznie przekazuje do komputera dane EDID (Extended Display Identification Data) za pomocą protokołów Display Data Channel (DDC), dzięki czemu komputer może konfigurować się automatycznie i optymalizować ustawienia monitora. Instalacja monitora przebiega w większości automatycznie. W razie potrzeby można jednak wybrać własne ustawienia. Dalsze informacje o zmianie ustawień monitora, znajdują się w części

Obsługa monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Informacje o monitorze

Page 24

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury może prowadzić do obrażeń. OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku, ramion, pleców lub barków w wyniku korzystania z monitora przez długi czas, zalecamy stosowanie się do poniższych rad:

1. Umieść ekran w odległości od 50 do 70 cm (20–28 cali) od oczu.

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym użytkowaniu monitora.

3. Rób regularne i częste przerwy – 20-minutowa przerwa co dwie godziny.

4. Podczas przerw nie patrz na monitor i skupiaj wzrok na obiekcie oddalonym o co najmniej 20 stóp przez co najmniej

20sekund.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu rozluźnienia napięcia karku, ramion, pleców i barków.

• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu użytkownika siedzącego przed nim lub nieco niżej.

• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe, lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby zminimalizować odbicia i odblask światła na ekranie monitora.

• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego odcinka pleców.

• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

• Należy się upewnić, że stopy płasko stoją na podłodze.

• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a nie na przedniej części siedzenia. W razie potrzeby należy wyregulować wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę ciała.

• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą, lub stwarzać potencjalne ryzyko potknięcia.

Ekran monitora na poziomie lub poniżej poziomu wzroku użytkownika

Nadgarstki rozluźnione, płasko leżące

Informacje o monitorze

Monitor i klawiatura znajdujące się tuż przed użytkownikiem

Stopy płasko na podłodze

Rysunek 11. Prawidłowa pozycja siedząca podczas korzystania z monitora

Page 25

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i monitor.

• Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

Rysunek 12. Właściwe obchodzenie się z monitorem i jego przenoszenie

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

Rysunek 13. Prawidłowy sposób podnoszenia monitora

• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom lub drganiom.

Informacje o monitorze

Page 26

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to doprowadzić do przypadkowego uszkodzenia monitora i spowodować obrażenia ciała użytkownika.

Rysunek 14. Nieprawidłowy sposób podnoszenia lub przenoszenia monitora

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć kabel zasilający monitora od gniazdka

elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia zespołu stojaka, ekranu i obudowy monitora Dell używaj czystej ściereczki lekko zwilżonej wodą. Jeśli dostępne, użyj chusteczki do czyszczenia ekranu lub roztworu przeznaczonego do monitorów Dell.

• Po wyczyszczeniu powierzchni stołu a przed umieszczeniem na niej monitora Dell upewnij się, że jest ona całkowicie sucha i wolna od jakiejkolwiek wilgoci lub środka czyszczącego.

OSTRZEŻENIE: Nie używaj detergentów ani innych środków chemicznych, takich jak benzen, rozcieńczalnik, amoniak,

ścierne środki czyszczące, alkohol lub sprężone powietrze.

OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może spowodować zmiany w wyglądzie monitora, takie jak

blaknięcie kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne zacieki i łuszczenie się powierzchni ekranu.

PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody bezpośrednio na powierzchnię monitora. Spowoduje

to gromadzenie się płynów w dolnej części panelu wyświetlacza i korozję elementów elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść monitor.

UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami czyszczenia i użycie benzenu, rozcieńczalnika,

amoniaku, ściernych środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte standardową gwarancją firmy Dell.

• Jeśli po rozpakowaniu monitora zauważysz resztki białego proszku, należy go wytrzeć szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po zarysowaniu obudowy pojawią się rysy, bardziej widoczne na monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest używany.

Informacje o monitorze

Page 27

Ustawienia monitora

Podłączanie podstawy monitora

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki. UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanej wraz z monitorem. W przypadku podłączania stojaka

zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

W celu zamontowania podstawy monitora:

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

Rysunek 15. Wyciągnij ramię podstawy i podstawę

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd poduszki w opakowaniu może się różnić.

2. Wyrównaj i ustaw ramię podstawy na podstawie stojaka.

3. Podnieś uchwyt śruby i obróć śrubę w kierunku zgodnym z ruchem wskazówek zegara.

4. Po dokręceniu śruby złóż uchwyt śruby na płasko, umieszczając go w zagłębieniu.

Rysunek 16. Łączenie podstawy z ramieniem stojaka

Ustawienia monitora

Page 28

5. Unieś osłonę zabezpieczającą zgodnie z ilustracją, aby uzyskać dostęp do obszaru VESA w celu montażu stojaka.

Rysunek 17. Podnieś osłonę ochronną

UWAGA: Przed przymocowaniem zespołu stojaka do wyświetlacza upewnij się, że klapka przedniej płyty jest otwarta, aby

zapewnić miejsce na montaż.

6. Podłącz zespół stojaka do wyświetlacza.

a. Dopasuj rowek z tyłu wyświetlacza do dwóch zaczepów w górnej części podstawy. b. Wciskaj podstawę, aż zaskoczy w swoje miejsce.

Rysunek 18. Podłącz zespół stojaka do wyświetlacza

Ustawienia monitora

Page 29

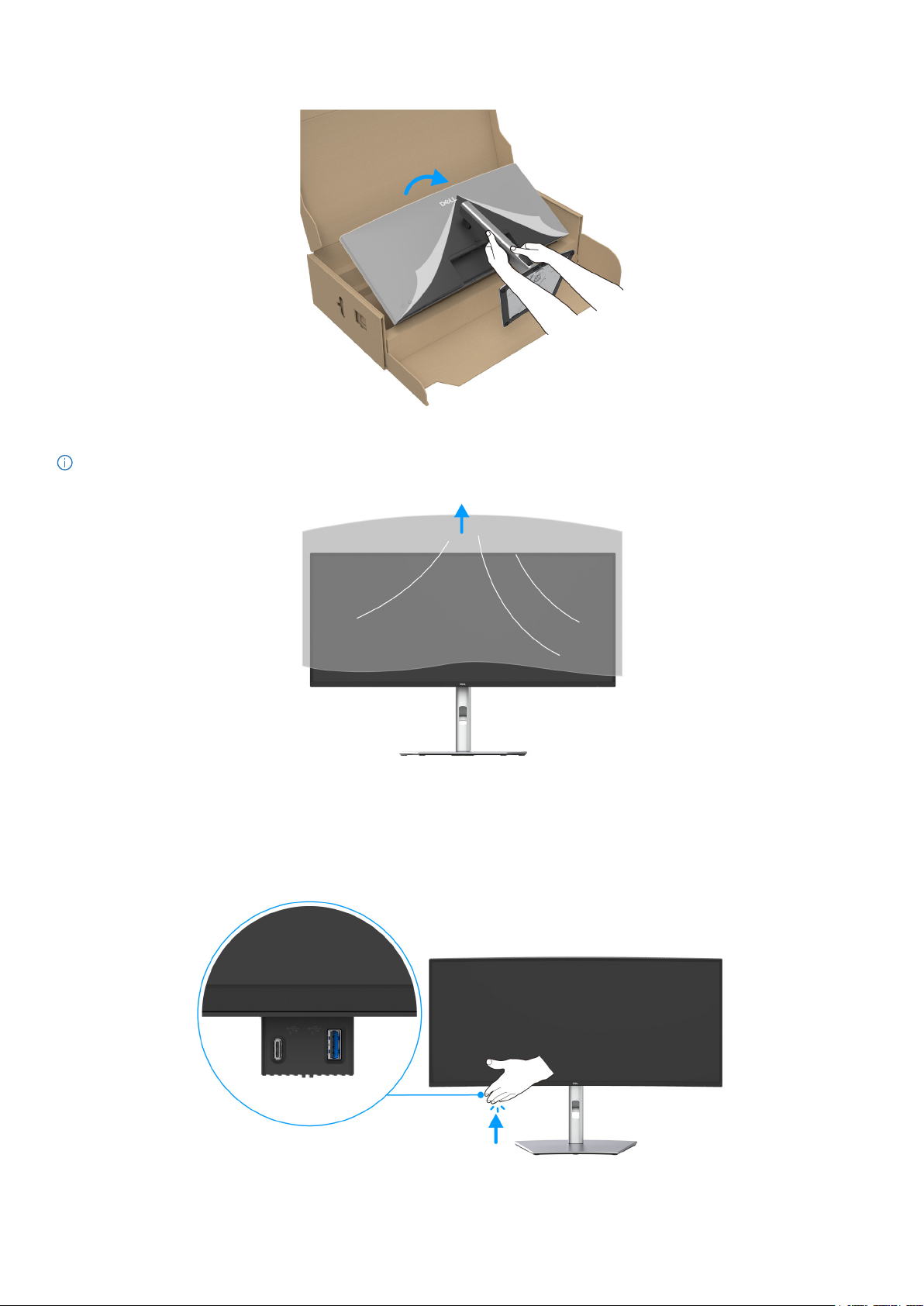

7. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go na płaskiej powierzchni.

Rysunek 19. Wyciągnij monitor z opakowania

UWAGA: Ostrożnie unieś monitor, aby nie spadł ani się nie wyślizgnął z rąk.

8. Zdejmij osłonę ochronną z monitora.

Rysunek 20. Podnieś osłonę ochronną

Korzystanie z portów szybkiego dostępu

Aby użyć wbudowanych w monitor portów szybkiego dostępu, naciśnij moduł portów szybkiego dostępu i puść. Moduł portów szybkiego dostępu zostanie zsunięty.

Rysunek 21. Korzystanie z portów szybkiego dostępu

Ustawienia monitora

Page 30

Podłączanie monitora

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje

bezpieczeństwa.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z kablami dostarczonymi przez firmę Dell w opakowaniu.

Firma Dell nie gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych niż Dell.

UWAGA: Przed podłączeniem kabli przeciągnij je przez szczelinę do prowadzenia kabli. UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie. UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera może być inny.

W celu podłączenia monitora do komputera:

1. Wyłącz komputer i odłącz kabel zasilający.

2. Połącz monitor z komputerem za pomocą kablem DisplayPort/HDMI/USB-C-do-C.

OSTRZEŻENIE: Aby uniknąć wygięcia złączy kabla USB-C-do-C delikatnie chwyć obie strony złącza, a następnie pionowo

włóż je do/wyciągnij z portu USB-C monitora.

Rysunek 22. Właściwy sposób podłączania/odłączania kabla USB-C-do-C

3. Podłącz kable zasilające komputera i monitora do najbliższego gniazda zasilania.

OSTRZEŻENIE: Przed korzystaniem z monitora zalecane jest przymocowanie ramienia stojaka do ściany za pomocą opaski

kablowej lub linki, które mogą utrzymać ciężar monitora, tak aby nie dopuścić do jego upadku.

Opaska kablowa lub linka

Rysunek 23. Przymocuj stojak do ściany, aby zapobiec upadkowi monitora

4. Włącz monitor i komputer. Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli obraz nie wyświetla się, patrz Typowe problemy.

Ustawienia monitora

Page 31

Podłączenie kabla DisplayPort (DisplayPort do DisplayPort)

Rysunek 24. Podłączanie kabla DisplayPort

Podłączanie kabla HDMI

Rysunek 25. Podłączanie kabla HDMI

Podłączanie kabla USB typu A do typu B

Rysunek 26. Podłączanie kabla USB typu A do typu B

UWAGA: Należy używać wyłącznie kabla USB typu A do typu B wraz z monitorem.

Ustawienia monitora

Page 32

Podłączanie kabla USB-C-do-C

Rysunek 27. Podłączanie kabla USB-C-do-C

UWAGA: Należy używać wyłącznie kabla USB-C-do-C dostarczonego wraz z monitorem.

• Ten port obsługuje alternatywny tryb DisplayPort (tylko standard DP1.4).

• Port USB-C zgodny ze standardem dostarczania zasilania (PD wersja3.0) zapewnia do 90 W mocy.

• Jeśli notebook wymaga więcej niż 90W do pracy i akumulator jest wyczerpany, może się nie uruchomić lub ładować przez port

USB PD tego monitora.

• Interfejs USB-C nie jest obsługiwany w wersjach systemu Windows wcześniejszych niż Windows10.

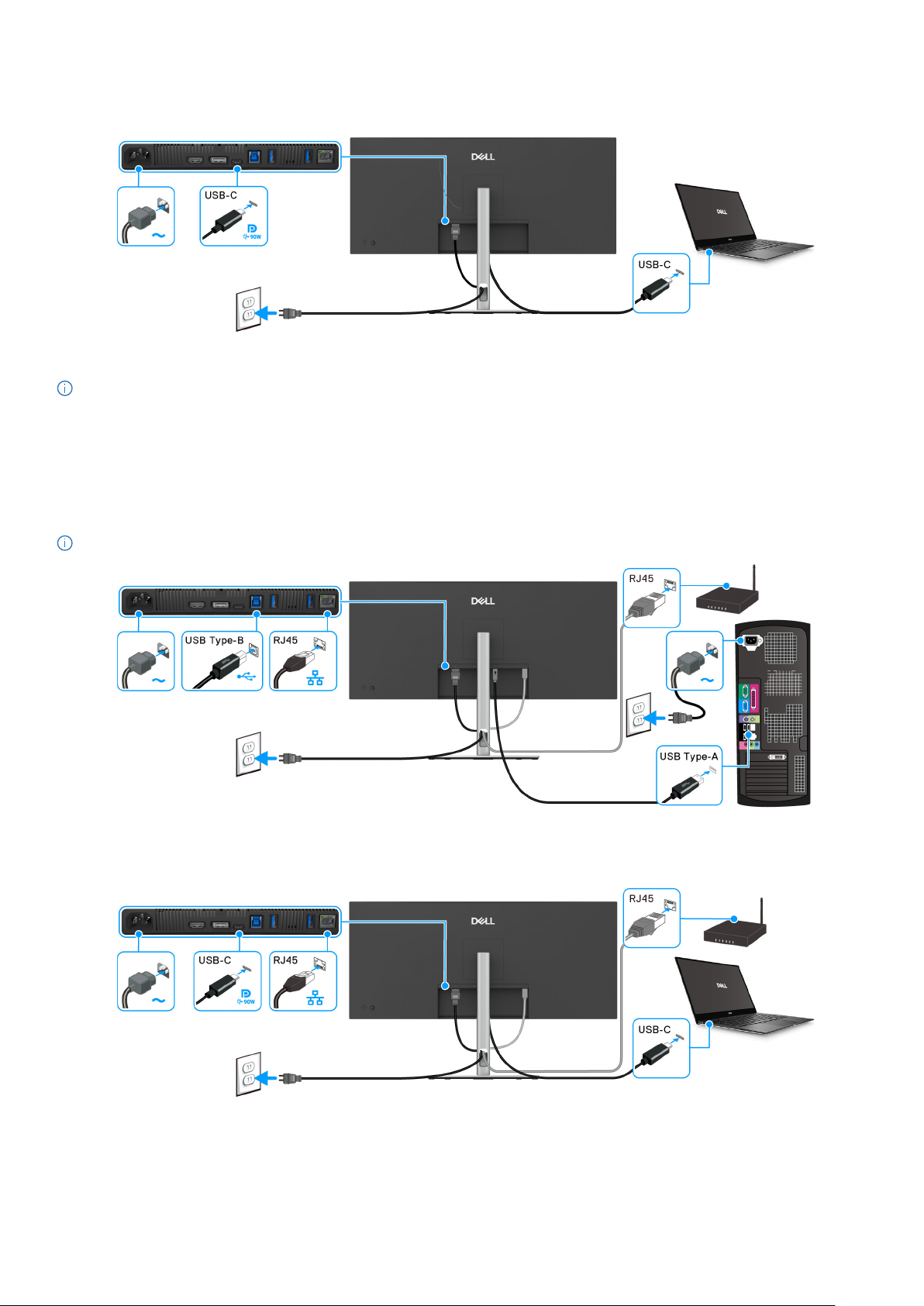

Podłączanie monitora dla kabla RJ45 (opcjonalnie)

UWAGA: Kabel RJ45 nie jest standardowym akcesorium w opakowaniu.

Rysunek 28. Podłączenie kabla RJ45 i kabla USB typu A do kabla typu B

lub

Rysunek 29. Podłączenie kabla RJ45 i kabla USB-C-do-C

Ustawienia monitora

Page 33

Funkcja Dell Power Button Sync (DPBS)

Ten monitor oferuje funkcję Dell Power Button Sync (DPBS), umożliwiającą sterowanie zasilaniem systemu komputera za pomocą przycisku zasilania monitora. Funkcja ta jest zgodna tylko z platformą Dell z wbudowaną funkcją DPBS i jest obsługiwana wyłącznie przez interfejs USB-C.

Rysunek 30. Podłączanie kabla USB-C-do-C funkcji DPBS

Aby za pierwszym razem sprawdzić, czy funkcja DPBS działa prawidłowo, wykonaj poniższe czynności dla platformy z obsługą DPBS

w obszarze Panel sterowania.

UWAGA: Funkcja DPBS obsługuje tylko port przesyłania danych USB C oznaczony ikoną .

1. Otwórz Panel sterowania.

Rysunek 31. Panel sterowania komputera

Ustawienia monitora

Page 34

2. Wybierz Sprzęt i dźwięk > Opcje zasilania.

Rysunek 32. Sprzęt komputerowy i dźwięk

3. Wybierz Ustawienia systemowe.

Rysunek 33. Ustawienia systemowe komputera

Ustawienia monitora

Page 35

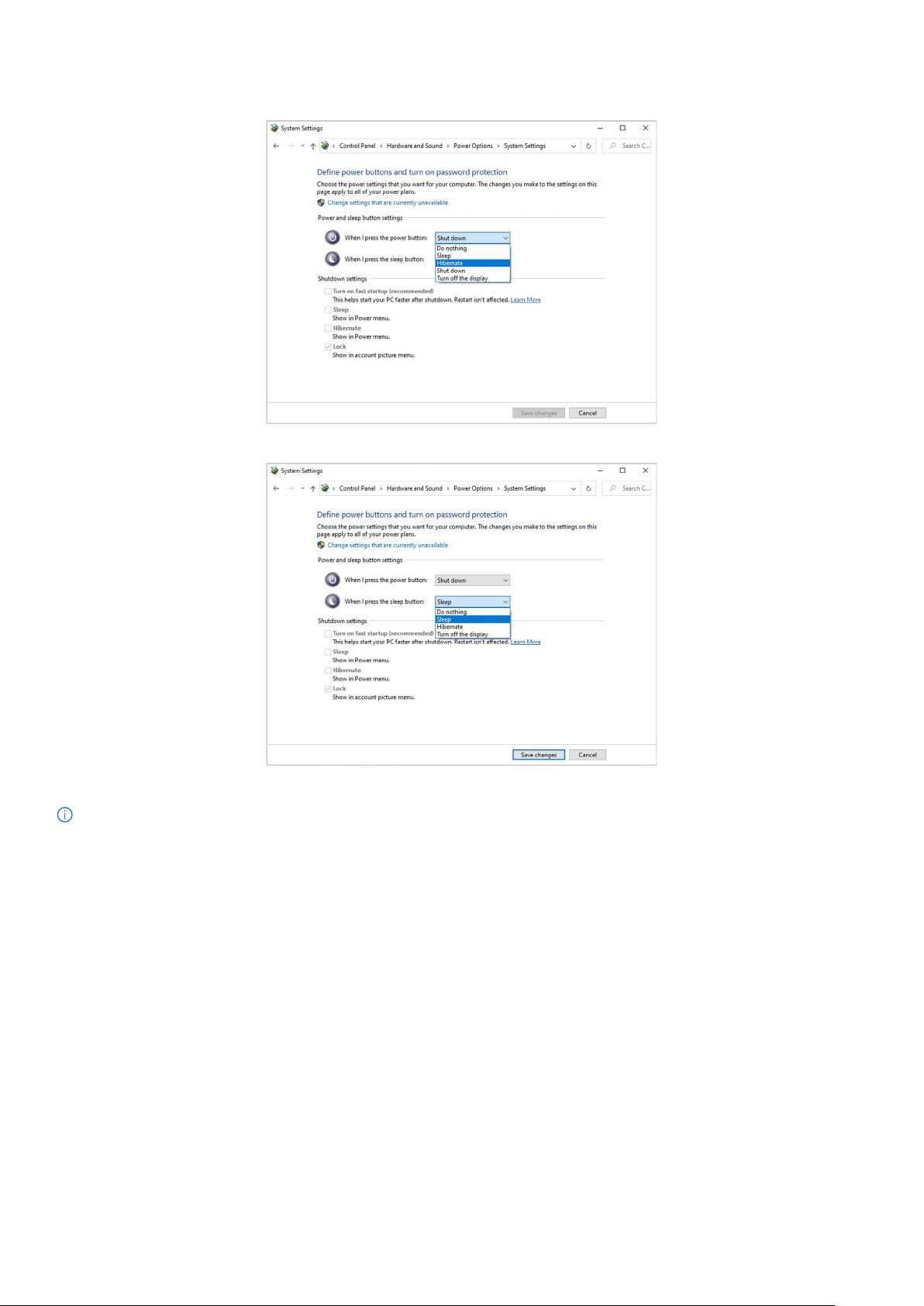

4. W menu rozwijanym Po naciśnięciu przycisku zasilania znajduje się kilka opcji do wyboru: Nic nie rób/Uśpij/Hibernuj/Zamknij.

Możesz wybrać Uśpij/Hibernuj/Zamknij.

Rysunek 34. Ustawienia systemowe komputera: Po naciśnięciu przycisku zasilania

Rysunek 35. Ustawienia systemowe komputera: Po naciśnięciu przycisku uśpienia

UWAGA: Nie wybieraj opcji „Nic nie rób”, ponieważ wówczas zsynchronizowanie przycisku zasilania monitora ze stanem

zasilania systemu komputera nie będzie możliwe.

Ustawienia monitora

Page 36

Podłączanie monitora do DPBS po raz pierwszy

Rysunek 36. Stan początkowy Dell Power Button Sync (DPBS)

W celu skonfigurowania funkcji DPBS po raz pierwszy wykonaj poniższe kroki:

1. Upewnij się, że komputer i monitor są wyłączone.

2. Naciśnij przycisk zasilania monitora, aby go włączyć.

3. Podłącz kabel USB-C-do-C (dostarczony z monitorem) komputera do monitora.

4. Monitor i komputer włączą się w standardowy sposób. W przeciwnym razie naciśnij przycisk zasilania na monitorze lub

komputerze, aby uruchomić system.

UWAGA: Upewnij się, że opcja Dell Power Button Sync jest ustawiona w pozycji On (Wł.). Zobacz temat Dell Power Button Sync.

Ustawienia monitora

Page 37

Korzystanie z funkcji DPBS

Wybudzanie przy użyciu kabla USB-C

Po podłączeniu kabla USB-C-do-C monitor/komputer reaguje w następujący sposób:

* Nie wszystkie systemy komputera Dell obsługują

funkcję wybudzania platformy za pośrednictwem

monitora.

Po podłączeniu kabla USB-C do wybudzenia systemu/

monitora ze stanu uśpienia lub hibernacji może być konieczne poruszenie myszą lub naciśnięcie klawiatury.

Rysunek 37. Podłączanie USB-C do DPBS po raz pierwszy

Po naciśnięciu przycisku zasilania na monitorze lub komputerze monitor/komputer reaguje w następujący sposób:

Rysunek 38. Naciśnij przycisk zasilania monitora lub komputera

UWAGA: Funkcję Dell Power Button Sync można włączyć lub wyłączyć w menu OSD.

Ustawienia monitora

Page 38

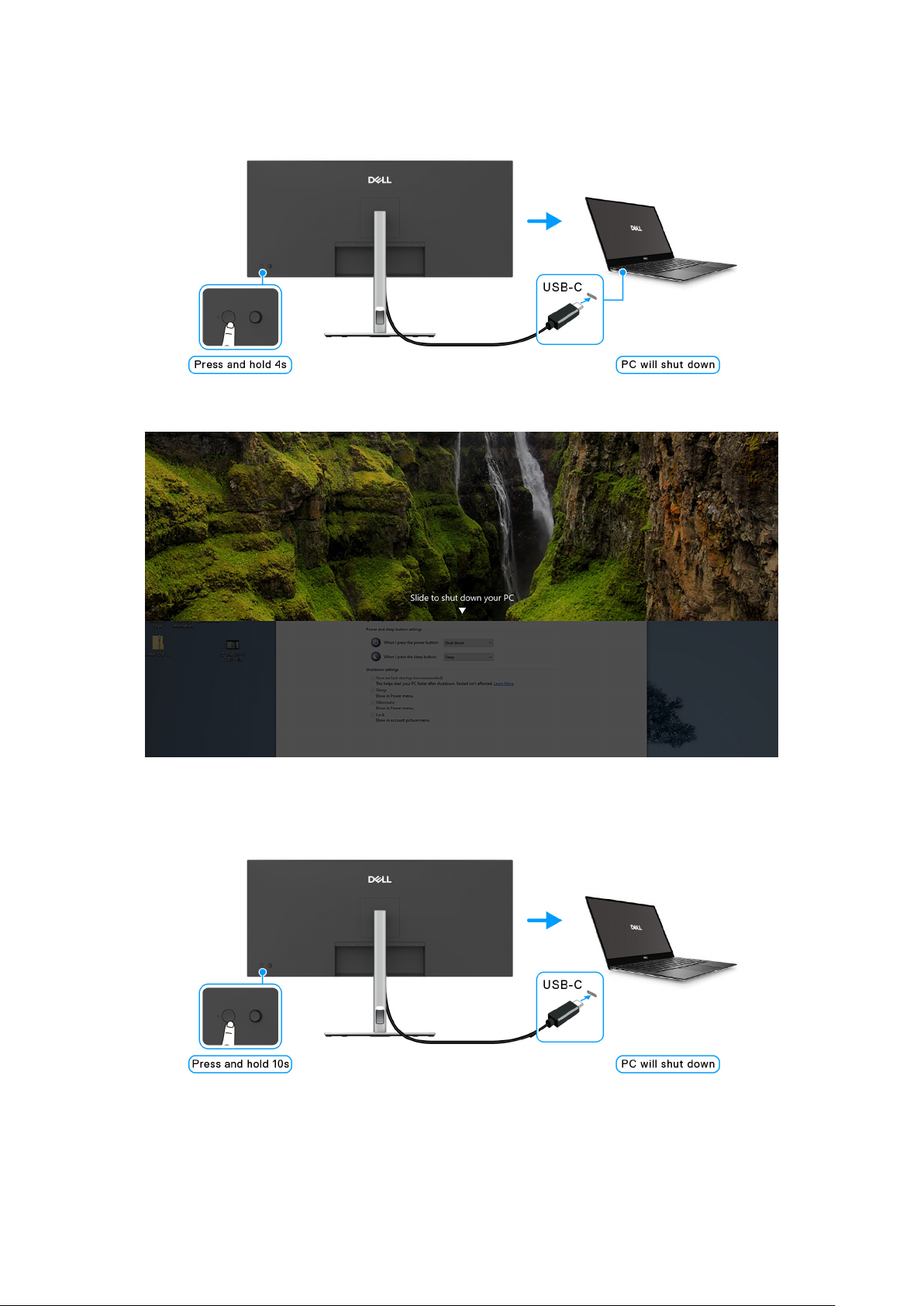

• Gdy włączone jest zasilanie zarówno monitora jak i komputera, naciśnij i przytrzymaj przycisk zasilania monitora przez 4 sekundy. Zostanie wyświetlone pytanie, czy chcesz wyłączyć komputer.

Rysunek 39. Naciśnij i przytrzymaj przycisk zasilania monitora przez około 4 sekundy

Rysunek 40. Ekran z monitem o wyłączenie monitora i komputera

• Jeśli konieczne jest wymuszenie wyłączenia systemu, naciśnij i przytrzymaj przycisk zasilania na monitorze przez 10 sekund.

Rysunek 41. Naciśnij i przytrzymaj przycisk zasilania monitora przez 10 sekund. Komputer zostanie wyłączony

Ustawienia monitora

Page 39

Podłączanie monitora dla USB-C w trybie DPBS

Jeśli komputer Dell* posiada więcej niż dwa porty USB-C, stan zasilania każdego podłączonego monitora będzie zsynchronizowany z

komputerem.

Na przykład: jeśli komputer i dwa monitory mają włączone zasilanie, naciśnięcie przycisku zasilania na monitorze 1 lub monitorze 2spowoduje wyłączenie komputera, monitora 1 i monitora 2.

*Pamiętaj, aby sprawdzić, czy komputer Dell obsługuje funkcję DPBS.

UWAGA: Funkcja DPBS obsługuje tylko port przesyłania danych USB C oznaczony ikoną .

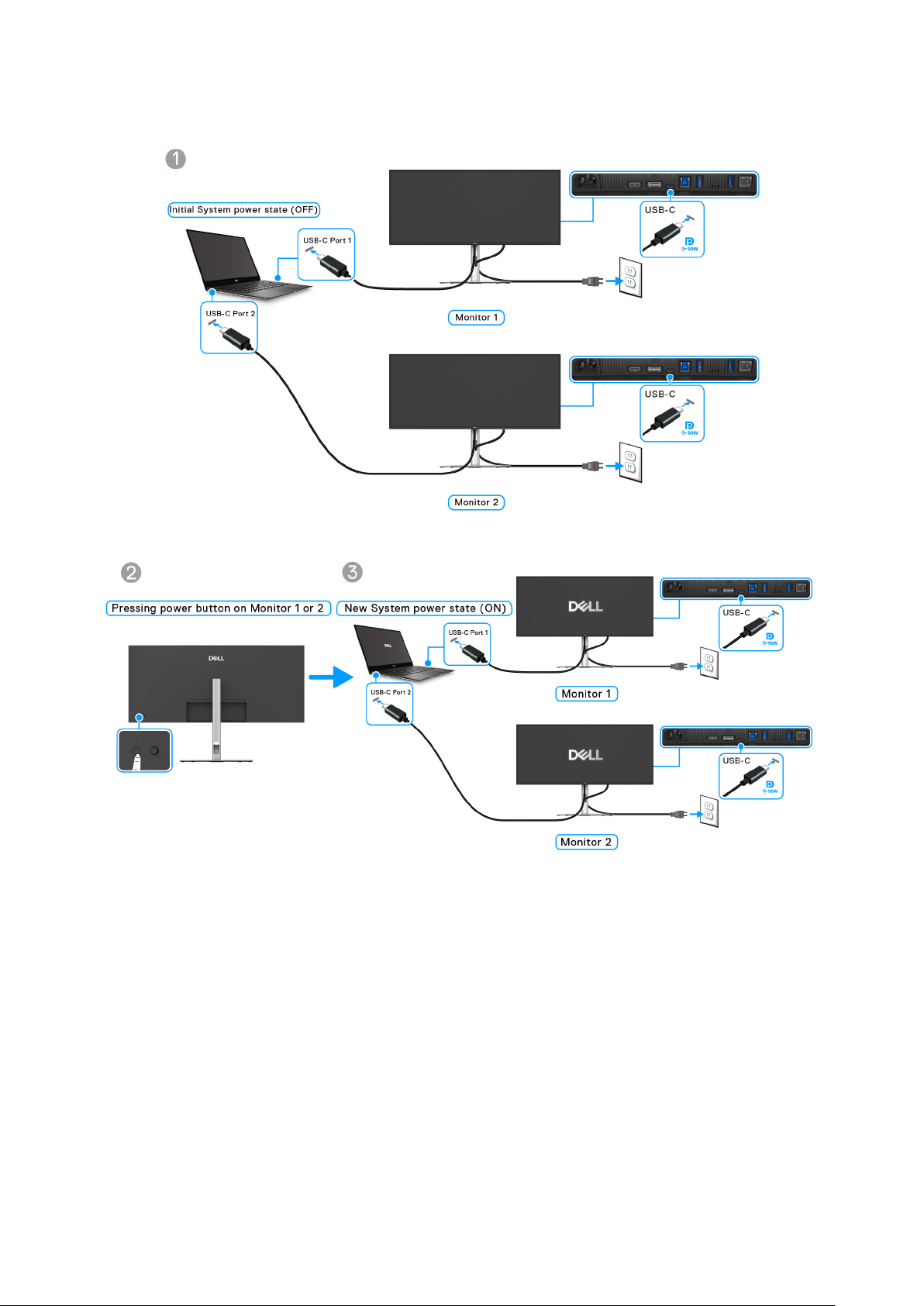

Rysunek 42. Połączenie DPBS z dwoma monitorami

Rysunek 43. Naciśnij przycisk zasilania na monitorze 1 lub 2, aby wyłączyć komputer

Ustawienia monitora

Page 40

Upewnij się, że opcja Dell Power Button Sync jest ustawiona w pozycji On (Wł.) (patrz Dell Power Button Sync). Jeśli komputer i dwa monitory mają wyłączone zasilanie, naciśnięcie przycisku zasilania na monitorze 1 lub monitorze 2 spowoduje włączenie komputera, monitora 1 i monitora 2.

Rysunek 44. Komputer, Monitor 1 i Monitor 2 są wyłączone

Rysunek 45. Włącz monitor1 lub2, komputer i monitor 2 lub 1 również się włączą

Ustawienia monitora

Page 41

Organizacja przebiegu kabli

Rysunek 46. Organizacja przebiegu kabli

Podłączając niezbędne kable (patrz Podłączanie monitora, aby uzyskać informacje na temat podłączania kabli), należy je poprowadzić w sposób pokazany powyżej.

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalnie)

Gniazdo blokady zabezpieczającej znajduje się na spodzie monitora (patrz Zdejmowanie podstawy monitora). Monitor należy przymocować do stołu przy użyciu blokady zabezpieczenia Kensington.

Więcej informacji o tym, jak korzystać z blokady Kensington (sprzedawane oddzielnie), można znaleźć w dokumentacji do niej dołączonej.

Rysunek 47. Przymocowywanie monitora przy użyciu blokady Kensington

UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady może być inny.

Ustawienia monitora

Page 42

Zdejmowanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania podstawy, należy położyć monitor na miękkiej

powierzchni i zachować ostrożność.

UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka dołączonego do monitora. W przypadku usuwania stojaka

zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji dołączonymi do stojaka.

W celu zdjęcia stojaka:

1. Umieść monitor na miękkiej szmatce lub poduszce.

2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.

3. Podnieś zespół stojaka i odsuń od monitora.

Rysunek 48. Zdejmowanie podstawy monitora

Ustawienia monitora

Page 43

Zestaw do montażu na ścianie VESA (opcjonalnie)

Rysunek 49. Zestaw do montażu na ścianie VESA

(Wielkość śrub: M4 x 10 mm). Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i równym stole.

2. Usuń stojak (patrz Zdejmowanie podstawy monitora).

3. Użyj śrubokrętu krzyżakowego w celu odkręcenia czterech śrubek zabezpieczających plastikową osłonę.

4. Przymocuj uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL, CSA lub GS, przy minimalnej wadze lub

obciążeniu wynoszącym 27,60 kg.

Ustawienia monitora

Page 44

Obsługa monitora

Włącz monitor

Naciśnij przycisk zasilania, aby włączyć monitor.

Rysunek 50. Przycisk zasilania monitora

Sterowanie dżojstikiem

Użyj dżojstika z tyłu monitora do regulacji menu ekranowego (OSD).

Rysunek 51. Sterowanie dżojstikiem monitora

1. Naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

2. Aby przełączać między opcjami, przesuwaj dżojstik w górę, w dół, w lewo lub w prawo.

3. Naciśnij przycisk na dżojstiku ponownie, aby potwierdzić wybór.

Obsługa monitora

Page 45

Tabela 25. Funkcje dżojstika

Dżojstik

Opis

• Gdy menu ekranowe nie jest wyświetlane, naciśnij przycisk na dżojstiku, aby uruchomić Moduł uruchamiający menu. Zobacz temat Uzyskanie dostępu do Modułu uruchamiającego menu.

• Gdy zostanie wyświetlone menu ekranowe, naciśnij przycisk na dżojstiku, aby potwierdzić wybór lub zapisać ustawienia.

• Nawigacja dwukierunkowa (w prawo i w lewo).

• Przesuń w prawo, aby otworzyć podmenu.

• Przesuń w lewo, aby wrócić do menu wyższego poziomu lub wyjść z bieżącego menu.

• Nawigacja dwukierunkowa (w górę i w dół).

• Przełącza pomiędzy pozycjami menu.

• Zwiększa (w górę) lub zmniejsza (w dół) parametry wybranej pozycji menu.

Używanie menu ekranowego (OSD)

Uzyskanie dostępu do Modułu uruchamiającego menu

Po przełączeniu lub naciśnięciu przycisku na dżojstiku, zostanie wyświetlony Moduł uruchamiający menu, który pozwoli uzyskać dostęp do głównego menu ekranowego (OSD) oraz funkcji klawiszy skrótów.

y wybrać funkcję, przesuń dżojstik.

Rysunek 52. Moduł uruchamiający menu

W tabeli poniżej przedstawiono funkcje Modułu uruchamiającego menu:

Tabela 26. Funkcje modułu uruchamiającego menu

Etykieta

Symbol Opis

Aby uruchomić główne menu ekranowe (OSD). Zobacz temat Dostęp do systemu

menu.

Obsługa monitora

Page 46

Etykieta

UWAGA: Po zmianie ustawień postępuj zgodnie z klawiszami nawigacji, aby potwierdzić zmiany, zanim przejdziesz do kolejnej

funkcji lub wyjdziesz.

Symbol Opis

Gdy przesuniesz dżojstik w lewo lub w prawo, aby przełączyć funkcje klawiszy skrótów, wybrany element zostanie zaznaczony i przesunięty na środek. Naciśnij przycisk na dżojstiku, aby otworzyć podmenu.

• USB Switch (Przełącznik USB): Służy do przełączania źródeł przesyłania danych

• Input Source (Źródło wejścia): Aby wybrać źródło wejścia z listy sygnałów wideo,

• Brightness (Jasność)/Contrast (Kontrast): Aby uzyskać dostęp do suwaków

• Preset Modes (Tryby ustawień wstępnych): Aby wybrać preferowany tryb kolorów

• PIP/PBP Mode (Tryb PIP/PBP): Aby wybrać układ okien podrzędnych PIP/PBP z

Funkcje klawiszy

skrótów

Aby wyjść z Modułu uruchamiającego menu.

Wyjście

USB w trybie PIP/PBP.

które może być powiązane z monitorem.

regulacji jasności i kontrastu.

z listy trybów ustawień wstępnych.

listy opcji

UWAGA: Możesz ustawić preferowane klawisze skrótu. Aby uzyskać więcej

informacji, zobacz Personalize (Personalizowanie).

Korzystanie z klawiszy nawigacji

Gdy główne menu ekranowe jest aktywne, przesuń dżojstik, aby skonfigurować ustawienia według klawiszy nawigacji wyświetlonych poniżej menu ekranowego.

Rysunek 53. Klawisze nawigacji

UWAGA: Aby wyjść z bieżącego elementu menu i wrócić do poprzedniego menu, przesuń dżojstik w lewo, aż nastąpi wyjście.

Obsługa monitora

Page 47

Dostęp do systemu menu

UWAGA: Po zmianie ustawień naciśnij przycisk na dżojstiku, aby zapisać zmiany, zanim wyjdziesz lub przejdziesz do innego

menu.

Tabela 27. Dostęp do systemu menu

Symbol

Menu i podmenu Opis

Brightness (Jasność)/ Contrast (Kontrast)

Użyj tego menu, aby uaktywnić ustawienia Brightness (Jasność)/Contrast (Kontrast).

Rysunek 54. Menu Brightness/Contrast (Jasność/Kontrast)

Brightness (Jasność) Funkcja Brightness (Jasność) powoduje ustawienie podświetlenia dla oświetlenia tylnego.

Przy użyciu przycisków kierunkowych (góra i dół) dżojstika można zwiększyć lub zmniejszyć poziom jasności (min. 0/maks. 100).

Contrast (Kontrast) Funkcja Contrast (Kontrast) powoduje ustawienie stopnia różnicy między ciemnymi a

jasnymi obszarami na ekranie monitora. Przy użyciu przycisków kierunkowych (góra i dół) dżojstika można zwiększyć lub

zmniejszyć poziom kontrastu (min. 0/maks. 100).

Input Source (Źródło wejścia)

Umożliwia wybór jednego z kilku różnych sygnałów wideo, który można podłączyć do monitora.

Rysunek 55. Input Source (Źródło wejścia)

USB-C 90W Wybierz USB-C 90W, gdy używasz portu przesyłania danych USB C. Naciśnij przycisk na

dżojstiku, aby potwierdzić wybór.

DP Wybierz DP, gdy używasz złącza DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby

potwierdzić wybór.

HDMI Wybierz HDMI, gdy używasz złącza HDMI. Naciśnij przycisk na dżojstiku, aby potwierdzić

wybór.

Brightness/Contrast Sync (Synchronizacja Jasność/Kontrast)

Wybierz On (Wł.)., aby zastosować zunifikowany poziom Jasności i Kontrastu do wszystkich źródeł wejściowych. Wybierz opcję Off (Wył.), aby uzyskać niezależne ustawienia Jasności i Kontrastu.

Obsługa monitora

Page 48

Symbol

Menu i podmenu Opis

Rename Inputs (Zmień nazwę wejść)

USB-C Switch when PC Sleep (Przełącznik USB-C podczas uśpienia komputera)

Auto Select (Autom. źródło)

Options for USB-C (Opcje dla USB-C)

Options for DP/HDMI (Opcje dla DP/HDMI)

Reset Input Source (Resetuj źródło wejścia)

Color (Kolor) Umożliwia ustawienie trybu kolorów.

Umożliwia podanie wstępnie ustawionej nazwy wejścia dla wybranego źródła wejścia. Wstępnie ustawione opcje to PC, PC 1, PC 2, Laptop, Laptop 1 i Laptop 2. Domyślne ustawienie to Off (Wył.).

UWAGA: Gdy zmienisz nazwę wejścia USB-C 90W , wartość mocy w watach

pozostanie po podanej opcji, np. PC1 90W.

UWAGA: Nie dotyczy nazw wejścia wyświetlanych w ostrzeżeniach oraz

Display Info (Informacje o monitorze).

Umożliwia ustawienie zachowania monitora po przejściu komputera w tryb uśpienia.

• On (Wł.): Monitor przełącza się na inne dostępne wejście wideo.

• Off (Wył.): Monitor przechodzi w tryb uśpienia.

UWAGA: Dotyczy to komputerów, które dostarczają źródło wideo przez port USB-C.

Automatycznie szuka dostępnych źródeł wejścia. Ustawienie domyślne to On (Wł.). Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Pozwala na ustawienie tej funkcji na:

• Prompt for Multiple Inputs (Monituj dla wielu wejść): Zawsze wyświetlany jest komunikat „Switch to USB-C Video Input” (Przełącz na wejście wideo USB-C) w celu wybrania tej opcji lub jej wyłączenia.

• Always Switch (Zawsze przełączaj): Zawsze po podłączeniu kabla USB-C następuje przełączenie na wejście wideo USB-C-do-C (bez pytania).

• Off (Wył.): Nigdy nie przełącza automatycznie na wejście wideo USB-C, gdy podłączony jest przewód USB-C-do-C.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Gdy opcja Auto Select (Autom. źródło) jest ustawiona na Off (Wył.), funkcja

ta nie będzie dostępna.

Pozwala na ustawienie tej funkcji na:

• Prompt for Multiple Inputs (Monituj dla wielu wejść): Zawsze wyświetlany jest komunikat „Switch to DP/HDMI Video Input” (Przełącz na wejście wideo DP/HDMI) w celu wybrania tej opcji lub jej wyłączenia.

• Always Switch (Zawsze przełączaj): Zawsze po podłączeniu kabla DisplayPort lub HDMI następuje przełączenie na wejście wideo DisplayPort/HDMI (bez pytania).

• Off (Wył.): Nigdy nie przełącza automatycznie na wejście wideo DisplayPort/HDMI, gdy podłączony jest przewód DisplayPort lub HDMI.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Gdy opcja Auto Select (Autom. źródło) jest ustawiona na Off (Wył.), funkcja

ta nie będzie dostępna.

Umożliwia przywrócenie fabrycznych ustawień wejścia monitora.

Rysunek 56. Menu Color (Kolor)

Obsługa monitora

Page 49

Symbol

Menu i podmenu Opis

Preset Modes (Tryby ustawień wstępnych)

Input Color Format (Format wejścia kolorów)

Umożliwia wybranie wstępnie ustawionych trybów kolorów z listy. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

• Standard (Standardowy): Jest to ustawienie domyślne. Ten monitor, wykorzystujący

• Movie (Film): Powoduje wczytanie ustawień kolorów idealnie dopasowanych dla

• Game (Gra): Powoduje wczytanie ustawień kolorów idealnie dopasowanych dla

• Warm (Ciepły):: Przedstawia kolory w niższych temperaturach. Wyświetlany ekran jest

• Cool (Chłodny): Przedstawia kolory w wyższych temperaturach. Wyświetlany ekran

• Custom Color (Kolor dostosowany): Umożliwia ręczne dostosowanie ustawień

Pozwala na ustawienie trybu wejściowego wideo na:

• RGB: Wybierz tę opcję, jeśli monitor jest podłączony do komputera lub odtwarzacza

• YCbCr: Wybierz tę opcję, jeśli odtwarzacz multimedialny obsługuje tylko wyjście

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Rysunek 57. Menu Preset Modes (Tryby ustawień wstępnych)

panel o niskim poziomie niebieskiego światła, posiada certyfikat TÜV w zakresie redukcji emisji niebieskiego światła i tworzenia bardziej relaksujących i mniej stymulujących obrazów.

filmów.

większości gier.

cieplejszy dzięki odcieniom czerwieni/żółci.

jest chłodniejszy dzięki odcieniom koloru niebieskiego.

kolorów (R/G/B) oraz utworzenie własnego trybu wstępnych ustawień kolorów.

multimedialnego obsługującego sygnał wyjściowy RGB.

YCbCr.

Rysunek 58. Menu Input Color Format (Format wejścia kolorów)

Obsługa monitora

Page 50

Symbol

Menu i podmenu Opis

Hue (Barwa)

Saturation (Nasycenie)

Reset Color (Resetowanie koloru)

Display (Wyświetlacz) Użyj przycisku Display (Wyświetlacz), aby ustawić obrazy.

Funkcja ta może powodować zmianę koloru obrazu wideo na zielony lub purpurowy. Jest używana do ustawienia odcieni kolorów. Przy użyciu dżojstika można ustawić poziom barwy od „0” do „100”.

UWAGA: Ta funkcja jest dostępna tylko w przypadku wyboru zaprogramowanego

trybu Movie (Film) lub Game (Gra).

Funkcja ta umożliwia ustawienie nasycenia koloru obrazu wideo. Przy użyciu dżojstika można ustawić poziom nasycenia od „0” do „100”.

UWAGA: Ta funkcja jest dostępna tylko w przypadku wyboru zaprogramowanego

trybu Movie (Film) lub Game (Gra).

Umożliwia wyzerowanie ustawień kolorów monitora i przywrócenie ustawień fabrycznych.

Rysunek 59. Menu Display (Wyświetlacz)

Aspect Ratio (Współczynnik proporcji)

Sharpness (Ostrość) Funkcja ta powoduje, że obraz jest ostrzejszy lub miększy. Przy użyciu dżojstika można

Response Time (Czas reakcji)

Ustaw współczynnik obrazu na 21:9, 16:9, 4:3 lub 5:4.

ustawić poziom ostrości od „0” do „100”. Umożliwia ustawienie czasu reakcji na Normal (Normalny) lub Fast (Szybki).

Obsługa monitora

Page 51

Symbol

Menu i podmenu Opis

USB-C Prioritization (Ustawienie USB-C jako priorytetu)

Umożliwia określenie priorytetu przy transferze danych o wysokiej rozdzielczości (High Resolution (Wysoka rozdzielczość)) lub dużej szybkości (High Data Speed (Wysoka prędkość danych)) w przypadku korzystania z urządzeń USB. Jeśli bieżąca platforma to DisplayPort 1.4 (HBR3), użyj High Data Speed (Wysoka prędkość danych) w celu uzyskania dostępu do pełnej jakości wideo przy wysokiej prędkości danych. Jeśli bieżąca platforma to DisplayPort 1.2 (HBR2) lub starsza wersja, wybierz opcję dostęp do pełnej wydajności wideo z kompromisem w zakresie danych i szybkości sieci.

Rysunek 60. Menu USB-C Prioritization (Ustawienie USB-C jako priorytetu)

Dell Power Button Sync

Reset Display (Zerowanie wyświetlania)

Umożliwia sterowanie stanem zasilania systemu komputerowego z poziomu przycisku zasilania monitora.

Umożliwia przywrócenie wszystkich ustawień monitora do wartości fabrycznych.

High Resolution (Wysoka rozdzielczość), aby uzyskać

UWAGA: Gdy wybrane jest ustawienie Off (Wył.), funkcja Wznawianie przy połączeniu

pozostaje aktywna. Po wykryciu połączenia USB-C komputer zostanie włączony.

UWAGA: Funkcja ta jest zgodna tylko z platformą Dell z wbudowaną funkcją DPBS i

jest obsługiwana wyłącznie przez interfejs USB-C.

Obsługa monitora

Page 52

Symbol

Menu i podmenu Opis

PIP/PBP Ta funkcja powoduje otwarcie okna wyświetlającego obrazy pochodzące z innego źródła.

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

Rysunek 61. Menu PIP/ PBP

Tabela 28.

PIP/PBP Mode (Tryb PIP/PBP)

Okno główne

USB-C

DisplayPort √

HDMI √ √ —

UWAGA: W trybie PBP obrazy będą wyświetlane na środku dzielonych okna.

Umożliwia wybranie trybu PBP lub PIP ze wstępnie ustawionej listy, która zapewnia różne rozmiary i pozycje okna podrzędnego. Opcje są wyświetlane w formacie graficznym i pozwalają łatwo zapoznać się z różnymi ustawieniami układu. Domyślnym ustawieniem jest

Off (Wył.).

USB-C DisplayPort HDMI

— √ √

Okno podrzędne

— √

Rysunek 62. Ikona menu PIP/PBP

PIP/PBP (Sub) Wybierz sygnał wideo, który można podłączyć do monitora, aby wyświetlić okno podrzędne

PIP/PBP. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Funkcja jest dostępna tylko, gdy jest włączony tryb PIP/PBP.

USB Switch (Przełącznik USB)

Video Swap (Zamień wideo)

Obsługa monitora

Służy do przełączania źródeł przesyłania danych USB w trybie PIP/PBP.

UWAGA: Funkcja jest dostępna tylko, gdy jest włączony tryb PIP/PBP.

Wybierz do zamiany obrazu wideo pomiędzy oknem głównym i oknem podrzędnym w trybie PIP/PBP. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

UWAGA: Funkcja jest dostępna tylko, gdy jest włączony tryb PIP/PBP.

Page 53

Symbol

Menu i podmenu Opis

Contrast (Sub) (Kontrast (Sub))

USB

Dostosowuje poziom kontrastu obrazu w trybie PIP/PBP. Przy użyciu dżojstika można ustawić poziom kontrastu od „0” do „100”.

UWAGA: Funkcja jest dostępna tylko, gdy jest włączony tryb PIP/PBP.

Rysunek 63. Menu USB

DP assign to (DP przypisz do)

HDMI assign to (HDMIprzypisz do)

Show KVM Setup Guide (Pokaż instrukcje konfiguracji KVM)

Reset USB (Resetuj USB)

Menu Umożliwia konfigurację ustawień menu OSD, np. języka menu OSD, czas wyświetlania

Umożliwia przypisanie portu przesyłania danych USB dla sygnałów wejściowych (DP i HDMI), aby z portu monitora pobierania danych USB (np. klawiatury i myszy) mogły korzystać bieżące sygnały wejściowe po podłączeniu komputera do jednego z portów przesyłania danych. Aby uzyskać więcej informacji, patrz również

przełącznika KVM

Naciśnij przycisk na dżojstiku, aby potwierdzić wybór. W przypadku korzystania tyko z jednego portu przesyłania danych aktywny jest

podłączony port przesyłania danych.

UWAGA: Aby nie dopuścić do uszkodzenia lub utraty danych, przed odłączeniem

portu USB przesyłania danych upewnij się, że w komputerze podłączonym do portu pobierania danych USB monitora nie są używane ŻADNE urządzenia pamięci USB.

Wyświetla szczegółowy przewodnik konfiguracji KVM. Postępuj zgodnie z instrukcjami, jeśli chcesz podłączyć do monitora większą liczbę komputerów o używać jednej konfiguracji klawiatury i myszy.

Umożliwia przywrócenie wszystkich ustawień menu USB do wartości fabrycznych.

menu na ekranie itd.

Konfiguracja

Rysunek 64. Menu menu

Language (Język) Umożliwia ustawienie wyświetlania menu ekranowego w jednym z ośmiu języków

(angielski, hiszpański, francuski, niemiecki, portugalski brazylijski, rosyjski, chiński uproszczony lub japoński).

Obsługa monitora

Page 54

Symbol

Menu i podmenu Opis

Transparency (Przezroczystość)

Timer (Wyłącznik czasowy)

Lock (Blokada) Poprzez zablokowanie przycisków sterowania monitora można zapobiec dostępowi do

Wybierz, aby zmienić poziom przezroczystości menu, przesuwając dżojstik (min. 0/ maks.100).

Ustawia czas, przez jaki menu ekranowe ma być aktywne od ostatniego momentu, kiedy dżojstik był używany.

Przesuń dżojstik, aby ustawić suwak w odstępach 1-sekundowych, od 5 do 60 sekund.

nich przez nieupoważnione osoby.

Rysunek 65. Menu Lock (Blokada)

Reset Menu (Resetowanie menu)

• Menu Buttons (Przyciski menu): Wszystkie funkcje dżojstika są zablokowane i użytkownik nie ma do nich dostępu.

• Power Button (Przycisk zasilania): Tylko przycisk zasilania jest zablokowany i niedostępny dla użytkowników.

• Menu + Power Buttons (Przyciski menu + zasilania): Dżojstik i przycisk zasilania są zablokowane i użytkownik nie ma do nich dostępu.

Domyślne ustawienie to Disable (Wyłącz). Alternatywna metoda blokady: Możesz przesunąć dżojstik w górę, dół, w lewo lub prawo i

przytrzymać przez 4 sekundy, aby ustawić opcje blokady przy użyciu menu podręcznego, a następnie nacisnąć przycisk na dżojstiku, aby potwierdzić konfigurację.

UWAGA: Aby odblokować, przesuń dżojstik w górę, dół, w lewo lub prawo i

przytrzymaj przez 4 sekundy, a następnie naciśnij przycisk na dżojstiku, aby potwierdzić zmiany i zamknąć menu podręczne.

Umożliwia przywrócenie wszystkich ustawień menu OSD do wartości fabrycznych.

Obsługa monitora

Page 55

Symbol

Menu i podmenu Opis

Personalize (Personalizowanie)

Rysunek 66. Menu Personalize (Personalizowanie) 1

Shortcut Key Guide (Przewodnik klawiszy skrótów)

Shortcut Key 1 (Klawisz skrótu 1)

Shortcut Key 2 (Klawisz skrótu 2)

Shortcut Key 3 (Klawisz skrótu 3)

Shortcut Key 4 (Klawisz skrótu 4)

Shortcut Key 5 (Klawisz skrótu 5)

Direct Key Guide (Przewodnik po klawiszach kierunkowych)

Rysunek 67. Menu Personalize (Personalizowanie) 2

Wyświetl przewodnik po klawiszach skrótów, aby skonfigurować klawisz skrótu w Menu Launcher (Module uruchamiającym menu).

Wybierz funkcję spośród Preset Modes (Tryby ustawień wstępnych), Brightness (Jasność)/Contrast (Kontrast), Input Source (Źródło wejścia), Aspect Ratio (Współczynnik proporcji), PIP/PBP Mode (Tryb PIP/PBP), USB Switch (Przełącznik USB), Video Swap (Zamień wideo) lub Display Info (Informacje o monitorze) i ustaw ją jako klawisz skrótu.

Wyświetl przewodnik po klawiszach kierunkowych, aby ustawić klawisz kierunkowy. Domyślnym ustawieniem dla wszystkich czterech klawiszy kierunkowych jest Menu

Launcher (Moduł uruchamiający menu).

Obsługa monitora

Page 56

Symbol

Menu i podmenu Opis

Direct Key 1 (Klawisz kierunkowy 1

)

Direct Key 2 (Klawisz kierunkowy 2

)

Direct Key 3 (Klawisz kierunkowy 3

)

Direct Key 4 (Klawisz kierunkowy 4

)

Power LED (Dioda LED zasilania)

USB-C Charging

90W (USB-C

Ładowanie

Other USB Charging (Inne - Ładowanie USB)

Fast Wakeup (Szybkie wybudzenie)

Reset Personalization (Zresetuj personalizację)

90 W)

Wybierz funkcję z Off (Wył.), Menu Launcher (Moduł uruchamiający menu), Preset Modes (Tryby ustawień wstępnych), Brightness (Jasność), Contrast (Kontrast), Input Source (Źródło wejścia), Aspect Ratio (Współczynnik proporcji), Display Info (Informacje o monitorze), PIP/PBP Mode (Tryb PIP/PBP), USB Switch (Przełącznik USB) lub Video Swap (Zamień wideo) ustaw ją jako klawisz

kierunkowy.

Umożliwia ustawienie wskaźnika zasilania w celu zmniejszenia zużycia energii.

Umożliwia włączenie lub wyłączenie funkcji USB-C Charging 90W (USB-C

Ładowanie 90 W) w trybie gotowości monitora. W przypadku wyboru opcji On in Off Mode (Wł. w trybie wyłączenie) możliwe jest ładowanie notebooka lub urządzeń

mobilnych przy użyciu kabla USB C nawet po wyłączeniu monitora.

Umożliwia włączenie lub wyłączenie funkcji ładowania portów pobierania danych USB typu A i USB-C w trybie gotowości monitora.

Gdy ta funkcja jest włączona, można ładować urządzenia mobilne za pośrednictwem portów USB typu A i USB-C, nawet gdy monitor jest wyłączony.

Domyślne ustawienie to Off (Wył.). Wybór ustawienia On (Wł.) może uniemożliwić przechodzenie monitora w tryb gotowości.

Naciśnięcie przycisku dżojstika może również obudzić monitor po jego przejściu w stan gotowości.

Zresetowanie wszystkich ustawień menu Personalize (Personalizowanie) do wartości fabrycznych.

UWAGA: Funkcji nie można wybrać i będzie domyślnie ustawiona na

On in Off Mode (Wł. w trybie wyłączenie), jeśli monitor jest podłączony do notebooków Dell Latitude i Precision, które obsługują funkcję Dell Power Button Sync przez USB-C. W tej konfiguracji funkcja ładowania monitora przez interfejs USB-C jest zawsze dostępna w trybie Wył.

UWAGA: Ta funkcja jest dostępna, gdy kabel USB-C-do-C jest odłączony od

portu przesyłania danych USB-C. Po podłączeniu przewodu USB-C-do-C funkcja Other USB Charging (Inne - Ładowanie USB) przejmuje stan zasilania hosta USB i nie jest dostępna.

Obsługa monitora

Page 57

Symbol

Menu i podmenu Opis

Others (Inne) Dostosowuje ustawienia menu OSD, np. DDC/CI, LCD Conditioning (Dostosowywanie

monitora LCD), Self-Diagnostic (Samodiagnostyka) itd.

Rysunek 68. Menu Others (Inne)

DDC/CI DDC/CI (Display Data Channel/Command Interface) pozwala ustawić ustawienia monitora

przy użyciu oprogramowania na komputerze. Włącz tę funkcję w celu zapewnienia najlepszej funkcjonalności użytkownikom oraz optymalnej wydajności monitora. Możesz wyłączyć tę funkcję poprzez wybranie opcji

Off (Wył.).

Rysunek 69. Menu DDC/CI

Obsługa monitora

Page 58

Symbol

Menu i podmenu Opis

LCD Conditioning (Dostosowywanie monitora LCD)

Self-Diagnostic (Samodiagnostyka)

Reset Others (Resetuj inne)

Factory Reset (Przywracanie ustawień fabrycznych)

Pomaga wyeliminować drobne przypadki zatrzymywania się obrazu. W zależności od stopnia zatrzymywania się obrazu uruchomienie programu może zająć dłuższą chwilę. Możesz włączyć tę funkcję poprzez wybranie opcji

Wybierz tę funkcję, aby uruchomić wbudowaną diagnostykę, patrz Wbudowana

diagnostyka

Zresetowanie wszystkich ustawień menu Others (Inne) do wartości fabrycznych.

Zresetuj wszystkie wartości ustawień wstępnych do domyślnych ustawień fabrycznych. Są to również ustawienia używane przy wykonywaniu testów zgodności z normami ENERGY STAR.

On (Wł.).

Rysunek 70. Menu LCD Conditioning (Dostosowywanie monitora LCD)

Rysunek 71. Menu Factory Reset (Przywracanie ustawień fabrycznych)

Obsługa monitora

Page 59

Symbol

Menu i podmenu Opis

More Information (Więcej informacji)

Display Info (Informacje o monitorze)

Skorzystaj z menu, aby wyświetlić informacje o monitorze lub uzyskać więcej informacji o obsłudze monitora.

Wybierz, aby wyświetlić bieżące ustawienia, wersję oprogramowania sprzętowego i etykietę serwisową monitora.

Rysunek 72. Menu More Information (Więcej informacji)

Dell Monitor Support (Pomoc techniczna dotycząca monitorów firmy Dell)

Rysunek 73. Menu Display Info (Informacje o monitorze)

Aby uzyskać dostęp do ogólnych materiałów pomocniczych dla monitora, użyj smartfona do zeskanowania kodu QR.

Obsługa monitora

Page 60

Komunikaty ekranowe

Ustawienia początkowe

W przypadku wyboru opcji Factory Reset (Przywracanie ustawień fabrycznych) zostanie wyświetlony następujący komunikat:

Rysunek 74. Komunikat dot. przywracanie ustawień fabrycznych

W przypadku wyboru opcji Yes (Tak) dla przywrócenia ustawień domyślnych, zostanie wyświetlony poniższy komunikat:

Rysunek 75. Naciśnij klawisz nawigacji

Obsługa monitora

Page 61

Naciśnij klawisz nawigacji, pojawi się następujący komunikat:

Rysunek 76. Wybierz język

Wybierz preferowany język, pojawi się następujący komunikat:

Rysunek 77. USB-C i inne funkcje ładowania USB

Obsługa monitora

Page 62

Jeśli wybierzesz No (Nie) (opcja domyślna), pojawi się następujący komunikat:

Rysunek 78. Instrukcja podłączania wielu komputerów

Komunikat ostrzegawczy OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący komunikat:

Rysunek 79. Komunikat o rozdzielczości

Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania częstotliwości tego monitora znajdują się w części Specyfikacje monitora. Zalecany tryb to 3440 x 1440.

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:

Rysunek 80. Komunikat DDC/CI

Obsługa monitora

Page 63

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy powyżej poziomu domyślnego, zostanie wyświetlony następujący komunikat:

Rysunek 81. Komunikat dotyczący jasności

UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie ustawień dla opcji Brightness (Jasność) komunikat nie zostanie

wyświetlony.

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy, np.

90 W), Other USB Charging (Inne - Ładowanie USB) lub Fast Wakeup (Szybkie wybudzenie), zostanie wyświetlony następujący

komunikat:

USB-C Charging 90W (Ładowanie USB-C

Rysunek 82. Komunikat dot. oszczędzania energii

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze wspomnianych powyżej, komunikat ten nie będzie wyświetlany

przy kolejnej zmianie ustawień tych funkcji. W przypadku przywracania do ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Przed aktywacją funkcji

Lock (Blokada) pojawi się następujący komunikat:

Rysunek 83. Komunikat o zablokowaniu menu i przycisku zasilania

UWAGA: Komunikat może się nieznacznie różnić w zależności od wybranych ustawień.

Obsługa monitora

Page 64

Jeśli monitor jest w trybie wejścia DisplayPort/HDMI i przewód USB-C-do-C jest podłączony do notebooka z obsługą trybu alternatywnego DisplayPort, ustawienie funkcji Options for USB-C (Opcje dla USB-C) na Prompt for Multiple Inputs (Monituj dla

wielu wejść) spowoduje wyświetlenie następującego komunikatu:

Rysunek 84. Komunikat o automatycznym połączeniu USB-C

Gdy monitor przechodzi do trybu gotowości, zostanie wyświetlony następujący komunikat:

Rysunek 85. Komunikat o trybie gotowości

Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD. Menu OSD będzie tylko działać w typowym trybie operacyjnym. Jeśli naciśniesz przycisk na dżojstiku w trybie gotowości, w

zależności od wybranego wejścia zostanie wyświetlony następujący komunikat:

Rysunek 86. Komunikat o braku sygnału

Uruchom komputer i monitor, aby uzyskać dostęp do OSD.

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego sygnału źródłowego.

Jeśli wybrano wejście USB-C, DisplayPort lub HDMI i odpowiedni kabel nie zostanie podłączony, zostanie wyświetlony następujący komunikat:

Rysunek 87. Komunikat o braku połączenia kabla

UWAGA: Komunikat może być nieznacznie inny w zależności od wybranego sygnału źródłowego.

Zobacz Instrukcje bezpieczeństwa, aby uzyskać więcej informacji.

Obsługa monitora

Page 65

Blokowanie przycisków sterowania

Możesz zablokować przyciski sterowania monitora, aby uniemożliwić dostęp do menu OSD i/lub przycisku zasilania.

1. Przesuń dżojstik w górę, dół, w lewo lub prawo i przytrzymaj przez ok. 4 sekundy, aż zostanie wyświetlone menu podręczne.

Rysunek 88. Blokada menu i przycisku zasilania

2. Przesuń dżojstik, aby wybrać jedną z poniższych opcji:

• : Ustawienia menu OSD są zablokowane i niedostępne.

• : Przycisk zasilania jest zablokowany.

• : Ustawienia menu OSD są niedostępne, a przycisk zasilania jest zablokowany.

3. Naciśnij dżojstik, aby potwierdzić konfigurację. Aby odblokować, przesuń dżojstik w górę, dół, w lewo lub prawo i przytrzymaj przez około 4 sekundy, aż zostanie wyświetlone menu,

a następnie wybierz

w celu odblokowania oraz zamknięcia okna podręcznego.

Rysunek 89. Odblokowanie menu i przycisku zasilania

UWAGA: Komunikat może się nieznacznie różnić w zależności od wybranych ustawień.

Obsługa monitora

Page 66

Konfiguracja przełącznika KVM

Wbudowany przełącznik KVM umożliwia sterowanie nawet 2 komputerami przy użyciu jednego zestawu klawiatury i myszy podłączonych do monitora.

a. W przypadku podłączania kabli DisplayPort + USB typu A do typu B do komputera1 i kabli HDMI + USB-C do komputera2:

Rysunek 90. Połączenia KVM za pośrednictwem DisplayPort i HDMI

UWAGA: Połączenie USB C obsługuje teraz tylko przesyłanie danych.

Upewnij się, że ustawienie USB dla DP jest przypisane do USB-B , a ustawienie HDMI do USB-C 90W.

Rysunek 91. Parowanie USB w OSD dla DisplayPort i HDMI

b. W przypadku podłączania kabli DisplayPort + USB typu A do typu B do komputera1 i kabla USB-C-do-C do komputera2:

Rysunek 92. Połączenia KVM za pośrednictwem DisplayPort i USB-C

Upewnij się, że USB dla DP przypisano do USB- B .

Obsługa monitora

Page 67

Rysunek 93. Parowanie USB w OSD

UWAGA: Ponieważ port przesyłania danych USB-C obsługuje tryb alternatywny DisplayPort, nie ma potrzeby ustawiania USB dla

USB-C 90W.

UWAGA: Podłączając urządzenie do innych, niewyświetlonych powyżej źródeł wejścia wideo, należy przy użyciu tej samej

metody skonfigurować odpowiednie ustawienia dla USB, aby sparować porty.

Ustawianie funkcji automatycznego KVM

Funkcja automatycznego KVM umożliwia monitorowi bezproblemową identyfikację nowego połączenia i płynne przejście z sterowania do nowo podłączonego komputera. To automatyczne wykrywanie i bezproblemowy mechanizm przełączania zapewniają bezproblemowe przełączanie między różnymi komputerami.

Aby skonfigurować funkcję automatycznego KVM dla monitora, postępuj wg instrukcji:

1. Przejdź do PIP/PBP > PIP/PBP Mode (Tryb PIP/PBP) i wybierz opcję Off (Wył.).

Rysunek 94. Tryb Pip/PBP wyłączony dla automatycznego KVM

Obsługa monitora

Page 68

2. Przejdź do Input Source (Źródło wejścia), upewnij się, aby ustawić Options for DP/HDMI (Opcje dla DP/HDMI) i Options for USB-C (Opcje dla USB-C) na Prompt for Multiple Inputs (Monituj dla wielu wejść) lub Always Switch (Zawsze przełączaj).

Rysunek 95. Opcja dla ustawień DP/HDMI i Opcja dla USB-C ustawień

3. Przejdź do USB, upewnij się, że porty USB i wejścia wideo są odpowiednio połączone.

Rysunek 96. Parowanie USB dla automatycznego KVM

UWAGA: W przypadku połączenia USB-C nie są wymagane dalsze ustawienia.

Obsługa monitora

Page 69

Ustawianie maksymalnie rozdzielczości

UWAGA: Czynności mogą się nieznacznie różnić w zależności od posiadanej wersji systemu Windows.

Aby ustawić maksymalną rozdzielczość dla monitora w systemach Windows10 i Windows11:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.

2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać P3425WE.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz opcję 3440 x 1440.

4. Kliknij opcję Zachowaj zmiany.

Jeśli opcja 3440 x 1440 nie jest widoczna, konieczne jest zaktualizowanie sterownika karty graficznej do najnowszej wersji. Zależnie od rodzaju komputera wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

• Przejdź na stronę sieci web www.dell.com/support, wprowadź etykietę serwisową i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

• Przejdź na stronę pomocy technicznej posiadanego komputera firmy innej niż Dell i pobierz najnowsze sterowniki karty graficznej.

• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze sterowniki.

Korzystanie z funkcji pochylenia, obrotu w poziomie, pionowego wydłużenia i regulacji nachylenia

UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka dostarczanego wraz z monitorem. W przypadku

podłączania stojaka zakupionego z innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

Nachylenie, obrót w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać najlepszy kąt wyświetlania.

5° 21°

30°30°

Rysunek 97. Regulacja nachylenia i obrotu w poziomie monitora

UWAGA: Stojak nie jest przymocowany do monitora po jego dostarczeniu z fabryki.

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 150 mm. Na poniższej ilustracji przedstawiono sposób wydłużania podstawy

w pionie.

150 mm

Rysunek 98. Regulacja wysokości monitora

Obsługa monitora

Page 70

Regulacja nachylenia

Gdy stojak będzie przymocowany do monitora, będzie można ustawić odpowiedni kąt monitora za pomocą funkcji regulacji nachylenia.

4° 4°

Rysunek 99. Regulacja nachylenia monitora

Obsługa monitora

Page 71

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje

bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu, umożliwiającej sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są prawidłowo podłączone, ale ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel wideo od komputera.

3. Włącz monitor.

Jeśli monitor nie może wykryć sygnału wideo, a działa poprawnie, zostanie wyświetlony następujący komunikat:

Rysunek 100. Komunikat o braku połączenia kabla

UWAGA: Komunikat może być nieznacznie inny w zależności od podłączonego sygnału źródłowego. UWAGA: W czasie trybu autotestu, dioda zasilania LED ma biały kolor.

4. To okno jest również wyświetlane podczas normalnego działania systemu, jeżeli zostanie odłączony lub uszkodzony kabel video.

5. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i monitor.

Jeżeli po zastosowaniu poprzedniej procedury, na ekranie monitora nadal nie ma obrazu, sprawdź kontroler video i komputer; monitor działa prawidłowo.

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu, czy występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora lub komputera i karty graficznej.

Rysunek 101. Samodiagnostyka w OSD

Aby uruchomić wbudowaną diagnostykę:

1. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni ekranu).

2. Przesuń lub naciśnij dżojstik, aby uruchomić Moduł uruchamiający menu.

3. Przesuń dżojstik w górę, aby wybrać i otworzyć główne menu.

4. Używając joysticka, przejdź do menu OSD i wybierz Others (Inne) > Self-Diagnostic (Samodiagnostyka).

5. Naciśnij przycisk na dżojstiku, aby rozpocząć diagnostykę. Zostanie wyświetlony szary ekran.

6. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

7. Przełączaj dżojstik, aż zostanie wyświetlony czerwony ekran.

8. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

9. Powtórz czynności 7 i 8, aż ekran zacznie wyświetlać kolory: zielony, niebieski, czarny i biały. Zwróć uwagę na wszelkie nietypowe

działanie lub uszkodzenia.

Wykrywanie i usuwanie usterek

Page 72

Test jest zakończony po wyświetleniu ekranu tekstowego. Aby wyjść, przełącz ponownie na sterowanie dżojstikiem. Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem wbudowanego narzędzia diagnostycznego oznacza to, że

monitor działa normalnie. Sprawdź kartę graficzną i komputer.

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z monitorem, które mogą wystąpić, i możliwe rozwiązania tych problemów.

Tabela 29. Typowe problemy do rozwiązania

Typowe symptomy

Brak video/wyłączona dioda LED zasilania

Brak video/włączona dioda LED zasilania

Słaba ostrość Obraz niewyraźny lub

Drżący/niestabilny obraz video

Brakujące piksele Na ekranie LCD

Wypalone piksele Na ekranie LCD

Problemy z jasnością Obraz za ciemny lub za

Zniekształcenia geometryczne

Poziome/pionowe linie Na ekranie wyświetla się

Co się dzieje Możliwe rozwiązania

Brak obrazu

Brak obrazu lub brak jasności

nieostry

Falujący obraz lub przerywanie ruchu

pojawiają się plamy

pojawiają się jasne plamy

jasny

Ekran nie jest prawidłowo wyśrodkowany

jedna lub więcej linii

• Upewnij się, że kabel wideo łączący monitor i komputer jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając dowolnego innego urządzenia elektrycznego.

• Upewnij się, że został do końca naciśnięty przycisk zasilania.

• Upewnij się, że w menu Input Source (Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

• Zwiększ elementy sterowania jasnością i kontrastem poprzez menu OSD.

• Wykonaj funkcję autotestu w celu sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub połamanych

szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Wbudowana diagnostyka.

• Upewnij się, że w menu Input Source (Źródło wejścia) wybrane zostało prawidłowe źródło wejścia.

• Wyeliminuj przedłużacze wideo.

• Zresetuj monitor do ustawień fabrycznych.

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Zresetuj monitor do ustawień fabrycznych.

• Sprawdź czynniki środowiskowe.

• Zmień usytuowanie monitora i wykonaj test w innym pomieszczeniu.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

• W celu uzyskania dalszych informacji na temat jakości i zasad dotyczących pikseli monitora Dell zobacz stronę:

www.dell.com/pixelguidelines.

• Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

• W celu uzyskania dalszych informacji na temat jakości i zasad dotyczących pikseli monitora Dell zobacz stronę:

www.dell.com/pixelguidelines.

• Zresetuj monitor do ustawień fabrycznych.

• Wyreguluj elementy sterowania jasnością i kontrastem poprzez menu

OSD.

Zresetuj monitor do ustawień fabrycznych.

• Zresetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy linie te

występują również w trybie automatycznego testu.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Wbudowana diagnostyka.

Wykrywanie i usuwanie usterek

Page 73

Typowe symptomy

Problemy dotyczące synchronizacji

Zagadnienia związane z bezpieczeństwem

Okresowe problemy Wadliwe działanie

Brakujące kolory Brak kolorów obrazu

Nieprawidłowe kolory Niewłaściwe kolory

Utrzymywanie się stałego obrazu na monitorze po pozostawieniu go przez dłuższy czas

Nieostry obraz Szybko poruszające się

Jakość obrazu (częstotliwość odświeżania standardowej rozdzielczości zmienia się z 60Hz na 30Hz)

Co się dzieje Możliwe rozwiązania

Obraz na ekranie jest pomieszany lub pourywany

Widoczny dym lub iskry • Nie należy podejmować żadnych czynności usuwania usterek.

monitora pojawia się i zanika

obrazu

Na ekranie pojawia się słaby cień z obrazu statycznego

obrazy pozostawiają ślad

cieni

Problemy z nieprawidłową częstotliwością odświeżania

• Zresetuj monitor do ustawień fabrycznych.

• Wykonaj autotest monitora i sprawdź, czy również w trybie autotestu

obraz jest również zniekształcony.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

• Natychmiast skontaktuj się z firmą Dell.

• Upewnij się, że kabel wideo łączący monitor i komputer jest prawidłowo

podłączony i zamocowany.

• Zresetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy również w

trybie automatycznego testu pojawiają się okresowe problemy.

• Wykonaj funkcję autotestu w celu sprawdzenia działania monitora.

• Upewnij się, że kabel wideo łączący monitor i komputer jest prawidłowo

podłączony i zamocowany.

• Sprawdź, czy w złączu kabla wideo nie ma wygiętych lub połamanych szpilek.

• Zmień ustawienia opcji Preset Modes (Tryby ustawień wstępnych) w menu OSD Color (Kolor) w zależności od zastosowania.

• Wyreguluj wartość Gain (Wzmocnienie)/Offset (Przesunięcie)/Hue (Barwa)/Saturation (Nasycenie) w obszarze Custom Color (Kolor dostosowany) w obszarze Color (Kolor) w menu OSD.

• Zmień opcję Input Color Format (Format wejścia kolorów) na RGB lub YCbCr/YPbPr w ustawieniach OSD Color (Kolor).

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Wbudowana diagnostyka.

• Ustaw ekran tak, aby wyłączał się po kilku minutach bezczynności. Można to dostosować w Opcjach zasilania systemu Windows lub w ustawieniach oszczędzania energii komputera Mac.

• Alternatywnie, użyj dynamicznie zmieniającego się wygaszacza ekranu.

Zmień Response Time (Czas reakcji) w Display (Wyświetlacz) menu OSD.

• Sprawdź ustawienia rozdzielczości karty graficznej.

• W przypadku połączenia HDMI upewnij się, że używasz kabla HDMI 2.1.

• W przypadku połączenia HDMI upewnij się, że komputer obsługuje

standard do HDMI 2.1.

Wykrywanie i usuwanie usterek

Page 74

Problemy specyficzne dla produktu

Tabela 30. Wykrywanie i usuwanie usterek specyficznych dla produktu

Specyficzne objawy

Za mały obraz na ekranie Obraz jest

Nie można ustawić monitora za pomocą dżojstika

Brak sygnału wejściowego po naciśnięciu elementów sterowania użytkownika

Obraz nie wypełnia całego ekranu

Brak wideo po podłączeniu przez port HDMI/DisplayPort/ USBC

Brak połączenia z siecią Połączenie z siecią

Co się dzieje Możliwe rozwiązania

wyśrodkowany na ekranie ale nie wypełnia całego obszaru widzenia

OSD nie wyświetla się na ekranie

Brak obrazu, światło diody LED jest białe

Obraz nie wypełnia wysokości lub szerokości ekranu

W przypadku podłączenia do klucza sprzętowego/urządzenia dokującego przez port nie ma obrazu wideo po odłączeniu/podłączeniu kabla z notebooka

przerwane lub niestabilne

• Sprawdź ustawienie Aspect Ratio (Współczynnik proporcji) w menu OSD Display (Wyświetlacz)

• Zresetuj monitor do ustawień fabrycznych.

• Wyłącz monitor, odłącz przewód zasilający, a następnie podłącz go z

powrotem i włącz monitor.

• Sprawdź, czy menu OSD jest zablokowane. Jeśli tak, przesuń dżojstik w górę/dół/lewo/prawo i przytrzymaj przez 4 sekundy, aby je odblokować (patrz

Lock (Blokada) i Blokowanie przycisków sterowania).

• Sprawdź źródło sygnału. Upewnij się, że komputer nie znajduje się w trybie oszczędzania energii, poprzez przesunięcie myszy lub naciśnięcie dowolnego przycisku na klawiaturze.

• Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video.

• Jest to spowodowane różnymi formatami video (współczynnik

proporcji) DVD, monitor może wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę. Aby uzyskać więcej informacji, zobacz Wbudowana diagnostyka.

Odłącz kabel HDMI/DisplayPort/USB-C-do-C od klucza sprzętowego/ urządzenia dokującego, a następnie podłącz kabel dokujący HDMI/ DisplayPort/USB-C-do-C do notebooka.

• Upewnij się, że kabel RJ45 jest dobrze podłączony między monitorem a komputerem.

• Nie wyłączaj wyświetlacza w trakcie aktywnego połączenia z siecią.

Problemy dotyczące USB (Universal Serial Bus)

Tabela 31. Rozwiązywanie problemów specyficznych dla USB

Specyficzne objawy

Nie działa interfejs USB Nie działają urządzenia

Port USB-C nie dostarcza zasilania

Co się dzieje Możliwe rozwiązania

• Sprawdź, czy monitor jest włączony.

peryferyjne USB

Urządzenia peryferyjne USB nie są ładowane

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania

danych).

• Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

• Niektóre urządzenia USB, takie jak zewnętrzny przenośny dysk twardy,

wymagają zasilania prądem o wyższej mocy; podłącz urządzenie bezpośrednio do systemu komputerowego.

• Sprawdź, czy podłączone urządzenie jest zgodne ze specyfikacją USB-C. Port USB-C przesyłania danych (wideo i dane) z ikoną obsługuje urządzenia USB 5 Gb/s oraz moc wyjściową 90 W.

• Upewnij się, że używasz kabla USB-C-do-C dostarczonego wraz z monitorem.

Wykrywanie i usuwanie usterek

Page 75

Specyficzne objawy

Wolne działanie interfejsu USB 5 Gb/s

Bezprzewodowe urządzenia peryferyjne USB zostaną wyłączone, jeśli podłączone jest urządzenie USB 5 Gb/s

Co się dzieje Możliwe rozwiązania

Wolne działanie lub brak działania urządzeń peryferyjnych interfejsu USB 5 Gb/s

Czas reakcji bezprzewodowych urządzeń peryferyjnych USB jest wolny lub urządzenia te działają tylko wtedy, gdy zmniejsza się odległość pomiędzy danym urządzeniem a jego odbiornikiem

• Sprawdź, czy komputer obsługuje USB 5 Gb/s.

• Niektóre komputery posiadają porty USB 5 Gb/s, USB 2.0 i USB 1.1.

Sprawdź, czy używany jest prawidłowy port USB.

• Podłącz ponownie do komputera kabel przesyłania danych.

• Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania

danych).

• Uruchom ponownie komputer.

• Zwiększ odległość pomiędzy urządzeniami peryferyjnymi USB 5 Gb/s a

bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie jak najbliżej bezprzewodowych urządzeń peryferyjnych USB.

• Użyj przedłużacza kabla USB, aby ustawić bezprzewodowy odbiornik USB jak najdalej od portu USB 5 Gb/s.

Wykrywanie i usuwanie usterek

Page 76

Informacje prawne

TCO Certified

Każdy produkt firmy Dell opatrzony etykietą TCO uzyskał dobrowolny certyfikat TCO w zakresie ochrony środowiska. Wymogi certyfikacji TCO koncentrują się na funkcjach, które przyczyniają się do zdrowego środowiska pracy, takich jak konstrukcja nadająca się do recyklingu, energooszczędność, ergonomia, emisja, unikanie substancji niebezpiecznych i odbiór produktów.

Aby uzyskać więcej informacji na temat produktu firmy Dell i certyfikatu TCO, odwiedź stronę:

Dell.com/environment/TCO_Certified

Aby uzyskać więcej informacji na temat certyfikatów środowiskowych TCO, odwiedź stronę:

tcocertified.com

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci web przepisów zgodności, pod adresem

www.dell.com/regulatory_compliance.

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

P3425WE https://eprel.ec.europa.eu/qr/2141837

Informacje prawne

Page 77

Kontaktowanie się z firmą Dell

Aby skontaktować się z firmą Dell w sprawie sprzedaży, wsparcia technicznego lub problemów związanych z obsługą klienta, patrz

www.dell.com/contactdell.

UWAGA: Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w danym kraju niedostępne. UWAGA: Jeżeli nie masz włączonego połączenia internetowego, informacje kontaktowe możesz znaleźć na fakturze,

dokumencie zakupu, w liście przewozowym, na rachunku lub w katalogu produktów Dell.

Kontaktowanie się z firmą Dell
