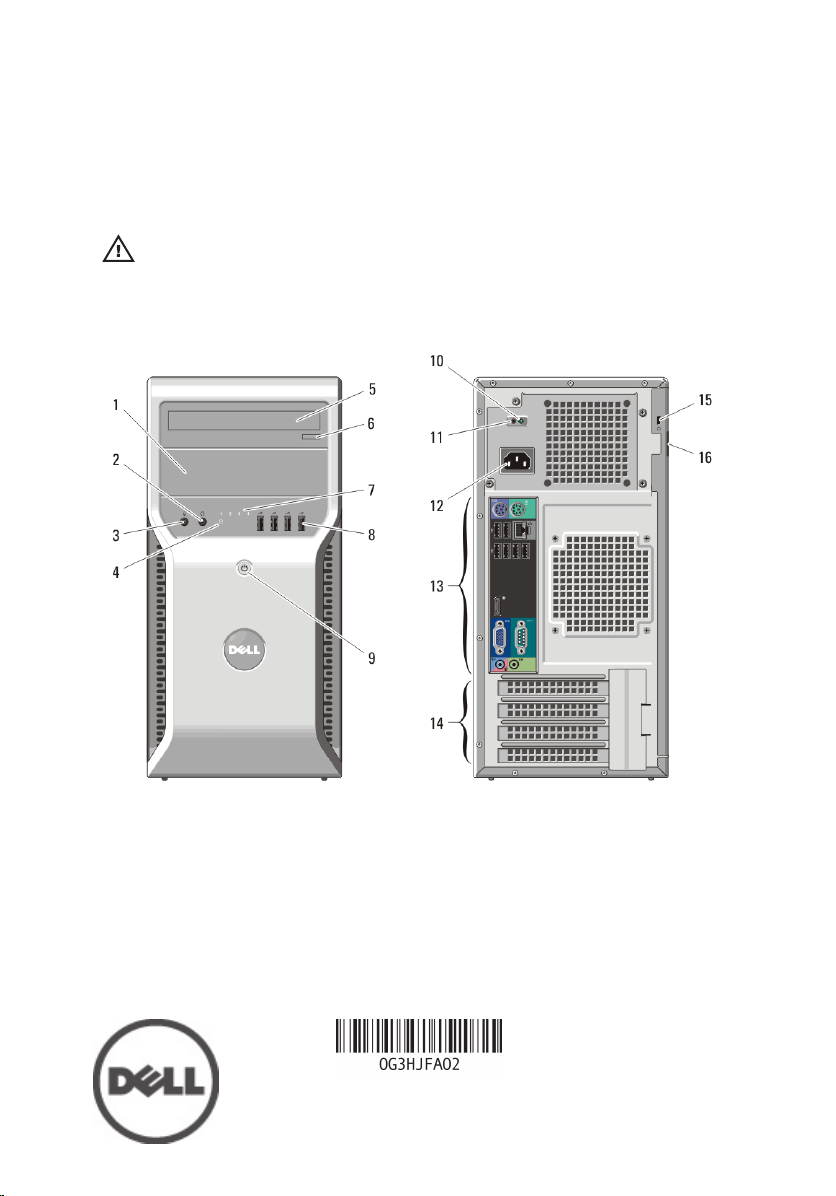

Aanzicht voor- en achterzijde
Afbeelding 1. Aanzicht voor- en achterzijde
1. compartiment voor optisch station
aansluiting koptelefoon
2.
3. aansluiting microfoon
4. activiteitslampje vaste schijf
5. optisch station (optioneel)
6. uitwerpknop optisch station
7. controlelampjes (4)
8. USB 2.0 poorten (4)
9. aan/uit-knop, voedingslampje
10. controlelampje voeding
11. controleknop voeding
12. stroomaansluiting
Regelgevingsmodel Regulatory Model:
D09M
2011 – 05
Page 2
13. connectors op achterpaneel
sleuven voor uitbreidingskaarten (4)
14.
Achterpaneel
Afbeelding 2. Aanzicht van achterpaneel
15. sleuf voor beveiligingskabel
16. beugel van hangslot
1. muisconnector
verbindingsintegriteitslampje
2.
3. netwerkconnector
4. netwerkactiviteitslampje
5. seriële connector
6. lijn uit-ingang
7. toetsenbordconnector
8. USB-poorten (6)
9. DisplayPort-connector
10. VGA-connector
11. lijningang/microfoonaansluiting
Snelle installatie
GEVAAR: Before you begin any of the procedures in this section, read the safety
information that shipped with your computer. For additional best practices
information, see www.dell.com/regulatory_compliance.
OPMERKING: Some devices may not be included if you did not order them.
1.Sluit de monitor alleen aan met een van de volgende kabels:
Afbeelding 3. DisplayPort-kabel
2
Page 3
Afbeelding 4. VGA-adapter
Afbeelding 5. VGA-naar-DisplayPort-adapter
2.Sluit het USB-toetsenbord of de muis aan (optioneel).
6.Druk op de aan-uitknop op de monitor en op de computer.
Afbeelding 10. Stroom inschakelen
Specificaties
OPMERKING: The following specifications are only those required by law to ship
with your computer. For a complete and current listing of the specifications for your
computer, go to support.dell.com.
lampje geeft Aan-stand aan; knipperend
blauw lampje geeft slaapstand van
de computer aan.
5
Page 6
Knoplampjes en diagnostische lampjes
Oranje: als het lampje oranje brandt en de
computer niet opstart, geeft dit aan dat er
een probleem is met het moederbord of de
voeding. Een knipperend oranje lampje
geeft aan dat er een probleem is met het
moederbord.
geeft aan dat de computer gegevens leest
van of schrijft naar het station.
controlelampjesVier lampjes op het voorpaneel van de
computer. Zie voor meer informatie over
de diagnostische lampjes de
onderhoudshandleiding
gesteld op de website op de Dell Supportwebsite op support.dell.com/manuals.
Voeding
KnoopcelbatterijCR2032-lithiumknoopbatterij van 3 V
Voltage100 V wisselstroom–240 V wisselstroom, 50
Hz–60 Hz, 5,0 A
Wattage265 W/320 W
die beschikbaar is
Maximale hitteverspreiding1390 BTU/uur
OPMERKING: Heat dissipation is calculated by using the power supply wattage
rating.
Fysieke specificaties
Hoogte360 mm
Breedte175 mm
Diepte431,5 mm
Gewicht (minimum)8,30 kg
6
Page 7
Omgeving
Temperatuur:
In bedrijf0 °C tot 35 °C
Opslag-40 °C tot 65 °C
Relatieve vochtigheid20% tot 80% (niet-condenserend)
Hoogte:
In bedrijf–15,2 m tot 3048 m
Opslag–15,2 m tot 10.668 m
Contaminatieniveau in de luchtG2 of lager, zoals gedefinieerd in ISA-
S71.04-1985
Meer informatie en bronnen
Raadpleeg de documentatie over veiligheid en regelgeving die bij uw
computer is meegeleverd en de website over wet- en regelgeving op
www.dell.com/regulatory_compliance voor meer informatie over:
•
Beste werkwijzen op het gebied van veiligheid
• Voorgeschreven certificering
• Ergonomie
Zie www.dell.com voor aanvullende informatie over:
Verveelvoudiging van dit document, op welke wijze dan ook, zonder de schriftelijke
toestemming van Dell Inc. is strikt verboden.
Merken in deze tekst: Dell™, het Dell-logo, Dell Precision™, Precision ON™,ExpressCharge™,
Latitude™, Latitude ON™, OptiPlex™, Vostro™ en Wi-Fi Catcher™ zijn merken van Dell Inc.
Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® en Celeron® zijn merken of gedeponeerde
merken van Intel Corporation in de Verenigde Staten en andere landen. AMD® is een
gedeponeerd merk en AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™,
ATI Radeon™ en ATI FirePro™ zijn merken van Advanced Micro Devices, Inc. Microsoft®,
7
Page 8
Windows®, MS-DOS®, Windows Vista®, het logo van de startknop van Windows Vista en
Office Outlook® zijn merken of gedeponeerde merken van Microsoft Corporation in de
Verenigde Staten en/of andere landen. Blu-ray Disc™ is een merk dat het eigendom vormt van
de Blu-ray Disc Association (BDA) en in licentie is gegeven voor gebruik op schijven en spelers.
Bluetooth® is een gedeponeerd merk van Bluetooth® SIG, Inc., en elk gebruik van dit merk door
Dell Inc. geschiedt op basis van een licentie. Wi-Fi® is een gedeponeerd merk van de Wireless
Ethernet Compatibility Alliance, Inc.
Overige merken en handelsnamen die mogelijk in dit document worden gebruikt kunnen
verwijzen naar de rechtspersonen die aanspraak maken op het eigendom van de merken en
namen van hun producten. Dell Inc. maakt geen aanspraak op het eigendom van merken en
handelsnamen van derden.
8
