Dell Precision R5500
Informasjon om konfigurasjon og funksjoner
Om advarsler
ADVARSEL: En ADVARSEL angir potensiell fare for skade på eiendom, personskade
eller død.

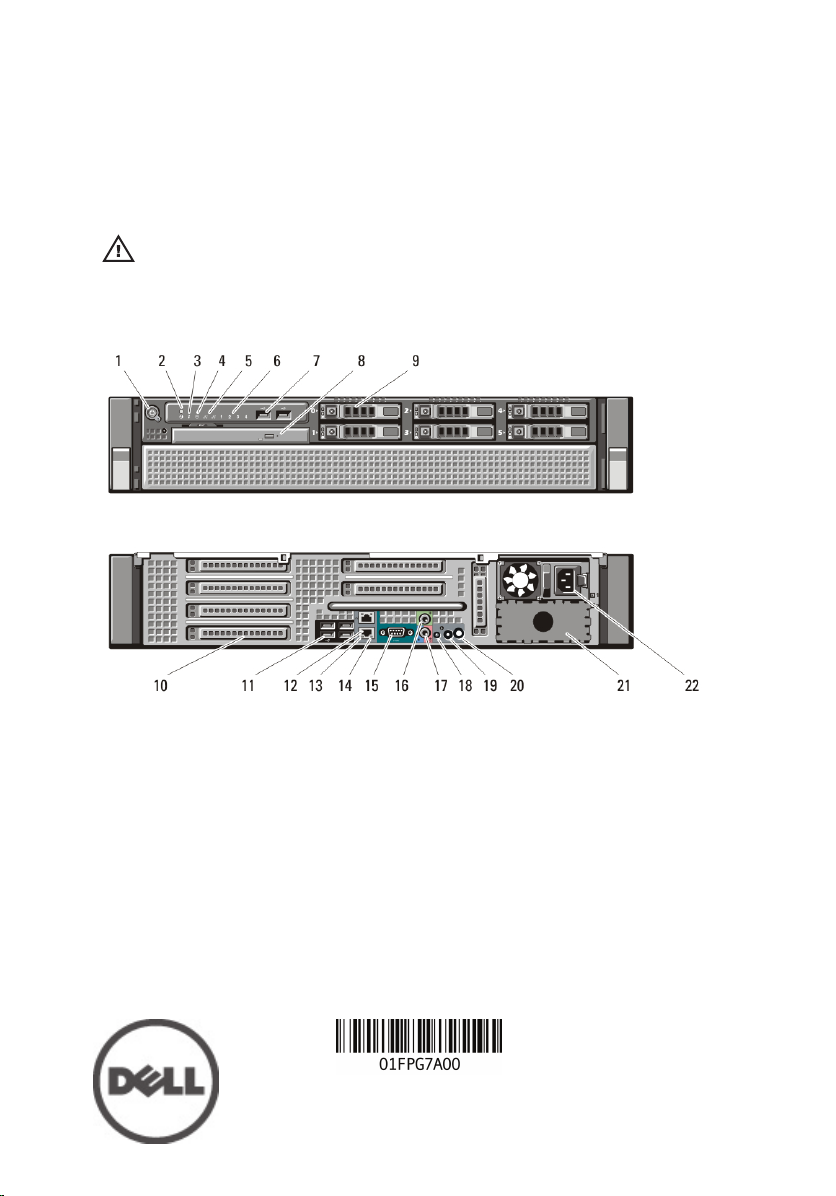

Sett forfra og bakfra
Figur 1. Sett forfra og bakfra
1. strømknapp, strømlys
2. systemidentifikasjons-knapp
3. systemidentifikasjons-lampe
4. Aktivitetslampe for stasjonen
5. nettverkskobling integritetslamper
(2)
6. diagnoselamper (4)
7. USB 2.0 kontakter (2)
8. CD/DVD-stasjon
9. harddiskrom (6)
10. spor for utvidelseskort
11. USB 2.0 kontakter (4)
12. kontakt 2 for nettverkskort
13. lampe for nettverkstilkobling
14. lampe for nettverksaktivitet
15. seriell kontakt
16. linje ut-kontakt
17. kontakt for linje inn / mikrofon
18. systemidentifikasjons-lampe
19. systemidentifikasjons-knapp
Regulatory Model: E15S
Regulatory Type: E15S001
2011 – 04
Page 2
20. identifikasjonslyskontakt for
eksternt system
21. dokk for ekstra strømforsyning
(ekstra)
22. strømkontakt
Hurtigoppsett
ADVARSEL: Før du starter noen av prosedyrene i denne delen, må du lese
sikkerhetsanvisningene som fulgte med datamaskinen. Du finner mer informasjon
om gode rutiner på www.dell.com/regulatory_compliance.
MERK: Noen enheter følger kanskje ikke med hvis du ikke bestilte dem.
1. Installer skinnene og datamaskinen i rack. Se
installasjonsdokumentasjonen for rack for sikkerhetsinstrukser og
instrukser for installering av datamaskinen i en rack.
Figur 2. Installasjon av rack
ADVARSEL: Tilleggsinstruksjoner for rackmonterte systemer:
• Racksettet ditt har bare blitt godkjent for det vedlagte rack-
kabinettet. Det er ditt ansvar å sørge for at installeringen i alle andre
racktyper er i hendhold til alle gjeldende standarder. Dell fraskriver
seg alt ansvar og garantier med tanke på utstyrskombinasjoner
sammen med andre rack.
• Før du installerer utstyret i et rack må du montere alle side og
frontstabilisatorer. Hvis disse ikke installeres kan det føre til at racket
velter.
• Fyll alltid opp racket fra bunnen av og sett inn de tyngste enhetene
først.
• Ikke overbelast AC-strømkursen som leverer strøm til racket.
• Ikke stå på eller trå på noen av komponentene i racket.
: Systemet kan ha flere strømkabler. For å redusere faren for støt
kan det hende at du trenger en skolert servicetekniker til å koble fra alle
strømkabler før det utføres vedlikehold på racket.
2
Page 3
2. Koble til nettverkskabelen (tilleggsutstyr).
Figur 3. Nettverkstilkobling
3. Koble til USB-tastaturet eller -musen (tilleggsutstyr).
Figur 4. Tilkobling av tastatur og mus
4. Koble til nettverkskabelen (tilleggsutstyr).
Figur 5. Tilkobling av skjerm
5. Koble til strømkabelen (kablene).
Figur 6. Tilkobling av strøm
6. Bøy strømkabelen i en sløyfe og fest den til strømforsyningshåndtaket
med stroppen.
3
Page 4
Figur 7. Sikre strømkabelen
7. Trykk på på/av-knappenen på skjermen og datamaskinen.
Figur 8. Slå på strømmen
8. Installer rammen (tilleggsutstyr).
Figur 9. Installer ramme
Spesifikasjoner
MERK: Følgende spesifikasjoner er bare dem som loven krever at skal følge med
datamaskinen. Hvis du vil ha en komplett og oppdatert liste over spesifikasjonene
for datamaskinen, kan du gå til support.dell.com.
Systeminformasjon
Brikkesett Intel 5520 brikkesett
Prosessor
Prosessor Intel Xeon 5600-serien
4
Page 5
Skjermkort
Type skjermkort Dedikert — PCI Express x16 grafikkort;
Inntil to PCI Express X16 grafikkort, maks.
450 W
Minne
Minnekontakt tolv DIMM-spor
Minnekapasitet 1 GB, 2 GB, 4 GB, 8 GB og 16 GB
Type 1066 Mhz eller 1333 MHz DDR3, kun ECC
Minimumsminne 2 GB
Maksimumsminne 192 GB
Stasjoner
Eksternt tilgjengelig:
Slimline SATA optisk rom én
2,5-tommers SATA-stasjonsbrønner fem SATA-stasjoner med onboard Intel
kontroller, eller seks SAS-stasjoner med
SAS/PERC 6iR-kort
Internt tilgjengelig: ingen
Kontrollamper og diagnoselamper
Strømlampe av — systemet er av eller koblet fra
kontinuerlig blått lys - datamaskinen
fungerer normalt.
blinkende blått lys — datamaskinen
befinner seg i ventemodus.
Kontinuerlig gult lys (når datamaskinen ikke
starter) – angir et problem med hovedkortet
eller strømforsyningen.
Blinkende gult lys – angir et problem med
hovedkortet.
5
Page 6
Kontrollamper og diagnoselamper
System-ID knapp og lys blått lys — blinker (foran og bak på
kabinettet) når knappen er trykket. Trykk
knappen på nytt for å slå den av.
Aktivitetslampe for stasjonen Blått lys: Blinkende blått lys angir at
datamaskinen leser data fra eller skriver
data til harddisken
Lampe for nettverk for koblingsintegritet
(foran):
Lampe for nettverk for koblingsintegritet
(bak):
Lampe for nettverksaktivitet ravgult — blinker når det er
Diagnoselamper av — datamaskinen er av eller har fullført
Strøm
Klokkebatteri 3-V CR2032-litiumbatteri
Spenning 100 V til 240 V, 12.00 A til 6.00 A, 50 Hz til 60
blått lys — det er god forbindelse mellom
nettverket og datamaskinen.
Av (lyser ikke) - Datamaskinen registrerer
ingen fysisk tilkobling til nettverket.
grønt lys: God forbindelse på 10 Mbs mellom
nettverket og datamaskinen.
oransje lys: God forbindelse på 100 Mbs
mellom nettverket og datamaskinen.
gult lys: God forbindelse på 1000 Mbs
mellom nettverket og datamaskinen.
nettverksaktivitet på koblingen.
POST.
ravgul/blinker — se servicehåndboken for
spesifikke diagnosekoder.
Hz
Wattforbruk 1023 W på 100 VAC til 120 VAC, 1100 W på
200 VAC til 240 VAC
Maksimal varmeutstråling 4774 BTU/hr
MERK: Varmetap er beregnet ved å bruke wattklassifiseringen for
strømforsyningen.
6
Page 7
Fysiske mål
Høyde 86,30 mm (3,40")
Bredde 440,60 mm (17,35")
Dybde 792,70 mm (31,21") med frontramme
753,60 mm (29,67") med frontramme
Vekt (minimum) 23,52 kg (51,85 lb) (uten ramme)
23,91 kg (52,71 lb) (uten ramme)
Omgivelser
Temperatur:
Ved bruk 10 °C til 35 °C
Ved lagring –40 °C til 65 °C
Relativ fuktighet 20 % til 80 % (ikke-kondenserende)
Høyde over havet:
Ved bruk –15,2 m til 3048 m (–50 fot til 10 000 fot)
Ved lagring –15,2 m til 10 668 m (–50 fot til 35 000 fot)
Luftforurensningsnivå G1 eller lavere, som definert i henhold til
ISA-S71.04-1985
Finne mer informasjon og ressurser
Se sikkerhets- og forskriftsdokumentene som fulgte med datamaskinen, samt
hjemmesiden for overholdelse av forskrifter på www.dell.com/
regulatory_compliance, hvis du vil ha mer informasjon om:
• Gode sikkerhetsrutiner
• Forskriftssertifisering
• Ergonomi
Se www.dell.com for mer informasjon på:
• Garanti
• Vilkår og betingelser (kun i USA)
• Lisensavtale for sluttbruker
7
