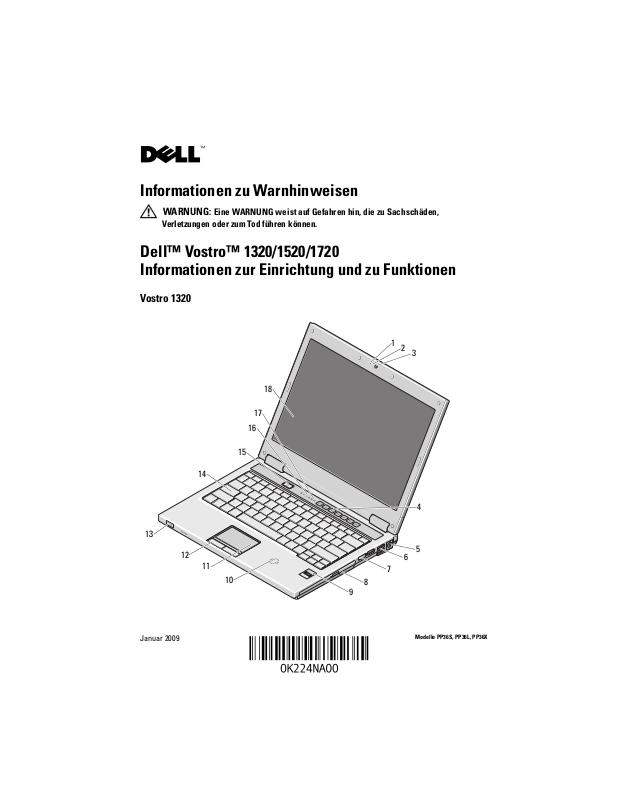

Dell PP36S, PP36L, PP36X User guide [de]

Informationen zu Warnhinweisen
WARNUNG: Eine WARNUNG weist auf Gefahren hin, die zu Sachschäden,
Verletzungen oder zum Tod führen können.
Dell™ Vostro™ 1320/1520/1720 Informationen zur Einrichtung und zu Funktionen

Vostro 1320

1
2
3
17
16
15
14
13
Januar 2009
4
11
8
9
5
6
7
Modelle PP36S, PP36L, PP36X
1 Mikrofon (optional) 2 Kameraleuchte (optional)
3 Kamera (optional) 4 Mediensteuerungen (Lautstärke,
Schnelllauf vorwärts, Schnelllauf rückwärts, Stopp, Abspielen und Ton aus)
5 Netzadapteranschluss 6 USB-Anschlüsse (3)
7 Wireless-Schalter 8 Optisches Gerät im Modulschacht
9 Fingerabdruckleser (optional) 10 Kontaktlos arbeitender Chipkartenleser
(nur in Japan verfügbar)
11 Touchpad 12 Touchpad-Tasten (2)
13 Statusanzeigen für Betrieb und
Akkuladung
15 Betriebsschalter 16 Gerätestatusanzeigen
17 Tastaturstatusanzeigen 18 Bildschirm
14 Tastatur
5
9
8
7
1 8-in-1-Kartensteckplatz 2 ExpressCard/54-Steckplatz
3 Audioanschlüsse (2) 4 IEEE 1394-Anschluss
5 Belüftungsöffnungen 6 USB-Anschluss
7 Sicherheitskabeleinschub 8 Netzwerkanschluss
9 VGA-Anschluss 10 Akku
6
1
2
3
4

Vostro 1520

15
14
13
1
2
20
3
19
18
17
16
4
12
11
10
7
8
5
6
9
1 Mikrofon (optional) 2 Kameraleuchte (optional)
3 Kamera (optional) 4 Mediensteuerungen (Lautstärke,
Schnelllauf vorwärts, Schnelllauf rückwärts, Stopp, Abspielen und Ton aus)
5 Sicherheitskabeleinschub 6 Optisches Laufwerk/Medienschacht
7 Fingerabdruckleser (optional) 8 USB-Anschlüsse (2)
9 IEEE 1394-Anschluss 10 Kontaktlos arbeitender Chipkartenleser
(nur in Japan verfügbar)
11 Touchpad 12 Touchpad-Tasten (2)
13 8-in-1-Kartensteckplatz 14 Audioanschlüsse (2)
15 Statusanzeigen für Betrieb und
Akkuladung
17 Betriebsschalter 18 Gerätestatusanzeigen
19 Tastaturstatusanzeigen 20 Anzeige
8
1 Wireless-Schalter 2 ExpressCard/54-Steckplatz
3 USB-Anschlüsse (2) 4 Belüftungsöffnungen
5 Netzteilanschluss 6 Netzwerkanschluss
7 VGA-Anschluss 8 Akku
7
6
16 Tastatur
4
5
1
2
3

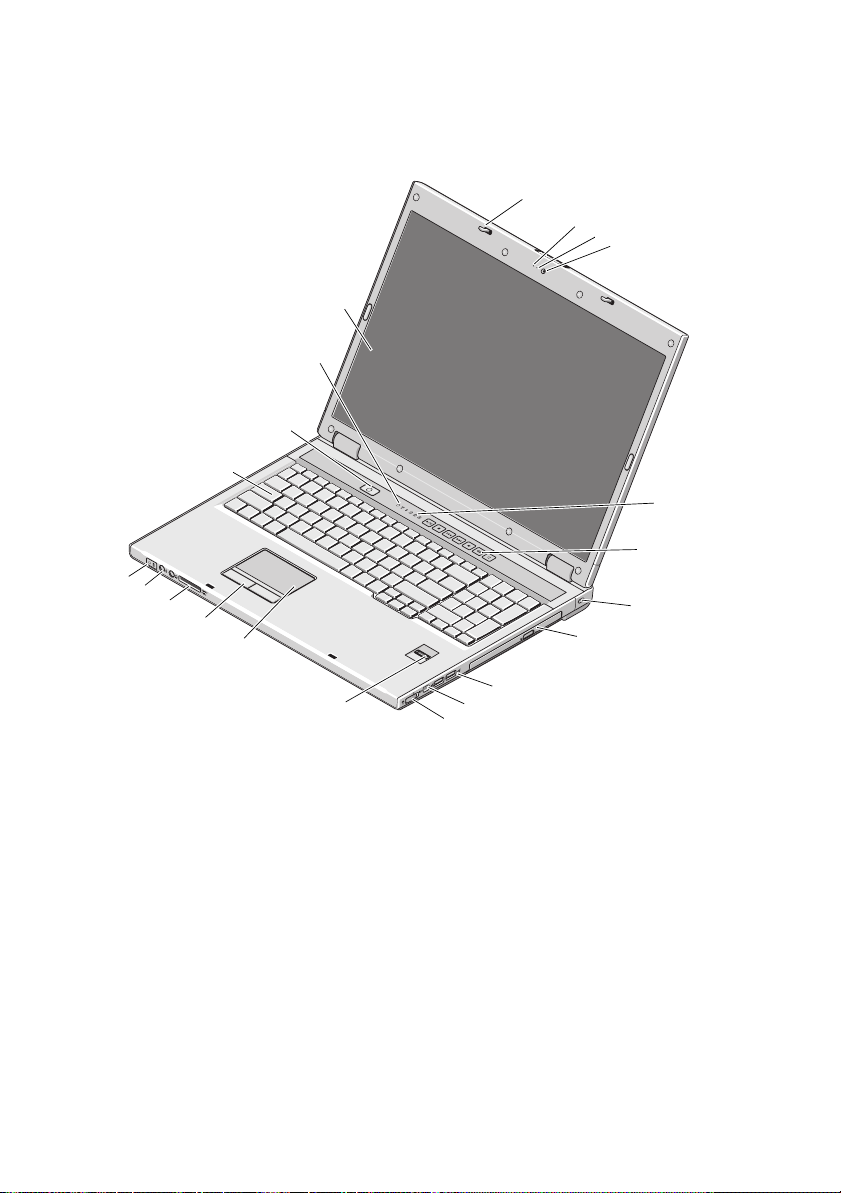

Vostro 1720

17
16
15
1
2
3
4
21
19
5
6
14
13
7
8
12
1 Verriegelungen (2) 2 Mikrofon (optional)
3 Kameraleuchte (optional) 4 Kamera (optional)
5 Tastaturstatusanzeigen 6 Mediensteuerungen (Lautstärke, Schnelllauf
7 Sicherheitsschloss 8 Optisches Laufwerk/Medienschacht
9 USB-Anschlüsse (2) 10 IEEE 1394-Anschluss
11 Wireless-Schalter 12 Fingerabdruckleser (optional)
13 Touchpad 14 Touchpad-Tasten
15 8-in-1-Kartenleser 16 Audioanschlüsse
17 Statusanzeigen für Betrieb und
Akkuladung
19 Betriebsschalter 20 Gerätestatusanzeigen
21 Anzeige
18 Tastatur
9
10
11
vorwärts, Schnelllauf rückwärts, Stopp, Abspielen und Ton aus)
2
3
9
8
7

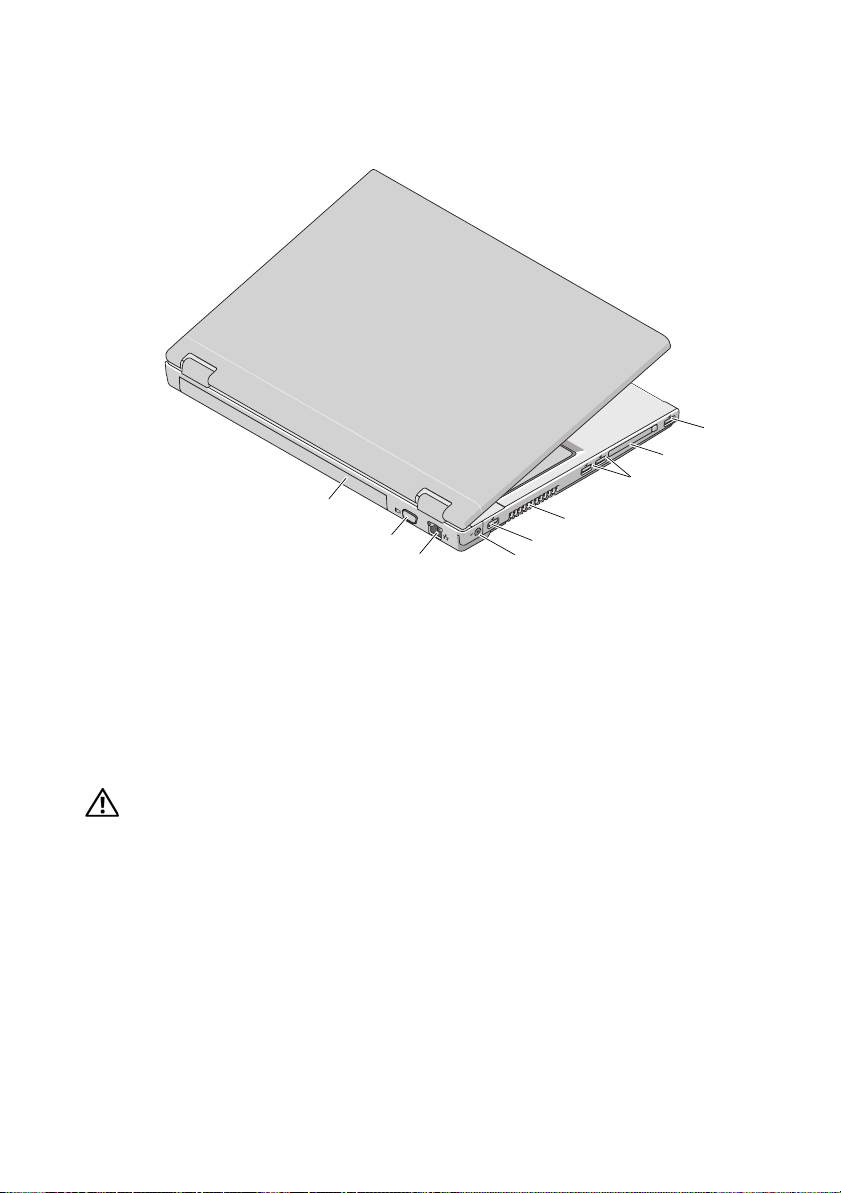

1 USB-Anschluss 2 ExpressCard/54 Steckplatz
3 USB-Anschlüsse (2) 4 Belüftungsöffnungen
5 USB-Anschluss 6 Netzteilanschluss
7 Netzwerkanschluss 8 VGA-Anschluss
9 Akku
4
5
6
WARNUNG: Achten Sie darauf, die Lüftungsschlitze nicht zu blockieren, schieben Sie
keine Gegenstände hinein und halten Sie die Lüftungsschlitze staubfrei. Bewahren Sie den Dell-Computer während des Betriebs nicht in schlecht durchlüfteten Behältnissen wie einer geschlossenen Tragetasche auf. Ohne Luftstrom kann der Computer Schaden nehmen oder sogar ein Brand entstehen. Der Lüfter wird eingeschaltet, wenn der Computer warm wird. Das ist normal und weist nicht auf ein Problem mit dem Lüfter oder dem Computer hin.
1

Setup-Kurzanleitung

WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren,
lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen Maßnahmen finden Sie unter www.dell.com/regulatory_compliance.
WARNUNG: Der Netzadapter funktioniert mit allen Steckdosen weltweit. Es ist jedoch zu
beachten, dass die Stecker und Steckerleisten von Land zu Land verschieden sind. Wird ein falsches Kabel verwendet oder dieses nicht ordnungsgemäß an die Steckerleiste oder die Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden.
VORSICHTSHINWEISE: Ziehen Sie beim Trennen des Netzteilkabels vom Computer am
Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird. Beachten Sie beim Aufwickeln des Netzadapterkabels den Winkel des Kabelanschlusses am Netzadapter, um eine Beschädigung des Kabels zu vermeiden.
ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten,
wenn Sie diese nicht bestellt haben.

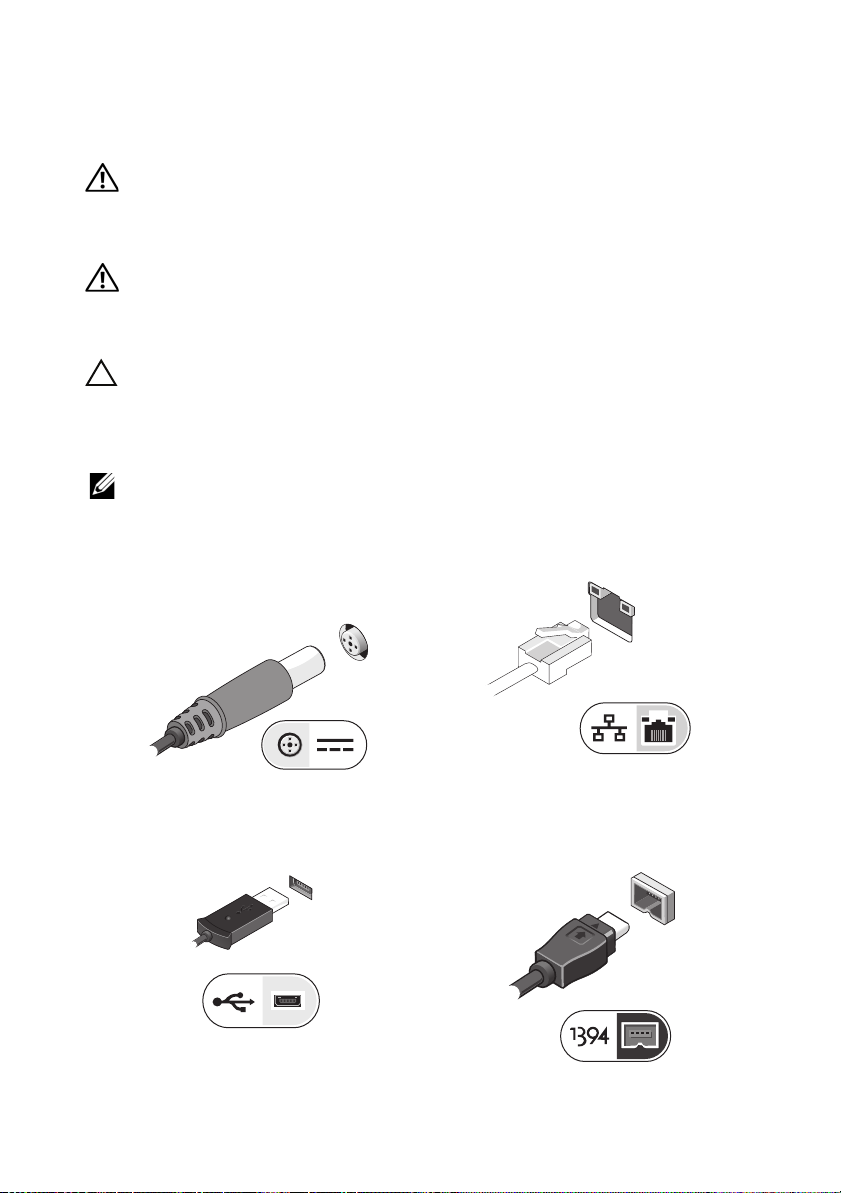

Schließen Sie den Netzadapter an den
1
Netzadapteranschluss des Computers und an die Steckdose an.
3
Schließen Sie USB-Geräte an, zum Beispiel Maus oder Tastatur.
2
Schließen Sie das Netzwerkkabel an.
4
Schließen Sie IEEE 1394-Geräte an, zum Beispiel einen DVD-Player.

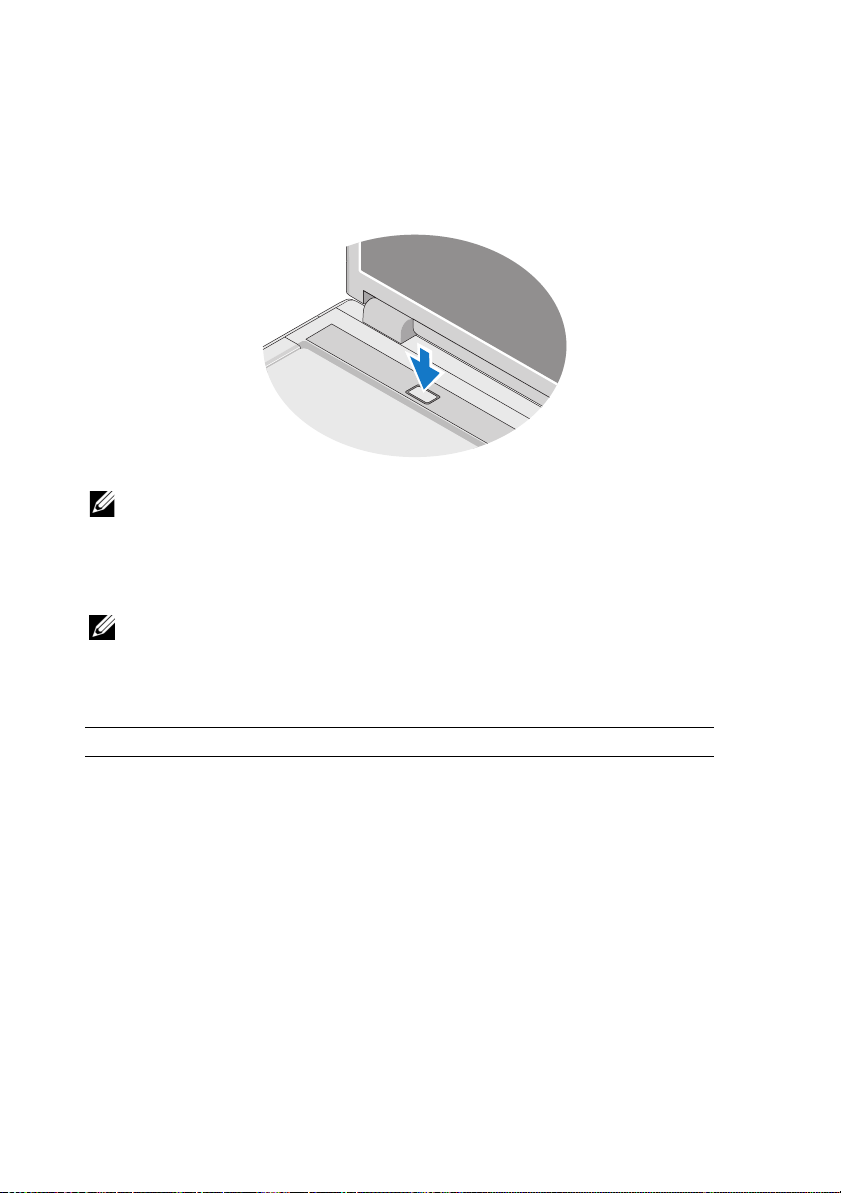

Öffnen Sie den integrierten Bildschirm und drücken Sie den Betriebsschalter, um den Computer
5
einzuschalten.
ANMERKUNG: Es wird empfohlen, dass Sie Ihren Computer mindestens einmal einschalten
und herunterfahren, bevor Sie Karten installieren oder den Computer mit einem Docking- oder anderen externen Gerät wie z. B. einem Drucker verbinden.

Technische Daten

ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere
Informationen zur Konfiguration Ihres Computers erhalten Sie, wenn Sie auf StartHilfe und Support klicken und die Option auswählen, mit der Informationen über den Computer angezeigt
werden.
Systemdaten
Prozessortyp Intel® Core™ 2 Duo (1,4–2,6 GHz)
®
Intel Celeron
Intel Celeron Dual Core (1,66 GHz–1,86 GHz)
Chipsatz Integrierter Intel Cantiga GM45 Chipsatz
Integrierter Intel
(1,8–2,0 GHz)
PM45 Chipsatz
Video
Typ auf Systemplatine integriert
separate Videokarte
Controller
Integriert Integrierter Intel-Grafikcontroller
Discrete Vostro 1320 und 1520 — NVIDIA GeForce
9400 GS, 64 Bit
Vostro 1720 — NVIDIA GeForce 9600 GS, 128 Bit
Speicher
Integriert
Gesamtsystemspeicher unter 512 MB
bis zu 64 MB Videospeicher (gemeinsamer Speicher)
Gesamtsystemspeicher über 512 MB
Discrete
bis zu 256 MB Videospeicher (gemeinsamer Speicher)
Vostro 1320 und 1520 — 256 MB (64 Bit)
Vostro 1720 — 512 MB (128 Bit)
Akku
Typ Vostro 1320 und Vostro 1520 —
9 Zellen (Smart Lithium)
Vostro 1720 — mit 6 und 8 Zellen
Smart Lithium)
(
Abmessungen
Tiefe
mit 4, 6 und 8 Zellen
mit 9 Zellen
50,3 mm
72 mm
Höhe
und 6 Zellen
mit 4
Zellen
mit 6
mit
6
und 8 Zellen
mit 9 Zellen
Vostro 1320 —
Vostro 1520 —
Vostro 1720 —
20,7 mm
19,9 mm
19,9 mm
20,2 mm
mit 4, 6 und
Akku (fortgesetzt)
Spannung
mit 4 und 8 Zellen
mit 6 und 9 Zellen
14,8 V
11,1 V
Temperaturbereich:
Betrieb
Lagerung
0° bis 50° C
-20° bis 65° C
Knopfzellenbatterie CR-2032
Netzadapter
Typ 65 W und 90 W
Eingangsspannung 100 - 240 V Wechselspannung
Eingangsstrom (maximal) 1,5 A
Eingangsfrequenz 50–60 Hz
Ausgangsstrom
65W
4,34 A (max. bei 4-Sekunden-Impulsen)
3,34 A (Dauerstrom)
90 W
5,62 A (max. bei 4-Sekunden-Impulsen)
4,62 A (Dauerstrom)
Ausgangsnennspannung 19,5 V Gleichspannung
Temperaturbereich:
Betrieb
Lagerung
0° bis 35° C
-40° bis 60° C
Abmessungen und Gewicht
Höhe Vostro 1320 —
(0,937 bis1,465 Zoll)
Vostro 1520 —
(1,031 bis 1,496 Zoll)
Vostro 1720 —
(1,142 bis 1,594 Zoll)
Breite Vostro 1320 —
Vostro 1520 —
Vostro 1720 —
23,8 bis 37,2 mm
26,2 bis 38,0 mm
29,0 bis 40,5 mm
317,0 mm (12,480 Zoll) 357,0 mm (14,055 Zoll) 393,0 mm (15,472 Zoll)
Abmessungen und Gewicht (fortgesetzt)
Tiefe Vostro 1320 —
Vostro 1520 — 258,0 mm (10,157 Zoll)
Vostro 1720 —
Gewicht Vostro 1320
bei Akku mit 4 Zellen
Vostro 1520 —
bei Akku mit 6 Zellen
Vostro 1720 —
bei Akku mit 8 Zellen
Umgebungsbedingungen
Temperaturbereich:
Betrieb
Lagerung
Relative Luftfeuchtigkeit (max.)
Betrieb
Lagerung
0° bis 35° C
–40° bis 65° C
10 bis 90 % (nicht kondensierend)
5 % bis 95 % (nicht kondensierend)
243,2 mm (9,575 Zoll)
286,0 mm (11,26 Zoll)
mindestens 2,1 kg
mindestens 2,8 kg
mindestens 3,41 kg

Weitere Informationen und Ressourcen

Ziel/Aufgabe: Informationsquelle/Ressource:
Abrufen von sicherheitsrelevanten Best Practice-Informationen für Ihren Computer, Überprüfen von Garantie­informationen, Verkaufs- und Lieferbedingungen (nur für USA), Sicherheitshinweisen, Betriebs­bestimmungen, Informationen zur Ergonomie und Endbenutzer­Lizenzvereinbarung.
Die Dokumente mit Sicherheitshinweisen und Zulassungsinformationen im Lieferumfang Ihres Computers sowie die Regulatory Compliance Homepage (Startseite mit weiteren Informationen zu Betriebsbestimmungen) unter
www.dell.com/regulatory_compliance.
____________________
Irrtümer und technische Änderungen vorbehalten. © 2009 Dell Inc. Alle Rechte vorbehalten. Gedruckt in Irland.
Die Vervielfältigung oder Wiedergabe dieser Unterlagen in jeglicher Weise ohne schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.
In diesem Text verwendete Marken: Dell, das DELL Logo und Vo st ro sind Marken von Dell Inc.; Intel und Celeron sind eingetragene Marken und Core ist eine Marke der Intel Corporation in den USA und anderen Ländern.
Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
