Dell™ PowerEdge™

R910 Systems

Getting Started

With Your System

Začínáme se systémem

Guide de mise en route

Erste Schritte mit dem System

Τα πρώτα βήµατα µε το σύστηµά σας

Rozpoczęcie pracy z

Начало работы с системой

Procedimientos iniciales con el sistema

Sisteminizi Kullanmaya Başlarken

תכרעמה םע הדובעה תליחת

komputerem

Dell™ PowerEdge™

R910 Systems

Getting Started

With Your System

Regulatory Model E06S Series

Notes, Cautions, and Warnings

NOTE: A NOTE indicates important information that helps you make better use

of your computer.

CAUTION: A CAUTION indicates potential damage to hardware or loss of data

if instructions are not followed.

WARNING: A WARNING indicates a potential for property damage,

personal injury, or death.

____________________

Information in this document is subject to change without notice.
© 2009 Dell Inc. All rights reserved.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.
is strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.;

Intel and Xeon are registered trademarks of Intel Corporation in the U.S. and other countries;
Microsoft, Windows, and Windows Server are either trademarks or registered trademarks of
Microsoft Corporation in the United States and/or other countries; Red Hat and Red Hat Enterprise
Linux are registered trademarks of Red Hat, Inc. in the United States and other countries; SUSE is

a registered trademark of Novell, Inc. in the United States and other countries; Citrix and XenServer
are trademarks of Citrix Systems, Inc. and/or more of its subsidiaries, and may be registered in
the United States Patent and Trademark Office and in other countries; VMware is a registered
trademark or trademark (the "Marks") of VMware, Inc. in the United States and/or other jurisdictions;
Solaris is a trademark of Sun Microsystems, Inc. in the United States and other countries.

Other trademarks and trade names may be used in this document to refer to either the entities claiming
the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and
trade names other than its own.

Regulatory Model E06S Series

October 2009 P/N H206N Rev. A01

Installation and Configuration

WARNING: Before performing the following procedure, review the safety

instructions that came with the system.

Unpacking the System

Unpack your system and identify each item.

Installing the Rails and System in a Rack

Assemble the rails and install the system in the rack following the safety
instructions and the rack installation instructions provided with your system.

Getting Started With Your System 3

Optional – Connecting the Keyboard, Mouse, and Monitor

Connect the keyboard, mouse, and monitor (optional).

The connectors on the front and back of your system have icons indicating
which cable to plug into each connector. Be sure to tighten the screws (if any)
on the monitor's cable connector.

Connecting the Power Cable(s)

Connect the system’s power cable(s) to the system and, if a monitor is used,
connect the monitor’s power cable to the monitor.

4 Getting Started With Your System

Securing the Power Cable(s)

Bend the system power cable into a loop as shown in the illustration
and secure the cable to the bracket using the provided strap.

Plug the other end of the power cable into a grounded electrical outlet
or a separate power source such as an uninterrupted power supply (UPS)
or a power distribution unit (PDU).

Turning On the System

Press the power button on the system and the monitor. The power indicators
should light.

Getting Started With Your System 5

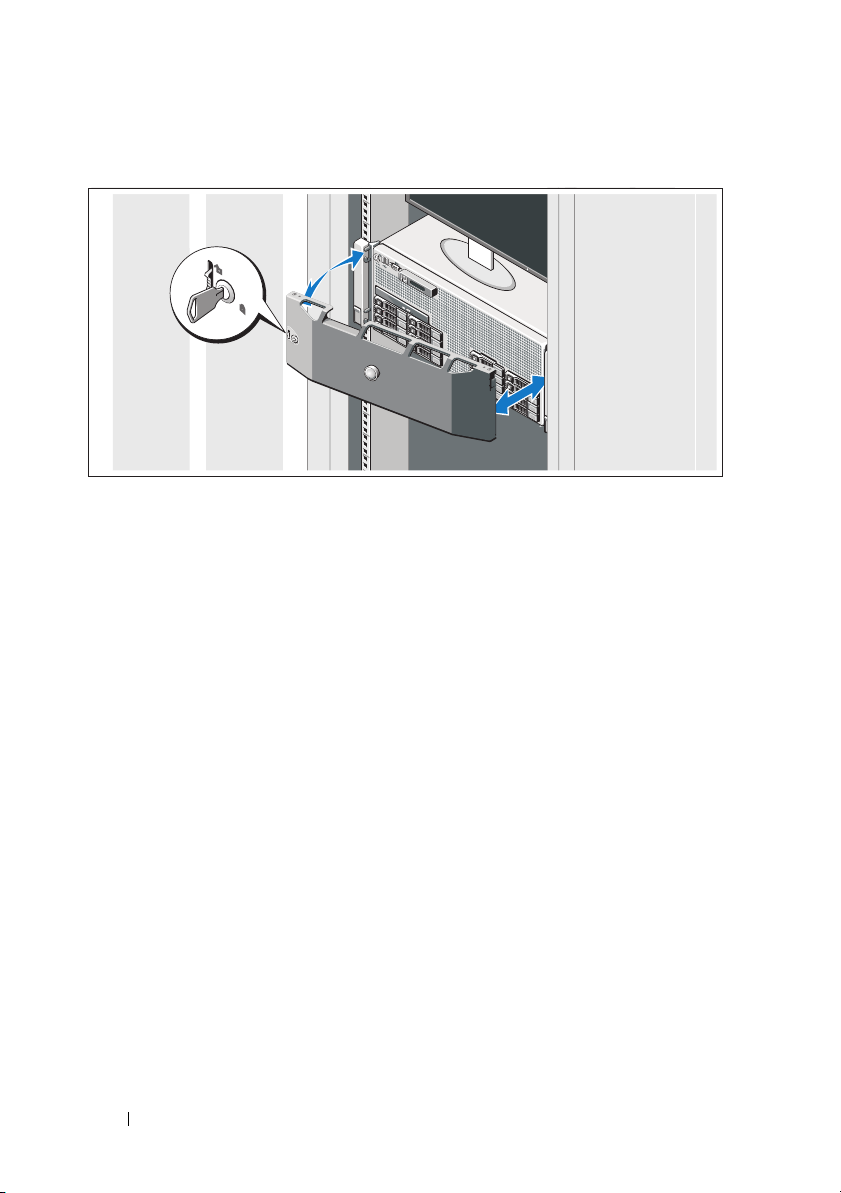

Installing the Optional Bezel

Install the bezel (optional).

Complete the Operating System Setup

If you purchased a preinstalled operating system, see the operating system
documentation that ships with your system. To install an operating system
for the first time, see the installation and configuration documentation
for your operating system. Be sure the operating system is installed before
installing hardware or software not purchased with the system.

Supported Operating Systems

• Microsoft® Windows Server® 2008 (x32) Standard and Enterprise
Editions with SP2

• Microsoft Windows Server 2008 (x64) Standard, Enterprise,
and Datacenter Editions with SP2

• Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise,
Datacenter, and Web Editions

• Microsoft Windows Server 2003 R2 (x32) Standard and
Enterprise Editions

6 Getting Started With Your System

• Microsoft Windows Server 2003 R2 (x64) Standard and
Enterprise Editions

• Microsoft Windows Essential Business Server (x64) Standard
and Premium Editions

•Red Hat

®

Enterprise Linux® 5.5 Server Standard and

Advanced Platform (x86_32)

• Red Hat Enterprise Linux 5.5 Server Standard and
Advanced Platform (x86_64)

•SUSE

®

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64) with SP3

®

•Solaris

•Citrix

•VMware

10 10/9 (x86_64)

®

XenServer™ 6.0 (when available)

®

ESX Version 4.0 Update 1 (when available)

• VMware ESXi Version 4.0 Update 1

NOTE: For the latest information on supported operating systems,

see support.dell.com.

Other Information You May Need

WARNING: See the safety and regulatory information that shipped with your

system. Warranty information may be included within this document or as
a separate document.

• The rack documentation included with your rack solution describes
how to install your system into a rack.

• The

• Any media that ships with your system that provides documentation

Hardware Owner’s Manual

provides information about system
features and describes how to troubleshoot the system and install
or replace system components. This document is available online at

support.dell.com/manuals

.

and tools for configuring and managing your system, including those
pertaining to the operating system, system management software, system
updates, and system components that you purchased with your system.

NOTE: Always check for updates on support.dell.com/manuals and read the

updates first because they often supersede information in other documents.

Getting Started With Your System 7

Obtaining Technical Assistance

If you do not understand a procedure in this guide or if the system does
not perform as expected, see your Hardware Owner’s Manual. Dell™ offers
comprehensive hardware training and certification. See www.dell.com/training
for more information. This service may not be offered in all locations.

Technical Specifications

Processor

Processor type Two or four Intel

(up to eight-core processors)

Expansion Bus

Bus type PCI Express Generation 1 and Generation 2

Expansion slots Slot 1: PCIe x4 Gen2 half-length, full height

Slot 2: PCIe x8 Gen2 half-length, full height

Slot 3: PCIe x8 Gen2 half-length, full height

Slot 4: PCIe x8 Gen2 half-length, full height

Slot 5: PCIe x4 Gen1 half-length, full height

Slot 6: PCIe x8 Gen2 half-length, full height

Slot 7: PCIe x16 Gen2 half-length, half height

NOTE: Slot 7 can be expanded to four additional

PCIe x4 Gen2 low profile slots using an optional
PCIe expansion riser.

®

Xeon® 7500 series processors

Memory

Architecture 1067 MHz DDR3 registered Error Correcting

Code (ECC) DIMMs

Memory module sockets Sixty four 240-pin DIMM sockets (eight memory

risers with eight DIMM sockets per riser)

Memory module capacities 1 GB, 2 GB, 4 GB, 8 GB, or 16 GB (single, dual,

or quad-rank dependent on capacity)

Minimum RAM 4 GB

Maximum RAM 1 TB

8 Getting Started With Your System

Drives

Hard drives Up to sixteen 2.5-inch, internal hot-swappable

SAS or SSD hard drives

NOTE: Only one SATA drive is supported on the x4

backplane. SAS and SATA hard disks on the same
backplane cannot be combined into a single virtual
disk. x16 backplanes do not support SATA drives.

Optical drive Optional internal SATA DVD or DVD+RW

Optional external USB DVD-ROM

Flash drive Optional internal USB

Optional internal dual SD module

Connectors

Back

NIC

Serial

USB

Video

Front

Video

USB

Internal

USB

Four RJ-45 using a 1 GbE I/O riser
Or
Two RJ-45 and two SPF+ using a 10 Gb I/O riser

9-pin, DTE, 16550-compatible

Two 4-pin, USB 2.0-compliant

15-pin VGA

15-pin VGA

Two 4-pin, USB 2.0-compliant

One 4-pin, USB 2.0-compliant

Video

Video type Matrox G200, integrated with iDRAC

Video memory 8 MB

NOTE: Shared with iDRAC application memory.

Getting Started With Your System 9

Power

System heat dissipation
(at 230 V 100% load)

AC Power Supply (per power
supply)

Wattage

Vo lt ag e

Maximum inrush current

Batteries

System battery

RAID battery (Optional)

Physical

Height 17.26 cm (6.8 in)

Width 48.24 cm (18.99 in) with rack latches

Depth 78.8 cm (31.02 in) with power supplies and bezel

Weight (maximum
configuration)

Weight (empty) 26.31 kg (58 lb)

8407 BTU/hr maximum
(with two or four 1100 W PSUs)

5732 BTU/hr maximum
(with two or four 750 W PSUs)

1100 W (High Output PSU)
750 W (Energy Smart PSU)

100–240 V, 50–60 Hz, auto-ranging

Under typical line conditions and over the
entire system ambient operating range, the inrush
current may reach 55 A per power supply for
10 ms or less

CR 2032 3.0 V lithium coin cell

4.1 V lithium ion

42.20 cm (16.62 in) without rack latches

75.3 cm (29.65 in) without power supplies and bezel

47.60 kg (105 lb)

10 Getting Started With Your System

Environmental

NOTE: For additional information about environmental measurements for specific

system configurations, see www.dell.com/environmental_datasheets.

Temperature

Operating

10° to 35°C (50° to 95°F) with a maximum
temperature gradation of 10°C per hour

NOTE: For altitudes above 2950 feet, the maximum

operating temperature is derated 1ºF/550 ft.

Storage

Relative humidity

Operating

Storage

Maximum vibration

Operating

Storage

Altitude

Operating

–40° to 65°C (–40° to 149°F) with a maximum
temperature gradation of 20°C per hour

20% to 80% (noncondensing) with a maximum
humidity gradation of 10% per hour

5% to 95% (noncondensing) with a maximum
humidity gradation of 10% per hour

0.26 Grms at 5–350 Hz for 15 min

1.54 Grms at 10–250 Hz for 15 min

–16 to 3,048 m (–50 to 10,000 ft)

NOTE: For altitudes above 2950 feet, the maximum

operating temperature is derated 1ºF/550 ft.

Storage

Airborne Contaminant Level

Class

–16 to 10,600 m (–50 to 35,000 ft)

G2 or lower as defined by ISA-S71.04-1985

Getting Started With Your System 11

12 Getting Started With Your System

Dell™ PowerEdge™

Systémy R910

Začínáme se

systémem

Regulatorní model: Řada E06S

Poznámky a upozornění

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají

lepšímu využití počítače.

UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození

hardwaru nebo ztráty dat v případě nedodržení pokynů.

VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí

poškození majetku, úrazu nebo smrti.

____________________

Informace v tomto dokumentu se mohou bez předchozího upozornění změnit.
© 2009 Dell Inc. Všechna práva vyhrazena.

Jakákoli reprodukce těchto materiálů bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL a PowerEdge jsou ochranné známky
společnosti Dell Inc. Intel a Xeon jsou registrované ochranné známky společnosti Intel Corporation
v USA a dalších zemích. Microsoft, Windows a Windows Server jsou ochranné známky nebo
registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Red Hat
a Red Hat Enterprise Linux jsou registrované ochranné známky společnosti Red Hat, Inc. v USA a
dalších zemích. SUSE je registrovaná ochranná známka společnosti Novell, Inc. v USA a dalších
zemích. Citrix a XenServer jsou ochranné známky společnosti Citrix Systems, Inc. a/nebo jedné nebo
více jejích poboček a mohou být registrovány úřadem pro patenty a ochranné známky v USA a dalších
zemích. VMware je registrovaná ochranná známka nebo ochranná známka společnosti VMware, Inc.
v USA a dalších zemích. Solaris je ochranná známka společnosti Sun Microsystems, Inc. v USA a
dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy s odkazem na
společnosti vlastnící tyto známky a názvy nebo na jejich produkty. Společnost Dell Inc. nemá
vlastnické zájmy vůči ochranným známkám a obchodním názvům jiným než svým vlastním.

Regulatorní model: Řada E06S

Říjen 2009 Č. dílu H206N Rev. A01

Instalace a konfigurace

VAROVÁNÍ: Před provedením následujícího postupu si prostudujte

bezpečnostní pokyny dodané se systémem.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Instalace kolejniček a systému do stojanu

Sestavte kolejničky a nainstalujte systém do stojanu podle bezpečnostních pokynů
a pokynů k instalaci do stojanu dodaných se systémem.

Začínáme se systémem 15

Volitelné – Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na přední a zadní straně systému mají ikony znázorňující, který kabel
se má připojit ke kterému konektoru. Zajistěte, aby šrouby na konektoru kabelu
monitoru byly dobře dotaženy (je-li jimi konektor vybaven).

Připojení napájecích kabelů

Připojte napájecí kabely k systému, a pokud používáte monitor, připojte napájecí
kabel také k monitoru.

16 Začínáme se systémem

Zajištění napájecích kabelů

Ohněte napájecí kabel systému do smyčky, jak je znázorněno na obrázku,
a připevněte jej dodanou páskou k držáku.

Poté zasuňte druhý konec napájecího kabelu do uzemněné elektrické zásuvky nebo
jej připojte k samostatnému zdroji napájení, například ke zdroji nepřerušitelného
napájení (UPS) nebo jednotce rozvaděče (PDU).

Zapnutí systému

Stiskněte vypínač na systému a na monitoru. Indikátory napájení by se měly
rozsvítit.

Začínáme se systémem 17

Instalace volitelného čelního krytu

Nainstalujte čelní kryt (volitelný).

Dokončení nastavení operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci
k operačnímu systému dodanou se systémem. Chcete-li provést první instalaci
operačního systému, postupujte podle dokumentace k instalaci a konfiguraci
operačního systému. Než začnete s instalací hardwaru či softwaru, který nebyl
zakoupen společně se systémem, ujistěte se, že je nainstalován operační systém.

Podporované operační systémy

•

Microsoft® Windows Server® 2008 (x32), edice Standard a Enterprise
s aktualizací SP2

•

Microsoft Windows Server 2008 (x64), edice Standard, Enterprise
a Datacenter s aktualizací SP2

•

Microsoft Windows Server 2008 R2 (x64), edice Standard, Enterprise,
Datacenter a Web

•

Microsoft Windows Server 2003 R2 (x32), edice Standard a Enterprise

•

Microsoft Windows Server 2003 R2 (x64), edice Standard a Enterprise

•

Microsoft Windows Essential Business Server (x64), edice Standard
a Premium

18 Začínáme se systémem

•

Red Hat® Enterprise Linux® 5.5 Server, platformy Standard a Advanced
(x86_32)

•

Red Hat Enterprise Linux 5.5 Server, platformy Standard a Advanced
(x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64) s aktualizací SP3

•

Solaris® 10 10/9 (x86_64)

•

Citrix® XenServer™ 6.0 (jakmile bude k dispozici)

•

VMware® ESX verze 4.0, aktualizace 1 (jakmile bude k dispozici)

•

VMware ESXi verze 4.0, aktualizace 1

POZNÁMKA: Nejnovější informace o podporovaných operačních

systémech naleznete na webu support.dell.com.

Další užitečné informace

VAROVÁNÍ: Prostudujte si informace o bezpečnosti a předpisech,

které byly dodány se systémem. Informace o záruce jsou součástí
tohoto dokumentu nebo jsou přiloženy samostatně.

•

Pokyny k instalaci do stojanu dodané se stojanovým řešením popisují
instalaci systému do stojanu.

•

Příručka majitele hardwaru

popisuje řešení problémů se systémem a instalaci nebo výměnu komponent.
Tento dokument je k dispozici online na adrese

•

Média dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci
a správu systému. Mohou být dodána například média týkající se operačního
systému, softwaru pro správu systému, aktualizací systému a komponent
zakoupených se systémem.

obsahuje informace o funkcích systému a

support.dell.com/manuals

.

POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace

uvedené na adrese support.dell.com/manuals, protože tyto
aktualizace často nahrazují informace v ostatních dokumentech.

Začínáme se systémem 19

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li
systém podle očekávání, nahlédněte do

Příručky majitele hardwaru

. Společnost
Dell™ nabízí v souvislosti s hardwarem kompletní školení a certifikaci.
Další informace naleznete na webových stránkách

www.dell.com/training

.

Tato služba nemusí být nabízena ve všech regionech.

Technické specifikace

Procesor

Typ procesoru Dva nebo čtyři procesory řady Intel® Xeon® 7500

(procesory s až osmi jádry)

Rozšiřovací sběrnice

Typ sběrnice PCI Express 1. a 2. generace
Rozšiřovací sloty Slot 1: PCIe x4, 2. generace, poloviční délka,

plná výška
Slot 2: PCIe x8, 2. generace, poloviční délka,

plná výška
Slot 3: PCIe x8, 2. generace, poloviční délka,

plná výška
Slot 4: PCIe x8, 2. generace, poloviční délka,

plná výška
Slot 5: PCIe x4, 1. generace, poloviční délka,

plná výška
Slot 6: PCIe x8, 2. generace, poloviční délka,

plná výška
Slot 7: PCIe x16, 2. generace, poloviční délka,

poloviční výška

POZNÁMKA: Slot 7 lze pomocí volitelné

rozšiřovací zvedací karty PCIe rozšířit na čtyři
další nízkoprofilové sloty PCIe x4 2. generace.

20 Začínáme se systémem

Pamět’

Architektura Moduly DIMM typu DDR3, 1067 MHz,

registrované, s ochranou ECC

Sloty pro pamět’ové moduly Šedesát čtyři 240kolíkových slotů DIMM

(osm pamět’ových zvedacích karet s osmi sloty
DIMM na každé kartě)

Kapacity pamět’ových modulů 1 GB, 2 GB, 4 GB, 8 GB nebo 16 GB (jednoduché,

duální nebo kvadrální – v závislosti na kapacitě)
Minimum paměti RAM 4 GB
Maximum paměti RAM 1 TB

Jednotky

Pevné disky Až šestnáct 2,5palcových interních pevných disků

SAS nebo SSD vyměnitelných za provozu

POZNÁMKA: Je podporován pouze jeden disk

SATA na desce zadní plochy x4. Pevné disky

SAS a SATA na stejné desce zadní plochy nelze

kombinovat do jednoho virtuálního disku. Desky

zadní plochy x16 disky SATA nepodporují.

Optická jednotka Volitelná interní jednotka SATA DVD nebo

DVD+RW

Volitelná externí jednotka USB DVD-ROM
Jednotka Flash Volitelná interní USB

Volitelný interní duální modul SD

Začínáme se systémem 21

Konektory

Vzadu

Sít’ové Čtyři RJ-45 na vstupně-výstupní zvedací kartě

podporující rychlost 1 Gb/s
Nebo
Dva RJ-45 a dva SPF+ na vstupně-výstupní zvedací

kartě podporující rychlost 10 Gb/s
Sériový 9kolíkový, DTE, kompatibilní s normou 16550
USB Dva 4kolíkové, USB 2.0
Video 15kolíkový VGA

Vpředu

Video 15kolíkový VGA
USB Dva 4kolíkové, USB 2.0

Interní

USB Jeden 4kolíkový, USB 2.0

Video

Typ grafiky Matrox G200, integrovaná s ovladačem iDRAC
Grafická pamět’ 8 MB

POZNÁMKA: Sdílená s pamětí pro aplikace

iDRAC

22 Začínáme se systémem

Napájení

Odvod tepla (při napájení 230 V
a 100% zatížení)

Střídavý proud
(na jeden napájecí zdroj)

Výkon 1100 W (vysokokapacitní zdroj)

Napětí 100–240 V, 50–60 Hz, automatické přepínání
Maximální nárazový proud V typických podmínkách napájení a v celém

Baterie

Systémová baterie Lithium-iontová knoflíková baterie CR 2032 3,0 V
Baterie RAID (volitelná) Lithium-iontová baterie 4,1 V

Rozměry

Výška 17,26 cm
Šířka 48,24 cm se západkami kolejniček

Hloubka 78,8 cm s napájecími zdroji a čelním krytem

Hmotnost
(maximální konfigurace)

Hmotnost (prázdné) 26,31 kg

Maximálně 8407 BTU/hod.
(se dvěma nebo čtyřmi zdroji napájení 1100 W)

Maximálně 5732 BTU/hod.
(se dvěma nebo čtyřmi zdroji napájení 750 W)

750 W (zdroj Energy Smart)

provozním rozsahu systému může nárazový proud
dosáhnout 55 A na jeden napájecí zdroj po dobu
10 ms nebo méně.

42,20 cm bez západek kolejniček

75,3 cm bez napájecích zdrojů a čelního krytu
47,60 kg

Začínáme se systémem 23

Prostředí
POZNÁMKA:

systémové konfigurace na adrese www.dell.com/environmental_datasheets.

Další informace o měřených údajích prostředí najdete pro jednotlivé

Teplota

Provozní 10 až 35 °C s maximálním nárůstem teploty

o 10 °C za hodinu

POZNÁMKA: V nadmořských výškách nad

900 metrů je maximální provozní teplota snížena

o 1 °C na každých 300 metrů.

Skladovací -40 až 65 °C s maximálním nárůstem teploty

o 20 °C za hodinu

Relativní vlhkost

Provozní 20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu
Skladovací 5 až 95 % (bez kondenzace) s maximálním nárůstem

vlhkosti o 10 % za hodinu

Maximální vibrace

Provozní 0,26 g při 5–350 Hz po dobu 15 minut
Skladovací 1,54 g při 10–250 Hz po dobu 15 minut

Nadmořská výška

Provozní -16 až 3 048 m

POZNÁMKA: V nadmořských výškách nad

900 metrů je maximální provozní teplota snížena

o 1 °C na každých 300 metrů.

Skladovací -16 až 10 600 m

Úroveň uvolňování znečišt’ujících látek do vzduchu

Třída G2 nebo nižší dle normy ISA-S71.04-1985

24 Začínáme se systémem

Systèmes Dell™

PowerEdge™ R910

Guide de mise en route

Modèle réglementaire série E06S

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

PRÉCAUTION : Une PRÉCAUTION vous avertit d'un risque de dommage matériel

ou de perte de données en cas de non-respect des instructions données.

AVERTISSEMENT: Un AVERTISSEMENT vous avertit d'un risque d'endom-

magement du matériel, de blessure corporelle ou de mort.

____________________

Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2009 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.
est strictement interdite.

Marques mentionnées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de
Dell Inc. ; Intel et Xeon sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres
pays ; Microsoft, Windows, et Windows Server sont des marques ou des marques déposées de Microsoft
Corporation aux États-Unis et/ou dans d'autres pays ; Red Hat et Red Hat Enterprise Linux sont des
marques déposées de Red Hat, Inc. aux États-Unis et dans d'autres pays ; SUSE est une marque déposée
de Novell, Inc. aux États-Unis et dans d'autres pays ; Citrix et XenServer sont des marques de Citrix
Systems, Inc. et/ou de plusieurs de ses filiales et peuvent être déposées au Bureau des brevets et des
marques commerciales aux États Unis ou dans d'autres pays ; VMware est une marque ou une marque
déposée (les “marques”) de VMware, Inc. aux États-Unis et/ou dans d'autres juridictions ;
Solaris est une marque de Sun Microsystems, Inc. aux États-Unis et dans d'autres pays.

D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire
référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. dénie
tout intérêt propriétaire vis-à-vis des marques et des noms de marque autres que les siens.

Modèle réglementaire série E06S

Octobre 2009 N/P H206N Rév. A01

Installation et configuration

AVERTISSEMENT: Avant de commencer la procédure suivante,

lisez les consignes de sécurité fournies avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Installation des rails et du système dans un rack

Assemblez les rails et installez le système dans le rack en suivant les consignes
de sécurité et les instructions d'installation du rack fournies avec votre
système.

Guide de mise en route 27

Facultatif – Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (si nécessaire).

Les icônes des connecteurs situées à l'avant et à l'arrière du système
indiquent où insérer chaque câble. N'oubliez pas de serrer les vis situées
sur le connecteur du câble du moniteur, s'il en est équipé.

Branchement du ou des câbles d'alimentation.

Branchez le ou les câbles d'alimentation au système et, si vous utilisez
un moniteur, connectez son câble d'alimentation à celui-ci.

28 Guide de mise en route

Fixation du ou des câbles d'alimentation

Faites une boucle comme indiqué dans l'illustration, puis fixez-le à l'aide
de la sangle fournie.

Branchez ensuite l'autre extrémité du câble d'alimentation sur une prise
secteur mise à la terre ou sur une source d'alimentation autonome
(onduleur ou unité de distribution de l'alimentation).

Mise sous tension du système

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.
Les voyants d'alimentation s'allument.

Guide de mise en route 29

Installation du cadre en option

Installez le cadre (si nécessaire).

Fin de l'installation du système d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez tout
d'abord la documentation associée, fournie avec l'ordinateur. Pour une
première installation du système d'exploitation, consultez la documentation
concernant l'installation et la configuration du système d'exploitation. Veillez
à installer le système d'exploitation avant tout élément matériel ou logiciel
acheté séparément.

Systèmes d'exploitation pris en charge

• Microsoft® Windows Server®2008 (x32), éditions Standard et Enterprise
avec SP2

• Microsoft Windows Server 2008 (x64), éditions Standard, Enterprise
et DataCenter avec SP2

• Microsoft Windows Server 2008 R2 (x64), éditions Standard, Enterprise,
Datacenter et Web

• Microsoft Windows Server 2003 R2 (x32), éditions Standard et Enterprise

• Microsoft Windows Server 2003 R2 (x64), éditions Standard et Enterprise

30 Guide de mise en route

• Microsoft Windows Essential Business Server (x64), éditions Standard
et Premium

•Red Hat

®

Enterprise Linux®5.5 Server Standard et Advanced Platform

(x86_32)

• Red Hat Enterprise Linux 5.5 Server Standard et Advanced Platform
(x86_64)

•SUSE

®

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64) avec SP3

®

•Solaris

•Citrix

•VMware

10 10/9 (x86_64)

®

XenServer™ 6.0 (selon disponibilité)

®

ESX version 4.0 Mise à jour 1 (selon disponibilité)

• VMware ESXi version 4.0 Mise à jour 1

REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site support.dell.com.

Autres informations utiles

AVERTISSEMENT: Voir les informations sur la sécurité et les réglementations

fournies avec votre système. Les informations sur la garantie se trouvent dans
ce document ou dans un document distinct.

• La documentation fournie avec le rack indique comment installer
le système dans un rack.

•Le

Manuel du propriétaire

contient des informations de dépannage et des instructions d'installation
ou de remplacement des composants. Il est disponible en ligne sur le site

support.dell.com/manuals

• Tous les supports fournis avec le système contenant de la documentation
et des outils permettant de configurer et de gérer le système, y compris les
supports du système d'exploitation, du logiciel de gestion du système, des
mises à jour système et des composants système que vous avez achetés
avec le système.

présente les caractéristiques du système et

.

REMARQUE : Vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com/manuals et lisez-les en premier, car elles remplacent
souvent les informations contenues dans les autres documents.

Guide de mise en route 31

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système
ne réagit pas comme prévu, reportez-vous au Manuel du propriétaire. Dell™
offre une formation exhaustive et une certification sur le matériel. Pour plus
d'informations, voir www.dell.com/training. Ce service n'est disponible
que dans certains pays.

Caractéristiques techniques

Processeur

®

®

Type de processeur Deux ou quatre processeurs Intel

série 7500 (processeurs huit cœurs disponibles)

Bus d'extension

Type de bus PCI Express 1ère et 2ème génération

Logements d'extension Emplacement 1 : PCIe x4, Gen 2, mi-longueur,

pleine hauteur

Emplacement 2 : PCIe x8, Gen 2, mi-longueur,
pleine hauteur

Emplacement 3 : PCIe x8, Gen 2, mi-longueur,
pleine hauteur

Emplacement 4 : PCIe x8, Gen 2, mi-longueur,
pleine hauteur

Emplacement 5 : PCIe x4, Gen 1, mi-longueur,
pleine hauteur

Emplacement 6 : PCIe x8, Gen 2, mi-longueur,
pleine hauteur

Emplacement 7 : PCIe x16, Gen 2, mi-longueur,
pleine hauteur

REMARQUE : L'emplacement 7 peut être étendu

à quatre emplacements PCIe x4 Gen 2 mi-hauteur
supplémentaires à l'aide d'une carte d'extension
PCIe en option.

Xeon

32 Guide de mise en route

Mémoire

Architecture Barrettes de mémoire ECC (code de correction

d'erreur) DDR3 1067 MHz inscrites

Connecteurs de barrette
de mémoire

Capacité des barrettes
de mémoire

RAM minimale 4 Go

RAM maximale 1 To

Lecteurs

Disques durs Jusqu'à seize disques durs internes SSD ou SAS

Soixante-quatre barrettes DIMM à 240 broches
(huit cartes de montage mémoire avec
huit barrettes DIMM par carte)

1Go, 2Go, 4Go, 8Go ou 16Go
(barrettes à simple, double ou quadruple rangée
selon la capacité)

de 2,5 pouces, enfichables à chaud

REMARQUE : Un seul lecteur SATA est pris en

charge sur le fond de panier x4. Les disques durs
SAS et SATA situés sur le même fond de panier
ne peuvent pas être combinés en un seul disque
virtuel. Les fonds de panier x16 ne prennent pas
en charge les disques SATA.

Lecteur optique Un lecteur de DVD ou DVD+RW SATA interne

(en option)
Un lecteur de DVD-ROM USB externe
(en option)

Lecteur Flash USB interne (en option)

Module SD interne double (en option)

Guide de mise en route 33

Connecteurs

Arrière

NIC

Série

USB

Vidéo

Avant

Vidéo

USB

Interne

USB

Vidéo

Type de vidéo Matrox G200, intégré au contrôleur iDRAC

Mémoire vidéo 8 Mo

Quatre connecteurs RJ-45 utilisant une carte E/S
1GbE
ou
Deux connecteurs RJ-45 et deux ports SPF+
utilisant une carte E/S 10 Gb

Un connecteur DTE à 9 broches,
compatible 16550

Deux connecteurs à 4 broches, conformes
USB 2.0

Un connecteur VGA à 15 broches

Un connecteur VGA à 15 broches

Deux connecteurs à 4 broches, conformes
USB 2.0

Un connecteur à 4 broches, compatible USB 2.0

REMARQUE : Partagée avec la mémoire

d'application iDRAC.

34 Guide de mise en route

Alimentation

Dissipation thermique
du système (à 230 V,
charge totale)

Bloc d'alimentation CA
(selon la tension en vigueur)

Puissance

Te ns i on

Appel de courant maximal

Piles

Pile du système

Batterie RAID (en option)

Caractéristiques physiques

Hauteur 17,26 cm (6,8 pouces)

Largeur 48,24 cm (18,99 pouces) avec les loquets du rack

Profondeur 78,8 cm (31,02 pouces) avec blocs d'alimentation

Poids (configuration maximale) 47,60 kg (105 livres)

Poids (à vide) 26,31 kg (58 livres)

8407 BTU/h maximum (avec deux ou
quatre unités d'alimentation à 1100 W)

5732 BTU/h maximum (avec deux ou
quatre unités d'alimentation à 750 W)

1100 W (unité d'alimentation haute capacité)
750 W (unité d'alimentation Energy Smart)

100–240 V, 50–60 Hz, plages automatiques

Dans des conditions de ligne typiques et dans
toute la gamme ambiante de fonctionnement
du système, l'appel de courant peut atteindre
55 A par bloc d'alimentation pendant
un maximum de 10 ms.

Pile bouton au lithium CR 2032 (3 V)

4,1 V au lithium-ion

42,20 cm (16,62 pouces) sans les loquets du rack

et cadre
75,3 cm (29,65 pouces) sans blocs d'alimentation
et cadre

Guide de mise en route 35

Environnement

REMARQUE :

à différentes configurations spécifiques, voir

Température

En fonctionnement

Pour plus d'informations concernant les mesures environnementales liées

De 10 à 35 °C (de 50 à 95 °F) avec un gradient
thermique maximal de 10 °C par heure

REMARQUE : Pour les altitudes supérieures à

900 mètres (2 950 pieds), la température maximale
de fonctionnement est réduite de 0,55 °C (1 °F)
tous les 168 mètres (550 pieds).

Stockage

Humidité relative

En fonctionnement

Stockage

Tolérance maximale aux vibrations

En fonctionnement

Stockage

Altitude

En fonctionnement

De -40 à 65 °C (de -40 à 149 °F) avec un gradient
thermique maximal de 20 °C par heure

De 20 à 80 % (sans condensation) avec un
gradient d'humidité maximal de 10 % par heure

De 5 à 95 % (sans condensation) avec un gradient
d'humidité maximal de 10 % par heure

0,26 Grms avec un balayage de 5 à 350 Hz
pendant 15 minutes

1,54 Grms avec un balayage de 10 à 250 Hz
pendant 15 minutes

De -16 à 3 048 m (de -50 à 10 000 pieds)

REMARQUE : Pour les altitudes supérieures à

900 mètres (2 950 pieds), la température maximale
de fonctionnement est réduite de 0,55 °C (1 °F)
tous les 168 mètres (550 pieds).

Stockage

Contaminants en suspension dans l'air

Classe

De -16 à 10 600 m (-50 à 35 000 pieds)

G2 ou inférieure selon la norme ISA-S71.04-1985

www.dell.com/environmental_datasheets

.

36 Guide de mise en route

Dell™ PowerEdge™

R910-Systeme

Erste Schritte

mit dem System

Genormtes Modell Reihe E06S

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, mit denen Sie das System besser einsetzen können.

VORSICHTSHINWEIS: Hiermit werden Sie auf mögliche Gefahrenquellen

hingewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können,
wenn die Anweisungen nicht befolgt werden.

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen

hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod
von Personen zur Folge haben können.

____________________

Irrtümer und technische Änderungen vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.

Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche
Genehmigung von Dell Inc. ist streng untersagt.

Dell

, das

DELL

Marken in diesem Text:
sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern;

Windows Server

und
und/oder anderen Ländern;
Red Hat, Inc. in den USA und anderen Ländern;
in den USA und anderen Ländern;
weiteren seiner Tochtergesellschaften und sind möglicherweise eingetragen beim Patent and Trademark
Office der USA und in anderen Ländern;
von VMware, Inc. in den USA und/oder anderen Gerichtsbarkeiten;
Microsystems, Inc. in den USA und anderen Ländern.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum
der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handels­bezeichnungen mit Ausnahme der eigenen.

sind Marken oder eingetragene Marken von Microsoft Corporation in den USA

Red Hat

Logo und

und

Citrix

PowerEdge

Red Hat Enterprise Linux

SUSE

und

XenServer

VMware

ist eine eingetragene Marke oder Marke (die „Marken“)

sind Marken von Dell Inc.;

sind eingetragene Marken von

ist eine eingetragene Marke von Novell, Inc.

sind Marken von Citrix Systems, Inc. und/oder

Solaris

Microsoft,Windows

ist eine Marke von Sun

Intel

und

Xeon

Genormtes Modell Reihe E06S

Oktober 2009 Teilenr. H206N Rev. A01

Installation und Konfiguration

WARNUNG: Lesen Sie vor dem Ausführen der folgenden Schritte die Sicherheits-

hinweise für das System.

Auspacken des Systems

Entnehmen Sie das System der Verpackung, und identifizieren Sie die einzelnen
Komponenten.

Installation der Schienen und des Systems in einem Rack

Lesen Sie vor der Montage der Schienen und dem Einbau des Systems zunächst
die Sicherheitshinweise sowie die Rack-Montageanweisungen, die im Liefer­umfang des Systems enthalten sind.

Erste Schritte mit dem System 39

Optional – Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Vorder- und Rückseite des Systems sind mit Symbolen
gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen.
Denken Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirm­kabels festzuziehen.

Anschließen der Netzstromkabel

Verbinden Sie die Netzstromkabel mit dem System sowie gegebenenfalls
mit dem Bildschirm.

40 Erste Schritte mit dem System

Sichern der Netzstromkabel

Bilden Sie mit dem System-Netzstromkabel wie abgebildet eine Schlaufe,
und sichern Sie das Kabel mit dem beigefügten Band an der Klammer.

Verbinden Sie das andere Ende des Netzstromkabels mit einer geerdeten
Steckdose oder einer separaten Spannungsquelle, etwa einer unterbrechungs­freien Stromversorgung (USV) oder einem Stromverteiler (PDU).

Einschalten des Systems

Drücken Sie den Netzschalter am System und am Bildschirm. Die Betriebs­anzeigen sollten aufleuchten.

Erste Schritte mit dem System 41

Anbringen der optionalen Frontverkleidung

Befestigen Sie die Frontverkleidung (optional).

Abschließen des Betriebssystem-Setups

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem
System gelieferte Dokumentation zum Betriebssystem. Wenn Sie das Betriebs­system erstmals installieren, finden Sie weitere Hinweise in der Dokumentation
zur Installation und Konfiguration des Betriebssystems. Das Betriebssystem
muss installiert sein, bevor Sie andere, nicht zusammen mit dem System
erworbene Hardware oder Software installieren.

Unterstützte Betriebssysteme

• Microsoft® Windows Server® 2008 (x32) Standard und Enterprise Edition
mit SP2

• Microsoft Windows Server 2008 (x64) Standard, Enterprise
und Datacenter Edition mit SP2

• Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise,
Datacenter und Web Edition

• Microsoft Windows Server 2003 R2 (x32) Standard und Enterprise
Edition

• Microsoft Windows Server 2003 R2 (x64) Standard
und Enterprise Edition

42 Erste Schritte mit dem System

• Microsoft Windows Essential Business Server (x64) Standard
und Premium Edition

•Red Hat

®

Enterprise Linux® 5.5 Server Standard und Advanced Platform

(x86_32)

• Red Hat Enterprise Linux 5.5 Server Standard und Advanced Platform
(x86_64)

•SUSE

®

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64) mit SP3

®

•Solaris

•Citrix

•VMware

10 10/9 (x86_64)

®

XenServer™ 6.0 (sofern verfügbar)

®

ESX Version 4.0 Update 1 (sofern verfügbar)

• VMware ESXi Version 4.0 Update 1

ANMERKUNG: Die neuesten Informationen zu den unterstützten

Betriebssystemen erhalten Sie unter support.dell.com.

Weitere nützliche Informationen

WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit

dem Computer geliefert wurden. Garantiebestimmungen können als separates
Dokument beigelegt sein.

• In der zusammen mit der Rack-Lösung gelieferten Rack-Dokumentation
ist beschrieben, wie das System in einem Rack installiert wird.

•Im

• Alle im Lieferumfang des Systems enthaltenen Medien mit Dokumenta-

Hardware-Benutzerhandbuch

finden Sie Informationen über System­funktionen, Fehlerbehebung im System und zum Installieren oder
Austauschen von Systemkomponenten. Sie finden dieses Dokument
online unter

support.dell.com/manuals

.

tionen und Hilfsmitteln zur Konfiguration und Verwaltung des Systems,
insbesondere in Bezug auf Betriebssystem, Systemverwaltungssoftware,
System-Updates und mit dem System erworbene Komponenten.

ANMERKUNG: Wenn auf der Website support.dell.com/manuals

aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst,
denn frühere Informationen werden damit gegebenenfalls ungültig.

Erste Schritte mit dem System 43

Wie Sie technische Unterstützung erhalten

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können
oder das System sich nicht wie erwartet verhält, nehmen Sie das

Benutzerhandbuch

zur Hand. Dell™ bietet Ihnen umfangreiche Hardware-

Hardware-

Schulungen und Zertifizierungen. Nähere Informationen erhalten Sie unter

www.dell.com/training

. Diese Dienstleistungen stehen unter Umständen

nicht an allen Standorten zur Verfügung.

Technische Daten

Prozessor

Prozessortyp Zwei oder vier Prozessoren der Reihe Intel® Xeon

7500 (bis hin zu Achtkern-Prozessoren)

Erweiterungsbus

Bustyp PCI Express der 1. und 2. Generation

Erweiterungssteckplätze Steckplatz 1: PCIe x4 (2. Gen.) mit halber

Baulänge und voller Bauhöhe

Steckplatz 2: PCIe x8 (2. Gen.) mit halber
Baulänge und voller Bauhöhe

Steckplatz 3: PCIe x8 (2. Gen.) mit halber
Baulänge und voller Bauhöhe

Steckplatz 4: PCIe x8 (2. Gen.) mit halber
Baulänge und voller Bauhöhe

Steckplatz 5: PCIe x4 (1. Gen.) mit halber
Baulänge und voller Bauhöhe

Steckplatz 6: PCIe x8 (2. Gen.) mit halber
Baulänge und voller Bauhöhe

Steckplatz 7: PCIe x16 (2. Gen.) mit halber
Baulänge und halber Bauhöhe

ANMERKUNG: Steckplatz 7 lässt sich auf vier

weitere PCIe-Steckplätze mit niedrigem Profil
(x4, 2. Gen.) erweitern, indem ein optionaler
PCIe-Erweiterungs-Riser zum Einsatz kommt.

®

44 Erste Schritte mit dem System

Speicher

Architektur Registrierte ECC-fähige (Error Correcting Code)

DDR3-DIMM-Module mit 1067 MHz

Speichermodulsockel 64 DIMM-Sockel (240-polig) (acht Speicher-Riser

mit acht DIMM-Sockeln je Riser)

Speichermodulkapazitäten 1 GB, 2 GB, 4 GB, 8 GB oder 16 GB (Einfach-,

Zweifach oder Vierfach-Module, je nach Kapazität)

RAM (Minimum) 4 GB

RAM (Maximum) 1 TB

Laufwerke

Festplattenlaufwerke Bis zu 16 interne hot-swap-fähige SAS- oder

SSD-Laufwerke (2,5 Zoll)

ANMERKUNG: An der x4-Rückwandplatine wird

nur ein SATA-Laufwerk unterstützt. SAS- und SATA­Festplatten an der gleichen Rückwandplatine
lassen sich nicht zu einem einzelnen virtuellen
Datenträger kombinieren. x16-Rückwandplatinen
unterstützen keine SATA-Laufwerke.

Optisches Laufwerk Optionales internes SATA-DVD- oder DVD+RW-

Laufwerk
Optionales externes USB-DVD-ROM-Laufwerk

Flash-Laufwerk Optionaler interner USB-Anschluss

Optionales internes zweifaches SD-Modul

Erste Schritte mit dem System 45

Anschlüsse

Rückseite

NIC Vier RJ-45-Anschlüsse über einen E/A-Riser

(1-Gb-Ethernet)
Oder
Zwei RJ-45-Anschlüsse und zweimal SPF+ über
einen E/A-Riser (10 Gb)

Seriell 9-polig, DTE, 16550-kompatibel

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Bildschirm VGA, 15-polig

Vo rd er se i te

Bildschirm VGA, 15-polig

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Intern

USB Ein 4-poliger Anschluss, USB-2.0-konform

Grafik

Grafiktyp Matrox G200, integriert im iDRAC

Grafikspeicher 8 MB

ANMERKUNG: Gemeinsam genutzt mit iDRAC-

Anwendungsspeicher.

46 Erste Schritte mit dem System

Stromversorgung

Wärmeabgabe des Systems
(bei 230 V und 100% Auslastung)

Wechselstromversorgung
(je Netzteil)

Leistung 1100 W (High-Output-Netzteil)

Spannung 100-240 V, 50-60 Hz, autom. Bereichseinstellung

Maximaler Einschaltstrom Unter typischen Leitungsbedingungen und über

Batterien

Systembatterie CR 2032, 3.0-V-Lithium-Ionen-Knopfzelle

RAID-Akku (optional) 4,1 V Lithium-Ionen

Abmessungen und Gewicht

Höhe 17,26 cm

Breite 48,24 cm mit Rack-Befestigungselementen

Tiefe 78,8 cm mit Netzteilen und Frontverkleidung

Gewicht
(maximale Konfiguration)

Gewicht (leer) 26,31 kg

Max. 8407 BTU/h
(mit zwei oder vier 1100-W-Netzteilen)

Max. 5732 BTU/h
(mit zwei oder vier 750-W-Netzteilen)

750 W (Energy-Smart-Netzteil)

den gesamten Umgebungsbetriebsbereich des
Systems kann der Einschaltstrom pro Netzteil
(über einen Zeitraum von 10 ms oder weniger)
55 A erreichen.

42,20 cm ohne Rack-Befestigungselemente

75,3 cm ohne Netzteile und Frontverkleidung

47,60 kg

Erste Schritte mit dem System 47

Umgebungsbedingungen

ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen

Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.

Te mp e ra t u r

Bei Betrieb 10 bis 35 °C bei einem max. Temperaturgradienten

von 10 °C pro Stunde

ANMERKUNG: Bei Höhen über 900 Meter

verringert sich die maximale Betriebstemperatur
um 1 ºC/300 m.

Lagerung -40° bis 65 °C bei einem max. Temperatur-

gradienten von 20 °C pro Stunde

Relative Luftfeuchtigkeit

Bei Betrieb 20% bis 80% (nicht-kondensierend) mit einem

max. Luftfeuchtigkeitsgradienten von 10%
pro Stunde

Lagerung 5% bis 95% (nicht-kondensierend) mit einem max.

Luftfeuchtigkeitsgradienten von 10% pro Stunde

Zulässige Erschütterung

Bei Betrieb 0,26 g Effektivbeschleunigung (GRMS)

bei 5-350 Hz, 15 min lang

Lagerung 1,54 g Effektivbeschleunigung (GRMS)

bei 10-250 Hz, 15 min lang

Höhe über NN

Bei Betrieb -16 bis 3 048 m

ANMERKUNG: Bei Höhen über 900 Meter

verringert sich die maximale Betriebstemperatur
um 1 ºC/300 m.

Lagerung -16 bis 10 600 m

Luftverschmutzungsklasse

Klasse G2 oder niedriger gemäß ISA-S71.04-1985

48 Erste Schritte mit dem System

Dell™ PowerEdge™

Συστήματα R910

Τα πρώτα βήματα

με το σύστημά σας

Ρυθμιστικό πρότυπο Σειράς E06S

Σηµειώσεις, ειδοποιήσεις και προσοχές

ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ αφορά σηµαντικές πληροφορίες που σας

βοηθούν να χρησιµοποιείτε καλύτερα τον υπολογιστή σας.

ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ αφορά πιθανή βλάβη του υλικού ή απώλεια

δεδοµένων, σε περίπτωση που δεν τηρούνται οι οδηγίες.

ΕΙ∆ΟΠΟΙΗΣΗ: Η ΕΙ∆ΟΠΟΙΗΣΗ αφορά πιθανή υλική ζηµιά, σωµατική

βλάβη ή θάνατο.

____________________

Οι πληροφορίες αυτού του εγγράφου µπορεί να αλλάξουν χωρίς προειδοποίηση.
© 2009 Dell Inc. Με επιφύλαξη όλων των δικαιωµάτων.

Απαγορεύεται αυστηρώς η αναπαραγωγή αυτών των υλικών µε οποιονδήποτε τρόπο χωρίς την έγγραφη
άδεια της Dell Inc.

Dell

Εµπορικά σήµατα που χρησιµοποιούνται στο παρόν κείµενο: η ονοµασία
η ονοµασία
κατατεθέντα της Intel Corporation στις ΗΠΑ. και σε άλλες χώρες. Οι ονοµασίες
και
στις Ηνωµένες Πολιτείες ή/και σε άλλες χώρες. Οι ονοµασίες
είναι σήµατα κατατεθέντα της Red Hat, Inc. στις Ηνωµένες Πολιτείες και σε άλλες χώρες. Η ονοµασία

SUSE
Citrix

θυγατρικών της και µπορούν να κατατεθούν στην Υπηρεσία Ευρεσιτεχνιών και Εµπορικών Σηµάτων
των ΗΠΑ. Η ονοµασία
στις Ηνωµένες Πολιτείες ή/και σε άλλες περιοχές δικαιοδοσίας. Η ονοµασία
της Sun Microsystems, Inc.στις Ηνωµένες Πολιτείες και σε άλλες χώρες.

Άλλα εµπορικά σήµατα και εµπορικές ονοµασίες µπορεί να χρησιµοποιούνται στο παρόν έγγραφο
αναφερόµενα είτε στους κατόχους των σηµάτων και των ονοµάτων είτε στα προϊόντα τους. Η Dell Inc.
παραιτείται από κάθε δικαίωµα σε εµπορικά σήµατα και εµπορικές ονοµασίες τρίτων.

PowerEdge

Windows Server

είναι σήµα κατατεθέν της Novell, Inc. στις Ηνωµένες Πολιτείες και σε άλλες χώρες. Οι ονοµασίες
και

XenServer

είναι εµπορικά σήµατα της Dell Inc. Οι ονοµασίες

are είναι είτε εµπορικά σήµατα είτε σήµατα κατατεθέντα της Microsoft Corporation

είναι εµπορικά σήµατα της Citrix Systems, Inc. ή/και µιας ή περισσοτέρων

VMware

είναι σήµα κατατεθέν ή εµπορικό σήµα (“Σήµατα”) της VMware, Inc.

Red Hat

, το λογότυπο

Intel

και

Microsoft,Windows,

και

Red Hat Enterprise Linux

Solaris

είναι σήµα κατατεθέν

Xeon

DELL

και

είναι σήµατα

Ρυθµιστικό πρότυπο Σειράς E06S

Οκτώβριος 2009 P/N H206N Αναθ. A01

Εγκατάσταση και ρύθμιση παραμέτρων

ΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε την παρακάτω διαδικασία,

συμβουλευθείτε τις οδηγίες ασφάλειας που συνοδεύουν το
σύστημά σας.

Άνοιγμα της συσκευασίας του συστήματος

Ανοίξτε τη συσκευασία του συστήματός σας και αναγνωρίστε κάθε αντικείμενο.

Τοποθέτηση των ραγών και του συστήματος σε ράφι

Συναρμολογήστε τις ράγες και εγκαταστήστε το σύστημα σε ράφι σύμφωνα με τις
οδηγίες ασφάλειας και τις οδηγίες εγκατάστασης σε ράφι που παρέχονται με το
σύστημά σας.

Τα πρώτα βήματα με το σύστημά σας 51

Προαιρετικά - Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι συζευκτήρες στο μπροστινό και στο πίσω μέρος του συστήματος έχουν εικονίδια
τα οποία υποδεικνύουν το καλώδιο που συνδέεται σε κάθε συζευκτήρα. Πρέπει
να σφίξετε τις βίδες (εάν υπάρχουν) στο συζευκτήρα καλωδίου της οθόνης.

Σύνδεση των καλωδίων τροφοδοσίας

Συνδέστε το καλώδιο (ή τα καλώδια) τροφοδοσίας του συστήματος στο σύστημα και,
εάν χρησιμοποιείτε οθόνη, συνδέστε το καλώδιο τροφοδοσίας της οθόνης στην οθόνη.

52 Τα πρώτα βήματα με το σύστημά σας

Ασφάλιση των καλωδίων τροφοδοσίας

Κάμψτε το καλώδιο τροφοδοσίας του συστήματος σε μορφή βρόχου, όπως φαίνεται
στο σχήμα, και χρησιμοποιήστε το συνοδευτικό λουρί για να στερεώσετε το καλώδιο
στο βραχίονα.

Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας σε γειωμένη πρίζα ή ξεχωριστή
πηγή ρεύματος, όπως είναι ένα σύστημα αδιάλειπτης τροφοδοσίας (UPS) ή μια μονάδα
διανομής ρεύματος (PDU).

Ενεργοποίηση του συστήματος

Πατήστε το κουμπί λειτουργίας στο σύστημα και την οθόνη. Ανάβουν οι λυχνίες
λειτουργίας.

Τα πρώτα βήματα με το σύστημά σας 53

Τοποθέτηση της προαιρετικής στεφάνης συγκράτησης

Τοποθετήστε τη στεφάνη συγκράτησης (προαιρετικά).

Ολοκλήρωση της εγκατάστασης
του λειτουργικού συστήµατος

Εάν έχετε αγοράσει προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε στην
τεκµηρίωση του λειτουργικού συστήµατος που συνοδεύει το σύστηµά σας. Όταν
εγκαθιστάτε ένα λειτουργικό σύστηµα για πρώτη φορά, ανατρέξτε στην τεκµηρίωση
εγκατάστασης και διαµόρφωσης που αφορά το λειτουργικό σας σύστηµα. Βεβαιωθείτε
ότι το λειτουργικό σύστηµα είναι εγκατεστηµένο προτού εγκαταστήσετε υλικό ή
λογισµικό που δεν έχετε αγοράσει µαζί µε το σύστηµα.

Λειτουργικά συστήµατα
που υποστηρίζονται

•

Microsoft® Windows Server® 2008 (x32), εκδόσεις Standard και Enterprise
µε SP2

•

Microsoft Windows Server 2008 (x64), εκδόσεις Standard, Enterprise,
και Datacenter µε SP2

•

Microsoft Windows Server 2008 R2 (x64), εκδόσεις Standard, Enterprise,
Datacenter και Web

•

Microsoft Windows Server 2003 R2 (x32), εκδόσεις Standard και Enterprise

54 Τα πρώτα βήµατα µε το σύστηµά σας

•

Microsoft Windows Server 2003 R2 (x64), εκδόσεις Standard και Enterprise

•

Microsoft Windows Essential Business Server (x64), εκδόσεις Standard
και Premium

•

Red Hat® Enterprise Linux® 5.5 Server, πλατφόρμα Standard και Advanced
(x86_32)

•

Red Hat Enterprise Linux 5.5 Server, πλατφόρμα Standard και Advanced
(x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64) με SP3

•

Solaris® 10 10/9 (x86_64)

•

Citrix® XenServer™ 6.0 (όταν υπάρχει διαθέσιμο)

•

VMware® ESX Έκδοση 4.0 Ενημέρωση 1 (όταν υπάρχει διαθέσιμο)

•

VMware ESXi Έκδοση 4.0 Ενημέρωση 1

ΣΗΜΕΙΩΣΗ: Για τις πιο πρόσφατες πληροφορίες σχετικά με τα λειτουργικά

συστήματα που υποστηρίζονται, επισκεφτείτε την
τοποθεσία support.dell.com.

Άλλες πληροφορίες που ενδέχεται να χρειαστείτε

ΕΙΔΟΠΟΙΗΣΗ: Ανατρέξτε στις πληροφορίες σχετικά με την ασφάλεια

και τους κανονισμούς που έχουν αποσταλεί με το σύστημά σας.
Οι πληροφορίες για την εγγύηση ενδέχεται να συμπεριλαμβάνονται
σε αυτό το έγγραφο ή να αποτελούν ξεχωριστό έγγραφο.

•

Η αντίστοιχη τεκμηρίωση που συνοδεύει τη δική σας λύση για τοποθέτηση
σε ράφι περιγράφει τον τρόπο τοποθέτησης του συστήματός σας σε ράφι.

•

Το

Εγχειρίδιο κατόχου υλικού

χαρακτηριστικά του συστήματος και περιγράφει την αντιμετώπιση προβλημάτων
του συστήματός σας και την εγκατάσταση ή την αντικατάσταση συστατικών
στοιχείων του συστήματος. Το παρόν έγγραφο διατίθεται σε ηλεκτρονική μορφή
στην τοποθεσία

support.dell.com/manuals

παρέχει πληροφορίες σχετικά με τα

.

Τα πρώτα βήματα με το σύστημά σας 55

•

Τυχόν μέσα που συνοδεύουν το σύστημά σας και παρέχουν τεκμηρίωση
και εργαλεία για τη διαμόρφωση και τη διαχείριση του συστήματός σας,
συμπεριλαμβανομένων αυτών που αφορούν το λειτουργικό σύστημα,
το λογισμικό διαχείρισης συστήματος, τις ενημερώσεις συστήματος και
τα εξαρτήματα συστήματος που αγοράσατε μαζί με το σύστημά σας.

ΣΗΜΕΙΩΣΗ: Ελέγχετε πάντοτε για ενημερωμένες εκδόσεις στην

τοποθεσία support.dell.com/manuals και διαβάζετε πρώτα τις
ενημερωμένες εκδόσεις, επειδή πολύ συχνά αντικαθιστούν τις
πληροφορίες άλλων εγγράφων.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε μια διαδικασία του οδηγού αυτού ή αν το σύστημα δεν λειτουργεί με
τον αναμενόμενο τρόπο, ανατρέξτε στο
ολοκληρωμένη εκπαίδευση και πιστοποίηση υλικού. Για περισσότερες πληροφορίες,
ανατρέξτε στην τοποθεσία
προσφέρεται σε όλες τις τοποθεσίες.

www.dell.com/training

Εγχειρίδιο κατόχου υλικού

. Η υπηρεσία αυτή ενδέχεται να μην

. Η Dell™ παρέχει

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή Δύο ή τέσσερις επεξεργαστές σειράς Intel® Xeon

7500 (έως και οκταπύρηνοι επεξεργαστές)

®

Δίαυλος επέκτασης

Τύπος διαύλου PCI Express Generation 1 και Generation 2

56 Τα πρώτα βήματα με το σύστημά σας

Δίαυλος επέκτασης (συνέχεια)

Υποδοχές επέκτασης Υποδοχή 1: PCIe x4 Gen2 μισού μήκους,

πλήρους ύψους

Υποδοχή 2: PCIe x8 Gen2 μισού μήκους,
πλήρους ύψους

Υποδοχή 3: PCIe x8 Gen2 μισού μήκους,
πλήρους ύψους

Υποδοχή 4: PCIe x8 Gen2 μισού μήκους,
πλήρους ύψους

Υποδοχή 5: PCIe x4 Gen1 μισού μήκους,
πλήρους ύψους

Υποδοχή 6: PCIe x8 Gen2 μισού μήκους,
πλήρους ύψους

Υποδοχή 7: PCIe x16 Gen2 μισού μήκους,
μισού ύψους

ΣΗΜΕΙΩΣΗ: Η υποδοχή 7 μπορεί να επεκταθεί

σε τέσσερις πρόσθετες υποδοχές PCIe x4 Gen2
χαμηλού προφίλ χρησιμοποιώντας μια
προαιρετική ανυψωτική κάρτα επέκτασης PCIe.

Μνήμη

Αρχιτεκτονική Μονάδες DIMM στα 1067 MHz DDR3

καταχωρισμένες με Error Correcting Code (ECC)

Υποδοχές λειτουργικών
μονάδων μνήμης

Εξήντα τέσσερις υποδοχές μονάδων DIMM των
240 ακίδων (οκτώ ανυψωτικές κάρτες μνήμης με
οκτώ υποδοχές μονάδας DIMM ανά ανυψωτική
κάρτα)

Χωρητικότητες μονάδων μνήμης 1 GB, 2 GB, 4 GB, 8 GB ή 16 GB (μονές, διπλές

ή τετραπλές ανάλογα με τη χωρητικότητα)

Ελάχιστη μνήμη RAM 4 GB

Μέγιστη μνήμη RAM 1 TB

Τα πρώτα βήματα με το σύστημά σας 57

Μονάδες

Μονάδες σκληρού δίσκου Έως και δεκαέξι εσωτερικές μονάδες σκληρού

δίσκου SAS ή SSD 2,5 ιντσών, hot-swappable
(δεν απαιτείται τερματισμός της λειτουργίας
του συστήματος)

ΣΗΜΕΙΩΣΗ: Υποστηρίζεται μόνο μία μονάδα

SATA στην κάτω επιφάνεια της πλάκας x4. Οι
μονάδες σκληρού δίσκου SAS και SATA στην
ίδια κάτω επιφάνεια της πλάκας δεν μπορούν
να σχεδιαστούν σε μία εικονική μονάδα δίσκου.
Οι κάτω επιφάνειες της πλάκας x16 δεν
υποστηρίζουν μονάδες δίσκου SATA.

Μονάδα οπτικών δίσκων Προαιρετική εσωτερική μονάδα SATA DVD

ή DVD+RW
Προαιρετική εξωτερική μονάδα USB DVD-ROM

Μονάδα Flash Προαιρετικό εσωτερικό USB

Προαιρετική εσωτερική διπλή μονάδα SD

Συζευκτήρες

Πίσω

Κάρτα δικτύου Τέσσερα RJ-45 με ανυψωτική κάρτα 1 GbE

I/O Ή Δύο RJ-45 και δύο SPF+ με ανυψωτική
κάρτα 10 Gb I/O

Σειριακές 9 ακίδων, DTE, συμβατές με 16550

USB Δύο των 4 ακίδων, συμβατές με USB 2.0

Κάρτα γραφικών VGA 15 ακίδων

Μπροστά

Κάρτα γραφικών VGA 15 ακίδων

USB Δύο των 4 ακίδων, συμβατές με USB 2.0

Εσωτερικά

USB Μία των 4 ακίδων, συμβατή με USB 2.0

Κάρτα γραφικών

Τύπος κάρτας γραφικών Matrox G200, ενσωματωμένη στο iDRAC

Μνήμη κάρτας γραφικών 8 MB

ΣΗΜΕΙΩΣΗ: Κοινόχρηστη με τη μνήμη

εφαρμογής iDRAC.

58 Τα πρώτα βήματα με το σύστημά σας

Τροφοδοσία

Έκλυση θερμότητας συστήματος
(στα 230 V 100% φορτίο)

Τροφοδοσία AC (ανά παροχή
τροφοδοσίας)

Ισχύς σε watt 1100 W (PSU υψηλής ισχύς εξόδου)

Τάση 100-240 V, 50-60 Hz, αυτόματη ρύθμιση εύρους

Μέγιστο ρεύμα εισροής Κάτω από τυπικές συνθήκες γραμμής και πάνω από

Μπαταρίες

Μπαταρία συστήματος CR 2032 3,0 V ιόντων λιθίου, σε σχήμα νομίσματος

Μπαταρία RAID (προαιρετικά) 4,1-V ιόντος λιθίου

Φυσικά χαρακτηριστικά

Ύψος 17,26 εκ. (6,8 ίντσες)

Πλάτος 48,24 εκ. (18,99 ίντσες) με τα μάνταλα του ραφιού

Βάθος 78,8 εκ. (31,02 ίντσες) με παροχές τροφοδοσίας

Βάρος (μέγιστη διαμόρφωση) 47,60 κιλά (105 λίβρες)

Βάρος (κενό) 26,31 κιλά (58 λίβρες)

8407 BTU/ώρα το μέγιστο
(με δύο ή τέσσερα 1100 W PSU)

5732 BTU/ώρα το μέγιστο
(με δύο ή τέσσερα 750 W PSU)

750 W (PSU με τεχνολογία εξοικονόμησης
ενέργειας)

την περιοχή λειτουργίας περιβάλλοντος ολόκληρου
του συστήματος, το ρεύμα εισροής μπορεί να αγγίξει
τα 55 A ανά παροχή τροφοδοσίας για 10 ms ή
λιγότερο

42,20 εκ. (16,62 ίντσες) χωρίς τα μάνταλα του
ραφιού

και στεφάνη συγκράτησης
75,3 εκ. (29,65 ίντσες) χωρίς παροχές τροφοδοσίας
και στεφάνη συγκράτησης

Τα πρώτα βήματα με το σύστημά σας 59

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ:

για συγκεκριμένες διαμορφώσεις συστήματος, επισκεφτείτε την τοποθεσία
www.dell.com/environmental_datasheets.

Για επιπλέον πληροφορίες σχετικά με τις περιβαλλοντικές μετρήσεις

Θερμοκρασία

Κατά τη λειτουργία από 10° έως 35°C, με μέγιστο ρυθμό μεταβολής

της θερμοκρασίας τους 10°C ανά ώρα

ΣΗΜΕΙΩΣΗ: Για υψόμετρο άνω των

900 μέτρων, η μέγιστη θερμοκρασία λειτουργίας
ελαττώνεται ονομαστικά κατά 0,55°C ανά
168 μέτρα.

Κατά την αποθήκευση -40° έως 65°C, με μέγιστο ρυθμό μεταβολής

της θερμοκρασίας τους 20°C ανά ώρα

Σχετική υγρασία

Κατά τη λειτουργία 20% έως 80% (χωρίς συμπύκνωση) με μέγιστο

ρυθμό μεταβολής της υγρασίας 10% ανά ώρα

Κατά την αποθήκευση 5% έως 95% (χωρίς συμπύκνωση) με μέγιστο ρυθμό

μεταβολής της σχετικής υγρασίας 10% ανά ώρα

Μέγιστη ταλάντευση

Κατά τη λειτουργία 0,26 Grms σε 5-350 Hz επί 15 λεπτά

Κατά την αποθήκευση 1,54 Grms σε 10-250 Hz επί 15 λεπτά

Υψόμετρο

Κατά τη λειτουργία από -16 έως 3,048 μέτρα

ΣΗΜΕΙΩΣΗ: Για υψόμετρο άνω των

900 μέτρων, η μέγιστη θερμοκρασία λειτουργίας
ελαττώνεται ονομαστικά κατά 0,55°C ανά
168 μέτρα.

Κατά την αποθήκευση από -16 έως 10,600 μέτρα

Επίπεδα ρύπων στην ατμόσφαιρα

Κατηγορία G2 ή χαμηλότερο, όπως ορίζεται από

το ISA-S71.04-1985

60 Τα πρώτα βήματα με το σύστημά σας

Dell™ PowerEdge™

Systemy R910

Rozpoczęcie

pracy z komputerem

Model zgodny z E06S Series

Uwagi, przestrogi i ostrzeżenia

UWAGA: UWAGA oznacza ważną wiadomość, która pomoże lepiej

wykorzystać komputer.

PRZESTROGA: PRZESTROGA wskazuje na ryzyko uszkodzenia

sprzętu lub utraty danych w razie nieprzestrzegania instrukcji.

OSTRZEŻENIE: OSTRZEŻENIE informuje o sytuacjach, w których

występuje ryzyko uszkodzenia mienia, odniesienia obrażeń ciała
lub śmierci.

____________________

Informacje zawarte w tym dokumencie mogą zostać zmienione bez uprzedzenia.
© 2009 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie tych materiałów w jakiejkolwiek formie bez pisemnej zgody firmy Dell Inc. jest surowo
zabronione.

Znaki handlowe użyte w niniejszym tekście: Dell, logo DELL i PowerEdge są znakami handlowymi
firmy Dell Inc.; Intel i Xeon są zarejestrowanymi znakami handlowymi firmy Intel Corporation
w Stanach Zjednoczonych i innych krajach; Microsoft, Windows, i Windows Server są znakami
handlowymi bądź zarejestrowanymi znakami handlowymi firmy Microsoft Corporation w Stanach
Zjednoczonych i/lub innych krajach; Red Hat i Red Hat Enterprise Linux są zarejestrowanymi
znakami handlowymi firmy Red Hat, Inc. w Stanach Zjednoczonych i innych krajach; SUSE jest
zarejestrowanym znakiem handlowym firmy Novell, Inc. w Stanach Zjednoczonych i innych krajach;
Citrix i XenServer są znakami handlowymi firmy Citrix Systems, Inc. i/lub ich filii oraz mogą być
zarejestrowane w Urzędzie Patentów i Znaków Towarowych Stanów Zjednoczonych oraz w innych
krajach; VMware jest zarejestrowanym znakiem handlowym lub znakiem handlowym („Znaki”) firmy
VMware, Inc. w Stanach Zjednoczonych i/lub innych jurysdykcjach; Solaris jest znakiem handlowym
firmy Sun Microsystems, Inc. w Stanach Zjednoczonych i innych krajach.

Niniejszy dokument może zawierać także inne znaki i nazwy handlowe odnoszące się do podmiotów
posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie
żadnych praw do znaków i nazw handlowych innych niż jej własne.

Model zgodny z E06S Series

Październik 2009 Nr ref. H206N Wersja A01

Instalacja i konfiguracja

OSTRZEŻENIE: Przed rozpoczęciem wykonywania poniższej

procedury zapoznaj się z instrukcjami dotyczącymi bezpieczeństwa
dołączonymi do komputera.

Rozpakowanie komputera

Rozpakuj komputer i zidentyfikuj jego poszczególne elementy.

Instalowanie prowadnic i zestawu komputerowego w szafie typu rack

Zamontuj prowadnice i zainstaluj komputer w szafie typu rack zgodnie z
instrukcjami dotyczącymi bezpieczeństwa oraz instrukcjami dotyczącymi
instalacji szafy typu rack dostarczonymi wraz z komputerem.

Rozpoczęcie pracy z komputerem

63

Opcjonalnie – podłączanie klawiatury, myszy i monitora

Podłącz klawiaturę, mysz i monitor (opcjonalnie).

Złącza w przedniej i tylnej części komputera oznaczone są ikonami wskazującymi,
który kabel należy podłączyć do każdego złącza. Upewnij się, że śruby na złączu
kabla monitora są dokręcone (o ile występują).

Podłączanie kabli zasilania

Podłącz odpowiedni kabel (lub kable) zasilania do komputera oraz do monitora,
o ile używasz monitora.

64

Rozpoczęcie pracy z komputerem

Mocowanie kabla (kabli) zasilania

Zegnij kabel zasilania komputera w pętlę, jak przedstawiono na rysunku,
i zamocuj kabel na wsporniku, używając załączonej opaski.

Podłącz drugą końcówkę kabla zasilania do uziemionego gniazdka elektrycznego
lub oddzielnego źródła zasilania, np. do zasilania bezprzerwowego (UPS) lub
do jednostki rozdziału zasilania (PDU).

Włączanie komputera

Naciśnij przyciski zasilania zestawu komputerowego i monitora.
Powinny zaświecić się wskaźniki zasilania.

Rozpoczęcie pracy z komputerem

65

Instalowanie opcjonalnej osłony

Zamontuj osłonę (opcjonalną).

Konfiguracja systemu operacyjnego

W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie,
zapoznaj się z dokumentacją systemu operacyjnego dostarczoną wraz z
komputerem. Przed rozpoczęciem instalowania systemu operacyjnego po raz
pierwszy zapoznaj się z dokumentacją dotyczącą instalacji i konfiguracji systemu
operacyjnego. Upewnij się, że system operacyjny został zainstalowany przed
instalacją sprzętu i oprogramowania niezakupionego wraz z komputerem.

Obsługiwane systemy operacyjne

•

Microsoft® Windows Server® 2008 (x32) — wersje Standard i Enterprise
z SP2

•

Microsoft Windows Server 2008 (x64) — wersje Standard, Enterprise
i Datacenter z SP2

•

Microsoft Windows Server 2008 R2 (x64) — wersje Standard, Enterprise,
Datacenter i Web

•

Microsoft Windows Server 2003 R2 (x32) — wersje Standard i Enterprise

•

Microsoft Windows Server 2003 R2 (x64) — wersje Standard i Enterprise

•

Microsoft Windows Essential Business Server (x64) — wersje Standard
i Premium

66

Rozpoczęcie pracy z komputerem

•

Red Hat® Enterprise Linux® 5.5 Server — platforma standardowa
i zaawansowana (x86_32)

•

Red Hat Enterprise Linux 5.5 Server — platforma standardowa
i zaawansowana (x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64) z SP3

•

Solaris® 10 10/9 (x86_64)

•

Citrix® XenServer™ 6.0 (jeśli jest dostępny)

•

VMware® ESX Version 4.0 Update 1 (jeśli jest dostępny)

•

VMware ESXi Version 4.0 Update 1

UWAGA:

operacyjnych można znaleźć na stronie

Najbardziej aktualne informacje o obsługiwanych systemach

support.dell.com

.

Inne przydatne informacje

OSTRZEŻENIE: Zobacz: uwagi dotyczące bezpieczeństwa

i przepisów prawnych w dokumencie dostarczonym wraz z
komputerem. Informacje dotyczące gwarancji mogą zostać
zamieszczone w tym dokumencie lub dostarczone jako oddzielny
dokument.

•

Dokumentacja dołączona do szafy typu rack przedstawia sposób montowania
w niej komputera.

•

Instrukcja użytkownika sprzętu

i opis sposobów rozwiązywania problemów zaistniałych podczas jego
użytkowania, a także instrukcje dotyczące instalacji lub wymiany jego
elementów. Dokument ten jest dostępny online na stronie

support.dell.com/manuals

•

Wszystkie nośniki dostarczone z komputerem zawierające dokumentację
i narzędzia do konfiguracji komputera oraz zarządzania nim, wliczając te,
które dotyczą systemu operacyjnego, oprogramowania do zarządzania
systemem, aktualizacji systemu oraz elementów nabytych wraz z
komputerem.

UWAGA:

pojawiły się aktualizacje, i czytaj je, ponieważ często zastępują one
informacje zawarte w innych dokumentach.

Zawsze sprawdzaj, czy na stronie

zawiera informacje o funkcjach komputera

.

support.dell.com/manuals

Rozpoczęcie pracy z komputerem

67

Uzyskiwanie pomocy technicznej

Jeżeli procedury opisane w tym podręczniku są niezrozumiałe lub jeśli komputer
nie działa zgodnie z oczekiwaniami, zapoznaj się z

Instrukcją użytkownika sprzętu

Dell™ oferuje kompleksowe szkolenie i certyfikację w zakresie sprzętu.
Aby uzyskać więcej informacji na ten temat, zobacz:

www.dell.com/training

.

Ta usługa może nie być oferowana we wszystkich lokalizacjach.

Dane techniczne

Procesor

Typ procesora Dwa lub cztery procesory Intel® Xeon® 7500

(procesory maksymalnie ośmiordzeniowe)

Magistrala rozszerzeń

Typ magistrali PCI Express Generation 1 i Generation 2

Gniazda rozszerzeń Gniazdo 1: PCIe x4 Gen2 o połówkowej długości

i pełnej wysokości

Gniazdo 2: PCIe x8 Gen2 o połówkowej długości
i pełnej wysokości

Gniazdo 3: PCIe x8 Gen2 o połówkowej długości
i pełnej wysokości

Gniazdo 4: PCIe x8 Gen2 o połówkowej długości
i pełnej wysokości

Gniazdo 5: PCIe x4 Gen1 o połówkowej długości
i pełnej wysokości

Gniazdo 6: PCIe x8 Gen2 o połówkowej długości
i pełnej wysokości

Gniazdo 7: PCIe x16 Gen2 o połówkowej długości
i pełnej wysokości

UWAGA:

czterech dodatkowych gniazd niskoprofilowych
PCIe x4 Gen2 za pomocą opcjonalnej karty
rozszerzeń PCIe.

Gniazdo 7 można rozszerzyć do

.

68

Rozpoczęcie pracy z komputerem

Pamięć

Architektura Moduły pamięci DDR3 DIMM o częstotliwości

1067 MHz zarejestrowane z kodem korekcji błędów
(ECC)

Gniazda modułów pamięci Sześćdziesiąt cztery 240-stykowe gniazda DIMM

(osiem kart rozszerzeń pamięci z ośmioma
gniazdami DIMM na kartę)

Pojemność modułów pamięci 1 GB, 2 GB, 4 GB, 8 GB lub 16 GB (jedno-, dwu-

lub czteroszeregowe, w zależności od pojemności)

Minimalna pojemność pamięci

4GB

RAM

Maksymalna pojemność pamięci

1TB

RAM

Napędy

Dyski twarde Do szesnastu 2,5 calowych, wewnętrznych,

wymienianych podczas pracy dysków twardych
SAS lub SSD

UWAGA:

obsługiwany na płycie montażowej x4. Na tej samej
płycie montażowej nie można łączyć w jeden dysk
wirtualny dysków twardych SAS i SATA. Płyty
montażowe x16 nie obsługują dysków SATA.

Tylko jeden napęd SATA jest

Napęd optyczny Opcjonalny, wewnętrzny napęd DVD lub DVD+RW

typu SATA
Opcjonalny, zewnętrzny napęd DVD-ROM
typu USB

Napęd Flash Opcjonalny, wewnętrzny napęd USB

Opcjonalny, wewnętrzny, podwójny moduł SD

Rozpoczęcie pracy z komputerem

69

Złącza

Z tyłu

Kontroler NIC Cztery RJ-45 używające karty rozszerzeń 1 GbE I/O

lub
Dwa RJ-45 i dwa SPF+ używające karty rozszerzeń
10 Gb I/O

Szeregowe 9-stykowe, DTE, zgodne z 16550

USB Dwa 4-stykowe, zgodne z USB 2.0

Grafika 15-stykowa karta VGA

Z przodu

Grafika 15-stykowa karta VGA

USB Dwa 4-stykowe, zgodne z USB 2.0

Wewn ęt rz ne

USB Jedno złącze 4-stykowe, kompatybilne z USB 2.0

Grafika

Typ grafiki Matrox G200, zintegrowana z iDRAC

Pamięć grafiki 8 MB

UWAGA:

iDRAC.

Współdzielona z pamięcią aplikacji

70

Rozpoczęcie pracy z komputerem

Zasilanie

Emisja ciepła komputera
(przy 230 V i 100% obciążeniu)

Zasilacz prądu zmiennego
(na każdy zasilacz)

Moc 1100 W (zasilacz o dużej wydajności)

Napięcie 100–240 V, 50–60 Hz, automatyczne wykrywanie

Maks. natężenie prądu
przy włączeniu

Akumulatory

Akumulator systemu Litowa bateria pastylkowa CR 2032 o napięciu 3,0 V

Akumulator kontrolera RAID
(opcjonalny)

Cechy fizyczne

Wysokość 17,26 cm

Szerokość 48,24 cm z zatrzaskami szafy typu rack

Głębokość 78,8 cm z zasilaczami i osłoną

Waga (maksymalna
konfiguracja)

Waga (bez wyposażenia) 26,31 kg

Maksymalnie 8407 BTU/godz. (z dwoma lub
czterema zasilaczami o mocy 1100 W)

Maksymalnie 5732 BTU/godz. (z dwoma lub
czterema zasilaczami o mocy 750 W)

750 W (zasilacz energooszczędny)

zakresu

Przy typowym zasilaniu i w całym dozwolonym
zakresie warunków pracy systemu natężenie prądu
przy włączeniu może osiągnąć 55 A na zasilacz
przez 10 ms lub krócej.

Litowo-jonowy o napięciu 4,1 V

42,20 cm bez zatrzasków szafy typu rack

75,3 cm bez zasilaczy i osłony

47,60 kg

Rozpoczęcie pracy z komputerem

71

Warunki otoczenia

UWAGA:

przewidzianych dla poszczególnych konfiguracji systemu należy odwiedzić stronę

www.dell.com/environmental_datasheets

W celu uzyskania dodatkowych informacji o warunkach otoczenia

Temperatura:

W trakcie pracy Od 10 do 35°C przy maksymalnym gradiencie

temperaturowym wynoszącym 10°C na godzinę

UWAGA:

899,15 m maksymalna temperatura, w jakiej
urządzenie może pracować, obniża się o 0,55°C
na każde 167,64 m.

W przypadku wysokości powyżej

Przechowywanie Od –40 do 65°C przy maksymalnym gradiencie

temperaturowym wynoszącym 20°C na godzinę

Wilgotność względna

W trakcie pracy Od 20% do 80% (bez kondensacji) przy

maksymalnym gradiencie wilgotności wynoszącym
10% na godzinę

Przechowywanie Od 5% do 95% (bez kondensacji) przy

maksymalnym gradiencie wilgotności wynoszącym
10% na godzinę

Maksymalne drgania

W trakcie pracy 0,26 Grms przy częstotliwości 5–350 Hz przez

15 min

Przechowywanie 1,54 Grms przy częstotliwości 10–250 Hz przez

15 min

Wysokość

W trakcie pracy Od –16 do 3 048 m

UWAGA:

899,15 m maksymalna temperatura, w jakiej
urządzenie może pracować, obniża się o 0,55°C
na każde 167,64 m.

W przypadku wysokości powyżej

Przechowywanie Od –16 do 10 600 m

Poziom zanieczyszczeń w powietrzu

Klasa G2 lub niższa, wg definicji w ISA-S71.04-1985

72

Rozpoczęcie pracy z komputerem

Dell™ PowerEdge™

Системы R910

Начало работы

с системой

Нормативная модель серия E06S

Примечания, предупреждения
и предостережения

ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ указывает на важную информацию,

которая поможет использовать компьютер более эффективно.

ВНИМАНИЕ: ВНИМАНИЕ указывает на риск повреждения

оборудования или потери данных в случае несоблюдения
инструкций.

ОСТОРОЖНО: ОСТОРОЖНО

опасность повреждения оборудования, получения травм
или розу для жизни.

____________________

Информация, содержащаяся в данном документе, может быть изменена без предварительного
уведомления.
© 2009 Dell Inc. Все права защищены.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения Dell Inc.
строго запрещается.

Товарные знаки, использованные в этом документе:
знаками Dell Inc.;
и других странах;
корпорации “Майкрософт” в США и/или других странах;
товарные знаки корпорации Red Hat, Inc. в США и других странах;
Inc. в США и других странах;
ее дочерних компаний, которые могут быть зарегистрированы в Патентном ведомстве США и других странах;

VMware

юрисдикциях;

Остальные товарные знаки и названия продуктов могут использоваться в данном документе для обозначения
компаний, заявляющих права на эти товарные знаки и названия, или продуктов этих компаний. Dell Inc.
не претендует на права собственности в отношении каких-либо товарных знаков и торговых наименований,
кроме своих собственных.

Intel

и

Xeon

Microsoft, Windows и Windows Server

— охраняемый товарный знак или товарный знак (“Знаки”) компании VMware Inc. в США и/или других

Solaris

являются зарегистрированными товарными знаками корпорации Intel в США.

Citrix

и

XenServer

— товарный знак Sun Microsystems Inc. в США и других странах.

указывает на потенциальную

Dell

, логотип

DELL PowerEdge

— товарные знаки либо охраняемые товарные знаки

Red Hat

и

Red Hat Enterprise Linux

SUSE

— товарные знаки Citrix Systems, Inc. и/или одной или нескольких

— охраняемый товарный знак Novell

– являются товарными

— охраняемые

Нормативная модель серии E06S

Октябрь 2009 P/N H206N Ред. A01

Установка и конфигурирование

ОСТОРОЖНО: Перед тем как приступить к выполнению

следующей процедуры, прочитайте инструкции по технике
безопасности, прилагаемые к системе.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Установка направляющих кронштейнов и системы встойку

Смонтируйте направляющие кронштейны и установите систему в стойку согласно
инструкциям по технике безопасности и инструкциям по установке стойки.
Эти инструкции прилагаются к системе.

Начало работы с системой 75

Дополнительно: подключение клавиатуры, мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на передней и задней панелях системы снабжены значками, позволяющими
определить соответствие кабелей разъемам. На кабельном соединителе монитора
необходимо затянуть винты (если они есть).

Подключение кабелей питания

Подключите электрический кабель (кабели) к системе. Если используется монитор,
также подключите к нему электрический кабель монитора.

76 Начало работы с системой

Фиксация кабелей питания

Изогните электрический шнур системы в форме петли, как показано на рисунке,
и прикрепите его шиной к скобе.

Подключите другой конец кабеля питания к заземленной электрической розетке или
отдельному источнику питания, например к источнику бесперебойного питания
(ИБП) или блоку распределения питания (PDU).

Включение системы

Нажмите кнопку питания на системе и мониторе. Должны загореться индикаторы
потребления энергии.

Начало работы с системой 77

Установка дополнительной лицевой панели

Установите лицевую панель (дополнительно).

Завершение установки операционной системы

Если компьютер приобретен с предустановленной операционной системой, см.
соответствующую документацию, поставляемую вместе с компьютером. Чтобы
установить операционную систему, см. документацию по установке и
конфигурированию операционной системы. Операционная система должна быть
установлена до установки аппаратного или программного обеспечения, которое
не было приобретено вместе с системой.

Поддерживаемые операционные системы

•

Microsoft® Windows Server® 2008 (x32) Standard Edition и Enterprise Edition
с пакетом обновлений SP2

•

Microsoft Windows Server 2008 Standard Edition, Enterprise Edition и Datacenter
Edition (x64) с пакетом обновлений SP2

•

Microsoft Windows Server 2008 R2 (x64) Standard Edition, Enterprise Edition,
Datacenter Edition и Web Edition

•

Microsoft Windows Server 2003 R2 (x32) Standard Edition и Enterprise Edition

•

Microsoft Windows Server 2003 R2 (x64) Standard Edition и Enterprise Edition

78 Начало работы с системой

•

Microsoft Windows Essential Business Server (x64) Standard Edition и Premium
Edition

•

Red Hat® Enterprise Linux® 5.5 Server Standard Platform и Advanced Platform
(x86_32)

•

Red Hat Enterprise Linux 5.5 Server Standard Platform и Advanced Platform (x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64) с пакетом обновлений SP3

•

Solaris® 10 10/9 (x86_64)

•

Citrix® XenServer™ 6.0 (при наличии)

•

VMware® ESX версии 4.0, обновление 1 (при наличии)

•

VMware ESXi версии 4.0, обновление 1

ПРИМЕЧАНИЕ: Самую последнюю информацию о поддерживаемых

операционных системах см. на веб-сайте support.dell.com.

Прочая полезная информация

ОСТОРОЖНО: Прочитайте документацию по безопасности

и соответствию нормативам. Она предоставляется вместе с
системой. Гарантийная информация может входить в состав
данного документа или предоставляться в виде отдельного
документа.

•

В документации на стойку, поставляемой в комплекте со стойкой, содержатся
инструкции по установке системы в эту стойку.

•В Руководстве по эксплуатации оборудования

характеристиках системы, порядке устранения неисправностей системы и
установке или замене ее компонентов. Данный документ доступен на веб­странице

•

Любой носитель в комплекте с системой, содержащий документацию и
программные средства для настройки системы и управления ею, включая
компоненты, относящиеся к операционной системе, ПО для управления системой
и обновления системы, а также компоненты, приобретенные вместе с системой.

support.dell.com/manuals

.

содержится информация о

ПРИМЕЧАНИЕ: Обязательно проверяйте обновления на веб-

странице support.dell.com/manuals и предварительно читайте
обновления, поскольку они нередко заменяют информацию,
содержащуюся в других документах.

Начало работы с системой 79

Получение технической поддержки

В случае непонимания приведенной в настоящем руководстве процедуры или
если система не работает должным образом, см.

оборудования

. Корпорация Dell™ предлагает пройти полный курс обучения работе

Руководство по эксплуатации

с оборудованием и получить сертификат. Дополнительную информацию см. на веб­странице

www.dell.com/training

. Службы обучения и сертификации доступны не

во всех регионах.

Технические характеристики

Процессор

Тип процессора Два или четыре процессора серии Intel® Xeon® 7500

(процессоры с архитектурой до восьми ядер)

Шина расширения

Тип шины PCI Express 1-го и 2-го поколения

Разъемы расширения Слот 1: PCIe x4 2-го поколения, половинной длины,

полной высоты

Слот 2: PCIe x8 2-го поколения, половинной длины,
полной высоты

Слот 3: PCIe x8 2-го поколения, половинной длины,
полной высоты

Слот 4: PCIe x8 2-го поколения, половинной длины,
полной высоты

Слот 5: PCIe x4 1-го поколения, половинной длины,
полной высоты

Слот 6: PCIe x8 2-го поколения, половинной длины,
полной высоты

Слот 7: PCIe x16 2-го поколения, половинной длины,
полной высоты

ПРИМЕЧАНИЕ: Слот 7 может быть расширен

до четырех дополнительных низкопрофильных
слотов PCIe x4 2-го поколения с помощью
расширительной надстройки PCIe.

80 Начало работы с системой

Память

Архитектура Модули памяти DIMM DDR3 с частотой 1067 МГц и

поддержкой регистрового (registered) обнаружения и
исправления ошибок (Error Correcting Code — ECC)

Разъемы для модулей памяти 64 240-контактных разъема DIMM (восемь

расширителей памяти, на каждом по восемь разъемов
DIMM)

Емкость модулей памяти 1 ГБ, 2 ГБ, 4 ГБ, 8 ГБ или 16 ГБ (c одно-, двух-

или четырехсторонним расположением чипов в
зависимости от емкости)

Минимальный объем ОЗУ 4 ГБ

Максимальный объем ОЗУ 1 ТБ

Накопители

Жесткие диски До шестнадцати 2,5-дюймовых внутренних жестких

дисков SAS или SSD с возможностью “горячего”
переключения

ПРИМЕЧАНИЕ: На объединительной плате x4

поддерживается только один диск SATA. Жесткие
диски SAS и SATA на одной объединительной
плате нельзя объединить в один виртуальный
диск. Объединительные платы x16 не
поддерживают диски SATA.

Дисковод для оптических дисков Дополнительный внутренний SATA-привод DVD или

DVD+RW
Дополнительный внешний USB-дисковод DVD-ROM

Флеш-память Внутреннее дополнительное устройство с USB-

интерфейсом
Дополнительный внутренний двойной модуль
памяти SD

Начало работы с системой 81

Разъемы

Задняя панель

Сетевая интерфейсная плата Четыре RJ-45 с использованием расширителя ввода-

вывода 1 GbE
ИЛИ
Два RJ-45 и два SPF+ с использованием расширителя
ввода-вывода 10 Гб

Последовательный порт 9-контактный DTE-разъем, совместимый с 16550

Шина USB Два 4-контактных разъема, совместимых с шиной

USB 2.0

Видео 15-контактный VGA-разъем

Передняя панель

Видео 15-контактный VGA-разъем

Шина USB Два 4-контактных разъема, совместимых с шиной

USB 2.0

Внутренние

Шина USB Один 4-контактный, совместимый с USB 2.0

Видео

Тип видео Matrox G200, встроенный в iDRAC

Видеопамять 8 МБ

ПРИМЕЧАНИЕ: Объединенная с памятью

приложения iDRAC.

82 Начало работы с системой

Power (Питание)

Теплоотдача системы
(при 230 В 100% нагрузка)

Источник питания переменного
тока (для каждого блока питания)

Мощность 1100 Вт (блок питания высокой мощности)

Напряжение 100–240 В, 50–60 Гц, автоматическое переключение

Максимальный бросок тока При стандартных параметрах питающей сети и на

Аккумуляторные батареи

Системная аккумуляторная
батарея

Аккумулятор RAID
(заказывается дополнительно)

8407 БТЕ/час максимум (с двумя или четырьмя блоками
питания 1100 Вт)

5732 БТЕ/час максимум (с двумя или четырьмя блоками
питания 750 Вт)

750 Вт (блок питания Energy Smart)

диапазонов

всем рабочем диапазоне внешних параметров системы
бросок тока может достигать 55 А для каждого
источника питания в течение не более 10 мс.

Круглый литиевый CR 2032 3,0 В

Ионно-литиевый, 4,1 В

Физические характеристики

Высота 17,26 см (6,8 дюйма)

Ширина 48,24 см (18,99 дюйма) с защелками стойки

42,20 см (16,62 дюйма) без защелок стойки

Длина 78,8 см (31,02 дюйма) с блоками питания и лицевой

панелью
75,3 см (29,65 дюйма) без блоков питания и лицевой
панели

Вес (максимальная конфигурация) 47,60 кг (105 фунтов)

Масса (пустой) 26,31 кг (58 фунтов)

Начало работы с системой 83

Условия эксплуатации

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах окружающей среды

для установки определенной конфигурации системы см. на веб-странице
www.dell.com/environmental_datasheets.

Температура

В процессе работы От 10° до 35°C (от 50° до 95°F) с максимальной

скоростью изменения температуры 10°C в час

ПРИМЕЧАНИЕ: Если высота над уровнем моря

превышает 900 м, максимальная рабочая
температура снижается на 1°F/168 м.

Во время хранения От –40° до 65°C с максимальной скоростью изменения

температуры 20°C в час

Относительная влажность

В процессе работы От 20% до 80% (без конденсации) с максимальной

скоростью изменения влажности 10% в час

Во время хранения От 5% до 95% (без конденсации) с максимальной

скоростью изменения влажности 10% в час

Максимальная вибрация

В процессе работы 0,26 Grms при 5–350 Гц на 15 мин

Во время хранения 1,54 Grms при 10–250 Гц на 15 мин

Высота над уровнем моря

В процессе работы От –16 до 3 048 м (от –50 до 10 000 футов)

ПРИМЕЧАНИЕ: Если высота над уровнем моря

превышает 900 м, максимальная рабочая
температура снижается на 1°F/168 м.

Во время хранения От –16 до 10 600 м (от –50 до 35 000 футов)

Уровень загрязняющих веществ в атмосфере

Класс G2 или ниже, согласно классификации ISA-S71.04-1985

84 Начало работы с системой

Sistemas Dell™

PowerEdge™ R910

Procedimientos iniciales

con el sistema

Modelo reglamentario serie E06S

Notas, precauciones y avisos

NOTA: Una NOTA proporciona información importante que le ayudará a utilizar

mejor el ordenador.

PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica la posibilidad de daños

en el hardware o la pérdida de datos si no se siguen las instrucciones.

AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones

o incluso la muerte.

____________________

La información contenida en este documento puede modificarse sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas
comerciales de Dell Inc.; Intel y Xeon son marcas comerciales registradas de Intel Corporation en
los Estados Unidos y en otros países; Microsoft, Windows y Windows Server son marcas comerciales
o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos o en otros países;
Red Hat y Red Hat Enterprise Linux son marcas comerciales registradas de Red Hat, Inc. en los Estados
Unidos y en otros países; SUSE es una marca comercial registrada de Novell, Inc. en los Estados
Unidos y en otros países; Citrix y XenServer son marcas comerciales de Citrix Systems, Inc. o de una
o varias de sus filiales, y pueden estar registradas en la Oficina de Patentes y Marcas de los Estados
Unidos y en otros países; VMware es una marca comercial registrada o marca comercial (las “Marcas”)
de VMware, Inc. en los Estados Unidos o en otras jurisdicciones; Solaris es una marca comercial
de Sun Microsystems, Inc. en los Estados Unidos y en otros países.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo reglamentario serie E06S

Octubre de 2009 N/P H206N Rev. A01

Instalación y configuración

AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones

de seguridad incluidas con el sistema.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento.

Instalación de los rieles y del sistema en un rack

Monte los rieles e instale el sistema en el rack siguiendo las instrucciones
de seguridad y de instalación del rack incluidas con el sistema.

Procedimientos iniciales con el sistema 87

Conexión del teclado, el ratón y el monitor (opcional)

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte frontal y posterior del sistema incluyen iconos
que indican qué cable debe enchufarse en cada conector. Asegúrese de apretar
los tornillos (si los hay) del conector del cable del monitor.

Conexión de los cables de alimentación

Conecte los cables de alimentación al sistema y, si se utiliza un monitor,
conecte el cable de alimentación correspondiente al monitor.

88 Procedimientos iniciales con el sistema

Fijación de los cables de alimentación

Doble el cable de alimentación del sistema en forma de bucle, como se
muestra en la ilustración, y fíjelo al soporte con la correa proporcionada.

Conecte el otro extremo del cable de alimentación a una toma eléctrica con
conexión a tierra o a otra fuente de energía, como por ejemplo un sistema
de alimentación ininterrumpida (SAI) o una unidad de distribución de
alimentación (PDU).

Encendido del sistema

Presione el botón de encendido del sistema y del monitor. Los indicadores
de alimentación deberían encenderse.

Procedimientos iniciales con el sistema 89

Instalación del embellecedor opcional

Instale el embellecedor (opcional).

Finalización de la configuración del sistema operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación
del sistema operativo que se suministra con el sistema. Para instalar un
sistema operativo por primera vez, consulte la documentación de instalación
y configuración del sistema operativo. Asegúrese de que el sistema operativo
esté instalado antes de instalar hardware o software no adquiridos con el
sistema.

Sistemas operativos admitidos

• Microsoft® Windows Server® 2008 (x32) Standard y Enterprise Edition
con SP2

• Microsoft Windows Server 2008 (x64) Standard, Enterprise y Datacenter
Edition con SP2

• Microsoft Windows Server 2008 R2 (x64) Standard, Enterprise,
Datacenter y Web Edition

• Microsoft Windows Server 2003 R2 (x32) Standard y Enterprise Edition

• Microsoft Windows Server 2003 R2 (x64) Standard y Enterprise Edition

90 Procedimientos iniciales con el sistema

• Microsoft Windows Essential Business Server (x64) Standard y Premium
Edition

•Red Hat

®

Enterprise Linux® 5.5 Server Standard y Advanced Platform

(x86_32)

• Red Hat Enterprise Linux 5.5 Server Standard y Advanced Platform
(x86_64)

•SUSE

®

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64) con SP3

®

•Solaris

•Citrix

•VMware

10 10/9 (x86_64)

®

XenServer™ 6.0 (cuando esté disponible)

®

ESX Version 4.0 Update 1 (cuando esté disponible)

• VMware ESXi Version 4.0 Update 1

NOTA: Para obtener la información más reciente sobre los sistemas operativos

admitidos, visite support.dell.com.

Otra información útil

AVISO: Consulte la información sobre normativas y seguridad suministrada

con el sistema. La información sobre la garantía puede estar incluida en este
documento o constar en un documento aparte.

• En la documentación del rack incluida con la solución de rack se describe
cómo instalar el sistema en un rack.

• En el

• En los soportes multimedia suministrados con el sistema se incluyen

Manual del propietario del hardware

se proporciona información
sobre las características del sistema y se describe cómo solucionar
problemas del sistema e instalar o sustituir componentes. Este documento
está disponible en línea en

support.dell.com/manuals

.

documentación y herramientas para configurar y administrar el sistema,
incluidas las del sistema operativo, el software de administración del
sistema, las actualizaciones del sistema y los componentes del sistema
que haya adquirido con el sistema.

NOTA: Compruebe si hay actualizaciones en support.dell.com/manuals

y, si las hay, léalas antes de proceder a la instalación, puesto que a menudo
sustituyen la información contenida en otros documentos.

Procedimientos iniciales con el sistema 91

Obtención de asistencia técnica

Si no comprende alguno de los procedimientos descritos en esta guía o si el
sistema no funciona del modo esperado, consulte el Manual del propietario
del hardware. Dell™ cuenta con una amplia oferta de formación y certificación
de hardware. Para obtener más información, vaya a www.dell.com/training.
Es posible que este servicio no se ofrezca en todas las regiones.

Información de la NOM (sólo para México)

La información que se proporciona a continuación aparece en el dispositivo
descrito en este documento, en cumplimiento de los requisitos de la Norma
Oficial Mexicana (NOM):

Importador:

Número de modelo: E06S
Voltaje de

alimentación:
Frecuencia: 50/60 Hz
Consumo eléctrico: 12–6,5 A x 4 (para fuente de alimentación de 1 100 W)

100–240 V CA

10–5 A x 4 (para fuente de alimentación de 750 W)

Especificaciones técnicas

Procesador

®

Tipo de procesador Dos o cuatro procesadores Intel

7500 (procesadores de hasta ocho núcleos)

Bus de expansión

Tipo de bus PCI Express de primera y segunda generación

92 Procedimientos iniciales con el sistema

Xeon® serie

Bus de expansión (continuación)

Ranuras de expansión Ranura 1: PCIe x4 Gen2 media longitud,

altura completa

Ranura 2: PCIe x8 Gen2 media longitud,
altura completa

Ranura 3: PCIe x8 Gen2 media longitud,
altura completa

Ranura 4: PCIe x8 Gen2 media longitud,
altura completa

Ranura 5: PCIe x4 Gen1 media longitud,
altura completa

Ranura 6: PCIe x8 Gen2 media longitud,
altura completa

Ranura 7: PCIe x16 Gen2 media longitud,
altura completa

NOTA: La ranura 7 puede ampliarse a cuatro

ranuras adicionales PCIe x4 Gen2 de perfil bajo
mediante una tarjeta vertical de expansión PCIe
opcional.

Memoria

Arquitectura Módulos DIMM DDR3 ECC registrados

a1067MHz

Zócalos de módulo de memoria 64 zócalos DIMM de 240 patas (ocho tarjetas

verticales de memoria con ocho zócalos DIMM
por tarjeta)

Capacidades del módulo
de memoria

RAM mínima 4 GB

RAM máxima 1 TB

1 GB, 2 GB, 4 GB, 8 GB o 16 GB (no duales,
duales o cuádruples en función de la capacidad)

Procedimientos iniciales con el sistema 93

Unidades

Unidades de disco duro Hasta 16 unidades de disco duro internas SAS

o SSD de 2,5 pulgadas e intercambio activo

NOTA: El plano posterior 4x sólo admite una unidad

SATA. Las unidades de disco duro SAS y SATA
ubicadas en el mismo plano posterior no se pueden
combinar en un único disco virtual. Los planos
posteriores x16 no admiten unidades SATA.

Unidad óptica Unidad de DVD o DVD+RW SATA interna

opcional
Unidad de DVD-ROM USB externa opcional

Unidad flash Unidad USB interna opcional

Módulo SD dual interno opcional

Conectores

Posteriores

NIC

Serie

USB

Vídeo

Frontales

Vídeo

USB

Internos

USB

Cuatro RJ-45 mediante una tarjeta vertical
de E/S de 1 GbE
O bien:
Dos RJ-45 y dos SPF+ mediante una tarjeta
vertical de E/S de 10 Gb

9 patas, DTE, compatible con 16550

Dos de 4 patas compatibles con USB 2.0

VGA de 15 patas

VGA de 15 patas

Dos de 4 patas compatibles con USB 2.0

Uno de 4 patas compatible con USB 2.0

94 Procedimientos iniciales con el sistema

Vídeo

Tipo de vídeo Matrox G200, integrada con iDRAC

Memoria de vídeo 8 MB

NOTA: Compartida con la memoria de la aplicación

iDRAC.

Alimentación

Disipación de calor del sistema
(a 230 V y una carga del 100%)

Fuente de alimentación de CA
(por fuente de alimentación)

Potencia

Vo lt aj e

Corriente de conexión
máxima

Baterías

Batería del sistema

Batería RAID (opcional)

8 407 BTU/h máximo (2 461 W)
con dos o cuatro PSU de 1 100 W

5 732 BTU/h máximo (1 678 W)
con dos o cuatro PSU de 750 W

1 100 W (PSU de alto rendimiento)
750 W (PSU de uso inteligente de energía)

100–240 V, 50–60 Hz, autoajustable

En condiciones normales de línea y en todo el
rango operativo del sistema, la corriente de la
conexión puede alcanzar 55 A por cada fuente
de alimentación durante 10 ms o menos.

Batería de tipo botón de litio CR 2032 de 3 V

Litio-ion de 4,1 V

Características físicas

Altura 17,26 cm

Anchura 48,24 cm con los pestillos del rack

42,2 cm sin los pestillos del rack

Profundidad 78,8 cm con las fuentes de alimentación

y el embellecedor
75,3 cm sin las fuentes de alimentación
ni el embellecedor

Peso (configuración máxima) 47,6 kg

Peso (vacío) 26,31 kg

Procedimientos iniciales con el sistema 95

Especificaciones ambientales

NOTA: Para obtener información adicional sobre medidas ambientales relativas

a configuraciones del sistema específicas, vaya a
www.dell.com/environmental_datasheets.

Temperatura

En funcionamiento

De 10 °C a 35 °C con una gradación de
temperatura máxima de 10 °C por hora

NOTA: Para altitudes superiores a 900 m,

la temperatura máxima de funcionamiento
se reduce 1 °C cada 300 m.

Almacenamiento

Humedad relativa

En funcionamiento

Almacenamiento

Vibración máxima

En funcionamiento

Almacenamiento

Altitud

En funcionamiento

De –40 °C a 65 °C con una gradación de
temperatura máxima de 20 °C por hora

Del 20 al 80% (sin condensación) con una
gradación de humedad máxima del 10% por hora

Del 5 al 95% (sin condensación) con una
gradación de humedad máxima del 10% por hora

0,26 Grms a 5-350 Hz durante 15 minutos

1,54 Grms a 10-250 Hz durante 15 minutos

De –16 a 3 048 m

NOTA: Para altitudes superiores a 900 m,

la temperatura máxima de funcionamiento
se reduce 1 °C cada 300 m.

Almacenamiento

Nivel de contaminación atmosférica

Clase

De –16 a 10 600 m

G2 o menos de acuerdo con ISA-S71.04-1985

96 Procedimientos iniciales con el sistema

Dell™ PowerEdge™

R910 Sistemleri

Sisteminizi

Kullanmaya Başlarken

Düzenleyici Model E06S Serisi

Notlar, Dikkat Edilecek Noktalar
ve Uyarılar

NOT: NOT, bilgisayarınızdan daha iyi şekilde yararlanmanıza yardımcı

olacak önemli bilgiler verir.

DİKKAT: DİKKAT, yönergelere uyulmadığında donanımın zarar

görebileceğini veya veri kaybı olabileceğini belirtir.

UYARI: UYARI, meydana gelebilecek olası maddi hasar,

kişisel yaralanma veya ölüm tehlikesi anlamına gelir.

____________________

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir.
© 2009 Dell Inc. Tüm hakları saklıdır.

Dell Inc.'in yazılı izni olmadan bu belgelerin herhangi bir şekilde çoğaltılması kesinlikle yasaktır.

Bu metinde kullanılan ticari markalar: Dell, DELL logosu ve PowerEdge, Dell Inc.'nin ticari
markalarıdır; Intel ve Xeon Intel Corporation'ın ABD'de ve diğer ülkelerdeki tescilli ticari
markalarıdır; Microsoft, Windows, ve Windows Server Microsoft Corporation'ın ABD ve diğer
ülkelerdeki ticari markaları ya da tescilli ticari markalarıdır; Red Hat ve Red Hat Enterprise Linux
Red Hat, Inc.'nin ABD ve diğer ülkelerdeki tescilli ticari markalarıdır; SUSE, Novell, Inc.'nin ABD
ve diğer ülkelerdeki tescilli ticari markalarıdır; Citrix ve XenServer Citrix Systems, Inc.'nin ve/veya
ona bağlı yan firmaların ticari markalarıdır ve Birleşik Devletler Patent ve Ticari Marka Ofisinde ve
diğer ülkelerde tescil edilmiş olabilir; VMware, VMware, Inc'nin ABD ve diğer ülkelerdeki tescilli
ticari markası ya da ticari markasıdır; Solaris, Sun Microsystems, Inc.'nin ABD ve diğer ülkelerdeki
tescilli ticari markasıdır.

Bu belgede, marka ve adların sahiplerine ya da ürünlerine atıfta bulunmak için başka ticari marka ve
ticari adlar kullanılabilir. Dell Inc. kendine ait olanların dışındaki ticari markalar ve ticari isimlerle
ilgili hiçbir mülkiyet hakkı olmadığını beyan eder.

Düzenleyici Model E06S Serisi

Ekim 2009 P/N H206N Rev. A01
