Dell PowerEdge R410 Systems, PowerEdge R410 Getting Started

Dell™ PowerEdge™

R410 Systems

Getting Started

With Your System

Začínáme se systémem

Guide de mise en route

Erste Schritte mit dem System

Τα πρώτα βήµατα µε το σύστηµά σας

Rozpoczęcie pracy z systemem

Начало работы с системой

Procedimientos iniciales con el sistema

Sisteminizi Kullanmaya Başlarken

תכרעמה םע הדובעה תליחת

Dell™ PowerEdge™

R410 Systems

Getting Started

With Your System

Model code E07S

www.dell.com | support.dell.com

Notes, Cautions, and Warnings

NOTE: A NOTE indicates important information that helps you make better use

of your computer.

CAUTION: A CAUTION indicates potential damage to hardware or loss of data

if instructions are not followed.

WARNING: A WARNING indicates a potential for property damage, personal

injury, or death.

____________________

Information in this document is subject to change without notice.
© 2009 Dell Inc. All rights reserved.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.
is strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.;

Intel,and Xeon are registered trademarks of Intel Corporation in the U.S. and other countries;
Microsoft, Hyper-V, Windows, and Windows Server are either trademarks or registered trademarks
of Microsoft Corporation in the United States and/or other countries; Red Hat and Red Hat Enterprise
Linux are registered trademarks of Red Hat, Inc. in the United States and other countries; SUSE is a

registered trademark of Novell, Inc. in the United States and other countries; VMware is a registered
trademark of VMware, Inc. in the United States and/or other jurisdictions.

Other trademarks and trade names may be used in this document to refer to either the entities claiming
the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and
trade names other than its own.

Model E07S

February 2009 P/N G711G Rev. A01

Installation and Configuration

WARNING: Before performing the following procedure, review the safety

instructions that came with the system.

Unpacking the System

Unpack your system and identify each item.

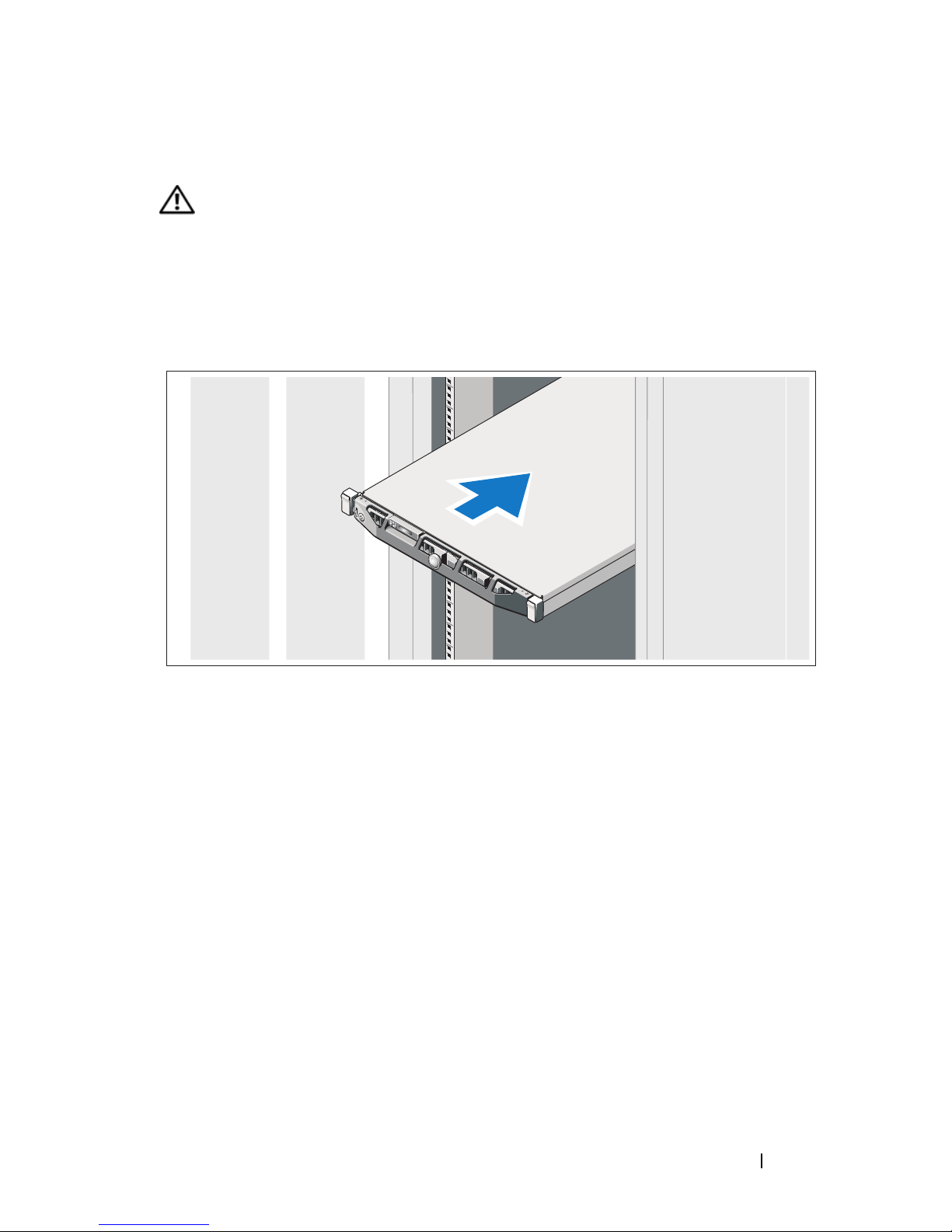

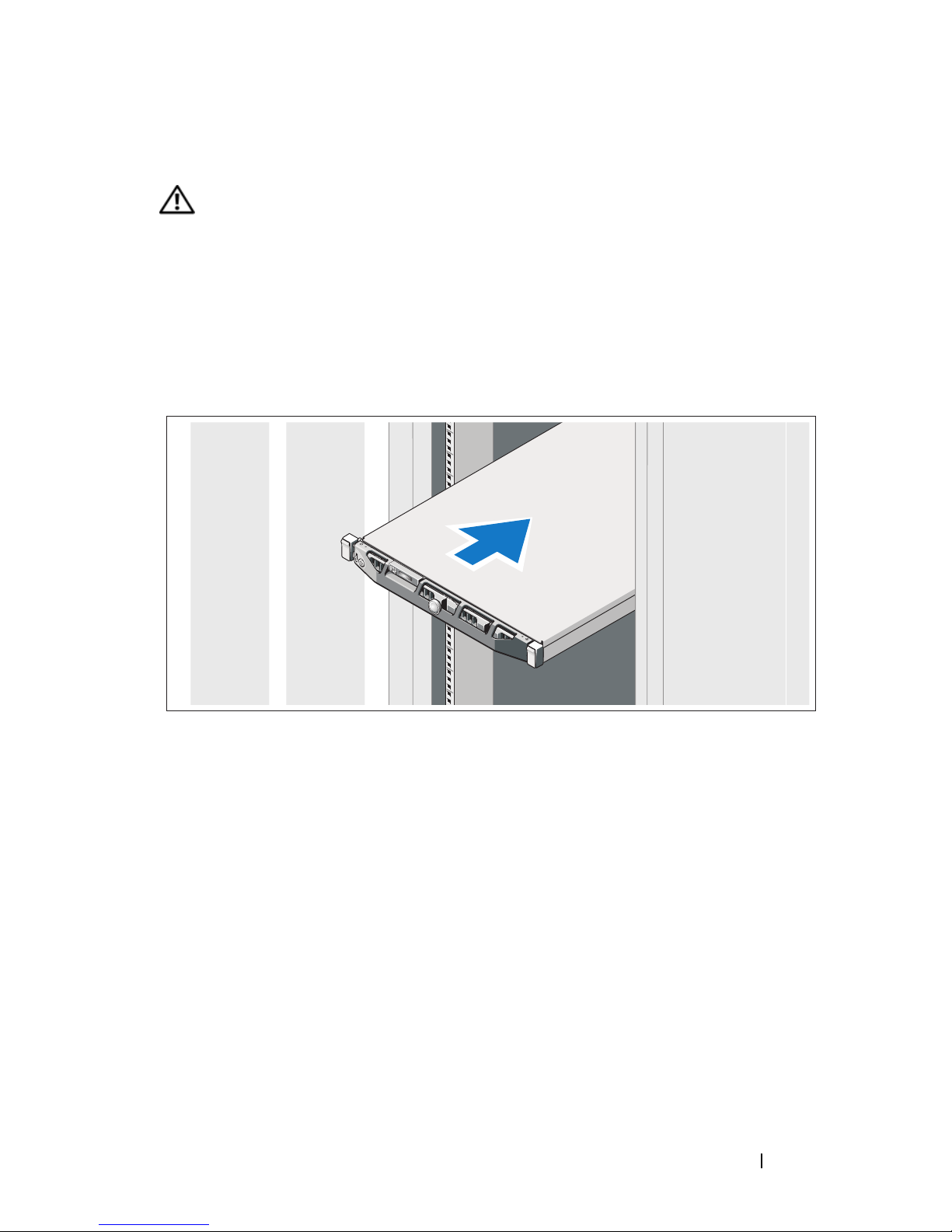

Installing the Rails and System in a Rack

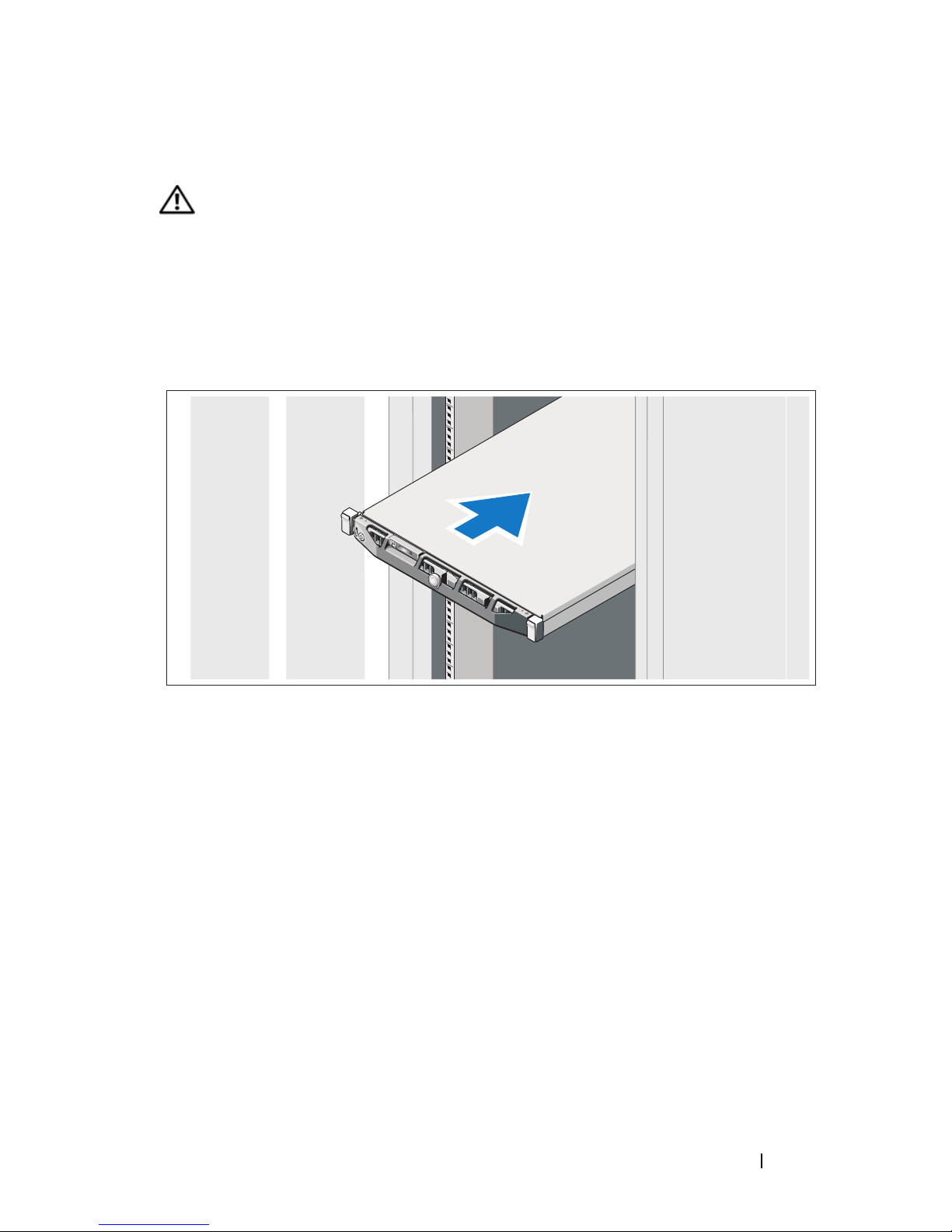

Assemble the rails and install the system in the rack following the safety
instructions and the rack installation instructions provided with your system.

Getting Started With Your System 3

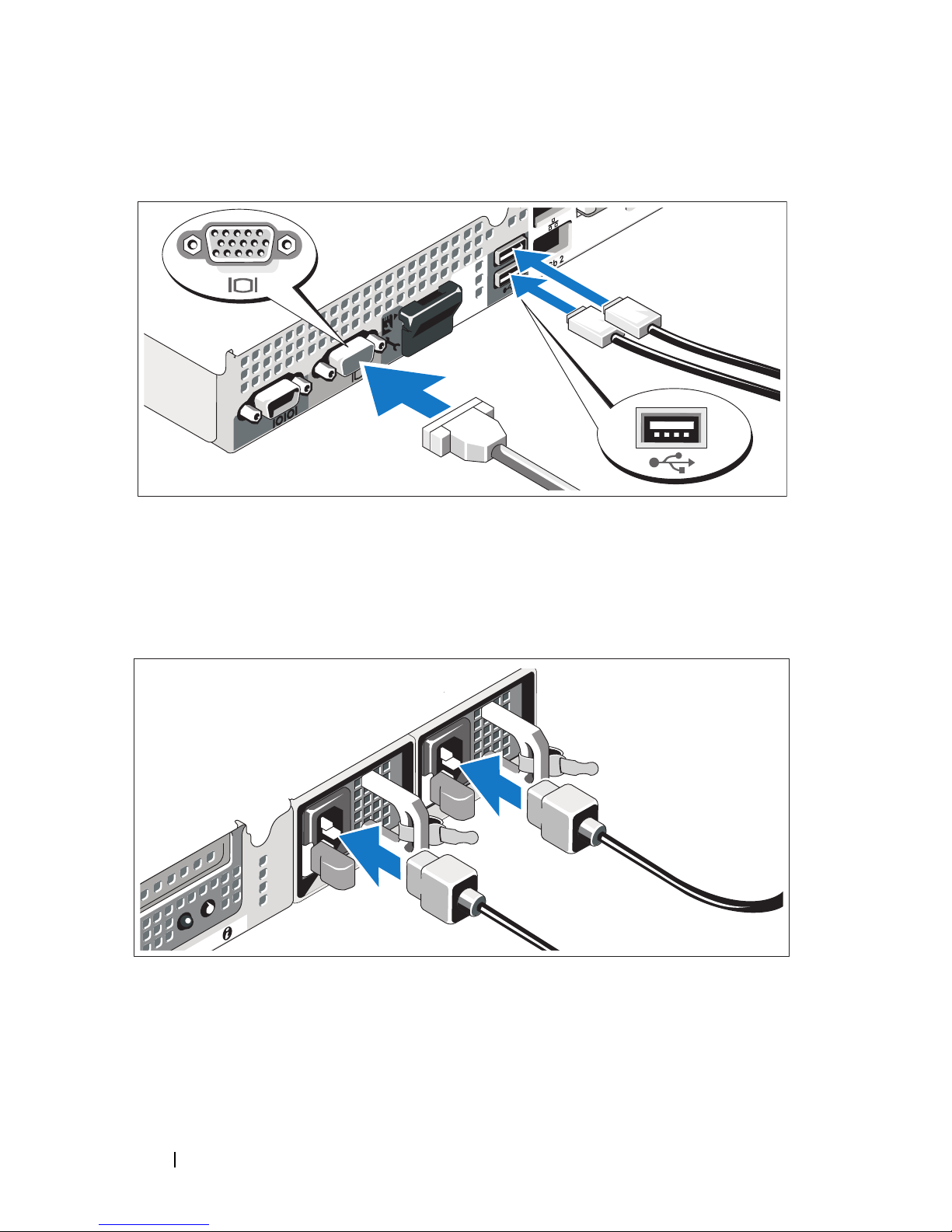

Optional – Connecting the Keyboard, Mouse, and Monitor

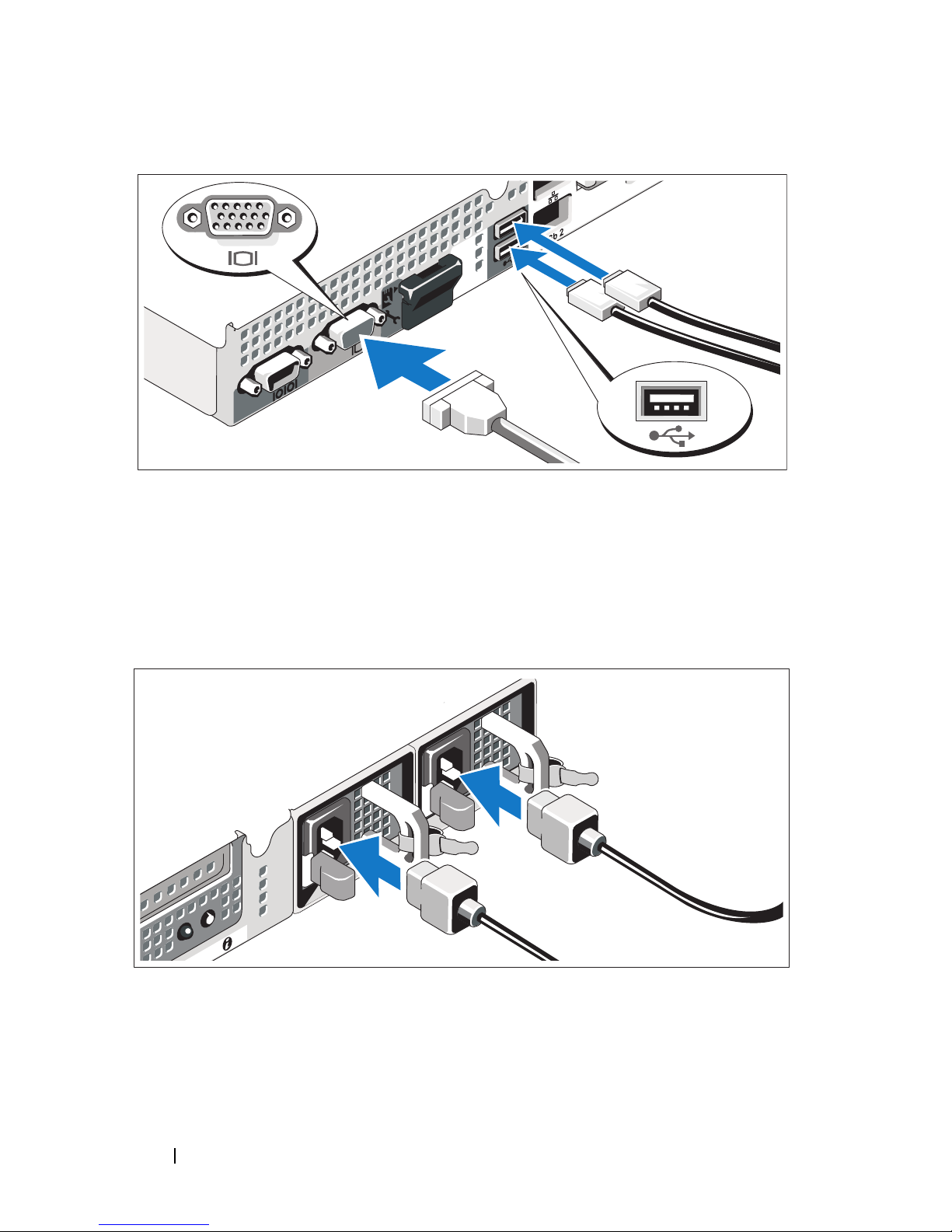

Connect the keyboard, mouse, and monitor (optional).

The connectors on the back of your system have icons indicating which cable
to plug into each connector. Be sure to tighten the screws (if any) on the
monitor's cable connector.

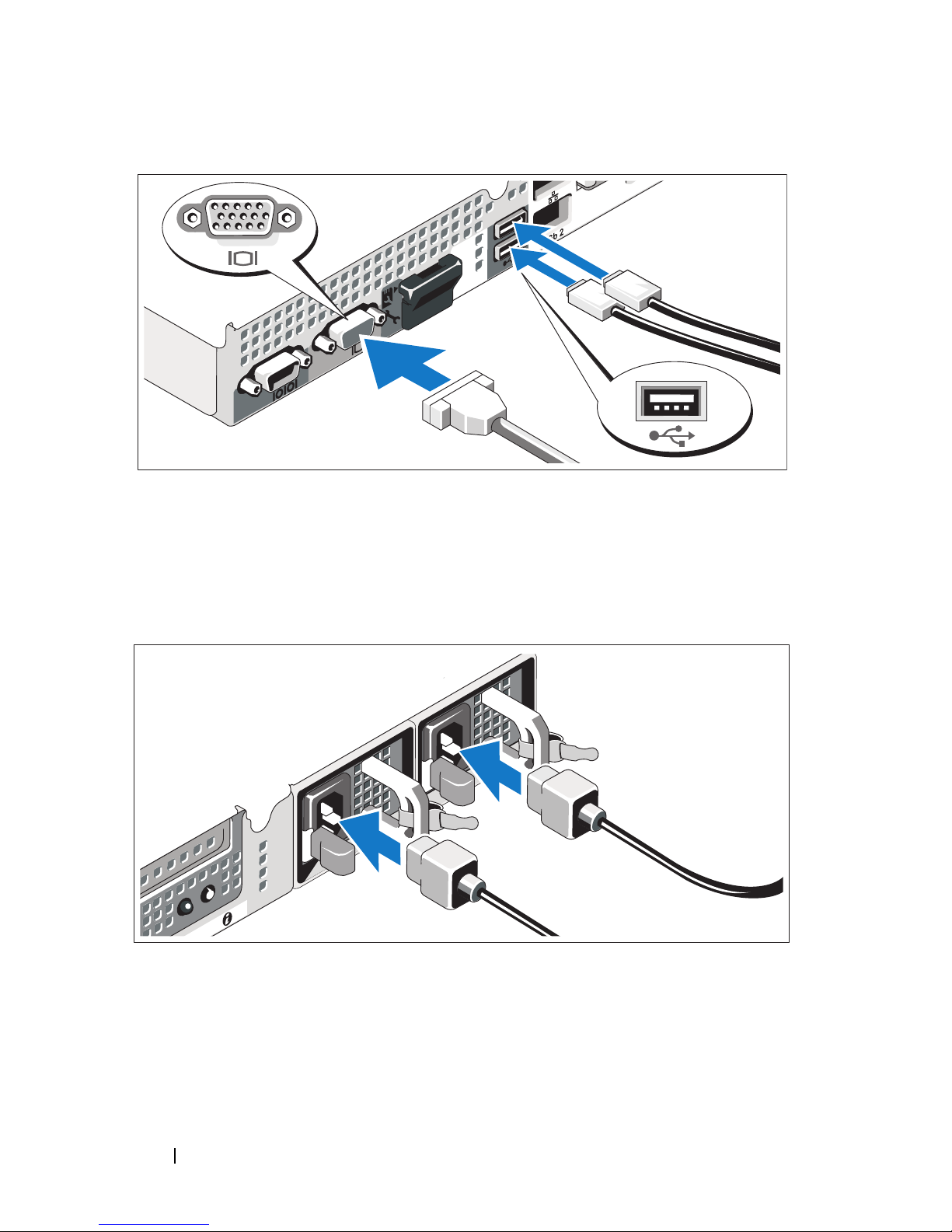

Connecting the Power Cables

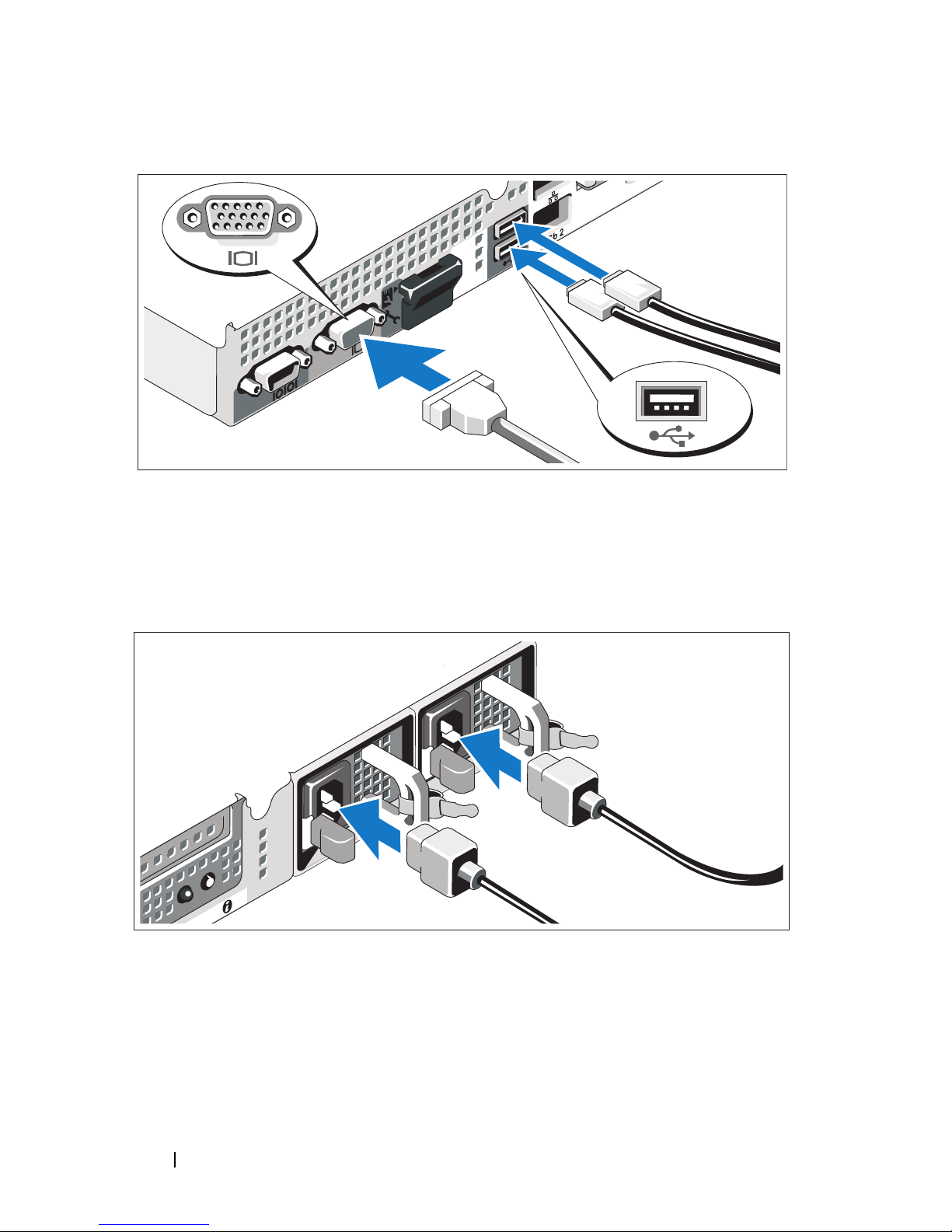

Connect the system’s power cable(s) to the system and, if a monitor is used,
connect the monitor’s power cable to the monitor.

4 Getting Started With Your System

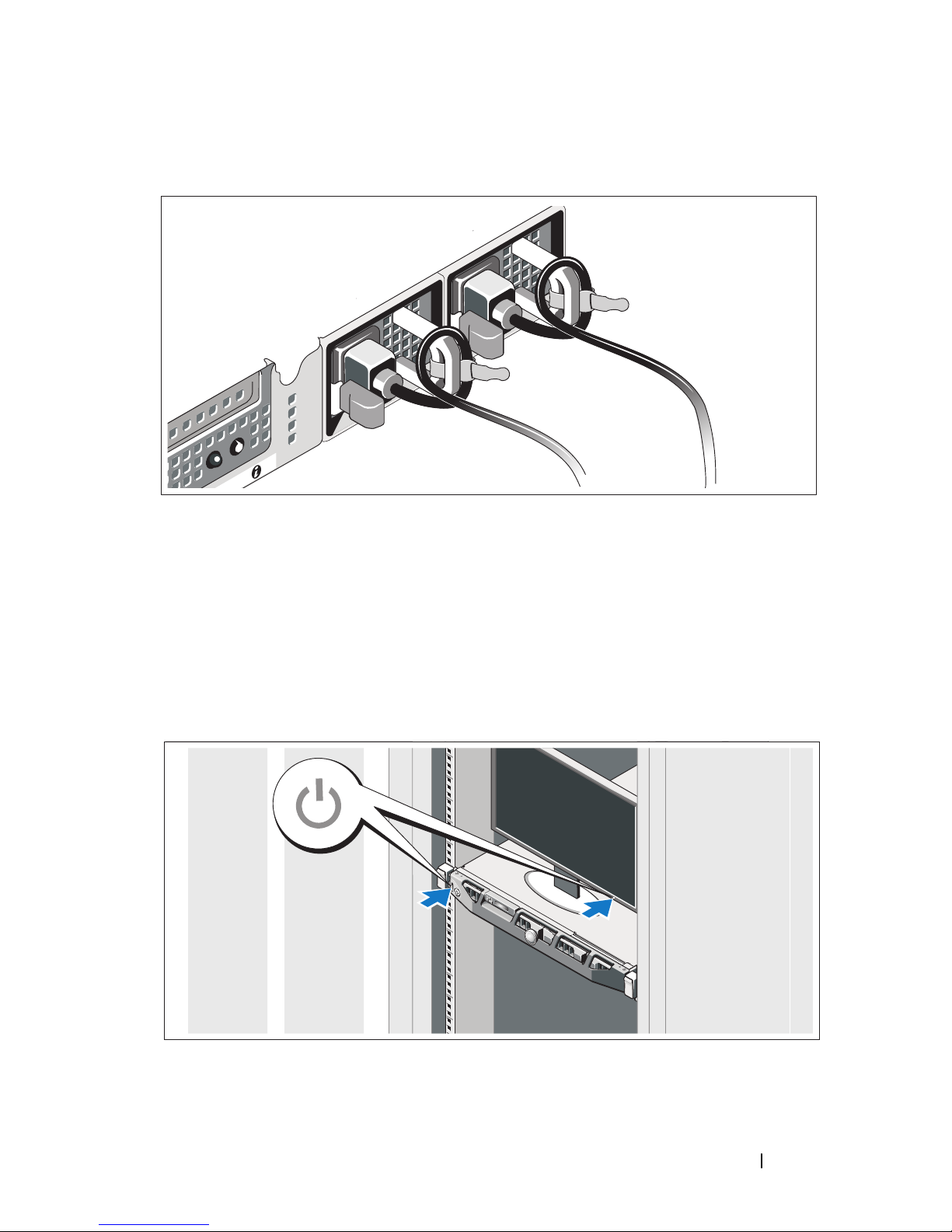

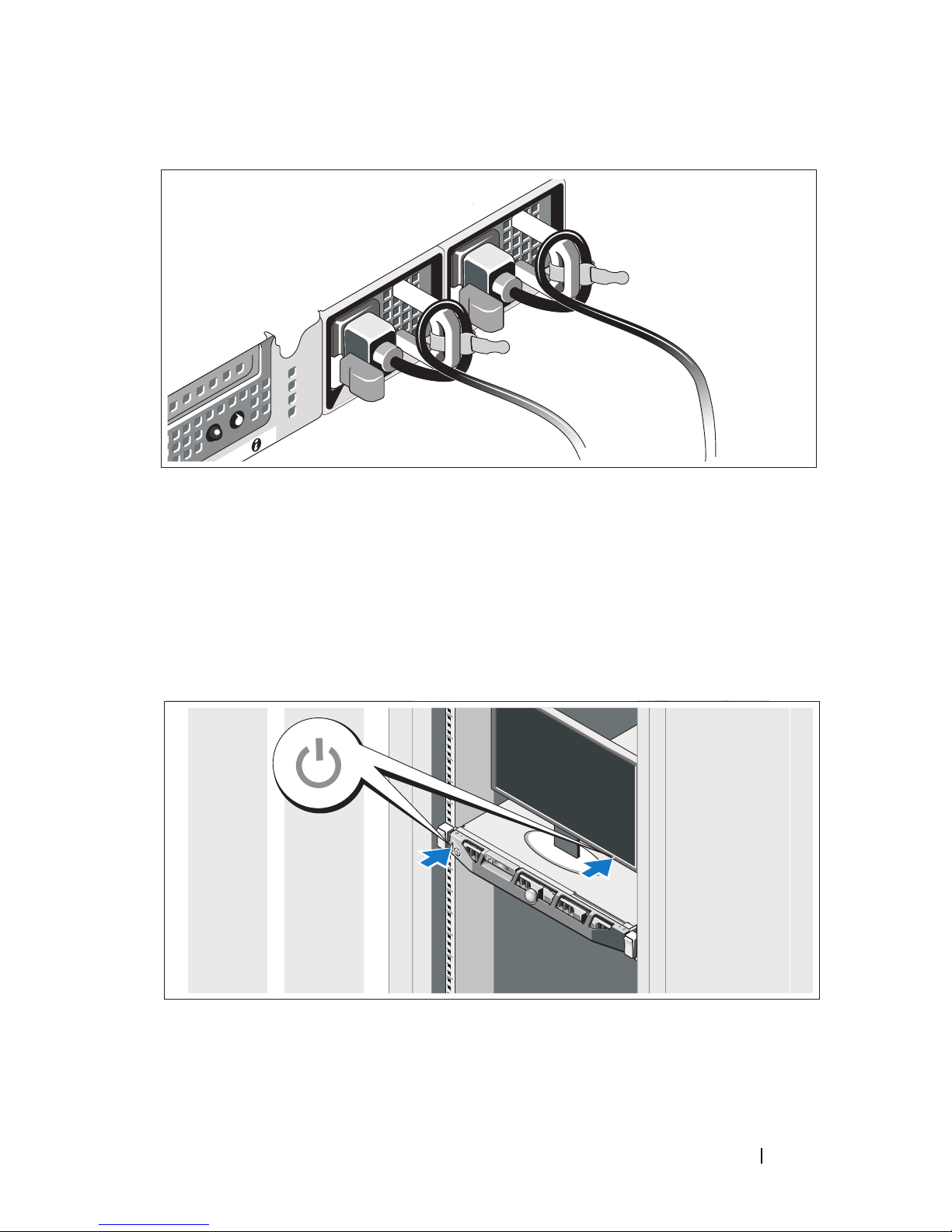

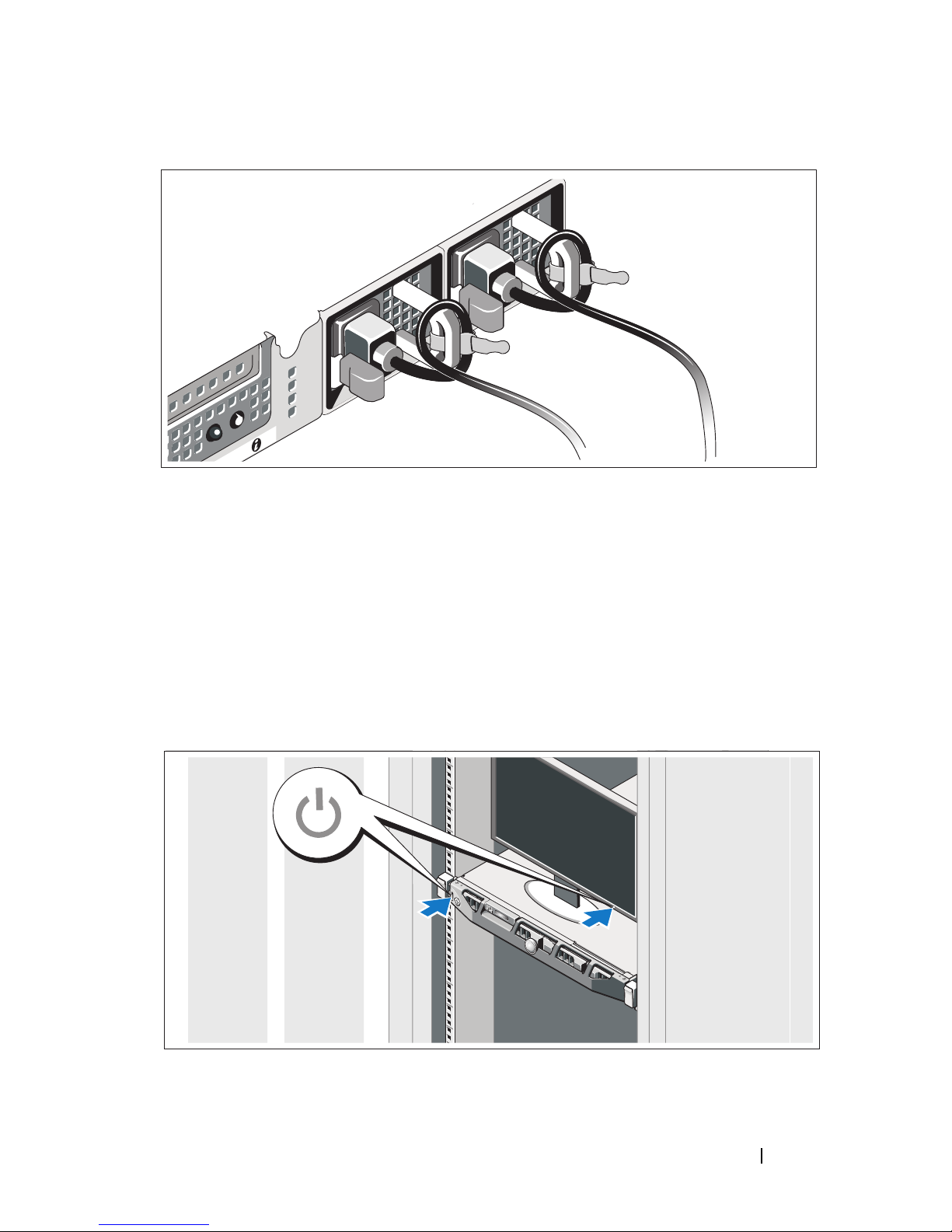

Installing the Power Cord Retention Bracket

Attach the power cord retention bracket on the right bend of the power
supply handle. Bend the system power cable into a loop as shown in the
illustration and attach to the bracket’s cable clasp.

Plug the other end of the power cable(s) into a grounded electrical outlet
or a separate power source such as an uninterrupted power supply (UPS)
or a power distribution unit (PDU).

Turning On the System

Press the power button on the system and the monitor. The power indicators
should light.

Getting Started With Your System 5

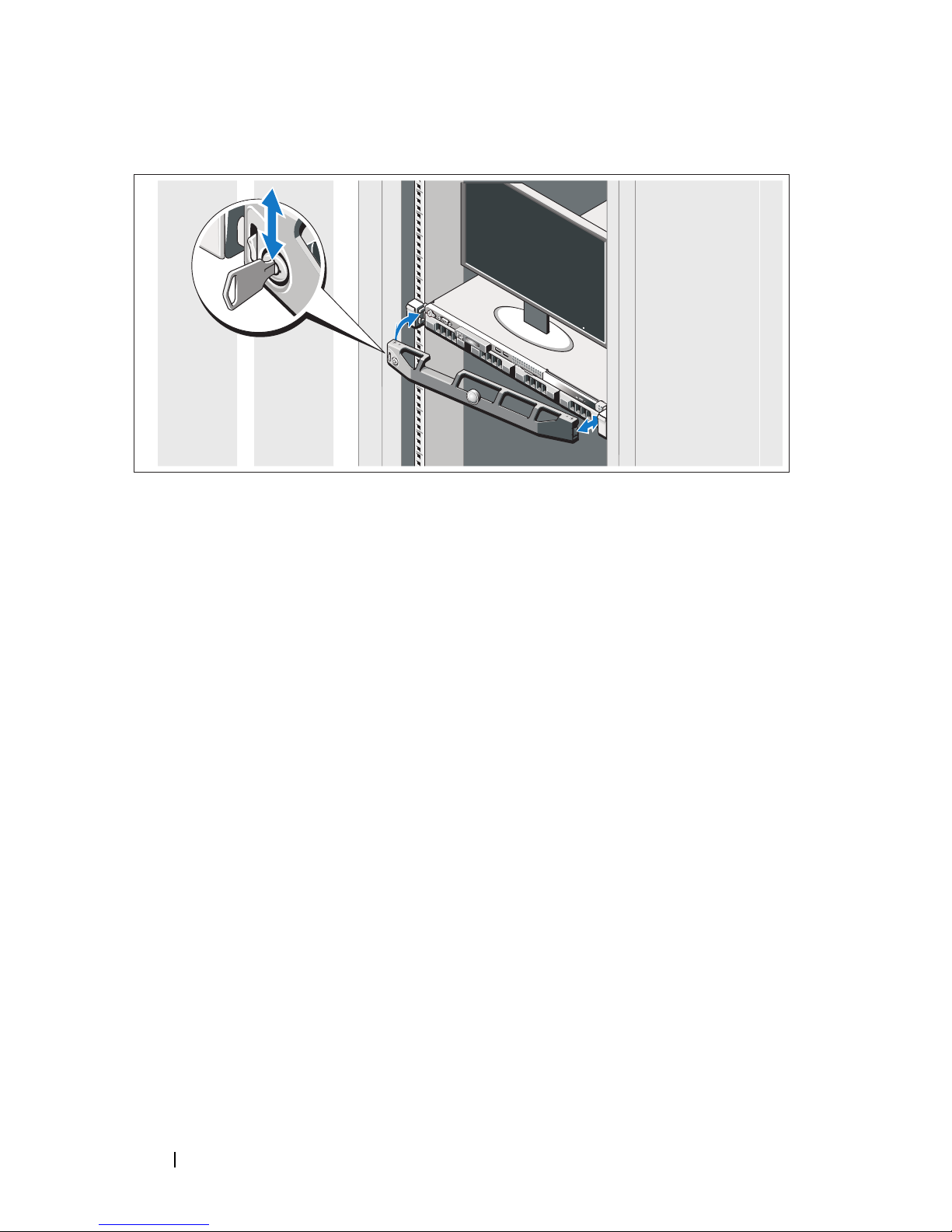

Installing the Optional Bezel

Install the bezel (optional).

Complete the Operating System Setup

If you purchased a preinstalled operating system, see the operating system
documentation that ships with your system. To install an operating system for
the first time, see the installation and configuration documentation for your
operating system. Be sure the operating system is installed before installing
hardware or software not purchased with the system.

Supported Operating Systems

• Microsoft® Windows Server® 2008 Hyper-V

• Microsoft Hyper-V Server 2008

• Microsoft Windows Server 2008 Web, Standard, and Enterprise (x86)
editions

• Microsoft Windows Server 2008 Web, Standard, Enterprise,
and Datacenter(x64) editions

• Microsoft Windows Server 2008 Web, Standard, and Enterprise (x86)
editions with SP2

• Microsoft Windows Server 2008 Web, Standard, Enterprise,
and Datacenter (x64) editions with SP2

6 Getting Started With Your System

™

• Microsoft Windows® Essential Business Server 2008 Standard
and Premium (x64) editions

• Microsoft Windows Small Business Server 2008 Standard
and Premium (x64) editions

• Microsoft Windows Server 2003 Web (x86) edition

• Microsoft Windows Small Business Server 2003 R2 Standard
and Premium editions

• Microsoft Windows Server 2003 R2 Standard and Enterprise (x86)
editions with SP2

• Microsoft Windows Server 2003 R2 Standard, Enterprise,
and Datacenter (x64) editions with SP2

•Red Hat

®

Enterprise Linux® AS and ES (Version 4) (x86)

• Red Hat Enterprise Linux AS and ES (Version 4) (x86_64)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

®

•SUSE

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

•VMware

®

ESX Version 4.0 and 3.5, Update 4 (when available)

• VMware ESXi Version 4.0 and 3.5, Update 4 (when available)

NOTE: For the latest information on supported operating systems,

see www.dell.com.

Getting Started With Your System 7

Other Information You May Need

WARNING: See the safety and regulatory information that shipped with

your system. Warranty information may be included within this document
or as a separate document.

• The rack documentation included with your rack solution describes
how to install your system into a rack.

•The

• Any media that ships with your system that provides documentation

Hardware Owner’s Manual

and describes how to troubleshoot the system and install or replace system
components. This document is available online at

and tools for configuring and managing your system, including those
pertaining to the operating system, system management software, system
updates, and system components that you purchased with your system.

NOTE: Always check for updates on support.dell.com and read the updates

first because they often supersede information in other documents.

provides information about system features

support.dell.com

.

Obtaining Technical Assistance

If you do not understand a procedure in this guide or if the system does
not perform as expected, see your Hardware Owner’s Manual. Dell™ offers
comprehensive hardware training and certification. See www.dell.com/training
for more information. This service may not be offered in all locations.

8 Getting Started With Your System

Technical Specifications

Processor

®

Processor type Intel

Expansion Bus

Bus type PCI Express Generation 2

Expansion slots One full-height, half-length x16 link

Memory

Architecture 1066 or 1333 MHz DDR3 registered or

unbuffered Error Correcting Code (ECC)
DIMMs.

Memory module sockets Eight 240-pin

Memory module capacities 1 GB, 2 GB, 4 GB, or 8 GB

Minimum RAM 1 GB (one processor) or

2 GB (two processors)

Xeon® processor 5500 series

Maximum RAM 32 GB (one processor) or

64 GB (two processors)

Drives

Hard drives Up to four 3.5-inch, cabled or hot-swap SAS

or SATA internal drives

or

Up to four 2.5-inch, hot-swap SAS, SATA,
or SSD internal drives

Diskette drive Optional external USB 1.44-MB

Optical drive One optional internal slimline SATA

DVD-ROM or DVD+/-RW drive

NOTE: DVD devices are data only.

Optional external USB DVD-ROM

Getting Started With Your System 9

Connectors

Back

NIC

Serial

USB

Video

Two RJ-45 (for integrated 1-GB NICs)

9-pin, DTE, 16550-compatible

Two 4-pin, USB 2.0-compliant

15-pin VGA

Front

Video

USB

15-pin VGA

Two 4-pin, USB 2.0-compliant

Internal

USB

Two 4-pin, USB 2.0-compliant

Video

Video type Matrox G200, integrated in Winbond

WPCM450

Video memory 8 MB

Power

AC power supply
(per power supply)

Wa t ta g e

Vol tag e

Heat dissipation

480W (non-redundant power supply)

500W (redundant power supply)

100-240 VAC, 50/60 Hz, 7.5-3.8 A
(non-redundant power supply)

100-240 VAC, 50/60 Hz, 7-3.5 A
(redundant power supply)

1637 BTU/hr maximum
(non-redundant power supply)

1706 BTU/hr maximum
(redundant power supply)

10 Getting Started With Your System

Power (continued)

Maximum inrush current

Under typical line conditions and over
the entire system ambient operating range,
the inrush current may reach 25 A per power
supply for 10 ms or less.

Batteries

System battery

CR 2032 3.0-V lithium ion coin cell

Physical

Height 4.3 cm (1.69 in)

Width 43.4 cm (17.09 in)

Depth 62.7 cm (24.69 in)

Weight (maximum configuration) 15.9 kg (35.02 lb)

Environmental

NOTE: For additional information about environmental measurements for specific

system configurations, see www.dell.com/environmental_datasheets.

Temperature

Operating

Storage

10° to 35°C (50° to 95°F) with a maximum
temperature gradation of 10°C per hour

NOTE: For altitudes above 2950 feet, the

maximum operating temperature is derated
1ºF/550 ft.

–40° to 65°C (–40° to 149°F) with a
maximum temperature gradation of 20°C
per hour

Getting Started With Your System 11

Environmental (continued)

Relative humidity

Operating

Storage

Maximum vibration

Operating

Storage

Maximum shock

Operating

Storage

Altitude

20% to 80% (noncondensing) with a
maximum humidity gradation of 10%
per hour

5% to 95% (noncondensing)

0.26 Grms at 5–500 Hz for 15 min

1.54 Grms at 10–250 Hz for 15 min

One shock pulse in the positive z axis
(one pulse on each side of the system) of
31 G for 2.6 ms in the operational orientation

Six consecutively executed shock pulses
in the positive and negative x, y, and z axes
(one pulse on each side of the system)
of 71 G for up to 2 ms

Operating

Storage

Airborne Contaminant Level

Class

–16 to 3048 m (–50 to 10,000 ft)

NOTE: For altitudes above 2950 feet, the

maximum operating temperature is derated
1ºF/550 ft.

–16 to 10,600 m (–50 to 35,000 ft)

G2 or lower as defined by ISA-S71.04-1985

12 Getting Started With Your System

Systémy Dell™

PowerEdge™ R410

Začínáme se

systémem

Kód model E07S

www.dell.com | support.dell.com

Poznámky, upozornění a varování

POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají

lepšímu využití počítače.

UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození

hardwaru nebo ztráty dat v případě nedodržení pokynů.

VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí

poškození majetku, úrazu nebo smrti.

____________________

Informace obsažené v tomto dokumentu podléhají změnám bez předchozího upozornění.
© 2009 Dell Inc. Všechna práva vyhrazena.

Jakákoli reprodukce těchto materiálů bez písemného souhlasu společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL a PowerEdge jsou ochranné známky
společnosti Dell Inc. Intel a Xeon jsou registrované ochranné známky společnosti Intel Corporation
v USA a dalších zemích. Microsoft, Hyper-V, Windows a Windows Server jsou ochranné známky nebo
registrované ochranné známky společnosti Microsoft Corporation v USA a dalších zemích. Red Hat
a Red Hat Enterprise Linux jsou registrované ochranné známky společnosti Red Hat, Inc. v USA a
dalších zemích. SUSE je registrovaná ochranná známka společnosti Novell, Inc. v USA a dalších
zemích. VMware je registrovaná ochranná známka společnosti VMware, Inc. v USA a dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy s odkazem na
společnosti, které si na tyto známky a názvy činí nárok, nebo na jejich produkty. Společnost Dell Inc.
si nečiní nárok na jiné ochranné známky a obchodní názvy než své vlastní.

Model E07S

Únor 2009 Č. dílu G711G Rev. A01

Instalace a konfigurace

VAROVÁNÍ: Před provedením následujícího postupu si prostudujte

bezpečnostní pokyny dodané se systémem.

Rozbalení systému

Rozbalte systém a identifikujte jeho jednotlivé součásti.

Instalace kolejniček a systému do stojanu

Sestavte kolejničky a nainstalujte systém do stojanu podle bezpečnostních pokynů
a pokynů k instalaci do stojanu dodaných se systémem.

Začínáme se systémem 15

Volitelné – Připojení klávesnice, myši a monitoru

Připojte klávesnici, myš a monitor (volitelné).

Konektory na zadní straně systému mají ikony znázorňující, který kabel se má
připojit ke kterému konektoru. Zajistěte, aby šrouby na konektoru kabelu monitoru
byly dobře dotaženy (je-li jimi konektor vybaven).

Připojení napájecích kabelů

Připojte napájecí kabely k systému, a pokud používáte monitor, připojte napájecí
kabel také k monitoru.

16 Začínáme se systémem

Instalace retenční svorky napájecího kabelu

Připevněte retenční svorku napájecího kabelu do pravého ohybu rukojeti
napájecího zdroje. Udělejte na napájecím kabelu smyčku, jak je znázorněno
na obrázku, a připevněte ho do příslušného úchytu.

Poté zasuňte druhý konec kabelu do uzemněné elektrické zásuvky nebo jej připojte
k samostatnému zdroji napájení, například ke zdroji nepřerušitelného napájení
(UPS) nebo jednotce rozvaděče (PDU).

Zapnutí systému

Stiskněte vypínač na systému a na monitoru. Indikátory napájení by se měly
rozsvítit.

Začínáme se systémem 17

Instalace volitelného čelního krytu

Nainstalujte čelní kryt (volitelný).

Dokončení nastavení operačního systému

Pokud jste zakoupili předinstalovaný operační systém, prostudujte dokumentaci k
operačnímu systému dodanou se systémem. Chcete-li provést první instalaci
operačního systému, postupujte podle dokumentace k instalaci a konfiguraci
operačního systému. Než začnete s instalací hardwaru či softwaru, který nebyl
zakoupen společně se systémem, ujistěte se, že je nainstalován operační systém.

Podporované operační systémy

•

Microsoft® Windows Server® 2008 Hyper-V

•

Microsoft Hyper-V Server 2008

•

Microsoft Windows Server 2008, verze Web, Standard a Enterprise (x86)

•

Microsoft Windows Server 2008, verze Web, Standard, Enterprise
a Datacenter (x64)

•

Microsoft Windows Server 2008, verze Web, Standard a Enterprise (x86)
s aktualizací SP2

18 Začínáme se systémem

™

•

Microsoft Windows Server 2008, verze Web, Standard, Enterprise
a Datacenter (x64) s aktualizací SP2

•

Microsoft Windows® Essential Business Server 2008, verze Standard
a Premium (x64)

•

Microsoft Windows Small Business Server 2008, verze Standard
a Premium (x64)

•

Microsoft Windows Server 2003, verze Web (x86)

•

Microsoft Windows Small Business Server 2003 R2, verze Standard
a Premium

•

Microsoft Windows Server 2003 R2, verze Standard a Enterprise (x86)
s aktualizací SP2

•

Microsoft Windows Server 2003 R2, verze Standard, Enterprise
a Datacenter (x64) s aktualizací SP2

•

Red Hat® Enterprise Linux® AS a ES (verze 4) (x86)

•

Red Hat Enterprise Linux AS a ES (verze 4) (x86_64)

•

Red Hat Enterprise Linux Server 5 (x86)

•

Red Hat Enterprise Linux Server 5 (x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

•

VMware® ESX verze 4.0 a 3.5, aktualizace 4 (je-li k dispozici)

•

VMware ESXi verze 4.0 a 3.5, aktualizace 4 (je-li k dispozici)

POZNÁMKA: Nejnovější informace o podporovaných operačních

systémech naleznete na webu www.dell.com.

Začínáme se systémem 19

Další užitečné informace

VAROVÁNÍ: Prostudujte si informace o bezpečnosti a předpisech,

které byly dodány se systémem. Informace o záruce je součástí
tohoto dokumentu nebo je přiložena samostatně.

•

Pokyny k instalaci do stojanu dodané se stojanovým řešením popisují
instalaci systému do stojanu.

•

Příručka majitele hardwaru

řešení problémů se systémem a instalaci nebo výměnu komponent. Tento
dokument je k dispozici online na webu

•

Média dodaná se systémem obsahují dokumentaci a nástroje pro konfiguraci
a správu systému. Mohou být dodána například média týkající se operačního
systému, softwaru pro správu systému, aktualizací systému a komponent
zakoupených se systémem.

POZNÁMKA: Vždy nejprve zkontrolujte a pročtěte aktualizace

uvedené na adrese support.dell.com, protože tyto aktualizace často
nahrazují informace v ostatních dokumentech.

obsahuje informace o funkcích systému a popisuje

support.dell.com.

Odborná pomoc

Nerozumíte-li některému z postupů popsaných v této příručce nebo nepracuje-li
systém podle očekávání, nahlédněte do
Dell™ nabízí v souvislosti s hardwarem kompletní školení a certifikaci.
Další informace naleznete na webových stránkách
Tato služba nemusí být nabízena ve všech regionech.

Příručky majitele hardwaru

www.dell.com/training

. Společnost

.

20 Začínáme se systémem

Technické specifikace

Procesor

Typ procesoru Procesor řady Intel® Xeon® 5500

Rozšiřovací sběrnice

Typ sběrnice PCI Express 2. generace

Rozšiřovací sloty: Jeden slot x16 s plnou výškou a poloviční

délkou

Pamět’

Architektura Pamět’ové moduly DIMM s taktovací frekvencí

1066 nebo 1333 MHz, typ DDR3, registrované
nebo bez vyrovnávací paměti, s ochranou ECC.

Sloty pro pamět’ové moduly Osm 240kolíkových

Kapacity pamět’ových modulů 1 GB, 2 GB, 4 GB nebo 8 GB

Minimum paměti RAM 1 GB (jeden procesor) nebo

2 GB (dva procesory)

Maximum paměti RAM 32 GB (jeden procesor) nebo

64 GB (dva procesory)

Jednotky

Pevné disky Až čtyři 3,5palcové interní jednotky SAS nebo

SATA (pevně připojené nebo vyměnitelné
za provozu)

nebo
Až čtyři 2,5palcové interní jednotky SAS, SATA

nebo SSD (vyměnitelné za provozu)

Disketová jednotka Volitelná externí jednotka USB 1,44 MB

Optická jednotka Jedna volitelná interní jednotka DVD-ROM

nebo DVD+/-RW (slim-line SATA)

POZNÁMKA: Zařízení DVD jsou určena

pouze pro data.

Volitelná externí jednotka USB DVD-ROM

Začínáme se systémem 21

Konektory

Vzadu

Sít’ová karta Dva konektory RJ-45 (pro integrované sít’ové

karty 1 Gb/s)

Sériový 9 kolíkový, DTE, kompatibilní s normou 16550

USB Dva 4kolíkové, USB 2.0

Video 15kolíkový VGA

Vep řed u

Video 15kolíkový VGA

USB Dva 4kolíkové, USB 2.0

Vnitřní

USB Dva 4kolíkové, USB 2.0

Video

Typ videa Karta Matrox G200 integrovaná v řadiči

Winbond WPCM450

Grafická pamět’ 8 MB

Napájení

Střídavý proud (na jeden napájecí zdroj)

Výkon 480 W (primární napájecí zdroj)

500 W (záložní napájecí zdroj)

Napětí 100–240 V stř.; 50/60 Hz; 7,5–3,8 A

(primární napájecí zdroj)
100–240 V stř.; 50/60 Hz; 7–3,5 A

(záložní napájecí zdroj)

Odvod tepla Maximálně 1637 BTU/hod.

(primární napájecí zdroj)
Maximálně 1706 BTU/hod.

(záložní napájecí zdroj)

22 Začínáme se systémem

Napájení (pokračování)

Maximální nárazový proud V typických podmínkách napájení a v celém

provozním rozsahu systému může nárazový
proud dosáhnout 25 A na jeden napájecí zdroj
po dobu 10 ms nebo méně.

Baterie

Baterie systému Lithium-iontová knoflíková baterie

CR 2032 3,0 V

Rozměry

Výška 4,3 cm

Šířka 43,4 cm

Hloubka 62,7 cm

Hmotnost (maximální konfigurace) 15,9 kg

Prostředí

POZNÁMKA: Další informace o měřených údajích prostředí najdete

pro jednotlivé systémové konfigurace na adrese www.dell.com/
environmental_datasheets.

Tep lot a

Provozní 10 až 35 °C s maximálním nárůstem teploty

o 10 °C za hodinu

POZNÁMKA: V nadmořských výškách

nad 900 metrů je maximální provozní
teplota snížena o 1 °C na každých
300 metrů.

Skladovací -40 až 65 °C s maximálním nárůstem teploty

o 20 °C za hodinu

Začínáme se systémem 23

Prostředí (pokračování)

Relativní vlhkost

Provozní 20 až 80 % (bez kondenzace) s maximálním

nárůstem vlhkosti o 10 % za hodinu

Skladovací 5 až 95 % (bez kondenzace)

Maximální vibrace

Provozní 0,26 g při 5–500 Hz po dobu 15 minut

Skladovací 1,54 g při 10–250 Hz po dobu 15 minut

Maximální ráz

Provozní Jeden rázový impuls v kladné ose z

(jeden impuls na každé straně systému) o síle
31 G v délce do 2,6 ms v provozní orientaci

Skladovací Šest po sobě jdoucích rázových impulsů v

kladné i záporné ose x, y a z (jeden impuls
na každé straně systému) o síle 71 G v délce
do 2 ms

Nadmořská výška

Provozní -16 až 3 048 m

POZNÁMKA: V nadmořských výškách

nad 900 metrů je maximální provozní
teplota snížena o 1 °C na každých
300 metrů.

Skladovací -16 až 10 600 m

Úroveň uvolňování znečišt’ujících látek do vzduchu

Třída G2 nebo nižší dle normy ISA-S71.04-1985

24 Začínáme se systémem

Systèmes Dell™

PowerEdge™ R410

Guide de mise en route

Code de modèle E07S

www.dell.com | support.dell.com

Remarques, précautions et avertissements

REMARQUE : Une REMARQUE fournit des informations importantes qui vous

aident à mieux utiliser votre ordinateur.

PRÉCAUTION : Une PRÉCAUTION vous avertit d'un risque d'endommagement

du matériel ou de perte de données si les consignes ne sont pas respectées.

AVERTISSEMENT: Un AVERTISSEMENT signale un risque d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

Les informations de ce document sont sujettes à modification sans préavis.
© 2009 Dell Inc. Tous droits réservés.

La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc.
est strictement interdite.

Marques mentionnées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de
Dell Inc. ; Intel et Xeon sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres
pays ; Microsoft, Hyper-V, Windows et Windows Server sont des marques ou des marques déposées
de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Red Hat et Red Hat Enterprise
Linux sont des marques déposées de Red Hat, Inc. aux États-Unis et dans d'autres pays ; SUSE est une
marque déposée de Novell, Inc. aux États-Unis et dans d'autres pays ; VMware est une marque déposée
de VMware, Inc. aux États-Unis et/ou dans d'autres juridictions.

Tous les autres noms de marque et de marque commerciale mentionnés dans ce document se rapportent
aux sociétés propriétaires des marques et des noms de ces produits. Dell Inc. rejette tout intérêt dans
l'utilisation des marques déposées et des noms de marque ne lui appartenant pas.

Modèle E07S

Février 2009 N/P G711G Rév. A01

Installation et configuration

AVERTISSEMENT: Avant de commencer, consultez les consignes de sécurité

fournies avec le système.

Déballage du système

Sortez le système de son emballage et identifiez chaque élément.

Installation des rails et du système dans un rack

Assemblez les rails et installez le système dans le rack en suivant les consignes de
sécurité et les instructions d'installation du rack fournies avec votre système.

Guide de mise en route 27

Facultatif – Connexion du clavier, de la souris et du moniteur

Connectez le clavier, la souris et le moniteur (si nécessaire).

Aidez-vous des icônes des connecteurs situés à l'arrière du système pour savoir
où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur
du câble du moniteur, s'il en est équipé.

Connexion des cordons d'alimentation

Connectez le ou les câbles d'alimentation au système et, si vous utilisez
un moniteur, connectez son câble d'alimentation.

28 Guide de mise en route

Installation du support de fixation du câble d'alimentation

Fixez le support du câble sur la courbe droite de la poignée du bloc d'alimen­tation. Faites une boucle comme indiqué dans l'illustration et insérez le câble
d'alimentation dans le clip du support.

Branchez ensuite l'autre extrémité du câble sur une prise de courant mise
à la terre ou sur une source d'alimentation autonome (onduleur ou unité
de distribution de l'alimentation).

Mise sous tension du système

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur.
Les voyants d'alimentation doivent s'allumer.

Guide de mise en route 29

Installation de la façade en option

Installez la façade (facultatif).

Finalisation de l'installation du système
d'exploitation

Si vous avez acheté un système d'exploitation préinstallé, consultez tout d'abord
la documentation associée, fournie avec l'ordinateur. Pour une première
installation du système d'exploitation, consultez la documentation concernant
l'installation et la configuration du système d'exploitation. Veillez à installer
le système d'exploitation avant tout élément matériel ou logiciel acheté
séparément.

Systèmes d'exploitation pris en charge

• Microsoft® Windows Server®2008 Hyper-V

• Microsoft Hyper-V Server 2008

• Microsoft Windows Server 2008, éditions Web, Standard et Enterprise
(x86)

• Microsoft Windows Server 2008, éditions Web, Standard, Enterprise
et DataCenter (x64)

• Microsoft Windows Server 2008, éditions Web, Standard et Enterprise
(x86) avec SP2

™

30 Guide de mise en route

• Microsoft Windows Server 2008, éditions Standard, Enterprise
et Datacenter (x64) avec SP2

• Microsoft Windows

®

Essential Business Server 2008, éditions Standard

et Premium (x64)

• Microsoft Windows Small Business Server 2008, éditions Standard
et Premium (x64)

• Microsoft Windows Server 2003, édition Web (x86)

• Microsoft Windows Small Business Server 2003 R2, éditions Standard
et Premium

• Microsoft Windows Server 2003 R2, éditions Standard et Enterprise (x86)
avec SP2

• Microsoft Windows Server 2003 R2, éditions Standard, Enterprise
et Datacenter (x64) avec SP2

•Red Hat

®

Enterprise Linux®AS et ES (version 4) (x86)

• Red Hat Enterprise Linux AS et ES (Version 4) (x86_64)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

®

•SUSE

LINUX Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

•VMware

®

ESX Versions 4.0 et 3.5, Update 4 (si disponible)

• VMware ESXi Versions 4.0 et 3.5, Update 4 (si disponible)

REMARQUE : Pour obtenir les informations les plus récentes sur les systèmes

d'exploitation pris en charge, rendez-vous sur le site www.dell.com.

Guide de mise en route 31

Autres informations utiles

AVERTISSEMENT: Consultez les informations sur la sécurité et les réglemen-

tations fournies avec votre système. Les informations sur la garantie se trouvent
soit dans ce document, soit à part.

• La documentation fournie avec le rack indique comment installer
le système dans un rack.

• Le document
présente les caractéristiques du système et contient des informations
de dépannage et des instructions d'installation ou de remplacement
des composants. Il est disponible en ligne sur le site

• Tous les supports (CD, DVD) fournis avec le système contenant de
la documentation et des outils permettant de configurer et de gérer le
système, y compris les supports du système d'exploitation, du logiciel de
gestion du système, des mises à jour système et des composants systèmes
que vous avez achetés avec le système.

REMARQUE : Vérifiez toujours si des mises à jour sont disponibles sur le site

support.dell.com et lisez-les en premier, car elles remplacent souvent les
informations contenues dans les autres documents.

Hardware Owner's Manual

(Manuel du propriétaire)

support.dell.com.

Obtention d'une assistance technique

Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système
ne réagit pas comme prévu, reportez-vous au document

Manual

certification sur le matériel. Pour plus d'informations, voir
Ce service n'est disponible que dans certains pays.

(Manuel du propriétaire). Dell™ offre une formation exhaustive et une

Hardware Owner's

www.dell.com/training

.

32 Guide de mise en route

Caractéristiques techniques

Processeur

Type de processeur Intel® Xeon® 5500 series

Bus d'extension

Type de bus PCI Express 2ème génération

Logements d'extension Un pleine haute, demi-longueur x16 liaisons

Mémoire

Architecture Barrettes de mémoire ECC (code de correction

d'erreur) DDR3 cadencées à 1 066 ou
1 333 MHz inscrites ou sans tampon.

Supports de barrette de mémoire Huit à 240 broches

Capacité des barrettes de mémoire 1 Go, 2 Go, 4 Go ou 8 Go

RAM minimale 1 Go (avec un seul processeur) ou 2 Go

(avec deux processeurs)

RAM maximale 32 Go (avec un seul processeur) ou 64 Go

(avec deux processeurs)

Lecteurs

Disques durs Jusqu'à 4 disques durs SAS ou SATA internes

de 3,5 pouces, câblés ou échangeables à chaud

ou

Jusqu'à 4 disques durs SAS ou SATA
échangeables à chaud ou lecteurs SSD internes
de 2,5 pouces

Lecteur de disquette Un lecteur de 1,44 Mo USB externe, en option

Lecteur optique Un lecteur de DVD-ROM ou DVD+RW

SATA slim interne, en option

REMARQUE : Les périphériques DVD sont

uniquement des périphériques de données.

Un lecteur de DVD-ROM USB externe,
en option

Guide de mise en route 33

Connecteurs

Arrière

Carte d'interface réseau Deux connecteurs RJ-45 (pour cartes

d'interface réseau 1Go intégrées)

Série Connecteur DTE à 9 broches,

compatible 16550

USB Deux connecteurs à 4 broches,

compatibles USB 2.0

Vidéo Connecteur VGA à 15 broches

Avant

Vidéo Connecteur VGA à 15 broches

USB Deux connecteurs à 4 broches,

compatibles USB 2.0

Interne

USB Deux connecteurs à 4 broches,

compatibles USB 2.0

Vidéo

Type de vidéo Matrox G200, intégré au Winbond WPCM450

Mémoire vidéo 8 Mo

Alimentation

Bloc d'alimentation CA (selon la tension en vigueur)

Consommation en watts 480 W (un bloc d'alimentation)

500 W (deux blocs d'alimentation)

Tension 100-240 VAC, 50/60 Hz, 7,5-3,8 A

(un bloc d'alimentation)

100-240 VAC, 50/60 Hz, 7-3,5 A
(deux blocs d'alimentation)

34 Guide de mise en route

Alimentation (suite)

Dissipation de chaleur 1637 BTU/h maximum

(un bloc d'alimentation)

1706 BTU/h maximum
(deux blocs d'alimentation)

Appel de courant maximal Dans des conditions de lignes typiques et dans

toute la gamme ambiante de fonctionnement
du système, l'appel de courant peut atteindre
25 A par bloc d'alimentation pendant
un maximum de 10 ms.

Piles

Pile du système Pile bouton au lithium-ion CR2032 (3 V)

Caractéristiques physiques

Hauteur 4,3 cm (1,69 pouces)

Largeur 43,4 cm (17,09 pouces)

Profondeur 62,7 cm (24,69 pouces)

Poids (configuration maximale) 15,9 kg (35,02 livres)

Environnement

REMARQUE : Pour plus d'informations concernant les mesures d'exploitation liées à

différentes configurations spécifiques, voir www.dell.com/environmental_datasheets.

Température

Fonctionnement De 10 à 35°C (50° à 95°F) avec un gradient

thermique maximal de 10°C par heure

REMARQUE : Pour les altitudes supérieures

à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de
0,55 ºC (1 ºF) tous les 168 mètres (550 pieds).

Stockage De –40 à 65°C (–40° à 149°F) avec un gradient

thermique maximal de 20°C par heure

Guide de mise en route 35

Environnement (suite)

Humidité relative

Fonctionnement De 20 à 80 % (sans condensation) avec

un gradient d'humidité maximal de 10 %
par heure

Stockage 5 % à 95 % (sans condensation)

Tolérance maximale aux vibrations

Fonctionnement 0,26 Grms avec un balayage de 5 à 500 Hz

pendant 15 minutes

Stockage 1,54 Grms avec un balayage de 10 à 250 Hz

pendant 15 min

Choc maximal

Fonctionnement Une impulsion de choc de 31 G de chaque côté

du système, pendant 2,6 ms sur l'axe z positif
(système installé dans la position de
fonctionnement)

Stockage Six chocs consécutifs de 71 G pendant un

maximum de 2 ms en positif et négatif sur les
axes x, y et z (une impulsion de chaque côté
du système)

Altitude

Fonctionnement De –16 à 3 048 m (–50 à 10 000 pieds)

REMARQUE : Pour les altitudes supérieures

à 900 mètres (2 950 pieds), la température
maximale de fonctionnement est réduite de
0,55 ºC (1 ºF) tous les 168 mètres (550 pieds).

Stockage De –16 à 10 600 m (–50 à 35 000 pieds)

Niveau de contaminants atmosphériques

Classe G2 ou inférieur, tel que défini par la norme

ISA-S71.04-1985

36 Guide de mise en route

Dell™ PowerEdge™

R410 Systeme

Erste Schritte

mit dem System

Modellcode E07S

www.dell.com | support.euro.dell.com

Anmerkungen, Vorsichtshinweise und Warnungen

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, mit denen Sie das System besser einsetzen können.

VORSICHTSHINWEIS: Hiermit werden Sie auf mögliche Gefahrenquellen

hingewiesen, die Hardwareschäden oder Datenverlust zur Folge haben können,
wenn die Anweisungen nicht befolgt werden.

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen

hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod
von Personen zur Folge haben können.

____________________

Irrtümer und technische Änderungen vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.

Die Vervielfältigung oder Wiedergabe dieses Materials in jeglicher Weise ohne schriftliche
Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.;

Intel und Xeon sind eingetragene Marken von Intel Corporation in den USA und anderen Ländern;
Microsoft, Hyper-V, Windows und Windows Server sind entweder Marken oder eingetragene Marken
von Microsoft Corporation in den USA und/oder anderen Ländern; Red Hat und Red Hat Enterprise
Linux sind eingetragene Marken von Red Hat, Inc. in den USA und anderen Ländern; SUSE ist eine

eingetragene Marke von Novell, Inc. in den USA und anderen Ländern; VMware ist eine eingetragene
Marke von VMware, Inc. in den USA und/oder anderen Gerichtsbarkeiten.

Alle anderen in dieser Dokumentation genannten Marken und Handelsnamen sind Eigentum der
entsprechenden Hersteller und Firmen. Dell Inc. verzichtet auf alle Besitzrechte an Marken und
Handelsnamen, die nicht ihr Eigentum sind.

Modell E07S

Februar 2009 Teilenr. G711G Rev. A01

Installation und Konfiguration

WARNUNG: Lesen Sie vor der Ausführung der folgenden Schritte die Sicher-

heitshinweise für das System.

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die einzelnen
Komponenten.

Installieren der Schienen und des Systems in einem Rack

Lesen Sie vor der Montage der Schienen und der Installation des Systems
zunächst die Sicherheitshinweise sowie die Rack-Montageanweisungen,
die im Lieferumfang des Systems enthalten sind.

Erste Schritte mit dem System 39

Optional – Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen gekenn­zeichnet, mit denen sich die entsprechenden Kabel zuordnen lassen. Denken
Sie daran, gegebenenfalls die Schrauben am Stecker des Bildschirmkabels
festzuziehen.

Anschließen der Netzstromkabel

Schließen Sie das/die System-Netzstromkabel an das System an. Falls ein
Bildschirm verwendet wird, schließen Sie auch hier das zugehörige Netz­stromkabel an.

40 Erste Schritte mit dem System

Installieren der Halteklammer für das Netzkabel

Bringen Sie die Halteklammer für das Netzkabel am rechten Bogen des Netz­teilgriffs an. Biegen Sie das Netzkabel wie abgebildet zu einer Schlaufe
und befestigen Sie es an der Kabelklemme der Halteklammer.

Verbinden Sie das andere Ende des Kabels jeweils mit einer geerdeten Steckdose
oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien
Stromversorgung (USV) oder einem Stromverteiler (PDU).

Einschalten des Systems

Drücken Sie den Netzschalter am System und am Bildschirm. Daraufhin sollten
die Betriebsanzeigen aufleuchten.

Erste Schritte mit dem System 41

Anbringen der optionalen Frontverkleidung

Installieren Sie die Verkleidung (optional).

Fertigstellen des Betriebssystem-Setups

Wenn das Betriebssystem vorinstalliert ist, lesen Sie die zusammen mit dem
System gelieferte Dokumentation zum Betriebssystem. Wenn Sie das Betriebs­system erstmals installieren, finden Sie weitere Hinweise in der Dokumentation
zur Installation und Konfiguration des Betriebssystems. Das Betriebssystem
muss installiert sein, bevor Sie andere, nicht zusammen mit dem System
erworbene Hardware oder Software installieren.

Unterstützte Betriebssysteme

• Microsoft® Windows Server® 2008 Hyper-V

• Microsoft Hyper-V Server 2008

• Microsoft Windows Server 2008 Web, Standard und Enterprise (x86)
Edition

• Microsoft Windows Server 2008 Web, Standard, Enterprise und
Datacenter (x64) Edition

• Microsoft Windows Server 2008 Web, Standard und Enterprise (x86)
Edition mit SP2

• Microsoft Windows Server 2008 Web, Standard, Enterprise
und Datacenter (x64) Edition mit SP2

42 Erste Schritte mit dem System

™

• Microsoft Windows® Essential Business Server 2008 Standard
und Premium (x64) Edition

• Microsoft Windows Small Business Server 2008 Standard
und Premium (x64) Edition

• Microsoft Windows Server 2003 Web (x86) Edition

• Microsoft Windows Small Business Server 2003 R2 Standard
und Premium Edition

• Microsoft Windows Server 2003 R2 Standard und Enterprise (x86)
Edition mit SP2

• Microsoft Windows Server 2003 R2 Standard, Enterprise
und Datacenter (x64) Edition mit SP2

•Red Hat

®

Enterprise Linux® AS und ES (Version 4) (x86)

• Red Hat Enterprise Linux AS und ES (Version 4) (x86_64)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

®

•SUSE

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

•VMware

®

ESX Version 4.0 und 3.5, Update 4 (sofern verfügbar)

• VMware ESXi Version 4.0 und 3.5, Update 4 (sofern verfügbar)

ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen

erhalten Sie unter www.dell.com.

Weitere nützliche Informationen

WARNUNG: Beachten Sie die Sicherheits- und Betriebsbestimmungen, die mit

dem Computer geliefert wurden. Garantiebestimmungen können als separates
Dokument beigelegt sein.

• In der zusammen mit der Rack-Lösung gelieferten Rack-Dokumentation
ist beschrieben, wie das System in einem Rack installiert wird.

•Im

Hardware-Benutzerhandbuch

erhalten Sie Informationen über System­funktionen, zur Fehlerbehebung am System und zum Installieren oder
Austauschen von Systemkomponenten. Sie finden dieses Dokument online
unter

support.dell.com

.

Erste Schritte mit dem System 43

• Alle im Lieferumfang des Systems enthaltenen Medien mit Dokumenta­tionen und Hilfsmitteln zur Konfiguration und Verwaltung des Systems,
insbesondere in Bezug auf Betriebssystem, Systemverwaltungssoftware,
System-Updates und mit dem System erworbene Komponenten.

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere
Informationen werden damit gegebenenfalls ungültig.

Wie Sie technische Unterstützung erhalten

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen können
oder das System sich nicht wie erwartet verhält, nehmen Sie das

Benutzerhandbuch

zur Hand. Dell™ bietet Ihnen umfangreiche Hardware-

Hardware-

Schulungen und Zertifizierungen. Nähere Informationen erhalten Sie unter

www.dell.com/training

. Diese Dienstleistungen stehen unter Umständen

nicht an allen Standorten zur Verfügung.

Technische Daten

Prozessor

Prozessortyp Prozessorreihe Intel® Xeon® 5500

Erweiterungsbus

Bustyp PCI-Express Generation 2

Erweiterungssteckplätze Ein x16-Steckplatz mit voller Bauhöhe

und halber Baulänge

Speicher

Architektur Registrierte oder nicht gepufferte ECC

(Error Correcting Code) DDR3-DIMMs
mit 1066 oder 1333 MHz.

Speichermodulsockel Achtmal 240-polig

Modulkapazitäten 1 GB, 2 GB, 4 GB oder 8 GB

RAM (Minimum) 1 GB (ein Prozessor) oder 2 GB

(zwei Prozessoren)

RAM (Maximum) 32 GB (ein Prozessor) oder 64 GB

(zwei Prozessoren)

44 Erste Schritte mit dem System

Laufwerke

Festplattenlaufwerke Bis zu vier interne verkabelte oder hot-swap-

fähige SAS- oder SATA-Laufwerke (3,5 Zoll)

oder

Bis zu vier interne hot-swap-fähige SAS-,
SATA- oder SSD-Laufwerke (2,5 Zoll)

Diskette Drive Optionales externes USB-Laufwerk (1,44 MB)

Optisches Laufwerk Ein optionales internes SATA-DVD-ROM-

oder DVD+/-RW-Laufwerk in Flachbauweise

ANMERKUNG: DVD-Geräte sind reine

Datenlaufwerke.

Optionales externes USB-DVD-ROM­Laufwerk

Anschlüsse

Rückseite

NIC Zwei RJ-45 (für integrierte 1-GB-NICs)

Seriell 9-polig, DTE, 16550-kompatibel

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Bildschirm VGA, 15-polig

Vorderseite

Bildschirm VGA, 15-polig

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Intern

USB Zwei 4-polige Anschlüsse, USB-2.0-konform

Grafik

Typ Matrox G200, integriert in Winbond

WPCM450

Speicher 8 MB

Erste Schritte mit dem System 45

Stromversorgung

AC-Netzstromversorgung (über Netzteil)

Leistung 480 W (nicht-redundantes Netzteil)

500 W (redundantes Netzteil)

Spannung 100-240 VAC, 50/60 Hz, 7,5-3,8 A

(nicht-redundantes Netzteil)

100-240 VAC, 50/60 Hz, 7-3,5 A
(redundantes Netzteil)

Wärmeabgabe Max. 1637 BTU/Stunde (nicht redundantes

Netzteil)

Max. 1706 BTU/Stunde (redundantes
Netzteil)

Maximaler Einschaltstrom Unter typischen Leitungsbedingungen und

über den gesamten Umgebungsbetriebsbereich
des Systems kann der Einschaltstrom pro
Netzteil (über einen Zeitraum von 10 ms
oder weniger) 25 A erreichen.

Batterien

Systembatterie CR 2032, 3,0-V-Lithium-Ionen-Knopfzelle

Abmessungen und Gewicht

Höhe 4,3 cm

Breite 43,4 cm

Tiefe 62,7 cm

Gewicht

15,9 kg

(maximale Konfiguration)

46 Erste Schritte mit dem System

Umgebungsbedingungen

ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen

Systemkonfigurationen finden Sie unter www.dell.com/environmental_datasheets.

Te mp e ra tu r

Betrieb 10 bis 35 °C bei einem max.

Temperaturanstieg von 10 °C pro Stunde

ANMERKUNG: Bei Höhen über 900 Meter

verringert sich die maximale Betriebs­temperatur um 1 ºC/300 m.

Lagerung –40 bis 65 °C bei einem max. Temperaturan-

stieg von 20 °C pro Stunde

Relative Luftfeuchtigkeit

Betrieb 20% bis 80% (nicht-kondensierend) mit

einem Anstieg der Luftfeuchtigkeit von 10 %
pro Stunde

Lagerung 5 % bis 95 % (nicht kondensierend)

Zulässige Erschütterung

Betrieb 0,26 g Effektivbeschleunigung (GRMS)

bei 5-500 Hz, 15 min lang

Lagerung 1,54 g Effektivbeschleunigung (GRMS)

bei 10-250 Hz, 15 min lang

Erste Schritte mit dem System 47

Umgebungsbedingungen (fortgesetzt)

Zulässige Stoßeinwirkung

Betrieb Ein Stoß von 31 G in der positiven z-Achse

(ein Stoß auf jeder Seite des Systems) über
einen Zeitraum von 2,6 ms in der Betriebs­richtung.

Lagerung Sechs nacheinander ausgeführte Stöße

mit 71 G von bis zu 2 ms Dauer in positiver
und negativer X-, Y- und Z-Richtung
(ein Stoß auf jeder Seite des Systems)

Höhe über NN

Betrieb –16 bis 3 048 m

ANMERKUNG: Bei Höhen über 900 Meter

verringert sich die maximale Betriebs­temperatur um 1 ºC/300 m.

Lagerung –16 bis 10 600 m

Luftverschmutzungsklasse

Klasse G2 oder niedriger gemäß ISA-S71.04-1985

48 Erste Schritte mit dem System

Συστήµατα Dell™

PowerEdge™ R410

Τα πρώτα βήµατα

µε το σύστηµά σας

Κωδικός προτύπου: E07S

www.dell.com | support.dell.com

Σηµειώσεις, ειδοποιήσεις και προσοχές

ΣΗΜΕΙΩΣΗ: Η ΣΗΜΕΙΩΣΗ αφορά σηµαντικές πληροφορίες που σας

βοηθούν να χρησιµοποιείτε καλύτερα τον υπολογιστή σας.

ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ αφορά πιθανή βλάβη του υλικού ή απώλεια

δεδοµένων, σε περίπτωση που δεν τηρούνται οι οδηγίες.

ΕΙ∆ΟΠΟΙΗΣΗ: Η ΕΙ∆ΟΠΟΙΗΣΗ αφορά πιθανή υλική ζηµιά, σωµατική

βλάβη ή θάνατο.

____________________

Οι πληροφορίες που περιέχονται στο παρόν έγγραφο ενδέχεται να αλλάξουν χωρίς προηγούµενη
ειδοποίηση.
© 2009 Dell Inc. Με επιφύλαξη όλων των δικαιωµάτων.

Απαγορεύεται αυστηρά η αναπαραγωγή µε οποιονδήποτε τρόπο, χωρίς την έγγραφη άδεια της Dell Inc.

Dell

Εµπορικά σήµατα που χρησιµοποιούνται στο παρόν κείµενο: η ονοµασία
η ονοµασία
κατατεθέντα της Intel Corporation στις ΗΠΑ και σε άλλες χώρες. Οι ονοµασίες

Windows,

στις Ηνωµένες Πολιτείες ή/και σε άλλες χώρες. Οι ονοµασίες
είναι σήµατα κατατεθέντα της Red Hat, Inc. στις Ηνωµένες Πολιτείες και σε άλλες χώρες. Η ονοµασία

SUSE
VMware

δικαιοδοσίας.

Άλλα εµπορικά σήµατα και εµπορικές ονοµασίες µπορεί να χρησιµοποιούνται στο παρόν έγγραφο
αναφερόµενα είτε στους κατόχους των σηµάτων και των ονοµάτων είτε στα προϊόντα τους. Η Dell Inc.
αποποιείται κάθε δικαίωµα σε εµπορικά σήµατα και εµπορικές ονοµασίες τρίτων.

Πρότυπο E07S

Φεβρουάριος 2009 P/N G711G Αναθ. A01

PowerEdge

και

Windows Server

είναι σήµα κατατεθέν της Novell, Inc. στις Ηνωµένες Πολιτείες και σε άλλες χώρες. Η ονοµασία

είναι σήµα κατατεθέν της VMware, Inc. στις Ηνωµένες Πολιτείες ή/και σε άλλες περιοχές

είναι εµπορικά σήµατα της Dell Inc. Οι ονοµασίες

είναι εµπορικά σήµατα ή σήµατα κατατεθέντα της Microsoft Corporation

Red Hat

και

, το λογότυπο

Inte

l και

Xeon

Microsoft, Hyper-V

Red Hat Enterprise Linux

DELL

και

είναι σήµατα

,

Εγκατάσταση και ρύθµιση παραµέτρων

ΕΙ∆ΟΠΟΙΗΣΗ: Προτού εκτελέσετε την παρακάτω διαδικασία,

συµβουλευθείτε τις οδηγίες ασφαλείας που συνοδεύουν
το σύστηµά σας.

Άνοιγµα της συσκευασίας του συστήµατος

Ανοίξτε τη συσκευασία του συστήµατός σας και αναγνωρίστε κάθε αντικείµενο.

Τοποθέτηση των ραγών και του συστήµατος σε ράφι

Συναρµολογήστε τις ράγες και τοποθετήστε το σύστηµα στο ράφι, σύµφωνα µε τις
οδηγίες ασφαλείας και τις οδηγίες τοποθέτησης σε ράφι που συνοδεύουν το σύστηµά σας.

Τα πρώτα βήµατα µε το σύστηµά σας 51

Προαιρετικά – Σύνδεση πληκτρολογίου, ποντικιού και οθόνης

Συνδέστε το πληκτρολόγιο, το ποντίκι και την οθόνη (προαιρετικά).

Οι θύρες στο πίσω µέρος του συστήµατος έχουν εικονίδια τα οποία δηλώνουν
το καλώδιο που συνδέεται σε κάθε θύρα. Βεβαιωθείτε ότι έχετε σφίξει τις βίδες
(εάν υπάρχουν) στη θύρα καλωδίου της οθόνης.

Σύνδεση των καλωδίων τροφοδοσίας

Συνδέστε το καλώδιο (ή τα καλώδια) τροφοδοσίας του συστήµατος στο σύστηµα και,
αν χρησιµοποιείτε οθόνη, συνδέστε το καλώδιο τροφοδοσίας της οθόνης στην οθόνη.

52 Τα πρώτα βήµατα µε το σύστηµά σας

Τοποθέτηση του στηρίγµατος συγκράτησης του καλωδίου
τροφοδοσίας

Συνδέστε το στήριγµα συγκράτησης του καλωδίου τροφοδοσίας στον δεξιό σύνδεσµο
της λαβής της παροχής τροφοδοσίας. Κάµψτε το καλώδιο τροφοδοσίας του
συστήµατος σε µορφή βρόχου, όπως φαίνεται στο σχήµα, και συνδέστε το στην
αγκράφα του καλωδίου του στηρίγµατος.

Τοποθετήστε την άλλη άκρη του καλωδίου (ή των καλωδίων) τροφοδοσίας σε
γειωµένη πρίζα ή σε ξεχωριστή πηγή ηλεκτρικού ρεύµατος, π.χ. σε ένα σύστηµα
αδιάλειπτης τροφοδοσίας (UPS) ή µια µονάδα διανοµής ρεύµατος (PDU).

Ενεργοποίηση του συστήµατος

Πατήστε το κουµπί λειτουργίας στο σύστηµα και στην οθόνη. Ανάβουν οι ενδείξεις
λειτουργίας.

Τα πρώτα βήµατα µε το σύστηµά σας 53

Τοποθέτηση της προαιρετικής στεφάνης συγκράτησης

Τοποθετήστε τη στεφάνη συγκράτησης (προαιρετικά).

Ολοκληρώστε την εγκατάσταση
του λειτουργικού συστήµατος

Εάν έχετε αγοράσει προεγκατεστηµένο λειτουργικό σύστηµα, ανατρέξτε στην
τεκµηρίωση του λειτουργικού συστήµατος που συνοδεύει το σύστηµά σας. Όταν
εγκαθιστάτε ένα λειτουργικό σύστηµα για πρώτη φορά, ανατρέξτε στην τεκµηρίωση
εγκατάστασης και διαµόρφωσης που αφορά το λειτουργικό σας σύστηµα. Προτού
εγκαταστήσετε υλικό ή λογισµικό που δεν έχετε αγοράσει µαζί µε το σύστηµα,
βεβαιωθείτε ότι το λειτουργικό σύστηµα είναι εγκατεστηµένο.

Λειτουργικά συστήµατα που υποστηρίζονται

•

Microsoft® Windows Server® 2008 Hyper-V

•

Microsoft Hyper-V Server 2008

•

Microsoft Windows Server 2008, εκδόσεις Web, Standard και Enterprise (x86)

•

Microsoft Windows Server 2008, εκδόσεις Web, Standard, Enterprise
και Datacenter (x64)

•

Microsoft Windows Server 2008, εκδόσεις Web, Standard και Enterprise (x86)
µε SP2

•

Microsoft Windows Server 2008, εκδόσεις Web, Standard, Enterprise
και Datacenter (x64) µε SP2

™

54 Τα πρώτα βήµατα µε το σύστηµά σας

•

Microsoft Windows® Essential Business Server 2008, εκδόσεις Standard
και Premium (x64)

•

Microsoft Windows Small Business Server 2008, εκδόσεις Standard
και Premium (x64)

•

Microsoft Windows Server 2003, έκδοση Web (x86)

•

Microsoft Windows Small Business Server 2003 R2, εκδόσεις Standard και
Premium

•

Microsoft Windows Server 2003 R2, εκδόσεις Standard και Enterprise (x86)
µε SP2

•

Microsoft Windows Server 2003 R2, εκδόσεις Standard, Enterprise
και Datacenter (x64) µε SP2

•

Red Hat® Enterprise Linux® AS και ES (έκδοση 4) (x86)

•

Red Hat Enterprise Linux AS και ES (έκδοση 4) (x86_64)

•

Red Hat Enterprise Linux Server 5 (x86)

•

Red Hat Enterprise Linux Server 5 (x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

•

VMware® ESX Version 4.0 και 3.5, Ενηµέρωση 4 (όταν θα είναι διαθέσιµη)

•

VMware ESXi Version 4.0 και 3.5, Ενηµέρωση 4 (όταν θα είναι διαθέσιµη)

ΣΗΜΕΙΩΣΗ: Για πιο πρόσφατες πληροφορίες σχετικά µε τα λειτουργικά

συστήµατα που υποστηρίζονται, επισκεφτείτε τη διεύθυνση www.dell.com.

Τα πρώτα βήµατα µε το σύστηµά σας 55

Άλλες πληροφορίες που ενδέχεται
να χρειαστείτε

ΕΙ∆ΟΠΟΙΗΣΗ: Ανατρέξτε στις πληροφορίες σχετικά µε την ασφάλεια

και τους κανονισµούς, που έχουν αποσταλεί µε το σύστηµά σας.
Οι πληροφορίες για την εγγύηση ενδέχεται να συµπεριλαµβάνονται
σε αυτό το έγγραφο ή να αποτελούν ξεχωριστό έγγραφο.

•

Η αντίστοιχη τεκµηρίωση που συνοδεύει τη δική σας λύση για τοποθέτηση
σε ράφι περιγράφει τον τρόπο τοποθέτησης του συστήµατός σας σε ράφι.

•

Το

Εγχειρίδιο κατόχου υλικού

του συστήµατος και περιγράφει την αντιµετώπιση προβληµάτων του συστήµατός
σας και την εγκατάσταση ή την αντικατάσταση συστατικών στοιχείων του
συστήµατος. Το παρόν έγγραφο είναι διαθέσιµο ηλεκτρονικά στην τοποθεσία

support.dell.com.

•

Τυχόν δίσκοι CD/DVD που συνοδεύουν το σύστηµά σας και παρέχουν
τεκµηρίωση και εργαλεία για τη διαµόρφωση και τη διαχείριση του συστήµατός
σας, όπου συµπεριλαµβάνονται η τεκµηρίωση και τα εργαλεία για το λειτουργικό
σύστηµα, το λογισµικό διαχείρισης συστήµατος, οι ενηµερώσεις συστήµατος και
τα εξαρτήµατα συστήµατος που αγοράσατε µαζί µε το σύστηµά σας.

παρέχει πληροφορίες σχετικά µε τα χαρακτηριστικά

ΣΗΜΕΙΩΣΗ: Να κάνετε πάντοτε έλεγχο για ενηµερωµένες εκδόσεις

στην τοποθεσία support.dell.com και να διαβάζετε πρώτα τις
ενηµερωµένες εκδόσεις, επειδή πολύ συχνά καθιστούν ξεπερασµένες
τις πληροφορίες άλλων εγγράφων.

Λήψη τεχνικής βοήθειας

Εάν δεν κατανοείτε µια διαδικασία του οδηγού αυτού ή αν το σύστηµα δεν λειτουργεί
µε τον αναµενόµενο τρόπο, ανατρέξτε στο
ολοκληρωµένη εκπαίδευση και πιστοποίηση υλικού. Για περισσότερες πληροφορίες,
ανατρέξτε στη διεύθυνση
µην προσφέρεται σε όλες τις τοποθεσίες.

www.dell.com/training

Εγχειρίδιο κατόχου υλικού

. Η υπηρεσία αυτή ενδέχεται να

. Η Dell™ παρέχει

56 Τα πρώτα βήµατα µε το σύστηµά σας

Τεχνικές προδιαγραφές

Επεξεργαστής

Τύπος επεξεργαστή Σειρά επεξεργαστών Intel® Xeon® 3500

∆ίαυλος επέκτασης

Τύπος διαύλου PCI Express Generation 2

Υποδοχές επέκτασης Μία σύνδεση πλήρους ύψους, µισού µήκους x16

Μνήµη

Αρχιτεκτονική Μονάδες DIMM στα 1066 ή 1333 MHz DDR3,

καταχωρισµένες ή χωρίς περιοχή προσωρινής
αποθήκευσης µε Error Correcting Code (ECC).

Υποδοχές λειτουργικών µονάδων
µνήµης

Χωρητικότητες µονάδων µνήµης 1 GB, 2 GB, 4 GB ή 8 GB

Ελάχιστη µνήµη RAM 1 GB (ένας επεξεργαστής) ή 2 GB

Μέγιστη µνήµη RAM 32 GB (ένας επεξεργαστής) ή 64 GB

Μονάδες δίσκου

Μονάδες σκληρού δίσκου Έως και τέσσερις εσωτερικές µονάδες σκληρού

Οκτώ των 240 ακίδων

(δύο επεξεργαστές)

(δύο επεξεργαστές)

δίσκου SAS ή SATA 3,5 ιντσών, που συνδέονται
µέσω καλωδίου ή hot-swap (δεν απαιτείται
τερµατισµός της λειτουργίας του συστήµατος)

ή

Έως και τέσσερις εσωτερικές µονάδες σκληρού
δίσκου SAS, SATA ή SSD 2,5 ιντσών, που
συνδέονται µέσω hot-swap (δεν απαιτείται
τερµατισµός της λειτουργίας του συστήµατος)

Μονάδα δισκέτας Προαιρετική εξωτερική µονάδα USB 1,44 MB

Τα πρώτα βήµατα µε το σύστηµά σας 57

Μονάδες δίσκου (συνέχεια)

Μονάδα οπτικού δίσκου Μία προαιρετική εσωτερική µονάδα SATA

DVD-ROM ή DVD+/-RW, λεπτής γραµµής

ΣΗΜΕΙΩΣΗ: Οι συσκευές DVD είναι µόνο

για δεδοµένα.

Προαιρετική εξωτερική µονάδα USB
DVD-ROM

Συνδέσεις

Πίσω

Κάρτα δικτύου ∆ύο RJ 45 (για ενσωµατωµένες

κάρτες δικτύου 1 GB)

Σειριακή 9 ακίδων, DTE, συµβατές µε 16550

USB ∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Βίντεο VGA 15 ακίδων

Μπροστά

Βίντεο VGA 15 ακίδων

USB ∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Εσωτερική

USB ∆ύο των 4 ακίδων, συµβατές µε USB 2.0

Κάρτα γραφικών

Τύπος κάρτας γραφικών Matrox G200, ενσωµατωµένη στο Winbond

WPCM450

Μνήµη κάρτας γραφικών 8 MB

Τροφοδοσία

Τροφοδοσία AC (ανά παροχή τροφοδοσίας)

Ισχύς 480 W (µη εφεδρική τροφοδοσία)

500 W (εφεδρική τροφοδοσία)

Τάση 100-240 V AC, 50/60 Hz, 7,5-3,8 A

(µη εφεδρική τροφοδοσία)

58 Τα πρώτα βήµατα µε το σύστηµά σας

100-240 V AC, 50/60 Hz, 7-3,5 A
(εφεδρική τροφοδοσία)

Τροφοδοσία (συνέχεια)

Έκλυση θερµότητας Μέχρι 1637 BTU/ώρα

(µη εφεδρική τροφοδοσία)

Μέχρι 1706 BTU/ώρα (εφεδρική τροφοδοσία)

Μέγιστο ρεύµα εισροής Κάτω από τυπικές συνθήκες γραµµής και πάνω

από την περιοχή λειτουργίας περιβάλλοντος
ολόκληρου του συστήµατος, το ρεύµα εισροής
µπορεί να αγγίξει τα 25 A ανά παροχή
τροφοδοσίας για 10 ms ή λιγότερο.

Μπαταρίες

Μπαταρία συστήµατος CR 2032 3 V ιόντων λιθίου, δισκοειδής

Φυσικά χαρακτηριστικά

Ύψος 4,3 εκ. (1,69 ίντσες)

Πλάτος 43,4 εκ. (17,09 ίντσες)

Μήκος 62,7 εκ. (24,69 ίντσες)

Βάρος (µέγιστη διαµόρφωση) 15,9 κιλά

Χαρακτηριστικά περιβάλλοντος

ΣΗΜΕΙΩΣΗ: Για επιπλέον πληροφορίες σχετικά µε τις περιβαλλοντικές µετρήσεις

για συγκεκριµένες διαµορφώσεις συστήµατος, επισκεφτείτε τη διεύθυνση
www.dell.com/environmental_datasheets.

Θερµοκρασία

Κατά τη λειτουργία από 10° έως 35°C, µε µέγιστο ρυθµό µεταβολής

της θερµοκρασίας τούς 10°C ανά ώρα

ΣΗΜΕΙΩΣΗ: Για υψόµετρο άνω των

900 µέτρων, η µέγιστη θερµοκρασία
λειτουργίας ελαττώνεται ονοµαστικά
κατά 0,55°C ανά 168 µέτρα.

Κατά την αποθήκευση

Σχετική υγρασία

Κατά τη λειτουργία 20% έως 80% (χωρίς συµπύκνωση) µε µέγιστο

Κατά την αποθήκευση 5% έως 95% (χωρίς συµπύκνωση)

από –40° έως 65°C, µε µέγιστο ρυθµό µεταβολής
της θερµοκρασίας τούς 20°C ανά ώρα

ρυθµό µεταβολής της υγρασίας 10% ανά ώρα

Τα πρώτα βήµατα µε το σύστηµά σας 59

Χαρακτηριστικά περιβάλλοντος (συνέχεια)

Μέγιστη ταλάντευση

Κατά τη λειτουργία 0,26 Grms σε 5–500 Hz επί 15 λεπτά

Κατά την αποθήκευση 1,54 Grms σε 10–250 Hz επί 15 λεπτά

Μέγιστη δόνηση

Κατά τη λειτουργία Ένας παλµός δόνησης στο θετικό τµήµα του

άξονα z (ένας παλµός σε κάθε πλευρά του
συστήµατος) των 31 G για έως και 2,6 ms
προς τις λειτουργικές κατευθύνσεις

Κατά την αποθήκευση Έξι διαδοχικά εκτελεσµένοι παλµοί δόνησης

στο θετικό και αρνητικό τµήµα των αξόνων x,
y και z (ένας παλµός σε κάθε πλευρά του
συστήµατος) των 71 G για έως και 2 ms

Υψόµετρο

Κατά τη λειτουργία από –16 έως 3.048 µέτρα

ΣΗΜΕΙΩΣΗ: Για υψόµετρο άνω των

900 µέτρων, η µέγιστη θερµοκρασία
λειτουργίας ελαττώνεται ονοµαστικά
κατά 0,55°C ανά 168 µέτρα.

Κατά την αποθήκευση από –16 έως 10.600 µέτρα

Επίπεδα ρύπων στην ατµόσφαιρα

Κατηγορία G2 ή χαµηλότερη, όπως ορίζεται

από το πρότυπο ISA-S71.04-1985

60 Τα πρώτα βήµατα µε το σύστηµά σας

Systemy Dell™

PowerEdge™ R410

Rozpoczęcie

pracy z systemem

Kod model E07S

www.dell.com | support.dell.com

Uwagi, przestrogi i ostrzeżenia

UWAGA: UWAGA oznacza ważną wiadomość, która pomoże lepiej

wykorzystać komputer.

PRZESTROGA: PRZESTROGA wskazuje na ryzyko uszkodzenia

sprzętu lub utraty danych w razie nieprzestrzegania instrukcji.

OSTRZEŻENIE: OSTRZEŻENIE informuje o sytuacjach, w których

występuje ryzyko uszkodzenia mienia, odniesienia obrażeń ciała
lub śmierci.

____________________

Informacje zawarte w tym dokumencie mogą zostać zmienione bez uprzedzenia.
© 2009 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie tych materiałów w jakiejkolwiek formie bez pisemnej zgody firmy Dell Inc. jest surowo
zabronione.

Dell

, logo

DELL

i

Znaki towarowe użyte w tekście:

Intel,i Xeon

oraz innych krajach;
zastrzeżonymi znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych
krajach;
w Stanach Zjednoczonych oraz innych krajach;
Novell, Inc. w Stanach Zjednoczonych oraz innych krajach;
towarowym firmy VMware, Inc. w Stanach Zjednoczonych i/lub innych jurysdykcjach.

Tekst może zawierać także inne znaki towarowe i nazwy towarowe, odnoszące się do podmiotów
posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie żadnych
praw do znaków i nazw towarowych innych niż jej własne.

Model E07S

Luty 2009 Nr ref. G711G Wersja A01

są zastrzeżonymi znakami towarowymi firmy Intel Corporation w Stanach Zjednoczonych

Microsoft, Hyper-V, Windows i Windows Server

Red Hat

i

Red Hat Enterprise Linux

PowerEdge

są zastrzeżonymi znakami towarowymi firmy Red Hat, Inc.

SUSE

jest zastrzeżonym znakiem towarowym firmy

są znakami towarowymi firmy Dell Inc.;

są znakami towarowymi lub

VMware

jest zastrzeżonym znakiem

Instalacja i konfiguracja

OSTRZEŻENIE: Przed rozpoczęciem wykonywania poniższej

procedury zapoznaj się z instrukcjami dotyczącymi bezpieczeństwa
dołączonymi do zestawu komputerowego.

Rozpakowanie zestawu komputerowego

Rozpakuj zestaw komputerowy i zidentyfikuj jego poszczególne elementy.

Instalowanie prowadnic i zestawu komputerowego w szafie
typu rack

Zamontuj prowadnice i zainstaluj zestaw komputerowy w szafie typu rack zgodnie
z instrukcjami dotyczącymi bezpieczeństwa oraz instrukcjami dotyczącymi instalacji
szafy typu rack dostarczonymi wraz z zestawem komputerowym.

Rozpoczęcie pracy z systemem 63

Opcjonalnie – podłączanie klawiatury, myszy i monitora

Podłącz klawiaturę, mysz i monitor (opcjonalnie).

Złącza w tylnej części zestawu oznaczone są ikonami, wskazującymi kabel, który
należy podłączyć do każdego złącza. Należy upewnić się, że śruby na złączu kabla
monitora zostały dokręcone (o ile występują).

Podłączanie kabli zasilania

Podłącz odpowiedni kabel (lub kable) zasilania do zestawu komputerowego oraz
odpowiedni kabel (lub kable) zasilania do monitora, o ile jest używany.

64 Rozpoczęcie pracy z systemem

Mocowanie wspornika podtrzymującego kabel zasilania

Podłącz wspornik podtrzymujący kabel zasilania do prawego węzła na uchwycie
zasilacza. Utwórz na kablu zasilacza pętlę w taki sposób, jak pokazano na ilustracji
i przymocuj ją do zacisku kabla na wsporniku.

Podłącz drugą końcówkę kabla (kabli) do uziemionego gniazdka elektrycznego
lub oddzielnego źródła zasilania, np. do zasilania bezprzerwowego (UPS) lub
do jednostki rozdziału zasilania (PDU).

Włączanie komputera

Naciśnij przyciski zasilania zestawu komputerowego i monitora. Powinny zaświecić
się wskaźniki zasilania.

Rozpoczęcie pracy z systemem 65

Instalowanie opcjonalnej osłony

Zamontuj osłonę (opcjonalna).

Konfiguracja systemu operacyjnego

W przypadku zakupienia systemu operacyjnego zainstalowanego fabrycznie należy
zapoznać się z dokumentacją systemu operacyjnego dostarczoną wraz z systemem.
Przed rozpoczęciem instalowania systemu operacyjnego po raz pierwszy należy
zapoznać się z dokumentacją dotyczącą instalacji i konfiguracji systemu operacyjnego.
Upewnij się, że system operacyjny został zainstalowany przed instalacją sprzętu i
oprogramowania niezakupionego wraz z komputerem.

Obsługiwane systemy operacyjne

• Microsoft® Windows Server® 2008 Hyper-V

• Microsoft Hyper-V Server 2008

• Microsoft Windows Server 2008 – wersje Web, Standard oraz Enterprise (x86)

• Microsoft Windows Server 2008 – wersje Web, Standard, Enterprise
oraz Datacenter (x64)

• Microsoft Windows Server 2008 – wersje Web, Standard oraz Enterprise (x86)
zSP2

• Microsoft Windows Server 2008 – wersje Web, Standard, Enterprise
oraz Datacenter (x64) z SP2

• Microsoft Windows
i Premium (x64)

66 Rozpoczęcie pracy z systemem

™

®

Essential Business Server 2008 – wersje Standard

• Microsoft Windows Small Business Server 2008 – wersje Standard

i Premium (x64)

• Microsoft Windows Server 2003 – wersja Web (x86)

• Microsoft Windows Small Business Server 2003 R2 – wersje Standard

i Premium

• Microsoft Windows Server 2003 R2 – wersje Standard oraz Enterprise (x86)

zSP2

• Microsoft Windows Server 2003 R2 – wersje Standard, Enterprise oraz

Datacenter (x64) z SP2

•Red Hat

®

Enterprise Linux® AS i ES (wersja 4) (x86)

• Red Hat Enterprise Linux AS i ES (wersja 4) (x86_64)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

•SUSE

®

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

•VMware

®

ESX wersja 4.0 i 3.5, aktualizacja 4 (o ile jest dostępna)

• VMware ESXi wersja 4.0 i 3.5, aktualizacja 4 (o ile jest dostępna)

UWAGA: Najaktualniejsze informacje o obsługiwanych systemach

operacyjnych znajdują się na stronie www.dell.com.

Inne przydatne informacje

OSTRZEŻENIE: Zobacz: uwagi dotyczące bezpieczeństwa i

przepisów prawnych w dokumencie dostarczonym wraz z zestawem
komputerowym. Informacje dotyczące gwarancji mogą zostać
zamieszczone w tym dokumencie lub dostarczone jako oddzielny
dokument.

• Dokumentacja dołączona do szafy typu rack przedstawia sposób montowania

na niej zestawu komputerowego.

•

Instrukcja użytkownika sprzętu

komputerowego i opis sposobów rozwiązywania problemów zaistniałych podczas
jego użytkowania, a także instrukcje dotyczące instalacji lub wymiany elementów
zestawu komputerowego. Dokument ten jest dostępny w trybie online na stronie

support.dell.com.

zawiera informacje o funkcjach zestawu

Rozpoczęcie pracy z systemem 67

• Wszystkie nośniki dostarczone z zestawem komputerowym zawierające
dokumentację i narzędzia do konfiguracji systemu oraz zarządzania nim,
wliczając te, które dotyczą systemu operacyjnego, oprogramowania do
zarządzania systemem, aktualizacji systemu oraz elementów systemu nabytych
wraz z systemem.

UWAGA: Należy zawsze sprawdzać, czy pojawiły się nowe

aktualizacje na stronie support.dell.com i czytać informacje o
aktualizacjach, ponieważ często pojawiają się one tam wcześniej
niż w innych dokumentach.

Uzyskiwanie pomocy technicznej

Jeżeli nie rozumieją Państwo procedur opisanych w tym podręczniku lub jeśli system nie
działa zgodnie z oczekiwaniami, proszę się zapoznać z
Dell™ oferuje kompleksowe szkolenie i certyfikację w zakresie sprzętu. Aby uzyskać
więcej informacji na ten temat, zobacz:
być dostępna we wszystkich lokalizacjach.

www.dell.com/training

Instrukcją użytkownika sprzętu

. Ta usługa może nie

.

Dane techniczne

Procesor

Typ procesora Procesor Intel® Xeon® seria 5500

Magistrala rozszerzeń

Typ magistrali PCI Express Generation 2

Gniazda rozszerzeń Jedno łącze x16 o pełnej wysokości i

połówkowej długości

Pamięć

Architektura Moduły pamięci DDR3 DIMM o częstotliwości

1066 MHz lub 1333 MHz, rejestrowane lub
niebuforowane z kodem korekcji błędu (ECC).

Gniazda modułów pamięci Osiem 240-stykowych

Pojemność modułów pamięci 1 GB, 2 GB, 4 GB lub 8 GB

68 Rozpoczęcie pracy z systemem

Pamięć (ciąg dalszy)

Minimalna pojemność

1 GB (jeden procesor) lub 2 GB (dwa procesory)

pamięci RAM

Maksymalna pojemność
pamięci RAM

32 GB (jeden procesor) lub
64 GB (dwa procesory)

Napędy

Dyski twarde Do czterech 3,5 calowych wewnętrznych

dysków SAS lub SATA połączonych kablem
bądź wymienianych podczas pracy

lub

Do czterech 2,5 calowych wewnętrznych
dysków SAS, SATA lub SSD wymienianych
podczas pracy

Napęd dyskietek Opcjonalny zewnętrzny napęd typu USB

o pojemności 1,44 MB

Napęd optyczny Jeden opcjonalny wewnętrzny, wąski napęd

SATA DVD-ROM lub DVD+/-RW

UWAGA: Urządzenia DVD są

przeznaczone wyłącznie dla danych.

Opcjonalny, zewnętrzny napęd DVD-ROM
typu USB

Złącza

Z tyłu

Kontroler NIC Dwa złącza RJ-45 (dla zintegrowanych kart

sieciowych o pojemności 1 GB)

Szeregowe 9-stykowe, DTE, kompatybilne z 16550

USB Dwa 4-stykowe, kompatybilne z USB 2.0

Grafika 15-stykowa karta VGA

Rozpoczęcie pracy z systemem 69

Złącza (ciąg dalszy)

Z przodu

Grafika 15-stykowa karta VGA

USB Dwa 4-stykowe, kompatybilne z USB 2.0

Wewnętrzne

USB Dwa 4-stykowe, kompatybilne z USB 2.0

Grafika

Typ grafiki Matrox G200, zintegrowana z Winbond

WPCM450

Pamięć grafiki 8 MB

Zasilanie

Zasilacz prądu zmiennego (na zasilacz)

Moc 480 W (zasilacz nienadmiarowy)

500 W (zasilacz nadmiarowy)

Napięcie 100-240 V prądu zmiennego, 50/60 Hz,

7,5-3,8 A (zasilacz nienadmiarowy)

100-240 V prądu zmiennego, 50/60 Hz,
7-3,5 A (zasilacz nadmiarowy)

Emisja ciepła Maks. 1637 BTU/godz. (zasilacz

nienadmiarowy)

Maks. 1706 BTU/godz. (zasilacz nadmiarowy)

Maks. natężenie prądu przy
włączeniu

Przy typowym zasilaniu i w całym dozwolonym
zakresie warunków pracy systemu natężenie
prądu przy włączeniu może osiągnąć 25 A
na zasilacz przez 10 ms lub krócej.

Baterie

Bateria systemu Litowo-jonowa bateria pastylkowa CR2032

o napięciu 3,0 V

70 Rozpoczęcie pracy z systemem

Cechy fizyczne

Wysokość 4,3 cm

Szerokość 43,4 cm

Głębokość 62,7 cm

Waga (przy maksymalnej

15,9 kg

konfiguracji)

Warunki otoczenia

UWAGA: W celu uzyskania dodatkowych informacji o warunkach otoczenia

przewidzianych dla poszczególnych konfiguracji systemu proszę odwiedzić
stronę internetową www.dell.com/environmental_datasheets

Temperatura:

W trakcie pracy Od 10 do 35°C przy maksymalnym gradiencie

temperaturowym wynoszącym 10°C na godzinę

UWAGA: W przypadku wysokości

powyżej 2950 stóp maksymalna
temperatura, w jakiej urządzenie może
pracować, obniża się o 1°F na każde
550 stóp.

Przechowywanie Od –40 do 65°C przy maksymalnym gradiencie

temperaturowym wynoszącym 20°C na godzinę

Wilgotność względna

W trakcie pracy 20% do 80% (bez kondensacji) przy

Przechowywanie Od 5% do 95% (bez kondensacji)

Maksymalne drgania

W trakcie pracy 0,26 Grms przy częstotliwości 5–500 Hz

Przechowywanie 1,54 Grms przy częstotliwości

maksymalnym gradiencie wilgotności
wynoszącym 10% na godzinę

przez 15 min

10 – 250 Hz przez 15 min

Rozpoczęcie pracy z systemem 71

Warunki otoczenia (ciąg dalszy)

Maksymalny wstrząs

W trakcie pracy Jeden impuls wstrząsowy na dodatniej osi

Z (jeden wstrząs po każdej stronie systemu) o
sile 31 G, trwający przez 2,6 ms w kierunkach
działania

Przechowywanie Sześć kolejnych impulsów wstrząsowych na

dodatniej i ujemnej stronie osi X, Y, Z
(jeden wstrząs po każdej stronie systemu)
o sile 71 G, trwających do 2 ms

Wysokość

W trakcie pracy od –16 do 3048 m

UWAGA: W przypadku wysokości

powyżej 2950 stóp maksymalna
temperatura, w jakiej urządzenie może
pracować, obniża się o 1°F na każde
550 stóp.

Przechowywanie Od –16 do 10 600 m (od –50 do 35 000 stóp)

Poziom zanieczyszczeń w powietrzu

Klasa G2 lub niższy, wg definicji w ISA-S71.04-1985

72 Rozpoczęcie pracy z systemem

Системы Dell™

PowerEdge™ R410

Начало работы

с системой

Код модели E07S

www.dell.com | support.dell.com

Примечания, предупреждения
и предостережения

ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ указывает на важную информацию,

которая поможет использовать компьютер более эффективно.

ВНИМАНИЕ: ВНИМАНИЕ указывает на риск повреждения

оборудования или потери данных в случае несоблюдения
инструкций.

ОСТОРОЖНО: ОСТОРОЖНО

опасность повреждения оборудования, получения травм или
розу для жизни.

указывает на потенциальную

____________________

Информация в этом документе может быть изменена без предварительного уведомления.
© 2009 Dell Inc. Все права защищены.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения
корпорации Dell Inc. строго запрещается.

Dell

Товарные знаки, использованные в этом документе:
товарными знаками корпорации Dell Inc;
знаками корпорации Intel Corporation в США и других странах;
Windows Server
и/или других странах;
Red Hat Inc в США и других странах;
и других странах;
других юрисдикциях.

Остальные товарные знаки и названия продуктов могут использоваться в данном руководстве для
обозначения компаний, заявляющих права на эти товарные знаки и названия, или продуктов этих
компаний. Корпорация Dell Inc не претендует на права собственности в отношении каких-либо
товарных знаков и торговых наименований, кроме своих собственных.

Модель E07S

Февраль 2009 P/N G711G Ред. A01

— товарные знаки или охраняемые товарные знаки корпорации Microsoft в США

Red Hat

VMware

и

Red Hat Enterprise Linux

охраняемый товарный знак корпорации VMware Inc. в США и/или

Intel и Xeon

SUSE

охраняемый товарный знак корпорации Novell в США

, логотип

являются зарегистрированными товарными

охраняемые товарные знаки корпорации

DELL, PowerEdge

Microsoft, Hyper-V, Windows и

являются

Установка и конфигурирование

ОСТОРОЖНО: Перед тем как приступить к выполнению

следующей процедуры, прочитайте инструкции по технике
безопасности, прилагаемые к системе.

Распаковка системы

Распакуйте систему и идентифицируйте каждый элемент.

Установка направляющих кронштейнов и системы
встойку

Смонтируйте направляющие кронштейны и установите систему в стойку согласно
инструкциям по технике безопасности и инструкциям по монтажу в стойку.
Эти инструкции прилагаются к системе.

Начало работы с системой 75

Дополнительно: подключение клавиатуры,
мыши и монитора

Подключите клавиатуру, мышь и монитор (дополнительно).

Разъемы на задней панели системы снабжены значками, позволяющими определить
соответствие кабелей разъемам. На кабельном соединителе монитора необходимо
затянуть винты (если они есть).

Подключение кабелей питания

Подсоедините шнур (шнуры) питания к системе (системам). Если используется
монитор, также подсоедините к нему шнур питания монитора.

76 Начало работы с системой

Установка кронштейна фиксации шнура питания

Прикрепите кронштейн фиксации на правом изгибе рукоятки разъема шнура питания.
Согните системный шнур питания в петлю (см. рисунок) и прикрепите его
к кабельному зажиму кронштейна.

Подключите другой конец шнура питания к заземленной розетке или отдельному
источнику питания, например, к источнику бесперебойного питания или блоку
распределения питания.

Включение системы

Нажмите кнопку питания на системе и мониторе. Загорятся индикаторы питания.

Начало работы с системой 77

Установка дополнительной лицевой панели

Установка лицевой панели (дополнительно).

Завершение установки операционной
системы

Если компьютер приобретен с предустановленной операционной системой, см.
соответствующую документацию, поставляемую вместе с компьютером. Чтобы
установить операционную систему, см. документацию по установке и настройке
операционной системы. Операционная система должна быть установлена до
установки аппаратного или программного обеспечения, которое не было приобретено
вместе с системой.

Поддерживаемые операционные
системы

•

Microsoft® Windows Server® 2008 Hyper-V

•

Microsoft Hyper-V Server 2008

•

Microsoft Windows Server 2008 Web Edition, Standard Edition и Enterprise Edition
(x86)

•

Microsoft Windows Server 2008 Web Edition, Standard Edition, Enterprise Edition
и Datacenter Edition (x64)

•

Microsoft Windows Server 2008 Web Edition, Standard Edition и Enterprise Edition
(x86) с пакетом обновлений SP2

™

78 Начало работы с системой

•

Microsoft Windows Server 2008 Web Edition, Standard Edition, Enterprise Edition
и Datacenter Edition (x64) с пакетом обновлений SP2

•

Microsoft Windows® Essential Business Server 2008 Standard Edition и Premium
Edition (x64)

•

Microsoft Windows Small Business Server 2008 Standard Edition и Premium
Edition (x64)

•

Microsoft Windows Server 2003 Web Edition (x86)

•

Microsoft Windows Small Business Server 2003 R2 Standard Edition
и Premium Edition

•

Microsoft Windows Server 2003 R2 Standard Edition и Enterprise Edition (x86)
с пакетом обновлений SP2

•

Microsoft Windows Server 2003 R2 Standard Edition, Enterprise Edition и DataCenter
Edition (x64) с пакетом обновлений SP2

•

Red Hat® Enterprise Linux® AS и ES (версия 4) (x86)

•

Red Hat Enterprise Linux AS и ES (версия 4) (x86_64)

•

Red Hat Enterprise Linux Server 5 (x86)

•

Red Hat Enterprise Linux Server 5 (x86_64)

•

SUSE® Linux Enterprise Server 11 (x86_64)

•

SUSE Linux Enterprise Server 10 (x86_64)

•

VMware® ESX версий 4.0 и 3.5, обновление 4 (если доступно)

•

VMware ESXi версий 4.0 и 3.5, обновление 4 (если доступно)

ПРИМЕЧАНИЕ: Наиболее актуальную информацию о поддерживаемых

операционных системах можно найти на веб-сайте www.dell.com.

Начало работы с системой 79

Прочая полезная информация

ОСТОРОЖНО: См. документацию по безопасности и

соответствию нормативам, которая предоставляется вместе
с компьютером. Гарантийная информация может входить
в состав данного документа или предоставляться в виде
отдельного документа.

•

В документации на стойку, поставляемой в комплекте со стойкой, содержится
инструкции по установке системы в эту стойку.

•

В

Руководстве по эксплуатации оборудования

характеристиках системы, порядке устранения неисправностей системы и
установке или замене ее компонентов. Данный документ доступен на веб-узле

support.dell.com.

•

Любой носитель в комплекте с системой, содержащий документацию и
программные средства для настройки системы и управления ею, включая
относящиеся к операционной системе, ПО управления системой, обновлениям
системы, а также компонентам, приобретенным вместе с системой.

ПРИМЕЧАНИЕ: Рекомендуется регулярно проверять наличие

обновлений на веб-сайте support.dell.com и в первую очередь
изучать содержащуюся в них информацию, поскольку часто она
заменяет информацию в других документах.

содержится информация о

Получение технической поддержки

В случае непонимания приведенной в настоящем руководстве процедуры или если
система не работает должным образом, см. документ

оборудования

с оборудованием и получить сертификат. Дополнительную информацию смотрите
на веб-сайте
не во всех регионах.

. Корпорация Dell™ предлагает пройти полный курс обучения работе

www.dell.com/training

. Услуги обучения и сертификации доступны

Руководство по эксплуатации

80 Начало работы с системой

Технические характеристики

Процессор

Тип процессора Процессор Intel® Xeon® серии 5500

Шина расширения

Тип шины PCI Express 2-го поколения

Слоты расширения Полной высоты и половинной длины,

16-канальный

Память

Архитектура

Разъемы для модулей памяти Восемь 240-контактных

Емкость модулей памяти 1 ГБ, 2 ГБ, 4 ГБ или 8 ГБ

Минимальный объем ОЗУ 1 ГБ (один процессор) или 2 ГБ (два процессора)

Максимальный объем ОЗУ 32 ГБ (один процессор) или 64 ГБ (два процессора)

Модули памяти DIMM DDR3 с частотой 1066 или
1333 МГц и поддержкой регистрового (registered)
или небуферизованного (unbuffered) обнаружения и
исправления ошибок (Error Correcting Code — ECC).

Диски

Жесткие диски До четырех 3,5-дюймовых внутренних дисков SAS

или SATA, кабельных или с возможностью
“горячей” замены

или

До четырех 2,5-дюймовых внутренних дисков SAS
или SATA с поддержкой “горячей” замены, либо
твердотельных дисков

Дисковод гибких дисков Внешний дополнительный USB-дисковод гибких

дисков емкостью 1,44 МБ

Дисковод для оптических дисков Один дополнительный внутренний плоский

дисковод SATA DVD-ROM или DVD+/-RW

ПРИМЕЧАНИЕ: Устройства DVD

предназначены только для данных.

Дополнительный внешний USB-дисковод
DVD-дисков

Начало работы с системой 81

Разъемы

Задняя панель

Сетевая интерфейсная плата Два разъема RJ-45 (для встроенных сетевых

адаптеров Gigabit Ethernet)

Последовательный порт 9-контактный DTE-разъем, совместимый с 16550

USB Два 4-контактных разъема, совместимых с USB 2.0

Видео 15-контактный VGA-разъем

Передняя панель

Видео 15-контактный VGA-разъем

USB Два 4-контактных разъема, совместимых с USB 2.0

Внутренние

USB Два 4-контактных разъема, совместимых с USB 2.0

Видео

Тип видеоадаптера Matrox G200, встроен в Winbond WPCM450

Видеопамять 8 МБ

Питание

Источник питания переменного тока (для каждого блока питания)

Мощность 480 Вт (блок питания без резервирования)

500 Вт (резервный блок питания)

Напряжение 100-240 В~, 50/60 Гц, 7,5 – 3,8 А

(блок питания без резервирования)

100-240 В~, 50/60 Гц, 7 – 3,5 А
(резервный блок питания)

Теплоотдача максимум 1637 БТЕ/час

(блок питания без резервирования)

максимум 1706 БТЕ/час (резервный блок питания)

Максимальный бросок тока При стандартных параметрах питающей сети и

во всем рабочем диапазоне внешних параметров
системы бросок тока может достигать не более
55 А на блок питания в течение не более 10 мс.

82 Начало работы с системой

Питание (продолжение)

Аккумуляторные батареи

Системная аккумуляторная батарея Круглый ионно-литиевый CR 2032 3,0 В

Физические характеристики

Высота 4,3 см

Ширина 43,4 см

Глубина 62,7 см

Масса (макс. конфигурация) 15,9 кг

Требования к окружающей среде

ПРИМЕЧАНИЕ:

Дополнительную информацию о параметрах окружающей
среды для установки определенной конфигурации системы см. на веб-узле
www.dell.com/environmental_datasheets.

Температура

В процессе работы От 10° до 35°C (от 50° до 95°F) с максимальной

скоростью изменения температуры 10°C в час

ПРИМЕЧАНИЕ: Если высота над

уровнем моря превышает 2950 футов,
максимальная рабочая температура
снижается на 1°F/550 футов.

Во время хранения От–40° до 65°C с максимальной скоростью

изменения температуры 20°C в час

Относительная влажность

В процессе работы От 20% до 80% (без конденсации) с максимальной

скоростью изменения влажности 10% в час.

Во время хранения От 5% до 95 % (без конденсации)

Начало работы с системой 83

Требования к окружающей среде (продолжение)

Максимальная вибрация

В процессе работы 0,26 Grms при частоте 5–500 Гц в течение 15 мин

Во время хранения 1,54 Grms при частоте 10–250 Гц в течение 15 мин

Максимальная ударная нагрузка

В процессе работы Один ударный импульс 31 G длительностью не

более 2,6 мс в положительном направлении по оси
z (по одному импульсу с каждой стороны системы)
при рабочей ориентации

Во время хранения Шесть последовательных ударных импульсов 71 G

длительностью не более 2 мс в положительном и
отрицательном направлениях по осям x, y и z
(по одному импульсу с каждой стороны системы)

Высота над уровнем моря

В процессе работы От –16 до 3 048 м (от –50 до 10 000 футов)

ПРИМЕЧАНИЕ: Если высота над

уровнем моря превышает 2950 футов,
максимальная рабочая температура
снижается на 1°F/550 футов.

Во время хранения От –16 до 10 600 м (от –50 до 35 000 футов)

Уровень загрязняющих веществ в атмосфере

Класс G2 или ниже, согласно классификации

ISA-S71.04-1985

84 Начало работы с системой

Sistemas Dell™

PowerEdge™ R410

Procedimientos iniciales

con el sistema

Código de modelo E07S

www.dell.com | support.dell.com

Notas, precauciones y avisos

NOTA: Una NOTA proporciona información importante que le ayudará a utilizar

mejor el ordenador.

PRECAUCIÓN: Un mensaje de PRECAUCIÓN indica la posibilidad de daños

en el hardware o la pérdida de datos si no se siguen las instrucciones.

AVISO: Un mensaje de AVISO indica el riesgo de daños materiales, lesiones

o incluso la muerte.

____________________

La información contenida en este documento puede modificarse sin previo aviso.
© 2009 Dell Inc. Todos los derechos reservados.

Queda estrictamente prohibida la reproducción de este material en cualquier forma sin la autorización
por escrito de Dell Inc.

Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL y PowerEdge son marcas
comerciales de Dell Inc.; Intel y Xeon son marcas comerciales registradas de Intel Corporation en
los Estados Unidos y en otros países; Microsoft, Hyper-V, Windows y Windows Server son marcas
comerciales o marcas comerciales registradas de Microsoft Corporation en los Estados Unidos o en
otros países; Red Hat y Red Hat Enterprise Linux son marcas comerciales registradas de Red Hat, Inc.
en los Estados Unidos y en otros países; SUSE es una marca comercial registrada de Novell, Inc. en
los Estados Unidos y en otros países; VMware es una marca comercial registrada de VMware, Inc.
en los Estados Unidos o en otras jurisdicciones.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia
a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la
propiedad de marcas y nombres comerciales que no sean los suyos.

Modelo E07S

Febrero de 2009 N/P G711G Rev. A01

Instalación y configuración

AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones

de seguridad incluidas con el sistema.

Desembalaje del sistema

Desembale el sistema e identifique cada elemento.

Instalación de los rieles y del sistema en un rack

Monte los rieles e instale el sistema en el rack siguiendo las instrucciones
de seguridad y de instalación del rack incluidas con el sistema.

Procedimientos iniciales con el sistema 87

Conexión del teclado, el ratón y el monitor (opcional)

Conecte el teclado, el ratón y el monitor (opcional).

Los conectores de la parte posterior del sistema incluyen iconos que indican
qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos
(si los hay) del conector del cable del monitor.

Conexión de los cables de alimentación

Conecte los cables de alimentación al sistema y, si se utiliza un monitor,
conecte el cable de alimentación correspondiente al monitor.

88 Procedimientos iniciales con el sistema

Instalación del soporte de retención del cable de alimentación

Fije el soporte de retención del cable de alimentación en el codo derecho del asa
de la fuente de alimentación. Doble el cable de alimentación del sistema en
forma de bucle, como se muestra en la ilustración, y fíjelo a la abrazadera
correspondiente del soporte.

Conecte el otro extremo del cable de alimentación a una toma eléctrica con
conexión a tierra o a otra fuente de energía, como por ejemplo un sistema
de alimentación ininterrumpida (SAI) o una unidad de distribución de
alimentación (PDU).

Encendido del sistema

Presione el botón de encendido del sistema y del monitor. Los indicadores
luminosos de alimentación deberían encenderse.

Procedimientos iniciales con el sistema 89

Instalación del embellecedor opcional

Instale el embellecedor (opcional).

Finalización de la configuración del sistema
operativo

Si ha adquirido un sistema operativo preinstalado, consulte la documentación
del sistema operativo que se suministra con el sistema. Para instalar un sistema
operativo por primera vez, consulte la documentación de instalación y
configuración del sistema operativo. Asegúrese de que el sistema operativo esté
instalado antes de instalar hardware o software no adquiridos con el sistema.

Sistemas operativos admitidos

• Microsoft® Windows Server® 2008 Hyper-V

• Microsoft Hyper-V Server 2008

• Microsoft Windows Server 2008 Web, Standard y Enterprise (x86) Edition

• Microsoft Windows Server 2008 Web, Standard, Enterprise y Datacenter
(x64) Edition

• Microsoft Windows Server 2008 Web, Standard y Enterprise (x86) Edition
con SP2

• Microsoft Windows Server 2008 Web, Standard, Enterprise y Datacenter
(x64) Edition con SP2

™

90 Procedimientos iniciales con el sistema

• Microsoft Windows® Essential Business Server 2008 Standard y Premium
(x64) Edition

• Microsoft Windows Small Business Server 2008 Standard y Premium (x64)
Edition

• Microsoft Windows Server 2003 Web (x86) Edition

• Microsoft Windows Small Business Server 2003 R2 Standard y Premium
Edition

• Microsoft Windows Server 2003 R2 Standard y Enterprise (x86) Edition
con SP2

• Microsoft Windows Server 2003 R2 Standard, Enterprise y Datacenter
(x64) Edition con SP2

•Red Hat

®

Enterprise Linux® AS y ES (versión 4) (x86)

• Red Hat Enterprise Linux AS y ES (versión 4) (x86_64)

• Red Hat Enterprise Linux Server 5 (x86)

• Red Hat Enterprise Linux Server 5 (x86_64)

®

•SUSE

Linux Enterprise Server 11 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

•VMware

®

ESX versión 4.0 y 3.5, actualización 4 (si está disponible)

• VMware ESXi versión 4.0 y 3.5, actualización 4 (si está disponible)

NOTA: Para obtener la información más reciente sobre los sistemas operativos

admitidos, visite www.dell.com.

Otra información útil

AVISO: Consulte la información sobre normativas y seguridad suministrada

con el sistema. La información sobre la garantía puede estar incluida en este
documento o constar en un documento aparte.

• En la documentación del rack incluida con la solución de rack se describe
cómo instalar el sistema en un rack.

•En el
las características del sistema y se describe cómo solucionar problemas del
sistema e instalar o sustituir componentes. Este documento está disponible
en línea en

Manual del propietario del hardware

support.dell.com.

se proporciona información sobre

Procedimientos iniciales con el sistema 91

• En los soportes multimedia suministrados con el ordenador se incluyen
documentación y herramientas para configurar y administrar el sistema,
incluidas las relativas al sistema operativo, el software de administración
del sistema, las actualizaciones del sistema y los componentes del sistema
que haya adquirido con su sistema.

NOTA: Compruebe si hay actualizaciones en support.dell.com y, si las hay,

léalas antes de proceder a la instalación, puesto que a menudo sustituyen
la información contenida en otros documentos.

Obtención de asistencia técnica

Si no comprende algún procedimiento descrito en esta guía o si el sistema no
funciona del modo esperado, consulte el

Manual del propietario del hardware

.
Dell™ cuenta con una amplia oferta de formación y certificación de hardware.
Para obtener más información, vaya a

www.dell.com/training

. Es posible que

este servicio no se ofrezca en todas las regiones.

Información de la NOM (sólo para México)

La información que se proporciona a continuación aparece en el dispositivo
descrito en este documento, en cumplimiento de los requisitos de la Norma
Oficial Mexicana (NOM):

Importador:

Número de modelo: E07S
Voltaj e de

alimentación:
Frecuencia: 50/60 Hz
Consumo eléctrico: 7–3,5 A

100-240 V CA

92 Procedimientos iniciales con el sistema

Especificaciones técnicas

Procesador

Tipo de procesador Procesador Intel® Xeon® serie 5500

Bus de expansión

Tipo de bus PCI Express de segunda generación

Ranuras de expansión Una ranura de altura completa y de media

longitud, enlace x16

Memoria

Arquitectura Módulos DIMM DDR3 ECC registrados

o sin búfer a 1 066 o 1 333 MHz

Zócalos de módulo de memoria Ocho de 240 patas

Capacidades del módulo
de memoria

RAM mínima 1 GB (un procesador) o 2 GB

RAM máxima 32 GB (un procesador) o 64 GB

Unidades

Unidades de disco duro Hasta cuatro unidades SAS o SATA internas de

Unidad de disquete Unidad USB de 1,44 MB externa opcional

Unidad óptica Una unidad de DVD-ROM o DVD+/-RW

1GB, 2GB, 4GB u 8GB

(dos procesadores)

(dos procesadores)

3,5 pulgadas, cableadas o de intercambio activo

O bien

Hasta cuatro unidades SAS, SATA o SSD
internas de 2,5 pulgadas y de intercambio
activo

SATA interna opcional reducida

NOTA: Los dispositivos de DVD son sólo

de datos.

Unidad de DVD-ROM USB externa opcional

Procedimientos iniciales con el sistema 93

Conectores

Parte posterior

NIC Dos RJ-45 (para NIC de 1 GB integradas)

Serie 9 patas, DTE, compatible con 16550

USB Dos de 4 patas compatibles con USB 2.0

Vídeo VGA de 15 patas

Parte frontal

Vídeo VGA de 15 patas

USB Dos de 4 patas compatibles con USB 2.0

Internos

USB Dos de 4 patas compatibles con USB 2.0

Vídeo

Tipo de vídeo Matrox G200, integrado en Winbond

WPCM450

Memoria de vídeo 8 MB

Alimentación

Fuente de alimentación de CA (por fuente de alimentación)

Potencia 480 W (fuente de alimentación sin

redundancia)

500 W (fuente de alimentación redundante)

Voltaje 100-240 V CA, 50/60 Hz, 7,5-3,8 A

(fuente de alimentación sin redundancia)

100-240 V CA, 50/60 Hz, 7-3,5 A
(fuente de alimentación redundante)

Disipación de calor 1 637 BTU/h (479,4 W) como máximo

(fuente de alimentación sin redundancia)

1 706 BTU/h (499,6 W) como máximo
(fuente de alimentación redundante)

94 Procedimientos iniciales con el sistema

Alimentación (continuación)

Corriente de conexión máxima En condiciones normales de línea y en todo el

rango operativo del sistema, la corriente de la
conexión puede alcanzar 25 A por cada fuente
de alimentación durante 10 ms o menos.

Baterías

Batería del sistema Batería de tipo botón litio-ion CR2032 de 3 V

Características físicas

Altura 4,3 cm

Anchura 43,4 cm

Profundidad 62,7 cm

Peso (configuración máxima) 15,9 kg

Especificaciones ambientales

NOTA: Para obtener información adicional sobre medidas ambientales relativas

a configuraciones del sistema específicas, vaya a www.dell.com/
environmental_datasheets.

Temperatura

En funcionamiento De 10 °C a 35 °C con una gradación de

temperatura máxima de 10 °C por hora

NOTA: Para altitudes superiores a los 900 m,

la temperatura máxima de funcionamiento
se reduce 0,55 °C cada 168 m.

En almacenamiento De –40 °C a 65 °C con una gradación de

temperatura máxima de 20 °C por hora

Humedad relativa

En funcionamiento Del 20 al 80% (sin condensación) con una

gradación de humedad máxima del 10%
por hora

En almacenamiento Del 5 al 95% (sin condensación)

Procedimientos iniciales con el sistema 95

Especificaciones ambientales (continuación)

Vibración máxima

En funcionamiento 0,26 Grms a 5–500 Hz durante 15 minutos

En almacenamiento 1,54 Grms a 10–250 Hz durante 15 minutos

Impacto máximo

En funcionamiento Un choque en el sentido positivo del eje z

(un choque en cada lado del sistema) de 31 G
durante 2,6 ms en la orientación de funciona­miento

En almacenamiento Seis choques ejecutados consecutivamente en

los ejes x, y y z positivo y negativo (un choque
en cada lado del sistema) de 71 G durante
un máximo de 2 ms

Altitud

En funcionamiento De –16 a 3 048 m

NOTA: Para altitudes superiores a los 900 m,

la temperatura máxima de funcionamiento
se reduce 0,55 °C cada 168 m.

En almacenamiento De –16 a 10 600 m

Nivel de contaminación atmosférica

Clase G2 o menos de acuerdo con ISA-S71.04-1985

96 Procedimientos iniciales con el sistema

Dell™ PowerEdge™

R410 Sistemleri

Sisteminizi

Kullanmaya Başlarken

Model kodu E07S

www.dell.com | support.dell.com

Notlar, Dikkat Edilecek Noktalar
ve Uyarılar

NOT: NOT, bilgisayarınızdan daha iyi şekilde yararlanmanıza yardımcı

olacak önemli bilgiler verir.

DİKKAT: DİKKAT, yönergelere uyulmadığında donanımın zarar

görebileceğini veya veri kaybı olabileceğini belirtir.

UYARI: UYARI, meydana gelebilecek olası maddi hasar, fiziksel

yaralanma veya ölüm tehlikesi anlamına gelir.

____________________

Bu belgedeki bilgiler önceden bildirilmeksizin değiştirilebilir.
© 2009 Dell Inc. Tüm hakları saklıdır.

Dell Inc.'in yazılı izni olmadan bu belgelerin herhangi bir şekilde çoğaltılması kesinlikle yasaktır.

Bu metinde kullanılan ticari markalar: Dell, DELL logosu ve PowerEdge, Dell Inc.'in ticari
markalarıdır; Intel ve Xeon Intel Corporation'ın ABD'de ve diğer ülkelerdeki tescilli ticari
markalarıdır; Microsoft, Hyper-V, Windows, ve Windows Server Microsoft Corporation'ın ABD'deki
ve diğer ülkelerdeki ticari markaları veya tescilli ticari markalarıdır; Red Hat ve Red Hat Enterprise
Linux, Red Hat, Inc.'in ABD'deki ve diğer ülkelerdeki tescilli ticari markalarıdır; SUSE, Novell, Inc.'in
ABD'deki ve diğer ülkelerdeki tescilli ticari markasıdır; VMware, VMware, Inc.'in ABD'deki ve/veya
diğer yargı bölgelerindeki tescilli ticari markasıdır.

Bu belgede, marka ve adların sahiplerine ya da ürünlerine atıfta bulunmak için başka ticari marka ve
ticari adlar kullanılabilir. Dell Inc. kendine ait olanların dışındaki ticari markalar ve ticari isimlerle
ilgili hiçbir mülkiyet hakkı olmadığını beyan eder.

Model E07S

Şubat 2009 P/N G711G Rev. A01
