Installation and Configuration

WARNING: Before performing the following procedure, review the safety

instructions that came with the system.

Unpacking the System

Unpack your system and identify each item.

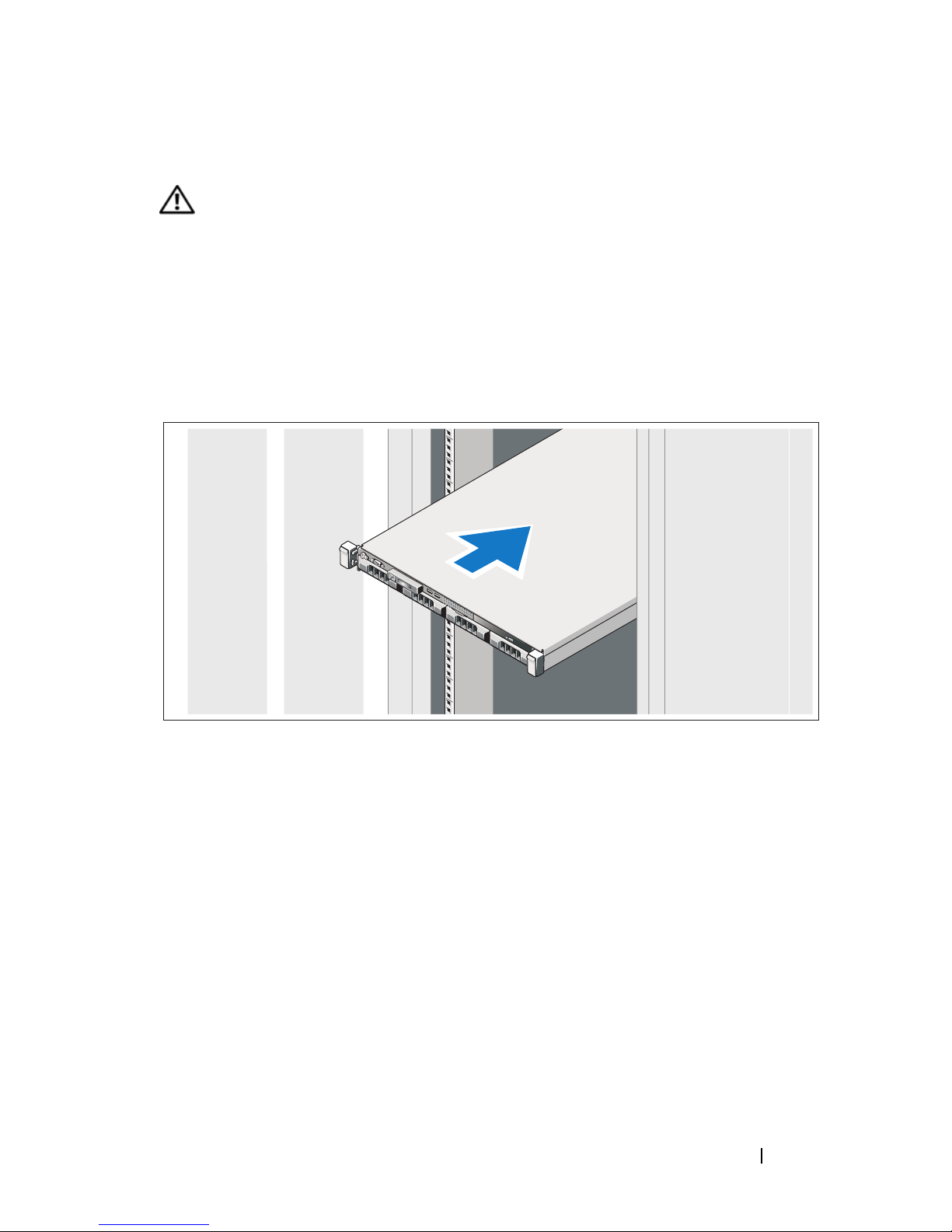

Installing the Rails and System in a Rack

Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system.

Getting Started With Your System 3

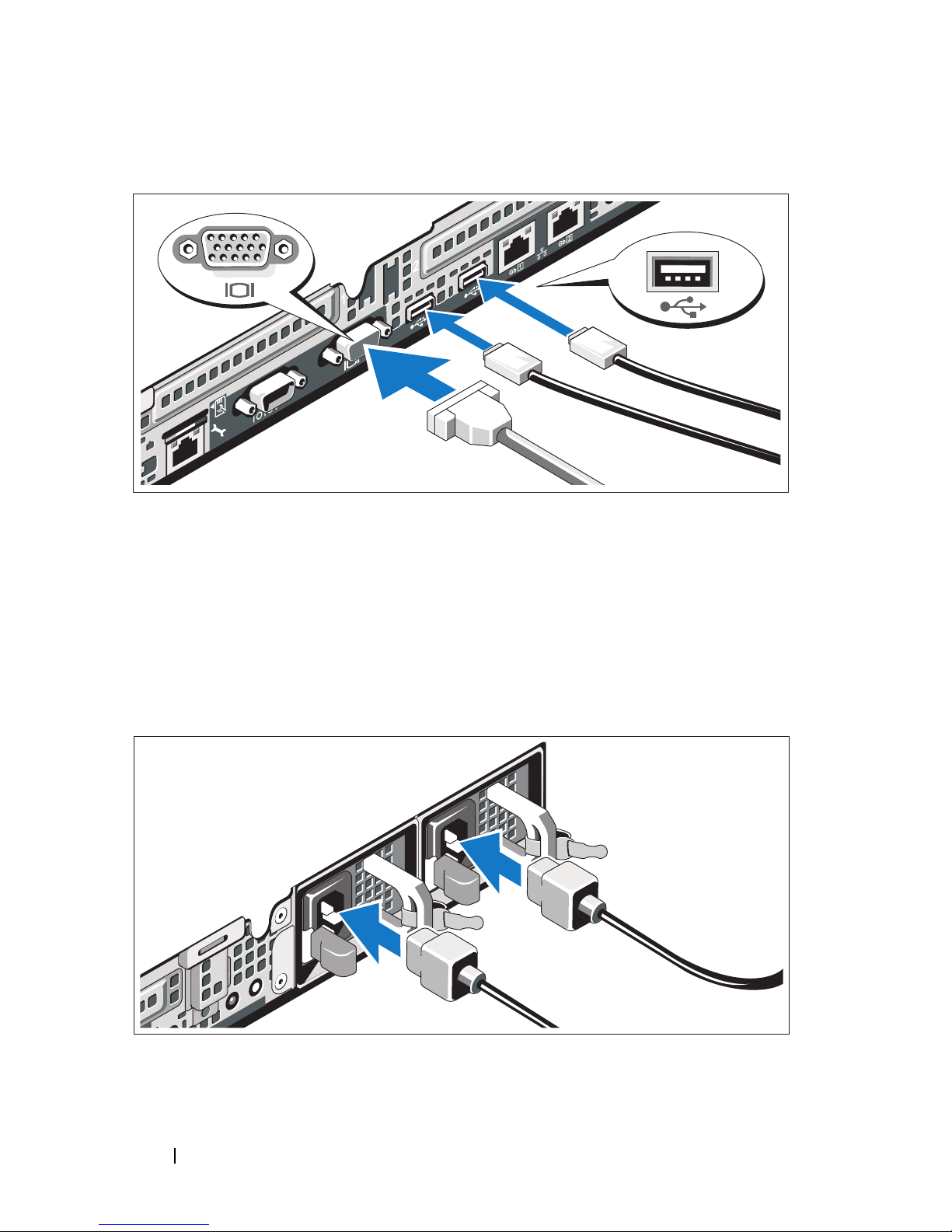

Optional – Connecting the Keyboard, Mouse, and Monitor

Connect the keyboard, mouse, and monitor (optional).

The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor’s cable connector.

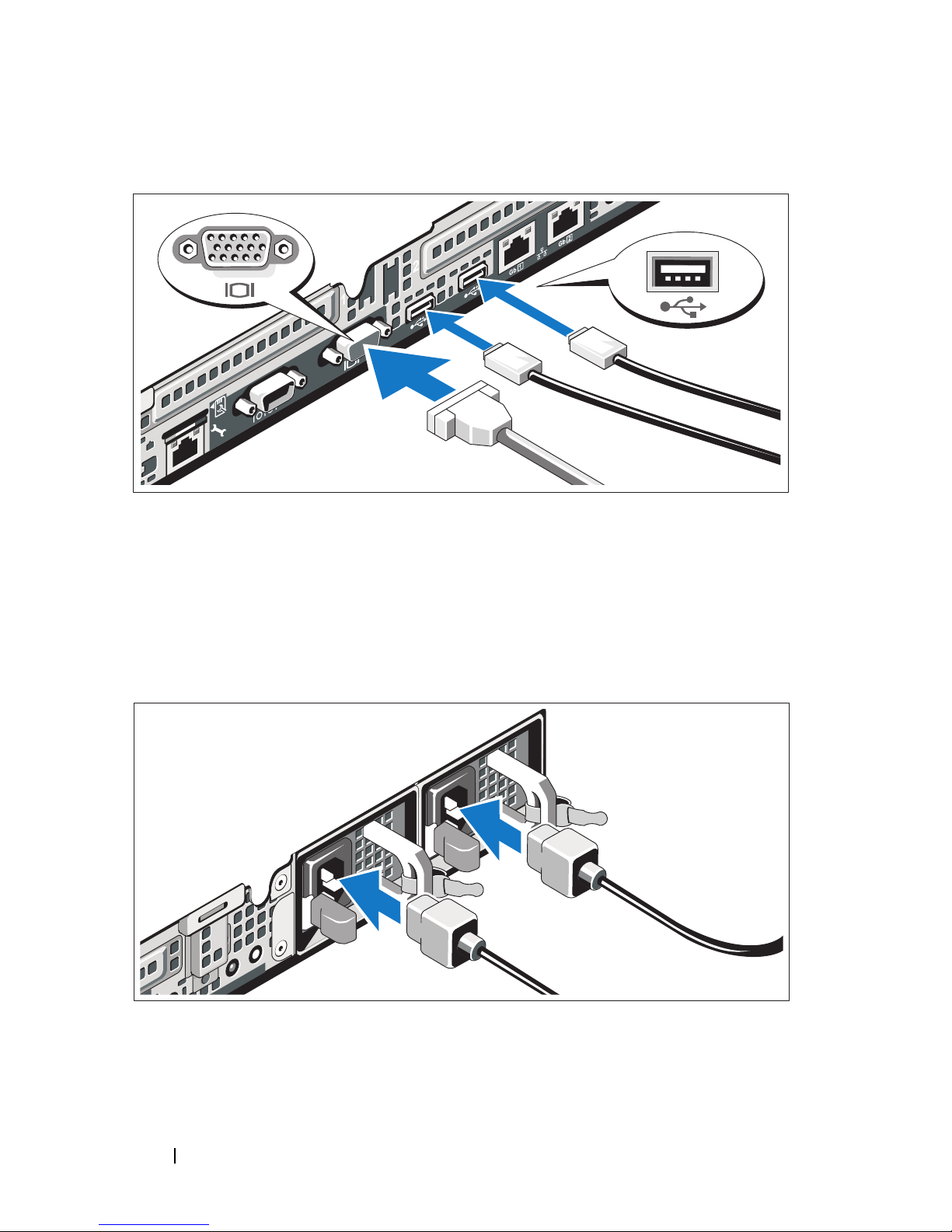

Connecting the Power Cable(s)

Connect the system’s power cable(s) to the system and, if a monitor is used, connect the monitor’s power cable to the monitor.

4 Getting Started With Your System

Securing the Power Cables

Bend the system power cables into a loop as shown in the illustration and secure the cables to the brackets using the provided strap. Plug the other end of the power cables into a grounded electrical outlet or a separate power source such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

Turning On the System

Press the power button on the system and on the optional monitor if used. The power indicators should light.

Getting Started With Your System 5

Installing the Optional Bezel

Install the bezel (optional).

Complete the Operating System Setup

If you purchased a preinstalled operating system, see the operating system documentation that ships with your system. To install an operating system for the first time, see the installation and configuration documentation for your operating system. Be sure the operating system is installed before installing hardware or software not purchased with the system.

6 Getting Started With Your System

Supported Operating Systems

• Microsoft® Windows® Small Business Server 2008 Standard and Premium (x64) editions

• Microsoft Windows Essential Business Server 2008 Standard and Premium (x64) editions

• Microsoft Windows Essential Business Server 2008 Premium (x86) edition

• Windows Web Server 2008 (x86) with SP2

• Windows Server 2008 Standard and Enterprise (x86) editions with SP2

• Windows Server 2008 Standard and Enterprise (x64) editions with SP2

• Windows Server 2008 R2 Standard and Enterprise (x64) editions with SP2

• Windows Web Server 2008 R2 (x86) with SP2

• Windows Web Server 2003 (x86) with SP2

• Windows Server 2003 R2 Standard and Enterprise (x86) editions with SP2

• Windows Server 2003 R2 Standard and Enterprise (x64) editions with SP2

•Red Hat

Enterprise Linux® ES AP (Version 4.8) (x86_64)

• Red Hat Enterprise Linux ES AP (Version 4.8) (x86)

• Red Hat Enterprise Linux Server (Version 5.3) (x86_64)

• Red Hat Enterprise Linux Server (Version 5.3) (x86)

•SUSE

•Citrix

•VMware

Linux Enterprise Server 11 (x86_64)

Linux Enterprise Server 10 (x86_64) with SP3

XenServer™ Enterprise (Version 5.6)

ESXi (Version 4.0) Update 1

• VMware ESX (Version 4.0) Update 1

• VMware ESXi (Version 3.5) Update 5

• VMware ESX (Version 3.5) Update 5

• Sun™ Solaris™ 10 Update 10

NOTE: For the latest information on supported operating systems,

see support.dell.com.

Getting Started With Your System 7

Other Information You May Need

WARNING: See the safety and regulatory information that shipped with

your system. Warranty information may be included within this document or as a separate document.

• The rack documentation included with your rack solution describes how to install your system into a rack.

•The

• Any media that ships with your system that provides documentation

Hardware Owner’s Manual

features and describes how to troubleshoot the system and install or replace system components. This document is available online at

support.dell.com/manuals

and tools for configuring and managing your system, including those pertaining to the operating system, system management software, system updates, and system components that you purchased with your system.

NOTE: Always check for updates on support.dell.com/manuals and read the

updates first because they often supersede information in other documents.

provides information about system

Obtaining Technical Assistance

If you do not understand a procedure in this guide or if the system does not perform as expected, see your Hardware Owner’s Manual. Dell™ offers comprehensive hardware training and certification. See www.dell.com/training for more information. This service may not be offered in all locations.

8 Getting Started With Your System

Technical Specifications

Processor

Processor type Intel

Intel Core™ i3 processor, or Intel Pentium

Expansion Bus

Bus type PCI Express Generation 2

Expansion slots One x16 half-length slot

One x8 half-length slot

NOTE: Both the slots support x8 routing.

Memory

Architecture 1066-MHz and 1333-MHz registered parity and

non registered DDR-III memory modules

Memory module sockets Six 240-pin

Xeon® processor 3400 series or

processor

Memory module capacities 1 GB, 2 GB, 4 GB, and 8 GB (RDIMMs only)

Minimum RAM 1 GB

Maximum RAM 32 GB

Drives

Hard drives Up to four 3.5" hot-swappable SAS or

SATA drives

Up to four 3.5" cabled SAS or SATA internal drives

Up to four 2.5" hot-swappable SAS or

2.5" SSD drives

Getting Started With Your System 9

Drives (continued)

Optical drive One optional internal slimline SATA

DVD-ROM or DVD+/-RW drive

NOTE: DVD devices are data only.

Optional external USB DVD-ROM

Connectors

Back

NIC

Serial

USB

Video

Two RJ-45 (for integrated 1-GB NICs)

9-pin, DTE, 16550-compatible

Two 4-pin, USB 2.0-compliant

15-pin VGA

Front

Video

USB

15-pin VGA

Two 4-pin, USB 2.0-compliant

Internal

USB

Two 4-pin, USB 2.0-compliant

Video

Video type Matrox G200, integrated in BMC

Video memory 8 MB graphics memory

10 Getting Started With Your System

Power

AC power supply (per power supply)

Wattage

350 W (non-redundant power supply)

400 W (redundant power supply)

Volta ge

Heat dissipation

100–240 VAC, 50/60 Hz

1571 BTU/hr maximum (non-redundant power supply)

1666 BTU/hr maximum (redundant power supply)

Maximum inrush current

Under typical line conditions and over the entire system ambient operating range, the inrush current may reach 25 A per power supply for 10 ms or less.

Batteries

System battery

CR 2032 3.0-V lithium coin cell

Physical

Height 4.29 cm (1.69 in)

Width 43.4 cm (17.09 in)

Depth 61.26 cm (24.12 in)

Weight (maximum configuration) 15 kg (33.02 lbs)

Weight (empty configuration) 5.96 kg (13.12 lbs)

Getting Started With Your System 11

Environmental

NOTE: For additional information about environmental measurements for specific

system configurations, see www.dell.com/environmental_datasheets.

Temperature

Operating

Storage

Relative humidity

Operating

Storage

Maximum vibration

Operating

Storage

Maximum shock

Operating

10° to 35°C (50° to 95°F) with a maximum temperature gradation of 10°C per hour

NOTE: For altitudes above 2950 feet, the maximum

operating temperature is derated 1ºF/550 ft.

–40° to 65°C (–40° to 149°F) with a maximum temperature gradation of 20°C per hour

8% to 85% (noncondensing) with a maximum humidity gradation of 10% per hour

5% to 95% (noncondensing)

0.25 G at 3–200 Hz for 15 min

0.5 G at 3–200 Hz for 15 min

One shock pulse in the positive z axis (one pulse on each side of the system) of 31 G for 2.6 ms in the operational orientation

Storage

Altitude

Operating

Storage

Airborne Contaminant Level

Class

12 Getting Started With Your System

Six consecutively executed shock pulses in the positive and negative x, y, and z axes (one pulse on each side of the system) of 71 G for up to 2 ms

–16 to 3,048 m (–50 to 10,000 ft)

NOTE: For altitudes above 2950 feet, the maximum

operating temperature is derated 1ºF/550 ft.

–16 to 10,600 m (–50 to 35,000 ft)

G2 or lower as defined by ISA-S71.04-1985
