Dell™ OptiPlex™ XE

Asennus- ja ominaisuustiedot

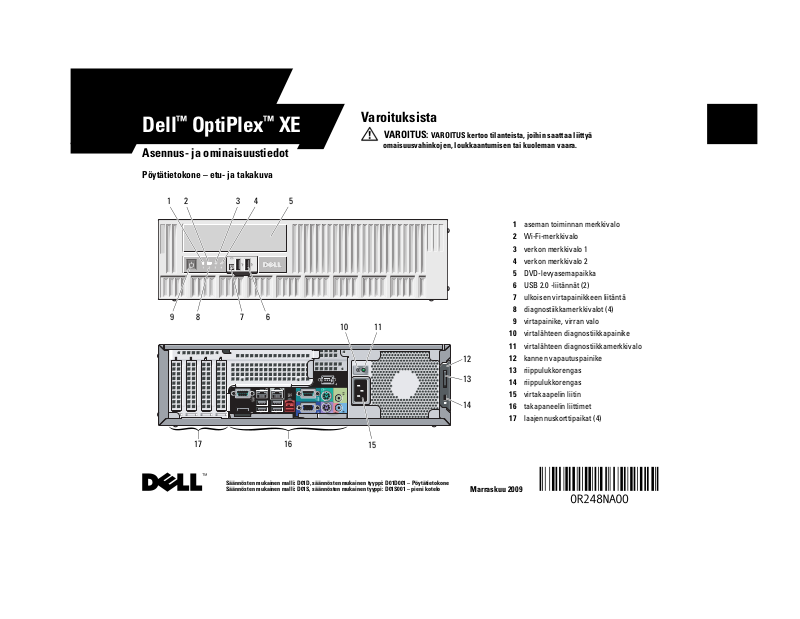

Pöytätietokone – etu- ja takakuva

Varoituksista

VAROITUS: VAROITUS kertoo tilanteista, joihin saattaa liittyä

omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

1

98

17

5234

6

7

10

16

Säännösten mukainen malli: D01D, säännösten mukainen tyyppi: D01D001 – Pöytätietokone
Säännösten mukainen malli: D01S, säännösten mukainen tyyppi: D01S001 – pieni kotelo

11

15

12

13

14

Marraskuu 2009

1 aseman toiminnan merkkivalo
2 Wi-Fi-merkkivalo
3 verkon merkkivalo 1
4 verkon merkkivalo 2
5 DVD-levyasemapaikka
6 USB 2.0 -liitännät (2)
7 ulkoisen virtapainikkeen liitäntä
8 diagnostiikkamerkkivalot (4)

9 virtapainike, virran valo
10 virtalähteen diagnostiikkapainike
11 virtalähteen diagnostiikkamerkkivalo
12 kannen vapautuspainike
13 riippulukkorengas
14 riippulukkorengas
15 virtakaapelin liitin
16 takapaneelin liittimet
17 laajennuskorttipaikat (4)

Pienikokoinen tietokone – etu- ja takakuva

15

2

98

34

7

6

1 aseman toiminnan merkkivalo

2 Wi-Fi-merkkivalo

3 verkon merkkivalo 1

4 verkon merkkivalo 2

5 DVD-levyasemapaikka

6 USB 2.0 -liittimet (2)

7 ulkoisen virtapainikkeen liitäntä

8 diagnostiikkamerkkivalot (4)

9 virtapainike, virran valo

10

11

12

13

10 virtalähteen diagnostiikkapainike
11 virtalähteen diagnostiikkamerkkivalo
12 kannen vapautuspainike
13 riippulukkorengas
14 riippulukkorengas
15 virtakaapelin liitin
16 takapaneelin liittimet
17 laajennuskorttipaikat (2)

14

1617

15

Pöytätietokone ja pienikokoinen tietokone – taustapaneeli

1 sarjaliitäntä 1

19

2

3 4 5 6

7

8

10

11

12

16

141517

13

2 yhteyden merkkivalo 2
3 verkkosovittimen liitäntä 2
4 verkon merkkivalo 2
5 yhteyden merkkivalo 1
6 verkkosovittimen liitäntä 1
7 verkon merkkivalo 1
8 sarjaliitäntä 2

9 Wi-Fi-liitäntä
10 PS/2-hiiriliitäntä
11 line-out-liitäntä
12 linjatulo-/mikrofoniliitäntä
13 PS/2-hiiriliitäntä
14 VGA-liitäntä
15 24 V:n USB 2.0 -liitäntä
16 USB 2.0 -liitännät (4)
17 DisplayPort

Pika-asennus

VAROITUS: Ennen kuin teet mitään tässä osiossa

mainittuja toimia, lue tietokoneen mukana toimitetut
turvallisuusohjeet. Lisätietoja parhaista käytännöistä on
osoitteessa www.dell.com/regulatory_compliance.

Kytke verkkokaapeli

1

(valinnainen).

HUOMAUTUS: Jotkin laitteet eivät ehkä sisälly

toimitukseen, jos et ole tilannut niitä.

Liitä näyttö vain jollakin seuraavista kaapeleista:

3

a Sininen VGA-kaapeli b DisplayPort-kaapeli. c DVI-kaapeli DisplayPort-

sovittimeen.

4 Kytke virtakaapeli(t). 5 Paina näytön ja tietokoneen virtapainikkeita.

Kytke USB-näppäimistö tai

2

hiiri (valinnainen).

d VGA-kaapeli DisplayPort-

sovittimeen.

Tekniset tiedot

HUOMAUTUS: Seuraavat tekniset tiedot ovat ainoat tiedot, joita

edellytetään toimitettaviksi tietokoneen mukana. Jos haluat nähdä
tietokoneen täydet ja ajan tasalla olevat tiedot, mene osoitteeseen
support.dell.com.

Järjestelmätiedot

Piirisarja Sisäinen Intel® Q45/ICH10DO -piirisarja

Suoritin

Video

Videotyyppi:

Integroitu

Erillinen

Videomuisti

Integroitu

•Intel® Core™2 E7400

®

Pentium® Dual Core E5300

•Intel

®

Celeron® 440

•Intel

sisäänrakennettu emolevyyn

kaksikanavainen PCI-E x16 -näytönohjain
yksi DVI-portti ja yksi DisplayPort-liitäntä

Microsoft® Windows® XP

enintään 512 Mt jaettua muistia
(1 Gt järjestelmämuistia)

enintään 1 Gt jaettua videomuistia
(vähintään 2 Gt järjestelmämuistia)

Video (jatkoa)

Windows Vista® ja Windows 7

enintään 272 Mt jaettua muistia
(1 Gt järjestelmämuistia)

enintään 784 Mt jaettua muistia
(2 Gt järjestelmämuistia)

enintään 1296 Mt jaettua muistia
(3 Gt järjestelmämuistia)

enintään 1808 Mt jaettua muistia
(4 Gt järjestelmämuistia)

enintään 3856 Mt jaettua muistia
(8 Gt järjestelmämuistia)

HUOMAUTUS: Videomuisti varataan

dynaamisesti tietokoneen kokonaismuistin ja
kuvankäsittelysovellusten mukaan.

Erillinen

Muisti

Muistimoduulin liitäntä 4 DIMM-paikkaa

Muistimoduulin
kapasiteetti

Muistityypit 1066 MHz DDR3

Vähimmäismuisti 1 Gt

Enimmäismuisti 8 Gt

512 Mt

1 Gt, 2 Gt

Asemat

Ulkoisesti käytettävissä:

5,25 tuuman levyasemapaikat

Sisäisesti käytettävissä:

3,5 tuuman SATA­levyasemapaikka

Käytettävissä olevat laitteet:

2,5 tuuman SATA-kiintolevyt

3,5 tuuman SATA-kiintolevyt

5,25 tuuman SATA DVD+/-RW

-asema

Pöytätietokone Pienikokoinen

tietokone

yksi yksi (slimline)

kaksi yksi

kaksi kaksi

kaksi yksi

yksi yksi (slimline)

(jatkoa)Ohjaus- ja diagnostiikkavalot

Verkkoyhteyden merkkivalo Sininen valo—verkon ja tietokoneen välillä

Diagnostiikkavalot Tietokoneen etupaneelin neljä valoa.

®

-yhteyden

Wi-Fi
merkkivalo

on hyvä yhteys.

Ei pala (ei valoa)—tietokone ei saa fyysistä
yhteyttä verkkoon.

Diagnostiikkavaloista on lisätietoja Huolto-
oppaassa, joka voidaan ladata Dellin
tukisivustolta osoitteesta
support.dell.com/manuals.

Sininen valo—verkon ja tietokoneen välillä
on hyvä yhteys.

Ei pala (ei valoa)—tietokone ei saa fyysistä
yhteyttä verkkoon.

Ohjaus- ja diagnostiikkavalot

Virtapainikkeen valo Sininen valo—tasaisen sininen valo

ilmoittaa, että virta on kytketty. Vilkkuva
sininen valo ilmoittaa, että tietokone on
lepotilassa.

Keltainen valo—tasainen keltainen valo
ilmoittaa tietokoneen käynnistyksen
epäonnistuessa, että emolevyssä tai
virtalähteessä on vikaa. Vilkkuva keltainen
valo on merkki emolevyn vioittumisesta.

Kiintolevyn merkkivalo Osoittaa SATA-kiintolevyn tai CD/DVD-

aseman toiminnan tilan.

Sininen valo—vilkkuva sininen valo
osoittaa, että tietokone lukee tietoja tai
tallentaa tietoja asemaan.

Virta

Pöytätietokone
(EPA)

Pieni kotelo (EPA) 280 W 1124 (BTU/h) 100-240 VAC,

Sähköteho Enimmäislämpöhäviö Jännite

300 W 1204 (BTU/h) 100-240 VAC,

50/60 Hz, 6,0 A

50/60 Hz, 5,0 A

HUOMAUTUS: Lämpöhäviö lasketaan virtalähteen nimellistehon mukaan.
HUOMAUTUS: Katso tietokoneen mukana toimitetuista

turvallisuusohjeista tärkeät jännitettä koskevat tiedot.

Nappiparisto 3 V:n CR2032-litiumnappiparisto

Fyysiset ominaisuudet

Korkeus 10,93 cm

Leveys 39,65 cm

Pituus 34,90 cm

Paino (vähintään) 9,38 kg

Ympäristö

Lämpötila

Käytön aikana

Varastointi

Suhteellinen ilmankosteus 20 - 80 % (tiivistymätön)

Korkeus

Käytön aikana

Varastointi

Ilman mukana kulkeutuvan
saasteen taso

Pöytätietokone Pienikokoinen

(4,30 tuumaa)

(15,60 tuumaa)

(13,70 tuumaa)

(20,60 paunaa)

10–45 °C (50–113 °F)

-40-60 °C (-40–140 °F)

alle 3048 m (10 000 jalkaa)

alle 10,668 m (35 000 jalkaa)

G2 tai alempi ISA-S71.04-1985-standardin
mukaan

tietokone

8,52 cm
(3,35 tuumaa)

28,96 cm
(11,40 tuumaa)

32,36 cm
(12,70 tuumaa)

6,48 kg
(14,3 paunaa)

Lisätiedot ja -resurssit

Tietokoneen mukana toimitetuissa turvallisuus- ja säännöstiedoissa ja
säännöstenmukaisuussivustossa osoitteessa
www.dell.com/regulatory_compliance on lisätietoja seuraavista aiheista:

• turvallisuussuositukset

• takuu

•ehdot

• säännöstenmukaisuussertifiointi

• ergonomia

• käyttöoikeussopimus

________________

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta.
© 2009 Dell Inc. Kaikki oikeudet pidätetään. Painettu Irlannissa.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Inc:n kirjallista lupaa on
jyrkästi kielletty.
