Dell™ OptiPlex™ 330

Quick Reference Guide

Model DCSM and DCNE

www.dell.com | support.dell.com

Notes, Notices, and Cautions

NOTE: A NOTE indicates important information that helps you make better use of

your computer.

NOTICE: A NOTICE indicates either potential damage to hardware or loss of data

and tells you how to avoid the problem.

CAUTION: A CAUTION indicates a potential for property damage, personal injury,

or death.

____________________

Information in this document is subject to change without notice.
© 2007 Dell Inc. All rights reserved.

Reproduction in any manner whatsoever without the written permission of Dell Inc. is strictly
forbidden.

Trademarks used in this text: Dell, the DELL logo, Inspiron, Dell Precision, Dimension, OptiPlex,

Latitude, PowerEdge, PowerVault, PowerApp, and Dell OpenManage are trademarks of Dell Inc.;
Intel, Pentium, and Celeron are registered trademarks of Intel Corporation; Microsoft and Windows

are registered trademarks of Microsoft Corporation.
Other trademarks and trade names may be used in this document to refer to either the entities claiming

the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and
trade names other than its own.

Model DCSM and DCNE

September 2007 P/N DU086 Rev. A00

Contents

Finding Information . . . . . . . . . . . . . . . . . . . . 5

Before You Begin

. . . . . . . . . . . . . . . . . . . . 10

Before Working Inside Your Computer

Adding and Replacing Parts

Setting Up Your Computer

. . . . . . . . . . . . . . 11

. . . . . . . . . . . . . . . . 13

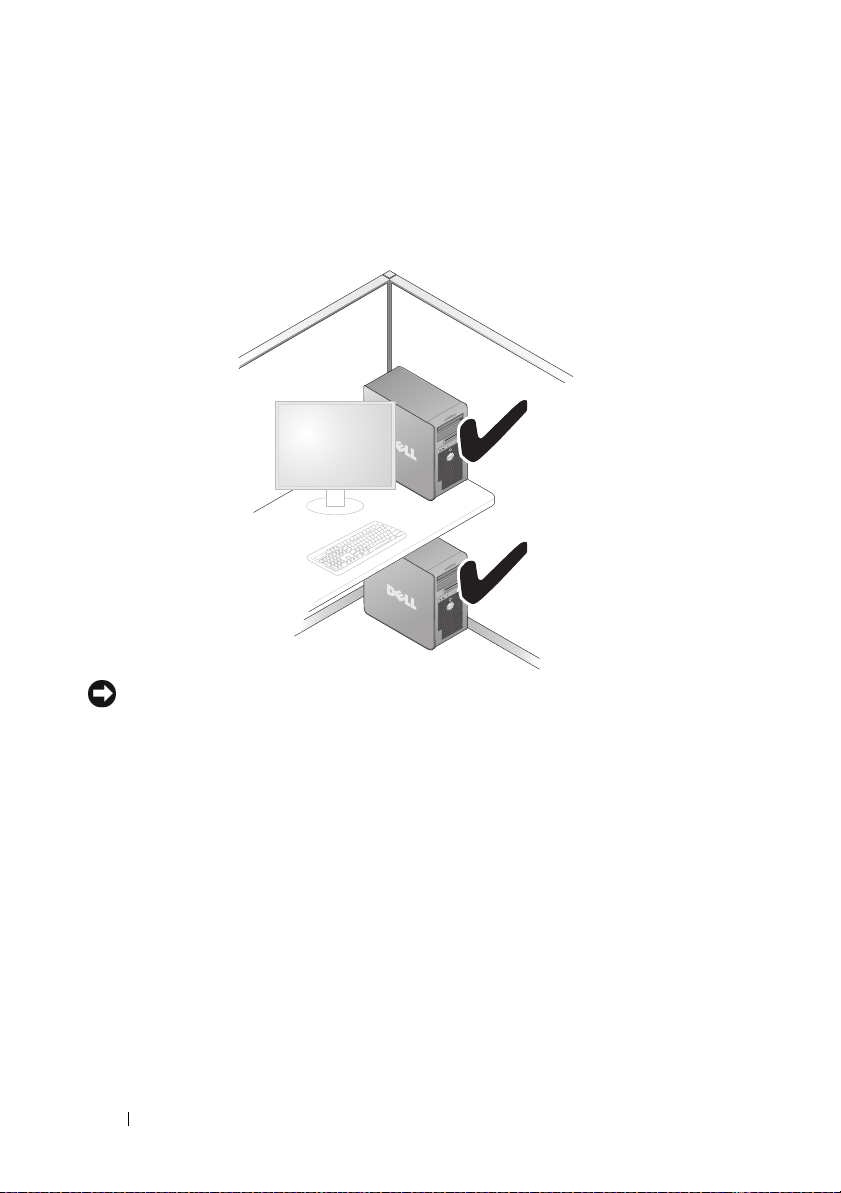

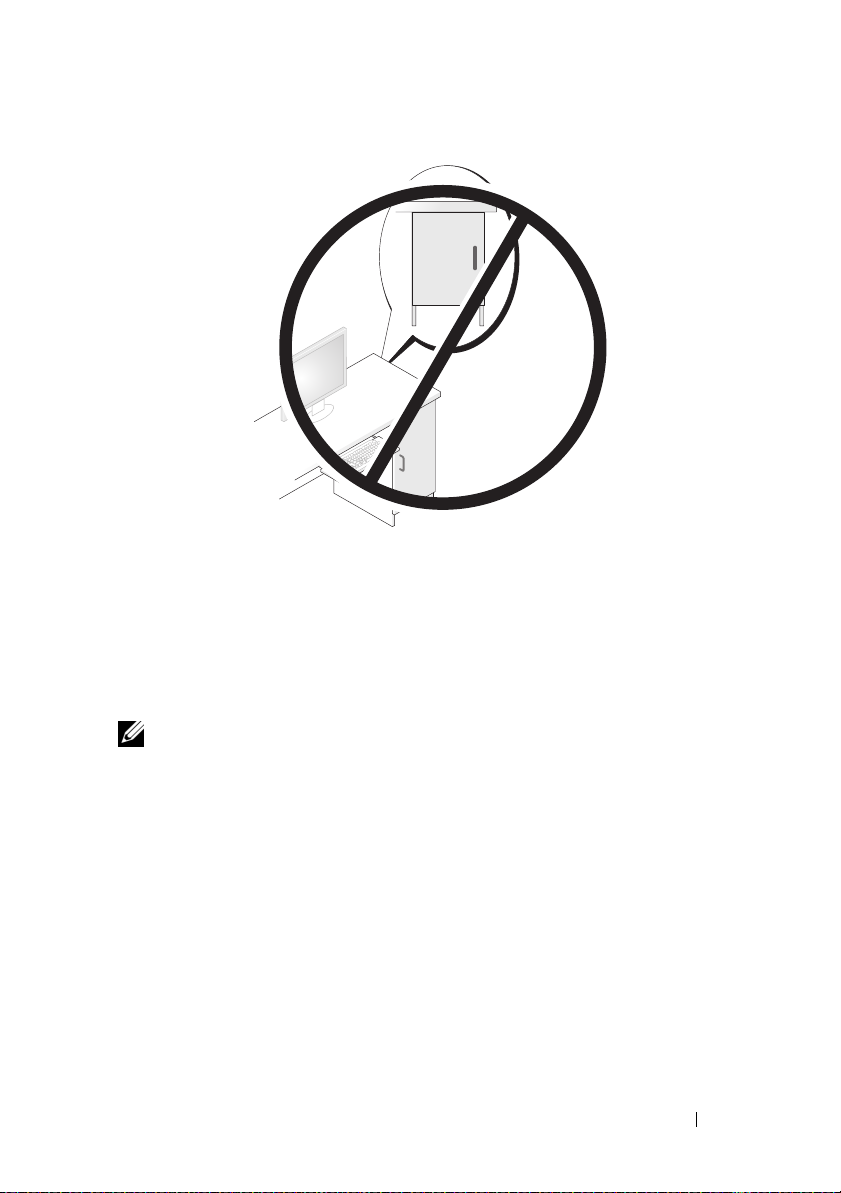

Installing Your Computer in an Enclosure

Setting Up a Home and Office Network

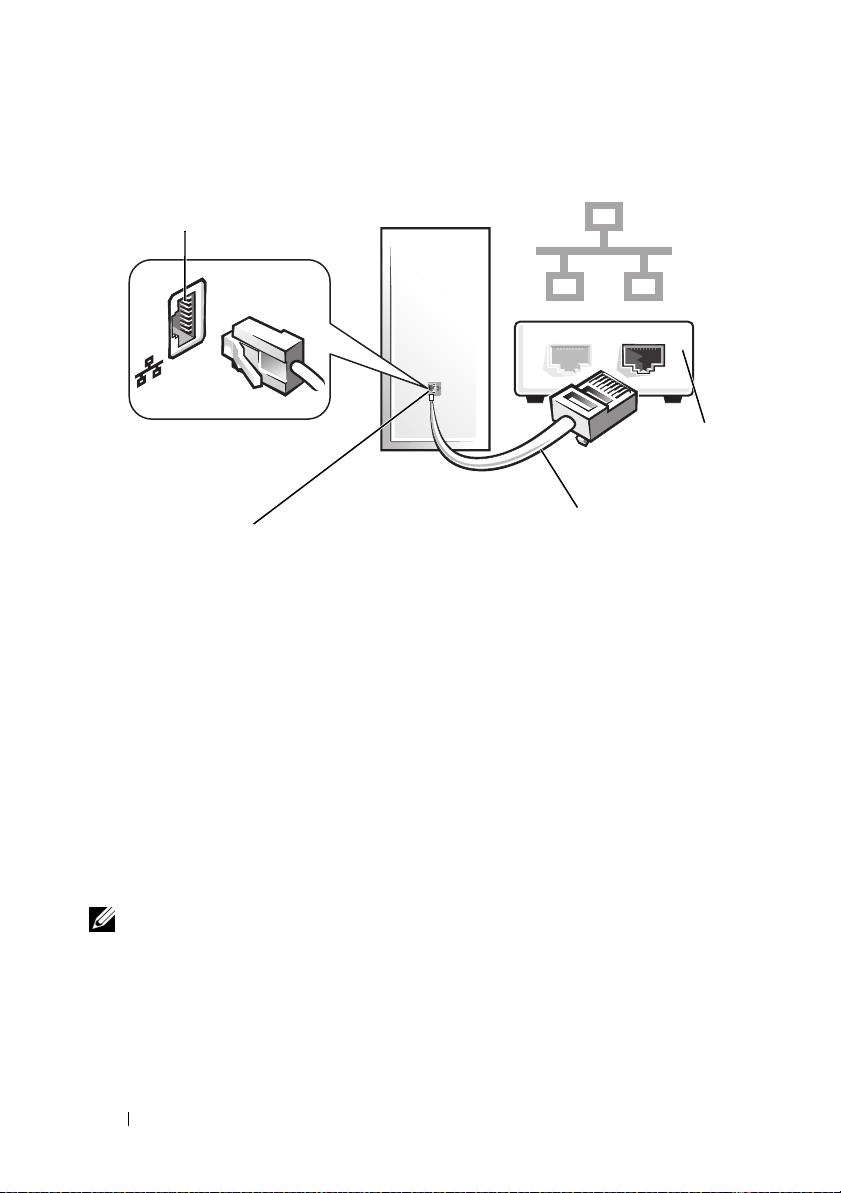

Connecting to a Network Adapter
Network Setup

Connecting to the Internet

. . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . 17

Moving Information to a New Computer

Setting Up a Printer

Connecting Two Monitors

Power Protection Devices

Desktop Computer

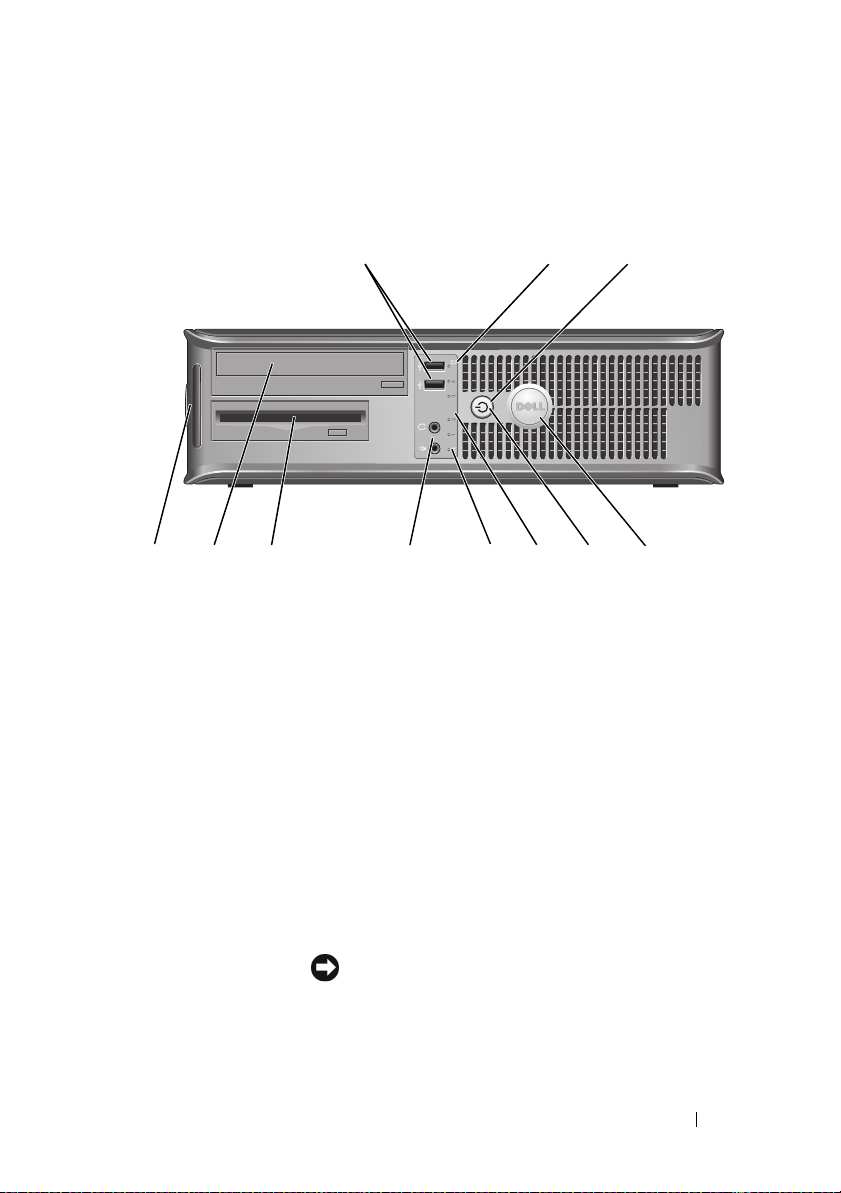

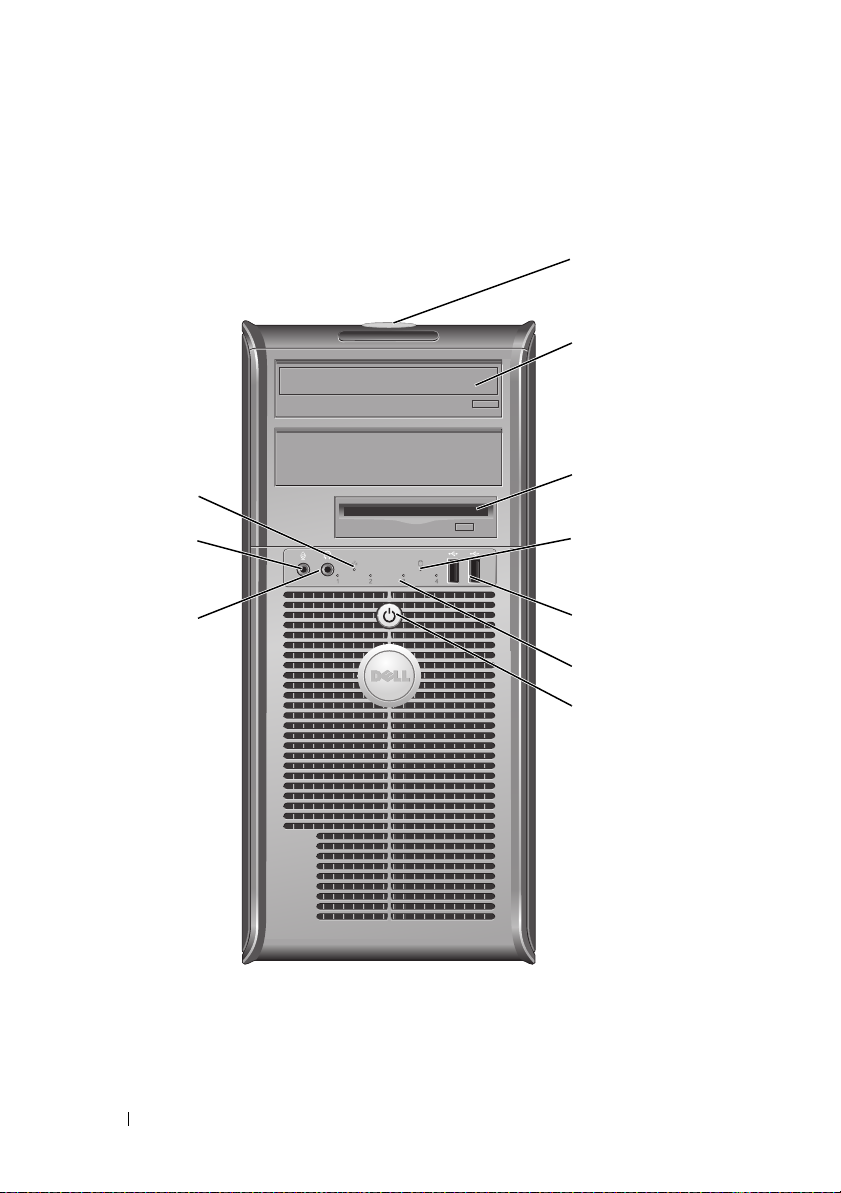

Front View

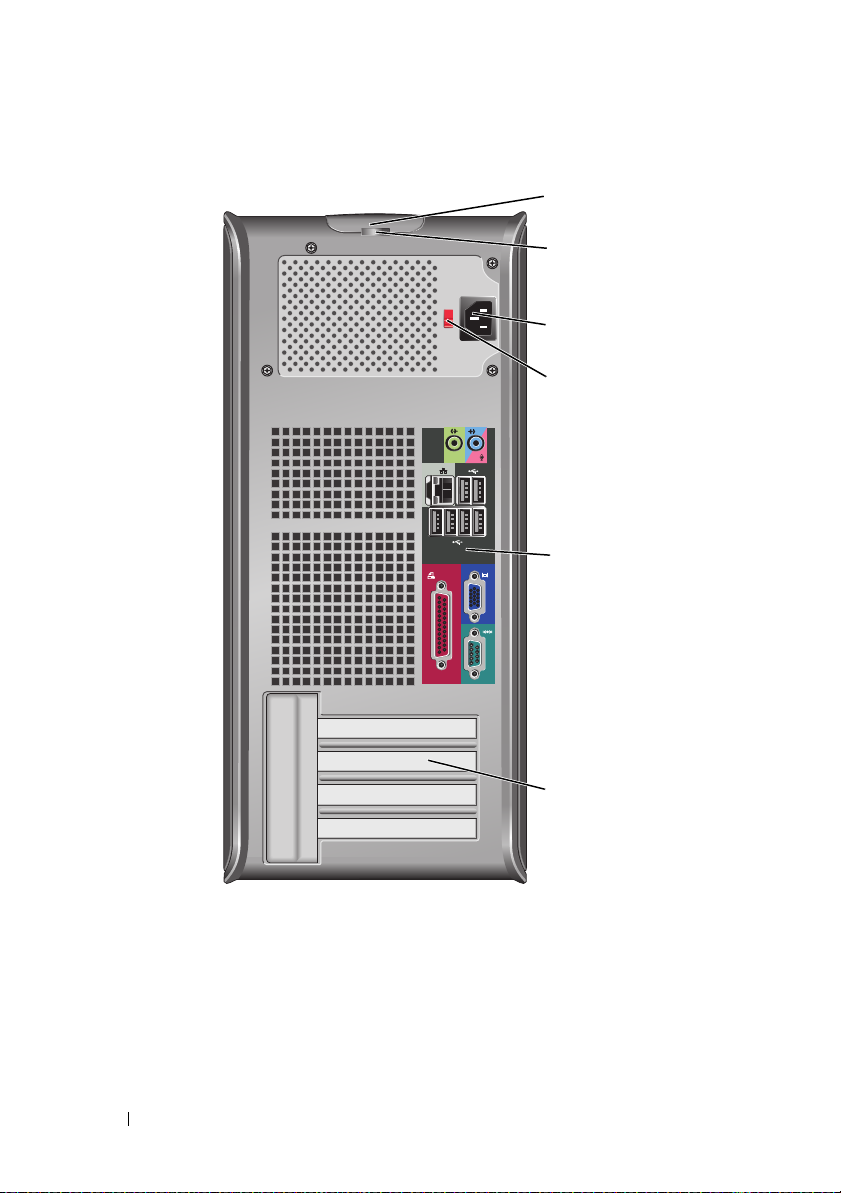

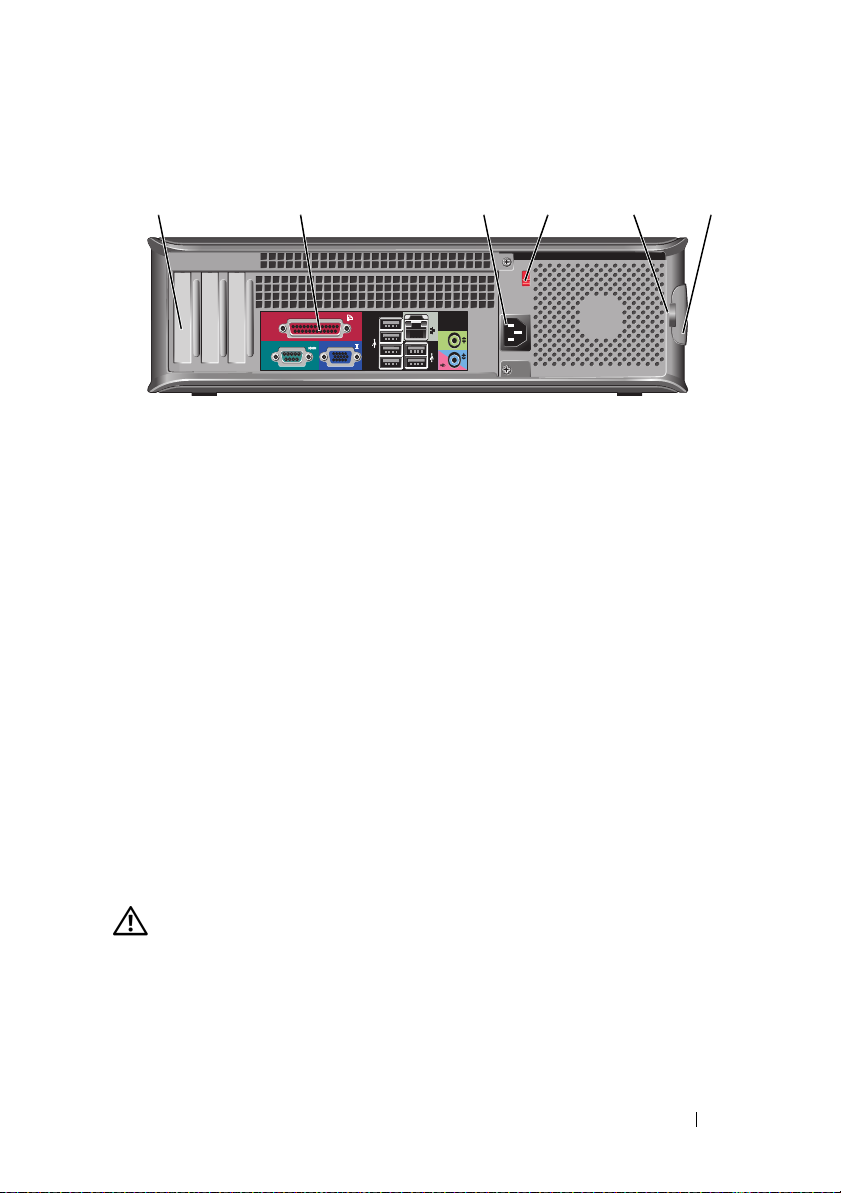

Back View

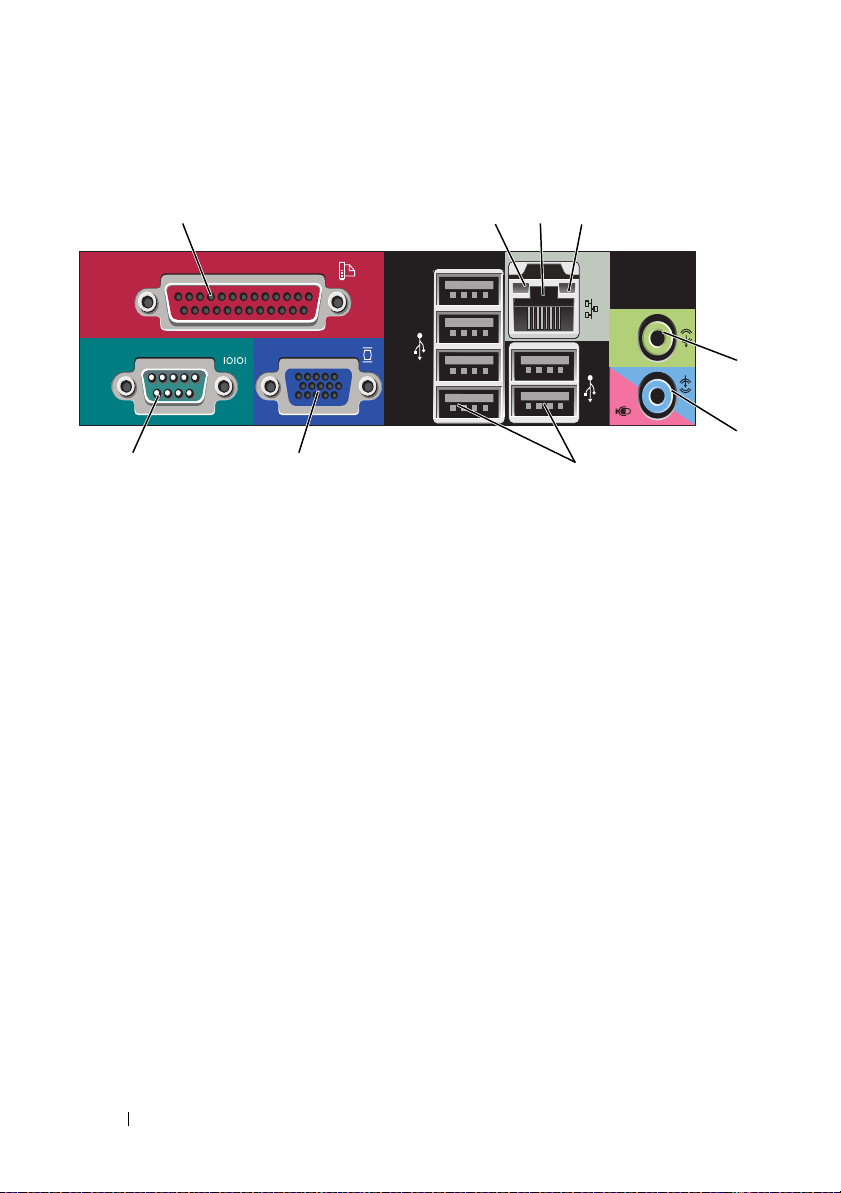

Back Panel Connectors

. . . . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . 24

. . . . . . . . . . . . . . . 26

. . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . . . . . . . . 30

. . . . . . . . . . . . . . 31

. . . . . . . 10

. . . . . 13

. . . . . . . . 15

. . . . . . . . . 15

. . . . . . . . 19

Removing the Computer Cover

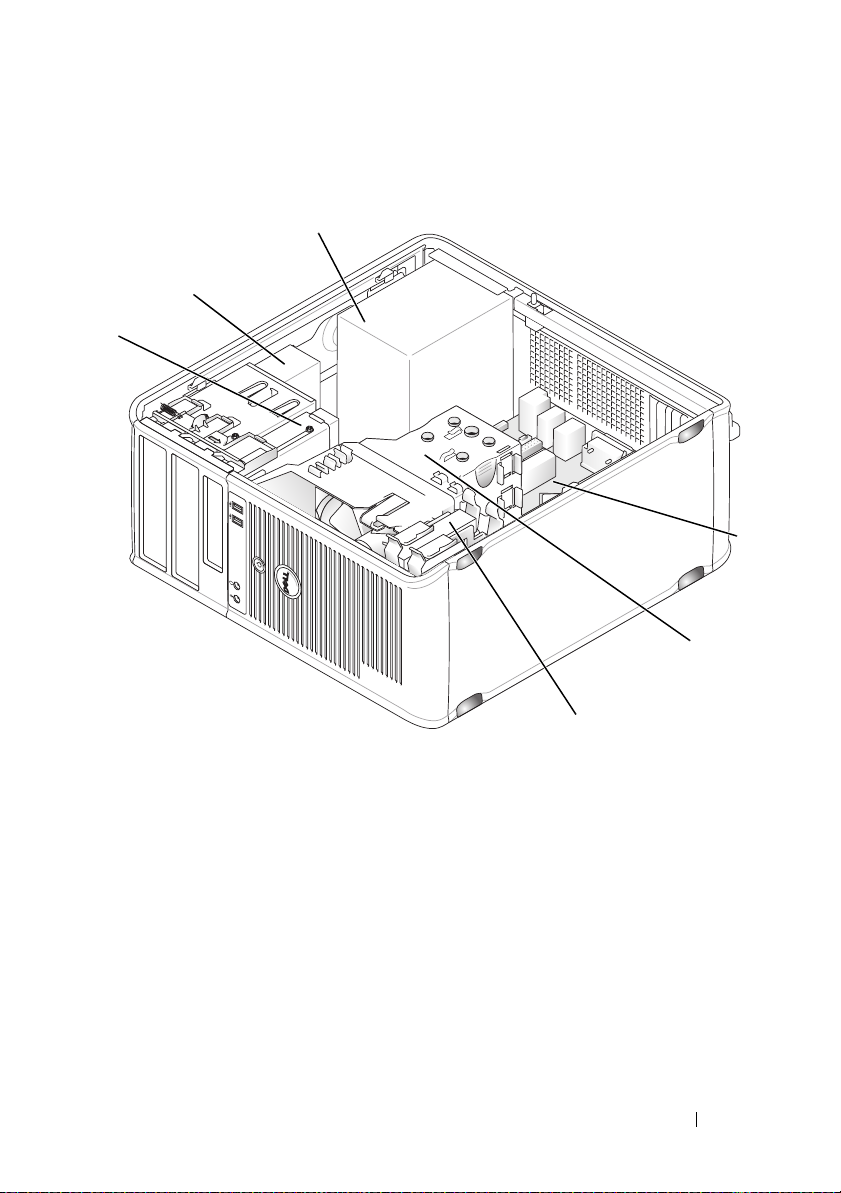

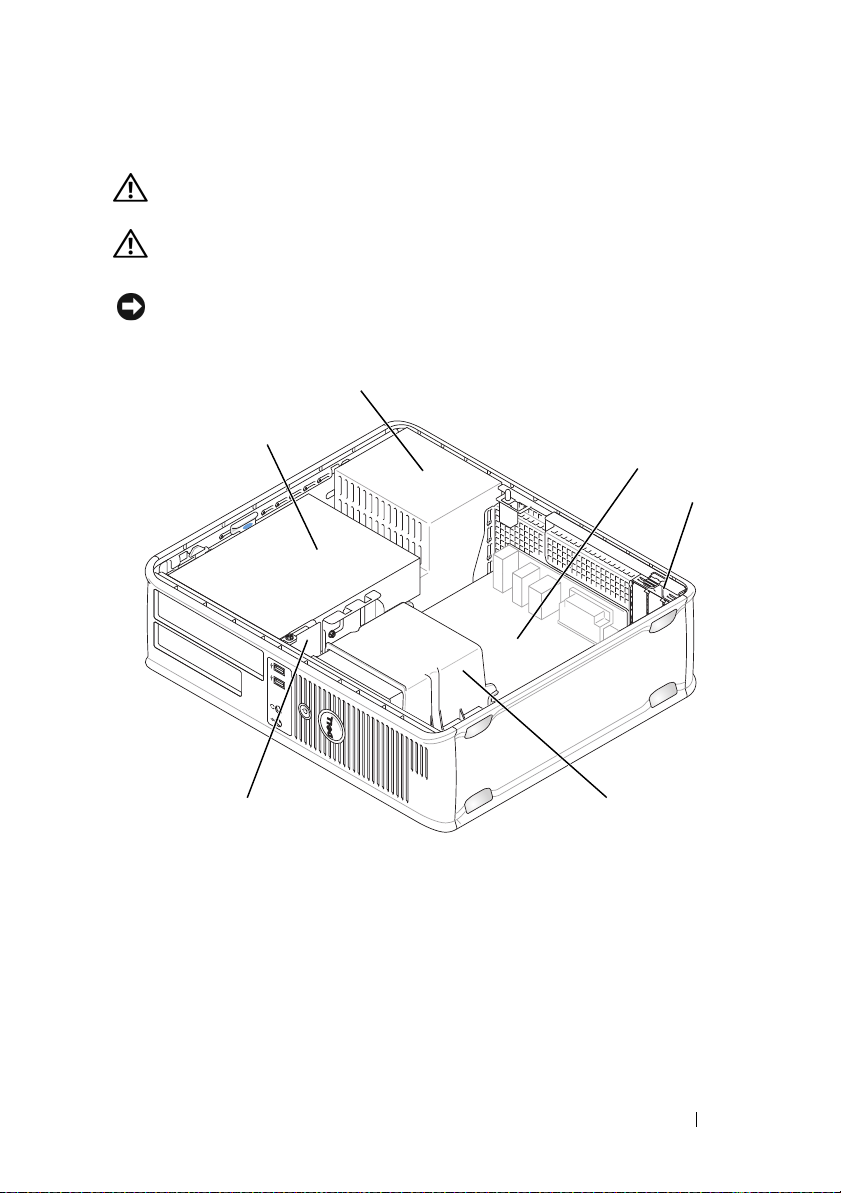

Inside View of Your Computer

. . . . . . . . . . . . . 33

. . . . . . . . . . . . . 35

Contents 3

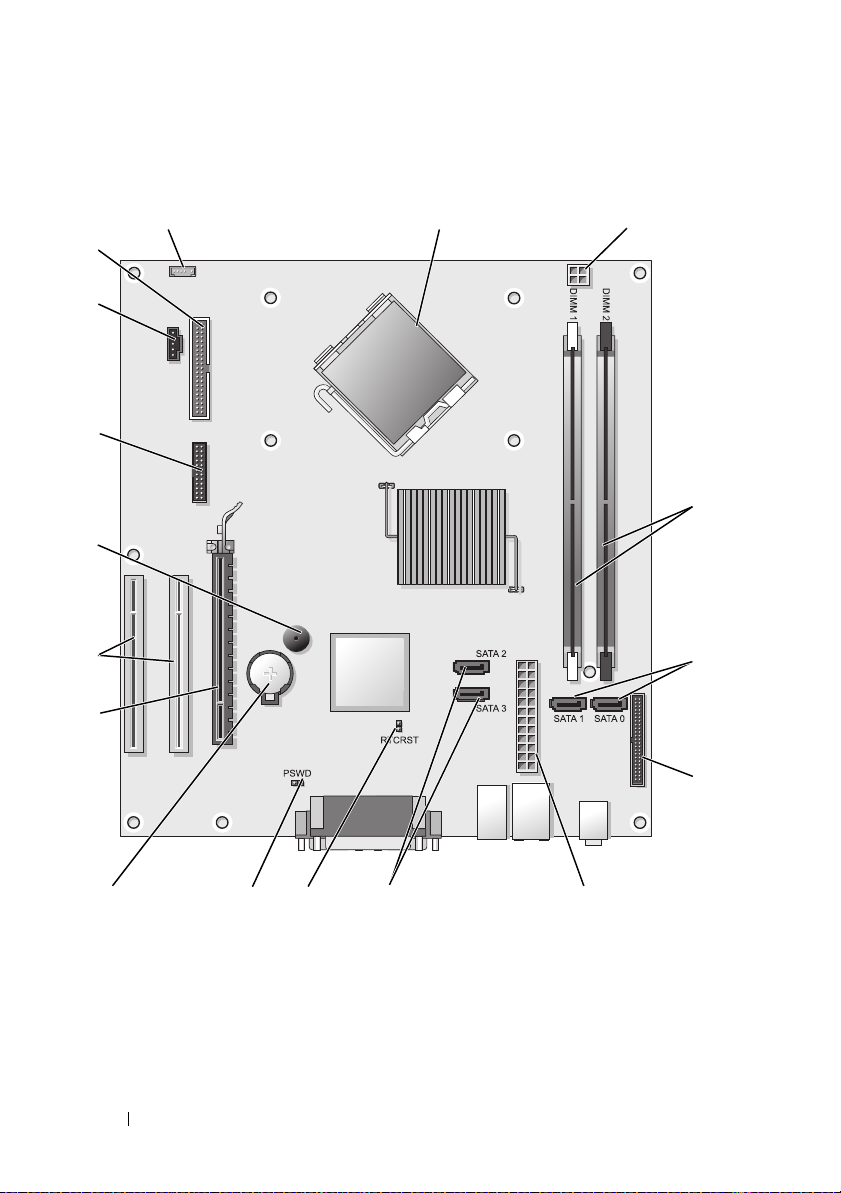

System Board Components . . . . . . . . . . . . . . . 36

Replacing the Computer Cover

Mini Tower Computer

Front View
Back View

Back Panel Connectors

. . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . . . 38

. . . . . . . . . . . . . . . . . . . . . 40

. . . . . . . . . . . . . . . . . 41

Removing the Computer Cover

Inside View of Your Computer

System Board Components

. . . . . . . . . . . . . . . 46

Replacing the Computer Cover

Solving Problems

Dell Diagnostics

Power Lights

Beep Codes

System Messages

. . . . . . . . . . . . . . . . . . . . 47

. . . . . . . . . . . . . . . . . . . . . 48

. . . . . . . . . . . . . . . . . . . . . . . 51

. . . . . . . . . . . . . . . . . . . . . . . 53

. . . . . . . . . . . . . . . . . . . . 54

. . . . . . . . . . . . . 37

. . . . . . . . . . . . . 43

. . . . . . . . . . . . . . 45

. . . . . . . . . . . . . 47

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

4 Contents

Diagnostic Lights

. . . . . . . . . . . . . . . . . . . . 56

Clearing Forgotten Passwords

Clearing CMOS Settings

Flashing the BIOS

. . . . . . . . . . . . . . . . . 62

. . . . . . . . . . . . . . . . . . . . 63

. . . . . . . . . . . . . 60

Finding Information

NOTE: Some features or media may be optional and may not ship with your

computer. Some features or media may not be available in certain countries.

NOTE: Additional information may ship with your computer.

What Are You Looking For? Find It Here

• A diagnostic program for my
computer

• Drivers for my computer

• Desktop System Software (DSS)

Drivers and Utilities Media

NOTE: The Drivers and Utilities media may be

optional and may not ship with your computer.

Drivers are already installed on your
computer. You can use the media to reinstall
drivers (see the online User’s Guide), to run
the Dell Diagnostics (see "Dell Diagnostics"
on page 48).

Readme files may be included on your media
to provide last-minute updates about
technical changes to your computer or
advanced technical-reference material for
technicians or experienced users.

NOTE: Drivers and documentation updates can

be found at support.dell.com.

Quick Reference Guide 5

What Are You Looking For? Find It Here

• Basic troubleshooting information

• How to run the Dell Diagnostics

• Tools and utilities

• How to set up a printer

Quick Reference Guide

NOTE: This document may be optional and may

not ship with your computer.

NOTE: This document is available as a PDF at

support.dell.com.

• Warranty information

• Terms and Conditions (U.S. only)

• Safety instructions

• Regulatory information

• Ergonomics information

• End User License Agreement

Dell™ Product Information Guide

• How to remove and replace parts

• Specifications

• How to configure system settings

• How to troubleshoot and solve
problems

6 Quick Reference Guide

Dell OptiPlex™ 330 User’s Guide

Microsoft Windows Help and Support Center

1

Click the Windows Vista

Help and Support→ Dell User and System

→ System Guides

Guides

2

Click the

User’s Guide

Start button→

.

for your computer.

What Are You Looking For? Find It Here

• Service Tag and Express Service
Code

• Microsoft Windows License Label

Service Tag and Microsoft® Windows®
License

These labels are located on your computer.

• Use the Service Tag to identify your
computer when you use
contact support.

• Enter the Express Service Code to direct
your call when contacting support.

NOTE: As an increased security measure, the

newly designed Microsoft Windows license
label incorporates a missing portion or "hole" to
discourage removal of the label.

support.dell.com

or

Quick Reference Guide 7

What Are You Looking For? Find It Here

• Solutions — Troubleshooting hints
and tips, articles from technicians,
and online courses, frequently
asked questions

• Community — Online discussion
with other Dell customers

• Upgrades — Upgrade information
for components, such as memory,
the hard drive, and the operating
system

• Customer Care — Contact
information, service call and order
status, warranty, and repair
information

• Service and support — Service call
status and support history, service
contract, online discussions with
technical support

• Dell Technical Update Service —
Proactive e-mail notification of
software and hardware updates for
your computer

• Reference — Computer
documentation, details on my
computer configuration, product
specifications, and white papers

• Downloads — Certified drivers,
patches, and software updates

Dell Support Website — support.dell.com

NOTE: Select your region or business segment

to view the appropriate support site.

8 Quick Reference Guide

What Are You Looking For? Find It Here

• Desktop System Software
(DSS) — If you reinstall the
operating system for your
computer, you should also reinstall
the DSS utility. DSS provides
critical updates for your operating
system and support for processors,
optical drives, USB devices, and so
on. DSS is necessary for correct
operation of your Dell computer.

To download Desktop System Software:

1

Go to

support.dell.com

or business segment, and enter your Service
Tag.

2

Select

3

Click your operating system and search for
the keyword

NOTE: The support.dell.com user interface may

vary depending on your selections.

The software automatically detects
your computer and operating
system and installs the updates
appropriate for your configuration.

• How to use Windows

• How to work with programs and
files

• How to personalize my desktop

Windows Help and Support Center

1

To access Windows Help and Support:

• In Windows XP, click

and Support

• In Windows Vista™, click the Windows
Vista

Support

2

Type a word or phrase that describes your
problem and click the arrow icon.

3

Click the topic that describes your problem.

4

Follow the instructions on the screen.

• How to reinstall my operating
system

Operating System Media

NOTE: The Operating System media may be

optional and may not ship with your computer.

, select your region

Drivers & Downloads

Desktop System Software

Start

.

s

tart button

→

.

and click Go.

.

and click

Help and

Help

Quick Reference Guide 9

What Are You Looking For? Find It Here

The operating system is already installed on
your computer. To reinstall your operating
system, use the Operating System disc, and see
the online User’s Guide.

After you reinstall your operating system, use
the Drivers and Utilities disc to reinstall
drivers for the devices that came with your
computer.

Your operating system product key label is
located on your computer.

NOTE: The color of your disc varies based on

the operating system you ordered.

Before You Begin

Before Working Inside Your Computer

Use the following safety guidelines to help protect your computer from
potential damage and to help to ensure your own personal safety.

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

NOTICE: Handle components and cards with care. Do not touch the components

or contacts on a card. Hold a card by its edges or by its metal mounting bracket.
Hold a component such as a processor by its edges, not by its pins.

10 Quick Reference Guide

NOTICE: Only a certified service technician should perform repairs on your

computer. Damage due to servicing that is not authorized by Dell is not covered by
your warranty.

NOTICE: When you disconnect a cable, pull on its connector or on its pull-tab, not

on the cable itself. Some cables have connectors with locking tabs; if you are
disconnecting this type of cable, press in on the locking tabs before you disconnect
the cable. As you pull connectors apart, keep them evenly aligned to avoid bending
any connector pins. Also, before you connect a cable, ensure that both connectors
are correctly oriented and aligned.

NOTICE: To avoid damaging the computer, perform the following steps before you

begin working inside the computer.

1

Turn off your computer (see "Turning Off Your Computer" on page 12).

CAUTION: Never apply power to the computer when the cover has been removed.

NOTICE: To disconnect a network cable, first unplug the cable from your computer

and then unplug the cable from the network device.

2

Disconnect all telephone or network cables from the computer.

3

Disconnect your computer and all attached devices from their electrical
outlets.

4

Press the power button to ground the system board.

NOTICE: Before touching anything inside your computer, ground yourself by

touching an unpainted metal surface, such as the metal at the back of the computer.
While you work, periodically touch an unpainted metal surface to dissipate static
electricity, which could harm internal components.

Adding and Replacing Parts

This section provides procedures for removing and installing the components
in your computer. Unless otherwise noted, each procedure assumes that the
following conditions exist:

• You have performed the steps in "Turning Off Your Computer" on page 12
and "Before Working Inside Your Computer" on page 10.

• You have read the safety information in the Dell™

Guide

.

• A component can be replaced or—if purchased separately—installed by
performing the removal procedure in reverse order.

Quick Reference Guide 11

Product Information

Recommended Tools

The procedures in this document may require the following tools:

• Small flat-blade screwdriver

• Small Phillips screwdriver

• Small plastic scribe

Turning Off Your Computer

NOTICE: To avoid losing data, save and close all open files and exit all open

programs before you turn off your computer.

1

Shut down the operating system:

a

Save and close all open files and exit all open programs.

b

In the Microsoft® Windows® XP operating system

→ Shut down

Down

.

, click

Start→

Shut

In Microsoft® Windows Vista™

, click the Windows Vista Start button

, in the lower-left corner of the desktop, click the arrow in the

lower-right corner of the Start menu as shown below, and then click

Shut Down

.

The computer turns off after the operating system shutdown process is
complete.

2

Ensure that the computer and all attached devices are turned off. If your
computer and attached devices did not automatically turn off when you
shut down your operating system, press and hold the power button for
about 4 seconds to turn them off.

12 Quick Reference Guide

Setting Up Your Computer

Installing Your Computer in an Enclosure

Installing your computer in an enclosure can restrict the airflow and impact
your computer’s performance, possibly causing it to overheat. Follow the
guidelines below when installing your computer in an enclosure:

NOTICE: The operating temperature specifications indicated in this manual

reflects the maximum ambient operating temperature. The room ambient
temperature needs to be a consideration when installing your computer in an
enclosure. For example, if the ambient room temperature is at 25°C (77°F),
depending on your computer’s specifications, you only have 5° to 10°C (9° to 18°F)
temperature margin before you reach your computer’s maximum operating
temperature. For details about your computer’s specifications, see the online User’s
Guide.

• Leave a 10.2 cm (4 in) minimum clearance on all vented sides of the
computer to permit the airflow required for proper ventilation.

• If your enclosure has doors, they need to be of a type that allows at least
30 percent airflow through the enclosure (front and back).

Quick Reference Guide 13

• If your computer is installed in a corner on a desk or under a desk, leave at
least 5.1 cm (2 in) clearance from the back of the computer to the wall to
permit the airflow required for proper ventilation.

NOTICE: Do not install your computer in an enclosure that does not allow airflow.

Restricting the airflow impacts your computer’s performance, possibly causing it to
overheat.

14 Quick Reference Guide

Setting Up a Home and Office Network

Connecting to a Network Adapter

To connect a network cable:

NOTE: Plug the network cable into the network adapter connector on the

computer. Do not plug the network cable into the modem connector on the
computer. Do not plug a network cable into a telephone wall jack.

1

Connect the network cable to the network adapter connector on the back
of your computer.

Insert the cable until it clicks into place, and then gently pull it to ensure
that it is secure.

2

Connect the other end of the network cable to a network device.

Quick Reference Guide 15

network
adapter
connector

network
device

network adapter connector on computer

network cable

Network Setup

Windows XP

The Microsoft® Windows® XP operating system provides a Network Setup
Wizard to guide you through the process of sharing files, printers, or an
Internet connection between computers in a home or small office.

1

Click the

Communications

2

On the

3

Click

NOTE: Selecting the connection method This computer connects directly to the

Internet enables the integrated firewall provided with Windows XP Service Pack 1

(SP1) or later.

4

Complete the checklist and required preparations.

5

Return to the Network Setup Wizard and follow the instructions on the
screen.

Start

button, point to

, and then click

Network Setup Wizard

All Programs→ Accessories→

Network Setup Wizard

welcome screen, click

Checklist for creating a network

.

Next

.

.

16 Quick Reference Guide

Windows Vista

To make changes to your network setup in Microsoft® Windows Vista™:

1

Click the Windows Vista Start button, , and then click

Network and Sharing Center

2

Click

Set up a connection or network

3

Select the type of network connection you want to make and follow the
instructions on the screen.

4

When finished, close the Network and Sharing Center.

.

.

Network→

Connecting to the Internet

NOTE: ISPs and ISP offerings vary by country.

To connect to the Internet, you need a modem or network connection and an
Internet service provider (ISP). Your ISP will offer one or more of the
following Internet connection options:

• DSL connections that provide high-speed Internet access through your
existing telephone line or cellular telephone service. With a DSL
connection, you can access the Internet and use your telephone on the
same line simultaneously.

• Cable modem connections that provide high-speed Internet access
through your local cable TV line.

• Satellite modem connections that provide high-speed Internet access
through a satellite television system.

• Dial-up connections that provide Internet access through a telephone line.
Dial-up connections are considerably slower than DSL and cable (or
satellite) modem connections.

• Wireless LAN connections that provide Internet access using Bluetooth
wireless technology.

If you are using a dial-up connection, connect a telephone line to the modem
connector on your computer and to the telephone wall jack before you set up
your Internet connection. If you are using a DSL or cable/satellite modem
connection, contact your ISP or cellular telephone service for setup
instructions.

®

Quick Reference Guide 17

Setting Up Your Internet Connection

To set up an Internet connection with a provided ISP desktop shortcut:

1

Save and close any open files, and exit any open programs.

2

Double-click the ISP icon on the Microsoft® Windows® desktop.

3

Follow the instructions on the screen to complete the setup.

If you do not have an ISP icon on your desktop or if you want to set up an
Internet connection with a different ISP, perform the steps in the following
section that corresponds to the operating system your computer is using.

NOTE: If you are having problems connecting to the Internet, see "Setting Up a

Home and Office Network" on page 15. If you cannot connect to the Internet but
have successfully connected in the past, the ISP might have a service outage.
Contact your ISP to check the service status, or try connecting again later.

Windows XP

1

Save and close any open files, and exit any open programs.

2

Click

Start→

The

New Connection Wizard

3

Click

Connect to the Internet

4

In the next window, click the appropriate option:

• If you do not have an ISP and want to select one, click

list of Internet service providers (ISPs)

Internet Explorer

.

appears.

.

Choose from a

.

• If you have already obtained setup information from your ISP but you
did not receive a setup CD, click

• If you have a CD, click

5

Click

Next

.

If you selected

Set up my connection manually

Use the CD I got from an ISP

Set up my connection manually

.

, continue to step 6.

.

Otherwise, follow the instructions on the screen to complete the setup.

NOTE: If you do not know which type of connection to select, contact your ISP.

6

Click the appropriate option under

Internet?

7

Use the setup information provided by your ISP to complete the setup.

, and then click

Next

How do you want to connect to the

.

18 Quick Reference Guide

Windows Vista™

NOTE: Have your ISP information ready. If you do not have an ISP, the Connect to

the Internet wizard can help you get one.

1

Save and close any open files, and exit any open programs.

2

Click the Windows Vista Start button , and click

3

Under

The

4

Click either

Network and Internet

Connect to the Internet

Broadband (PPPoE)

, click

Connect to the Internet

window appears.

or

Dial-up

, depending on how you want

Control Panel

.

.

to connect:

•Choose

Broadband

if you will use a DSL, satellite modem, cable TV

modem, or Bluetooth wireless technology connection.

• Chose

NOTE: If you do not know which type of connection to select, click Help me choose

or contact your ISP.

5

Follow the instructions on the screen and use the setup information

Dial-up

if you will use a dial-up modem or ISDN.

provided by your ISP to complete the setup.

Moving Information to a New Computer

You can use your operating system "wizards" to help you transfer files and
other data from one computer to another—for example, from an old
computer to a new computer. For instructions, see the following section that
corresponds to the operating system that your computer is running.

Microsoft® Windows® XP (Optional)

The Microsoft Windows XP operating system provides the Files and Settings
Transfer Wizard to move data from a source computer to a new computer.
You can transfer data, such as:

• E-mail messages

• Toolbar settings

• Window sizes

• Internet bookmarks

Quick Reference Guide 19

You can transfer the data to the new computer over a network or serial
connection, or you can store it on removable media, such as a writable CD,
for transfer to the new computer.

NOTE: You can transfer information from an old computer to a new computer by

directly connecting a serial cable to the input/output (I/O) ports of the two
computers. To transfer data over a serial connection, you must access the Network
Connections utility from the Control Panel and perform additional configuration
steps, such as setting up an advanced connection and designating the host
computer and the guest computer.

For instructions on setting up a direct cable connection between two computers,
see Microsoft Knowledge Base Article #305621, titled How to Set Up a Direct Cable
Connection Between Two Computers in Windows XP. This information may not be
available in certain countries.

For transferring information to a new computer, you must run the Files and
Settings Transfer Wizard. You can use the optional Operating System media
for this process or you can create a wizard disk with the Files and Settings
Transfer Wizard.

Running the Files and Settings Transfer Wizard With the Operating System Media

NOTE: This procedure requires the Operating System media. This media is optional

and may not be included with certain computers.

To prepare a new computer for the file transfer:

1

Open the Files and Settings Transfer Wizard: click

Accessories→ System Tools→

2

When the
click

3

On the

4

On the

Files and Settings Transfer Wizard

Next

.

Which computer is this?

Do you have a Windows XP CD?

from the Windows XP CD

5

When the
source computer. Do

Now go to your old computer

not

Files and Settings Transfer Wizard

screen, click

screen, click

→ Next

.

screen appears, go to your old or

click

Next

at this time.

Start→

All Programs→

.

welcome screen appears,

New Computer→

Next

.

I will use the wizard

20 Quick Reference Guide

To copy data from the old computer:

1

On the old computer, insert the Windows XP

2

On the

additional tasks

3

Under

4

On the

5

On the

Welcome to Microsoft Windows XP

.

What do you want to do?

Which computer is this?

Select a transfer method

, click

screen, click

screen, click the transfer method you

Operating System

screen, click

Perform

Transfer files and settings→ Next

Old Computer→

prefer.

6

On the
transfer and click

After the information has been copied, the

Phase

7

Click

What do you want to transfer?

Next

.

screen appears.

Finish

.

screen, select the items you want to

Completing the Collection

To transfer data to the new computer:

On the

1

Next

2

On the
chose for transferring your settings and files and click

Now go to your old computer

.

Where are the files and settings?

screen on the new computer, click

screen, select the method you

Next

.

The wizard reads the collected files and settings and applies them to your
new computer.

media.

Next

.

.

When all of the settings and files have been applied, the

Finished

screen

appears.

3

Click

Finished

Running the Files and Settings Transfer Wizard Without the Operating System
Media

and restart the new computer.

To run the Files and Settings Transfer Wizard without the Operating System
media, you must create a wizard disk that will allow you to create a backup
image file to removable media.

To create a wizard disk, use your new computer with Windows XP and
perform the following steps:

1

Open the Files and Settings Transfer Wizard: click

Accessories→ System Tools→

Files and Settings Transfer Wizard

Quick Reference Guide 21

Start→

All Programs→

.

2

When the
click

3

On the

4

On the

Wizard Disk in the following drive

5

Insert the removable media, such as a writable CD, and click OK.

6

When the disk creation completes and the

computer

7

Go to the old computer.

To copy data from the old computer:

On the old computer, insert the wizard disk.

1
2

Click

3

In the
the appropriate removable media) and click

4

On the

5

On the

6

On the
prefer.

7

On the
transfer and click

After the information has been copied, the

Phase

Files and Settings Transfer Wizard

Next

.

Which computer is this?

Do you have a Windows XP CD?

message appears,

Start→

screen appears.

Run

.

Open

field on the

Files and Settings Transfer Wizard

Which computer is this?

Select a transfer method

What do you want to transfer?

Next

.

screen, click

→

do not

Run

window, browse to the path for

screen, click

screen, click the transfer method you

welcome screen appears,

New Computer→

screen, click

Next

.

Now go to your old

click

Next

.

OK

.

welcome screen, click

Old Computer→

screen, select the items you want to

Completing the Collection

Next

.

I want to create a

fastwiz

(on

Next

.

Next

.

8

Click

Finish

.

To transfer data to the new computer:

On the

1

Next

2

On the
chose for transferring your settings and files and click
instructions on the screen.

The wizard reads the collected files and settings and applies them to your
new computer.

22 Quick Reference Guide

Now go to your old computer

.

Where are the files and settings?

screen on the new computer, click

screen, select the method you

Next

. Follow the

When all of the settings and files have been applied, the

Finished

screen

appears.

3

Click

Finished

NOTE: For more information about this procedure, search support.dell.com for

document #154781 (What Are The Different Methods To Transfer Files From My Old

Computer To My New Dell™ Computer Using the Microsoft
Operating System?).

NOTE: Access to the Dell™ Knowledge Base document may not be available in

certain countries.

Microsoft Windows Vista™ (Optional)

1

Click the Windows Vista Start button , and then click

and settings

2

In the

User Account Control

3

Click

Start a new transfer

and restart the new computer.

→ Start Windows Easy Transfer

dialog box, click

or

Continue a transfer in progress

.

Continue

®

Windows® XP

Transfer files

.

.

Follow the instructions provided on the screen by the Windows Easy Transfer
wizard.

Setting Up a Printer

NOTICE: Complete the operating system setup before you connect a printer to the

computer.

See the documentation that came with the printer for setup information,
including how to:

• Obtain and install updated drivers.

• Connect the printer to the computer.

• Load paper and install the toner or ink cartridge.

For technical assistance, refer to the printer owner's manual or contact the
printer manufacturer.

Quick Reference Guide 23

Printer Cable

Your printer connects to your computer with either a USB cable or a parallel
cable. Your printer may not come with a printer cable, so if you purchase a
cable separately, ensure that it is compatible with your printer and computer.
If you purchased a printer cable at the same time you purchased your
computer, the cable may arrive in the computer’s shipping box.

Connecting Two Monitors

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

If you purchased a graphics card that supports dual monitors, follow these
instructions to connect and enable your monitors. The instructions tell you
how to connect either two monitors (each with a VGA connector), one monitor
with a VGA connector and one monitor with a DVI connector, or a TV.

NOTICE: If you are connecting two monitors that have VGA connectors, you must

have the optional DVI adapter to connect the cable. If you are connecting two
flat-panel monitors, at least one of them must have a VGA connector. If you are
connecting a TV, you may connect only one monitor (VGA or DVI) in addition to the TV.

Connecting Two Monitors With VGA Connectors

1

Shutdown your system.

NOTE: If your computer has integrated video, do not connect either monitor to the

integrated video connector. If the integrated video connector is covered by a cap,
do not remove the cap to connect the monitor or the monitor will not function.

2

Connect one of the monitors to the VGA (blue) connector on the back of
the computer.

3

Connect the other monitor to the optional DVI adapter and connect the
DVI adapter to the DVI (white) connector on the back of the computer.

4

Restart your system.

24 Quick Reference Guide

1

4

1 optional DVI adapter 2 DVI (white) connector
3 TV-OUT connector 4 VGA (blue) connector

Connecting One Monitor With a VGA Connector and One Monitor With a DVI
Connector

1

Shutdown your system.

2

Connect the VGA connector on the monitor to the VGA (blue) connector

23

on the back of the computer.

3

Connect the DVI connector on the other monitor to the DVI (white)
connector on the back of the computer.

4

Restart your system.

Quick Reference Guide 25

Connecting a TV

NOTE: You must purchase an S-video cable, available at most consumer electronics

stores, to connect a TV to your computer. It is not included with your computer.

1

Shutdown your system.

2

Connect one end of the S-video cable to the optional TV-OUT connector
on the back of the computer.

3

Connect the other end of the S-video cable to the S-video input connector
on your TV.

4

Connect the VGA or DVI monitor.

5

Restart your system.

Changing the Display Settings

1

After you connect the monitor(s) or TV, turn on the computer.

The Microsoft

2

Enable extended desktop mode in the display settings. In extended
desktop mode, you can drag objects from one screen to the other,
effectively doubling the amount of viewable work space.

®

Windows® desktop displays on the primary monitor.

Power Protection Devices

Several devices are available to protect against power fluctuations and
failures:

• Surge protectors

• Line conditioners

• Uninterruptible power supplies (UPS)

Surge Protectors

Surge protectors and power strips equipped with surge protection help
prevent damage to your computer from voltage spikes that can occur during
electrical storms or after power interruptions. Some surge protector
manufacturers include warranty coverage for certain types of damage.
Carefully read the device warranty when choosing a surge protector. A device
with a higher joule rating offers more protection. Compare joule ratings to
determine the relative effectiveness of different devices.

26 Quick Reference Guide

NOTICE: Most surge protectors do not protect against power fluctuations or

power interruptions caused by nearby lightning strikes. When lightning occurs in
your area, disconnect the telephone line from the telephone wall jack and
disconnect your computer from the electrical outlet.

Many surge protectors have a telephone jack for modem protection. See the
surge protector documentation for modem connection instructions.

NOTICE: Not all surge protectors offer network adapter protection. Disconnect the

network cable from the network wall jack during electrical storms.

Line Conditioners

NOTICE: Line conditioners do not protect against power interruptions.

Line conditioners are designed to maintain AC voltage at a fairly constant
level.

Uninterruptible Power Supplies

NOTICE: Loss of power while data is being saved to the hard drive may result in

data loss or file damage.

NOTE: To ensure maximum battery operating time, connect only your computer to

a UPS. Connect other devices, such as a printer, to a separate power strip that
provides surge protection.

A UPS protects against power fluctuations and interruptions. UPS devices
contain a battery that provides temporary power to connected devices when
AC power is interrupted. The battery charges while AC power is available. See
the UPS manufacturer documentation for information on battery operating
time and to ensure that the device is approved by Underwriters Laboratories
(UL).

Quick Reference Guide 27

Desktop Computer

Front View

1

11 7

1 USB 2.0 connectors

(2)

2 drive activity light The drive activity light is on when the computer reads

3 power button,

power light

Use the front USB connectors for devices that you connect
occasionally, such as joysticks or cameras, or for bootable
USB devices (see "System Setup Options in the online
User’s Guide for more information on booting to a
USB device). It is recommended that you use the back
USB connectors for devices that typically remain
connected, such as printers and keyboards.

data from or writes data to the hard drive. The light
might also be on when a device such as an optical drive
is operating.

Press the power button to turn on the computer.
The light in the center of this button indicates
power state.

89

2

3

5

4610

28 Quick Reference Guide

NOTICE: To avoid losing data, do not use the

power button to turn off the computer. Instead,
perform an operating system shutdown.

4 Dell badge This badge can be rotated to match the orientation of

your computer. To rotate the badge, place your fingers
around the outside of the badge, press firmly, and turn
the badge. You can also rotate the badge using the slot
provided near the bottom of the badge.

5 power light The power light illuminates and blinks or remains solid

to indicate different operating states:

• No light — The computer is turned off.

• Steady green — The computer is in a normal
operating state.

• Blinking green — The computer is in a power-saving
mode.

• Blinking or solid amber — See "Power Problems" in
the online

To exit from a power-saving mode, press the power
button or use the keyboard or the mouse if it is
configured as a wake device in the Windows Device
Manager. For more information about sleep modes and
exiting from a power-saving mode, see the online
User’s Guide.

See"Diagnostic Lights" on page 56" for a description of
light codes that can help you troubleshoot problems
with your computer.

6 diagnostic lights Use the lights to help you troubleshoot a computer

problem based on the diagnostic code. For more
information, see "Diagnostic Lights" on page 56.

7 LAN indicator light This light indicates that a LAN (local area network)

connection is established.

8 headphone and

microphone
connectors

9 floppy drive Can contain an optional floppy drive.
10 optical drive Use the optical drive to play a CD/DVD.
11 Service Tag Use the Service Tag to identify your computer when you

Use the microphone connector to attach a personal
computer microphone. On computers with a sound
card, the microphone connector is on the card.

Use the headphone connector to attach headphones
and most kinds of speakers.

access the Dell Support website or call Support.

User’s Guide

.

Quick Reference Guide 29

Back View

1

1 card slots Access connectors for any installed PCI and PCI Express cards.
2 back panel

connectors

3 power connector Insert the power cable.
4 voltage selector

switch

5 padlock rings Padlock rings are for attaching a commercially available

6 cover release latch Use this latch to open the computer cover.

2 3 4 6

Plug USB, audio, and other devices into the appropriate
connector (see "Back Panel Connectors" on page 31 for
more information).

For selecting voltage rating.

antitheft device. The padlock rings allows you to secure the
computer cover to the chassis with a padlock to prevent
unauthorized access to the inside of the computer. To use
the padlock rings, insert a commercially available padlock
through the rings, and then lock the padlock.

5

CAUTION: Ensure that none of the system air vents are blocked. Blocking them

would cause serious thermal problems.

30 Quick Reference Guide

Back Panel Connectors

13

98 7

1 parallel

connector

Connect a parallel device, such as a printer, to the parallel
connector. If you have a USB printer, plug it into a USB
connector.

24

NOTE: The integrated parallel connector is automatically

disabled if the computer detects an installed card containing a
parallel connector configured to the same address. For more
information, see "System Setup Options" in the online User’s
Guide.

2 link integrity

light

• Green — A good connection exists between a 10-Mbps
network and the computer.

• Orange — A good connection exists between a 100-Mbps
network and the computer.

• Yellow — A good connection exists between a 1-Gbps
(1000-Mbps) network and the computer.

• Off — The computer is not detecting a physical
connection to the network.

5

6

Quick Reference Guide 31

3 network adapter

connector

4 network activity

light

5 line-out

connector

6 microphone/line-

in connector

7 USB 2.0

connectors (6)

To attach your computer to a network or broadband device,
connect one end of a network cable to either a network jack
or your network or broadband device. Connect the other
end of the network cable to the network adapter connector
on the back panel of your computer. A click indicates that
the network cable has been securely attached.

NOTE: Do not plug a telephone cable into the network

connector.

On computers with a network adapter card, use the
connector on the card.

It is recommended that you use at least Category 5 wiring
and connectors for your network. If you must use Category 3
wiring, force the network speed to 10 Mbps to ensure
reliable operation.

This light flashes yellow when the computer is transmitting
or receiving network data. A high volume of network traffic
may make this light appear to be in a steady "on" state.

Use the green line-out connector to attach headphones and
most speakers with integrated amplifiers.

On computers with a sound card, use the connector on the
card.

Use the blue line-in connector to attach a record/playback
device such as a cassette player, CD player, or VCR.

Use the pink microphone connector to attach a personal
computer microphone for voice or musical input into a
sound or telephony program.

On computers with a sound card, use the connector on the
card.

Use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

It is recommended that you use the front USB connectors
for devices that you connect occasionally, such as joysticks or
cameras.

32 Quick Reference Guide

8 VGA video

connector

9 serial connector Connect a serial device, such as a handheld device, to the

Connect the monitor’s VGA cable to the VGA connector on
the computer.

On computers with a video card, use the connector on the
card.

serial port. The default designation is COM1 for serial
connector 1.

For more information, see "System Setup Options" in the
online User’s Guide.

Removing the Computer Cover

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from

the electrical outlet before removing the cover.

1

Follow the procedures in "Before You Begin" on page 10.

NOTE: Ensure that sufficient space exists to support the removed cover.

NOTICE: Ensure that you are working on a level, protected surface to avoid

scratching either the computer or the surface on which it is resting.

2

If you have installed a padlock through the padlock ring on the back panel,
remove the padlock.

3

Slide the cover release latch back as you lift the cover.

Quick Reference Guide 33

1 security cable slot 2 cover release latch
3 padlock ring

1

2

3

4

Pivot the cover up using the hinge tabs as leverage points.

5

Remove the cover from the hinge tabs and set it aside on a soft
nonabrasive surface.

34 Quick Reference Guide

Inside View of Your Computer

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

CAUTION: To avoid electrical shock, always unplug your computer from the

electrical outlet before removing the computer cover.

NOTICE: Be careful when opening the computer cover to ensure that you do not

accidentally disconnect cables from the system board.

2

1

3

4

6

1 drives bay

(CD/DVD, floppy, and hard drive)

3 system board 4 card slots
5 heat sink assembly 6 front I/O panel

2 power supply

Quick Reference Guide 35

5

System Board Components

12

17

16

15

14

13

12

3

4

5

6

11 89

1 internal speaker connector

(INT_SPKR)

3 processor power connector

(12VPOWER)

10

36 Quick Reference Guide

7

2 processor connector (CPU)

4 memory module connectors

(DIMM_1, DIMM_2)

5 SATA drive connectors

(SATA0, SATA1)

7 power connector

(POWER)

9 RTC reset jumper (RTCRST) 10 password jumper (PSWD)
11 battery socket (BATTERY) 12 PCI Express x16 card connector

13 PCI card connectors

(SLOT2 and SLOT3)

15 serial/ PS/2 connector (PS2/SER2) 16 fan connector (FAN_CPU)
17 floppy drive connector (FLOPPY)

6 front-panel connector

(FRONTPANEL)

8 SATA drive connectors

(SATA2, SATA3)

(SLOT1)

14 internal buzzer (SPKR)

Replacing the Computer Cover

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions located in the Product Information Guide.

1

Ensure that all cables are connected, and fold cables out of the way.

2

Ensure that no tools or extra parts are left inside the computer.

3

To replace the cover:

a

Align the bottom of the cover with the hinge tabs located along the
bottom edge of the computer.

b

Using the hinge tabs as leverage, rotate the cover downward to close it.

c

Snap the cover into place by pulling back on the cover release latch
and then releasing the latch when the cover is properly seated.

d

Ensure that the cover is seated correctly before moving the computer.

Quick Reference Guide 37

Mini Tower Computer

Front View

10

1

2

3

9

8

1 Service Tag Use the Service Tag to identify your computer when you

access the Dell Support website or call Support.

2 optical drive Use the optical drive to play a CD/DVD.

4

5

6

7

38 Quick Reference Guide

3 floppy drive A floppy drive is optional.
4 drive activity light The drive activity light is on when the computer reads

data from or writes data to the hard drive. The light
might also be on when a device such as an optical drive
is operating.

5 USB 2.0 connectors

(2)

6 diagnostic lights Use these lights to help you troubleshoot a computer

7 power button,

power light

8 headphone connector Use the headphone connector to attach headphones

9 microphone

connector

10 LAN indicator light This light indicates that a LAN (local area network)

Use the front USB connectors for devices that you connect
occasionally, such as joysticks or cameras, or for bootable
USB devices (see "System Setup Options" in the online
User’s Guide for more information on booting to a
USB device). It is recommended that you use the back
USB connectors for devices that typically remain
connected, such as printers and keyboards.

problem based on the diagnostic code. For more
information, see "Diagnostic Lights" on page 56.

Press the power button to turn on the computer.
The light in the center of this button indicates
power state.

NOTICE: To avoid losing data, do not use the

power button to turn off the computer. Instead,
perform an operating system shutdown.

and most kinds of speakers.

Use the microphone connector to attach a personal
computer microphone for voice or musical input into a
sound or telephony program.
On computers with a sound card, the microphone
connector is on the card.

connection is established.

Quick Reference Guide 39

Back View

1

2

3

4

5

6

1 cover release latch This latch allows you to open the computer cover.
2 padlock rings Padlock rings are for attaching a commercially available

antitheft device. The padlock rings allows you to secure the
computer cover to the chassis with a padlock to prevent
unauthorized access to the inside of the computer. To use
the padlock rings, insert a commercially available padlock
through the rings, and then lock the padlock.

40 Quick Reference Guide

3 power connector Insert the power cable.
4 voltage selector

switch

5 back panel

connectors

6 card slots Access connectors for any installed PCI and PCI Express cards.

CAUTION: Ensure that none of the system air vents are blocked. Blocking them

would cause serious thermal problems.

For selecting voltage rating.

Plug USB, audio, and other devices into the appropriate
connector (see "Back Panel Connectors" on page 31 for
more information.

Back Panel Connectors

24

1

98 7

3

5

6

1 parallel

connector

Connect a parallel device, such as a printer, to the parallel
connector. If you have a USB printer, plug it into a USB
connector.

NOTE: The integrated parallel connector is automatically

disabled if the computer detects an installed card containing a
parallel connector configured to the same address. For more
information, see "System Setup Options" in the online User’s
Guide.

Quick Reference Guide 41

2 link integrity

light

3 network adapter

connector

4 network activity

light

5 line-out

connector

6 microphone/line-

in connector

7 USB 2.0

connectors (6)

• Green — A good connection exists between a 10-Mbps
network and the computer.

• Orange — A good connection exists between a 100-Mbps
network and the computer.

• Yellow — A good connection exists between a 1-Gbps
(1000-Mbps) network and the computer.

• Off — The computer is not detecting a physical
connection to the network.

To attach your computer to a network or broadband device,
connect one end of a network cable to either a network jack
or your network or broadband device. Connect the other
end of the network cable to the network adapter connector
on the back panel of your computer. A click indicates that
the network cable has been securely attached.

NOTE: Do not plug a telephone cable into the network

connector.

On computers with a network adapter card, use the
connector on the card.

It is recommended that you use at least Category 5 wiring
and connectors for your network. If you must use Category 3
wiring, force the network speed to 10 Mbps to ensure
reliable operation.

This light flashes yellow when the computer is transmitting
or receiving network data. A high volume of network traffic
may make this light appear to be in a steady "on" state.

Use the green line-out connector to attach headphones and
most speakers with integrated amplifiers.

On computers with a sound card, use the connector on the
card.

Use the blue and pink line-in connector to attach a
record/playback device such as a cassette player, CD player,
or VCR; or personal computer microphone.

Use the back USB connectors for devices that typically
remain connected, such as printers and keyboards.

It is recommended that you use the front USB connectors
for devices that you connect occasionally, such as joysticks or
cameras.

42 Quick Reference Guide

8 VGA video

connector

9 serial connector Connect a serial device, such as a handheld device, to the

Connect the monitor’s VGA cable to the VGA connector on
the computer.

On computers with a video card, use the connector on the
card.

serial port. The default designation is COM1 for serial
connector 1.

For more information, see "System Setup Options" in the
online User’s Guide.

Removing the Computer Cover

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

CAUTION: To guard against electrical shock, always unplug your computer from

the electrical outlet before removing the cover.

1

Follow the procedures in "Before You Begin" on page 10.

NOTE: Ensure that sufficient space exists to support the removed cover.

NOTICE: Ensure that you are working on a level, protected surface to avoid

scratching either the computer or the surface on which it is resting.

2

Lay your computer on its side with the computer cover facing up.

Quick Reference Guide 43

1

2

3

1 security cable slot 2 cover release latch
3 padlock ring

3

Release the computer cover by pulling it away from the front of the
computer and lifting it up.

4

Set the cover aside in a secure location.

44 Quick Reference Guide

Inside View of Your Computer

3

2

1

4

5

6

1 floppy drive 2 optical drive
3 power supply 4 system board
5 heat sink assembly 6 hard drive

Quick Reference Guide 45

System Board Components

12

17

16

15

14

13

12

3

4

5

6

1011 89

1 internal speaker connector

(INT_SPKR)

3 processor power connector

(12VPOWER)

46 Quick Reference Guide

7

2 processor connector (CPU)

4 memory module connectors

(DIMM_1, DIMM_2)

5 SATA drive connectors

(SATA0, SATA1)

7 power connector

(POWER)

9 RTC reset jumper (RTCRST) 10 password jumper (PSWD)
11 battery socket (BATTERY) 12 PCI Express x16 card connector

13 PCI card connectors

(SLOT2 and SLOT3)

15 serial/ PS/2 connector (PS2/SER2) 16 fan connector (FAN_CPU)
17 floppy drive connector (FLOPPY)

6 front-panel connector

(FRONTPANEL)

8 SATA drive connectors

(SATA2, SATA3)

(SLOT1)

14 internal buzzer (SPKR)

Replacing the Computer Cover

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions located in the Product Information Guide.

1

Ensure that all cables are connected, and fold cables out of the way.

2

Ensure that no tools or extra parts are left inside the computer.

3

To replace the cover:

a

Align the bottom of the cover with the hinge tabs located along the
bottom edge of the computer.

b

Using the hinge tabs as leverage, rotate the cover downward to close it.

c

Snap the cover into place by pulling back on the cover release latch
and then releasing the latch when the cover is properly seated.

d

Ensure that the cover is seated correctly before moving the computer.

4

Move the computer to the upright position.

Solving Problems

Dell provides a number of tools to help you if your computer does not
perform as expected. For the latest troubleshooting information available for
your computer, see the Dell support website at support.dell.com.

Quick Reference Guide 47

If computer problems occur that require help from Dell, write a detailed
description of the error, beep codes, or diagnostic light patterns, record your
Express Service Code and Service Tag below, and then contact Dell from the
same location as your computer.

For an example of the Express Service Code and Service Tag, see "Finding
Information" in your computer User’s Guide.

Express Service Code:

Service Tag:

Dell Diagnostics

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

When to Use the Dell Diagnostics

If you experience a problem with your computer, perform the checks in
Lockups and Software Problems (see the online User’s Guide for details) and
run the Dell Diagnostics before you contact Dell for technical assistance.

It is recommended that you print these procedures before you begin.

NOTICE: The Dell Diagnostics works only on Dell™ computers.

NOTE: The Drivers and Utilities media is optional and may not ship with your

computer.

See "System Setup" in the online User’s Guide to review your computer’s
configuration information, and ensure that the device that you want to test
displays in the system setup program and is active.

Start the Dell Diagnostics from your hard drive or from the Drivers and
Utilities media.

Starting the Dell Diagnostics From Your Hard Drive

The Dell Diagnostics is located on a hidden diagnostic utility partition on
your hard drive.

NOTE: If your computer cannot display a screen image, contact Dell.

1

Ensure that the computer is connected to an electrical outlet that is
known to be working properly.

48 Quick Reference Guide

2

Turn on (or restart) your computer.

3

When the DELL™ logo appears, press <F12> immediately. Select

Diagnostics

from the boot menu and press <Enter>.

NOTE: If you wait too long and the operating system logo appears, continue to

wait until you see the Microsoft
computer and try again.

NOTE: If you see a message stating that no diagnostics utility partition has

been found, run the Dell Diagnostics from the Drivers and Utilities media.

4

Press any key to start the Dell Diagnostics from the diagnostics utility

®

Windows® desktop; then, shut down your

partition on your hard drive.

Starting the Dell Diagnostics From the Drivers and Utilities Media

1

Insert the

2

Shut down and restart the computer.

Drivers and Utilities media

.

When the DELL logo appears, press <F12> immediately.

NOTE: If you wait too long and the operating system logo appears, continue

to wait until you see the Microsoft
computer and try again.

NOTE: The next steps change the boot sequence for one time only. On the

next start-up, the computer boots according to the devices specified in the
system setup program.

3

When the boot device list appears, highlight

®

Windows® desktop; then, shut down your

CD/DVD/CD-RW

<Enter>.

4

Select the

Boot from CD-ROM

option from the menu that appears and

press <Enter>.

5

Ty p e 1 to start the CD menu and press <Enter> to proceed.

6

Select

Run the 32 Bit Dell Diagnostics

from the numbered list. If
multiple versions are listed, select the version appropriate for your
computer.

7

When the Dell Diagnostics

Main Menu

appears, select the test you want

to run.

and press

Quick Reference Guide 49

Dell Diagnostics Main Menu

1

After the Dell Diagnostics loads and the

Main Menu

screen appears, click

the button for the option you want.

NOTE: It is recommended that you select Test System to run a complete test on

your computer.

Option Function

Test Memory Run the stand-alone memory test
Test System Run System Diagnostics
Exit Exit the Diagnostics

2

After you have selected the

Tes t S ys te m

option from the main menu, the

following menu appears:

NOTE: It is recommended that you select Extended Test from the menu below to

run a more thorough check of devices in the computer.

Option Function

Express Test Performs a quick test of devices in the system. This

typically can take 10 to 20 minutes.

Extended Test Performs a thorough check of devices in the system. This

typically can take an hour or more.

Custom Test Use to test a specific device or customize the tests to be

run.

Symptom Tree This option allows you to select tests based on a

symptom of the problem you are having. This option lists
the most common symptoms.

3

If a problem is encountered during a test, a message appears with an error
code and a description of the problem. Write down the error code and
problem description and contact Dell.

NOTE: The Service Tag for your computer is located at the top of each test

screen. If you contact Dell, technical support will ask for your Service Tag.

4

If you run a test from the

Custom Test or Symptom Tree

option, click the

applicable tab described in the following table for more information.

50 Quick Reference Guide

Tab Function

Results Displays the results of the test and any error conditions

encountered.

Errors Displays error conditions encountered, error codes, and

the problem description.

Help Describes the test and may indicate requirements for

running the test.

Configuration Displays your hardware configuration for the selected

device.

The Dell Diagnostics obtains configuration information
for all devices from system setup, memory, and various
internal tests, and it displays the information in the
device list in the left pane of the screen. The device list
may not display the names of all the components
installed on your computer or all devices attached to your
computer.

Parameters Allows you to customize the test by changing the test

settings.

5

When the tests are complete, close the test screen to return to the

Menu

screen. To exit the Dell Diagnostics and restart the computer, close

the

Main Menu

6

Remove the Dell

screen.

Drivers and Utilities media

(if applicable).

Main

Power Lights

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions in the Product Information Guide.

The power button light (bi-color LED) located on the front of the computer
illuminates and blinks or remains solid to indicate different states:

• If the power light is off, the computer is either turned off or is not
receiving power.

– Reseat the power cable in the power connector on the back of the

computer and the electrical outlet.

Quick Reference Guide 51

– If the computer is plugged into a power strip, ensure that the power

strip is plugged into an electrical outlet and that the power strip is
turned on. Also, bypass power protection devices, power strips, and
power extension cables to verify that the computer turns on properly.

– Ensure that the electrical outlet is working by testing it with another

device, such as a lamp.

• If the power light is steady green and the computer is not responding:

– Ensure that the display is connected and powered on.

– If the display is connected and powered on, see "Beep Codes" on

page 53.

• If the power light is blinking green, the computer is in standby mode. Press
a key on the keyboard, move the mouse, or press the power button to
resume normal operation.If the power light is green and the computer is
not responding:

– Ensure the display is connected and powered on.

– If the display is connected and powered on, see "Beep Codes" on

page 53.

• If the power light is steady amber, the computer is receiving electrical
power, but a device might be malfunctioning or incorrectly installed.

– Remove and then reinstall the memory modules.

– Remove and then reinstall any cards.

– Remove and then reinstall the graphics card, if applicable.

• If the power light is blinking amber, there may be a power problem or an
internal device malfunction.

– Ensure that all power cables are securely connected to the system

board (see "System Board Components" on page 36).

– Ensure that the main power cable and front panel cable are securely

connected to the system board (see "System Board Components" on
page 36).

52 Quick Reference Guide

Beep Codes

Your computer might emit a series of beeps during start-up if the monitor
cannot display errors or problems. This series of beeps, called a beep code,
identifies a problem. For example, beep code 1-3-1 (one possible beep code)
consists of one beep, a burst of three beeps, and then one beep. This beep
code tells you that the computer encountered a memory problem.

Reseating the memory modules may correct the following beep code errors. If
the problem persists, contact Dell (see "Contacting Dell"
for instructions on obtaining technical assistance.

Code Cause

1-3-1 through
2-4-4

4-3-1 Memory failure above address 0FFFFh

Memory not being properly identified or used

If you experience any of the following beep code errors, see "Contacting Dell"

in the

User’s Guide

Code Cause

1-1-2 Microprocessor register failure

1-1-3 NVRAM read/write failure

1-1-4 ROM BIOS checksum failure

1-2-1 Programmable interval timer failure

1-2-2 DMA initialization failure

1-2-3 DMA page register read/write failure

1-3 Video Memory Test failure

1-3-1 through
2-4-4

3-1-1 Slave DMA register failure

3-1-2 Master DMA register failure

3-1-3 Master interrupt mask register failure

3-1-4 Slave interrupt mask register failure

for instructions on obtaining technical assistance.

Memory not being properly identified or used

in the

User’s Guide

)

Quick Reference Guide 53

Code Cause

3-2-2 Interrupt vector loading failure

3-2-4 Keyboard Controller Test failure

3-3-1 NVRAM power loss

3-3-2 Invalid NVRAM configuration

3-3-4 Video Memory Test failure

3-4-1 Screen initialization failure

3-4-2 Screen retrace failure

3-4-3 Search for video ROM failure

4-2-1 No timer tick

4-2-2 Shutdown failure

4-2-3 Gate A20 failure

4-2-4 Unexpected interrupt in protected mode

4-3-1 Memory failure above address 0FFFFh

4-3-3 Timer-chip counter 2 failure

4-3-4 Time-of-day clock stopped

4-4-1 Serial or parallel port test failure

4-4-2 Failure to decompress code to shadowed memory

4-4-3 Math-coprocessor test failure

4-4-4 Cache test failure

System Messages

NOTE: If the message you received is not listed in the table, see the documentation

for either the operating system or the program that was running when the message
appeared.

ALERT! PREVIOUS ATTEMPTS AT BOOTING THIS SYSTEM HAVE FAILED AT

CHECKPOINT [NNNN]. FOR HELP IN RESOLVING THIS PROBLEM, PLEASE NOTE
THIS CHECKPOINT AND CONTACT DELL TECHNICAL SUPPORT — The computer

failed to complete the boot routine three consecutive times for the same error.

54 Quick Reference Guide

CMOS CHECKSUM ERROR — Possible motherboard failure or RTC battery low.
Replace battery.

CPU FAN FAILURE — CPU fan failure. Replace the CPU fan.

DISKETTE DRIVE 0 SEEK FAILURE — A cable may be loose, or the computer

configuration information may not match the hardware configuration. Check cable
connections.

DISKETTE READ FAILURE — The floppy disk may be defective or a cable may be
loose. Replace the floppy disk/check for a loose cable connection.

HARD-DISK DRIVE FAILURE — Possible hard disk drive failure during HDD
POST. Check cables /swap hard disks.

HARD-DISK DRIVE READ FAILURE — Possible HDD failure during HDD boot test.

KEYBOARD FAILURE — Keyboard failure or keyboard cable loose.

NO BOOT DEVICE AVAILABLE — The system cannot detect a bootable device or

partition.

• If the floppy drive is your boot device, ensure that the cables are connected and
that a bootable floppy disk is in the drive.

• If the hard drive is your boot device, ensure that the cables are connected and
that the drive is installed properly and partitioned as a boot device.

• Enter system setup and ensure that the boot sequence information is correct.

NO TIMER TICK INTERRUPT — A chip on the system board might be
malfunctioning or motherboard failure.

NON-SYSTEM DISK OR DISK ERROR — Replace the floppy disk with one that has
a bootable operating system or remove the floppy disk from drive A and restart the
computer.

Quick Reference Guide 55

NOT A BOOT DISKETTE — Insert a bootable floppy disk and restart your
computer.

USB OVER CURRENT ERROR — Disconnect the USB device. Use an external
power source for the USB device.

NOTICE - HARD DRIVE SELF MONITORING SYSTEM HAS REPORTED THAT A

PARAMETER HAS EXCEEDED ITS NORMAL OPERATING RANGE. DELL
RECOMMENDS THAT YOU BACK UP YOUR DATA REGULARLY. A PARAMETER OUT
OF RANGE MAY OR MAY NOT INDICATE A POTENTIAL HARD DRIVE PROBLEM —

S.M.A.R.T error, possible HDD failure. This feature can be enabled or disabled in
BIOS setup.

Diagnostic Lights

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions located in the Product Information Guide.

To help you troubleshoot a problem, your computer has four lights labeled 1,
2, 3, and 4 on the front or back panel. The lights can be off or green. When
the computer starts normally, the patterns or codes on the lights change as
the boot process completes. When the computer starts normally, the patterns
or codes on the lights change as the boot process completes. If the POST
portion of system boot completes successfully, all four lights display solid
green. If the computer malfunctions during the POST process, the pattern
displayed on the LEDs may help identify where in the process the computer
halted.

NOTE: The orientation of the diagnostic lights may vary depending on the system

type. The diagnostic lights can appear either vertical or horizontal.

56 Quick Reference Guide

Light Pattern Problem Description Suggested Resolution

The computer is in a normal
"off" condition, or a possible
pre-BIOS failure has occurred.

The diagnostic lights are not lit
after the computer successfully
boots to the operating system.

A possible BIOS failure has
occurred; the computer is in
the recovery mode.

A possible processor failure has
occurred.

Plug the computer into a
working electrical outlet and
press the power button.

Run the BIOS Recovery utility,
wait for recovery completion,
and then restart the computer.

Reinstall the processor and
restart the computer.

Memory modules are detected,
but a memory failure has
occurred.

• If you have one memory
module installed, reinstall it
and restart the computer.
(see the online
for instructions on how to
remove and install memory
modules.)

• If you have two or more
memory modules installed,
remove the modules,
reinstall one module, and
then restart the computer. If
the computer starts
normally, reinstall an
additional module.
Continue until you have
identified a faulty module or
reinstalled all modules
without error.

• If available, install properly
working memory of the same
type into your computer.

• If the problem persists,

contact Dell

User’s Guide

.

Quick Reference Guide 57

Light Pattern Problem Description Suggested Resolution

A possible graphics card failure
has occurred.

A possible floppy or hard drive
failure has occurred.

A possible USB failure has
occurred.

• If the computer has a
graphics card, remove the
card, reinstall it, and then
restart the computer.

• If the problem still exists,
install a graphics card that
you know works and restart
the computer.

• If the problem persists or the
computer has integrated
graphics,

Reseat all power and data
cables and restart the
computer.

Reinstall all USB devices,
check cable connections, and
then restart the computer.

contact Dell

.

58 Quick Reference Guide

Light Pattern Problem Description Suggested Resolution

No memory modules are
detected.

Memory modules are detected,
but a memory configuration or
compatibility error exists.

• If you have one memory
module installed, reinstall it
and restart the computer.
See the online
for instructions on how to
remove and install memory
modules.

• If you have two or more
memory modules installed,
remove the modules,
reinstall one module, and
then restart the computer. If
the computer starts
normally, reinstall an
additional module.
Continue until you have
identified a faulty module or
reinstalled all modules
without error.

• If available, install properly
working memory of the same
type into your computer.

• If the problem persists,

contact Dell

• Ensure that no

memory module/memory
connector placement
requirements

• Verify that the

modules

installing are compatible
with your computer.

• If the problem persists,
Contact Dell.

User’s Guide

.

special

exist.

memory

that you are

Quick Reference Guide 59

Light Pattern Problem Description Suggested Resolution

A failure has occurred.

This pattern also displays when
you enter system setup and
may not indicate a problem.

After POST is complete, all
four diagnostic lights turn
green briefly before turning off
to indicate normal operating
condition.

• Ensure that the cables are
properly connected to the
system board from the hard
drive and the optical drive.

• Check the computer
message that appears on
your monitor screen.

• If the problem persists,
Contact Dell.

None.

Clearing Forgotten Passwords

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions located in the Product Information Guide.

1

Follow the procedures in "Before You Begin" on page 10.

2

Remove the computer cover (see "Removing the Computer Cover" on
page 43).

3

Locate the 2-pin password jumper (PSWD) on the system board. By
default, Pin1 and Pin2 should be connected. You will need to remove the
jumper and boot the system, as follows.

4

Remove the jumper.

60 Quick Reference Guide

5

Replace the computer cover (see "Replacing the Computer Cover" on
page 37).

NOTICE: To connect a network cable, first plug the cable into the network device

and then plug it into the computer.

6

Connect your computer and devices to electrical outlets, and turn
them on.

7

After the Microsoft® Windows® desktop appears on your computer, shut
down your computer (see "Turning Off Your Computer" on page 12).

8

Turn off the monitor and disconnect it from the electrical outlet.

9

Disconnect the computer power cable from the electrical outlet, and press
the power button to ground the system board.

10

Open the computer cover.

11

Locate the 2-pin password jumper (PSWD) on the system board and
attach the jumper to reenable the password feature.

12

Replace the computer cover (see "Replacing the Computer Cover" on
page 37).

Quick Reference Guide 61

NOTICE: To connect a network cable, first plug the cable into the network wall jack

and then plug it into the computer.

13

Connect your computer and devices to electrical outlets, and turn
them on.

NOTE: This procedure enables the password feature. When you enter system

setup (see "Entering System Setup" in your User’s Guide), both system and
administrator password options appear as Not Set—meaning that the password
feature is enabled but no password is assigned.

14

Assign a new system and/or administrator password.

Clearing CMOS Settings

CAUTION: Before you begin any of the procedures in this section, follow the

safety instructions located in the Product Information Guide.

1

Follow the procedures in "Before You Begin" on page 10.

NOTE: The computer must be disconnected from the electrical outlet to clear

the CMOS setting.

2

Remove the computer cover (see "Removing the Computer Cover" on
page 43).

3

Remove the computer cover.

4

Reset the current CMOS settings:

a

Locate the password (PSWD) and CMOS (RTCRST) jumpers on the
system board (see "Clearing Forgotten Passwords" on page 60).

b

Remove the password jumper plug from its pins.

c

Place the password jumper plug on the RTCRST pins and wait
approximately 5 seconds.

d

Remove the jumper plug from the RTCRST pins and place it back on
the password pins.

5

Replace the computer cover (see "Replacing the Computer Cover" on
page 37).

NOTICE: To connect a network cable, first plug the cable into the network port or

device and then plug it into the computer.

6

Connect your computer and devices to electrical outlets, and turn
them on.

62 Quick Reference Guide

Flashing the BIOS

The BIOS may require flashing when an update is available or when replacing
the system board.

1

Turn on the computer.

2

Locate the BIOS update file for your computer at the Dell Support
website at

3

Click

4

If the

this Agreement

The

5

Click

The

6

Click the down arrow to view the
click

The file downloads to your desktop.

7

Click Close when the

The file icon appears on your desktop and is titled the same as the
downloaded BIOS update file.

8

Double-click the file icon on the desktop and follow the on-screen
instructions.

support.dell.com

Download Now

Export Compliance Disclaimer

.

File Download

Save this program to disk

Save In

Save

window appears.

.

window appears.

.

to download the file.

, and then click OK.

Save In

Download Complete

window appears, click

menu, select

window appears.

Desktop

Yes, I Accept

, and then

Quick Reference Guide 63

64 Quick Reference Guide

Index

B

beep codes, 53

C

CDs

operating system, 9

CMOS settings

clearing, 62

computer

beep codes, 53
components inside, 35, 45
inside view, 35, 45

cover

removing, 33, 43
replacing, 37, 47

D

Dell Diagnostics, 48
Dell support site, 8
diagnostics

beep codes, 53
Dell, 48

Product Information Guide, 6
Quick Reference, 6
regulatory, 6
safety, 6
User’s Guide, 6
warranty, 6

E

End User License Agreement, 6
ergonomics information, 6
error messages

beep codes, 53

H

hardware

beep codes, 53

Dell Diagnostics, 48
Help and Support Center, 9
help file

Windows Help and Support

Center, 9

documentation

End User License Agreement, 6
ergonomics, 6
online, 8

I

installing parts

before you begin, 11

recommended tools, 12

Index 65

turning off your computer, 12

Internet connection

about, 17
options, 17
setting up, 18

O

operating system

reinstalling, 9

Operating System CD, 9

L

labels

Microsoft Windows, 7
Service Tag, 7, 29, 38

lights

power, 29

M

monitor

clone mode, 26
connect DVI, 24-25
connect TV, 24, 26
connect two, 24-25
connect VGA, 24-25
display settings, 26
extended desktop mode, 26

motherboard. See system board

N

network

Network Setup Wizard, 16

Network Setup Wizard, 16

P

password

clearing, 60
jumper, 60

power

button, 28, 39
light, 29
line conditioners
protection devices
surge protectors
UPS

printer

cable, 24
connecting, 15, 23
setting up, 15, 23

problems

beep codes, 53
Dell Diagnostics, 48

Product Information Guide, 6

R

regulatory information, 6
ResourceCD

Dell Diagnostics, 48

66 Index

S

S.M.A.R.T, 56
safety instructions, 6
Service Tag, 7, 29, 38
Starting the Dell Diagnostics

From the Drivers and
Utilities CD, 49

Starting the Dell Diagnostics

From Your Hard Drive, 48
support website, 8
system board, 36, 46

T

troubleshooting

Dell Diagnostics, 48
Help and Support Center, 9

TV

connect to computer, 24, 26

Help and Support Center, 9
Network Setup Wizard, 16
reinstalling, 9

wizards

Network Setup Wizard, 16

U

uninterruptible power supply.

See UPS
UPS
User’s Guide, 6

W

warranty information, 6
Windows XP

Index 67

68 Index

Dell™ OptiPlex™ 330

Guide de référence rapide

Modèles DCSM et DCNE

www.dell.com | support.dell.com

Remarques, avis et précautions

REMARQUE : Une REMARQUE indique des informations importantes qui peuvent

vous aider à mieux utiliser votre ordinateur.

AVIS : Un AVIS vous avertit d’un risque de dommage matériel ou de perte de

données et vous indique comment éviter le problème.

PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement

du matériel, de blessure corporelle ou de mort.

____________________

Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2007 Dell Inc. Tous droits réservés.

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc.
est strictement interdite.

Marques utilisées dans ce document : Dell, le logo DELL, Inspiron, Dell Precision, Dimension,
OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp et Dell OpenManage sont des marques de
Dell Inc. ; Intel, Pentium, et Celeron sont des marques déposées d'Intel Corporation ; Microsoft et
Windows sont des marques déposées de Microsoft Corporation.

D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence
aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell Inc. rejette tout intérêt
propriétaire dans les marques et les noms commerciaux autres que les siens.

Modèles DCSM et DCNE

Septembre 2007 Réf. DU086 Rév. A00

Table des matières

Recherche d'informations . . . . . . . . . . . . . . . 73

Avant de commencer

. . . . . . . . . . . . . . . . . . 78

Avant d'intervenir à l'intérieur de votre
ordinateur

Ajout et remplacement de pièces

Configuration de votre ordinateur

. . . . . . . . . . . . . . . . . . . . . 78

. . . . . . . . . . . . 79

. . . . . . . . . . . 81

Installation de votre ordinateur dans une
enceinte

. . . . . . . . . . . . . . . . . . . . . . 81

Configuration d'un réseau domestique et d'un
réseau d'entreprise

Connexion à une carte réseau
Configuration réseau

Connexion à Internet

. . . . . . . . . . . . . . . . . . . 83

. . . . . . . . . . . 83

. . . . . . . . . . . . . . . . 84

. . . . . . . . . . . . . . . . . . 85

Transfert d'informations vers un nouvel
ordinateur

Configuration d'une imprimante

Raccordement de deux moniteurs

. . . . . . . . . . . . . . . . . . . . . . . . 88

. . . . . . . . . . . . 92

. . . . . . . . . . . 93

Périphériques de protection contre les surtensions
électriques

. . . . . . . . . . . . . . . . . . . . . . . 95

Ordinateur de bureau

Vue frontale
Vue arrière

. . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . . . 97

. . . . . . . . . . . . . . . . . . . . . 99

Connecteurs du panneau arrière

. . . . . . . . . 100

Table des matières 71

Retrait du capot de l'ordinateur . . . . . . . . . . . . . 102

Vue intérieure de votre ordinateur

Composants de la carte système

. . . . . . . . . . . 104

. . . . . . . . . . . . 105

Remplacement du capot de l'ordinateur

Ordinateur mini-tour

Vue frontale
Vue arrière

Connecteurs du panneau arrière

Retrait du capot de l'ordinateur

Vue intérieure de l'ordinateur

Composants de la carte système

. . . . . . . . . . . . . . . . . . . 107

. . . . . . . . . . . . . . . . . . . . . 107

. . . . . . . . . . . . . . . . . . . . . 109

. . . . . . . . . . . . 110

. . . . . . . . . . . . . 112

. . . . . . . . . . . . . . 114

. . . . . . . . . . . . 115

Remplacement du capot de l'ordinateur

Résolution des problèmes

Dell Diagnostics

Voyants d'alimentation

Codes sonores

. . . . . . . . . . . . . . . . . . . . . . 122

. . . . . . . . . . . . . . . . 117

. . . . . . . . . . . . . . . . . . . . 117

. . . . . . . . . . . . . . . . . 121

. . . . . . . . 106

. . . . . . . . 116

Messages système

Voyants de diagnostic

Effacement des mots de passe oubliés

Effacement des paramètres CMOS

Clignotement du BIOS

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133

72 Table des matières

. . . . . . . . . . . . . . . . . . . 124

. . . . . . . . . . . . . . . . . . 126

. . . . . . . . . 129

. . . . . . . . . . . 131

. . . . . . . . . . . . . . . . . . 132

Recherche d'informations

REMARQUE : Il se peut que certaines fonctionnalités et certains supports soient

en option et ne soient pas livrés avec votre ordinateur. Certaines fonctionnalités ne
sont pas nécessairement disponibles dans tous les pays.

REMARQUE : Il est possible que des informations supplémentaires soient fournies

avec votre ordinateur.

Que recherchez-vous ? Cherchez ici

• Programme de diagnostic pour
mon ordinateur

• Pilotes pour mon ordinateur

• Logiciel DSS (Desktop System
Software)

Support Drivers and Utilities

REMARQUE : Il se peut que le support Drivers

and Utilities soit en option et qu'il ne soit pas

livré avec tous les ordinateurs.

Les pilotes sont déjà installés sur votre
ordinateur. Vous pouvez utiliser ce support
pour réinstaller les pilotes (reportez-vous au
Guide d'utilisation en ligne) et pour exécuter
Dell Diagnostics (reportez-vous à la section
« Dell Diagnostics » à la page 117).

Des fichiers « Lisez-moi » peuvent être inclus
sur votre support ; ces fichiers fournissent des
informations sur les modifications techniques
de dernière minute apportées à votre système
ou des informations de référence destinées aux
techniciens ou aux utilisateurs expérimentés.

REMARQUE : Les dernières mises à jour des

pilotes et de la documentation se trouvent à
l'adresse support.dell.com.

Guide de référence rapide 73

Que recherchez-vous ? Cherchez ici

• Informations de dépannage de
base

• Comment exécuter Dell
Diagnostics

• Outils et utilitaires

• Comment installer une
imprimante

Guide de référence rapide

REMARQUE : Ce document peut être en option

et n'est pas obligatoirement expédié avec votre
ordinateur.

REMARQUE : Ce document est disponible au

format PDF à l'adresse support.dell.com.

• Informations sur les garanties

• Termes et Conditions
(États-Unis uniquement)

• Consignes de sécurité

• Informations sur les
réglementations

• Informations relatives à
l'ergonomie

• Contrat de licence pour utilisateur
final

• Comment retirer et remplacer des
pièces

• Caractéristiques

• Comment configurer les
paramètres du système

• Comment déterminer et résoudre
des problèmes

Guide d'information sur le produit Dell™

Guide d'utilisation du Dell OptiPlex™ 330

Centre d'aide et de support Microsoft Windows

1

Cliquez sur le bouton
Vista, puis sur

system guides

système)
système).

2

Cliquez sur le
ordinateur.

Démarrer

Aide et support→ User and

(Guides d'utilisation du

→ System Guides

Guide d'utilisation

(Guides de

de Windows

de votre

74 Guide de référence rapide

Que recherchez-vous ? Cherchez ici

• Numéro de service et code de
service express

• Étiquette de licence Microsoft
Windows

Numéro de service et licence Microsoft®
Windows

®

Ces étiquettes sont apposées à l'ordinateur.

• Utilisez le numéro de service pour identifier
votre ordinateur lorsque vous accédez au site
We b

support.dell.com

contactez le service de support.

• Entrez le code de service express pour
orienter votre appel lorsque vous contactez le
service de support.

REMARQUE : Par mesure de sécurité, la

nouvelle étiquette de licence de Microsoft
Windows intègre une partie manquante afin
d'éviter qu'elle ne soit enlevée.

ou lorsque vous

Guide de référence rapide 75

Que recherchez-vous ? Cherchez ici

• Solutions — Conseils et astuces de
dépannage, articles de techniciens,
cours en ligne et questions
fréquemment posées

• Forum clients — Discussion en
ligne avec d'autres clients Dell

• Mises à niveau — Informations sur
les mises à niveau des composants,
comme la mémoire, l'unité de
disque dur et le système
d'exploitation

• Service clientèle — Coordonnées,
appels de service et état des
commandes, garantie et
informations sur les réparations

• Service et support — État des
appels de service et historique du
support, contrat de service,
discussions en ligne avec le support
technique

• Service Dell Technical Update —
Notification proactive par e-mail
des mises à jour logicielles et
matérielles de votre ordinateur

• Référence — Documentation de
l'ordinateur, détails sur la
configuration de l'ordinateur,
caractéristiques de produit et livres
blancs

• Téléchargements — Pilotes,
correctifs et mises à jour logicielles
agréés

Site Web de support de Dell —

REMARQUE : Sélectionnez votre région ou

votre secteur d'activité pour afficher le site de
support qui vous concerne.

support.dell.com

76 Guide de référence rapide

Que recherchez-vous ? Cherchez ici

• DSS (Desktop System Software ­Logiciel système de bureau) —
Si vous réinstallez le système
d'exploitation de votre ordinateur,
vous devez également réinstaller
l'utilitaire DSS. DSS fournit des
mises à jour essentielles pour le
système d'exploitation et la prise
en charge des processeurs, des
lecteurs optiques, des
périphériques USB, etc. DSS est
requis pour le bon fonctionnement
de votre ordinateur Dell. Ce
logiciel détecte automatiquement
votre ordinateur et son système

Pour télécharger DSS (Desktop System
Software) :

1

Rendez-vous sur le site
sélectionnez votre région ou secteur
d'activité, puis saisissez votre numéro de
service.

2

Sélectionnez
et téléchargements) et cliquez sur

3

Cliquez sur votre système d'exploitation et
recherchez le mot-clé

Software

REMARQUE : L'interface utilisateur

support.dell.com peut varier selon vos
sélections.

d'exploitation, et installe les mises
à jour appropriées à votre
configuration.

• Comment utiliser Windows

• Comment utiliser des programmes
et des fichiers

• Comment personnaliser mon
bureau

Centre d'aide et de support de Windows

1

Pour accéder à l'aide et au support de
Windows :

• Sous Windows XP, cliquez sur

Aide et support

sur

• Sous Windows Vista™, cliquez sur le
bouton

Aide et support

2

Tapez un mot ou une expression qui décrit
votre problème, puis cliquez sur l'icône en
forme de flèche.

3

Cliquez sur la rubrique qui décrit votre
problème.

4

Suivez les instructions qui s'affichent à
l'écran.

• Comment réinstaller mon système
d'exploitation

Support Operating System

REMARQUE : Il se peut que le support

Operating System soit en option et qu'il ne soit
pas livré avec certains ordinateurs.

support.dell.com

Drivers & Downloads

(Pilotes

OK

Desktop System

.

Démarrer

.

D

émarrer de Windows Vista et sur

.

,

.

et

Guide de référence rapide 77

Que recherchez-vous ? Cherchez ici

Le système d'exploitation est déjà installé sur
votre ordinateur. Pour réinstaller votre système
d'exploitation, utilisez le disque Operating
System et reportez-vous au Guide d'utilisation
en ligne.

Après la réinstallation de votre système
d'exploitation, utilisez le disque Drivers and
Utilities pour réinstaller les pilotes des
périphériques fournis avec l'ordinateur.

L'étiquette de la Clé de produit du système
d'exploitation est apposée sur l'ordinateur.

REMARQUE : La couleur du disque varie selon

le système d'exploitation que vous avez
commandé.

Avant de commencer

Avant d'intervenir à l'intérieur de votre ordinateur

Respectez les consignes de sécurité suivantes pour vous aider à protéger votre
ordinateur contre les dommages éventuels et pour garantir votre sécurité
personnelle.

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez

et respectez les consignes de sécurité du Guide d'information sur le produit.

AVIS : Manipulez les composants et les cartes avec précaution. Ne touchez pas

les pièces ou les contacts d'une carte. Tenez une carte par les bords ou par la
languette de montage métallique. Tenez les pièces, telles qu'un processeur, par les
bords et non par les broches.

78 Guide de référence rapide

AVIS : Seul un technicien d'entretien qualifié doit effectuer les réparations sur

votre ordinateur. Les dommages causés par une personne non agréée par Dell ne
sont pas couverts par votre garantie.

AVIS : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la

languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont munis
de connecteurs à languettes de verrouillage ; si vous déconnectez ce type de
câble, appuyez sur les languettes de verrouillage vers l'intérieur avant de
déconnecter le câble. Quand vous séparez les connecteurs en tirant dessus, veillez
à les maintenir alignés pour ne pas plier de broches de connecteur. De même,
lorsque vous connectez un câble, assurez-vous que les deux connecteurs sont bien
orientés et alignés.

AVIS : Avant de commencer à travailler sur l'ordinateur, suivez les étapes

suivantes pour éviter de l'endommager.

1

Mettez votre ordinateur hors tension (reportez-vous à la section « Mise
hors tension de l'ordinateur » à la page 80).

PRÉCAUTION : Ne mettez jamais l'ordinateur sous tension si le capot est retiré.

AVIS : Pour déconnecter un câble réseau, débranchez d'abord le câble de votre

ordinateur, puis du périphérique réseau.

2

Débranchez tous les câbles de téléphone ou réseau de l'ordinateur.

3

Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur
prise secteur.

4

Appuyez sur le bouton d'alimentation pour mettre à la terre la carte système.

AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-

vous à la masse en touchant une surface métallique non peinte, par exemple la
partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez
périodiquement une surface métallique non peinte de l'ordinateur pour dissiper
toute électricité statique qui pourrait endommager les composants internes.

Ajout et remplacement de pièces

Cette section fournit des procédures pour le retrait et l'installation des
composants dans votre ordinateur. À moins d'indication contraire, les
conditions suivantes doivent exister préalablement à chaque procédure :

• Vous avez suivi les étapes décrites dans les sections « Mise hors tension de
l'ordinateur » à la page 80 et « Avant d'intervenir à l'intérieur de votre
ordinateur » à la page 78.

Guide de référence rapide 79

• Vous avez lu les consignes de sécurité qui figurent dans le

d'information sur le produit

de Dell™.

Guide

• Pour remplacer un composant ou pour l'installer, s'il a été acheté
séparément, effectuez la procédure de retrait en ordre inverse.

Outils recommandés

Les procédures mentionnées dans ce document exigent les outils suivants :

• un petit tournevis à lame plate

• un petit tournevis cruciforme

• une petite pointe en plastique

Mise hors tension de l'ordinateur

AVIS : Pour éviter de perdre des données, enregistrez tous les fichiers ouverts,

fermez-les et quittez toutes les applications avant de procéder à l'arrêt du système.

1

Arrêtez le système d'exploitation :

a

Enregistrez et fermez tout fichier ouvert et quittez tous les
programmes d'application en cours d'utilisation.

b

Sous le système d'exploitation Microsoft® Windows® XP

Démarrer→

Arrêter→

Arrêter

.

, cliquez sur

Sous Microsoft® Windows Vista™

, cliquez sur le bouton Démarrer de
Windows Vista , dans le coin inférieur gauche du bureau, cliquez
sur la flèche dans le coin inférieur droit du menu Démarrer comme
illustré ci-dessous, puis cliquez sur

Arrêter

.

L'ordinateur s'éteint automatiquement une fois le processus d'arrêt du
système d'exploitation terminé.

2

Vérifiez que l'ordinateur et les périphériques reliés sont éteints. Si votre
ordinateur et les périphériques reliés ne s'éteignent pas automatiquement
lorsque vous arrêtez le système d'exploitation, appuyez sur le bouton
d'alimentation et maintenez-le enfoncé pendant environ 4 secondes pour
les éteindre.

80 Guide de référence rapide

Configuration de votre ordinateur

Installation de votre ordinateur dans une enceinte

L'installation de votre ordinateur dans une enceinte peut restreindre la
circulation de l'air et ainsi affecter la performance de votre ordinateur et peut­être même le faire surchauffer. Suivez les consignes ci-dessous lorsque vous
installez votre ordinateur dans une enceinte :

AVIS : Les spécifications de la température de fonctionnement indiquées dans ce

manuel reflètent la température ambiante maximale de fonctionnement. La
température ambiante doit être prise en compte lorsque vous installez votre
ordinateur dans une enceinte. Par exemple, si la température ambiante est de 25 °C
(77 °F), selon les spécifications de votre ordinateur, vous n'avez qu'une marge de
température de 5° à 10 °C (de 9° à 18 °F) avant d'atteindre la température maximale
de fonctionnement de votre ordinateur. Pour en savoir plus sur les spécifications de
votre ordinateur, reportez-vous au Guide d'utilisation en ligne.

• Laissez un dégagement d'au moins 10,2 cm (4 po) au niveau des entrées
d'air de l'ordinateur afin de permettre la circulation de l'air nécessaire à une
bonne ventilation.

• Si l'enceinte est équipée de portes, celles-ci doivent être du type qui
permet une circulation d'air de 30 pour cent à l'intérieur de l'enceinte
(avant et arrière).

Guide de référence rapide 81

• Si votre ordinateur est installé dans un coin sur un bureau ou en-dessous
d'un bureau, prévoyez une ouverture d'au moins 5,1 cm (2 po.) entre
l'arrière de l'ordinateur et le mur afin d'assurer la circulation d'air
nécessaire à une ventilation appropriée.

AVIS : N'installez pas votre ordinateur dans une enceinte qui ne permet pas un

écoulement d'air. Une restriction de circulation d'air affecte les performances de
votre ordinateur et peut même le faire surchauffer.

82 Guide de référence rapide

Configuration d'un réseau domestique et d'un réseau d'entreprise

Connexion à une carte réseau

Pour connecter un câble de réseau :

REMARQUE : Raccordez le câble de réseau au connecteur réseau de votre

ordinateur. Ne le raccordez pas au connecteur modem de votre ordinateur. Ne
raccordez pas non plus de câble de réseau à une prise téléphonique murale.

1

Raccordez le câble de réseau au connecteur de carte réseau à l'arrière de
l'ordinateur.

Insérez le câble jusqu'à ce qu'il s'enclenche et tirez dessus doucement pour
vous assurer qu'il est correctement fixé.

2

Connectez l'autre extrémité du câble de réseau à un périphérique réseau.

Guide de référence rapide 83

connecteur
de carte
réseau

périphérique
réseau

connecteur de carte
réseau de l'ordinateur

câble de réseau

Configuration réseau

Windows XP

L'Assistant Configuration réseau du système d'exploitation Microsoft®
Windows
imprimantes ou d'une connexion Internet entre ordinateurs présents au sein
d'un réseau domestique ou d'une petite entreprise.

1

2

3

4
5

®

XP vous guide dans la procédure de partage des fichiers, des

Cliquez sur le bouton

Accessoires
réseau

→

Communications

.

Sur l'écran de bienvenue de l'

Suivant

Cliquez sur

REMARQUE : La sélection de la méthode de connexion This computer connects

directly to the Internet (Cet ordinateur se connecte directement à Internet) entraîne

l'activation du pare-feu intégré fourni avec Windows XP Service Pack 1 (SP1).

.

Liste de vérification pour la création d'un réseau

Démarrer

, pointez sur

Tous les programmes→

, puis cliquez sur

Assistant Configuration réseau

Assistant Configuration

, cliquez sur

.

Terminez la liste de vérifications et les préparations requises.
Revenez à l'Assistant Configuration réseau et suivez les instructions qui

s'affichent.

84 Guide de référence rapide

Windows Vista

Pour modifier votre configuration réseau dans Microsoft® Windows Vista™ :

1

Cliquez sur le bouton Démarrer de Windows Vista , puis sur

Centre de réseau et de partage

2

Cliquez sur

3

Sélectionnez le type de connexion réseau souhaité et suivez les
instructions à l'écran.

4

Lorsque vous avez terminé, fermez le Centre de réseau et de partage.

Configurer une connexion ou un réseau

.

.

Réseau→

Connexion à Internet

REMARQUE : Les fournisseurs d'accès Internet (FAI) et leurs offres varient selon

les pays.

Pour vous connecter à Internet, vous devez disposer d'un modem ou d'une
connexion réseau et d'un fournisseur d'accès Internet (FAI). Votre fournisseur
d'accès Internet vous proposera une ou plusieurs des options de connexion
Internet suivantes :

• Connexions ADSL qui offrent un accès à Internet à haute vitesse par
l'intermédiaire de votre ligne téléphonique existante ou un service de
téléphone cellulaire. Avec une connexion ADSL, vous pouvez accéder à
Internet et utiliser votre téléphone sur la même ligne simultanément.

• Connexions modem par câble qui offrent un accès à Internet à haute
vitesse par l'intermédiaire de la ligne TV câblée locale.

• Connexions modem par satellite qui offrent un accès à Internet à haute
vitesse par l'intermédiaire d'un système de télévision par satellite.

• Connexions d'accès à distance qui offrent un accès à Internet par
l'intermédiaire d'une ligne téléphonique. Ces connexions sont beaucoup
plus lentes que les connexions ADSL et de modem par câble (ou satellite).

• Connexions LAN sans fil qui offrent un accès à Internet par l'intermédiaire
de la technologie sans fil Bluetooth

Si vous utilisez une connexion d'accès à distance, connectez une ligne
téléphonique au connecteur du modem sur votre ordinateur et à la prise
téléphonique murale avant de configurer la connexion Internet. Si vous
utilisez une connexion ADSL ou modem par câble/satellite, contactez votre
fournisseur d'accès Internet (FAI) ou votre fournisseur de service de
téléphone cellulaire pour obtenir des informations sur la configuration.

®

.

Guide de référence rapide 85

Configuration de votre connexion Internet

Pour configurer une connexion Internet à l'aide du raccourci de bureau d'un
fournisseur d'accès Internet fourni :

1

Enregistrez et fermez tous les fichiers et quittez tous les programmes.

2

Double-cliquez sur l'icône d'un fournisseur d'accès Internet sur le bureau
Microsoft

3

Pour effectuer la configuration, suivez les instructions qui s'affichent à

®

Windows®.

l'écran.

Si vous ne voyez pas l'icône d'un fournisseur d'accès Internet sur votre bureau
ou que vous souhaitez configurer une connexion Internet avec un autre FAI,
suivez la procédure décrite ci-dessous et appropriée au système d'exploitation
que vous utilisez.

REMARQUE : Si vous rencontrez des problèmes de connexion à Internet,

reportez-vous à la section « Configuration d'un réseau domestique et d'un réseau
d'entreprise » à la page 83. Si vous ne pouvez pas vous connecter à Internet alors
que vous l'avez fait auparavant, il est possible que le fournisseur d'accès Internet
subisse une interruption de services. Contactez-le pour vérifier l'état des services
ou essayez de vous connecter ultérieurement.

Windows XP

1

Enregistrez et fermez tous les fichiers et quittez tous les programmes.

2

Cliquez sur

Assistant Nouvelle connexion

L'

Démarrer→

Internet Explorer

s'affiche.

.

3

Cliquez sur

4

Dans la fenêtre suivante, cliquez sur l'option appropriée :

Connecter à Internet

.

• Si vous ne disposez pas de fournisseur d'accès Internet et souhaitez en
sélectionner un, cliquez sur

services Internet

.

Choisir dans une liste de fournisseurs de

• Si vous avez déjà reçu les informations de configuration de votre
fournisseur de services Internet, mais pas le CD de configuration,
cliquez sur

• Si vous disposez d'un CD, cliquez sur

fournisseur de services Internet

5

Cliquez sur

Configurer ma connexion manuellement

Utiliser le CD fourni par mon

.

Suivant

.

.

86 Guide de référence rapide

Si vous sélectionnez

Configurer ma connexion manuellement

, passez à
l'étape 6. Sinon, suivez les instructions qui s'affichent à l'écran pour
terminer la configuration.

REMARQUE : Si vous ne savez pas quel type de connexion sélectionner, contactez

votre fournisseur d'accès Internet.

6

Cliquez sur l'option appropriée sous

connecter à Internet ?

7

Utilisez les informations fournies par votre fournisseur d'accès Internet

, puis cliquez sur

Comment souhaitez-vous vous

Suivant

.

pour terminer la configuration.

Windows Vista™

REMARQUE : Veillez à avoir à portée de main les informations concernant votre

FAI. Si vous n'avez pas de FAI, l'Assistant Connexion à Internet vous aide à en
trouver un.

1

Enregistrez et fermez tous les fichiers et quittez tous les programmes.

2

Cliquez sur le bouton Démarrer de Windows Vista , puis sur

de configuration

3

Sous

Réseau et Internet

La fenêtre

4

Cliquez sur

.

, cliquez sur

Connexion à Internet

Large bande (PPPoE)

Connexion à Internet

s'affiche.

ou

Accès à distance

.

, selon la façon dont

vous souhaitez vous connecter :

• Choisissez

Large bande

si vous comptez utiliser une connexion ADSL,
un modem par satellite, un modem par câble ou la technologie sans fil
Bluetooth.

• Choisissez

Accès à distance

si vous comptez utiliser un modem

d'accès à distance ou le RNIS.

Panneau

REMARQUE : Si vous ne savez pas quel type de connexion sélectionner, cliquez

sur Aidez-moi à choisir ou contactez votre FAI.

5

Suivez les instructions qui s'affichent à l'écran et utilisez les informations
de configuration fournies par votre FAI pour terminer la procédure de
configuration.

Guide de référence rapide 87

Transfert d'informations vers un nouvel ordinateur

Vous pouvez utiliser les « Assistants » de votre système d'exploitation pour
transférer des fichiers et toute autre donnée d'un ordinateur à l'autre, par
exemple d'un ancien ordinateur vers un nouvel ordinateur. Pour plus
d'informations, reportez-vous à la section correspondant au système
d'exploitation que vous utilisez.

Microsoft® Windows® XP (optionnel)

Le système d'exploitation Microsoft Windows XP fournit l'Assistant Transfert
de fichiers et de paramètres pour déplacer les données de l'ordinateur source
vers un nouvel ordinateur. Vous pouvez transférer des données telles que :

• messages e-mail

• paramètres de la barre d'outils

• tailles de fenêtre

• signets Internet

Vous pouvez transférer les données vers un nouvel ordinateur en utilisant une
connexion réseau ou série, ou les stocker sur un support amovible, comme un
CD inscriptible.

REMARQUE : Vous pouvez transférer les informations d'un ancien ordinateur vers

un nouveau en connectant directement un câble série aux ports d'entrée/sortie
(E/S) des deux ordinateurs. Pour le transfert de données par connexion série, vous
devez accéder à l'utilitaire Connexions réseau depuis le Panneau de configuration
et passer par des étapes de configuration supplémentaires, comme le paramétrage
d'une connexion avancée et la désignation de l'ordinateur hôte et invité.

Pour des instructions sur la configuration d'une connexion à câble directe entre
deux ordinateurs, reportez-vous à la base de connaissances de Microsoft Article
nº 305621, intitulé How to Set Up a Direct Cable Connection Between Two
Computers in Windows XP (Comment configurer une connexion à câble directe
entre deux ordinateurs sous Windows XP). Il se peut que ces informations ne soient
pas disponibles dans certains pays.

Pour transférer des informations vers un nouvel ordinateur, vous devez lancer
l'Assistant Transfert de fichiers et de paramètres. Pour ce faire, vous pouvez
utiliser le support Operating System en option ou créer un disque Assistant à
l'aide de l'Assistant Transfert de fichiers et de paramètres.

88 Guide de référence rapide

Exécution de l'Assistant Transfert de fichiers et de paramètres avec le support
Operating System

REMARQUE : Le support Operating system est requis. Toutefois, ce support est en

option et n'est pas obligatoirement expédié avec certains ordinateurs.

Pour préparer un nouvel ordinateur au transfert de fichiers :

1

Ouvrez l'Assistant Transfert de fichiers et de paramètres : cliquez sur

Démarrer→
Assistant Transfert de fichiers et de paramètres

2

Lorsque l'écran de bienvenue de l'

paramètres

3

Dans l'écran
puis sur

4

Dans l'écran

J'utiliserai l'Assistant du CD-ROM de Windows XP→

5

Lorsque l'écran
à l'ancien ordinateur ou ordinateur source.

Tous les programmes→

Accessoires→ Outils système→

Assistant Transfert de fichiers et de

s'affiche, cliquez sur

De quel ordinateur s'agit-il ?

Suivant

.

Suivant

.

, cliquez sur

Avez-vous un CD-ROM de Windows XP ?

Allez maintenant à votre ancien ordinateur

Ne cliquez pas

.

Nouvel ordinateur

, cliquez sur

Suivant

sur

.

s'affiche, allez

Suivant

à ce

moment.

Pour copier les données à partir de l'ancien ordinateur :

1

Sur l'ancien ordinateur, insérez le support

Operating System

pour

Windows XP.

2

Dans l'écran

Effectuer des tâches supplémentaires

3

Sous

paramètres

4

Dans l'écran

ordinateur

5

Dans l'écran

Bienvenue dans Microsoft Windows XP

Que voulez-vous faire ?

→

Suivant

, cliquez sur

.

De quel ordinateur s'agit-il ?

→ Suivant

.

Sélectionnez une méthode de transfert

, cliquez sur

.

Transférer des fichiers et des

, cliquez sur

Ancien

, cliquez sur la

méthode de transfert de votre choix.

6

Dans l'écran
transférer, puis cliquez sur

Une fois les informations copiées, l'écran

données

Que voulez-vous transférer ?

Suivant

apparaît.

, sélectionnez les éléments à

.

Fin de la phase de collecte des

,

7

Cliquez sur

Te rm i ne r

.

Guide de référence rapide 89

Pour transférer les données vers le nouvel ordinateur :

1

Dans l'écran
ordinateur, cliquez sur

2

Dans l'écran

Allez maintenant à votre ancien ordinateur

Suivant

Où sont les fichiers et les paramètres ?

.

, sélectionnez la

sur le nouvel

méthode de transfert de vos paramètres et fichiers, puis cliquez sur
L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre

nouvel ordinateur.

Suivant

.

Lorsque tous les paramètres et fichiers ont été appliqués, l'écran

Te rm i né

s'affiche.

3

Cliquez sur

Exécution de l'Assistant Transfert de fichiers et de paramètres sans le support
Operating System

Terminé

et redémarrez le nouvel ordinateur.

Pour exécuter l'Assistant Transfert de fichiers et de paramètres sans le support
Operating System, il faut créer un disque Assistant qui va permettre la
création d'un fichier d'image de sauvegarde pour support amovible.

Pour créer un disque Assistant, servez-vous de votre nouvel ordinateur doté de
Windows XP et suivez les étapes ci-dessous :

1

Ouvrez l'Assistant Transfert de fichiers et de paramètres : cliquez sur

Démarrer→
Assistant Transfert de fichiers et de paramètres

2

Lorsque l'écran de bienvenue de l'

paramètres

3

Dans l'écran
puis sur

4

Dans l'écran

désire créer un disque Assistant dans le lecteur suivant

5

Insérez le support amovible, tel qu'un CD inscriptible, puis cliquez sur OK.

6

Lorsque la création du disque est terminée et que le message

your old computer

apparaît,

7

Allez à votre ancien ordinateur.

Tous les programmes→

Accessoires→ Outils système→

Assistant Transfert de fichiers et de

s'affiche, cliquez sur

De quel ordinateur s'agit-il ?

Suivant

.

Suivant

.

, cliquez sur

Avez-vous un CD-ROM de Windows XP ?

(Allez maintenant à votre ancien ordinateur)

ne cliquez pas

sur

Suivant

.

.

Nouvel ordinateur

, cliquez sur

→

Suivant

Je

.

Now go to

,

90 Guide de référence rapide

Pour copier les données à partir de l'ancien ordinateur :

1

Insérez le disque Assistant sur l'ancien ordinateur.

2

Cliquez sur

3

Dans le champ
(pour le support amovible approprié) et cliquez sur

4

Dans l'écran de bienvenue de l'

paramètres

5

Dans l'écran

ordinateur

6

Dans l'écran

Démarrer→

Ouvrir

Exécuter

de la fenêtre

.

Exécuter

, recherchez le chemin

Assistant Transfert de fichiers et de

, cliquez sur

De quel ordinateur s'agit-il ?

→ Suivant

Suivant

.

.

, cliquez sur

Sélectionnez une méthode de transfert

OK

.

Ancien

, cliquez sur la

méthode de transfert de votre choix.

7

Dans l'écran
transférer, puis cliquez sur

Une fois les informations copiées, l'écran

données

8

Cliquez sur

Que voulez-vous transférer ?

Suivant

apparaît.

Te rm i ne r

.

, sélectionnez les éléments à

.

Fin de la phase de collecte des

Pour transférer les données vers le nouvel ordinateur :

1

Dans l'écran
ordinateur, cliquez sur

2

Dans l'écran

Allez maintenant à votre ancien ordinateur

Suivant

Où sont les fichiers et les paramètres ?

.

, sélectionnez la

sur le nouvel

méthode de transfert de vos paramètres et fichiers, puis cliquez sur

Suivant

. Suivez les instructions qui s'affichent à l'écran.

L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre
nouvel ordinateur.

fastwiz

Lorsque tous les paramètres et fichiers ont été appliqués, l'écran

Te rm i né

s'affiche.

3

Cliquez sur

REMARQUE : Pour plus d'informations sur cette procédure, rendez-vous sur le

site Web support.dell.com pour accéder au document nº 154781 (What Are The

Different Methods To Transfer Files From My Old Computer To My New Dell™
Computer Using the Microsoft

différentes méthodes pour transférer des fichiers à partir de mon ancien ordinateur
vers mon nouvel ordinateur Dell™ à l'aide du système d'exploitation Microsoft®
Windows® XP ?]).

Te rm i né

et redémarrez le nouvel ordinateur.

®

Windows® XP Operating System? [Quelles sont les

Guide de référence rapide 91

REMARQUE : Certains pays peuvent ne pas avoir accès au document de la base

de connaissances Dell™.

Microsoft Windows Vista™ (optionnel)

1

Cliquez sur le bouton Démarrer de Windows Vista , puis sur

des fichiers et des paramètres

transfert de fichiers et de paramètres Windows).

2

Dans la boîte de dialogue

Continuer

3

Cliquez sur

cours

Suivez les instructions affichées à l'écran par l'Assistant Transfert de fichiers
et de paramètres Windows.

.

Lancer un nouveau transfert

.

→ Start Windows Easy Transfer

Contrôle de compte d'utilisateur

ou

Continuer un transfert en

Transférer

(Lancer le

, cliquez sur

Configuration d'une imprimante

AVIS : Effectuez la configuration du système d'exploitation avant de connecter une

imprimante à l'ordinateur.

Reportez-vous à la documentation fournie avec l'imprimante pour obtenir des
informations sur la configuration, notamment :

• Obtenir et installer les pilotes mis à jour.

• Connecter l'imprimante à l'ordinateur.

• Charger le papier et installer la cartouche de toner ou d'encre.

Consultez le Manuel du propriétaire de l'imprimante pour obtenir une
assistance technique ou contactez le fabricant de l'imprimante.

Câble de l'imprimante

L'imprimante se connecte à l'ordinateur avec un câble USB ou un câble
parallèle. Il est possible que l'imprimante soit livrée sans câble. Par
conséquent, si vous achetez un câble séparément, assurez-vous qu'il est
compatible avec votre imprimante et votre ordinateur. Si vous avez acheté un
câble d'imprimante en même temps que l'ordinateur, il est possible qu'il vous
soit livré avec ce dernier.

92 Guide de référence rapide

Raccordement de deux moniteurs

PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez

et respectez les consignes de sécurité du Guide d'information sur le produit.

Si vous avez acheté une carte graphique prenant en charge deux moniteurs,
suivez les instructions ci-dessous pour connecter et activer vos moniteurs. Les
instructions vous indiquent la façon de raccorder deux moniteurs (chacun
disposant d'un connecteur VGA), l'un disposant d'un connecteur VGA et
l'autre disposant d'un connecteur DVI ou un téléviseur.

AVIS : Si vous raccordez deux moniteurs ayant des connecteurs VGA, vous devez

disposer de l'adaptateur DVI en option pour pouvoir connecter le câble. Si vous
raccordez deux moniteurs à écran plat, au moins un des moniteurs doit être équipé
d'un connecteur VGA. Si vous connectez un téléviseur, vous ne pouvez raccorder
qu'un moniteur (VGA ou DVI) en plus du téléviseur.

Raccordement de deux moniteurs ayant des connecteurs VGA

1

Mettez votre système hors tension.

REMARQUE : Si votre ordinateur dispose de la vidéo intégrée, ne connectez

aucun moniteur au connecteur vidéo intégré. Si le connecteur vidéo intégré est
couvert d'un capot, ne retirez pas le capot pour connecter le moniteur, sinon le
moniteur ne fonctionnera pas.

2

Connectez l'un des moniteurs au connecteur VGA (bleu) situé à l'arrière
de l'ordinateur.

3

Connectez l'autre moniteur à l'adaptateur DVI en option, puis connectez
l'adaptateur DVI au connecteur DVI (blanc) situé à l'arrière de l'ordinateur.

4

Redémarrez votre système.

Guide de référence rapide 93

1

4

1 adaptateur DVI en option 2 connecteur DVI (blanc)
3 connecteur sortie TV 4 connecteur VGA (bleu)

Raccordement d'un moniteur disposant d'un connecteur VGA et d'un autre
disposant d'un connecteur DVI

1

Mettez votre système hors tension.

2

Connectez le connecteur VGA sur le moniteur au connecteur VGA (bleu)

23

situé à l'arrière de l'ordinateur.

3

Connectez le connecteur DVI de l'autre moniteur au connecteur DVI
(blanc) situé à l'arrière de l'ordinateur.

4

Redémarrez votre système.

Connexion d'un téléviseur

REMARQUE : Pour connecter un téléviseur à votre ordinateur, vous devez acheter

un câble S-vidéo, disponible chez la plupart des revendeurs de composants
électroniques. Ce câble n'est pas inclus avec votre ordinateur.

1

Mettez votre système hors tension.

2

Branchez une extrémité du câble S-vidéo dans le connecteur de sortie
TV en option situé à l'arrière de l'ordinateur.

94 Guide de référence rapide

3

Branchez l'autre extrémité du câble S-vidéo au connecteur d'entrée
TV S-vidéo.

4

Connectez le moniteur VGA ou DVI.

5

Redémarrez votre système.

Modification des paramètres d'affichage

1

Après avoir connecté le(s) moniteur(s) ou le téléviseur, allumez l'ordinateur.
Le bureau Microsoft

2

Activez le mode Bureau étendu dans les paramètres d'affichage. En mode
Bureau étendu, vous pouvez faire glisser des objets d'un écran à l'autre, ce
qui a pour effet de doubler l'espace de travail d'affichage.

®

Windows® s'affiche sur le moniteur principal.

Périphériques de protection contre les surtensions électriques

Plusieurs périphériques peuvent vous protéger contre les fluctuations de la
tension et les pannes d'alimentation :

• Parasurtenseurs

• Filtres de ligne

• Onduleurs

Parasurtenseurs

Les parasurtenseurs et les rampes d'alimentation équipées d'une protection
contre la surtension réduisent les risques d'endommagement de votre
ordinateur provoqués par les pointes de tension pouvant survenir au cours
d'un orage électrique ou suite à une coupure de courant. Certains fabricants
offrent également une garantie contre certains types de dégâts. Lisez
attentivement la garantie du parasurtenseur que vous achetez. Un protecteur
doté d'une valeur nominale en joules plus élevée offre une meilleure
protection. Comparez les valeurs nominales, en joules, afin de déterminer
l'efficacité relative des différents dispositifs.

AVIS : La plupart des parasurtenseurs ne protègent pas contre les fluctuations de

tension ou les coupures de courant. Lorsqu'un orage est proche, débranchez la
ligne téléphonique de la prise murale et déconnectez votre ordinateur de la prise de
courant.

Guide de référence rapide 95

De nombreux parasurtenseurs sont équipés d'une prise téléphonique pour
assurer la protection du modem. Consultez la documentation du
parasurtenseur pour obtenir des instructions sur la connexion du modem.

AVIS : Certains parasurtenseurs n'offrent pas de protection pour les cartes réseau.

Déconnectez le câble de réseau de la prise réseau murale pendant les orages.

Filtres de ligne

AVIS : Les filtres de ligne n'offrent pas de protection contre les coupures de

courant.

Ils sont conçus pour maintenir la tension CA à un niveau relativement
constant.

Onduleurs

AVIS : Une baisse de tension pendant l'enregistrement des données sur le disque

dur peut provoquer une perte de données ou la corruption du fichier.

REMARQUE : Pour optimiser le temps de fonctionnement de la batterie, connectez

uniquement votre ordinateur à un onduleur. Connectez les autres périphériques,
tels que l'imprimante, à une rampe d'alimentation différente équipée d'un
parasurtenseur.

Les onduleurs protègent contre les fluctuations de tension et les coupures de
courant. Ils incluent une batterie qui alimente temporairement les
périphériques connectés lorsque l'alimentation secteur est coupée. La
batterie se charge lorsque l'alimentation secteur est disponible. Consultez la
documentation fournie par le fabricant de l'onduleur afin d'obtenir des
informations sur la durée de fonctionnement de la batterie et vous assurer
que le dispositif est approuvé par Underwriters Laboratories (UL).

96 Guide de référence rapide

Ordinateur de bureau

Vue frontale

1

11 7

1 connecteurs

USB 2.0 (2)

2 voyant d'activité

du lecteur

3 bouton

d'alimentation,
voyant

d'alimentation

Utilisez les connecteurs USB frontaux pour connecter les
périphériques dont vous ne vous servez qu'occasionnellement, tels
qu'une manette de jeu ou une caméra, ou des périphériques USB
amorçables (reportez-vous à la section « Options de
configuration du système » dans le Guide d'utilisation en ligne
pour de plus amples informations sur l'amorçage à partir d'un
périphérique USB). Il est recommandé d'utiliser les connecteurs
USB situés à l'arrière pour les périphériques qui restent
connectés, comme une imprimante ou un clavier.

Le voyant d'activité du lecteur s'allume lorsque l'ordinateur lit ou
écrit des données sur l'unité de disque dur. Le voyant peut
également être allumé lorsqu'un périphérique, comme un
lecteur optique, fonctionne.

Appuyez sur le bouton d'alimentation pour allumer l'ordinateur.
Le voyant qui se trouve au centre de ce bouton indique l'état de
l'alimentation.

89

AVIS : Pour éviter de perdre des données, n'utilisez pas le

bouton d'alimentation pour éteindre l'ordinateur. Procédez
plutôt à un arrêt du système d'exploitation.

2

3

5

4610

Guide de référence rapide 97

4 badge Dell Vous pouvez faire pivoter ce badge pour l'aligner sur l'orientation

de votre ordinateur. Pour le faire pivoter, placez vos doigts sur le
pourtour du badge, appuyez fermement dessus, puis tournez-le.
Vous pouvez également le faire pivoter à l'aide de l'encoche
située vers le bas du badge.

5 voyant

d'alimentation

6 voyants de

diagnostic

7 voyant LAN Ce voyant indique qu'une connexion LAN (réseau local) est

8 casque et

connecteurs
microphone

9 lecteur de

disquette

10 lecteur optique Permet de jouer un CD/DVD.
11 numéro de

service

Le voyant d'alimentation s'allume et clignote ou reste fixe, selon
l'état de fonctionnement :

• Éteint — L'ordinateur est éteint.

• Vert fixe — L'ordinateur fonctionne normalement.

• Vert clignotant — L'ordinateur est en mode d'économie
d'énergie.

• Orange clignotant ou fixe — Reportez-vous à la section
« Problèmes d'alimentation » du

Pour quitter le mode d'économie d'énergie, appuyez sur le
bouton d'alimentation ou utilisez le clavier ou la souris si ce
périphérique est configuré comme un périphérique de réveil
dans le Gestionnaire de périphériques Windows. Pour plus
d'informations sur les modes de mise en veille et sur la façon de
quitter le mode d'économie d'énergie, reportez-vous au Guide
d'utilisation en ligne.

Reportez-vous à la section « Voyants de diagnostic » à la page 126
pour obtenir la description des codes lumineux qui pourront vous
aider à résoudre les problèmes rencontrés avec votre ordinateur.

Ces voyants vous aident à résoudre les problèmes informatiques
d'après le code de diagnostic. Pour plus d'informations, reportez­vous à la section « Voyants de diagnostic » à la page 126.

établie.
Permet de connecter un microphone d'ordinateur personnel. Sur

les ordinateurs équipés d'une carte son, le connecteur de
microphone est situé sur la carte.

Permet de connecter le casque et la plupart des haut-parleurs.
Peut contenir un lecteur de disquette optionnel.

Utilisez le numéro de service pour identifier votre ordinateur
lorsque vous accédez au site Web de support de Dell ou que vous
contactez le support technique.

Guide d'utilisation

en ligne.

98 Guide de référence rapide

Vue arrière

1

1 logements de carte Permettent d'accéder aux connecteurs de toutes les cartes PCI

2 connecteurs du

panneau arrière

3 connecteur

d'alimentation

4 sélecteur de tension Permet de sélectionner la capacité en tension.
5 anneaux pour

cadenas

6 loquet de fermeture

du capot

2 3 4 6

et PCI Express installées.
Branchez les périphériques USB, audio et autres dans le

connecteur approprié (reportez-vous à la section
« Connecteurs du panneau arrière » à la page 100 pour
obtenir plus d'informations).

Insérez le câble d'alimentation.

Les anneaux pour cadenas permettent de connecter un
dispositif antivol offert sur le marché. Ils permettent
également de fixer le capot de l'ordinateur au châssis à
l'aide d'un cadenas afin d'empêcher un accès non autorisé à
l'intérieur de l'ordinateur. Pour utiliser les anneaux pour
cadenas, insérez un cadenas offert sur le marché à travers
les anneaux, puis verrouillez le cadenas.

Ce loquet permet d'ouvrir le capot de l'ordinateur.

5

PRÉCAUTION : Assurez-vous qu'aucune entrée d'air du système n’est bloquée.

Cela peut produire des problèmes thermiques graves.

Guide de référence rapide 99

Connecteurs du panneau arrière

13

98 7

1 connecteur

parallèle

Permet de connecter un périphérique parallèle, tel qu'une
imprimante. Si vous avez une imprimante USB, raccordez-la à
un connecteur USB.

24

REMARQUE : Le connecteur parallèle intégré est

automatiquement désactivé si l'ordinateur détecte une carte
installée contenant un connecteur parallèle configuré sur la
même adresse. Pour plus d'informations, reportez-vous à la
section « Options du programme de configuration » du Guide
d'utilisation en ligne.

2 voyant d'intégrité

de la liaison

• Vert — Une bonne connexion est établie entre un réseau à 10
Mb/s et l'ordinateur.

• Orange — Une bonne connexion est établie entre un réseau à
100 Mb/s et l'ordinateur.

• Jaune — Une bonne connexion est établie entre un réseau à 1
Gb/s (ou 1000 Mb/s) et l'ordinateur.

• Éteint — L'ordinateur ne détecte pas de connexion physique
au réseau.

5

6

100 Guide de référence rapide
