Page 1
Latitude 5350 / Latitude 5350 2 w1
Podręcznik użytkownika
Model regulacji: P181G/P182G Typ regulacji: P181G001/P181G002/P182G001/P182G002 Wrzesień 2024 Wer. A02
Page 2
Uwagi, przestrogi iostrzeżenia
UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.
utraty danych, i przedstawia sposoby uniknięcia problemu.
PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń
ciała lub śmierci.
© 2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.
Page 3

Spis treści

Rodzdział 1: Widoki komputera Latitude 5350 / Latitude 5350 2 w1.................................................... 7
Prawa strona.......................................................................................................................................................................... 7

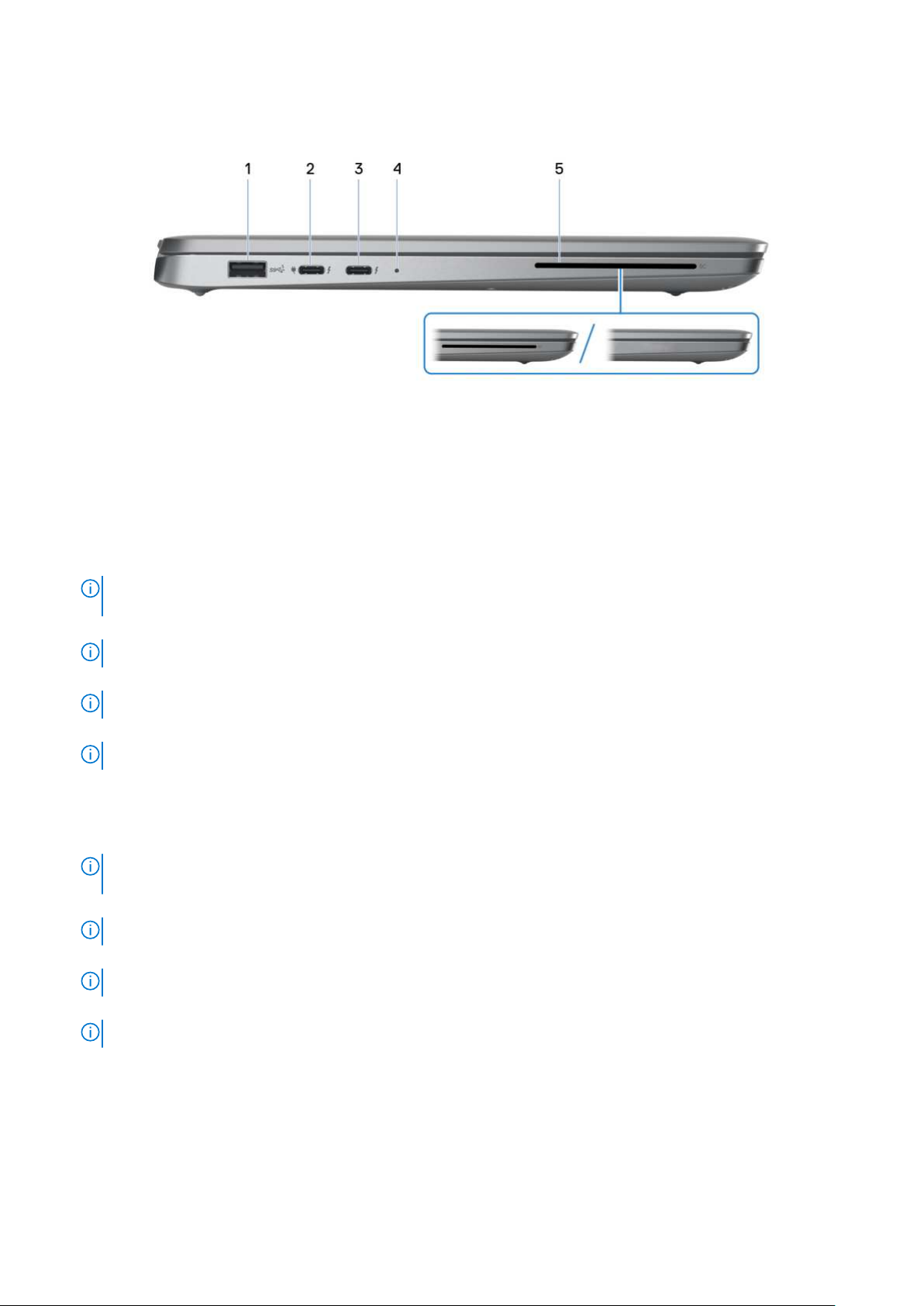

Lewa strona............................................................................................................................................................................8

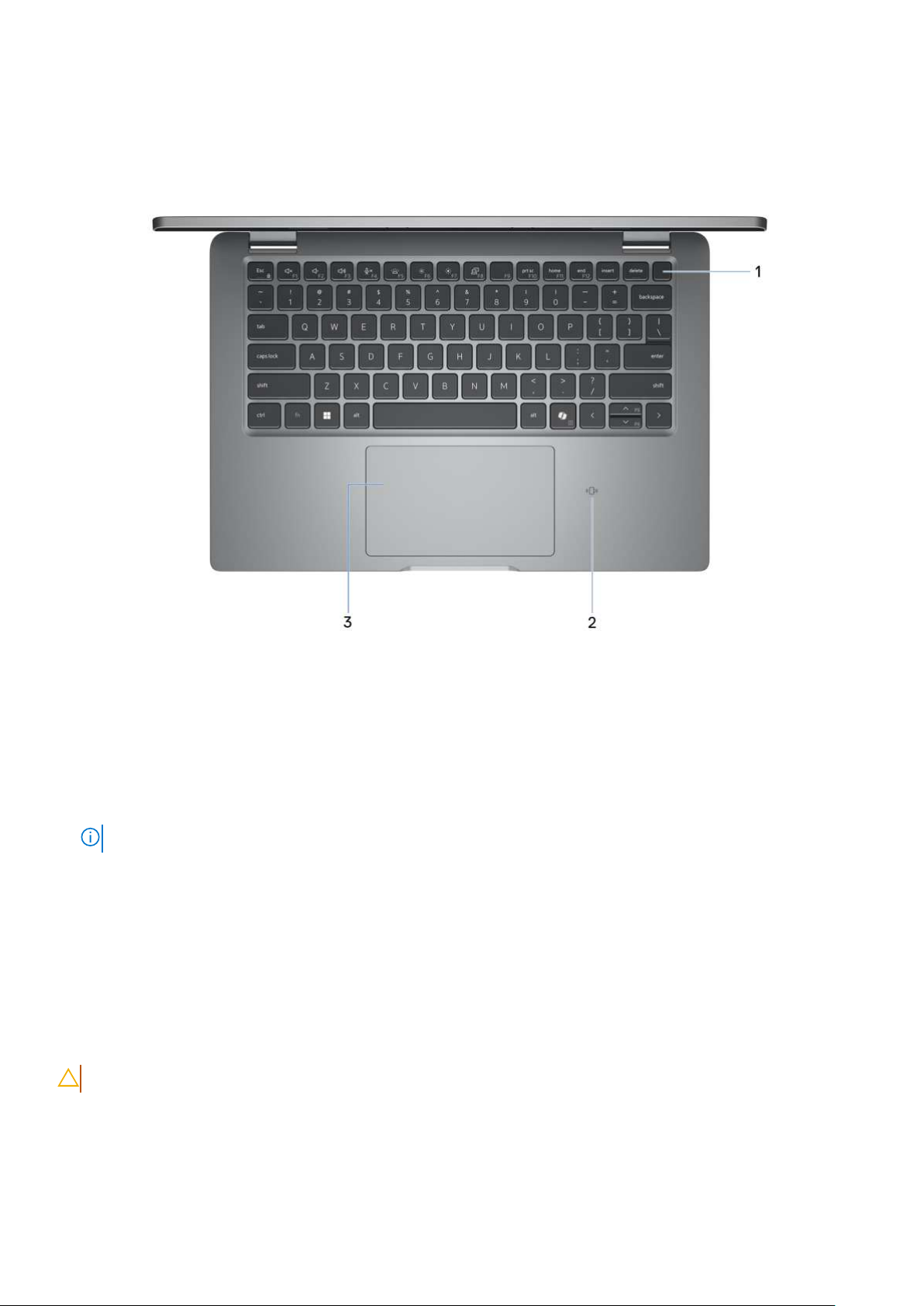

Góra.........................................................................................................................................................................................9

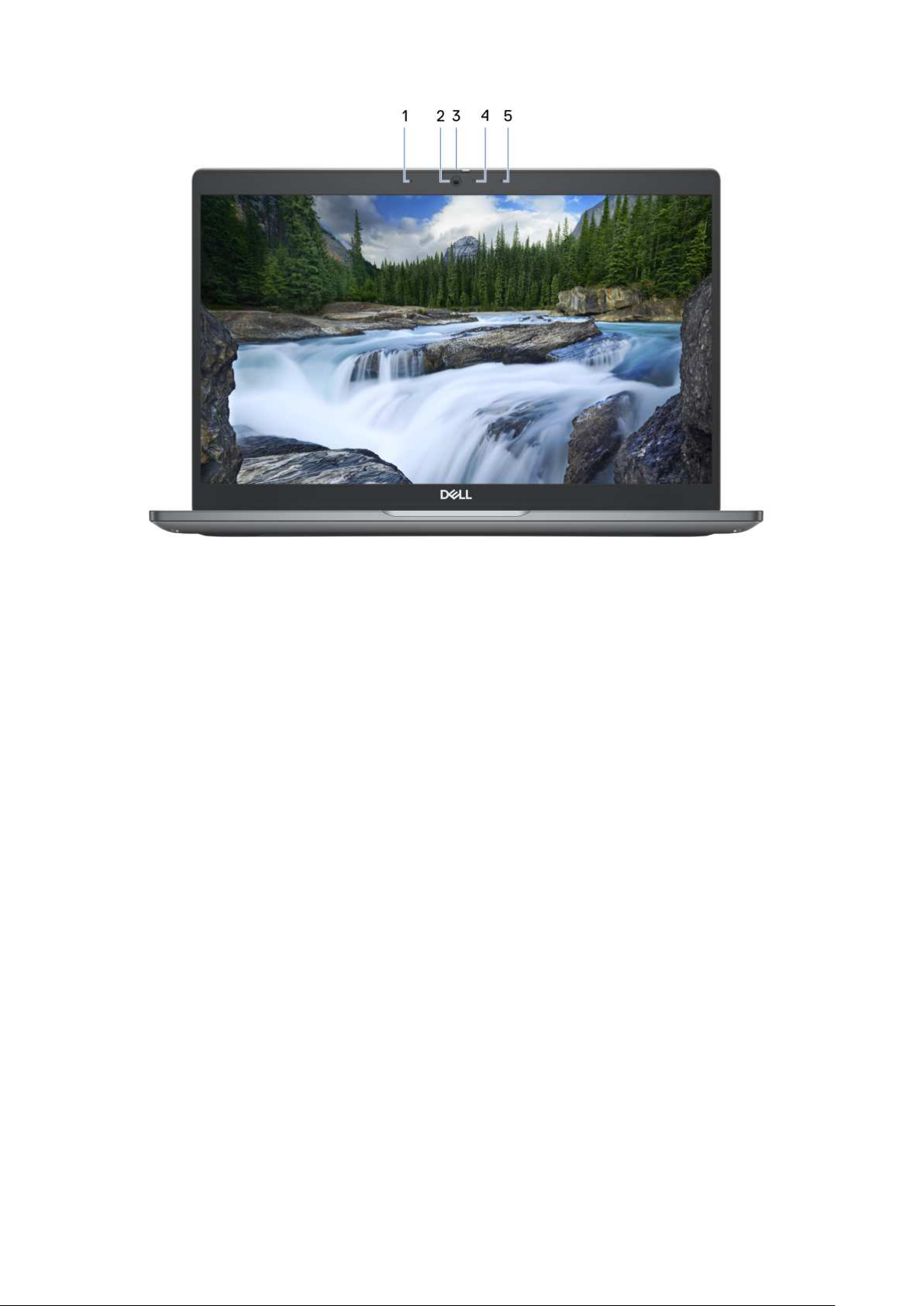

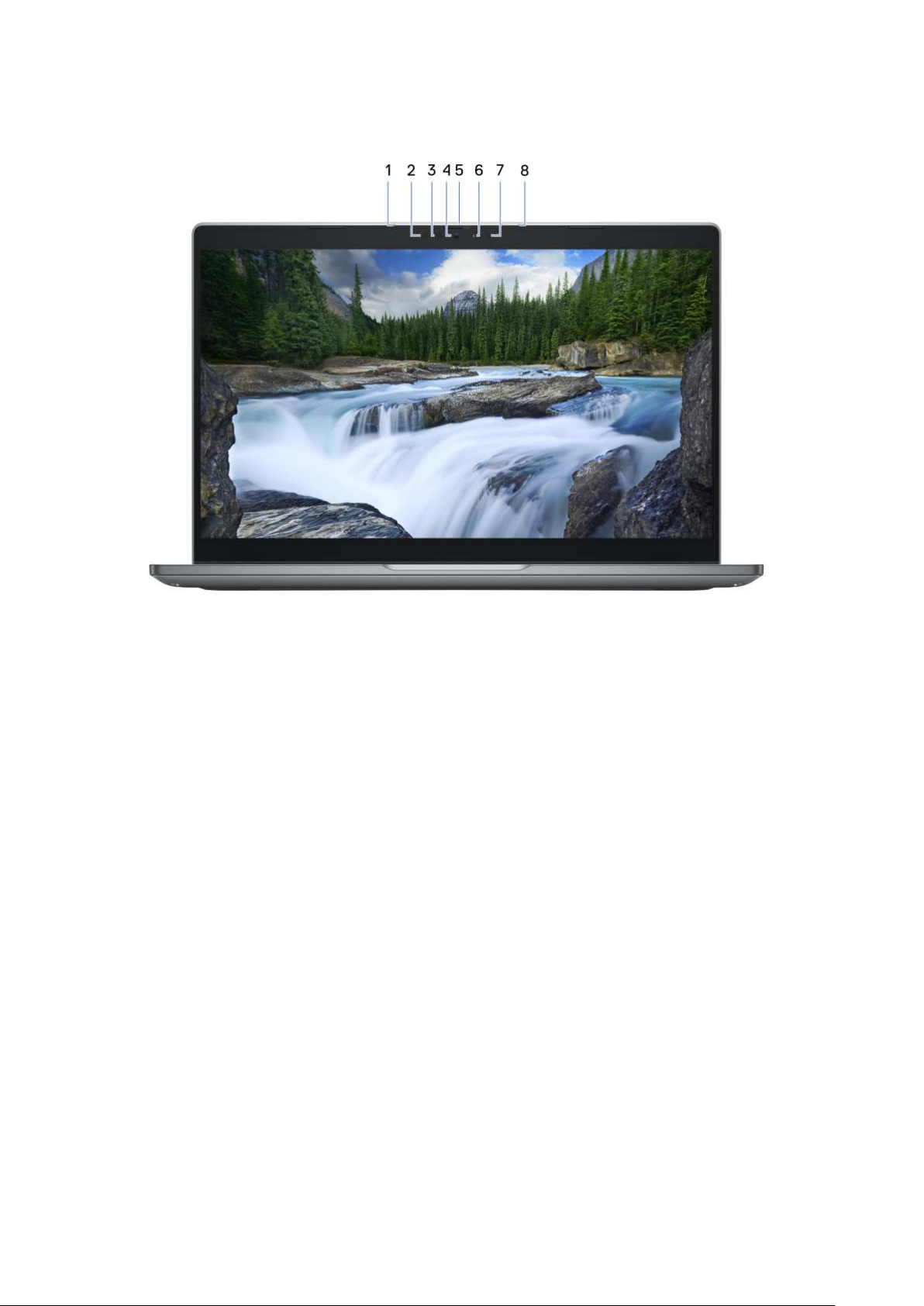

Widok zprzodu notebooka Latitude 5350.........................................................................................................................9
Widok zprzodu komputera Latitude 5350 2 w1..............................................................................................................11

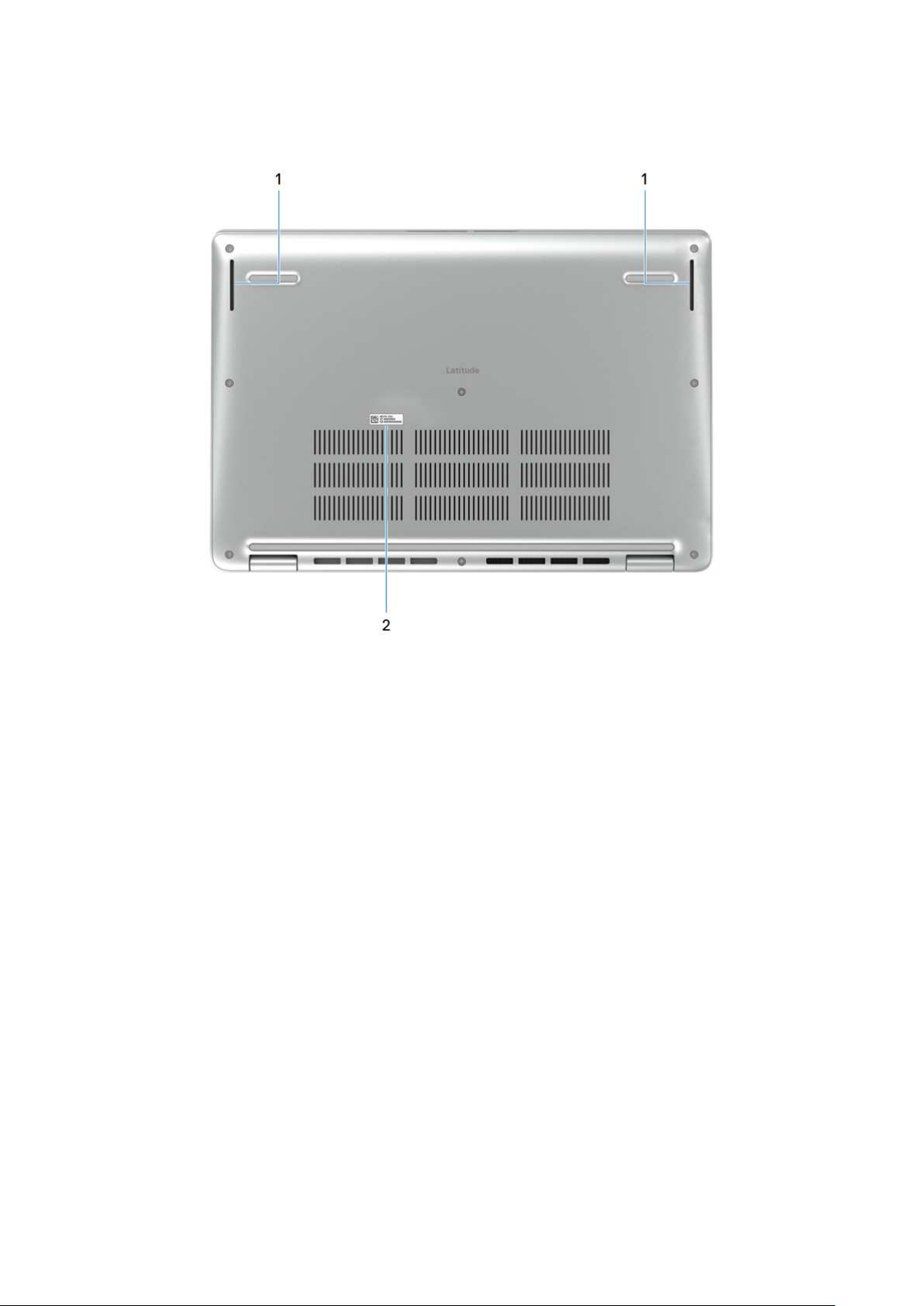

Dół.......................................................................................................................................................................................... 12

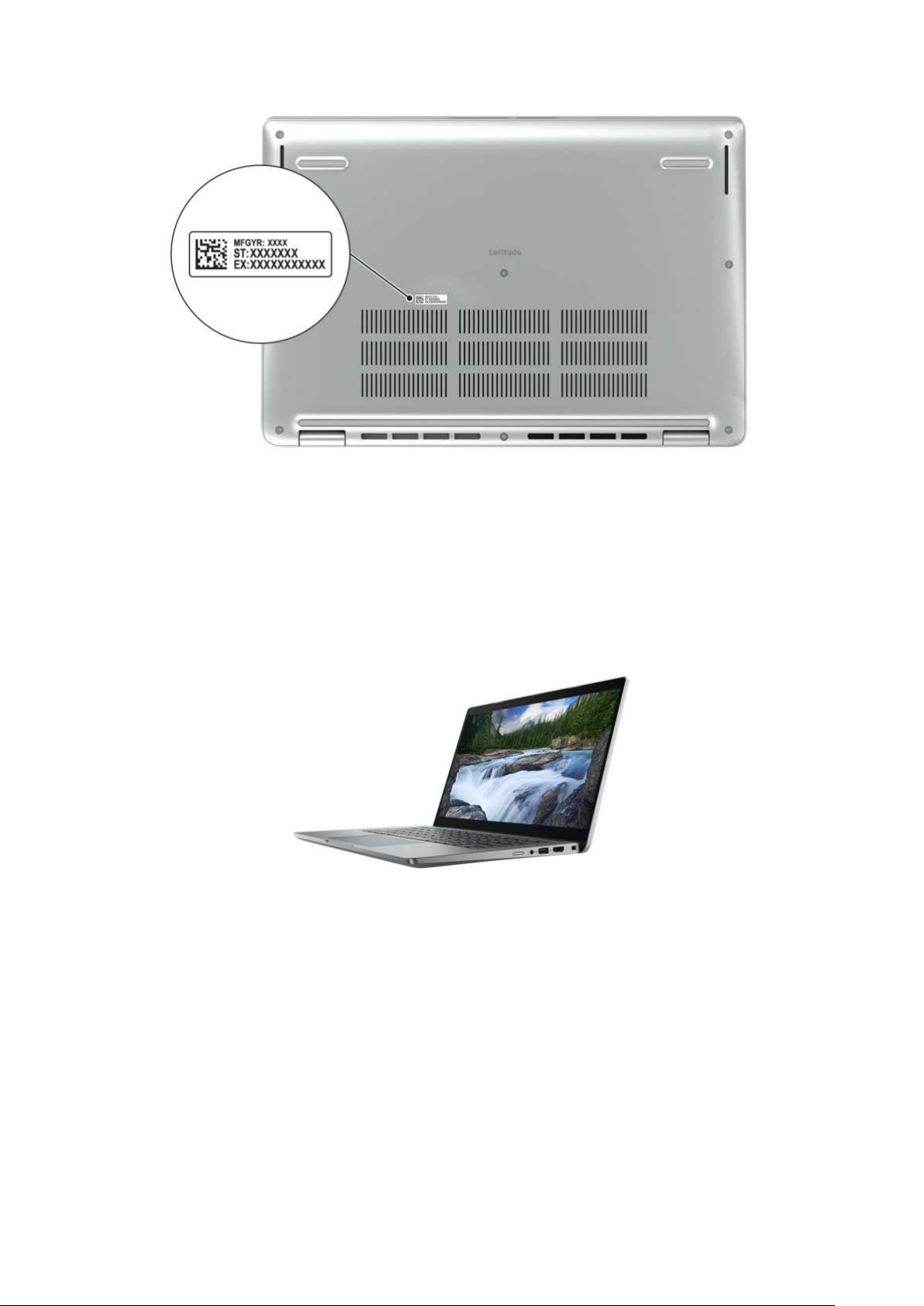

Kod Service Tag................................................................................................................................................................... 12

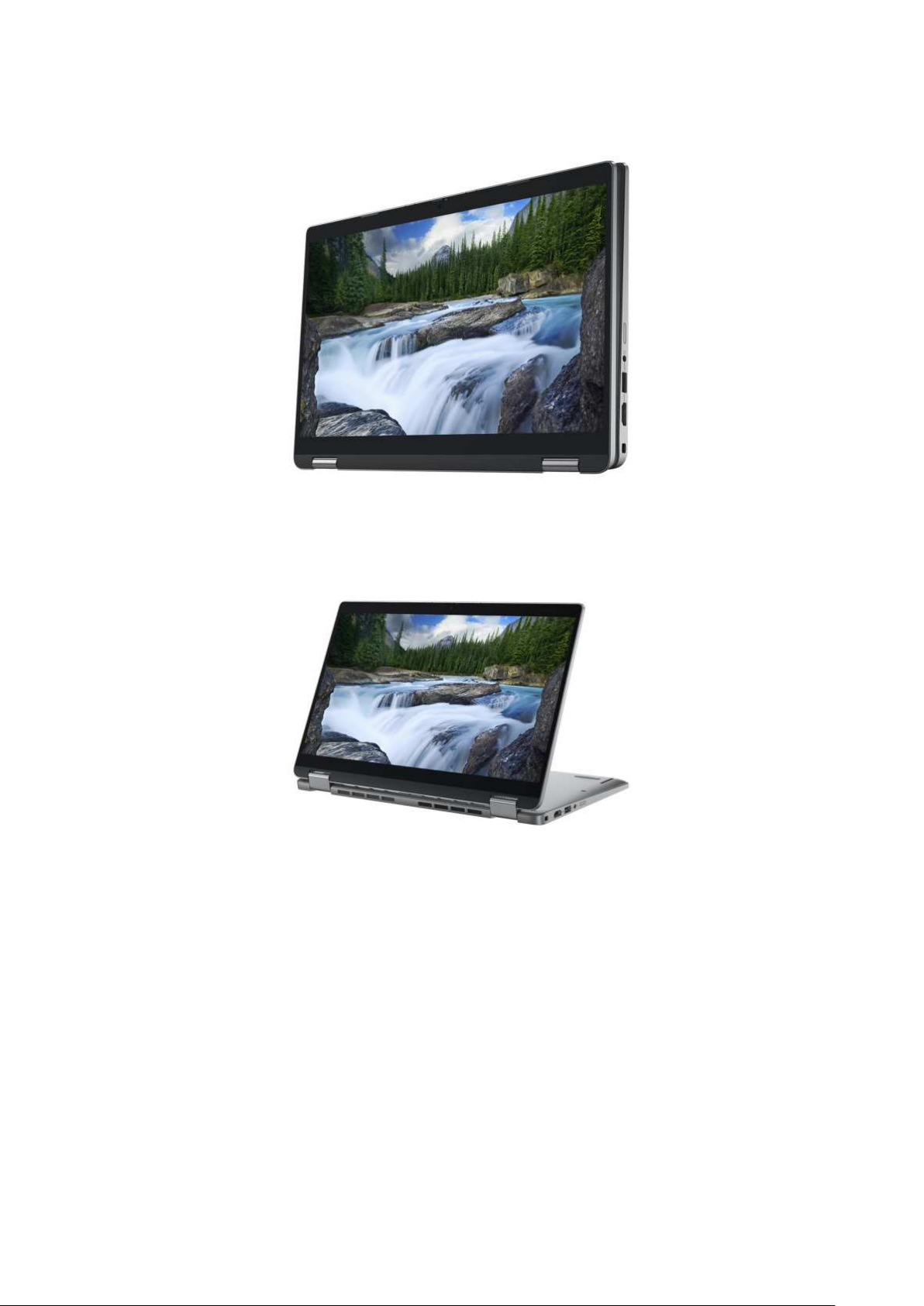

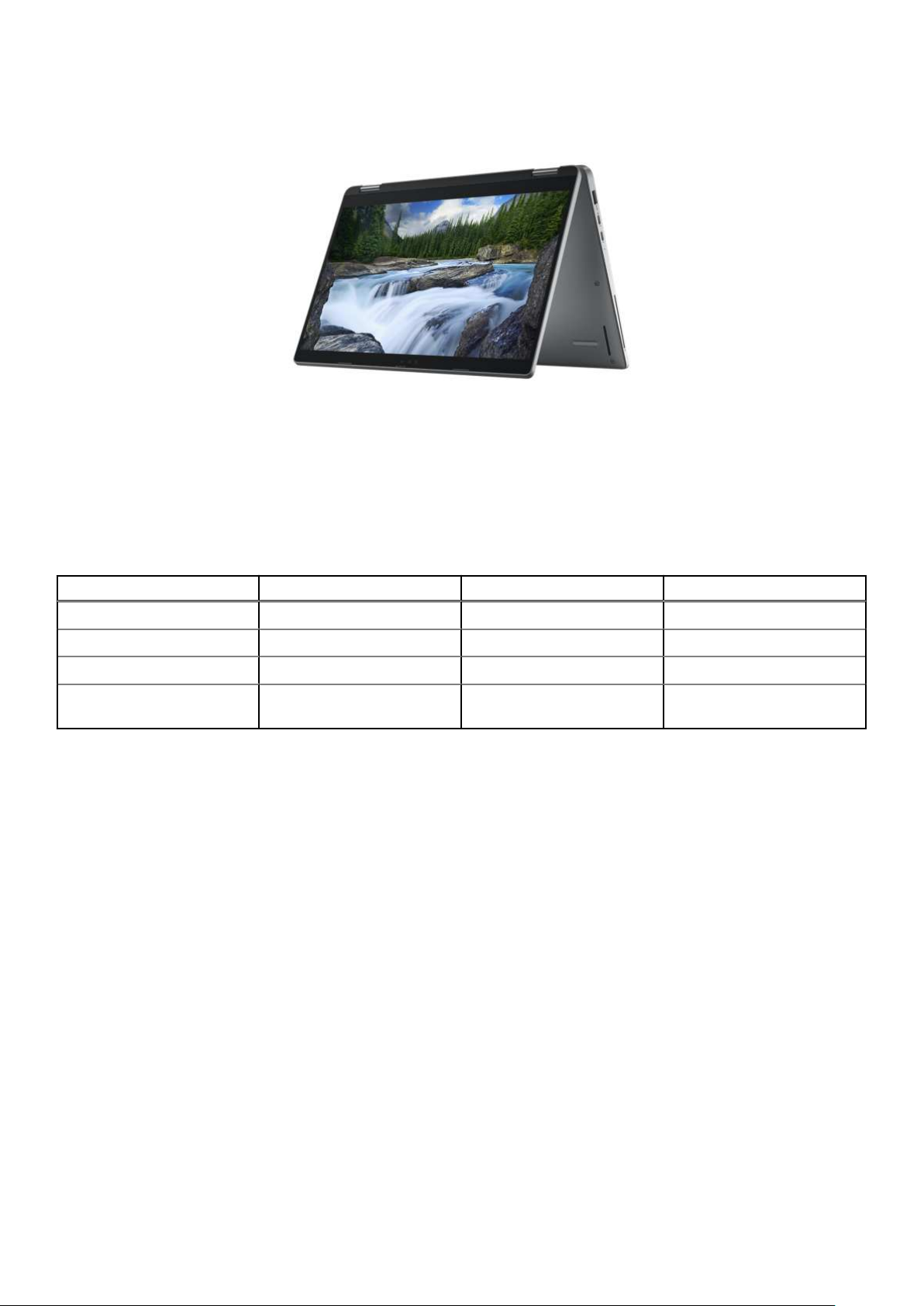

Tryby......................................................................................................................................................................................13
Wskaźnik LED naładowania istanu baterii........................................................................................................................ 15

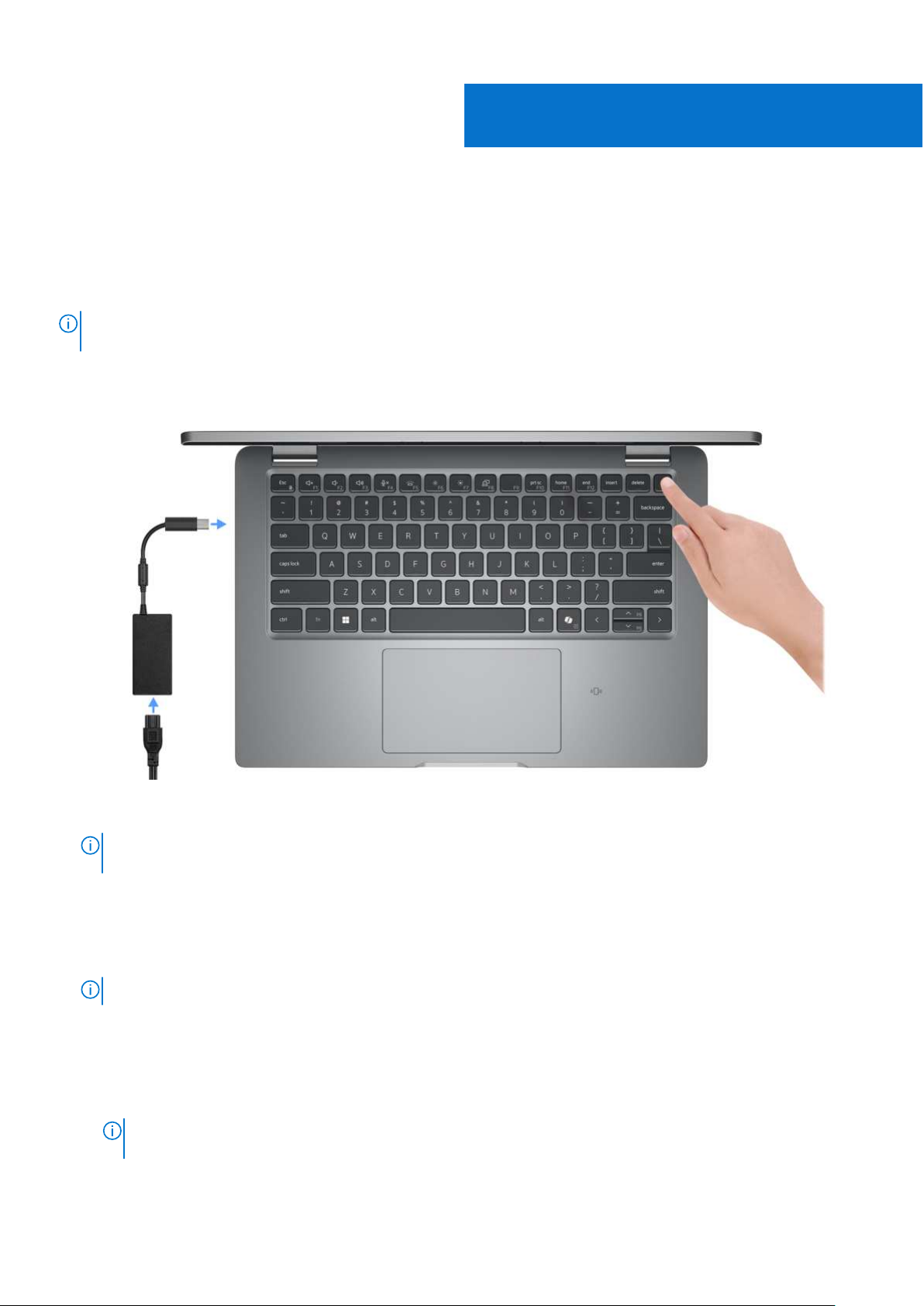

Rodzdział 2: Konfigurowanie komputera Latitude 5350 / Latitude 5350 2 w1..................................... 16
Rodzdział 3: Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1..........................................18
Wymiary iwaga.....................................................................................................................................................................18
Procesor................................................................................................................................................................................ 18
Chipset..................................................................................................................................................................................20
System operacyjny...............................................................................................................................................................21
Pamięć................................................................................................................................................................................... 21
Zewnętrzne porty i gniazda................................................................................................................................................ 21
Gniazda wewnętrzne.......................................................................................................................................................... 22
Moduł łączności bezprzewodowej.....................................................................................................................................22
Moduł sieci WWAN..............................................................................................................................................................23
Audio..................................................................................................................................................................................... 24
Pamięć masowa...................................................................................................................................................................25
Klawiatura.............................................................................................................................................................................25
Klawisze funkcji na klawiaturze....................................................................................................................................26
Kamera..................................................................................................................................................................................27
Touchpad..............................................................................................................................................................................28
Zasilacz................................................................................................................................................................................. 28
Wymagania dotyczące zasilacza komputera Latitude 5350....................................................................................29
Bateria...................................................................................................................................................................................30
Wyświetlacz......................................................................................................................................................................... 32
Czytnik linii papilarnych (opcjonalny)................................................................................................................................ 33
Czujnik...................................................................................................................................................................................33
Jednostka GPU — zintegrowana..................................................................................................................................... 33
Obsługa wyświetlaczy zewnętrznych...............................................................................................................................33
Zabezpieczenia sprzętowe.................................................................................................................................................34
Czytnik kart smart...............................................................................................................................................................34
Bezdotykowy czytnik kart inteligentnych...................................................................................................................34
Stykowy czytnik kart smart..........................................................................................................................................38
Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 39
Zasady pomocy technicznej firmy Dell............................................................................................................................. 39
ComfortView Plus............................................................................................................................................................... 39
Spis treści 3
Page 4

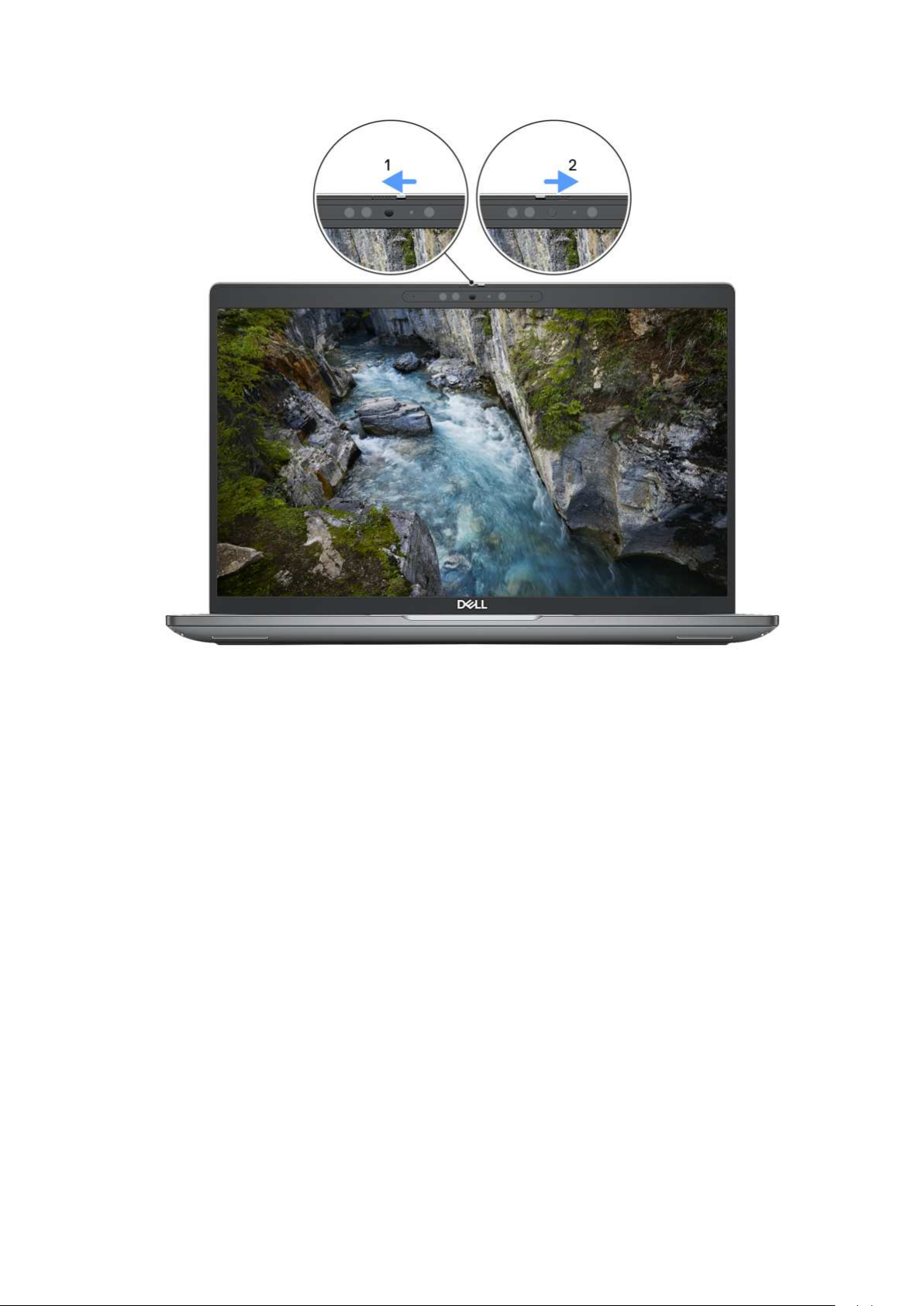

Korzystanie zzasuwki kamery...........................................................................................................................................39
Dell Optimizer.......................................................................................................................................................................40
Rodzdział 4: Serwisowanie komputera.............................................................................................41
Instrukcje dotyczące bezpieczeństwa...............................................................................................................................41
Przed przystąpieniem do serwisowania komputera...................................................................................................41
Zalecenia dotyczące bezpieczeństwa.........................................................................................................................42
Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 43
Zestaw serwisowy ESD................................................................................................................................................ 43
Transportowanie wrażliwych elementów................................................................................................................... 44
Po zakończeniu serwisowania komputera..................................................................................................................44
BitLocker.........................................................................................................................................................................44
Zalecane narzędzia..............................................................................................................................................................45

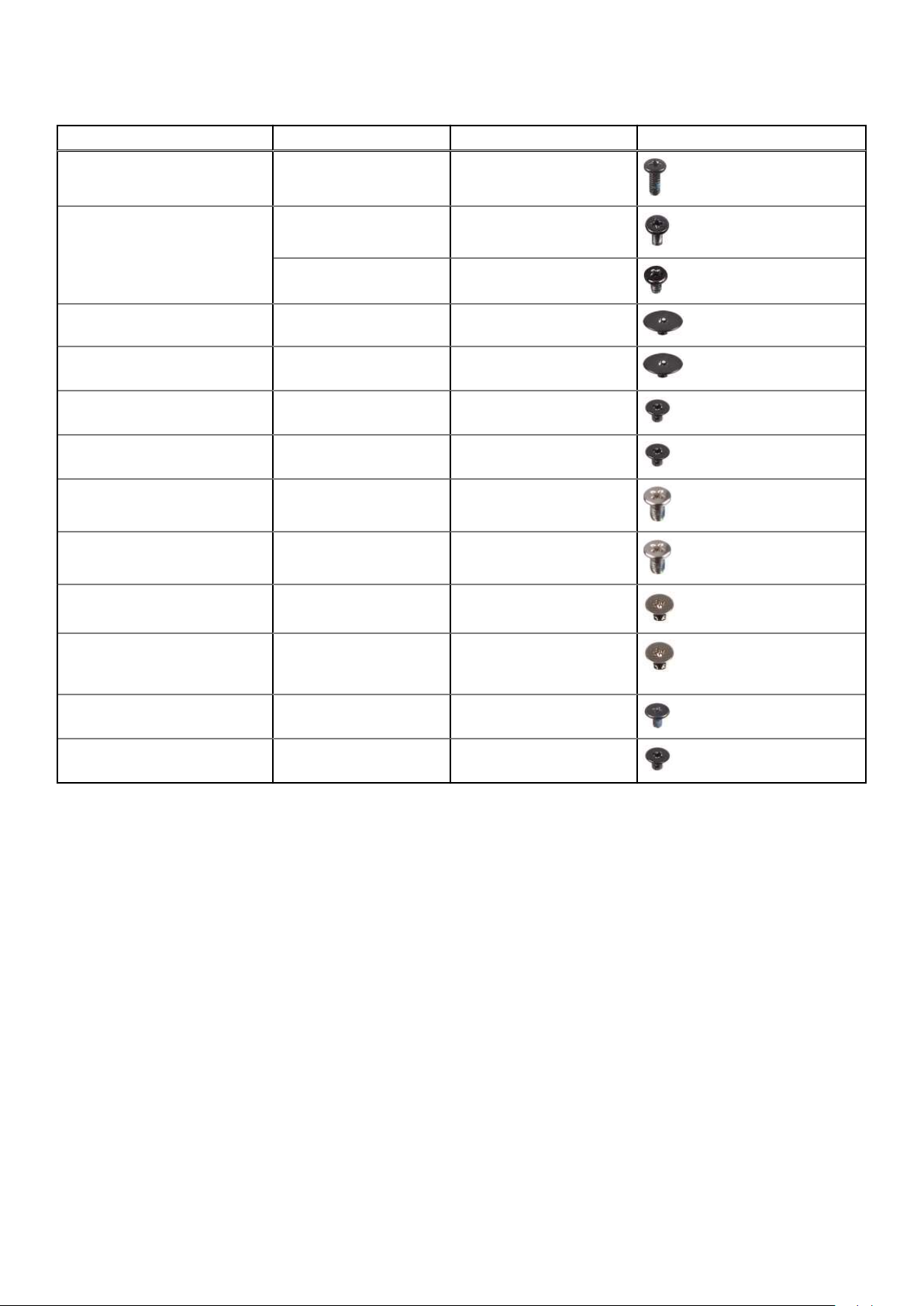

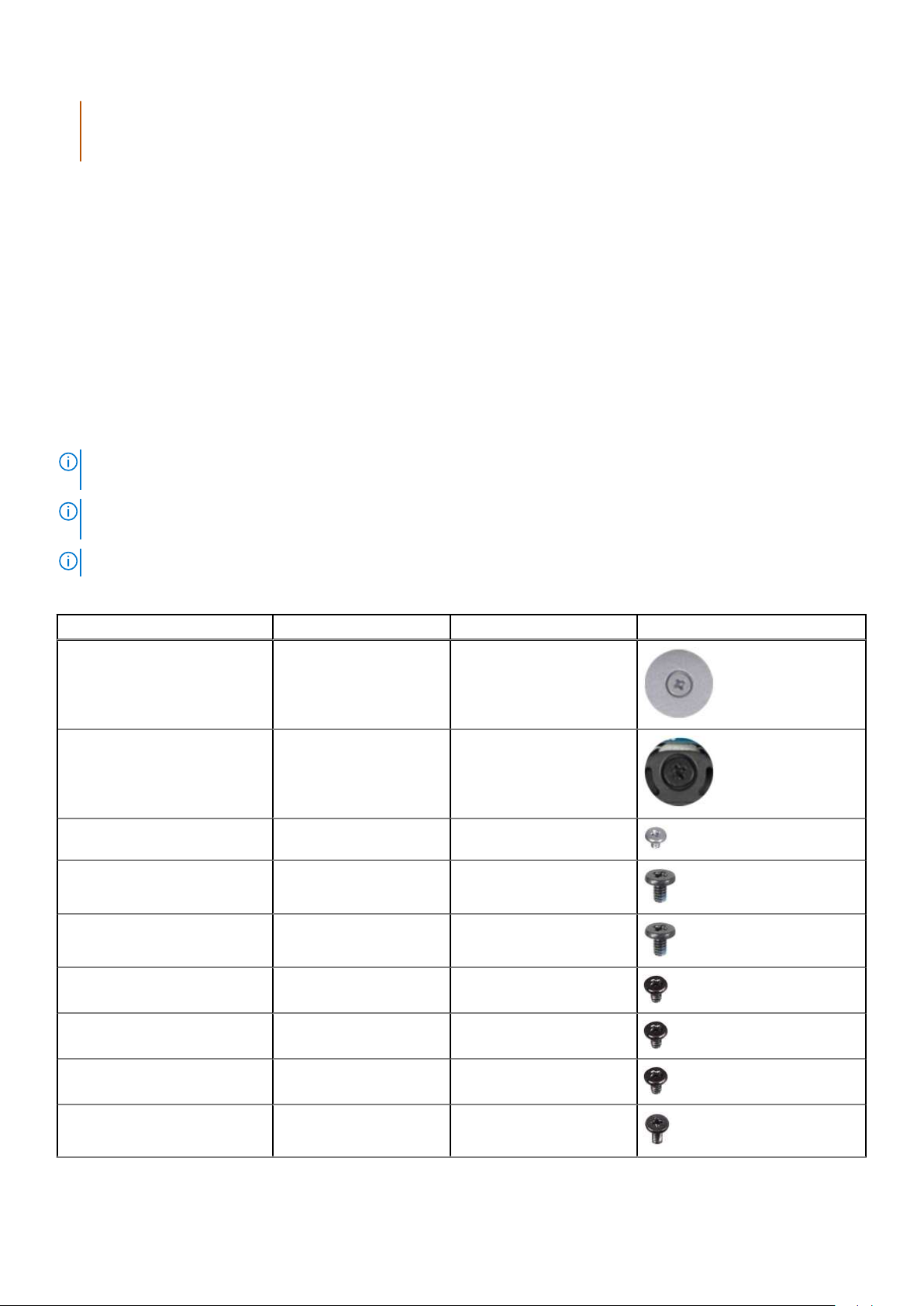

Wykaz śrub...........................................................................................................................................................................45

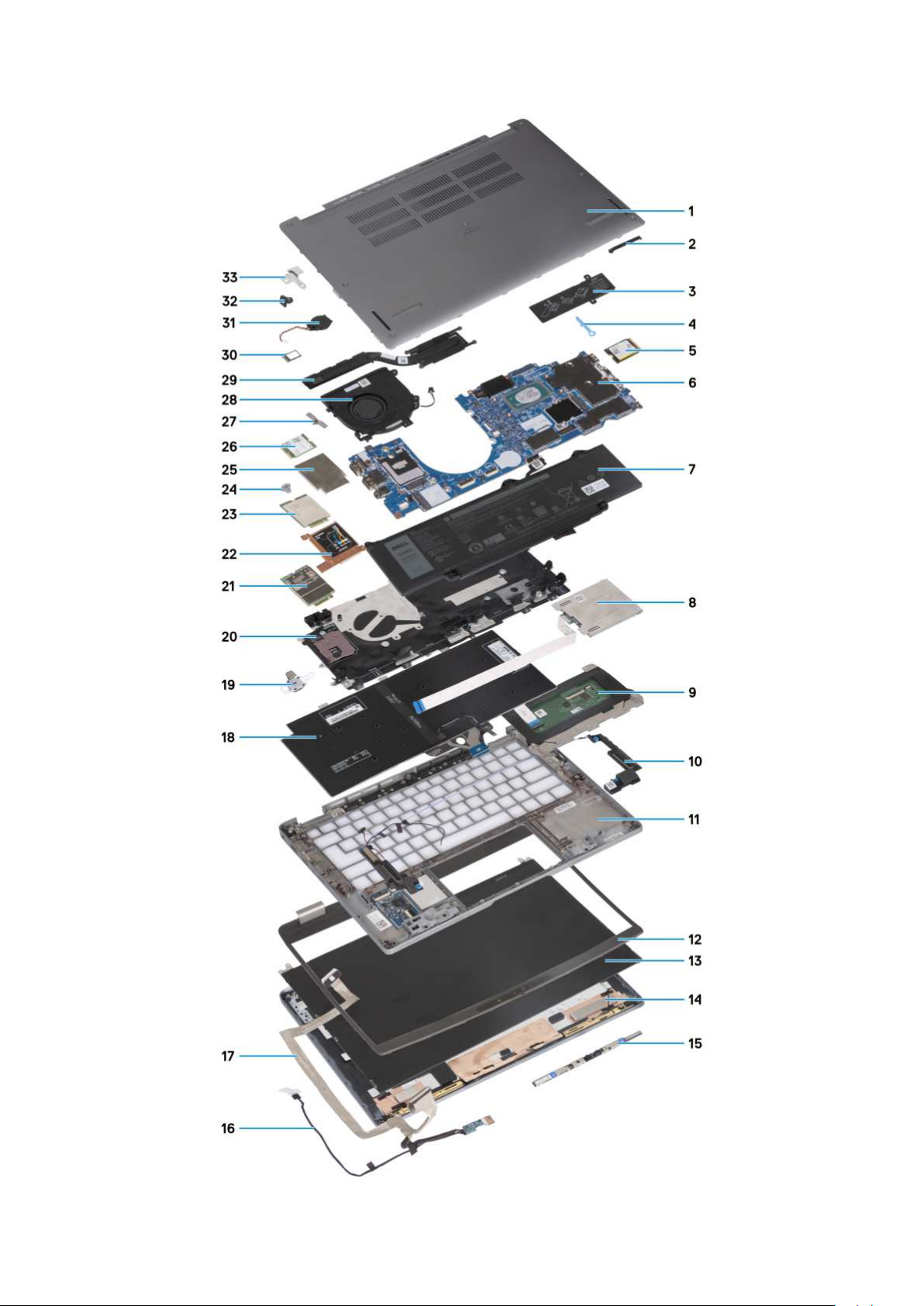

Główne elementy komputera Latitude 5350 / Latitude 5350 2 w1............................................................................ 46
Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta
(CRU).......................................................................................................................................49
Taca karty SIM.....................................................................................................................................................................49
Wymontowywanie tacy karty SIM.............................................................................................................................. 49

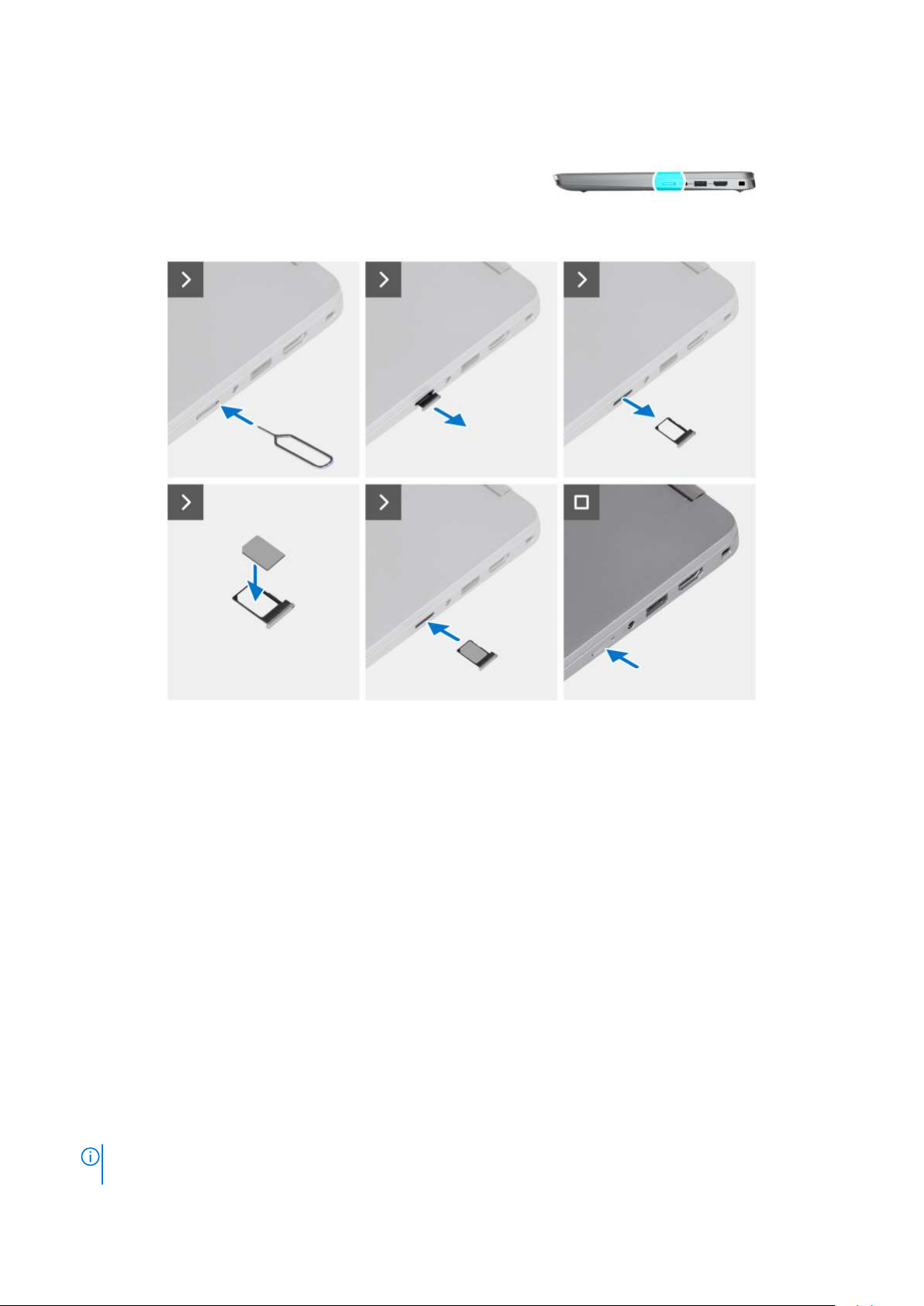

Instalowanie tacy karty SIM.........................................................................................................................................50
Pokrywa dolna...................................................................................................................................................................... 51

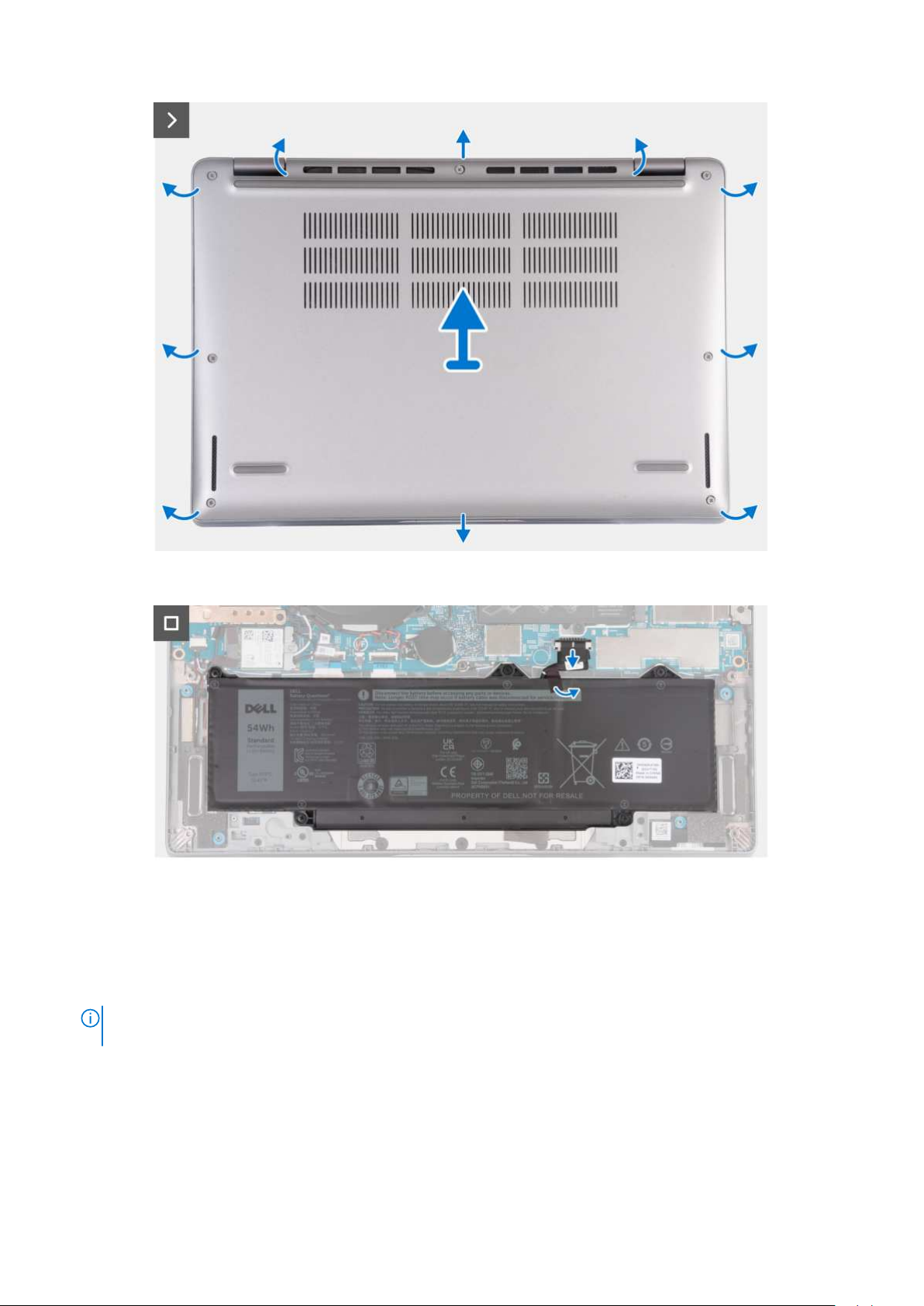

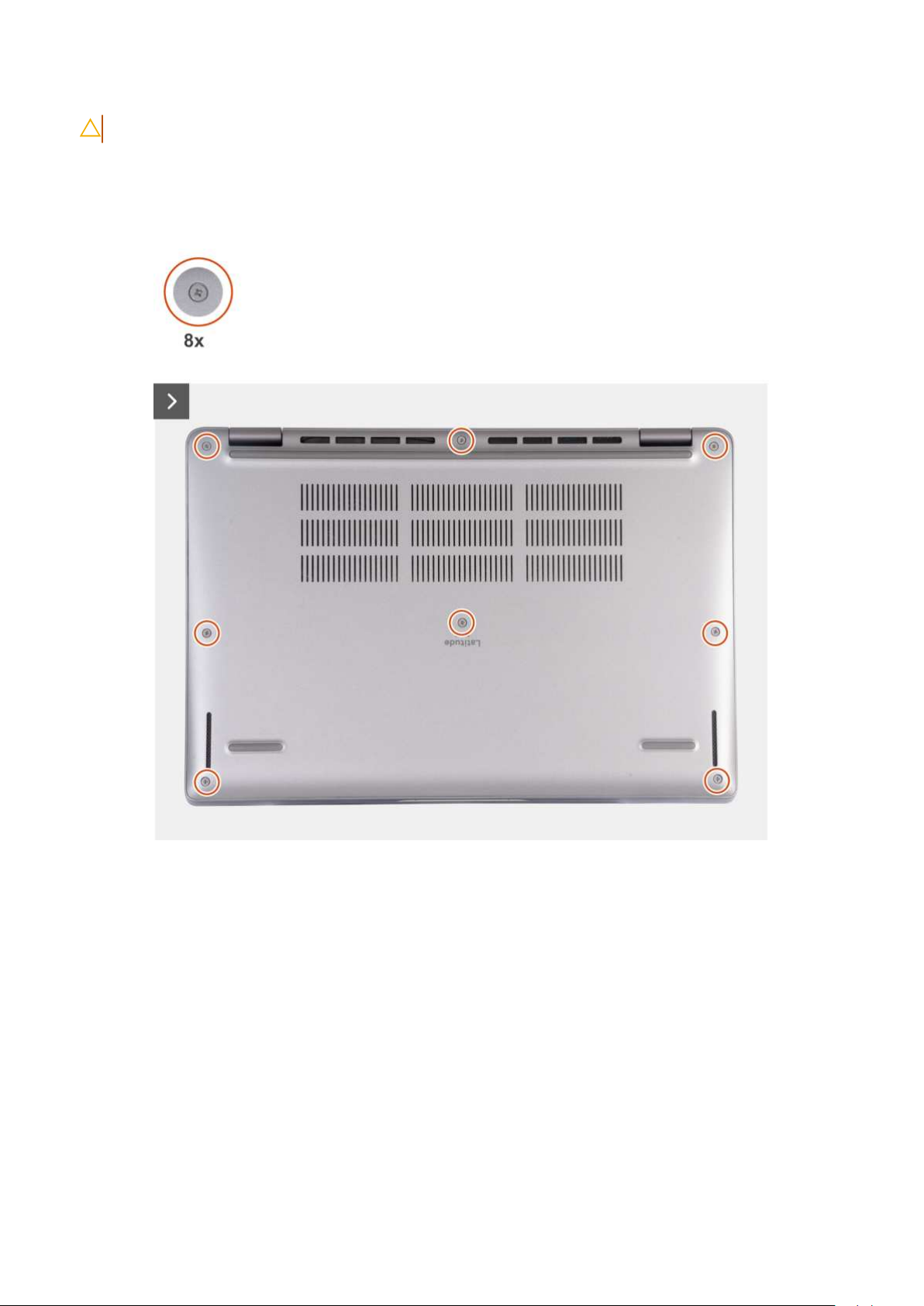

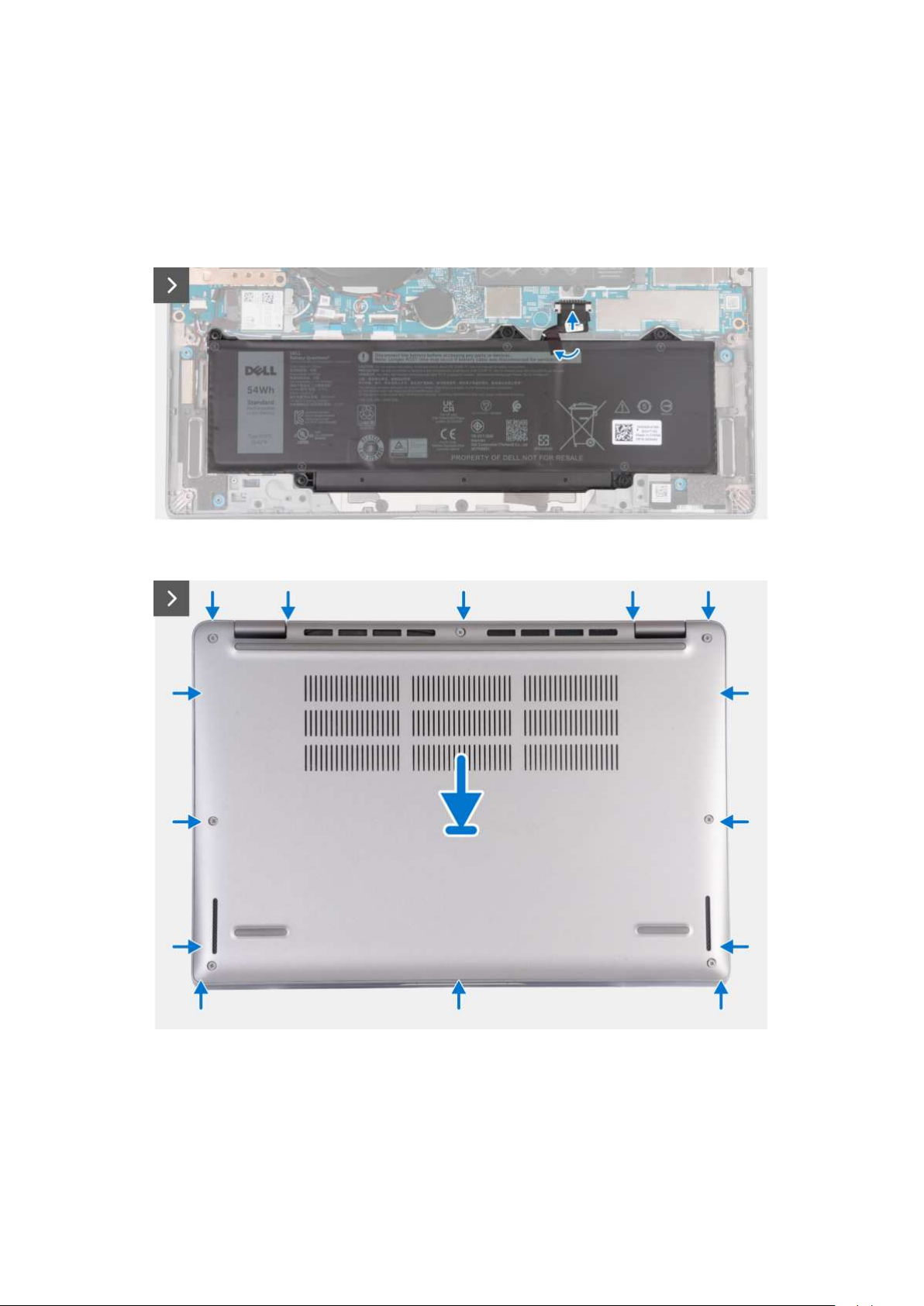

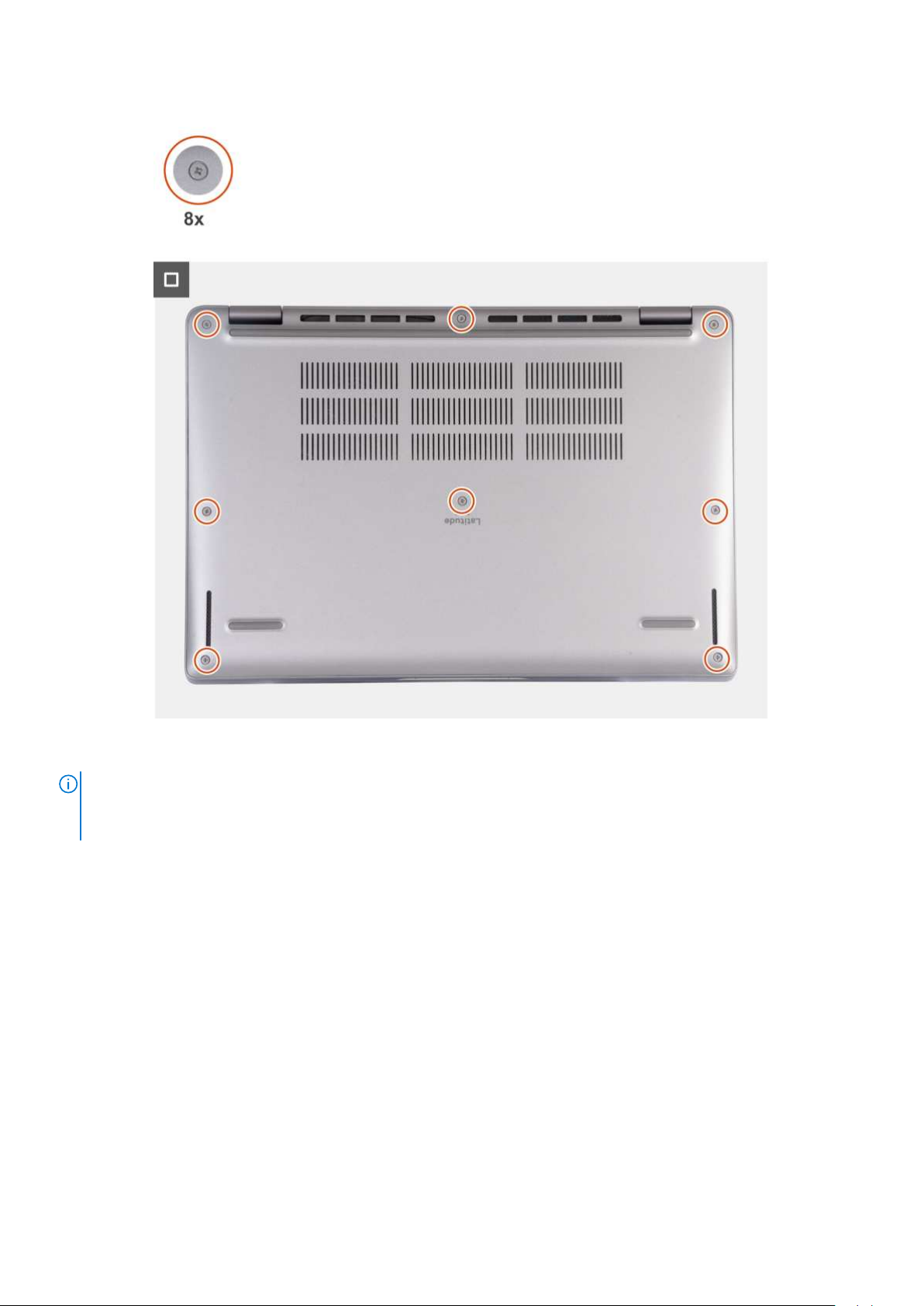

Wymontowywanie pokrywy dolnej...............................................................................................................................51
Instalowanie pokrywy dolnej.........................................................................................................................................54
Dysk SSD M.2......................................................................................................................................................................56

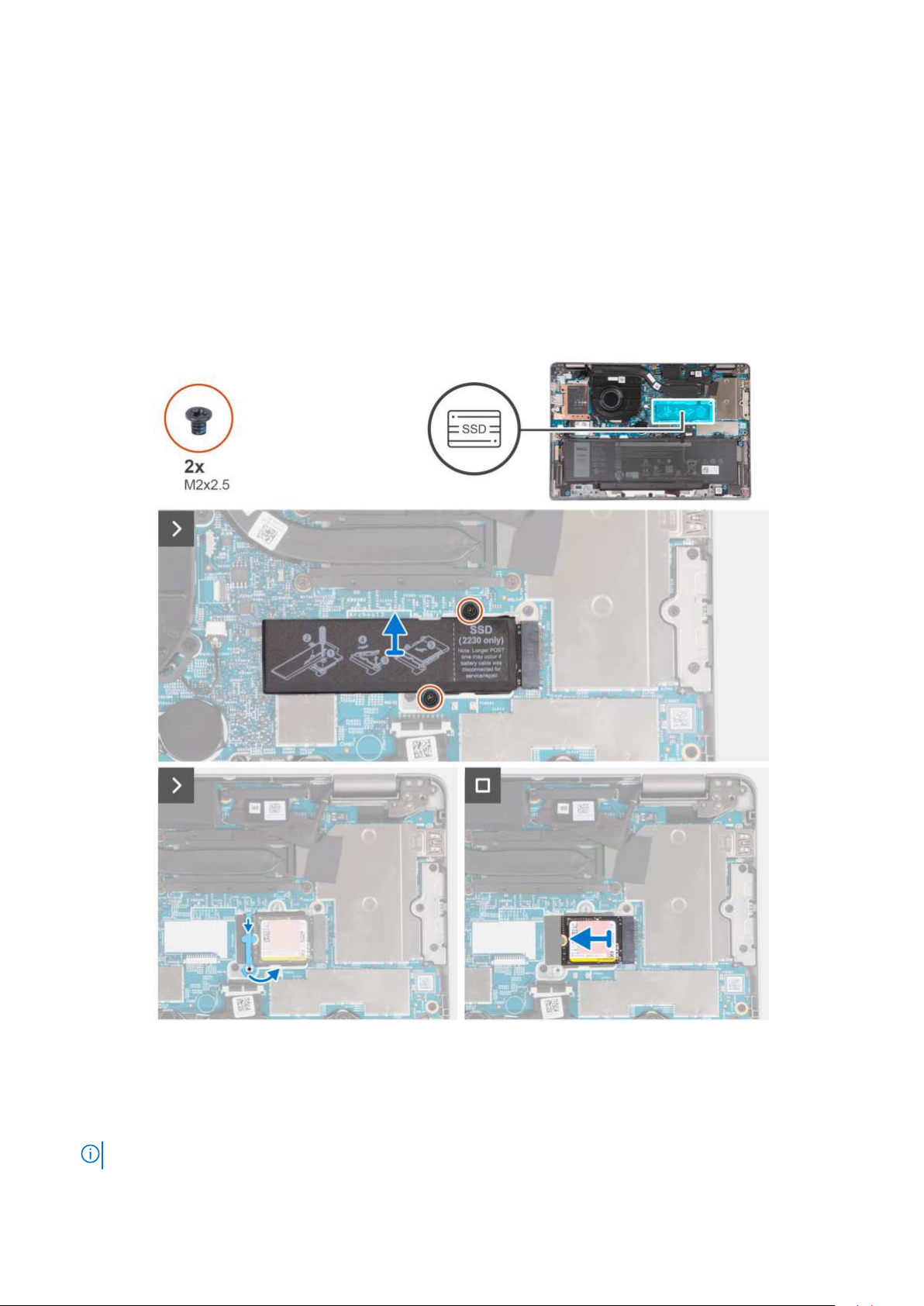

Wymontowywanie dysku SSD M.2 2230................................................................................................................... 56

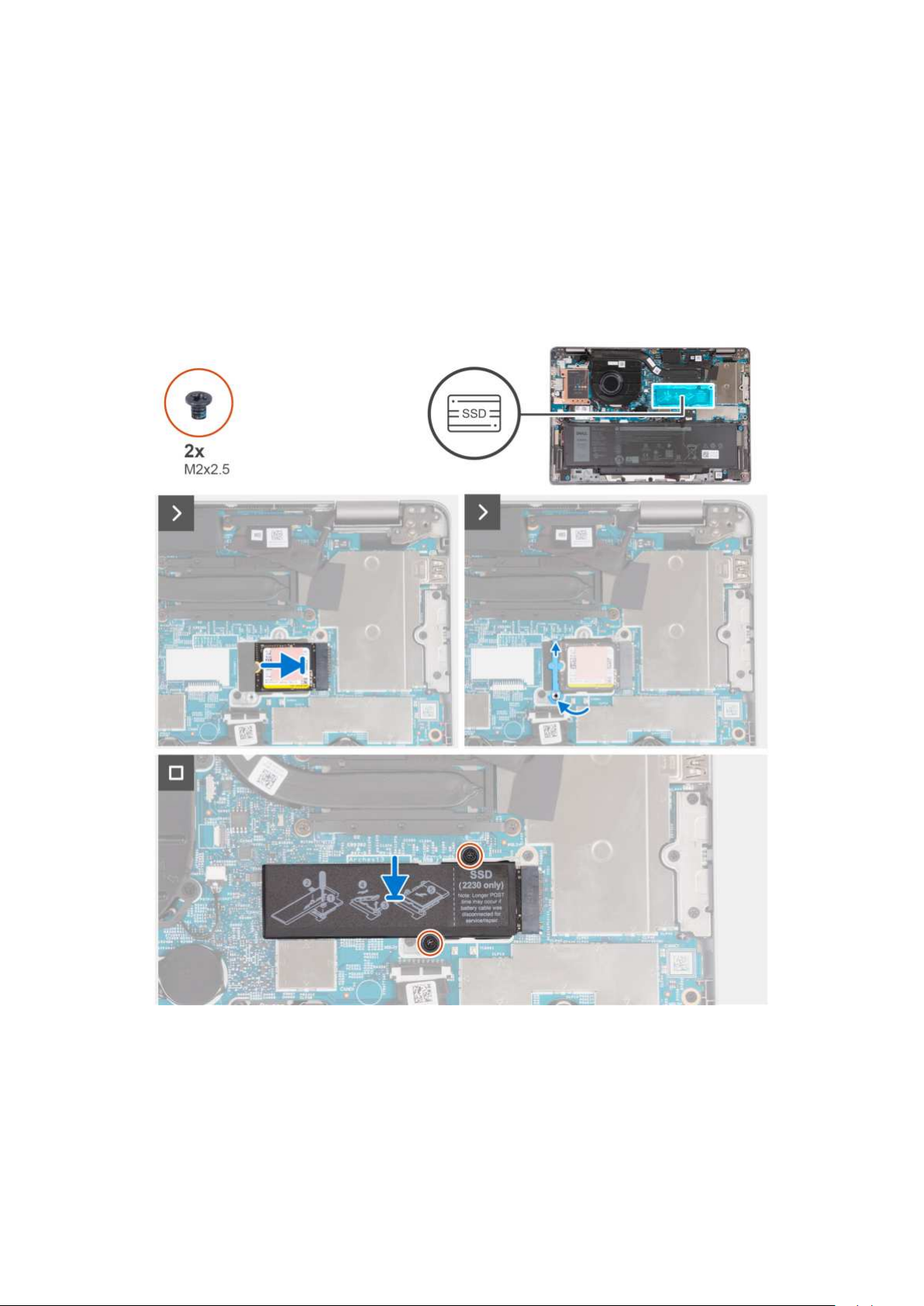

Instalowanie dysku SSD M.2 2230.............................................................................................................................. 57
Karta sieci bezprzewodowej.............................................................................................................................................. 58

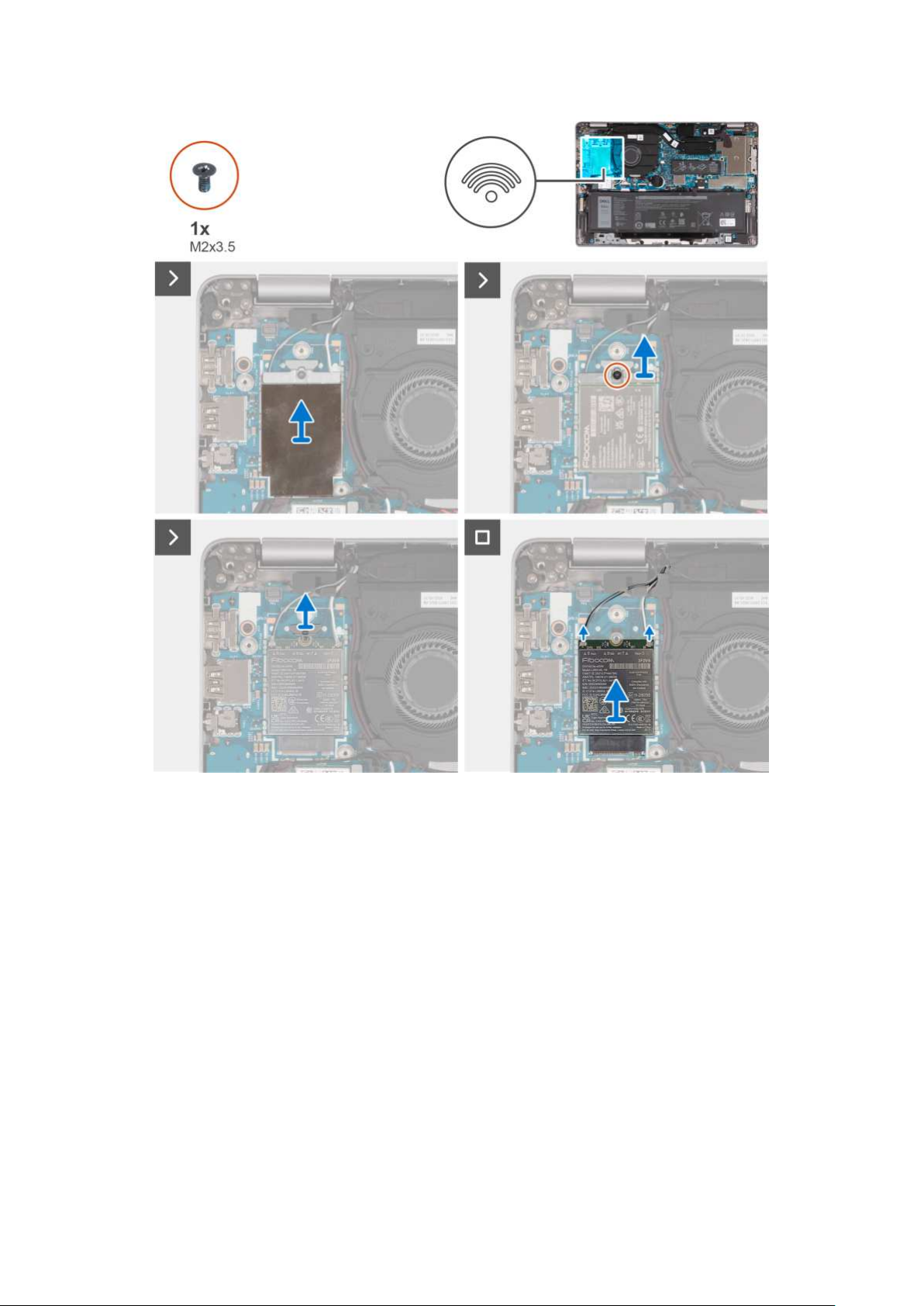

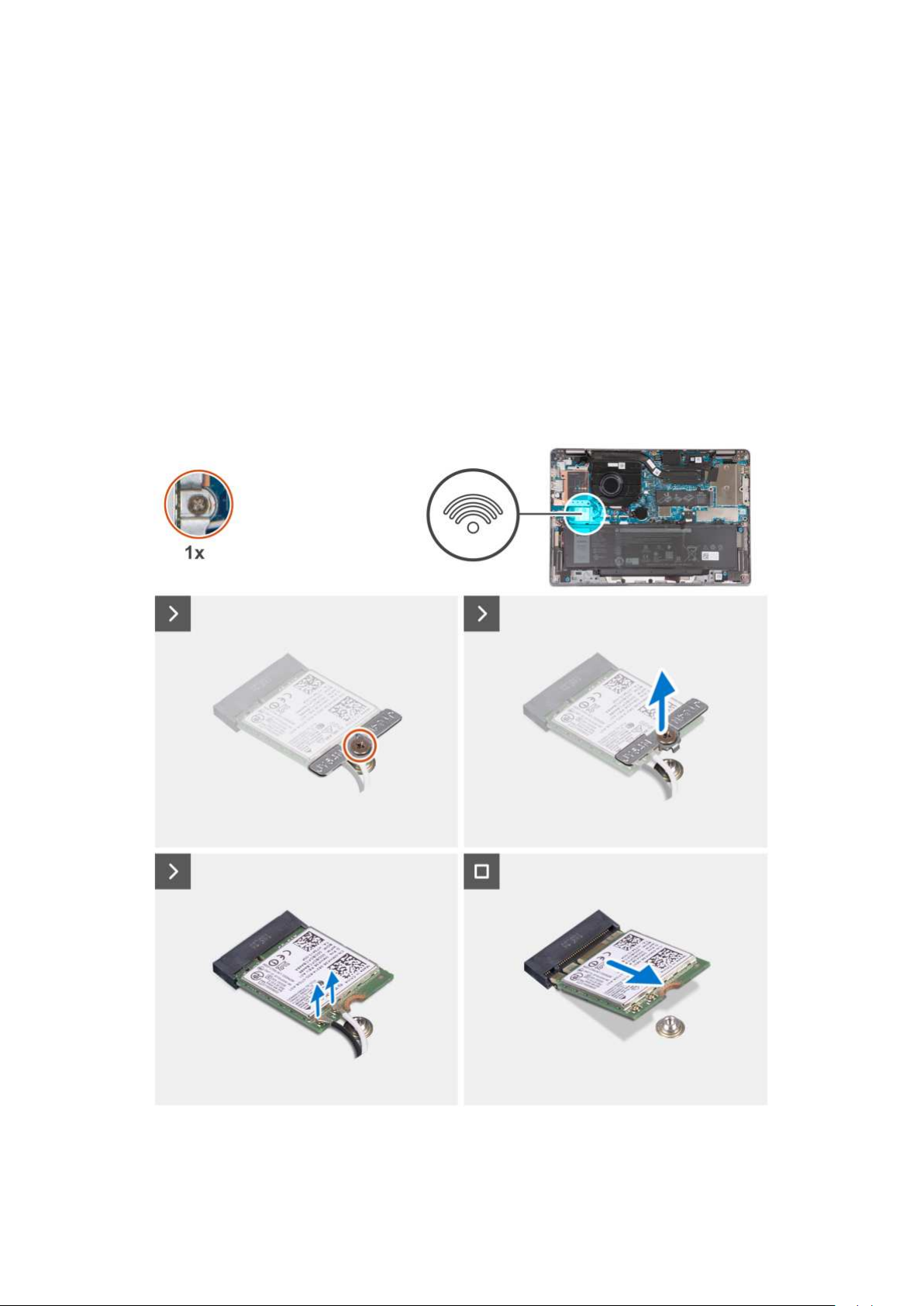

Wymontowywanie karty sieci bezprzewodowej........................................................................................................58

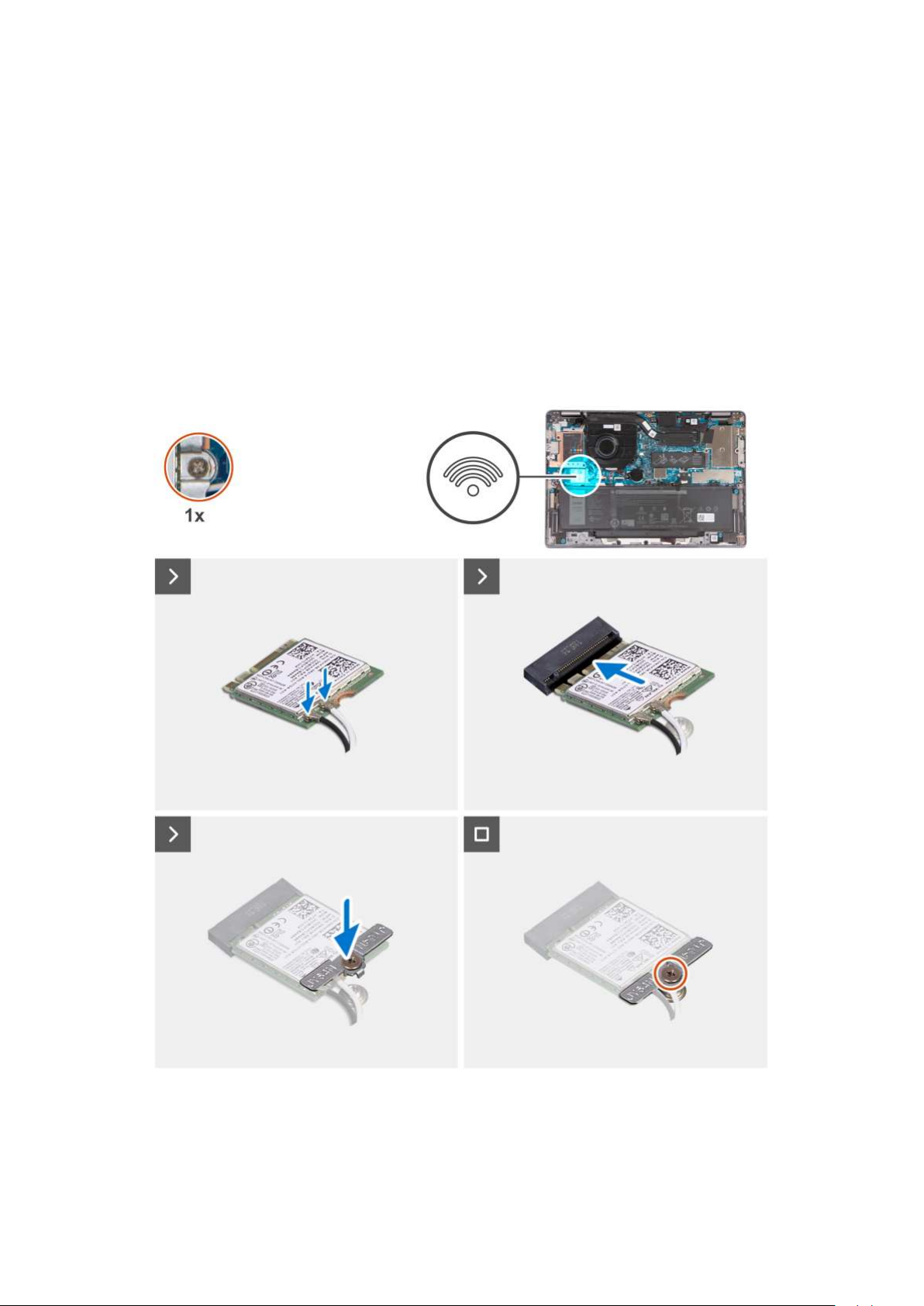

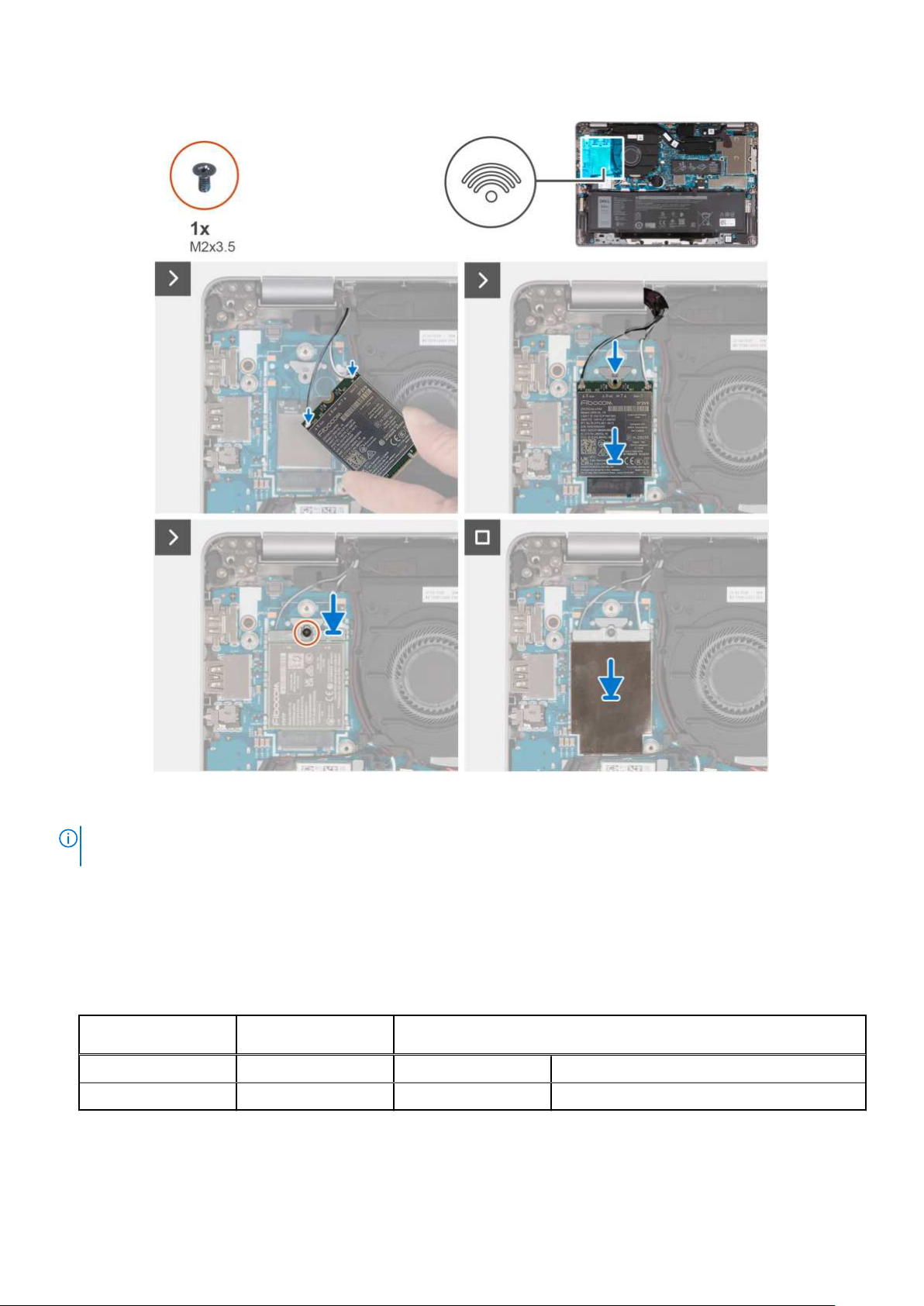

Instalowanie karty sieci bezprzewodowej.................................................................................................................. 59
Karta bezprzewodowej sieci rozległej (WWAN)............................................................................................................. 60
Wymontowywanie karty sieci WWAN 4G..................................................................................................................60
Instalowanie karty sieci WWAN 4G..............................................................................................................................61
Wymontowywanie karty sieci WWAN 5G..................................................................................................................63
Instalowanie karty sieci WWAN 5G.............................................................................................................................64
Wentylator............................................................................................................................................................................66

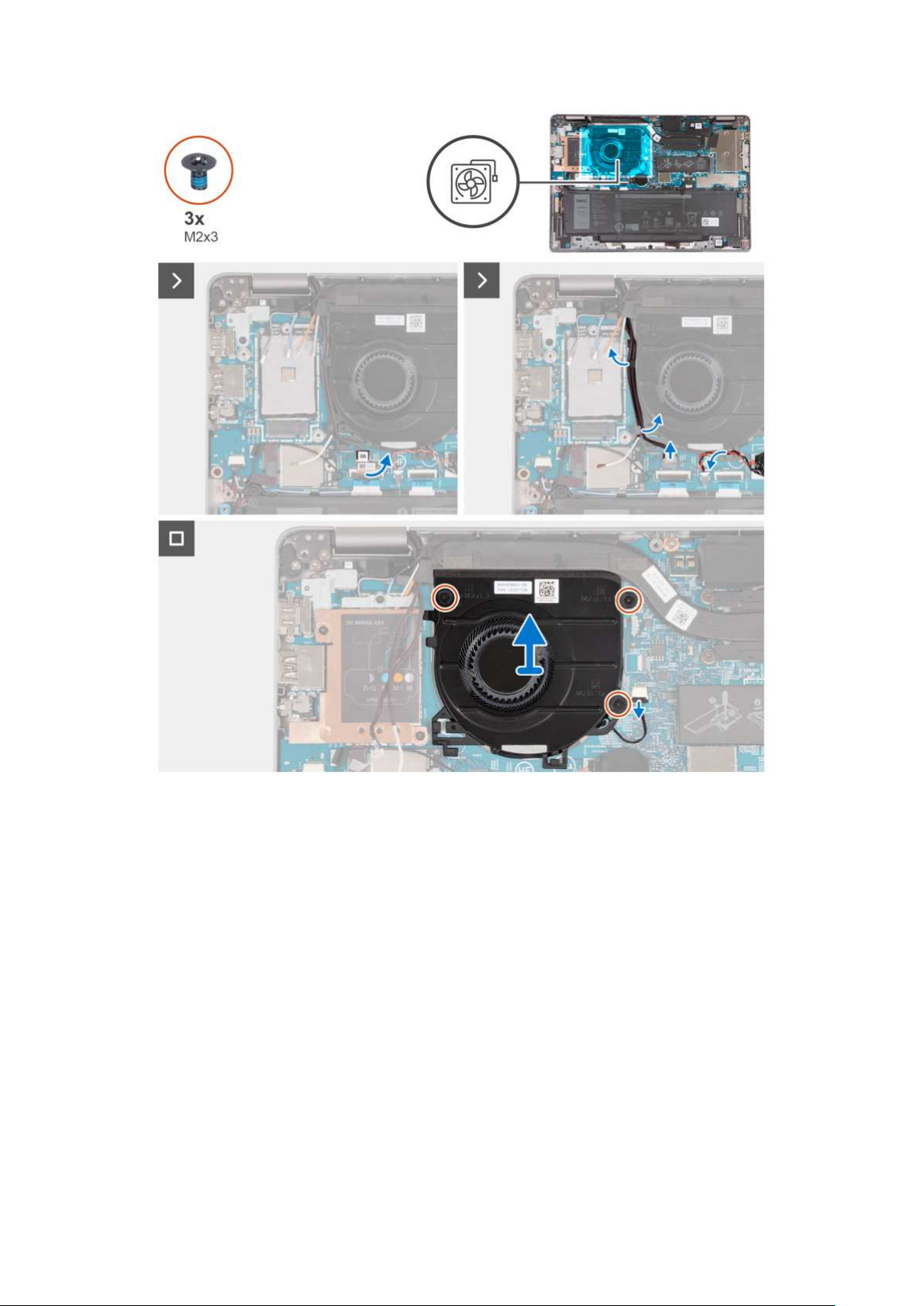

Wymontowywanie wentylatora................................................................................................................................... 66

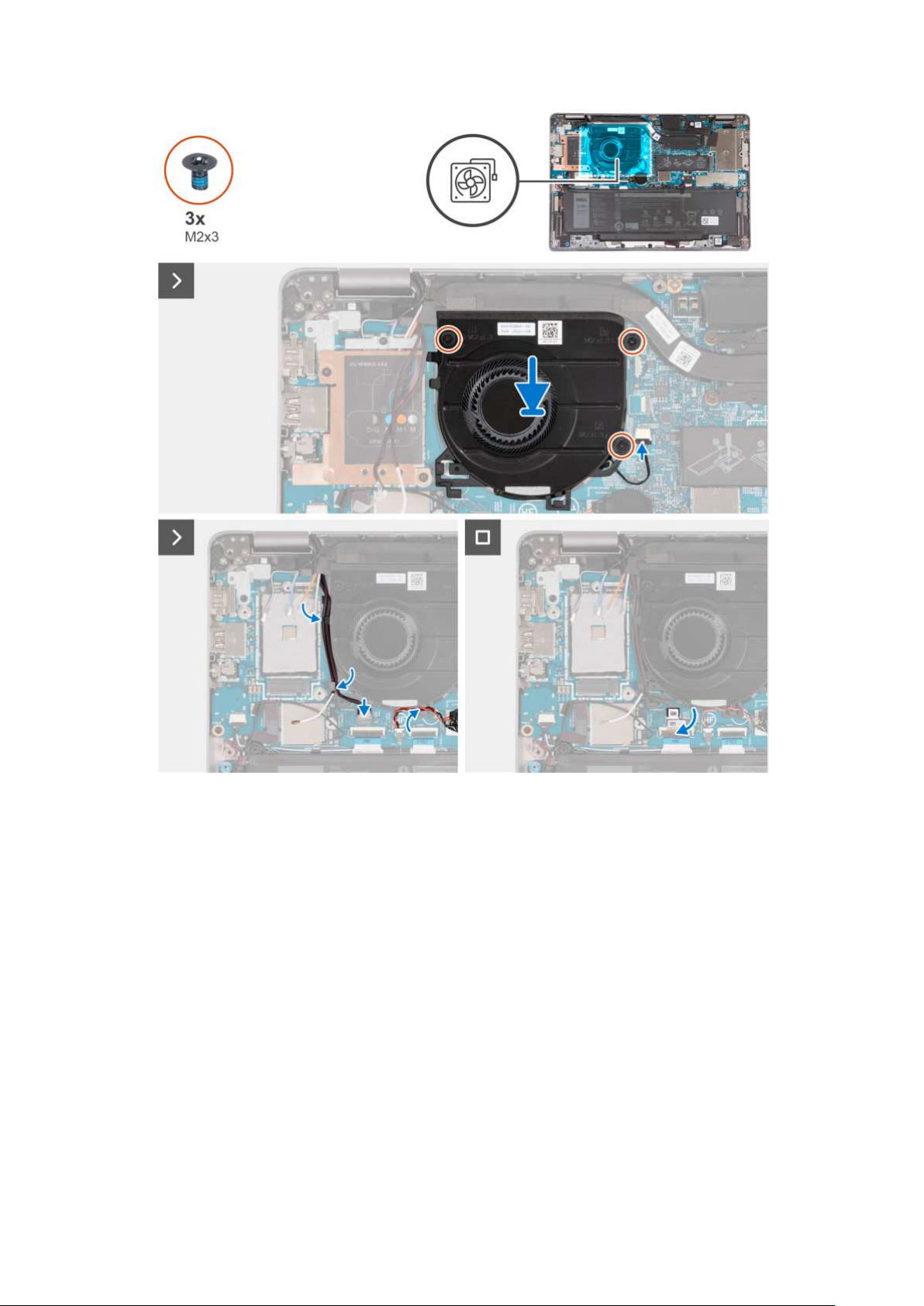

Instalowanie wentylatora.............................................................................................................................................. 67
Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 69
Bateria...................................................................................................................................................................................69

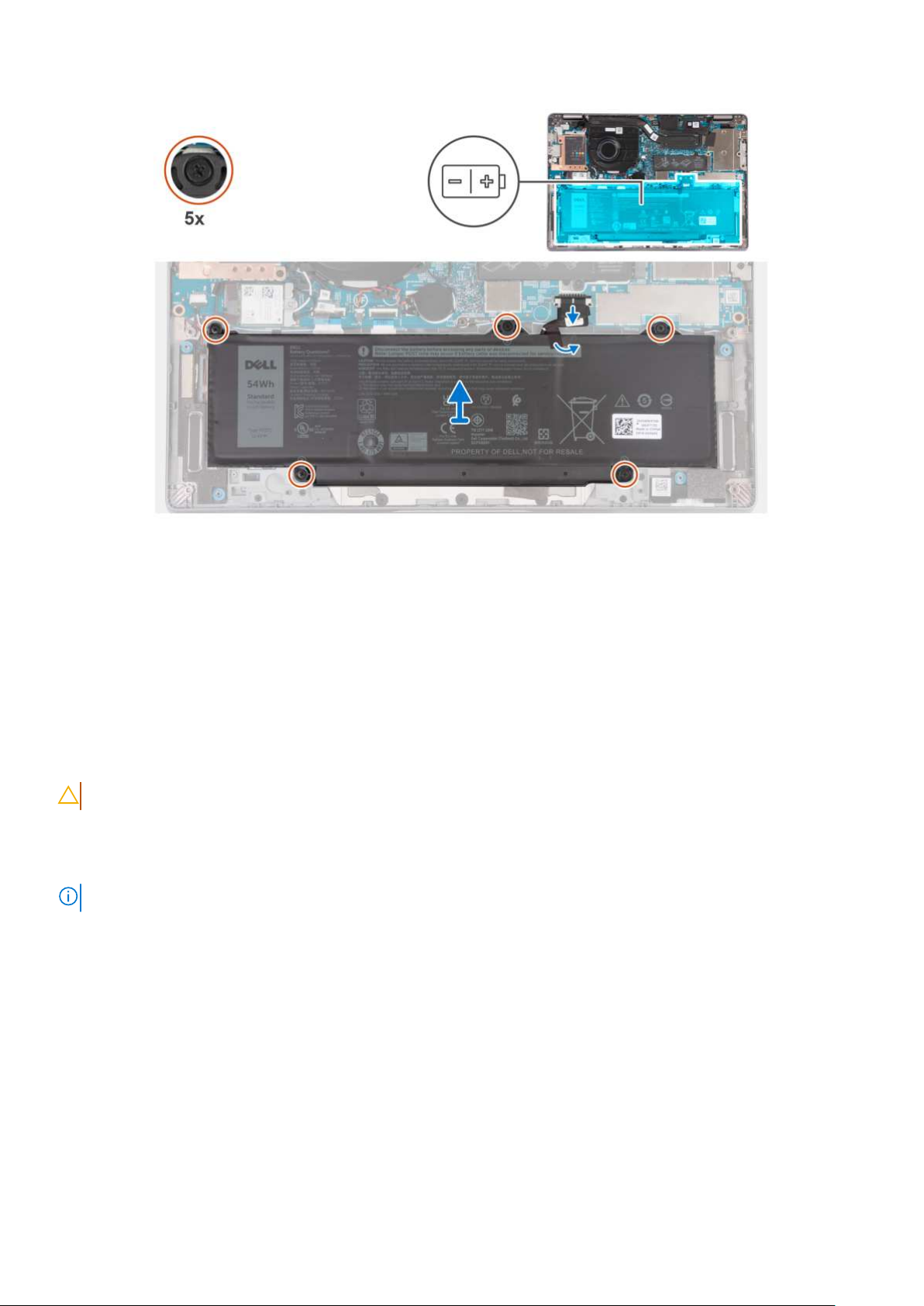

Wymontowywanie baterii............................................................................................................................................. 69
Instalowanie baterii........................................................................................................................................................ 70
Kabel baterii...........................................................................................................................................................................71
Wymontowywanie kabla baterii.................................................................................................................................... 71

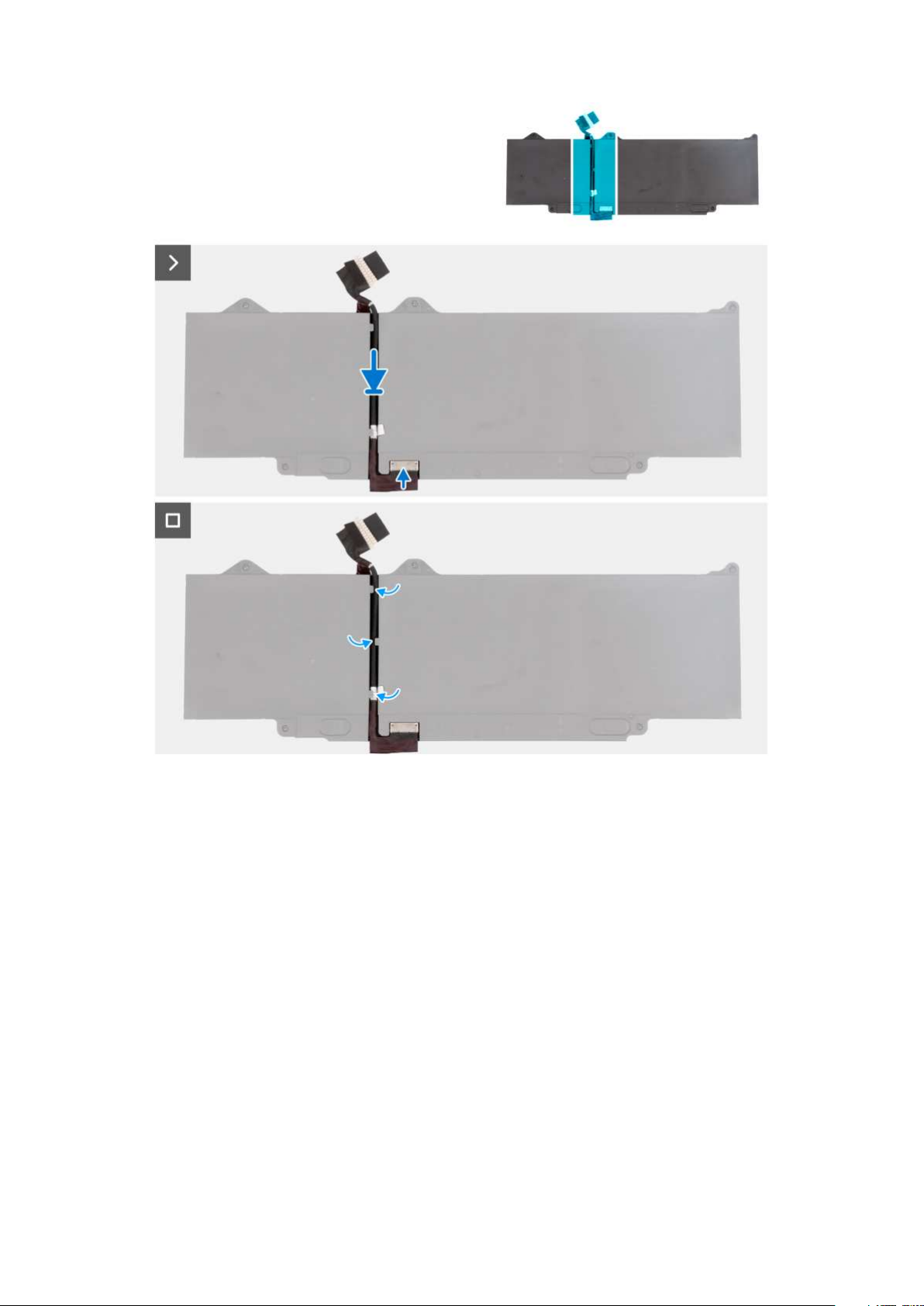

Instalowanie kabla baterii.............................................................................................................................................. 72
Bateria pastylkowa.............................................................................................................................................................. 74

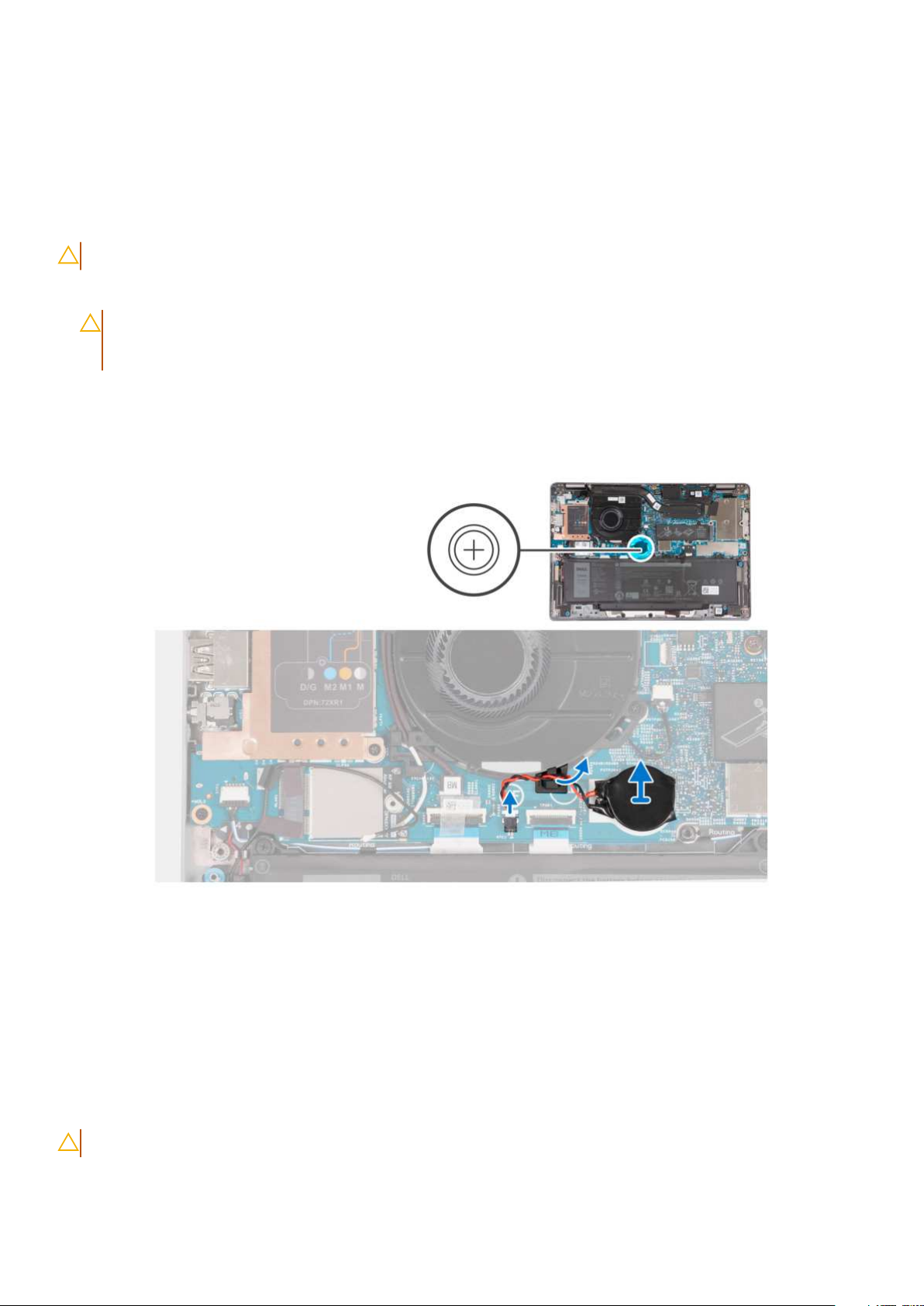

Wymontowywanie baterii pastylkowej........................................................................................................................ 74

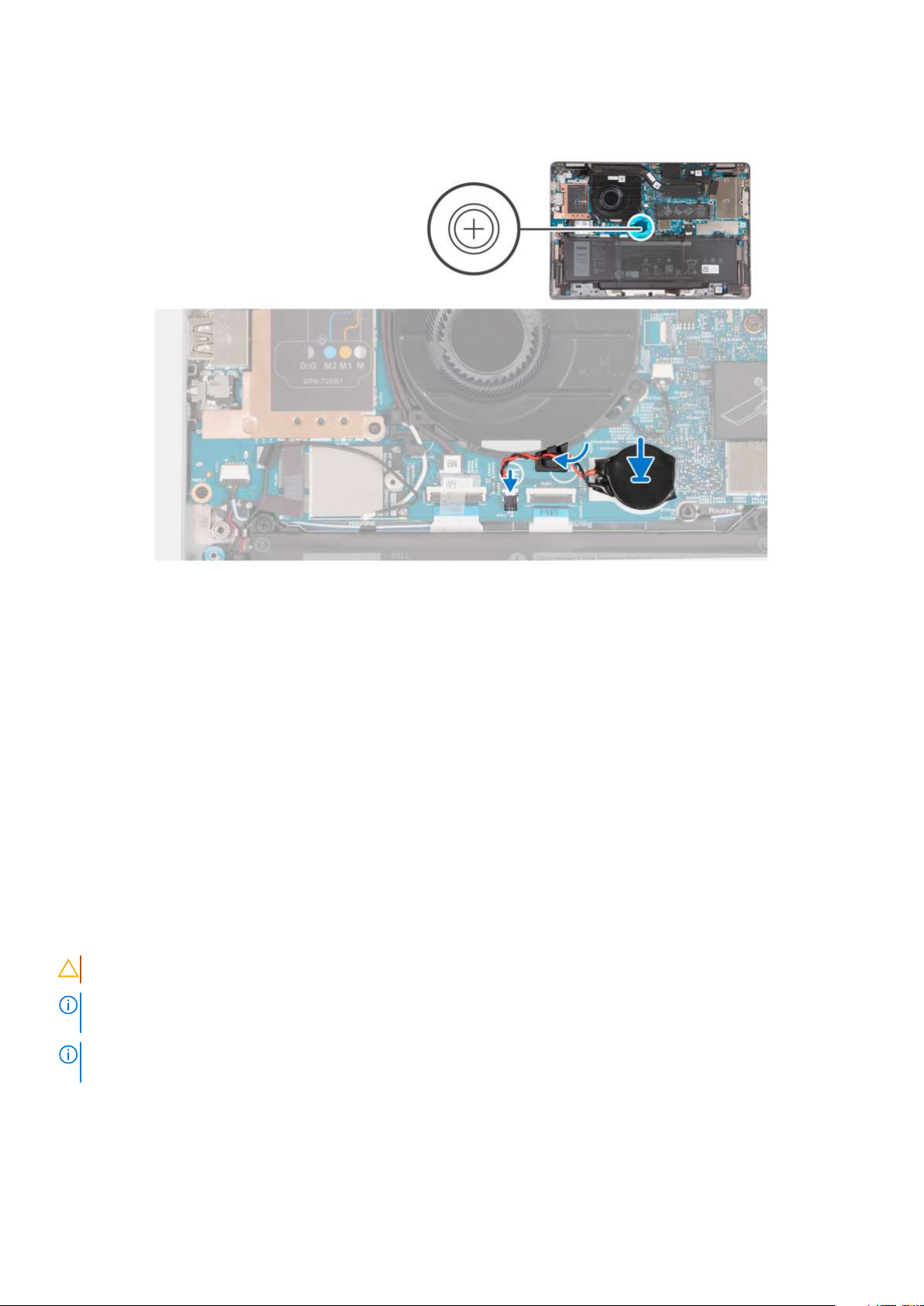

Instalowanie baterii pastylkowej...................................................................................................................................74
4 Spis treści
Page 5
Radiator.................................................................................................................................................................................75

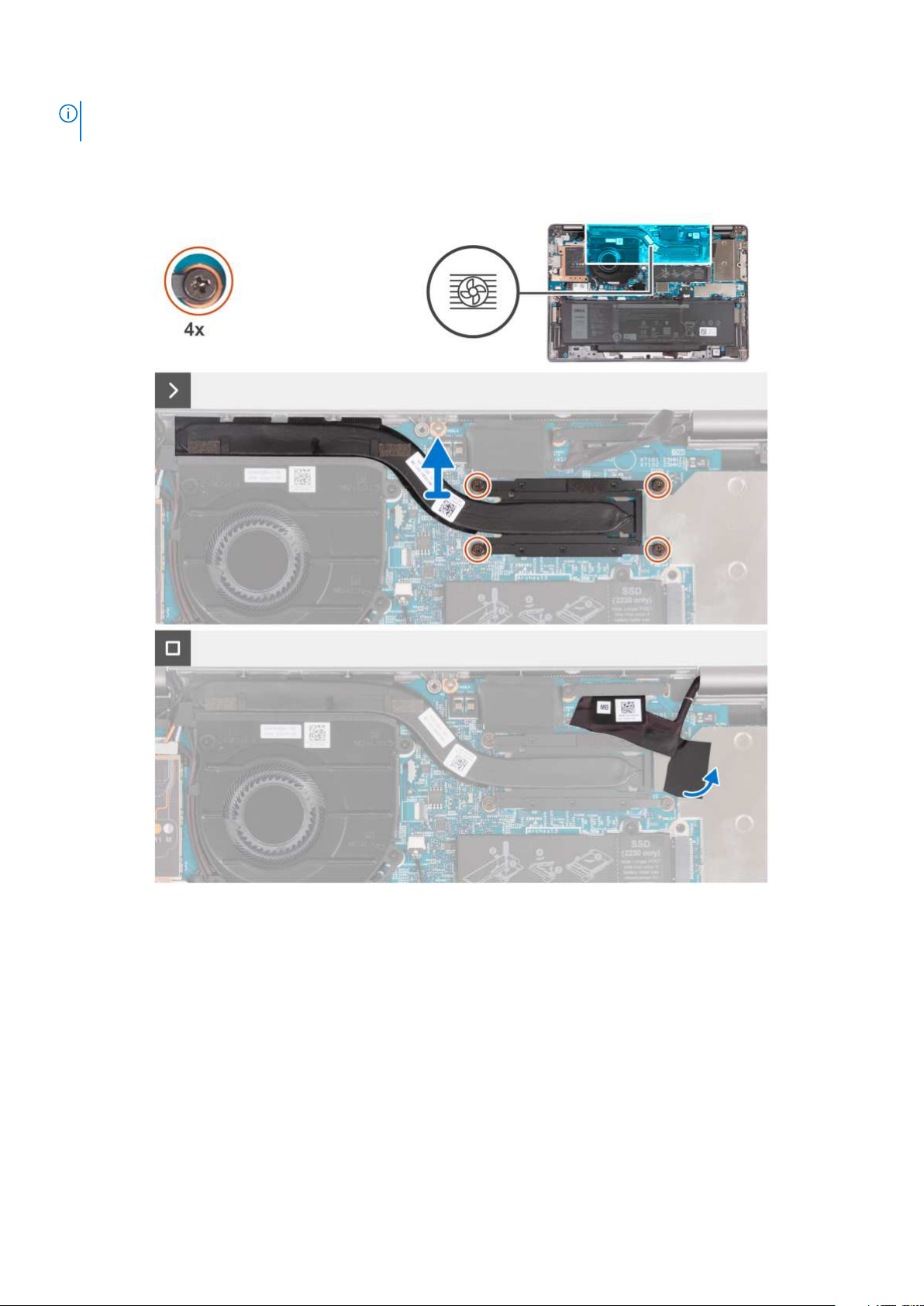

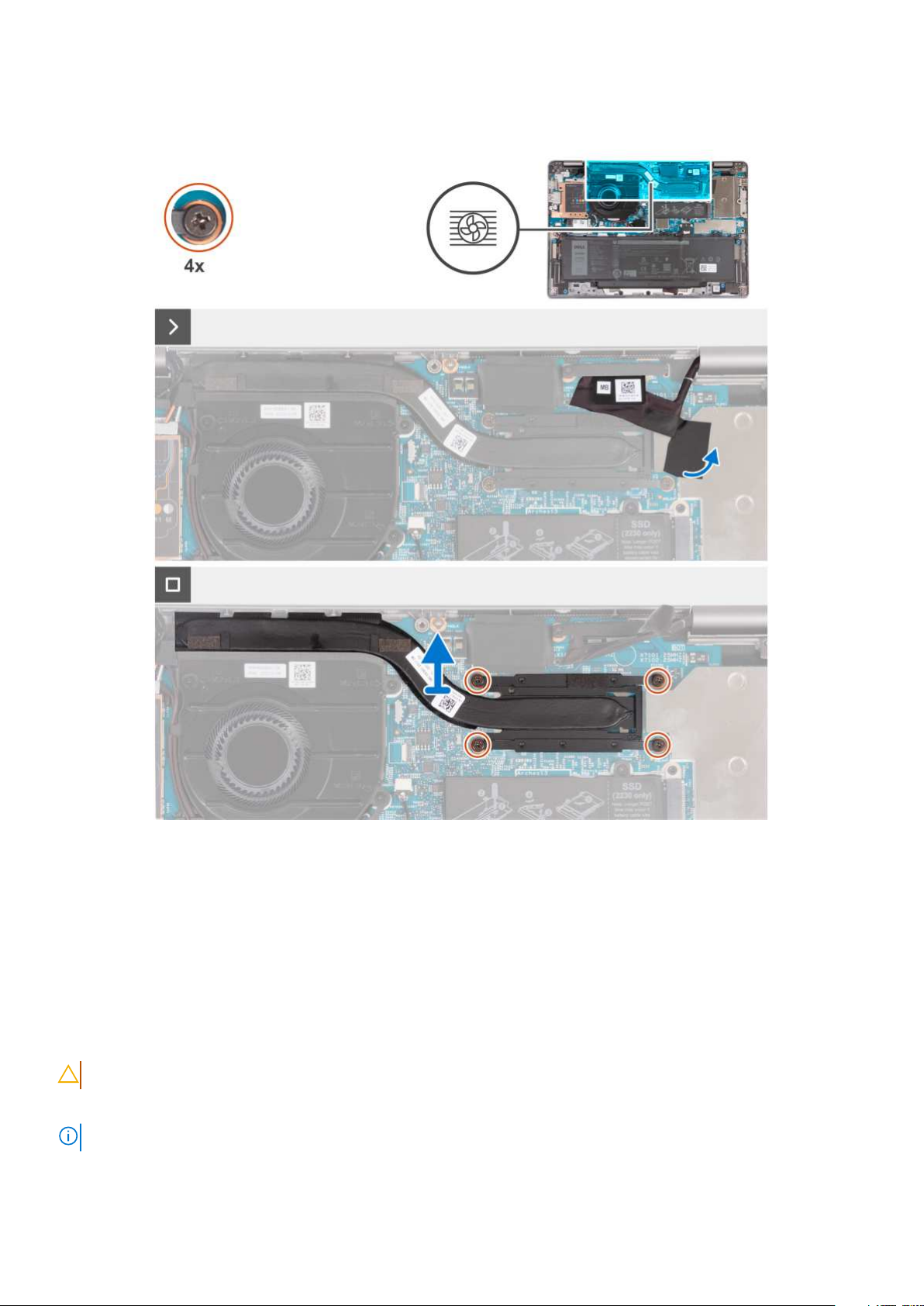

Wymontowywanie radiatora.........................................................................................................................................75
Instalowanie radiatora................................................................................................................................................... 76

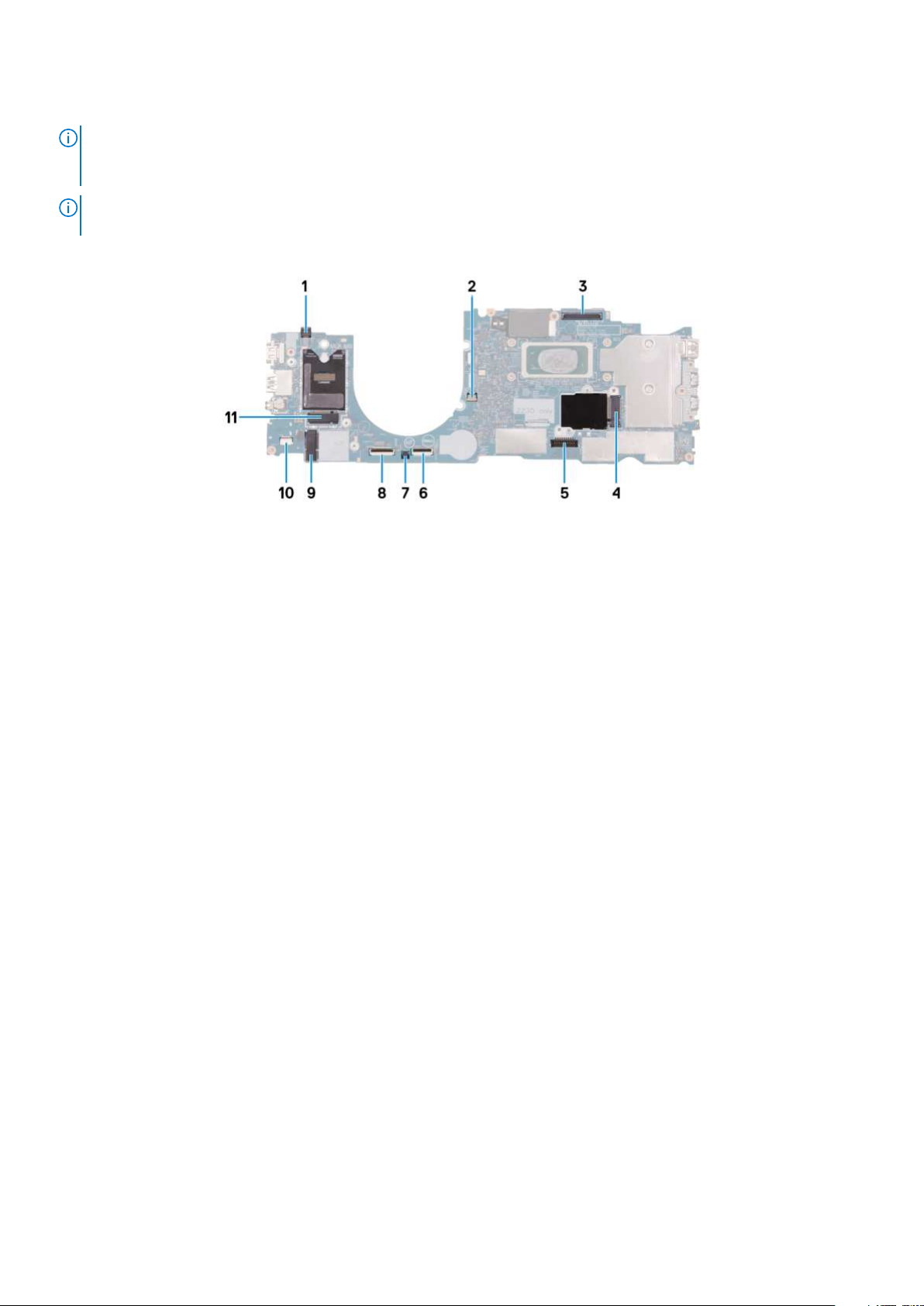

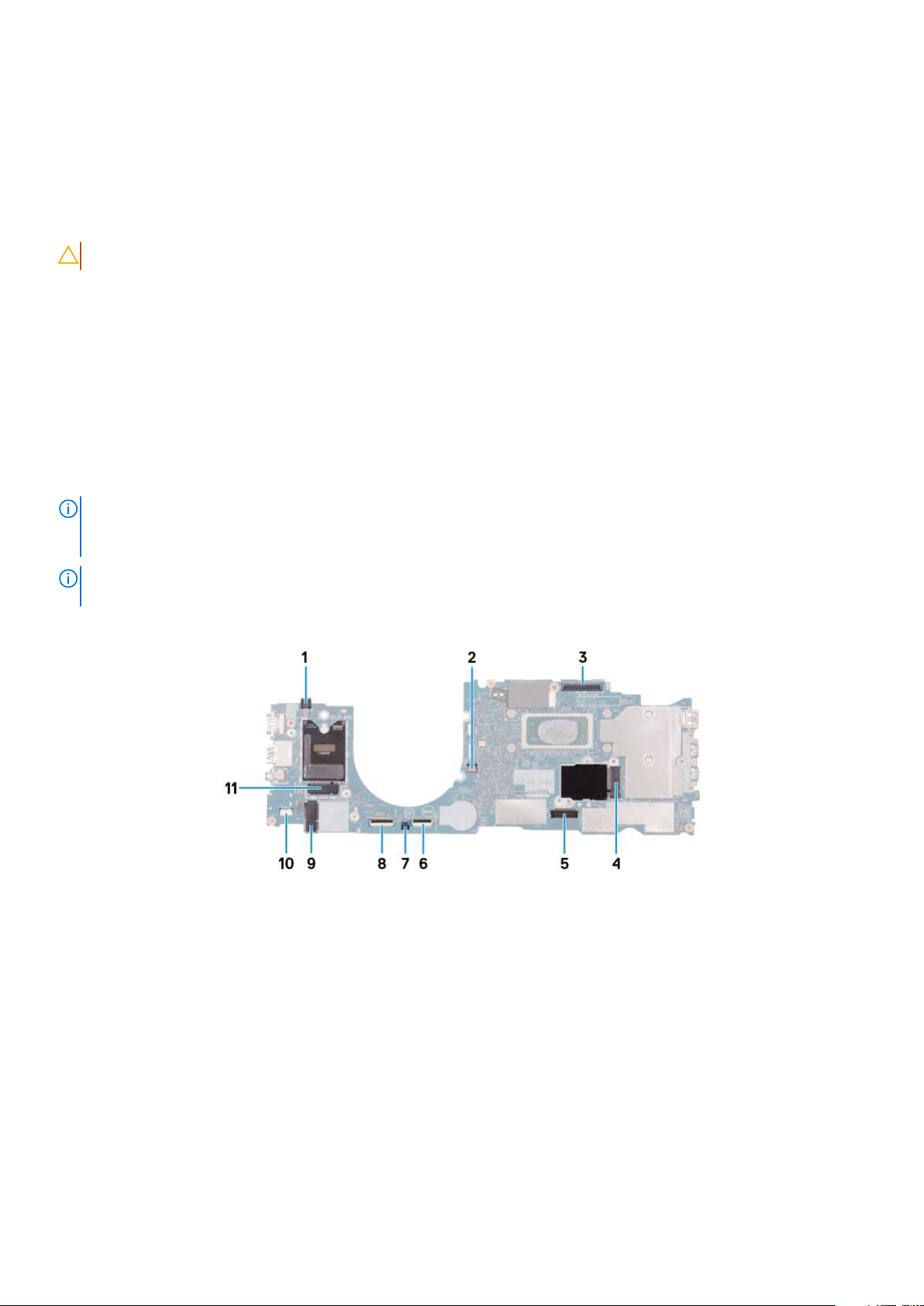

Płyta główna......................................................................................................................................................................... 78

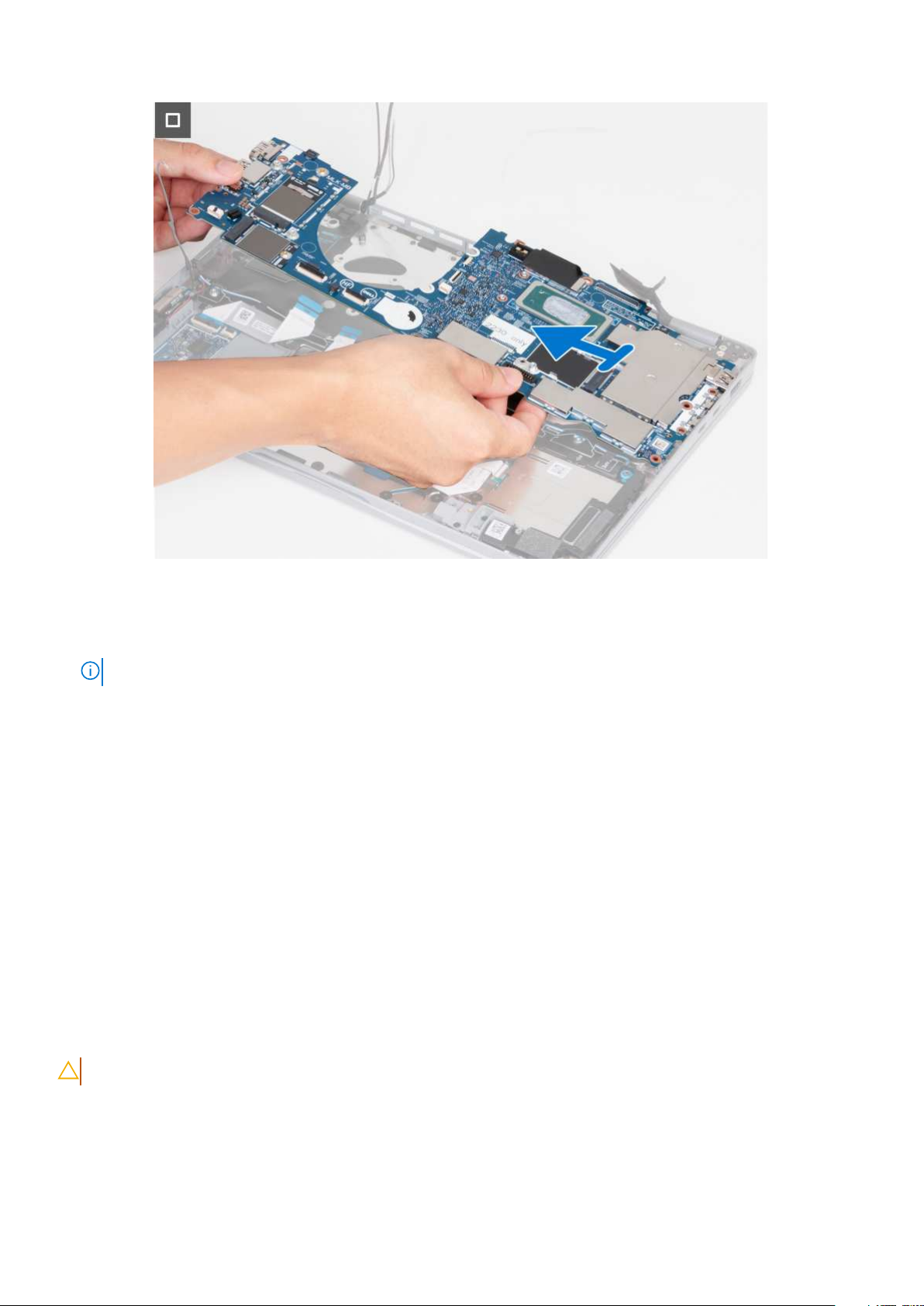

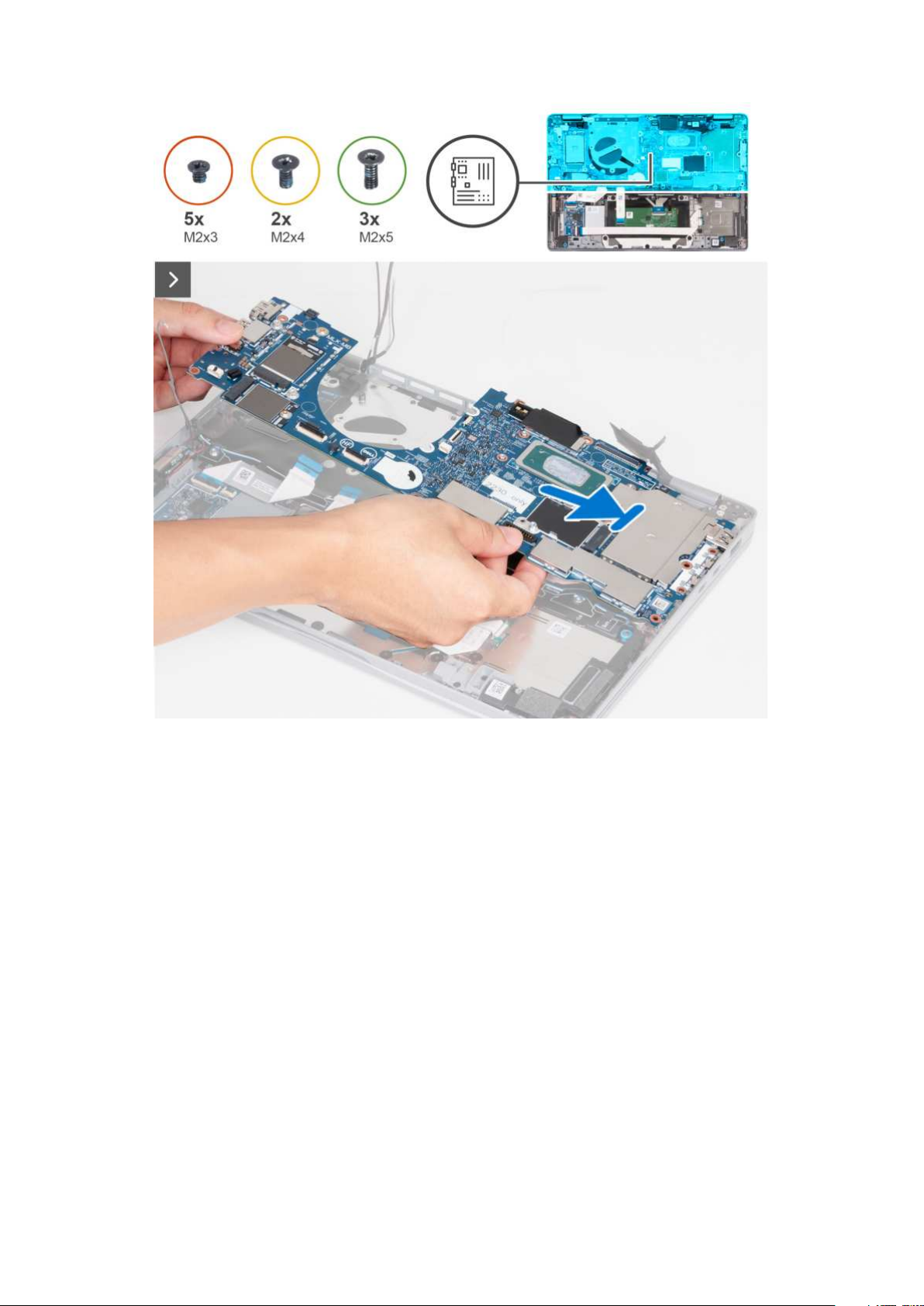

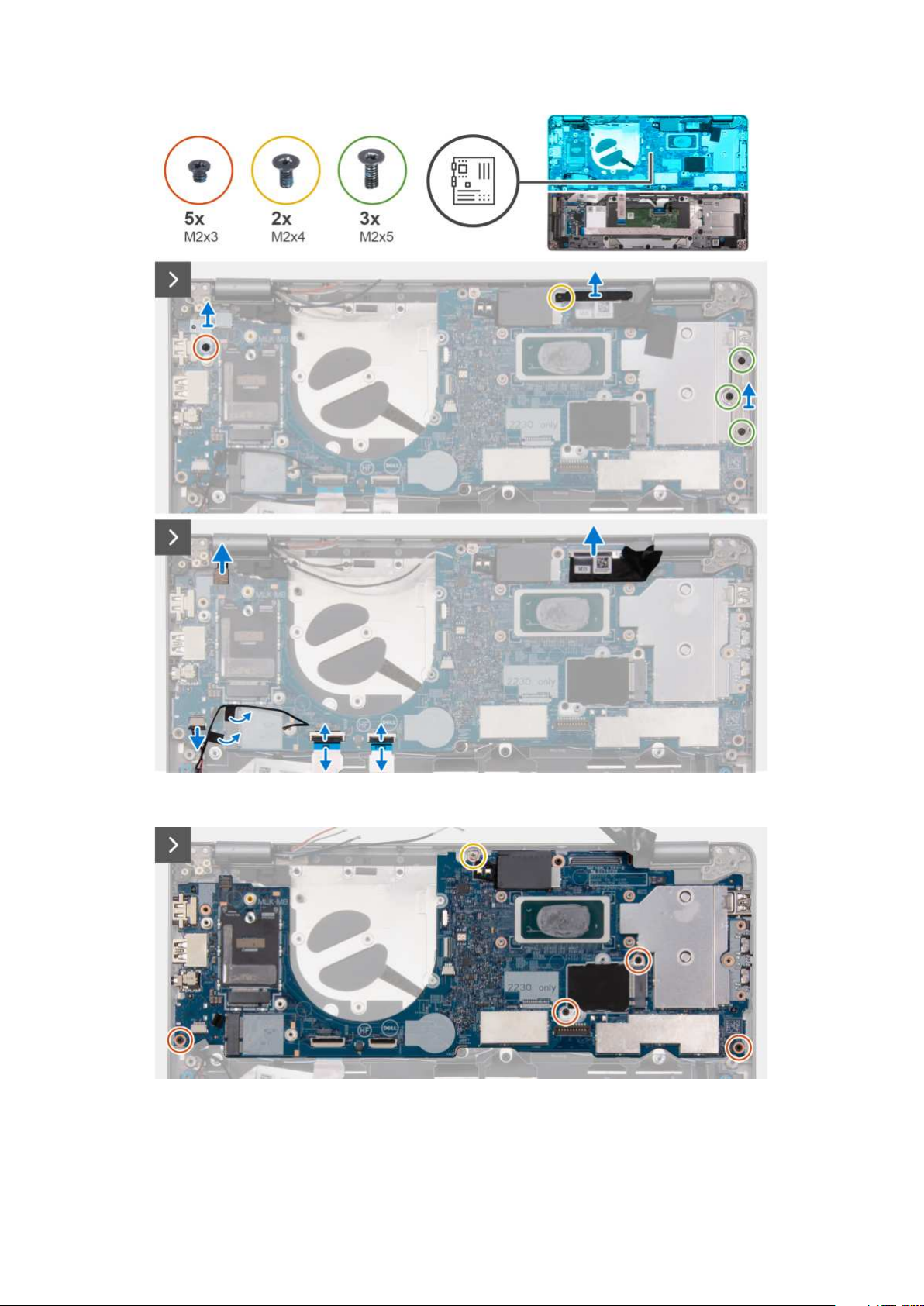

Wymontowywanie płyty głównej..................................................................................................................................78

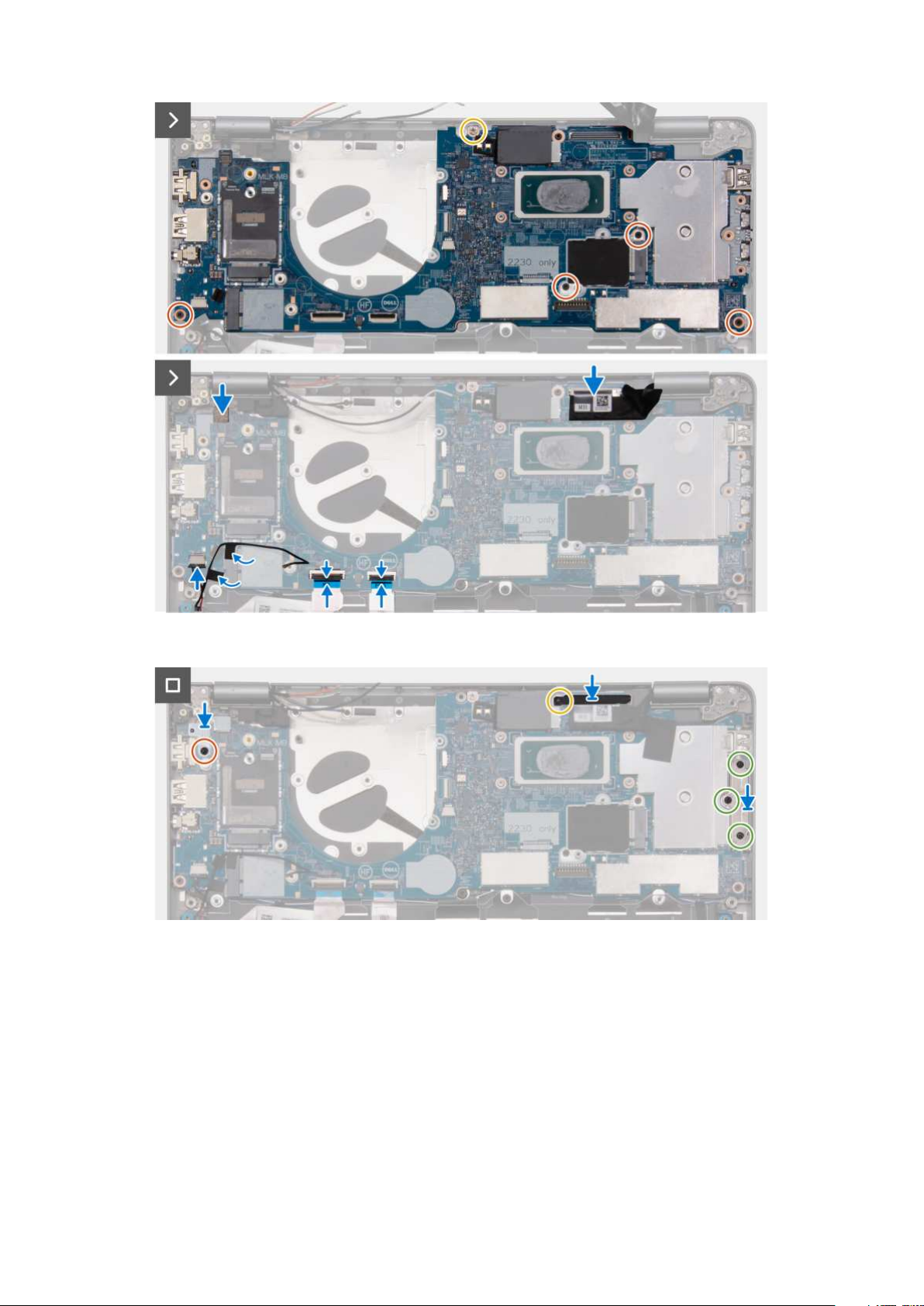

Instalowanie płyty głównej............................................................................................................................................80

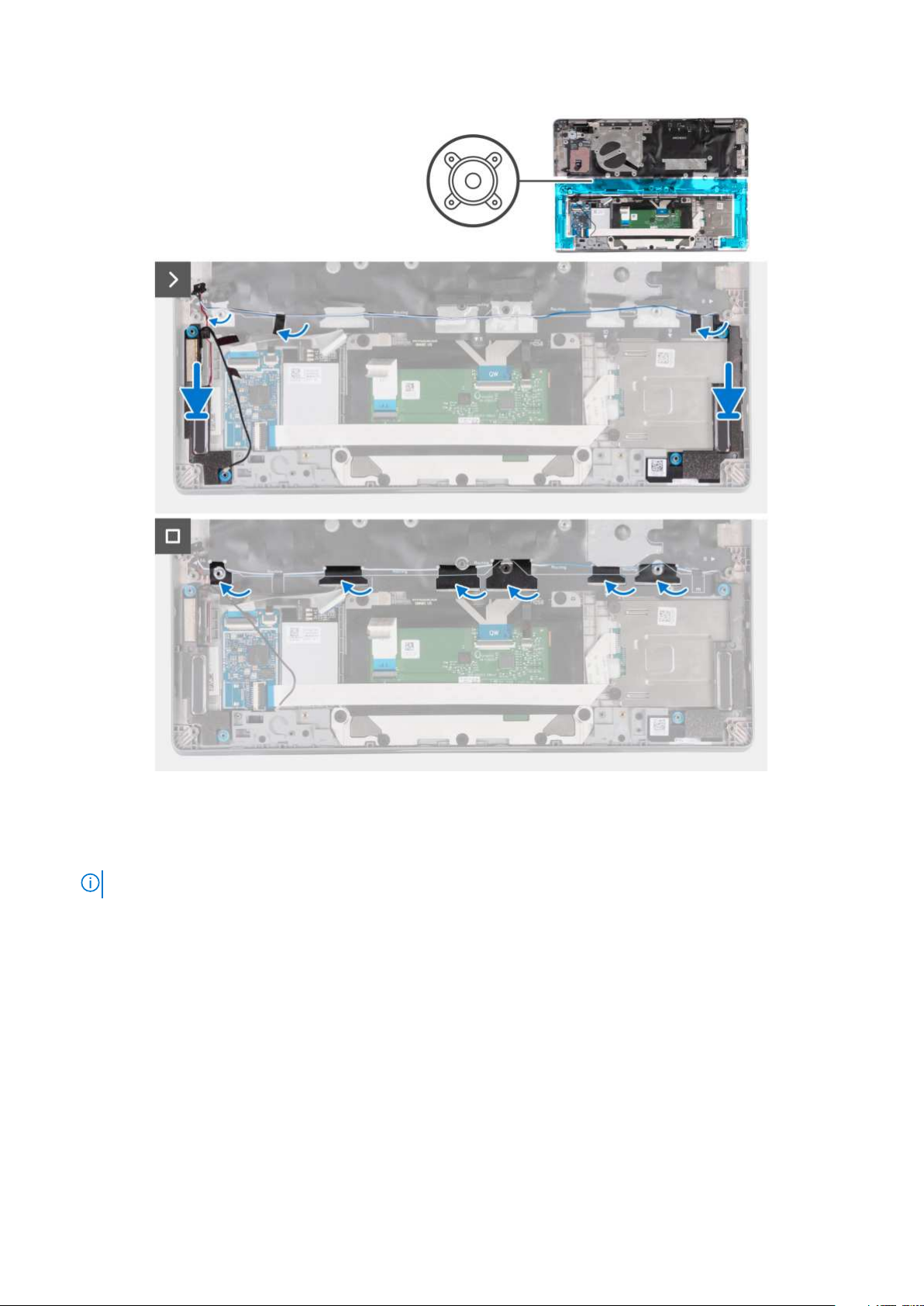

Głośniki..................................................................................................................................................................................84

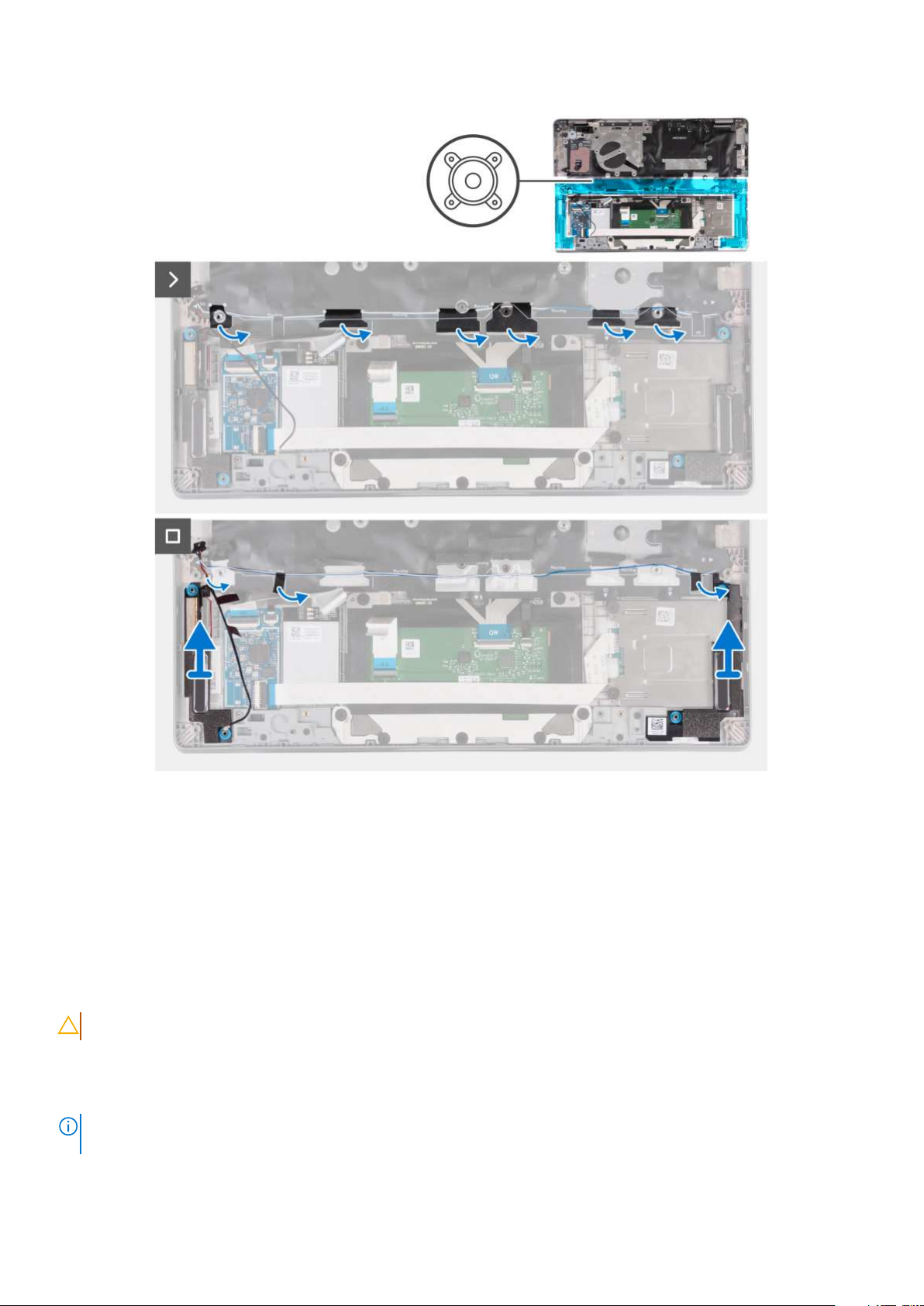

Wymontowywanie głośników.......................................................................................................................................84
Instalowanie głośników..................................................................................................................................................85
Płyta przycisku zasilania......................................................................................................................................................87

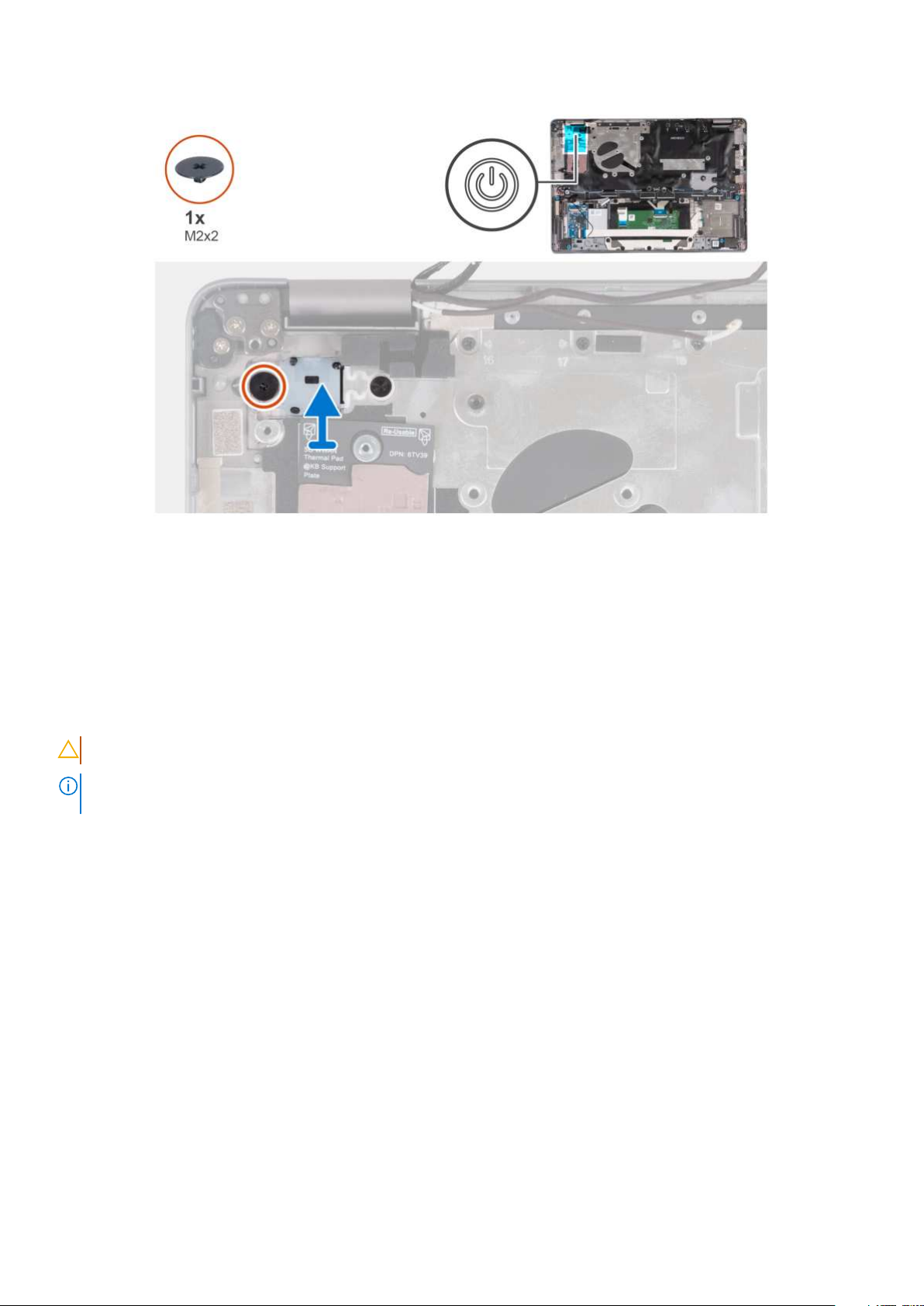

Wymontowywanie przycisku zasilania........................................................................................................................ 87

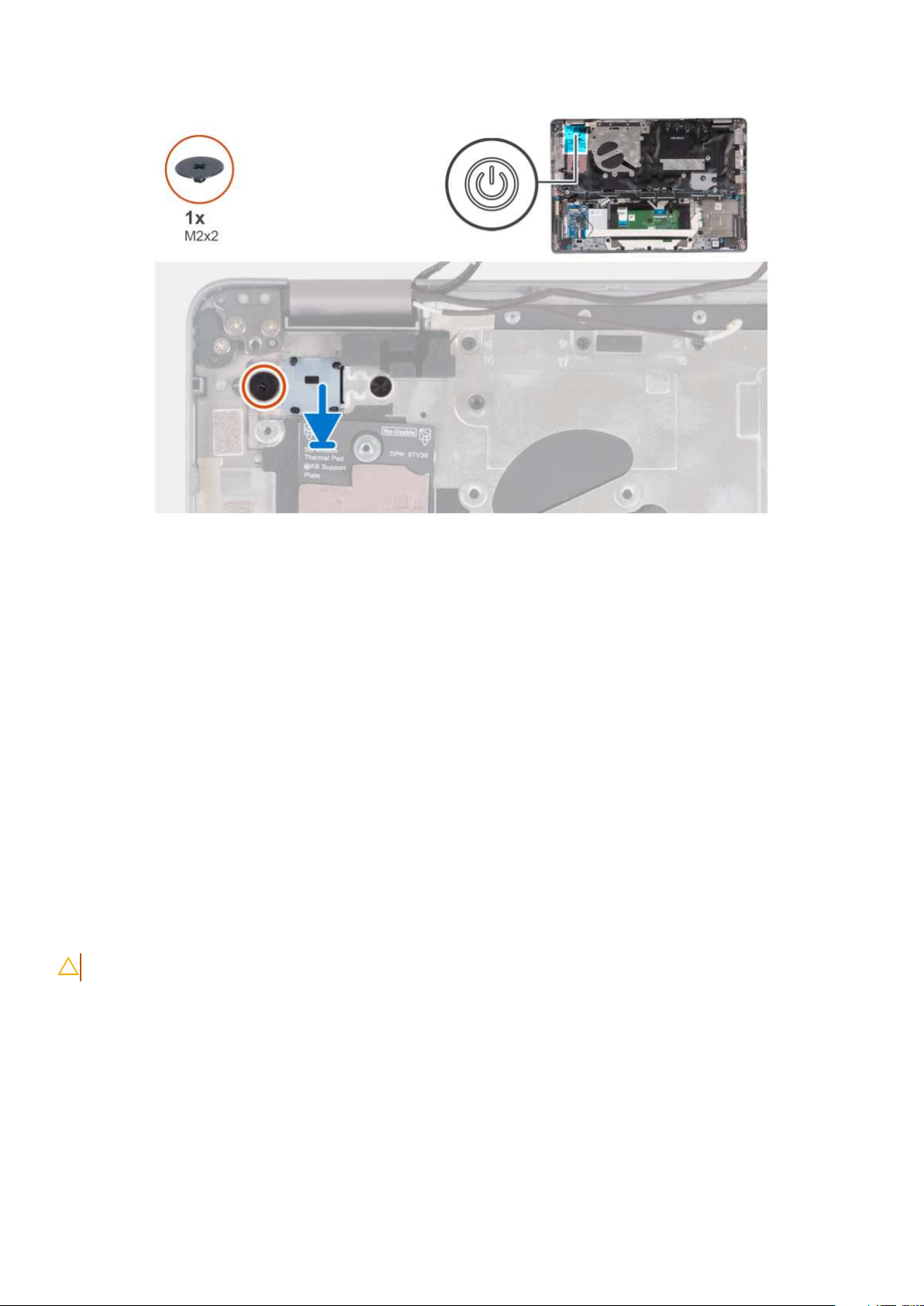

Instalowanie przycisku zasilania...................................................................................................................................88
Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych...................................................................... 89
Instalowanie przycisku zasilania zczytnikiem linii papilarnych.................................................................................90
Klawiatura..............................................................................................................................................................................91

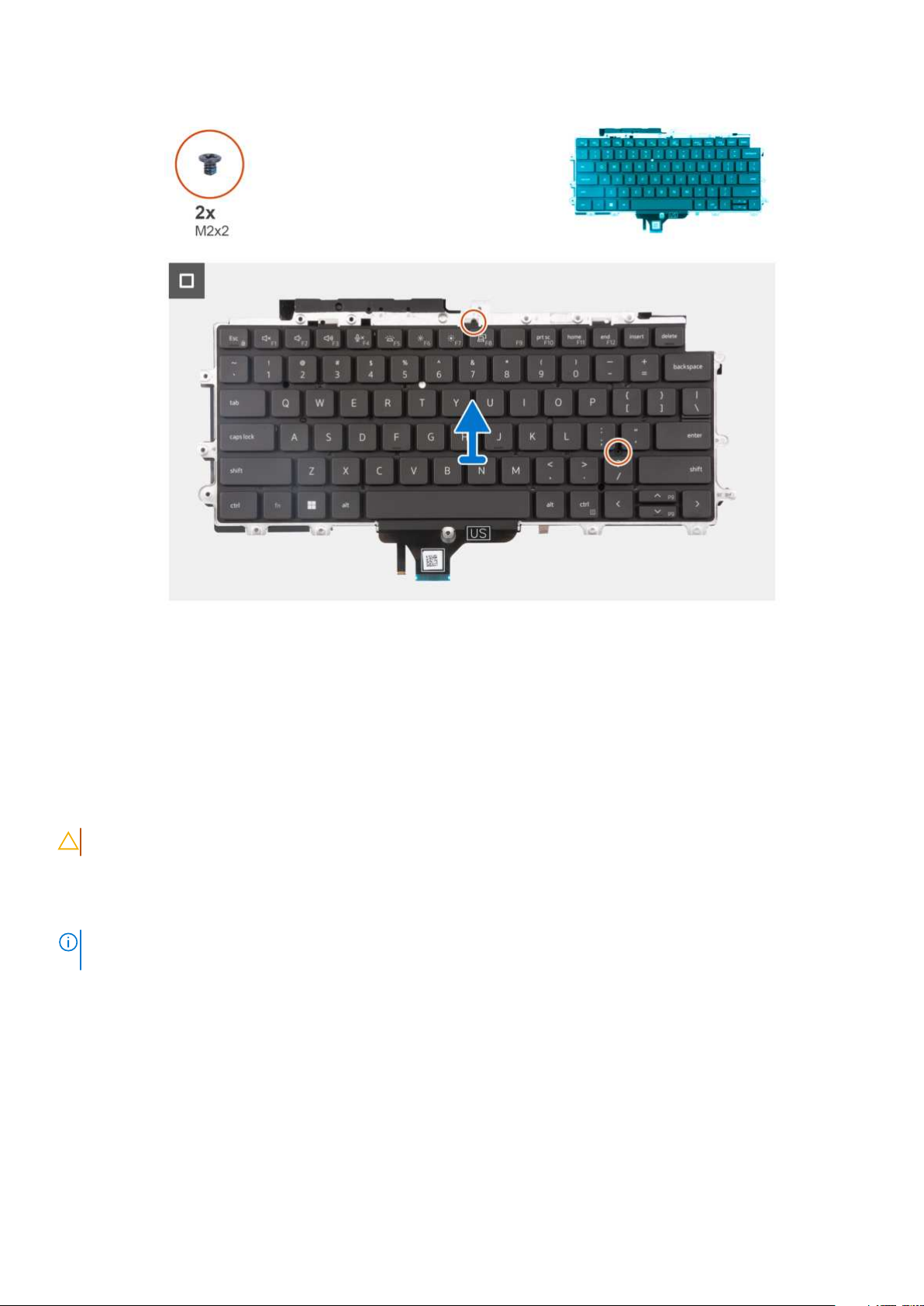

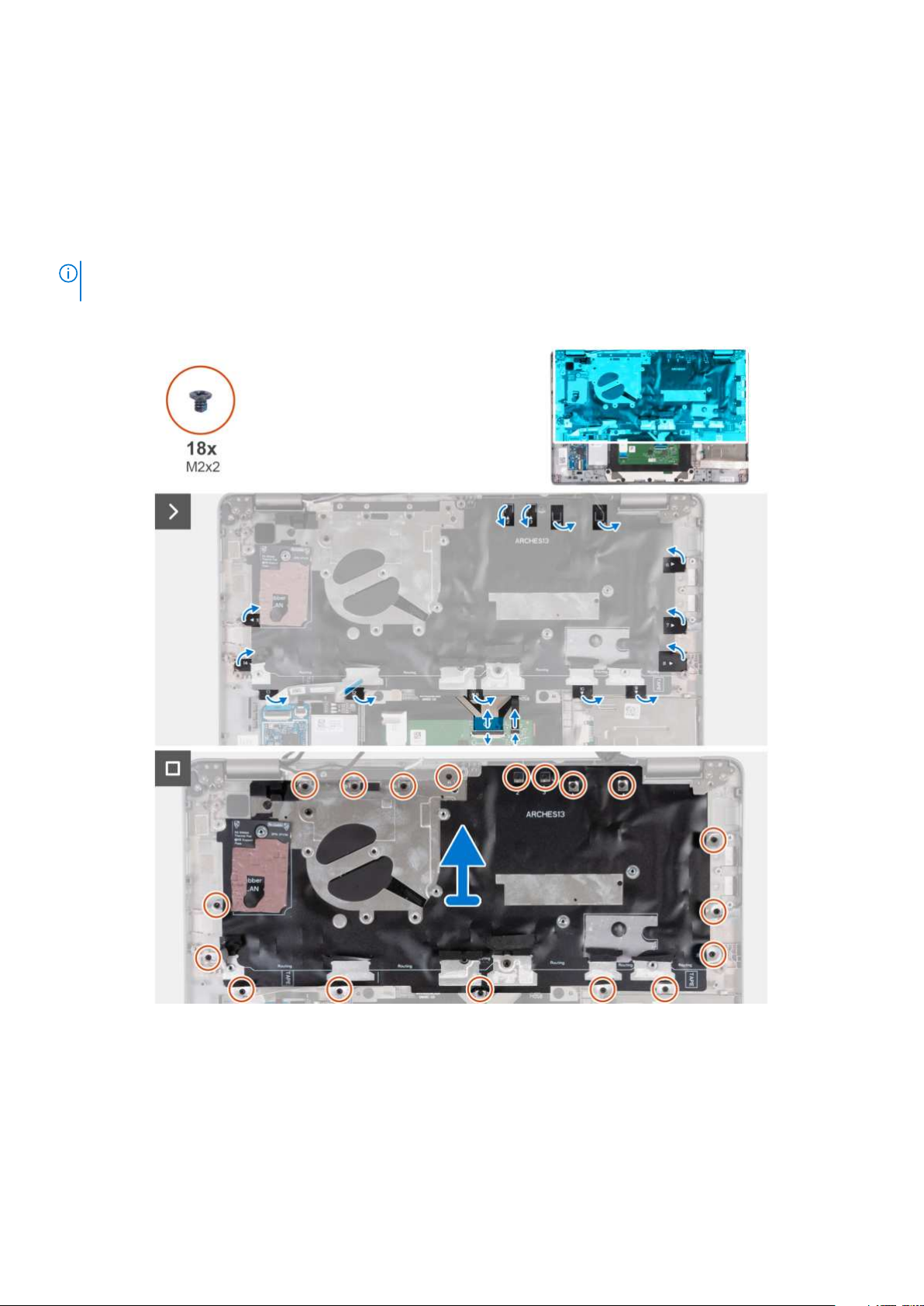

Wymontowywanie klawiatury....................................................................................................................................... 91
Instalowanie klawiatury................................................................................................................................................. 93
Zestaw wyświetlacza..........................................................................................................................................................96
Wymontowywanie zestawu wyświetlacza.................................................................................................................96
Instalowanie zestawu wyświetlacza............................................................................................................................98
Ramka wyświetlacza.......................................................................................................................................................... 101
Wymontowywanie ramki wyświetlacza (notebook).................................................................................................101
Instalowanie ramki wyświetlacza (notebook)...........................................................................................................102
Zawiasy wyświetlacza....................................................................................................................................................... 103
Wymontowywanie zawiasów wyświetlacza (notebook)........................................................................................ 103
Instalowanie zawiasów wyświetlacza (notebook)................................................................................................... 104
Wyświetlacz........................................................................................................................................................................105
Wymontowywanie panelu wyświetlacza (notebook)..............................................................................................105
Instalowanie panelu wyświetlacza (notebook).........................................................................................................109
Kabel wyświetlacza............................................................................................................................................................. 111

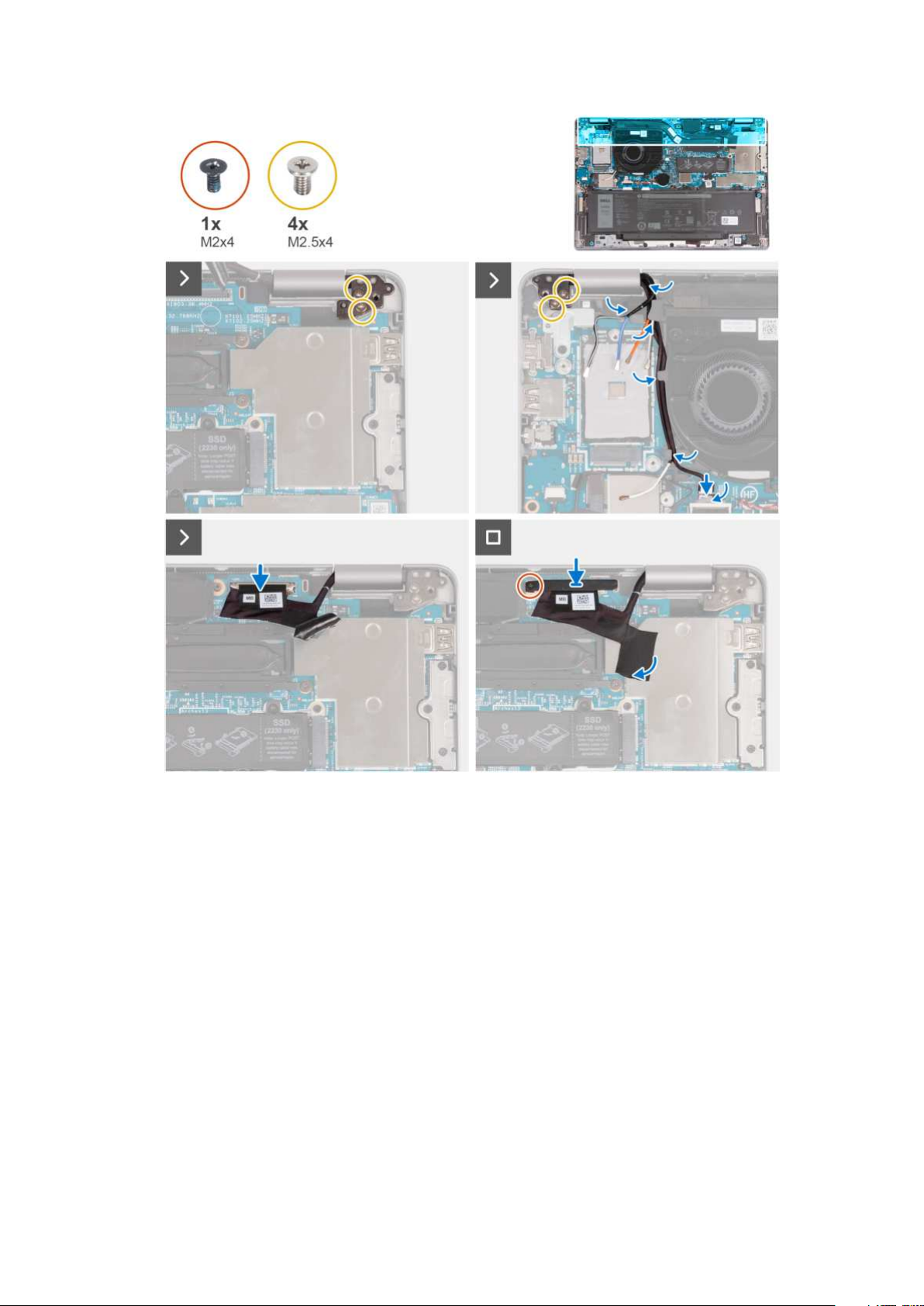

Wymontowywanie kabla wyświetlacza (notebook).................................................................................................. 111
Instalowanie kabla wyświetlacza (notebook)............................................................................................................ 112
Kamera................................................................................................................................................................................. 113
Wymontowywanie kamery (notebook)......................................................................................................................113
Instalowanie kamery (notebook).................................................................................................................................114
Pokrywa tylna wyświetlacza............................................................................................................................................. 116
Wymontowywanie pokrywy tylnej wyświetlacza (notebook)................................................................................. 116
Instalowanie pokrywy tylnej wyświetlacza (notebook)............................................................................................ 117
Płyta czujników................................................................................................................................................................... 118
Wymontowywanie płyty czujników (notebook)........................................................................................................118
Instalowanie płyty czujników (notebook)...................................................................................................................119
Czytnik kart smart............................................................................................................................................................. 120
Wymontowywanie czytnika kart smart (opcjonalnego)..........................................................................................120
Instalowanie czytnika kart smart (opcjonalnego)..................................................................................................... 121
Zaślepka gniazda karty SIM..............................................................................................................................................122
Wymontowywanie zaślepki gniazda karty SIM.........................................................................................................122
Instalowanie zaślepki gniazda karty SIM................................................................................................................... 123

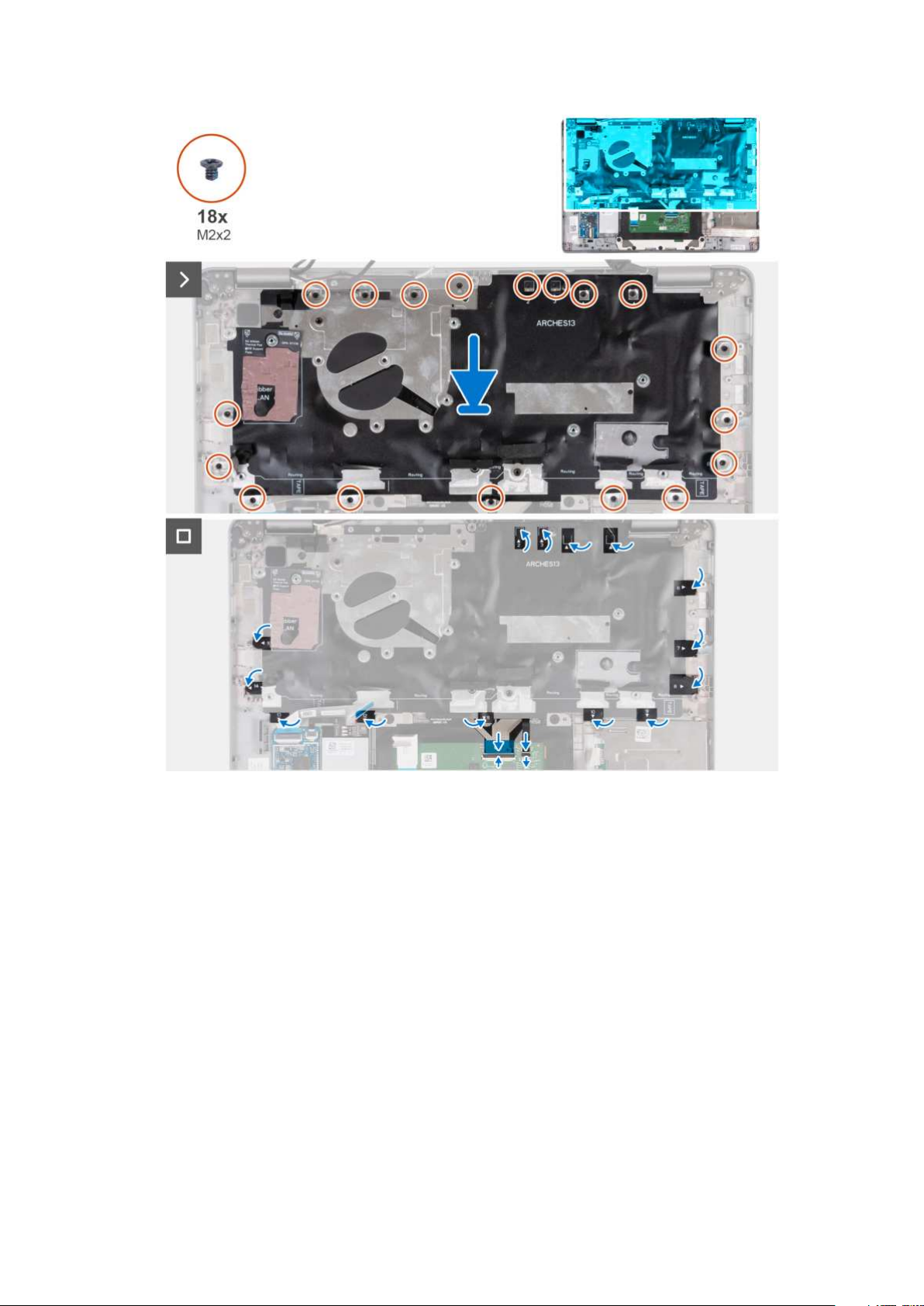

Zestaw podpórki na nadgarstek.......................................................................................................................................124
Wymontowywanie zestawu podpórki na nadgarstek..............................................................................................124
Instalowanie zestawu podpórki na nadgarstek.........................................................................................................126
Spis treści 5
Page 6
Rodzdział 7: Oprogramowanie....................................................................................................... 127
System operacyjny.............................................................................................................................................................127
Sterowniki ipliki do pobrania.............................................................................................................................................127
Rodzdział 8: Konfiguracja systemu BIOS........................................................................................128
Uruchamianie programu konfiguracji systemu BIOS..................................................................................................... 128
Klawisze nawigacji..............................................................................................................................................................128
Menu jednorazowego rozruchu F12................................................................................................................................ 128
Wyświetlanie zaawansowanych opcji konfiguracji.........................................................................................................129
Wyświetlanie opcji menu Serwis...................................................................................................................................... 129
Opcje konfiguracji systemu...............................................................................................................................................129
Aktualizowanie systemu BIOS...........................................................................................................................................151
Aktualizowanie systemu BIOS wsystemie Windows............................................................................................... 151
Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu.............................................................................152
Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...................................................152
Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12........................................ 152
Hasło systemowe ihasło konfiguracji systemu...............................................................................................................153
Przypisywanie hasła konfiguracji systemu................................................................................................................ 153
Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu.......................................................... 154
Czyszczenie ustawień CMOS.......................................................................................................................................... 154
Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego.......................................................................155
Rodzdział 9: Rozwiązywanie problemów........................................................................................ 156
Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................156
Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell..........................................................156
Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu...................................................157
Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist......................157
Wbudowany autotest (BIST)............................................................................................................................................157
M-BIST.......................................................................................................................................................................... 157
Test lampki LCD szyny zasilania (L-BIST)................................................................................................................ 158
Wbudowany autotest wyświetlacza LCD (BIST).................................................................................................... 158
Systemowe lampki diagnostyczne...................................................................................................................................159
Przywracanie systemu operacyjnego..............................................................................................................................160
Resetowanie zegara czasu rzeczywistego (RTC).........................................................................................................160
Opcje nośników kopii zapasowych oraz odzyskiwania danych....................................................................................160
Cykl zasilania Wi-Fi............................................................................................................................................................ 160
Rozładowywanie ładunków elektrostatycznych (twardy reset)...................................................................................161
Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 162
6 Spis treści
Page 7
Widoki komputera Latitude 5350 / Latitude

Prawa strona

1
5350 2 w1
Rysunek 1. Rzut prawy
1. Gniazdo karty nano-SIM (opcjonalne)
Włóż kartę nano-SIM, aby nawiązać połączenie zmobilną siecią szerokopasmową.
UWAGA: Dostępność gniazda karty nano-SIM zależy od regionu i zamówionej konfiguracji.
2. Uniwersalny port audio
Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).
3. Port USB 3.2 pierwszej generacji zfunkcją PowerShare
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki.
Zapewnia szybkość transferu danych do 5 Gb/s. Port zfunkcją PowerShare umożliwia ładowanie urządzeń USB nawet wtedy, kiedy komputer jest wyłączony.
UWAGA: Jeżeli komputer jest wyłączony lub jest wstanie hibernacji, należy podłączyć zasilacz, aby naładować urządzenia
korzystające zportu PowerShare. Funkcję tę należy włączyć wprogramie konfiguracji BIOS.
UWAGA: Niektóre urządzenia USB mogą nie być ładowane, gdy komputer jest wyłączony lub wtrybie uśpienia. Aby wtakich
przypadkach naładować urządzenie, należy włączyć komputer.
4. Port HDMI 2.1 TMDS
Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo i audio.
5. Gniazdo kabla zabezpieczającego (klinowe)
Umożliwia podłączenie kabla zabezpieczającego, służącego do ochrony komputera przed kradzieżą.
Widoki komputera Latitude 5350 / Latitude 5350 2 w1 7
Page 8

Lewa strona

Rysunek 2. Rzut lewy
1. Port USB 3.2 pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do 5 Gb/s.
2. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery
Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.
UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć
wzasobach bazy wiedzy w witrynie Dell Support.
UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).
UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.
UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.
3. Port Thunderbolt 4.0 zobsługą trybu alternatywnego DisplayPort / USB Type-C / USB4 / funkcji Power Delivery
Obsługuje standardy USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.
UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć
wzasobach bazy wiedzy w witrynie Dell Support.
UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).
UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.
UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.
4. Lampka zasilania istanu baterii
Wskazuje stan zasilania i stan baterii komputera.
● Ciągłe białe światło — zasilacz jest podłączony, abateria jest ładowana.
● Ciągłe bursztynowe światło — poziom naładowania baterii jest niski lub bardzo niski.
● Wyłączona — bateria jest całkowicie naładowana.
5. Gniazdo czytnika kart smart (opcjonalnie)
8 Widoki komputera Latitude 5350 / Latitude 5350 2 w1
Page 9
Karty smart umożliwiają uwierzytelnianie wsieciach firmowych.

Góra

Rysunek 3. Widok zgóry
1. Przycisk zasilania z opcjonalnym czytnikiem linii papilarnych
Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer wstan uśpienia. Naciśnij iprzytrzymaj przez 10 sekund, aby wymusić wyłączenie komputera.
Jeśli przycisk zasilania jest wyposażony wczytnik linii papilarnych, połóż palec na przycisku zasilania iprzytrzymaj go, aby się zalogować.
UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.
2. Bezdotykowy czytnik kart smart lub NFC (opcjonalny)
Czytnik NFC / bezdotykowy czytnik kart smart zapewnia zbliżeniowy dostęp przy użyciu kart wsieciach firmowych.
3. Touchpad
Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma palcami, aby kliknąć prawym przyciskiem myszy.
Widok zprzodu notebooka Latitude 5350
OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 180 stopni.
Widoki komputera Latitude 5350 / Latitude 5350 2 w1 9
Page 10
Rysunek 4. Widok zprzodu notebooka Latitude 5350
1. Mikrofon lewy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.
2. Kamera
Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.
3. Osłona kamery
Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.
4. Lampka stanu kamery
Świeci, gdy kamera jest wużyciu.
5. Mikrofon prawy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.
10 Widoki komputera Latitude 5350 / Latitude 5350 2 w1
Page 11
Widok zprzodu komputera Latitude 5350 2 w1
Rysunek 5. Widok zprzodu komputera Latitude 5350 2 w1
1. Mikrofon lewy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.
2. Nadajnik podczerwieni (opcjonalnie)
Emituje promieniowanie podczerwone, który umożliwia wykrywanie iśledzenie ruchu za pomocą kamery.
3. Kamera podczerwieni (opcjonalna)
Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.
4. Kamera
Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.
5. Osłona kamery
Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.
6. Lampka stanu kamery
Świeci, gdy kamera jest wużyciu.
7. Czujnik oświetlenia otoczenia
Czujnik wykrywa natężenie światła otoczenia iautomatycznie dostosowuje jasność ekranu.
8. Mikrofon prawy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.
Widoki komputera Latitude 5350 / Latitude 5350 2 w1 11
Page 12
Dół
Rysunek 6. Widok zdołu
1. Głośniki
Posiada wyjście audio.
2. Etykieta zkodem Service Tag
Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.
12 Widoki komputera Latitude 5350 / Latitude 5350 2 w1
Page 13
Rysunek 7. Umiejscowienie kodu Service Tag

Tryby

Komputerów 2 w1 można używać wponiższych trybach.
Notebook
Rysunek 8. Tryb notebooka
Widoki komputera Latitude 5350 / Latitude 5350 2 w1 13
Page 14
Tablet
Rysunek 9. Tryb tabletu
Podstawka
Rysunek 10. Tryb podstawki
14 Widoki komputera Latitude 5350 / Latitude 5350 2 w1
Page 15
Namiot
Rysunek 11. Tryb namiotu
Wskaźnik LED naładowania istanu baterii
Poniższa tabela zawiera informacje ozachowaniu wskaźnika LED naładowania istanu baterii komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii
Źródło mocy Zachowanie wskaźnika LED Stan zasilania systemu Poziom naładowania baterii
Zasilacz sieciowy Nie świeci S0–S5 Całkowicie naładowany
Zasilacz sieciowy Solid White S0–S5 < Całkowicie naładowany
Bateria Nie świeci S0–S5 11–100%
Bateria Ciągłe bursztynowe światło
(590+/- 3 nm)
● S0 (WŁ.) — system jest włączony.
● S4 (Hibernacja) — system zużywa najmniej energii ze wszystkich stanów uśpienia. System jest niemal wyłączony. Zużycie energii jest
minimalne. Dane kontekstowe są zapisywane na dysku twardym.
● S5 (WYŁ.) — system jest wstanie zamknięcia.
S0–S5 < 10%
Widoki komputera Latitude 5350 / Latitude 5350 2 w1 15
Page 16
Konfigurowanie komputera Latitude 5350 /
Latitude 5350 2 w1
Informacje na temat zadania
UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym
dokumencie.
Kroki
1. Podłącz zasilacz inaciśnij przycisk zasilania.
2
Rysunek 12. Podłącz zasilacz inaciśnij przycisk zasilania
UWAGA: Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym
włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.
2. Kończenie konfiguracji systemu operacyjnego.
System Ubuntu:
Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Więcej informacji na temat instalowania ikonfigurowania systemu Ubuntu można znaleźć wbazie wiedzy w
UWAGA: System Ubuntu jest obsługiwany tylko na komputerze Latitude 5350 wpostaci notebooka, anie wkonfiguracji 2 w1.
System Windows:
Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie następujących czynności podczas konfigurowania:
● Połączenie zsiecią wcelu aktualizowania systemu Windows.
UWAGA: Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło
dostępu do sieci.
● Po połączeniu zInternetem zaloguj się do konta Microsoft lub utwórz je.
16 Konfigurowanie komputera Latitude 5350 / Latitude 5350 2 w1
witrynie Dell Support.
Page 17
● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.
3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.
Tabela 2. Odszukaj aplikacje firmy Dell wsystemie Windows
Zasoby Opis
Dell Product Registration
Zarejestruj swój komputer firmy Dell.
Dell Help & Support
Dostęp do pomocy iwsparcia dla komputera.
SupportAssist
SupportAssist to inteligentna technologia, która dba oto, aby tablet działał jak najlepiej. Usuwa wirusy, wykrywa problemy, optymalizuje ustawienia ipowiadamia opotrzebnych aktualizacjach. Proaktywnie monitoruje kondycję elementów sprzętowych ioprogramowania systemu. Wrazie wykrycia problemu potrzebne informacje ostanie systemu są wysyłane do firmy Dell, aby można było zacząć rozwiązywanie problemów. Narzędzie SupportAssist jest fabrycznie zainstalowane na większości urządzeń Dell zsystemem operacyjnym Windows. Aby uzyskać więcej informacji, zapoznaj się z podręcznikiem użytkownika aplikacji SupportAssist for Business PCs w witrynie Dell Support.
UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.
Dell Update
Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć wprzewodnikach po produktach idokumentach zlicencjami innych firm w
Dell Digital Delivery
Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze. Więcej informacji na temat korzystania zusługi Dell Digital Delivery można znaleźć wbazie wiedzy w
witrynie Dell Support.
witrynie Dell Support.
Konfigurowanie komputera Latitude 5350 / Latitude 5350 2 w1 17
Page 18
3
Specyfikacje komputera Latitude 5350 /
Latitude 5350 2 w1
Wymiary iwaga
Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 3. Wymiary iwaga
Opis Wartości
Wysokość:
Wysokość zprzodu
Wysokość ztyłu
Szerokość
Głębokość
Waga
UWAGA: Waga komputera zależy od zamówionej konfiguracji
oraz od pewnych zmiennych produkcyjnych.
16,79mm (0,66”)
18,44mm (0,73”)
305,70 mm (12,04")
207,50 mm (8,17")
● Notebook: 1,23 kg (2,72 funta)
● Model 2 w1: 1,35 kg (2,98 funta)

Procesor

Wtabeli poniżej przedstawiono szczegółowe informacje oprocesorach obsługiwanych przez komputer Latitude 5350 / Latitude 5350 2 w1.
18 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 19
Tabela 4. Procesor
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Typ procesora
Moc procesora
Łączna liczba rdzeni procesora
Rdzenie zoptymalizowane pod kątem wydajności
Rdzenie zoptymalizowane pod kątem efektywności
Łączna liczba wątków procesora
UWAGA:
Technologia Intel Hyper-Threading jest dostępna tylko dla rdzeni zoptymalizowanych pod kątem wydajności.
Intel Core i3-1315U trzynastej generacji
15 W 15 W 15 W 15 W
6 10 10 10
2 2 2 2
4 8 8 8
8 12 12 12
Intel Core i5-1335U trzynastej generacji
Intel Core i5-1345U vPro trzynastej generacji
Intel Core i7-1365U vPro trzynastej generacji
Szybkość procesora
Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość
Podstawowa częstotliwość procesora
Maksymalna częstotliwość wtrybie Turbo
Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość
Podstawowa częstotliwość procesora
Maksymalna częstotliwość wtrybie Turbo
Pamięć podręczna procesora
Zintegrowana karta graficzna
Do 4,50 GHz Do 4,60 GHz Do 4,70 GHz Do 5,20 GHz
1,20GHz 1,30 GHz 1,60GHz 1,80GHz
4,50 GHz 4,60 GHz 4,70GHz 5,20 GHz
0,90GHz 0,90GHz 1,20GHz 1,30 GHz
3,30 GHz 3,40 GHz 3,50 GHz 3,90GHz
10 MB 12 MB 12 MB 12 MB
Układ graficzny Intel UHD Układ graficzny Intel Iris XeUkład graficzny Intel Iris XeUkład graficzny Intel Iris
Xe
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 19
Page 20
Tabela 5. Procesor
Opis Opcja 5 Opcja 6 Opcja 7
Typ procesora
Moc procesora
Łączna liczba rdzeni procesora
Rdzenie zoptymalizowane pod kątem wydajności
Rdzenie zoptymalizowane pod kątem efektywności
Łączna liczba wątków procesora
UWAGA: Technologia
Intel Hyper-Threading jest dostępna tylko dla rdzeni zoptymalizowanych pod kątem wydajności.
Szybkość procesora
Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość
Podstawowa częstotliwość procesora
Intel Core Ultra 5 125U Intel Core Ultra 5 135U vPro Intel Core Ultra 7 165U vPro
15 W 15 W 15 W
12 12 12
2 2 2
● Rdzenie E: 8
● Rdzenie LPE: 2
14 14 14
Do 4,30 GHz Do 4,40 GHz Do 4,90 GHz
1,30 GHz 1,60GHz 1,70GHz
● Rdzenie E: 8
● Rdzenie LPE: 2
● Rdzenie E: 8
● Rdzenie LPE: 2
Maksymalna częstotliwość wtrybie Turbo
Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość
Podstawowa częstotliwość procesora
Maksymalna częstotliwość wtrybie Turbo
Pamięć podręczna procesora
Zintegrowana karta graficzna
4,30GHz 4,40 GHz 4,90 GHz
800 MHz 1,10 GHz 1,20GHz
3,60GHz 3,60GHz 3,80GHz
12 MB 12 MB 12 MB
Intel Graphics Intel Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Latitude 5350 / Latitude 5350 2 w1.
Tabela 6. Chipset
Opis Wartości
Chipset
Zintegrowany wprocesorze
Procesor
Przepustowość magistrali DRAM
20 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
● Intel Core i3/i5/i7 trzynastej generacji
● Intel Core Ultra 5/7
64 bity
Page 21
Tabela 6. Chipset(cd.)
Opis Wartości
Pamięć Flash EPROM
Magistrala PCIe
● Procesor Intel Core i3 trzynastej generacji: 32 MB
● Procesory Intel Core i5/i7 trzynastej generacji: 16 MB + 32 MB
● Procesory Intel Core Ultra 5/7: 64 MB
Do czwartej generacji

System operacyjny

Komputer Latitude 5350 / Latitude 5350 2 w1 obsługuje następujące systemy operacyjne:
● Windows 11 Pro
● Windows 11 Home
● Ubuntu Linux 22.04 LTS (dotyczy tylko komputera Latitude 5350 wpostaci notebooka, anie konfiguracji 2 w1)

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 7. Specyfikacje pamięci
Opis Wartości
Gniazda pamięci
Zintegrowana pamięć dwukanałowa
UWAGA: Pamięć jest zintegrowana na płycie głównej inie
podlega rozszerzeniu.
Typ pamięci
Szybkość pamięci
Maksymalna konfiguracja pamięci
Minimalna konfiguracja pamięci
Obsługiwane konfiguracje pamięci

Zewnętrzne porty i gniazda

● LPDDR5
● LPDDR5X
● Komputery wyposażone wprocesory Intel Core i3/i5/i7
trzynastej generacji: 4800 MT/s
● Komputery wyposażone wprocesory Intel Core Ultra 5/7: 6400 MT/s
32 GB
8 GB
Wprzypadku komputerów wyposażonych wprocesor Intel Core i3/i5/i7 trzynastej generacji:
● 8GB, LPDDR5, 4800 MT/s, pamięć dwukanałowa
● 16 GB, LPDDR5x, 4800 MT/s, pamięć dwukanałowa
● 32 GB, LPDDR5x, 4800 MT/s, pamięć dwukanałowa
Wprzypadku komputerów wyposażonych wprocesor Intel Core Ultra 5/7:
● 16 GB, LPDDR5x, 6400 MT/s, pamięć dwukanałowa
● 32 GB, LPDDR5X, 6400 MT/s, pamięć dwukanałowa
Wtabeli poniżej przedstawiono zewnętrzne złącza komputera Latitude 5350 / Latitude 5350 2 w1.
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 21
Page 22
Tabela 8. Zewnętrzne porty i gniazda
Opis Wartości
Port sieciowy
Porty USB
Port audio
Porty wideo
Czytnik kart pamięci
Port zasilacza
Gniazdo kabla zabezpieczającego
Gniazdo karty SIM
Nieobsługiwane
● Dwa porty Thunderbolt 4 (40 Gb/s) ztrybem alternatywnym DisplayPort / USB Type-C / USB4 / funkcją Power Delivery
UWAGA: Do tego portu można podłączyć stację dokującą
Dell. Więcej informacji można znaleźć wzasobach bazy wiedzy w witrynie Dell Support.
● Jeden port USB 3.2 pierwszej generacji zfunkcją PowerShare
● Jeden port USB 3.2 pierwszej generacji
Jeden uniwersalny port audio
Jeden port HDMI 2.1 TMDS
Nieobsługiwane
Wejście zasilania USB Type-C
Gniazdo blokady klinowej
Gniazdo karty nano-SIM (opcjonalne)

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 9. Gniazda wewnętrzne
Opis Wartości
M.2
● Jedno gniazdo M.2 2230 na hybrydową kartę Wi-Fi iBluetooth
● Jedno gniazdo M.22230 na dysk półprzewodnikowy (SSD)
● Jedno gniazdo M.2 3042 na kartę WWAN
UWAGA: Aby dowiedzieć się więcej na temat cech różnych
typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell
Support.

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Latitude 5350 / Latitude 5350 2 w1.
Tabela 10. Specyfikacje modułu sieci bezprzewodowej
Opis Opcja 1 Opcja 2
Numer modelu
Realtek RTL8852BE Intel AX211
Szybkość przesyłania danych
Obsługiwane pasma częstotliwości
22 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Do 1201Mb/s Do 2400 Mb/s
2,4 GHz/5 GHz 2,4 GHz / 5 GHz / 6 GHz
Page 23
Tabela 10. Specyfikacje modułu sieci bezprzewodowej(cd.)
Opis Opcja 1 Opcja 2
Standardy bezprzewodowe
Szyfrowanie
Karta sieci bezprzewodowej Bluetooth
● Wi-Fi 802.11a/b/g
● Wi-Fi 4 (Wi-Fi 802.11n)
● Wi-Fi 5 (Wi-Fi 802.11ac)
● Wi-Fi 6 (Wi-Fi 802.11ax)
● 64-/128-bitowe WEP
● AES-CCMP
● TKIP
Bluetooth 5.3 Bluetooth 5.3
UWAGA: Wersja karty sieci bezprzewodowej Bluetooth może się różnić wzależności
od systemu operacyjnego zainstalowanego wkomputerze.
● Wi-Fi 802.11a/b/g
● Wi-Fi 4 (Wi-Fi 802.11n)
● Wi-Fi 5 (Wi-Fi 802.11ac)
● Wi-Fi 6E (Wi-Fi 802.11ax)
UWAGA: Karta Wi-Fi 6 jest obsługiwana
wregionach, wktórych sieć Wi-Fi 6E jest niedostępna.
● 64-/128-bitowe WEP
● AES-CCMP
● TKIP

Moduł sieci WWAN

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci rozległej (WWAN) obsługiwane przez komputer Latitude 5350 / Latitude 5350 2 w1.
UWAGA: Moduł sieci WWAN jest dostępny tylko w niektórych konfiguracjach sprzętowych i regionach.
UWAGA: Dostępność funkcji eSIM w tym module zależy od regionu.
UWAGA: Instrukcje dotyczące konfigurowania łączności SIM lub eSIM wkomputerze można znaleźć wprzewodniku konfiguracji
karty SIM/eSIM wsystemie Windows dostępnym wdokumentacji produktu na stronie Dell Support.
Tabela 11. Specyfikacje modułu sieci WWAN
Opis Opcja 1 Opcja 2
Numer modelu
Rodzaj obudowy
Interfejs hosta
Standard sieci
Szybkość przesyłania danych
Modem Qualcomm Snapdragon SDX12 Advanced (DW5825e), kat. 12
M.2 3042 Key-B M.2 3042 Key-B
USB 3.0/2.0 PCIe Gen3
LTE FDD/TDD, WCDMA/HSPA+, GNSS/ Beidou, GPS/GLONASS/Beidou/Galileo
● Pobieranie do 600 Mb/s (Cat 12)
● Wysyłanie do 150 Mb/s
Modem Qualcomm Snapdragon X62 5G, wersja globalna (DW5932e)
NR FR1 (Sub6) FDD/TDD, LTE FDD/TDD, WCDMA/HSPA+, GPS/GLONASS/Galileo/ Beidou
● NR 5G: pobieranie 3,5 Gb/s / wysyłanie 900 Mb/s
● LTE: pobieranie 1,6 Gb/s (kat. 19) / wysyłanie 211 Mb/s (kat. 18)
● UMTS: pobieranie DC-HSPA+ Rel8: 42 Mb/s, wysyłanie 5,76 Mb/s
Zakresy częstotliwości pracy
● LTE(B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B38, B39, B40, B41, B42, B43, B48, B66, B71)
● HSPA+ (1, 2, 4, 5, 6, 8, 19)
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 23
● NR (n1, n2, n3, n5, n7, n8, n20, n25, n28, n30, n38, n40, n41, n48, n66, n71, n77, n78, n79)
Page 24
Tabela 11. Specyfikacje modułu sieci WWAN(cd.)
Opis Opcja 1 Opcja 2
● LTE (B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71*)
● WCDMA/HSPA+ (1, 2, 4, 5, 8)
*Obsługa przez sprzęt modemu jest obecnie wyłączona
Zasilacz
Karta SIM
Moduł eSIM zdwoma kartami SIM (DSSA)
Różnicowanie anteny
Włączenie/wyłączenie modułów radiowych
Wybudzanie na sygnał WLAN
Temperatura
Złącze anteny
Prąd stały: od 3,135V do 4,40V, standardowo 3,30V
Obsługiwana przez zewnętrzne gniazdo karty SIM
Obsługiwane
UWAGA: Dostępność funkcji eSIM
wbudowanej wmodule zależy od regionu iwymagań operatora.
Obsługiwane Obsługiwane
Obsługiwane Obsługiwane
Obsługiwane Obsługiwane
● Temperatura podczas pracy: od -10°C do 55°C
● Temperatura podczas pracy (zakres rozszerzony): od -30°C do 75°C
● Antena główna WWAN x1
● Antena zróżnicowana WWAN x1
Prąd stały: od 3,135 V do 3,63 V, standardowo 3,30 V
Obsługiwana przez zewnętrzne gniazdo karty SIM
Obsługiwane
UWAGA: Dostępność funkcji eSIM
wbudowanej wmodule zależy od regionu iwymagań operatora.
● Temperatura podczas pracy: od -10°C do 55°C
● Temperatura podczas pracy (zakres rozszerzony): od -30°C do 75°C
● Temperatura przechowywania: od
-40°C do 85°C
● Antena główna WWAN x1
● Antena zróżnicowana WWAN x1
● Antena MIMO 4x4 x2
UWAGA: Aby uzyskać instrukcje znajdowania numeru IMEI (International Mobile Equipment Identity) komputera, zapoznaj się
zartykułem zbazy wiedzy w witrynie Dell Support.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 12. Specyfikacje audio
Opis Wartości
Kontroler audio
Konwersja stereo
Wewnętrzny interfejs audio
Zewnętrzny interfejs audio
24 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Realtek Waves, MaxxAudio 13.0
Obsługiwane
Interfejs audio wysokiej rozdzielczości
Uniwersalne gniazdo audio / port HDMI 2.1 TMDS
Page 25
Tabela 12. Specyfikacje audio(cd.)
Opis Wartości
Liczba głośników
Wewnętrzny wzmacniacz głośników
Zewnętrzna regulacja głośności
Moc głośników:
Średnia moc głośników
Szczytowa moc głośników
Moc wyjściowa subwoofera
Mikrofon
2
Obsługiwane (koder-dekoder audio zintegrowany)
Skróty klawiaturowe
2 W
2 W
Nieobsługiwane
Cyfrowe mikrofony macierzowe wzestawie kamery

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Latitude 5350 / Latitude 5350 2 w1.
Komputer Latitude 5350 / Latitude 5350 2 w1 obsługuje jeden dysk SSD M.2 2230
Tabela 13. Specyfikacje pamięci masowej
Typ pamięci masowej Typ interfejsu Pojemność
Dysk SSD M.2 2230 PCIe czwartej generacji NVMe, do 64 Gb/s Do 2 TB
Samoszyfrujący dysk M.2 2230 PCIe czwartej generacji NVMe, do 64 Gb/s 512 GB

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 14. Specyfikacje klawiatury
Opis Wartości
Typ klawiatury
Układ klawiatury
Liczba klawiszy
● Standardowa podświetlana klawiatura zklawiszem skrótu AI
● Standardowa klawiatura zklawiszem skrótu AI bez
podświetlenia
UWAGA: Rozwiązanie Copilot wsystemie Windows jest
dostępne tylko na zatwierdzonych rynkach.
QWERTY
● Arabska, angielska (międzynarodowa), angielska (USA), tajska, kanadyjska (francuska), kanadyjska dwujęzyczna (MUI), chińska tradycyjna, grecka, hebrajska, koreańska, rosyjska iukraińska: 79 klawiszy
● Hiszpańska (Ameryka Łacińska), portugalska (Brazylia), belgijska, bułgarska, czeska/słowacka (MUI), estońska, francuska (kanadyjska — Quebec), francuska (europejska), niemiecka, węgierska, islandzka, włoska, skandynawska (MUI), norweska, słoweńska, hiszpańska kastylijska, szwedzka/fińska,
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 25
Page 26
Tabela 14. Specyfikacje klawiatury(cd.)
Opis Wartości
szwajcarska/europejska (MUI), turecka, turecka (F) iangielska (Wielka Brytania): 80 klawiszy
● Japońska: 83 klawisze
Rozmiar klawiatury
Skróty klawiaturowe
Rozstaw klawiszy X = 18,05 mm
Rozstaw klawiszy Y = 18,05 mm
Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić znak alternatywny, naciśnij klawisz Shift iżądany klawisz. Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i klawisz odpowiedniej funkcji.
UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–
F12) można zdefiniować, zmieniając ustawienie Zachowanie klawiszy funkcyjnych wprogramie konfiguracji systemu
BIOS.
Więcej informacji na ten temat znajduje się wsekcji Skróty
klawiszowe
.

Klawisze funkcji na klawiaturze

Klawisze F1–F12 wgórnym rzędzie na klawiaturze są klawiszami funkcji. Domyślnie służą one do wykonywania określonych działań zdefiniowanych przez używaną aplikację.
Tabela 15. Lista skrótów klawiaturowych
Klawisz funkcyjny Działanie podstawowe
F1 Wyciszenie dźwięku
F2 Zmniejszenie głośności
F3 Zwiększenie głośności
F4 Wyciszenie mikrofonu
F5 Podświetlenie klawiatury
UWAGA: Umożliwia przełączanie stanu podświetlenia klawiatury między
brakiem podświetlenia, niskim iwysokim poziomem podświetlenia.
F6 Zmniejszenie jasności
F7 Zwiększenie jasności
F8 Przełączenie na wyświetlacz zewnętrzny
F10 Print Screen
F11 Początek
F12 Koniec
Copilot Uruchamianie funkcji Copilot wsystemie Windows
UWAGA: Jeśli funkcja Copilot systemu Windows nie jest dostępna na
komputerze, klawisz Copilot uruchamia wyszukiwanie systemu Windows. Więcej informacji na temat funkcji Copilot w systemie Windows można znaleźć w bazie wiedzy na stronie Dell Support.
Dodatkowe zadania oznaczone symbolami na klawiszach funkcji można uruchomić, naciskając odpowiedni klawisz funkcji przy wciśniętym klawiszu Fn, na przykład Fn iF1. Wtabeli poniżej przedstawiono listę zadań pomocniczych ikombinacji klawiszy, które je uruchamiają.
26 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 27
UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do wykonywania zadań
pozostają takie same niezależnie od języka klawiatury.
UWAGA: Podstawowe działanie klawiszy funkcji można zdefiniować, zmieniając ustawienie Działanie klawiszy funkcji wprogramie
konfiguracji systemu BIOS.
Tabela 16. Dodatkowe zadania przypisane do klawiszy na klawiaturze
Kombinacja klawiszy uruchamiająca zadanie Zadanie
Fn iF1 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F1
Fn iF2 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F2
Fn iF3 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F3
Fn iF4 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F4
Fn iF5 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F5
Fn iF6 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F6
Fn iF7 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F7
Fn iF8 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F8
fn i F9 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F9
Fn iF10 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F10
Fn iF11 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F11
Fn iF12 Domyślne zachowanie systemu operacyjnego lub aplikacji po
naciśnięciu klawisza F12
Klawisze ze znakami alternatywnymi
Na klawiaturze znajdują się inne klawisze ze znakami alternatywnymi. Symbole widoczne wdolnej części to główne znaki wyświetlane po naciśnięciu klawisza. Symbole pokazane wgórnej części tych klawiszy są wyświetlane po naciśnięciu klawisza Shift. Na przykład po naciśnięciu klawisza 2 wyświetla się cyfra 2, apo naciśnięciu kombinacji Shift + 2 pojawia się znak @.

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 17. Specyfikacje kamery
Opis Wartości
Liczba kamer
Typ kamery
Jedna
● Kamera FHD RGB HDR
● Kamera FHD RGB-IR HDR
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 27
Page 28
Tabela 17. Specyfikacje kamery(cd.)
Opis Wartości
● Kamera FHD RGB-IR HDR zczujnikiem oświetlenia otoczenia, funkcją Express Sign-In oraz funkcją wykrywania obecności iIntelligent Privacy
Położenie kamery
Typ matrycy kamery
Rozdzielczość kamery:
Zdjęcia
Wideo
Rozdzielczość kamery na podczerwień:
Zdjęcia
Wideo
Kąt widzenia:
Kamera
Kamer na podczerwień
Kamera przednia
Technologia czujnika CMOS
2,07 megapiksela
1920 x 1080 (FHD) przy 30 kl./s
0,23 megapiksela
640 x 360 przy 30 kl./s
80 stopni
86,60stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 18. Specyfikacje touchpada
Opis Wartości
Rozdzielczość touchpada
Wymiary touchpada
W poziomie
W pionie
Gesty na touchpadzie Więcej informacji ogestach na touchpadzie:
>=300 dpi
115 mm (4,52")
67,00 mm (2,64″)
● System Windows — zapoznaj się zartykułem zBazy wiedzy firmy Microsoft pod adresem
● System Ubuntu — odwiedź stronę ubuntu.com/support.
support.microsoft.com.

Zasilacz

Wtabeli poniżej przedstawiono specyfikacje zasilacza komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 19. Specyfikacje zasilacza
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Typ
Ultralekki minizasilacz 60 WUSB-C
Ultralekki minizasilacz 60 WUSB-C, 2-stykowy
Adapter 65W, USB-CAdapter 100W, USB-
C
28 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 29
Tabela 19. Specyfikacje zasilacza(cd.)
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Wymiary zasilacza:
Wysokość
Szerokość
Głębokość
Napięcie wejściowe
Częstotliwość wejściowa
Prąd wejściowy
Prąd wyjściowy (praca ciągła)
Znamionowe napięcie wyjściowe
22,00mm (0,86”) 22,00mm (0,86”) 28,00 mm (1,10”) 26,50 mm (1,04”)
55,00mm (2,16”) 55,00mm (2,16”) 51,00 mm (2,01”) 60,00 mm (2,36”)
66,00 mm (2,59”) 66,00 mm (2,59”) 112,00 mm (4,41”) 122,00mm (4,80”)
prąd przemienny 100-240 V prąd przemienny 100-240 V prąd przemienny
100-240 V
50 Hz–60 Hz 50 Hz–60 Hz 50 Hz do 60 Hz 50 Hz–60 Hz
1,70 A 1,70 A 1,70 A 1,70 A
● 20V / 3A(pobór ciągły)
● 15 V / 3 A(pobór ciągły)
● 9 V / 3 A(pobór ciągły)
● 5 V / 3 A(pobór ciągły)
● 20 V, prąd stały
● 15 V (prąd stały)
● 9 V (prąd stały)
● 5 V (prąd stały)
● 20V / 3A(pobór ciągły)
● 15 V / 3 A(pobór ciągły)
● 9 V / 3 A(pobór ciągły)
● 5 V / 3 A(pobór ciągły)
● 20 V, prąd stały
● 15 V (prąd stały)
● 9 V (prąd stały)
● 5 V (prąd stały)
● 20 V / 3,25
A(pobór ciągły)
● 15 V / 3 A(pobór ciągły)
● 9 V / 3 A(pobór ciągły)
● 5 V / 3 A(pobór ciągły)
● 20 V, prąd stały
● 15 V (prąd stały)
● 9 V (prąd stały)
● 5 V (prąd stały)
prąd przemienny 100-240 V
● 20V / 5A(pobór ciągły)
● 15 V / 3 A(pobór ciągły)
● 9 V / 3 A(pobór ciągły)
● 5 V / 3 A(pobór ciągły)
● 20 V, prąd stały
● 15 V (prąd stały)
● 9 V (prąd stały)
● 5 V (prąd stały)
Zakres temperatur:
Podczas pracy
Pamięć masowa
OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,
więc używanie lub przechowywanie urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych elementów.
0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F
do 104°F)
Od -20°C do 70°C (od -4°F do 158°F)
Od -20°C do 70°C (od -4°F do 158°F)
-40°C do 70°C (-40°F do 158°F)
0°C do 40°C (32°F do 104°F)
-40°C do 70°C
(-40°F do 158°F)

Wymagania dotyczące zasilacza komputera Latitude 5350

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe wymagania.
Wtabeli poniżej przedstawiono wymagania dotyczące zasilacza komputera Latitude 5350.
Tabela 20. Wymagania zasilacza
Opis Wartość
Moc zasilacza wymagana do osiągnięcia optymalnej wydajności. 60 W
Moc, przy której komputer ładuje się wolniej.
UWAGA: Może pojawić się komunikat ostrzegawczy informujący
okorzystaniu zzasilacza oniższej mocy imniejszej szybkości ładowania.
Mniej niż 60W
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 29
Page 30
Tabela 20. Wymagania zasilacza(cd.)
Opis Wartość
Minimalna moc zasilacza wymagana do działania komputera iładowania baterii.
UWAGA: Pojawia się komunikat ostrzegawczy informujący
okorzystaniu zzasilacza oniższej mocy imniejszej szybkości ładowania.
Szybkie ładowanie za pomocą funkcji USB Power Delivery (PD). Obsługiwane
Tryb ExpressCharge Obsługiwane
27 W
UWAGA: Aby ta funkcja działała, komputer z baterią 42Wh
musi być podłączony do zasilacza 65W.
UWAGA: Aby ta funkcja działała, komputer z baterią 54Wh
musi być podłączony do zasilacza 100W.
UWAGA: Tryb ExpressCharge musi być także włączony
na ekranie konfiguracji systemu BIOS. Wybierz kolejno opcje Zasilanie > Konfiguracja baterii > ExpressCharge, a następnie naciśnij klawisz Enter.

Bateria

Wtabeli poniżej przedstawiono specyfikacje baterii komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 21. Specyfikacje baterii
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Rodzaj baterii
Napięcie baterii
Waga baterii (minimalna)
Wymiary baterii:
Wysokoś ć
Szerokoś ć
Głębokoś ć
Zakres temperatur:
Podczas pracy
3-ogniwowa bateria 42Wh zobsługą funkcji ExpressCharge™ iExpressCharge Boost
11,40 VDC 11,40 VDC 11,40 VDC 11,40 VDC
0,19 kg (0,41 funta) 0,19 kg (0,41 funta) 0,22 kg (0,48 funta) 0,22 kg (0,48 funta)
5,73 mm (0,22”) 5,73 mm (0,22”) 5,73 mm (0,22”) 5,73 mm (0,22”)
263 mm (10,35”) 263 mm (10,35”) 263 mm (10,35”) 263 mm (10,35”)
68,90 mm (2,71”) 68,90 mm (2,71”) 68,90 mm (2,71”) 68,90 mm (2,71”)
● Ładowanie: 0°C do 45°C (32°F do 113°F)
● Rozładowanie: 0°C do 70°C (32°F do 158°F)
3-ogniwowa bateria 42Wh odługim cyklu eksploatacji zfunkcją ExpressCharge™
● Ładowanie: 0°C do 45°C (32°F do 113°F)
● Rozładowanie: 0°C do 70°C (32°F do 158°F)
3-ogniwowa bateria 54Wh zobsługą funkcji ExpressCharge™ iExpressCharge Boost
● Ładowanie: 0°C do 45°C (32°F do 113°F)
● Rozładowanie: 0°C do 70°C (32°F do 158°F)
3-ogniwowa bateria 54Wh odługim cyklu eksploatacji zfunkcją ExpressCharge™
● Ładowanie: 0°C do 45°C (32°F do 113°F)
● Rozładowanie: 0°C do 70°C (32°F do 158°F)
Pamięć masowa
30 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Od -20°C do 65°C (od
-4°F do 149°F)
Od -20°C do 65°C (od
-4°F do 149°F)
Od -20°C do 65°C (od
-4°F do 149°F)
Od -20°C do 65°C (od -4°F do 149°F)
Page 31
Tabela 21. Specyfikacje baterii(cd.)
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Czas pracy baterii Zależy od warunków
pracy; w pewnych warunkach wysokiego zużycia energii może być znacznie skrócony.
Czas ładowania baterii (przybliżony)
UWAGA: Sterowanie
godziną rozpoczęcia i czasem trwania ładowania, godziną włączenia i wyłączenia itd. za pomocą aplikacji Dell Power Manager. Więcej informacji na temat programu Dell Power Manager można znaleźć wbazie wiedzy w witrynie
Dell Support .
Tryb Express Charge:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 45°C — normalny tryb Express Charge
● Od 46 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Ładowanie standardowe / typowy sposób ładowania zzasilacza sieciowego:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Funkcja Express Charge Boost (szybkie ładowanie do poziomu 35%):
● Od 16 do 45°C: docelowy czas ładowania od 0 do 35% wtrybie przyspieszonym wynosi 20minut
Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia energii może być znacznie skrócony.
Tryb Express Charge:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia energii może być znacznie skrócony.
Tryb Express Charge:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 45°C — normalny tryb Express Charge
● Od 46 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Tryb Express Charge:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Funkcja Express Charge Boost (szybkie ładowanie do poziomu 35%):
● Od 16 do 45°C: docelowy czas ładowania od 0 do 35% wtrybie przyspieszonym wynosi 20minut
Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia energii może być znacznie skrócony.
Ładowanie standardowe / typowy sposób ładowania zzasilacza sieciowego:
● Od 0 do 15°C: maksymalny czas ładowania od 0 do 100% wynosi 4 godziny
● Od 16 do 50°C: maksymalny czas ładowania od 0 do 100% wynosi 3 godziny
Bateria pastylkowa
OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,
więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych elementów.
OSTRZEŻENIE: Firma Dell zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia energii. Jeśli
bateria jest całkowicie rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby zmniejszyć zużycie energii.
CR2032 CR2032 CR2032 CR2032
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 31
Page 32

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 22. Specyfikacje: wyświetlacz
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Typ wyświetlacza
Technologia panelu wyświetlacza
Wymiary panelu wyświetlacza (obszar aktywny):
Wysokość
Szerokość
Przekątna
Rozdzielczość macierzysta panelu wyświetlacza
Luminancja (typowa)
Liczba megapikseli
13″, Full High Definition (FHD)
IPS (In-Plane Switching) IPS (In-Plane Switching) IPS (In-Plane Switching) IPS (In-Plane
165,24 mm (6,51") 165,24 mm (6,51") 165,24 mm (6,51") 165,24 mm (6,51")
293,76 mm (11,57") 293,76 mm (11,57") 293,76 mm (11,57") 293,76 mm (11,57")
337,08 mm (13,27") 337,08 mm (13,27") 337,08 mm (13,27") 337,08 mm (13,27")
1920 x 1080 1920 x 1080 1920 x 1080 1920 x 1080
250 nitów 400 nitów 300 nitów 300 nitów
2,07 2,07 2,07 2,07
13″, Full High Definition (FHD), ComfortView Plus — niska emisja światła niebieskiego, oszczędzanie baterii
13″, Full High Definition (FHD)
13″, Full High Definition (FHD)
UWAGA: Dotyczy
tylko konfiguracji 2 w1.
Switching)
Gama barw
Liczba pikseli na cal (PPI)
Standardowy współczynnik kontrastu
Czas reakcji (maksymalny)
Częstotliwość odświeżania
Kąt widzenia wpoziomie
Kąt widzenia wpionie
Rozstaw pikseli
Zużycie energii (maks.)
Powłoka przeciwodblaskowa czy błyszczące wykończenie
45% NTSC 100% sRGB 72% NTSC 72% NTSC
166 166 166 166
800:1 1000:1 700:1 800:1
35 ms 35 ms 35 ms 35 ms
60 Hz 60 Hz 60 Hz 60 Hz
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
0,153 x 0,153 mm 0,153 x 0,153 mm 0,153 x 0,153 mm 0,153 x 0,153 mm
3,50 W(tryb mozaiki) 2,52 W(tryb mozaiki) 4,40 W(tryb mozaiki) 4,50 W(tryb mozaiki)
Powłoka przeciwodblaskowa
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Powłoka przeciwodblaskowa
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Powłoka przeciwodblaskowa
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Co najmniej 80/80 85/85 (standardowo) +/- liczba stopni
Powłoka antyrefleksyjna/ antysmugowa
32 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 33
Tabela 22. Specyfikacje: wyświetlacz(cd.)
Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4
Opcje obsługi dotykowej
Nie Nie Tak Tak

Czytnik linii papilarnych (opcjonalny)

Wponiższej tabeli przedstawiono specyfikacje opcjonalnego czytnika linii papilarnych komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 23. Specyfikacje czytnika linii papilarnych
Opis Wartości
Technologia czujnika czytnika linii papilarnych
Rozdzielczość czujnika czytnika linii papilarnych
Rozmiar czujnika czytnika linii papilarnych wpikselach
Pojemnościowy
500 DPI
108 x 88

Czujnik

Wponiższej tabeli wyszczególniono czujniki komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 24. Czujnik
Obsługa czujników
Czujnik natężenia światła otoczenia na pokrywie (opcjonalnie)
Czujnik zbliżeniowy na pokrywie (opcjonalnie)
Przyspieszeniomierz wpodstawie (płyta główna)
Przyspieszeniomierz (zżyroskopem) wpłycie czujników wpokrywie (opcjonalny wnotebookach zczujnikiem zbliżeniowym / ALS / kamerą na podczerwień; zawsze podłączony wmodelach 2 w1)

Jednostka GPU — zintegrowana

Wtabeli poniżej przedstawiono specyfikacje zintegrowanej karty graficznej obsługiwanej przez komputer Latitude 5350 / Latitude 5350 2 w1.
Tabela 25. Jednostka GPU — zintegrowana
Kontroler Rozmiar pamięci Procesor
Układ graficzny Intel Iris Xe Współużytkowana pamięć systemowa Procesory Intel Core i5/i7 trzynastej
generacji
Układ graficzny Intel UHD Współużytkowana pamięć systemowa Procesor Intel Core i3 trzynastej generacji
Intel Graphics Współużytkowana pamięć systemowa Procesory Intel Core Ultra 5/7

Obsługa wyświetlaczy zewnętrznych

Wtabeli poniżej przedstawiono informacje dotyczące obsługi wyświetlacza zewnętrznego przez komputer Latitude 5350 / Latitude 5350 2 w1.
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 33
Page 34
Tabela 26. Obsługa wyświetlaczy zewnętrznych
Karta graficzna Wyświetlacze zewnętrzne obsługiwane
przy włączonym wyświetlaczu notebooka
Układ graficzny Intel Iris Xe 3 4
Układ graficzny Intel UHD 3 4
Intel Graphics 3 4
UWAGA: Aby uzyskać więcej informacji na temat obsługi wyświetlaczy zewnętrznych, zapoznaj się zInstrukcją podłączania
wyświetlaczy zewnętrznych na stronie Dell Support.
Wyświetlacze zewnętrzne obsługiwane przy wyłączonym wyświetlaczu notebooka

Zabezpieczenia sprzętowe

W poniższej tabeli przedstawiono zabezpieczenia sprzętowe komputera Latitude 5350 / Latitude 5350 2 w1.
Tabela 27. Zabezpieczenia sprzętowe
Zabezpieczenia sprzętowe
Autonomiczny układ TPM (Trusted Platform Module) 2.0
Certyfikat FIPS 140-2 dla modułu TPM
Certyfikat TCG dla układu TPM (Trusted Computing Group)
Czytnik linii papilarnych wprzycisku zasilania dostępny zoprogramowaniem ControlVault 3 Plus lub bez niego
Oprogramowanie Control Vault 3 Plus Advanced Authentication zcertyfikatem FIPS 140-3 poziomu 3
Stykowy czytnik kart smart ioprogramowanie ControlVault 3 Plus
Bezdotykowy czytnik kart Smart Card, NFC iControlVault 3 Plus
Samoszyfrujące dyski SSD NVMe, SSD iHDD (Opal oraz innego typu) na SDL

Czytnik kart smart

Bezdotykowy czytnik kart inteligentnych

Wtej sekcji przedstawiono specyfikacje bezdotykowego czytnika kart smart wkomputerze Latitude 5350 / Latitude 5350 2 w1. Ten moduł jest dostępny tylko wkomputerach wyposażonych wczytniki kart smart.
Tabela 28. Specyfikacje bezdotykowego czytnika kart smart
Tytuł Opis Bezdotykowy czytnik kart smart Dell
Obsługa kart Felica Czytnik ioprogramowanie obsługujące karty
bezdotykowe Felica
Obsługa kart Prox (Proximity) (125 kHz) Czytnik ioprogramowanie obsługujące karty
bezdotykowe Prox / Proximity / 125 kHz
ControlVault 3 Plus zNFC
Tak
Nie
Obsługa kart ISO 14443 typu A Czytnik i oprogramowanie obsługujące karty
bezdotykowe ISO 14443 typu A
Obsługa kart ISO 14443 typu B Czytnik i oprogramowanie obsługujące karty
bezdotykowe ISO 14443 typu B
34 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Tak
Tak
Page 35
Tabela 28. Specyfikacje bezdotykowego czytnika kart smart(cd.)
Tytuł Opis Bezdotykowy czytnik kart smart Dell
ISO/IEC 21481 Czytnik i oprogramowanie obsługujące
karty bezdotykowe i tokeny zgodne ze standardem ISO/IEC 21481
ISO/IEC 18092 Czytnik i oprogramowanie obsługujące
karty bezdotykowe i tokeny zgodne ze standardem ISO/IEC 21481
Obsługa kart ISO 15693 Czytnik i oprogramowanie obsługujące karty
bezdotykowe ISO 15693
Obsługa znaczników NFC Obsługa odczytu i przetwarzania informacji
w znacznikach NFC
Tryb czytnika NFC Obsługa trybu czytnika NFC Forum Defined Tak
Tryb zapisu NFC Obsługa trybu zapisu NFC Forum Defined Tak
Tryb NFC Peer-to-Peer Obsługa trybu NFC Forum Defined Peer-to-
Peer
Interfejs NFC Proximity OS Wyliczanie urządzeń NFP (Near Field
Proximity) na potrzeby systemu operacyjnego
Interfejs systemu operacyjnego PC/SC Specyfikacja PC / kart Smart Card na
potrzeby integracji czytników sprzętowych wśrodowisku komputera osobistego.
ControlVault 3 Plus zNFC
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń
interfejsu kart zukładami scalonymi dla sterowników na poziomie systemu operacyjnego
Obsługa rozwiązania Dell ControlVault Urządzenie łączy się zrozwiązaniem Dell
ControlVault na potrzeby użytkowania iprzetwarzania
UWAGA: Karty bezdotykowe 125 KHz nie są obsługiwane.
Tak
Tak
Tabela 29. Obsługiwane typy kart bezdotykowych
Interfejs Rodzaj karty Obsługiwana funkcja
NFC Forum (urządzenie zbliżeniowe firmy Microsoft)
RFID (urządzenie Microsoft Smartcard) ISO14443A Odczyt identyfikatorów UUID iAPDU
Znacznik typu 1 Odczyt/zapis NDEF
Znacznik typu 2 Odczyt/zapis NDEF
Znacznik typu 3 Odczyt/zapis NDEF
Znacznik typu 4 Odczyt/zapis NDEF
Znacznik typu 5 Odczyt/zapis NDEF
P2P Exchange NDEF
Exchange (ISO7816)
ISO14443B Odczyt identyfikatorów UUID iAPDU
Exchange (ISO7816)
Sony FeliCa Odczyt tylko identyfikatorów UUID
Starsze wersje iClass (ISO15693) Odczyt tylko identyfikatorów UUID
Mifare Classic Odczyt tylko identyfikatorów UUID
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 35
Page 36
Tabela 29. Obsługiwane typy kart bezdotykowych(cd.)
Interfejs Rodzaj karty Obsługiwana funkcja
Niska częstotliwość (125 kHz) Nieobsługiwane
Tabela 30. Obsługiwane karty pamięci
Producent Karta
HID Karta jCOP readertest3 A (14443a)
1430 1L
DESFire D8H
DESFIRE 4K Standard — 1450NGGNN
iClass 16K/16 — 2002PGGMN
iClass SR 16K/16 — 2002HPGGMN
Znacznik iCLASS 2K
iCLASS GP — 2003 PGGMN
iClass Clamshell — 2080PMSMV
iClass Prox 16K/16 — 2022BGGMNN
Mifare M1P 1430 NGGNN
iclass Prox 2020BGGMNM
DesFire D8P 1456CSGMN
iCLASS MIFARE Px GM49Y 2623BNPGGBNAB
iCLASS MIFARE Px 8M1L
iClass SEOS JW 5006PGGMN
Crescendo iCLASS Px G8H
iCLASS Seos IY
SEOS JMC4 J1Y 5806VNG1NNN4
SEOS Key FOB 5266PNNA
SEOS Clamshell 5656PMSAV
SEOS + Prox 5106RGGMNN
SEOS + DESFire 5906PNG1ANN7
SEOS iClass 5006PGGMN7
Seos Essential + Prox 551PPGGANN
iCLASS 2K 2000PGGMN
iCLASS 2K 3000PGGMN
MIFARE DESFire 3700CPGGAN
iCLASS DP
DESFire 1Y
NXP/Mifare Karta Mifare DESFire 8K White PVC
Karta Mifare Classic 1K White PVC
Karta NXP Mifare Classic S50 ISO
Mifare DESFire 2K
36 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 37
Tabela 30. Obsługiwane karty pamięci(cd.)
Producent Karta
Mifare Plus S 2K/4K
Mifare Plus X 4K
G&D idOnDemand — SCE3.2 144K
SCE6.0 FIPS 80K Dual + 1K Mifare
SCE6.0 nonFIPS 80K Dual + 1K Mifare
SCE6.0 FIPS 144K Dual + 1K Mifare
SCE6.0 nonFIPS 144K Dual + 1K Mifare
SCE7.0 FIPS 144K
Oberthur idOnDemand — OCS5.2 80K
Karta ID-One Cosmo 64 RSA D V5.4 T = 0
Karta ID-One Cosmo 128K V5.5
Gemalto Karta TOP DL GX4 144K
Sony Felica RC-S962
Felica RC-S965
Felica RC-S966
PIVKey C910 PKI
NIST PIV1
IDENTIV Karty programowane PIV
uTrust
Karty transportu publicznego Oyster (Londyn) MIFARE DESFire
T-Money (Korea Południowa)
Octopus Card (Hongkong)
SUICA (Japonia)
Tabela 31. Kwalifikowane znaczniki NFC
Znacznik NFC Obsługiwane
Tap and do — znacznik NFC Forum typu 1 — Topaz 512 (BCM920203)
Tap and do — znacznik NFC Forum typu 1 — Topaz 512 (BCM20203T512)
Tap and do — znacznik NFC Forum typu 1 — Topaz (BCM20203T96)
Tap and do — znacznik NFC Forum typu 2 — Mifare UltraLight Tak
Tap and do — znacznik NFC Forum typu 2 — Mifare UltraLight C Tak
Tak
Tak
Tak
Tap and do — znacznik NFC Forum typu 2 — NTAG203 Tak
Tap and do — znacznik NFC Forum typu 3 — FeliCa Lite RC­S965
Tap and do — znacznik NFC Forum typu 3 — FeliCa RC-S962 Tak
Tap and do — znacznik NFC Forum typu 4 — Mifare DESFire EV1Card 2K
Tak
Tak
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 37
Page 38
Tabela 31. Kwalifikowane znaczniki NFC(cd.)
Znacznik NFC Obsługiwane
Tap and do — znacznik NFC Forum typu 4 — Mifare DESFire EV1Card 4K
Tap and do — znacznik NFC Forum typu 4 — Mifare DESFire EV1Card 8K
Tap and do — ISO 15693 — Tag-it Plus Tak
Karta HID I-code ISO Tak
Tak
Tak

Stykowy czytnik kart smart

Wtabeli poniżej przedstawiono specyfikacje stykowego czytnika kart smart wkomputerze Latitude 5350 / Latitude 5350 2 w1.
Tabela 32. Specyfikacje stykowego czytnika kart smart
Tytuł Opis Stykowy czytnik kart smart Dell
Obsługa kart ISO 7816-3 klasy A Czytnik obsługujący karty smart
wymagające napięcia 5 V
Obsługa kart ISO 7816-3 klasy B Czytnik obsługujący karty smart
wymagające napięcia 3 V
Obsługa kart ISO 7816-3 klasy C Czytnik obsługujący karty smart
wymagające napięcia 1,8 V
Obsługa kart T=0 Karty obsługujące transmisję na poziomie
znaków
ControlVault 3 Plus
Tak
Tak
Tak
Tak
Obsługa kart T=1 Karty obsługujące transmisję na poziomie
bloków
Certyfikat EMVCo Oficjalny certyfikat zgodności ze
standardami EMVCO kart Smart Card
Interfejs systemu operacyjnego PC/SC Specyfikacja PC / kart Smart Card na
potrzeby integracji czytników sprzętowych wśrodowisku komputera osobistego.
Zgodność ze sterownikiem CCID Obsługa wspólnych sterowników urządzeń
interfejsu kart zukładami scalonymi dla sterowników na poziomie systemu operacyjnego
Certyfikat Windows Certyfikowany przez Program certyfikacji
sprzętu Windows
Zgodność ze standardem FIPS 201 (PIV/ HSPD-12)
Zgodność ze standardem ISO 7816-1 Specyfikacja właściwości fizycznych kart
Zgodność ze standardem ISO 7816-2 Specyfikacja wymiarów ilokalizacji styków Tak
Zgodność ze standardem ISO 7816-3 Specyfikacja interfejsów elektrycznych
Zgodność ze standardem ISO 7816-4 Specyfikacja organizacji, bezpieczeństwa
Urządzenie zgodne ze standardem FIPS 201/PIV/HSPD-12
układów scalonych ze stykami
iprotokołów transmisji
ipoleceń wymiany
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Tak
Obsługa rozwiązania Dell ControlVault Urządzenie łączy się zrozwiązaniem Dell
ControlVault na potrzeby użytkowania iprzetwarzania
38 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Tak
Page 39
Środowisko systemu operacyjnego ipamięci masowej
Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Latitude 5350 / Latitude 5350 2 w1.
Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985
Tabela 33. Środowisko pracy komputera
Opis Podczas pracy Pamięć masowa
Zakres temperatur
Wilgotność względna (maksymalna)
Wibracje (maksymalne)
Udar (maksymalny)
Wysokość n.p.m.
OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,
więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych elementów.
* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.
† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.
*
Od 0°C do 35°C (od 32°F do 95°F) Od -40°C do 65°C (od -40°F do 149°F)
10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)
0,66 GRMS 1,30 GRMS
110 G† 160 G†
Od -15,2 m do 3048 m (od -49,87 stopy do 10000 stóp)
Od -15,2 m do 10668 m (od -49,87 stopy do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w witrynie Dell Support.

ComfortView Plus

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do
długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.
Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego, zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.
Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV Rheinland wzakresie niskiej emisji niebieskiego światła.
Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:
● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.
● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.
● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).
● Rób dłuższe przerwy — 20 minut co dwie godziny.
Korzystanie zzasuwki kamery
1. Przesuń zasuwkę kamery wlewo, aby uzyskać dostęp do obiektywu kamery.
2. Przesuń zasuwkę kamery wprawo, aby zakryć obiektyw kamery.
Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1 39
Page 40
Rysunek 13. Osłona kamery

Dell Optimizer

W tej sekcji przedstawiono szczegółowe dane techniczne programu Dell Optimizer komputera Latitude 5350 / Latitude 5350 2 w1.
Dell Optimizer to aplikacja, która winteligentny sposób optymalizuje wydajność systemu za pomocą sztucznej inteligencji iuczenia maszynowego. Program Dell Optimizer dynamicznie konfiguruje ustawienia komputera wcelu optymalizacji wydajności aplikacji. Poprawia produktywność, wydajność ikomfort dzięki analizie użycia systemu iuczeniu maszynowemu.
Wprzypadku komputera Latitude 5350 / Latitude 5350 2 w1 zaplikacją Dell Optimizer obsługiwane są następujące funkcje:
● Poprawa środowiska użytkownika dzięki analizie użycia zasobów komputera ifunkcji uczenia się.
● Szybsze uruchamianie aplikacji ibezproblemowe przełączanie się między nimi.
● Inteligentne wydłużenie czasu pracy baterii.
● Zoptymalizowany dźwięk zapewniający najlepsze wrażenia podczas konferencji.
● Blokowanie komputera po odejściu użytkownika od ekranu wcelu zwiększenia bezpieczeństwa.
● Szybsze wybudzanie komputera po zbliżeniu się użytkownika do ekranu.
● Inteligentne wyświetlanie alertów.
● Automatyczne aktualizowanie wcelu zminimalizowania zakłóceń.
Aby uzyskać więcej informacji na temat konfigurowania iużywania tych funkcji, zapoznaj się zpodręcznikiem użytkownika programu Dell Optimizer dostępnym w
witrynie Dell Support.
40 Specyfikacje komputera Latitude 5350 / Latitude 5350 2 w1
Page 41
4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.
PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy
zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej zgodności firmy Dell
z przepisami.
PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł
zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby, adopiero potem podłączyć komputer do gniazdka elektrycznego.
OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.
OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.
OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,
wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell
dotyczącej zgodności z przepisami.
OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków
elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.
OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają
złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy się upewnić, że złącze kabla jest prawidłowo ustawione i wyrównane z portem.
OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.
OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie
należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.
UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Przed przystąpieniem do serwisowania komputera

Kroki
1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.
2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.
UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.
Serwisowanie komputera 41
Page 42
3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.
4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.
5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.
6. Jeśli możesz włączyć komputer, przejdź do trybu serwisowego.
Tryb serwisowy
Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy komputera.
OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy lub komputer nie
obsługuje trybu serwisowego, należy odłączyć kabel baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane wsekcji Wymontowywanie baterii.
UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz sieciowy — odłączony.
a. Naciśnij iprzytrzymaj klawisz <B> na klawiaturze, anastępnie naciśnij iprzytrzymaj przez 3 sekundy przycisk zasilania, aż na
ekranie pojawi się logo Dell. b. Naciśnij dowolny klawisz, aby kontynuować. c. Jeśli zasilacz sieciowy nie został odłączony, na ekranie pojawi się komunikat, że należy go wymontować. Wyjmij zasilacz
sieciowy, anastępnie naciśnij dowolny klawisz, aby kontynuować procedurę trybu serwisowego. Procedura trybu serwisowego
automatycznie pomija kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika. d. Po wyświetleniu na ekranie komunikatu ogotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy krótkie
sygnały dźwiękowe inatychmiast się wyłączy. e. Wyłączenie się komputera oznacza, że przeszedł on wtryb serwisowy.
UWAGA: Jeśli nie można włączyć komputera lub przejść do trybu serwisowego, pomiń tę procedurę.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji demontażu.
Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy zastosować następujące środki ostrożności:
● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.
● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.
● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.
● Podczas pracy wewnątrz dowolnego korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania
elektrostatycznego.
● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.
● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.
● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty
głównej.
Stan gotowości
Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia, które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne zaawansowane funkcje zarządzania energią.
Połączenie wyrównawcze
Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego. Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna być bezpiecznie zamocowana i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć biżuterię, np. zegarek, bransoletki czy pierścionki.
42 Serwisowanie komputera
Page 43

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się coraz poważniejszym problemem.
Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już nieprzydatne.
Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.
● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi. Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.
● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi. Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł DIMM ulega wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować: pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.
Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:
● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.
● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem. Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.
● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania antystatycznego rozładuj najpierw ładunki statyczne ze swojego ciała.
● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę antystatyczną, pasek na rękę iprzewód wyrównawczy.
Elementy zestawu serwisowego ESD
Elementy zestawu serwisowego ESD:
● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód wyrównawczy musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej części serwisowanego komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są bezpieczne tylko wdłoni serwisanta, na macie antystatycznej, wkomputerze lub wworeczku ochronnym.
● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta, matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać wyłącznie zzestawów serwisowych zawierających opaskę na rękę, matę iprzewód wyrównawczy. Nie należy korzystać zbezprzewodowych opasek na rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej raz wtygodniu.
● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi technicznej, aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli nie masz własnego zestawu
Serwisowanie komputera 43
Page 44
do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim dysponuje. Aby wykonać test, załóż opaskę na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.
● Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek elektryczny.
● Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wlokalizacji geograficznej klienta. Na przykład korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny zawsze być oddalone o co najmniej 30 cm (12 cali) od wrażliwych komponentów. W przeciwnym razie nie należy dotykać tych komponentów.
● Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ochronnym.
● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.
Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie
Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę oraz maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od części nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania
OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić
komputer.
Kroki
1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.
2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.
3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.
4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.
UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.
5. Naciśnij przycisk zasilania, aby włączyć komputer. Komputer automatycznie powróci do normalnego trybu działania.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji
BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Zostanie wyświetlony monit owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
44 Serwisowanie komputera
Page 45
Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Aby uzyskać więcej informacji wtym zakresie, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS wsystemach Dell
zwłączoną funkcją BitLocker.
Zainstalowanie następujących elementów wyzwala funkcję BitLocker:
● Dysk twardy lub dysk SSD
● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:
● Śrubokręt krzyżakowy nr 0
● Plastikowy otwierak

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na
śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.
UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich
powierzchniach nie zostały śruby.
UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.
Tabela 34. Wykaz śrub
Element Typ śruby Ilość Ilustracja: śruba
Pokrywa dolna M2,5x6 (śruba mocująca) 8
Bateria M2x4,5, OD4.6, T0.8 (śruba
mocująca)
Karta SSD M.2 2230 M2x2,5 2
Klamra karty sieci WWAN 4G M2x3,5 1
Klamra karty sieci WWAN 5G M2x3,5 1
Osłona termiczna karty WWAN 5G M2x3 2
5
Wentylator M2x3 3
Klamra czytnika linii papilarnych M2x3 1
Wspornik kabla eDP M2x4 1
Serwisowanie komputera 45
Page 46
Tabela 34. Wykaz śrub(cd.)
Element Typ śruby Ilość Ilustracja: śruba
Klamra portu USB Type-C M2x5 3
Płyta główna M2x4 1
M2x3 4
Przycisk zasilania M2x2 1
Przycisk zasilania zczytnikiem linii papilarnych
Klamra klawiatury M2x2 18
Klawiatura M2x2 2
Lewy zawias (zawias wyświetlacza do płyty głównej)
Prawy zawias (zawias wyświetlacza do płyty głównej)
Lewy zawias (zawias wyświetlacza do pokrywy tylnej wyświetlacza)
Prawy zawias (zawias wyświetlacza do pokrywy tylnej wyświetlacza)
Wyświetlacz M2x2,5 2
Czytnik kart smart M2x2 2
M2x2 1
M2,5x4 2
M2,5x4 2
M 2,5 x 3 3
M 2,5 x 3 3
Główne elementy komputera Latitude 5350 / Latitude 5350 2 w1
Na ilustracji poniżej przedstawiono główne elementy komputera Latitude 5350 / Latitude 5350 2 w1.
46 Serwisowanie komputera
Page 47
Rysunek 14. Główne elementy komputera Latitude 5350 / Latitude 5350 2 w1
Serwisowanie komputera 47
Page 48
1. Pokrywa dolna
2. Wspornik kabla eDP
3. Podkładka termoprzewodząca dysku SSD
4. Uchwyt dysku SSD
5. Dysk SSD M.2 2230
6. Płyta główna
7. Bateria
8. Czytnik kart smart
9. Touchpad
10. Głośniki
11. Zestaw podpórki na nadgarstek
12. Ramka wyświetlacza
13. Wyświetlacz
14. Pokrywa tylna wyświetlacza
15. Kamera
16. Kabel wyświetlacza
17. Kabel kamery
18. Zestaw klawiatury
19. Przycisk zasilania
20. Gniazdo karty sieci WWAN
21. Karta sieci WWAN 5G
22. Osłona termiczna karty sieci WWAN 5G
23. Karta sieci WWAN 4G
24. Uchwyt karty sieci WWAN
25. Osłona termiczna karty sieci WWAN 4G
26. Karta sieci bezprzewodowej
27. Klamra karty sieci bezprzewodowej
28. Wentylator
29. Radiator
30. Taca karty SIM
31. Bateria pastylkowa
32. Klamra blokady N
33. Klamra czytnika linii papilarnych
UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność
tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się zprzedstawicielem handlowym firmy Dell.
48 Serwisowanie komputera
Page 49
Wymontowywanie iinstalowanie modułów
wymienianych samodzielnie przez klienta
(CRU)
Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).
OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami
dotyczącymi bezpieczeństwa iprocedurami wymiany.
UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym
dokumencie.

Taca karty SIM

Wymontowywanie tacy karty SIM

5
Wymagania
Wykonaj procedurę przedstawioną wsekcji
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania tacy karty SIM.
Przed przystąpieniem do serwisowania komputera.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49
Page 50
Rysunek 15. Wymontowywanie tacy karty SIM
Kroki
1. Włóż spinacz lub przyrząd do otworu, aby uwolnić tacę karty SIM.
2. Wciśnij spinacz lub przyrząd, aby odblokować iwysunąć tacę karty SIM.
3. Wyjmij tacę karty SIM zgniazda wkomputerze.
4. Wyjmij kartę SIM ztacy karty SIM.
5. Ponownie wciśnij tacę karty SIM do gniazda.

Instalowanie tacy karty SIM

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach przedstawiono procedurę instalacji tacy na kartę SIM.
50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 51
Rysunek 16. Instalowanie tacy karty SIM
Kroki
1. Włóż spinacz lub przyrząd do otworu, aby uwolnić tacę karty SIM.
2. Wciśnij spinacz lub przyrząd, aby odblokować iwysunąć tacę karty SIM.
3. Wyjmij tacę karty SIM zgniazda wkomputerze.
4. Wyrównaj i umieść kartę SIM w tacy karty SIM.
5. Wsuń tacę na kartę SIM do gniazda wkomputerze idociśnij, aby ją zablokować wmiejscu.
Kolejne kroki
Wykonaj procedurę przedstawioną wsekcji
Po zakończeniu serwisowania komputera.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do serwisowania
komputera.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51
Page 52
OSTRZEŻENIE: Jeśli na komputerze nie można włączyć trybu serwisowego, odłącz kabel baterii od płyty głównej.
Informacje na temat zadania
Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.
Rysunek 17. Luzowanie ośmiu śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek
52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 53
Rysunek 18. Podważanie pokrywy dolnej zzagłębień izdejmowanie jej zzestawu podpórki na nadgarstek
Rysunek 19. Odłącz kabel baterii od płyty głównej
Kroki
1. Poluzuj osiem śrub (M2,5x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek.
2. Za pomocą plastikowego otwieraka podważ pokrywę dolną, aby uwolnić ją zzagłębień wpobliżu zawiasów.
3. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek.
UWAGA: Włącz na komputerze tryb serwisowy. Jeśli na komputerze nie można włączyć trybu serwisowego, odłącz kabel baterii
od płyty głównej. Aby odłączyć kabel baterii, wykonaj kroki od 4do 6.
4. Odłączanie kabla baterii od płyty głównej.
5. Odklej taśmę mocującą kabel baterii do baterii.
6. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund, aby uziemić komputer iusunąć pozostałe ładunki elektryczne.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 53
Page 54

Instalowanie pokrywy dolnej

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.
Rysunek 20. Podłączanie kabla baterii do płyty głównej
Rysunek 21. Umieszczanie pokrywy dolnej nazestawie podpórki na nadgarstek
54 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 55
Rysunek 22. Dokręcanie ośmiu śrub mocujących pokrywę dolną do zestawu podpórki na nadgarstek
UWAGA:
Jeśli bateria nie jest wstępnie wymagana, akabel baterii został uprzednio odłączony, upewnij się, że kabel baterii jest podłączony. Aby podłączyć kabel baterii, wykonaj kroki 1 i2 wramach procedury.
Kroki
1. Podłączanie kabla baterii do płyty głównej.
2. Przyklej taśmę mocującą kabel baterii do baterii.
3. Dopasuj zaczepy wpokrywie dolnej do szczelin wkomputerze izatrzaśnij pokrywę na zestawie podpórki na nadgarstek.
4. Dokręć osiem śrub (M2,5x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek.
Kolejne kroki
1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 55
Page 56

Dysk SSD M.2

Wymontowywanie dysku SSD M.2 2230

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230.
Rysunek 23. Wymontowywanie dysku SSD M.2 2230
Kroki
1. Wykręć dwie śruby (M2x2,5) mocujące płytkę termoprzewodzącą dysku SSD do płyty głównej.
2. Zdejmij płytkę termoprzewodzącą zdysku SSD.
UWAGA: Jeśli podkładka termoprzewodząca odklei się od płytki termoprzewodzącej dysku SSD, przyklej ją zpowrotem do płytki.
56 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 57
3. Unieś uchwyt dysku SSD iostrożnie zdejmij go zzaczepu, aby go wyjąć.
4. Wysuń iwyjmij dysk SSD zgniazda na płycie głównej.

Instalowanie dysku SSD M.2 2230

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230.
Rysunek 24. Instalowanie dysku SSD M.2 2230
Kroki
1. Dopasuj wgłębienie na dysku SSD do wypustki wgnieździe na kartę M.2.
2. Umieść dysk SSD wgnieździe na kartę M.2.
3. Wsuń uchwyt dysku SSD na zaczep iwciśnij go wdół.
4. Wyrównaj iumieść płytkę termoprzewodzącą dysku SSD idociśnij ją mocno, aby zakryć dysk SSD.
5. Wkręć dwie śruby (M2x2,5) mocujące płytkę termoprzewodzącą dysku SSD do płyty głównej.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 57
Page 58
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci bezprzewodowej.
Rysunek 25. Wymontuj kartę sieci bezprzewodowej.
58 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 59
Kroki
1. Poluzuj śrubę osadzoną mocującą wspornik karty sieci bezprzewodowej do płyty systemowej.
2. Zdejmij wspornik karty sieci bezprzewodowej zkarty sieci bezprzewodowej.
3. Odłącz kable antenowe od karty sieci bezprzewodowej.
4. Przesuń iwyjmij kartę sieci bezprzewodowej zgniazda (WLAN1) na płycie głównej.

Instalowanie karty sieci bezprzewodowej

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.
Rysunek 26. Instalowanie karty sieci bezprzewodowej
Kroki
1. Podłącz kable antenowe do karty sieci bezprzewodowej.
Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej obsługiwanej wkomputerze.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 59
Page 60
Tabela 35. Schemat kolorów kabli antenowych
Złącze na karcie sieci bezprzewodowej
Główne Biały GŁÓWNE △ (biały trójkąt)
Dodatkowe Czarny AUX ▲ (czarny trójkąt)
2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty sieci bezprzewodowej (WLAN1) iwsuń kartę do gniazda.
3. Wyrównaj izałóż wspornik karty sieci bezprzewodowej na kartę.
4. Dokręć śrubę osadzoną mocującą wspornik karty sieci bezprzewodowej do płyty systemowej.
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
Kolor kabla antenowego
Nadrukowane oznaczenia

Karta bezprzewodowej sieci rozległej (WWAN)

Wymontowywanie karty sieci WWAN 4G

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania

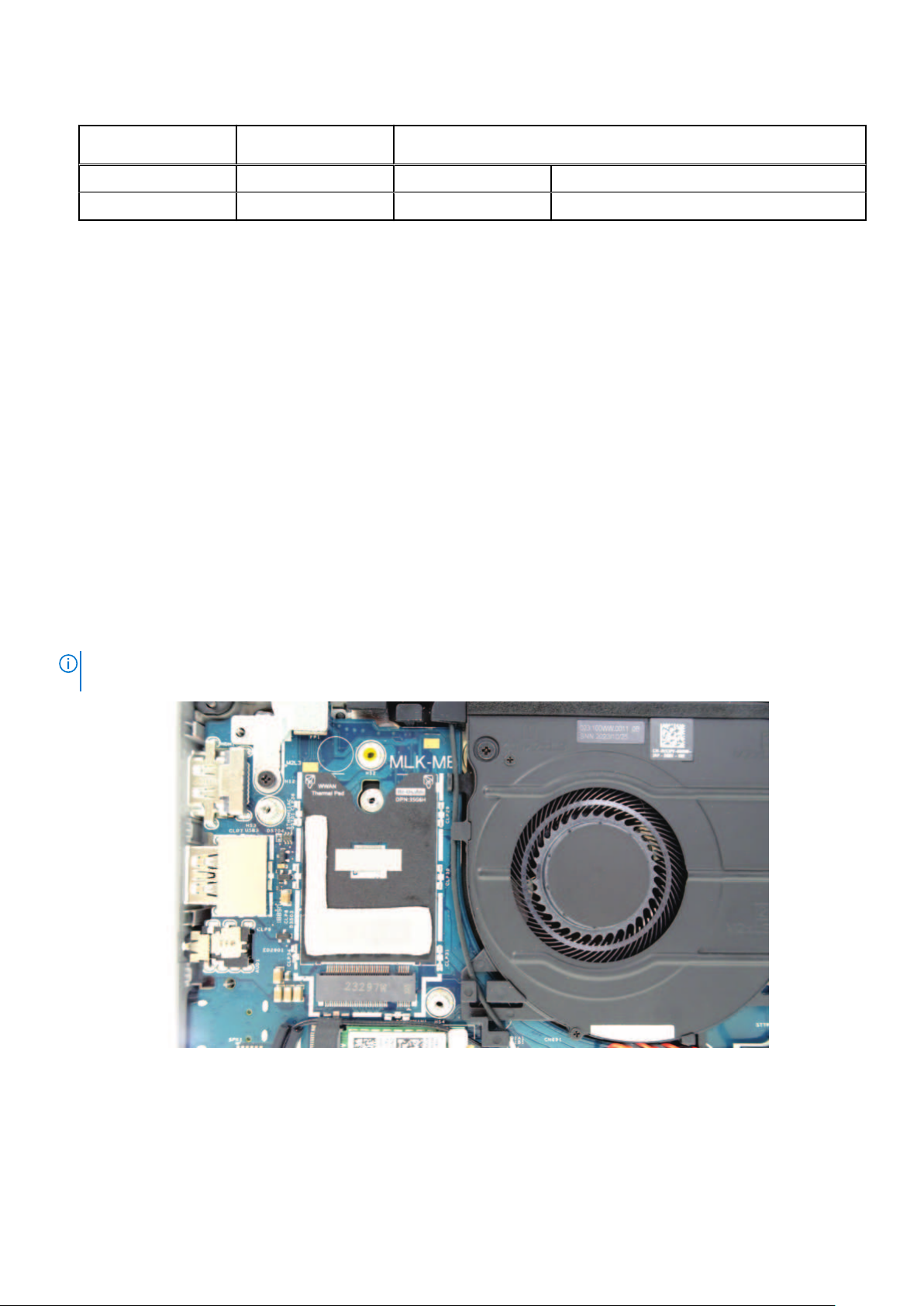

UWAGA: Podczas wymiany płyty głównej przenieś podkładkę termoprzewodzącą karty sieci WWAN wielokrotnego użytku na taśmę
zmylaru na nowej płycie głównej.
Rysunek 27. Podkładka termoprzewodząca karty sieci WWAN wielokrotnego użytku
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 4G.
60 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 61

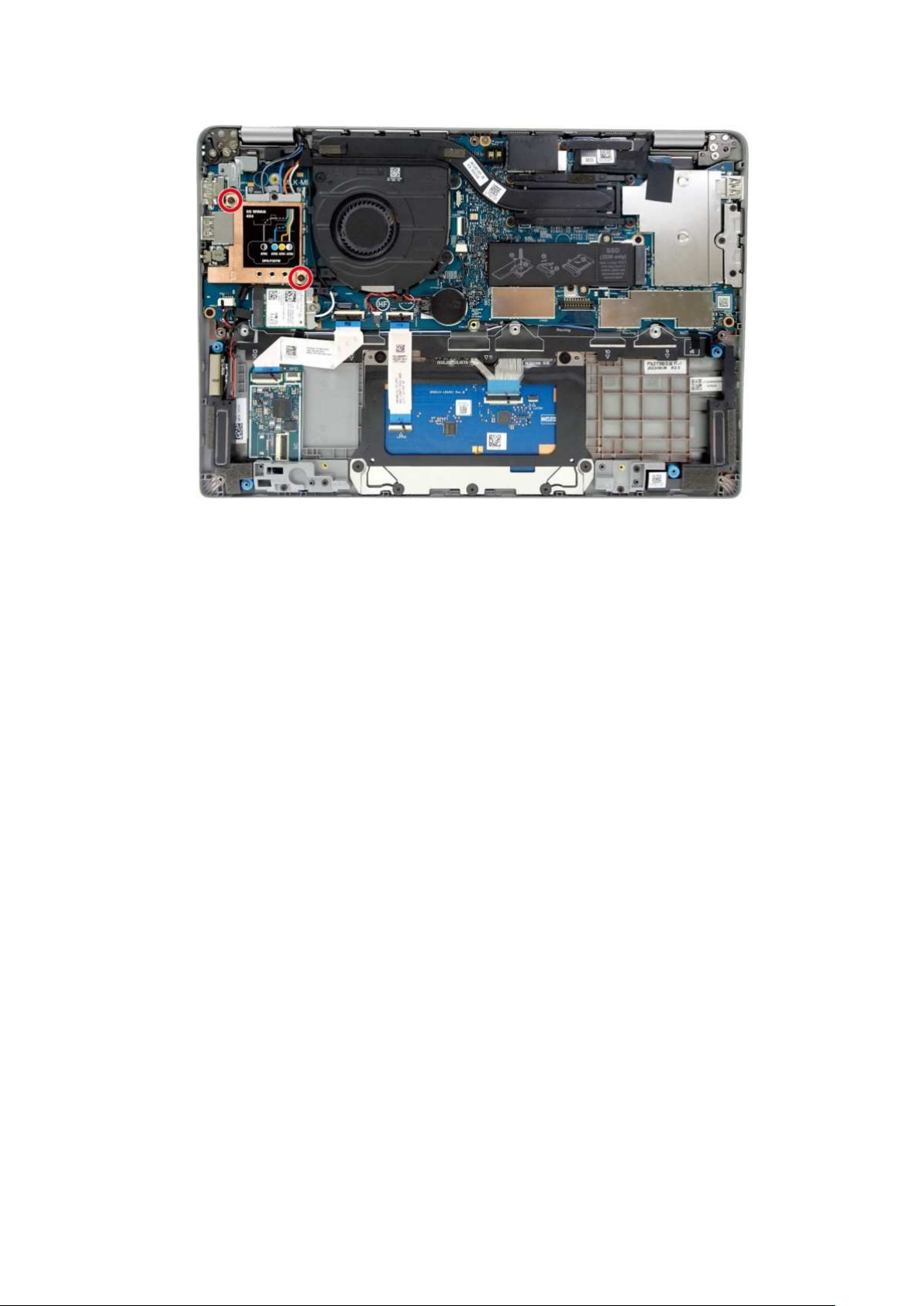

Rysunek 28. Wymontowywanie karty sieci WWAN 4G
Kroki
1. Zdejmij osłonę termiczną karty sieci WWAN zakrywającą kartę sieci WWAN 4G.
2. Wykręć śrubę (M2×3,5) mocującą klamrę karty sieci WWAN do karty sieci WWAN 4G.
3. Zdejmij klamrę karty sieci WWAN zpłyty głównej.
4. Odłącz kable antenowe od karty sieci WWAN.
5. Przesuń iwyjmij kartę sieci WWAN 4G zgniazda (WWAN1).
6. Zdejmij uchwyt karty sieci WWAN zpłyty głównej.

Instalowanie karty sieci WWAN 4G

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci WWAN 4G.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 61
Page 62
Rysunek 29. Instalowanie karty sieci WWAN 4G
UWAGA: Instrukcje dotyczące znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera można znaleźć
w artykule bazy wiedzy 000143678 w witrynie Dell Support.
Kroki
1. Umieść uchwyt karty sieci WWAN na płycie głównej.
2. Podłącz kable antenowe do złączy na karcie sieci WWAN 4G.
Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci WWAN obsługiwanej przezkomputer.
Tabela 36. Schemat kolorów kabli antenowych
Złącza na karcie sieci WWAN
Główne Biały GŁÓWNE △ (biały trójkąt)
Dodatkowe Czarny AUX ▲ (czarny trójkąt)
3. Dopasuj wgłębienie na karcie sieci WWAN iwsuń kartę sieci WWAN 4G do gniazda (WWAN1).
4. Wyrównaj iumieść klamrę karty sieci WWAN na karcie sieci WWAN 4G, anastępnie dokręć śrubę (M2x3,5).
5. Załóż osłonę termiczną karty sieci WWAN zakrywającą kartę sieci WWAN 4G.
62 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Kolor kabla antenowego
Nadrukowane oznaczenia
Page 63
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie karty sieci WWAN 5G

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania
UWAGA: Podczas wymiany płyty głównej przenieś podkładkę termoprzewodzącą karty sieci WWAN wielokrotnego użytku na taśmę
zmylaru na nowej płycie głównej.

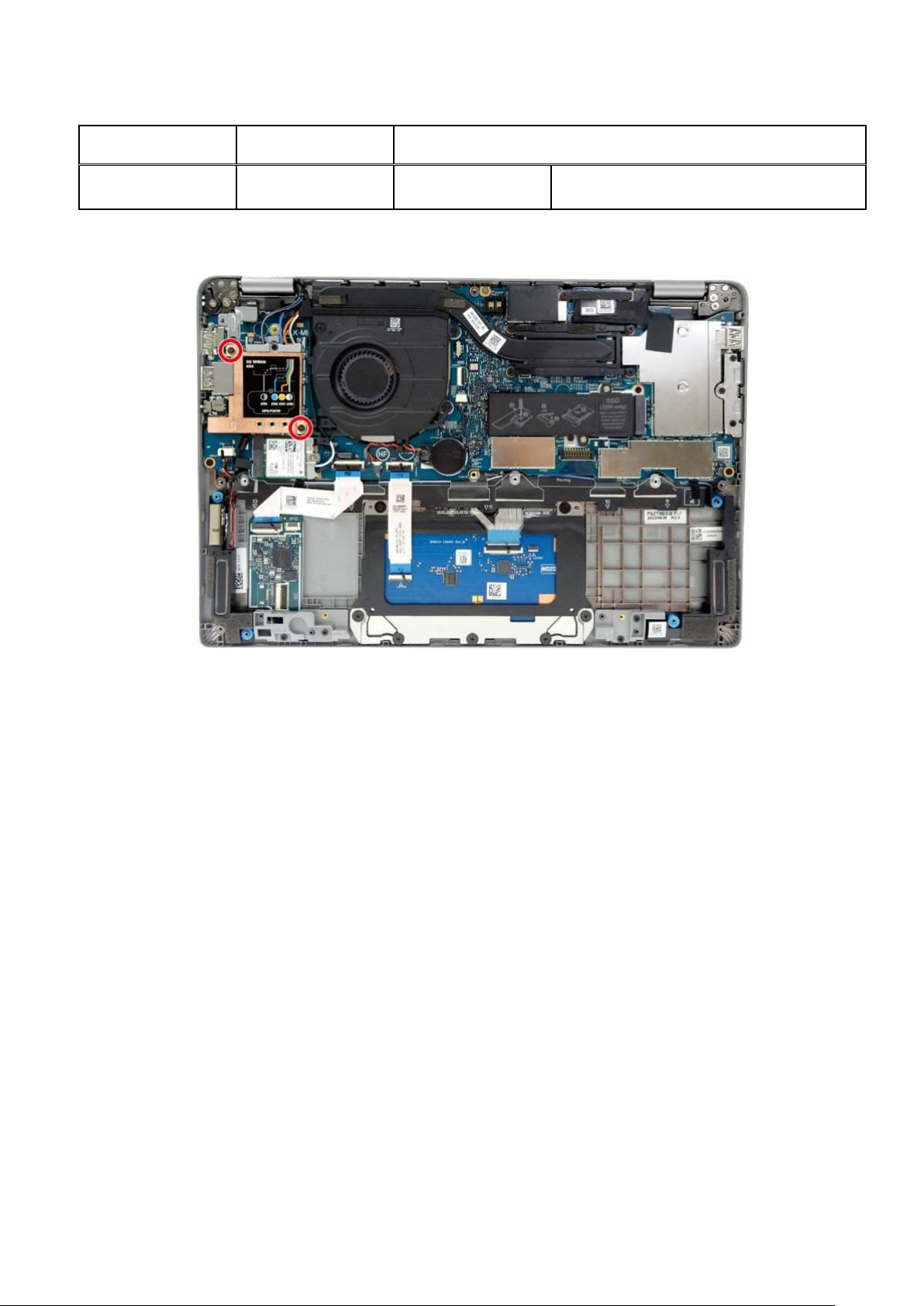

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci WWAN 5G.
Rysunek 30. Wymontowywanie karty sieci WWAN 5G
Kroki
1. Wykręć śrubę (M2×3,5) mocującą klamrę karty sieci WWAN do karty sieci WWAN 5G.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 63
Page 64
2. Wykręć dwie śruby (M2×3) mocujące osłonę termiczną karty sieci WWAN do karty sieci WWAN 5G.
Rysunek 31. Metalowa osłona karty sieci WWAN
3. Wyjmij osłonę termiczną karty sieci WWAN zkomputera.
4. Odłącz kable antenowe od złączy na karcie sieci WWAN.
5. Przesuń iwyjmij kartę sieci WWAN 5G zgniazda (WWAN1).
6. Zdejmij uchwyt karty sieci WWAN zpłyty głównej.

Instalowanie karty sieci WWAN 5G

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji karty sieci WWAN 5G.
64 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 65
Rysunek 32. Instalowanie karty sieci WWAN 5G
UWAGA: Instrukcje dotyczące znajdowania numeru IMEI (International Mobile Station Equipment Identity) komputera można znaleźć
w artykule bazy wiedzy 000143678 w witrynie Dell Support.
Kroki
1. Umieść uchwyt karty sieci WWAN na płycie głównej.
2. Podłącz kable antenowe do złączy na karcie sieci WWAN 5G. Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci WWAN 5G obsługiwanej przezkomputer.
Tabela 37. Schemat kolorów kabli antenowych
Złącza na karcie sieci WWAN
D/G Czarny zcienkim białym
Wkręty M2 Niebieski ANT2 M2 △ (biały trójkąt)
M1 Pomarańczowy ANT1 M1 ▲ (czarny trójkąt)
Kolor kabla antenowego
paskiem
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 65
Nadrukowane oznaczenia
ANT3 D/G ▲ (czarny trójkąt)
Page 66
Tabela 37. Schemat kolorów kabli antenowych(cd.)
Złącza na karcie sieci WWAN
M Biały zcienkim szarym
3. Dopasuj wgłębienie na karcie sieci WWAN iwsuń kartę sieci WWAN 5G pod kątem do gniazda (WWAN1).
4. Wyrównaj iumieść osłonę termiczną karty sieci WWAN na karcie sieci WWAN 5G, anastępnie dokręć dwie śruby (M2x3).
Kolor kabla antenowego
paskiem
Nadrukowane oznaczenia
ANT0 M △ (biały trójkąt)
Rysunek 33. Metalowa osłona karty sieci WWAN
5. Wyrównaj iumieść klamrę karty sieci WWAN na karcie sieci WWAN 5G, anastępnie dokręć śrubę (M2x3,5).
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wentylator

Wymontowywanie wentylatora

Wymagania
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
3. Wymontuj kartę sieci bezprzewodowej.
4. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania wentylatora.
66 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 67
Rysunek 34. Wymontowywanie wentylatora
Kroki
1. Zanotuj sposób poprowadzenia kabli antenowych karty sieci bezprzewodowej iwyjmij je zprowadnicy na wentylatorze.
2. Wyjmij kabel baterii pastylkowej zprowadnicy na wentylatorze.
3. Odłącz kabel wentylatora od złącza (FAN1) na płycie głównej.
4. Wykręć trzy śruby (M2x3) mocujące wentylator do zestawu podparcia dłoni.
5. Wymontuj wentylator zpłyty głównej.

Instalowanie wentylatora

Wymagania
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji wentylatora.
Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 67
Page 68
Rysunek 35. Instalowanie wentylatora
Kroki
1. Dopasuj otwory na śruby wwentylatorze procesora do otworów wpłycie głównej.
2. Wkręć trzy śruby (M2×3) mocujące wentylator do zestawu podpórki na nadgarstek.
3. Podłącz kabel wentylatora do złącza (FAN1) na płycie głównej.
4. Umieść kabel baterii pastylkowej w prowadnicy na wentylatorze.
5. Ułóż kable antenowe wprowadnicach w wentylatorze.
Kolejne kroki
1. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
2. Zainstaluj kartę sieci bezprzewodowej.
3. Zainstaluj pokrywę dolną.
4. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
68 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)
Page 69
Wymontowywanie iinstalowanie modułów
wymienianych na miejscu (FRU)
Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).
OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są przeznaczone
wyłącznie dla autoryzowanych techników serwisowych.
OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części
wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.
OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów
ds. serwisu technicznego.
OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany
elementów FRU bez upoważnienia firmy Dell Technologies.
UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym
dokumencie.
6

Bateria

Wymontowywanie baterii

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania
UWAGA: Komputer Latitude 5350 obsługuje konfiguracje zbaterią 3-ogniwową 42Wh izbaterią 3-ogniwową 54Wh.
Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania baterii 3-ogniwowej 54 Wh.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69
Page 70
Rysunek 36. Wymontowywanie baterii
Kroki
1. Naciśnij wypustkę, aby odłączyć kabel baterii od złącza (BATT1) na płycie głównej.
2. Odklej taśmę zmylaru od baterii.
3. Poluzuj pięć śrub (M2x4,5, OD4.6, T0.8) mocujących baterię do zestawu podpórki na nadgarstek.
4. Wyjmij baterię zzestawu podpórki na nadgarstek.

Instalowanie baterii

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
UWAGA: Komputer Latitude 5350 obsługuje konfiguracje zbaterią 3-ogniwową 42Wh izbaterią 3-ogniwową 54Wh.
Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii 3-ogniwowej 54 Wh.
70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 71
Rysunek 37. Instalowanie baterii
Kroki
1. Wyrównaj otwory na śruby w baterii z otworami w zestawie podpórki na nadgarstek.
2. Dokręć pięć śrub (M2x4,5, OD4.6, T0.8) mocujących baterię do zestawu podpórki na nadgarstek.
3. Podłącz kabel baterii do złącza (BATT1) na płycie głównej.
4. Przyklej taśmę mocującą kabel baterii do baterii.
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
3. Wyjmij baterię.
UWAGA: Jeśli baterię odłączono od płyty głównej wcelach serwisowych, podczas uruchamiania komputera nastąpi opóźnienie,
ponieważ bateria zegara czasu rzeczywistego zostanie zresetowana.
Informacje na temat zadania
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania kabla baterii.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71
Page 72
Rysunek 38. Wymontowywanie kabla baterii
Kroki
1. Odwróć baterię iodklej taśmę mocującą kabel baterii do baterii.
2. Wyjmij kabel baterii zprowadnic na baterii.
3. Odłącz kabel baterii od złącza w baterii.
4. Zdejmij kabel baterii zbaterii.

Instalowanie kabla baterii

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.
72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 73
Rysunek 39. Instalowanie kabla baterii
Kroki
1. Umieść kabel baterii w prowadnicach na baterii.
2. Przyklej taśmę mocującą kabel baterii do baterii.
3. Podłącz kabel do złącza w baterii.
4. Odwróć baterię.
Kolejne kroki
1. Zainstaluj baterię.
2. Zainstaluj pokrywę dolną.
3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73
Page 74

Bateria pastylkowa

Wymontowywanie baterii pastylkowej

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
OSTRZEŻENIE: Wyjęcie baterii pastylkowej spowoduje przywrócenie domyślnych ustawień programu
konfiguracyjnego systemu BIOS. Zalecane jest zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS przed wyjęciem baterii pastylkowej.
2. Zdejmij pokrywę dolną.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę wyjmowania baterii pastylkowej.
Rysunek 40. Wymontowywanie baterii pastylkowej
Kroki
1. Odłącz kabel baterii pastylkowej od złącza (RTC1) na płycie głównej.
2. Wyjmij kabel baterii pastylkowej zprowadnicy na wentylatorze.
3. Oderwij baterię pastylkową iwyjmij ją zpłyty głównej.

Instalowanie baterii pastylkowej

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 75
Informacje na temat zadania
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii pastylkowej.
Rysunek 41. Instalowanie baterii pastylkowej
Kroki
1. Przymocuj baterię pastylkową do gniazda w płycie głównej.
2. Umieść kabel baterii pastylkowej w prowadnicy na wentylatorze.
3. Podłącz kabel baterii pastylkowej do złącza (RTC1) na płycie głównej.
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Radiator

Wymontowywanie radiatora

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż
wystarczająco ostygnie.
UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze.
Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Zdejmij pokrywę dolną.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75
Page 76
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania radiatora.
Rysunek 42. Wymontowywanie radiatora
Kroki
1. Odklej taśmę mocującą kabel eDP, aby odsłonić ukrytą śrubę mocującą na radiatorze.
2. Wkolejności odwrotnej do wskazanej na radiatorze (4 > 3 > 2 >1) poluzuj cztery śruby osadzone mocujące radiator do płyty głównej.
3. Zdejmij radiator zpłyty głównej.

Instalowanie radiatora

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
UWAGA: Nieprawidłowe zainstalowanie radiatora może spowodować uszkodzenie płyty głównej iprocesora.
76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 77
UWAGA: Wprzypadku wymiany płyty głównej lub radiatoranależy użyć podkładki lub pasty termoprzewodzącej dostarczonej
wzestawie, aby zapewnić właściwe odprowadzanie ciepła.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji radiatora.
Rysunek 43. Instalowanie radiatora
Kroki
1. Dopasuj otwory na śruby wradiatorze do otworów wpłycie głównej.
2. Wkolejności wskazanej na radiatorze (1 > 2 > 3 > 4) dokręć cztery śruby mocujące radiator do płyty głównej.
3. Przyklej taśmę mocującą kabel eDP.
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77
Page 78

Płyta główna

Wymontowywanie płyty głównej

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
4. Wyjmij baterię.
5. Wymontuj dysk SSD M.2 2230.
6. Wymontuj kartę sieci bezprzewodowej.
7. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
8. Wymontuj wentylator.
9. Wymontuj radiator.
Informacje na temat zadania
UWAGA: Podczas wymontowywania płyty głównej wcelu wymiany lub uzyskania dostępu do innych części płytę główną można
wyjąć izainstalować wraz zzamontowanym radiatorem. Upraszcza to procedurę demontażu iinstalacji, atakże pozwala zachować
wiązanie termiczne między płytą główną iradiatorem.
UWAGA: Podczas wymiany płyty głównej przenieś taśmę wielokrotnego użytku z mylaru zakrywającą pamięć zintegrowaną ze starej
płyty głównej a nową.
Rysunek 44. Złącza płyty głównej
1. Złącze kabla czytnika linii papilarnych (FP1)
2. Złącze kabla wentylatora (FAN1)
3. Złącze kabla wyświetlacza (LCD1)
4. Gniazdo dysku SSD (SSD1)
5. Złącze kabla baterii (BATT1)
6. Złącze kabla touchpada (TPAD1)
7. Złącze baterii pastylkowej (RTC1)
8. Złącze kabla modułu USH (CN661)
9. Złącze karty sieci bezprzewodowej (LAN1)
10. Złącze kabla głośnikowego (SPK1)
11. Złącze karty sieci WWAN 5G/4G (WWAN1)
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.
78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 79
Rysunek 45. Wymontowywanie płyty głównej
Rysunek 46. Wymontowywanie płyty głównej
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79
Page 80
Rysunek 47. Wymontowywanie płyty głównej
Kroki
1. Wykręć śrubę (M2x3) mocującą klamrę czytnika linii papilarnych.
UWAGA: Wkomputerach bez czytnika linii papilarnych nie ma klamry czytnika.
2. Wyjmij klamrę czytnika linii papilarnych zkomputera.
3. Wykręć śrubę (M2x4) mocującą klamrę wyświetlacza do płyty głównej, anastępnie wyjmij klamrę.
4. Wykręć trzy śruby (M2x5) mocujące klamrę portu USB Type-C do płyty głównej, anastępnie wyjmij klamrę.
5. Odłącz kabel czytnika linii papilarnych od złącza (FP1) na płycie głównej.
6. Odklej taśmę przewodzącą zasłaniającąkabel wyświetlacza.
7. Odłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.
8. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.
9. Otwórz zatrzask iodłącz kabel USH od złącza (CN661) na płycie głównej.
10. Odłącz kabel głośnikowy od złącza (SPK1) na płycie głównej. Zdejmij taśmę mocującą kabel głośników do płyty systemowej.
11. Wykręć śrubę (M2x4) mocującą płytę główną do zestawu podpórki na nadgarstek.
12. Wykręć cztery śruby (M2x3) mocujące płytę główną do zestawu podpórki na nadgarstek.
13. Unieś płytę główną pod kątem iuwolnij ją zportu, anastępnie zdejmij ją zzestawu podpórki na nadgarstek.

Instalowanie płyty głównej

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 81
Informacje na temat zadania
UWAGA: Podczas wymontowywania płyty głównej wcelu wymiany lub uzyskania dostępu do innych części płytę główną można
wyjąć izainstalować wraz zzamontowanym radiatorem. Upraszcza to procedurę demontażu iinstalacji, atakże pozwala zachować
wiązanie termiczne między płytą główną iradiatorem.
UWAGA: Podczas wymiany płyty głównej przenieś taśmę wielokrotnego użytku z mylaru zakrywającą pamięć zintegrowaną ze starej
płyty głównej a nową.
Rysunek 48. Złącza płyty głównej
1. Złącze kabla czytnika linii papilarnych (FP1)
2. Złącze kabla wentylatora (FAN1)
3. Złącze kabla wyświetlacza (LCD1)
4. Gniazdo dysku SSD (SSD1)
5. Złącze kabla baterii (BATT1)
6. Złącze kabla touchpada (TPAD1)
7. Złącze baterii pastylkowej (RTC1)
8. Złącze kabla modułu USH (CN661)
9. Złącze karty sieci WLAN (WLAN1)
10. Złącze kabla głośnikowego (SPK1)
11. Złącze karty sieci WWAN 5G/4G (WWAN1)
Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81
Page 82
Rysunek 49. Instalowanie płyty głównej
82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 83
Rysunek 50. Instalowanie płyty głównej
Rysunek 51. Instalowanie płyty głównej
Kroki
1. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek.
2. Wkręć cztery śruby (M2×3) mocujące płytę główną do zestawu podpórki na nadgarstek.
3. Wkręć śrubę (M2×4) mocującą płytę główną do zestawu podpórki na nadgarstek.
4. Podłącz kabel czytnika linii papilarnych do złącza (FP1) na płycie głównej.
5. Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej.
6. Przyklej taśmę, aby zasłonić kabel wyświetlacza.
7. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej izamknij zatrzask.
8. Podłącz kabel płyty USH do złącza (CN661) na płycie głównej izamknij zatrzask.
9. Podłącz kabel głośnikowy do złącza (SPK1) na płycie głównej iprzymocuj kabel taśmą.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83
Page 84
10. Dopasuj otwór na śrubę wklamrze czytnika linii papilarnych do otworu wpłycie głównej.
UWAGA: Wkomputerach bez czytnika linii papilarnych nie ma tej klamry.
11. Wkręć śrubę (M2x3) mocującą klamrę czytnika linii papilarnych do płyty głównej.
12. Dopasuj otwór na śrubę wklamrze wyświetlacza do otworu wpłycie głównej.
13. Wkręć śrubę (M2x4) mocującą klamrę wyświetlacza do płyty głównej.
14. Dopasuj otwory na śruby we wsporniku portu USB Type-C do otworów wpłycie głównej.
15. Wkręć trzy śruby (M2x5) mocujące klamrę portu USB Type-C do płyty głównej.
Kolejne kroki
1. Zainstaluj radiator.
2. Zainstaluj wentylator.
3. Zainstaluj kartę sieci bezprzewodowej.
4. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
5. Zainstaluj dysk SSD M.2 2230.
6. Zainstaluj baterię.
7. Zainstaluj pokrywę dolną.
8. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
4. Wyjmij baterię.
5. Wymontuj dysk SSD M.2 2230.
6. Wymontuj kartę sieci bezprzewodowej.
7. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
8. Wymontuj wentylator.
9. Wymontuj płytę główną.
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania głośnika.
84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 85
Rysunek 52. Wymontowywanie głośników
Kroki
1. Zapamiętaj sposób poprowadzenia kabla głośników iwyjmij kabel zprowadnic wzestawie podpórki na nadgarstek.
2. Odklej taśmę mocującą kabel głośników.
3. Wyjmij głośniki razem z kablem z zestawu podpórki na nadgarstek.

Instalowanie głośników

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na ilustracjach przedstawiono umiejscowienie i procedurę instalacji głośnika.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85
Page 86
Rysunek 53. Instalowanie głośników
Kroki
1. Umieść lewy iprawy głośnik wodpowiednich gniazdach wzestawie podpórki na nadgarstek, korzystając zwypustek.
UWAGA: Upewnij się, że cztery gumowe pierścienie są osadzone wgnieździe iprawidłowo zamontowane nagłośnikach.
86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 87

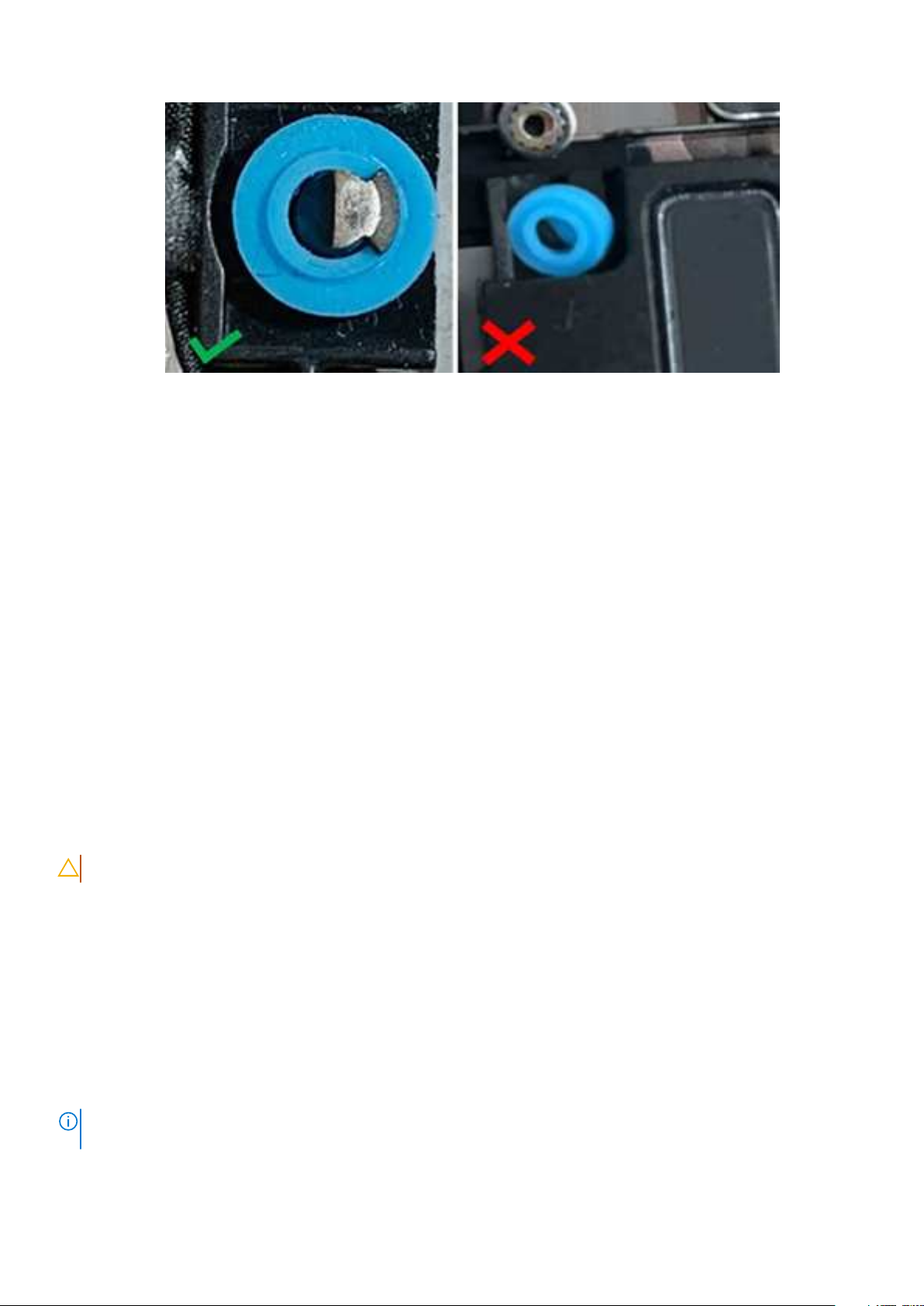

Rysunek 54. Gumowe pierścienie głośnika
2. Umieść kable głośników wprowadnicach wzestawie podparcia dłoni.
3. Przyklej taśmę mocującą kable głośników do zestawu podpórki na nadgarstek.
Kolejne kroki
1. Zainstaluj płytę główną.
2. Zainstaluj wentylator.
3. Zainstaluj kartę sieci bezprzewodowej.
4. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
5. Zainstaluj dysk SSD M.2 2230.
6. Zainstaluj baterię.
7. Zainstaluj pokrywę dolną.
8. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta przycisku zasilania

Wymontowywanie przycisku zasilania

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
4. Wyjmij baterię.
5. Wymontuj dysk SSD M.2 2230.
6. Wymontuj kartę sieci bezprzewodowej.
7. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
8. Wymontuj wentylator.
9. Wymontuj płytę główną.
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87
Page 88
Rysunek 55. Wymontowywanie przycisku zasilania
Kroki
1. Wykręć śrubę (M2×2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek.
2. Wyjmij przycisk zasilania zkomputera.

Instalowanie przycisku zasilania

Informacje na temat zadania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.
88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 89
Rysunek 56. Instalowanie przycisku zasilania
Kroki
1. Umieść przycisk zasilania w zestawie podpórki na nadgarstek.
2. Wkręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek.
Kolejne kroki
1. Zainstaluj płytę główną.
2. Zainstaluj wentylator.
3. Zainstaluj kartę sieci bezprzewodowej.
4. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
5. Zainstaluj dysk SSD M.2 2230.
6. Zainstaluj baterię.
7. Zainstaluj pokrywę dolną.
8. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych
Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
4. Wyjmij baterię.
5. Wymontuj dysk SSD M.2 2230.
6. Wymontuj kartę sieci bezprzewodowej.
7. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
8. Wymontuj wentylator.
9. Wymontuj płytę główną.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89
Page 90
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania zopcjonalnym czytnikiem linii papilarnych.
Rysunek 57. Wymontowywanie przycisku zasilania zczytnikiem linii papilarnych
Kroki
1. Wykręć śrubę (M2×2) mocującą przycisk zasilania zczytnikiem linii papilarnych do zestawu podpórki na nadgarstek.
2. Wyjmij przycisk zasilania zczytnikiem linii papilarnych ikablem zkomputera.
Instalowanie przycisku zasilania zczytnikiem linii papilarnych
Informacje na temat zadania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania zczytnikiem linii papilarnych.
90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 91
Rysunek 58. Instalowanie przycisku zasilania zczytnikiem linii papilarnych
Kroki
1. Wyrównaj iumieść przycisk zasilania zczytnikiem linii papilarnych ikabel na zestawie podpórki na nadgarstek.
2. Wkręć śrubę (M2x2) mocującą przycisk zasilania zczytnikiem linii papilarnych do zestawu podpórki na nadgarstek.
Kolejne kroki
1. Zainstaluj płytę główną.
2. Zainstaluj wentylator.
3. Zainstaluj kartę sieci bezprzewodowej.
4. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
5. Zainstaluj dysk SSD M.2 2230.
6. Zainstaluj baterię.
7. Zainstaluj pokrywę dolną.
8. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
9. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Klawiatura

Wymontowywanie klawiatury

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
4. Wyjmij baterię.
5. Wymontuj dysk SSD M.2 2230.
6. Wymontuj kartę sieci bezprzewodowej.
7. Wzależności od konfiguracji wymontuj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 91
Page 92
8. Wymontuj wentylator.
9. Wymontuj płytę główną.
10. Wymontuj głośniki.
11. Wzależności od konfiguracji wymontuj przycisk zasilania lub przycisk zasilania zopcjonalnym czytnikiem linii papilarnych.
12. Wymontuj czytnik kart smart (opcjonalny).
13. Wymontuj zestaw wyświetlacza.
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klawiatury.
Rysunek 59. Wymontowywanie zestawu klawiatury
Kroki
1. Unieś zatrzask iodłącz kabel klawiatury od touchpada.
2. Unieś zatrzask iodłącz kabel podświetlenia klawiatury od touchpada.
3. Zdejmij taśmę zmylaru zasłaniającą śruby.
4. Wykręć 18 śrub (M2x2) mocujących zestaw klawiatury do zestawu podpórki na nadgarstek.
5. Ostrożnie wyjmij zestaw wyświetlacza zzestawu podpórki na nadgarstek.
92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 93
Rysunek 60. Wymontowywanie zestawu klawiatury
6. Obróć zestaw klawiatury.
7. Wykręć dwie śruby (M2×2) mocujące klawiaturę do klamry klawiatury.
8. Wyjmij klawiaturę ze wspornika klawiatury.

Instalowanie klawiatury

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
UWAGA: Płytę główną można wyjąć izainstalować bez demontowania radiatora. Upraszcza to procedurę demontażu iinstalacji,
atakże pozwala zachować wiązanie termiczne między płytą główną iradiatorem.
Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klawiatury.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93
Page 94
Rysunek 61. Instalowanie zestawu klawiatury
Kroki
1. Wkręć dwie śruby (M2x2) mocujące klawiaturę do klamry klawiatury.
2. Odwróć zestaw klawiatury idopasuj go do gniazda wzestawie podpórki na nadgarstek.
3. Naciśnij kratkę wpunktach zatrzaskowych, aby zamocować zestaw klawiatury do zestawu podpórki na nadgarstek.
94 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 95
Rysunek 62. Instalowanie zestawu klawiatury
4. Wkręć 18 śrub (M2x2) mocujących zestaw klawiatury do zestawu podpórki na nadgarstek.
5. Przyklej taśmę zmylaru zpowrotem do śrub.
6. Podłącz kabel podświetlenia klawiatury do touchpada izamknij zatrzask.
7. Podłącz kabel klawiatury do touchpada izamknij zatrzask.
Kolejne kroki
1. Zainstaluj zestaw wyświetlacza.
2. Zainstaluj głośniki.
3. Zainstaluj czytnik kart smart (opcjonalny).
4. Wzależności od konfiguracji zainstaluj przycisk zasilania lub przycisk zasilania zczytnikiem linii papilarnych.
5. Zainstaluj płytę główną.
6. Zainstaluj radiator.
7. Zainstaluj wentylator.
8. Zainstaluj kartę sieci bezprzewodowej.
9. Wzależności od konfiguracji zainstaluj kartę sieci WWAN 4G lub kartę sieci WWAN 5G.
10. Zainstaluj dysk SSD M.2 2230.
11. Zainstaluj baterię.
12. Zainstaluj pokrywę dolną.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95
Page 96
13. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
14. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

Zestaw wyświetlacza notebooka Latitude 5350 można zdemontować, aby wymienić ramkę wyświetlacza, panel wyświetlacza, zawiasy, kabel wyświetlacza, kamerę ipokrywę tylną wyświetlacza.
Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.
2. Wyjmij tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Zdejmij pokrywę dolną.
Informacje na temat zadania
Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.
96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 97

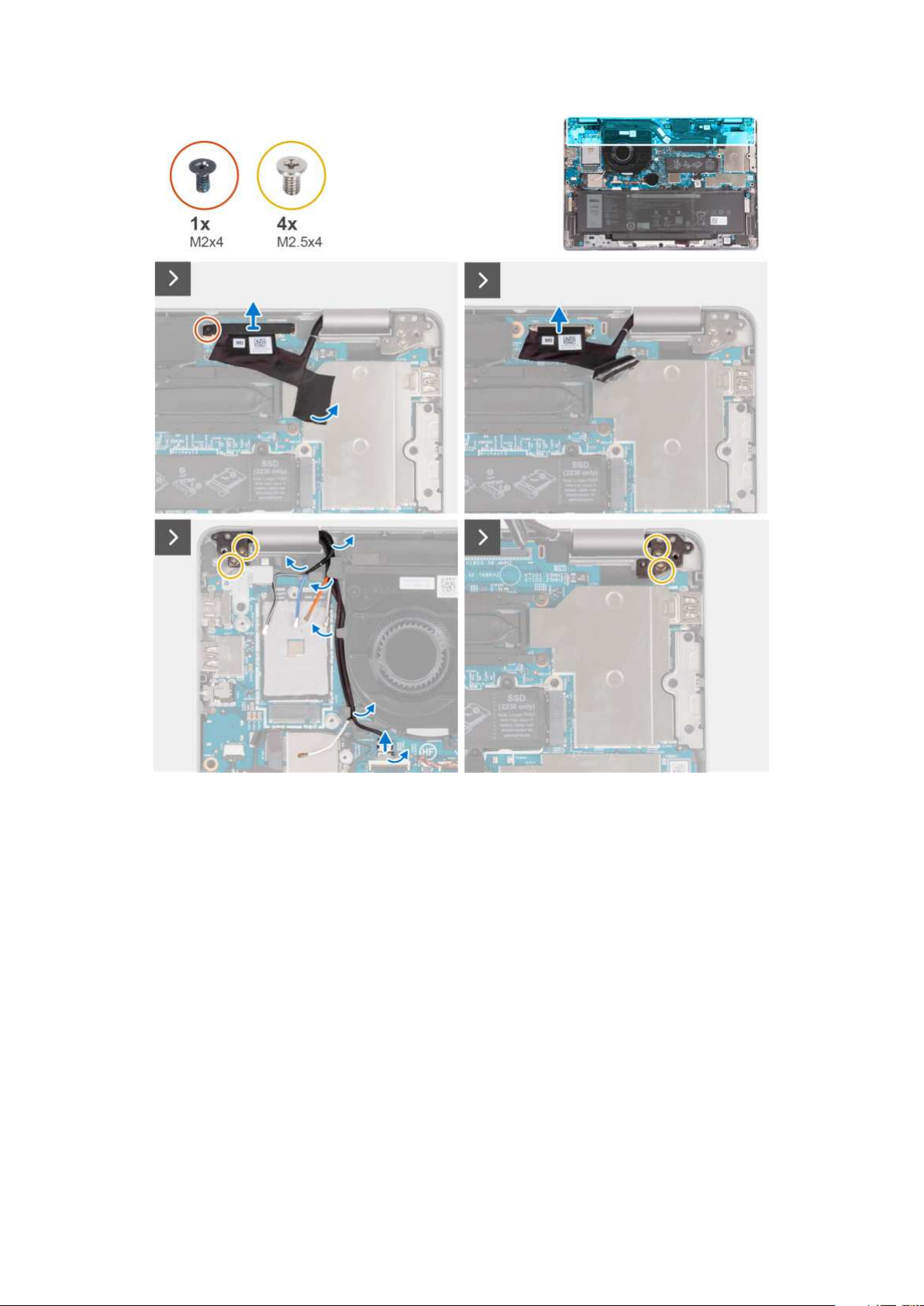

Rysunek 63. Wymontowywanie zestawu wyświetlacza
Kroki
1. Wykręć śrubę (M2x4) mocującą klamrę wyświetlacza do płyty głównej.
2. Odklej taśmę mocującą kabel wyświetlacza.
3. Odłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.
4. Zanotuj sposób poprowadzenia kabli antenowych karty sieci bezprzewodowej iwyjmij je zprowadnicy na wentylatorze.
5. Odłącz kabel czujników od płyty głównej.
6. Wykręć cztery śruby (M2,5×4) mocujące lewy iprawy zawias wyświetlacza do płyty głównej.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 97
Page 98
Rysunek 64. Wymontowywanie zestawu wyświetlacza
7. Otwórz zestaw klawiatury i podpórki na nadgarstek pod kątem.
8. Ostrożnie zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek.

Instalowanie zestawu wyświetlacza

Wymagania
OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.
Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.
Informacje na temat zadania
Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.
98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
Page 99
Rysunek 65. Instalowanie zestawu wyświetlacza
Kroki
1. Połóż zestaw wyświetlacza na płaskiej iczystej powierzchni.
2. Dopasuj zestaw podpórki na nadgarstek do zestawu wyświetlacza.
3. Zamknij zawiasy wyświetlacza, korzystając zwypustek.
Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 99
Page 100
Rysunek 66. Instalowanie zestawu wyświetlacza
4. Wkręć cztery śruby (M2,5×4) mocujące lewy iprawy zawias wyświetlacza do płyty głównej.
5. Umieść kable antenowe sieci WLAN wprowadnicy pod wentylatorem.
6. Podłącz kabel czujników do płyty głównej.
7. Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej iprzyklej taśmę.
8. Wkręć śrubę (M2x4) mocującą klamrę wyświetlacza do płyty głównej.
Kolejne kroki
1. Zainstaluj pokrywę dolną.
2. Zainstaluj tacę na kartę SIM (wprzypadku komputerów zopcjonalną tacą na kartę nano-SIM).
3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.
