Inspiron 17

5000 Series

Manual de service

Model computer: Inspiron 17–5759 Reglementare de Model: P28E Reglementare de Tip: P28E004

Note, atenţionări şi avertismente

NOTIFICARE: O NOTĂ indică informaţii importante care vă ajută să optimizaţi utilizarea computerului.

AVERTIZARE: O ATENŢIONARE indică un pericol potenţial de deteriorare a hardware-ului sau de pierdere de date şi vă arată cum să evitaţi problema.

AVERTISMENT: Un AVERTISMENT indică un pericol potenţial de deteriorare a bunurilor, de vătămare corporală sau de deces.

legile privind drepturile de autor şi drepturile de proprietate intelectuală din SUA şi de pe plan internaţional. Dell™ şi sigla Dell sunt mărci comerciale ale Dell Inc. în Statele Unite şi/sau în alte jurisdicţii. Toate celelalte mărci şi denumiri menţionate în prezenta pot fi mărci comerciale ale companiilor respective.

2015–08

Rev. A00

Cuprins

Înainte de a efectua lucrări în interiorul computerului......10

Înainte de a începe ..........................................................................................10

Instrucţiuni de siguranţă.................................................................................. 10

Instrumente recomandate...............................................................................12

După efectuarea lucrărilor în interiorul computerului.......13

Scoaterea bateriei......................................................................14

Procedură.........................................................................................................14

Remontarea bateriei..................................................................16

Procedură.........................................................................................................16

Scoaterea capacului bazei........................................................17

Cerinţe prealabile............................................................................................. 17

Procedură......................................................................................................... 17

Remontarea capacului bazei................................................... 19

Procedură.........................................................................................................19

Cerinţe ulterioare............................................................................................. 19

Scoaterea hard diskului............................................................20

Cerinţe prealabile............................................................................................ 20

Procedură........................................................................................................ 20

Remontarea hard diskului........................................................23

Procedură.........................................................................................................23

Cerinţe ulterioare.............................................................................................23

Scoaterea modulelor de memorie......................................... 24

Cerinţe prealabile.............................................................................................24

Procedură.........................................................................................................24

Remontarea modulelor de memorie..................................... 26

Procedură.........................................................................................................26

Cerinţe ulterioare.............................................................................................27

Scoaterea cardului wireless.....................................................28

Cerinţe prealabile............................................................................................ 28

Procedură.........................................................................................................28

Remontarea cardului wireless................................................ 30

Procedură........................................................................................................ 30

Cerinţe ulterioare.............................................................................................30

Scoaterea bateriei rotunde...................................................... 31

Cerinţe prealabile............................................................................................. 31

Procedură......................................................................................................... 31

Remontarea bateriei rotunde..................................................33

Procedură.........................................................................................................33

Cerinţe ulterioare.............................................................................................33

Scoaterea tastaturii...................................................................34

Cerinţe prealabile.............................................................................................34

Procedură.........................................................................................................34

Remontarea tastaturii............................................................... 37

Procedură.........................................................................................................37

Cerinţe ulterioare.............................................................................................37

Scoaterea unităţii optice..........................................................38

Cerinţe prealabile.............................................................................................38

Procedură.........................................................................................................39

Remontarea unităţii optice......................................................42

Procedură.........................................................................................................42

Cerinţe ulterioare.............................................................................................42

Scoaterea bazei computerului................................................43

Cerinţe prealabile.............................................................................................43

Procedură.........................................................................................................43

Remontarea bazei computerului........................................... 48

Procedură........................................................................................................ 48

Cerinţe ulterioare.............................................................................................48

Scoaterea boxelor..................................................................... 50

Cerinţe prealabile............................................................................................ 50

Procedură........................................................................................................ 50

Remontarea boxelor................................................................. 52

Procedură.........................................................................................................52

Cerinţe ulterioare.............................................................................................52

Scoaterea conectorului unităţii optice..................................53

Cerinţe prealabile.............................................................................................53

Procedură.........................................................................................................53

Remontarea conectorului unităţii optice............................. 55

Procedură.........................................................................................................55

Cerinţe ulterioare.............................................................................................55

Scoaterea plăcii I/O...................................................................56

Cerinţe prealabile.............................................................................................56

Procedură.........................................................................................................56

Remontarea plăcii I/O.............................................................. 58

Procedură.........................................................................................................58

Cerinţe ulterioare.............................................................................................58

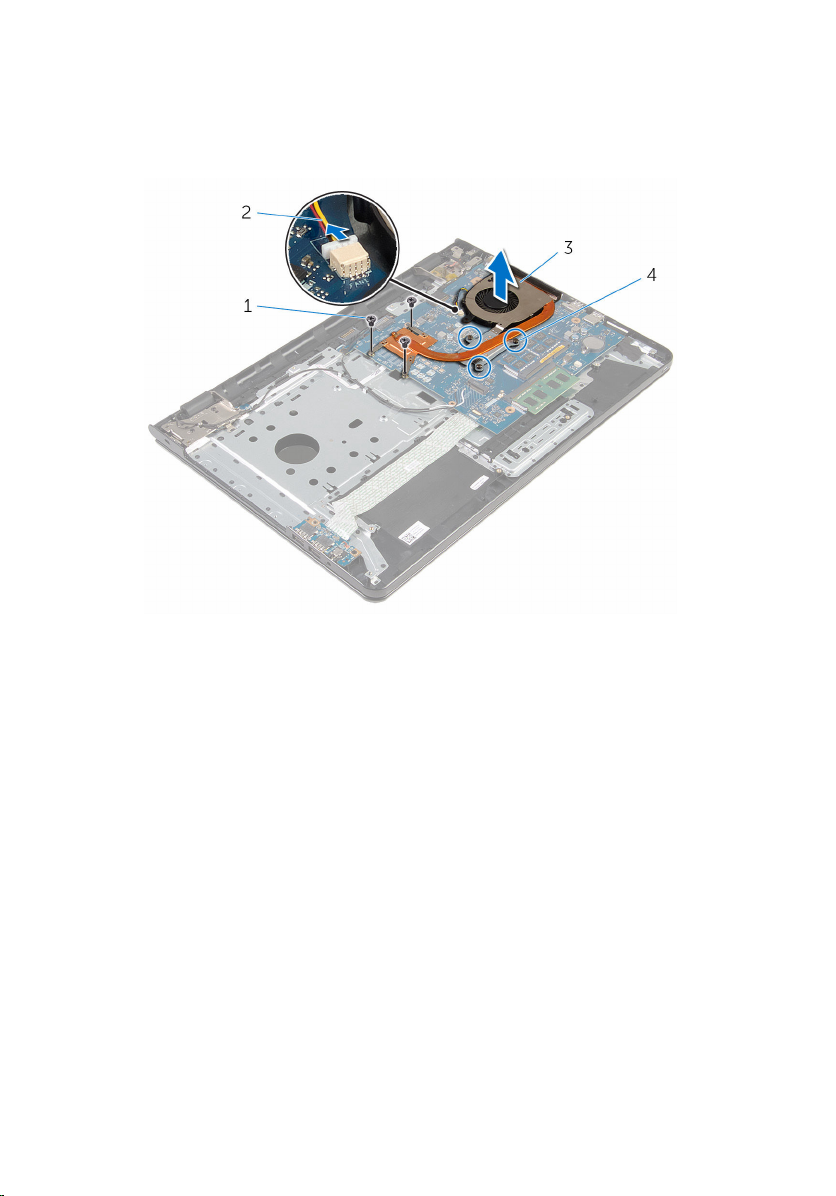

Scoaterea ansamblului radiatorului.......................................59

Cerinţe prealabile.............................................................................................59

Procedură (placă video separată)....................................................................59

Procedură (placă video integrată)...................................................................60

Remontarea ansamblului radiatorului...................................62

Procedură.........................................................................................................62

Cerinţe ulterioare.............................................................................................63

Scoaterea plăcii de sistem....................................................... 64

Cerinţe prealabile............................................................................................ 64

Procedură.........................................................................................................65

Remontarea plăcii de sistem................................................... 69

Procedură........................................................................................................ 69

Cerinţe ulterioare.............................................................................................70

Scoaterea plăcii cu conectori pentru baterie.......................71

Cerinţe prealabile............................................................................................. 71

Procedură......................................................................................................... 71

Remontarea plăcii cu conectori pentru baterie...................73

Procedură.........................................................................................................73

Cerinţe ulterioare.............................................................................................73

Scoaterea portului adaptorului de alimentare.....................75

Cerinţe prealabile.............................................................................................75

Procedură.........................................................................................................75

Remontarea portului adaptorului de alimentare.................77

Procedură.........................................................................................................77

Cerinţe ulterioare............................................................................................. 77

Scoaterea ansamblului afişajului............................................ 79

Cerinţe prealabile.............................................................................................79

Procedură.........................................................................................................79

Remontarea ansamblului afişajului........................................82

Procedură.........................................................................................................82

Cerinţe ulterioare.............................................................................................82

Scoaterea plăcii butonului de alimentare.............................84

Cerinţe prealabile............................................................................................ 84

Procedură........................................................................................................ 84

Remontarea plăcii butonului de alimentare........................ 86

Procedură........................................................................................................ 86

Cerinţe ulterioare.............................................................................................86

Scoaterea ansamblului zonei de sprijin pentru mâini........ 88

Cerinţe prealabile............................................................................................ 88

Procedură........................................................................................................ 89

Remontarea ansamblului zonei de sprijin pentru mâini....90

Procedură........................................................................................................ 90

Cerinţe ulterioare............................................................................................ 90

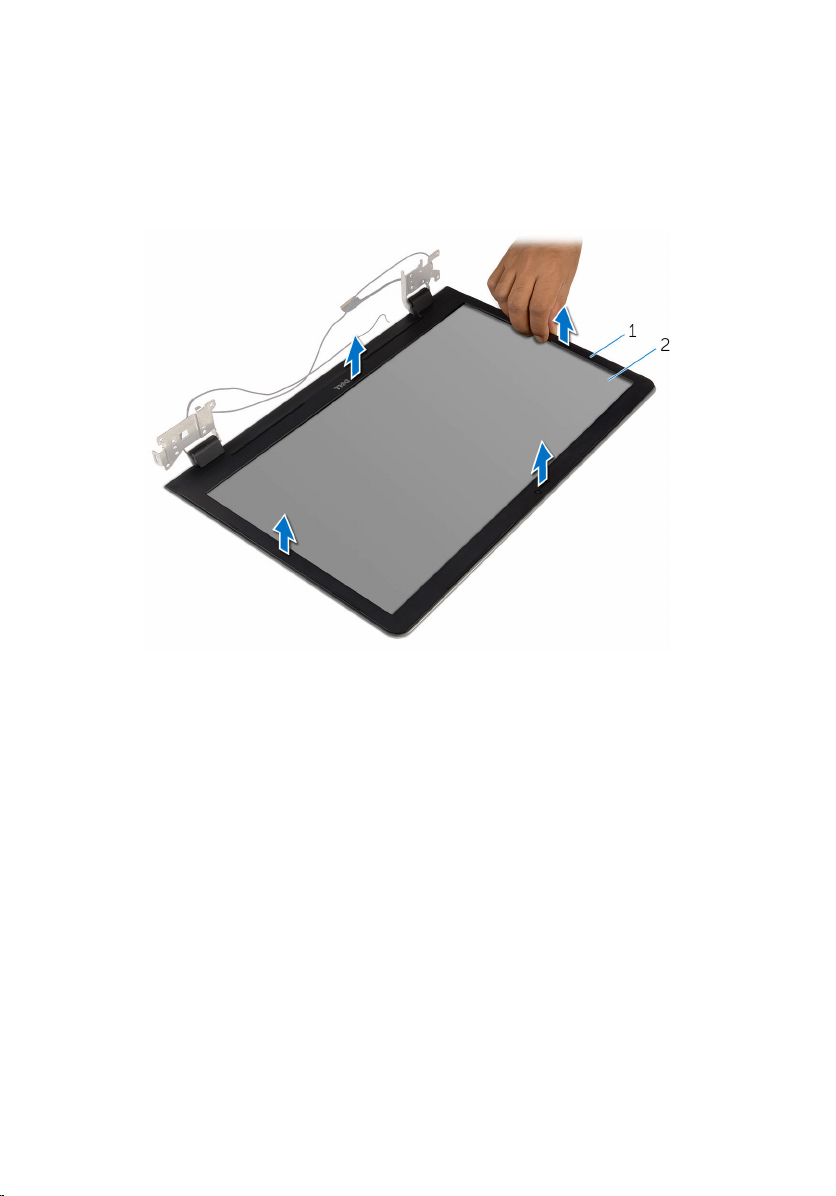

Îndepărtarea cadrului afişajului.............................................. 91

Cerinţe prealabile.............................................................................................91

Procedură.........................................................................................................92

Remontarea cadrului afişajului...............................................93

Procedură.........................................................................................................93

Cerinţe ulterioare.............................................................................................93

Scoaterea panoului afişajului..................................................94

Cerinţe prealabile............................................................................................ 94

Procedură.........................................................................................................95

Remontarea panoului afişajului..............................................98

Procedură........................................................................................................ 98

Cerinţe ulterioare.............................................................................................98

Scoaterea balamalelor afişajului.......................................... 100

Cerinţe prealabile.......................................................................................... 100

Procedură.......................................................................................................101

Remontarea balamalelor afişajului...................................... 102

Procedură.......................................................................................................102

Cerinţe ulterioare...........................................................................................102

Scoaterea camerei.................................................................. 104

Cerinţe prealabile.......................................................................................... 104

Procedură.......................................................................................................105

Remontarea camerei.............................................................. 106

Procedură...................................................................................................... 106

Cerinţe ulterioare...........................................................................................106

Scoaterea cablului afişajului................................................. 108

Cerinţe prealabile.......................................................................................... 108

Procedură...................................................................................................... 109

Remontarea cablului afişajului..............................................110

Procedură.......................................................................................................110

Cerinţe ulterioare........................................................................................... 110

Scoaterea capacului din spate al afişajului şi a

ansamblului antenei................................................................112

Cerinţe prealabile........................................................................................... 112

Procedură....................................................................................................... 113

Remontarea capacului din spate al afişajului şi a

ansamblului antenei................................................................114

Procedură.......................................................................................................114

Cerinţe ulterioare........................................................................................... 114

Actualizarea sistemului BIOS.................................................116

Obţinerea asistenţei şi cum se poate contacta Dell..........117

Resurse automate de asistenţă......................................................................117

Cum se poate contacta Dell..........................................................................118

Înainte de a efectua lucrări în interiorul computerului

AVERTIZARE: Pentru a evita deteriorarea componentelor şi a cardurilor, prindeţi-le de margini şi evitaţi atingerea pinilor şi a contactelor.

NOTIFICARE: Este posibil ca imaginile din acest document să difere faţă de computer în funcţie de configuraţia comandată.

Înainte de a începe

1 Salvaţi şi închideţi toate fişierele deschise şi ieşiţi din toate aplicaţiile

deschise.

2 Închideţi computerul.

– Windows 10: Faceţi clic sau atingeţi uşor Start → Alimentare →

Închidere.

– Windows 8.1: În ecranul Start, faceţi clic sau atingeţi pictograma de

alimentare

– Windows 7: Faceţi clic sau atingeţi Start → Închidere.

NOTIFICARE: Dacă utilizaţi un alt sistem de operare, consultaţi documentaţia sistemului de operare pentru instrucţiuni privind închiderea.

3 Deconectaţi computerul şi toate dispozitivele ataşate de la prizele

electrice.

4 Deconectaţi toate cablurile, cum ar fi cablurile de telefon, cablurile de

reţea şi altele, de la computer.

5 Deconectaţi toate dispozitivele şi echipamentele periferice ataşate, cum

ar fi tastatura, mouse-ul, monitorul şi altele, de la computer.

6 Scoateţi orice carduri de stocare şi discuri optice din computer, dacă este

cazul.

→ Închidere.

Instrucţiuni de siguranţă

Utilizaţi următoarele instrucţiuni de siguranţă pentru a vă proteja computerul împotriva eventualelor deteriorări şi a vă asigura siguranţa personală.

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul. Pentru informaţii suplimentare despre cele mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/regulatory_compliance.

AVERTISMENT: Deconectaţi toate sursele de alimentare înainte de a deschide capacul sau panourile computerului. După ce finalizaţi lucrările în interiorul computerului, remontaţi toate capacele, panourile şi şuruburile înainte de a conecta sursa de alimentare.

AVERTIZARE: Pentru a evita deteriorarea computerului, asiguraţi-vă că suprafaţa de lucru este plană şi curată.

AVERTIZARE: Pentru a evita deteriorarea componentelor şi a cardurilor, prindeţi-le de margini şi evitaţi atingerea pinilor şi a contactelor.

AVERTIZARE: Trebuie să efectuaţi lucrări de depanare şi de reparaţii doar conform autorizării sau instrucţiunilor din partea echipei de asistenţă tehnică Dell. Deteriorările cauzate de lucrările de service care nu sunt autorizate de către Dell nu sunt acoperite de garanţie. Consultaţi instrucţiunile privind siguranţa care sunt livrate împreună cu produsul sau se găsesc la adresa www.dell.com/ regulatory_compliance.

AVERTIZARE: Înainte de a atinge vreun obiect din interiorul computerului, conectaţi-vă la împământare atingând o suprafaţă metalică nevopsită, cum ar fi placa metalică de pe partea din spate a computerului. În timp ce lucraţi, atingeţi periodic o suprafaţă metalică nevopsită pentru a disipa electricitatea statică, care poate deteriora componentele interne.

AVERTIZARE: Când deconectaţi un cablu, trageţi de conector sau de lamela de tragere, nu de cablul propriu-zis. Anumite cabluri au conectori cu lamele de blocare sau şuruburi moletate pe care trebuie să le decuplaţi înainte de a deconecta cablul. Când se deconectează cabluri, păstraţi-le aliniate uniform pentru a evita îndoirea oricăror pini de conector. Când se conectează cabluri, asiguraţi-vă că porturile şi conectorii sunt orientaţi şi aliniaţi corect.

AVERTIZARE: Apăsaţi şi scoateţi toate cardurile instalate din cititorul de carduri de stocare.

Instrumente recomandate

Procedurile din acest document pot necesita următoarele instrumente:

• Şurubelniţă Phillips

• Ştift de plastic

După efectuarea lucrărilor în interiorul computerului

AVERTIZARE: Dacă lăsaţi şuruburi rătăcite sau desprinse în interiorul computerului, acesta poate suferi deteriorări grave.

1 Remontaţi toate şuruburile şi asiguraţi-vă că nu rămâne niciun şurub

rătăcit în interiorul computerului.

2 Conectaţi toate dispozitivele externe, echipamentele periferice şi

cablurile scoase înainte de a efectua lucrări în interiorul computerului.

3 Remontaţi toate cardurile de stocare, discurile şi orice alte componente

scoase înainte de a efectua lucrări în interiorul computerului.

4 Conectaţi computerul şi toate dispozitivele ataşate la prizele electrice. 5 Porniţi computerul.

Scoaterea bateriei

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Închideţi afişajul şi întoarceţi computerul invers. 2 Glisaţi dispozitivul de eliberare a bateriei la poziţia de deblocare.

Veţi auzi un clic când bateria este deblocată.

Înainte de a efectua lucrări în interiorul

3 Ridicaţi bateria de pe baza computerului.

1 bateria 2 dispozitivul de eliberare a

3 baza computerului

4 Întoarceţi computerul invers, deschideţi afişajul şi apăsaţi pe butonul de

alimentare timp de cinci secunde pentru a împământa placa de sistem.

bateriei

Remontarea bateriei

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

Aşezaţi bateria în compartimentul său şi fixaţi-o în poziţie.

Înainte de a efectua lucrări în interiorul

Scoaterea capacului bazei

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

Scoateţi bateria.

Procedură

1 Închideţi afişajul şi întoarceţi computerul invers. 2 Scoateţi şuruburile care fixează capacul bazei pe baza computerului.

Înainte de a efectua lucrări în interiorul

3 Folosind un trasor de plastic, desprindeţi capacul bazei începând cu

marginea interioară şi ridicaţi-o din baza computerului.

1 baza computerului 2 şuruburile (2) 3 capacul bazei 4 trasorul de plastic

Remontarea capacului bazei

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Glisaţi lamelele de pe capacul bazei în sloturile de pe baza computerului

şi fixaţi capacul bazei în poziţie.

2 Remontaţi şuruburile care fixează capacul bazei pe baza computerului.

Cerinţe ulterioare

Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Scoaterea hard diskului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

AVERTIZARE: Hard diskurile sunt fragile. Procedaţi cu atenţie când manipulaţi hard diskul.

AVERTIZARE: Pentru a evita pierderea datelor, nu scoateţi hard diskul în timp ce computerul este pornit sau se află în stare de repaus.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei.

Procedură

Înainte de a efectua lucrări în interiorul

1 Ridicaţi dispozitivul de blocare şi deconectaţi cablul hard diskului de la

placa de sistem.

2 Scoateţi şuruburile care fixează ansamblul hard diskului pe baza

computerului.

3 Utilizând lamela de tragere, scoateţi prin ridicare ansamblul hard diskului

de pe baza computerului.

1 şuruburi (4) 2 lamelă de tragere 3 ansamblul hard diskului 4 cablul hard diskului 5 opritorul

4 Deconectaţi interconectorul de la hard disk.

1 ansamblul hard diskului 2 interconector

5 Scoateţi şuruburile care fixează suportul hard diskului pe hard disk. 6 Ridicaţi suportul hard diskului de pe hard disk.

1 şuruburi (4) 2 hard disk 3 suportul hard diskului

Remontarea hard diskului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

AVERTIZARE: Hard diskurile sunt fragile. Procedaţi cu atenţie când manipulaţi hard diskul.

Procedură

1 Aliniaţi orificiile pentru şuruburi de pe suportul hard diskului cu orificiile

pentru şuruburi de pe hard disk.

2 Remontaţi şuruburile care fixează suportul hard diskului pe hard disk. 3 Conectaţi interconectorul la hard disk. 4 Aşezaţi ansamblul hard diskului în baza computerului şi aliniaţi orificiile

pentru şuruburi de pe ansamblul hard diskului cu orificiile pentru şuruburi de pe baza computerului.

5 Remontaţi şuruburile care fixează ansamblul hard diskului pe baza

computerului.

6 Glisaţi cablul hard diskului în conector şi apăsaţi pe dispozitivul de

blocare în jos pentru a fixa cablul.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi capacul bazei. 2 Remontaţi bateria.

Scoaterea modulelor de memorie

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei.

Procedură

1 Utilizaţi vârfurile degetelor pentru a îndepărta cu atenţie clemele de fixare

de la fiecare capăt al slotului modulului de memorie până când modulul de memorie sare din poziţie.

Înainte de a efectua lucrări în interiorul

2 Glisaţi şi scoateţi modulul de memorie din fanta modulului de memorie.

1 cleme de fixare (2) 2 modul de memorie

Remontarea modulelor de memorie

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Aliniaţi canelura de pe modulul de memorie cu lamela de pe slotul

modulului de memorie.

Înainte de a efectua lucrări în interiorul

2 Glisaţi ferm modulul de memorie în slot la un anumit unghi şi apăsaţi

modulul de memorie până când acesta se fixează cu un sunet specific în poziţie.

NOTIFICARE: Dacă nu auziţi sunetul, scoateţi modulul de memorie şi reinstalaţi-l.

1 modul de memorie 2 slotul modulului de

3 canelură 4 lamelă

Cerinţe ulterioare

1 Remontaţi capacul bazei. 2 Remontaţi bateria.

memorie

Scoaterea cardului wireless

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei.

Procedură

1 Scoateţi şurubul care fixează suportul cardului wireless şi cardul wireless

pe placa de sistem.

2 Ridicaţi suportul cardului wireless de pe cardul wireless. 3 Deconectaţi cablurile de antenă de la cardul wireless.

Înainte de a efectua lucrări în interiorul

4 Glisaţi şi scoateţi cardul wireless pe placa de sistem.

1 cablurile antenei (2) 2 suportul cardului wireless 3 şurubul 4 slotul cardului wireless 5 cardul wireless

Remontarea cardului wireless

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

AVERTIZARE: Pentru a evita deteriorarea cardului wireless, nu amplasaţi niciun cablu sub acesta.

1 Aliniaţi canelura de pe cardul wireless cu lamela de pe fanta pentru card

wireless şi glisaţi cardul în fantă.

2 Aliniaţi orificiul pentru şuruburi de pe cardul wireless cu orificiul pentru

şuruburi de pe placa de sistem.

3 Conectaţi cablurile de antenă la cardul wireless.

Tabelul următor prezintă codul de culori al cablurilor de antenă pentru cardul wireless acceptat de computerul dvs.

Înainte de a efectua lucrări în interiorul

Conectori pe cardul wireless Culoare cablu de antenă

Principal (triunghi alb) alb

Auxiliar (triunghi negru) negru

4 Aliniaţi orificiul pentru şuruburi de pe suportul cardului wireless cu

orificiul pentru şuruburi de pe placa de sistem.

5 Remontaţi şurubul care fixează suportul cardului wireless şi cardul

wireless pe placa de sistem.

Cerinţe ulterioare

1 Remontaţi capacul bazei. 2 Remontaţi bateria.

Scoaterea bateriei rotunde

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

AVERTIZARE: Scoaterea bateriei rotunde resetează setările programului de configurare a BIOS-ului la valorile implicite. Se recomandă să notaţi setările programului de configurare a BIOS-ului înainte de a scoate bateria rotundă.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei.

Procedură

Înainte de a efectua lucrări în interiorul

Utilizând un trasor de plastic, scoateţi cu atenţie bateria rotundă din soclul bateriei.

1 trasorul de plastic 2 baterie rotundă 3 soclul bateriei rotunde

Remontarea bateriei rotunde

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

Cu partea semnului pozitiv în sus, glisaţi şi fixaţi bateria rotundă în soclul său.

Cerinţe ulterioare

1 Remontaţi capacul bazei. 2 Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Scoaterea tastaturii

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

Scoateţi bateria.

Procedură

1 Întoarceţi computerul invers şi deschideţi afişajul la un unghi cât mai larg.

Înainte de a efectua lucrări în interiorul

2 Folosind un trasor de plastic, eliberaţi uşor lamelele care fixează tastatura

pe ansamblul zonei de sprijin pentru mâini.

1 trasorul de plastic 2 tastatura 3 ansamblul zonei de sprijin

pentru mâini

3 Întoarceţi cu grijă tastatura invers şi aşezaţi-o pe ansamblul zonei de

sprijin pentru mâini.

4 Ridicaţi opritoarele şi deconectaţi cablul tastaturii şi cablul de

retroiluminare pentru tastatură (opţional) de la placa de sistem.

NOTIFICARE: Cablul de retroiluminare a tastaturii este prezent numai dacă laptopul este furnizat cu o tastatură retroiluminată.

1 cablul de retroiluminare a

tastaturii

3 cablul tastaturii 4 tastatura

5 Ridicaţi tastatura împreună cu cablurile de pe ansamblul zonei de sprijin

pentru mâini.

2 opritorul

Remontarea tastaturii

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Glisaţi cablul tastaturii şi cablul de retroiluminare a tastaturii (opţional) în

conectorii respectivi şi apăsaţi pe dispozitivele de blocare pentru a fixa cablurile.

2 Întoarceţi tastatura invers. 3 Glisaţi lamelele de pe tastatură în fantele de pe ansamblul zonei de sprijin

pentru mâini şi fixaţi tastatura în poziţia corespunzătoare.

Cerinţe ulterioare

Înainte de a efectua lucrări în interiorul

Remontaţi bateria.

Scoaterea unităţii optice

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi tastatura.

Înainte de a efectua lucrări în interiorul

Procedură

1 Scoateţi şurubul care fixează ansamblul unităţii optice pe baza

computerului.

1 ansamblul unităţii optice 2 şurubul

2 Întoarceţi computerul invers şi deschideţi afişajul. 3 Utilizând un trasor de plastic, împingeţi ansamblul unităţii optice în afara

compartimentului unităţii optice.

4 Trageţi ansamblul unităţii optice în afara compartimentului unităţii optice.

1 ansamblul unităţii optice 2 zona de sprijin pentru

3 trasorul de plastic

5 Desprindeţi cu grijă cadrul unităţii optice din unitatea optică.

mâini

6 Scoateţi şuruburile care fixează suportul unităţii optice pe unitatea optică.

NOTIFICARE: Reţineţi orientarea suportului unităţii optice, ca să îl puteţi remonta corect.

1 cadrul unităţii optice 2 unitate optică 3 suportul unităţii optice 4 şuruburile (2)

Remontarea unităţii optice

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Aliniaţi orificiile pentru şuruburi de pe suportul unităţii optice cu orificiile

pentru şuruburi de pe unitatea optică.

NOTIFICARE: Trebuie să aliniaţi corect suportul unităţii optice pentru ca unitatea optică să se poată fixa bine pe computer. Pentru orientarea corectă, consultaţi etapa 6 din “Scoaterea unităţii optice”.

2 Remontaţi şuruburile care fixează suportul unităţii optice pe unitatea

optică.

3 Aliniaţi lamelele de pe cadrul unităţii optice cu sloturile de pe unitatea

optică şi fixaţi cadrul unităţii optice în poziţie.

4 Glisaţi ansamblul unităţii optice în compartimentul unităţii optice. 5 Închideţi afişajul şi întoarceţi computerul invers. 6 Remontaţi şurubul care fixează ansamblul unităţii optice pe baza

computerului.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi tastatura. 2 Remontaţi bateria.

Scoaterea bazei computerului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi tastatura. 6 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

Înainte de a efectua lucrări în interiorul

Procedură

1 Ridicaţi dispozitivul de blocare şi deconectaţi cablul unităţii optice de la

placa de sistem.

2 Scoateţi şuruburile care fixează baza computerului pe ansamblul zonei de

sprijin pentru mâini.

1 şuruburi (4) 2 dispozitivul de blocare a

3 cablul unităţii optice

3 Închideţi afişajul şi întoarceţi computerul invers. 4 Deconectaţi cablul difuzoarelor de la placa de sistem. 5 Scoateţi cablurile de antenă din ghidajele de orientare de pe baza

computerului.

conectorului

6 Scoateţi şuruburile care fixează baza computerului pe ansamblul zonei de

sprijin pentru mâini.

1 şuruburile (15) 2 baza computerului 3 cablul difuzoarelor 4 cablurile antenei (2)

7 Folosind vârfurile degetelor, scoateţi baza computerului de pe ansamblul

zonei de sprijin pentru mâini începând cu partea din spate.

NOTIFICARE: Cablurile antenei trebuie să fie scoase complet din ghidajele de orientare de pe baza computerului.

1 baza computerului

8 Întoarceţi baza computerului invers. 9 Scoateţi conectorul unităţii optice.

10 Scoateţi difuzoarele.

1 baza computerului

Remontarea bazei computerului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Remontaţi conectorul unităţii optice. 2 Remontaţi difuzoarele. 3 Glisaţi cablurile antenei şi cablul difuzorului prin fantele respective de pe

baza computerului.

4 Aliniaţi lamelele de pe baza computerului cu fantele de pe ansamblul

zonei de sprijin pentru mâini şi fixaţi baza computerului la locul său.

5 Remontaţi şuruburile care fixează baza computerului pe ansamblul zonei

de sprijin pentru mâini.

6 Conectaţi cablul difuzoarelor la placa de sistem. 7 Întoarceţi computerul invers şi deschideţi afişajul. 8 Remontaţi şuruburile care fixează baza computerului pe ansamblul zonei

de sprijin pentru mâini.

9 Glisaţi cablul unităţii optice în conectorul de pe placa de sistem şi apăsaţi

dispozitivul de blocare pentru a fixa cablul.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

2 Remontaţi tastatura. 3 Remontaţi cardul wireless.

4 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

5 Remontaţi capacul bazei. 6 Remontaţi bateria.

Scoaterea boxelor

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi tastatura. 6 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

7 Urmaţi procedura de la etapa 1 la etapa 7 din secţiunea „Scoaterea bazei

computerului”.

Înainte de a efectua lucrări în interiorul

Procedură

1 Reţineţi traseul cablului difuzorului pe baza computerului şi eliberaţi

cablul din ghidajele de orientare.

2 Ridicaţi difuzoarele împreună cu cablul acestora de pe baza

computerului.

1 baza computerului 2 ghidajele de orientare 3 cablul difuzoarelor 4 difuzoarele (2)

Remontarea boxelor

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Utilizând picioarele de aliniere, aliniaţi şi aşezaţi difuzoarele pe baza

computerului.

2 Direcţionaţi cablul difuzoarelor prin ghidajele de orientare de pe baza

computerului.

Cerinţe ulterioare

1 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

2 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

3 Remontaţi tastatura. 4 Remontaţi cardul wireless. 5 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

6 Remontaţi capacul bazei. 7 Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Scoaterea conectorului unităţii optice

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi tastatura. 6 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

7 Urmaţi procedura de la etapa 1 la etapa 7 din secţiunea „Scoaterea bazei

computerului”.

Înainte de a efectua lucrări în interiorul

Procedură

Eliberaţi conectorul unităţii optice de pe baza computerului.

1 baza computerului 2 lamelele (2) 3 conectorul unităţii optice

Remontarea conectorului unităţii optice

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

Aliniaţi conectorul unităţii optice cu lamelele de pe baza computerului şi fixaţi-l la locul său.

Cerinţe ulterioare

1 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

2 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

3 Remontaţi tastatura. 4 Remontaţi cardul wireless. 5 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

6 Remontaţi capacul bazei. 7 Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Scoaterea plăcii I/O

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi tastatura. 6 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

7 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

Înainte de a efectua lucrări în interiorul

Procedură

1 Scoateţi şurubul care fixează placa I/O pe ansamblul zonei de sprijin

pentru mâini.

2 Ridicaţi placa I/O şi întoarceţi-o invers.

3 Ridicaţi dispozitivul de blocare şi deconectaţi cablul plăcii I/O de la placa

I/O.

1 placa I/O 2 cablul plăcii I/O 3 opritorul 4 şurubul

Remontarea plăcii I/O

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Glisaţi cablul plăcii I/O în conectorul pentru cablul plăcii I/O şi apăsaţi

dispozitivul de blocare pentru a fixa cablul.

2 Întoarceţi placa I/O invers şi aliniaţi orificiile şuruburilor de pe placa I/O

cu orifciile şuruburilor de pe ansamblul zonei de sprijin pentru mâini.

3 Remontaţi şurubul care fixează placa I/O pe ansamblul zonei de sprijin

pentru mâini.

Cerinţe ulterioare

Înainte de a efectua lucrări în interiorul

1 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

2 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

3 Remontaţi tastatura. 4 Remontaţi cardul wireless. 5 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

6 Remontaţi capacul bazei. 7 Remontaţi bateria.

Scoaterea ansamblului radiatorului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

AVERTISMENT: Radiatorul poate deveni fierbinte în timpul funcţionării normale. Acordaţi un timp suficient pentru răcirea radiatorului înainte de a-l atinge.

AVERTIZARE: Pentru un nivel maxim de răcire a procesorului, nu atingeţi zonele de transfer de căldură de pe radiator. Uleiurile din pielea dvs. pot reduce capacitatea de transfer de căldură a pastei termice.

Cerinţe prealabile

Înainte de a efectua lucrări în interiorul

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi tastatura. 6 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

7 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

Procedură (placă video separată)

1 Deconectaţi cablul ventilatorului de la placa de sistem.

2 Succesiv, în ordinea indicată pe ansamblul radiatorului, slăbiţi şuruburile

prizonier care fixează ansamblul radiatorului pe placa de sistem.

3 Scoateţi şuruburile care fixează ansamblul radiatorului pe placa de sistem. 4 Ridicaţi ansamblul radiatorului de pe placa de sistem.

1 şuruburile (3) 2 cablul ventilatorului 3 ansamblul radiatorului 4 şuruburile prizonier (3)

Procedură (placă video integrată)

1 Deconectaţi cablul ventilatorului de la placa de sistem. 2 Succesiv, în ordinea indicată pe ansamblul radiatorului, slăbiţi şuruburile

prizonier care fixează ansamblul radiatorului pe placa de sistem.

3 Scoateţi şuruburile care fixează ansamblul radiatorului pe placa de sistem.

4 Ridicaţi ansamblul radiatorului de pe placa de sistem.

1 cablul ventilatorului 2 ansamblul radiatorului 3 şuruburile prizonier (3)

Remontarea ansamblului radiatorului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

AVERTIZARE: Alinierea incorectă a radiatorului poate deteriora placa de sistem şi procesorul.

NOTIFICARE: Pasta termică originală poate fi reutilizată dacă placa de sistem şi ventilatorul originale sunt reinstalate împreună. Dacă este înlocuită placa de sistem sau ventilatorul, utilizaţi plăcuţa termică furnizată în set pentru a asigura obţinerea unei bune conductivităţi termice.

Procedură

Înainte de a efectua lucrări în interiorul

NOTIFICARE: Pasta termoconductoare originală poate fi refolosită dacă placa de sistem şi ventilatorul originale sunt reinstalate împreună. Dacă înlocuiţi fie placa de sistem, fie ventilatorul, folosiţi plăcuţa termoconductoare furnizată în kit pentru a asigura obţinerea conductivităţii termice.

1 Aliniaţi orificiile pentru şuruburi de pe ansamblul radiatorului cu orificiile

pentru şuruburi de pe placa de sistem.

2 Succesiv, în ordinea indicată pe ansamblul radiatorului, strângeţi

şuruburile prizonier care fixează ansamblul radiatorului pe placa de sistem.

3 Remontaţi şuruburile care fixează ansamblul radiatorului pe placa de

sistem.

4 Conectaţi cablul ventilatorului la placa de sistem.

Cerinţe ulterioare

1 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

2 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

3 Remontaţi tastatura. 4 Remontaţi cardul wireless. 5 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

6 Remontaţi capacul bazei. 7 Remontaţi bateria.

Scoaterea plăcii de sistem

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

NOTIFICARE: Eticheta de service a computerului este stocată pe placa de sistem. Trebuie să introduceţi eticheta de service în programul de configurare BIOS după ce remontaţi placa de sistem.

NOTIFICARE: Remontarea plăcii de sistem elimină orice modificări efectuate în sistemul BIOS utilizând programul de configurare BIOS. Trebuie să efectuaţi din nou modificările dorite după ce remontaţi placa de sistem.

NOTIFICARE: Înainte de deconectarea cablurilor de la placa de sistem, reţineţi locaţia conectorilor astfel încât să puteţi reconecta corect cablurile după ce remontaţi placa de sistem.

Cerinţe prealabile

Înainte de a efectua lucrări în interiorul

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi bateria rotundă. 7 Scoateţi tastatura. 8 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

9 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

10 Scoateţi placa I/O.

11 Scoateţi ansamblul radiatorului.

Procedură

1 Întoarceţi computerul invers şi deschideţi afişajul la un unghi cât mai larg. 2 Ridicaţi dispozitivele de blocare a conectorului şi deconectaţi cablul plăcii

butonului de alimentare şi cablul touchpadului de la placa de sistem.

1 cablul plăcii butonului de

alimentare

3 Închideţi afişajul şi întoarceţi computerul invers. 4 Ridicaţi dispozitivul de blocare şi deconectaţi cablul afişajului de la placa

de sistem.

5 Scoateţi şurubul care fixează placa de sistem pe ansamblul zonei de

sprijin pentru mâini.

2 cablul touchpadului

6 Desprindeţi cablul plăcii I/O de pe ansamblul zonei de sprijin pentru

mâini.

1 cablul pentru placa I/O. 2 placă de sistem 3 şurubul 4 dispozitivul de blocare a

5 cablul afişajului

7 Ridicaţi cu atenţie placa de sistem de pe marginea interioară pentru a o

elibera din conectorul de pe ansamblul zonei de sprijin pentru mâini.

conectorului

8 Întoarceţi invers placa de sistem.

1 placă de sistem 2 ansamblul zonei de sprijin

9 Deconectaţi cablul portului adaptorului de alimentare de la placa de

sistem.

pentru mâini

10 Ridicaţi dispozitivul de blocare şi deconectaţi cablul plăcii I/O de la placa

de sistem.

1 placă de sistem 2 cablul portului adaptorului

3 cablul plăcii I/O

11 Ridicaţi placa de sistem de pe baza computerului.

de alimentare

Remontarea plăcii de sistem

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

NOTIFICARE: Eticheta de service a computerului este stocată pe placa de sistem. Trebuie să introduceţi eticheta de service în programul de configurare BIOS după ce remontaţi placa de sistem.

Procedură

AVERTIZARE: Pentru a evita deteriorarea plăcii de sistem, asiguraţi-vă că nu există cabluri plasate sub aceasta.

Înainte de a efectua lucrări în interiorul

1 Conectaţi cablul portului adaptorului de alimentare la placa de sistem. 2 Glisaţi cablul touchpadului în conectorul de pe placa de sistem şi apăsaţi

dispozitivul de blocare pentru a fixa cablul.

3 Întoarceţi invers placa de sistem. 4 Glisaţi porturile de pe placa de sistem în sloturile de pe ansamblul zonei

de sprijin pentru mâini.

5 Aliniaţi orificiul pentru şurub de pe placa de sistem cu orificiul pentru

şurub de pe ansamblul zonei de sprijin pentru mâini.

6 Remontaţi şurubul care fixează placa de sistem pe ansamblul zonei de

sprijin pentru mâini.

7 Prindeţi cablul plăcii I/O pe ansamblul zonei de sprijin pentru mâini. 8 Glisaţi cablul afişajului în conector şi apăsaţi dispozitivul de blocare în jos

pentru a fixa cablul pe placa de sistem.

9 Întoarceţi computerul invers şi deschideţi afişajul.

10 Glisaţi cablul plăcii butonului de alimentare şi cablul touchpadului în

conectorii aferenţi şi apăsaţi pe dispozitivele de blocare pentru a fixa cablurile.

Cerinţe ulterioare

1 Remontaţi ansamblul radiatorului. 2 Remontaţi placa I/O. 3 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

4 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

5 Remontaţi tastatura. 6 Remontaţi bateria rotundă. 7 Remontaţi modulele de memorie. 8 Remontaţi cardul wireless. 9 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

10 Remontaţi capacul bazei. 11 Remontaţi bateria.

Scoaterea plăcii cu conectori pentru baterie

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem.

Înainte de a efectua lucrări în interiorul

Procedură

1 Desprindeţi benzile care fixează cablul antenei pe ansamblul zonei de

sprijin pentru mâini.

2 Scoateţi cablurile antenei din ghidajele de orientare de pe placa cu

conectori pentru baterie.

3 Scoateţi şuruburile care fixează placa cu conectori pentru baterie pe

ansamblul zonei de sprijin pentru mâini.

4 Ridicaţi placa cu conectori pentru baterie de pe ansamblul zonei de

sprijin pentru mâini.

1 ansamblul zonei de sprijin

pentru mâini

3 placa cu conectori pentru

baterie

5 benzi (2)

2 şuruburile (2)

4 cablul antenei

Remontarea plăcii cu conectori pentru baterie

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Aliniaţi orificiile şuruburilor de pe placa cu conectori pentru baterie cu

orificiile şuruburilor de pe ansamblul zonei de sprijin pentru mâini.

2 Remontaţi şuruburile care fixează placa cu conectori pentru baterie pe

ansamblul zonei de sprijin pentru mâini.

3 Direcţionaţi cablurile antenei din ghidajele de orientare de pe placa cu

conectori pentru baterie.

4 Lipiţi benzile care fixează cablul antenei pe ansamblul zonei de sprijin

pentru mâini.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi placa de sistem. 2 Remontaţi ansamblul radiatorului. 3 Remontaţi placa I/O. 4 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

5 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

6 Remontaţi tastatura. 7 Remontaţi modulele de memorie. 8 Remontaţi cardul wireless.

9 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

10 Remontaţi capacul bazei. 11 Remontaţi bateria.

Scoaterea portului adaptorului de alimentare

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem.

Înainte de a efectua lucrări în interiorul

Procedură

1 Reţineţi direcţia cablului pentru portul adaptorului de alimentare şi

scoateţi-l din ghidajele de orientare de pe ansamblul zonei de sprijin pentru mâini.

2 Scoateţi şurubul care fixează portul adaptorului de alimentare pe

ansamblul zonei de sprijin pentru mâini.

3 Dezlipiţi banda care fixează portul adaptorului de alimentare pe

ansamblul zonei de sprijin pentru mâini.

4 Ridicaţi portul adaptorului de alimentare, împreună cu cablul său, de pe

ansamblul zonei de sprijin pentru mâini.

1 şurubul 2 portul adaptorului de

3 cablul portului adaptorului

de alimentare

5 banda

alimentare

4 ghidaj de orientare

Remontarea portului adaptorului de alimentare

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Introduceţi portul adaptorului de alimentare în fanta de pe ansamblul

zonei de sprijin pentru mâini.

2 Remontaţi şurubul care fixează portul adaptorului de alimentare pe

ansamblul zonei de sprijin pentru mâini.

3 Direcţionaţi cablul pentru portul adaptorului de alimentare prin ghidajele

de orientare de pe ansamblul zonei de sprijin pentru mâini.

4 Lipiţi banda care fixează portul adaptorului de alimentare pe ansamblul

zonei de sprijin pentru mâini.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi placa de sistem. 2 Remontaţi ansamblul radiatorului. 3 Remontaţi placa I/O. 4 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

5 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

6 Remontaţi tastatura. 7 Remontaţi modulele de memorie. 8 Remontaţi cardul wireless.

9 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

10 Remontaţi capacul bazei. 11 Remontaţi bateria.

Scoaterea ansamblului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem. 12 Scoateţi portul adaptorului de alimentare.

Înainte de a efectua lucrări în interiorul

Procedură

1 Reţineţi direcţia cablului pentru antenă şi scoateţi cablul din ghidajele de

orientare.

2 Desprindeţi benzile care fixează cablurile antenei pe ansamblul zonei de

sprijin pentru mâini.

1 cablurile antenei (2) 2 ghidaj de orientare 3 benzi (5)

3 Deschideţi afişajul la 90 de grade. 4 Aşezaţi computerul la marginea unei mese, astfel încât ansamblul zonei

de sprijin pentru mâini să rămână pe masă, iar ansamblul afişajului să depăşească marginea mesei, cu balamalele afişajului orientate în sus.

5 Scoateţi şuruburile care fixează balamalele afişajului pe ansamblul zonei

de sprijin pentru mâini.

6 Ridicaţi ansamblul afişajului de pe ansamblul zonei de sprijin pentru

mâini.

1 ansamblul zonei de sprijin

pentru mâini

3 balamalele afişajului (2) 4 ansamblul afişajului

2 şuruburi (7)

Remontarea ansamblului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Aşezaţi ansamblul zonei de sprijin pentru mâini la marginea unei mese, cu

balamalele afişajului orientate în sus.

2 Aliniaţi orificiile pentru şuruburi de pe balamalele afişajului cu orificiile

pentru şuruburi de pe ansamblul zonei de sprijin pentru mâini.

3 Remontaţi şuruburile care fixează balamalele afişajului pe ansamblul

zonei de sprijin pentru mâini.

4 Închideţi afişajul şi întoarceţi computerul invers. 5 Direcţionaţi cablul antenei prin ghidajele de orientare de pe ansamblul

zonei de sprijin pentru mâini.

6 Lipiţi benzile care fixează cablul afişajului şi cablurile antenei pe

ansamblul zonei de sprijin pentru mâini.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi portul adaptorului de alimentare. 2 Remontaţi placa de sistem. 3 Remontaţi ansamblul radiatorului. 4 Remontaţi placa I/O. 5 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

6 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

7 Remontaţi tastatura. 8 Remontaţi modulele de memorie. 9 Remontaţi cardul wireless. 10 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

11 Remontaţi capacul bazei. 12 Remontaţi bateria.

Scoaterea plăcii butonului de alimentare

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem. 12 Scoateţi portul adaptorului de alimentare. 13 Scoateţi ansamblul afişajului.

Înainte de a efectua lucrări în interiorul

Procedură

1 Scoateţi şurubul care fixează placa butonului de alimentare pe ansamblul

zonei de sprijin pentru mâini.

2 Dezlipiţi banda care fixează placa butonului de alimentare pe zona de

sprijin pentru mâini.

3 Desprindeţi cablul plăcii butonului de alimentare de pe zona de sprijin

pentru mâini.

4 Glisaţi spre exterior placa butonului de alimentare de sub lamelele de pe

zona de sprijin pentru mâini.

5 Ridicaţi placa butonului de alimentare împreună cu cablul acesteia de pe

ansamblul zonei de sprijin pentru mâini.

1 banda 2 şurubul 3 placa butonului de

alimentare

Remontarea plăcii butonului de alimentare

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

1 Glisaţi placa butonului de alimentare pe sub lamelele de pe zona de

sprijin pentru mâini şi aliniaţi orificiul pentru şuruburi de pe placa butonului de alimentare cu orificiul pentru şuruburi de pe ansamblul zonei de sprijin pentru mâini.

2 Remontaţi şurubul care fixează placa butonului de alimentare pe

ansamblul zonei de sprijin pentru mâini.

3 Fixaţi cablul plăcii butonului de alimentare pe ansamblul zonei de sprijin

pentru mâini.

4 Lipiţi banda care fixează placa butonului de alimentare pe ansamblul

zonei de sprijin pentru mâini.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi ansamblul afişajului. 2 Remontaţi portul adaptorului de alimentare. 3 Remontaţi placa de sistem. 4 Remontaţi ansamblul radiatorului. 5 Remontaţi placa I/O. 6 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

7 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

8 Remontaţi tastatura. 9 Remontaţi modulele de memorie. 10 Remontaţi cardul wireless. 11 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

12 Remontaţi capacul bazei. 13 Remontaţi bateria.

Scoaterea ansamblului zonei de sprijin pentru mâini

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem. 12 Scoateţi portul adaptorului de alimentare. 13 Scoateţi ansamblul afişajului. 14 Scoateţi placa butonului de alimentare.

Înainte de a efectua lucrări în interiorul

Procedură

După îndeplinirea tuturor cerinţelor preliminare, rămânem cu ansamblul zonei de sprijin pentru mâini.

1 ansamblul zonei de sprijin pentru

mâini

Remontarea ansamblului zonei de sprijin pentru mâini

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

Aşezaţi ansamblul zonei de sprijin pentru mâini pe o suprafaţă plană.

Cerinţe ulterioare

1 Remontaţi placa butonului de alimentare. 2 Remontaţi ansamblul afişajului. 3 Remontaţi portul adaptorului de alimentare. 4 Remontaţi placa de sistem. 5 Remontaţi ansamblul radiatorului. 6 Remontaţi placa I/O. 7 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

8 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

9 Remontaţi tastatura. 10 Remontaţi modulele de memorie. 11 Remontaţi cardul wireless. 12 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

13 Remontaţi capacul bazei. 14 Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Îndepărtarea cadrului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

NOTIFICARE: Aceste instrucţiuni sunt aplicabile doar pentru laptopul fără ecran tactil.

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

9 Scoateţi placa I/O. 10 Scoateţi ansamblul radiatorului. 11 Scoateţi placa de sistem. 12 Scoateţi portul adaptorului de alimentare. 13 Scoateţi ansamblul afişajului.

Înainte de a efectua lucrări în interiorul

Procedură

1 Cu ajutorul degetelor, desprindeţi cu atenţie marginea interioară a

cadrului afişajului.

2 Scoateţi cadrul afişajului de pe capacul din spate al afişajului.

1 cadrul afişajului 2 capacul din spate al

afişajului

Remontarea cadrului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

NOTIFICARE: Aceste instrucţiuni sunt aplicabile doar pentru laptopurile fără ecran tactil.

Aliniaţi cadrul afişajului cu capacul din spate al afişajului şi fixaţi uşor cadrul afişajului în poziţie.

Cerinţe ulterioare

bazei computerului”.

7 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

8 Remontaţi tastatura. 9 Remontaţi modulele de memorie. 10 Remontaţi cardul wireless. 11 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

12 Remontaţi capacul bazei. 13 Remontaţi bateria.

Înainte de a efectua lucrări în interiorul

Scoaterea panoului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

NOTIFICARE: Aceste instrucţiuni sunt valabile numai pentru laptopurile care nu au afişaj cu ecran tactil.

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

Înainte de a efectua lucrări în interiorul

Procedură

1 Scoateţi şuruburile care fixează panoul afişajului pe capacul din spate al

afişajului.

2 Ridicaţi cu atenţie panoul afişajului şi întoarceţi-l invers.

1 şuruburile (10) 2 panoul afişajului 3 capacul din spate al

afişajului

3 Desprindeţi cu atenţie cablul afişajului, apoi ridicaţi opritorul şi

deconectaţi cablul afişajului din conector.

1 panoul afişajului 2 opritorul 3 cablul afişajului 4 banda 5 capacul din spate al

afişajului

4 Ridicaţi panoul afişajului de pe capacul din spate al afişajului.

5 Scoateţi balamalele ecranului.

1 panoul afişajului

Remontarea panoului afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Procedură

NOTIFICARE: Aceste instrucţiuni sunt aplicabile doar pentru laptopul fără ecran tactil.

1 Remontaţi balamalele afişajului. 2 Conectaţi cablul afişajului la conectorul cablului panoului afişajului şi

apăsaţi pe dispozitivul de blocare pentru a fixa cablul.

3 Prindeţi cablul afişajului pe conectorul cablului panoului afişajului. 4 Aşezaţi cu grijă panoul afişajului pe capacul din spate al afişajului şi aliniaţi

orificiile pentru şuruburi de pe panoul afişajului cu orificiile pentru şuruburi de pe capacul din spate al afişajului.

5 Remontaţi şuruburile care fixează panoul afişajului pe capacul din spate al

afişajului.

Înainte de a efectua lucrări în interiorul

Cerinţe ulterioare

1 Remontaţi cadrul ecranului. 2 Remontaţi ansamblul afişajului. 3 Remontaţi portul adaptorului de alimentare. 4 Remontaţi placa de sistem. 5 Remontaţi ansamblul radiatorului. 6 Remontaţi placa I/O. 7 Urmaţi procedura de la etapa 3 la etapa 8 din secţiunea „Remontarea

bazei computerului”.

8 Urmaţi procedura de la etapa 4 la etapa 7 din secţiunea „Remontarea

unităţii optice”.

9 Remontaţi tastatura. 10 Remontaţi modulele de memorie. 11 Remontaţi cardul wireless. 12 Urmaţi procedura de la pasul 4 la pasul 6 din secţiunea „Remontarea hard

diskului”.

13 Remontaţi capacul bazei. 14 Remontaţi bateria.

Scoaterea balamalelor afişajului

AVERTISMENT: Înainte de a efectua lucrări în interiorul computerului, citiţi informaţiile privind siguranţa livrate împreună cu computerul şi urmaţi paşii din secţiunea

computerului. După efectuarea lucrărilor în interiorul computerului,

urmaţi instrucţiunile din secţiunea După efectuarea lucrărilor în

interiorul computerului. Pentru informaţii suplimentare despre cele

mai bune practici privind siguranţa, consultaţi pagina de pornire privind conformitatea cu reglementările, la adresa www.dell.com/ regulatory_compliance.

Cerinţe prealabile

NOTIFICARE: Aceste instrucţiuni sunt valabile numai pentru laptopurile care nu au afişaj cu ecran tactil.

1 Scoateţi bateria. 2 Scoateţi capacul bazei. 3 Urmaţi procedura de la pasul 1 la pasul 3 din secţiunea „Scoaterea hard

diskului”.

4 Scoateţi cardul wireless. 5 Scoateţi modulele de memorie. 6 Scoateţi tastatura. 7 Urmaţi procedura de la etapa 1 la etapa 4 din secţiunea „Scoaterea unităţii

optice”.

8 Urmaţi procedura de la etapa 1 la etapa 6 din secţiunea „Scoaterea bazei

computerului”.

Înainte de a efectua lucrări în interiorul
