Page 1
Inspiron 17
5000 Series
Servicehandbok
Datormodell: Inspiron 17–5759
Regleringsmodell: P28E
Regleringstyp: P28E004
Page 2
Anmärkningar,
försiktighetsbeaktanden och
varningar
OBS: Obs! ger viktig information som kan hjälpa dig att få ut mer av datorn.
VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av
data, samt ger information om hur du undviker problemet.
VARNING: En varning signalerar risk för egendomsskada, personskada eller
dödsfall.
Copyright © 2015 Dell Inc. Med ensamrätt. Denna produkt skyddas av amerikanska och
internationella immaterialrättsliga lagar. Dell™ och Dell-logotypen är varumärken som tillhör
Dell Inc. i USA och/eller andra jurisdiktioner. Alla övriga märken och namn som nämns här kan
vara varumärken som tillhör respektive företag.
2015–08
Rev. A00
Page 3
Innehåll
Innan du arbetar inuti datorn..................................................10
Innan du börjar ................................................................................................10
Säkerhetsinstruktioner..................................................................................... 10
Rekommenderade verktyg...............................................................................11
När du har arbetat inuti datorn...............................................12

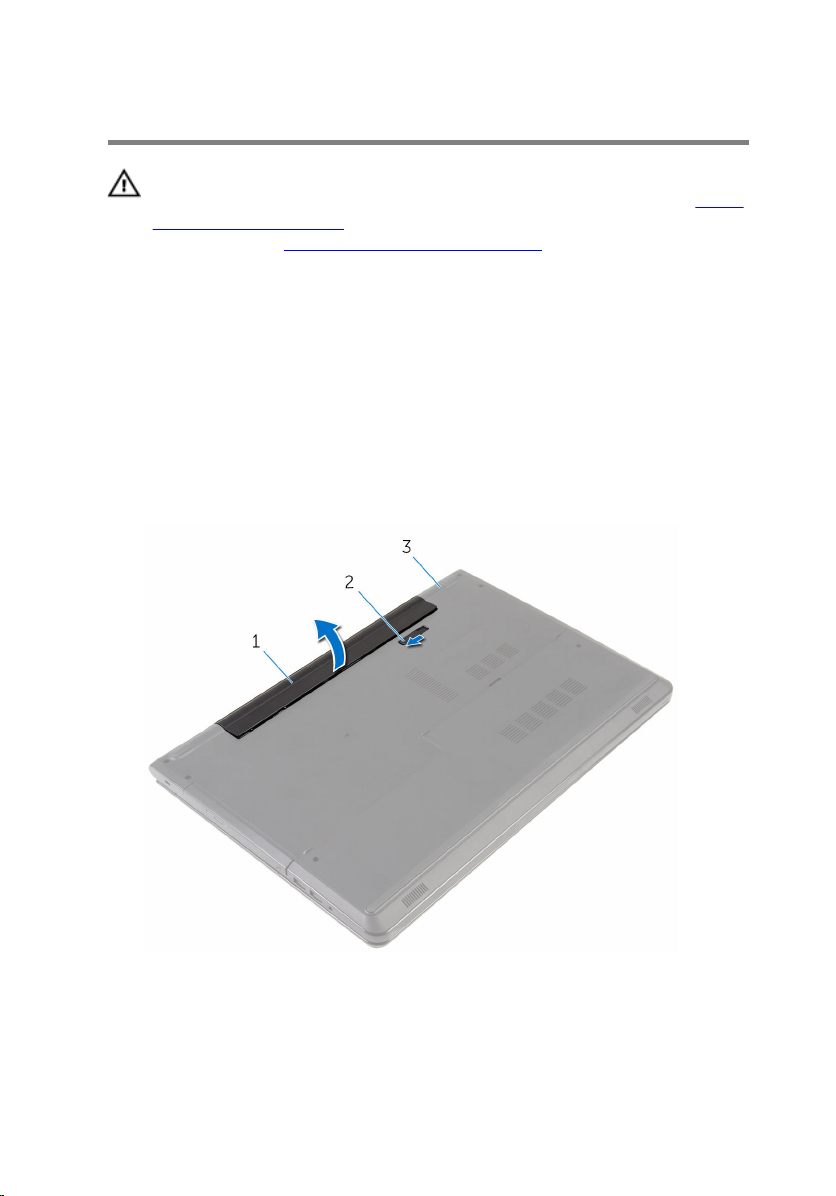

Ta bort batteriet.........................................................................13
Procedur...........................................................................................................13
Sätta tillbaka batteriet.............................................................. 14
Procedur...........................................................................................................14
Ta bort kåpan..............................................................................15
Nödvändiga förhandsåtgärder.........................................................................15
Procedur...........................................................................................................15
Sätta tillbaka baskåpan............................................................. 17
Procedur........................................................................................................... 17
Nödvändiga efterhandsåtgärder......................................................................17

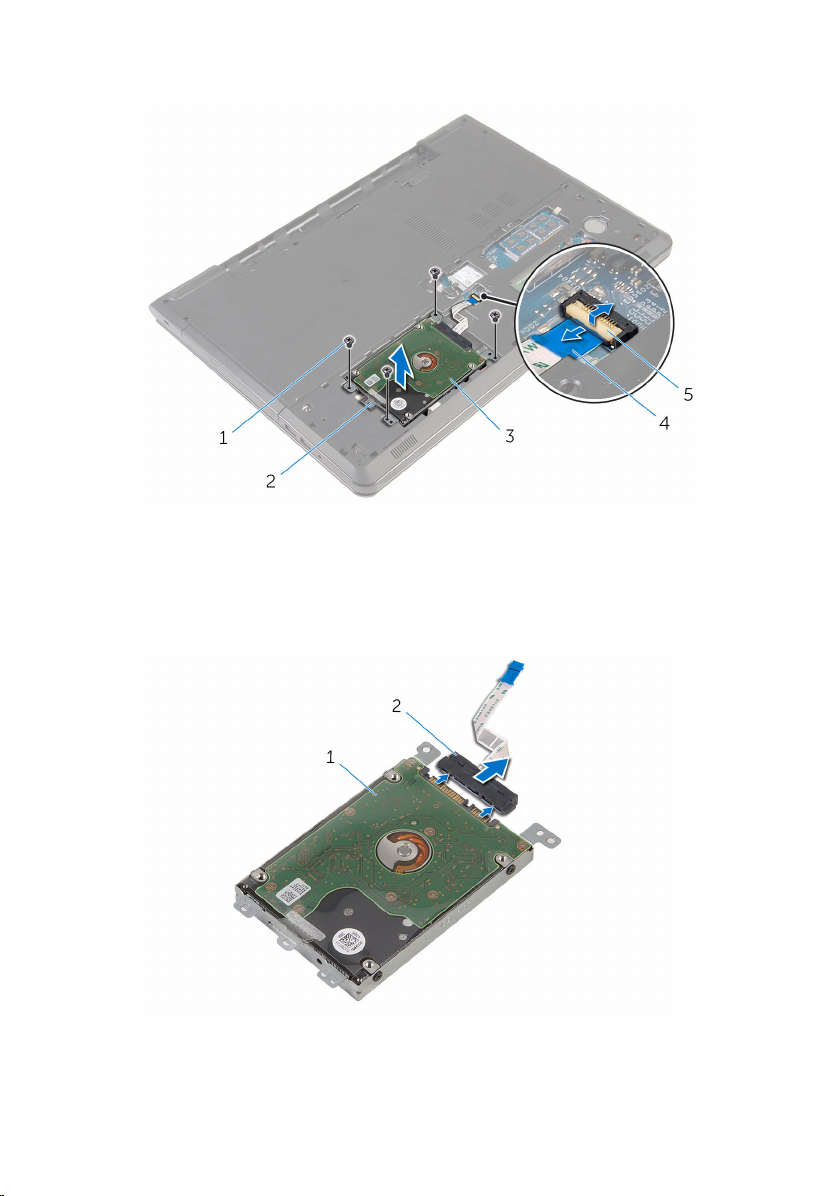

Ta bort hårddisken.................................................................... 18
Nödvändiga förhandsåtgärder.........................................................................18
Procedur...........................................................................................................18
Sätta tillbaka hårddisken..........................................................21
Procedur...........................................................................................................21
Nödvändiga efterhandsåtgärder......................................................................21
3
Page 4

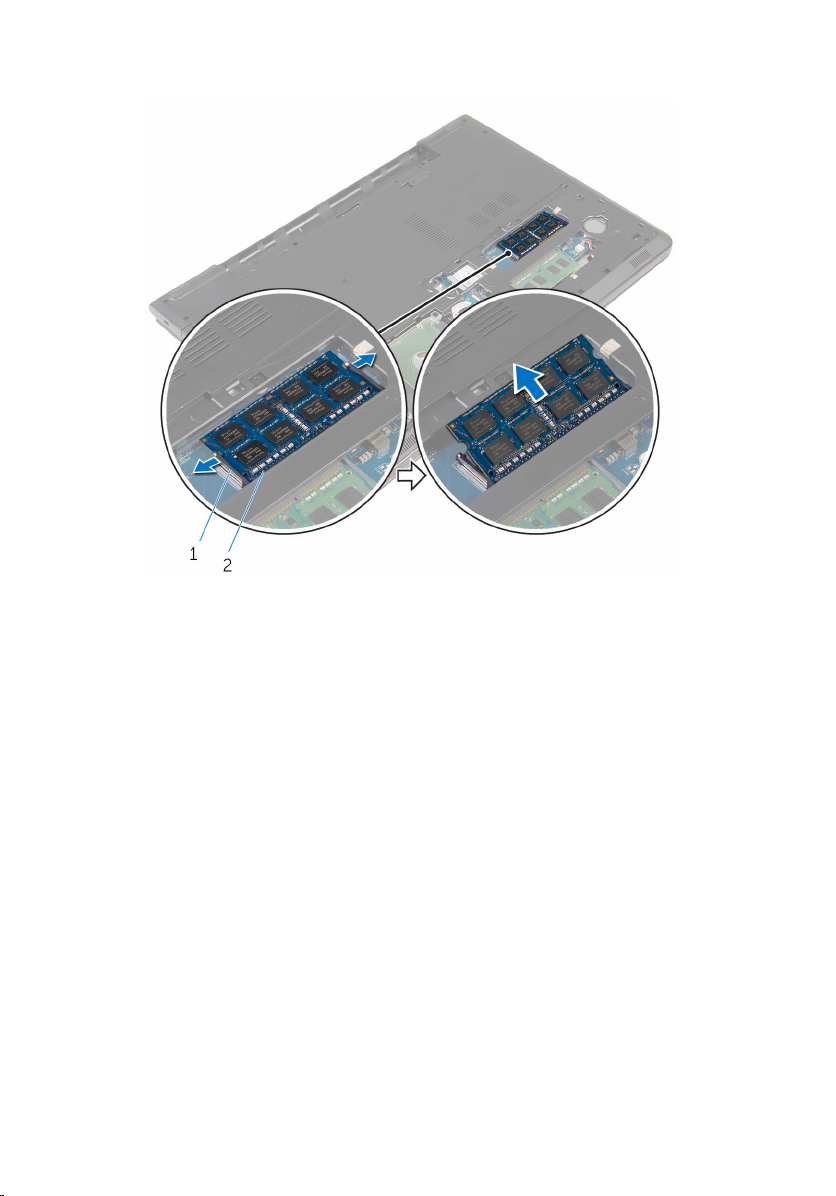

Ta bort minnesmodulerna....................................................... 22
Nödvändiga förhandsåtgärder........................................................................ 22
Procedur...........................................................................................................22
Sätta tillbaka minnesmodulerna.............................................24
Procedur.......................................................................................................... 24
Nödvändiga efterhandsåtgärder..................................................................... 25
Ta bort kortet för trådlös teknik.............................................26
Nödvändiga förhandsåtgärder........................................................................ 26
Procedur.......................................................................................................... 26
Sätta tillbaka kortet för trådlös teknik.................................. 28
Procedur.......................................................................................................... 28
Nödvändiga efterhandsåtgärder..................................................................... 28

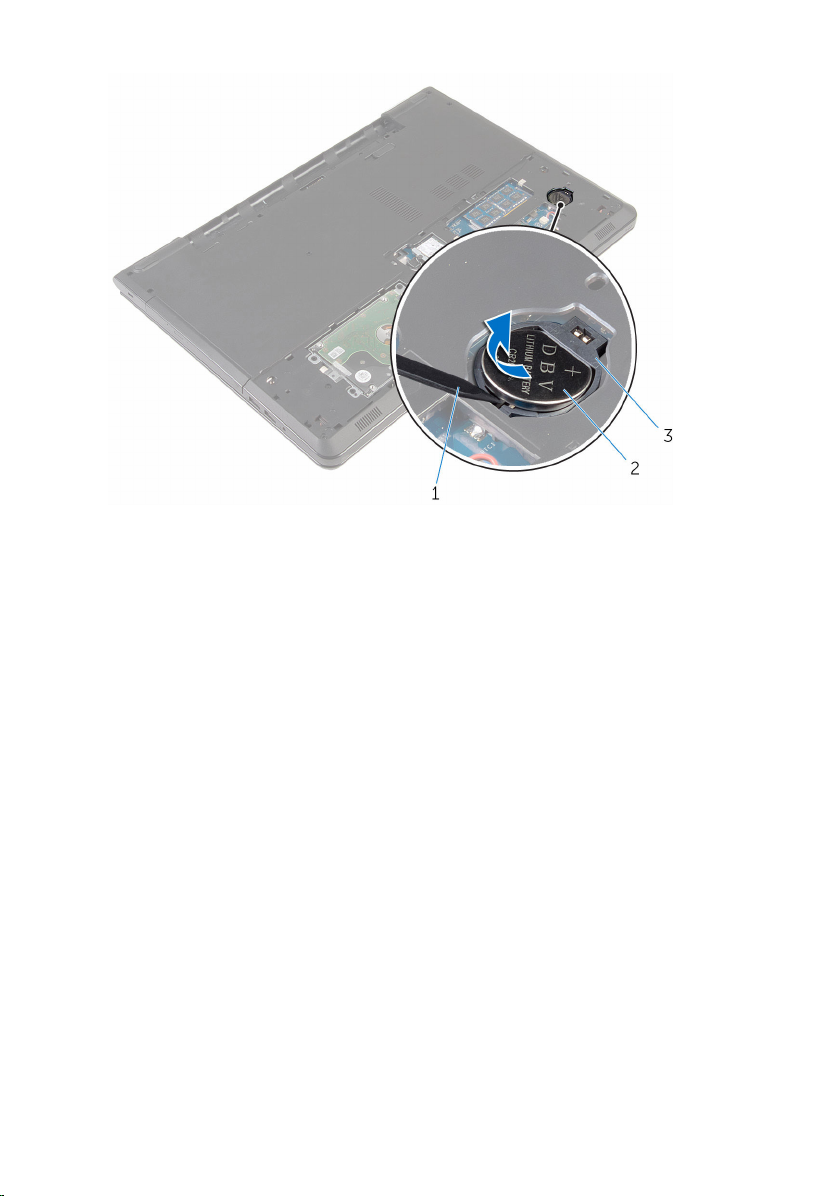

Ta bort knappcellsbatteriet.....................................................29
Nödvändiga förhandsåtgärder........................................................................ 29
Procedur.......................................................................................................... 29
Sätta tillbaka knappcellsbatteriet...........................................31
Procedur...........................................................................................................31
Nödvändiga efterhandsåtgärder......................................................................31

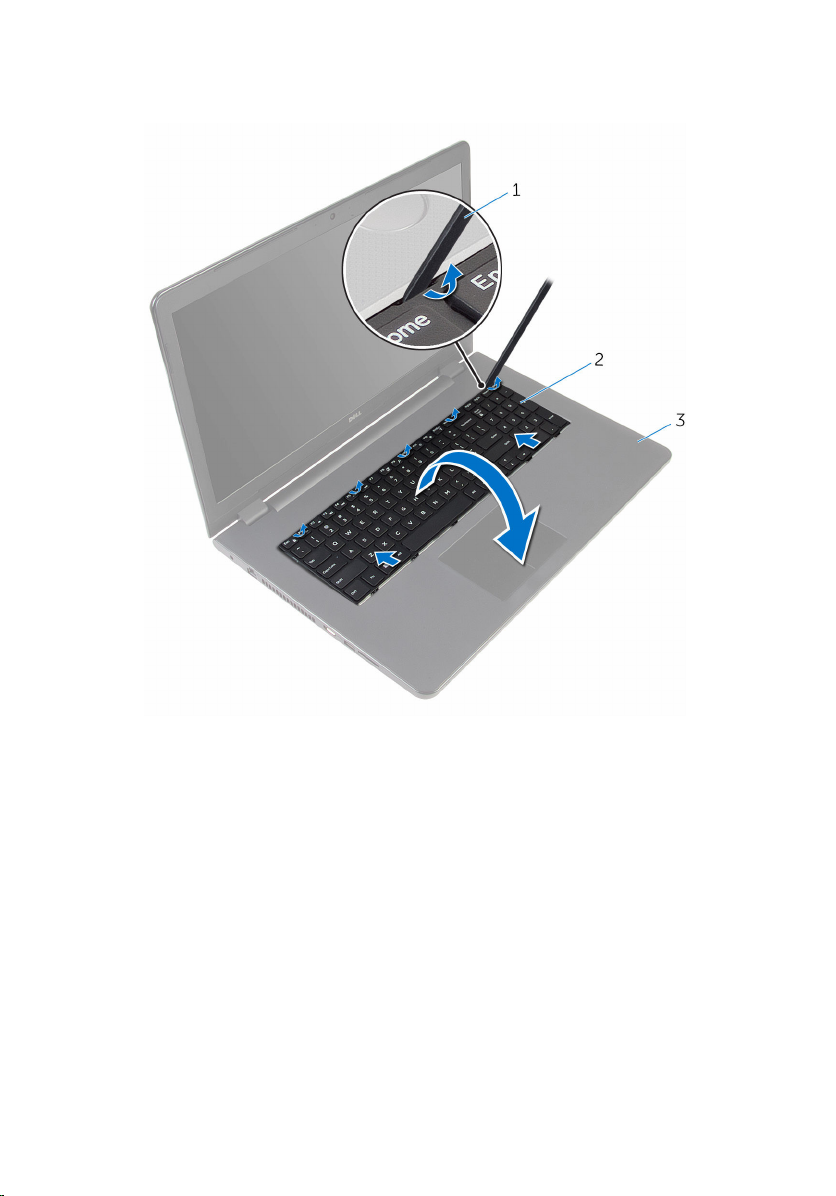

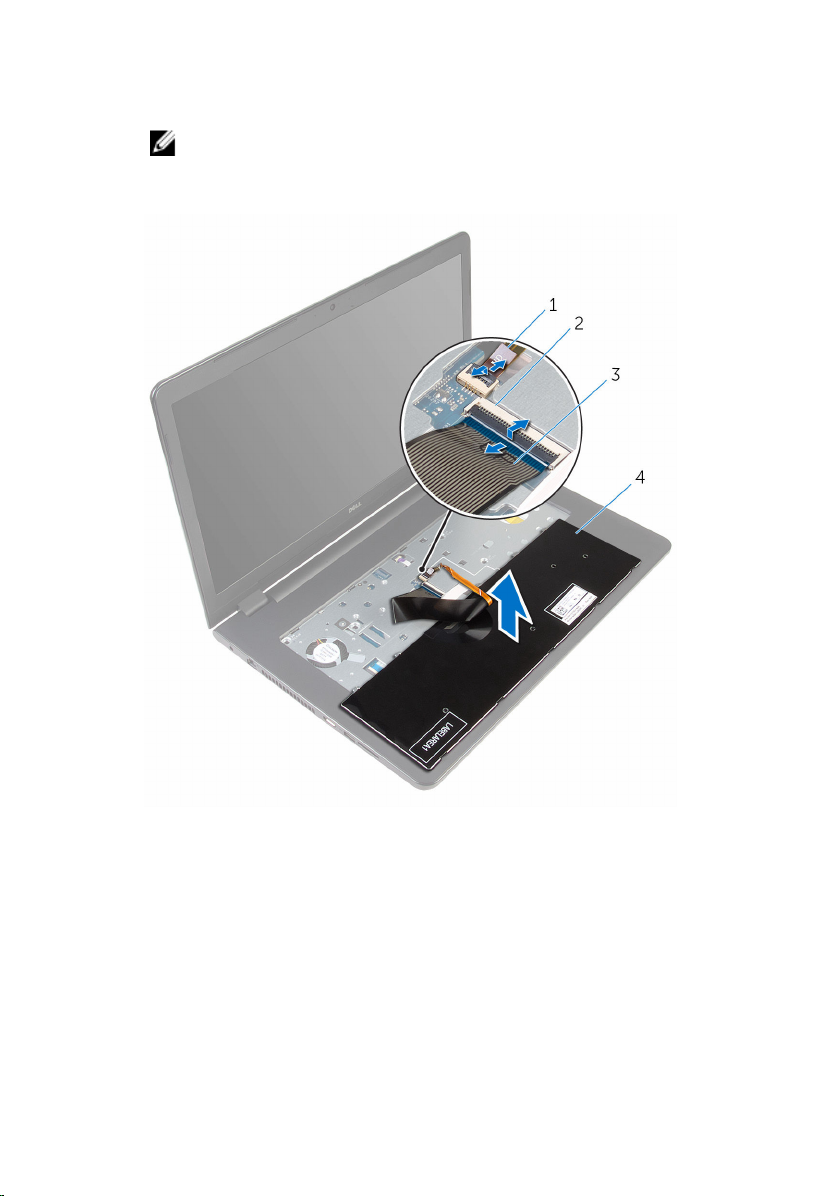

Ta bort tangentbordet..............................................................32
Nödvändiga förhandsåtgärder........................................................................ 32
Procedur...........................................................................................................32
Sätta tillbaka tangentbordet................................................... 35
Procedur...........................................................................................................35
Nödvändiga efterhandsåtgärder..................................................................... 35
4
Page 5
Ta bort den optiska enheten................................................... 36
Nödvändiga förhandsåtgärder........................................................................ 36
Procedur.......................................................................................................... 36
Sätta tillbaka den optiska enheten.........................................39
Procedur.......................................................................................................... 39
Nödvändiga efterhandsåtgärder..................................................................... 39

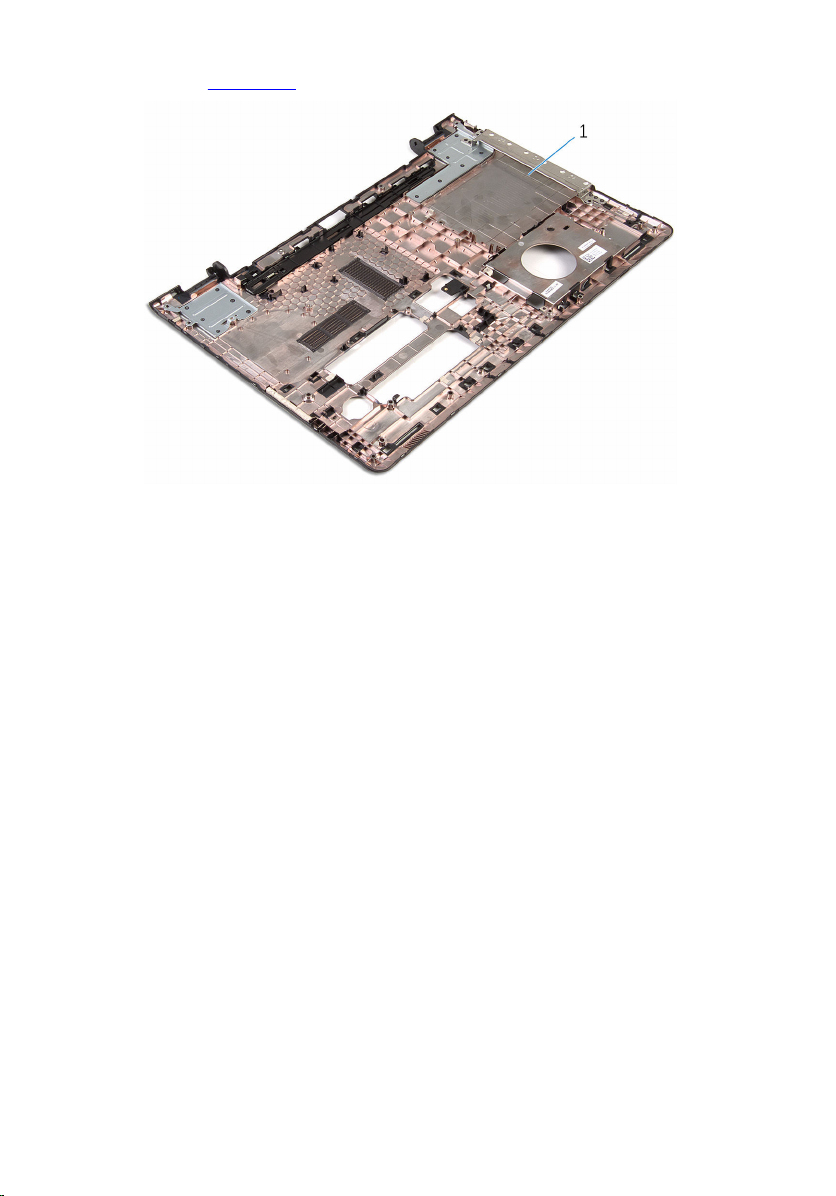

Ta bort datorbasen................................................................... 40
Nödvändiga förhandsåtgärder........................................................................40
Procedur.......................................................................................................... 40
Sätta tillbaka datorbasen......................................................... 45
Procedur.......................................................................................................... 45
Nödvändiga efterhandsåtgärder..................................................................... 45

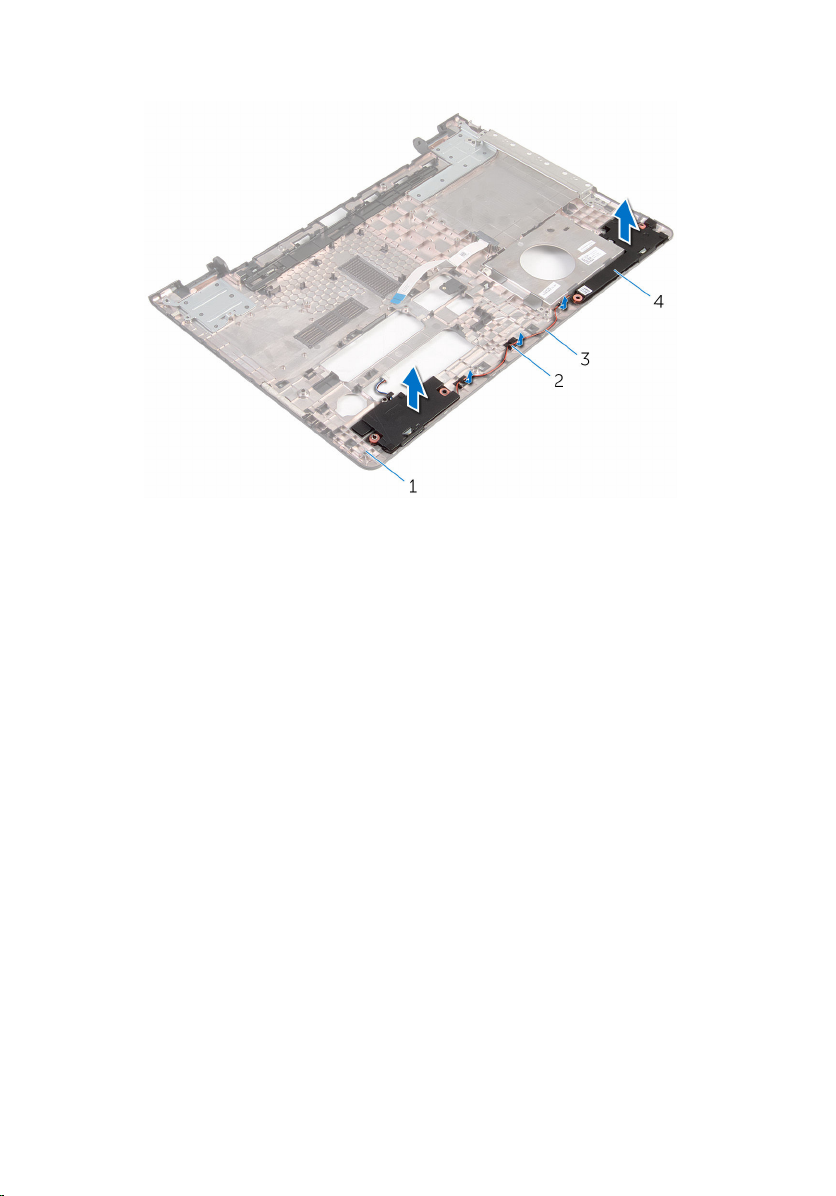

Ta bort högtalarna.................................................................... 46
Nödvändiga förhandsåtgärder........................................................................ 46
Procedur.......................................................................................................... 46
Sätta tillbaka högtalarna..........................................................48
Procedur.......................................................................................................... 48
Nödvändiga efterhandsåtgärder..................................................................... 48
Ta bort den optiska enhetens mellandel.............................. 49
Nödvändiga förhandsåtgärder........................................................................ 49
Procedur.......................................................................................................... 49
Sätta tillbaka den optiska enhetens mellandel.................... 51
Procedur...........................................................................................................51
Nödvändiga efterhandsåtgärder......................................................................51
5
Page 6

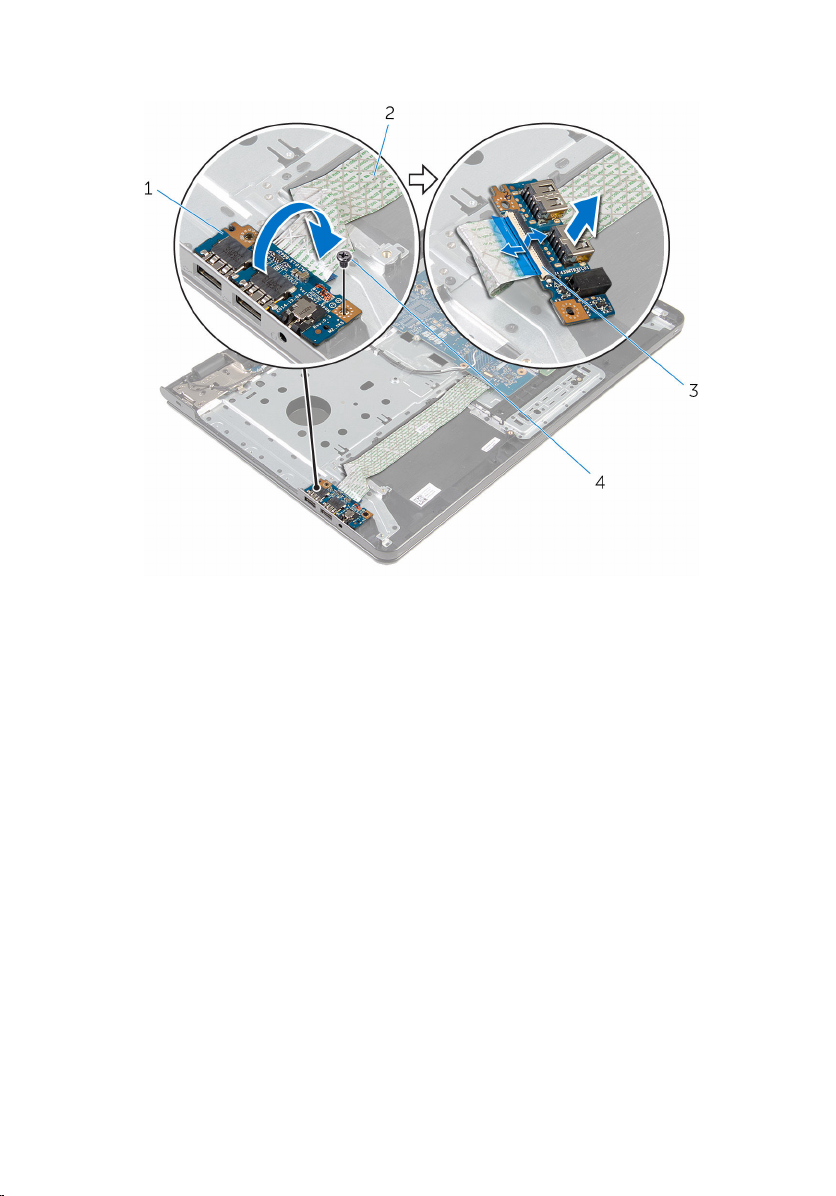

Ta bort I/O-kortet..................................................................... 52
Nödvändiga förhandsåtgärder........................................................................ 52
Procedur...........................................................................................................52
Sätta tillbaka I/O-kortet...........................................................54
Procedur.......................................................................................................... 54
Nödvändiga efterhandsåtgärder..................................................................... 54
Ta bort kylflänsmonteringen...................................................55
Nödvändiga förhandsåtgärder........................................................................ 55
Procedur (separat grafikkort)...........................................................................55
Procedur (integrerat grafikkort).......................................................................56
Sätta tillbaka kylflänsmonteringen........................................ 58
Procedur.......................................................................................................... 58
Nödvändiga efterhandsåtgärder..................................................................... 58
Ta bort moderkortet.................................................................60
Nödvändiga förhandsåtgärder........................................................................60
Procedur.......................................................................................................... 60
Sätta tillbaka moderkortet.......................................................65
Procedur.......................................................................................................... 65
Nödvändiga efterhandsåtgärder..................................................................... 65
Ta bort batterikontaktkortet...................................................67
Nödvändiga förhandsåtgärder........................................................................ 67
Procedur...........................................................................................................67
Sätta tillbaka batterikontaktkortet........................................ 69
Procedur.......................................................................................................... 69
Nödvändiga efterhandsåtgärder..................................................................... 69
6
Page 7
Ta bort strömadapterporten................................................... 70
Nödvändiga förhandsåtgärder........................................................................ 70
Procedur.......................................................................................................... 70
Sätta tillbaka strömadapterporten.........................................72
Procedur...........................................................................................................72
Nödvändiga efterhandsåtgärder......................................................................72
Ta bort bildskärmsmonteringen.............................................73
Nödvändiga förhandsåtgärder.........................................................................73
Procedur...........................................................................................................73
Sätta tillbaka bildskärmsenheten........................................... 76
Procedur...........................................................................................................76
Nödvändiga efterhandsåtgärder..................................................................... 76
Ta bort strömbrytarkortet....................................................... 78
Nödvändiga förhandsåtgärder........................................................................ 78
Procedur...........................................................................................................78
Sätta tillbaka strömbrytarkortet.............................................80
Procedur.......................................................................................................... 80
Nödvändiga efterhandsåtgärder.....................................................................80
Ta bort handledsstödet............................................................ 81
Nödvändiga förhandsåtgärder.........................................................................81
Procedur...........................................................................................................81
Sätta tillbaka handledsstödet..................................................83
Procedur.......................................................................................................... 83
Nödvändiga efterhandsåtgärder..................................................................... 83
7
Page 8

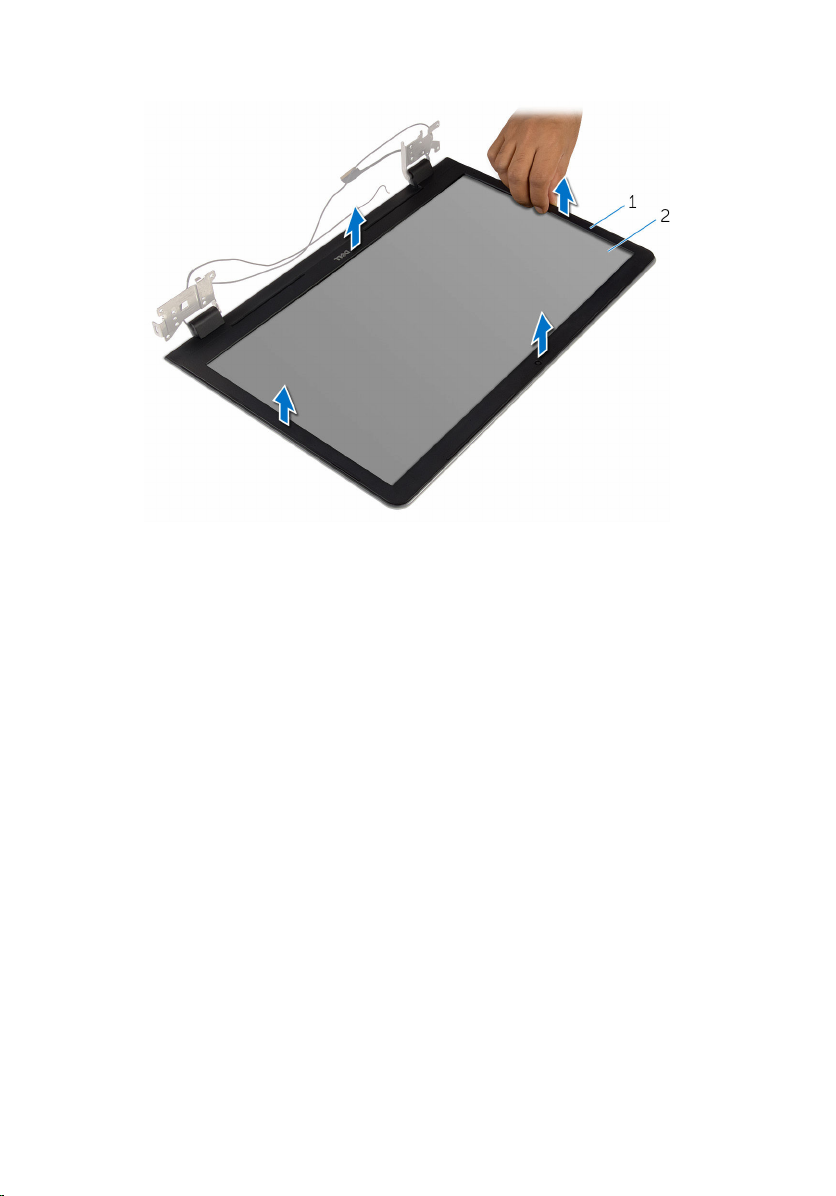

Ta bort bildskärmsramen.........................................................84
Nödvändiga förhandsåtgärder........................................................................84
Procedur.......................................................................................................... 84
Sätta tillbaka bildskärmsramen.............................................. 86
Procedur.......................................................................................................... 86
Nödvändiga efterhandsåtgärder..................................................................... 86

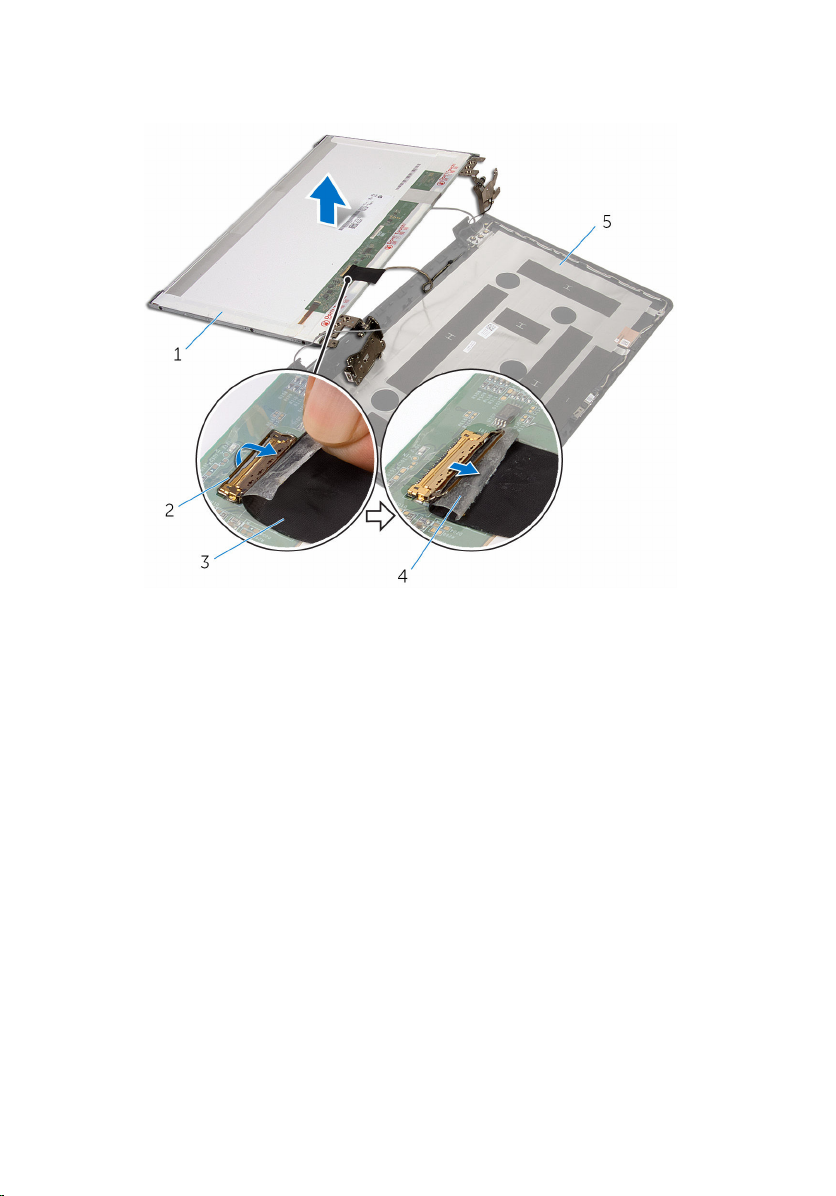

Ta bort bildskärmspanelen......................................................87
Nödvändiga förhandsåtgärder........................................................................ 87
Procedur...........................................................................................................87
Sätta tillbaka bildskärmspanelen............................................91
Procedur...........................................................................................................91
Nödvändiga efterhandsåtgärder......................................................................91
Ta bort bildskärmsgångjärnen................................................93
Nödvändiga förhandsåtgärder........................................................................ 93
Procedur.......................................................................................................... 93
Sätta tillbaka bildskärmsgångjärnen..................................... 95
Procedur.......................................................................................................... 95
Nödvändiga efterhandsåtgärder..................................................................... 95
Ta bort kameran.........................................................................97
Nödvändiga förhandsåtgärder........................................................................ 97
Procedur...........................................................................................................97
Sätta tillbaka kameran..............................................................99
Procedur.......................................................................................................... 99
Nödvändiga efterhandsåtgärder..................................................................... 99
8
Page 9
Ta bort bildskärmskabeln......................................................100
Nödvändiga förhandsåtgärder......................................................................100
Procedur........................................................................................................ 100
Sätta tillbaka bildskärmskabeln............................................102
Procedur........................................................................................................ 102
Nödvändiga efterhandsåtgärder................................................................... 102
Ta bort bildskärmens bakre kåpa och
antennmonteringen................................................................103
Nödvändiga förhandsåtgärder...................................................................... 103
Procedur........................................................................................................ 104
Sätta tillbaka bildskärmens bakre kåpa och
antennmonteringen................................................................105
Procedur........................................................................................................ 105
Nödvändiga efterhandsåtgärder................................................................... 105
Uppdatera BIOS.......................................................................106
Få hjälp och kontakta Dell..................................................... 107
Resurser för självhjälp....................................................................................107
Kontakta Dell................................................................................................. 108
9
Page 10
Innan du arbetar inuti datorn
VIKTIGT!: Undvik att komponenter och kort skadas genom att hålla
dem i kanterna och undvika att vidröra stift och kontakter.
OBS: Bilderna i det här dokumentet kan skilja från din dator beroende på
konfigurationen du beställde.
Innan du börjar
1 Spara och stäng alla öppna filer samt avsluta alla öppna program.
2 Stäng av datorn.
– Windows 10: Klicka eller tryck på Start → Ström → Stäng av.
– Windows 8.1: Utgå från Start-skärmen och klicka eller tryck på
strömbrytarikonen: → Stäng av.
– Windows 7: Klicka eller tryck på Start → Stäng av .
OBS: Om du använder ett annat operativsystem finns det
anvisningar för hur du stänger av datorn i operativsystemets
dokumentation.
3 Koppla loss datorn och alla anslutna enheter från eluttagen.
4 Koppla ur alla kablar, såsom telefonsladdar, nätverkskablar osv ur datorn.
5 Koppla ur alla anslutna enheter och kringutrustning, såsom tangentbord,
mus, bildskärm osv från datorn.
6 Ta bort eventuella mediakort och optiska skivor från datorn, om det
behövs.
Säkerhetsinstruktioner
Följ dessa säkerhetsföreskrifter för att skydda datorn och dig själv.
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
10
Page 11
VARNING: Koppla bort nätströmmen innan du öppnar datorkåpan
eller -panelerna. När du är klar med arbetet inuti datorn, sätt tillbaka
alla kåpor, paneler och skruvar innan du ansluter nätströmmen.
VIKTIGT!: Undvik att datorn skadas genom att se till att arbetsytan är
plan och ren.
VIKTIGT!: Undvik att komponenter och kort skadas genom att hålla
dem i kanterna och undvika att vidröra stift och kontakter.
VIKTIGT!: Utför endast reparationer och felsökningar som godkänts
eller anvisats av Dells tekniska hjälpteam. Skador som uppstår till följd
av service som inte har godkänts av Dell täcks inte av garantin. Mer
information finns i säkerhetsanvisningarna som levererades med
produkten eller på www.dell.com/regulatory_compliance.
VIKTIGT!: Jorda dig genom att röra vid en omålad metallyta, till
exempel metallen på datorns baksida, innan du vidrör något inuti
datorn. Medan du arbetar bör du med jämna mellanrum röra vid en
olackerad metallyta för att avleda statisk elektricitet som kan skada de
inbyggda komponenterna.
VIKTIGT!: När du kopplar bort en kabel, fatta tag i kontakten eller
dragfliken, inte i själva kabeln. Vissa kablar är försedda med kontakter
med låsflikar eller vingskruvar som måste frigöras innan kabeln
kopplas ifrån. När kablarna dras ur, håll dem jämnt inriktade för att
undvika att några kontaktstift böjs. När kablarna kopplas in, se till att
portarna och kontakterna är korrekt inriktade.
VIKTIGT!: Tryck in och mata ut eventuella kort från mediekortläsaren.
Rekommenderade verktyg
Procedurerna i detta dokument kan kräva att följande verktyg används:
• Stjärnskruvmejsel
• Plastrits
11
Page 12
När du har arbetat inuti datorn
VIKTIGT!: Kvarglömda och lösa skruvar inuti datorn kan allvarligt
skada datorn.
1 Sätt tillbaka alla skruvar och kontrollera att inga lösa skruvar finns kvar
inuti datorn.
2 Anslut eventuella externa enheter, kringutrustning och kablar som du tog
bort innan arbetet på datorn påbörjades.
3 Sätt tillbaka eventuella mediakort, skivor och andra delar som du tog bort
innan arbetet på datorn påbörjades.
4 Anslut datorn och alla anslutna enheter till eluttagen.
5 Starta datorn.
12
Page 13
Ta bort batteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Stäng bildskärmen och vänd på datorn.
2 Skjut batterifrikopplingen till öppet läge.
Du hör ett klickljud när batteriet är upplåst.
3 Lyft av batteriet från datorbasen.
1 batteriet 2 batteriets frigöringsspak
3 datorbas
4 Vänd datorn upp och ned, öppna bildskärmen och tryck på strömbrytaren
i fem sekunder för att jorda moderkortet.
13
Page 14
Sätta tillbaka batteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Placera batteriet i batterifacket och snäpp fast batteriet.
14
Page 15
Ta bort kåpan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort batteriet.
Procedur
1 Stäng bildskärmen och vänd på datorn.
2 Ta bort skruvarna som håller fast kåpan i datorbasen.
15
Page 16
3 Använd en plastrits och bänd upp baskåpan med början från den inre
kanten och lyft av den från datorbasen.
1 datorbas 2 skruvar (2)
3 kåpan 4 plastrits
16
Page 17
Sätta tillbaka baskåpan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in kåpans flikar mot hålen i datorns bottenplatta och tryck försiktigt
kåpan på plats.
2 Sätt tillbaka skruvarna som håller fast kåpan i datorbasen.
Nödvändiga efterhandsåtgärder
Sätt tillbaka batteriet.
17
Page 18
Ta bort hårddisken.
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Hårddiskar är ömtåliga. Var försiktig när du hanterar
hårddisken.
VIKTIGT!: Undvik dataförlust genom att inte ta bort hårddisken medan
datorn är i strömsparläge eller är påslagen.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
Procedur
1 Lyft spärren och koppla bort hårddiskkabeln från moderkortet.
2 Ta bort skruvarna som fäster hårddiskmonteringen i datorbasen.
18
Page 19
3 Använd dragfliken och lyft ut hårddiskmonteringen ur datorbasen.
1 skruvar (4) 2 dragflik
3 hårddiskmontering 4 hårddiskkabel
5 hake
4 Koppla loss medlingskortet (interposer) från hårddisken.
1 hårddiskmontering 2 medlingskort (interposer)
19
Page 20

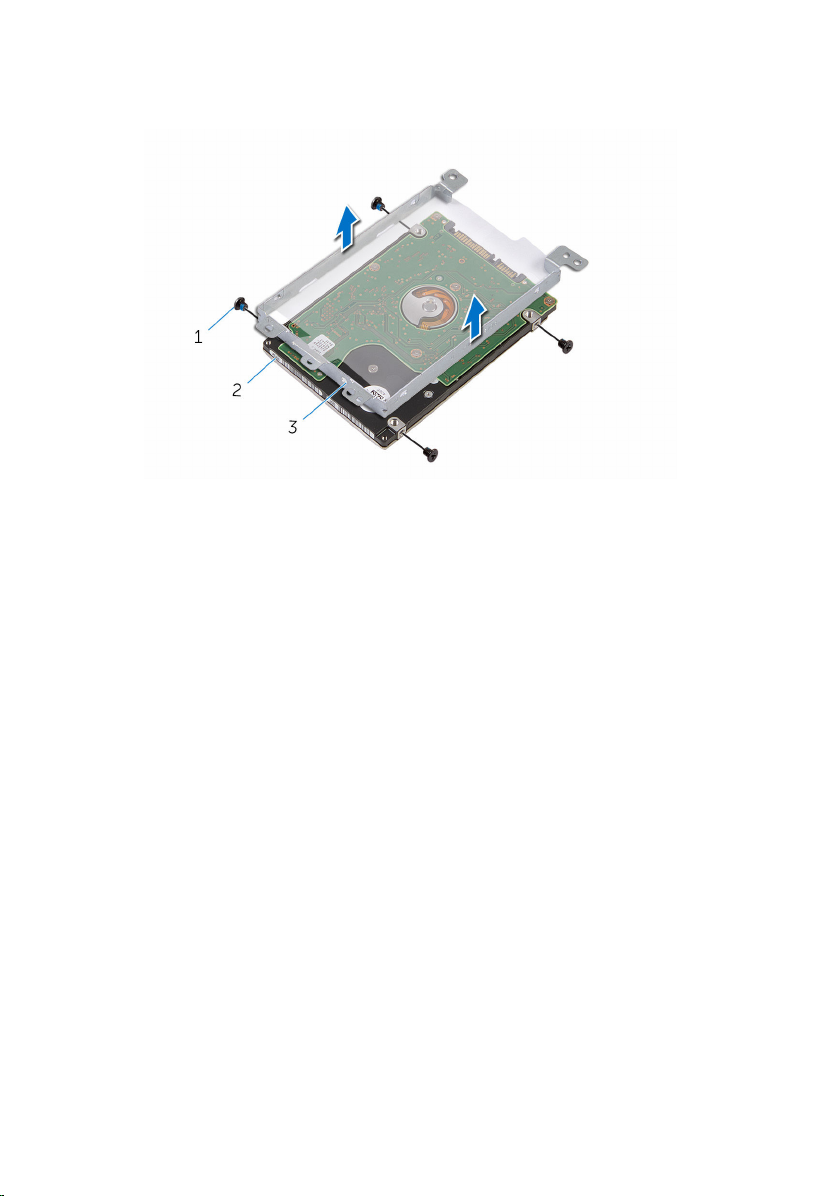

5 Ta bort skruvarna som håller fast hårddiskhållaren i hårddisken.
6 Lyft bort hårddiskhållaren från hårddisken.
1 skruvar (4) 2 hårddisk
3 hårddiskhållare
20
Page 21
Sätta tillbaka hårddisken
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Hårddiskar är ömtåliga. Var försiktig när du hanterar
hårddisken.
Procedur
1 Rikta in skruvhålen på hårddiskhållaren med skruvhålen på hårddisken.
2 Sätt tillbaka skruvarna som håller fast hårddiskhållaren i hårddisken.
3 Anslut medlingskortet (interposer) till hårddisken.
4 Placera hårddiskenheten i datorbasen och rikta in skruvhålen på
hårddiskenheten mot skruvhålen på datorbasen.
5 Sätt tillbaka skruvarna som fäster hårddiskmonteringen i datorbasen.
6 Skjut in kabeln för hårddisken i kontakten och tryck nedåt på spärrhaken
för att säkra kabeln.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka kåpan.
2 Sätt tillbaka batteriet.
21
Page 22
Ta bort minnesmodulerna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
Procedur
1 Bänd försiktigt isär låsklämmorna på vardera änden av
minnesmodulspåret med fingertopparna tills modulen hoppar upp.
22
Page 23
2 Skjut bort och ta av minnesmodulen från minnesmodulspåret.
1 låsklämmor (2) 2 minnesmodulen
23
Page 24
Sätta tillbaka minnesmodulerna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur

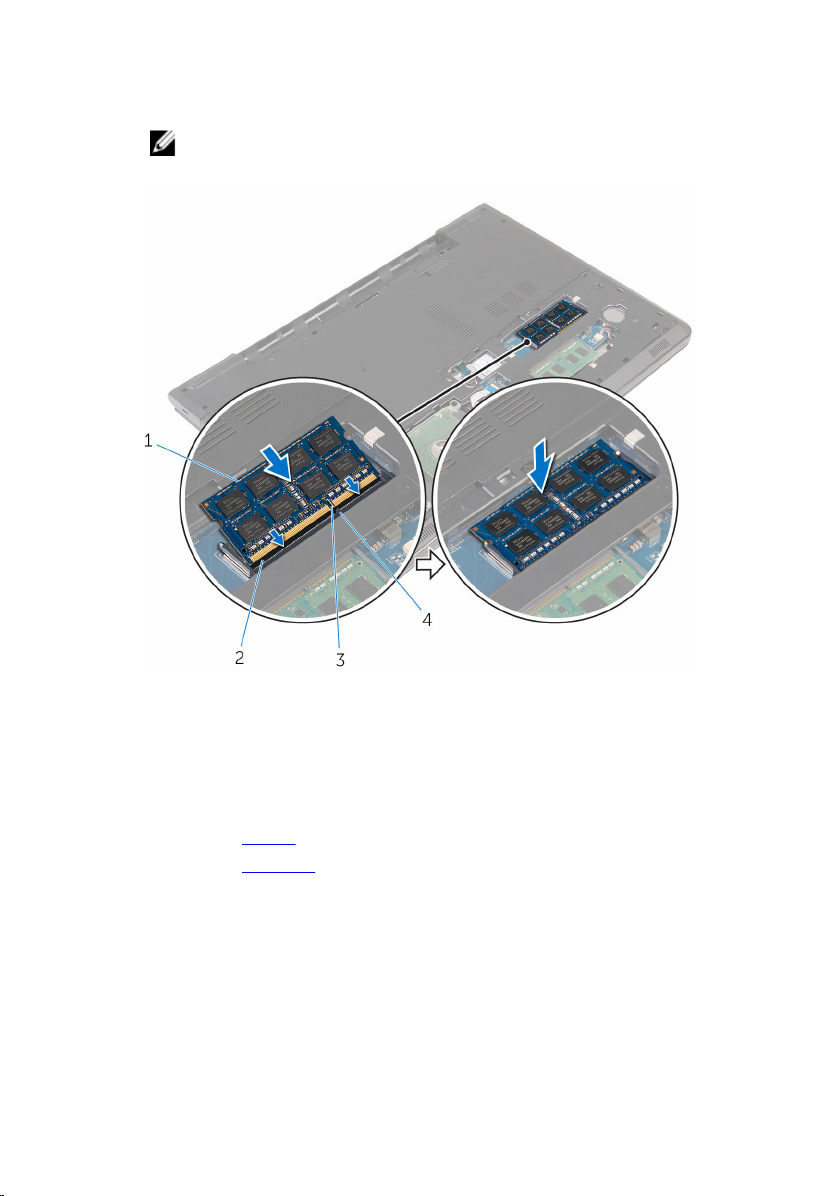

1 Rikta in skåran på minnesmodulen med fliken på minnesmodulplatsen.
24
Page 25
2 Vinkla minnesmodulen och tryck in den ordentligt i spåret och tryck
sedan minnesmodulen nedåt tills den snäpper på plats.
OBS: Om du inte hör något klick tar du bort minnesmodulen och
försöker igen.
1 minnesmodulen 2 minnesmodulspår
3 skåra 4 flik
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka kåpan.
2 Sätt tillbaka batteriet.
25
Page 26
Ta bort kortet för trådlös teknik
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
Procedur

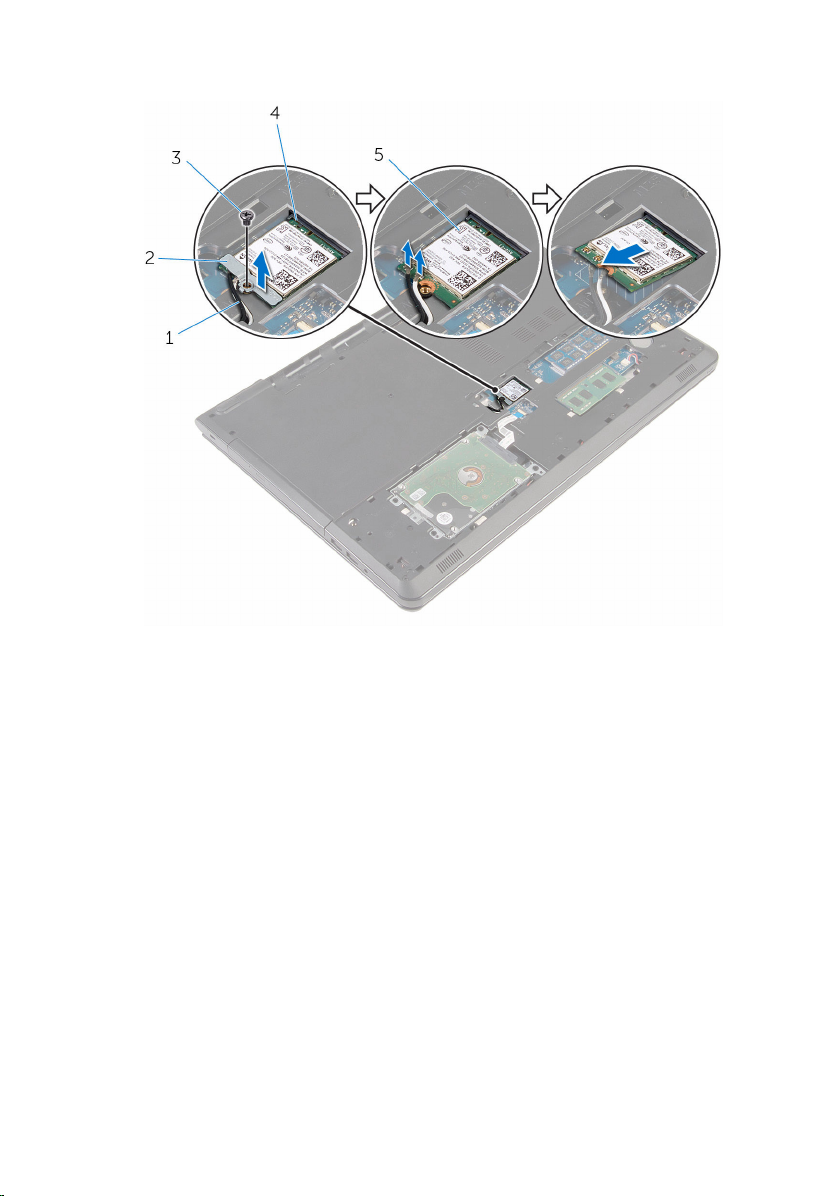

1 Ta bort skruven som håller fast fästet för det trådlösa kortet och det
trådlösa kortet i moderkortet.
2 Lyft av fästet för det trådlösa kortet från det trådlösa kortet.
3 Koppla bort antennkablarna från det trådlösa kortet.
26
Page 27
4 Skjut ut och ta bort det trådlösa kortet från moderkortet.
1 antennkablar (2) 2 fäste för trådlöst kort
3 skruv 4 kortplats för trådlöst kort
5 trådlöst kort
27
Page 28
Sätta tillbaka kortet för trådlös teknik.
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
VIKTIGT!: Undvik att skada det trådlösa kortet genom att se till att inte
några kablar placeras under kortet.
1 Rikta in skåran på kortet för trådlös teknik med fliken i spåret för kortet för
trådlös teknik och skjut in kortet i spåret.
2 Rikta in skruvhålet på det trådlösa kortet med skruvhålet på moderkortet.
3 Anslut antennkablarna till det trådlösa kortet.
Följande tabell visar färgschemat för antennkablarna för de trådlösa kort
som stöds av datorn.
Kontakter på det trådlösa kortet Färg på antennkabel
Primär (vit triangel) Vit
Sekundär (svart triangel) svart
4 Rikta in skruvhålet på det trådlösa kortet med skruvhålet på moderkortet.
5 Sätt tillbaka skruven som håller fast fästet för det trådlösa kortet och det
trådlösa kortet i moderkortet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka kåpan.
2 Sätt tillbaka batteriet.
28
Page 29
Ta bort knappcellsbatteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: När knappcellsbatteriet tas bort återställs BIOSinstallationsprogrammet till standardinställningen. Det
rekommenderas att du antecknar BIOS-inställningarna innan du
avlägsnar knappcellsbatteriet.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
Procedur
Bänd försiktigt upp knappcellsbatteriet från batterisockeln med hjälp av en
plastrits.
29
Page 30
1 plastrits 2 knappcellsbatteri
3 knappcellsbatterifack
30
Page 31
Sätta tillbaka knappcellsbatteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Håll den positiva sidan på knappcellsbatteriet vänd uppåt och skjut tillbaka
knappcellsbatteriet i sockeln för batteriet så att det snäpps fast.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka kåpan.
2 Sätt tillbaka batteriet.
31
Page 32
Ta bort tangentbordet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort batteriet.
Procedur
1 Vänd datorn upp och ned och öppna bildskärmen så mycket det går.
32
Page 33
2 Använd en plastrits och lossa försiktigt de flikar som håller fast
tangentbordet i handledsstödet.
1 plastrits 2 tangentbordet
3 handledsstöd
3 Vänd försiktigt tangentbordet upp och ned och placera det på
handledsstödet.
33
Page 34
4 Lyft spärrarna och koppla bort tangentbordskabeln och kabeln för
tangentbordets bakgrundsbelysning (tillval) från moderkortet.
OBS: Kabeln för tangentbordets bakgrundsbelysning finns endast
med om den bärbara datorn skickas med ett bakgrundsbelyst
tangentbord.
1 kabel för tangentbordets
bakgrundsbelysning
3 tangentbordskabel 4 tangentbordet
5 Lyft av tangentbordet, tillsammans med kablarna, från handledsstödet.
34
2 hake
Page 35
Sätta tillbaka tangentbordet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in tangentbordskabeln och kabeln för tangentbordets
bakgrundsbelysning (tillval) i respektive kontakter och tryck ned spärrarna
för att fästa kablarna.
2 Vänd tangentbordet upp och ned.
3 För in flikarna på tangentbordet i hålen på handledsstödet och sänk ned
tangentbordet så att det snäpper på plats.
Nödvändiga efterhandsåtgärder
Sätt tillbaka batteriet.
35
Page 36
Ta bort den optiska enheten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort tangentbordet.
Procedur

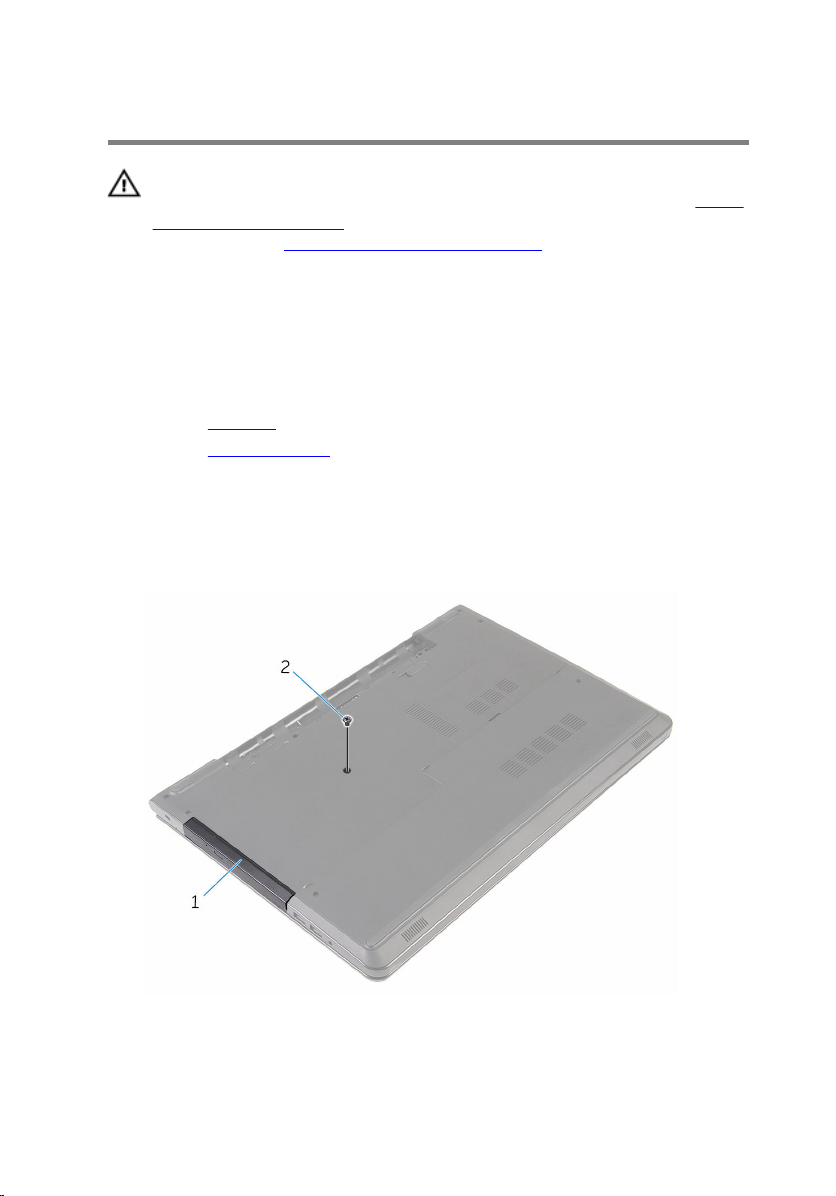

1 Ta bort skruven som håller fast den optiska enheten på datorns
bottenplatta.
1 optisk enhetsmontering 2 skruv
2 Vänd på datorn och öppna skärmen.
36
Page 37

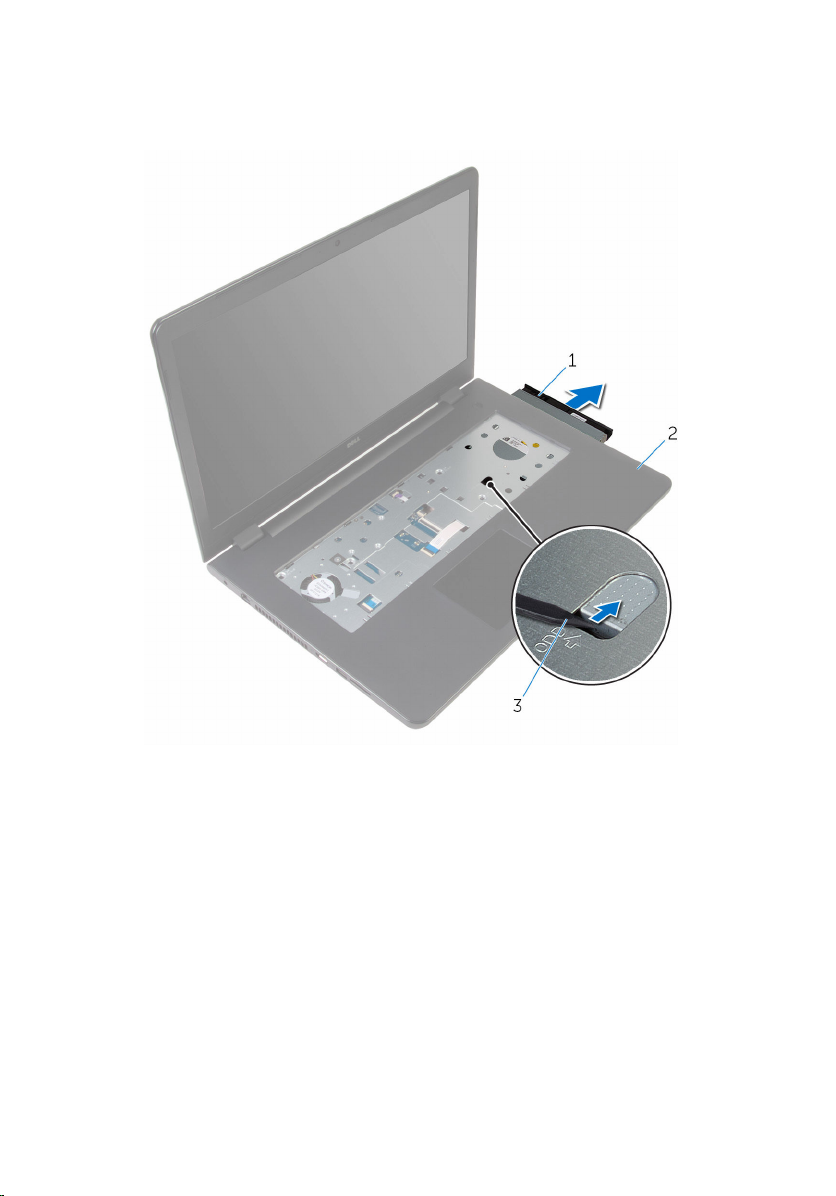

3 Använd en plastrits och tryck ut den optiska skivmonteringen från det
optiska enhetsuttaget.
4 Dra ut den optiska enheten ur dockan för den optiska enheten.
1 optisk enhetsmontering 2 handledsstöd
3 plastrits
5 Lyft försiktigt i den optiska enhetens infattning och ta bort den från den
optiska enheten.
37
Page 38

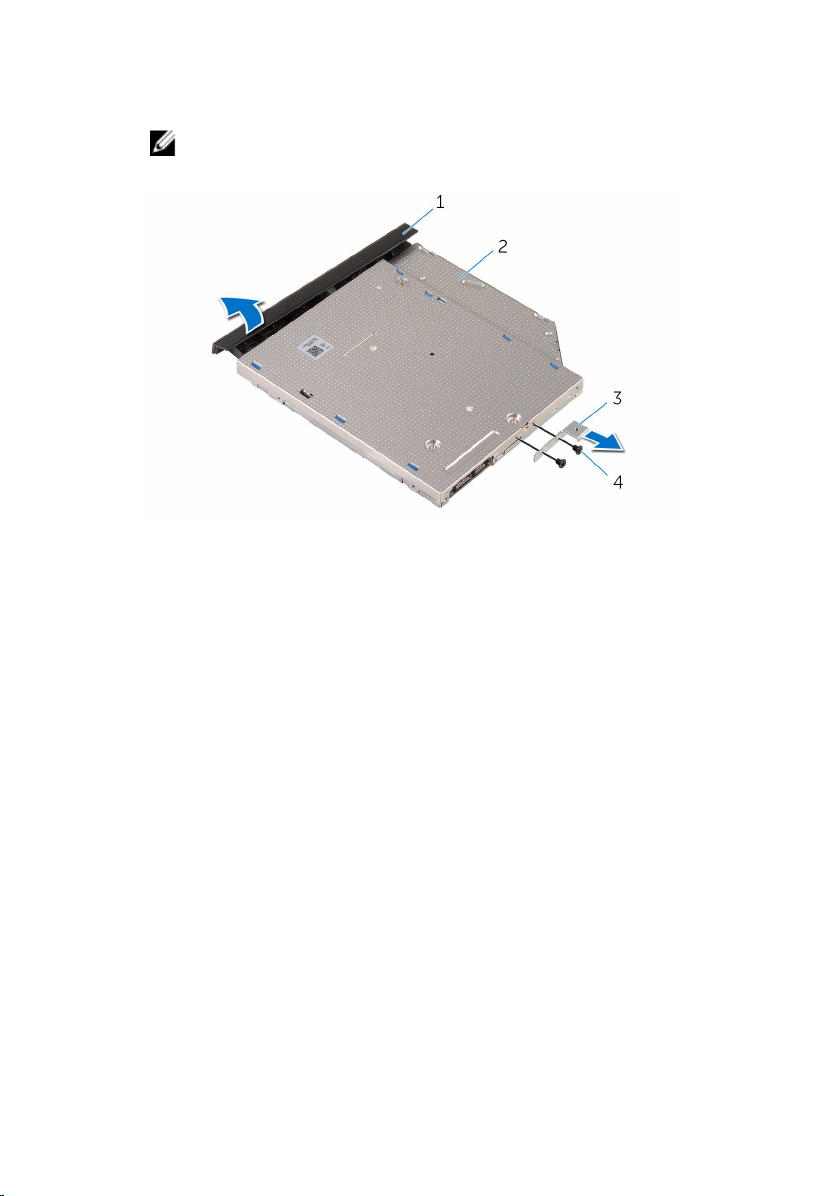

6 Ta bort skruvarna som håller fast fästet för den optiska enheten i den
optiska enheten.
OBS: Observera placeringen av fästet för den optiska enheten så att
du kan sätta tillbaka den på rätt sätt.
1 ram för optisk enhet 2 optisk enhet
3 optisk enhetshållare 4 skruvar (2)
38
Page 39
Sätta tillbaka den optiska enheten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Justera in skruvhålen på fästet för den optiska enheten med skruvhålen
på den optiska enheten.
OBS: Du måste rikta in fästet för den optiska enheten på rätt sätt så
att den optiska enheten kan sitta ordentligt fast i datorn. Rätt
riktning visas i steg 6 i "Ta bort den optiska enheten".
2 Sätt tillbaka skruvarna som håller fast fästet för den optiska enheten i den
optiska enheten.
3 Rikta in flikarna på ramen för den optiska enheten med öppningarna på
den optiska enheten och sätt ramen på plats.
4 Skjut in den optiska enheten i enhetsfacket.
5 Stäng bildskärmen och vänd på datorn.
6 Sätt tillbaka skruven som håller fast den optiska enhetsmonteringen på
datorbasen.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka tangentbordet.
2 Sätt tillbaka batteriet.
39
Page 40
Ta bort datorbasen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort tangentbordet.
6 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
Procedur
1 Lyft spärren och koppla bort den optiska enhetens kabel från
moderkortet.
40
Page 41

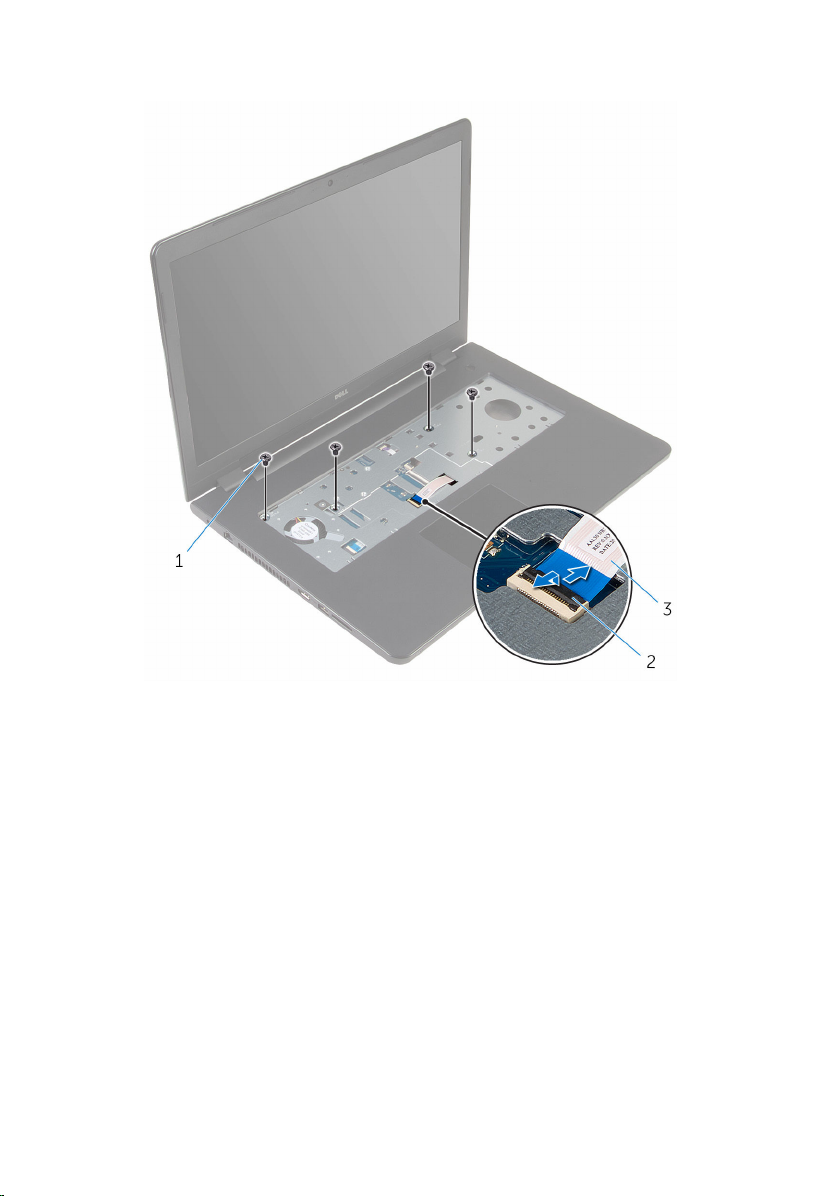

2 Ta bort skruvarna som håller fast datorbasen i handledsstödet.
1 skruvar (4) 2 kontaktspärr
3 kabel för optisk enhet
3 Stäng bildskärmen och vänd på datorn.
4 Koppla bort högtalarkabeln från moderkortet.
5 Ta bort antennkablarna från kabelhållaren på datorbasen.
41
Page 42
6 Ta bort skruvarna som håller fast datorbasen i handledsstödet.
1 skruvar (15) 2 datorbas
3 högtalarkabel 4 antennkablar (2)
42
Page 43
7 Använd fingertopparna, och börja från baksidan, och bänd av datorbasen
från handledsstödet.
OBS: Se till att antennkablarna har tagits bort helt och hållet från
kabelhållarna på datorbasen.
1 datorbas
8 Vänd datorbasen upp och ner.
9 Ta bort mellandelen för den optiska enheten.
43
Page 44
10 Ta bort högtalarna.
1 datorbas
44
Page 45
Sätta tillbaka datorbasen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Sätta tillbaka den optiska enhetens mellandel.
2 Sätt tillbaka högtalarna.
3 Skjut antennkablarna och högtalarkabeln genom respektive plats på
datorns bas.
4 Rikta in flikarna på datorbasen med spåren i handledsstödet och snäpp
underredet på plats.
5 Sätt tillbaka skruvarna som håller fast datorbasen i handledsstödet.
6 Anslut högtalarkabeln till moderkortet.
7 Vänd på datorn och öppna skärmen.
8 Sätt tillbaka skruvarna som håller fast datorbasen i handledsstödet.
9 Skjut in den optiska enhetens kabel i kontakten på moderkortet och tryck
ned spärren så att kabeln sitter på plats.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
2 Sätt tillbaka tangentbordet.
3 Sätt tillbaka det trådlösa kortet.
4 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
5 Sätt tillbaka kåpan.
6 Sätt tillbaka batteriet.
45
Page 46
Ta bort högtalarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort tangentbordet.
6 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
7 Följ anvisningarna i steg 1 till step 7 i "Ta bort datorbasen".
Procedur
1 Observera hur högtalarkabeln är dragen på datorbasen och ta bort kabeln
från kabelhållarna.
46
Page 47
2 Lyft bort högtalarna, tillsammans med kabeln, från datorbasen.
1 datorbas 2 kabelhållare
3 högtalarkabel 4 högtalare (2)
47
Page 48
Sätta tillbaka högtalarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Använd inriktningsstolparna till att rikta in och placera högtalarna på
datorbasen.
2 Dra högtalarkabeln genom kabelhållarna på datorbasen.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
2 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
3 Sätt tillbaka tangentbordet.
4 Sätt tillbaka det trådlösa kortet.
5 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
6 Sätt tillbaka kåpan.
7 Sätt tillbaka batteriet.
48
Page 49
Ta bort den optiska enhetens mellandel
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort tangentbordet.
6 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
7 Följ anvisningarna i steg 1 till step 7 i "Ta bort datorbasen".
Procedur
Frigör den optiska enhetens mellandel från flikarna på datorbasen.
49
Page 50
1 datorbas 2 flikar (2)
3 optiska enhetens mellandel
50
Page 51
Sätta tillbaka den optiska enhetens mellandel
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Rikta in den optiska enhetens mellandel med flikarna på datorbasen och
snäpp fast den.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
2 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
3 Sätt tillbaka tangentbordet.
4 Sätt tillbaka det trådlösa kortet.
5 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
6 Sätt tillbaka kåpan.
7 Sätt tillbaka batteriet.
51
Page 52
Ta bort I/O-kortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort tangentbordet.
6 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
7 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
Procedur
1 Ta bort skruven som håller fast I/O-kortet i handledsstödet.
2 Lyft upp I/O-kortet och vänd det upp och ned.
52
Page 53
3 Lyft upp haken och koppla bort kabeln för I/O-kortet från I/O-kortet.
1 I/O-kort 2 kabel för I/O-kort
3 hake 4 skruv
53
Page 54
Sätta tillbaka I/O-kortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 För in kabeln för I/O-kortet i kabelkontakten för I/O-kortet och tryck
nedåt på spärren för att fästa kabeln.
2 Vänd på I/O-kortet och rikta in skruvhålet på I/O-kortet med skruvhålet i
handledsstödet.
3 Sätt tillbaka skruven som håller fast I/O-kortet i handledsstödet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
2 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
3 Sätt tillbaka tangentbordet.
4 Sätt tillbaka det trådlösa kortet.
5 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
6 Sätt tillbaka kåpan.
7 Sätt tillbaka batteriet.
54
Page 55
Ta bort kylflänsmonteringen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VARNING: Kylflänsen kan bli varm vid normal drift. Låt kylflänsen
svalna innan du rör vid den.
VIKTIGT!: För maximal kylning av processorn bör du inte vidröra
värmeöverföringsytorna på kylflänsen. Oljorna på huden kan försämra
värmeöverföringsegenskaperna hos det termiska fettet.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort tangentbordet.
6 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
7 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
Procedur (separat grafikkort)
1 Koppla bort fläktkabeln från moderkortet.
2 Lossa fästskruvarna som håller fast kylflänsmonteringen i moderkortet i
rätt ordning (anges på kylflänsen).
3 Ta bort skruvarna som håller fast kylflänsmonteringen på moderkortet.
55
Page 56
4 Lyft bort kylflänsmonteringen från moderkortet.
1 skruvar (3) 2 fläktkabel
3 kylflänsmontering 4 fästskruvar (3)

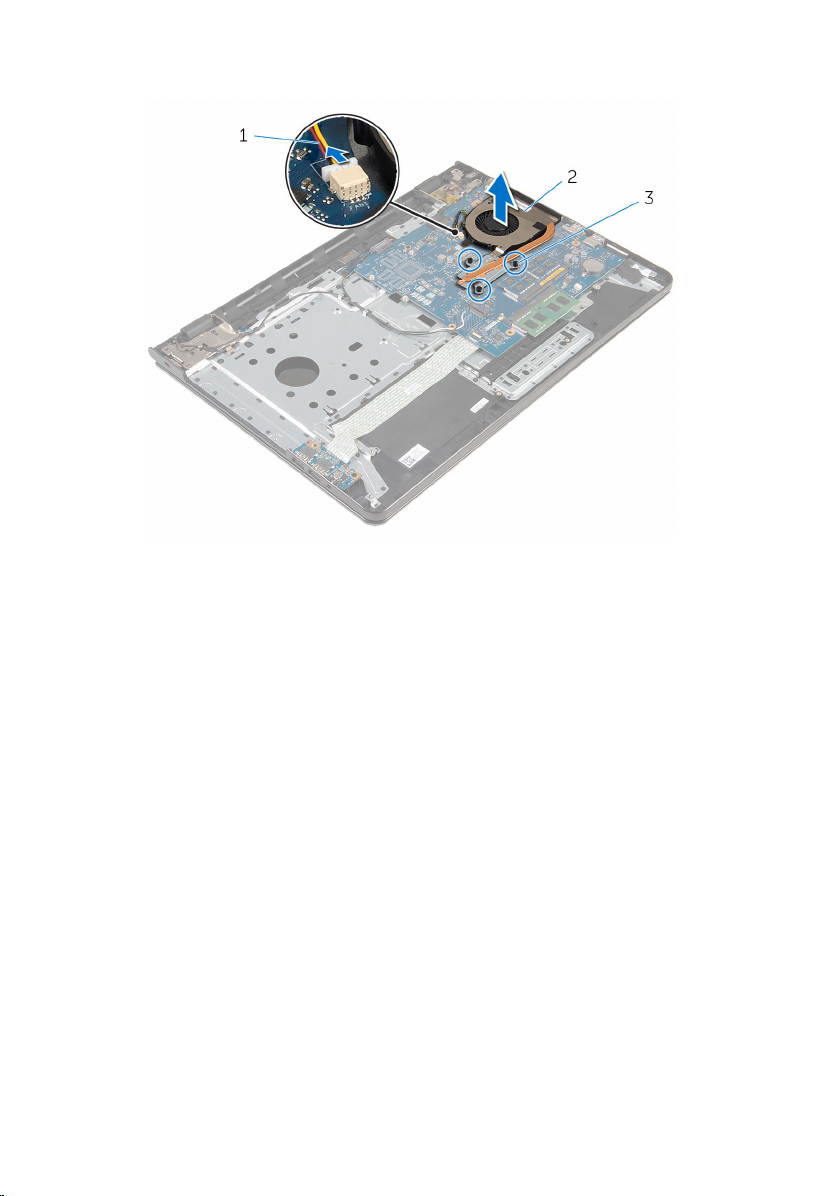

Procedur (integrerat grafikkort)
1 Koppla bort fläktkabeln från moderkortet.
2 Lossa fästskruvarna som håller fast kylflänsmonteringen i moderkortet i
rätt ordning (anges på kylflänsen).
3 Ta bort skruvarna som håller fast kylflänsmonteringen på moderkortet.
56
Page 57
4 Lyft bort kylflänsmonteringen från moderkortet.
1 fläktkabel 2 kylflänsmontering
3 fästskruvar (3)
57
Page 58
Sätta tillbaka kylflänsmonteringen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Felaktig inriktning av kylflänsen kan orsaka skada på
moderkortet och processorn.
OBS: Det ursprungliga termiska fettet kan återanvändas om det
ursprungliga moderkortet och fläkten sätts tillbaka tillsammans. Om
antingen moderkortet eller fläkten byts ut ska det termiska skyddet som
medföljde satsen användas för att säkerställa kylningsförmågan.
Procedur
OBS: Det ursprungliga termiska fettet kan återanvändas, om det
ursprungliga moderkortet och fläkten har installerats igen tillsammans.
Om antingen moderkortet eller fläkten har ersatts, använd termisk dyna
som finns i satsen för att se till att termisk konduktivitet uppnås.
1 Passa in skruvhålen i kylflänsen med skruvhålen i moderkortet.
2 Dra åt fästskruvarna som håller fast kylflänsmonteringen i moderkortet i
rätt ordning (anges på kylflänsen).
3 Sätt tillbaka skruvarna som håller fast kylflänsmonteringen i moderkortet.
4 Anslut fläktkabeln till moderkortet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
2 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
3 Sätt tillbaka tangentbordet.
4 Sätt tillbaka det trådlösa kortet.
5 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
58
Page 59
6 Sätt tillbaka kåpan.
7 Sätt tillbaka batteriet.
59
Page 60
Ta bort moderkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
OBS: Datorns servicenummer lagras i moderkortet. Du måste ange
servicenumret i BIOS-inställningsprogrammet när du har satt tillbaka
moderkortet.
OBS: När moderkortet byts ut tas alla ändringar som du gjort i BIOS med
BIOS-inställningsprogrammet bort. Du måste göra önskade ändringar
igen efter det att moderkortet har bytts ut.
OBS: Observera placeringen av kontakterna Innan du kopplar bort
kablarna från moderkortet så att du kan ansluta kablarna korrekt när du
sätter tillbaka moderkortet.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort knappcellsbatteriet.
7 Ta bort tangentbordet.
8 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
9 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
10 Ta bort I/O-kortet.
11 Ta bort kylflänsmonteringen.
Procedur
1 Vänd datorn upp och ned och öppna bildskärmen så mycket det går.
60
Page 61

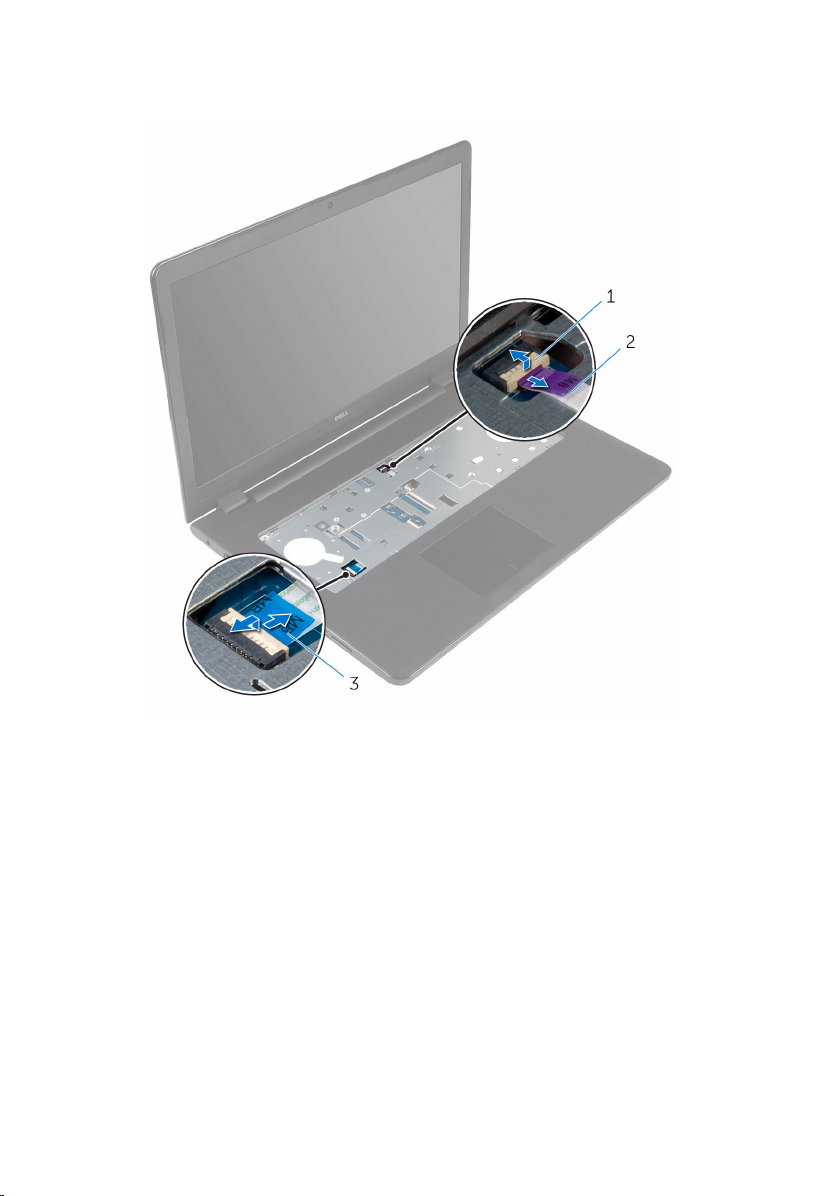

2 Lyft upp kontakspärrarna och koppla bort kablarna för strömbrytarkortet
och pekskivan från moderkortet.
1 strömbrytarkortets kabel 2 kabel för pekskivan
3 Stäng bildskärmen och vänd på datorn.
4 Lyft kontaktspärren och koppla bort bildskärmskabeln från moderkortet.
5 Ta bort skruven som håller fast moderkortet i handledsstödet.
61
Page 62
6 Lyft bort kabeln för I/O-kortet från handledsstödet.
1 I/O-kortkabel 2 moderkort
3 skruv 4 kontaktspärr
5 bildskärmskabel
7 Lyft försiktigt ut moderkortet från den inre kanten för att frigöra
moderkortet från kontakten på moderkortet på handledsstödet.
62
Page 63

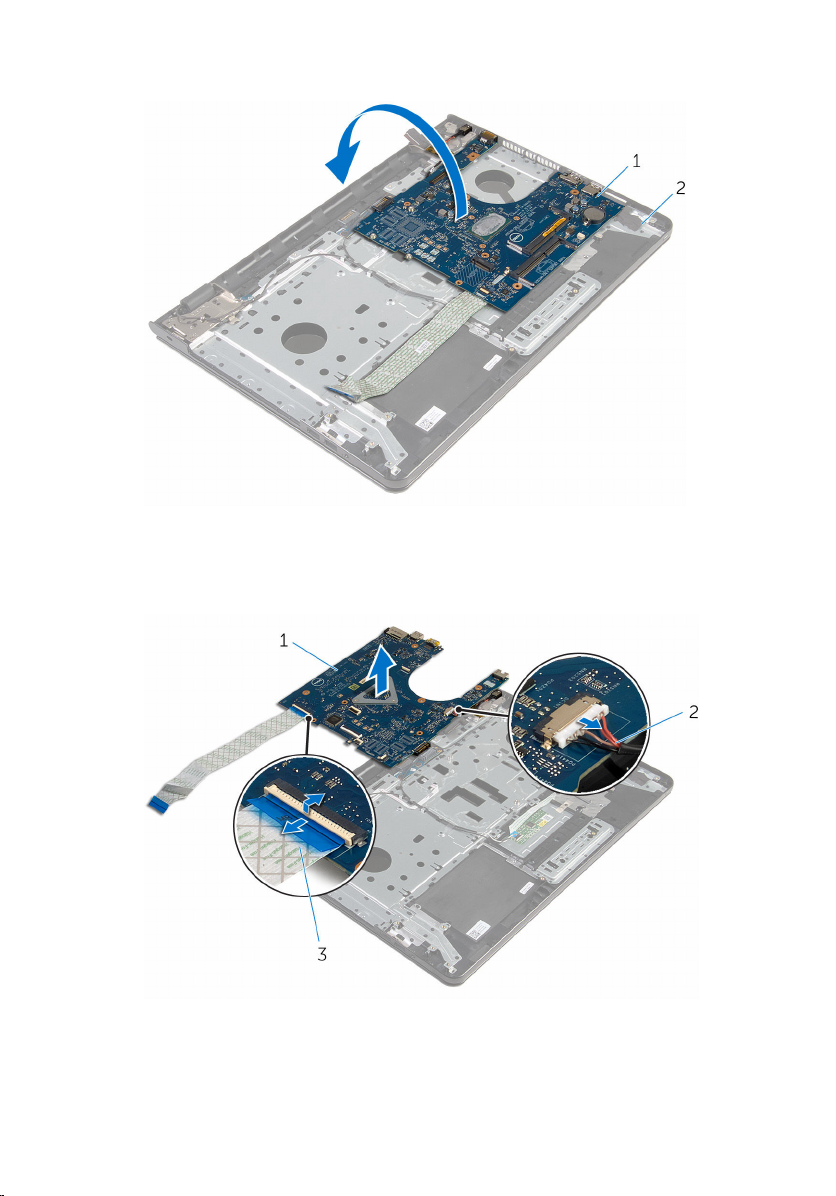

8 Vänd på moderkortet.
1 moderkort 2 handledsstöd
9 Koppla bort kabeln för nätadapterporten från moderkortet.
10 Lyft upp spärren och koppla bort kabeln för I/O-kortet från moderkortet.
1 moderkort 2 kabel för nätadapterport
3 kabel för I/O-kort
63
Page 64
11 Lyft ut moderkortet ur datorbasen.
64
Page 65
Sätta tillbaka moderkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
OBS: Datorns servicenummer lagras i moderkortet. Du måste ange
servicenumret i BIOS-inställningsprogrammet när du har satt tillbaka
moderkortet.
OBS: När moderkortet byts ut tas alla ändringar som du gjort i BIOS med
BIOS-inställningsprogrammet bort. Du måste göra önskade ändringar
igen efter det att moderkortet har bytts ut.
Procedur
VIKTIGT!: För att undvika att skada moderkortet, kontrollera att det
inte finns några kablar under det.
1 Anslut kabeln för nätadapterporten till moderkortet.
2 Skjut in kabeln för I/O-kortet i kontakten och tryck nedåt på spärrhaken
för att säkra kabeln.
3 Vänd på moderkortet.
4 Skjut in portarna på moderkortet i spåren i handledsstödet.
5 Rikta in skruvhålet på moderkortet med skruvhålet i handledsstödet.
6 Sätt tillbaka skruven som håller fast moderkortet i handledsstödet.
7 Fäst kabeln för I/O-kortet på handledsstödet.
8 Skjut in bildskärmskabeln i kontakten och tryck nedåt på spärrhaken för
att säkra kabeln i moderkortet.
9 Vänd på datorn och öppna skärmen.
10 Skjut in kabeln för strömbrytarkortet och pekskärmen i respektive kontakt
och tryck ned spärrarna för att fästa kablarna.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka kylflänsmonteringen.
65
Page 66
2 Sätt tillbaka I/O-kortet.
3 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
4 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
5 Sätt tillbaka tangentbordet.
6 Sätt tillbaka knappcellsbatteriet.
7 Sätt tillbaka minnesmodulerna.
8 Sätt tillbaka det trådlösa kortet.
9 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
10 Sätt tillbaka kåpan.
11 Sätt tillbaka batteriet.
66
Page 67
Ta bort batterikontaktkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
Procedur
1 Ta bort tejpen som håller fast antennkabeln på handledsstödet.
2 Ta bort antennkabeln från kabelhållarna på batterikontaktkortet.
3 Ta bort skruvarna som håller fast batterikontaktkortet i handledsstödet.
67
Page 68

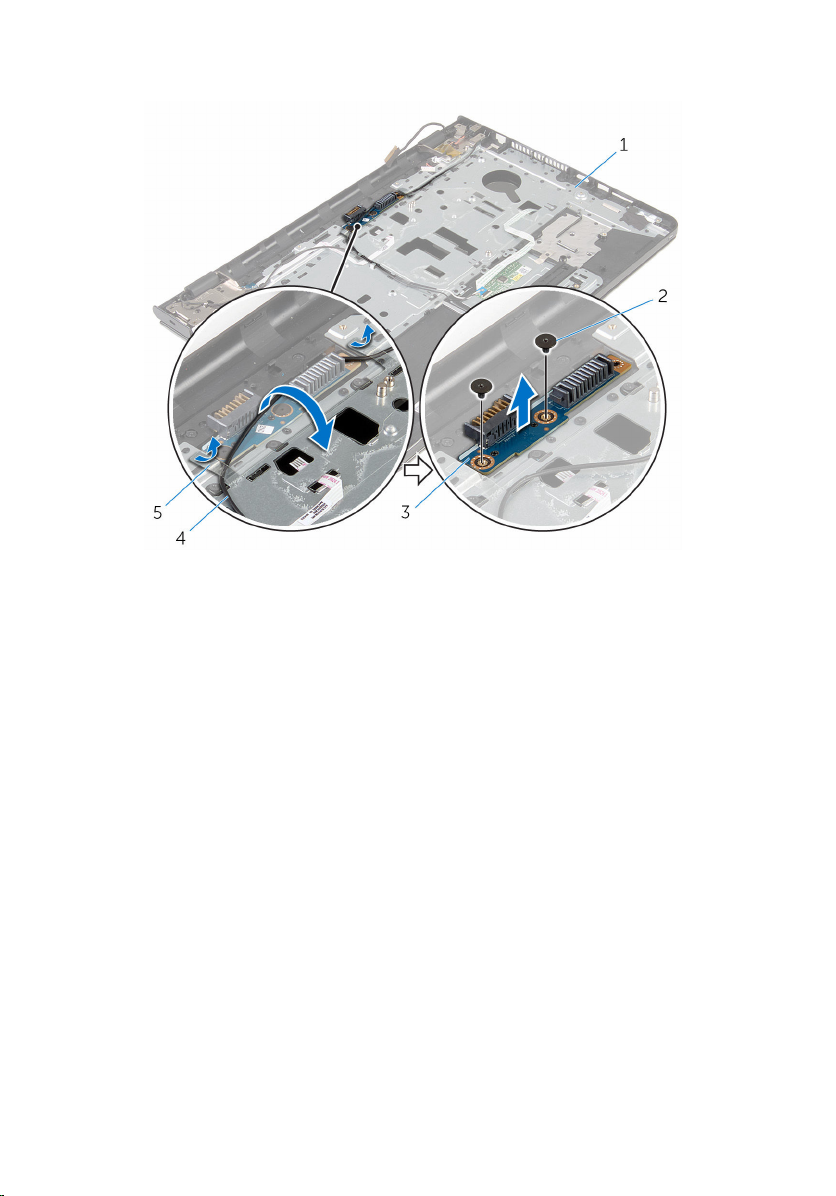

4 Lyft bort batterikontaktkortet från handledsstödet.
1 handledsstöd 2 skruvar (2)
3 batterikortet 4 antennkabel
5 tejpbitar (2)
68
Page 69
Sätta tillbaka batterikontaktkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in skruvhålen på batterikontaktkortet med skruvhålen i
handledsstödet.
2 Sätt tillbaka skruvarna som håller fast batterikontaktkortet i
handledsstödet.
3 Dra antennkabeln genom kabelhållarna på batterikontaktkortet.
4 Fäst tejpen som håller fast antennkabeln på handledsstödet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka moderkortet.
2 Sätt tillbaka kylflänsmonteringen.
3 Sätt tillbaka I/O-kortet.
4 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
5 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
6 Sätt tillbaka tangentbordet.
7 Sätt tillbaka minnesmodulerna.
8 Sätt tillbaka det trådlösa kortet.
9 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
10 Sätt tillbaka kåpan.
11 Sätt tillbaka batteriet.
69
Page 70
Ta bort strömadapterporten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
Procedur
1 Observera hur kabeln för nätadapterporten har dragits och ta bort den
från kabelhållarna på handledsstödet.
2 Ta bort skruven som håller fast nätadapterporten i handledsstödet.
3 Ta bort tejpen som håller fast nätadapterporten i handledsstödet.
70
Page 71

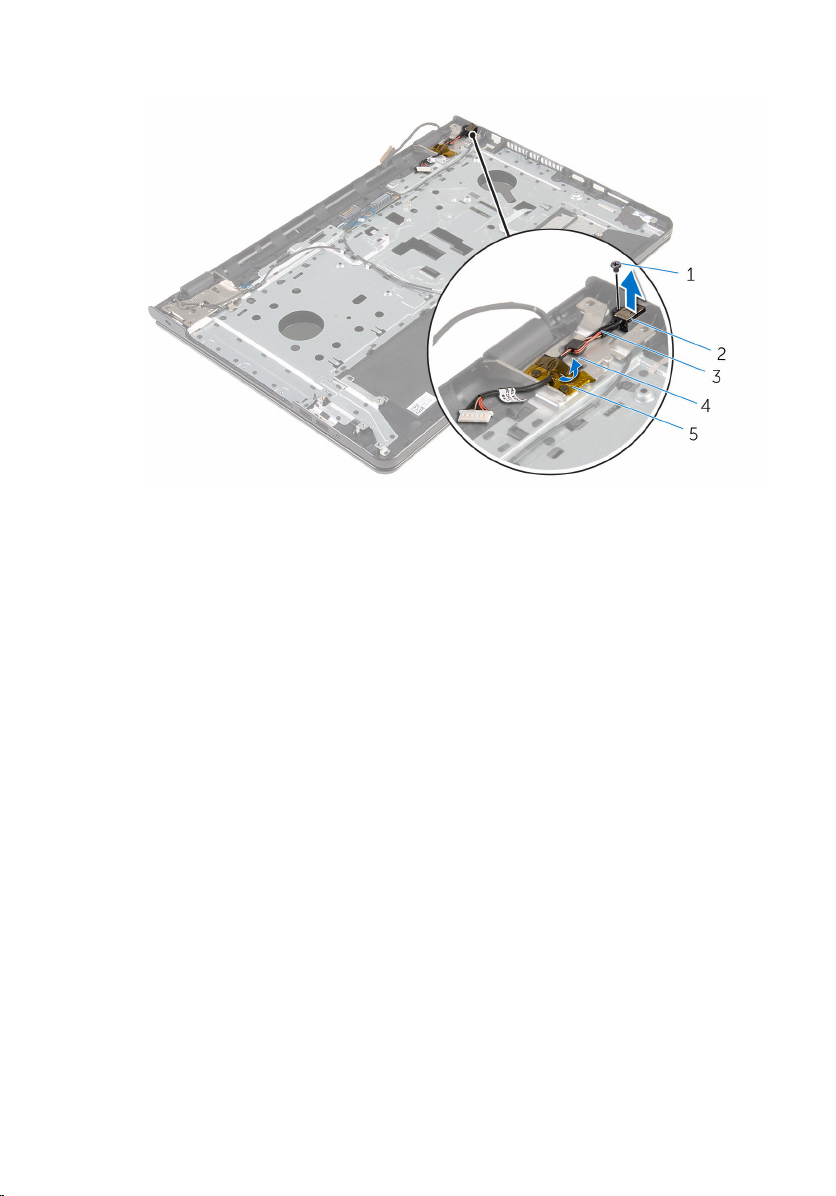

4 Lyft av nätadapterporten och kabeln från handledsstödet.
1 skruv 2 nätadapterport
3 kabel för nätadapterport 4 kabelhållare
5 tejp
71
Page 72
Sätta tillbaka strömadapterporten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in nätadapterporten i spåret på handledsstödet.
2 Sätt tillbaka skruven som håller fast nätadapterporten i handledsstödet.
3 Dra kabeln för nätadapterporten genom kabelhållarna på handledsstödet.
4 Sätt fast tejpen som håller fast nätadapterporten på handledsstödet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka moderkortet.
2 Sätt tillbaka kylflänsmonteringen.
3 Sätt tillbaka I/O-kortet.
4 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
5 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
6 Sätt tillbaka tangentbordet.
7 Sätt tillbaka minnesmodulerna.
8 Sätt tillbaka det trådlösa kortet.
9 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
10 Sätt tillbaka kåpan.
11 Sätt tillbaka batteriet.
72
Page 73
Ta bort bildskärmsmonteringen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
Procedur
1 Observera hur antennkabeln är dragen och ta bort kabeln från
kabelhållarna.
73
Page 74
2 Ta bort tejpen som håller fast antennkablarna på handledsstödet.
1 antennkablar (2) 2 kabelhållare
3 tejpbitar (5)
3 Öppna bildskärmen vid en vinkel på 90 grader.
4 Placera datorn vid en bordskant med handledsstödet på bordet så att
bildskärmsmonteringen sticker ut förbi bordskanten med
bildskärmsgångjärnen vända uppåt.
5 Ta bort skruvarna som fäster skärmens gångjärn till handledsstödet.
74
Page 75
6 Lyft bort bildskärmsmonteringen från handledsstödet.
1 handledsstöd 2 skruvar (7)
3 bildskärmsgångjärn (2) 4 bildskärmsmonteringen
75
Page 76
Sätta tillbaka bildskärmsenheten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Placera handledsstödet vid en bordskant med gångjärnen på bildskärmen
vända uppåt.
2 Rikta in skruvhålen på bildskärmsgångjärnen med skruvhålen på
handledsstödet.
3 Sätt tillbaka skruvarna som håller fast bildskärmsgångjärnen i
handledsstödet.
4 Stäng bildskärmen och vänd på datorn.
5 Dra antennkabeln genom kabelhållarna på handledsstödet.
6 Fäst tejpen som håller fast bildskärmskabeln och antennkablarna på
handledsstödet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka nätadapterporten.
2 Sätt tillbaka moderkortet.
3 Sätt tillbaka kylflänsmonteringen.
4 Sätt tillbaka I/O-kortet.
5 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
6 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
7 Sätt tillbaka tangentbordet.
8 Sätt tillbaka minnesmodulerna.
9 Sätt tillbaka det trådlösa kortet.
10 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
76
Page 77
11 Sätt tillbaka kåpan.
12 Sätt tillbaka batteriet.
77
Page 78
Ta bort strömbrytarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
Procedur
1 Ta bort skruven som håller fast strömkontaktkabeln i handledsstödet.
2 Ta bort tejpen som håller fast strömbrytarkortet i handledsstödet.
3 Ta bort strömbrytarkortets kabel från handledsstödet.
4 Skjut ut strömbrytarkortet från under flikarna på handledsstödet.
78
Page 79
5 Lyft bort strömbrytarkortet med tillhörande kabel från handledsstödet.
1 tejp 2 skruv
3 strömbrytarkortet
79
Page 80
Sätta tillbaka strömbrytarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut strömbrytarkortet på plats under flikarna på handledsstödet och
passa in skruvhålet på strömbrytarkortet med skruvhålet på
handledsstödet.
2 Sätt tillbaka skruven som håller fast strömbrytarkortet mot
handledsstödsenheten.
3 Fäst kabeln för strömbrytarkortet på handledsstödet.
4 Sätt fast tejpen som håller fast strömbrytarkortet på handledsstödet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmsmonteringen.
2 Sätt tillbaka nätadapterporten.
3 Sätt tillbaka moderkortet.
4 Sätt tillbaka kylflänsmonteringen.
5 Sätt tillbaka I/O-kortet.
6 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
7 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
8 Sätt tillbaka tangentbordet.
9 Sätt tillbaka minnesmodulerna.
10 Sätt tillbaka det trådlösa kortet.
11 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
12 Sätt tillbaka kåpan.
13 Sätt tillbaka batteriet.
80
Page 81
Ta bort handledsstödet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
14 Ta bort strömbrytarkortet.
Procedur
När du har utfört alla förhandsåtgärder återstår handledsstödet.
81
Page 82
1 handledsstöd
82
Page 83
Sätta tillbaka handledsstödet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Placera handledsstödet på en plan yta.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka strömbrytarkortet.
2 Sätt tillbaka bildskärmsmonteringen.
3 Sätt tillbaka nätadapterporten.
4 Sätt tillbaka moderkortet.
5 Sätt tillbaka kylflänsmonteringen.
6 Sätt tillbaka I/O-kortet.
7 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
8 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
9 Sätt tillbaka tangentbordet.
10 Sätt tillbaka minnesmodulerna.
11 Sätt tillbaka det trådlösa kortet.
12 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
13 Sätt tillbaka kåpan.
14 Sätt tillbaka batteriet.
83
Page 84
Ta bort bildskärmsramen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Dessa anvisningar gäller endast bärbara datorer utan pekskärm.
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
Procedur
1 Bänd försiktigt upp den inre kanten av bildskärmsinfattningen med
fingrarna.
84
Page 85
2 Lyft bort bildskärmsramen från bildskärmens bakre kåpa.
1 bildskärmsram 2 bildskärmens bakre kåpa
85
Page 86
Sätta tillbaka bildskärmsramen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Dessa anvisningar gäller endast bärbara datorer utan pekskärm.
Passa in bildskärmsramen med bildskärmens bakre kåpa och snäpp försiktigt
bildskärmsramen på plats.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmsmonteringen.
2 Sätt tillbaka nätadapterporten.
3 Sätt tillbaka moderkortet.
4 Sätt tillbaka kylflänsmonteringen.
5 Sätt tillbaka I/O-kortet.
6 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
7 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
8 Sätt tillbaka tangentbordet.
9 Sätt tillbaka minnesmodulerna.
10 Sätt tillbaka det trådlösa kortet.
11 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
12 Sätt tillbaka kåpan.
13 Sätt tillbaka batteriet.
86
Page 87
Ta bort bildskärmspanelen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Dessa instruktioner gäller endast för bärbara datorer med
bildskärm utan pekskärmsfunktion.
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
14 Ta bort bildskärmsramen.
Procedur
1 Ta bort skruvarna som håller fast bildskärmspanelen i bildskärmens bakre
kåpa.
87
Page 88
2 Lyft försiktigt upp bildskärmspanelen och vänd den upp och ned.
1 skruvar (10) 2 bildskärmspanel
3 bildskärmens bakre kåpa
88
Page 89
3 Ta försiktigt bort bildskärmskabeln, lyft upp spärren och koppla bort
bildskärmskabeln från bildskärmskontakten.
1 bildskärmspanel 2 hake
3 bildskärmskabel 4 tejp
5 bildskärmens bakre kåpa
4 Lyft bort bildskärmspanelen från bildskärmens bakre kåpa.
89
Page 90
5 Ta bort bildskärmsgångjärnen.

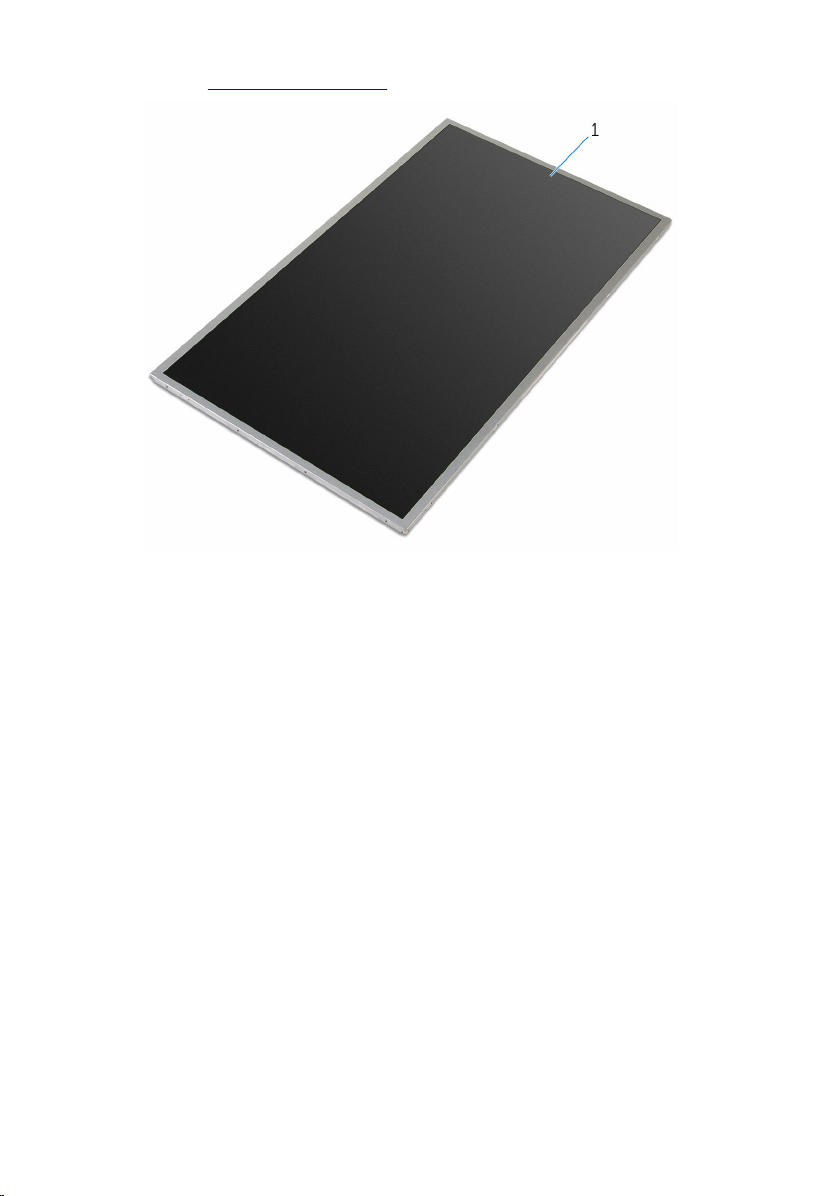

1 bildskärmspanel
90
Page 91
Sätta tillbaka bildskärmspanelen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Dessa anvisningar gäller endast bärbara datorer utan pekskärm.
1 Sätt tillbaka bildskärmsgångjärnen.
2 Skjut in bildskärmskabeln i kabelkontakten på bildskärmen och tryck
spärrhaken nedåt för att säkra kabeln.
3 Fäst bildskärmskabeln över kabelkontakten på bildskärmspanelen.
4 Placera bildskärmspanelen försiktigt på bildskärmens bakre kåpa och
passa in skruvhålen på bildskärmspanelen mot skruvhålen
på bildskärmens bakre kåpa.
5 Sätt tillbaka skruvarna som håller fast bildskärmspanelen i bildskärmens
bakre kåpa.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmsramen.
2 Sätt tillbaka bildskärmsmonteringen.
3 Sätt tillbaka nätadapterporten.
4 Sätt tillbaka moderkortet.
5 Sätt tillbaka kylflänsmonteringen.
6 Sätt tillbaka I/O-kortet.
7 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
8 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
9 Sätt tillbaka tangentbordet.
10 Sätt tillbaka minnesmodulerna.
91
Page 92
11 Sätt tillbaka det trådlösa kortet.
12 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
13 Sätt tillbaka kåpan.
14 Sätt tillbaka batteriet.
92
Page 93
Ta bort bildskärmsgångjärnen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Dessa instruktioner gäller endast för bärbara datorer med
bildskärm utan pekskärmsfunktion.
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
14 Ta bort bildskärmsramen.
15 Ta bort bildskärmspanelen.
Procedur
1 Ta bort skruvarna som håller fast bildskärmsgångjärnen i
bildskärmspanelen.
93
Page 94
2 Lyft bort bildskärmsgångjärnen från bildskärmspanelen.
1 skruvar (6) 2 bildskärmsgångjärn (2)
3 bildskärmspanel
94
Page 95
Sätta tillbaka bildskärmsgångjärnen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Dessa anvisningar gäller endast bärbara datorer utan pekskärm.
1 Rikta in skruvhålen i bildskärmsgångjärnen med skruvhålen på
bildskärmspanelen.
2 Sätt tillbaka skruvarna som håller fast bildskärmsgångjärnen i
bildskärmspanelen.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmspanelen.
2 Sätt tillbaka bildskärmsramen.
3 Sätt tillbaka bildskärmsmonteringen.
4 Sätt tillbaka nätadapterporten.
5 Sätt tillbaka moderkortet.
6 Sätt tillbaka kylflänsmonteringen.
7 Sätt tillbaka I/O-kortet.
8 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
9 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
10 Sätt tillbaka tangentbordet.
11 Sätt tillbaka minnesmodulerna.
12 Sätt tillbaka det trådlösa kortet.
13 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
14 Sätt tillbaka kåpan.
95
Page 96
15 Sätt tillbaka batteriet.
96
Page 97

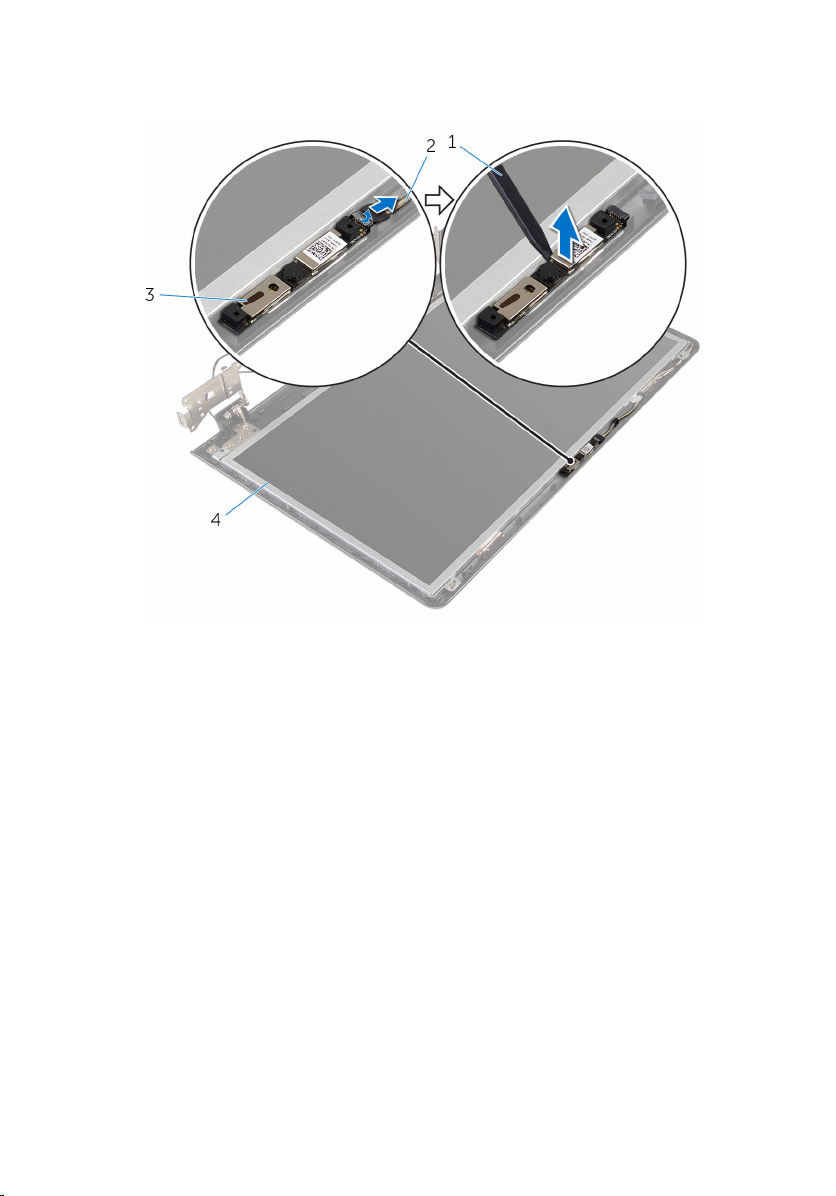

Ta bort kameran
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Dessa instruktioner gäller endast för bärbara datorer med
bildskärm utan pekskärmsfunktion.
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
14 Ta bort bildskärmsramen.
Procedur
1 Koppla bort kamerakabeln från kameramodulen.
97
Page 98
2 Använd en plastrits och bänd försiktigt av kameran från bildskärmens
bakre kåpa.
1 plastrits 2 kamerakabel
3 kamera 4 bildskärmens bakre kåpa
98
Page 99
Sätta tillbaka kameran
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Dessa anvisningar gäller endast bärbara datorer utan pekskärm.
1 Använd inriktningsstolpen till att fästa kameran på bildskärmens bakre
kåpa.
2 Anslut kamerakabeln till kontakten på kameran.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmsramen.
2 Sätt tillbaka bildskärmsmonteringen.
3 Sätt tillbaka nätadapterporten.
4 Sätt tillbaka moderkortet.
5 Sätt tillbaka kylflänsmonteringen.
6 Sätt tillbaka I/O-kortet.
7 Följ anvisningarna i steg 3 till 8 i ”Sätta tillbaka datorbasen".
8 Följ anvisningarna i steg 4 till 7 i “Sätta tillbaka den optiska enheten".
9 Sätt tillbaka tangentbordet.
10 Sätt tillbaka minnesmodulerna.
11 Sätt tillbaka det trådlösa kortet.
12 Följ anvisningarna i steg 4 till steg 6 i “Sätta tillbaka hårddisken".
13 Sätt tillbaka kåpan.
14 Sätt tillbaka batteriet.
99
Page 100
Ta bort bildskärmskabeln
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsanvisningarna som medföljde datorn och följa stegen i Innan
du arbetar inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer
säkerhetsinformation finns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
OBS: Det här kapitlet gäller endast för bärbara datorer som har en
bildskärm utan pekskärmsfunktion.
1 Ta bort batteriet.
2 Ta bort kåpan.
3 Följ anvisningarna i steg 1 till 3 i "Ta bort hårddisken".
4 Ta bort det trådlösa kortet.
5 Ta bort minnesmodulerna.
6 Ta bort tangentbordet.
7 Följ anvisningar i steg 1 till 4 i "Ta bort hårddisken".
8 Följ anvisningarna i steg 1 till 6 i ”Ta bort datorbasen".
9 Ta bort I/O-kortet.
10 Ta bort kylflänsmonteringen.
11 Ta bort moderkortet.
12 Ta bort nätadapterporten.
13 Ta bort bildskärmsmonteringen.
14 Ta bort bildskärmsramen.
15 Ta bort bildskärmspanelen.
16 Ta bort kameran.
Procedur
1 Ta bort tejpen som håller fast kamerakabeln i bildskärmens bakre kåpa.
2 Observera dragningen av bildskärmskabeln och ta bort bildskärmskabeln
från kabelhållarna på bildskärmens bakre kåpa.
100
