Page 1
Inspiron 15 5000
Servisni priručnik
Model sa regulacijom: P75F
Tip sa regulacijom: P75F001
Page 2
Napomene, mere opreza i upozorenja
NAPOMENA Oznaka NAPOMENA ukazuje na važne informacije koje vam pomažu da bolje koristite proizvod.
OPREZ Oznaka OPREZ ukazuje na potencijalno oštećenje hardvera ili gubitak podataka i objašnjava vam kako da
izbegnete problem.
UPOZORENJE UPOZORENJE ukazuje na opasnost od oštećenja opreme, telesnih povreda ili smrti.
© 2017-2018. Dell Inc. ili podružnice. Sva prava zadržana. Dell, EMC, i drugi žigovi su žigovi Dell Inc. ili njegovih podružnica. Drugi
žigovi su vlasništvo njihovih vlasnika.
2018 - 05
Pregl. A01
Page 3
Sadržaj
1 Pre rada u unutrašnjosti računara...................................................................................................9
Pre početka rada................................................................................................................................................................... 9
Bezbednosna uputstva......................................................................................................................................................... 9
Preporučeni alati...................................................................................................................................................................10

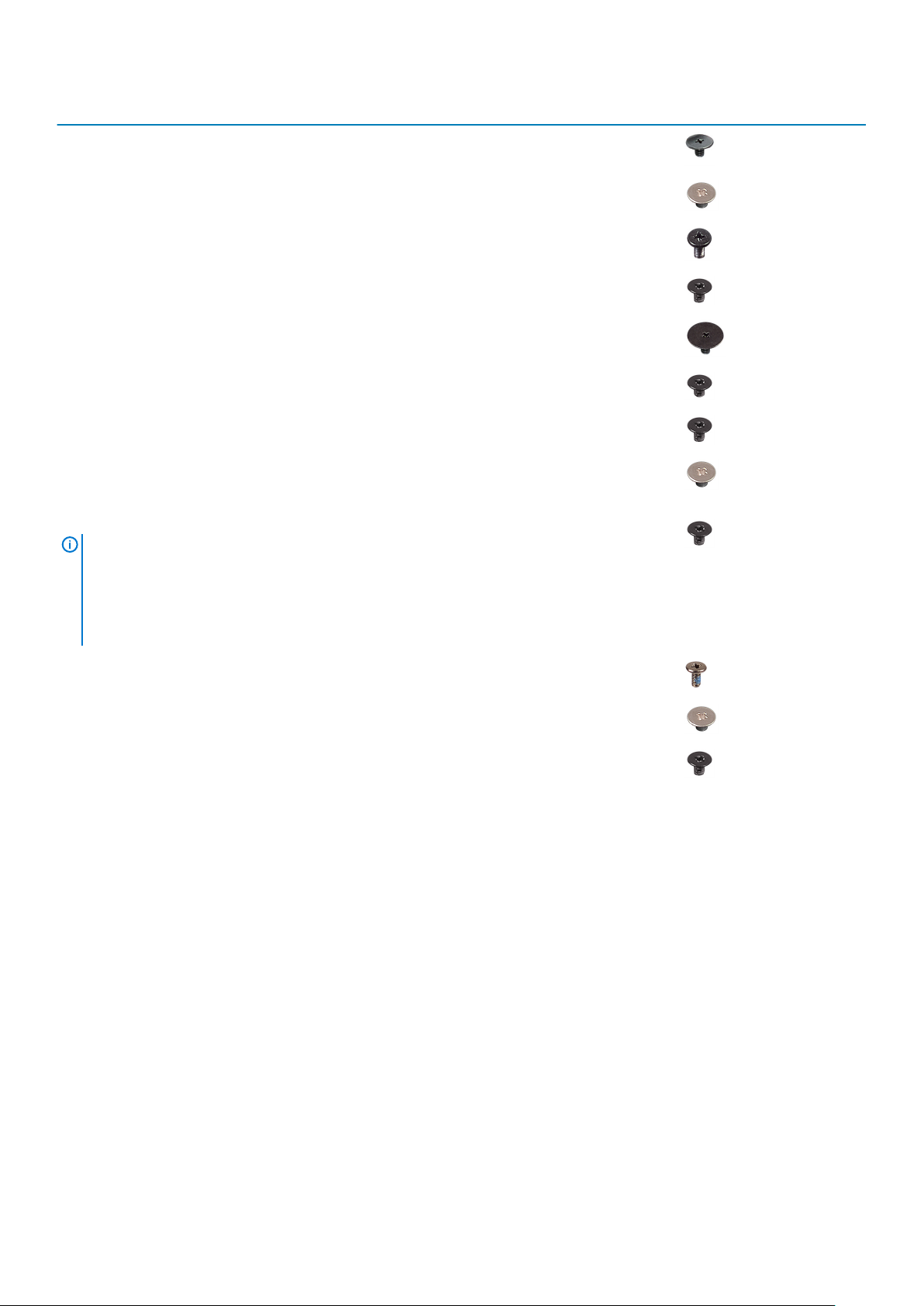

Lista zavrtanja.......................................................................................................................................................................10
2 Nakon rada u unutrašnjosti računara.............................................................................................12
3 Uklanjanje optičke disk jedinice.................................................................................................... 13
Procedura..............................................................................................................................................................................13
4 Postavljanje optičke disk jedinice................................................................................................. 15
Procedura..............................................................................................................................................................................15
5 Uklanjanje poklopca osnove......................................................................................................... 16
Pripremni koraci....................................................................................................................................................................16
Uklanjanje poklopca osnove................................................................................................................................................ 16
Za računare koji se isporučuju bez optičke disk jedinice..................................................................................................17
6 Postavljanje poklopca osnove...................................................................................................... 20
Procedura.............................................................................................................................................................................20
Za računare koji se isporučuju bez optičke disk jedinice.................................................................................................20
Dopunski koraci....................................................................................................................................................................20
7 Uklanjanje baterije.......................................................................................................................21
Pripremni koraci....................................................................................................................................................................21
Procedura..............................................................................................................................................................................21
8 Postavljanje baterije................................................................................................................... 22
Procedura............................................................................................................................................................................. 22
Dopunski koraci....................................................................................................................................................................22
9 Uklanjanje memorijskih modula.................................................................................................... 23
Pripremni koraci................................................................................................................................................................... 23
Procedura............................................................................................................................................................................. 23
10 Postavljanje memorijskih modula................................................................................................ 24
Procedura............................................................................................................................................................................. 24
Dopunski koraci....................................................................................................................................................................24
11 Uklanjanje bežične kartice.......................................................................................................... 25
Pripremni koraci...................................................................................................................................................................25
Procedura.............................................................................................................................................................................25
Sadržaj 3
Page 4
12 Postavljanje bežične kartice....................................................................................................... 27
Procedura............................................................................................................................................................................. 27
Dopunski koraci....................................................................................................................................................................27
13 Uklanjanje priključne ploče optičke disk jedinice...........................................................................28
Pripremni koraci...................................................................................................................................................................28
Procedura............................................................................................................................................................................. 28
14 Postavljanje priključne ploče optičke disk jedinice........................................................................ 29
Procedura.............................................................................................................................................................................29
Dopunski koraci....................................................................................................................................................................29
15 Uklanjanje dugmaste baterije..................................................................................................... 30
Pripremni koraci...................................................................................................................................................................30
Procedura.............................................................................................................................................................................30
Za računare koji se isporučuju bez optičke disk jedinice................................................................................30
16 Postavljanje dugmaste baterije...................................................................................................32
Procedura............................................................................................................................................................................. 32
Za računare koji se isporučuju bez optičke disk jedinice........................................................................................... 32
Dopunski koraci....................................................................................................................................................................32
17 Uklanjanje ventilatora................................................................................................................ 33
Pripremni koraci................................................................................................................................................................... 33
Procedura............................................................................................................................................................................. 33
18 Postavljanje ventilatora............................................................................................................. 35
Procedura.............................................................................................................................................................................35
Dopunski koraci....................................................................................................................................................................35
19 Uklanjanje poluprovodničkog diska/Intel Optane jedinice..............................................................36
Pripremni koraci...................................................................................................................................................................36
Procedura.............................................................................................................................................................................36
20 Postavljanje poluprovodničkog diska / Intel Optane jedinice......................................................... 37
Procedura............................................................................................................................................................................. 37
Dopunski koraci....................................................................................................................................................................37
21 Uklanjanje čvrstog diska............................................................................................................ 38
Pripremni koraci...................................................................................................................................................................38
Procedura............................................................................................................................................................................. 38
22 Postavljanje čvrstog diska......................................................................................................... 40
Procedura.............................................................................................................................................................................40
Dopunski koraci....................................................................................................................................................................40
23 Uklanjanje table osetljive na dodir............................................................................................... 41
4 Sadržaj
Page 5
Pripremni koraci....................................................................................................................................................................41
Procedura..............................................................................................................................................................................41
24 Postavljanje table osetljive na dodir............................................................................................43
Procedura............................................................................................................................................................................. 43
Dopunski koraci....................................................................................................................................................................43
25 Uklanjanje zvučnika...................................................................................................................44
Pripremni koraci................................................................................................................................................................... 44
Procedura............................................................................................................................................................................. 44
26 Postavljanje zvučnika................................................................................................................45
Procedura.............................................................................................................................................................................45
Dopunski koraci....................................................................................................................................................................45
27 Uklanjanje rashladnog elementa................................................................................................. 46
Pripremni koraci...................................................................................................................................................................46
Procedure.............................................................................................................................................................................46
28 Postavljanje rashladnog elementa...............................................................................................47
Procedura............................................................................................................................................................................. 47
Dopunski koraci....................................................................................................................................................................47
29 Uklanjanje porta adaptera za napajanje....................................................................................... 48
Pripremni koraci...................................................................................................................................................................48
Procedura............................................................................................................................................................................. 48
30 Postavljanje porta adaptera za napajanje.................................................................................... 49
Procedura.............................................................................................................................................................................49
Dopunski koraci....................................................................................................................................................................49
31 Uklanjanje sklopa ekrana............................................................................................................50
Pripremni koraci...................................................................................................................................................................50
Procedura.............................................................................................................................................................................50
32 Postavljanje sklopa ekrana.........................................................................................................53
Procedura ............................................................................................................................................................................53
Dopunski koraci....................................................................................................................................................................53
33 Uklanjanje U/I ploče..................................................................................................................54
Pripremni koraci...................................................................................................................................................................54
Procedura.............................................................................................................................................................................54
Procedura za računare koji se isporučuju bez optičke disk jedinice........................................................................ 55
34 Postavljanje U/I ploče............................................................................................................... 56
Procedura ............................................................................................................................................................................56
Dopunski koraci....................................................................................................................................................................56
Sadržaj 5
Page 6
35 Uklanjanje ploče dugmeta za napajanje....................................................................................... 57
Pripremni koraci................................................................................................................................................................... 57
Procedura............................................................................................................................................................................. 57
36 Postavljanje ploče dugmeta za napajanje.................................................................................... 59
Procedura ............................................................................................................................................................................59
Dopunski koraci....................................................................................................................................................................59
37 Uklanjanje matične ploče........................................................................................................... 60
Pripremni koraci...................................................................................................................................................................60
Procedura.............................................................................................................................................................................60
38 Postavljanje matične ploče........................................................................................................ 63
Procedura.............................................................................................................................................................................63
Dopunski koraci....................................................................................................................................................................63
Unošenje servisne oznake u program za podešavanje BIOS-a......................................................................................63
39 Uklanjanje dugmeta za napajanje sa čitačem otiska prsta............................................................. 65
Pripremni koraci...................................................................................................................................................................65
Procedura.............................................................................................................................................................................65
40 Postavljanje dugmeta za napajanje sa čitačem otiska prsta...........................................................67
Procedura............................................................................................................................................................................. 67
Dopunski koraci....................................................................................................................................................................67
41 Uklanjanje sklopa oslonca za dlanove i tastature...........................................................................69
Pripremni koraci...................................................................................................................................................................69
Procedura.............................................................................................................................................................................69
42 Postavljanje sklopa oslonca za dlanove i tastature........................................................................ 71
Procedura..............................................................................................................................................................................71
Dopunski koraci.....................................................................................................................................................................71
43 Uklanjanje okna ekrana.............................................................................................................. 72
Pripremni koraci................................................................................................................................................................... 72
Procedura............................................................................................................................................................................. 72
44 Postavljanje okna ekrana........................................................................................................... 73
Procedura............................................................................................................................................................................. 73
Dopunski koraci....................................................................................................................................................................73
45 Uklanjanje kamere.....................................................................................................................74
Pripremni koraci................................................................................................................................................................... 74
Procedura............................................................................................................................................................................. 74
46 Postavljanje kamere..................................................................................................................75
Procedura ............................................................................................................................................................................ 75
6 Sadržaj
Page 7
Dopunski koraci....................................................................................................................................................................75
47 Uklanjanje ploče ekrana............................................................................................................. 76
Pripremni koraci................................................................................................................................................................... 76
Procedura............................................................................................................................................................................. 76
48 Postavljanje ploče ekrana.......................................................................................................... 78
Procedura ............................................................................................................................................................................ 78
Dopunski koraci....................................................................................................................................................................78
49 Uklanjanje zglobova ekrana........................................................................................................79
Pripremni koraci................................................................................................................................................................... 79
Procedura............................................................................................................................................................................. 79
50 Postavljanje zglobova ekrana.....................................................................................................80
Procedura.............................................................................................................................................................................80
Dopunski koraci....................................................................................................................................................................80
51 Uklanjanje kabla ekrana.............................................................................................................. 81
Pripremni koraci....................................................................................................................................................................81
Procedura..............................................................................................................................................................................81
52 Postavljanje kabla ekrana.......................................................................................................... 82
Procedura............................................................................................................................................................................. 82
Dopunski koraci....................................................................................................................................................................82
53 Uklanjanje sklopa zadnjeg poklopca ekrana i antene..................................................................... 83
Pripremni koraci...................................................................................................................................................................83
Procedura............................................................................................................................................................................. 83
54 Postavljanje sklopa zadnjeg poklopca ekrana i antene.................................................................. 84
Procedura............................................................................................................................................................................. 84
Dopunski koraci....................................................................................................................................................................84
55 Preuzimanje upravljačkih programa............................................................................................85
Preuzimanje upravljačkog programa za zvuk...................................................................................................................85
Preuzimanje upravljačkog programa grafičke kartice..................................................................................................... 85
Preuzimanje upravljačkog programa za USB 3.0............................................................................................................ 85
Preuzimanje upravljačkog programa za funkciju Wi-Fi................................................................................................... 86
Preuzimanje upravljačkog programa za čitač medijskih kartica.....................................................................................86
Preuzimanje upravljačkog programa za skup čipova...................................................................................................... 86
Preuzimanje upravljačkog programa za mrežu................................................................................................................86
56 Podešavanje sistema.................................................................................................................88
Sekvenca pokretanja...........................................................................................................................................................88
Tasteri za navigaciju............................................................................................................................................................88
Pregled BIOS-a.................................................................................................................................................................... 89
Otvaranje programa za podešavanje BIOS-a...................................................................................................................89
Sadržaj 7
Page 8
Opcije programa za podešavanje sistema (System Setup)........................................................................................... 89
57 Lozinka sistema i lozinka za podešavanje.................................................................................... 95
Dodeljivanje lozinke sistema i lozinke za podešavanje.................................................................................................... 95
Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje................................................................. 95
Brisanje CMOS podešavanja..............................................................................................................................................96
Brisanje zaboravljenih lozinki..............................................................................................................................................96
58 Rešavanje problema.................................................................................................................. 97
Ažuriranje BIOS-a................................................................................................................................................................ 97
Osvežavanje BIOS-a (USB ključ)...................................................................................................................................... 97
Intel Optane memorija (opcionalno)..................................................................................................................................97
Omogućavanje Intel Optane memorije........................................................................................................................97
Onemogućavanje Intel Optane memorije....................................................................................................................98
Poboljšana procena sistema pre pokretanja (ePSA) - dijagnostika...............................................................................98
Pokretanje ePSA dijagnostike...................................................................................................................................... 98
Svetla za dijagnostiku sistema........................................................................................................................................... 99
Oslobađanje zaostale energije.......................................................................................................................................... 100
Isključivanje i ponovno uključivanje Wi-Fi funkcije..........................................................................................................100
59 Dobijanje pomoći i kontaktiranje kompanije Dell..........................................................................101
8 Sadržaj
Page 9
Pre rada u unutrašnjosti računara
NAPOMENA Slike u ovom dokumentu se mogu razlikovati u odnosu na vaš računar u zavisnosti od poručene
konfiguracije.
Teme:
• Pre početka rada
• Bezbednosna uputstva
• Preporučeni alati
• Lista zavrtanja
Pre početka rada
1. Sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene aplikacije.
2. Isključite računar. Kliknite na Start Napajanje Isključivanje.
NAPOMENA Ako koristite neki drugi operativni sistem, pogledajte dokumentaciju svog operativnog sistema u vezi
uputstva za zatvaranje.
3. Isključite računar i sve priključene uređaje iz pripadajućih električnih utičnica.
4. Isključite sa računara sve priključene mrežne i periferne uređaje, kao što su tastatura, miš i monitor.
5. Ako je primenjivo, uklonite sve medijske kartice i optičke diskove sa računara.
1
Bezbednosna uputstva
Koristite sledeće bezbednosne smernice kako biste zaštitili računar od mogućih oštećenja i osigurali vašu ličnu bezbednost.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje su isporučene sa vašim
računarom. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost sa propisima na stranici
www.dell.com/regulatory_compliance.
NAPOMENA Isključite sve izvore napajanja pre otvaranja poklopca računara ili ploča. Nakon što završite sa radom u
unutrašnjosti računara, postavite sve poklopce, ploče i zavrtnje pre priključivanja na izvor napajanja.
OPREZ Da biste izbegli oštećenje računara, uverite se da je radna površina ravna i čista.
OPREZ Da biste sprečili oštećenje komponenti i kartica, držite ih za ivice i izbegavajte da dodirujete pinove i kontakte.
OPREZ Rešavanje problema i popravke treba da obavljate samo u okviru ovlašćenja ili smernica Dell tima za tehničku
pomoć. Šteta usled servisiranja koje nije ovlastila kompanija Dell nije pokrivena vašom garancijom. Pogledajte
bezbednosna uputstva koja ste dobili uz proizvod ili ih pronađite na stranici www.dell.com/regulatory_compliance.
OPREZ Pre nego što dodirnete bilo koji deo unutar vašeg računara, uzemljite telo dodirivanjem neobojene metalne
površine, kao što je metal na zadnjoj strani računara. Dok radite, povremeno dodirujte neobojenu metalnu površinu da
biste rasipali statički elektricitet, koji bi mogao oštetiti unutrašnje komponente.
OPREZ Kada odspajate kabl, povucite njegov konektor ili jezičak za izvlačenje, a ne sam kabl. Neki kablovi imaju
konektore sa držačima za zaključavanje ili zavrtnjima koje morate skinuti pre odspajanja kabla. Prilikom odspajanja
kablova vodite računa o poravnanju kako bi se izbeglo savijanje pinova konektora. Prilikom povezivanja kablova proverite
da li su portovi i konektori pravilno orijentisani i poravnati.
OPREZ Pritisnite i izvadite instaliranu karticu iz čitača medijskih kartica.
Pre rada u unutrašnjosti računara 9
Page 10
Preporučeni alati
Za procedure u ovom dokumentu mogu se zahtevati sledeći alati:
• Phillips odvrtač broj 1
• Plastična olovka
Lista zavrtanja
Tabela 1. Lista zavrtanja
Кomponentа Pričvršćena za Tip zavrtnja Količina Slika zavrtnja
Poklopac osnove
NAPOMENA Važi
samo za računare
koji se isporučuju sa
optičkom disk
jedinicom
Sklop oslonca za dlanove i
tastature
M2x2 2
Poklopac osnove Sklop oslonca za dlanove i
tastature
Poklopac osnove Sklop oslonca za dlanove i
tastature
Baterija Sklop oslonca za dlanove i
tastature
Ploča ekrana Sklop zadnjeg poklopca
ekrana i antene
Ventilator Sklop oslonca za dlanove i
tastature
Sklop čvrstog diska Sklop oslonca za dlanove i
tastature
Nosač čvrstog diska Čvrsti disk M3x3 4
M2x4 1
M2,5x7 6
M2x3 4
M2x2 4
M2.5x5 3
M2x3 4
NAPOMENA Boja
zavrtanja se može
razlikovati u zavisnosti
od naručene
konfiguracije.
Rashladni element Matična ploča M2x3 3
NAPOMENA Važi samo za računare koji se
isporučuju sa neintegrisanom konfiguracijom.
Zglobovi Sklop oslonca za dlanove i
tastature
10 Pre rada u unutrašnjosti računara
M2.5x5
• 5 (Za računare koji se
isporučuju sa
optičkom disk
jedinicom)
• 6 (Za računare koji se
isporučuju bez
optičke disk jedinice)
Page 11
Кomponentа Pričvršćena za Tip zavrtnja Količina Slika zavrtnja
Nosači zgloba Sklop zadnjeg poklopca
ekrana i antene
(M2,5x2,5) 8
Nosači zgloba Sklop zadnjeg poklopca
ekrana i antene
U/I ploča Sklop oslonca za dlanove i
tastature
Nosač optičke disk jedinice
(opcionalno)
Priključna ploča optičke
disk jedinice (opcionalno)
Port adaptera za napajanje Sklop oslonca za dlanove i
Ploča dugmeta za
napajanje
Dugme za napajanje sa
čitačem otiska prsta
(opcionalno)
Poluprovodnički disk
NAPOMENA Važi
samo za računare
koji se isporučuju sa
M.2 SATA
poluprovodničkim
diskom.
Optička disk jedinica M2x3 2
Sklop oslonca za dlanove i
tastature
tastature
Sklop oslonca za dlanove i
tastature
Sklop oslonca za dlanove i
tastature
Sklop oslonca za dlanove i
tastature
M2x2 2
M2x4 1
M2x2 sa velikom
glavom
M2x2 1
M2x3 1
M2x2 1
M2x2,2 1
1
Matična ploča Sklop oslonca za dlanove i
tastature
Tabla osetljiva na dodir Sklop oslonca za dlanove i
tastature
Nosač bežične kartice Matična ploča M2x3 1
M2x4 1
M2x2 4
Pre rada u unutrašnjosti računara 11
Page 12
Nakon rada u unutrašnjosti računara
OPREZ Zaostali ili slobodni zavrtnji ostavljeni u računaru mogu ozbiljno oštetiti računar.
1. Postavite sve zavrtnje i uverite se da se unutar računara ne nalaze zaostali zavrtnji.
2. Priključite sve eksterne uređaje, periferne uređaje ili kablove koje ste uklonili pre rada na računaru.
3. Postavite medijske kartice, diskove ili druge delove koje ste uklonili pre rada na računaru.
4. Priključite računar i sve povezane uređaje u odgovarajuće električne utičnice.
5. Uključite računar.
2
12 Nakon rada u unutrašnjosti računara
Page 13
Uklanjanje optičke disk jedinice
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
Procedura
NAPOMENA Važi samo za računare koji se isporučuju sa optičkom disk jedinicom.
1. Uklonite zavrtanj (M2x2) koji učvršćuje sklop optičke disk jedinice za poklopac osnove.
2. Plastičnom olovkom gurnite optičku disk jedinicu kroz priključak da biste izvadili sklop optičke disk jedinice iz ležišta optičke disk
jedinice.
3. Izvadite sklop optičke disk jedinice iz ležišta optičke disk jedinice.
3
4. Skinite dva zavrtnja (M2x3) koji učvršćuju nosač optičkog diska za optičku disk jedinicu.
5. Uklonite nosač optičke disk jedinice sa optičkog diska.
Uklanjanje optičke disk jedinice 13
Page 14
6. Pažljivo povucite okno optičke disk jedinice da biste je skinuli sa optičke disk jedinice.
14 Uklanjanje optičke disk jedinice
Page 15
Postavljanje optičke disk jedinice
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
Procedura
NAPOMENA Važi samo za računare koji se isporučuju sa optičkom disk jedinicom.
1. Poravnajte držače na oknu optičke disk jedinice sa otvorima na optičkoj disk jedinici i utisnite okno optičke disk jedinice u ležište.
2. Poravnajte otvore za zavrtnje na konzoli optičkog diska sa otvorima za zavrtnje na optičkoj disk jedinici.
3. Postavite dva zavrtnja (M2x3) koji učvršćuju nosač optičkog diska za optičku disk jedinicu.
4. Gurnite sklop optičke disk jedinice u ležište optičke disk jedinice.
5. Poravnajte otvor za zavrtanj na nosaču optičke disk jedinice sa otvorom za zavrtanj na poklopcu osnove.
6. Postavite zavrtanj (M2x2) koji učvršćuje sklop optičke disk jedinice za poklopac osnove.
4
Postavljanje optičke disk jedinice 15
Page 16
Uklanjanje poklopca osnove
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Uklanjanje poklopca osnove
• Za računare koji se isporučuju bez optičke disk jedinice
Pripremni koraci
Uklonite optičku disk jedinicu (opcionalno).
Uklanjanje poklopca osnove
5
1. Olabavite tri neispadajuća zavrtnja na poklopcu osnove.
2. Uklonite zavrtanj (M2x4) kojim je poklopac osnove pričvršćen za sklop oslonca za dlanove i tastature.
3. Uklonite zavrtnje (M2x2) kojima je poklopac osnove pričvršćen za sklop oslonca za dlanove i tastature.
4. Uklonite šest zavrtanja (M2,5x7) kojima je poklopac osnove pričvršćen za sklop oslonca za dlanove i tastature.
5. Plastičnom olovkom odvojite poklopac baze s početkom od gornjeg levog ugla osnove računara.
6. Pod uglom podignite poklopac osnove sa sklopa oslonca za dlanove i tastature.
16 Uklanjanje poklopca osnove
Page 17
NAPOMENA Pratite sledeće korake koji važe samo ako želite da uklonite još neku komponentu sa računara.
7. Odspojite kabl baterije sa matične ploče.
8. Pritisnite i zadržite dugme za napajanje 5 sekundi da biste uzemljili računar i ispraznili zaostalu energiju.
Za računare koji se isporučuju bez optičke disk jedinice
1. Olabavite tri neispadajuća zavrtnja na poklopcu osnove.
2. Uklonite zavrtanj (M2x4) kojim je poklopac osnove pričvršćen za sklop oslonca za dlanove i tastature.
3. Uklonite šest zavrtanja (M2,5x7) koji učvršćuju poklopac osnove za sklop oslonca za dlan i tastature.
Uklanjanje poklopca osnove 17
Page 18
4. Plastičnom olovkom odvojite poklopac baze s početkom od gornjeg levog ugla osnove računara.
5. Pod uglom podignite poklopac osnove sa sklopa oslonca za dlanove i tastature.
NAPOMENA Pratite sledeće korake koji važe samo ako želite da uklonite još neku komponentu sa računara.
6. Odspojite kabl baterije sa matične ploče.
18 Uklanjanje poklopca osnove
Page 19
7. Pritisnite i zadržite dugme za napajanje 5 sekundi da biste uzemljili računar i ispraznili zaostalu energiju.
Uklanjanje poklopca osnove 19
Page 20
Postavljanje poklopca osnove
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Za računare koji se isporučuju bez optičke disk jedinice
• Dopunski koraci
Procedura
1. Povežite kabl baterije na matičnu ploču, ako je to primenljivo.
OPREZ Da biste sprečili slučajna oštećenja porta adaptera za napajanje, ne pritiskajte poklopac osnove preko porta
adaptera za napajanje kada postavljate poklopac osnove na osnovu računara.
2. Postavite poklopac osnove na sklop oslonca za dlanove i tastature i pritisnite poklopac osnove u ležište počev od porta adaptera za
napajanje.
3. Postavite šest zavrtanja (M2,5x7) koji učvršćuju poklopac osnove za sklop oslonca za dlanove i tastature.
4. Postavite dva zavrtnja (M2x2) koji učvršćuju poklopac osnove za sklop oslonca za dlanove i tastature. (Samo za računare koji se
isporučuju sa optičkom disk jedinicom)
5. Postavite zavrtanj (M2x4) koji učvršćuje poklopac osnove za sklop oslonca za dlanove i tastature.
6. Postavite tri neispadajuća zavrtnja koji učvršćuju poklopac osnove za sklop oslonca za dlanove i tastature.
6
Za računare koji se isporučuju bez optičke disk jedinice
1. Povežite kabl baterije na matičnu ploču, ako je to primenljivo.
OPREZ Da biste sprečili slučajna oštećenja porta adaptera za napajanje, ne pritiskajte poklopac osnove preko porta
adaptera za napajanje kada postavljate poklopac osnove na osnovu računara.
2. Postavite poklopac osnove na sklop oslonca za dlanove i tastature i pritisnite poklopac osnove u ležište počev od porta adaptera za
napajanje.
3. Postavite šest zavrtanja (M2,5x7) koji učvršćuju poklopac osnove za sklop oslonca za dlanove i tastature.
4. Postavite zavrtanj (M2x4) koji učvršćuje poklopac osnove za sklop oslonca za dlanove i tastature.
5. Pritegnite tri neispadajuća zavrtnja koji učvršćuju poklopac osnove za sklop oslonca za dlanove i tastature.
Dopunski koraci
Postavite optičku disk jedinicu (opcionalno).
20 Postavljanje poklopca osnove
Page 21
Uklanjanje baterije
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
Procedura
1. Uklonite četiri zavrtnja (M2x3) koji učvršćuju bateriju za sklop oslonca za dlanove i tastature.
2. Podignite bateriju sa sklopa oslonca za dlanove i tastature.
7
Uklanjanje baterije 21
Page 22
Postavljanje baterije
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvore za zavrtnje na bateriji sa otvorima za zavrtnje na sklopu oslonca za dlanove i tastature.
2. Postavite četiri zavrtnja (M2x3) koji učvršćuju bateriju za sklop oslonca za dlanove i tastature.
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
8
22 Postavljanje baterije
Page 23
Uklanjanje memorijskih modula
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
Procedura
1. Pronađite memorijski modul na računaru.
2. Vrhovima prstiju pažljivo razdvojite spojnice za pričvršćivanje sa obe strane priključka memorijskog modula tako da memorijski modul
iskoči.
3. Uklonite memorijski modul iz priključka memorijskog modula.
9
Uklanjanje memorijskih modula 23
Page 24
Postavljanje memorijskih modula
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte zarez na memorijskom modulu sa držačem na priključku memorijskog modula.
2. Čvrsto i pod uglom gurnite memorijski modul u priključak.
3. Pritisnite memorijski modul na dole tako da klikne u ležištu.
NAPOMENA Ako ne čujete klik, uklonite memorijski modul i ponovo ga instalirajte.
10
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
24 Postavljanje memorijskih modula
Page 25
Uklanjanje bežične kartice
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
Procedura
1. Pronađite bežičnu karticu na računaru.
11
2. Uklonite zavrtanj (M2x3) kojim je nosač bežične kartice pričvršćen za matičnu ploču.
3. Izvucite i uklonite nosač bežične kartice sa bežične kartice.
4. Odvojite kablove antene sa bežične kartice pomoću plastične olovke.
5. Gurnite i podignite bežičnu karticu iz slota za bežičnu karticu.
Uklanjanje bežične kartice 25
Page 26
26 Uklanjanje bežične kartice
Page 27
Postavljanje bežične kartice.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
OPREZ Da biste sprečili oštećenje bežične kartice, ne postavljajte kablove ispod nje.
1. Povežite kablove antene sa bežičnom karticom.
U sledećoj tabeli je navedena šema boja kablova antene za bežičnu karticu koju podržava vaš računar.
Tabela 2. Šema boja kabla antene
12
Konektori na bežičnoj kartici Boja kabla antene
Glavni (beli trougao) Bela
Pomoćni (crni trougao) Crna
2. Gurnite i postavite nosač bežične kartice na bežičnu karticu.
3. Poravnajte zarez na bežičnoj kartici sa držačem na priključku bežične kartice i ubacite bežičnu karticu u priključak za bežičnu karticu
pod uglom.
4. Postavite zavrtanj (M2x3) koji učvršćuje nosač bežične kartice na bežičnu karticu i sklop oslonca za dlanove i tastature.
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
Postavljanje bežične kartice. 27
Page 28
Uklanjanje priključne ploče optičke disk
jedinice
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
13
Procedura
NAPOMENA Važi samo za računare koji se isporučuju sa optičkom disk jedinicom.
1. Podignite rezu i odvojite kabl priključne ploče optičke disk jedinice sa matične ploče.
2. Uklonite zavrtanj (M2x2) za učvršćivanje priključne ploče optičke disk jedinice za sklop oslonca za dlanove i tastature.
3. Podignite priključnu ploču optičke disk jedinice zajedno sa kablom sa sklopa oslonca za dlanove i tastature.
28 Uklanjanje priključne ploče optičke disk jedinice
Page 29
14
Postavljanje priključne ploče optičke disk
jedinice
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvore za zavrtnje na priključnoj ploči optičke disk jedinice sa otvorima za zavrtnje na sklopu oslonca za dlanove i tastature.
2. Postavite zavrtanj (M2x2) za učvršćivanje priključne ploče optičke disk jedinice za sklop oslonca za dlanove i tastature.
3. Povežite kabl priključne ploče optičke disk jedinice sa matičnom pločom.
4. Zatvorite rezu koja učvršćuje kabl priključne ploče optičke disk jedinice za matičnu ploču.
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
Postavljanje priključne ploče optičke disk jedinice 29
Page 30
Uklanjanje dugmaste baterije
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
OPREZ Uklanjanje dugmaste baterije resetuje postavke programa za podešavanje BIOS-a na podrazumevane vrednosti.
Preporučuje se da pre uklanjanja dugmaste baterije pribeležite postavke programa za podešavanje BIOS-a.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
15
Procedura
OPREZ Uklanjanje dugmaste baterije resetuje postavke programa za podešavanje BIOS-a na podrazumevane vrednosti.
Preporučuje se da pribeležite postavke programa za podešavanje BIOS-a pre nego što uklonite dugmastu bateriju.
Pomoću plastične olovke pažljivo podignite i izvadite dugmastu bateriju iz utičnice za bateriju na U/I ploči.
Za računare koji se isporučuju bez optičke disk jedinice
1. Odspojite kabl dugmaste baterije sa U/I ploče.
2. Odlepite kabl dugmaste bateriju sa sklopa oslonca za dlanove i tastature.
30 Uklanjanje dugmaste baterije
Page 31
Uklanjanje dugmaste baterije 31
Page 32
Postavljanje dugmaste baterije
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
Gurnite dugmastu bateriju u utičnicu za bateriju na U/I ploči, tako da pozitivna strana baterije bude okrenuta prema gore.
Za računare koji se isporučuju bez optičke disk jedinice
1. Zalepite dugmastu bateriju na sklop oslonca za dlanove i tastature.
2. Povežite kabl dugmaste baterije na U/I ploču.
16
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
32 Postavljanje dugmaste baterije
Page 33
Uklanjanje ventilatora
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
Procedura
17
NAPOMENA Koraci 1–3 važe samo za računare koji se isporučuju sa optičkom disk jedinicom.
1. Podignite rezu i odvojite kabl priključne ploče optičke disk jedinice sa matične ploče.
2. Podignite rezu i odspojite kabl priključne ploče optičke disk jedinice sa konektora ploče optičke disk jedinice.
3. Podignite kabl priključne ploče optičke disk jedinice sa matične ploče.
4. Otvorite rezu i odspojite kabl ekrana sa matične ploče.
5. Uklonite kabl ekrana iz vođica za usmeravanje na ventilatoru.
6. Isključite kabl ventilatora iz matične ploče.
Uklanjanje ventilatora 33
Page 34
7. Uklonite tri zavrtnja (M2,5x5) kojima je ventilator pričvršćen na sklop oslonca za dlanove i tastature.
8. Podignite ventilator sa sklopa oslonca za dlanove i tastature.
34 Uklanjanje ventilatora
Page 35
Postavljanje ventilatora
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvore za zavrtnje na ventilatoru sa otvorima za zavrtnje na sklopu oslonca za dlanove i tastature.
2. Postavite tri zavrtnja (M2,5x5) kojima je ventilator pričvršćen na sklop oslonca za dlanove i tastature.
3. Povežite kabl ventilatora na matičnu ploču.
4. Provucite kabl ekrana kroz vođice za usmeravanje na ventilatoru.
5. Gurnite kabl ekrana u konektor na matičnoj ploči i zatvorite rezu da biste fiksirali kabl.
18
NAPOMENA Sledeći koraci važe samo za računare koji se isporučuju sa optičkom disk jedinicom.
6. Pritisnite rezu da biste povezali kabl priključne ploče optičke disk jedinice na priključnu ploču optičke disk jedinice.
7. Pritisnite rezu da biste povezali kabl priključne ploče optičke disk jedinice na matičnu ploču.
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
Postavljanje ventilatora 35
Page 36
19
Uklanjanje poluprovodničkog diska/Intel
Optane jedinice
Treba da onemogućite Intel Optane memoriju pre nego što je uklonite iz računara. Za više informacija o onemogućavanju Intel Optane
memorije, pogledajte Onemogućavanje Intel Optane memorije.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
Procedura
1. Olabavite dva neispadajuća zavrtnja kojim su štitnik poluprovodničkog diska /štitnik Intel Optane memorije i poluprovodnički disk/Intel
Optane memorija pričvršćeni za sklop oslonca za dlanove i tastature.
NAPOMENA Štitnik poluprovodničkog diska/štitnik Intel Optane memorije je dostupan samo na računarima koji se
isporučuju sa NVMe poluprovodničkim diskom/Intel Optane memorijom. Na računarima koji se isporučuju sa mSATA
poluprovodničkim diskom/Intel Optane memorijom, uklonite zavrtanj (M 2x2,2) kojim su poluprovodnički disk/Intel
Optane memorija pričvršćeni za sklop oslonca za dlanove i tastature.
2. Podignite štitnik poluprovodničkog diska/štitnik Intel Optane memorije sa sklopa oslonca za dlanove i tastature.
3. Povucite i uklonite poluprovodnički disk/Intel Optane memoriju iz priključka za poluprovodnički disk/Intel Optane memoriju.
36 Uklanjanje poluprovodničkog diska/Intel Optane jedinice
Page 37
20
Postavljanje poluprovodničkog diska / Intel
Optane jedinice
Omogućite Intel Optane memoriju kada je zamenite. Za više informacija o omogućavanju Intel Optane memorije, pogledajte Omogućavanje
Intel Optane memorije.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
OPREZ Poluprovodnički diskovi su lomljivi. Budite pažljivi pri rukovanju poluprovodničkim diskom.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte zarez na poluprovodničkom disku/Intel Optane memoriji sa držačem na priključku za poluprovodnički disk/Intel Optane
memoriju.
2. Gurnite poluprovodnički disk/Intel Optane memoriju u priključak za poluprovodnički disk/Intel Optane memoriju.
3. Poravnajte otvore za zavrtnje na štitniku poluprovodničkog diska/štitniku Intel Optane memorije sa otvorima za zavrtnje na sklopu
oslonca za dlanove i tastature.
4. Zategnite dva neispadajuća zavrtnja kojim su štitnik poluprovodničkog diska /štitnik Intel Optane memorije i poluprovodnički disk/Intel
Optane memorije pričvršćeni za sklop oslonca za dlanove i tastature.
Dopunski koraci
1. Postavite poklopac osnove.
2. Postavite optičku disk jedinicu (opcionalno).
Postavljanje poluprovodničkog diska / Intel Optane jedinice 37
Page 38
21
Uklanjanje čvrstog diska
Ako računar koristi SATA memorijski uređaj koji ubrzava Intel Optane memorija, onemogućite Intel Optane pre uklanjanja SATA memorijskog
uređaja. Za više informacija o onemogućavanju Intel Optane memorije, pogledajte Onemogućavanje Intel Optane memorije.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
OPREZ Čvrsti diskovi su lomljivi. Budite pažljivi pri rukovanju čvrstim diskom.
OPREZ Da biste izbegli gubitak podataka, nemojte uklanjati čvrsti disk kada je računar uključen ili u režimu spavanja.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
Procedura
1. Otvorite rezu i odspojite kabl čvrstog diska sa matične ploče.
2. Uklonite četiri zavrtnja (M2x3) koji učvršćuju sklop čvrstog diska za sklop oslonca za dlanove i tastature.
3. Podignite sklop čvrstog diska zajedno sa pripadajućim kablom sa sklopa oslonca za dlanove i tastature.
4. Odspojite kratkospajač sa sklopa čvrstog diska.
38 Uklanjanje čvrstog diska
Page 39
5. Uklonite četiri zavrtnja (M3x3) koji učvršćuju nosač čvrstog diska za čvrsti disk.
6. Podignite konzolu tvrdog diska sa tvrdog diska.
Uklanjanje čvrstog diska 39
Page 40
Postavljanje čvrstog diska
Omogućite Intel Optane kada zamenite SATA hard disk. Za više informacija o omogućavanju Intel Optane memorije, pogledajte
Omogućavanje Intel Optane memorije.
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
OPREZ Čvrsti diskovi su lomljivi. Budite pažljivi pri rukovanju čvrstim diskom.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvore za zavrtnje na nosaču čvrstog diska sa otvorima za zavrtnje na čvrstom disku.
2. Postavite četiri zavrtnja (M3x3) koji učvršćuju nosač čvrstog diska za čvrsti disk.
3. Priključite kratkospajač na sklop čvrstog diska.
4. Poravnajte otvore za zavrtnje na sklopu čvrstog diska sa otvorima za zavrtnje na sklopu oslonca za dlanove i tastature.
5. Postavite četiri zavrtnja (M2x3) koji učvršćuju sklop čvrstog diska za sklop oslonca za dlanove i tastature.
6. Povežite kabl čvrstog diska na matičnu ploču i zatvorite rezu da biste fiksirali kabl.
22
Dopunski koraci
1. Postavite bateriju.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
40 Postavljanje čvrstog diska
Page 41
Uklanjanje table osetljive na dodir
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
Procedura
23
1. Otvorite rezu i odspojite kabl čvrstog diska sa matične ploče.
2. Otvorite rezu i izvucite kabl table osetljive na dodir iz matične ploče.
3. Otvorite rezu i odvojite kabl pozadinskog osvetljenja tastature od matične ploče.
4. Lagano odlepite traku koja učvršćuje tablu osetljivu na dodir za sklop oslonca za dlanove i tastature.
5. Uklonite četiri zavrtnja (M2x2) koji učvršćuju tablu osetljivu na dodir za sklop oslonca za dlanove i tastature.
6. Gurnite i podignite ploču osetljivu na dodir sa sklopa oslonca za dlanove i tastature.
Uklanjanje table osetljive na dodir 41
Page 42
42 Uklanjanje table osetljive na dodir
Page 43
Postavljanje table osetljive na dodir
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
NAPOMENA Proverite da li je tabla osetljiva na dodir poravnata sa vođicama na sklopu oslonca za dlanove i tastature i da
li je razmak na obe strane table osetljive na dodir jednak.
1. Gurnite i postavite ploču osetljivu na dodir na sklop oslonca za dlanove i tastature.
2. Postavite četiri zavrtnja (M2x2) koji učvršćuju tablu osetljivu na dodir za sklop oslonca za dlanove i tastature.
3. Zalepite traku koja učvršćuje tablu osetljivu na dodir za sklop oslonca za dlanove i tastature.
4. Gurnite kabl table osetljive na dodir, kabl tastature sa pozadinskim osvetljenjem i kabl čvrstog diska u odgovarajuće konektore na
matičnoj ploči i zatvorite reze da biste učvrstili kablove.
24
Dopunski koraci
1. Postavite bateriju.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje table osetljive na dodir 43
Page 44
Uklanjanje zvučnika
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite poluprovodnički disk/Intel Optane memoriju.
Procedura
25
1. Izvadite kabl zvučnika iz matične ploče i podignite levi i desni zvučnik sa sklopa oslonca za dlanove i tastature.
2. Pribeležite putanju kabla za usmeravanje za zvučnik i uklonite ga iz vođica za usmeravanje na sklopu oslonca za dlanove i tastature.
3. Podignite levi zvučnik zajedno sa odgovarajućim kablom sa sklopa oslonca za dlanove i tastature.
44 Uklanjanje zvučnika
Page 45
Postavljanje zvučnika
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
NAPOMENA Ako ste izvukli gumene uvodnice kada ste uklanjali zvučnik, vratite ih nazad pre nego što postavite zvučnik.
1. Pomoću stubova za poravnanje i gumenih uvodnica postavite leve zvučnike u slotove na sklopu oslonca za dlanove i tastature.
2. Provucite kabl zvučnika kroz vođice za usmeravanje na sklopu oslonca za dlanove i tastature.
3. Postavite desni zvučnik.
4. Povežite kabl zvučnika na matičnu ploču.
26
Dopunski koraci
1. Postavite poluprovodnički disk/Intel Optane memoriju.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje zvučnika 45
Page 46
Uklanjanje rashladnog elementa
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
NAPOMENA Rashladni element može postati vreo tokom normalnog rada. Ostavite dovoljno vremena da se rashladni
element ohladi pre nego što ga dodirnete.
OPREZ Radi maksimalnog hlađenja procesora, ne dodirujte površine za prenos toplote na rashladnom elementu. Ulja u
vašoj koži mogu smanjiti sposobnost prenosa toplote termalne masti.
Teme:
• Pripremni koraci
• Procedure
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite ventilator.
27
Procedure
1. In sequential order (as indicated on the heat sink), loosen the four captive screws that secure the heat sink to the system board.
2. Remove the three (M2x3) screws that secure the heat sink to the system board.
3. Lift the heat sink off the system board.
46 Uklanjanje rashladnog elementa
Page 47
28
Postavljanje rashladnog elementa
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
OPREZ Nepravilno poravnanje rashladnog elementa može oštetiti matičnu ploču i procesor.
NAPOMENA Ako se menja matična ploča ili rashladni element, koristite termalnu traku koja se nalazi u kompletu da biste
obezbedili postizanje termičke provodnosti.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Postavite rashladni element na matičnu ploču i poravnajte otvore za zavrtnje na rashladnom elementu sa otvorima za zavrtnje na
matičnoj ploči.
2. Pritegnite neispadajuće zavrtnje obrnutim redosledom (4->3->2->1) da biste učvrstili rashladni element na matičnu ploču.
3. Postavite tri zavrtnja (M2x3) koji učvršćuju rashladni element za matičnu ploču.
Dopunski koraci
1. Postavite ventilator.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje rashladnog elementa 47
Page 48
Uklanjanje porta adaptera za napajanje
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
Procedura
29
1. Uklonite tri zavrtnja (M2,5x5) koji učvršćuju desni zglob za sklop matične ploče i oslonca za dlanove.
2. Podignite desni zglob.
3. Odvojite kabl porta adaptera za napajanje sa matične ploče.
4. Pribeležite putanju provlačenja kabla porta adaptera za napajanje i uklonite ga iz vođica za usmeravanje na sklopu oslonca za dlanove i
tastature.
5. Uklonite zavrtanj (M2x2) kojim je port adaptera za napajanje pričvršćen za sklop oslonca za dlanove i tastature.
6. Podignite port adaptera za napajanje zajedno sa kablom sa sklopa oslonca za dlanove i tastature.
48 Uklanjanje porta adaptera za napajanje
Page 49
Postavljanje porta adaptera za napajanje
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvor za zavrtanj na portu adaptera za napajanje sa otvorom za zavrtanj na sklopu oslonca za dlanove i tastature.
2. Postavite zavrtanj (M2x2) kojim je port adaptera za napajanje pričvršćen za sklop oslonca za dlanove i tastature.
3. Provucite kabl porta adaptera za napajanje kroz vođice za usmeravanje na sklopu oslonca za dlanove i tastature.
4. Povežite kabl porta adaptera za napajanje na matičnu ploču.
5. Zatvorite desni zglob i vratite tri zavrtnja (M2,5x5) koji pričvršćuju desni zglob za sklop matične ploče i oslonca za dlanove.
30
Dopunski koraci
1. Postavite bežičnu karticu.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje porta adaptera za napajanje 49
Page 50
Uklanjanje sklopa ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
Procedura
31
NAPOMENA Koraci 1–3 važe samo za računare koji se isporučuju sa optičkom disk jedinicom.
1. Podignite rezu i odvojite kabl priključne ploče optičke disk jedinice sa matične ploče.
2. Podignite rezu i odspojite kabl priključne ploče optičke disk jedinice sa konektora ploče optičke disk jedinice.
3. Podignite kabl priključne ploče optičke disk jedinice sa matične ploče.
4. Otvorite rezu i odspojite kabl ekrana sa matične ploče.
5. Pogledajte kako je usmeren kabl ekrana i uklonite kabl iz vođica za usmeravanje na ventilatoru i na sklopu oslonca za dlanove i
tastature.
50 Uklanjanje sklopa ekrana
Page 51
6. Uklonite pet zavrtanja (M2,5x5) koji učvršćuju levi i desni zglob za matičnu ploču i sklop oslonca za dlanove i tastature.
NAPOMENA Za računare koji se isporučuju bez optičke disk jedinice postoji dodatni zavrtanj na levom zglobu.
7. Otvorite zglobove.
8. Podignite i izvadite sklop oslonca za dlanove i tastature pod uglom.
9. Gurnite i podignite sklop oslonca za dlanove i tastature sa sklopa ekrana.
Uklanjanje sklopa ekrana 51
Page 52
10. Nakon obavljanja svih koraka, ostaje nam sklop ekrana.
52 Uklanjanje sklopa ekrana
Page 53
Postavljanje sklopa ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
NAPOMENA Vodite računa da su zglobovi otvoreni do maksimuma pre nego što postavite sklop ekrana na sklop oslonca
za dlanove i tastature.
1. Povucite sklop oslonca za dlanove i tastature ispod zglobova na sklopu ekrana i zatvorite ga.
2. Pomoću klinova za poravnanje pritisnite zglobove nadole na matičnu ploču i na sklop oslonca za dlanove i tastature.
3. Postavite pet zavrtanja (M2,5x5) koji učvršćuju levi i desni zglob na matičnu ploču i sklop oslonca za dlanove i tastature.
32
NAPOMENA Za računare koji se isporučuju bez optičke disk jedinice postoji dodatni zavrtanj na levom zglobu.
4. Provucite kabl ekrana kroz vođice za usmeravanje na ventilatoru i na sklopu oslonca za dlanove i tastature.
5. Gurnite kabl ekrana u konektor na matičnoj ploči i zatvorite rezu da biste fiksirali kabl.
NAPOMENA Sledeći koraci važe samo za računare koji se isporučuju sa optičkom disk jedinicom.
6. Pritisnite rezu da biste povezali kabl priključne ploče optičke disk jedinice na priključnu ploču optičke disk jedinice.
7. Pritisnite rezu da biste povezali kabl priključne ploče optičke disk jedinice na matičnu ploču.
Dopunski koraci
1. Postavite bežičnu karticu.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje sklopa ekrana 53
Page 54
Uklanjanje U/I ploče
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
OPREZ Uklanjanje dugmaste baterije resetuje postavke programa za podešavanje BIOS-a na podrazumevane vrednosti.
Pre uklanjanja U/I ploče zajedno sa dugmastom baterijom preporučuje se da pribeležite postavke programa za
podešavanje BIOS-a.
1. Uklonite optičku disk jedinicu (opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
4. Uklonite čvrsti disk.
33
Procedura
1. Otvorite rezu i odvojite kabl U/I ploče od matične ploče.
2. Odlepite kabl U/I ploče sa sklopa oslonca za dlanove i tastature.
3. Uklonite zavrtanj (M2x4) kojim je U/I ploča pričvršćena za sklop oslonca za dlanove i tastature.
4. Podignite U/I ploču sa sklopa oslonca za dlanove i tastature.
54 Uklanjanje U/I ploče
Page 55
Procedura za računare koji se isporučuju bez optičke disk jedinice
1. Odspojite kabl dugmaste baterije sa U/I ploče.
2. Otvorite rezu i odvojite kabl U/I ploče od matične ploče.
3. Uklonite dva zavrtnja (M2x4) koji učvršćuju U/I ploču za sklop oslonca za dlanove i tastature.
4. Podignite U/I ploču sa sklopa oslonca za dlanove i tastature.
Uklanjanje U/I ploče 55
Page 56
Postavljanje U/I ploče
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Pomoću stubića za poravnanje postavite U/I ploču na sklop oslonca za dlanove i tastature.
2. Postavite zavrtnje (M2x4) kojima je U/I ploča pričvršćen za sklop oslonca za dlanove i tastature.
3. Zalepite kabl U/I ploče na sklop oslonca za dlanove i tastature.
4. Povežite kabl U/I ploče sa matičnom pločom i zatvorite rezu da biste fiksirali kabl.
5. Povežite kabl dugmaste baterije sa U/I pločom (važi samo za računare koji se isporučuju samo bez optičke disk jedinice).
34
Dopunski koraci
1. Postavite čvrsti disk.
2. Postavite bateriju.
3. Postavite poklopac osnove.
4. Postavite optičku disk jedinicu (opcionalno).
56 Postavljanje U/I ploče
Page 57

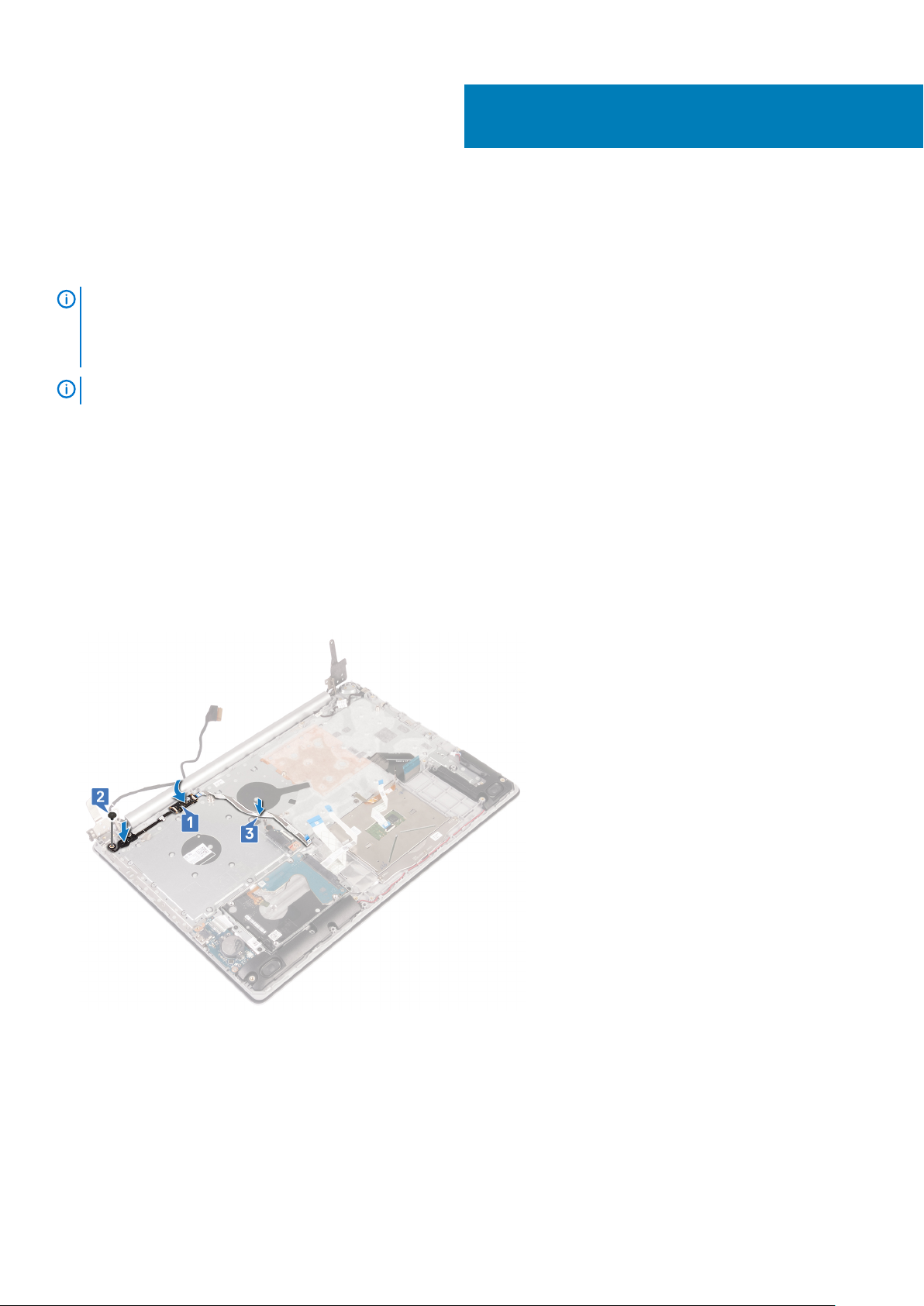

Uklanjanje ploče dugmeta za napajanje
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite ventilator.
Procedura
35
1. Uklonite dva zavrtnja (M2,5x5) koji učvršćuju levi zglob za sklop oslonca za dlanove i tastature.
NAPOMENA Za računare koji se isporučuju bez optičke disk jedinice postoji dodatni zavrtanj na levom zglobu koji
pričvršćuje levi zglob za sklop oslonca za dlanove i tastature.
2. Otvorite levi zglob.
3. Otvorite rezu i odvojite kabl ploče dugmeta za napajanje od matične ploče.
4. Odlepite traku koja učvršćuje ploču sa dugmetom za napajanje za sklop oslonca za dlanove i tastature.
5. Postavite zavrtanj (M2x3) koji učvršćuje ploču sa dugmetom za napajanje za sklop oslonca za dlanove i tastature.
6. Podignite ploču dugmeta za napajanje zajedno sa kablom sa sklopa oslonca za dlanove i tastature.
Uklanjanje ploče dugmeta za napajanje 57
Page 58
58 Uklanjanje ploče dugmeta za napajanje
Page 59
36
Postavljanje ploče dugmeta za napajanje
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Postavite ploču sa dugmetom za napajanje na sklop oslonca za dlanove i tastature i poravnajte otvor za zavrtanj na ploči sa dugmetom
za napajanje sa otvorom za zavrtanj na sklopu oslonca za dlanove i tastature.
2. Postavite zavrtanj (M2x3) koji učvršćuje ploču sa dugmetom za napajanje za sklop oslonca za dlanove i tastature.
3. Zalepite traku koja učvršćuje ploču sa dugmetom za napajanje za sklop oslonca za dlanove i tastature.
4. Gurnite kabl dugmeta za napajanje u ploču sa dugmetom za napajanje i zatvorite rezu da biste fiksirali kabl.
5. Zatvorite levi zglob.
6. Postavite dva zavrtnja (M2,5x5) koji učvršćuju levi zglob za sklop oslonca za dlanove i tastature.
NAPOMENA Za računare koji se isporučuju bez optičke disk jedinice postoji dodatni zavrtanj na levom zglobu koji
pričvršćuje levi zglob za sklop oslonca za dlanove i tastature.
Dopunski koraci
1. Postavite ventilator.
2. Postavite poklopac osnove.
3. Postavite optičku disk jedinicu (opcionalno).
Postavljanje ploče dugmeta za napajanje 59
Page 60
Uklanjanje matične ploče
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
NAPOMENA Servisna oznaka vašeg računara nalazi se na matičnoj ploči. Nakon zamene matične ploče morate uneti
servisnu oznaku u program za podešavanje BIOS-a.
NAPOMENA Zamenom matične ploče poništavaju se bilo koje promene koje ste izvršili u BIOS-u korišćenjem programa
za podešavanje BIOS-a. Nakon zamene matične ploče morate ponovo izvršiti odgovarajuće izmene.
NAPOMENA Pre odspajanja kablova sa matične ploče, zabeležite lokaciju konektora da biste mogli da ispravno ponovo
povežete kablove nakon zamene matične ploče.
Teme:
• Pripremni koraci
• Procedura
37
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
4. Uklonite memorijske module.
5. Uklonite bežičnu karticu.
6. Uklonite poluprovodnički disk/Intel Optane memoriju.
7. Uklonite ventilator.
8. Uklonite rashladni element.
Procedura
1. Odvojite kabl porta adaptera za napajanje sa matične ploče.
2. Odspojite kabl zvučnika sa matične ploče.
3. Otvorite rezu i odspojite tastaturu sa matične ploče.
4. Otvorite rezu i odvojite kabl pozadinskog osvetljenja tastature od matične ploče.
5. Otvorite rezu i izvucite kabl table osetljive na dodir iz matične ploče.
6. Otvorite rezu i odspojite kabl čvrstog diska sa matične ploče.
7. Otvorite rezu i odvojite kabl U/I ploče od matične ploče.
8. Otvorite rezu i odspojite kabl čitača otiska prsta iz konektora na matičnoj ploči.
9. Otvorite rezu i odvojite kabl ploče dugmeta za napajanje od matične ploče.
60 Uklanjanje matične ploče
Page 61
10. Uklonite tri zavrtnja (M2,5x5) koji učvršćuju desni zglob za matičnu ploču.
11. Otvorite desni zglob.

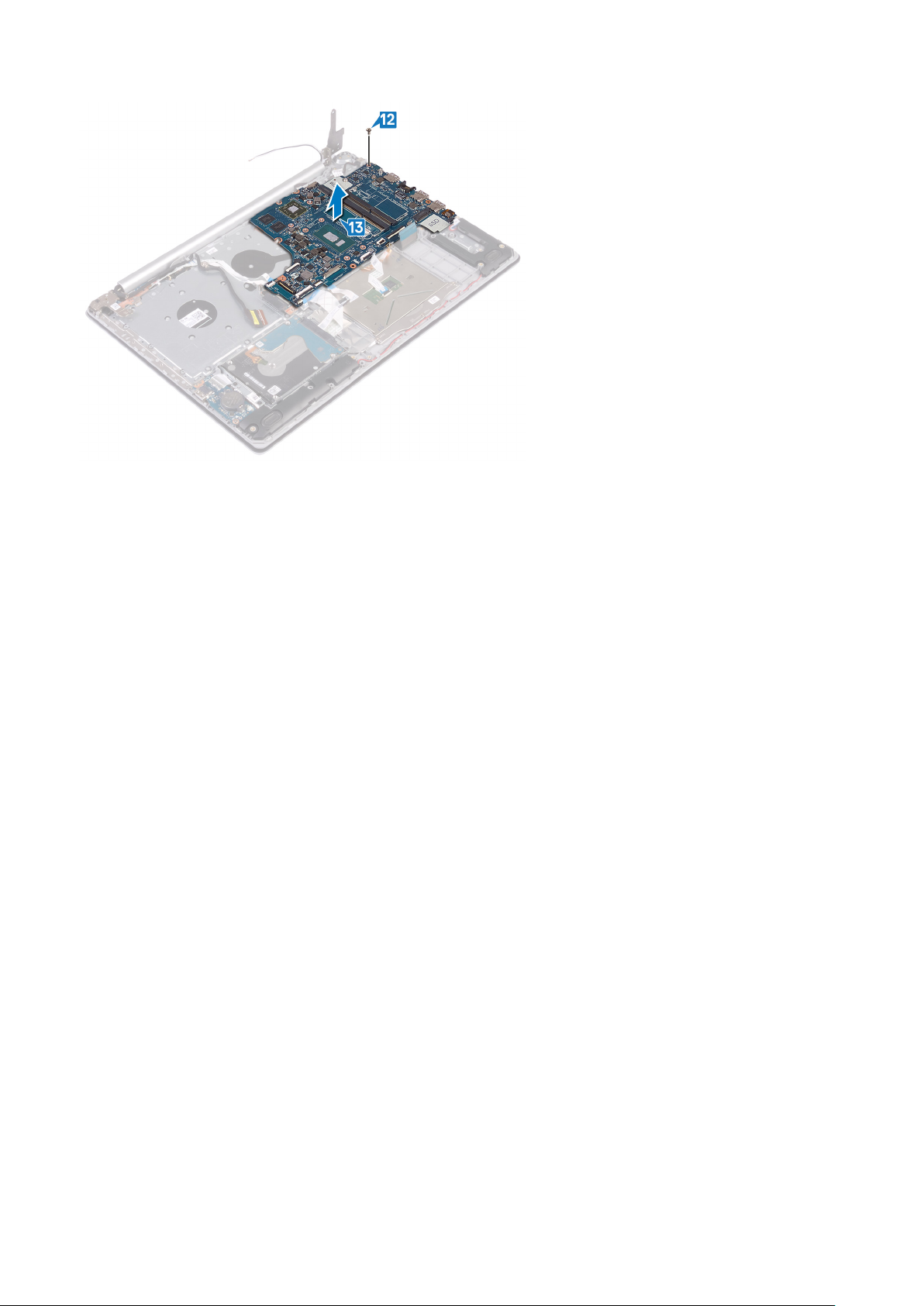

12. Uklonite zavrtanj (M2x4) kojim je matična ploča pričvršćena za sklop oslonca za dlanove i tastature.
13. Podignite matičnu ploču sa sklopa oslonca za dlanove i tastature.
Uklanjanje matične ploče 61
Page 62
62 Uklanjanje matične ploče
Page 63
Postavljanje matične ploče
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
NAPOMENA Servisna oznaka vašeg računara nalazi se na matičnoj ploči. Nakon zamene matične ploče morate uneti
servisnu oznaku u program za podešavanje BIOS-a.
NAPOMENA Zamenom matične ploče poništavaju se bilo koje promene koje ste izvršili u BIOS-u korišćenjem programa
za podešavanje BIOS-a. Nakon zamene matične ploče morate ponovo izvršiti odgovarajuće izmene.
Teme:
• Procedura
• Dopunski koraci
• Unošenje servisne oznake u program za podešavanje BIOS-a
Procedura
38
1. Poravnajte otvor za zavrtanj na matičnoj ploči sa otvorom za zavrtanj na sklopu oslonca za dlanove i tastature.
2. Postavite zavrtanj (M2x4) kojim je matična ploča pričvršćena za sklop oslonca za dlanove i tastature.
3. Zatvorite desni zglob ekrana.
4. Postavite tri zavrtnja (M2,5x5) koji učvršćuju desni zglob za matičnu ploču.
5. Povežite kabl porta adaptera za napajanje i kabl zvučnika na matičnu ploču.
6. Gurnite kabl tastature sa pozadinskim osvetljenjem i kabl tastature u odgovarajuće konektore na matičnoj ploči i zatvorite reze.
7. Gurnite kabl table osetljive na dodir i kabl čvrstog diska u odgovarajuće konektore na matičnoj ploči i zatvorite reze da biste učvrstili
kablove.
8. Gurnite kabl U/I ploče i kabl čitača otiska prsta u odgovarajuće konektore na matičnoj ploči i zatvorite reze da biste učvrstili kablove.
9. Gurnite kabl ploče dugmeta za napajanje u konektor na matičnoj ploči i zatvorite rezu.
Dopunski koraci
1. Postavite rashladni element.
2. Postavite ventilator.
3. Postavite poluprovodnički disk/Intel Optane memoriju.
4. Postavite bežičnu karticu.
5. Postavite memorijske module.
6. Postavite bateriju.
7. Postavite poklopac osnove.
8. Postavite optičku disk jedinicu (opcionalno).
Unošenje servisne oznake u program za podešavanje BIOS-a
1. Uključite ili restartujte računar.
2. Pritisnite taster F2 kada se prikaže logotip Dell da biste ušli u program za podešavanje BIOS-a.
Postavljanje matične ploče 63
Page 64
3. Pronađite karticu Main (Glavno) i unesite servisnu oznaku u polje Service Tag Input (Unos servisne oznake).
NAPOMENA Servisna oznaka je alfanumerički identifikator na zadnjoj strani računara.
64 Postavljanje matične ploče
Page 65
Uklanjanje dugmeta za napajanje sa čitačem
otiska prsta
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
NAPOMENA Važi samo za računare koji se isporučuju sa čitačem otiska prsta.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
4. Uklonite poluprovodnički disk/Intel Optane memoriju.
5. Uklonite ventilator.
6. Uklonite rashladni element.
7. Uklonite bežičnu karticu.
8. Uklonite ploču dugmeta za napajanje.
9. Uklonite matičnu ploču.
39
Procedura
1. Odlepite kabl čitača otiska prsta sa sklopa oslonca za dlanove i tastature.
2. Uklonite zavrtanj (M2x2) koji učvršćuje dugme za napajanje i čitač otiska prsta za sklop oslonca za dlanove i tastature.
3. Plastičnom olovkom podignite ploču čitača otiska prsta sa sklopa oslonca za dlanove i tastature.
4. Podignite ploču dugmeta za napajanje sa čitačem otiska prsta zajedno sa njenim kablom sa sklopa oslonca za dlanove i tastature.
Uklanjanje dugmeta za napajanje sa čitačem otiska prsta 65
Page 66
66 Uklanjanje dugmeta za napajanje sa čitačem otiska prsta
Page 67
40
Postavljanje dugmeta za napajanje sa čitačem
otiska prsta
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
NAPOMENA Važi samo za računare koji se isporučuju sa čitačem otiska prsta.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Koristeći klinove za poravnanje, poravnajte i postavite dugme za napajanje sa čitačem otiska prsta na sklopu oslonca za dlanove i
tastature.
2. Postavite zavrtanj (M2x2) koji učvršćuje dugme za napajanje i čitač otiska prsta za sklop oslonca za dlanove i tastature.
3. Zalepite kabl čitača otiska prsta na sklop oslonca za dlanove i tastature.
Dopunski koraci
1. Postavite matičnu ploču.
2. Postavite ploču dugmeta za napajanje.
3. Postavite bežičnu karticu.
4. Postavite rashladni element.
5. Postavite ventilator.
Postavljanje dugmeta za napajanje sa čitačem otiska prsta 67
Page 68
6. Postavite poluprovodnički disk/Intel Optane memoriju.
7. Postavite bateriju.
8. Postavite poklopac osnove.
9. Postavite optičku disk jedinicu (opcionalno).
68 Postavljanje dugmeta za napajanje sa čitačem otiska prsta
Page 69
Uklanjanje sklopa oslonca za dlanove i
tastature
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bateriju.
4. Uklonite priključnu ploču optičke disk jedinice.
5. Uklonite ventilator.
6. Uklonite poluprovodnički disk/Intel Optane memoriju.
7. Uklonite bežičnu karticu.
8. Uklonite zvučnike.
9. Uklonite čvrsti disk.
10. Uklonite tablu osetljivu na dodir.
11. Uklonite port adaptera za napajanje.
12. Uklonite sklop ekrana.
13. Uklonite U/I ploču.
14. Uklonite ploču dugmeta za napajanje.
15. Uklonite matičnu ploču.
16. Uklonite dugme za napajanje sa čitačem otiska prsta (opcionalno).
41
Procedura
Nakon obavljanja gorenavedenih koraka, ostaje vam sklop oslonca za dlanove i tastature.
Uklanjanje sklopa oslonca za dlanove i tastature 69
Page 70
70 Uklanjanje sklopa oslonca za dlanove i tastature
Page 71
Postavljanje sklopa oslonca za dlanove i
tastature
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
Stavite sklop oslonca za dlanove i tastature na ravnu površinu.
Dopunski koraci
42
1. Postavite dugme za napajanje sa čitačem otiska prsta (opcionalno).
2. Postavite matičnu ploču.
3. Postavite ploču dugmeta za napajanje.
4. Postavite U/I ploču.
5. Postavite sklop ekrana.
6. Postavite port adaptera za napajanje.
7. Postavite tablu osetljivu na dodir.
8. Postavite čvrsti disk.
9. Postavite zvučnike.
10. Postavite bežičnu karticu.
11. Postavite poluprovodnički disk/Intel Optane memoriju.
12. Postavite ventilator.
13. Postavite priključnu ploču optičke disk jedinice.
14. Postavite bateriju.
15. Postavite poklopac osnove.
16. Postavite optičku disk jedinicu (opcionalno).
Postavljanje sklopa oslonca za dlanove i tastature 71
Page 72
Uklanjanje okna ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
43
Procedura
1. Pomoću plastične olovke pažljivo podignite okvir ekrana počev od gornje leve spoljne ivice sklopa zadnjeg poklopca ekrana i antene.
2. Uklonite okno ekrana sa sklopa zadnjeg poklopca ekrana i antene.
72 Uklanjanje okna ekrana
Page 73
Postavljanje okna ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
Poravnajte okvir ekrana sa sklopom zadnjeg poklopca ekrana i antene i pažljivo utisnite okno ekrana u ležište.
Dopunski koraci
1. Postavite sklop ekrana.
2. Postavite bežičnu karticu.
3. Postavite poklopac osnove.
4. Postavite optičku disk jedinicu (opcionalno).
44
Postavljanje okna ekrana 73
Page 74
Uklanjanje kamere
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
5. Uklonite okvir ekrana.
45
Procedura
1. Pomoću plastične olovke pažljivo odvojite kameru od sklopa zadnjeg poklopca ekrana i antene.
2. Odspojite kabl kamere sa modula kamere.
3. Podignite modul kamere sa sklopa zadnjeg poklopca ekrana i antene.
74 Uklanjanje kamere
Page 75
Postavljanje kamere
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Povežite kabl kamere na modul kamere.
2. Pomoću stubića za poravnanje postavite modul kamere na sklop zadnjeg poklopca ekrana i antene.
Dopunski koraci
1. Postavite okvir ekrana.
2. Postavite sklop ekrana.
3. Postavite bežičnu karticu.
4. Postavite poklopac osnove.
5. Postavite optičku disk jedinicu (opcionalno).
46
Postavljanje kamere 75
Page 76
Uklanjanje ploče ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
5. Uklonite okvir ekrana.
47
Procedura
1. Uklonite četiri zavrtnja (M2x2) koji učvršćuju ploču ekrana za sklop zadnjeg poklopca ekrana i antene.
2. Podignite i preokrenite ploču ekrana.
3. Odlepite traku koja učvršćuje kabl ekrana za zadnji deo ploče ekrana.
4. Podignite rezu i odspojite kabl ekrana sa konektora kabla ploče ekrana.
5. Podignite ploču ekrana sa sklopa zadnjeg poklopca ekrana i antene.
76 Uklanjanje ploče ekrana
Page 77
Uklanjanje ploče ekrana 77
Page 78
Postavljanje ploče ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Postavite ploču ekrana na ravnu i čistu površinu.
2. Povežite kabl ekrana sa konektorom na zadnjoj strani ploče ekrana i zatvorite rezu da biste učvrstili kabl.
3. Zalepite traku koja učvršćuje kabl ekrana za zadnji deo ploče ekrana.
48
4. Postavite ploču ekrana na sklop zadnjeg poklopca ekrana i antene.
5. Poravnajte otvore za zavrtnje na ploči ekrana sa otvorima za zavrtnje na sklopu zadnjeg poklopca ekrana i antene.
6. Postavite zavrtnje koji učvršćuju ploču ekrana za sklop zadnjeg poklopca ekrana i antene.
Dopunski koraci
1. Postavite okvir ekrana.
2. Postavite sklop ekrana.
3. Postavite bežičnu karticu.
4. Postavite poklopac osnove.
5. Postavite optičku disk jedinicu(opcionalno).
78 Postavljanje ploče ekrana
Page 79
Uklanjanje zglobova ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
5. Uklonite okvir ekrana.
6. Uklonite ploču ekrana.
49
Procedura
1. Uklonite osam zavrtanja (M2,5x2,5) koji učvršćuju zglobove ekrana za sklop zadnjeg poklopca ekrana i antene.
2. Uklonite dva zavrtnja (M2x2) koji učvršćuju držače zglobova za sklop zadnjeg poklopca ekrana i antene.
3. Podignite zglobove i držače sa sklopa zadnjeg poklopca ekrana i antene.
Uklanjanje zglobova ekrana 79
Page 80
Postavljanje zglobova ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Poravnajte otvore za zavrtnje na zglobovima i držačima sa otvorima za zavrtnje na sklopu zadnjeg poklopca ekrana i antene.
2. Postavite dva zavrtnja (M2x2) koji učvršćuju zavrtnje za sklop zadnjeg poklopca ekrana i antene.
3. Postavite osam zavrtanja (M2,5x2,5) koji učvršćuju zglobove ekrana za sklop zadnjeg poklopca ekrana i antene.
Dopunski koraci
50
1. Postavite ploču ekrana.
2. Postavite okvir ekrana.
3. Postavite sklop ekrana.
4. Postavite bežičnu karticu.
5. Postavite poklopac osnove.
6. Postavite optičku disk jedinicu (opcionalno).
80 Postavljanje zglobova ekrana
Page 81
Uklanjanje kabla ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optičku disk jedinicu(opcionalno).
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
5. Uklonite okvir ekrana.
6. Uklonite ploču ekrana.
7. Uklonite zglobove ekrana.
51
Procedura
1. Odspojite kabl kamere sa modula kamere.
2. Pribeležite putanju kabla ekrana i izvadite kabl iz vođica za usmeravanje na sklopu zadnjeg poklopca ekrana i antene.
3. Izvucite kabl ekrana iz sklopa zadnjeg poklopca ekrana i antene.
Uklanjanje kabla ekrana 81
Page 82
Postavljanje kabla ekrana
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
1. Provucite kabl ekrana kroz vođice za usmeravanje na sklopu zadnjeg poklopca ekrana i antene.
2. Gurnite kabl kamere u konektor na modulu kamere da biste fiksirali kabl.
Dopunski koraci
1. Postavite zglobove ekrana.
2. Postavite ploču ekrana.
3. Postavite okvir ekrana.
4. Postavite sklop ekrana.
5. Postavite bežičnu karticu.
6. Postavite poklopac osnove.
7. Postavite optičku disk jedinicu (opcionalno).
52
82 Postavljanje kabla ekrana
Page 83
Uklanjanje sklopa zadnjeg poklopca ekrana i
antene
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Pripremni koraci
• Procedura
Pripremni koraci
1. Uklonite optički disk.
2. Uklonite poklopac osnove.
3. Uklonite bežičnu karticu.
4. Uklonite sklop ekrana.
5. Uklonite okvir ekrana.
6. Uklonite kameru.
7. Uklonite ploču ekrana.
8. Uklonite zglobove ekrana.
9. Uklonite kabl ekrana.
53
Procedura
Nakon obavljanja svih gorenavedenih koraka, ostaje nam sklop zadnjeg poklopca ekrana i antene.
Uklanjanje sklopa zadnjeg poklopca ekrana i antene 83
Page 84
Postavljanje sklopa zadnjeg poklopca ekrana i
antene
NAPOMENA Pre rada u unutrašnjosti računara, pročitajte bezbednosne informacije koje ste dobili uz računar i pratite
korake navedene u delu Pre rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite uputstva u delu
Nakon rada u unutrašnjosti računara. Dodatne najbolje bezbednosne prakse potražite na početnoj stranici za usklađenost
sa propisima na stranici www.dell.com/regulatory_compliance.
Teme:
• Procedura
• Dopunski koraci
Procedura
Postavite sklop zadnjeg poklopca ekrana i antene na čistu i ravnu površinu.
Dopunski koraci
54
1. Postavite kabl ekrana.
2. Postavite zglobove ekrana.
3. Postavite ploču ekrana.
4. Postavite kameru.
5. Postavite okvir ekrana.
6. Postavite sklop ekrana.
7. Postavite bežičnu karticu.
8. Postavite poklopac osnove.
9. Postavite optički disk.
84 Postavljanje sklopa zadnjeg poklopca ekrana i antene
Page 85
55
Preuzimanje upravljačkih programa
Preuzimanje upravljačkog programa za zvuk
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Prosledi).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Audio (Zvuk).
6. Kliknite na Download (Preuzmi) da biste preuzeli upravljački program za zvuk na računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za zvuk.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa za zvuk i sledite uputstva za instalaciju upravljačkog programa na ekranu.
Preuzimanje upravljačkog programa grafičke kartice
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Pošalji).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Video (Video).
6. Kliknite na Download File (Preuzmi datoteku) da biste preuzeli upravljački program za grafičku karticu za računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa grafičke kartice.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa za grafičku karticu i pratite uputstva na ekranu.
Preuzimanje upravljačkog programa za USB 3.0
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Pošalji).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Chipset (Skup čipova).
6. Kliknite na Download (Preuzmi) da biste preuzeli upravljački program za USB 3.0 na svoj računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za USB 3.0.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa i pratite uputstva na ekranu.
Preuzimanje upravljačkih programa 85
Page 86
Preuzimanje upravljačkog programa za funkciju Wi-Fi
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Pošalji).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Network (Mreža).
6. Kliknite na Download (Preuzmi) da biste preuzeli upravljački program za Wi-Fi za svoj računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za Wi-Fi.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa i sledite uputstva za instalaciju upravljačkog programa na ekranu.
Preuzimanje upravljačkog programa za čitač medijskih kartica
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Prosledi).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Chipset (Skup čipova).
6. Kliknite na Download (Preuzmi) da biste preuzeli upravljački program za čitač medijskih kartica na svoj računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za čitač medijskih kartica.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa za čitač kartica i sledite uputstva na ekranu.
Preuzimanje upravljačkog programa za skup čipova
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Prosledi).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Chipset (Skup čipova).
6. Kliknite na ili dodirnite Download (Preuzmi) da biste preuzeli upravljački program za čipset na svoj računar.
7. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za skup čipova.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa za čipset i sledite uputstva na ekranu.
Preuzimanje upravljačkog programa za mrežu
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na Product Support (Podrška za proizvod), unesite servisnu oznaku vašeg računara i kliknite na Submit (Pošalji).
86 Preuzimanje upravljačkih programa
Page 87
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Pomerite klizač ka dnu stranice i proširite opciju Network (Mreža).
6. Kliknite na Download File (Preuzmi datoteku) da biste preuzeli upravljački program za mrežu za računar.
7. Sačuvajte datoteku i kada se preuzimanje završi pronađite fasciklu u kojoj ste sačuvali datoteku upravljačkog programa za mrežu.
8. Dvaput kliknite na ikonu datoteke upravljačkog programa za mrežu i sledite uputstva na ekranu.
Preuzimanje upravljačkih programa 87
Page 88
56
Podešavanje sistema
NAPOMENA žU zavisnosti od računara i instaliranih uređaja, stavke navedene u ovom odeljku mogu, ali ne moraju da se
pojavljuju.
Teme:
• Sekvenca pokretanja
• Tasteri za navigaciju
• Pregled BIOS-a
• Otvaranje programa za podešavanje BIOS-a
• Opcije programa za podešavanje sistema (System Setup)
Sekvenca pokretanja
Sekvenca pokretanja dozvoljava zaobilaženje redosleda uređaja za pokretanje sistema koji je određen u programu za podešavanje sistema i
direktno podizanje sa određenog uređaja (npr. optički disk ili čvrsti disk). Tokom automatskog testiranja pri uključivanju računara (POST),
kada se prikaže Dell logotip, možete da:
• Pristupite programu za podešavanje sistema (System Setup) pritiskom na taster F2
• Pozovete meni za jedno pokretanje sistema pritiskom na taster F12
Meni za jedno pokretanje sistema prikazuje uređaje sa kojih možete da izvršite podizanje sistema, uključujući opciju dijagnostike. Opcije
menija za pokretanje sistema su:
• Removable Drive (Zamenljivi disk) (ako je dostupno)
• STXXXX Drive (STXXXX disk)
NAPOMENA XXX označava broj SATA disk jedinice.
• Optical Drive (optički disk) (ako je dostupno)
• SATA čvrsti disk (ako je dostupan)
• Dijagnostika
NAPOMENA Ako izaberete opciju Diagnostics (Dijagnostika) prikazaće se ekran ePSA diagnostics (ePSA
dijagnostika).
Ekran sa sekvencom pokretanja sistema takođe prikazuje opciju za pristupanje ekranu programa za podešavanje sistema (System Setup).
Tasteri za navigaciju
NAPOMENA Kod najvećeg broja opcija programa za podešavanje sistema promene koje vršite se snimaju ali ne postaju
aktivne dok ponovo ne pokrenete sistem.
Tasteri Navigacija
Strelica gore Prelazak na prethodno polje.
Strelica dole Prelazak na sledeće polje.
Enter Odabir vrednosti u izabranom polju (ako je primenljivo) ili praćenje linka u polju.
Razmaknica Proširenje ili smanjenje padajuće liste, ako je primenljivo.
Tab Prelazak na sledeću oblast izbora.
NAPOMENA Samo za standardne grafičke pregledače.
Esc Prelazak na prethodnu stranu do prikaza glavnog ekrana. Pritiskom na Esc na glavnom ekranu prikazuje se poruka
da morate da sačuvate sve nesačuvane promene i ponovo pokreće sistem.
88 Podešavanje sistema
Page 89
Pregled BIOS-a
OPREZ Ako niste iskusni korisnik računara, ne menjajte postavke u BIOS programu za podešavanje. Neke promene mogu
uzrokovati nepravilan rad vašeg računara.
NAPOMENA Pre nego što promenite program za podešavanje BIOS-a, preporučuje se da zabeležite ekran sa
informacijama o BIOS programu za podešavanje radi naknadne upotrebe.
Koristite BIOS program za podešavanje za sledeće namene:
• Dobijanje informacija o hardveru instaliranom na vašem računaru, kao što je količina RAM memorije i veličina čvrstog diska.
• Promenu informacija o konfiguraciji sistema.
• Postavljanje ili promenu opcije koje korisnici mogu birati, kao što su šifra korisnika, tip instaliranog čvrstog diska i omogućavanje ili
onemogućavanje osnovnih uređaja.
Otvaranje programa za podešavanje BIOS-a
1. Uključite (ili restartujte) vaš računar.
2. Tokom POST procedure, kada se prikaže DELL logotip, sačekajte da se pojavi odzivnik F2 a zatim odmah pritisnite taster F2.
NAPOMENA Odzivnik F2 pokazuje da je tastatura uključena. Ovaj odzivnik se može pojaviti veoma brzo, tako da
morate voditi računa kada će se pojaviti, a zatim pritisnuti F2. Ako taster F2 pritisnete pre odzivnika F2, ovaj pritisak
na taster biće izgubljen. Ako čekate predugo i pojavi se logotip operativnog sistema, nastavite da čekate dok ne
ugledate radnu površinu. Zatim isključite računar i pokušajte ponovo.
Opcije programa za podešavanje sistema (System Setup)
NAPOMENA U zavisnosti od ovog računara i instaliranih uređaja, stavke navedene u ovom odeljku mogu, ali ne moraju da
se pojavljuju.
Tabela 3. Opcije za podešavanje sistema - Meni „System Information“ (Informacije o sistemu)
Opšte-System Information (Informacije o sistemu)
System Information (Informacije o
sistemu)
BIOS Version Prikazuje broje verzije BIOS-a.
Service Tag Prikazuje servisnu oznaku računara.
Asset Tag Prikazuje oznaku delova računara.
Ownership Tag Prikazuje oznaku vlasništva računara.
Manufacture Date Prikazuje datum proizvodnje računara.
Ownership Date Prikazuje datum sticanja vlasništva računara.
Express Service Code Prikazuje kod za brzi servis računara.
Memory Information (Informacije o
memoriji)
Memory Installed Prikazuje ukupnu instaliranu memoriju računara.
Memory Available Prikazuje ukupnu dostupnu memoriju računara.
Memory Speed Prikazuje brzinu memorije.
Memory Channel Mode Prikazuje režim jednog ili dva kanala.
Memory Technology Prikazuje tehnologiju koja se koristi za memoriju.
DIMM A Size Prikazuje veličinu DIMM A memorije.
Podešavanje sistema 89
Page 90
Opšte-System Information (Informacije o sistemu)
DIMM B Size Prikazuje veličinu DIMM B memorije.
Processor Information (Informacije o
procesoru)
Processor Type Prikazuje tip procesora.
Core Count Prikazuje broj jezgara na procesoru.
Processor ID Prikazuje identifikacioni kod procesora.
Current Clock Speed Prikazuje trenutnu brzinu procesora.
Minimum Clock Speed Prikazuje minimalnu brzinu procesora.
Maximum Clock Speed Prikazuje maksimalnu brzinu procesora.
Processor L2 Cache Prikazuje veličinu L2 keš memorije procesora.
Processor L3 Cache Prikazuje veličinu L3 keš memorije procesora.
HT Capable Prikazuje da li procesor podržava funkciju HyperThreading (HT).
64-Bit Technology Prikazuje da li se koristi tehnologija 64 bita.
Device Information (Informacije o
uređaju)
Primary HDD Prikazuje informacije o primarnom čvrstom disku koja se koristi na računaru.
ODD Device Prikazuje informacije o optičkoj disk jedinici koja koji se koristi na računaru.
M.2 SATA SSD Prikazuje informacije o M.2 SATA poluprovodničkom disku koji se koristi na računaru.
M.2 PCIe SSD-0 Prikazuje informacije o M.2 PCIe poluprovodničkoj disk jedinici koja se koristi na
računaru.
Video Controller Prikazuje video kontroler koji se koristi na računaru.
dGPU Video Controller Prikazuje informacije o neintegrisanoj grafičkoj kartici koja se koristi na računaru.
Video BIOS Version Prikazuje video verziju BIOS-a koja se koristi na računaru.
Video Memory Prikazuje informacije o video memoriji računara.
Panel Type Prikazuje tip ploče koja se koristi na računaru.
Native Resolution Prikazuje originalnu rezoluciju računara.
Audio Controller Prikazuje informacije o audio kontroleru koji se koristi na računaru.
Wi-Fi Device Prikazuje informacije o bežičnom uređaju koji se koristi na računaru.
Bluetooth Device Prikazuje informacije o Bluetooth uređaju koji se koristi na računaru.
Battery Information Prikazuje informacije o statusu baterije.
Boot Sequence (Sekvenca pokretanja)
Boot Sequence Prikazuje sekvencu pokretanja sistema.
Boot List Option Prikazuje dostupne opcije pokretanja sistema.
Advanced Boot Options (Napredne
opcije pokretanja sistema)
Enable Legacy Option ROMs Omogućava ili onemogućava ROM memorije starije opcije.
Enable Attempt Legacy Boot Omogućava ili onemogućava pokušaj pokretanja pomoću starije opcije.
UEFI Boot Path Security Omogućava ili onemogućava da sistem zahteva od korisnika administratorsku lozinku
kada se sistem pokreće sa UEFI putanje za pokretanje izabrane u meniju za pokretanje
koji se dobija pritiskom na F12.
Date/Time Prikazuje trenutni datum u formatu MM/DD/GG i trenutno vreme u formatu
HH:MM:SS AM/PM.
90 Podešavanje sistema
Page 91
Tabela 4. Opcije za podešavanje sistema - Meni „System Configuration“ (Konfiguracija sistema)
System Configuration (Konfiguracija sistema)
Integrated NIC Kontroliše ugrađeni LAN kontroler.
Enable UEFI Network Stack Omogućava ili onemogućava stek UEFI mreže.
SATA Operation Konfiguriše režim rada integrisanog kontrolera SATA čvrstog diska.
Drives Omogućava ili onemogućava različite disk jedinice na ploči.
SMART Reporting Omogućava ili onemogućava SMART izveštavanje tokom pokretanja sistema.
USB Configuration (USB konfiguracija)
Enable Boot Support Omogućava ili onemogućava USB uređaje za masovno skladištenje kao što su
spoljašnji čvrsti disk, optička disk jedinica i USB disk jedinica.
Enable External USB Port Omogućava ili onemogućava pokretanje sistema sa USB uređaja za masovno
skladištenje koji su povezani na spoljašnji USB port.
Audio Omogućava ili onemogućava integrisani audio kontroler.
Keyboard Illumination Omogućava izbor načina rada funkcije osvetljenja tastature.
Keyboard Backlight with AC Kada je pozadinsko osvetljenje omogućeno, ako pritisnite tastere Fn+F10 da biste
onemogućili pozadinsko osvetljenje, ono ostaje uključeno bez obzira na status
napajanja naizmeničnom strujom.
Miscellaneous Devices Omogućava ili onemogućava različite ugrađene uređaje.
Enable Camera Omogućava ili onemogućava kameru.
Tabela 5. Opcija podešavanja sistema - Meni „Video“ (Video)
Video
LCD Brightness Podesite osvetljenje ploče nezavisno od napajanja baterije ili napajanja naizmeničnom
strujom.
Tabela 6. Opcija podešavanja sistema - Meni „Security“ (Bezbednost)
Security (Bezbednost)
Admin Password Podešava, menja ili briše administratorsku lozinku.
System Password Podešava, menja ili briše sistemsku lozinku.
Internal HDD-0 Password Podešava, menja ili briše internu lozinku čvrstog diska.
M.2 SATA SSD-2 Password Podešava, menja ili briše lozinku M.2 SATA poluprovodničkog diska sistema.
Strong Password Omogućava ili onemogućava bezbedne lozinke.
Password Configuration Kontroliše minimalan i maksimalan broj dozvoljenih znakova za administratorsku i
sistemsku lozinku.
Password Bypass Premošćava sistemsku (pokretanje) lozinku i lozinku unutrašnjeg čvrstog diska tokom
restartovanja sistema.
Password Change Omogućava ili onemogućava promene sistemske lozinke i lozinke čvrstog diska kada
je postavljena administratorska lozinka.
Non-Admin Setup Changes Određuje da li su promene opcija konfiguracije dozvoljene kada je postavljena
administratorska lozinka.
UEFI Capsule Firmware Updates Omogućava ili onemogućava ažuriranja BIOS-a preko paketa za ažuriranje UEFI
kapsule.
PTT Security Omogućava ili onemogućava vidljivost Platform Trust Technology (PTT) za operativni
sistem.
Computrace(R) Omogućava ili onemogućava interfejs BIOS modula opcionalne Computrace(R) usluge
kompanije Absolute Software.
CPU XD Support Omogućava ili onemogućava režim Execute Disable procesora.
Podešavanje sistema 91
Page 92
Security (Bezbednost)
Admin Setup Lockout Omogućava vam da sprečite korisnike da ulaze u program za podešavanje kada je
postavljena administratorska lozinka.
Master Password Lockout Onemogućava podršku za glavnu lozinku. Lozinke za čvrsti disk treba da se obrišu pre
promene podešavanja.
Tabela 7. Opcije za podešavanje sistema - Meni „Secure Boot“ (Bezbedno pokretanje)
Secure Boot (Bezbedno pokretanje)
Secure Boot Enable Omogućava ili onemogućava funkciju bezbednog pokretanja.
Expert Key Management (Stručno
upravljanje ključevima)
Expert Key Management Omogućava ili onemogućava funkciju Expert Key Management.
Custom Mode Key Management Izbor prilagođenih vrednosti za stručno upravljanje ključem.
Tabela 8. Opcije za podešavanje sistema - Meni „Intel Software Guard Extensions“ (Intel proširenja softverske zaštite)
Intel Software Guard Extensions (Intel proširenja softverske zaštite)
Intel SGX Enable Omogućava ili onemogućava Intel proširenja softverske zaštite.
Enclave Memory Size Podešava veličinu rezervne memorije Intel proširenja softverske zaštite.
Performanse
Multi Core Support Omogućava višestruka jezgra.
Podrazumevano: Enabled (Omogućeno).
Intel SpeedStep Omogućava ili onemogućava tehnologiju Intel SpeedStep.
Podrazumevano: Enabled (Omogućeno).
NAPOMENA Ako je funkcija omogućena, brzina procesora i napon jezgra
se podešavaju dinamički na osnovu opterećenja procesora.
C-States Control Omogućava ili onemogućava dodatna stanja mirovanja procesora.
Podrazumevano: Enabled (Omogućeno).
Intel TurboBoost Omogućava ili onemogućava Intel TurboBoost režim procesora.
Podrazumevano: Enabled (Omogućeno).
HyperThread control Omogućava ili onemogućava HyperThreading u procesoru.
Podrazumevano: Enabled (Omogućeno).
Power Management (Upravljanje energijom)
AC Behavior Omogućava da se sistem automatski uključuje, kada se priključi na naizmeničnu struju.
Enable Intel Speed Shift Technology Omogućava ili onemogućava Intel Speed Shift tehnologiju.
Auto On Time Omogućava podešavanje računara za svakodnevno automatsko uključivanje ili
uključivanje prema unapred izabranom datumu i vremenu. Ova opcija se može
konfigurisati samo ako je funkcija „Auto On Time“ postavljena na „Everyday“
(Svakodnevno), „Weekdays“ (Sedmično) ili „Selected Days“ (Izabrani dani).
Podrazumevano: Disabled (Onemogućeno).
USB Wake Support Omogućava da USB uređaji pokreću računar iz stanja pripravnosti.
Advanced Battery Charge Configuration Omogućava naprednu konfiguraciju napajanja baterije od početka dana do navedenog
radnog perioda.
Primary Battery Charge Configuration Podesite postavke primarnog napajanja baterije sa unapred izabranim prilagođenim
pokretanjem i zaustavljanjem napajanja.
Podrazumevano: Adaptive (Adaptivno).
92 Podešavanje sistema
Page 93
Intel Software Guard Extensions (Intel proširenja softverske zaštite)
Ponašanje u POST režimu
Adapter Warnings Omogućava upozorenja za adapter.
Podrazumevano: Enabled (Omogućeno).
Fn Lock Options Omogućava ili onemogućava režim zaključavanja tastera Fn.
Fastboot Omogućava podešavanje brzine procesa pokretanja sistema.
Podrazumevano: Thorough (Detaljno).
Extend BIOS POST Time Konfiguriše dodatno kašnjenje pretpokretanja.
Full Screen Logo Omogućava ili onemogućava logotip preko celog ekrana.
Sign of Life Indication Omogućava ili onemogućava da se tokom POST vremena pokazuje da li je dugme za
napajanje pritisnuto i to na način da korisnik može da čuje ili oseti.
Tabela 9. Opcije za podešavanje sistema - Meni „Virtualization Support“ (Podrška za virtuelizaciju)
Virtualization Support (Podrška za virtuelizaciju)
Virtualization Određuje da li monitor virtuelne mašine (VMM) može koristiti dodatne hardverske
mogućnosti koje obezbeđuje tehnologija Intel Virtualization Technology.
VT for Direct I/O Određuje da li monitor virtuelne mašine (VMM) može koristiti dodatne hardverske
mogućnosti koje obezbeđuje tehnologija Intel Virtualization Technology za direktne
U/I.
Tabela 10. Opcija podešavanja sistema - Meni „Wireless“ (Bežična mreža)
Wireless (Bežična mreža)
Wireless Switch Određuje koji bežični uređaj se može kontrolisati bežičnim prekidačem.
Wireless Device Enable Omogućava ili onemogućava unutrašnje bežične uređaje.
Tabela 11. Opcija podešavanja sistema - Meni „Maintenance“ (Održavanje)
Maintenance (Održavanje)
Service Tag Prikazuje servisnu oznaku sistema.
Asset Tag Kreira oznaku delova sistema.
BIOS Downgrade Kontroliše flešovanje fabričkog softvera sistema na prethodne verzije.
Data Wipe Omogućava korisnicima da bezbedno brišu podatke sa svih unutrašnjih uređaja za
skladištenje.
BIOS Recovery Omogućava korisniku da sistem vrati iz određenih oštećenih stanja BIOS-a iz
datoteke za oporavak na primarnom čvrstom disku korisnika ili spoljašnjoj USB
memoriji.
Tabela 12. Opcije za podešavanje sistema - Meni „System Logs“ (Evidencije sistemskih događaja)
System Logs (Evidencije sistemskih događaja)
BIOS Events Prikazuje BIOS događaje.
Thermal Events Prikazuje termalne događaje.
Power Events Prikazuje događaje napajanja.
Tabela 13. Opcije za podešavanje sistema – Meni „SupportAssist System Resolution“ (Rezolucija SupportAssist sistema)
SupportAssist System Resolution (Rezolucija SupportAssist sistema)
Auto OS recovery Threshold Kontroliše tok automatskog pokretanja sistema za konzolu za rezoluciju
SupportAssist sistema i za alatku za oporavak Dell OS.
Podešavanje sistema 93
Page 94
SupportAssist System Resolution (Rezolucija SupportAssist sistema)
SupportAssist OS Recovery Omogućava ili onemogućava tok pokretanja sistema za alatku za oporavak
SupportAssist OS u slučaju određenih grešaka sistema.
94 Podešavanje sistema
Page 95
Lozinka sistema i lozinka za podešavanje
Možete da kreirate lozinku sistema i lozinku za podešavanje da biste zaštitili računar.
57
Tip lozinke
Lozinka sistema Lozinka koju morate uneti da biste se prijavili na sistem.
Lozinka za
podešavanje
OPREZ Lozinke pružaju osnovni nivo bezbednosti podataka na računaru.
OPREZ Svako može pristupiti podacima ukladištenim na računaru ako računar nije zaključan ili pod nadzorom.
NAPOMENA Funkcija lozinka sistema i lozinka za podešavanje je onemogućena.
Teme:
• Dodeljivanje lozinke sistema i lozinke za podešavanje
• Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje
• Brisanje CMOS podešavanja
• Brisanje zaboravljenih lozinki
Opis
Lozinka koju morate uneti da biste pristupili i izmenili podešavanja BIOS-a na računaru.
Dodeljivanje lozinke sistema i lozinke za podešavanje
Novu lozinku sistema možete da dodelite samo kada je status Nije postavljena.
Da biste pristupili podešavanju sistema, pritisnite taster F2 odmah nakon uključivanja ili ponovnog pokretanja sistema.
1. U BIOS-u sistema ili ekranu System Setup (Podešavanje sistema), izaberite Security (Bezbednost) i pritisnite Enter.
Prikazuje se ekran Security (Bezbednost).
2. Izaberite System Password (Lozinka sistema) i kreirajte lozinku u polju Enter the new password (Unos nove lozinke).
Koristite sledeće smernice da biste dodelili lozinku sistema:
• Lozinka može imati do 32 znakova.
• Lozinka može sadržati brojeve od 0 do 9.
• Dozvoljena su samo mala slova, dok mala slova nisu dozvoljena.
• Dozvoljeni su samo sledeći specijalni znaci: razmak, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`).
3. Unesite lozinku sistema koju ste prethodno uneli u polje Confirm new password (Potvrda nove lozinke) i kliknite na OK (U redu).
4. Pritisnite taster Esc i pojavljuje se poruka za čuvanje promena.
5. Pritisnite Y da biste sačuvali promene.
Računar se ponovo pokreće.
Brisanje ili promena postojeće lozinke sistema i/ili lozinke za podešavanje
Proverite da li je opcija Password Status (Status lozinke) podešena na Unlocked (Otključano) (u programu za podešavanje sistema
System Setup) pre nego što pokušate da izbrišete ili izmenite postojeću lozinku sistema i/ili lozinku za podešavanje. Ako je opcija
Password Status (Status lozinke) podešena na Locked (Zaključano), nećete moći da izbrišete ili izmenite postojeću lozinku sistema i/ili
lozinku za podešavanje.
Lozinka sistema i lozinka za podešavanje 95
Page 96
Da biste pristupili programu za podešavanje sistema (System Setup), pritisnite F2 odmah nakon uključivanja ili ponovnog uključivanja.
1. U System BIOS (BIOS-u sistema) ili ekranu System Setup (Podešavanje sistema), izaberite System Security (Bezbednost
sistema) i pritisnite Enter.
Prikazuje se ekran System Security (Bezbednost sistema).
2. Na ekranu System Security (Bezbednost sistema), proverite da li je Password Status (Status lozinke) Unlocked
(Otključano).
3. Izaberite System Password (Lozinka sistema), izmenite ili obrišite postojeću lozinku sistema i pritisnite taster Enter ili Tab.
4. Izaberite Setup Password (Lozinka za podešavanje), izmenite ili obrišite postojeću lozinku za podešavanje i pritisnite taster Enter ili
Tab.
NAPOMENA Ako promenite lozinku sistema i/ili lozinku za podešavanje, ponovo unesite novu lozinku kada se to od
vas zatraži. Ako izbrišete lozinku sistema i/ili lozinku za podešavanje, potvrdite brisanje kada se to od vas zatraži.
5. Pritisnite taster Esc i pojavljuje se poruka za čuvanje promena.
6. Pritisnite taster Y da biste sačuvali promene i izašli iz programa za podešavanje sistema (System Setup).
Računar se ponovo pokreće.
Brisanje CMOS podešavanja
OPREZ Brisanje CMOS podešavanja će resetovati podešavanja BIOS-a na računaru.
1. Uklonite poklopac osnove.
2. Uklonite bateriju.
3. Uklonite dugmastu bateriju.
4. Sačekajte jedan minut.
5. Postavite dugmastu bateriju.
6. Postavite bateriju.
7. Postavite poklopac osnove.
Brisanje zaboravljenih lozinki
Kontaktirajte Dell tehničku podršku da biste obrisali zaboravljene lozinke na www.dell.com/contactdell.
96 Lozinka sistema i lozinka za podešavanje
Page 97
58
Rešavanje problema
Ažuriranje BIOS-a
Možda ćete morati da flešujete (ažurirate) BIOS kada bude dostupna njegova ispravka ili kada menjate matičnu ploču.
Pratite sledeće korake da biste obavili brzo ažuriranje BIOS-a:
1. Uključite računar.
2. Idite na www.dell.com/support.
3. Kliknite na stavku Product support (Podrška za proizvode), unesite servisnu oznaku svog računara, a zatim kliknite na Submit
(Prosledi).
NAPOMENA Ako nemate servisnu oznaku, koristite funkciju automatskog pronalaženja ili ručno potražite model
računara.
4. Kliknite na Drivers & downloads (Upravljački programi i preuzimanja) > Find it myself (Pronađi sam).
5. Izaberite operativni sistem koji je instaliran na vašem računaru.
6. Pomerite klizač ka dnu stranice i proširite BIOS.
7. Kliknite na Download (Preuzimanje) da biste preuzeli najnoviju verziju BIOS-a za svoj računar.
8. Kada se preuzimanje završi, pronađite fasciklu u kojoj ste sačuvali datoteku za ažuriranje BIOS-a.
9. Dvaput kliknite na ikonu datoteke za ažuriranje BIOS-a i sledite uputstva koja se pojavljuju na ekranu.
Osvežavanje BIOS-a (USB ključ)
1. Pratite proceduru od 1. do 7. koraka u odeljku „Osvežavanje BIOS-a“ da biste preuzeli najnoviju programsku datoteku za podešavanje
BIOS-a.
2. Napravite USB disk za pokretanje sistema. Za više informacija u bazi znanja pogledajte članak broj SLN143196 na www.dell.com/
support.
3. Iskopirajte programsku datoteku za podešavanje BIOS-a na USB disk za pokretanje sistema.
4. Umetnite USB disk za pokretanje sistema u računar koji zahteva ažuriranje BIOS-a.
5. Ponovo pokrenite računar i pritisnite F12 kada se Dell logotip prikaže na ekranu.
6. Pokrenite sistem sa USB diska iz menija One Time Boot Menu (Meni za jednokratno pokretanje sistema).
7. Unesite naziv programske datoteke za podešavanje BIOS-a i pritisnite Enter.
8. Prikazaće se BIOS Update Utility (Uslužni program za ažuriranje BIOS-a). Pratite uputstva na ekranu da biste završili proces
ažuriranja BIOS-a.
Intel Optane memorija (opcionalno)
Onemogućite Intel Optane pre uklanjanja ili zamene Intel Optane memorije i/ili SATA hard diska. Omogućite Intel Optane kada zamenite
Intel Optane memoriju i/ili SATA hard disk.
Omogućavanje Intel Optane memorije
1. Na traci zadataka kliknite na okvir za pretragu, pa ukucajte Intel Rapid Storage Technology.
2. Kliknite na Intel Rapid Storage Technology.
Prikazaće se Intel Rapid Storage Technology prozor.
3. Na kartici Status kliknite na Enable (Omogući) da biste omogućili Intel Optane memoriju.
4. Na ekranu sa upozorenjem izaberite kompatibilnu brzu disk jedinicu, pa kliknite na Yes (Da) da biste nastavili sa omogućavanjem Intel
Optane memorije.
Rešavanje problema 97
Page 98
5. Kliknite na Intel Optane memory (Intel Optane memorija) > Reboot (Ponovo pokreni) da biste dovršili omogućavanje Intel
Optane memorije.
NAPOMENA Možda treba da pokrenete aplikacije i do tri puta da biste primetili sve pogodnosti u poboljšanju učinka.
Onemogućavanje Intel Optane memorije
OPREZ Ne uklanjajte upravljački program za Intel Rapid Storage Technology kada onemogućite Intel Optane memoriju
jer će to dovesti do greške plavog ekrana. Korisnički interfejs za Intel Rapid Storage Technology možete da uklonite bez
deinstaliranja upravljačkog programa.
NAPOMENA Onemogućite Intel Optane memoriju pre uklanjanja SATA memorijskog uređaja koji je ubrzan Intel Optane
memorijom ili Intel Optane memorijskim modulom iz sistema.
1. Na traci zadataka kliknite na okvir za pretragu, pa ukucajte Intel Rapid Storage Technology.
2. Kliknite na Intel Rapid Storage Technology.
Prikazaće se Intel Rapid Storage Technology prozor.
3. Na kartici Intel Optane memorija kliknite na Disable (Onemogući) da biste onemogućili Intel Optane memoriju.
4. Kliknite na Yes (Da) ako prihvatate upozorenje.
Prikazaće se napredak onemogućavanja.
5. Kliknite na Reboot (Ponovo pokreni) da biste dovršili onemogućavanje Intel Optane memorije i resetovali računar.
Poboljšana procena sistema pre pokretanja (ePSA)
- dijagnostika
OPREZ Koristite ePSA dijagnostiku isključivo za testiranje svog računara. Korišćenje ovog programa na drugim
računarima može da dovede do pojave netačnih rezultata ili poruka o greškama.
ePSA dijagnostika (takođe se naziva dijagnostika sistema) vrši sveobuhvatnu proveru hardvera. ePSA dijagnostika je ugrađena zajedno sa
BIOS-om, a BIOS je pokreće interno. Ugrađena dijagnostika sistema pruža niz opcija za određene uređaje ili grupe uređaja koje vam
omogućavaju da:
• Pokrenete testove automatski ili u interaktivnom režimu
• Ponovite testove
• Prikažete ili sačuvate rezultate testova
• Prođete kroz testove kako biste uveli dodatne opcije testiranja da biste obezbedili dodatne informacija o neispravnom(im) uređaju(ima)
• Pregledate statusne poruke koje pružaju informacije o tome da li su testovi uspešno završeni
• Pregledate poruke o greškama koje pružaju informacije o problemima nastalim tokom testiranja
NAPOMENA Neki testovi za posebne uređaje zahtevaju interakciju korisnika. Uvek budite pored terminala računara za
vreme obavljanja dijagnostičkih testova.
Više informacija potražite u odeljku Dell EPSA Diagnostic 3.0.
Pokretanje ePSA dijagnostike
1. Uključite računar.
2. Dok se sistem računara pokreće, pritisnite taster F12 kada se pojavi Dell logotip.
3. Na ekranu za podizanje sistema izaberite opciju Diagnostics (Dijagnostika).
4. Kliknite na strelicu u donjem levom uglu.
Prikazaće se početna stranica za dijagnostiku.
5. Kliknite na strelicu u donjem desnom uglu da biste otišli na listu stranica.
Navedene su otkrivene stavke.
6. Ako želite da pokrenete dijagnostički test na određenom uređaju, pritisnite Esc i kliknite na Yes (Da) da biste zaustavili dijagnostički
test.
7. Izaberite uređaj u levom oknu i kliknite na Run Tests (Pokreni testove).
8. Ako postoje bilo kakvi problemi prikazaće se kodovi grešaka.
98 Rešavanje problema
Page 99
Zabeležite kôd greške i broj potvrde i obavestite kompaniju Dell.
Svetla za dijagnostiku sistema
Svetlo za status napajanja i baterije/svetlo za aktivnost čvrstog diska
Pokazuje status punjenja baterije ili aktivnosti čvrstog diska.
NAPOMENA Pritisnite taster Fn+H da biste menjali ovo svetlo između svetla za status napajanja i baterije i svetla za
aktivnost čvrstog diska.
Svetlo za aktivnost čvrstog diska
Uključuje se kada računar čita podatke sa čvrstog diska ili upisuje podatke na njega.
NAPOMENA Svetlo za aktivnost čvrstog diska je podržano samo na računarima uz koje se isporučuje čvrsti disk.
Svetlo za status napajanja i baterije
Pokazuje status napajanja i punjenja baterije
Neprekidno belo — Adapter za napajanje je povezan i baterija je napunjena više od 5 procenata.
Žuto svetlo — Računar radi na baterijsko napajanje i kapacitet baterije je manji od 5 procenata.
Off (Isključeno)
• Adapter za napajanje je povezan i baterija je potpuno napunjena.
• Računar radi na baterijsko napajanje i kapacitet baterije je veći od 5 procenata.
• Računar je u stanju spavanja, hibernacije ili je isključen
NAPOMENA Svetlo za aktivnost čvrstog diska je podržano samo na računarima uz koje se isporučuje čvrsti disk.
Svetlo za status napajanja i baterije treperi žuto uz trepćuće kodove koji ukazuju na kvar.
Na primer, svetlo za status napajanja i baterije treperi žuto dva puta nakon čega sledi pauza, a zatim treperi belo tri puta nakon čega sledi
pauza. Ovaj šablon 2,3 se nastavlja dok se računar ne isključi, što pokazuje da memorija ili RAM memorija nisu detektovane.
U sledećoj tabeli navedeni su različiti svetlosni šabloni i opisano je šta oni znače.
Tabela 14. Dijagnostika
Svetlosni šablon Opis problema
2,1 Otkaz CPU
2,2 Matična ploča: Greška BIOS-a i ROM-a
2,3 Nije detektovana memorija ili RAM memorija
2,4 Otkaz memorije ili RAM memorije
2,5 Instalirana nevažeća memorija
2,6 Greška matične ploče ili skupa čipova
2,7 Otkaz LCD-a
3,1 Otkaz CMOS baterije
3,2 Otkaz PCI ili video kartice ili skupa čipova
3,3 Slika za oporavak nije pronađena
3,4 Slika za oporavak je pronađena ali je nevažeća
Svetlo statusa kamere: Pokazuje da li se kamera koristi.
• Neprekidno belo — Kamera se koristi.
• Isključeno — Kamera se ne koristi.
Svetlo statusa tastera Caps Lock: Pokazuje da li je funkcija Caps Lock omogućena ili onemogućena.
• Neprekidno belo — Funkcija Caps Lock je omogućena.
• Isključeno — Funkcija Caps Lock je onemogućena.
Rešavanje problema 99
Page 100
Oslobađanje zaostale energije
Zaostala energija je rezidualni statički elektricitet koji ostaje na računaru čak i kada ga isključite i uklonite bateriju. Sledeća procedura sadrži
uputstva o tome kako da izvršite oslobađanje zaostale energije:
1. Isključite računar.
2. Uklonite poklopac osnove.
3. Pritisnite i držite dugme za napajanje 15 sekundi da biste ispraznili zaostalu energiju.
4. Postavite poklopac osnove.
5. Uključite računar.
Isključivanje i ponovno uključivanje Wi-Fi funkcije
Ako računar ne može da se poveže sa internetom zbog problema sa povezivanjem na Wi-Fi mrežu, možete da isključite i ponovo uključite
Wi-Fi funkciju. U nastavku je navedena procedura sa uputstvima za isključivanje i ponovno uključivanje Wi-Fi funkcije.
NAPOMENA Neki dobavljači internet usluga obezbeđuju kombinovani uređaj modem/ruter.
1. Isključite računar.
2. Isključite modem.
3. Isključite bežični ruter.
4. Sačekajte 30 sekundi.
5. Uključite bežični ruter.
6. Uključite modem.
7. Uključite računar.
