1 Подготовка к работе с внутренними компонентами компьютера................................................9
Перед началом работы ...................................................................................................................................................9
Инструкции по технике безопасности......................................................................................................................... 9
Список винтов....................................................................................................................................................................10
Последовательность действий ...................................................................................................................................15
Для компьютеров, поставляемых без оптического привода............................................................................. 20
Действия после завершения операции.................................................................................................................... 20
Последовательность действий .................................................................................................................................. 22
Действия после завершения операции.................................................................................................................... 22
Последовательность действий .................................................................................................................................. 24
Действия после завершения операции.................................................................................................................... 24
Действия после завершения операции.................................................................................................................... 28
Последовательность действий ..................................................................................................................................30
Действия после завершения операции.................................................................................................................... 30
Для компьютеров, поставляемых без оптического диска.............................................................................33
Действия после завершения операции.................................................................................................................... 33
Последовательность действий .................................................................................................................................. 36
Действия после завершения операции.................................................................................................................... 36
Действия после завершения операции.................................................................................................................... 39
Последовательность действий .................................................................................................................................. 43
Действия после завершения операции.................................................................................................................... 43
Последовательность действий .................................................................................................................................. 46
Действия после завершения операции.................................................................................................................... 46
Последовательность действий .................................................................................................................................. 48
Действия после завершения операции.................................................................................................................... 48
Последовательность действий ..................................................................................................................................50
Действия после завершения операции....................................................................................................................50
Последовательность действий ..................................................................................................................................52
Действия после завершения операции.................................................................................................................... 52
Последовательность действий ..................................................................................................................................56
Действия после завершения операции....................................................................................................................56
Последовательность действий ..................................................................................................................................59
Действия после завершения операции....................................................................................................................59
Последовательность действий .................................................................................................................................. 62
Действия после завершения операции.................................................................................................................... 62
Последовательность действий ..................................................................................................................................66
Действия после завершения операции....................................................................................................................66
Ввод метки обслуживания в программу настройки BIOS.................................................................................... 67
Последовательность действий .................................................................................................................................. 70
Действия после завершения операции.................................................................................................................... 70
Последовательность действий .................................................................................................................................. 74
Действия после завершения операции.................................................................................................................... 74
Последовательность действий .................................................................................................................................. 76
Действия после завершения операции.................................................................................................................... 76
Последовательность действий .................................................................................................................................. 78
6Содержание
Page 7
Действия после завершения операции.................................................................................................................... 78
Последовательность действий ...................................................................................................................................81
Действия после завершения операции.....................................................................................................................81
Последовательность действий .................................................................................................................................. 83
Действия после завершения операции.................................................................................................................... 83
Последовательность действий ..................................................................................................................................85
Действия после завершения операции....................................................................................................................85
Последовательность действий .................................................................................................................................. 87
Действия после завершения операции.................................................................................................................... 87
Загрузка USB 3.0...............................................................................................................................................................88
Вход в программу настройки BIOS............................................................................................................................. 92
Память Intel Optane (опционально)...........................................................................................................................100
Включение памяти Intel Optane.............................................................................................................................100
Отключение памяти Intel Optane........................................................................................................................... 101
Диагностика расширенной предзагрузочной оценки системы (ePSA)...........................................................101
Включение-выключение питания Wi-Fi................................................................................................................... 103
ПРИМЕЧАНИЕ: При использовании другой операционной системы ознакомьтесь с инструкциями по
выключению в документации к операционной системе.
3. Отсоедините компьютер и все внешние устройства от электросети.
4. Отключите от компьютера все подключенные сетевые и периферийные устройства, например клавиатуру, мышь, мониторит. д.
5. Извлеките все мультимедийные карты и оптические диски из компьютера, если такие имеются.
1
Инструкциипотехникебезопасности
Следуйте этим инструкциям во избежание повреждений компьютера и для собственной безопасности.
ПРИМЕЧАНИЕ: Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по
технике безопасности, прилагаемые к компьютеру. Дополнительные сведения по вопросам безопасности см.
на веб-странице, посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ: Перед открыванием корпуса компьютера или снятием панелей отключите все источники
питания. После завершения работ с внутренними компонентами компьютера установите на место все крышки,
панели и винты перед подключением к электрической розетке.
ОСТОРОЖНО: Чтобы не повредить компьютер, работы следует выполнять на чистой ровной поверхности.
ОСТОРОЖНО: Чтобы не повредить компоненты и платы, их следует держать за края, не прикасаясь к
контактам.
ОСТОРОЖНО: Пользователь может выполнять только те действия по устранению неисправностей и ремонту,
которые разрешены или контролируются специалистами службы технической поддержки Dell. На ущерб,
вызванный неавторизованным обслуживанием, гарантия не распространяется. См. инструкции по технике
безопасности, прилагаемые к устройству или доступные по адресу www.dell.com/regulatory_compliance.
ОСТОРОЖНО: Прежде чем прикасаться к чему-либо внутри компьютера, избавьтесь от заряда статического
электричества, прикоснувшись к неокрашенной металлической поверхности, например, к металлической
части на задней панели. Во время работы периодически прикасайтесь к неокрашенной металлической
поверхности, чтобы снять статическое электричество, которое может повредить внутренние компоненты.
Подготовка к работе с внутренними компонентами компьютера9
Page 10
ОСТОРОЖНО: При отключении кабеля тяните его за разъем или за язычок, но не за сам кабель. На разъемах
некоторых кабелей имеются защелки или винты-барашки, которые нужно разъединить перед отключением
кабеля. При отключении кабелей их следует держать ровно, чтобы не погнуть контакты разъемов. При
подключении кабелей следите за правильной ориентацией и выравниванием разъемов и портов.
ОСТОРОЖНО: Нажмите и извлеките все карты памяти из устройства чтения карт памяти.
•6 (для
компьютеров,
поставляемых без
оптического
привода)
1
Кнопка питания со
считывателем
отпечатка пальца
(дополнительно)
Твердотельный
накопитель
ПРИМЕЧАНИЕ: Для
компьютеров,
поставляемых с
твердотельным
накопителем M.2
SATA.
Системная платаУпор для рук и
Сенсорная панельУпор для рук и
Консоль платы
беспроводной сети
Упор для рук и
клавиатура в сборе
Упор для рук и
клавиатура в сборе
клавиатура в сборе
клавиатура в сборе
Системная платаM2x31
M2x21
M2x2,21
M2x41
M2x24
Подготовка к работе с внутренними компонентами компьютера11
Page 12
После работы с внутренними
компонентами компьютера
ОСТОРОЖНО: Забытые или плохо закрученные винты внутри компьютера могут привести к его серьезным
повреждениям.
1. Закрутите все винты и убедитесь в том, что внутри компьютера не остались затерявшиеся винты.
2. Подключите все внешние и периферийные устройства, а также кабели, отсоединенные перед началом работы на компьютере.
3. Установите все карты памяти, диски и любые другие компоненты, которые были отключены перед работой с компьютером.
4. Подключите компьютер и все внешние устройства к электросети.
5. Включите компьютер.
2
12Послеработысвнутреннимикомпонентамикомпьютера
Page 13
Извлечение оптического дисковода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Описанные действия относятся только к компьютерам, поставляемым с оптическим диском.
1. Открутите винт (M2x2), которым оптический привод в сборке крепится к нижней крышке.
2. С помощью отвертки сдвиньте оптический диск через гнездо, чтобы высвободить оптический диск в сборке из соответствующегоотсека.
3. Выдвиньте оптический дисковод в сборе из отсека для оптического дисковода.
3

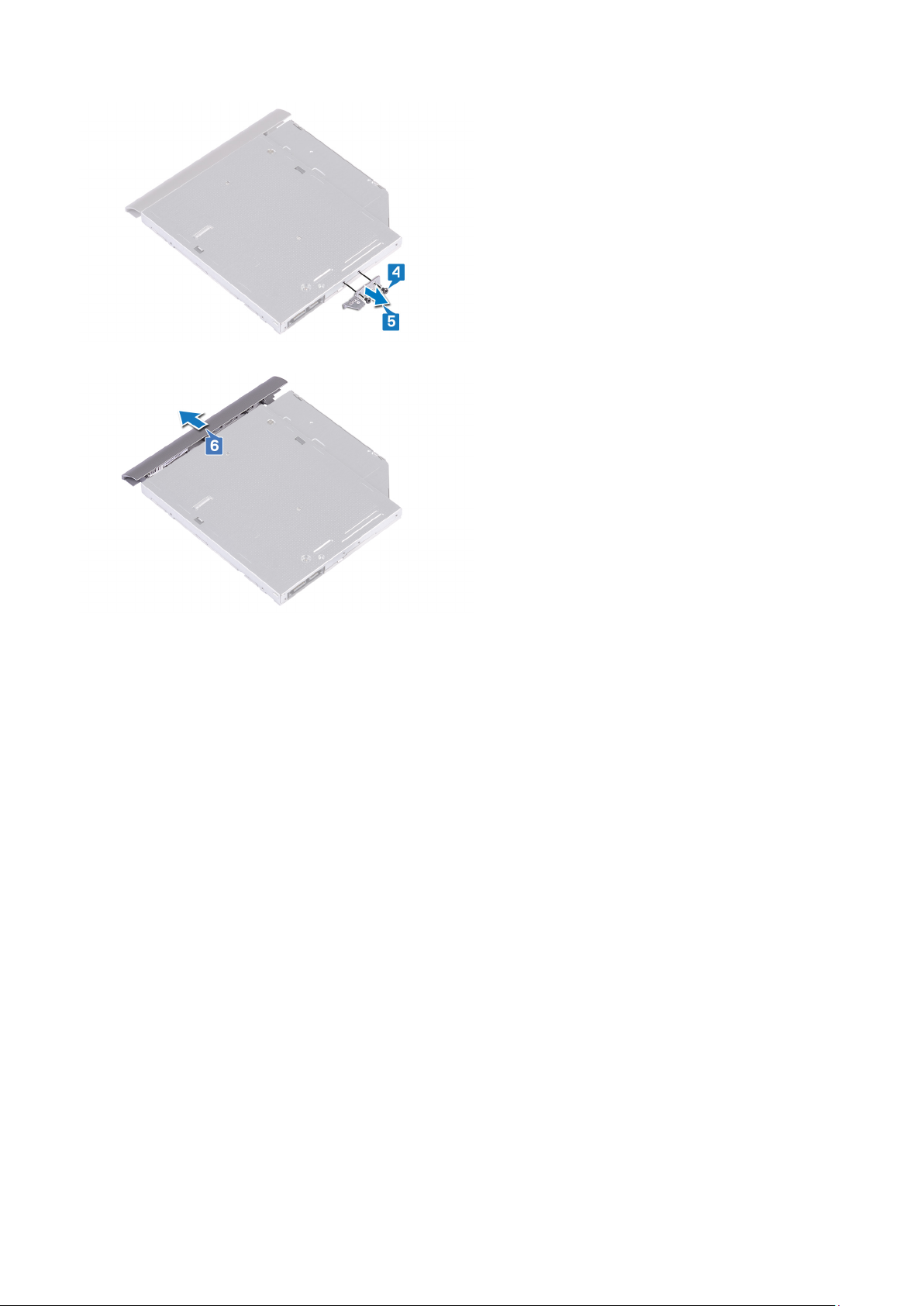

4. Открутите два винта (M2x3), которыми скоба оптического диска крепится к диску.
5. Снимите скобу с оптического диска.
Извлечение оптического дисковода13
Page 14
6. Аккуратно потяните лицевую панель оптического дисковода и снимите ее с оптического дисковода.
14Извлечениеоптическогодисковода
Page 15
4
Установка оптического дисковода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Описанные действия относятся только к компьютерам, поставляемым с оптическим диском.
1. Совместите выступы на лицевой панели оптического дисковода с пазами на оптическом дисководе и вставьте лицевую
панель оптического дисковода на место до щелчка.
2. Совместите резьбовые отверстия на консоли оптического дисковода с резьбовыми отверстиями на оптическом
дисководе.
3. Вкрутите обратно два винта (M2x3), которыми скоба оптического диска крепится к диску.
4. Вставьте оптический дисковод в сборе в отсек для оптического дисковода.
5. Совместите отверстие для винта на кронштейне оптического дисковода с отверстием для винта на нижней крышке.
6. Вкрутите обратно винт (M2x2), которым оптический привод в сборке крепится к нижней крышке.
Установка оптического дисковода15
Page 16
Снятие нижней крышки
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
•Для компьютеров, поставляемых без оптического привода
Предварительные действия
Извлеките оптический диск (дополнительно).
5
Последовательностьдействий
1. Ослабьте три невыпадающих винта на нижней крышке.
2. Открутите винт (M2х4), которым нижняя крышка крепится к упору для рук и клавиатуре в сборе.
3. Открутите два винта (M2х2), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборе.
4. Открутите шесть винтов (M2.5x7), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборе.
5. Подденьте нижнюю крышку, начиная с левого верхнего угла основания компьютера.
6. Приподнимите нижнюю крышку и снимите ее с упора для рук и клавиатуры в сборе.
16Снятие нижней крышки
Page 17
ПРИМЕЧАНИЕ: Следующие действия необходимо выполнить только в том случае, если требуется извлечь
еще какой-либо компонент из компьютера.
7. Отсоедините кабель аккумулятора от системной платы.
8. Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы заземлить компьютер и снять электростатические заряды.
Для компьютеров, поставляемых без
оптического привода
1. Ослабьте три невыпадающих винта на нижней крышке.
2. Открутите винт (M2х4), которым нижняя крышка крепится к упору для рук и клавиатуре в сборке.
3. Открутите шесть винтов (M2,5x7), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке.
Снятие нижней крышки17
Page 18
4. Подденьте нижнюю крышку, начиная с левого верхнего угла основания компьютера.
5. Приподнимите нижнюю крышку и снимите ее с упора для рук и клавиатуры в сборке.
ПРИМЕЧАНИЕ: Следующие шаги необходимо выполнить только в том случае, если требуется извлечь еще
какой-либо компонент из компьютера.
6. Отсоедините кабель аккумулятора от системной платы.
18Снятиенижнейкрышки
Page 19
7. Нажмите и удерживайте кнопку питания в течение 5 секунд, чтобы заземлить компьютер и удалить остаточный заряд.
Снятиенижнейкрышки19
Page 20
6
Установка нижней крышки
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
•Для компьютеров, поставляемых без оптического привода
•Действия после завершения операции
Последовательность действий
1. Подключите кабель аккумулятора к системной плате, если это применимо.
ОСТОРОЖНО: Чтобы случайно не повредить разъем адаптера питания, не прижимайте к нему нижнюю
крышку, прикрепляя ее к основанию компьютера.
2. Поместите нижнюю крышку на упор для рук и клавиатуру в сборке и надавите на нее, чтобы установить на место,
начиная от разъема адаптера питания.
3. Вкрутите обратно шесть винтов (M2,5x7), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке.
4. Вкрутите обратно два винта (M2х2), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке. (Только длякомпьютеров, поставляемыхсоптическимдиском)
5. Вкрутите обратно винт (M2х4), которым нижняя крышка крепится к упору для рук и клавиатуре в сборке.
6. Затяните три невыпадающих винта, которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке.
Для компьютеров, поставляемых без
оптического привода
1. Подключите кабель аккумулятора к системной плате, если это применимо.
ОСТОРОЖНО: Чтобы случайно не повредить разъем адаптера питания, не прижимайте к нему нижнюю
крышку, прикрепляя ее к основанию компьютера.
2. Поместите нижнюю крышку на упор для рук и клавиатуру в сборке и надавите на нее, чтобы установить на место,
начиная от разъема адаптера питания.
3. Вкрутите обратно шесть винтов (M2,5x7), которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке.
4. Вкрутите обратно винт (M2х4), которым нижняя крышка крепится к упору для рук и клавиатуре в сборке.
5. Затяните три невыпадающих винта, которыми нижняя крышка крепится к упору для рук и клавиатуре в сборке.
Действия после завершения операции
Установите на место оптический диск (дополнительно).
20Установка нижней крышки
Page 21
Снятие батареи
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Открутите четыре винта (M2х3), которыми аккумулятор крепится к упору для рук и клавиатуре в сборке.
2. Снимите батарею с упора для рук и клавиатуры в сборе.
Снятие батареи21
Page 22
Установка батареи
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Совместите отверстия для винтов на батарее с отверстиями для винтов на упоре для рук и клавиатуре в сборе.
2. Вкрутите обратно четыре винта (M2х3), которыми аккумулятор крепится к упору для рук и клавиатуре в сборке.
8
Действияпослезавершенияоперации
1. Установите на место нижнюю крышку.
2. Установите на место оптический диск (дополнительно).
22Установка батареи
Page 23
Извлечение модулей памяти
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
2. Кончиками пальцев аккуратно раскрывайте фиксаторы с каждой стороны разъема модуля памяти до тех пор, пока модульпамятиневыскочитизразъема.
3. Извлеките модуль памяти из разъема модуля памяти.
Извлечение модулей памяти23
Page 24
Установка модулей памяти
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Совместите паз в модуле памяти с выступом на разъеме модуля памяти.
2. Плотно вставьте модуль памяти в слот под углом.
3. Нажмите на модуль памяти, чтобы он встал на место со щелчком.
10
ПРИМЕЧАНИЕ: Если вы не услышите щелчка, выньте модуль памяти и установите его еще раз.
Действия после завершения операции
1. Установите на место нижнюю крышку.
2. Установите на место оптический диск (дополнительно).
24Установка модулей памяти
Page 25
Извлечение платы беспроводной сети
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
2. Открутите винт (M2x3), которым скоба для платы беспроводной сети крепится к системной плате.
3. Сдвиньте и извлеките скобу платы беспроводной связи с платы.
4. С помощью пластмассовой палочки отсоедините антенные кабели от платы беспроводной сети.
5. Сдвиньте и извлеките плату беспроводной сети из соответствующего разъема.
Извлечениеплатыбеспроводнойсети25
Page 26
26Извлечениеплатыбеспроводнойсети
Page 27
Установка платы беспроводной сети
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: Не помещайте кабели под платой беспроводной сети во избежание ее повреждения.
1. Подсоедините антенные кабели к плате беспроводной сети.
В приведенной ниже таблице описывается схема цветов антенных кабелей платы беспроводной сети, поддерживаемой
компьютером.
12
Таблица 2. Цветовая схема антенных кабелей
Разъемы на плате беспроводной сетиЦвет антенного кабеля
Основной (белый треугольник)Белый
Вспомогательный (черный треугольник)Черный
2. Сдвиньте и установите скобу для платы беспроводной сети обратно на плату.
3. Совместите выемку на плате беспроводной сети с выступом на слоте платы беспроводной сети и вставьте плату в разъемподуглом.
4. Вкрутите обратно винт (M2х3), которым консоль для платы беспроводной сети крепится к плате и упору для рук и клавиатуревсборке.
Установка платы беспроводной сети27
Page 28
Действия после завершения операции
1. Установите на место нижнюю крышку.
2. Установите на место оптический диск (дополнительно).
28Установка платы беспроводной сети
Page 29
Извлечение платы разъема оптического
привода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Описанные действия относятся только к компьютерам, поставляемым с оптическим диском.
1. Приподнимите защелку и отсоедините кабель платы разъема оптического диска от системной платы.
2. Открутите винт (M2x2), которыми плата разъема оптического диска крепится к упору для рук и клавиатуре в сборке.
3. Приподнимите плату разъема оптического привода вместе с кабелем и снимите ее с упора для рук и клавиатуры в сборке.
Извлечениеплатыразъемаоптическогопривода29
Page 30
14
Установка платы разъема оптического
привода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
2. Установите на место оптический диск (дополнительно).
30Установка платы разъема оптического привода
Page 31
Извлечение батарейки типа «таблетка»
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: При извлечении батареи типа «таблетка» восстанавливаются стандартные настройки BIOS.
Перед снятием батареи типа «таблетка» рекомендуется записать настройки BIOS.
Темы:
•Предварительные действия
•Последовательность действий
Предварительные действия
1. Извлеките оптический диск (дополнительно).
2. Снимите нижнюю крышку.
15
Последовательность действий
ОСТОРОЖНО: При извлечении батареи типа «таблетка» восстанавливаются стандартные настройки BIOS.
Прежде чем извлечь аккумулятор типа «таблетка», рекомендуется записать параметры программы настройки
BIOS.
С помощью пластмассовой палочки аккуратно подденьте аккумулятор типа «таблетка» и извлеките ее из гнезда на плате
ввода-вывода.
Извлечение батарейки типа «таблетка»31
Page 32
Для компьютеров, поставляемых без оптического
диска
1. Отсоедините кабель батареи типа «таблетка» от платы ввода-вывода.
2. Открепите кабель аккумулятора типа «таблетка» от упора для рук и клавиатуры в сборке.
32Извлечениебатарейкитипа «таблетка»
Page 33
16
Установка батареи типа «таблетка»
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
Поверните батарейку типа «таблетка» стороной со знаком «+» вверх и вставьте ее в гнездо для батарейки на системной
плате.
Для компьютеров, поставляемых без оптического
диска
1. Прикрепите аккумулятор типа «таблетка» к упору для рук и клавиатуре в сборке.
2. Подсоедините кабель батарейки типа «таблетка» к плате ввода/вывода.
Действия после завершения операции
1. Установите на место нижнюю крышку.
2. Установите на место оптический диск (дополнительно).
Установка батареи типа «таблетка»33
Page 34
Извлечение вентилятора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Пункты 1 и 3 относятся только к компьютерам, поставляемым с оптическим диском.
1. Приподнимите защелку и отсоедините кабель платы разъема оптического диска от системной платы.
2. Приподнимите защелку и отсоедините кабель платы разъема оптического привода от разъема платы.
3. Приподнимите кабель платы разъема оптического привода и снимите его с системной платы.
4. Откройте защелку и отсоедините кабель дисплея от системной платы.
5. Извлеките кабель дисплея из направляющих на вентиляторе.
34Извлечениевентилятора
Page 35
6. Отсоедините кабель вентилятора от системной платы.
7. Открутите три винта (M2,5x5), которыми вентилятор крепится к упору для рук и клавиатуре в сборке.
8. Приподнимите вентилятор и снимите его с упора для рук и клавиатуры в сборке.
Извлечение вентилятора35
Page 36
Установка вентилятора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Совместите резьбовые отверстия на вентиляторе с отверстиями на упоре для рук и клавиатуре в сборке.
2. Вкрутите обратно три винта (M2,5x5), которыми вентилятор крепится к упору для рук и клавиатуре в сборке.
3. Подсоедините кабель вентилятора к системной плате.
4. Проложите кабель дисплея через направляющие желобки на вентиляторе.
5. Подсоедините кабель дисплея к разъему на системной плате и закройте защелку, чтобы зафиксировать кабель.
18
ПРИМЕЧАНИЕ: Следующие действия относятся только к компьютерам, поставляемым с оптическим
диском.
6. Нажмите защелку, чтобы подключить кабель платы разъема оптического привода к этой плате.
7. Нажмите защелку, чтобы подключить кабель платы разъема оптического привода к системной плате.
Действия после завершения операции
1. Установите на место нижнюю крышку.
2. Установите на место оптический диск (дополнительно).
36Установкавентилятора
Page 37
19
Снятие твердотельного накопителя или
памяти Intel Optane
Необходимо отключить память Intel Optane перед извлечением из компьютера. Дополнительные сведения об отключении
памяти Intel Optane см. в разделе Отключение памяти Intel Optane.
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Ослабьте два невыпадающих винта, которыми защитная крышка твердотельного накопителя с памятью Intel Optane и
сам накопитель крепятся к упору для рук и клавиатуре в сборе.
ПРИМЕЧАНИЕ: Защитная крышка твердотельного накопителя с памятью Intel Optane есть только в
компьютерах, поставляемых с твердотельным накопителем NVMe и памятью Intel Optane. В компьютерах,
поставляемых с твердотельным накопителем mSATA и памятью Intel Optane, открутите винт (M2x2,2),
которым твердотельный накопитель с памятью Intel Optane крепится к упору для рук и клавиатуре в сборе.
2. Приподнимите защитную крышку твердотельного накопителя с памятью Intel Optane и снимите ее с упора для рук и
клавиатуры в сборе.
3. Сдвиньте твердотельный накопитель с памятью Intel Optane и извлеките его из гнезда.
После установки включите память Intel Optane. Дополнительные сведения о включении памяти Intel Optane см. в разделе
Включение памяти Intel Optane.
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: Твердотельные диски хрупкие. Соблюдайте осторожность при обращении с твердотельным
диском.
Темы:
•Последовательность действий
•Действия после завершения операции
Последовательность действий
1. Совместите выемку на твердотельном накопителе с памятью Intel Optane с выступом на соответствующем гнезде.
2. Вставьте твердотельный накопитель с памятью Intel Optane в гнездо.
3. Совместите резьбовые отверстия на защитной крышке твердотельного накопителя с памятью Intel Optane и на упоре длярукиклавиатуревсборе.
4. Затяните два невыпадающих винта, чтобы прикрепить защитную крышку твердотельного накопителя с памятью Intel
Optane исамнакопителькупорудлярукиклавиатуревсборе.
Действия после завершения операции
1. Установите на место нижнюю крышку.
Установка твердотельного накопителя/Intel Optane.39
Page 40
2. Установите на место оптический диск (дополнительно).
40Установкатвердотельногонакопителя/Intel Optane.
Page 41
21
Извлечениежесткогодиска
Если на компьютере используется устройство хранения данных SATA, ускоренное с помощью памяти Intel Optane,
отключите Intel Optane перед извлечением устройства SATA. Дополнительные сведения об отключении памяти Intel Optane
см. в разделе Отключение памяти Intel Optane.
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: Жесткие диски хрупкие. Соблюдайте осторожность при обращении с жестким диском.
ОСТОРОЖНО: Не извлекайте жесткий диск, пока компьютер включен или находится в режиме сна, чтобы не
допустить потери данных.
Темы:
•Предварительные действия
•Последовательность действий
Предварительные действия
1. Извлеките оптический диск (дополнительно).
2. Снимите нижнюю крышку.
3. Извлеките батарею.
Последовательность действий
1. Откройте защелку и отсоедините кабель жесткого диска от системной платы.
2. Открутите четыре винта (M2х3), которыми жесткий диск в сборке крепится к упору для рук и клавиатуре в сборке.
3. Извлеките жесткий диск в сборе вместе с кабелем из упора для рук и клавиатуры в сборе.
Извлечение жесткого диска41
Page 42
4. Отсоедините от жесткого диска в сборе соединительную планку.
5. Извлеките четыре винта крепления консоли жесткого диска к жесткому диску (M3x3).
6. Снимите скобу жесткого диска с жесткого диска.
42Извлечение жесткого диска
Page 43
Установка жесткого диска
Послеустановкинакопителя SATA включитепамять Intel Optane. Дополнительныесведенияовключениипамяти Intel
Optane см. вразделеВключение памяти Intel Optane.
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: Жесткие диски хрупкие. Соблюдайте осторожность при обращении с жестким диском.
Темы:
•Последовательность действий
•Действия после завершения операции
Последовательностьдействий
22
1. Совместите отверстия для винтов на консоли жесткого диска с отверстиями для винтов на жестком диске.
2. Заверните четыре винта крепления консоли жесткого диска к жесткому диску (M3x3).
3. Подключите соединительную планку к жесткому диску в сборе.
4. Совместите отверстия для винтов на жестком диске в сборе с отверстиями для винтов на упоре для рук и клавиатуре в сборе.
5. Вкрутите обратно четыре винта (M2х3), которыми жесткий диск в сборке крепится к упору для рук и клавиатуре в сборке.
6. Подключите кабель жесткого диска к системной плате и закройте защелку, чтобы зафиксировать кабель.
Действия после завершения операции
1. Установите аккумулятор.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
Установка жесткого диска43
Page 44
Извлечение сенсорной панели
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Откройте защелку и отсоедините кабель жесткого диска от системной платы.
2. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.
3. Откройте защелку и отсоедините кабель подсветки клавиатуры от системной платы.
4. Осторожно отклейте ленту, которой сенсорная панель крепится к упору для рук и клавиатуре в сборке.
5. Открутите четыре винта (M2х2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборке.
6. Сдвиньте, приподнимите и снимите сенсорную панель с упора для рук и клавиатуры в сборке.
44Извлечение сенсорной панели
Page 45
Извлечение сенсорной панели45
Page 46
24
Замена сенсорной панели
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Убедитесь в том, что сенсорная панель расположена ровно относительно направляющих на
упоре для рук и клавиатуре в сборке и имеется одинаковый зазор с обеих сторон сенсорной панели.
1. Сдвиньте и вставьте сенсорную панель в слот на упоре для рук и клавиатуре в сборке.
2. Вкрутите обратно четыре винта (M2х2), которыми сенсорная панель крепится к упору для рук и клавиатуре в сборке.
3. Приклейте ленту, которой сенсорная панель крепится к упору для рук и клавиатуре в сборке.
4. Вставьте кабель сенсорной панели, кабель подсветки клавиатуры и кабель жесткого диска в соответствующие разъемы насистемнойплатеизакройтезащелки, чтобызафиксироватькабели.
Действия после завершения операции
1. Установите аккумулятор.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
46Замена сенсорной панели
Page 47
Извлечение динамиков
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
3. Извлеките твердотельный накопитель с памятью Intel Optane.
25
Последовательностьдействий
1. Отсоедините кабель динамиков от системной платы, затем приподнимите и снимите правый динамик с упора для рук и
клавиатуры в сборке.
2. Запомните расположение кабеля динамиков и извлеките его из направляющих на упоре для рук и клавиатуре в сборке.
3. Приподнимите левый динамик вместе с кабелем и снимите его с упора для рук и клавиатуры в сборке.
Извлечениединамиков47
Page 48
26
Установка динамиков
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Если при снятии динамиков резиновые шайбы выпали, вставьте их обратно перед установкой
динамиков.
1. С помощью направляющих штырей и резиновых шайб вставьте левые динамики в соответствующие гнезда на упоре
для рук и клавиатуре в сборке.
2. Проложите кабель динамика по направляющим на упоре для рук и клавиатуре в сборе.
3. Установите правый динамик.
4. Подключите кабель динамика к системной плате.
Действия после завершения операции
1. Установите на место твердотельный накопитель с памятью Intel Optane.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
48Установка динамиков
Page 49
Снятие радиатора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Во время работы блок радиатора может сильно нагреваться. Дайте ему остыть в течение
достаточного времени, прежде чем прикасаться к нему.
ОСТОРОЖНО: Для обеспечения максимального охлаждения процессора не касайтесь поверхностей
теплообмена на радиаторе. Кожный жир может снизить теплопроводность термопасты.
Темы:
•Предварительные действия
•Последовательность действий
27
Предварительныедействия
1. Извлеките оптический привод (опционально).
2. Снимите нижнюю крышку.
3. Извлеките вентилятор.
Последовательность действий
1. В последовательном порядке (указанном на радиаторе) ослабьте четыре невыпадающих винта, которыми радиатор
крепится к системной плате.
2. Открутите три винта (M2x3), которыми радиатор крепится к системной плате.
3. Снимите радиатор с системной платы.
Снятие радиатора49
Page 50
Установка радиатора
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ОСТОРОЖНО: Неправильное выравнивание радиатора процессора может повредить системную плату и
процессор.
ПРИМЕЧАНИЕ: В случае замены системной платы или радиатора используйте термопроводную накладку,
входящую в комплект поставки, чтобы обеспечить требуемую теплопроводность.
Темы:
•Последовательность действий
•Действия после завершения операции
28
Последовательностьдействий
1. Поместите радиатор на системную плату и совместите резьбовые отверстия на радиаторе и на системной плате.
2. Затяните невыпадающие винты, которыми радиатор крепится к системной плате, в обратном порядке (4->3->2->1).
3. Вкрутите обратно три винта (M2x3), которыми радиатор крепится к системной плате.
Действия после завершения операции
1. Установите вентилятор.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
50Установка радиатора
Page 51
Снятие разъема адаптера питания
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Открутите три винта (M2,5x5), которыми правый шарнир крепится к системной плате и упору для рук в сборке.
2. Приподнимите правый шарнир.
3. Отсоедините кабель разъема адаптера питания от системной платы.
4. Обратите внимание, как уложен кабель разъема адаптера питания, и извлеките его из направляющих желобков на упоредлярукиклавиатуревсборе.
5. Открутите винт (M2x2), которым разъем адаптера питания крепится к упору для рук и клавиатуре в сборке.
6. Извлеките разъем адаптера питания вместе с кабелем из упора для рук и клавиатуры в сборе.
Снятиеразъемаадаптерапитания51
Page 52
30
Установка разъема адаптера питания
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Совместите отверстие для винта на порте адаптера питания с отверстием для винта на упоре для рук и клавиатуре в
сборе.
2. Вкрутите обратно винт (M2x2), которым разъем адаптера питания крепится к упору для рук и клавиатуре в сборке.
3. Уложите кабель разъема адаптера питания в направляющих желобках в упоре для рук в сборе.
4. Подсоедините кабель разъема адаптера питания к системной плате.
5. Закройте правый шарнир и вкрутите обратно три винта (M2,5x5), которыми правый шарнир крепится к системной плате иупорудляруквсборке.
Действия после завершения операции
1. Установите плату беспроводной сети.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
52Установка разъема адаптера питания
Page 53
Снятие дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Пункты 1 и 3 относятся только к компьютерам, поставляемым с оптическим диском.
1. Приподнимите защелку и отсоедините кабель платы разъема оптического диска от системной платы.
2. Приподнимите защелку и отсоедините кабель платы разъема оптического привода от разъема платы.
3. Приподнимите кабель платы разъема оптического привода и снимите его с системной платы.
4. Откройте защелку и отсоедините кабель дисплея от системной платы.
5. Запомните, как проложен кабель дисплея, и извлеките его из направляющих на вентиляторе и упоре для рук и клавиатуревсборке.
Снятие дисплея53
Page 54
6. Открутите пять винтов (M2,5x5), которыми левый и правый шарниры крепятся к системной плате, упору для рук и
клавиатуре в сборке.
ПРИМЕЧАНИЕ: В компьютерах, поставляемых без оптического диска, есть дополнительный винт на левом
шарнире.
7. Откройте шарниры.
8. Приподнимите упор для рук и клавиатуру в сборе под углом.
9. Сдвиньте и снимите упор для рук и клавиатуру в сборке с дисплея в сборке.
54Снятиедисплея
Page 55
10. После выполнения указанных действий останется дисплей в сборке.
Снятиедисплея55
Page 56
32
Установка дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Прежде чем установить дисплей в сборке на упор для рук и клавиатуру в сборке, убедитесь в
том, что шарниры дисплея максимально открыты.
1. Сдвиньте упор для рук и клавиатуру в сборке под шарниры дисплея в сборке и закройте его.
2. С помощью направляющих штырей прижмите шарниры к системной плате, упору для рук и клавиатуре в сборке.
3. Вкрутите обратно пять винтов (M2,5x5), которыми левый и правый шарниры крепятся к системной плате, упору для рук иклавиатуревсборке.
ПРИМЕЧАНИЕ: В компьютерах, поставляемых без оптического диска, есть дополнительный винт на левом
шарнире.
4. Проложите кабель дисплея по направляющим на вентиляторе и упоре для рук и клавиатуре в сборке.
5. Вставьте кабель дисплея в разъем на системной плате и закройте защелку, чтобы зафиксировать кабель.
ПРИМЕЧАНИЕ: Следующие действия относятся только к компьютерам, поставляемым с оптическим
диском.
6. Нажмите на защелку для подключения кабеля платы разъема оптического дисковода к плате разъема оптического
дисковода.
7. Нажмите защелку, чтобы подключить кабель платы разъема оптического привода к системной плате.
Действия после завершения операции
1. Установите плату беспроводной сети.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
56Установка дисплея
Page 57
Извлечение платы ввода-вывода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. С помощью направляющих штырей установите плату ввода-вывода на упор для рук и клавиатуру в сборе.
2. Вкрутите обратно винты (M2x4), которым плата ввода-вывода крепится к упору для рук и клавиатуре в сборке.
3. Закрепите кабель платы ввода-вывода на упоре для рук и клавиатуре в сборе.
4. Подсоедините кабель платы ввода-вывода к системной плате и закройте защелку, чтобы зафиксировать кабель.
5. Подсоедините кабель аккумулятора типа «таблетка» к плате ввода-вывода (только для компьютеров, поставляемых безоптическогодиска).
Действия после завершения операции
1. Установите на место жесткий диск.
2. Установите аккумулятор.
3. Установите на место нижнюю крышку.
4. Установите на место оптический диск (дополнительно).
Установка платы ввода-вывода59
Page 60
Извлечение платы кнопки питания
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Открутите два винта (M2,5х5), которыми левый шарнир крепится к упору для рук и клавиатуре в сборке.
ПРИМЕЧАНИЕ: Для компьютеров, поставляемых без оптического диска, на левом шарнире предусмотрен
дополнительный винт, которым шарнир крепится к упору для рук и клавиатуре в сборке.
2. Откройте левый шарнир.
3. Откройте защелку и отсоедините кабель платы кнопки питания от системной платы.
4. Отклейте ленту, которой плата кнопки питания крепится к упору для рук и клавиатуре в сборе.
5. Открутите винт (M2х3), которым плата кнопки питания крепится к упору для рук и клавиатуре в сборке.
6. Приподнимите плату кнопки питания вместе с кабелем и снимите ее с упора для рук и клавиатуры в сборе.
60Извлечение платы кнопки питания
Page 61
Извлечение платы кнопки питания61
Page 62
36
Установка платы кнопки питания
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Поместите плату кнопки питания на упор для рук и клавиатуре в сборе и совместите отверстие для винта на плате
кнопки питания с отверстием для винта на упоре для рук и клавиатуре в сборе.
2. Вкрутите обратно винт (M2х3), которым плата кнопки питания крепится к упору для рук и клавиатуре в сборке.
3. Приклейте ленту, которой плата кнопки питания крепится к упору для рук и клавиатуре в сборе.
4. Вставьте кабель кнопки питания в системную плату и закройте защелку, чтобы зафиксировать кабель.
5. Закройте левый шарнир.
6. Вкрутите обратно два винта (M2,5х5), которыми левый шарнир крепится к упору для рук и клавиатуре в сборке.
ПРИМЕЧАНИЕ: Для компьютеров, поставляемых без оптического диска, на левом шарнире предусмотрен
дополнительный винт, которым шарнир крепится к упору для рук и клавиатуре в сборке.
Действия после завершения операции
1. Установите вентилятор.
2. Установите на место нижнюю крышку.
3. Установите на место оптический диск (дополнительно).
62Установка платы кнопки питания
Page 63
Извлечение системной платы
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Метка обслуживания компьютера находится на системной плате. Необходимо ввести метку
обслуживания компьютера в программе настройки BIOS после замены системной платы.
ПРИМЕЧАНИЕ: Замена системной платы удаляет любые изменения, внесенные в BIOS с помощью программы
настройки BIOS. Вы должны сделать необходимые изменения снова после замены системной платы.
ПРИМЕЧАНИЕ: Прежде чем отсоединять кабели от системной платы, запомните расположение разъемов,
чтобы после замены системной платы вы смогли правильно их подключить.
Темы:
•Предварительные действия
•Последовательность действий
37
Предварительныедействия
1. Извлеките оптический диск (дополнительно).
2. Снимите нижнюю крышку.
3. Извлеките батарею.
4. Извлеките модули памяти.
5. Извлеките плату беспроводной сети.
6. Извлеките твердотельный накопитель с памятью Intel Optane.
7. Извлеките вентилятор.
8. Извлеките радиатор.
Последовательность действий
1. Отсоедините кабель разъема адаптера питания от системной платы.
2. Отсоедините кабель динамиков от системной платы.
3. Откройте защелку и отсоедините кабель клавиатуры от системной платы.
4. Откройте защелку и отсоедините кабель подсветки клавиатуры от системной платы.
5. Откройте защелку и отсоедините кабель сенсорной панели от системной платы.
6. Откройте защелку и отсоедините кабель жесткого диска от системной платы.
7. Откройте защелку и отсоедините кабель платы ввода-вывода от системной платы.
8. Откройте защелку и отсоедините кабель сканера отпечатка пальца от системной платы.
9. Откройте защелку и отсоедините кабель платы кнопки питания от системной платы.
Извлечение системной платы63
Page 64
10. Открутите три винта (M2,5x5), которыми правый шарнир крепится к системной плате.
11. Откройте правый шарнир.
12. Открутите винт (M2x4), которым системная плата крепится к упору для рук и клавиатуре в сборке.
13. Снимите системную плату с упора для рук и клавиатуры в сборе.
64Извлечение системной платы
Page 65
Извлечение системной платы65
Page 66
Установка системной платы
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Метка обслуживания компьютера находится на системной плате. Необходимо ввести метку
обслуживания компьютера в программе настройки BIOS после замены системной платы.
ПРИМЕЧАНИЕ: Замена системной платы удаляет любые изменения, внесенные в BIOS с помощью программы
настройки BIOS. Вы должны сделать необходимые изменения снова после замены системной платы.
Темы:
•Последовательность действий
•Действия после завершения операции
•Ввод метки обслуживания в программу настройки BIOS
38
Последовательностьдействий
1. Совместите отверстие для винта на системной плате с отверстием для винта на упоре для рук и клавиатуре в сборе.
2. Вкрутите обратно винт (M2х4), которым системная плата крепится к упору для рук и клавиатуре в сборке.
3. Закройте правый шарнир дисплея.
4. Вкрутите обратно три винта (M2,5x5), которыми правый шарнир крепится к системной плате.
5. Подсоедините кабель порта адаптера питания и кабель дисплея к системной плате.
6. Вставьте кабель подсветки клавиатуры и кабель клавиатуры в соответствующие разъемы на системной плате и закройтезащелки.
7. Вставьте кабель сенсорной панели и кабель жесткого диска в соответствующие разъемы на системной плате и закройтезащелки.
8. Вставьте кабель платы ввода-вывода и кабель сканера отпечатка пальца в соответствующие разъемы на системной платеизакройтезащелки.
9. Вставьте кабель платы кнопки питания в разъем на системной плате и закройте защелку.
Действия после завершения операции
1. Установите радиатор.
2. Установите вентилятор.
3. Установите на место твердотельный накопитель с памятью Intel Optane.
4. Установите плату беспроводной сети.
5. Установите модули памяти.
6. Установите аккумулятор.
7. Установите на место нижнюю крышку.
8. Установите на место оптический диск (дополнительно).
66Установка системной платы
Page 67
Ввод метки обслуживания в программу
настройки BIOS
1. Включите или перезагрузите компьютер.
2. Нажмите F2 при появлении логотипа Dell на экране, чтобы войти в программу настройки BIOS.
3. Откройте вкладку Main (Главная) и введите номер метки обслуживания в поле Service Tag Input (Вводметки
обслуживания).
ПРИМЕЧАНИЕ: Сервисный код — это буквенно-цифровой идентификатор, расположенный на задней панели
компьютера.
Установка системной платы67
Page 68
Снятие кнопки питания со сканером
отпечатка пальца
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
ПРИМЕЧАНИЕ: Описанные действия относятся только к компьютерам, поставляемым со сканером отпечатка
пальца.
Темы:
•Предварительные действия
•Последовательность действий
Предварительныедействия
39
1. Извлеките оптический диск (дополнительно).
2. Снимите нижнюю крышку.
3. Извлеките батарею.
4. Извлеките твердотельный накопитель с памятью Intel Optane.
5. Извлеките вентилятор.
6. Извлеките радиатор.
7. Извлеките плату беспроводной сети.
8. Извлеките плату кнопки питания.
9. Извлеките системную плату.
Последовательность действий
1. Открепите кабель сканера отпечатка пальца от упора для рук и клавиатуры в сборке.
2. Открутите винт (M2x2), которым кнопка питания со сканером отпечатка пальца крепится к упору для рук и клавиатуре в сборке.
3. С помощью пластмассовой палочки отделите плату сканера отпечатка пальца от упора для рук и клавиатуры в сборке.
4. Приподнимите и снимите кнопку питания со сканером отпечатка пальца вместе с кабелем с упора для рук и клавиатуры всборке.
68Снятие кнопки питания со сканером отпечатка пальца
Page 69
Снятие кнопки питания со сканером отпечатка пальца69
Page 70
Установка кнопки питания со сканером
отпечатков пальцев
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
6. Установите на место твердотельный накопитель с памятью Intel Optane.
7. Установите аккумулятор.
8. Установите на место нижнюю крышку.
9. Установите на место оптический диск (дополнительно).
Установка кнопки питания со сканером отпечатков пальцев71
Page 72
Снятие упора для рук и клавиатуры в
сборе
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
6. Извлеките твердотельный накопитель с памятью Intel Optane.
7. Извлеките плату беспроводной сети.
8. Извлеките динамики.
9. Извлеките жесткий диск.
10. Извлеките сенсорную панель.
11. Извлеките порт адаптера питания.
12. Снимите дисплей в сборе.
13. Извлеките плату ввода-вывода.
14. Извлеките плату кнопки питания.
15. Извлеките системную плату.
16. Снимите кнопку питания со сканером отпечатка пальца (дополнительно).
41
Последовательностьдействий
После выполнения указанных действий останется упор для рук и клавиатура в сборке.
72Снятие упора для рук и клавиатуры в сборе
Page 73
Снятие упора для рук и клавиатуры в сборе73
Page 74
Установка упора для рук и клавиатуры в
сборе
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
Установите упор для рук и клавиатуру в сборе на плоскую поверхность.
42
Действияпослезавершенияоперации
1. Установите на место кнопку питания со сканером отпечатка пальца (дополнительно).
2. Установите системную плату.
3. Установите плату кнопки питания.
4. Установите плату ввода-вывода.
5. Установите дисплей в сборе.
6. Установите порт адаптера питания.
7. Установите на место сенсорную панель.
8. Установите на место жесткий диск.
9. Установите динамики.
10. Установите плату беспроводной сети.
11. Установите на место твердотельный накопитель с памятью Intel Optane.
12. Установите вентилятор.
13. Установите на место плату разъема оптического дисковода.
14. Установите аккумулятор.
15. Установите на место нижнюю крышку.
16. Установите на место оптический диск (дополнительно).
74Установка упора для рук и клавиатуры в сборе
Page 75
Снятие лицевой панели дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. С помощью пластмассовой палочки осторожно подденьте лицевую панель дисплея, начиная от левого верхнего угла
наружного края задней крышки дисплея и антенны в сборке.
2. Снимите лицевую панель дисплея с задней крышки дисплея и антенны в сборе.
Снятиелицевойпанелидисплея75
Page 76
44
Установка лицевой панели дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
Совместите лицевую панель дисплея с задней крышкой дисплея и антенной в сборке и аккуратно нажмите лицевую панель
дисплея, чтобы она встала на место со щелчком.
Действия после завершения операции
1. Установите дисплей в сборе.
2. Установите плату беспроводной сети.
3. Установите на место нижнюю крышку.
4. Установите на место оптический диск (дополнительно).
76Установка лицевой панели дисплея
Page 77
Извлечение камеры
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. С помощью пластмассовой палочки осторожно подденьте камеру и отсоедините ее от задней крышки дисплея и
антенны в сборке.
2. Отсоедините кабель камеры от модуля камеры.
3. Снимите модуль камеры с задней крышки дисплея и антенны в сборе.
Извлечение камеры77
Page 78
Установка камеры
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
2. С помощью направляющего штыря прикрепите модуль камеры к задней крышке дисплея и антенне в сборке.
46
Действияпослезавершенияоперации
1. Установите лицевую панель дисплея.
2. Установите дисплей в сборе.
3. Установите плату беспроводной сети.
4. Установите на место нижнюю крышку.
5. Установите на место оптический диск (дополнительно).
78Установка камеры
Page 79
Снятие панели дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Извлеките четыре винта крепления панели дисплея к задней крышке дисплея и антенне в сборе (M2x2).
2. Поднимите панель дисплея и переверните ее.
3. Открепите ленту, которой кабель дисплея крепится к тыльной стороне панели дисплея.
4. Приподнимите защелку и отсоедините кабель дисплея от разъема кабеля панели дисплея.
5. Приподнимите и снимите панель дисплея с задней крышки дисплея и антенны в сборке.
Снятиепанелидисплея79
Page 80
80Снятиепанелидисплея
Page 81
48
Установка панели дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Поместите панель дисплея на ровную и чистую поверхность.
2. Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея и зафиксируйте его с помощью защелки.
3. Приклейте ленту, которой кабель дисплея крепится к тыльной стороне панели дисплея.
4. Установите панель дисплея на заднюю крышку дисплея и антенну в сборке.
5. Совместите отверстия для винтов на панели дисплея с отверстиями для винтов на задней крышке дисплея и антенне в сборе.
6. Закрутите винты, с помощью которых панель дисплея крепится к задней крышке дисплея и антенне в сборе.
Действия после завершения операции
1. Установите лицевую панель дисплея.
2. Установите дисплей в сборе.
3. Установите плату беспроводной сети.
4. Установите на место нижнюю крышку.
5. Установите на место оптический диск (дополнительно).
Установка панели дисплея81
Page 82
Снятие шарниров дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Открутите восемь винтов (M2,5x2,5), которыми шарниры крепятся к задней крышке дисплея и антенне в сборке.
2. Открутите два винта (M2х2), которыми скобы шарниров крепятся к задней крышке дисплея и антенне в сборке.
3. Приподнимите шарниры и консоли и снимите их с задней крышки дисплея и антенны в сборке.
82Снятиешарнировдисплея
Page 83
50
Установка шарниров дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Совместите резьбовые отверстия на шарнирах и консолях с отверстиями на задней крышке дисплея и антенне в
сборке.
2. Вкрутите обратно два винта (M2х2), которыми шарниры крепятся к задней крышке дисплея и антенне в сборке.
3. Вкрутите обратно восемь винтов (M2,5x2,5), которыми шарниры крепятся к задней крышке дисплея и антенне в сборке.
Действия после завершения операции
1. Установите панель дисплея.
2. Установите лицевую панель дисплея.
3. Установите дисплей в сборе.
4. Установите плату беспроводной сети.
5. Установите на место нижнюю крышку.
6. Установите на место оптический диск (дополнительно).
Установка шарниров дисплея83
Page 84
Извлечение кабеля дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
2. Запомните расположение кабеля дисплея и извлеките его из направляющих на задней крышке дисплея и антенне в сборке.
3. Снимите кабель дисплея с задней крышки дисплея и антенны в сборке.
84Извлечение кабеля дисплея
Page 85
Установка кабеля дисплея
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
1. Проложите кабель дисплея через направляющие на задней крышке дисплея и антенне в сборе.
2. Вставьте кабель камеры в разъем на модуле камеры до его фиксации.
52
Действияпослезавершенияоперации
1. Установите шарниры дисплея.
2. Установите панель дисплея.
3. Установите лицевую панель дисплея.
4. Установите дисплей в сборе.
5. Установите плату беспроводной сети.
6. Установите на место нижнюю крышку.
7. Установите на место оптический диск (дополнительно).
Установкакабелядисплея85
Page 86
53
Снятие задней крышки дисплея и антенны
в сборе
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
После выполнения указанных действий останутся задняя крышка дисплея и антенна в сборке.
86Снятие задней крышки дисплея и антенны в сборе
Page 87
Установка задней крышки дисплея и
антенны в сборе
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
5. Прокрутите страницу вниз и разверните пункт Chipset (Набормикросхем).
6. Щелкните Download (Загрузить), чтобы загрузить драйвер набора микросхем для вашего компьютера.
7. После завершения загрузки перейдите в папку, где был сохранен файл драйвера набора микросхем.
8. Дважды щелкните значок файла драйвера набора микросхем и следуйте указаниям на экране.
Загрузка сетевого драйвера
1. Включите компьютер.
2. Перейдите по адресу www.dell.com/support.
3. Выберите раздел Техподдержка продукта, введите сервисный код компьютера и нажмите Отправить.
ПРИМЕЧАНИЕ: Если у вас нет сервисного кода, используйте функцию автоматического обнаружения или
выполните обзор для вашей модели компьютера вручную.
Загрузка драйверов89
Page 90
4. Нажмите Драйверы и загрузки > Найти самостоятельно.
5. Прокрутите страницу вниз и разверните пункт Network (Сеть).
6. Щелкните Download (Загрузить), чтобы загрузить сетевой драйвер для вашего компьютера.
7. Сохраните файл и после завершения загрузки перейдите в папку, где был сохранен файл сетевого драйвера.
8. Дважды щелкните значок файла сетевого драйвера и следуйте указаниям на экране.
90Загрузкадрайверов
Page 91
56
Настройка системы
ПРИМЕЧАНИЕ: В зависимости от компьютера и установленных в нем устройств указанные в данном разделе
пункты меню могут отсутствовать.
Темы:
•Последовательность загрузки
•Клавиши навигации
•Обзор BIOS
•Вход в программу настройки BIOS
•Параметры настройки системы
Последовательность загрузки
Функция Boot Sequence (Последовательность загрузки) позволяет пользователям обойти установленную
последовательность загрузки с устройств и выполнить загрузку сразу с выбранного устройства (например, c оптического
или жесткого диска). Во время самотестирования при включении питания (POST), пока высвечивается логотип Dell, вы
можете выполнить следующие действия.
может появиться очень быстро, поэтому следует внимательно следить за моментом нажатия клавиши F2.
Если клавиша F2 нажата до появления запроса, то нажатие не обрабатывается. Если вы не успели нажать
клавишу и на экране появился логотип операционной системы, дождитесь загрузки рабочего стола, затем
выключите компьютер и повторите попытку.
Параметры настройки системы
ПРИМЕЧАНИЕ: В зависимости от конфигурации компьютера и установленных устройств указанные в данном
разделе пункты меню могут отсутствовать.
Таблица 3. Параметры настройки системы — меню System information (Информация о системе)
General-System Information (Общая информация о системе)
Информация о системе
BIOS VersionОтображениеномераверсии BIOS.
Service TagОтображениеметкиобслуживаниякомпьютера.
Asset TagОтображениеметкиресурсакомпьютера.
Ownership Tag (Дескрипторвладельца)Отображаетсяметкивладельцакомпьютера.
Таблица 13. Параметрынастройкисистемы — меню SupportAssist System Resolution (Разрешениесистемы
SupportAssist)
SupportAssist System Resolution (Разрешениесистемы SupportAssist)
Auto OS Recovery ThresholdУправлениеавтоматическимпроцессомзагрузкидляконсоли SupportAssist
System Resolution исредства Dell OS Recovery.
SupportAssist OS RecoveryВключениеиливыключениепроцессазагрузкиинструмента SupportAssist
OS Recovery вслучаеопределенныхсистемныхошибок.
Настройка системы97
Page 98
Системный пароль и пароль программы
Для защиты компьютера можно создать системный пароль и пароль настройки системы.
Тип
пароляОписание
57
настройки
System Password
(Системный пароль)
Setup password
(Пароль
настройки
системы)
ОСТОРОЖНО: Функция установки паролей обеспечивает базовый уровень безопасности данных компьютера.
ОСТОРОЖНО: Если данные, хранящиеся на компьютере не заблокированы, а сам компьютер находится без
присмотра, доступ к данным может получить кто угодно.
ПРИМЕЧАНИЕ: Функция системного пароля и пароля программы настройки отключена.
Темы:
•Назначение системного пароля и пароля программы настройки
•Удаление и изменение существующего системного пароля и/или пароля программы настройки системы
•Сброс параметров CMOS
•Удаление забытых паролей
Пароль, который необходимо вводить при входе в систему.
Пароль, который необходимо вводить для получения доступа к настройкам BIOS и внесения
изменений в них.
Назначение системного пароля и пароля
программы настройки
Вы можете назначить новый Системный пароль, только если его состояние «Не установлен».
Чтобы войти в программу настройки системы, нажмите клавишу F2 сразу после включения питания или перезагрузки.
1. На экране System BIOS (BIOS системы) или System Setup (Настройка системы) выберите пункт System Security
(Безопасностьсистемы) инажмите Enter.
ОтобразитсяэкранSecurity (Безопасность).
2. Выберите пункт System Password (Системный пароль) и создайте пароль в поле Enter the new password (Введите
новый пароль).
Воспользуйтесь приведенными ниже указаниями, чтобы назначить системный пароль:
3. Введите системный пароль, который вы вводили ранее, в поле Confirm new password (Подтвердите новый пароль) и нажмитекнопкуOK.
4. Нажмите Esc; появится сообщение с запросом сохранить изменения.
5. Нажмите Y, чтобы сохранить изменения.Компьютерперезагрузится.
98Системный пароль и пароль программы настройки
Page 99
Удаление и изменение существующего
системного пароля и/или пароля программы
настройки системы
Убедитесь, что параметр Password Status (Состояниепароля) имеет значение Unlocked (Разблокировано), прежде чем
пытаться удалить или изменить существующий системный пароль и (или) пароль настройки системы. Если параметр
Password Status (Состояниепароля) имеет значение Locked (Заблокировано), невозможно удаление или изменение
существующего системного пароля или пароля настройки системы.
Чтобы войти в программу настройки системы, нажмите F2 сразу при включении питания после перезапуска.
1. На экране System BIOS (BIOS системы) или System Setup (Настройкасистемы) выберите пункт System Security
(Безопасностьсистемы) инажмите Enter.
Отобразится окно System Security (Безопасностьсистемы).
2. На экране System Security (Безопасностьсистемы) что Password Status (Состяниепароля) — Unlocked
(Разблокировано).
3. Выберите System Password (Системныйпароль), измените или удалите его и нажмите Enter или Tab.
4. Выберите Setup Password (Парольнастройкисистемы), измените или удалите его и нажмите Enter или Tab.
ПРИМЕЧАНИЕ: Если вы изменяете системный пароль или пароль настройки системы, при запросе
повторно введите новый пароль. Если вы удаляете системный пароль или пароль настройки системы, при
запросе подтвердите удаление.
5. Нажмите Esc; появится сообщение с запросом сохранить изменения.
6. Нажмите Y, чтобы сохранить изменения и выйти из программы настройки системы.Компьютерперезагрузится.
Сброс параметров CMOS
ОСТОРОЖНО: При сбросе параметров CMOS на компьютере будут сброшены настройки BIOS.
1. Снимите нижнюю крышку.
2. Извлеките батарею.
3. Извлеките батарейку типа «таблетка».
4. Подождите одну минуту.
5. Установите батарейку типа «таблетка».
6. Установите аккумулятор.
7. Установите на место нижнюю крышку.
Удаление забытых паролей
Чтобы удалить забытые пароли, обратитесь в службу технической поддержки Dell по адресу: www.dell.com/contactdell.
5. Выберите операционную систему, установленную на компьютере.
6. Прокрутите страницу вниз страницы и разверните BIOS.
7. Нажмите Download (Загрузить), чтобы загрузить последнюю версию BIOS для вашего компьютера.
8. После завершения загрузки перейдите в папку, где был сохранен файл обновления BIOS.
9. Дважды щелкните значок файла обновления BIOS и следуйте указаниям на экране.
Перепрограммирование BIOS (USB-ключ)
1. Чтобы загрузить последнюю версию программы настройки BIOS, выполните действия, приведенные в пунктах 1–7
раздела "Перепрограммирование BIOS".
2. Создайте загрузочный флэш-диск USB. Дополнительную информацию см. в статье SLN143196 в базе знаний на веб-узле
www.dell.com/support.
3. Скопируйте программу настройки BIOS на загрузочный флэш-диск USB.
4. Подсоедините загрузочный флэш-диск USB к компьютеру, на котором необходимо установить обновление BIOS.
5. Перезапустите компьютер и нажмите на клавишу F12, когда на экране появится логотип Dell.
6. Выполните загрузку с подключенного USB накопителя с помощью One Time Boot Menu (Меню однократной загрузки).
7. В программе настройки BIOS введите имя файла и нажмите на кнопку Enter (Ввод).
8. После этого запустится BIOS Update Utility (Служебная программа обновления BIOS). Для завершения процесса обновления BIOS следуйтеинструкциям, появляющимсянаэкране.
Память Intel Optane (опционально)
Отключите память Intel Optane перед извлечением или установкой Intel Optane и (или) жесткого диска SATA. Включите
память Intel Optane после установки Intel Optane и (или) жесткого диска SATA.
Включение памяти Intel Optane
1. На панели задач щелкните поле поиска, а затем введите технология хранения Intel Rapid.
2. Щелкните Технология хранения Intel Rapid.ОтобразитсяокноТехнология хранения Intel Rapid.
3. На вкладке Состояние щелкните Включить для включения памяти Intel Optane.
4. На экране с предупреждением выберите совместимый быстрый диск и нажмите кнопку Да, чтобы продолжить включениепамяти Intel Optane.
100Поискиустранениенеисправностей
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
