Inspiron 3656
維修手冊
電腦型號： Inspiron 3656
管制型號： D19M
管制類型： D19M001
註、警示與警告
註: 「註」表示可以幫助您更有效地使用電腦的重要資訊。
警示: 「警示」表示有可能會損壞硬體或導致資料遺失，並告訴您如何避免發生此
類問題。
警告: 「警告」表示有可能會導致財產損失、人身傷害甚至死亡。
Copyright © 2015 Dell Inc. 著作權所有，並保留一切權利。本產品受美國與國際著作權及智慧財
產權法保護。Dell™ 與 Dell 徽標是 Dell Inc. 在美國及／或其他轄區的商標。本文提及的所有其他
標誌與名稱皆屬於其個別公司的商標。
2015 - 08
修正版 A00
目錄
拆裝電腦內部元件之前..................................................................9
開始操作之前 ..................................................................................................... 9
安全說明............................................................................................................. 9
建議的工具........................................................................................................10
拆裝電腦內部元件之後................................................................ 11
技術概觀....................................................................................... 12
主機板元件........................................................................................................ 12
卸下機箱蓋 .................................................................................. 14
程序...................................................................................................................14
裝回機箱蓋。 ...............................................................................15
程序...................................................................................................................15
卸下前蓋 ...................................................................................... 16
事前準備作業.................................................................................................... 16
程序...................................................................................................................16
裝回前蓋....................................................................................... 18
程序...................................................................................................................18
後續必要作業.................................................................................................... 18
卸下記憶體模組........................................................................... 19
事前準備作業.................................................................................................... 19
程序...................................................................................................................19
3
裝回記憶體模組............................................................................21
程序...................................................................................................................21
後續必要作業....................................................................................................22
卸下顯示卡...................................................................................24
事前準備作業....................................................................................................24
程序.................................................................................................................. 24
裝回顯示卡...................................................................................26
程序.................................................................................................................. 26
事後必須步驟....................................................................................................26
卸下 3.5 吋的硬碟機.................................................................... 27
事前準備作業.................................................................................................... 27
程序...................................................................................................................27
裝回 3.5 吋硬碟機........................................................................32
程序...................................................................................................................32
後續必要作業....................................................................................................32
卸下 2.5 吋硬碟機........................................................................33
事前準備作業....................................................................................................33
程序...................................................................................................................33
裝回 2.5 吋硬碟機........................................................................36
程序.................................................................................................................. 36
後續必要作業....................................................................................................36
卸下光碟機................................................................................... 37
事前準備作業.................................................................................................... 37
程序.................................................................................................................. 38
4
裝回光碟機...................................................................................42
程序.................................................................................................................. 42
後續必要作業....................................................................................................42
卸下幣式電池...............................................................................43
事前準備作業....................................................................................................43
程序.................................................................................................................. 44
裝回幣式電池...............................................................................46
程序.................................................................................................................. 46
後續必要作業....................................................................................................46
卸下無線網卡............................................................................... 47
事前準備作業.................................................................................................... 47
程序...................................................................................................................47
裝回無線網卡...............................................................................49
程序.................................................................................................................. 49
後續必要作業....................................................................................................50
卸下天線模組............................................................................... 51
事前準備作業.................................................................................................... 51
程序...................................................................................................................51
裝回天線模組............................................................................... 54
程序...................................................................................................................54
後續必要作業....................................................................................................54
卸下電源按鈕模組....................................................................... 55
事前準備作業.................................................................................................... 55
程序...................................................................................................................56
5
裝回電源按鈕模組....................................................................... 58
程序.................................................................................................................. 58
後續必要作業....................................................................................................58
卸下機箱風扇............................................................................... 59
事前準備作業....................................................................................................59
程序...................................................................................................................59
裝回機箱風扇............................................................................... 62
程序.................................................................................................................. 62
後續必要作業....................................................................................................62
卸下前面板指示燈板................................................................... 63
事前準備作業....................................................................................................63
程序.................................................................................................................. 64
裝回前面板指示燈板....................................................................67
程序...................................................................................................................67
後續必要作業.................................................................................................... 67
卸下電源供應器........................................................................... 68
事前準備作業....................................................................................................68
程序.................................................................................................................. 69
裝回電源供應器........................................................................... 72
程序...................................................................................................................72
事後必須步驟.................................................................................................... 72
卸下處理器風扇........................................................................... 73
事前準備作業.................................................................................................... 73
程序...................................................................................................................73
6
裝回處理器風扇........................................................................... 75
程序...................................................................................................................75
後續必要作業.................................................................................................... 75
卸下散熱器................................................................................... 76
事前準備作業.................................................................................................... 76
程序...................................................................................................................76
裝回散熱器................................................................................... 78
程序...................................................................................................................78
後續必要作業.................................................................................................... 78
卸下主機板................................................................................... 79
事前準備作業.................................................................................................... 79
程序...................................................................................................................79
裝回主機板...................................................................................82
程序.................................................................................................................. 82
後續必要作業....................................................................................................82
BIOS 設定程式.............................................................................83
概觀.................................................................................................................. 83
進入 BIOS 設定程式..........................................................................................83
清除忘記的密碼................................................................................................ 83
事前準備作業.............................................................................................. 83
程序............................................................................................................ 84
後續必要作業..............................................................................................84

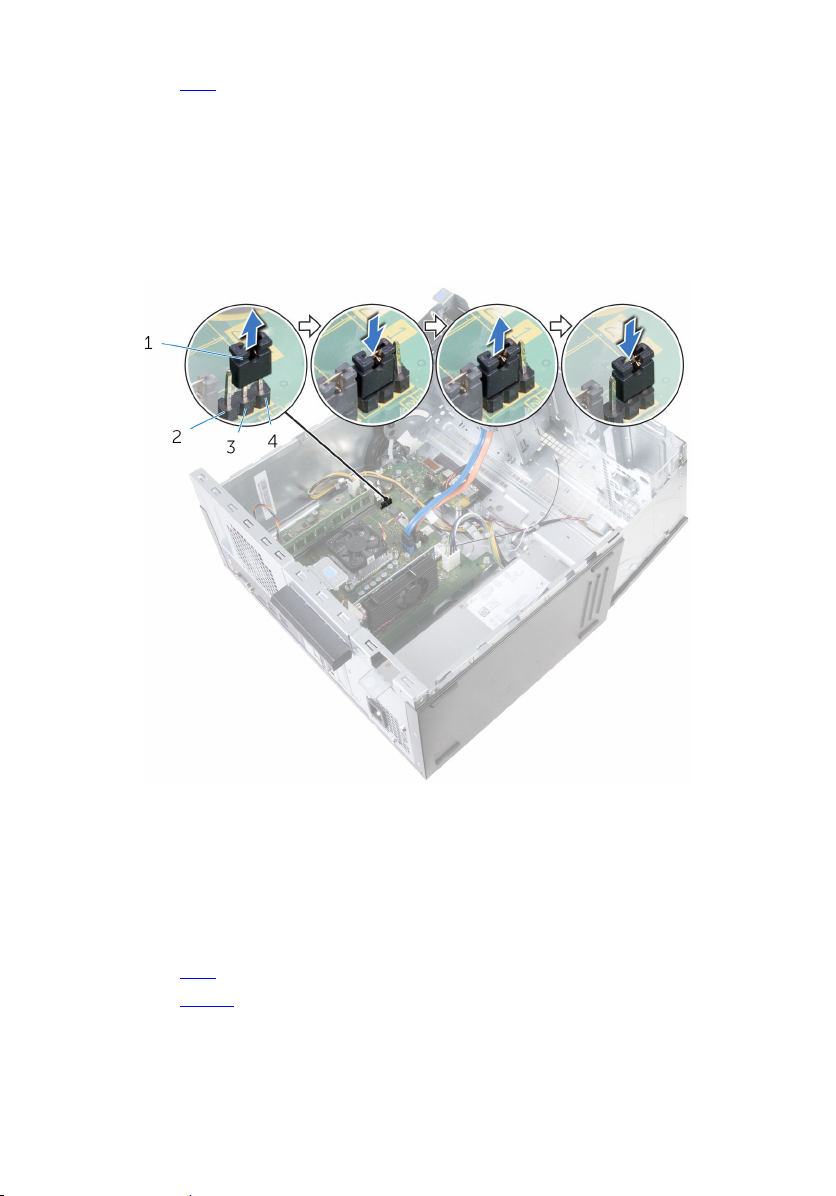

清除 CMOS 設定...............................................................................................85
事前準備作業.............................................................................................. 85
程序.............................................................................................................85
後續必要作業..............................................................................................86
更新 BIOS.....................................................................................87
7
獲得幫助以及與 Dell 公司聯絡.................................................. 88
自助資源...........................................................................................................88
與 Dell 公司聯絡...............................................................................................88
8
拆裝電腦內部元件之前
警示: 為避免損壞元件和插卡，請握住元件和插卡的邊緣，並避免碰觸插腳
和觸點。
註: 根據您所訂購的組態而定，本文件中的圖片可能與您電腦不同。
開始操作之前
1 儲存並關閉所有開啟的檔案，結束所有開啟的應用程式。
2 關閉電腦。
– Windows10：按一下或點選 開始 → 電源 → 關閉。
– Windows 8.1：在開始畫面中，按一下或點選電源圖示 → 關機。
– Windows 7：按一下或點選開始 → 關機。
註: 如果您使用了其他作業系統，請參閱您作業系統的說明文件，以獲
得關機說明。
3 從電源插座上拔下電腦和所有連接裝置的電源線。
4 從電腦上拔下所有纜線，例如電話線、網路纜線等。
5 從電腦上拔下所有連接的裝置和週邊設備，例如鍵盤、滑鼠、顯示器等。
6 從電腦取出任何媒體卡和光碟片 (如果有的話)。
7 拔下電腦上的纜線後，請按住電源按鈕 5 秒鐘，以導去主機板上的剩餘電
量。
安全說明
請遵守以下安全規範，以避免電腦受到潛在的損壞，並確保您的人身安全。
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊。如需更多有
關安全性的資訊最佳實務，請參閱 Regulatory Compliance (法規遵循) 首
頁：www.dell.com/regulatory_compliance。
警告: 打開電腦護蓋或面板之前，請先斷開所有電源。拆裝電腦內部元件之
後，請先裝回所有護蓋、面板和螺絲，然後再連接電源。
警示: 為避免損壞電腦，請確保工作表面平整乾淨。
9
警示: 為避免損壞元件和插卡，請握住元件和插卡的邊緣，並避免碰觸插腳
和觸點。
警示: 您只能在 Dell 技術援助團隊的授權或指導之下執行故障排除和維修。
未經 Dell 授權的維修造成的損壞不在保固範圍之內。請參閱產品隨附或在
www.dell.com/regulatory_compliance 上的安全指示。
警示: 在觸摸電腦內部的任何元件之前，請觸摸未上漆的金屬表面 (例如電腦
背面的金屬)，以確保接地並導去您身上的靜電。作業過程中，應經常碰觸
未上漆的金屬表面，以導去可能損壞內部元件的靜電。
警示: 拔下纜線時，請握住連接器或拉片將其拔出，而不要拉扯纜線。 某些
纜線的連接器帶有鎖定彈片或指旋螺絲；在拔下此類纜線之前，您必須先鬆
開鎖定彈片或指旋螺絲。在拔下纜線時，連接器的兩側應同時退出，以避免
弄彎連接器插腳。連接纜線時，請確保連接埠與連接器的朝向正確並且對
齊。
警示: 按下媒體卡讀取器中安裝的所有插卡，並從中退出插卡。
建議的工具
本文件中的程序可能需要以下工具：
• 十字槽螺絲起子
• 塑膠劃線器
10
拆裝電腦內部元件之後
警示: 電腦內部如有遺留任何螺絲可能會造成嚴重電腦受損。
1 裝回所有螺絲，確定沒有任何遺漏的螺絲留在電腦內。
2 先連接您卸下的所有外接式裝置、週邊設備和纜線，然後再使用電腦。
3 先裝回您卸下的所有媒體卡、光碟和任何其他零件，然後再使用電腦。
4 將電腦和所有連接裝置連接至電源插座。
5 開啟您的電腦。
11
技術概觀
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
主機板元件
1 機箱風扇纜線連接器 2 記憶體模組插槽 (2)
3 幣式電池 4 電源按鈕纜線連接器
5 CMOS 跳線 6 密碼跳線
7 指示燈纜線連接器 8 硬碟機電源線連接器
9 處理器風扇纜線連接器 10 光碟機/硬碟機 2 資料纜線連接器
11 無線網卡插槽 12 硬碟機資料纜線連接器
13 處理器 14 PCI-e x16 插槽
12
15 PCI-e x1 插槽
13
卸下機箱蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將電腦側面朝下放置，使通風孔朝上。
2 卸下將機箱蓋固定至機箱的螺絲。
3 將機箱蓋朝電腦背面推動並抬起取出機箱蓋。
14
1 機箱蓋 2 機箱
3 螺絲 (2)
裝回機箱蓋。
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將機箱蓋對齊機箱，並將它朝向電腦前側推動。
2 裝回將機箱蓋固定至機箱的螺絲。
15
卸下前蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
卸下機箱蓋。
程序
1 將電腦垂直放置。
2 將前蓋彈片向外移，以釋放它們。
16
3 輕輕轉動前蓋並將它從機箱中輕輕拉出。
1 機箱 2 前蓋彈片 (3)
3 前蓋
17
裝回前蓋
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將前蓋上的彈片對準插入前面板上的插槽。
2 將前蓋朝機箱方向轉動，直到前蓋彈片卡入定位。
後續必要作業
裝回機箱蓋。
18
卸下記憶體模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
1 側機箱
19
2 使用指尖將記憶體模組插槽每端的固定夾分開，直至記憶體模組彈起。
3 從記憶體模組插槽中抬高取出記憶體模組。
註: 如果記憶體模組很難卸下，請輕輕前後搖動記憶體模組以將其從插
槽中卸下。
警示: 為防止損壞記憶體模組，請按住記憶體模組的邊緣。 請勿觸摸記
憶體模組上的元件。
20
1 固定夾 (2) 2 記憶體模組插槽
3 記憶體模組
裝回記憶體模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 請確定固定夾從記憶體模組插槽中延伸出來。
2 將記憶體模組上的槽口對準記憶體模組插槽上的彈片。
21
3 將記憶體模組插入記憶體模組插槽中器，然後將記憶體模組向下壓，使它卡
至定位，再將固定夾鎖至定位。
1 記憶體模組 2 記憶體模組插槽
3 槽口 4 彈片
5 固定夾 (2)
4 關閉側機箱。
後續必要作業
1 裝回前蓋。
22
2 裝回機箱蓋。
23
卸下顯示卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
1 側機箱
2 開啟插卡固定托架。
24
3 將固定彈片朝遠離顯示卡的方向推動，握住插卡的上角並將其從插槽中輕輕
取出。
1 彈片 2 插卡固定托架
3 顯示卡
25
裝回顯示卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將顯示卡對準主機板上的插槽。
2 將插卡插入插槽，並向下壓緊。確定插卡完全安插在插槽內。
3 朝電腦的方向旋轉並推動插卡固定托架，直至其卡入定位。
4 關閉側機箱。
事後必須步驟
1 裝回前蓋。
2 裝回機箱蓋。
26
卸下 3.5 吋的硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 卸下將硬碟機組件固定至側機箱的螺絲。
27
2 開啟側機箱。
1 硬碟機組件 2 側機箱
3 螺絲
28
3 從硬碟機拔下資料纜線和電源線。
1 硬碟機 2 資料纜線
3 電源線
29

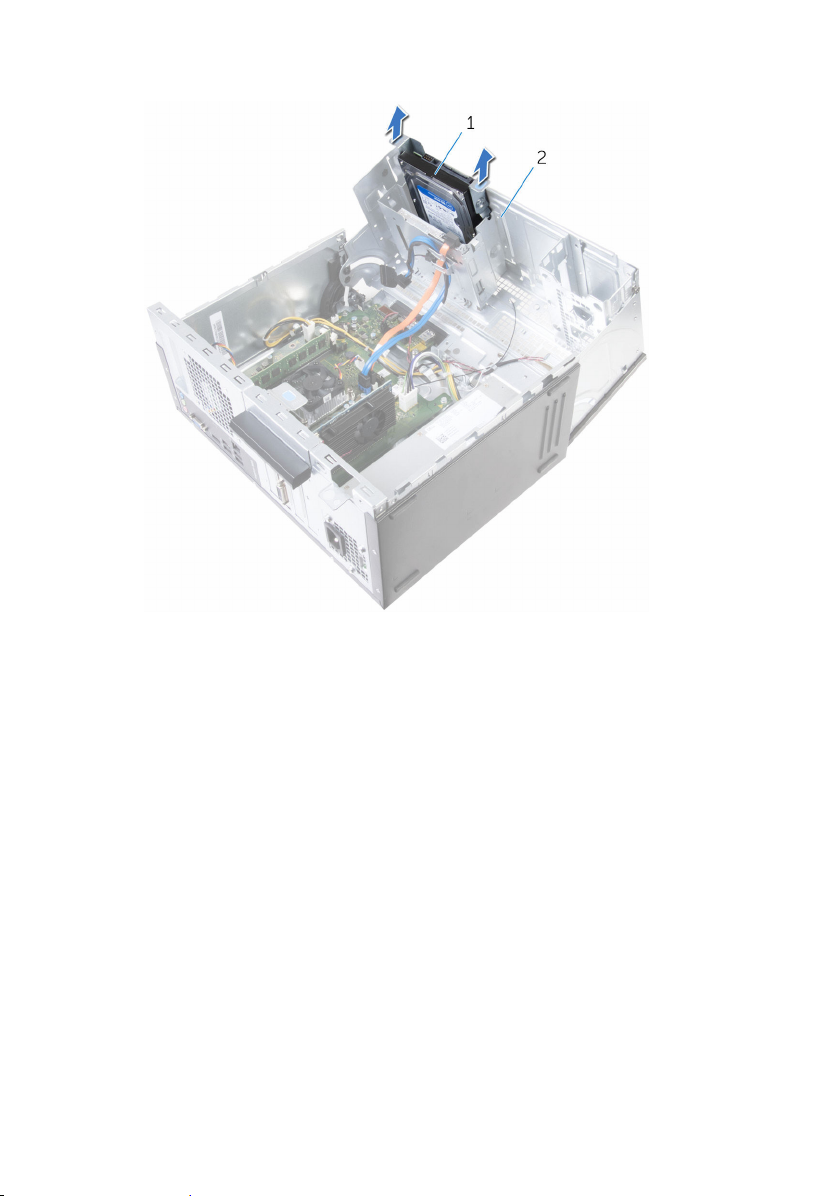

4 將硬碟機組件從側機箱推出。
1 硬碟機組件 2 側機箱
5 卸下將硬碟機托架固定至硬碟機的螺絲。
30

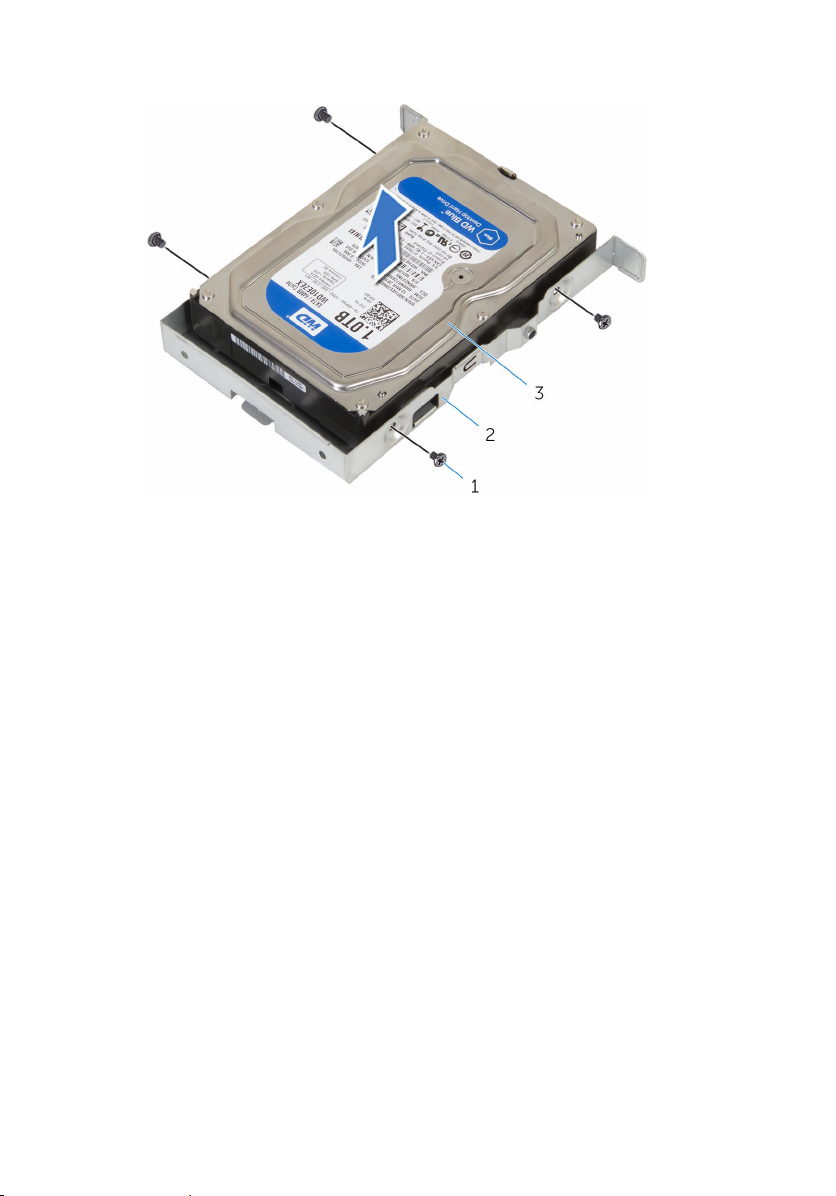

6 將硬碟機從硬碟機托架抬起取出。
1 螺絲 (4) 2 硬碟機托架
3 硬碟機
31
裝回 3.5 吋硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將硬碟機置於硬碟機托架中。
2 將硬碟機上的螺絲孔對準硬碟機托架上的螺絲孔。
3 裝回將硬碟機托架固定至硬碟機的螺絲。
4 將硬碟機組件推入側機箱。
5 將資料纜線和電源線連接至硬碟機。
6 關閉側機箱。
7 裝回將硬碟機組件固定至側機箱的螺絲。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
32
卸下 2.5 吋硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
1 側機箱
33
2 從硬碟機拔下資料纜線和電源線。
3 壓下硬碟機組件上的彈片，然後將硬碟機組件從側機箱推出。
1 資料纜線 2 電源線
3 硬碟機
4 將硬碟機托架與一個邊緣分開並提高硬碟機。
34
5 從碟硬碟機托架推動並卸下硬碟機。
註: 注意硬碟機的方向，以正確的裝回硬碟機。
1 硬碟機托架 2 硬碟機
35
裝回 2.5 吋硬碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將硬碟機上的孔對準硬碟機托架上的孔。
2 將硬碟機卡入硬碟機托架中。
3 將硬碟機組件推入側機箱。
4 將資料纜線和電源線連接至硬碟機。
5 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
36
卸下光碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
37
程序
1 開啟側機箱。
1 側機箱
2 如果已安裝 3.5 吋硬碟機，請從磁碟機拔下資料纜線和電源線。
38
3 從光碟機中拔下資料纜線和電源線。
1 硬碟機纜線 2 硬碟機
3 硬碟機電源線 4 光碟機電源線
5 光碟機纜線 6 光碟機
4 關閉側機箱。
5 卸下將光碟機組件固定至側機箱的螺絲。
39
6 輕輕將光碟機組件推出機箱前面的光碟機槽。
1 側機箱 2 螺絲
3 光碟機組件
40
7 卸下將光碟機托架固定至光碟機的螺絲。
1 螺絲 (2) 2 光碟機托架
3 光碟機
8 輕輕拉動並從光碟機拔下光碟機前蓋。
1 光碟機 2 光碟機前蓋
41
裝回光碟機
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 對齊並將光碟機前蓋卡入光碟機。
2 將光碟機托架上的螺絲孔對準光碟機上的螺絲孔。
3 裝回將光碟機托架固定至光碟機的螺絲。
4 將光碟機模組經由機箱正面滑入光碟機槽中。
5 裝回將光碟機組件固定至機箱的螺絲。
6 開啟側機箱。
7 將資料纜線和電源線連接至光碟機。
8 將資料纜線和電源線連接至硬碟機。
9 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
42
卸下幣式電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
警示: 卸下幣式電池會將 BIOS 設定重設為預設設定。建議您在卸下幣式電
池之前先記下 BIOS 設定程式的設定。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
43
程序
1 開啟側機箱。
1 側機箱
44
2 使用塑膠劃線器，將幣式電池從電池槽撬出。
1 塑膠劃線器 2 幣式電池
3 幣式電池槽
45
裝回幣式電池
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 正極面朝上，將幣式電池插入幣式電池槽，並將電池卡入定位。
2 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
46
卸下無線網卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
1 側機箱
47
2 卸下將無線網卡固定至主機板的螺絲。
3 將無線網卡自無線網卡托架推出。
4 從無線網卡拔下天線纜線。
5 將無線網卡從無線網卡插槽推出卸下。
48
1 無線網卡插槽 2 無線網卡
3 螺絲 4 無線網卡托架
5 天線纜線
裝回無線網卡
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將無線網卡上的槽口對準無線網卡插槽上的彈片。
2 將無線網卡傾斜推入無線網卡插槽。
3 將天線纜線連接至無線網卡。
4 將無線網卡托架推到無線網卡上方。
49
5 裝回將無線網卡固定至主機板的螺絲。
1 彈片 2 槽口
3 無線網卡 4 無線網卡插槽
5 天線纜線 6 無線網卡托架
7 螺絲
6 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
50
卸下天線模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
3 卸下無線網卡。
程序
1 從側機箱上的固定導軌卸下天線纜線。
51
2 輕輕地將天線纜線穿過側機箱上的佈線孔。
1 天線纜線 2 固定導軌
3 佈線孔 (2)
3 關閉側機箱。
52
4 使用塑膠劃線器，將天線模組從側機箱輕輕撬起。
1 天線模組 (2) 2 塑膠劃線器
3 天線纜線 (2)
53
裝回天線模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將天線模組貼至側機箱。
2 開啟側機箱，然後將天線纜線穿過固定導軌。
後續必要作業
1 裝回無線網卡。
2 裝回前蓋。
3 裝回機箱蓋。
54
卸下電源按鈕模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
55
程序
1 開啟側機箱。
1 側機箱
2 從主機板上拔下電源按鈕纜線。
56
3 壓下電源按鈕上的彈片，並將其滑出機箱。
1 電源按鈕纜線 2 彈片
3 電源按鈕模組
57
裝回電源按鈕模組
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將電源按鈕推入其插槽。
2 將電源按鈕纜線連接至主機板。
3 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
58
卸下機箱風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 卸下將機箱風扇固定至機箱的螺絲。
1 機箱 2 螺絲 (4)
59
2 開啟側機箱。
1 側機箱
3 從主機板上拔下機箱風扇纜線。
60
4 從機箱卸下機箱風扇。
1 機箱風扇 2 機箱風扇纜線
61
裝回機箱風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將機箱風扇的螺絲孔對準機箱的螺絲孔。
2 裝回將機箱風扇固定至機箱的螺絲。
3 將機箱風扇纜線連接至主機板。
4 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
62
卸下前面板指示燈板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
63
程序
1 開啟側機箱。
1 側機箱
2 從主機板拔下指示燈纜線。
3 從機箱上的固定導軌卸下指示燈纜線。
64
4 將纜線從側機箱滑出並關閉側機箱。
1 指示燈纜線 2 固定導軌
5 卸下將指示燈模組固定至機箱的螺絲。
65
6 將指示燈模組連同其纜線從機箱抬起取出。
66
1 指示燈模組 2 螺絲 (2)
3 指示燈纜線
裝回前面板指示燈板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將指示燈模組的螺絲孔對準機箱的螺絲孔。
2 裝回將指示燈模組固定至機箱的螺絲。
3 將纜線穿過側機箱，然後打開側機箱。
4 將指示燈纜線穿過機箱上的固定導軌。
5 將指示燈纜線連接至主機板。
6 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
67
卸下電源供應器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
68
程序
1 開啟側機箱。
1 側機箱
2 壓下固定夾，然後從主機板上拔下電源線。
69
3 記下佈線方式，然後將電源線從固定導軌卸下。
1 固定夾 (2) 2 固定導軌
3 電源線
4 卸下將電源供應器固定至機箱的螺絲。
5 壓下固定夾，將電源供應器從機箱鬆開。
70
6 將電源供應器從機箱滑出並抬起取出。
1 固定夾 2 電源線
3 電源供應器 4 螺絲 (3)
71
裝回電源供應器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將電源供應器推向機箱背面。
2 將電源供應器上的螺絲孔對準機箱上的螺絲孔。
3 裝回將電源供應器固定至機箱的螺絲。
4 將電源線穿過固定導軌，並將電源線連接至主機板。
5 關閉側機箱。
事後必須步驟
1 裝回前蓋。
2 裝回機箱蓋。
72
卸下處理器風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
1 側機箱
73
2 從主機板拔下處理器風扇纜線。
3 卸下將處理器風扇固定至散熱器的螺絲。
4 將處理器風扇從散熱器抬起取出。
74
1 處理器風扇 2 螺絲 (4)
3 處理器風扇纜線
裝回處理器風扇
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
程序
1 將處理器風扇上的螺絲孔對準散熱器上的螺絲孔。
2 裝回將處理器風扇固定至散熱器的螺絲。
3 將處理器風扇纜線連接至散熱器。
4 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
75
卸下散熱器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
警告: 散熱器在正常作業時可能會很熱。讓散熱器有足夠的時間冷卻再觸碰
它。
警示: 為確保處理器獲得最佳冷卻效果，請勿碰觸散熱器上的導熱區域。皮
膚上的油脂會降低散熱膏的導熱能力。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
3 卸下處理器風扇。
程序
1 鬆開將散熱器固定至主機板的緊固螺絲。
76
2 將散熱器從主機板抬起取出。
1 散熱器 2 緊固螺絲 (4)
77
裝回散熱器
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
警示: 散熱器未正確對齊可能會損壞主機板和處理器。
註: 如果要將原來的主機板和風扇重新安裝在一起，則可以重新使用原來的
散熱膏。如果要更換主機板或散熱器，則應使用套件隨附的導熱散熱片以確
保導熱性。
程序
1 將散熱器上的緊固螺絲對準主機板上的螺絲孔。
2 鎖緊將散熱器固定至主機板的緊固螺絲。
後續必要作業
1 裝回處理器風扇。
2 裝回前蓋。
3 裝回機箱蓋。
78
卸下主機板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
註: 電腦的服務標籤位於主機板上。在更換主機板後，您必須在 BIOS 設定
程式中輸入服務標籤。
註: 更換主機板會移除您使用 BIOS 設定程式對 BIOS 所做的變更。在更換
主機板後您必須再次進行所需的變更。
註: 將纜線從主機板拔下之前，請先記下連接器的位置，以便在更換主機板
後，可以將它們連接回正確位置。
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
3 卸下記憶體模組。
4 卸下無線網卡。
5 卸下處理器風扇。
6 卸下散熱器。
程序
1 從主機板拔下所有纜線。
79
2 請注意佈線方式，並將纜線從主機板移開。
1 機箱風扇纜線 2 電源線
3 固定導軌 4 指示燈纜線
5 磁碟機電源線 6 光碟機纜線
7 硬碟機纜線 8 電源線
3 卸下將 I/O 護蓋固定至機箱的螺絲，然後將護蓋從主機板抬起取出。
4 卸下將主機板固定至機箱的螺絲。
80
5 從記憶體模組插槽附近的邊緣開始，將主機板從機箱輕輕抬起取出。
1 主機板 2 螺絲 (7)
3 I/O 護蓋
81
裝回主機板
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱 Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance。
註: 電腦的服務標籤位於主機板上。在更換主機板後，您必須在 BIOS 設定
程式中輸入服務標籤。
註: 更換主機板會移除您使用 BIOS 設定程式對 BIOS 所做的變更。在更換
主機板後您必須再次進行所需的變更。
程序
1 將主機板上的螺絲孔對準機箱上的螺絲孔。
2 輕輕將主機板置於機箱上。
3 裝回將主機板固定至機箱的螺絲。
4 將 I/O 護蓋上的螺絲孔對準機箱上的螺絲孔。
5 裝回將 I/O 護蓋固定至機箱的螺絲。
6 將纜線穿過其固定導軌，並將纜線連接至主機板上的對應連接器。
後續必要作業
1 裝回散熱器。
2 裝回處理器風扇。
3 裝回無線網卡。
4 裝回記憶體模組。
5 裝回前蓋。
6 裝回機箱蓋。
82
BIOS 設定程式
概觀
警示: 除非您是相當有經驗的電腦使用者，否則請勿變更 BIOS 設定程式的
設定。某些變更可能會導致電腦工作異常。
註: 使用 BIOS 設定程式之前，建議您記下 BIOS 設定程式螢幕資訊，以備
將來參考。
使用 BIOS 設定程式來：
• 獲得電腦上所安裝硬體的相關資訊，例如 RAM 容量、硬碟機大小等。
• 變更系統組態資訊。
• 設定或變更使用者可選擇的選項，例如使用者密碼、所安裝硬碟機的類型、啟
用或停用基本裝置等。
進入 BIOS 設定程式
1 開啟 (或重新啟動) 電腦。
2 在 POST 期間，當螢幕上顯示 DELL 徽標時，請注意觀察，等候顯示 F2 提
示，然後立即按 F2 鍵。
註: F2 提示表示鍵盤已初始化。此提示顯示時間較短，所以您必須注意
觀察，等候它的顯示，然後按 F2 鍵。如果您在出現 F2 提示前按 F2
鍵，該按鍵動作將無效。如果您等待過久，並且螢幕上已出現作業系統
徽標，則請繼續等待，直到看到作業系統的桌面。然後，關閉電腦再試
一次。
清除忘記的密碼
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
Regulatory Compliance (法規遵循) 首頁：www.dell.com/
參閱
regulatory_compliance。
事前準備作業
1 卸下機箱蓋。
83
2 卸下前蓋。
程序

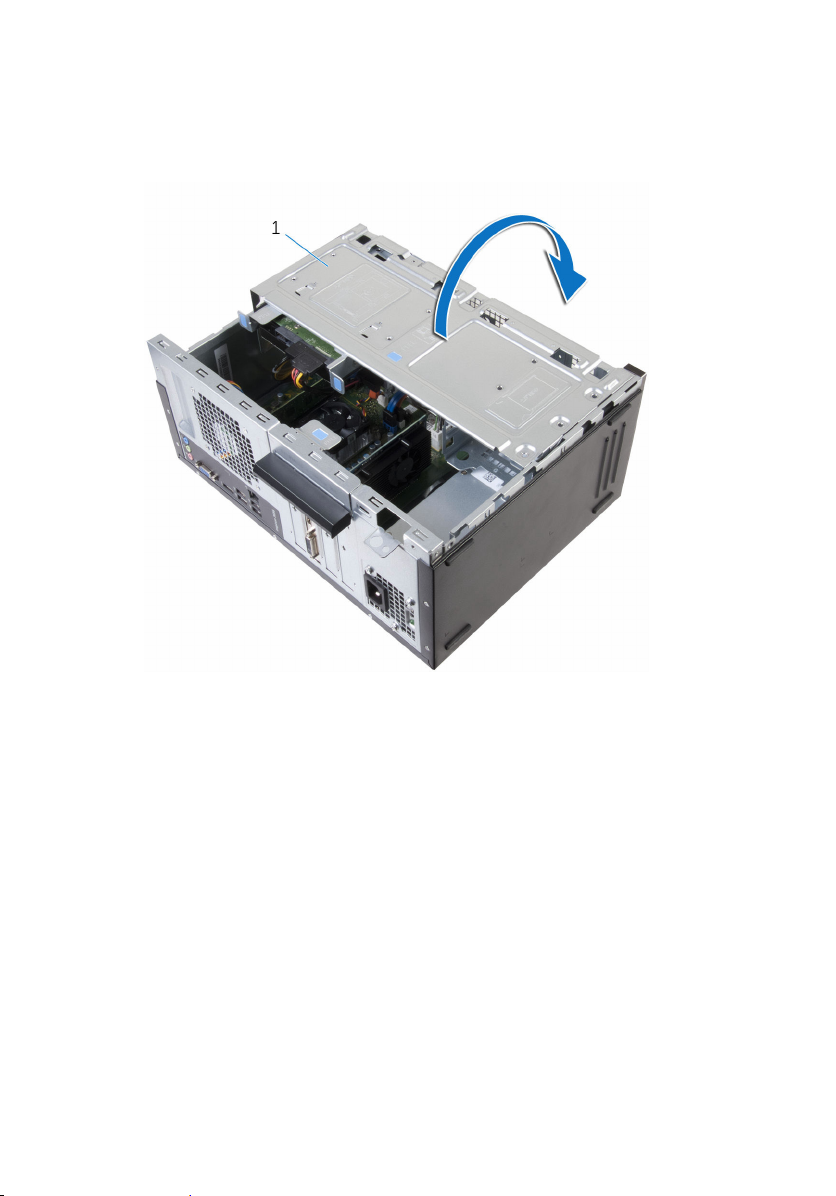

1 開啟側機箱。
2 從插腳 2 和插腳 3 上拔下跳線塞，並將跳線塞安插在插腳 1 和插腳 2 上。
3 等待 5 秒鐘。
4 從插腳 1 和插腳 2 上拔下跳線塞，並將跳線塞安插在插腳 2 和插腳 3 上。
1 跳線塞 2 插腳 1
3 插腳 2 4 插腳 3
5 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
84
清除 CMOS 設定
警告: 拆裝電腦內部元件之前，請先閱讀電腦隨附的安全資訊，並按照拆裝
電腦內部元件之前中的步驟進行。拆裝電腦內部元件之後，請按照拆裝電腦
內部元件之後中的指示操作。如需更多更多有關安全性最佳實務的資訊，請
參閱
Regulatory Compliance (法規遵循) 首頁：www.dell.com/
regulatory_compliance
事前準備作業
1 卸下機箱蓋。
2 卸下前蓋。
程序
1 開啟側機箱。
2 從插腳 2 和插腳 3 上拔下跳線塞，並將跳線塞安插在插腳 1 和插腳 2 上。
3 等待 5 秒鐘。
。
85
4 從插腳 1 和插腳 2 上拔下跳線塞，並將跳線塞安插在插腳 2 和插腳 3 上。
1 跳線塞 2 插腳 1
3 插腳 2 4 插腳 3
5 關閉側機箱。
後續必要作業
1 裝回前蓋。
2 裝回機箱蓋。
86
更新 BIOS
當有可用更新或更換主機板時，可能需要更新 BIOS。若要更新 BIOS，請執行以
下作業：
1 開啟電腦。
2 請造訪 www.dell.com/support。
3 按一下產品支援，輸入您電腦的服務標籤，然後按一下提交。
註: 如果您沒有服務標籤，請使用自動偵測功能或手動瀏覽您的電腦型
號。
4 按一下驅動程式與下載。
5 選擇您的電腦上安裝的作業系統。
6 向下捲動頁面，並展開 BIOS。
7 按一下下載檔案以下載您電腦最新版本的 BIOS。
8 儲存檔案，然後在下載完成後，導覽至您儲存 BIOS 更新檔的資料夾。
9 連按兩下 BIOS 更新檔案圖示，然後依照畫面上的指示進行。
87
獲得幫助以及與 Dell 公司聯絡
自助資源
您可以透過下列線上自助資源取得 Dell 產品和服務的資訊和協助。
有關 Dell 產品和服務的資訊
Windows 8.1 和 Windows 10 DELL 說明與支援 應用程式
Windows 10
Windows 8.1
在 Windows 8、WINDOWS 8.1 和
Windows 10 中存取說明
在 Windows 7 中存取說明
作業系統的線上說明
故障排除資訊、使用手冊、設定指示、
產品規格、技術說明部落格、驅動程
式、軟體更新等資源
www.dell.com
「新手上路」應用程式
「說明 + 提示」應用程式
在 Windows 搜尋，鍵入 說明及支援，
然後按下
按一下開始 → 說明與支援。
www.dell.com/support/windows
www.dell.com/support/linux
www.dell.com/support
Enter 鍵。
瞭解您的作業系統、設定和使用電腦、
資料備份、診斷等。
請參閱 www.dell.com/support/
manuals
中
我和我的
Dell。
與 Dell 公司聯絡
若因銷售、技術支援或客戶服務問題要與 Dell 聯絡，請參閱 www.dell.com/
contactdell。
88
註: 服務的提供因國家/地區和產品而異，某些服務可能在您所在國家/地區
並未提供。
註: 如果無法連線網際網路，則可以在購買發票、包裝單、帳單或 Dell 產品
目錄中找到聯絡資訊。
89
Loading...
