Page 1
Inspiron 15
3000 Series
Servisná príručka (s optickou
jednotkou)
Model počítača: Inspiron 15–3552
Regulačný model: P47F
Regulačný typ: P47F003
Page 2
Poznámky, upozornenia a
výstrahy
POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré umožňujú lepšie
využitie počítača.
VAROVANIE: UPOZORNENIE označuje možné poškodenie hardvéru alebo
stratu údajov a uvádza, ako sa vyhnúť problému.
VÝSTRAHA: VÝSTRAHA označuje možné poškodenie majetku, osobné
zranenie alebo smrť.
Copyright © 2016 Dell Inc. Všetky práva vyhradené. Tento produkt je chránený zákonmi USA
a ďalšími medzinárodnými zákonmi o autorských právach a duševnom vlastníctve. Dell™ a
logo Dell sú ochrannými známkami spoločnosti Dell Inc. v Spojených štátoch a/alebo ďalších
jurisdikciách. Všetky ostatné tu uvedené značky a názvy môžu byť ochranné známky ich
príslušných spoločností.
2015–12
Rev. A00
Page 3
Obsah
Pred servisným úkonom v počítači.......................................... 9
Skôr než začnete ...............................................................................................9
Bezpečnostné pokyny....................................................................................... 9
Odporúčané nástroje.......................................................................................10
Po dokončení práce v počítači................................................11
Demontáž batérie...................................................................... 12
Postup...............................................................................................................12
Spätná montáž batérie..............................................................13
Postup...............................................................................................................13
Demontáž optickej jednotky...................................................14
Prípravné úkony............................................................................................... 14
Postup...............................................................................................................14
Spätná montáž optickej jednotky...........................................17
Postup...............................................................................................................17
Finálne úkony................................................................................................... 17
Demontáž klávesnice................................................................18
Prípravné úkony............................................................................................... 18
Postup...............................................................................................................18
Spätná montáž klávesnice....................................................... 21
Postup...............................................................................................................21
Finálne úkony................................................................................................... 21
3
Page 4
Demontáž spodného krytu......................................................22
Prípravné úkony............................................................................................... 22
Postup.............................................................................................................. 22
Spätná montáž spodného krytu............................................. 27
Postup...............................................................................................................27
Finálne úkony...................................................................................................27
Demontáž pevného disku........................................................28
Prípravné úkony...............................................................................................28
Postup.............................................................................................................. 28
Spätná montáž pevného disku................................................31
Postup...............................................................................................................31
Finálne úkony................................................................................................... 31
Demontáž pamäťového modulu............................................ 32
Prípravné úkony............................................................................................... 32
Postup.............................................................................................................. 32
Spätná montáž pamäťového modulu....................................34
Postup.............................................................................................................. 34
Finálne úkony...................................................................................................35
Demontáž karty bezdrôtovej komunikácie..........................36
Prípravné úkony...............................................................................................36
Postup.............................................................................................................. 36
Spätná montáž karty bezdrôtovej komunikácie................. 38
Postup.............................................................................................................. 38
Finálne úkony.................................................................................................. 40
4
Page 5
Demontáž dosky s tlačidlom napájania.................................41
Prípravné úkony............................................................................................... 41
Postup...............................................................................................................41
Spätná montáž dosky s tlačidlom napájania........................44
Postup.............................................................................................................. 44
Finálne úkony...................................................................................................44
Demontáž reproduktorov........................................................45
Prípravné úkony...............................................................................................45
Postup.............................................................................................................. 45
Spätná montáž reproduktorov............................................... 47
Postup.............................................................................................................. 47
Finálne úkony...................................................................................................47
Demontáž vstupno-výstupnej dosky.................................... 48
Prípravné úkony...............................................................................................48
Postup..............................................................................................................48
Spätná montáž vstupno-výstupnej dosky............................ 50
Postup.............................................................................................................. 50
Finálne úkony...................................................................................................50
Demontáž gombíkovej batérie................................................51
Prípravné úkony................................................................................................51
Postup...............................................................................................................51
Spätná montáž gombíkovej batérie.......................................53
Postup.............................................................................................................. 53
Finálne úkony...................................................................................................53
5
Page 6
Demontáž chladiča................................................................... 54
Prípravné úkony...............................................................................................54
Postup.............................................................................................................. 54
Spätná montáž chladiča...........................................................56
Postup.............................................................................................................. 56
Finálne úkony...................................................................................................56
Demontáž systémovej dosky...................................................57
Prípravné úkony............................................................................................... 57
Postup...............................................................................................................57
Spätná montáž systémovej dosky..........................................62
Postup.............................................................................................................. 62
Finálne úkony...................................................................................................63
Demontáž dotykového panela............................................... 64
Prípravné úkony...............................................................................................64
Postup.............................................................................................................. 65
Spätná montáž dotykového panela.......................................69
Postup.............................................................................................................. 69
Finálne úkony...................................................................................................69
Demontáž portu napájacieho adaptéra.................................71
Prípravné úkony................................................................................................71
Postup...............................................................................................................71
Spätná montáž portu napájacieho adaptéra........................74
Postup.............................................................................................................. 74
Finálne úkony...................................................................................................74
6
Page 7
Demontáž zostavy displeja...................................................... 75
Prípravné úkony............................................................................................... 75
Postup...............................................................................................................75
Spätná montáž zostavy displeja............................................. 80
Postup..............................................................................................................80
Finálne úkony.................................................................................................. 80
Demontáž rámu displeja.......................................................... 81
Prípravné úkony............................................................................................... 81
Postup...............................................................................................................81
Spätná montáž rámu displeja..................................................83
Postup.............................................................................................................. 83
Finálne úkony...................................................................................................83
Demontáž panela displeja....................................................... 84
Prípravné úkony...............................................................................................84
Postup..............................................................................................................84
Spätná montáž panela displeja............................................... 87
Postup.............................................................................................................. 87
Finálne úkony...................................................................................................87
Demontáž kamery.....................................................................89
Prípravné úkony...............................................................................................89
Postup.............................................................................................................. 89
Spätná montáž kamery.............................................................91
Postup...............................................................................................................91
Finálne úkony................................................................................................... 91
7
Page 8
Demontáž závesov displeja..................................................... 92
Prípravné úkony...............................................................................................92
Postup.............................................................................................................. 92
Spätná montáž závesov displeja............................................ 94
Postup.............................................................................................................. 94
Finálne úkony...................................................................................................94
Demontáž opierky dlaní...........................................................95
Prípravné úkony...............................................................................................95
Postup.............................................................................................................. 95
Spätná montáž opierky dlaní...................................................97
Postup.............................................................................................................. 97
Finálne úkony...................................................................................................97
Aktualizácia systému BIOS...................................................... 98
Získavanie pomoci a kontaktovanie spoločnosti Dell........99
Zdroje svojpomoci...........................................................................................99
Kontaktovanie spoločnosti Dell....................................................................100
8
Page 9
Pred servisným úkonom v počítači
POZNÁMKA: Ilustrácie v tomto dokumente na môžu líšiť od vášho
počítača v závislosti od vami objednanej konfigurácie.
Skôr než začnete
1 Uložte a zatvorte všetky otvorené súbory a ukončite všetky otvorené
aplikácie.
2 Vypnite počítač.
– Windows 10: Kliknite alebo ťuknite na položky Start → Napájanie →
Vypnúť.
– Windows 8.1: Na obrazovke Štart kliknite alebo ťuknite na ikonu
napájania
– Windows 7: Kliknite alebo ťuknite na položky Štart → Vypnúť .
POZNÁMKA: Ak používate iný operačný systém, pokyny na vypnutie
nájdete v dokumentácii k operačnému systému.
3 Odpojte počítač a všetky pripojené zariadenia z elektrických zásuviek.
4 Odpojte všetky káble, ako sú telefónne, sieťové a podobné káble, od
svojho počítača.
5 Odpojte všetky pripojené zariadenia a periférie, ako sú klávesnica, myš,
monitor a podobné, od svojho počítača.
6 Vyberte všetky pamäťové karty a optické jednotky z počítača, ak sú
prítomné.
→ Vypnúť.
Bezpečnostné pokyny
Dodržiavaním nasledujúcich bezpečnostných pokynov sa vyhnete
prípadnému poškodeniu počítača a zaistíte aj svoju osobnú bezpečnosť.
VÝSTRAHA: Skôr než začnete pracovať vo vnútri počítača, prečítajte si
bezpečnostné pokyny dodané s počítačom. Ďalšie bezpečnostné
overené postupy nájdete na stránke so zákonnými požiadavkami na
adrese www.dell.com/regulatory_compliance.
9
Page 10
VÝSTRAHA: Pred otvorením krytu a panelov počítača odpojte všetky
zdroje napájania. Po dokončení práce vnútri počítača znova
nainštalujte všetky kryty, panely a skrutky pred tým, než počítač
pripojíte k zdroju napájania.
VAROVANIE: Zabezpečte, aby bola pracovná plocha rovná a čistá, aby
sa počítač nepoškodil.
VAROVANIE: Komponenty a karty uchopte za hrany a nedotýkajte sa
kolíkov ani kontaktov, aby ste predišli ich poškodeniu.
VAROVANIE: Môžete vykonávať iba postupy riešenia problémov a
opravy, na ktoré vás oprávňuje dokumentácia k produktu alebo
pokyny technickej podpory spoločnosti Dell. Na škody spôsobené
opravami, ktoré neboli autorizované spoločnosťou Dell, sa nevzťahuje
záruka. Prečítajte si bezpečnostné pokyny priložené k produktu alebo
sa nachádzajú na adrese www.dell.com/regulatory_compliance.
VAROVANIE: Skôr než sa dotknete akéhokoľvek komponentu vo vnútri
počítača, uzemnite sa dotykom nenatretého kovového povrchu,
napríklad kovovej zadnej strany počítača. Počas práce sa pravidelne
dotýkajte nenatreného kovového povrchu, aby sa rozptýlila statická
elektrina, ktorá by mohla poškodiť vnútorné komponenty.
VAROVANIE: Ak odpájate kábel, potiahnite ho za prípojku alebo pevný
ťahací jazýček, ale nie za samotný kábel. Niektoré káble majú
konektory s poistnými západkami alebo ručnými skrutkami, ktoré je
potrebné uvoľniť pred odpojením kábla. Konektory od seba odpájajte
rovným smerom – zabránite tým ohnutiu kolíkov konektora. Počas
pripájania káblov sa presvedčite, či sú porty a konektory správne
orientované a vyrovnané.
VAROVANIE: Stlačte a vysuňte všetky karty z čítačky pamäťových
kariet.
Odporúčané nástroje
Postupy uvedené v tomto dokumente môžu vyžadovať použitie nasledujúcich
nástrojov:
• Krížový skrutkovač
• Plastové páčidlo
10
Page 11
Po dokončení práce v počítači
VAROVANIE: Voľné alebo uvoľnené skrutky vo vnútri počítača môžu
vážne poškodiť počítač.
1 Zaskrutkujte späť všetky skrutky a skontrolujte, či v počítači nezostali
žiadne voľné skrutky.
2 Pripojte všetky externé zariadenia, periférie a káble, ktoré ste odpojili pred
začatím práce na počítači.
3 Zasuňte späť pamäťové karty, disky a ostatné súčasti, ktoré ste odstránili
pred začatím práce na počítači.
4 Pripojte počítač a všetky pripojené zariadenia k ich elektrickým zásuvkám.
5 Zapnite počítač.
11
Page 12
Demontáž batérie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zatvorte displej a prevráťte počítač.
2 Posuňte západku na uvoľnenie batérie do odomknutej polohy.
3 Pri náklone nadvihnite batériu a vyberte ju z batériového priečinku.
Pred servisným úkonom v počítači. Po dokončení
1 batéria 2 uvoľňovacia západka
batérie
4 Prevráťte počítač, otvorte displej a zatlačením spínača napájania na päť
sekúnd uzemnite systémovú dosku.
12
Page 13
Spätná montáž batérie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zatvorte displej a prevráťte počítač.
2 Batériu vložte do šachty batérie a zacvaknite batériu na miesto.
POZNÁMKA: Ak je batéria nainštalovaná správne, vráti sa západka
batérie do uzamknutej polohy.
Pred servisným úkonom v počítači. Po dokončení
13
Page 14
Demontáž optickej jednotky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
Demontujte batériu.
Postup
1 Odskrutkujte skrutku, ktorá drží zostavu optickej jednotky na základnom
kryte.
2 Pomocou plastového páčidla vytlačte zostavu optickej jednotky zo šachty
optickej jednotky.
Pred servisným úkonom v počítači. Po dokončení
14
Page 15
3 Vytiahnite zostavu optickej jednotky zo šachty optickej jednotky.
1 zostava optickej jednotky 2 plastové páčidlo
3 skrutka 4 spodný kryt
4 Opatrne vypáčte rám optickej jednotky od optickej jednotky.
15
Page 16
5 Odskrutkujte skrutku, ktorá drží konzolu optickej jednotky na optickej
jednotke.
POZNÁMKA: Poznačte si orientáciu konzoly optickej jednotky, aby
ste ju mohli správne nasadiť.
1 skrutka 2 optická jednotka
3 rám optickej jednotky 4 konzola optickej jednotky
16
Page 17
Spätná montáž optickej jednotky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zarovnajte otvor pre skrutku na konzole optickej jednotky s otvorom na
skrutku na optickej jednotke.
POZNÁMKA: Konzolu optickej jednotky je potrebné zarovnať
správne, aby ju bolo možné spoľahlivo upevniť k počítaču. Pri
zarovnaní optickej jednotky postupujte podľa kroku 5 návodu
„Demontáž optickej jednotky“.
2 Zaskrutkujte späť skrutku, ktorá drží konzolu optickej jednotky na optickej
jednotke.
3 Zarovnajte západky na ráme optickej jednotky s otvormi na optickej
jednotke a zacvaknite rám na miesto.
4 Zasuňte zostavu optickej jednotky do šachty optickej jednotky.
5 Zaskrutkujte späť skrutku, ktorá drží zostavu optickej jednotky na
základnom kryte.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
Namontujte späť batériu.
17
Page 18
Demontáž klávesnice
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
Demontujte batériu.
Postup
1 Prevráťte počítač a otvorte displej.
2 Pomocou plastového páčidla opatrne uvoľnite západky, ktoré pripevňujú
klávesnicu k zostave opierky dlaní.
3 Vysuňte klávesnicu nahor a uvoľnite ju zo zarážiek na zostave opierky
dlaní.
Pred servisným úkonom v počítači. Po dokončení
18
Page 19
4 Opatrne prevráťte klávesnicu a položte ju na zostavu opierky dlaní.
1 západky (5) 2 plastové páčidlo
3 klávesnica 4 zarážky (6)
5 zostava opierky dlaní
19
Page 20

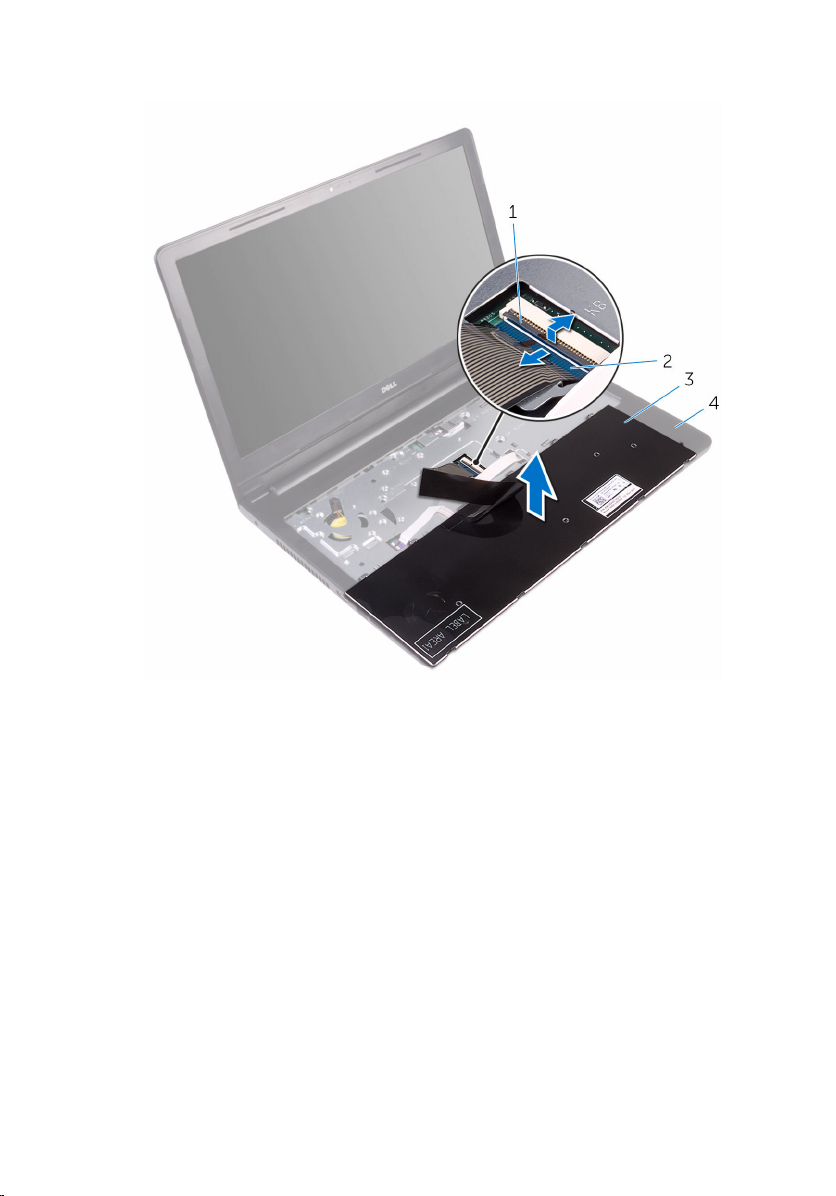

5 Otvorte západku a odpojte kábel klávesnice od systémovej dosky.
1 poistka 2 kábel klávesnice
3 klávesnica 4 zostava opierky dlaní
6 Nadvihnite klávesnicu spolu s káblom zo zostavy opierky dlaní.
20
Page 21
Spätná montáž klávesnice
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte kábel klávesnice do konektora na systémovej doske a zatlačením
západky zaistite kábel.
2 Opatrne obráťte klávesnicu, zasuňte západky na klávesnici do otvorov na
zostave opierky dlaní a zacvaknite klávesnicu na svoje miesto.
3 Zatvorte displej a prevráťte počítač.
Finálne úkony
Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
21
Page 22
Demontáž spodného krytu
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
Postup
1 Otvorte displej a odmontujte skrutky zaisťujúce zostavu opierky dlaní k
základnému krytu z príslušného konektora na systémovej doske.
Pred servisným úkonom v počítači. Po dokončení
22
Page 23
2 Otvorte západku a odpojte kábel optickej jednotky z príslušného
konektora na systémovej doske.
1 skrutky (5) 2 zostava opierky dlaní
3 spodný kryt 4 kábel optickej jednotky
5 poistka
3 Zatvorte displej a prevráťte počítač.
23
Page 24
4 Odstráňte skrutky, ktoré upevňujú spodný kryt k zostave opierky dlaní.
1 skrutky (13) 2 spodný kryt
3 zostava opierky dlaní
24
Page 25
5 Končekmi prstov opatrne vypáčte kryt základne zo zostavy opierky dlaní.
1 spodný kryt 2 zostava opierky dlaní
6 Obráťte základný kryt.
25
Page 26
7 Uvoľnite premosťovač optickej jednotky zo zarážiek na základnom kryte.
1 spodný kryt 2 premosťovač optickej
jednotky
3 zarážky (2) 4 kábel optickej jednotky
26
Page 27
Spätná montáž spodného krytu
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zarovnajte premosťovač optickej jednotky s zarážkami na základnom
kryte a zacvaknite ho na svoje miesto.
2 Obráťte základný kryt.
3 Zarovnajte úchytky na základnom kryte so štrbinami na zostave opierky
dlaní a zacvaknite základný kryt na miesto.
4 Zaskrutkujte skrutky, ktoré upevňujú spodný kryt k zostave opierky dlaní.
5 Prevráťte počítač.
6 Otvorte displej a namontujte späť skrutky zaisťujúce zostavu opierky dlaní
k základnému krytu.
7 Zasuňte kábel optickej jednotky do príslušného konektoru a zatvorením
západky kábel zaistite.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Namontujte späť klávesnicu.
2 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
3 Namontujte späť batériu.
27
Page 28
Demontáž pevného disku
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
VAROVANIE: Pevné disky sú krehké. Počas manipulácie s pevným
diskom buďte opatrní.
VAROVANIE: Nedemontujte pevný disk, ak je počítač v režime spánku
alebo je zapnutý, aby nedošlo k strate údajov.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
Pred servisným úkonom v počítači. Po dokončení
1 Odskrutkujte skrutky, ktorými je zostava pevného disku pripevnená k
zostave opierky dlaní.
2 Otvorte západku a odpojte kábel pevného disku od systémovej dosky.
28
Page 29
3 Nadvihnite zostavu pevného disku a vyberte ju zo zostavy opierky dlaní.
1 skrutky (4) 2 zostava pevného disku
3 kábel pevného disku 4 poistka
29
Page 30
4 Odpojte premosťovač zo zostavy pevného disku.
1 premosťovač 2 zostava pevného disku
5 Odskrutkujte skrutky, ktoré upevňujú konzolu pevného disku k pevnému
disku, a nadvihnite ju z pevného disku.
30
1 pevný disk 2 skrutky (4)
3 konzola pevného disku
Page 31
Spätná montáž pevného disku
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
VAROVANIE: Pevné disky sú krehké. Počas manipulácie s pevným
diskom buďte opatrní.
Postup
1 Zarovnajte otvory pre skrutky na konzole pevného disku s otvormi pre
skrutky na pevnom disku.
2 Zaskrutkujte skrutky, ktoré upevňujú konzolu pevného disku k pevnému
disku.
3 K zostave pevného disku pripojte premosťovač.
4 Zarovnajte otvory pre skrutky na zostave pevného disku s otvormi pre
skrutky na zostave opierky dlaní.
5 Zaskrutkujte skrutky, ktorými je zostava pevného disku pripevnená k
zostave opierky dlaní.
6 Zasuňte kábel pevného disku do konektora na systémovej doske a
zatlačením na západku konektora upevnite kábel.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
31
Page 32
Demontáž pamäťového modulu
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
1 Končekmi prstov roztiahnite zaisťovacie svorky na každej strane zásuvky
pamäťového modulu, až kým pamäťový modul nevyskočí von.
Pred servisným úkonom v počítači. Po dokončení
32
Page 33
2 Posuňte a vyberte pamäťový modul zo slotu pamäťového modulu.
1 pamäťový modul 2 zaisťovacie svorky (2)
3 slot pamäťového modulu
33
Page 34
Spätná montáž pamäťového modulu
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zarovnajte drážku pamäťového modulu so západkou na zásuvke
pamäťového modulu.
Pred servisným úkonom v počítači. Po dokončení
34
Page 35
2 Zasuňte pevne pamäťový modul do zásuvky pod daným uhlom a potom
ho zatlačte smerom nadol, až kým s cvaknutím nezapadne na miesto.
POZNÁMKA: Ak nepočujete cvaknutie, vyberte pamäťový modul a
znova ho nainštalujte.
1 pamäťový modul 2 zaisťovacie svorky (2)
3 slot pamäťového modulu 4 zárez
5 západka
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
35
Page 36
Demontáž karty bezdrôtovej komunikácie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
1 Odpojte anténne káble od bezdrôtovej karty.
2 Odstráňte skrutku, ktorá upevňuje kartu bezdrôtovej komunikácie k
systémovej doske.
Pred servisným úkonom v počítači. Po dokončení
36
Page 37
3 Posuňte a odnímte kartu bezdrôtovej komunikácie zo zásuvky karty
bezdrôtovej komunikácie.
1 anténne káble (2) 2 karta bezdrôtovej
komunikácie
3 zásuvka karty bezdrôtovej
komunikácie
4 skrutka
37
Page 38
Spätná montáž karty bezdrôtovej komunikácie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
VAROVANIE: Nikdy káble neukladajte pod kartu bezdrôtovej
komunikácie, aby ste predišli jej poškodeniu.
1 Zarovnajte drážku na karte bezdrôtovej komunikácie so západkou na
otvore pre kartu bezdrôtovej komunikácie a potom kartu zasuňte do
otvoru.
2 Zatlačte druhý koniec bezdrôtovej karty dole a zaskrutkujte späť skrutku,
ktorá drží bezdrôtovú kartu na systémovej doske.
Pred servisným úkonom v počítači. Po dokončení
38
Page 39
3 Pripojte anténne káble ku karte bezdrôtovej komunikácie.
V nasledujúcej tabuľke nájdete farebnú schému anténnych káblov pre
kartu bezdrôtovej komunikácie podporovanú vaším počítačom:
Konektory na karte bezdrôtovej
komunikácie
Hlavný (biely trojuholník) Biela
Doplnkový (čierny trojuholník) Čierna
Farba anténneho kábla
1 skrutka 2 karta bezdrôtovej
komunikácie
3 zásuvka karty bezdrôtovej
komunikácie
5 zárez 6 západka
4 anténne káble (2)
39
Page 40
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
40
Page 41
Demontáž dosky s tlačidlom napájania
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
1 Prevráťte počítač a displej otvorte až po krajnú polohu.
Pred servisným úkonom v počítači. Po dokončení
41
Page 42
2 Otvorte západku a odpojte kábel dosky vypínača od systémovej dosky.
1 poistka 2 kábel dosky s tlačidlom
napájania
3 zostava opierky dlaní
3 Zatvorte displej a prevráťte počítač.
4 Nalepte pásku, ktorá drží kábel dosky vypínača na zostave opierky dlaní.
5 Odskrutkujte skrutku, ktorá upevňuje dosku s tlačidlom napájania k
zostave opierky dlaní.
6 Zapamätajte si trasu kábla dosky vypínača a odlepte ho z opierky dlaní.
42
Page 43
7 Posuňte a vyberte dosku vypínača spolu s jej káblom spod západky na
zostave opierky dlaní.
1 kábel dosky s tlačidlom
napájania
3 západka 4 dosku s tlačidlom
5 páska 6 skrutka
2 zostava opierky dlaní
napájania
43
Page 44
Spätná montáž dosky s tlačidlom napájania
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte dosku s tlačidlom napájania pod úchytku na zostave opierky
dlaní a zarovnajte otvor na skrutku na doske s tlačidlom napájania s
otvorom na skrutku na zostave opierky dlaní.
2 Zaskrutkujte späť skrutku, ktorá upevňuje dosku s tlačidlom napájania k
zostave opierky dlaní.
3 Nalepte pásku, ktorá drží dosku s tlačidlom napájania na zostave opierky
dlaní.
4 Prilepte kábel dosky s tlačidlom napájania k zostave opierky dlaní.
5 Preveďte kábel dosky s tlačidlom napájania cez otvor v zostave opierky
dlaní.
6 Prevráťte počítač a displej otvorte až po krajnú polohu.
7 Zasuňte kábel dosky vypínača do konektora na systémovej doske a
zatlačením západky zaistite kábel.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
44
Page 45
Demontáž reproduktorov
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
1 Odpojte kábel reproduktora od systémovej dosky.
2 Poznačte si smer vedenia káblov reproduktorov a vytiahnite kábel z
vodiacich úchytiek na zostave opierky dlaní.
Pred servisným úkonom v počítači. Po dokončení
45
Page 46
3 Nadvihnutím vyberte reproduktory spolu s káblom reproduktora zo
zostavy opierky dlaní.
1 kábel reproduktora 2 zostava opierky dlaní
3 reproduktory (2) 4 systémová doska
46
Page 47
Spätná montáž reproduktorov
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zarovnajte reproduktory so zarovnávacími kolíkmi na základni počítača
zacvaknite reproduktory na svoje miesta.
2 Veďte kábel reproduktora cez vodiace úchytky na zostave opierky dlaní.
3 Pripojte kábel reproduktora k systémovej doske.
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
47
Page 48
Demontáž vstupno-výstupnej dosky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
1 Odskrutkujte skrutku, ktorá upevňuje vstupno-výstupnú dosku k zostave
opierky dlaní.
2 Prevráťte vstupno-výstupnú dosku a odlepte pásku zaisťujúcu kábel
vstupno-výstupnej dosky k tejto doske.
3 Otvorte západku a odpojte kábel vstupno-výstupnej dosky zo vstupno-
výstupnej dosky.
Pred servisným úkonom v počítači. Po dokončení
48
Page 49
4 Nadvihnite vstupno-výstupnú dosku a vyberte ju zo zostavy opierky dlaní.
1 skrutka 2 vstupno-výstupná doska
3 páska 4 kábel vstupno-výstupnej
dosky
5 poistka
49
Page 50
Spätná montáž vstupnovýstupnej dosky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte kábel vstupno-výstupnej dosky do konektora na vstupno-
výstupnej doske a zatlačením západky upevnite kábel.
2 Prilepte pásku, ktorá drží kábel vstupno-výstupnej dosky na vstupno-
výstupnej doske.
3 Obráťte vstupno-výstupnú dosku a zarovnajte otvor pre skrutku na
vstupno-výstupnej doske s otvorom pre skrutku na zostave opierky dlaní.
4 Znovu namontujte skrutku, ktorá upevňuje vstupno-výstupnú dosku
k zostave opierky dlaní.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
50
Page 51
Demontáž gombíkovej batérie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
VAROVANIE: Ak sa vyberie gombíková batéria, obnovia sa predvolené
nastavenia programu na nastavovanie BIOS. Odporúčame, aby ste si
pred vybratím gombíkovej batérie poznamenali nastavenia programu
na nastavovanie BIOS.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Postup
Pred servisným úkonom v počítači. Po dokončení
Na jemné vypáčenie gombíkovej batérie z objímky batérie na systémovej
doske použite plastové páčidlo.
51
Page 52
1 systémová doska 2 plastové páčidlo
3 objímka batérie 4 gombíková batéria
52
Page 53
Spätná montáž gombíkovej batérie
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
S kladnou stranou nahor zacvaknite gombíkovú batériu do objímky batérie na
systémovej doske.
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
53
Page 54
Demontáž chladiča
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
VÝSTRAHA: Chladič sa môže počas normálnej prevádzky zahriať. Skôr,
než sa chladiča dotknete, nechajte ho dostatočne dlho vychladnúť.
VAROVANIE: Pre maximálne chladenie procesora, nedotýkajte sa
oblastí prenosu tepla na chladiči. Mastnota vašej pokožky môže
obmedziť schopnosť prenosu tepla teplovodivou pastou.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Odskrutkujte skrutky, ktoré pripevňujú chladič k systémovej doske.
2 Vysuňte chladič zo západky na závese displeja.
54
Page 55
3 Nadvihnutím zložte chladič zo systémovej dosky.
1 západka 2 skrutky (4)
3 chladič 4 systémová doska
55
Page 56
Spätná montáž chladiča
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
VAROVANIE: Nesprávne zarovnanie chladiča môže poškodiť
systémovú dosku a procesor.
POZNÁMKA: Pôvodnú teplovodivú pastu môžete použiť znova, ak znovu
inštalujete pôvodnú systémovú dosku aj chladič. Ak vymieňate
systémovú dosku alebo chladič, použite tepelnú podložku, ktorá je
dodaná v súprave, aby ste zabezpečili tepelnú vodivosť.
Postup
1 Zasuňte chladič pod zarážku na závese displeja a umiestnite ju na
systémovú dosku.
2 Zarovnajte skrutky na chladiči s otvormi na skrutky v systémovej doske.
3 Naskrutkujte späť skrutky, ktoré pripevňujú chladič k systémovej doske.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
2 Namontujte späť klávesnicu.
3 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
4 Namontujte späť batériu.
56
Page 57
Demontáž systémovej dosky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
POZNÁMKA: Servisný štítok počítača sa nachádza na systémovej doske.
Servisný štítok musíte zadať v nastaveniach systému BIOS po výmene
systémovej dosky.
POZNÁMKA: Pri výmene systémovej dosky sa odstránia všetky zmeny v
systéme BIOS vykonané inštalačným programom. Po výmene
systémovej dosky bude potrebné vykonať príslušne zmeny opäť.
POZNÁMKA: Pred odpojením káblov od systémovej dosky si zaznačte
ich umiestnenie, aby ste ich po výmene systémovej dosky správne
zapojili.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Prevráťte počítač a displej otvorte až po krajnú polohu.
57
Page 58
2 Otvorte západky a odpojte kábel dosky vypínača a kábel dotykovej plochy
od systémovej dosky.
1 západky (2) 2 kábel dotykového panela
3 zostava opierky dlaní 4 kábel dosky s tlačidlom
napájania
3 Zatvorte displej a prevráťte počítač.
4 Odpojte kábel reproduktora od systémovej dosky.
58
Page 59
5 Odskrutkujte skrutku, ktorá upevňuje systémovú dosku k zostave opierky
dlaní.
1 systémová doska 2 skrutka
3 kábel reproduktora
6 Nadvihnite reproduktor a pod uhlom ho vyberte zo systémovej dosky.
7 Opatrne nadvihnite systémovú dosku a uvoľnite porty zo štrbín na
zostave opierky dlaní.
59
Page 60

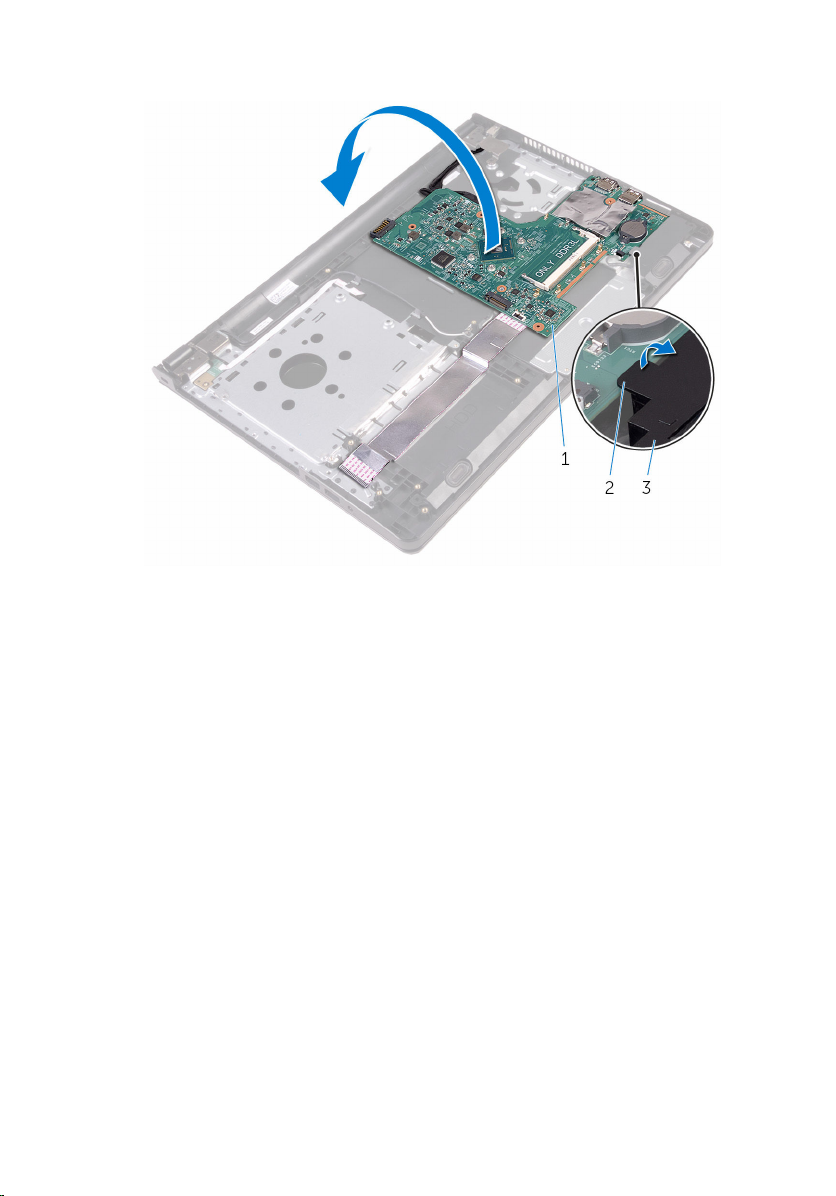

8 Obráťte systémovú dosku.
1 systémová doska 2 západka
3 reproduktor
9 Odlepte pásky zaisťujúce kábel vstupno-výstupnej dosky a displeja k
systémovej doske.
10 Uvoľnite západky a odpojte kábel vstupno-výstupnej dosky a kábel
displeja od systémovej dosky.
11 Odpojte kábel portu napájacieho adaptéra od systémovej dosky.
60
Page 61
12 Nadvihnite systémovú dosku a vyberte ju zo zostavy opierky dlaní.
1 systémová doska 2 páska
3 kábel displeja 4 kábel portu napájacieho
adaptéra
5 zostava opierky dlaní 6 západky (2)
7 kábel vstupno-výstupnej
dosky
8 páska
61
Page 62
Spätná montáž systémovej dosky
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
POZNÁMKA: Servisný štítok počítača sa nachádza na systémovej doske.
Servisný štítok musíte zadať v nastaveniach systému BIOS po výmene
systémovej dosky.
POZNÁMKA: Pri výmene systémovej dosky sa odstránia všetky zmeny v
systéme BIOS vykonané inštalačným programom. Po výmene
systémovej dosky bude potrebné vykonať príslušne zmeny opäť.
Postup
1 Zasuňte kábel displeja a kábel vstupno-výstupnej dosky do systémovej
dosky a zatlačením zarážiek káble zaistite.
2 Prilepte pásky zaisťujúce kábel displeja a kábel vstupno-výstupnej dosky k
systémovej doske.
3 Zapojte kábel portu napájacieho adaptéra do systémovej dosky.
4 Obráťte systémovú dosku.
5 Porty zasuňte do štrbín zostavy opierky dlaní.
6 Systémovú dosku zasuňte pod zarážku na ľavom reproduktore a
zarovnajte otvor na skrutku na systémovej doske s otvorom na skrutku na
zostave opierky dlaní.
7 Zaskrutkujte späť skrutku, ktorá drží systémovú dosku na zostave opierky
dlaní.
8 Pripojte kábel reproduktora k systémovej doske.
9 Prevráťte počítač a displej otvorte, ako je to najviac možné
10 Kábel dosky vypínača a dotykovej plochy zasuňte do konektorov na
systémovej doske a zatlačením zarážiek káble zaistite.
Pred servisným úkonom v počítači. Po dokončení
62
Page 63
Finálne úkony
1 Namontujte späť chladič.
2 Namontujte späť vstupno-výstupnú dosku.
3 Namontujte späť kartu bezdrôtovej komunikácie.
4 Namontujte späť pamäťový modul.
5 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
6 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
7 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
8 Namontujte späť klávesnicu.
9 Namontujte späť batériu.
63
Page 64
Demontáž dotykového panela
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
Pred servisným úkonom v počítači. Po dokončení
64
Page 65
Postup
1 Z konzoly dotykového panela odlepte pásku.
1 zostava opierky dlaní 2 konzola dotykového
panela
3 páska
2 Odskrutkujte skrutky, ktoré upevňujú konzolu dotykového panela k
dotykovému panelu.
3 Odlepte pásku, ktorá upevňuje dotykový panel k opierke dlaní.
65
Page 66
4 Otvorte západku a odpojte kábel dotykového panela od dotykového
panela.
1 kábel dotykového panela 2 poistka
3 zostava opierky dlaní 4 skrutky (3)
66
5 konzola dotykového panela 6 páska
Page 67
5 Konzolu dotykového displeja nadvihnite z tohto panela.
1 konzola dotykového panela 2 zostava opierky dlaní
67
Page 68
6 Vyberte dotykový panel zo zostavy opierky dlaní.
1 zostava opierky dlaní 2 dotykový panel
68
Page 69
Spätná montáž dotykového panela
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Dotykový panel položte na zostavu opierky dlaní.
2 Zarážky na konzole dotykového panela zasuňte do otvorov na zostave
opierky dlaní.
3 Zasuňte kábel dotykového panela do konektora na dotykovom paneli a
zatlačením na západku konektora zaistite kábel.
4 Zarovnajte otvory pre skrutky na konzole dotykového panela s otvormi
pre skrutky na zostave opierky dlaní.
5 Zaskrutkujte skrutky, ktoré držia konzolu dotykového panela na zostave
opierky dlaní.
6 Cez konzolu dotykového panela nalepte pásku.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Namontujte späť chladič.
2 Namontujte späť vstupno-výstupnú dosku.
3 Namontujte späť kartu bezdrôtovej komunikácie.
4 Namontujte späť pamäťový modul.
5 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
6 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
7 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
8 Namontujte späť klávesnicu.
69
Page 70
9 Namontujte späť batériu.
70
Page 71
Demontáž portu napájacieho adaptéra
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Odskrutkujte skrutku, ktorá upevňuje záves displeja k zostave opierky
dlaní.
71
Page 72

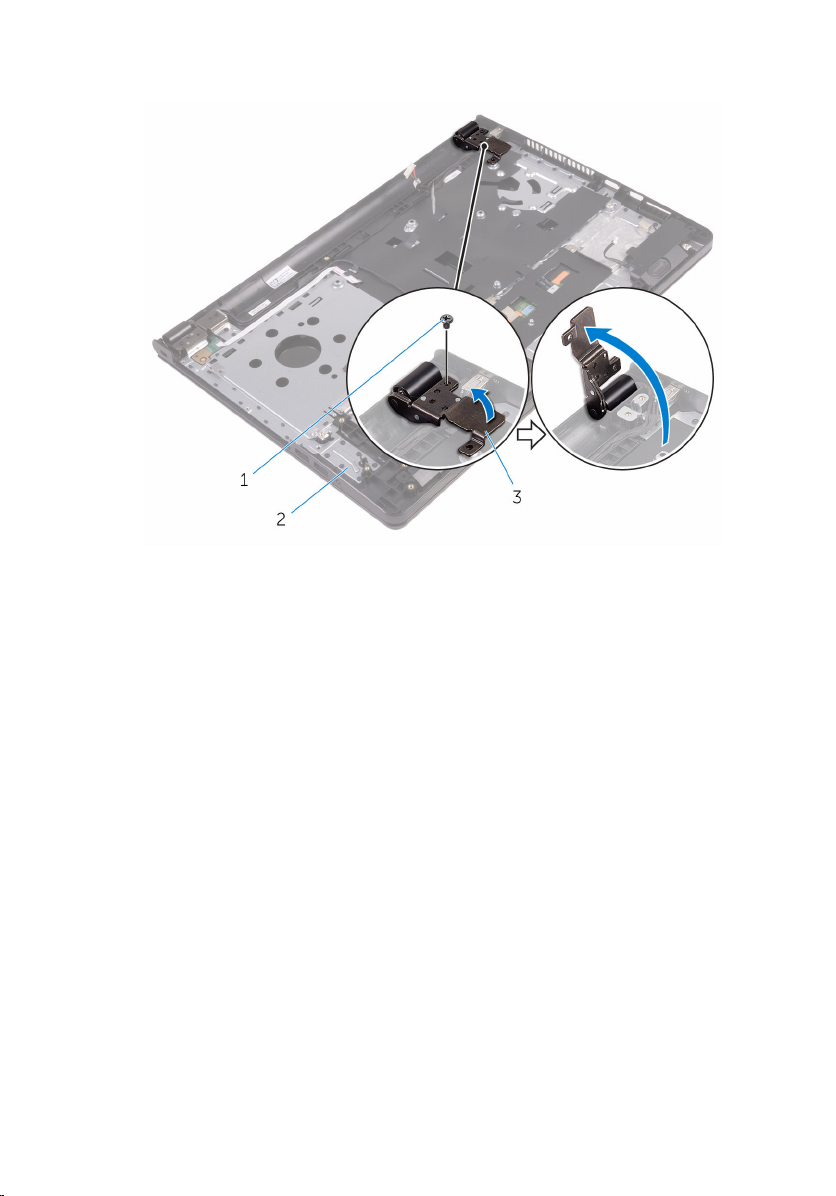

2 Otvorte záves displeja do uhla 90 stupňov.
1 skrutka 2 zostava opierky dlaní
3 záves displeja
3 Poznačte si smer vedenia kábla portu napájacieho adaptéra a vytiahnite
kábel z vodiacich úchytiek.
4 Odskrutkujte skrutku, ktorá upevňuje port napájacieho adaptéra k zostave
opierky dlaní.
72
Page 73
5 Vyberte port napájacieho adaptéra s príslušným káblom zo zostavy
opierky dlaní.
1 skrutka 2 port napájacieho adaptéra
3 zostava opierky dlaní 4 kábel portu napájacieho
adaptéra
73
Page 74
Spätná montáž portu napájacieho adaptéra
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte port napájacieho adaptéra do zásuvky na zostave opierky dlaní.
2 Zaskrutkujte späť skrutku, ktorá upevňuje port napájacieho adaptéra k
zostave opierky dlaní.
3 Veďte kábel portu napájacieho adaptéra cez vodiace úchytky na zostave
opierky dlaní.
4 Zatvorte záves displeja a naskrutkujte späť skrutky zaisťujúce záves
displeja k zostave opierky dlaní.
Finálne úkony
Pred servisným úkonom v počítači. Po dokončení
1 Namontujte späť montáž displeja.
2 Namontujte späť systémovú dosku.
3 Namontujte späť chladič.
4 Namontujte späť vstupno-výstupnú dosku.
5 Namontujte späť kartu bezdrôtovej komunikácie.
6 Namontujte späť pamäťový modul.
7 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
8 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
9 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
10 Namontujte späť klávesnicu.
11 Namontujte späť batériu.
74
Page 75
Demontáž zostavy displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Odskrutkujte skrutky zaisťujúce záves displeja k zostave opierky dlaní a
otvorte záves do uhla 90 stupňov.
2 Poznačte si smer vedenia káblov antény a vytiahnite kábel z vodiacich
úchytiek na zostave opierky dlaní.
75
Page 76
3 Poznačte si smer vedenia kábla displeja a vytiahnite kábel z vodiacich
úchytiek na zostave opierky dlaní.
76
1 anténne káble (2) 2 zostava opierky dlaní
3 kábel displeja 4 závesy displeja (2)
5 skrutky (3)
Page 77
4 Otvorte zostavu opierky dlaní.
1 zostava opierky dlaní 2 zostava displeja
77
Page 78
5 Nadvihnite zostavu opierky dlaní a pod uhlom ju vyberte zo zostavy
displeja.
1 zostava opierky dlaní 2 zostava displeja
78
Page 79
6 Položte zostavu displeja na čistý a rovný povrch.
1 zostava displeja
79
Page 80
Spätná montáž zostavy displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zostavu displeja položte na zostavu opierky dlaní.
2 Zatvorte záves displeja a otvory na skrutky na závese displeja zarovnajte s
otvormi na skrutky na zostave opierky dlaní.
3 Zaskrutkujte skrutky, ktoré upevňujú závesy displeja k zostave opierky
dlaní.
4 Veďte kábel displeja cez vodiace úchytky na zostave opierky dlaní.
5 Veďte káble antény cez vodiace úchytky na zostave opierky dlaní.
6 Zatvorte displej a prevráťte počítač.
Pred servisným úkonom v počítači. Po dokončení
Finálne úkony
1 Namontujte späť systémovú dosku.
2 Namontujte späť chladič.
3 Namontujte späť vstupno-výstupnú dosku.
4 Namontujte späť kartu bezdrôtovej komunikácie.
5 Namontujte späť pamäťový modul.
6 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
7 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
8 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
9 Namontujte späť klávesnicu.
10 Namontujte späť batériu.
80
Page 81
Demontáž rámu displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
11 Demontujte zostavu displeja.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Prstami veľmi opatrne vypáčte vnútorné okraje rámu displeja.
81
Page 82
2 Zdvihnite rám displeja zo zostavy displeja.
1 rám displeja 2 panel displeja
82
Page 83
Spätná montáž rámu displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
Zarovnajte rám displeja so zadným krytom displeja a rám displeja jemne
zatlačte do správnej polohy.
Finálne úkony
1 Namontujte späť montáž displeja.
2 Namontujte späť systémovú dosku.
3 Namontujte späť chladič.
4 Namontujte späť vstupno-výstupnú dosku.
5 Namontujte späť kartu bezdrôtovej komunikácie.
6 Namontujte späť pamäťový modul.
7 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
8 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
9 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
10 Namontujte späť klávesnicu.
11 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
83
Page 84
Demontáž panela displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
11 Demontujte zostavu displeja.
12 Demontujte rám displeja.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Odskrutkujte skrutky, ktorými je panel displeja pripevnený k zadnému
krytu displeja.
84
Page 85
2 Prevráťte panel displeja.
1 skrutky (4) 2 panel displeja
3 zadný kryt displeja
3 Odlepte pásku, ktorá upevňuje kábel displeja k zadnému krytu displeja.
4 Otvorte západku a odpojte kábel displeja od zadného krytu displeja.
85
Page 86

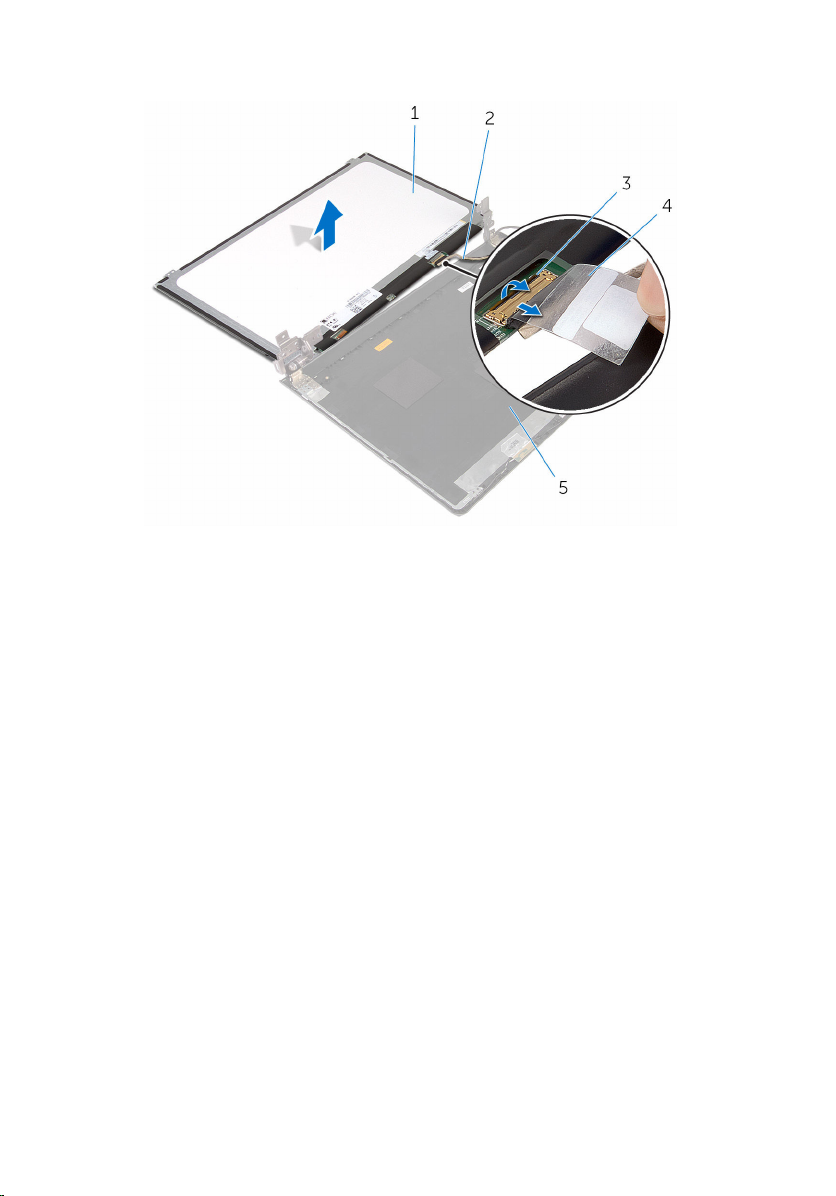

5 Vyberte panel displeja zo zadného krytu displeja.
1 panel displeja 2 kábel displeja
3 poistka 4 páska
5 zadný kryt displeja
86
Page 87
Spätná montáž panela displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte kábel displeja do konektora na zadnom kryte displeja a
zatlačením na západku kábel upevnite.
2 Prilepte pásku, ktorá upevňuje kábel displeja k zadnému krytu displeja.
3 Panel displeja prevráťte a položte ho na zadný kryt displeja.
4 Zarovnajte otvory pre skrutky na paneli displeja s otvormi na zadnom
kryte displeja.
5 Zaskrutkujte skrutky, ktorými je panel displeja pripevnený k zadnému
krytu displeja.
Finálne úkony
Pred servisným úkonom v počítači. Po dokončení
1 Namontujte späť rám displeja.
2 Namontujte späť montáž displeja.
3 Namontujte späť systémovú dosku.
4 Namontujte späť chladič.
5 Namontujte späť vstupno-výstupnú dosku.
6 Namontujte späť kartu bezdrôtovej komunikácie.
7 Namontujte späť pamäťový modul.
8 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
9 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
10 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
11 Namontujte späť klávesnicu.
87
Page 88
12 Namontujte späť batériu.
88
Page 89
Demontáž kamery
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
11 Demontujte zostavu displeja.
12 Demontujte rám displeja.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Pomocou plastového páčidla opatrne vypáčte kameru zo zadného krytu
displeja.
89
Page 90
2 Odpojte kábel kamery od modulu kamery.
1 zadný kryt displeja 2 kamera
3 plastové páčidlo 4 kábel kamery
90
Page 91
Spätná montáž kamery
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Pripojte kábel kamery ku kamere.
2 Kameru zarovnajte do zarovnávacích kolíkov na zadnom kryte displeja a
kameru zasuňte na miesto.
Finálne úkony
1 Namontujte späť rám displeja.
2 Namontujte späť montáž displeja.
3 Namontujte späť systémovú dosku.
4 Namontujte späť chladič.
5 Namontujte späť vstupno-výstupnú dosku.
6 Namontujte späť kartu bezdrôtovej komunikácie.
7 Namontujte späť pamäťový modul.
8 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
9 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
10 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
11 Namontujte späť klávesnicu.
12 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
91
Page 92
Demontáž závesov displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte vstupno-výstupnú dosku.
9 Demontujte chladič.
10 Demontujte systémovú dosku.
11 Demontujte chladič.
12 Demontujte rám displeja.
13 Demontujte panel displeja.
Pred servisným úkonom v počítači. Po dokončení
Postup
1 Odskrutkujte skrutky, ktorými sú závesy displeja pripevnené k zadnému
krytu displeja.
92
Page 93
2 Uvolnite závesy zo západiek a závesy displeja vyberte zo zadného krytu
displeja.
1 skrutky (6) 2 západky (2)
3 závesy displeja (2) 4 zadný kryt displeja
93
Page 94
Spätná montáž závesov displeja
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
1 Zasuňte závesy pod západky na zadnom kryte displeja.
2 Zarovnajte otvory pre skrutky na závesoch displeja s otvormi na zadnom
kryte displeja.
3 Zaskrutkujte skrutky, ktorými sú závesy displeja pripevnené k zadnému
krytu displeja.
Finálne úkony
1 Namontujte späť panel displeja.
2 Namontujte späť rám displeja.
3 Namontujte späť montáž displeja.
4 Namontujte späť systémovú dosku.
5 Namontujte späť chladič.
6 Namontujte späť vstupno-výstupnú dosku.
7 Namontujte späť kartu bezdrôtovej komunikácie.
8 Namontujte späť pamäťový modul.
9 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
10 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
11 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
12 Namontujte späť klávesnicu.
13 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
94
Page 95
Demontáž opierky dlaní
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Prípravné úkony
POZNÁMKA: Tieto pokyny sa týkajú iba prenosných počítačov
s displejmi bez dotykového ovládania.
1 Demontujte batériu.
2 Postupujte podľa krokov 1 až 3 návodu „Demontáž optickej jednotky“.
3 Demontujte klávesnicu.
4 Postupujte podľa krokov 1 až 5 návodu „Demontáž základného krytu“.
5 Postupujte podľa krokov 1 až 3 návodu „Demontáž pevného disku“.
6 Demontujte pamäťový modul.
7 Demontujte kartu bezdrôtovej komunikácie.
8 Demontujte dosku s tlačidlom napájania.
9 Demontujte reproduktory.
10 Demontujte vstupno-výstupnú dosku.
11 Demontujte chladič.
12 Demontujte systémovú dosku.
13 Demontujte dotykový panel.
14 Demontujte port napájacieho adaptéra.
15 Demontujte zostavu displeja.
Pred servisným úkonom v počítači. Po dokončení
Postup
Po vykonaní všetkých prípravných úkonov nám ostane opierka dlaní.
95
Page 96
1 opierka dlaní
96
Page 97
Spätná montáž opierky dlaní
VÝSTRAHA: Pred prácou vnútri počítača si prečítajte bezpečnostné
pokyny, ktoré ste dostali s vaším počítačom, a postupujte podľa
pokynov v časti
práce v počítači postupujte podľa pokynov v časti Po dokončení práce
v počítači. Ďalšie overené postupy týkajúce sa bezpečnosti nájdete na
stránke so zákonnými požiadavkami na adrese www.dell.com/
regulatory_compliance.
Postup
Umiestnite opierku dlaní na čistý a rovný povrch.
Finálne úkony
1 Namontujte späť montáž displeja.
2 Namontujte späť port napájacieho adaptéra.
3 Namontujte späť dotykový panel.
4 Namontujte späť systémovú dosku.
5 Namontujte späť chladič.
6 Namontujte späť vstupno-výstupnú dosku.
7 Namontujte späť reproduktory.
8 Namontujte späť dosku s tlačidlom napájania.
9 Namontujte späť kartu bezdrôtovej komunikácie.
10 Namontujte späť pamäťový modul.
11 Postupujte podľa krokov 4 až 6 návodu „Spätná montáž pevného disku“.
12 Postupujte podľa krokov 3 až 7 návodu „Spätná montáž základného
krytu“.
13 Namontujte späť klávesnicu.
14 Postupujte podľa krokov 4 až 5 návodu „Spätná montáž optickej
jednotky“.
15 Namontujte späť batériu.
Pred servisným úkonom v počítači. Po dokončení
97
Page 98
Aktualizácia systému BIOS
Je možné, že budete musieť aktualizovať systém BIOS, keď bude aktualizácia
k dispozícii alebo pri výmene systémovej dosky. Ak chcete aktualizovať systém
BIOS:
1 Zapnite počítač.
2 Navštívte stránku www.dell.com/support.
3 Kliknite na možnosť Product Support (Podpora produktu), zadajte
servisný štítok svojho počítača a kliknite na možnosť
POZNÁMKA: Ak nemáte servisný štítok, použite funkciu
autodetekcie alebo vyhľadajte model svojho počítača manuálne.
4 Kliknite na položku Drivers & Downloads (Ovládače a prevzatia).
5 Zvoľte operačný systém, ktorý máte nainštalovaný vo svojom počítači.
6 Posuňte stránku nadol a rozbaľte možnosť BIOS.
7 Kliknutím na prepojenie Download File (Prevziať súbor) preberiete
najnovší súbor systému BIOS.
8 Uložte súbor a po dokončení sťahovania prejdite do priečinka, do ktorého
ste prevzali aktualizačný súbor systému BIOS.
9 Dvakrát kliknite na ikonu aktualizačného súboru systému BIOS a
postupujte podľa pokynov na obrazovke.
Submit (Odoslať).
98
Page 99
Získavanie pomoci a kontaktovanie spoločnosti Dell
Zdroje svojpomoci
Ďalšie informácie a pomoc k výrobkom a službám Dell môžete získať z týchto
zdrojov svojpomoci:
Informácie o výrobkoch a službách
Dell
Windows 8.1 a Windows 10 Aplikácia Pomoc a technická
Windows 10 Aplikácia Začíname
Windows 8.1 Aplikácia Pomocník + tipy
Prístup k pomocným materiálom v
systémoch Windows 8, Windows 8.1
a Windows 10
Prístup k pomocným materiálom v
systéme Windows 7
Online pomocník pre operačný
systém
www.dell.com
podpora Dell
Do funkcie vyhľadávania systému
Windows zadajte Pomoc a technická
podporaa stlačte kláves Enter.
Kliknite na možnosť Štart → Pomoc a
technická podpora.
www.dell.com/support/windows
www.dell.com/support/linux
Informácie o odstraňovaní
problémov, príručky používateľa,
inštalačné pokyny, technické údaje
www.dell.com/support
99
Page 100
výrobkov, blogy pre technickú
pomoc, ovládače, aktualizácie
softvéru a podobné
Zistite viac o svojom operačnom
systéme, nastavovaní a používaní
svojho počítača, zálohovaní údajov,
diagnostike a podobne.
Pozri Ja a môj Dell na stránke
www.dell.com/support/manuals.
Kontaktovanie spoločnosti Dell
Kontakt na spoločnosť Dell v súvislosti s predajom, technickou podporou
alebo službami zákazníkom nájdete na adrese www.dell.com/contactdell.
POZNÁMKA: Dostupnosť sa však odlišuje v závislosti od danej krajiny a
produktu, a niektoré služby nemusia byť vo vašej krajine dostupné.
POZNÁMKA: Ak nemáte aktívne pripojenie na internet, kontaktné
informácie nájdete vo faktúre, dodacom liste, účtenke alebo v
produktovom katalógu spoločnosti Dell.
100
