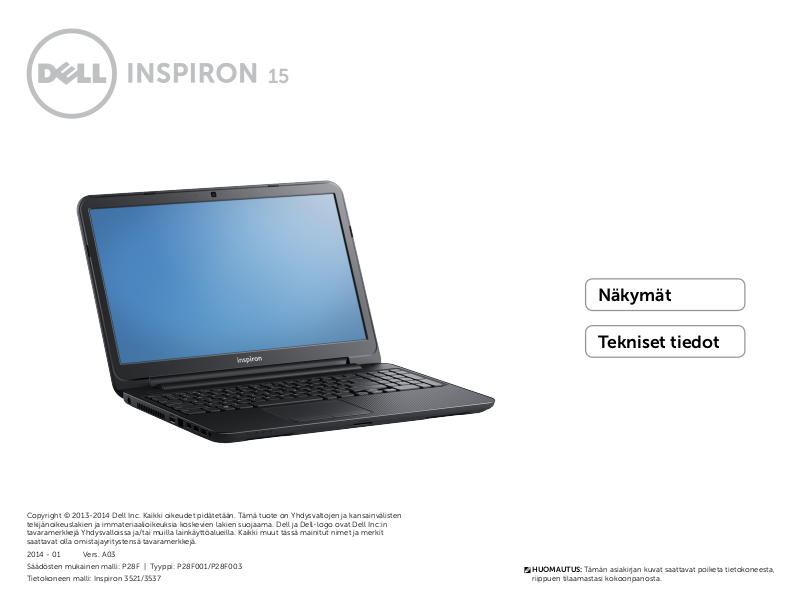

15
Näkymät
Tekniset tiedot
Copyright © 2013-2014 Dell Inc. Kaikki oikeudet pidätetään. Tämä tuote on Yhdysvaltojen ja kansainvälisten
tekijänoikeuslakien ja immateriaalioikeuksia koskevien lakien suojaama. Dell ja Dell-logo ovat Dell Inc:in
tavaramerkkejä Yhdysvalloissa ja/tai muilla lainkäyttöalueilla. Kaikki muut tässä mainitut nimet ja merkit
saattavat olla omistajayritystensä tavaramerkkejä.
2014 - 01 Vers. A03
Säädösten mukainen malli: P28F | Tyyppi: P28F001/P28F003
Tietokoneen malli: Inspiron 3521/3537
HUOMAUTUS: Tämän asiakirjan kuvat saattavat poiketa tietokoneesta,
riippuen tilaamastasi kokoonpanosta.
Tekniset tiedot
Edestä
Vasen
Edestä
Näkymät
2
1
Oikea
Runko
Näyttö
3 4
1 Virran merkkivalo
Näyttää tietokoneen virranhallintatilan.
Valkoinen valo – Verkkolaite on kytketty ja akku on
ladattu täyteen.
2 Kiintolevyn toimintavalo
Syttyy, kun tietokone lukee tai kirjoittaa tietoa
kiintolevyltä/kiintolevylle.
5
3 Akun tilavalo
Näyttää tietokoneen akun tilan.
Tasainen keltainen valo – Akun varaus on vähissä.
Vilkkuva keltainen valo – Akun varaus on kriittinen.
4 Langattoman yhteyden tilavalo
Syttyy, kun langaton yhteys on käytössä.
5 Muistikortin lukija
Lukee muistikorteilta ja kirjoittaa niille.
Tekniset tiedot
Edestä
Näkymät
Vasen
Vasen
Oikea
Runko
Näyttö
1 2 3 4 5
1 Verkkolaiteportti
Kytke verkkolaite saadaksesi tietokoneeseen virtaa ja
ladataksesi akun.
2 HDMI-portti
Kytke TV:seen tai toiseen HDMI-in-portilla varustettuun
laitteeseen. Tarjoaa video- ja audiolähdön.
3 Verkkoportti
Kytke Ethernet (RJ45) -kaapeli reitittimestä tai
laajakaistamodeemista voidaksesi käyttää verkkoa tai
Internetiä.
Liittimen vieressä olevat kaksi valoa ilmaisevat sekä
yhteyden tilan että verkon käytön.
6
4 USB 3.0 -portit (2)
Kytke oheislaitteet, kuten tallennuslaitteet, tulostimet jne.
Tiedonsiirtonopeus on jopa 5 Gbps.
5 USB 2.0 -portti
Kytke oheislaitteet, kuten tallennuslaitteet, tulostimet jne.
Tiedonsiirtonopeus on enintään 480 Mbps.
6 Kuulokeliitäntä
Kytke kuulokkeet, mikrofoni tai kuuluke/mikrofoniyhdistelmä.
Tekniset tiedot
Edestä
Vasen
Oikea
Näkymät
Oikea
321
Runko
Näyttö
1 USB 2.0 -portti (tukee Windowsin
vianmääritystä)
Kytke oheislaitteet, kuten tallennuslaitteet, tulostimet jne.
Tiedonsiirtonopeus on enintään 480 Mbps.
Tätä USB-porttia voidaan käyttää Windowsin
vianmääritykseen.
2 Optinen asema
Kirjoittaa ja lukee CD:itä ja DVD:itä
3 Suojakaapelin paikka
Kiinnitä suojakaapeli estääksesi tietokoneen luvattoman
siirtämisen.
Tekniset tiedot
Edestä
Vasen
Oikea
Näkymät
Runko
1
Runko
Näyttö
1 Virtapainike
Paina käynnistääksesi tietokoneen, jos se on sammuksissa
tai lepotilassa.
Paina siirtääksesi tietokoneen lepotilaan, jos se on päällä.
Pakota tietokone sammumaan painamalla 10 sekuntia.
HUOMAUTUS: Voit mukauttaa virtapainikkeen käyttäytymisen
kohdasta Virranhallinta-asetukset. Lisätietoja on kohdassa
Minä ja Dell-tietokoneeni osoitteessa dell.com/support.
2
43
2 Vasemman napsautuksen painike
Painaminen vastaa napsautusta vasemmalla painikkeella.
3 Kosketuslevy
Voit liikuttaa hiiren osoitinta liikuttamalla sormea
kosketuslevyllä. Napautus vastaa vasemman painikkeen
napsautusta.
4 Oikean napsautuksen painike
Painaminen vastaa napsautusta oikealla painikkeella.
Tekniset tiedot
Näkymät
Näyttö
Edestä
Vasen
Oikea
Runko
Näyttö
1 Digitaalinen mikrofoni
Korkealaatuinen digitaalinen äänitulo äänen nauhoitusta,
videopuheluita jne. varten.
2 Kamera
Voit videokeskustella, ottaa kuvia ja tallentaa videoita.
21 3
3 Kameran tilan merkkivalo
Syttyy, kun kamera on käytössä.
Näkymät
Tekniset tiedot
Mitat ja paino
Ei kosketusnäyttö Kosketus
Korkeus (edestä ja takaa):
4-kennoisen akun kanssa 24,85–27,60 mm (0,98–1,09 tuumaa) 27,25–30,15 mm (1,07–1,19 tuumaa)
6-kennoisen akun kanssa 24,85–31,80 mm (0,98–1,25 tuumaa) 27,25–34,80 mm (1,07–1,37 tuumaa)
Leveys 376 mm (14,80 tuumaa)
Pituus 259 mm (10,20 tuumaa)
Paino (maksimi):
4-kennoisen akun kanssa 2,20 kg (4,85 lb) 2,50 kg (5,51 lb)
6-kennoisen akun kanssa 2,35 kg (5,18 lb) 2,65 kg (5,84 lb)
HUOMAUTUS: Matkatietokoneen paino riippuu tilatusta kokoonpanosta ja
valmistusominaisuuksista.
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Järjestelmätiedot
Inspiron 3521 Inspiron 3537
Tietokoneen malli Inspiron 3521 Inspiron 3537
Suoritin • Intel Celeron Dual Core (2.. sukupolvi)
• Intel Pentium Dual Core (2.. sukupolvi)
• Intel Core i3 ULV (3. sukupolvi)
• Intel Core i5 ULV (3. sukupolvi)
• Intel Core i7 ULV (3. sukupolvi)
• Intel Celeron Dual Core (4. sukupolvi)
• Intel Pentium Dual Core (4. sukupolvi)
• Intel Core i3 ULV (4. sukupolvi)
• Intel Core i5 ULV (4. sukupolvi)
• Intel Core i7 ULV (4. sukupolvi)
L1-välimuisti 64 Kt / ydin
L2-välimuisti 256 Kt / ydin
L3-välimuisti Korkeintaan 4 Mt
Piirisarja Intel HM76 Integroitu suorittimeen
www
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
Tietoliikenne Kuva Ääni
Säilytys
NäyttöMuistikortinlukija Näppäimistö Akku
Kosketuslevy VerkkolaiteKamera
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Muisti
Liitännät Kaksi sisäistä, käyttäjälle avointa SODIMM-kantaa
Tyyppi:
Inspiron 3521 Kaksikanavainen DDR3
Inspiron 3537 Kaksikanavainen DDR3L
Nopeus Enintään 1600 MHz
Tuetut kokoonpanot 2 Gt, 4 Gt, 6 Gt, 8 Gt ja 16 Gt
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Portit ja liittimet
Ulkoinen:
Verkko Yksi RJ45-portti
USB • Kaksi USB 3.0 -porttia
• Yksi USB 2.0 -portti
• Yksi USB 2.0 -portti, joka tukee Windowsin vianmääritystä
HDMI Yksi HDMI-portti
Ääni Yksi kuuloke/mikrofoni-yhdistelmäportti (kuulokkeet)
Sisäinen:
Pienoiskortti Yksi täysikokoinen pienoiskorttipaikka Wi-Fi- ja Bluetooth-yhdistelmäkortille
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Tietoliikenne
Ethernet 10/100 Mbps Ethernet-ohjain integroitu emolevyyn
Langaton • Wi-Fi 802.11 b/g/n
• Bluetooth 4.0
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Kuva
Inspiron 3521 Inspiron 3537
Ohjain:
Integroitu Intel HD Graphics 4000 Intel HD Graphics 5100/4200/4400 -sarja
Erillinen • AMD Radeon HD 7670M
• AMD Radeon HD 8730M
Muisti:
Integroitu Jaettu järjestelmämuisti
Erillinen Enintään 2 Gt
• AMD Radeon HD 8670M
• AMD Radeon HD 8850M
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Ääni
Ohjain ALC3223
Kaiuttimet Kaksi
Kaiutinliitäntä:
Keskimäärin 2 wattia
Huippu 2 wattia
Mikrofoni Yksi digitaalimikrofoni kamerakokoonpanossa
Äänenvoimakkuuden säätimet Ohjelmavalikot ja mediapainikkeet näppäimistöllä
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Säilytys
Käyttöliittymä • SATA 1,5 Gbps
• SATA 3,0 Gbps
• SATA 6,0 Gbps
Kiintolevy Yksi 2,5 tuuman asema (tukee Intel Smart Response -tekniikkaa)
Optiset asemat Yksi 9,5 mm:n SATA-asema
Tuetut asemat DVD+/-RW
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Muistikortin lukija
Tyyppi Yksi 8-in-1-paikka
Tuetut kortit • Secure Digital (SD) -muistikortti
• SD High-Capacity (SDHC) -kortti
• Secure Digital Extended Capacity (SDXC) -kortti, huippunopea (UHS)
• Memory Stick
• Memory Stick PRO
• Memory Stick XC (MSXC)
• MultiMedia Card (MMC) -kortti
• MultiMedia Card plus (MMC+)
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Näyttö
Tyyppi • 15,6-tuuman HD
• 15,6-tuuman HD kosketusnäytöllä
Tarkkuus (enintään) 1366 × 768
Mitat:
Korkeus 224,30 mm (8,83 tuumaa)
Leveys 360 mm (14,17 tuumaa)
Halkaisija 396,24 mm (15,60 tuumaa)
Virkistystaajuus 60 Hz
Käyttökulma 0 (suljettuna) – 140 astetta
Pikselitiheys 0,252 mm x 0,252 mm
Säätimet Kirkkautta voidaan säätää pikanäppäimillä.
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Näppäimistö
Tyyppi Chiclet-näppäimistö
Pikavalintanäppäimet Joissain näppäimistön näppäimissä on kaksi symbolia. Näillä näppäimillä voidaan
kirjoittaa vaihtoehtoisia merkkejä tai suorittaa vaihtoehtoisia toimintoja. Voit kirjoittaa
vaihtoehtoisen merkin painamalla Shift ja kyseistä näppäintä. Voit suorittaa
vaihtoehtoisen toiminnon painamalla Fn ja kyseistä paininäppäintä.
HUOMAUTUS: Voit määrittää pikanäppäinten ensisijaisen toiminnon muuttamalla
toimintonäppäinten toimintaa järjestelmän asennusohjelmassa.
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Kamera
Tarkkuus:
Still-kuva 0,92 megapikseliä
Kuva 1280 x 720 (HD) nopeudella 30 fps (enintään)
Katselukulman halkaisija 74 astetta
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Kosketuslevy
Tarkkuus:
Tekniset tiedot
Horisontaalinen
Vertikaalinen
1560 dpi
2553 dpi
Mitat:
Leveys 54 mm (2,13 tuumaa)
Korkeus 98 mm (3,86 tuumaa)
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
Tietoliikenne Kuva Ääni
Säilytys
NäyttöMuistikortinlukija Näppäimistö Akku
Kosketuslevy VerkkolaiteKamera
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Akku
Tyyppi • 4 kennon "älykäs" litium-ioniakku (40 wattituntia) – vain ilman kosketusnäyttöä
• 6 kennon "älykäs" litium-ioniakku (65 wattituntia)
Mitat: 4-kennoinen 6-kennoinen
Korkeus:
Kosketus - 27,40 mm (1,08 tuumaa)
Ei kosketusnäyttö 20,00 mm (0,79 tuumaa) 27,40 mm (1,08 tuumaa)
Leveys 272,40 mm (10,72 tuumaa) 272,40 mm (10,72 tuumaa)
Pituus 49,30 mm (1,94 tuumaa) 49,30 mm (1,94 tuumaa)
Paino 0,26 kg (0,57 lb) 0,36 kg (0.79 lb)
Jännite 14,80 VDC 11,10 VDC
Käyttöaika Vaihtelee käyttöolosuhteiden mukaan ja voi olla merkittävästi lyhyempi tietyissä
virtaa vaativissa olosuhteissa.
Käyttöikä (suunnilleen) 300 käyttö-/latauskertaa
Lämpötila-alue:
Käytön aikana 0 – 35 °C (32 – 95 °F)
Säilytys –40 – 65 °C (–40 – 149 °F)
Nappiparisto CR-2032
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Verkkolaite
Tyyppi • 65 W
• 90 W
Tulojännite 100 – 240 VAC
Tulotaajuus 50 – 60 Hz
Tulovirta 1,50 A/1,60 A/1,70 A/2,50 A
Lähtövirta 3,34 A/4,62 A
Nimellislähtöjännite 19,50 VDC
Lämpötila-alue:
Käytön aikana 0 – 40 °C (32 – 104 °F)
Säilytys –40 – 70 °C (–40 – 158 °F)
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Näkymät
Tekniset tiedot
Tietokoneympäristö
Ilman mukana kulkeva epäpuhtaustaso G1 ISA-S71.04-1985-standardin mukaan
Käytön aikana Säilytys
Lämpötila-alue 0 – 40 °C (32 – 104 °F) –40 – 70 °C (–40 – 158 °F)
Suhteellinen kosteus (maksimi) 10 – 90 % (ei-tiivistyvä) 10 – 95 % (ei-tiivistyvä)
Tärinä (enimmäis)
Isku (maksimi)
Korkeus (maksimi) –15,20 – 3048 m (–50 – 10 000 ft) –15,20 – 10 668 m (–50 – 35 000 ft)
* Mitattu käyttämällä satunnaista värähtelykirjoa, joka simuloi käyttöympäristöä
† Mitattu kiintolevyn ollessa käynnissä ja 2 ms:n puolisinipulssilla. Lisäksi mitattu kiintolevyn ollessa kirjoituspäät pysäköityinä ja 2 ms:n puolisinipulssilla
varastointia varten
*
†
0,66 GRMS 1,30 GRMS
110 G 160 G
Järjestelmätiedot Muisti Portit ja liittimetMitat ja paino
NäyttöMuistikortinlukija Näppäimistö Akku
Tietoliikenne Kuva Ääni
Kosketuslevy VerkkolaiteKamera
Säilytys
Tietokone-
ympäristö
Loading...
