Page 1
Dell Inspiron 3521/5521
Omistajan opas
Tietokonemalli: Inspiron 3521/5521
Säädösten mukainen malli: P28F
Säädösten mukainen tyyppi: P28F001
Page 2
Huomautukset, varoitukset ja vaarat
HUOMAUTUS: HUOMAUTUKSET ovat tärkeitä tietoja, joiden avulla voit
käyttää tietokonetta entistä paremmin.
VAROITUS: VAARAT varoittavat tilanteista, joissa laitteisto voi vahingoittua
tai tietoja voidaan menettää, ellei ohjeita noudateta.
VAARA: VAROITUKSET kertovat tilanteista, joihin saattaa liittyä
omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.
____________________
© 2012 Dell Inc.
Tässä tekstissä käytetyt tavaramerkit: Dell™, DELL-logo ja Inspiron™ ovat Dell Inc:n omistamia
tavaramerkkejä; Microsoft
Corporationin Yhdysvalloissa ja/tai muissa maissa omistamia tavaramerkkejä tai rekisteröityjä
tavaramerkkejä; Bluetooth
Dell käyttää lisenssin puitteissa.
2012 - 11 Versio A00
®
, Windows® ja Windows-käynnistyspainikkeen logo ovat Microsoft
®
on Bluetooth SIG, Inc:n omistama rekisteröity tavaramerkki, jota
Page 3
Sisältö
1Alkutoimet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tietokoneen ja siihen liitettyjen laitteiden
sammuttaminen
Turvallisuusohjeet
Suositellut työkalut
2 Tietokoneen sisäosan käsittelemisen jälkeen. . . 9
. . . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . . . . . . . . . . . . . . . . 8
3 Akun irrottaminen
. . . . . . . . . . . . . . . . . . . . . . 11
Toimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4Akun vaihtaminen . . . . . . . . . . . . . . . . . . . . . . 13
Toimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 13
5 Muistimoduulien irrottaminen . . . . . . . . . . . . 15
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 15
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . 15
6 Muistimoduulien asentaminen. . . . . . . . . . . . 17
Toimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 17
7 Optisen aseman irrottaminen . . . . . . . . . . . . . 19
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 19
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . 19
8 Optisen aseman asentaminen. . . . . . . . . . . . . 21
Toimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 21
9 Kiintolevykokoonpanon irrottaminen . . . . . . 23
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 23
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . 23
Sisältö | 3
Page 4
10 Kiintolevykokoonpanon asentaminen . . . . . . 25
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 25
11 Näppäimistön irrottaminen. . . . . . . . . . . . . . . 27
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 27
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 27
12 Näppäimistön asentaminen . . . . . . . . . . . . . . 29
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 29
13 Kämmentuen irrottaminen . . . . . . . . . . . . . . . 31
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 31
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 31
14 Kämmentuen asentaminen . . . . . . . . . . . . . . . 35
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 35
15 Langattoman mini-kortin irrottaminen . . . . . 37
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 37
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 38
16 Langattoman mini-kortin asentaminen . . . . . 39
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 40
17 I/O-levyn irrottaminen . . . . . . . . . . . . . . . . . . 41
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 41
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 42
18 I/O-levyn asentaminen . . . . . . . . . . . . . . . . . . 43
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 43
19 Emolevyn irrottaminen . . . . . . . . . . . . . . . . . . 45
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 45
Toimenpiteet
4 | Sisältö
. . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Page 5
20 Emolevyn asettaminen paikalleen . . . . . . . . . 49
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 49
Huoltotunnuksen kirjoittaminen
järjestelmän asetuksiin
. . . . . . . . . . . . . . . . . . . . 49
21 Nappipariston irrottaminen . . . . . . . . . . . . . . 51
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 51
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 52
22 Nappipariston asentaminen . . . . . . . . . . . . . . 53
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 53
23 Jäähdytyselementin irrottaminen . . . . . . . . . 55
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 55
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 56
24 Jäähdytyselementin asentaminen . . . . . . . . . 57
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 57
25 Tuulettimen irrottaminen . . . . . . . . . . . . . . . . 59
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 59
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 60
26 Tuulettimen vaihtaminen . . . . . . . . . . . . . . . . 61
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 61
27 Kaiuttimien irrottaminen. . . . . . . . . . . . . . . . . 63
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 63
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 64
28 Kaiuttimien asentaminen. . . . . . . . . . . . . . . . . 67
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 67
29 Näytön irrottaminen . . . . . . . . . . . . . . . . . . . . 69
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 69
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Sisältö | 5
Page 6
30 Näyttöyksikön asentaminen . . . . . . . . . . . . . . 73
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 73
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 73
31 Näytön kehyksen irrottaminen . . . . . . . . . . . . 75
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 75
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 76
32 Näytön kehyksen asentaminen. . . . . . . . . . . . 77
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 77
33 Näytön saranoiden irrottaminen . . . . . . . . . . 79
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 79
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 80
34 Näytön saranoiden asentaminen . . . . . . . . . . 81
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 81
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 81
35 Näyttöpaneelin irrottaminen . . . . . . . . . . . . . 83
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 83
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 84
36 Näyttöpaneelin asentaminen . . . . . . . . . . . . . 87
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 87

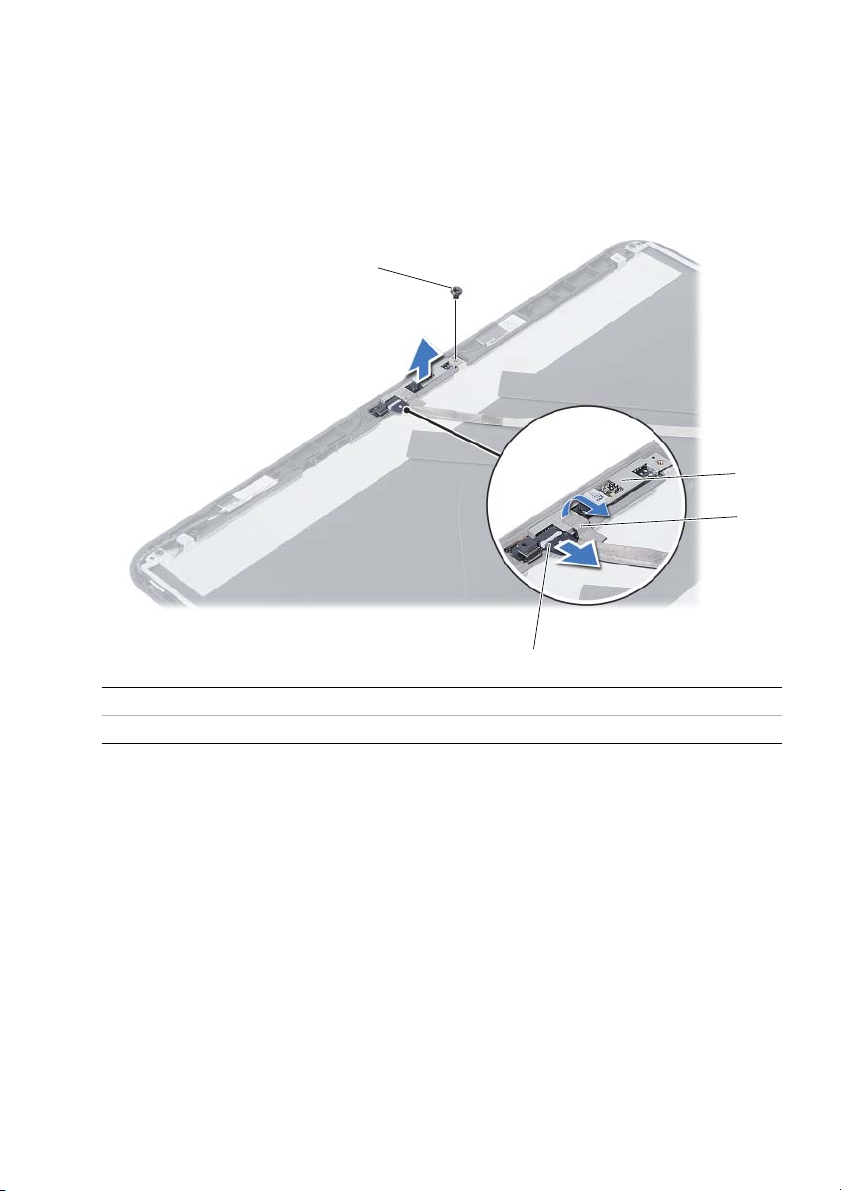

37 Kameramoduulin irrottaminen . . . . . . . . . . . . 89
Esitoimenpiteet . . . . . . . . . . . . . . . . . . . . . . . . . 89
Toimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . . . . 90
38 Kameramoduulin asentaminen. . . . . . . . . . . . 91
Toimenpiteet. . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Jälkitoimenpiteet
. . . . . . . . . . . . . . . . . . . . . . . . 91
39 BIOSin flash-päivitys . . . . . . . . . . . . . . . . . . . . 93
6 | Sisältö
Page 7
Alkutoimet
Tietokoneen ja siihen liitettyjen laitteiden sammuttaminen
VAROITUS: Vältä tietojen menetys tallentamalla ja sulkemalla kaikki avoimet
tiedostot ja sulkemalla kaikki avoimet ohjelmat, ennen kuin sammutat tietokoneen.
1 Tallenna ja sulje kaikki avoimet tiedostot ja poistu kaikista käynnissä olevista ohjelmista.
2 Sammuta tietokone tietokoneeseen asennettua käyttöjärjestelmää koskevien
ohjeiden mukaisesti.
• Windows 8:
Siirrä hiiren osoitin näytön oikeaan ylä- tai alakulmaan ja avaa Oikopolut-sivupalkki
ja valitse Asetukset→ Virta→ Sammuta.
• Windows 7:
Valitse Käynnistä ja Sammuta.
Microsoft Windows sammuu, minkä jälkeen tietokone sammuu.
HUOMAUTUS: Jos käytössä on jokin toinen käyttöjärjestelmä,
3 Irrota tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiasta.
4 Irrota kaikki puhelinjohdot, verkkokaapelit ja liitetyt laitteet tietokoneesta.
5 Maadoita emolevy pitämällä virtapainiketta alhaalla 5 sekuntia, kun järjestelmästä on
katkaistu virta.
Turvallisuusohjeet
Seuraavilla turvallisuusohjeilla voit suojata tietokoneesi ja työympäristösi vaurioilta sekä
varmistaa oman turvallisuutesi.
katso sammutusohjeet käyttöjärjestelmän ohjeista.
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen
mukana toimitetut turvallisuusohjeet. Lisää turvallisuusohjeita on Regulatory
Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
VAARA: Irrota kaikki virtalähteet ennen tietokoneen kannen tai paneeleiden
avaamista. Kun olet tehnyt toimet tietokoneen sisällä, asenna kaikki kannet,
paneelit ja ruuvit paikalleen, ennen kuin liität virtalähteen.
VAROITUS: Vältä tietokoneen vioittuminen varmistamalla, että työskentelyalusta
on tasainen ja puhdas.
VAROITUS: Vältä komponenttien ja korttien vioittuminen käsittelemällä niitä
reunoista. Älä koske napoihin ja kontakteihin.
VAROITUS: Vain koulutetut huoltoteknikot saavat avata tietokoneen kotelon ja
käsitellä tietokoneen sisäisiä osia. Turvallisuusohjeet sisältävät täydelliset ohjeet
turvallisuuteen, tietokoneen sisäpuolisten osien käsittelyyn ja elektrostaattisten
purkausten välttämiseen liittyen.
Alkutoimet | 7
Page 8
VAROITUS: Maadoita itsesi koskettamalla rungon maalaamatonta metallipintaa,
kuten tietokoneen takaosassa olevien korttipaikan aukkojen ympärillä olevaa
metallia, ennen kuin kosketat mitään osaa tietokoneen sisällä. Kosketa
työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät
sisäisiä osia vahingoittavan staattisen sähkön muodostumisen.
VAROITUS: Irrottaessasi kaapelia vedä liittimestä tai sen vedonpoistajasta, älä
itse kaapelista. Joissakin kaapeleissa on lukkokielekkeillä tai peukaloruuveilla
varustettuja liittimiä, jotka on avattava ennen kaapelin irrottamista. Kun irrotat
kaapeleita, pidä ne tasaisesti kohdistettuina, jotta liitäntätapit eivät väänny. Kun
liität kaapeleita, varmista, että liitännät ja portit on aseteltu ja kohdistettu oikein.
VAROITUS: Irrota verkkokaapeli irrottamalla ensin kaapeli tietokoneesta ja irrota
sitten kaapeli verkkolaitteesta.
VAROITUS: Jos muistikortinlukijassa on muistikortti, ota se pois.
Suositellut työkalut
Tämän asiakirjan menetelmät voivat vaatia seuraavia työkaluja:
• ristipääruuvitaltta
• muovipuikko
8 | Alkutoimet
Page 9
Tietokoneen sisäosan käsittelemisen jälkeen
Kun olet tehnyt asennustoimet, varmista seuraavat seikat:
• Kiinnitä kaikki ruuvit ja varmista, ettei tietokoneen sisällä ole irrallisia ruuveja.
• Liitä kaikki ulkoiset laitteet, kaapelit, kortit ja muut irrottamasi osat, ennen kuin teet
tietokoneella mitään.
• Kiinnitä tietokone ja kaikki kiinnitetyt laitteet sähköpistorasiaan.
VAROITUS: Ennen kuin käynnistät tietokoneen, kiinnitä kaikki ruuvit ja tarkista,
ettei tietokoneen sisällä ole irrallisia ruuveja. Muussa tapauksessa tietokone
saattaa vahingoittua.
Tietokoneen sisäosan käsittelemisen jälkeen | 9
Page 10
10 | Tietokoneen sisäosan käsittelemisen jälkeen
Page 11
Akun irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Sulje näyttö ja käännä tietokone ympäri.
2 Työnnä akkutilan molemmalla sivulla olevat akkusalvat vapautusasentoon.
Kuulet napsauksen, kun akku vapautuu.
3 Nosta akku irti tietokoneen rungosta ja tietokoneesta.
2
1
1 akkusalvat (2) 2 akku
Akun irrottaminen | 11
Page 12
12 | Akun irrottaminen
Page 13
Akun vaihtaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
Kohdista akun kielekkeet akkupaikan aukkoihin ja paina akkua, kunnes se napsahtaa paikoilleen.
Jälkitoimenpiteet
1 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Akun vaihtaminen | 13
Page 14
14 | Akun vaihtaminen
Page 15
Muistimoduulien irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
Toimenpitee t
1 Löysää lukkoruuvi, jolla muistimoduulin suojus on kiinnitetty tietokoneen runkoon.
2 Nosta muistimoduulin suojus sormenpäilläsi tietokoneen rungon lovista.
1 kiinnitysruuvi 2 muistimoduulin kansi
Muistimoduulien irrottaminen | 15
2
1
Page 16
3 Levitä sormenpäilläsi varovasti muistimoduuliliittimen molemmissa päissä olevia
kiinnikkeitä, kunnes moduuli ponnahtaa ulos.
4 Irrota muistimoduuli kannastaan.
3
2
1
1 kiinnikkeet (2) 2 muistimoduulin liitin
3 muistimoduuli
16 | Muistimoduulien irrottaminen
Page 17
Muistimoduulien asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista muistimoduulin lovi muistimoduulikannan kielekkeeseen.
2 Liu'uta muistimoduuli tiukasti kantaan 45 asteen kulmassa ja paina moduulia alaspäin,
kunnes se napsahtaa paikalleen.
HUOMAUTUS: Jos et kuule napsahdusta, irrota Mini-kortti ja asenna se uudestaan.
3 Työnnä muistimoduulin suojuksen kielekkeet tietokoneen rungossa oleviin loviin ja
paina muistimoduulin suojus varovasti paikalleen.
4 Kiristä lukkoruuvi, jolla muistimoduulin suojus on kiinnitetty tietokoneen runkoon.
Jälkitoimenpiteet
1 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
2 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Muistimoduulien asentaminen | 17
Page 18
18 | Muistimoduulien asentaminen
Page 19
Optisen aseman irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
Toimenpitee t
1 Irrota ruuvi, jolla optinen asema on kiinnitetty tietokoneen runkoon.
2 Työnnä optinen asema sormenpäillä ulos optisen aseman paikasta.
2
1
1 optinen asema 2 ruuvi
Optisen aseman irrottaminen | 19
Page 20
3 Irrota ruuvit, jotka kiinnittävät optisen aseman kiinnikkeen optiseen asemaan.
4 Irrota optisen aseman kiinnike optisesta asemasta.
5 Kankea optisen aseman kehys varoen irti optisesta asemasta.
2
1
3
4
1 optisen aseman kehys 2 optinen asema
3 ruuvit (2) 4 optisen aseman kehikko
20 | Optisen aseman irrottaminen
Page 21
Optisen aseman asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista optisen aseman kehyksen kielekkeet optisessa asemassa oleviin paikkoihin
ja paina optisen aseman kehystä, kunnes se napsahtaa paikalleen.
2 Kohdista optisen aseman kiinnikkeessä olevat ruuvinreiät optisen aseman ruuvinreikiin.
3 Irrota ruuvit, jotka kiinnittävät optisen aseman kiinnikkeen optiseen asemaan.
4 Työnnä optinen asema paikoilleen ja tarkista, että optisen aseman kiinnikkeen
ruuvinreiät kohdistuvat tietokoneen rungon ruuvinreikien kanssa.
Jälkitoimenpiteet
1 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
2 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Optisen aseman asentaminen | 21
Page 22
22 | Optisen aseman asentaminen
Page 23
Kiintolevykokoonpanon irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
VAROITUS: Älä irrota kiintolevyä tietokoneen ollessa päällä tai valmiustilassa,
jotta et menetä tietoja.
VAROITUS: Kiintolevyt ovat erittäin herkkiä. Ole varovainen käsitellessäsi kiintolevyä.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
Toimenpitee t
1 Irrota ruuvit, joilla kiintolevykokoonpano on kiinnitetty tietokoneen runkoon.
2 Irrota kiintolevykokoonpano emolevyltä työntämällä sitä eteenpäin.
1
1 ruuvit (2) 2 kiintolevykokoonpano
Kiintolevykokoonpanon irrottaminen | 23
2
Page 24
3 Nosta kiintolevykokoonpano vetokielekkeestä irti tietokoneen rungosta.
2
1
1 kiintolevykokoonpano 2 vetokieleke
4 Irrota ruuvit, joilla kiintolevyn kehikko on kiinnitetty kiintolevyyn.
5 Nosta kiintolevyn kehikko irti kiintolevystä.
1
2
1 ruuvit (2) 2 kiintolevyn kehikko
24 | Kiintolevykokoonpanon irrottaminen
Page 25
Kiintolevykokoonpanon asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
VAROITUS: Kiintolevyt ovat erittäin herkkiä. Ole varovainen käsitellessäsi kiintolevyä.
Toimenpitee t
1 Kohdista kiintolevyn kiinnikkeessä olevat ruuvinreiät kiintolevyn ruuvinreikiin.
2 Asenna ruuvit, joilla kiintolevyn kiinnike kiinnittyy kiintolevyyn.
3 Aseta kiintolevy kiintolevyn paikkaan työntämällä.
4 Kiinnitä kiintolevy emolevyyn työntämällä sitä taaksepäin.
5 Kiinnitä ruuvit, joilla kiintolevykokoonpano kiinnitetään tietokoneen runkoon.
Jälkitoimenpiteet
1 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita
vaihe 3 - vaihe 4.
2 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
3 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Kiintolevykokoonpanon asentaminen | 25
Page 26
26 | Kiintolevykokoonpanon asentaminen
Page 27
Näppäimistön irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
Toimenpitee t
1 Käännä tietokone ympäri ja avaa näyttöä mahdollisimman paljon.
2 Vapauta näppäimistö kämmentuen kielekkeistä muovipuikolla.
1
2
3
1 muovipuikko 2 kielekkeet (9)
3 näppäimistö
Näppäimistön irrottaminen | 27
Page 28
3 Vapauta näppäimistö kämmentuesta nostamalla ja työntämällä näppäimistöä
näyttöä kohden.
4 Käännä näppäimistö ylösalaisin ja aseta se kämmentuen päälle.
5 Nosta liittimen salpaa ja irrota näppäimistö emolevyn liitännästä.
6 Nosta näppäimistö irti kämmentuesta.
1
2
3
1 liittimen salpa 2 näppäimistökaapeli
3 näppäimistö
28 | Näppäimistön irrottaminen
Page 29
Näppäimistön asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Työnnä näppäimistön kaapeli emolevyn liitäntään ja kiinnitä kaapeli paikalleen
painamalla liitännän salpa alas.
2 Työnnä näppäimistön pohjassa olevat kielekkeet kämmentuen loviin ja aseta
näppäimistö kämmentuen päälle.
3 Kiinnitä näppäimistö kämmentuen kielekkeiden alle painelemalla näppäimistön reunoja.
Jälkitoimenpiteet
1 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
2 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Näppäimistön asentaminen | 29
Page 30
30 | Näppäimistön asentaminen
Page 31
Kämmentuen irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
4 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
Toimenpitee t
1 Sulje näyttö ja käännä tietokone ympäri.
2 Irrota ruuvit, joilla kämmentuki on kiinnitetty tietokoneen runkoon.
1 ruuvit (12)
1
Kämmentuen irrottaminen | 31
Page 32
3 Käännä tietokone ympäri ja avaa näyttöä mahdollisimman paljon.
4 Nosta liittimen salpoja ja irrota kosketuslevyn kaapeli ja virtapainikkeen kaapeli
emolevyn liittimistä vetämällä vetokielekkeistä.
2
3
1 kosketuslevyn kaapeli 2 virtapainikkeen kaapeli
3 liittimen salvat (2)
1
32 | Kämmentuen irrottaminen
Page 33
5 Irrota ruuvit, joilla kämmentuki on kiinnitetty emolevyyn.
6 Nosta kämmentuen kielekkeitä varoen ja vapauta ne tietokoneen rungon lovista.
VAROITUS: Irrota kämmentuki varovasti näytöstä siten, että näyttö ei vahingoitu.
7 Nosta kämmentuki pois tietokoneen rungosta.
1
2
1 ruuvit (7) 2 kämmentuki
Kämmentuen irrottaminen | 33
Page 34
34 | Kämmentuen irrottaminen
Page 35
Kämmentuen asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista kämmentuki tietokoneen rungon päälle.
2 Paina kämmentukea siten, että se napsahtaa paikoilleen.
3 Liu'uta kosketuslevyn kaapeli ja virtapainikekaapeli emolevyn liittimiin ja kiinnitä
kaapelit painamalla liittimen salpoja alas.
4 Kiinnitä ruuvit, joilla kämmentuki on kiinnitetty emolevyyn.
5 Sulje näyttö ja käännä tietokone ympäri.
6 Kiinnitä ruuvit, joilla kämmentuki on kiinnitetty tietokoneen runkoon.
Jälkitoimenpiteet
1 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
2 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
3 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
4 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
5 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Kämmentuen asentaminen | 35
Page 36
36 | Kämmentuen asentaminen
Page 37
Langattoman mini-kortin irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
HUOMAUTUS: Dell ei takaa muilta toimittajilta ostettujen langattomien pienoiskorttien
yhteensopivuutta tai tue niitä.
Jos tilasit langattoman pienoiskortin tietokoneen mukana, kortti on jo asennettu.
Tietokoneessa on yksi puolikorkea langattoman pienoiskortin paikka, joka tukee WLAN- ja
Bluetooth-yhdistelmäkorttia.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
4 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
5 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
Langattoman mini-kortin irrottaminen | 37
Page 38
Toimenpitee t
1 Irrota antennikaapelit langattoman pienoiskortin liitännöistä.
2 Irrota ruuvi, jolla langaton pienoiskortti on kiinnitetty emolevyn liitäntään.
1
3
2
1 ruuvi 2 antennijohdot (2)
3 langaton pienoiskortti
3 Irrota langaton pienoiskortti emolevyn liittimestä liu'uttamalla.
1 langaton pienoiskortti 2 emolevyn liitin
38 | Langattoman mini-kortin irrottaminen
2
1
Page 39
Langattoman mini-kortin asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
VAROITUS: Johtoja ei saa koskaan asettaa langattoman pienoiskortin alle, jotta
se ei vahingoitu.
1 Kohdista langattoman pienoiskortin lovi emolevyn liitinpaikan kielekkeeseen.
2 Aseta langattoman pienoiskortin liitin 45 asteen kulmassa emolevyn liittimeen.
3 Paina langattoman pienoiskortin toinen pää emolevyssä olevaan paikkaan ja kiinnitä
ruuvi, jolla langaton pienoiskortti kiinnittyy emolevyyn.
4 Kytke antennikaapelit langattomaan mini-korttiin.
Seuraavassa taulukossa esitetään kaikkien tietokoneen tukemien langattomien
pienoiskorttien antennikaapelien värikoodit.
Langattoman pienoiskortin liittimet Antennikaapelien värikoodit
WLAN + Bluetooth (2 kaapelia)
Pää-WLAN + Bluetooth (valkoinen kolmio)
Lisä-WLAN + Bluetooth (musta kolmio)
valkoinen
musta
Langattoman mini-kortin asentaminen | 39
Page 40
Jälkitoimenpiteet
1 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
2 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
3 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
4 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
5 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
6 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
40 | Langattoman mini-kortin asentaminen
Page 41
I/O-levyn irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
4 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
5 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
I/O-levyn irrottaminen | 41
Page 42
Toimenpitee t
1 Irrota ruuvi, jolla I/O-levy on kiinnitetty tietokoneen runkoon.
2 Irrota I/O-levyn kaapeli emolevyn liitännästä vetokielekkeellä.
3 Nosta I/O-levy varoen irti tietokoneen rungosta.
1
2
3
1 I/O-levy 2 I/O-levyn kaapeli
3 ruuvi
42 | I/O-levyn irrottaminen
Page 43
I/O-levyn asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Työnnä I/O-levy varoen sen kiinnityskielekkeen alle ja napsauta I/O-levy paikoilleen.
2 Asenna ruuvi, jolla I/O-levy on kiinnitetty tietokoneen runkoon.
3 Kiinnitä I/O-levyn kaapeli I/O-levyn kaapelin liittimeen.
Jälkitoimenpiteet
1 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
2 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
3 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
4 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
5 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
6 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
I/O-levyn asentaminen | 43
Page 44
44 | I/O-levyn asentaminen
Page 45
Emolevyn irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
HUOMAUTUS: Tietokoneen huoltomerkki on merkitty emolevyyn. Huoltotunnus
on syötettävä järjestelmän asetuksiin sen jälkeen, kun olet asentanut emolevyn
paikalleen. Katso lisätietoja kohdasta “Huoltotunnuksen kirjoittaminen järjestelmän
asetuksiin” sivulla 49.
HUOMAUTUS: Ennen kuin irrotat kaapelit emolevyltä, merkitse liitinten sijainnit
muistiin, jotta voit kytkeä ne takaisin oikein asennettuasi emolevyn.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota langaton pienoiskortti. Katso kohtaa “Langattoman mini-kortin irrottaminen”
sivulla 37.
Emolevyn irrottaminen | 45
Page 46
Toimenpitee t
1 Irrota teippi, jolla näyttökaapeli kiinnittyy emolevyyn.
2 Irrota näyttökaapeli emolevyn liittimestä.
3 Irrota verkkolaiteliitännän kaapeli, kaiuttimen johto ja I/O-levyn kaapeli emolevystä.
5
1
2
3
4
1 näyttökaapeli 2 teippi
3 verkkolaiteliitännän kaapeli 4 kaiutinkaapeli
5 I/O-levyn kaapeli
46 | Emolevyn irrottaminen
Page 47
4 Irrota ruuvi, jolla emolevy on kiinnitetty tietokoneen koteloon.
5 Nosta emolevy ulos tietokoneesta.
1
1 emokortti 2 ruuvi
2
Emolevyn irrottaminen | 47
Page 48
48 | Emolevyn irrottaminen
Page 49
Emolevyn asettaminen paikalleen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
HUOMAUTUS: Tietokoneen huoltomerkki on merkitty emolevyyn.
Huoltotunnus on syötettävä järjestelmän asetuksiin sen jälkeen, kun olet
asentanut emolevyn paikalleen.
Toimenpitee t
1 Kohdista emolevyssä oleva ruuvinreikä tietokoneen rungon ruuvinreikään.
2 Kiinnitä ruuvi, jolla emolevy on kiinnitetty tietokoneen koteloon.
3 Kiinnitä verkkolaiteliitännän kaapeli, kaiuttimen johto ja I/O-levyn kaapeli
emolevyn liitäntöihin.
4 Kiinnitä näyttökaapeli emolevyyn.
5 Kiinnitä teippi, jolla näyttökaapeli kiinnittyy emolevyyn.
Jälkitoimenpiteet
1 Asenna langaton pienoiskortti. Katso kohtaa “Langattoman mini-kortin asentaminen”
sivulla 39.
2 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
3 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
4 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
5 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
6 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
7 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
8 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Huoltotunnuksen kirjoittaminen järjestelmän asetuksiin
1 Käynnistä tietokone.
2 Siirry järjestelmän asetusohjelmaan painamalla <F2> POST-testauksen aikana.
3 Navigoi Main (Pää) -välilehdelle a syötä tietokoneen huoltotunnus
Service Tag Input (Huoltotunnuksen syöttö) -kenttään.
Emolevyn asettaminen paikalleen | 49
Page 50
50 | Emolevyn asettaminen paikalleen
Page 51
Nappipariston irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
VAARA: Nappiparisto saattaa räjähtää, jos se asennetaan virheellisesti. Vaihda
nappiparisto vain samanlaiseen tai vastaavantyyppiseen paristoon. Hävitä
käytetyt nappiparistot valmistajan ohjeiden mukaisesti.
VAROITUS: Kun nappiparisto poistetaan, BIOS-asetukset palautetaan
oletusasetuksiin. On suositeltavaa, että merkitset BIOS-asetukset muistiin,
ennen kuin poistat nappipariston.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota emolevy. Katso kohtaa “Emolevyn irrottaminen” sivulla 45.
Nappipariston irrottaminen | 51
Page 52
Toimenpitee t
1 Käännä emolevy ympäri ja aseta se tasaiselle pinnalle.
2 Kankea nappiparisto varoen ulos emolevyn paristokannasta muovipuikolla.
1
2
1 muovipuikko 2 nappiparisto
52 | Nappipariston irrottaminen
Page 53
Nappipariston asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
VAARA: Paristo saattaa räjähtää, jos se asennetaan virheellisesti. Vaihda paristo
vain samanlaiseen tai vastaavantyyppiseen paristoon. Hävitä käytetyt paristot
valmistajan ohjeiden mukaisesti.
Toimenpitee t
Työnnä nappiparisto plus-puoli yläspäin emolevyn paristokantaan.
Jälkitoimenpiteet
1 Asenna emolevy. Katso kohtaa “Emolevyn asettaminen paikalleen” sivulla 49.
2 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
3 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
4 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
5 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
6 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
7 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
8 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Nappipariston asentaminen | 53
Page 54
54 | Nappipariston asentaminen
Page 55
Jäähdytyselementin irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin irrottaminen”
sivulla 37.
8 Irrota emolevy. Katso kohtaa “Emolevyn irrottaminen” sivulla 45.
Jäähdytyselementin irrottaminen | 55
Page 56
Toimenpitee t
1 Käännä emolevy ympäri ja aseta se tasaiselle pinnalle.
2 Irrota jäähdytyselementin emolevyyn kiinnittävät ruuvit oikeassa järjestyksessä
(merkitty jäähdytyselementtiin).
3 Nosta jäähdytyselementti irti emolevystä.
2
1
1 ruuvi (6) 2 tuuletin
56 | Jäähdytyselementin irrottaminen
Page 57
Jäähdytyselementin asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Puhdista piitahna jäähdytyselementin pohjasta ja levitä uutta.
2 Kohdista jäähdytyselementissä olevat ruuvinreiät emolevyn ruuvinreikiin.
3 Asenna jäähdytyselementin emolevyyn kiinnittävät ruuvit oikeassa järjestyksessä
(merkitty jäähdytyselementtiin).
Jälkitoimenpiteet
1 Asenna emolevy. Katso kohtaa “Emolevyn asettaminen paikalleen” sivulla 49.
2 Asenna langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin asentaminen”
sivulla 39.
3 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
4 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
5 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
6 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
7 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
8 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
9 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Jäähdytyselementin asentaminen | 57
Page 58
58 | Jäähdytyselementin asentaminen
Page 59
Tuulettimen irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin irrottaminen”
sivulla 37.
8 Irrota emolevy. Katso kohtaa “Emolevyn irrottaminen” sivulla 45.
Tuulettimen irrottaminen | 59
Page 60
Toimenpitee t
1 Käännä emolevy ympäri ja aseta se tasaiselle pinnalle.
2 Irrota tuulettimen kaapeli emolevyssä olevasta liittimestä.
3 Irrota ruuvi, jolla tuuletin kiinnittyy emolevyyn.
4 Nosta tuuletin irti emolevystä.
1
2
1 ruuvi 2 tuuletin
3 tuulettimen kaapeli
3
60 | Tuulettimen irrottaminen
Page 61
Tuulettimen vaihtaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista tuulettimessa olevat ruuvinreiät emolevyn ruuvinreikiin.
2 Kiinnitä ruuvi, jolla tuuletin kiinnittyy emolevyyn.
3 Kytke tuulettimen kaapeli emolevyn liittimeen.
Jälkitoimenpiteet
1 Asenna emolevy. Katso kohtaa “Emolevyn asettaminen paikalleen” sivulla 49.
2 Asenna langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin asentaminen”
sivulla 39.
3 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
4 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
5 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
6 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
7 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
8 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
9 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Tuulettimen vaihtaminen | 61
Page 62
62 | Tuulettimen vaihtaminen
Page 63
Kaiuttimien irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin irrottaminen”
sivulla 37.
8 Irrota emolevy. Katso kohtaa “Emolevyn irrottaminen” sivulla 45.
Kaiuttimien irrottaminen | 63
Page 64
Toimenpitee t
1 Irrota teippi, jolla LED-silikoniputket kiinnittyvät tietokoneen runkoon.
2 Nosta LED-silikoniputket irti tietokoneen rungosta.
1
1 teippi 2 LED-silikoniputket
2
64 | Kaiuttimien irrottaminen
Page 65
3 Pane muistiin kaiutinkaapelin reititys ja irrota kaapeli reititysohjaimista
tietokoneen rungossa.
4 Nosta kaiuttimet kaapeleineen ulos tietokoneen rungosta.
1
1 kaiutinkaapelin reititys 2 kaiuttimet (2)
2
Kaiuttimien irrottaminen | 65
Page 66
66 | Kaiuttimien irrottaminen
Page 67
Kaiuttimien asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista kaiuttimet tietokoneen rungon kanssa.
2 Reititä kaiutinkaapeli tietokoneen rungon kaapelointiohjaimien läpi.
3 Asenna LED-silikoniputket tietokoneen runkoon.
4 Liimaa teippi, joka LED-silikoniputket kiinnittyvät tietokoneen runkoon.
Jälkitoimenpiteet
1 Asenna emolevy. Katso kohtaa “Emolevyn asettaminen paikalleen” sivulla 49.
2 Asenna langaton mini-kortti. Katso kohtaa “Langattoman mini-kortin asentaminen”
sivulla 39.
3 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
4 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
5 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
6 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
7 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
8 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
9 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Kaiuttimien asentaminen | 67
Page 68
68 | Kaiuttimien asentaminen
Page 69
Näytön irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
Näytön irrottaminen | 69
Page 70
Toimenpitee t
1 Irrota teippi, jolla näyttökaapeli kiinnittyy emolevyyn.
2 Irrota näyttökaapeli emolevyn liittimistä.
3 Irrota langattoman pienoskortin kaapelit langattoman pienoiskortin liitännöistä.
1
2
1 näyttökaapeli 2 langattoman pienoiskortin kaapelit (2)
70 | Näytön irrottaminen
Page 71
4 Siirrä verkkolaiteliitännän kaapeli pois ruuveista.
5 Irrota ruuvit, joilla näyttö kiinnittyy tietokoneen alaosaan.
6 Nosta näyttö pois tietokoneen alaosasta.
1
2
3
1 näyttö 2 ruuvit (3)
3 verkkolaiteliitännän kaapeli
Näytön irrottaminen | 71
Page 72
72 | Näytön irrottaminen
Page 73
Näyttöyksikön asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Aseta näyttöyksikkö tietokoneen rungon päälle ja kohdista näyttöyksikön ruuvinreiät
tietokoneen rungon ruuvinreikien kanssa.
2 Kiinnitä ruuvit, joilla näyttöyksikkö kiinnittyy tietokoneen runkoon.
3 Liitä langattoman pienoiskortin kaapelit langattoman pienoiskortin liitäntöihin.
4 Kytke näyttökaapeli emolevyssä olevaan liittimeen.
5 Kiinnitä teippi, jolla näyttökaapeli kiinnittyy emolevyyn.
Jälkitoimenpiteet
1 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
2 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
3 Asenna optisen aseman kokoonpano.
Katso kohtaa “Optisen aseman asentaminen” sivulla 21.
4 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
5 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
6 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
7 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Näyttöyksikön asentaminen | 73
Page 74
74 | Näyttöyksikön asentaminen
Page 75
Näytön kehyksen irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota näyttö. Katso kohtaa “Näytön irrottaminen” sivulla 69.
Näytön kehyksen irrottaminen | 75
Page 76
Toimenpitee t
1 Paina saranakansia sivuilta ja nosta ne irti näytöstä.
1
1 saranakannet (2)
2 Työnnä sormenpäät varovasti näytön kehyksen reunan alle.
3 Irrota näytön kehys näytön takakannesta.
1
1näytön kehys
76 | Näytön kehyksen irrottaminen
Page 77
Näytön kehyksen asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista näytön kehys näytön takakannen kanssa ja napsauta näytön kehys
varovasti paikoilleen.
2 Kohdista saranakannet näytön saranoiden kanssa ja napsauta saranakannet paikoilleen.
Jälkitoimenpiteet
1 Asenna näyttö. Katso kohtaa “Näyttöyksikön asentaminen” sivulla 73.
2 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
3 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
4 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
5 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
6 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
7 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
8 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Näytön kehyksen asentaminen | 77
Page 78
78 | Näytön kehyksen asentaminen
Page 79
Näytön saranoiden irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota näyttö. Katso kohtaa “Näytön irrottaminen” sivulla 69.
8 Irrota näytön kehys. Katso kohtaa “Näytön kehyksen irrottaminen” sivulla 75.
Näytön saranoiden irrottaminen | 79
Page 80
Toimenpitee t
1 Irrota ruuvit, joilla näytön saranat on kiinnitetty näyttöpaneeliin.
2 Nosta näytön saranat näytön takakannesta.
1 ruuvit (8) 2 näytön saranat (2)
1
2
80 | Näytön saranoiden irrottaminen
Page 81
Näytön saranoiden asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista näytön saranoiden ruuvinreiät näytön takakannessa oleviin reikiin.
2 Asenna ruuvit, joilla näytön saranat on kiinnitetty näytön takakanteen.
Jälkitoimenpiteet
1 Asenna näytön kehys. Katso kohtaa “Näytön kehyksen asentaminen” sivulla 77.
2 Asenna näyttö. Katso kohtaa “Näyttöyksikön asentaminen” sivulla 73.
3 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
4 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
5 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
6 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
7 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
8 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
9 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Näytön saranoiden asentaminen | 81
Page 82
82 | Näytön saranoiden asentaminen
Page 83
Näyttöpaneelin irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota näyttö. Katso kohtaa “Näytön irrottaminen” sivulla 69.
8 Irrota näytön kehys. Katso kohtaa “Näytön kehyksen irrottaminen” sivulla 75.
9 Irrota näytön saranat. Katso kohtaa “Näytön saranoiden irrottaminen” sivulla 79.
Näyttöpaneelin irrottaminen | 83
Page 84
Toimenpitee t
1 Irrota ruuvit, joilla näyttöpaneeli on kiinnitetty näytön takakanteen.
2 Nosta näyttöpaneeli varovasti ylös ja käännä se ympäri.
2
1
1 näytön takakansi 2 näyttöpaneeli
3 ruuvit (4)
3
84 | Näyttöpaneelin irrottaminen
Page 85
3 Irrota teippi, joka on liimattu näyttökaapelin päälle.
4 Irrota näyttökaapeli näyttöpaneelin liitännästä.
1
2
1 näyttökaapeli 2 teippi
Näyttöpaneelin irrottaminen | 85
Page 86
86 | Näyttöpaneelin irrottaminen
Page 87
Näyttöpaneelin asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kytke näyttökaapeli näyttöpaneelissa olevaan liittimeen.
2 Liimaa näyttökaapelin kiinnittävä teippi.
3 Aseta näyttöpaneeli varoen näytön takakannen päälle.
4 Kohdista näyttöpaneelin ruuvinreiät näytön takakannessa oleviin ruuvinreikiin.
5 Kiinnitä ruuvit, joilla näyttöpaneeli kiinnittyy näytön takakanteen.
Jälkitoimenpiteet
1 Asenna näytön saranat. Katso kohtaa “Näytön saranoiden asentaminen” sivulla 81.
2 Asenna näytön kehys. Katso kohtaa “Näytön kehyksen asentaminen” sivulla 77.
3 Asenna näyttö. Katso kohtaa “Näyttöyksikön asentaminen” sivulla 73.
4 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
5 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
6 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
7 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
8 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
9 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
10 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Näyttöpaneelin asentaminen | 87
Page 88
88 | Näyttöpaneelin asentaminen
Page 89
Kameramoduulin irrottaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Esitoimenpiteet
1 Irrota akku. Katso kohtaa “Akun irrottaminen” sivulla 11.
2 Noudata kohdassa “Muistimoduulien irrottaminen” sivulla 15 olevia ohjeita
vaihe 1 - vaihe 2.
3 Irrota kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon irrottaminen”
sivulla 23.
4 Irrota optisen aseman kokoonpano. Katso kohtaa “Optisen aseman irrottaminen”
sivulla 19.
5 Irrota näppäimistö. Katso kohtaa “Näppäimistön irrottaminen” sivulla 27.
6 Irrota kämmentuki. Katso kohtaa “Kämmentuen irrottaminen” sivulla 31.
7 Irrota näyttö. Katso kohtaa “Näytön irrottaminen” sivulla 69.
8 Irrota näytön kehys. Katso kohtaa “Näytön kehyksen irrottaminen” sivulla 75.
Kameramoduulin irrottaminen | 89
Page 90
Toimenpitee t
1 Irrota ruuvi, jolla kameramoduuli on kiinnitetty näytön takakanteen.
2 Irrota kameran kaapeli kameramoduulin liittimestä.
3 Irrota teippi, jolla kameramoduuli on kiinnitetty näytön takakanteen.
4 Nosta kameramoduuli näytön takakannesta.
1
2
3
1 ruuvi 2 kameramoduuli
3 teippi 4 kamerakaapeli
90 | Kameramoduulin irrottaminen
4
Page 91
Kameramoduulin asentaminen
VAARA: Ennen kuin teet mitään toimia tietokoneen sisällä, lue tietokoneen mukana
toimitetut turvallisuusohjeet ja noudata kohdassa “Alkutoimet” sivulla 7 olevia
ohjeita. Kun olet tehnyt toimet tietokoneen sisällä, toimi kohdan “Tietokoneen
sisäosan käsittelemisen jälkeen” sivulla 9 ohjeiden mukaan. Lisää turvallisuusohjeita
on Regulatory Compliance -sivulla osoitteessa dell.com/regulatory_compliance.
Toimenpitee t
1 Kohdista kameramoduuli näytön takakannen kanssa.
2 Kiinnitä ruuvi, jolla kameramoduuli kiinnitetään näytön takakanteen.
3 Liimaa teippi, jolla kameramoduuli kiinnitetään näytön takakanteen.
4 Kytke kameran kaapeli kameramoduulin liittimeen.
Jälkitoimenpiteet
1 Asenna näytön kehys. Katso kohtaa “Näytön kehyksen asentaminen” sivulla 77.
2 Asenna näyttö. Katso kohtaa “Näyttöyksikön asentaminen” sivulla 73.
3 Asenna kämmentuki. Katso kohtaa “Kämmentuen asentaminen” sivulla 35.
4 Asenna näppäimistö. Katso kohtaa “Näppäimistön asentaminen” sivulla 29.
5 Asenna optisen aseman kokoonpano. Katso kohtaa “Optisen aseman asentaminen”
sivulla 21.
6 Asenna kiintolevykokoonpano. Katso kohtaa “Kiintolevykokoonpanon asentaminen”
sivulla 25.
7 Noudata kohdassa “Muistimoduulien asentaminen” sivulla 17 olevia ohjeita vaihe 3
ja vaihe 4.
8 Aseta akku takaisin paikalleen. Katso kohtaa “Akun vaihtaminen” sivulla 13.
9 Noudata ohjeita kohdassa “Tietokoneen sisäosan käsittelemisen jälkeen” sivulla 9.
Kameramoduulin asentaminen | 91
Page 92
92 | Kameramoduulin asentaminen
Page 93
BIOSin flash-päivitys
Voit joutua flash-päivittämään BIOS:in, kun päivitys on saatavilla tai kun vaihdat
emolevyn. BIOSin flash-päivitys:
1 Käynnistä tietokone.
2 Siirry osoitteeseen support.dell.com/support/downloads.
3 Etsi tietokoneen BIOS-päivitystiedosto:
HUOMAUTUS: Tietokoneen huoltomerkki sijaitsee tietokoneen takana olevassa
tarrassa. Katso lisätietoja tietokoneen mukana toimitetusta pikaohjeesta.
Jos tiedät tietokoneen huoltotunnuksen tai pikahuoltokoodin:
a Kirjoita tietokoneen huoltotunnus tai pikahuoltokoodi Service Tag or Express
Service Code (Huoltotunnus tai pikahuoltokoodi) -kenttään.
b Valitse Submit (Lähetä) ja jatka kohtaan vaihe 4.
Jos et tiedä tietokoneen huoltotunnusta tai pikahuoltokoodia:
a Valitse jokin seuraavista vaihtoehdoista:
• Automatically detect my Service Tag for me (Tunnista huoltokoodini
automaattisesti)
• Choose from My Products and Services List (Valitse omien tuotteiden ja
palveluidenluettelosta)
• Choose from a list of all Dell products (Valitse Dell-tuotteiden luettelosta)
b Valitse Continue (Jatka) ja noudata muita näytön kehotteita.
4 Näyttöön tulee hakutulosten luettelo. Valitse BIOS.
5 Lataa uusin BIOS-tiedosto valitsemalla Download File (Lataa tiedosto).
6 Valitse Please select your download method below (Valitse lataustapa) -ikkunassa
For Single File Download via Browser (Yksittäisen tiedoston lataus selaimella) ja
valitse sitten Download Now (Lataa nyt).
Näyttöön tulee File Download (Tiedoston lataaminen) -ikkuna.
7 Valitse Save As (Tallenna nimellä) -ikkunassa haluamasi tallennuspaikka ja lataa
tiedosto tietokoneeseesi.
8 Jos Download Complete (Lataus on valmis) -ikkuna tulee näkyviin, valitse Close (Sulje).
9 Siirry kansioon, johon latasit BIOS-päivitystiedoston.
10 Kaksoisnapsauta BIOS-päivitystiedoston kuvaketta ja noudata näytön ohjeita.
BIOSin flash-päivitys | 93
Page 94
94 | BIOSin flash-päivitys
