Page 1
Inspiron 14
3000 Series
Onderhoudshandleiding
Model computer: Inspiron 14–3458
Regelgevingsmodel: P60G
Regelgevingstype: P60G001
Page 2
Opmerkingen,
voorzorgsmaatregelen, en
waarschuwingen
OPMERKING: Een OPMERKING duidt belangrijke informatie aan voor een beter
gebruik van de computer.
WAARSCHUWING: EEN WAARSCHUWING duidt potentiële schade aan
hardware of potentieel gegevensverlies aan en vertelt u hoe het probleem
kan worden vermeden.
GEVAAR: Een GEVAAR-KENNISGEVING duidt op een risico op schade aan
eigendommen, lichamelijk letsel of overlijden.
Copyright © 2015 Dell Inc. Alle rechten voorbehouden. Dit product wordt beschermd door
wetgeving voor auteursrecht en intellectueel eigendom binnen en buiten de VS. Dell™ en het
Dell-logo zijn handelsmerken van Dell Inc. in de Verenigde Staten en/of andere jurisdicties.
Alle overige merken en namen in dit documenten kunnen handelsmerken van hun respectieve
eigenaren zijn.
2015 - 01
Ver. A00
Page 3
Inhoudsopgave
Voordat u aan de computer gaat werken............................. 10
Voordat u begint ............................................................................................. 10
Veiligheidsinstructies....................................................................................... 10
Aanbevolen hulpmiddelen...............................................................................12
Nadat u aan de computer heeft gewerkt.............................. 13
De accu verwijderen................................................................. 14
Procedure.........................................................................................................14
De accu vervangen.................................................................... 15
Procedure.........................................................................................................15

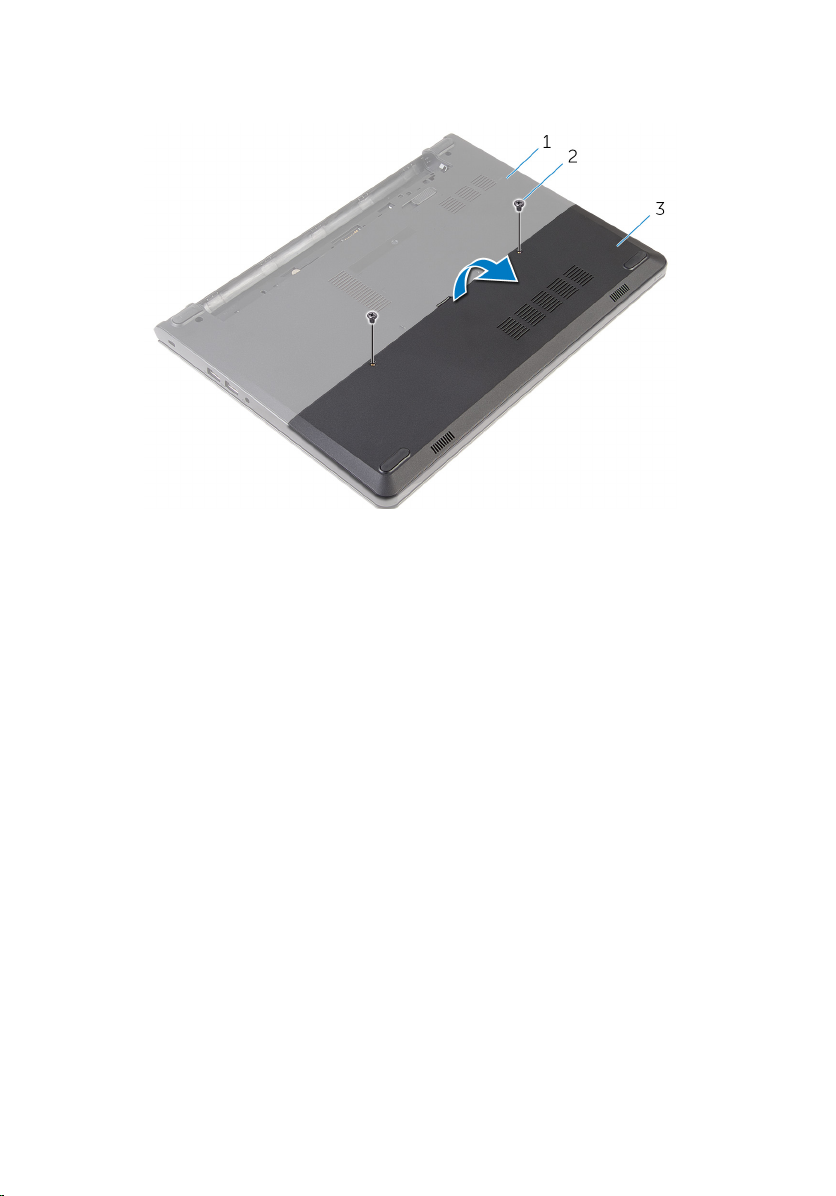

De onderplaat verwijderen...................................................... 16
Vereisten vooraf............................................................................................... 16
Procedure.........................................................................................................16
De onderplaat vervangen.........................................................18
Procedure.........................................................................................................18
Vereisten achteraf............................................................................................ 18
De harde schijf verwijderen.....................................................19
Vereisten vooraf............................................................................................... 19
Procedure.........................................................................................................19
De harde schijf vervangen....................................................... 22
Procedure.........................................................................................................22
Vereisten achteraf............................................................................................22
Page 4
De geheugenmodules verwijderen........................................23
Vereisten vooraf...............................................................................................23
Procedure.........................................................................................................23

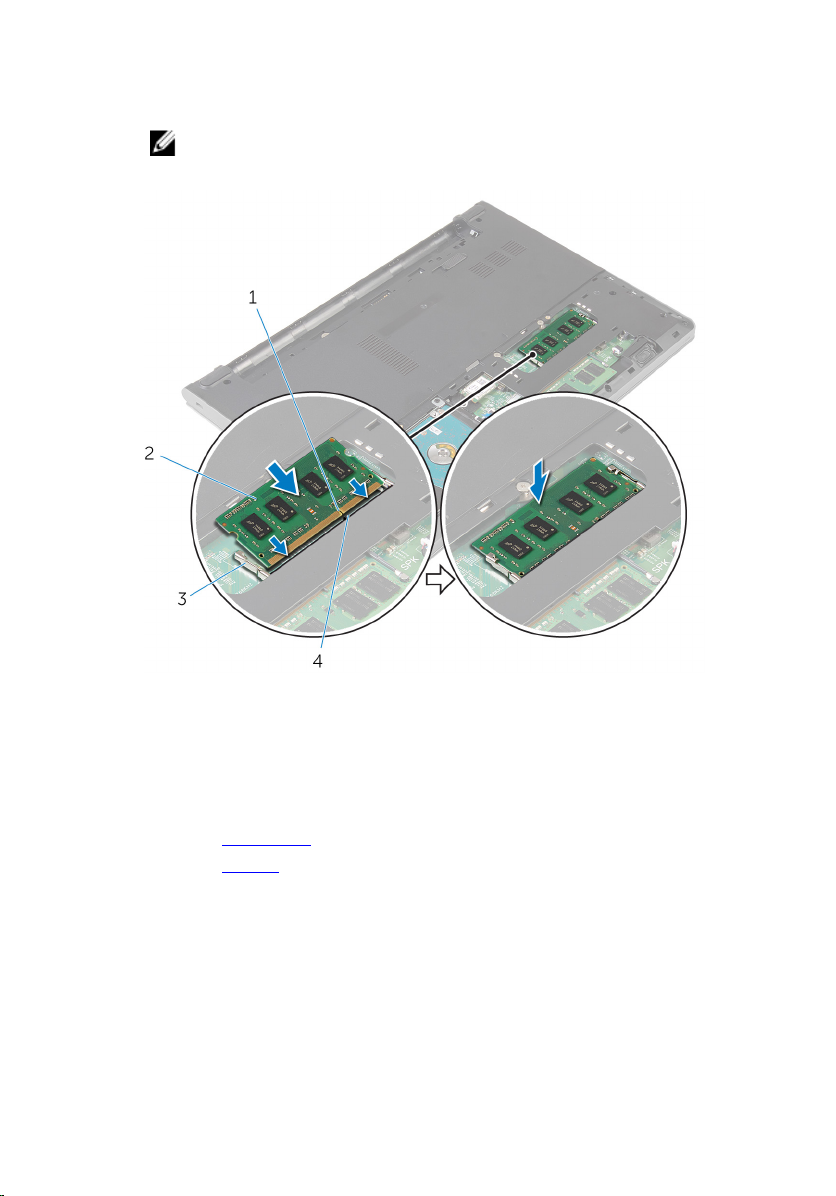

De geheugenmodules vervangen.......................................... 25
Procedure.........................................................................................................25
Vereisten achteraf............................................................................................26
De draadloze kaart verwijderen..............................................27
Vereisten vooraf...............................................................................................27
Procedure.........................................................................................................27
De draadloze kaart vervangen................................................29
Procedure........................................................................................................ 29
Vereisten achteraf............................................................................................29

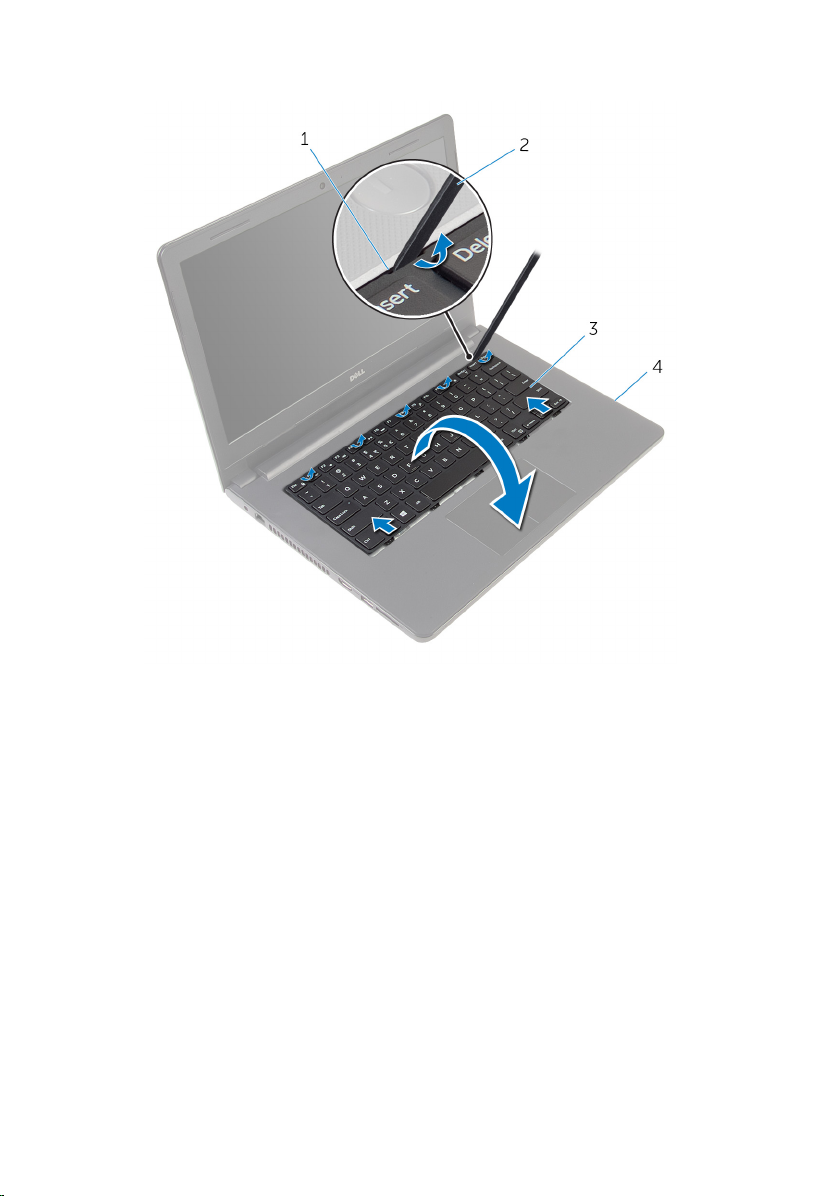

Het toetsenbord verwijderen..................................................30
Vereisten vooraf...............................................................................................30
Procedure........................................................................................................ 30
Het toetsenbord vervangen.................................................... 33
Procedure.........................................................................................................33
Vereisten achteraf............................................................................................33

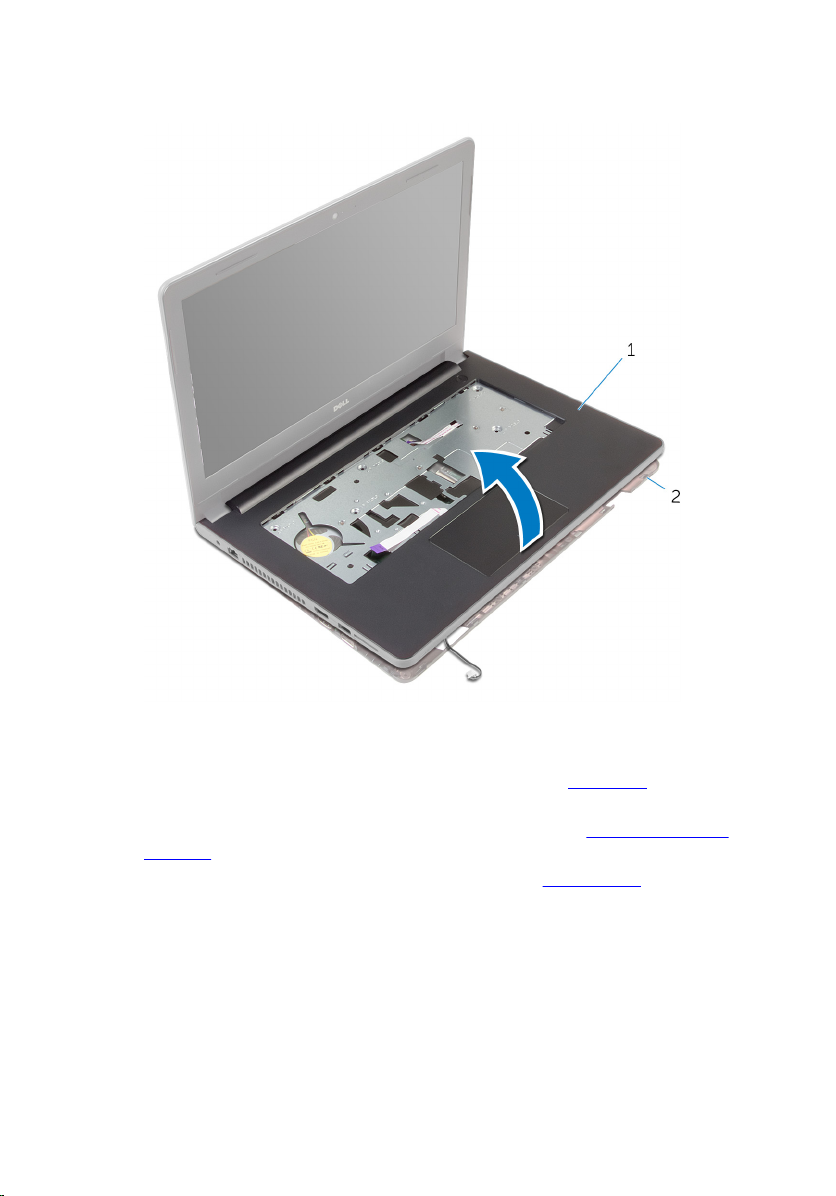

De polssteun verwijderen........................................................ 34
Vereisten vooraf...............................................................................................34
Procedure........................................................................................................ 34
De polssteun vervangen...........................................................39
Procedure........................................................................................................ 39
Vereisten achteraf............................................................................................39
Page 5
De touchpadmodule verwijderen...........................................41
Vereisten vooraf............................................................................................... 41
Procedure.........................................................................................................41
De touchpadmodule vervangen.............................................44
Procedure........................................................................................................ 44
Vereisten achteraf............................................................................................44
De kaart van de aan-uitknop verwijderen............................ 45
Vereisten vooraf...............................................................................................45
Procedure........................................................................................................ 45
De kaart voor de aan-uitknop vervangen.............................47
Procedures.......................................................................................................47
Vereisten achteraf............................................................................................47
De luidsprekers verwijderen................................................... 48
Vereisten vooraf...............................................................................................48
Procedure........................................................................................................ 48
De luidsprekers vervangen...................................................... 50
Procedure........................................................................................................ 50
Vereisten achteraf............................................................................................50
Het I/O-paneel verwijderen.....................................................51
Vereisten vooraf............................................................................................... 51
Procedure.........................................................................................................51
De I/O-kaart vervangen............................................................53
Procedure.........................................................................................................53
Vereisten achteraf............................................................................................53
Page 6
Het moederbord verwijderen................................................. 54
Vereisten vooraf...............................................................................................54
Procedure........................................................................................................ 54
Het moederbord vervangen.................................................... 57
Procedure.........................................................................................................57
Vereisten achteraf............................................................................................58
De knoopbatterij verwijderen.................................................59
Vereisten vooraf...............................................................................................59
Procedure........................................................................................................ 59
De knoopbatterij vervangen....................................................61
Procedure.........................................................................................................61
Vereisten achteraf............................................................................................ 61

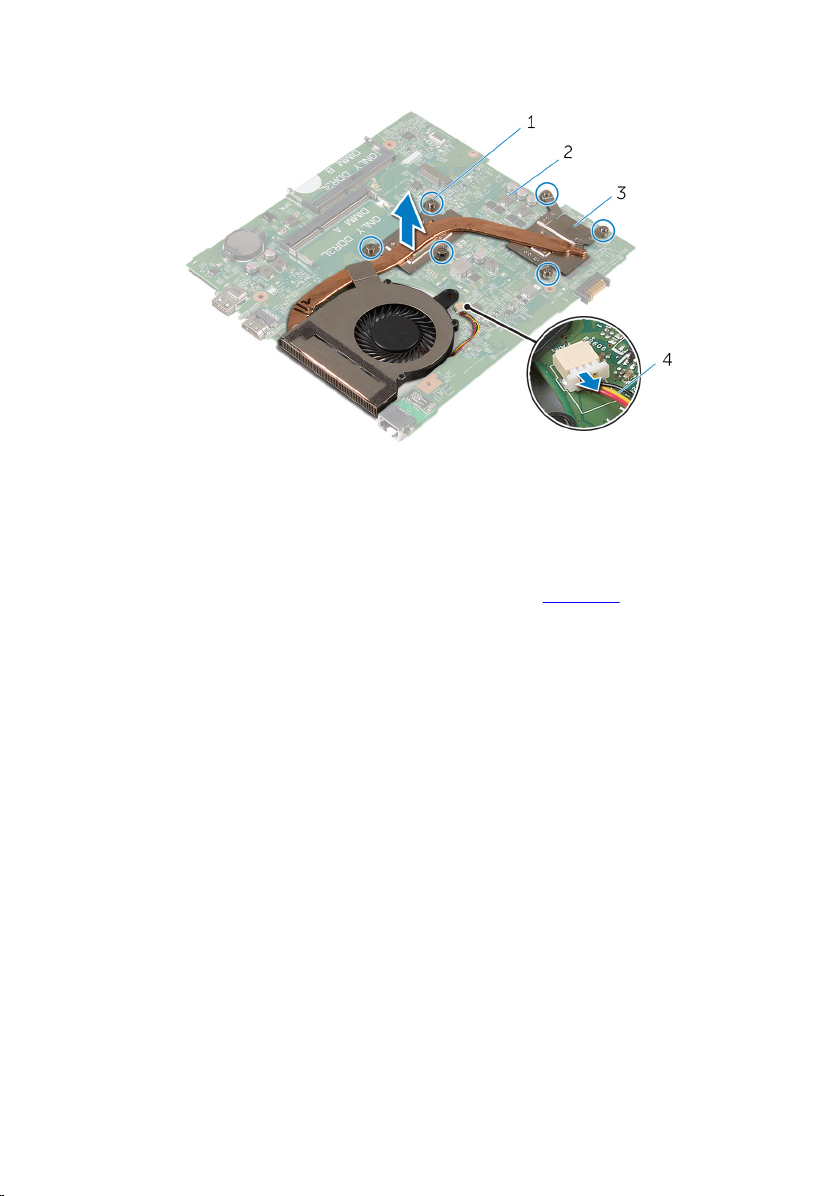

De thermische koeling verwijderen.......................................62
Vereisten vooraf...............................................................................................62
Procedure........................................................................................................ 62
De thermische koeling vervangen......................................... 64
Procedure........................................................................................................ 64
Vereisten achteraf............................................................................................64

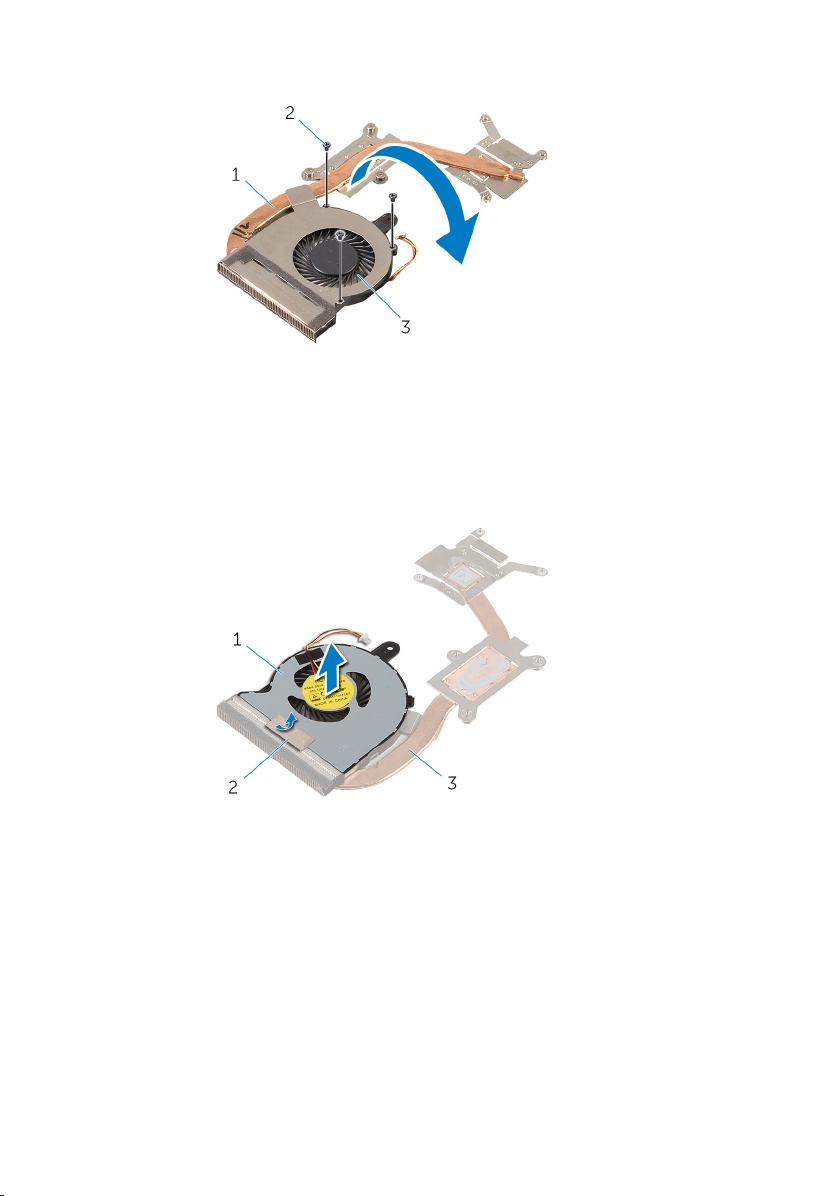

De ventilator verwijderen........................................................ 65
Vereisten vooraf...............................................................................................65
Procedure........................................................................................................ 65
De ventilator vervangen...........................................................67
Procedure.........................................................................................................67
Vereisten achteraf............................................................................................67
Page 7
Het beeldscherm verwijderen.................................................68
Vereisten vooraf...............................................................................................68
Procedure........................................................................................................ 68
Het beeldscherm vervangen................................................... 73
Procedure.........................................................................................................73
Vereisten achteraf............................................................................................73
Het montagekader van het beeldscherm verwijderen.......74
Vereisten vooraf...............................................................................................74
Procedure.........................................................................................................74
De schermrand vervangen.......................................................76
Procedure.........................................................................................................76
Vereisten achteraf............................................................................................76

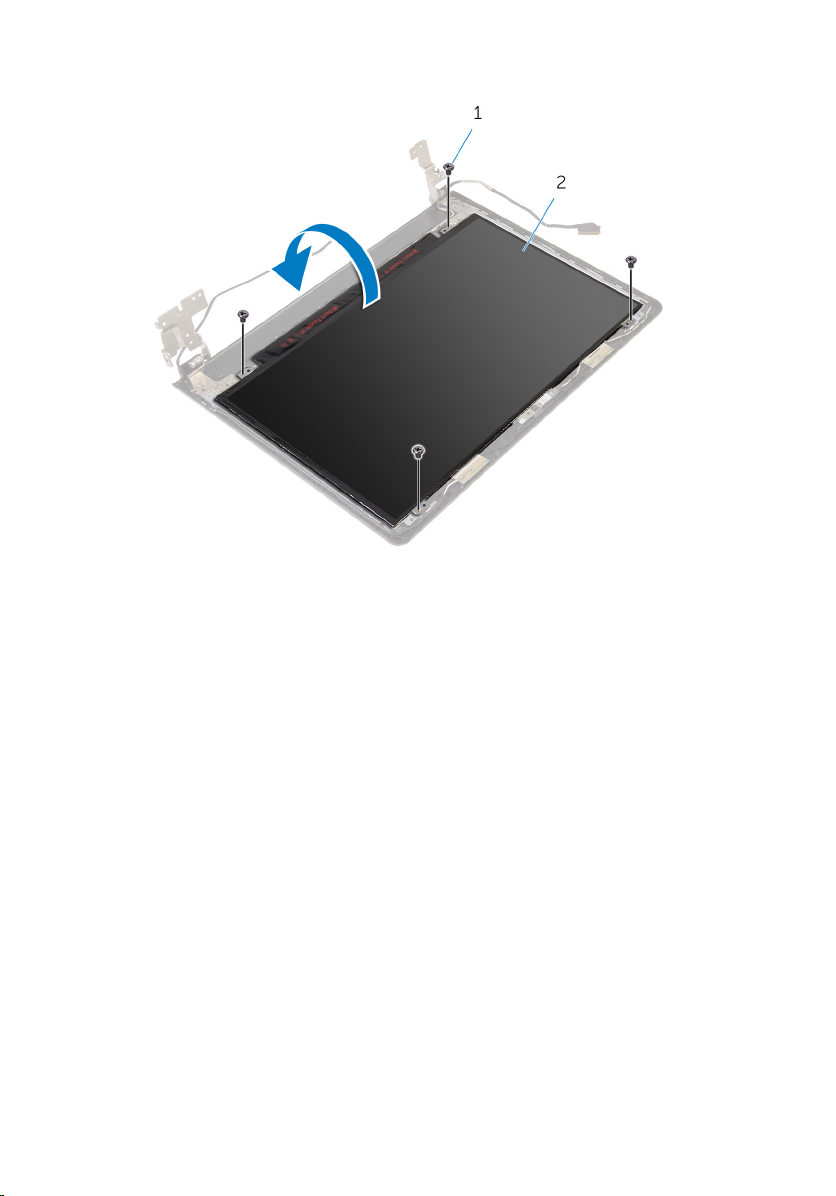

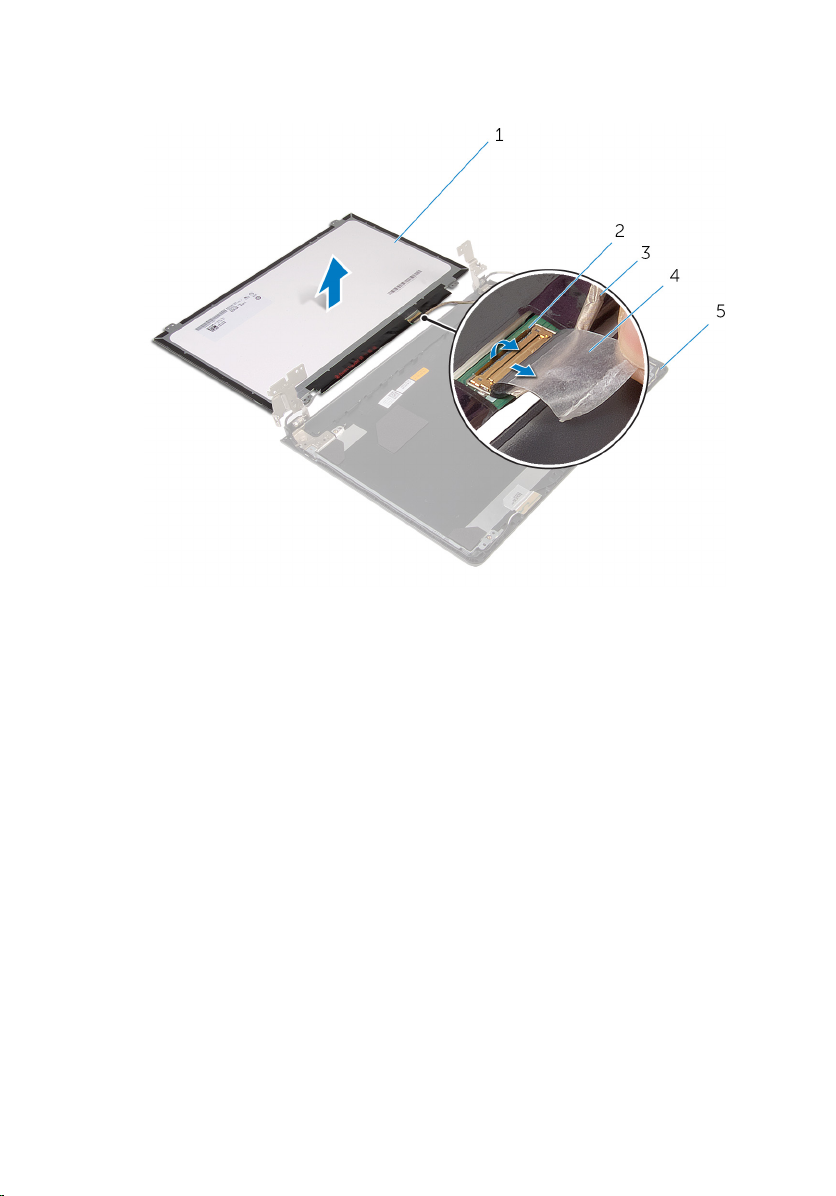

Het beeldschermpaneel verwijderen.....................................77
Vereisten vooraf............................................................................................... 77
Procedure.........................................................................................................77
Het beeldschermpaneel vervangen.......................................80
Procedure........................................................................................................ 80
Vereisten achteraf........................................................................................... 80
De beeldschermscharnieren verwijderen.............................82
Vereisten vooraf...............................................................................................82
Procedure........................................................................................................ 82
De beeldschermscharnieren vervangen...............................84
Procedure........................................................................................................ 84
Vereisten achteraf............................................................................................84
Page 8
De achterkap van het beeldscherm verwijderen.................85
Vereisten vooraf...............................................................................................85
Procedure........................................................................................................ 85
De achterkap van het beeldscherm vervangen................... 87
Procedure.........................................................................................................87
Vereisten achteraf............................................................................................87
De camera verwijderen............................................................ 88
Vereisten vooraf...............................................................................................88
Procedure........................................................................................................ 88
De camera vervangen...............................................................90
Procedure........................................................................................................ 90
Vereisten achteraf........................................................................................... 90
De netadapterpoort verwijderen............................................91
Vereisten vooraf............................................................................................... 91
Procedure.........................................................................................................91
De netadapterpoort vervangen.............................................. 93
Procedure........................................................................................................ 93
Vereisten achteraf............................................................................................93
De onderplaat van de computer verwijderen......................94
Vereisten vooraf...............................................................................................94
Procedure........................................................................................................ 94
De onderplaat van de computer vervangen........................ 96
Procedure........................................................................................................ 96
Vereisten achteraf............................................................................................96
Het BIOS flashen........................................................................97
Page 9
Hulp verkrijgen en contact opnemen met Dell...................98
Bronnen voor zelfhulp.................................................................................... 98
Contact opnemen met Dell............................................................................ 98
Page 10
Voordat u aan de computer gaat werken
WAARSCHUWING: Pak de componenten en kaarten bij de rand vast en
kom niet aan pinnetjes en contactpunten om beschadigingen te
voorkomen.
OPMERKING: De afbeeldingen in dit document kunnen verschillen van
uw computer; dit is afhankelijk van de configuratie die u hebt besteld.
Voordat u begint
1 Sla alle geopende bestanden op en sluit deze, en sluit alle geopende
applicaties af.
2 Sluit de computer af.
– Windows 8.1: klik of tik op het Start-scherm op het stroompictogram
→ Afsluiten.
– Windows 7: klik of tik op Start → Afsluiten.
OPMERKING: Wanneer u een ander besturingssysteem gebruikt,
raadpleegt u de documentatie van uw besturingssysteem voor
instructies voor het afsluiten hiervan.
3 Haal de stekker van de computer en van alle aangesloten apparaten uit
het stopcontact.
4 Koppel alle kabels zoals telefoonkabels, netwerkkabels, enz. los van uw
computer.
5 Koppel alle aangesloten apparaten en randapparatuur, zoals het
toetsenbord, de muis, enz. los van uw computer.
6 Verwijder eventueel aanwezige mediakaarten en optische stations uit uw
computer, indien van toepassing.
Veiligheidsinstructies
Volg de onderstaande veiligheidsrichtlijnen om uw persoonlijke veiligheid te
garanderen en de computer en werkomgeving te beschermen tegen
mogelijke schade.
10
Page 11
GEVAAR: Lees de veiligheidsinstructies die bij de computer zijn
geleverd alvorens u werkzaamheden binnen de computer uitvoert.
Raadpleeg voor meer informatie over veiligheidsrichtlijnen onze
webpagina over wet- en regelgeving op dell.com/
regulatory_compliance.
GEVAAR: Koppel alle voedingsbronnen los voordat u de
computerbehuizing of -panelen opent. Zodra u klaar bent met de
werkzaamheden binnen de computer, plaatst u de behuizing en alle
panelen en schroeven terug voordat u de computer weer aansluit op
de voedingsbron.
WAARSCHUWING: Zorg ervoor dat het werkoppervlak plat en schoon
is om schade aan de computer te voorkomen.
WAARSCHUWING: Pak de componenten en kaarten bij de rand vast en
kom niet aan pinnetjes en contactpunten om beschadigingen te
voorkomen.
WAARSCHUWING: U mag alleen problemen oplossen en reparaties
uitvoeren na goedkeuring of op aanwijzing van het team van Dell voor
technische assistentie. Schade als gevolg van werkzaamheden die niet
door Dell zijn goedgekeurd, wordt niet gedekt door uw garantie.
Raadpleeg de veiligheidsinstructies die bij uw product zijn
meegeleverd of kijk op dell.com/regulatory_compliance.
WAARSCHUWING: Raak onderdelen pas aan nadat u zich hebt geaard
door een ongeverfd metalen oppervlak van de behuizing aan te raken,
zoals het metaal rondom de openingen voor de kaarten aan de
achterkant van de computer. Raak tijdens het werken aan uw
computer af en toe een ongeverfd metalen oppervlak aan om
eventuele statische elektriciteit, die schadelijk kan zijn voor interne
componenten, te ontladen.
WAARSCHUWING: Verwijder kabels door aan de stekker of aan de
kabelontlastingslus te trekken en niet aan de kabel zelf. Sommige
kabels hebben aansluitingen met vergrendelingslipjes of
duimschroeven die u moet ontgrendelen voordat u de kabel
loskoppelt. Houd kabels bij het loskoppelen uitgelijnd om te
voorkomen dat aansluitpinnetjes verbuigen. Zorg er bij het aansluiten
van kabels voor dat de aansluitingen en poorten de juiste richting
hebben en correct zijn uitgelijnd.
11
Page 12
WAARSCHUWING: Wanneer u een netwerkkabel wilt verwijderen,
moet u eerst de connector van de netwerkkabel uit de computer
verwijderen en daarna de netwerkkabel loskoppelen van het
netwerkapparaat.
WAARSCHUWING: Druk op eventueel geïnstalleerde kaarten in de
optionele mediakaartlezer om ze uit te werpen.
Aanbevolen hulpmiddelen
Bij de procedures in dit document heeft u mogelijk de volgende hulpmiddelen
nodig:
• Kruiskopschroevendraaier
• Plastic pennetje
12
Page 13
Nadat u aan de computer heeft gewerkt
WAARSCHUWING: Uw computer kan beschadigd raken als u er losse
schroeven in achterlaat.
1 Breng alle schroeven opnieuw aan en zorg ervoor dat er geen losse
schroeven in uw computer achterblijven.
2 Sluit alle externe apparaten, randapparaten en kabels die u eerder had
losgekoppeld, weer aan voordat u aan uw computer werkt.
3 Plaats alle mediakaarten, schijven en andere onderdelen die u had
verwijderd, weer voordat u aan uw computer werkt.
4 Sluit uw computer en alle aangesloten apparaten aan op het stopcontact.
5 Zet de computer aan.
13
Page 14
De accu verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Klap het beeldscherm dicht en draai de computer om.
2 Schuif het ontgrendelingsschuifje van het batterijcompartiment open.
3 Til de batterij onder een hoek op en verwijder de batterij uit het
batterijcompartiment.
1 batterij 2 ontgrendelingsschuifje
4 Draai de computer om en klap het beeldscherm open.
5 Houd de aan-uitknop ongeveer 5 seconden ingedrukt om het
moederbord te aarden.
14
batterijcompartiment
Page 15
De accu vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Klap het beeldscherm dicht en draai de computer om.
2 Plaats de batterij in het batterijvak en druk de batterij op zijn plaats.
OPMERKING: Zorg ervoor dat de ontgrendeling van de batterij goed
is bevestigd.
15
Page 16
De onderplaat verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
Verwijder de batterij.
Procedure
1 Verwijder de schroeven waarmee de onderplaat op de onderzijde van de
computer is bevestigd.
16
Page 17
2 Gebruik uw vingertoppen om de onderplaat los te maken en verwijder de
onderplaat uit de onderzijde van de computer.
1 onderzijde van de computer 2 schroeven (2)
3 onderplaat
17
Page 18
De onderplaat vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Lijn de lipjes op de moduleplaat uit met de sleuven op de computerbasis
en klik de moduleplaat voorzichtig op zijn plaats.
2 Plaats de schroeven terug waarmee de onderplaat op de onderzijde van
de computer is bevestigd.
Vereisten achteraf
Plaats de batterij terug.
18
Page 19
De harde schijf verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
WAARSCHUWING: Harde schijven zijn kwetsbaar. Wees voorzichtig
wanneer u de hard schijf hanteert.
WAARSCHUWING: Om geen gegevens te verliezen, mag de harde
schijf niet worden verwijderd als de computer aan staat of in
slaapmodus is.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
Procedure
1 Verwijder de schroeven waarmee de harde schijf aan de onderzijde van
de computer is bevestigd.
2 Til de vergrendeling omhoog en koppel de kabel van de hard drive los
van het moederbord.
19
Page 20
3 Til de harde schijf uit de onderzijde van de computer.
1 schroeven (4) 2 Steun voor vaste schijf
3 kabel van de harde schijf 4 klemmetje
4 Verwijder de schroeven waarmee de beugel aan de harde schijf wordt
bevestigd.
5 Verwijder de beugel van de harde schijf.
20
Page 21
6 Koppel de interposer los van de harde schijf.
1 schroeven (4) 2 beugel van de harde schijf
3 harde schijf 4 interposer
21
Page 22
De harde schijf vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
WAARSCHUWING: Harde schijven zijn kwetsbaar. Wees voorzichtig
wanneer u de hard schijf hanteert.
Procedure
1 Sluit de interposer aan op de harde schijf.
2 Lijn de schroefgaten in de beugel van de harde schijf uit met de
schroefgaten in de harde schijf.
3 Plaats de schroeven terug waarmee de beugel aan de harde schijf wordt
bevestigd.
4 Lijn de schroefgaten in de harde schijf uit met de schroefgaten in de
onderzijde van de computer.
5 Plaats de schroeven terug om de harde schijf aan de onderzijde van de
computer te bevestigen.
6 Schuif de kabel van de harde schijf in het moederbord en druk de
vergrendeling omlaag om de kabel vast te zetten.
Vereisten achteraf
1 Plaats de onderplaat terug.
2 Plaats de batterij terug.
22
Page 23
De geheugenmodules verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
Procedure
1 Duw met uw vingertoppen de bevestigingsklemmen aan weerszijden van
de sleuf van de geheugenmodule voorzichtig uit elkaar totdat de
geheugenmodule omhoog komt.
23
Page 24
2 Verwijder de geheugenmodule uit de sleuf.
1 borgklemmetjes (2) 2 geheugenmodule
24
Page 25
De geheugenmodules vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Lijn de inkeping in de geheugenmodule uit met het lipje op de sleuf van
de geheugenmodule.
25
Page 26
2 Schuif de geheugenmodule stevig onder een hoek in de sleuf en druk de
geheugenmodule naar beneden totdat deze vastklikt.
OPMERKING: Als u geen klik hoort, verwijdert u de
geheugenmodule en plaatst u deze nogmaals.
1 inkeping 2 geheugenmodule
3 borgklemmetjes (2) 4 lipje
Vereisten achteraf
1 Plaats de onderplaat terug.
2 Plaats de batterij terug.
26
Page 27
De draadloze kaart verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
Procedure
1 Haal de twee antennekabels los van de draadloze kaart.
2 Verwijder de schroef waarmee de draadloze kaart aan het moederbord
vastzit.
27
Page 28
3 Verwijder de draadloze kaart door deze uit de sleuf van de draadloze
kaart te schuiven.
1 antennekabels (2) 2 draadloze kaart
3 schroef 4 inkeping
5 lipje 6 sleuf van de draadloze
kaart
28
Page 29
De draadloze kaart vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
WAARSCHUWING: Plaats geen kabels onder de draadloze kaart om
beschadigingen aan de kaart te voorkomen.
1 Lijn de inkeping op de draadloze kaart uit met het lipje op de sleuf voor
de draadloze kaart. Schuif de kaart in de sleuf.
2 Druk het andere einde van de draadloze kaart naar beneden en plaats de
schroef terug waarmee de draadloze kaart aan het moederbord wordt
bevestigd.
3 Sluit de antennekabels aan op de draadloze kaart.
Connectoren op de draadloze kaart Kleur van de antennekabel
Hoofd (witte driehoek) Wit
Hulp (zwarte driehoek) Zwart
Vereisten achteraf
1 Plaats de onderplaat terug.
2 Plaats de batterij terug.
29
Page 30
Het toetsenbord verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
Verwijder de batterij.
Procedure
1 Haal met behulp van een plastic pennetje voorzichtig de lipjes los
waarmee het toetsenbord aan de polssteun vastzit.
30
Page 31
2 Keer het toetsenbord voorzichtig om en plaats het op de polssteun.
1 lipjes (5) 2 plastic pennetje
3 toetsenbord 4 polssteun
3 Til de vergrendeling omhoog en koppel de kabel van het toetsenbord los
van het moederbord.
31
Page 32

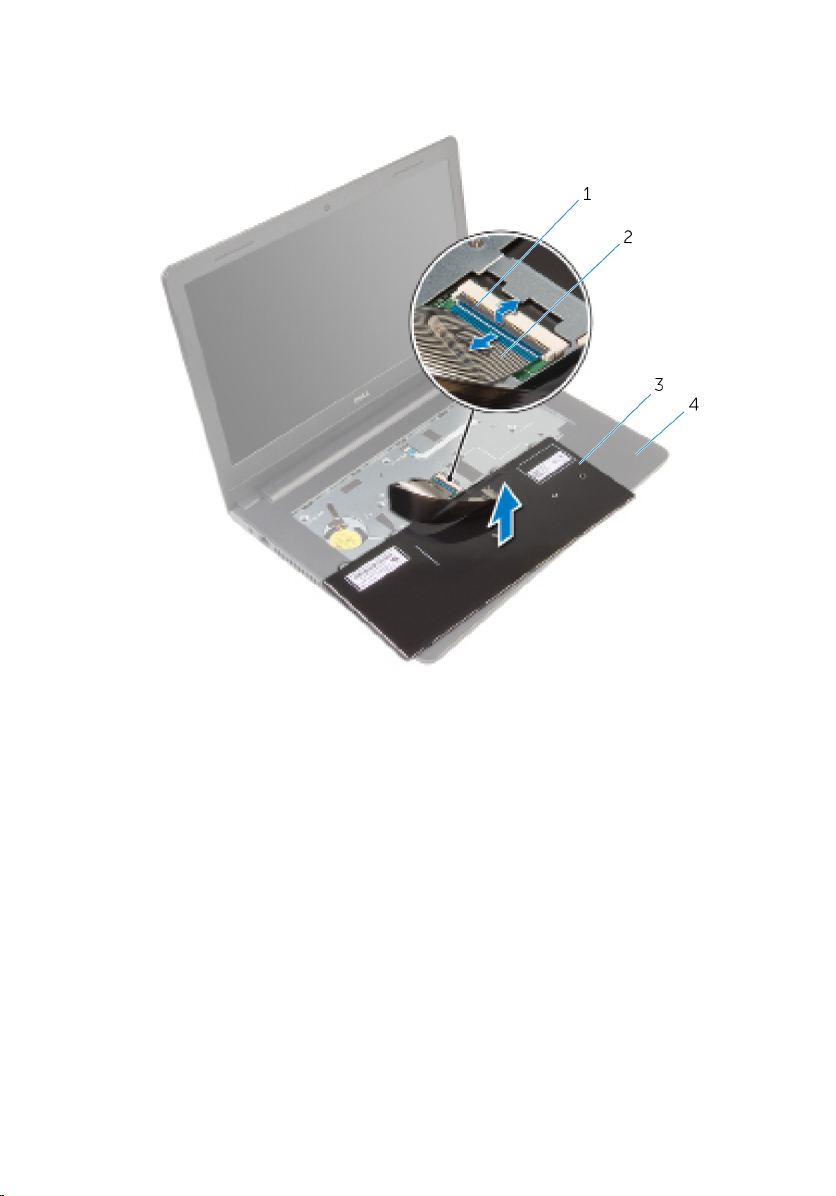

4 Til het toetsenbord omhoog met de kabels en verwijder het van de
polssteun.
32
1 klemmetje 2 toetsenbordkabel
3 toetsenbord 4 polssteun
Page 33
Het toetsenbord vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Schuif de toetsenbordkabel in het moederbord en druk de vergrendeling
omlaag om de kabel vast te zetten.
2 Keer het toetsenbord voorzichtig ondersteboven, schuif de lipjes op het
toetsenbord in de sleuven van de polssteun en klik het toetsenbord vast.
Vereisten achteraf
Plaats de batterij terug.
33
Page 34
De polssteun verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder het toetsenbord.
Procedure
1 Verwijder de schroeven waarmee de polssteun aan de onderplaat vastzit.
34
Page 35

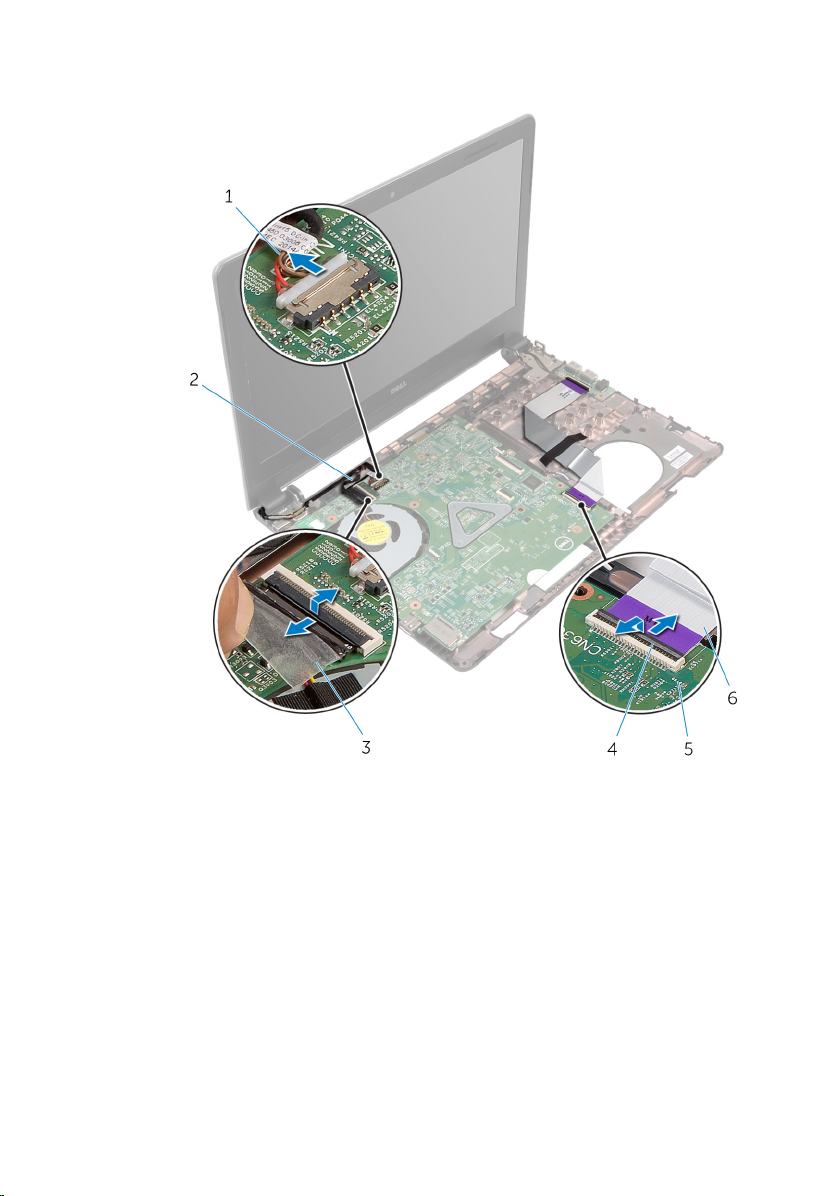

2 Til de vergrendeling omhoog en koppel de touchpadkabel los en de kabel
van de aan/uit-knop los van het moederbord.
1 kabel van aan-uitknop 2 schroeven (5)
3 polssteun 4 onderzijde van de
computer
5 touchpadkabel 6 vergrendeling (2)
3 Klap het beeldscherm dicht en draai de computer om.
4 Verwijder de schroeven waarmee de polssteun aan de onderplaat vastzit.
35
Page 36

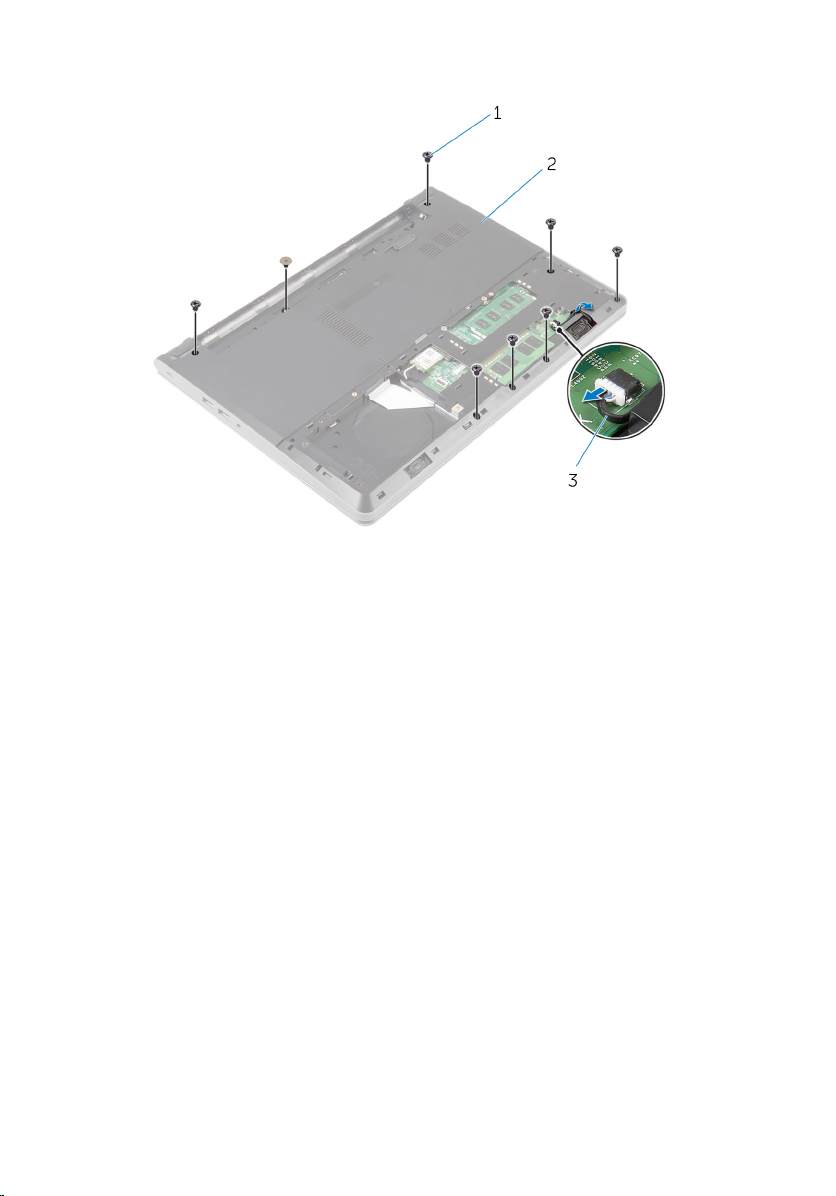

5 Maak de luidsprekerkabel los van het moederbord.
36
1 schroeven (8) 2 onderzijde van de
computer
3 luidsprekerkabel
Page 37
6 Til de onderzijde van de computer en wrik de polssteun uit de computer
met behulp van een plastic pennetje.
1 onderzijde van de computer 2 polssteun
3 plastic pennetje
7 Keer de computer om en klap het beeldscherm zo ver mogelijk naar
achter.
37
Page 38
8 Til de polssteun schuin omhoog en verwijder hem uit de onderplaat van
de computer.
1 polssteun 2 onderzijde van de
9 Volg de procedure in de stappen 1 t/m 6 onder “De touchpad
verwijderen”.
10 Volg de procedure van stap 1 tot en met stap 4 in "De kaart van de aan-
uitknop verwijderen".
11 Volg procedure in de stappen 1 t/m 4 onder “De luidsprekers
verwijderen”.
38
computer
Page 39
De polssteun vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Volg de procedure van stap 1 tot en met stap 3 in
"Despeakersverwijderen".
2 Volg de procedure van stap 1 tot en met stap 4 in "Dekaart van de aan-
uitknopverwijderen".
3 Volg de procedure in de stappen 1 tot en met stap 6 onder
“Detouchpadvervangen”.
4 Schuif de antennekabels door de sleuf in de onderzijde van de computer.
5 Lijn de schroefgaten in de polssteun uit met de schroefgaten in de
computerbasis.
6 Plaats de schroeven terug waarmee de polssteun aan de computer
vastzit.
7 Schuif de touchpadkabel en de kabel van de aan/uit-knop in de
aansluitingen op het moederbord en druk op de
aansluitingsvergrendeling om de kabels te bevestigen.
8 Klap het beeldscherm dicht en draai de computer om.
9 Plaats de schroeven terug waarmee de polssteun aan de computer
vastzit.
10 Sluit de luidsprekerkabel aan op het moederbord.
11 Draai de computer om en klap het beeldscherm open.
Vereisten achteraf
1 Plaats het toetsenbord terug.
2 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
39
Page 40
3 Plaats de onderplaat terug.
4 Plaats de batterij terug.
40
Page 41
De touchpadmodule verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder het toetsenbord.
5 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
Procedure
1 Draai de polssteun om en plaats het op een schoon en vlak oppervlak.
2 Verwijder de schroeven die de beugel van de touchpad aan het touchpad
bevestigen.
41
Page 42

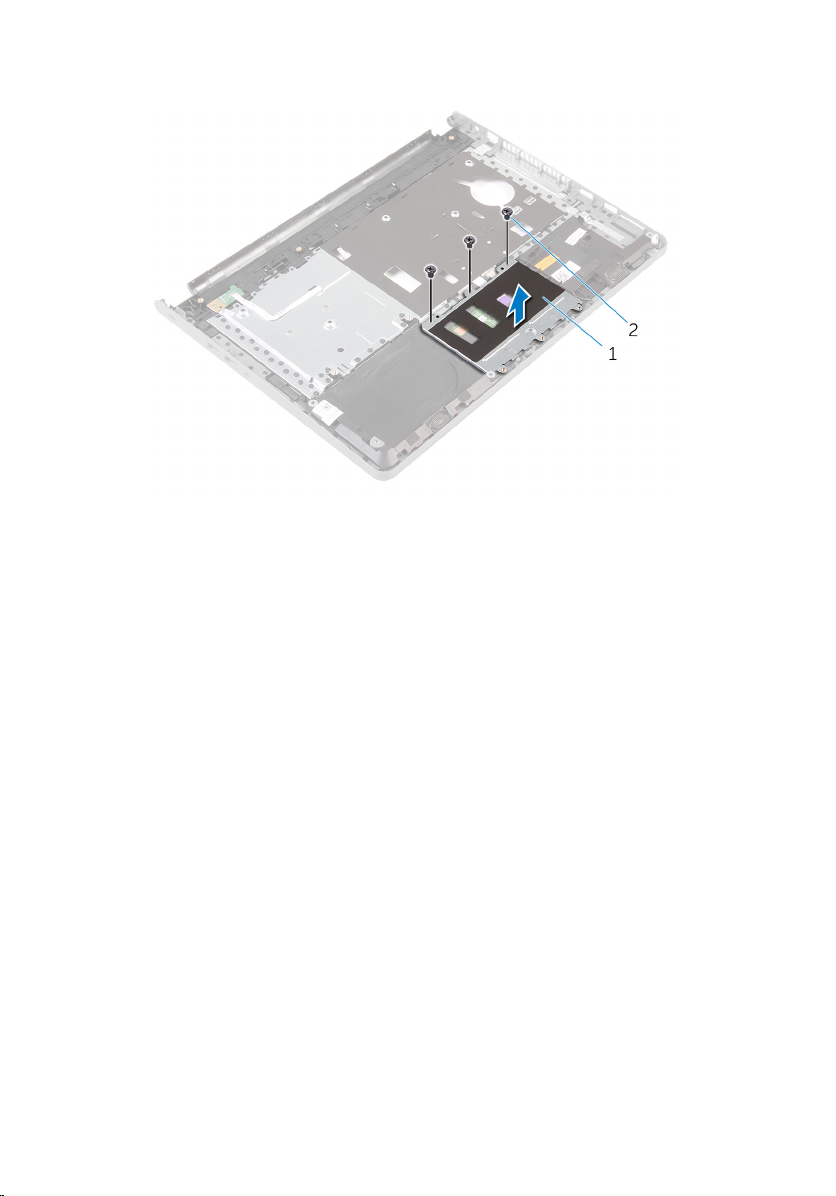

3 Verwijder de toetsenbordbeugel van het polssteungedeelte.
1 De touchpad beugel 2 schroefjes (3)
4 Verwijder het lipje en koppel de touchpadkabel los van de touchpad.
5 Verwijder de tape waarmee de touchpad aan de polssteun is bevestigd.
42
Page 43

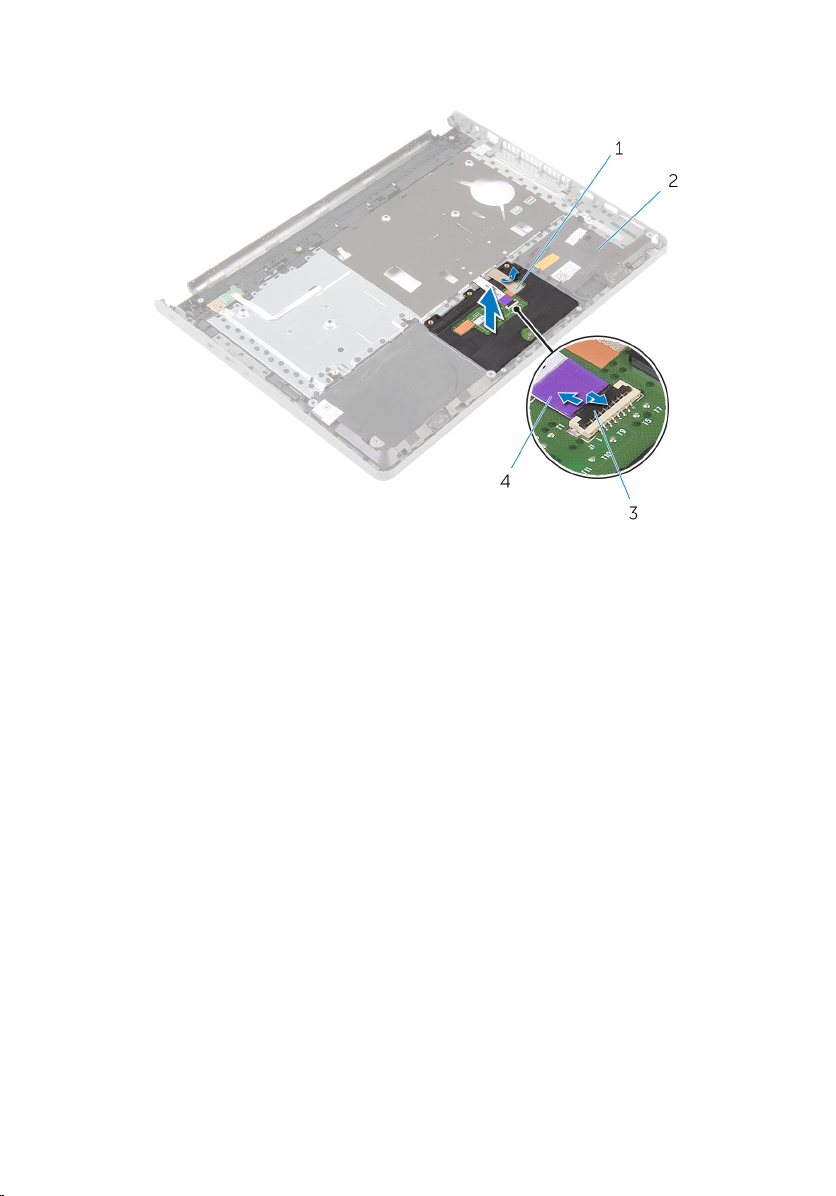

6 Til de touchpadmodule van de polssteun.
1 tape 2 polssteun
3 klemmetje 4 touchpadkabel
43
Page 44
De touchpadmodule vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Lijn de schroefgaten op de touchpad uit met de schroefgaten op de
polssteun en houd de touchpad op zijn plaats.
2 Plak de toetsenbordkaart met de tape vast aan de polssteun.
3 Lijn de schroefgaten op de touchpad uit met de schroefgaten op de
polssteun.
4 Plaats de schroeven terug waarmee de touchpad aan de polssteun wordt
bevestigd.
5 Draai de polssteun om.
Vereisten achteraf
1 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
2 Plaats het toetsenbord terug.
3 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
4 Plaats de onderplaat terug.
5 Plaats de batterij terug.
44
Page 45
De kaart van de aan-uitknop verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder het toetsenbord.
5 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
Procedure
1 Draai de polssteun om en plaats hem op een schoon en vlak oppervlak.
2 Verwijder de kabel van de kaart voor de aan-uitknop door de sleuf op de
polssteun.
3 Verwijder de schroef waarmee de aan-uitknopkaart is bevestigd aan de
polssteun.
45
Page 46
4 Schuif en verwijder de kaart van de aan-uitknop samen met de kabel van
onder het lipje op de polssteun.
1 schroef 2 aan-uitknopkaart
3 lipje 4 kabel van aan-
uitknopkaart
46
Page 47
De kaart voor de aan-uitknop vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedures
1 Schuif de aan-uitknopkaart onder het lipje op de polssteun en lijn het
schroefgat in de kaart uit met het schroefgat in de polssteun.
2 Plaats de schroef terug waarmee de aan-uitknopkaart is bevestigd aan de
polssteun.
3 Schuif de kabel van de aan-uitknopkaart door de sleuf op de polssteun.
4 Draai de polssteun om.
Vereisten achteraf
1 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
2 Plaats het toetsenbord terug.
3 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
4 Plaats de onderplaat terug.
5 Plaats de batterij terug.
47
Page 48
De luidsprekers verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder het toetsenbord.
5 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
Procedure
1 Draai de polssteun om en plaats hem op een schoon en vlak oppervlak.
2 Noteer de locatie van de luidsprekers en maak de luidsprekers voorzichtig
los van de polssteun.
3 Noteer hoe de luidsprekerkabel loopt en verwijder de kabel uit de
kabelgeleiders op de polssteun.
48
Page 49

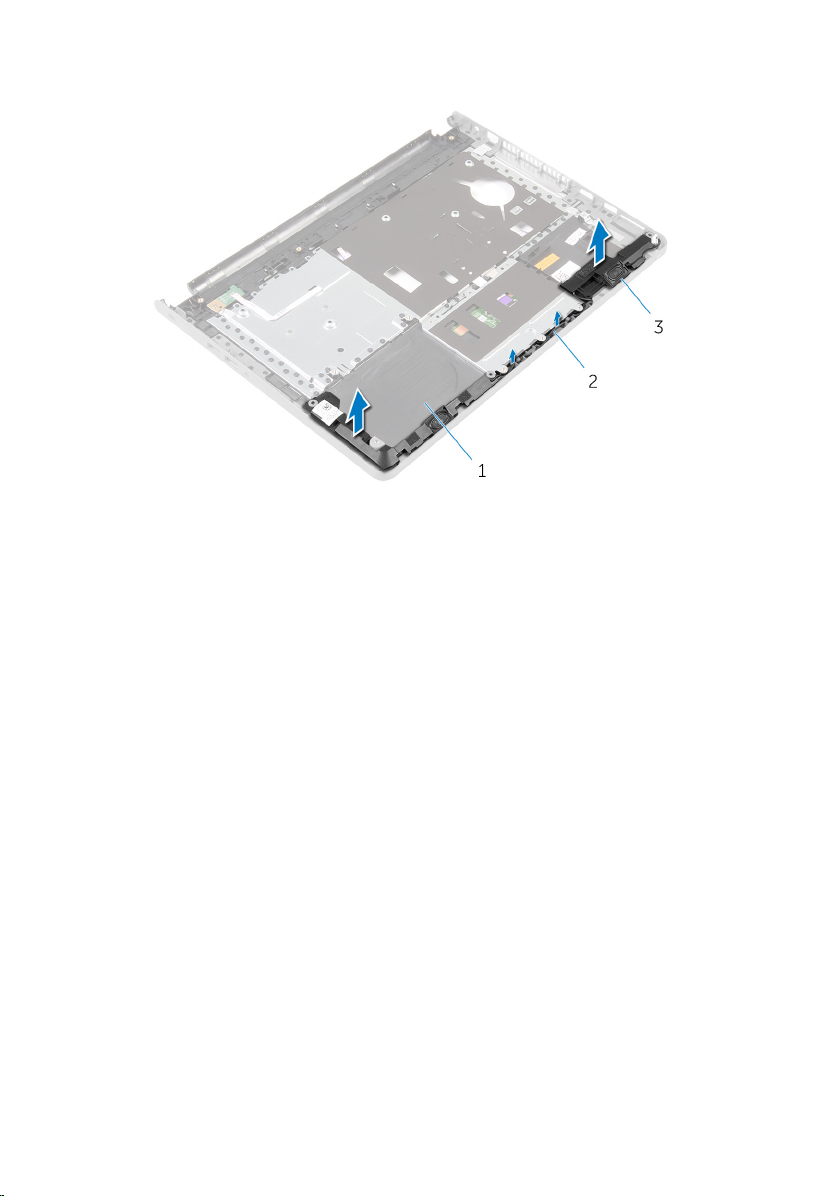

4 Til de luidsprekers samen met de luidsprekerkabel uit de polssteun.
1 polssteun 2 luidsprekerkabel
3 luidsprekers (2)
49
Page 50
De luidsprekers vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Gebruik de uitlijnpunten om de luidsprekers op de polssteun te plaatsen.
2 Leid de beeldschermkabel door de kabelgeleiders op de polssteun.
3 Draai de polssteun om.
Vereisten achteraf
1 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
2 Plaats het toetsenbord terug.
3 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
4 Plaats de onderplaat terug.
5 Plaats de batterij terug.
50
Page 51
Het I/O-paneel verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder het toetsenbord.
5 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
Procedure
1 Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van
de I/O-kaart.
2 Verwijder de schroef waarmee de I/O-kaart aan de onderzijde van de
computer is bevestigd.
51
Page 52
3 Til en schuif de I/O-kaart van onder het lipje aan de onderzijde van de
computer.
52
1 schroef 2 I/O-kaart
3 klemmetje 4 kabel van I/O-kaart
5 lipje
Page 53
De I/O-kaart vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Schuif de I/O-kaart onder het lipje aan de onderzijde van de computer en
lijn het schroefgat in de I/O-kaart uit met het schroefgat in de onderzijde
van de computer.
2 Plaats de schroef waarmee de I/O-kaart aan de onderzijde van de
computer wordt bevestigd.
3 Schuif de kabel van de I/O-kaart in de I/O-kaart en druk de vergrendeling
omlaag om de kabel vast te zetten.
Vereisten achteraf
1 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
2 Plaats het toetsenbord terug.
3 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
4 Plaats de onderplaat terug.
5 Plaats de batterij terug.
53
Page 54
Het moederbord verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
OPMERKING: De servicetag van uw computer bevindt zich op het
moederbord. Na het vervangen van het moederbord moet u de
servicetag in het BIOS invullen.
OPMERKING: Door het terugplaatsen van het moederbord gaan enkele
wijzigingen verloren die u via de System Setup aan het BIOS heeft
aangebracht. U moet de gewenste wijzigingen nogmaals aanbrengen
nadat u het moederbord hebt teruggeplaatst.
OPMERKING: Voordat u de kabels loskoppelt van het moederbord,
noteert u de locatie van de connectoren zodat u ze weer correct kunt
aansluiten nadat u het moederbord hebt teruggeplaatst.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
Procedure
1 Verwijder de tape waarmee de beeldschermkabel aan het moederbord is
bevestigd.
2 Til de vergrendelingen van de aansluiting omhoog en ontkoppel de
beeldschermkabel en I/O-kabel van het moederbord.
54
Page 55
3 Trek de kabel van de netstroomadapterpoort los uit het moederbord.
1 kabel voor netadapterpoort 2 beeldschermkabel
3 tape 4 vergrendeling (2)
5 moederbord 6 kabel van I/O-kaart
4 Verwijder de schroef waarmee het moederbord aan de onderzijde van de
computer is bevestigd.
55
Page 56

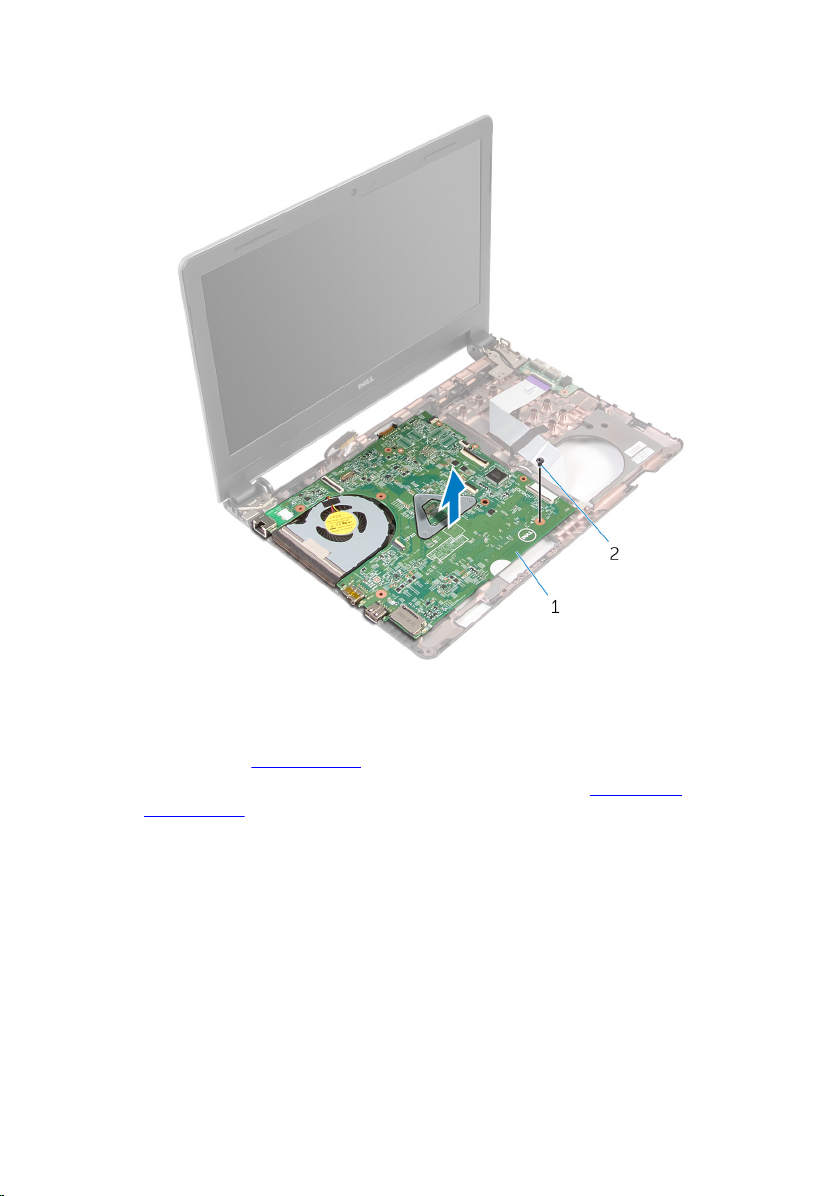

5 Til het moederbord omhoog van de computer af.
1 moederbord 2 schroef
6 Draai het moederbord om.
7 Verwijder de knoopbatterij.
8 Volg de procedure in de stappen 1 tot en met 3 in “De thermische
koeleenheid verwijderen”.
56
Page 57
Het moederbord vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
OPMERKING: De servicetag van uw computer bevindt zich op het
moederbord. Na het vervangen van het moederbord moet u de
servicetag in het BIOS invullen.
OPMERKING: Door het terugplaatsen van het moederbord gaan enkele
wijzigingen verloren die u via de System Setup aan het BIOS heeft
aangebracht. U moet de gewenste wijzigingen nogmaals aanbrengen
nadat u het moederbord hebt teruggeplaatst.
Procedure
1 Plaats de knoopbatterij terug.
2 Volg de procedure in de stappen 2 tot en met 4 in “De thermische
koeleenheid vervangen”.
3 Draai het moederbord om.
4 Lijn het schroefgaatje in het moederbord uit met het schroefgaatje in de
onderzijde van de computer.
WAARSCHUWING: Zorg ervoor dat er geen kabels onder het
moederbord aanwezig zijn.
5 Plaats de schroef terug waarmee het moederbord aan de onderzijde van
de computer is bevestigd.
6 Sluit de kabel van de netstroomadapterpoort aan op het moederbord.
7 Schuif de beeldschermkabel en de kabel van de I/O-kaart in de
aansluitingen op het moederbord en druk op de
aansluitingsvergrendeling om de kabels te bevestigen.
8 Bevestig de beeldschermkabel met de tape op het moederbord.
57
Page 58
Vereisten achteraf
1 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
2 Plaats het toetsenbord terug.
3 Plaats de draadloze kaart terug.
4 Plaats de geheugenmodules terug.
5 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
6 Plaats de onderplaat terug.
7 Plaats de batterij terug.
58
Page 59
De knoopbatterij verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
WAARSCHUWING: Wanneer u de knoopbatterij verwijdert, worden de
standaard-BIOS-instellingen hersteld. Het is aan te raden de BIOSinstellingen te noteren voordat u de knoopbatterij verwijdert.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 6 onder “Het moederbord
verwijderen”.
Procedure
Gebruik een plastic pennetje om de knoopbatterij los te maken uit de houder.
59
Page 60
1 moederbord 2 plastic pennetje
3 knoopbatterij 4 batterijhouder
60
Page 61
De knoopbatterij vervangen.
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
Duw de knoopbatterij in de batterijhouder op het moederbord, waarbij de
pluskant van de batterij omhoog wijst.
Vereisten achteraf
1 Volg de procedure van stap 3 tot en met stap 8 in "Het moederbord
vervangen".
2 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
3 Plaats het toetsenbord terug.
4 Plaats de draadloze kaart terug.
5 Plaats de geheugenmodules terug.
6 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
7 Plaats de onderplaat terug.
8 Plaats de batterij terug.
61
Page 62
De thermische koeling verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 6 onder “Het moederbord
verwijderen”.
Procedure
1 Draai de borgschroeven los (in de volgorde die op de thermische koeling
is aangegeven) waarmee de thermische koeling aan het moederbord
vastzit.
2 Koppel de ventilatorkabel los van het moederbord.
62
Page 63
3 Til de thermische koeling uit het moederbord.
1 borgschroeven (6) 2 moederbord
3 thermische koeleenheid 4 ventilatorkabel
4 Volg procedure in de stappen 1 t/m 4 onder “De ventilator verwijderen”.
63
Page 64
De thermische koeling vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Volg de procedure in de stappen 1 t/m 4 onder “De ventilator vervangen”.
2 Lijn de schroefgaten in de thermische koeling uit met de schroefgaten in
het moederbord.
3 Draai de vijf schroeven (in de volgorde die op de thermische koeling is
aangegeven) vast waarmee de thermische koeling aan het moederbord is
bevestigd.
4 Sluit de kabel van de ventilator aan op het moederbord.
Vereisten achteraf
1 Volg de procedure van stap 3 tot en met stap 8 in "Het moederbord
vervangen".
2 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
3 Plaats het toetsenbord terug.
4 Plaats de draadloze kaart terug.
5 Plaats de geheugenmodules terug.
6 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
7 Plaats de onderplaat terug.
8 Plaats de batterij terug.
64
Page 65
De ventilator verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 6 onder “Het moederbord
verwijderen”.
9 Volg de procedure in de stappen 1 tot en met 3 in “De warmteafleider
verwijderen”.
Procedure
1 Verwijder de schroeven waarmee de ventilator aan de warmtekoeling is
bevestigd.
65
Page 66
2 Draai de thermische koeleenheid om.
1 thermische koeleenheid 2 schroefjes (3)
3 ventilator
3 Verwijder de tape waarmee de ventilator aan de thermische koeleenheid
is bevestigd.
4 Til de ventilator uit de thermische koeleenheid.
66
1 ventilator 2 tape
3 thermische koeleenheid
Page 67
De ventilator vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Plaats de ventilator op de thermische koeleenheid.
2 Breng de tape aan waarmee de ventilator aan de thermische koeleenheid
wordt bevestigd.
3 Draai de thermische koeleenheid om.
4 Plaats de schroeven terug waarmee de ventilator aan de polssteun is
bevestigd.
Vereisten achteraf
1 Volg de procedure in de stappen 2 tot en met 4 in “De thermische
koeleenheid vervangen”.
2 Volg de procedure van stap 3 tot en met stap 8 in "Het moederbord
vervangen".
3 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
4 Plaats het toetsenbord terug.
5 Plaats de draadloze kaart terug.
6 Plaats de geheugenmodules terug.
7 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
8 Plaats de onderplaat terug.
9 Plaats de batterij terug.
67
Page 68
Het beeldscherm verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
Procedure
1 Klap het beeldscherm dicht en draai de computer om.
68
Page 69

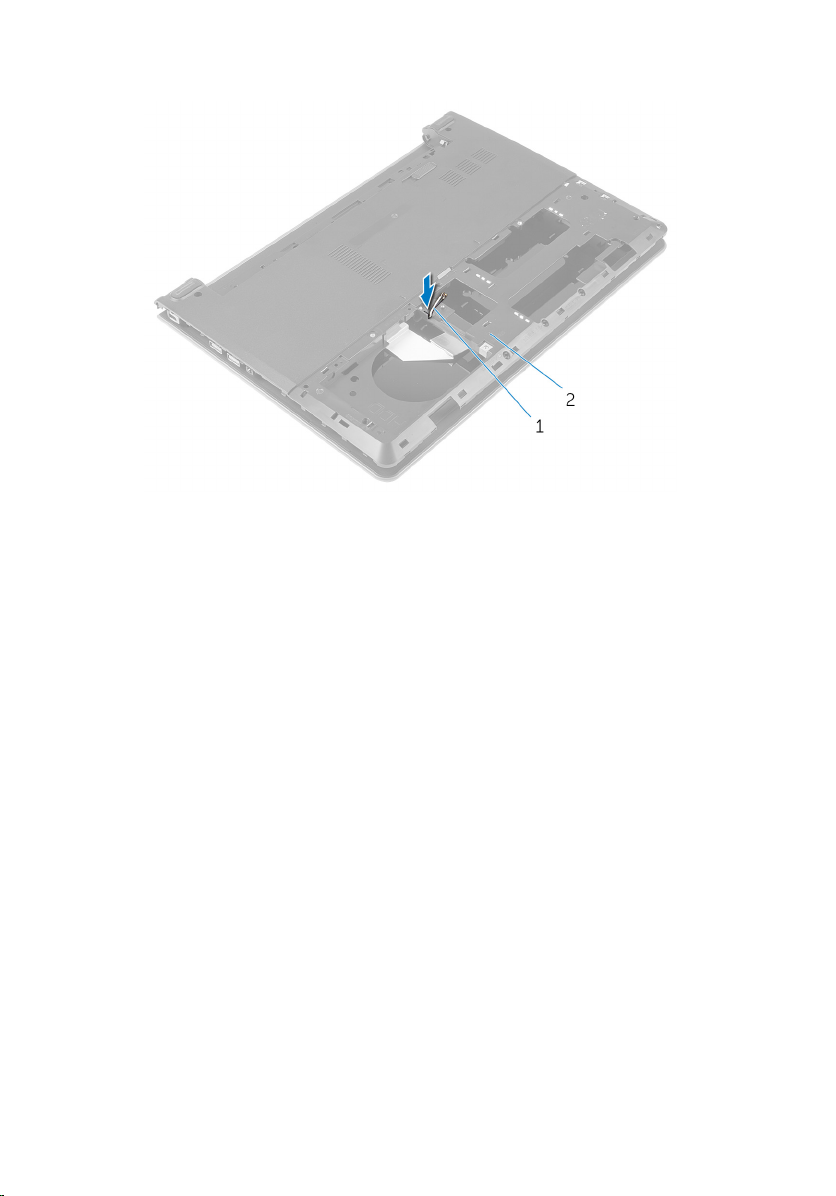

2 Schuif de antennekabels door de sleuf in de onderzijde van de computer.
1 antennekabels (2) 2 onderzijde van de
3 Draai de computer om en klap het beeldscherm open.
4 Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van
de I/O-kaart.
computer
69
Page 70
5 Verwijder de kabel van de I/O-kaart uit de onderplaat.
1 beeldscherm 2 onderzijde van de
3 kabel van I/O-kaart 4 klemmetje
6 Noteer hoe de antennekabels lopen en verwijder de antennekabels uit de
geleiders op de onderzijde van het beeldschermpaneel.
70
computer
Page 71
7 Noteer hoe de beeldschermkabel loopt en verwijder de kabel uit de
geleiders op de onderzijde van de computer.

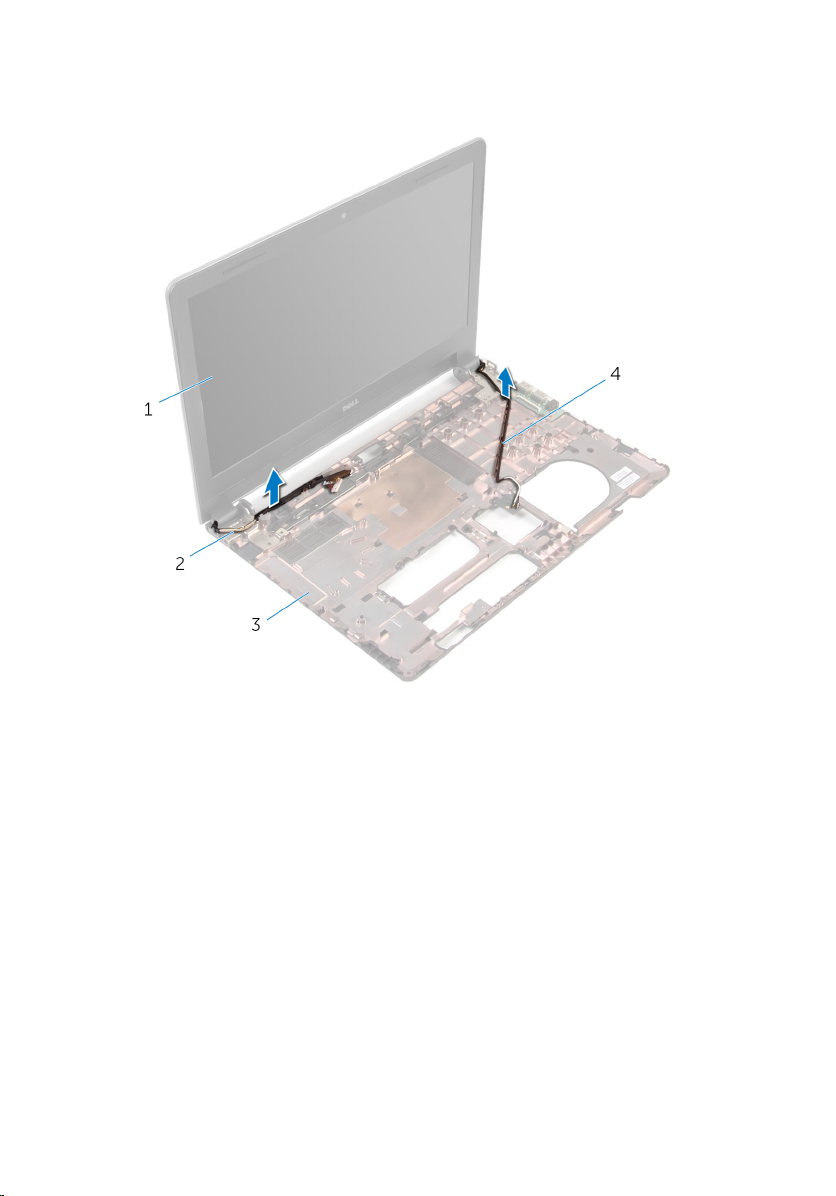

1 beeldscherm 2 beeldschermkabel
3 onderzijde van de computer 4 antennekabels (2)
8 Verwijder de twee schroeven waarmee de scharnieren van het
beeldscherm aan de onderzijde van de computer vastzitten.
71
Page 72

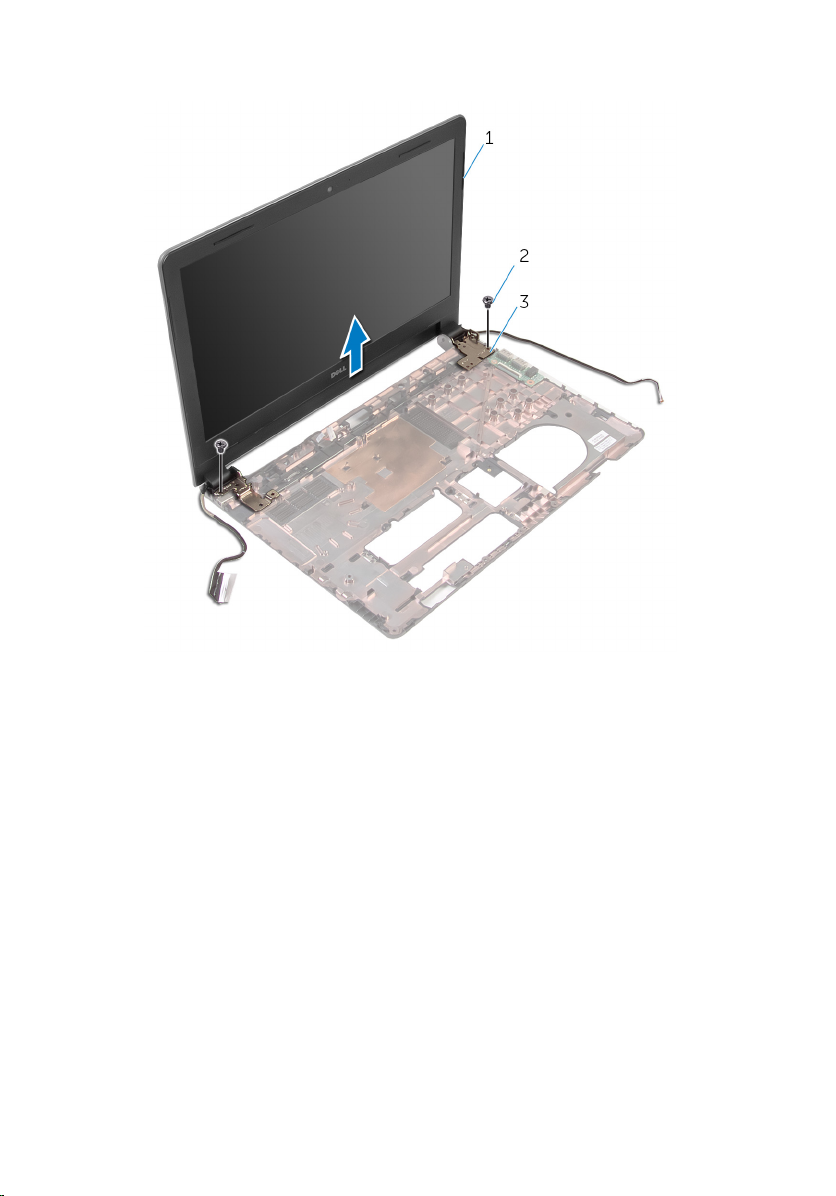

9 Til het beeldscherm van de onderzijde van de computer.
72
1 beeldscherm 2 schroeven (2)
3 scharnieren (2)
Page 73
Het beeldscherm vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Lijn de schroefgaten in de beeldschermscharnieren uit met de
schroefgaten in de onderzijde van de computer.
2 Plaats de schroeven terug waarmee de scharnieren van het beeldscherm
aan de computer vastzitten.
3 Leid de beeldschermkabel door de geleiders in de onderzijde van de
computer.
4 Leid de antennekabels door de geleiders op de onderzijde van de
computer en schuif de antennekabels door de sleuf in de onderzijde van
de computer.
5 Schuif de kabel van de I/O-kaart in de I/O-kaart en druk de vergrendeling
omlaag om de kabel vast te zetten.
Vereisten achteraf
1 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
2 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
3 Plaats het toetsenbord terug.
4 Plaats de draadloze kaart terug.
5 Plaats de geheugenmodules terug.
6 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
7 Plaats de onderplaat terug.
8 Plaats de batterij terug.
73
Page 74
Het montagekader van het beeldscherm verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het beeldscherm.
Procedure
1 Wrik de binnenste rand van de schermrand voorzichtig omhoog met uw
vingers.
74
Page 75

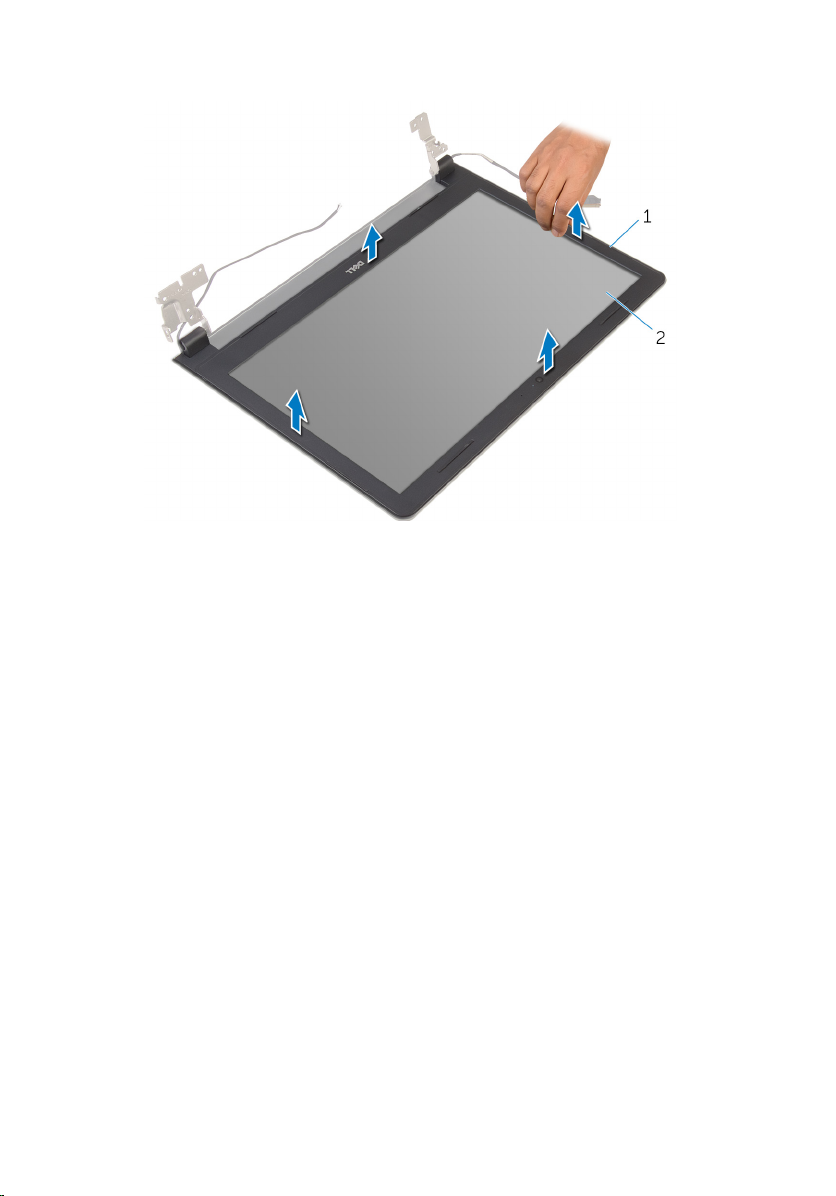

2 Til het montagekader van de beeldschermconstructie.
1 montagekader van het
beeldscherm
2 beeldschermpaneel
75
Page 76
De schermrand vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
Lijn de schermrand uit met de beeldschermkap en klik de schermrand
voorzichtig op zijn plaats.
Vereisten achteraf
1 Plaats het beeldscherm terug.
2 Volg de procedure van stap 4 tot en met stap 8 in "Het moederbord
verwijderen".
3 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
verwijderen".
4 Plaats het toetsenbord terug.
5 Plaats de draadloze kaart terug.
6 Plaats de geheugenmodules terug.
7 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
8 Plaats de onderplaat terug.
9 Plaats de batterij terug.
76
Page 77
Het beeldschermpaneel verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Plaats de onderplaat terug.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het beeldscherm.
10 Verwijder het montagekader van het beeldscherm.
Procedure
1 Verwijder de schroeven waarmee het beeldschermpaneel aan de
achterplaat van het beeldscherm is bevestigd.
77
Page 78
2 Draai het beeldschermpaneel om en leg het op een schoon oppervlak.
1 schroeven (4) 2 beeldschermpaneel
3 Verwijder de tape waarmee de beeldschermkabel vastzit aan het
beeldscherm.
78
Page 79
4 Til het lipje omhoog en trek de kabel van het beeldscherm los van het
beeldschermpaneel.
1 beeldschermpaneel 2 klemmetje
3 beeldschermkabel 4 tape
5 achterzijde van
beeldscherm
79
Page 80
Het beeldschermpaneel vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Plaats het beeldscherm met de voorzijde omlaag op een schone en
vlakke ondergrond.
2 Sluit de beeldschermkabel aan op het beeldschermpaneel en druk de
connectorvergrendeling omlaag om de kabel vast te maken.
3 Breng de tape aan waarmee de beeldschermkabel vastzit aan het
beeldschermpaneel.
4 Draai het beeldschermpaneel om.
5 Lijn de schroefgaten in het beeldschermpaneel uit met de schroefgaten
in de beeldschermkap.
6 Plaats de schroeven terug waarmee het beelschermpaneel vastzit aan de
beeldschermkap.
Vereisten achteraf
1 Plaats het montagekader van het beeldscherm terug.
2 Plaats het beeldscherm terug.
3 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
4 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
5 Plaats het toetsenbord terug.
6 Plaats de draadloze kaart terug.
7 Plaats de geheugenmodules terug.
80
Page 81
8 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
9 Plaats de onderplaat terug.
10 Plaats de batterij terug.
81
Page 82
De beeldschermscharnieren verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Plaats de onderplaat terug.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het beeldscherm.
10 Verwijder het montagekader van het beeldscherm.
11 Verwijder het beeldschermpaneel.
Procedure
1 Verwijder de schroeven waarmee de beeldschermscharnieren aan de
achterzijde van het beeldscherm vastzitten.
82
Page 83
2 Til de beeldschermscharnieren weg van de beeldschermkap.

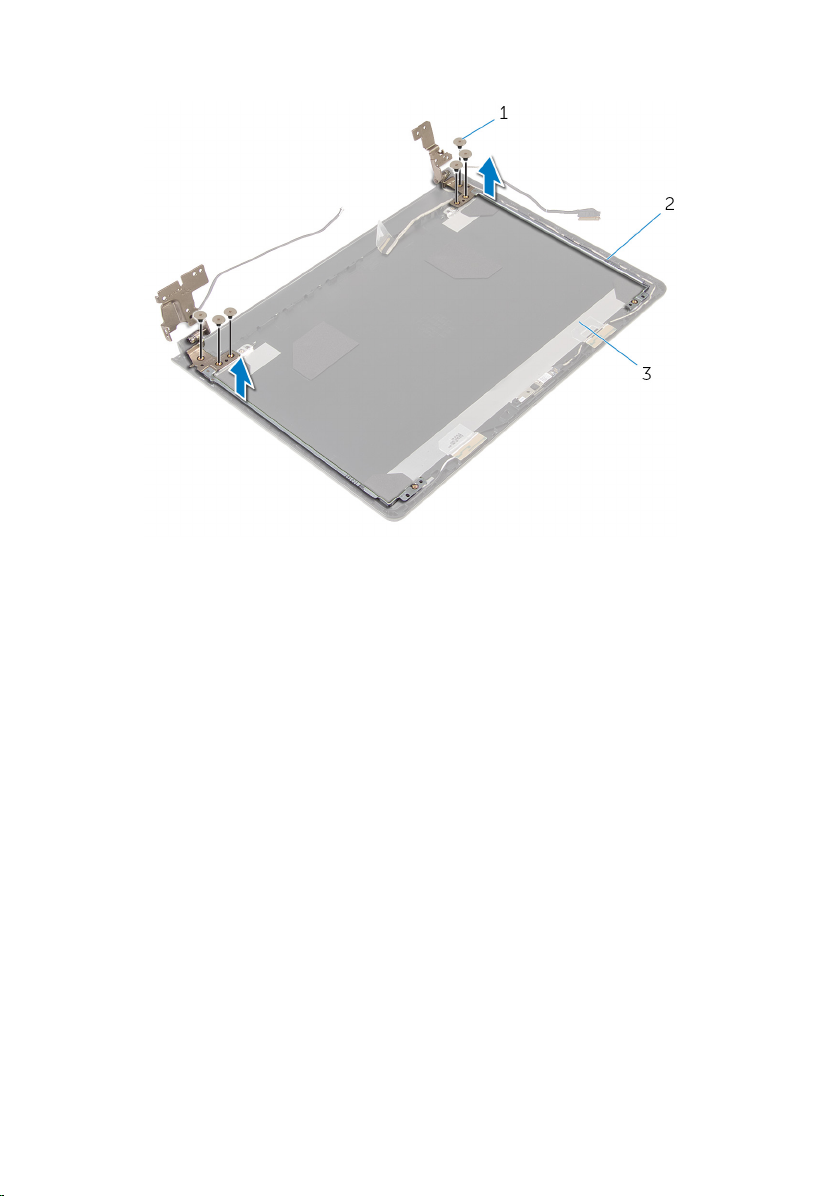

1 schroeven (6) 2 beeldschermscharnieren
(2)
3 achterzijde van
beeldscherm
83
Page 84
De beeldschermscharnieren vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Lijn de schroefgaten in beeldschermscharnieren uit met de schroefgaten
in de beeldschermkap.
2 Plaats de schroeven terug waarmee de beelschermscharnieren vastzitten
aan de achterzijde van het beeldscherm.
Vereisten achteraf
1 Plaats het beeldschermpaneel terug.
2 Plaats het montagekader van het beeldscherm terug.
3 Plaats het beeldscherm terug.
4 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
5 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
6 Plaats het toetsenbord terug.
7 Plaats de draadloze kaart terug.
8 Plaats de geheugenmodules terug.
9 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
10 Plaats de onderplaat terug.
11 Plaats de batterij terug.
84
Page 85
De achterkap van het beeldscherm verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Plaats de onderplaat terug.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het montagekader van het beeldscherm.
10 Verwijder het beeldscherm.
11 Verwijder het beeldschermpaneel.
12 Verwijder de beeldschermscharnieren.
Procedure
Na het verwijderen van alle onderdelen resteert de achterzijde van het
beeldscherm.
85
Page 86

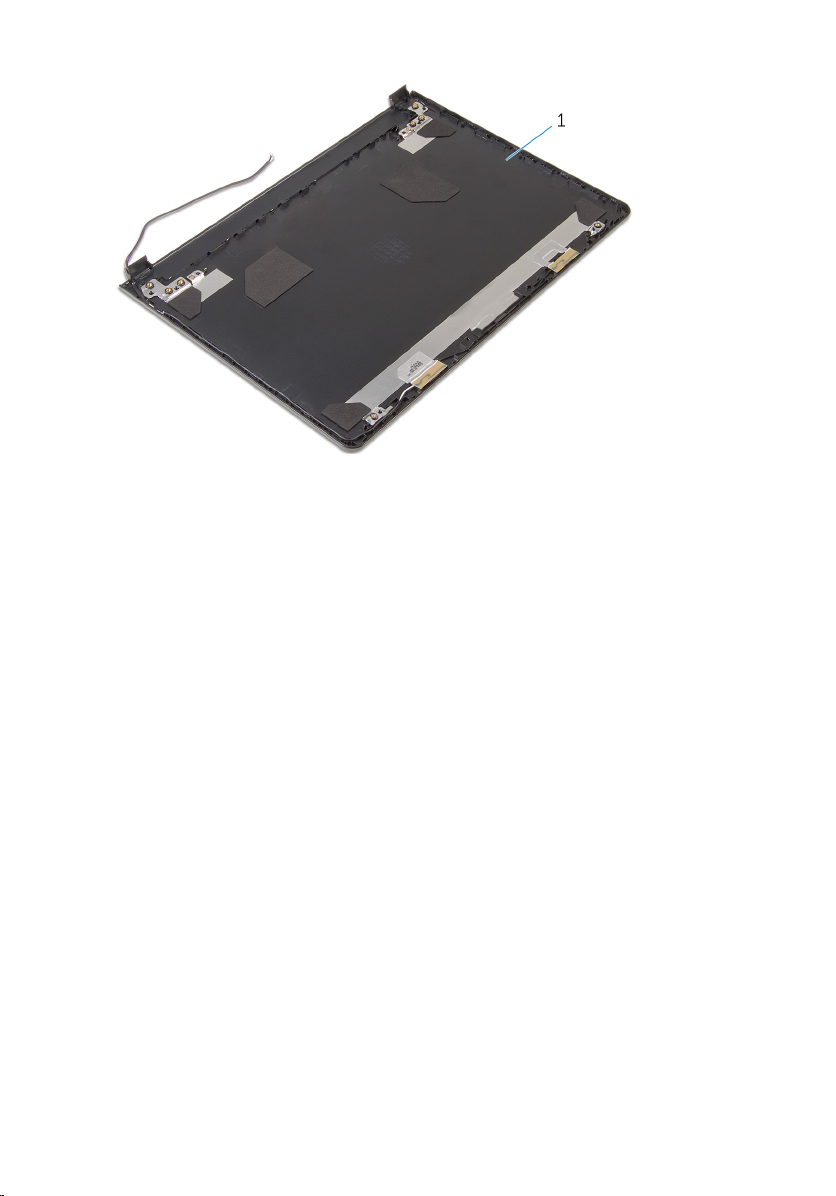

1 achterzijde van beeldscherm
86
Page 87
De achterkap van het beeldscherm vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
Plaats de achterplaat van het beeldscherm op een schoon en vlak oppervlak.
Vereisten achteraf
1 Plaats de beeldschermscharnieren terug.
2 Plaats het montagekader van het beeldscherm terug.
3 Plaats het beeldschermpaneel terug.
4 Plaats het beeldscherm terug.
5 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
6 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
7 Plaats het toetsenbord terug.
8 Plaats de draadloze kaart terug.
9 Plaats de geheugenmodules terug.
10 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
11 Plaats de onderplaat terug.
12 Plaats de batterij terug.
87
Page 88
De camera verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het beeldscherm.
10 Verwijder het montagekader van het beeldscherm.
Procedure
1 Noteer de locatie van de camera en gebruik een plastic pennetje om de
camera voorzichtig uit de achterzijde van het beeldscherm te
verwijderen.
88
Page 89
2 Koppel de camerakabel los van de camera en verwijder de camera uit de
computer.
1 achterzijde van
beeldscherm
3 plastic pennetje 4 camerakabel
2 camera
89
Page 90
De camera vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Sluit de camerakabel aan op de camera.
2 Bevestig de camera aan de achterplaat van het beeldscherm.
Vereisten achteraf
1 Plaats het montagekader van het beeldscherm terug.
2 Plaats het beeldscherm terug.
3 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
4 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
5 Plaats het toetsenbord terug.
6 Plaats de draadloze kaart terug.
7 Plaats de geheugenmodules terug.
8 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
9 Plaats de onderplaat terug.
10 Plaats de batterij terug.
90
Page 91
De netadapterpoort verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 8 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Verwijder het beeldscherm.
Procedure
1 Noteer hoe de netadapterpoortkabel loopt en verwijder de kabel uit de
geleiders op de onderzijde van de computer.
2 Verwijder de schroef waarmee de netadapterpoort is bevestigd op de
onderzijde van de computer.
91
Page 92
3 Til de netadapterpoort samen met de bijbehorende kabel uit de
onderzijde van de computer.
1 schroef 2 kabel voor
3 geleider 4 netadapterpoort
netadapterpoort
92
Page 93
De netadapterpoort vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
1 Schuif de netstroomadapterpoort in de sleuf aan de onderzijde van de
computer.
2 Plaats de schroef waarmee de netadapterpoort is bevestigd terug op de
onderzijde van de computer.
3 Voer de kabel van de netstroomadapterpoort door de geleiders aan de
onderzijde van de computer.
Vereisten achteraf
1 Plaats het beeldscherm terug.
2 Volg de procedure van stap 4 t/m 8 onder "Het moederbord vervangen".
3 Volg de procedure van stap 4 tot en met stap 11 in "De polssteun
vervangen".
4 Plaats het toetsenbord terug.
5 Plaats de draadloze kaart terug.
6 Plaats de geheugenmodules terug.
7 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
8 Plaats de onderplaat terug.
9 Plaats de batterij terug.
93
Page 94
De onderplaat van de computer verwijderen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Vereisten vooraf
1 Verwijder de batterij.
2 Verwijder de onderplaat.
3 Volg procedure in de stappen 1 t/m 3 onder “De harde schijf verwijderen”.
4 Verwijder de geheugenmodules.
5 Verwijder de draadloze kaart.
6 Verwijder het toetsenbord.
7 Volg de procedure van stap 1 tot en met stap 7 in "De polssteun
verwijderen".
8 Volg procedure in de stappen 1 t/m 5 onder “Het moederbord
verwijderen”.
9 Volg de procedure in de stappen 1 tot en met 3 in “De warmteafleider
terugplaatsen”.
10 Volg de procedure in de stappen 1 tot en met 3 in “De warmteafleider
terugplaatsen”.
11 Verwijder het beeldscherm.
12 Volg de procedure in de stappen 1 tot en met 3 in “De warmteafleider
terugplaatsen”.
Procedure
Na het verwijderen van alle onderdelen, resteert de onderzijde van de
computer.
94
Page 95

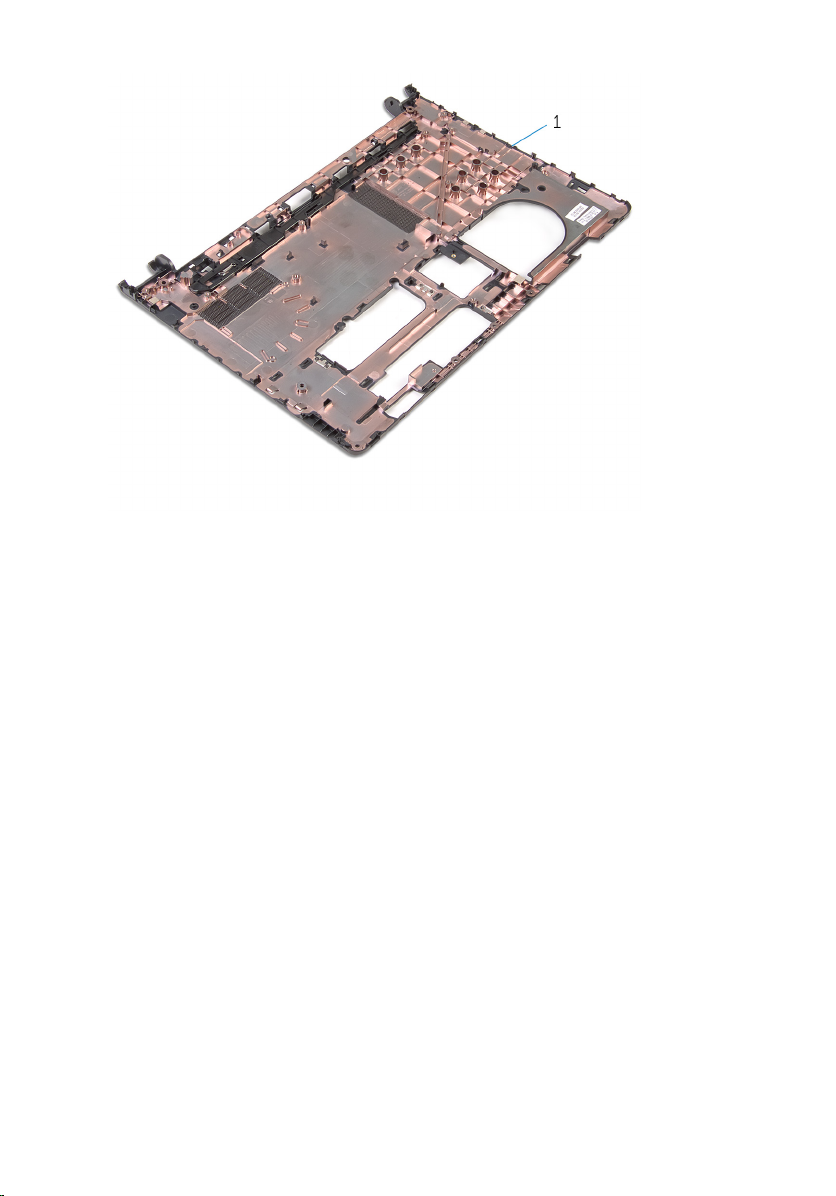

1 onderzijde van de computer
95
Page 96
De onderplaat van de computer vervangen
GEVAAR: Voordat u in de computer werkt dient u de meegeleverde
veiligheidsinstructies te lezen en de stappen te volgen in Voordat u in
de computer gaat werken. Nadat u in de computer hebt gewerkt, moet
u de instructies volgen die worden beschreven in Nadat u aan de
computer hebt gewerkt. Raadpleeg voor meer informatie over
veiligheidsrichtlijnen onze website over de wet- en regelgeving op
dell.com/regulatory_compliance.
Procedure
Plaats de computer met de onderzijde op een schone en vlakke ondergrond.
Vereisten achteraf
1 Volg de procedure van stap 1 tot en met stap 3 in "De touchpad
verwijderen".
2 Plaats het beeldscherm terug.
3 Volg de procedure van stap 1 tot en met stap 4 in "De kaart van de aan-
uitknop verwijderen".
4 Volg de procedure in de stappen 1 tot en met 4 in “De warmteafvoer
terugplaatsen”.
5 Volg de procedure van stap 1 t/m 8 onder "Het moederbord
terugplaatsen".
6 Volg de procedure van stap 3 tot en met stap 9 in "De polssteun
terugplaatsen".
7 Plaats het toetsenbord terug.
8 Plaats de draadloze kaart terug.
9 Plaats de geheugenmodules terug.
10 Volg de procedure in de stappen 4 t/m 6 onder “De harde schijf
vervangen”.
11 Plaats de onderplaat terug.
12 Plaats de batterij terug.
96
Page 97
Het BIOS flashen
Mogelijk moet u het BIOS flashen wanneer er een update beschikbaar is of na
het vervangen of terugplaatsen van het moederbord. Ga als volgt te werk om
het BIOS te flashen:
1 Zet de computer aan.
2 Ga naar dell.com/support.
3 Klik op Product Support, voer de servicetag van uw laptop en klik op
Verzenden.
OPMERKING: Als u niet beschikt over de servicetag, gebruikt u de
functie automatisch detecteren of handmatig bladeren voor uw
model computer.
4 Klik op Stuurprogramma's & downloads.
5 Blader omlaag naar of, Toon alle beschikbare stuurprogramma's voor…
en selecteer BIOS uit de categorie vervolgkeuzelijst lijst.
OPMERKING: In de wijzigen OS vervolgkeuzelijst lijst, selecteer het
besturingssysteem dat op uw computer is geïnstalleerd.
6 Vouw BIOS de beschikbare BIOS-bestanden weer te geven.
7 Klik op Bestand downloaden om de laatste versie van de BIOS voor uw
computer te downloaden.
8 Sla het bestand op en ga na het downloaden naar de map waar u het
update-bestand van de BIOS heeft opgeslagen.
9 Dubbelklik op het pictogram van het BIOS update-bestand en volg de
instructies op het scherm.
97
Page 98
Hulp verkrijgen en contact opnemen met Dell
Bronnen voor zelfhulp
U kunt informatie en hulp bij Dell-producten en services krijgen door middel
van deze onlinehulpbronnen voor zelfhulp.
Informatie over zelfhulp Zelfhulpopties
Toegang tot Windows Help
Windows 8.1 — open de box Zoeken,
typ in het zoekvak Help en
ondersteuning in en druk op
<Enter>.
Windows 7 — klik op Start → Help
en ondersteuning.
Informatie over producten en
services van Dell
Informatie over probleemoplossing,
gebruikershandleidingen, installatieinstructies, productspecificaties,
blogs voor technische hulp, drivers,
software-updates, enz.
Informatie over
Microsoft Windows 8.1
Informatie over Microsoft Windows 7
Informatie over uw
besturingssysteem, instellen en
gebruiken van uw computer,
databack-ups, diagnostieken, enz.
Zie dell.com.
Zie dell.com/support.
Zie dell.com/windows8.
Klik op Start → Alle programma's →
Dell Help documentatie.
Zie Ik en mijn Dell op dell.com/
support/manuals.
Contact opnemen met Dell
Kijk op dell.com/contactdell. als u contact wilt opnemen met Dell voor
verkoop, technische ondersteuning of klantenservice gerelateerde zaken.
98
Page 99
OPMERKING: De beschikbaarheid hiervan verschilt per land en product.
Sommige services zijn mogelijk niet beschikbaar in uw land.
OPMERKING: Als u geen actieve internetverbinding hebt, kunt u de
contactgegevens vinden op de factuur, de pakbon of in de
productcatalogus van Dell.
