Inspiron 24
3000 Series
Szervizelési kézikönyv
Számítógép típusa: Inspiron 24–3452
Szabályozó modell: W12C
Szabályozó típus: W12C002
Megjegyzések, figyelmeztetések
és Vigyázat jelzések
MEGJEGYZÉS: A MEGJEGYZÉSEK fontos tudnivalókat tartalmaznak, amelyek
a számítógép biztonságosabb és hatékonyabb használatát segítik.
FIGYELMEZTETÉS: A FIGYELMEZTETÉS hardverhiba vagy adatvesztés
lehetőségére hívja fel a figyelmet, egyben közli a probléma elkerülésének
módját.
VIGYÁZAT: A VIGYÁZAT jelzés az esetleges tárgyi vagy személyi sérülés,
illetve életveszély lehetőségére hívja fel a figyelmet.
Copyright © 2015 Dell Inc. Minden jog fenntartva. Ezt a terméket az amerikai és a nemzetközi
szerzői jogokról szóló törvények védik. A Dell™ és a Dell logó a Dell Inc. bejegyzett védjegye az
Amerikai Egyesült Államokban és/vagy más országokban. Minden más márka és név, amelyet itt
említünk, azok megfelelő vállalatainak bejegyzett védjegyei.
2015 - 07
Mód. A00
Tartalomjegyzék
Mielőtt elkezdene dolgozni a számítógép belsejében........8
Mielőtt elkezdené .................................................................................... 8
Biztonsági utasítások................................................................................9
Ajánlott szerszámok............................................................................... 10
Miután befejezte a munkát a számítógép belsejében.......11
Műszaki áttekintés............................................................... 12
A számítógép belső nézete..................................................................... 12
Az állványszerkezet eltávolítása.........................................13
Művelet.................................................................................................13
Az állványszerkezet visszahelyezése................................ 15
Művelet.................................................................................................15
A hátlap eltávolítása............................................................ 16
Előzetes tennivalók................................................................................ 16
Művelet.................................................................................................16
A hátsó burkolat visszahelyezése......................................18
Művelet.................................................................................................18
Utólagos tennivalók................................................................................ 18
Az optikai meghajtó eltávolítása........................................ 19
Előzetes tennivalók................................................................................ 19
Művelet.................................................................................................19
Az optikai meghajtó visszahelyezése................................ 22
Művelet.................................................................................................22
Utólagos tennivalók................................................................................ 22
3
A merevlemez-meghajtó eltávolítása.................................23
Előzetes tennivalók................................................................................ 23
Művelet.................................................................................................23
A merevlemez-meghajtó visszahelyezése.........................26
Művelet.................................................................................................26
Utólagos tennivalók................................................................................ 26
A memóriamodul eltávolítása.............................................27
Előzetes tennivalók................................................................................ 27
Művelet.................................................................................................27
A memóriamodul visszahelyezése.....................................29
Művelet.................................................................................................29
Utólagos tennivalók................................................................................ 30
A vezeték nélküli kártya eltávolítása..................................31
Előzetes tennivalók................................................................................ 31
Művelet.................................................................................................31
A vezeték nélküli kártya visszahelyezése..........................33
Művelet.................................................................................................33
Utólagos tennivalók................................................................................ 34
A hűtőborda eltávolítása.....................................................35
Előzetes tennivalók................................................................................ 35
Művelet.................................................................................................35
A hűtőborda visszahelyezése.............................................37
Művelet.................................................................................................37
Utólagos tennivalók................................................................................ 37
4
A ventilátor eltávolítása.......................................................38
Előzetes tennivalók................................................................................ 38
Művelet.................................................................................................38
A ventilátor visszahelyezése.............................................. 40
Művelet.................................................................................................40
Utólagos tennivalók................................................................................ 40
A gombelem eltávolítása.....................................................41
Előzetes tennivalók................................................................................ 41
Művelet.................................................................................................42
A gombelem visszahelyezése.............................................43
Művelet.................................................................................................43
Utólagos tennivalók................................................................................ 43
A mikrofon eltávolítása....................................................... 44
Előzetes tennivalók................................................................................ 44
Művelet.................................................................................................44
A mikrofon visszahelyezése............................................... 46
Művelet.................................................................................................46
Utólagos tennivalók................................................................................ 46
A kamera eltávolítása.......................................................... 47
Előzetes tennivalók................................................................................ 47
Művelet.................................................................................................47
A kamera visszahelyezése..................................................49
Művelet.................................................................................................49
Utólagos tennivalók................................................................................ 49
5
Az alaplap eltávolítása.........................................................50
Előzetes tennivalók................................................................................ 50
Művelet.................................................................................................50
Az alaplap visszahelyezése................................................ 53
Művelet.................................................................................................53
Utólagos tennivalók................................................................................ 53
A VESA rögzítőkeretet eltávolítása.................................... 55
Előzetes tennivalók................................................................................ 55
Művelet.................................................................................................55
A VESA rögzítőkeretet visszahelyezése............................57
Művelet.................................................................................................57
Utólagos tennivalók................................................................................ 57
A hangszóróburkolat eltávolítása...................................... 58
Előzetes tennivalók................................................................................ 58
Művelet.................................................................................................58
A hangszóróburkolat visszahelyezése.............................. 60
Művelet.................................................................................................60
Utólagos tennivalók................................................................................ 60
A hangszórók eltávolítása...................................................61
Előzetes tennivalók................................................................................ 61
Művelet.................................................................................................61
A hangszórók visszahelyezése.......................................... 63
Művelet.................................................................................................63
Utólagos tennivalók................................................................................ 63
6
A vezérlőgomb panel eltávolítása...................................... 64
Előzetes tennivalók................................................................................ 64
Művelet.................................................................................................64
A vezérlőgomb panel eltávolítása...................................... 66
Művelet.................................................................................................66
Utólagos tennivalók................................................................................ 66
A kijelzőszerkezet eltávolítása............................................67
Előzetes tennivalók................................................................................ 67
Művelet.................................................................................................68
A kijelzőszerkezet visszahelyezése................................... 72
Művelet.................................................................................................72
Utólagos tennivalók................................................................................ 72
A gumi láb eltávolítása........................................................74
Előzetes tennivalók................................................................................ 74
Művelet.................................................................................................74
A gumi láb visszahelyezése................................................76
Művelet.................................................................................................76
Utólagos tennivalók................................................................................ 76
A BIOS frissítése..................................................................77
7
Mielőtt elkezdene dolgozni a számítógép belsejében
FIGYELMEZTETÉS: A komponensek és kártyák sérülésének
elkerülése érdekében a szélüknél fogja meg azokat, és ne érintse
meg a tűket vagy a csatlakozókat.
MEGJEGYZÉS: A jelen dokumentumban található képek a megrendelt
konfigurációtól függően eltérhetnek a számítógépen megjelenő képektől.
Mielőtt elkezdené
1 Mentsen és zárjon be minden nyitott fájlt, majd lépjen ki minden futó
alkalmazásból.
2 Kapcsolja ki a számítógépet.
– Windows 10: Kattintson vagy koppintson a Start → Tápellátás →
Leállítás lehetőségre.
– Windows 8.1: A Start képernyőn, kattintson vagy koppintson a
főkapcsoló ikonra → Leállítás.
– Windows 7: Kattintson vagy koppintson a Start → Leállítás
lehetőségre.
MEGJEGYZÉS: Ha más operációs rendszert használ, a leállítás
tekintetében olvassa el az adott operációs rendszer dokumentációját.
3 Áramtalanítsa a számítógépet és minden csatolt eszközt.
4 A számítógépről csatlakoztasson le minden kábelt, mint pl. a
telefonkábelek, hálózati kábelek stb.
5 A számítógépről csatlakoztasson le minden eszközt és perifériát, mint pl. a
billentyűzet, egér, monitor stb.
6 Távolítson el minden média kártyát és optikai lemezt a számítógépből, ha
van.
7 Miután a számítógépet áramtalanította, az alaplap földeléséhez nyomja
meg és 5 másodpercig tartsa lenyomva a bekapcsológombot.
FIGYELMEZTETÉS: Helyezze a számítógépet egy puha és tiszta
felületre, hogy elkerülje a kijelző karcolódását.
8 Fordítsa lefelé a számítógépet.
8
Biztonsági utasítások
Végezze el a következő óvintézkedéseket a számítógép potenciális
károsodásának elkerülése és a saját biztonsága érdekében.
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el
figyelmesen a számítógéphez mellékelt biztonsági tudnivalókat.
További biztonsági útmutatásokat a www.dell.com/
regulatory_compliance címen elérhető Megfelelőségi honlapon
találhat.
VIGYÁZAT: Csatkaloztasson szét minden áramellátást, mielőtt a
számítógép burkolati paneljeit kinyitná. Miután befejezte a
számítógép belsejében a munkát, helyezzen vissza minden fedelet,
panelt és csavart még azelőútt, hogy áramforráshoz csatlakoztatná a
gépet.
FIGYELMEZTETÉS: A számítógép sérülésének elkerülése érdekében
sima és tiszta munkafelületen dolgozzon.
FIGYELMEZTETÉS: A komponensek és kártyák sérülésének
elkerülése érdekében a szélüknél fogja meg azokat, és ne érintse
meg a tűket vagy a csatlakozókat.
FIGYELMEZTETÉS: Csak a Dell műszaki segítő csapata által
jóváhagyott hibaelhárítási és javítási műveleteket végezheti el. A Dell
által nem jóváhagyott szervizelésből eredő károkra a Dell jótállása
nem érvényes. Lásd a biztonsági utasításokat, amelyeket a
termékhez kapott, vagy amelyeket a www.dell.com/
regulatory_compliance weboldalon találhat meg.
FIGYELMEZTETÉS: Mielőtt bármihez hozzáér a számítógép
belsejében, földelje le magát úgy, hogy egy festetlen fém felületet
megérint, mint pl. a számítógép hátsó fém része. Miközben dolgozik,
rendszeresen érintsen meg egy fedetlen fém felületet a statikus
elektromosság kisütése érdekében, amely a belső alkatrészek
károsodását okozhatja.
9
FIGYELMEZTETÉS: Amikor leválaszt egy kábelt, a csatlakozónál
vagy a húzófülénél fogva húzza és ne magánál a kábelnél fogva.
Néhány kábelnek zárófüllel ellátott csatlakozói vannak, vagy
csavarosak, melyeket ki kell engedni a kábel szétcsatlakoztatása
előtt. A kábelek lecsatlakoztatásakor ügyeljen arra, hogy azok
megfelelően álljanak, hogy a csatlakozótűk elhajlása elkerülhető
legyen. A kábelek csatlakoztatásakor bizonyosodjon meg arról, hogy
a portok és csatlakozók megfelelő irányban és helyzetben állnak-e.
FIGYELMEZTETÉS: Nyomja be és vegye ki a médiakártya-olvasóban
lévő kártyákat.
Ajánlott szerszámok
A jelen dokumentumban szereplő eljárások a következő szerszámokat
igényelhetik:
• Csillagcsavarhúzó
• Műanyag pálca
10
Miután befejezte a munkát a számítógép belsejében
FIGYELMEZTETÉS: Ha a számítógépben csavarok maradnak
szabadon vagy nem megfelelően meghúzva, azzal a számítógép
komoly sérülését okozhatja.
1 Helyezzen vissza minden csavart, és győződjön meg róla, hogy nem
maradtak felhasználatlan csavarok a számítógép belsejében.
2 Mielőtt a számítógépet újra használatba veszi, csatlakoztasson minden
eszközt, perifériát és kábelt, amelyet korábban lecsatlakoztatott.
3 Helyezze vissza a médiakártyákat, lemezeket és egyéb alkatrészeket,
amelyeket a számítógépből a munka megkezdése előtt eltávolított.
4 Csatlakoztassa a számítógépét és minden hozzá csatolt eszközt
elektromos aljzataikra.
5 Kapcsolja be a számítógépet.
11
Műszaki áttekintés
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
A számítógép belső nézete
1 vezérlőgomb panel 2 merevlemez-meghajtó szerkezet
3 optikai meghajtó szerkezet 4 kijelzőszerkezet-alap
5 mikrofon panel 6 kameramodul
7 ventilátor 8 hűtőborda
9 vezeték nélküli kártya 10 memóriamodul
11 alaplap 12 gombelem
13 VESA rögzítőkeret 14 hangszóróburkolat
12
Az állványszerkezet eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Az ujjhegyeivel emelje meg az állványburkolatot.
2 Az állványburkolatot csúsztassa el és megdöntve távolítsa el az állványból.
1 állvány 2 állvány burkolata
3 hátsó burkolat
3 Távolítsa el a csavarokat, amelyek az állványburkolatot a hátlaphoz
rögzítik.
13
4 Az állványt emelje le a hátlapról.
1 állvány 2 állványtartó-keret
3 csavarok (2) 4 hátsó burkolat
14
Az állványszerkezet visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Az állvány tartókereten lévő füleket helyezze a házlapon lévő nyílásokba,
és az állvány tartókeret csavarlyukait illessze a hátlapon lévő
csavarlyukakhoz.
2 Helyezze vissza a csavarokat, amelyek az állvány tartókeretet a hátlaphoz
rögzítik.
3 Az állványt csúsztassa vissza az állvány tartókeretre.
15
A hátlap eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
Távolítsa el az állványszerkezetet.
Művelet
FIGYELMEZTETÉS: A számítógép burkolatát csak akkor távolítsa el,
ha a számítógépbe belső tartozékokat kell beszerelnie.
1 Egy műanyag pálca segítségével fejtse le burkolatot a kijelzőelőlapról.
16
2 Emelje le a hátlapot a számítógépről.
1 kijelzőelőlap 2 hátsó burkolat
3 műanyag pálca
17
A hátsó burkolat visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
Illessze a hátlapon lévő füleket a kijelzőelőlapon található résekhez, majd
pattintsa a helyére.
Utólagos tennivalók
Helyezze vissza az állványszerkezetet.
18
Az optikai meghajtó eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Csatlakoztassa le a táp- és adatkábeleket az optikai meghajtóról.
2 Távolítsa el a csavarokat, amelyek az optikai meghajtó szerkezetet a
kijelzőszerkezet-alaphoz rögzítik.
19
3 Csúsztassa ki az optikai meghajtó szerelvényt a meghajtórekeszből.
1 optikai meghajtó szerkezet 2 csavar
3 tápkábel és adatkábel
4 Óvatosan fejtse ki az optikai meghajtó előlapját, és távolítsa el az optikai
meghajtót.
5 Távolítsa el a csavart, amely az optikai meghajtó keretét az optikai
meghajtóhoz rögzíti.
20
6 Távolítsa el az optikai meghajtó keretét az optikai meghajtóról.
1 csavar 2 az optikai meghajtó kerete
3 optikai meghajtó 4 az optikai meghajtó
előlapja
21
Az optikai meghajtó visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze egymáshoz az optikai meghajtó keretének csavarhelyeit és az
optikai meghajtó csavarhelyeit.
2 Helyezze vissza a csavarokat, amelyek az optikai meghajtó keretét az
optikai meghajtóhoz rögzítik.
3 Illessze az optikai meghajtó előlapján található füleket az optikai meghajtón
található résekhez, majd pattintsa a helyére.
4 Az optikai meghajtószerkezetet csúsztassa az optikai meghajtó rekeszbe
úgy, hogy az optikai meghajtó keret csavarlyukai a kijelző szerkezet alapján
lévő csavarlyukakhoz illeszkedjenek.
5 Helyezze vissza a csavarokat, amelyek az optikai meghajtó szerkezetet a
kijelző szerkezet alapjához rögzítik.
6 Csatlakoztassa a táp- és az adatkábelt az optikai meghajtóra.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
22
A merevlemez-meghajtó eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan
járjon el, amikor a merevlemez-meghajtót kezeli.
FIGYELMEZTETÉS: Az adatvesztés megelőzése érdekében ne
távolítsa el a merevlemez-meghajtót, ha a számítógép bekapcsolt
vagy alvó állapotban van.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Csatlakoztassa le a táp- és adatkábeleket a merevlemez-meghajtóról.
2 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó szerkezetet a
kijelzőszerkezet alapjához rögzítik.
23
3 Az ujjhegyeivel a merevlemez-meghajtó szerkezetet csúsztassa el és
emelje ki a merevlemez-meghajtó rekeszből.
1 tápkábel és adatkábel 2 merevlemez-meghajtó
3 csavar 4 kijelzőszerkezet-alap
4 Távolítsa el a csavarokat, amelyek a merevlemez-meghajtó keretet a
merevlemez-meghajtóra rögzítik.
24
szerkezet
5 Távolítsa el a merevlemez-meghajtót a tartókeretből.
1 csavarok (3 db) 2 merevlemez-meghajtó
3 merevlemez-meghajtó
kerete
25
A merevlemez-meghajtó visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
FIGYELMEZTETÉS: A merevlemez-meghajtók törékenyek. Óvatosan
járjon el, amikor a merevlemez-meghajtót kezeli.
Művelet
1 Illessze egymáshoz a merevlemez-meghajtó keret csavarhelyeit és a
merevlemez-meghajtón lévő csavarhelyeket.
2 Helyezze vissza a csavarokat, amelyek a merevlemez-keretet a
merevlemezhez rögzítik.
3 A merevlemez-meghajtó szerkezetet csúsztassa a merevlemez-meghajtó
rekeszbe úgy, hogy a merevlemez-meghajtó keret csavarlyukai a kijelző
szerkezet alapján lévő csavarlyukakhoz illeszkedjenek.
4 Helyezze vissza a csavarokat, amelyek a merevlemez-meghajtó
szerkezetet a kijelzőszerkezet alapjához rögzítik.
5 Csatlakoztassa a tápkábelt és az adatkábelt a merevlemez-meghajtóra.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
26
A memóriamodul eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Ujjbeggyel húzza szét a rögzítő kapcsokat a memóriamodul csatlakozó
mindkét végén úgy, hogy a memóriamodul kiugorjon.
27
2 Vegye ki a memóriamodult a memóriamodul-foglalatból
1 alaplap 2 rögzítőkapcsok (2)
3 memóriamodul 4 memóriamodul foglalat
28
A memóriamodul visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze a memóriamodulon lévő bemetszést a memóriamodul foglalatában
található fülhöz.
29
2 Megdöntve határozottan csúsztassa a memóriamodult a csatlakozóba, és
nyomja le a memóriamodult, hogy a helyére pattanjon.
MEGJEGYZÉS: Ha nem hall kattanást, távolítsa el a memóriamodult
kártyát, és helyezze be újra.
1 bemetszés 2 fül
3 rögzítőkapcsok (2) 4 memóriamodul
5 memóriamodul foglalat
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
30
A vezeték nélküli kártya eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Távolítsa el a csavart, amely a vezeték nélküli kártya foglalatát és a vezeték
nélküli kártyát rögzíti az alaplaphoz.
2 Csúsztassa le a vezeték nélküli kártya tartókeretet a vezeték nélküli
kártyáról.
3 Csatlakoztassa le az antennakábeleket a vezeték nélküli kártyán lévő
csatlakozókról.
31
4 A vezeték nélküli kártyát csúsztassa ki a vezeték nélküli kártya nyílásból.
1 vezeték nélküli kártya
foglalat
3 csavar 4 vezeték nélküli kártya
5 vezeték nélküli kártya 6 alaplap
2 antennakábelek
nyílás
32
A vezeték nélküli kártya visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze a vezeték nélküli kártya bemetszését a vezeték nélküli kártya
csatlakozón lévő fülhöz.
2 Helyezze be a vezeték nélküli kártyát a vezeték nélküli kártyafoglalatba.
3 A vezeték nélküli kártya másik végét nyomja le, és a vezeték nélküli kártya
csavarhelyeit illessze az alaplapon lévő csavarhelyekhez.
4 Csatlakoztassa az antennakábeleket a vezeték nélküli kártyához.
A következő táblázat tartalmazza a számítógép által támogatott vezeték
nélküli kártyák antennakábeleinek színkódját:
A vezeték nélküli kártya
csatlakozói
Fő (fehér háromszög) Fehér
Kisegítő (fekete háromszög) Fekete
5 Illessze egymáshoz a vezeték nélküli kártya tartókeretének csavarhelyeit és
a vezeték nélküli kártya csavarhelyeit.
Antennakábel szín
33
6 Helyezze vissza a csavart, amely a vezeték nélküli kártya foglalatát és a
vezeték nélküli kártyát rögzíti az alaplaphoz..
1 vezeték nélküli kártya 2 bemetszés
3 fül 4 antennakábelek
5 vezeték nélküli kártya
foglalat
6 csavar
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
34
A hűtőborda eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
VIGYÁZAT: A hűtőbordák normál működés közben
felforrósodhatnak. Adjon nekik elegendő időt lehűlni, mielőtt
hozzájuk ér.
FIGYELMEZTETÉS: A processzor maximális hűtése érdekében ne
érintse meg a hűtőborda hőátadó területeit. A kezén található olajok
csökkenthetik a hővezető paszta hőleadó képességét.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Egymás után (a hűtőbordán jelölt sorrendben) lazítsa meg a hűtőbordát az
alaplaphoz rögzítő elveszíthetetlen csavarokat.
2 Távolítsa el csavarokat, amelyek a hűtőbordát a kijelzőszerkezet-alaphoz
rögzítik.
35
3 Emelje le a hűtőbordát az alaplapról.
1 alaplap 2 rögzítőcsavarok (5)
3 hűtőborda 4 csavar
5 kijelzőszerkezet-alap
36
A hűtőborda visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
FIGYELMEZTETÉS: A hűtőborda nem megfelelő elhelyezése az
alaplap és a processzor sérülését okozhatja.
MEGJEGYZÉS: Az eredeti hővezető paszta újra használható, ha az
eredeti alaplapot és hűtőbordát újra egyben szereli be. Ha az alaplapot
vagy a hűtőbordát kicseréli, használja a készletben levő hővezető lapot a
hővezetés biztosításához.
Művelet
1 Illessze a hűtőbordán lévő csavarhelyet a kijelzőszerkezet alapján található
csavarhelyhez.
2 Illessze az elveszíthetetlen csavarokat a hűtőbordán az alaplapon levő
lyukakba.
3 Egymás után (a hűtőbordán jelölt sorrendben) húzza meg a hűtőbordát az
alaplaphoz rögzítő elveszíthetetlen csavarokat.
4 Helyezze vissza a csavarokat, amelyek a hűtőbordát a kijelző szerkezet
alaphoz rögzítik.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
37
A ventilátor eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Csatlakoztassa le a ventilátor kábelét az alaplapról.
2 Távolítsa el a csavarokat, amelyek a ventilátort rögzítik a kijelzőszerkezet
alapjához.
38

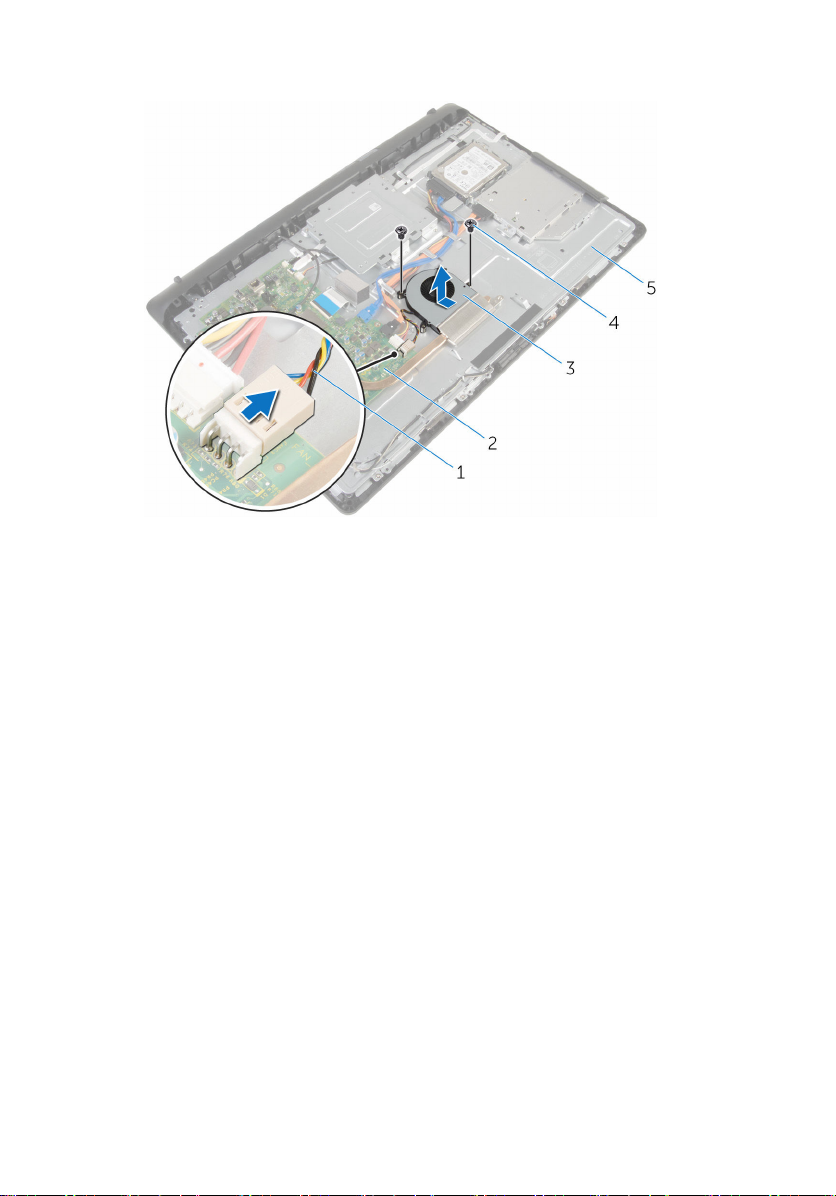

3 A ventilátort megdöntve emelje le a kijelző szerkezet alapjáról.
1 ventilátorkábel 2 alaplap
3 ventilátor 4 csavarok (2)
5 kijelzőszerkezet-alap
39
A ventilátor visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 A ventilátort megdöntve helyezze vissza a kijelzőszerkezet alapjába.
2 Illessze a ventilátoron lévő csavarhelyet a kijelzőszerkezet alapján található
csavarhelyhez.
3 Helyezze vissza a csavarokat, amelyek a ventilátort rögzítik a kijelző
szerkezet alapjához.
4 Csatlakoztassa a ventilátor kábelét az alaplapra.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
40
A gombelem eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
FIGYELMEZTETÉS: A gombelemek eltávolítása a BIOS-t
alapértelmezett beállításra állítja vissza. Javasoljuk, hogy jegyezze fel
a BIOS beállításait a gombelem eltávolítása előtt.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
41
Művelet
Egy műanyag pálca segítségével óvatosan fejtse ki a gombelemet az
alaplapon található aljzatból.
42
1 alaplap 2 műanyag pálca
3 gombelem
A gombelem visszahelyezése.
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
A gombelemet pozitív oldalával felfelé pattintsa be a foglalatába, és nyomja le a
helyére.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
43
A mikrofon eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Csatlakoztassa le a mikrofon és a kamera kábelét az alaplapról.
2 Jegyezze fel a mikrofon és a kamera kábel elvezetésének útvonalát, és
távolítsa el a kábelt a kijelző szerkezet alapján lévő kábelvezetőkből.
3 Kövesse “A kamera eltávolítása" című rész 4-7. lépésének műveleteit.
4 A mikrofon panelt megdöntve emelje le a kijelző előlapjáról.
44
5 Csatlakoztassa le a mikrofon és a kamera kábelét a mikrofon panelről.
1 mikrofon és kamera kábel 2 kábelvezetők
3 kijelzőelőlap 4 kijelzőszerkezet-alap
5 mikrofon panel
45
A mikrofon visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Csatlakoztassa a mikrofon és a kamera kábelét a mikrofon panelre.
2 A mikrofon panelt csúsztassa vissza a kijelzőelőlapon lévő foglalatába.
3 Kövesse "A kamera visszahelyezése" című rész 1-3. lépésének műveleteit.
4 A mikrofon és a kamera kábelét vezesse el a kijelzőszerkezet alapon lévő
kábelvezetőkben.
5 Csatlakoztassa a mikrofon és a kamera kábelét az alaplapra.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
46
A kamera eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Csatlakoztassa le a mikrofon és a kamera kábelét az alaplapról.
2 Jegyezze fel a mikrofon és a kamera kábel elvezetésének útvonalát, és
távolítsa el a kábelt a kijelző szerkezet alapján lévő kábelvezetőkből.
3 Kövesse “A mikrofon eltávolítása" című rész 4-6. lépésének műveleteit.
4 Az ujjhegyeivel nyomja le a rögzítőkapcsot és emelje ki a kamera modult.
5 A kamera modult oldja le a kijelzőelőlap kamera modul foglalatának füleiről.
6 Emelje le a kamera modult a kijelzőelőlapról.
47
7 Csatlakoztassa le a mikrofon és a kamera kábelét a kamera modulról.
1 rögzítőkapocs 2 fül
3 kameramodul 4 mikrofon és kamera kábel
48
A kamera visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Csatlakoztassa a mikrofon és a kamera kábelét a kamera modulra.
2 A kamera modul füleit nyomja a kamera modul nyílásokba.
3 A kamera modult nyomja le a kijelzőelőlapon található foglalatba, amíg az a
helyére nem pattan.
4 Kövesse “A mikrofon visszahelyezése" című rész 1-2. lépésének
műveleteit.
5 A mikrofon és a kamera kábelét vezesse el a kijelzőszerkezet alapon lévő
kábelvezetőkben.
6 Csatlakoztassa a mikrofon és a kamera kábelét az alaplapra.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
49
Az alaplap eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a
szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot.
MEGJEGYZÉS: Az alaplap cseréje minden, a BIOS setup programján
keresztül végzett módosítást törölni fog. A csere után ezeket a
módosításokat újra el kell végeznie.
MEGJEGYZÉS: A kábelek alaplapról történő eltávolítása előtt jegyezze fel
a csatlakozók helyét, hogy az alaplap visszaszerelésekor azokat
megfelelően vissza tudja csatlakoztatni.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
3 Távolítsa el a memóriamodult.
4 Távolítsa el a hűtőbordát.
5 Távolítsa el a vezeték nélküli kártyát.
Művelet
1 Csatlakoztassa le a hangszóró, az érintőpanel, a merevlemez-meghajtó
adat, az optikai meghajtó adat, a merevlemez-meghajtó és optikai meghajtó
táp-, a ventilátor, a mikrofon és a kamera kábelét az alaplapi
csatlakozóikról.
2 Emelje meg a reteszeket, és csatlakoztassa le a vezérlőgomb panel és a
kijelző kábelét az alaplapi csatlakozóikról.
50
3 Nyomja meg a reteszt, és csatlakoztassa le a kijelző háttérvilágítás kábelét
az alaplapi csatlakozójáról.
1 hangszóró-kábel 2 érintő panel kábele
3 vezérlőgomb panel kábele 4 kijelző háttérvilágításának
5 kijelzőkábel 6 kijelzőszerkezet-alap
7 merevlemez-meghajtó
adatkábel
9 merevlemez-meghajtó és
optikai meghajtó tápkábel
11 mikrofon és kamera kábel
4 Távolítsa el a csavarokat, amelyek az alaplapot rögzítik a kijelzőszerkezet
alapjához.
kábele
8 optikai meghajtó adatkábel
10 ventilátorkábel
51
5 Óvatosan emelje le az alaplapot a belső peremről, majd oldja ki a portokat
a kijelző szerkezeten lévő nyílásokból.
6 Emelje ki az alaplapot a kijelző szerkezet alapjából.
1 alaplap 2 nyílások
3 csavarok (4) 4 kijelzőszerkezet-alap
52
Az alaplap visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
MEGJEGYZÉS: Az Ön szervizcímkéje az alaplapon van. Meg kell adnia a
szervizcímkét a rendszer beállításakor miután kicserélte az alaplapot.
MEGJEGYZÉS: Az alaplap cseréje minden, a BIOS setup programján
keresztül végzett módosítást törölni fog. A csere után ezeket a
módosításokat újra el kell végeznie.
Művelet
1 Csúsztassa az alaplapon lévő portokat a kijelzőszerkezet alap nyílásaiba,
és helyezze az alaplapot a kijelzőszerkezet-alapba.
2 Illessze az alaplapon lévő csavarhelyet a kijelzőszerkezet alapján található
csavarhelyhez.
3 Helyezze vissza a csavarokat, amelyek az alaplapot rögzítik a kijelző
szerkezet alapjához.
4 Csatlakoztassa a kijelző háttérvilágítás az alaplapi csatlakozójába.
5 Csúsztassa a vezérlőgomb panel és a kijelző kábelét az alaplapon lévő
csatlakozókba, és zárja a reteszeket a kábelek rögzítéséhez.
6 Csatlakoztassa a hangszóró, az érintőpanel, a merevlemez-meghajtó adat-,
az optikai meghajtó adat-, a merevlemez-meghajtó és optikai meghajtó
táp-, a ventilátor, a mikrofon és a kamera kábeleit az alaplapi
csatlakozóikra.
Utólagos tennivalók
1 Helyezze vissza a vezeték nélküli kártyát.
2 Helyezze vissza a hűtőbordát.
3 Helyezze vissza a memóriamodult.
53
4 Helyezze vissza a hátlapot.
5 Helyezze vissza az állványszerkezetet.
54
A VESA rögzítőkeretet eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Jegyezze fel a hangszóró kábel elvezetését a VESA rögzítőkeret alatt, és
távolítsa el a kábelvezetőkből.
2 Távolítsa el a csavarokat, amelyek a VESA rögzítőkeretet rögzítik a
kijelzőszerkezet alapjához.
55

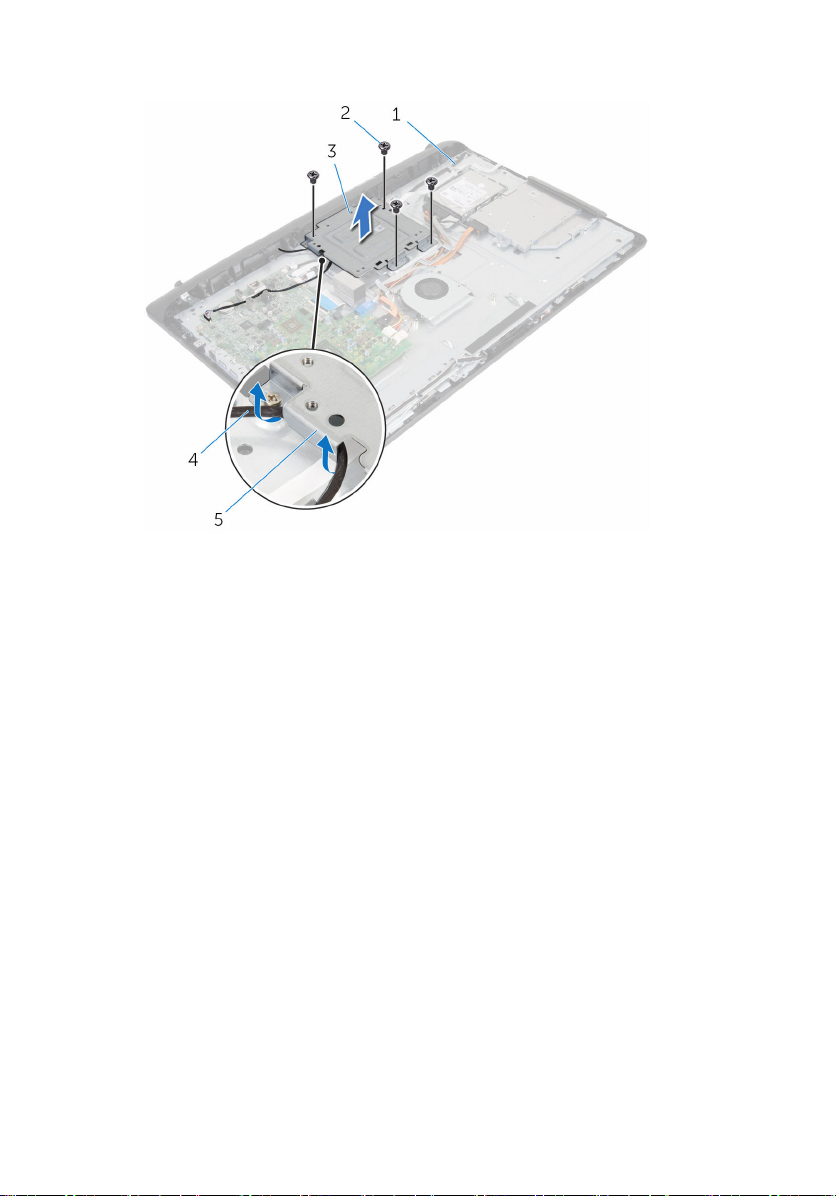

3 Emelje ki a VESA rögzítőkeretet a kijelzőszerkezet alapjából.
1 kijelzőszerkezet-alap 2 csavarok (4)
3 VESA rögzítőkeret 4 hangszóró-kábel
5 kábelvezetők
56
A VESA rögzítőkeretet visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze a VESA rögzítőkereten lévő csavarhelyet a kijelzőszerkezet alapján
található csavarhelyhez.
2 Helyezze vissza a csavarokat, amelyek a VESA rögzítőkeretet rögzítik a
kijelzőszerkezet alapjához.
3 A hangszóró kábelt vezesse el a VESA rögzítőkeret alatt lévő
kábelvezetőkben.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
57
A hangszóróburkolat eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
Művelet
1 Távolítsa el a csavarokat, amelyek a hangszóró burkolatot a
kijelzőszerkezet alapjához rögzítik.
2 Az ujjhegyeivel a hangszóró burkolatot fejtse le a kijelzőszerkezet alapjáról.
58
3 A hangszóró burkolatot emelje le a kijelzőelőlapról.
1 csavarok (4) 2 hangszóróburkolat
3 kijelzőszerkezet-alap
59
A hangszóróburkolat visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze a hangszóró burkolaton található csavarhelyeket a kijelzőszerkezet
alapon található csavarhelyekhez, majd a hangszóró burkolatot pattintsa a
helyére.
2 Helyezze vissza a csavarokat, amelyek a hangszóró burkolatot a
kijelzőszerkezet alapjához rögzítik.
Utólagos tennivalók
1 Helyezze vissza a hátlapot.
2 Helyezze vissza az állványszerkezetet.
60
A hangszórók eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
3 Távolítsa el a hangszóróburkolatot.
Művelet
1 Csatlakoztassa le a hangszóró kábelét az alaplapról.
2 Jegyezze fel a hangszóró kábel elvezetését a kijelzőpanel alapján.
3 A kijelzőkábelt megdöntve távolítsa el a VESA rögzítőkeretből.
4 Távolítsa el a csavart, amely a VESA rögzítőkeretet rögzíti.
5 Távolítsa el a ragasztószalagot, amely a hangszóró kábelt a VESA
rögzítőkerethez rögzíti.
6 Jegyezze fel a bal oldali hangszórót a jobb oldali hangszóróval összekötő
kábel elvezetését, valamint a számítógép előlapján lévő gumi tömítések
helyzetét.
61
7 Emelje ki a hangszórókat a hangszórókábellel együtt a kijelző előlapból.
62
1 csavar 2 szalag
3 a hangszórókábel elvezetési
útvonala
5 hangszóró-kábel 6 gumi tömítőgyűrűk (4)
7 hangszórók (2 db)
4 VESA rögzítőkeret
A hangszórók visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 A kijelzőelőlap illesztékeinek és gumi tömítéseinek használatával a
hangszórókat helyezze a kijelzőelőlapra.
2 A hangszóró kábelt vezesse el a kijelzőelőlapon lévő kábelvezetőkben.
3 Ragassza fel a ragasztószalagot, amely a hangszóró kábelt a VESA
rögzítőkerethez rögzíti.
4 Helyezze vissza a csavart, amely a VESA rögzítőkeretet rögzíti.
5 Cserélje ki a gumi tömítőgyűrűket, ha a hangszórók visszahelyezésekor
összenyomódtak.
6 A bal oldali hangszórót a jobb oldali hangszóróval összekötő kábelt
vezesse el a kijelzőpanel alapjában.
7 A hangszóró kábelt vezesse el a VESA rögzítőkeret alatt.
8 Csatlakoztassa a hangszóró kábelét az alaplapra.
Utólagos tennivalók
1 Helyezze vissza a hangszóró burkolatot.
2 Helyezze vissza a hátlapot.
3 Helyezze vissza az állványszerkezetet.
63
A vezérlőgomb panel eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
3 Távolítsa el az VESA rögzítőkeretet.
Művelet
1 Emelje meg a reteszt, és csatlakoztassa le a vezérlőgomb panel kábelét az
alaplapról.
2 Jegyezze fel a vezérlőgomb panel kábel elvezetésének útvonalát, és
távolítsa el a kábelt a kijelzőszerkezet alapján lévő kábelvezetőkből.
3 Az ujjhegyeivel nyomja le a vezérlőgomb panel foglalaton lévő
rögzítőkapcsokat.
4 A vezérlőgomb panelt emelje le a kijelzőelőlapról.
64
5 Emelje meg a reteszt, és csatlakoztassa le a vezérlőgomb panel kábelét a
vezérlőgomb panelről.
1 retesz 2 alaplap
3 vezérlőgomb panel kábele 4 retesz
5 vezérlőgomb panel 6 rögzítőkapcsok (2)
65
A vezérlőgomb panel eltávolítása.
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Csúsztassa a vezérlőgomb panel kábelét a vezérlőgomb panelen lévő
csatlakozókba, és zárja a reteszeket a kábel rögzítéséhez.
2 A vezérlőgomb panelt helyezze vissza a kijelzőelőlapon lévő foglalatába.
3 a vezérlőgomb panel kábelét vezesse el a kábelvezetőkben, és a
vezérlőgomb panelt ragassza fel a kijelzőszerkezet alapra.
4 Csúsztassa a vezérlőgomb panel kábelét az alaplapon lévő csatlakozókba,
és zárja a reteszeket a kábel rögzítéséhez.
Utólagos tennivalók
1 Helyezze vissza a VESA rögzítőkeretet.
2 Helyezze vissza a hátlapot.
3 Helyezze vissza az állványszerkezetet.
66
A kijelzőszerkezet eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
3 Távolítsa el az optikai meghajtót.
4 Távolítsa el a merevlemez-meghajtót.
5 Távolítsa el a memóriamodult.
6 Távolítsa el a vezeték nélküli kártyát.
7 Távolítsa el a hűtőbordát.
8 Távolítsa el a ventilátort.
9 Távolítsa el a mikrofont.
10 Távolítsa el a kamerát.
11 Távolítsa el az alaplapot.
12 Távolítsa el az VESA rögzítőkeretet.
13 Távolítsa el a hangszóróburkolatot.
14 Távolítsa el a hangszórókat.
15 Távolítsa el a vezérlőgomb panelt.
67
Művelet
1 Jegyezze fel az optikai meghajtó és a merevlemez-meghajtó kábelek
elvezetésének útvonalát, és távolítsa el a kábelt a kijelzőszerkezet alapján
lévő kábelvezetőkből.
68
1 kábelvezetők 2 merevlemez-meghajtó
kábele
3 optikai meghajtó kábel 4 kijelzőszerkezet-alap
2 Távolítsa el a csavarokat, amelyek a kijelzőszerkezetet a kijelzőelőlaphoz
rögzítik.
1 csavarok (19 db) 2 kijelzőszerkezet-alap
3 A kijelzőpanel alapot oldja ki a kijelzőelőlapon lévő fülekből.
4 A kijelzőkábelt csúsztassa át a kijelzőszerkezet alapján lévő nyíláson.
69
5 Emelje ki a kijelző szerkezet alapját a kijelzőpanelből.
70
1 fülek (6 db) 2 kijelzőszerkezet-alap
3 kijelzőkábel 4 nyílás
1 kijelzőszerkezet
71
A kijelzőszerkezet visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 A kijelzőkábelt csúsztassa át a kijelzőszerkezet alapján lévő nyíláson.
2 A kijelző előlapon lévő füleket csúsztassa be a kijelző szerkezet alapján
lévő nyílásokba.
3 Helyezze vissza a kijelző szerkezet alapját a kijelző előlapra.
4 Helyezze vissza a csavarokat, amelyek a kijelző szerkezetet a
kijelzőelőlaphoz rögzítik.
5 Az optikai meghajtó és a merevlemez-megható kábelét vezesse el a
kijelzőszerkezet-alapon lévő kábelvezetőkben.
Utólagos tennivalók
1 Helyezze vissza a vezérlőgomb panelt.
2 Helyezze vissza a hangszórókat.
3 Helyezze vissza a hangszóró burkolatot.
4 Helyezze vissza a VESA rögzítőkeretet.
5 Helyezze vissza az alaplapot.
6 Helyezze vissza a kamerát.
7 Helyezze vissza a mikrofont.
8 Helyezze vissza a ventilátort.
9 Helyezze vissza a hűtőbordát.
10 Helyezze vissza a vezeték nélküli kártyát.
11 Helyezze vissza a memóriamodult.
72
12 Helyezze vissza a merevlemezt.
13 Helyezze vissza az optikai meghajtót.
14 Helyezze vissza a hátlapot.
15 Helyezze vissza az állványszerkezetet.
73
A gumi láb eltávolítása
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Előzetes tennivalók
1 Távolítsa el az állványszerkezetet.
2 Távolítsa el a hátlapot.
3 Távolítsa el az optikai meghajtót.
4 Távolítsa el a merevlemez-meghajtót.
5 Távolítsa el a memóriamodult.
6 Távolítsa el a vezeték nélküli kártyát.
7 Távolítsa el a hűtőbordát.
8 Távolítsa el a ventilátort.
9 Távolítsa el a mikrofont.
10 Távolítsa el a kamerát.
11 Távolítsa el az alaplapot.
12 Távolítsa el az VESA rögzítőkeretet.
13 Távolítsa el a hangszóróburkolatot.
14 Távolítsa el a hangszórókat.
15 Távolítsa el a vezérlőgomb panelt.
16 Távolítsa el a kijelző szerkezetet.
Művelet
1 Távolítsa el a csavarokat, amelyek a gumi lábakat a kijelzőelőlaphoz
rögzítik.
74
2 A gumi lábakat emelje le a kijelzőelőlapról.
1 gumi láb (2) 2 csavarok (2)
3 kijelzőelőlap
75
A gumi láb visszahelyezése
VIGYÁZAT: A számítógép belsejében végzett munka előtt olvassa el a
számítógéphez mellékelt biztonsági tudnivalókat és kövesse a
következő fejezet utasításait: Mielőtt elkezdene dolgozni a
számítógép belsejében. Miután befejezte a munkát a számítógép
belsejében, kövesse a következő fejezet utasításait: Miután befejezte
a munkát a számítógép belsejében. További
biztonsági útmutatásokat a www.dell.com/regulatory_compliance
címen elérhető Megfelelőségi honlapon találhat.
Művelet
1 Illessze a gumi lábakon lévő csavarhelyeket a kijelzőelőlapon található
csavarhelyekhez.
2 Helyezze vissza a csavarokat, amelyek a gumi lábakat a kijelzőelőlaphoz
rögzítik.
Utólagos tennivalók
1 Helyezze vissza a kijelzőegységet.
2 Helyezze vissza a vezérlőgomb panelt.
3 Helyezze vissza a hangszórókat.
4 Helyezze vissza a hangszóró burkolatot.
5 Helyezze vissza a VESA rögzítőkeretet.
6 Helyezze vissza az alaplapot.
7 Helyezze vissza a kamerát.
8 Helyezze vissza a mikrofont.
9 Helyezze vissza a ventilátort.
10 Helyezze vissza a hűtőbordát.
11 Helyezze vissza a vezeték nélküli kártyát.
12 Helyezze vissza a memóriamodult.
13 Helyezze vissza a merevlemezt.
14 Helyezze vissza az optikai meghajtót.
15 Helyezze vissza a hátlapot.
16 Helyezze vissza az állványszerkezetet.
76
A BIOS frissítése
A BIOS-t akkor kell frissíteni, ha frissítések állnak rendelkezésre, vagy lecserélte
az alaplapot. A BIOS frissítéséhez:
1 Kapcsolja be a számítógépet.
2 Látogasson el a www.dell.com/support weboldalra.
3 Kattintson a Product Support (Terméktámogatás) részre, írja be
számítógépének szervizcímkéjét, és kattintson a Submit (küldés)
lehetőségre.
MEGJEGYZÉS: Ha nincsen szerviz füle, használja az automatikus
érzékelés funkciót vagy manuálisan keresse meg a számítógépének
típusát.
4 Kattintson a Drivers & Downloads (Illesztőprogramok és letöltések)
lehetőségre.
5 Válassza ki a számítógépén telepített operációs rendszert.
6 Görgessen lefelé az oldalon, és bontsa ki a BIOS lehetőséget.
7 A legfrissebb BIOS verzió letöltéséhez kattintson a Download File (Fájl
letöltése) lehetőségre.
8 Mentse el a fájlt, majd a letöltés befejezése után keresse meg a mappát,
amelybe a BIOS frissítőfájlt mentette.
9 Kattintson duplán a BIOS frissítőfájl ikonjára, és kövesse a képernyőn
megjelenő utasításokat.
77
Loading...
