INSPIRON

GUÍA DE CONFIGURACIÓN

™

INSPIRON

GUÍA DE CONFIGURACIÓN

Modelo reglamentario: P17F Tipo reglamentario: P17F001

™

Notas, precauciones y avisos

NOTA: una NOTA incluye información importante que le ayudará a hacer un mejor uso su

equipo.

PRECAUCIÓN: una PRECAUCIÓN indica daños potenciales en el hardware o pérdida de datos, e informa de cómo evitar el problema.

AVISO: un AVISO indica un riesgo de daños materiales, lesión corporal o incluso lamuerte.

Si ha adquirido un equipo Dell de la serie n, no será aplicable ninguna de las referencias al sistema operativo Microsoft Windows que aparecen en este documento.

Este componente incorpora tecnología de protección del copyright que está protegida por patentes de EE. UU. y otros derechos de propiedad intelectual de Rovi Corporation. Se prohíbe la ingeniería inversa y el desensamblaje.

__________________

Queda estrictamente prohibida la reproducción de estos materiales en cualquier forma sin la autorización por escrito de Dell Inc. Marcas comerciales utilizadas en este texto: Dell™, el logotipo de DELL, Inspiron™ y DellConnect™ son marcas comerciales

de DellInc. Intel Estados Unidos y en otros países. AMD Micro Devices, Inc. Microsoft comerciales registradas de Microsoft Corporation en Estados Unidos y/o en otros países. Bluetooth registrada propiedad de Bluetooth SIG, Inc. y que Dell utiliza bajo licencia. Blu-ray Disc™ es una marca comercial de Blu-rayDisc Association.

Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

01/2012 N/P 4JY5Y Rev. A03

, Pentium® y Core™ son marcas comerciales registradas o marcas comerciales de Intel Corporation en

y Radeon™ son marcas comerciales o marcas comerciales registradas de Advanced

, Windows® y el logotipo del botón de inicio de Windows son marcas comerciales o marcas

es una marca comercial

Contenido

Configuración de su portátil

Inspiron. . . . . . . . . . . . . . . . . . . . . . . . . .5

Antes de configurar su equipo . . . . . . . . . 5

Conecte el adaptador de CA . . . . . . . . . . .6

Conecte el cable de red (opcional). . . . . . 7

Presione el botón de alimentación. . . . . .8

Configuración del sistema operativo . . . .9

Creación de soportes de recuperación

del sistema (recomendado). . . . . . . . . . .10

Instalación de la tarjeta SIM

(opcional) . . . . . . . . . . . . . . . . . . . . . . . . . 12

Activación o desactivación de la

conexión inalámbrica (opcional). . . . . . . 14

Configuración de una pantalla de

conexión inalámbrica (opcional). . . . . . . 16

Conexión a Internet (opcional) . . . . . . . . 17

Uso de su portátil Inspiron . . . . . . . 20

Componentes de la vista derecha . . . . .20

Componentes de la vista izquierda. . . . . 22

Componentes de la vista posterior . . . .26

Componentes de la vista anterior. . . . . .28

Luces e indicadores de estado . . . . . . . .30

Desactivación de la carga de la

batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Base del equipo y componentes del

teclado . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Movimientos de la superficie táctil . . . . .36

Teclas de control multimedia . . . . . . . . . 38

Uso de la unidad óptica . . . . . . . . . . . . . .40

Componentes de la pantalla . . . . . . . . . .42

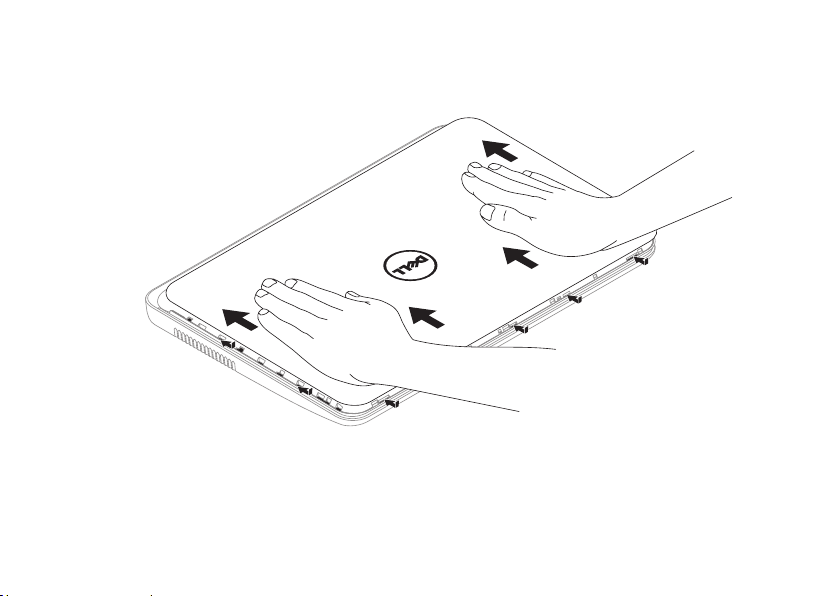

Extracción y colocación de la

cubierta superior (opcional) . . . . . . . . . .44

Extracción y sustitución de la

batería . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Funciones del software . . . . . . . . . . . . . .50

Dell DataSafe Online Backup. . . . . . . . . . 51

Dell Stage . . . . . . . . . . . . . . . . . . . . . . . . . 52

Contenido

Solución de problemas. . . . . . . . . . . 54

Códigos de sonido . . . . . . . . . . . . . . . . . .54

Problemas con la red . . . . . . . . . . . . . . . .55

Problemas con la alimentación. . . . . . . . 56

Problemas con la memoria . . . . . . . . . . .58

Bloqueos y problemas

de software . . . . . . . . . . . . . . . . . . . . . . . .59

Cómo utilizar las herramientas

de asistencia. . . . . . . . . . . . . . . . . . . . 62

Dell Support Center . . . . . . . . . . . . . . . . .62

My Dell Downloads . . . . . . . . . . . . . . . . .63

Solucionador de problemas de

hardware . . . . . . . . . . . . . . . . . . . . . . . . . .64

Dell Diagnostics . . . . . . . . . . . . . . . . . . . .64

Restauración del sistema

operativo . . . . . . . . . . . . . . . . . . . . . . 66

Restaurar sistema . . . . . . . . . . . . . . . . . . . 67

Dell DataSafe Local Backup. . . . . . . . . . .68

Soporte de recuperación del sistema. . . 71

Dell Factory Image Restore . . . . . . . . . . . 72

Cómo obtener ayuda . . . . . . . . . . . . .75

Asistencia técnica y Servicio al

cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

DellConnect . . . . . . . . . . . . . . . . . . . . . . . 76

Servicios en línea . . . . . . . . . . . . . . . . . . . 77

Servicio automatizado para averiguar

el estado de un pedido . . . . . . . . . . . . . .78

Información acerca de productos . . . . .79

Devolución de artículos para su reparación bajo garantía o para recibir

crédito . . . . . . . . . . . . . . . . . . . . . . . . . . .79

Antes de llamar. . . . . . . . . . . . . . . . . . . . .81

Cómo ponerse en contacto con Dell. . .83

Buscar más Información y

recursos . . . . . . . . . . . . . . . . . . . . . . . 85

Especificaciones . . . . . . . . . . . . . . . . 88

Apéndice. . . . . . . . . . . . . . . . . . . . . . . 96

Información relativa a la Norma Oficial Mexicana o NOM (solamente para

México) . . . . . . . . . . . . . . . . . . . . . . . . . . .96

Índice . . . . . . . . . . . . . . . . . . . . . . . . . 97

Configuración de su portátil Inspiron

INSPIRON

En este apartado se proporciona información sobre cómo configurar su portátil DellInspiron.

Antes de configurar su equipo

Coloque el equipo de forma que tenga fácil acceso a una fuente de alimentación,ventilación adecuada y una superficie nivelada.

Si limita el flujo de aire alrededor del portátil, este podría sobrecalentarse. Para evitar un calentamiento excesivo, asegúrese de dejar al menos 10,2 cm (4 pulgadas) de espacio en la parte posterior del equipo y un mínimo de 5,1 cm (2 pulgadas) en las otras partes. No coloque nunca el equipo en un espacio cerrado, como un gabinete o un cajón, cuando esté encendido.

AVISO: no introduzca objetos, bloquee ni permita que el polvo se acumule en las rejillas de ventilación. No ponga su equipo Dell en entornos donde apenas corra el aire, como un maletín cerrado, encima de superficies como moquetas o alfombras, mientras está encendido. Limitar la corriente de aire puede dañar el equipo, deteriorar el rendimiento del mismo o provocar un incendio. Elequipo pone en marcha el ventilador cuando el equipo se calienta. El ruido del ventilador es normal y no indica queexista un problema con el mismo o con el equipo.

PRECAUCIÓN: colocar o apilar objetos pesados o con filo en el equipo lo podría dañar permanentemente.

Conﬁguración de su portátil Inspiron

Conecte el adaptador de CA

Conecte el adaptador de CA al equipo y enchúfelo en la toma de corriente o protector de descargas eléctricas.

AVISO: el adaptador de CA funciona con tomas de alimentación eléctrica de todo el mundo. Sin embargo, los conectores de alimentación eléctrica y cajas de enchufes pueden variar según el país. El uso de un cable incompatible o la conexión incorrecta del cable a la caja de enchufes o a la toma eléctrica puede dañar el equipo de forma irreversible o provocar un incendio.

Conﬁguración de su portátil Inspiron

Conecte el cable de red (opcional)

Si planea utilizar una conexión de red por cable, enchufe el cable de red.

Conﬁ guración de su portátil Inspiron

Presione el botón de alimentación

Conﬁguración de su portátil Inspiron

Configuración del sistema operativo

Su equipo Dell viene previamente configurado con el sistema operativo que seleccionó en el momento de la compra.

Configure Microsoft Windows

Para configurar Microsoft Windows por primera vez, siga las instrucciones que se indican en la pantalla. Estos pasos son obligatorios y pueden tardar algún tiempo en realizarse. Las pantallas de configuración de Windows le guiarán por los diferentes procedimientos, incluidos la aceptación de los contratos de licencia, el establecimiento de las preferencias y la configuración de una conexión a Internet.

PRECAUCIÓN: no interrumpa el proceso de configuración del sistema operativo. Si lo hiciese, no podría utilizar el equipo y tendría que volver a instalar el sistema operativo.

NOTA: para obtener un rendimiento óptimo de su equipo, se recomienda que descargue e instale el último BIOS y los controladores disponibles en support.dell.com.

NOTA: para obtener más información acerca del sistema operativo y sus funciones, vaya a la página support.dell.com/MyNewDell.

Configuración de Ubuntu

Para configurar Ubuntu por primera vez, siga las instrucciones que aparecen en pantalla. Consulte la documentación de Ubuntu para obtener información específica del sistemaoperativo.

Conﬁguración de su portátil Inspiron

Creación de soportes de recuperación del sistema (recomendado)

NOTA: se recomienda crear soportes de recuperación del sistema en el momento en el

que tenga configurado Microsoft Windows.

Los soportes de recuperación del sistema se pueden utilizar para restaurar el equipo al estado operativo en el que se encontraba cuando compró el equipo sin que exista pérdida de los archivos de datos (sin necesidad del disco Operating System [Sistema operativo]). Puede utilizar los soportes de recuperación del sistema si se han realizado cambios en el hardware, software, controladores o configuración del sistema que han dejado al equipo en un estado operativo nodeseado.

Necesitará lo siguiente para crear el soporte de recuperación del sistema:

•Dell DataSafe Local Backup

•Dispositivo USB con un mínimo de capacidad de 8 GB o DVD-R/DVD+R/Blu-ray Disc

(opcional)

NOTA: la función DataSafe Local Backup no admite discos regrabables.

Conﬁguración de su portátil Inspiron

Para crear un soporte de recuperación del sistema:

1. Asegúrese de que el adaptador de CA esté conectado (consulte el apartado “Conecte el

adaptador de CA” en la página6).

2. Introduzca el disco o la llave de memoria USB en el equipo.

3. Haga clic en Inicio

4. Haga clic en Create Recovery Media (Crear soporte de recuperación).

5. Siga las instrucciones que aparecen en la pantalla. NOTA: para obtener información sobre la restauración de su sistema operativo utilizando

los soportes de recuperación del sistema, consulte el apartado “Soporte de recuperación del sistema” en la página71.

NOTA: se recomienda crear un disco de restablecimiento de contraseña tan pronto como configure Microsoft Windows. Para obtener más información, consulte el servicio de asistencia técnica de Windows 7 en support.dell.com/MyNewDell.

→ Todos los programas→ Dell DataSafe Local Backup.

Conﬁguración de su portátil Inspiron

Instalación de la tarjeta SIM (opcional)

NOTA: la ranura para tarjeta SIM está disponible en el equipo solamente si solicitó una

tarjeta WWAN en el momento de la compra. NOTA: la instalación de la tarjeta SIM no es obligatoria si utiliza una tarjeta EVDO para

entrar en Internet.

La instalación de una tarjeta de Módulo de identidad del subscriptor (SIM) en el equipo le permite conectarse a Internet. Para entrar en Internet, debe encontrarse dentro de los límites de la red de su proveedor de servicios de móvil.

Para instalar la tarjeta SIM:

1. Apague el equipo.

2. Extraiga la batería (consulte el apartado “Extracción y sustitución de la batería” en la

página48).

3. En el compartimento de baterías, deslice la tarjeta SIM por la ranura de la misma.

4. Cambie la batería (consulte el apartado “Extracción y sustitución de la batería” en la

página48).

5. Encienda el equipo.

Para extraer la tarjeta SIM, presione y expulse la tarjeta SIM.

Conﬁguración de su portátil Inspiron

1 Ranura de la tarjeta SIM 2 Tarjeta SIM 3 Compartimento de baterías

Conﬁguración de su portátil Inspiron

Activación o desactivación de la conexión inalámbrica (opcional)

Conﬁguración de su portátil Inspiron

Para activar o desactivar la conexión inalámbrica:

1. Asegúrese de que el equipo esté encendido.

2. Presione <Fn> junto con la tecla <

El estado actual de las radios inalámbricas aparecerá en la pantalla. Función inhalámbrica activada

Conexión inalámbrica desactivada

3. Presione <Fn> junto con la tecla < > otra vez para alternar entre los estados de activación

o desactivación de la conexión inalámbrica.

NOTA: la tecla de conexión inalámbrica le permite apagar rápidamente radios inalámbricas (Wi-Fi y Bluetooth), como en el caso de cuando se le pide desactivar todas las radios inalámbricas en un vuelo.

> situada en la fila de teclas de función del teclado.

Conﬁguración de su portátil Inspiron

Configuración de una pantalla de conexión inalámbrica (opcional)

NOTA: es posible que la función de

pantalla de conexión inalámbrica no sea compatible en todos los equipos. Para obtener más información sobre los requisitos de hardware y software necesarios para la configuración de la pantalla de conexión inalámbrica, consultela página www.intel.com.

La función de pantalla de conexión inalámbrica de Intel le permite utilizar la pantalla de su equipo en un televisor sin el uso de cables. Debe conectar un adaptador para pantalla de conexión inalámbrica a su televisor antes de configurar la pantalla de conexión inalámbrica.

NOTA: el adaptador para pantalla de conexión inalámbrica no se envía con el equipo, tiene que comprarlo por separado.

Si el equipo es compatible con la función de pantalla de conexión inalámbrica, tendrá

acceso al icono inalámbrica desde el escritorio de Windows.

Para configurar la pantalla de conexión inalámbrica:

1. Encienda el equipo.

2. Presione <Fn> junto con la tecla <

situada en la fila de teclas de función del teclado para activar la conexión inalámbrica.

3. Conecte el adaptador de pantalla de

conexión inalámbrica al televisor.

4. Encienda el televisor.

5. Seleccione la fuente de vídeo adecuada

para el televisor, como, por ejemplo, HDMI1, HDMI2 o S-Vídeo.

6. Haga clic en el icono

conexión inalámbrica de Intel situado en elescritorio. Aparecerá la ventana Intel Wireless Display (Pantalla de conexión inalámbrica de Intel).

7. Seleccione Scan for available displays

(Buscar pantallas disponibles).

de la Pantalla de conexión

de la Pantalla de

Conﬁguración de su portátil Inspiron

8. Seleccione su adaptador para pantalla de

conexión inalámbrica de la lista Detected wireless displays (Pantallas de conexión

inalámbrica detectadas).

9. Introduzca el código de seguridad que

aparece en su televisor.

Para activar la pantalla de conexión inalámbrica:

1. Haga clic en el icono de la Pantalla de

conexión inalámbrica de Intel en el escritorio. Aparecerá la ventana Intel Wireless Display (Pantalla de conexión inalámbrica de Intel).

2. Seleccione Connect to Existing Adapter

(Conectar a adaptador existente).

NOTA: puede descargar e instalar el controlador más reciente para “Intel Wireless Display Connection Manager” (Administrador de conexión de la pantalla inalámbrica de Intel) desde la página

support.dell.com. NOTA: para obtener más información

sobre la pantalla de conexión inalámbrica, consulte la documentación del adaptador de esta pantalla.

situado

Conexión a Internet (opcional)

Para conectarse a Internet, necesita un módem o una conexión de red y un proveedor de servicios de Internet (ISP).

Si el módem externo USB o adaptador WLAN no forman parte de su pedido original, puede adquirir uno en www.dell.com.

Conﬁguración de su portátil Inspiron

Configuración de una conexión por cable

•Si utiliza una conexión de acceso telefónico, enchufe la línea telefónica al módem USB externo opcional y a la toma de teléfono de la pared antes de configurar la conexión a Internet.

•Si utiliza una conexión de módem por cable o satélite o una conexión DSL, póngase en contacto con el ISP o el servicio de teléfono móvil para obtener las instrucciones de configuración.

Para completar la configuración de la conexión a Internet por cable, siga las instrucciones del apartado “Configuración de la conexión a Internet” en la página19.

Configuración de una conexión inalámbrica

NOTA: para configurar el enrutador

inalámbrico, consulte la documentación que vino con el enrutador.

Debe conectarse a su enrutador inalámbrico antes de utilizar una conexión a Internet inalámbrica.

Para configurar la conexión a un enrutador inalámbrico:

1. Asegúrese de tener activada la conexión

inalámbrica en su equipo (consulte el apartado “Activación o desactivación de la conexión inalámbrica (opcional)” en la página14).

2. Guarde y cierre los archivos que tenga

abiertos y salga de todos los programas.

3. Haga clic en Inicio

4. En el cuadro de búsqueda, escriba

network (red) y, a continuación, haga clic en Centro de redes y recursos

compartidos→ Conectarse a una red.

5. Siga las instrucciones de la pantalla para

realizar la configuración.

→Panel de control.

Conﬁguración de su portátil Inspiron

Configuración de la conexión a Internet

Los ISP y sus ofertas varían según el país. Póngase en contacto con su ISP para conocer las ofertas disponibles en su país.

Si no puede conectarse a Internet pero anteriormente sí podía conectarse, es posible que el ISP haya interrumpido el servicio. Póngase en contacto con su ISP para comprobar el estado de servicio o intente conectarse más tarde.

Tenga a mano la información sobre ISP. Si no tiene un ISP, el asistente Conectarse a Internet puede ayudarle a obtener uno.

Para configurar su conexión de Internet:

1. Guarde y cierre los archivos que tenga

abiertos y salga de todos los programas.

2. Haga clic en Inicio

3. En el cuadro de búsqueda, escriba

network (red), y, a continuación, haga clic en Centro de redes y recursos

compartidos→ Configurar una conexión o red→ Conectarse a Internet.

Aparece la ventana Conectarse a Internet.

NOTA: si no sabe qué tipo de

conexión debe seleccionar, haga clic en Ayudarmea elegir o póngase en contacto con el ISP.

4. Siga las instrucciones de la pantalla y

utilice la información de configuración proporcionada por su ISP para realizar la configuración.

→ Panel de control.

Uso de su portátil Inspiron

Esta sección proporciona información sobre los componentes disponibles en su

INSPIRON

portátilInspiron.

Componentes de la vista derecha

2 3 4 5 6 7

Uso de su portátil Inspiron

1 Unidad óptica: reproduce o graba discos CD, DVD y Blu-ray (opcional). Para obtener

más información, consulte el apartado “Uso de la unidad óptica” en la página40.

2 Indicador de la unidad óptica: parpadea cuando se presiona el botón de expulsión de la

unidad óptica o cuando se inserta un disco y se lee.

3 Botón de expulsión de la unidad óptica: abre la bandeja de la unidad óptica cuando

sepresiona.

4 Orificio de expulsión de emergencia: use utiliza para abrir la bandeja de la unidad óptica

si no se abre cuando presiona el botón de expulsión. Para obtener más información, consulte el apartado “Uso del orificio de expulsión de emergencia” en la página40.

Conector de salida de audio/auriculares: conecta a un par de auriculares o a un

altavoz encendido o sistema de sonido.

Conector de micrófono/entrada de audio: conecta a un micrófono o señal de

entrada para utilizar con programas de audio.

Conector USB 3.0: proporciona una transmisión de datos más rápida entre el

equipoy los dispositivos USB.

Uso de su portátil Inspiron

Componentes de la vista izquierda

2 3

Uso de su portátil Inspiron

Conector USB 2.0: conecta a dispositivos USB, como un mouse, teclado, impresora,

unidad externa o reproductor MP3.

Conector HDMI: conecta a un televisor para que reciba señales de audio 5.1 y vídeo.

NOTA: cuando se utiliza con un monitor, solamente se leerá la señal de vídeo.

de almacenamiento compatibles con eSATA (como unidades de disco duro externas o unidades ópticas) o dispositivos USB (como un mouse, un teclado, una impresora, una unidad externa o un reproductor MP3). La función USB PowerShare permite cargar dispositivos USB cuando el equipo está apagado o en modo de espera.

NOTA: puede que algunos dispositivos USB no se carguen cuando el equipo esté apagado o en estado de suspensión. En esos casos, encienda el equipo para cargar el dispositivo.

NOTA: si apaga el equipo mientras se está cargando un dispositivo USB, se detendrá la carga del dispositivo. Para continuar cargando, desconecte el dispositivo USB y vuelva a conectarlo.

NOTA: la función USB PowerShare se apaga automáticamente cuando sólo queda el 10% del total de la duración de la batería.

Conector combo USB/eSATA con USB PowerShare: conecta a dispositivos

Uso de su portátil Inspiron

cómoda de ver y compartir fotos, música, vídeos y documentos almacenados en las tarjetas de memoria. Para saber qué tarjetas de memoria son las compatibles, consulte el apartado “Especificaciones” en la página88.

NOTA: el equipo se envía con un panel de relleno de plástico instalado en la ranura para tarjetas multimedia. Los paneles protectores protegen las ranuras que no están en uso del polvo y otras partículas. Guarde el panel protector para utilizarlo cuando no haya instalado ninguna tarjeta multimedia en la ranura; es posible que los paneles protectores de otros equipos no sirvan en su equipo.

Lector de tarjetas multimedia 8 en 1: proporciona una manera rápida y

Uso de su portátil Inspiron

Componentes de la vista posterior

1 2 3 4 5

Uso de su portátil Inspiron

1 Ranura para cable de seguridad: conecta al equipo un cable de seguridad disponible a

laventa. NOTA: antes de comprar un cable de seguridad, asegúrese de que encajará en la ranura

para cable de seguridad de su equipo.

Conector de red: conecta el equipo a una red o a un dispositivo de banda ancha, si

se utiliza una red por cable.

Conector USB 3.0: proporciona una transmisión de datos más rápida entre el equipo

y los dispositivos USB.

Conector VGA: conecta a un monitor o proyector.

Conector del adaptador de CA: conecta al adaptador de CA para alimentar el equipo

y cargar la batería.

Uso de su portátil Inspiron

Componentes de la vista anterior

1 2 3 4

Uso de su portátil Inspiron

Indicador de alimentación: indica los estados de alimentación. Para obtener más

información sobre la luz del indicador de alimentación, consulte el apartado “Luces e indicadores de estado” en la página30.

Indicador de actividad de la unidad de disco duro: se enciende cuando el equipo

lee o escribe datos. Una luz blanca fija indica actividad en el disco duro.

PRECAUCIÓN: para evitar la pérdida de datos, no apague nunca el equipo mientras el indicador de actividad de la unidad de disco duro esté encendido.

Indicador luminoso de estado de la batería: indica el estado de carga de la batería.

Para obtener más información sobre la luz del indicador de alimentación, consulte el apartado “Luces e indicadores de estado” en la página30.

NOTA: la batería se está cargando cuando el equipo está encendido utilizando el adaptador de CA.

Indicador de estado de la conexión inalámbrica: se enciende cuando la

conexióninalámbrica está activada. Una luz blanca fija indica que la conexión inalámbrica está activada.

NOTA: para activar o desactivar la conexión inalámbrica (consulte el apartado “Activación o desactivación de la conexión inalámbrica (opcional)” en la página14.

Uso de su portátil Inspiron

Luces e indicadores de estado

Indicador de estado de la batería

Estado de la luz del indicador

Adaptador de

Blanco fijo Activado/en espera/

Desactivado Activado/en espera/

Batería

NOTA: la batería se está cargando cuando el equipo está encendido utilizando el

adaptador de CA.

Ámbar fijo Activado/en espera Batería baja (<= 10%)

Desactivado Activado/en espera/

Estado(s) del equipo Estado de la carga de

la batería

desactivado/hibernación

Cargando

Completamente cargado

No se está cargando

Indicador del botón de alimentación/Luz del indicador de alimentación

Estado de la luz del indicador Estado(s) del equipo

Blanco fijo Blanco acompasado Desactivado

Activado En espera Desactivado/hibernación

Uso de su portátil Inspiron

NOTA: para obtener más información sobre los problemas de alimentación, consulte el

apartado “Problemas con la alimentación” en la página56. NOTA: si su equipo se encuentra en modo de espera o de hibernación, presione y

mantenga presionado el botón de alimentación durante un segundo para que el equipo reanude su operación al modo normal.

Desactivación de la carga de la batería

Puede que sea necesario desactivar la función de carga de batería durante un viaje en avión. Para desactivar la función de carga de batería rápidamente:

1. Asegúrese de que el equipo esté encendido.

2. Haga clic en Inicio

3. En el cuadro de búsqueda, escriba Power Options (Opciones de energía) y

presione<Intro>.

4. En la ventana Opciones de energía, haga clic en Dell Battery Meter (Medidor de batería de Dell) para abrir la ventana Battery Settings (Configuración de la batería).

5. Haga clic en Turn off Battery Charging (Apagar carga de la batería) y, a continuación, haga clic en OK (Aceptar).

NOTA: la carga de la batería también se puede desactivar en la utilidad Configuración del sistema (BIOS).

Uso de su portátil Inspiron

Base del equipo y componentes del teclado

Uso de su portátil Inspiron

Botón de encendido e indicador: presiónelo para encender o apagar el equipo.

Laluz del botón indica el estado de alimentación. Para obtener más información sobre la luz del indicador de alimentación, consulte el apartado “Luces e indicadores de estado” en la página30.

2 Fila de las teclas de función: en esta fila se encuentra ubicada la tecla de activación o

desactivación de la pantalla dual, la tecla de activación o desactivación de la superficie táctil, las teclas de reducción y aumento del brillo y las teclas multimedia.

Para obtener más información sobre las teclas multimedia, consulte el apartado “Teclas de control multimedia” en la página38.

3 Superficie táctil: proporciona la funcionalidad de un mouse para mover el cursor, arrastrar

o mover elementos seleccionados y hacer clic a la izquierda punteando en la superficie. La superficie táctil admite las funciones de desplazamiento, gestos y zoom. Para cambiar

la configuración de la superficie táctil, haga doble clic en el icono Dell Touch pad (Superficie táctil de Dell) que se encuentra en el área de notificaciones del escritorio. Para obtener más información, consulte el apartado “Movimientos de la superficie táctil” en la página36.

NOTA: para habilitar o deshabilitar la superficie táctil, presione la tecla <Fn> junto con la <

> en la fila de teclas de función del teclado.

4 Botones de la superficie táctil: proporcionan las mismas funciones que los botones

izquierdo y derecho de un mouse.

Uso de su portátil Inspiron

Botón del Centro de movilidad de Windows: presiónelo para iniciar el Centro de

movilidad de Windows. El Centro de movilidad de Windows proporciona acceso rápido a la configuración de su equipo portátil, como por ejemplo: el control de brillo, el control de volumen, el estado de la batería, la red inalámbrica, etc.

Botón de Dell Support Center: presiónelo para iniciar “Dell Support Center” en la

página62.

Botón de encendido y apagado de la pantalla: presiónelo para encender o apagar la

pantalla. NOTA: el Centro de movilidad de Windows, Dell Support Center y los botones de

encendido /apagado de la pantalla solamente funcionan en equipos que ejecutan el sistema operativo Windows.

Uso de su portátil Inspiron

Movimientos de la superficie táctil

NOTA: es posible que algunos

movimientos de la superficie táctil estén desactivados de manera predeterminada. Para cambiar la configuración de los movimientos de la superficie táctil, haga clic en Inicio

Hardware y sonido→ Dispositivos e impresoras→ Mouse.

→ Panel de control→

Desplazamiento

Le permite desplazarse por el contenido. Lafunción de desplazamiento incluye:

Desplazamiento automático vertical: le permite desplazarse hacia arriba o hacia abajo en una ventana activa.

Mueva dos dedos hacia arriba o hacia abajo a un ritmo rápido para activar el desplazamiento automático vertical.

Puntee en la superficie táctil para parar el desplazamiento automático.

Desplazamiento automático horizontal: le permite desplazarse hacia la derecha o hacia la izquierda en una ventana activa.

Mueva dos dedos hacia la derecha o hacia la izquierda a un ritmo rápido para activar el desplazamiento automático horizontal.

Puntee en la superficie táctil para parar el desplazamiento automático.

Uso de su portátil Inspiron

Zoom

Le permite aumentar o disminuir el contenido de la pantalla. La función de zoom incluye:

Efecto pinza: le permite acercar o alejar el contenido separando dos dedos o juntándolos en la superficie táctil.

Para acercar: Mueva dos dedos

separándolos para agrandar la vista de la ventana activa.

Para alejar: Mueva dos dedos juntándolos

para disminuir la vista de la ventana activa.

Gestos

Le permite mover el contenido hacia delante o hacia atrás según la dirección del gesto.

Mueva tres dedos rápidamente en la direccióndeseada para moverel contenido en la ventana activa.

Uso de su portátil Inspiron

Teclas de control multimedia

Las teclas de control multimedia están ubicadas en la fila de las teclas de función del teclado. Para utilizar los controles multimedia, presione la tecla requerida. Las teclas de control multimedia del teclado se pueden configurar con la Utilidad de configuración del sistema (BIOS) o en el Centro de movilidad de Windows.

Configuración del sistema

1. Presione <F2> durante la POST (Power On Self Test [Autoprueba de encendido]) para entrar

en la utilidad Configuración del sistema (BIOS).

2. En la opción Function Key Behavior (Comportamiento de las teclas de función), seleccioneMultimedia Key First (Tecla multimedia primero) o Function Key First (Tecla de función primero).

Function Key First (Tecla de función primero): es la opción predeterminada. Presione cualquier tecla de función para realizar la función asociada. Para realizar una acciónmultimedia, presione <Fn> + la tecla multimedia necesaria.

Multimedia Key First (Tecla multimedia primero): presione cualquier tecla multimedia para realizar la acción multimedia asociada. Para utilizar una tecla de función, presione <Fn> + la tecla de función pertinente.

NOTA: la opción Multimedia Key First (Tecla multimedia primero) sólo está activa en el sistema operativo.

Uso de su portátil Inspiron

Centro de movilidad de Windows

1. Presione las teclas < ><X> o el botón del Centro de movilidad de Windows para iniciar

el Centro de movilidad de Windows.

2. En la opción Function Key Row (Fila de las teclas de función), seleccione Function Key (Tecla de función) o Multimedia Key (Tecla multimedia).

Reproducir la pista anterior o capítulo Bajar el nivel de volumen

Reproducir o Pausa Subir el nivel de volumen

Reproducir la pista siguiente o capítulo

Silenciar el sonido

Uso de su portátil Inspiron

Uso de la unidad óptica

PRECAUCIÓN: no ejerza presión sobre la bandeja de la unidad óptica cuando la abra o la cierre. Mantenga la bandeja de la unidad óptica cerrada cuando no utilice la unidad.

PRECAUCIÓN: no mueva el equipo mientras reproduce o graba discos.

La unidad óptica reproduce o graba discos CD y DVD. Asegúrese de que el lateral con impresión o escritura esté mirando hacia arriba cuando ponga el disco en la unidad óptica.

Para colocar un disco en la unidad óptica:

1. Presione el botón de expulsión de la unidad óptica ubicado en la unidad óptica.

2. Saque la bandeja de la unidad óptica.

3. Coloque el disco, con la etiqueta hacia arriba, en el centro de la bandeja y presione hasta

que se produzca un chasquido en el eje central.

4. Empuje hacia dentro la bandeja de la unidad óptica.

Uso del orificio de expulsión de emergencia

Si la bandeja de la unidad óptica no se expulsa cuando presione el botón de expulsión, puede utilizar el orificio de expulsión de emergencia para abrirla. Para abrir la bandeja de la unidad utilizando el orificio de expulsión de emergencia:

1. Apague el equipo.

2. Introduzca un pasador pequeño o un clip de papel desdoblado en el orificio de expulsión de

emergencia y empuje firmemente hasta que se abra la bandeja de la unidad óptica.

Uso de su portátil Inspiron

1 Disco 2 Eje 3 Bandeja de la unidad óptica 4 Orificio de expulsión de emergencia 5 Botón de expulsión de la unidad óptica

Uso de su portátil Inspiron

Componentes de la pantalla

1 2 3

Uso de su portátil Inspiron

1 Micrófono: proporciona sonido de alta calidad para vídeoconferencia y grabación de voz. 2 Cámara: cámara integrada para capturas de vídeo, conferencias y charlas. 3 Indicador de actividad de la cámara: indica si la cámara está activada o desactivada. Una

luz blanca fija indica que hay actividad en la cámara.

Uso de su portátil Inspiron

Extracción y colocación de la cubierta superior (opcional)

AVISO: antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se le proporcionaron con el equipo.

AVISO: antes de quitar la cubierta superior, apague el equipo y extraiga los cables externos (incluido el adaptador de CA).

Para extraer la cubierta superior:

1. Apague el equipo y cierre la pantalla.

2. Presione y mantenga presionado el botón de liberación de la cubierta superior y, a

continuación, deslice la cubierta superior.

NOTA: puede adquirir cubiertas superiores de reemplazo adicionales en el sitio web dell.com.

Uso de su portátil Inspiron

1 Parte posterior del equipo 2 Cubierta superior 3 Botón de liberación de la cubierta superior

Uso de su portátil Inspiron

Para colocar la cubierta superior:

NOTA: asegúrese de que el logotipo de Dell se encuentre de cara a la parte posterior del equipo mientras realiza el cambio de la cubierta superior.

1. Alinee la cubierta superior con la parte posterior de la pantalla.

2. Deslice la cubierta superior hasta que se oiga un clic. Asegúrese de que no haya ningún

espacio abierto entre la cubierta superior y la cubierta posterior de la pantalla.

Uso de su portátil Inspiron

Extracción y sustitución de la batería

AVISO: antes de comenzar cualquiera de los procedimientos de esta sección, siga las instrucciones de seguridad que se le proporcionaron con el equipo.

AVISO: el uso de baterías incompatibles puede aumentar el riesgo de incendio o explosión. Este equipo solamente debe utilizar baterías de Dell. No utilice las baterías de otros equipos.

AVISO: antes de quitar la batería, apague el equipo y extraiga los cables externos (incluido el adaptador de CA).

Para extraer la batería:

1. Apague el equipo y déle la vuelta.

2. Deslice los seguros de liberación y bloqueo de la batería hasta la posición de desbloqueo.

3. Deslice y saque el paquete de baterías del compartimento de baterías.

Para instalar la batería:

1. Deslice la batería, hasta que oiga un clic, para introducirla en el compartimento de baterías.

2. Deslice el seguro de bloqueo de la batería hasta la posición de bloqueo.

Uso de su portátil Inspiron

1 Seguro de bloqueo de la batería 2 Batería 3 Seguro de liberación de la batería

Uso de su portátil Inspiron

Funciones del software

Reconocimiento facial FastAccess

Su equipo puede contar con la función de reconocimiento facial FastAccess. Esta función proporciona mayor seguridad a su equipo Dell al utilizar los rasgos distintivos de su cara para verificar su identidad y automáticamente proveer la información de inicio de sesión que normalmente introducía usted mismo (como el inicio de sesión en una cuenta de Windows o un sitio web protegido). Para obtener más información, haga clic en Inicio

los programas→ FastAccess.

Productividad y comunicación

Puede utilizar su equipo para crear presentaciones, folletos, tarjetas de felicitación, hojas publicitarias y hojas de cálculo. También puede editar y ver fotografías e imágenes. Compruebe su pedido de compra para software instalado en su equipo.

→ Todos

Una vez que se haya conectado a Internet, puede acceder a sitios web, configurar cuentas de correo electrónico, cargar y descargar archivos, etc.

Entretenimiento y multimedia

Puede utilizar el equipo para ver vídeos, jugar, crear sus propios discos CD y DVD, y escuchar música y radio por Internet.

Puede descargar o copiar imágenes y archivos de vídeo desde dispositivos portátiles, como cámaras digitales y teléfonos móviles. Aplicaciones de software opcional le permiten organizar y crear archivos de música y vídeo que puedan grabarse en un disco, guardarse en formatos portátiles como reproductores MP3 y dispositivo de bolsillo, o reproducirse y visualizarse directamente en televisores, proyectores y equipos de cine en casa.

Uso de su portátil Inspiron

Dell DataSafe Online Backup

NOTA: los sistemas operativos Windows

son los únicos que admiten Dell DataSafeOnline.

NOTA: se recomienda una conexión de banda ancha para obtener velocidades de carga y descarga rápidas.

Dell DataSafe Online es un servicio de recuperación y copias de seguridad automático que le ayuda a proteger sus datos y otros archivos importantes de incidentes catastróficos como el robo, fuego o desastres naturales. Puede acceder a este servicio desde su equipo utilizando una cuenta protegida por contraseña-.

Para obtener más información, vaya a DellDataSafe.com.

Para programar copias de seguridad:

1. Haga doble clic en el icono

DataSafe Local Backup situado en el área de notificación de su escritorio.

2. Siga las instrucciones que aparecen en

lapantalla.

Dell

Uso de su portátil Inspiron

Dell Stage

El software Dell Stage instalado en su equipo proporciona acceso a sus aplicaciones de soporte favoritas.

Para iniciar el software Dell Stage, haga clic en Inicio Stage→ Dell Stage.

Puede personalizar el software Dell Stage de la siguiente manera:

•Reorganizar un acceso directo de una aplicación: seleccione y mantenga presionado el acceso directo de la aplicación hasta que parpadee y arrástrelo a la ubicación deseada en Dell Stage.

•Minimizar: arrastre la ventana de Dell Stage a la parte inferior de la pantalla.

•Personalizar: seleccione el icono y, a continuación, escoja la opción deseada.

→ Todos los programas→ Dell

NOTA: algunas aplicaciones del software

Dell Stage también se puede iniciar desde el menú Todos los programas.

Las siguientes son las aplicaciones disponibles en el software Dell Stage:

NOTA: algunas aplicaciones pueden no estar disponibles dependiendo de las selecciones que hizo cuando compró su equipo.

 MUSIC: ponga música o explore sus

archivos de música por álbum, artista o título de canción. También puede escuchar emisoras de radio de todo el mundo. La aplicación Napster opcional le permite descargar canciones cuando esté

conectado a Internet.  YOUPAINT: dibuje y edite imágenes.  DOCUMENTS: proporciona acceso rápido

a la carpeta Documentos de su equipo.

Uso de su portátil Inspiron

 PHOTO: vea, organice o edite fotos. Puede

crear diapositivas y colecciones de sus fotos para posteriormente cargarlas en Facebook o Flickr cuando esté conectado a internet.

 DELL WEB: le ofrece la oportunidad de

ver previamente sus cuatro páginas web favoritas. Haga clic en la vista previa de lapágina web para abrirla en el exploradorde web.

 VIDEO: ver vídeos. La aplicación

CinemaNow opcional le permite comprar o alquilar películas o series de televisión cuando esté conectado a Internet.

 SHORTCUTS: proporciona acceso rápido a

los programas que más utiliza.

 NOTAS ADHESIVAS: crea notas o avisos.

Estas notas aparecerán en el tablón de anuncios la próxima vez que acceda a STICKYNOTES. También puede guardar notas en el escritorio.

•Web Tile: le permite ver previamente sus cuatro páginas web favoritas. El mosaico le permite agregar, editar o borrar la vista previa de una página web. Haga clic en la vista previa de la página web para abrirla en el explorador de web. También puede crear varios mosaicos de web por medio de la aplicación Apps Gallery.

Solución de problemas

En esta sección se proporciona información

INSPIRON

para la solución de problemas de su equipo. Si no puede resolver el problema utilizando las siguientes pautas, consulte el apartado “Cómo utilizar las herramientas de asistencia” en la página62 o “Cómo ponerse en contacto con Dell” en la página83.

AVISO: solo el personal cualificado debe extraer la cubierta del equipo. Consulte

Manual de servicio

el support.dell.com/manuals para ver instrucciones de servicio avanzadas.

Códigos de sonido

Si se producen errores o problemas, es posible que el equipo emita una serie de sonidos durante el inicio. Esta serie de sonidos, denominada códigos de sonido, identifica un problema. Si el problema se origina, anote el código de sonido y póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página 82) para obtener ayuda.

NOTA: para reemplazar componentes, consulte el Manual de servicio en el sitio

support.dell.com.

Solución de problemas

Código de sonido

Uno Posible error de la placa

Dos No se ha detectado ninguna

Tres Posible error de la placa base -

Cuatro Error de lectura/escritura de la

Cinco Error del reloj de tiempo real

Seis Error de la tarjeta de vídeo

Siete Error del procesador

Ocho Error de la pantalla

Posible problema

base - Error de la suma de comprobación ROM del BIOS

memoria RAM NOTA: si instala o reemplaza el módulo de memoria, asegúrese de que éste queda correctamente asentado.

Error del conjunto de chips

memoria RAM

o chip

Problemas con la red

Conexiones inalámbricas

Si se ha perdido la conexión de red inalámbrica: el enrutador inalámbrico se

encuentra fuera de línea o se ha desactivado la conexión inalámbrica en el equipo.

•Compruebe su enrutador inalámbrico para asegurarse de que está encendido y conectado a la fuente de datos (módem por cable o concentrador de red).

•Compruebe si está activada la conexión inalámbrica en su equipo (consulte el apartado “Activación o desactivación de la conexión inalámbrica (opcional)” en la página14).

•Vuelva a establecer la conexión con el enrutador inalámbrico (consulte el apartado (consulte el apartado “Configuración de una conexión inalámbrica” en la página18).

Solución de problemas

•Es posible que las interferencias estén bloqueando o interrumpiendo la conexión inalámbrica. Intente acercar el equipo al enrutador inalámbrico.

Conexiones por cable

Si se pierde la conexión de red por cable: el

cable de red está suelto o dañado. Compruebe el cable de red para asegurarse

de que esté conectado y no dañado.

Problemas con la alimentación

Si el indicador de alimentación está apagado: el equipo está apagado, en modo

de hibernación o no recibe alimentación.

•Presione el botón de alimentación. Elequipo reanuda la operación normal si está apagado o en modo hibernación.

•Vuelva a colocar el cable del adaptador de CA en el conector de alimentación eléctrica del equipo, en el adaptador de CA y en la toma de corriente.

•Si el cable del adaptador de CA está enchufado a una caja de enchufes, asegúrese de que la caja de enchufes esté enchufada a una toma de corriente y está encendida. Omita también los dispositivos protectores de la alimentación, las cajas de enchufes y los alargadores para comprobar que el equipo se enciende correctamente.

Solución de problemas

•Asegúrese de que la toma de alimentación eléctrica funciona; para ello, pruébela con otro dispositivo, por ejemplo, una lámpara.

•Compruebe las conexiones de cable del adaptador de CA. Si el adaptador de CA tiene un indicador luminoso, asegúrese de que está encendido.

•Si el problema persiste, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Si el indicador de alimentación muestra una luz blanca fija y el equipo no responde:

puede que la pantalla no responda.

•Presione el botón de alimentación hasta que el equipo se apague y vuelva a encenderlo.

•Si el problema persiste, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Si el indicador luminoso de alimentación muestra una luz blanca acompasada: el

equipo se encuentra en modo de espera o la pantalla no responde.

•Presione una tecla del teclado, mueva el mouse conectado o un dedo en la superficie táctil, o bien presione el botón de encendido para reanudar el funcionamiento normal.

•Si la pantalla no responde, presione el botón de alimentación hasta que el equipo se apague y vuelva a encenderlo.

•Si el problema persiste, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Solución de problemas

Si encuentra interferencias que dificultan la recepción en su equipo: una señal no

deseada está creando interferencias al interrumpir o bloquear otras señales. Algunas posibles causas de interferencia son:

•Alargadores de cable de la alimentación, del teclado y del mouse.

•Demasiados dispositivos conectados a la misma caja de enchufes.

•Varias cajas de enchufes conectadas a la misma toma de alimentación eléctrica.

Problemas con la memoria

Si recibe un mensaje de memoria insuficiente

•Guarde y cierre todos los archivos que estén abiertos y salga de los programas activos que no esté utilizando para ver si se soluciona el problema.

•Consulte la documentación del software para ver los requisitos mínimos de memoria. Si es necesario, instale memoria adicional (consulte el Manual de servicio en support.dell.com/manuals).

•Vuelva a colocar los módulos de memoria en los conectores (consulte el Manual de servicio en support.dell.com/manuals).

•Si el problema persiste, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Solución de problemas

Si se producen otros problemas con la memoria:

•Ejecute “Dell Diagnostics” (Diagnósticos Dell) (consulte el apartado “Dell Diagnostics” en la página64).

•Si el problema persiste, póngase en contacto con Dell (consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Bloqueos y problemas de software

Si el equipo no se inicia: compruebe que el

cable del adaptador de CA esté firmemente conectado al equipo y a la toma de alimentación eléctrica.

Si un programa deja de responder: Finalice el programa:

1. Presione <Ctrl><MAYÚS><Esc>

simultáneamente.

2. Haga clic en Aplicaciones.

3. Seleccione el programa que ha dejado

deresponder.

4. Haga clic en Finalizar tarea.

Si un programa falla repetidamente:

compruebe la documentación del software. Si es necesario, desinstale el programa y, a continuación, vuelva a instalarlo.

NOTA: normalmente, el software incluye instrucciones de instalación en la documentación que lo acompaña o en el CD.

Solución de problemas

Si el equipo no responde o aparece una pantalla azul fija:

PRECAUCIÓN: si no puede completar el proceso de cierre del sistema operativo, es posible que se pierdan datos.

Si el equipo no responde al presionar una tecla del teclado o al mover el mouse conectado, o un dedo en la pantalla táctil, presione y mantenga presionado el botón de alimentación durante, como mínimo, de 8 a 10 segundos hasta que el equipo se apague y, después, reinícielo.

Si un programa está diseñado para una versión anterior del sistema operativo Microsoft Windows:

Ejecute el Asistente para compatibilidad de programas. El Asistente para compatibilidad de programas configura un programa para que se ejecute en un entorno similar a una versión anterior del sistema operativo Microsoft Windows.

Para ejecutar el Asistente para compatibilidad de programas:

1. Haga clic en Inicio control→ Programas→ Ejecutar programas creados para versiones anteriores de Windows.

2. En la pantalla de bienvenida, haga clic en Siguiente.

3. Siga las instrucciones que aparecen en

la pantalla.

→ Panel de

Solución de problemas

Si tiene otros problemas de software:

•Realice inmediatamente una copia de seguridad de los archivos.

•Utilice un programa de detección de virus para comprobar la unidad de disco duro o los CD.

•Guarde y cierre los archivos o programas abiertos y apague el equipo mediante el menú Inicio

•Compruebe la documentación del software o póngase en contacto con el fabricante de software para obtener información sobre la solución de problemas:

– Asegúrese de que el programa sea

compatible con el sistema operativo instalado en el equipo.

– Asegúrese de que el equipo cumpla

los requisitos mínimos de hardware necesarios para ejecutar el software. Consulte la documentación del software para obtener más información.

– Asegúrese de que el programa esté

instalado y configurado correctamente.

– Compruebe que los controladores de

dispositivo no sean incompatibles con el programa.

– Si es necesario, desinstale el programa

y, a continuación, vuelva a instalarlo.

– Anote los mensajes de error que

aparezcan; serán de ayuda para la solución de problemas cuando se ponga en contacto con Dell.

Cómo utilizar las herramientas de asistencia

INSPIRON

Dell Support Center

Toda la ayuda que necesita, en un lugar muy práctico.

El Dell Support Center proporciona alertas delsistema, ofertas de mejora del rendimiento,información del sistema y enlaces a otras herramientas y servicios de diagnóstico de Dell.

Para iniciar la aplicación, presione el botón Dell Support Center clic en Inicio → Todos los programas→

Dell→ Dell Support Center→ Iniciar Dell Support Center.

La página de inicio de Dell Support Center muestra el número de modelo de su equipo, la etiqueta de servicio, el código de servicio rápido, el estado de la garantía y las alertas sobre cómo mejorar el rendimiento de suequipo.

La página de inicio también proporciona los enlaces para acceder a:

de su teclado o haga

PC Checkup (Comprobación del equipo):

ejecuta los diagnósticos de hardware, obtiene información sobre qué programa ocupa el mayor espacio de memoria en la unidad de disco duro y realiza un seguimiento de los cambios realizados en su equipo cada día.

Utilidades de PC Checkup (Comprobación del equipo)

•Drive Space Manager (Administrador del espacio de la unidad): administra

la unidad de disco duro utilizando una representación visual del espacio que cada tipo de archivo consume.

•Performance and Configuration History (Historial del rendimiento y la configuración): supervisa los eventos

del sistema y los cambios a lo largo del tiempo. Esta utilidad muestra todas las exploraciones del hardware, las pruebas, los cambios del sistema, los eventos críticos y los puntos de restauración del día en el que se produjeron.

Cómo utilizar las herramientas de asistencia

Detailed System Information (Información detallada del sistema): vea información

detallada sobre el hardware y las configuraciones del sistema operativo, acceda a copias de los contratos de servicio, información de la garantía y opciones de renovación de la garantía.

Get Help (Obtener ayuda): vea las opciones de asistencia técnica de Dell, Servicio al cliente, Visitas y formación, Herramientas en línea, Manual del propietario, Información de la garantía, Preguntas más frecuentes, etc.

Backup and Recovery (Copias de seguridad y recuperación): cree soportes de recuperación,

inicie la herramienta de recuperación y copia de seguridad de los archivos en línea.

System Performance Improvement Offers (Ofertas de mejora del rendimiento del sistema): adquiera soluciones de hardware y

software que ayuden a mejorar el rendimiento del sistema.

Para obtener más información acerca del Dell Support Center y para descargar e instalar las herramientas de asistencia técnica disponibles, vaya a DellSupportCenter.com.

My Dell Downloads

NOTA: My Dell Downloads (Mis descargas

de Dell) puede no estar disponible en todas las regiones.

Parte del software instalado previamente en su nuevo equipo Dell no incluye un CD o DVD de copia de seguridad. Este software se encuentra disponible en el sitio web My Dell Downloads (Mis descargas de Dell). Desde este sitio web puede descargar el software disponible para la reinstalación o crear sus propios soportes de copia de seguridad.

Para registrarse y utilizar My Dell Downloads (Mis descargas de Dell):

1. Vaya a downloadstore.dell.com/media.

2. Siga las instrucciones que se indican en

la pantalla para registrarse y descargar elsoftware.

3. Vuelva a instalar el software o cree los

soportes de copia de seguridad para usofuturo.

Cómo utilizar las herramientas de asistencia

Solucionador de problemas de hardware

Si durante la configuración del sistema operativo no se detecta algún dispositivo o se detecta que está mal configurado, puede resolver la incompatibilidad utilizando el Solucionador de problemas de hardware.

Para iniciar el Solucionador de problemas de hardware:

1. Haga clic en Inicio soportetécnico.

2. Escriba hardware troubleshooter

(solucionador de problemas de hardware) en el campo de búsqueda y presione <Intro> para iniciar la búsqueda.

3. En los resultados de la búsqueda,

seleccione la opción que describa mejor el problema y siga con los pasos de resolución restantes.

→ Ayuda y

Dell Diagnostics

Si experimenta algún problema con su equipo, realice las comprobaciones que se indican en el apartado “Bloqueos y problemas de software” en la página59 y ejecute los Dell Diagnostics (Diagnósticos Dell) antes de ponerse en contacto con el servición de asistencia técnica de Dell.

Asegúrese de que el dispositivo que desea probar aparezca en la utilidad de configuración del sistema y esté activo. Para abrir la utilidad de configuración del sistema (BIOS), encienda (o reinicie) el equipo y presione<F2> cuando aparezca el logotipo de Dell.

Cómo iniciar Dell Diagnostics

Cuando ejecute los Dell diagnostics (Diagnósticos Dell), el equipo invocará la Enhanced Pre-boot System Assessment (Evaluación avanzada del sistema antes de la inicialización - ePSA). La evaluación ePSA incluye una serie de pruebas de diagnóstico para dispositivos como la placa base, el teclado, la memoria, la unidad de disco duro, etc.

Cómo utilizar las herramientas de asistencia

1. Encienda (o reinicie) el equipo.

2. Cuando aparezca el logotipo de DELL,

presione <F12> inmediatamente.

NOTA: si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio de Microsoft Windows y, a continuación, apague el equipo e inténtelo de nuevo.

3. Seleccione Diagnostics (Diagnósticos) del

menú de inicio y presione <Intro>.

Durante la evaluación, responda a las preguntas que puedan formularse.

•Si se detecta un error, el equipo se detiene y emite pitidos. Para detener la evaluación y reiniciar el equipo, presione <n>; para continuar con la siguiente prueba, presione <y>; para volver a probar el componente que falló, presione <r>.

•Si se detectan fallos durante la ejecución de la Evaluación del sistema antes de la inicialización, anote el código(s) de error y póngase en contacto con Dell (para obtener más información, consulte el apartado “Cómo ponerse en contacto con Dell” en la página83).

Si la Enhanced Pre-boot System Assessment (Evaluación avanzada del sistema) antes de la inicialización finaliza satisfactoriamente, aparecerá el siguiente mensaje: “Do you

want to run the remaining memory tests? This will take about 30 minutes or more. Do you want to continue? (Recomended).” (¿Desea ejecutar el resto de los tests de la memoria? Esto tardará 30 minutos o más. ¿Desea continuar? [Recomendado])

Si surgen problemas de memoria, presione <y>, de lo contrario, presione <n>. Aparece el siguiente mensaje: “Enhanced Pre-

boot System Assessment Complete”.

(Evaluación avanzada del sistema antes de la inicialización completa).

Haga clic en <Salir> para reiniciar el equipo.

Restauración del sistema operativo

Puede restaurar el sistema operativo de su equipo utilizando cualquiera de las siguientes opciones:

INSPIRON

PRECAUCIÓN: el uso de Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) o del disco borrarán, de manera permanente, todos los archivos de datos de su equipo. Si es posible, realice copias de seguridad de los archivos de datos antes de utilizar estas opciones.

Opción Use

Restaurar sistema como la primera solución

Dell DataSafe Local Backup

Soporte de recuperación del sistema

Dell Factory Image Restore para restaurar la unidad de disco duro al estado operativo en

Disco Operating System para volver a instalar el sistema operativo en el equipo

NOTA: el disco Operating System (Sistema operativo) puede no enviarse con el equipo.

Operating System

(Sistema operativo) para restaurar su sistema operativo

cuando la función Restaurar sistema no soluciona el problema

cuando se produce un error en el sistema operativo que impide el uso de la función Restaurar sistema y Dell DataSafe Local Backup

cuando se instala el software de fábrica en una unidad de disco duro recientemente instalada

el que se encontraba cuando adquirió el equipo.

Restauración del sistema operativo

Restaurar sistema

Los sistemas operativos Microsoft Windows proporcionan la función Restaurar sistema, que permite volver a un estado operativo anterior de su equipo (sin que ello afecte a los archivos de datos) si, al realizar cambios en el hardware, en el software o en otros valores del sistema, el equipo se queda en un estado operativo no deseado. Todos los cambios que la función Restaurar sistema haga en el equipo son completamente reversibles.

PRECAUCIÓN: realice copias de seguridad de sus archivos de datos a menudo. La función Restaurar sistemano supervisa ni recupera los archivos de datos.

Cómo iniciar Restaurar sistema

1. Haga clic en Inicio .

2. En el cuadro de búsqueda, escriba

System Restore (Restaurar sistema) y presione <Intro>.

NOTA: es posible que aparezca la ventana Control de cuentas de usuario. Si es un administrador del equipo, haga clic en Continuar; si no, póngase en contacto con el administrador para continuar con la acción deseada.

3. Haga clic en Siguiente y siga las

instrucciones de la pantalla.

En el caso de que la función Restaurar sistema no resolviera el problema, puede deshacer la última restauración del sistema.

Restauración del sistema operativo

Cómo deshacer la última operación de Restaurar sistema

NOTA: antes de deshacer la última

restauración del sistema, guarde y cierre todos los archivos abiertos y cierre todos los programas. No modifique, abra ni elimine ningún archivo ni programa hasta que la restauración del sistema haya finalizado.

1. Haga clic en Inicio

2. En el cuadro de búsqueda, escriba

System Restore (Restaurar sistema) y presione <Intro>.

3. Haga clic en Deshacer la última restauración y en Siguiente.

Dell DataSafe Local Backup

PRECAUCIÓN: el uso de Dell DataSafe Local Backup para restaurar el sistema operativo elimina, de manera permanente, cualquier programa o controlador instalado después de haber recibido el equipo. Antes de utilizar la función Dell DataSafe Local Backup, cree soportes de copias de seguridad de las aplicaciones que necesita instalar en el equipo. Utilice la función Dell DataSafe Local Backup solamente si la función Restaurar sistema no soluciona el problema del sistema operativo.

PRECAUCIÓN: aunque la función Dell Datasafe Local Backup está diseñada para conservar los archivos de datos de su equipo, se recomienda realizar copias de seguridad de sus archivos de datos antes de utilizar la función Dell DataSafe Local Backup.

Restauración del sistema operativo

NOTA: puede que la función Dell

DataSafe Online Backup no esté disponible en todas las regiones.

NOTA: si la función Dell DataSafe Local Backup no se encuentra disponible en el equipo, utilice la función Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) (consulte el apartado “Dell Factory Image Restore” en la página72) para restaurar el sistema operativo.

Puede utilizar la función Dell DataSafe Local Backup para restaurar la unidad de disco duro al estado operativo en el que se encontraba cuando compró el equipo, al mismo tiempo que se conservan los archivos de datos.

La función Dell DataSafe Local Backup le permite:

•Realizar copias de seguridad y restaurar el equipo a un estado operativo anterior

•Crear soportes de recuperación del sistema

Conceptos básicos de Dell DataSafe Local Backup

Para restaurar el software instalado en fábrica al mismo tiempo que preservar los archivos de datos:

1. Apague el equipo.

2. Desconecte todos los dispositivos

conectados al equipo (unidad USB, impresora, etc.) y quite cualquier hardware interno añadido recientemente.

NOTA: no desconecte el adaptador de CA.

3. Encienda el equipo.

4. Cuando aparezca el logotipo de Dell,

presione <F8> varias veces para acceder a la ventana Opciones de arranque avanzadas.

NOTA: si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio de Microsoft Windows y, a continuación, apague el equipo e inténtelo de nuevo.

5. Seleccione Reparar el equipo.

Restauración del sistema operativo

6. Seleccione la función Dell DataSafe Restore and Emergency Backup

(Restauración Dell DataSafe y Copias de seguridad urgentes) del menú System Recovery Options (Opciones de recuperación del sistema) en la pantalla.

NOTA: el proceso de restauración puede llevar una hora o más dependiendo del tamaño de los datos a restaurar.

NOTA: para obtener más información, consulte el artículo 353560 de la base de información en support.dell.com.

Actualización a la versión Dell DataSafe Local Backup Professional

NOTA: puede instalar la versión Dell

DataSafe Local Backup Professional en el equipo si la solicitó en el momento de hacer la compra.

La versión Dell DataSafe Local Backup Professional proporciona funciones adicionales que le permiten:

Realizar copias de seguridad y restaurar el equipo en base a los tipos de archivoRealizar copias de seguridad de los archivos en un dispositivo de almacenamiento localProgramar copias de seguridad automáticasPara actualizar a la versión Dell DataSafe Local Backup Professional:

1. Haga doble clic en el icono de Dell

DataSafe Local Backup área de notificación del escritorio

2. Haga clic en UPGRADE NOW!

ACTUALIZAR AHORA.

3. Siga las instrucciones que aparecen en

la pantalla.

situado en el

Restauración del sistema operativo

Soporte de recuperación del sistema

PRECAUCIÓN: aunque los soportes de recuperación del sistema están diseñados para conservar los archivos de datos de su equipo, se recomienda realizar copias de seguridad de sus archivos de datos antes de utilizar los soportes de recuperación del sistema.

Puede utilizar los soportes de recuperación del sistema, creados por medio de la función Dell DataSafe Local Backup, para devolver la unidad de disco duro al estado operativo en el que se encontraba cuando compró el equipo sin que exista pérdida de los archivos de datos de su equipo.

Utilice los soportes de recuperación del sistema en caso de:

•producirse un error en el sistema operativo que impida el uso de las opciones de recuperación instaladas en el equipo.

•producirse un error que impida la recuperación de datos.

Para restaurar el software instalado en fábrica de Dell en el equipo utilizando el soporte de recuperación del sistema:

1. Introduzca el disco de recuperación

del sistema o la llave de memoria USB y reinicie el equipo.

2. Cuando aparezca el logotipo de DELL,

presione <F12> inmediatamente.

NOTA: si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio de Microsoft Windows y, a continuación, apague el equipo e inténtelo de nuevo.

3. Seleccione el dispositivo de inicio

adecuado de la lista y presione <Intro>.

4. Siga las instrucciones que aparecen en

la pantalla.

Restauración del sistema operativo

Dell Factory Image Restore

PRECAUCIÓN: el uso de Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) para restaurar el sistema operativo, elimina, permanentemente, todos los datos de la unidad de disco duro y quita cualquier programa o controlador instalado después de haber recibido el equipo. Si es posible, cree una copia de seguridad de los datos antes de utilizar esta opción. Sólo debe utilizar Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) si la función Restaurar sistema no soluciona el problema del sistema operativo.

NOTA: es posible que Dell Factory Image

Restore (Restaurar imagen de fábrica de Dell) no esté disponible en todos los países ni en todos los equipos.

NOTA: si la función Dell DataSafe Local

Backup no se encuentra disponible en su equipo, utilice la función Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) (consulte el apartado “Dell DataSafe Local Backup” en la página68) para restaurar el sistema operativo.

Utilice la función Dell Factory Image Restore (Restaurar imagen de fábrica de Dell) sólo como último recurso para restaurar el sistema operativo. Esta opción restaura la unidad de disco duro al estado operativo en que se encontraba en el momento de adquirir el equipo. Cualquier programa o archivo que se haya agregado desde que recibió el equipo, incluidos los archivos de datos, se borrarán permanentemente de la unidad de disco duro. Los archivos de datos incluyen: documentos, hojas de cálculo, mensajes de correo electrónico, fotos digitales, archivos de música, etc. Si es posible, realice una copia de seguridad de todos los datos antes de utilizar la función Dell Factory Image Restore (Restaurar imagen de fábrica de Dell).

Restauración del sistema operativo

Inicio de la función Dell Factory Image Restore (Restaurar imagen de fábrica de Dell)

1. Encienda el equipo.

2. Cuando aparezca el logotipo de Dell,

presione <F8> varias veces para acceder a la ventana Opciones de arranque avanzadas.

NOTA: si espera demasiado y aparece el logotipo del sistema operativo, siga esperando hasta que vea el escritorio de Microsoft Windows y, a continuación, apague el equipo e inténtelo de nuevo.

3. Seleccione Reparar el equipo. Aparece la ventana Opciones de

recuperación del sistema.

4. Seleccione una distribución del teclado y haga clic en Siguiente.

5. Para acceder a las opciones de

recuperación, regístrese como usuario local. Para acceder al símbolo del sistema, escriba administrator en el campo Nombre de usuario y, a continuación, haga clic en Aceptar.

6. Haga clic en Dell Factory Image Restore

(Restaurar imagen de fábrica de Dell). Aparece la pantalla de bienvenida de Dell Factory Image Restore (Restaurar imagen de fábrica de Dell).

NOTA: según su configuración, es posible que deba seleccionar Dell Factory Tools (Herramientas Dell Factory) y, después, Dell Factory Image Restore (Restaurar imagen de fábrica de Dell).

Restauración del sistema operativo

7. Haga clic en Next (Siguiente). Aparecerá la pantalla Confirm Data Deletion (Confirmar eliminación de

losdatos).

NOTA: si no desea seguir utilizando la función Factory Image Restor (Restaurar imagen de fábrica), haga clic en

Cancel(Cancelar).

8. Seleccione la casilla de verificación para

confirmar que desea seguir formateando la unidad de disco duro y restaurando el software del sistema a su estado de fábrica; a continuación, haga clic en Next (Siguiente).

Se inicia el proceso de restauración, que puede tardar cinco minutos o más en finalizar. Cuando se han restablecido el sistema operativo y las aplicaciones instaladas de fábrica, aparece un mensaje.

9. Haga clic en Finish (Terminar) para reiniciar el equipo.

Cómo obtener ayuda

INSPIRON

Si tiene problemas con el equipo, puede realizar los pasos siguientes para diagnosticar y resolver el problema:

1. Consulte el apartado “Solución de

problemas” en la página54 para obtener información y conocer los procedimientos relativos al problema que su equipo está experimentando.

2. Consulte el apartado “Dell Diagnostics”

en la página64 para conocer los procedimientos sobre cómo ejecutar las pruebas de diagnóstic.

3. Rellene la “Lista de verificación de

diagnósticos” en la página82.

4. Utilice la amplia gama de servicios de

Dell disponibles en el sitio del servicio de asistencia Dell Support (support.dell.com) para obtener ayuda sobre la instalación y los procedimientos de solución de problemas. Consulte el apartado “Servicios en línea” en la página77 para obtener una lista más completa del servicio de asistencia Dell Support en línea.

5. Si los pasos descritos anteriormente no han

resuelto el problema, consulte el apartado “Antes de llamar” en la página81.

NOTA: llame al sevicio de asistencia Dell Support desde un teléfono situado junto al equipo de modo que el personal de asistencia técnica pueda guiarle en los procedimientos necesarios.

NOTA: es posible que el sistema Dell Express Service Code (Código de serviciorápido) no esté disponible en todos los países.

Cuando el sistema telefónico automatizado de Dell lo solicite, marque el Express Service Code (Código de servicio rápido) para dirigir su llamada directamente al personal de servicio que corresponda. Si no cuenta con un Express Service Code (Código de servicio rápido), abra la carpeta Dell Accessories (Accesorios Dell), haga doble clic sobre el icono Express Service Code (Código de servicio rápido) y siga las instrucciones.

Cómo obtener ayuda

NOTA: algunos de los siguientes

servicios no siempre están disponibles en todas las localidades fuera de los EE. UU. Llame a su representante local de Dell para obtener más información acerca de la disponibilidad.

Asistencia técnica y Servicio al cliente

El servicio de asistencia de Dell está disponible para responder sus preguntas acerca del hardware de Dell. Nuestro personal de asistencia utiliza diagnósticos basados en los equipos para proporcionar respuestas rápidas y precisas.

Para ponerse en contacto con el servicio de asistencia técnica de Dell, consulte el apartado “Antes de llamar” en la página81 y, a continuación, lea la información de contacto de su región o vaya a

support.dell.com.

DellConnect

DellConnect es una sencilla herramienta de acceso en línea que permite a un representante de asistencia técnica y mantenimiento de Dell acceder a su equipo mediante una conexión de banda ancha, diagnosticar el problema y repararlo bajo su supervisión. Para obtener más información, vaya a dell.com/DellConnect.

Cómo obtener ayuda

Servicios en línea

Puede obtener información sobre los productos y servicios de Dell en los siguientes sitios web:

•dell.com

•dell.com/ap (únicamente para países

Asiáticos y del Pacífico)

•dell.com/jp (únicamente para Japón)

•euro.dell.com (únicamente para Europa)

•dell.com/la (Latinoamérica y países del

Caribe)

•dell.ca (únicamente para Canadá)

Puede acceder al servicio de asistencia Dell Support a través de los siguientes sitios web y direcciones de correo electrónico:

Sitios web del servicio de asistencia Dell Support

•support.dell.com

•support.jp.dell.com (únicamente

paraJapón)

•support.euro.dell.com (únicamente

paraEuropa)

•supportapj.dell.com (únicamente para

Asia del Pacífico)

Direcciones de correo electrónico del servicio de asistencia Dell Support

•mobile_support@us.dell.com

•support@us.dell.com

•la-techsupport@dell.com (únicamente

para Latinoamérica y países del Caribe)

•apsupport@dell.com (únicamente para

países Asiáticos y del Pacífico)

Cómo obtener ayuda

Direcciones de correo electrónico de los departamentos de marketing y ventas de Dell

•apmarketing@dell.com (únicamente para

países asiáticos y del Pacífico)

•sales_canada@dell.com (únicamente

paraCanadá)

Protocolo de transferencia de archivos (FTP) anónimo

•ftp.dell.com

Inicie sesión como usuario: anonymous y utilice su dirección de correo electrónico como contraseña.

Servicio automatizado para averiguar el estado de un pedido

Para comprobar el estado de un pedido de cualquier producto Dell que haya solicitado, puede dirigirse a support.dell.com, o llamar al servicio automatizado de comprobación del estado de los pedidos. Un contestador automático le pedirá los datos necesarios para buscar el pedido e informarle sobre su estado.

Si tiene algún problema con un pedido (por ejemplo, falta algún componente, hay componentes equivocados o la factura es incorrecta), póngase en contacto con el departamento de atención al cliente de Dell. Tenga a mano la factura o el albarán cuando haga la llamada.

Para obtener el número de teléfono para llamar a su región, consulte el apartado “Cómo ponerse en contacto con Dell” en la página83.

Cómo obtener ayuda

Información acerca de productos

Si necesita información acerca de productos adicionales de Dell disponibles, o si desea hacer un pedido, vaya al sitio web de Dell en www.dell.com. Para obtener el número de teléfono para llamar a su región o para hablar con un especialista en ventas, consulte el apartado “Cómo ponerse en contacto con Dell” en la página83.

Devolución de artículos para su reparación bajo garantía o para recibir crédito

Prepare todos los artículos que vaya a devolver, ya sea para su reparación o para que le devuelvan el importe, de la manera siguiente:

NOTA: antes de devolver el producto a Dell, asegúrese de hacer una copia de seguridad de los datos de los discos duros y cualquier otro dispositivo de almacenamiento del producto. Borre cualquier información confidencial, de propiedad o personal, así como los soportes extraíbles, como CD o tarjetas multimedia. Dell no se hace responsablede ninguna información personal, de propiedad o confidencial; información dañada o perdida; medios extraíbles dañados o perdidos incluidos en la devolución.

Cómo obtener ayuda

1. Póngase en contacto con Dell para

obtener un número de autorización, y escríbalo de forma clara y de modo que destaque en el envoltorio de la caja. Para obtener el número de teléfono de su región, consulte el apartado “Cómo ponerse en contacto con Dell” en la página83.

2. Incluya una copia de la factura y una carta que describa la razón de la devolución.

3. Incluya una copia de la Lista de verificaciónde diagnósticos (consulte el apartado “Lista de verificación de diagnósticos” en la página82), indicando las pruebas que ha ejecutado y cualquier mensaje de error notificado por los Dell Diagnostics (Diagnósticos Dell) (consulte el apartado “Dell Diagnostics” en la página64).

4. Si la devolución es para obtener crédito a cambio, incluya todos los accesorios correspondientes al artículo que se va a devolver (cable del adaptador de CA, software, guías, etc.).

5. Embale el equipo que vaya a devolver en el

embalaje original (o uno equivalente).

NOTA: el usuario es responsable de los gastos de envío. Asimismo, tiene la obligación de asegurar el producto devuelto y asumir el riesgo en caso de pérdida durante el envío a Dell. No se aceptará el envío de paquetes a portesdebidos.

NOTA: cualquier devolución que no satisfaga los requisitos indicados no será aceptada por el departamento de recepción de Dell y le será devuelta.

Cómo obtener ayuda

Antes de llamar

NOTA: tenga a mano el Express Service Code (Código de servicio rápido) cuando llame. El

código ayuda al sistema telefónico automatizado de asistencia técnica de Dell a transferir su llamada de forma más eficaz. Puede ser que le pidan la Service tag (Etiqueta de servicio).

Ubicación de la Service Tag (Etiqueta de servicio) y el (Express Service Code) Código de servicio rápido

La Service Tag (Etiqueta de servicio) y el Express Service Code (Código de servicio rápido) su equipo se encuentran en una etiqueta ubicada en la parte inferior del mismo.

1 Service Tag (Etiqueta de servicio) y Express Service Code (Código de servicio rápido)

Cómo obtener ayuda

Recuerde rellenar la siguiente Lista de verificación de diagnósticos. Si es posible, encienda el equipo antes de llamar a Dell para obtener asistencia y haga la llamada desde un teléfono situado cerca del equipo. Es posible que se le pida que escriba algunos comandos con el teclado, que proporcione información detallada durante las operaciones o que intente otros procedimientos para solucionar problemas que únicamente pueden realizarse con el equipo. Asegúrese de tener a mano la documentación del equipo.

Lista de verificación de diagnósticos

•Nombre:

•Fecha:

•Dirección:

•Teléfono:

•Service Tag (Etiqueta de servicio) (código

de barras situado en la parte inferior del equipo):

•Express Service Code (Código de servicio rápido):

•Número de autorización para devolución de material (si le fue proporcionado por un técnico del servicio de asistencia de Dell Support):

•Sistema operativo y versión:

•Dispositivos:

•Tarjetas de expansión:

•¿Está el equipo conectado a una red?:

Sí /No

•Red, versión y adaptador de red:

•Programas y versiones:

Cómo obtener ayuda

Consulte la documentación del sistema operativo para determinar el contenido de los archivos de inicio del equipo. Si el equipo está conectado a una impresora, imprima cada archivo. Si no, anote el contenido de cada uno antes de llamar a Dell.

•Mensaje de error, código de sonido o código de diagnóstico:

•Descripción del problema y procedimientos de solución de problemas que haya realizado:

Cómo ponerse en contacto con Dell

Para clientes de Estados Unidos, llame al 800-WWW-DELL (800-999-3355).

NOTA: si no dispone de una conexión a Internet activa, puede encontrar la información de contacto en la factura de compra, albarán, recibo o en el catálogo de productos de Dell.

Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad depende del país y el producto, y algunos servicios pueden no encontrarse ensu zona.

Cómo obtener ayuda

Para ponerse en contacto con Dell respecto a problemas de venta, de asistencia técnica o de servicio al cliente:

1. Vaya al sitio dell.com/ContactDell.

2. Seleccione el país o región.

3. Seleccione el servicio o el enlace de

asistencia adecuado en función de sus necesidades.

4. Elija el método que más le convenga para

ponerse en contacto con Dell.

Buscar más Información y recursos

Si necesita: Consulte:

volver a instalar su sistema operativo “Soporte de recuperación del sistema” en la

página71

ejecutar un programa de diagnósticos en el equipo

volver a instalar el software del sistema “My Dell Downloads” en la página63

para obtener más información acerca del sistema operativo Microsoft Windows y sus funciones

buscar la Etiqueta de servicio/Código de servicio rápido: debe utilizar la etiqueta de servicio para identificar el equipo en el sitio support.dell.com o ponerse en contacto con el departamento de asistencia técnica

“Dell Diagnostics” en la página64

support.dell.com

la parte inferior de su equipo “Dell Support Center” en la página62

INSPIRON

Buscar más Información y recursos

Si necesita: Consulte:

actualizar el equipo con componentes nuevos o adicionales, como una nueva unidad de disco duro.

volver a instalar o sustituir una parte gastada o defectuosa

buscar información acerca de las mejores prácticas de seguridad para el equipo.

revisar la información de la Garantía,Términos y Condiciones (solo para EE. UU.), instrucciones de seguridad, información reglamentaria, información sobre ergonomía y contrato de licencia del usuario final

el Manual de servicio en

support.dell.com/manuals

los documentos legales y de seguridad que se enviaron con el equipo y también la Página de inicio de conformidad legal, en el sitio dell.com/regulatory_compliance

NOTA: en algunos países, abrir el equipo y sustituir piezas del mismo puede causar la anulación de la garantía. Compruebe la garantía y la política de devolución antes de trabajar en el interior su equipo.

Buscar más Información y recursos

Si necesita: Consulte:

encontrar controladores y descargas; archivos “léame”

acceder a la ayuda de asistencia técnica y del producto.

comprobar el estado de su pedido para nuevas compras

buscar soluciones y respuestas a preguntas comunes

ubicar información para realizar actualizaciones de última hora acerca de cambios técnicos en su equipo o material de referencia técnica para técnicos o usuarios especializados

support.dell.com

Especificaciones

Esta sección proporciona información básica que puede necesitar al actualizar controladores y configurar y actualizar su equipo.

INSPIRON

NOTA: las ofertas pueden variar por región. Para obtener más información sobre la configuración de su equipo, consulte la sección Detailed System Information (Información detallada del sistema) en el Dell Support Center. Para iniciar el Dell Support Center, haga clic en Inicio

Dell Support Center→ Launch Dell Support Center (Iniciar Dell Support Center).

→ Todos los programas→ Dell→

Modelo de equipo

Dell Inspiron N5110

Información del equipo

Conjunto de chips

Tipos de procesador

Mobile Intel 6 Series

Intel Core i3 Intel Core i5 Intel Core i7 Intel Pentium de doble

núcleo

Memoria

Conector del módulo de memoria

Capacidades del módulo de memoria

Memoria mínima 2 GB

Memoria máxima 8 GB

Dos conectores SODIMM accesibles por el usuario

1 GB, 2 GB y 4 GB

Especiﬁcaciones

Memoria

Posibles configuraciones de memoria

Tipo de memoria SODIMM DD3 de

NOTA: para obtener instrucciones acerca de cómo actualizar la memoria, consulte el Manual de servicio en el sitio support.dell.com/manuals.

2 GB, 3 GB, 4 GB, 6 GB y 8 GB

1333MHz

Conectores

Audio Un conector de entrada

Minitarjeta Una ranura completa

de micrófono y un conector de altavoces/ auriculares estéreo

para minitarjeta (opcional)

Una ranura para minitarjeta de tamaño reducido

Conectores

Conector HDMI Un conector de

19patas

Adaptador de red Un conector RJ45

USB Un conector

compatible con USB

2.0 de 4 patas

Dos conectores compatibles con USB

3.0 de 4 patas

Vídeo Un conector de

15orificios

eSATA Un conector

combinado compatible con eSATA/USB de 7 patas/4 patas con PowerShare

Lector de tarjetas multimedia

Una ranura 8 en 1

Especiﬁcaciones

Lector de tarjetas multimedia

Tarjetas compatibles

Tarjeta de memoria Secure Digital (SD)

Tarjeta Secure Digital Extended Capacity (SDXC)

Tarjeta Secure Digital High Capacity (SDHC)

Memory Stick (MS) Memory Stick PRO

(MS-PRO) Tarjeta multimedia (MMC) Tarjeta multimedia plus

(MMC+) Tarjeta xD-Picture

Teclado

Número de teclas

86 (EE. UU. y Canadá); 87 (Europa); 90 (Japón); 87 (Brasil)

Comunicaciones

Módem (opcional)

Adaptador de red

Tecnología inalámbrica

Módem externo USB V.92 de 56 K

Tarjeta de sistema LAN Ethernet 10/100

WLAN, WWAN (opcional), WiMax/Wi-Fi abgn/agn (opcional) y tecnología inalámbrica Bluetooth (opcional)/WiDi

Audio

Controladora de audio

Altavoces 2 x 2 vatios

Controles de volumen

IDT 92HD87

Menús del programa de software y controles de soporte

Especiﬁcaciones

Vídeo

Discreto:

Controladora de vídeo

Memoria de vídeo

UMA:

Controladora de vídeo

Memoria de vídeo

AMD Radeon HD 6470M/ 7450M

NVIDIA GeForce GT525M

DDR3 de 512 MB/1 GB

Intel HD Graphics 3000

Máximo de 1,6 GB de memoria compartida

Cámara

Resolución de cámara

Tipo de cámara Pantalla panorámica HD

1,0 megapíxeles

Cámara

Resolución de vídeo

1280 x 720

Pantalla

Tipo WLED HD de

15,6pulgadas con TrueLife

Dimensiones:

Altura 193,54 mm

(7,62 pulgadas)

Anchura 344,23 mm

(13,55 pulgadas)

Diagonal 396,42 mm

(15,60 pulgadas)

Resolución máxima

Frecuencia de actualización

1366 x 768

60 Hz

Especiﬁcaciones

Pantalla

Ángulo de funcionamiento

Ángulo de percepción horizontal

Ángulo de percepción vertical

Separación entre píxeles

Superficie táctil

Resolución de posición X/Y (modo de tabla de gráficos)

Tamaño:

Altura Anchura

de 0° (cerrado) a 135°

40/40

15/30 (H/L)

0,252 mm x 0,252 mm

240 cpp

56 mm (2,20 pulgadas) 100 mm (3,94 pulgadas)

Batería

“smart” de ión litio de 6 celdas:

Altura 22,80 mm (0,90

pulgadas)

Anchura 214 mm (8,43 pulgadas)

Profundidad 57,64 mm (2,27 pulgadas)

Peso 0,34 kg (0,75 lb)

“smart” de ión de litio de 9 celdas:

Altura 22,80 mm (0,90

pulgadas)

Anchura 214 mm (8,43 pulgadas)

Profundidad 78,76 mm (3,10 pulgadas)

Peso 0,52 kg (1,15 lb)

Voltaje 11,1 VCC

Especiﬁcaciones

Batería

Tiempo de carga (aproximado)

Tiempo de funcionamiento

Batería de tipo botón

4 horas (cuando se apaga el equipo)

El tiempo de funcionamiento de la batería varía de acuerdo a las condiciones de funcionamiento.

CR-2032

Características físicas

Altura De 30,70 mm a

35,28mm (de 1,21 a 1,39pulgadas)

Anchura 376 mm (14,8 pulgadas)

Profundidad 260,20 mm

(10,24pulgadas)

Características físicas

Peso (con batería de 6 celdas y unidad óptica)

Configurable a menos de 2,54 kg (5,40 libras)

Adaptador de CA

NOTA: utilice solamente adaptadores

de CA especificados para el uso con su equipo. Consulte la información de seguridad que se envió con su equipo.

Voltaje de entrada 100-240 VCA

Potencia de entrada (máxima)

Frecuencia de entrada

Potencia de salida 65 W/90 W/130 W

Corriente de salida:

65 W 3,34 A

1,5 A/1,6 A/1,7 A/ 2,3 A/2,5 A

50-60 Hz

Especiﬁcaciones

Adaptador de CA

90 W 4,62 A

130 W 6,7 A

Voltaje nominal de salida

Intervalo de temperatura:

En funcionamiento

En almacenamiento

19,5 VCC

De 0 °C a 40 °C (de 32 °F a 104 °F)

De –40 °C a 70 °C (de –40 °F a 158 °F)

Entorno del equipo

Intervalo de temperatura:

En funcionamiento

En almacenamiento

Humedad relativa (máxima):

De 0 °C a 35 °C (de 32 °F a 95°F)

De –40 °C a 65 °C (De –40 °F a 149 °F)

Entorno del equipo

En funcionamiento

En almacenamiento

Vibración máxima (utilizando un espectro de vibración aleatorio que simula el entorno del usuario):

En funcionamiento

Bajo no funcionamiento

Impacto máximo (para “En funcionamiento”: se mide con los Dell Diagnostics (Diagnósticos Dell) en ejecución en la unidad de disco duro y un pulso de medio seno de 2 ms; para “Bajo no funcionamiento”: se mide con la unidad de disco duro en la posición de aparcado de cabezales y un pulso de medio seno de 2ms):

Del 10% al 90% (sin condensación)

Del 5% al 95% (sin condensación)

0,66 GRMS

1,30 GRMS

Entorno del equipo

En funcionamiento

Bajo no funcionamiento

Altitud (máxima):

En funcionamiento

En almacenamiento

Nivel de contaminación en el aire

110 G

160 G

De –15,2 m a 3048 m (de –50 pies a

10.000pies)

de –15,2 m a

10.668m (de –50 pies a

35.000 pies)

G2 o más bajo, como se define en ISA-S71.04-1985

Especiﬁcaciones

Apéndice

Información relativa a la Norma Oficial Mexicana o

INSPIRON

NOM (solamente para México)

La información siguiente se proporciona en el dispositivo(s) descrito(s) en este documento, en conformidad con los requisitos de la Norma Oficial Mexicana (NOM)

Importador:

Dell México S.A. de C.V. Paseo de la Reforma 2620 – 11° Piso Col. Lomas Altas 11950 México, D.F.

Número de modelo reglamentario Voltaje Frecuencia

P17F 100-240

VCA Para obtener más detalles, lea la información de seguridad que se envió con el equipo. Para obtener información adicional sobre las mejores prácticas de seguridad, visite

dell.com/regulatory_compliance. 96

50-60 Hz 1,5 A/1,6 A/

Consumo de electricidad

1,7 A/2,3 A/2,5 A

Voltaje de salida

19,5 VCC 3,34 A/4,62 A/

Intensidad de salida

6,7 A

Índice

INSPIRON

ayuda

obtención de ayuda y asistencia 75

buscar más información 85

cajas de enchufes, utilizar 6 CD, crear y reproducir 50 Centro de movilidad de Windows 39 cómo ponerse en contacto con

Dell en línea 83 conector eSATA 23 conector HDMI 23 conexión de Internet 17

conexión de red

reparación 56

conexión de red inalámbrica

problemas 55 configuración, antes de comenzar 5 controladores y descargas 87 copias de seguridad y recuperación 51

DataSafe Local Backup

Conceptos básicos 69

Professional 70 DellConnect 76 Dell Factory Image Restore 72 Dell Stage 52 Dell Support Center 62

Índice

devolución bajo garantía 79 direcciones de correo electrónico

para asistencia técnica 77

direcciones de correo electrónico para asistencia técnica 77

DVD, crear y reproducir 50

equipo, configuración 5 especificaciones 88 Etiqueta de servicio

ubicación 81

flujo de aire, permitir 5 funciones del equipo 50 funciones de software 50

Indicador de actividad de la unidad de disco duro 29

indicador de alimentación 29 Indicador luminoso de estado de la batería

iniciar sesión FTP, anónima 78 ISP

Proveedor de servicios de internet 17

Lista de verificación de diagnósticos 82 llamar a Dell 81

movimientos

Touch Pad 36

opciones de reinstalación del sistema 66

Dell Inspiron 15R N5110 User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Configuración de su portátil Inspiron

Antes de configurar su equipo

Conecte el adaptador de CA

Conecte el cable de red (opcional)

Presione el botón de alimentación

Configuración del sistema operativo

Creación de soportes de recuperación del sistema (recomendado)

Instalación de la tarjeta SIM (opcional)

Activación o desactivación de la conexión inalámbrica (opcional)

Configuración de una pantalla de conexión inalámbrica (opcional)

Conexión a Internet (opcional)

Uso de su portátil Inspiron

Componentes de la vista derecha

Componentes de la vista izquierda

Componentes de la vista posterior

Componentes de la vista anterior

Luces e indicadores de estado

Desactivación de la carga de la batería

Base del equipo y componentes del teclado

Movimientos de la superficie táctil

Teclas de control multimedia

Uso de la unidad óptica

Componentes de la pantalla

Extracción y colocación de la cubierta superior (opcional)

Extracción y sustitución de la batería

Funciones del software

Dell DataSafe Online Backup

Dell Stage

Solución de problemas

Códigos de sonido

Problemas con la red

Problemas con la alimentación

Problemas con la memoria

Bloqueos y problemas de software

Cómo utilizar las herramientas de asistencia

Dell Support Center

My Dell Downloads

Solucionador de problemas de hardware

Dell Diagnostics

Restauración del sistema operativo

Restaurar sistema

Dell DataSafe Local Backup

Soporte de recuperación del sistema

Dell Factory Image Restore

Cómo obtener ayuda

Asistencia técnica y Servicio al cliente

DellConnect

Servicios en línea

Servicio automatizado para averiguar el estado de un pedido

Información acerca de productos

Devolución de artículos para su reparación bajo garantía o para recibir crédito

Antes de llamar

Cómo ponerse en contacto con Dell

Buscar más Información y recursos

Especificaciones

Apéndice

Índice
