Dell Inspiron 15 Gaming 7577 User Manual [da]

Inspiron 15 7000 Gaming

Servicemanual

Computermodel: Inspiron 15-7577
Forordningsmodel: P72F
Forordningstype: P72F001

Bemærk, forsigtig og advarsel

BEMÆRK: En BEMÆRKNING angiver vigtige oplysninger om, hvordan
du bruger produktet optimalt.

FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af
hardware eller tab af data og oplyser dig om, hvordan du kan undgå dette
problem.

ADVARSEL: ADVARSEL angiver risiko for tingskade, personskade eller
død.

© 2017-2018 Dell Inc. eller dets datterselskaber. Alle rettigheder forbeholdes. Dell, EMC,

og andre varemærker er varemærker tilhørende Dell Inc. eller deres associerede selskaber.
Andre varemærker kan være varemærker for deres respektive ejere.

2018 - 06

rev. A01

Indholdsfortegnelse

Før du udfører arbejde på computerens indvendige

dele..............................................................................12

Før du starter..........................................................................................12

Sikkerhedsinstruktioner...........................................................................12

Anbefalet værktøj....................................................................................13

Liste over skruer..................................................................................... 14

Efter du har udført arbejde på computerens

indvendige dele............................................................16

Fjernelse af bunddækslet............................................. 17

Procedure................................................................................................17

Sådan genmonteres bunddækslet................................ 19

Procedure...............................................................................................19

Fjernelse af batteriet................................................... 20

Forudsætninger......................................................................................20

Procedure...............................................................................................20

Sådan genmonteres batteriet...................................... 22

Procedure...............................................................................................22

Efterfølgende forudsætninger................................................................22

Fjernelse af hukommelsesmodulerne........................... 23

Forudsætninger......................................................................................23

Procedure...............................................................................................24

3

Genmontering af hukommelsesmodulerne...................25

Procedure...............................................................................................25

Efterfølgende forudsætninger................................................................25

Fjernelse af solid-state-drevet.....................................26

Forudsætninger......................................................................................26

Procedure...............................................................................................26

Genmontering af solid-state-drevet.............................28

Procedure...............................................................................................28

Efterfølgende forudsætninger................................................................29

Fjernelse harddisken....................................................30

Forudsætninger......................................................................................30

Procedure...............................................................................................30

Sådan genmonteres harddisken...................................33

Procedure...............................................................................................33

Efterfølgende forudsætninger................................................................33

Sådan fjernes møntcellebatteriet.................................34

Forudsætninger......................................................................................34

Procedure...............................................................................................34

Genmontering af møntcellebatteriet............................36

Procedure...............................................................................................36

Efterfølgende forudsætninger................................................................36

Fjernelse af trådløs-kortet........................................... 37

Forudsætninger......................................................................................37

Procedure...............................................................................................37

4

Genmontering af trådløs-kortet...................................39

Procedure...............................................................................................39

Efterfølgende forudsætninger................................................................40

Sådan fjernes det bagerste dæksel.............................. 41

Forudsætninger.......................................................................................41

Procedure............................................................................................... 41

Sådan genmonteres det bagerste dæksel....................43

Procedure...............................................................................................43

Efterfølgende forudsætninger................................................................43

Sådan fjernes computerbunden...................................44

Forudsætninger......................................................................................44

Procedure...............................................................................................44

Sådan genmonteres computerbunden..........................51

Procedure............................................................................................... 51

Efterfølgende forudsætninger................................................................52

Sådan fjernes statusindikatorkortet.............................53

Forudsætninger......................................................................................53

Procedure...............................................................................................53

Genmontering af statusindikatorkortet........................55

Procedure.............................................................................................. 55

Efterfølgende forudsætninger................................................................55

Sådan fjernes højttalerne............................................ 56

Forudsætninger......................................................................................56

Procedure.............................................................................................. 56

5

Sådan genmonteres højttalerne...................................58

Procedure.............................................................................................. 58

Efterfølgende forudsætninger................................................................58

Fjernelse af systemkortet............................................59

Forudsætninger......................................................................................59

Procedure.............................................................................................. 59

Genmontering af systemkortet....................................64

Procedure...............................................................................................64

Efterfølgende forudsætninger................................................................65

Indtastning af servicekoden i BIOS-installationsprogrammet..................65

Fjernelse strømadapterporten..................................... 66

Forudsætninger......................................................................................66

Procedure...............................................................................................67

Sådan genmonteres strømadapterporten.................... 68

Procedure...............................................................................................68

Efterfølgende forudsætninger................................................................68

Fjernelse af kølelegemet..............................................69

Forudsætninger......................................................................................69

Procedure.............................................................................................. 69

Genmontering af kølelegemet......................................72

Procedure...............................................................................................72

Efterfølgende forudsætninger................................................................ 72

Fjernelse af blæserne...................................................74

Forudsætninger......................................................................................74

Procedure...............................................................................................75

6

Genmontering af blæserne.......................................... 77

Procedure...............................................................................................77

Efterfølgende forudsætninger.................................................................77

Sådan fjernes strømknapkortet................................... 78

Forudsætninger......................................................................................78

Procedure...............................................................................................78

Sådan genmonteres strømknapkortet..........................80

Procedure.............................................................................................. 80

Efterfølgende forudsætninger................................................................80

Sådan fjernes ngeraftrykslæserens kort.....................81

Forudsætninger.......................................................................................81

Procedure............................................................................................... 81

Genplacering af ngeraftrykslæserens kort.................83

Procedure...............................................................................................83

Efterfølgende forudsætninger................................................................83

Sådan fjernes berøringspladen.................................... 84

Forudsætninger......................................................................................84

Procedure...............................................................................................84

Genmontering af berøringspladen............................... 86

Procedure...............................................................................................86

Efterfølgende forudsætninger................................................................86

Sådan fjernes skærmmodulet...................................... 87

Forudsætninger......................................................................................87

Procedure...............................................................................................87

7

Sådan genmonteres skærmmodulet............................. 91

Procedure...............................................................................................91

Efterfølgende forudsætninger.................................................................91

Sådan fjernes håndadestøtten...................................92

Forudsætninger......................................................................................92

Procedure...............................................................................................92

Sådan genmonteres håndadestøtten.........................94

Procedure...............................................................................................94

Efterfølgende forudsætninger................................................................94

Fjernelse af tastaturet.................................................95

Forudsætninger......................................................................................95

Procedure.............................................................................................. 95

Sådan genmonteres tastaturet.................................... 99

Procedure.............................................................................................. 99

Efterfølgende forudsætninger................................................................99

Foldning af tastaturkablerne.................................................................100

Sådan fjernes skærmfacetten.................................... 102

Forudsætninger.................................................................................... 102

Procedure.............................................................................................102

Sådan genmonteres skærmfacetten.......................... 104

Procedure.............................................................................................104

Efterfølgende forudsætninger...............................................................104

Sådan fjernes skærmhængslerne...............................105

Forudsætninger....................................................................................105

Procedure.............................................................................................105

8

Sådan genmonteres skærmhængslerne......................107

Procedure.............................................................................................107

Efterfølgende forudsætninger...............................................................107

Sådan fjernes skærmpanelet......................................108

Forudsætninger.................................................................................... 108

Procedure.............................................................................................108

Genmontering skærmpanelet...................................... 111

Procedure...............................................................................................111

Efterfølgende forudsætninger................................................................111

Sådan fjernes skærmkablet........................................ 112

Forudsætninger.....................................................................................112

Procedure..............................................................................................112

Genmontering af skærmkablet....................................114

Procedure..............................................................................................114

Efterfølgende forudsætninger............................................................... 114

Sådan fjernes kameraet..............................................115

Forudsætninger.....................................................................................115

Procedure..............................................................................................115

Genplacering af kameraet...........................................117

Procedure..............................................................................................117

Efterfølgende forudsætninger................................................................117

Fjernelse af skærmens bagdæksel og

antennemodulet..........................................................118

Forudsætninger.....................................................................................118

Procedure..............................................................................................118

9

Genmontering af skærmens bagdæksel og

antennemodulet.........................................................120

Procedure.............................................................................................120

Efterfølgende forudsætninger...............................................................120

Hentning af drivere.....................................................121

Sådan hentes lyddriveren.......................................................................121

Sådan hentes grakdriveren.................................................................. 121

Sådan hentes USB 3.0-driveren............................................................122

Sådan hentes Wi-Fi-driveren.................................................................122

Sådan hentes driveren til mediekortlæseren..........................................123

Sådan hentes chipsætdriveren..............................................................124

Hentning af netværksdriveren...............................................................124

Systeminstallationsmenu........................................... 125

Boot Sequence (Bootrækkefølge)........................................................ 125

Navigationstaster..................................................................................125

Oversigt over BIOS...............................................................................126

Sådan åbnes BIOS-installationsprogrammet......................................... 126

Indstillinger i systeminstallationsmenuen................................................127

System and Setup Password (System- og installationsadgangskode)...135

Sådan tildeles systemadgangskode og installationsadgangskode....136

Sletning eller ændring af en eksisterende opsætning af

adgangskode...................................................................................136

Rydning af CMOS-indstillinger........................................................ 137

Rydning af glemte adgangskoder....................................................137

Fejlnding.................................................................. 138

Sådan opdateres BIOS'en..................................................................... 138

Flashopdatering af BIOS (USB-nøgle)...................................................138

ePSA-diagnosticering (Enhanced Pre-Boot System Assessment)........139

10

Kørsel af ePSA-diagnosticeringen...................................................139

Systemdiagnosticeringsindikatorer........................................................140

Aadning af overskydende statisk elektricitet....................................... 142

Wi-Fi strømcyklus................................................................................. 142

Dell Power Manager (DPM V3.0)..........................................................142

Rekvirere hjælp og kontakte Dell................................143

Selv-hjælpsressourcer...........................................................................143

Kontakt Dell.......................................................................................... 144

11

Før du udfører arbejde på computerens indvendige dele

BEMÆRK: Billederne i dette dokument kan afvige fra din computer
afhængigt af den bestilte konguration.

Før du starter

1 Gem og luk alle åbne ler, og luk alle åbne programmer.

2 Sluk computeren. Klik på Start → Tænd/sluk → Luk computeren.

BEMÆRK: Hvis du bruger et andet operativsystem, se i
dokumentationen for dit operativsystem for vejledning ved nedlukning.

3 Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.
4 Frakobl alle tilsluttede netværksenheder og perifert udstyr så som tastatur, mus

og skærm fra computeren.

5 Fjern alle mediekort og optiske diske fra computeren, hvis relevant.

Sikkerhedsinstruktioner

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte
computeren og arbejdsmiljøet mod mulige skader.

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren. For ere
oplysninger om bedste praksis for sikkerhed, se hjemmesiden Regulatory
Compliance på www.dell.com/regulatory_compliance.

ADVARSEL: Alle strømkilder frakobles, inden computerens dæksel eller
paneler åbnes. Når du er færdig med at arbejde med computerens indre
dele, skal du genmontere alle dæksler, paneler og skruer, inden der tilsluttes
til en stikkontakt.

FORSIGTIG: Undgå, at computeren beskadiges ved at sikre et adt og rent
arbejdsbord.

12

FORSIGTIG: For at undgå at beskadige komponenter og kort, håndter dem
ved kanterne og undgå at røre ved ben og kontakter.

FORSIGTIG: Du skal kun udføre fejlnding og reparation som autoriseret
eller under vejledning af Dells tekniske team. Skade på grund af servicering,
som ikke er godkendt af Dell, er ikke dækket af garantien. Se
sikkerhedsinstruktionerne der fulgte med produktet, eller på www.dell.com/

regulatory_compliance.

FORSIGTIG: Før du rører ved noget inde i computeren, skal du have
jordforbindelse ved at røre ved en umalet metaloverade, som for eksempel
metallet på computerens bagside. Mens du arbejder, skal du med jævne
mellemrum røre en umalet metaloverade for på den måde at fjerne statisk
elektricitet, der kan skade de interne komponenter.

FORSIGTIG: Når du frakobler et kabel, skal du tage fat i dets stik eller dets
trækig og ikke i selve kablet. Nogle kabler har stik med låsetappe eller
tommelskruer, som du skal frigøre, før du tager kablet ud. Når kabler
frakobles, skal du sikre dig, at de ugter, så benene på stikkene ikke bøjes.
Når kabler tilsluttes, skal du sikre dig, at portene og stikkene ugter og
sidder rigtigt i forhold til hinanden.

FORSIGTIG: Tryk for at skubbe eventuelle installerede kort ud af
mediekortlæseren.

Anbefalet værktøj

Procedurerne i dette dokument kræver eventuelt følgende værktøj:

• Stjerneskruetrækker #0

• Stjerneskruetrækker #1

• Fladhovedet skruetrækker

• Plastikpen

13

Liste over skruer

Tabel 1. Liste over skruer

Komponent Fastgjort til Skruetype Antal Billede

Batteri Computerbund M2,5x6 3

Solid-state-drev Computerbund M3x3 1

Harddiskmodul Computerbund M2,5x3+3 4

Harddiskbeslag Harddisk M3x3 4

Trådløst kort Det trådløse korts

beslag og systemkort

Bagerste dæksel Computerbund M2x2 4

Skærmkabelbeslag Computerbund M2x3 1

Computerbund Håndadestøttemodul M2,5x6 19

Computerbund Håndadestøttemodul M2x3 4

M2x3 1

af skrue

Berøringsplade Håndadestøttemodul M2x2 4

Blæsere Kølelegeme M2x1.4 5

Blæsere Systemkort M2x3 4

14

Komponent Fastgjort til Skruetype Antal Billede

Statusindikatorkort Computerbund M2x3 1

Strømknapkort Håndadestøttemodul M2x3 2

af skrue

Strømadapterportens
beslag

Fingeraftrykslæserens
kortbeslag

USB type C­portbeslag

Systemkort Computerbund M2,5x5 3

Tastaturbeslag Håndadestøttemodul M1.6x2.2 30

Kølelegememodul Systemkort M2x3 6

Skærmmodul Håndadestøttemodul

Skærmhængsler Skærmens bagdæksel

Skærmpanel Skærmens bagdæksel

Computerbund M2,5x5 2

Håndadestøttemodul M2x2 2

Systemkort M2,5x5 2

2

M2,5x5

M2,5x2,5 8

og antennemodul

M2x2,5 4

og antennemodul

15

Efter du har udført arbejde på computerens indvendige dele

FORSIGTIG: Det kan beskadige computeren alvorligt at efterlade
bortkomme eller løse skruer inde i computeren.

1 Genmonter alle skruer, og sørg for, at der ikke ndes nogen løse skruer inde i

computeren.

2 Tilslut alle eksterne enheder, perifert udstyr eller kabler, som du fjernede, før du

begyndte at arbejde med computeren.

3 Genplacer alle mediekort, diske, eller alle andre dele, som du fjernede, før du

begyndte at arbejde med computeren.

4 Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
5 Tænd computeren.

16

Fjernelse af bunddækslet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Løsn den skrue, der holder bunddækslet fast til computerens bund.
2 Lirk forsigtigt bunddækslet med ngerspidserne for at frigøre tapperne fra deres

åbninger i computerbunden.

3 Løft bunddækslet fra computerens bund.

17

4 Frakobl batteriet fra systemkortet.

18

Sådan genmonteres bunddækslet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Tilslut batterikablet til systemkortet.
2 Skub tapperne på bunddækslet ind i de tilsvarende huller i computerbunden, og

klik forsigtigt bunddækslet på plads.

3 Spænd den skrue, der holder bunddækslet fast til computerens bund.

19

Fjernelse af batteriet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Fjern de tre skruer (M2.5x6), der fastgør batteriet til computerbunden.

20

2 Løft batteriet i en vinkel op fra computerbunden.

3 Vend computer om, åbn skærmen, og tryk og hold på tænd/sluk-knappen i ca.

fem sekunder for at oprette jordforbindelse til systemkortet.

21

Sådan genmonteres batteriet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Skub batteriet ind i åbningen i computerbunden og ret skruehullerne i batteriet

ind med skruehullerne i computerbunden.

2 Genmonter de tre skruer (M2.5x6), der fastgør batteriet til computerbunden.

Efterfølgende forudsætninger

Genmonter bunddækslet.

22

Fjernelse af hukommelsesmodulerne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

Fjern bunddækslet.

23

Procedure

1 Find hukommelsesmodulet på bundkortet.

BEMÆRK: Computeren kan have op til to hukommelsesmoduler,
afhængigt af den bestilte konguration.

2 Brug ngerspidserne til forsigtigt at adskille fastgørelsesklemmerne på hver side

af hukommelsesmodulslottet, indtil modulet springer op.

3 Fjern hukommelsesmodulet fra hukommelsesmodulslottet.

24

Genmontering af hukommelsesmodulerne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Juster hukommelsesmodulets indhak med tappen på hukommelsesmodulslottet.
2 Skub hukommelsesmodulet helt ind i slottet i en vinkel.
3 Tryk hukommelsesmodulet ned, indtil det klikker på plads.

BEMÆRK: Hvis du ikke hører et klik, skal du fjerne
hukommelsesmodulet og sætte det i igen.

Efterfølgende forudsætninger

Genmonter bunddækslet.

25

Fjernelse af solid-state-drevet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Solid-state-drev er skrøbelige. Udvis forsigtighed, når du
arbejder med et solid-state-drev.

FORSIGTIG: For at undgå datatab, fjern ikke solid-state drevet mens
computeren er i slumretilstand eller er tændt.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Fjern skruen (M3x3), der fastgør solid-state-drevet til computerbunden.
2 Skub solid-state-drevet fra dets slot.

26

3 Pil solid-state-drevets afskærmning af solid-state-drevet.

27

Genmontering af solid-state­drevet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Solid-state-drev er skrøbelige. Udvis forsigtighed, når du
arbejder med et solid-state-drev.

Procedure

1 Placer solid-state-drevet i slottet på computerbunden.
2 Juster udskæringen i solid-state-drevet ind med tappen på solid-state-drevets

slot og skub drevet ind i slottet.

3 Tryk den anden ende af solid-state-drevet ned, og ret skruehullet i solid-state-

drevet ind med skruehullet i computerbunden.

28

4 Genmonter skruen (M3x3), der fastgør solid-state-drevet til computerbunden.

Efterfølgende forudsætninger

Genmonter bunddækslet.

29

Fjernelse harddisken

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Harddiske er skrøbelige. Vær forsigtig, når du håndterer
harddisken.

FORSIGTIG: For at undgå datatab, fjern ikke harddisken mens computeren
er i slumretilstand eller er tændt.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.

Procedure

BEMÆRK: Låsen på harddiskens låsestik er skrøbelig. Trækkes der for
kraftigt i låsen, kan det beskadige den. Udvis forsigtighed ved håndtering af
låsen på harddiskens låsestik.

1 Åbn låsen og frakobl harddiskkablet fra systemkortet.
2 Fjern harddiskkablet fra computerbunden.
3 Fjern de re skruer (M2.5x3+3), der fastgør harddiskmodulet til computerens

bund.

30

4 Løft harddiskmodulet og dets kabel væk fra computerbunden.

5 Frakobl mellemlægget fra harddiskmodulet.

6 Fjern de re skruer (M3x3), der fastgør harddiskbeslaget til harddisken.

31

7 Løft harddiskens beslag af harddisken.

32

Sådan genmonteres harddisken

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Harddiske er skrøbelige. Vær forsigtig, når du håndterer
harddisken.

Procedure

1 Flugt skruehullerne på harddiskbeslaget med skruehullerne i harddisken.
2 Genmonter de re skruer (M3x3), der fastgør harddiskbeslaget til harddisken.
3 Tilslut mellemlægget til harddiskmodulet.
4 Ret skruehullerne i harddiskmodulet ind med hullerne i computerbunden.
5 Genmonter de re skruer (M2,5x3+3), der fastgør harddiskmodulet til

computerbasen.

6 Påsæt harddiskkablet på computerbunden med tape.
7 Skub harddiskkablet ind i stikket på systemkortet, og luk låsen for at fastgøre

kablet.

Efterfølgende forudsætninger

1 Genmonter batteriet.
2 Genmonter bunddækslet.

33

Sådan fjernes møntcellebatteriet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Når møntcellebatteriet fjernes, nulstilles BIOS­installationsprogrammerne til standardindstillingerne. Det anbefales, at du
noterer dig BIOS-installationsprogrammernes indstillinger, før du fjerner
møntcellebatteriet.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Frakobl møntcellebatteriets kabel fra systemkortet.

34

2 Pil knapcellebatteriet fra batterisoklen på computerbunden.

35

Genmontering af møntcellebatteriet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Klæb møntcellebatteriet ind i batterisoklen på computerbunden.
2 Tilslut møntcellebatteriets kabel til systemkortet.

Efterfølgende forudsætninger

Genmonter bunddækslet.

36

Fjernelse af trådløs-kortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Find det trådløse kort på systemkortet.

37

2 Fjern skruen (M2x3), der fastgør det trådløse korts beslag til det trådløse kort

og systemkortet.

3 Fjern det trådløse korts beslag fra det trådløse kort.
4 Fjern antennekablerne fra det trådløse kort.
5 Fjern det trådløse kort fra dets slot.

38

Genmontering af trådløs-kortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

FORSIGTIG: Placer ikke kabler under det trådløse kort for at undgå skader
på kortet.

1 Ret indhakket i det trådløse kort ind med tappen på det trådløse korts slot, og

skub kortet ind i dets slot i en vinkel.

2 Tilslut antennekablerne til det trådløse kort.

Følgende skema viser antennekablets farveskema for det trådløse kort, der
understøttes af din computer.

Tabel 2. Farveskema for antennekabler

Stik på det trådløse kort Antennekabelfarve

Hovedstik (hvid trekant) Hvid

Hjælpestik (sort trekant) Sort

3 Ret skruehullet i det trådløse korts beslag ind efter skruehullet i det trådløse kort

og systemkortet.

39

4 Genmonter skruen (M2x3), der fastgør det trådløse korts beslag til det trådløse

kort og systemkortet.

Efterfølgende forudsætninger

Genmonter bunddækslet.

40

Sådan fjernes det bagerste dæksel

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

Fjern bunddækslet.

Procedure

1 Fjern de re skruer (M2x2), der fastgør bunddækslet til computerbasen.
2 Lirk det bagerste dæksel til venstre ved at starte fra midten, og fortsæt dernæst

mod højre.

41

3 Fjern bunddækslet fra computerbasen.

42

Sådan genmonteres det bagerste dæksel

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Skub tapperne på det bagerste dæksel ind i de tilsvarende huller i

computerbunden, og klik det bagerste dæksel på plads.

2 Ret skruehullerne i det bagerste dæksel ind med skruehullerne i

computerbunden.

3 Genmonter de re skruer (M2x2), der fastgør bagdækslet til computerbunden.

Efterfølgende forudsætninger

Genmonter bunddækslet.

43

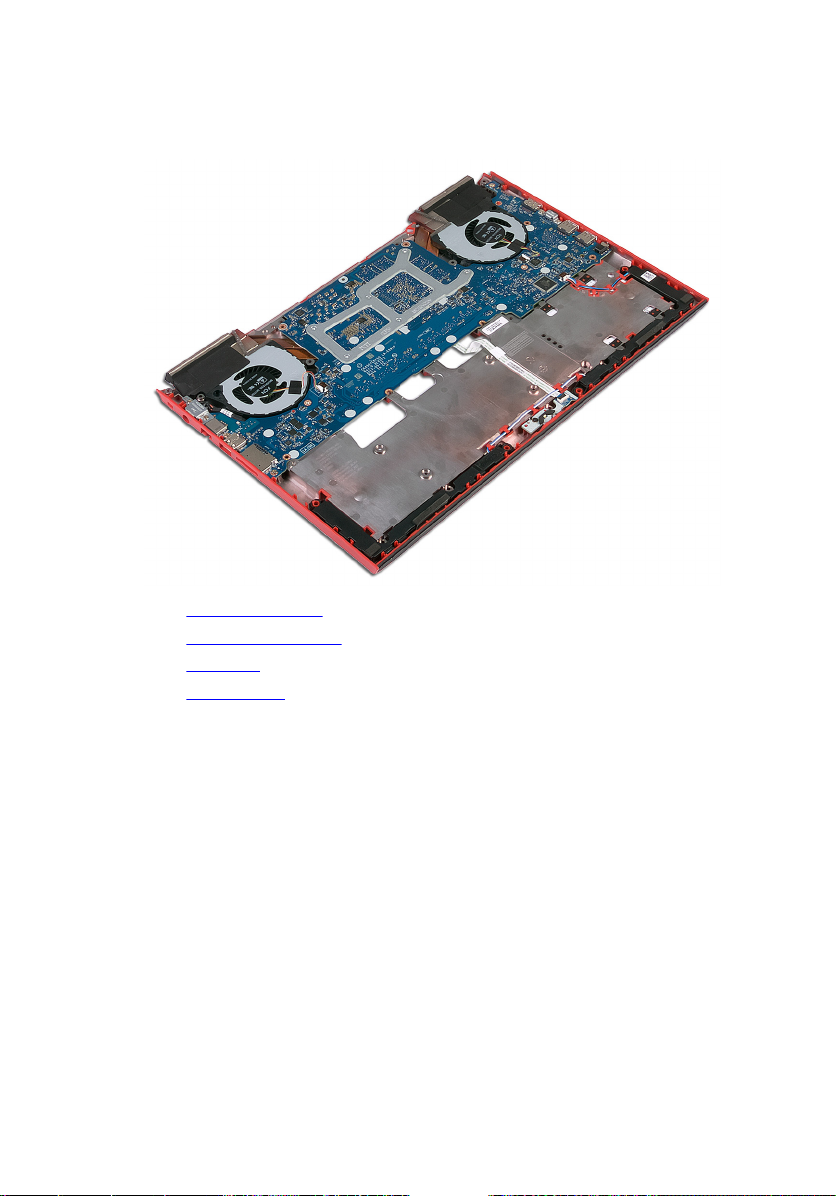

Sådan fjernes computerbunden

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern det trådløse kort.

Procedure

1 Fjern kamerakablet fra systemkortet vha. trækigene.
2 Fjern kamerakablet fra computerbunden.
3 Fjern antennekablerne fra kabelkanalerne i computerbunden.
4 Fjern skruen (M2x3), der fastgør skærmkabelbeslaget til computerbunden.
5 Løft skærmkabelbeslaget af computerbunden.
6 Frakobl skærmkablet fra systemkortet vha. trækigene.

44

7 Fjern skærmkablet fra kabelkanalerne i computerbunden, og pil skærmkablet af

computerbunden.

8 Åbn låsen og frakobl strømknapkortkablet fra systemkortet.
9 Åbn låsen og frakobl kablet, til tastaturets baggrundslys, fra systemkortet.
10 Åbn låsen, og fjern berøringspladens kabel fra systemkortet.
11 Pil tapen af, der fastgør tastaturkablet til systemkortet.

45

12 Åbn låsen og frakobl tastaturets kabel fra systemkortet.

13 Fjern de 19 skruer (M2.5x6), der fastgør computerbunden til

håndadestøttemodulet.

46

14 Fjern de re skruer (M2x3), der fastgør computerbunden til

håndadestøttemodulet.

15 Vend computeren med oversiden opad, og åbn skærmen.
16 Brug en plastikpen til at frigøre tapperne på håndadestøttemodulet fra

åbningerne i computerbunden.

47

17 Løft håndadestøttemodulet og skærmmodulet væk fra computerbunden.

48

18 Efter udførelse af alle trinnene oven for er der kun computerbundsmodulet

tilbage.

19 Fjern møntcellebatteriet.
20 Fjern statusindikatorkortet.
21 Fjern højtalerne.
22 Fjern systemkortet.

49

23 Fjern strømadapterporten.

50

Sådan genmonteres computerbunden

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Genmonter højttalerne.
2 Genmonter statusindikatorkortet.
3 Genmonter strømadapterporten.
4 Genmonter systemkortet.
5 Tilpas håndadestøttemodulet, og placer det på computerbunden.
6 Tryk ned på kanterne af håndadestøttemodulet, og klik det på plads.
7 Luk skærmen, og vend computeren på hovedet.
8 Genmonter de re skruer (M2x3), der fastgør computerbunden til

håndadestøttemodulet.

9 Genmonter de 19 skruer (M2.5x6), der fastgør computerbunden til

håndadestøttemodulet.

10 Skub tastaturkablet ind i stikket på systemkortet, og luk låsen for at fastgøre

kablet.

11 Påsæt tapen, der fastgør tastaturkablet til systemkortet.
12 Sæt berøringspladens kabel ind i stikket på systemkortet, og luk låsen for at

fastgøre kablet.

13 Skub tastaturbaggrundslyskablet ind i stikket på systemkortet, og luk låsen for at

fastgøre kablet.

14 Sæt strømknapkortets kabel ind i stikket på systemkortet, og luk låsen for at

fastgøre kablet.

51

15 Fastgør skærmkablet til computerbunden med tape, og før kablet gennem

kabelkanalerne på computerbunden.

16 Tilslut skærmkablet til systemkortet.
17 Tilpas skærmkabelbeslaget, og placer det på computerbunden.
18 Genmonter skruen (M2x3), der fastgør skærmkabelbeslaget til

computerbunden.

19 Før antennekablet igennem computerbundens kabelkanaler.
20 Klæb kamerakablet på computerbunden.
21 Tilslut kamerakablet til systemkortet.

Efterfølgende forudsætninger

1 Genmonter det trådløse kort.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

52

Sådan fjernes statusindikatorkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Følg proceduren fra trin 1 til trin 18 i "Fjernelse af computerbunden".

Procedure

BEMÆRK: Statusindikatorkortet indeholder en LED-indikator for strøm og
batteristatus/harddiskaktivitet.

1 Åbn låsen og frakobl statusindikatorkortets kabel fra statusindikatorkortet.
2 Fjern skruen (M2x3), der fastgør statusindikatorkortet til computerbunden.

53

3 Løft statusindikatorkortet ud af computerbunden.

54

Genmontering af statusindikatorkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Ret skruehullerne i statusindikatorkortet ind med skruehullerne i

computerbunden.

2 Genmonter skruen (M2x3), der fastgør statusindikatorkortet til

computerbunden.

3 Skub kablet til statusindikatorkortet ind i stikket på statusindikatorkortet, og luk

låsen for at fastgøre kablet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

55

Sådan fjernes højttalerne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Følg proceduren fra trin 1 til trin 18 i "Fjernelse af computerbunden".

Procedure

1 Frakobl højtalerkablet fra systemkortet.
2 Bemærk højttalerkablets føring, og fjern højttalerkablet fra kabelkanalerne på

computerbunden.

3 Bemærk placeringen af gummiringene inden højttalerne løftes op.
4 Løft højre højttaler op fra computerbunden.
5 Bemærk højttalerkablets føring, og fjern højttalerkablet fra kabelkanalerne på

computerbunden.

56

6 Løft venstre højttaler op fra computerbunden.

57

Sådan genmonteres højttalerne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

BEMÆRK: Gummipropperne kan blive skubbet ud, når højttaleren
genmonteres. Kontroller, om gummipropperne sidder korrekt, efter at
højttaleren er placeret på systemkortet.

1 Placer den venstre højttaler på computerbunden vha. styremærkerne.
2 Før højttalerkablet igennem computerbundens kabelkanaler.
3 Placer den højre højttaler på computerbunden vha. styremærkerne.
4 Før højttalerkablet igennem computerbundens kabelkanaler.
5 Tilslut højttalerkablet til systemkortet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

58

Fjernelse af systemkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

BEMÆRK: Computerens servicekode er gemt i bundkortet. Du skal indtaste
servicekoden i BIOS-installationsprogrammet, efter at du genmonterer
systemkortet.

BEMÆRK: Udskiftes systemkortet fjernes alle ændringer du har lavet i
BIOS ved brug af BIOS-installationsprogrammet. Du skal foretage alle de
relevante ændringer igen, efter du har udskiftet systemkortet.

BEMÆRK: Bemærk stikkenes placering, inden du frakobler kablerne fra
systemkortet, så du kan tilslutte dem korrekt igen, når du har genmonteret
systemkortet.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Følg proceduren fra trin 1 til trin 18 i "Fjernelse af computerbunden".

Procedure

1 Vend computerbunden om.
2 Tag knapcellebatteriet ud af bundkortet.
3 Åbn låsen og frakobl harddiskkablet fra systemkortet.
4 Åbn låsen og frakobl statusindikatorkortets kabel fra systemkortet.

59

5 Frakobl strømadapterportens kabel fra systemkortet.

6 Vend computerbunden om.
7 Fjern de to skruer (M2,5x5), der fastgør strømadapterportens beslag til

computerbasen.

8 Løft strømadapterportens beslag ud af computerbunden.
9 Genmonter de to skruer (M2,5x5), der fastgør USB Type-C-portens bøjle til

systemkortet.

10 Løft USB Type C-portens bøjle af systemkortet.

60

11 Frakobl højtalerkablet fra systemkortet.

12 Fjern de re skruer (M2x3), der fastgør blæserne til systemkortet.
13 Fjern de tre skruer (M2,5x5), der fastgør systemkortet til computerbasen.

61

14 Frigør forsigtigt portene på systemkortet fra computerbasens slots, og løft

systemkortet af computerbasen.

15 Vend systemkortet om.

62

16 Følg proceduren fra trin 5 til trin 6 i Fjernelse af kølelegemet.

63

Genmontering af systemkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

BEMÆRK: Computerens servicekode er gemt i bundkortet. Du skal indtaste
servicekoden i BIOS-installationsprogrammet, efter at du genmonterer
systemkortet.

BEMÆRK: Udskiftes systemkortet fjernes alle ændringer du har lavet i
BIOS ved brug af BIOS-installationsprogrammet. Du skal foretage alle de
relevante ændringer igen, efter du har udskiftet systemkortet.

Procedure

1 Genmonter kølelegemet.
2 Vend systemkortet om.
3 Skub portene på systemkortet ind i åbningerne i computerbunden, og ret

skruehullerne i systemkortet ind med skruehullerne i computerbunden.

4 Genmonter de re skruer (M2x3), der fastgør blæserne til systemkortet.
5 Genmonter de tre skruer (M2,5x5), som fastgør systemkortet til

computerbasen.

6 Tilslut højttalerkablet til systemkortet.
7 Juster og placér USB Type-C portens bøjle på systemkortet.
8 Genmonter de to skruer (M2,5x5), der fastgør USB Type-C-portens bøjle til

computerens base.

9 Afstem og placér strømadapterportens bøjle på computerbasen.
10 Genmonter de to skruer (M2,5x5), der fastgør strømadapterportens bøjle til

computerbasen.

11 Vend computerbunden om.
12 Tilslut strømadapterportens kabel til systemkortet.

64

13 Skub indikatorlyskortets kabel ind i dets stik på systemkortet, og luk låsen for at

fastgøre kablet.

14 Skub harddiskkablet ind i dets stik på systemkortet, og luk låsen for at fastgøre

kablet.

15 Tilslut knapcellebatteriet til bundkortet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

Indtastning af servicekoden i BIOS­installationsprogrammet.

1 Tænd for, eller genstart computeren.
2 Tryk på F2 når DELL-logoet vises, for at åbne BIOS-installationsprogrammet.
3 Gå til hovedfanen, og indtast servicemærket i feltet Service Tag Input (Indtast

servicemærke).

BEMÆRK: Servicekoden er den alfanumeriske identikator, som du nder
på bagsiden af computeren.

65

Fjernelse strømadapterporten

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern solid-state-drevet.
5 Fjern hukommelsesmodulerne.
6 Fjern trådløs-kortet.
7 Fjern computerbunden.
8 Følg proceduren fra trin 1 til trin 14 i Fjernelse af systemkortet.

66

Procedure

Løft strømadapterporten og dens kabel op fra computerbunden.

67

Sådan genmonteres strømadapterporten

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

Indsæt strømadapterporten i dens åbning i computerbunden.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 3 til trin 15 i Genmontering af systemkortet.
2 Genmonter computerbunden.
3 Genmonter trådløs-kortet.
4 Genmonter hukommelsesmodulerne.
5 Genmonter solid-state-drevet.
6 Genmonter bagerste dæksel.
7 Genmonter batteriet.
8 Genmonter bunddækslet.

68

Fjernelse af kølelegemet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

ADVARSEL: Varme-sinket kan blive varmt under normal drift. Tillad
tilstrækkelig tid til at varme-sinket kan køle af, før du berører det.

FORSIGTIG: For maksimal køling af processoren, må du ikke berøre
varmeoverførselsområderne på varme-sinket. Olie fra din hud kan reducere
varmeoverførselsevnen fra de termiske puder.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern møntcellebatteriet.
4 Fjern bagdækslet.
5 Fjern hukommelsesmodulerne.
6 Fjern solid-state-drevet.
7 Fjern det trådløse kort.
8 Fjern computerbunden.

Procedure

BEMÆRK: Udseendet af kølelegememodulet i din computer kan være
forskellig fra billedet vist i dette afsnit.

1 Frakobl det venstre blæserkabel fra systemkortet.

69

2 Frakobl det højre blæserkabel fra systemkortet.

3 Følg proceduren fra trin 4 til trin 6 i "Fjernelse af blæserne".
4 Vend systemkortet om.
5 Fjern i rækkefølge (angivet på kølelegememodulet) de seks skruer (M2x3), der

fastgør kølelegememodulet til systemkortet.

70

6 Løft kølelegememodulet fra systemkortet.

71

Genmontering af kølelegemet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

FORSIGTIG: Forkert placering af kølelegemet kan beskadige systemkortet
og processoren.

BEMÆRK: Hvis enten systemkortet eller varme-sinket udskiftes, skal du
bruge det termiske underlag, der følger med sættet, for at sikre, at
der opnås varmeledning.

Procedure

1 Flugt kølelegememodulets skruehuller med systemkortets skruehuller.
2 Genmonter i rækkefølge (angivet på kølelegememodulet) de seks skruer (M2x3),

der fastgør kølelegememodulet til systemkortet.

3 Vend systemkortet om.
4 Følg proceduren fra trin 1 til trin 3 i "Genmontering af blæserne".
5 Tilslut den højre blæsers kabel.
6 Tilslut den venstre blæsers kabel.

Efterfølgende forudsætninger

1 Genmonter computerbunden.
2 Genmonter det trådløse kort.
3 Genmonter solid-state-drevet.
4 Genmonter hukommelsesmodulerne.
5 Genmonter bagerste dæksel.
6 Genmonter møntcellebatteriet.
7 Genmonter batteriet.

72

8 Genmonter bunddækslet.

73

Fjernelse af blæserne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Følg proceduren fra trin 1 til trin 18 i Fjernelse af computerbasen.

74

Procedure

1 Fjern de fem skruer (M2x1.4), der fastgør blæserne til kølelegemet.

2 Vend computerbunden om.
3 Fjern venstre og højre blæserkabel fra systemkortet.
4 Fjern båndene, der fastgør blæserne til kølelegemet.

75

5 Fjern de re skruer (M2x3), der fastgør blæseren til systemkortet.

6 Løft blæserne af kølelegemet.

76

Genmontering af blæserne

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Tilpas og placer blæserne på kølelegemet.
2 Genmonter re skruer (M2x3), der fastgør blæseren til systemkortet.
3 Påsæt tapen, der fastgør blæserne til kølelegemet.
4 Tilslut venstre og højre blæserkabel til systemkortet.
5 Vend computerbunden om.
6 Genmonter de fem skruer (M2x1.4), der fastgør blæserne til kølelegemet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

77

Sådan fjernes strømknapkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern computerbunden.
5 Følg proceduren fra trin 1 til trin 17 i "Fjernelse af computerbunden".

Procedure

1 Åbn låsen, og fjern ngeraftrykslæserkortets kabel fra ngeraftrykslæserkortet.
2 Pil strømknapkortets kabel af håndadestøttemodulet.
3 Fjern de to skruer (M2x3), der fastgør strømknapkortet til

håndadestøttemodulet.

78

4 Løft strømknapkortet og dets kabel fra håndadestøttemodulet.

79

Sådan genmonteres strømknapkortet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Ret skruehullerne i strømknapkortet ind med skruehullerne i

håndadestøttemodulet.

2 Genmonter de to skruer (M2x3), der fastgør strømknapkortet til

håndadestøttemodulet.

3 Fastgør kablet til strømknapkortet på håndadestøtten.
4 Sæt kablet til ngeraftrykslæserens kort ind i dets stik på systemkortet, og luk

låsen for at fastgøre kablet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

80

Sådan fjernes
ngeraftrykslæserens kort

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern computerbunden.
5 Fjern strømknapkortet.

Procedure

1 Fjern de to skruer (M2x2), der fastgør ngeraftrykslæserens kortbeslag til

håndadestøttemodulet.

2 Løft ngeraftrykslæserens kortbeslag af håndadestøttemodulet.

81

3 Løft ngeraftrykslæserens kort af håndadestøttemodulet.

82

Genplacering af
ngeraftrykslæserens kort

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Tilpas ngeraftrykslæserens datterkort på håndadestøttemodulet.
2 Tilpas beslaget til ngeraftrykslæserens datterkort på håndadestøttemodulet.
3 Genmonter de to skruer (M2x2), der fastgør ngeraftrykslæserens datterkort til

håndadestøttemodulet.

Efterfølgende forudsætninger

1 Genmonter strømknapkortet.
2 Genmonter computerbunden.
3 Genmonter bagerste dæksel.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

83

Sådan fjernes berøringspladen

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Følg proceduren fra trin 1 til trin 17 i "Fjernelse af computerbunden".

Procedure

1 Fjern de re skruer (M2x2), der fastgør berøringspladen til

håndadestøttemodulet.

84

2 Løft berøringspladen og dens kabel fra håndadestøttemodulet i en vinkel.

85

Genmontering af berøringspladen

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Skub berøringspladen under berøringspladens beslag.

BEMÆRK: Sørg for, at berøringspladen er rettet ind efter styrene på
håndadestøttemodulet og at afstanden er ens på begge sider af
berøringspladen.

2 Ret berøringspladens skruehuller ind efter skruehullerne i

håndadestøttemodulet.

3 Genmonter de re skruer (M2x2), der fastgør berøringspladen til

håndadestøttemodulet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter bagerste dæksel.
3 Genmonter batteriet.
4 Genmonter bunddækslet.

86

Sådan fjernes skærmmodulet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern trådløs-kortet.
5 Følg proceduren fra trin 1 til trin 17 i "Fjernelse af computerbunden".

Procedure

1 Fjern de to skruer (M2.5x5), der fastgør skærmhængslerne til

håndadestøttemodulet.

87

2 Åbn skærmhængslerne i en vinkel på 90 grader.

88

3 Løft håndledsstøtten af skærmmodulet.

89

4 Efter udførsel af trinnene ovenfor står vi tilbage med skærmmodulet.

90

Sådan genmonteres skærmmodulet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

1 Anbring håndadestøttemodulet på skærmmodulet.
2 Luk skærmhængslerne ved en vinkel på 90 grader.
3 Genmonter de to skruer (M2.5x5), der fastgør skærmhængslerne til

håndadestøttemodulet.

Efterfølgende forudsætninger

1 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
2 Genmonter trådløs-kortet.
3 Genmonter bagerste dæksel.
4 Genmonter batteriet.
5 Genmonter bunddækslet.

91

Sådan fjernes håndadestøtten

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern det trådløse kort.
5 Følg proceduren fra trin 1 til trin 17 i "Fjernelse af computerbunden".
6 Fjern skærmmodulet.
7 Fjern strømknapkortet.
8 Fjern ngeraftrykslæserens kort.
9 Fjern berøringspladen.
10 Fjern tastaturet.

Procedure

Efter at have udført trinnene beskrevet under i forudsætninger, står du tilbage med
håndadestøtten og tastaturmodulet.

92

93

Sådan genmonteres

håndadestøtten

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

Placer håndadestøtten på en plan overade.

Efterfølgende forudsætninger

1 Genmonter tastaturet.
2 Genmonter berøringspladen.
3 Genplacering af ngeraftrykslæserkortet.
4 Genmonter strømknapkortet.
5 Genmonter skærmmodulet.
6 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
7 Genmonter trådløs-kortet.
8 Genmonter bagerste dæksel.
9 Genmonter batteriet.
10 Genmonter bunddækslet.

94

Fjernelse af tastaturet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Forudsætninger

1 Fjern bunddækslet.
2 Fjern batteriet.
3 Fjern bagdækslet.
4 Fjern det trådløse kort.
5 Følg proceduren fra trin 1 til trin 17 i "Fjernelse af computerbunden".
6 Fjern skærmmodulet.

Procedure

1 Åbn låsen, og fjern strømadapterportens kabel fra håndadestøttemodulet.
2 Fjern strømadapterportens kabel fra håndadestøttemodulet.

95

3 Fjern tapen, der fastgør tastaturbeslaget til håndadestøttemodulet.

4 Fjern de 30 skruer (M1.6x2.2), der fastgør tastaturbeslaget til

håndadestøttemodulet.

96

5 Løft tastaturbeslaget af håndadestøttemodulet.

97

6 Løft tastaturet sammen med kablerne ud fra håndadestøttemodulet.

98

Sådan genmonteres tastaturet

ADVARSEL: Før du arbejder med computerens indvendige dele, skal du
læse de sikkerhedsinstruktioner, der fulgte med computeren, og følge
trinene i Før du arbejder med computerens indvendige dele. Efter du har
arbejdet på computerens indvendige dele, følg vejledningen i Efter du har

udført arbejde på computerens indvendige dele. For ere oplysninger om

bedste praksis for sikkerhed, se hjemmesiden Regulatory Compliance på

www.dell.com/regulatory_compliance.

Procedure

BEMÆRK: Hvis du installere et nyt tastatur, fold kablerne på samme måde
de var foldet på det gamle tastatur. Du kan nde ere oplysninger i

Foldning af tastaturkablerne".

"

1 Tilpas tastaturet, og placer det på håndadestøttemodulet.
2 Tilpas tastaturbeslaget, og placer det på håndadestøttemodulet.
3 Genmonter de 30 skruer (M1.6x2.2) der fastgør tastaturbeslaget til

håndadestøttemodulet.

4 Påklæb tapen, der fastgør tastaturbeslaget til håndadestøttemodulet.
5 Fastgør strømadapterportens kabel på håndadestøtten.
6 Tilslut strømadapterportens kabel til håndadestøttemodulet, og luk låsen for at

fastgøre kablet.

Efterfølgende forudsætninger

1 Genmonter skærmmodulet.
2 Følg proceduren fra trin 5 til trin 21 i Genmontering af computerbasen.
3 Genmonter trådløs-kortet.
4 Genmonter bagerste dæksel.
5 Genmonter batteriet.
6 Genmonter bunddækslet.

99

Foldning af tastaturkablerne

FORSIGTIG: Brug ikke for megen kraft ved foldning af kablerne.

Tastaturets kabler er ikke foldede, når du modtager et nyt tastatur. Følg disse
instruktioner for at folde kablerne på det nye tastatur på samme måde som på det
gamle tastatur.

BEMÆRK: Kabler til tastaturbaggrundslys ndes kun sammen med
tastaturer med baggrundslys.

1 Bemærk positionen til at folde kablet på det nye tastatur.

100
