Inspiron 15 7000 Gaming
Servisni priručnik
Kompjuterski model: Inspiron 15-7577
Model sa regulacijom: P72F
Tip sa regulacijom: P72F001
Napomene, mere opreza i
upozorenja
NAPOMENA: NAPOMENA ukazuje na važne informacije koje će vam
pomoći da iskoristite proizvod na bolji način.
OPREZ: OPREZ ukazuje na potencijalno oštećenje hardvera ili gubitak
podataka i saopštava vam kako da izbegnete problem.
UPOZORENJE: UPOZORENJE ukazuje na potencijalno oštećenje
imovine, telesne povrede i smrtni ishod.
© 2017-2018. Dell Inc. ili podružnice. Sva prava zadržana. Dell, EMC, i drugi žigovi su žigovi
Dell Inc. ili njegovih podružnica. Drugi žigovi su vlasništvo njihovih vlasnika.
2018 - 06
Pregl. A01
Sadržaj
Pre rada u unutrašnjosti računara................................12
Pre početka rada....................................................................................12
Bezbednosna uputstva...........................................................................12
Preporučeni alati.................................................................................... 13
Lista zavrtanja........................................................................................14
Nakon rada u unutrašnjosti računara........................... 16
Uklanjanje poklopca osnove.........................................17
Procedura.............................................................................................. 17
Postavljanje poklopca osnove......................................19
Procedura.............................................................................................. 19
Uklanjanje baterije.......................................................20
Pripremni koraci..................................................................................... 20
Procedura.............................................................................................. 20
Postavljanje baterije.................................................... 22
Procedura.............................................................................................. 22
Dopunski koraci......................................................................................22
Uklanjanje memorijskih modula....................................23
Pripremni koraci..................................................................................... 23
Procedura.............................................................................................. 24
3
Postavljanje memorijskih modula.................................25
Procedura.............................................................................................. 25
Dopunski koraci......................................................................................25
Uklanjanje poluprovodničkog diska.............................. 26
Pripremni koraci..................................................................................... 26
Procedura.............................................................................................. 26
Postavljanje poluprovodničkog diska............................28
Procedura.............................................................................................. 28
Dopunski koraci......................................................................................29
Uklanjanje čvrstog diska..............................................30
Pripremni koraci..................................................................................... 30
Procedura.............................................................................................. 30
Postavljanje čvrstog diska........................................... 33
Procedura.............................................................................................. 33
Dopunski koraci......................................................................................33
Uklanjanje dugmaste baterije.......................................34
Pripremni koraci..................................................................................... 34
Procedura.............................................................................................. 34
Postavljanje dugmaste baterije.................................... 36
Procedura.............................................................................................. 36
Dopunski koraci......................................................................................36
Uklanjanje bežične kartice...........................................37
Pripremni koraci..................................................................................... 37
Procedura.............................................................................................. 37
4
Postavljanje bežične kartice........................................ 39
Procedura.............................................................................................. 39
Dopunski koraci......................................................................................40
Uklanjanje zadnjeg poklopca........................................41
Pripremni koraci..................................................................................... 41
Procedura.............................................................................................. 41
Postavljanje zadnjeg poklopca.....................................43
Procedura.............................................................................................. 43
Dopunski koraci......................................................................................43
Uklanjanje osnove računara......................................... 44
Pripremni koraci..................................................................................... 44
Procedura.............................................................................................. 44
Postavljanje osnove računara...................................... 51
Procedura.............................................................................................. 51
Dopunski koraci......................................................................................52
Uklanjanje ploče sa indikatorima statusa......................53
Pripremni koraci..................................................................................... 53
Procedura.............................................................................................. 53
Postavljanje ploče sa indikatorima statusa...................55
Procedura.............................................................................................. 55
Dopunski koraci......................................................................................55
Uklanjanje zvučnika..................................................... 56
Pripremni koraci..................................................................................... 56
Procedura.............................................................................................. 56
5
Postavljanje zvučnika.................................................. 58
Procedura.............................................................................................. 58
Dopunski koraci......................................................................................58
Uklanjanje matične ploče.............................................59
Pripremni koraci..................................................................................... 59
Procedura.............................................................................................. 59
Postavljanje matične ploče.......................................... 64
Procedura.............................................................................................. 64
Dopunski koraci......................................................................................65
Unošenje servisne oznake u program za podešavanje BIOS-a................65
Uklanjanje porta adaptera za napajanje........................66
Pripremni koraci..................................................................................... 66
Procedura.............................................................................................. 67
Postavljanje porta adaptera za napajanje.....................68
Procedura.............................................................................................. 68
Dopunski koraci......................................................................................68
Uklanjanje rashladnog elementa.................................. 69
Pripremni koraci..................................................................................... 69
Procedura.............................................................................................. 69
Postavljanje rashladnog elementa................................72
Procedura.............................................................................................. 72
Dopunski koraci......................................................................................72
Uklanjanje ventilatora.................................................. 74
Pripremni koraci..................................................................................... 74
Procedura.............................................................................................. 75
6
Postavljanje ventilatora................................................77
Procedura.............................................................................................. 77
Dopunski koraci......................................................................................77
Uklanjanje ploče dugmeta za napajanje........................78
Pripremni koraci..................................................................................... 78
Procedura.............................................................................................. 78
Postavljanje ploče dugmeta za napajanje.....................80
Procedura.............................................................................................. 80
Dopunski koraci......................................................................................80
Uklanjanje ploče čitača otiska prsta.............................81
Pripremni koraci..................................................................................... 81
Procedura.............................................................................................. 81
Zamena ploče čitača otiska prsta................................ 83
Procedura.............................................................................................. 83
Dopunski koraci......................................................................................83
Uklanjanje table osetljive na dodir................................84
Pripremni koraci..................................................................................... 84
Procedura.............................................................................................. 84
Postavljanje table osetljive na dodir.............................86
Procedura.............................................................................................. 86
Dopunski koraci......................................................................................86
Uklanjanje sklopa ekrana............................................. 87
Pripremni koraci..................................................................................... 87
Procedura.............................................................................................. 87
7
Postavljanje sklopa ekrana...........................................91
Procedura.............................................................................................. 91
Dopunski koraci......................................................................................91
Uklanjanje oslonca za dlanove..................................... 92
Pripremni koraci..................................................................................... 92
Procedura.............................................................................................. 92
Postavljanje oslonca za dlanove...................................94
Procedura.............................................................................................. 94
Dopunski koraci......................................................................................94
Uklanjanje tastature.....................................................95
Pripremni koraci..................................................................................... 95
Procedura.............................................................................................. 95
Postavljanje tastature..................................................99
Procedura.............................................................................................. 99
Dopunski koraci......................................................................................99
Presavijanje kablova tastature..............................................................100
Uklanjanje okna ekrana..............................................102
Pripremni koraci...................................................................................102
Procedura............................................................................................102
Postavljanje okna ekrana........................................... 104
Procedura............................................................................................104
Dopunski koraci....................................................................................104
Uklanjanje zglobova ekrana....................................... 105
Pripremni koraci...................................................................................105
Procedura............................................................................................105
8
Postavljanje zglobova ekrana.....................................107
Procedura............................................................................................107
Dopunski koraci....................................................................................107
Uklanjanje ploče ekrana.............................................108
Pripremni koraci...................................................................................108
Procedura............................................................................................108
Postavljanje ploče ekrana...........................................111
Procedura.............................................................................................111
Dopunski koraci.................................................................................... 111
Uklanjanje kabla ekrana............................................. 112
Pripremni koraci................................................................................... 112
Procedura............................................................................................ 112
Postavljanje kabla ekrana...........................................114
Procedura............................................................................................ 114
Dopunski koraci....................................................................................114
Uklanjanje kamere..................................................... 115
Pripremni koraci................................................................................... 115
Procedura............................................................................................ 115
Postavljanje kamere...................................................117
Procedura............................................................................................ 117
Dopunski koraci....................................................................................117
Uklanjanje sklopa zadnjeg poklopca ekrana i antene.. 118
Pripremni koraci................................................................................... 118
Procedura............................................................................................ 118
9
Postavljanje sklopa zadnjeg poklopca ekrana i
antene.......................................................................120
Procedura............................................................................................120
Dopunski koraci....................................................................................120
Preuzimanje upravljačkih programa........................... 121
Preuzimanje upravljačkog programa za zvuk........................................121
Preuzimanje upravljačkog programa gračke kartice............................121
Preuzimanje upravljačkog programa za USB 3.0...................................122
Preuzimanje upravljačkog programa za funkciju Wi-Fi..........................122
Preuzimanje upravljačkog programa za čitač medijskih kartica.............123
Preuzimanje upravljačkog programa za skup čipova.............................124
Preuzimanje upravljačkog programa za mrežu......................................125
Podešavanje sistema................................................. 126
Sekvenca pokretanja............................................................................126
Tasteri za navigaciju.............................................................................127
Pregled BIOS-a....................................................................................127
Otvaranje programa za podešavanje BIOS-a........................................128
Opcije programa za podešavanje sistema (System Setup)...................128
Lozinka sistema i lozinka za podešavanje............................................. 136
Dodeljivanje lozinke sistema i lozinke za podešavanje.....................137
Brisanje ili promena postojeće lozinke za podešavanje sistema.......137
Brisanje CMOS podešavanja..........................................................138
Brisanje zaboravljenih lozinki.......................................................... 139
Rešavanje problema.................................................. 140
Ažuriranje BIOS-a................................................................................ 140
Osvežavanje BIOS-a (USB ključ)..........................................................140
Poboljšana procena sistema pre pokretanja (ePSA) - dijagnostika........141
10
Pokretanje ePSA dijagnostike.........................................................141
Svetla za dijagnostiku sistema..............................................................142
Otklanjanje zaostale energije................................................................144
Isključivanje i ponovno uključivanje Wi-Fi funkcije.................................144
Dell Power Manager (DPM V3.0).........................................................145
Dobijanje pomoći i kontaktiranje kompanije Dell.........146
Resursi za samostalnu pomoć..............................................................146
Kontaktiranje kompanije Dell.................................................................147
11
Pre rada u unutrašnjosti računara
NAPOMENA: Slike u ovom dokumentu se mogu razlikovati u odnosu na vaš
računar u zavisnosti od poručene konguracije.
Pre početka rada
1 Sačuvajte i zatvorite sve otvorene datoteke i zatvorite sve otvorene programe.
2 Isključite računar. Kliknite na Start → Napajanje → Isključi.
NAPOMENA: Ako koristite različite operativne sisteme, pogledajte
dokumentaciju vašeg operativnog sistema u vezi uputstava za
isključivanje.
3 Isključite računar i sve priključene uređaje iz pripadajućih električnih utičnica.
4 Odspojite sve priključene mrežne uređaje i periferne uređaje, kao što su
tastatura, miš i monitor, sa svog računara.
5 Uklonite medijsku karticu ili optički disk iz računara, ako je moguće.
Bezbednosna uputstva
Koristite sledeće bezbednosne smernice kako biste zaštitili računar od mogućih
oštećenja i osigurali vašu ličnu bezbednost.
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje su isporučene sa vašim računarom. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici www.dell.com/regulatory_compliance.
UPOZORENJE: Isključite sve izvore napajanja pre otvaranja poklopca
računara ili ploča. Nakon što završite sa radom u unutrašnjosti računara,
postavite sve poklopce, ploče i zavrtnje pre priključivanja na izvor napajanja.
OPREZ: Da biste izbegli oštećenje računara, uverite se da je radna površina
ravna i čista.
12
OPREZ: Da biste sprečili oštećenje komponenti i kartica, držite ih za ivice i
izbegavajte da dodirujete pinove i kontakte.
OPREZ: Rešavanje problema i popravke treba da obavljate samo u okviru
ovlašćenja ili smernica Dell tima za tehničku pomoć. Šteta usled servisiranja
koje nije ovlastila kompanija Dell nije pokrivena vašom garancijom.
Pogledajte bezbednosna uputstva koja ste dobili uz proizvod ili ih pronađite
na stranici www.dell.com/regulatory_compliance.
OPREZ: Pre nego što dodirnete bilo koji deo unutar vašeg računara,
uzemljite telo dodirivanjem neobojene metalne površine, kao što je metal na
zadnjoj strani računara. Dok radite, povremeno dodirujte neobojenu metalnu
površinu da biste rasipali statički elektricitet, koji bi mogao oštetiti
unutrašnje komponente.
OPREZ: Kada odspajate kabl, povucite njegov konektor ili jezičak za
izvlačenje, a ne sam kabl. Neki kablovi imaju konektore sa držačima za
zaključavanje ili zavrtnjima koje morate skinuti pre odspajanja kabla. Prilikom
odspajanja kablova vodite računa o poravnanju kako bi se izbeglo savijanje
pinova konektora. Prilikom povezivanja kablova proverite da li su portovi i
konektori pravilno orijentisani i poravnati.
OPREZ: Pritisnite i izvadite instaliranu karticu iz čitača medijskih kartica.
Preporučeni alati
Za procedure u ovom dokumentu mogu se zahtevati sledeći alati:
• Philips odvrtač broj 0
• Philips odvrtač broj 1
• Odvrtač sa ravnom glavom
• Plastična olovka
13
Lista zavrtanja
Tabela 1. Lista zavrtanja
Кomponentа Pričvršćena za Tip zavrtnja Količina Slika
Baterija Osnova računara M2,5x6 3
Poluprovodnički disk Osnova računara M3x3 1
Sklop čvrstog diska Osnova računara M2,5x3+3 4
Nosač čvrstog diska Čvrsti disk M3x3 4
Bežična kartica Nosač bežične kartice
i matična ploča
Zadnji poklopac Osnova računara M2x2 4
Nosač kabla ekrana Osnova računara M2x3 1
Osnova računara Sklop oslonca za
dlanove
Osnova računara Sklop oslonca za
dlanove
M2x3 1
M2,5x6 19
M2x3 4
zavrtnja
Tabla osetljiva na
dodir
Ventilatori Rashladni element M2x1,4 5
Ventilatori Matična ploča M2x3 4
14
Sklop oslonca za
dlanove
M2x2 4
Кomponentа Pričvršćena za Tip zavrtnja Količina Slika
Ploča sa indikatorima
statusa
Osnova računara M2x3 1
zavrtnja
Ploča dugmeta za
napajanje
Nosač porta adaptera
za napajanje
Nosač ploče čitača za
otiske prstiju
Nosač USB porta tipa CMatična ploča M2.5x5 2
Matična ploča Osnova računara M2.5x5 3
Nosač tastature Sklop oslonca za
Sklop rashladnog
elementa
Sklop ekrana Sklop oslonca za
Zglobovi ekrana Sklop zadnjeg
Ploča ekrana Sklop zadnjeg
Sklop oslonca za
dlanove
Osnova računara M2.5x5 2
Sklop oslonca za
dlanove
dlanove
Matična ploča M2x3 6
dlanove
poklopca ekrana i
antene
poklopca ekrana i
antene
M2x3 2
M2x2 2
M1,6x2,2 30
M2.5x5
M2,5x2,5 8
M2x2,5 4
2
15
Nakon rada u unutrašnjosti računara
OPREZ: Zaostali ili slobodni zavrtnji ostavljeni u računaru mogu ozbiljno
oštetiti računar.
1 Postavite sve zavrtnje i uverite se da se unutar računara ne nalaze zaostali
zavrtnji.
2 Priključite sve eksterne uređaje, periferne uređaje ili kablove koje ste uklonili pre
rada na računaru.
3 Postavite medijske kartice, diskove ili druge delove koje ste uklonili pre rada na
računaru.
4 Priključite računar i sve povezane uređaje u odgovarajuće električne utičnice.
5 Uključite računar.
16
Uklanjanje poklopca osnove
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Olabavite neispadajući zavrtanj koji učvršćuje poklopac osnove za osnovu
računara.
2 Vrhovima prstiju pažljivo odvojite poklopac osnove da biste oslobodili držače iz
otvora na osnovi računara.
3 Podignite poklopac osnove iz osnove računara.
Pre
17
4 Odspojite kabl baterije sa matične ploče.
18
Postavljanje poklopca osnove
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Procedura
1 Povežite kabl baterije na matičnu ploču.
2 Gurnite jezičke na poklopcu osnove u otvore na osnovi računara i utisnite
poklopac osnove na mesto.
3 Pritegnite neispadajući zavrtanj koji učvršćuje poklopac baterije za osnovu
računara.
www.dell.com/regulatory_compliance.
Pre
19
Uklanjanje baterije
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Pripremni koraci
Uklonite poklopac osnove.
Procedura
1 Uklonite tri zavrtnja (M2,5x6) koji učvršćuju bateriju za osnovu računara.
2 Podignite i izvadite bateriju pod uglom sa osnove računara.
www.dell.com/regulatory_compliance.
Pre
20
3 Preokrenite računar, otvorite ekran i pritisnite i držite dugme za napajanje oko
pet sekundi da biste uzemljili matičnu ploču.
21
Postavljanje baterije
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Gurnite bateriju u priključak na osnovi računara i poravnajte otvore za zavrtnje na
bateriji sa otvorima za zavrtnje na osnovi računara.
2 Postavite tri zavrtanja (M2.5x6) koji učvršćuju bateriju za osnovu računara.
Dopunski koraci
Postavite poklopac osnove.
Pre
22
Uklanjanje memorijskih modula
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Pripremni koraci
Uklonite poklopac osnove.
www.dell.com/regulatory_compliance.
Pre
23
Procedura
1 Pronađite memorijski modul na matičnoj ploči.
NAPOMENA: U zavisnosti od naručene konguracije računar može da
ima do dva memorijska modula.
2 Vrhovima prstiju pažljivo razdvojite spojnice za pričvršćivanje sa obe strane
priključka memorijskog modula tako da memorijski modul iskoči.
3 Uklonite memorijski modul iz priključka memorijskog modula.
24
Postavljanje memorijskih modula
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte zarez na memorijskom modulu sa držačem na priključku memorijskog
modula.
2 Čvrsto i pod uglom gurnite memorijski modul u priključak.
3 Pritisnite memorijski modul na dole tako da klikne u ležištu.
NAPOMENA: Ako ne čujete klik, uklonite memorijski modul i ponovo ga
instalirajte.
Pre
Dopunski koraci
Postavite poklopac osnove.
25
Uklanjanje poluprovodničkog diska
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Poluprovodnički diskovi su lomljivi. Budite pažljivi pri rukovanju
poluprovodničkim diskom.
OPREZ: Da biste izbegli gubitak podataka, nemojte uklanjati
poluprovodnički disk kada je računar uključen ili u režimu spavanja.
www.dell.com/regulatory_compliance.
Pripremni koraci
Uklonite poklopac osnove.
Procedura
1 Uklonite zavrtanj (M3x3) koji učvršćuje poluprovodnički disk za osnovu računara.
2 Gurnite poluprovodnički disk iz priključka za poluprovodnički disk.
Pre
26
3 Odlepite štitnik poluprovodničkog diska sa poluprovodničkog diska.
27
Postavljanje poluprovodničkog diska
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Poluprovodnički diskovi su lomljivi. Budite pažljivi pri rukovanju
poluprovodničkim diskom.
www.dell.com/regulatory_compliance.
Procedura
1 Postavite poluprovodnički disk u otvor na osnovi računara.
2 Poravnajte zarez na poluprovodničkom disku sa držačem na priključku
poluprovodničkog diska i gurnite poluprovodnički disk u priključak za
poluprovodnički disk.
3 Pritisnite drugi kraj poluprovodničkog diska da biste poravnali otvor za zavrtanj
na poluprovodničkom disku sa otvorom za zavrtnje na osnovi računara.
Pre
28
4 Postavite zavrtanj (M3x3) koji učvršćuje poluprovodnički disk za osnovu
računara.
Dopunski koraci
Postavite poklopac osnove.
29
Uklanjanje čvrstog diska
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Čvrsti diskovi su lomljivi. Budite pažljivi pri rukovanju čvrstim
diskom.
OPREZ: Da biste izbegli gubitak podataka, nemojte uklanjati čvrsti disk kada
je računar uključen ili u režimu spavanja.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
Procedura
NAPOMENA: Reza na konektoru za zaključavanje čvrstog diska je lomljiva.
Povlačenje reze na silu može oštetiti konektor za zaključavanje čvrstog
diska. Budite pažljivi pri rukovanju rezom na konektoru za zaključavanje
čvrstog diska.
www.dell.com/regulatory_compliance.
Pre
1 Otvorite rezu i odspojite kabl čvrstog diska sa matične ploče.
2 Odlepite kabl čvrstog diska sa osnove računara.
3 Uklonite četiri zavrtnja (M2,5x3+3) koji učvršćuju sklop čvrstog diska za osnovu
računara.
30
4 Podignite sklop čvrstog diska zajedno sa kablom, sa osnove računara.
5 Odspojite kratkospajač sa sklopa čvrstog diska.
6 Uklonite četiri zavrtnja (M3x3) koji učvršćuju nosač čvrstog diska za čvrsti disk.
31
7 Podignite konzolu tvrdog diska sa tvrdog diska.
32
Postavljanje čvrstog diska
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Čvrsti diskovi su lomljivi. Budite pažljivi pri rukovanju čvrstim
diskom.
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte otvore za zavrtnje na nosaču čvrstog diska sa otvorima za zavrtnje
na čvrstom disku.
2 Postavite četiri zavrtnja (M3x3) koji učvršćuju nosač čvrstog diska za čvrsti disk.
3 Priključite kratkospajač na sklop čvrstog diska.
4 Poravnajte otvore za zavrtnje na sklopu čvrstog diska sa otvorima za zavrtnje na
osnovi računara.
5 Postavite četiri zavrtnja (M2,5x3+3) koji učvršćuju sklop čvrstog diska za
osnovu računara.
6 Zalepite kabl čvrstog diska na osnovu računara.
7 Gurnite kabl čvrstog diska u odgovarajući konektor na matičnoj ploči i zatvorite
rezu da biste pričvrstili kabl čvrstog diska.
Pre
Dopunski koraci
1 Postavite bateriju.
2 Postavite poklopac osnove.
33
Uklanjanje dugmaste baterije
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Uklanjanje dugmaste baterije resetuje postavke programa za
podešavanje BIOS-a na podrazumevane vrednosti. Preporučuje se da pre
uklanjanja dugmaste baterije pribeležite postavke programa za podešavanje
BIOS-a.
Pripremni koraci
Uklonite poklopac osnove.
Procedura
1 Odspojite kabl dugmaste baterije sa matične ploče.
www.dell.com/regulatory_compliance.
Pre
34
2 Odlepite dugmastu bateriju sa utičnice za bateriju na osnovi računara.
35
Postavljanje dugmaste baterije
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Procedura
1 Stavite dugmastu bateriju u utičnicu za bateriju na osnovi računara.
2 Povežite kabl dugmaste baterije na matičnu ploču.
Dopunski koraci
Postavite poklopac osnove.
www.dell.com/regulatory_compliance.
Pre
36
Uklanjanje bežične kartice
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Pripremni koraci
Uklonite poklopac osnove.
Procedura
1 Pronađite bežičnu karticu na matičnoj ploči.
www.dell.com/regulatory_compliance.
Pre
37
2 Uklonite zavrtanj (M2x3) koji učvršćuje nosač bežične kartice za bežičnu karticu
i matičnu ploču.
3 Uklonite nosač bežične kartice sa bežične kartice.
4 Odvojite kablove antene sa bežične kartice.
5 Gurnite i podignite bežičnu karticu iz slota za bežičnu karticu.
38
Postavljanje bežične kartice.
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
OPREZ: Da biste sprečili oštećenje bežične kartice, ne postavljajte kablove
ispod nje.
1 Poravnajte zarez na bežičnoj kartici sa držačem na priključku bežične kartice i
pod uglom gurnite bežičnu karticu u priključak za nju.
2 Povežite kablove antene sa bežičnom karticom.
U sledećoj tabeli je navedena šema boja kablova antene za bežičnu karticu koju
podržava vaš računar.
Tabela 2. Šema boja kabla antene
Konektori na bežičnoj kartici Boja kabla antene
Glavni (beli trougao) Bela
Pre
Pomoćni (crni trougao) Crna
3 Poravnajte otvor za zavrtanj na nosaču bežične kartice sa otvorom za zavrtanj
na bežičnoj kartici i matičnoj ploči.
39
4 Postavite zavrtanj (M2x3) koji učvršćuje nosač bežične kartice za bežičnu
karticu i matičnu ploču.
Dopunski koraci
Postavite poklopac osnove.
40
Uklanjanje zadnjeg poklopca
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
Uklonite poklopac osnove.
Procedura
1 Uklonite četiri zavrtnja (M2x2) koji učvršćuju zadnji poklopac za osnovu
računara.
2 Odvojite zadnji poklopac tako što ćete početi od centralnog dela, pa ulevo, a
zatim udesno.
Pre
41
3 Uklonite zadnji poklopac sa osnove računara.
42
Postavljanje zadnjeg poklopca
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Gurnite držače na zadnjem poklopcu u otvore na osnovi računara i utisnite zadnji
poklopac u ležište.
2 Poravnajte otvore za zavrtnje na zadnjem poklopcu sa otvorima za zavrtnje na
osnovi računara.
3 Postavite četiri zavrtnja (M2x2) koji učvršćuju zadnji poklopac za osnovu
računara.
Dopunski koraci
Postavite poklopac osnove.
Pre
43
Uklanjanje osnove računara
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite bežičnu karticu.
Procedura

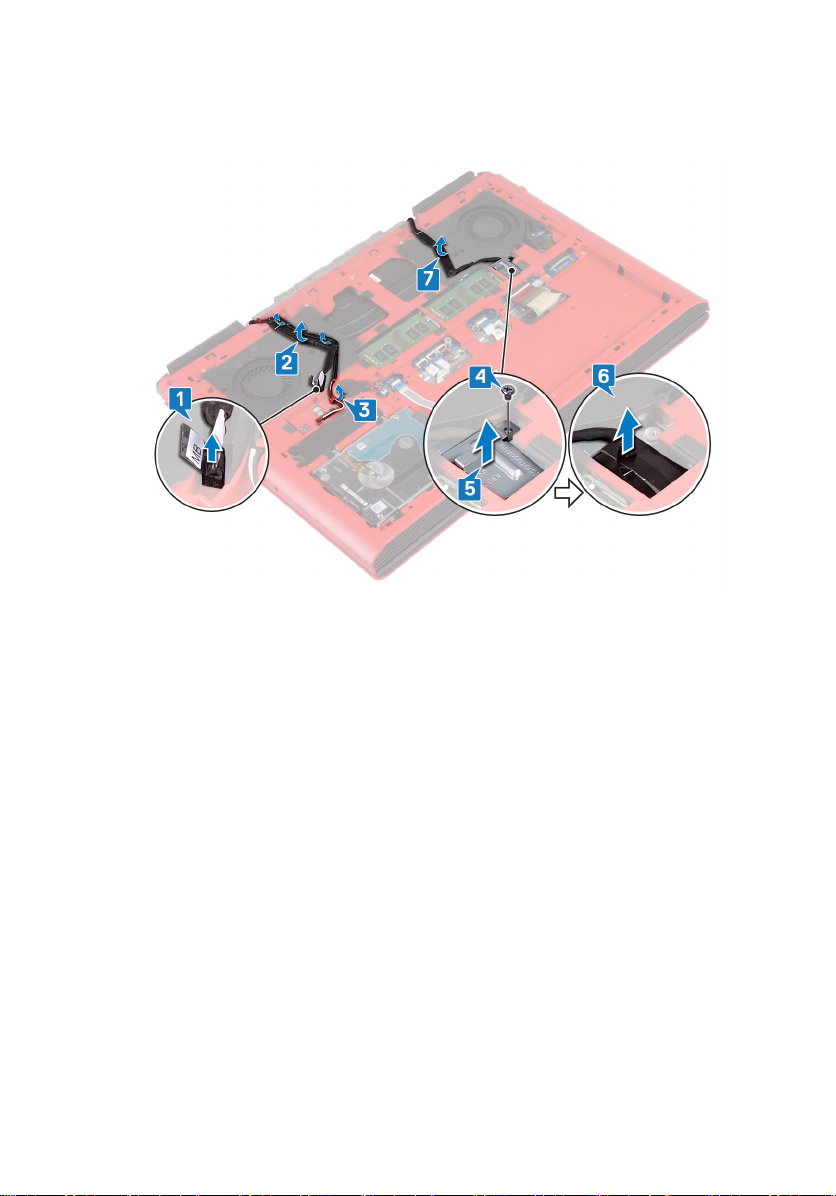

1 Pomoću držača odspojite kabl kamere sa matične ploče.
2 Odlepite kabl kamere sa osnove računara.
3 Uklonite kablove antene iz vođica za usmeravanje na osnovi računara.
4 Uklonite zavrtanj (M2x3) koji učvršćuje nosač kabla ekrana za osnovu računara.
5 Podignite nosač kabla ekrana sa osnove računara.
6 Pomoću držača odspojite kabl ekrana sa matične ploče.
Pre
44
7 Izvadite kabl ekrana iz vođica za usmeravanje na osnovi računara i odlepite kabl
ekrana sa osnove računara.

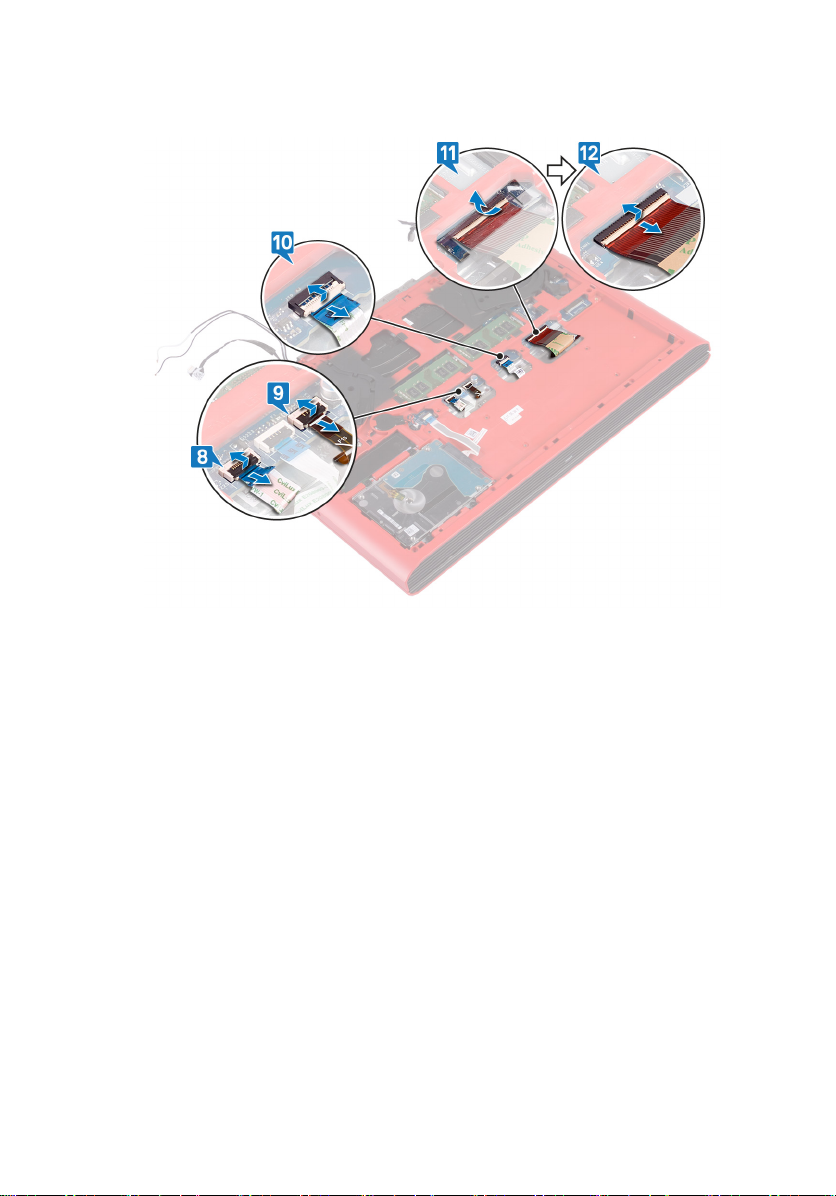

8 Otvorite rezu i odvojite kabl ploče dugmeta za napajanje od matične ploče.
9 Otvorite rezu i odvojite kabl pozadinskog osvetljenja tastature od matične ploče.
10 Otvorite rezu i izvucite kabl table osetljive na dodir iz matične ploče.
11 Odlepite traku kojom je kabl tastature pričvršćen za matičnu ploču.
45
12 Otvorite rezu i odspojite kabl tastature sa matične ploče.
13 Uklonite 19 zavrtanja (M2,5x6) kojima je osnova računara pričvršćena za sklop
oslonca za dlanove.
46
14 Uklonite četiri zavrtnja (M2x3) kojima je osnova računara pričvršćena za sklop
oslonca za dlanove.
15 Preokrenite računar i otvorite ekran.
16 Plastičnom olovkom oslobodite držače na sklopu oslonca za dlanove iz otvora na
osnovi računara.
47

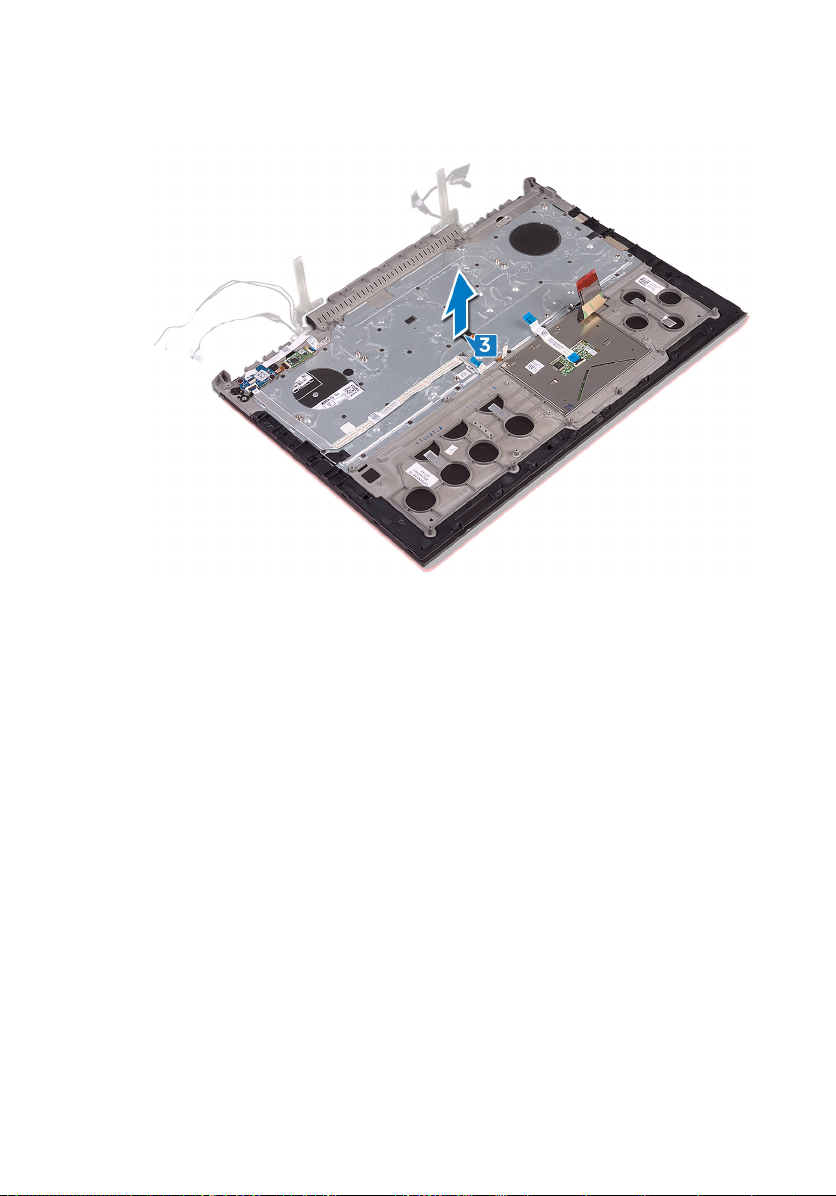

17 Podignite sklop oslonca za dlanove zajedno sa sklopom ekrana sa osnove
računara.
48

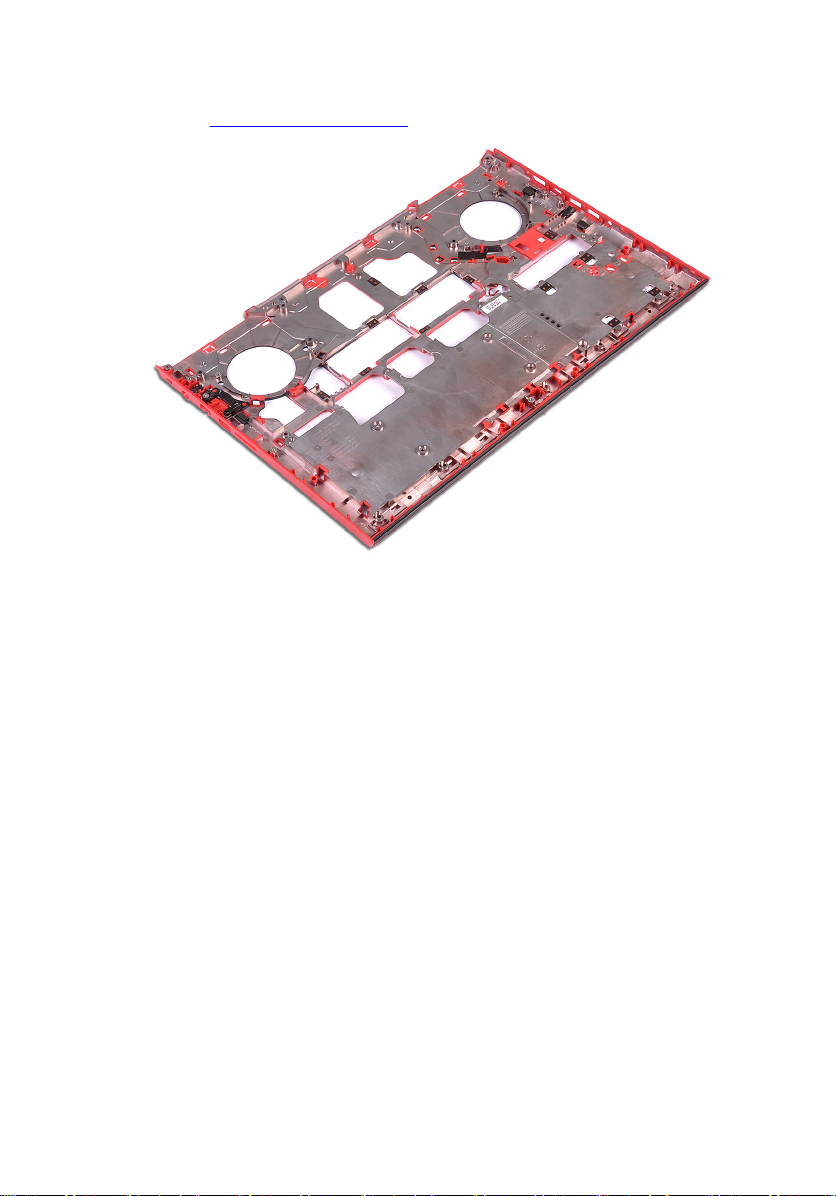

18 Nakon obavljanja svih navedenih koraka, ostaje vam sklop osnove računara.
19 Uklonite dugmastu bateriju.
20 Uklonite ploču sa indikatorima statusa.
21 Uklonite zvučnike.
22 Uklonite matičnu ploču.
49
23 Uklonite port adaptera za napajanje.
50
Postavljanje osnove računara
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Postavite zvučnike.
2 Postavite ploču sa indikatorima statusa.
3 Postavite port adaptera za napajanje.
4 Postavite matičnu ploču.
5 Poravnajte i postavite sklop oslonca za dlanove na osnovu računara.
6 Pritisnite ivice sklopa oslonca za dlanove i utisnite sklop u ležište.
7 Zatvorite ekran i okrenite računar naopako.
8 Postavite četiri zavrtnja (M2x3) koji učvršćuju zvučnike za sklop oslonca za
dlanove.
9 Postavite 19 zavrtanja (M2,5x6) kojima je osnova računara pričvršćena za sklop
oslonca za dlanove.
10 Gurnite kabl tastature u konektor na matičnoj ploči i zatvorite rezu da biste
učvrstili kabl.
11 Zalepite traku kojom je kabl tastature pričvršćen za matičnu ploču.
12 Gurnite kabl table osetljive na dodir u konektor na matičnoj ploči i zatvorite rezu
da biste ksirali kabl.
13 Gurnite kabl tastature sa pozadinskim osvetljenjem u konektor na matičnoj ploči i
zatvorite rezu da biste učvrstili kabl.
14 Gurnite kabl ploče dugmeta za napajanje u konektor na matičnoj ploči i zatvorite
rezu da biste osigurali kabl.
15 Zalepite kabl ekrana za osnovu računara i provucite kabl ekrana kroz vođice za
usmeravanje na osnovi računara.
16 Povežite kabl ekrana na matičnu ploču.
Pre
51
17 Poravnajte i postavite nosač kabla ekrana na osnovu računara.
18 Postavite zavrtanj (M2x3) koji učvršćuje nosač kabla ekrana za osnovu računara.
19 Provucite kablove antene kroz vođice za usmeravanje na osnovi računara.
20 Zalepite kabl kamere na osnovu računara.
21 Povežite kabl kamere sa matičnom pločom.
Dopunski koraci
1 Postavite bežičnu karticu.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
52
Uklanjanje ploče sa indikatorima statusa
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Sledite proceduru od koraka 1 do koraka 18 u odeljku Uklanjanje osnove računara.
Procedura
NAPOMENA: Ploča sa indikatorima statusa uključuje LED indikator svetla za
status napajanja i status baterije/svetla za aktivnost čvrstog diska.
Pre
1 Otvorite rezu i odspojite kabl ploče sa indikatorima statusa sa ploče sa
indikatorima statusa.
2 Uklonite zavrtanj (M2x3) koji učvršćuje ploču sa indikatorima statusa za osnovu
računara.
53
3 Podignite ploču sa indikatorima statusa sa osnove računara.
54
Postavljanje ploče sa indikatorima statusa
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte otvore za zavrtnje na ploči sa indikatorima statusa sa otvorima za
zavrtnje na osnovi računara.
2 Postavite zavrtanj (M2x3) koji učvršćuje ploču sa indikatorima statusa za osnovu
računara.
3 Gurnite kabl ploče sa indikatorima statusa u konektor na ploči sa indikatorima
statusa i zatvorite rezu konektora da biste učvrstili kabl.
Dopunski koraci
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
Pre
55
Uklanjanje zvučnika
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Sledite proceduru od koraka 1 do koraka 18 u odeljku Uklanjanje osnove računara.
Procedura

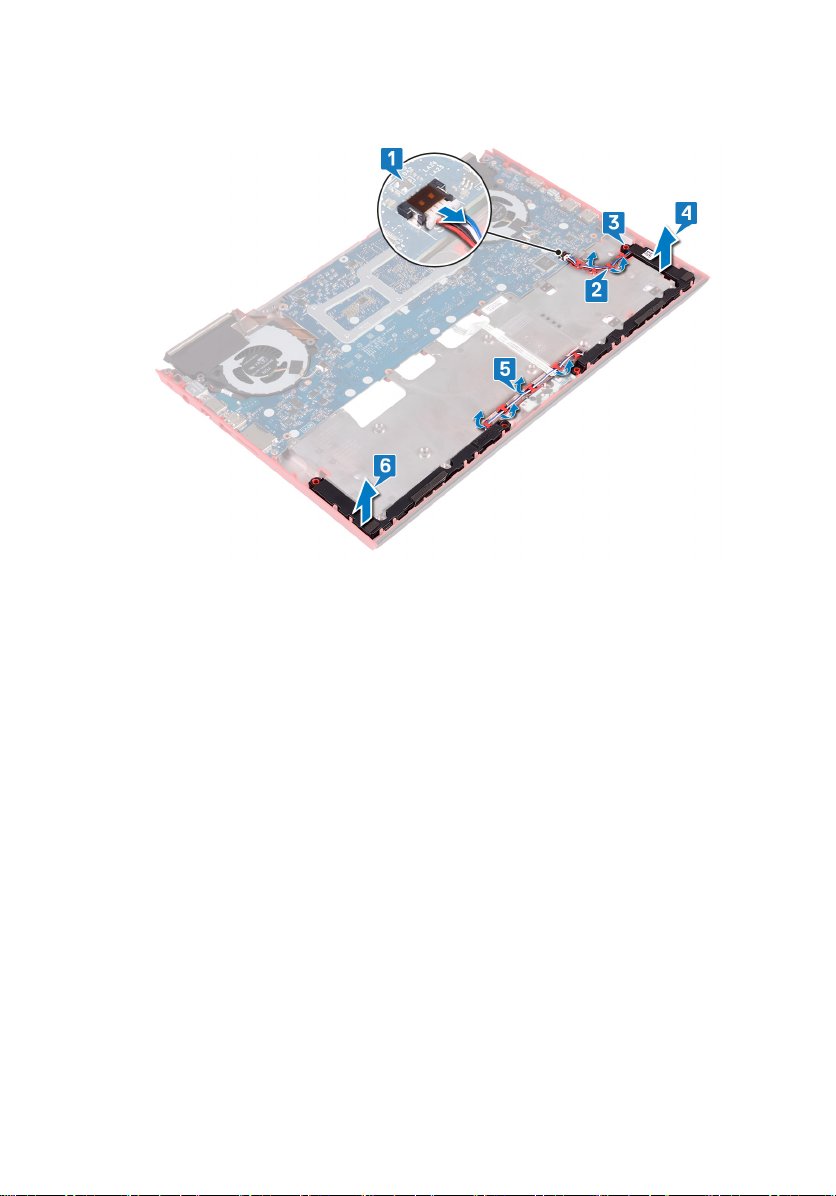

1 Odspojite kabl zvučnika sa matične ploče.
2 Pribeležite putanju kabla zvučnika i izvadite kabl zvučnika iz vođica za
usmeravanje na osnovi računara.
3 Pribeležite položaj gumenih uvodnica pre podizanja zvučnika.
4 Podignite desni zvučnik sa osnove računara.
5 Pribeležite putanju kabla zvučnika i izvadite kabl zvučnika iz vođica za
usmeravanje na osnovi računara.
Pre
56
6 Podignite levi zvučnik sa osnove računara.
57
Postavljanje zvučnika
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
NAPOMENA: Gumene uvodnice se mogu istisnuti tokom postavljanja
zvučnika. Proverite da li su gumene uvodnice u pravilnom položaju nakon
postavljanja zvučnika na matičnu ploču.
1 Pomoću stubova za poravnanje postavite levi zvučnik na osnovu računara.
2 Provucite kabl zvučnika kroz vođice za usmeravanje na osnovi računara.
3 Pomoću stubova za poravnanje postavite desni zvučnik na osnovu računara.
4 Provucite kabl zvučnika kroz vođice za usmeravanje na osnovi računara.
5 Povežite kabl zvučnika na matičnu ploču.
Dopunski koraci
Pre
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
58
Uklanjanje matične ploče
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
NAPOMENA: Servisna oznaka vašeg računara nalazi se na matičnoj ploči.
Nakon zamene matične ploče morate uneti servisnu oznaku u program za
podešavanje BIOS-a.
NAPOMENA: Zamenom matične ploče poništavaju se bilo koje promene
koje ste izvršili u BIOS-u korišćenjem programa za podešavanje BIOS-a.
Nakon zamene matične ploče morate ponovo izvršiti odgovarajuće izmene.
NAPOMENA: Pre odspajanja kablova sa matične ploče, zabeležite lokaciju
konektora da biste mogli da ispravno ponovo povežete kablove nakon
zamene matične ploče.
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Sledite proceduru od koraka 1 do koraka 18 u odeljku Uklanjanje osnove računara.
Pre
Procedura
1 Preokrenite osnovu računara.
2 Odvojite coin-cell bateriju sa matične ploče.
3 Otvorite rezu i odspojite kabl čvrstog diska sa matične ploče.
4 Otvorite rezu i odvojite kabl ploče sa indikatorima statusa od matične ploče.
59
5 Odvojite kabl porta adaptera za napajanje sa matične ploče.
6 Preokrenite osnovu računara.
7 Uklonite dva zavrtnja (M2,5x5) koji učvršćuju nosač porta adaptera za napajanje
za osnovu računara.
8 Podignite i izvadite nosač porta adaptera za napajanje sa osnove računara.
9 Uklonite dva zavrtnja (M2,5x5) koji učvršćuju nosač USB porta tipa C za
matičnu ploču.
10 Podignite nosač USB porta tipa C sa matične ploče.
60
11 Odspojite kabl zvučnika sa matične ploče.
12 Uklonite četiri zavrtnja (M2x3) koji učvršćuju ventilatore za matičnu ploču.
13 Uklonite tri zavrtnja (M2,5x5) koji učvršćuju matičnu ploču za osnovu računara.
61
14 Lagano otpustite portove na matičnoj ploči sa priključaka na osnovi računara i
skinite matičnu ploču sa osnove računara.
15 Preokrenite matičnu ploču.
62

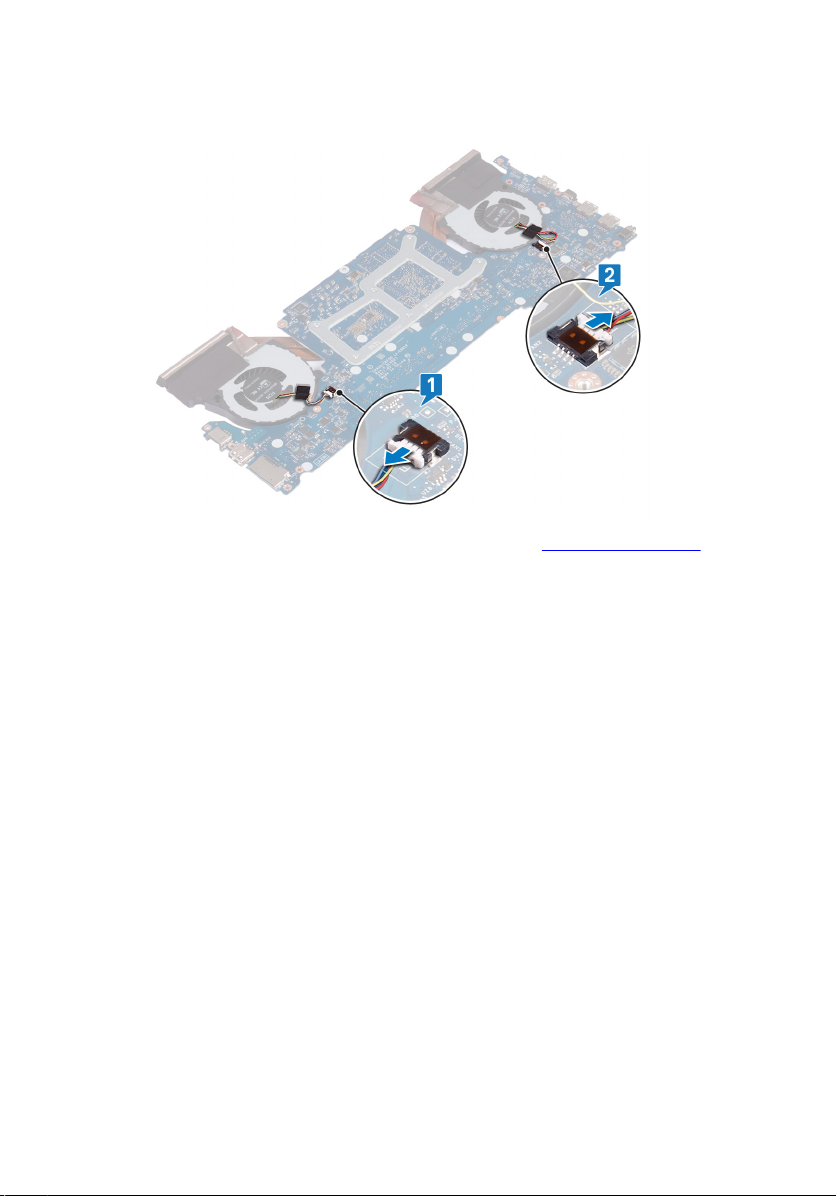

16 Sledite proceduru od koraka 5 do koraka 6 u odeljku Uklanjanje rashladnog
elementa.
63
Postavljanje matične ploče
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
NAPOMENA: Servisna oznaka vašeg računara nalazi se na matičnoj ploči.
Nakon zamene matične ploče morate uneti servisnu oznaku u program za
podešavanje BIOS-a.
NAPOMENA: Zamenom matične ploče poništavaju se bilo koje promene
koje ste izvršili u BIOS-u korišćenjem programa za podešavanje BIOS-a.
Nakon zamene matične ploče morate ponovo izvršiti odgovarajuće izmene.
www.dell.com/regulatory_compliance.
Procedura
1 Postavite rashladni element.
2 Preokrenite matičnu ploču.
3 Gurnite portove na matičnoj ploči u otvore na osnovi računara i poravnajte
otvore za zavrtnje na matičnoj ploči sa otvorima za zavrtnje na osnovi računara.
4 Postavite četiri zavrtnja (M2x3) koji učvršćuju ventilatore za matičnu ploču.
5 Postavite tri zavrtnja (M2,5x5) koji učvršćuju matičnu ploču za osnovu računara.
6 Povežite kabl zvučnika na matičnu ploču.
7 Poravnajte i postavite nosač USB porta tipa C na matičnu ploču.
8 Postavite dva zavrtnja (M2,5x5) koji učvršćuju nosač USB porta tipa C za
osnovu računara.
9 Poravnajte i postavite nosač porta adaptera za napajanje na osnovu računara.
10 Postavite dva zavrtnja (M2,5x5) koji učvršćuju nosač porta adaptera za
napajanje za osnovu računara.
11 Preokrenite osnovu računara.
12 Povežite kabl porta adaptera za napajanje na matičnu ploču.
13 Gurnite kabl ploče sa indikatorima statusa u konektor na matičnoj ploči i zatvorite
rezu da biste osigurali kabl.
Pre
64
14 Gurnite kabl čvrstog diska u odgovarajući konektor na matičnoj ploči i zatvorite
rezu da biste osigurali kabl.
15 Povežite coin-cell bateriju na matičnu ploču.
Dopunski koraci
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
Unošenje servisne oznake u program za podešavanje BIOS-a
1 Uključite ili restartujte računar.
2 Pritisnite taster F2 kada se prikaže logotip Dell da biste ušli u program za
podešavanje BIOS-a.
3 Pronađite karticu Main (Glavno) i unesite servisnu oznaku u polje Service Tag
Input (Unos servisne oznake).
NAPOMENA: Servisna oznaka je alfanumerički identikator na zadnjoj
strani računara.
65
Uklanjanje porta adaptera za napajanje
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite poluprovodnički disk.
5 Uklonite memorijske module.
6 Uklonite bežičnu karticu.
7 Uklonite osnovu računara.
8 Sledite proceduru od koraka 1 do koraka 14 u odeljku Uklanjanje matične ploče.
Pre
66
Procedura
Podignite port adaptera za napajanje zajedno sa kablom sa osnove računara.
67
Postavljanje porta adaptera za napajanje
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
Postavite port adaptera za napajanje u otvor na osnovi računara.
Dopunski koraci
1 Sledite proceduru od koraka 3 do koraka 15 u odeljku Postavljanje matične ploče.
2 Postavite osnovu računara.
3 Postavite bežičnu karticu.
4 Postavite memorijske module.
5 Postavite poluprovodnički disk.
6 Postavite zadnji poklopac.
7 Postavite bateriju.
8 Postavite poklopac osnove.
Pre
68
Uklanjanje rashladnog elementa
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
UPOZORENJE: Rashladni element može postati vreo tokom normalnog
rada. Ostavite dovoljno vremena da se rashladni element ohladi pre nego što
ga dodirnete.
OPREZ: Radi maksimalnog hlađenja procesora, ne dodirujte površine za
prenos toplote na rashladnom elementu. Ulja u vašoj koži mogu smanjiti
sposobnost prenosa toplote termalne masti.
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite dugmastu bateriju.
4 Uklonite zadnji poklopac.
5 Uklonite memorijske module.
6 Uklonite poluprovodnički disk.
7 Uklonite bežičnu karticu.
8 Uklonite osnovu računara.
Pre
Procedura
NAPOMENA: Sklop rashladnog elementa na vašem računaru može se po
izgledu razlikovati od onog koji je prikazan u ovom poglavlju.
1 Odspojite kabl levog ventilatora sa matične ploče.
69
2 Odspojite kabl desnog ventilatora sa matične ploče.
3 Sledite proceduru od koraka 4 do koraka 6 u odeljku „Uklanjanje ventilatora”.
4 Preokrenite matičnu ploču.
5 Pratite redosled (naznačen na sklopu rashladnog elementa) i uklonite šest
zavrtanja (M2x3) kojima je sklop rashladnog elementa pričvršćen za matičnu
ploču.
70
6 Podignite rashladni element sa matične ploče.
71
Postavljanje rashladnog elementa
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
OPREZ: Nepravilno poravnanje rashladnog elementa može oštetiti matičnu
ploču i procesor.
NAPOMENA: Ako se menja matična ploča ili rashladni element, koristite
termalnu traku koja se nalazi u kompletu da biste obezbedili postizanje
termičke provodnosti.
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte otvore za zavrtnje na sklopu rashladnog elementa sa otvorima za
zavrtnje na matičnoj ploči.
2 Pratite redosled (naznačen na sklopu rashladnog elementa) i postavite šest
zavrtanja (M2x3) kojima je sklop rashladnog elementa pričvršćen za matičnu
ploču.
3 Preokrenite matičnu ploču.
4 Sledite proceduru od koraka 1 do koraka 3 u delu „Postavljanje ventilatora”.
5 Povežite kabl desnog ventilatora.
6 Povežite kabl levog ventilatora.
Pre
Dopunski koraci
1 Postavite osnovu računara.
2 Postavite bežičnu karticu.
3 Postavite poluprovodnički disk.
4 Postavite memorijske module.
5 Postavite zadnji poklopac.
6 Postavite dugmastu bateriju.
72
7 Postavite bateriju.
8 Postavite poklopac osnove.
73
Uklanjanje ventilatora
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Sledite proceduru od koraka 1 do koraka 18 u odeljku Uklanjanje osnove računara.
Pre
74
Procedura
1 Uklonite pet zavrtanja (M2x1,4) kojima je ventilator pričvršćen za rashladni
element.
2 Preokrenite osnovu računara.
3 Odspojite kabl levog ventilatora i desnog ventilatora sa matične ploče.
4 Odlepite trake koje učvršćuju ventilatore za rashladni element.
75
5 Uklonite četiri zavrtnja (M2x3) koji učvršćuju ventilator za matičnu ploču.
6 Podignite ventilatore sa rashladnog elementa.
76
Postavljanje ventilatora
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte i postavite ventilatore na rashladni element.
2 Postavite četiri zavrtnja (M2x3) koji učvršćuju ventilator za matičnu ploču.
3 Zalepite traku koja učvršćuje ventilatore na rashladni element.
4 Povežite kabl levog ventilatora i kabl desnog ventilatora sa matičnom pločom.
5 Preokrenite osnovu računara.
6 Postavite pet zavrtanja (M2x1,4) kojima su ventilatori pričvršćeni za rashladni
element.
Dopunski koraci
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
Pre
77
Uklanjanje ploče dugmeta za napajanje
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite osnovu računara.
5 Sledite proceduru od koraka 1 do koraka 17 u odeljku Uklanjanje osnove računara.
Procedura
1 Otvorite rezu i odspojite kabl ploče čitača otiska prsta sa ploče čitača otiska
prsta.
2 Odlepite kabl ploče dugmeta za napajanje sa sklopa oslonca za dlanove.
3 Uklonite dva zavrtnja (M2x3) koji učvršćuju ploču dugmeta za napajanje sa
sklopa oslonca za dlan.
Pre
78
4 Podignite ploču dugmeta za napajanje zajedno sa kablom sa sklopa oslonca za
dlan.
79
Postavljanje ploče dugmeta za napajanje
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte otvore za zavrtnje na ploči dugmeta za napajanje sa otvorom za
zavrtanj na sklopu oslonca za dlanove.
2 Postavite dva zavrtnja (M2x3) koji učvršćuju ploču dugmeta za napajanje za
sklop oslonca za dlan.
3 Zalepite kabl ploče dugmeta za napajanje za sklop oslonca za dlanove.
4 Gurnite kabl ploče čitača otiska prsta u konektor na ploči čitača otiska prsta i
zatvorite rezu konektora da biste učvrstili kabl.
Dopunski koraci
Pre
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
80
Uklanjanje ploče čitača otiska prsta
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite osnovu računara.
5 Uklonite ploču dugmeta za napajanje.
Procedura
1 Uklonite dva zavrtnja (M2x2) koji učvršćuju nosač ploče čitača otiska prsta za
sklop oslonca za dlanove.
2 Podignite nosač ploče čitača otiska prsta sa sklopa oslonca za dlanove.
Pre
81
3 Podignite ploču čitača otiska prsta sa sklopa oslonca za dlanove.
82
Zamena ploče čitača otiska prsta
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Poravnajte priključnu ploču čitača otiska prsta sa sklopom oslonca za dlanove.
2 Poravnajte nosač priključne ploče čitača otiska prsta sa sklopom oslonca za
dlanove.
3 Postavite dva zavrtnja (M2x2) koji učvršćuju priključnu ploču čitača otiska prsta
za sklop oslonca za dlanove.
Dopunski koraci
1 Postavite ploču dugmeta za napajanje.
2 Postavite osnovu računara.
3 Postavite zadnji poklopac.
4 Postavite bateriju.
5 Postavite poklopac osnove.
Pre
83
Uklanjanje table osetljive na dodir
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Sledite proceduru od koraka 1 do koraka 17 u odeljku Uklanjanje osnove računara.
Procedura
1 Uklonite četiri zavrtnja (M2x2) koji učvršćuju tablu osetljivu na dodir za sklop
oslonca za dlanove.
Pre
84
2 Gurnite i pod uglom podignite tablu osetljivu na dodir zajedno sa kablom sa
sklopa oslonca za dlanove.
85
Postavljanje table osetljive na dodir
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Gurnite tablu osetljivu na dodir ispod nosača table osetljive na dodir.
NAPOMENA: Proverite da li je tabla osetljiva na dodir poravnata sa
vođicama na sklopu oslonca za dlanove i da li je razmak na obe strane
table osetljive na dodir jednak.
2 Poravnajte otvore za zavrtnje na tabli osetljivoj na dodir sa otvorima za zavrtnje
na sklopu oslonca za dlanove.
3 Postavite četiri zavrtnja (M2x2) koji učvršćuju tablu osetljivu na dodir za sklop
oslonca za dlanove.
Dopunski koraci
Pre
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite zadnji poklopac.
3 Postavite bateriju.
4 Postavite poklopac osnove.
86
Uklanjanje sklopa ekrana
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite bežičnu karticu.
5 Sledite proceduru od koraka 1 do koraka 17 u odeljku Uklanjanje osnove računara.
Procedura
1 Uklonite dva zavrtnja (M2,5x5) koji učvršćuju zglobove ekrana za sklop oslonca
za dlanove.
Pre
87
2 Otvorite zglobove ekrana do ugla od 90 stepeni.
88
3 Podignite sklop oslonca za dlanove sa sklopa ekrana.
89
4 Nakon izvršavanja gorenavedenih koraka, ostaje nam sklop ekrana.
90
Postavljanje sklopa ekrana
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
1 Postavite sklop oslonca za dlanove na sklop ekrana.
2 Zatvorite zglobove ekrana do ugla od 90 stepeni.
3 Postavite dva zavrtnja (M2,5x5) koji učvršćuju zglobove ekrana za sklop oslonca
za dlanove.
Dopunski koraci
1 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
2 Postavite bežičnu karticu.
3 Postavite zadnji poklopac.
4 Postavite bateriju.
5 Postavite poklopac osnove.
Pre
91
Uklanjanje oslonca za dlanove
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite bežičnu karticu.
5 Sledite proceduru od koraka 1 do koraka 17 u odeljku Uklanjanje osnove računara.
6 Uklonite sklop ekrana.
7 Uklonite ploču dugmeta za napajanje.
8 Uklonite ploču čitača otiska prsta.
9 Uklonite tablu osetljivu na dodir.
10 Uklonite tastaturu.
Pre
Procedura
Nakon obavljanja koraka u pripremnim uslovima ostaje vam sklop oslonca za dlanove i
tastature.
92
93
Postavljanje oslonca za dlanove
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
Procedura
Postavite oslonac za dlanove na ravnu površinu.
Dopunski koraci
1 Postavite tastaturu.
2 Postavite tablu osetljivu na dodir.
3 Postavite ploču čitača otiska prsta.
4 Postavite ploču dugmeta za napajanje.
5 Postavite sklop ekrana.
6 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
7 Postavite bežičnu karticu.
8 Postavite zadnji poklopac.
9 Postavite bateriju.
10 Postavite poklopac osnove.
www.dell.com/regulatory_compliance.
Pre
94
Uklanjanje tastature
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Pripremni koraci
1 Uklonite poklopac osnove.
2 Uklonite bateriju.
3 Uklonite zadnji poklopac.
4 Uklonite bežičnu karticu.
5 Sledite proceduru od koraka 1 do koraka 17 u odeljku Uklanjanje osnove računara.
6 Uklonite sklop ekrana.
Procedura
1 Otvorite rezu i odspojite kabl porta adaptera za napajanje sa sklopa oslonca za
dlanove.
2 Odlepite kabl porta adaptera za napajanje sa sklopa oslonca za dlanove.
Pre
95
3 Odlepite traku koje učvršćuju nosač tastature za sklop oslonca za dlanove.
4 Uklonite 30 zavrtanja (M1,6x2,2) koji učvršćuju nosač tastature za sklop oslonca
za dlanove.
96
5 Podignite konzolu tastature sa sklopa oslonca za dlan.
97
6 Podignite tastaturu zajedno sa kablovima sa sklopa oslonca za dlanove.
98
Postavljanje tastature
UPOZORENJE: Pre rada u unutrašnjosti računara, pročitajte bezbednosne
informacije koje ste dobili uz računar i pratite korake navedene u delu
rada u unutrašnjosti računara. Nakon rada u unutrašnjosti računara, pratite
uputstva u delu Nakon rada u unutrašnjosti računara. Dodatne najbolje
bezbednosne prakse potražite na početnoj stranici za usklađenost sa
propisima na stranici
www.dell.com/regulatory_compliance.
Procedura
NAPOMENA: Ako instalirate novu tastaturu, presavijte kablove na isti način
na koji su presavijeni na staroj tastaturi. Dodatne informacije potražite u
odeljku „Presavijanje kablova tastature“.
1 Poravnajte i postavite tastaturu na sklop oslonca za dlanove.
2 Poravnajte i postavite nosač tastature na oslonac za dlanove.
3 Postavite 30 zavrtanja (M1,6x2,2) koji učvršćuju nosač tastature za sklop
oslonca za dlanove.
4 Zalepite traku koja učvršćuje nosač tastature za sklop oslonca za dlanove.
5 Zalepite kabl porta adaptera za napajanje na sklop oslonca za dlanove.
6 Povežite kabl porta adaptera za napajanje na sklop oslonca za dlanove i zatvorite
rezu da biste osigurali kabl.
Pre
Dopunski koraci
1 Postavite sklop ekrana.
2 Sledite proceduru od koraka 5 do koraka 21 u odeljku Postavljanje osnove
računara.
3 Postavite bežičnu karticu.
4 Postavite zadnji poklopac.
5 Postavite bateriju.
6 Postavite poklopac osnove.
99
Presavijanje kablova tastature
OPREZ: Ne primenjujte preveliki pritisak prilikom presavijanja kablova.
Kablovi na tastaturi nisu presavijeni kada dobijete zamensku tastaturu. Pratite ova
uputstva za presavijanje kablova na zamenskoj tastaturi na isti način na koje su
presavijene na staroj tastaturi.
NAPOMENA: Kabl pozadinskog osvetljenja tastature postoji samo kod
tastature sa pozadinskim osvetljenjem.
1 Obratite pažnju na položaj da biste presavili kabl nove tastature.
100
