Page 1
Inspiron 15 7000 Gaming
Servicehandbok
Datormodell: Inspiron 15-7577
Regleringsmodell: P72F
Regleringstyp: P72F001
Page 2
Anmärkningar,
försiktighetsbeaktanden och
varningar
OBS: OBS innehåller viktig information som hjälper dig att få ut det
mesta av produkten.
VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust
av data, samt ger information om hur du undviker problemet.
VARNING: En varning signalerar risk för egendomsskada, personskada
eller dödsfall.
© 2017–2018 Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra
varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan
vara varumärken som tillhör respektive ägare.
2018 - 06
Rev. A01
Page 3
Innehåll
Innan du arbetar inuti datorn........................................12
Innan du börjar........................................................................................ 12
Säkerhetsinstruktioner............................................................................12
Rekommenderade verktyg......................................................................13
Skruvlista................................................................................................ 14
När du har arbetat inuti datorn.....................................16
Ta bort kåpan............................................................... 17
Procedur................................................................................................. 17
Sätta tillbaka baskåpan................................................ 19
Procedur.................................................................................................19
Ta bort batteriet.......................................................... 20
Nödvändiga förhandsåtgärder................................................................20
Procedur................................................................................................ 20
Sätta tillbaka batteriet.................................................22
Procedur................................................................................................ 22
Nödvändiga efterhandsåtgärder.............................................................22
Ta bort minnesmodulerna............................................ 23
Nödvändiga förhandsåtgärder................................................................ 23
Procedur................................................................................................ 24
3
Page 4
Sätta tillbaka minnesmodulerna...................................25
Procedur................................................................................................ 25
Nödvändiga efterhandsåtgärder.............................................................25
Ta bort SSD-disken..................................................... 26
Nödvändiga förhandsåtgärder................................................................ 26
Procedur................................................................................................ 26
Sätta tillbaka halvledarenheten....................................28
Procedur................................................................................................ 28
Nödvändiga efterhandsåtgärder.............................................................29
Ta bort hårddisken.......................................................30
Nödvändiga förhandsåtgärder................................................................30
Procedur................................................................................................ 30
Sätta tillbaka hårddisken............................................. 33
Procedur................................................................................................ 33
Nödvändiga efterhandsåtgärder.............................................................33
Ta bort knappcellsbatteriet..........................................34
Nödvändiga förhandsåtgärder................................................................ 34
Procedur................................................................................................ 34
Sätta tillbaka knappcellsbatteriet................................ 36
Procedur................................................................................................ 36
Nödvändiga efterhandsåtgärder.............................................................36
Ta bort kortet för trådlös teknik...................................37
Nödvändiga förhandsåtgärder................................................................ 37
Procedur.................................................................................................37
4
Page 5
Sätta tillbaka kortet för trådlös teknik......................... 39
Procedur................................................................................................ 39
Nödvändiga efterhandsåtgärder.............................................................40
Ta bort den bakre kåpan...............................................41
Nödvändiga förhandsåtgärder.................................................................41
Procedur.................................................................................................41
Sätta tillbaka det bakre höljet......................................43
Procedur................................................................................................ 43
Nödvändiga efterhandsåtgärder.............................................................43
Ta bort datorbasen...................................................... 44
Nödvändiga förhandsåtgärder................................................................ 44
Procedur................................................................................................ 44
Sätta tillbaka datorbasen............................................. 51
Procedur.................................................................................................51
Nödvändiga efterhandsåtgärder.............................................................52
Ta bort statusindikatorkortet.......................................53
Nödvändiga förhandsåtgärder................................................................53
Procedur................................................................................................ 53
Sätta tillbaka statusindikatorkortet............................. 55
Procedur................................................................................................55
Nödvändiga efterhandsåtgärder.............................................................55
Ta bort högtalarna.......................................................56
Nödvändiga förhandsåtgärder................................................................56
Procedur................................................................................................56
5
Page 6
Sätta tillbaka högtalarna..............................................58
Procedur................................................................................................ 58
Nödvändiga efterhandsåtgärder.............................................................58
Ta bort moderkortet.................................................... 59
Nödvändiga förhandsåtgärder................................................................59
Procedur................................................................................................ 59
Sätta tillbaka moderkortet...........................................64
Procedur................................................................................................ 64
Nödvändiga efterhandsåtgärder.............................................................65
Ange servicenumret i BIOS-installationsprogrammet..............................65
Ta bort strömadapterporten........................................ 66
Nödvändiga förhandsåtgärder................................................................66
Procedur.................................................................................................67
Sätta tillbaka strömadapterporten...............................68
Procedur................................................................................................ 68
Nödvändiga efterhandsåtgärder.............................................................68
Ta bort kylänsen........................................................69
Nödvändiga förhandsåtgärder................................................................69
Procedur................................................................................................ 69
Sätta tillbaka kylänsen...............................................72
Procedur.................................................................................................72
Nödvändiga efterhandsåtgärder............................................................. 72
Ta bort äktarna.......................................................... 73
Nödvändiga förhandsåtgärder................................................................ 73
Procedur.................................................................................................74
6
Page 7
Sätta tillbaka äktarna.................................................76
Procedur.................................................................................................76
Nödvändiga efterhandsåtgärder............................................................. 76
Ta bort strömbrytarkortet............................................77
Nödvändiga förhandsåtgärder................................................................ 77
Procedur.................................................................................................77
Sätta tillbaka strömbrytarkortet.................................. 79
Procedur................................................................................................ 79
Nödvändiga efterhandsåtgärder.............................................................79
Ta bort ngeravtrycksläsarkortet................................ 80
Nödvändiga förhandsåtgärder................................................................80
Procedur................................................................................................ 80
Sätta tillbaka ngeravtrycksläsarkortet.......................82
Procedur................................................................................................ 82
Nödvändiga efterhandsåtgärder.............................................................82
Ta bort pekplattan....................................................... 83
Nödvändiga förhandsåtgärder................................................................ 83
Procedur................................................................................................ 83
Sätta tillbaka pekplattan..............................................85
Procedur................................................................................................ 85
Nödvändiga efterhandsåtgärder.............................................................85
Ta bort bildskärmsmonteringen................................... 86
Nödvändiga förhandsåtgärder................................................................86
Procedur................................................................................................ 86
7
Page 8
Sätta tillbaka bildskärmsenheten.................................90
Procedur................................................................................................90
Nödvändiga efterhandsåtgärder.............................................................90
Ta bort handledsstödet................................................ 91
Nödvändiga förhandsåtgärder.................................................................91
Procedur.................................................................................................91
Sätta tillbaka handledsstödet...................................... 93
Procedur................................................................................................ 93
Nödvändiga efterhandsåtgärder.............................................................93
Ta bort tangentbordet................................................. 94
Nödvändiga förhandsåtgärder................................................................94
Procedur................................................................................................ 94
Sätta tillbaka tangentbordet........................................98
Procedur................................................................................................ 98
Nödvändiga efterhandsåtgärder.............................................................98
Vika tangentbordskablarna.....................................................................99
Ta bort bildskärmsramen............................................ 101
Nödvändiga förhandsåtgärder............................................................... 101
Procedur................................................................................................101
Sätta tillbaka bildskärmsramen...................................103
Procedur...............................................................................................103
Nödvändiga efterhandsåtgärder........................................................... 103
Ta bort bildskärmsgångjärnen.................................... 104
Nödvändiga förhandsåtgärder...............................................................104
Procedur...............................................................................................104
8
Page 9
Sätta tillbaka bildskärmsgångjärnen...........................106
Procedur...............................................................................................106
Nödvändiga efterhandsåtgärder........................................................... 106
Ta bort bildskärmspanelen..........................................107
Nödvändiga förhandsåtgärder...............................................................107
Procedur...............................................................................................107
Sätta tillbaka bildskärmspanelen.................................110
Procedur................................................................................................110
Nödvändiga efterhandsåtgärder............................................................ 110
Ta bort bildskärmskabeln.............................................111
Nödvändiga förhandsåtgärder................................................................ 111
Procedur................................................................................................ 111
Sätta tillbaka bildskärmskabeln...................................113
Procedur................................................................................................113
Nödvändiga efterhandsåtgärder............................................................ 113
Ta bort kameran..........................................................114
Nödvändiga förhandsåtgärder............................................................... 114
Procedur................................................................................................114
Sätta tillbaka kameran................................................116
Procedur................................................................................................116
Nödvändiga efterhandsåtgärder............................................................ 116
Ta bort bildskärmens bakre kåpa och
antennmonteringen.....................................................117
Nödvändiga förhandsåtgärder................................................................117
Procedur................................................................................................117
9
Page 10
Sätta tillbaka bildskärmens bakre kåpa och
antennmonteringen.................................................... 119
Procedur................................................................................................119
Nödvändiga efterhandsåtgärder............................................................ 119
Hämta drivrutiner.......................................................120
Hämta ljuddrivrutinen............................................................................120
Hämta grakdrivrutinen........................................................................ 120
Hämta USB 3.0-drivrutinen....................................................................121
Hämta Wi-Fi-drivrutinen........................................................................121
Hämta drivrutinen till mediakortläsaren.................................................122
Hämta drivrutinen för kretsuppsättning................................................ 123
Hämta nätverksdrivrutinen....................................................................123
Systeminstallationsprogram....................................... 124
Startsekvens.........................................................................................124
Navigeringstangenter............................................................................124
Översikt av BIOS.................................................................................. 125
Öppna BIOS-inställningsprogrammet....................................................125
Systeminstallationsalternativ.................................................................126
System- och installationslösenord......................................................... 134
Tilldela ett systemlösenord och ett installationslösenord................. 134
Radera eller ändra ett bentligt systeminstallationslösenord........... 135
Återställa CMOS-inställningar......................................................... 135
Rensa glömda lösenord...................................................................136
Felsökning..................................................................137
Flash-uppdatera BIOS...........................................................................137
Uppdatera BIOS (USB-nyckel)..............................................................137
Förbättrad systemutvärderingsdiagnostik före start (ePSA)................. 138
10
Page 11
Köra ePSA-diagnostik.....................................................................138
Systemets diagnosindikatorer............................................................... 139
Ladda ur väntelägesström......................................................................141
Starta om Wi-Fi..................................................................................... 141
Dell Power Manager (DPM V3.0).......................................................... 141
Få hjälp och kontakta Dell.......................................... 142
Resurser för självhjälp...........................................................................142
Kontakta Dell.........................................................................................143
11
Page 12
Innan du arbetar inuti datorn
OBS: Bilderna i det här dokumentet kan skilja från din dator beroende på
kongurationen du beställde.
Innan du börjar
1 Spara och stäng alla öppna ler samt avsluta alla öppna program.
2 Stäng av datorn. Klicka på Start → Ström → Stänga av strömmen.
OBS: Om du använder ett annat operativsystem nns det anvisningar
för hur du stänger av datorn i operativsystemets dokumentation.
3 Koppla bort datorn och alla anslutna enheter från eluttagen.
4 Koppla bort alla anslutna nätverksenheter och all kringutrustning, t.ex.
tangentbord, mus och bildskärm, från datorn.
5 Ta bort eventuella mediakort och optiska skivor från datorn, om det behövs.
Säkerhetsinstruktioner
Följ dessa säkerhetsföreskrifter för att skydda datorn och dig själv.
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VARNING: Koppla bort alla strömkällor innan du öppnar datorkåpan eller
panelerna. När du är klar sätter du tillbaka alla kåpor, paneler och skruvar
innan du ansluter till vägguttaget.
VIKTIGT!: Undvik att datorn skadas genom att se till att arbetsytan är plan
och ren.
VIKTIGT!: Undvik att komponenter och kort skadas genom att hålla dem i
kanterna och undvika att vidröra stift och kontakter.
12
Page 13
VIKTIGT!: Du bör endast utföra felsökning och reparationer som godkänts
eller anvisats av Dells team för teknisk hjälp. Skador som uppstår till följd av
service som inte har godkänts av Dell täcks inte av garantin. Se
säkerhetsanvisningarna som medföljde produkten eller på www.dell.com/
regulatory_compliance.
VIKTIGT!: Jorda dig genom att röra vid en omålad metallyta, till exempel
metallen på datorns baksida, innan du rör vid något inuti datorn. Medan du
arbetar bör du med jämna mellanrum röra vid en omålad metallyta för att
avleda statisk elektricitet, som kan skada de inbyggda komponenterna.
VIKTIGT!: När du kopplar bort en kabel ska du alltid dra i kontakten eller i
dess dragik, inte i själva kabeln. Vissa kablar har kontakter med låsikar
eller vingskruvar som måste lossas innan kabeln kan kopplas från. När du
kopplar från kablar ska du rikta in dem rakt för att undvika att kontaktstiften
böjs. När du ansluter kablar ska du se till att portar och kontakter är korrekt
inriktade.
VIKTIGT!: Tryck in och mata ut eventuella kort från mediekortläsaren.
Rekommenderade verktyg
Procedurerna i detta dokument kan kräva att följande verktyg används:
• Krysspårmejsel (Phillips), nr 0
• Krysspårmejsel (Phillips), nr 1
• Flat skruvmejsel
• Plastrits
13
Page 14
Skruvlista
Tabell 1. Skruvlista
Komponent Sitter fast i Skruvtyp KvantitetSkruvbill
Batteriet Datorns bottenplatta M2,5x6 3
Halvledarenhet Datorns bottenplatta M3x3 1
Hårddiskmontering Datorns bottenplatta M2,5x3+3 4
Hårddiskhållare Hårddisk M3x3 4
Trådlöst kort Fäste för trådlöst kort
och moderkort
Den bakre kåpan Datorns bottenplatta M2x2 4
Fäste för
bildskärmskabel
Datorns bottenplatta Handledsstöd M2,5x6 19
Datorns bottenplatta Handledsstöd M2x3 4
Datorns bottenplatta M2x3 1
M2x3 1
d
Pekskiva Handledsstöd M2x2 4
Fläktar Kyläns M2 × 1,4 5
Fläktar Moderkort M2x3 4
14
Page 15
Komponent Sitter fast i Skruvtyp KvantitetSkruvbill
Statusindikatorkortet Datorns bottenplatta M2x3 1
Strömbrytarkortet Handledsstöd M2x3 2
d
Fäste för
nätadapterport
Fingeravtrycksläsarko
rtets fäste
USB Type-Cportfäste
Moderkort Datorns bottenplatta M2.5x5 3
Tangentbordsfäste Handledsstöd M1,6 × 2,2 30
Kylänsmontering Moderkort M2x3 6
Bildskärmsenhet Handledsstöd
Bildskärmsgångjärnen Bildskärmens bakre
Bildskärmspanelen Bildskärmens bakre
Datorns bottenplatta M2.5x5 2
Handledsstöd M2x2 2
Moderkort M2.5x5 2
2
M2.5x5
M2,5x2,5 8
kåpa och
antennmontering
M2x2,5 4
kåpa och
antennmontering
15
Page 16
När du har arbetat inuti datorn
VIKTIGT!: Kvarglömda och lösa skruvar inuti datorn kan allvarligt skada
datorn.
1 Sätt tillbaka alla skruvar och kontrollera att inga lösa skruvar nns kvar inuti
datorn.
2 Anslut eventuella externa enheter, kringutrustning och kablar som du tog bort
innan arbetet på datorn påbörjades.
3 Sätt tillbaka eventuella mediakort, skivor och andra delar som du tog bort innan
arbetet på datorn påbörjades.
4 Anslut datorn och alla anslutna enheter till eluttagen.
5 Starta datorn.
16
Page 17
Ta bort kåpan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Lossa fästskruven som håller fast kåpan i datorns bottenplatta.
2 Använd ngertopparna och bänd försiktigt bort baskåpan för att frigöra ikarna
från platserna på datorns bottenplatta.
3 Lyft bort kåpan från datorns bottenplatta.
17
Page 18
4 Koppla bort batterikabeln från moderkortet.
18
Page 19
Sätta tillbaka baskåpan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Anslut batterikabeln till moderkortet.
2 Skjut in kåpans ikar mot hålen i datorns bottenplatta och tryck försiktigt kåpan
på plats.
3 Dra åt fästskruven som håller fast kåpan i datorns bottenplatta.
19
Page 20
Ta bort batteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
Procedur
1 Ta bort de tre skruvarna (M2,5 × 6) som håller fast batteriet på datorns
bottenplatta.
20
Page 21
2 Lyft bort batteriet i vinkel från datorns bottenplatta.
3 Vänd datorn upp och ned, öppna bildskärmen och håll strömbrytaren nedtryckt i
fem sekunder för att jorda moderkortet.
21
Page 22
Sätta tillbaka batteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in batteriet i facket på datorns bottenplatta och rikta in skruvhålen på
batteriet med skruvhålen på datorns bottenplatta.
2 Sätt tillbaka de tre skruvarna (M2,5 × 6) som håller fast batteriet i datorns
bottenplatta.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
22
Page 23
Ta bort minnesmodulerna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
23
Page 24
Procedur
1 Leta rätt på minnesmodulen på moderkortet.
OBS: Beroende på den konguration som beställts, kan datorn ha upp
till två minnesmoduler.
2 Bänd isär låsklämmorna på vardera änden av minnesmodulspåret med
ngertopparna tills modulen hoppar upp.
3 Ta bort minnesmodulen från minnesmodulkortplatsen.
24
Page 25
Sätta tillbaka minnesmodulerna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in skåran på minnesmodulen med iken på minnesmodulplatsen.
2 Vinkla minnesmodulen och skjut in den ordentligt i minnesmodulplatsen.
3 Tryck minnesmodulen nedåt tills den klickar på plats.
OBS: Om du inte hör något klick tar du bort minnesmodulen och
försöker igen.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
25
Page 26
Ta bort SSD-disken
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: SSD-diskar är ömtåliga. Var försiktig när du hanterar SSD-disken.
VIKTIGT!: Undvik dataförlust genom att inte ta bort SSD-disken medan
datorn är i strömsparläge eller påslagen.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
Procedur
1 Ta bort skruven (M3 × 3) som håller fast SSD-disken i datorns bottenplatta.
2 Skjut ut SSD-disken från SSD-platsen.
26
Page 27
3 Dra bort SSD-enhetens skydd från SSD-enheten.
27
Page 28
Sätta tillbaka halvledarenheten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: SSD-diskar är ömtåliga. Var försiktig när du hanterar SSD-disken.
Procedur
1 Placera SSD-enheten i facket på datorns bottenplatta.
2 Rikta in skåran på SSD-enheten med iken på SSD-enhetens fack och skjut in
SSD-enheten i SSD-enhetens fack.
3 Tryck ned den andra änden av SSD-enheten för att rikta in skruvhålet på SSD-
enheten med skruvhålet på datorns bottenplatta.
28
Page 29
4 Sätt tillbaka skruven (M3 × 3) som håller fast SSD-enheten i datorns
bottenplatta.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
29
Page 30
Ta bort hårddisken
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Hårddiskar är ömtåliga. Var försiktig när du hanterar hårddisken.
VIKTIGT!: Undvik dataförlust genom att inte ta bort hårddisken medan
datorn är i strömsparläge eller är påslagen.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
Procedur
OBS: Spärren på hårddiskens låsningskontakt är ömtåligt. Dra kraftigt i
spärren kan skada hårddiskens låsningskontakt. Var försiktig när du
hanterar spärren på hårddiskens låsningskontakt.

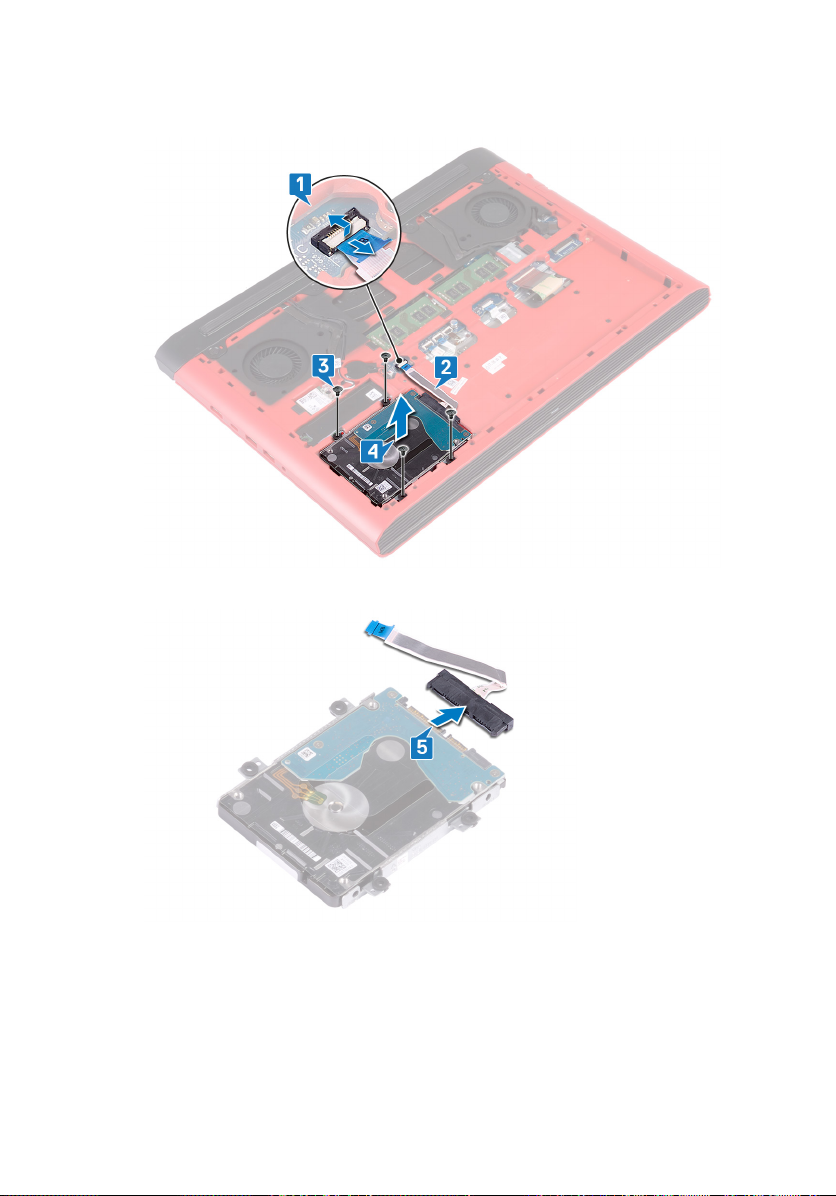

1 Lyft haken och koppla bort hårddiskkabeln från moderkortet.
2 Ta bort hårddiskkabeln från datorns bottenplatta.
3 Sätt tillbaka de fyra skruvarna (M2,5x3+3) som håller fast hårddiskenheten i
datorns bottenplatta.
30
Page 31
4 Lyft av hårddiskenheten tillsammans med kabeln från datorns bottenplatta.
5 Koppla loss mellandelen från hårddisken.
6 Ta bort de fyra skruvarna (M3x3) som håller fast hårddiskhållaren i hårddisken.
31
Page 32
7 Lyft bort hårddiskhållaren från hårddisken.
32
Page 33
Sätta tillbaka hårddisken
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Hårddiskar är ömtåliga. Var försiktig när du hanterar hårddisken.
Procedur
1 Rikta in skruvhålen på hårddiskhållaren med skruvhålen på hårddisken.
2 Sätt tillbaka de fyra skruvarna (M3x3) som håller fast hårddiskhållaren i
hårddisken.
3 Anslut medlingskortet (interposer) till hårddiskenheten.
4 Passa in skruvhålen på hårddiskenheten med skruvhålen på datorns
bottenplatta.
5 Sätt tillbaka de fyra skruvarna (M2,5x3+3) som håller fast hårddiskenheten i
datorns bottenplatta.
6 Fäst hårddiskkabeln i datorns bottenplatta.
7 Sätt i hårddiskkabeln i kontakten på moderkortet och stäng haken så att kabeln
sitter fast.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka batteriet.
2 Sätt tillbaka kåpan.
33
Page 34
Ta bort knappcellsbatteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Om du tar bort knappcellsbatteriet återställs BIOS-
kongurationsprogrammet till standardinställningarna. Vi rekommenderar
att du skriver ned inställningarna för BIOS-kongurationsprogrammet innan
du tar bort knappcellsbatteriet.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
Procedur
1 Koppla bort knappcellsbatteriets kabel från moderkortet.
34
Page 35
2 Dra bort knappcellsbatteriet från batterisockeln på datorns bottenplatta.
35
Page 36
Sätta tillbaka knappcellsbatteriet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Fäst knappcellsbatteriet i batterisockeln på datorns bottenplatta.
2 Anslut knappcellsbatterikabeln till moderkortet.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
36
Page 37
Ta bort kortet för trådlös teknik
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
Procedur
1 Leta upp det trådlösa kortet på moderkortet.
37
Page 38
2 Ta bort skruven (M2x3) som håller fast fästet för det trådlösa kortet på det
trådlösa kortet och moderkortet.
3 Ta bort fästet för det trådlösa kortet från det trådlösa kortet.
4 Koppla bort antennkablarna från det trådlösa kortet.
5 Skjut ut det trådlösa kortet och avlägsna det från platsen för det trådlösa kortet.
38
Page 39
Sätta tillbaka kortet för trådlös teknik
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
VIKTIGT!: Undvik att skada det trådlösa kortet genom att se till att inte
några kablar placeras under kortet.
1 Rikta in skåran på det trådlösa kortet med iken på öppningen för det trådlösa
kortet och skjut in kortet i öppningen i vinkel.
2 Anslut antennkablarna till det trådlösa kortet.
Följande tabell visar färgschemat för antennkablarna för de trådlösa kort som
stöds av datorn.
Tabell 2. Färgschema för antennkablar
Kontakter på det trådlösa kortet Färg på antennkabel
Primär (vit triangel) Vit
Sekundär (svart triangel) Svart
3 Rikta in skruvhålet på fästet för det trådlösa kortet mot skruvhålet på det
trådlösa kortet och moderkortet.
39
Page 40
4 Sätt tillbaka skruven (M2x3) som håller fast fästet för det trådlösa kortet på det
trådlösa kortet och moderkortet.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
40
Page 41
Ta bort den bakre kåpan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
Ta bort kåpan.
Procedur

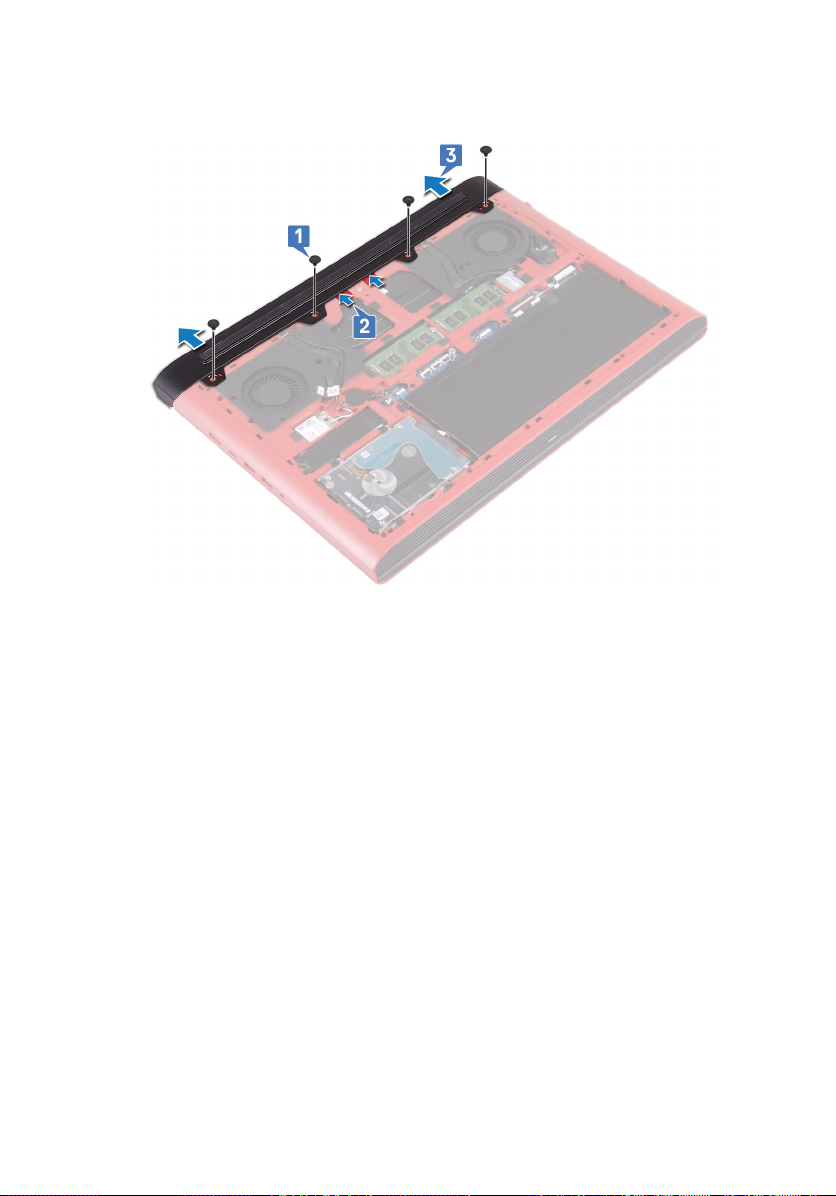

1 Ta bort de fyra skruvarna (M2x2) som håller fast bottenkåpan i datorns
bottenplatta.
2 Bänd loss den bakre kåpan, börja från mitten, sedan till vänster och sedan till
höger.
41
Page 42
3 Ta bort baskåpan från datorns bottenplatta.
42
Page 43
Sätta tillbaka det bakre höljet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in ikarna i på den bakre kåpan i hålen på datorns bottenplatta och tryck
försiktigt den bakre kåpan på plats.
2 Rikta in skruvhålen på den bakre kåpan med skruvhålen på datorns bottenplatta.
3 Sätt tillbaka de fyra skruvarna (M2 × 2) som håller fast den bakre kåpan i
datorns bottenplatta.
Nödvändiga efterhandsåtgärder
Sätt tillbaka kåpan.
43
Page 44
Ta bort datorbasen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort det trådlösa kortet.
Procedur
1 Använd dragiken och koppla bort kamerakabeln från moderkortet.
2 Lossa kamerakabeln från datorns bottenplatta.
3 Ta bort antennkablarna från kabelhållaren på datorbasen.
4 Ta bort skruven (M2 × 3) som håller fast fästet för bildskärmskabeln på datorns
bottenplatta.
5 Lyft bort bildskärmskabelns fäste från datorns bottenplatta.
6 Använd dragiken och koppla bort bildskärmskabeln från moderkortet.
44
Page 45
7 Ta bort bildskärmskabeln från kabelhållarna på datorns bottenplatta och dra bort
bildskärmskabeln från datorns bottenplatta.
8 Öppna haken och koppla bort kabeln för strömbrytarkortet från moderkortet.
9 Öppna spärren och koppla bort kabeln till tangentbordets bakgrundsbelysning
från moderkortet.
10 Öppna haken och koppla ur pekskivekabeln från moderkortet.
11 Ta bort tejpen som håller fast tangentbordskabeln på moderkortet.
45
Page 46
12 Lyft haken och koppla bort tangentbordskabeln från moderkortet.
13 Ta bort de 19 skruvarna (M2,5 × 6) som håller fast datorns bottenplatta i
handledsstödet.
46
Page 47
14 Ta bort de fyra skruvarna (M2 × 3) som håller fast datorns bottenplatta i
handledsstödet.
15 Vänd på datorn och öppna skärmen.
16 Använd en plastrits och frigör ikarna på handledsstödet från öppningarna i
datorns bottenplatta.
47
Page 48
17 Lyft bort handledsstödet och bildskärmsenheten från datorns bottenplatta.
48
Page 49
18 När du har utfört alla stegen ovan återstår datorbasmonteringen.
19 Ta bort knappcellsbatteriet.
20 Ta bort kortet för statuslampan.
21 Ta bort högtalarna.
22 Ta bort moderkortet.
49
Page 50
23 Ta bort nätadapterporten.
50
Page 51
Sätta tillbaka datorbasen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Sätt tillbaka högtalarna.
2 Sätt tillbaka kortet för statuslampan.
3 Sätt tillbaka nätadapterporten.
4 Sätt tillbaka moderkortet.
5 Rikta in och placera handledsstödet på datorns bottenplatta.
6 Tryck ner kanterna på handledsstödet och snäpp fast det.
7 Stäng den inbyggda skärmen och vänd på datorn.
8 Sätt tillbaka de fyra skruvarna (M2 × 3) som håller fast datorns bottenplatta i
handledsstödet.
9 Sätt tillbaka de 19 skruvarna (M2,5 x 6) som håller fast datorns bottenplatta i
handledsstödet.
10 Skjut in tangentbordskabeln i kontakten på moderkortet och stäng spärren så att
kabeln sitter fast.
11 Sätt fast tejpen som håller fast tangentbordskabeln på moderkortet.
12 Skjut in pekskivekabeln i kontakten på moderkortet och stäng haken så att
kabeln sitter fast.
13 Skjut in kabeln till tangentbordets bakgrundsbelysning i kontakten på
moderkortet och stäng spärren så att kabeln sitter fast.
14 Skjut in kabeln för strömbrytarkortet i kontakten på moderkortet och stäng
haken så att kabeln sitter fast.
15 Sätt fast bildskärmskabeln på datorns basplatta och dra bildskärmskabeln genom
kabelhållarna på datorns bottenplatta.
16 Anslut bildskärmskabeln till moderkortet.
51
Page 52
17 Rikta in och placera fästet för bildskärmskabeln på datorns bottenplatta.
18 Sätt tillbaka skruven (M2 × 3) som håller fast fästet för bildskärmskabeln på
datorns bottenplatta.
19 Dra antennkablarna genom kabelhållarna på datorns bottenplatta.
20 Fäst kamerakabeln i datorns batterienheten.
21 Anslut kamerakabeln till moderkortet.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka det trådlösa kortet.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
52
Page 53
Ta bort statusindikatorkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Följ anvisningarna i steg 1 till 18 i Ta bort datorbasen.
Procedur
OBS: Kortet för statuslampan inkluderar en LED-indikator för ström- och
batteristatuslampa/hårddiskaktivitetslampa.
1 Öppna spärren och koppla bort statusindikatorkortskabeln från kortet för
statuslampor.
2 Ta bort skruven (M2 × 3) som håller fast statusindikatorkortet i datorns
bottenplatta.
53
Page 54
3 Lyft bort statusindikatorkortet från datorns bottenplatta.
54
Page 55
Sätta tillbaka statusindikatorkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in skruvhålen på statusindikatorkortet med skruvhålen på datorns
bottenplatta.
2 Sätt tillbaka skruven (M2 × 3) som håller fast statusindikatorkortet på datorns
bottenplatta.
3 Skjut in kabeln för statusindikatorkortet i kontakten på statusindikatorkortet och
stäng spärren för att säkra kabeln.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
55
Page 56
Ta bort högtalarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Följ anvisningarna i steg 1 till 18 i Ta bort datorbasen.
Procedur
1 Koppla bort högtalarkabeln från moderkortet.
2 Notera hur högtalarkabeln är dragen och ta bort högtalarkabeln från
kabelhållarna på datorns bottenplatta.
3 Observera placeringen av gummibussningarna innan du lyfter på högtalarna.
4 Lyft upp den högra högtalaren från datorns bottenplatta.
5 Notera hur högtalarkabeln är dragen och ta bort högtalarkabeln från
kabelhållarna på datorns bottenplatta.
56
Page 57
6 Lyft upp den vänstra högtalaren från datorns bottenplatta.
57
Page 58
Sätta tillbaka högtalarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Gummibussningarna kan tryckas ut när du sätter tillbaka högtalaren.
Kontrollera att gummibussningarna sitter på rätt plats när du har placerat
högtalaren på moderkortet.
1 Använd justeringstapparna och placera den vänstra högtalaren på datorns
bottenplatta.
2 Dra högtalarkabeln genom kabelhållarna på datorns bottenplatta.
3 Använd justeringstapparna och placera den högra högtalaren på datorns
bottenplatta.
4 Dra högtalarkabeln genom kabelhållarna på datorns bottenplatta.
5 Anslut högtalarkabeln till moderkortet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
58
Page 59
Ta bort moderkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
OBS: Datorns servicenummer nns på moderkortet. Du måste ange
servicenumret i BIOS-kongurationsprogrammet när du har bytt ut
moderkortet.
OBS: Alla ändringar du gjort i BIOS med BIOS-kongurationsprogrammet
tas bort om du byter ut moderkortet. Du måste göra de lämpliga
ändringarna igen när du byter ut moderkortet.
OBS: Observera placeringen av kontakterna Innan du kopplar bort kablarna
från moderkortet så att du kan ansluta kablarna korrekt när du sätter
tillbaka moderkortet.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Följ anvisningarna i steg 1 till 18 i Ta bort datorbasen.
Procedur
1 Vänd datorbasen upp och ner.
2 Koppla bort knappcellsbatteriet från moderkortet.
3 Lyft haken och koppla bort hårddiskkabeln från moderkortet.
4 Öppna spärren och koppla bort kabeln för statusindikatorkortet från
dotterkortet.
59
Page 60
5 Koppla bort kabeln för nätadapterporten från moderkortet.
6 Vänd datorbasen upp och ner.
7 Ta bort de två skruvarna (M2,5x5) som håller fast nätadapterportens fäste vid
datorns bottenplatta.
8 Lyft upp nätadapterportens fäste från datorns bottenplatta.
9 Ta bort de två skruvarna (M2,5x5) som håller fast fästet för USB Typ-C-porten i
moderkortet.
10 Lyft bort fästet för USB Typ-C-porten från moderkortet.
60
Page 61

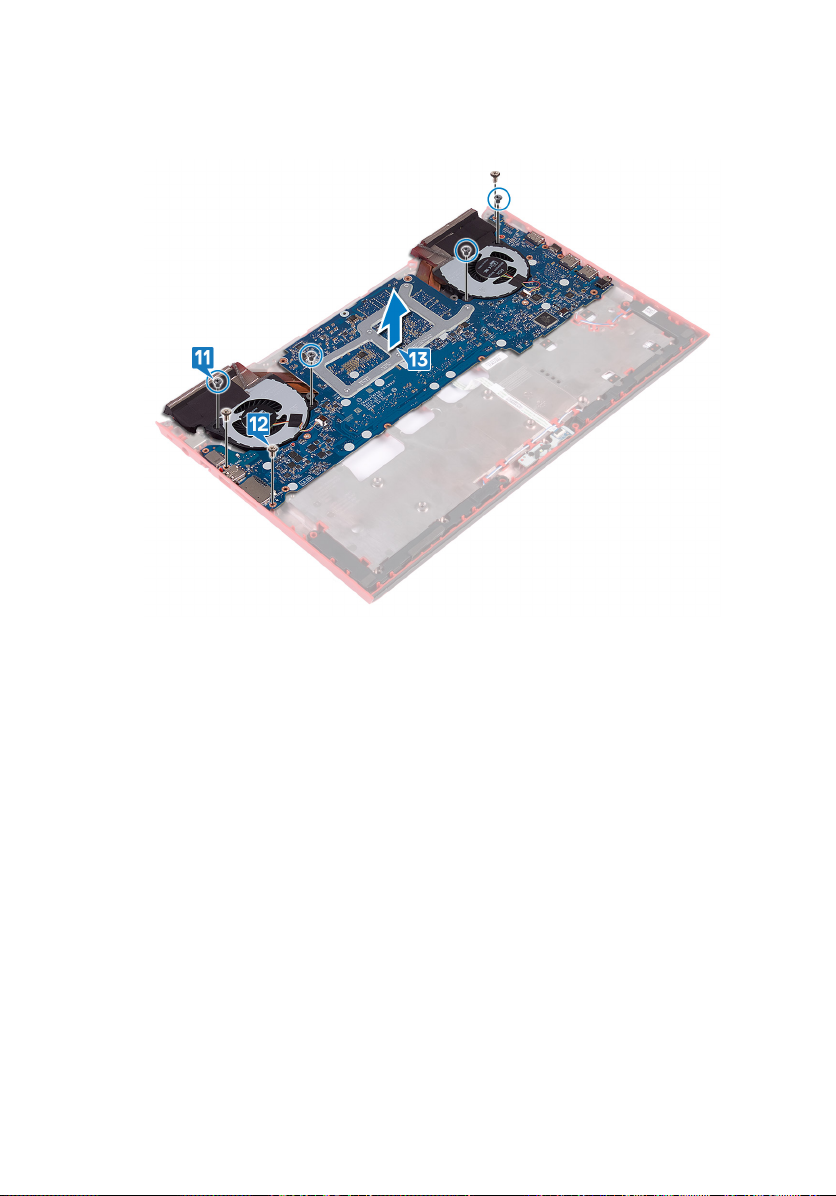

11 Koppla bort högtalarkabeln från moderkortet.
12 Sätt tillbaka de fyra skruvarna (M2x3) som håller fast äktarna på moderkortet.
13 Ta bort de tre skruvarna (M2,5x5) som håller fast moderkortet i datorns
bottenplatta.
61
Page 62
14 Lossa försiktigt portarna på moderkortet från hålen på datorbasen och lyft bort
moderkortet från datorns bottenplatta.
15 Vänd på moderkortet.
62
Page 63

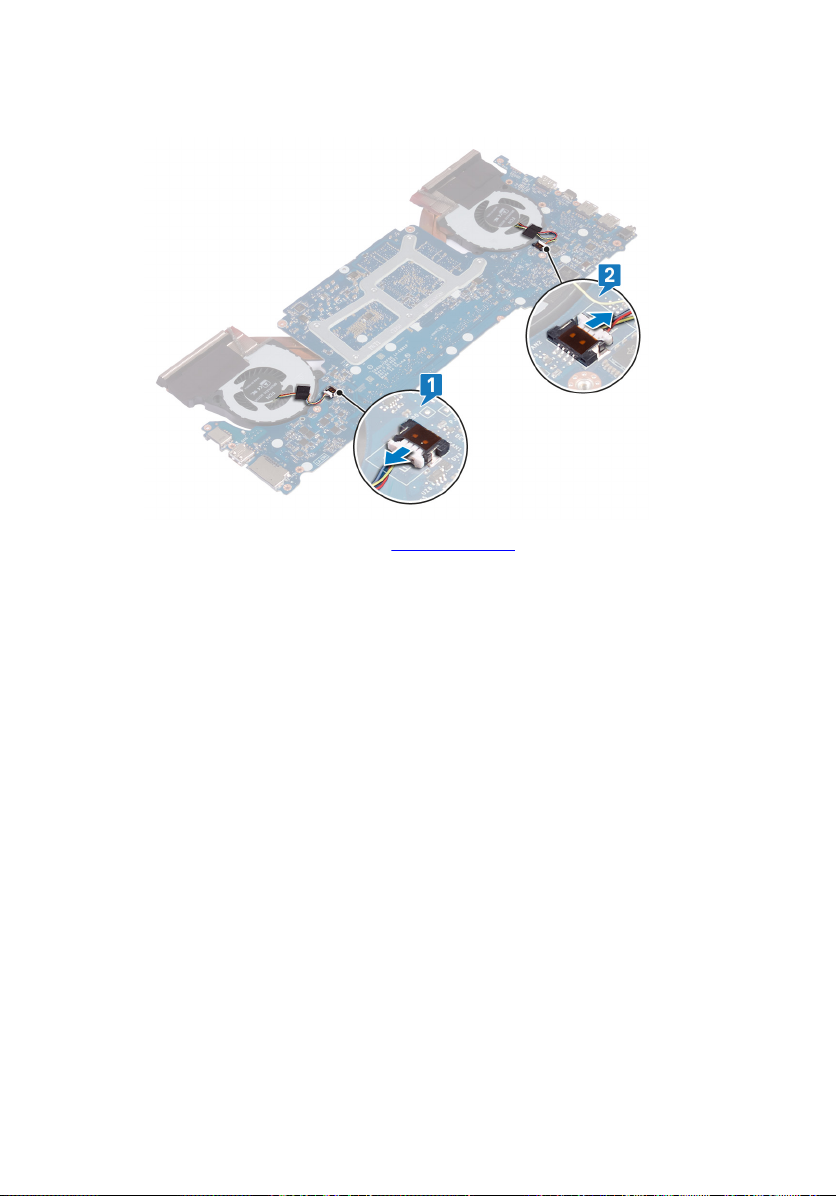

16 Följ anvisningarna i steg 5 till 6 i Ta bort kylänsen.
63
Page 64
Sätta tillbaka moderkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
OBS: Datorns servicenummer nns på moderkortet. Du måste ange
servicenumret i BIOS-kongurationsprogrammet när du har bytt ut
moderkortet.
OBS: Alla ändringar du gjort i BIOS med BIOS-kongurationsprogrammet
tas bort om du byter ut moderkortet. Du måste göra de lämpliga
ändringarna igen när du byter ut moderkortet.
Procedur
1 Sätt tillbaka kylänsen.
2 Vänd på moderkortet.
3 Skjut in portarna på moderkortet i facken på datorns bottenplatta och rikta in
skruvhålen på moderkortet med skruvhålen på datorns bottenplatta.
4 Sätt tillbaka de fyra skruvarna (M2x3) som håller fast äktarna i moderkortet.
5 Sätt tillbaka de tre skruvarna (M2,5x5) som fäster moderkortet i datorns
bottenplatta.
6 Anslut högtalarkabeln till moderkortet.
7 Rikta in och placera fästet för USB Typ-C-porten på moderkortet.
8 Sätt tillbaka de två skruvarna (M2,5x5) som håller fast fästet för USB Typ-C-
porten i moderkortet.
9 Rikta in och placera nätadapterportens fäste på datorns bottenplatta.
10 Sätt tillbaka de två skruvarna (M2,5x5) som håller fast nätadapterportens fäste
vid datorns bottenplatta.
11 Vänd datorbasen upp och ner.
12 Anslut kabeln för nätadapterporten till moderkortet.
64
Page 65
13 Skjut in kabeln för statusindikatorkortet i kontakten på moderkortet och stäng
spärren så att kabeln sitter på plats.
14 Skjut in hårddiskkabeln i kontakten på moderkortet och stäng haken så att
kabeln sitter fast.
15 Anslut knappcellsbatteriet till moderkortet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
Ange servicenumret i BIOSinstallationsprogrammet
1 Starta (eller starta om) datorn.
2 Tryck på F2 när DELL-logotypen visas för att öppna BIOS-
inställningsprogrammet.
3 Navigera till iken Main (huvud) och ange servicenumret i fältet Service Tag
Input (inmatning av servicenummer).
OBS: Servicenumret är det alfanumeriska identikationsnumret som sitter
på baksidan av datorn.
65
Page 66
Ta bort strömadapterporten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort halvledarenheten.
5 Ta bort minnesmodulerna.
6 Ta bort det trådlösa kortet.
7 Ta bort datorbasen.
8 Följ anvisningarna i steg 1 till 14 i Ta bort moderkortet.
66
Page 67
Procedur
Lyft av strömförsörjningsporten och kabeln från datorns bottenplatta.
67
Page 68
Sätta tillbaka strömadapterporten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Placera nätadapterporten i facket på datorns bottenplatta.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 3 till 15 i "Sätt tillbaka moderkortet".
2 Sätt tillbaka datorbasen.
3 Sätt tillbaka det trådlösa kortet.
4 Sätt tillbaka minnesmodulerna.
5 Sätt tillbaka halvledarenheten.
6 Sätt tillbaka den bakre kåpan.
7 Sätt tillbaka batteriet.
8 Sätt tillbaka kåpan.
68
Page 69
Ta bort kylänsen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VARNING: Kylänsen kan bli varm även under normal drift. Låt kylänsen
svalna tillräckligt länge innan du rör vid den.
VIKTIGT!: För att processorn ska kylas maximalt bör du inte röra vid
kylänsens värmeöverföringsytor. Fett och oljor från din hud kan reducera
värmeöverföringskapaciteten i det termiska fettet.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort knappcellsbatteriet.
4 Ta bort den bakre kåpan.
5 Ta bort minnesmodulerna.
6 Ta bort halvledarenheten.
7 Ta bort det trådlösa kortet.
8 Ta bort datorbasen.
Procedur
OBS: Utseendet på dissipatorn i din dator kan skilja sig från bilden som visas
i det här kapitlet.
1 Koppla bort vänster äktkabel från moderkortet.
69
Page 70
2 Koppla bort höger äktkabel från moderkortet.
3 Följ anvisningarna i steg 4 till 6 i ”Ta bort äktarna”.
4 Vänd på moderkortet.
5 Ta i rätt ordning bort (anges på dissipatorn) de sex skruvarna (M2 × 3) som
håller fast dissipatorenheten på moderkortet.
70
Page 71
6 Lyft bort dissipatorenheten från moderkortet.
71
Page 72
Sätta tillbaka kylänsen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
VIKTIGT!: Felaktig inriktning av kylänsen kan orsaka skada på moderkortet
och processorn.
OBS: Om moderkortet eller kylänsen byts ut ska du använda det termiska
skydd som medföljer i satsen för att säkerställa kylning.
Procedur
1 Passa in skruvhålen i kylänsen med skruvhålen i moderkortet.
2 Sätt i rätt ordning tillbaka (anges på dissipatorn) de sex skruvarna (M2 × 3) som
håller fast dissipatorn på moderkortet.
3 Vänd på moderkortet.
4 Följ anvisningarna från steg 1 till steg 3 i ”Sätta tillbaka äktarna”.
5 Anslut den högra äktkabeln.
6 Anslut den vänstra äktkabeln.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka datorbasen.
2 Sätt tillbaka det trådlösa kortet.
3 Sätt tillbaka halvledarenheten.
4 Sätt tillbaka minnesmodulerna.
5 Sätt tillbaka den bakre kåpan.
6 Sätt tillbaka knappcellsbatteriet.
7 Sätt tillbaka batteriet.
8 Sätt tillbaka kåpan.
72
Page 73
Ta bort äktarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Följ anvisningarna i steg 1 till 18 i Ta bort datorns bottenplatta.
73
Page 74
Procedur

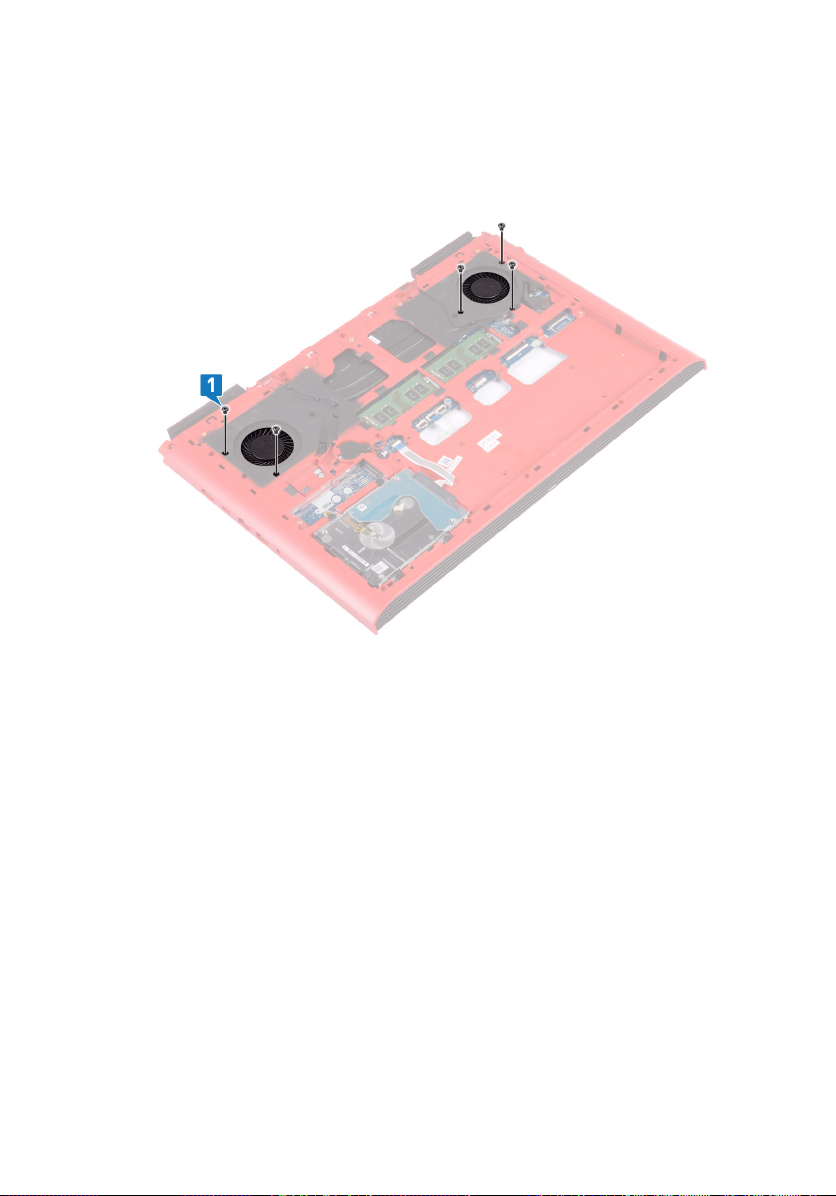

1 Ta bort de fem skruvarna (M2 × 1,4) som håller fast äktarna i dissipatorn.
2 Vänd datorbasen upp och ner.
3 Koppla bort den vänstra äktkabeln och den högra äktkabeln från moderkortet.
4 Dra bort tejpen som håller fast äktarna i kylänsen.
74
Page 75
5 Ta bort de fyra skruvarna (M2 × 3) som håller fast äkten på moderkortet.
6 Lyft av äktarna från dissipatorn.
75
Page 76
Sätta tillbaka äktarna
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in och placera äkten på dissipatorn.
2 Sätt tillbaka de fyra skruvarna (M2 × 3) som håller fast äkten på moderkortet.
3 Sätt fast tejpen som håller fast äkten i dissipatorn.
4 Anslut den vänstra äktkabeln och den högra äktkabeln till moderkortet.
5 Vänd datorbasen upp och ner.
6 Sätt tillbaka de fem skruvarna (M2 × 1,4) som håller fast äktarna i dissipatorn.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
76
Page 77
Ta bort strömbrytarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort datorbasen.
5 Följ anvisningarna i steg 1 till 17 i Ta bort datorbasen.
Procedur

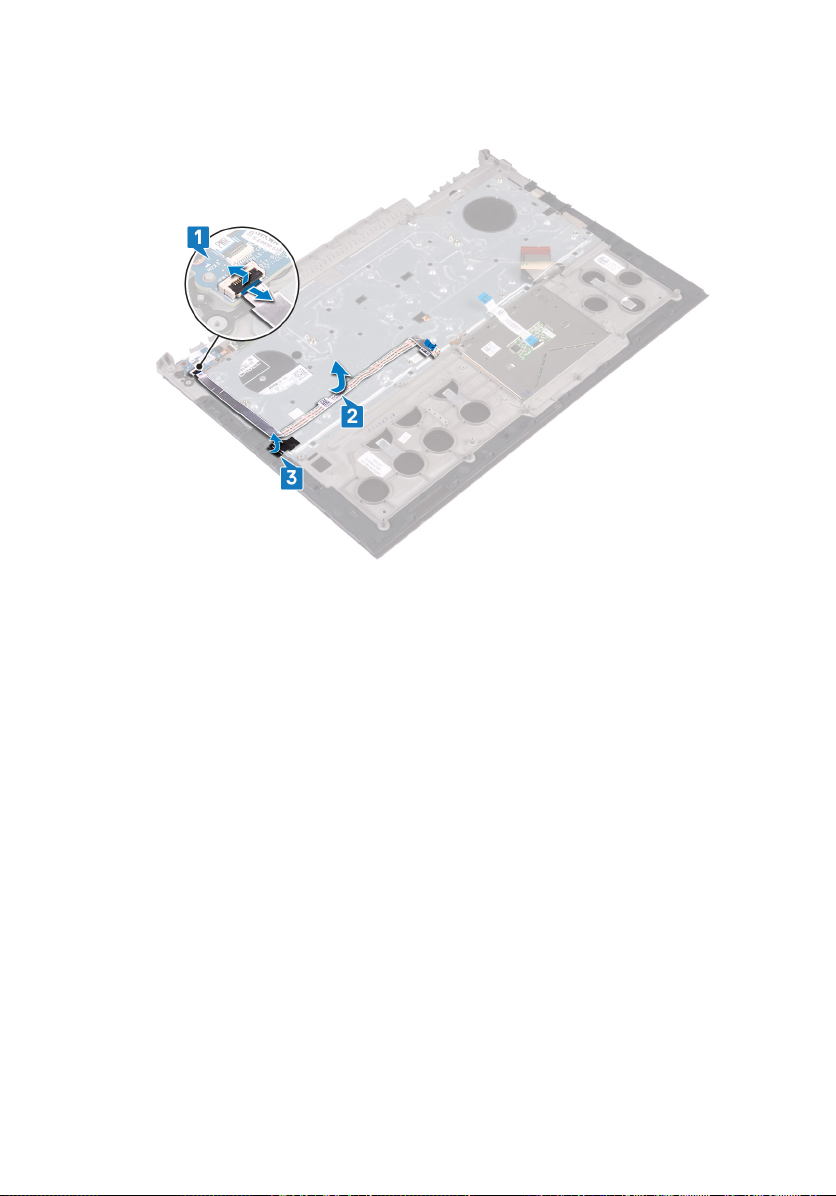

1 Öppna haken och koppla ur kabeln för ngeravtrycksläsarkortet från
ngeravtrycksläsarkortet.
2 Dra bort kabeln till strömbrytarkortet från enheten med handledsstödet.
3 Ta bort de två skruvarna (M2x3) som håller fast strömbrytarkortet i enheten
med handledsstödet.
77
Page 78
4 Lyft bort strömbrytarkortet med tillhörande kabel från handledsstödet.
78
Page 79
Sätta tillbaka strömbrytarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in skruvhålen på strömbrytarkortet med skruvhålen i enheten med
handledsstödet.
2 Sätt tillbaka de två skruvarna (M2x3) som håller fast strömbrytarkortet i
enheten med handledsstödet.
3 Fäst kabeln för strömbrytarkortet på handledsstödet.
4 Skjut in kabeln för ngeravtrycksläsarkortet i kontakten på
ngeravtrycksläsarkortet och stäng haken så att kabeln sitter fast.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
79
Page 80
Ta bort ngeravtrycksläsarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort datorbasen.
5 Ta bort strömbrytarkortet.
Procedur
1 Ta bort de två skruvarna (M2 × 2) som håller fast ngeravtrycksläsarkortets
fäste i handledsstödet.
2 Lyft upp ngeravtrycksläsarkortets fäste från handledsstödet.
80
Page 81
3 Lyft upp ngeravtrycksläsarkortet från handledsstödet.
81
Page 82
Sätta tillbaka
ngeravtrycksläsarkortet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Rikta in ngeravtrycksläsarens dotterkort på handledsstödet.
2 Rikta in ngeravtrycksläsarens dotterkortfäste på handledsstödet.
3 Sätt tillbaka de två skruvarna (M2 × 2) som håller fast ngeravtrycksläsarens
dotterkort på handledsstödet.
Nödvändiga efterhandsåtgärder
1 Byt ut strömbrytarkortet.
2 Sätt tillbaka datorbasen.
3 Sätt tillbaka den bakre kåpan.
4 Sätt tillbaka batteriet.
5 Sätt tillbaka kåpan.
82
Page 83
Ta bort pekplattan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Följ anvisningarna i steg 1 till 17 i Ta bort datorbasen.
Procedur
1 Ta bort de fyra skruvarna (M2 × 2) som håller fast pekskivan på handledsstödet.
83
Page 84
2 Skjut och lyft bort pekskivan tillsammans med kabeln i vinkel från
handledsstödet.
84
Page 85
Sätta tillbaka pekplattan
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Skjut in pekskivan under fästet för pekskivan.
OBS: Se till att pekskivan är i linje med hållarna på handledsstödet och
att avståndet på båda sidor om pekskivan är det samma.
2 Rikta in skruvhålen på pekskivan med skruvhålen i handledsstödet.
3 Sätt tillbaka de fyra skruvarna (M2 × 2) som håller fast pekskivan i
handledsstödet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka den bakre kåpan.
3 Sätt tillbaka batteriet.
4 Sätt tillbaka kåpan.
85
Page 86
Ta bort bildskärmsmonteringen
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort det trådlösa kortet.
5 Följ anvisningarna i steg 1 till 17 i Ta bort datorbasen.
Procedur
1 Ta bort de två skruvarna (M2,5 × 5) som håller fast bildskärmsgångjärnen i
handledsstödet.
86
Page 87
2 Öppna bildskärmsgångjärnen till en vinkel på 90 grader.
87
Page 88
3 Lyft bort handledsstödet från bildskärmsmonteringen.
88
Page 89
4 När stegen ovan är utförda återstår bara bildskärmsenheten.
89
Page 90
Sätta tillbaka bildskärmsenheten
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
1 Lyft bort handledsstödet från bildskärmsmonteringen.
2 Stäng bildskärmsgångjärnen till en vinkel på 90 grader.
3 Sätt tillbaka de två skruvarna (M2,5 × 5) som håller fast bildskärmsgångjärnen i
handledsstödet.
Nödvändiga efterhandsåtgärder
1 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
2 Sätt tillbaka det trådlösa kortet.
3 Sätt tillbaka den bakre kåpan.
4 Sätt tillbaka batteriet.
5 Sätt tillbaka kåpan.
90
Page 91
Ta bort handledsstödet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort det trådlösa kortet.
5 Följ anvisningarna i steg 1 till 17 i ”Ta bort datorbasen".
6 Ta bort bildskärmsenheten.
7 Ta bort strömbrytarkortet.
8 Ta bort ngeravtrycksläsarkortet.
9 Ta bort pekskivan.
10 Ta bort tangentbordet.
Procedur
När stegen i förhandsåtgärderna är utförda återstår handledsstöds- och
tangentbordsmonteringen.
91
Page 92
92
Page 93
Sätta tillbaka handledsstödet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
Placera handledsstödet på en plan yta.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka tangentbordet.
2 Sätt tillbaka pekskivan.
3 Sätta tillbaka ngeravtrycksläsarkortet.
4 Byt ut strömbrytarkortet.
5 Sätt tillbaka bildskärmsenheten.
6 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
7 Sätt tillbaka det trådlösa kortet.
8 Sätt tillbaka den bakre kåpan.
9 Sätt tillbaka batteriet.
10 Sätt tillbaka kåpan.
93
Page 94
Ta bort tangentbordet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Nödvändiga förhandsåtgärder
1 Ta bort kåpan.
2 Ta bort batteriet.
3 Ta bort den bakre kåpan.
4 Ta bort det trådlösa kortet.
5 Följ anvisningarna i steg 1 till 17 i Ta bort datorbasen.
6 Ta bort bildskärmsenheten.
Procedur
1 Öppna haken och koppla bort kabeln för nätadapterporten från handledsstödet.
2 Ta bort kabeln för nätadapterporten från handledsstödet.
94
Page 95
3 Ta bort tejpen som håller fast tangentbordsfästet på handledsstödet.
4 Ta bort de 30 skruvarna (M1,6 × 2,2) som håller fast tangentbordsfästet på
handledsstödet.
95
Page 96
5 Lyft bort tangentbordsfästet från handledsstödet.
96
Page 97
6 Lyft av tangentbordet, tillsammans med kablarna, från handledsstödet.
97
Page 98
Sätta tillbaka tangentbordet
VARNING: Innan du utför något arbete inuti datorn ska du läsa
säkerhetsinstruktionerna som medföljde datorn och följa stegen i Innan du
utför något arbete inuti datorn. När du har arbetat inuti datorn följer du
anvisningarna i När du har arbetat inuti datorn. Mer information om bästa
metoder för säkert handhavande nns på hemsidan för regelefterlevnad på
www.dell.com/regulatory_compliance.
Procedur
OBS: Om du installerar ett nytt tangentbord, lägg ihop kablarna på samma
sätt som de är ihoplagda på det gamla tangentbordet. Mer information nns
i ”Vika tangentbordskablarna”.
1 Rikta in och placera tangentbordet på handledsstödet.
2 Rikta in och placera tangentbordsfästet på handledsstödet.
3 Ta bort de 30 skruvarna (M1,6 × 2,2) som håller fast tangentbordsfästet i
handledsstödet.
4 Sätt fast tejpen som håller fast tangentbordsfästet på handledsstödet.
5 Fäst kabeln för nätadapterporten på handledsstödet.
6 Anslut kabeln till nätadapterporten på handledsstödet och stäng haken så att
kabeln sitter fast.
Nödvändiga efterhandsåtgärder
1 Sätt tillbaka bildskärmsenheten.
2 Följ anvisningarna i steg 5 till 21 i Sätt tillbaka datorns bottenplatta.
3 Sätt tillbaka det trådlösa kortet.
4 Sätt tillbaka den bakre kåpan.
5 Sätt tillbaka batteriet.
6 Sätt tillbaka kåpan.
98
Page 99
Vika tangentbordskablarna
VIKTIGT!: Anlägg inte för mycket tryck när du viker kablarna.
Kablarna på tangentbordet är inte vikta när du tar emot ett nytt tangentbord. Följ
dessa instruktioner för att vika kablarna på det nya tangentbordet på samma sätt
som de är vikta på det gamla.
OBS: Kabeln för tangentbordets bakgrundsbelysning nns endast med om
det nns bakgrundsbelyst tangentbord.
1 Lägg märke till placeringen för att vika den nya tangentbordskabeln.
99
Page 100
2 Vik försiktigt tangentbordskabeln och se till att änden följer viklinjen som visas på
bilden. När den viks korrekt ska den högra kanten av tangentbordskabeln passas
in bredvid linjen som anges på handledsstödet.
100
