Page 1

Dell Inspiron 14z-N411z

Manuale del proprietario

Modello regolatorio: P23G Tipo regolatorio: P23G001

Page 2

Messaggi di N.B., Attenzione e Avvertenza

N.B.: Un N.B. (Nota Bene) indica informazioni importanti che contribuiscono a

migliorare l'utilizzo del prodotto.

ATTENZIONE: Un messaggio di ATTENZIONE indica un potenziale danno

all'hardware o una perdita di dati nel caso in cui non si seguano le istruzioni.

AVVERTENZA: Un messaggio di AVVERTENZA indica un rischio di danni

materiali, lesioni personali o morte.

____________________

È severamente vietata la riproduzione, con qualsiasi strumento, senza l'autorizzazione scritta di Dell Inc.

Marchi commerciali utilizzati in questo documento: Dell™, il logo DELL e Inspiron™ sono marchi registrati di Dell Inc; Intel Stati Uniti e in altri Paesi; Microsoft o marchi registrati di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Altri marchi e nomi commerciali possono essere utilizzati in questo documento sia in riferimento alle aziende che rivendicano il marchio e i nomi che ai prodotti stessi. Dell Inc. nega qualsiasi partecipazione di proprietà relativa a marchi e nomi depositati diversi da quelli di sua proprietà.

Modello regolatorio: P23G Tipo regolatorio: P23G001

2011-07 Rev. A00

e SpeedStep™ sono marchi o marchi registrati di Intel Corporation negli

e il pulsante Start di Windows sono marchi commerciali

Page 3

Sommario

1 Operazioni preliminari . . . . . . . . . . . . . . . . 9

Strumenti consigliati . . . . . . . . . . . . . . . . . . . 9

Spegnimento del computer

Prima di intervenire sui componenti interni del computer

. . . . . . . . . . . . . . . . . . . . . . . 10

. . . . . . . . . . . . . . . . 9

2 Batteria . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Rimozione della batteria. . . . . . . . . . . . . . . . . 13

Riposizionamento della batteria

. . . . . . . . . . . . 14

3 Coperchio del modulo . . . . . . . . . . . . . . . 15

Rimozione del coperchio del modulo . . . . . . . . . . 15

Ricollocamento del coperchio del modulo

. . . . . . . 16

4 Batteria pulsante. . . . . . . . . . . . . . . . . . . 17

Rimozione della batteria pulsante . . . . . . . . . . . 17

Sostituzione della batteria pulsante

. . . . . . . . . . 18

Sommario 3

Page 4

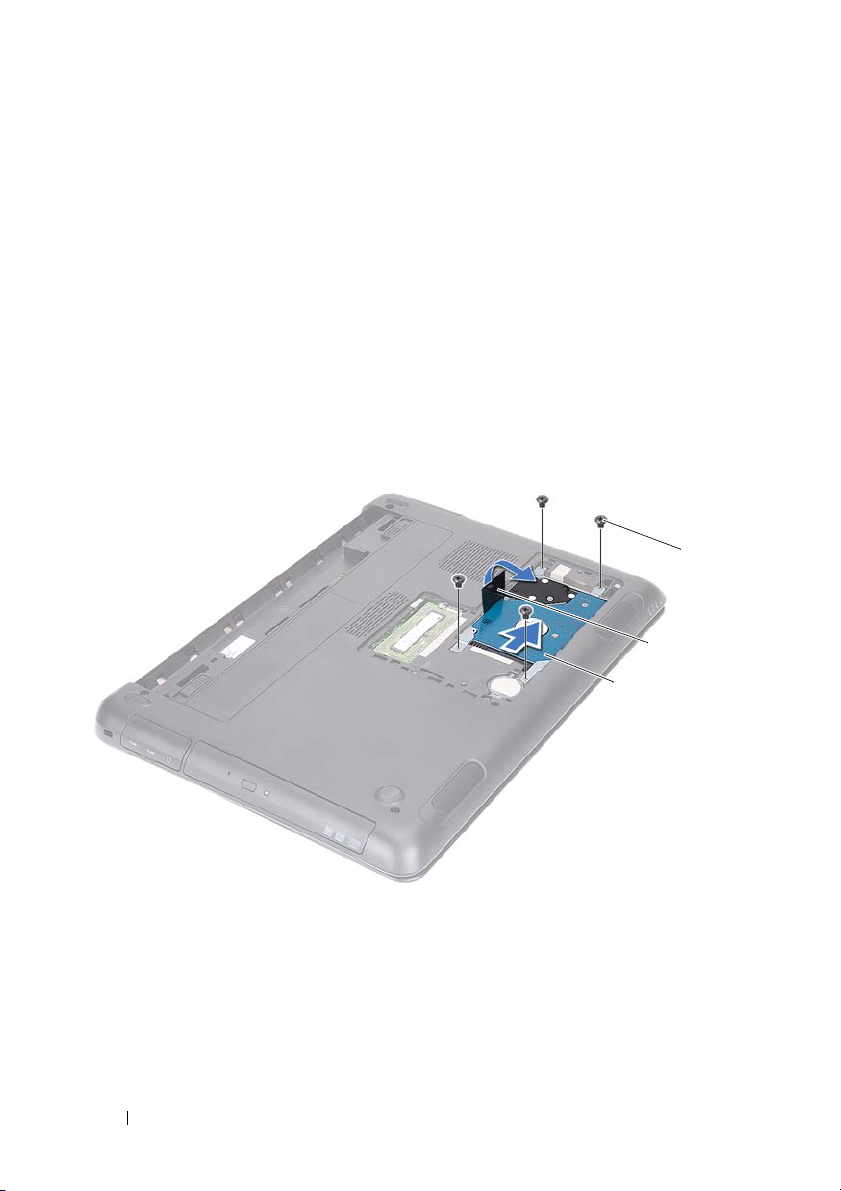

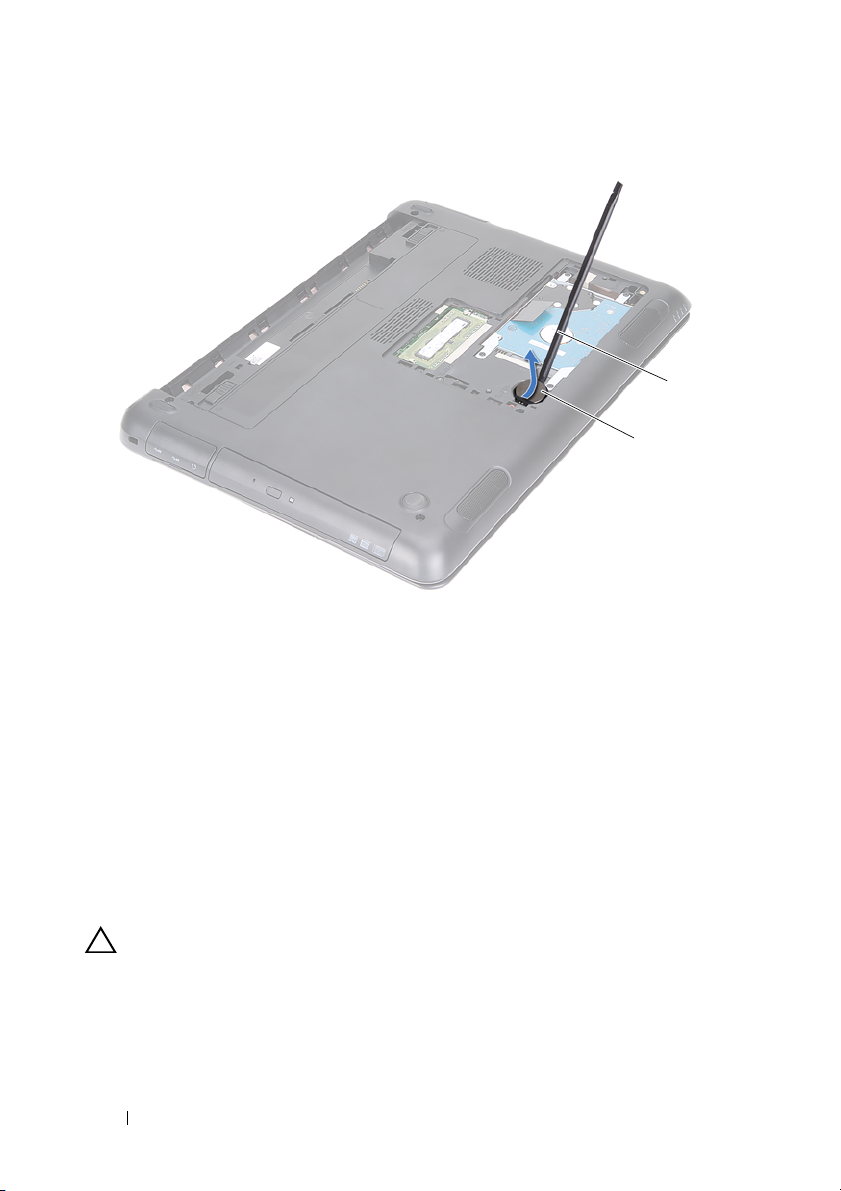

5 Gruppo disco rigido . . . . . . . . . . . . . . . . 19

Rimozione del gruppo disco rigido . . . . . . . . . . . 20

Ricollocamento del gruppo disco rigido

. . . . . . . . 21

6 Unità ottica . . . . . . . . . . . . . . . . . . . . . . 23

Rimozione dell’unità ottica . . . . . . . . . . . . . . . 23

Ricollocamento dell'unità ottica

. . . . . . . . . . . . 25

7 Modulo/i di memoria . . . . . . . . . . . . . . . 27

Aggiornamento della memoria del sistema . . . . . . . 27

Rimozione dei moduli di memoria

Reinstallazione dei moduli di memoria

. . . . . . . . . . . . 28

. . . . . . . . . 29

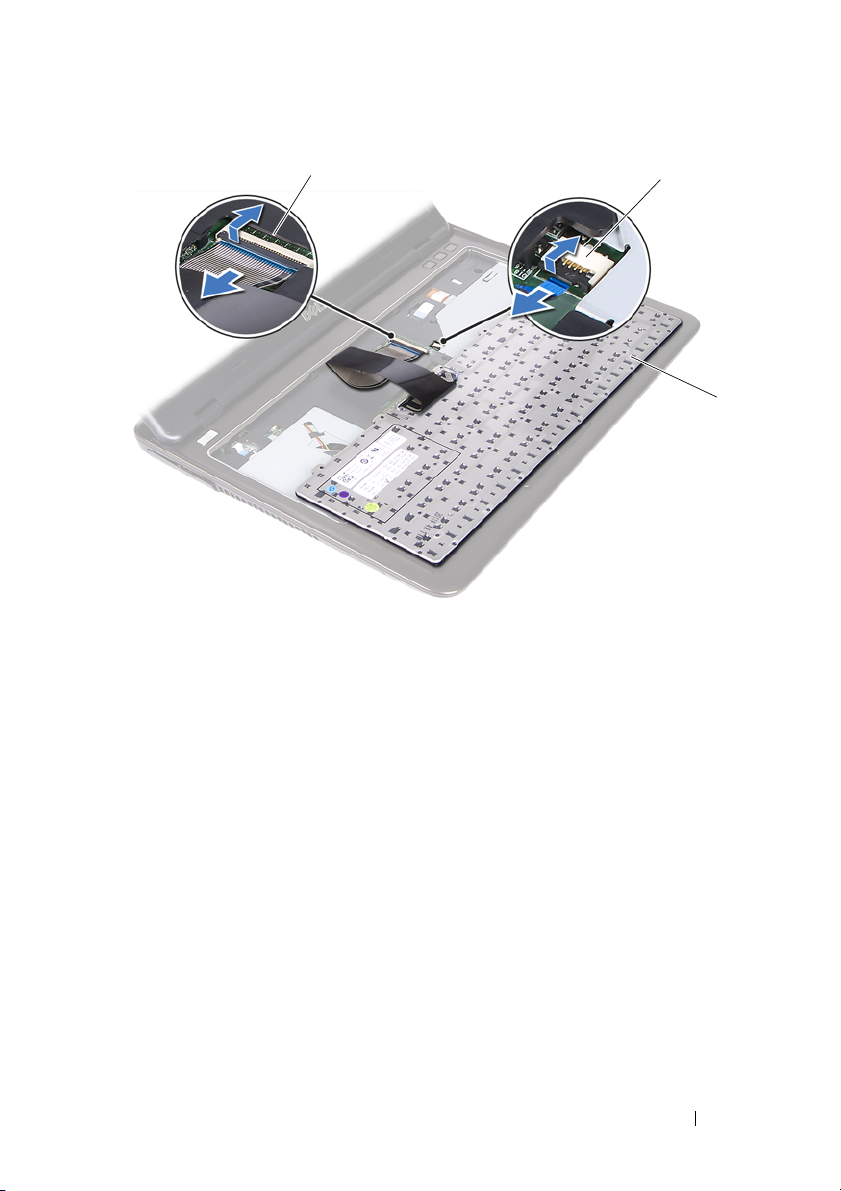

8 Tastiera . . . . . . . . . . . . . . . . . . . . . . . . . 31

Rimozione della tastiera . . . . . . . . . . . . . . . . . 31

Sostituzione della tastiera

. . . . . . . . . . . . . . . . 33

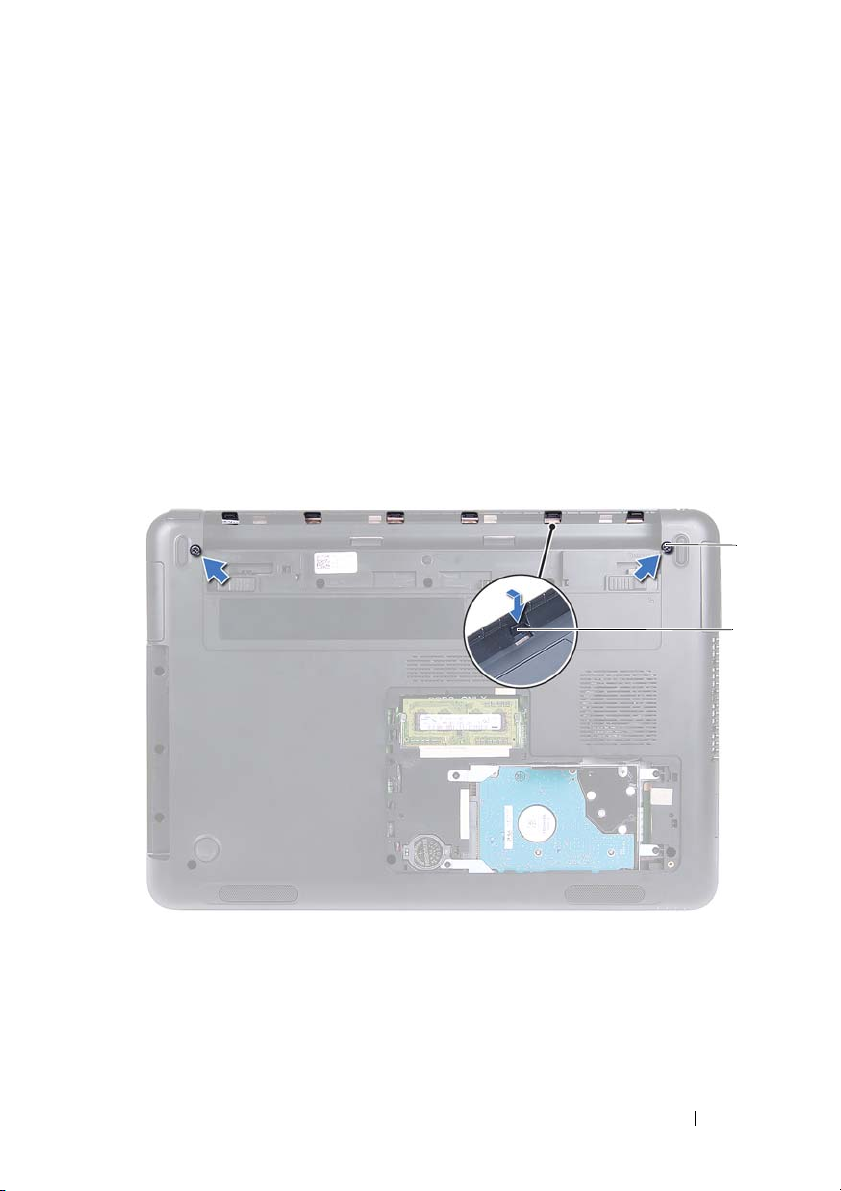

9 Gruppo del supporto per i polsi . . . . . . 35

4 Sommario

Rimozione del gruppo del supporto per i polsi . . . . . 35

Reinstallazione del gruppo del supporto per i polsi

. . . . 38

Page 5

10 Mini-Card senza fili . . . . . . . . . . . . . . . . . 41

Rimozione della Mini-Card . . . . . . . . . . . . . . . 41

Riposizionamento della mini-card

. . . . . . . . . . . 43

11 Schermo . . . . . . . . . . . . . . . . . . . . . . . . . 45

Gruppo dello schermo . . . . . . . . . . . . . . . . . . 45

Rimozione del gruppo dello schermo. . . . . . . . 45

Rimontaggio del gruppo dello schermo . . . . . . 47

Coperchio del cardine . . . . . . . . . . . . . . . . . . 48

Rimozione del coperchio del cardine . . . . . . . 48

Sostituzione del coperchio del cardine . . . . . . 50

Cornice dello schermo. . . . . . . . . . . . . . . . . . 50

Rimozione della cornice dello schermo . . . . . . 50

Reinstallazione della cornice dello schermo. . . . 51

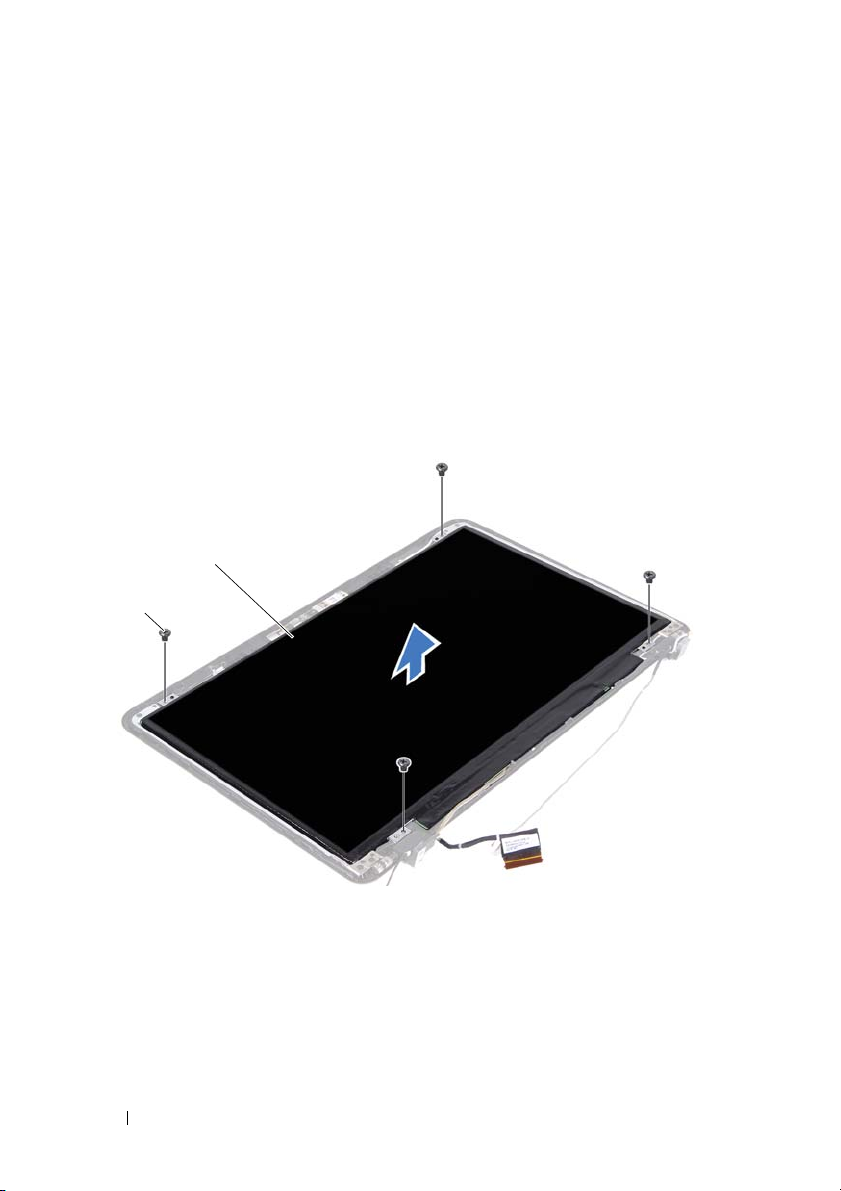

Pannello dello schermo . . . . . . . . . . . . . . . . . 52

Rimozione del pannello dello schermo . . . . . . . 52

Ricollocamento del pannello dello schermo . . . . 53

Gruppo del cardine . . . . . . . . . . . . . . . . . . . 54

Rimozione del gruppo del cardine . . . . . . . . . 54

Riposizionamento del gruppo del cardine . . . . . 55

12 Gruppo connettore DC-in . . . . . . . . . . . . 57

Rimozione del gruppo del connettore DC-in . . . . . . 57

Riposizionamento del gruppo del connettore DC-in

. . . . 58

Sommario 5

Page 6

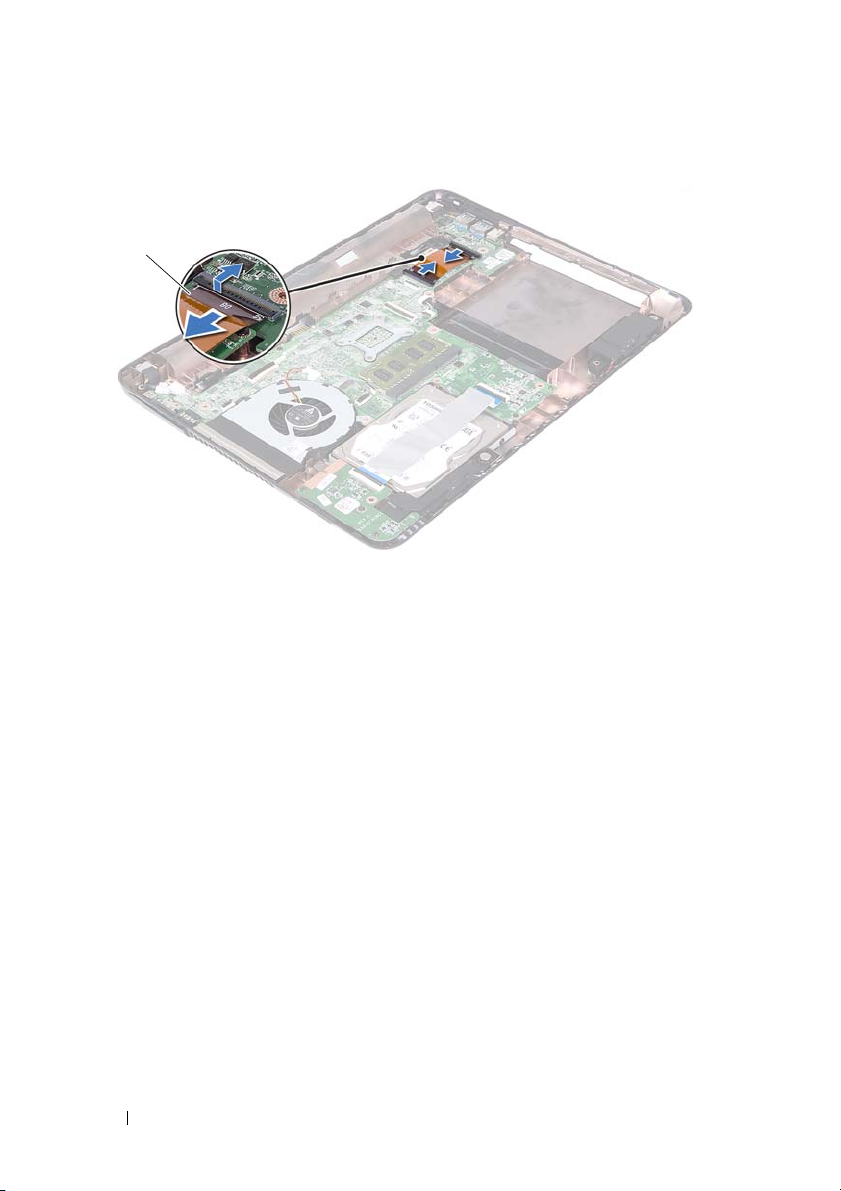

13 Scheda USB . . . . . . . . . . . . . . . . . . . . . . 61

Rimozione della scheda USB . . . . . . . . . . . . . . 61

Reinstallazione della scheda USB

. . . . . . . . . . . 63

14 Modulo della videocamera . . . . . . . . . . 65

Rimozione del modulo della videocamera . . . . . . . 65

Reinstallazione del modulo della fotocamera

. . . . . . 67

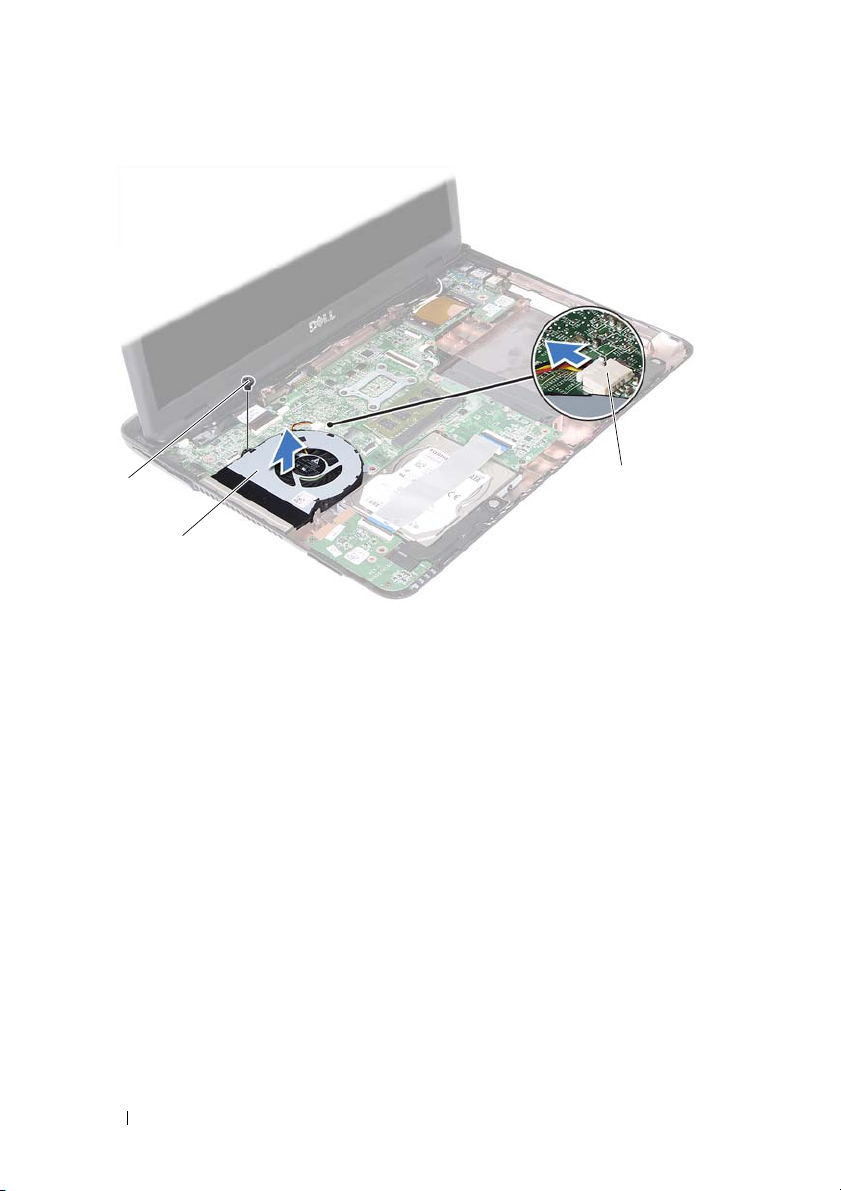

15 Ventola termica . . . . . . . . . . . . . . . . . . . 69

Rimozione della ventola termica . . . . . . . . . . . . 69

Rimontaggio della ventola termica

. . . . . . . . . . . 70

16 Scheda di sistema . . . . . . . . . . . . . . . . . 73

Rimozione della scheda di sistema . . . . . . . . . . . 73

Sostituzione della scheda di sistema

Immissione del numero di servizio nel BIOS

. . . . . . . . . . 76

. . . . . . 77

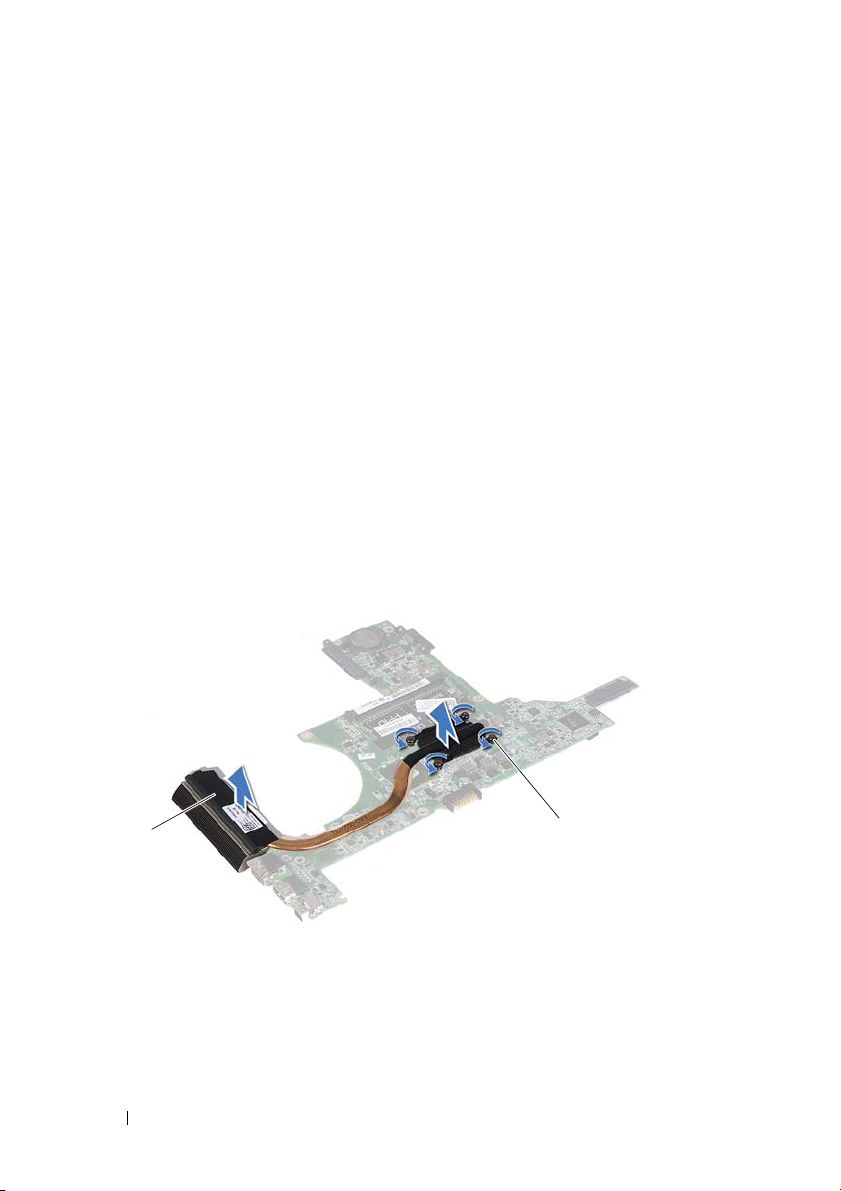

17 Gruppo dissipatore di calore . . . . . . . . . 79

6 Sommario

Rimozione del gruppo dissipatore di calore . . . . . . 79

Riposizionamento del gruppo dissipatore di calore

. . . . 81

Page 7

18 Scheda del lettore di schede

multimediali . . . . . . . . . . . . . . . . . . . . . . . 83

Rimozione della scheda del lettore di schede multimediali

Rimontaggio della scheda del lettore di schede multimediali

. . . . . . . . . . . . . . . . . . . . . . . 83

. . . . . . . . . . . . . . . . . . . . . . . 85

19 Altoparlanti . . . . . . . . . . . . . . . . . . . . . . . 87

Rimozione degli altoparlanti. . . . . . . . . . . . . . . 87

Rimontaggio degli altoparlanti

. . . . . . . . . . . . . 88

20 Installazione del sistema. . . . . . . . . . . . . 91

Accesso al programma di configurazione del sistema

Opzioni di installazione del sistema

Boot Sequence (Sequenza di avvio)

. . . . . . . . . . . . . . . . . . . . . . . . . . 91

. . . . . . . . . . 92

. . . . . . . . . . . 97

Boot Options (Opzioni avvio) . . . . . . . . . . . . 97

Modifica della sequenza di avvio per

l'avvio corrente . . . . . . . . . . . . . . . . . . . 98

Modifica della sequenza di avvio per gli

avvii successivi . . . . . . . . . . . . . . . . . . . 98

21 Aggiornamento del BIOS . . . . . . . . . . . . . 99

Sommario 7

Page 8

8 Sommario

Page 9

Operazioni preliminari

Il presente manuale fornisce nel computer. Salvo altresì indicato, ogni procedura presume che esistano le seguenti condizioni:

• Sono state eseguite le procedure descritte in "Spegnimento del computer" a pagina 9 e "Prima di intervenire sui componenti interni del computer" a pagina 10.

• Sono state lette le informazioni sulla sicurezza spedite assieme al computer

• Un componente può essere sostituito o, se è stato acquistato separatamente, installato eseguendo la procedura di rimozione nell'ordine inverso.

istruzioni

per rimuovere e installare componenti

Strumenti consigliati

Le procedure in questo documento possono richiedere gli strumenti seguenti:

• Giravite a croce

• Cacciavite a lama piatta piccolo

• Graffietto in plastica

• Programma eseguibile di aggiornamento del BIOS, disponibile all'indirizzo

support.dell.com

Spegnimento del computer

ATTENZIONE: per evitare la perdita di dati, salvare e chiudere i file aperti e

uscire dai programmi in esecuzione prima di spegnere il computer.

Salvare e chiudere tutti i file aperti e uscire da tutti i programmi in esecuzione.

Fare clic su termine della procedura di arresto del sistema operativo, il computer si spegne.

Accertarsi che il computer sia spento. Se il computer non si è spento automaticamente all’arresto del sistema operativo, tenere premuto il pulsante di alimentazione finché il computer si spegne.

Start e quindi fare clic su

Shut Down

(Arresta il sistema). Al

Operazioni preliminari 9

Page 10

Prima di intervenire sui componenti interni del computer

Usare le seguenti istruzioni di sicurezza per facilitare la protezione del computer da potenziali danni e per garantire la sicurezza personale.

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

informazioni sulla sicurezza fornite assieme al computer. Per ulteriori informazioni sulle protezioni ottimali, consultare la pagina iniziale della Regulatory Compliance (Conformità alle normative) all'indirizzo dell.com/regulatory_compliance.

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Maneggiare con cura componenti e schede. Non toccare i

componenti o i contatti sulle schede. Manipolare una scheda dai bordi o dalla staffa metallica di montaggio. Maneggiare i componenti dai bordi, non dai piedini.

ATTENZIONE: Per scollegare un cavo, afferrare il connettore o la linguetta di

tiramento, non il cavo stesso. Alcuni cavi sono dotati di connettore con linguette di blocco. Per scollegare questo tipo di cavo, fare pressione sulle linguette di blocco prima di estrarre il cavo. Nel separare i connettori, mantenerli allineati per evitare di piegare un eventuale piedino. Inoltre, prima di collegare un cavo accertarsi che entrambi i connettori siano allineati e orientati in modo corretto.

ATTENZIONE: Per evitare di danneggiare il computer, eseguire la seguente

procedura prima di cominciare ad intervenire sui componenti interni del computer.

Assicurarsi che la superficie di lavoro sia piana e pulita per prevenire eventuali graffi al coperchio del computer.

Spegnere il computer e tutti i dispositivi collegati. Consultare "Spegnimento del computer" a pagina 9.

10 Operazioni preliminari

Page 11

ATTENZIONE: per disconnettere un cavo di rete, scollegare prima il cavo dal

computer, quindi dallo spinotto di rete a muro.

Scollegare dal computer eventuali linee telefoniche o cavi di rete.

Rimuovere eventuali schede installate nel lettore di schede multimediali.

Scollegare il computer e tutte le periferiche collegate dalle rispettive prese elettriche.

Scollegare dal computer tutti i dispositivi collegati.

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Capovolgere il computer con la parte superiore rivolta verso l'alto, aprirlo e

"Rimozione della batteria" a pagina 13) prima di intervenire

premere il pulsante di alimentazione per mettere a terra la scheda di sistema.

Operazioni preliminari 11

Page 12

12 Operazioni preliminari

Page 13

Batteria

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare di danneggiare il computer, utilizzare soltanto la

batteria progettata per questo specifico computer della Dell. Non utilizzare batterie progettate per altri computer Dell.

Rimozione della batteria

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Spegnere il computer e riaccenderlo.

Far scorrere le chiusure a scatto della batteria nella posizione di sblocco. La batteria scatta fuori dall'alloggiamento.

Estrarre la batteria dall'alloggiamento.

N.B.: Dopo aver rimosso la batteria, assicurarsi che le chiusure a scatto della

batteria siano in posizione bloccata.

Batteria 13

Page 14

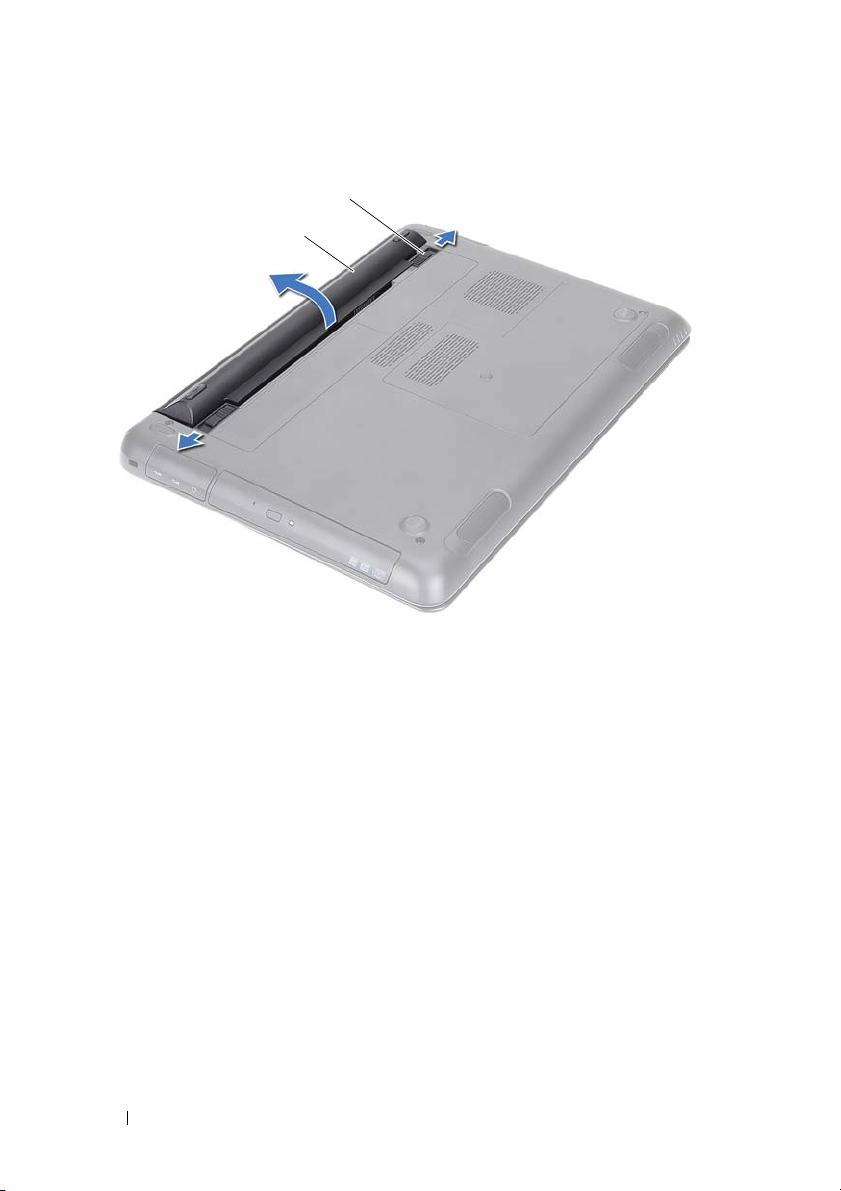

1 batteria 2 chiusure a scatto della batteria (2)

Riposizionamento della batteria

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Collocare la batteria nell'alloggiamento della batteria e premere finché scatta in posizione.

Assicurarsi che entrambe le chiusure a scatto della batteria siano in posizione bloccata.

14 Batteria

Page 15

Coperchio del modulo

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

Rimozione del coperchio del modulo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Allentare la vite di fissaggio che fissa il coperchio del modulo alla base computer.

Con la punta delle dita, sbloccare le linguette presenti sul coperchio del modulo dalle scanalature sulla base del computer.

Sollevare il coperchio del modulo dalla base del computer.

Coperchio del modulo 15

Page 16

1 coperchio del modulo 2 vite di fissaggio

3 linguette 4 base del computer

Ricollocamento del coperchio del modulo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare le linguette presenti sul coperchio del modulo alle scanalature sulla base del computer e farlo scattare delicatamente in posizione.

Serrare la vite di fissaggio che fissa il coperchio del modulo alla base computer.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

16 Coperchio del modulo

Page 17

Batteria pulsante

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimozione della batteria pulsante

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Utilizzare un graffietto di plastica per sollevare, facendo leva, la batteria pulsante dallo zoccolo della batteria sulla scheda di sistema.

"Rimozione della batteria" a pagina 13) prima di intervenire

Batteria pulsante 17

Page 18

1 graffietto in plastica 2 batteria pulsante

Sostituzione della batteria pulsante

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Con il polo positivo verso l'alto, inserire la batteria pulsante nel relativo zoccolo sulla scheda di sistema.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

18 Batteria pulsante

Page 19

Gruppo disco rigido

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

AVVERTENZA: Se si rimuove il disco rigido dal computer quando l'unità è calda,

non toccare

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare la perdita di dati, spegnere il computer (vedere

"Spegnimento del computer" a pagina 9) prima di rimuovere il disco rigido. Non rimuovere il disco rigido mentre il computer è acceso o in stato di sospensione.

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

ATTENZIONE: I dischi rigidi sono estremamente fragili. Prestare attenzione

durante la manipolazione del disco rigido.

l'alloggiamento metallico del disco rigido.

"Rimozione della batteria" a pagina 13) prima di intervenire

N.B.: Dell non garantisce la compatibilità, né fornisce supporto tecnico per dischi

rigidi provenienti da altre fonti.

N.B.: Se si sta installando un disco rigido che proviene da un fornitore diverso da

Dell, è necessario installare un sistema operativo, dei driver e delle utilità sul nuovo disco rigido. Consultare Me and My Dell.

Gruppo disco rigido 19

Page 20

Rimozione del gruppo disco rigido

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Rimuovere le quattro viti che fissano il gruppo del disco rigido alla base del computer.

Utilizzando la linguetta di estrazione, far scorrere il gruppo del disco rigido per scollegarlo dal connettore sulla scheda di sistema.

Estrarre il gruppo disco rigido dalla base del computer.

1 viti (4) 2 linguetta di estrazione

3 gruppo disco rigido

Rimuovere le quattro viti che fissano la staffa del disco rigido al disco rigido.

Sollevare il disco rigido allontanandolo dal relativo supporto.

20 Gruppo disco rigido

Page 21

1 disco rigido 2 supporto del disco rigido

3 viti (4)

Ricollocamento del gruppo disco rigido

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere il nuovo disco rigido dall'imballaggio. Conservare l'imballaggio originale, che potrà essere usato in futuro per riporre o spedire l'unità.

Allineare i fori delle viti sul disco rigido con i fori delle viti presenti sul relativo supporto.

Riposizionare le quattro viti che fissano il supporto del disco rigido allo stesso.

Collocare il gruppo disco rigido nella base del computer.

Utilizzando la linguetta di estrazione, far scorrere il gruppo del disco rigido nel connettore sulla scheda di sistema.

Riposizionare le quattro viti che fissano il gruppo del disco rigido alla base del computer.

Gruppo disco rigido 21

Page 22

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Collegare il computer e tutti i dispositivi collegati alle prese elettriche, quindi accenderli.

Installare il sistema operativo del computer come necessario.

Se necessario, installare i driver e le utilità per il computer.

N.B.: Per maggiori informazioni sull'installazione del sistema operativo, driver e

utility per il computer, consultare Me and My Dell all'indirizzo support.dell.com\manuals.

22 Gruppo disco rigido

Page 23

Unità ottica

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

Rimozione dell’unità ottica

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Rimuovere la vite che fissa il gruppo dell'unità ottica alla base del computer.

Estrarre il gruppo unità ottica dal relativo alloggiamento.

Unità ottica 23

Page 24

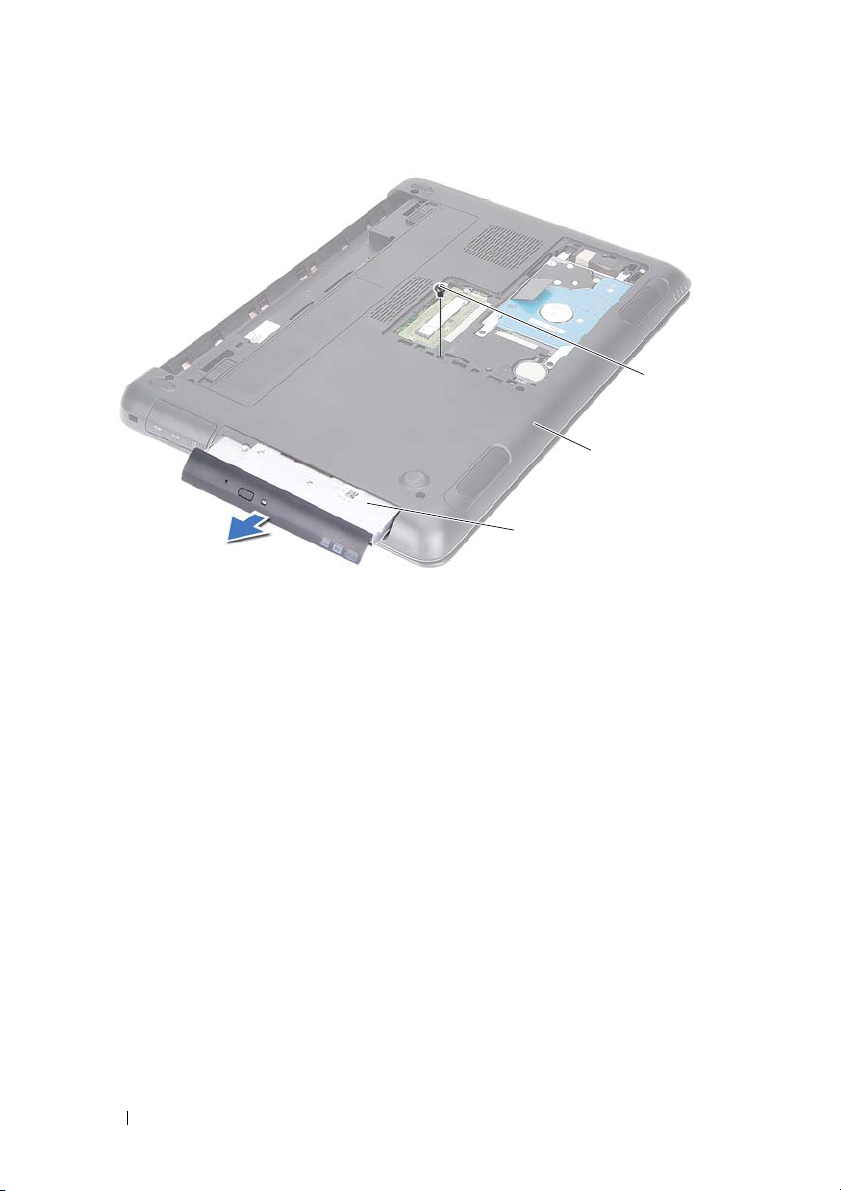

1 gruppo unità ottica 2 base del computer

3 vite

Rimuovere le due viti che fissano la staffa dell'unità ottica a quest'ultima.

Rimuovere la staffa dall'unità ottica.

Sollevare delicatamente le linguette sul frontalino dell'unità ottica e rimuoverla dal gruppo.

24 Unità ottica

Page 25

1 frontalino dell'unità ottica 2 unità ottica

3 supporto dell'unità ottica 4 viti (2)

Ricollocamento dell'unità ottica

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare le linguette del frontalino dell'unità ottica ai relativi slot e far scattare il frontalino in posizione.

Allineare i fori delle viti sul supporto dell'unità ottica ai relativi fori sull'unità stessa.

Ricollocare le due viti che fissano il supporto dell'unità ottica a quest'ultima.

Far scorrere il gruppo unità ottica nel relativo alloggiamento.

Ricollocare la vite che fissa il gruppo dell'unità ottica alla base del computer.

Unità ottica 25

Page 26

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

26 Unità ottica

Page 27

Modulo/i di memoria

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Aggiornamento della memoria del sistema

Il computer supporta fino a due connettori di moduli di memoria. È possibile accedere al connettore DIMM B rimuovendo la copertura della memoria nella parte inferiore del computer. È possibile accedere al connettore DIMM A rimuovendo il gruppo del supporto per i polsi.

È possibile espandere la memoria del computer installando dei moduli di memoria sulla scheda di sistema. Per informazioni sulla memoria supportata dal computer, consultare le Comprehensive Specifications (Specifiche complete) del modello all'indirizzo support.dell.com/manuals.

"Rimozione della batteria" a pagina 13) prima di intervenire

N.B.: I moduli di memoria acquistati presso Dell sono coperti dalla garanzia del

computer.

N.B.: Se è stato ordinato un modulo di memoria con il sistema, questo è installato

nel connettore DIMM A.

Modulo/i di memoria 27

Page 28

Rimozione dei moduli di memoria

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

ATTENZIONE: Per evitare danni al connettore del modulo di memoria, non

utilizzare utensili per allargare i fermagli di fissaggio del modulo di memoria.

Per rimuovere il modulo di memoria dal connettore DIMM B, consultare punto 5. Per rimuovere il modulo di memoria dal connettore DIMM A:

Capovolgere il computer.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Usare la punta delle dita per allargare i fermagli di fissaggio su ciascuna estremità del connettore del modulo di memoria, finché il modulo di memoria non scatta fuori sede.

1 fermagli di fissaggio (2) 2 connettore del modulo di memoria

3 modulo di memoria

Rimuovere il modulo di memoria dal relativo connettore.

28 Modulo/i di memoria

Page 29

Reinstallazione dei moduli di memoria

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare la tacca sul modulo di memoria alla linguetta sul connettore del modulo di memoria.

Far scorrere con fermezza il modulo di memoria nel relativo connettore con un'angolazione di 45 gradi, quindi premere il modulo su entrambi i lati finché non scatta in posizione. Se non si sente lo scatto, rimuovere il modulo di memoria e reinstallarlo.

N.B.: Se il modulo di memoria non viene installato correttamente, il sistema

potrebbe non avviarsi.

1 linguetta 2 tacca

Se è stato sostituito il modulo di memoria nel connettore DIMM B, consultare

Se è stato sostituito il modulo di memoria nel connettore DIMM A:

punto 6.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33. Capovolgere il computer.

Modulo/i di memoria 29

Page 30

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

Collegare il computer e tutti i dispositivi collegati alle prese elettriche, quindi accenderli. aggiorna automaticamente le informazioni sulla configurazione del sistema.

Per confermare la quantità di memoria installata nel computer, seguire la procedura descritta.

Fare clic su Start → Control Panel (Pannello di controllo)→ System and Security (Sistema e sicurezza)→ System (Sistema).

Man mano che il sistema si avvia, rileva i moduli di memoria e

30 Modulo/i di memoria

Page 31

Tastiera

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

ATTENZIONE: I coperchietti dei tasti sono fragili, si spostano facilmente e

rimetterli al loro posto richiede molto tempo. Fare attenzione durante la rimozione e manipolazione della tastiera.

ATTENZIONE: Prestare estrema attenzione durante la rimozione e la

manipolazione della tastiera, si potrebbe rischiare di graffiare il pannello dello schermo.

"Rimozione della batteria" a pagina 13) prima di intervenire

Rimozione della tastiera

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Capovolgere il computer e aprire lo schermo per quanto possibile.

Far scorrere un graffietto in plastica tra la tastiera e il gruppo palm rest.

Premere le quattro linguette sul gruppo del supporto per i polsi e liberare la tastiera.

Tastiera 31

Page 32

1 linguette (4) 2 graffietto in plastica

3 tastiera 4 gruppo del supporto per i polsi

ATTENZIONE: Prestare attenzione nel sollevamento della tastiera per evitare di

tirare il connettore dalla scheda di sistema forzandolo.

Sollevare con attenzione la tastiera e far scorrere le relative linguette fuori

dalle scanalature sul supporto per i polsi.

Capovolgere la tastiera e posizionarla sul gruppo del supporto per i polsi.

Sollevare i fermi del connettore e scollegare il cavo della tastiera e il cavo di retroilluminazione della tastiera dai connettori sulla scheda di sistema.

N.B.: Il cavo di retroilluminazione della tastiera è disponibile solo se è stata

acquistata una tastiera a retroilluminazione.

32 Ta st ie ra

Page 33

1 connettore del cavo della tastiera 2 connettore del cavo di

retroilluminazione della tastiera

3 tastiera

Estrarre la tastiera dal gruppo palm rest.

Sostituzione della tastiera

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Far scorrere il cavo della tastiera per inserirlo nel connettore presente sulla scheda di sistema, quindi premere il dispositivo di chiusura del connettore per fissare il cavo.

Allineare le linguette sulla tastiera agli slot sul supporto per i polsi e abbassare la tastiera in posizione.

Premere delicatamente attorno ai bordi della tastiera per fissarla in posizione.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

Tastiera 33

Page 34

34 Ta st ie ra

Page 35

Gruppo del supporto per i polsi

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimozione del gruppo del supporto per i polsi

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Seguire le istruzioni dal punto 4 al punto 5 in "Rimozione dell’unità ottica" a pagina 23.

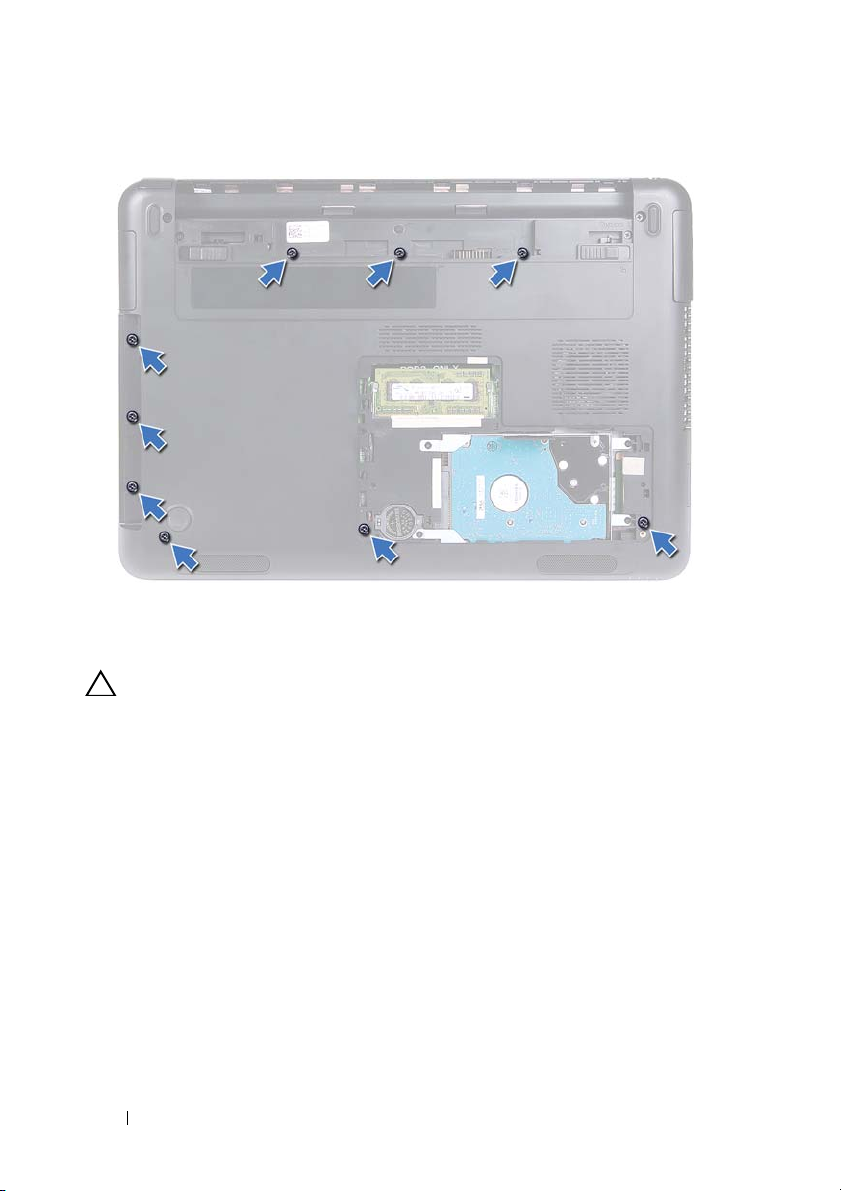

Rimuovere le nove viti che fissano il gruppo del supporto per i polsi alla base del computer.

"Rimozione della batteria" a pagina 13) prima di intervenire

Gruppo del supporto per i polsi 35

Page 36

Capovolgere il computer.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

ATTENZIONE: Tirare verso l'alto la linguetta in plastica sulla parte superiore dei

connettori per evitare di danneggiare i connettori.

Sollevare i fermi e scollegare il pulsante di alimentazione, il touchpad e i cavi della scheda della tastiera multimediale dai connettori sulla scheda di sistema.

Rimuovere le sette viti che fissano il gruppo del supporto per i polsi alla base del computer.

36 Gruppo del supporto per i polsi

Page 37

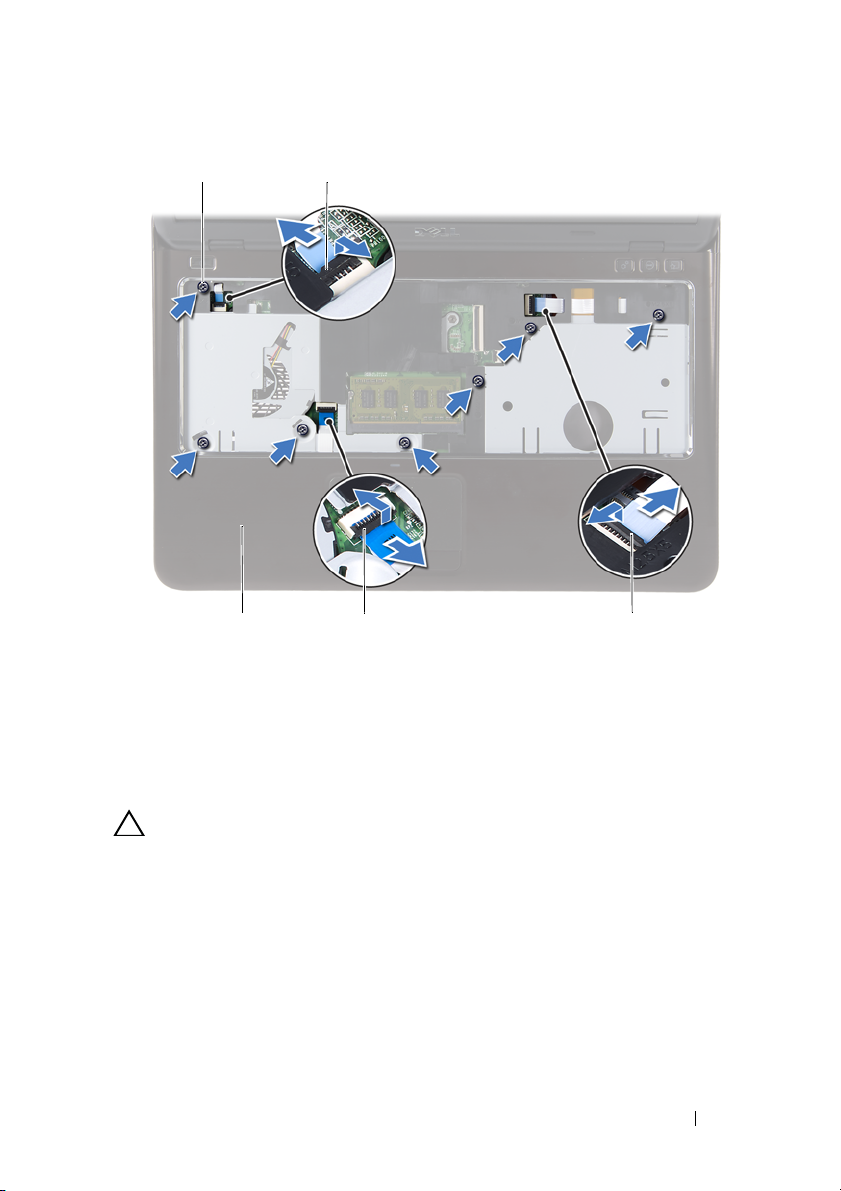

1 viti (7) 2 connettore del cavo del pulsante di

3 connettore del cavo della scheda

della tastiera multimediale

5 gruppo del supporto per i polsi

ATTENZIONE: Separare il gruppo del supporto per i polsi dalla base del

computer per evitare danni allo stesso e allo schermo.

Estrarre il gruppo del supporto per i polsi dalla base del computer.

accensione

4 connettore del cavo del touchpad

Gruppo del supporto per i polsi 37

Page 38

1 gruppo del supporto per i polsi

Reinstallazione del gruppo del supporto per i polsi

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare le linguette presenti sul gruppo del supporto per i polsi alle scanalature sulla base del computer e far scattare il gruppo delicatamente in posizione.

Far scorrere il pulsante di alimentazione, il touchpad e i cavi della scheda della tastiera multimediale nei rispettivi connettori sulla scheda di sistema e premere verso il basso i connettori per fissare i cavi.

Riposizionare le sette viti che fissano il gruppo del supporto per i polsi alla base del computer.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Capovolgere il computer e ricollocare le nove viti che fissano il gruppo del supporto per i polsi alla base del computer.

38 Gruppo del supporto per i polsi

Page 39

Seguire le istruzioni dal punto 5 al punto 6 in "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Gruppo del supporto per i polsi 39

Page 40

40 Gruppo del supporto per i polsi

Page 41

Mini-Card senza fili

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

ATTENZIONE: Quando la scheda Mini-Card non è nel computer, conservarla in un

imballaggio antistatico protettivo. Consultare "Protezione contro le scariche elettrostatiche" nelle istruzioni di sicurezza spedite con il computer.

N.B.: Dell non garantisce la compatibilità né fornisce supporto per mini-card di

fonti diverse da Dell.

Il computer ha uno slot per mini-card a metà che supporta una scheda combo Wi-Fi+WiMax o Wi-Fi+Bluetooth.

"Rimozione della batteria" a pagina 13) prima di intervenire

N.B.: Se con il computer è stata ordinata una mini-card wireless, la scheda è già

installata.

Rimozione della Mini-Card

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Mini-Card senza fili 41

Page 42

Seguire le istruzioni dal punto 4 al punto 5 in "Rimozione dell’unità ottica" a pagina 23.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Rimuovere il gruppo del supporto per i polsi. Consultare "Rimozione del gruppo del supporto per i polsi" a pagina 35.

Sollevare i fermi di sicurezza e scollegare il cavo della scheda USB dai connettori sulla scheda USB e sulla scheda di sistema e quindi rimuovere il cavo della scheda USB. Consultare

"Rimozione della scheda USB" a

pagina 61.

Scollegare i cavi dell'antenna wireless dai connettori sulla mini-card.

Rimuovere la vite che fissa la mini-card alla scheda di sistema.

1 mini-card 2 vite

Estrarre la scheda mini-card dal connettore sulla scheda di sistema.

42 Mini-Card senza fili

Page 43

Riposizionamento della mini-card

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

N.B.: Il computer può supportare una mini-card Wi-Fi+WiMax o una scheda combo

Wi-Fi+Bluetooth alla volta.

Rimuovere la nuova scheda mini-card dal relativo imballaggio.

ATTENZIONE: Esercitare una pressione decisa e uniforme per far scorrere la

mini-card in posizione. Esercitando una forza eccessiva è possibile danneggiare il connettore.

ATTENZIONE: I connettori sono calettati per garantire il corretto inserimento. Se

si incontra resistenza, controllare i connettori sulla scheda e sulla scheda di sistema e allineare correttamente la mini-card.

ATTENZIONE: Per evitare danni alla mini-card, non posizionare mai cavi sotto la

scheda.

Inserire il connettore della mini-card con un'angolazione di 45 gradi nel connettore sulla scheda di sistema.

Premere l'altra estremità della mini-card e ricollocare la vite che fissa la mini-card alla scheda di sistema.

Collegare i cavi dell'antenna alla mini-card come di seguito indicato:

• Collegare il cavo bianco al connettore contrassegnato con un triangolo

bianco.

• Collegare il cavo nero al connettore contrassegnato con un triangolo

nero.

Assicurarsi che i cavi dell'antenna inutilizzati rimangano nel manicotto protettivo in mylar.

Far scorrere il cavo della scheda USB nei connettori sulla scheda USB e sulla scheda di sistema e premere verso il basso i fermi. Consultare "Reinstallazione della scheda USB" a pagina 63.

Riposizionare il gruppo supporto per i polsi. Consultare "Reinstallazione del gruppo del supporto per i polsi" a pagina 38.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Mini-Card senza fili 43

Page 44

Seguire le istruzioni dal punto 5 al punto 6 in "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

Installare i driver e le utilità per la mini-card, come necessario. Per maggiori informazioni, consultare

support.dell.com/manuals

Me and My Dell

all'indirizzo

44 Mini-Card senza fili

Page 45

Schermo

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Gruppo dello schermo

Rimozione del gruppo dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Seguire le istruzioni in punto 4 a punto 5 di "Rimozione dell’unità ottica" a pagina 23.

Rimuovere le due viti che fissano il gruppo schermo alla base del computer.

"Rimozione della batteria" a pagina 13) prima di intervenire

Schermo 45

Page 46

Capovolgere il computer.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Rimuovere il gruppo del supporto per i polsi. Consultare "Rimozione del gruppo del supporto per i polsi" a pagina 35.

Capovolgere il computer e aprire lo schermo per quanto possibile.

Scollegare i cavi dell'antenna dalla scheda mini-card. Consultare "Rimozione della Mini-Card" a pagina 41.

Sollevare il dispositivo di chiusura del connettore per scollegare il cavo dello schermo dal connettore sulla scheda di sistema.

Scollegare il cavo della videocamera. Consultare "Rimozione del modulo della videocamera" a pagina 65.

Prendere nota dell'instradamento del cavo dello schermo, della videocamera e dei cavi dell'antenna delle mini-card e rimuoverli dalle guide di instradamento.

Rimuovere le due viti che fissano il gruppo schermo alla base del computer.

46 Schermo

Page 47

1 viti (2) 2 gruppo schermo

3 cavi dell'antenna mini-card 4 connettore del cavo della

fotocamera

5 connettore del cavo dello schermo

Sollevare il gruppo schermo dalla base del computer.

Rimontaggio del gruppo dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Collocare il gruppo schermo in posizione e reinserire le due viti che fissano il gruppo schermo alla base del computer.

N.B.: Assicurarsi che nessun cavo sia schiacciato tra il gruppo dello schermo

e la base del computer.

Instradare il cavo dello schermo, della videocamera e i cavi dell'antenna delle schede mini-card nelle guide.

Schermo 47

Page 48

Collegare il cavo della videocamera. Consultare "Reinstallazione del modulo della fotocamera" a pagina 67.

Far scorrere il cavo dello schermo nel connettore sulla scheda di sistema e premere il dispositivo di chiusura per fissare il cavo.

Collegare i cavi dell'antenna alla mini-card. Consultare "Riposizionamento della mini-card" a pagina 43.

Riposizionare il gruppo supporto per i polsi. Consultare "Reinstallazione del gruppo del supporto per i polsi" a pagina 38.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Capovolgere il computer.

Ricollocare le due viti che fissano il gruppo schermo alla base del computer.

Seguire le istruzioni dal punto 5 al punto 6 in "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Coperchio del cardine

Rimozione del coperchio del cardine

ATTENZIONE: I cappucci dei cardini sono estremamente fragili. Prestare

attenzione durante la rimozione dei cappucci dei cardini per impedirne il danneggiamento.

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

48 Schermo

Page 49

Rimuovere il gruppo dell'unità ottica. Consultare "Rimozione dell’unità ottica" a pagina 23.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Rimuovere il gruppo del supporto per i polsi. Consultare "Rimozione del gruppo del supporto per i polsi" a pagina 35.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

Rimuovere le due viti che fissano il coperchio del cardine alla base del computer.

Sollevare le sei lingette che fissano il coperchio del cardine alla base del computer e rimuovere il coperchio dalla base.

1 viti (2) 2 linguette (6)

Schermo 49

Page 50

Sostituzione del coperchio del cardine

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare le linguette sul coperchio del cardine alle scanalature presenti sulla base del computer e far scattare il coperchio del cardine sulla base.

Riposizionare le due viti per fissare il coperchio del cardine in posizione.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

Riposizionare il gruppo supporto per i polsi. Consultare "Reinstallazione del gruppo del supporto per i polsi" a pagina 38.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Riposizionare il gruppo dell'unità ottica. Consultare "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Cornice dello schermo

Rimozione della cornice dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

ATTENZIONE: La cornice dello schermo è estremamente fragile. Prestare

attenzione durante la rimozione della cornice per impedirne il danneggiamento.

Utilizzando la punta delle dita, sollevare con attenzione, facendo leva, i bordi interni della cornice dello schermo.

Sollevare la cornice dello schermo e rimuoverla dal gruppo schermo.

50 Schermo

Page 51

1 cornice dello schermo

Reinstallazione della cornice dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare il frontalino dello schermo al pannello del display e farlo scattare in posizione.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Schermo 51

Page 52

Pannello dello schermo

Rimozione del pannello dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

Rimuovere la cornice dello schermo. Consultare "Rimozione della cornice dello schermo" a pagina 50.

Rimuovere le quattro viti che fissano il pannello dello schermo al coperchio dello schermo.

1 viti (4) 2 pannello dello schermo

Sollevare il pannello dello schermo dal coperchio dello schermo.

Capovolgere il pannello dello schermo e posizionarlo su una superficie pulita.

Sollevare il nastro che fissa il cavo dello schermo al pannello e scollegare il cavo dal connettore sul pannello dello schermo.

52 Schermo

Page 53

1 connettore del cavo dello schermo 2 nastro

Ricollocamento del pannello dello schermo

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Collegare il cavo dello schermo al connettore della scheda dello schermo e fissare il cavo con il nastro.

Allineare il pannello dello schermo al coperchio dello schermo.

Ricollocare le quattro viti che fissano il pannello dello schermo al coperchio dello schermo.

Reinstallare la cornice dello schermo. Consultare "Reinstallazione della cornice dello schermo" a pagina 51.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Schermo 53

Page 54

Gruppo del cardine

Rimozione del gruppo del cardine

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

Rimuovere la cornice dello schermo. Consultare "Rimozione della cornice dello schermo" a pagina 50.

Seguire le istruzioni dal punto 4 al punto 5 in "Rimozione del pannello dello schermo" a pagina 52.

Rimuovere le sei viti che fissano il gruppo del gruppo al coperchio dello schermo.

1 viti (6) 2 gruppo del cardine

Sollevare il gruppo del cardine dal coperchio dello schermo.

54 Schermo

Page 55

Riposizionamento del gruppo del cardine

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Collocare il gruppo del cardine sul coperchio dello schermo.

Riposizionare le sei viti che fissano il gruppo del gruppo al coperchio dello schermo.

Seguire le istruzioni dal punto 3 e punto 4 in "Ricollocamento del pannello dello schermo" a pagina 53.

Reinstallare la cornice dello schermo. Consultare "Reinstallazione della cornice dello schermo" a pagina 51.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Schermo 55

Page 56

56 Schermo

Page 57

Gruppo connettore DC-in

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimozione del gruppo del connettore DC-in

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Seguire le istruzioni dal punto 4 al punto 5 in "Rimozione dell’unità ottica" a pagina 23.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Rimuovere il gruppo del supporto per i polsi. Consultare "Rimozione del gruppo del supporto per i polsi" a pagina 35.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

Rimuovere il coperchio del cardine. Consultare "Rimozione del coperchio del cardine" a pagina 48.

Rimuovere la vite che fissa il gruppo DC-in alla base del computer.

"Rimozione della batteria" a pagina 13) prima di intervenire

Gruppo connettore DC-in 57

Page 58

1 vite 2 connettore cavo DC-in

Scollegare il cavo del connettore DC-in dal connettore sulla scheda di sistema.

Estrarre il connettore DC-in dalla base del computer.

Riposizionamento del gruppo del connettore DCin

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Collocare il connettore DC-in sulla base del computer.

Collegare il cavo del connettore DC-in al connettore sulla scheda di sistema.

Riposizionare la vite che fissa il gruppo del connettore DC-in.

Riposizionare il coperchio del cardine. Consultare "Sostituzione del coperchio del cardine" a pagina 50.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

58 Gruppo connettore DC-in

Page 59

Riposizionare il gruppo supporto per i polsi. Consultare "Reinstallazione del gruppo del supporto per i polsi" a pagina 38.

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Seguire le istruzioni dal punto 5 al punto 6 in "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

Gruppo connettore DC-in 59

Page 60

60 Gruppo connettore DC-in

Page 61

Scheda USB

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimozione della scheda USB

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Rimuovere la batteria. Consultare "Rimozione della batteria" a pagina 13.

Rimuovere la copertura del modulo. Consultare "Rimozione del coperchio del modulo" a pagina 15.

Rimuovere il gruppo dell'unità ottica. "Rimozione dell’unità ottica" a pagina 23.

Rimuovere la tastiera. Consultare "Rimozione della tastiera" a pagina 31.

Rimuovere il gruppo del supporto per i polsi. Consultare "Rimozione del gruppo del supporto per i polsi" a pagina 35.

Rimuovere il gruppo schermo. Consultare "Rimozione del gruppo dello schermo" a pagina 45.

Rimuovere il coperchio del cardine. Consultare "Rimozione del coperchio del cardine" a pagina 48.

Sollevare i fermi di sicurezza e scollegare il cavo della scheda USB dai connettori sulla scheda di sistema e sulla scheda USB.

"Rimozione della batteria" a pagina 13) prima di intervenire

Scheda USB 61

Page 62

1 cavo della scheda USB

Rimuovere la vite che fissa la scheda USB alla base del computer.

62 Scheda USB

Page 63

1 vite 2 scheda USB

Estrarre la scheda di USB dalla base del computer.

Reinstallazione della scheda USB

Seguire le istruzioni descritte in "Operazioni preliminari" a pagina 9.

Allineare il foro per la vite sulla scheda USB con il relativo foro sulla scheda di sistema.

Riposizionare la vite che fissa la scheda USB alla scheda di sistema.

Far scorrere il cavo della scheda USB nei connettori sulla scheda USB e sulla scheda di sistema e premere verso il basso i fermi.

Riposizionare il coperchio del cardine. Consultare "Sostituzione del coperchio del cardine" a pagina 50.

Riposizionare il gruppo dello schermo. Consultare "Rimontaggio del gruppo dello schermo" a pagina 47.

Riposizionare il gruppo supporto per i polsi. Consultare "Reinstallazione del gruppo del supporto per i polsi" a pagina 38.

Scheda USB 63

Page 64

Reinstallare la tastiera. Consultare "Sostituzione della tastiera" a pagina 33.

Seguire le istruzioni dal punto 5 al punto 6 in "Ricollocamento dell'unità ottica" a pagina 25.

Riposizionare il coperchio del modulo. Consultare "Ricollocamento del coperchio del modulo" a pagina 16.

Riposizionare la batteria. Consultare "Riposizionamento della batteria" a pagina 14.

ATTENZIONE: Prima di accendere il computer, ricollocare tutte le viti e

accertarsi che non rimangano viti sparse all'interno del computer. In caso contrario, si potrebbero causare danni al computer.

64 Scheda USB

Page 65

Modulo della videocamera

AVVERTENZA: Prima di effettuare interventi sui componenti interni, leggere le

ATTENZIONE: Solo un tecnico di assistenza qualificato dovrebbe eseguire le

riparazioni del computer. Danni dovuti a riparazioni non autorizzate da Dell non sono coperte dalla garanzia.

ATTENZIONE: Per evitare scariche elettrostatiche, scaricare a terra l'elettricità

statica del corpo utilizzando una fascetta da polso per la messa a terra o toccando periodicamente una superficie metallica non verniciata (come un connettore del computer).

ATTENZIONE: Per evitare danni alla scheda di sistema, rimuovere la batteria

principale (consultare sui componenti interni del computer.

Rimozione del modulo della videocamera
