REMARQUE : Une REMARQUE indique une information importante qui
peut vous aider à mieux utiliser votre ordinateur.
AVIS : Un AVIS vous avertit d’un risque de dommage matériel ou de perte de
données et vous indique comment éviter le problème.
PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel
d'endommagement du matériel, de blessure corporelle ou de mort.
Abréviations et acronymes
Pour une liste complète des abréviations et des sigles, reportez-vous
aufichier d'aide Procédure. Pour accéder au fichier d'aide, reportez-vous à la
page 80.
Si vous avez acheté un ordinateur Dell™ Série n, les références du présent
document concernant les systèmes d'application Microsoft
La reproduction de quelque manière que ce soit sans l'autorisation écrite de Dell Computer
Corporation est strictement interdite.
Les marques utilisées dans ce document : Dell, le logo DELL, AccessDirect, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, Dell TrueMobile, et Dellnet sont des marques de Dell Computer
Corporation ; Intel, Pentium, et Celeron sont des marques déposées de Intel Corporation ; Microsoft
et Windows sont des marques déposées de Microsoft Corporation ; EMC est une marque déposée
de EMC Corporation ; Bluetooth est une marque appartenant à Bluetooth SIG, Inc. et est utilisé sous
licence par Dell Computer Corporation.
D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence
aux entités se réclamant de ces marques et de ces noms ou à leurs produits. Dell rejette tout intérêt
propriétaire dans les marques et les noms commerciaux autres que les siens.
5Utilisation de CD, DVD et autres supports multimédia
Utilisation de CD ou de DVD . . . . . . . . . . . . . . . . . . . . 56
Problèmes liés au CD ou au DVD
Si vous ne parvenez pas à lire un CD ou un DVD
Si vous ne pouvez pas éjecter un CD, CD-RW ou un DVD
Si vous entendez un frottement ou grincement inhabituel
Si le graveur de CD-RW arrête une gravure
. . . . . . . . . . . . . . . . . . 56
. . . . . . . . . 56
. . . . 56
. . . . 56
. . . . . . . . . . . 57
Problèmes de son et de haut-parleurs
. . . . . . . . . . . . . . . 57
Si vous avez un problème avec les haut-parleurs intégrés
Si vous avez un problème avec les haut-parleurs externes
Les consignes de sécurité suivantes vous aideront à protéger votre ordinateur de dommages
éventuels et à garantir votre sécurité personnelle.
Généralités
•N'essayez pas de réparer l'ordinateur vous-même à moins que vous ne soyez un technicien
qualifié. Suivez toujours scrupuleusement les instructions d'installation.
•Si vous raccordez une rallonge à votre adaptateur CA/CC, assurez-vous que l'intensité
totale des appareils raccordés à cette rallonge ne dépasse pas son intensité nominale.
•N'insérez pas d'objets dans les orifices d'aération ou dans les ouvertures de votre
ordinateur. Cela risquerait un court-circuit, et donc un incendie ou un choc électrique.
•N'insérez pas d'objets dans les orifices d'aération ou dans les ouvertures de votre
ordinateur. Cela risquerait de provoquer un incendie ou d'endommager l'ordinateur.
•Ne conservez pas votre ordinateur sous tension dans un environnement peu aéré, comme
une mallette de transport ou une mallette fermée. Cela risquerait de provoquer un
incendie ou d'endommager l'ordinateur.
•Gardez votre ordinateur loin des radiateurs et des sources de chaleur. Ne bouchez pas les
orifices d'aération. Évitez de placer des feuilles volantes sous votre ordinateur ; ne placez
pas votre ordinateur dans une alcôve fermée ou sur un lit, un canapé ou un tapis.
•L'adaptateur secteur doit se trouver dans une zone aérée, par exemple sur un bureau ou
sur le sol, lorsqu'il est utilisé pour alimenter l'ordinateur ou pour charger la batterie. Ne le
recouvrez pas de papiers ou autres objets susceptibles d'entraver le refroidissement. De
même, ne l'utilisez pas dans une mallette de transport.
•L'adaptateur CA/CC peut devenir chaud lors du fonctionnement de l'ordinateur. Faites
donc très attention lorsque vous le manipulez pendant ou après le fonctionnement de
l'ordinateur.
•Évitez de poser votre ordinateur portable en fonctionnement à même la peau pendant
une période prolongée. La température augmente sur la surface de la base pendant le
fonctionnement normal de l'ordinateur (notamment s'il est alimenté par le secteur). Le
contact prolongé avec la peau peut provoquer inconfort ou brûlure.
•N'utilisez pas votre ordinateur dans un environnement humide, par exemple près d'une
baignoire, d'un évier, d'une piscine ou dans un sous-sol humide
•Si votre ordinateur dispose d'un modem intégré ou en option (carte PC), débranchez le
câble du modem en cas d'orage, afin d'éviter tout risque de décharge électrique transmise
par la ligne téléphonique.
PRÉCAUTION : Consignes de sécurité9
PRÉCAUTION : Consignes de sécurité (Suite)
•Pour éviter tout risque de décharge électrique, n'effectuez aucun branchement ou
débranchement, ni aucune opération de maintenance ou de reconfiguration de ce produit
pendant un orage. N'utilisez pas votre ordinateur pendant un orage, à moins qu'il n'ait été
déconnecté de tous ses câbles et qu'il fonctionne sur batterie.
•Si votre ordinateur est équipé d'un modem, le câble correspondant doit avoir une taille
minimale de 26 AWG (American wire gauge) et posséder une fiche RJ-11 conforme à la
norme FCC.
•Avant d'ouvrir le capot du modem/carte Mini PCI/ module mémoire de la face inférieure
de votre ordinateur, débranchez le câble de téléphone et tous les câbles d'alimentation des
www.dell.com | support.dell.com
prises électriques.
•Si votre ordinateur dispose d'un connecteur modem RJ11 et d'un connecteur réseau RJ45,
branchez le câble téléphonique dans le connecteur RJ11 et non pas dans le connecteur
RJ45.
•Une carte PC peut chauffer considérablement en fonctionnement normal. Faites donc
très attention lorsque vous les retirez après une utilisation prolongée.
•Avant de nettoyer votre ordinateur, éteignez-le et débranchez-le de la prise électrique.
Nettoyez votre ordinateur avec un tissu doux et humidifié avec de l'eau. N'utilisez pas de
liquide ni d'aérosol nettoyants, ils peuvent contenir des substances inflammables.
Alimentation
•Utilisez uniquement l'adaptateur CA/CC fourni par Dell et homologué pour cet
ordinateur. L'utilisation d'un autre adaptateur peut provoquer un incendie ou une
explosion.
•Avant de raccorder l'ordinateur à une prise électrique, assurez-vous que la tension du
secteur est compatible avec la tension d'entrée de l'adaptateur.
•Pour mettre l'ordinateur totalement hors tension, éteignez-le, retirez toute batterie
présente dans la baie de batterie ou la baie modulaire et débranchez l'adaptateur de la
prise de courant.
•Pour éviter tout risque d'électrocution, branchez l'adaptateur secteur et les cordons
d'alimentation de l'ordinateur et de ses périphériques sur des prises possédant un circuit
de mise à la terre adéquat. Ces prises peuvent être équipées de trois broches, dont une
pour la mise à la terre. N'utilisez pas d'adaptateurs et ne retirez pas la fiche de mise à la
terre. Si vous utilisez une rallonge électrique, veillez à ce qu'elle comporte le nombre de
broches voulu, afin de pouvoir la raccorder au câble d'alimentation de l'adaptateur.
•Assurez-vous que rien ne repose sur le cordon d'alimentation de l'adaptateur CA/CC et
que ce cordon n'est pas placé dans un endroit où l'on pourrait marcher ou trébucher
dessus.
10PRÉCAUTION : Consignes de sécurité
PRÉCAUTION : Consignes de sécurité (Suite)
•Si vous utilisez plusieurs rampes d'alimentation , soyez prudent lorsque vous raccordez le
câble d'alimentation de l'adaptateur c.a./c.c. à la rampe d'alimentation. Certaines prises
multiples permettent d'insérer une prise de façon incorrecte. L'insertion incorrecte de la
prise de courant peut endommager définitivement votre ordinateur, ou présenter des
risques d'électrocution et/ou d'incendie. Assurez-vous que le contact de mise à la terre de
la prise de courant est inséré dans le contact correspondant de la rampe d'alimentation.
Batterie
•N'utilisez que des batteries Dell™ homologuées pour cet ordinateur. L'utilisation d'autres
types peut présenter un risque d'incendie ou d'explosion.
•Ne transportez pas la batterie dans votre poche, dans votre sac ou dans tout autre lieu
contenant également des objets métalliques (clés ou trombones, par exemple),
susceptibles de court-circuiter les bornes de la batterie. L'excès de courant qui en
résulterait pourrait entraîner des températures extrêmement élevées et endommager la
batterie ou provoquer une flamme ou des brûlures.
•En cas de mauvaise manipulation, la batterie présente un danger de brûlure. Ne
démontez pas la batterie. Manipulez les batteries endommagées ou percées avec une
extrême précaution. Si la batterie est endommagée, l'électrolyte peut fuir des éléments et
provoquer des blessures corporelles.
•Conservez la batterie hors de portée des enfants.
•Ne rangez pas et ne laissez pas votre ordinateur ou votre batterie près d'une source de
chaleur telle qu'un radiateur, une cheminée, un poêle, un appareil de chauffage électrique
ou tout autre appareil générateur de chaleur, et ne l'exposez pas à des températures
supérieures à 60º C (140º F). Si la température de la batterie devient excessive, ses
cellules peuvent exploser ou fuir, présentant alors un risque d'incendie.
•Ne jetez pas la batterie de votre ordinateur au feu ni avec les ordures ménagères. Les
cellules de la batterie risquent d'exploser. Débarrassez-vous de la batterie usagée selon les
instructions du fabricant ou contactez le service municipal de traitement des déchets afin
de connaître les instructions de mise au rebut. Débarrassez-vous rapidement d'une
batterie usagée ou endommagée.
PRÉCAUTION : Consignes de sécurité11
PRÉCAUTION : Consignes de sécurité (Suite)
Transport aérien
•Les réglementations de certaines administrations fédérales d'aviation et/ou les restrictions
propres à chaque compagnie aérienne peuvent s'appliquer au fonctionnement de votre
ordinateur Dell pendant que vous voyagez à bord d'un avion. Par exemple, elles peuvent
interdire l'utilisation, pendant le vol, de tout appareil électronique personnel ayant la
capacité de transmettre des fréquences radio ou d'autres signaux électromagnétiques.
–Afin de vous conformer à ces restrictions et si votre ordinateur portable Dell est
équipé d'un périphérique Dell TrueMobile™ ou de tout autre périphérique de
communication sans fil, nous vous recommandons de le désactiver avant de monter à
www.dell.com | support.dell.com
Instructions de CEM (Compatibilité Electro Magnétique)
Utilisez des câbles blindés afin de vous assurer de conserver la classification CEM adaptée à
l'environnement donné. Pour les imprimantes parallèles, un câble approprié peut être obtenu
auprès de Dell. Si vous le souhaitez, vous pouvez commander un câble sur le site Web de Dell,
à l'adresse suivante : www.dell.com .
bord et de suivre toutes les instructions fournies à ce sujet par le personnel de
navigation.
–En outre, l'utilisation d'appareils électroniques personnels, comme un ordinateur
portable, peut être interdite pendant certaines phases critiques du vol, par exemple
pendant le décollage et l'atterrissage. Certaines compagnies aériennes déterminent
parfois la phase critique à n'importe quel moment du vol, dans la mesure où l'avion
vole au-dessous de 3050 m (10000 pieds). Veuillez suivre les instructions propres à la
compagnie aérienne quant à l'autorisation d'utiliser un appareil électronique
personnel.
L'électricité statique peut endommager les composants électroniques de votre ordinateur. Pour
éviter de tels dommages, déchargez l’électricité statique de votre corps avant de toucher tout
composant électronique de votre ordinateur, comme par exemple, un module de mémoire. Il
vous suffit pour cela de toucher une surface métallique non peinte sur le panneau
d'entrée/sortie de l'ordinateur.
Résidents de la Californie
AVERTISSEMENT : les cordons de ce produit et de ses accessoires contiennent des produits
chimiques contenant du plomb, considéré par l'état de Californie comme produit pouvant
provoquer des malformations congénitales ou autres anomalies de ce genre.
mains après avoir manipulé les cordons.
12PRÉCAUTION : Consignes de sécurité
.
Lavez-vous les
Lors de l'utilisation de l'ordinateur
Respectez les consignes de sécurité suivantes afin d'éviter d'endommager votre ordinateur :
•Lorsque vous installez l'ordinateur pour travailler, placez-le sur une surface plane.
•Lorsque vous vous déplacez en avion, ne faites pas enregistrer votre ordinateur comme
bagage. Vous pouvez soumettre votre ordinateur à la détection d'un dispositif de sécurité
à rayons X, mais jamais à un détecteur de métaux. Veillez à toujours disposer d'une
batterie chargée, au cas où l'on vous demanderait, lors d'un contrôle manuel, d'allumer
l'ordinateur.
•Si vous êtes amené à voyager en ayant préalablement retiré l'unité de disque dur de
l'ordinateur, veillez à envelopper le disque dur dans un matériau non-conducteur, tissu ou
papier, par exemple. Si un contrôle manuel est effectué sur l'unité, soyez prêt à la
réinstaller dans l'ordinateur. Vous pouvez soumettre le disque dur à la détection d'un
dispositif de sécurité à rayons X, mais jamais à un détecteur de métaux.
•Lorsque vous voyagez, ne placez pas l'ordinateur dans les compartiments de rangement
dans lesquels il risquerait de glisser et de se cogner contre les parois. Évitez de laisser
tomber votre ordinateur et de le soumettre à tout autre choc mécanique.
•Protégez l'ordinateur, les batteries et le disque dur contre les risques liés à
l'environnement : poussière, nourriture, liquides, températures extrêmes et exposition
prolongée aux rayons du soleil.
•Lorsque vous exposez votre ordinateur à des environnements présentant des différences
de température et/ou d'humidité très marquées, de la condensation peut se former sur lui
ou à l'intérieur. Dans ce cas, attendez l'évaporation complète de cette humidité avant de
réutiliser votre ordinateur, afin de ne pas l'endommager.
AVIS : Lorsque vous faites passer l'ordinateur d'un environnement à basse température à un
environnement plus chaud, ou vice versa, laissez-le revenir à la température ambiante avant de
l'allumer.
•Lorsque vous débranchez un câble, tirez sur la prise ou sur la boucle prévue à cet effet,
jamais sur le câble lui-même. Quand vous tirez sur le connecteur, maintenez-le
correctement aligné, afin d'éviter de tordre les broches. Pour la même raison, lors du
raccordement d'un câble, vérifiez bien l'orientation et l'alignement des deux connecteurs.
•Manipulez les composants avec précaution. Un composant tel qu'un module de mémoire
doit être tenu par les bords, pas par les broches.
•Avant de déconnecter un périphérique ou de retirer un module de mémoire de la carte
système, patientez 5 secondes après la mise hors tension de l'ordinateur, pour éviter
d'endommager la carte système.
Lors de l'utilisation de l'ordinateur13
Lors de l'utilisation de l'ordinateur (Suite)
•Nettoyez l'écran avec un tissu doux et propre, humidifié avec de l'eau. Appliquez l'eau sur
le chiffon, et non directement sur l'écran, puis passez le chiffon sur l'écran toujours dans
le même sens, de haut en bas. Retirez rapidement l'humidité de l'écran et conservez-le
sec. Une exposition prolongée à l'humidité pourrait l'endommager. N'utilisez pas de
nettoyant pour vitres sur l'écran.
•Si votre ordinateur est mouillé ou endommagé, suivez les procédures décrites à la section
«Si l'ordinateur est mouillé» à la page 87 ou «Si vous laissez tomber votre ordinateur ou s'il
est endommagé» à la page 88. Si, après avoir effectué ces procédures, vous constatez que
votre ordinateur ne fonctionne pas correctement, contactez Dell (reportez-vous à la
page 126 pour obtenir les coordonnées du contact approprié).
www.dell.com | support.dell.com
Conseils en ergonomie
PRÉCAUTION : Une mauvaise utilisation ou une utilisation prolongée du clavier
peut provoquer des blessures.
. PRÉCAUTION : Une exposition prolongée devant l'écran du moniteur peut
occasionner des troubles de la vue.
Pour un plus grand confort et une plus grande efficacité, observez les consignes ergonomiques
du fichier d'aide Procédure lors de l'installation et de l'utilisation de votre système
informatique. Pour accéder au fichier d'aide, reportez-vous à la page 80.
Cet ordinateur portable n'a pas été conçu pour une utilisation prolongée au bureau. Pour ce
type d'utilisation, nous vous recommandons d'y connecter un clavier externe.
Interventions à l'intérieur de l'ordinateur
Avant de retirer ou d'installer des modules de mémoire, des cartes Mini PCI ou des modems,
suivez les étapes ci-après dans l'ordre indiqué.
AVIS : Vous ne devez intervenir à l'intérieur de l'ordinateur que pour installer des modules de
mémoire, une carte Mini PCI, un modem, un clavier ou un lecteur de CD ou DVD.
14Lors de l'utilisation de l'ordinateur
Lors de l'utilisation de l'ordinateur (Suite)
AVIS : Avant de déconnecter un périphérique ou de retirer un module de mémoire, une carte Mini
PCI ou un modem, patientez 5 secondes après la mise hors tension de l'ordinateur, pour éviter
d'endommager la carte système.
Éteignez l'ordinateur et tous les périphériques qui y sont connectés.
1
2 Débranchez votre ordinateur et tous les périphériques connectés de leurs prises
électriques pour réduire le risque de blessure ou de décharge électrique. Déconnectez
également les lignes téléphoniques ou de télécommunication.
3 Retirez la batterie principale de la baie de batterie et, si nécessaire, la batterie secondaire
de la baie modulaire.
4 Vous pouvez faire ceci en touchant une surface métallique non peinte du panneau d'E/S
de l'ordinateur.
Pendant votre travail à l'intérieur de l'ordinateur, touchez régulièrement la surface
métallique non peinte de l'ordinateur pour dissiper toute électricité statique qui
risquerait d'endommager les composants.
Protection contre les décharges électrostatiques
L'électricité statique peut endommager les composants électroniques de votre ordinateur. Pour
éviter de tels dommages, déchargez l’électricité statique de votre corps avant de toucher tout
composant électronique de votre ordinateur, comme par exemple, un module de mémoire.
Vous pouvez faire ceci en touchant une surface métallique non peinte du panneau d'E/S de
l'ordinateur.
Tout en continuant à travailler à l'intérieur de votre ordinateur, touchez régulièrement un
connecteur d'E/S pour retirer toute charge statique qui se serait accumulée dans votre corps.
Vous pouvez également prendre les mesures suivantes pour prévenir les dommages dus aux
décharges d'électricité statique (ESD) :
•Ne sortez un composant sensible à l'électricité statique de son emballage antistatique que
lorsque vous êtes prêt à l'installer. Juste avant d'ôter l'emballage antistatique, veillez à
décharger votre corps de son électricité statique.
•Quand vous transportez un composant sensible, placez-le d'abord dans un emballage ou
un conteneur antistatique.
•Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez
des tapis antistatiques sur le sol et sur votre plan de travail.
Lors de l'utilisation de l'ordinateur15
Lors de l'utilisation de l'ordinateur (Suite)
Enlèvement de la batterie
Votre ordinateur utilise une batterie au lithium-ion et une batterie de réserve. Pour obtenir des
instructions sur le remplacement de la batterie au lithium-ion de votre ordinateur, reportezvous à la section «Retrait de la batterie» à la page 44. La durée de vie de la batterie de réserve
est telle qu'il est fort probable que vous n'ayez jamais besoin de la remplacer. Si toutefois vous
deviez la remplacer, adressez-vous à un technicien de maintenance agréé, qui est le seul
www.dell.com | support.dell.com
habilité à effectuer cette opération.
Ne jetez pas la batterie avec les ordures ménagères. Contactez le service municipal de
traitement des déchets pour connaître l'adresse du site de dépôt le plus proche de votre
domicile.
16Lors de l'utilisation de l'ordinateur
SECTION 1
Présentation de votre
ordinateur
Vue avant
Vue du côté gauche
Vue du côté droit
Vue arrière
Vue de dessous
Vue avant
di
itif de bl
l'é
t
b
t
bouton Dell™
AccessDirect™
bouton
d'alimentation
www.dell.com | support.dell.com
tablette tactile
outons de la
ablette tactile
spos
ocage de
cran
écran
voyants d'éta
du clavier
clavier
haut-parleur
voyants d'état du
périphérique
DISPOSITIFDEBLOCAGEDEL ' ÉCRAN — Permet de garder l'écran fermé.
CRAN — Consultez le fichier d'aide Procédure pour obtenir davantage
É
d'informations sur l'écran. Pour accéder au fichier d'aide, reportez-vous à la page 80.
18Présentation de votre ordinateur
haut-parleur
VOYANTSD'ÉTATDUCLAVIER
Les voyants verts situés en haut du clavier indiquent les points suivants :
S'allume lorsque le pavé numérique est activé.
9
S'allume lorsque la fonction Verr Maj est activée.
A
S'allume lorsque la fonction Arrêt défil est activée.
CLAVIER — Le clavier comprend un pavé numérique ainsi que la touche du logo
Microsoft
®
Windows
®
. Pour plus d'informations sur les raccourcis clavier
disponibles, reportez-vous à la page 49.
AUT-PARLEURS — Utilisez les raccourcis clavier pour régler le volume des haut-
H
parleurs intégrés. Pour en savoir plus, reportez-vous à la page 50.
Présentation de votre ordinateur19
www.dell.com | support.dell.com
VOYANTSD'ÉTATDUPÉRIPHÉRIQUE
S'allume lorsque vous mettez l'ordinateur sous tension. Clignote ou
s'éteint en mode d'économie d'énergie.
S'allume lorsque l'ordinateur lit ou écrit des données sur le disque dur.
AVIS : Pour éviter une perte des données, n'éteignez jamais
l'ordinateur lorsque le voyant clignote.
S'allume de façon intermittente pour indiquer l'état de la batterie.
Si l'ordinateur est relié à une prise secteur, le voyant fonctionne comme suit :
– Vert fixe : la batterie est en cours de charge.
Si l'ordinateur fonctionne sur batterie, le voyant fonctionne comme suit :
– Éteint : la batterie est suffisamment chargée (ou l'ordinateur est hors tension).
– Orange clignotant: le niveau de charge de la batterie est faible.
– Orange fixe : le niveau de charge de la batterie est critique.
OUTONSDELATABLETTETACTILE — Utilisez la tablette tactile et ses
B
boutons comme s'il s'agissait d'une souris. Pour obtenir de plus amples informations,
reportez-vous à la page 51.
ABLETTETACTILE — Utilisez la tablette tactile et ses boutons comme s'il
T
s'agissait d'une souris. Pour de plus amples informations, reportez-vous à la page 51.
20Présentation de votre ordinateur
BOUTOND 'ALIMENTATION — Appuyez sur le bouton d'alimentation pour
mettre l'ordinateur sous tension ou sortir du mode d'économie d'énergie. Pour
davantage d'informations, reportez-vous à la rubrique «Gestion de l'alimentation»
du fichier d'aide Procédure. Pour accéder au fichier d'aide, reportez-vous à la page 80.
AVIS : Pour éteindre votre ordinateur en évitant de perdre des données,
procédez à un arrêt système Microsoft Windows ® (reportez-vous à la section
page 39) plutôt que d'appuyer sur le bouton d'alimentation.
Si l'ordinateur ne répond plus, appuyez sur le bouton d'alimentation et maintenez-le
enfoncé jusqu'à ce que l'ordinateur s'éteigne complètement (cela peut prendre
plusieurs secondes).
OUTON DELL™ ACCESSDIRECT™—Appuyez sur ce bouton pour lancer un
B
programme utilisé fréquemment, par exemple outils de support et éducationnels.
Vous pouvez reprogrammer le bouton pour qu'il lance le programme de votre choix.
Pour en savoir plus, reportez-vous à la page 48.
Vue du côté gauche
emplacement pour
carte PC
connecteurs audio (2)
EMPLACEMENTPOURCARTE PC — Accepte une carte PC, comme un modem
ou une carte réseau. Pour davantage d'informations, reportez-vous à la rubrique
«Utilisation de cartes PC» du fichier d'aide Procédure. Pour accéder au fichier d'aide,
reportez-vous à la page 80.
lcteur de CD ou de DVD
Présentation de votre ordinateur21
www.dell.com | support.dell.com
CONNECTEURSAUDIO
Raccordez des écouteurs ou des haut-parleurs au
connecteur .
Raccordez un micro au connecteur .
LECTEURDE CD OU DVD — Accepte un lecteur de CD, de DVD ou de CDRW, ou un lecteur composite CD-RW/DVD.
Vue du côté droit
batterie/baie de batterie
BATTERIE/BAIEDEBATTERIE — Quand une batterie est installée, vous
pouvez utiliser l'ordinateur sans le raccorder à une prise secteur. Voir la page 41.
22Présentation de votre ordinateur
emplacement pour
câble de sécurité
entrées d'air
connecteur du modem
CONNECTEUR MODEM
Connectez la ligne téléphonique au modem.
Pour plus d'informations sur l'utilisation du modem,
reportez-vous à la documentation en ligne livrée avec votre
ordinateur.
ENTRÉESD 'AIR — Un ventilateur interne permet d'aérer l'ordinateur, prévenant
ainsi la surchauffe des composants.
PRÉCAUTION : Évitez d'introduire des objets dans les entrées
d'air, de les obstruer ou de laisser de la poussière s'y accumuler.
Ne gardez pas votre ordinateur en fonctionnement dans un
environnement peu aéré, comme une mallette fermée. Le manque
de ventilation risquerait de provoquer un incendie ou
d'endommager l'ordinateur.
MPLACEMENT POUR CÂBLE DE SÉCURITÉ — Permet de relier à l'ordinateur
E
un dispositif antivol disponible dans le commerce. Reportez-vous aux instructions
livrées avec le produit pour des informations supplémentaires.
AVIS : Avant d'acheter un tel dispositif, assurez-vous qu'il s'adaptera à
l'emplacement pour câble de sécurité de votre ordinateur.
REMARQUE : Le
ventilateur fonctionne en
permanence et sa vitesse
varie selon l'utilisation. Le
bruit généré est tout à fait
normal et n'indique en
aucun cas un défaut du
ventilateur ou de
l'ordinateur.
Présentation de votre ordinateur23
Vue arrière
www.dell.com | support.dell.com
REMARQUE : Le
ventilateur fonctionne en
permanence et sa vitesse
varie selon l'utilisation. Le
bruit généré est tout à fait
normal et n'indique en
aucun cas un défaut du
ventilateur ou de
l'ordinateur.
connecteur de
l'adaptateur secteur
entrées d'air
ENTRÉESD ' AIR — Un ventilateur interne permet d'aérer l'ordinateur, prévenant
ainsi la surchauffe des composants.
PRÉCAUTION : Évitez d'introduire des objets dans les entrées
d'air, de les obstruer ou de laisser de la poussière s'y accumuler.
Ne gardez pas votre ordinateur en fonctionnement dans un
environnement peu aéré, comme une mallette fermée. Le manque
de ventilation risquerait de provoquer un incendie ou
d'endommager l'ordinateur.
CONNECTEURDEL ' ADAPTATEURSECTEUR — Sert à relier l'adaptateur
secteur à l'ordinateur.
connecteur de sortie TV S-vidéo
connecteurs USB (2)
connecteur vidéo
connecteur réseau
Adaptateur
secteur
24Présentation de votre ordinateur
connecteur de
l'adaptateur secteur
Cet adaptateur convertit le courant alternatif en courant continu, requis par
l'ordinateur. Vous pouvez connecter l'adaptateur secteur à votre ordinateur, que ce
dernier soit allumé ou éteint.
PRÉCAUTION : L'adaptateur secteur fonctionne avec les tensions
secteur disponibles dans le monde entier. Cependant, les
connecteurs et les rampes d'alimentation varient selon les pays.
Le fait d'utiliser un câble incompatible, ou de mal brancher le
câble aux prises peut endommager l'équipement ou causer un
incendie.
PRÉCAUTION : L'adaptateur secteur doit se trouver dans une zone
aérée, par exemple sur un bureau ou sur le sol, lorsqu'il est utilisé
pour alimenter l'ordinateur ou pour charger la batterie. Ne le
recouvrez pas de papiers ou autres objets susceptibles d'entraver
le refroidissement. De même, ne l'utilisez pas dans une mallette
de transport.
AVIS : Lorsque vous déconnectez l'adaptateur secteur de l'ordinateur, tenez le
connecteur du câble de l'adaptateur, pas le câble lui-même, et tirez dessus
fermement mais sans forcer, afin d'éviter de l'endommager.

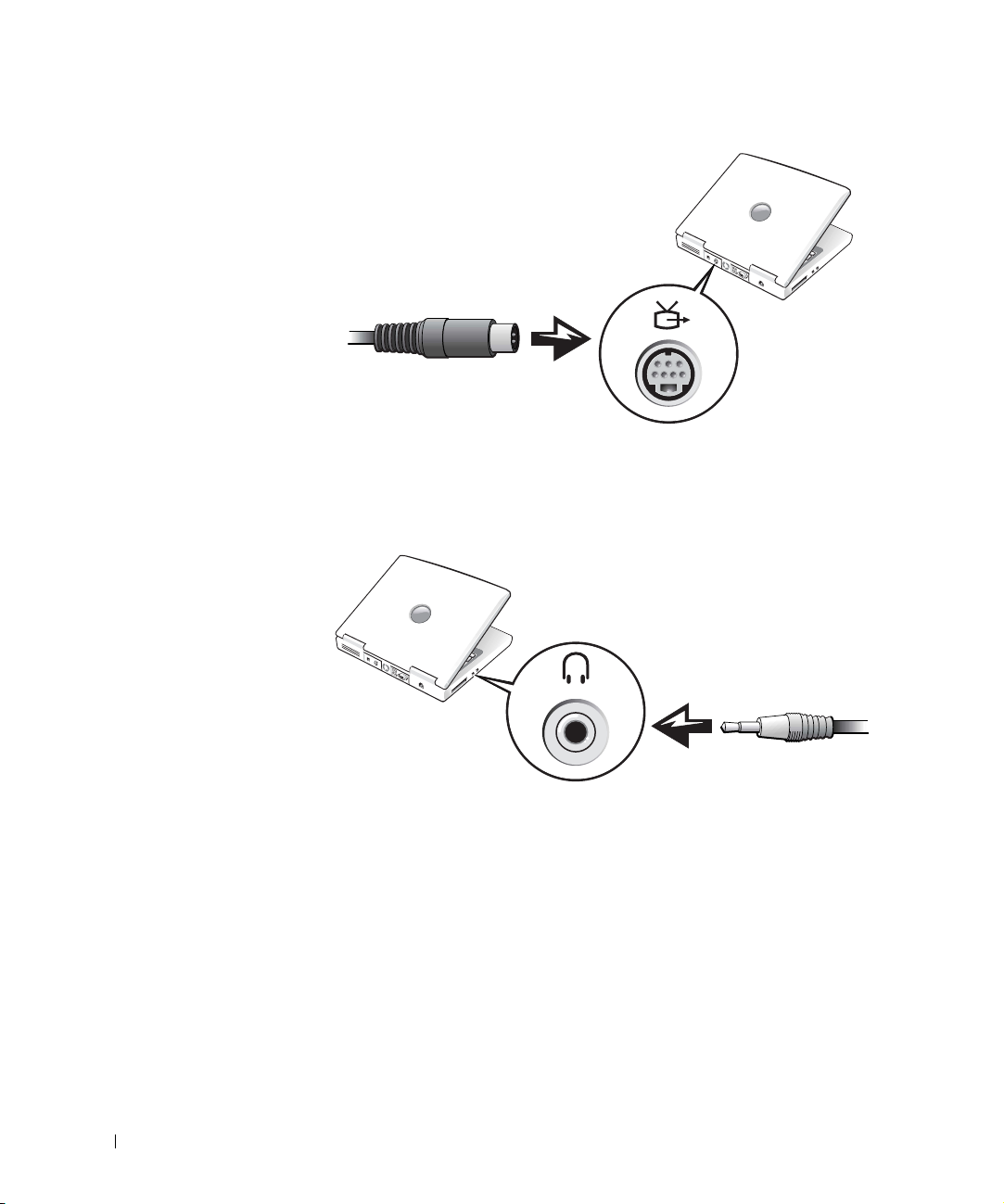

CONNECTEUR DE SORTIE TV S-VIDÉO
Permet de relier l'ordinateur à un téléviseur. Pour en savoir
plus, reportez-vous à la page 58.
REMARQUE : Utilisez
uniquement l'adaptateur
CA/CC 90 watts fourni
par Dell et homologué
pour cet ordinateur.
CONNECTEURS
CONNECTEUR VIDÉO
USB
Sert à relier des périphériques USB, tels qu'une souris, un
clavier ou une imprimante.
Sert à brancher un moniteur externe. Pour davantage
d'informations, reportez-vous à la rubrique «Utilisation de
l'écran» du fichier d'aide Procédure. Pour accéder au fichier
d'aide, reportez-vous à la page 80.
Présentation de votre ordinateur25
CONNECTEURRÉSEAU
AVIS : Le connecteur réseau est légèrement plus large que le connecteur
modem. Pour éviter d'endommager votre ordinateur, ne branchez pas une ligne
téléphonique au connecteur réseau.
Raccorde l'ordinateur à un réseau. Les voyants situés près du
connecteur indiquent l'activité de communication des
réseaux filaire ou sans fil.
Pour plus d'informations sur l'utilisation de la carte réseau,
consultez la documentation en ligne de la carte réseau
fournie avec votre ordinateur.
www.dell.com | support.dell.com
Vue de dessous
capot de carte
Mini PCI
unité de
disque dur
batterie/baie de batterie
cache du module de
mémoire
entrées
d'air
dispositif d'extraction
de la baie de batterie
CACHEDELACARTEMODEM/MIN PCI — Recouvre le compartiment de la
carte modem et Mini PCI. Voir la page 103.
26Présentation de votre ordinateur
BATTERIE/BAIEDEBATTERIE — Quand une batterie est installée, vous
pouvez utiliser l'ordinateur sans le raccorder à une prise secteur. Voir la page 41.
NTRÉESD 'AIR — Un ventilateur interne permet d'aérer l'ordinateur, prévenant
E
ainsi la surchauffe des composants.
PRÉCAUTION : Évitez d'introduire des objets dans les entrées
d'air, de les obstruer ou de laisser de la poussière s'y accumuler.
Ne gardez pas votre ordinateur en fonctionnement dans un
environnement peu aéré, comme une mallette fermée. Le manque
de ventilation risquerait de provoquer un incendie ou
d'endommager l'ordinateur.
ISPOSITIF D 'EXTRACTION DE LA BAIE DE BATTERIE — Permet d'extraire
D
la batterie. Pour plus d'instructions, voir la page 44.
ACHEDUMODULEDEMÉMOIRE — Recouvre le compartiment qui contient
C
le(s) module(s) de mémoire et le dispositif de déverrouillage du lecteur de CD ou
DVD. Voir la page 100.
ISQUEDUR — Stocke des logiciels et des données.
D
REMARQUE : Le
ventilateur fonctionne en
permanence et sa vitesse
varie selon l'utilisation. Le
bruit généré est tout à fait
normal et n'indique en
aucun cas un défaut du
ventilateur ou de
l'ordinateur.
Présentation de votre ordinateur27
www.dell.com | support.dell.com
28Présentation de votre ordinateur
SECTION 2
Configuration de votre
système
Caractéristiques de Dell™ QuickSet
Connexion à Internet
Problèmes liés au modem et à la connexion à Internet
Problèmes de messagerie électronique
Transfer d'information vers un nouvel ordinateur
Installation d'une imprimante
Problèmes d'imprimante
Dispositifs de protection contre les sautes de tension
électrique
Mise hors tension de l'ordinateur
Caractéristiques de Dell™ QuickSet
Dell QuickSet s'exécute depuis l'icône située sur la barre des tâches et
fonctionne différemment selon que vous cliquez, double-cliquez ou cliquez
avec le bouton droit de la souris sur l'icône.
Cliquer sur l'icône QuickSet
Pour effectuer les tâches suivantes, cliquez sur l' icône :
•Réglez les paramètres de gestion de l'alimentation à l'aide de
l'Assistant Gestion de l'alimentation.
www.dell.com | support.dell.com
•Réglez la taille des icônes et des barres d'outils.
•Sélectionnez une méthode d'alimentation que vous avez définie dans
l'Assistant Gestion de l'aliemntation.
•Activez ou désactivez le mode Présentation.
Double-cliquer sur l'icône QuickSet
Double-cliquez sur l'icône pour régler les paramètres de gestion de
l'alimentation à l'aide de l'Assistant Gestion de l'alimentation.
Cliquer avec le bouton droit de la souris sur l'icône QuickSet
Pour effectuer les tâches suivantes, cliquez sur l'icône :
•Activer ou désactiver le luminancemètre sur l'écran.
•Activer ou désactiver the décibelmètre sur l'écran.
•Activer ou désactiver la fonctionnalité sans fil.
•Afficher l'aide sur Dell QuickSet.
•Afficher les données de version et de copyright du programme
QuickSet installé sur votre ordinateur.
Pour plus d'informations sur QuickSet, cliquez avec le bouton droit de la
souris sur l'icône dans la barre des tâches, puis cliquez sur Aide.
30Configuration de votre système
Loading...
+ 126 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
