Monitor do gier Dell 32 -G3223Q Instrukcja obsługi

Page 2

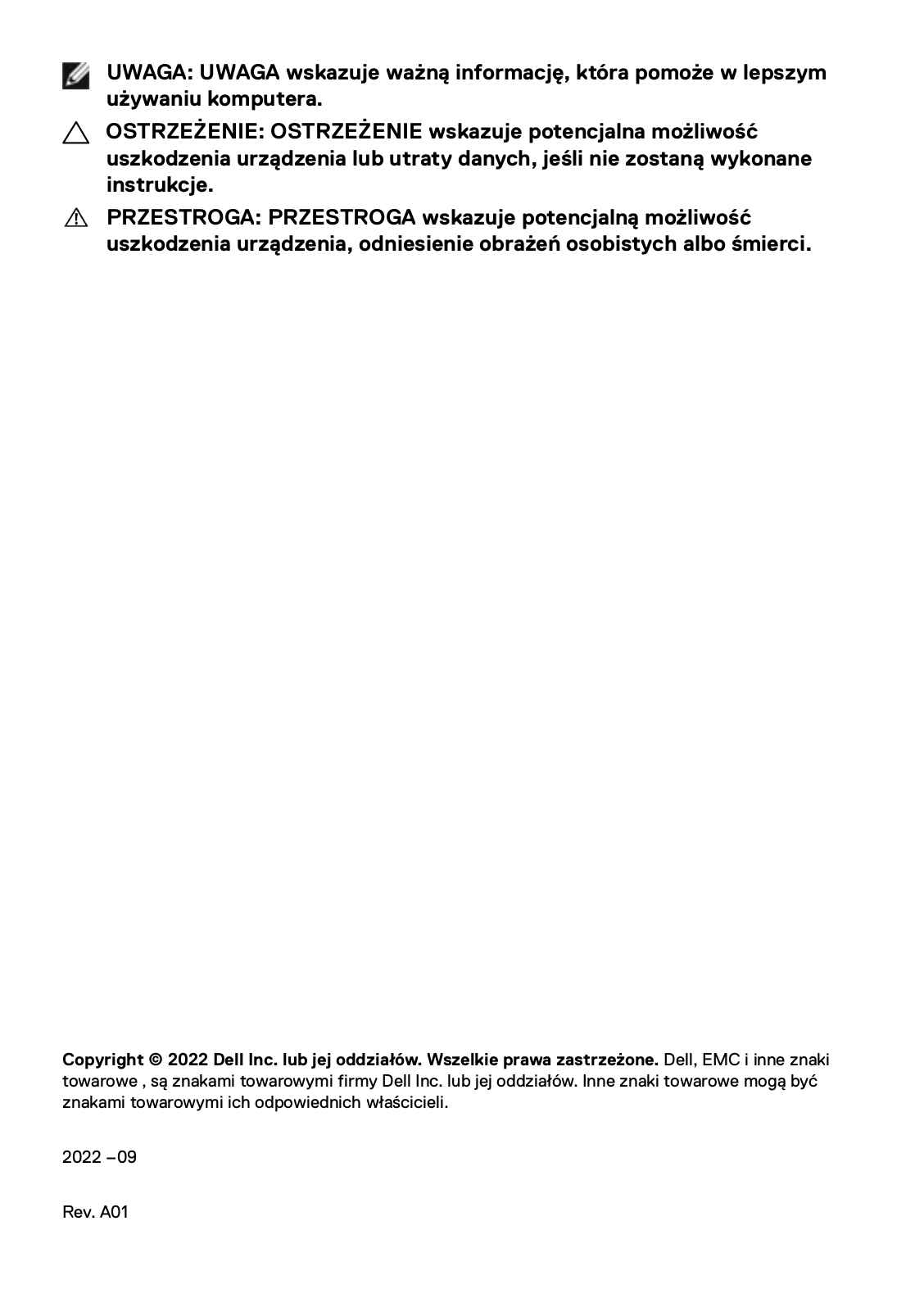

WAGA: UWAGA wskazuje ważną informację, która pomoże w lepszym

△ OSTRZEŻENIE: OSTRZEŻENIE wskazuje potencialna możliwość uszkodzenia urządzenia lub utraty danych, jeśli nie zostana wykonane instrukcje.
A PRZESTROGA: PRZESTROGA wskazuje potencialna możliwość uszkodzenia urządzenia, odniesienie obrażeń osobistych albo śmierci.

Copyright © 2022 Dell Inc. lub jej oddziałów. Wszelkie prawa zastrzeżone. Dell EMC i inne znaki towarowe, są znakami towarowymi firmy Dell Inc. lub jej oddziałów. Inne znaki towarowe mogą być znakami towarowymi ich odpowiednich właścicieli.

2022 - 09

Rev. A01

Page 3

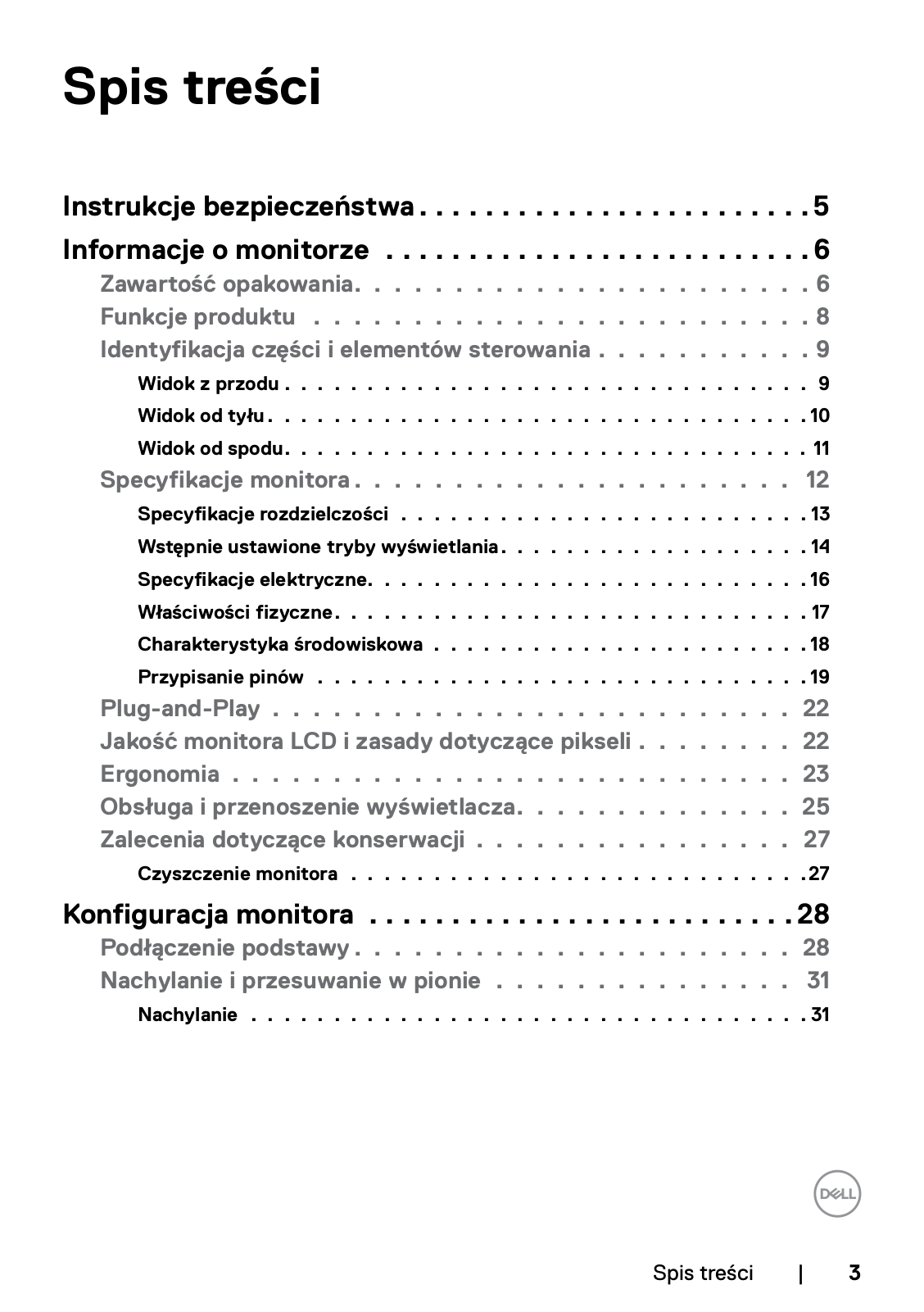

Spis treści

Instrukcje bezpieczeństwa5
Informacje o monitorze6
Zawartość opakowania
Funkcje produktu
ldentyfikacja części i elementów sterowania 9
Widok z przodu
Widok od tyłu
Widok od spodu
Specyfikacje monitora
Specyfikacje rozdzielczości
Wstępnie ustawione tryby wyświetlania
Specyfikacje elektryczne
Właściwości fizyczne

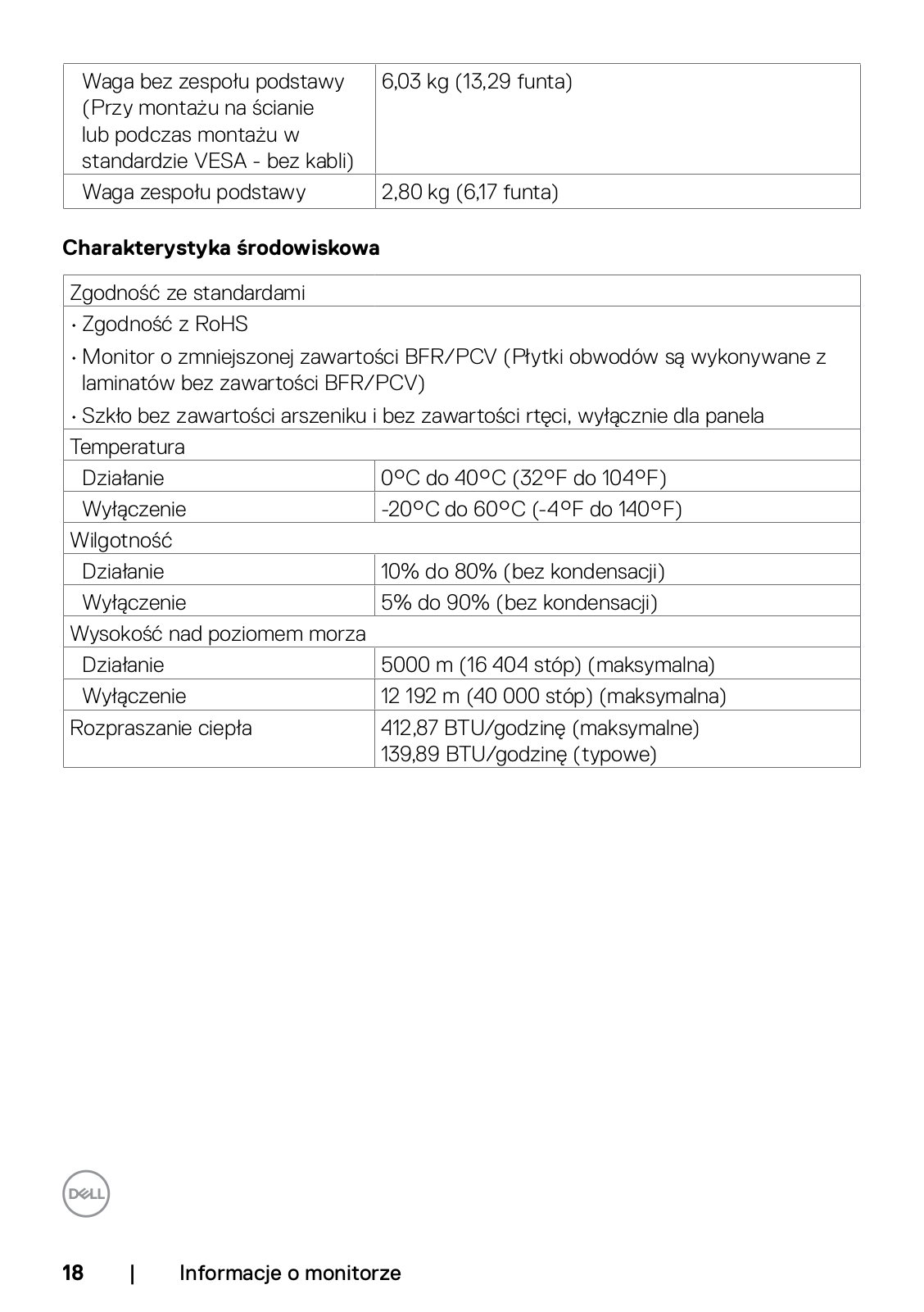

Charakterystyka środowiskowa

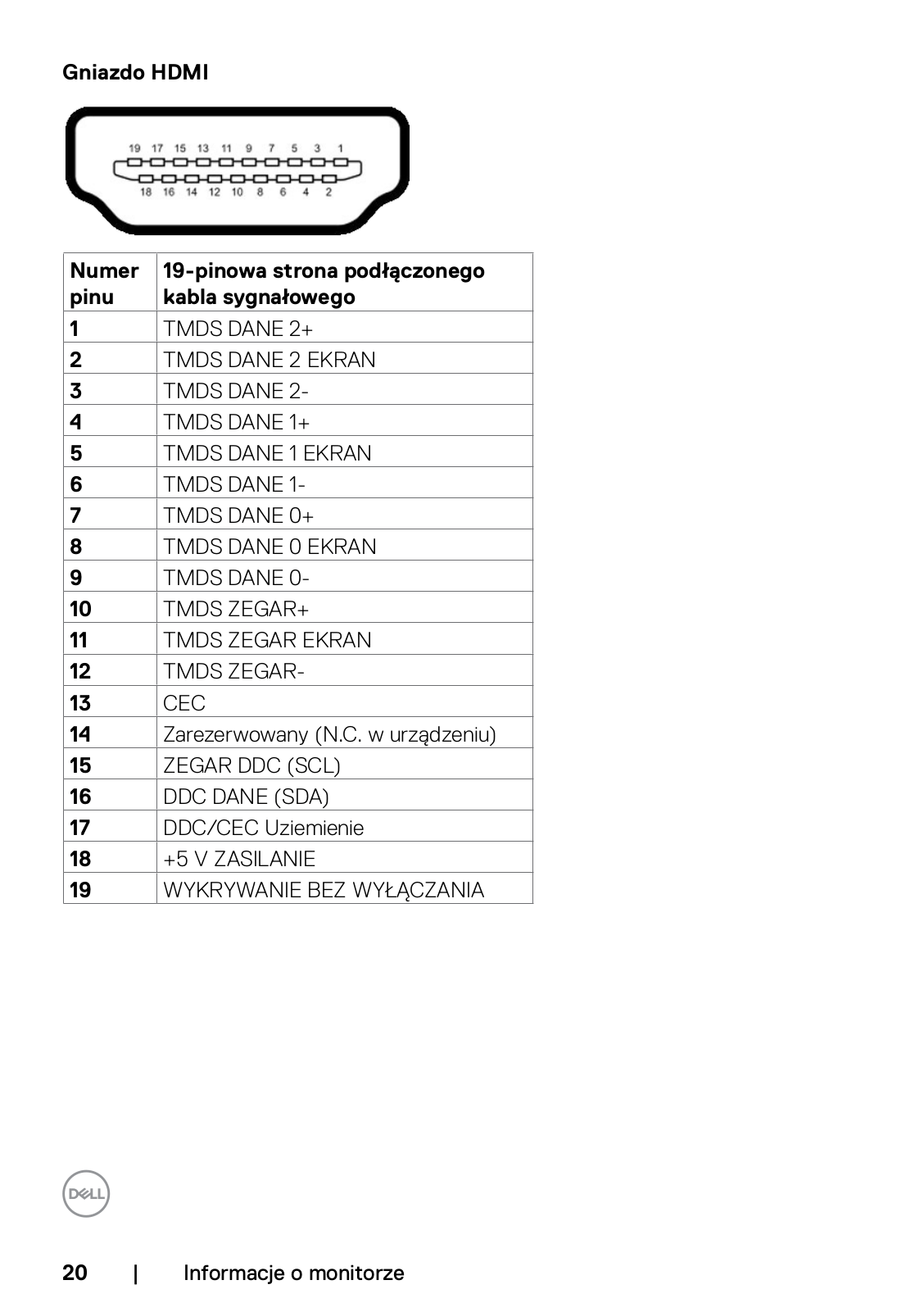

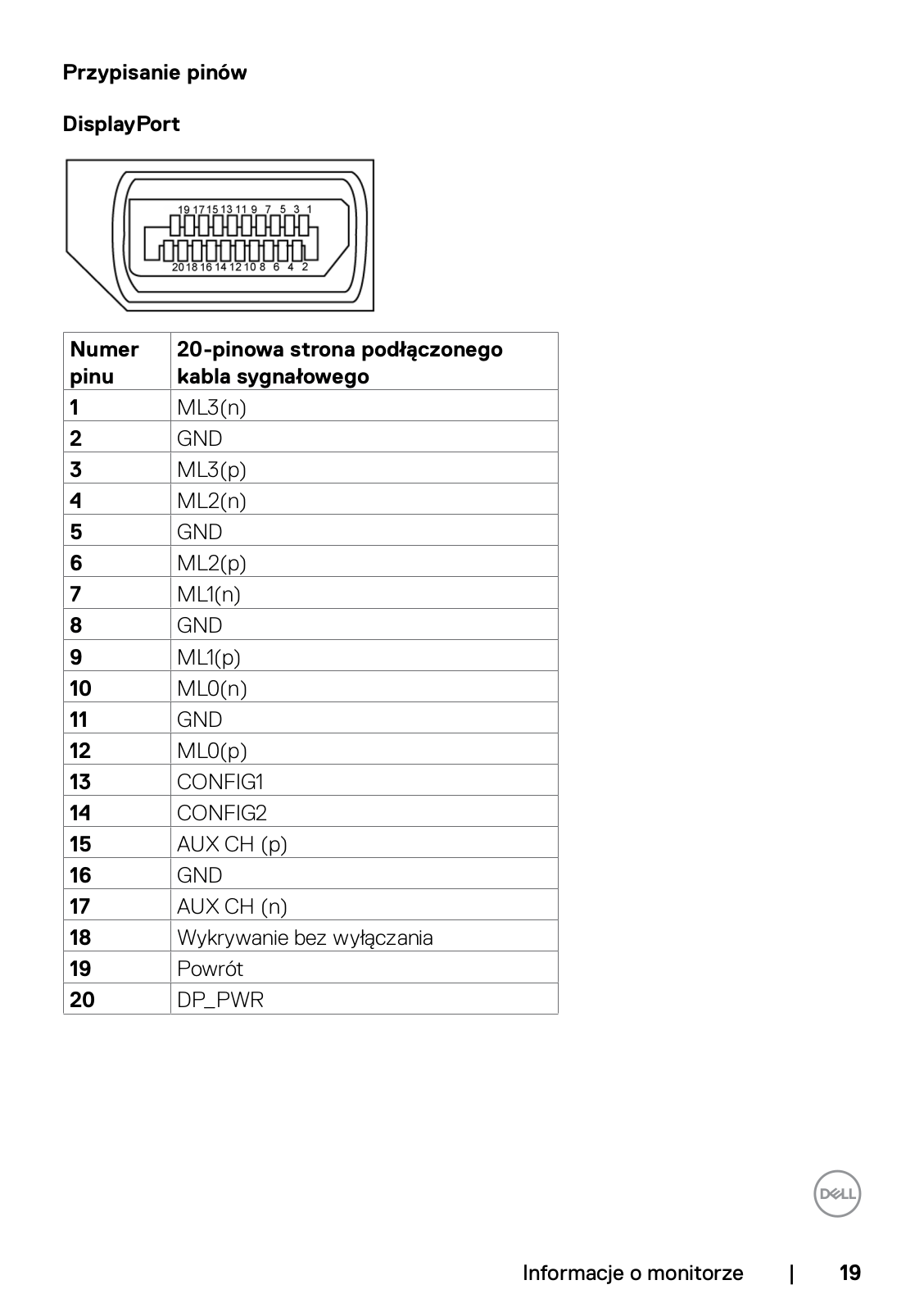

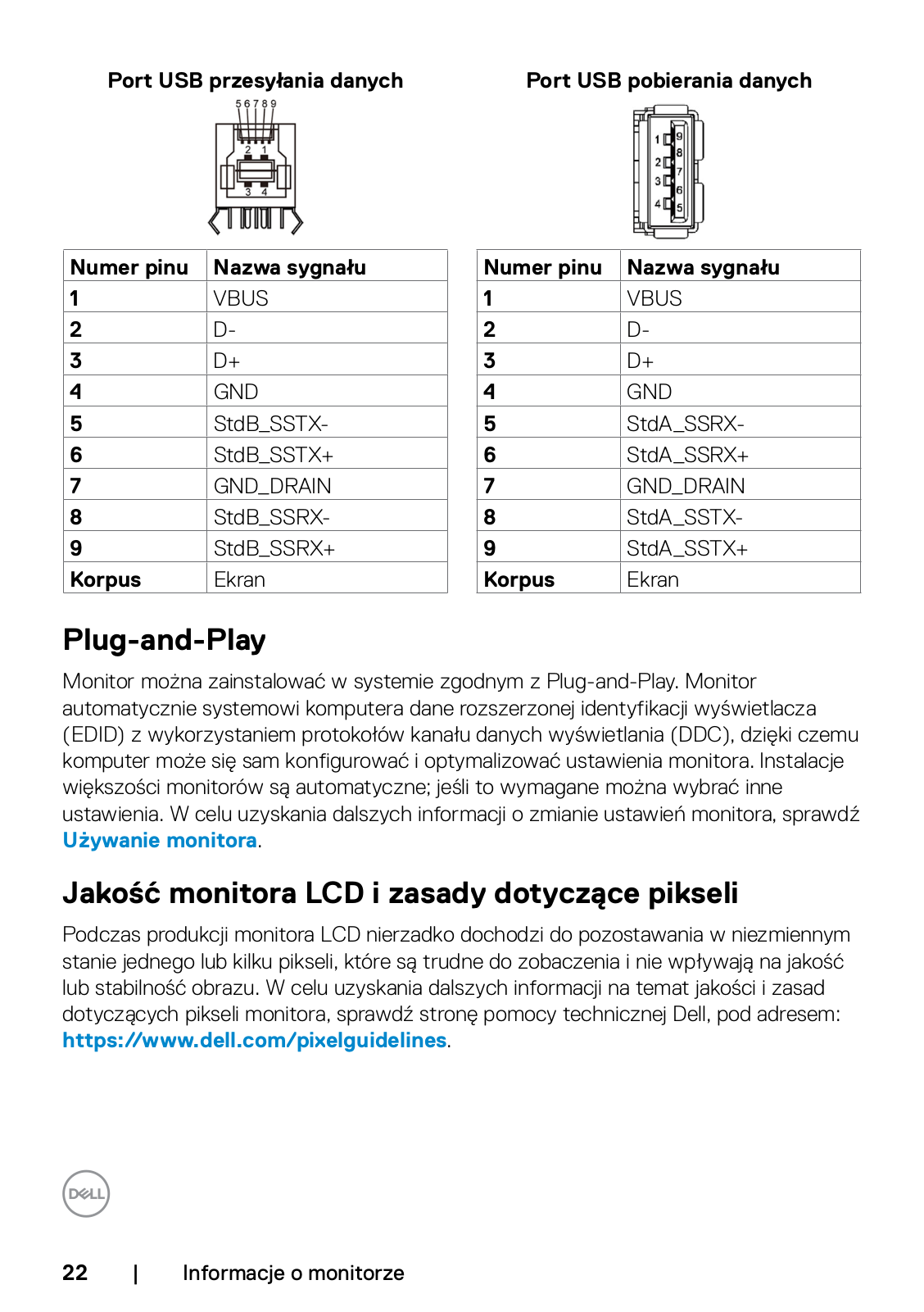

Przypisanie pinów
Plug-and-Play
Jakość monitora LCD i zasady dotyczące pikseli 22

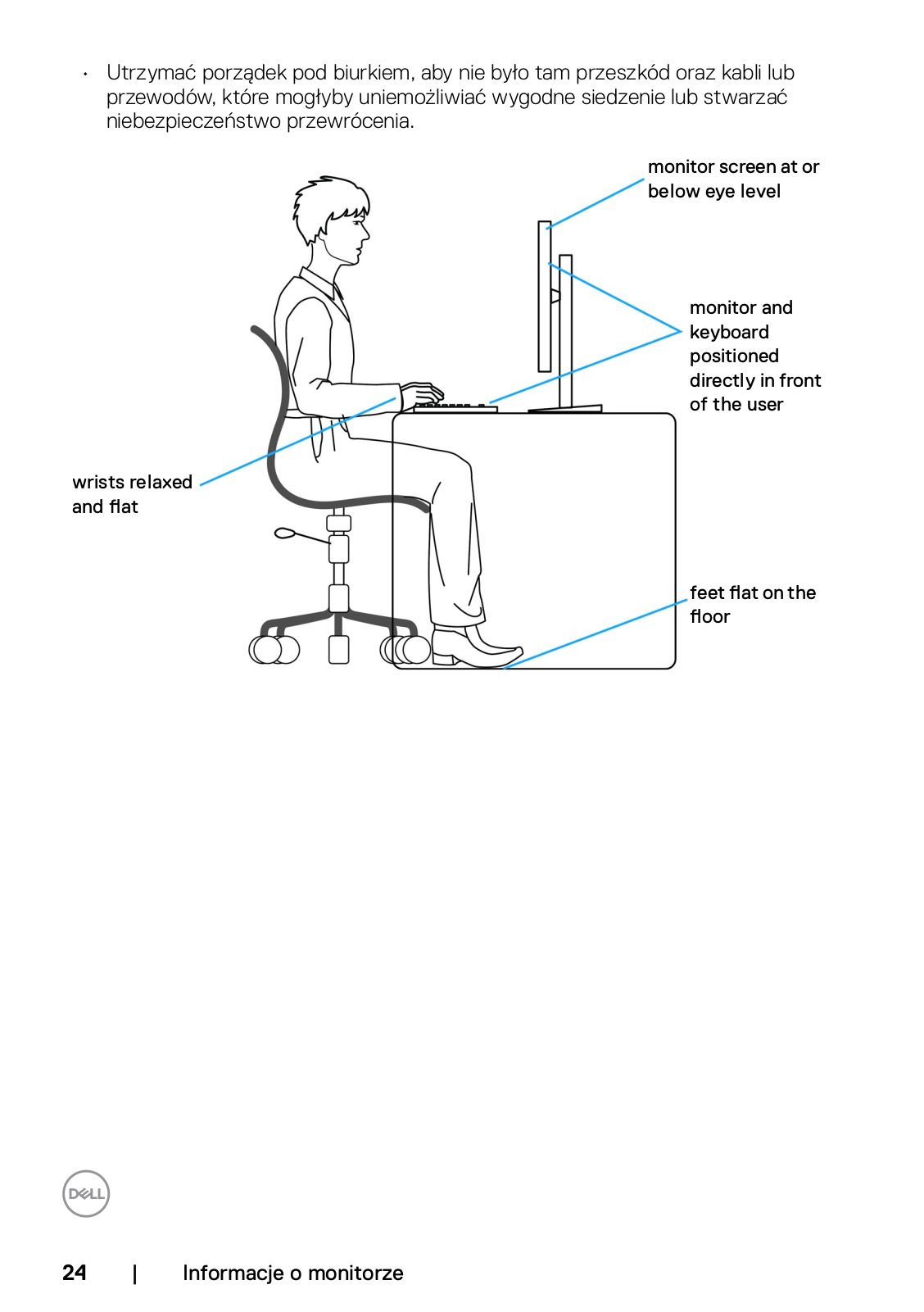

Ergonomia

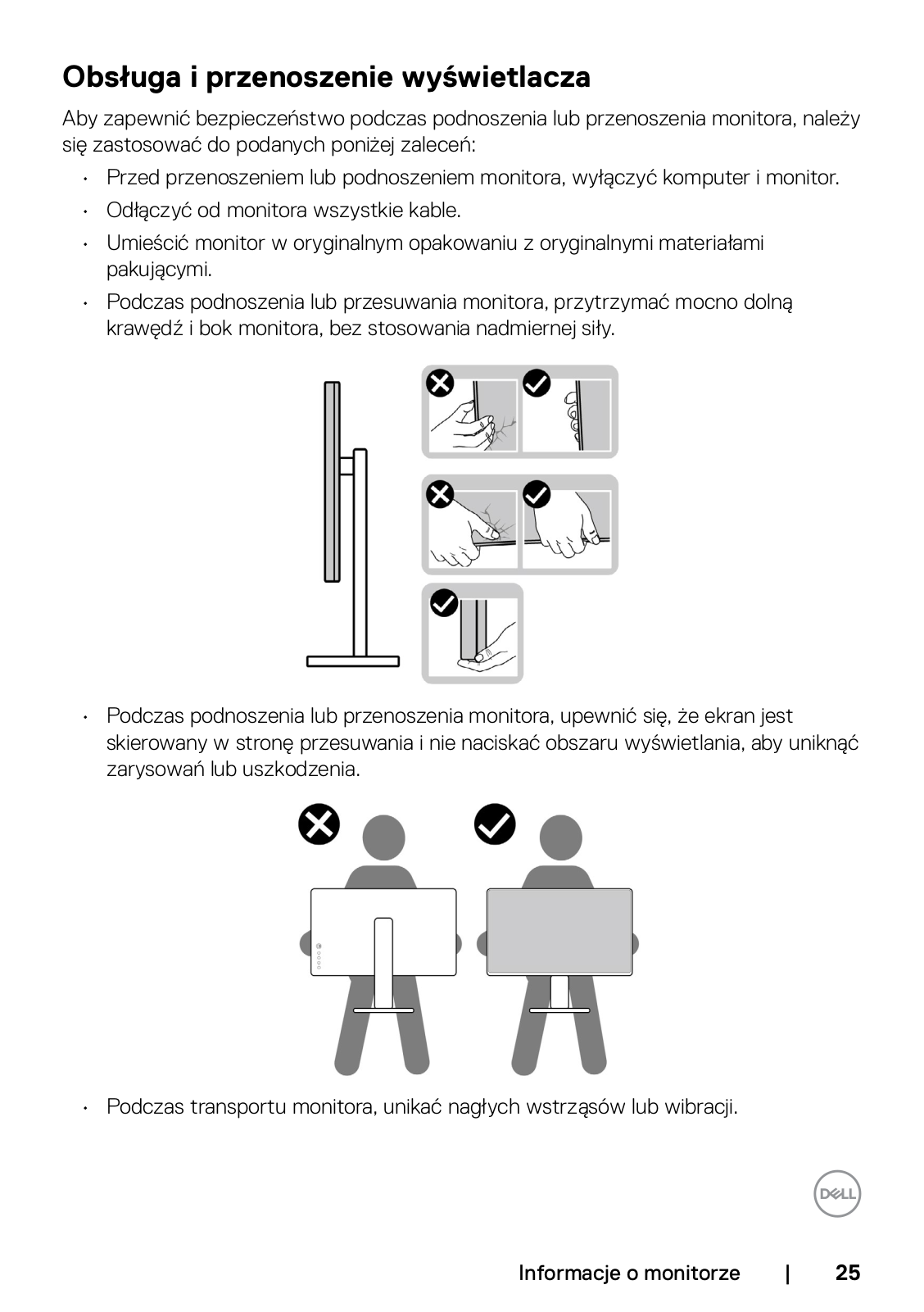

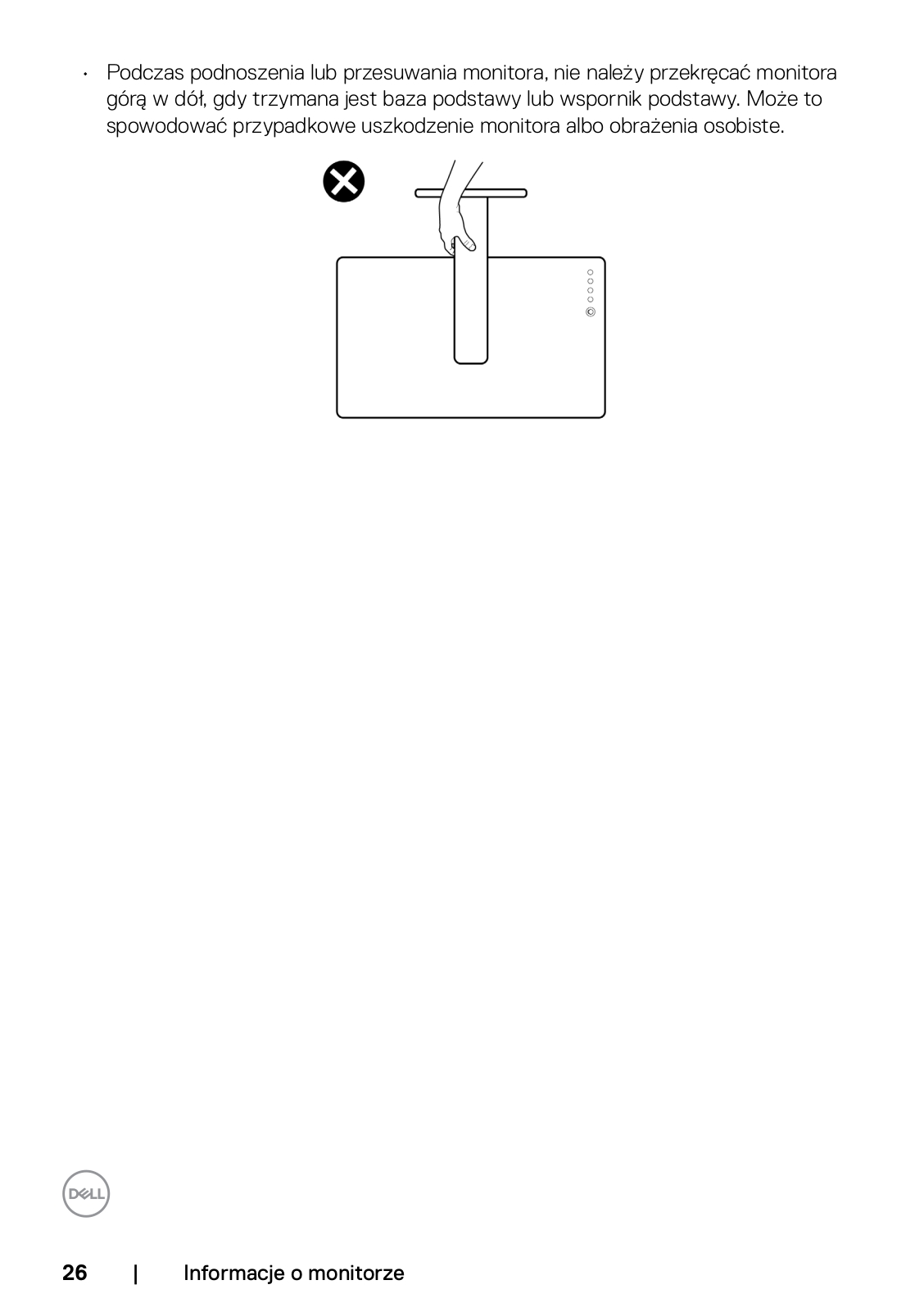

Obsługa i przenoszenie wyświetlacza

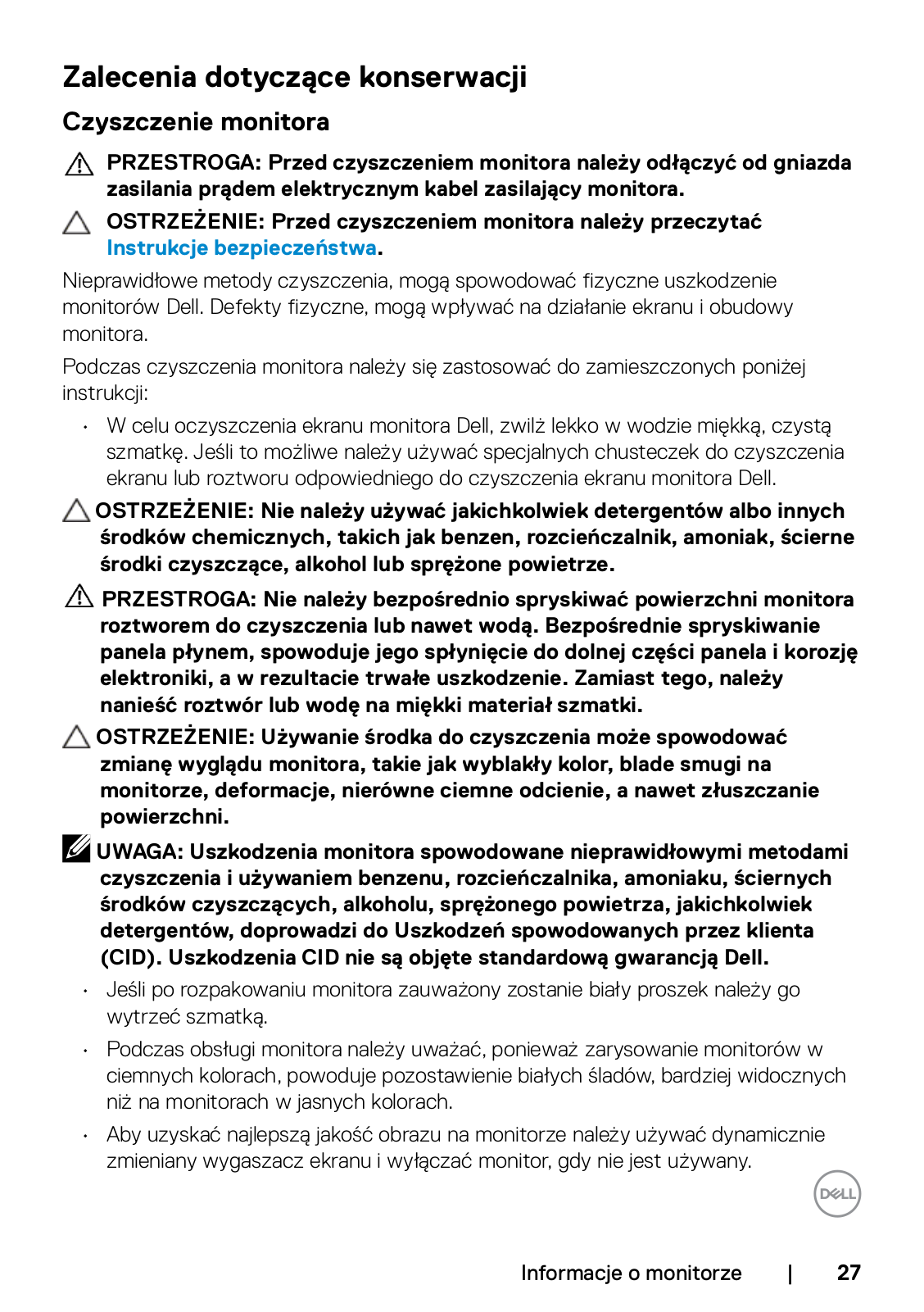

Zalecenia dotyczące konserwacji
Czyszczenie monitora
Konfiguracja monitora28

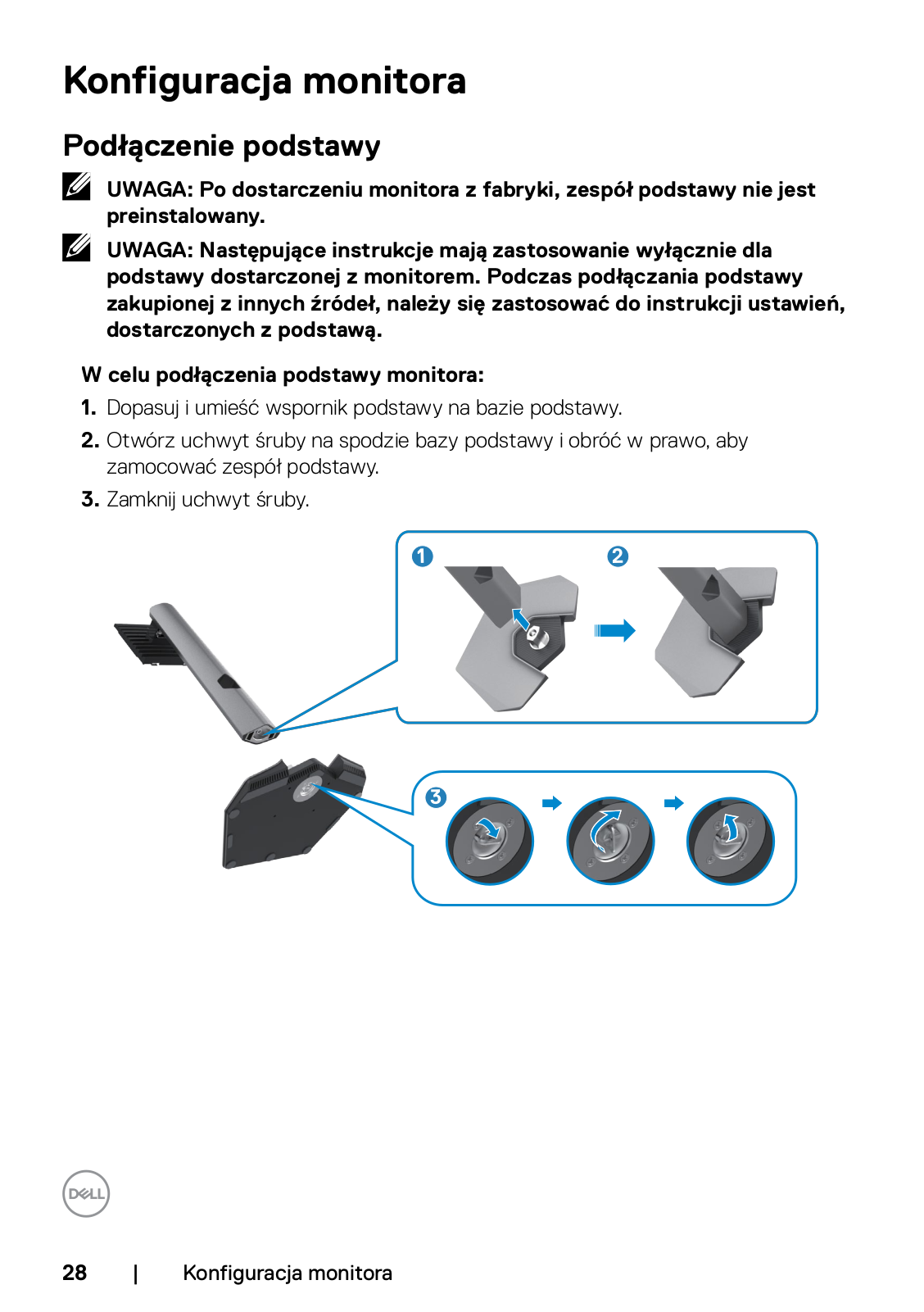

Podłączenie podstawy28

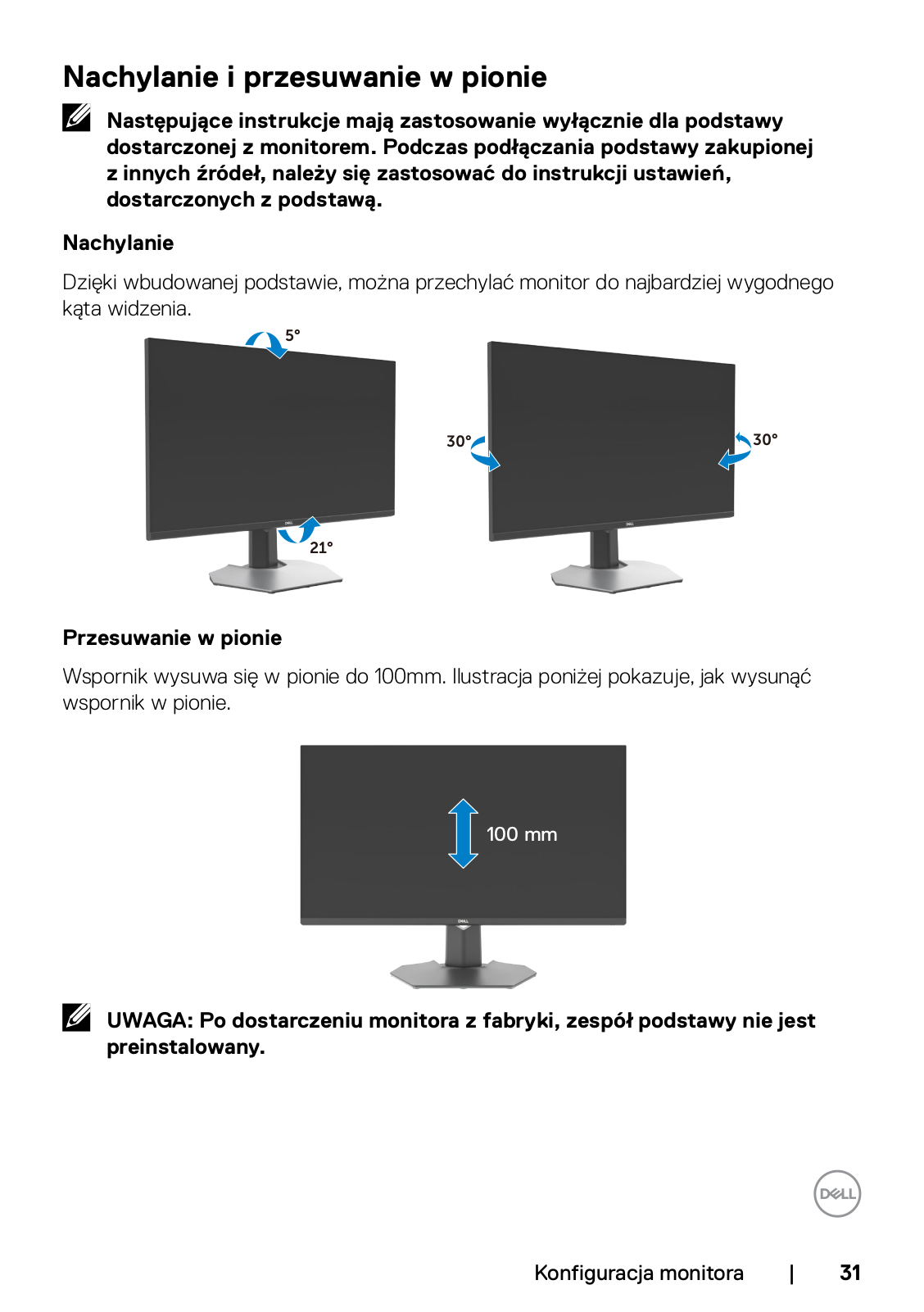

Nachylanie i przesuwanie w pionie
Nachvlanie

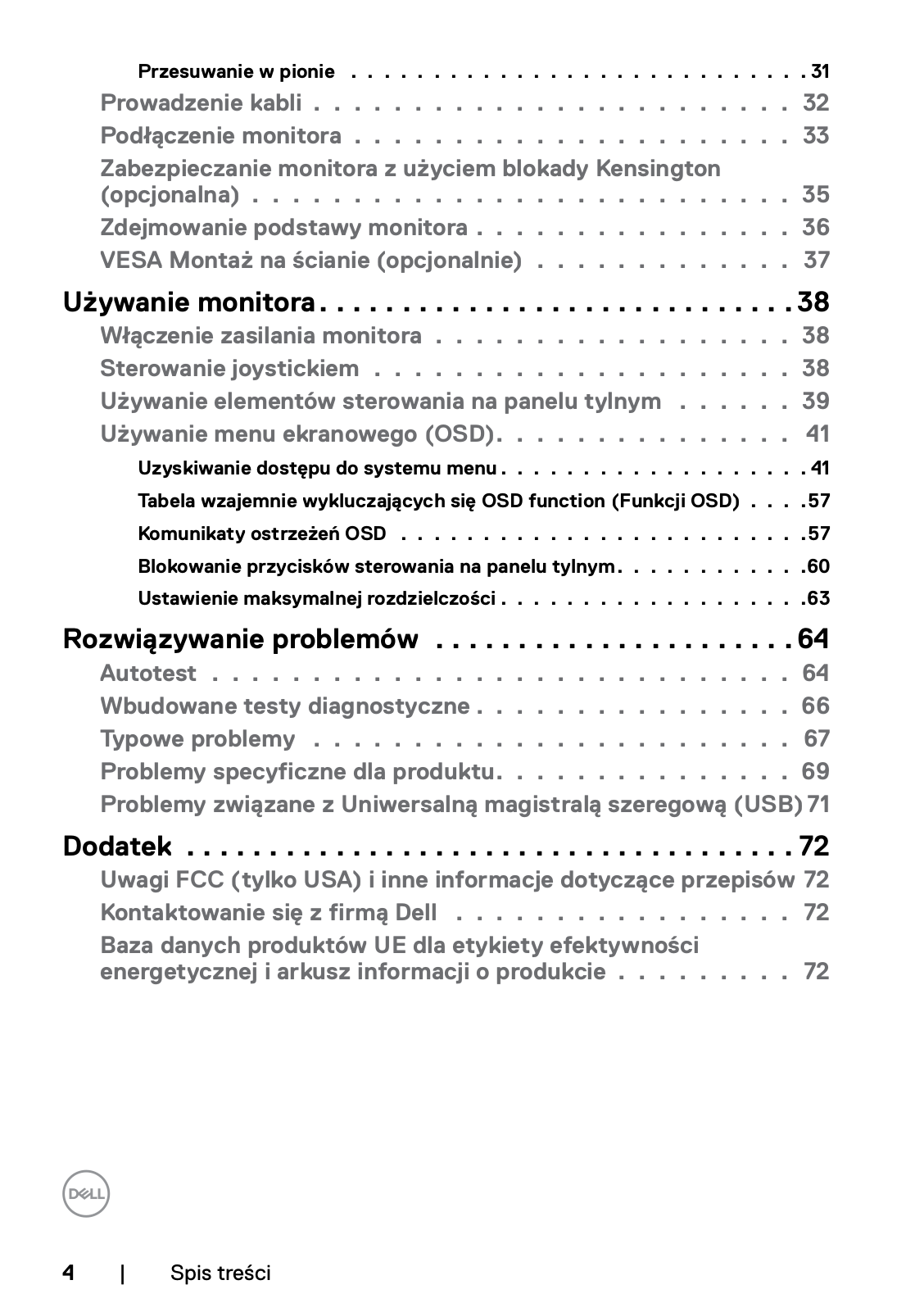

Page 4

Przesuwanie w pionie

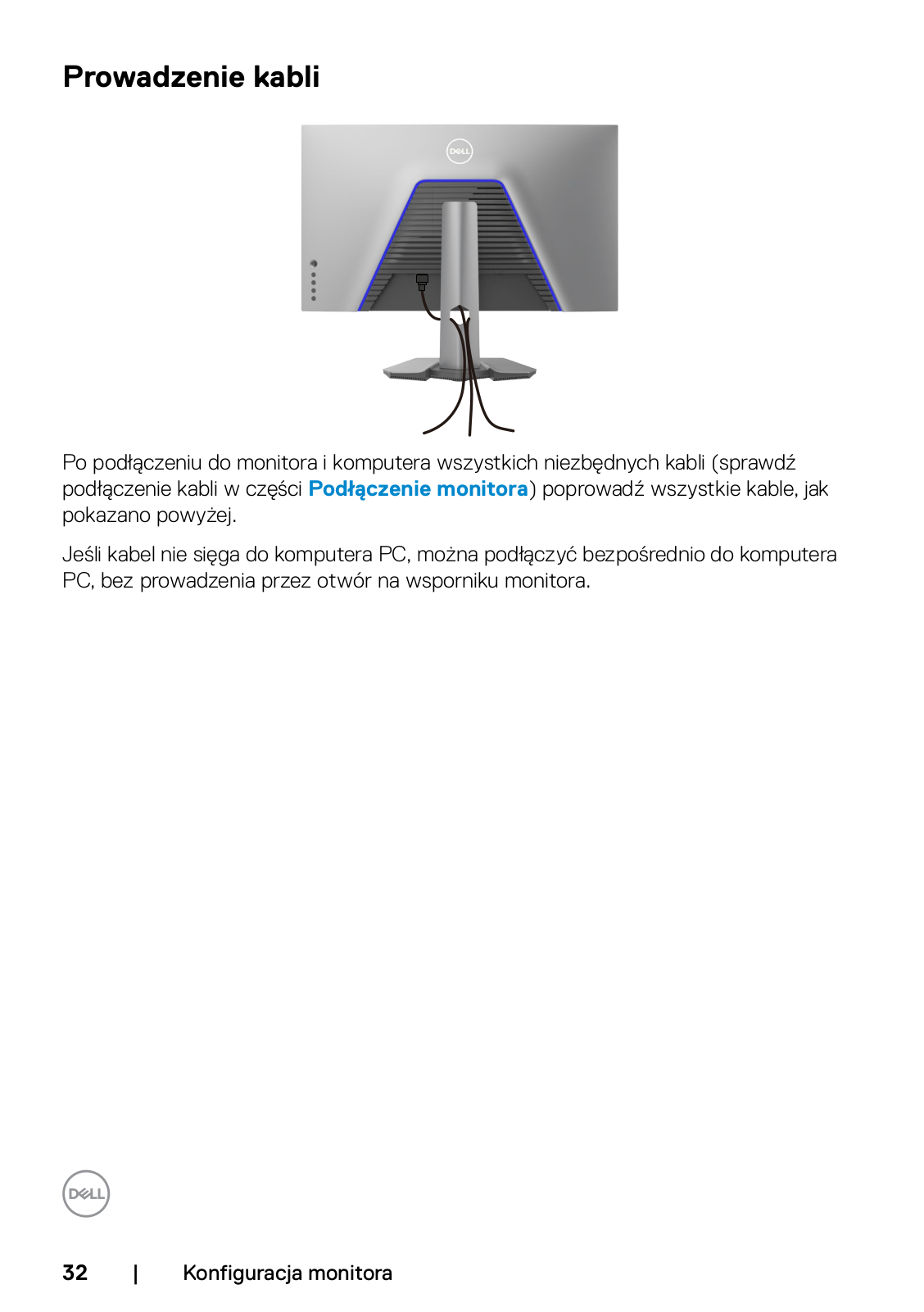

Prowadzenie kabli

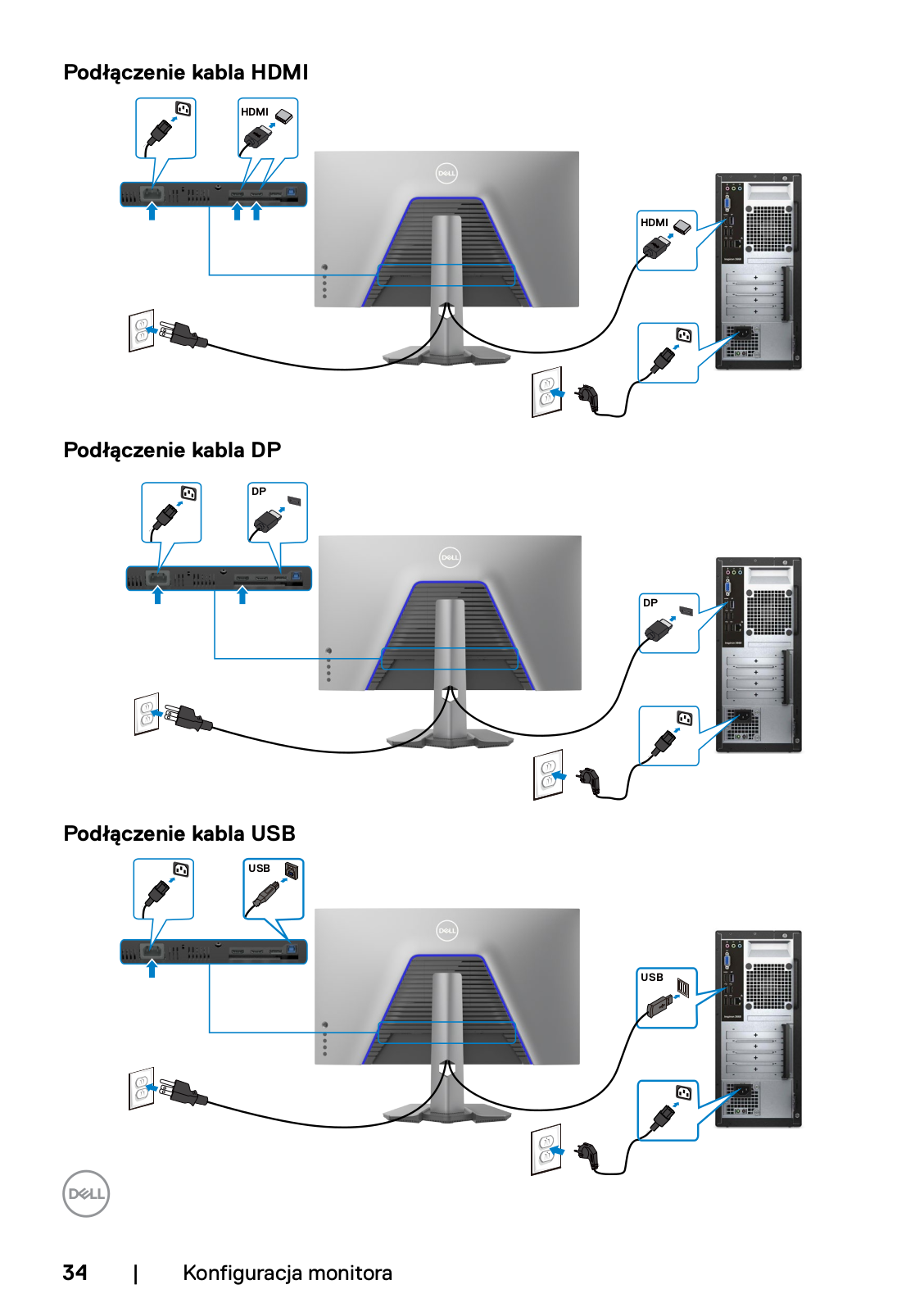

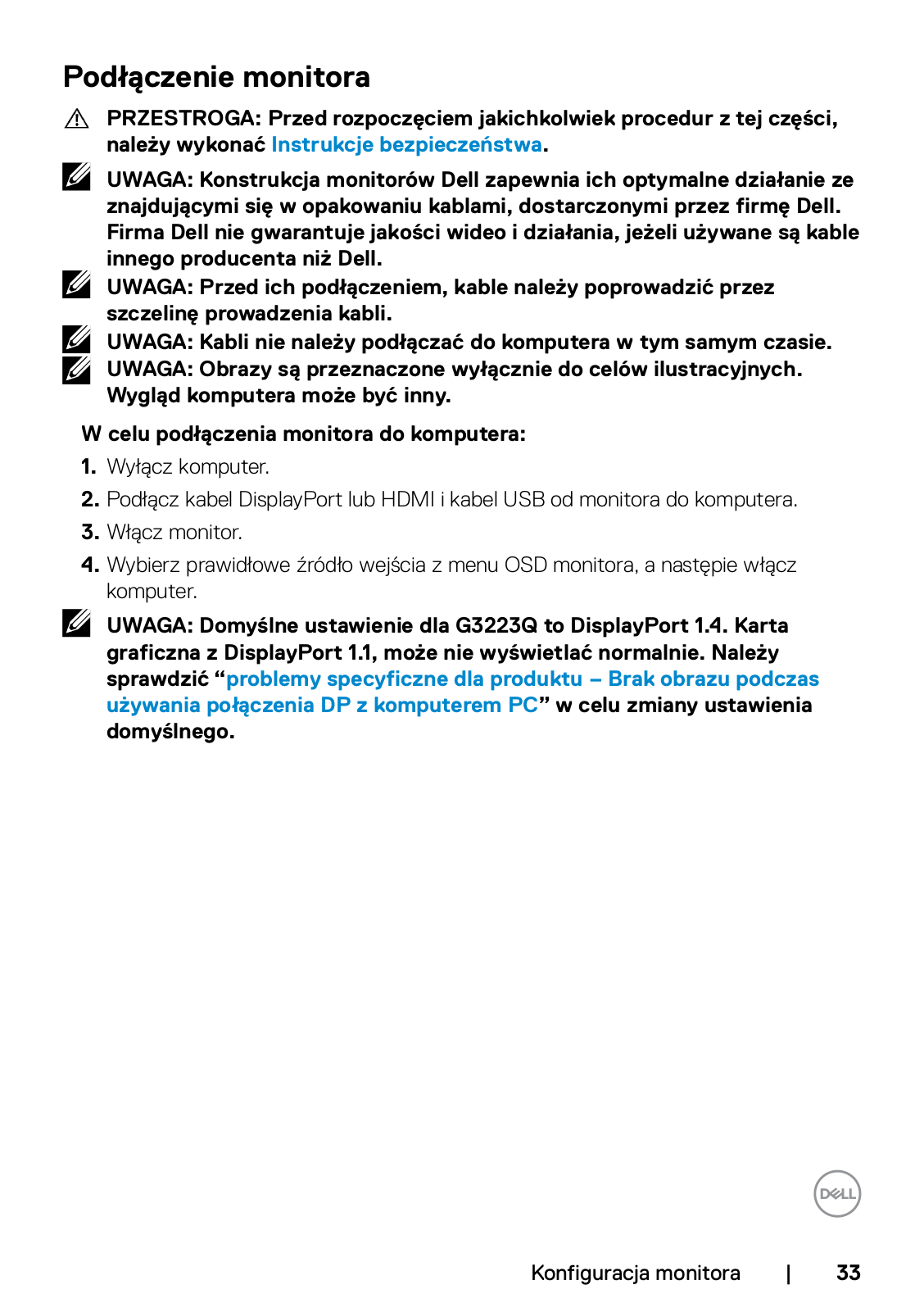

Podłączenie monitora

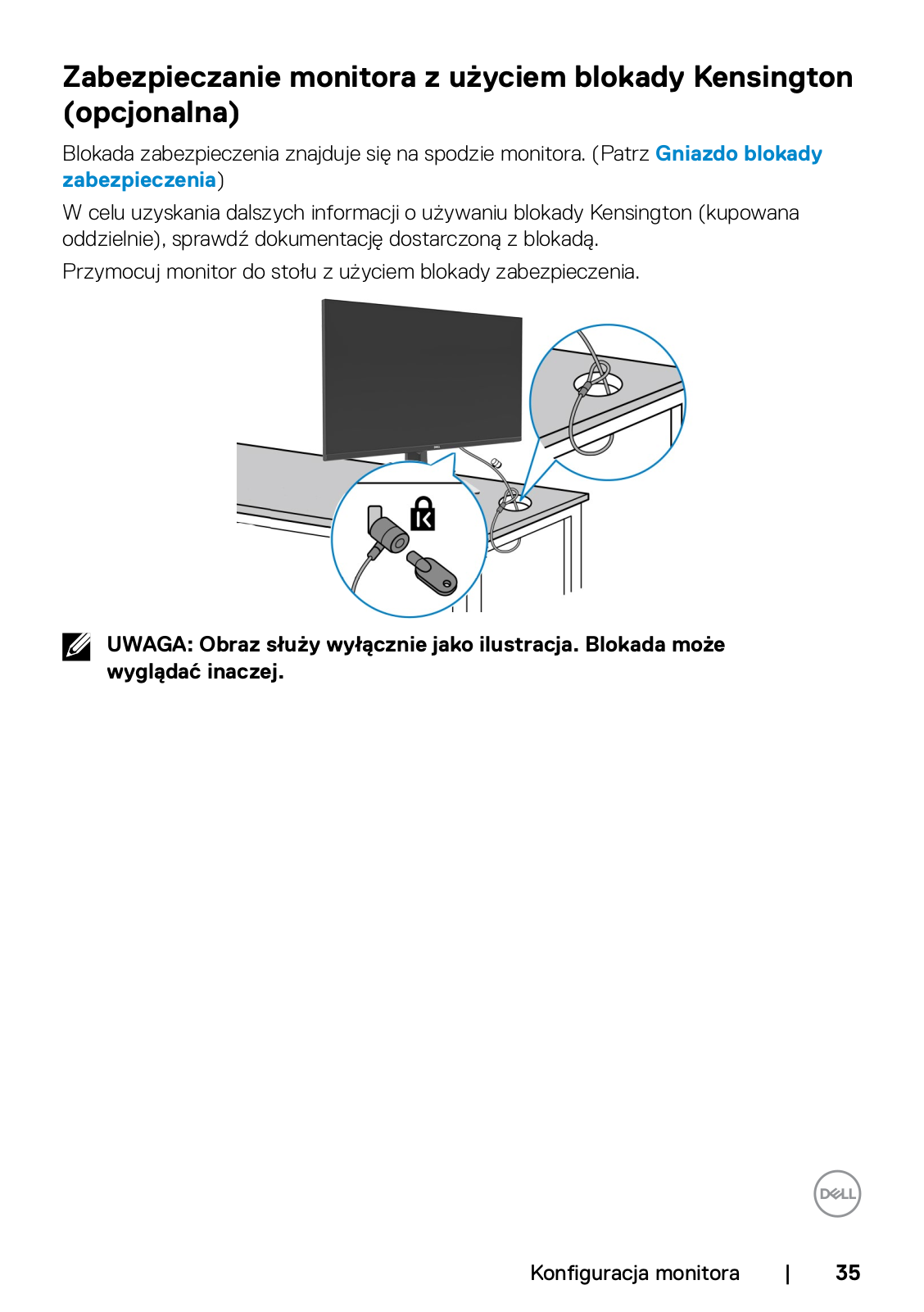

Zabezpieczanie monitora z użyciem blokady Kensington

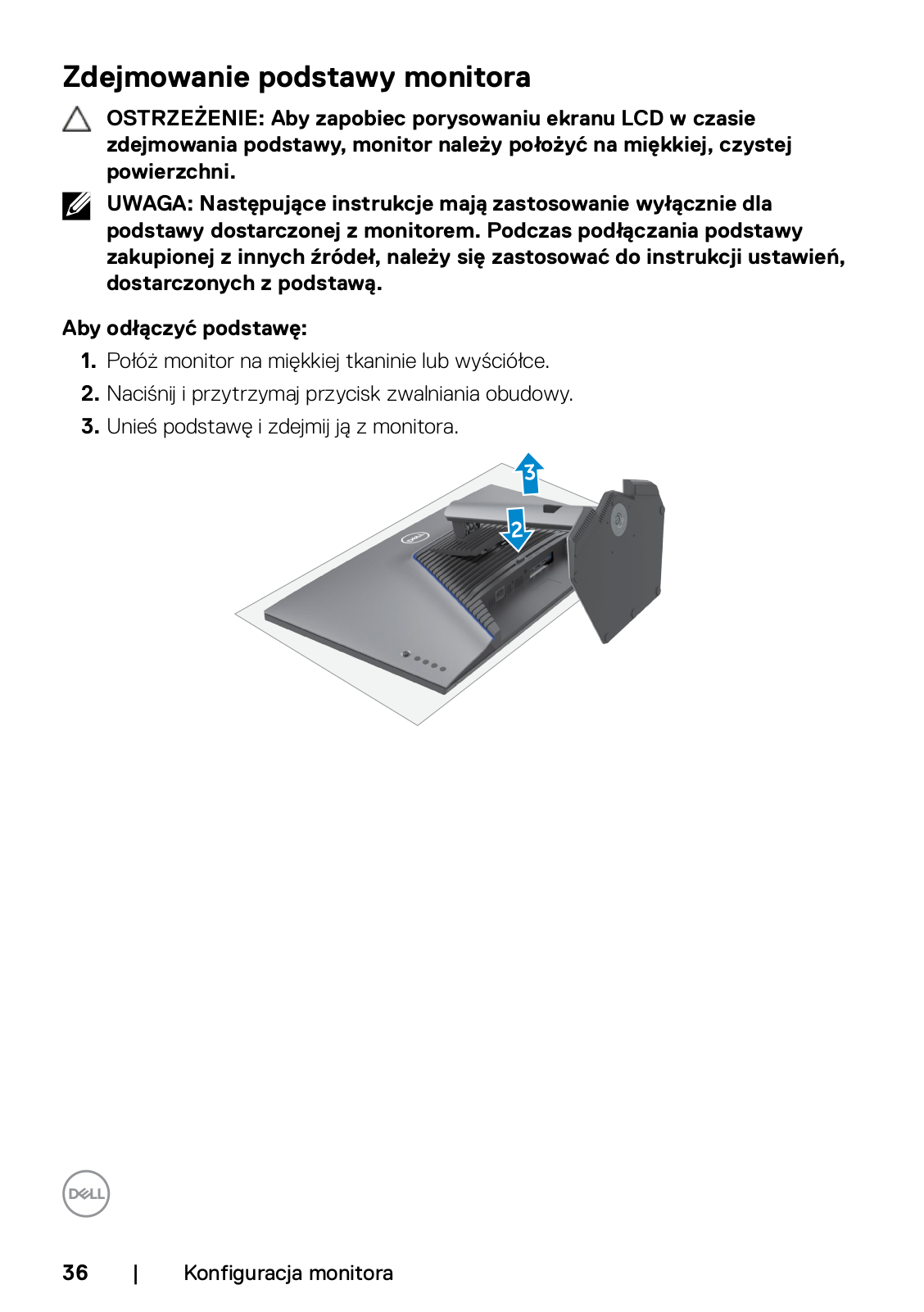

Zdeimewapia podetowy manitora


Używanie monitora
Włączenie zasilania monitora

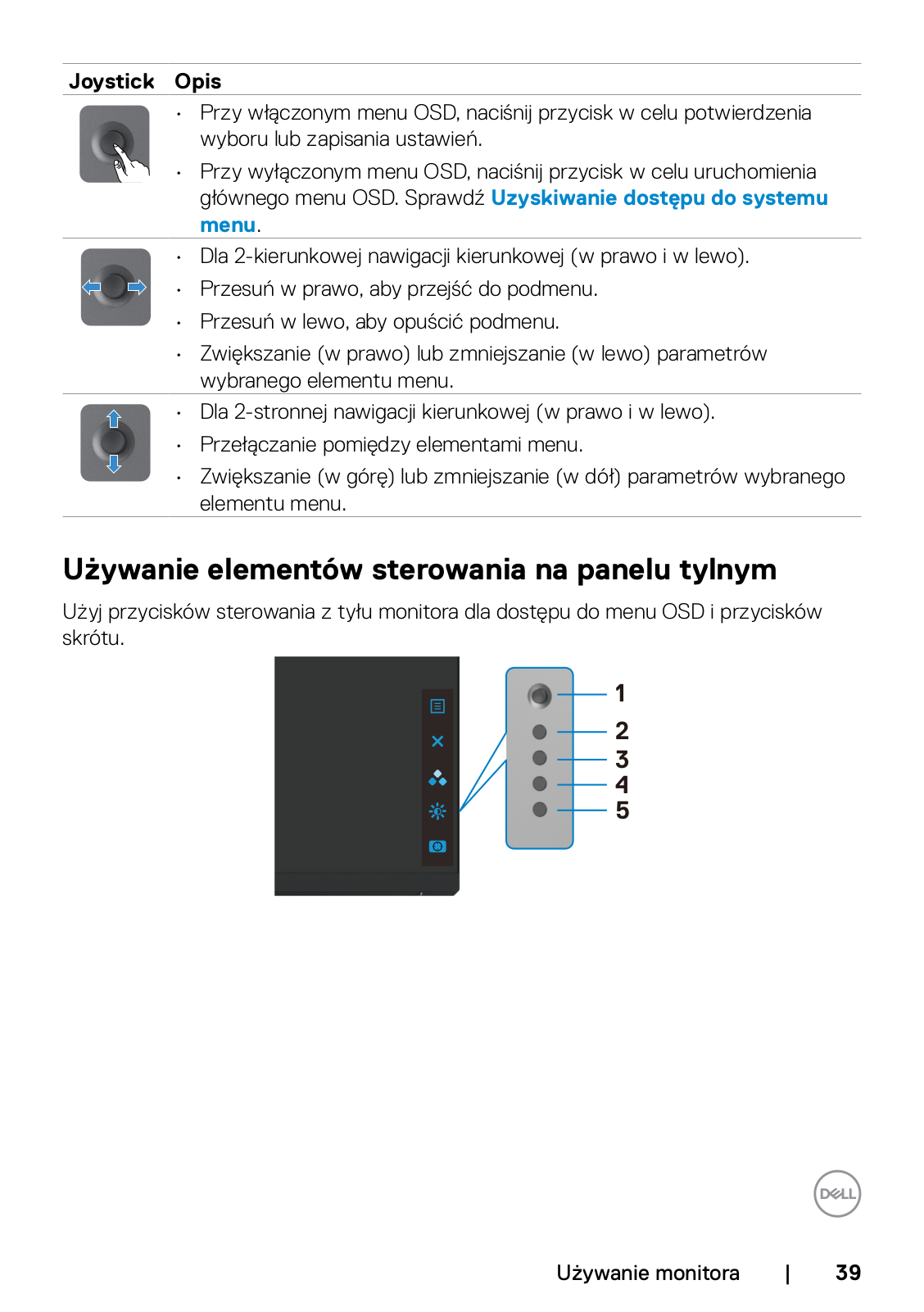

Sterowanie joystickiem
Używanie elementów sterowania na panelu tylnym 39

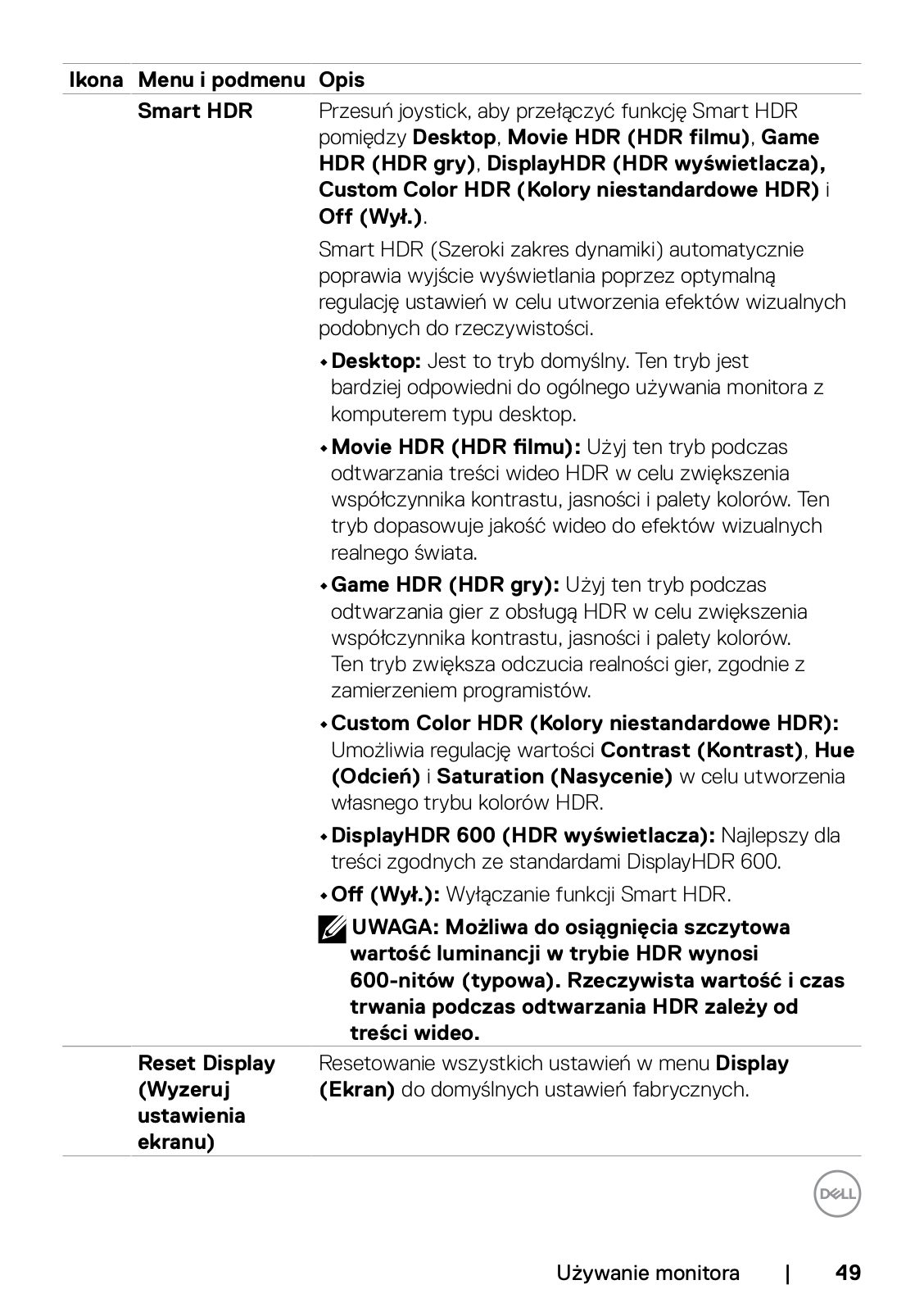

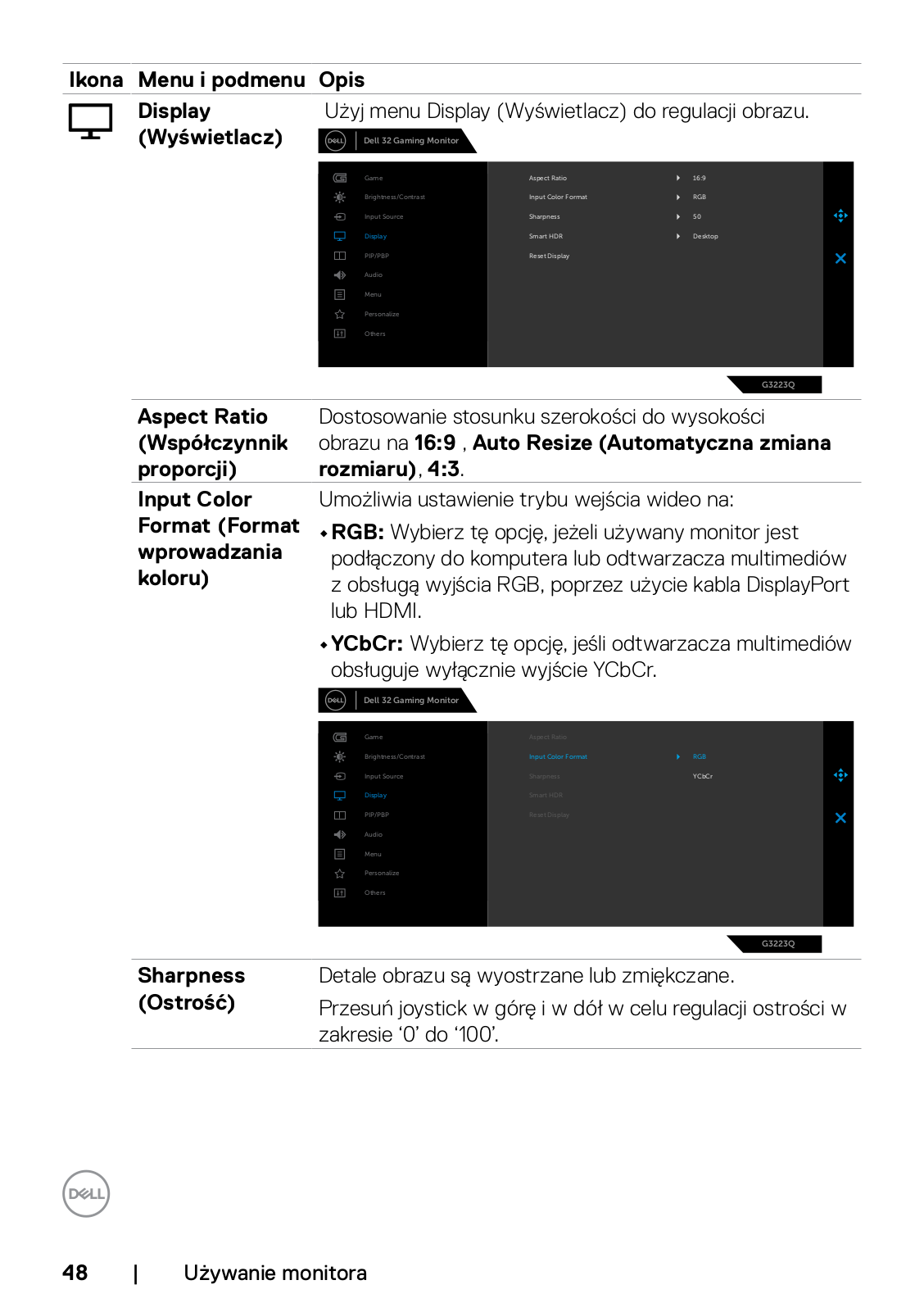

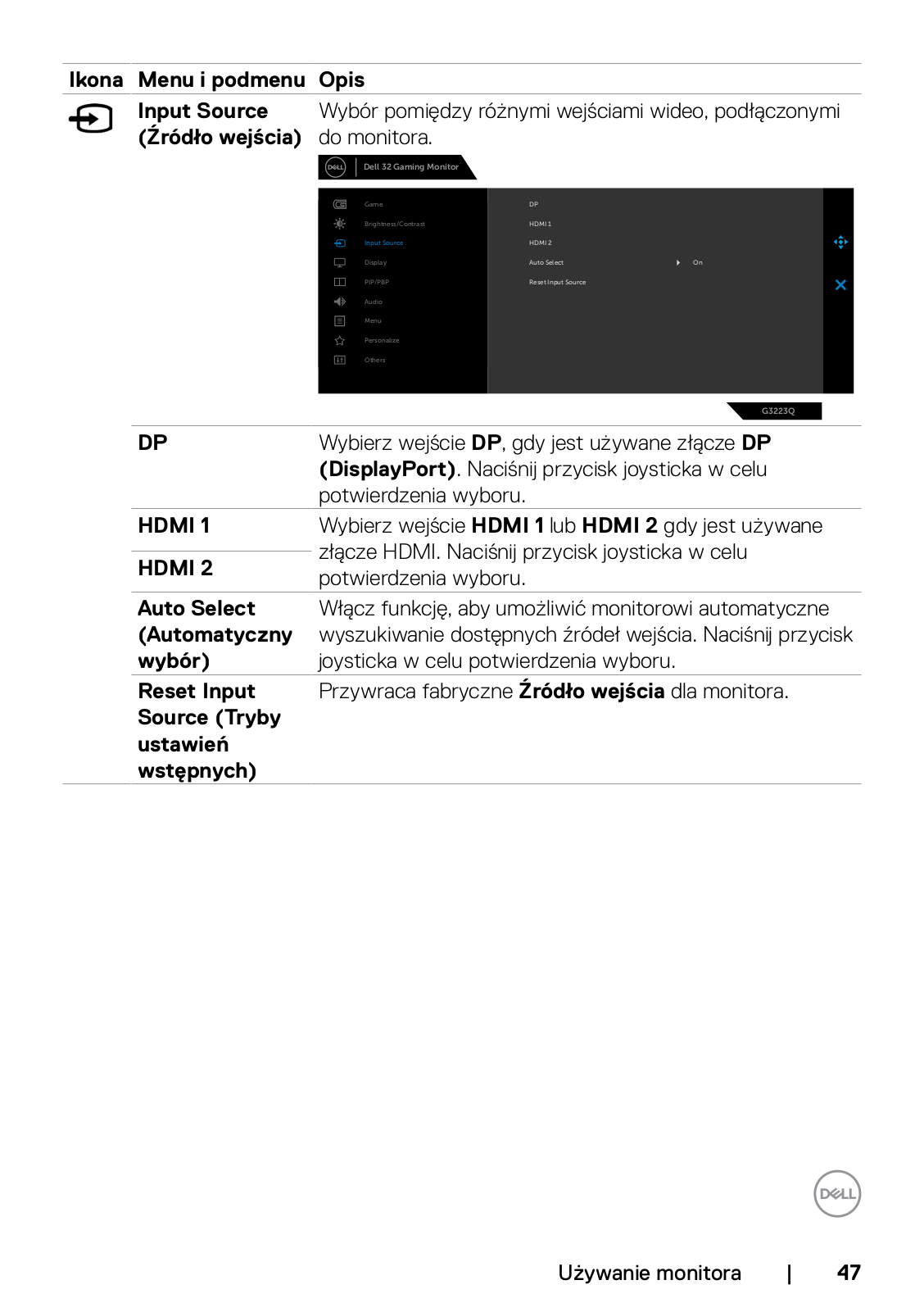

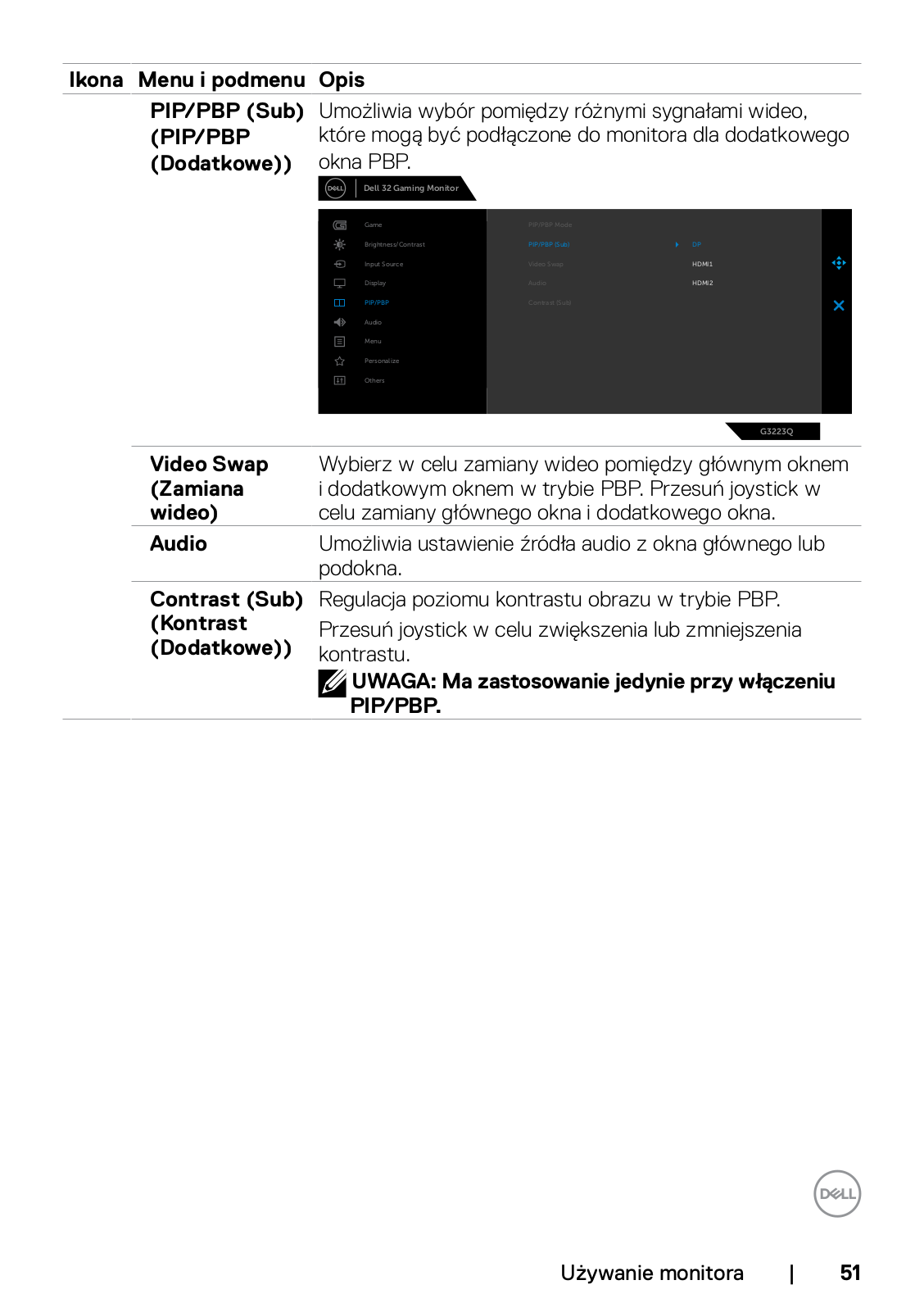

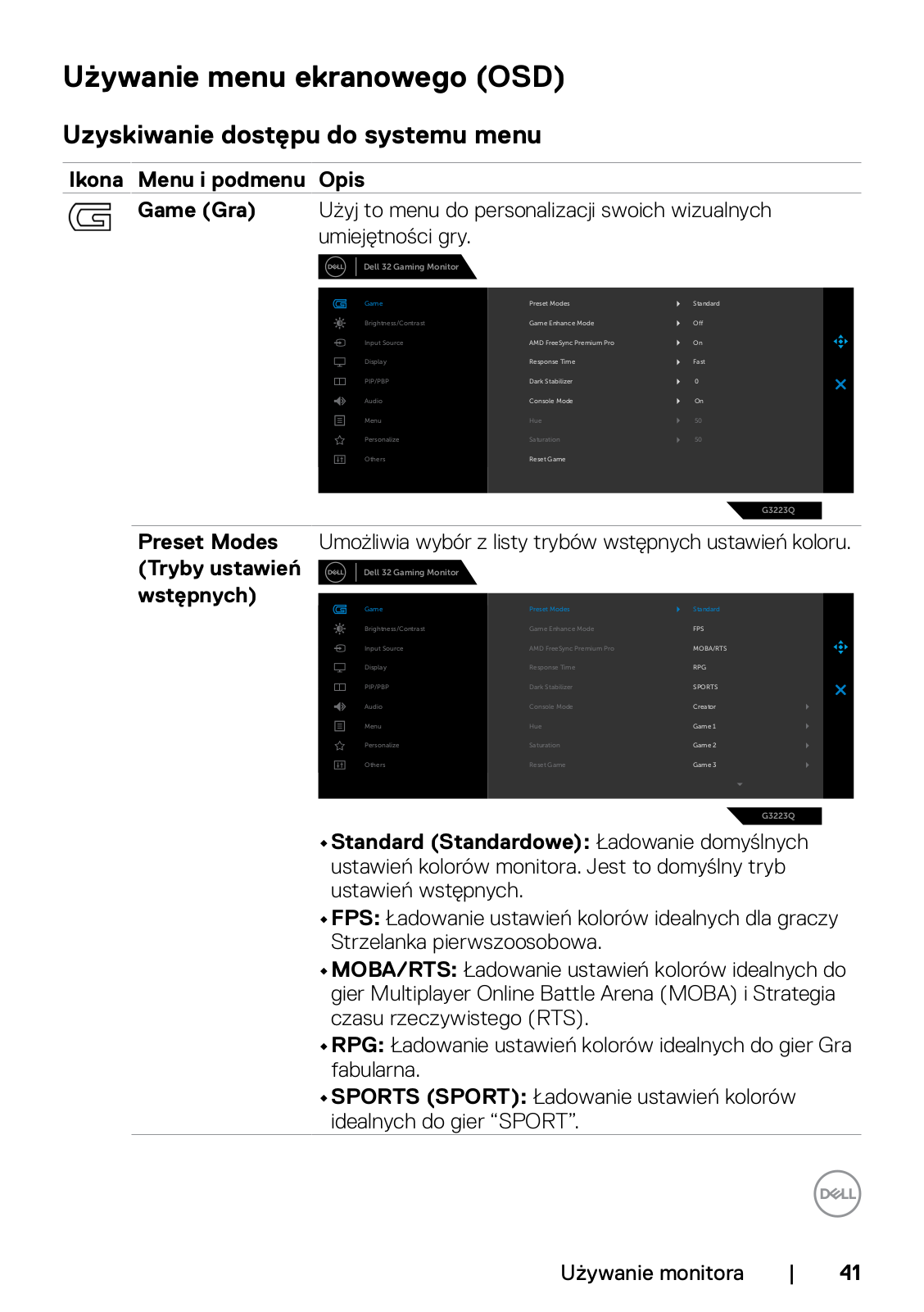

Używanie menu ekranowego (OSD) 41
Uzyskiwanie dostępu do systemu menu

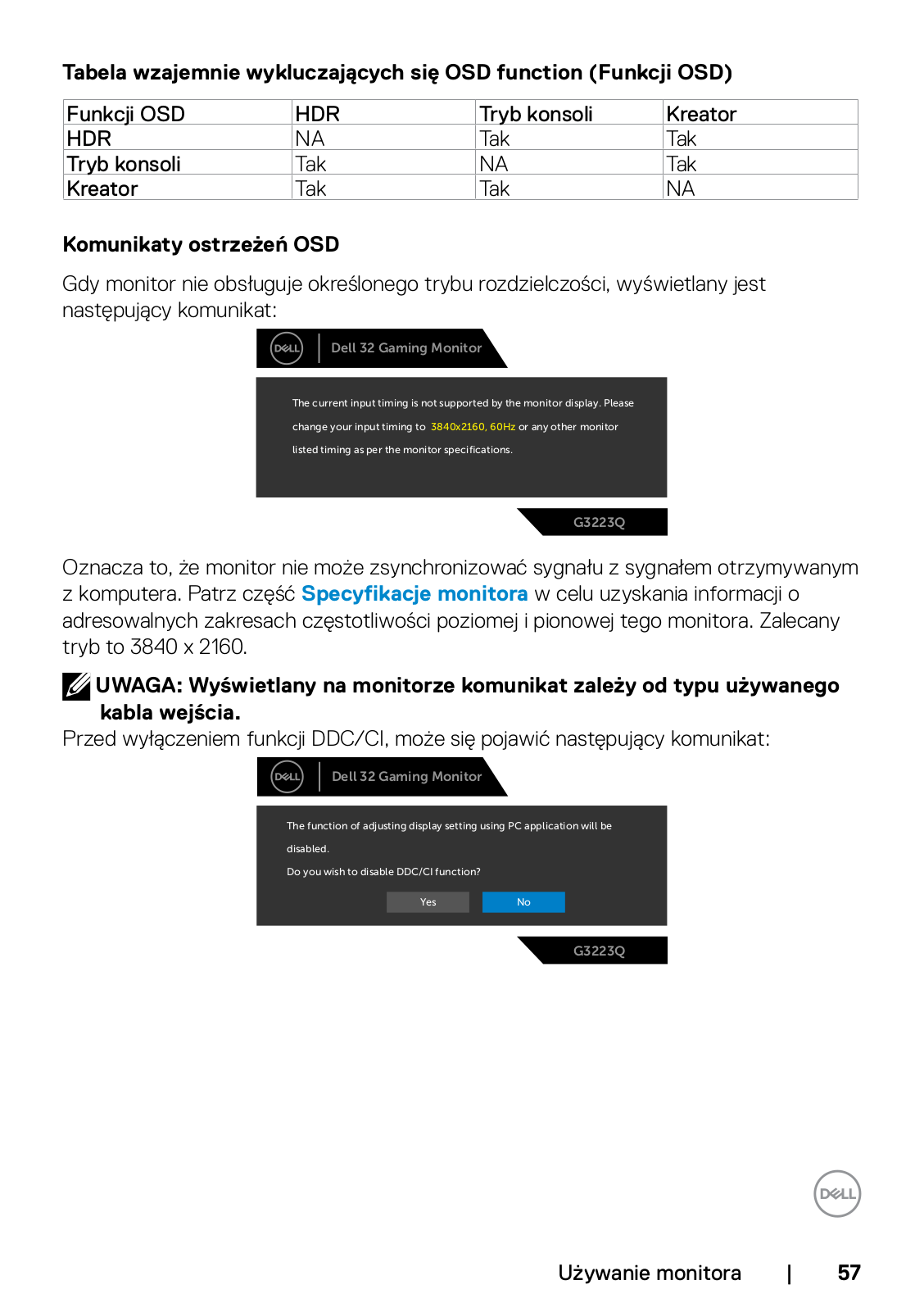

Tabela wzajemnie wykluczających się OSD function (Funkcji OSD)57

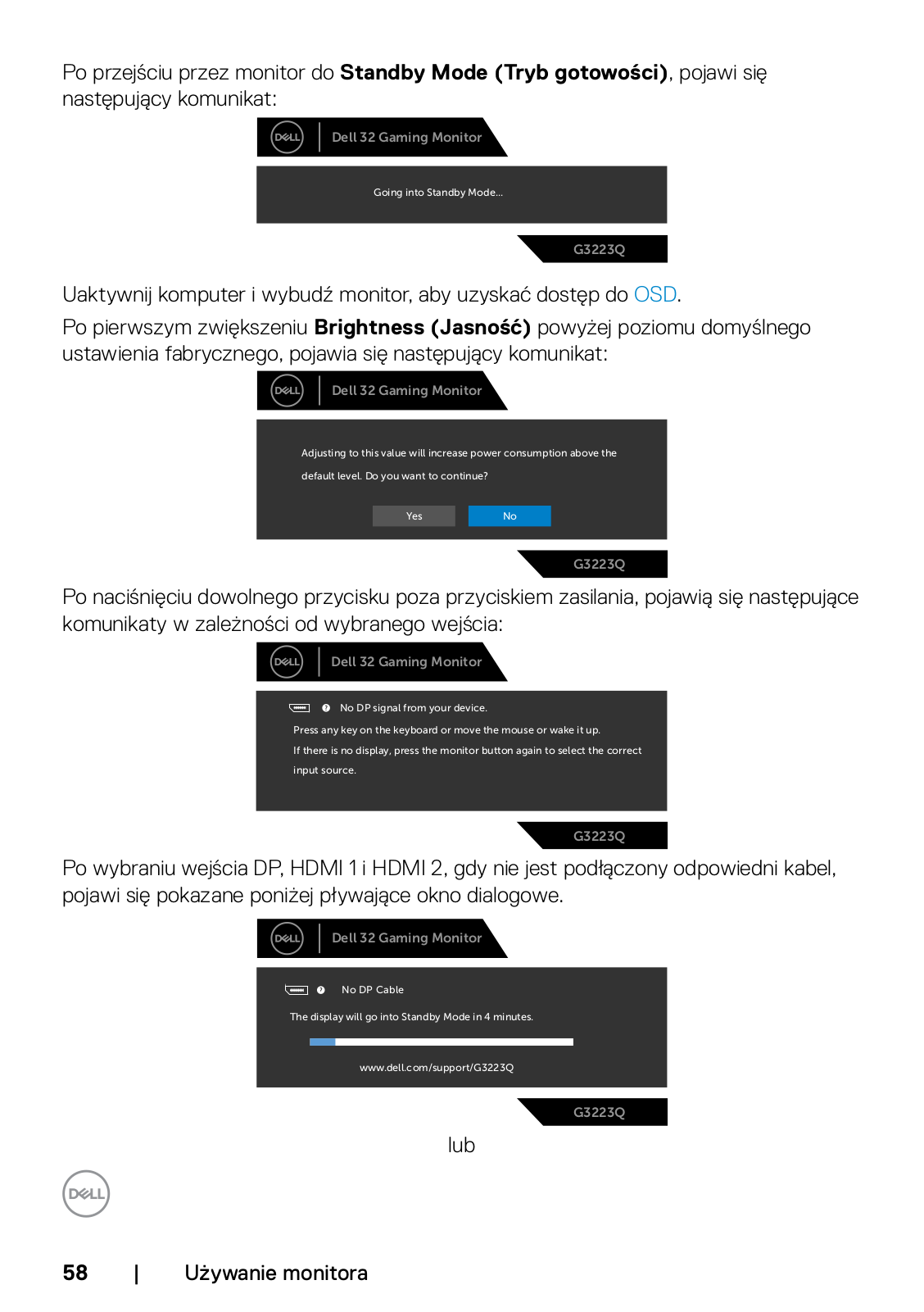

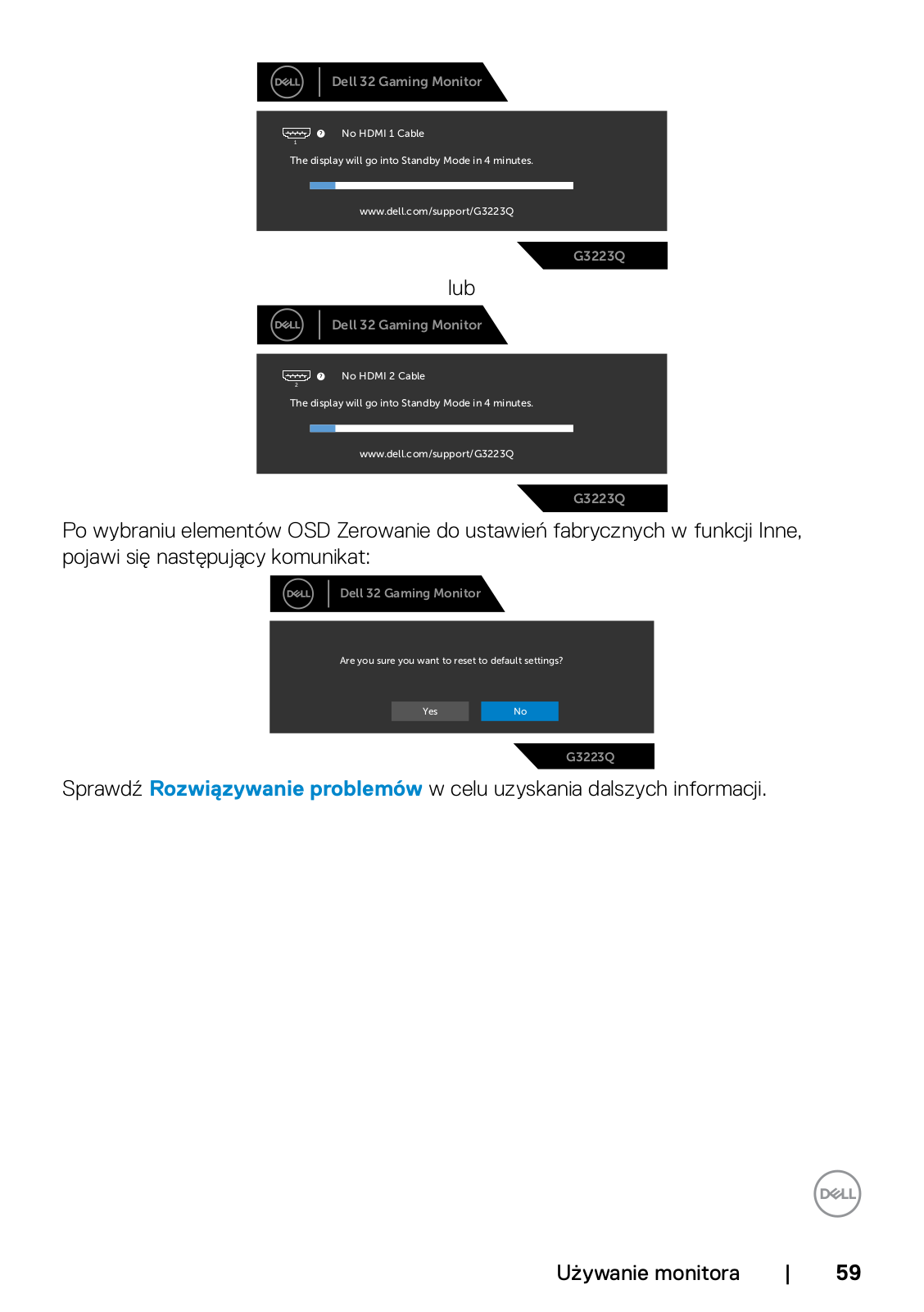

Komunikaty ostrzeżeń OSD

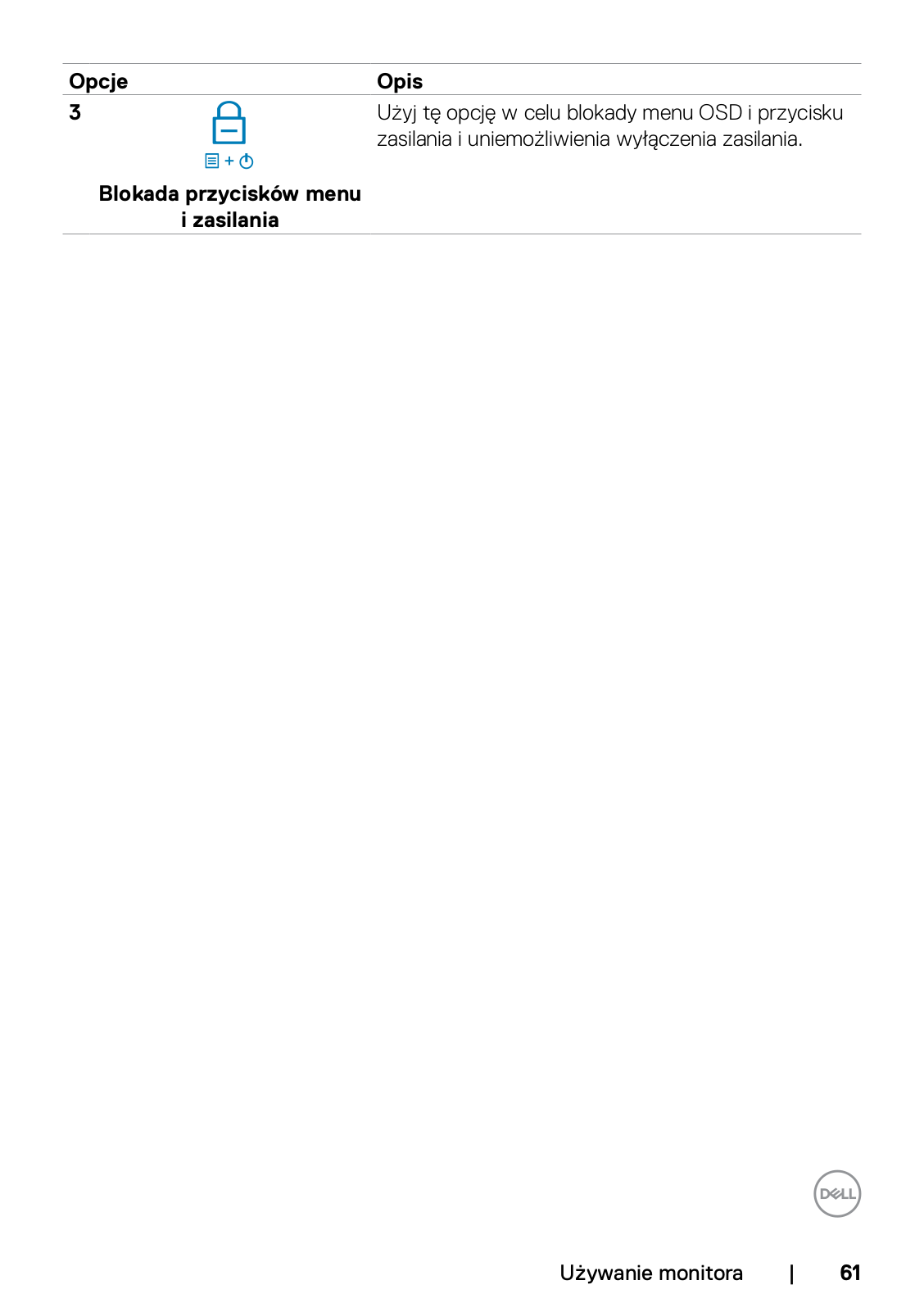

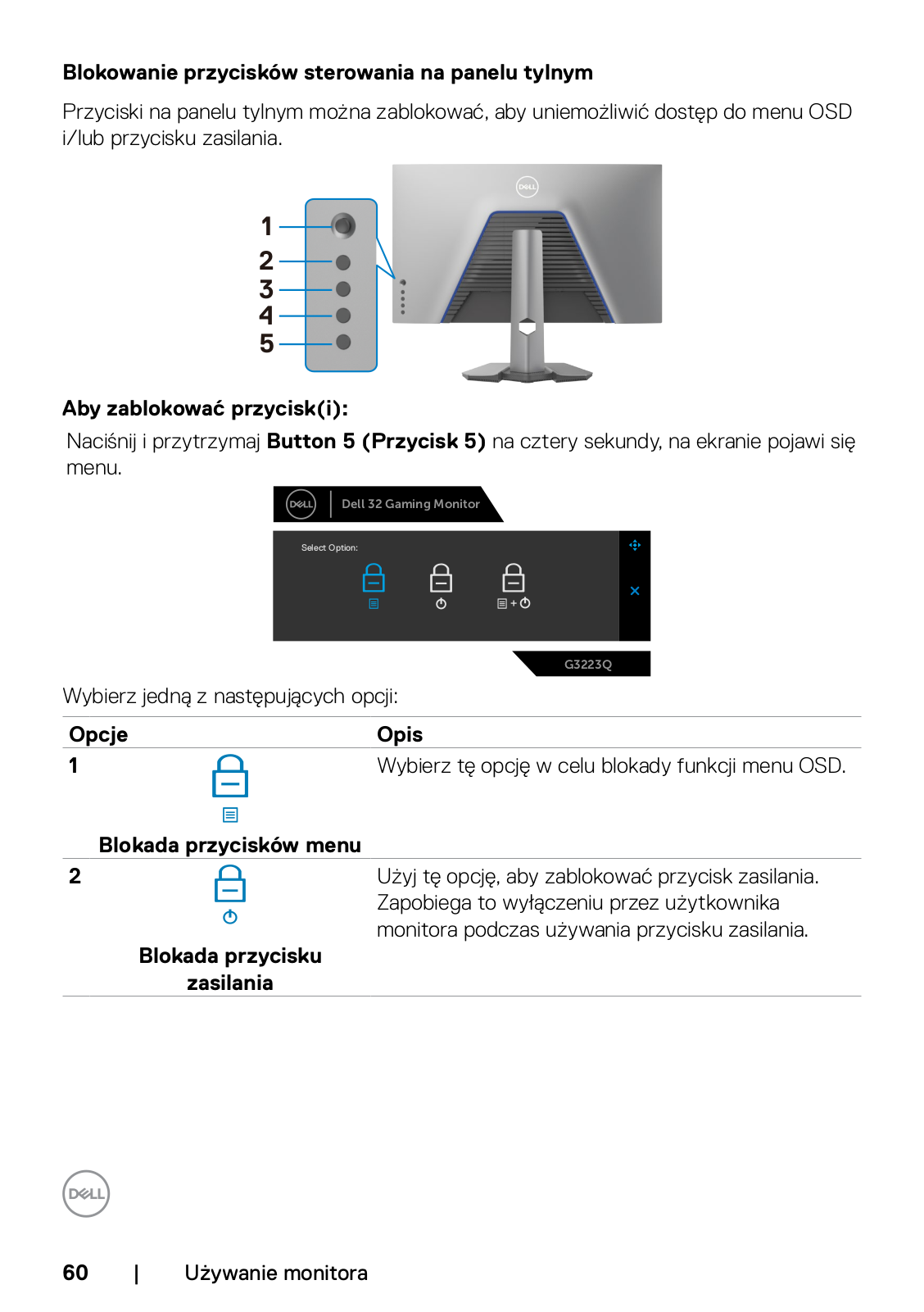

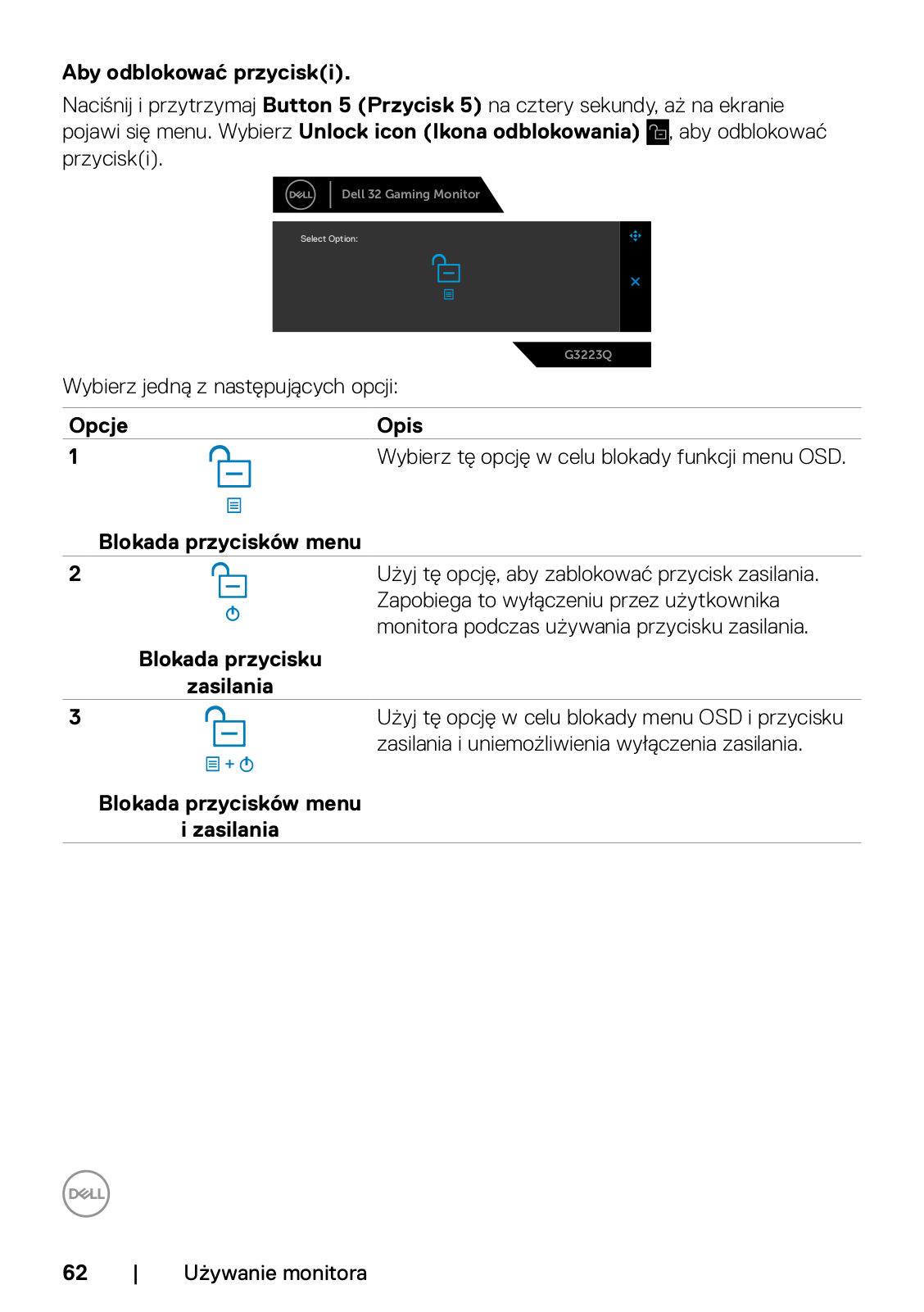

Blokowanie przycisków sterowania na panelu tylnym

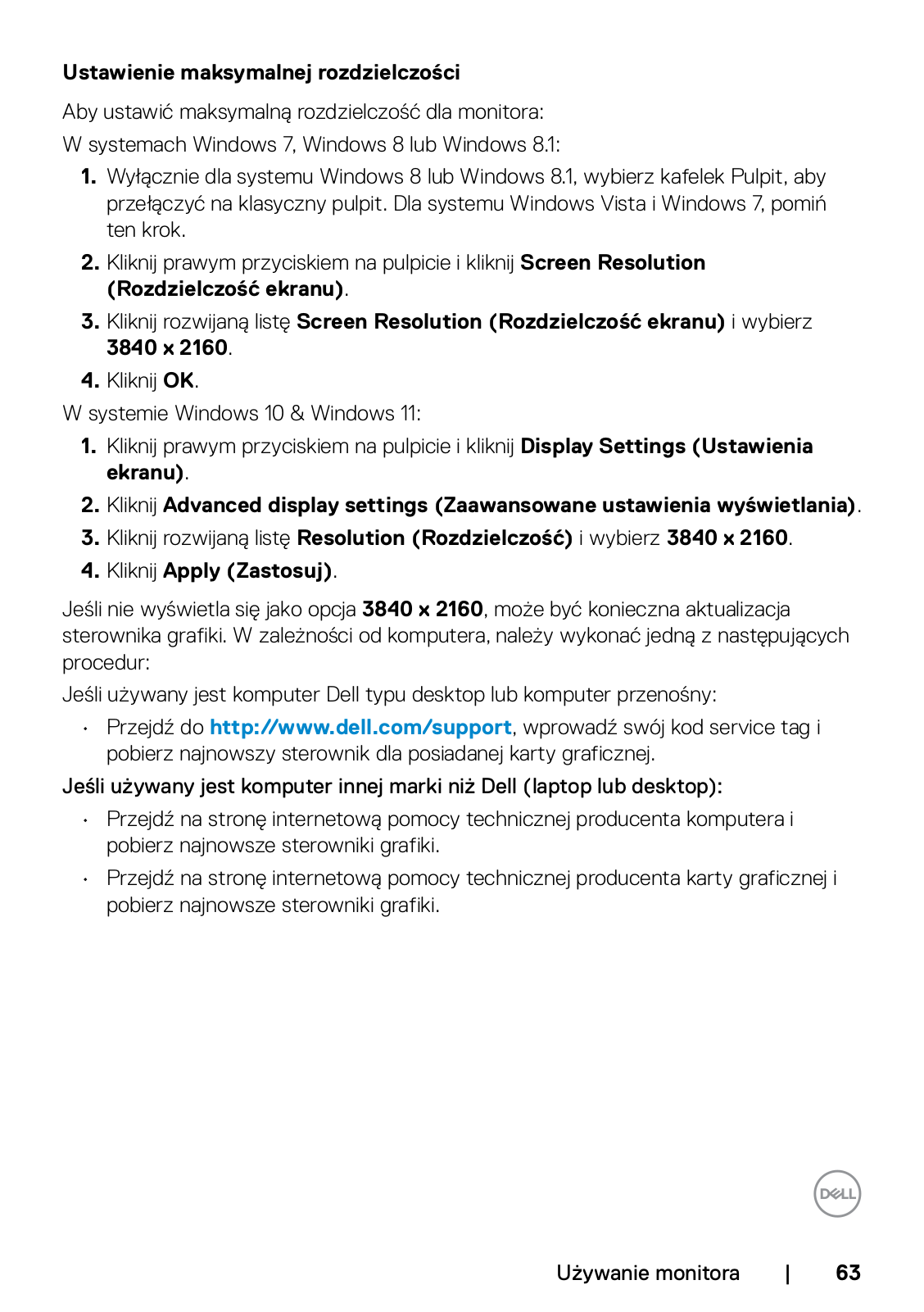

Ustawienie maksymalnej rozdzielczości

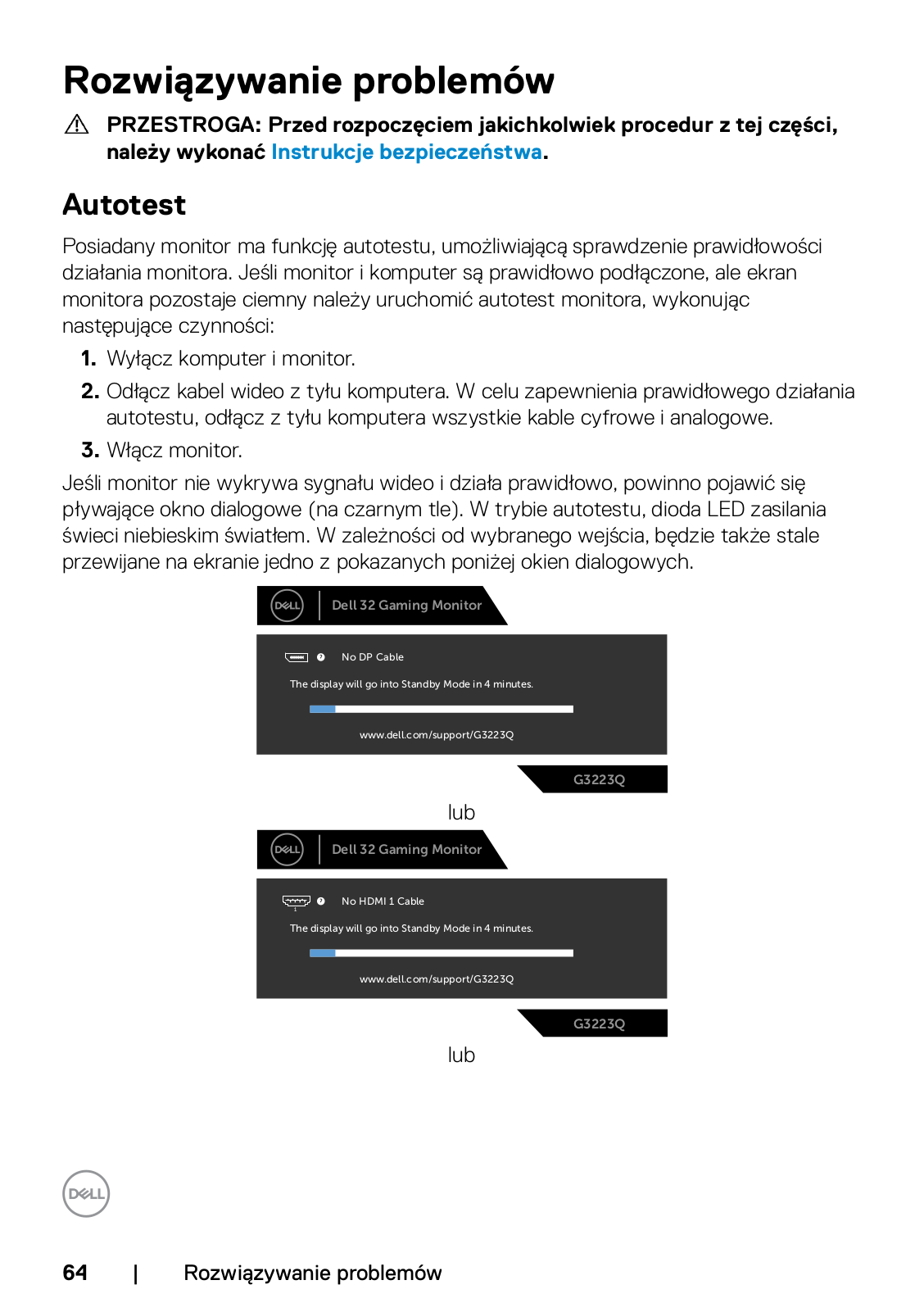

Rozwiązywanie problemów64
Autotest

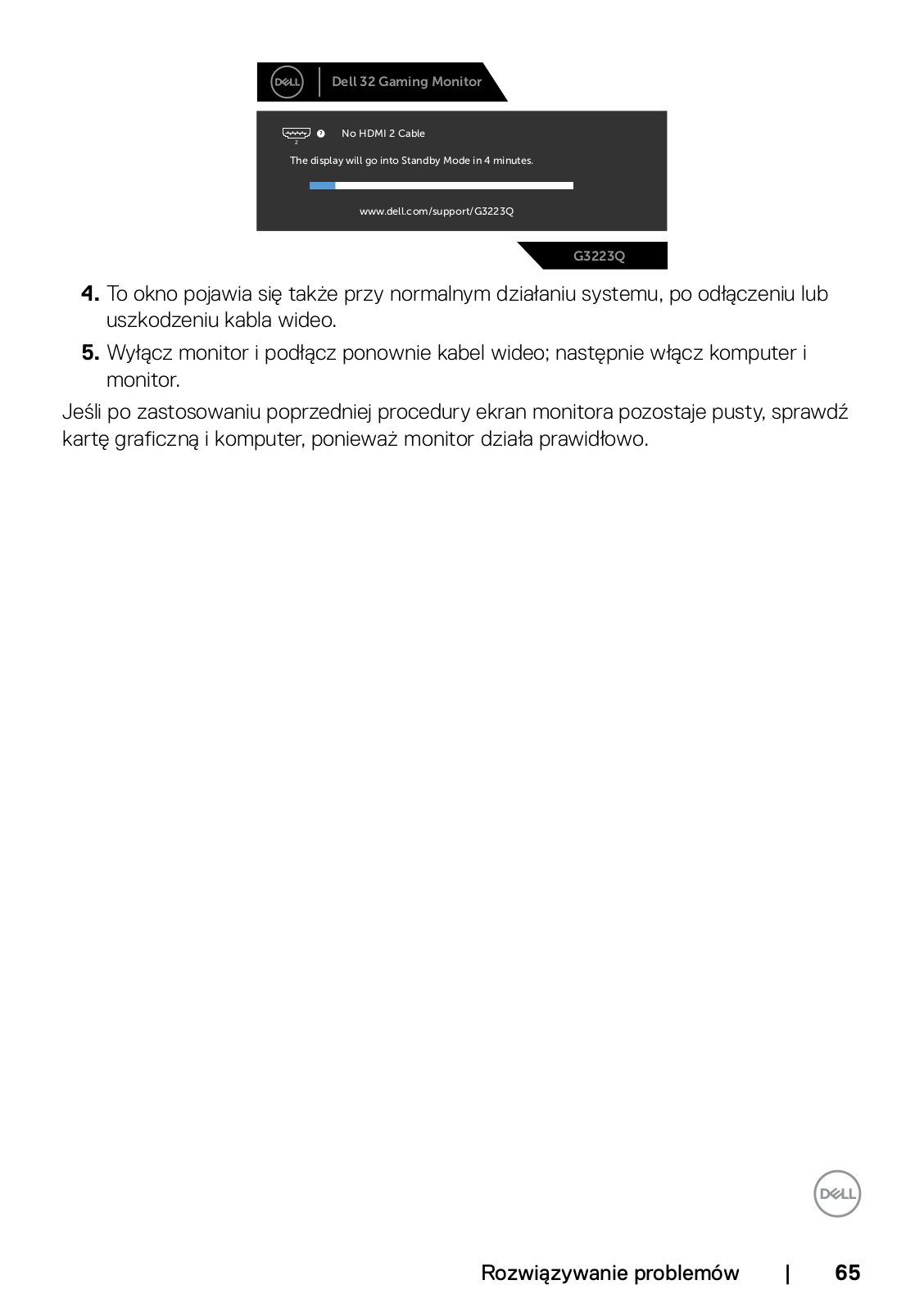

Wbudowane testy diagnostyczne

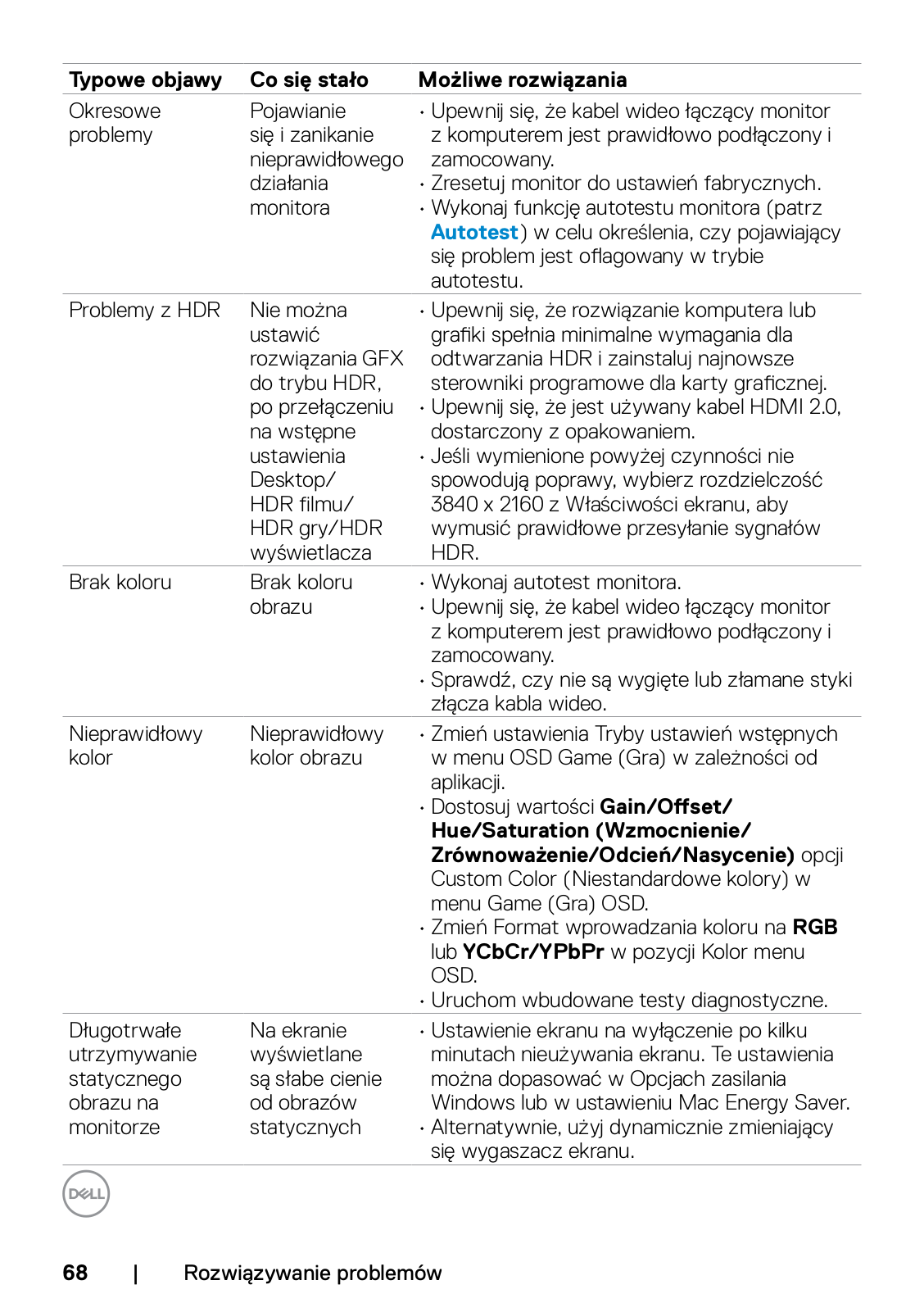

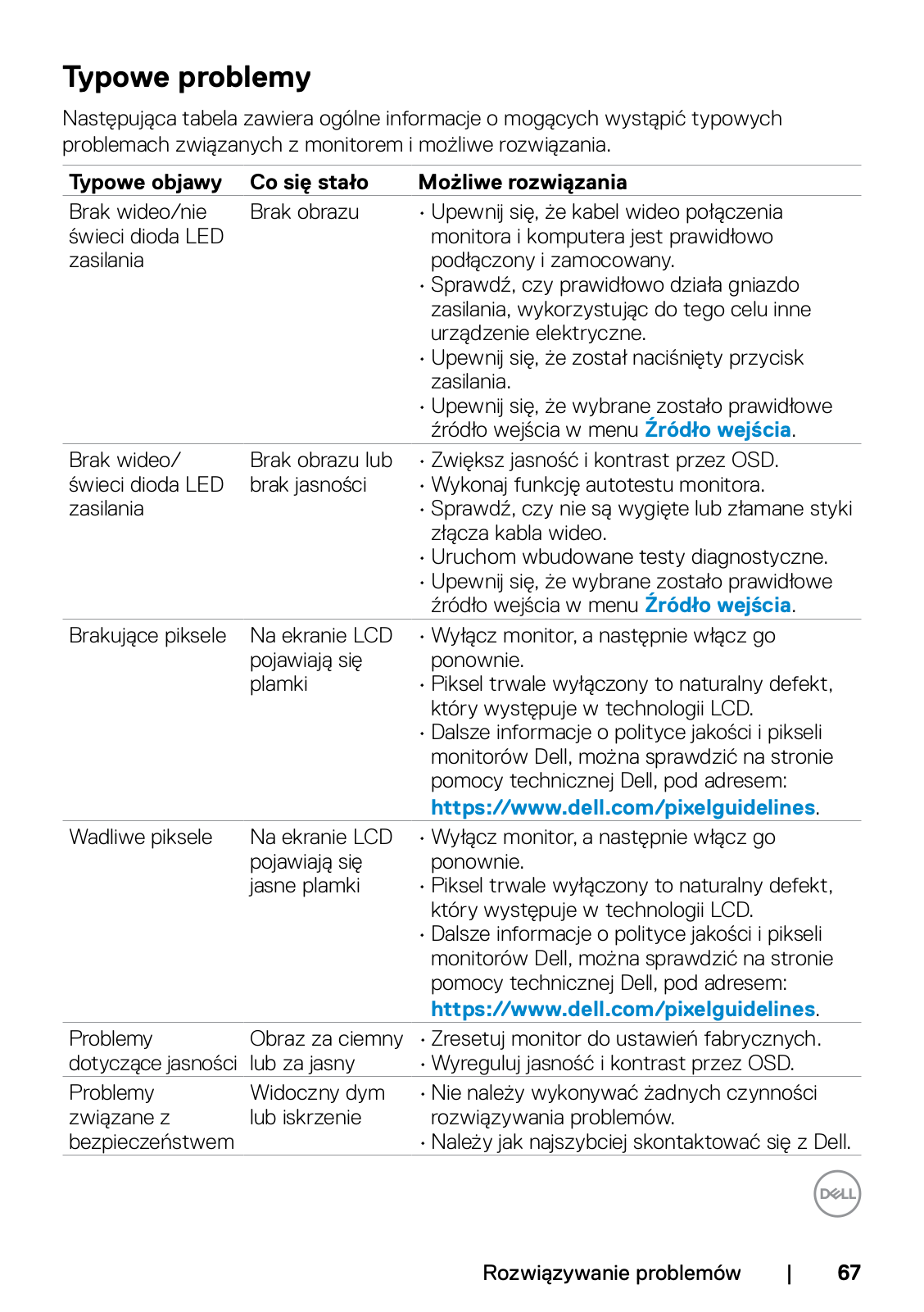

Typowe problemy
Problemy specyficzne dla produktu

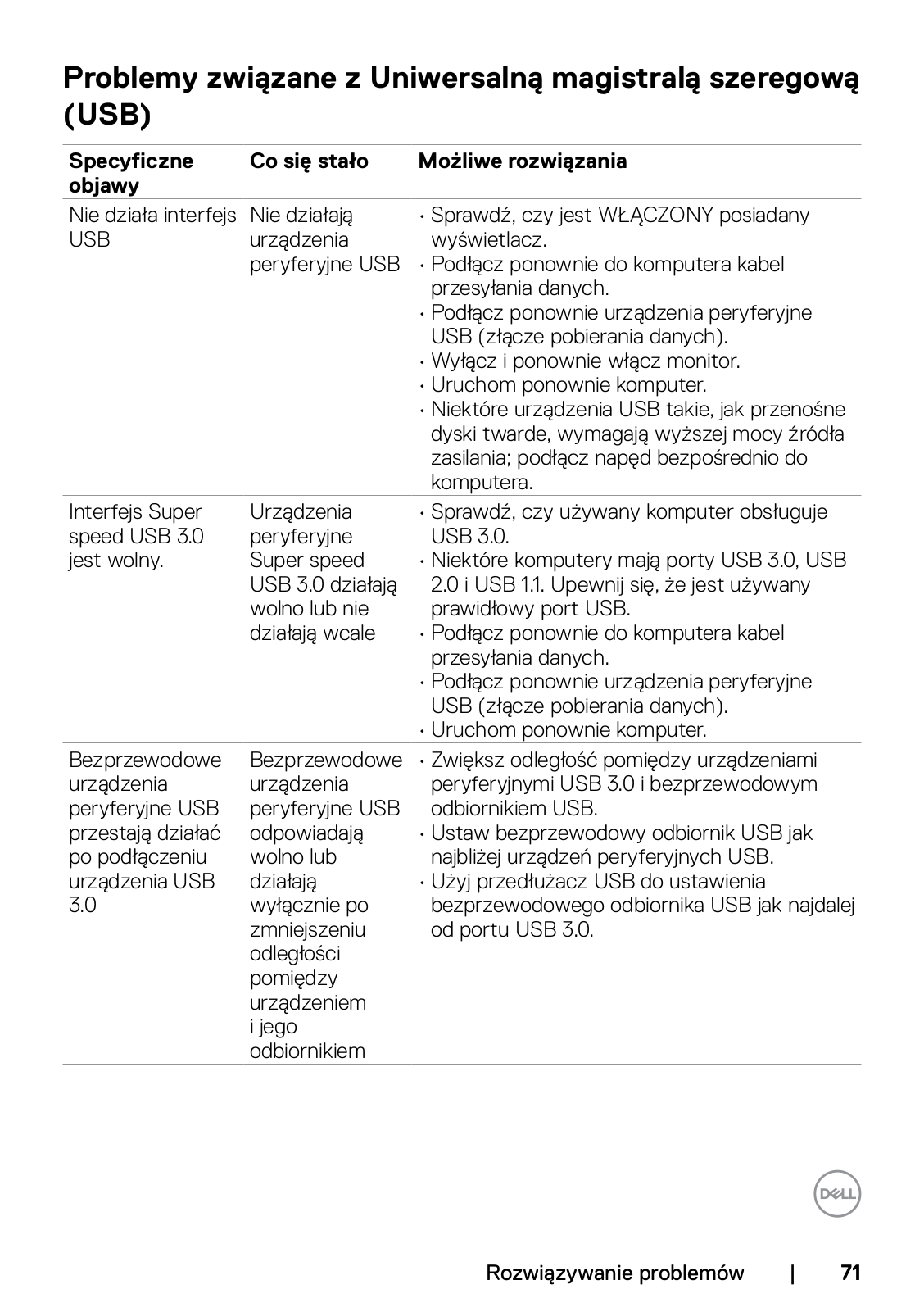

Problemy związane z Uniwersalną magistralą szeregową (USB) 71
Dodatek

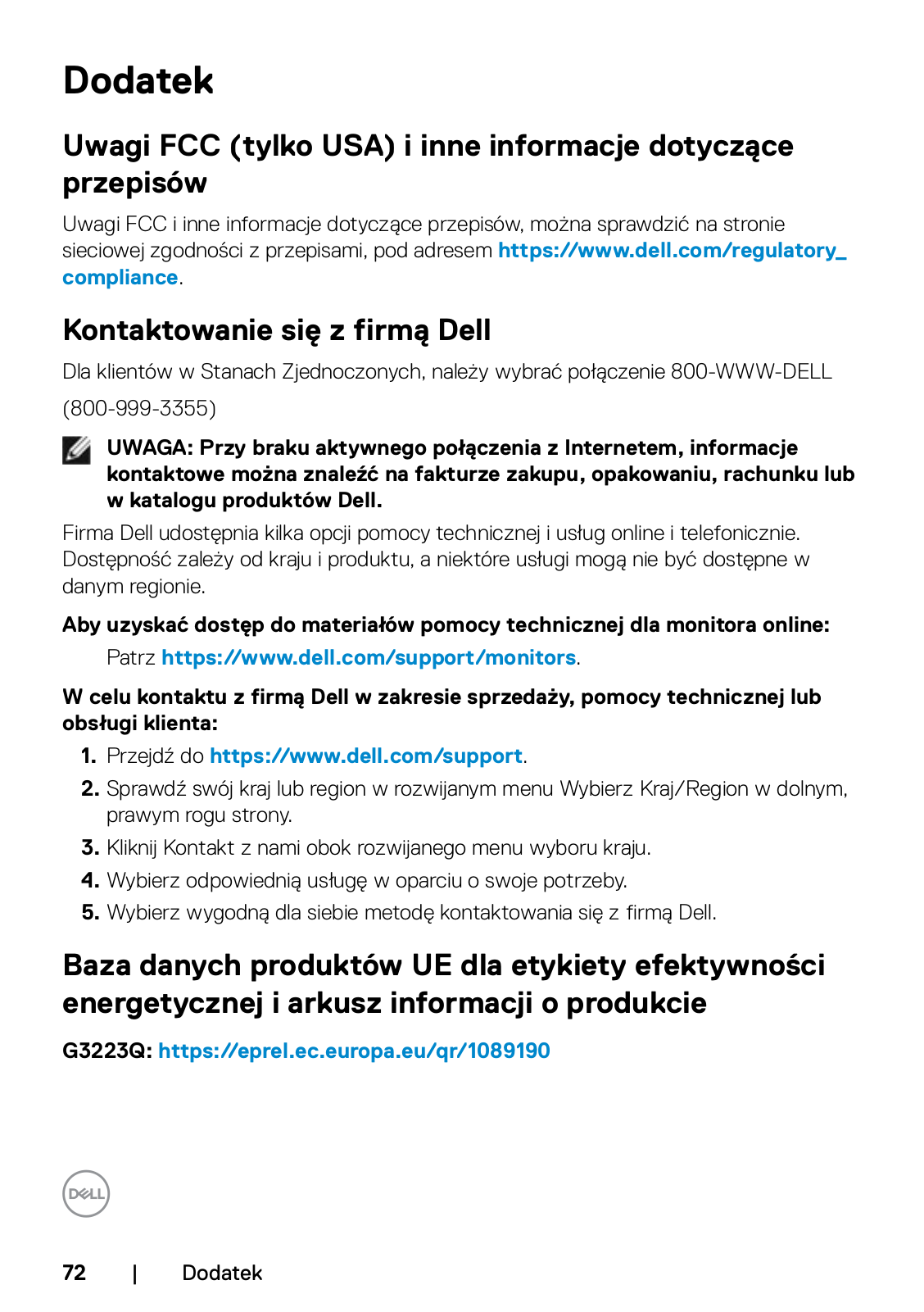

Uwagi FCC (tylko USA) i inne informacie dotyczące przepisów 72
Kontaktowanie sie z firma Dell
Baza danych produktów UE dla etykiety efektywności
energetycznej i arkusz informacji o produkcie

Døll

Page 5

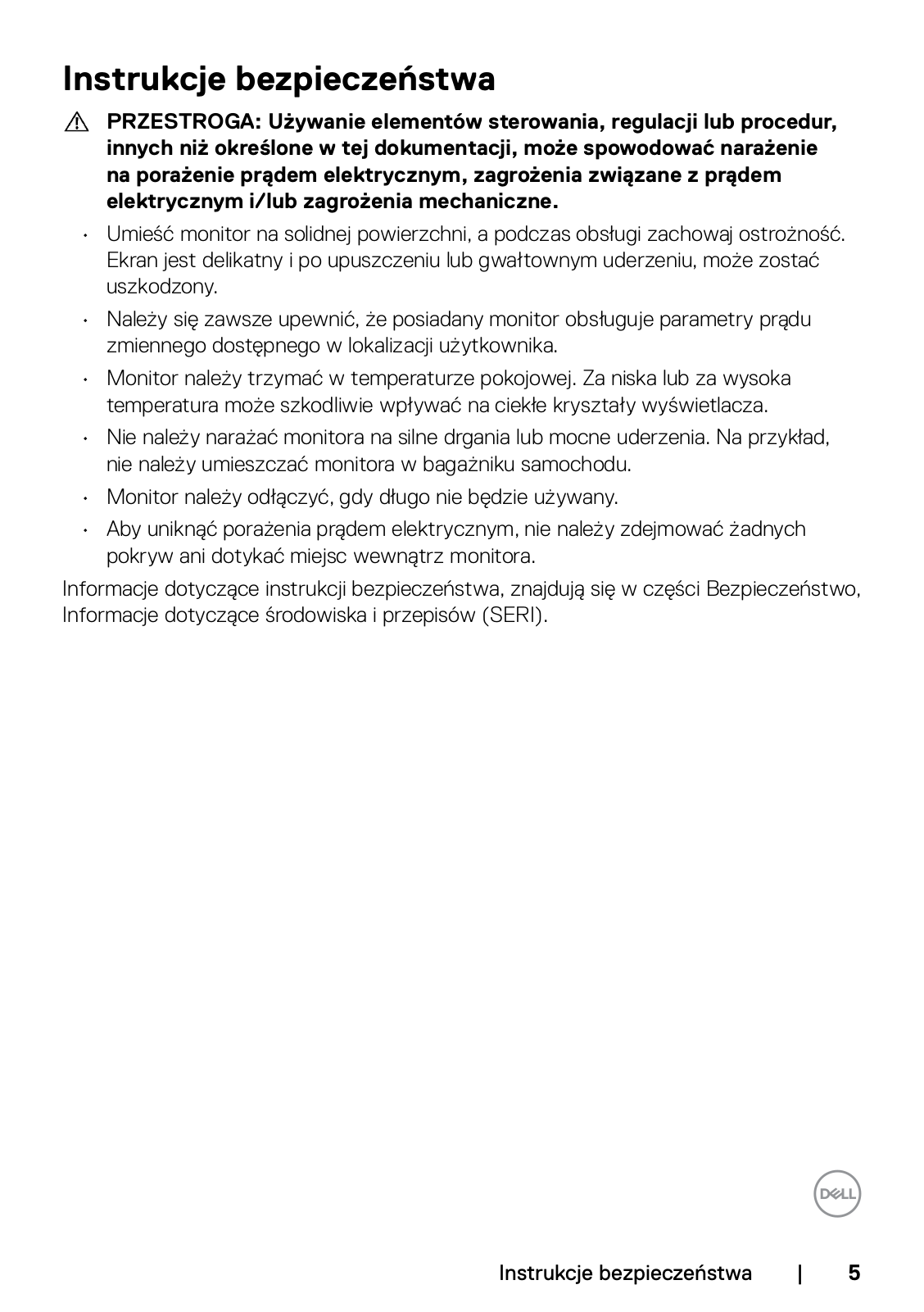

Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w tej dokumentacji, może spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.
- Umieść monitor na solidnej powierzchni, a podczas obsługi zachowaj ostrożność. Ekran jest delikatny i po upuszczeniu lub gwałtownym uderzeniu, może zostać uszkodzony.
- Należy się zawsze upewnić, że posiadany monitor obsługuje parametry prądu zmiennego dostępnego w lokalizacji użytkownika.
- Monitor należy trzymać w temperaturze pokojowej. Za niska lub za wysoka temperatura może szkodliwie wpływać na ciekłe kryształy wyświetlacza.
- Nie należy narażać monitora na silne drgania lub mocne uderzenia. Na przykład, nie należy umieszczać monitora w bagażniku samochodu.
- Monitor należy odłączyć, gdy długo nie będzie używany.
- Aby uniknąć porażenia prądem elektrycznym, nie należy zdejmować żadnych pokryw ani dotykać miejsc wewnątrz monitora.

Informacje dotyczące instrukcji bezpieczeństwa, znajdują się w części Bezpieczeństwo, Informacje dotyczące środowiska i przepisów (SERI).

Page 6

Informacje o monitorze

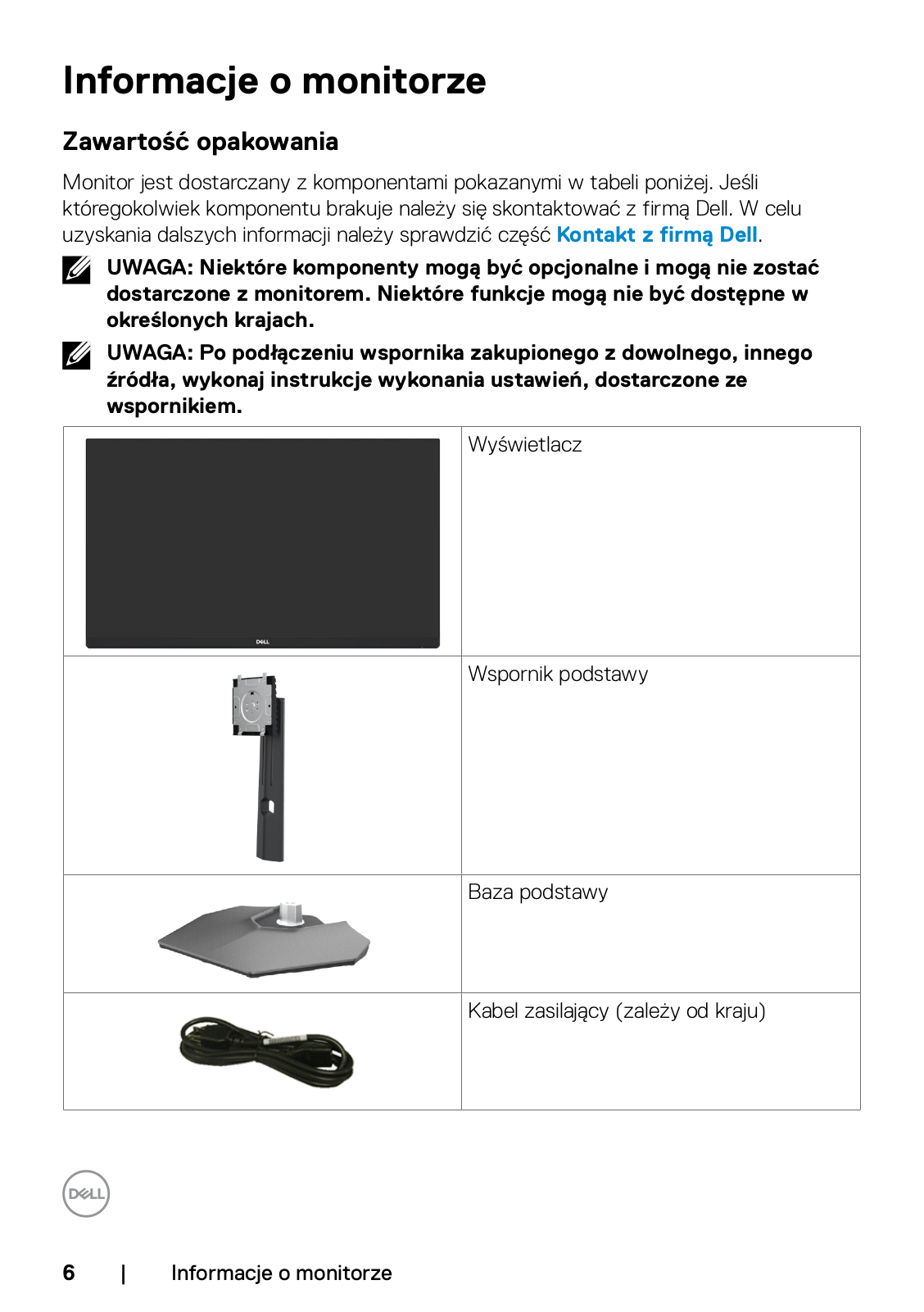

Zawartość opakowania

Monitor jest dostarczany z komponentami pokazanymi w tabeli poniżej. Jeśli któregokolwiek komponentu brakuje należy się skontaktować z firmą Dell. W celu uzvskania dalszvch informacii należy sprawdzić cześć Kontakt z firma Dell.

UWAGA: Niektóre komponenty moga być opcionalne i moga nie zostać dostarczone z monitorem. Niektóre funkcje mogą nie być dostępne w określonych kraiach.

UWAGA: Po podłączeniu wspornika zakupionego z dowolnego, innego źródła, wykonaj instrukcje wykonania ustawień, dostarczone ze wspornikiem.

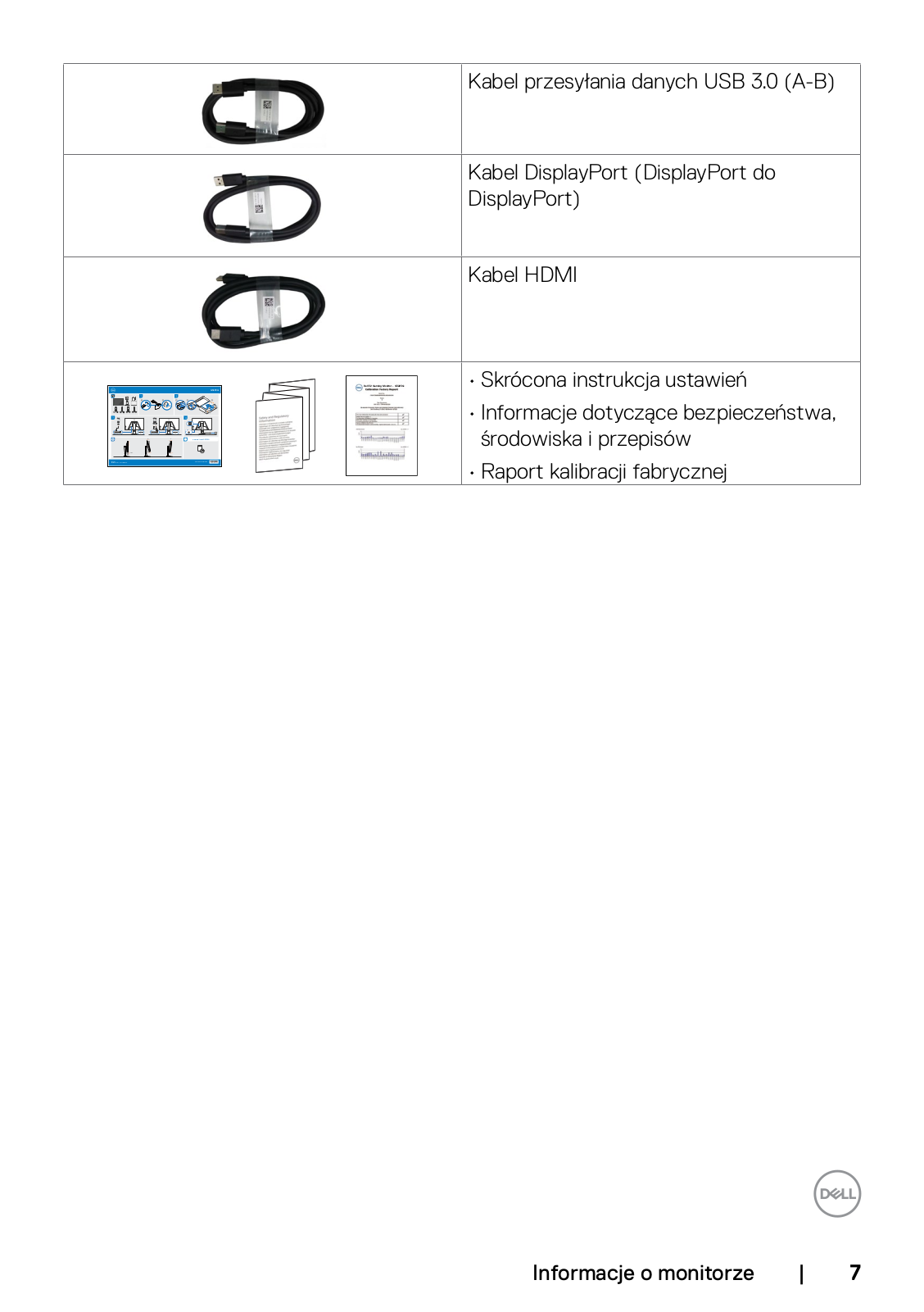

Page 7

Kabel przesyłania danych USB 3.0 (A-B)
Kabel DisplayPort (DisplayPort do DisplayPort)
Kabel HDMI
Skrócona instrukcja ustawień Informacje dotyczące bezpieczeństwa, środowiska i przepisów Raport kalibracji fabrycznej

Déell

Page 8

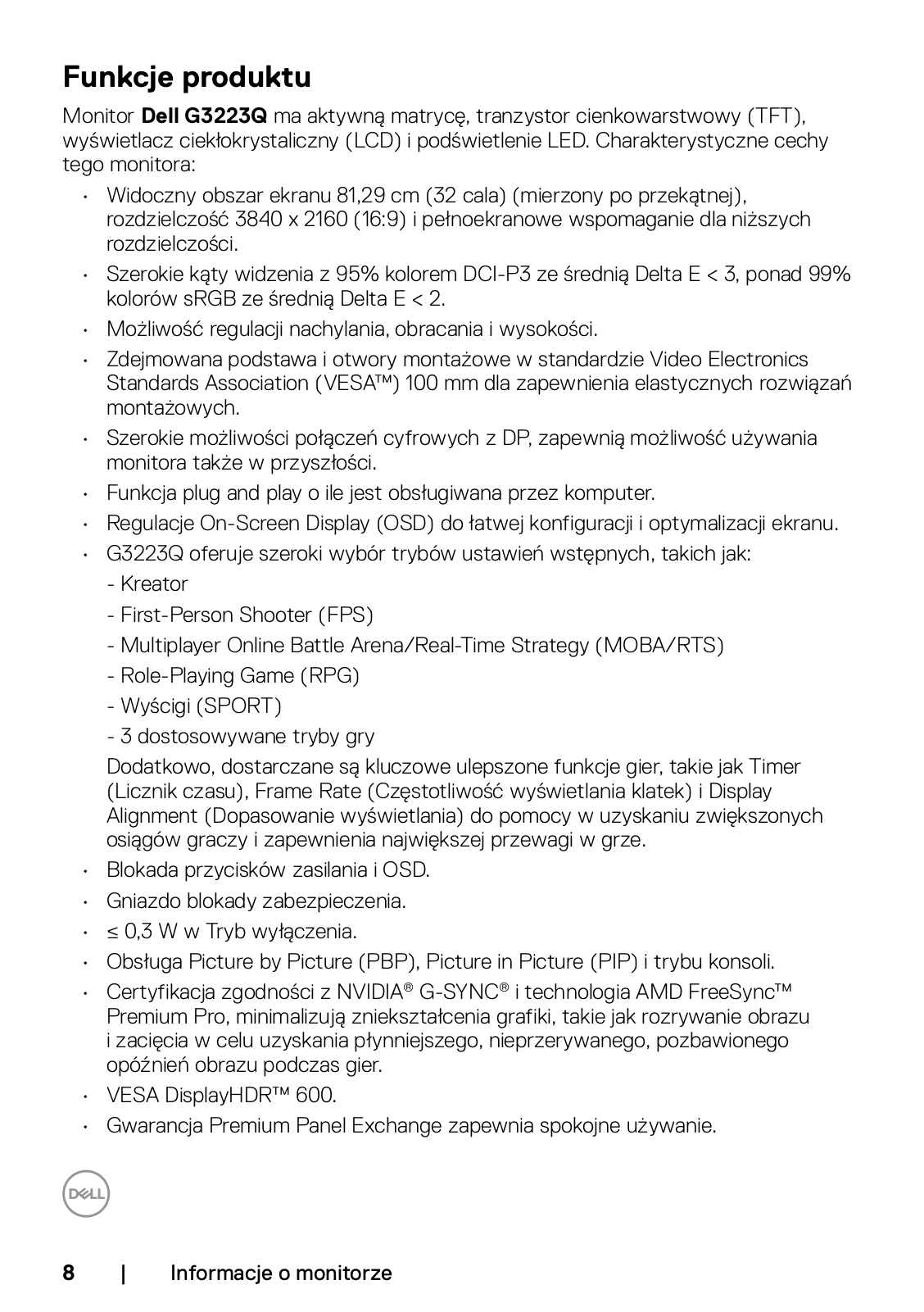

Funkcje produktu

Monitor Dell G3223Q ma aktywną matrycę, tranzystor cienkowarstwowy (TFT), wyświetlacz ciekłokrystaliczny (LCD) i podświetlenie LED. Charakterystyczne cechy tego monitora:

Widoczny obszar ekranu 81,29 cm (32 cala) (mierzony po przekątnej), rozdzielczość 3840 x 2160 (16:9) i pełnoekranowe wspomaganie dla niższych rozdzielczości.
Szerokie kąty widzenia z 95% kolorem DCI-P3 ze średnią Delta E < 3, ponad 99% kolorów sRGB ze średnią Delta E < 2.</li>
· Możliwość regulacji nachylania, obracania i wysokości.
Zdejmowana podstawa i otwory montażowe w standardzie Video Electronics Standards Association (VESA™) 100 mm dla zapewnienia elastycznych rozwiązań montażowych.
Szerokie możliwości połączeń cyfrowych z DP, zapewnią możliwość używania monitora także w przyszłości.
Funkcja plug and play o ile jest obsługiwana przez komputer.
Regulacje On-Screen Display (OSD) do łatwej konfiguracji i optymalizacji ekranu.
· G3223Q oferuje szeroki wybór trybów ustawień wstępnych, takich jak:
- Kreator
- First-Person Shooter (FPS)
- Multiplayer Online Battle Arena/Real-Time Strategy (MOBA/RTS)
- Role-Playing Game (RPG)
- Wyścigi (SPORT)
- 3 dostosowywane tryby gry

Dodatkowo, dostarczane są kluczowe ulepszone funkcje gier, takie jak Timer (Licznik czasu), Frame Rate (Częstotliwość wyświetlania klatek) i Display Alignment (Dopasowanie wyświetlania) do pomocy w uzyskaniu zwiększonych osiągów graczy i zapewnienia największej przewagi w grze.

· Blokada przycisków zasilania i OSD.
· Gniazdo blokady zabezpieczenia.
≤ 0,3 W w Tryb wyłączenia.
Obsługa Picture by Picture (PBP), Picture in Picture (PIP) i trybu konsoli.
Certyfikacja zgodności z NVIDIA® G-SYNC® i technologia AMD FreeSync™ Premium Pro, minimalizują zniekształcenia grafiki, takie jak rozrywanie obrazu i zacięcia w celu uzyskania płynniejszego, nieprzerywanego, pozbawionego opóźnień obrazu podczas gier.
VESA DisplayHDR™ 600.
· Gwarancja Premium Panel Exchange zapewnia spokojne używanie.

Page 9

Optymalizacja komfortu dla oczu z pozbawionym migania ekranem i funkcją ComfortView, minimalizującą emisję niebieskiego światła.
Monitor wykorzystuje panel Niskiej emisji niebieskiego światła i jest zgodny z TUV Rheinland (Rozwiązanie sprzętowe), po zresetowaniu do modelu ustawień fabrycznych/ustawień domyślnych. To zawsze włączone, wbudowane rozwiązanie dotyczące niebieskiego światła, zmniejsza niebezpieczne emisje niebieskiego światła, bez poświęcania jakości zbliżonych do prawdziwych kolorów.
PRZESTROGA: Możliwe długotrwałe efekty emisji niebieskiego światła z monitora mogą spowodować uszkodzenie oczu, powodując zmęczenie oczu lub cyfrowe zmęczenie wzroku. Funkcja ComfortView Plus jest przeznaczona do zmniejszania ilości niebieskiego światła wyemitowanego z monitora w celu optymalizacji wygody dla oczu.

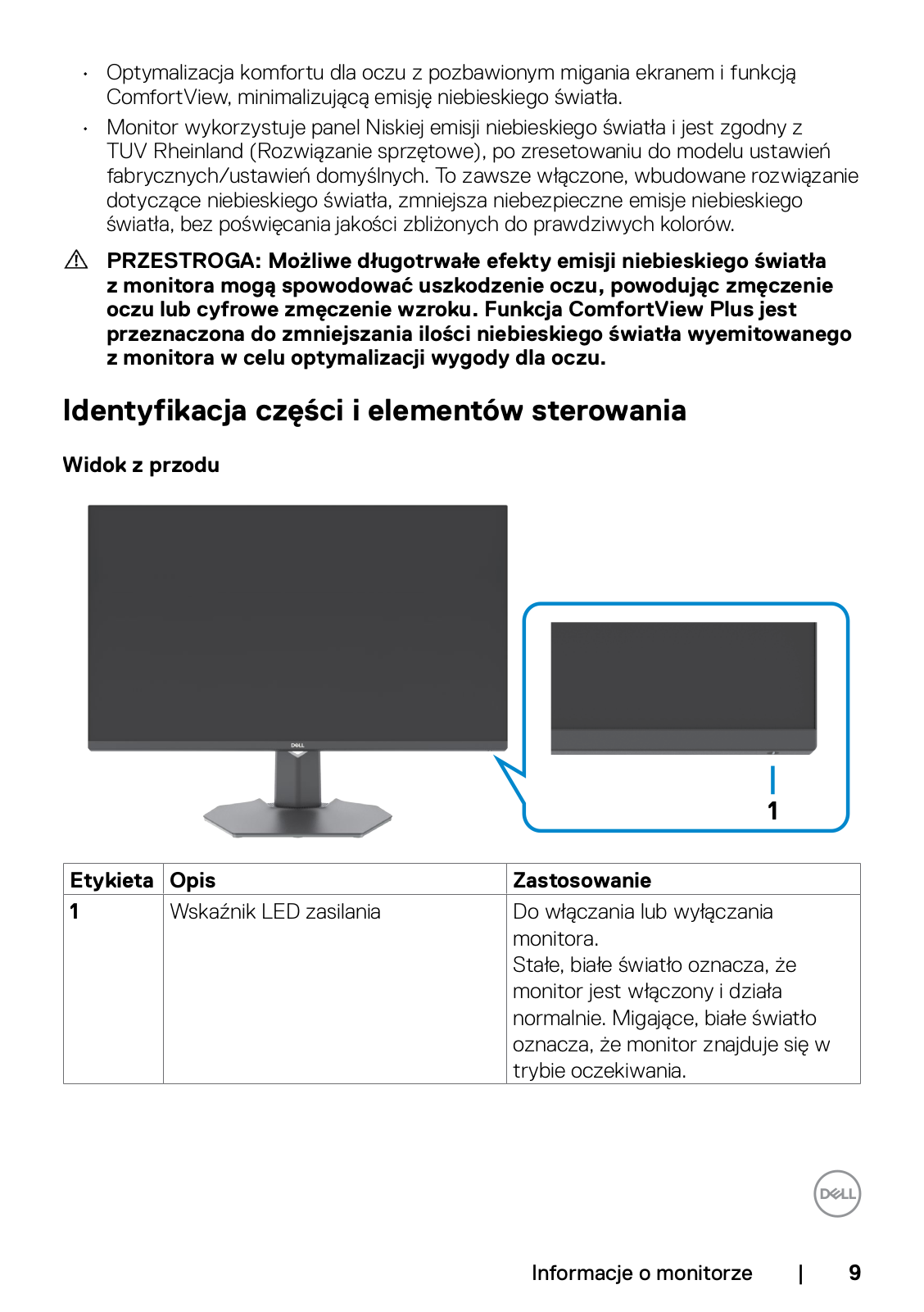

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta	Opis	Zastosowanie
1	Wskaźnik LED zasilania	Do włączania lub wyłączania monitora. Stałe, białe światło oznacza, że monitor jest włączony i działa normalnie. Migające, białe światło oznacza, że monitor znajduje się w trybie oczekiwania

Page 10

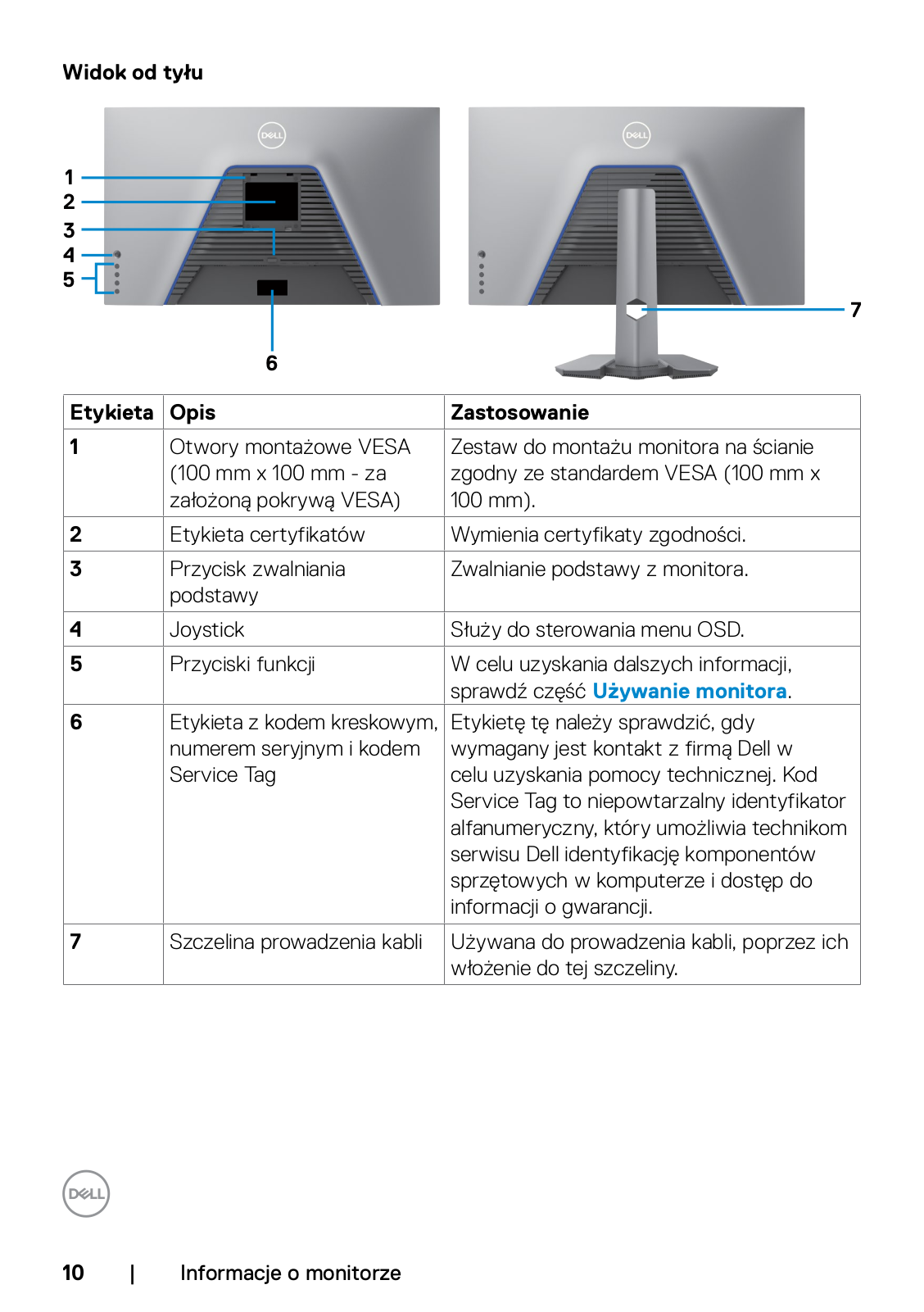

Widok od tyłu

Etykieta	Opis	Zastosowanie
1	Otwory montażowe VESA (100 mm x 100 mm - za założoną pokrywą VESA)	Zestaw do montażu monitora na ścianie zgodny ze standardem VESA (100 mm x 100 mm).
2	Etykieta certyfikatów	Wymienia certyfikaty zgodności.
3	Przycisk zwalniania podstawy	Zwalnianie podstawy z monitora.
4	Joystick	Służy do sterowania menu OSD.
5	Przyciski funkcji	W celu uzyskania dalszych informacji, sprawdź część Używanie monitora .
6	Etykieta z kodem kreskowym, numerem seryjnym i kodem Service Tag	Etykietę tę należy sprawdzić, gdy wymagany jest kontakt z firmą Dell w celu uzyskania pomocy technicznej. Kod Service Tag to niepowtarzalny identyfikator alfanumeryczny, który umożliwia technikom serwisu Dell identyfikację komponentów sprzętowych w komputerze i dostęp do informacji o gwarancji.
7	Szczelina prowadzenia kabli	Używana do prowadzenia kabli, poprzez ich włożenie do tej szczeliny.

Page 11

Etykieta	Opis	Zastosowanie
1	Złącze zasilania	Podłączenie kabla zasilającego (dostarczony z monitorem).
2	Gniazdo blokady zabezpieczenia* (w oparciu o Kensington Security Slot ^™ )	Zabezpieczanie monitora linką blokady zabezpieczenia (sprzedawana oddzielnie).
3	Port HDMI (HDMI 1)	Podłączenie komputera z kablem HDMI
4	Port HDMI (HDMI 2)	(dostarczony z monitorem).
5	DisplayPort	Podłączenie komputera kablem DisplayPort.
6	Port Super speed USB-B 5Gbps (USB 3.2 Gen1) przesyłania danych	Podłączenie do komputera kabla USB dostarczonego z monitorem. Po podłączeniu kabla, można używać złącza pobierania danych USB na monitorze.
7, 9	Porty Super speed USB-A 5Gbps (USB 3.2 Gen1) pobierania danych (2)	Podłączenie peryferyjnych urządzeń USB takich, jak mysz i klawiatura. Port z ikoną baterii set obsługuje BC 1.2. UWAGA: Aby używać te porty, należy podłączyć kabel USB przesyłania danych (dostarczony z monitorem), pomiędzy monitorem i komputerem.
8	Port słuchawek	Podłączenie głośników słuchawek. PRZESTROGA: Możliwe długotrwałe efekty słuchania audio przy wysokiej głośności przez słuchawki, mogą spowodować uszkodzenie słuchu.
10	Blokada podstawy	Blokada podstawy z monitorem poprzez użycie śruby M3 x 6 mm (śruba nie jest dostarczana).

Page 12

Specyfikacje monitora


Typ ekranu	Aktywna matryca - TFT LCD
Typ panelu	Szybki IPS
Współczynnik proporcji	16:9
Wielkość przeglądanego c	brazu
Przekątna	81,29 cm (32 cala)
Aktywny obszar
W poziomie	708,48 mm (27,89 cala)
W pionie	398,52 mm (15,69 cala)
Obszar	282343,45 mm² (437,63 cala²)
Rozstaw pikseli	0,1845 mm x 0,1845 mm
Pikseli na cal (PPI)	137,67
Kąt widzenia
W poziomie	178° (typowy)
W pionie	178° (typowy)
Jasność
Luminancja bieli	400 cd/m² (typowa)
Luminancja bieli HDR	440 cd/m² (typowa)
SZCZYTOWA wartość luminancji bieli HDR	600 cd/m² (min.)
Współczynnik kontrastu	1000 do 1 (typowa)
Powłoka ekranu wyświetlacza	Twarda powłoka antyrefleksyjnej obróbki przedniego polaryzera (3H)
Podświetlenie	System podświetlenia krawędziowego LED
Czas reakcji (Gray to Gray)	1 ms szary do szarego w trybie Ekstremalny * 2 ms szary do szarego w trybie Super szybkiMode 4 ms szary do szarego w trybie SzybkiMode * 1 ms można osiągnąć w trybie Ekstremalny w celu zmniejszenia widocznych zakłóceń ruchu i zwiększenia reaktywności obrazu. Jednak, może to wprowadzić do obrazu drobne i zauważalne artefakty wizualne. Ponieważ każde ustawienia systemu oraz potrzeby gracza, mogą być różne, zalecamy, aby użytkownicy wypróbowali różne tryby, aby znaleźć właściwe dla siebie ustawienie.

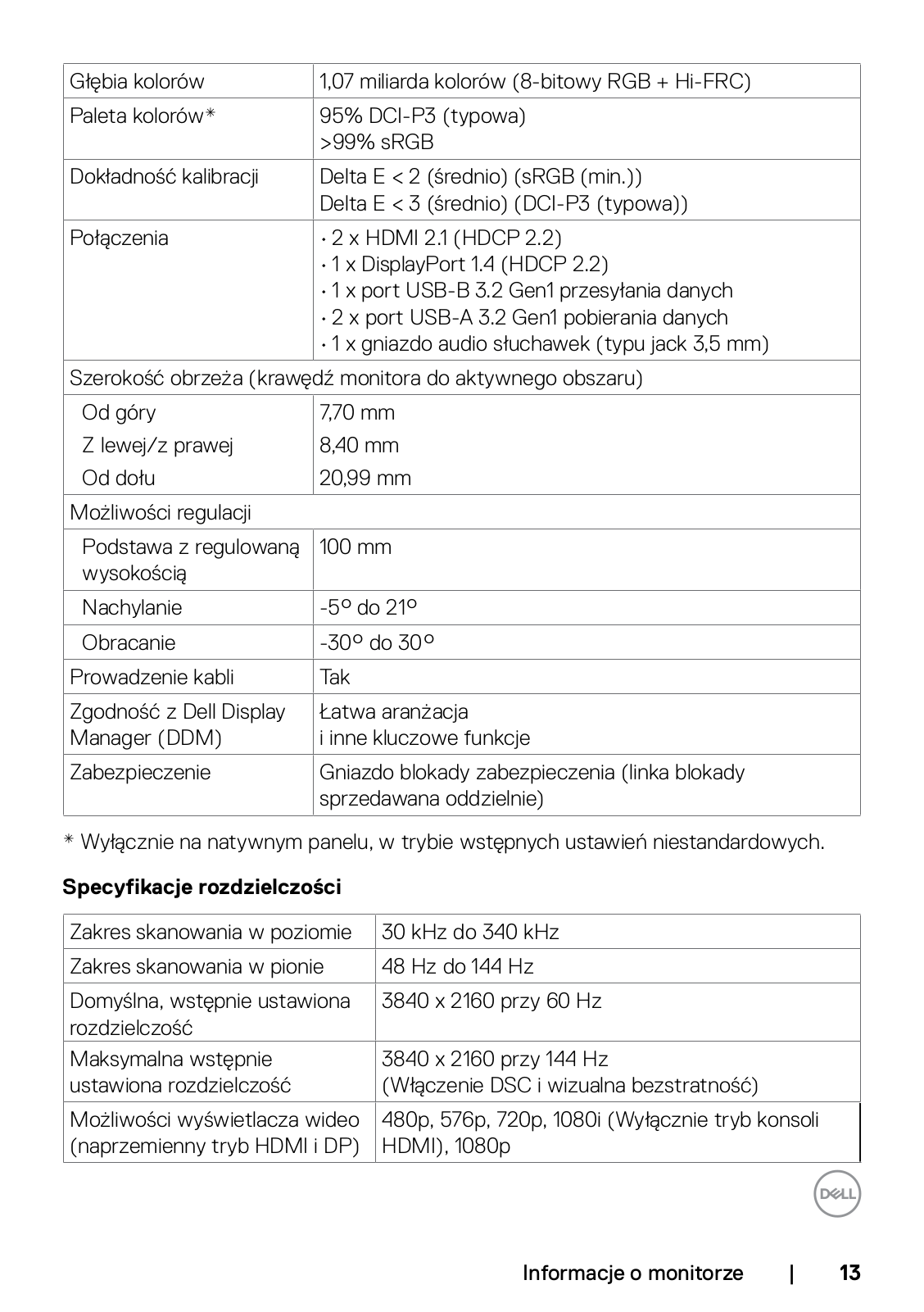

Page 13

Głębia kolorów	1,07 miliarda kolorów (8-bitowy RGB + Hi-FRC)
Paleta kolorów*	95% DCI-P3 (typowa) >99% sRGB
Dokładność kalibracji	Delta E < 2 (średnio) (sRGB (min.)) Delta E < 3 (średnio) (DCI-P3 (typowa))
Połączenia	2 x HDMI 2.1 (HDCP 2.2) 1 x DisplayPort 1.4 (HDCP 2.2) 1 x port USB-B 3.2 Gen1 przesyłania danych 2 x port USB-A 3.2 Gen1 pobierania danych 1 x gniazdo audio słuchawek (typu jack 3,5 mm)
Szerokość obrzeża (krawę	dź monitora do aktywnego obszaru)
Od góry	7,70 mm
Z lewej/z prawej	8,40 mm
Od dołu	20,99 mm
Możliwości regulacji
Podstawa z regulowaną wysokością	100 mm
Nachylanie	-5° do 21°
Obracanie	-30° do 30°
Prowadzenie kabli	Tak
Zgodność z Dell Display Manager (DDM)	Łatwa aranżacja i inne kluczowe funkcje
Zabezpieczenie	Gniazdo blokady zabezpieczenia (linka blokady sprzedawana oddzielnie)

* Wyłącznie na natywnym panelu, w trybie wstępnych ustawień niestandardowych.

Specyfikacje rozdzielczości

Zakres skanowania w poziomie	30 kHz do 340 kHz
Zakres skanowania w pionie	48 Hz do 144 Hz
Domyślna, wstępnie ustawiona rozdzielczość	3840 x 2160 przy 60 Hz
Maksymalna wstępnie ustawiona rozdzielczość	3840 x 2160 przy 144 Hz (Włączenie DSC i wizualna bezstratność)
Możliwości wyświetlacza wideo (naprzemienny tryb HDMI i DP)	480p, 576p, 720p, 1080i (Wyłącznie tryb konsoli HDMI), 1080p

Page 14

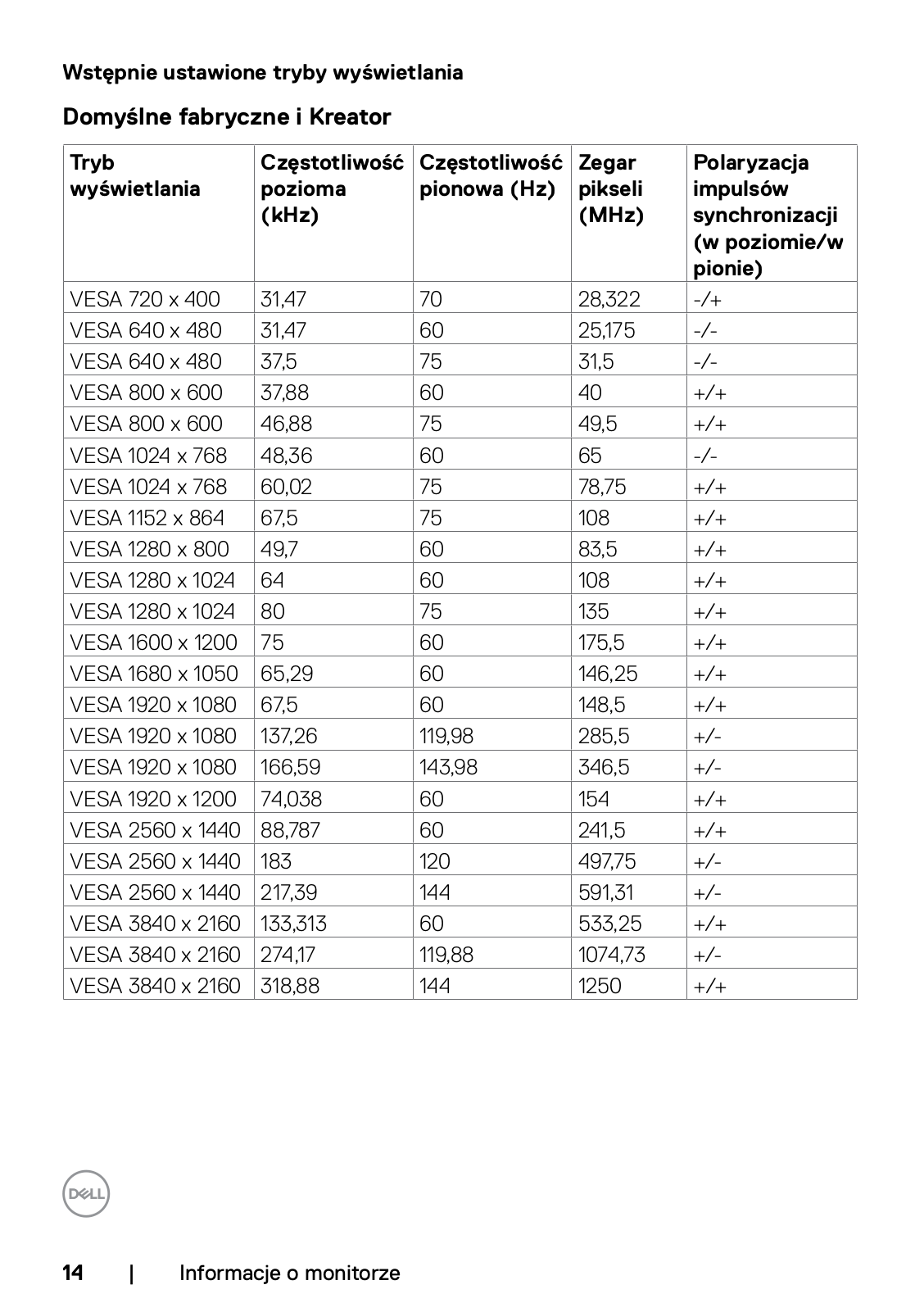

Wstępnie ustawione tryby wyświetlania

Domyślne fabryczne i Kreator

Tryb wyświetlania	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Zegar pikseli (MHz)	Polaryzacja impulsów synchronizacji (w poziomie/w pionie)
VESA 720 x 400	31,47	70	28,322	-/+
VESA 640 x 480	31,47	60	25,175	-/-
VESA 640 x 480	37,5	75	31,5	-/-
VESA 800 x 600	37,88	60	40	+/+
VESA 800 x 600	46,88	75	49,5	+/+
VESA 1024 x 768	48,36	60	65	-/-
VESA 1024 x 768	60,02	75	78,75	+/+
VESA 1152 x 864	67,5	75	108	+/+
VESA 1280 x 800	49,7	60	83,5	+/+
VESA 1280 x 1024	64	60	108	+/+
VESA 1280 x 1024	80	75	135	+/+
VESA 1600 x 1200	75	60	175,5	+/+
VESA 1680 x 1050	65,29	60	146,25	+/+
VESA 1920 x 1080	67,5	60	148,5	+/+
VESA 1920 x 1080	137,26	119,98	285,5	+/-
VESA 1920 x 1080	166,59	143,98	346,5	+/-
VESA 1920 x 1200	74,038	60	154	+/+
VESA 2560 x 1440	88,787	60	241,5	+/+
VESA 2560 x 1440	183	120	497,75	+/-
VESA 2560 x 1440	217,39	144	591,31	+/-
VESA 3840 x 2160	133,313	60	533,25	+/+
VESA 3840 x 2160	274,17	119,88	1074,73	+/-
VESA 3840 x 2160	318,88	144	1250	+/+

Page 15

Tryb konsoli

Console Mode (Tryb konsoli) jest specjalnie opracowany dla zapewnienia doskonałej jakości przy szybkim czasie reakcji i wysokiej częstotliwości wyświetlania klatek 120Hz w celu zapewnienia najlepszego korzystania z gier konsolowych. Z tym monitorem UHD obsługiwana jest rozdzielczość do 4K 120Hz.

Support timing

Tryb wyświetlania	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Zegar pikseli (MHz)	Polaryzacja impulsów synchronizacji (w poziomie/w pionie)
VESA 720 x 400	31,47	70	28,322	-/+
VESA 640 x 480	31,47	60	25,175	-/-
VESA 640 x 480	37,5	75	31,5	-/-
VESA 800 x 600	37,88	60	40	+/+
VESA 800 x 600	46,88	75	49,5	+/+
VESA 1024 x 768	48,36	60	65	-/-
VESA 1024 x 768	60,02	75	78,75	+/+
VESA 1152 x 864	67,5	75	108	+/+
VESA 1280 x 800	49,7	60	83,5	+/+
VESA 1280 x 1024	64	60	108	+/+
VESA 1280 x 1024	80	75	135	+/+
VESA 1600 x 1200	75	60	175,5	+/+
VESA 1680 x 1050	65,29	60	146,25	+/+
VESA 1920 x 1080	67,5	60	148,5	+/+
VESA 1920 x 1080	137,26	119,98	285,5	+/-
VESA 1920 x 1200	74,038	60	154	+/+
VESA 2560 x 1440	88,787	60	241,5	+/+
VESA 2560 x 1440	183	120	497,75	+/-
VESA 3840 x 2160	133,313	60	533,25	+/+
VESA 3840 x 2160	274,17	119,88	1074,73	+/-

Page 16

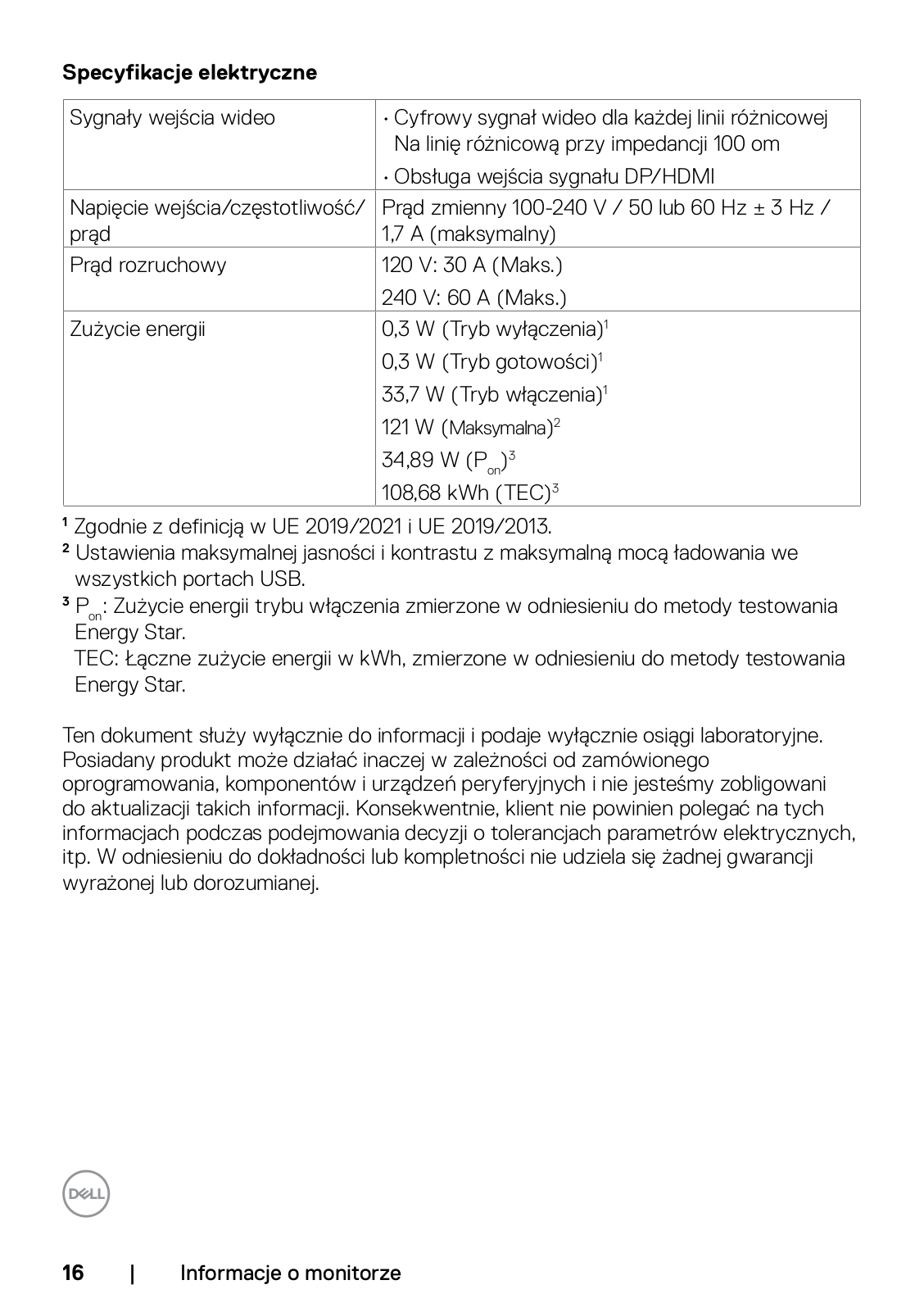

Specyfikacje elektryczne

Sygnały wejścia wideo	Cyfrowy sygnał wideo dla każdej linii różnicowej Na linię różnicową przy impedancji 100 om
	Obsługa wejścia sygnału DP/HDMI
Napięcie wejścia/częstotliwość/ prąd	Prąd zmienny 100-240 V / 50 lub 60 Hz ± 3 Hz / 1,7 A (maksymalny)
Prąd rozruchowy	120 V: 30 A (Maks.)
	240 V: 60 A (Maks.)
Zużycie energii	0,3 W (Tryb wyłączenia) ¹
	0,3 W (Tryb gotowości) ¹
	33,7 W (Tryb włączenia) ¹
	121 W (Maksymalna) ²
	34,89 W (P _on ) ³
	108,68 kWh (TEC) ³

¹ Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

² Ustawienia maksymalnej jasności i kontrastu z maksymalną mocą ładowania we wszystkich portach USB.

³ P_on: Zużycie energii trybu włączenia zmierzone w odniesieniu do metody testowania Energy Star.

TEC: Łączne zużycie energii w kWh, zmierzone w odniesieniu do metody testowania Energy Star.

Ten dokument służy wyłącznie do informacji i podaje wyłącznie osiągi laboratoryjne. Posiadany produkt może działać inaczej w zależności od zamówionego oprogramowania, komponentów i urządzeń peryferyjnych i nie jesteśmy zobligowani do aktualizacji takich informacji. Konsekwentnie, klient nie powinien polegać na tych informacjach podczas podejmowania decyzji o tolerancjach parametrów elektrycznych, itp. W odniesieniu do dokładności lub kompletności nie udziela się żadnej gwarancji wyrażonej lub dorozumianej.

Page 17

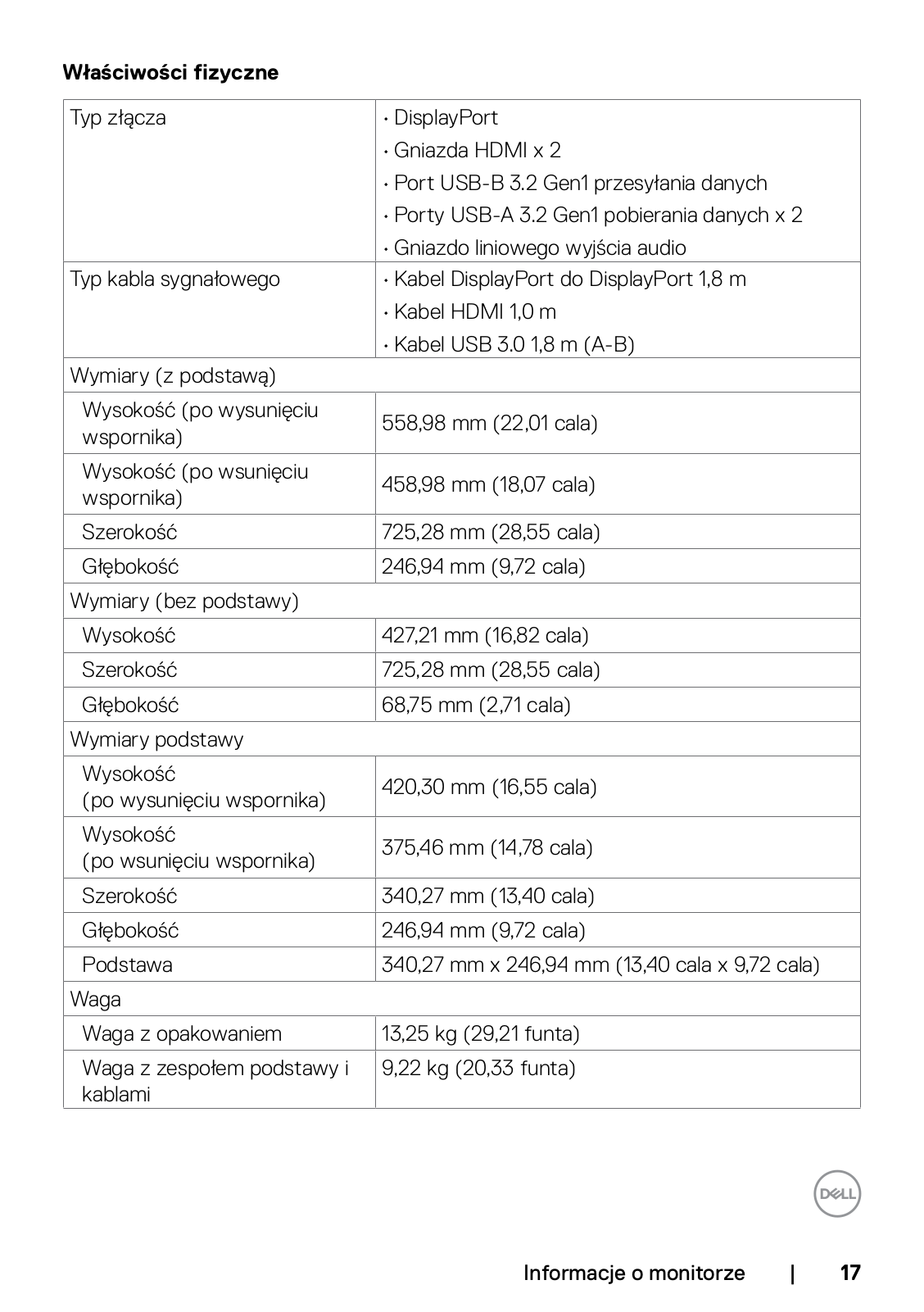

Właściwości fizyczne

Typ złącza	• DisplayPort
	• Gniazda HDMI x 2
	• Port USB-B 3.2 Gen1 przesyłania danych
	• Porty USB-A 3.2 Gen1 pobierania danych x 2
	Gniazdo liniowego wyjścia audio
Typ kabla sygnałowego	Kabel DisplayPort do DisplayPort 1,8 m
	• Kabel HDMI 1,0 m
	• Kabel USB 3.0 1,8 m (A-B)
Wymiary (z podstawą)
Wysokość (po wysunięciu wspornika)	558,98 mm (22,01 cala)
Wysokość (po wsunięciu wspornika)	458,98 mm (18,07 cala)
Szerokość	725,28 mm (28,55 cala)
Głębokość	246,94 mm (9,72 cala)
Wymiary (bez podstawy)
Wysokość	427,21 mm (16,82 cala)
Szerokość	725,28 mm (28,55 cala)
Głębokość	68,75 mm (2,71 cala)
Wymiary podstawy
Wysokość (po wysunięciu wspornika)	420,30 mm (16,55 cala)
Wysokość (po wsunięciu wspornika)	375,46 mm (14,78 cala)
Szerokość	340,27 mm (13,40 cala)
Głębokość	246,94 mm (9,72 cala)
Podstawa	340,27 mm x 246,94 mm (13,40 cala x 9,72 cala)
Waga
Waga z opakowaniem	13,25 kg (29,21 funta)
Waga z zespołem podstawy i kablami	9,22 kg (20,33 funta)

Page 18

Waga bez zespołu podstawy (Przy montażu na ścianie lub podczas montażu w standardzie VESA - bez kabli)	6,03 kg (13,29 funta)
Waga zespołu podstawy	2,80 kg (6,17 funta)

Charakterystyka środowiskowa

Zgodność ze standardami
· Zgodność z RoHS
Monitor o zmniejszonej zawarto laminatów bez zawartości BFR/	Monitor o zmniejszonej zawartości BFR/PCV (Płytki obwodów są wykonywane z laminatów bez zawartości BFR/PCV)
· Szkło bez zawartości arszeniku	i bez zawartości rtęci, wyłącznie dla panela
Temperatura
Działanie	0°C do 40°C (32°F do 104°F)
Wyłączenie	-20°C do 60°C (-4°F do 140°F)
Wilgotność
Działanie	10% do 80% (bez kondensacji)
Wyłączenie	5% do 90% (bez kondensacji)
Wysokość nad poziomem morza
Działanie	5000 m (16 404 stóp) (maksymalna)
Wyłączenie	12 192 m (40 000 stóp) (maksymalna)
Rozpraszanie ciepła	412,87 BTU/godzinę (maksymalne) 139,89 BTU/godzinę (typowe)

Page 19

Przypisanie pinów

DisplayPort

Numer pinu	20-pinowa strona podłączonego kabla sygnałowego
1	ML3(n)
2	GND
3	ML3(p)
4	ML2(n)
5	GND
6	ML2(p)
7	ML1(n)
8	GND
9	ML1(p)
10	ML0(n)
11	GND
12	ML0(p)
13	CONFIG1
14	CONFIG2
15	AUX CH (p)
16	GND
17	AUX CH (n)
18	Wykrywanie bez wyłączania
19	Powrót
20	DP_PWR

Dell

Page 20

Numer	19-pinowa strona podłączonego kabla sygnałowego
1	TMDS DANE 2+
2	TMDS DANE 2 EKRAN
3	TMDS DANE 2-
4	TMDS DANE 1+
5	TMDS DANE 1 EKRAN
6	TMDS DANE 1-
7	TMDS DANE 0+
8	TMDS DANE 0 EKRAN
9	TMDS DANE 0-
10	TMDS ZEGAR+
11	TMDS ZEGAR EKRAN
12	TMDS ZEGAR-
13	CEC
14	Zarezerwowany (N.C. w urządzeniu)
15	ZEGAR DDC (SCL)
16	DDC DANE (SDA)
17	DDC/CEC Uziemienie
18	+5 V ZASILANIE
19	WYKRYWANIE BEZ WYŁĄCZANIA

Page 21

Uniwersalna magistrala szeregowa (USB)

W tej części znajdują się informacje o portach USB dostępnych w posiadanym monitorze.

Posiadany monitor ma następujące porty USB:

1 port USB przesyłania danych z tyłu
· 2 porty pobierania danych na dole

Power Charging Port - porty z ikoną baterii sscho obsługują szybkie ładowanie pradem, jeśli urządzenie jest zgodne z BC 1.2.

UWAGA: Porty USB monitora działają wyłącznie z włączonym monitorem lub w trybie Standby Mode (Tryb gotowości). Po wyłączeniu monitora, a następnie po jego włączeniu, podłączone urządzenia peryferyjne mogą wznowić normalne działanie po kilku sekundach.

Szybkość Szybkość transferu przesyłania danych		Maksymalne zużycie energii (każdy port)
Super speed 5 Gbps		4,5 W
Wysoka szybkość*	480 Gbps	4,5 W
Pełna szybkość*	12 Gbps	4,5 W

* Szybkość urządzenia, po wybraniu wysokiej rozdzielczości.

Page 22

Port USB przesyłania danych


Numer pinu	Nazwa sygnału
1	VBUS
2	D-
3	D+
4	GND
5	StdB_SSTX-
6	StdB_SSTX+
7	GND_DRAIN
8	StdB_SSRX-
9	StdB_SSRX+
Korpus	Ekran

Port USE	pobierania	danych

Numer pinu	Nazwa sygnału
1	VBUS
2	D-
3	D+
4	GND
5	StdA_SSRX-
6	StdA_SSRX+
7	GND_DRAIN
8	StdA_SSTX-
9	StdA_SSTX+
Korpus	Ekran

Plug-and-Play

Monitor można zainstalować w systemie zgodnym z Plug-and-Play. Monitor automatycznie systemowi komputera dane rozszerzonej identyfikacji wyświetlacza (EDID) z wykorzystaniem protokołów kanału danych wyświetlania (DDC), dzięki czemu komputer może się sam konfigurować i optymalizować ustawienia monitora. Instalacje większości monitorów są automatyczne; jeśli to wymagane można wybrać inne ustawienia. W celu uzyskania dalszych informacji o zmianie ustawień monitora, sprawdź Używanie monitora.

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. W celu uzyskania dalszych informacji na temat jakości i zasad dotyczących pikseli monitora, sprawdź stronę pomocy technicznej Dell, pod adresem: https://www.dell.com/pixelguidelines.

Page 23

Ergonomia

∧ OSTRZEŻENIE: Nieprawidłowe lub zbyt długie używanie klawiatury, może spowodować obrażenia.

∧ OSTRZEŻENIE: Wydłużone oglądanie ekranu monitora, może spowodować zmeczenie oczu.

Dla zapewnienia komfortu i efektywności, podczas konfiguracji i używania stacij roboczej komputera należy się zastosować do następujących zaleceń

Komputer należy ustawić w taki sposób, aby podczas pracy monitor i klawiatura znajdowały się przed użytkownikiem. W handlu dostępne są specialne półki. pomocne w prawidłowym ustawieniu klawiatury.
W celu zmniejszenia niebezpieczeństwa zmeczenia oczu i bólu karku/ramion/ pleców/ramion. spowodowanego długotrwałym używaniem monitora. zalecamy. aby:
- 1. Ustawić ekran w odległości około 20 do 28 cali (50 70 cm) od swoich oczu.
- 2. Czesto mrugać powiekami w celu zwilżenia lun nawodnienia oczu podczas pracy z monitorem.
- 3. Wykonywać regularne i częstę przerwy trwające 20 minut co dwie godziny.
- 4. Odwracać wzrok od monitora i podczas przerw kierować wzrok na obiekt w odległości 20 stóp przez co naimniej 20 sekund.
- 5. Podczas przerw wykonywać ćwiczenia rozciagające w celu rozluźnienia napiecia karku/ramion/pleców/barków.
Podczas siedzenia przed monitorem upewnić się, że ekran monitora znaiduje się na poziomie lub lekko poniżej poziomu oczu
Wvregulować nachvlenie monitora, jego kontrast i ustawienia jasności.
Wyregulować światło otoczenia (takie jak oświetlenie górne, lampy biurkowe oraz zasłony lub żaluzje na pobliskich oknach), aby zminimalizować odbicia i odblask na ekranie monitora
Użyć fotel, który zapewnia dobra oparcie dolnej części pleców.
Podczas używania klawiatury lub myszy, przedramię trzymać w poziomie z nadgarstkami w neutralnej, wygodnej pozycji.
Podczas używania klawiatury lub myszy zawsze pozostawić miejsce na oparcie rak.
Umożliwić naturalna pozycie ramion po obu stronach ciała.
Upewnić sie, że stopy spoczywaja płasko na podłodze,
Podczas siedzenia upewnić sie, że cieżar ciała nóg spoczywa na stopach, a nie na przedniej cześci siedzenia. Wyregulować wysokość fotela lub, jeśli to konjeczne. użyć podnóżek do utrzymania prawidłowej postawy
Zmieniać wykonywane czynności. Tak zorganizować swoja prace, aby nie trzeba było zbyt długo siedzieć i pracować. Wstawać lub chodzić w regularnych odstepach czasu.

Page 24

Utrzymać porządek pod biurkiem, aby nie było tam przeszkód oraz kabli lub przewodów, które mogłyby uniemożliwiać wygodne siedzenie lub stwarzać niebezpieczeństwo przewrócenia.

Page 25

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo podczas podnoszenia lub przenoszenia monitora, należy się zastosować do podanych poniżej zaleceń:

Przed przenoszeniem lub podnoszeniem monitora, wyłączyć komputer i monitor.
· Odłączyć od monitora wszystkie kable.
Umieścić monitor w oryginalnym opakowaniu z oryginalnymi materiałami pakującymi.
Podczas podnoszenia lub przesuwania monitora, przytrzymać mocno dolną krawędź i bok monitora, bez stosowania nadmiernej siły.

Podczas podnoszenia lub przenoszenia monitora, upewnić się, że ekran jest skierowany w stronę przesuwania i nie naciskać obszaru wyświetlania, aby uniknąć zarysowań lub uszkodzenia.

Podczas transportu monitora, unikać nagłych wstrzasów lub wibracii.

Page 26

Podczas podnoszenia lub przesuwania monitora, nie należy przekręcać monitora górą w dół, gdy trzymana jest baza podstawy lub wspornik podstawy. Może to spowodować przypadkowe uszkodzenie monitora albo obrażenia osobiste.

Page 27

Zalecenia dotyczące konserwacji

Czyszczenie monitora

A PRZESTROGA: Przed czyszczeniem monitora należy odłaczyć od gniazda zasilania prądem elektrycznym kabel zasilający monitora.

∧ OSTRZEŻENIE: Przed czyszczeniem monitora należv przeczvtać Instrukcje bezpieczeństwa.

Nieprawidłowe metody czyszczenia, moga spowodować fizyczne uszkodzenie monitorów Dell. Defekty fizyczne, mogą wpływać na działanie ekranu i obudowy monitora.

Podczas czyszczenia monitora należy się zastosować do zamieszczonych poniżej instrukcji:

W celu oczyszczenia ekranu monitora Dell zwilż lekko w wodzie miekka, czysta szmatke. Jeśli to możliwe należy używać specjalnych chusteczek do czyszczenia ekranu lub roztworu odpowiedniego do czyszczenia ekranu monitora Dell.
∧ OSTRZEŻENIE: Nie należy używać jakichkolwiek detergentów albo innych środków chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne środki czyszczace, alkohol lub spreżone powietrze.
A PRZESTROGA: Nie należy bezpośrednio spryskiwać powierzchni monitora roztworem do czyszczenia lub nawet wodą. Bezpośrednie spryskiwanie panela płynem, spowoduje jego spłyniecie do dolnej cześci panela i korozje elektroniki, a w rezultacie trwałe uszkodzenie. Zamiast tego, należy nanieść roztwór lub wode na miekki materiał szmatki.
zmiane wygladu monitora, takie jak wyblakły kolor, blade smugi na monitorze, deformacie, nierówne ciemne odcienie, a nawet złuszczanie nowierzchni
🕼 UWAGA: Uszkodzenia monitora spowodowane nieprawidłowymi metodami czyszczenia i używaniem benzenu, rozcieńczalnika, amoniaku, ściernych środków czyszczacych, alkoholu, spreżonego powietrza, jakichkolwiek detergentów, doprowadzi do Uszkodzeń spowodowanych przez klienta (CID). Uszkodzenia CID nie sa obiete standardowa gwarancia Dell.
- Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy go wytrzeć szmatka.
- Podczas obsługi monitora pależy uważać, popieważ zarysowanie monitorów w ciemnych kolorach, powoduje pozostawienie białych śladów, bardziej widocznych niż na monitorach w jasnych kolorach.
- Aby uzyskać najlepszą jakość obrazu na monitorze należy używać dynamicznie zmieniany wygaszącz ekranu i wyłacząć monitor, gdy nie jest używany.

Page 28

Konfiguracia monitora

Podłaczenie podstawy

UWAGA: Po dostarczeniu monitora z fabryki, zespół podstawy nie jest preinstalowany.

UWAGA: Następujące instrukcje mają zastosowanie wyłącznie dla podstawy dostarczonej z monitorem. Podczas podłaczania podstawy zakupionej z innych źródeł, należy się zastosować do instrukcji ustawień, dostarczonych z podstawa.

W celu podłaczenia podstawy monitora:

1. Dopasuj i umieść wspornik podstawy na bazie podstawy.
2. Otwórz uchwyt śruby na spodzie bazy podstawy i obróć w prawojaby zamocować zespół podstawy.
3. Zamknii uchwyt śruby.

Page 29

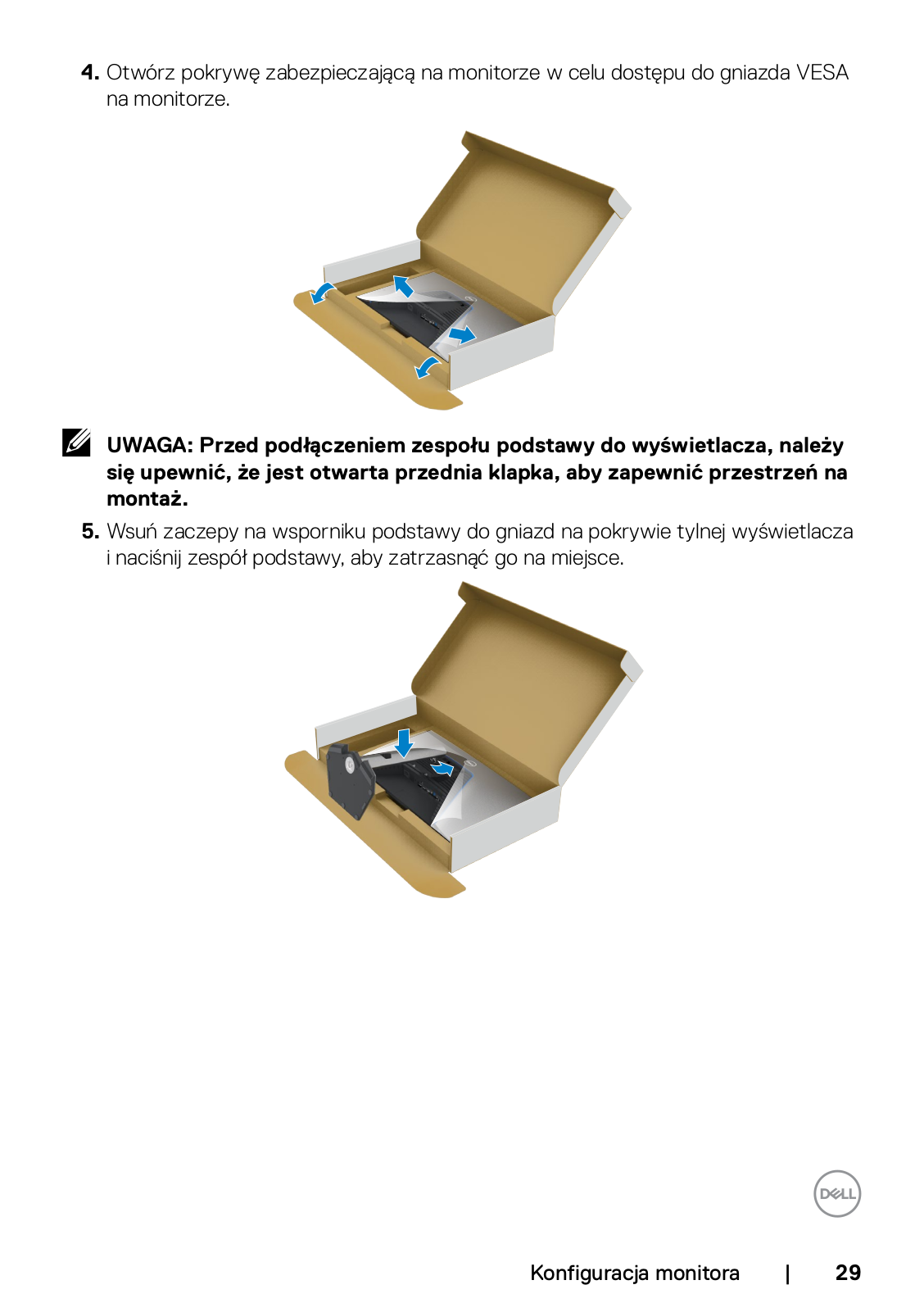

4. Otwórz pokrywę zabezpieczającą na monitorze w celu dostępu do gniazda VESA na monitorze.

UWAGA: Przed podłączeniem zespołu podstawy do wyświetlacza, należy się upewnić, że jest otwarta przednia klapka, aby zapewnić przestrzeń na montaż.
- 5. Wsuń zaczepy na wsporniku podstawy do gniazd na pokrywie tylnej wyświetlacza i naciśnij zespół podstawy, aby zatrzasnąć go na miejsce.

Page 30

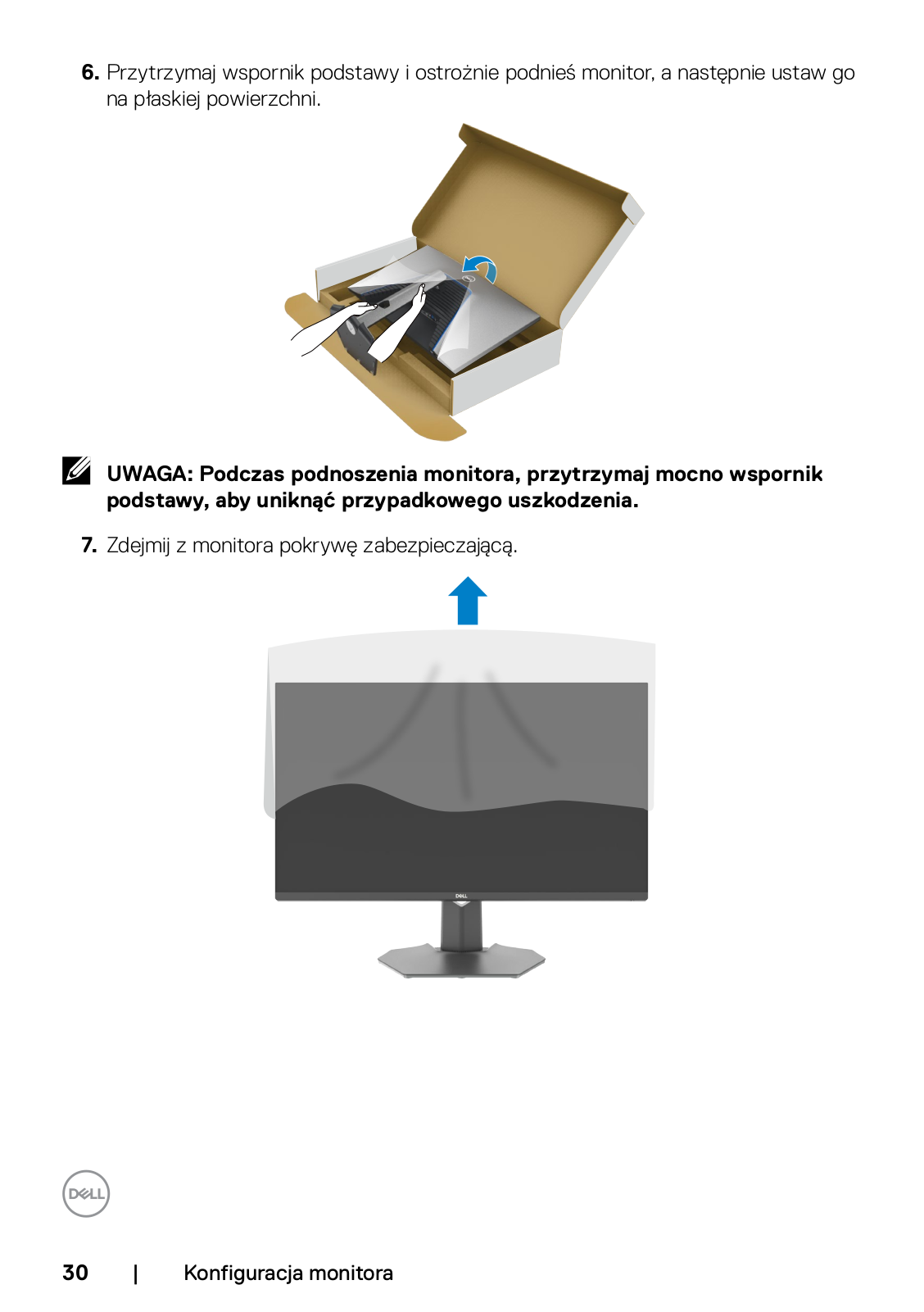

6. Przytrzymaj wspornik podstawy i ostrożnie podnieś monitor, a następnie ustaw go na płaskiej powierzchni.

UWAGA: Podczas podnoszenia monitora, przytrzymaj mocno wspornik podstawy, aby uniknać przypadkowego uszkodzenia.
- 7. Zdejmij z monitora pokrywę zabezpieczającą.

Page 31

Nachvlanie i przesuwanie w pionie

Następujące instrukcje mają zastosowanie wyłącznie dla podstawy dostarczonej z monitorem. Podczas podłaczania podstawy zakupionej z innych źródeł, należy się zastosować do instrukcji ustawień. dostarczonych z podstawa.

Nachylanie

Dzieki wbudowanej podstawie, można przechylać monitor do najbardziej wygodnego kata widzenia.

Przesuwanie w pionie

Wspornik wysuwa się w pionie do 100mm. Ilustracja poniżej pokazuje, jak wysunać wspornik w nionie

UWAGA: Po dostarczeniu monitora z fabryki, zespół podstawy nie jest preinstalowany.

Page 32

Prowadzenie kabli

Po podłączeniu do monitora i komputera wszystkich niezbędnych kabli (sprawdź podłączenie kabli w części Podłączenie monitora ) poprowadź wszystkie kable, jak pokazano powyżej.

Jeśli kabel nie sięga do komputera PC, można podłączyć bezpośrednio do komputera PC, bez prowadzenia przez otwór na wsporniku monitora.

Page 33

Podłaczenie monitora

A PRZESTROGA: Przed rozpoczeciem jakichkolwiek procedur z tej cześci. należy wykonać Instrukcje bezpieczeństwa.

UWAGA: Konstrukcja monitorów Dell zapewnia ich optymalne działanie ze znajdującymi się w opakowaniu kablami, dostarczonymi przez firmę Dell. Firma Dell nie gwarantuje jakości wideo i działania, jeżeli używane sa kable innego producenta niż Dell.

UWAGA: Przed ich podłaczeniem. kable należy poprowadzić przez szczeline prowadzenia kabli.

UWAGA: Kabli nie należy podłączać do komputera w tym samym czasie. UWAGA: Obrazy sa przeznaczone wyłacznie do celów ilustracyjnych.

Wyglad komputera może być inny.

W celu podłaczenia monitora do komputera:

1. Wyłącz komputer.
2. Podłacz kabel DisplayPort lub HDMI i kabel USB od monitora do komputera.
3. Włacz monitor.
4. Wybierz prawidłowe źródło wejścia z menu OSD monitora, a następie włącz komputer.
UWAGA: Domvślne ustawienie dla G3223Q to DisplayPort 1.4. Karta graficzna z DisplayPort 1.1. może nie wyświetlać normalnie. Należy sprawdzić "problemy specyficzne dla produktu – Brak obrazu podczas używania połaczenia DP z komputerem PC" w celu zmiany ustawienia domvślnego.

Page 34

Podłączenie kabla HDMI

Podłaczenie kabla DP

Podłączenie kabla USB

34 Konfiguracja monitora

Page 35

Zabezpieczanie monitora z użyciem blokady Kensington (opcjonalna)

Blokada zabezpieczenia znajduje się na spodzie monitora. (Patrz Gniazdo blokady zabezpieczenia )

W celu uzyskania dalszych informacji o używaniu blokady Kensington (kupowana oddzielnie), sprawdź dokumentację dostarczoną z blokadą.

UWAGA: Obraz służy wyłącznie jako ilustracja. Blokada może wyoladać inaczei.

Page 36

Zdeimowanie podstawy monitora

∧ OSTRZEŻENIE: Aby zapobiec porvsowaniu ekranu LCD w czasie zdejmowania podstawy, monitor należy położyć na miękkiej, czystej powierzchni.

Aby odłączyć podstawe:

1. Połóż monitor na miekkiej tkaninie lub wyściółce
2. Naciśnii i przytrzymai przycisk zwalniania obudowy.
3. Unieś podstawę i zdejmij ją z monitora.

Page 37

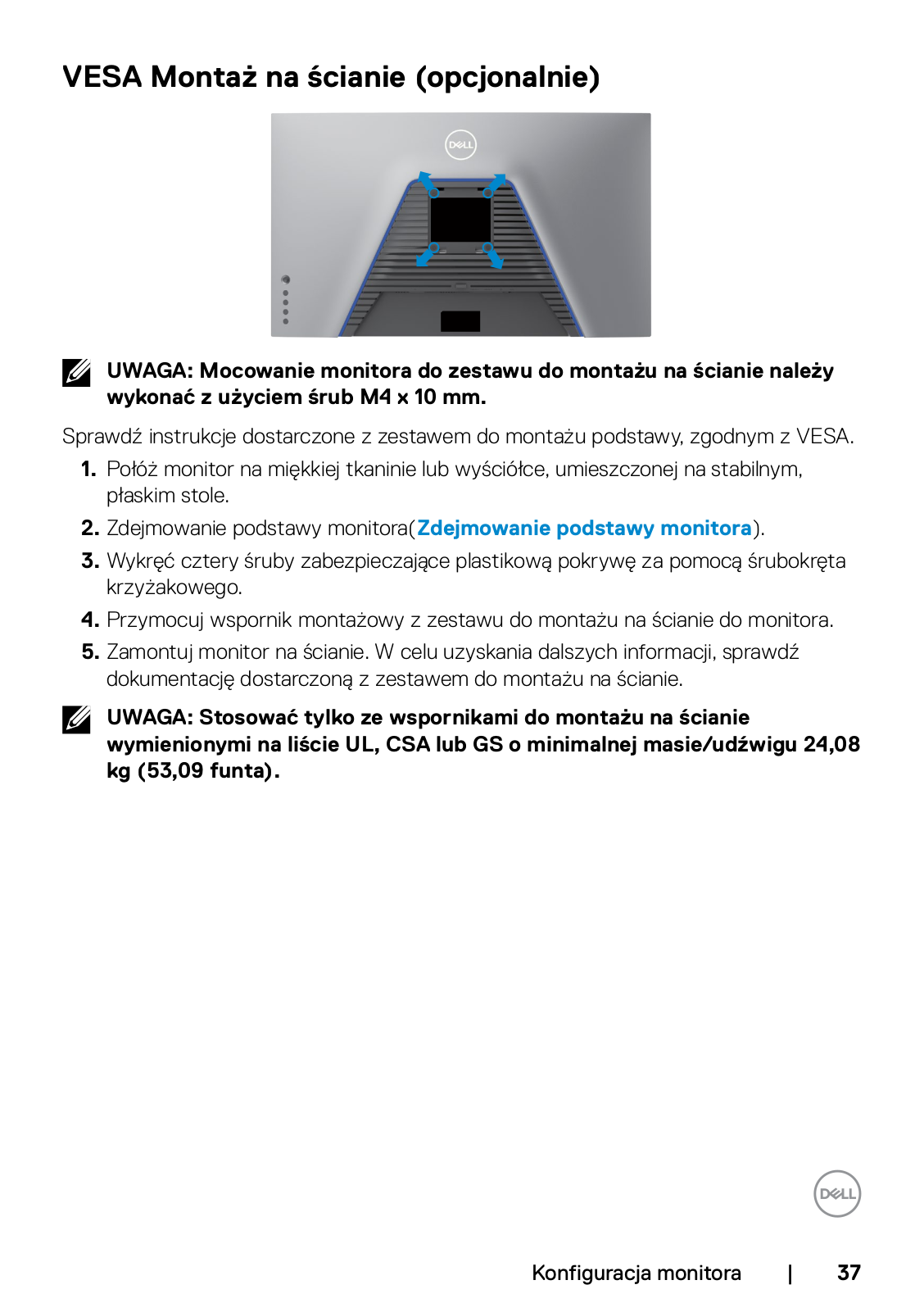

VESA Montaż na ścianie (opcjonalnie)

UWAGA: Mocowanie monitora do zestawu do montażu na ścianie należy wykonać z użyciem śrub M4 x 10 mm.

Sprawdź instrukcje dostarczone z zestawem do montażu podstawy, zgodnym z VESA.

1. Połóż monitor na miękkiej tkaninie lub wyściółce, umieszczonej na stabilnym, płaskim stole
2. Zdejmowanie podstawy monitora(Zdejmowanie podstawy monitora).
3. Wykręć cztery śruby zabezpieczające plastikową pokrywę za pomocą śrubokręta krzyżakowego.
4. Przymocuj wspornik montażowy z zestawu do montażu na ścianie do monitora.
5. Zamontuj monitor na ścianie. W celu uzyskania dalszych informacji, sprawdź dokumentację dostarczoną z zestawem do montażu na ścianie.
UWAGA: Stosować tylko ze wspornikami do montażu na ścianie wymienionymi na liście UL, CSA lub GS o minimalnej masie/udźwigu 24,08 kg (53,09 funta).

Page 38

Używanie monitora

Włączenie zasilania monitora

Naciśnij przycisk O , aby włączyć monitor.

Sterowanie joystickiem

Użyj joysticka z tyłu monitora do wykonania regulacji OSD.

1. Naciśnij przycisk joysticka, aby uruchomić menu główne OSD.
2. Przesuń joystick w górę/w dół/w lewo/w prawo, aby przełączyć pomiędzy opcjami.
3. Ponownie naciśnij przycisk joysticka, aby potwierdzić ustawienia i wyjść.

Page 39

Joystick	< Opis
Q	Przy włączonym menu OSD, naciśnij przycisk w celu potwierdzenia wyboru lub zapisania ustawień.
	Przy wyłączonym menu OSD, naciśnij przycisk w celu uruchomienia głównego menu OSD. Sprawdź Uzyskiwanie dostępu do systemu menu.
	• Dla 2-kierunkowej nawigacji kierunkowej (w prawo i w lewo).
	Przesuń w prawo, aby przejść do podmenu.
	Przesuń w lewo, aby opuścić podmenu.
	Zwiększanie (w prawo) lub zmniejszanie (w lewo) parametrów wybranego elementu menu.
	• Dla 2-stronnej nawigacji kierunkowej (w prawo i w lewo).
ţ	Przełączanie pomiędzy elementami menu.
ţ	Zwiększanie (w górę) lub zmniejszanie (w dół) parametrów wybranego elementu menu.

Używanie elementów sterowania na panelu tylnym

Użyj przycisków sterowania z tyłu monitora dla dostępu do menu OSD i przycisków skrótu.

Page 40

Prz	ycisk na panelu tylnym	Opis
1		Użyj ten przycisk Menu do uruchomienia menu ekranowego (OSD) oraz do wyboru opcji w OSD.
	Menu	Sprawdź Uzyskiwanie dostępu do systemu menu.
2	×	W celu wyjścia z menu głównego OSD.
	Exit (Wyjście)
3	•••	Wybierz wymagany tryb koloru z listy opcji ustawień początkowych.
	Przycisk skrótu: Preset Modes
	(Tryby ustawień wstępnych)
4		Do bezpośredniego dostępu do suwaków regulacji Brightness/Contrast (Jasność/Kontrast).
	Przycisk skrótu:
	Brightness/Contrast (Jasność/Kontrast)
5		Do bezpośredniego dostępu do suwaków regulacji Dark Stabilizer (Stabilizacja ciemnych scen).
	Przycisk skrótu: Dark Stabilizer (Stabilizacja ciemnych scen)
	•

Po naciśnięciu jednego z tych przycisków (poza przyciskiem joysticka), pojawi się pasek stanu OSD, z informacją o bieżących ustawieniach niektórych funkcji OSD.

Page 41

Używanie menu ekranowego (OSD)

Uzyskiwanie dostępu do systemu menu

lkona	Menu i podmenu	Opis
G	Game (Gra)	Użyj to menu do personalizacji swoich wizualnych umiejętności gry.
		Dell 32 Gaming	Monitor
		Game Game Brightness/Contrast	2	Preset Modes Game Enhance Mode	Standard Off
		• Input Source		AMD FreeSync Premium Pro		٠
		Display
		PIP/PBP		Dark Stabilizer		×
		Menu		Hue	▶ 50

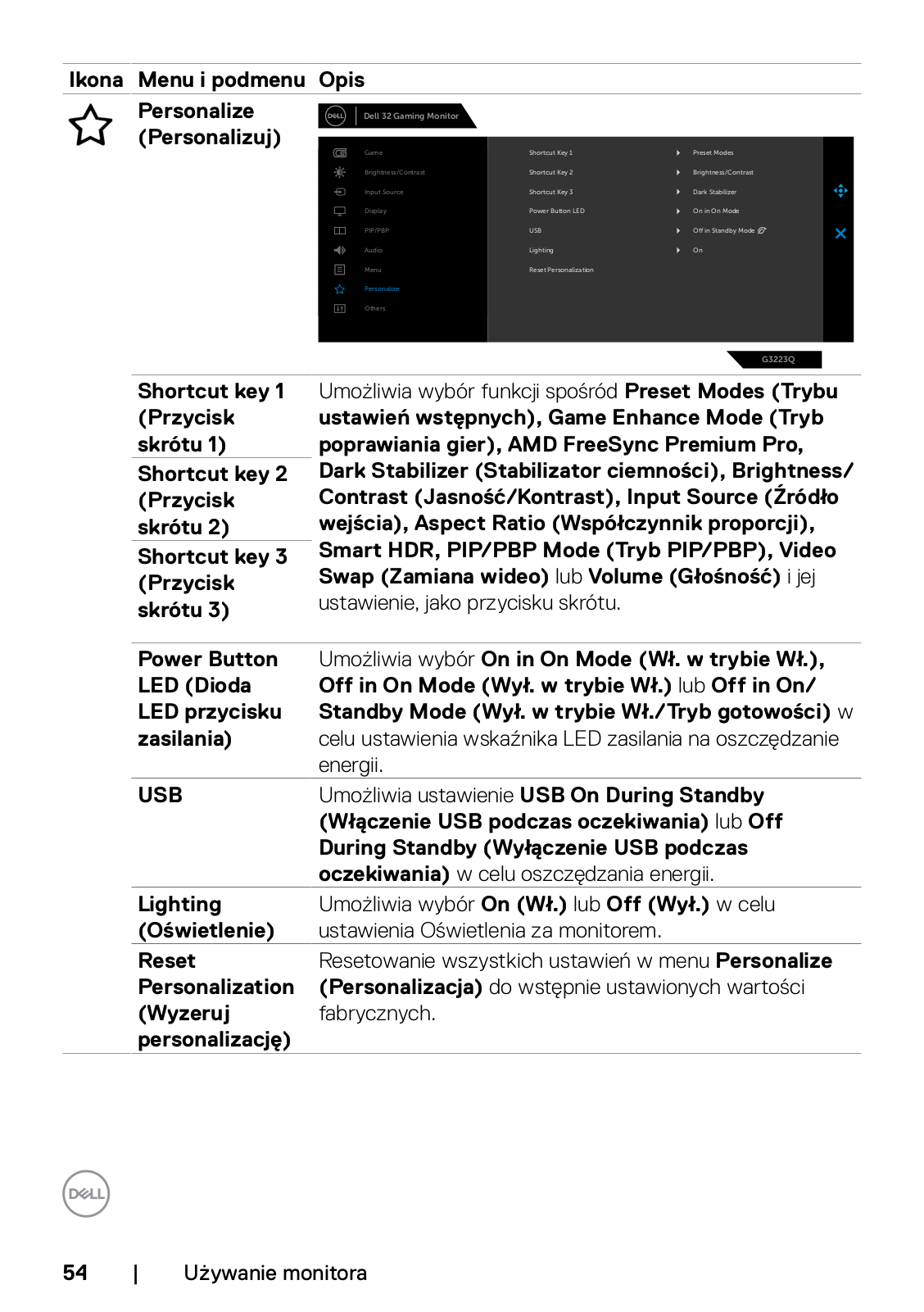

		Personalize
		11 Others

					G3223Q
	Preset Modes	Umożliwia w	vybór z listy	r trybów wstępn	ych ustawień ko	loru.
	(Tryby ustawień	Dell 32 Gaming	Monitor
	waréhiliyeni	Game
		- Brightness/Contrast
		Input Source			MOBA/RTS	. .
					RPG
		Audio			Creator	×
		E Menu
		☆ Personalize
		Lt Others
					÷
		• Standard	(Standard	towo): Ładowa		1
		ustawień k		nitora. Jest to de	omyślny tryb
		ustawien v	wstępnych.
		• FPS: Łado	owanie usta	iwień kolorów id	ealnych dla grac	zу
		Strzelanka	a pierwszoo	sobowa.
		• MOBA/R	TS: Ładowa	anie ustawień ko	olorów idealnych	ı do
		gier Multip	olayer Online	e Battle Arena (I	MOBA) i Strateg	gia
		czasu rzec	zywistego	(RTS).
		• RPG: Ład	owanie usta	awień kolorów ic	lealnvch do aier	Gra
		fabularna
		•SPORTS	(SPORT)	ł adowanie usta	wień kolorów
		idealnych	do aier "SPi

Page 42

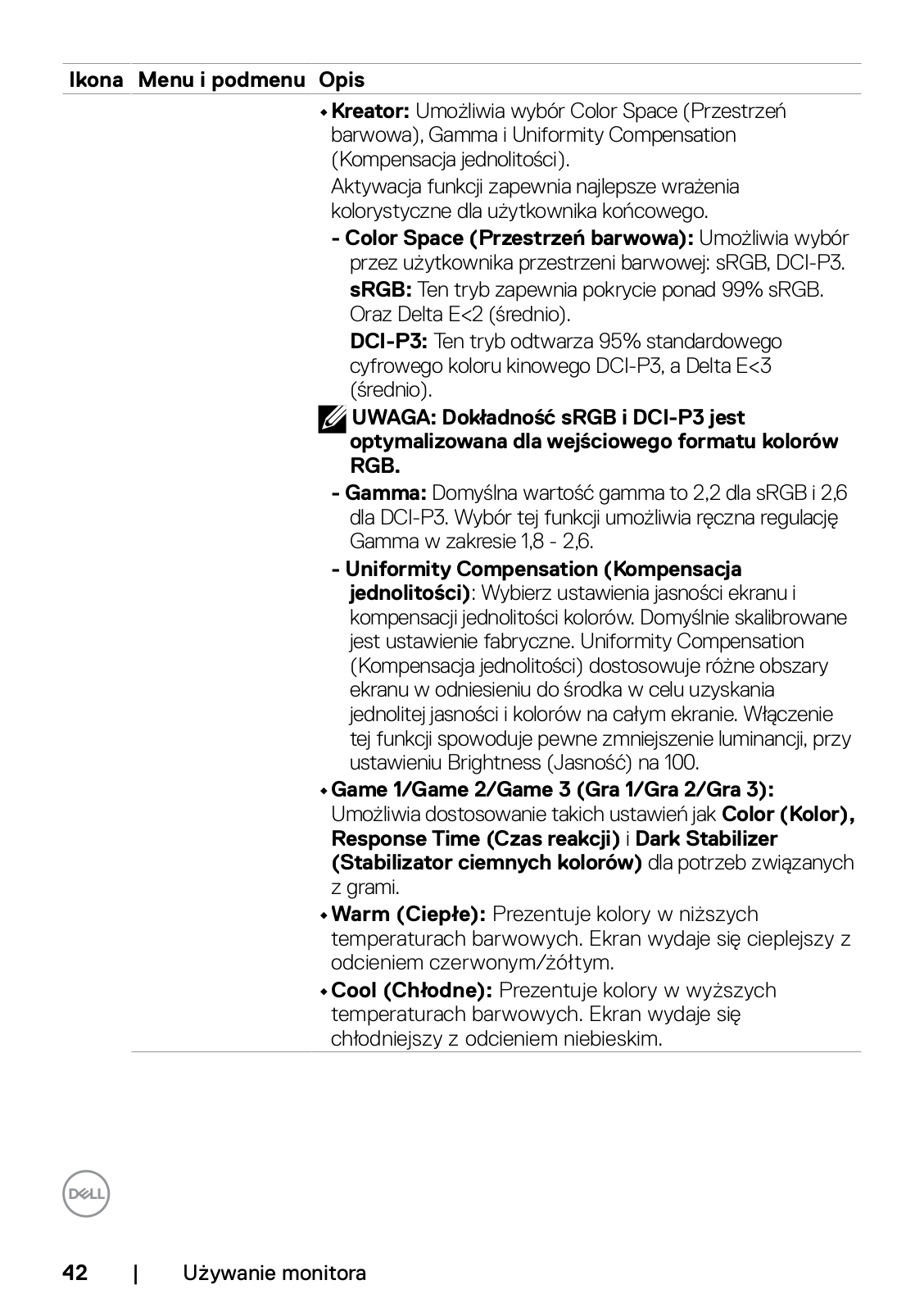

Ikona Menu i podmenu Opis

Kreator: Umożliwia wybór Color Space (Przestrzeń barwowa), Gamma i Uniformity Compensation
(Kompensacja jednolitości).
Aktywacja funkcji zapewnia najlepsze wrażenia
kolorystyczne dla użytkownika końcowego.
- Color Space (Przestrzeń barwowa): Umożliwia wybór
przez użytkownika przestrzeni barwowej: sRGB, DCI-P3.
sRGB: Ten tryb zapewnia pokrycie ponad 99% sRGB.
Oraz Delta E<2 (średnio).
DCI-P3: Ten tryb odtwarza 95% standardowego
cyfrowego koloru kinowego DCI-P3, a Delta E<3
(średnio).
// UWAGA: Dokładność sRGB i DCI-P3 jest
optymalizowana dla wejściowego formatu kolorów
RGB.
- Gamma: Domyślna wartość gamma to 2,2 dla sRGB i 2,6
dla DCI-P3. Wybor tej funkcji umozliwia ręczna regulację
Gamma w zakresie 1,8 - 2,6.
- Uniformity Compensation (Kompensacja
jeanontosci). Wybierz ustawieria jasi iosci ekrariu i kompensacii jednolitości kolorów. Domyślnie skalibrowane
iest ustawienie fabryczne. Uniformity Compensation
(Kompensacia jednolitości) dostosowuje różne obszary
ekranu w odniesieniu do środka w celu uzvskania
jednolitej jasności i kolorów na całym ekranie. Włączenie
tej funkcji spowoduje pewne zmniejszenie luminancji, przy
ustawieniu Brightness (Jasność) na 100.
• Game 1/Game 2/Game 3 (Gra 1/Gra 2/Gra 3):
Umożliwia dostosowanie takich ustawień jak Color (Kolor),
Response Time (Czas reakcji) i Dark Stabilizer
(Stabilizator ciemnych kolorów) dla potrzeb związanych
z grami.
• Warm (Ciepłe): Prezentuje kolory w niższych
temperaturach barwowych. Ekran wydaje się cieplejszy z
odcieniem czerwonym/zołtym.
• Cool (Chłodne): Prezentuje kolory w wyższych
tomporati irach barwowivch. Ekran wivdaio sio

temperaturach barwowych. Ekran wy chłodniejszy z odcieniem niebieskim.

Page 43

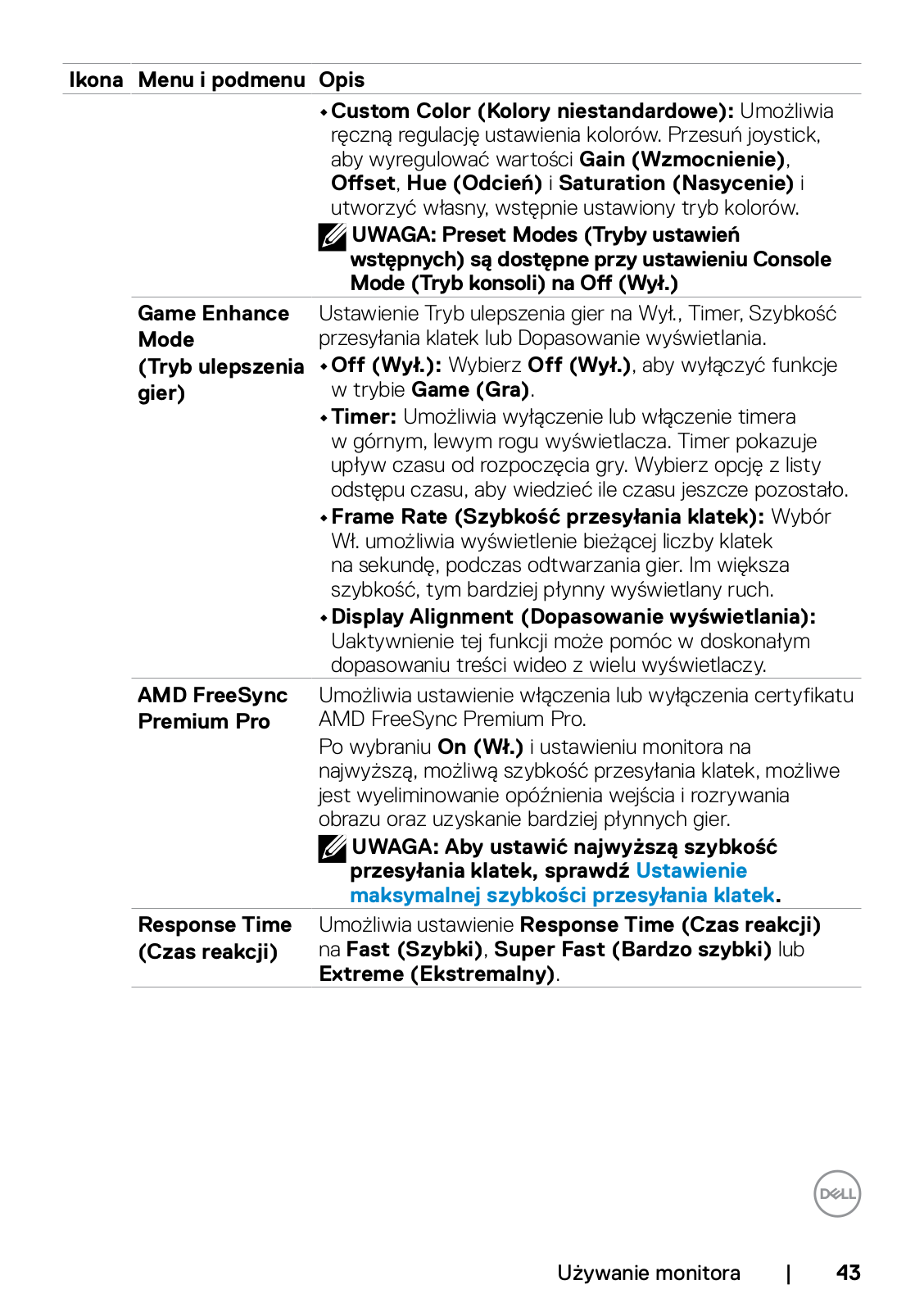

Opis
Custom Color (Kolory niestandardowe): Umożliwia ręczną regulację ustawienia kolorów. Przesuń joystick, aby wyregulować wartości Gain (Wzmocnienie), Offset, Hue (Odcień) i Saturation (Nasycenie) i utworzyć własny, wstępnie ustawiony tryb kolorów. UWAGA: Preset Modes (Tryby ustawień wstępnych) są dostępne przy ustawieniu Console Mode (Tryb konsoli) na Off (Wył.)
Ustawienie Tryb ulepszenia gier na Wył., Timer, Szybkość
przesyłania klatek lub Dopasowanie wyświetlania.
• Off (Wył.): Wybierz Off (Wył.), aby wyłączyć funkcje w trybie Game (Gra).
Timer: Umożliwia wyłączenie lub włączenie timera w górnym, lewym rogu wyświetlacza. Timer pokazuje upływ czasu od rozpoczęcia gry. Wybierz opcję z listy odstępu czasu, aby wiedzieć ile czasu jeszcze pozostało. Frame Rate (Szybkość przesyłania klatek): Wybór Wł. umożliwia wyświetlenie bieżącej liczby klatek pa sekunde, podczas odtwarzania gier. Im wieksza
szybkość, tym bardziej płynny wyświetlany ruch.
Display Alignment (Dopasowanie wyświetlania):
Uaktywnienie tej funkcji może pomóc w doskonałym dopasowaniu treści wideo z wielu wyświetlaczy.
Umożliwia ustawienie włączenia lub wyłączenia certyfikatu AMD FreeSync Premium Pro.
Po wybraniu On (Wł.) i ustawieniu monitora na najwyższą, możliwą szybkość przesyłania klatek, możliwe jest wyeliminowanie opóźnienia wejścia i rozrywania obrazu oraz uzyskanie bardziej płynnych gier.
przesyłania klatek sprawdź Ustawienie
maksymalnej szybkości przesyłania klatek.
Umożliwia ustawienie Response Time (Czas reakcji) na Fast (Szybki), Super Fast (Bardzo szybki) lub Extreme (Ekstremalny).

Page 44

Ikona	Menu i podmenu	Opis
	Dark Stabilizer (Stabilizacja ciemnych scen)	Ta funkcja poprawia widoczność w ciemnych scenach gier. Im wyższa wartość (w zakresie 0 do 3), tym lepsza widoczność w ciemnych miejscach wyświetlanego obrazu.
		Came Preset Modes
		G3223Q
	n yd konson	(Wł./Wył.), Color (Kolor), Gamma, Source Tone Map (Mapa odcieni źródła). Aktywacja funkcji zapewnia najlepsze wrażenia podczas grania w gry konsolowe. W celu uzyskania dalszych informacji, patrz Console Mode (Tryb konsoli). On/Off (Wł./Wył.): Wybierz, aby wyłączyć funkcje w trybie Console Mode (Tryb konsoli). Color (Kolor): Domyślne ustawienie RGB to 100, ten tryb umożliwia regulację RGB w zakresie 0 - 100. Gamma: Domyślna ustawienie Gamma to wartość środkowa 2,2. Wybór tej funkcji umożliwia ręczna regulację Gamma w zakresie 1,8 - 2,6.
		Source Ione Map (Mapa odcieni zrodła): Umożliwia pomijanie mapy odcieni. Po wybraniu opcji On (Wł.) mapa odcieni jest oparta na źródle, tj. Konsola. Po wybraniu opcji Off (Wył.) mapa odcieni jest oparta na wyjściu, tj. Monitor. UWAGA: Mapa odcieni jest dostępna wyłącznie w trybie HDR+.
		WAGA: Tryb konsoli jest dostępny, przy ustawieniu Preset Modes (Tryby ustawień wstępnych) na Off (Wył.).

Page 45

lkona	Menu i podmenu	Opis
	Hue (Odcień)	Ta funkcja może przestawić kolor obrazu wideo na zielony lub purpurowy. Jest to używane do regulacji wymaganego odcienia koloru skóry.
		Użyj joystick do regulacji ostrości w zakresie 0 do 100.
		Przesuń joystick w górę, aby zwiększyć zielony odcień obrazu wideo.
		Przesuń joystick w górę, aby zwiększyć purpurowy odcień obrazu wideo.
		UWAGA: Regulacja Hue (Odcień) jest dostępna wyłącznie po wybraniu trybu ustawień wstępnych FPS, MOBA/RTS, SPORTS (SPORT) lub RPG .
	Saturation (Nasycenie)	Ta funkcja może wyregulować nasycenie koloru obrazu wideo.
		Użyj joystick do regulacji nasycenia w zakresie 0 do 100.
		Przesuń joystick w górę, aby zwiększyć kolorowy wygląd obrazu wideo.
		Przesuń joystick w dół, aby zwiększyć monochromatyczność obrazu wideo.
		UWAGA: Regulacja Saturation (Nasycenie) jest dostępna wyłącznie po wybraniu trybu ustawień wstępnych FPS, MOBA/RTS, SPORTS (SPORT) lub RPG.
	Reset Game (Resetuj grę)	Resetowanie wszystkich ustawień w menu Game (Gra) do fabrycznych ustawień domyślnych.

Page 46

lkona	Menu i podmenu	Opis
	Menu i podmenu Brightness/ Contrast (Jasność/ Kontrast)	Opis Regulacja jasności i kontrastu wyświetlacza.
	Brightness (Jasność)	Reguluje luminancję podświetlenia (minimalna wartość 0; maksymalna wartość 100). Przesuń joystick w górę, aby zwiększyć jasność. Przesuń joystick w dół, aby zmniejszyć jasność.
	Contrast (Kontrast)	Wyreguluj najpierw Brightness (Jasność), a następnie wyreguluj Contrast (Kontrast) tylko wtedy, gdy będzie konieczna dalsza regulacja. Przesuń joystick w górę w celu zwiększenia kontrastu i przesuń joystick w dół, aby zmniejszyć kontrast (Zakres: 0 - 100). Funkcja Contrast (Kontrast) reguluje stopień różnicy pomiędzy ciemnymi i jasnymi obszarami na ekranie monitora.

Dell

Page 47

lkona	Menu i podmenu	Opis
Ð	Input Source (Źródło wejścia)	Wybór pomiędzy różnymi wejściami wideo, podłączor do monitora.			onymi
		Dell 32 Gaming Monitor
		G Game	DP
		Brightness/Contrast
		Input Source Display	HDMI 2	▶ On	1.
					×
		Audio
		E Menu
		Personalize
		41 Others

				G3223	3Q
	DP	Wybierz wejście DP , gdy jest używane złacze DP
		(DisplayPort). Naciśnii przycisk joysticka w celu
		potwierdzenia wybo	oru.
	HDMI 1	Wybierz wejście HDMI 1 lub HDMI 2 gdy jest używane
		złącze HDMI. Naciś	ticka w celu
		potwierdzenia wybo	oru.
	Auto Select	Włącz funkcję, aby	umożliwić moni	torowi automaty	czne
	(Automatvcznv	wyszukiwanie doste	epnych źródeł w	veiścia. Naciśnii r	orzvcisk
	wybór)	ioveticka w celu potwierdzenia wyboru
	Beest Innut
					•
	Source (Tryby
	ustawień
	wstępnych)

Page 48

а	Menu i podmenu	Opis
	Display (Wyświetlacz)	Użyj menu Display (Wyświetlacz) do regulacji obrazu. Vell 32 Gaming Monitor
		Carre Aspect Batio > 16.9 ■ Inpinest Contrast Inpin Color Format > RGB ■ Inpin Source Shurpness > 50 ■ Digsty Smart HOR > Desteop ■ Audio ■ Personalize ① Others
	Aspect Ratio (Współczynnik proporcji)	Dostosowanie stosunku szerokości do wysokości obrazu na 16:9 , Auto Resize (Automatyczna zmiana rozmiaru), 4:3.
	Input Color Format (Format wprowadzania koloru)	Umożliwia ustawienie trybu wejścia wideo na: RGB: Wybierz tę opcję, jeżeli używany monitor jest podłączony do komputera lub odtwarzacza multimediów z obsługą wyjścia RGB, poprzez użycie kabla DisplayPort lub HDMI.

		Come Aspect Bato ★ brightness/Contrast ▶ Br
		■ Menu ☆ Personalize If Others
-	Chammana
	onarpness (Ostrość)	Przesuń joystick w górę i w dół w celu regulacji ostrości w zakresie '0' do '100'.

D¢LL

Page 49

lkona	Menu i podmenu	Opis
	Smart HDR	Przesuń joystick, aby przełączyć funkcję Smart HDR pomiędzy Desktop , Movie HDR (HDR filmu) , Game HDR (HDR gry) , DisplayHDR (HDR wyświetlacza) , Custom Color HDR (Kolory niestandardowe HDR) i Off (Wył.) .
		Smart HDR (Szeroki zakres dynamiki) automatycznie poprawia wyjście wyświetlania poprzez optymalną regulację ustawień w celu utworzenia efektów wizualnych podobnych do rzeczywistości.
		Desktop: Jest to tryb domyślny. Ten tryb jest bardziej odpowiedni do ogólnego używania monitora z komputerem typu desktop.
		Movie HDR (HDR filmu): Użyj ten tryb podczas odtwarzania treści wideo HDR w celu zwiększenia współczynnika kontrastu, jasności i palety kolorów. Ten tryb dopasowuje jakość wideo do efektów wizualnych realnego świata.
		Game HDR (HDR gry): Użyj ten tryb podczas odtwarzania gier z obsługą HDR w celu zwiększenia współczynnika kontrastu, jasności i palety kolorów. Ten tryb zwiększa odczucia realności gier, zgodnie z zamierzeniem programistów.
		• Custom Color HDR (Kolory niestandardowe HDR): Umożliwia regulację wartości Contrast (Kontrast), Hue (Odcień) i Saturation (Nasycenie) w celu utworzenia własnego trybu kolorów HDR.
		DisplayHDR 600 (HDR wyświetlacza): Najlepszy dla treści zgodnych ze standardami DisplayHDR 600. Off (Wyk): Wyłaczapie funkcji Smart HDR
		UWAGA: Możliwa do osiągnięcia szczytowa wartość luminancji w trybie HDR wynosi 600-nitów (typowa). Rzeczywista wartość i czas trwania podczas odtwarzania HDR zależy od treści wideo.
	Reset Display (Wyzeruj ustawienia ekranu)	Resetowanie wszystkich ustawień w menu Display (Ekran) do domyślnych ustawień fabrycznych.

Dell

Page 50

Page 51

PIP/PBP (Sub) (PIP/PBP (Dodatkowe)) Umożliwia wybór pomiędzy różnymi sygnałami wideo, które mogą być podłączone do monitora dla dodatkowego oka PBP. Image: Imag	Menu i podmenu	Opis
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub) (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zamiany.	PIP/PBP (Sub) (PIP/PBP (Dodatkowe))	Umożliwia wybór pomiędzy różnymi sygnałami wideo, które mogą być podłączone do monitora dla dodatkowego okna PBP. (M) Dell 32 Gaming Monitor
Wideo Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub) (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. WWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.		Game
Impediate Veter kow Holdi Impediate		Brightness/Contrast
Image: Image		Input Source			*
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu.		Display		HDMIZ
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu.		Audio
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu.		E Menu
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia work Wybierz w celu zwiększenia lub zmniejszenia kontrastu.		슈 Personalize
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub) (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu. Image: Wybierz w celu zwiększenia lub zmniejszenia kontrastu.		11 Others
Video Swap (Zamiana wideo) Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna. Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub) (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. UWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.
Video Swap (Zamiana wideo)Wybierz w celu zamiany wideo pomiędzy głównym oknem i dodatkowym oknem w trybie PBP. Przesuń joystick w celu zamiany głównego okna i dodatkowego okna.AudioUmożliwia ustawienie źródła audio z okna głównego lub podokna.Contrast (Sub) (Kontrast (Dodatkowe))Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu.UWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.				G32	23Q
Audio Umożliwia ustawienie źródła audio z okna głównego lub podokna. Contrast (Sub) (Kontrast (Dodatkowe)) Regulacja poziomu kontrastu obrazu w trybie PBP. Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. Wukaga: Ma zastosowanie jedynie przy włączeniu PIP/PBP.	Video Swap (Zamiana wideo)	Wybierz w celu za i dodatkowym okr celu zamiany głów	amiany wideo po nem w trybie PBI vnego okna i dod	między głównym P. Przesuń joysti atkowego okna.	n oknem ck w
Contrast (Sub) (Kontrast (Dodatkowe))Regulacja poziomu kontrastu obrazu w trybie PBP.(Kontrast (Dodatkowe))Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu.UWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.	Audio	Umożliwia ustawie podokna.	enie źródła audio	z okna główneg	jo lub
(Kontrast (Dodatkowe)) Przesuń joystick w celu zwiększenia lub zmniejszenia kontrastu. UWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.	Contrast (Sub)	Regulacja poziom	u kontrastu obra	zu w trybie PBP
UWAGA: Ma zastosowanie jedynie przy włączeniu PIP/PBP.	(Kontrast (Dodatkowe))	Przesuń joystick v kontrastu.	v celu zwiększer	ia lub zmniejszei	nia
		UWAGA: Ma : PIP/PBP.	zastosowanie je	dynie przy włąc	zeniu

Døll

Page 52

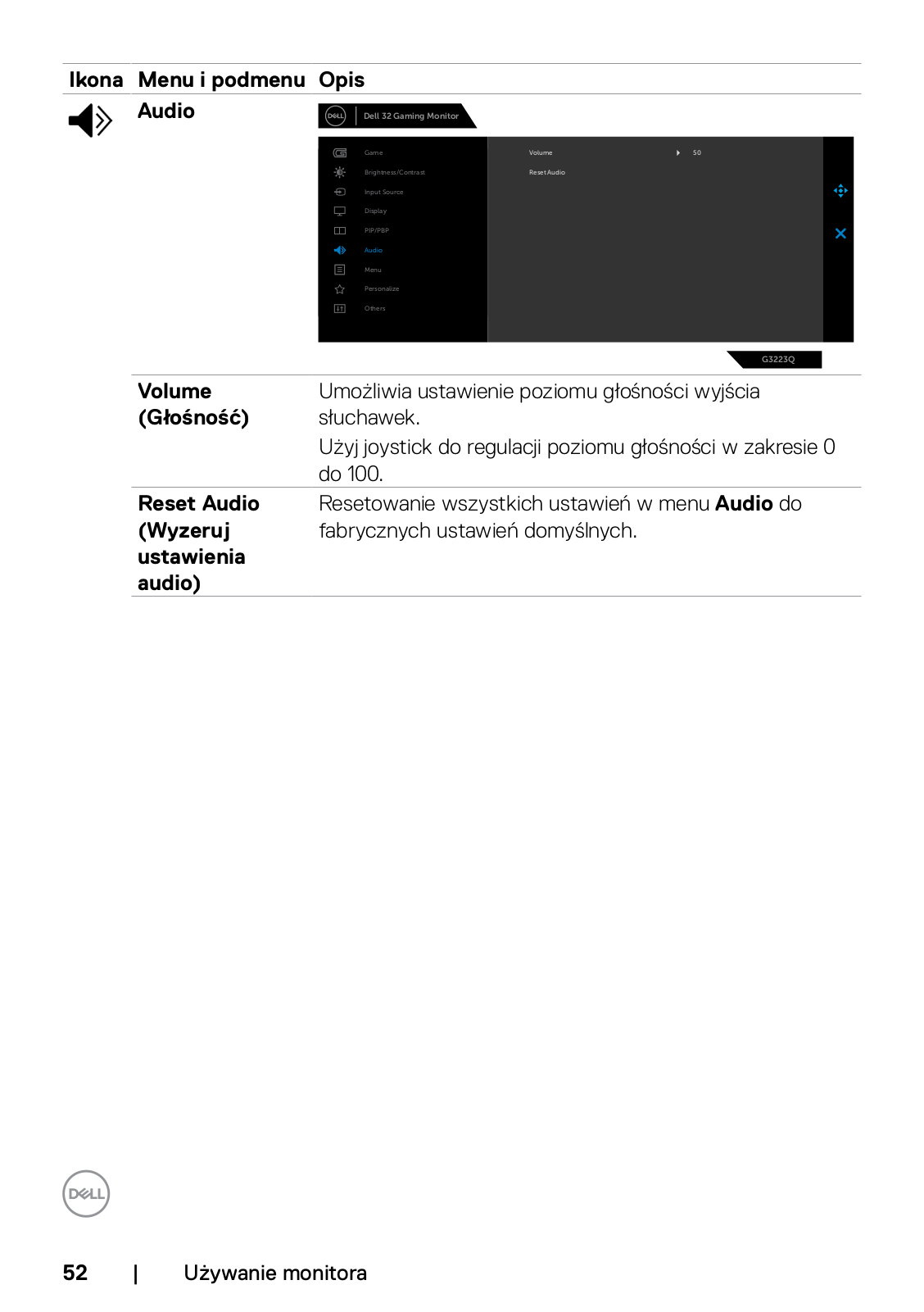

lkona	Menu i podmenu	Opis	5
∢≫	Audio	Dell	Dell 32 Gaming Monitor
			Game Brightness/Contrast Input Source Display pip/pgp Audio Mmu Pensonalize Others	Volume Reset Audio	▶ 50	÷
	Volume (Głośność)	Umożliwia ustawienie poziomu głośności wyjścia słuchawek. Użyj joystick do regulacji poziomu głośności w zakresie 0			kresie 0
	Reset Audio (Wyzeruj ustawienia audio)	do 100. Resetowanie wszystkich ustawień w menu Audio do fabrycznych ustawień domyślnych.			o do

Page 53

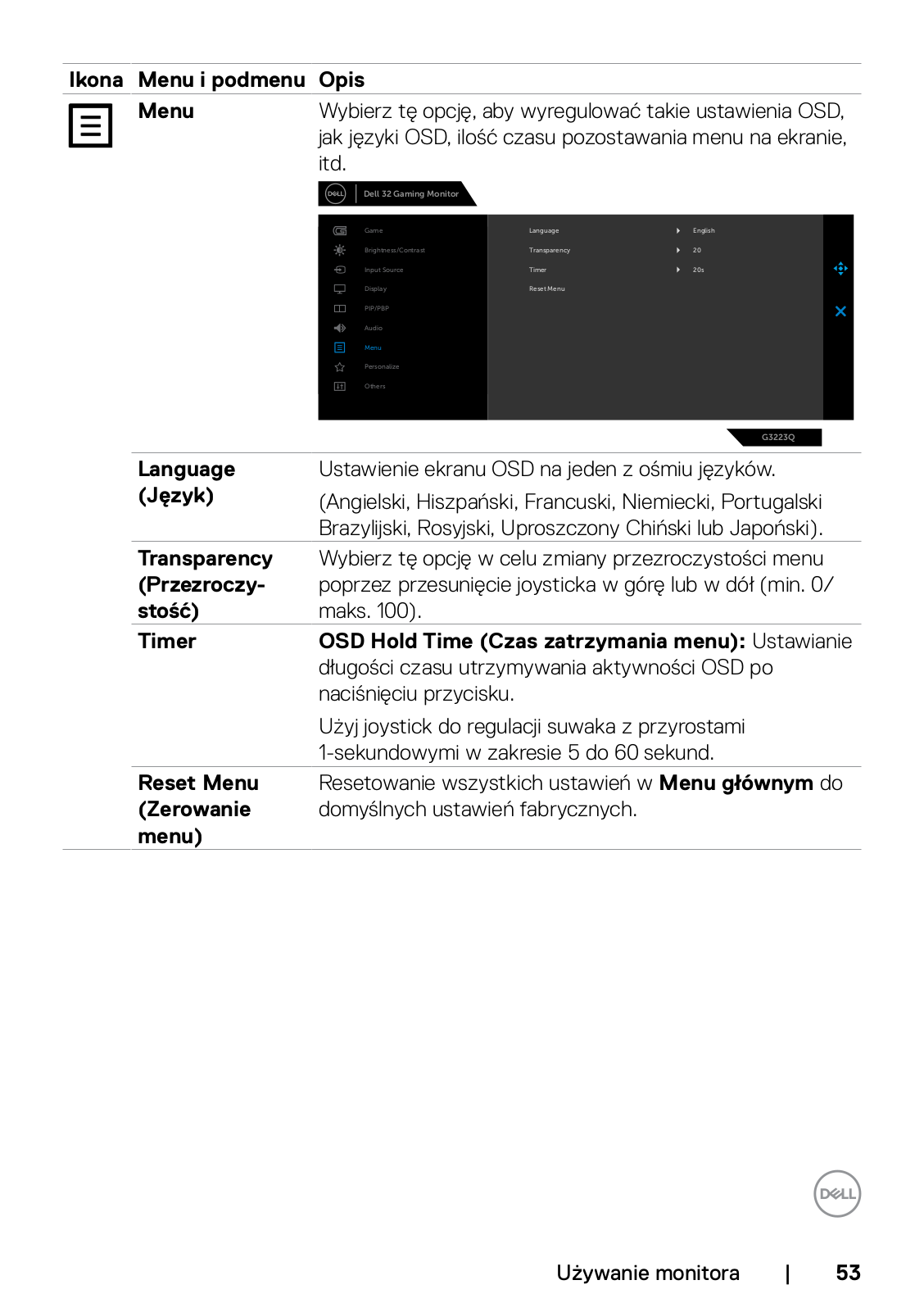

lkona	Menu i podmenu	Opis
Ξ	Menu	Wybierz tę opcję, aby wyregulować takie ustawienia OSD, jak języki OSD, ilość czasu pozostawania menu na ekranie, itd.
		G Game	Language	► English
		Brightness/Contrast
		Input Source Display	Timer Reset Menu		4$2
		PIP/PBP			×
		Audio
		E Menu
		11 Others

				G	3223Q
	Language	Ustawienie ekranu OSD na jeden z ośmiu języków.
	(Język)	(Angielski, Hiszpańs Brazylijski, Rosyjski,	ski, Francuski, I Uproszczony	Niemiecki, Portu Chiński lub Japc	galski pński).
	Transparency (Przezroczy- stość)	Wybierz tę opcję w celu zmiany przezroczystości menu poprzez przesunięcie joysticka w górę lub w dół (min. 0/ maks. 100).
	Timer	OSD Hold Time (Czas zatrzymania menu) długości czasu utrzymywania aktywności OSE naciśnięciu przycisku.
		Użyj joystick do regulacji suwaka z przyrostami 1-sekundowymi w zakresie 5 do 60 sekund.
	Reset Menu (Zerowanie menu)	Resetowanie wszystkich ustawień w Menu głównym do domyślnych ustawień fabrycznych.

Dell

Page 54

Ikona	Menu i podmenu	Орі	s
<^>	Personalize	Dell	Dell 32 Gaming Monitor
	(Personalizuj)	g.	Game	Shortcut Key 1	•	Preset Modes
		0		Shortcut Key 2		Brightness/Contrast
		Ð (		Shortcut Key 3		Dark Stabilizer	100
				Power Button LED		On in On Mode
				USB	•	Off in Standby Mode Ø	×
		**		Lighting
				Reset Personauzation
		ъл Line

						G3223Q
	Shortcut key 1 (Przycisk skrótu 1)	Umożliwia wybór funkcji spośród Preset Modes (Trybu ustawień wstępnych), Game Enhance Mode (Tryb poprawiania gier), AMD FreeSync Premium Pro,
	Shortcut key 2 (Przycisk skrótu 2)	Dark Stabilizer (Stabilizator ciemności), Brightness Contrast (Jasność/Kontrast), Input Source (Źródło wejścia), Aspect Ratio (Współczynnik proporcji),			ess/ dło ,
	Shortcut key 3 (Przycisk skrótu 3)	Sm Sw usta	art HDR, PIP ap (Zamiana awienie, jako p	PBP Mode (Tr wideo) lub Volu rzycisku skrótu.	^. yb P me ((	IP/PBP), Vid Głośność) i j∈	leo j


Power Button LED (Dioda LED przycisku zasilania)	Umożliwia wybór On in On Mode (Wł. w trybie Wł.), Off in On Mode (Wył. w trybie Wł.) lub Off in On/ Standby Mode (Wył. w trybie Wł./Tryb gotowości) w celu ustawienia wskaźnika LED zasilania na oszczędzanie energii.
USB	Umożliwia ustawienie USB On During Standby (Włączenie USB podczas oczekiwania) lub Off During Standby (Wyłączenie USB podczas oczekiwania) w celu oszczędzania energii.
Lighting (Oświetlenie)	Umożliwia wybór On (Wł.) lub Off (Wył.) w celu ustawienia Oświetlenia za monitorem.
Reset Personalization (Wyzeruj personalizacie)	Resetowanie wszystkich ustawień w menu Personalize (Personalizacja) do wstępnie ustawionych wartości fabrycznych.

skrótu 3)

Page 55

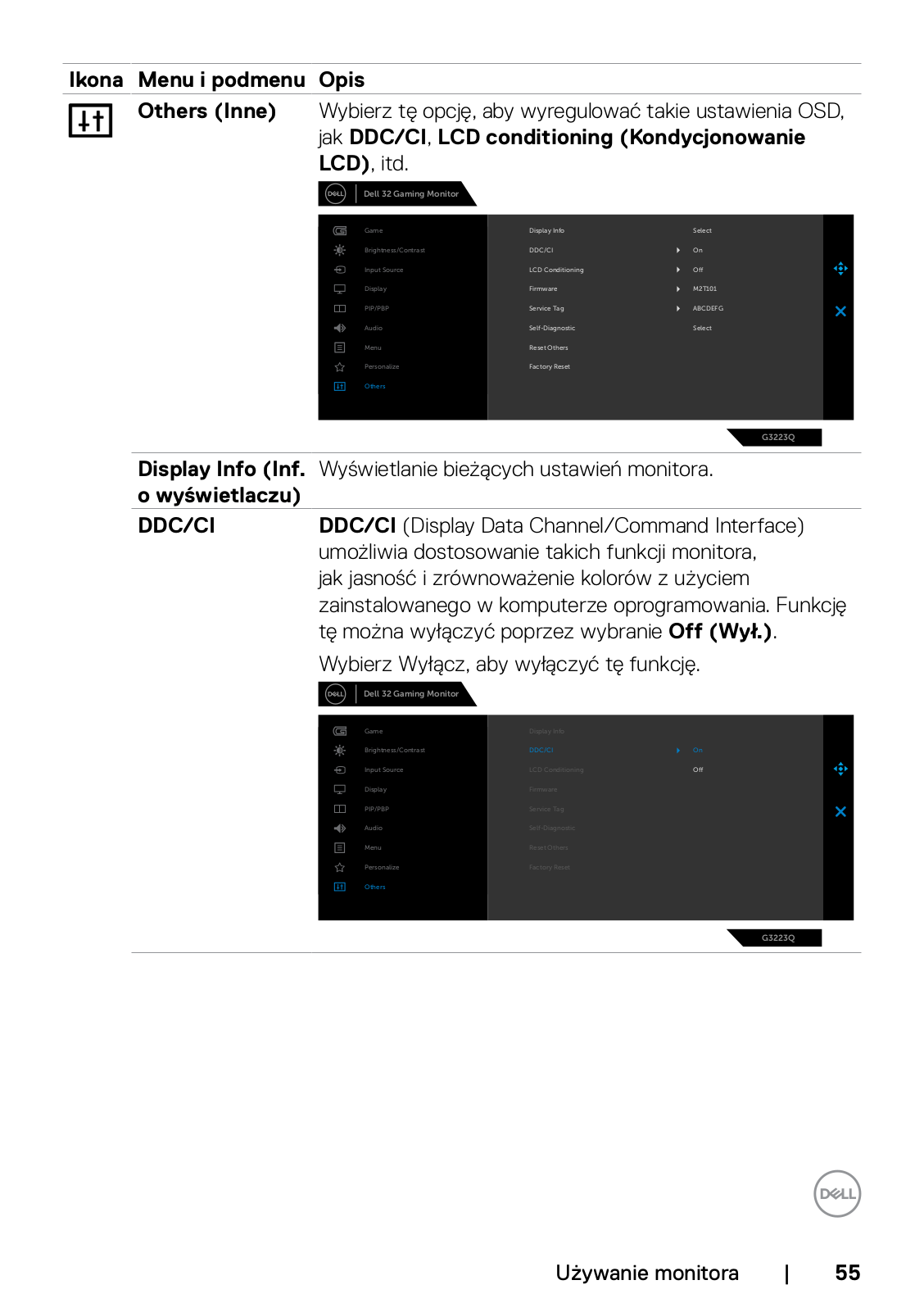

Display Info (Inf. Wyświetlanie bieżących ustawień monitora.

o wyświetlaczu)

DDC/CI

DDC/CI (Display Data Channel/Command Interface) umożliwia dostosowanie takich funkcji monitora, jak jasność i zrównoważenie kolorów z użyciem

zainstalowanego w komputerze oprogramowania. Funkcję tę można wyłączyć poprzez wybranie Off (Wył.) .

Wybierz Wyłącz, aby wyłączyć tę funkcję.

Page 56

Menu i podmenu	Opis
LCD Conditioning (Kondycjonowanie LCD)	Funkcja ta pomaga w rzadkich przypadkach zatrzymywania obrazu. W zależności od stopnia zatrzymania obrazu, program może wymagać czasu do uruchomienia. Funkcję tę można włączyć poprzez wybranie On (Wł.) .
	Game Display brids ■ Informest Contrast DDC/GI ■ Informest DDC/GI ■ Informest Ddf ■ Display Permates Off ■ PDPBP Service Tag Audio ■ Audio Service Tag Name ■ Audio ■ Service Tag Name Constraints X ■ Permates ■ Factory Read Service Tag X
Firmware	Wyświetlanie wersji firmware monitora.
Service Tag	Wyświetlanie kodu Service Tag. Kod Service Tag to niepowtarzalny identyfikator alfanumeryczny, który umożliwia identyfikację przez firmę Dell specyfikacji produktu i dostęp do informacji o gwarancji. UWAGA: Kod Service Tag jest także wydrukowany na etykiecie znajdującej się z tyłu pokrywy.
Self- Diagnostics (Autodiagnostyka)	Użyj tę opcję do uruchomienia wbudowanych diagnostyk, sprawdź Wbudowane testy diagnostyczne .
Reset Others (Wyzeruj inne)	Resetowanie wszystkich ustawień w menu Other (Inne) do fabrycznych ustawień domyślnych.	_
Factory Reset (Zerowanie do ustawień fabrycznych)	Przywracanie wszystkich wstępnie ustawionych wartości do domyślnych ustawień fabrycznych.

Deell

Page 57

Tabela wzajemnie wykluczających się OSD function (Funkcji OSD)

Funkcji OSD	HDR	Tryb konsoli	Kreator
HDR	NA	Tak	Tak
Tryb konsoli	Tak	NA	Tak
Kreator	Tak	Tak	NA

Komunikaty ostrzeżeń OSD

Gdy monitor nie obsługuje określonego trybu rozdzielczości, wyświetlany jest następujący komunikat:

Dell 32 Gaming Monitor
The current input timing is not supported by the monitor display. Please change your input timing to 3840x2160 , 60Hz or any other monitor listed timing as per the monitor specifications.
G 322 3Q

Oznacza to, że monitor nie może zsynchronizować sygnału z sygnałem otrzymywanym z komputera. Patrz część Specyfikacje monitora w celu uzyskania informacji o adresowalnych zakresach częstotliwości poziomej i pionowej tego monitora. Zalecany tryb to 3840 x 2160.

UWAGA: Wyświetlany na monitorze komunikat zależy od typu używanego kabla wejścia.

Przed wyłączeniem funkcji DDC/CI, może się pojawić następujący komunikat:

Page 58

Po przejściu przez monitor do Standby Mode (Tryb gotowości) , pojawi się następujacy komunikat:

Uaktywnij komputer i wybudź monitor, aby uzyskać dostęp do OSD.

Po pierwszym zwiększeniu Brightness (Jasność) powyżej poziomu domyślnego ustawienia fabrycznego, pojawia się następujący komunikat:

Dell 32 Gaming Monitor
Adjusting to this value will increase power consump default level. Do you want to continue?	tion above the
Yes No
	G3223Q

Po naciśnięciu dowolnego przycisku poza przyciskiem zasilania, pojawią się następujące komunikaty w zależności od wybranego wejścia:

Po wybraniu wejścia DP, HDMI 1 i HDMI 2, gdy nie jest podłączony odpowiedni kabel, pojawi się pokazane poniżej pływające okno dialogowe.

Page 59

Po wybraniu elementów OSD Zerowanie do ustawień fabrycznych w funkcji Inne, pojawi sie następujacy komunikat:

Dell 32 (	Gaming Monit	or
Are you su	re you want to res	et to default settir	ngs?
		No
			G3223Q

Sprawdź Rozwiązywanie problemów w celu uzyskania dalszych informacji.

Page 60

Blokowanie przycisków sterowania na panelu tylnym

Przyciski na panelu tylnym można zablokować, aby uniemożliwić dostęp do menu OSD i/lub przycisku zasilania.

Aby zablokować przycisk(i):

Naciśnij i przytrzymaj Button 5 (Przycisk 5) na cztery sekundy, na ekranie pojawi się menu.

Wybierz jedną z następujących opcji:

Page 61

Page 62

Aby odblokować przycisk(i).

Naciśnij i przytrzymaj Button 5 (Przycisk 5) na cztery sekundy, aż na ekranie pojawi się menu. Wybierz Unlock icon (Ikona odblokowania) , aby odblokować przycisk(i).

Wybierz jedną z następujących opcji:

0	рсје	Opis
1		Wybierz tę opcję w celu blokady funkcji menu OSD.
	Blokada przycisków menu
2	¢	Użyj tę opcję, aby zablokować przycisk zasilania. Zapobiega to wyłączeniu przez użytkownika monitora podczas używania przycisku zasilania.
	Blokada przycisku
	zasilania
3	= + ₺	Użyj tę opcję w celu blokady menu OSD i przycisku zasilania i uniemożliwienia wyłączenia zasilania.
	Blokada przycisków menu i zasilania

Page 63

Ustawienie maksymalnej rozdzielczości

Aby ustawić maksymalna rozdzielczość dla monitora:

W systemach Windows 7, Windows 8 lub Windows 8.1:

Wyłącznie dla systemu Windows 8 lub Windows 8.1, wybierz kafelek Pulpit, aby przełączyć na klasyczny pulpit. Dla systemu Windows Vista i Windows 7, pomiń ten krok.
2. Kliknij prawym przyciskiem na pulpicie i kliknij Screen Resolution (Rozdzielczość ekranu).
Kliknij rozwijaną listę Screen Resolution (Rozdzielczość ekranu) i wybierz 3840 x 2160.
4. Kliknij OK.

W systemie Windows 10 & Windows 11:

1. Kliknij prawym przyciskiem na pulpicie i kliknij Display Settings (Ustawienia ekranu).
2. Kliknii Advanced displav settings (Zaawansowane ustawienia wyświetlania).
3. Kliknij rozwijaną listę Resolution (Rozdzielczość) i wybierz 3840 x 2160.

4. Kliknij Apply (Zastosuj).

Jeśli nie wyświetla się jako opcja 3840 × 2160 , może być konieczna aktualizacja sterownika grafiki. W zależności od komputera, należy wykonać jedną z następujących procedur:

Jeśli używany jest komputer Dell typu desktop lub komputer przenośny:

Przejdź do http://www.dell.com/support, wprowadź swój kod service tag i pobierz najnowszy sterownik dla posiadanej karty graficznej.

Jeśli używany jest komputer innej marki niż Dell (laptop lub desktop):

Przejdź na stronę internetową pomocy technicznej producenta komputera i pobierz najnowsze sterowniki grafiki.
Przejdź na stronę internetową pomocy technicznej producenta karty graficznej i pobierz najnowsze sterowniki grafiki.

Page 64

Rozwiązywanie problemów

PRZESTROGA: Przed rozpoczęciem jakichkolwiek procedur z tej części, należy wykonać Instrukcje bezpieczeństwa.

Autotest

Posiadany monitor ma funkcję autotestu, umożliwiającą sprawdzenie prawidłowości działania monitora. Jeśli monitor i komputer są prawidłowo podłączone, ale ekran monitora pozostaje ciemny należy uruchomić autotest monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.
2. Odłącz kabel wideo z tyłu komputera. W celu zapewnienia prawidłowego działania autotestu, odłącz z tyłu komputera wszystkie kable cyfrowe i analogowe.
3. Włącz monitor.

Jeśli monitor nie wykrywa sygnału wideo i działa prawidłowo, powinno pojawić się pływające okno dialogowe (na czarnym tle). W trybie autotestu, dioda LED zasilania świeci niebieskim światłem. W zależności od wybranego wejścia, będzie także stale przewijane na ekranie jedno z pokazanych poniżej okien dialogowych.

lub

Page 65

4. To okno pojawia się także przy normalnym działaniu systemu, po odłączeniu lub uszkodzeniu kabla wideo.
5. Wyłącz monitor i podłącz ponownie kabel wideo; następnie włącz komputer i monitor.

Jeśli po zastosowaniu poprzedniej procedury ekran monitora pozostaje pusty, sprawdź kartę graficzną i komputer, ponieważ monitor działa prawidłowo.

Page 66

Wbudowane testy diagnostyczne

Posiadany monitor ma wbudowane narzędzie diagnostyczne, pomocne w określeniu, czy nieprawidłowości działania ekranu są powiązane z monitorem, czy z komputerem i kartą graficzną.

Deell

-00-
¢		÷
-
		×
-4>

☆
41

	632230

Aby uruchomić wbudowane testy diagnostyczne:

1. Upewnij się, że ekran jest czysty (na powierzchni ekranu nie ma kurzu).
2. Wybierz pozycje OSD Autodiagnostyka w opcji Inne.
3. Naciśnij przycisk joysticka w celu rozpoczęcia diagnostyki. Wyświetlony zostanie szary ekran.
4. Sprawdź, czy na ekranie nie ma żadnych defektów lub nienormalności.
5. Przełącz jeszcze raz joystick, aż do wyświetlenia czerwonego ekranu.
6. Sprawdź, czy na ekranie nie ma żadnych defektów lub nienormalności.
7. Powtórz czynności 5 i 6, aż na ekranie wyświetlone zostaną kolory zielony, niebieski, czarny i biały. Należy zapisać wszelkie nienormalności lub defekty.

Jeśli używając wbudowanego narzędzia diagnostyki, nie można wykryć żadnych nieprawidłowości ekranu, monitor działa prawidłowo. Sprawdź kartę graficzną i komputer.

Test jest zakończony, gdy wyświetlony zostanie ekran tekstowy. W celu wyjścia, ponownie przełącz sterowanie joystickiem.

Page 67

Typowe problemy

Następująca tabela zawiera ogólne informacje o mogących wystąpić typowych problemach związanych z monitorem i możliwe rozwiązania.

Typowe objawy	Co się stało	Możliwe rozwiązania
Brak wideo/nie świeci dioda LED zasilania	Brak obrazu	Upewnij się, że kabel wideo połączenia monitora i komputera jest prawidłowo podłączony i zamocowany. Sprawdź, czy prawidłowo działa gniazdo zasilania, wykorzystując do tego celu inne urządzenie elektryczne. Upewnij się, że został naciśnięty przycisk zasilania. Upewnij się, że wybrane zostało prawidłowe źródło wejścia w menu Źródło wejścia.
Brak wideo/ świeci dioda LED zasilania	Brak obrazu lub brak jasności	Zwiększ jasność i kontrast przez OSD. Wykonaj funkcję autotestu monitora. Sprawdź, czy nie są wygięte lub złamane styki złącza kabla wideo. Uruchom wbudowane testy diagnostyczne. Upewnij się, że wybrane zostało prawidłowe źródło wejścia w menu Źródło wejścia.
Brakujące piksele	Na ekranie LCD pojawiają się plamki	Wyłącz monitor, a następnie włącz go ponownie. Piksel trwale wyłączony to naturalny defekt, który występuje w technologii LCD. Dalsze informacje o polityce jakości i pikseli monitorów Dell, można sprawdzić na stronie pomocy technicznej Dell, pod adresem: https://www.dell.com/pixelguidelines.
Wadliwe piksele	Na ekranie LCD pojawiają się jasne plamki	Wyłącz monitor, a następnie włącz go ponownie. Piksel trwale wyłączony to naturalny defekt, który występuje w technologii LCD. Dalsze informacje o polityce jakości i pikseli monitorów Dell, można sprawdzić na stronie pomocy technicznej Dell, pod adresem: https://www.dell.com/pixelguidelines.
Problemy dotyczące jasności	Obraz za ciemny lub za jasny	Zresetuj monitor do ustawień fabrycznych. Wyreguluj jasność i kontrast przez OSD.
Problemy związane z bezpieczeństwem	Widoczny dym lub iskrzenie	Nie należy wykonywać żadnych czynności rozwiązywania problemów. Należy jak najszybciej skontaktować się z Dell.

Page 68

Typowe objawy	Co się stało	Możliwe rozwiązania
Okresowe problemy	Pojawianie się i zanikanie nieprawidłowego działania monitora	Upewnij się, że kabel wideo łączący monitor z komputerem jest prawidłowo podłączony i zamocowany. Zresetuj monitor do ustawień fabrycznych. Wykonaj funkcję autotestu monitora (patrz Autotest) w celu określenia, czy pojawiający się problem jest oflagowany w trybie autotestu.
Problemy z HDR	Nie można ustawić rozwiązania GFX do trybu HDR, po przełączeniu na wstępne ustawienia Desktop/ HDR filmu/ HDR gry/HDR wyświetlacza	Upewnij się, że rozwiązanie komputera lub grafiki spełnia minimalne wymagania dla odtwarzania HDR i zainstaluj najnowsze sterowniki programowe dla karty graficznej. Upewnij się, że jest używany kabel HDMI 2.0, dostarczony z opakowaniem. Jeśli wymienione powyżej czynności nie spowodują poprawy, wybierz rozdzielczość 3840 x 2160 z Właściwości ekranu, aby wymusić prawidłowe przesyłanie sygnałów HDR.
Brak koloru	Brak koloru obrazu	Wykonaj autotest monitora. Upewnij się, że kabel wideo łączący monitor z komputerem jest prawidłowo podłączony i zamocowany. Sprawdź, czy nie są wygięte lub złamane styki złącza kabla wideo.
Nieprawidłowy kolor	Nieprawidłowy kolor obrazu	Zmień ustawienia Tryby ustawień wstępnych w menu OSD Game (Gra) w zależności od aplikacji. Dostosuj wartości Gain/Offset/ Hue/Saturation (Wzmocnienie/ Zrównoważenie/Odcień/Nasycenie) opcji Custom Color (Niestandardowe kolory) w menu Game (Gra) OSD. Zmień Format wprowadzania koloru na RGB lub YCbCr/YPbPr w pozycji Kolor menu OSD. Uruchom wbudowane testy diagnostyczne.
Długotrwałe utrzymywanie statycznego obrazu na monitorze	Na ekranie wyświetlane są słabe cienie od obrazów statycznych	Ustawienie ekranu na wyłączenie po kilku minutach nieużywania ekranu. Te ustawienia można dopasować w Opcjach zasilania Windows lub w ustawieniu Mac Energy Saver. Alternatywnie, użyj dynamicznie zmieniający się wygaszacz ekranu.

Dell

Page 69

Problem	Co się stało	Możliwe rozwiązania
Za mały obraz ekranowy	Obraz wyśrodkowany na ekranie, ale nie wypełnia całego obszaru wyświetlania	Sprawdź ustawienieWspółczynnik proporcji w pozycji Wyświetlacz menu OSD. Zresetuj monitor do ustawień fabrycznych.
Monitora nie można wyregulować przyciskami na panelu przednim	Nie ekranie nie wyświetla się OSD	Wyłącz monitor, odłącz kabel zasilający monitora, podłącz go ponownie, a następnie włącz monitor. Menu OSD może być zablokowane. Aby odblokować, naciśnij i przytrzymaj przez 4 sekundy, czwarty przycisk (domyślnie przycisk skrótu Brightness/Contrast (Jasność/ Kontrast)) poniżej przycisku joysticka.
Brak sygnału wejścia po naciśnięciu elementów sterowania użytkownika	Brak obrazu, białe światło LED	Sprawdź źródło sygnału. Upewnij się, że komputer nie znajduje się w trybie oszczędzania energii, przesuwając mysz lub naciskając dowolny przycisk na klawiaturze. Sprawdź, czy kabel sygnałowy jest prawidłowo podłączony. W razie takiej potrzeby, ponownie podłącz kabel sygnałowy. Zresetuj komputer lub odtwarzacz wideo.
Obraz nie wypełnia całego ekranu	Obraz nie wypełnia wysokości lub szerokości ekranu	Ze względu na różne formaty wideo (współczynnik proporcji) DVD, monitor może wyświetlać obraz na pełnym ekranie. Uruchom wbudowane testy diagnostyczne.
Brak obrazu podczas używania połączenia DP z komputerem PC	Czarny ekran	Sprawdź jaki certyfikat zgodności ze standardem DP ma używana karta graficzna (DP 1.1a lub DP 1.4). Pobierz i zainstaluj najnowszy sterownik karty graficznej. Niektóre karty graficzne DP 1.1a nie obsługują monitorów DP 1.4

Problemy specyficzne dla produktu

Page 70

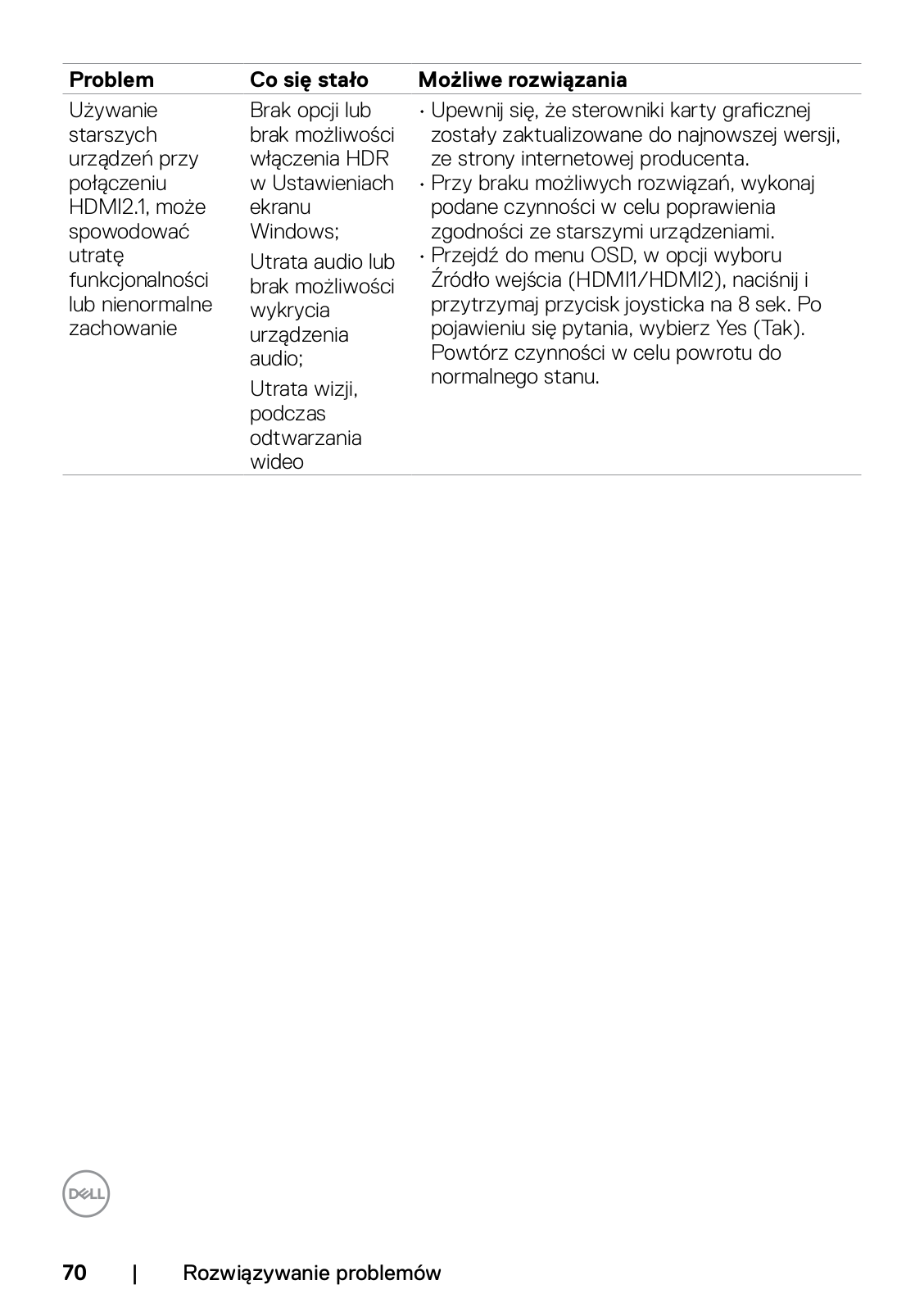

Problem	Co się stało	Możliwe rozwiązania
Używanie starszych urządzeń przy połączeniu HDMI2.1, może spowodować utratę funkcjonalności lub nienormalne zachowanie	Brak opcji lub brak możliwości włączenia HDR w Ustawieniach ekranu Windows; Utrata audio lub brak możliwości wykrycia urządzenia audio; Utrata wizji, podczas odtwarzania wideo	Upewnij się, że sterowniki karty graficznej zostały zaktualizowane do najnowszej wersji, ze strony internetowej producenta. Przy braku możliwych rozwiązań, wykonaj podane czynności w celu poprawienia zgodności ze starszymi urządzeniami. Przejdź do menu OSD, w opcji wyboru Źródło wejścia (HDMI1/HDMI2), naciśnij i przytrzymaj przycisk joysticka na 8 sek. Po pojawieniu się pytania, wybierz Yes (Tak). Powtórz czynności w celu powrotu do normalnego stanu.

Dell

Page 71

Problemy związane z Uniwersalną magistralą szeregową (USB)

Specyficzne objawy	Co się stało	Możliwe rozwiązania
Nie działa interfejs USB	Nie działają urządzenia peryferyjne USB	Sprawdź, czy jest WŁĄCZONY posiadany wyświetlacz. Podłącz ponownie do komputera kabel przesyłania danych. Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych). Wyłącz i ponownie włącz monitor. Uruchom ponownie komputer. Niektóre urządzenia USB takie, jak przenośne dyski twarde, wymagają wyższej mocy źródła zasilania; podłącz napęd bezpośrednio do komputera.
Interfejs Super speed USB 3.0 jest wolny.	Urządzenia peryferyjne Super speed USB 3.0 działają wolno lub nie działają wcale	Sprawdź, czy używany komputer obsługuje USB 3.0. Niektóre komputery mają porty USB 3.0, USB 2.0 i USB 1.1. Upewnij się, że jest używany prawidłowy port USB. Podłącz ponownie do komputera kabel przesyłania danych. Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych). Uruchom ponownie komputer.
Bezprzewodowe urządzenia peryferyjne USB przestają działać po podłączeniu urządzenia USB 3.0	Bezprzewodowe urządzenia peryferyjne USB odpowiadają wolno lub działają wyłącznie po zmniejszeniu odległości pomiędzy urządzeniem i jego odbiornikiem	Zwiększ odległość pomiędzy urządzeniami peryferyjnymi USB 3.0 i bezprzewodowym odbiornikiem USB. Ustaw bezprzewodowy odbiornik USB jak najbliżej urządzeń peryferyjnych USB. Użyj przedłużacz USB do ustawienia bezprzewodowego odbiornika USB jak najdalej od portu USB 3.0.

Deell

Page 72

Dodatek

Uwagi FCC (tylko USA) i inne informacie dotyczące przepisów

Uwagi FCC i inne informacje dotyczące przepisów, można sprawdzić na stronie siecjowej zgodności z przepisami, pod adresem https://www.dell.com/regulatory compliance

Kontaktowanie sie z firma Dell

Dla klientów w Stanach Zjednoczonych, należy wybrać połączenie 800-WWW-DELL

(800-999-3355)

WAGA: Przy braku aktywnego połaczenia z Internetem, informacie kontaktowe można znaleźć na fakturze zakupu, opakowaniu, rachunku lub w katalogu produktów Dell.

Firma Dell udostepnia kilka opcji pomocy technicznej i usług online i telefonicznie. Dostępność zależy od kraju i produktu, a niektóre usługi mogą nie być dostępne w danym regionie.

Aby uzyskać dostęp do materiałów pomocy technicznej dla monitora online: Patrz https://www.dell.com/support/monitors

W celu kontaktu z firma Dell w zakresje sprzedaży, pomocy technicznej lub obsługi klienta:

1. Przeidź do https://www.dell.com/support.
2. Sprawdź swój kraj lub region w rozwijanym menu Wybierz Kraj/Region w dolnym, prawym rogu strony.
3. Kliknij Kontakt z nami obok rozwijanego menu wyboru kraju.
4. Wybierz odpowiednia usługe w oparciu o swoie potrzeby.
5. Wybierz wygodna dla siebie metode kontaktowania się z firma Dell.

Baza danych produktów UE dla etykiety efektywności energetycznej i arkusz informacji o produkcie

G3223Q: https://eprel.ec.europa.eu/gr/1089190
