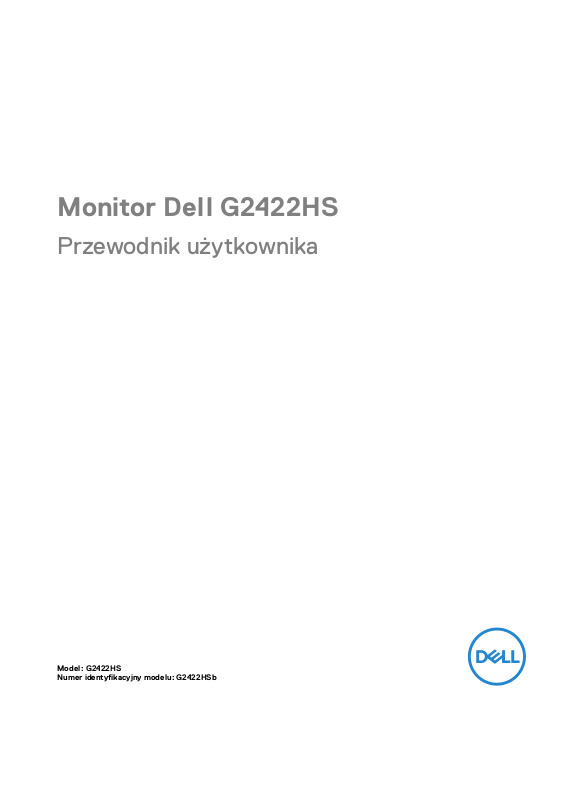

Monitor Dell G2422HS
Przewodnik użytkownika
Model: G2422HS
Numer identyfikacyjny modelu: G2422HSb
UWAGA: UWAGA oznacza ważną informację, która może pomóc w
lepszym wykorzystaniu komputera.
OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia
urządzenia lub utratę danych w przypadku postępowania niezgodnie z
instrukcjami.
PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość
uszkodzenia majątku, obrażeń osobistych lub śmierci.
Copyright © 2022 Dell Inc. lub jej podmioty zależne. Wszystkie prawa zastrzeżone. Dell, EMC i
inne znaki towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe
mogą stanowić znaki towarowe ich właścicieli.
2022 - 01
Rev. A00
Spis treści
Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . 5
Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . 6
Zawartość opakowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Cechy produktu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Identyfikacja części i elementów sterowania . . . . . . . . . . . 9
Widok z przodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Widok z boku. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Widok z dołu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . 14
Obsługiwane tryby video. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . .14
Specyfikacje elektryczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Charakterystyki fizyczne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Charakterystyki środowiskowe. . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . 20
Jakość monitora LCD i zasady dotyczące pikseli . . . . . . . 20
Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . 22
Wskazówki dotyczące konserwacji. . . . . . . . . . . . . . . . . . 24
Czyszczenie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Ustawienia monitora . . . . . . . . . . . . . . . . . . . . . . . . 26

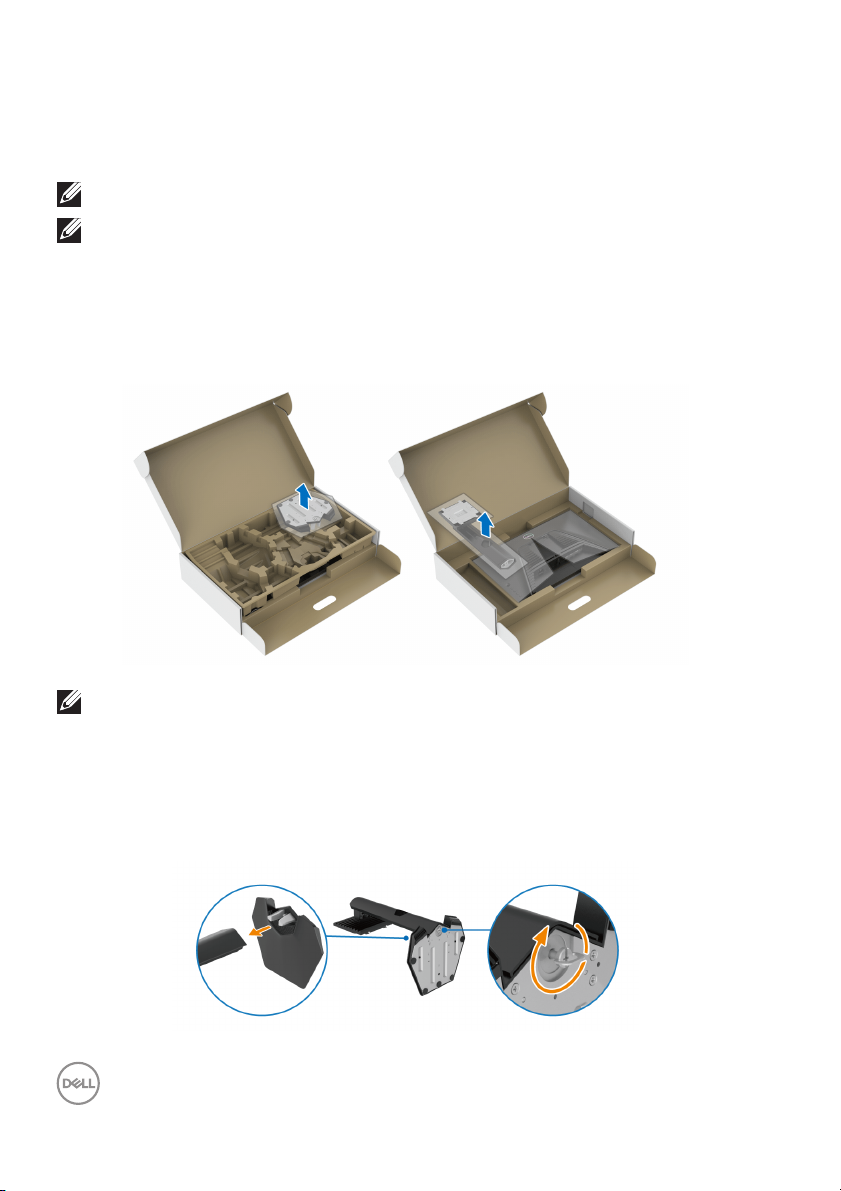

Konfiguracja stojaka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
│ 3
Podłączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

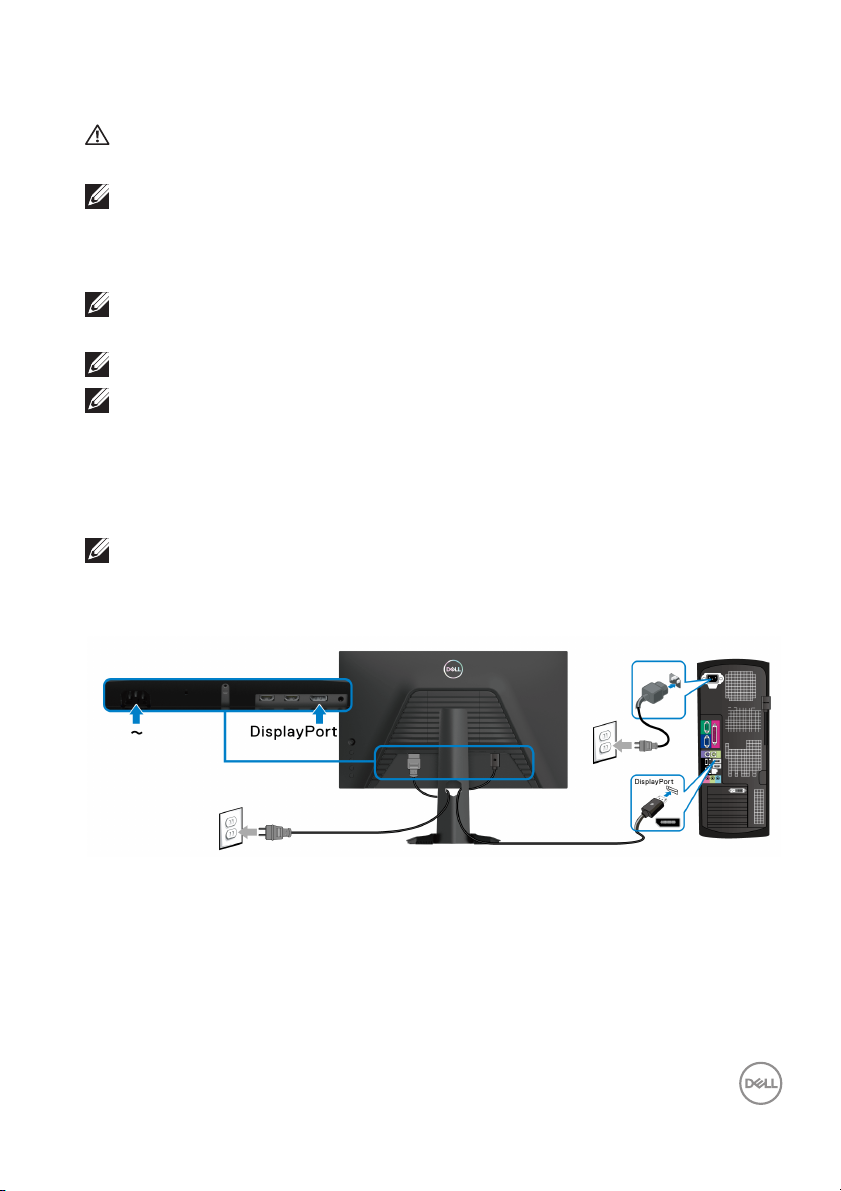

Podłączanie kabla DisplayPort (DP–DP) i kabla zasilania . . . . . . . 29

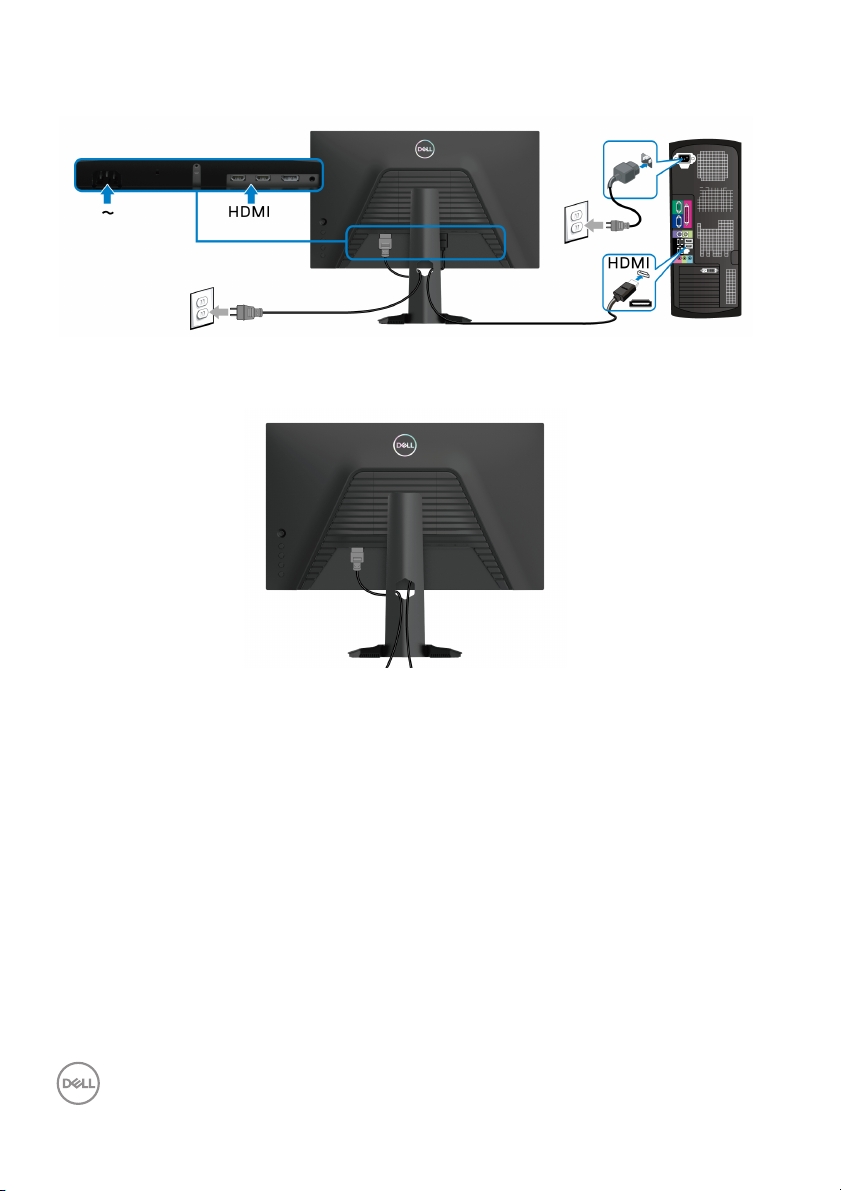

Podłączanie kabla HDMI i kabli zasilających . . . . . . . . . . . . . . . . . 30
Organizacja przebiegu kabli . . . . . . . . . . . . . . . . . . . . . . . 30
Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Przymocowywanie monitora przy użyciu blokady
Kensington (opcjonalny) . . . . . . . . . . . . . . . . . . . . . . . . . 31

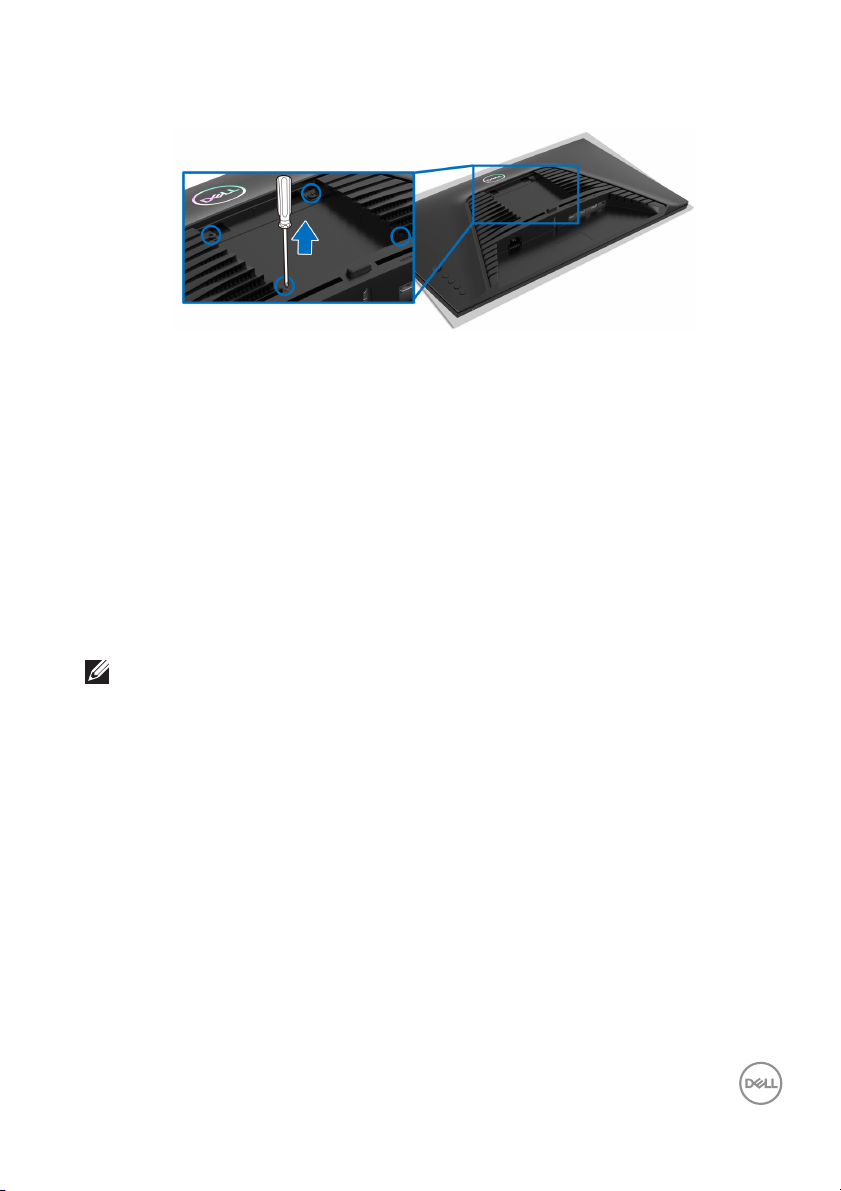

Zdejmowanie podstawy monitora. . . . . . . . . . . . . . . . . . . 32
Zestaw do montażu na ścianie VESA (opcjonalny) . . . . . 33
Obsługa monitora . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Włączanie monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Sterowanie dżojstikiem . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Używanie elementów sterowania tylnego panelu . . . . . . 35
Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . 36
Dostęp do systemu menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Komunikat ostrzegawczy menu ekranowego. . . . . . . . . . . . . . . . . 47
Nachylenie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . 53
Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Wbudowana diagnostyka . . . . . . . . . . . . . . . . . . . . . . . . . 54
Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . 59
Dodatek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Uwagi FCC (tylko USA) i inne informacje dotyczące
przepisów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Kontakt z firmą Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Baza danych produktów UE etykiet energetycznych i
kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . 60
4 │
Instrukcje bezpieczeństwa
PRZESTROGA: Używanie elementów sterowania, regulacji lub
procedur, innych niż określone w dokumentacji, może spowodować
narażenie na porażenie prądem elektrycznym, zagrożenia związane z
prądem elektrycznym i/lub zagrożenia mechaniczne.
• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie.
Ekran jest delikatny i jego upuszczenie lub mocne uderzenie mogłoby go
uszkodzić.
• Należy zawsze upewnić się, że napięcie znamionowe monitora jest
odpowiednie do pracy przy zasilaniu prądem zmiennym dostępnym w danej
lokalizacji.
• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło
lub chłód mogą mieć negatywny efekt na ciekły kryształ wyświetlacza.
• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład:
nie należy monitora umieszczać w bagażniku samochodu.
• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.
• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej
pokrywy ani dotykać wnętrza monitora.
Aby uzyskać informacje na temat instrukcji bezpieczeństwa, zobacz dokument
Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych (SERI).
Instrukcje bezpieczeństwa │ 5
Informacje o monitorze
Zawartość opakowania
Monitor jest dostarczany z następującymi, pokazanymi w tabeli poniżej
komponentami. W przypadku braku któregokolwiek komponentu skontaktuj się z
firmą Dell. Aby uzyskać więcej informacji, zobacz Kontakt z firmą Dell.
UWAGA: Niektóre elementy mogą być opcjonalne i mogą nie być
dostarczone z monitorem. Niektóre funkcje mogą być niedostępne w
niektórych krajach.
UWAGA: W przypadku podłączania stojaka zakupionego z innego źródła
postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi
do stojaka.

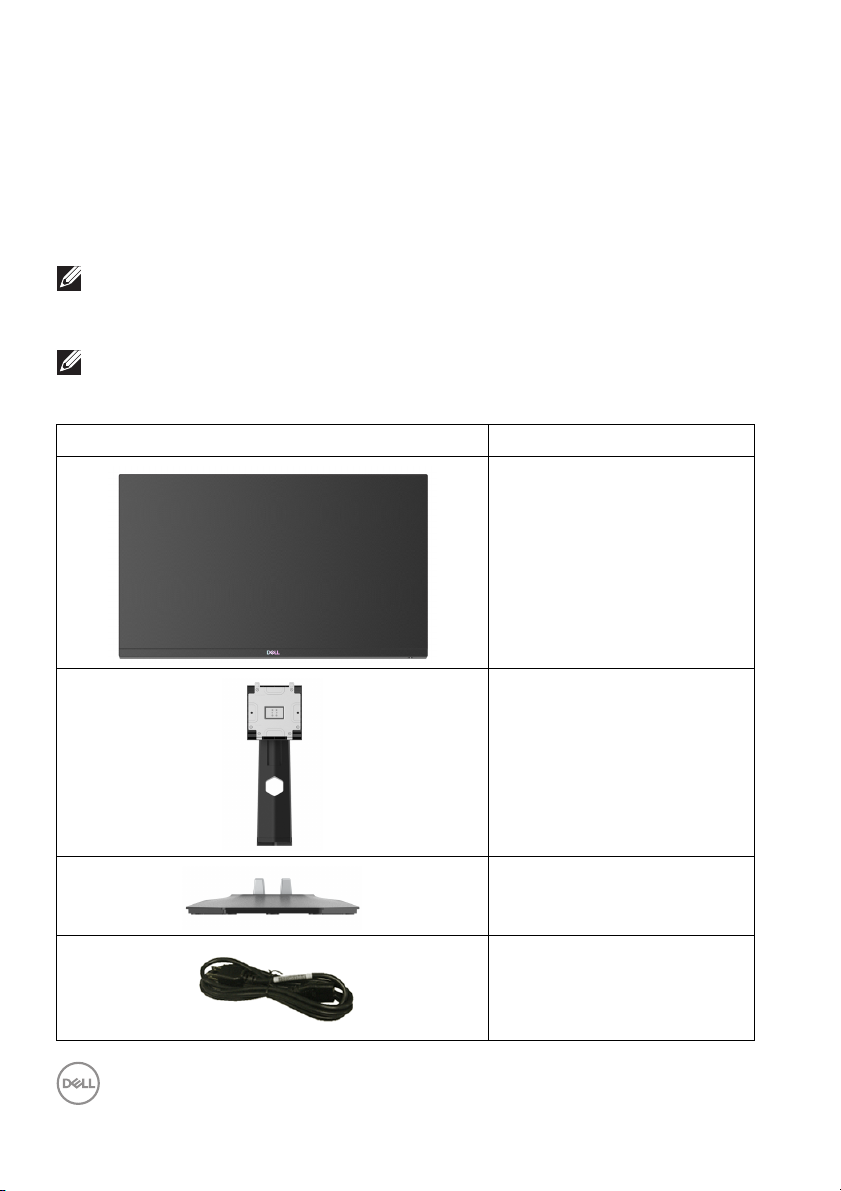

Ilustracja komponentu Opis komponentu
Wyświetlacz
6 │ Informacje o monitorze
Ramię podstawy
Podstawa stojaka

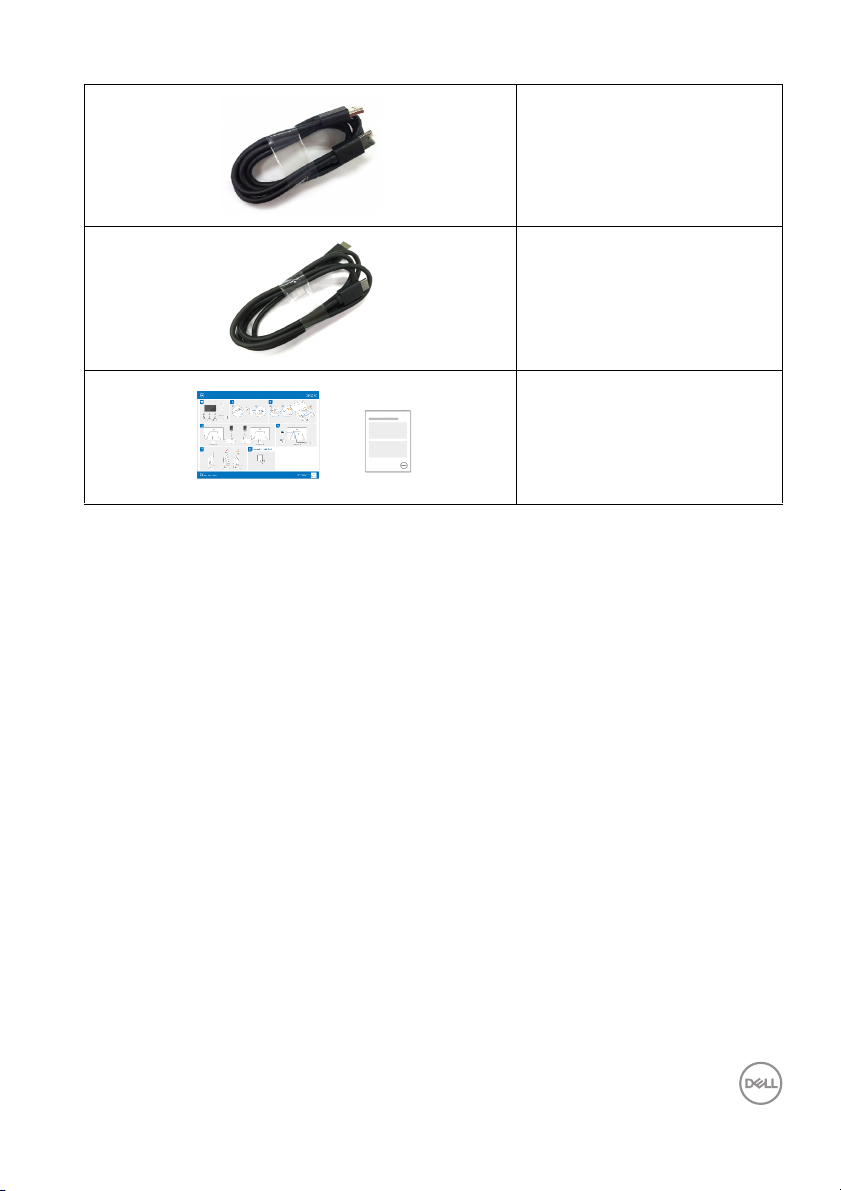

Kabel zasilający (różni się
zależnie od kraju)
Kabel adaptera DisplayPort
do DisplayPort 1.2
Przewód HDMI 2.0
• Instrukcja szybkiej instalacji
• Informacje dotyczące
bezpieczeństwa,
środowiska i regulacji
prawnych
Cechy produktu
Monitor Dell G2422HS ma wyświetlacz ciekłokrystaliczny (LCD) na
cienkowarstwowych tranzystorach (TFT) z aktywną matrycą i podświetleniem
diodami LED. Funkcje monitora obejmują:
• Obszar wyświetlania o przekątnej 60,47 cm (23,80 cali).
• Rozdzielczość 1920 x 1080 (16:9) oraz pełnoekranowa obsługa niższych
rozdzielczości.
•NVIDIA
Technology przyczyniają się do minimalizowania zniekształceń obrazu takich
jak rozwarstwiane i zacinanie, dzięki czemu gra jest bardziej płynna.
• Obsługuje funkcję AMD FreeSync™ Premium, z częstotliwością odświeżania
165 Hz i szybkim czasem reakcji 1 ms szary do szarego w trybie Extreme
(Ekstremalny)*.
•Paleta kolorów 99% sRGB.
• Połączenia cyfrowe za pośrednictwem DisplayPort i HDMI.
• Włączone przy obsłudze VRR w konsoli do gier.
• Możliwość nachylenia i regulacji wysokości.
• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards
Association (VESA™) 100 mm umożliwiające stosowanie elastycznych
rozwiązań mocowania.
®
G-SYNC® Compatible Certification i AMD FreeSync™ Premium
Informacje o monitorze │ 7
• Funkcja Plug and Play, jeżeli jest obsługiwana przez system.
• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i
optymalizację ekranu.
• Ulepszone funkcje gier np. Timer (Czasomierz), Frame Rate (Liczba
klatek na sekundę) i Dark Stabilizer (Stabilizacja ciemnych scen) oraz
ulepszone tryby gry np. FPS, MOBA/RTS, SPORTS oraz RPG oraz 3
dodatkowe tryby gry umożliwiające spersonalizowanie preferencji.
• Blokada przycisku zasilania i przycisków menu ekranowego.
• Gniazdo blokady zabezpieczenia.
• Blokada stojaka.
• Pobór energii <
0,3 W w trybie gotowości.
• Zoptymalizuj komfort oczu dzięki ekranowi bez migotania i funkcji
ComfortView Plus.
• Monitor jest wyposażony w panel o niskiej emisji niebieskiego światła i w trybie
przywracania ustawień fabrycznych lub domyślnych jest zgodny z normą TÜV
Rheinland (osprzęt). To wbudowane rozwiązanie zmniejsza niebezpieczne
emisje niebieskiego światła, dostosowując parametry wyświetlania bez
poświęcania realistycznych kolorów.
PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane
przez monitor może mieć niekorzystne skutki dla oczu, m.in.
powodować zmęczenie wzroku w wyniku kontaktu z urządzeniami
cyfrowymi. Funkcja ComfortView Plus umożliwia zmniejszenie ilości
niebieskiego światła emitowanego przez monitor w celu zapewnienia
komfortu dla oczu.
*Tryb szarości do szarości 1 ms jest osiągalny w trybie Extreme (Ekstremalny) w celu
zredukowania widocznego rozmycie ruchu i zwiększenia szybkości reakcji obrazu.
Może to jednak spowodować wyświetlenie na obrazie delikatnych, lecz zauważalnych,
artefaktów wizualnych. Każda konfiguracja systemu jest inna, tak jak potrzeby
użytkowników, dlatego zalecamy eksperymentowanie z różnymi trybami, aby znaleźć
odpowiednie dla siebie ustawienia.
8 │ Informacje o monitorze
Identyfikacja części i elementów sterowania

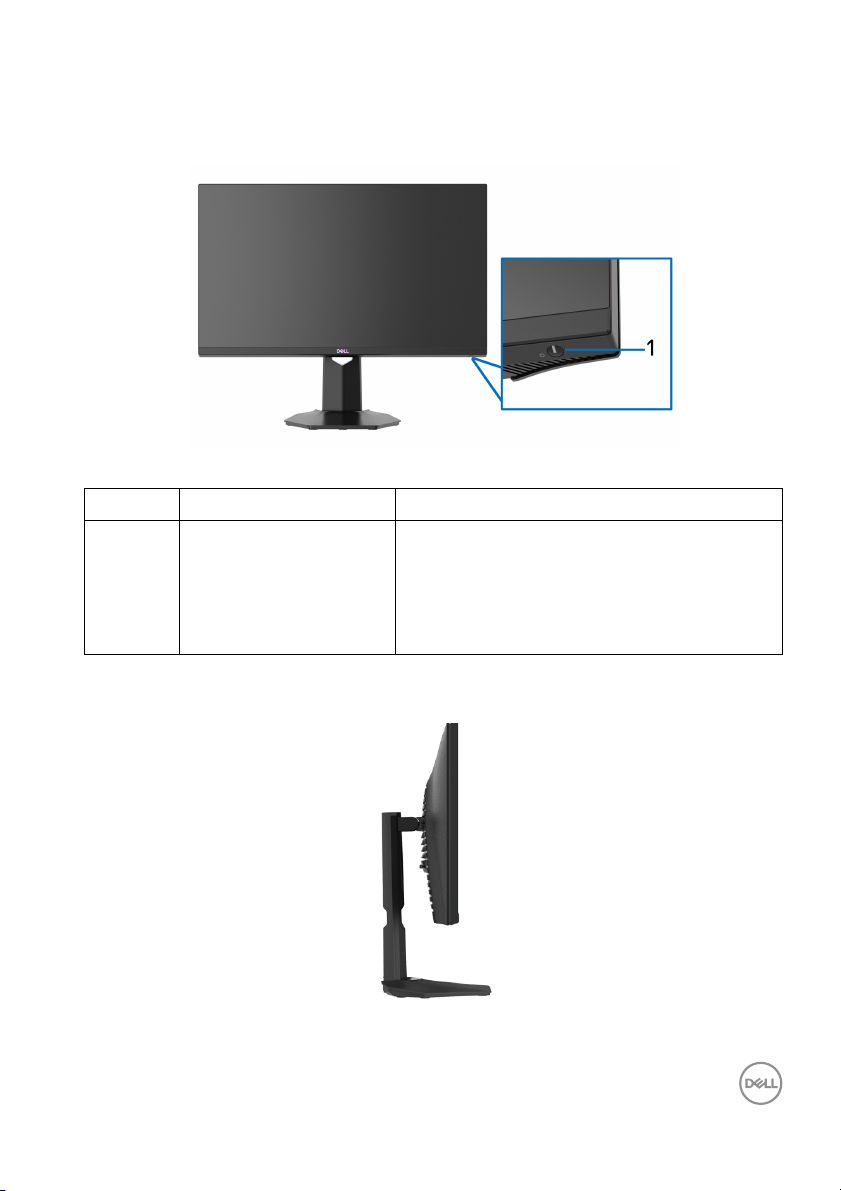

Widok z przodu
Etykieta Opis Użyj
1 Przycisk zasilania (ze
wskaźnikiem LED)
Włącza lub wyłącza monitor.
Ciągłe białe światło oznacza, że monitor jest
włączony i działa normalnie. Migające białe
światło oznacza, że monitor jest w trybie
gotowości.
Widok z boku
Informacje o monitorze │ 9

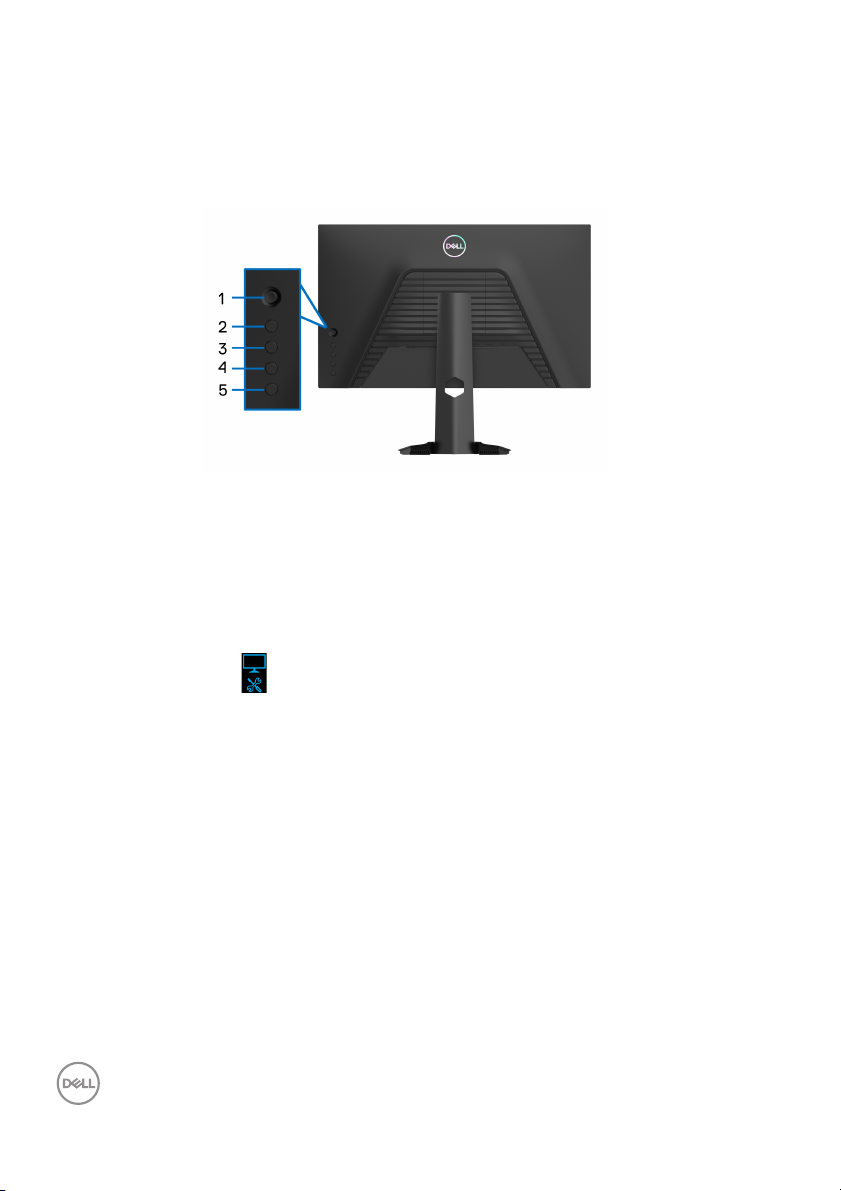

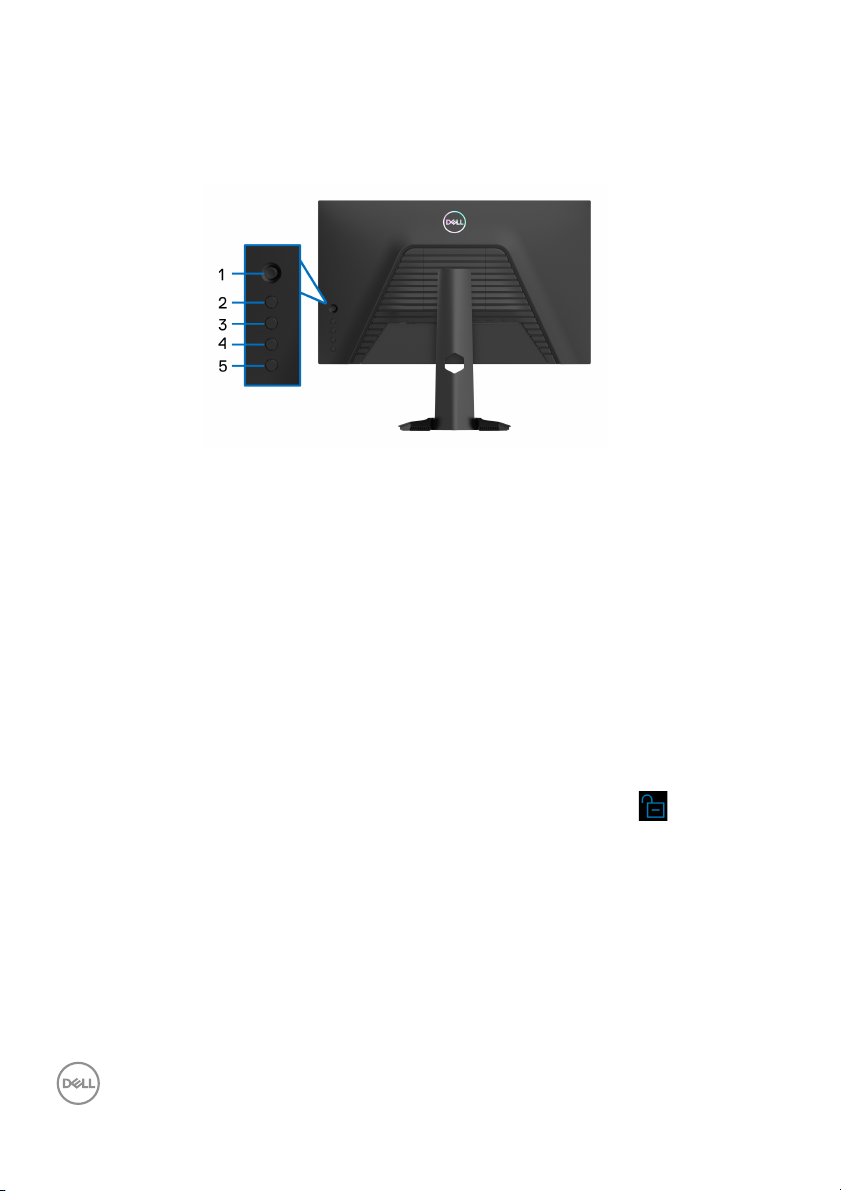

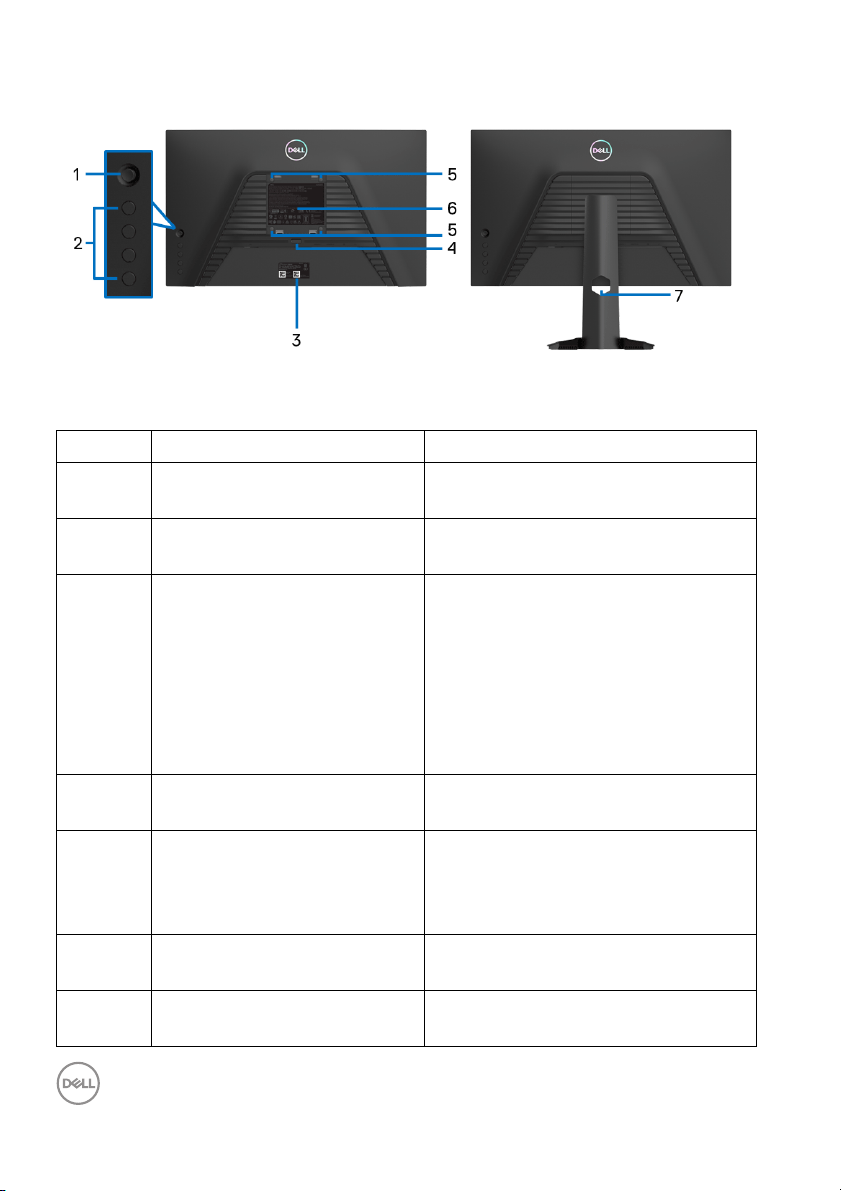

Widok z tyłu
Widok z tyłu bez stojaka monitora Widok z tyłu ze stojakiem monitora
Etykieta Opis Użyj
1 Dżojstik Do obsługi menu wyświetlanego na
ekranie (OSD).
2 Przyciski funkcji Aby uzyskać więcej informacji, zobacz
Obsługa monitora.
3 Kod kreskowy, numer seryjny i
etykieta serwisowa
4 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od
5 Otwory montażowe VESA
(100 mm x 100 mm - za
podłączoną pokrywą
podstawy)
6 Etykieta z oznaczeniami
prawnymi
7 Szczelina prowadzenia kabli Porządkuje kable, gdy są prowadzone
Do kontaktowania się z firmą Dell w
sprawach pomocy technicznej.
Etykieta serwisowa to unikalny
identyfikator alfanumeryczny, dzięki
któremu serwisanci firmy Dell mogą
zidentyfikować komponenty osprzętu
w monitorze i uzyskać dostęp do
informacji o gwarancji.
monitora.
Montaż ścienny monitora przy użyciu
zestawu do montażu ściennego
zgodnego ze standardem VESA
(100 mm x 100 mm).
Zawiera certyfikaty.
przez szczelinę.
10 │ Informacje o monitorze
Widok z dołu
Widok od dołu bez podstawy monitora

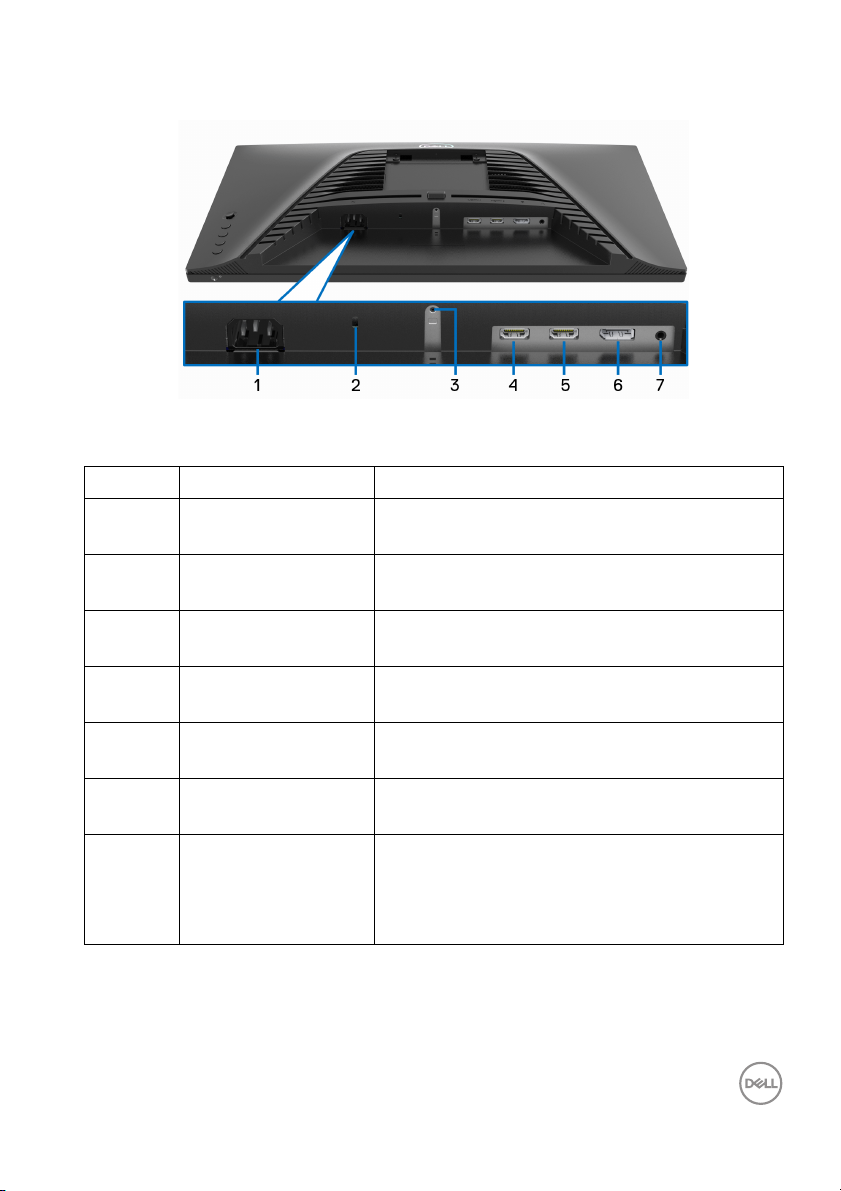

Etykieta Opis Użyj
1 Złącze zasilania Podłącz kabel zasilający (dołączony do
monitora).
2 Gniazdo blokady
zabezpieczenia
3 Funkcja blokady
stojaka
4 Port HDMI (HDMI 1) Podłącz do komputera za pomocą kabla HDMI
5 Port HDMI (HDMI 2) Podłącz do komputera za pomocą kabla HDMI
6 DisplayPort Podłącz do komputera za pomocą kabla
7 Port słuchawek Podłącz słuchawki do monitora.
Zabezpiecz monitor przy użyciu blokady
zabezpieczającej (nie znajduje się w zestawie).
Zablokuj stojaka do monitora przy użyciu śruby
M3 x 6 mm (śrubę kupuje się oddzielnie).
(dostarczony z monitorem).
(dostarczony z monitorem).
DisplayPort (dostarczony z monitorem).
PRZESTROGA: Długotrwałe słuchanie
dźwięku o dużej głośności przez słuchawki
może spowodować uszkodzenie słuchu.
Informacje o monitorze │ 11
Specyfikacje monitora
Model G2422HS
Typ ekranu Aktywna matryca - TFT LCD
Technologia panelu IPS
Współczynnik proporcji 16:9
Widoczny obraz
Przekątna
Szerokość (aktywnego
obszaru)
Wysokość (aktywnego
obszaru)
Obszar całkowity
Podziałka pikseli 0,2745 mm x 0,2745 mm
Pikseli na cal (PPI) 92,56
Kąt widzenia
Pionowo
Poziomo
Wyjście luminancji 350 cd/m² (typowe)
Współczynnik kontrastu 1000 do 1 (typowe)
Powłoka płyty Zamglenie 25%, 3H
Podświetlenie System oświetlenia krawędzi białymi diodami LED
604,70 mm (23,80 cali)
527,04 mm (20,75 cali)
296,46 mm (11,67 cali)
156246,28 mm
178° (typowe)
178° (typowe)
2
(242,15 cali2)
12 │ Informacje o monitorze
Czas reakcji 5 ms szary do szarego w trybie Fast (Szybki)
2 ms szary do szarego w trybie Super Fast
(Superszybki)
1 ms w trybie Extreme (Ekstremalny)*
*Czas odpowiedzi 1 ms szary do szarego jest osiągany
w trybie Extreme (Ekstremalny), umożliwiając
redukcję widocznego rozmycia ruchu i zwiększając
szybkość reakcji obrazu. Może to jednak spowodować
wyświetlenie na obrazie zauważalnych, delikatnych
artefaktów wizualnych. Każda konfiguracja systemu jest
inna, tak jak potrzeby użytkowników, dlatego zalecamy
eksperymentowanie z różnymi trybami, aby znaleźć
odpowiednie dla siebie ustawienia.
Głębia kolorów 16,7 miliona kolorów
Paleta kolorów sRGB 99% (typowe)
Połączenie • 1 port DisplayPort w wersji 1.2
• 2 porty HDMI w wersji 2.0
• 1 port wyjścia słuchawek
Szerokość ramki (krawędź monitora do obszaru aktywnego)
Góra
Lewo/prawo
Spód
Nastawność
Regulowana wysokość
stojaka
Nachylenie
Zgodność Dell Display
Manager
Zabezpieczenie Gniazdo blokady zabezpieczenia (blokada kablowa
5,37 mm
5,38 mm/5,38 mm
19,80 mm
Od 0 do 100 mm
Od -5° do 21°
Funkcje Łatwa aranżacja i inne
sprzedawana oddzielnie)
Informacje o monitorze │ 13
Specyfikacje rozdzielczości
Model G2422HS
Zakres skanowania poziomego Od 30 kHz do 187 kHz (automatyczny)
Zakres skanowania pionowego Od 48 Hz do 165 Hz (automatyczny)
Najwyższa wstępnie ustawiona
rozdzielczość
Obsługiwane tryby video
Model G2422HS
Możliwości wyświetlania video
(DisplayPort)
Możliwości wyświetlania video
(HDMI)
Wstępne ustawienia trybów wyświetlania
1920 x 1080 przy 165 Hz
480p, 576p, 720p, 1080p
480p, 576p, 720p, 1080i, 1080p
Tryb wyświetlania Częstotli-
wość
pozioma
(kHz)
720 x 400 31,47 70,08 28,32 -/+
VESA, 640 x 480 31,50 60,00 25,20 -/VESA, 640 x 480 37,50 75,00 31,50 -/VESA, 800 x 600 37,90 60,30 40,00 +/+
VESA, 800 x 600 46,90 75,00 49,50 +/+
VESA, 1024 x 768 48,40 60,00 65,00 -/VESA, 1024 x 768 60,00 75,00 78,80 +/+
VESA, 1152 x 864 67,50 75,00 108,00 +/+
VESA, 1280 x 1024 64,00 60,00 108,00 +/+
VESA, 1280 x 1024 80,00 75,00 135,00 +/+
14 │ Informacje o monitorze
Częstotli-
wość
pionowa
(Hz)
Zegar
pikseli
(MHz)
Biegunowość
synchronizacji
(Pozioma/
Pionowa)
VESA, 1600 x 900 60,00 60,00 108,00 +/+
VESA, 1920 x 1080 67,50 60,00 148,50 +/+
1920 x 1080 137,26 120,00 285,50 +/1920 x 1080 162,30 143,90 337,50 +/1920 x 1080 186,45 165,00 387,81 +/-
UWAGA: Ten monitor obsługuje funkcję AMD FreeSync™ Premium
Technology.
Specyfikacje elektryczne
Model G2422HS
Sygnały wejścia video HDMI 2.0/DisplayPort 1.2, 600 mV na przewód, opór
wejściowy 100 omów na parę przewodów
Napięcie wejścia prądu
zmiennego/
100 VAC do 240 VAC / 50 Hz lub 60 Hz ± 3 Hz / 1 A
(typowe)
częstotliwość/prąd
Prąd udarowy • 120 V: 30 A (Maksymalnie) przy 0°C (zimny start)
• 240 V: 60 A (Maksymalnie) przy 0°C (zimny start)
Zużycie energii • 0,2 W (tryb wyłączenia)
•0,2 W (tryb gotowości)
• 14,6 W (tryb włączenia)
•40 W (Maksymalnie)
•15,64 W (Pon)
3
•48,97 kWh (TEC)
1
1
1
2
3
1
Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.
2
Maks. ustawienia jasności i kontrastu.
3
Pon: Zużycie energii w trybie Wł. mierzone w odniesieniu do metody testowania
Energy Star.
TEC: Całkowite zużycie energii w kWh mierzone w odniesieniu do metody
testowania Energy Star.
Informacje o monitorze │ 15
Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i
zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany
produkt może działać inaczej, w zależności od oprogramowania, komponentów i
zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich
informacji.
Stosownie, klient nie powinien polegać na tych informacjach podczas
podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie
udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.
Charakterystyki fizyczne
Model G2422HS
Typ kabla sygnałowego • Cyfrowe: DisplayPort, 20 pinów
• Cyfrowe: HDMI, 19 pinów
UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy
wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli
nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad
procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje
wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym
monitorem Dell.
Wymiary (ze stojakiem)
Wysokość (po rozłożeniu) 451,63 mm (17,78 cali)
Wysokość (obniżony) 351,63 mm (13,84 cali)
Szerokość 537,80 mm (21,17 cali)
Głębokość 189,44 mm (7,46 cali)
Wymiary (bez stojaka)
Wysokość 321,63 mm (12,66 cali)
Szerokość 537,80 mm (21,17 cali)
Głębokość 65,59 mm (2,58 cali)
Wymiary stojaka
Wysokość (po rozłożeniu) 366,33 mm (14,42 cali)
Wysokość (obniżony) 318,99 mm (12,56 cali)
Szerokość 221,61 mm (8,72 cali)
Głębokość 189,44 mm (7,46 cali)
16 │ Informacje o monitorze
Waga
Waga z opakowaniem 7,55 kg (16,64 funtów)
Waga z zamontowanym stojakiem i
kablami
Waga bez stojaka (Do montażu
ściennego lub montażu VESA - bez
linek)
Waga stojaka 1,45 kg (3,20 funtów)
Charakterystyki środowiskowe
Model G2422HS
Zgodność ze standardami
• Zgodność z przepisami RoHS
• Monitor o niższej zawartości bromowanego środka opóźniającego i polichlorku
winylu (jego płytki drukowane są wykonane z laminatów nie zawierających
bromowanego środka opóźniającego i polichlorku winylu)
• Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu
Te m p e ra t u ra
Działanie 0°C do 40°C (32°F do 104°F)
Bez działania • Przechowywanie: -20°C do 60°C (-4°F do 140°F)
• Przewożenie: -20°C do 60°C (-4°F do 140°F)
Wilgotność
Działanie 10% do 80% (bez kondensacji)
Bez działania • Przechowywanie: 5% do 90% (bez kondensacji)
• Przewożenie: 5% do 90% (bez kondensacji)
Wysokość n.p.m.
Działanie 5000 m (16404 stóp) (maksymalnie)
Bez działania 12192 m (40000 stóp) (maksymalnie)
Rozpraszanie ciepła • 136,48 BTU/godzinę (maksymalnie)
• 58,00 BTU/godzinę (typowe)
5,28 kg (11,64 funtów)
3,50 kg (7,71 funtów)
Informacje o monitorze │ 17
Przydział pinów

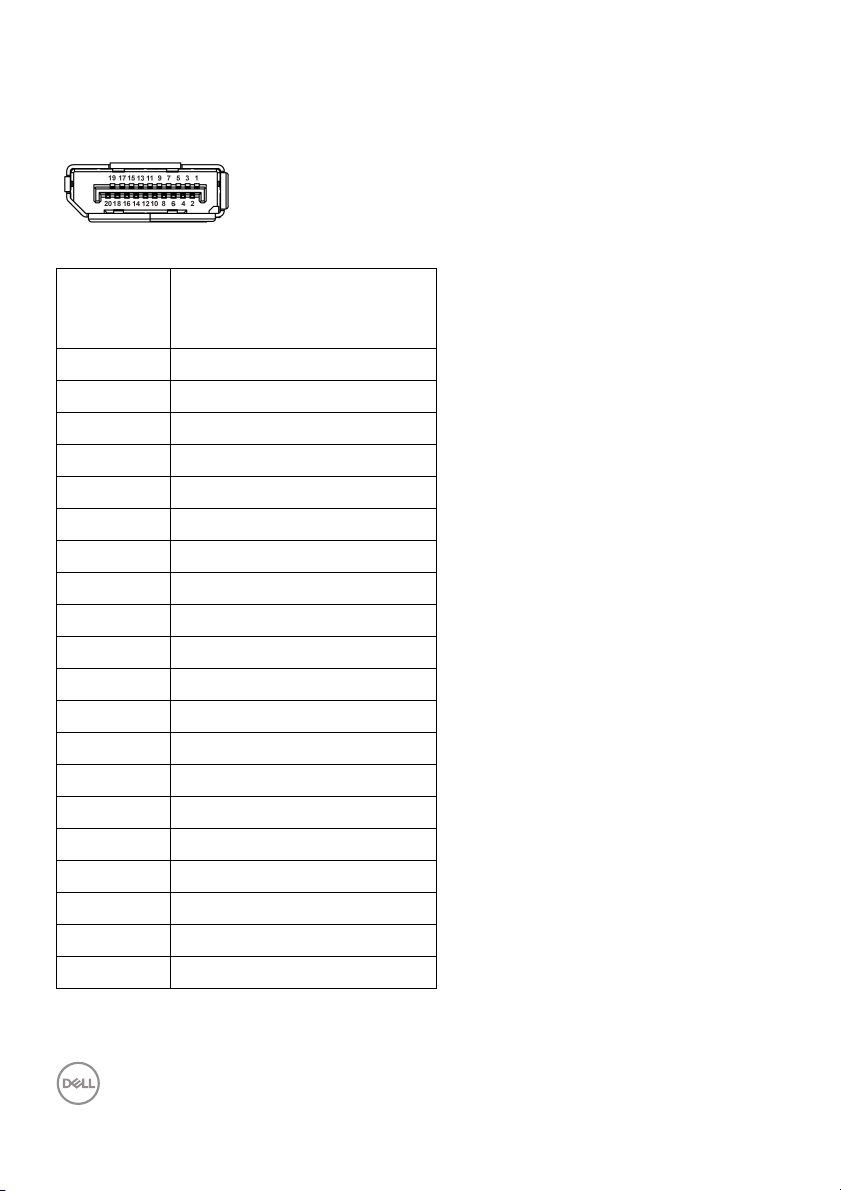

Złącze DisplayPort
Numer
pinu
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Wykrywanie bez wyłączania
19 Re-PWR
20 +3,3 V DP_PWR
20-pinowa końcówka
podłączonego kabla
sygnałowego
18 │ Informacje o monitorze

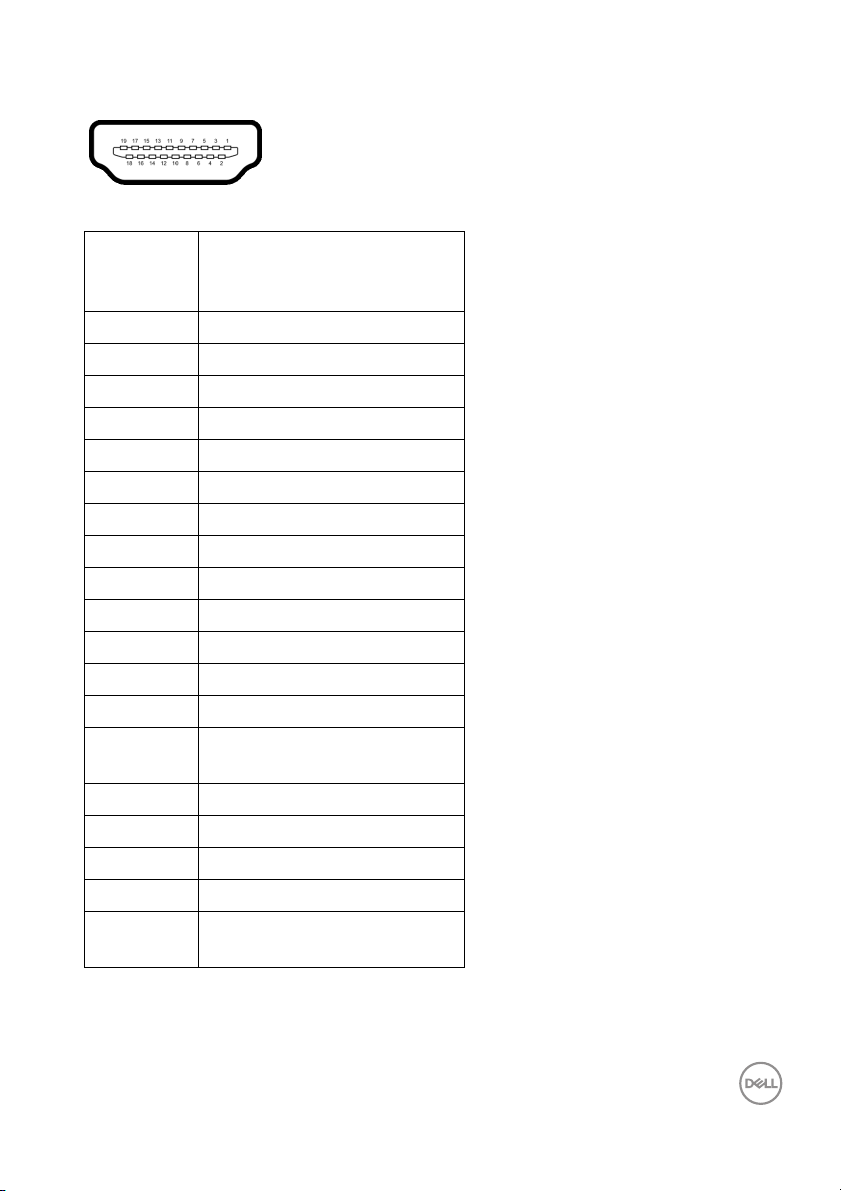

Złącze HDMI
Numer
pinu
1 TMDS DANE 2+
2 TMDS DANE 2 SHIELD
3 TMDS DANE 2-
4 TMDS DANE 1+
5 TMDS DANE 1 SHIELD
6 TMDS DANE 1-
7 TMDS DANE 0+
8 TMDS DANE 0 SHIELD
9 TMDS DANE 0-
10 TMDS ZEGAR+
11 TMDS ZEGAR SHIELD
12 TMDS ZEGAR-
13 CEC
14 Zarezerwowane (N.C. w
15 ZEGAR DDC (SCL)
16 DANE DDC (SDA)
17 DDC/CEC uziemienie
18 ZASILANIE +5 V
19 WYKRYWANIE BEZ
19-pinowa końcówka
podłączonego kabla
sygnałowego
urządzeniu)
WYŁĄCZANIA
Informacje o monitorze │ 19
Możliwości Plug and Play
Ten monitor można połączyć w dowolnym systemie zgodnym z Plug and Play.
Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone
dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora
(DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować
ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to
wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień
monitora, znajdują się w części Obsługa monitora.
Jakość monitora LCD i zasady dotyczące pikseli
Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w
niezmiennym stanie jednego lub kilku pikseli, które są trudne do zobaczenia i nie
wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad
dotyczących pikseli monitora Dell można uzyskać pod adresem www.dell.com/
pixelguidelines.
Ergonomia
OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury
może prowadzić do obrażeń.
OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może
powodować zmęczenie oczu.
W celu uzyskania komfortu i efektywności należy przestrzegać następujących
wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:
• Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się
bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są
specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na
klawiaturze.
• Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku/
ramion/pleców/barków w wyniku korzystania z monitora przez długi czas,
zalecamy:
1. Umieść ekran w odległości od 50 do 70 cm (20 - 28 cali) od oczu.
2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym
użytkowaniu monitora.
3. Rób regularne i częste przerwy - 20-minutowa przerwa co dwie godziny.
4. Niepatrzenie na monitor i patrzenie na obiekt oddalony o co najmniej 20 stóp
przez co najmniej 20 sekund podczas przerw.
20 │ Informacje o monitorze
5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu
rozluźnienia napięcia karku, ramion, pleców i barków.
• Należy się upewnić, że ekran monitora znajduje się na poziomie oczu
użytkownika, lub nieco niżej, siedzącego przed monitorem.
• Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.
• Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe,
lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby
zminimalizować odbicia i odblask światła na ekranie monitora.
• Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego
odcinka pleców.
• Podczas korzystania z klawiatury lub myszy należy utrzymywać przedramiona
w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.
• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie
miejsce na odpoczynek dla dłoni.
• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.
• Należy się upewnić, że stopy płasko stoją na podłodze.
• Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a
nie na przedniej części siedzenia. W razie potrzeby należy wyregulować
wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę
ciała.
• Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak
organizować, aby nie pracować przez długi czas w pozycji siedzącej. Należy
regularnie wstawać i chodzić.
• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani
przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą,
lub stwarzać potencjalne ryzyko potknięcia.
Informacje o monitorze │ 21
Obsługa i przenoszenie wyświetlacza
ekran monitora na
poziomie lub poniżej
poziomu wzroku
użytkownika
monitor i
klawiatura
znajdujące się
tuż przed
użytkownikiem
stopy płasko
na podłodze
nadgarstki
rozluźnione,
płasko leżące
Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub
przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:
• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i
monitor.
• Należy odłączyć wszystkie kable od monitora.
• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi
materiałami zabezpieczającymi.

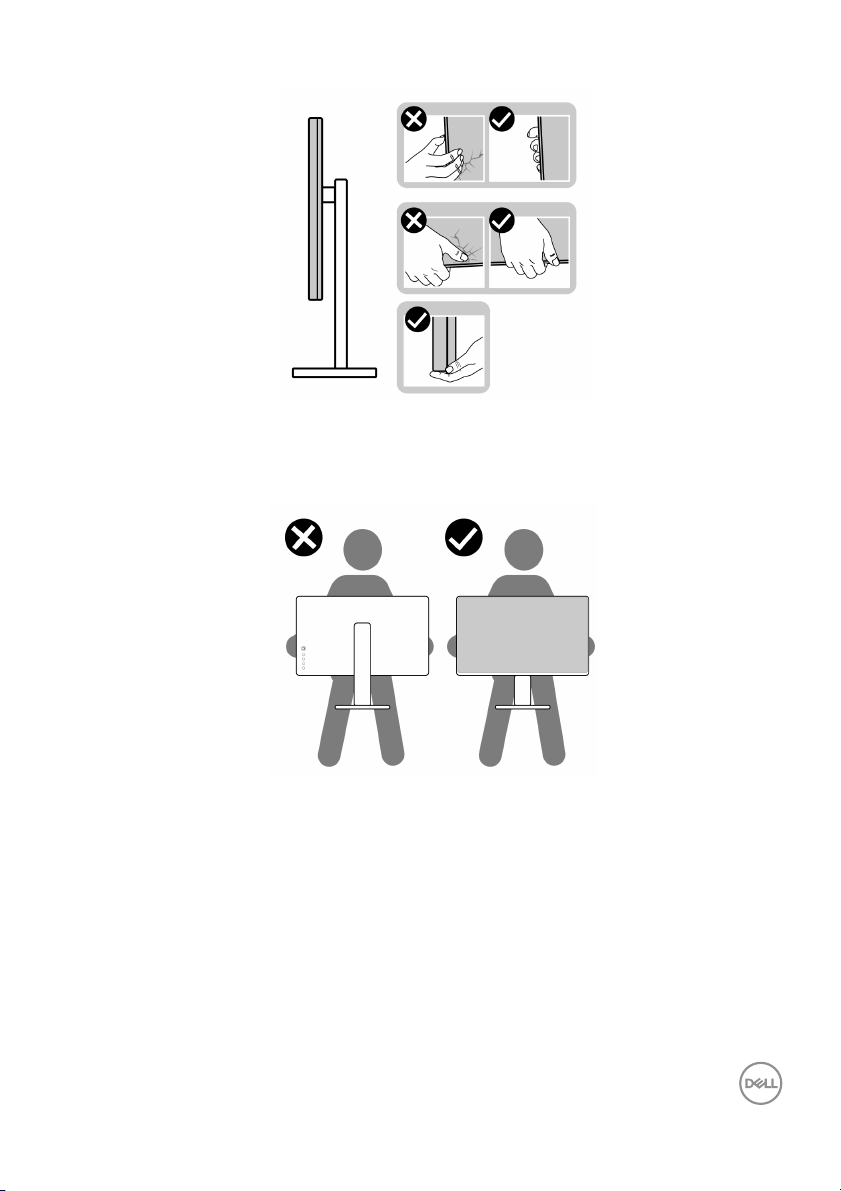

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać
jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.
22 │ Informacje o monitorze
• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że
monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar
wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.
• Podczas transportu monitora należy unikać poddawania go nagłym wstrząsom
lub drganiom.

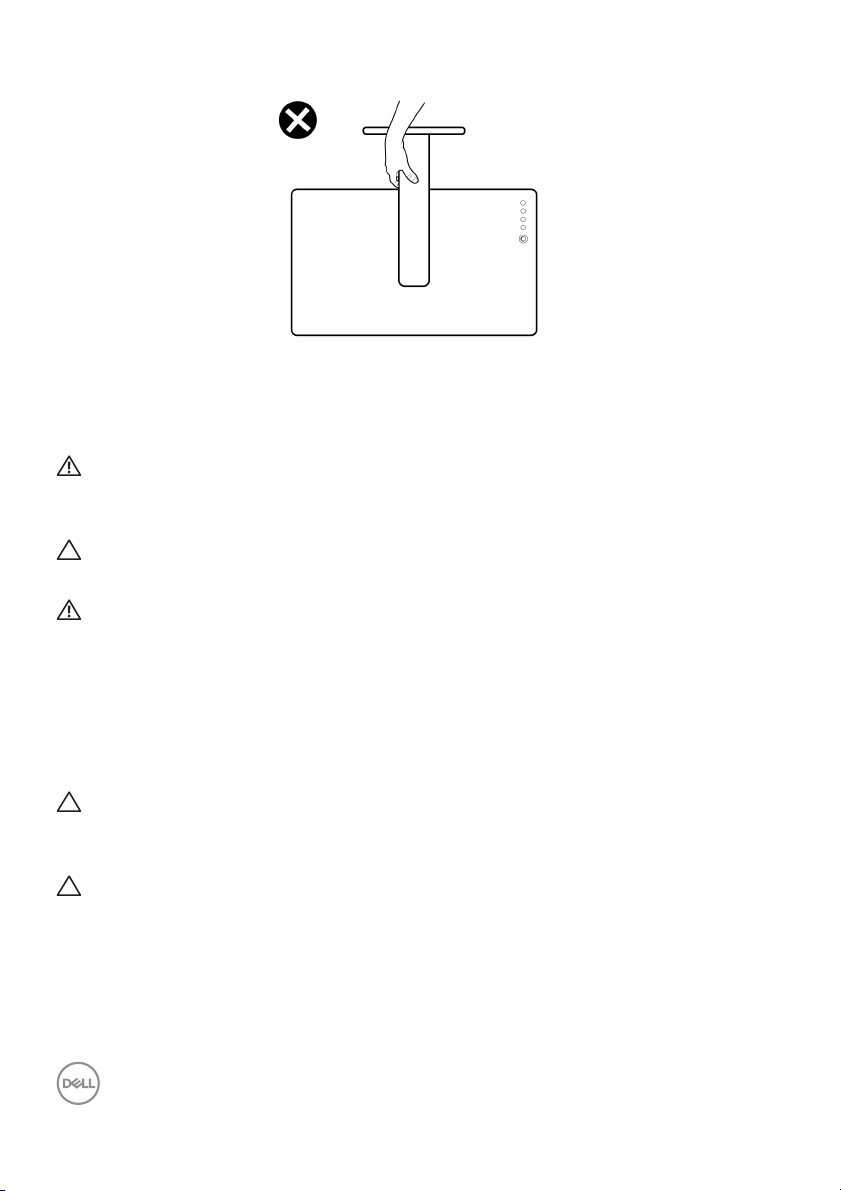

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą
do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to
doprowadzić do przypadkowego uszkodzenia monitora i spowodować
obrażenia ciała użytkownika.
Informacje o monitorze │ 23
Wskazówki dotyczące konserwacji
Czyszczenie monitora
PRZESTROGA: Stosowanie niewłaściwych metod podczas czyszczenia
monitora może spowodować fizyczne uszkodzenie ekranu lub obudowy
monitora firmy Dell.
OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy
przeczytać i zastosować się do Instrukcje bezpieczeństwa.
PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy
odłączyć kabel zasilający monitora od gniazda elektrycznego.
Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas
rozpakowania, czyszczenia lub obsługi monitora:
• Aby wyczyścić ekran monitora Dell, lekko zwilż miękką, czystą szmatkę wodą.
Jeśli to możliwe, użyj specjalnej chusteczki do czyszczenia ekranu lub
roztworu przeznaczonego do ekranu monitora Dell.
OSTRZEŻENIE: Nie używaj detergentów ani innych środków
chemicznych, takich jak benzen, rozcieńczalnik, amoniak, ścierne
środki czyszczące lub sprężone powietrze.
OSTRZEŻENIE: Używanie środków chemicznych do czyszczenia może
spowodować zmiany w wyglądzie monitora, takie jak blaknięcie
kolorów, mleczny osad na monitorze, deformacje, nierówne ciemne
zacieki i łuszczenie się powierzchni ekranu.
24 │ Informacje o monitorze
PRZESTROGA: Nie rozpylaj roztworu czyszczącego a nawet wody
bezpośrednio na powierzchnię monitora. Spowoduje to gromadzenie się
płynów w dolnej części panelu wyświetlacza i korozję elementów
elektronicznych, powodując trwałe uszkodzenie. Zamiast tego nałóż
roztwór czyszczący lub wodę na miękką szmatkę, a następnie wyczyść
monitor.
UWAGA: Uszkodzenia monitora spowodowane niewłaściwymi metodami
czyszczenia i użycie benzenu, rozcieńczalnika, amoniaku, ściernych
środków czyszczących, alkoholu, sprężonego powietrza, wszelkiego
rodzaju detergentów doprowadzi do uszkodzenia wywołanego przez
klienta (CID). Uszkodzenia wywołane przez klienta (CID) nie są objęte
standardową gwarancją firmy Dell.
• Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy
wytrzeć go szmatką.
• Podczas obsługi monitora należy zachować ostrożność, ponieważ po
zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na
monitorach o ciemniejszej obudowie niż na jasnej.
• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć
dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest
używany.
Informacje o monitorze │ 25
Ustawienia monitora
Konfiguracja stojaka
UWAGA: Stojak nie jest zamontowany fabrycznie.
UWAGA: Poniższe czynności dotyczą montażu stojaka dostarczonego
wraz z monitorem. W przypadku montowania stojaka zakupionego z
innego źródła należy postępować zgodnie z dołączonymi do niego
instrukcjami.
Konfiguracja stojaka monitora:

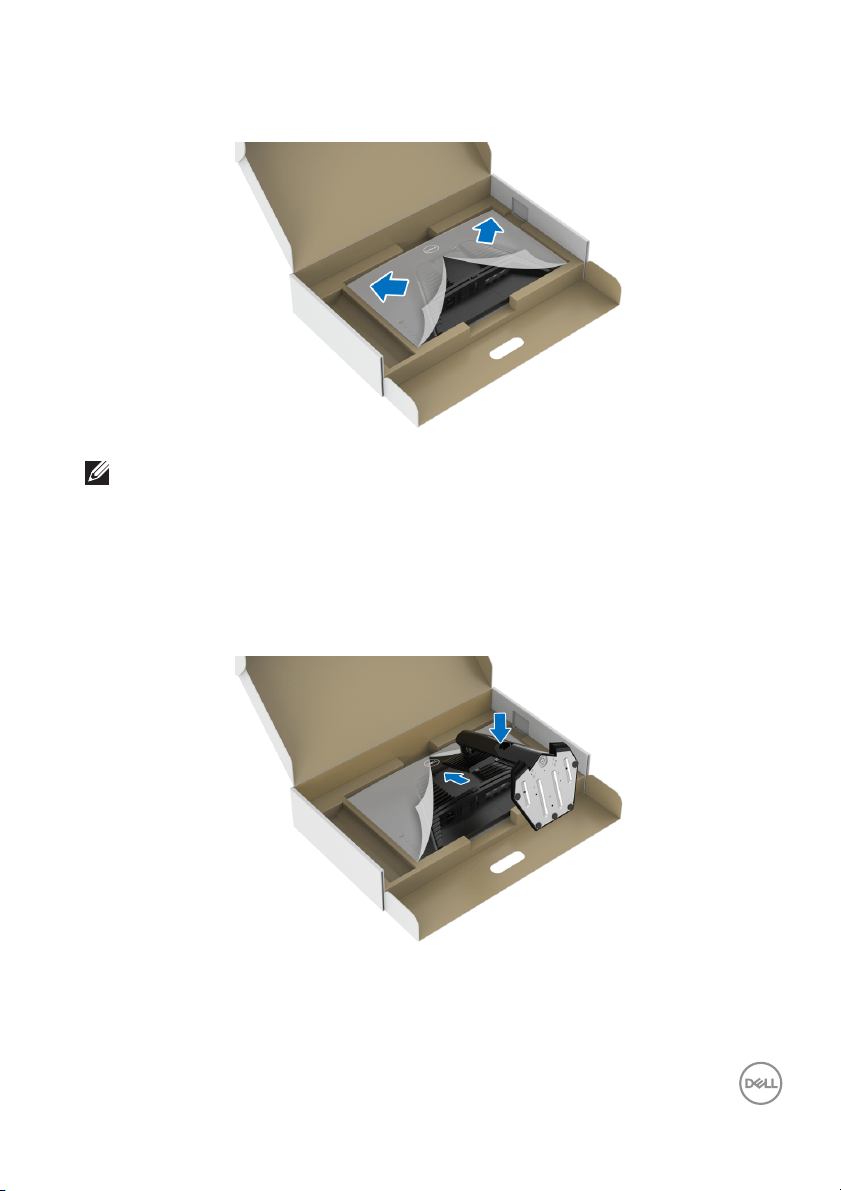

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.
UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd poduszki w
opakowaniu może się różnić.
2. Wyrównaj i ustaw ramię stojaka na podstawie stojaka.
3. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo, aby
stabilnie przymocować zespół stojaka.
4. Zamknij uchwyt śruby.
26 │ Ustawienia monitora
5. Otwórz osłonę ochronną w monitorze, aby uzyskać dostęp do gniazda VESA
w monitorze.
UWAGA: Przed przymocowaniem zespołu stojaka do wyświetlacza
upewnij się, że klapka przedniej płyty jest otwarta, aby zapewnić
miejsce na montaż.
6. Przymocuj zespół stojaka do wyświetlacza.
a. Wsuń wypustki na ramieniu stojaka w szczeliny VESA na tylnej pokrywie
monitora.
b. Wciskaj podstawę, aż zaskoczy w swoje miejsce.
Ustawienia monitora │ 27

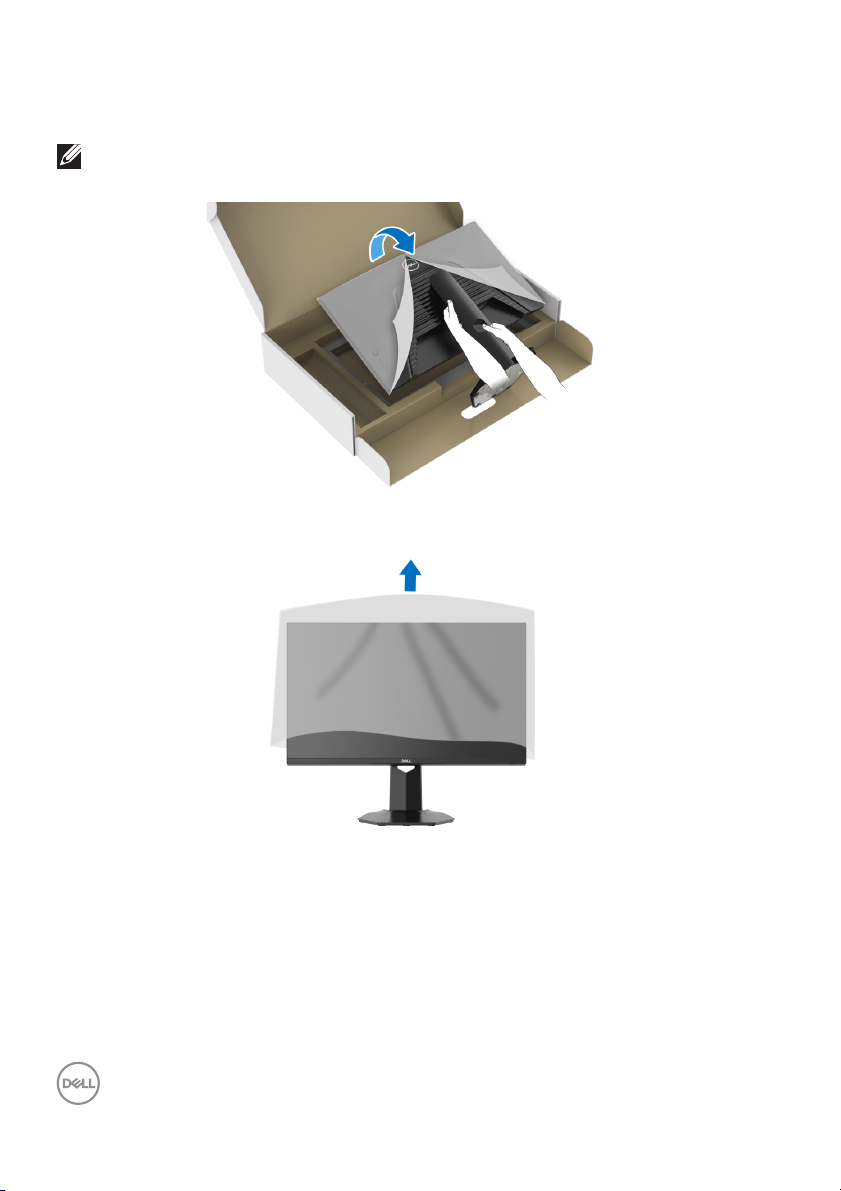

7. Mocno przytrzymaj ramię stojaka dwoma rękoma i unieś monitor. Następnie
postaw monitor pionowo na płaskiej powierzchni.
UWAGA: Podczas podnoszenia monitora trzymaj mocno ramię stojaka,
aby nie uszkodzić go przypadkowo.
8. Zdejmij osłonę ochronną z monitora.
28 │ Ustawienia monitora
Podłączanie monitora
PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.
UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z
kablami dostarczonymi przez firmę Dell w opakowaniu. Firma Dell nie
gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych
niż Dell.
UWAGA: Przed podłączeniem kabli poprowadź je w szczelinie do
prowadzenia kabli.
UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie.
UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera
może być inny.
W celu podłączenia monitora do komputera:
1. Wyłącz komputer i odłącz kabel zasilający.
2. Podłącz kabel DisplayPort lub HDMI, łącząc monitor z komputerem.
UWAGA: Podłącz kabel HDMI do jednego z dwóch dostępnych portów
HDMI na monitorze.
Podłączanie kabla DisplayPort (DP–DP) i kabla zasilania
Ustawienia monitora │ 29
Podłączanie kabla HDMI i kabli zasilających
Organizacja przebiegu kabli
Podłączając niezbędne kable (patrz Podłączanie monitora, aby uzyskać więcej
informacji), przeprowadź kable przez szczelinę do prowadzenia kabli.
30 │ Ustawienia monitora
Włączanie monitora
Naciśnij przycisk zasilania, aby włączyć monitor.

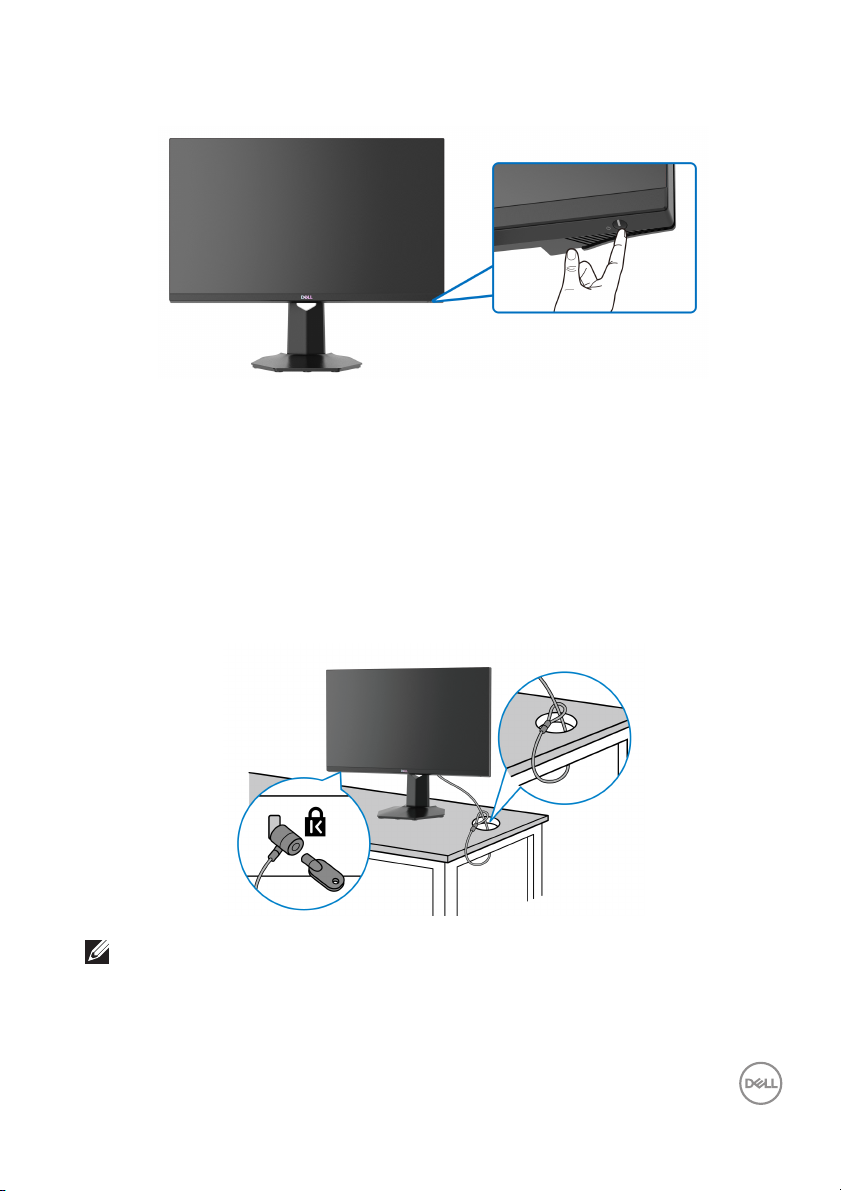

Przymocowywanie monitora przy użyciu blokady Kensington (opcjonalny)
Gniazdo blokady zabezpieczenia znajduje się na spodzie monitora (patrz Gniazdo
blokady zabezpieczenia). Monitor należy przymocować do stołu przy użyciu
blokady zabezpieczenia Kensington.
Więcej informacji o tym, jak korzystać z blokady Kensington (do nabycia oddzielnie),
można znaleźć w dokumentacji do niej dołączonej.
UWAGA: Ilustracja ta służy wyłącznie jako odniesienie. Wygląd blokady
może być inny.
Ustawienia monitora │ 31
Zdejmowanie podstawy monitora
UWAGA: Aby zapobiec porysowaniu ekranu LCD w czasie zdejmowania
podstawy, upewnij się, że monitor został położony na czystej
powierzchni.
UWAGA: Poniższe czynności dotyczą konkretnie odłączania stojaka
dołączonego do monitora. W przypadku usuwania stojaka zakupionego z
innego źródła postępuj zgodnie z instrukcjami dotyczącymi konfiguracji
dołączonymi do stojaka.
W celu zdjęcia stojaka:
1. Umieść monitor na miękkiej szmatce lub poduszce.
2. Naciśnij i przytrzymaj przycisk zwalniania stojaka z tyłu wyświetlacza.
3. Podnieś zespół stojaka i odsuń od monitora.
32 │ Ustawienia monitora
Zestaw do montażu na ścianie VESA (opcjonalny)
(Wielkość śrub: M4 x 10 mm).
Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie
zgodnego z VESA.
1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnym i
równym sto le.
2. Zdemontuj stojak monitora (patrz Zdejmowanie podstawy monitora).
3. Użyj śrubokrętu Phillips, odkręć cztery śruby mocujące tylną pokrywę
wyświetlacza.
4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.
5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w dokumentacji
dostarczonej wraz z zestawem do montażu na ścianie.
UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na
liście UL, CSA lub GS, przy minimalnej wadze lub obciążeniu
wynoszącym 14,00 kg.
Ustawienia monitora │ 33
Obsługa monitora
Włączanie monitora
Naciśnij przycisk zasilania, aby włączyć monitor.
Sterowanie dżojstikiem
Aby skonfigurować ustawienia menu ekranowego, użyj dżojstika z tyłu monitora.
1. Naciśnij przycisk dżojstika, aby uruchomić główne menu ekranowe.
2. Aby przełączać między opcjami, przesuwaj dżojstik w górę/w dół/w lewo/w
prawo.
3. Naciśnij przycisk dżojstika ponownie, aby potwierdzić ustawienia i wyjść z
menu.
Dżojstik Opis
• Po wyświetleniu menu ekranowego naciśnij ten przycisk, aby
potwierdzić wybór lub zapisać ustawienia.
• Jeśli menu ekranowe jest wyłączone, naciśnij przycisk, aby
uruchomić główne menu ekranowe. Zobacz rozdział Dostęp do
systemu menu.
34 │ Obsługa monitora
• Nawigacja dwukierunkowa (w prawo i w lewo).
• Przesuń w prawo, aby otworzyć podmenu.
• Przesuń w lewo, aby wyjść z podmenu.
• Zwiększa (w prawo) lub zmniejsza (w lewo) parametry wybranej
pozycji menu.
• Nawigacja dwukierunkowa (w górę i w dół).
• Przełącza pomiędzy pozycjami menu.
• Zwiększa (w górę) lub zmniejsza (w dół) parametry wybranej
pozycji menu.

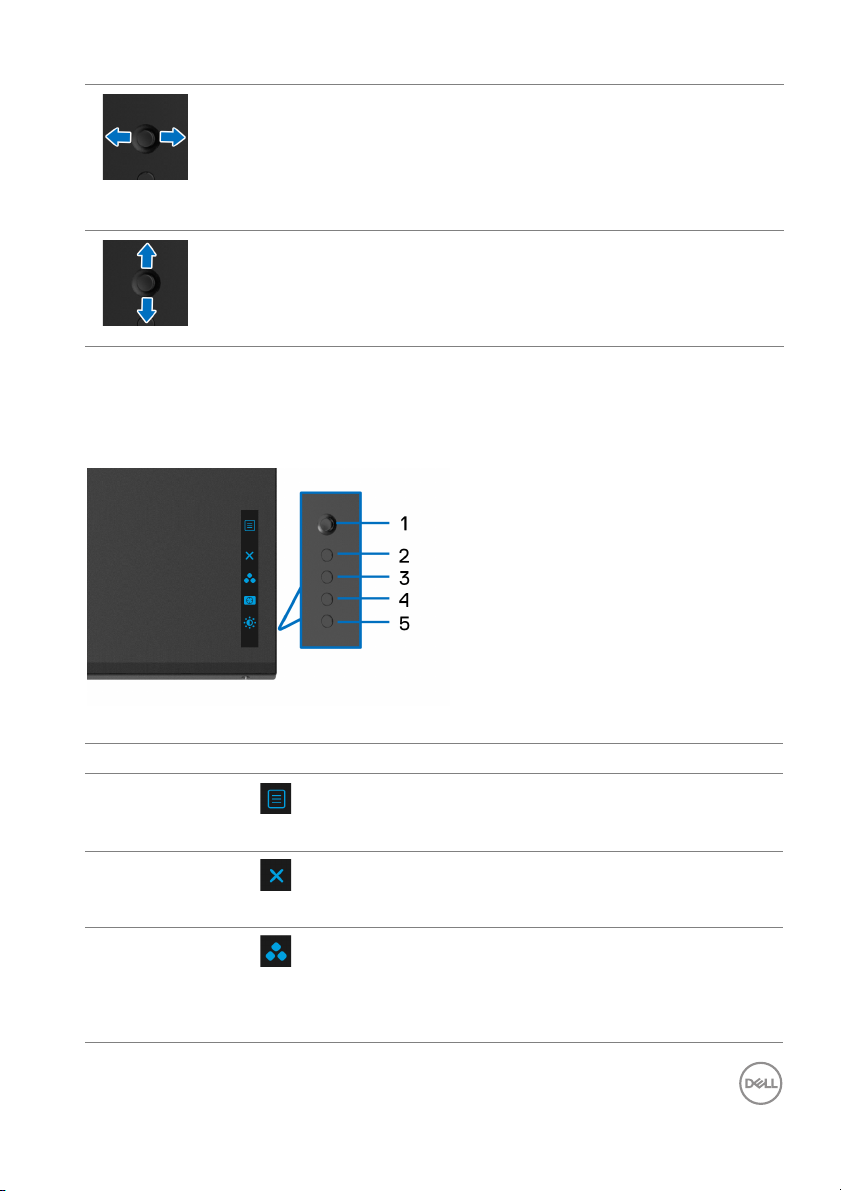

Używanie elementów sterowania tylnego panelu

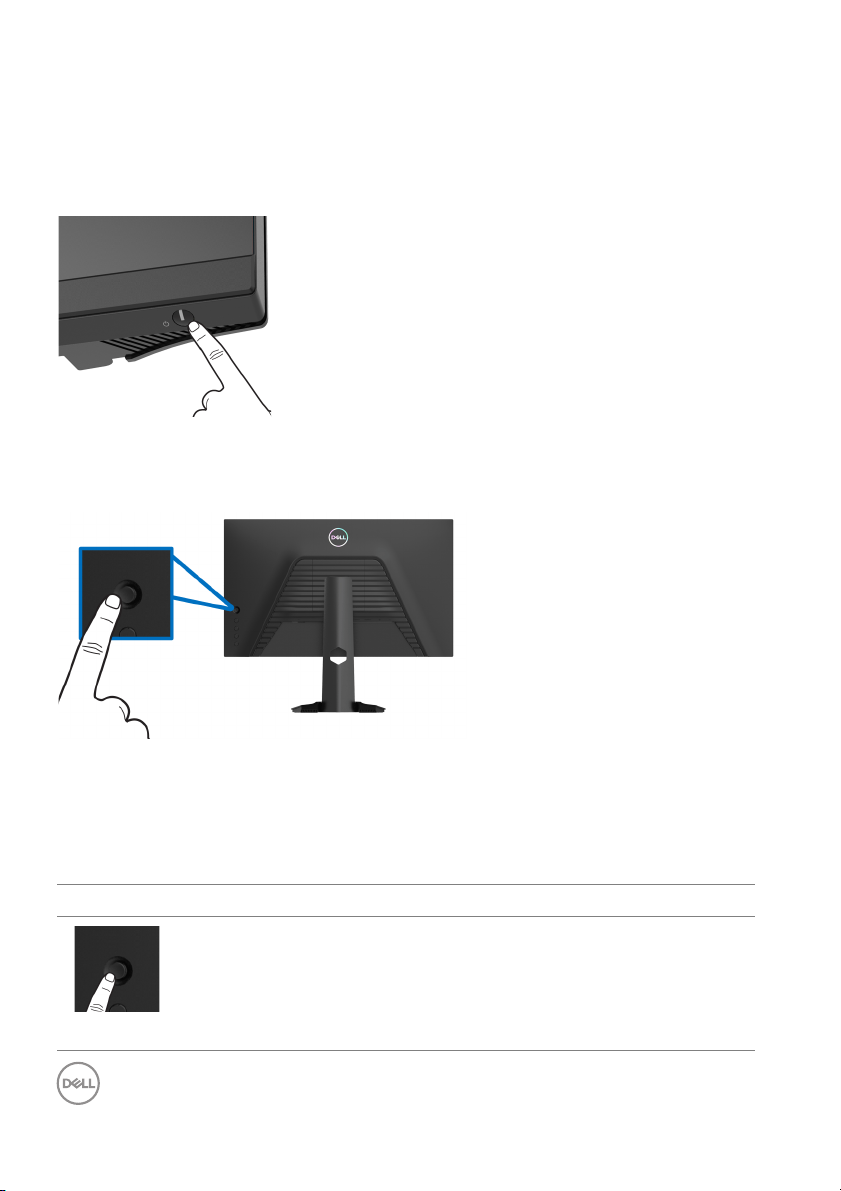

Używanie przycisków sterowania z tyłu monitora, aby uzyskać dostęp do menu
ekranowego i klawiszy skrótów.
W poniższej tabeli opisano przyciski na panelu tylnym:
Przycisk na panelu tylnym Opis
1
Menu
2
Wyjście
3
Klawisz skrótu/
Preset Modes (Tryby
ustawień wstępnych)
Za pomocą przycisku Menu można
włączyć menu ekranowe (OSD). Zobacz
rozdział Dostęp do systemu menu.
Wychodzenie z głównego menu
ekranowego.
Wybór trybu żądanego koloru z listy
ustawień wstępnych.
Obsługa monitora │ 35
4
Klawisz skrótu/
Dark Stabilizer (Stabilizacja
ciemnych scen)
5
Klawisz skrótu/Brightness/
Contrast (Jasność/
Kontrast)
Po naciśnięciu dowolnego z tych przycisków (z wyjątkiem przycisków dżojstika)
zostanie wyświetlony Pasek stanu menu ekranowego, zapewniający użytkownikowi
informacje o bieżących ustawieniach niektórych funkcji menu ekranowego.
Uruchamianie menu Dark Stabilizer
(Stabilizacja ciemnych scen).
Aby uzyskać bezpośredni dostęp do
suwaków regulacji opcji Brightness/
Contrast (Jasność/Kontrast).

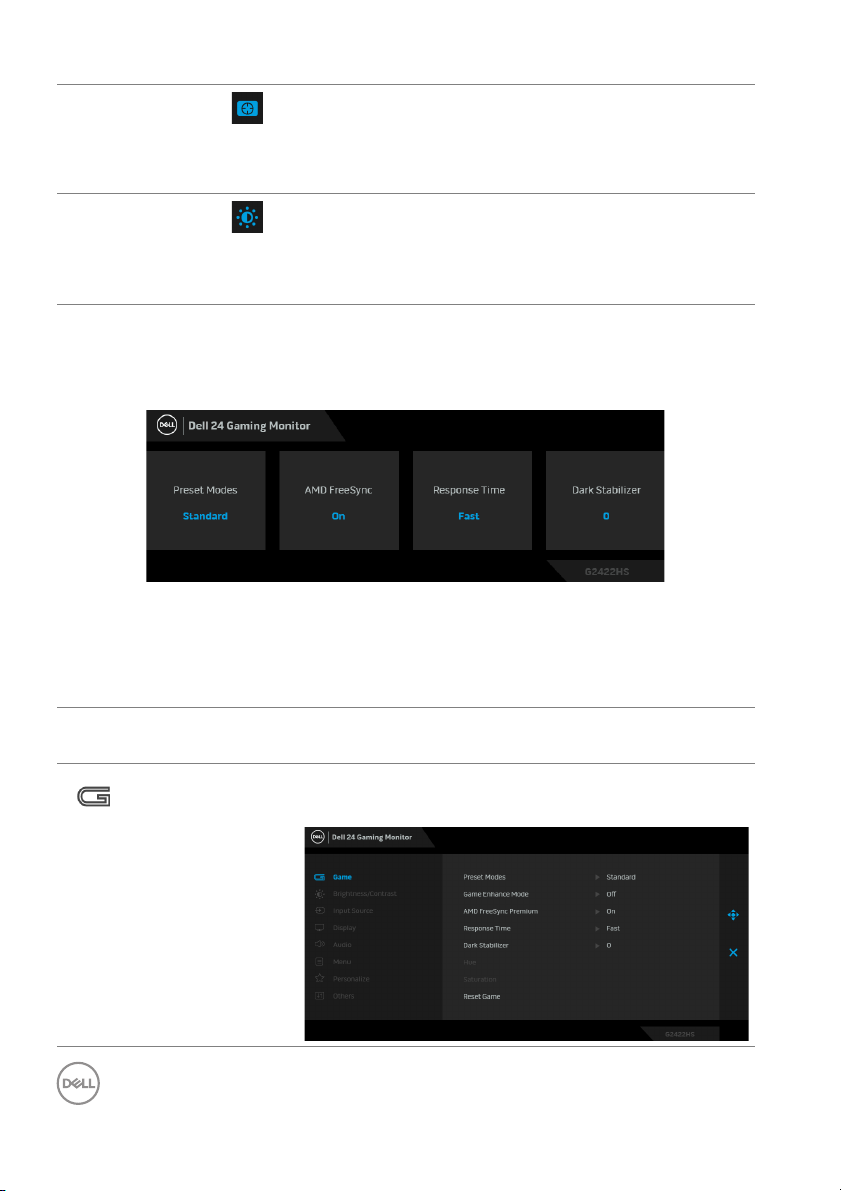

Używanie menu ekranowego (OSD)
Dostęp do systemu menu
Ikona Menu i
podmenu
Game (Gra) To menu pozwala spersonalizować ustawienia
36 │ Obsługa monitora
Opis
wizualne gier.

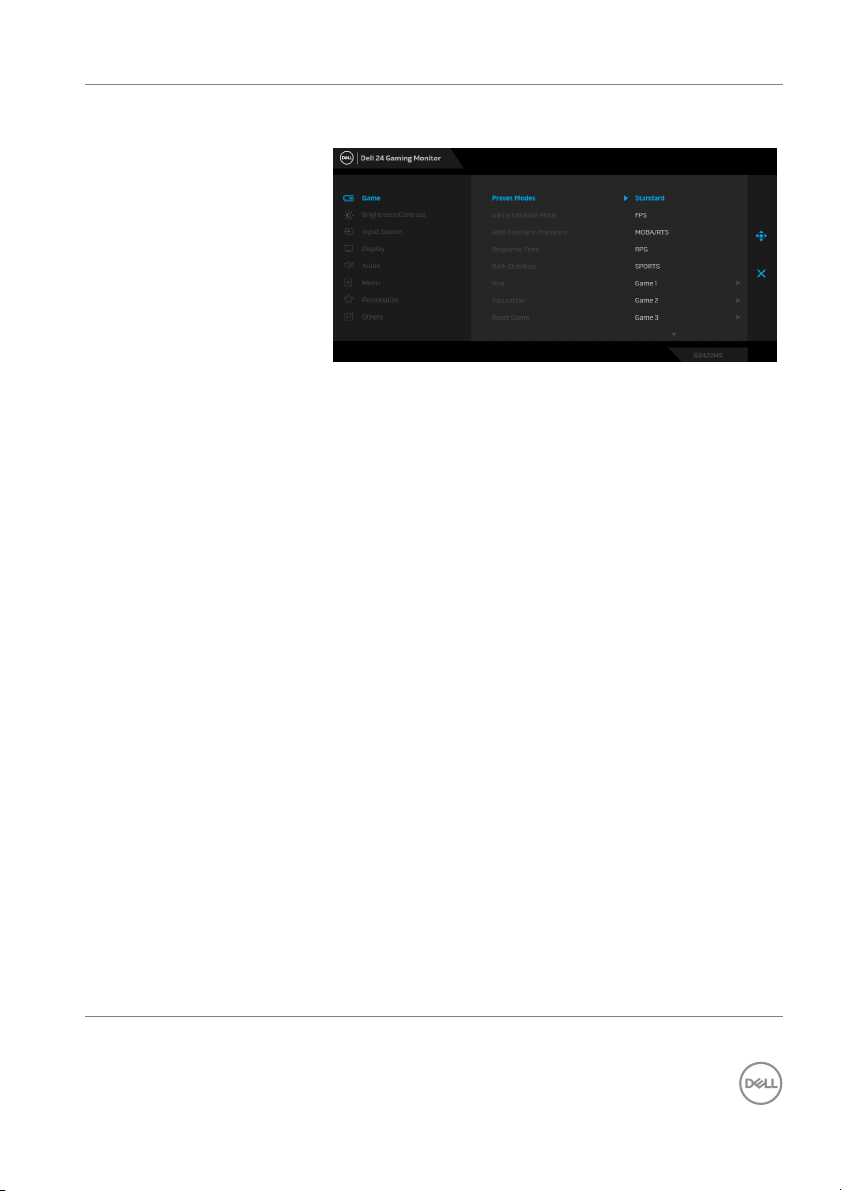

Preset Modes
(Tryby ustawień
wstępnych)
Umożliwia wybranie wstępnie ustawionych trybów
kolorów z listy.
• Standard (Standardowy): Powoduje wczytanie
domyślnych ustawień kolorów monitora. Ten
monitor, wykorzystujący panel o niskim poziomie
niebieskiego światła, posiada certyfikat TÜV w
zakresie redukcji emisji niebieskiego światła i
tworzenia bardziej relaksujących i mniej
stymulujących obrazów.
• FPS: Ładuje ustawienia kolorów optymalne dla
gier w trybie FPS (strzelanki z perspektywy
pierwszej osoby).
• MOBA/RTS: Ładuje ustawienia kolorów
optymalne dla gier w trybie MOBA/RTS (gry
strategiczne w czasie rzeczywistym).
• RPG: Ładuje ustawienia kolorów optymalne dla
gier RPG (gier z podziałem na role).
• SPORTS (SPORT): Ładuje ustawienia kolorów
optymalne dla gier sportowych.
• Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3
(Gra 3): Umożliwia dostosowanie ustawień
kolorów, Response Time (Czas reakcji) i Dark
Stabilizer (Stabilizacja ciemnych scen) do
potrzeb związanych z grą.
• Warm (Ciepły): Przedstawia kolory w niższych
temperaturach. Wyświetlany ekran jest cieplejszy
dzięki odcieniom czerwieni/żółci.
Obsługa monitora │ 37

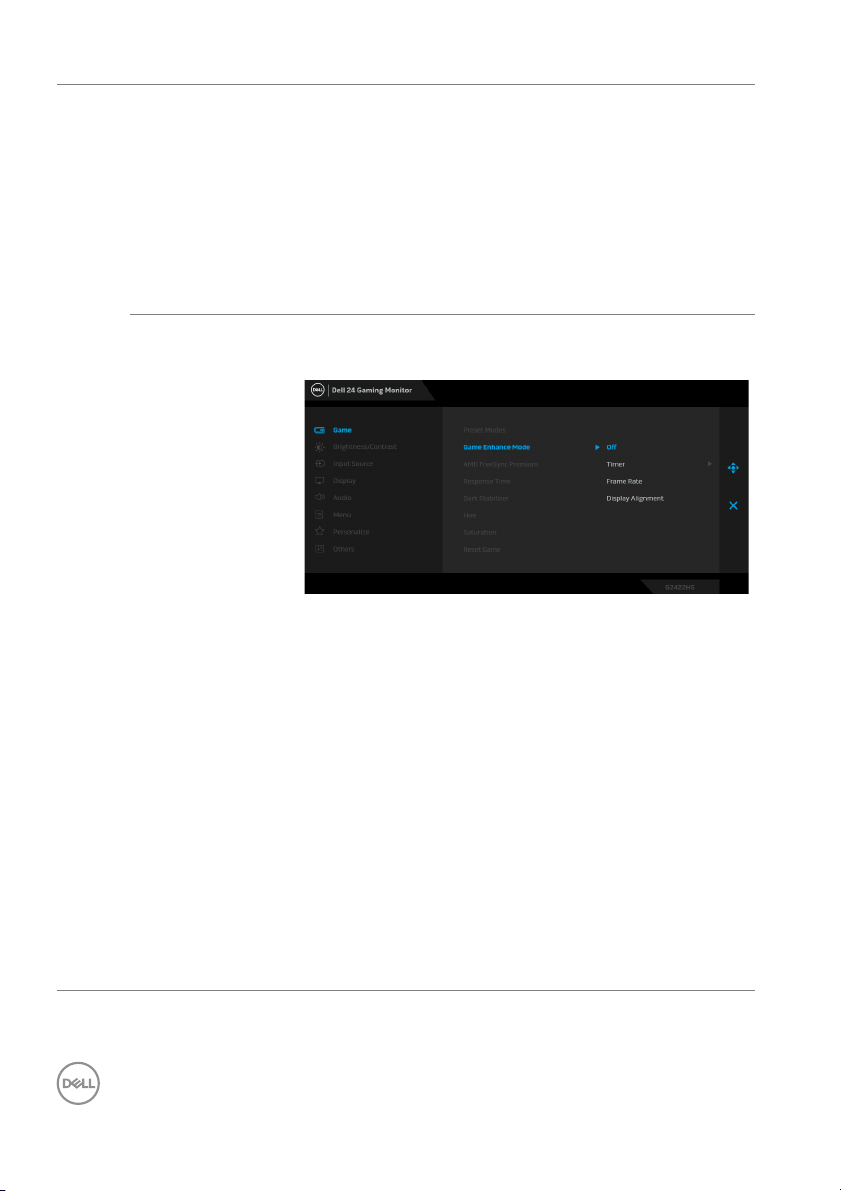

Preset Modes
(Tryby ustawień
wstępnych)
Game Enhance
Mode (Tryb
ulepszenia gier)
• Cool (Chłodny): Przedstawia kolory w wyższych
temperaturach. Wyświetlany ekran jest
chłodniejszy dzięki odcieniom koloru niebieskiego.
• Custom Color (Kolor dostosowany): Umożliwia
ręczne ustawienie kolorów. Przy użyciu dżojstika
ustaw wartości Gain (Wzmocnienie), Offset
(Przesunięcie), Hue (Barwa) i Saturation
(Nasycenie) oraz utwórz własny tryb wstępnych
ustawień kolorów.
To menu obejmuje trzy funkcje umożliwiające
ulepszenie sposobu korzystania z gier.
• Off (Wył.): Wybierz opcję Off (Wył.), aby
wyłączyć funkcje w obszarze Game Enhance
Mode (Tryb ulepszenia gier).
• Timer (Czasomierz): Włącza lub wyłącza
czasomierz widoczny w lewym górnym rogu
ekranu. Pokazuje on czas, jaki upłynął od
rozpoczęcia gry. Wybierz opcję z listy interwałów,
aby wiedzieć, ile czasu pozostało.
• Frame Rate (Liczba klatek na sekundę):
Wybierz tę opcję, aby wyświetlić bieżącą liczbę
klatek na sekundę podczas gry. Im wyższa jest ta
wartość, tym płynniejszy wydaje się ruch.
• Display Alignment (Wyrównanie obrazu):
Aktywowanie tej funkcji może zapewnić idealne
wyrównanie obrazu wideo z kilku ekranów.
38 │ Obsługa monitora
AMD FreeSync
Premium
Response Time
(Czas reakcji)
Dark Stabilizer
(Stabilizacja
ciemnych scen)
Hue (Barwa) Funkcja ta może powodować zmianę koloru obrazu
Po wybraniu tej funkcji na On (Wł.) monitor zostanie
uruchomiony z najwyższą możliwą częstotliwością,
aby wyeliminować zarówno opóźnienie wejścia, jak i
przerywanie obrazu, zapewniając większą płynność
gry.
Umożliwia ustawienie Response Time (Czas
reakcji) na Fast (Szybki), Super Fast
(Superszybki) lub Extreme (Ekstremalny).
Poprawia widoczność w ciemnych scenariuszach
gier. Im wyższa wartość (od 0 do 3), tym bardziej
widoczny wyświetlany obraz w ciemnym środowisku.
wideo na zielony lub purpurowy. Jest to używane do
ustawienia odcieni kolorów.
Przy użyciu dżojstika można ustawić poziom barwy
od 0 do 100.
Przesuń dżojstik w górę, aby wzmocnić odcień zieleni
obrazu wideo.
Przesuń dżojstik w dół, aby wzmocnić odcień fioletu
obrazu wideo.
UWAGA: Wartość Hue (Barwa) można regulować
tylko w przypadku wyboru trybu ustawień wstępnych
FPS, MOBA/RTS, SPORTS (SPORT) lub RPG.
Obsługa monitora │ 39
Saturation
(Nasycenie)
Reset Game
(Zresetuj gry)
Brightness/
Contrast
(Jasność/
Kontrast)
Funkcja ta umożliwia ustawienie nasycenia koloru
obrazu wideo.
Przy użyciu dżojstika można ustawić poziom
nasycenia od 0 do 100.
Przesuń dżojstik w górę, aby wzmocnić wrażenie
koloru obrazu wideo.
Przesuń dżojstik w dół, aby wzmocnić wrażenie
monochromatyczności obrazu wideo.
UWAGA: Wartość Saturation (Nasycenie) można
regulować tylko w przypadku wyboru trybu ustawień
wstępnych FPS, MOBA/RTS, SPORTS (SPORT)
lub RPG.
Resetuje wszystkie ustawienia w menu Game (Gra)
do fabrycznych wartości domyślnych.

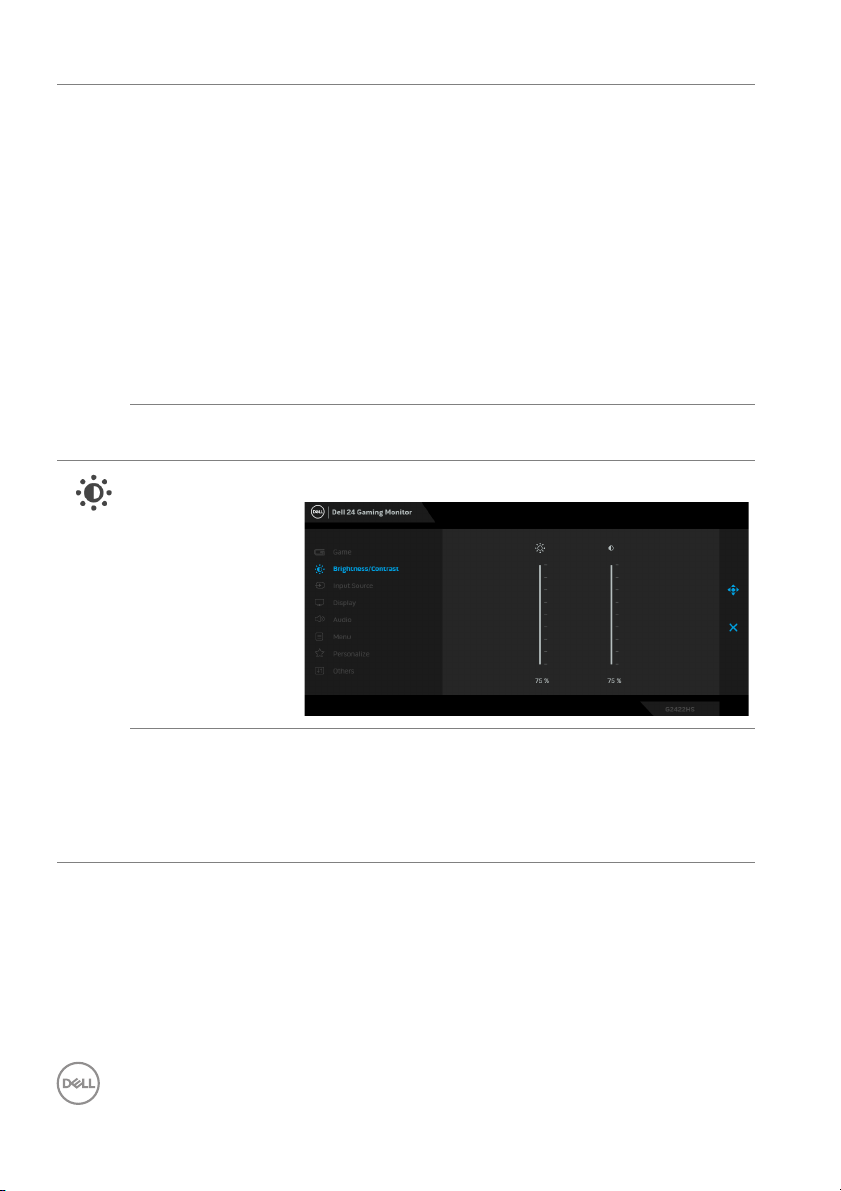

Ustawia jasność i kontrast wyświetlacza.
Brightness
(Jasność)
40 │ Obsługa monitora
Brightness (Jasność) powoduje ustawienie
podświetlenia dla oświetlenia tylnego.
Przesuń dżojstik w górę, aby zwiększyć poziom
jasności lub przesuń dżojstik w dół, aby zmniejszyć
poziom jasności (min. 0 / maks. 100).
Contrast
(Kontrast)
Input Source
(Źródło
wejścia)
DP Wybierz wejście DP, gdy używane jest złącze
HDMI 1 Wybierz wejście HDMI 1 lub HDMI 2, gdy używane
HDMI 2
Auto Select
(Autom. źródło)
Reset Input
Source
(Resetuj źródło
wejścia)
Ustaw najpierw Brightness (Jasność), a następnie
ustaw Contrast (Kontrast), ale tylko wtedy gdy
dalsze ustawienia są konieczne.
Przesuń dżojstik w górę, aby zwiększyć poziom
kontrastu lub przesuń dżojstik w dół, aby zmniejszyć
poziom kontrastu (min. 0 / maks. 100).
Funkcja Contrast (Kontrast) powoduje ustawienie
stopnia różnicy między ciemnymi a jasnymi obszarami
na ekranie monitora.

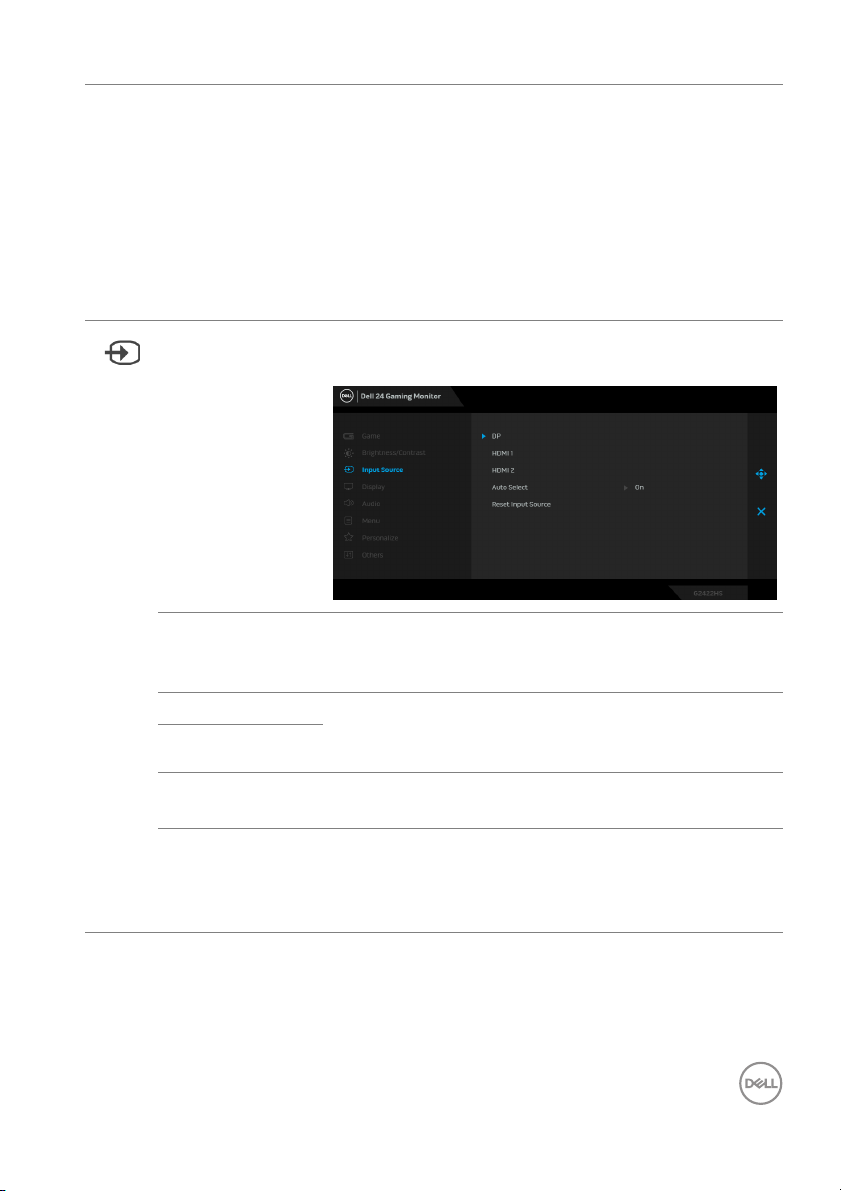

Umożliwia wybór jednego z kilku różnych sygnałów
wideo, który można podłączyć do monitora.
DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.
jest złącze HDMI. Naciśnij przycisk na dżojstiku, aby
potwierdzić wybór.
Automatycznie szuka dostępnych źródeł wejścia.
Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.
Resetuje wszystkie ustawienia w menu Input
Source (Źródło wejścia) do fabrycznych wartości
domyślnych.
Obsługa monitora │ 41
Display
(Wyświetlacz)

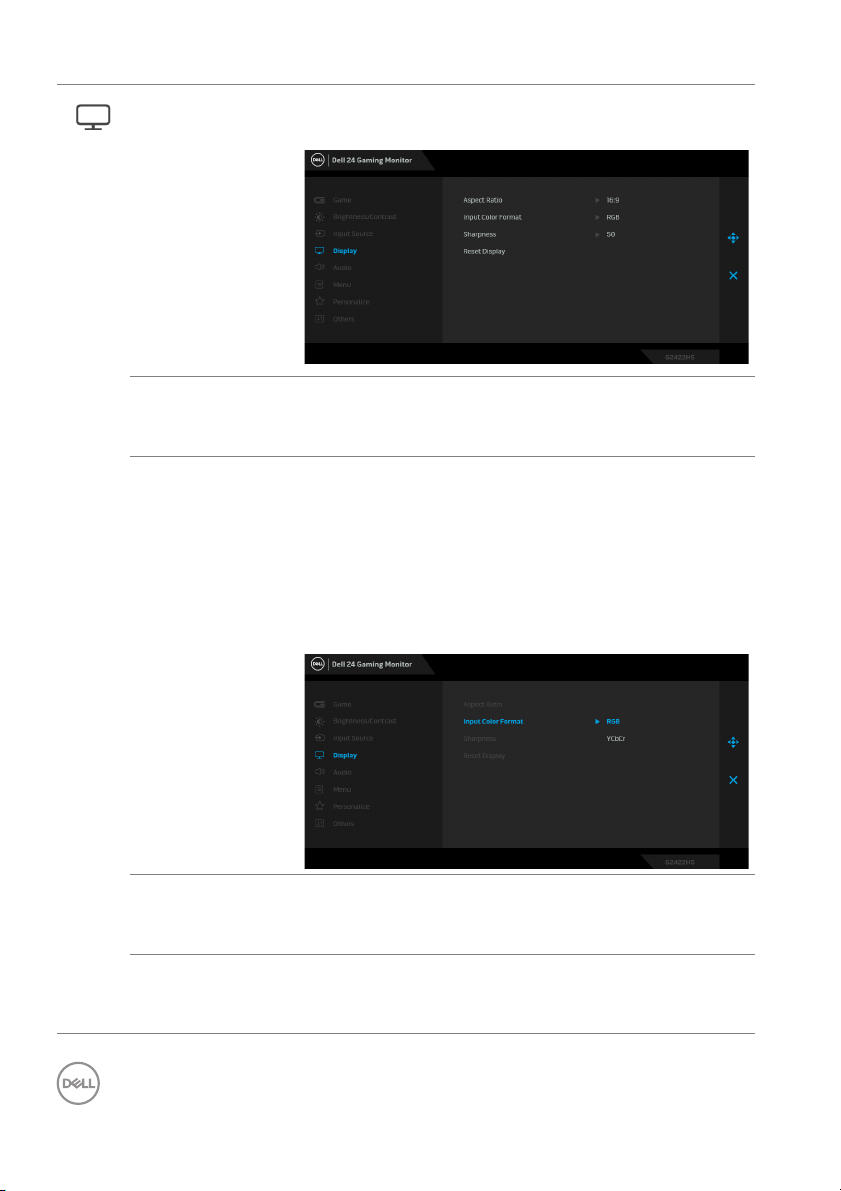

Użyj menu Display (Wyświetlacz), aby ustawić
obrazy.
Aspect Ratio
(Współczynnik
proporcji)
Input Color
Format (Fo rmat
wejścia
kolorów)
Sharpness
(Ostrość)
Reset Display
(Resetuj
wyświetlacz)
Ustaw współczynnik obrazu na 16:9, 4:3 lub 5:4.
Pozwala na ustawienie trybu wejściowego wideo na:
• RGB: Wybierz tę opcję, jeśli monitor jest
podłączony do komputera lub odtwarzacza
multimedialnego obsługującego sygnał wyjściowy
RGB.
• YCbCr: Wybierz tę opcję, jeśli odtwarzacz
multimedialny obsługuje tylko wyjście YCbCr.
Funkcja ta powoduje, że obraz jest ostrzejszy lub
miększy. Przy użyciu dżojstika można ustawić poziom
ostrości od 0 do 100.
Resetuje wszystkie ustawienia w menu Display
(Wyświetlacz) do fabrycznych wartości
domyślnych.
42 │ Obsługa monitora

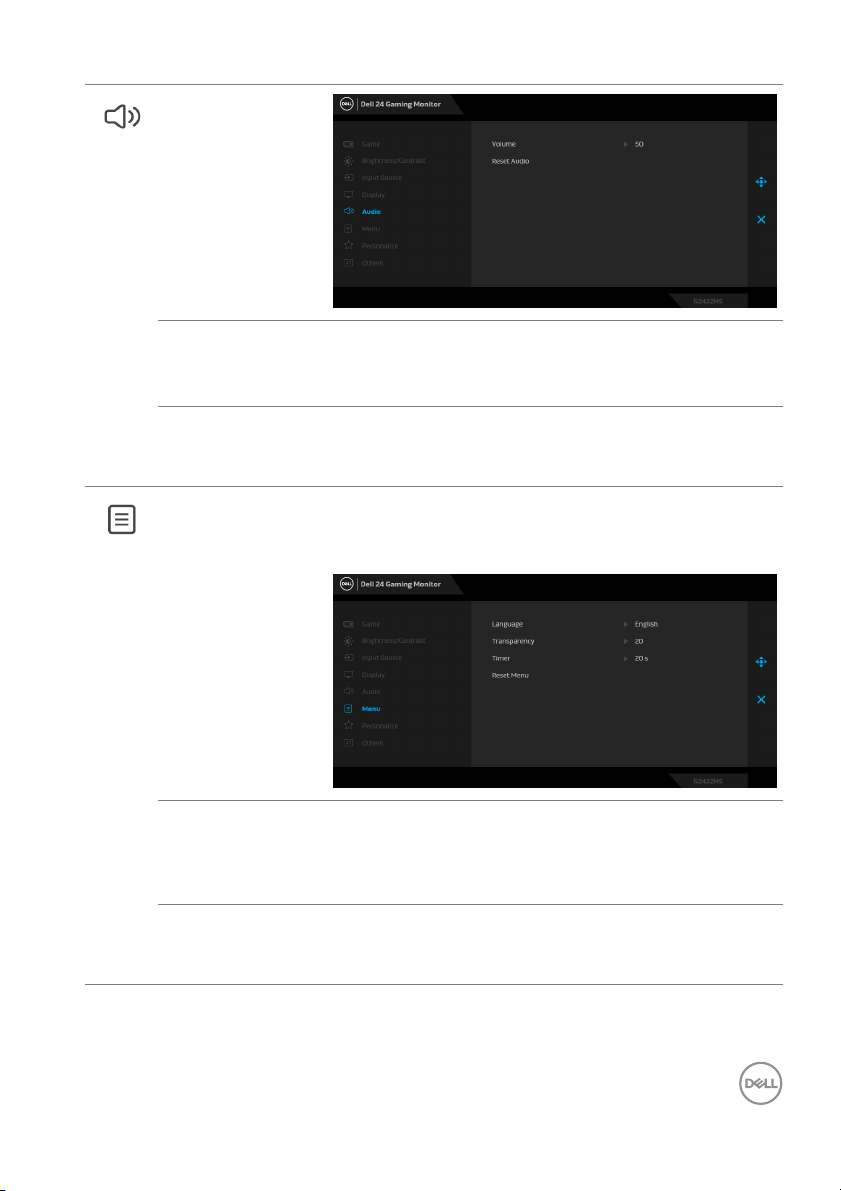

Audio (Dźwięk)
Volume
(Głośność)
Reset Audio
(Resetowanie
dźwięku)
Menu Wybierz tę opcję, aby dopasować ustawienia dla
Language
(Język)
Tra ns pa re nc y
(Przezroczy-
stość)
Dostosowuje głośność dźwięku wyjścia słuchawek.
Przy użyciu dżojstika można ustawić poziom
głośności od 0 do 100.
Resetuje wszystkie ustawienia w menu Audio
(Dźwięk) do domyślnych wartości fabrycznych.
menu ekranowego, np. język menu ekranowego, czas
wyświetlania menu na ekranie itd.
Umożliwia ustawienie wyświetlania menu
ekranowego w jednym z ośmiu języków (angielski,
hiszpański, francuski, niemiecki, portugalski
brazylijski, rosyjski, chiński uproszczony lub japoński).
Wybierz tę funkcję, aby zmienić poziom
przezroczystości menu, przesuwając dżojstik w górę
lub w dół (min. 0/maks. 100).
Obsługa monitora │ 43
Tim er
(Czasomierz)
Reset Menu
(Resetowanie
menu)

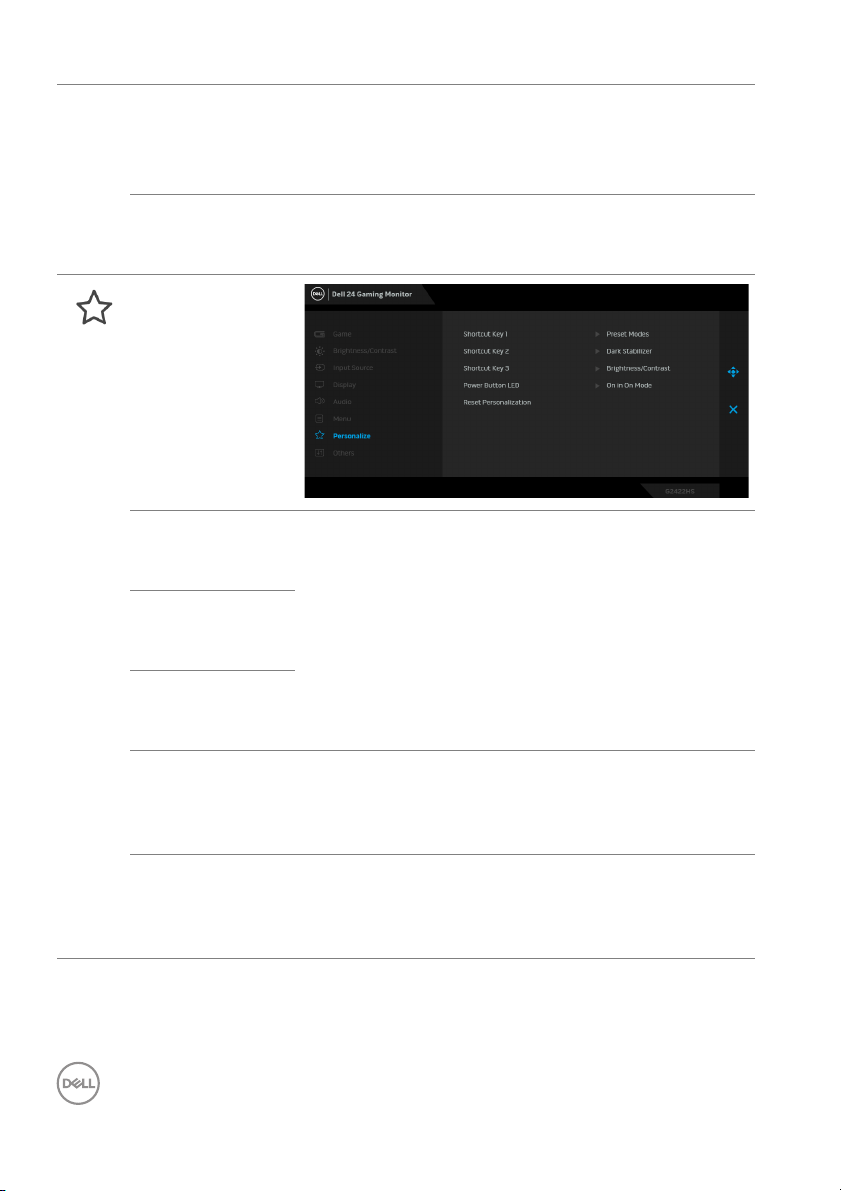

Personalize
(Personalizo-
wanie)
Ustawia czas aktywności menu ekranowego po
przesunięciu dżojstika lub naciśnięciu przycisku.
Przesuń dżojstik, aby ustawić suwak w odstępach
1-sekundowych, od 5 do 60 sekund.
Resetuje wszystkie ustawienia w menu Menu do
domyślnych wartości fabrycznych.
Shortcut Key 1
(Klawisz skrótu
1)
Shortcut Key 2
(Klawisz skrótu
2)
Shortcut Key 3
(Klawisz skrótu
3)
Power Button
LED (Wskaźnik
LED przycisku
zasilania)
Reset
Personalization
(Zresetuj
personalizację)
Umożliwia wybrać jedną z funkcji Preset Modes
(Tryby ustawień wstępnych), Game Enhance
Mode (Tryb ulepszenia gier), AMD FreeSync
Premium, Dark Stabilizer (Stabilizacja ciemnych
scen), Brightness/Contrast (Jasność/
Kontrast), Input Source (Źródło wejścia),
Aspect Ratio (Współczynnik proporcji) lub
Volume (Głośność) i przypisać ją do klawisza
skrótu.
Umożliwia włączenie lub wyłączenie wskaźnika LED
zasilania w celu zmniejszenia zużycia energii, gdy
monitor jest włączony lub w trybie gotowości.
Zresetowanie wszystkich ustawień menu
Personalize (Personalizowanie) do wartości
fabrycznych.
44 │ Obsługa monitora

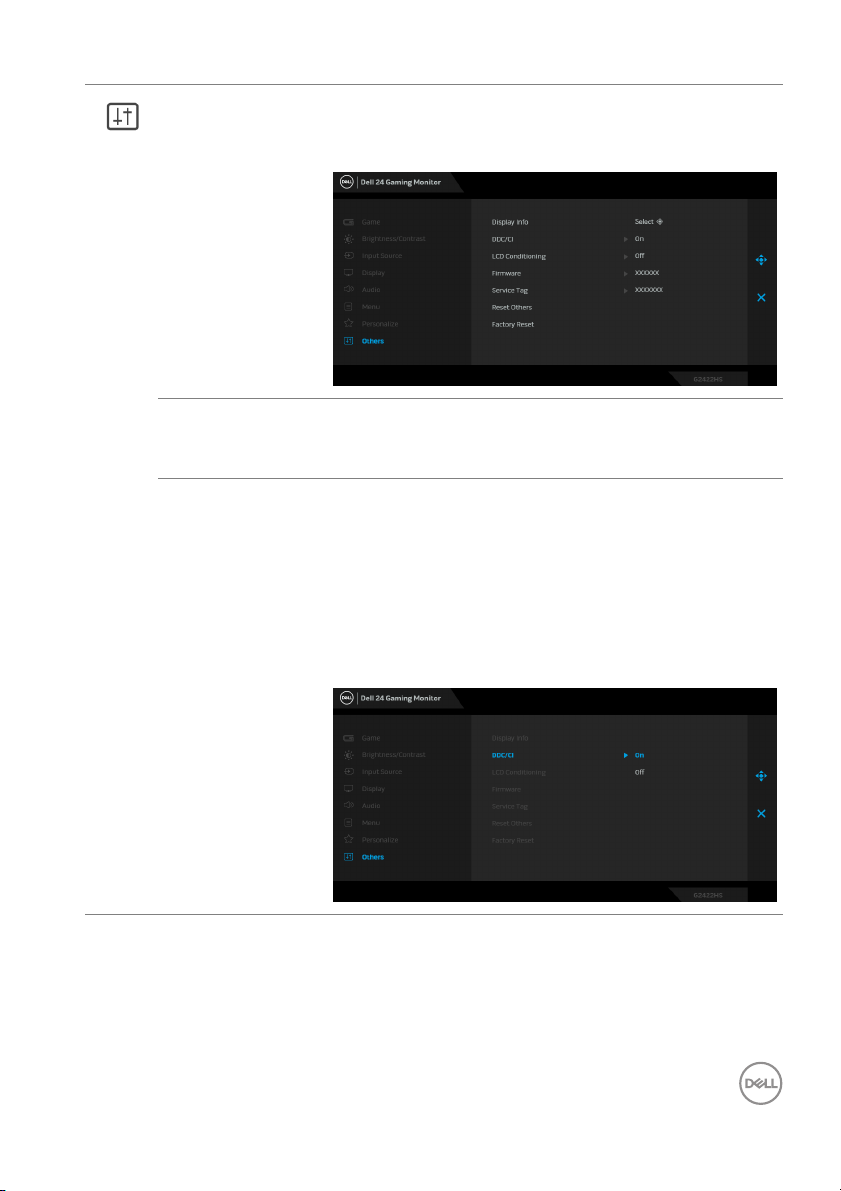

Others (Inne) Wybierz tę opcję, aby dostosować ustawienia OSD,
np. DDC/CI, LCD Conditioning (Dostosowywanie
monitora LCD) itd.
Display Info
(Informacje o
monitorze)
DDC/CI DDC/CI (Kanał wyświetlanych danych/interfejs
Wyświetla informację o bieżących ustawieniach
monitora.
poleceń) umożliwia monitorowanie parametrów
(jasność, balans kolorów itd.), aby można je było
ustawiać programowo przy użyciu komputera.
Funkcję tę można wyłączyć, wybierając opcję Off
(Wył.). Włącz tę funkcję w celu zapewnienia
najlepszej funkcjonalności użytkownikom oraz
optymalnej wydajności monitora.
Obsługa monitora │ 45

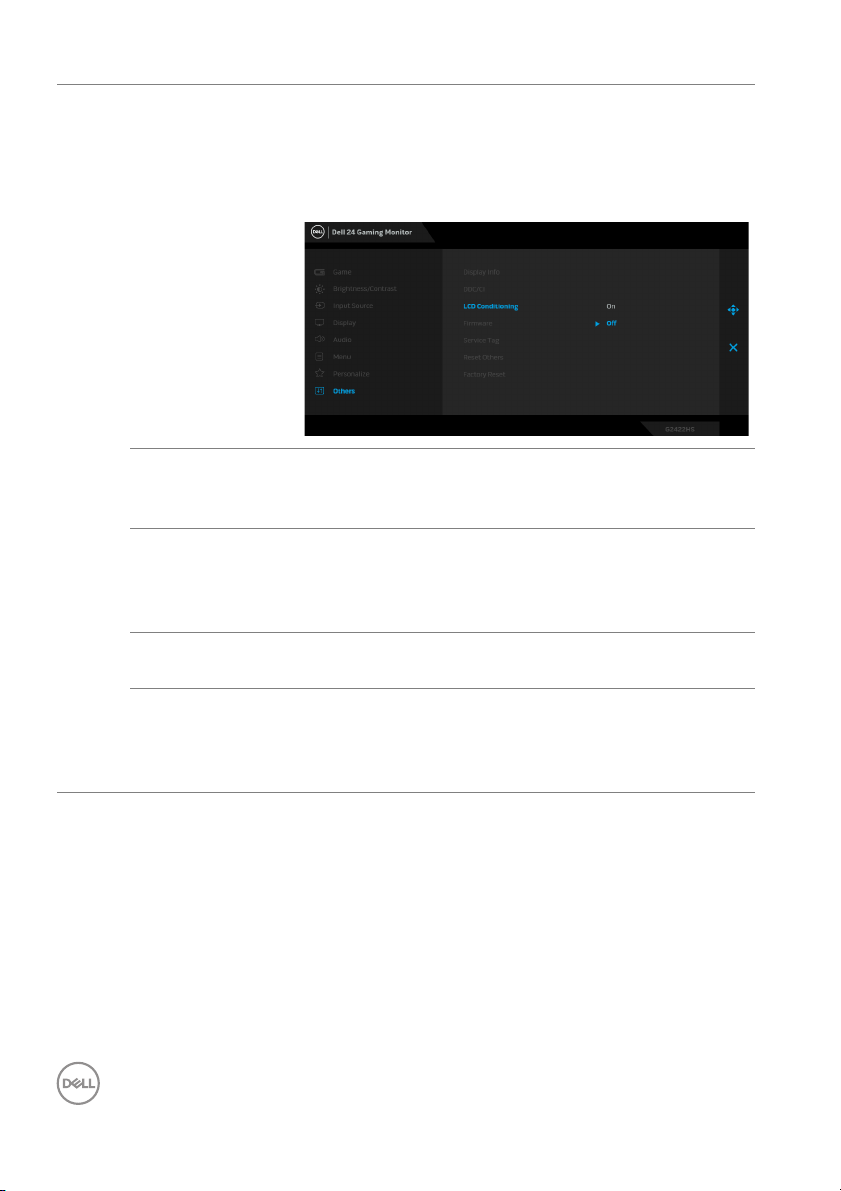

LCD
Conditioning
(Dostosowywa-
nie monitora
LCD)
Pomaga wyeliminować drobne przypadki
zatrzymywania się obrazu. W zależności od stopnia
zatrzymywania się obrazu, uruchomienie programu
może zająć dłuższą chwilę. Możesz włączyć tę
funkcję poprzez wybranie opcji On (Wł.).
Firmware
(Oprogramowa-
nie sprzętowe)
Service Tag
(Etykieta
serwisowa)
Reset Others
(Resetuj inne)
Factory Reset
(Przywracanie
ustawień
fabrycznych)
Wyświetla wersję oprogramowania sprzętowego
monitora.
Wyświetla etykietę serwisową monitora. Te dane są
wymagane przy próbie uzyskania pomocy technicznej
przez telefon, sprawdzaniu stanu gwarancji,
aktualizacji sterowników witrynie firmy Dell itd.
Resetuje wszystkie ustawienia w menu Others
(Inne) do fabrycznych wartości domyślnych.
Resetuje wszystkie wartości ustawień wstępnych do
domyślnych ustawień fabrycznych.
46 │ Obsługa monitora
Komunikat ostrzegawczy menu ekranowego

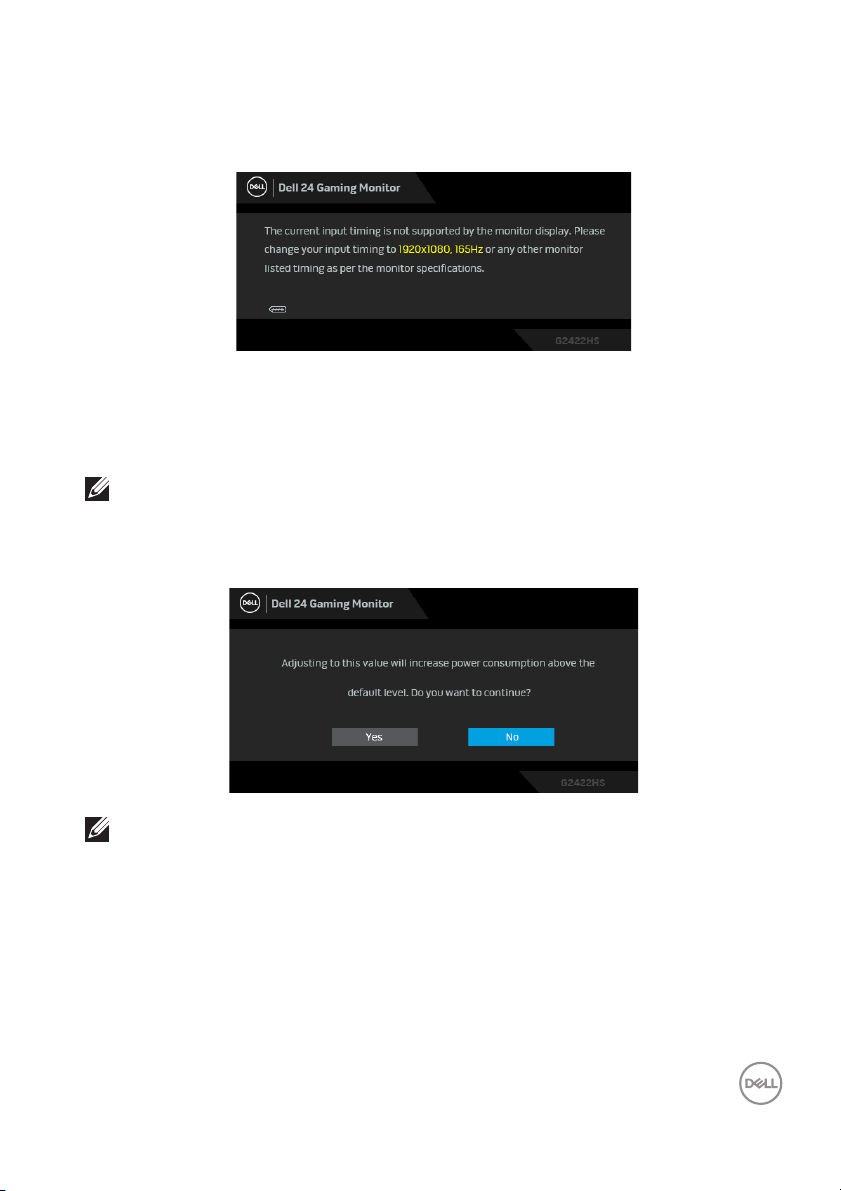

Gdy monitor nie obsługuje określonego trybu rozdzielczości, pojawi się następujący
komunikat:
Oznacza to, że monitor nie może zsynchronizować sygnału odbieranego z
komputera. Informacje dotyczące poziomych i pionowych zakresów adresowania
częstotliwości tego monitora znajdują się w części Specyfikacje monitora. Zalecany
tryb to 1920 x 1080.
UWAGA: Komunikat może nieznacznie się różnić w zależności od
podłączonego sygnału wejściowego.
W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy powyżej
poziomu domyślnego zostanie wyświetlony następujący komunikat:
UWAGA: Jeśli wybierzesz opcję Yes (Tak), przy kolejnej zmianie
ustawień dla opcji Brightness (Jasność) komunikat nie zostanie
wyświetlony.
Obsługa monitora │ 47

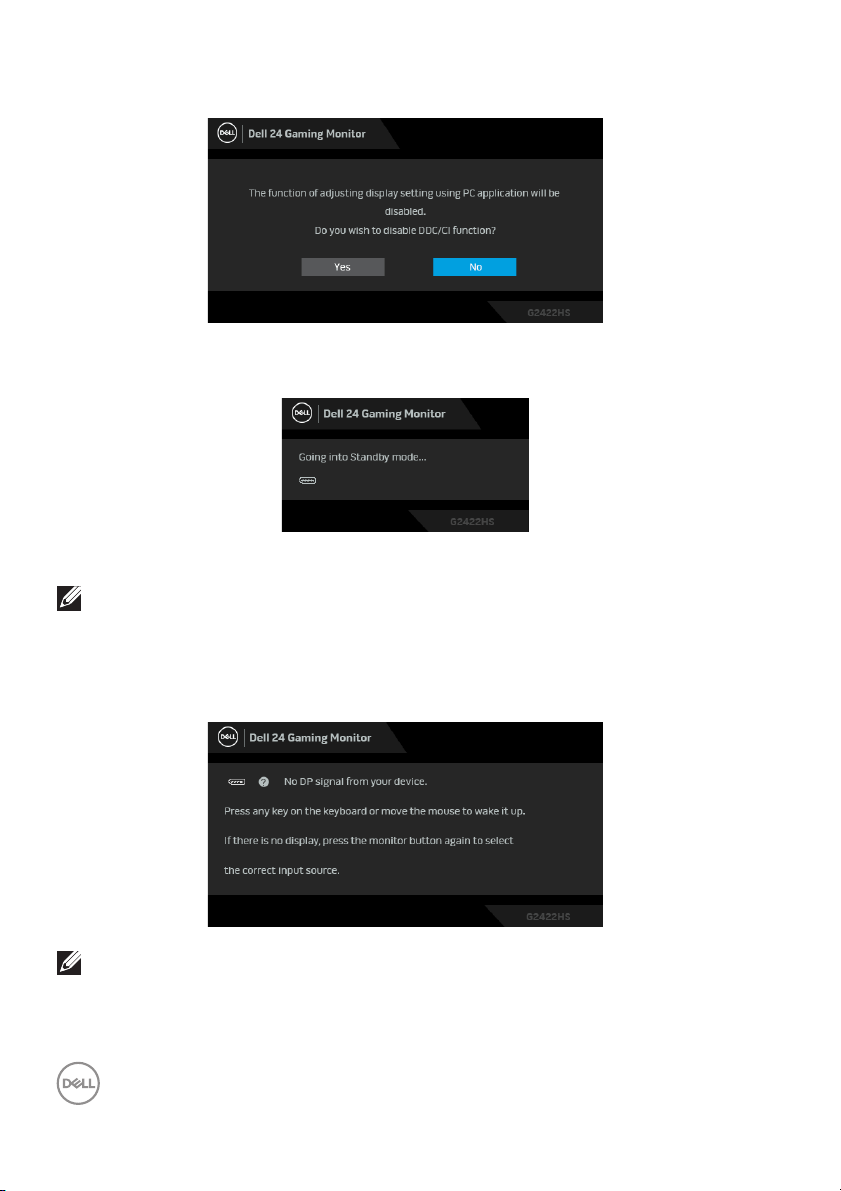

Przed wyłączeniem funkcji DDC/CI pojawi się następujący komunikat:
Gdy monitor przechodzi w tryb Gotowości, zostanie wyświetlony następujący
komunikat:
Uaktywnij komputer i monitor w celu uzyskania dostępu do OSD.
UWAGA: Komunikat może nieznacznie się różnić w zależności od
podłączonego sygnału wejściowego.
Menu OSD będzie tylko działać w typowym trybie operacyjnym. Po naciśnięciu
dowolnego przycisku innego niż przycisk zasilania w trybie gotowości pojawi się
jeden z następujących komunikatów, w zależności od wybranego źródła wejścia:
UWAGA: Komunikat może nieznacznie się różnić w zależności od
podłączonego sygnału wejściowego.
48 │ Obsługa monitora

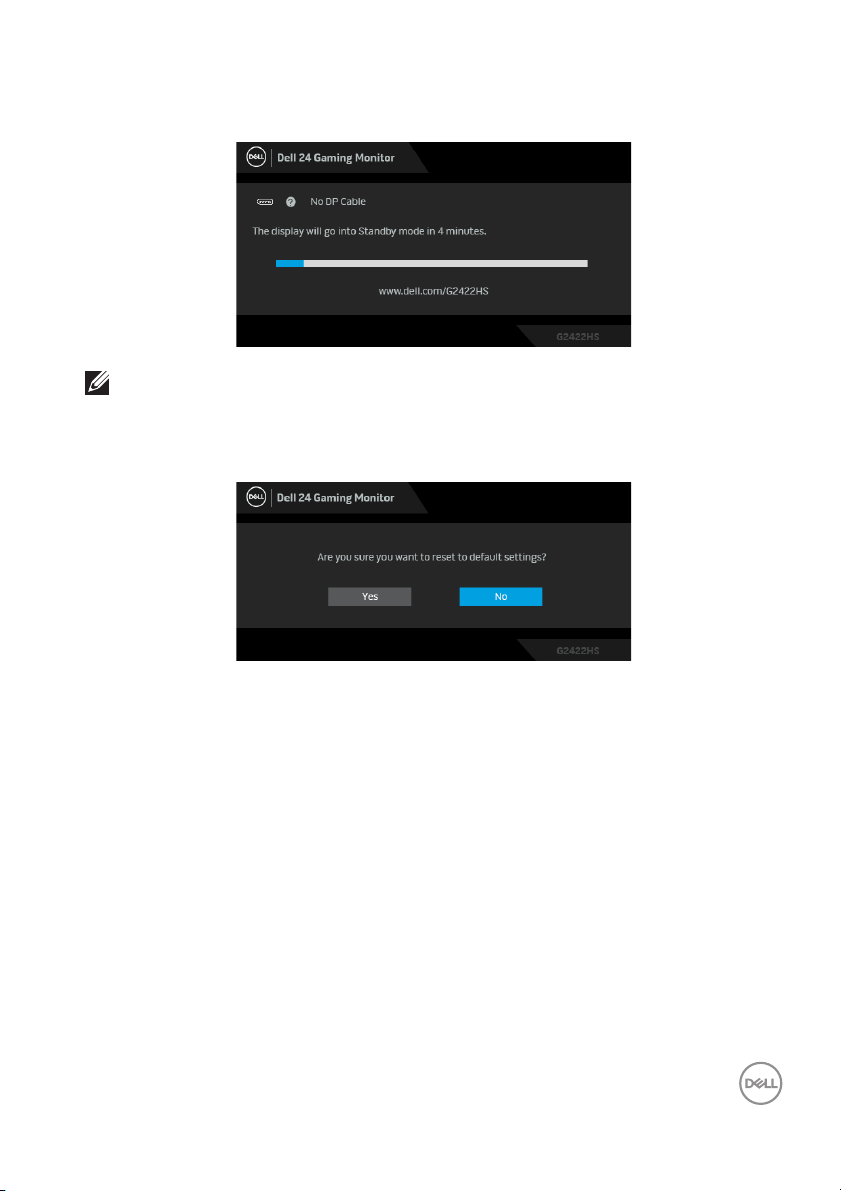

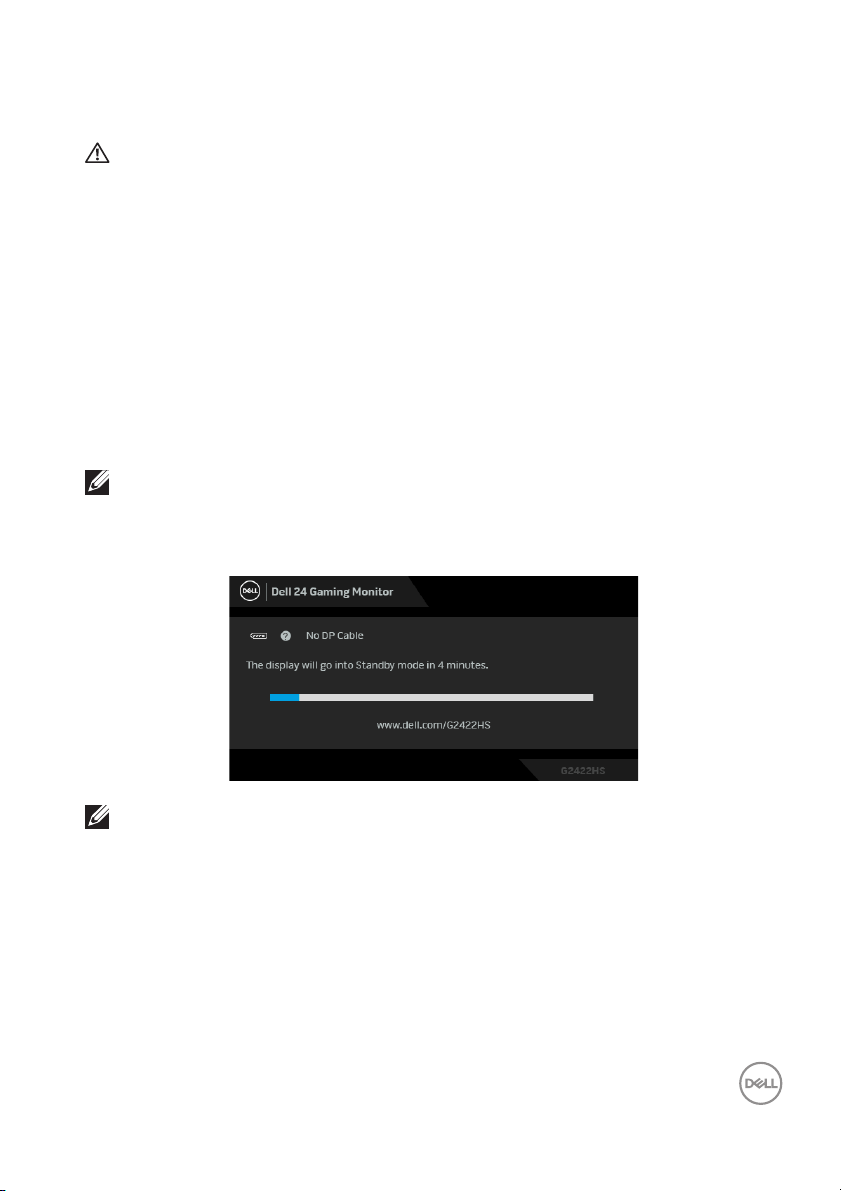

Jeśli wybrane zostanie wejście HDMI lub DP oraz odpowiedni kabel nie będzie
podłączony, wyświetlone zostanie poniższe przestawne okno dialogowe:
UWAGA: Komunikat może nieznacznie się różnić w zależności od
wybranego sygnału wejściowego.
Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień
fabrycznych), zostanie wyświetlony następujący komunikat:
Zobacz Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.
Obsługa monitora │ 49
Blokowanie przycisków sterowania
Możesz zablokować przyciski sterowania na tylnym panelu, aby uniemożliwić
dostęp do menu OSD i/lub przycisku zasilania.
Aby odblokować przyciski:
1. Naciśnij Przycisk 5 i przytrzymaj przez cztery sekundy, a na ekranie zostanie
wyświetlone menu.
2. Wybierz jedną z poniższych opcji:
• Menu Buttons (Przyciski menu): Opcja ta powoduje zablokowanie
wszystkich przycisków menu OSD poza przyciskiem zasilania.
• Power Button (Przycisk zasilania): Wybierz tę opcję, aby zablokować
tylko przycisk zasilania.
• Menu + Power Buttons (Przyciski menu + zasilania): Opcja ta
powoduje zablokowanie wszystkich przycisków na tylnym panelu
sterowania.
Aby odblokować przyciski, naciśnij Przycisk 5 i przytrzymaj przez cztery sekundy,
aż na ekranie zostanie wyświetlone menu. Zaznacz ikonę Odblokuj, aby
odblokować przyciski.
50 │ Obsługa monitora
Ustawianie maksymalnie rozdzielczości
UWAGA: Czynności mogą się nieznacznie różnić w zależności od
posiadanej wersji systemu Windows.
Aby ustawić maksymalną rozdzielczość dla monitora:
W systemach Windows
1. W przypadku systemów Windows
przełączyć na klasyczny pulpit.
2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.
3. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać
G2422HS.
4. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 1920 x 1080.
5. Kliknij OK.
W systemie Windows
1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia
wyświetlania.
2. W przypadku podłączenia więcej niż jednego monitora pamiętaj, aby wybrać
G2422HS.
3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz 1920 x 1080.
4. Kliknij opcję Zachowaj zmiany.
Przy braku wyświetlania 1920 x 1080 jako opcji wartości, może być niezbędne
wykonanie aktualizacji sterownika karty graficznej. Zależnie od rodzaju komputera
wykonaj jedną z następujących procedur:
Jeżeli masz komputer stacjonarny lub przenośny firmy Dell:
• Przejdź na stronę sieci web https://www.dell.com/support, wprowadź znak
serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.
Jeżeli używasz komputera firmy innej niż Dell (przenośny lub stacjonarny):
• Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz
najnowsze sterowniki karty graficznej.
• Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze
sterowniki.
®
7, Windows® 8 i Windows® 8.1:
®
8 i Windows® 8.1 kafelek Pulpit, aby
®
10 i Windows® 11:
Obsługa monitora │ 51

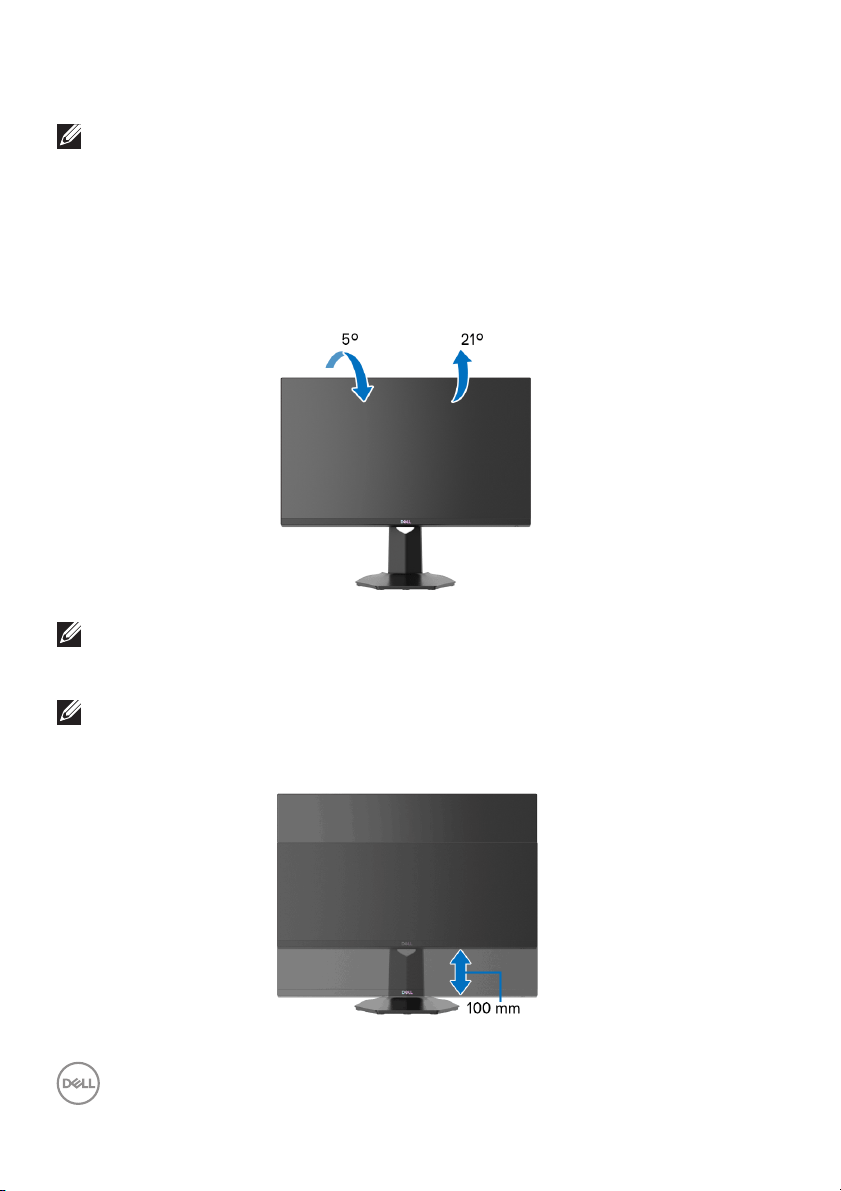

Używanie nachylenia i pionowego wydłużenia
UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka
dostarczanego wraz z monitorem. W przypadku podłączania stojaka
zakupionego z innego źródła postępuj zgodnie z instrukcjami
dotyczącymi konfiguracji, załączonymi do stojaka.
Nachylenie
Po przymocowaniu stojaka do monitora można go pochylić tak, aby uzyskać
najlepszy kąt wyświetlania.
UWAGA: Stojak nie jest zamontowany fabrycznie.
Wydłużenie w pionie
UWAGA: Podstawę można wydłużyć w pionie do 100 mm. Na
poniższych rysunkach przedstawiono sposób wydłużania podstawy w
pionie.
52 │ Obsługa monitora
Wykrywanie i usuwanie usterek
PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej
części procedur, należy zastosować się do Instrukcje bezpieczeństwa.
Autotest
Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej
sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są
prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić
automatyczny test monitora, wykonując następujące czynności:
1. Wyłącz komputer i monitor.
2. Aby zapewnić prawidłowość operacji autotestu, odłącz wszystkie kable
sygnałowe z tyłu komputera.
3. Włącz monitor.
UWAGA: Na ekranie powinno zostać wyświetlone okno dialogowe (na
czarnym tle), jeżeli monitor nie wykrywa sygnału video i działa
prawidłowo. W trybie autotestu dioda zasilania LED świeci się na biało
(kolor domyślny).
UWAGA: Komunikat może nieznacznie się różnić w zależności od
podłączonego sygnału wejściowego.
4. To okno jest również wyświetlane podczas normalnego działania systemu,
jeżeli zostanie odłączony lub uszkodzony kabel video.
5. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz komputer i
monitor.
Jeżeli po wykonaniu poprzedniej procedury, na ekranie monitora nadal nie ma
obrazu, sprawdź kontroler video i komputer; monitor działa prawidłowo.
Wykrywanie i usuwanie usterek │ 53
Wbudowana diagnostyka
Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu,
czy występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora
lub komputera i karty graficznej.
Aby uruchomić wbudowaną diagnostykę:
1. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni
ekranu).
2. Naciśnij i przytrzymaj Przycisk 5 przez około cztery sekundy, aż zostanie
wyświetlone menu podręczne.
3. Przy użyciu sterowania dżojstikiem, zaznacz opcję Diagnostics
(Diagnostyka) i naciśnij przycisk dżojstika, aby rozpocząć diagnostykę.
Na początku programu diagnostycznego zostanie wyświetlony szary wzór
testu.
4. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.
5. Przesuń dżojstik w prawo, aż zostanie wyświetlony czerwony ekran.
6. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.
7. Powtórz czynności 5 i 6, aż ekran zacznie wyświetlać kolory: zielony, niebieski,
czarny i biały. Zwróć uwagę na wszelkie nietypowe działanie lub uszkodzenia.
Test jest zakończony po wyświetleniu ekranu tekstowego. Aby wyjść, przesuń
dżojstik w prawo ponownie.
Jeśli nie wykryto żadnych nieprawidłowości obrazu ekranowego z użyciem
wbudowanego narzędzia diagnostycznego oznacza to, że monitor działa normalnie.
Sprawdź kartę wideo i komputer.
54 │ Wykrywanie i usuwanie usterek
Typowe problemy
Następująca tabela zawiera ogólne informacje dotyczące powszechnych
problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych
problemów:
Ty p ow e
symptomy
Brak wideo/
wyłączona dioda
LED zasilania
Brak wideo/
włączona dioda
LED zasilania
Słaba ostrość Obraz niewyraźny
Co się dzieje Możliwe rozwiązania
Brak obrazu • Upewnij się, że kabel video łączący
Brak obrazu lub
brak jasności
lub nieostry
monitor i komputer jest prawidłowo
podłączony i zamocowany.
• Sprawdź, czy działa prawidłowo
gniazdo zasilania, używając
dowolnego innego urządzenia
elektrycznego.
• Upewnij się, że został do końca
naciśnięty przycisk zasilania.
• Upewnij się, że w menu Input Source
(Źródło wejścia) wybrane zostało
prawidłowe źródło wejścia.
• Zwiększ elementy sterowania jasności
i kontrastu poprzez OSD.
• Aktywuj funkcję autotestu (patrz
Autotest).
• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.
• Uruchom wbudowaną diagnostykę.
• Upewnij się, że w menu Input Source
(Źródło wejścia) wybrane zostało
prawidłowe źródło wejścia.
• Wyeliminuj przedłużacze wideo.
• Z resetuj monitor do ustawień
fabrycznych.
• Ustaw rozdzielczość wideo na
prawidłowy format obrazu.
Wykrywanie i usuwanie usterek │ 55
Drżący/
niestabilny obraz
video
Brakujące piksele Na ekranie LCD
Wypalone piksele Na ekranie LCD
Problemy z
jasnością
Zniekształcenia
geometryczne
Falujący obraz lub
przerywanie ruchu
pojawiają się
plamy
pojawiają się jasne
plamy
Obraz za ciemny
lub za jasny
Ekran nie jest
prawidłowo
wyśrodkowany
• Z resetuj monitor do ustawień
fabrycznych.
•Sprawdź czynniki środowiskowe.
• Zmień usytuowanie monitora i
wykonaj test w innym pomieszczeniu.
• Wyłącz monitor, a następnie włącz
ponownie.
• Trwale wyłączone piksele to naturalna
wada technologii LCD.
• Więcej informacji na temat jakości i
zasad dotyczących pikseli monitora
Dell można uzyskać pod adresem
www.dell.com/pixelguidelines.
• Wyłącz monitor, a następnie włącz
ponownie.
• Trwale wyłączone piksele to naturalna
wada technologii LCD.
• Więcej informacji na temat jakości i
zasad dotyczących pikseli monitora
Dell można uzyskać pod adresem
www.dell.com/pixelguidelines.
• Z resetuj monitor do ustawień
fabrycznych.
• Wyreguluj elementy sterowania
jasności i kontrastu poprzez OSD.
Z resetuj monitor do ustawień
fabrycznych.
56 │ Wykrywanie i usuwanie usterek
Poziome/pionowe
linie
Problemy
dotyczące
synchronizacji
Zagadnienia
związane z
bezpieczeństwem
Okresowe
problemy
Na ekranie
wyświetla się
jedna lub więcej
linii
Obraz na ekranie
jest pomieszany
lub pourywany
Widoczny dym lub
iskry
Wadliwe działanie
monitora pojawia
się i zanika
• Z resetuj monitor do ustawień
fabrycznych.
• Aktywuj funkcję autotestu (patrz
Autotest) i sprawdź, czy linie te są
również oznaczone w trybie
autotestu.
• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.
• Uruchom wbudowaną diagnostykę.
• Z resetuj monitor do ustawień
fabrycznych.
• Aktywuj funkcję autotestu (patrz
Autotest) i sprawdź, czy linie te są
również oznaczone w trybie
autotestu.
• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.
• Uruchom ponownie komputer w
trybie awaryjnym.
• Nie należy podejmować żadnych
czynności usuwania usterek.
• Natychmiast skontaktuj się z firma
Dell.
• Upewnij się, że kabel video służący do
podłączania monitora do komputera
jest prawidłowo podłączony i
zamocowany.
• Z resetuj monitor do ustawień
fabrycznych.
• Aktywuj funkcję autotestu (patrz
Autotest) i sprawdź, czy linie te są
również oznaczone w trybie
autotestu.
Wykrywanie i usuwanie usterek │ 57
Brakujące kolory Brak kolorów
obrazu
Nieprawidłowe
kolory
Utrzymywanie się
stałego obrazu na
monitorze po
pozostawieniu go
przez dłuższy
czas
Niewłaściwe
kolory obrazu
Na ekranie
pojawia się słaby
cień z obrazu
statycznego
• Wykonaj funkcję autotestu w celu
sprawdzenia działania monitora.
• Upewnij się, że kabel video służący do
podłączania monitora do komputera
jest prawidłowo podłączony i
zamocowany.
• Sprawdź, czy w złączu kabla video nie
ma wygiętych lub połamanych szpilek.
• Zmień ustawienia opcji Preset Modes
(Tryby ustawień wstępnych) w
menu OSD Game (Gra) w zależności
od zastosowania.
• Dostosuj wartości Gain
(Wzmocnienie)/Offset
(Przesunięcie)/Hue (Barwa)/
Saturation (Nasycenie) w obszarze
Custom Color (Kolor
dostosowany) w menu OSD Game
(Gra).
• Zmień Input Color Format (Format
wejścia kolorów) na RGB lub
YCbCr/YPbPr w obszarze ustawień
Display (Wyświetlacz) w menu
OSD.
• Uruchom wbudowaną diagnostykę.
• Ustaw ekran tak, aby wyłączał się po
kilku minutach bezczynności. Można
to dostosować w Opcjach zasilania
systemu Windows lub w ustawieniach
oszczędzania energii komputera Mac.
• Alternatywnie, użyj dynamicznie
zmieniającego się wygaszacza ekranu.
58 │ Wykrywanie i usuwanie usterek
Problemy specyficzne dla produktu
Ty p ow e
symptomy
Za mały obraz na
ekranie
Nie można
wyregulować
monitora
przyciskami na
tylnym panelu
Brak sygnału
wejściowego po
naciśnięciu
elementów
sterowania
użytkownika
Obraz nie wypełnia
całego ekranu
Co się dzieje Możliwe rozwiązania
Obraz jest
wyśrodkowany na
ekranie ale nie
wypełnia całego
obszaru widzenia
OSD nie wyświetla
się na ekranie
Brak obrazu,
światło diody LED
jest białe
Obraz nie wypełnia
wysokości lub
szerokości ekranu
• Sprawdź ustawienie Aspect Ratio
(Współczynnik proporcji) w menu
OSD Display (Wyświetlacz).
• Z resetuj monitor do ustawień
fabrycznych.
• Wyłącz monitor, odłącz przewód
zasilający, a następnie podłącz go z
powrotem i włącz monitor.
• Menu ekranowe może być
zablokowane. Naciśnij i przytrzymaj
czwarty przycisk (domyślnie przycisk
skrótu funkcji Brightness/Contrast
(Jasność/Kontrast)) pod dżojstikiem
przez 4 sekundy, aby odblokować
(patrz Blokowanie przycisków
sterowania).
• Sprawdź źródło sygnału. Upewnij się,
że komputer nie znajduje się w trybie
oszczędzania energii, poprzez
przesunięcie myszy lub naciśnięcie
dowolnego przycisku na klawiaturze.
• Sprawdź, czy kabel sygnałowy jest
prawidłowo podłączony. W razie
potrzeby podłącz go ponownie.
• Zresetuj komputer lub odtwarzacz
video.
• Jest to spowodowane różnymi
formatami video (współczynnik
proporcji) DVD, monitor może
wyświetlać na całym ekranie.
• Uruchom wbudowaną diagnostykę.
Wykrywanie i usuwanie usterek │ 59
Dodatek
Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów
Uwagi FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci
web przepisów zgodności pod adresem www.dell.com/regulatory_compliance
Kontakt z firmą Dell
Klienci w USA powinni dzwonić na numer 800-WWW-DELL (800-999-3355).
UWAGA: Jeżeli nie masz włączonego połączenia internetowego,
informacje kontaktowe możesz znaleźć na fakturze, dokumencie
zakupu, w liście przewozowym, na rachunku lub w katalogu produktów
Dell.
Dell oferuje kilka opcji wsparcia i serwisu on-linie lub telefonicznego.
Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w
Twoim rejonie niedostępne.
• Pomoc techniczna online — www.dell.com/support/monitors
•Kontakt z firmą Dell — www.dell.com/contactdell
Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów
G2422HS: https://eprel.ec.europa.eu/qr/1030869
60 │ Dodatek
Loading...
