Dell G16 7630

Podręcznik użytkownika

Model regulacji: P122F
Typ regulacji: P122F001/P122F002
Wrzesień 2024
Wer. A06

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2023-2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Dell G16 7630.................................................................................... 6

Prawa strona..........................................................................................................................................................................6

Lewa strona............................................................................................................................................................................6

Góra......................................................................................................................................................................................... 7

Przód.......................................................................................................................................................................................8

Dół............................................................................................................................................................................................9

Tył............................................................................................................................................................................................ 9

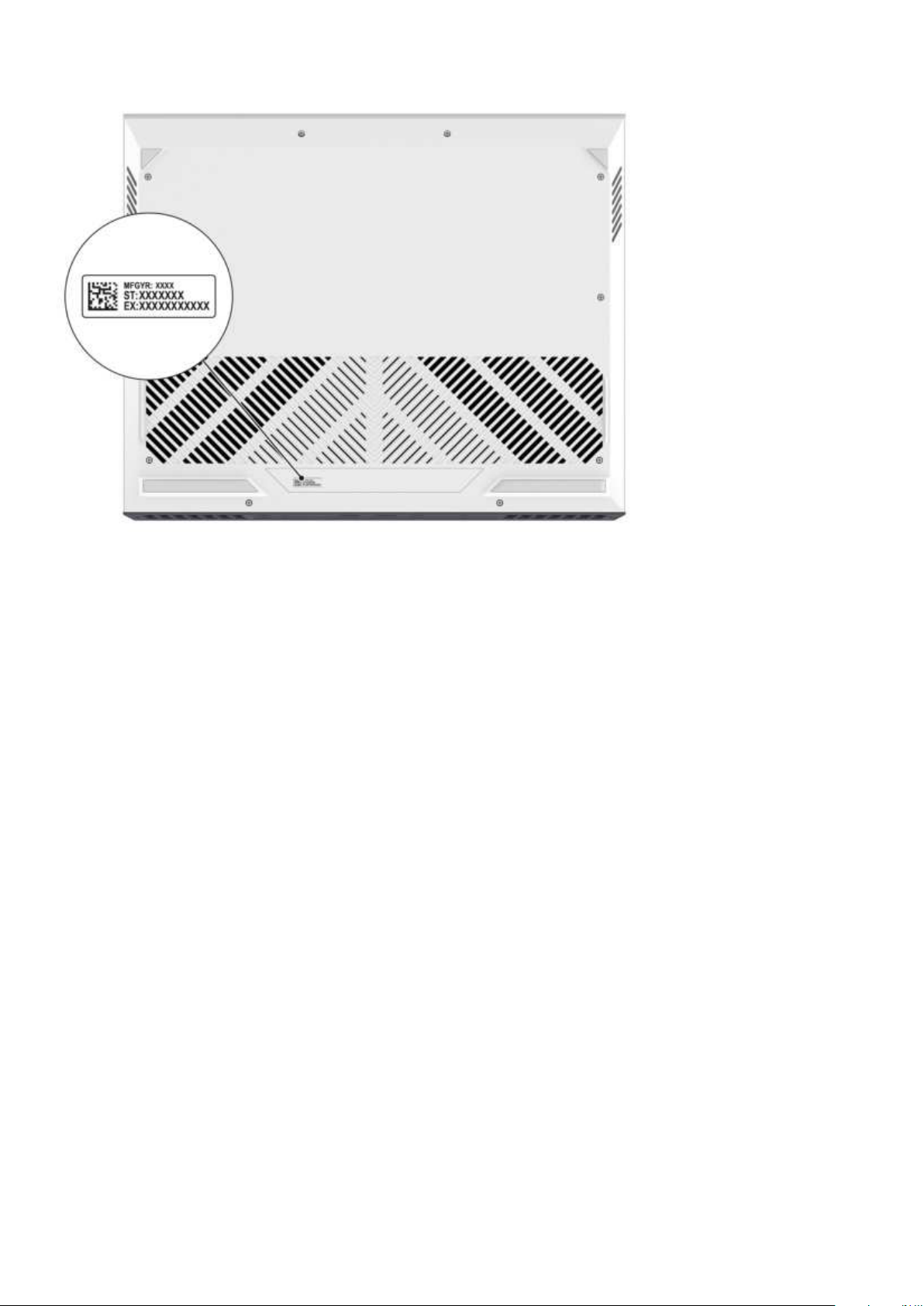

Kod Service Tag................................................................................................................................................................... 10

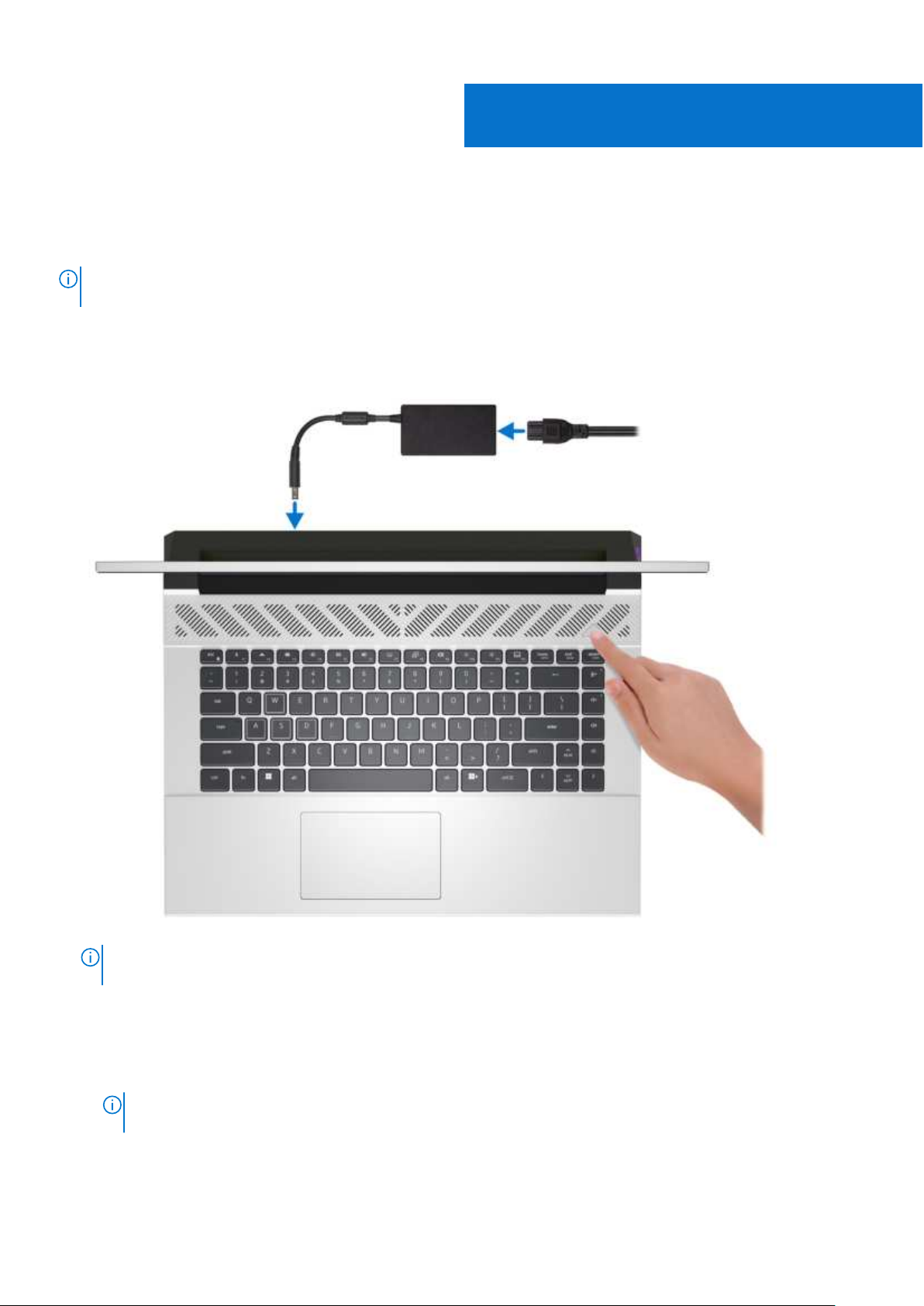

Rodzdział 2: Konfigurowanie komputera Dell G16 7630......................................................................12

Rodzdział 3: Specyfikacje komputera Dell G16 7630..........................................................................14

Wymiary iwaga.....................................................................................................................................................................14

Procesor................................................................................................................................................................................ 14

Chipset.................................................................................................................................................................................. 15

System operacyjny...............................................................................................................................................................16

Pamięć................................................................................................................................................................................... 16

Zewnętrzne porty i złącza...................................................................................................................................................16

Gniazda wewnętrzne........................................................................................................................................................... 17

Ethernet.................................................................................................................................................................................17

Moduł łączności bezprzewodowej..................................................................................................................................... 18

Audio...................................................................................................................................................................................... 18

Pamięć masowa....................................................................................................................................................................19

Klawiatura..............................................................................................................................................................................19

Skróty klawiaturowe............................................................................................................................................................20

Kamera...................................................................................................................................................................................21

Touchpad...............................................................................................................................................................................21

Zasilacz................................................................................................................................................................................. 22

Bateria...................................................................................................................................................................................22

Wyświetlacz......................................................................................................................................................................... 23

Jednostka GPU — zintegrowana..................................................................................................................................... 24

Karta GPU — autonomiczna.............................................................................................................................................25

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 25

ComfortView Plus............................................................................................................................................................... 25

Rodzdział 4: Serwisowanie komputera.............................................................................................27

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................27

Przed przystąpieniem do serwisowania komputera.................................................................................................. 27

Zalecenia dotyczące bezpieczeństwa.........................................................................................................................28

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 28

Zestaw serwisowy ESD................................................................................................................................................ 29

Transportowanie wrażliwych elementów...................................................................................................................30

Po zakończeniu serwisowania komputera..................................................................................................................30

BitLocker.........................................................................................................................................................................30

Spis treści 3

Zalecane narzędzia..............................................................................................................................................................30

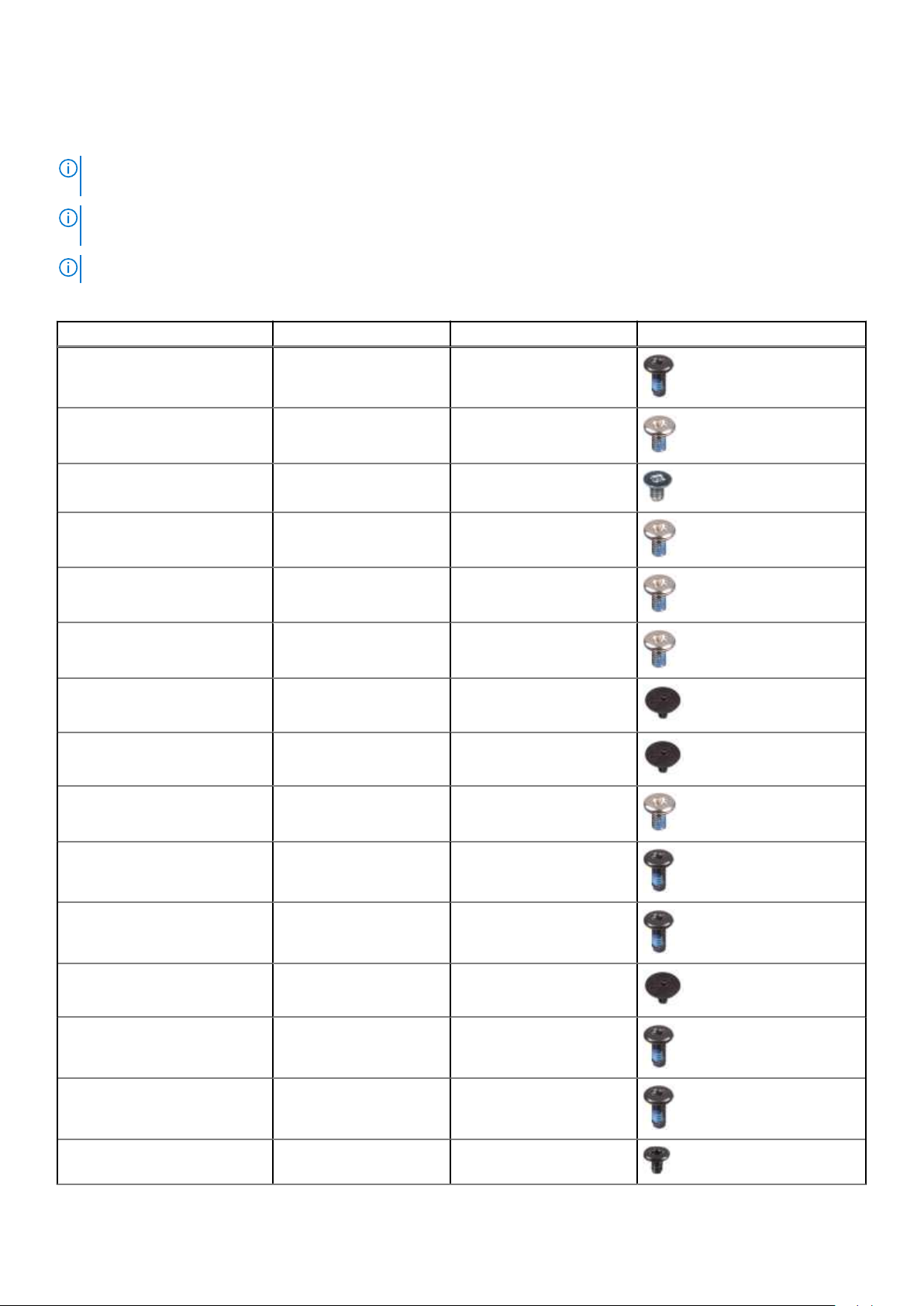

Wykaz śrub............................................................................................................................................................................31

Główne elementy komputera Dell G16 7630.................................................................................................................... 32

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................35

Pokrywa dolna......................................................................................................................................................................35

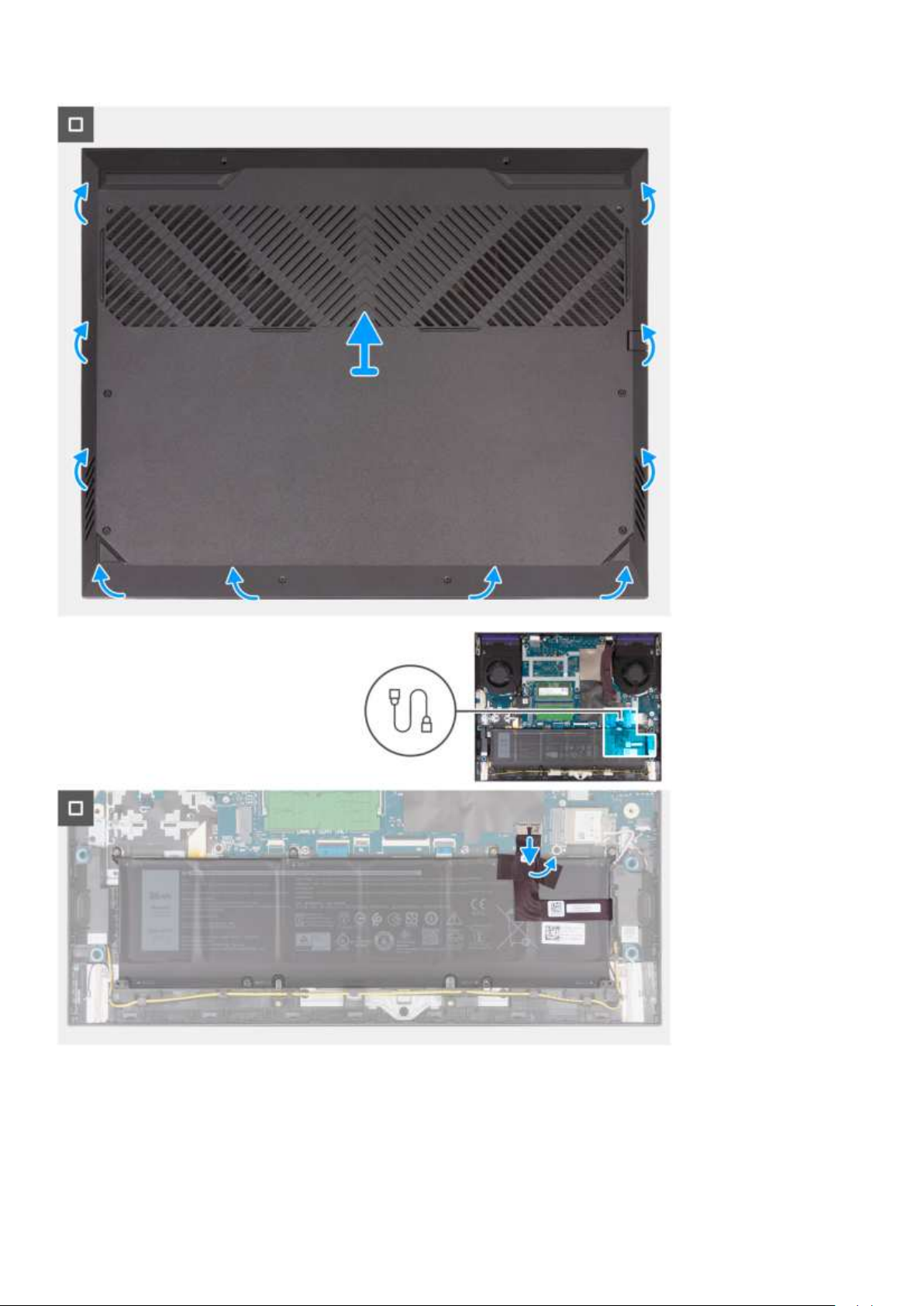

Wymontowywanie pokrywy dolnej..............................................................................................................................35

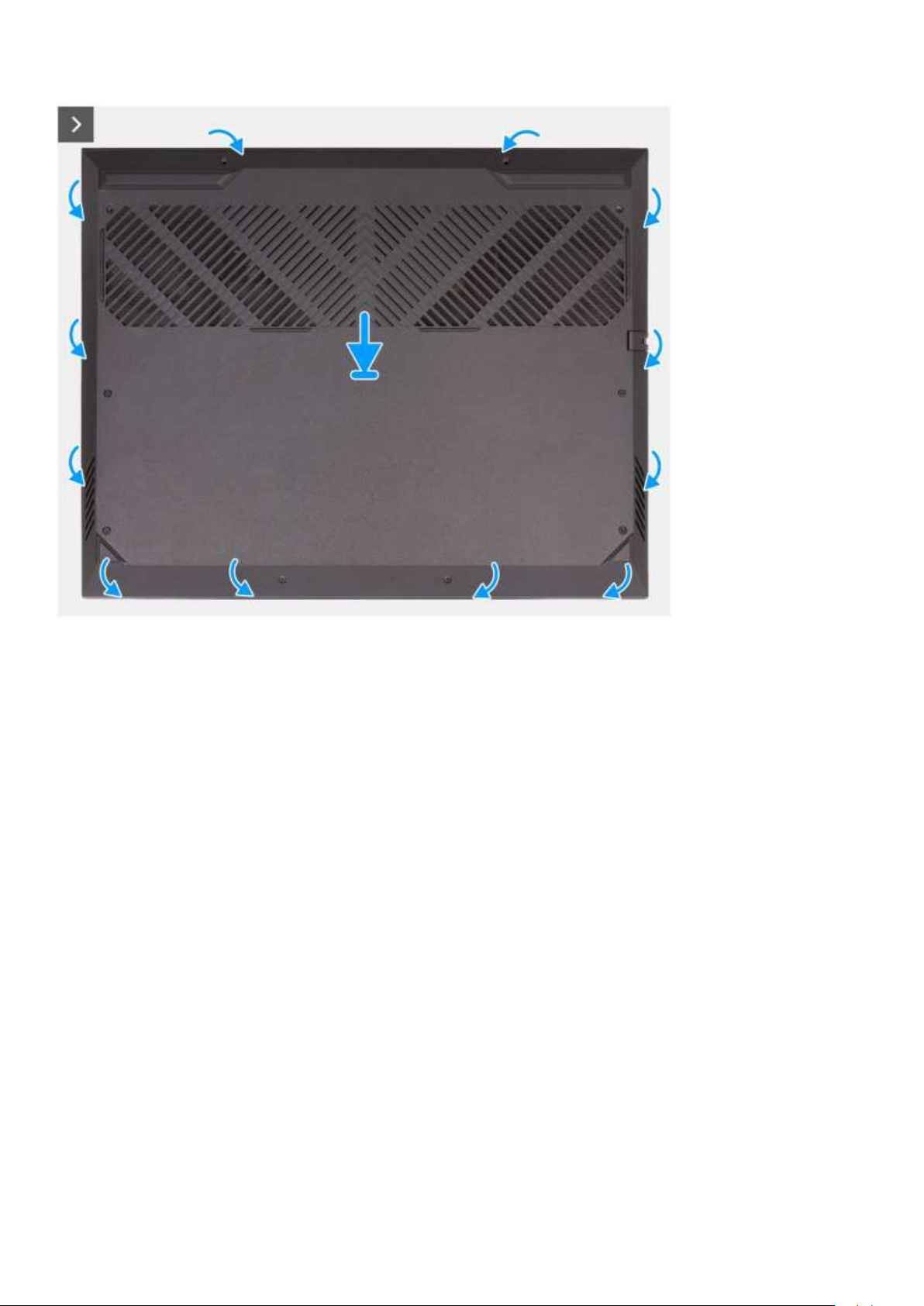

Instalowanie pokrywy dolnej.........................................................................................................................................38

Dysk SSD..............................................................................................................................................................................40

Wymontowywanie dysku SSD..................................................................................................................................... 40

Instalowanie dysku SSD................................................................................................................................................42

Karta sieci bezprzewodowej.............................................................................................................................................. 43

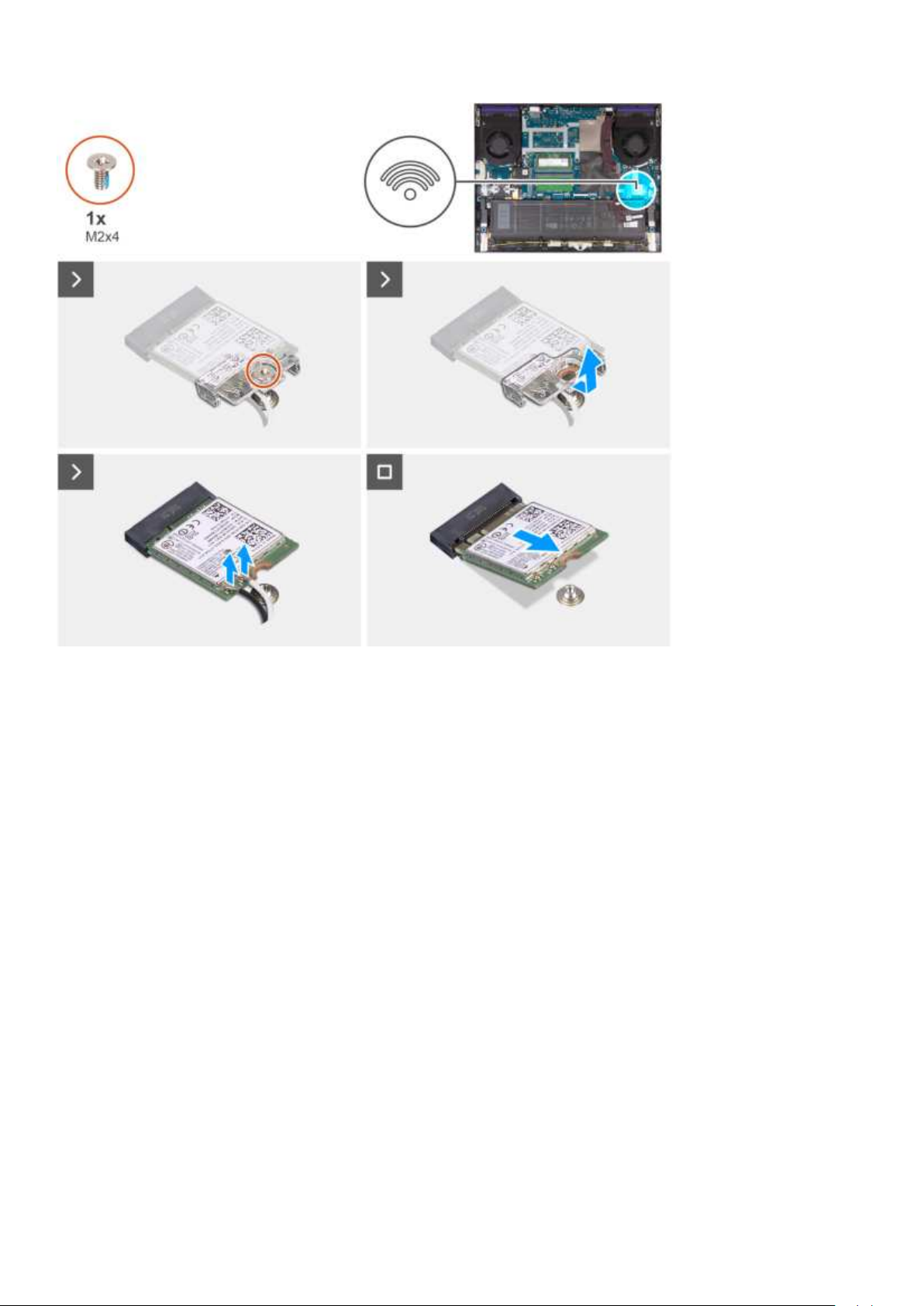

Wymontowywanie karty sieci bezprzewodowej........................................................................................................43

Instalowanie karty sieci bezprzewodowej...................................................................................................................44

Pamięć.................................................................................................................................................................................. 46

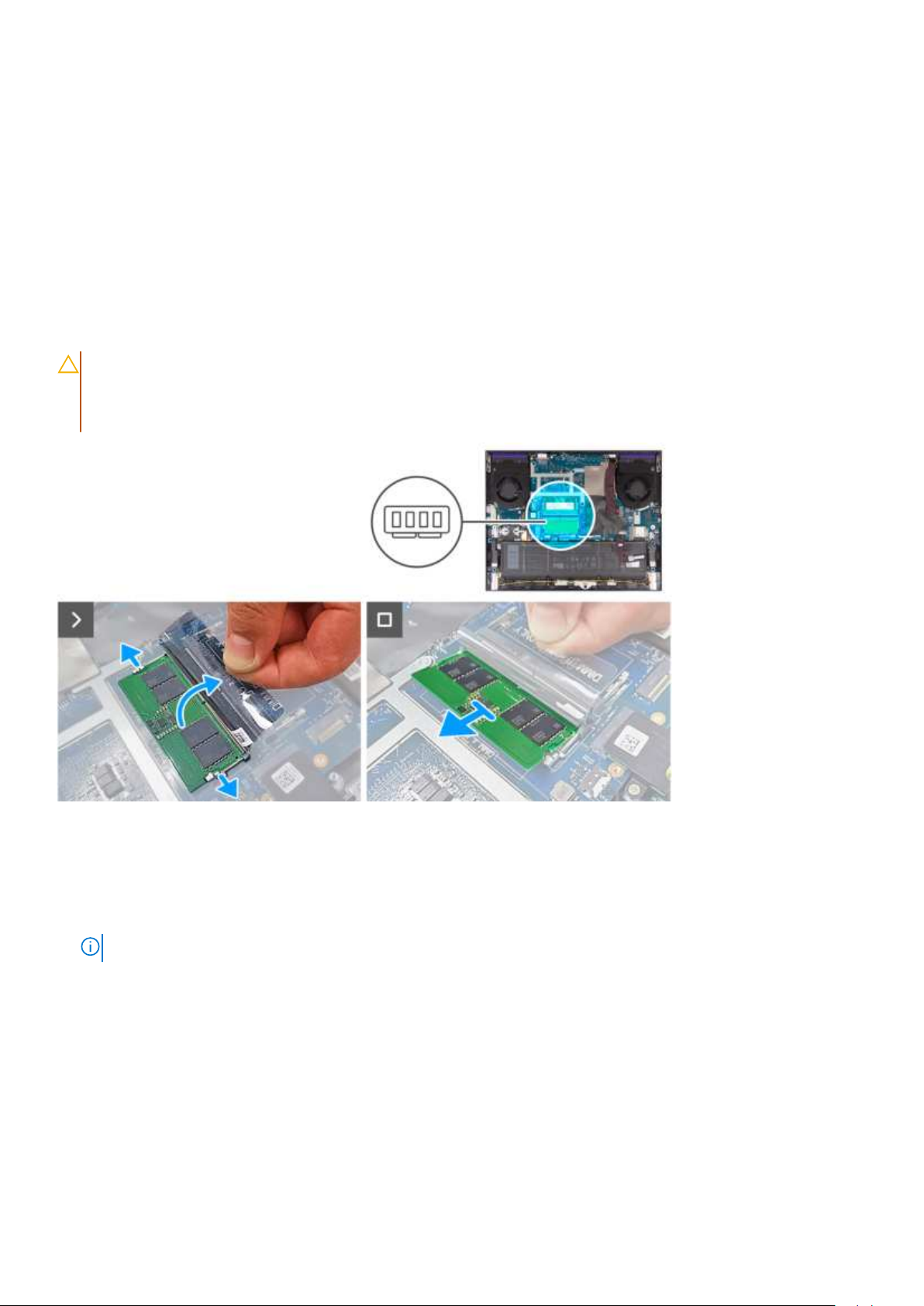

Wymontowywanie modułu pamięci............................................................................................................................. 46

Instalowanie modułu pamięci........................................................................................................................................46

Głośniki.................................................................................................................................................................................. 47

Wymontowywanie głośników....................................................................................................................................... 47

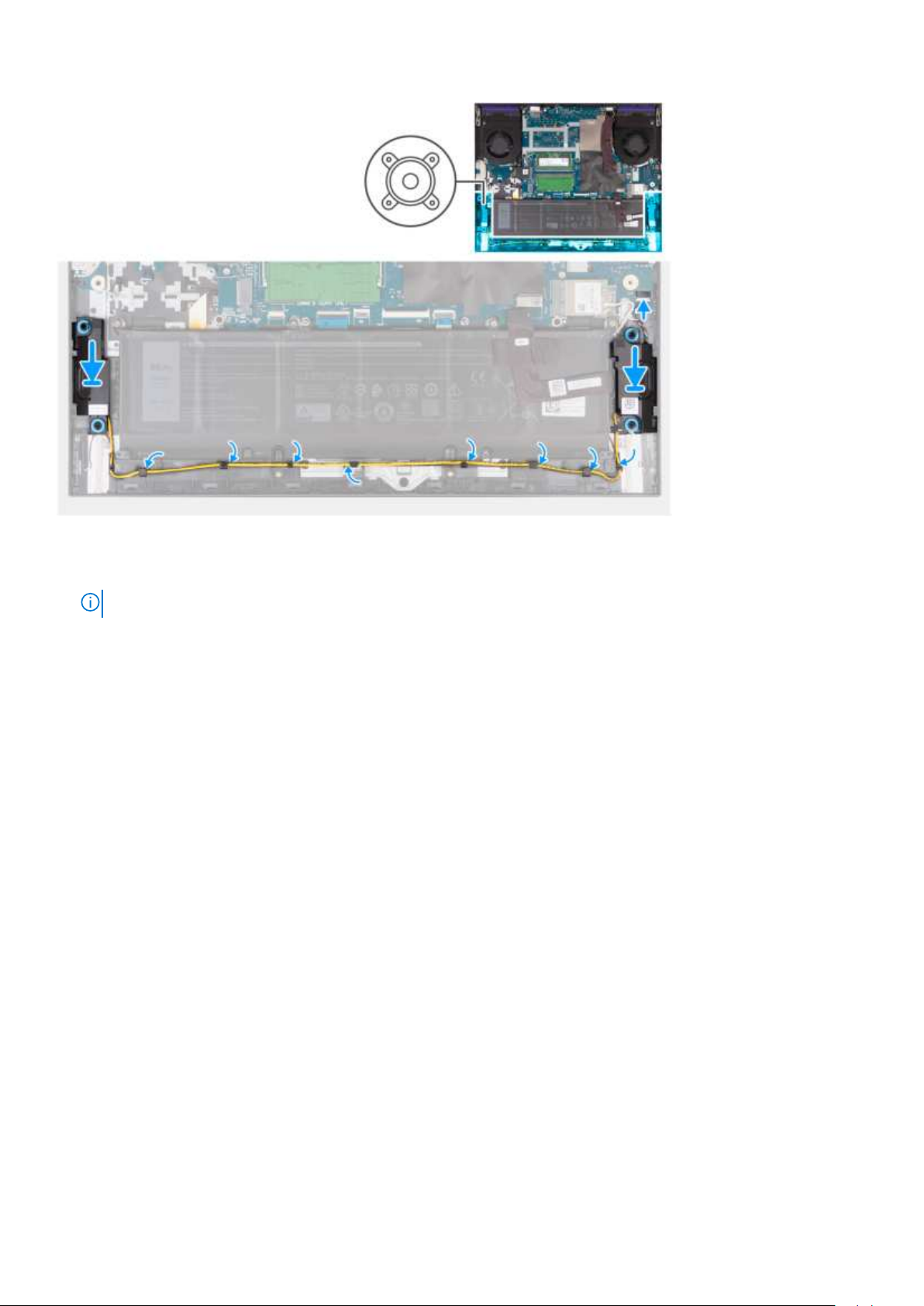

Instalowanie głośników..................................................................................................................................................48

Pokrywa tylna...................................................................................................................................................................... 49

Wymontowywanie pokrywy tylnej...............................................................................................................................49

Instalowanie pokrywy tylnej..........................................................................................................................................50

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 52

Bateria...................................................................................................................................................................................52

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................52

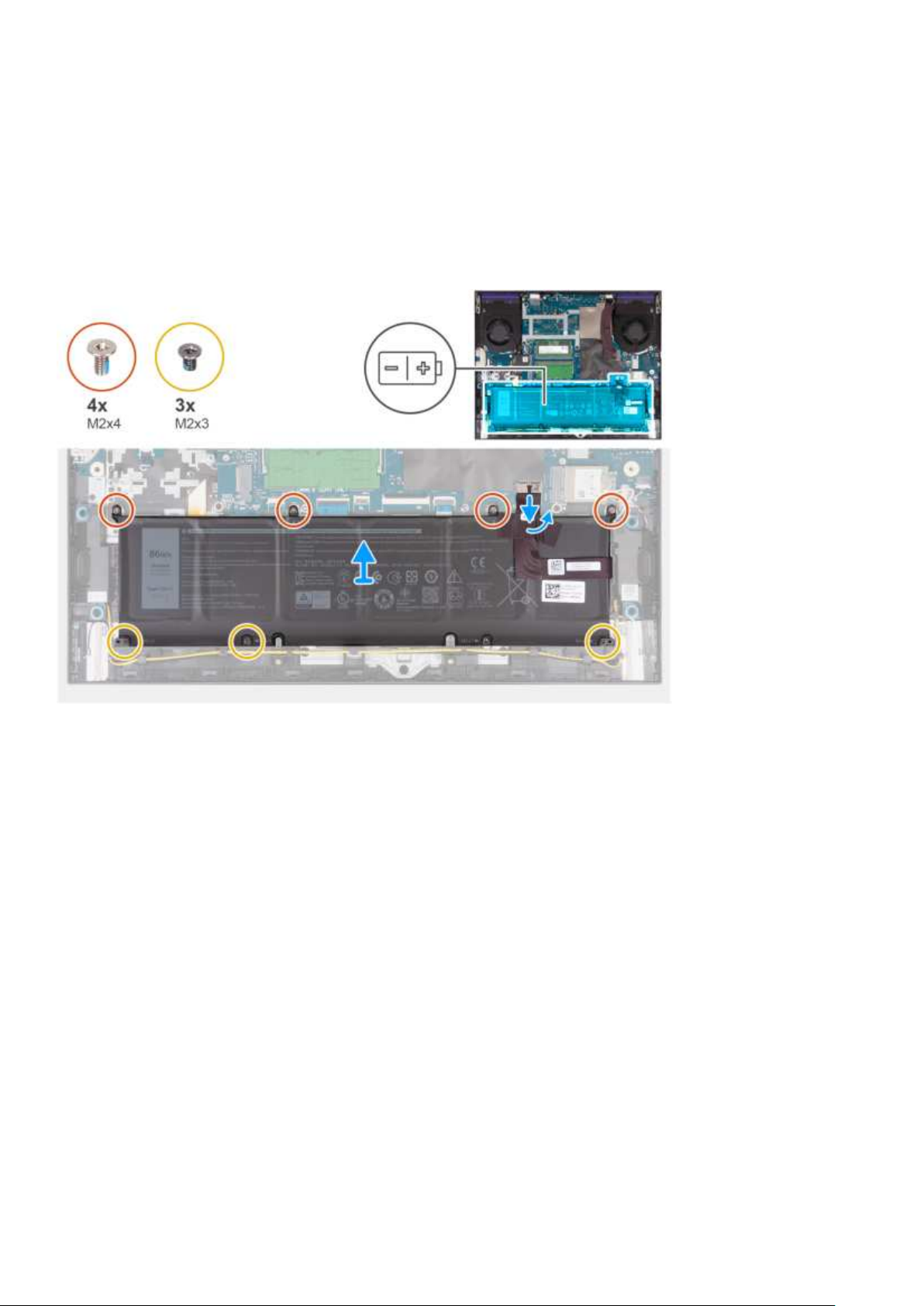

Wymontowywanie baterii............................................................................................................................................. 53

Instalowanie baterii........................................................................................................................................................53

Touchpad..............................................................................................................................................................................55

Wymontowywanie touchpada..................................................................................................................................... 55

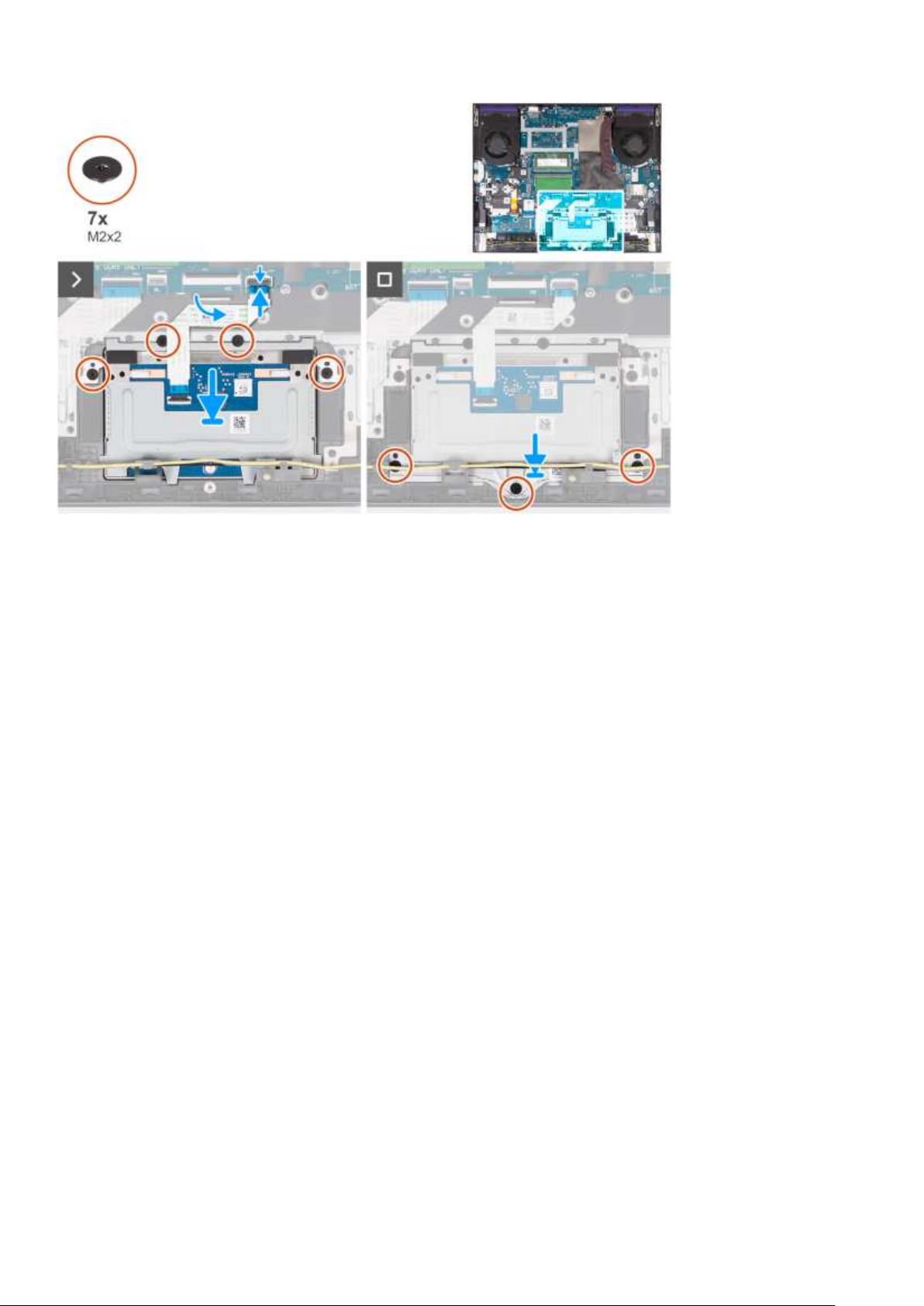

Instalowanie touchpada................................................................................................................................................ 55

Zestaw wyświetlacza..........................................................................................................................................................56

Wymontowywanie zestawu wyświetlacza.................................................................................................................56

Instalowanie zestawu wyświetlacza............................................................................................................................58

Płyta kontrolera klawiatury.................................................................................................................................................59

Wymontowywanie płyty kontrolera klawiatury.......................................................................................................... 59

Instalowanie płyty kontrolera klawiatury.....................................................................................................................60

Złącze zasilacza....................................................................................................................................................................61

Wymontowywanie gniazda zasilacza...........................................................................................................................61

Instalowanie gniazda zasilacza.....................................................................................................................................62

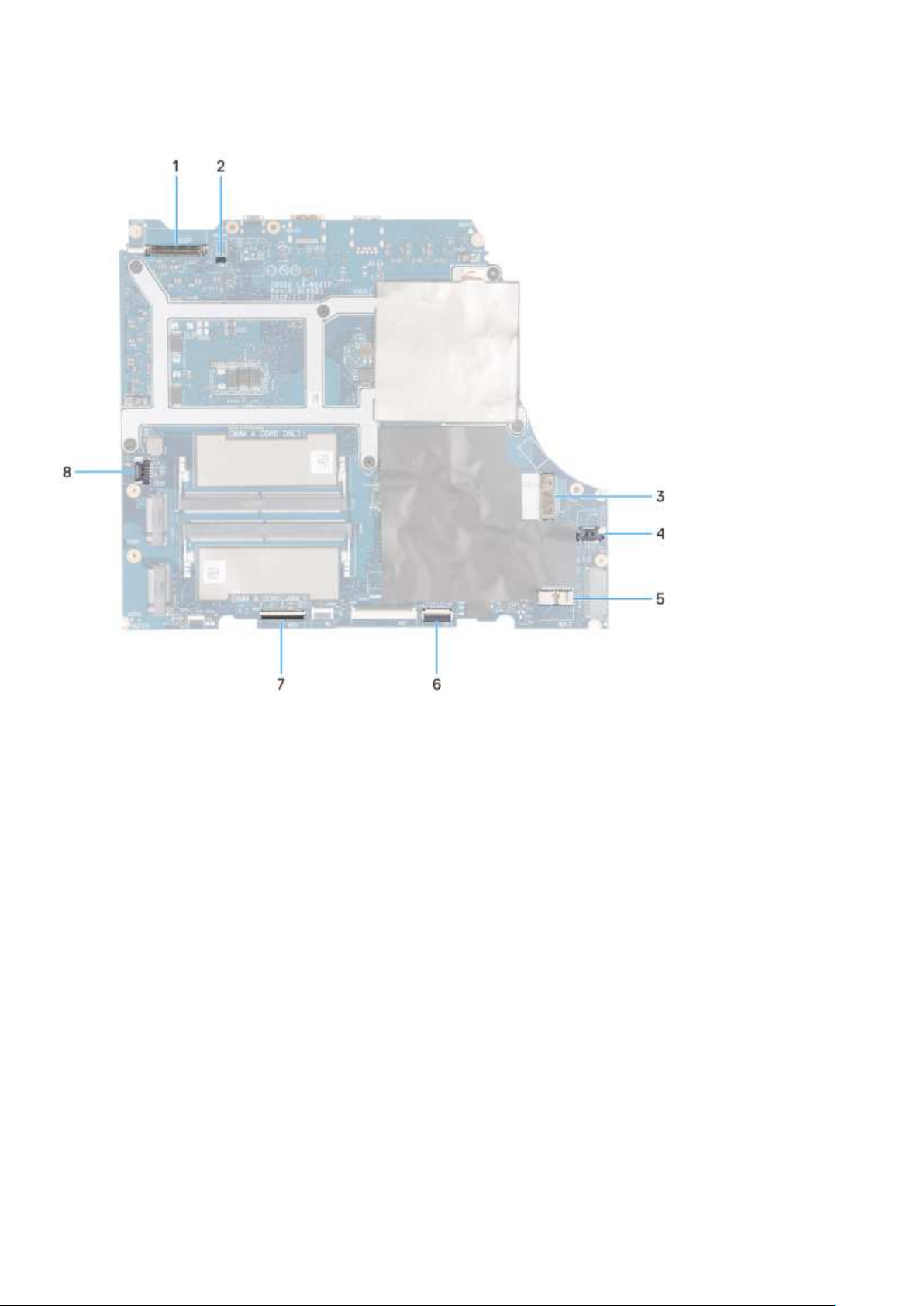

Płyta główna.........................................................................................................................................................................63

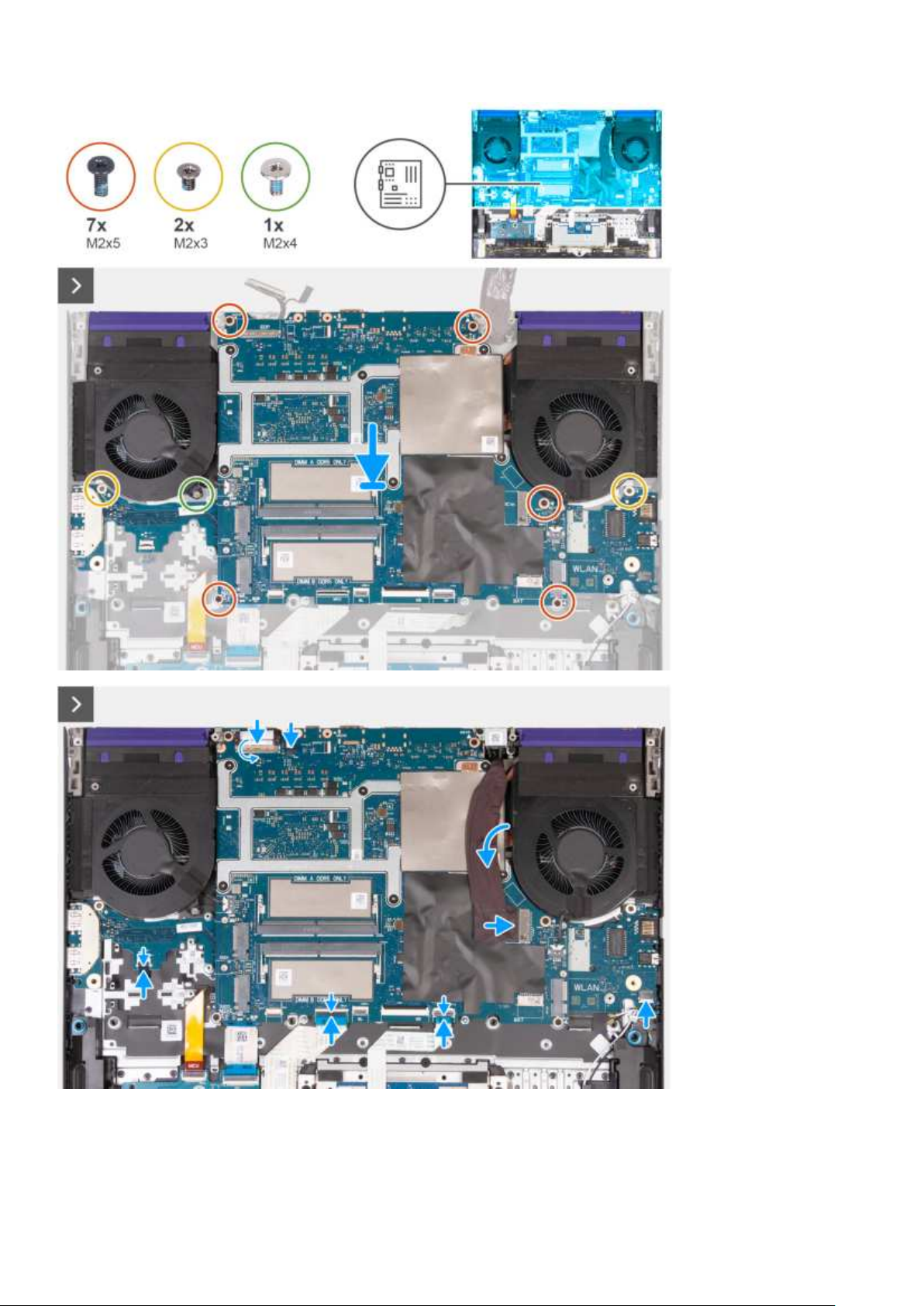

Wymontowywanie płyty głównej................................................................................................................................. 63

Instalowanie płyty głównej............................................................................................................................................66

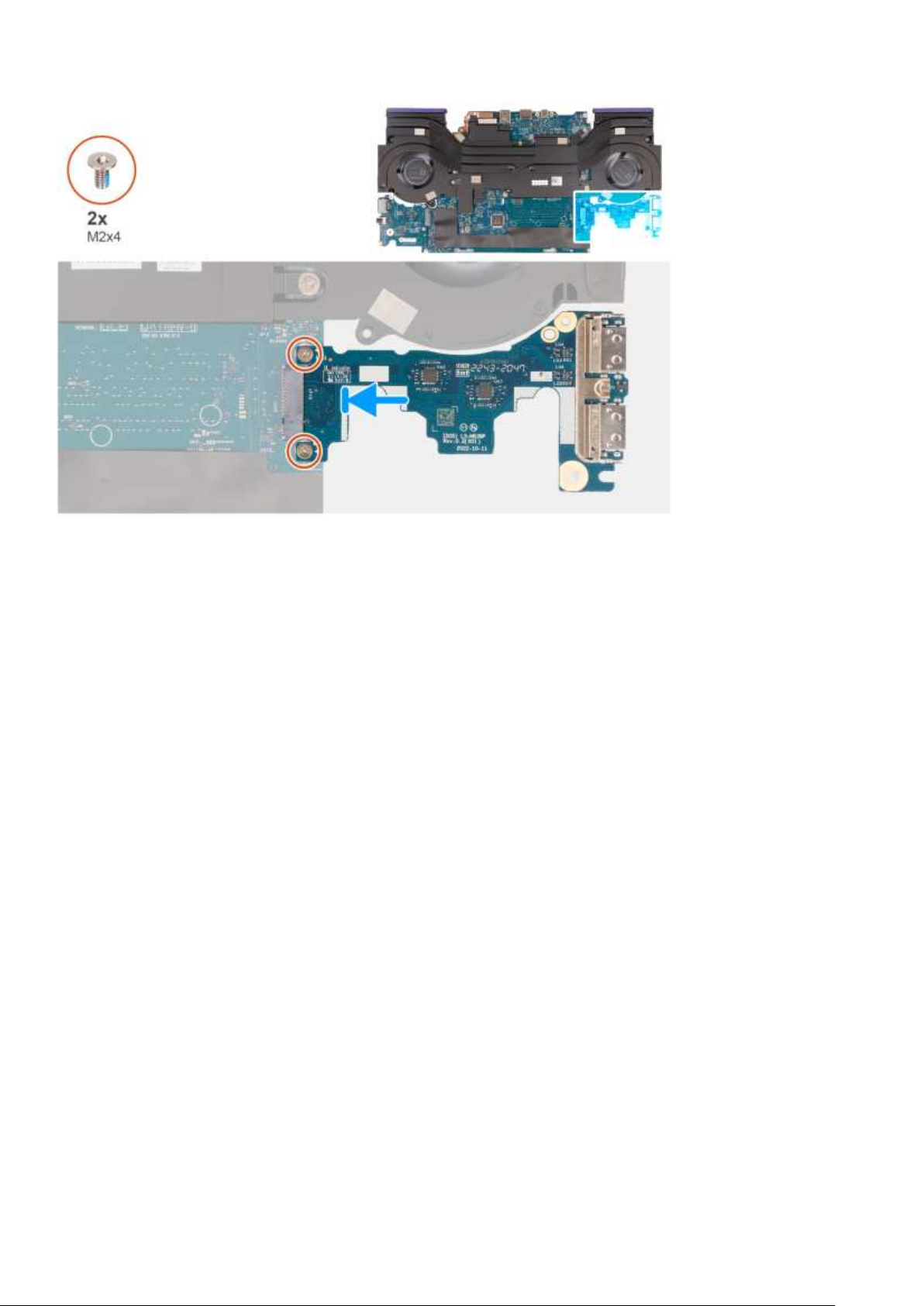

Płyta USB............................................................................................................................................................................. 69

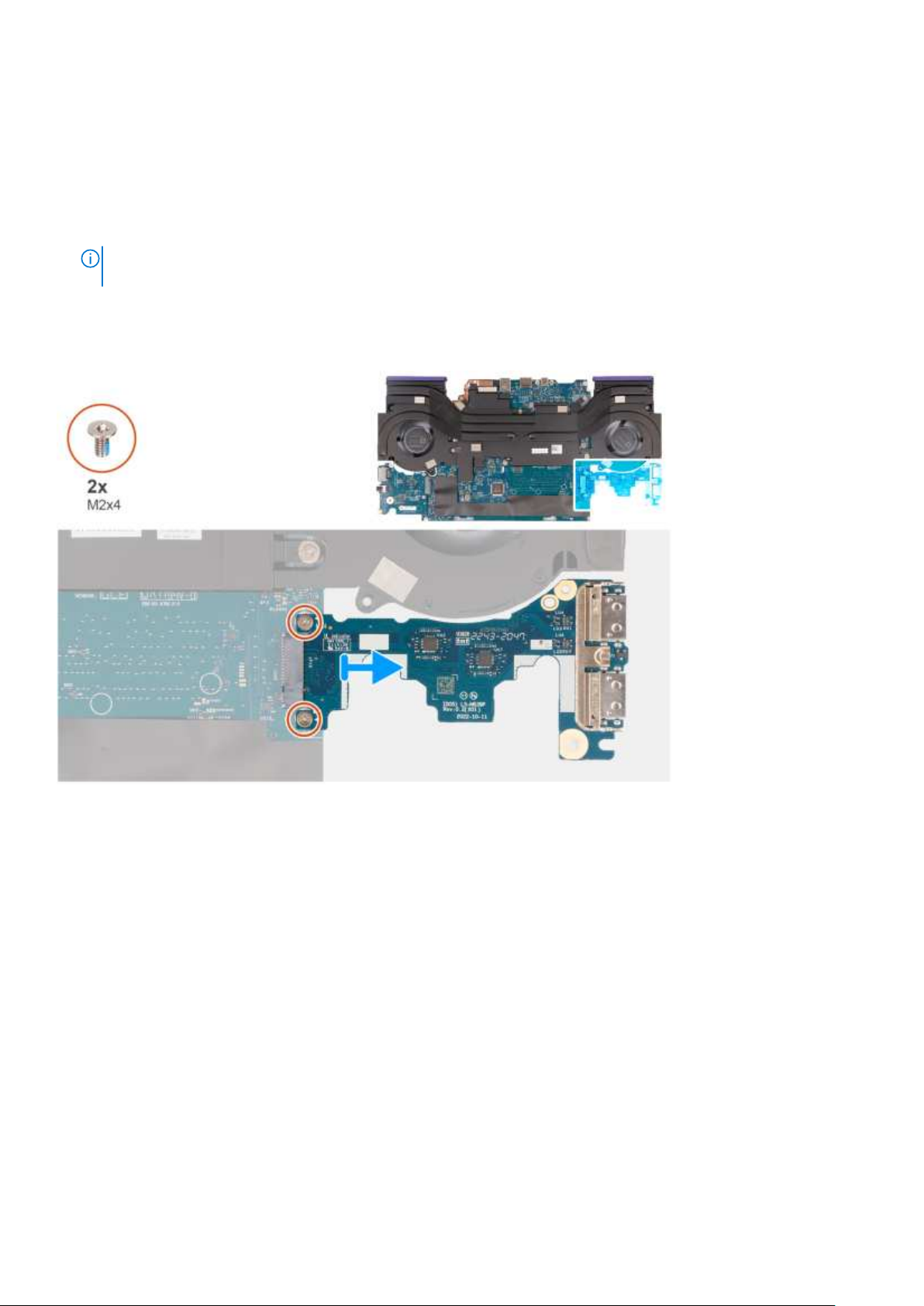

Wymontowywanie płyty USB.......................................................................................................................................69

Instalowanie płyty USB..................................................................................................................................................70

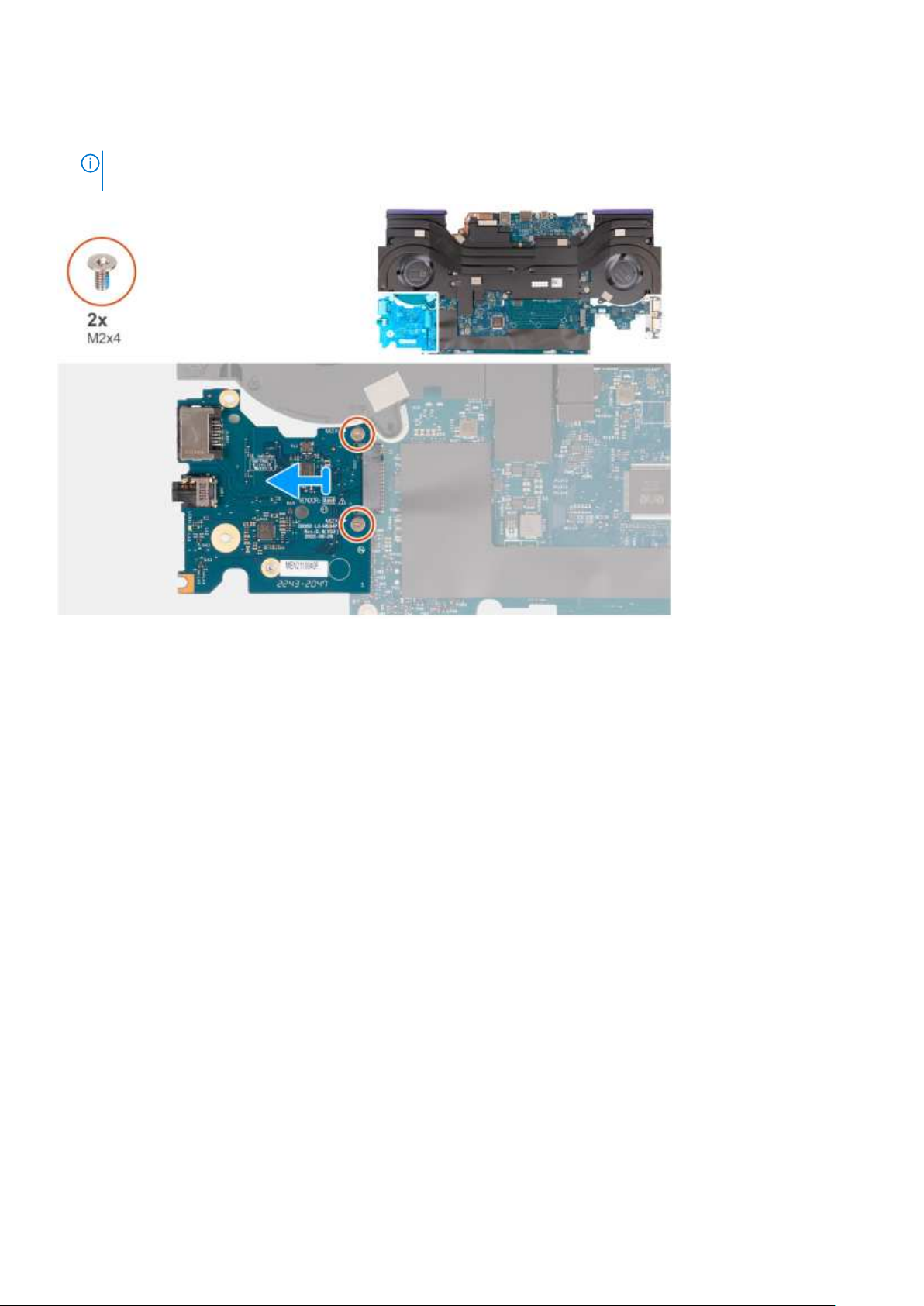

Karta Ethernet idźwiękowa................................................................................................................................................71

Wymontowywanie karty Ethernet idźwiękowej........................................................................................................ 71

4 Spis treści

Instalowanie karty Ethernet idźwiękowej...................................................................................................................72

Zestaw wentylatora iradiatora.......................................................................................................................................... 73

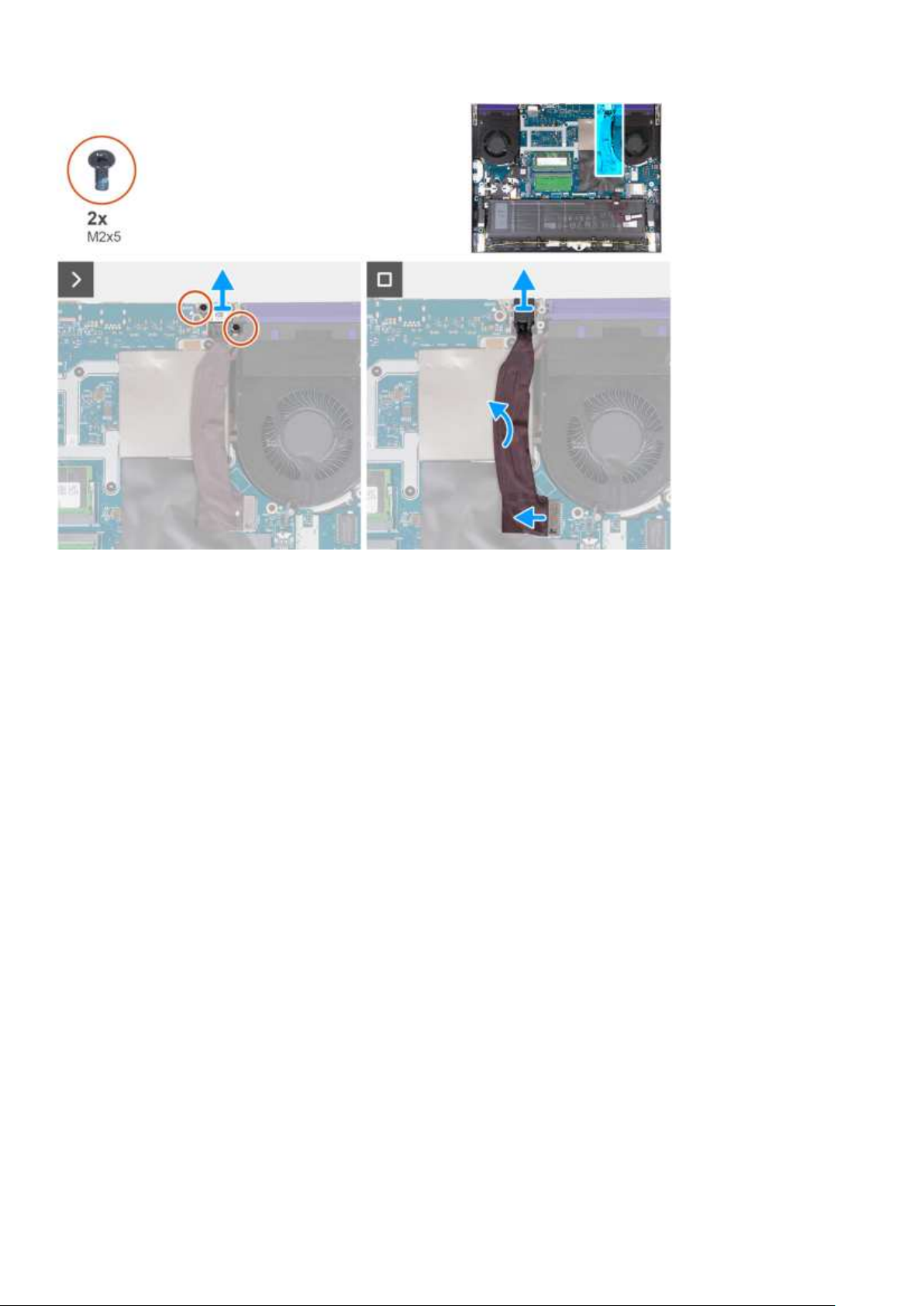

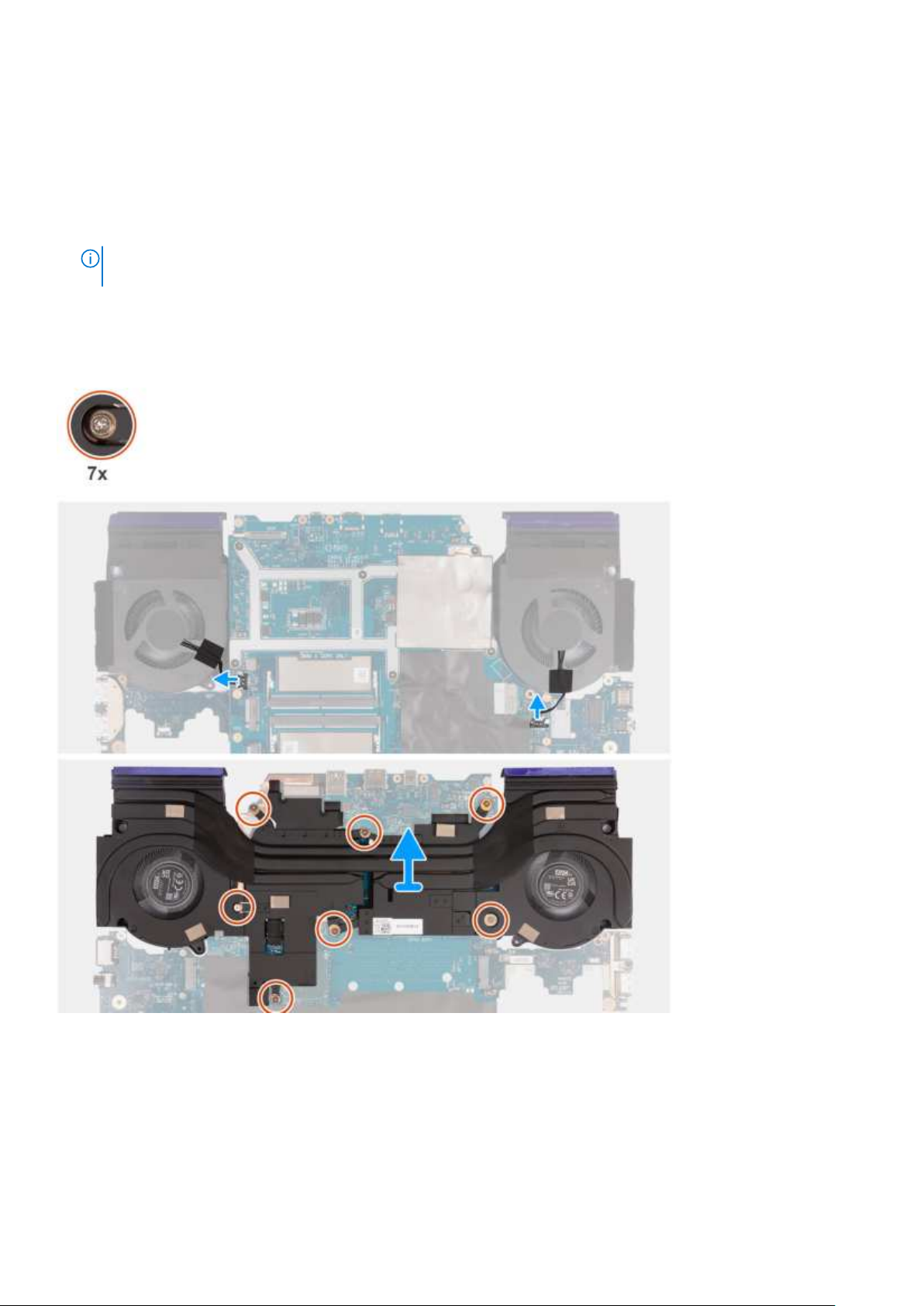

Wymontowywanie zestawu wentylatora iradiatora................................................................................................. 73

Instalowanie zestawu wentylatora iradiatora............................................................................................................75

Zestaw przycisku zasilania..................................................................................................................................................76

Wymontowywanie przycisku zasilania........................................................................................................................ 76

Instalowanie przycisku zasilania................................................................................................................................... 77

Zestaw podpórki na nadgarstek i klawiatury....................................................................................................................78

Wymontowywanie zestawu podpórki na nadgarstek i klawiatury........................................................................... 78

Instalowanie zestawu podpórki na nadgarstek iklawiatury......................................................................................79

Rodzdział 7: Oprogramowanie.........................................................................................................81

System operacyjny...............................................................................................................................................................81

Sterowniki ipliki do pobrania...............................................................................................................................................81

Rodzdział 8: Konfiguracja systemu BIOS......................................................................................... 82

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................82

Klawisze nawigacji............................................................................................................................................................... 82

Menu jednorazowego rozruchu F12..................................................................................................................................82

Opcje konfiguracji systemu................................................................................................................................................ 83

Aktualizowanie systemu BIOS........................................................................................................................................... 93

Aktualizowanie systemu BIOS wsystemie Windows................................................................................................93

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows.................................................... 93

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu.............................................................................. 93

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu.......................................................................... 94

Hasło systemowe ihasło konfiguracji systemu................................................................................................................ 94

Przypisywanie hasła konfiguracji systemu..................................................................................................................95

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu....................................................... 95

Czyszczenie ustawień CMOS............................................................................................................................................95

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu..................................................................... 96

Rodzdział 9: Rozwiązywanie problemów..........................................................................................97

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................. 97

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell............................................................97

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu....................................................98

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist....................... 98

Wbudowany autotest (BIST).............................................................................................................................................98

(Wbudowany autotest płyty głównej) M-BIST..........................................................................................................98

Logiczny wbudowany autotest (L-BIST)................................................................................................................... 99

Wbudowany autotest wyświetlacza LCD (LCD-BIST).............................................................................................99

Systemowe lampki diagnostyczne...................................................................................................................................100

Przywracanie systemu operacyjnego...............................................................................................................................101

Resetowanie zegara czasu rzeczywistego (RTC)......................................................................................................... 101

Opcje nośników kopii zapasowych oraz odzyskiwania danych.....................................................................................101

Wyłączanie i włączanie sieci..............................................................................................................................................102

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).............................................................102

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 103

Spis treści 5

Widoki komputera Dell G16 7630

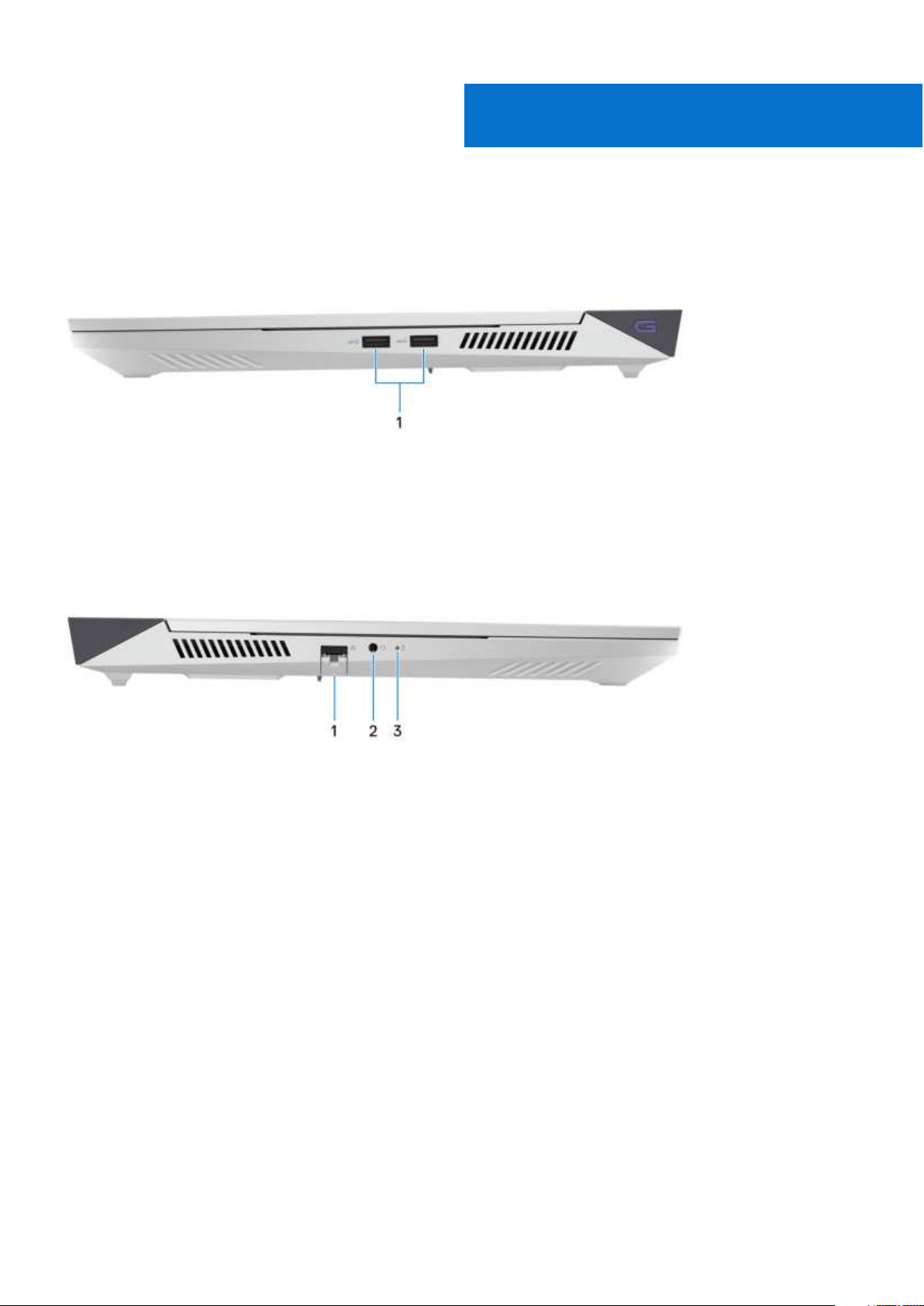

Prawa strona

1. Porty USB 3.2 pierwszej generacji (2)
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

Lewa strona

1

1. Złącze sieciowe
Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet (RJ45) wcelu nawiązania łączności

zsiecią lokalną lub zInternetem.

2. Uniwersalne gniazdo audio
Umożliwia podłączanie głośników, wzmacniaczy i innych urządzeń wyjściowych dźwięku.

3. Lampka stanu baterii
Informuje o stanie naładowania baterii.
Ciągłe bursztynowe światło — poziom naładowania baterii jest niski.
Migające bursztynowe światło — poziom naładowania baterii jest bardzo niski.
Wyłączona — bateria jest całkowicie naładowana.

6 Widoki komputera Dell G16 7630

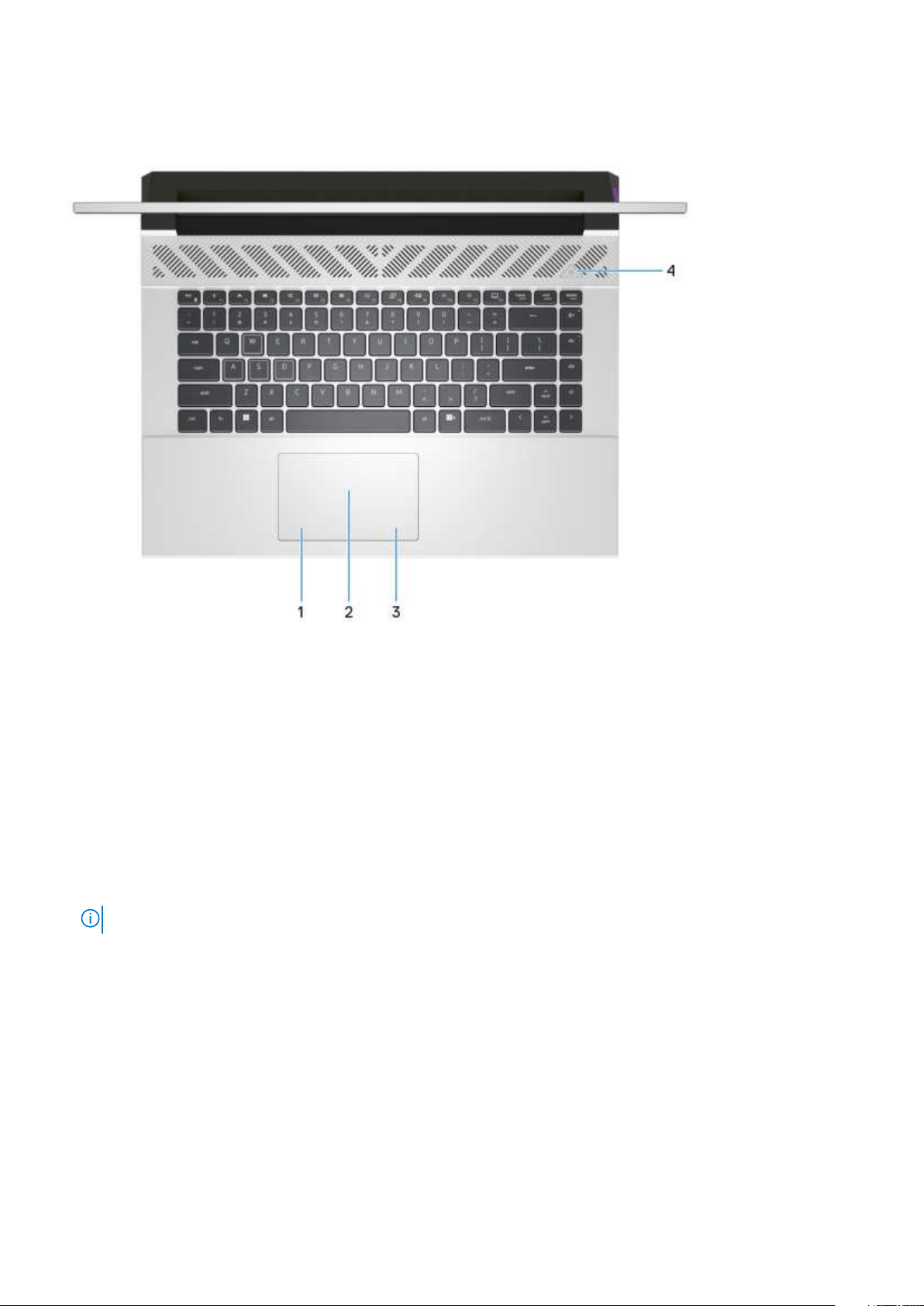

Góra

1. Kliknięcie lewym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

2. Touchpad
Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma

palcami, aby kliknąć prawym przyciskiem myszy.

3. Kliknięcie prawym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

4. Przycisk zasilania
Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij i przytrzymaj przycisk

zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

1. Touchpad
Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma

palcami, aby kliknąć prawym przyciskiem myszy.

2. Kliknięcie lewym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

3. Kliknięcie prawym przyciskiem myszy
Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

4. Przycisk zasilania
Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Widoki komputera Dell G16 7630 7

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij i przytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować. Aby uzyskać więcej informacji, zapoznaj

się zsekcją Me and My Dell w

podręcznikach serwisowych Dell.

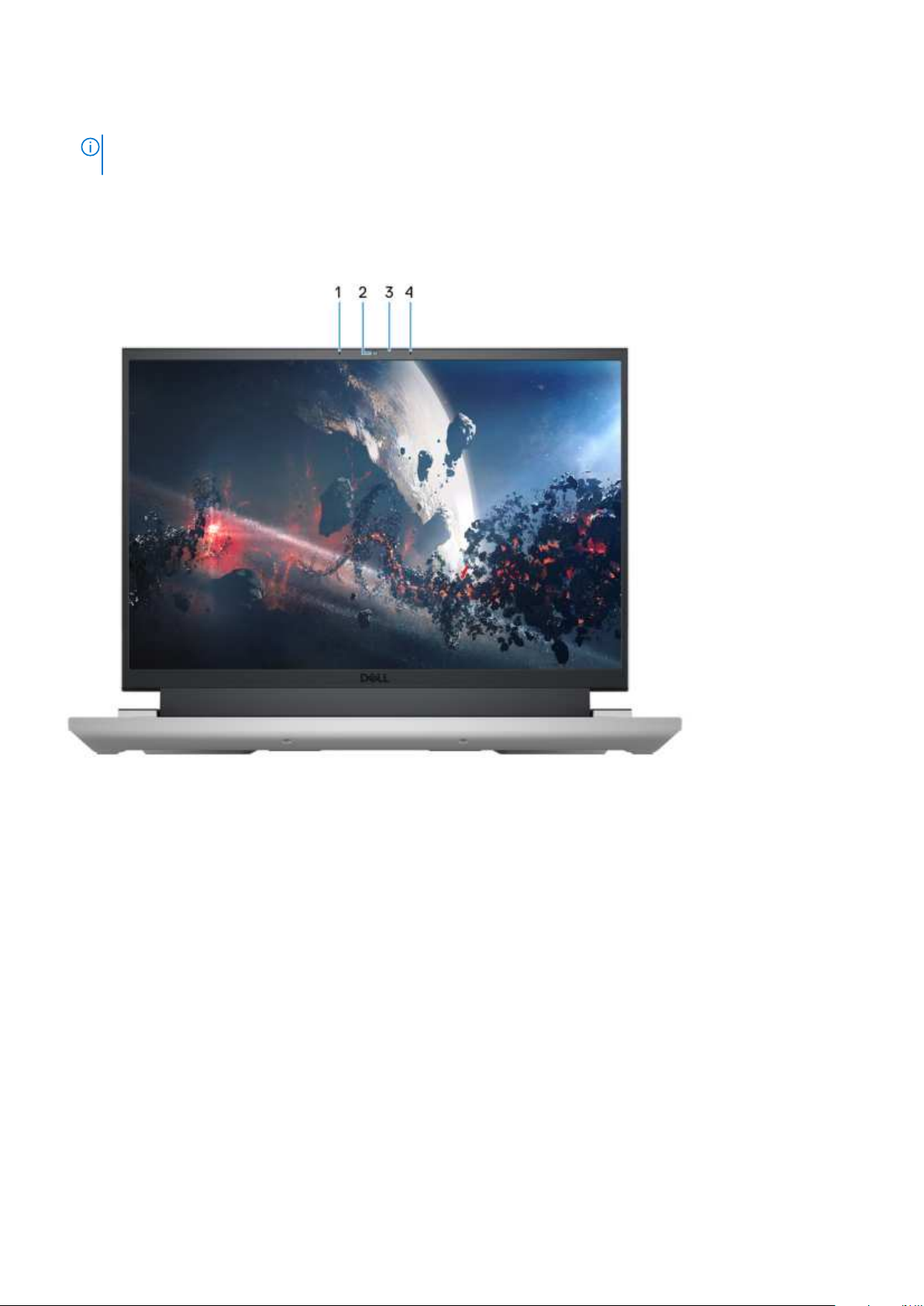

Przód

1. Mikrofon lewy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamera
Prowadź połączenia wideo, rób zdjęcia lub nagrywaj filmy.

3. Lampka stanu kamery
Świeci, gdy kamera jest w użyciu.

4. Mikrofon prawy
Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

8 Widoki komputera Dell G16 7630

Dół

1. Głośnik lewy
Wyjście dźwięku.

2. Etykieta zkodem Service Tag
Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell

identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. Głośnik prawy
Wyjście dźwięku.

Tył

1. Port Thunderbolt 4.0 z obsługą standardu DisplayPort
Obsługuje standardy USB4, DisplayPort 1.4 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą

adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA: Ten port jest dostępny tylko wkomputerach zkartą graficzną NVIDIA GeForce RTX 4070.

Widoki komputera Dell G16 7630 9

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

wzasobach bazy wiedzy w

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

2. Port USB 3.2 Type-C drugiej generacji / DisplayPort
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje

szybkość transferu danych do 10Gb/s.
Obsługuje standard DisplayPort 1.4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Ten port jest dostępny tylko wkomputerach zkartą graficzną NVIDIA GeForce RTX 3050/4050/4060.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

3. Złącze HDMI
Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście sygnału

wideo i audio.

witrynie Dell Support.

4. Port USB 3.2 pierwszej generacji
Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do

5 Gb/s.

5. Gniazdo zasilacza
Podłącz zasilacz, aby naładować baterię komputera.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

10 Widoki komputera Dell G16 7630

Widoki komputera Dell G16 7630 11

Konfigurowanie komputera Dell G16 7630

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

UWAGA: Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Dokończ konfigurowanie systemu Windows.
Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie

następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

dostępu do sieci.

● Po połączeniu z Internetem zaloguj się do konta Microsoft lub utwórz je. Jeśli nie masz połączenia z Internetem, utwórz konto

offline.

12 Konfigurowanie komputera Dell G16 7630

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

Tabela 1. Odszukaj aplikacje firmy Dell

Zasoby Opis

Mój Dell

Centralny magazyn najważniejszych aplikacji firmy Dell, artykułów pomocy iinnych ważnych informacji
oTwoim komputerze. Powiadamia również o stanie gwarancji, zalecanych akcesoriach oraz dostępnych
aktualizacjach oprogramowania.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Więcej informacji można znaleźć wprzewodniku użytkownika programu SupportAssist for Home
PCs wsekcji Narzędzia ułatwiające serwisowanie wwitrynie Dell Support. Kliknij przycisk SupportAssist,
anastępnie kliknij opcję SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Dell Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć wbazie wiedzy
wwitrynie Dell Support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zaplikacji Dell Digital Delivery można znaleźć wbazie wiedzy
w witrynie Dell Support.

Konfigurowanie komputera Dell G16 7630 13

Specyfikacje komputera Dell G16 7630

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Dell G16 7630.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

3

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji.

20,20 mm (0,79″)

24,90 mm (0,98″)

356,98 mm (14,05″)

288,73 mm (11,37″)

2,87 kg (6,32 funta)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Dell G16 7630.

14 Specyfikacje komputera Dell G16 7630

Tabela 3. Procesor

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Typ procesora

Moc procesora

Łączna liczba rdzeni
procesora

Rdzenie
zoptymalizowane pod
kątem wydajności

Rdzenie
zoptymalizowane pod
kątem efektywności

Łączna liczba wątków
procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
w trybie Turbo

Intel Core i5-13450HX
trzynastej generacji

55 W 55 W 55 W 55 W

10 14 16 24

6 6 8 8

4 8 8 16

16 20 24 32

UWAGA: Technologia Intel® Hyper-Threading jest dostępna tylko dla rdzeni zoptymalizowanych pod

kątem wydajności

2,40GHz 2,60 GHz 2,10 GHz 2,20 GHz

Do 4,60 GHz Do 4,90 GHz Do 5 GHz Do 5,40 GHz

Intel Core i7-13650HX
trzynastej generacji

Intel Core i7-13700HX
trzynastej generacji

Intel Core i9-13900HX
trzynastej generacji

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
w trybie Turbo

Pamięć podręczna
procesora

Zintegrowana karta
graficzna

1,80GHz 1,90 GHz 1,50 GHz 1,60GHz

3,40 GHz 3,60GHz 3,70 GHz 3,90GHz

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od trybu temperatury

wybranego w aplikacji My Dell na komputerze.

20 MB 24 MB 30 MB 36MB

Intel UHD Graphics Intel UHD Graphics Intel UHD Graphics Intel UHD Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego w komputerze Dell G16 7630.

Tabela 4. Chipset

Opis Wartości

Chipset

Procesor

HM770

Intel Core i5/i7/i9 trzynastej generacji

Specyfikacje komputera Dell G16 7630 15

Tabela 4. Chipset(cd.)

Opis Wartości

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

64 bity

32 MB

Do wersji 4

System operacyjny

Komputer Dell G16 7630 obsługuje następujące systemy operacyjne:

● Windows 11 Professional, wersja 64-bitowa

● Windows 11 Home, 64-bitowy

● Ubuntu 20.04 LTS (wersja 64-bitowa)

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci obsługiwane przez komputer Dell G16 7630.

Tabela 5. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Dwa gniazda SODIMM

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

Zewnętrzne porty i złącza

Dwukanałowa pamięć DDR5

4800 MT/s

32 GB

8 GB

8 GB, 16 GB

● 8 GB, 1 x 8 GB, DDR5, 4800 MT/s

● 16 GB, 1 x 16 GB, DDR5, 4800 MT/s

● 16 GB, 2 x 8 GB, DDR5, 4800 MT/s, pamięć dwukanałowa

● 32 GB, 2 x 16 GB, DDR5, 4800 MT/s, pamięć dwukanałowa

UWAGA: Podczas modernizacji pamięci firma Dell

Technologies zaleca zastosowanie modułów o tej samej
pojemności i szybkości w obu gniazdach SODIMM, aby
zapobiec problemom z kompatybilnością i niezawodnością.

Przed modernizacją pamięci należy upewnić się, że wersja
systemu BIOS to 1.6.0 lub nowsza.

Poniższa tabela zawiera listę zewnętrznych portów igniazd komputera Dell G16 7630.

16 Specyfikacje komputera Dell G16 7630

Tabela 6. Zewnętrzne porty i złącza

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Porty wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jeden port RJ45

● Trzy porty USB 3.2 pierwszej generacji

● Jeden port Thunderbolt 4 ztrybem DisplayPort wprzypadku

komputerów zkartą graficzną (GPU) NVIDIA GeForce RTX
4070

● Jeden port USB-C 3.2 drugiej generacji ztrybem DisplayPort
wprzypadku komputerów zkartą graficzną (GPU) NVIDIA
GeForce RTX 3050, 4050, lub 4060

Jeden uniwersalny port audio

Jeden port HDMI 2.1

Nieobsługiwane

Jeden port zasilacza 7,4 mm x 5,1 mm

Nieobsługiwane

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Dell G16 7630.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

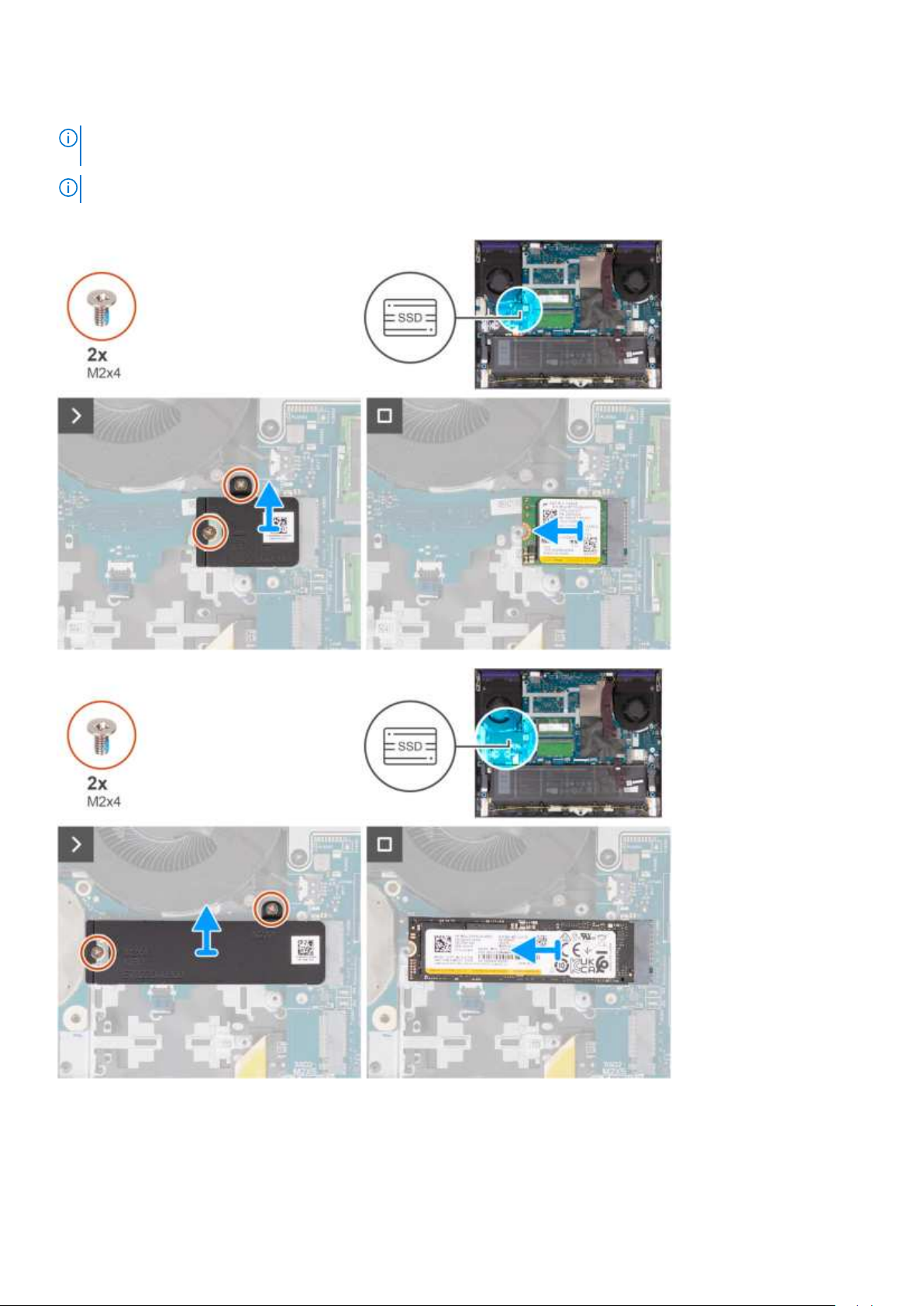

M.2

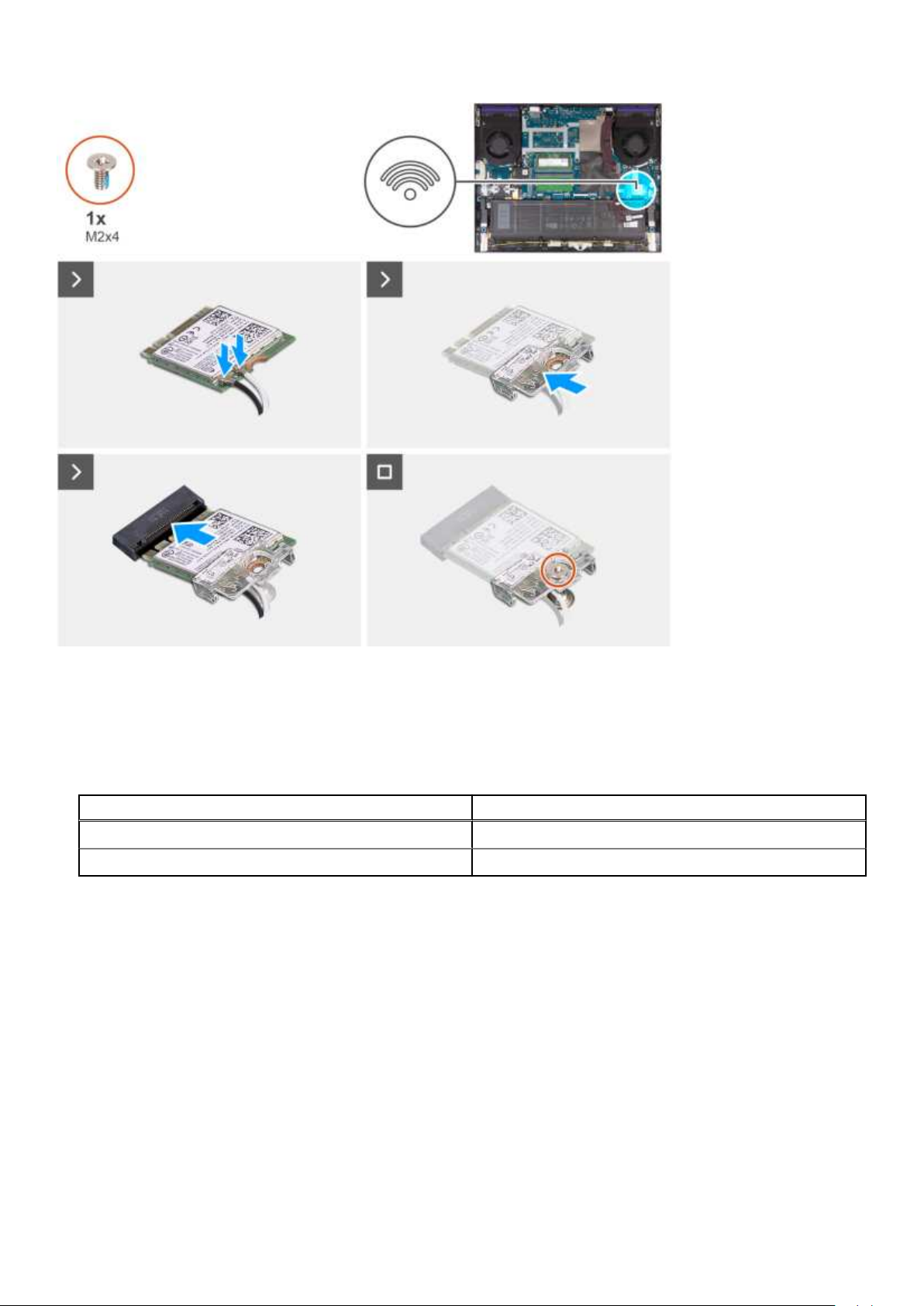

● Jedno gniazdo M.2 2230 na hybrydową kartę Wi-Fi i Bluetooth

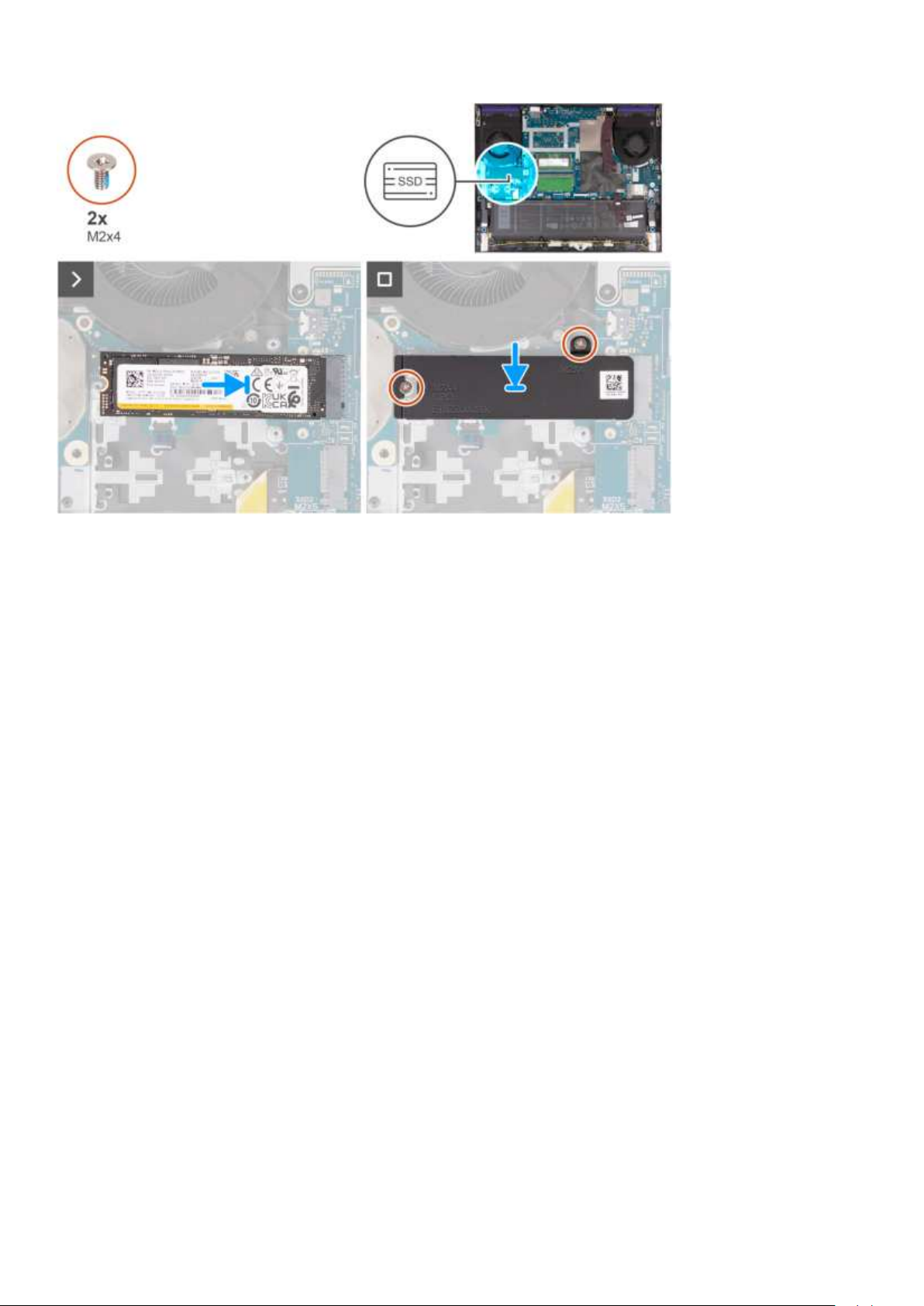

● Dwa gniazda M.2 2230/2280 na dyski SSD

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w

Support

.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej Ethernet (LAN) komputera Dell G16 7630.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Model

● Kontroler sieci Gigabit Ethernet Killer E3100 PCI-e wprzypadku
komputerów zkartą graficzną (GPU) NVIDIA GeForce RTX
4070

● Kontroler sieci Gigabit Ethernet Realtek RTL8111H PCI-e
wprzypadku komputerów zkartą graficzną (GPU) NVIDIA
GeForce RTX 3050, 4050 lub 4060

witrynie Dell

Szybkość przesyłania danych

● E3100: 100/1000 Mb/s

● RTL8111H: 10/100/1000 Mb/s

Specyfikacje komputera Dell G16 7630 17

Moduł łączności bezprzewodowej

Wponiższej tabeli przedstawiono specyfikacje modułu bezprzewodowej sieci lokalnej (WLAN) komputera Dell G16 7630.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Opcja 1 Opcja 2 Opcja 3

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma
częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej
Bluetooth

Audio

Intel AX201 Killer 1650i Intel AX211

Do 2400 Mb/s Do 2400 Mb/s Do 2400 Mb/s

2,40 GHz / 5 GHz 2,40 GHz / 5 GHz 2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6 (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Bluetooth 5.2 Bluetooth 5.2 Bluetooth 5.3

UWAGA: Funkcje karty sieci bezprzewodowej Bluetooth mogą się różnić wzależności od

systemu operacyjnego zainstalowanego wkomputerze.

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6 (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Wponiższej tabeli przedstawiono specyfikacje audio komputera Dell G16 7630.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Realtek ALC3204

Obsługiwane

Dźwięk o wysokiej rozdzielczości

Jeden uniwersalny port audio

Dwa

Obsługiwane

Skróty klawiaturowe

2 W

2,5 W

Cyfrowe mikrofony macierzowe w zestawie kamery

18 Specyfikacje komputera Dell G16 7630

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Dell G16 7630.
Komputer Dell G16 7630 obsługuje jedną znastępujących konfiguracji pamięci masowej:

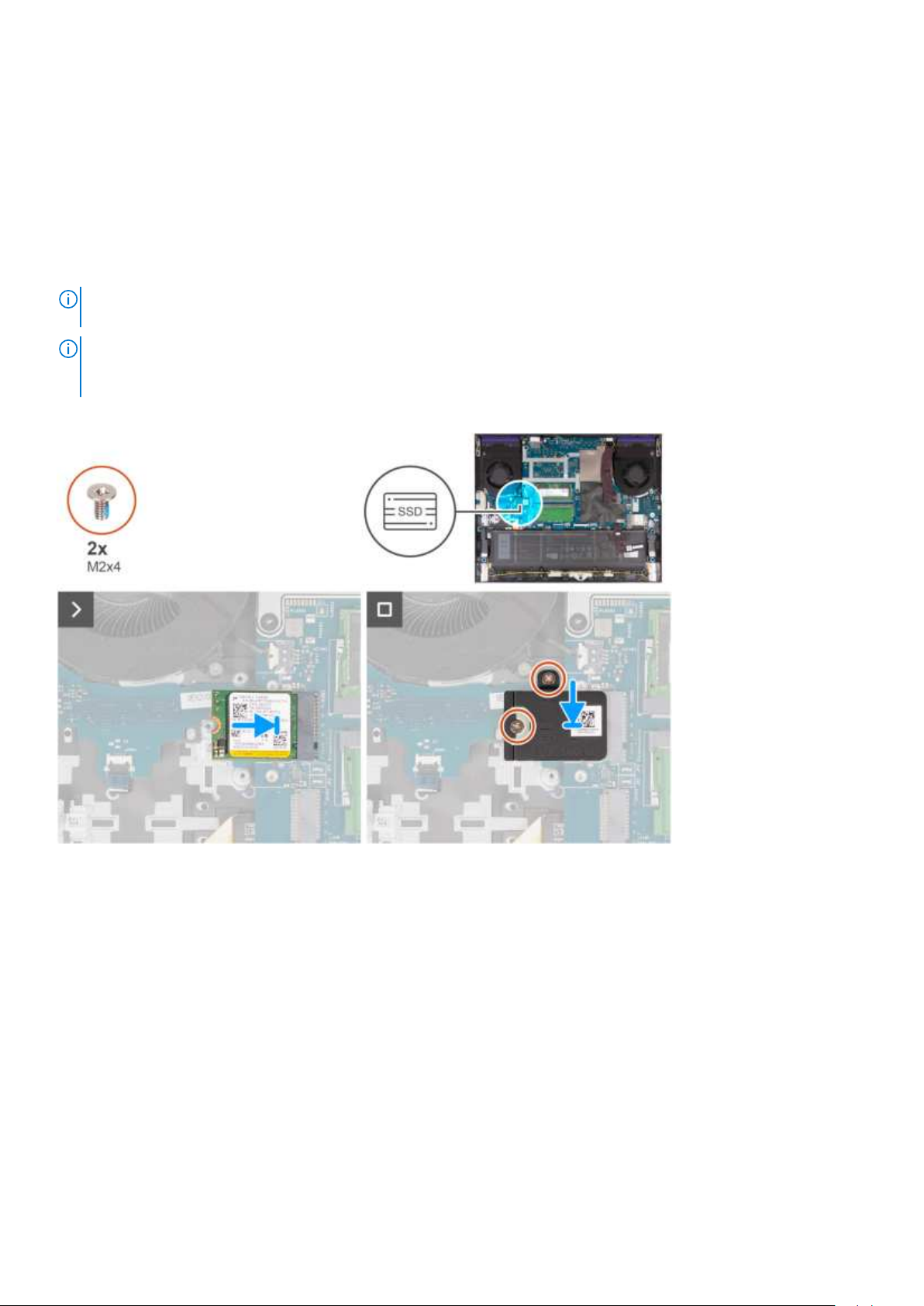

● Jeden dysk SSD M.2 2230 lub M.2 2280 wpierwszym gnieździe

● Jeden dysk SSD M.2 2280 wdrugim gnieździe

● Dwa dyski SSD M.2 2280 (tylko w przypadku komputerów z dyskiem SSD M.2 2280)

Podstawowy dysk twardy komputera Dell G16 7630 jest zainstalowany w pierwszym gnieździe dysku SSD.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe x4 czwartej generacji NVMe Do 1 TB

Dysk SSD M.2 2280 PCIe x4 czwartej generacji NVMe Do 2 TB

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Dell G16 7630.

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

● Klawiatura RGB zjednostrefowym podświetleniem

● Klawiatura mechaniczna Cherry zpodświetleniem RGB

poszczególnych klawiszy

QWERTY

● USA iKanada: 85 klawiszy

● Wielka Brytania: 86 klawiszy

● Japonia: 89 klawiszy

Rozstaw klawiszy X = 19,05 mm
Rozstaw klawiszy Y = 19,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iżądany klawisz.
Aby wykonać dodatkową funkcję, naciśnij klawisz Fn iklawisz
odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie Dell Support.

Specyfikacje komputera Dell G16 7630 19

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz Shift iklawisz zsymbolami, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład
po naciśnięciu klawisza 2 zostanie wpisana cyfra 2, apo naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn + Esc.
Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn iodpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

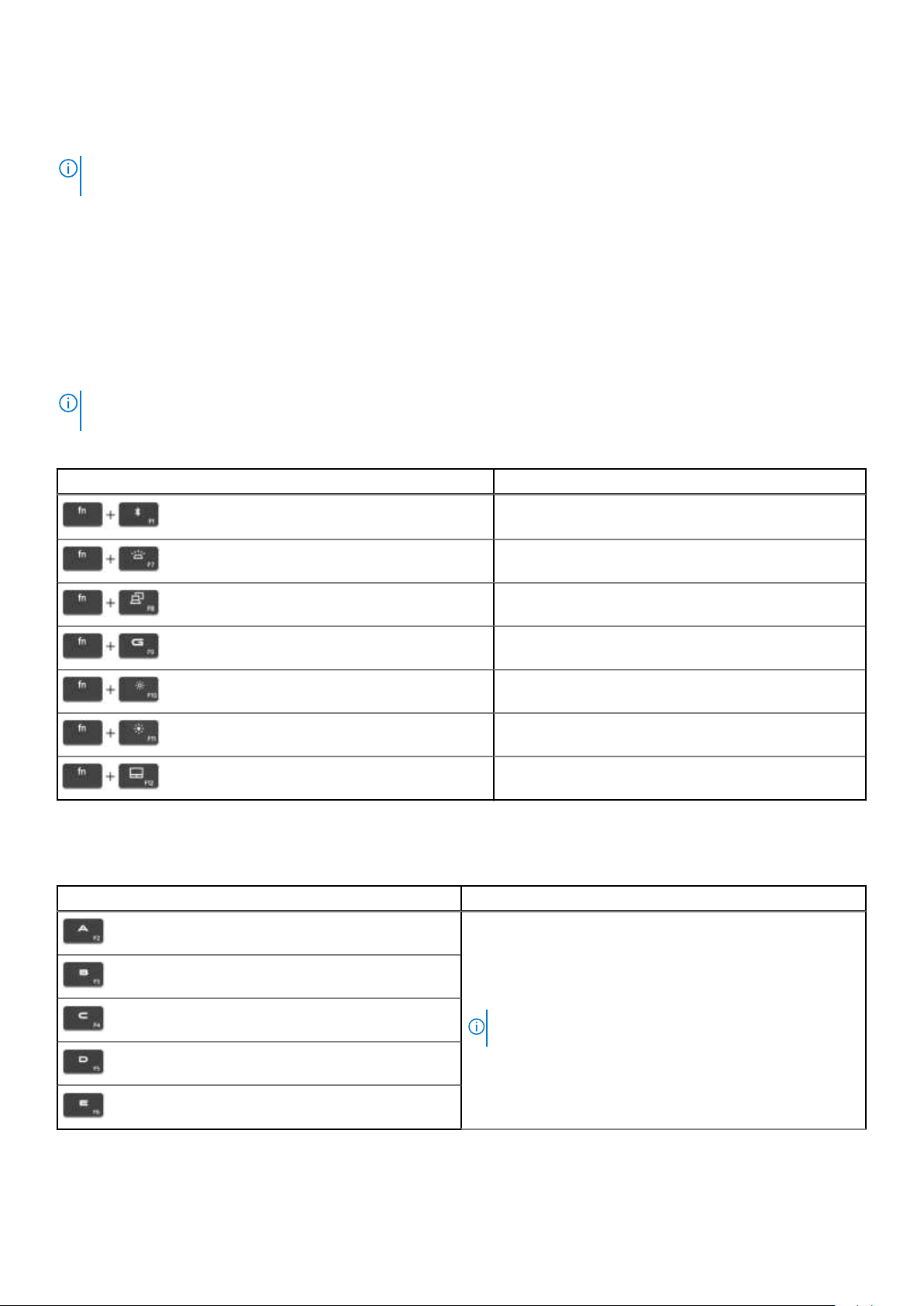

Tabela 13. Lista skrótów klawiaturowych

Klawisze Opis

Uruchomienie listy dostępnych urządzeń do przesyłania
obrazu

Dostosowanie jasności podświetlenia klawiatury

Przełączenie na wyświetlacz zewnętrzny

Włączanie/wyłączanie trybu Game Shift

Zmniejszenie jasności ekranu

Służy do zwiększania jasności ekranu

Włączenie/wyłączenie touchpada

Komputer jest wyposażony we wstępnie programowalne klawisze makr, które umożliwiają wykonywanie wielu operacji za jednym
naciśnięciem klawisza.

Tabela 14. Lista przycisków makro

Klawisze Opis

Przyciski makro.

UWAGA: Przyciskom makro na klawiaturze można przypisać

różne zadania i tryby.

Komputer jest wyposażony wspecjalne klawisze, które umożliwiają sterowanie funkcjami audio przy użyciu jednego naciśnięcia klawisza.

20 Specyfikacje komputera Dell G16 7630

Tabela 15. Przyciski do sterowania określonymi funkcjami

Klawisze Opis

Wyciszenie mikrofonu.

Wyciszenie głośników.

Zwiększenie głośności.

Zmniejszenie głośności.

Umożliwia włączanie i wyłączanie klawisza Windows, który po
naciśnięciu aktywuje ekran startowy systemu Windows.

UWAGA: Wyłączenie klawisza Windows pomaga uniknąć

przypadkowego naciśnięcia go podczas sesji grania.

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Dell G16 7630.

Tabela 16. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Kąt widzenia

Jedna

Kamera HD RGB

Kamera przednia

Technologia czujnika CMOS

0,92 megapiksela

1280 x 720 (HD) przy szybkości 30 klatek/s

78,6 stopnia

Touchpad

Wponiższej tabeli przedstawiono specyfikacje touchpada komputera Dell G16 7630.

Tabela 17. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

Wpoziomie

Wpionie

Wymiary touchpada

Wpoziomie

1229

749

105 mm (4,13″)

Specyfikacje komputera Dell G16 7630 21

Tabela 17. Specyfikacje touchpada(cd.)

Opis Wartości

Wpionie

Gesty na touchpadzie Więcej informacji ogestach obsługiwanych przez touchpad:

65 mm (2,55″)

● Windows, zapoznaj się z artykułem z bazy wiedzy Microsoft
w

witrynie pomocy technicznej firmy Microsoft.

● Ubuntu, zobacz stronę wsparcia Ubuntu.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Dell G16 7630.

Tabela 18. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

240 W 330 W

7,40 mm (0,29″) 7,40 mm (0,29″)

5,10 mm (0,20″) 5,10 mm (0,20″)

25,40 mm (1″) 43 mm (1,69″)

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

100 mm (3,94″) 100 mm (3,94″)

200 mm (7,87″) 200 mm (7,87″)

100–240 VAC 100–240 VAC

50 Hz ~ 60 Hz 50 Hz ~ 60 Hz

3,50 A 4,40 A

12,31 A 16,92 A

Prąd stały 19,50 V Prąd stały 19,50 V

0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F) -40°C do 70°C (-40°F do 158°F)

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Dell G16 7630.

22 Specyfikacje komputera Dell G16 7630

Tabela 19. Specyfikacje baterii

Opis Opcja 1 Opcja 2

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych

6-ogniwowa bateria litowo-jonowa (56
Wh) z funkcją ExpressCharge Boost

11,40 VDC 11,40 VDC

0,25 kg (0,56 funta) 0,34 kg (0,75 funta)

7,56 mm (0,30″) 7,56 mm (0,30″)

77,70 mm (3,06″) 77,70 mm (3,06″)

295,20 mm (11,62″) 295,20 mm (11,62″)

● Ładowanie: od 0°C do 50°C (32°F
do 122°F)

● Rozładowanie: 0°C do 60°C (32°F
do 140°F)

Od -20°C do 65°C (od -4°F do 149°F) Od -20°C do 65°C (od -4°F do 149°F)

warunkach wysokiego zużycia energii
może być znacznie skrócony.

6-ogniwowa bateria litowo-jonowa (86 Wh)
z funkcją ExpressCharge Boost

● Ładowanie: od 0°C do 50°C (32°F do
122°F)

● Rozładowanie: 0°C do 60°C (32°F do
140°F)

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii może
być znacznie skrócony.

Czas ładowania baterii (przybliżony)

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

● Ładowanie ExpressCharge: 2 godziny

● Ładowanie standardowe / typowy

sposób ładowania zzasilacza
sieciowego: 3 godziny

● Ładowanie ExpressChargeBoost
(szybkie ładowanie do początkowych
35%): od 0% do 35% wciągu
zaledwie 20 minut

Nieobsługiwane Nieobsługiwane

● Ładowanie ExpressCharge: 2 godziny

● Ładowanie standardowe / typowy sposób

ładowania zzasilacza sieciowego: 3
godziny

● Ładowanie ExpressChargeBoost (szybkie
ładowanie do początkowych 35%): od 0%
do 35% wciągu zaledwie 20 minut

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Dell G16 7630.

Tabela 20. Specyfikacje: wyświetlacz

Opis

Typ wyświetlacza

Opcja 1 Opcja 2

Quad High Definition Plus (QHD+),
ComfortView Plus

Quad High Definition Plus (QHD+),
ComfortView Plus

Specyfikacje komputera Dell G16 7630 23

Tabela 20. Specyfikacje: wyświetlacz(cd.)

Opis

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar
aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu
wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu

Opcja 1 Opcja 2

Nie Nie

Szeroki kąt widzenia (WVA) Szeroki kąt widzenia (WVA)

215,42 mm (8,48″) 215,42 mm (8,48″)

344,68 mm (13,57″) 344,68 mm (13,57″)

406,46 mm (16″) 406,46 mm (16″)

2560x1600 2560x1600

300 nitów 300 nitów

4,10 4,10

100% gamy barw sRGB (standardowo) 100% gamy barw DCI-P3 (standardowo)

188,70 PPI 188,70 PPI

● 800:1 (minimum)

● 1000:1 (standardowo)

● 800:1 (minimum)

● 1000:1 (standardowo)

Czas reakcji

Częstotliwość odświeżania

Kąt widzenia w poziomie

Kąt widzenia w pionie

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy
błyszczące wykończenie

● 9 ms (standardowo)

● 12 ms (maksymalnie)

● 3ms (GtG z technologią Overdrive)

● 7ms (GtG bez trybu Overdrive)

165 Hz 240Hz

+/- 85 stopni (standardowo) +/- 85 stopni (standardowo)

+/- 85 stopni (standardowo) +/- 85 stopni (standardowo)

0,13 x 0,13 mm 0,13 x 0,13 mm

6 W 7,2 W

Powłoka przeciwodblaskowa Powłoka przeciwodblaskowa

● 9 ms (standardowo)

● 12 ms (maksymalnie)

● 3ms (GtG z technologią Overdrive)

● 7ms (GtG bez trybu Overdrive)

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Dell G16 7630.

Tabela 21. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel UHD Graphics Współużytkowana pamięć systemowa Intel Core i5/i7/i9 trzynastej generacji

24 Specyfikacje komputera Dell G16 7630

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Dell G16 7630.

Tabela 22. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 3050 6 GB GDDR6

NVIDIA GeForce RTX 4050 6 GB GDDR6

NVIDIA GeForce RTX 4060 8 GB GDDR6

NVIDIA GeForce RTX 4070 8 GB GDDR6

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Dell G16 7630.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 23. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) Od -40°C do 65°C (od -40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (od 4,64 stopy do
5518,4 stopy)

Od -15,2 m do 10 668 m (od 4,64 stopy do
19234,4 stopy)

ComfortView Plus

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV
Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

Specyfikacje komputera Dell G16 7630 25

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

26 Specyfikacje komputera Dell G16 7630

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na

z przepisami

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,

wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się
zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na

dotyczącej zgodności z przepisami

.

.

stronie głównej dotyczącej zgodności firmy Dell

stronie głównej firmy Dell

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy się upewnić, że
złącze kabla jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

Serwisowanie komputera 27

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

OSTRZEŻENIE: Aby odłączyć kabel sieciowy, odłącz go od komputera.

6. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz dowolnego korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem tylnej pokrywy. Urządzenia
wyposażone wfunkcję stanu gotowości są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest dobrze zamocowana
i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci odebrał
wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych

28 Serwisowanie komputera

zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na nadgarstek
i testowania opasek ESD można znaleźć w sekcji

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Elementy zestawu serwisowego ESD.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów

wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery są
zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są używane
zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na której można
swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też być wolna od
elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian iinne
tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów. Wprzeciwnym razie nie
należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony podzespół, korzystając ztego samego opakowania
antystatycznego, wktórym dostarczono nową część. Woreczek antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować
w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki. Elementy wrażliwe na wyładowania
elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy
ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko
w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód wyrównawczy
podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są czynności. Po prawidłowym
założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić bezpośrednio na macie
antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku, na macie antystatycznej, w urządzeniu
lub wewnątrz torby ESD.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta,
matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów serwisowych
z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych opasek na

Serwisowanie komputera 29

rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na
skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia
sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej
raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek, przypnij
przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę

oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne komponenty wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

5. Włącz komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać
więcej informacji, zobacz artykuł zbazy wiedzy:

BitLocker

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

.

Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak krzyżakowy nr 1

● Plastikowy otwierak

30 Serwisowanie komputera

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

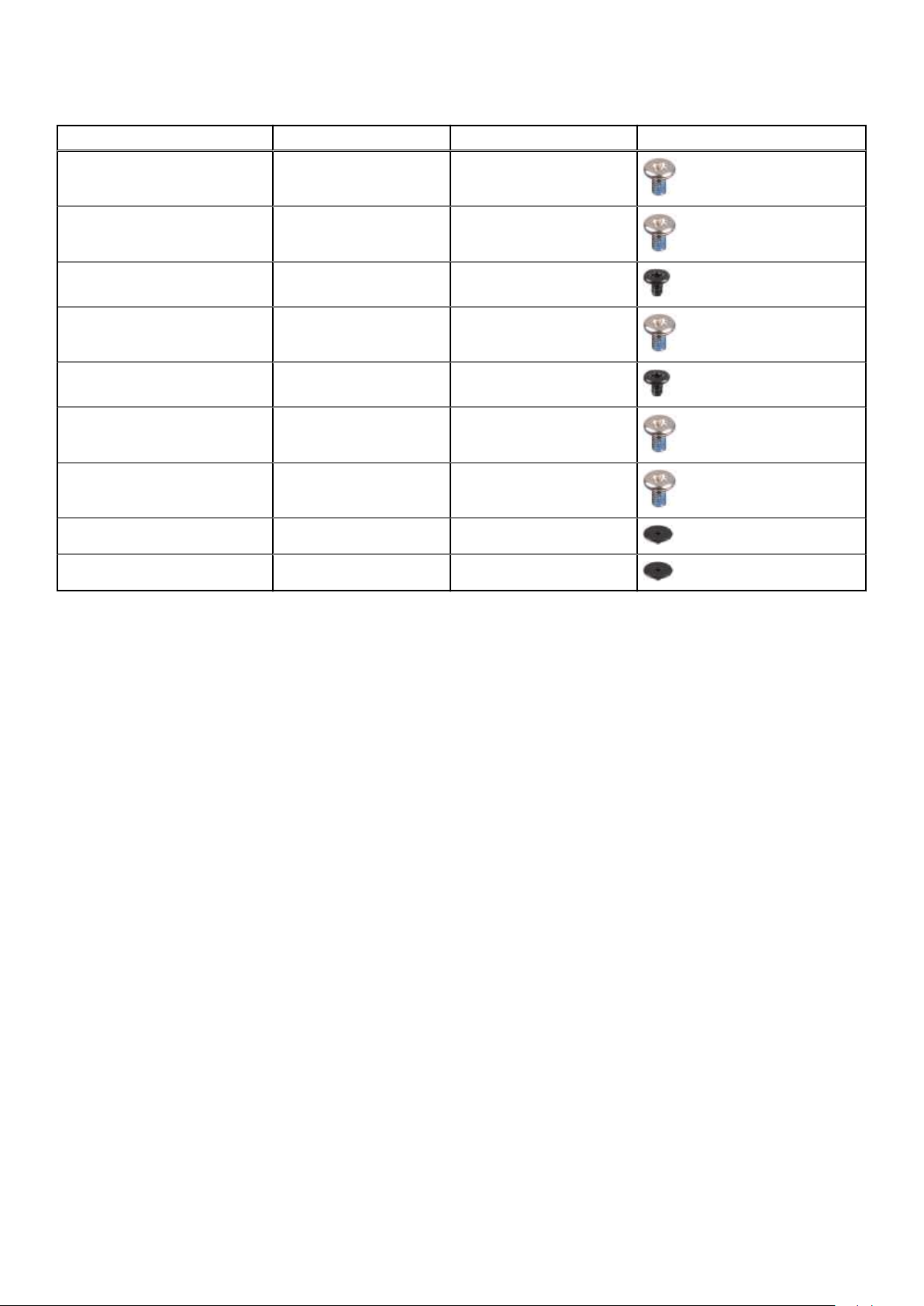

Tabela 24. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x5 6

Bateria M2x4

Bateria M2x3

Dysk SSD (gniazdo SSD 1) M2x4

Dysk SSD (gniazdo SSD 2) M2x4

Karta sieci bezprzewodowej M2x4

Klamra touchpada M2x2

Touchpad M2x2

Pokrywa tylna M2x4

Pokrywa tylna M2x5

4

3

2

2

1

3

4

2

4

Zawiasy wyświetlacza M2,5x4,5

Płyta kontrolera klawiatury M2x2

Port zasilacza M2x5

Płyta główna M2x5

Płyta główna M2x3

8

1

2

7

2

Serwisowanie komputera 31

Tabela 24. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

Płyta główna M2x4

Płyta USB M2x4

Płyta USB M2x3

Karta Ethernet idźwiękowa M2x4

Karta Ethernet idźwiękowa M2x3

Lewy wentylator (zestaw
wentylatora iradiatora)

Zestaw wentylatora iradiatora M2x4

Klamra karty przycisku zasilania M2x2

Przycisk zasilania M2x2

M2x4

1

2

1

2

1

1

7

2

2

Główne elementy komputera Dell G16 7630

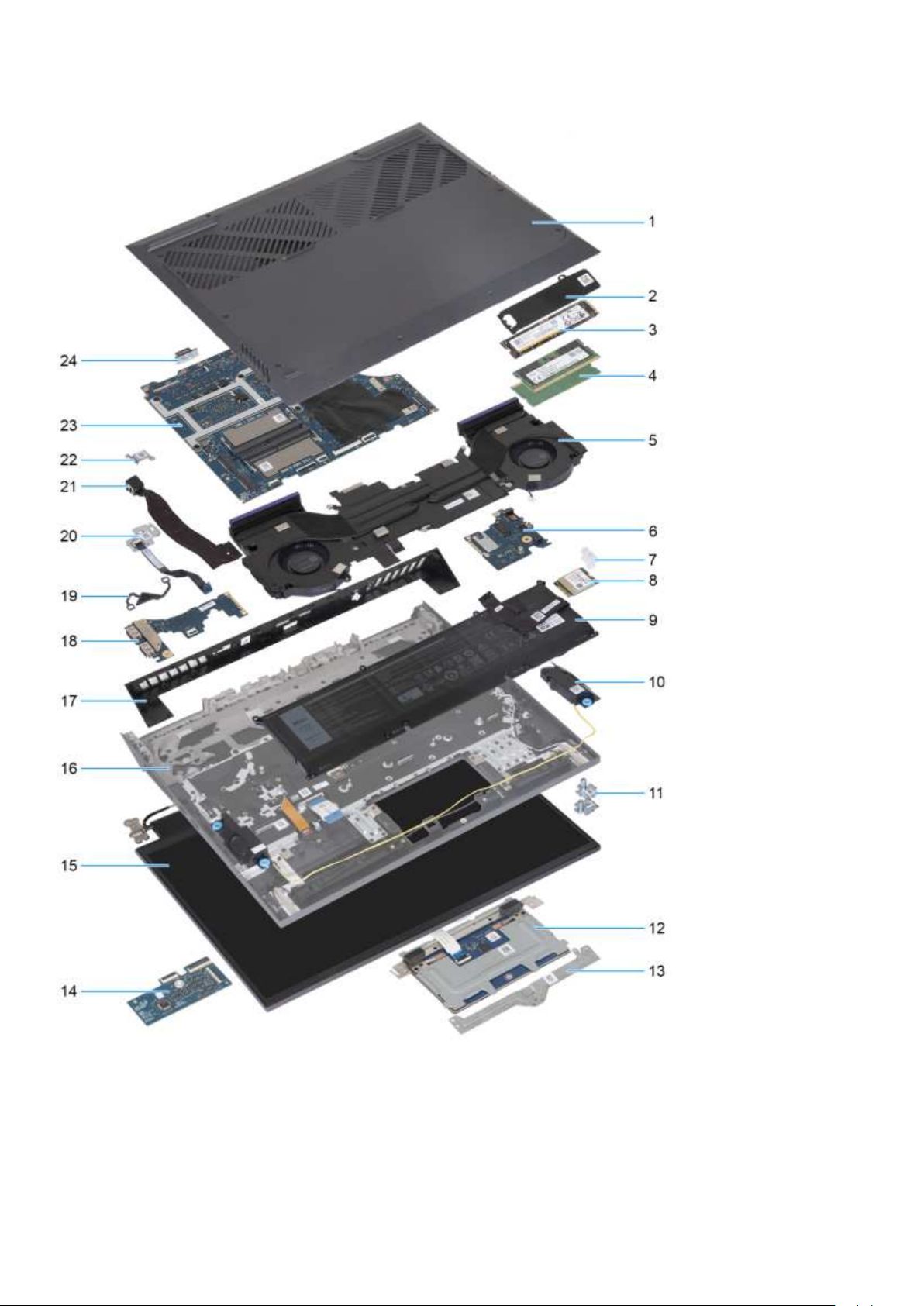

Na ilustracji poniżej przedstawiono główne elementy komputera Dell G16 7630.

32 Serwisowanie komputera

1. Pokrywa dolna 2. Osłona termiczna dysku SSD M.2

3. Dysk SSD M.2 4. Moduł pamięci

5. Zestaw wentylatora i radiatora 6. Karta Ethernet idźwiękowa

7. Klamra karty sieci bezprzewodowej 8. Karta sieci bezprzewodowej

9. Bateria 10. Głośniki

11. Zawiasy wyświetlacza 12. Touchpad

Serwisowanie komputera 33

13. Klamra touchpada 14. Płyta kontrolera klawiatury

15. Zestaw wyświetlacza 16. Zestaw podpórki na nadgarstek iklawiatury

17. Pokrywa tylna 18. Płyta USB

19. Przycisk zasilania 20. Płyta przycisku zasilania

21. Port zasilacza 22. Klamra portu zasilacza

23. Płyta główna 24. Klamra portu USB Type-C

UWAGA: Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

34 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 35

36 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

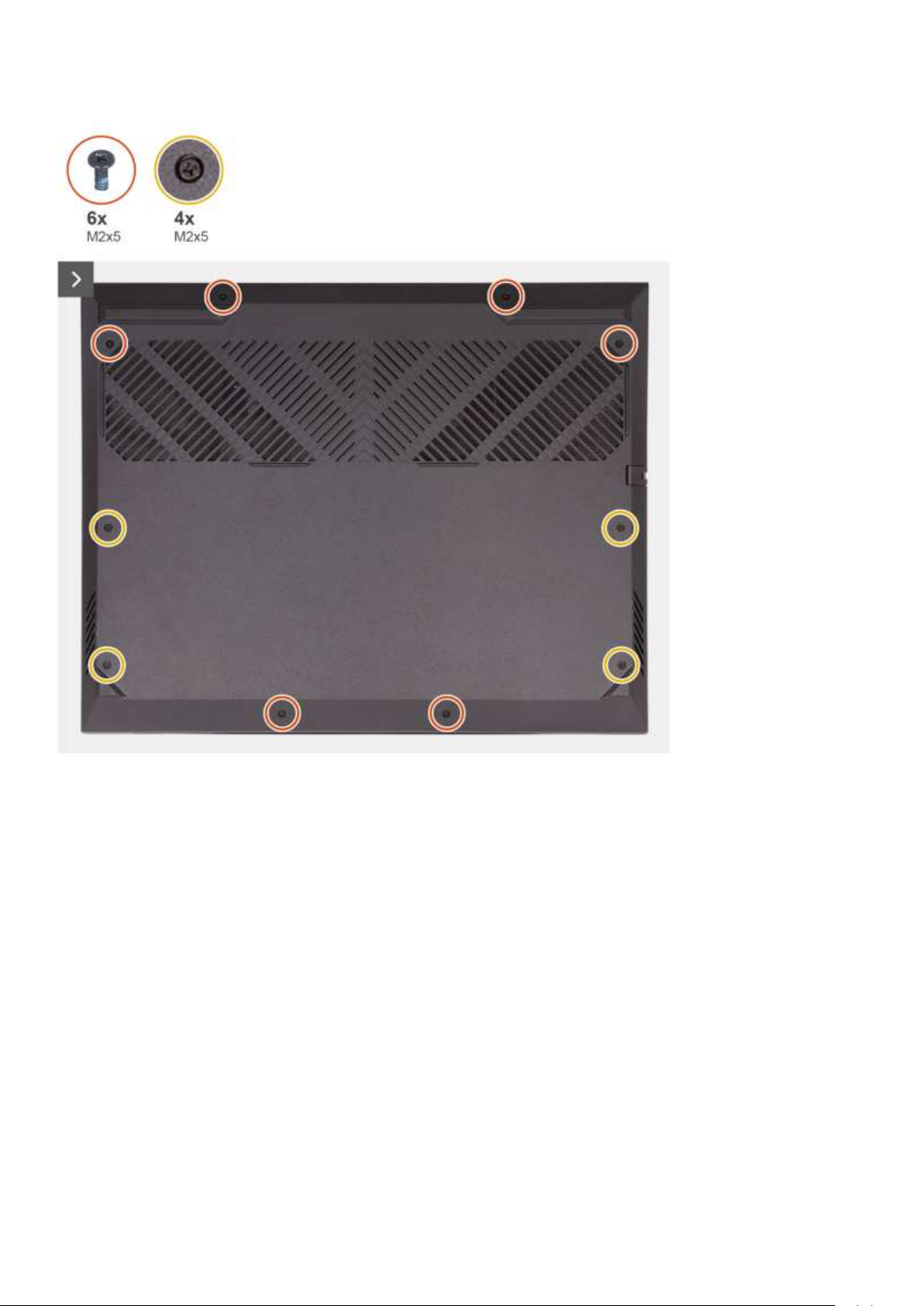

Kroki

1. Poluzuj cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu klawiatury ipodpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 37

UWAGA: Wykręcenie dwóch śrub mocujących z przodu komputera spowoduje utworzenie luki, którą można wykorzystać do

podważenia ipodniesienia pokrywy dolnej zzestawu klawiatury ipodpórki na nadgarstek.

3. Podważ pokrywę dolną, zaczynając od szczeliny utworzonej wlewym dolnym narożniku. Kontynuuj podważanie wokół dolnej krawędzi
iprawego dolnego rogu pokrywy dolnej.

4. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

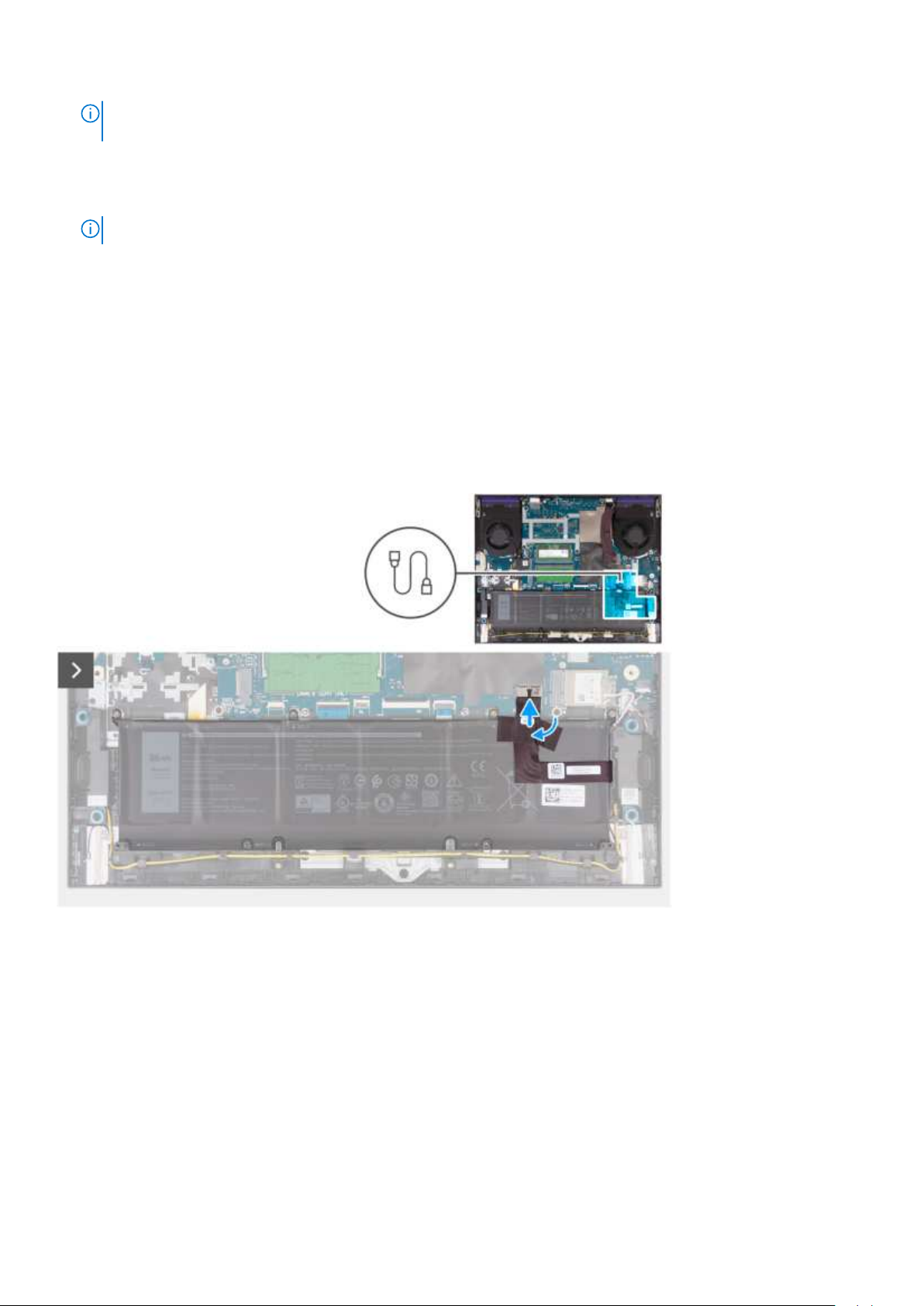

UWAGA: Wykonaj poniższe czynności tylko wprzypadku, gdy chcesz wymontować inne elementy zkomputera.

5. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej.

6. Obróć komputer iprzytrzymaj naciśnięty przycisk zasilania przez 20 sekund, aby usunąć pozostałe ładunki elektryczne.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

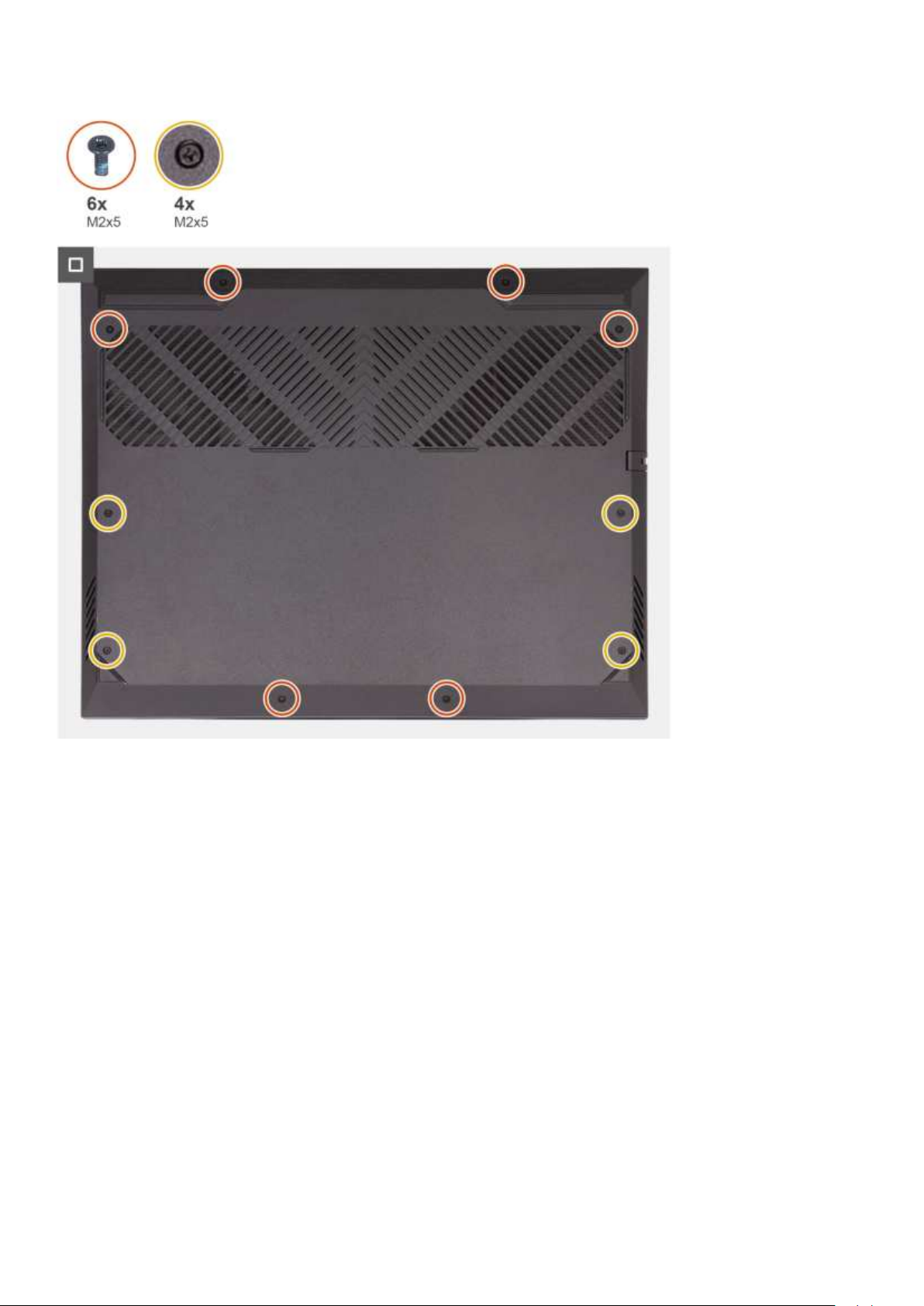

Kroki

1. Jeśli kabel baterii został wcześniej odłączony, podłącz go do płyty głównej.

2. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie umieść
pokrywę na miejscu.

3. Wkręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu klawiatury ipodpórki na nadgarstek.

4. Dokręć cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego wentylatora.

Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA: Wzależności od zamówionej konfiguracji wkomputerze może być zainstalowany dysk SSD 2230 lub 2280.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 lub M.2 2280.

Kroki

1. Wykręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

2. Zdejmij osłonę termiczną z zestawu klawiatury i podpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

3. Przesuń iwyjmij dysk SSD zgniazda M.2 na płycie głównej.

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego wentylatora.

Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA: Wzależności od zamówionej konfiguracji wgniazdach 1 i2 można zainstalować dysk SSD M.2 2230 lub 2280. W przypadku

samodzielnego instalowania dysku SSD w gnieździe 2 zalecany jest tylko dysk półprzewodnikowy M.2 2280 w połączeniu z osłoną
termiczną firmy Dell.

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 lub 2280.

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Dopasuj wgłębienie na dysku SSD do wypustki wgnieździe na kartę M.2.

2. Wsuń dysk SSD do gniazda na kartę M.2.

3. Załóż osłonę termiczną na dysk SSD.

4. Dopasuj otwory na śruby w osłonie termicznej do otworów w dysku SSD i płycie głównej.

5. Wkręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

Kroki

1. Wykręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

2. Zdejmij klamrę zkarty sieci bezprzewodowej.

3. Odłącz kable antenowe od karty sieci bezprzewodowej.

4. Przesuń iwyjmij kartę sieci bezprzewodowej zgniazda karty M.2.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.
W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych

w komputerze.

Tabela 25. Schemat kolorów kabli antenowych

Złącza na karcie sieci bezprzewodowej Kolor kabla antenowego

Kabel główny (biały trójkąt) Biały

Kabel pomocniczy (czarny trójkąt) Czarny

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty M.2 iwsuń kartę sieci bezprzewodowej pod kątem
do gniazda karty M.2.

3. Wyrównaj izałóż klamrę karty sieci bezprzewodowej na kartę.

4. Wkręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Pamięć

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Ilustracja przedstawia umiejscowienie modułów pamięci i sposób ich wymontowywania:

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać elementów

ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można znaleźć
wsekcji

Ochrona przed wyładowaniami elektrostatycznymi.

Kroki

1. Delikatnie podnieś przezroczystą folię z Mylaru.

2. Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł
odskoczy.

3. Wyjmij moduł pamięci zgniazda.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 2, aby zainstalować drugi moduł pamięci wkomputerze.

4. Opuść przezroczystą folię z Mylaru z powrotem do pierwotnej pozycji.

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu pamięci:

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

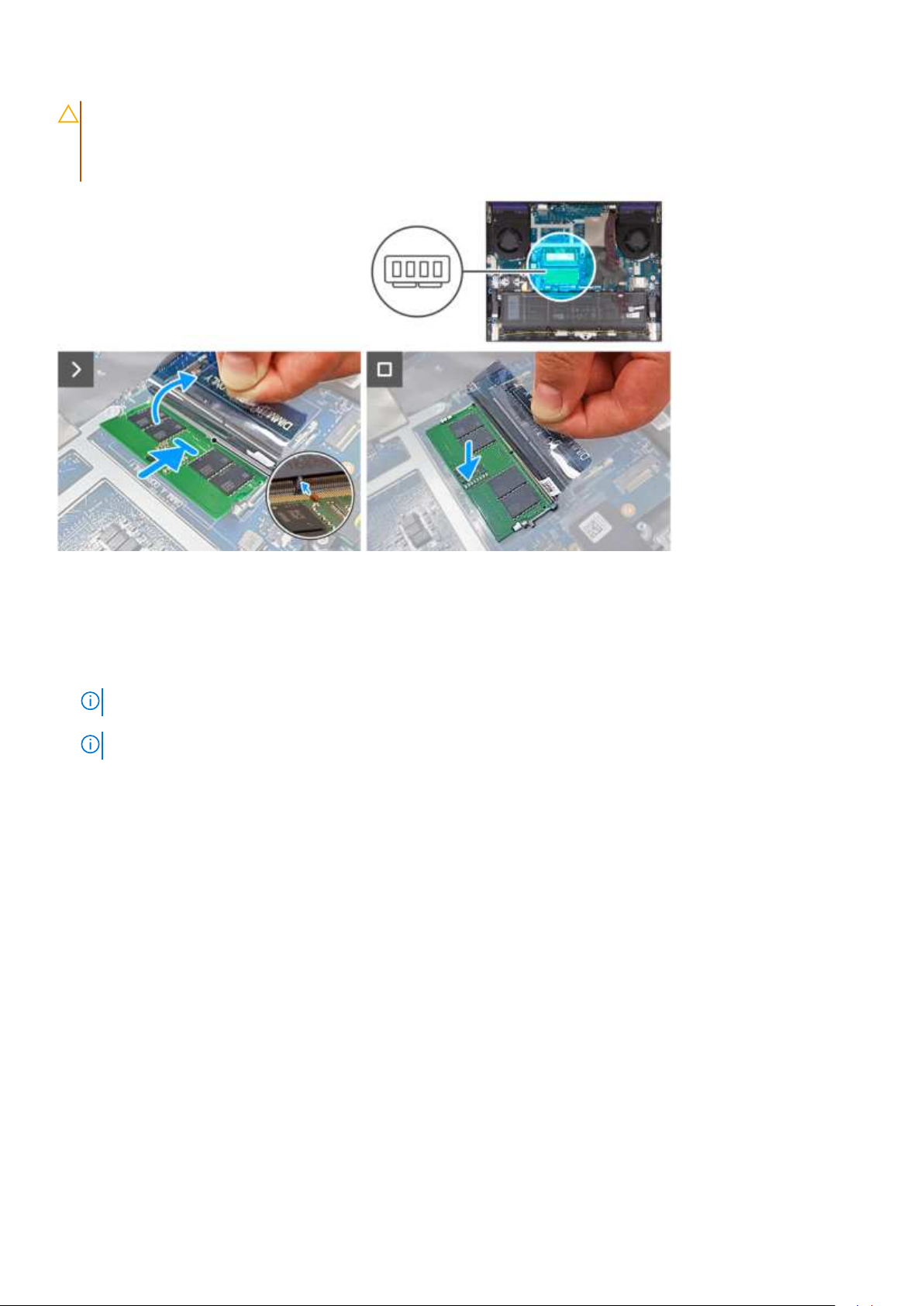

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać elementów

ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można znaleźć
wsekcji

Ochrona przed wyładowaniami elektrostatycznymi.

Kroki

1. Delikatnie podnieś przezroczystą folię z Mylaru.

2. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe.

3. Umieść moduł pamięci wgnieździe.

4. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).

UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj go ponownie.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 3, aby zainstalować drugi moduł pamięci wkomputerze.

5. Opuść przezroczystą folię z Mylaru z powrotem do pierwotnej pozycji.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Kroki

1. Odłącz kabel głośnikowy od karty sieci Ethernet / dźwiękowej.

2. Wyjmij kabel głośnikowy zprowadnic przy dolnej krawędzi zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij głośniki wraz zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Umieść głośniki w gniazdach w zestawie klawiatury i podpórki na nadgarstek, dopasowując je do wypustek i gumowych krążków

UWAGA: Umieść gumowe pierścienie uszczelniające na miejscu, jeśli zostały przesunięte podczas wymontowywania głośników.

2. Podłącz kabel głośnikowy do karty sieci Ethernet / dźwiękowej.

3. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

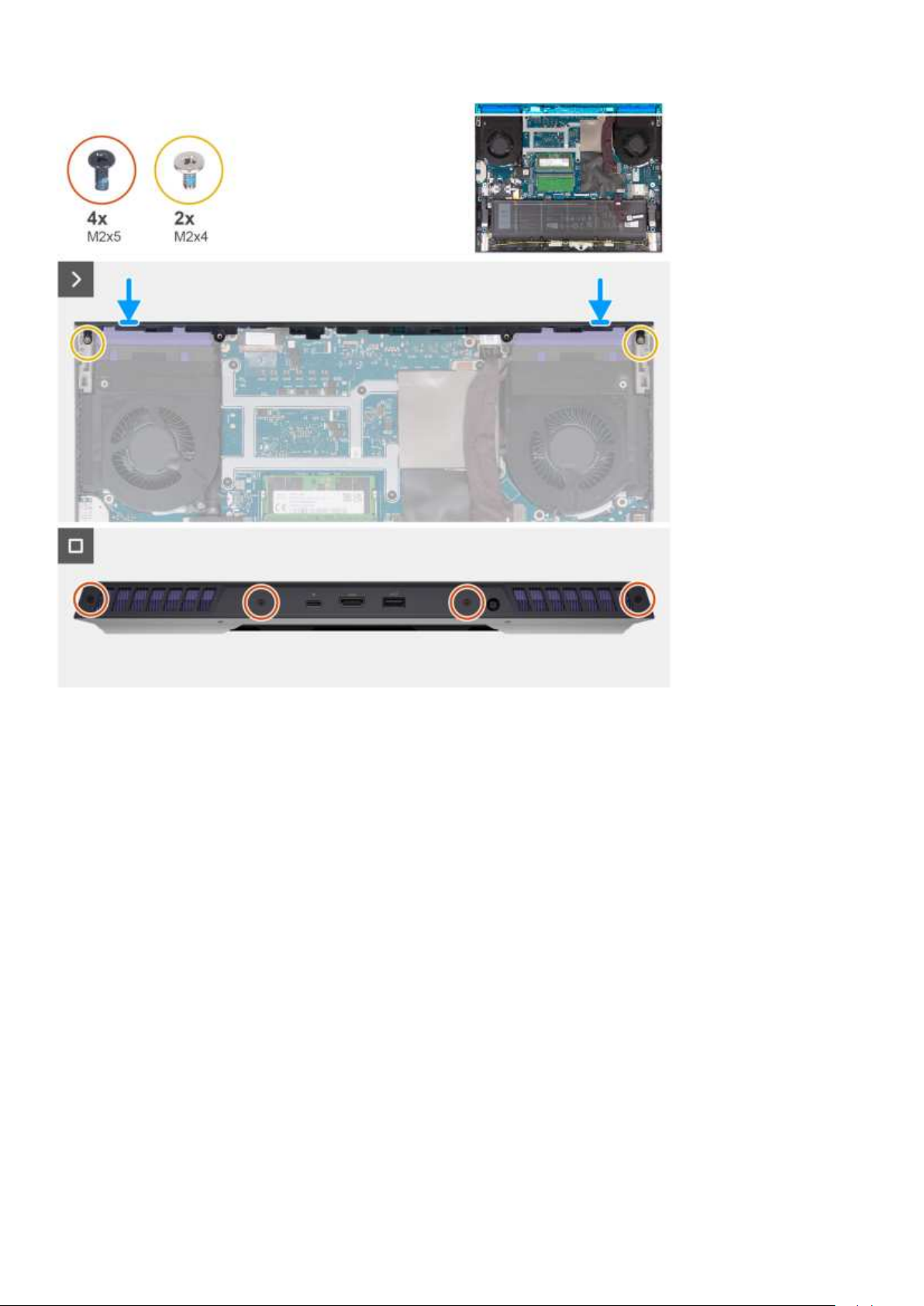

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

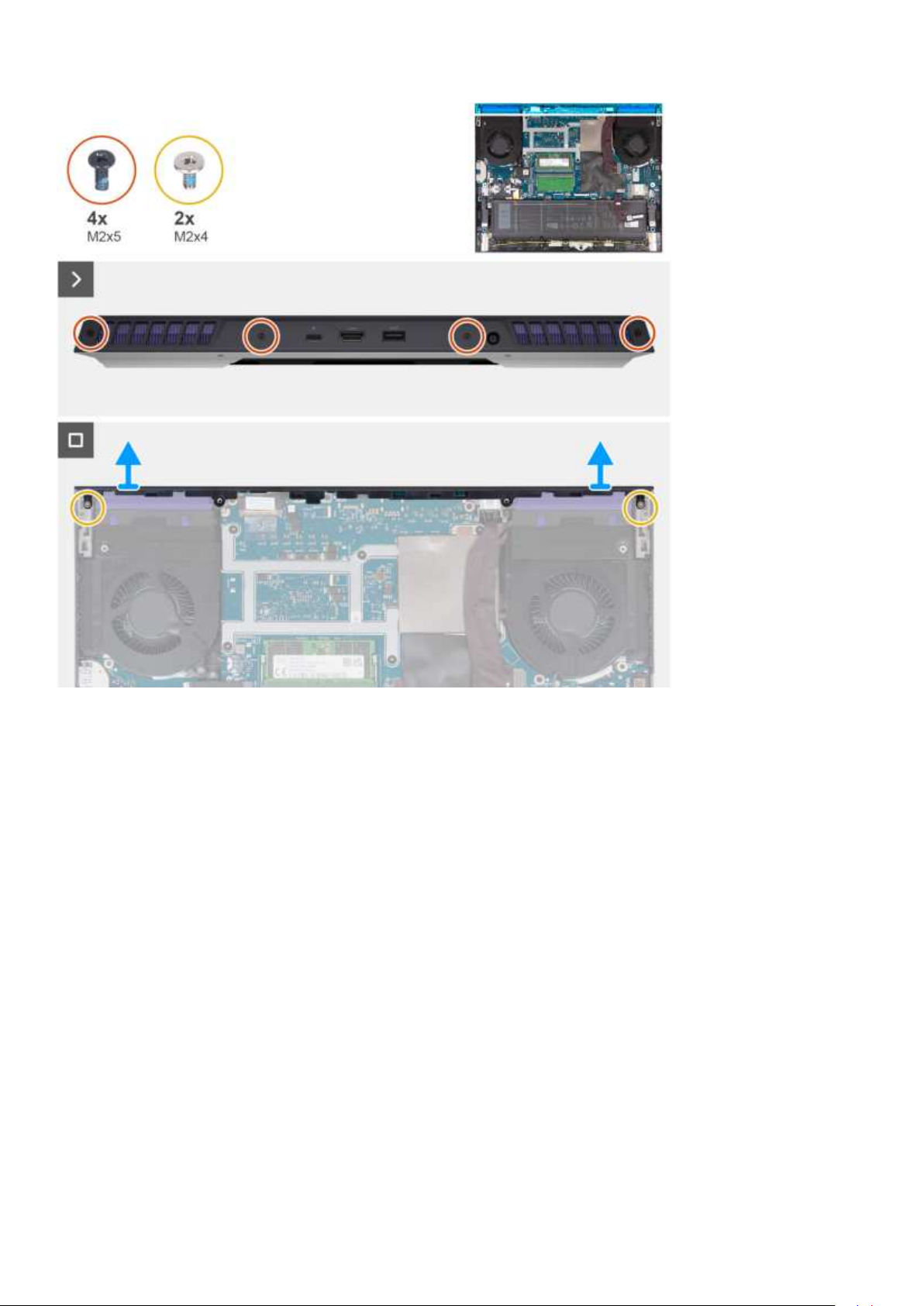

Kroki

1. Wykręć cztery śruby (M2x5) mocujące pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć dwie śruby (M2x4) mocujące pokrywę tylną do płyty głównej.

3. Zdejmij pokrywę tylną zpłyty głównej iwyjmij ją zzestawu klawiatury ipodpórki na nadgarstek.

Instalowanie pokrywy tylnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnej.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Przesuń pokrywę tylną w stronę płyty głównej, aby ją osadzić w odpowiednim miejscu.

2. Dopasuj otwory na śruby wpokrywie tylnej do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x4) mocujące pokrywę tylną do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są przeznaczone

wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

52 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

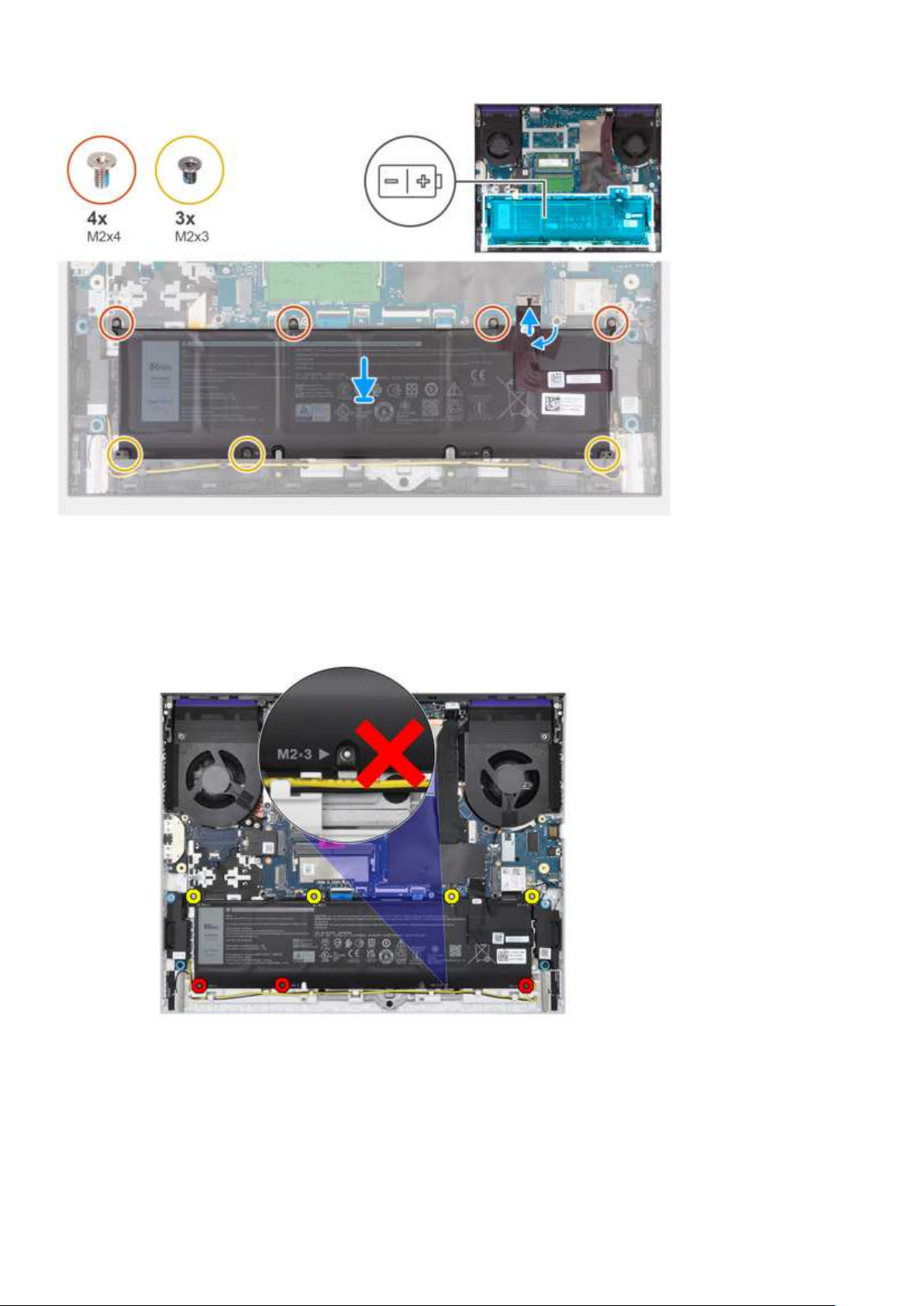

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Kroki

1. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej, jeśli nie został odłączony wcześniej.

2. Wykręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Wykręć trzy śruby (M2x3) mocujące baterię do zestawu podpórki na nadgarstek i klawiatury.

4. Wyjmij baterię zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 53

Kroki

1. Umieść baterię wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

4. Wkręć trzy śruby (M2x3) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

5. Podłączanie kabla baterii do płyty głównej.

6. Za pomocą taśmy samoprzylepnej przymocuj kabel baterii do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

54 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Touchpad

Wymontowywanie touchpada

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

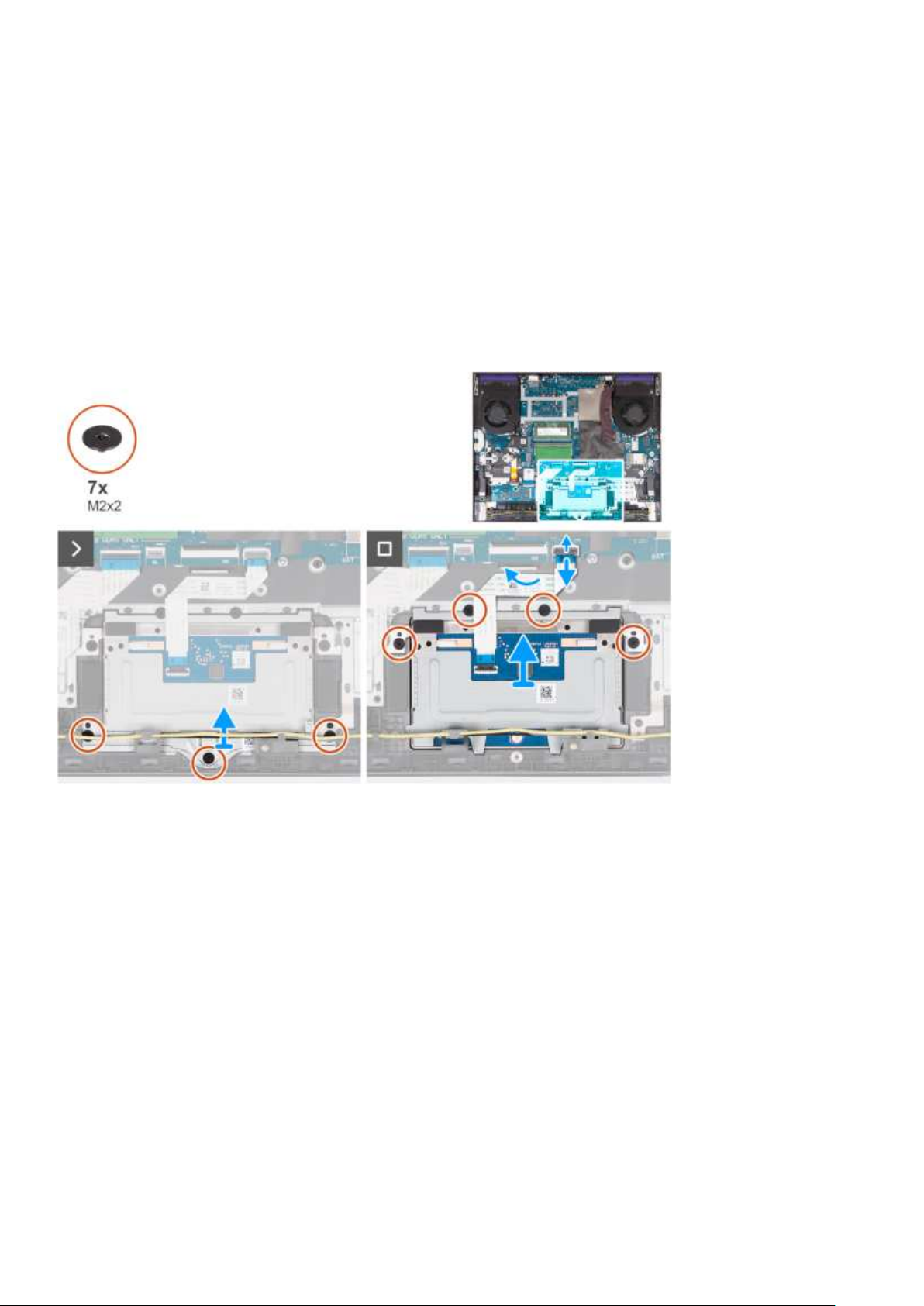

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Kroki

1. Wykręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu klawiatury i podpórki na nadgarstek.

2. Zdejmij klamrę touchpada zzestawu podpórki na nadgarstek i klawiatury.

3. Wykręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

4. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

5. Wyjmij touchpad wraz zkablem zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie touchpada

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

Kroki

1. Umieść touchpad we wnęce wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

3. Podłącz kabel touchpada do płyty głównej izamknij zatrzask.

4. Umieść klamrę touchpada wgnieździe wzestawie klawiatury i podpórki na nadgarstek.

5. Wkręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu klawiatury i podpórki na nadgarstek.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Informacje na temat zadania

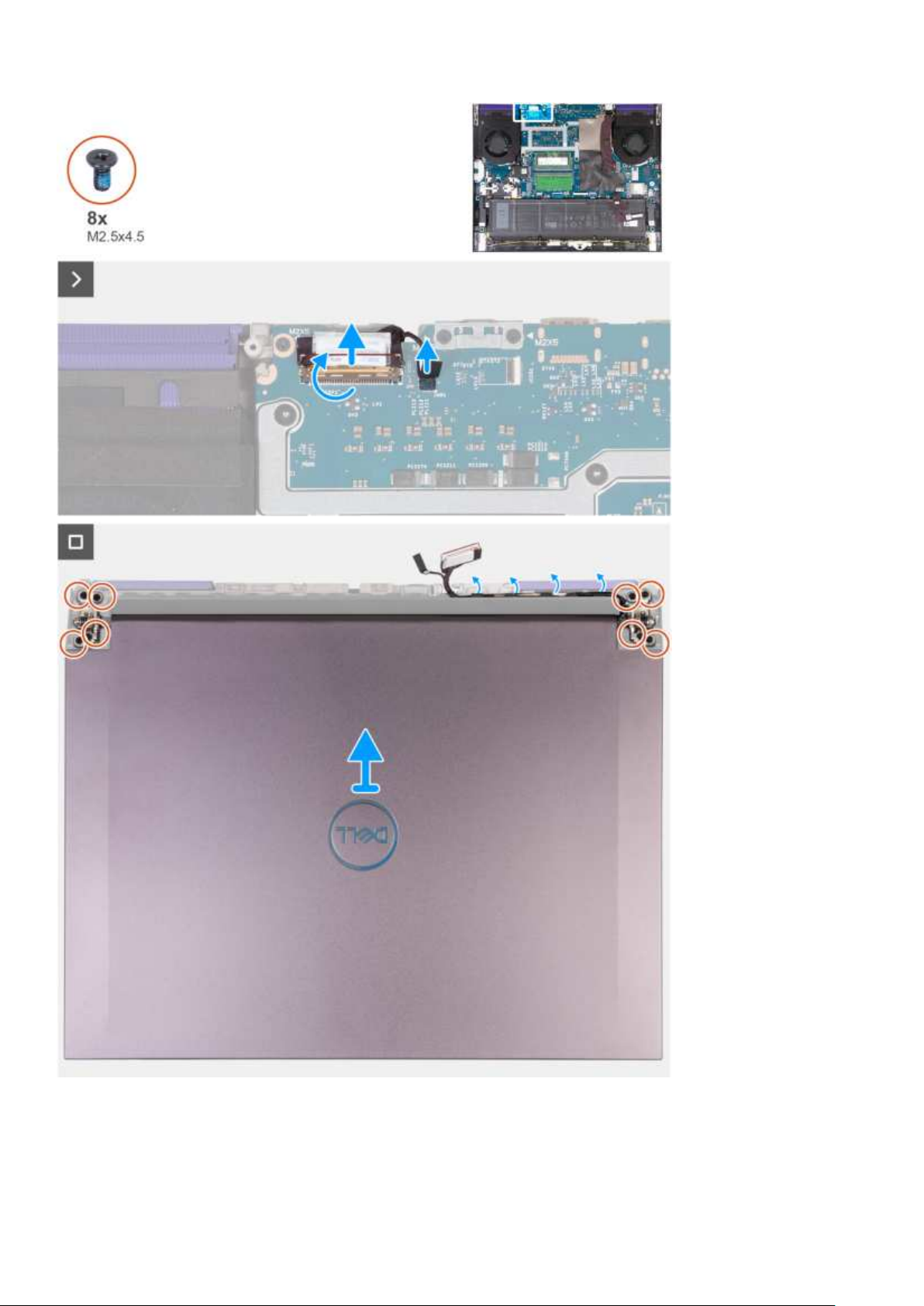

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Odklej taśmę mocującą zatrzask kabla wyświetlacza do płyty głównej.

2. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

3. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

4. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

5. Wykręć cztery śruby (M2,5×4,5) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

6. Wyjmij kabel wyświetlacza zprowadnic wzestawie podpórki na nadgarstek iklawiatury przebiegających wzdłuż górnej części
komputera.

7. Wykręć cztery śruby (M2,5x4,5) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

8. Zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie zestawu wyświetlacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

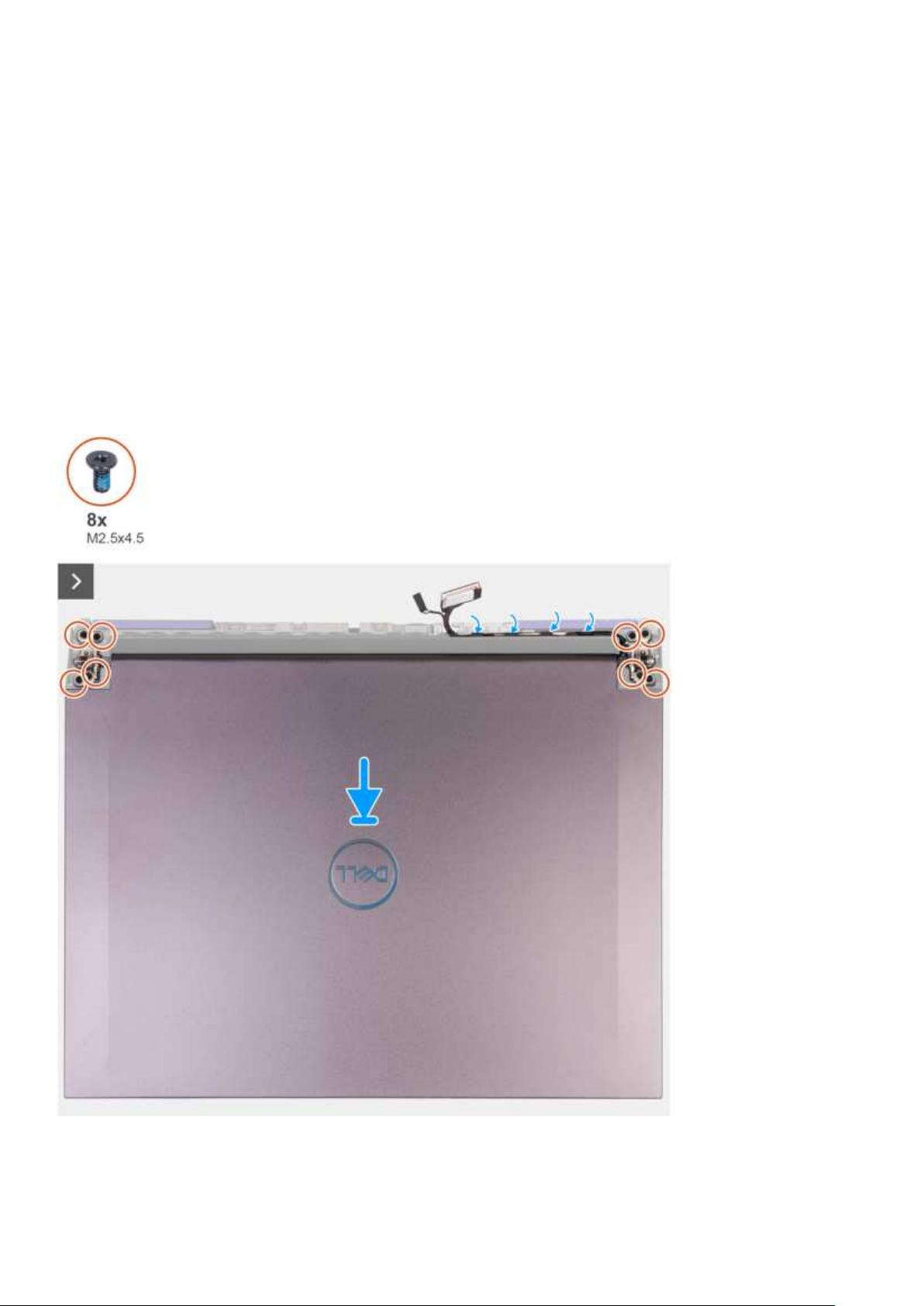

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji zestawu wyświetlacza.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie klawiatury i podpórki na nadgarstek, anastępnie umieść
zestaw wyświetlacza na zestawie klawiatury i podpórki na nadgarstek.

2. Wkręć dwie śruby (M2,5×4,5) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

3. Umieść kabel wyświetlacza wprowadnicach na zestawie podpórki na nadgarstek iklawiatury, wzdłuż górnej części komputera, iwłóż
go do otworu po lewej stronie portu USB Type-C.

4. Wkręć cztery śruby (M2,5×4,5) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

5. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

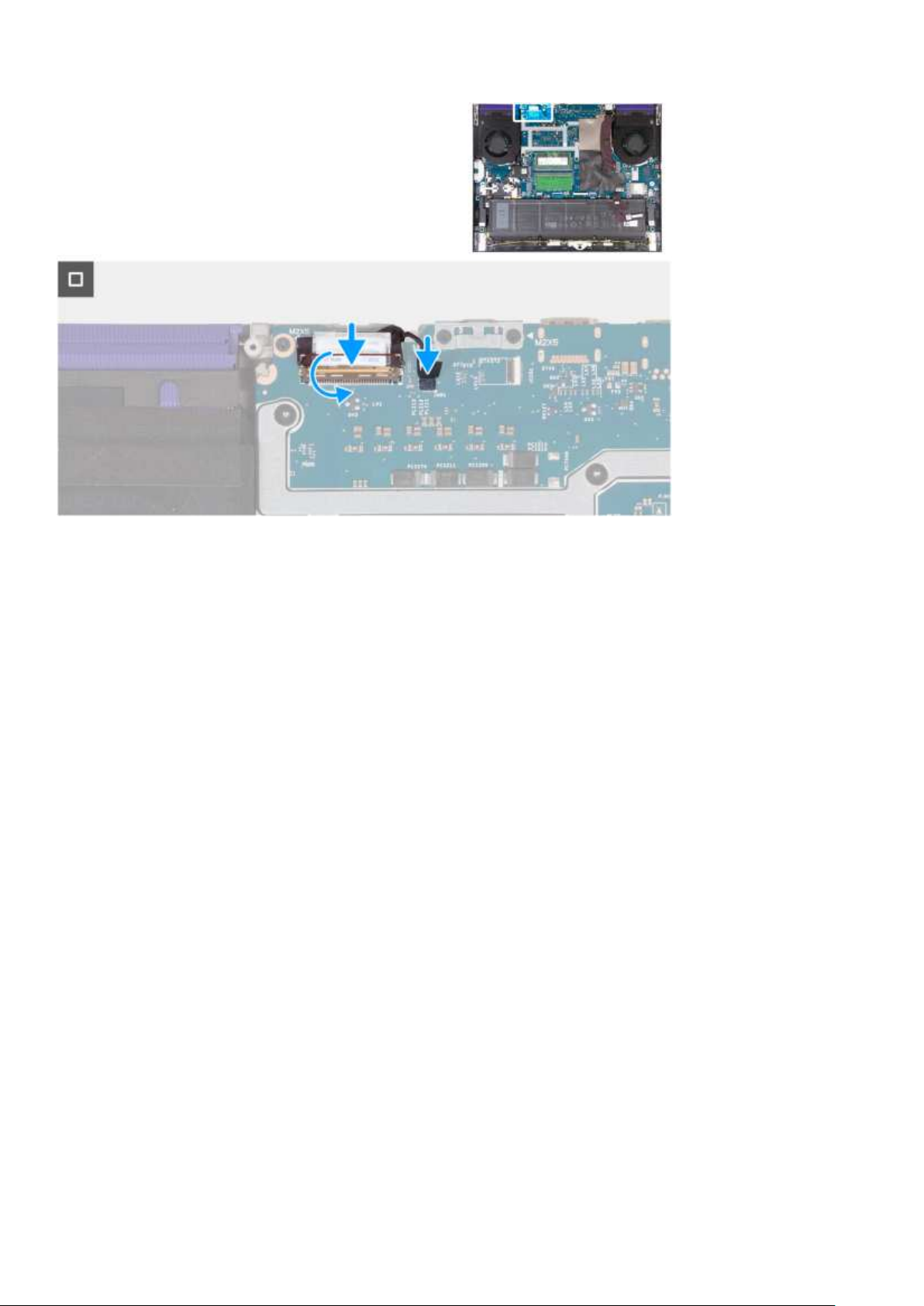

6. Podłącz kabel wyświetlacza do złącza na płycie głównej izamknij zatrzask.

7. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

8. Podłącz kabel DDS (Dynamic Display Switch) do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta kontrolera klawiatury

Wymontowywanie płyty kontrolera klawiatury

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

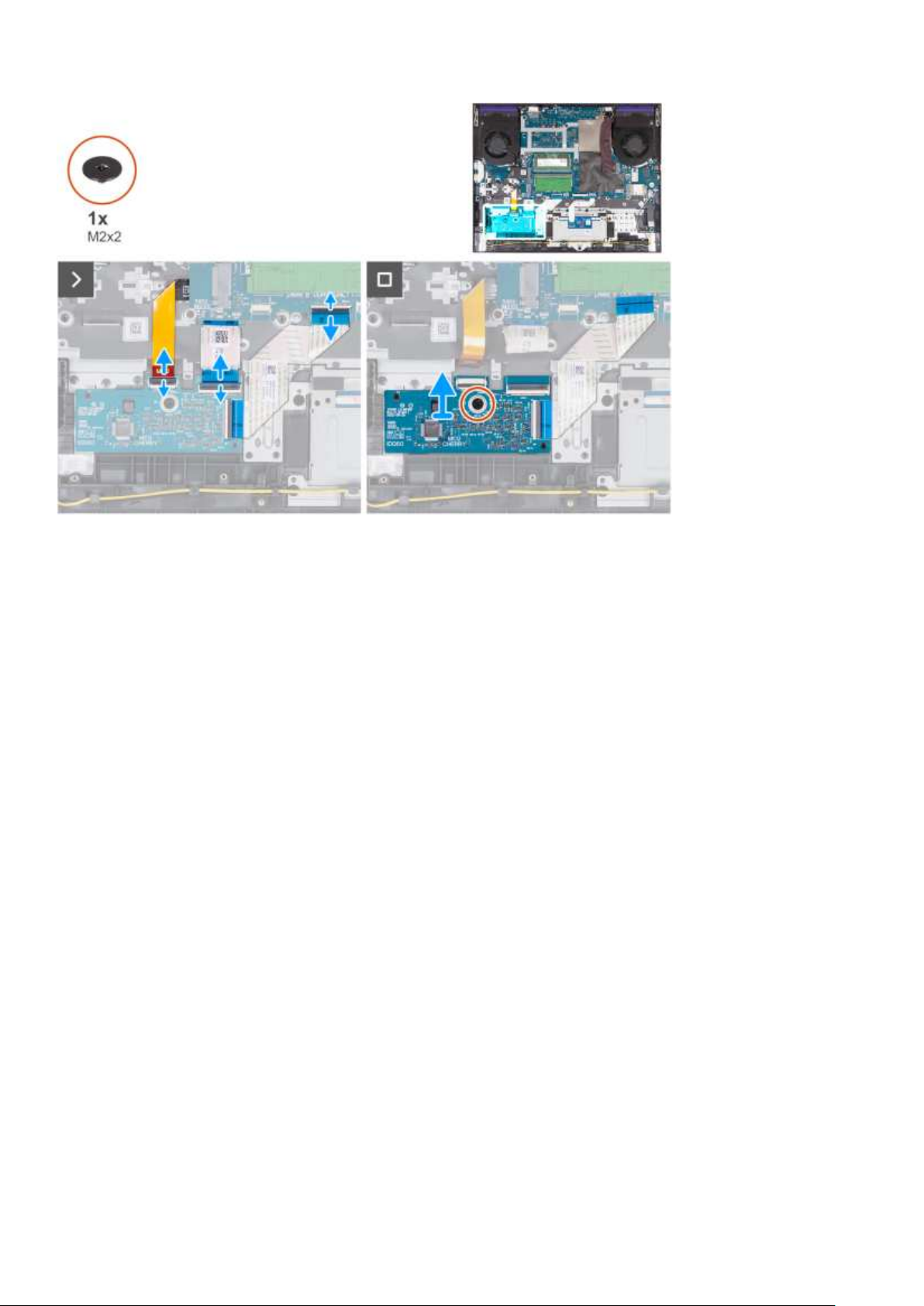

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty kontrolera klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

Kroki

1. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od płyty kontrolera klawiatury.

2. Otwórz zatrzask i odłącz kabel klawiatury od płyty kontrolera klawiatury.

3. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty głównej.

4. Wykręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

5. Zdejmij płytę kontrolera klawiatury zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie płyty kontrolera klawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

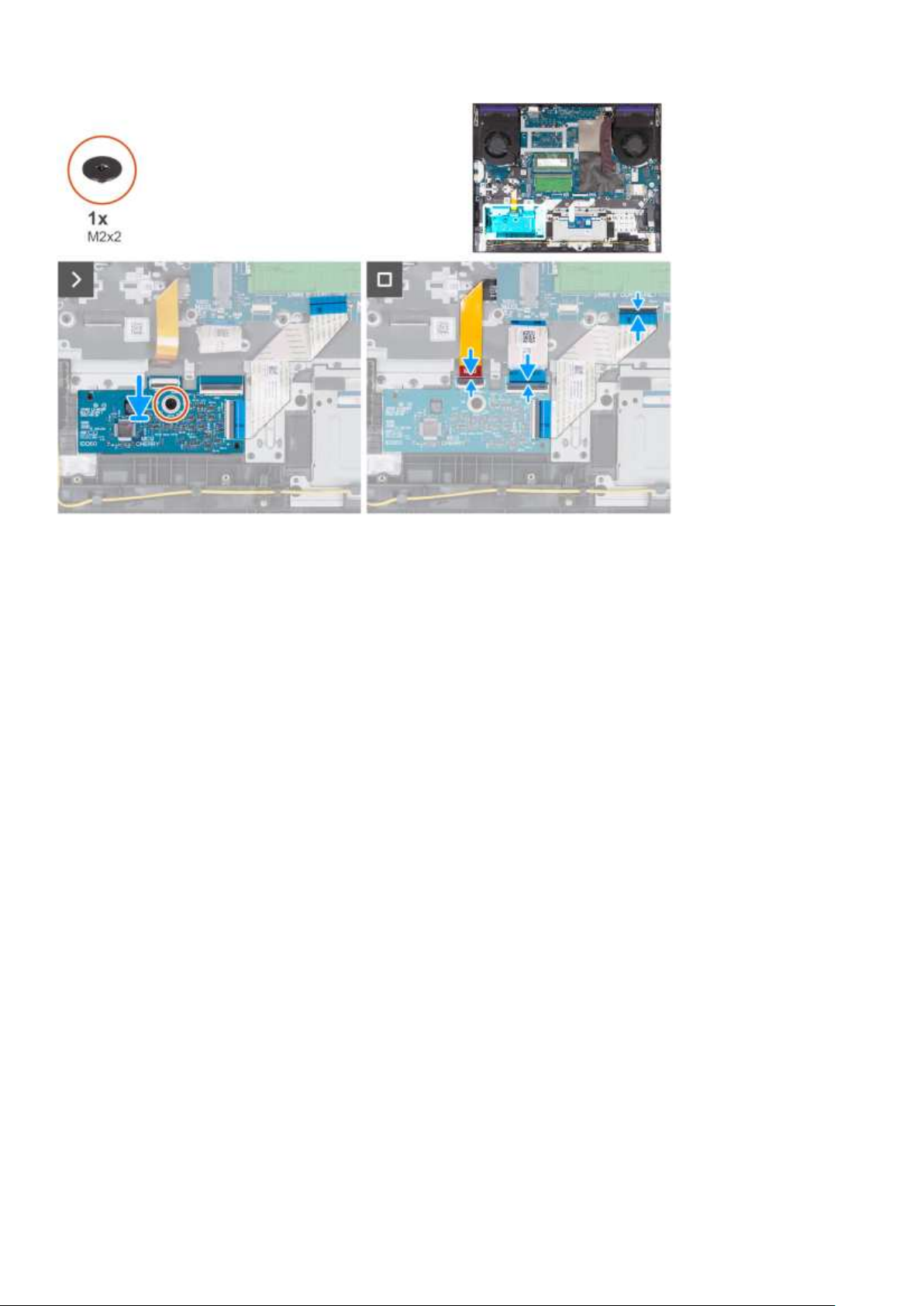

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty kontrolera klawiatury.

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść płytę kontrolera klawiatury w gnieździe na zestawie podpórki na nadgarstek i klawiatury, korzystając z wypustek.

2. Wkręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

3. Podłącz kabel płyty kontrolera klawiatury do płyty głównej izamknij zatrzask.

4. Podłącz kabel podświetlenia klawiatury do płyty kontrolera klawiatury izamknij zatrzask.

5. Podłącz kabel klawiatury do płyty kontrolera klawiatury i zamknij zatrzask.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Złącze zasilacza

Wymontowywanie gniazda zasilacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania gniazda zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

Kroki

1. Wykręć zklamry gniazda zasilacza dwie śruby (M2x5) mocujące gniazdo zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę gniazda zasilacza zgniazda zasilacza.

3. Odłącz kabel gniazda zasilacza od płyty głównej.

4. Odklej kabel gniazda zasilacza od płyty głównej.

5. Wyjmij gniazdo zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie gniazda zasilacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

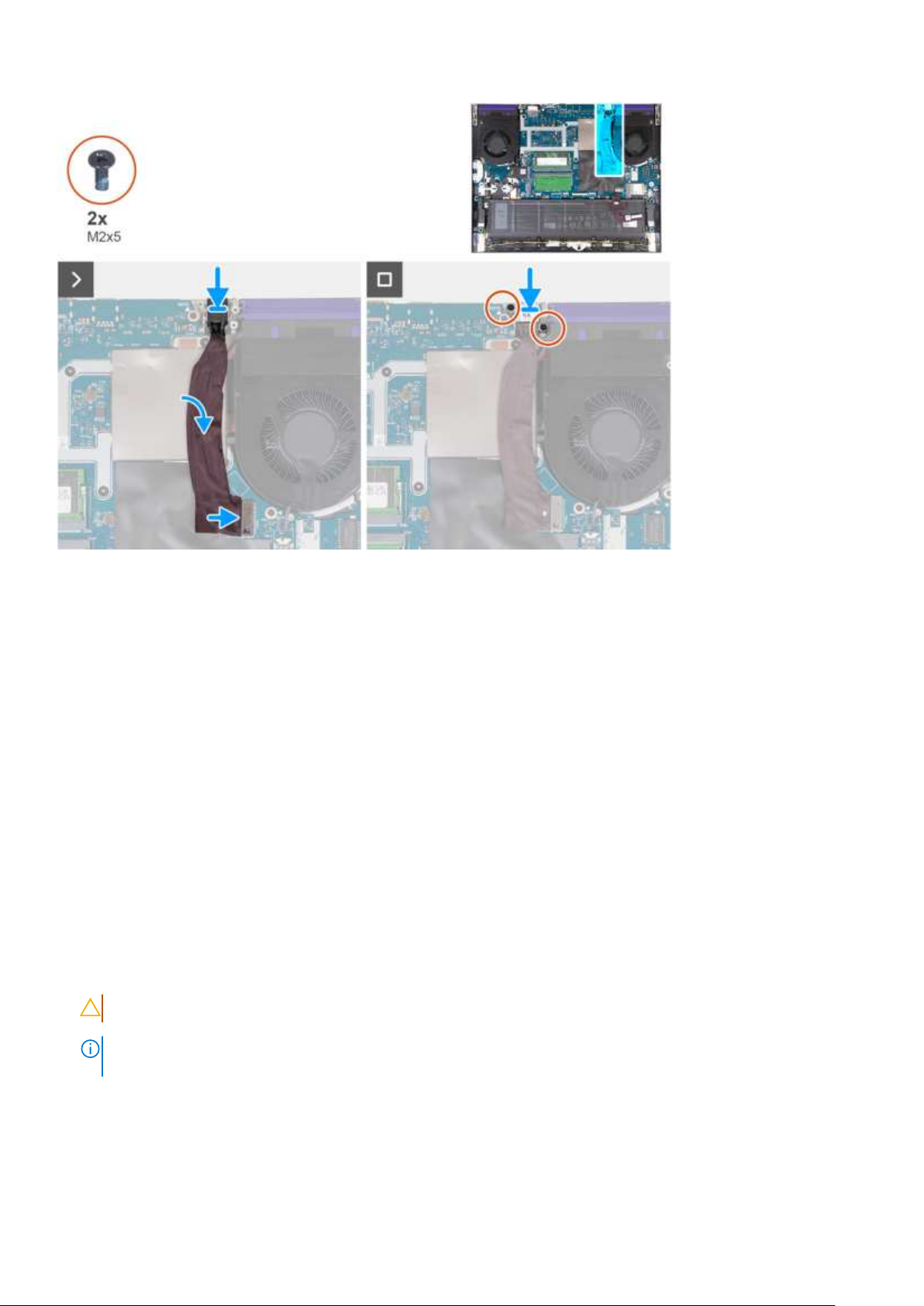

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji gniazda zasilacza.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść gniazdo zasilacza we wnęce i przyklej kabel gniazda zasilacza do płyty głównej.

2. Podłącz kabel gniazda zasilacza do płyty głównej.

3. Umieść klamrę gniazda zasilacza wgnieździe zasilacza, anastępnie dopasuj otwory na śruby wklamrze do otworów wzestawie
podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x5) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Aby uniknąć obrażeń, przed wymontowaniem płyty głównej zaczekaj na ostygnięcie radiatora.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu BIOS.

Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

7. Wymontuj moduły pamięci.

Informacje na temat zadania

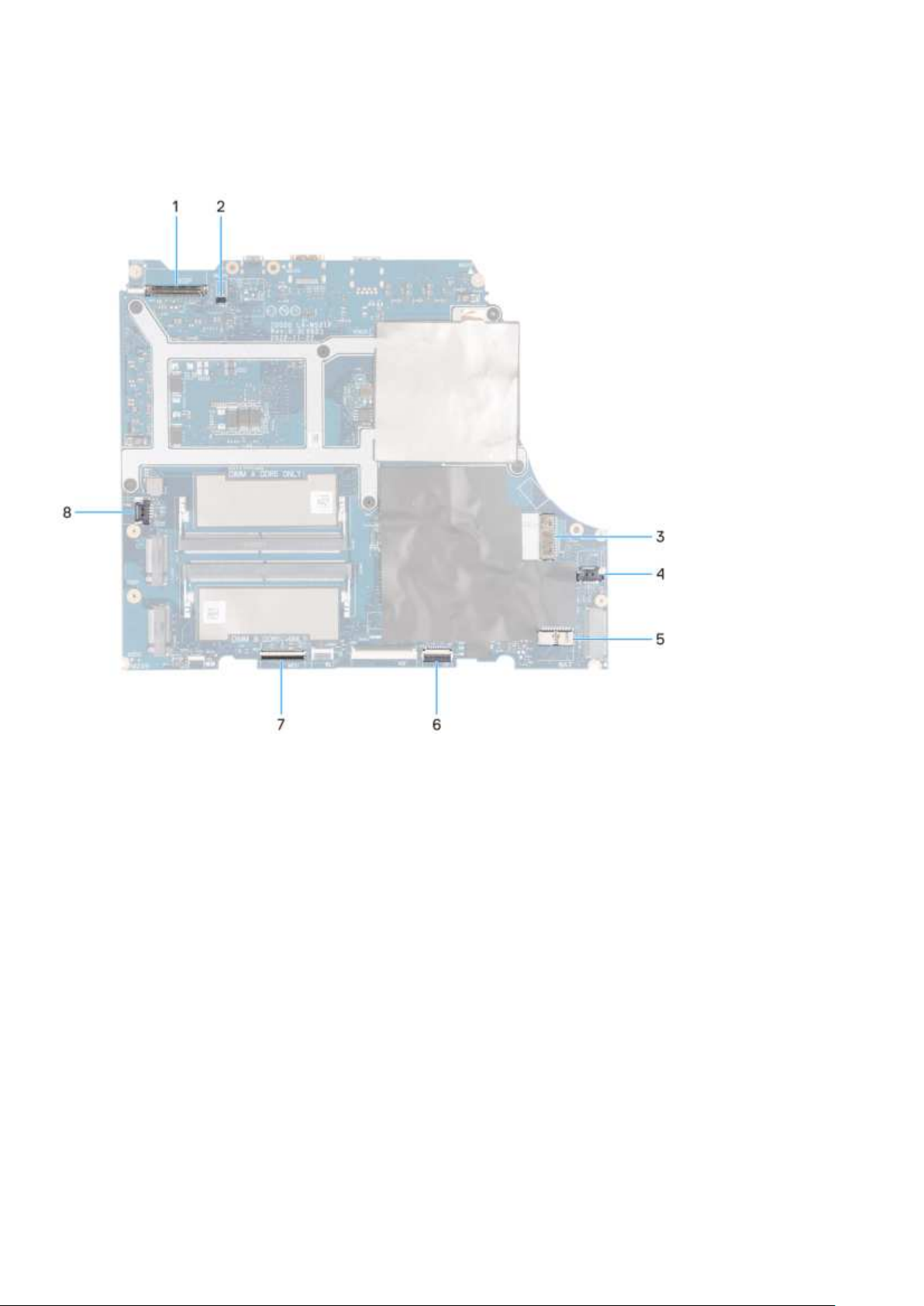

Poniższa ilustracja przedstawia złącza na zestawie płyty głównej.

1. Kabel wyświetlacza

2. Kabel DDS (Dynamic Display Switch)

3. Kabel portu zasilacza

4. Kabel prawego wentylatora

5. Kabel baterii

6. Kabel touchpada

7. Kabel płyty kontrolera klawiatury

8. Kabel lewego wentylatora

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania płyty głównej.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

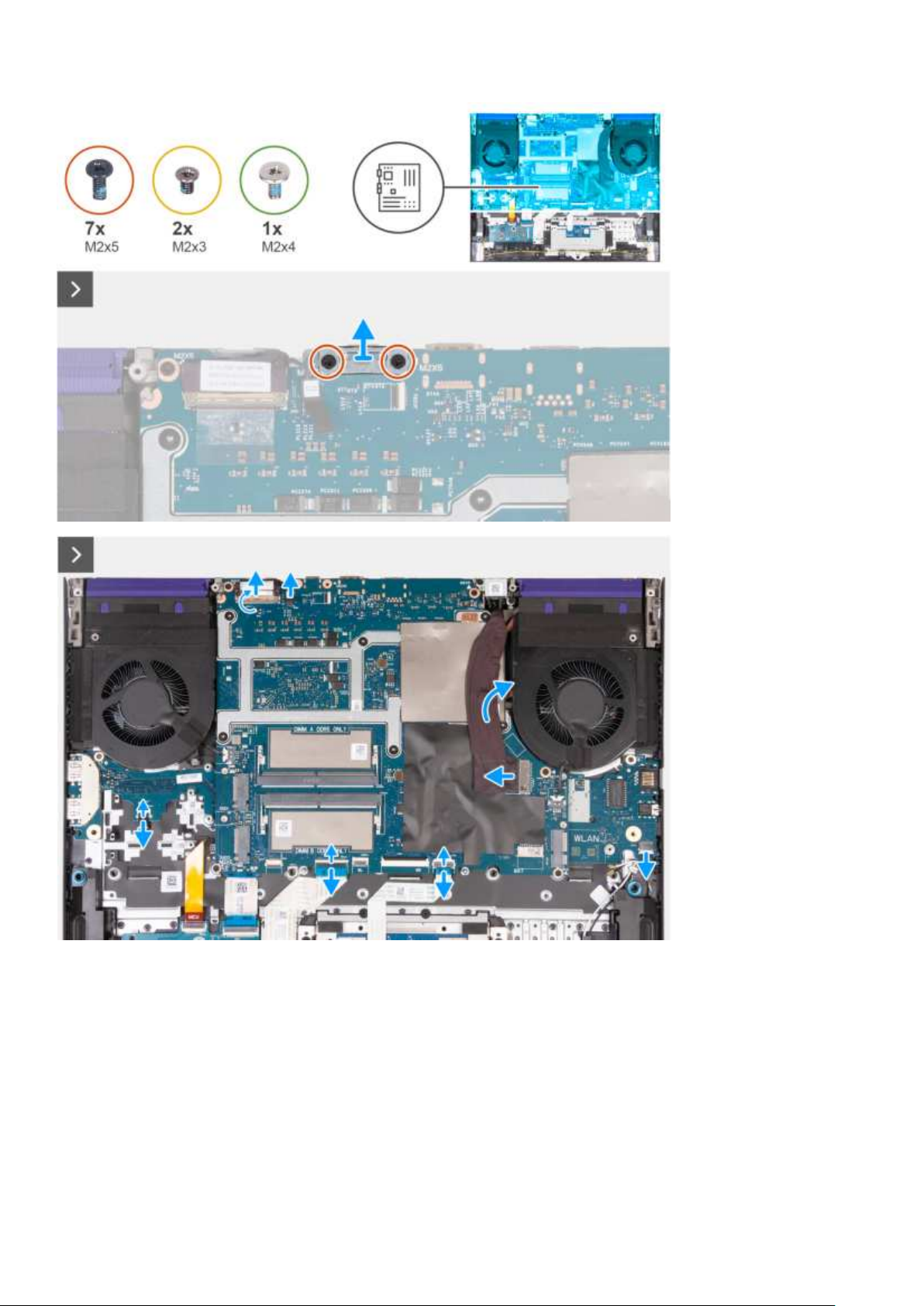

Kroki

1. Wykręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej, anastępnie zdejmij tę klamrę zpłyty głównej.

2. Odklej taśmę mocującą złącze kabla wyświetlacza do płyty głównej.

3. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

4. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

5. Odłącz kabel portu zasilacza od płyty głównej.

6. Odklej kabel portu zasilacza od płyty głównej.

7. Odłącz kabel głośnika od płyty głównej.

8. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

9. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty głównej.

10. Otwórz zatrzask iodłącz kabel lewego wentylatora od płyty głównej.

11. Wykręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

12. Wykręć śrubę (M2x3) mocującą kartę portu USB do zestawu podpórki na nadgarstek iklawiatury.

13. Wykręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

14. Wykręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

15. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury. Zestaw płyty głównej zawiera kartę portu USB, kartę sieci
Ethernet / dźwiękową oraz zestaw wentylatora iradiatora.

UWAGA: Płytę główną należy unieść, zaczynając od górnej lewej iprawej strony radiatora.

16. Połóż płytę główną na czystej, płaskiej powierzchni.

17. Odwróć zestaw płyty głównej iwymontuj kartę Ethernet idźwiękową, płytę USB oraz zestaw wentylatora iradiatora.

Instalowanie płyty głównej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu BIOS.

Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

1. Kabel wyświetlacza

2. Kabel DDS (Dynamic Display Switch)

3. Kabel portu zasilacza

4. Kabel prawego wentylatora

5. Kabel baterii

6. Kabel touchpada

7. Kabel płyty kontrolera klawiatury

8. Kabel lewego wentylatora

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

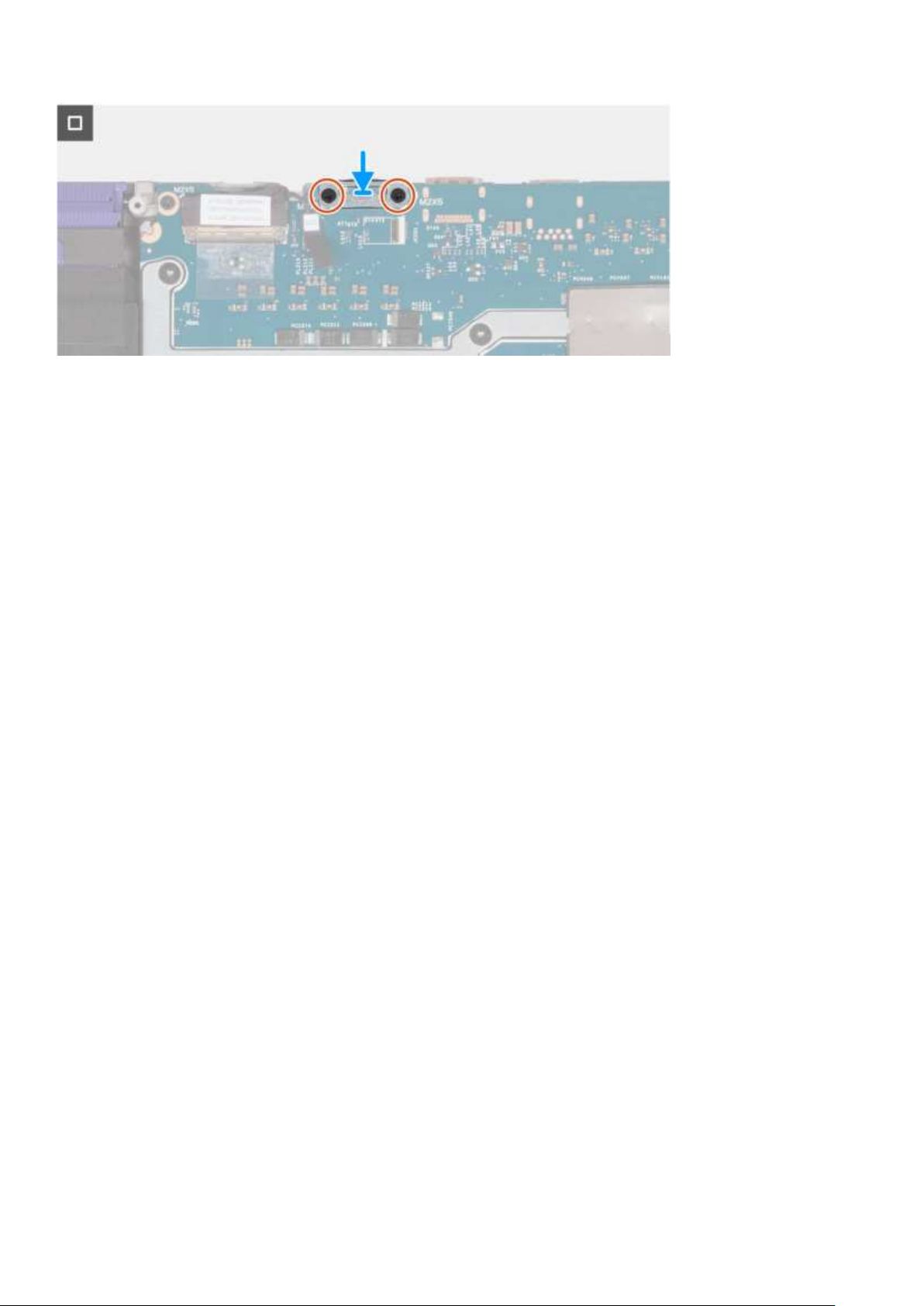

Kroki

1. Połóż płytę główną na czystej, płaskiej powierzchni.

2. Zainstaluj kartę Ethernet idźwiękową, płytę USB oraz zestaw wentylatora iradiatora.

3. Odwróć zestaw płyty głównej.

4. Posiłkując się prowadnicami, umieść płytę główną na zestawie podpórki na nadgarstek iklawiatury, dopasowując radiator do górnej
krawędzi tego zestawu.

5. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek i klawiatury.

6. Wkręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

7. Wkręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

8. Wkręć śrubę (M2x3) mocującą kartę złączy USB do zestawu podpórki na nadgarstek iklawiatury.

9. Wkręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

10. Podłącz kabel wyświetlacza do płyty głównej izamknij zatrzask.

11. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

12. Podłącz kabel DDS (Dynamic Display Switch) do płyty głównej.

13. Podłącz kabel portu zasilacza do płyty głównej.

14. Przyklej kabel portu zasilacza do płyty głównej.

15. Podłącz kabel głośników do płyty głównej.

16. Podłącz kabel touchpada do płyty głównej izamknij zatrzask.

17. Podłącz kabel płyty kontrolera klawiatury do płyty kontrolera i zamknij zatrzask.

18. Dopasuj otwory na śruby wklamrze portu Type-C do otworów wpłycie głównej.

19. Wkręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej.

Kolejne kroki

1. Zainstaluj moduły pamięci.

2. Zainstaluj kartę sieci bezprzewodowej.

3. Zainstaluj dysk SSD.

4. Zainstaluj pokrywę tylną.

5. Zainstaluj baterię.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta USB

Wymontowywanie płyty USB

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty USB.

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące płytę USB do płyty głównej.

3. Odłącz od zestawu płyty głównej płytę USB izdejmij ją.

Instalowanie płyty USB

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty USB.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wsuń płytę USB do gniazda karty M.2 na płycie głównej idopasuj otwory na śruby wpłycie USB do otworów wpłycie głównej.

2. Wkręć dwie śruby (M2x4) mocujące kartę USB do płyty głównej.

3. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta Ethernet idźwiękowa

Wymontowywanie karty Ethernet idźwiękowej

Wymagania

Informacje na temat zadania

Poniższe ilustracje przedstawiają umiejscowienie karty Ethernet idźwiękowej oraz obrazują procedurę jej demontażu.

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące kartę Ethernet idźwiękową do płyty głównej.

3. Odłączkartę sieci Ethernet /dźwiękową iwyjmij ją zpłyty głównej.

Instalowanie karty Ethernet idźwiękowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia umiejscowienie karty Ethernet idźwiękowej oraz obrazuje procedurę jej instalacji.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

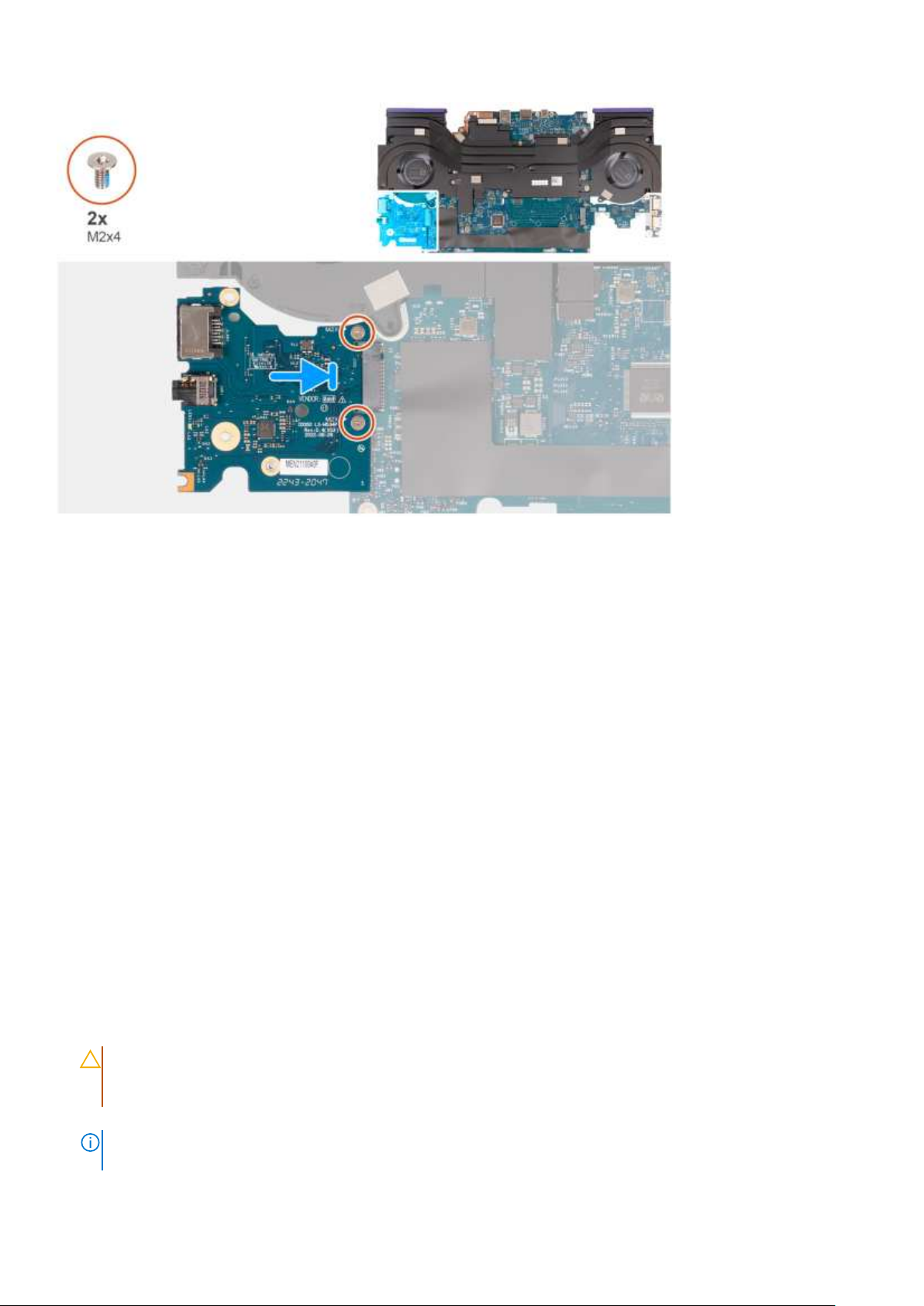

Kroki

1. Wsuń kartę Ethernet /dźwiękową do gniazda karty M.2 na zestawie płycie głównej.

2. Wyrównaj otwory na śruby na karcie Ethernet idźwiękowej zotworami na śruby na płycie głównej.

3. Wkręć dwie śruby (M2x4), które mocują kartę Ethernet idźwiękową do płyty głównej.

4. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wentylatora iradiatora

Wymontowywanie zestawu wentylatora iradiatora

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni

termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność
cieplną pasty termoprzewodzącej.

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż

wystarczająco ostygnie.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania zestawu wentylatora i radiatora.

Kroki

1. Odłącz kable prawego ilewego wentylatora od zestawu płyty głównej.

2. Odwróć zestaw płyty głównej.

3. We wskazanej kolejności (1>2>3>4>5>6>7) wykręć siedem śrub mocujących zestaw wentylatora iradiatora do zestawu płyty głównej.

4. Zdejmij zestaw wentylatora iradiatora zzestawu płyty głównej.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie zestawu wentylatora iradiatora

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalowania zestawu wentylatora i radiatora.

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora na nowynależy użyć podkładki termoprzewodzącej dostarczonej

wzestawie, aby zapewnić właściwe odprowadzanie ciepła.

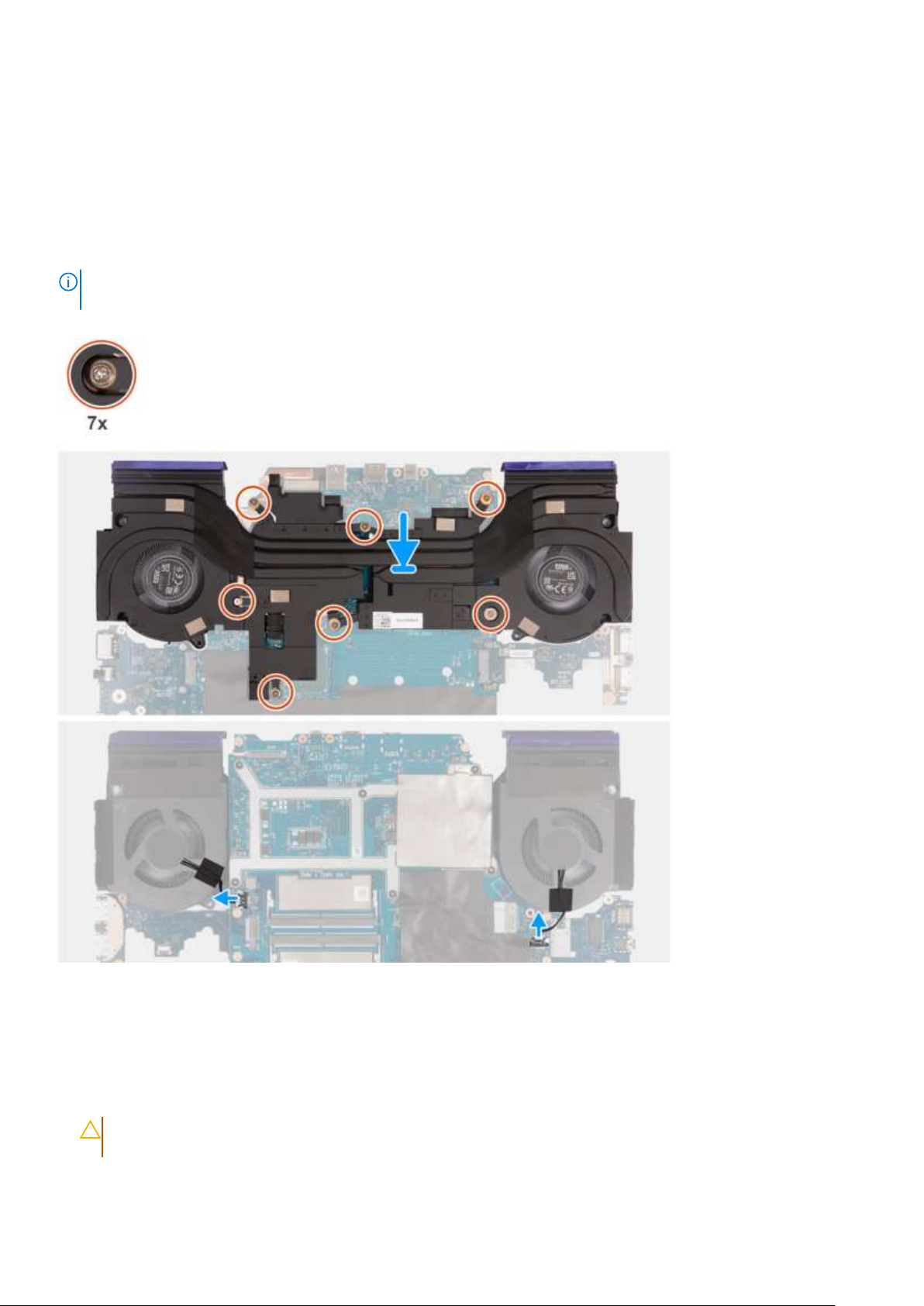

Kroki

1. Umieść zestaw wentylatora iradiatora na płycie głównej idopasuj otwory na śruby wzestawie do otworów wpłycie głównej.

2. Wkolejności odwrotnej do wskazanej (7>6>5>4>3>2>1) wkręć siedem śrub mocujących zestaw wentylatora iradiatora do zestawu
płyty głównej.

3. Odwróć zestaw płyty głównej.

4. Palcami obu rąk wciśnij kabel lewego wentylatora do złącza na płycie głównej.

OSTRZEŻENIE: Podłączenie kabla z nieprawidłową stroną skierowaną do góry spowoduje uszkodzenie złącza i płyty

głównej. Przed podłączeniem kabla upewnij się, że czarna kropka na kablu jest skierowana do góry.

5. Palcami obu rąk wciśnij kabel prawego wentylatora do złącza na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

OSTRZEŻENIE: Podłączenie kabla z nieprawidłową stroną skierowaną do góry spowoduje uszkodzenie złącza i płyty

głównej. Przed podłączeniem kabla upewnij się, że czarna kropka na kablu jest skierowana do góry.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw przycisku zasilania

Wymontowywanie przycisku zasilania

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

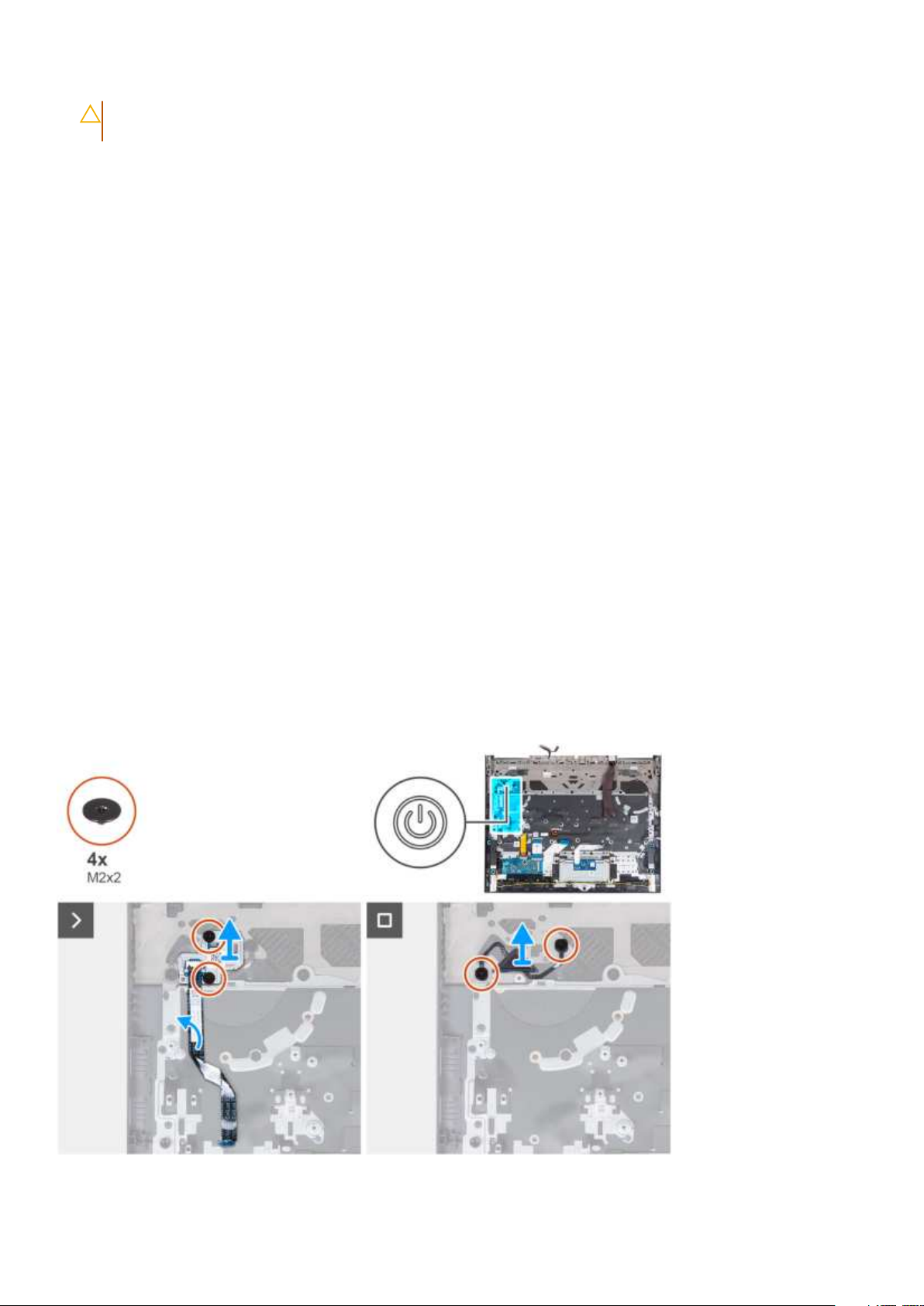

Kroki

1. Wykręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Odklej kabel płyty przycisku zasilania od zestawu podpórki na nadgarstek i klawiatury.

3. Wyjmij zestaw płyty przycisku zasilania zzestawu podpórki na nadgarstek iklawiatury.

4. Wykręć dwie śruby (M2x2) mocujące przycisk zasilania do zestawu klawiatury ipodpórki na nadgarstek.

5. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji przycisku zasilania.

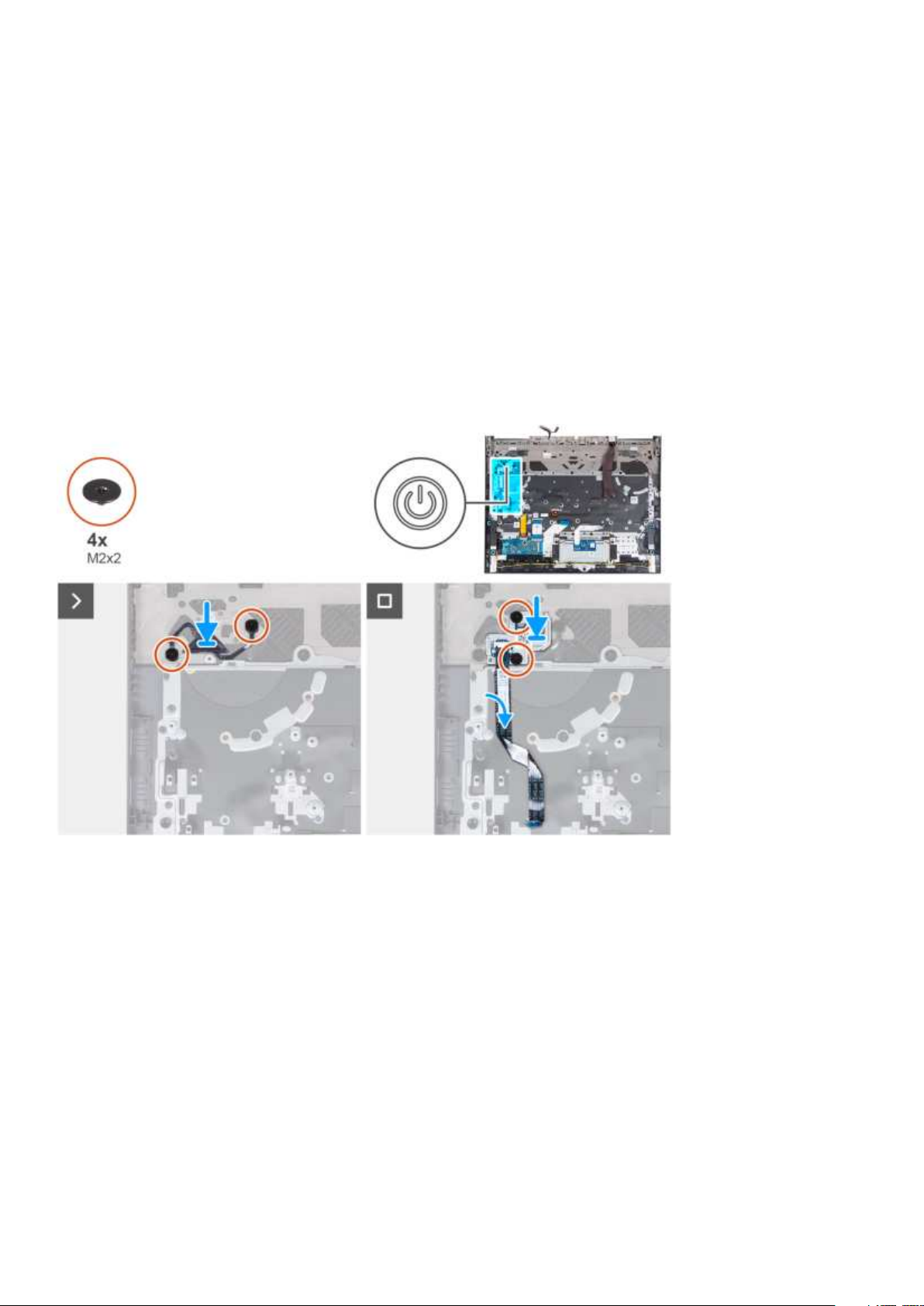

Kroki

1. Umieść przycisk zasilania wgnieździe wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć dwie śruby (M2x2) mocujące przycisk zasilania do zestawu klawiatury ipodpórki na nadgarstek.

3. Dopasuj otwory na śruby wzestawie płyty przycisku zasilania zotworami wzestawie podpórki na nadgarstek iklawiatury.

4. Przyklej kabel płyty przycisku zasilania do zestawu klawiatury ipodpórki na nadgarstek.

5. Wkręć dwie śruby (M2x2) mocujące zestaw płyty przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw podpórki na nadgarstek i klawiatury

Wymontowywanie zestawu podpórki na nadgarstek i klawiatury

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj touchpad.

6. Wymontuj płytę kontrolera klawiatury.

7. Wymontuj zestaw wyświetlacza.

8. Wymontuj dysk SSD.

9. Wymontuj kartę sieci bezprzewodowej.

10. Wymontuj moduły pamięci.

11. Wymontuj głośniki.

12. Wymontuj port zasilacza.

13. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

14. Wymontuj zestaw przycisku zasilania.

Informacje na temat zadania

Po wykonaniu czynności wstępnych pozostanie zestaw klawiatury i podpórki na nadgarstek.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Podczas instalowania nowego zestawu podpórki na nadgarstek iklawiatury należy przełożyć do niego uchwyt na śrubę

dysku SSD ze starego zestawu.

Instalowanie zestawu podpórki na nadgarstek iklawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

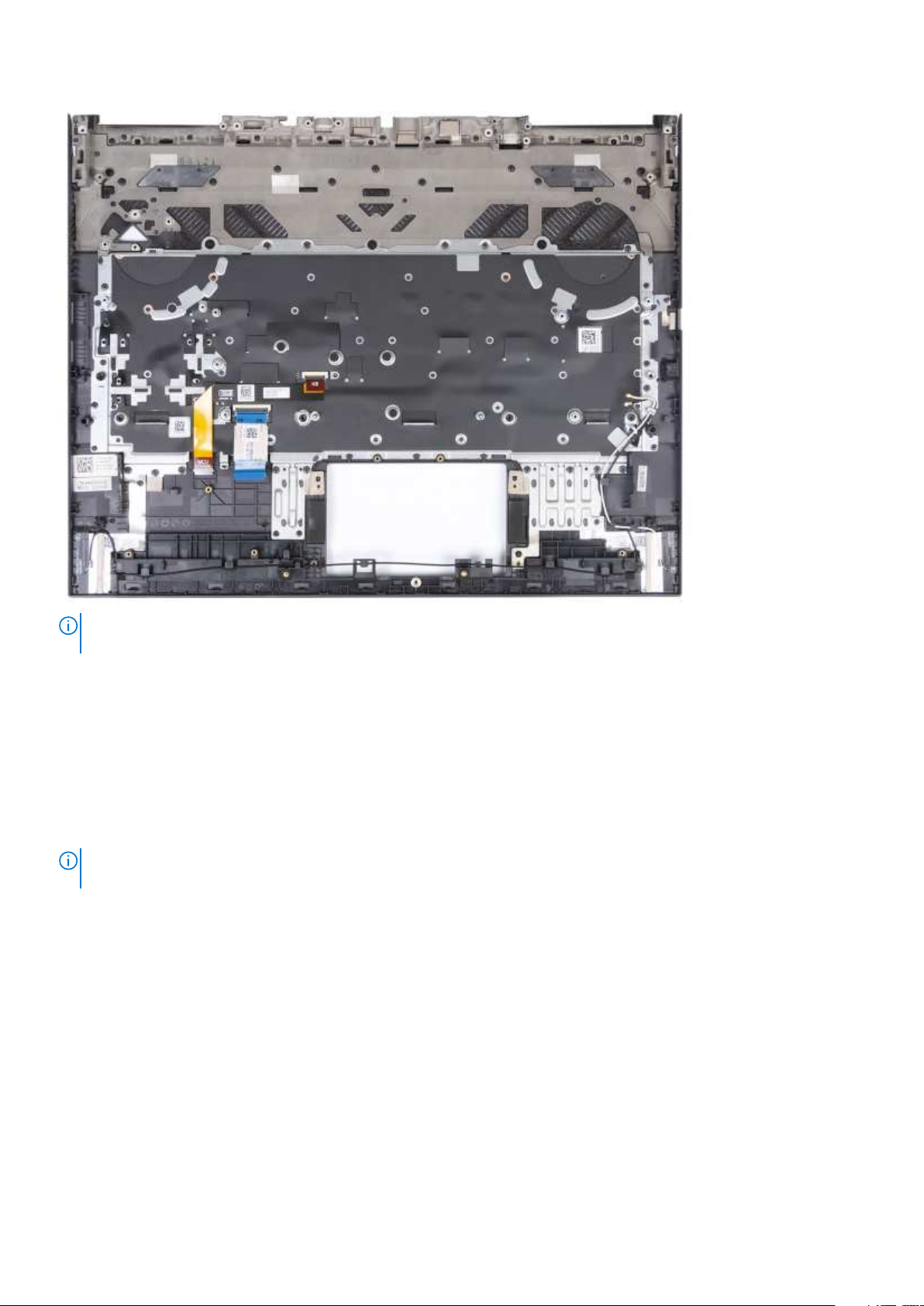

Połóż zestaw podpórki na nadgarstek iklawiatury na płaskiej powierzchni.

UWAGA: Podczas wymiany zestawu podpórki na nadgarstek i klawiatury należy przenieść do niego klamry mocujące dyski SSD ze

starego zestawu podpórki na nadgarstek i klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Kolejne kroki

1. Zainstaluj zestaw przycisku zasilania.

2. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować wraz zzamocowanym zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

3. Zainstaluj port zasilacza.

4. Zainstaluj głośniki.

5. Zainstaluj moduły pamięci.

6. Zainstaluj kartę sieci bezprzewodowej.

7. Zainstaluj dysk SSD.

8. Zainstaluj zestaw wyświetlacza.

9. Zainstaluj płytę kontrolera klawiatury.

10. Zainstaluj touchpad.

11. Zainstaluj pokrywę tylną.

12. Zainstaluj baterię.

13. Zainstaluj pokrywę dolną.

14. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

7

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer Dell G16 7630 obsługuje następujące systemy operacyjne:

● Windows 11 Professional, wersja 64-bitowa

● Windows 11 Home, 64-bitowy

● Ubuntu 20.04 LTS (wersja 64-bitowa)

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (000123347).

Oprogramowanie 81

8

Konfiguracja systemu BIOS

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji opcje mogą, ale nie muszą pojawiać

się na ekranie.

OSTRZEŻENIE: Niektóre zmiany mogą spowodować nieprawidłową pracę komputera. Przed skorzystaniem zprogramu

konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność urządzenia
pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji wybieranych przez użytkownika, takich jak hasło, typ zainstalowanego urządzenia pamięci masowej

oraz włączanie i wyłączanie podstawowych urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA: Zmiany ustawień większości opcji konfiguracji systemu BIOS są zapisywane, lecz wprowadzane dopiero po ponownym

uruchomieniu komputera.

Tabela 26. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

UWAGA: Jeśli nie możesz wejść do menu jednorazowego rozruchu, powtórz powyższą czynność.

Menu jednorazowego rozruchu zawiera urządzenia, zktórych można uruchomić komputer, atakże zapewnia opcję uruchomienia
diagnostyki. Opcje dostępne wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

82 Konfiguracja systemu BIOS

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran menu jednorazowego rozruchu wyświetla również opcję dostępu do konfiguracji systemu BIOS.

Opcje konfiguracji systemu

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

pojawiać się na ekranie.

Tabela 27. Opcje konfiguracji systemu — menu Informacje osystemie

Informacje ogólne

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

Bateria Wyświetla informacje o kondycji baterii.

Hasło podstawowe Wyświetla podstawową baterię.

Poziom baterii Wyświetla informacje o poziomie naładowania baterii.

Stan baterii Wyświetla informacje o stanie baterii.

Kondycja Wyświetla informacje o kondycji baterii.

Zasilacz sieciowy Wskazuje, czy zasilacz sieciowy został zainstalowany.

Procesor

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Minimalna szybkość zegara Wyświetla minimalną szybkość zegara procesora.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Numer wersji mikrokodu Wyświetla wersję mikrokodu.

Obsługa technologii Intel Hyper-Threading Wyświetla informacje, czy procesor obsługuje technologię wielowątkowości (HT).

Technologia 64-bitowa Wyświetla informację, czy używana jest technologia 64-bitowa.

Pamięć

Wyświetla informację, czy podpisana aktualizacja oprogramowania sprzętowego jest
włączona.

Konfiguracja systemu BIOS 83

Tabela 27. Opcje konfiguracji systemu — menu Informacje osystemie(cd.)

Informacje ogólne

Zainstalowana pamięć Wyświetla łączną ilość pamięci w komputerze.

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej w komputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

Technologia pamięci Wyświetla informacje oużywanej technologii pamięci.

Moduł DIMM wgnieździe A Wyświetla rozmiar modułu pamięci DIMM A.

Moduł DIMM wgnieździe B Wyświetla rozmiar modułu pamięci DIMM B.

Urządzenia

Typ panelu Wyświetla informacje o typie panelu komputera.

Kontroler wideo Wyświetla informacje o zintegrowanej karcie graficznej komputera.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Wersja Video BIOS Wyświetla wersję systemu Video BIOS komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Adres MAC karty LOM Umożliwia wyświetlenie adresu MAC karty LOM w komputerze.

Oddzielny kontroler wideo Wyświetla informacje oautonomicznej karcie graficznej komputera.

Tabela 28. Opcje konfiguracji systemu — menu konfiguracji rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania tego komputera.

Sekwencja startowa Umożliwia ustawienie kolejności metod rozruchu.

Bezpieczny rozruch

Włącz bezpieczne uruchamianie Umożliwia bezpieczne uruchomienie systemu przy użyciu wyłącznie zatwierdzonego

oprogramowania rozruchowego.
Ustawienie domyślne: Włączone

Włącz urząd certyfikacji Microsoft UEFI Umożliwia włączenie urzędu certyfikacji Microsoft UEFI.

Ustawienie domyślne: Włączone

Tryb bezpiecznego rozruchu Wybiera tryb bezpiecznego rozruchu. Umożliwia przełączanie między trybem

wdrożonym atrybem inspekcji.
Ustawienie domyślne: Tryb wdrożony

Zarządzanie kluczami wtrybie eksperta

Włącz tryb niestandardowy Ta opcja umożliwia manipulację bazami danych kluczy zabezpieczeń PK, KEK, db

i dbx.
Ustawienie domyślne: Wyłączone

Zarządzanie kluczami wtrybie
niestandardowym

84 Konfiguracja systemu BIOS

Umożliwia wybór baz danych kluczy.

Tabela 29. Opcje konfiguracji systemu — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana daty wsystemie jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Istnieje możliwość przełączenia się zzegara 12-godzinnego na 24­godzinny. Zmiana godziny w systemie jest wprowadzana natychmiast.

Mapowanie obszaru pamięci urządzeń
we/wy powyżej 4 GB

Kamera

Włącz kamerę Umożliwia włączanie i wyłączanie kamery.

Audio

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Włącz mikrofon Umożliwia włączenie lub wyłączenie mikrofonu.

Umożliwia włączanie iwyłączanie mapowania obszaru pamięci urządzeń we/wy
powyżej 4 GB.

Ustawienie domyślne: Włączone

Opcja Włącz kamerę jest domyślnie włączona.

Ustawienie domyślne: Włączone

Domyślnie wybrana jest opcja Włącz mikrofon.

Włącz wewnętrzny głośnik Umożliwia włączanie i wyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącza zewnętrzne porty USB Umożliwia włączenie lub wyłączenie zewnętrznych portów USB.

Ustawienie domyślne: Włączone

Włącz obsługę rozruchu zportu USB Włącza lub wyłącza rozruch zurządzenia podłączonego do portu USB.

Ustawienie domyślne: Włączone

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

Ustawienie domyślne: Wyłączone

Włącz moduły przedrozruchowe Thunderbolt
(iPCIe przez TBT)

Włączenie tej opcji umożliwia urządzeniom PCIe podłączonym za pomocą adaptera
Thunderbolt uruchamianie modułów UEFI Option ROM urządzeń PCIe (jeśli są
obecne) przed uruchomieniem systemu operacyjnego.

Tabela 30. Opcje konfiguracji systemu — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Tryb SATA/NVMe Konfiguruje tryb działania zintegrowanego kontrolera urządzeń pamięci masowej.

Ustawienie domyślne: Macierz RAID włączona. Urządzenie pamięci masowej jest
skonfigurowane do obsługi funkcji RAID. Kiedy ta opcja jest włączona, wszystkie
urządzenia interfejsów NVMe i SATA są mapowane w ramach kontrolera VMD. Aby
uruchomić system operacyjny, należy załadować sterownik RST (Intel Rapid Restore
Technology) systemu Windows lub sterownik VMD jądra systemu Linux.

Interfejs magazynu danych

Włączanie portów Umożliwia włączanie i wyłączanie zintegrowanych dysków.

Konfiguracja systemu BIOS 85

Tabela 30. Opcje konfiguracji systemu — menu Pamięć masowa(cd.)

Pamięć masowa

Ustawienie domyślne: Włączone

Raportowanie SMART

Włącz raportowanie SMART Umożliwia włączanie iwyłączanie technologii SMART (Self-Monitoring, Analysis, and

Reporting Technology).
Ustawienie domyślne: Włączone

Informacje odysku Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Tabela 31. Opcje konfiguracji systemu — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Pełnoekranowe logo Umożliwia włączanie iwyłączanie pełnoekranowego logo.

Domyślnie opcja ta jest wyłączona.

Hybrydowy tryb graficzny / Advanced
Optimus

Włącz hybrydowy tryb graficzny /
zaawansowane ustawienia Optimus (jeśli są
dostępne)

Włącz hybrydowy tryb graficzny / zaawansowane ustawienia Optimus
Ustawienie domyślne: Włączone.

Tabela 32. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Konfiguracja kontrolera sieciowego

Zintegrowany kontroler sieciowy (NIC) Umożliwia włączanie iwyłączanie zintegrowanego kontrolera sieci LAN.

Domyślnie włączona jest opcja Włączone wtrybie PXE.

Włącz urządzenie bezprzewodowe

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Ta opcja jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanych urządzeń Bluetooth

Ta opcja jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

wbudowanym kontrolerem LAN.
Domyślnie wybrana jest opcja Włączone.

Funkcja rozruchu HTTPs

Rozruch HTTPs Umożliwia włączanie iwyłączanie funkcji rozruchu HTTPs

Ustawienie domyślne: Włączone.

Tryby rozruchu HTTPs Wtrybie automatycznym funkcja rozruchu HTTPs uzyskuje adres URL rozruchu

zserwera DHCP. Wtrybie ręcznym funkcja rozruchu HTTPs uzyskuje adres URL
rozruchu zdanych podanych przez użytkownika.

Domyślnie włączona jest opcja Tryb automatyczny.

Prześlij Umożliwia przesłanie certyfikatu urzędu certyfikacji.

86 Konfiguracja systemu BIOS

Tabela 32. Opcje konfiguracji systemu — menu Połączenia(cd.)

Połączenie

Delete Umożliwia usunięcie certyfikatu urzędu certyfikacji.

Tabela 33. Opcje konfiguracji systemu — menu Zasilanie

Zasilanie

Konfiguracja baterii Umożliwia zasilanie komputera zbaterii wokreślonych godzinach, nawet jeśli

podłączone jest zasilanie sieciowe. Opcje Niestandardowe rozpoczęcie ładowania
iNiestandardowe zakończenie ładowania pozwalają zapobiec pobieraniu prądu zsieci
energetycznej wokreślonych godzinach każdego dnia.

Domyślnie włączona jest opcja Tryb adaptacyjny.

Konfiguracja zaawansowana

Włącz zaawansowaną konfigurację ładowania
baterii

Kontrola termiczna Umożliwia sterowanie wentylatorami itemperaturą procesora wcelu regulacji

Blokowanie uśpienia Pozwala zablokować przechodzenie komputera wstan uśpienia (S3) wśrodowisku

Umożliwia włączanie iwyłączanie zaawansowanej konfiguracji ładowania baterii.
Ustawienie domyślne: Wyłączone
Jeśli ta opcja jest włączona, należy skonfigurować codzienne godziny iokresy pracy

wsekcjach Początek dnia iOkres roboczy.

wydajności systemu, poziomu hałasu itemperatury.
Domyślnie aktywna jest opcja Zoptymalizowane.

systemu operacyjnego.
Ustawienie domyślne: Wyłączone

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy

Ustawienie domyślne: Włączone

Włączanie po otwarciu pokrywy Ta opcja umożliwia włączanie komputera ze stanu wyłączenia za każdym razem, gdy

pokrywa zostanie otwarta.
Ustawienie domyślne: Włączone

Technologia Intel Speed Shift Umożliwia włączanie iwyłączanie obsługi technologii Intel Speed Shift.

Ustawienie domyślne: Włączone

Tabela 34. Opcje konfiguracji systemu — menu Zabezpieczenia

Zabezpieczenia

Technologia Intel Platform Trust

Włącz technologię Intel Platform Trust Umożliwia włączanie iwyłączanie widoczności rozwiązania Intel Platform Trust

Technology wsystemie operacyjnym.
Ustawienie domyślne: Włączone

Pomiń PPI dla poleceń czyszczenia Umożliwia sterowanie funkcją TPM Physical Presence Interface (PPI).

Domyślnie opcja ta jest wyłączona.

Wyczyść Umożliwia wyczyszczenie danych właściciela PTT iprzywrócenie stanu domyślnego

funkcji PTT.
Domyślnie opcja ta jest wyłączona.

Środki bezpieczeństwa wtrybie SMM Umożliwia włączanie i wyłączanie dodatkowych zabezpieczeń UEFI SMM Security

Mitigation.
Ustawienie domyślne: Włączone

Konfiguracja systemu BIOS 87

Tabela 34. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Wymazanie danych przy następnym
uruchomieniu

Rozpocznij wymazywanie danych Umożliwia włączanie iwyłączanie usuwania danych przy następnym rozruchu.

Ustawienie domyślne: Wyłączone

Absolute Pozwala włączyć iczasowo lub trwale wyłączyć wsystemie BIOS interfejs modułu

opcjonalnej usługi Absolute Persistence Module firmy Absolute Software.
Domyślnie aktywna jest opcja Włącz Absolute.

OSTRZEŻENIE: Opcję „Trwale wyłącz Absolute” można wybrać tylko

raz. Jeśli wybrano opcję „Trwale wyłącz Absolute”, nie można ponownie
włączyć modułu Absolute Persistence. Dalsze zmiany stanu modułu
Absolute Persistence są niemożliwe.

UWAGA: Opcje włączania/wyłączania są niedostępne, gdy usługa Computrace

jest wstanie aktywnym.

Bezpieczeństwo uruchamiania ścieżki
rozruchu UEFI

Ta opcja pozwala określić, czy system ma wyświetlać monit owprowadzenie hasła
administratora (jeśli je ustawiono) podczas uruchamiania ze ścieżki UEFI wybranej
zmenu rozruchowego F12.

Domyślnie aktywna jest opcja Zawsze, zwyjątkiem wewnętrznego dysku

twardego.

Tabela 35. Opcje konfiguracji systemu — menu Hasła

Hasła

Hasło administratora Umożliwia ustawianie, zmienianie i usuwanie hasła administratora.

Hasło systemowe Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego.

Pierwszy dysk SSD M.2 PCIe Umożliwia ustawianie, zmienianie iusuwanie hasła do dysku NVMe SSD-1.

Konfiguracja hasła

Wielkie litery Wymusza użycie hasła zawierającego co najmniej jedną wielką literę.

Domyślnie opcja ta jest wyłączona.

Małe litery Wymusza użycie hasła zawierającego co najmniej jedną małą literę.

Domyślnie opcja ta jest wyłączona.

Cyfry Wymusza użycie hasła zawierającego co najmniej jedną cyfrę.

Domyślnie opcja ta jest wyłączona.

Znak specjalny Wymusza użycie hasła zawierającego co najmniej jeden znak specjalny.

Domyślnie opcja ta jest wyłączona.

Minimalna liczba znaków Określa minimalną dozwoloną liczbę znaków whaśle.

Pominięcie hasła Gdy ta opcja jest włączona, system zawsze monituje opodanie hasła systemowego

ihasła wewnętrznego dysku twardego podczas uruchamiania ze stanu wyłączenia.
Domyślnie wybrana jest opcja Wyłączone.

Zmiany hasła

Zezwól na zmiany hasła przez użytkowników
innych niż administrator

Blokada konfiguracji administratora

88 Konfiguracja systemu BIOS

Włącza lub wyłącza możliwość zmiany hasła systemowego ihasła do dysku twardego
przez użytkowników bez wprowadzania hasła administracyjnego.

Ustawienie domyślne: Włączone

Tabela 35. Opcje konfiguracji systemu — menu Hasła(cd.)

Hasła

Zezwól na blokowanie dostępu do
konfiguracji administratora

Blokada hasła głównego

Włącz blokadę hasła głównego Włączenie tej opcji powoduje wyłączenie obsługi hasła głównego.

Zezwalaj na resetowanie identyfikatora
PSID przez użytkowników innych niż
administrator

Umożliwia zezwalanie na resetowanie
identyfikatora PSID przez użytkowników
innych niż administrator

Funkcja ta daje administratorom kontrolę nad możliwością uzyskania przez
użytkowników dostępu do konfiguracji systemu BIOS.

Ustawienie domyślne: Wyłączone

Ustawienie domyślne: Wyłączone

Umożliwia lub uniemożliwia resetowanie identyfikatora zabezpieczeń fizycznych
(PSID) dysków NVMe zpoziomu narzędzia Dell Security Manager.

Ustawienie domyślne: Wyłączone

Tabela 36. Opcje konfiguracji systemu — menu Aktualizacje iodzyskiwanie

Aktualizacje iodzyskiwanie

Aktualizacje oprogramowania
wewnętrznego przy użyciu pakietów
UEFI Capsule

Włącz aktualizacje oprogramowania
wewnętrznego UEFI Capsule

Umożliwia włączenie lub wyłączenie aktualizacji systemu BIOS za pośrednictwem
pakietów aktualizacji UEFI Capsule.

UWAGA: Wyłączenie tej opcji powoduje zablokowanie aktualizacji systemu BIOS

z poziomu takich usług, jak Microsoft Windows Update i Linux Vendor Firmware
Service (LVFS).

Ustawienie domyślne: Włączone

Odzyskiwanie systemu BIOS z dysku
twardego

Obniżenie wersji systemu BIOS

Zezwól na wcześniejszą wersję BIOS Ta opcja steruje przywracaniem wcześniejszych wersji oprogramowania sprzętowego.

SupportAssist OS Recovery Umożliwia włączanie i wyłączanie kontrolowania rozruchu narzędzia SupportAssist OS

BIOSConnect Umożliwia włączanie iwyłączanie odzyskiwania systemu operacyjnego zusługi

Próg automatycznego uruchomienia
narzędzia Dell Operating System
Recovery

Umożliwia wpewnych sytuacjach przywrócenie uszkodzonego systemu BIOS zpliku
przywracania zapisanego na głównym dysku twardym lub na zewnętrznej pamięci
USB.

Ustawienie domyślne: Włączone

UWAGA: Przywracanie systemu BIOS zdysku twardego nie jest możliwe

wprzypadku dysków samoszyfrujących (SED).

Ustawienie domyślne: Włączone

Recovery w przypadku niektórych błędów systemu.
Ustawienie domyślne: Włączone

w chmurze, jeśli rozruch głównego system operacyjnego nie powiódł się określoną
liczbę razy (liczba ta jest skonfigurowana jako wartość progowa automatycznego
odzyskiwania systemu operacyjnego Dell), aserwisowy system operacyjny nie
uruchamia się lub nie jest zainstalowany.

Ustawienie domyślne: Włączone

Umożliwia sterowanie automatycznym uruchamianiem konsoli SupportAssist System
Resolution i narzędzia firmy Dell do odzyskiwania systemu operacyjnego.

Domyślnie wartość progowa jest równa 2.

Konfiguracja systemu BIOS 89

Tabela 37. Opcje konfiguracji systemu — menu Zarządzanie systemem

Zarządzanie systemem

Kod Service Tag Wyświetla kod Service Tag systemu.

Plakietka identyfikacyjna Umożliwia utworzenie plakietki identyfikacyjnej.

Zachowanie po podłączeniu zasilacza

Uaktywnianie po podłączeniu zasilacza Umożliwia włączanie iwyłączanie wybudzania komputera po podłączeniu zasilacza

sieciowego.
Ustawienie domyślne: Wyłączone

Automatycznie na czas Umożliwia ustawienie automatycznego włączania systemu codziennie lub określonego

dnia iookreślonej godzinie. Ta opcja może zostać skonfigurowana tylko, jeśli opcja
Automatycznie na czas jest ustawiona na wartość Codziennie, Dni tygodnia lub
Wybrane dni.

Domyślnie wybrana jest opcja Wyłączone.

Data pierwszego uruchomienia

Umożliwia ustawienie daty nabycia tytułu
własności.

Diagnostyka

Żądania agenta systemu operacyjnego Umożliwia włączanie iwyłączanie harmonogramu zintegrowanej diagnostyki przy

Umożliwia ustawienie daty nabycia własności.
Ustawienie domyślne: Wyłączone

kolejnych rozruchach.
Ustawienie domyślne: Włączone

Automatyczne odzyskiwanie przy użyciu
autotestu zasilania

Umożliwia włączanie iwyłączanie automatycznego odzyskiwania, jeśli komputer nie
reaguje po zakończeniu autotestu systemu BIOS.

Ustawienie domyślne: Włączone

Tabela 38. Opcje konfiguracji systemu — menu Klawiatura

Klawiatura

Opcje blokowania Fn Umożliwia włączanie iwyłączanie trybu blokowania klawisza Fn.

Ustawienie domyślne: Włączone

Tryb blokowania Umożliwia włączanie iwyłączanie dodatkowych funkcji klawiszy funkcyjnych.

Domyślnie włączona jest opcja Blokada wtrybie dodatkowym. Po wybraniu tej opcji
klawisze F1–F12 skanują kod pod kątem funkcji dodatkowych.

Podświetlenie klawiatury Umożliwia określenie ustawień podświetlenia klawiatury.

Domyślnie wybrana jest opcja Jasne.

Timeout podświetlenia klawiatury na
zasilaniu sieciowym

Timeout podświetlenia klawiatury na
baterii

Określa wartość timeoutu dla podświetlenia klawiatury, gdy system jest podłączony
do zasilacza sieciowego.

Domyślnie włączona jest opcja 1 minuta.

Określa wartość timeoutu podświetlenia klawiatury, gdy komputer jest zasilany tylko
zbaterii.

Domyślnie włączona jest opcja 1 minuta.

Tabela 39. Opcje konfiguracji systemu — menu Zachowanie przed uruchomieniem systemu

Zachowanie przed uruchomieniem systemu

Ostrzeżenia dotyczące zasilacza

Włącz ostrzeżenia zasilacza Umożliwia włączanie iwyłączanie komunikatów ostrzegawczych wyświetlanych

podczas rozruchu wrazie wykrycia zasilacza ozbyt małej mocy.

90 Konfiguracja systemu BIOS

Tabela 39. Opcje konfiguracji systemu — menu Zachowanie przed uruchomieniem systemu(cd.)

Zachowanie przed uruchomieniem systemu

Ustawienie domyślne: Włączone

Ostrzeżenia i błędy Umożliwia włączanie iwyłączanie czynności, która ma zostać wykonana po

wystąpieniu ostrzeżenia lub błędu.
Domyślnie opcja Monituj przy ostrzeżeniach i błędach jest włączona.

Ostrzeżenia USB-C Umożliwia włączanie iwyłączanie ostrzeżeń dotyczących stacji dokującej.

Ustawienie domyślne: Włączone

Szybkie uruchamianie Umożliwia skonfigurowanie szybkości procesu rozruchu UEFI.

Domyślnie włączona jest opcja Dokładne.

Wydłuż czas testu POST systemu BIOS Umożliwia ustawienie czasu testu POST systemu BIOS.

Domyślnie włączona jest opcja 0 sekund.

Tabela 40. Opcje konfiguracji systemu — menu Wirtualizacja

Wirtualizacja

Technologia Intel Virtualization

Włącz technologię wirtualizacji Intel (VT) Kiedy ta opcja jest włączona, system może uruchamiać monitor maszyny wirtualnej

(VMM).
Ustawienie domyślne: Włączone

Technologia wirtualizacji bezpośredniego
wejścia/wyjścia

Włącz technologię wirtualizacji VT dla
bezpośredniego wejścia/wyjścia firmy Intel

Ochrona DMA

Włącz ochronę DMA przed rozruchem To ustawienie umożliwia włączanie iwyłączanie ochrony DMA przed rozruchem

Włącz ochronę DMA jądra systemu
operacyjnego

Ta opcja umożliwia działanie technologii wirtualizacji bezpośredniego we/wy (VT-d).
Ustawienie domyślne: Włączone

wprzypadku portów wewnętrznych izewnętrznych.
Ustawienie domyślne: Włączone

Umożliwia włączanie iwyłączanie ochrony DMA jądra systemu wprzypadku portów
wewnętrznych izewnętrznych.

Ustawienie domyślne: Włączone

Tabela 41. Opcje konfiguracji systemu — menu Wydajność

Wydajność

Obsługa wielu rdzeni

Wszystkie rdzenie Umożliwia udostępnienie wszystkich rdzeni wsystemie operacyjnym.

Domyślnie opcja ta jest wyłączona.

Wybór aktywnych rdzeni Umożliwia określenie liczby rdzeni procesora dostępnych wsystemie operacyjnym.

Domyślnie opcja ta jest wyłączona.

Wiele rdzeni Atom Umożliwia zmianę liczby rdzeni procesora dostępnych wsystemie operacyjnym.

Domyślnie włączona jest opcja Wszystkie rdzenie.

Intel SpeedStep

Włącz technologię Intel SpeedStep Umożliwia dynamiczne dostosowywanie napięcia procesora iczęstotliwości rdzeni

przez system, co zmniejsza średnie zużycie energii iwydzielanie ciepła.

Konfiguracja systemu BIOS 91

Tabela 41. Opcje konfiguracji systemu — menu Wydajność(cd.)

Wydajność

Ustawienie domyślne: Włączone

Kontrola stanu procesora

Włącz kontrolę stanu procesora Umożliwia włączanie iwyłączanie niskiego stanu zasilania procesora. Wyłączenie

tej opcji powoduje wyłączenie wszystkich stanów C. Kiedy ta opcja jest włączona,
wszystkie stany C, na jakie zezwala chipset lub platforma, są włączone.

Ustawienie domyślne: Włączone

Włączanie adaptacyjnych stanów
C autonomicznej karty graficznej

Technologia Intel Turbo Boost

Włącz technologię Intel Turbo Boost Włącza lub wyłącza tryb Intel TurboBoost wprocesorze.

Technologia Intel Turbo Boost Maximum

3.0

Włącz technologię Intel Turbo Boost
Maximum 3.0

Technologia Intel Hyper-Threading

Włącz technologię Intel Hyper-Threading Umożliwia włączanie iwyłączanie technologii wielowątkowości procesora.

Funkcja przetaktowania Umożliwia włączanie iwyłączanie globalnych funkcji przetaktowania.

Przesunięcie aktywacji TCC Konfiguracja przesunięcia TCC procesora.

Umożliwia dynamiczne wykrywanie wysokiego użycia autonomicznej karty graficznej
i dostosowywanie parametrów systemu w celu uzyskania wyższej wydajności.

Ustawienie domyślne: Włączone

Ustawienie domyślne: Włączone

Umożliwia włączanie iwyłączanie trybu Intel Turbo Boost Maximum procesora.
Ustawienie domyślne: Włączone

Ustawienie domyślne: Włączone

Ustawienie domyślne: Wyłączone
Gdy ta opcja jest włączona, ustawienia przetaktowania są dostępne do wyboru.

Tabela 42. Opcje konfiguracji systemu — menu Systemowe rejestry zdarzeń

Systemowe rejestry zdarzeń

Rejestr zdarzeń BIOS

Wyczyść rejestr zdarzeń BIOS Wyświetlane są zdarzenia systemu BIOS.

Domyślnie włączona jest opcja Zachowaj rejestr.

Rejestr zdarzeń dotyczących
temperatury

Wyczyść rejestr zdarzeń dotyczących
temperatury

Rejestr zdarzeń dotyczących zasilania

Wyczyść rejestr zdarzeń dotyczących
zasilania

Wyświetla zdarzenia związane z zarządzaniem temperaturą.
Domyślnie włączona jest opcja Zachowaj rejestr.

Wyświetla zdarzenia związane zzasilaniem.
Domyślnie włączona jest opcja Zachowaj rejestr.

92 Konfiguracja systemu BIOS

Aktualizowanie systemu BIOS

Aktualizowanie systemu BIOS wsystemie Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Przejdź do sekcji Zidentyfikuj swój produkt lub wyszukaj pomoc techniczną. W polu wpisz identyfikator produktu, model,
zgłoszenie serwisowe lub opisz, czego szukasz, a następnie kliknij opcję Wyszukaj.

UWAGA: Jeśli nie znasz kodu Service Tag, skorzystaj z SupportAssist, aby automatycznie zidentyfikować komputer. Możesz

również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Po zakończeniu pobierania przejdź do folderu, wktórym został zapisany plik aktualizacji systemu BIOS.

8. Kliknij dwukrotnie ikonę pliku aktualizacji systemu BIOS ipostępuj zgodnie zinstrukcjami wyświetlanymi na ekranie.
Więcej informacji na temat aktualizowania systemu BIOS komputera można znaleźć wbazie wiedzy w

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie

witrynie Dell Support.

Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Przejdź do sekcji Zidentyfikuj swój produkt lub wyszukaj pomoc techniczną. W polu wpisz identyfikator produktu, model,
zgłoszenie serwisowe lub opisz, czego szukasz, a następnie kliknij opcję Wyszukaj.

UWAGA: Jeśli nie znasz kodu Service Tag, skorzystaj z SupportAssist, aby automatycznie zidentyfikować komputer. Możesz

również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Utwórz startowy nośnik USB. Więcej informacji można znaleźć wzasobach bazy wiedzy w witrynie Dell Support.

8. Skopiuj plik programu instalacyjnego systemu BIOS na startowy nośnik USB.

9. Podłącz startowy nośnik USB do komputera, na którym ma zostać wykonana aktualizacja systemu BIOS.

10. Uruchom ponownie komputer i naciśnij klawisz F12.

11. Uruchom system znośnika USB, korzystając zmenu jednorazowego rozruchu.

12. Wpisz nazwę pliku programu instalacyjnego systemu BIOS i naciśnij klawisz Enter.
Zostanie wyświetlone oknonarzędzia aktualizacyjnego systemu BIOS.

13. Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć aktualizację systemu BIOS.

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu

Aby zaktualizować system BIOS na komputerze, na którym jest zainstalowany system operacyjny Linux lub Ubuntu, należy zapoznać się
z artykułem 000131486 z bazy wiedzy w witrynie Dell Support.

Konfiguracja systemu BIOS 93

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu

Plik aktualizacji pamięci Flash systemu BIOS można uruchomić wsystemie Windows za pomocą rozruchowego nośnika USB. Można też
zaktualizować system BIOS za pomocą menu jednorazowego rozruchu. Aby zaktualizować system BIOS komputerów, skopiuj plik BIOS
XXXX.exe na dysk USB sformatowany w systemie plików FAT32. Następnie uruchom ponownie komputer i przeprowadź rozruch z dysku
USB, korzystając z menu jednorazowego rozruchu.

Informacje na temat zadania
Aktualizacje systemu BIOS
Aby sprawdzić, czy aktualizacja systemu BIOS jest dostępna jako opcja rozruchu, można uruchomić komputer z menu jednorazowego

rozruchu. Jeśli opcja znajduje się na liście, system BIOS można zaktualizować przy użyciu tej metody.

Aby zaktualizować system BIOS za pomocą menu jednorazowego rozruchu, przygotuj następujące elementy:

● Nośnik USB sformatowany wsystemie plików FAT32 (napęd nie musi być urządzeniem rozruchowym).

● Plik wykonywalny systemu BIOS pobrany zwitryny internetowej Dell Support iskopiowany do katalogu głównego nośnika USB.

● Zasilacz prądu zmiennego musi być podłączony do komputera.

● Działająca bateria systemowa niezbędna do aktualizacji systemu BIOS

Wykonaj następujące czynności, aby przeprowadzić aktualizację systemu BIOS za pomocą menu jednorazowego rozruchu:

OSTRZEŻENIE: Nie wyłączaj komputera podczas procesu BIOS Flash Update. Jeśli wyłączysz komputer, jego ponowne

uruchomienie może nie być możliwe.

Kroki

1. Wyłącz komputer i podłącz dysk USB zawierający plik aktualizacji systemu BIOS.

2. Włącz komputer i naciśnij klawisz F12, aby uzyskać dostęp do menu jednorazowego rozruchu. Wybierz opcję Aktualizacja systemu
BIOS za pomocą myszy lub klawiszy strzałek, a następnie naciśnij klawisz Enter.
Zostanie wyświetlone menu narzędzia aktualizacji systemu BIOS.

3. Kliknij pozycję Aktualizuj z pliku.

4. Wybierz zewnętrzne urządzenie USB.

5. Po wybraniu pliku kliknij dwukrotnie docelowy plik aktualizacji, a następnie naciśnij przycisk Prześlij.

6. Kliknij opcję Aktualizuj system BIOS. Komputer uruchomi się ponownie, aby zaktualizować system BIOS.

7. Po zakończeniu procesu BIOS Flash Update komputer znowu uruchomi się ponownie.

Hasło systemowe ihasło konfiguracji systemu

OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.

OSTRZEŻENIE: Sprawdź, czy komputer jest zablokowany, gdy nie jest używany. Jeśli komputer zostanie pozostawiony

bez nadzoru, osoby postronne mogą uzyskać dostęp do przechowywanych wnim danych.

Tabela 43. Hasło systemowe ihasło konfiguracji systemu

Typ hasła Opis

Hasło systemowe Hasło, które należy wprowadzić, aby uruchomić system operacyjny.

Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby uzyskać dostęp

i modyfikować ustawienia systemu BIOS w komputerze.

W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu.

UWAGA: Funkcja hasła systemowego ihasła dostępu do ustawień systemu jest domyślnie wyłączona.

94 Konfiguracja systemu BIOS

Przypisywanie hasła konfiguracji systemu

Wymagania

Przypisanie nowego hasła systemowego lub hasła administratora jest możliwe tylko wtedy, gdy stan jest ustawiony na Nieustawione.
Aby uruchomić program konfiguracji systemu BIOS, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia.

2. Wybierz opcję Hasło systemowe/administratora iwprowadź hasło wpolu Wprowadź nowe hasło.
Hasło systemowe musi spełniać następujące warunki:

● Hasło może zawierać do 32 znaków.

● Hasło może zawierać co najmniej jeden znak specjalny: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )"

● Hasło może zawierać cyfry od 0 do 9.

● Hasło może zawierać wielkie litery od A do Z.

● Hasło może zawierać małe litery od a do z.

3. Wpisz wprowadzone wcześniej hasło systemowe wpolu Potwierdź nowe hasło ikliknij OK.

4. Naciśnij klawisz Y, aby zapisać zmiany.
Nastąpi ponowne uruchomienie komputera.

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu

Wymagania

Przed przystąpieniem do usuwania lub zmiany hasła systemowego i/lub hasła konfiguracji należy się upewnić, że opcja Stan hasła
jest ustawiona jako Odblokowane wprogramie konfiguracji systemu. Jeśli opcja Stan hasła jest ustawiona na Zablokowane, nie można
usunąć ani zmienić istniejącego hasła systemowego lub hasła konfiguracji. Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2
niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia systemu inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia systemu.

2. Na ekranie Zabezpieczenia systemu upewnij się, że dla opcji Stan hasła jest wybrane ustawienie Odblokowane.

3. Wybierz opcję Hasło systemowe. Zmień lub usuń istniejące hasło systemowe, anastępnie naciśnij klawisz Enter lub Tab.

4. Wybierz opcję Hasło konfiguracji systemu. Zmień lub usuń istniejące hasło konfiguracji systemu, anastępnie naciśnij klawisz Enter
lub Tab.

UWAGA: Wprzypadku zmiany hasła systemowego i/lub hasła konfiguracji należy ponownie wprowadzić nowe hasło po

wyświetleniu monitu. Wprzypadku usuwania hasła systemowego i/lub hasła konfiguracji należy potwierdzić usunięcie po
wyświetleniu monitu.

5. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

6. Naciśnij klawisz Y, aby zapisać zmiany izamknąć program konfiguracji systemu.
Nastąpi ponowne uruchomienie komputera.

Czyszczenie ustawień CMOS

Informacje na temat zadania

OSTRZEŻENIE: Wyczyszczenie ustawień CMOS powoduje zresetowanie ustawień systemu BIOS na komputerze.

Konfiguracja systemu BIOS 95

Kroki

1. Zdejmij pokrywę dolną.

2. Odłącz kabel baterii od płyty głównej.

3. Odczekaj minutę.

4. Podłącz kabel baterii do płyty głównej.

5. Zamontuj pokrywę dolną.

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu

Informacje na temat zadania

W celu wyczyszczenia hasła systemowego lub hasła dostępu do ustawień systemu skontaktuj się z działem pomocy technicznej firmy Dell.
Dane kontaktowe znajdziesz w sekcji dotyczącej

UWAGA: Informacje na temat resetowania haseł systemu Windows lub aplikacji można znaleźć wdokumentacji dostarczonej

zsystemem Windows lub aplikacjami.

kontaktu z pomocą techniczną.

96 Konfiguracja systemu BIOS

9

Rozwiązywanie problemów

Postępowanie ze spęczniałymi akumulatorami litowo­jonowymi

Podobnie jak większość notebooków, notebooki firmy Dell są wyposażone wbaterie litowo-jonowe. Jednym zich rodzajów jest akumulator
litowo-jonowy zmożliwością ładowania. W ostatnich latach zyskały one na popularności i stały się standardem w branży elektronicznej ze
względu na preferencje klientów (smukła obudowa, zwłaszcza w przypadku nowszych ultralekkich notebooków) oraz długi czas pracy.
Nieuchronną konsekwencją technologii litowo-jonowej jest możliwość spęcznienia ogniw baterii.

Spęczniałe ogniwa mogą mieć wpływ na wydajność notebooka. Aby uniknąć dalszych uszkodzeń obudowy urządzenia lub jego
wewnętrznych podzespołów, należy zaprzestać korzystania znotebooka irozładować go przez odłączenie zasilacza sieciowego
ipoczekanie na wyczerpanie baterii.

Nie należy używać spuchniętych baterii. Należy je wymienić oraz prawidłowo zutylizować. Zalecamy skontaktowanie się zzespołem
wsparcia Dell Support wcelu wymiany spęczniałej baterii wramach obowiązującej gwarancji lub umowy serwisowej. Możliwa jest wymiana
baterii przez autoryzowanego technika serwisowego firmy Dell.

Wskazówki dotyczące postępowania zakumulatorami litowo-jonowymi iich wymiany są następujące:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wyjęciem baterii z notebooka należy ją rozładować. Aby rozładować baterię, odłącz zasilacz sieciowy od komputera ikorzystaj

zsystemu wyłącznie na zasilaniu zbaterii. Bateria jest całkowicie rozładowana, gdy komputer nie włącza się po naciśnięciu przycisku
zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie należy używać żadnych narzędzi do podważania lub naciskania baterii.

● Jeśli spęczniałej baterii nie można wyjąć zurządzenia, nie należy próbować na siłę jej uwolnić, ponieważ przebicie, wygięcie lub

zmiażdżenie baterii może być niebezpieczne.

● Nie należy podejmować prób ponownego montażu uszkodzonej lub spęczniałej baterii wnotebooku.

● Spęczniałe baterie objęte gwarancją należy zwrócić do firmy Dell wzatwierdzonym pojemniku przewozowym (dostarczonym przez

firmę Dell) wcelu zachowania zgodności zprzepisami transportowymi. Spęczniałe baterie nieobjęte gwarancją należy zutylizować
wzatwierdzonym centrum recyklingu. Aby uzyskać pomoc i dalsze instrukcje, skontaktuj się z zespołem Dell Support w

Support.

● Uwaga: użycie baterii innej firmy niż Dell lub niezgodnej zurządzeniem może zwiększyć ryzyko pożaru lub wybuchu. Do wymiany
należy używać wyłącznie zgodnej baterii zakupionej od firmy Dell, która jest przeznaczona do pracy zkomputerem firmy Dell.
Wposiadanym komputerze nie wolno używać baterii pochodzących zinnych komputerów. Zawsze należy kupować oryginalne baterie
dostępne w

Akumulatory litowo-jonowe mogą pęcznieć zróżnych przyczyn, takich jak czas użytkowania, liczba cykli ładowania lub narażenie na
działanie wysokiej temperatury. Aby uzyskać więcej informacji na temat zwiększania wydajności iżywotności baterii notebooka oraz
zminimalizowania ryzyka wystąpienia problemu, wyszukaj hasło „bateria notebooka Dell” wbazie wiedzy dostępnej w witrynie Dell

Support .

witrynie Dell lub winny sposób dostarczane przez firmę Dell.

witrynie Dell

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell

Komputer Dell jest oznaczony unikalnym kodem Service Tag lub kodem obsługi ekspresowej. Zasoby wsparcia dotyczące komputera Dell
można znaleźć, wpisując kod Service Tag lub kod obsługi ekspresowej w witrynie Dell Support.

Więcej informacji na temat znajdowania kodu Service Tag zawierają

Instrukcje znajdowania kodu Service Tag i numeru seryjnego.

Rozwiązywanie problemów 97

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu

Informacje na temat zadania

Test diagnostyczny SupportAssist obejmuje całościowe sprawdzenie elementów sprzętowych. Przedrozruchowy test diagnostyczny
wydajności systemu Dell SupportAssist jest wbudowany wsystemie BIOS iuruchamiany wewnętrznie przez system BIOS. Wbudowana
diagnostyka systemu zawiera opcje dotyczące określonych urządzeń i grup urządzeń, które umożliwiają:

● Uruchamianie testów automatycznie lub wtrybie interaktywnym.

● Powtarzanie testów.

● Wyświetlanie i zapisywanie wyników testów.

● Przeprowadź dokładne testy, aby dodać więcej opcji i uzyskać szczegółowe informacje o wszystkich urządzeniach, które uległy awarii.

● Wyświetlanie komunikatów o stanie z informacjami o pomyślnym zakończeniu testów.

● Wyświetlanie komunikatów o błędach z informacjami o problemach wykrytych podczas testowania sprzętu.

UWAGA: Testy niektórych urządzeń wymagają interwencji użytkownika. Podczas wykonywania testów diagnostycznych nie należy

odchodzić od komputera.

Więcej informacji można znaleźć w artykule bazy wiedzy 000181163.

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist

Kroki

1. Włącz komputer.

2. Podczas uruchamiania komputera naciśnij klawisz F12.

3. Na ekranie menu startowego wybierz opcję Diagnostyka.
Rozpocznie się szybki test diagnostyczny.

UWAGA: Aby uzyskać więcej informacji na temat uruchamiania przedrozruchowego testu diagnostycznego wydajności systemu

SupportAssist na określonym urządzeniu, odwiedź

4. Wprzypadku wykrycia jakichkolwiek problemów zostaną wyświetlone kody błędów.
Zanotuj wyświetlone kody błędów oraz numery weryfikacyjne iskontaktuj się zfirmą Dell.

witrynę Dell Support.

Wbudowany autotest (BIST)

(Wbudowany autotest płyty głównej) M-BIST

M-BIST to wbudowane narzędzie diagnostyczne, które poprawia dokładność diagnostyki wbudowanego kontrolera płyty głównej (EC).

UWAGA: Autotest M-BIST można ręcznie zainicjować przed testem POST.

Uruchamianie testu M-BIST

UWAGA: Przed rozpoczęciem testu M-BIST upewnij się, że komputer jest wyłączony.

1. Aby rozpocząć test M-BIST, naciśnij i przytrzymaj klawisz M na klawiaturze oraz przycisk zasilania.

2. Dioda LED baterii może być wdwóch stanach:

● Wył.: nie wykryto żadnej usterki.

● Świeci na żółto i biało: wykryto problem z płytą systemową.

3. Wrazie awarii płyty głównej dioda LED stanu baterii będzie migać przez 30 sekund, wskazując błąd za pomocą jednego zponiższych
kodów:

98 Rozwiązywanie problemów

Tabela 44. Kody lampek diagnostycznych

Wzór migania Możliwy problem

Światło bursztynowe Biały

2 1 Awaria procesora

2 8 Awaria szyny zasilającej wyświetlacza LCD

1 1 Awaria wykrywania modułu TPM

2 4 Awaria pamięci RAM

4. Jeśli test nie wykaże awarii płyty głównej, na wyświetlaczu zaczną się kolejno pojawiać kolory zgodnie zopisem wsekcji LCD-BIST.
Potrwa to 30 sekund, anastępnie komputer się wyłączy.

Logiczny wbudowany autotest (L-BIST)

Test L-BIST jest udoskonaleniem diagnostyki kodów błędów za pomocą pojedynczej diody LED iautomatycznie uruchamia się podczas
testu POST. Test L-BIST sprawdza szynę zasilania ekranu LCD. Jeśli zasilanie nie jest dostarczane do ekranu LCD (czyli nie działa obwód
L-BIST), dioda LED stanu baterii emituje kod błędu [2,8] lub [2,7].

UWAGA: Jeśli test L-BIST zakończy się niepowodzeniem, LCD-BIST nie może działać, ponieważ ekran LCD nie jest zasilany.

Wywołanie testu L-BIST

1. Włącz komputer.

2. Jeśli komputer nie uruchamia się normalnie, spójrz na wskaźnik LED stanu baterii:

● Jeśli lampka LED stanu baterii błyska kodem błędu [2,7], kabel wyświetlacza może nie być prawidłowo podłączony.

● Jeśli lampka stanu baterii błyska kodem błędu [2,8], wystąpił błąd szyny zasilania LCD na płycie głównej ido wyświetlacza LCD nie

zostało doprowadzone zasilanie.

3. Wprzypadku, gdy jest wyświetlany kod błędu [2,7], sprawdź, czy kabel wyświetlacza jest prawidłowo podłączony.

4. Wprzypadku wykazywania kodu błędu [2,8] należy wymienić płytę główną.

Wbudowany autotest wyświetlacza LCD (LCD-BIST)

Notebooki firmy Dell mają wbudowane narzędzie diagnostyczne, które pomaga ustalić, czy odbiegające od normy działanie ekranu jest
wynikiem problemu zekranem LCD, czy też ustawień karty graficznej (GPU) ikomputera.

Wprzypadku dostrzeżenia nieprawidłowości na ekranie (np. migotania, zniekształcenia obrazu, problemów zjasnością, niewyraźnego
lub zamazanego obrazu, poziomych lub pionowych linii, zanikania kolorów) dobrze jest wyizolować problem zekranem LCD za pomocą
LCD-BIST.

Wywołanie testu BIST wyświetlacza LCD

1. Wyłącz komputer.

2. Odłącz wszystkie urządzenia peryferyjne podłączone do komputera. Podłącz do komputera tylko zasilacz sieciowy (ładowarkę).

3. Upewnij się, że ekran jest czysty (brak cząsteczek kurzu na powierzchni ekranu).

4. Naciśnij iprzytrzymaj klawisz D oraz naciśnij przycisk zasilania wcelu wejścia w tryb LCD-BIST. Nadal przytrzymuj klawisz D aż do
chwili uruchomienia systemu.

5. Ekran będzie wyświetlał jednokolorowy obraz, zmieniając kolory kolejno na biały, czarny, czerwony, zielony iniebieski (dwukrotnie).

6. Następnie zostaną wyświetlone kolory biały, czarny iczerwony.

7. Uważnie sprawdź, czy na ekranie nie ma nieprawidłowości (linii, rozmytych kolorów lub zniekształceń).

8. Po wyświetleniu ostatniego jednokolorowego ekranu (czerwonego) komputer wyłączy się.

UWAGA: Narzędzie diagnostyki przedrozruchowej Dell SupportAssist po uruchomieniu najpierw rozpoczyna test LCD-BIST,

oczekując działania użytkownika wcelu potwierdzenia prawidłowego funkcjonowania ekranu LCD.

Rozwiązywanie problemów 99

Systemowe lampki diagnostyczne

Lampka stanu baterii

Wskazuje stan zasilania i ładowania baterii.

Ciągłe białe światło — zasilacz jest podłączony, apoziom naładowania baterii wynosi powyżej 5%.
Bursztynowe światło — komputer jest zasilany z baterii, którego poziom naładowania wynosi poniżej 5%.
Nie świeci

● Komputer jest podłączony do zasilacza, a bateria jest w pełni naładowana.

● Komputer jest zasilany z baterii, której poziom naładowania wynosi powyżej 5%.

● Komputer jest w stanie uśpienia, hibernacji lub jest wyłączony.

Bursztynowa, migająca lampka stanu baterii oraz sygnały dźwiękowe sygnalizują błędy.
Na przykład lampka stanu baterii miga dwa razy światłem bursztynowym, potem następuje pauza, a następnie światłem białym trzy razy,

a potem następuje pauza. Sekwencja 2,3 jest wykonywana do chwili wyłączenia komputera. Oznacza ona brak pamięci lub pamięci RAM.
Poniższa tabela przedstawia różne sekwencje lampek stanu zasilania i baterii oraz powiązane problemy.

Tabela 45. Systemowe lampki diagnostyczne

Wzór migania

Opis problemuŚwiatło bursztynowe Biały

1 1 Awaria wykrywania modułu TPM

1 2 Nienaprawialny błąd SPI Flash

1 3 Zwarcie w kablu zawiasu OCP1

1 4 Zwarcie w kablu zawiasu OCP2

1 5 EC nie może zaprogramować bezpiecznika

i-Fuse

1 6 Ogólny kod wyświetlany wrazie

nieprzetworzonego błędu kodu EC

1 7

2 1 Awaria procesora

2 2 Awaria płyty głównej, która obejmuje awarię

2 3 Nie wykryto pamięci operacyjnej (RAM)

2 4 Awaria pamięci RAM

2 5 Zainstalowano nieprawidłowy moduł

2 6 Błąd płyty głównej / chipsetu

2 7 Awaria wyświetlacza LCD (komunikat

2 8 Awaria wyświetlacza LCD (wykrycie awarii

Pamięć flash bez funkcji RPMC w systemie

z włączoną funkcją Boot Guard

systemu BIOS lub błąd pamięci ROM

pamięci.

systemu SBIOS)

szyny zasilającej przez system EC)

3 1 Awaria baterii CMOS

3 2 Awaria karty lub chipa wideo/PCI

3 3 Nie odnaleziono obrazu odzyskiwania

100 Rozwiązywanie problemów

systemu BIOS
