Dell G16 7630

Podręcznik użytkownika

Model regulacji: P122F
Typ regulacji: P122F001/P122F002
Kwiecień 2024r
Wer. A04

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub

utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń

ciała lub śmierci.

© 2023-2024 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell iinne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Dell G16 7630.................................................................................... 6

Prawa strona..........................................................................................................................................................................6

Lewa strona............................................................................................................................................................................6

Góra......................................................................................................................................................................................... 7

Przód.......................................................................................................................................................................................8

Dół............................................................................................................................................................................................9

Tył............................................................................................................................................................................................ 9

Kod Service Tag................................................................................................................................................................... 10

Rodzdział 2: Konfigurowanie komputera Dell G16 7630...................................................................... 11

Rodzdział 3: Specyfikacje komputera Dell G16 7630..........................................................................13

Wymiary iwaga.....................................................................................................................................................................13

Procesor................................................................................................................................................................................ 13

Chipset...................................................................................................................................................................................14

System operacyjny...............................................................................................................................................................15

Pamięć...................................................................................................................................................................................15

Porty zewnętrzne................................................................................................................................................................ 15

Gniazda wewnętrzne...........................................................................................................................................................16

Ethernet.................................................................................................................................................................................16

Moduł łączności bezprzewodowej......................................................................................................................................17

Audio...................................................................................................................................................................................... 17

Pamięć masowa....................................................................................................................................................................18

Klawiatura..............................................................................................................................................................................18

Skróty klawiaturowe............................................................................................................................................................ 18

Kamera..................................................................................................................................................................................20

Touchpad..............................................................................................................................................................................20

Zasilacz................................................................................................................................................................................. 20

Bateria....................................................................................................................................................................................21

Wyświetlacz......................................................................................................................................................................... 22

Jednostka GPU — zintegrowana..................................................................................................................................... 23

Karta GPU — autonomiczna.............................................................................................................................................23

Środowisko systemu operacyjnego ipamięci masowej.................................................................................................. 24

ComfortView Plus............................................................................................................................................................... 24

Rodzdział 4: Serwisowanie komputera............................................................................................ 25

Instrukcje dotyczące bezpieczeństwa..............................................................................................................................25

Przed przystąpieniem do serwisowania komputera..................................................................................................25

Zalecenia dotyczące bezpieczeństwa........................................................................................................................ 26

Zabezpieczenie przed wyładowaniem elektrostatycznym....................................................................................... 26

Zestaw serwisowy ESD.................................................................................................................................................27

Transportowanie wrażliwych elementów...................................................................................................................28

Po zakończeniu serwisowania komputera..................................................................................................................28

BitLocker.........................................................................................................................................................................28

Spis treści 3

Zalecane narzędzia..............................................................................................................................................................28

Wykaz śrub...........................................................................................................................................................................29

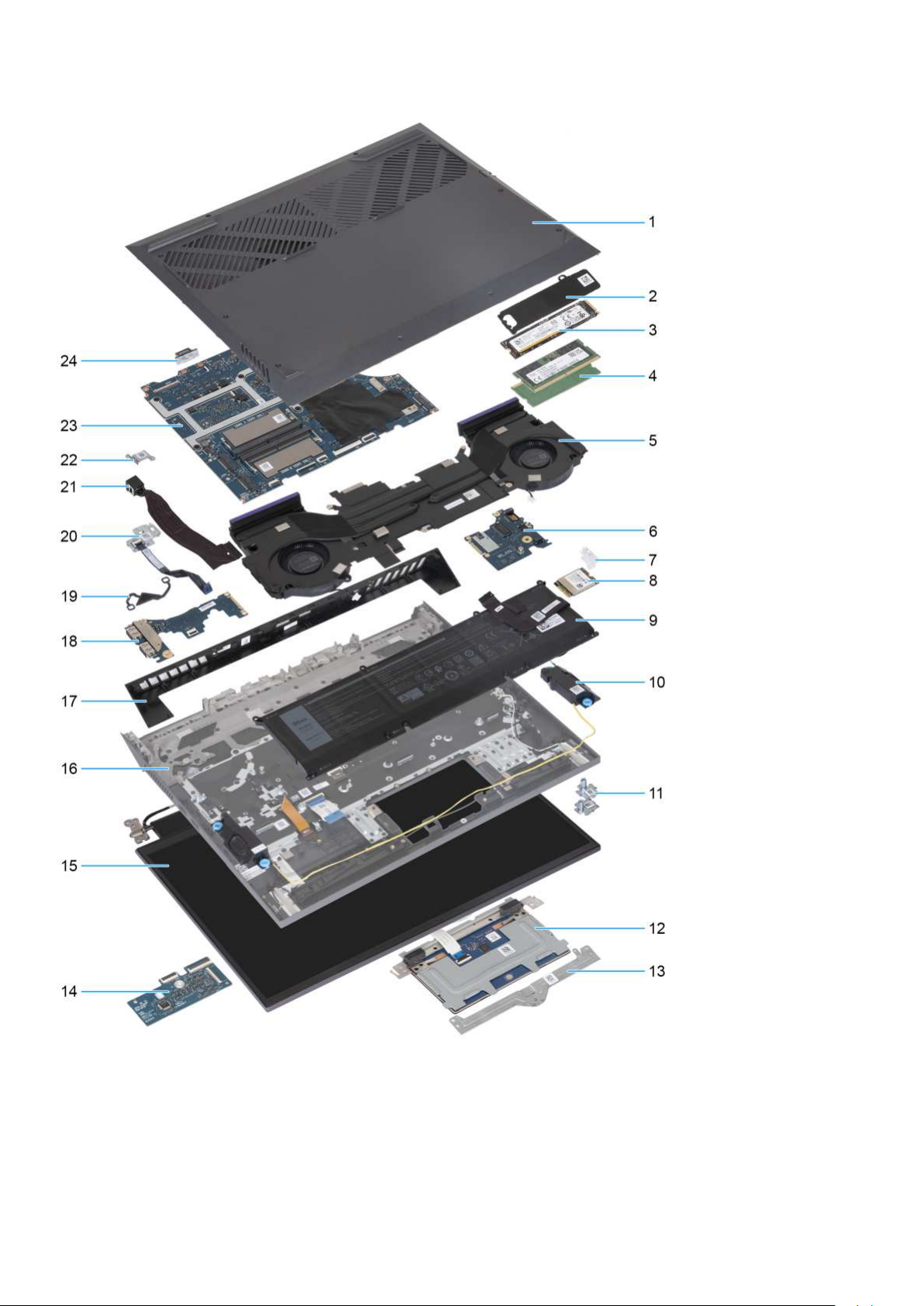

Główne elementy komputera Dell G16 7630....................................................................................................................30

Rodzdział 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta

(CRU).......................................................................................................................................33

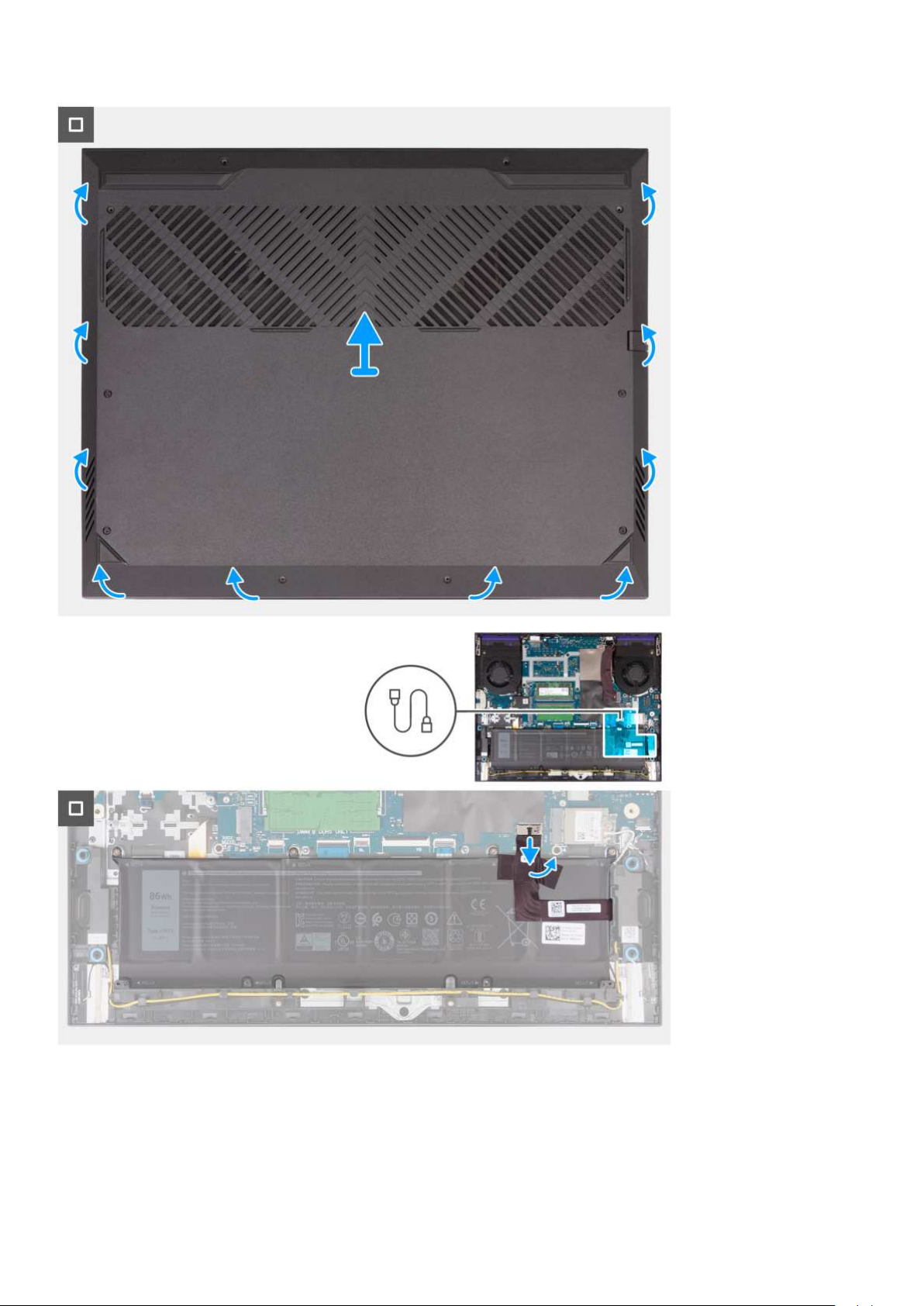

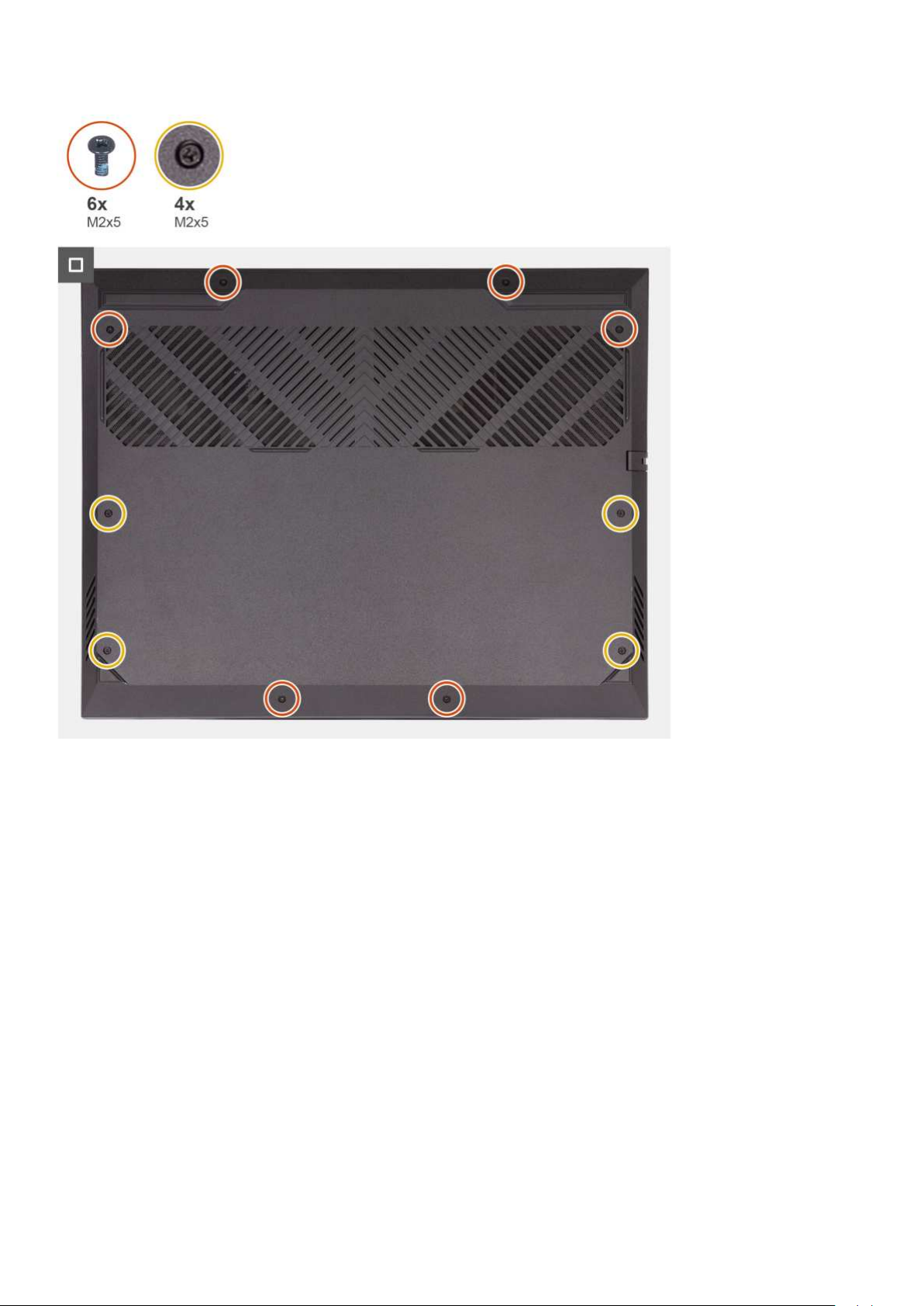

Pokrywa dolna......................................................................................................................................................................33

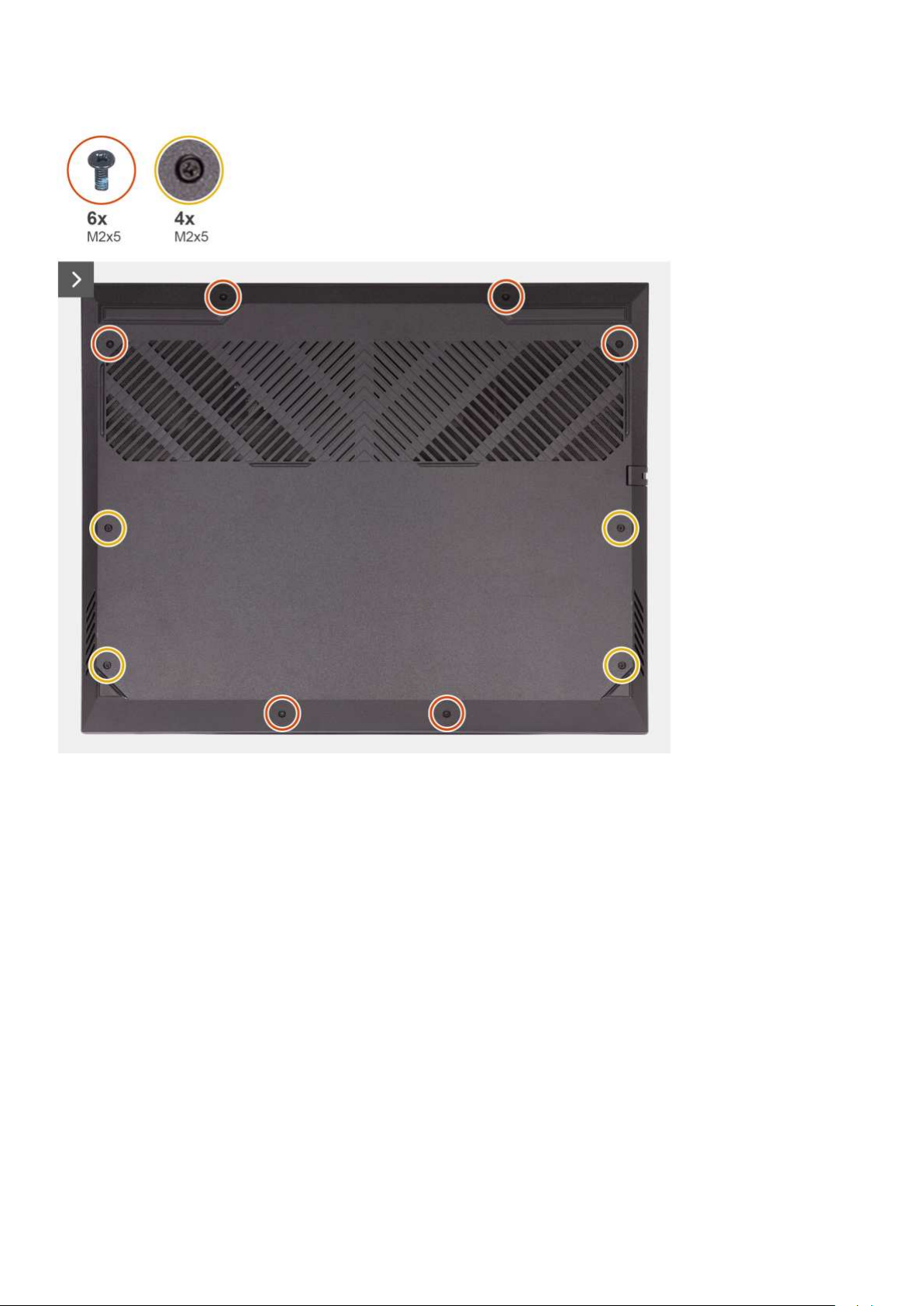

Wymontowywanie pokrywy dolnej..............................................................................................................................33

Instalowanie pokrywy dolnej.........................................................................................................................................36

Dysk SSD..............................................................................................................................................................................38

Wymontowywanie dysku SSD..................................................................................................................................... 38

Instalowanie dysku SSD................................................................................................................................................40

Karta sieci bezprzewodowej............................................................................................................................................... 41

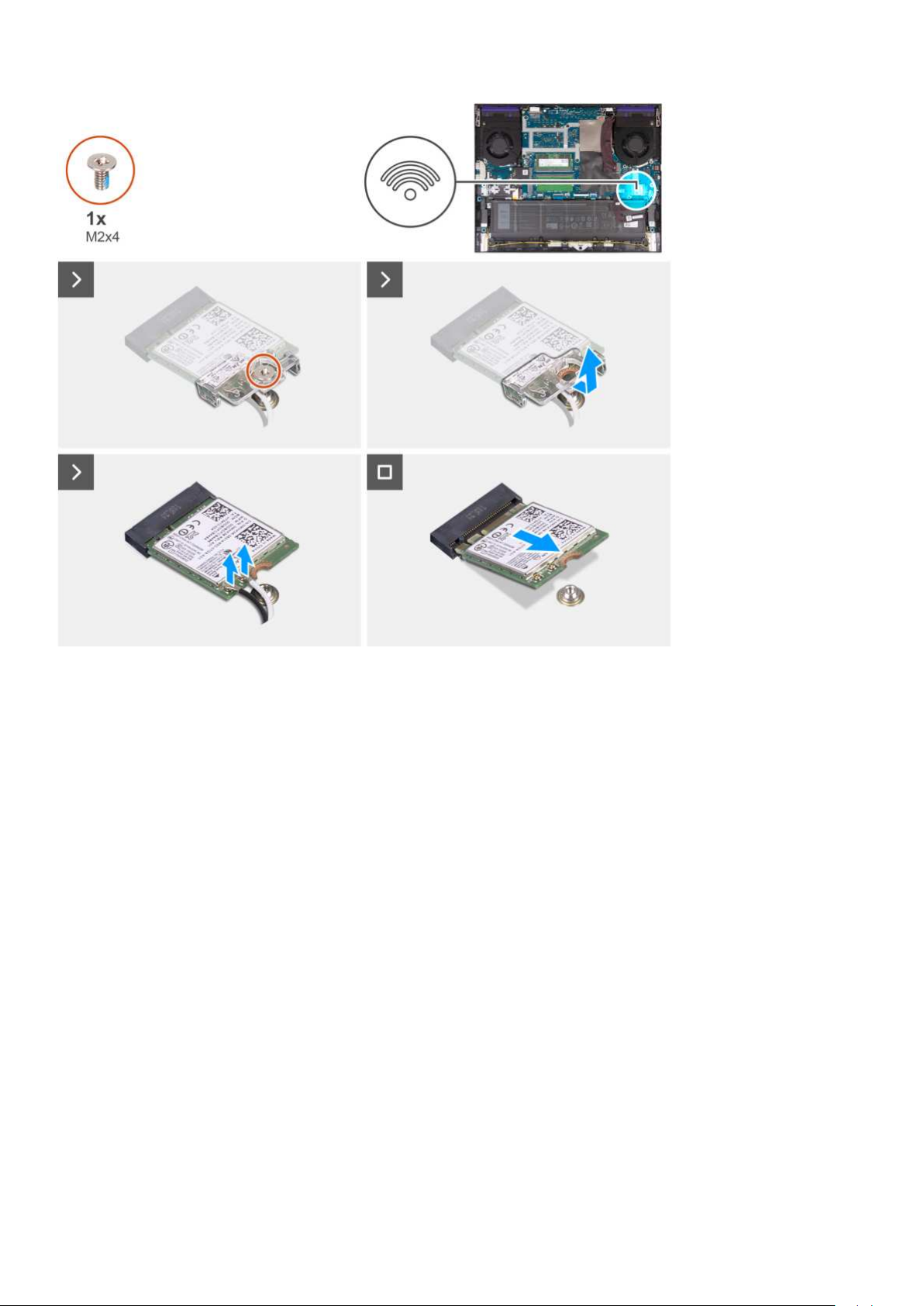

Wymontowywanie karty sieci bezprzewodowej.........................................................................................................41

Instalowanie karty sieci bezprzewodowej...................................................................................................................42

Pamięć.................................................................................................................................................................................. 44

Wymontowywanie modułu pamięci............................................................................................................................. 44

Instalowanie modułu pamięci........................................................................................................................................44

Głośniki..................................................................................................................................................................................45

Wymontowywanie głośników.......................................................................................................................................45

Instalowanie głośników..................................................................................................................................................46

Pokrywa tylna.......................................................................................................................................................................47

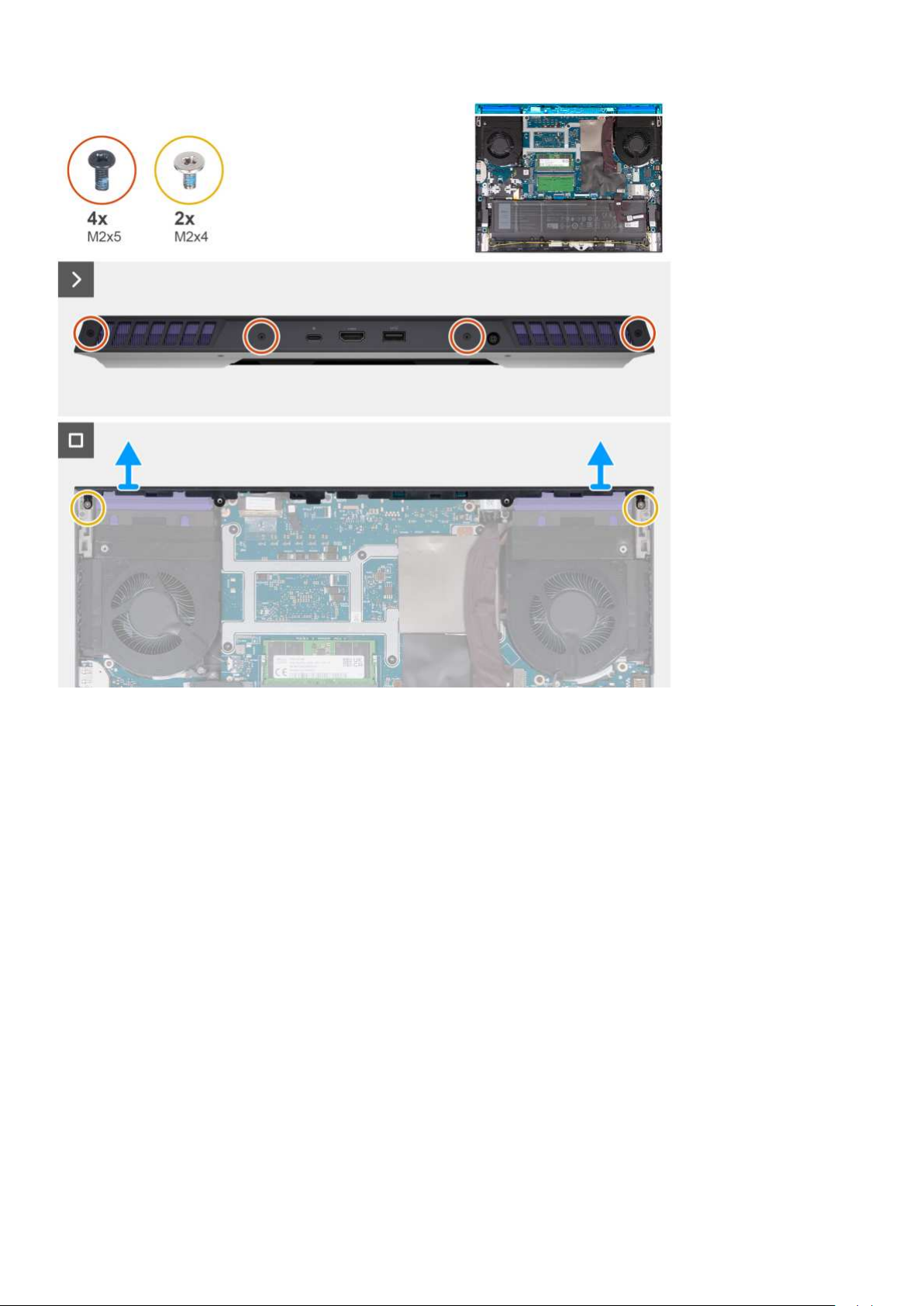

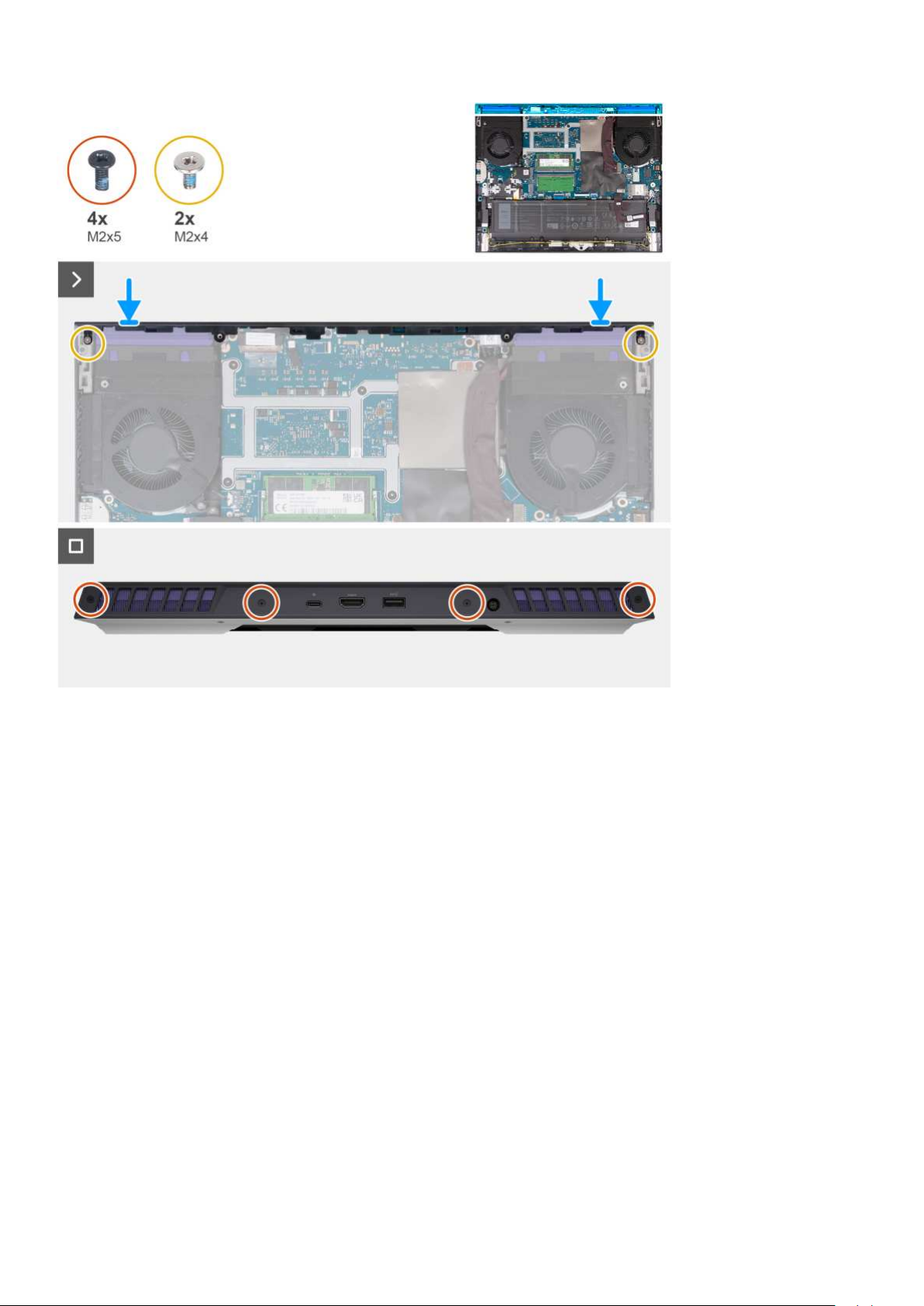

Wymontowywanie pokrywy tylnej............................................................................................................................... 47

Instalowanie pokrywy tylnej..........................................................................................................................................48

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU).................... 50

Bateria...................................................................................................................................................................................50

Ostrzeżenia dotyczące akumulatora litowo-jonowego.............................................................................................50

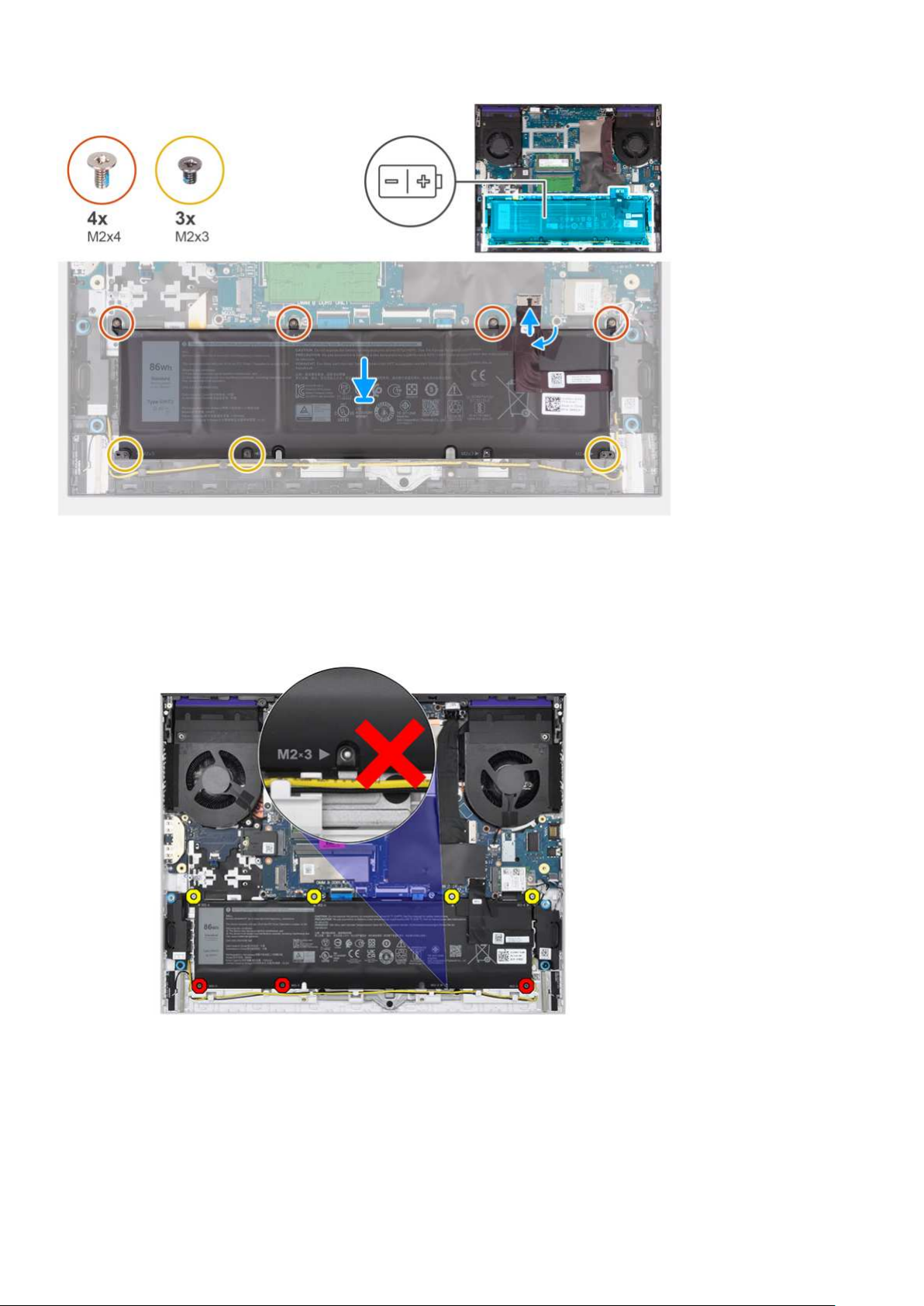

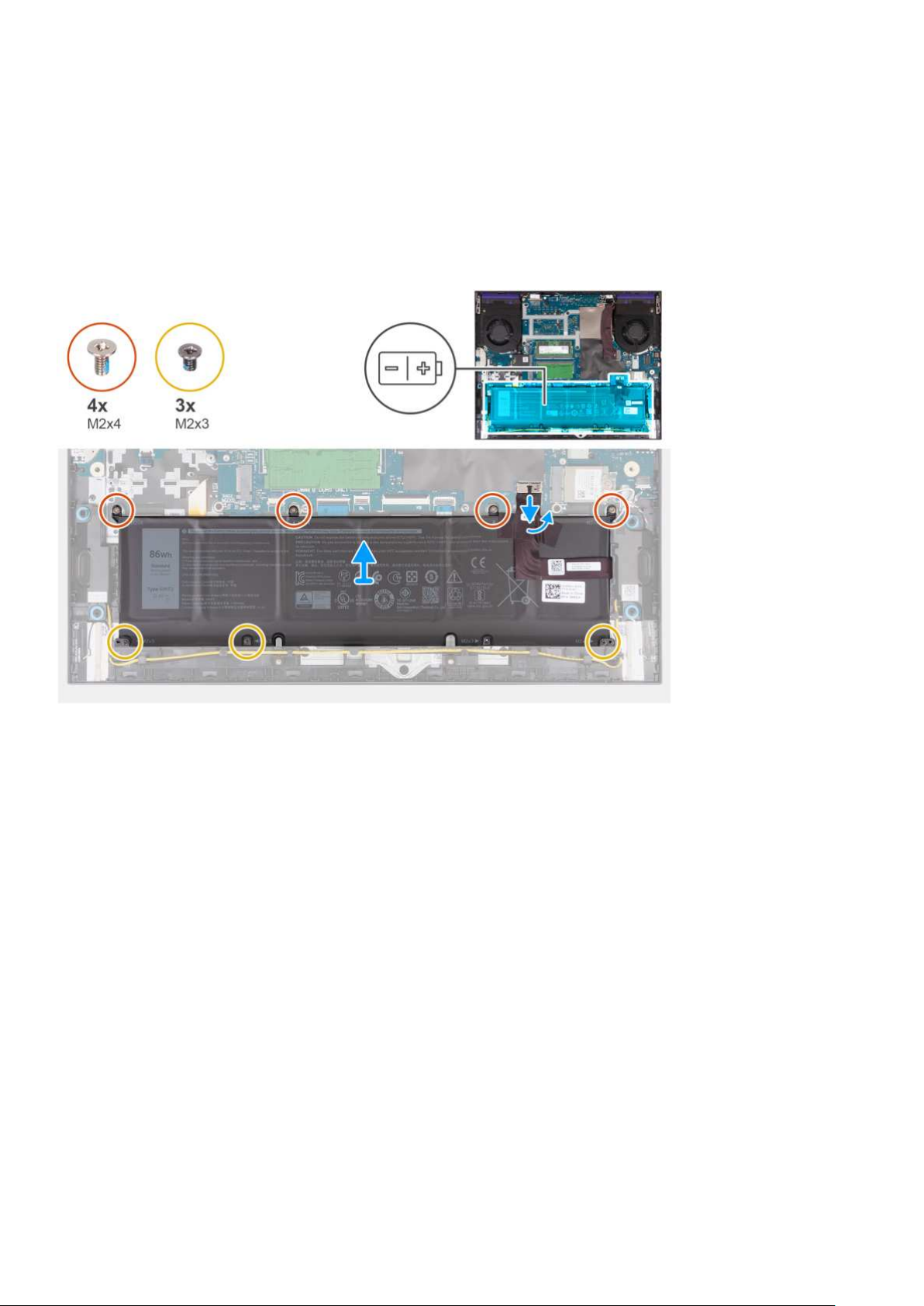

Wymontowywanie baterii..............................................................................................................................................51

Instalowanie baterii.........................................................................................................................................................51

Touchpad..............................................................................................................................................................................53

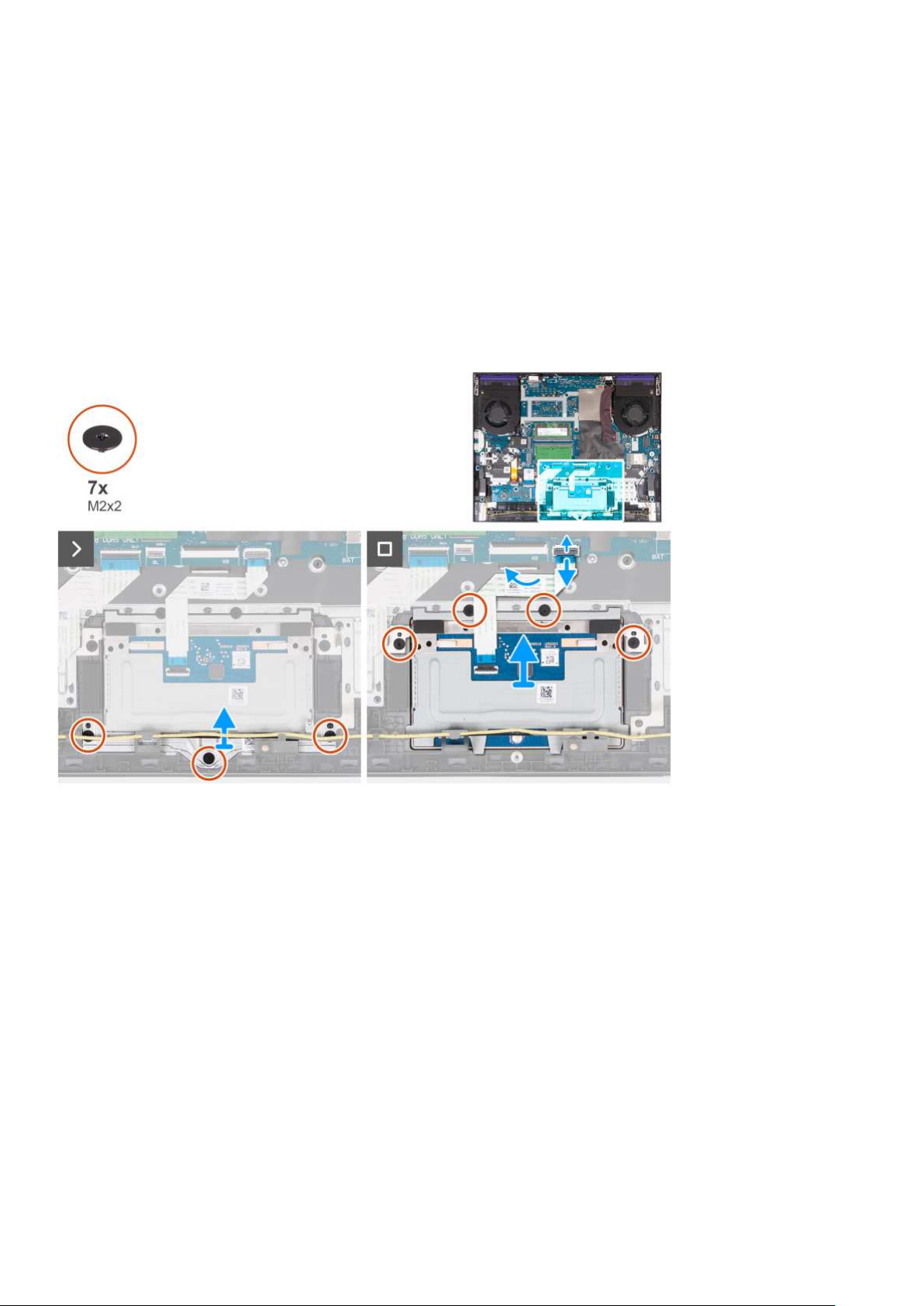

Wymontowywanie touchpada..................................................................................................................................... 53

Instalowanie touchpada................................................................................................................................................ 53

Zestaw wyświetlacza..........................................................................................................................................................54

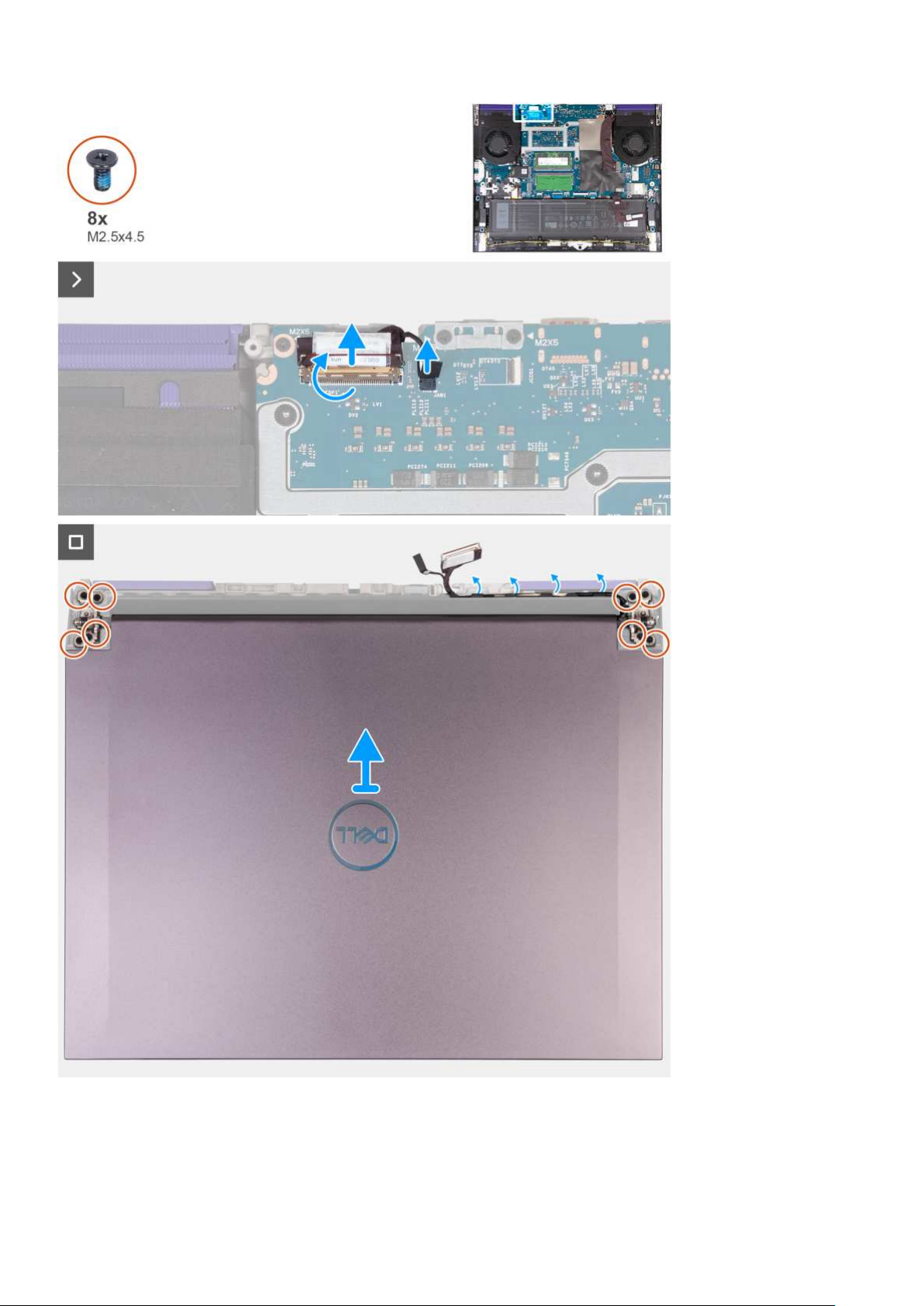

Wymontowywanie zestawu wyświetlacza.................................................................................................................54

Instalowanie zestawu wyświetlacza............................................................................................................................56

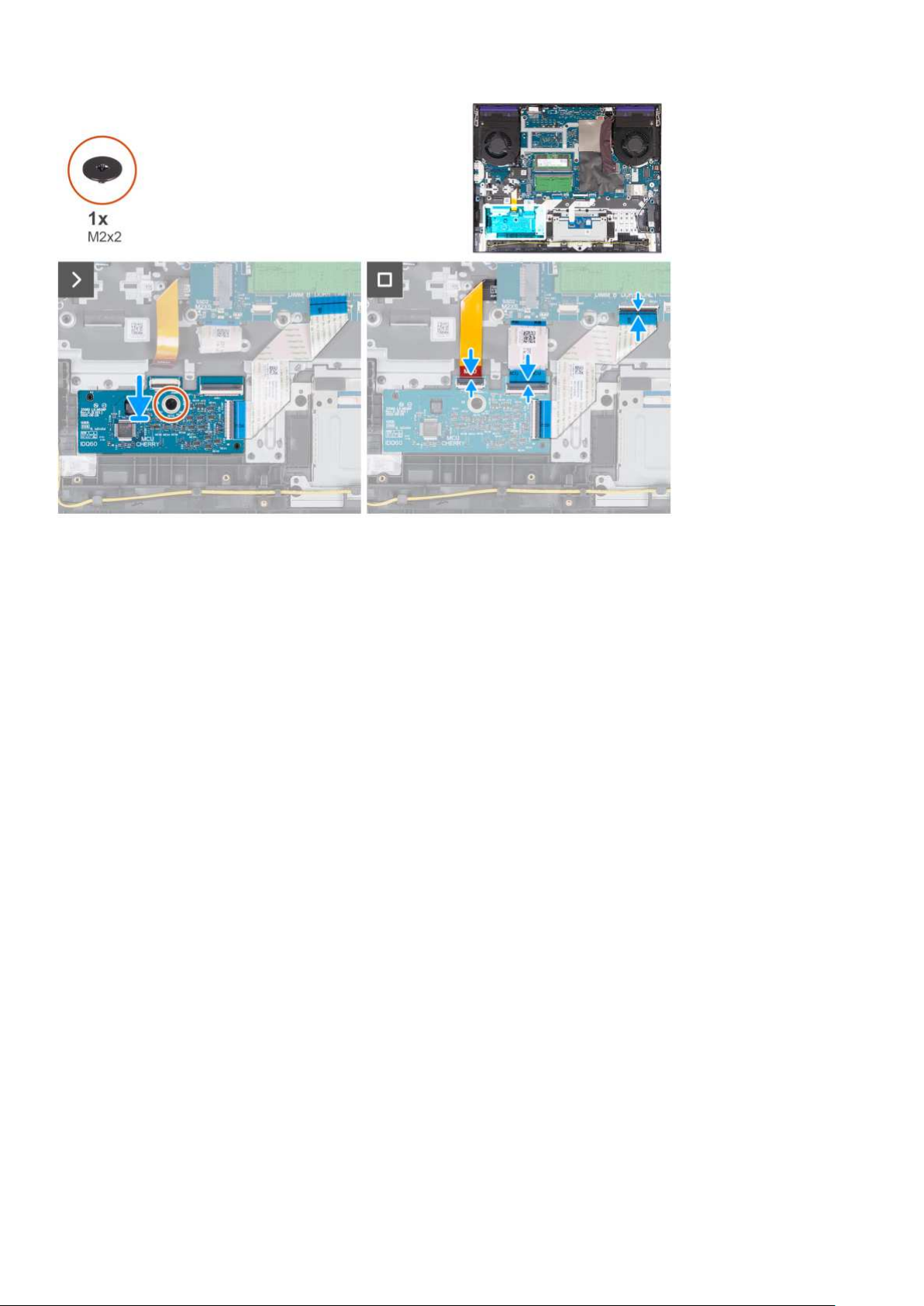

Płyta kontrolera klawiatury................................................................................................................................................. 57

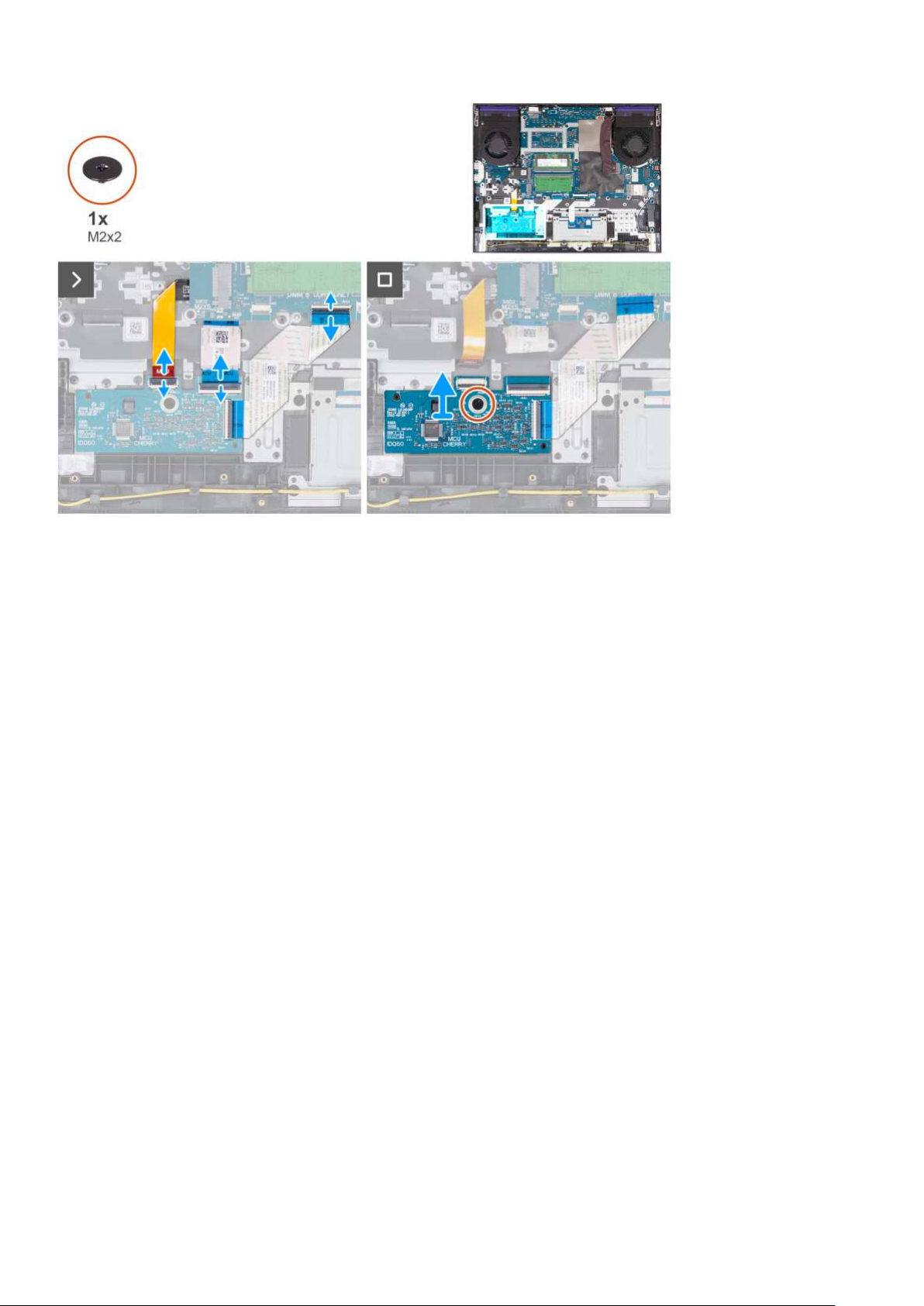

Wymontowywanie płyty kontrolera klawiatury.......................................................................................................... 57

Instalowanie płyty kontrolera klawiatury.....................................................................................................................58

Złącze zasilacza................................................................................................................................................................... 59

Wymontowywanie gniazda zasilacza..........................................................................................................................59

Instalowanie gniazda zasilacza.....................................................................................................................................60

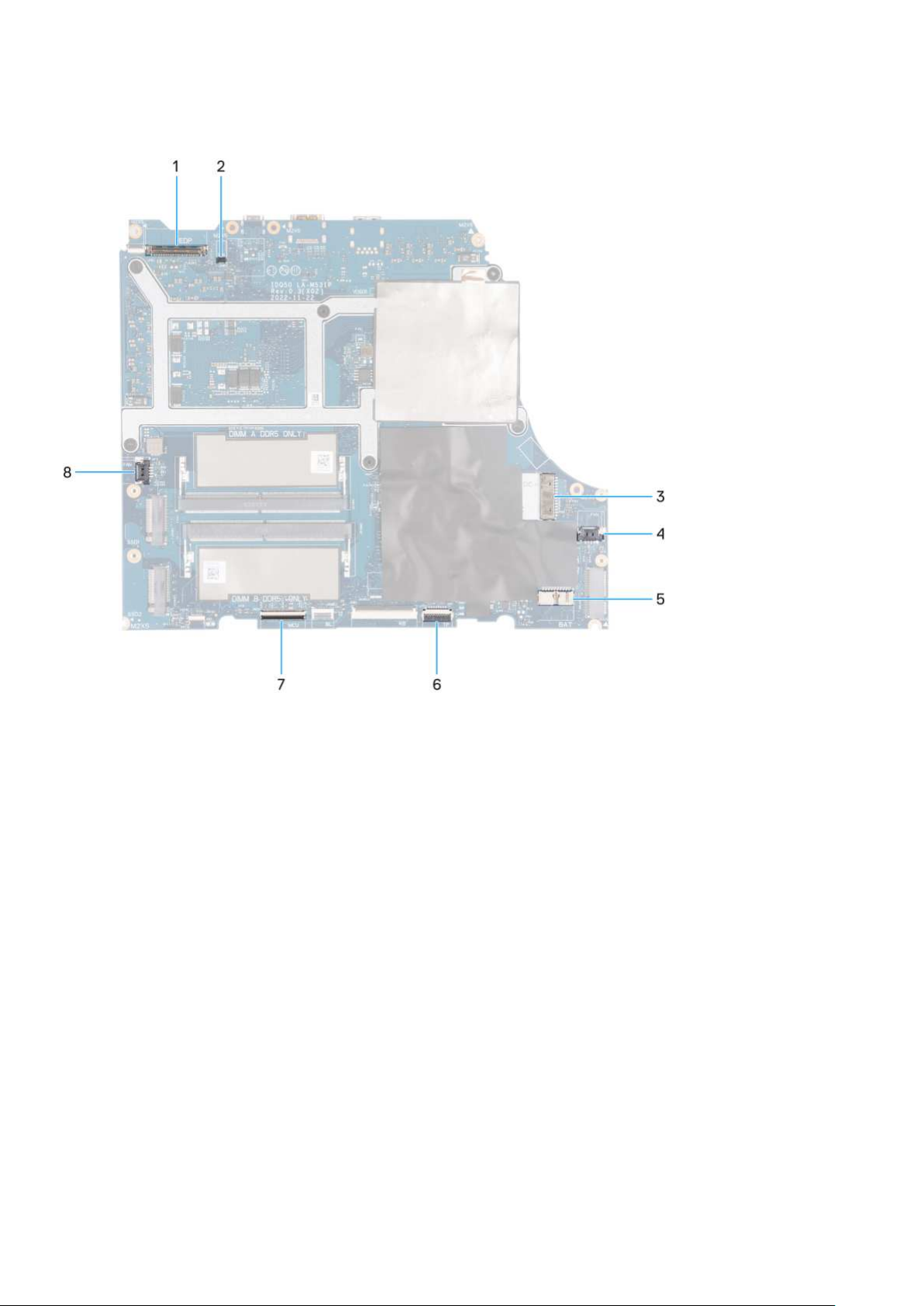

Płyta główna..........................................................................................................................................................................61

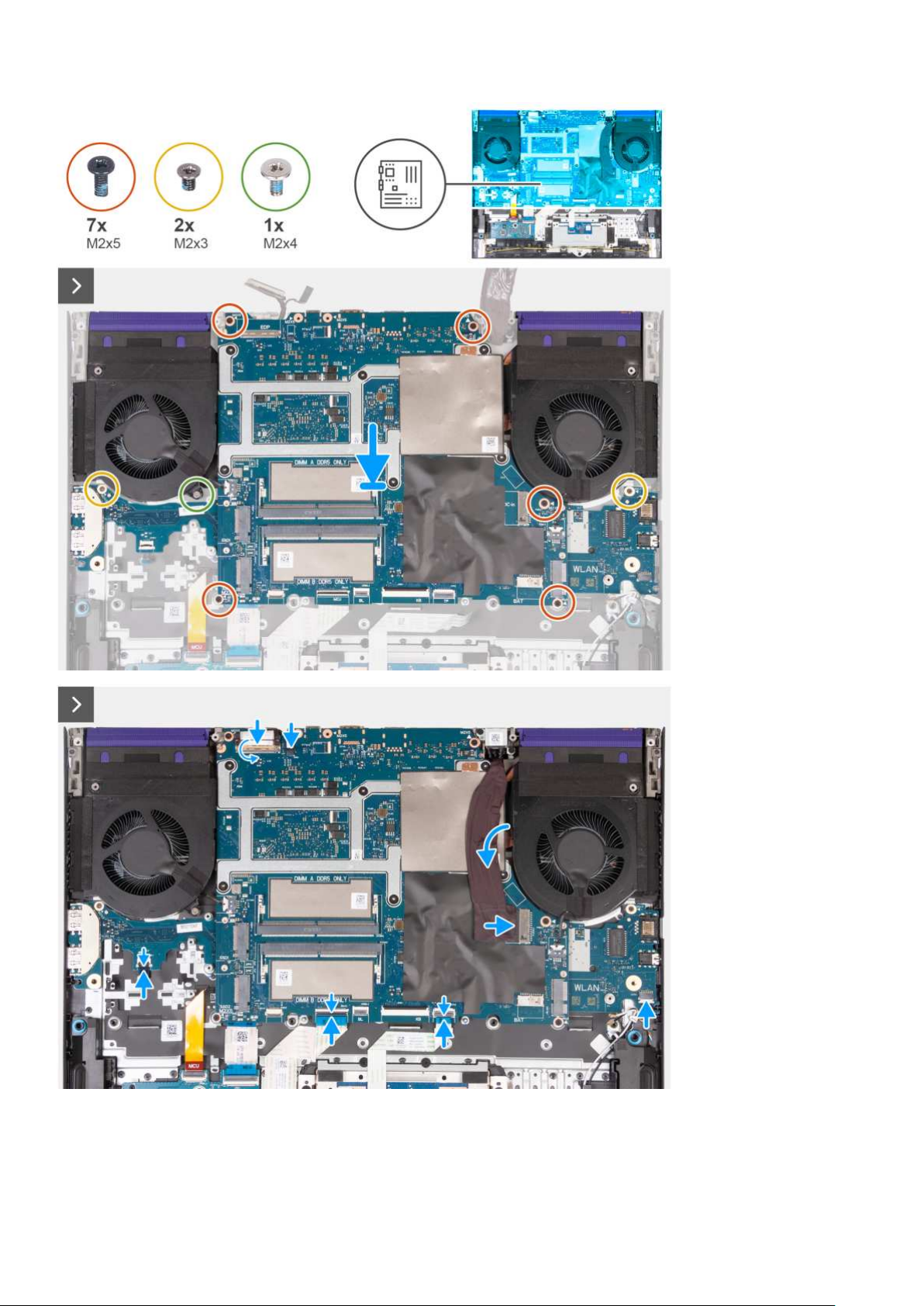

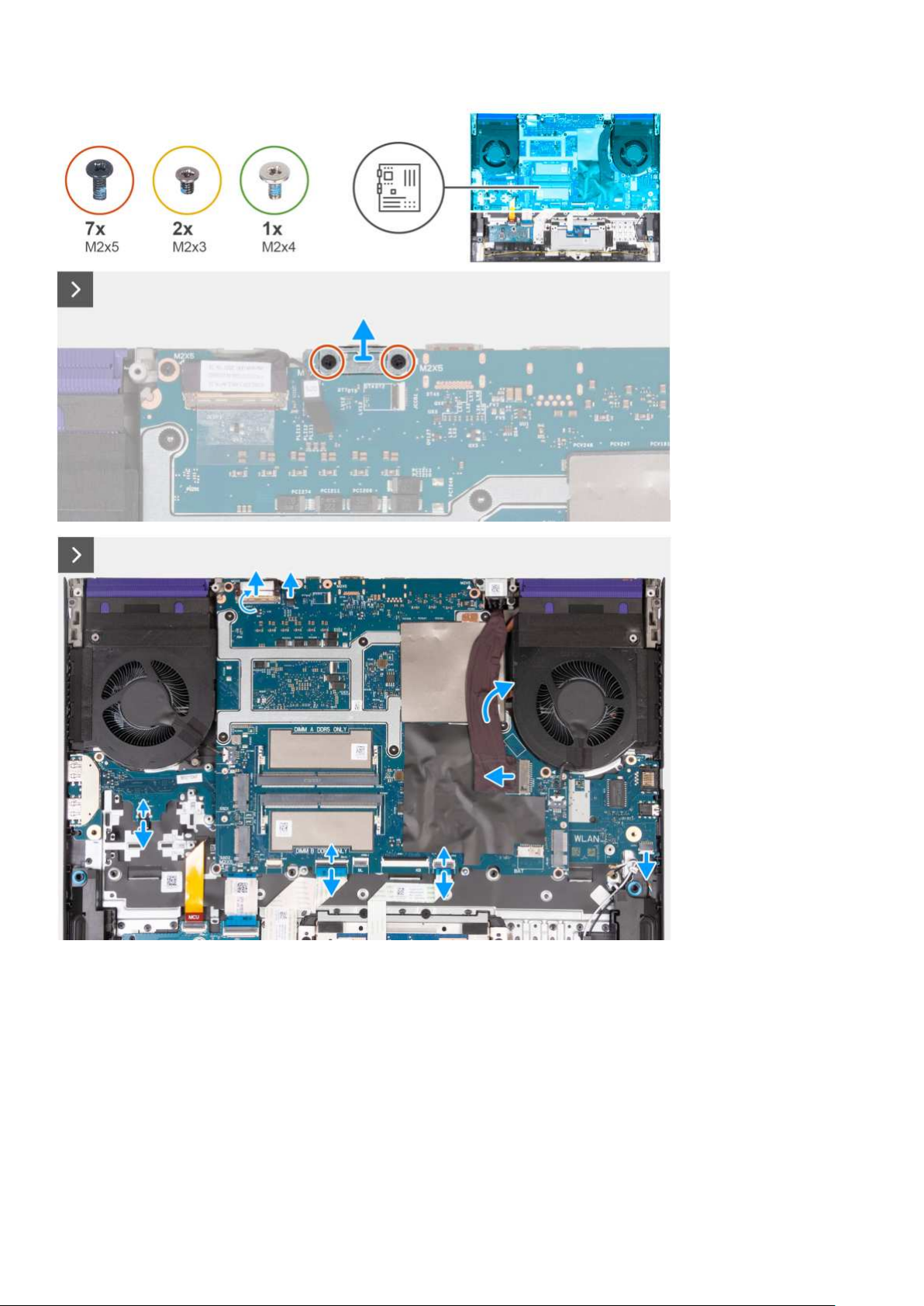

Wymontowywanie płyty głównej.................................................................................................................................. 61

Instalowanie płyty głównej............................................................................................................................................ 64

Płyta USB..............................................................................................................................................................................67

Wymontowywanie płyty USB.......................................................................................................................................67

Instalowanie płyty USB................................................................................................................................................. 68

Karta Ethernet idźwiękowa...............................................................................................................................................69

Wymontowywanie karty Ethernet idźwiękowej....................................................................................................... 69

4 Spis treści

Instalowanie karty Ethernet idźwiękowej.................................................................................................................. 70

Zestaw wentylatora iradiatora...........................................................................................................................................71

Wymontowywanie zestawu wentylatora iradiatora.................................................................................................. 71

Instalowanie zestawu wentylatora iradiatora............................................................................................................ 73

Zestaw przycisku zasilania..................................................................................................................................................74

Wymontowywanie przycisku zasilania........................................................................................................................ 74

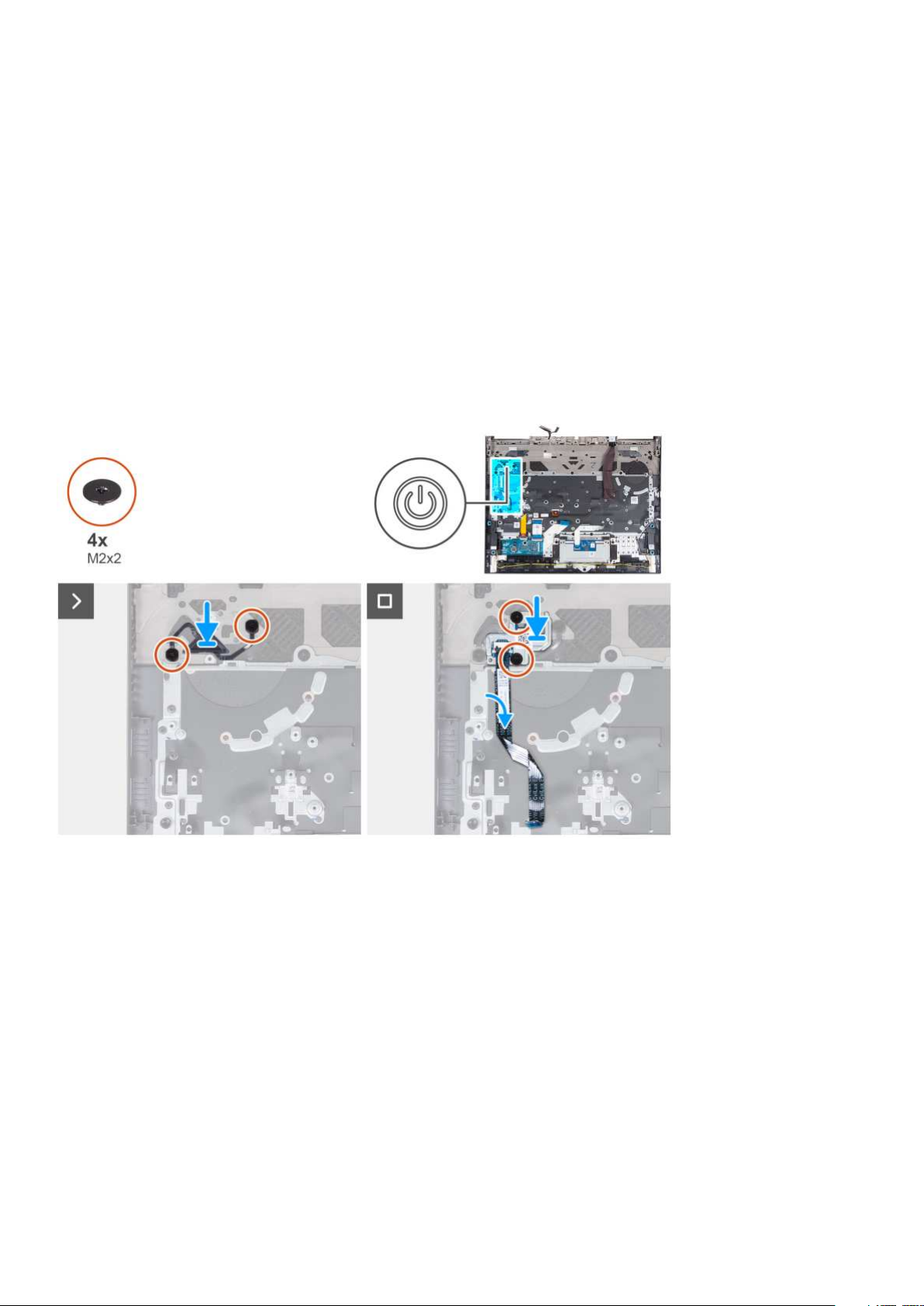

Instalowanie przycisku zasilania................................................................................................................................... 75

Zestaw podpórki na nadgarstek i klawiatury....................................................................................................................76

Wymontowywanie zestawu podpórki na nadgarstek i klawiatury...........................................................................76

Instalowanie zestawu podpórki na nadgarstek iklawiatury...................................................................................... 77

Rodzdział 7: Oprogramowanie........................................................................................................ 79

System operacyjny.............................................................................................................................................................. 79

Sterowniki ipliki do pobrania.............................................................................................................................................. 79

Rodzdział 8: Konfiguracja systemu BIOS......................................................................................... 80

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................80

Klawisze nawigacji...............................................................................................................................................................80

Menu jednorazowego rozruchu F12..................................................................................................................................80

Opcje konfiguracji systemu................................................................................................................................................. 81

Aktualizowanie systemu BIOS............................................................................................................................................ 91

Aktualizowanie systemu BIOS wsystemie Windows.................................................................................................91

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows.....................................................91

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu............................................................................... 91

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12...........................................91

Hasło systemowe ihasło konfiguracji systemu................................................................................................................ 92

Przypisywanie hasła konfiguracji systemu..................................................................................................................92

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu............................................................93

Czyszczenie ustawień CMOS............................................................................................................................................93

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego.........................................................................94

Rodzdział 9: Rozwiązywanie problemów..........................................................................................95

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.................................................................................. 95

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell........................................................... 95

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu....................................................96

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist....................... 96

Wbudowany autotest (BIST).............................................................................................................................................96

M-BIST............................................................................................................................................................................96

Test lampki LCD szyny zasilania (L-BIST)..................................................................................................................97

Wbudowany autotest wyświetlacza LCD (BIST)...................................................................................................... 97

Systemowe lampki diagnostyczne.................................................................................................................................... 98

Przywracanie systemu operacyjnego............................................................................................................................... 99

Resetowanie zegara czasu rzeczywistego (RTC)..........................................................................................................99

Opcje nośników kopii zapasowych oraz odzyskiwania danych....................................................................................100

Cykl zasilania Wi-Fi............................................................................................................................................................ 100

Rozładowywanie ładunków elektrostatycznych (twardy reset)..................................................................................100

Rodzdział 10: Uzyskiwanie pomocy ikontakt zfirmą Dell................................................................. 102

Spis treści 5

Widoki komputera Dell G16 7630

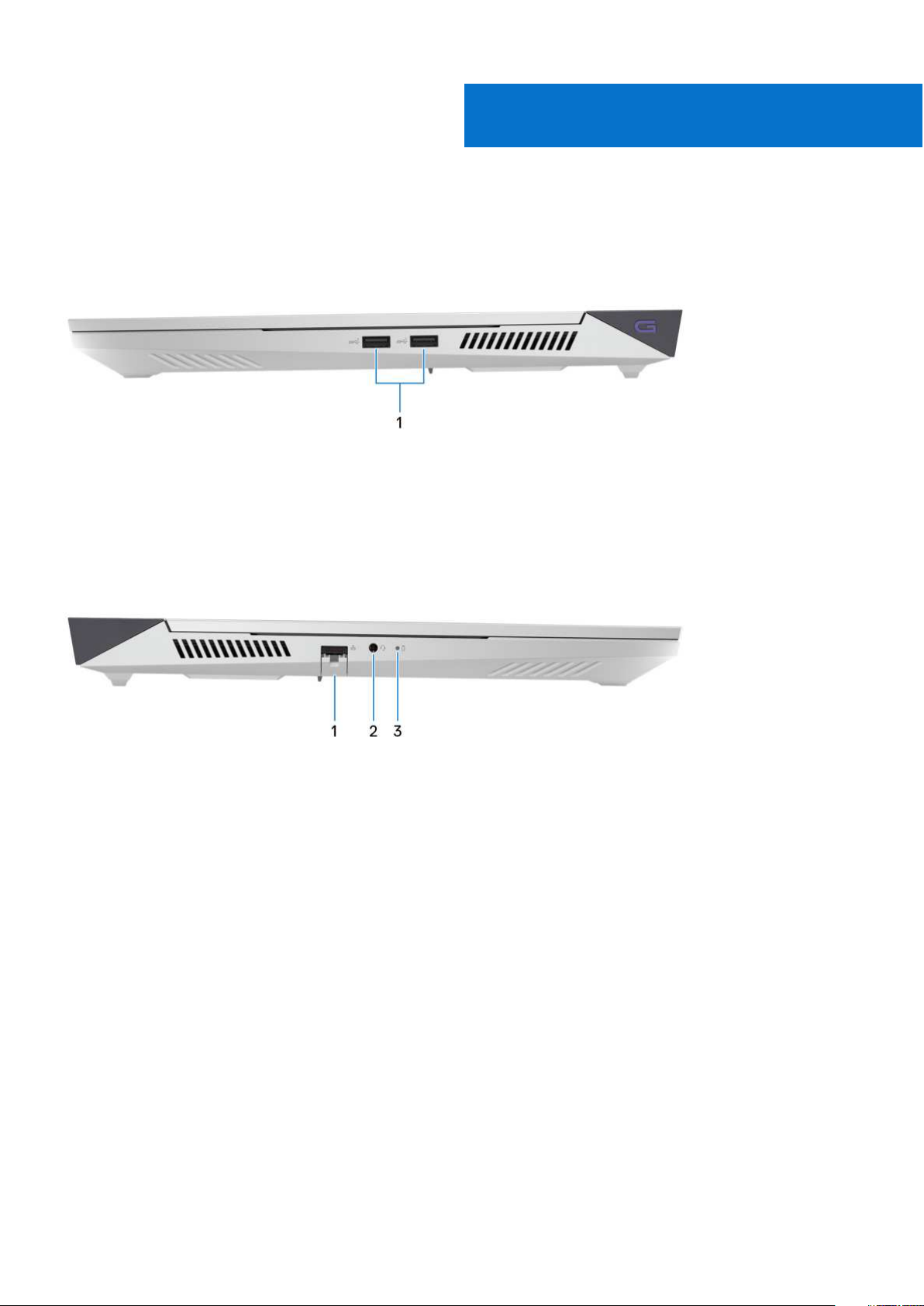

Prawa strona

1. Porty USB 3.2 pierwszej generacji (2)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do
5 Gb/s.

Lewa strona

1

1. Złącze sieciowe

Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet (RJ45) wcelu nawiązania łączności
zsiecią lokalną lub zInternetem.

2. Uniwersalne gniazdo audio

Umożliwia podłączanie głośników, wzmacniaczy i innych urządzeń wyjściowych dźwięku.

3. Lampka stanu baterii

Informuje o stanie naładowania baterii.

Ciągłe bursztynowe światło — poziom naładowania baterii jest niski.

Migające bursztynowe światło — poziom naładowania baterii jest bardzo niski.

Wyłączona — bateria jest całkowicie naładowana.

6 Widoki komputera Dell G16 7630

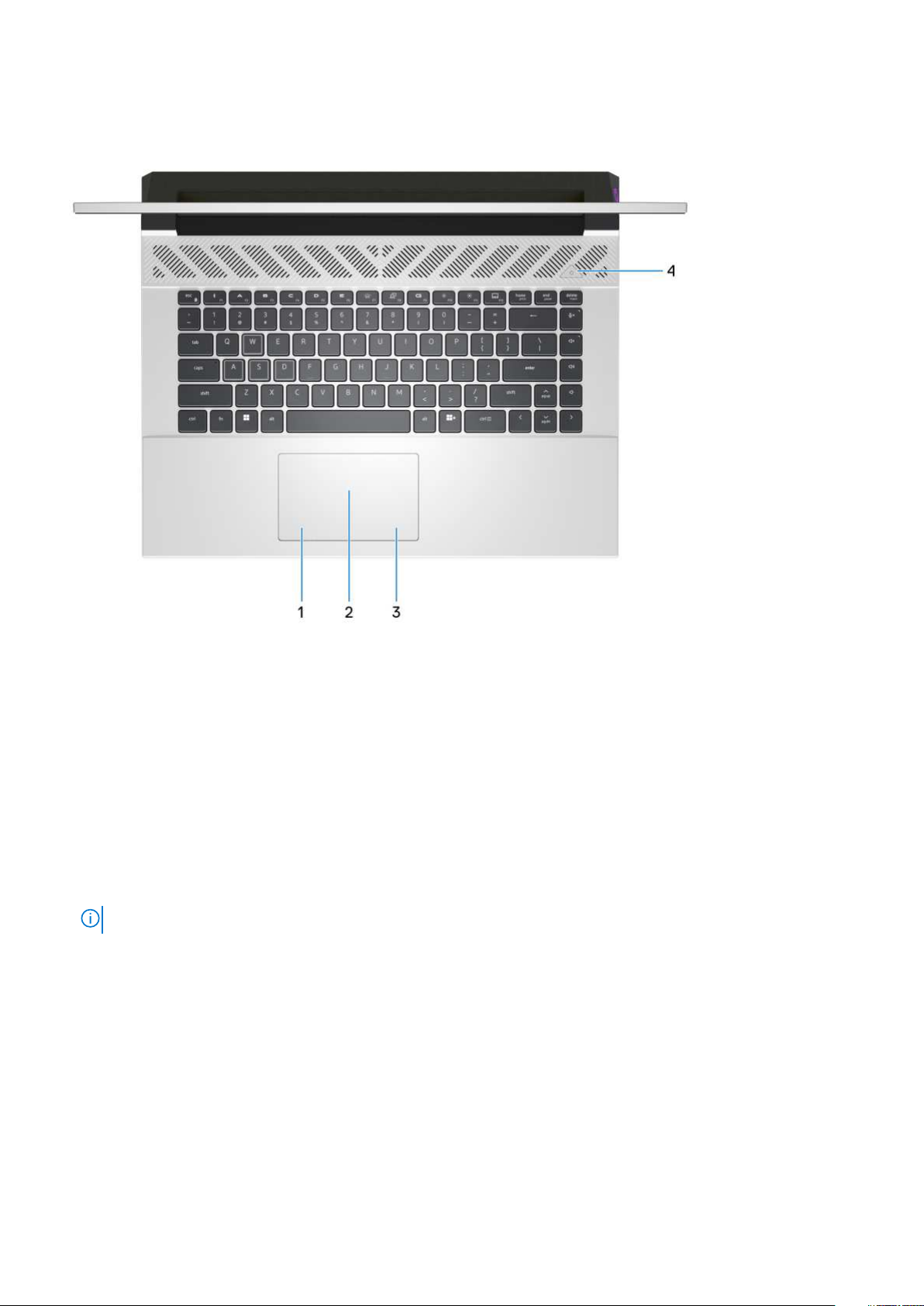

Góra

1. Kliknięcie lewym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

2. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij dwoma
palcami, aby kliknąć prawym przyciskiem myszy.

3. Kliknięcie prawym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

4. Przycisk zasilania

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij i przytrzymaj przycisk
zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować.

Widoki komputera Dell G16 7630 7

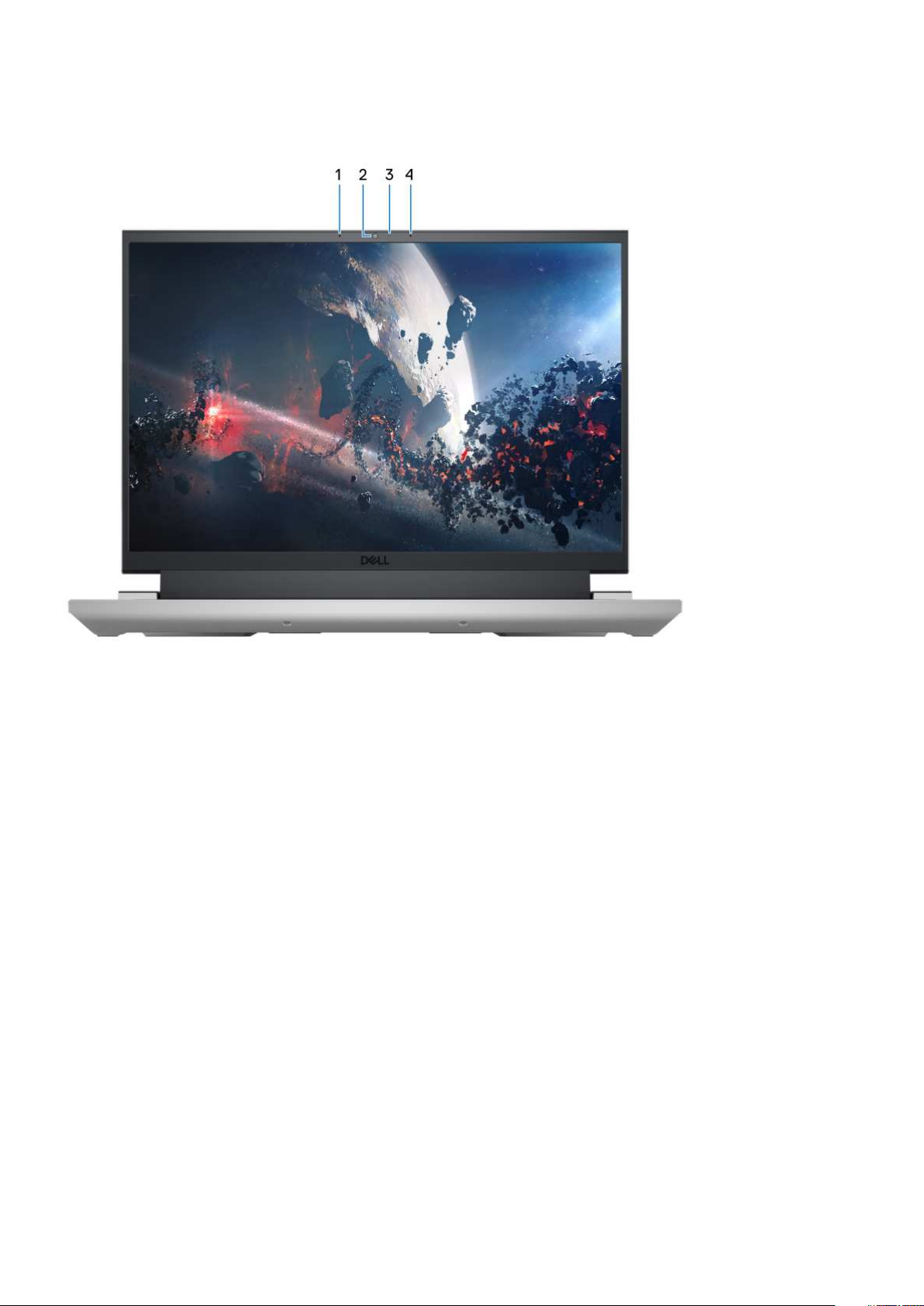

Przód

1. Mikrofon lewy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

3. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

4. Mikrofon prawy

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

8 Widoki komputera Dell G16 7630

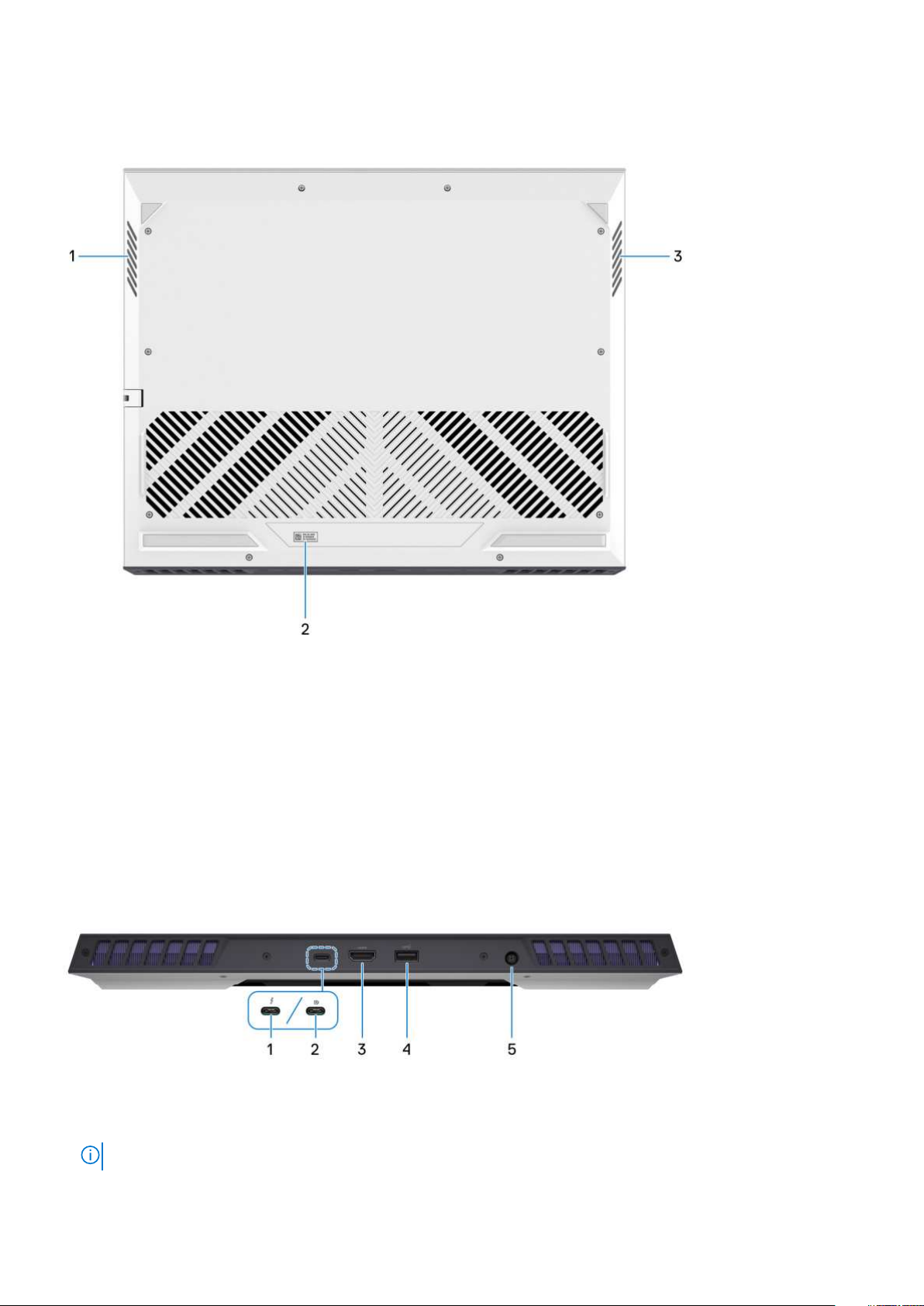

Dół

1. Głośnik lewy

Wyjście dźwięku.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. Głośnik prawy

Wyjście dźwięku.

Tył

1. Port Thunderbolt 4.0 z obsługą standardu DisplayPort

Obsługuje standardy USB4, DisplayPort 1.4 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą
adaptera. Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4.

UWAGA: Ten port jest dostępny tylko wkomputerach zkartą graficzną NVIDIA GeForce RTX 4070.

Widoki komputera Dell G16 7630 9

UWAGA: Stację dokującą Dell można podłączyć do jednego zdwóch portów Thunderbolt 4. Więcej informacji można znaleźć

wzasobach bazy wiedzy w witrynie Dell Support.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

2. Port USB 3.2 Type-C drugiej generacji / DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze. Obsługuje
szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 1.4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

UWAGA: Ten port jest dostępny tylko wkomputerach zkartą graficzną NVIDIA GeForce RTX 3050/4050/4060.

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany osobno).

3. Złącze HDMI

Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście wideo
i audio.

4. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu danych do
5 Gb/s.

5. Gniazdo zasilacza

Umożliwia podłączenie zasilacza w celu zasilania komputera i ładowania baterii.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie
składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

10 Widoki komputera Dell G16 7630

Konfigurowanie komputera Dell G16 7630

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

UWAGA: Wczasie transportu bateria może przejść wtryb oszczędzania energii, aby uniknąć rozładowania. Przy pierwszym

włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Dokończ konfigurowanie systemu Windows.

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell Technologies zaleca wykonanie
następujących czynności podczas konfigurowania:

● Połączenie zsiecią wcelu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie zzabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź hasło

dostępu do sieci.

● Po połączeniu z Internetem zaloguj się do konta Microsoft lub utwórz je. Jeśli nie masz połączenia z Internetem, utwórz konto
offline.

Konfigurowanie komputera Dell G16 7630 11

● Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

Tabela 1. Odszukaj aplikacje firmy Dell

Zasoby Opis

Mój Dell

Centralny magazyn najważniejszych aplikacji firmy Dell, artykułów pomocy iinnych ważnych informacji
oTwoim komputerze. Powiadamia również o stanie gwarancji, zalecanych akcesoriach oraz dostępnych
aktualizacjach oprogramowania.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem ioprogramowaniem
wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą techniczną Dell. Rozwiązuje problemy
związane zwydajnością istabilizacją, zapobiega zagrożeniom bezpieczeństwa, monitoruje iwykrywa awarie
sprzętu. Więcej informacji można znaleźć wprzewodniku użytkownika programu SupportAssist for Home

sekcji Narzędzia ułatwiające serwisowanie wwitrynie Dell Support. Kliknij przycisk SupportAssist,

PCs w
anastępnie kliknij opcję SupportAssist for Home PCs.

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub uaktualnić.

Dell Update

Aktualizuje komputer poprawkami krytycznymi iinstaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania zaplikacji Dell Update można znaleźć wbazie wiedzy
w

witrynie Dell Support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane wkomputerze.
Więcej informacji na temat korzystania zaplikacji Dell Digital Delivery można znaleźć wbazie wiedzy

witrynie Dell Support.

w

12 Konfigurowanie komputera Dell G16 7630

Specyfikacje komputera Dell G16 7630

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Dell G16 7630.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

3

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej konfiguracji

oraz od pewnych zmiennych produkcyjnych.

20,20 mm (0,79")

24,90 mm (0,98")

356,98 mm (14,05")

288,73 mm (11,37")

2,87 kg (6,32 funta)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Dell G16 7630.

Specyfikacje komputera Dell G16 7630 13

Tabela 3. Procesor

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Typ procesora

Moc procesora

Łączna liczba rdzeni
procesora

Rdzenie
zoptymalizowane pod
kątem wydajności

Rdzenie
zoptymalizowane pod
kątem efektywności

Łączna liczba wątków
procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
w trybie Turbo

Intel Core i5-13450HX
trzynastej generacji

55 W 55 W 55 W 55 W

10 14 16 24

6 6 8 8

4 8 8 16

16 20 24 32

UWAGA: Technologia Intel® Hyper-Threading jest dostępna tylko dla rdzeni zoptymalizowanych pod

kątem wydajności

2,40GHz 2,60 GHz 2,10 GHz 2,20 GHz

Do 4,60 GHz Do 4,90 GHz Do 5 GHz Do 5,40 GHz

Intel Core i7-13650HX
trzynastej generacji

Intel Core i7-13700HX
trzynastej generacji

Intel Core i9-13900HX
trzynastej generacji

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa
częstotliwość
procesora

Maksymalna
częstotliwość
w trybie Turbo

Pamięć podręczna
procesora

Zintegrowana karta
graficzna

1,80GHz 1,90 GHz 1,50 GHz 1,60GHz

3,40 GHz 3,60GHz 3,70 GHz 3,90GHz

UWAGA: Szybkość taktowania procesora i moc cieplna różnią się w zależności od trybu temperatury

wybranego w aplikacji My Dell na komputerze.

20 MB 24 MB 30 MB 36MB

Intel UHD Graphics Intel UHD Graphics Intel UHD Graphics Intel UHD Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Dell G16 7630.

Tabela 4. Chipset

Opis Wartości

Chipset

Procesor

14 Specyfikacje komputera Dell G16 7630

HM770

Intel Core i5/i7/i9 trzynastej generacji

Tabela 4. Chipset(cd.)

Opis Wartości

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

64 bity

32 MB

Do wersji 4

System operacyjny

Komputer Dell G16 7630 obsługuje następujące systemy operacyjne:

● Windows 11 Professional, wersja 64-bitowa

● Windows 11 Home, 64-bitowy

● Ubuntu 20.04 LTS (wersja 64-bitowa)

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Dell G16 7630.

Tabela 5. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Dwa gniazda SODIMM

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

Porty zewnętrzne

Dwukanałowa pamięć DDR5

4800 MT/s

32 GB

8 GB

8 GB, 16 GB

● 8 GB, 1 x 8 GB, DDR5, 4800 MT/s

● 16 GB, 1 x 16 GB, DDR5, 4800 MT/s

● 16 GB, 2 x 8 GB, DDR5, 4800 MT/s, pamięć dwukanałowa

● 32 GB, 2 x 16 GB, DDR5, 4800 MT/s, pamięć dwukanałowa

UWAGA: Podczas modernizacji pamięci firma Dell

Technologies zaleca zastosowanie modułów o tej samej
pojemności i szybkości w obu gniazdach SODIMM, aby
zapobiec problemom z kompatybilnością i niezawodnością.

Przed modernizacją pamięci należy upewnić się, że wersja
systemu BIOS to 1.6.0 lub nowsza.

Wtabeli poniżej przedstawiono zewnętrzne gniazda komputera Dell G16 7630.

Specyfikacje komputera Dell G16 7630 15

Tabela 6. Porty zewnętrzne

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Port wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jeden port RJ45

● Trzy porty USB 3.2 pierwszej generacji

● Jeden port Thunderbolt 4 ztrybem DisplayPort wprzypadku

komputerów zkartą graficzną (GPU) NVIDIA GeForce RTX
4070

● Jeden port USB-C 3.2 drugiej generacji ztrybem DisplayPort
wprzypadku komputerów zkartą graficzną (GPU) NVIDIA
GeForce RTX 3050, 4050, lub 4060

Jedno gniazdo uniwersalne audio

Jeden port HDMI 2.1

Nieobsługiwane

Jeden port zasilacza 7,4 mm x 5,1 mm

Nieobsługiwane

Gniazda wewnętrzne

Wponiższej tabeli przedstawiono wewnętrzne gniazda komputera Dell G16 7630.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

● Jedno gniazdo M.2 2230 na hybrydową kartę Wi-Fi i Bluetooth

● Dwa gniazda M.2 2230/2280 na dyski SSD

UWAGA: Aby dowiedzieć się więcej na temat cech różnych

typów kart M.2, przeszukaj bazę wiedzy w witrynie Dell

Support.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej Ethernet (LAN) komputera Dell G16 7630.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Numer modelu

● Kontroler sieci Gigabit Ethernet Killer E3100 PCI-e wprzypadku
komputerów zkartą graficzną (GPU) NVIDIA GeForce RTX
4070

● Kontroler sieci Gigabit Ethernet Realtek RTL8111H PCI-e
wprzypadku komputerów zkartą graficzną (GPU) NVIDIA
GeForce RTX 3050, 4050 lub 4060

Szybkość przesyłania danych

16 Specyfikacje komputera Dell G16 7630

● E3100: 100/1000 Mb/s

● RTL8111H: 10/100/1000 Mb/s

Moduł łączności bezprzewodowej

Wponiższej tabeli przedstawiono specyfikacje modułu bezprzewodowej sieci lokalnej (WLAN) komputera Dell G16 7630.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Opcja 1 Opcja 2 Opcja 3

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma
częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej
Bluetooth

Audio

Intel AX201 Killer 1650i Intel AX211

Do 2400 Mb/s Do 2400 Mb/s Do 2400 Mb/s

2,40 GHz / 5 GHz 2,40 GHz / 5 GHz 2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6 (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Bluetooth 5.2 Bluetooth 5.2 Bluetooth 5.3

UWAGA: Wersja karty sieci bezprzewodowej Bluetooth może się różnić wzależności od systemu

operacyjnego zainstalowanego wkomputerze.

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6 (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Wponiższej tabeli przedstawiono specyfikacje audio komputera Dell G16 7630.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia moc głośników

Szczytowa moc głośników

Moc wyjściowa subwoofera

Realtek ALC3204

Obsługiwane

Dźwięk o wysokiej rozdzielczości

Jedno gniazdo uniwersalne audio

Dwa

Obsługiwane

Skróty klawiaturowe

2 W

2,5 W

Nieobsługiwane

Mikrofon

Cyfrowe mikrofony macierzowe w zestawie kamery

Specyfikacje komputera Dell G16 7630 17

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Dell G16 7630.

Komputer Dell G16 7630 obsługuje jedną znastępujących konfiguracji pamięci masowej:

● Jeden dysk SSD M.2 2230 lub M.2 2280

● Dwa dyski SSD M.2 2230 lub M.2 2280

Podstawowy dysk twardy komputera Dell G16 7630 jest zainstalowany w pierwszym gnieździe dysku SSD.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe x4 czwartej generacji NVMe Do 1 TB

Dysk SSD M.2 2280 PCIe x4 czwartej generacji NVMe Do 2 TB

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Dell G16 7630.

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozmiar klawiatury

Skróty klawiaturowe

● Klawiatura RGB zjednostrefowym podświetleniem

● Klawiatura mechaniczna Cherry zpodświetleniem RGB

poszczególnych klawiszy

QWERTY

● USA iKanada: 85 klawiszy

● Wielka Brytania: 86 klawiszy

● Japonia: 89 klawiszy

Rozstaw klawiszy X = 19,05 mm

Rozstaw klawiszy Y = 19,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa symbole.
Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Aby wprowadzić
znak alternatywny, naciśnij klawisz Shift iklawisz odpowiedniej
funkcji. Aby wykonać dodatkową funkcję, naciśnij klawisz Fn
i klawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–

F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu

BIOS.

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych znaków
lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego przez naciśnięcie
klawisza. Jeśli naciśniesz klawisz Shift iklawisz zsymbolami, wpisany zostanie symbol przedstawiony wgórnej części klawisza. Na przykład
po naciśnięciu klawisza 2 zostanie wpisana cyfra 2, a po naciśnięciu kombinacji Shift + 2 zostanie wpisany znak @.

18 Specyfikacje komputera Dell G16 7630

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne w aplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn + Esc.
Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn i odpowiedni klawisz funkcyjny. Na przykład kombinacja
klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie klawiszy

funkcyjnych wprogramie konfiguracji BIOS.

Tabela 13. Lista skrótów klawiaturowych

Klawisze Opis

Uruchamianie aplikacji Windows Connect w celu wyświetlania
połączonych urządzeń Bluetooth

Dostosowanie jasności podświetlenia klawiatury

Przełączenie na wyświetlacz zewnętrzny

Włączanie/wyłączanie trybu Game Shift

Zmniejszenie jasności ekranu

Służy do zwiększania jasności ekranu

Włączenie/wyłączenie touchpada

Komputer jest wyposażony we wstępnie programowalne klawisze makr, które umożliwiają wykonywanie wielu operacji za jednym
naciśnięciem klawisza.

Tabela 14. Lista przycisków makro

Klawisze Opis

Przyciski makro.

UWAGA: Przyciskom makro na klawiaturze można przypisać

różne zadania i tryby.

Komputer jest wyposażony wspecjalne klawisze, które umożliwiają sterowanie funkcjami audio przy użyciu jednego naciśnięcia klawisza.

Tabela 15. Lista klawiszy służących do sterowania funkcjami dźwięku

Klawisze Opis

Wyciszenie mikrofonu

Wyciszenie głośników

Zwiększenie głośności

Specyfikacje komputera Dell G16 7630 19

Tabela 15. Lista klawiszy służących do sterowania funkcjami dźwięku(cd.)

Klawisze Opis

Zmniejszenie głośności

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Dell G16 7630.

Tabela 16. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Kąt widzenia:

Jedna

Kamera HD RGB

Kamera przednia

Technologia czujnika CMOS

0,92 megapiksela

1280 x 720 (HD) przy szybkości 30 klatek/s

78,6 stopnia

Touchpad

Wponiższej tabeli przedstawiono specyfikacje touchpada komputera Dell G16 7630.

Tabela 17. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

Wpoziomie

Wpionie

Wymiary touchpada

Wpoziomie

Wpionie

Gesty na touchpadzie Więcej informacji ogestach obsługiwanych przez touchpad:

1229

749

105 mm (4,13")

65 mm (2,55")

● Windows, zapoznaj się z artykułem z bazy wiedzy Microsoft

witrynie pomocy technicznej firmy Microsoft.

w

● Ubuntu, zobacz stronę wsparcia Ubuntu.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Dell G16 7630.

20 Specyfikacje komputera Dell G16 7630

Tabela 18. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

240 W 330 W

7,40 mm (0,29") 7,40 mm (0,29")

5,10 mm (0,20") 5,10 mm (0,20")

25,40 mm (1") 43 mm (1,69")

100 mm (3,94") 100 mm (3,94")

200 mm (7,87") 200 mm (7,87")

100–240 VAC 100–240 VAC

50 Hz ~ 60 Hz 50 Hz ~ 60 Hz

3,50 A 4,40 A

12,31 A 16,92 A

Prąd stały 19,50 V Prąd stały 19,50 V

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F) -40°C do 70°C (-40°F do 158°F)

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Dell G16 7630.

Tabela 19. Specyfikacje baterii

Opis Opcja 1 Opcja 2

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

6-ogniwowa bateria litowo-jonowa (56
Wh) z funkcją ExpressCharge Boost

11,40 VDC 11,40 VDC

0,25 kg (0,56 funta) 0,34 kg (0,75 funta)

6-ogniwowa bateria litowo-jonowa (86 Wh)
z funkcją ExpressCharge Boost

Wysokość

Szerokość

Głębokość

7,56 mm (0,30") 7,56 mm (0,30")

77,70 mm (3,06") 77,70 mm (3,06")

295,20 mm (11,62") 295,20 mm (11,62")

Specyfikacje komputera Dell G16 7630 21

Tabela 19. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2

Zakres temperatur:

Podczas pracy

Pamięć masowa

Czas pracy baterii Zależy od warunków pracy; w pewnych

Czas ładowania baterii (przybliżony)

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia

energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom komputer ponownie, aby
zmniejszyć zużycie energii.

● Ładowanie: od 0°C do 50°C (32°F
do 122°F)

● Rozładowanie: 0°C do 60°C (32°F
do 140°F)

Od -20°C do 65°C (od -4°F do 149°F) Od -20°C do 65°C (od -4°F do 149°F)

warunkach wysokiego zużycia energii
może być znacznie skrócony.

● Ładowanie ExpressCharge: 2 godziny

● Ładowanie standardowe / typowy

sposób ładowania zzasilacza
sieciowego: 3 godziny

● Ładowanie ExpressChargeBoost
(szybkie ładowanie do początkowych
35%): od 0% do 35% wciągu
zaledwie 20 minut

Nieobsługiwane Nieobsługiwane

● Ładowanie: od 0°C do 50°C (32°F do
122°F)

● Rozładowanie: 0°C do 60°C (32°F do
140°F)

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii może
być znacznie skrócony.

● Ładowanie ExpressCharge: 2 godziny

● Ładowanie standardowe / typowy sposób

ładowania zzasilacza sieciowego: 3
godziny

● Ładowanie ExpressChargeBoost (szybkie
ładowanie do początkowych 35%): od 0%
do 35% wciągu zaledwie 20 minut

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Dell G16 7630.

Tabela 20. Specyfikacje: wyświetlacz

Opis

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar
aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu
wyświetlacza

Opcja 1 Opcja 2

Quad High Definition Plus (QHD+),
ComfortView Plus

Nie Nie

Szeroki kąt widzenia (WVA) Szeroki kąt widzenia (WVA)

215,42 mm (8,48") 215,42 mm (8,48")

344,68 mm (13,57") 344,68 mm (13,57")

406,46 mm (16") 406,46 mm (16")

2560x1600 2560x1600

Quad High Definition Plus (QHD+),
ComfortView Plus

22 Specyfikacje komputera Dell G16 7630

Tabela 20. Specyfikacje: wyświetlacz(cd.)

Opis

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu

Czas reakcji

Częstotliwość odświeżania

Kąt widzenia w poziomie

Kąt widzenia w pionie

Rozstaw pikseli

Opcja 1 Opcja 2

300 nitów 300 nitów

4,10 4,10

100% gamy barw sRGB (standardowo) 100% gamy barw DCI-P3 (standardowo)

188,70 PPI 188,70 PPI

● 800:1 (minimum)

● 1000:1 (standardowo)

● 9 ms (standardowo)

● 12 ms (maksymalnie)

● 3ms (GtG z technologią Overdrive)

● 7ms (GtG bez trybu Overdrive)

165 Hz 240Hz

+/-85 stopni (standardowo) +/-85 stopni (standardowo)

+/-85 stopni (standardowo) +/-85 stopni (typowo)

0,13 x 0,13 mm 0,13 x 0,13 mm

● 800:1 (minimum)

● 1000:1 (standardowo)

● 9 ms (standardowo)

● 12 ms (maksymalnie)

● 3ms (GtG z technologią Overdrive)

● 7ms (GtG bez trybu Overdrive)

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy
błyszczące wykończenie

6 W 7,2 W

Powłoka przeciwodblaskowa Powłoka przeciwodblaskowa

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Dell G16 7630.

Tabela 21. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel UHD Graphics Współużytkowana pamięć systemowa Intel Core i5/i7/i9 trzynastej generacji

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Dell G16 7630.

Tabela 22. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 3050 6 GB GDDR6

NVIDIA GeForce RTX 4050 6 GB GDDR6

NVIDIA GeForce RTX 4060 8 GB GDDR6

NVIDIA GeForce RTX 4070 8 GB GDDR6

Specyfikacje komputera Dell G16 7630 23

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Dell G16 7630.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 23. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów,

więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę
określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (-40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

Od -15,2 m do 3048 m (od 4,64 stopy do
5518,4 stopy)

Od -15,2 m do 10 668 m (od 4,64 stopy do
19234,4 stopy)

ComfortView Plus

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub
uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami TÜV
Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

● Rób dłuższe przerwy — 20 minut co dwie godziny.

24 Specyfikacje komputera Dell G16 7630

4

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń dotyczących
bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik zapoznał się
zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy

zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na stronie głównej dotyczącej zgodności firmy Dell

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów inaprawy, które zespół

pomocy technicznej firmy Dell autoryzował, lub, októre poprosił. Uszkodzenia wynikające znapraw serwisowych
nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami dotyczącymi
bezpieczeństwa dostarczonymi zproduktem lub dostępnymi na stronie głównej firmy Dell dotyczącej zgodności

z przepisami.

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych elementów
ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej wcelu odprowadzenia
ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych części składowych.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre kable mają

złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas podłączania kabli należy zwrócić uwagę na
prawidłowe zorientowanie iwyrównanie złączy iportów.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie

należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

Przed przystąpieniem do serwisowania komputera

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Serwisowanie komputera 25

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

OSTRZEŻENIE: Kabel sieciowy należy odłączyć najpierw od komputera, anastępnie od urządzenia sieciowego.

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy wykonać przed
zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż należy
zastosować następujące środki ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.

● Podczas pracy wewnątrz dowolnego korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.

● Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową z płyty

głównej.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy. Urządzenia,
które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia komputerowi wtrybie
uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia te są wyposażone winne
zaawansowane funkcje zarządzania energią.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału elektrycznego.
Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij się, że jest on
podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna być bezpiecznie zamocowana
i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć biżuterię, np. zegarek, bransoletki czy
pierścionki.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza wrażliwych
elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania potrafią uszkodzić
obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność produktu. Ze względu na
rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami elektrostatycznymi staje się
coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia elektrostatyczne
jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody postępowania zczęściami są już
nieprzydatne.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

26 Serwisowanie komputera

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może być
moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału wideo
zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł DIMM ulega
wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów związanych
zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu mogą występować:
pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają odpowiedniej
ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia
wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed ładunkiem.
Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania antystatycznego rozładuj najpierw
ładunki statyczne ze swojego ciała.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód wyrównawczy
musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej części serwisowanego
komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych iumieścić
bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są bezpieczne tylko wdłoni serwisanta, na macie
antystatycznej, wkomputerze lub wworeczku ochronnym.

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu ochrony
komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę serwisanta, matę
antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać wyłącznie zzestawów serwisowych
zawierających opaskę na rękę, matę iprzewód wyrównawczy. Nie należy korzystać zbezprzewodowych opasek na rękę. Należy
pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane normalnym zużyciem na skutek
eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia przypadkowego uszkodzenia sprzętu
wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę iprzewodu wyrównawczego co najmniej raz
wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi technicznej,
aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli nie masz własnego zestawu
do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim dysponuje. Aby wykonać test, załóż opaskę
na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED oznacza, że test
zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

● Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy
radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek elektryczny.

● Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wlokalizacji geograficznej klienta. Na
przykład korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym
lub notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery
stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów
powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń
robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne.
Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny zawsze być oddalone o co najmniej 30 cm (12 cali) od
wrażliwych komponentów. W przeciwnym razie nie należy dotykać tych komponentów.

Serwisowanie komputera 27

● Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować
wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać uszkodzony
podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek antystatyczny należy
złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część, korzystając z tej samej pianki.
Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko na powierzchni roboczej zabezpieczonej
przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych, ponieważ tylko wnętrze woreczka jest ekranowane.
Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ochronnym.

● Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części zamienne
lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.

Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie

Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę oraz
maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od części
nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane do
firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić

komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

5. Włącz komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją systemu operacyjnego. Aby
uzyskać więcej informacji wtym zakresie, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS wsystemach Dell

zwłączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Śrubokręt krzyżakowy nr 0

● Wkrętak krzyżakowy nr 1

28 Serwisowanie komputera

● Plastikowy otwierak

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 24. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x5 6

Bateria M2x4

Bateria M2x3

Dysk SSD (gniazdo SSD 1) M2x4

Dysk SSD (gniazdo SSD 2) M2x4

Karta sieci bezprzewodowej M2x4

Klamra touchpada M2x2

Touchpad M2x2

Pokrywa tylna M2x4

Pokrywa tylna M2x5

4

3

2

2

1

3

4

2

4

Zawiasy wyświetlacza M2,5x4,5

Płyta kontrolera klawiatury M2x2

Port zasilacza M2x5

Płyta główna M2x5

8

1

2

7

Serwisowanie komputera 29

Tabela 24. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

Płyta główna M2x3

Płyta główna M2x4

Płyta USB M2x4

Płyta USB M2x3

Karta Ethernet idźwiękowa M2x4

Karta Ethernet idźwiękowa M2x3

Lewy wentylator (zestaw
wentylatora iradiatora)

Zestaw wentylatora iradiatora M2x4

Klamra karty przycisku zasilania M2x2

Przycisk zasilania M2x2

M2x4

2

1

2

1

2

1

1

7

2

2

Główne elementy komputera Dell G16 7630

Na ilustracji poniżej przedstawiono główne elementy komputera Dell G16 7630.

30 Serwisowanie komputera

1. Pokrywa dolna 2. Osłona termiczna dysku SSD M.2

3. Dysk SSD M.2 4. Moduł pamięci

5. Zestaw wentylatora i radiatora 6. Karta Ethernet idźwiękowa

7. Klamra karty sieci bezprzewodowej 8. Karta sieci bezprzewodowej

9. Bateria 10. Głośniki

11. Zawiasy wyświetlacza 12. Touchpad

Serwisowanie komputera 31

13. Klamra touchpada 14. Płyta kontrolera klawiatury

15. Zestaw wyświetlacza 16. Zestaw podpórki na nadgarstek iklawiatury

17. Pokrywa tylna 18. Płyta USB

19. Przycisk zasilania 20. Płyta przycisku zasilania

21. Port zasilacza 22. Klamra portu zasilacza

23. Płyta główna 24. Klamra portu USB Type-C

UWAGA: Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

32 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami

dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 33

34 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Poluzuj cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu klawiatury ipodpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 35

UWAGA: Wykręcenie dwóch śrub mocujących z przodu komputera spowoduje utworzenie luki, którą można wykorzystać do

podważenia ipodniesienia pokrywy dolnej zzestawu klawiatury ipodpórki na nadgarstek.

3. Podważ pokrywę dolną, zaczynając od szczeliny utworzonej wlewym dolnym narożniku. Kontynuuj podważanie wokół dolnej krawędzi
iprawego dolnego rogu pokrywy dolnej.

4. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

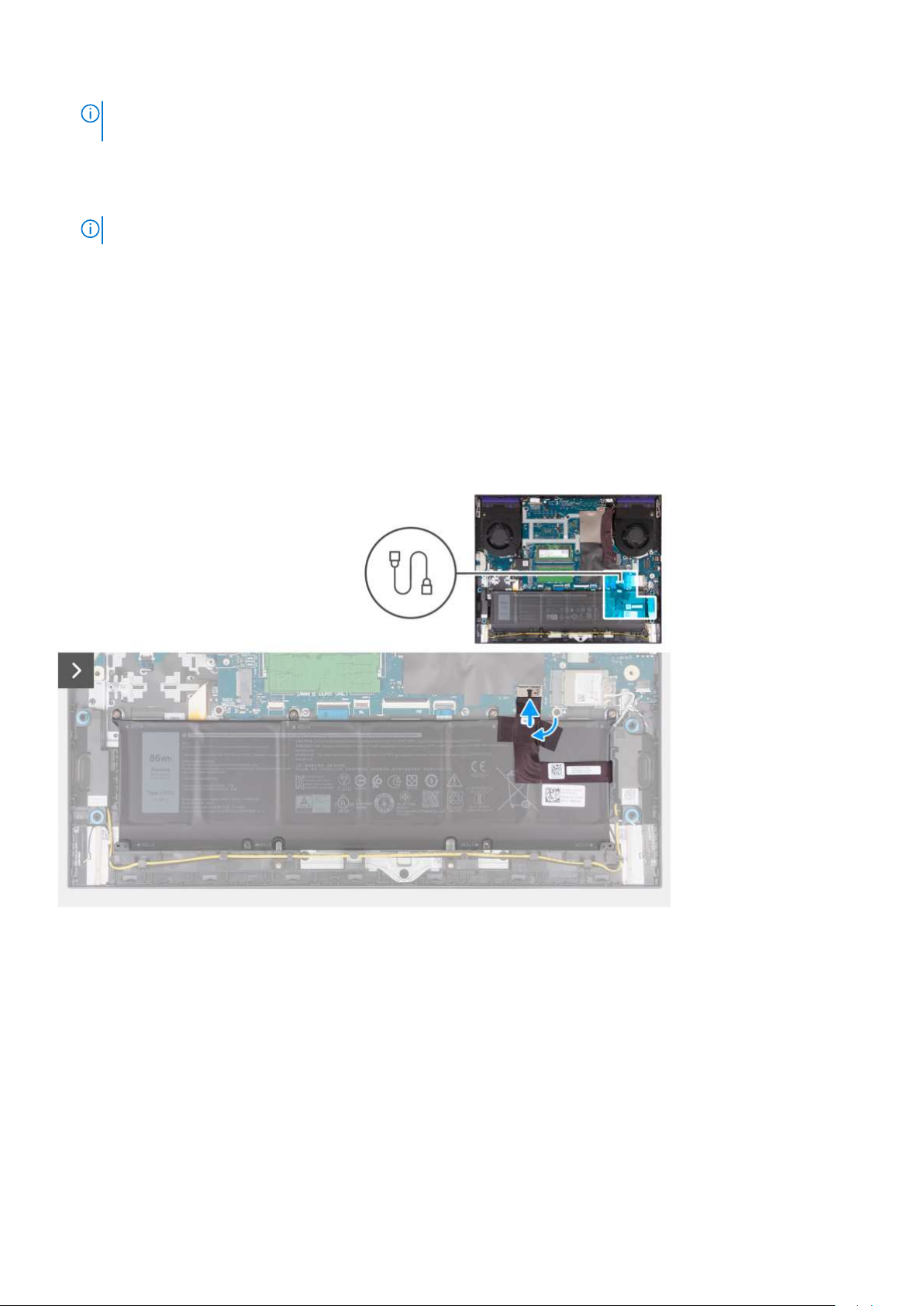

UWAGA: Wykonaj poniższe czynności tylko wprzypadku, gdy chcesz wymontować inne elementy zkomputera.

5. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej.

6. Obróć komputer iprzytrzymaj naciśnięty przycisk zasilania przez 20 sekund, aby usunąć pozostałe ładunki elektryczne.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

36 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 37

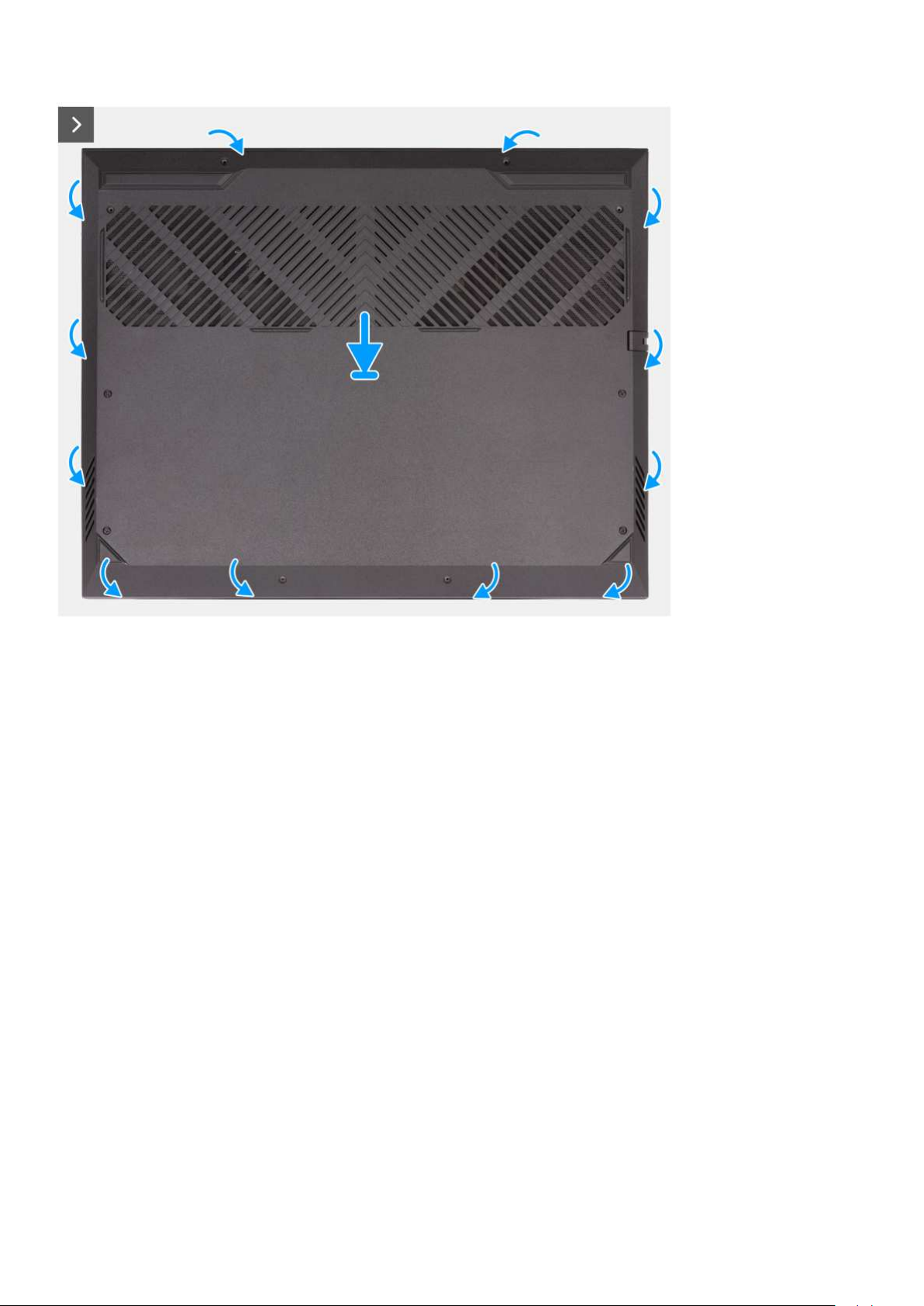

Kroki

1. Jeśli kabel baterii został wcześniej odłączony, podłącz go do płyty głównej.

2. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie umieść
pokrywę na miejscu.

3. Wkręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu klawiatury ipodpórki na nadgarstek.

4. Dokręć cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego wentylatora.

Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA: Wzależności od zamówionej konfiguracji wkomputerze może być zainstalowany dysk SSD 2230 lub 2280.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 lub M.2 2280.

Kroki

1. Wykręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

2. Zdejmij osłonę termiczną z zestawu klawiatury i podpórki na nadgarstek.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

3. Przesuń iwyjmij dysk SSD zgniazda M.2 na płycie głównej.

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego wentylatora.

Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA: Wzależności od zamówionej konfiguracji wgniazdach 1 i2 można zainstalować dysk SSD M.2 2230 lub 2280. W przypadku

samodzielnego instalowania dysku SSD w gnieździe 2 zalecany jest tylko dysk półprzewodnikowy M.2 2280 w połączeniu z osłoną
termiczną firmy Dell.

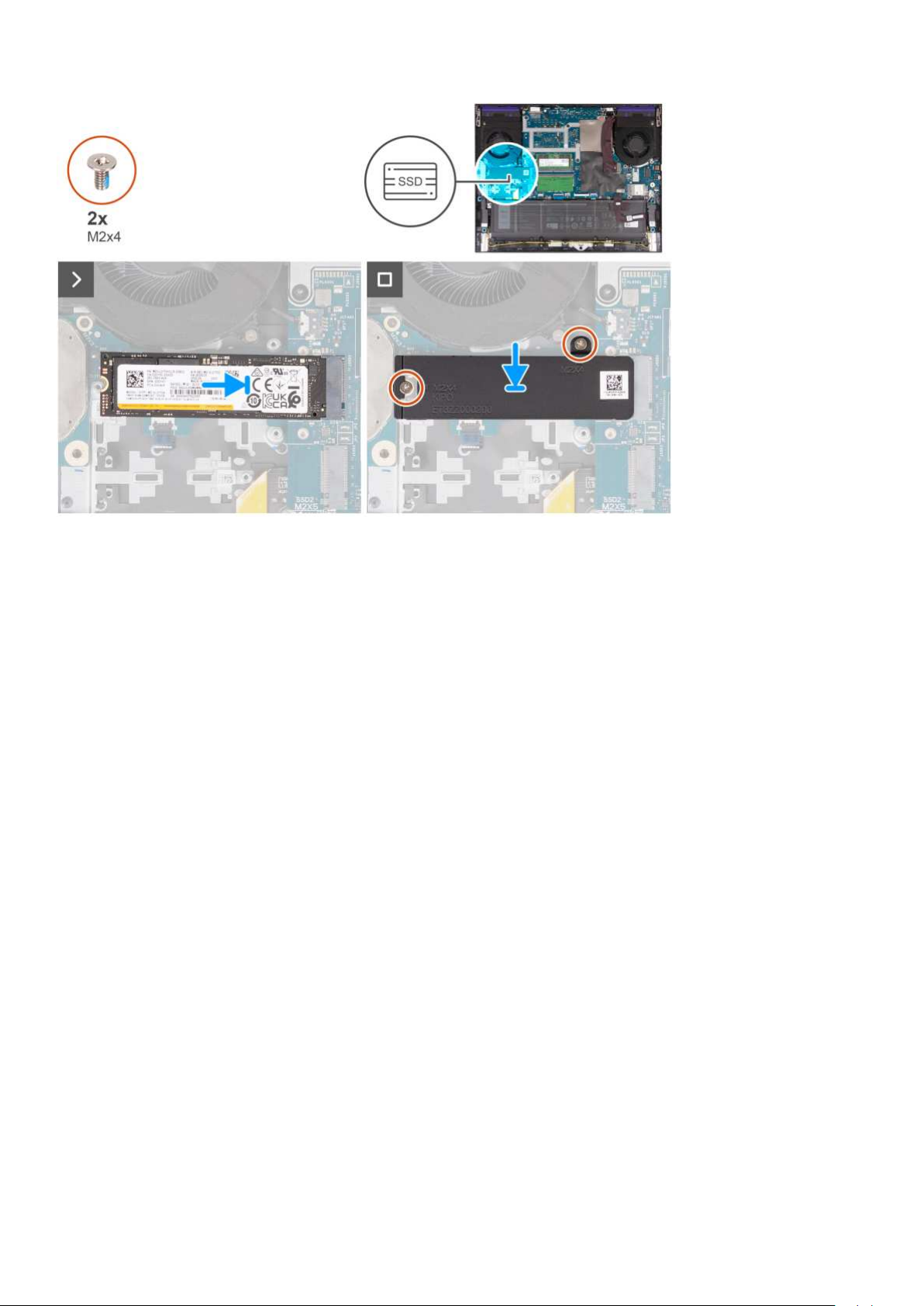

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 lub 2280.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Dopasuj wgłębienie na dysku SSD do wypustki wgnieździe na kartę M.2.

2. Wsuń dysk SSD do gniazda na kartę M.2.

3. Załóż osłonę termiczną na dysk SSD.

4. Dopasuj otwory na śruby w osłonie termicznej do otworów w dysku SSD i płycie głównej.

5. Wkręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Kroki

1. Wykręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

2. Zdejmij klamrę zkarty sieci bezprzewodowej.

3. Odłącz kable antenowe od karty sieci bezprzewodowej.

4. Przesuń iwyjmij kartę sieci bezprzewodowej zgniazda karty M.2.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

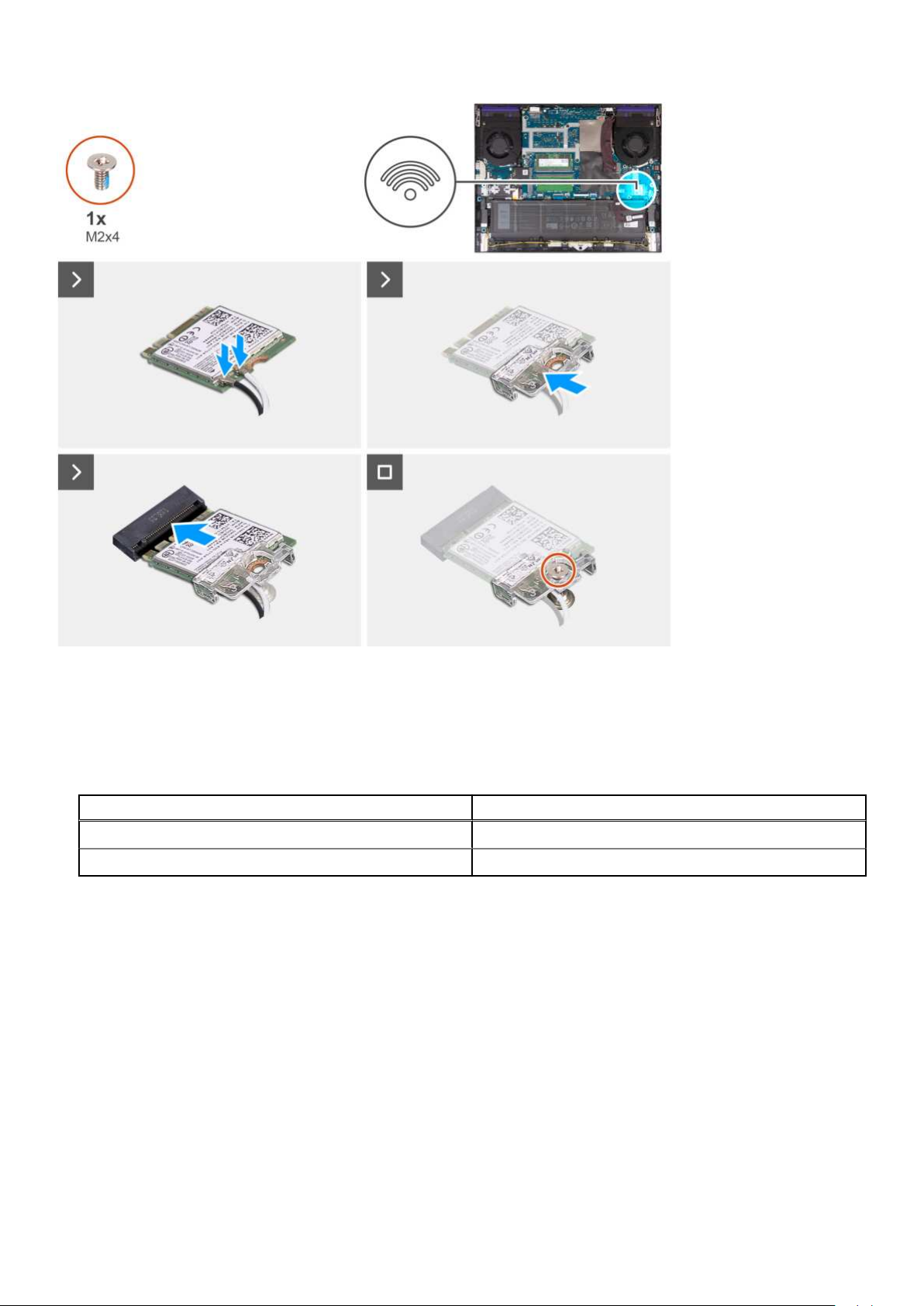

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.

W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej obsługiwanych
w komputerze.

Tabela 25. Schemat kolorów kabli antenowych

Złącza na karcie sieci bezprzewodowej Kolor kabla antenowego

Kabel główny (biały trójkąt) Biały

Kabel pomocniczy (czarny trójkąt) Czarny

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty M.2 iwsuń kartę sieci bezprzewodowej pod kątem
do gniazda karty M.2.

3. Wyrównaj izałóż klamrę karty sieci bezprzewodowej na kartę.

4. Wkręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

Pamięć

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Ilustracja przedstawia umiejscowienie modułów pamięci i sposób ich wymontowywania:

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać elementów

ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można znaleźć
wsekcji Ochrona przed wyładowaniami elektrostatycznymi.

Kroki

1. Delikatnie podnieś przezroczystą folię z Mylaru.

2. Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł
odskoczy.

3. Wyjmij moduł pamięci zgniazda.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 2, aby zainstalować drugi moduł pamięci wkomputerze.

4. Opuść przezroczystą folię z Mylaru z powrotem do pierwotnej pozycji.

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

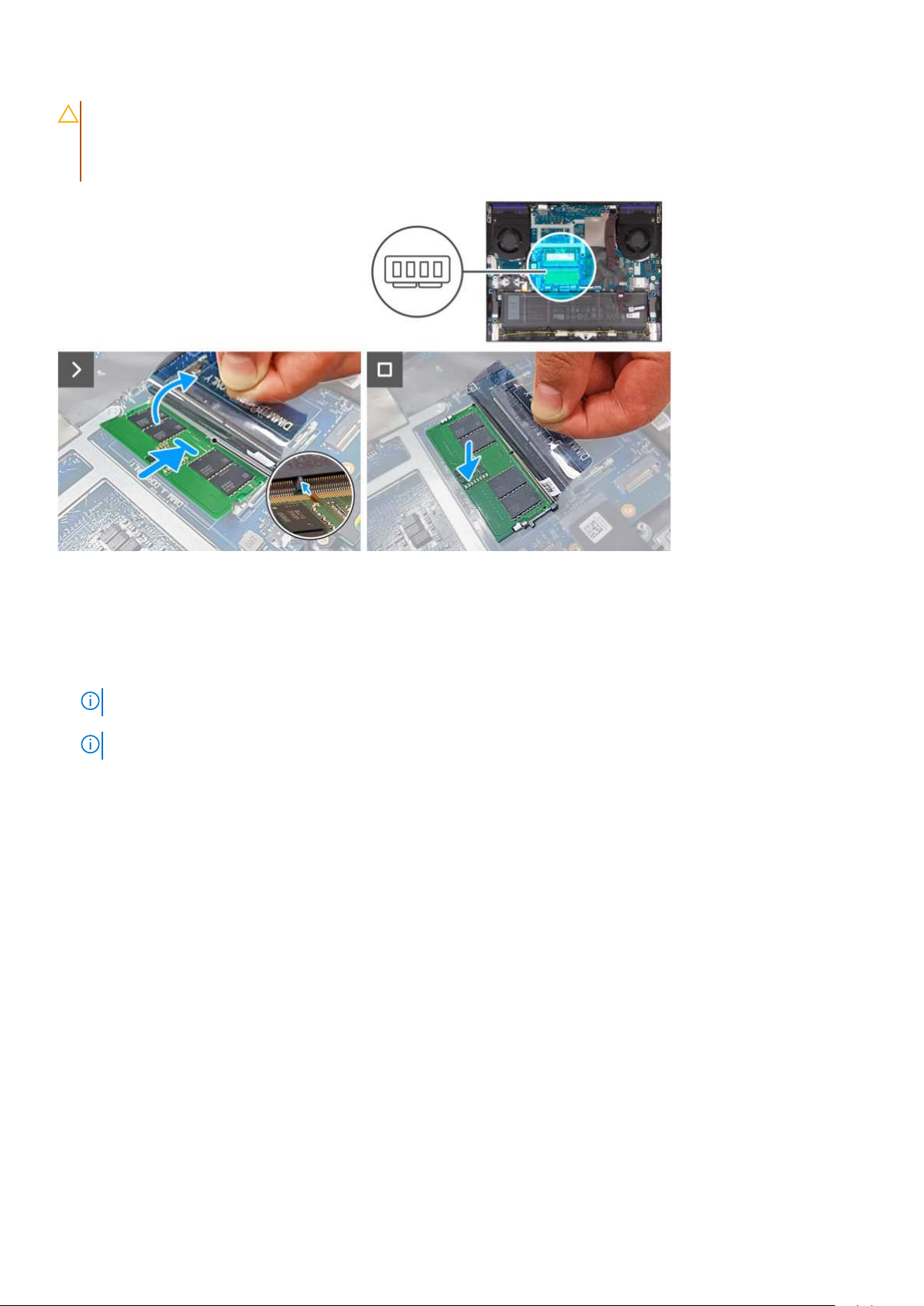

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji modułu pamięci:

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać elementów

ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować poważne
uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można znaleźć
wsekcji Ochrona przed wyładowaniami elektrostatycznymi.

Kroki

1. Delikatnie podnieś przezroczystą folię z Mylaru.

2. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe.

3. Umieść moduł pamięci wgnieździe.

4. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).

UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj go ponownie.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 3, aby zainstalować drugi moduł pamięci wkomputerze.

5. Opuść przezroczystą folię z Mylaru z powrotem do pierwotnej pozycji.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Kroki

1. Odłącz kabel głośnikowy od karty sieci Ethernet / dźwiękowej.

2. Wyjmij kabel głośnikowy zprowadnic przy dolnej krawędzi zestawu podpórki na nadgarstek iklawiatury.

3. Wyjmij głośniki wraz zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Umieść głośniki w gniazdach w zestawie klawiatury i podpórki na nadgarstek, dopasowując je do wypustek i gumowych krążków

UWAGA: Umieść gumowe pierścienie uszczelniające na miejscu, jeśli zostały przesunięte podczas wymontowywania głośników.

2. Podłącz kabel głośnikowy do karty sieci Ethernet / dźwiękowej.

3. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Kroki

1. Wykręć cztery śruby (M2x5) mocujące pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

2. Wykręć dwie śruby (M2x4) mocujące pokrywę tylną do płyty głównej.

3. Zdejmij pokrywę tylną zpłyty głównej iwyjmij ją zzestawu klawiatury ipodpórki na nadgarstek.

Instalowanie pokrywy tylnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnej.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Przesuń pokrywę tylną w stronę płyty głównej, aby ją osadzić w odpowiednim miejscu.

2. Dopasuj otwory na śruby wpokrywie tylnej do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x5) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x4) mocujące pokrywę tylną do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są przeznaczone

wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części

wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych specjalistów

ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie
komputera nie włącza się po naciśnięciu przycisku zasilania.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują się

wnieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź innych
elementów komputera.

● Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać ani
zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą techniczną firmy
Dell. Zapoznaj się z informacjami w

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

sekcji kontaktu z pomocą techniczną w witrynie Dell Support.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

50 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

Kroki

1. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej, jeśli nie został odłączony wcześniej.

2. Wykręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Wykręć trzy śruby (M2x3) mocujące baterię do zestawu podpórki na nadgarstek i klawiatury.

4. Wyjmij baterię zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 51

Kroki

1. Umieść baterię wgnieździe wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

4. Wkręć trzy śruby (M2x3) mocujące baterię do zestawu podpórki na nadgarstek iklawiatury.

5. Podłączanie kabla baterii do płyty głównej.

6. Za pomocą taśmy samoprzylepnej przymocuj kabel baterii do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

52 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Touchpad

Wymontowywanie touchpada

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Kroki

1. Wykręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu klawiatury i podpórki na nadgarstek.

2. Zdejmij klamrę touchpada zzestawu podpórki na nadgarstek i klawiatury.

3. Wykręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

4. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

5. Wyjmij touchpad wraz zkablem zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie touchpada

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 53

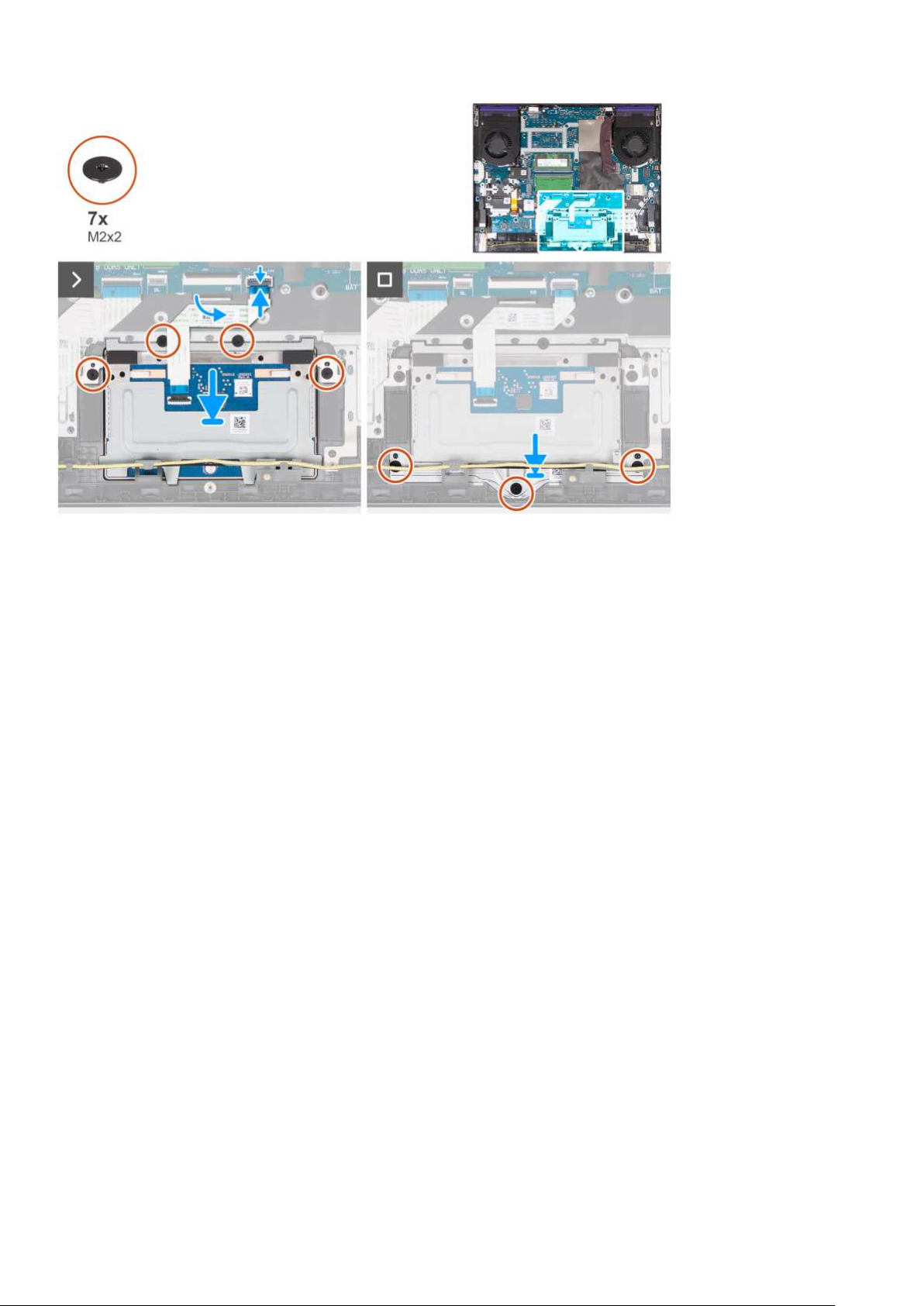

Kroki

1. Umieść touchpad we wnęce wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

3. Podłącz kabel touchpada do płyty głównej izamknij zatrzask.

4. Umieść klamrę touchpada wgnieździe wzestawie klawiatury i podpórki na nadgarstek.

5. Wkręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu klawiatury i podpórki na nadgarstek.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

54 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Odklej taśmę mocującą zatrzask kabla wyświetlacza do płyty głównej.

2. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

3. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

4. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

5. Wykręć cztery śruby (M2,5×4,5) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

6. Wyjmij kabel wyświetlacza zprowadnic wzestawie podpórki na nadgarstek iklawiatury przebiegających wzdłuż górnej części
komputera.

7. Wykręć cztery śruby (M2,5x4,5) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

8. Zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie zestawu wyświetlacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji zestawu wyświetlacza.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

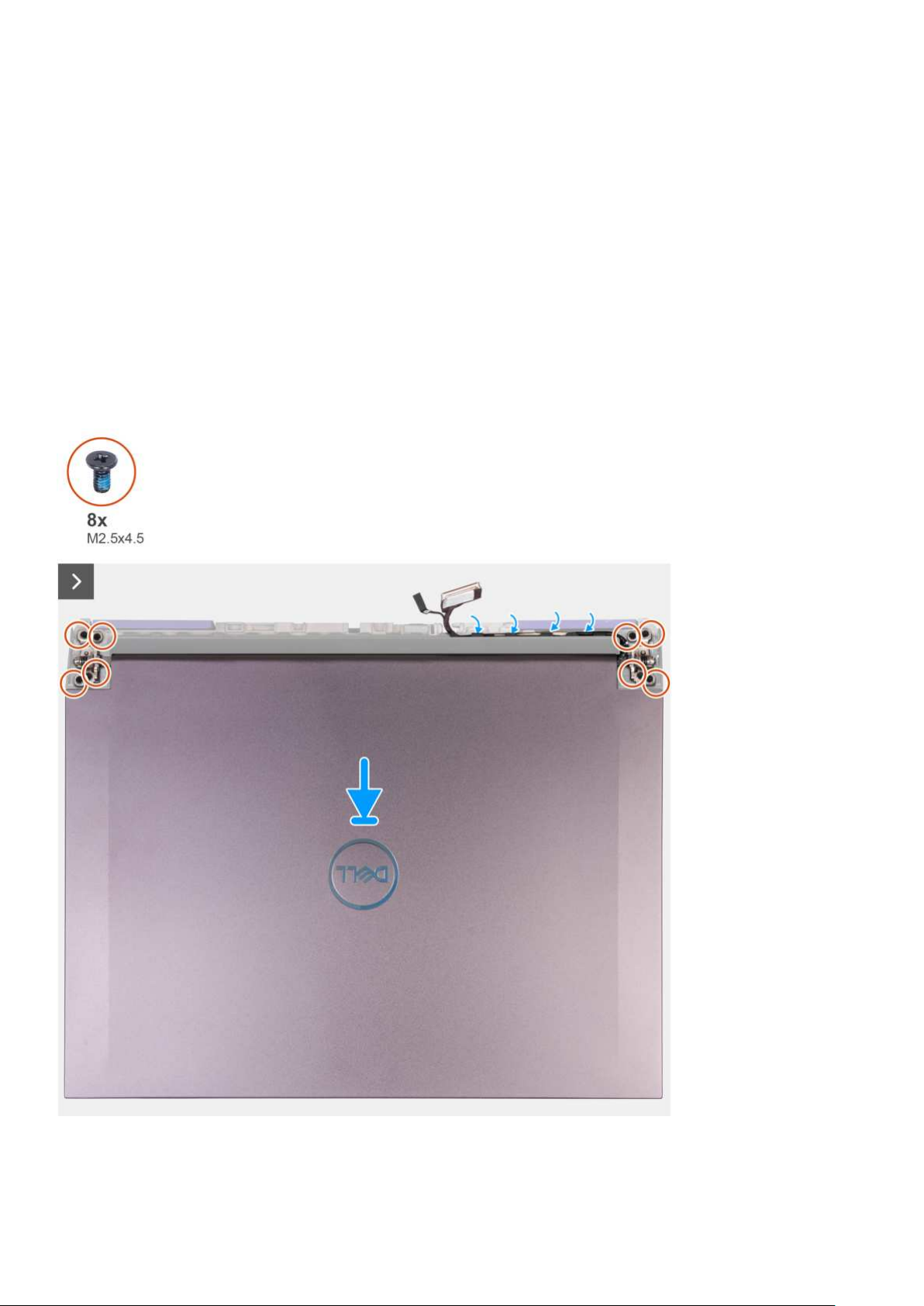

Kroki

1. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie klawiatury i podpórki na nadgarstek, anastępnie umieść
zestaw wyświetlacza na zestawie klawiatury i podpórki na nadgarstek.

2. Wkręć dwie śruby (M2,5×4,5) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

3. Umieść kabel wyświetlacza wprowadnicach na zestawie podpórki na nadgarstek iklawiatury, wzdłuż górnej części komputera, iwłóż
go do otworu po lewej stronie portu USB Type-C.

4. Wkręć cztery śruby (M2,5×4,5) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

5. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

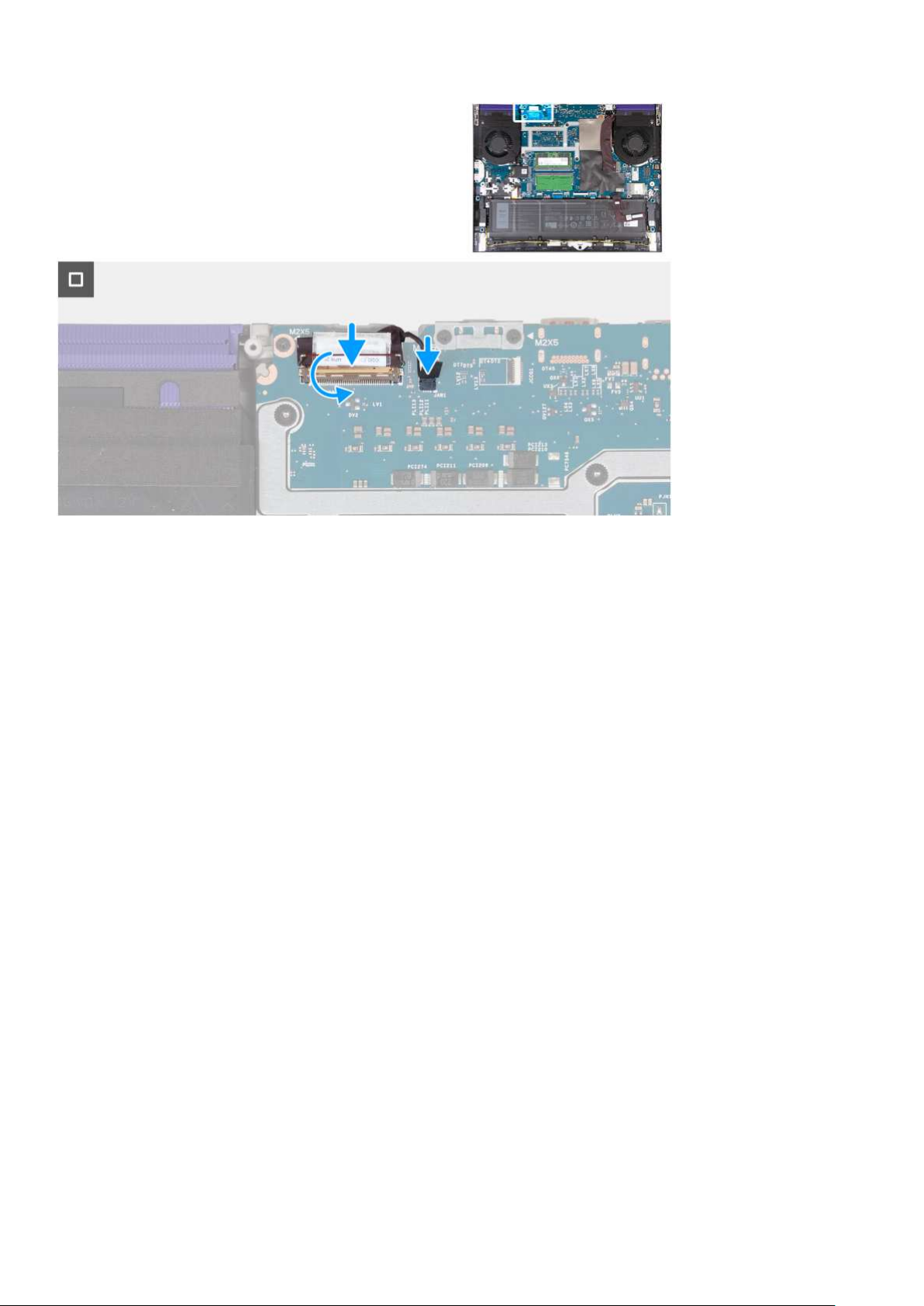

6. Podłącz kabel wyświetlacza do złącza na płycie głównej izamknij zatrzask.

7. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

8. Podłącz kabel DDS (Dynamic Display Switch) do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta kontrolera klawiatury

Wymontowywanie płyty kontrolera klawiatury

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty kontrolera klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Kroki

1. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od płyty kontrolera klawiatury.

2. Otwórz zatrzask i odłącz kabel klawiatury od płyty kontrolera klawiatury.

3. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty głównej.

4. Wykręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

5. Zdejmij płytę kontrolera klawiatury zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie płyty kontrolera klawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty kontrolera klawiatury.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść płytę kontrolera klawiatury w gnieździe na zestawie podpórki na nadgarstek i klawiatury, korzystając z wypustek.

2. Wkręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

3. Podłącz kabel płyty kontrolera klawiatury do płyty głównej izamknij zatrzask.

4. Podłącz kabel podświetlenia klawiatury do płyty kontrolera klawiatury izamknij zatrzask.

5. Podłącz kabel klawiatury do płyty kontrolera klawiatury i zamknij zatrzask.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Złącze zasilacza

Wymontowywanie gniazda zasilacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Informacje na temat zadania

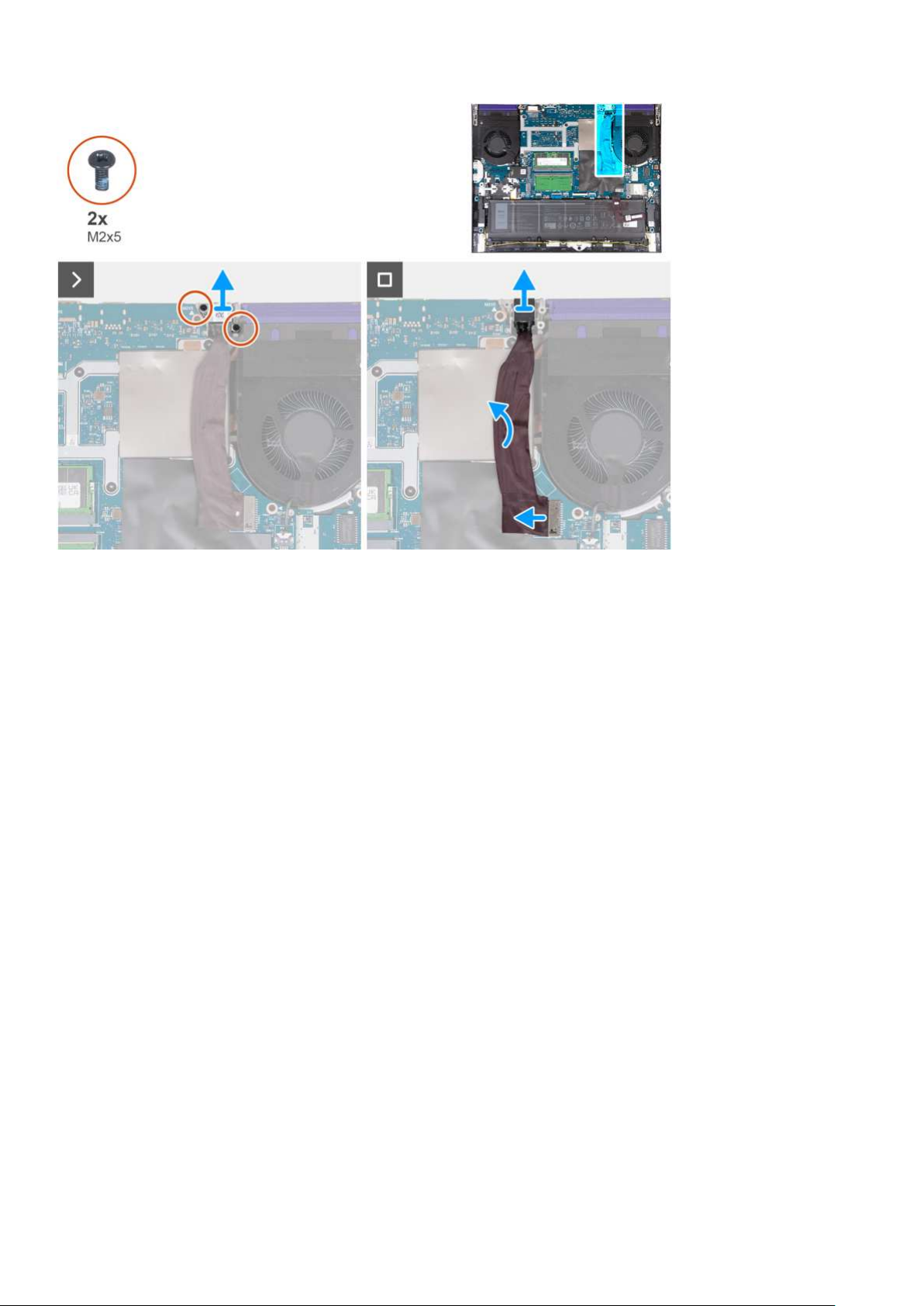

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania gniazda zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

Kroki

1. Wykręć zklamry gniazda zasilacza dwie śruby (M2x5) mocujące gniazdo zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę gniazda zasilacza zgniazda zasilacza.

3. Odłącz kabel gniazda zasilacza od płyty głównej.

4. Odklej kabel gniazda zasilacza od płyty głównej.

5. Wyjmij gniazdo zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie gniazda zasilacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

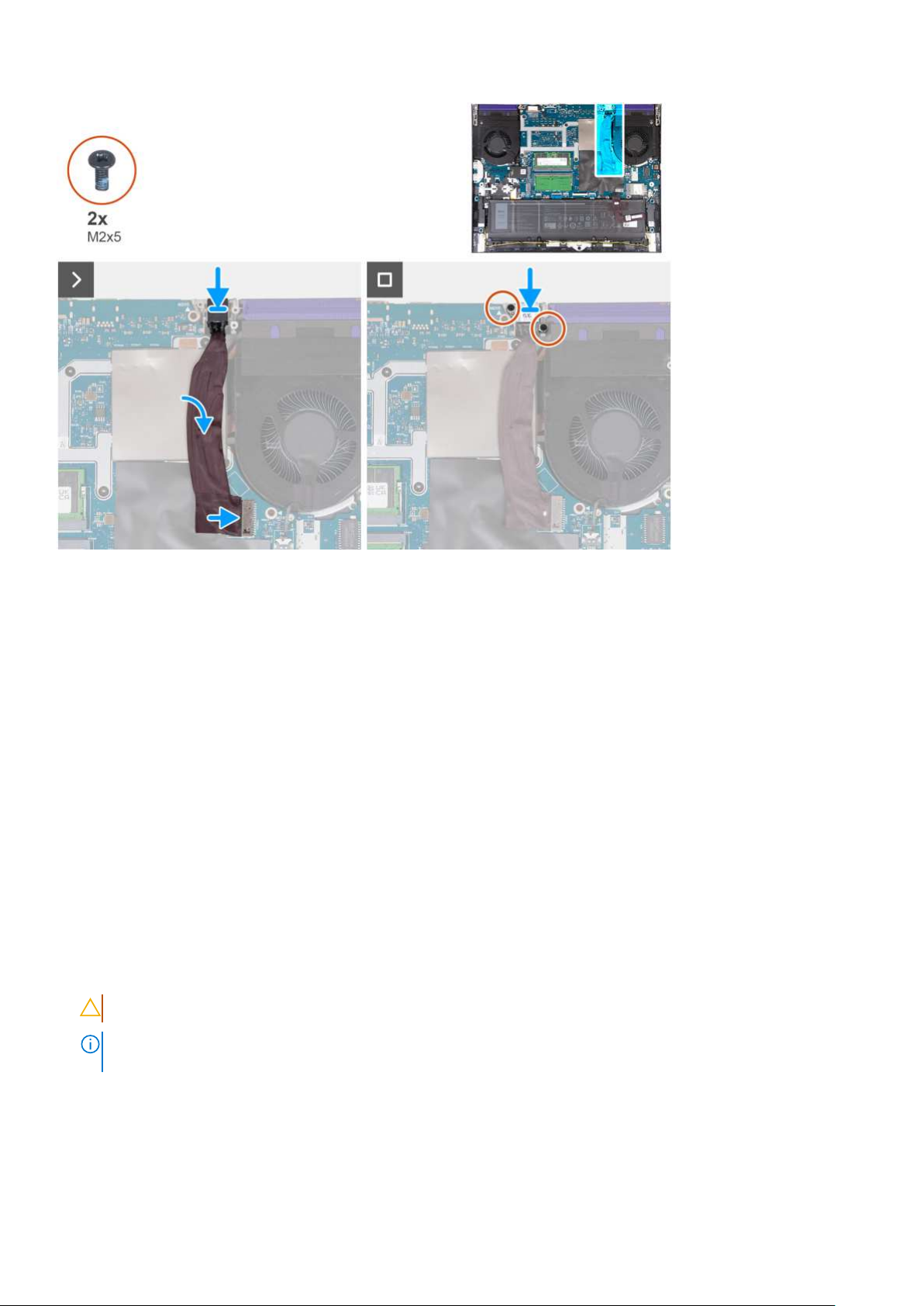

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji gniazda zasilacza.

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść gniazdo zasilacza we wnęce i przyklej kabel gniazda zasilacza do płyty głównej.

2. Podłącz kabel gniazda zasilacza do płyty głównej.

3. Umieść klamrę gniazda zasilacza wgnieździe zasilacza, anastępnie dopasuj otwory na śruby wklamrze do otworów wzestawie
podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x5) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Aby uniknąć obrażeń, przed wymontowaniem płyty głównej zaczekaj na ostygnięcie radiatora.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu BIOS.

Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na zestawie płyty głównej.

1. Kabel wyświetlacza

2. Kabel DDS (Dynamic Display Switch)

3. Kabel portu zasilacza

4. Kabel prawego wentylatora

5. Kabel baterii

6. Kabel touchpada

7. Kabel płyty kontrolera klawiatury

8. Kabel lewego wentylatora

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania płyty głównej.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

Kroki

1. Wykręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej, anastępnie zdejmij tę klamrę zpłyty głównej.

2. Odklej taśmę mocującą złącze kabla wyświetlacza do płyty głównej.

3. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

4. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

5. Odłącz kabel portu zasilacza od płyty głównej.

6. Odklej kabel portu zasilacza od płyty głównej.

7. Odłącz kabel głośnika od płyty głównej.

8. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

9. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty głównej.

10. Otwórz zatrzask iodłącz kabel lewego wentylatora od płyty głównej.

11. Wykręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

12. Wykręć śrubę (M2x3) mocującą kartę portu USB do zestawu podpórki na nadgarstek iklawiatury.

13. Wykręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

14. Wykręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

15. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury. Zestaw płyty głównej zawiera kartę portu USB, kartę sieci
Ethernet / dźwiękową oraz zestaw wentylatora iradiatora.

UWAGA: Płytę główną należy unieść, zaczynając od górnej lewej iprawej strony radiatora.

16. Połóż płytę główną na czystej, płaskiej powierzchni.

17. Odwróć zestaw płyty głównej iwymontuj kartę Ethernet idźwiękową, płytę USB oraz zestaw wentylatora iradiatora.

Instalowanie płyty głównej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu BIOS.

Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

1. Kabel wyświetlacza

2. Kabel DDS (Dynamic Display Switch)

3. Kabel portu zasilacza

4. Kabel prawego wentylatora

5. Kabel baterii

6. Kabel touchpada

7. Kabel płyty kontrolera klawiatury

8. Kabel lewego wentylatora

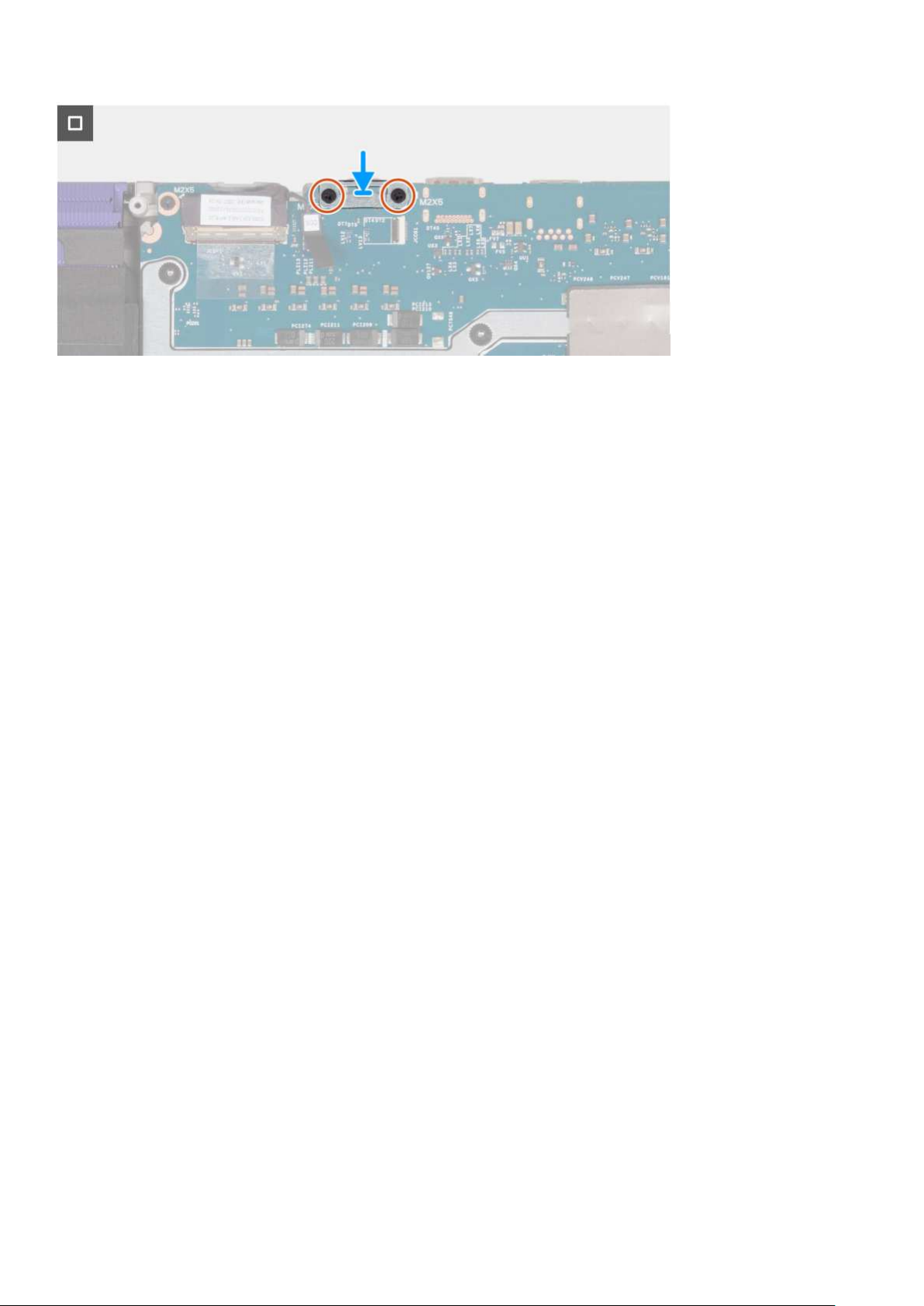

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Połóż płytę główną na czystej, płaskiej powierzchni.

2. Zainstaluj kartę Ethernet idźwiękową, płytę USB oraz zestaw wentylatora iradiatora.

3. Odwróć zestaw płyty głównej.

4. Posiłkując się prowadnicami, umieść płytę główną na zestawie podpórki na nadgarstek iklawiatury, dopasowując radiator do górnej
krawędzi tego zestawu.

5. Dopasuj otwory na śruby wpłycie głównej do otworów wzestawie podpórki na nadgarstek i klawiatury.

6. Wkręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

7. Wkręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

8. Wkręć śrubę (M2x3) mocującą kartę złączy USB do zestawu podpórki na nadgarstek iklawiatury.

9. Wkręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

10. Podłącz kabel wyświetlacza do płyty głównej izamknij zatrzask.

11. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

12. Podłącz kabel DDS (Dynamic Display Switch) do płyty głównej.

13. Podłącz kabel portu zasilacza do płyty głównej.

14. Przyklej kabel portu zasilacza do płyty głównej.

15. Podłącz kabel głośników do płyty głównej.

16. Podłącz kabel touchpada do płyty głównej izamknij zatrzask.

17. Podłącz kabel płyty kontrolera klawiatury do płyty kontrolera i zamknij zatrzask.

18. Dopasuj otwory na śruby wklamrze portu Type-C do otworów wpłycie głównej.

19. Wkręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej.

Kolejne kroki

1. Zainstaluj moduły pamięci.

2. Zainstaluj kartę sieci bezprzewodowej.

3. Zainstaluj dysk SSD.

4. Zainstaluj pokrywę tylną.

5. Zainstaluj baterię.

6. Zainstaluj pokrywę dolną.

7. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta USB

Wymontowywanie płyty USB

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Informacje na temat zadania

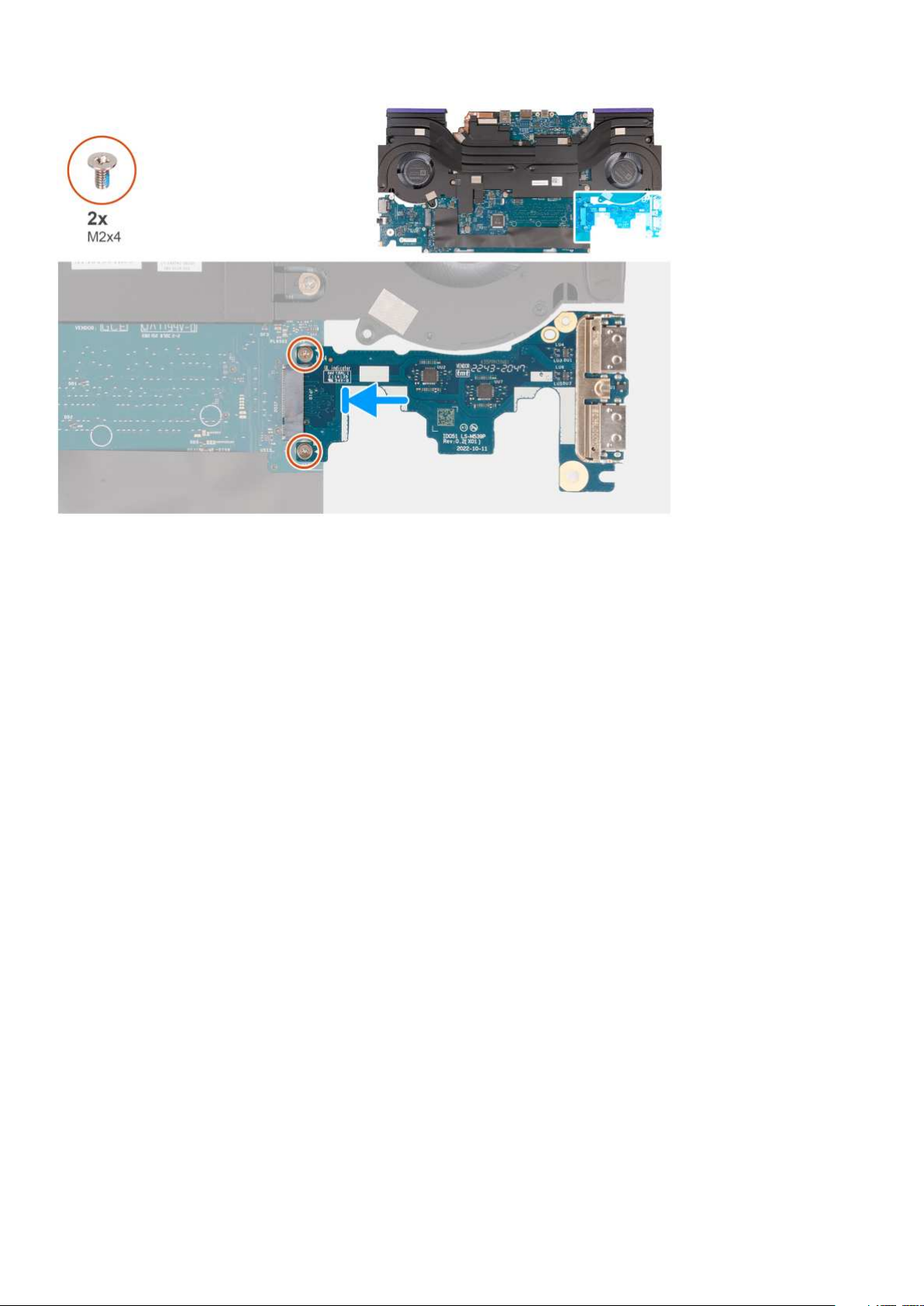

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty USB.

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące płytę USB do płyty głównej.

3. Odłącz od zestawu płyty głównej płytę USB izdejmij ją.

Instalowanie płyty USB

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty USB.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wsuń płytę USB do gniazda karty M.2 na płycie głównej idopasuj otwory na śruby wpłycie USB do otworów wpłycie głównej.

2. Wkręć dwie śruby (M2x4) mocujące kartę USB do płyty głównej.

3. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta Ethernet idźwiękowa

Wymontowywanie karty Ethernet idźwiękowej

Wymagania

Informacje na temat zadania

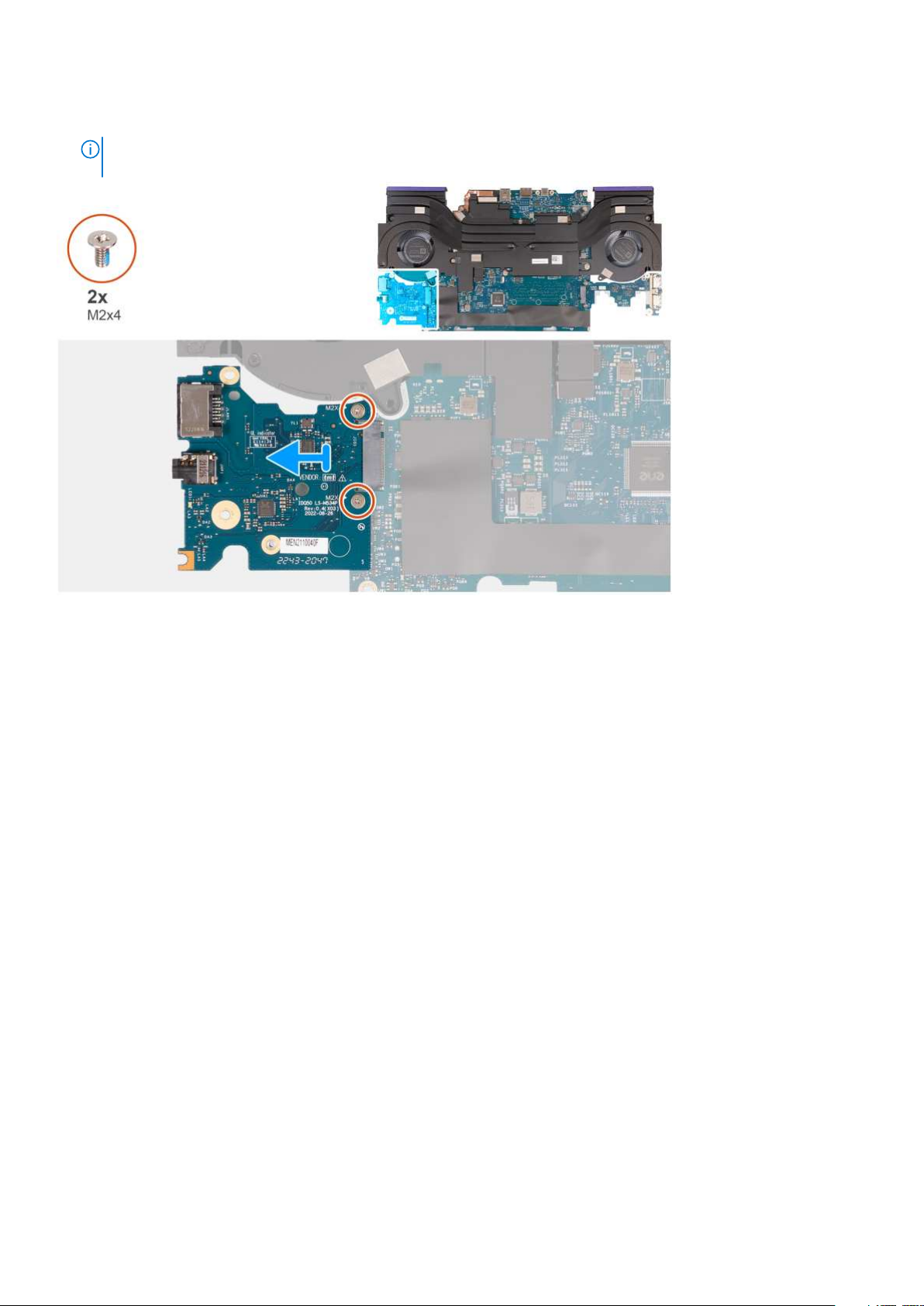

Poniższe ilustracje przedstawiają umiejscowienie karty Ethernet idźwiękowej oraz obrazują procedurę jej demontażu.

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące kartę Ethernet idźwiękową do płyty głównej.

3. Odłączkartę sieci Ethernet /dźwiękową iwyjmij ją zpłyty głównej.

Instalowanie karty Ethernet idźwiękowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Poniższa ilustracja przedstawia umiejscowienie karty Ethernet idźwiękowej oraz obrazuje procedurę jej instalacji.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wsuń kartę Ethernet /dźwiękową do gniazda karty M.2 na zestawie płycie głównej.

2. Wyrównaj otwory na śruby na karcie Ethernet idźwiękowej zotworami na śruby na płycie głównej.

3. Wkręć dwie śruby (M2x4), które mocują kartę Ethernet idźwiękową do płyty głównej.

4. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wentylatora iradiatora

Wymontowywanie zestawu wentylatora iradiatora

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni

termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność
cieplną pasty termoprzewodzącej.

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy zaczekać aż

wystarczająco ostygnie.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania zestawu wentylatora i radiatora.

Kroki

1. Odłącz kable prawego ilewego wentylatora od zestawu płyty głównej.

2. Odwróć zestaw płyty głównej.

3. We wskazanej kolejności (1>2>3>4>5>6>7) wykręć siedem śrub mocujących zestaw wentylatora iradiatora do zestawu płyty głównej.

4. Zdejmij zestaw wentylatora iradiatora zzestawu płyty głównej.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Instalowanie zestawu wentylatora iradiatora

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalowania zestawu wentylatora i radiatora.

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora na nowynależy użyć podkładki termoprzewodzącej dostarczonej

wzestawie, aby zapewnić właściwe odprowadzanie ciepła.

Kroki

1. Umieść zestaw wentylatora iradiatora na płycie głównej idopasuj otwory na śruby wzestawie do otworów wpłycie głównej.

2. Wkolejności odwrotnej do wskazanej (7>6>5>4>3>2>1) wkręć siedem śrub mocujących zestaw wentylatora iradiatora do zestawu
płyty głównej.

3. Odwróć zestaw płyty głównej.

4. Palcami obu rąk wciśnij kabel lewego wentylatora do złącza na płycie głównej.

OSTRZEŻENIE: Podłączenie kabla z nieprawidłową stroną skierowaną do góry spowoduje uszkodzenie złącza i płyty

głównej. Przed podłączeniem kabla upewnij się, że czarna kropka na kablu jest skierowana do góry.

5. Palcami obu rąk wciśnij kabel prawego wentylatora do złącza na płycie głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

OSTRZEŻENIE: Podłączenie kabla z nieprawidłową stroną skierowaną do góry spowoduje uszkodzenie złącza i płyty

głównej. Przed podłączeniem kabla upewnij się, że czarna kropka na kablu jest skierowana do góry.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw przycisku zasilania

Wymontowywanie przycisku zasilania

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduły pamięci.

8. Wymontuj płytę główną.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wykręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Odklej kabel płyty przycisku zasilania od zestawu podpórki na nadgarstek i klawiatury.

3. Wyjmij zestaw płyty przycisku zasilania zzestawu podpórki na nadgarstek iklawiatury.

4. Wykręć dwie śruby (M2x2) mocujące przycisk zasilania do zestawu klawiatury ipodpórki na nadgarstek.

5. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji przycisku zasilania.

Kroki

1. Umieść przycisk zasilania wgnieździe wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć dwie śruby (M2x2) mocujące przycisk zasilania do zestawu klawiatury ipodpórki na nadgarstek.

3. Dopasuj otwory na śruby wzestawie płyty przycisku zasilania zotworami wzestawie podpórki na nadgarstek iklawiatury.

4. Przyklej kabel płyty przycisku zasilania do zestawu klawiatury ipodpórki na nadgarstek.

5. Wkręć dwie śruby (M2x2) mocujące zestaw płyty przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduły pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw podpórki na nadgarstek i klawiatury

Wymontowywanie zestawu podpórki na nadgarstek i klawiatury

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj touchpad.

6. Wymontuj płytę kontrolera klawiatury.

7. Wymontuj zestaw wyświetlacza.

8. Wymontuj dysk SSD.

9. Wymontuj kartę sieci bezprzewodowej.

10. Wymontuj moduły pamięci.

11. Wymontuj głośniki.

12. Wymontuj port zasilacza.

13. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

14. Wymontuj zestaw przycisku zasilania.

Informacje na temat zadania

Po wykonaniu czynności wstępnych pozostanie zestaw klawiatury i podpórki na nadgarstek.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Podczas instalowania nowego zestawu podpórki na nadgarstek iklawiatury należy przełożyć do niego uchwyt na śrubę

dysku SSD ze starego zestawu.

Instalowanie zestawu podpórki na nadgarstek iklawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Połóż zestaw podpórki na nadgarstek iklawiatury na płaskiej powierzchni.

UWAGA: Podczas wymiany zestawu podpórki na nadgarstek i klawiatury należy przenieść do niego klamry mocujące dyski SSD ze

starego zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj zestaw przycisku zasilania.

2. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować wraz zzamocowanym zestawem wentylatora iradiatora, kartą sieci Ethernet /

dźwiękową oraz kartą USB.

3. Zainstaluj port zasilacza.

4. Zainstaluj głośniki.

5. Zainstaluj moduły pamięci.

6. Zainstaluj kartę sieci bezprzewodowej.

7. Zainstaluj dysk SSD.

8. Zainstaluj zestaw wyświetlacza.

9. Zainstaluj płytę kontrolera klawiatury.

10. Zainstaluj touchpad.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

11. Zainstaluj pokrywę tylną.

12. Zainstaluj baterię.

13. Zainstaluj pokrywę dolną.

14. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

7

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące sposobu
instalacji sterowników.

System operacyjny

Komputer Dell G16 7630 obsługuje następujące systemy operacyjne:

● Windows 11 Professional, wersja 64-bitowa

● Windows 11 Home, 64-bitowy

● Ubuntu 20.04 LTS (wersja 64-bitowa)

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem zbazy wiedzy
Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (

000123347).

Oprogramowanie 79

8

Konfiguracja systemu BIOS

OSTRZEŻENIE: Ustawienia konfiguracji systemu BIOS powinni zmieniać tylko doświadczeni użytkownicy. Niektóre

zmiany mogą spowodować nieprawidłową pracę komputera.

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą pojawiać

się na ekranie.

UWAGA: Przed skorzystaniem zprogramu konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby można je

było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:

● Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność urządzenia
pamięci masowej.

● Modyfikowanie konfiguracji systemu.

● Ustawianie i modyfikowanie opcji, takich jak hasło, typ zainstalowanego dysku twardego oraz włączanie i wyłączanie podstawowych

urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA: Zmiany ustawień większości opcji konfiguracji systemu są zapisywane, lecz wprowadzane dopiero po ponownym

uruchomieniu komputera.

Tabela 26. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

udostępnia wartości do wyboru) oraz korzystanie złączy wpolach.

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

UWAGA: Tylko w przypadku standardowego graficznego

interfejsu użytkownika.

Esc Powrót do poprzedniej strony do momentu wyświetlenia ekranu

głównego. Naciśnięcie klawisza Esc na ekranie głównym powoduje
wyświetlenie komunikatu zmonitem ozapisanie zmian iponowne
uruchomienie komputera.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

80 Konfiguracja systemu BIOS

UWAGA: Jeśli komputer jest włączony, zaleca się jego wyłączenie.

Menu jednorazowego rozruchu F12 zawiera listę urządzeń, zktórych można uruchomić komputer, oraz opcję diagnostyki. Opcje dostępne
wtym menu są następujące:

● Dysk wymienny (jeśli jest dostępny)

● Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

● Napęd optyczny (jeśli jest dostępny)

● Dysk twardy SATA (jeśli jest dostępny)

● Diagnostyka

Ekran sekwencji startowej zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu.

Opcje konfiguracji systemu

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą,

pojawiać się na ekranie.

Tabela 27. Opcje konfiguracji systemu — menu Informacje osystemie

Informacje ogólne

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną komputera.

Data produkcji Wyświetla datę produkcji komputera.

Data nabycia tytułu własności Wyświetla datę nabycia tytułu własności komputera.

Kod obsługi ekspresowej Wyświetla kod obsługi ekspresowej komputera.

Znacznik tytułu własności Wyświetla znacznik tytułu własności komputera.

Podpisane aktualizacje oprogramowania
sprzętowego

Bateria Wyświetla informacje o kondycji baterii.

Hasło podstawowe Wyświetla podstawową baterię.

Poziom baterii Wyświetla informacje o poziomie naładowania baterii.

Stan baterii Wyświetla informacje o stanie baterii.

Kondycja Wyświetla informacje o kondycji baterii.

Zasilacz sieciowy Wskazuje, czy zasilacz sieciowy został zainstalowany.

Procesor

Typ procesora Wyświetla typ procesora.

Maksymalna szybkość zegara Wyświetla maksymalną szybkość zegara procesora.

Minimalna szybkość zegara Wyświetla minimalną szybkość zegara procesora.

Bieżąca szybkość zegara Wyświetla bieżącą szybkość zegara procesora.

Liczba rdzeni Wyświetla liczbę rdzeni procesora.

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Pamięć podręczna L2 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 procesora Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Numer wersji mikrokodu Wyświetla wersję mikrokodu.

Obsługa technologii Intel Hyper-Threading Wyświetla informacje, czy procesor obsługuje technologię wielowątkowości (HT).

Wyświetla informację, czy podpisana aktualizacja oprogramowania sprzętowego jest
włączona.

Konfiguracja systemu BIOS 81

Tabela 27. Opcje konfiguracji systemu — menu Informacje osystemie(cd.)

Informacje ogólne

Technologia 64-bitowa Wyświetla informację, czy używana jest technologia 64-bitowa.

Pamięć

Zainstalowana pamięć Wyświetla łączną ilość pamięci w komputerze.

Dostępna pamięć Wyświetla łączną ilość pamięci dostępnej w komputerze.

Szybkość pamięci Wyświetla szybkość pamięci.

Tryb pamięci Wyświetla informacje otrybie pamięci (jedno- lub dwukanałowa).

Technologia pamięci Wyświetla informacje oużywanej technologii pamięci.

Moduł DIMM wgnieździe A Wyświetla rozmiar modułu pamięci DIMM A.

Moduł DIMM wgnieździe B Wyświetla rozmiar modułu pamięci DIMM B.

Urządzenia

Typ panelu Wyświetla informacje o typie panelu komputera.

Kontroler wideo Wyświetla informacje o zintegrowanej karcie graficznej komputera.

Pamięć grafiki Wyświetla informacje o pamięci graficznej komputera.

Urządzenie Wi-Fi Wyświetla informacje o karcie sieci bezprzewodowej komputera.

Rozdzielczość macierzysta Wyświetla informacje orozdzielczości macierzystej komputera.

Wersja Video BIOS Wyświetla wersję systemu Video BIOS komputera.

Urządzenie Bluetooth Wyświetla informacje o urządzeniu Bluetooth komputera.

Kontroler audio Wyświetla informacje o kontrolerze dźwiękowym komputera.

Adres MAC karty LOM Umożliwia wyświetlenie adresu MAC karty LOM w komputerze.

Oddzielny kontroler wideo Wyświetla informacje oautonomicznej karcie graficznej komputera.

Tabela 28. Opcje konfiguracji systemu — menu konfiguracji rozruchu

Konfiguracja rozruchu

Sekwencja startowa

Tryb rozruchu: Tylko UEFI Wyświetla tryb uruchamiania tego komputera.

Sekwencja startowa Umożliwia ustawienie kolejności metod rozruchu.

Bezpieczny rozruch

Włącz bezpieczne uruchamianie Umożliwia bezpieczne uruchomienie systemu przy użyciu wyłącznie zatwierdzonego

oprogramowania rozruchowego.

Ustawienie domyślne: Włączone

Włącz urząd certyfikacji Microsoft UEFI Umożliwia włączenie urzędu certyfikacji Microsoft UEFI.

Ustawienie domyślne: Włączone

Tryb bezpiecznego rozruchu Wybiera tryb bezpiecznego rozruchu. Umożliwia przełączanie między trybem

wdrożonym atrybem inspekcji.

Ustawienie domyślne: Tryb wdrożony

Zarządzanie kluczami wtrybie eksperta

Włącz tryb niestandardowy Ta opcja umożliwia manipulację bazami danych kluczy zabezpieczeń PK, KEK, db

i dbx.

Ustawienie domyślne: Wyłączone

Zarządzanie kluczami wtrybie
niestandardowym

82 Konfiguracja systemu BIOS

Umożliwia wybór baz danych kluczy.

Tabela 29. Opcje konfiguracji systemu — menu Zintegrowane urządzenia

Zintegrowane urządzenia

Data/Godzina

Data Wyświetla bieżącą datę wformacie MM/DD/RRRR. Zmiana daty wsystemie jest

wprowadzana natychmiast.

Godzina Umożliwia ustawienie godziny komputera wformacie w24-godzinnym formacie

GG/MM/SS. Istnieje możliwość przełączenia się zzegara 12-godzinnego na 24­godzinny. Zmiana godziny w systemie jest wprowadzana natychmiast.

Mapowanie obszaru pamięci urządzeń
we/wy powyżej 4 GB

Kamera

Włącz kamerę Umożliwia włączanie i wyłączanie kamery.

Audio

Włącz dźwięk Umożliwia włączanie iwyłączanie zintegrowanego kontrolera dźwięku.

Włącz mikrofon Umożliwia włączenie lub wyłączenie mikrofonu.

Umożliwia włączanie iwyłączanie mapowania obszaru pamięci urządzeń we/wy
powyżej 4 GB.

Ustawienie domyślne: Włączone

Opcja Włącz kamerę jest domyślnie włączona.

Ustawienie domyślne: Włączone

Domyślnie wybrana jest opcja Włącz mikrofon.

Włącz wewnętrzny głośnik Umożliwia włączanie i wyłączanie wewnętrznego głośnika.

Opcja Włącz wewnętrzny głośnik jest domyślnie włączona.

Konfiguracja USB/Thunderbolt

Włącza zewnętrzne porty USB Umożliwia włączenie lub wyłączenie zewnętrznych portów USB.

Ustawienie domyślne: Włączone

Włącz obsługę rozruchu zportu USB Włącza lub wyłącza rozruch zurządzenia podłączonego do portu USB.

Ustawienie domyślne: Włączone

Włącz wsparcie dla portu Thunderbolt Po włączeniu tej opcji urządzenia peryferyjne Thunderbolt oraz urządzenia USB

podłączone do karty Thunderbolt mogą działać wśrodowisku systemu BIOS przed
uruchomieniem systemu operacyjnego.

Ustawienie domyślne: Wyłączone

Włącz moduły przedrozruchowe Thunderbolt
(iPCIe przez TBT)

Włączenie tej opcji umożliwia urządzeniom PCIe podłączonym za pomocą adaptera
Thunderbolt uruchamianie modułów UEFI Option ROM urządzeń PCIe (jeśli są
obecne) przed uruchomieniem systemu operacyjnego.

Tabela 30. Opcje konfiguracji systemu — menu Pamięć masowa

Pamięć masowa

Tryb SATA/NVMe

Tryb SATA/NVMe Konfiguruje tryb działania zintegrowanego kontrolera urządzeń pamięci masowej.

Ustawienie domyślne: Macierz RAID włączona. Urządzenie pamięci masowej jest
skonfigurowane do obsługi funkcji RAID. Kiedy ta opcja jest włączona, wszystkie
urządzenia interfejsów NVMe i SATA są mapowane w ramach kontrolera VMD. Aby
uruchomić system operacyjny, należy załadować sterownik RST (Intel Rapid Restore
Technology) systemu Windows lub sterownik VMD jądra systemu Linux.

Interfejs magazynu danych

Włączanie portów Umożliwia włączanie i wyłączanie zintegrowanych dysków.

Konfiguracja systemu BIOS 83

Tabela 30. Opcje konfiguracji systemu — menu Pamięć masowa(cd.)

Pamięć masowa

Ustawienie domyślne: Włączone

Raportowanie SMART

Włącz raportowanie SMART Umożliwia włączanie iwyłączanie technologii SMART (Self-Monitoring, Analysis, and

Reporting Technology).

Ustawienie domyślne: Włączone

Informacje odysku Wyświetla informacje oposzczególnych napędach zintegrowanych zsystemem.

Tabela 31. Opcje konfiguracji systemu — menu Wyświetlacz

Wyświetlacz

Jasność ekranu

Jasność na baterii Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany zbaterii.

Jasność na zasilaniu sieciowym Umożliwia ustawienie jasności ekranu, gdy komputer jest zasilany przez zasilacz

sieciowy.

Pełnoekranowe logo Umożliwia włączanie iwyłączanie pełnoekranowego logo.

Domyślnie opcja ta jest wyłączona.

Hybrydowy tryb graficzny / Advanced
Optimus

Włącz hybrydowy tryb graficzny /
zaawansowane ustawienia Optimus (jeśli są
dostępne)

Włącz hybrydowy tryb graficzny / zaawansowane ustawienia Optimus

Ustawienie domyślne: Włączone.

Tabela 32. Opcje konfiguracji systemu — menu Połączenia

Połączenie

Konfiguracja kontrolera sieciowego

Zintegrowany kontroler sieciowy (NIC) Umożliwia włączanie iwyłączanie zintegrowanego kontrolera sieci LAN.

Domyślnie włączona jest opcja Włączone wtrybie PXE.

Włącz urządzenie bezprzewodowe

WLAN Umożliwia włączanie iwyłączanie wbudowanych urządzeń WLAN.

Ta opcja jest domyślnie włączona.

Bluetooth Umożliwia włączanie iwyłączanie wbudowanych urządzeń Bluetooth

Ta opcja jest domyślnie włączona.

Włącz stos sieciowy UEFI Umożliwia włączanie iwyłączanie stosu sieciowego UEFI oraz sterowanie

wbudowanym kontrolerem LAN.

Domyślnie wybrana jest opcja Włączone.

Funkcja rozruchu HTTPs

Rozruch HTTPs Umożliwia włączanie iwyłączanie funkcji rozruchu HTTPs

Ustawienie domyślne: Włączone.

Tryby rozruchu HTTPs Wtrybie automatycznym funkcja rozruchu HTTPs uzyskuje adres URL rozruchu

zserwera DHCP. Wtrybie ręcznym funkcja rozruchu HTTPs uzyskuje adres URL
rozruchu zdanych podanych przez użytkownika.

Domyślnie włączona jest opcja Tryb automatyczny.

Prześlij Umożliwia przesłanie certyfikatu urzędu certyfikacji.

84 Konfiguracja systemu BIOS

Tabela 32. Opcje konfiguracji systemu — menu Połączenia(cd.)

Połączenie

Delete Umożliwia usunięcie certyfikatu urzędu certyfikacji.

Tabela 33. Opcje konfiguracji systemu — menu Zasilanie

Zasilanie

Konfiguracja baterii Umożliwia zasilanie komputera zbaterii wokreślonych godzinach, nawet jeśli

podłączone jest zasilanie sieciowe. Opcje Niestandardowe rozpoczęcie ładowania
iNiestandardowe zakończenie ładowania pozwalają zapobiec pobieraniu prądu zsieci
energetycznej wokreślonych godzinach każdego dnia.

Domyślnie włączona jest opcja Tryb adaptacyjny.

Konfiguracja zaawansowana

Włącz zaawansowaną konfigurację ładowania
baterii

Kontrola termiczna Umożliwia sterowanie wentylatorami itemperaturą procesora wcelu regulacji

Blokowanie uśpienia Pozwala zablokować przechodzenie komputera wstan uśpienia (S3) wśrodowisku

Umożliwia włączanie iwyłączanie zaawansowanej konfiguracji ładowania baterii.

Ustawienie domyślne: Wyłączone

Jeśli ta opcja jest włączona, należy skonfigurować codzienne godziny iokresy pracy
wsekcjach Początek dnia iOkres roboczy.

wydajności systemu, poziomu hałasu itemperatury.

Domyślnie aktywna jest opcja Zoptymalizowane.

systemu operacyjnego.

Ustawienie domyślne: Wyłączone

Przełącznik obudowy

Włącz przełącznik pokrywy Umożliwia włączanie iwyłączanie przełącznika pokrywy

Ustawienie domyślne: Włączone

Włączanie po otwarciu pokrywy Ta opcja umożliwia włączanie komputera ze stanu wyłączenia za każdym razem, gdy

pokrywa zostanie otwarta.

Ustawienie domyślne: Włączone

Technologia Intel Speed Shift Umożliwia włączanie iwyłączanie obsługi technologii Intel Speed Shift.

Ustawienie domyślne: Włączone

Tabela 34. Opcje konfiguracji systemu — menu Zabezpieczenia

Zabezpieczenia

Technologia Intel Platform Trust

Włącz technologię Intel Platform Trust Umożliwia włączanie iwyłączanie widoczności rozwiązania Intel Platform Trust

Technology wsystemie operacyjnym.

Ustawienie domyślne: Włączone

Pomiń PPI dla poleceń czyszczenia Umożliwia sterowanie funkcją TPM Physical Presence Interface (PPI).

Domyślnie opcja ta jest wyłączona.

Wyczyść Umożliwia wyczyszczenie danych właściciela PTT iprzywrócenie stanu domyślnego

funkcji PTT.

Domyślnie opcja ta jest wyłączona.

Środki bezpieczeństwa wtrybie SMM Umożliwia włączanie i wyłączanie dodatkowych zabezpieczeń UEFI SMM Security

Mitigation.

Ustawienie domyślne: Włączone

Konfiguracja systemu BIOS 85

Tabela 34. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Wymazanie danych przy następnym
uruchomieniu

Rozpocznij wymazywanie danych Umożliwia włączanie iwyłączanie usuwania danych przy następnym rozruchu.

Ustawienie domyślne: Wyłączone

Absolute Pozwala włączyć iczasowo lub trwale wyłączyć wsystemie BIOS interfejs modułu

opcjonalnej usługi Absolute Persistence Module firmy Absolute Software.

Domyślnie aktywna jest opcja Włącz Absolute.

OSTRZEŻENIE: Opcję „Trwale wyłącz Absolute” można wybrać tylko

raz. Jeśli wybrano opcję „Trwale wyłącz Absolute”, nie można ponownie
włączyć modułu Absolute Persistence. Dalsze zmiany stanu modułu
Absolute Persistence są niemożliwe.

UWAGA: Opcje włączania/wyłączania są niedostępne, gdy usługa Computrace

jest wstanie aktywnym.

Bezpieczeństwo uruchamiania ścieżki
rozruchu UEFI

Ta opcja pozwala określić, czy system ma wyświetlać monit owprowadzenie hasła
administratora (jeśli je ustawiono) podczas uruchamiania ze ścieżki UEFI wybranej
zmenu rozruchowego F12.

Domyślnie aktywna jest opcja Zawsze, zwyjątkiem wewnętrznego dysku

twardego.

Tabela 35. Opcje konfiguracji systemu — menu Hasła

Hasła

Hasło administratora Umożliwia ustawianie, zmienianie i usuwanie hasła administratora.

Hasło systemowe Umożliwia ustawianie, zmienianie i usuwanie hasła systemowego.

Pierwszy dysk SSD M.2 PCIe Umożliwia ustawianie, zmienianie iusuwanie hasła do dysku NVMe SSD-1.

Konfiguracja hasła

Wielkie litery Wymusza użycie hasła zawierającego co najmniej jedną wielką literę.

Domyślnie opcja ta jest wyłączona.

Małe litery Wymusza użycie hasła zawierającego co najmniej jedną małą literę.

Domyślnie opcja ta jest wyłączona.

Cyfry Wymusza użycie hasła zawierającego co najmniej jedną cyfrę.

Domyślnie opcja ta jest wyłączona.

Znak specjalny Wymusza użycie hasła zawierającego co najmniej jeden znak specjalny.

Domyślnie opcja ta jest wyłączona.

Minimalna liczba znaków Określa minimalną dozwoloną liczbę znaków whaśle.

Pominięcie hasła Gdy ta opcja jest włączona, system zawsze monituje opodanie hasła systemowego

ihasła wewnętrznego dysku twardego podczas uruchamiania ze stanu wyłączenia.

Domyślnie wybrana jest opcja Wyłączone.

Zmiany hasła

Zezwól na zmiany hasła przez użytkowników
innych niż administrator

Blokada konfiguracji administratora

86 Konfiguracja systemu BIOS

Włącza lub wyłącza możliwość zmiany hasła systemowego ihasła do dysku twardego
przez użytkowników bez wprowadzania hasła administracyjnego.

Ustawienie domyślne: Włączone

Tabela 35. Opcje konfiguracji systemu — menu Hasła(cd.)

Hasła

Zezwól na blokowanie dostępu do
konfiguracji administratora

Blokada hasła głównego

Włącz blokadę hasła głównego Włączenie tej opcji powoduje wyłączenie obsługi hasła głównego.

Zezwalaj na resetowanie identyfikatora
PSID przez użytkowników innych niż
administrator

Umożliwia zezwalanie na resetowanie
identyfikatora PSID przez użytkowników
innych niż administrator

Funkcja ta daje administratorom kontrolę nad możliwością uzyskania przez
użytkowników dostępu do konfiguracji systemu BIOS.

Ustawienie domyślne: Wyłączone

Ustawienie domyślne: Wyłączone

Umożliwia lub uniemożliwia resetowanie identyfikatora zabezpieczeń fizycznych
(PSID) dysków NVMe zpoziomu narzędzia Dell Security Manager.

Ustawienie domyślne: Wyłączone

Tabela 36. Opcje konfiguracji systemu — menu Aktualizacje iodzyskiwanie

Aktualizacje iodzyskiwanie

Aktualizacje oprogramowania
wewnętrznego przy użyciu pakietów
UEFI Capsule

Włącz aktualizacje oprogramowania
wewnętrznego UEFI Capsule

Umożliwia włączenie lub wyłączenie aktualizacji systemu BIOS za pośrednictwem
pakietów aktualizacji UEFI Capsule.

UWAGA: Wyłączenie tej opcji powoduje zablokowanie aktualizacji systemu BIOS

z poziomu takich usług, jak Microsoft Windows Update i Linux Vendor Firmware
Service (LVFS).

Ustawienie domyślne: Włączone

Odzyskiwanie systemu BIOS z dysku
twardego

Obniżenie wersji systemu BIOS

Zezwól na wcześniejszą wersję BIOS Ta opcja steruje przywracaniem wcześniejszych wersji oprogramowania sprzętowego.

SupportAssist OS Recovery Umożliwia włączanie i wyłączanie kontrolowania rozruchu narzędzia SupportAssist OS

BIOSConnect Umożliwia włączanie iwyłączanie odzyskiwania systemu operacyjnego zusługi

Próg automatycznego uruchomienia
narzędzia Dell Operating System
Recovery

Umożliwia wpewnych sytuacjach przywrócenie uszkodzonego systemu BIOS zpliku
przywracania zapisanego na głównym dysku twardym lub na zewnętrznej pamięci
USB.

Ustawienie domyślne: Włączone

UWAGA: Przywracanie systemu BIOS zdysku twardego nie jest możliwe

wprzypadku dysków samoszyfrujących (SED).

Ustawienie domyślne: Włączone

Recovery w przypadku niektórych błędów systemu.

Ustawienie domyślne: Włączone

w chmurze, jeśli rozruch głównego system operacyjnego nie powiódł się określoną
liczbę razy (liczba ta jest skonfigurowana jako wartość progowa automatycznego
odzyskiwania systemu operacyjnego Dell), aserwisowy system operacyjny nie
uruchamia się lub nie jest zainstalowany.

Ustawienie domyślne: Włączone

Umożliwia sterowanie automatycznym uruchamianiem konsoli SupportAssist System
Resolution i narzędzia firmy Dell do odzyskiwania systemu operacyjnego.

Domyślnie wartość progowa jest równa 2.

Konfiguracja systemu BIOS 87

Tabela 37. Opcje konfiguracji systemu — menu Zarządzanie systemem

Zarządzanie systemem

Kod Service Tag Wyświetla kod Service Tag systemu.

Plakietka identyfikacyjna Umożliwia utworzenie plakietki identyfikacyjnej.

Zachowanie po podłączeniu zasilacza

Uaktywnianie po podłączeniu zasilacza Umożliwia włączanie iwyłączanie wybudzania komputera po podłączeniu zasilacza

sieciowego.

Ustawienie domyślne: Wyłączone

Automatycznie na czas Umożliwia ustawienie automatycznego włączania systemu codziennie lub określonego

dnia iookreślonej godzinie. Ta opcja może zostać skonfigurowana tylko, jeśli opcja
Automatycznie na czas jest ustawiona na wartość Codziennie, Dni tygodnia lub
Wybrane dni.

Domyślnie wybrana jest opcja Wyłączone.

Data pierwszego uruchomienia

Umożliwia ustawienie daty nabycia tytułu
własności.

Diagnostyka

Żądania agenta systemu operacyjnego Umożliwia włączanie iwyłączanie harmonogramu zintegrowanej diagnostyki przy

Umożliwia ustawienie daty nabycia własności.

Ustawienie domyślne: Wyłączone

kolejnych rozruchach.

Ustawienie domyślne: Włączone

Automatyczne odzyskiwanie przy użyciu
autotestu zasilania

Umożliwia włączanie iwyłączanie automatycznego odzyskiwania, jeśli komputer nie
reaguje po zakończeniu autotestu systemu BIOS.

Ustawienie domyślne: Włączone

Tabela 38. Opcje konfiguracji systemu — menu Klawiatura

Klawiatura

Opcje blokowania Fn Umożliwia włączanie iwyłączanie trybu blokowania klawisza Fn.

Ustawienie domyślne: Włączone

Tryb blokowania Umożliwia włączanie iwyłączanie dodatkowych funkcji klawiszy funkcyjnych.

Domyślnie włączona jest opcja Blokada wtrybie dodatkowym. Po wybraniu tej opcji
klawisze F1–F12 skanują kod pod kątem funkcji dodatkowych.

Podświetlenie klawiatury Umożliwia określenie ustawień podświetlenia klawiatury.

Domyślnie wybrana jest opcja Jasne.

Timeout podświetlenia klawiatury na
zasilaniu sieciowym

Timeout podświetlenia klawiatury na
baterii

Określa wartość timeoutu dla podświetlenia klawiatury, gdy system jest podłączony
do zasilacza sieciowego.

Domyślnie włączona jest opcja 1 minuta.

Określa wartość timeoutu podświetlenia klawiatury, gdy komputer jest zasilany tylko
zbaterii.

Domyślnie włączona jest opcja 1 minuta.

Tabela 39. Opcje konfiguracji systemu — menu Zachowanie przed uruchomieniem systemu

Zachowanie przed uruchomieniem systemu

Ostrzeżenia dotyczące zasilacza

Włącz ostrzeżenia zasilacza Umożliwia włączanie iwyłączanie komunikatów ostrzegawczych wyświetlanych

podczas rozruchu wrazie wykrycia zasilacza ozbyt małej mocy.

88 Konfiguracja systemu BIOS

Tabela 39. Opcje konfiguracji systemu — menu Zachowanie przed uruchomieniem systemu(cd.)

Zachowanie przed uruchomieniem systemu

Ustawienie domyślne: Włączone

Ostrzeżenia i błędy Umożliwia włączanie iwyłączanie czynności, która ma zostać wykonana po

wystąpieniu ostrzeżenia lub błędu.

Domyślnie opcja Monituj przy ostrzeżeniach i błędach jest włączona.

Ostrzeżenia USB-C Umożliwia włączanie iwyłączanie ostrzeżeń dotyczących stacji dokującej.

Ustawienie domyślne: Włączone

Szybkie uruchamianie Umożliwia skonfigurowanie szybkości procesu rozruchu UEFI.

Domyślnie włączona jest opcja Dokładne.

Wydłuż czas testu POST systemu BIOS Umożliwia ustawienie czasu testu POST systemu BIOS.

Domyślnie włączona jest opcja 0 sekund.

Tabela 40. Opcje konfiguracji systemu — menu Wirtualizacja

Wirtualizacja

Technologia Intel Virtualization

Włącz technologię wirtualizacji Intel (VT) Kiedy ta opcja jest włączona, system może uruchamiać monitor maszyny wirtualnej

(VMM).

Ustawienie domyślne: Włączone

Technologia wirtualizacji bezpośredniego
wejścia/wyjścia

Włącz technologię wirtualizacji VT dla
bezpośredniego wejścia/wyjścia firmy Intel

Ochrona DMA

Włącz ochronę DMA przed rozruchem To ustawienie umożliwia włączanie iwyłączanie ochrony DMA przed rozruchem

Włącz ochronę DMA jądra systemu
operacyjnego

Ta opcja umożliwia działanie technologii wirtualizacji bezpośredniego we/wy (VT-d).

Ustawienie domyślne: Włączone

wprzypadku portów wewnętrznych izewnętrznych.

Ustawienie domyślne: Włączone

Umożliwia włączanie iwyłączanie ochrony DMA jądra systemu wprzypadku portów
wewnętrznych izewnętrznych.

Ustawienie domyślne: Włączone

Tabela 41. Opcje konfiguracji systemu — menu Wydajność

Wydajność

Obsługa wielu rdzeni

Wszystkie rdzenie Umożliwia udostępnienie wszystkich rdzeni wsystemie operacyjnym.

Domyślnie opcja ta jest wyłączona.

Wybór aktywnych rdzeni Umożliwia określenie liczby rdzeni procesora dostępnych wsystemie operacyjnym.

Domyślnie opcja ta jest wyłączona.

Wiele rdzeni Atom Umożliwia zmianę liczby rdzeni procesora dostępnych wsystemie operacyjnym.

Domyślnie włączona jest opcja Wszystkie rdzenie.

Intel SpeedStep

Włącz technologię Intel SpeedStep Umożliwia dynamiczne dostosowywanie napięcia procesora iczęstotliwości rdzeni

przez system, co zmniejsza średnie zużycie energii iwydzielanie ciepła.

Konfiguracja systemu BIOS 89

Tabela 41. Opcje konfiguracji systemu — menu Wydajność(cd.)

Wydajność

Ustawienie domyślne: Włączone

Kontrola stanu procesora

Włącz kontrolę stanu procesora Umożliwia włączanie iwyłączanie niskiego stanu zasilania procesora. Wyłączenie

tej opcji powoduje wyłączenie wszystkich stanów C. Kiedy ta opcja jest włączona,
wszystkie stany C, na jakie zezwala chipset lub platforma, są włączone.

Ustawienie domyślne: Włączone

Włączanie adaptacyjnych stanów
C autonomicznej karty graficznej

Technologia Intel Turbo Boost

Włącz technologię Intel Turbo Boost Włącza lub wyłącza tryb Intel TurboBoost wprocesorze.

Technologia Intel Turbo Boost Maximum

3.0

Włącz technologię Intel Turbo Boost
Maximum 3.0

Technologia Intel Hyper-Threading

Włącz technologię Intel Hyper-Threading Umożliwia włączanie iwyłączanie technologii wielowątkowości procesora.

Funkcja przetaktowania Umożliwia włączanie iwyłączanie globalnych funkcji przetaktowania.

Przesunięcie aktywacji TCC Konfiguracja przesunięcia TCC procesora.

Umożliwia dynamiczne wykrywanie wysokiego użycia autonomicznej karty graficznej
i dostosowywanie parametrów systemu w celu uzyskania wyższej wydajności.

Ustawienie domyślne: Włączone

Ustawienie domyślne: Włączone

Umożliwia włączanie iwyłączanie trybu Intel Turbo Boost Maximum procesora.

Ustawienie domyślne: Włączone

Ustawienie domyślne: Włączone

Ustawienie domyślne: Wyłączone

Gdy ta opcja jest włączona, ustawienia przetaktowania są dostępne do wyboru.

Tabela 42. Opcje konfiguracji systemu — menu Systemowe rejestry zdarzeń

Systemowe rejestry zdarzeń

Rejestr zdarzeń BIOS

Wyczyść rejestr zdarzeń BIOS Wyświetlane są zdarzenia systemu BIOS.

Domyślnie włączona jest opcja Zachowaj rejestr.

Rejestr zdarzeń dotyczących
temperatury

Wyczyść rejestr zdarzeń dotyczących
temperatury

Rejestr zdarzeń dotyczących zasilania

Wyczyść rejestr zdarzeń dotyczących
zasilania

Wyświetla zdarzenia związane z zarządzaniem temperaturą.

Domyślnie włączona jest opcja Zachowaj rejestr.

Wyświetla zdarzenia związane zzasilaniem.

Domyślnie włączona jest opcja Zachowaj rejestr.

90 Konfiguracja systemu BIOS

Aktualizowanie systemu BIOS

Aktualizowanie systemu BIOS wsystemie Windows

Kroki

1. Przejdź do witryny Dell Support.

2. Kliknij opcję Pomoc techniczna dotycząca produktu. Wpolu wyszukiwania pomocy technicznej wprowadź kod Service Tag
komputera, anastępnie kliknij przycisk Szukaj.

UWAGA: Jeśli nie znasz kodu Service Tag, skorzystaj z funkcji SupportAssist, aby automatycznie zidentyfikować komputer.

Możesz również użyć identyfikatora produktu lub ręcznie znaleźć model komputera.

3. Kliknij pozycję Sterowniki i pliki do pobrania. Rozwiń pozycję Znajdź sterowniki.

4. Wybierz system operacyjny zainstalowany na komputerze.

5. Zmenu rozwijanego Kategoria wybierz pozycję BIOS.

6. Wybierz najnowszą wersję systemu BIOS i kliknij przycisk Pobierz, aby pobrać plik z systemem BIOS na komputer.

7. Po zakończeniu pobierania przejdź do folderu, wktórym został zapisany plik aktualizacji systemu BIOS.

8. Kliknij dwukrotnie ikonę pliku aktualizacji systemu BIOS ipostępuj zgodnie zinstrukcjami wyświetlanymi na ekranie.
Więcej informacji na temat aktualizowania systemu BIOS komputera można znaleźć wbazie wiedzy w

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie

witrynie Dell Support.

Windows

Kroki

1. Wykonaj punkty od 1 do 6 procedury „Aktualizowanie systemu BIOS wsystemie Windows”, aby pobrać najnowszy plik programu
instalacyjnego systemu BIOS.

2. Utwórz startowy nośnik USB. Więcej informacji można znaleźć wzasobach bazy wiedzy w witrynie Dell Support.

3. Skopiuj plik programu instalacyjnego systemu BIOS na startowy nośnik USB.

4. Podłącz startowy nośnik USB do komputera, na którym ma zostać wykonana aktualizacja systemu BIOS.

5. Uruchom ponownie komputer i naciśnij klawisz F12.

6. Uruchom system znośnika USB, korzystając zmenu jednorazowego rozruchu.

7. Wpisz nazwę pliku programu instalacyjnego systemu BIOS i naciśnij klawisz Enter.
Zostanie wyświetlone oknonarzędzia aktualizacyjnego systemu BIOS.

8. Postępuj zgodnie zinstrukcjami wyświetlanymi na ekranie, aby ukończyć aktualizację systemu BIOS.

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu

Aby zaktualizować system BIOS na komputerze, na którym jest zainstalowany system operacyjny Linux lub Ubuntu, należy zapoznać się
z artykułem

000131486 z bazy wiedzy w witrynie Dell Support.

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod
klawiszem F12

System BIOS komputera można zaktualizować przy użyciu pliku wykonywalnego (EXE) zsystemem BIOS skopiowanego na nośnik USB
FAT32 oraz menu jednorazowego rozruchu dostępnego pod F12.

Informacje na temat zadania
Aktualizacje systemu BIOS

Plik aktualizacji systemu BIOS można uruchomić wsystemie Windows za pomocą rozruchowego nośnika USB; można też zaktualizować
system BIOS za pomocą menu jednorazowego rozruchu dostępnego pod klawiszem F12.

Konfiguracja systemu BIOS 91

Większość komputerów Dell wyprodukowanych po 2012 r. obsługuje tę funkcję. Można to sprawdzić, uruchamiając system
zwykorzystaniem menu jednorazowego rozruchu pod klawiszem F12 isprawdzając, czy jest dostępna opcja „Aktualizacja systemu
BIOS”. Jeśli opcja ta figuruje na liście, można zaktualizować system BIOS wten sposób.

UWAGA: Ztej funkcji można korzystać tylko wprzypadku systemów, które mają opcję aktualizacji systemu BIOS wmenu

jednorazowego rozruchu po naciśnięciu klawisza F12.

Aktualizowanie za pomocą menu jednorazowego rozruchu

Aby zaktualizować system BIOS za pomocą menu jednorazowego rozruchu pod klawiszem F12, przygotuj następujące elementy:

● Nośnik USB sformatowany wsystemie plików FAT32 (nośnik nie musi być urządzeniem rozruchowym).

● Plik wykonywalny systemu BIOS pobrany zwitryny internetowej Dell Support iskopiowany do katalogu głównego nośnika USB.

● Zasilacz prądu zmiennego podłączony do komputera.

● Działająca bateria systemowa niezbędna do aktualizacji systemu BIOS.

Wykonaj następujące czynności, aby przeprowadzić aktualizację systemu BIOS za pomocą menu F12:

OSTRZEŻENIE: Nie wyłączaj komputera podczas aktualizacji systemu BIOS. Jeśli wyłączysz komputer, jego ponowne

uruchomienie może nie być możliwe.

Kroki

1. Wyłącz komputer i podłącz do niego nośnik USB z plikiem aktualizacji.

2. Włącz komputer inaciśnij klawisz F12, aby uzyskać dostęp do menu jednorazowego rozruchu. Za pomocą myszy lub klawiszy
strzałek zaznacz opcję aktualizacji systemu BIOS, anastępnie naciśnij klawisz Enter.
Zostanie wyświetlone menu narzędzia aktualizacji systemu BIOS.

3. Kliknij pozycję Aktualizuj z pliku.

4. Wybierz zewnętrzne urządzenie USB.

5. Po wybraniu pliku kliknij dwukrotnie docelowy plik aktualizacji, a następnie naciśnij przycisk Prześlij.

6. Kliknij opcję Aktualizuj system BIOS. Komputer uruchomi się ponownie, aby zaktualizować system BIOS.

7. Po zakończeniu aktualizacji systemu BIOS komputer znowu uruchomi się ponownie.

Hasło systemowe ihasło konfiguracji systemu

Tabela 43. Hasło systemowe ihasło konfiguracji systemu

Typ hasła Opis

Hasło systemowe Hasło, które należy wprowadzić, aby zalogować się do systemu.

Hasło konfiguracji systemu Hasło, które należy wprowadzić, aby wyświetlić i modyfikować

ustawienia systemu BIOS w komputerze.

W celu zabezpieczenia komputera można utworzyć hasło systemowe i hasło konfiguracji systemu.

OSTRZEŻENIE: Hasła stanowią podstawowe zabezpieczenie danych w komputerze.

OSTRZEŻENIE: Jeśli komputer jest niezablokowany ipozostawiony bez nadzoru, osoby postronne mogą uzyskać dostęp

do przechowywanych wnim danych.

UWAGA: Funkcja hasła systemowego ihasła dostępu do ustawień systemu jest wyłączona.

Przypisywanie hasła konfiguracji systemu

Wymagania

Przypisanie nowego hasła systemowego lub hasła administratora jest możliwe tylko wtedy, gdy hasło ma stan Nieustawione.

92 Konfiguracja systemu BIOS

Informacje na temat zadania

Aby uruchomić program konfiguracji systemu BIOS, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia.

2. Wybierz opcję Hasło systemowe/administratora iwprowadź hasło wpolu Wprowadź nowe hasło.
Hasło systemowe musi spełniać następujące warunki:

● Hasło może zawierać do 32 znaków.

● Co najmniej jeden znak specjalny: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )"

● Cyfry od 0 do 9.

● Wielkie litery od Ado Z.

● Małe litery od ado z.

3. Wpisz wprowadzone wcześniej hasło systemowe wpolu Potwierdź nowe hasło ikliknij OK.

4. Naciśnij klawisz Esc izapisz zmiany zgodnie zkomunikatem.

5. Naciśnij klawisz Y, aby zapisać zmiany.
Nastąpi ponowne uruchomienie komputera.

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji
systemu

Wymagania

Przed przystąpieniem do usuwania lub zmiany hasła systemowego i/lub hasła konfiguracji należy się upewnić, że opcja Stan hasła jest
ustawiona jako Odblokowane wprogramie konfiguracji systemu. Jeśli opcja Stan hasła jest ustawiona na Zablokowane, nie można usunąć
ani zmienić istniejącego hasła systemowego lub hasła konfiguracji.

Informacje na temat zadania

Aby uruchomić program konfiguracji systemu, naciśnij klawisz F2 niezwłocznie po włączeniu zasilania lub ponownym uruchomieniu
komputera.

Kroki

1. Na ekranie System BIOS lub Konfiguracja systemu wybierz opcję Zabezpieczenia systemu inaciśnij klawisz Enter.
Zostanie wyświetlony ekran Zabezpieczenia systemu.

2. Na ekranie Zabezpieczenia systemu upewnij się, że dla opcji Stan hasła jest wybrane ustawienie Odblokowane.

3. Wybierz opcję Hasło systemowe, zmień lub usuń istniejące hasło systemowe, anastępnie naciśnij klawisz Enter lub Tab.

4. Wybierz opcję Hasło konfiguracji systemu, zmień lub usuń istniejące hasło konfiguracji systemu, anastępnie naciśnij klawisz Enter
lub Tab.

UWAGA: Wprzypadku zmiany hasła systemowego i/lub hasła konfiguracji należy ponownie wprowadzić nowe hasło po

wyświetleniu monitu. Wprzypadku usuwania hasła systemowego i/lub hasła konfiguracji należy potwierdzić usunięcie po
wyświetleniu monitu.

5. Naciśnij klawisz Esc. Zostanie wyświetlony monit o zapisanie zmian.

6. Naciśnij klawisz Y, aby zapisać zmiany izamknąć program konfiguracji systemu.
Nastąpi ponowne uruchomienie komputera.

Czyszczenie ustawień CMOS

Informacje na temat zadania

OSTRZEŻENIE: Wyczyszczenie ustawień CMOS powoduje zresetowanie ustawień systemu BIOS na komputerze.

Konfiguracja systemu BIOS 93

Kroki

1. Zdejmij pokrywę dolną.

2. Odłącz kabel baterii od płyty głównej.

3. Odczekaj minutę.

4. Podłącz kabel baterii do płyty głównej.

5. Zamontuj pokrywę dolną.

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła
systemowego

Informacje na temat zadania

W celu wyczyszczenia hasła komputera lub systemu BIOS skontaktuj się z działem pomocy technicznej firmy Dell. Dane kontaktowe
znajdziesz w sekcji dotyczącej

UWAGA: Informacje na temat resetowania haseł systemu Windows lub aplikacji można znaleźć wdokumentacji dostarczonej

zsystemem Windows lub aplikacjami.

kontaktu z pomocą techniczną. Aby uzyskać więcej informacji, odwiedź witrynę Dell Support.

94 Konfiguracja systemu BIOS

9

Rozwiązywanie problemów

Postępowanie ze spęczniałymi akumulatorami litowo­jonowymi

Podobnie jak większość notebooków, notebooki firmy Dell są wyposażone wbaterie litowo-jonowe. Jednym zich rodzajów jest akumulator
litowo-jonowy zmożliwością ładowania. Od kilku lat zyskały one na popularności isą powszechnie używane wbranży elektronicznej,
ponieważ konsumentom podobają się smukłe urządzenia (zwłaszcza nowe, ultracienkie notebooki) odługim czasie eksploatacji baterii.
Nieuchronną konsekwencją technologii litowo-jonowej jest możliwość spęcznienia ogniw baterii.

Spęczniałe ogniwa mogą mieć wpływ na wydajność notebooka. Aby uniknąć dalszych uszkodzeń obudowy urządzenia lub jego
wewnętrznych podzespołów, należy zaprzestać korzystania znotebooka irozładować go przez odłączenie zasilacza sieciowego
ipoczekanie na wyczerpanie baterii.

Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Zalecamy skontaktowanie się zzespołem
wsparcia produktów firmy Dell wcelu wymiany spęczniałej baterii wramach obowiązującej gwarancji lub umowy serwisowej. Możliwa jest
wymiana baterii przez autoryzowanego technika serwisowego firmy Dell.

Wskazówki dotyczące postępowania zakumulatorami litowo-jonowymi iich wymiany są następujące:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Należy rozładować baterię przed wyjęciem go zsystemu. Aby rozładować baterię, odłącz zasilacz sieciowy od komputera ikorzystaj

zsystemu wyłącznie na zasilaniu zbaterii. Gdy urządzenie nie będzie się włączać po naciśnięciu przycisku zasilania, bateria będzie
całkowicie rozładowana.

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie należy używać żadnych narzędzi do podważania lub naciskania baterii.

● Jeśli spęczniałej baterii nie można wyjąć zurządzenia, nie należy próbować na siłę jej uwolnić, ponieważ przebicie, wygięcie lub

zmiażdżenie baterii może być niebezpieczne.

● Nie należy podejmować prób ponownego montażu uszkodzonej lub spęczniałej baterii wnotebooku.

● Spęczniałe baterie objęte gwarancją należy zwrócić do firmy Dell wzatwierdzonym pojemniku przewozowym (dostarczonym przez

firmę Dell) wcelu zachowania zgodności zprzepisami transportowymi. Spęczniałe baterie nieobjęte gwarancją należy zutylizować
wzatwierdzonym centrum recyklingu. Aby uzyskać pomoc i dalsze instrukcje, skontaktuj się z zespołem pomocy dotyczącej
produktów firmy Dell w

● Uwaga: użycie baterii innej firmy niż Dell lub niezgodnej zurządzeniem może zwiększyć ryzyko pożaru lub wybuchu. Do wymiany
należy używać wyłącznie zgodnej baterii zakupionej od firmy Dell, która jest przeznaczona do pracy zkomputerem firmy Dell.
Wposiadanym komputerze nie wolno używać baterii pochodzących zinnych komputerów. Zawsze należy kupować oryginalne baterie
dostępne w

Akumulatory litowo-jonowe mogą pęcznieć zróżnych przyczyn, takich jak czas użytkowania, liczba cykli ładowania lub narażenie na
działanie wysokiej temperatury. Aby uzyskać więcej informacji na temat zwiększania wydajności iżywotności baterii notebooka oraz
zminimalizowania ryzyka wystąpienia problemu, wyszukaj hasło „bateria notebooka Dell” wbazie wiedzy dostępnej w

Support

witrynie Dell lub winny sposób dostarczane przez firmę Dell.

.

witrynie Dell Support.

witrynie Dell

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell

Komputer Dell jest oznaczony unikalnym kodem Service Tag lub kodem obsługi ekspresowej. Zasoby wsparcia dotyczące komputera Dell
można znaleźć, wpisując kod Service Tag lub kod obsługi ekspresowej w

Więcej informacji na temat znajdowania kodu Service Tag zawierają

witrynie Dell Support.

Instrukcje znajdowania kodu Service Tag i numeru seryjnego.

Rozwiązywanie problemów 95

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu

Informacje na temat zadania

Test diagnostyczny SupportAssist obejmuje całościowe sprawdzenie elementów sprzętowych. Przedrozruchowy test diagnostyczny
wydajności systemu Dell SupportAssist jest wbudowany wsystemie BIOS iuruchamiany wewnętrznie przez system BIOS. Wbudowana
diagnostyka systemu zawiera opcje dotyczące określonych urządzeń i grup urządzeń, które umożliwiają:

● Uruchamianie testów automatycznie lub wtrybie interaktywnym.

● Powtarzanie testów.

● Wyświetlanie i zapisywanie wyników testów.

● Wykonywanie wyczerpujących testów z dodatkowymi opcjami oraz wyświetlanie dodatkowych informacji o wykrytych awariach

urządzeń.

● Wyświetlanie komunikatów o stanie z informacjami o pomyślnym zakończeniu testów.

● Wyświetlanie komunikatów o błędach z informacjami o problemach wykrytych podczas testowania sprzętu.

UWAGA: Testy niektórych urządzeń wymagają interwencji użytkownika. Podczas wykonywania testów diagnostycznych nie należy

odchodzić od terminala.

Aby uzyskać więcej informacji, zobacz artykuł 000180971 zbazy wiedzy.

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist

Kroki

1. Włącz komputer.

2. Kiedy komputer zacznie się uruchamiać i zostanie wyświetlone logo Dell, naciśnij klawisz F12.

3. Na ekranie menu startowego wybierz opcję Diagnostyka.

4. Kliknij strzałkę wlewym dolnym rogu.
Zostanie wyświetlona strona główna diagnostyki.

5. Naciśnij strzałkę wprawym dolnym rogu, aby przejść na stronę zawierającą listę.
Zostaną wyświetlone wykryte elementy.

6. Jeśli chcesz wykonać test określonego urządzenia, naciśnij klawisz Esc, anastępnie kliknij przycisk Tak, aby zatrzymać wykonywany
test diagnostyczny.

7. Wybierz urządzenie wokienku po lewej stronie ikliknij przycisk Uruchom testy.

8. Wprzypadku wykrycia jakichkolwiek problemów zostaną wyświetlone kody błędów.
Zanotuj wyświetlone kody błędów oraz numery weryfikacyjne iskontaktuj się zfirmą Dell.

Wbudowany autotest (BIST)

M-BIST

M-BIST to wbudowane narzędzie diagnostyczne, które poprawia dokładność diagnostyki wbudowanego kontrolera płyty głównej (EC).

UWAGA: Autotest M-BIST można ręcznie zainicjować przed testem POST.

Uruchamianie testu M-BIST

UWAGA: Aby zainicjować test M-BIST, komputer musi być wyłączony. Może być podłączony do zasilania sieciowego lub korzystać

tylko zbaterii.

1. Aby rozpocząć test M-BIST, naciśnij iprzytrzymaj klawisz M na klawiaturze oraz przycisk zasilania.

2. Dioda LED baterii może być wdwóch stanach:

96 Rozwiązywanie problemów

a. Nie świeci: nie wykryto problemu zpłytą główną.
b. Świeci bursztynowo: wykryto problem zpłytą główną.

3. Wrazie awarii płyty głównej dioda LED stanu baterii będzie migać przez 30 sekund, wskazując błąd za pomocą jednego zponiższych
kodów:

Tabela 44. Kody lampek diagnostycznych

Wzór migania Możliwy problem

Światło bursztynowe Biały

2 1 Awaria procesora

2 8 Awaria szyny zasilającej wyświetlacza LCD

1 1 Awaria wykrywania modułu TPM

2 4 Awaria pamięci RAM

4. Jeśli test nie wykaże awarii płyty głównej, na wyświetlaczu zaczną się kolejno pojawiać kolory zgodnie zopisem wsekcji LCD-BIST.
Potrwa to 30 sekund, anastępnie komputer się wyłączy.

Test lampki LCD szyny zasilania (L-BIST)

Test L-BIST jest udoskonaleniem diagnostyki kodów błędów za pomocą pojedynczej diody LED iautomatycznie uruchamia się podczas
testu POST. Test L-BIST sprawdza szynę zasilania ekranu LCD. Jeśli zasilanie nie jest dostarczane do ekranu LCD (czyli nie działa obwód
L-BIST), dioda LED stanu baterii emituje kod błędu [2,8] lub [2,7].

UWAGA: Jeśli test L-BIST zakończy się niepowodzeniem, LCD-BIST nie może działać, ponieważ ekran LCD nie jest zasilany.

Wywołanie testu L-BIST

1. Naciśnij przycisk zasilania, aby uruchomić komputer.

2. Jeśli komputer nie uruchamia się normalnie, spójrz na wskaźnik LED stanu baterii:

● Jeśli lampka LED stanu baterii błyska kodem błędu [2,7], kabel wyświetlacza może nie być prawidłowo podłączony.

● Jeśli lampka stanu baterii błyska kodem błędu [2,8], wystąpił błąd szyny zasilania LCD na płycie głównej ido wyświetlacza LCD nie

zostało doprowadzone zasilanie.

3. Wprzypadku, gdy jest wyświetlany kod błędu [2,7], sprawdź, czy kabel wyświetlacza jest prawidłowo podłączony.

4. Wprzypadku wykazywania kodu błędu [2,8] należy wymienić płytę główną.

Wbudowany autotest wyświetlacza LCD (BIST)

Notebooki firmy Dell mają wbudowane narzędzie diagnostyczne, które pomaga ustalić, czy odbiegające od normy działanie ekranu jest
wynikiem problemu zekranem LCD, czy też ustawień karty graficznej (GPU) ikomputera.

Wprzypadku dostrzeżenia nieprawidłowości na ekranie (np. migotania, zniekształcenia obrazu, problemów zjasnością, niewyraźnego
lub zamazanego obrazu, poziomych lub pionowych linii, zanikania kolorów) dobrze jest wyizolować problem zekranem LCD za pomocą
wbudowanego testu BIST.

Wywołanie testu BIST wyświetlacza LCD

1. Wyłącz zasilanie notebooka firmy Dell.

2. Odłącz wszystkie urządzenia peryferyjne podłączone do notebooka. Podłącz zasilacz sieciowy (ładowarkę) do notebooka.

3. Upewnij się, że ekran jest czysty (brak cząsteczek kurzu na powierzchni ekranu).

4. Naciśnij iprzytrzymaj klawisz D iwłącz notebooka wcelu wejścia do wbudowanego autotestu wyświetlacza LCD (BIST). Trzymaj
wciśnięty klawisz D aż do chwili uruchomienia systemu.

5. Ekran będzie wyświetlał jednokolorowy obraz, zmieniając kolory kolejno na biały, czarny, czerwony, zielony iniebieski (dwukrotnie).

6. Następnie zostaną wyświetlone kolory biały, czarny iczerwony.

7. Uważnie sprawdź, czy na ekranie nie ma nieprawidłowości (linii, rozmytych kolorów lub zniekształceń).

8. Po wyświetleniu ostatniego jednokolorowego ekranu (czerwonego) komputer wyłączy się.

Rozwiązywanie problemów 97

UWAGA: Narzędzie diagnostyki przedrozruchowej Dell SupportAssist po uruchomieniu rozpoczyna test BIST wyświetlacza,

oczekując działania użytkownika wcelu potwierdzenia prawidłowego funkcjonowania ekranu LCD.

Systemowe lampki diagnostyczne

Lampka stanu baterii

Wskazuje stan zasilania i ładowania baterii.

Ciągłe białe światło — zasilacz jest podłączony, apoziom naładowania baterii wynosi powyżej 5%.

Bursztynowe światło — komputer jest zasilany z baterii, którego poziom naładowania wynosi poniżej 5%.

Nie świeci

● Komputer jest podłączony do zasilacza, a bateria jest w pełni naładowana.

● Komputer jest zasilany z baterii, której poziom naładowania wynosi powyżej 5%.

● Komputer jest w stanie uśpienia, hibernacji lub jest wyłączony.

Bursztynowa, migająca lampka stanu baterii oraz sygnały dźwiękowe sygnalizują błędy.

Na przykład lampka stanu baterii miga dwa razy światłem bursztynowym, potem następuje pauza, a następnie światłem białym trzy razy,
a potem następuje pauza. Sekwencja 2,3 jest wykonywana do chwili wyłączenia komputera. Oznacza ona brak pamięci lub pamięci RAM.

Poniższa tabela przedstawia różne sekwencje lampek stanu zasilania i baterii oraz powiązane problemy.

Tabela 45. Systemowe lampki diagnostyczne

Wzór migania

Opis problemuŚwiatło bursztynowe Biały

1 1 Awaria wykrywania modułu TPM

1 2 Nienaprawialny błąd SPI Flash

1 3 Zwarcie w kablu zawiasu OCP1

1 4 Zwarcie w kablu zawiasu OCP2

1 5 EC nie może zaprogramować bezpiecznika

i-Fuse

1 6 Ogólny kod wyświetlany wrazie

nieprzetworzonego błędu kodu EC

1 7

2 1 Awaria procesora

2 2 Awaria płyty głównej, która obejmuje awarię

2 3 Nie wykryto pamięci operacyjnej (RAM)

2 4 Awaria pamięci RAM

2 5 Zainstalowano nieprawidłowy moduł

2 6 Błąd płyty głównej / chipsetu

Pamięć flash bez funkcji RPMC w systemie

z włączoną funkcją Boot Guard

systemu BIOS lub błąd pamięci ROM

pamięci.

2 7 Awaria wyświetlacza LCD (komunikat

2 8 Awaria wyświetlacza LCD (wykrycie awarii

3 1 Awaria baterii CMOS

3 2 Awaria karty lub chipa wideo/PCI

98 Rozwiązywanie problemów

systemu SBIOS)

szyny zasilającej przez system EC)

Tabela 45. Systemowe lampki diagnostyczne(cd.)

Wzór migania

Opis problemuŚwiatło bursztynowe Biały

3 3 Nie odnaleziono obrazu odzyskiwania

systemu BIOS

3 4 Obraz przywracania systemu BIOS jest

nieprawidłowy

3 5 Awaria szyny zasilającej

3 6 System SBIOS wykrył uszkodzenie pamięci

Flash.

3 7 Upłynął limit czasu oczekiwania na

odpowiedź ME na komunikat HECI.

UWAGA: Migające wsekwencji 3-3-3 lampki LED klawiszy Lock (Caps Lock lub Num Lock), lampka LED przycisku zasilania (bez

czytnika linii papilarnych) idiagnostyczna lampka LED wskazują błąd wprowadzania danych podczas testu panelu LCD wramach
diagnostyki wydajności systemu przed rozruchem za pomocą narzędzia Dell SupportAssist.

Lampka stanu kamery: wskazuje, czy kamera jest używana.

● Biała, stale zapalona — kamera jest wużyciu.

● Wyłączona — kamera nie jest wużyciu.

Kontrolka stanu Caps Lock: Wskazuje, czy klawisz Caps Lock jest włączony czy wyłączony.

● Biała, stale zapalona — klawisz Caps Lock jest włączony.

● Wyłączona — klawisz Caps Lock jest wyłączony.

Przywracanie systemu operacyjnego

Jeśli komputer nie jest w stanie uruchomić systemu operacyjnego nawet po kilku próbach, automatycznie uruchamia się narzędzie Dell
SupportAssist OS Recovery.

Dell SupportAssist OS Recovery to autonomiczne narzędzie instalowane fabrycznie na wszystkich komputerach firmy Dell zsystemem
operacyjnym Windows. Składa się ono znarzędzi ułatwiających diagnozowanie irozwiązywanie problemów, które mogą wystąpić przed
uruchomieniem systemu operacyjnego komputera. Umożliwia zdiagnozowanie problemów ze sprzętem, naprawę komputera, wykonanie
kopii zapasowej plików lub przywrócenie komputera do stanu fabrycznego.

Narzędzie można również pobrać zwitryny pomocy technicznej Dell Support, aby rozwiązywać problemy zkomputerem, gdy nie można
uruchomić podstawowego systemu operacyjnego zpowodu awarii oprogramowania lub sprzętu.

Więcej informacji na temat narzędzia Dell SupportAssist OS Recovery zawiera przewodnik użytkownika narzędzia Dell SupportAssist OS
Recovery dostępny w sekcji
polecenie SupportAssist OS Recovery.

Narzędzia ułatwiające serwisowanie w witrynie Dell Support. Kliknij przycisk SupportAssist, anastępnie kliknij

Resetowanie zegara czasu rzeczywistego (RTC)

Funkcja resetowania zegara czasu rzeczywistego (RTC) umożliwia użytkownikowi lub pracownikowi serwisu przywrócenie działania
systemów Dell wprzypadku problemów ztestem POST, brakiem rozruchu lub brakiem zasilania. Starszy sposób resetowania zegara (przy
użyciu zworki) nie jest dostępny w tych modelach.

Aby zresetować zegar czasu rzeczywistego, wyłącz komputer ipodłącz go do zasilania sieciowego. Naciśnij iprzytrzymaj przycisk zasilania
przez

trzydzieści (30) sekund

. Zegar RTC zostanie zresetowany po zwolnieniu przycisku zasilania.

Rozwiązywanie problemów 99

Opcje nośników kopii zapasowych oraz odzyskiwania danych

Zalecane jest utworzenie dysku odzyskiwania, aby rozwiązywać problemy, które mogą wystąpić w systemie Windows. Firma Dell oferuje
różne opcje odzyskiwania systemu operacyjnego Windows na komputerze marki Dell. Więcej informacji zawiera sekcja

kopii zapasowych i odzyskiwania systemu Windows na urządzeniach Dell

.

Opcje nośników

Cykl zasilania Wi-Fi

Informacje na temat zadania

Jeśli komputer nie ma dostępu do Internetu z powodu problemów z łącznością Wi-Fi, spróbuj wyłączyć i włączyć kartę Wi-Fi. W tej
procedurze opisano sposób wyłączania i włączania karty Wi-Fi:

UWAGA: Niektórzy dostawcy usług internetowych (ISP) dostarczają modem z routerem jako urządzenie typu combo.

Kroki

1. Wyłącz komputer.

2. Wyłącz modem.

3. Wyłącz router bezprzewodowy.

4. Poczekaj 30 sekund.

5. Włącz router bezprzewodowy.

6. Włącz modem.

7. Włącz komputer.

Rozładowywanie ładunków elektrostatycznych (twardy reset)

Informacje na temat zadania

Ładunki elektrostatyczne pozostają w komputerze nawet po jego wyłączeniu i wyjęciu baterii.

W celu zapewnienia bezpieczeństwa i ochrony delikatnych podzespołów elektronicznych w komputerze należy rozładować ładunki
elektrostatyczne przed przystąpieniem do wymontowywania lub instalowania elementów w komputerze.

Rozładowanie ładunków elektrostatycznych, nazywane również wykonywaniem „twardego resetu”, jest także często stosowane podczas
rozwiązywania problemów, jeśli komputer nie włącza się lub nie uruchamia systemu operacyjnego.

Aby rozładować pozostałe ładunki elektryczne, wykonaj następujące czynności:

Kroki

1. Wyłącz komputer.

2. Odłącz zasilacz od komputera.

3. Zdejmij pokrywę dolną.

4. Wyjmij baterię.

OSTRZEŻENIE: Bateria jest modułem wymienianym na miejscu (FRU), aprocedury jej wymontowywania/instalacji

powinny być wykonywane wyłącznie przez autoryzowanych techników.

5. Naciśnij przycisk zasilania iprzytrzymaj go przez 20 sekund, aby usunąć pozostałe ładunki elektrostatyczne.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Następnie podłącz zasilacz do komputera.

9. Włącz komputer.

100 Rozwiązywanie problemów
