DELL G15 5535-5659, G15 5535-5673, G15 5535-0245, G15 5535-5666 User guide [pl]

Dell G15 5535

Owner's Manual

Regulatory Model: P121F
Regulatory Type: P121F002
December 2023
Rev. A01

Uwagi, przestrogi i ostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu

lub utraty danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu,

obrażeń ciała lub śmierci.

© 2023 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy
Dell Inc. lub jej spółek zależnych. Inne znaki towarowe mogą być znakami towarowymi ich właścicieli.

Contents

Chapter 1: Widoki komputera Dell G15 5535...................................................................................7

Prawa strona.........................................................................................................................................................................7

Lewa strona...........................................................................................................................................................................7

Góra........................................................................................................................................................................................ 8

Przód...................................................................................................................................................................................... 8

Dół..........................................................................................................................................................................................10

Tył.......................................................................................................................................................................................... 10

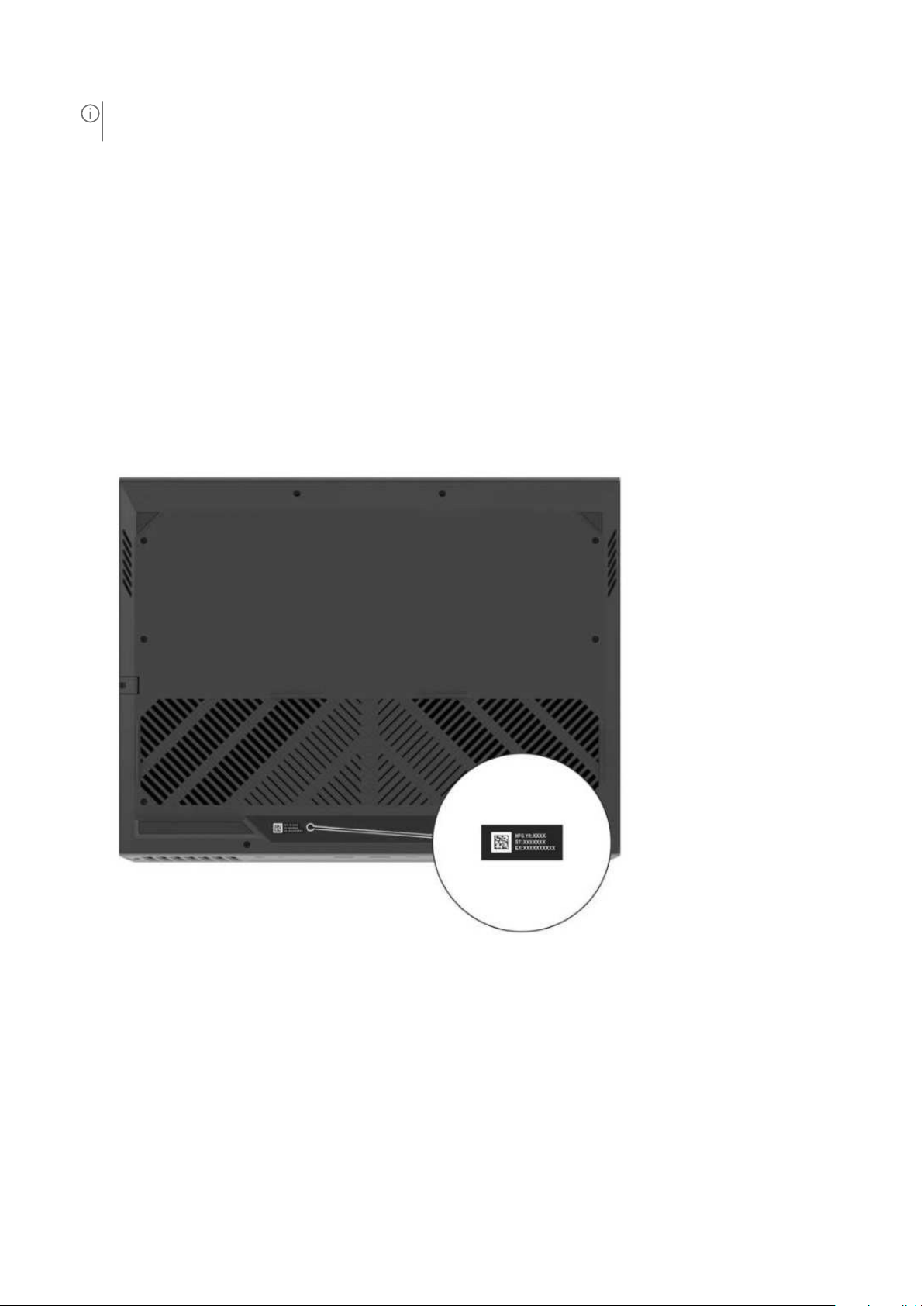

Kod Service Tag..................................................................................................................................................................11

Chapter 2: Konfigurowanie komputera Dell G15 5535................................................................... 12

Chapter 3: Specyfikacje komputera Dell G15 5535....................................................................... 14

Wymiary iwaga...................................................................................................................................................................14

Procesor............................................................................................................................................................................... 14

Chipset................................................................................................................................................................................. 15

System operacyjny.............................................................................................................................................................15

Pamięć.................................................................................................................................................................................. 15

Porty zewnętrzne.............................................................................................................................................................. 16

Gniazda wewnętrzne.........................................................................................................................................................16

Ethernet............................................................................................................................................................................... 16

Moduł łączności bezprzewodowej..................................................................................................................................17

Audio......................................................................................................................................................................................17

Pamięć masowa..................................................................................................................................................................18

Klawiatura............................................................................................................................................................................ 18

Skróty klawiaturowe..........................................................................................................................................................19

Kamera..................................................................................................................................................................................21

Touchpad............................................................................................................................................................................. 21

Zasilacz................................................................................................................................................................................. 21

Bateria..................................................................................................................................................................................22

Wyświetlacz........................................................................................................................................................................23

Jednostka GPU — zintegrowana..................................................................................................................................24

Karta GPU — autonomiczna.......................................................................................................................................... 25

Środowisko systemu operacyjnego ipamięci masowej............................................................................................ 25

ComfortView Plus............................................................................................................................................................. 25

Chapter 4: Serwisowanie komputera............................................................................................27

Instrukcje dotyczące bezpieczeństwa..........................................................................................................................27

Przed przystąpieniem do serwisowania komputera............................................................................................ 27

Zalecenia dotyczące bezpieczeństwa.................................................................................................................... 28

Zabezpieczenie przed wyładowaniem elektrostatycznym.................................................................................28

Zestaw serwisowy ESD..............................................................................................................................................29

Transportowanie wrażliwych elementów.............................................................................................................. 30

Po zakończeniu serwisowania komputera.............................................................................................................30

BitLocker....................................................................................................................................................................... 30

Contents 3

Zalecane narzędzia............................................................................................................................................................ 31

Wykaz śrub.......................................................................................................................................................................... 31

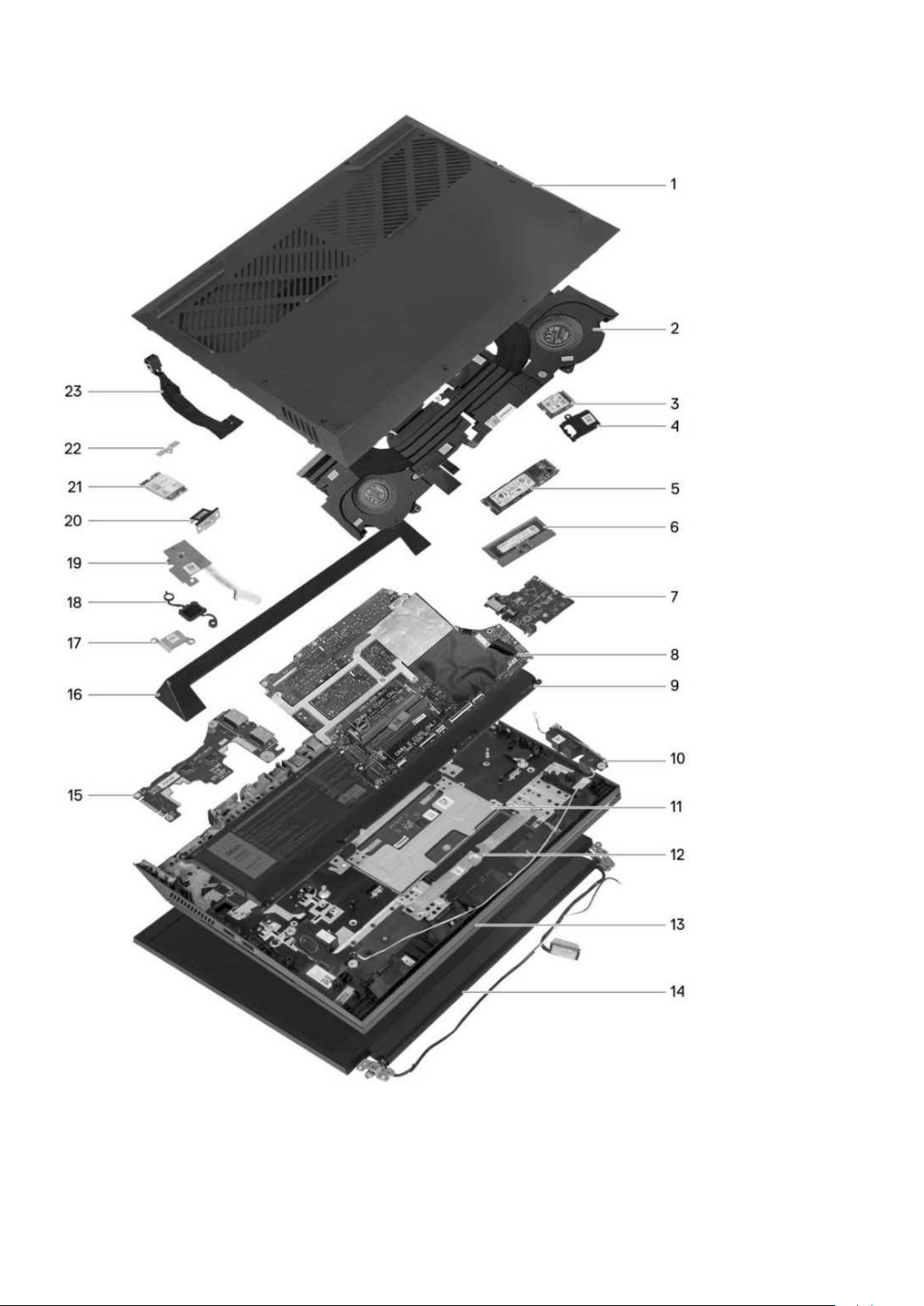

Główne elementy komputera Dell G15 5535...............................................................................................................32

Chapter 5: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez

klienta (CRU)...........................................................................................................................35

Pokrywa dolna....................................................................................................................................................................35

Wymontowywanie pokrywy dolnej.......................................................................................................................... 35

Instalowanie pokrywy dolnej..................................................................................................................................... 38

Dysk SSD.............................................................................................................................................................................40

Wymontowywanie dysku SSD.................................................................................................................................. 40

Instalowanie dysku SSD..............................................................................................................................................41

Procedura przenoszenia uchwytu na śrubę dysku SSD M.2 do gniazda SSD nr 2..................................... 43

Karta sieci bezprzewodowej........................................................................................................................................... 44

Wymontowywanie karty sieci bezprzewodowej...................................................................................................44

Instalowanie karty sieci bezprzewodowej..............................................................................................................45

Pamięć..................................................................................................................................................................................47

Wymontowywanie modułu pamięci..........................................................................................................................47

Instalowanie modułu pamięci.....................................................................................................................................47

Głośniki.................................................................................................................................................................................48

Wymontowywanie głośników.................................................................................................................................... 48

Instalowanie głośników...............................................................................................................................................49

Pokrywa tylna.....................................................................................................................................................................50

Wymontowywanie pokrywy tylnej........................................................................................................................... 50

Instalowanie pokrywy tylnej....................................................................................................................................... 51

Chapter 6: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)............... 53

Bateria..................................................................................................................................................................................53

Ostrzeżenia dotyczące akumulatora litowo-jonowego...................................................................................... 53

Wymontowywanie baterii.......................................................................................................................................... 54

Instalowanie baterii..................................................................................................................................................... 56

Touchpad.............................................................................................................................................................................57

Wymontowywanie touchpada.................................................................................................................................. 57

Instalowanie touchpada............................................................................................................................................. 58

Zestaw wyświetlacza....................................................................................................................................................... 59

Wymontowywanie zestawu wyświetlacza............................................................................................................ 59

Instalowanie zestawu wyświetlacza....................................................................................................................... 62

Płyta kontrolera klawiatury............................................................................................................................................. 65

Wymontowywanie płyty kontrolera klawiatury.....................................................................................................65

Instalowanie płyty kontrolera klawiatury................................................................................................................65

Złącze zasilacza................................................................................................................................................................. 66

Wymontowywanie portu zasilacza.......................................................................................................................... 66

Instalowanie portu zasilacza..................................................................................................................................... 67

Płyta główna....................................................................................................................................................................... 68

Wymontowywanie płyty głównej (klawiatura zjednokolorowym podświetleniem)..................................... 68

Installing the system board (Single-color keyboard)........................................................................................... 71

Wymontowywanie płyty głównej (klawiatura 4-strefowa).................................................................................74

Installing the system board (Four-zone keyboard)..............................................................................................77

Płyta USB............................................................................................................................................................................80

Wymontowywanie płyty USB................................................................................................................................... 80

4 Contents

Instalowanie płyty USB............................................................................................................................................... 81

Karta Ethernet idźwiękowa............................................................................................................................................82

Wymontowywanie karty Ethernet idźwiękowej.................................................................................................. 82

Instalowanie karty Ethernet idźwiękowej............................................................................................................. 83

Zestaw wentylatora i radiatora...................................................................................................................................... 84

Wymontowywanie zestawu wentylatora iradiatora........................................................................................... 84

Instalowanie zestawu wentylatora iradiatora...................................................................................................... 85

Zestaw przycisku zasilania.............................................................................................................................................. 86

Wymontowywanie przycisku zasilania....................................................................................................................86

Instalowanie przycisku zasilania............................................................................................................................... 87

Zestaw podpórki na nadgarstek i klawiatury.............................................................................................................. 88

Wymontowywanie zestawu podpórki na nadgarstek iklawiatury....................................................................88

Instalowanie zestawu podpórki na nadgarstek iklawiatury...............................................................................89

Chapter 7: Oprogramowanie........................................................................................................ 91

System operacyjny.............................................................................................................................................................91

Sterowniki ipliki do pobrania........................................................................................................................................... 91

Chapter 8: Technology and components...................................................................................... 92

Chapter 9: Konfiguracja systemu BIOS........................................................................................ 93

Uruchamianie programu konfiguracji systemu BIOS.................................................................................................93

Klawisze nawigacji.............................................................................................................................................................93

Menu jednorazowego rozruchu F12..............................................................................................................................93

Opcje konfiguracji systemu............................................................................................................................................. 94

Aktualizowanie systemu BIOS....................................................................................................................................... 101

Aktualizowanie systemu BIOS wsystemie Windows......................................................................................... 101

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows...........................................101

Aktualizowanie systemu BIOS w środowiskach Linux i Ubuntu......................................................................102

Aktualizowanie systemu BIOS zmenu jednorazowego rozruchu pod klawiszem F12...............................102

Hasło systemowe ihasło konfiguracji systemu.........................................................................................................103

Przypisywanie hasła konfiguracji systemu........................................................................................................... 103

Usuwanie lub zmienianie hasła systemowego ihasła konfiguracji systemu................................................. 103

Czyszczenie ustawień CMOS.......................................................................................................................................104

Czyszczenie hasła systemu BIOS (konfiguracji) ihasła systemowego...............................................................104

Chapter 10: Rozwiązywanie problemów......................................................................................105

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi......................................................................... 105

Znajdowanie kodu Service Tag lub kodu obsługi ekspresowej komputera Dell..................................105

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.........................................106

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist...........106

Wbudowany autotest (BIST)........................................................................................................................................106

M-BIST......................................................................................................................................................................... 106

Test lampki LCD szyny zasilania (L-BIST)........................................................................................................... 107

Wbudowany autotest wyświetlacza LCD (BIST)............................................................................................... 107

Systemowe lampki diagnostyczne...............................................................................................................................108

Przywracanie systemu operacyjnego......................................................................................................................... 109

Resetowanie zegara czasu rzeczywistego (RTC)...................................................................................................109

Opcje nośników kopii zapasowych oraz odzyskiwania danych..............................................................................110

Contents 5

Cykl zasilania Wi-Fi...........................................................................................................................................................110

Rozładowywanie ładunków elektrostatycznych (twardy reset)........................................................................... 110

Chapter 11: Uzyskiwanie pomocy ikontakt zfirmą Dell............................................................... 112

6 Contents

Widoki komputera Dell G15 5535

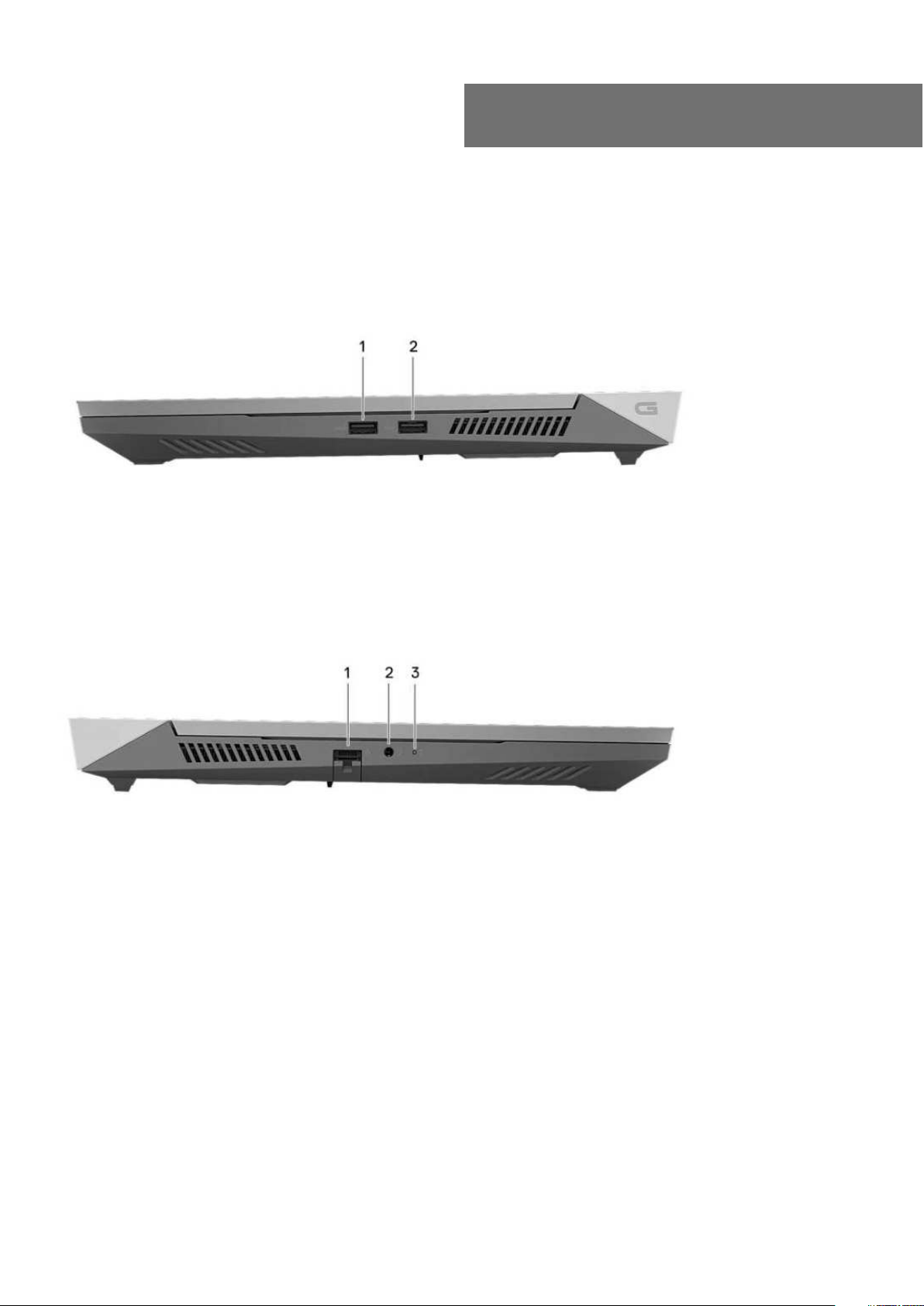

Prawa strona

1. Porty USB 3.2 pierwszej generacji (2)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu
danych do 5 Gb/s.

1

Lewa strona

1. Złącze sieciowe

Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet (RJ45) wcelu nawiązania
łączności zsiecią lokalną lub zInternetem.

2. Uniwersalne gniazdo audio

Umożliwia podłączanie głośników, wzmacniaczy i innych urządzeń wyjściowych dźwięku.

3. Lampka stanu baterii

Informuje o stanie naładowania baterii.

Ciągłe bursztynowe światło — poziom naładowania baterii jest niski.

Migające bursztynowe światło — poziom naładowania baterii jest bardzo niski.

Wyłączona — bateria jest całkowicie naładowana.

Widoki komputera Dell G15 5535 7

Góra

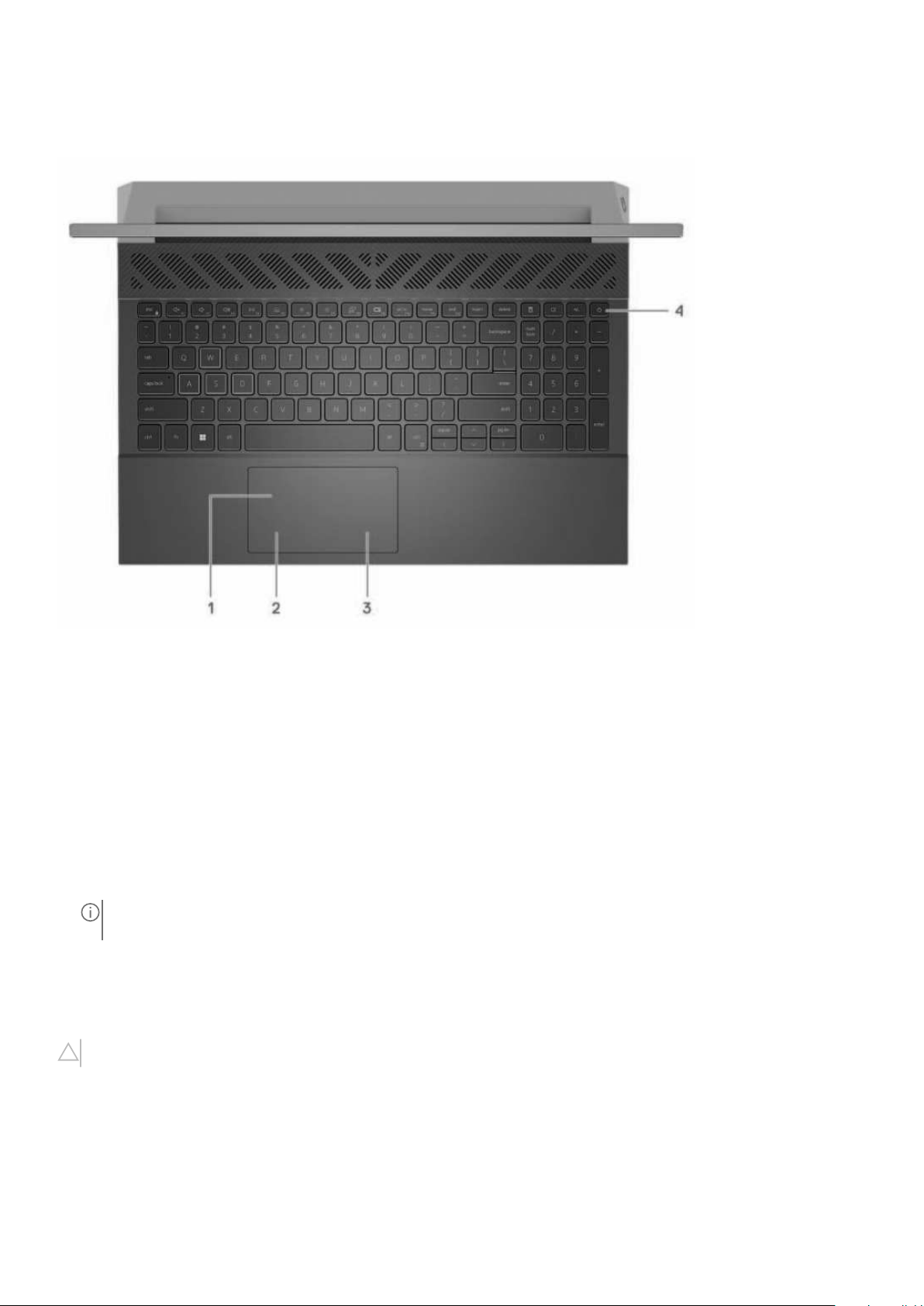

1. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij, aby kliknąć lewym przyciskiem myszy, idotknij
dwoma palcami, aby kliknąć prawym przyciskiem myszy.

2. Kliknięcie lewym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

3. Kliknięcie prawym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

4. Przycisk zasilania

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.

Kiedy komputer jest włączony, naciśnij przycisk zasilania, aby przełączyć komputer w stan uśpienia; naciśnij i przytrzymaj
przycisk zasilania przez 10 sekund, aby wymusić wyłączenie komputera.

UWAGA: Sposób działania przycisku zasilania wsystemie Windows można dostosować. Więcej informacji zawiera sekcja

Me and My Dell na stronie

support.dell.com/manuals.

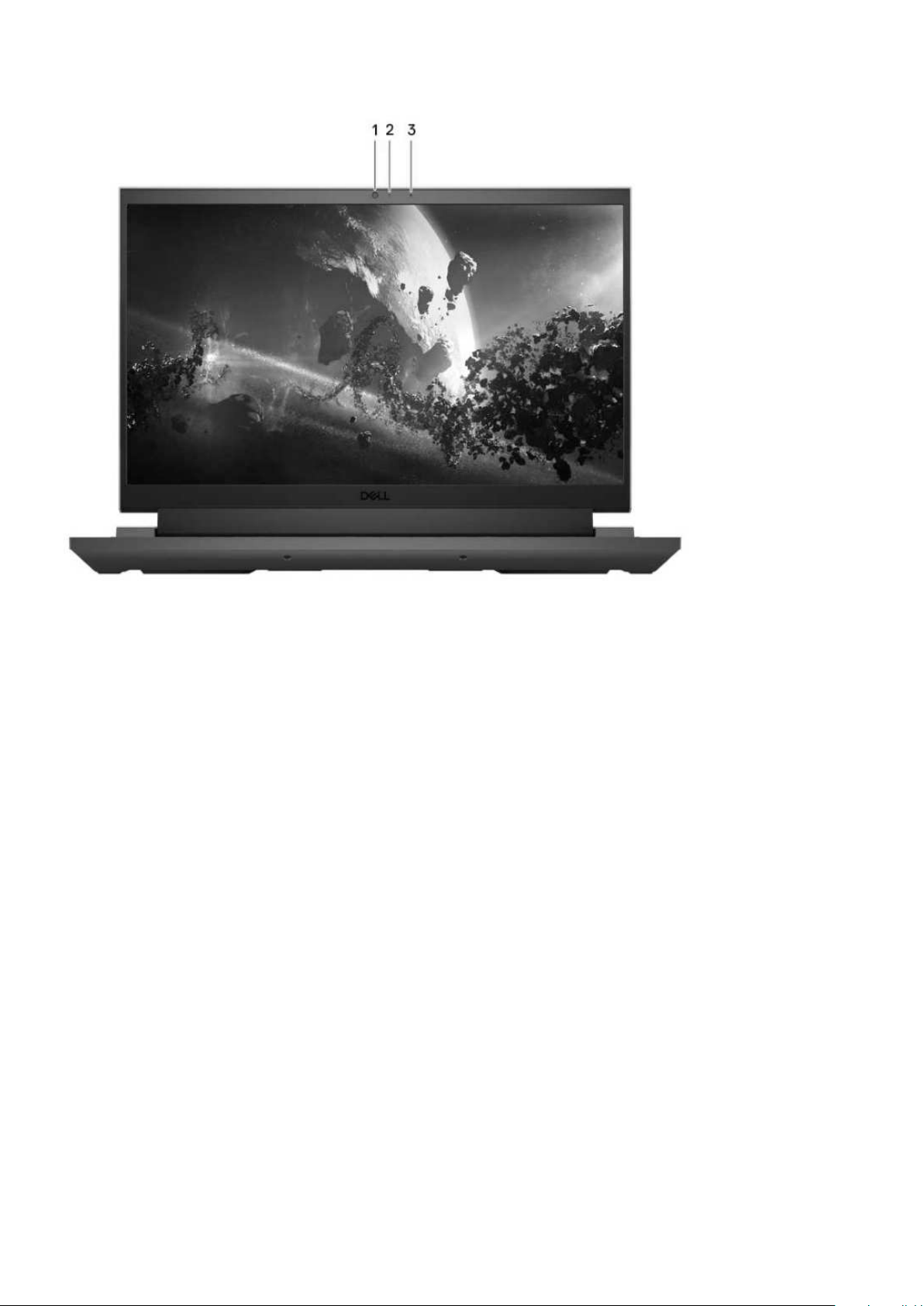

Przód

OSTRZEŻENIE: Maksymalny kąt pracy zawiasu wyświetlacza wynosi 135 stopni.

8 Widoki komputera Dell G15 5535

1. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć i nagrywanie filmów.

2. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

3. Mikrofon

Umożliwia nagrywanie głosu, prowadzenie rozmów itd.

Widoki komputera Dell G15 5535 9

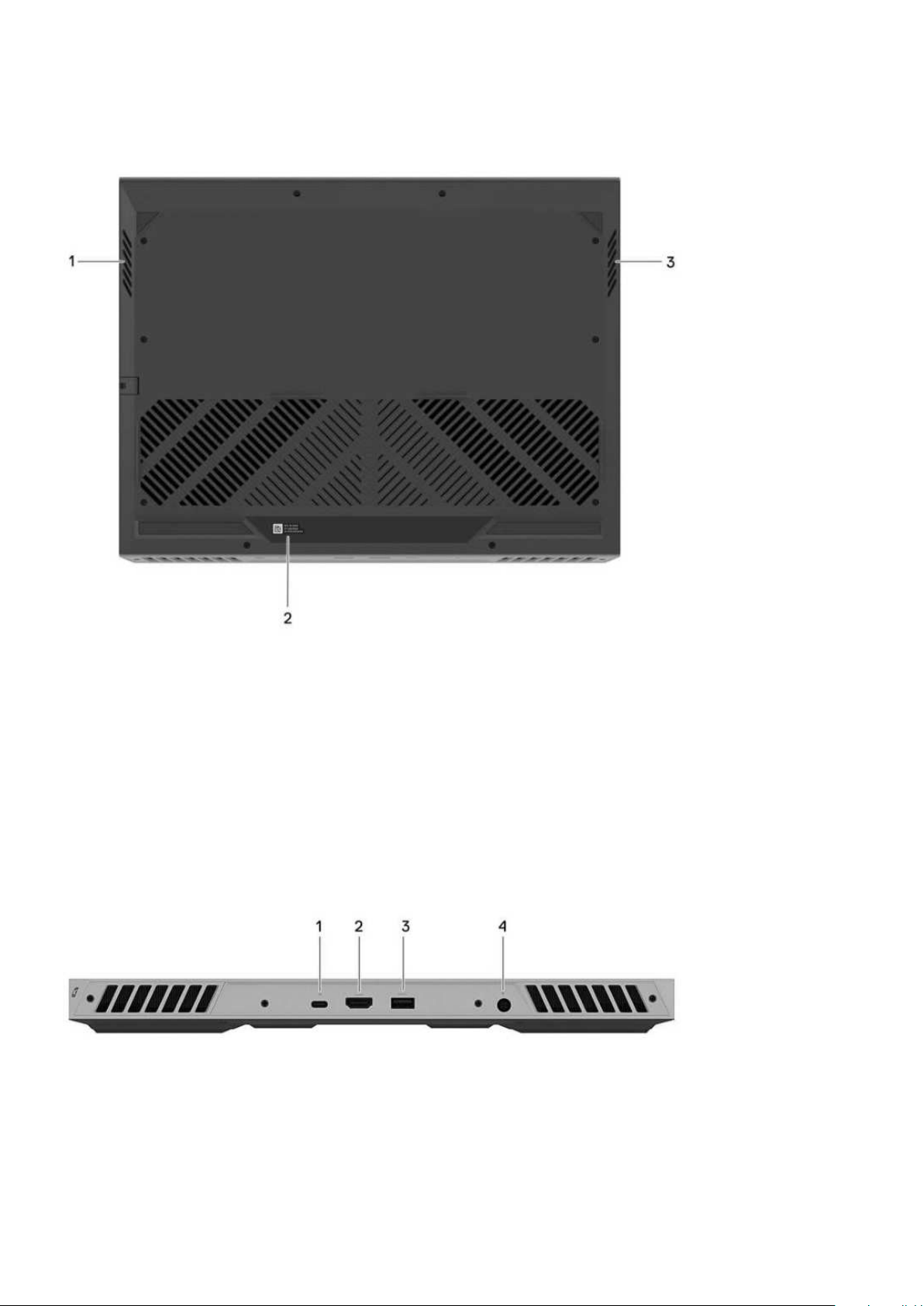

Dół

1. Głośnik lewy

Wyjście dźwięku.

2. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

3. Głośnik prawy

Wyjście dźwięku.

Tył

1. Port USB 3.2 Type-C drugiej generacji / DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Obsługuje szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 1.4, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

10 Widoki komputera Dell G15 5535

UWAGA: Do podłączenia do urządzenia DisplayPort wymagany jest adapter USB Type-C/DisplayPort (sprzedawany

osobno).

2. Złącze HDMI

Umożliwia podłączanie telewizora, zewnętrznego wyświetlacza lub innego urządzenia zwejściem HDMI. Zapewnia wyjście
wideo i audio.

3. Port USB 3.2 pierwszej generacji

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej idrukarki. Zapewnia szybkość transferu
danych do 5 Gb/s.

4. Gniazdo zasilacza

Umożliwia podłączenie zasilacza w celu zasilania komputera i ładowania baterii.

Kod Service Tag

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

Widoki komputera Dell G15 5535 11

Konfigurowanie komputera Dell G15 5535

Informacje na temat zadania

UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

w tym dokumencie.

Kroki

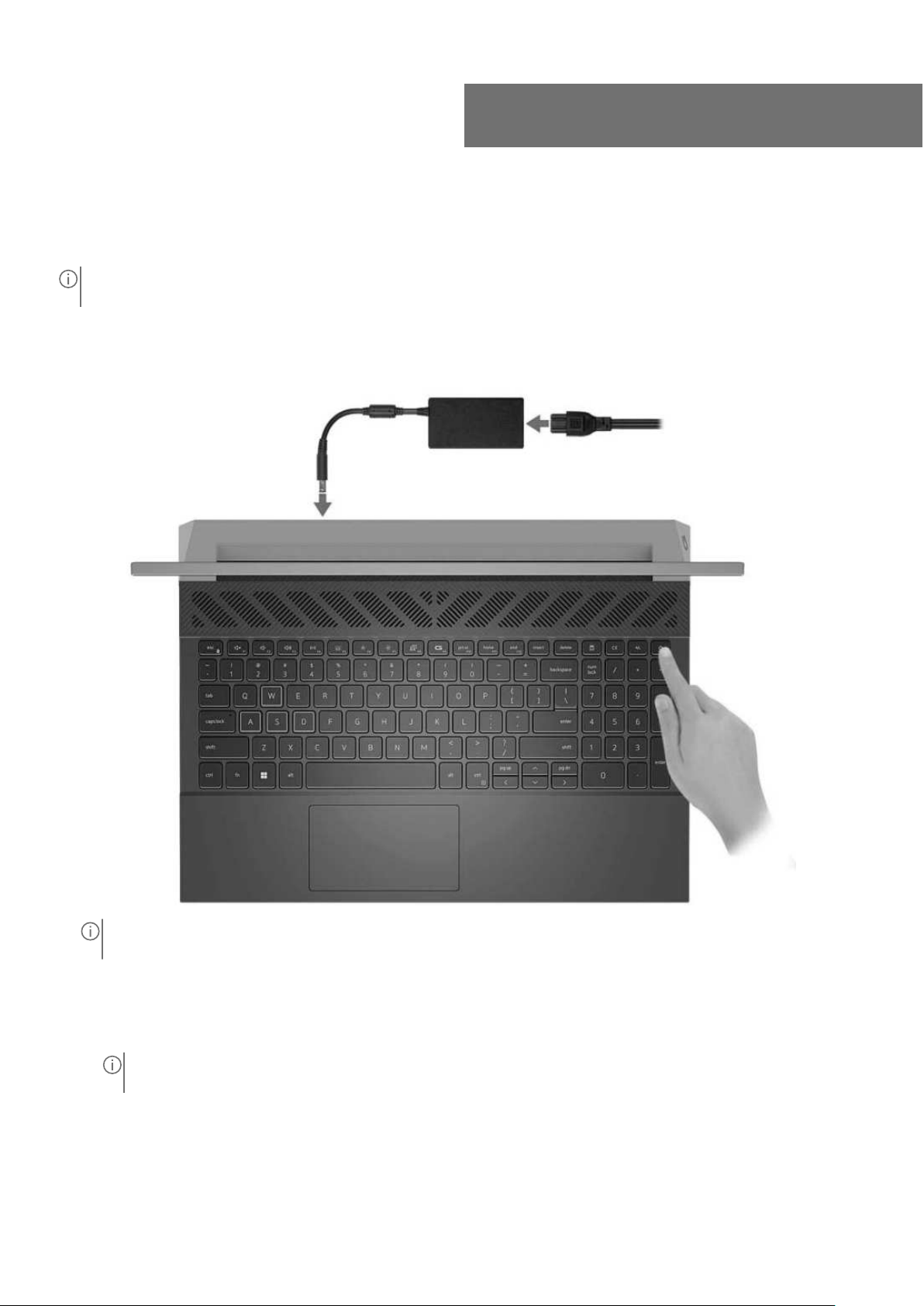

1. Podłącz zasilacz inaciśnij przycisk zasilania.

2

UWAGA: W czasie transportu bateria może przejść w tryb oszczędzania energii, aby uniknąć rozładowania. Przy

pierwszym włączaniu komputera upewnij się, że jest do niego podłączony zasilacz.

2. Dokończ konfigurowanie systemu Windows.

Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć konfigurowanie. Firma Dell zaleca wykonanie
następujących czynności podczas konfigurowania:

ï Połączenie z siecią w celu aktualizowania systemu Windows.

UWAGA: Jeśli nawiązujesz połączenie z zabezpieczoną siecią bezprzewodową, po wyświetleniu monitu wprowadź

hasło dostępu do sieci.

ï Po połączeniu z Internetem zaloguj się do konta Microsoft lub utwórz je. Jeśli nie masz połączenia z Internetem, utwórz

konto offline.

ï Na ekranie Wsparcie iochrona wprowadź swoje dane kontaktowe.

12 Konfigurowanie komputera Dell G15 5535

3. Zlokalizuj aplikacje firmy Dell wmenu Start systemu Windows iużyj ich — zalecane.

Tabela 1. Odszukaj aplikacje firmy Dell

Zasoby Opis

Mój Dell

Centralny magazyn najważniejszych aplikacji firmy Dell, artykułów pomocy i innych ważnych
informacji o Twoim komputerze. Powiadamia również o stanie gwarancji, zalecanych akcesoriach
oraz dostępnych aktualizacjach oprogramowania.

SupportAssist

SupportAssist zwyprzedzeniem iproaktywnie identyfikuje problemy ze sprzętem
ioprogramowaniem wkomputerze, anastępnie automatyzuje proces kontaktu zpomocą
techniczną Dell. Rozwiązuje problemy związane zwydajnością istabilizacją, zapobiega zagrożeniom
bezpieczeństwa, monitoruje iwykrywa awarie sprzętu. Aby uzyskać więcej informacji, zapoznaj
się zprzewodnikiem u}ytkownika programu SupportAssist dla komputerów domowych pod
adresem

SupportAssist dla komputerów domowych.

Dell Update

Aktualizuje komputer poprawkami krytycznymi i instaluje najnowsze sterowniki urządzeń po ich
udostępnieniu. Więcej informacji na temat korzystania z usługi Dell Update można znaleźć w bazie
wiedzy pod adresem

www.dell.com/serviceabilitytools. Kliknij przycisk SupportAssist, anastępnie kliknij opcję

UWAGA: Waplikacji SupportAssist kliknij datę wygaśnięcia gwarancji, aby ją odnowić lub

uaktualnić.

www.dell.com/support.

Dell Digital Delivery

Służy do pobierania aplikacji, które zostały zakupione, ale nie są fabrycznie zainstalowane
wkomputerze. Więcej informacji na temat korzystania z usługi Dell Digital Delivery można znaleźć
w bazie wiedzy pod adresem

www.dell.com/support.

Konfigurowanie komputera Dell G15 5535 13

3

Specyfikacje komputera Dell G15 5535

Wymiary iwaga

Wponiższej tabeli przedstawiono informacje owymiarach (wysokość, szerokość, głębokość) iwadze komputera Dell G15 5535.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej

konfiguracji oraz od pewnych zmiennych produkcyjnych.

21,28 mm (0,843 )

26,15 mm (1,033 )

357,26 mm (14,07")

274,52 mm (10,813)

2,97 kg (6,55 funta)

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych przez komputer Dell G15 5535.

Tabela 3. Procesor

Opis Opcja 1 Opcja 2

Typ procesora

Moc procesora

Liczba rdzeni procesora

AMD Ryzen 5 7640HS AMD Ryzen 7 7840HS

54 W 54 W

6 8

Liczba wątków procesora

Szybkość procesora

Pamięć podręczna procesora

Zintegrowana karta graficzna

14 Specyfikacje komputera Dell G15 5535

12 16

Do 5 GHz Do 5,10 GHz

22 MB 24 MB

Karta graficzna AMD Radeon Karta graficzna AMD Radeon

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Dell G15 5535.

Tabela 4. Chipset

Opis Wartości

Chipset

Procesor

Przepustowość magistrali DRAM

Pamięć Flash EPROM

Magistrala PCIe

Zintegrowany wprocesorze

ï AMD Ryzen 5 7640HS
ï AMD Ryzen 7 7840HS

64 bity

32 MB

Do wersji 4

System operacyjny

Komputer Dell G15 5535 obsługuje następujące systemy operacyjne:

ï Windows 11 Home, 64-bitowy
ï Windows 11 Pro, 64-bitowy

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci komputera Dell G15 5535.

Tabela 5. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

Dwa gniazda SODIMM

DDR5

ï 4800 MT/s
ï 5600 MT/s

32 GB

8 GB

ï 8 GB
ï 16 GB

ï 8 GB, 1 x 8 GB, DDR5, 4800 MT/s
ï 16 GB, 2 x 8 GB, dwukanałowa pamięć DDR5, 4800 MT/s
ï 16 GB, 1 x 16 GB, DDR5, 4800 MT/s
ï 32 GB, 2 x 16 GB, dwukanałowa pamięć DDR5, 4800 MT/s
ï 8 GB, 1 x 8 GB, DDR5, 5600 MT/s
ï 16 GB, 2 x 8 GB, dwukanałowa pamięć DDR5, 5600 MT/s
ï 16 GB, 1 x 16 GB, DDR5, 5600 MT/s
ï 32 GB, 2 x 16 GB, dwukanałowa pamięć DDR5, 5600 MT/s

Specyfikacje komputera Dell G15 5535 15

Porty zewnętrzne

Poniższa tabela zawiera listę portów zewnętrznych komputera Dell G15 5535.

Tabela 6. Porty zewnętrzne

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Port wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jeden port RJ45

ï Trzy porty USB 3.2 pierwszej generacji
ï Jedno złącze USB 3.2 drugiej generacji (Type-C) ztrybem

DisplayPort

Jedno gniazdo uniwersalne audio

Jeden port HDMI 2.1

UWAGA: Port HDMI obsługuje rozdzielczość do 8K przy

60 Hz zfunkcją DSC.

Nieobsługiwane

Jedno gniazdo zasilacza 7,40 mm x 5,10 mm

Nieobsługiwane

Gniazda wewnętrzne

Wponiższej tabeli przedstawiono wewnętrzne gniazda komputera Dell G15 5535.

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

ï Jedno gniazdo M.2 2230 na hybrydową kartę Wi-Fi

i Bluetooth

ï Dwa gniazda M.2 2230/2280 na dyski SSD

UWAGA: Aby dowiedzieć się więcej na temat cech

różnych typów kart M.2, przeszukaj bazę wiedzy pod
adresem

www.dell.com/support.

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej Ethernet (LAN) komputera Dell G15 5535.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Kontroler Gigabit Ethernet REALTEK RTL8111H PCI-e

10/100/1000 Mb/s

16 Specyfikacje komputera Dell G15 5535

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Dell G15 5535.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

Audio

MediaTek MT7921

Do 1200 Mb/s

2,4 GHz/5 GHz

ï Wi-Fi 802.11a/b/g
ï Wi-Fi 4 (Wi-Fi 802.11n)
ï Wi-Fi 5 (Wi-Fi 802.11ac)
ï Wi-Fi 6 (Wi-Fi 802.11ax)

ï 64-/128-bitowe WEP
ï AES-CCMP
ï TKIP

Bluetooth 5.3

UWAGA: Wersja karty sieci bezprzewodowej Bluetooth

może się różnić wzależności od systemu operacyjnego
zainstalowanego wkomputerze.

Wponiższej tabeli przedstawiono specyfikacje audio komputera Dell G15 5535.

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia moc głośników

Szczytowa moc głośników

Moc wyjściowa subwoofera

Realtek ALC3204

Obsługiwane

Dźwięk o wysokiej rozdzielczości

Jedno gniazdo uniwersalne audio

2

Obsługiwane

Skróty klawiaturowe

2×2W= 4W

2×2,5W= 5W

Nieobsługiwane

Mikrofon

Jeden mikrofon wzestawie kamery

Specyfikacje komputera Dell G15 5535 17

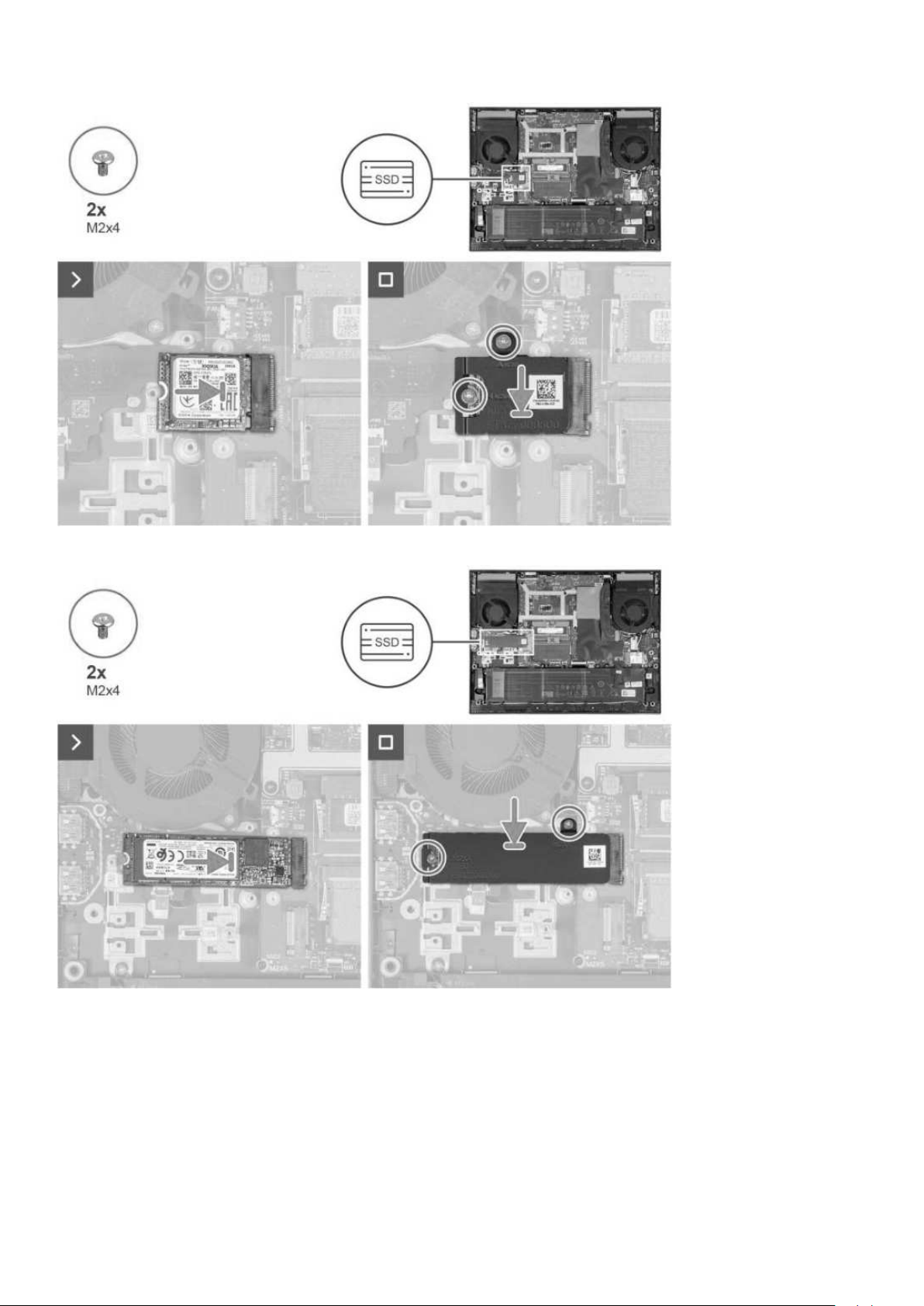

Pamięć masowa

W tej sekcji przedstawiono opcje pamięci masowej komputera Dell G15 5535.

Komputer Dell G15 5535 obsługuje jedną znastępujących konfiguracji pamięci masowej:

ï Jeden dysk SSD M.2 2230 lub M.2 2280
ï Dwa dyski SSD M.2 2230 lub M.2 2280

Podstawowy dysk komputera Dell G15 5535 jest zainstalowany wpierwszym gnieździe dysku SSD.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230 PCIe NVMe x4 czwartej generacji, do 64

Gb/s

Dysk SSD M.2 2280 PCIe NVMe x4 czwartej generacji, do 64

Gb/s

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Dell G15 5535.

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

ï Jednokolorowo podświetlana klawiatura (kolor biały)
ï Jednokolorowo podświetlana klawiatura (kolor

pomarańczowy)

ï Klawiatura RGB z4-strefowym podświetleniem

QWERTY

ï USA i Kanada: 101 klawiszy
ï Wielka Brytania: 102 klawisze
ï Japonia: 105 klawiszy

Do 1 TB

Do 2 TB

Rozmiar klawiatury

Skróty klawiaturowe

18 Specyfikacje komputera Dell G15 5535

Rozstaw klawiszy X = 18,70 mm

Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa
symbole. Klawisze te mogą być używane do wpisywania
alternatywnych znaków lub wykonywania dodatkowych
funkcji. Aby wprowadzić znak alternatywny, naciśnij klawisz
Shift iklawisz odpowiedniej funkcji. Aby wykonać dodatkową
funkcję, naciśnij klawisz Fn iklawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych

(F1–F12) można zdefiniować, zmieniając ustawienie
Zachowanie klawiszy funkcyjnych wprogramie
konfiguracji systemu BIOS.

Więcej informacji na ten temat znajduje się wsekcji Skróty

klawiszowe

.

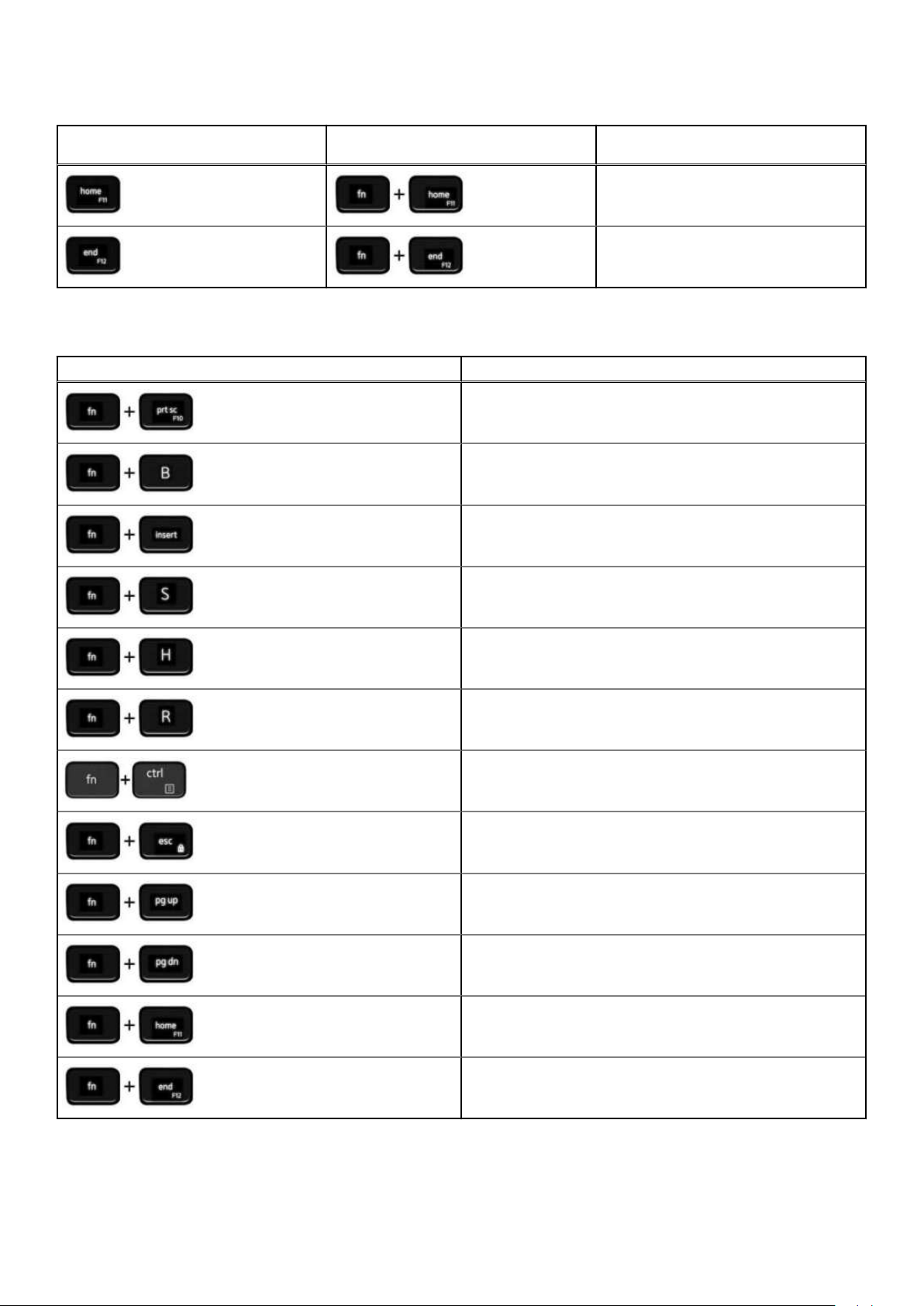

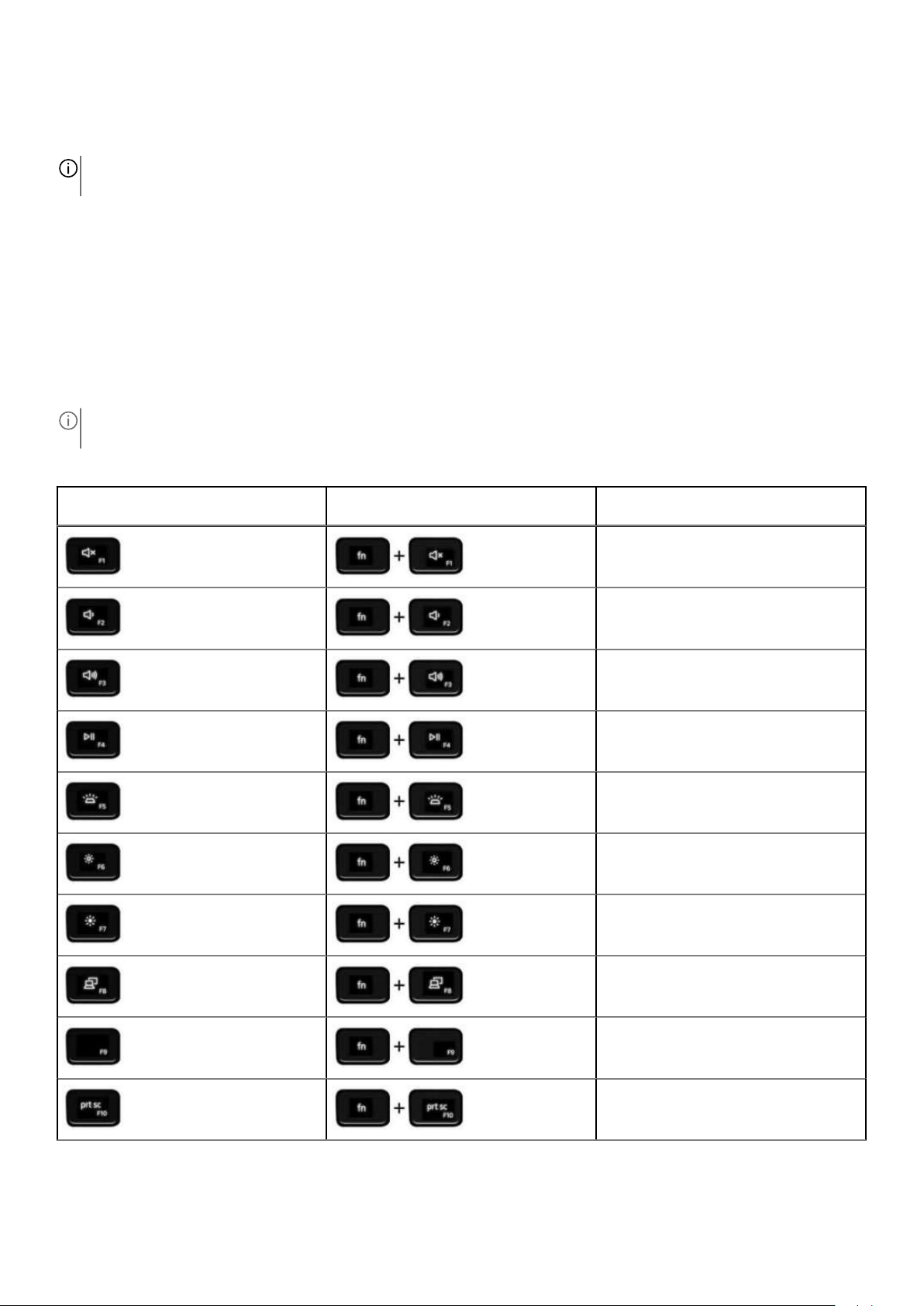

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do

uruchamiania skrótów pozostają jednak takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania
alternatywnych znaków lub wykonywania dodatkowych funkcji. Symbol przedstawiony w dolnej części klawisza odnosi się do
znaku wpisywanego przez naciśnięcie klawisza. Jeśli naciśniesz klawisz Shift i klawisz z symbolami, wpisany zostanie symbol
przedstawiony w górnej części klawisza. Na przykład po naciśnięciu klawisza 2 zostanie wpisana cyfra 2, a po naciśnięciu
kombinacji Shift + 2 zostanie wpisany znak @.

W górnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, o czym informują
ikony w ich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład
naciśnięcie klawisza F1 powoduje wyciszenie dźwięku (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne w aplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze
Fn + Esc. Aby później wywołać funkcje sterowania multimediami, można nacisnąć klawisz Fn i odpowiedni klawisz funkcyjny. Na
przykład kombinacja klawiszy Fn + F1 umożliwia wyciszenie dźwięku.

UWAGA: Podstawowe zachowanie klawiszy funkcyjnych (F1–F12) można zdefiniować, konfigurując ustawienia

Zachowanie klawiszy funkcyjnych w programie konfiguracji BIOS.

Tabela 13. Lista skrótów klawiaturowych

Klawisz funkcyjny Zmieniona funkcja klawisza (do

sterowania multimediami)

Zachowanie

Wyciszenie dźwięku

Zmniejszenie głośności

Zwiększenie głośności

Odtwarzanie/wstrzymanie

Przełączenie podświetlenia klawiatury
(opcjonalnie)

Zmniejszenie jasności

Zwiększenie jasności

Przełączenie na wyświetlacz zewnętrzny

Klawisz wyszukiwania/G (opcjonalnie)

Print Screen

Specyfikacje komputera Dell G15 5535 19

Tabela 13. Lista skrótów klawiaturowych(cd.)

Klawisz funkcyjny Zmieniona funkcja klawisza (do

sterowania multimediami)

Klawisza Fn używa się też z wybranymi klawiszami na klawiaturze, aby wywołać inne dodatkowe funkcje.

Zachowanie

Początek

Koniec

Tabela 14. Lista skrótów klawiaturowych

Klawisz funkcyjny Zachowanie

Włączanie/wyłączanie komunikacji bezprzewodowej

Klawisz Pause/Break

Insert

Uśpienie

Przełącznik lampki zasilania istanu baterii / lampki aktywności
dysku twardego

Klawisz System Request

Otwarcie menu aplikacji

Przełączanie blokady klawisza Fn

Strona w górę

Strona w dół

Początek

20 Specyfikacje komputera Dell G15 5535

Koniec

Kamera

Wponiższej tabeli przedstawiono specyfikacje kamery komputera Dell G15 5535.

Tabela 15. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Kąt widzenia:

Jedna

Kamera HD RGB

Kamera przednia

Technologia czujnika CMOS

0,92 megapiksela

1280 x 720 (HD) przy szybkości 30 klatek/s

78,60 stopnia

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Dell G15 5535.

Tabela 16. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

W poziomie

Wpionie

Wymiary touchpada

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie

1229

689

105 mm (4,13")

60 mm (2,36")

Windows można znaleźć wbazie wiedzy Microsoft pod
adresem

support.microsoft.com.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Dell G15 5535.

Tabela 17. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

240 W 330 W

Średnica zewnętrzna

7,40 mm 7,40 mm

Specyfikacje komputera Dell G15 5535 21

Tabela 17. Specyfikacje zasilacza(cd.)

Opis Opcja 1 Opcja 2

Średnica wewnętrzna

Wymiary zasilacza:

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od

elementów, więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć
na pracę określonych elementów.

5,10 mm 5,10 mm

25,40 mm (1") 43 mm (1,69")

100 mm (3,94") 100 mm (3,94")

200 mm (7,87") 200 mm (7,87")

Prąd zmienny 100 V–240 V Prąd zmienny 100 V–240 V

50–60 Hz 50–60 Hz

3,50 A 4,40 A

12,31 A 16,92 A

Prąd stały 19,50 V Prąd stały 19,50 V

0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F) -40°C do 70°C (-40°F do 158°F)

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Dell G15 5535.

Tabela 18. Specyfikacje baterii

Opis Opcja 1 Opcja 2

Rodzaj baterii

Napięcie baterii

Waga baterii (maks.)

Wymiary baterii:

Wysokość

Szerokość

Głębokość

Zakres temperatur:

Podczas pracy

Pamięć masowa

3-ogniwowa bateria litowo-jonowa 56
Wh zfunkcją ExpressCharge Boost

11,40 VDC 11,40 VDC

0,26 kg (0,57 funta) 0,34 kg (0,75 funta)

77,70 mm (3,06") 77,70 mm (3,06")

295,20 mm (11,62") 295,20 mm (11,62")

7,56 mm (0,30") 7,56 mm (0,30")

od 0°C do 50°C (od 32°F do 149°F) 0°C do 50°C (32°F do 122°F)

od -20°C do 65°C (od -4°F do 149°F) od -20°C do 65°C (od -4°F do 149°F)

6-ogniwowa bateria litowo-jonowa 86 Wh
zfunkcją ExpressCharge Boost

22 Specyfikacje komputera Dell G15 5535

Tabela 18. Specyfikacje baterii(cd.)

Opis Opcja 1 Opcja 2

Czas pracy baterii Zależy od warunków pracy; w pewnych

warunkach wysokiego zużycia energii
może być znacznie skrócony.

Czas ładowania baterii (przybliżony)

UWAGA: Sterowanie czasem

ładowania, godziną jego rozpoczęcia
i zakończenia itd. za pomocą
aplikacji Dell Power Manager. Więcej
informacji na temat narzędzia Dell
Power Manager można znaleźć
wbazie wiedzy pod adresem

www.dell.com/support.

Bateria pastylkowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od

elementów, więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć
na pracę określonych elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego

zużycia energii. Jeśli bateria jest rozładowana, podłącz zasilacz, włącz komputer, anastępnie uruchom
komputer ponownie, aby zmniejszyć zużycie energii.

3 godziny (przy wyłączonym
komputerze)

Nieobsługiwane Nieobsługiwane

Zależy od warunków pracy; w pewnych
warunkach wysokiego zużycia energii
może być znacznie skrócony.

3 godziny (przy wyłączonym komputerze)

Wyświetlacz

Wtabeli poniżej przedstawiono specyfikacje wyświetlacza komputera Dell G15 5535.

Tabela 19. Specyfikacje: wyświetlacz

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Typ wyświetlacza

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar
aktywny):

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu
wyświetlacza

Luminancja (typowa)

Full HD (FHD) Full High

Definition (FHD),
ComfortView Plus

Szeroki kąt
widzenia (WVA)

193,59 mm (7,62") 193,59 mm (7,62") 193,59 mm (7,62") 193,59 mm (7,62")

344,16 mm (13,55") 344,16 mm (13,55") 344,16 mm (13,55") 344,16 mm (13,55")

395 mm (15,55") 395 mm (15,55") 395 mm (15,55") 395 mm (15,55")

1920 x 1080 1920 x 1080 1920 x 1080 2560 x 1440

250 nitów 300 nitów 300 nitów 400 nitów

Szeroki kąt
widzenia (WVA)

Full High
Definition (FHD),
ComfortView Plus

Szeroki kąt
widzenia (WVA)

Quad-High
Definition (QHD),
ComfortView Plus

Szeroki kąt
widzenia (WVA)

Liczba megapikseli

2,07 2,07 2,07 3,68

Specyfikacje komputera Dell G15 5535 23

Tabela 19. Specyfikacje: wyświetlacz(cd.)

Opis Opcja 1 Opcja 2 Opcja 3 Opcja 4

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu

Czas reakcji

Częstotliwość odświeżania

Kąt widzenia w poziomie

Kąt widzenia w pionie

45% gamy
barw NTSC
(standardowo)

141 141 141 188

ï 600:1

(minimum)

ï 800:1

(standardowo)

ï Tr + Tf: 25ms

(standardowo)

ï Tr +Tf: 35ms

(maksymalnie)

120 Hz 165 Hz 360 Hz 240Hz

+/-85 stopni
(typowo)

+/-85 stopni
(typowo)

100% gamy
barw sRGB
(standardowo)

ï 800:1

(minimum)

ï 1000:1

(standardowo)

ï GTG wtrybie

overdrive: 3ms
(standardowo)

ï GTG bez trybu

overdrive: 8ms
(standardowo)

+/-85 stopni
(typowo)

+/-85 stopni
(typowo)

100% gamy
barw sRGB
(standardowo)

ï 800:1

(minimum)

ï 1000:1

(standardowo)

GTG wtrybie
overdrive: 1ms
(standardowo)

+/-85 stopni
(typowo)

+/-85 stopni
(typowo)

99% DCI-P3
(standardowo)

ï 800:1

(minimum)

ï 1000:1

(standardowo)

GTG wtrybie
overdrive: 2ms
(standardowo)

+/-85 stopni
(typowo)

+/-85 stopni
(typowo)

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy
błyszczące wykończenie

Opcje obsługi dotykowej

0,17925 x 0,17925mm0,17925 x 0,17925mm0,17925 x 0,17925mm0,13446 x 0,13446

mm

4,60 W 6 W 7,6 W 8,55 W

Powłoka
przeciwodblaskowa

Nie Nie Nie Nie

Powłoka
przeciwodblaskowa

Powłoka
przeciwodblaskowa

Powłoka
przeciwodblaskowa

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Dell G15

5535.

Tabela 20. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Karta graficzna AMD Radeon Współużytkowana pamięć systemowa

ï AMD Ryzen 5 7640HS
ï AMD Ryzen 7 7840HS

24 Specyfikacje komputera Dell G15 5535

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Dell G15

5535.

Tabela 21. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 3050 6 GB GDDR6

NVIDIA GeForce RTX 4050 6 GB GDDR6

NVIDIA GeForce RTX 4060 8 GB GDDR6

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Dell G15 5535.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 22. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od

elementów, więc używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć
na pracę określonych elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują śro dow isko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 m s.

*

Od 0°C do 35°C (od 32°F do 95°F) -40°C do 65°C (-40°F do 149°F)

10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji)

0,66 GRMS 1,30 GRMS

110 G† 160 G†

od -15,2 m do 3048 m (od -49,87 stopy
do 10000 stóp)

od -15,2 m do 10668 m (od -49,87 stopy
do 35000 stóp)

ComfortView Plus

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do

długotrwałych skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła
niebieskiego, zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak
obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze
standardami TÜV Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.

Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

ï Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.
ï Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

Specyfikacje komputera Dell G15 5535 25

ï Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20

stóp).

ï Rób dłuższe przerwy — 20 minut co dwie godziny.

26 Specyfikacje komputera Dell G15 5535

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń
dotyczących bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik
zapoznał się zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera

należy zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji
na temat postępowania zgodnego zzasadami bezpieczeństwa znajduje się na stronie dotyczącej przestrzegania
zgodności z przepisami pod adresem

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł

zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby,
adopiero potem podłączyć komputer do gniazdka elektrycznego.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komputera, należy pracować na płaskiej, suchej iczystej powierzchni.

OSTRZEŻENIE: Karty ipodzespoły należy trzymać za krawędzie iunikać dotykania wtyków izłączy.

www.dell.com/regulatory_compliance.

4

OSTRZEŻENIE: Użytkownik powinien wykonać tylko czynności rozwiązywania problemów i naprawy, które

zespół pomocy technicznej firmy Dell autoryzował, lub, o które poprosił. Uszkodzenia wynikające znapraw
serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją. Należy zapoznać się zinstrukcjami
dotyczącymi bezpieczeństwa dostarczonymi zproduktem lub dostępnymi pod adresem

regulatory_compliance

OSTRZEŻENIE: Przed dotknięciem dowolnego elementu wewnątrz komputera należy pozbyć się ładunków

elektrostatycznych zciała, dotykając dowolnej nielakierowanej powierzchni komputera, np. metalowych
elementów ztyłu komputera. Podczas pracy należy okresowo dotykać niemalowanej powierzchni metalowej
wcelu odprowadzenia ładunków elektrostatycznych, które mogłyby spowodować uszkodzenie wewnętrznych
części składowych.

OSTRZEŻENIE: Przy odłączaniu kabla należy pociągnąć za wtyczkę lub uchwyt, anie za sam kabel. Niektóre

kable mają złącza zzatrzaskami lub pokrętła, które przed odłączeniem kabla należy otworzyć lub odkręcić.
Podczas odłączania kabli należy je trzymać prosto, aby uniknąć wygięcia styków wzłączach. Podczas
podłączania kabli należy zwrócić uwagę na prawidłowe zorientowanie iwyrównanie złączy iportów.

OSTRZEŻENIE: Jeśli wczytniku kart pamięci znajduje się karta, należy ją nacisnąć iwyjąć.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii

nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

UWAGA: Kolor komputera i niektórych części może różnić się nieznacznie od pokazanych w tym dokumencie.

.

www.dell.com/

Przed przystąpieniem do serwisowania komputera

Informacje na temat zadania

UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

w tym dokumencie.

Serwisowanie komputera 27

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. W systemie operacyjnym Windows kliknij Start > Zasilanie > Wyłącz.

UWAGA: Jeśli używasz innego systemu operacyjnego, wyłącz urządzenie zgodnie zinstrukcjami odpowiednimi dla tego

systemu.

3. Odłącz komputer iwszystkie urządzenia peryferyjne od gniazdek elektrycznych.

4. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

OSTRZEŻENIE: Kabel sieciowy należy odłączyć najpierw od komputera, anastępnie od urządzenia

sieciowego.

5. Wyjmij z komputera wszystkie karty pamięci i dyski optyczne.

Zalecenia dotyczące bezpieczeństwa

Rozdział dotyczący środków ostrożności zawiera szczegółowe informacje na temat podstawowych czynności, jakie należy
wykonać przed zastosowaniem się do instrukcji demontażu.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych zawariami obejmujących demontaż bądź montaż
należy przestrzegać następujących środków ostrożności:

ï Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.
ï Odłącz komputer iwszystkie podłączone do niego urządzenia peryferyjne od zasilania sieciowego.
ï Odłącz od komputera wszystkie kable sieciowe, telefoniczne itelekomunikacyjne.
ï Podczas pracy wewnątrz dowolnego korzystaj z terenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

ï Po wymontowaniu jakiegokolwiek podzespołu komputera ostrożnie umieść go na macie antystatycznej.
ï Noś obuwie onieprzewodzącej gumowej podeszwie, by zmniejszyć prawdopodobieństwo porażenia prądem.

Stan gotowości

Produkty firmy Dell, które mogą być wstanie gotowości, należy całkowicie odłączyć od prądu przed otwarciem obudowy.
Urządzenia, które mają funkcję stanu gotowości, są zasilane, nawet gdy są wyłączone. Wewnętrzne zasilanie umożliwia
komputerowi wtrybie uśpienia włączenie się po otrzymaniu zewnętrznego sygnału (funkcja Wake-on-LAN). Ponadto urządzenia
te są wyposażone winne zaawansowane funkcje zarządzania energią.

Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową
z płyty głównej.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału
elektrycznego. Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze
upewnij się, że jest on podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Opaska na nadgarstek powinna
być bezpiecznie zamocowana i mieć pełny kontakt ze skórą. Pamiętaj, aby przed podłączeniem opaski do urządzenia zdjąć
biżuterię, np. zegarek, bransoletki czy pierścionki.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza
wrażliwych komponentów, takich jak karty rozszerzeń, procesory, moduły DIMM pamięci ipłyty główne. Nawet niewielkie
wyładowania potrafią uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając
żywotność produktu. Ze względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed
wyładowaniami elektrostatycznymi staje się coraz poważniejszym problemem.

Zpowodu większej gęstości półprzewodników wnajnowszych produktach firmy Dell ich wrażliwość na uszkodzenia
elektrostatyczne jest większa niż wprzypadku wcześniejszych modeli. Dlatego niektóre wcześniej stosowane metody
postępowania zczęściami są już nieprzydatne.

28 Serwisowanie komputera

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.
ï Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.

Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może
być moduł DIMM, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału
wideo zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

ï Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami

elektrostatycznymi. Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast
rozpoznać. Moduł DIMM ulega wstrząsowi elektrostatycznemu, ale ścieżki są tylko osłabione, więc podzespół nie powoduje
bezpośrednich objawów związanych zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu
tygodniach, ado tego czasu mogą występować: pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Awarie przejściowe (sporadyczne) są trudniejsze do wykrycia iusunięcia.

Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:
ï Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Używanie bezprzewodowych opasek uziemiających

jest niedozwolone, ponieważ nie zapewniają one odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części
ozwiększonej wrażliwości na wyładowania elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.

ï Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed

ładunkiem. Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

ï Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania

antystatycznego do momentu przygotowania się do ich montażu. Przed wyciągnięciem komponentu zopakowania
antystatycznego rozładuj najpierw ładunki statyczne ze swojego ciała.

ï Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu

antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:
ï Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas

procedury serwisowej. Wprzypadku korzystania zmaty antystatycznej należy pewnie zacisnąć opaskę na rękę, aprzewód
wyrównawczy musi być podłączony do maty antystatycznej oraz do dowolnej niepokrytej powłoką izolacyjną metalowej
części serwisowanego komputera. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne
zworeczków ochronnych iumieścić bezpośrednio na macie antystatycznej. Podzespoły wrażliwe na wyładowania są
bezpieczne tylko wdłoni serwisanta, na macie antystatycznej, wkomputerze lub wworeczku ochronnym.

ï Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym

szkieletem komputera (jeśli nie jest potrzebna mata antystatyczna) lub być podłączone do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące
skórę serwisanta, matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy korzystać
wyłącznie z zestawów serwisowych zawierających opaskę na rękę, matę i przewód wyrównawczy. Nie należy korzystać
z bezprzewodowych opasek na rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia
spowodowane normalnym zużyciem na skutek eksploatacji i należy je regularnie testować za pomocą odpowiedniego zestawu
w celu uniknięcia przypadkowego uszkodzenia sprzętu w wyniku wyładowania elektrostatycznego. Zalecane jest testowanie
opaski na rękę iprzewodu wyrównawczego co najmniej raz wtygodniu.

ï Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania

zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym kontaktem dotyczącym obsługi
technicznej, aco najmniej raz wtygodniu. Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Jeśli
nie masz własnego zestawu do testowania opaski, skontaktuj się z regionalnym oddziałem, aby dowiedzieć się, czy nim
dysponuje. Aby wykonać test, załóż opaskę na rękę, podłącz przewód wyrównawczy do urządzenia testującego inaciśnij
przycisk. Zielone światło diody LED oznacza, że test zakończył się powodzeniem. Czerwone światło diody LED isygnał
dźwiękowy oznaczają, że test zakończył się niepowodzeniem.

ï Elementy izolacyjne — ważne jest, aby elementy wrażliwe na wyładowania elektrostatyczne, takie jak plastikowe obudowy

radiatorów, były przechowywane zdala od elementów wewnętrznych, które są izolatorami iczęsto mają duży ładunek
elektryczny.

ï Środowisko pracy — przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację wśrodowisku klienta.

Na przykład korzystanie zzestawu wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem
stacjonarnym lub notebookiem. Serwery są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych,

Serwisowanie komputera 29

natomiast komputery stacjonarne i notebooki są używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną
od zbędnych przedmiotów powierzchnię roboczą, na której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce
na naprawiane urządzenie. Powierzchnia robocza powinna też być wolna od elementów nieprzewodzących, które mogłyby
spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie jak styropian i inne tworzywa sztuczne, powinny
zawsze być oddalone o co najmniej 30 cm (12 cali) od wrażliwych komponentów. W przeciwnym razie nie należy dotykać
tych komponentów.

ï Opakowanie antystatyczne — wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować

wantystatycznych opakowaniach. Wskazane są metalowe, ekranowane woreczki. Należy jednak zawsze zwracać
uszkodzony podzespół, korzystając z tego samego opakowania antystatycznego, w którym nadeszła nowa część. Woreczek
antystatyczny należy złożyć i zakleić taśmą, a następnie zapakować w oryginalnym pudełku, w którym nadeszła nowa część,
korzystając z tej samej pianki. Elementy wrażliwe na wyładowania elektrostatyczne należy wyjmować z opakowania tylko
na powierzchni roboczej zabezpieczonej przed wyładowaniami. Nie należy nigdy ich kłaść na woreczkach antystatycznych,
ponieważ tylko wnętrze woreczka jest ekranowane. Podzespoły te powinny znajdować się tylko w dłoni serwisanta, na macie
antystatycznej, w komputerze lub w woreczku ochronnym.

ï Transportowanie komponentów wrażliwych — komponenty wrażliwe na wyładowania elektrostatyczne, takie jak części

zamienne lub części zwracane do firmy Dell, należy koniecznie zapakować wworeczki antystatyczne na czas transportu.

Ochrona przed wyładowaniami elektrostatycznymi — podsumowanie

Firma Dell zaleca, aby przy serwisowaniu produktów marki Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na rękę
oraz maty antystatycznej. Ponadto podczas serwisowania komputera należy koniecznie trzymać wrażliwe elementy zdala od
części nieprzewodzących iumieszczać je wworeczkach antystatycznych na czas transportu.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części
zwracane do firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie

uszkodzić komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer i wszystkie urządzenia peryferyjne do gniazdek elektrycznych.

5. Włącz komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie zawieszona przed aktualizacją systemu BIOS, klucz funkcji

BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu systemu. Zostanie wyświetlony
monit owprowadzenie klucza odzyskiwania wcelu kontynuacji. System będzie wymagał go przy każdym
uruchomieniu. Nieznajomość klucza odzyskiwania grozi utratą danych lub niepotrzebną ponowną instalacją
systemu operacyjnego. Aby uzyskać więcej informacji wtym zakresie, zobacz artykuł zbazy wiedzy:

Aktualizowanie systemu BIOS wsystemach Dell zwłączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

ï Dysk twardy lub dysk SSD
ï Płyta główna

30 Serwisowanie komputera

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

ï Śrubokręt krzyżakowy nr 0
ï Wkrętak krzyżakowy nr 1
ï Plastikowy otwierak

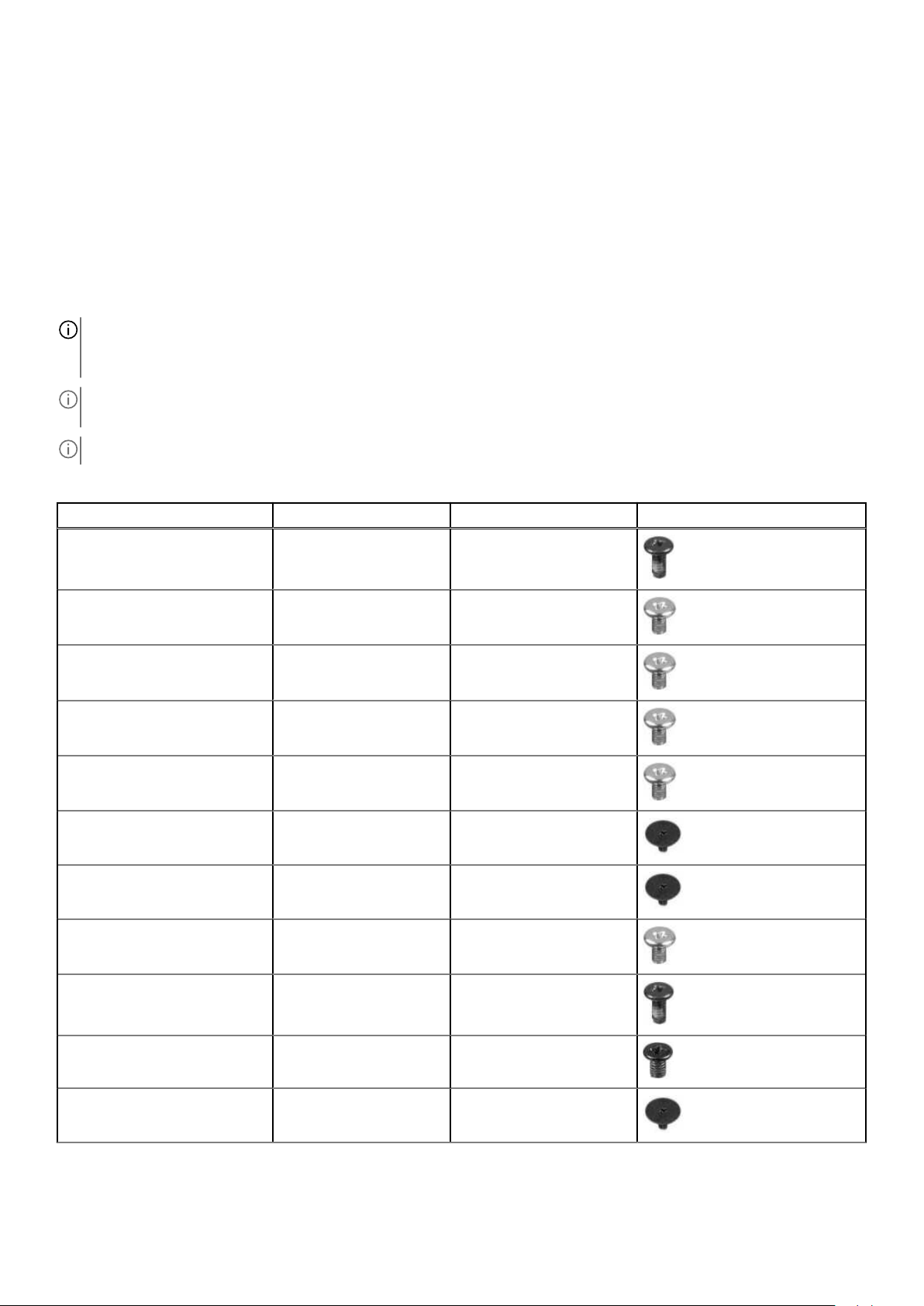

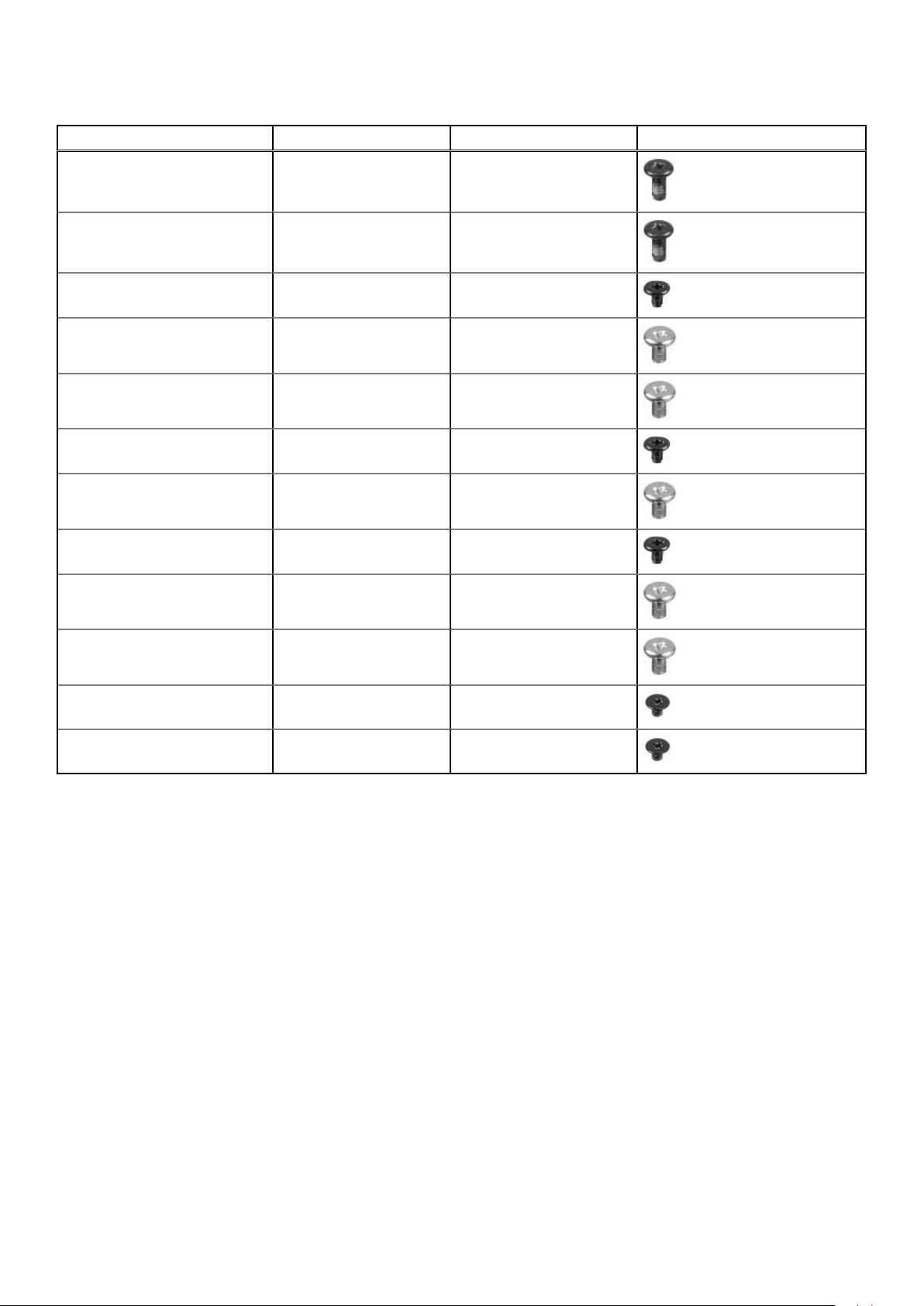

Wykaz śrub

UWAGA: Przy wykręcaniu śrub zelementów zalecane jest, aby zanotować typ oraz liczbę śrub, anastępnie umieścić je

wpudełku na śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania
elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich

powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

Tabela 23. Wykaz śrub

Element Typ śruby Ilość Ilustracja: śruba

Pokrywa dolna M2x5 6

Bateria M2x4

Dysk SSD (gniazdo SSD 1) M2x4

Dysk SSD (gniazdo SSD 2) M2x4

Karta sieci bezprzewodowej M2x4

Klamra touchpada M2x2

Touchpad M2x2

Pokrywa tylna M2x4

Pokrywa tylna M2x5

Zawiasy wyświetlacza M2,5x4

4

2

2

1

3

4

2

4

8

Płyta kontrolera klawiatury M2x2

1

Serwisowanie komputera 31

Tabela 23. Wykaz śrub(cd.)

Element Typ śruby Ilość Ilustracja: śruba

Gniazdo zasilacza M2x5

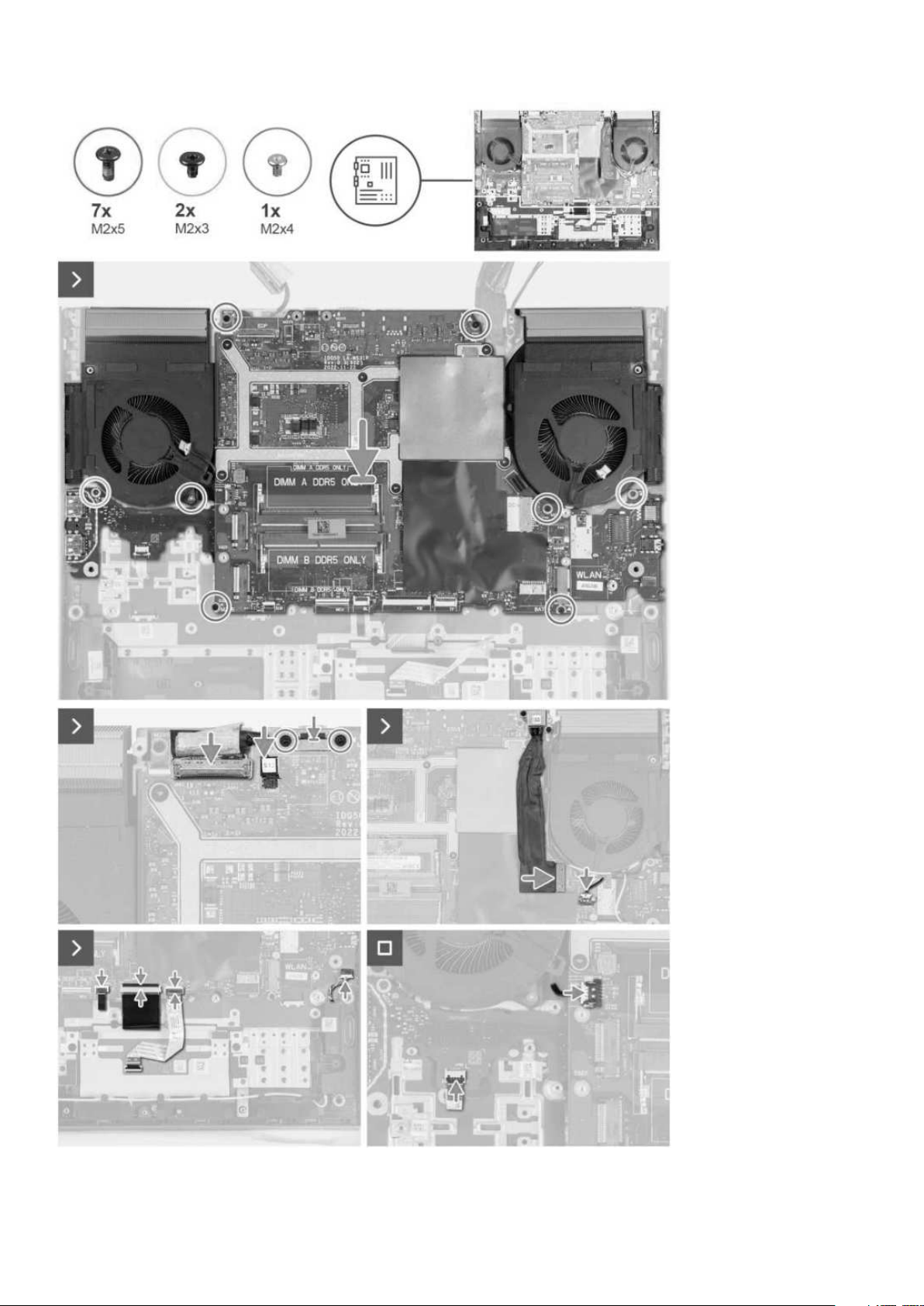

Płyta główna M2x5

Płyta główna M2x3

Płyta główna M2x4

Płyta USB M2x4

Płyta USB M2x3

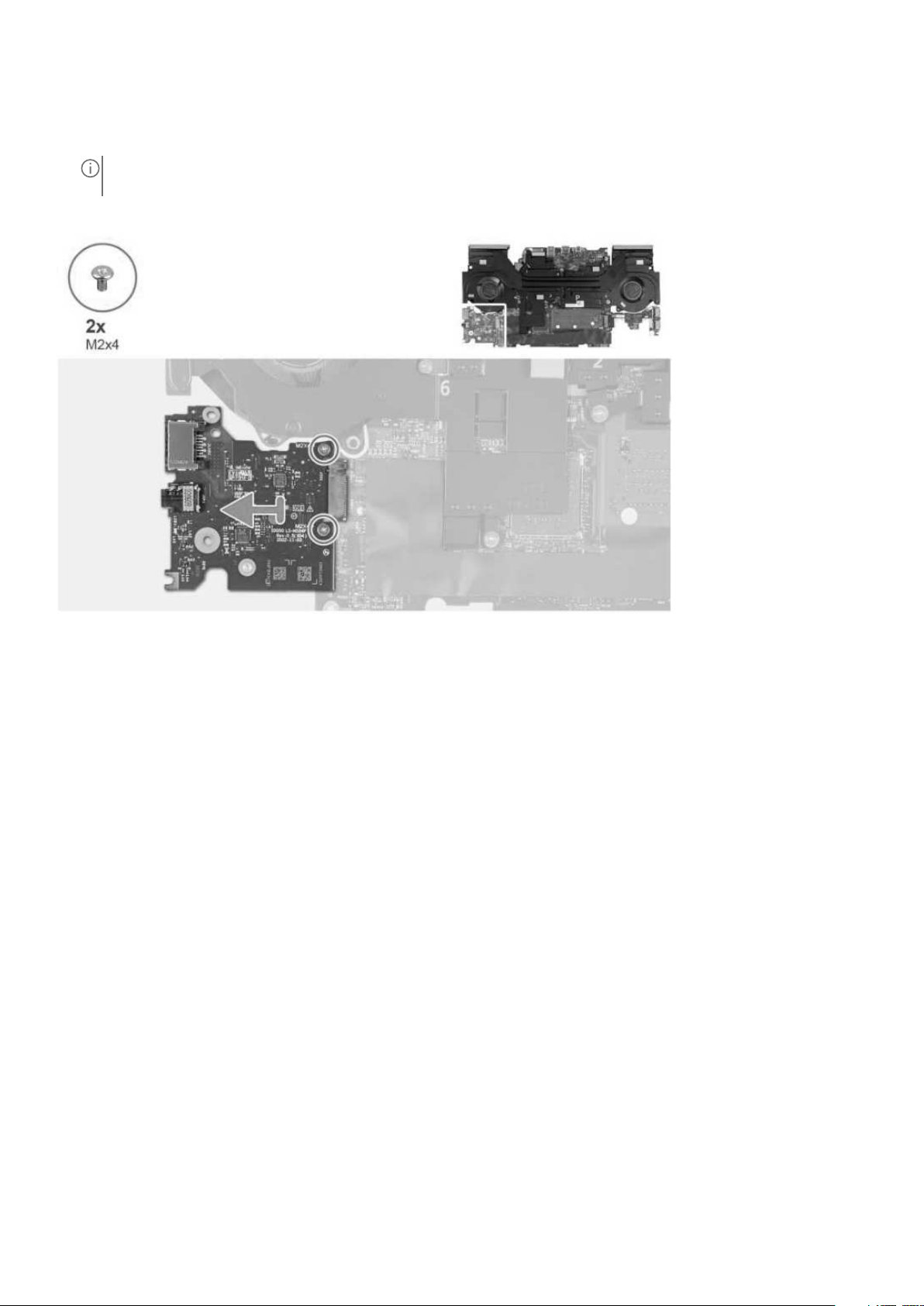

Karta Ethernet idźwiękowa M2x4

Karta Ethernet idźwiękowa M2x3

Lewy wentylator (zestaw
wentylatora iradiatora)

M2x4

2

7

2

1

2

1

2

1

1

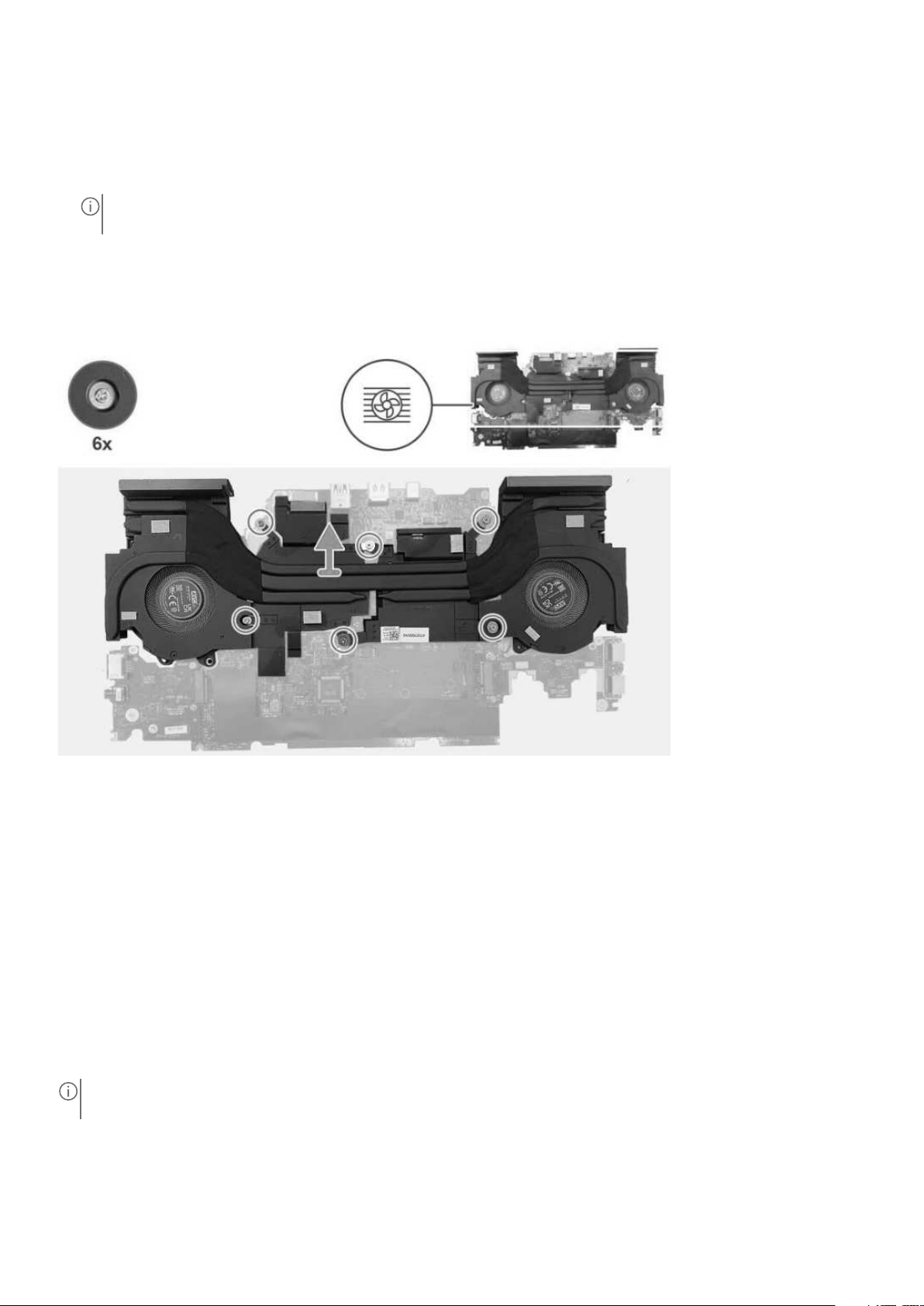

Zestaw wentylatora i radiatora M2x4

Klamra karty przycisku zasilania M2x2

Przycisk zasilania M2x2

6

2

1

Główne elementy komputera Dell G15 5535

Na ilustracji poniżej przedstawiono główne elementy komputera Dell G15 5535.

32 Serwisowanie komputera

1. Pokrywa dolna 2. Zestaw wentylatora i radiatora

3. Dysk SSD M.2 4. Osłona termiczna dysku SSD M.2

5. Dysk SSD M.2 6. Moduł pamięci

7. Karta Ethernet idźwiękowa 8. Płyta główna

Serwisowanie komputera 33

9. Bateria 10. Głośniki

11. Touchpad 12. Klamra touchpada

13. Zestaw podpórki na nadgarstek i klawiatury 14. Zestaw wyświetlacza

15. Płyta USB 16. Pokrywa tylna

17. Klamra portu zasilacza 18. Przycisk zasilania

19. Płyta przycisku zasilania 20. Wspornik portu USB Type-C

21. Karta sieci bezprzewodowej 22. Klamra karty sieci bezprzewodowej

23. Gniazdo zasilacza

UWAGA: Firma Dell udostępnia listę elementów iich numery części wzakupionej oryginalnej konfiguracji systemu.

Dostępność tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości
zakupów, skontaktuj się zprzedstawicielem handlowym firmy Dell.

34 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów

wymienianych samodzielnie przez klienta

(CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie

zzaleceniami dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

w tym dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

5

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

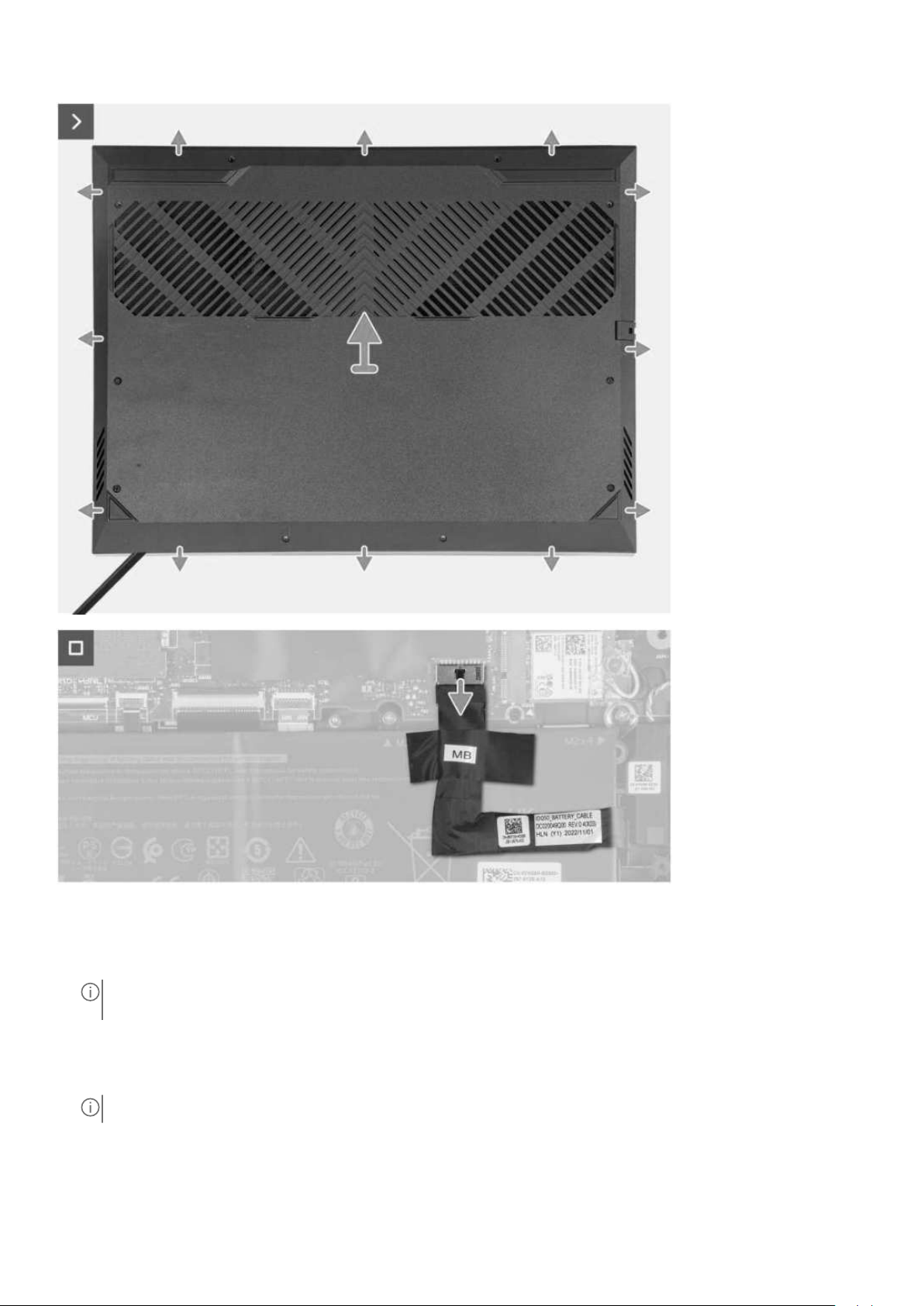

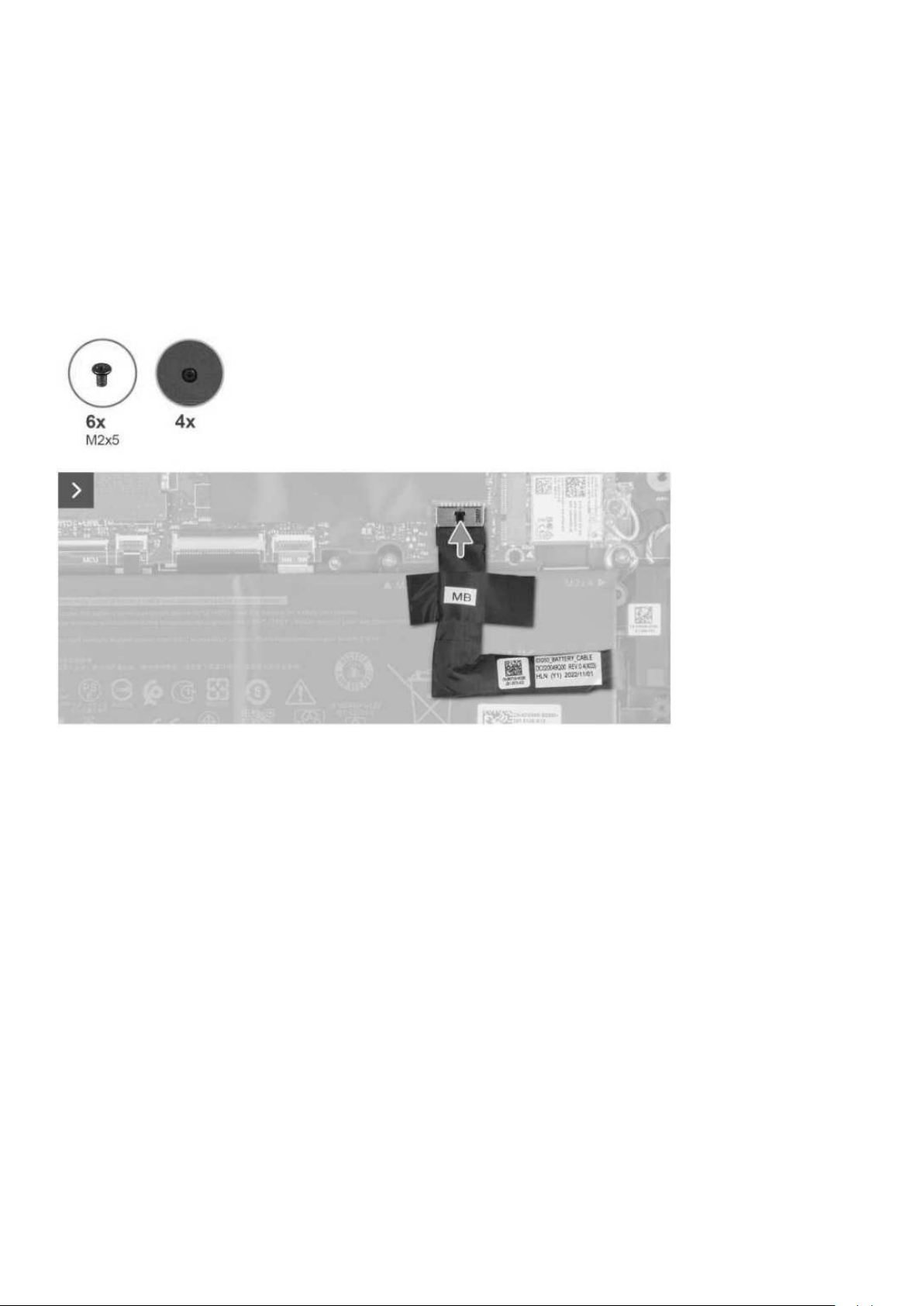

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 35

36 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

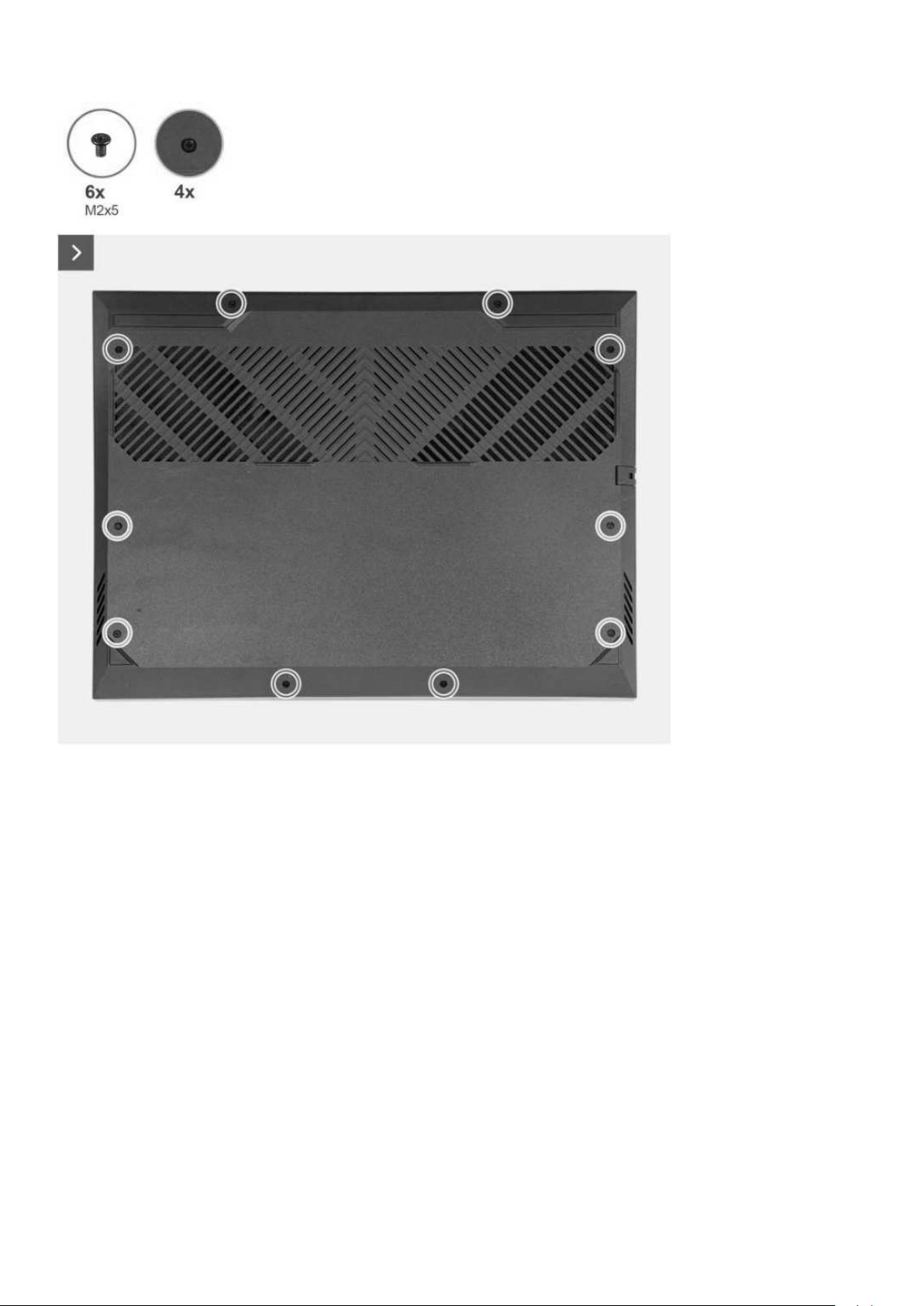

1. Wykręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

2. Poluzuj cztery śruby mocujące pokrywę dolną do zestawu klawiatury ipodpórki na nadgarstek.

UWAGA: Poluzowanie dwóch śrub mocujących zprzodu komputera spowoduje utworzenie luki, którą można

wykorzystać do podważenia ipodniesienia pokrywy dolnej zzestawu klawiatury ipodpórki na nadgarstek.

3. Podważ pokrywę dolną, zaczynając od szczeliny utworzonej wlewym dolnym narożniku. Kontynuuj podważanie wokół dolnej
krawędzi iprawego dolnego rogu pokrywy dolnej.

4. Zdejmij pokrywę dolną zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Wykonaj poniższe czynności tylko wprzypadku, gdy chcesz wymontować inne elementy zkomputera.

5. Odklej taśmę mocującą kabel baterii do baterii.

6. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 37

7. Obróć komputer iprzytrzymaj naciśnięty przycisk zasilania przez 20 sekund, aby usunąć pozostałe ładunki elektryczne.

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

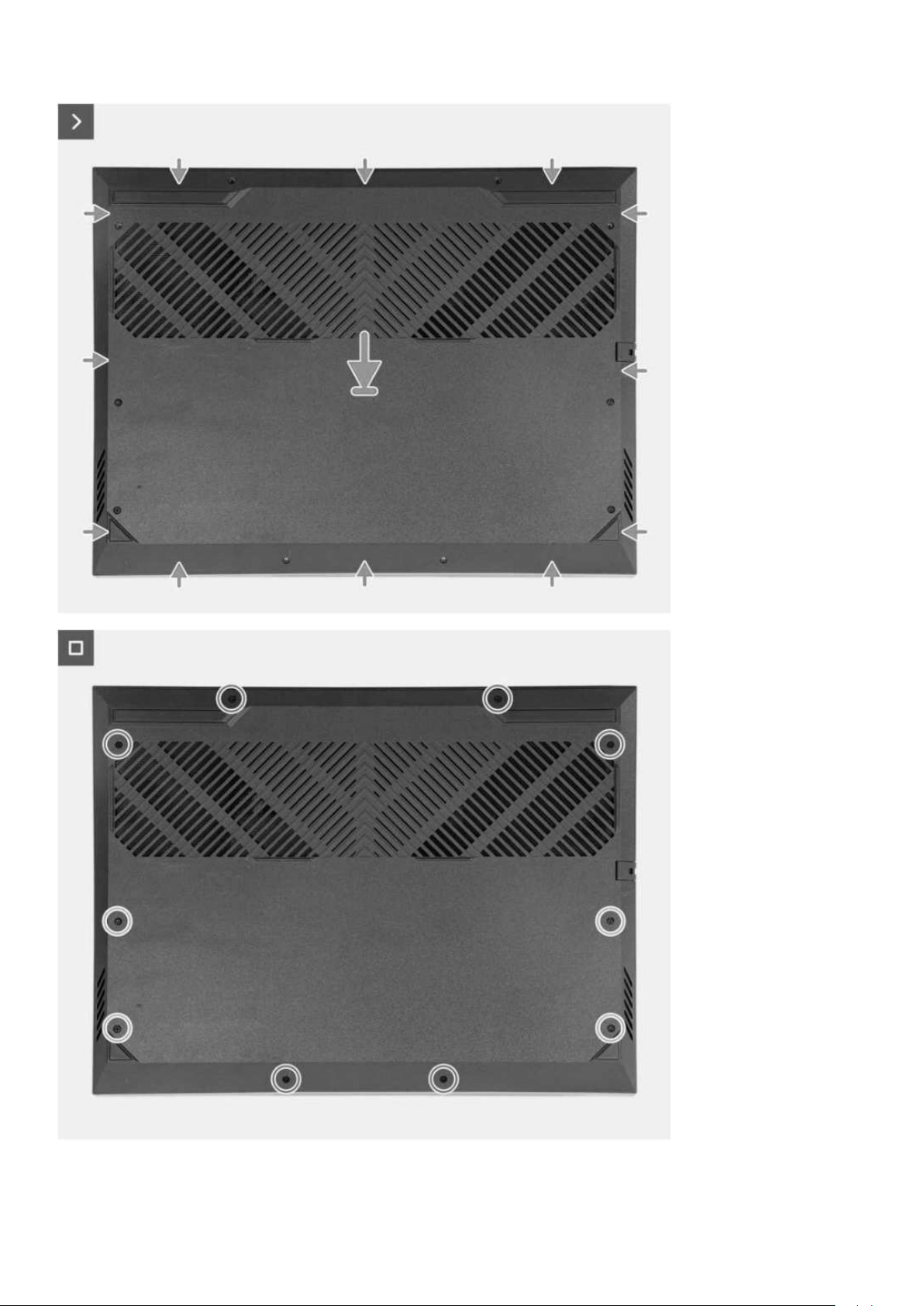

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Kroki

1. Jeśli kabel baterii został wcześniej odłączony, podłącz go do płyty głównej.

2. Przyklej taśmę mocującą kabel baterii do baterii.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury,
anastępnie umieść pokrywę na miejscu.

4. Wkręć sześć śrub (M2x5) mocujących pokrywę dolną do zestawu podpórki na nadgarstek i klawiatury.

5. Dokręć cztery śruby mocujące pokrywę dolną do zestawu klawiatury i podpórki na nadgarstek.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego

wentylatora. Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA: Wzależności od zamówionej konfiguracji wkomputerze może być zainstalowany dysk SSD 2230 lub 2280.

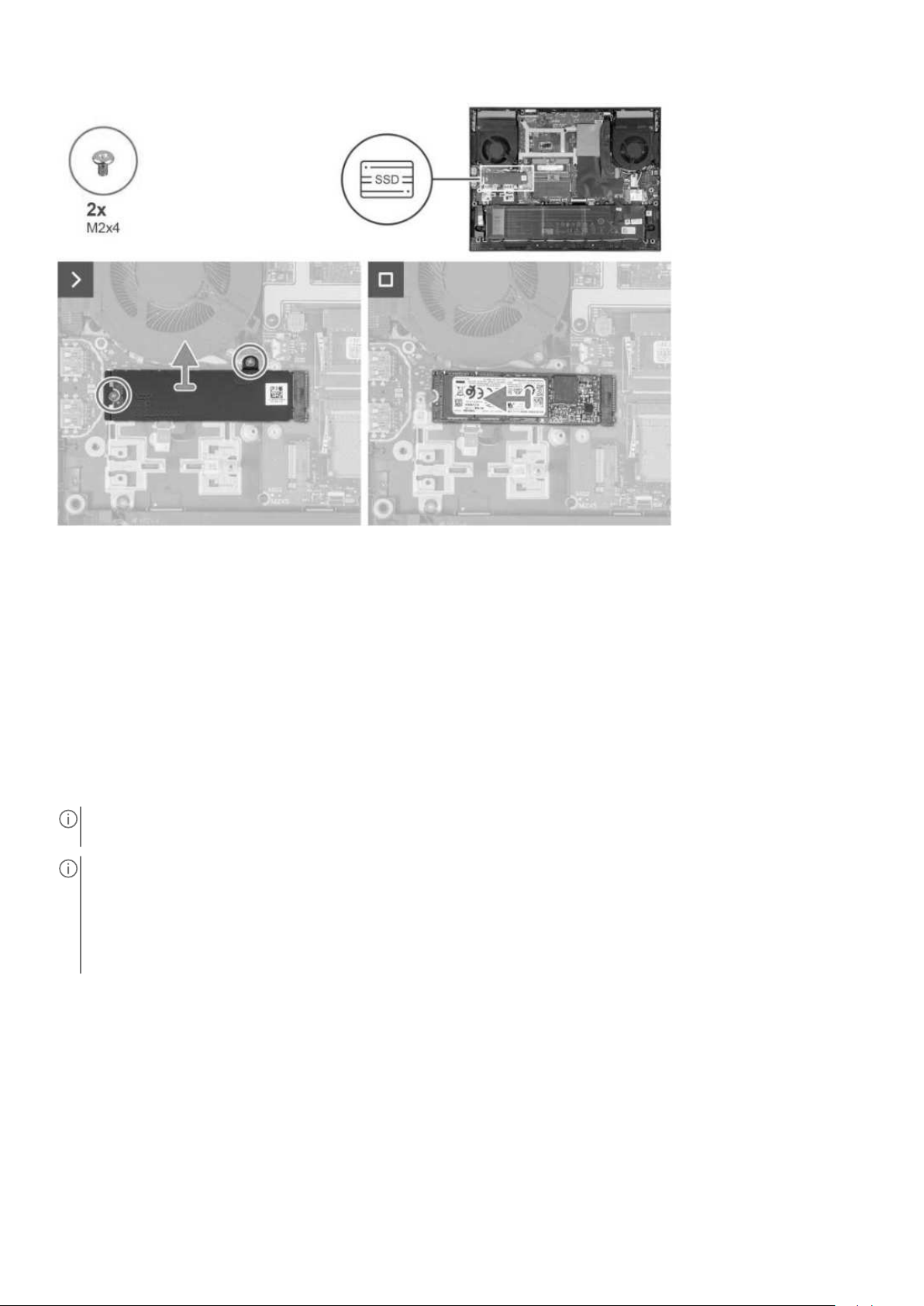

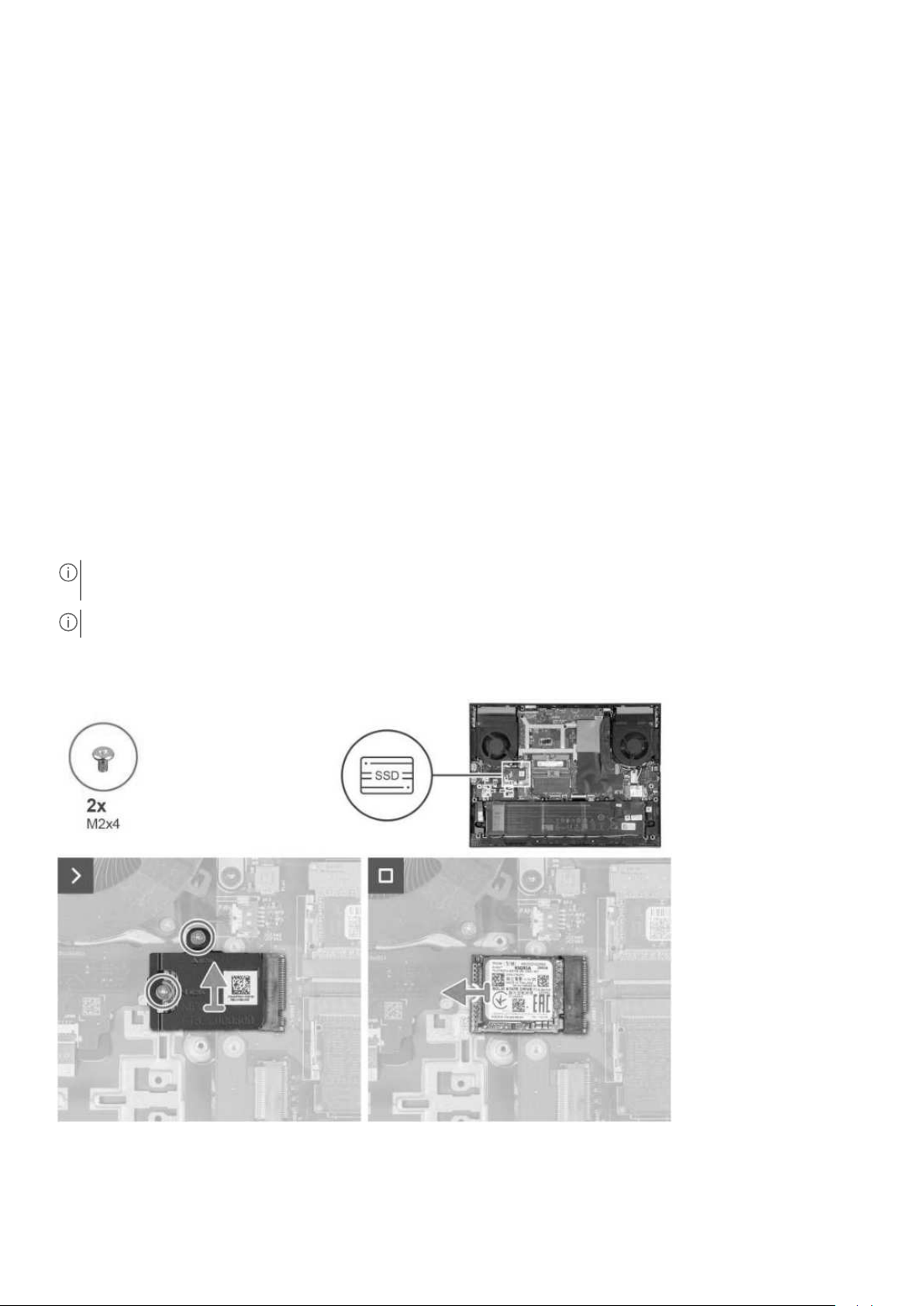

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 lub M.2 2280.

Wymontowywanie dysku SSD M.2 2230

Wymontowywanie dysku SSD M.2 2280

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Wykręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

2. Zdejmij osłonę termiczną z zestawu klawiatury i podpórki na nadgarstek.

3. Przesuń iwyjmij dysk SSD zgniazda M.2 na płycie głównej.

Instalowanie dysku SSD

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Komputer jest wyposażony wdwa gniazda M.2 na dyski SSD, które znajdują się na płycie głównej obok lewego

wentylatora. Procedura wymontowywania dysku SSD zgniazd 1 i2 jest identyczna.

UWAGA:

Wgniazdach 1 i2 można zainstalować dysk SSD M.2 2230 lub 2280.

Wprzypadku samodzielnego instalowania dysku SSD wgnieździe 2 zalecany jest tylko dysk SSD M.2 2280 wpołączeniu
zosłoną termiczną firmy Dell. Wzależności od wcześniej zainstalowanej konfiguracji może być konieczne przeniesienie
uchwytu na śrubę dysku SSD wcelu zainstalowania nowego dysku SSD M.2 2280.

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 lub 2280.

Instalowanie dysku SSD M.2 2230

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Instalowanie dysku SSD M.2 2280

Kroki

1. Dopasuj wgłębienie na dysku SSD do wypustki wgnieździe na kartę M.2.

2. Wsuń dysk SSD do gniazda na kartę M.2.

3. Załóż osłonę termiczną na dysk SSD.

4. Dopasuj otwory na śruby w osłonie termicznej do otworów w dysku SSD i płycie głównej.

5. Wkręć dwie śruby (M2x4) mocujące osłonę termiczną do dysku SSD i płyty głównej.

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Procedura przenoszenia uchwytu na śrubę dysku SSD M.2 do gniazda SSD nr 2

Informacje na temat zadania

UWAGA: Oba gniazda dysków SSD M.2 wkomputerze obsługują następujące konfiguracje dysków SSD:

ï Dysk SSD M.2 2230
ï Dysk SSD M.2 2280

UWAGA: Wzależności od zamówionej konfiguracji wgniazdach 1 i2 można zainstalować dysk SSD M.2 2230 lub 2280.

W przypadku samodzielnego instalowania dysku SSD w gnieździe 2 zalecany jest tylko dysk SSD M.2 2280 w połączeniu
z osłoną termiczną firmy Dell.

Jeśli nowy dysk SSD ma inny format niż ten, który został wymontowany, należy wykonać opisaną poniżej procedurę, aby zmienić
położenie uchwytu na śrubę dysku SSD.

Kroki

1. Wypchnij uchwyt na śrubę dysku SSD zzestawu podpórki na nadgarstek iklawiatury.

2. Obróć uchwyt na śrubę dysku SSD o180 stopni iwsuń go do gniazda mocowania karty M.2 2280.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

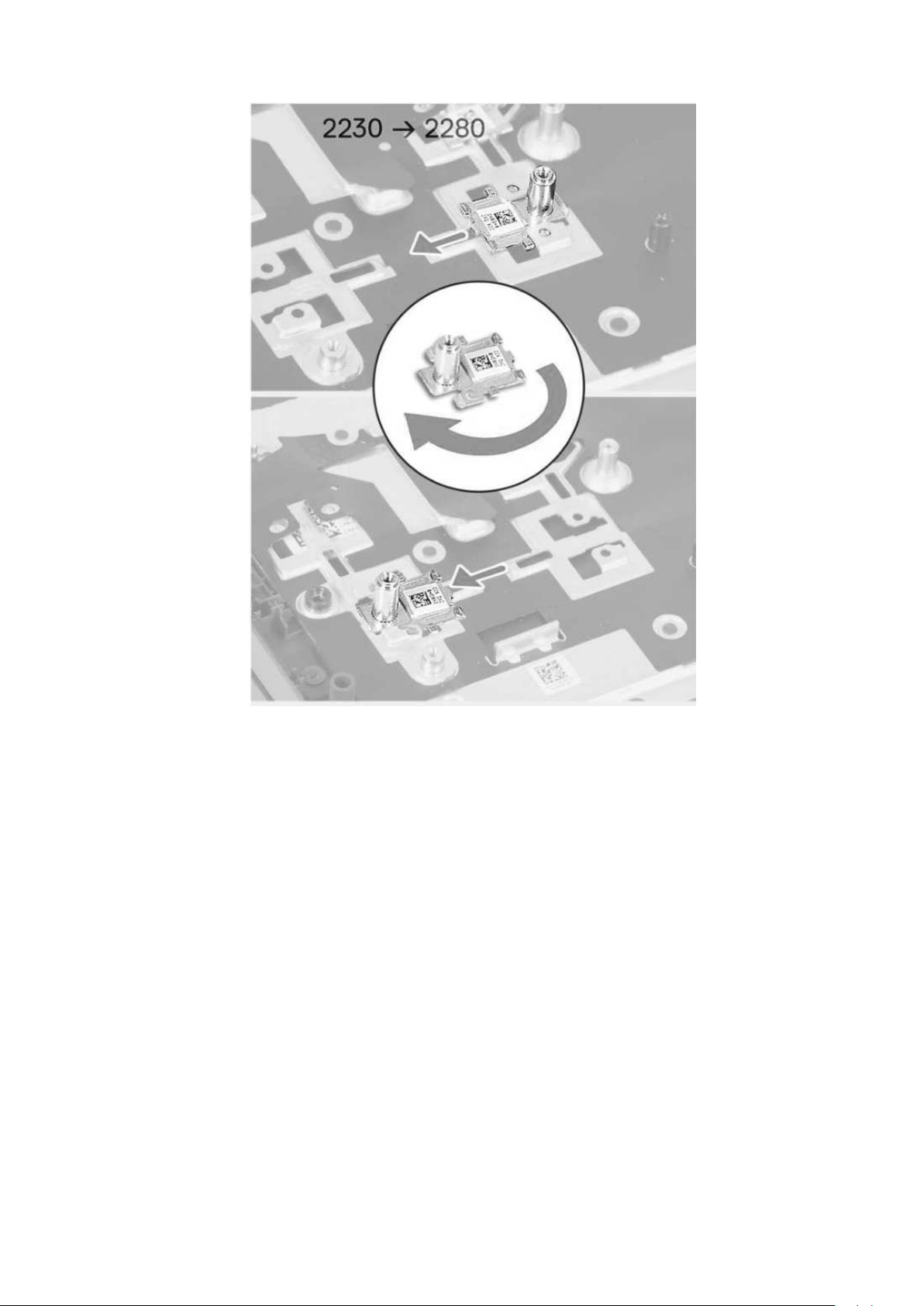

Rysunek 1. Ilustracja: zmiana dysku 2280 na 2230

3. Aby zainstalować dysk SSD, zobacz Instalowanie dysku SSD.

Karta sieci bezprzewodowej

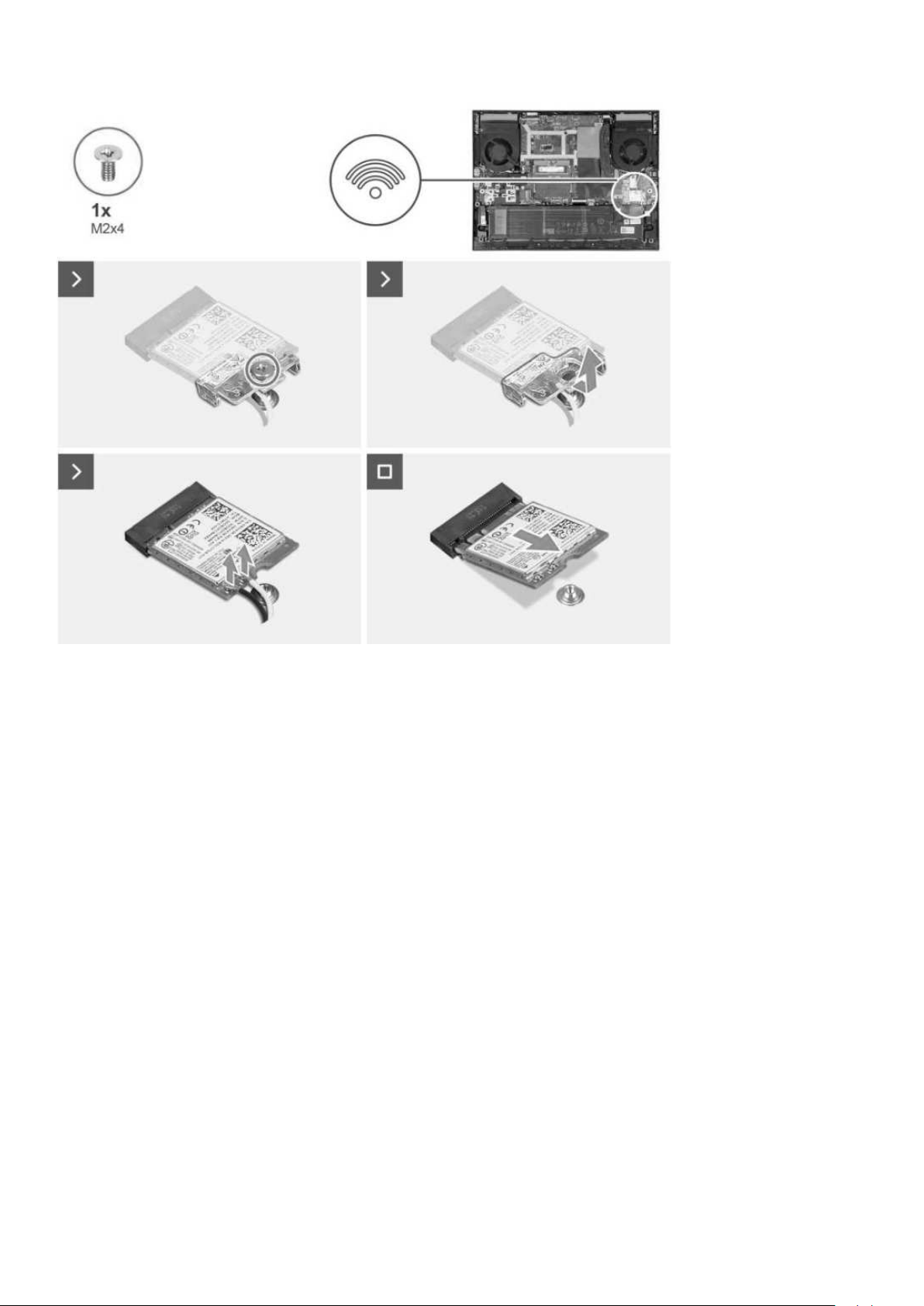

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania karty sieci bezprzewodowej.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Wykręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

2. Zdejmij klamrę zkarty sieci bezprzewodowej.

3. Odłącz kable antenowe od karty sieci bezprzewodowej.

4. Przesuń iwyjmij kartę sieci bezprzewodowej zgniazda karty M.2.

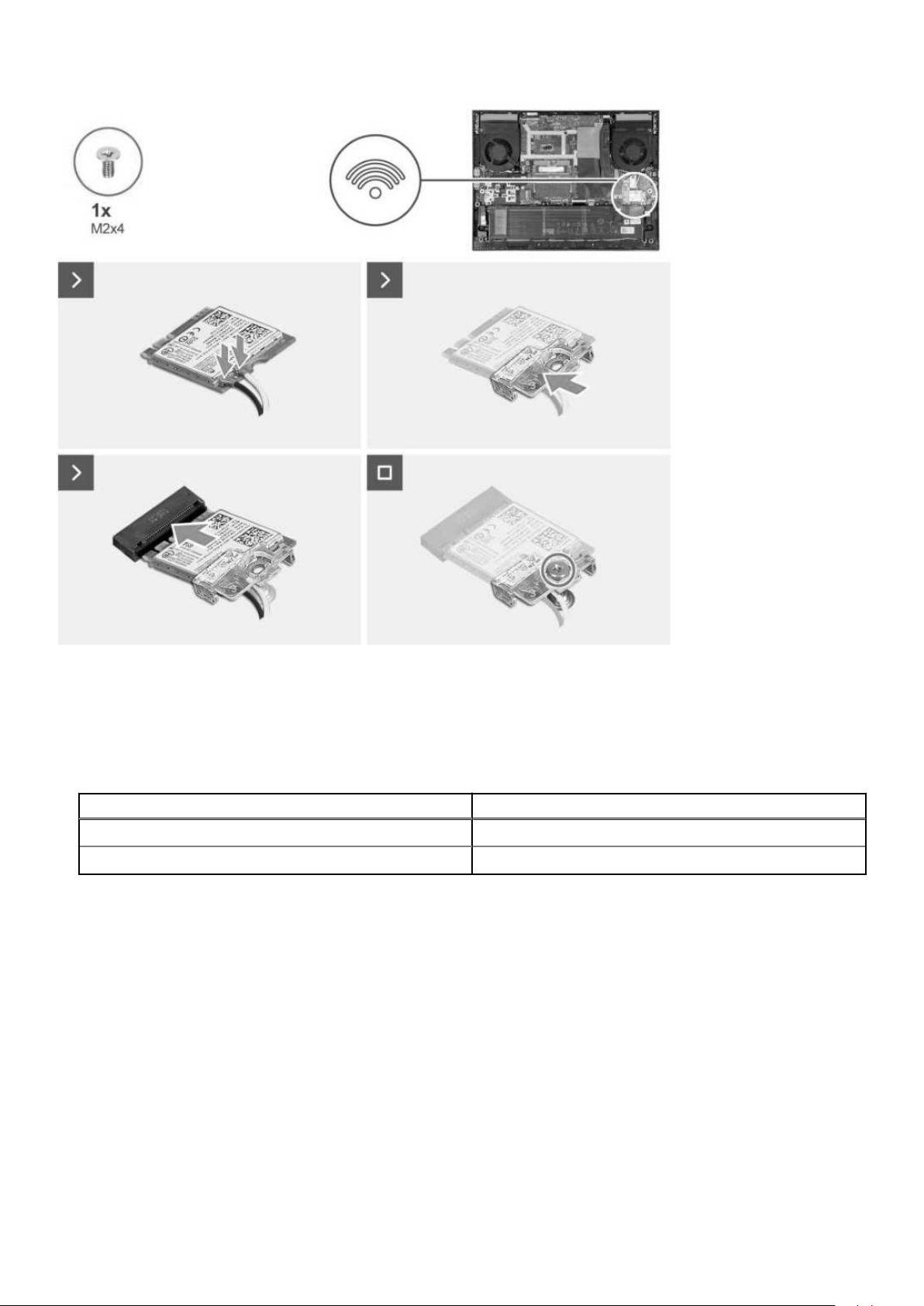

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.

W poniższej tabeli przedstawiono schemat kolorów kabli antenowych poszczególnych kart sieci bezprzewodowej
obsługiwanych w komputerze.

Tabela 24. Schemat kolorów kabli antenowych

Złącza na karcie sieci bezprzewodowej Kolor kabla antenowego

Kabel główny (biały trójkąt) Biały

Kabel pomocniczy (czarny trójkąt) Czarny

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty M.2 iwsuń kartę sieci bezprzewodowej
pod kątem do gniazda karty M.2.

3. Wyrównaj izałóż klamrę karty sieci bezprzewodowej na kartę.

4. Wkręć śrubę (M2x4) mocującą kartę sieci bezprzewodowej do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Pamięć

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

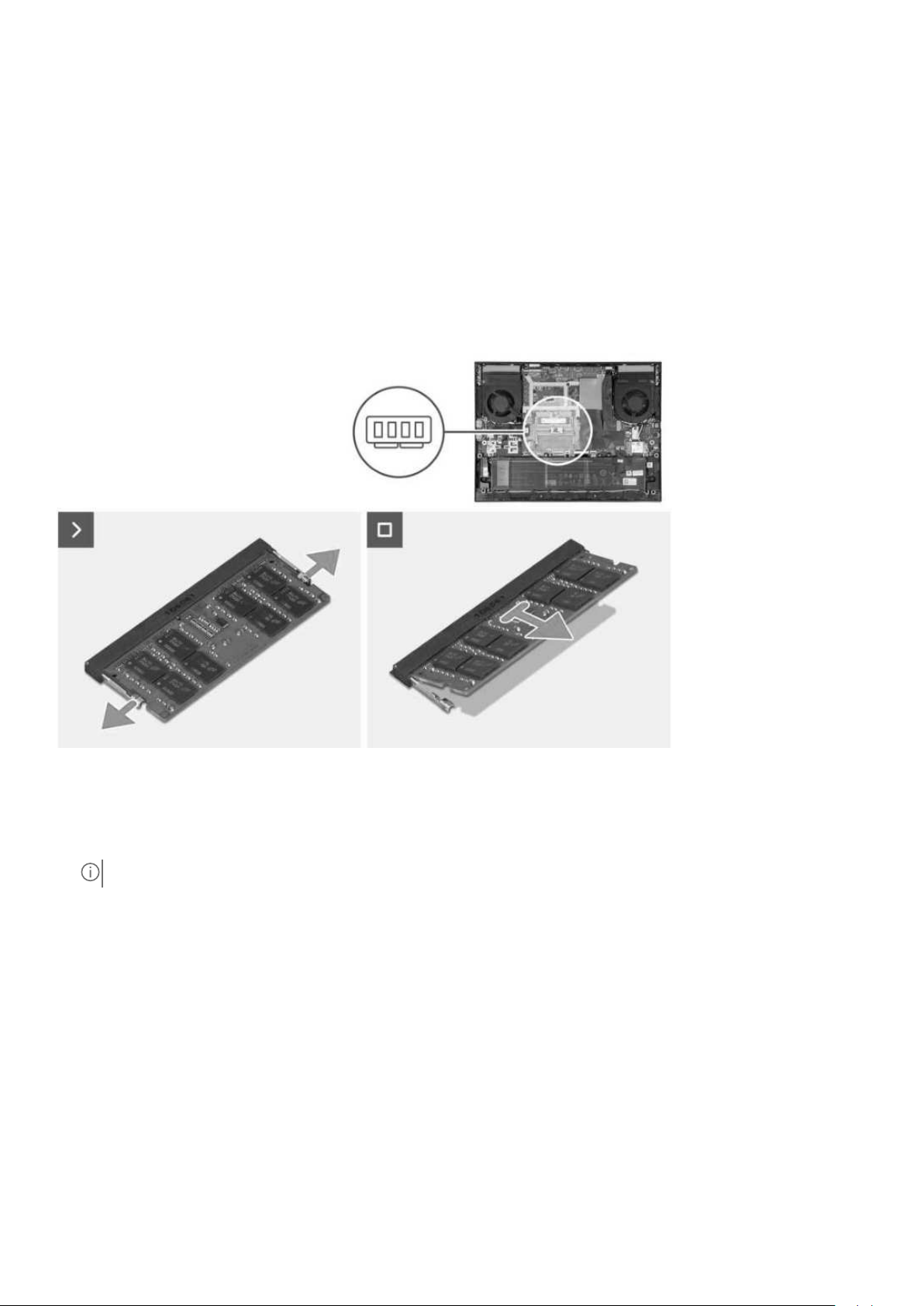

Ilustracja przedstawia umiejscowienie modułów pamięci i sposób ich wymontowywania.

Kroki

1. Ostrożnie rozciągnij palcami zatrzaski zabezpieczające znajdujące się na końcach każdego gniazda modułu pamięci, aż moduł
odskoczy.

2. Wyjmij moduł pamięci zgniazda.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 2, aby zainstalować drugi moduł pamięci wkomputerze.

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

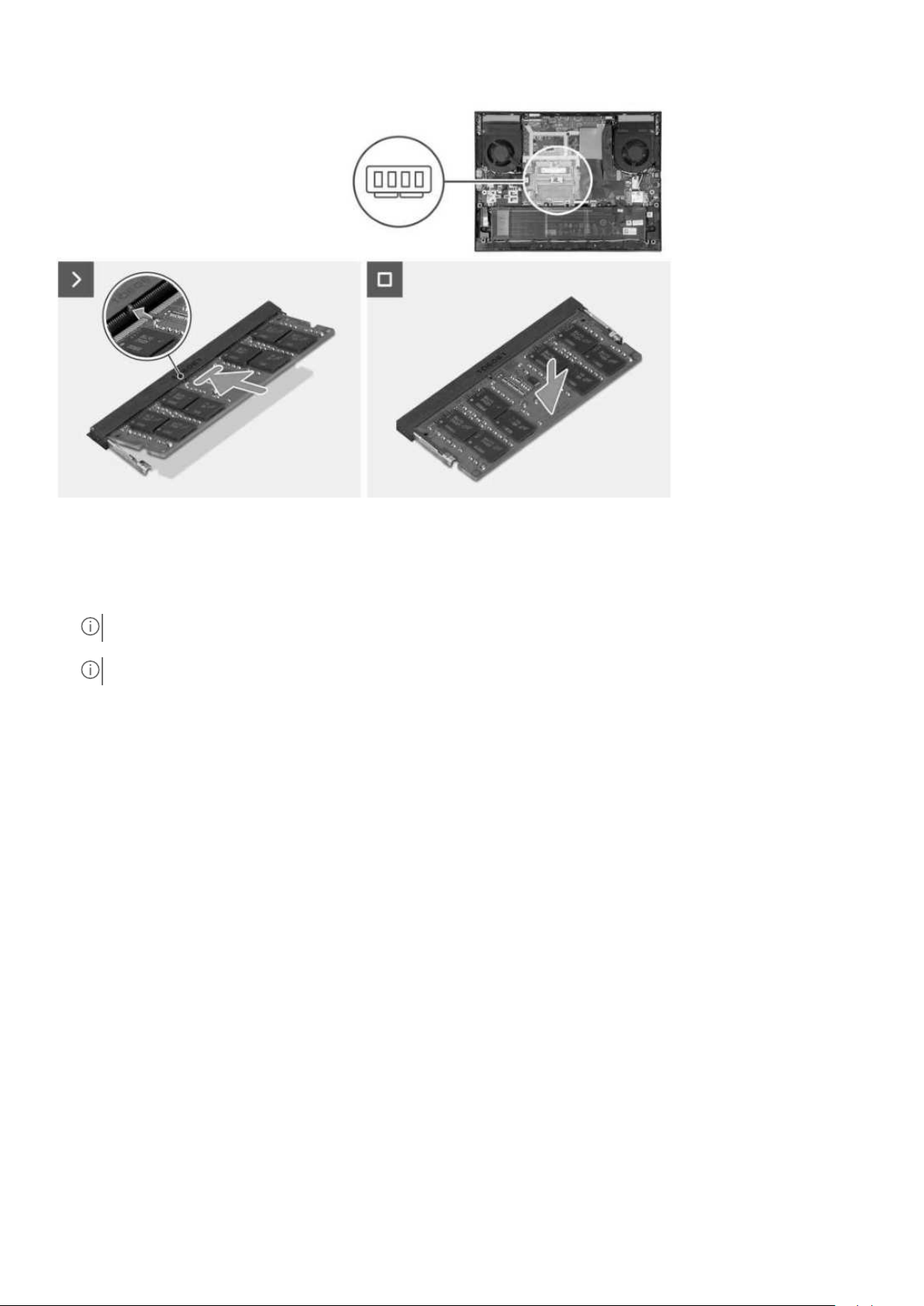

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji modułu pamięci.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

Kroki

1. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe.

2. Umieść moduł pamięci wgnieździe.

3. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).

UWAGA: Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj go ponownie.

UWAGA: Wrazie potrzeby powtórz kroki od 1 do 3, aby zainstalować drugi moduł pamięci wkomputerze.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania głośników.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Odłącz kabel głośnikowy od karty sieci Ethernet / dźwiękowej.

2. Wyjmij kabel głośnikowy zprowadnic na zestawie podpórki na nadgarstek iklawiatury.

3. Wyjmij głośniki wraz zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

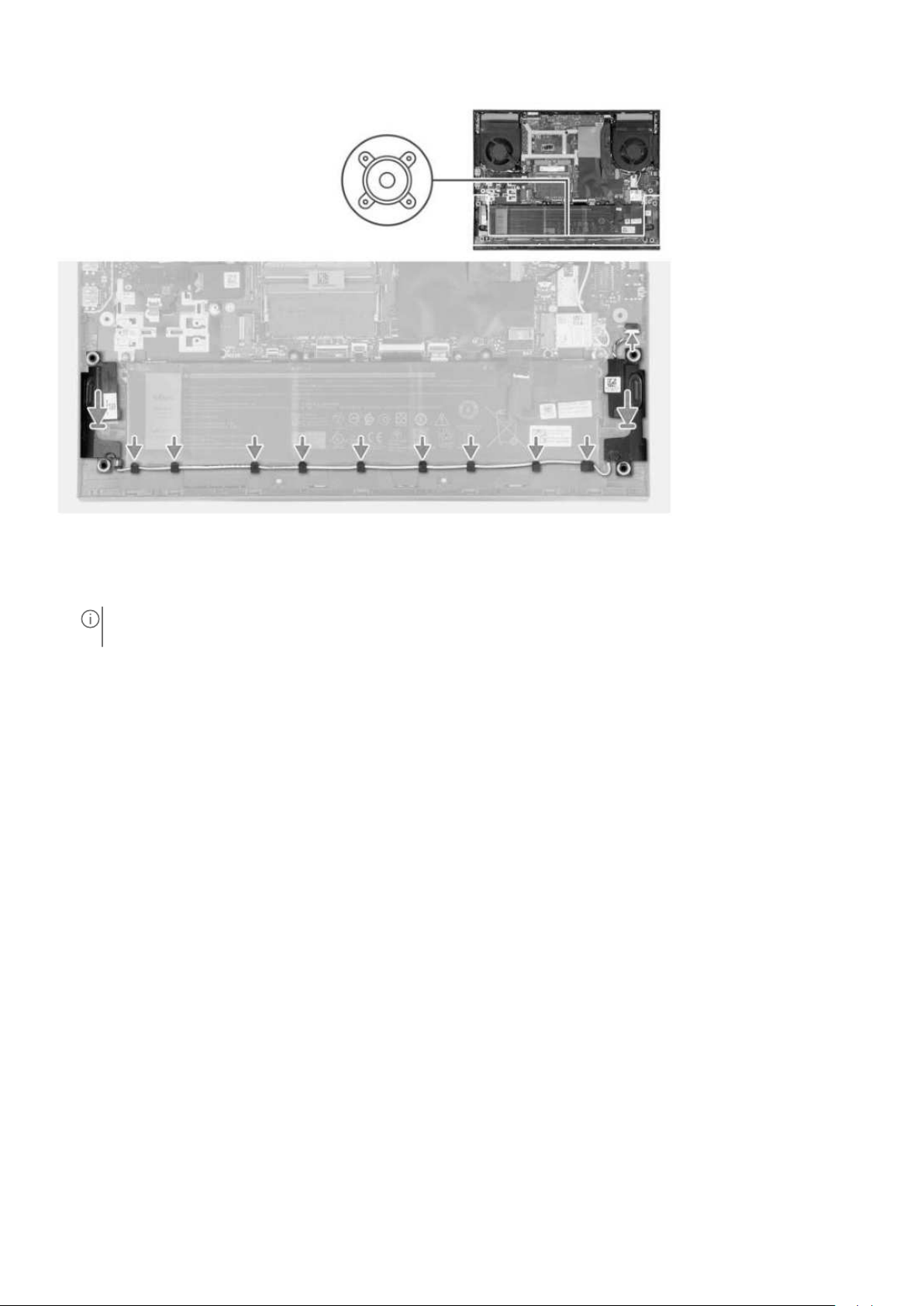

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji głośników.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Kroki

1. Umieść głośniki w gniazdach w zestawie klawiatury i podpórki na nadgarstek, dopasowując je do wypustek i gumowych
krążków

UWAGA: Umieść gumowe pierścienie uszczelniające na miejscu, jeśli zostały przesunięte podczas wymontowywania

głośników.

2. Podłącz kabel głośnikowy do karty sieci Ethernet / dźwiękowej.

3. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

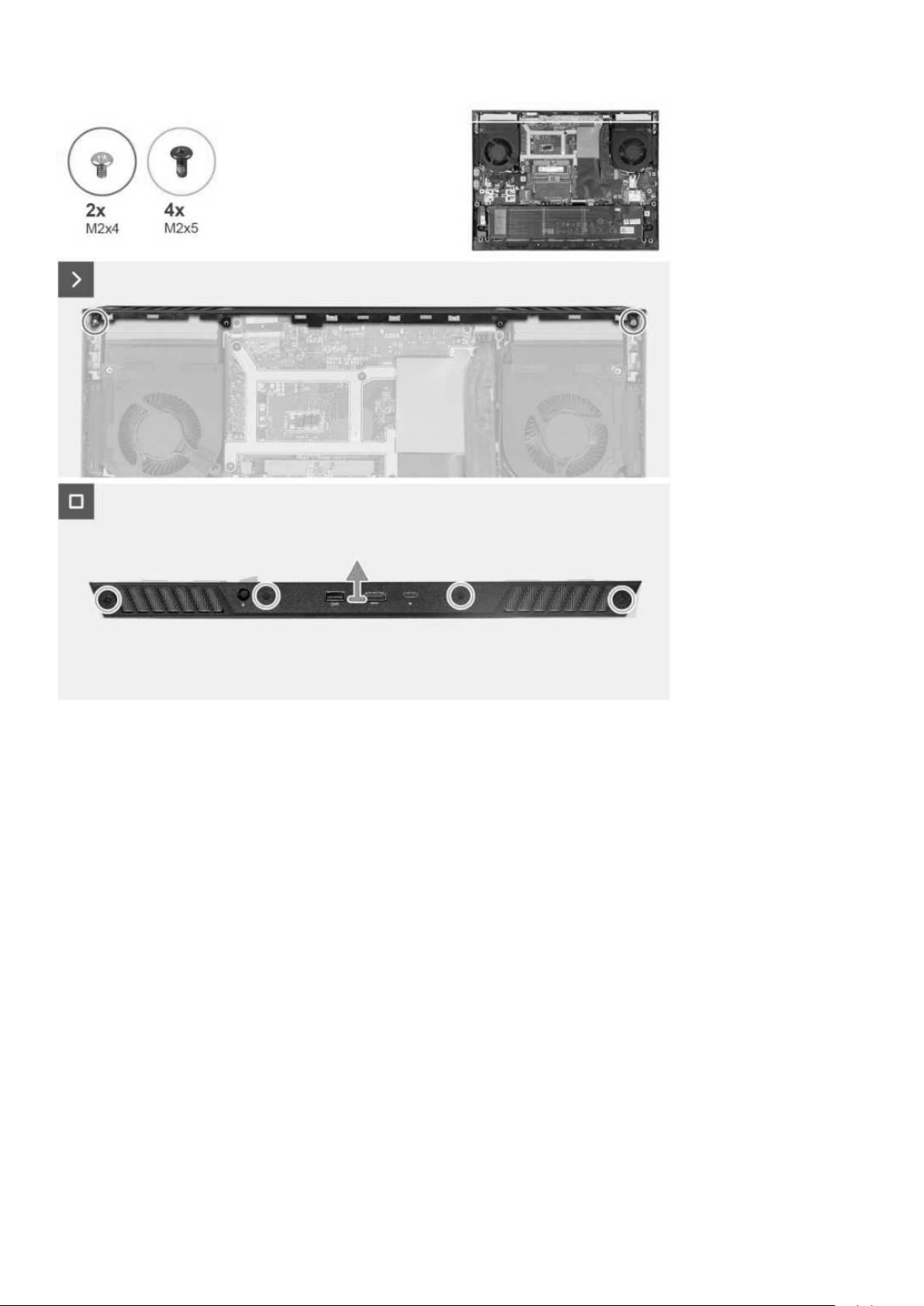

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnej.

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Kroki

1. Wykręć dwie śruby (M2x4) mocujące pokrywę tylną do płyty głównej.

2. Wykręć cztery śruby (M2x5) mocujące pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

3. Odwróć notebooka ichwyć jego obie krawędzie, umieszczając kciuki na dolnej krawędzi pokrywy tylnej, wpobliżu otworów
wentylacyjnych.

4. Użyj obu kciuków, aby odsunąć pokrywę tylną od wentylatorów, anastępnie zdejmij pokrywę tylną zzestawu podpórki na
nadgarstek iklawiatury.

Instalowanie pokrywy tylnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

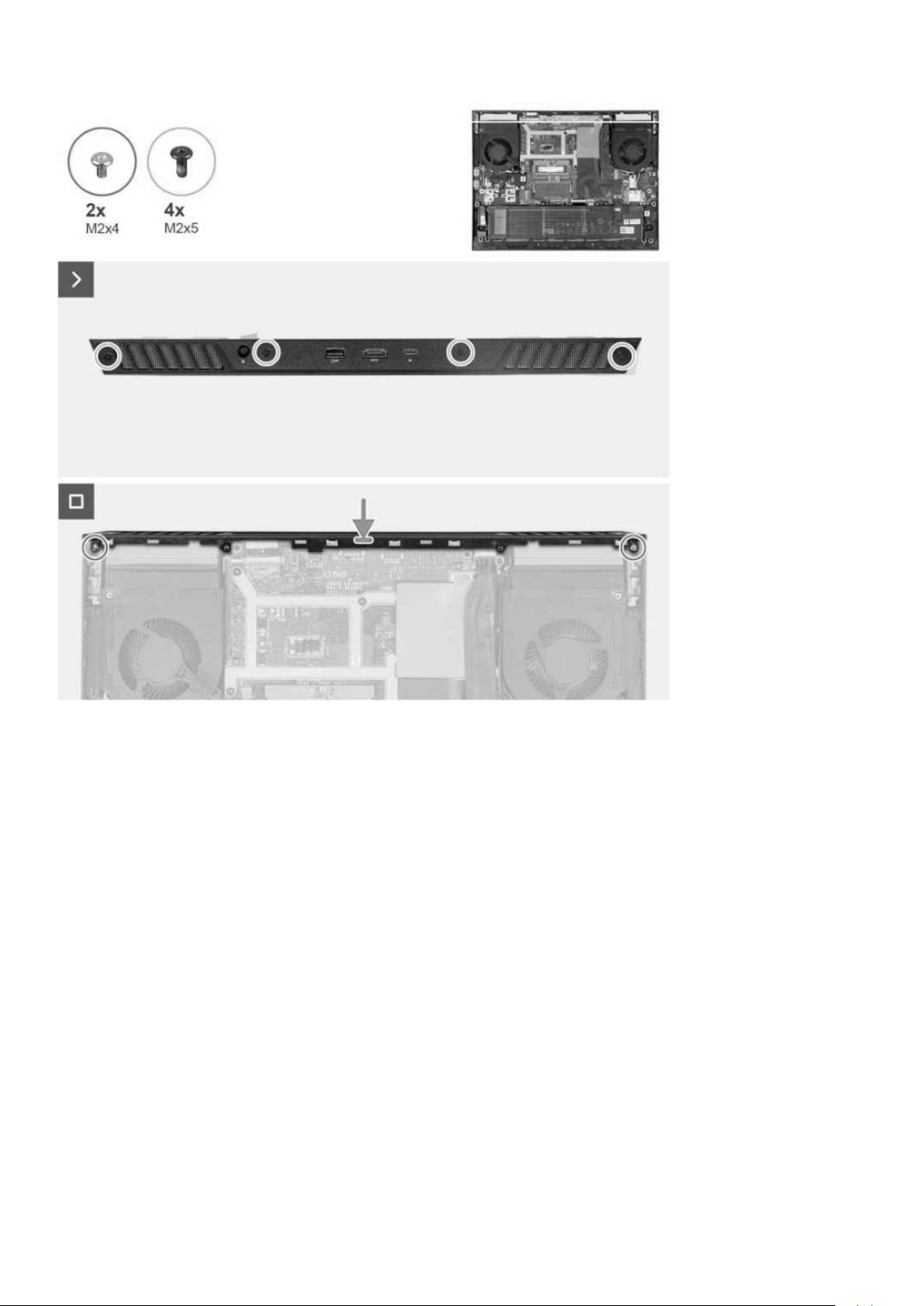

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Kroki

1. Przesuń pokrywę tylną w stronę płyty głównej, aby ją osadzić w odpowiednim miejscu.

2. Dopasuj otwory na śruby wpokrywie tylnej do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x5) mocujące pokrywę tylną do płyty głównej.

4. Wkręć dwie śruby (M2x4) mocujące pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Wymontowywanie iinstalowanie modułów

wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wsekcji dotyczącej wymontowywania iinstalowania części FRU są

przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że

części wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te naprawy były wykonywane przez wykwalifikowanych

specjalistów ds. serwisu technicznego.

OSTRZEŻENIE: Przypominamy, że gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany

elementów FRU bez upoważnienia firmy Dell Technologies.

UWAGA: W zależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach

w tym dokumencie.

6

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

OSTRZEŻENIE:

ï Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.
ï Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz sieciowy od komputera

ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy
oświetlenie komputera nie włącza się po naciśnięciu przycisku zasilania.

ï Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.
ï Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.
ï Nie należy naciskać powierzchni baterii.
ï Nie wyginać baterii.
ï Nie wolno podważać baterii żadnymi narzędziami.
ï Podczas serwisowania tego produktu należy się upewnić, że żadne śruby nie zostały zgubione ani nie znajdują

się wnieodpowiednim miejscu, ponieważ grozi to przypadkowym przebiciem lub uszkodzeniem baterii bądź
innych elementów komputera.

ï Jeśli akumulator litowo-jonowy utknie wurządzeniu zpowodu spęcznienia, nie należy go przebijać, wyginać

ani zgniatać, ponieważ jest to niebezpieczne. Aby uzyskać więcej informacji, skontaktuj się zpomocą
techniczną firmy Dell. Zobacz

ï Należy kupować tylko oryginalne baterie dostępne na stronie

iodsprzedawców produktów firmy Dell.

ï Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby

uzyskać wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich
wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

www.dell.com/contactdell.

www.dell.com lub uautoryzowanych partnerów

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 53

Wymontowywanie baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

Informacje na temat zadania

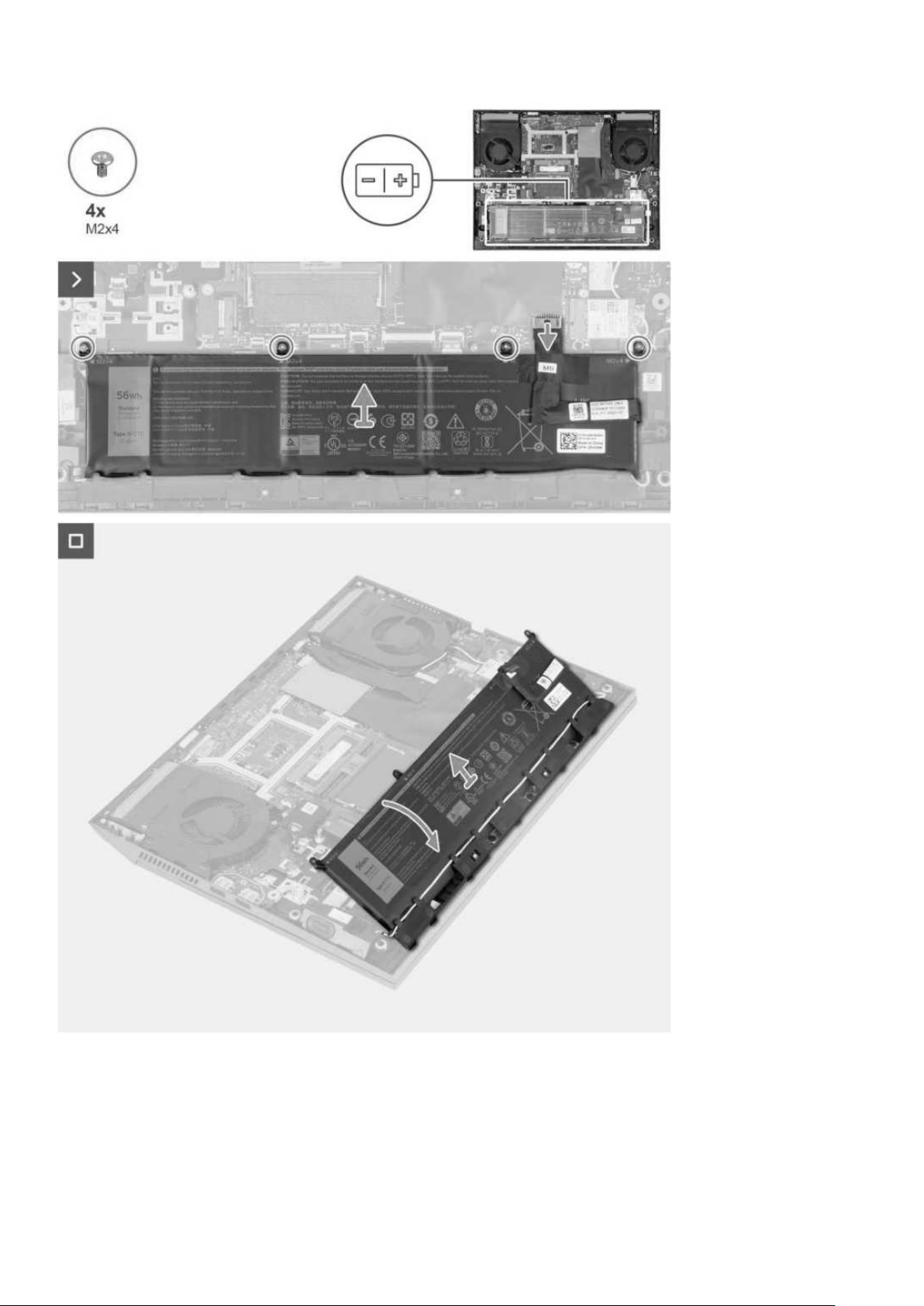

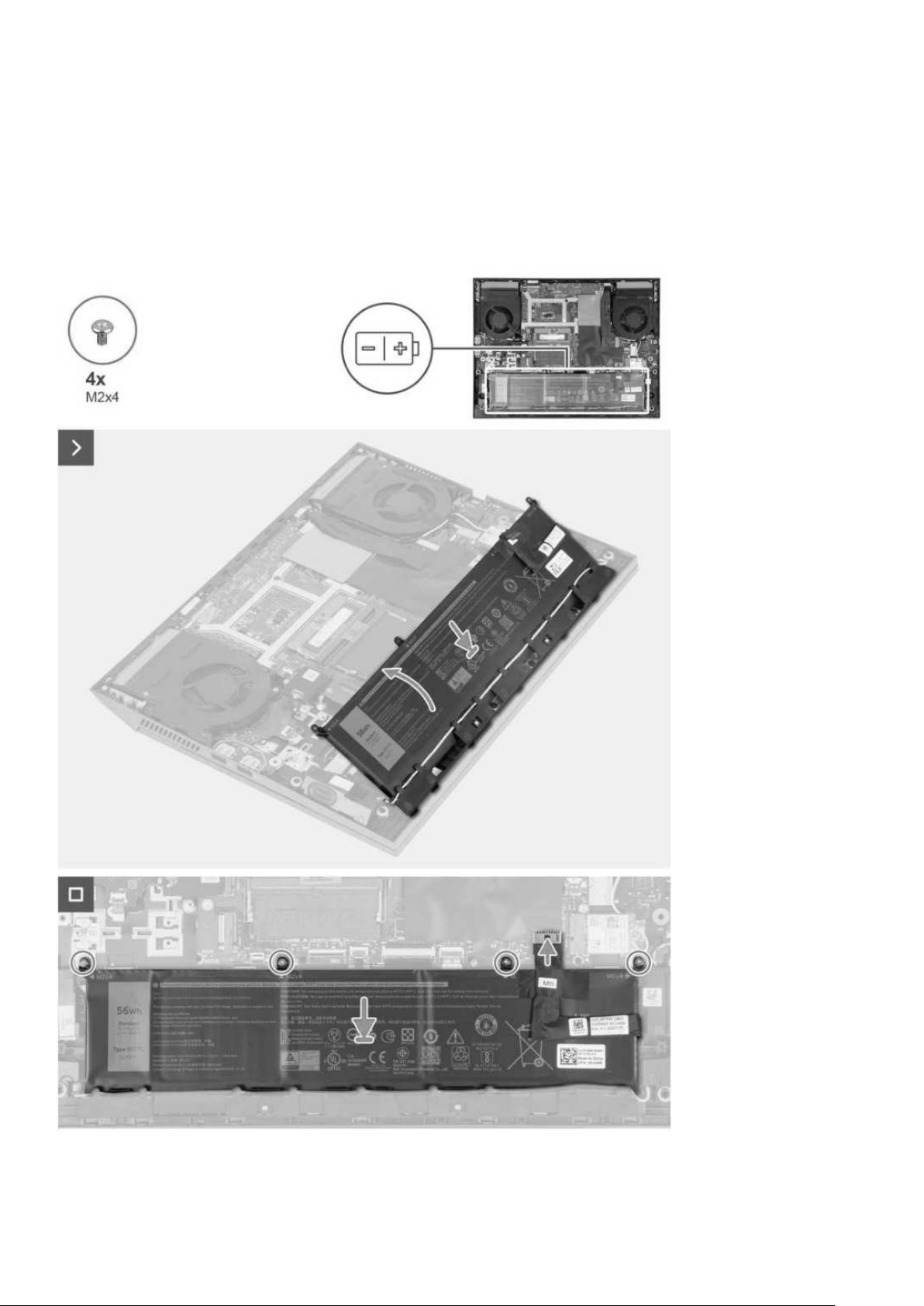

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania baterii.

54 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Pociągając za uchwyt, odłącz kabel baterii od płyty głównej, jeśli nie został odłączony wcześniej.

2. Wykręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

3. Unieś baterię pod kątem 45 stopni iwysuń ją zzestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 55

Instalowanie baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji baterii.

56 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wsuń baterię pod kątem 45 stopni do wnęki wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wbaterii do otworów wzestawie klawiatury ipodpórki na nadgarstek.

3. Wkręć cztery śruby (M2x4) mocujące baterię do zestawu klawiatury ipodpórki na nadgarstek.

4. Podłącz kabel baterii do płyty głównej.

5. Za pomocą taśmy samoprzylepnej przymocuj kabel baterii do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

Informacje na temat zadania

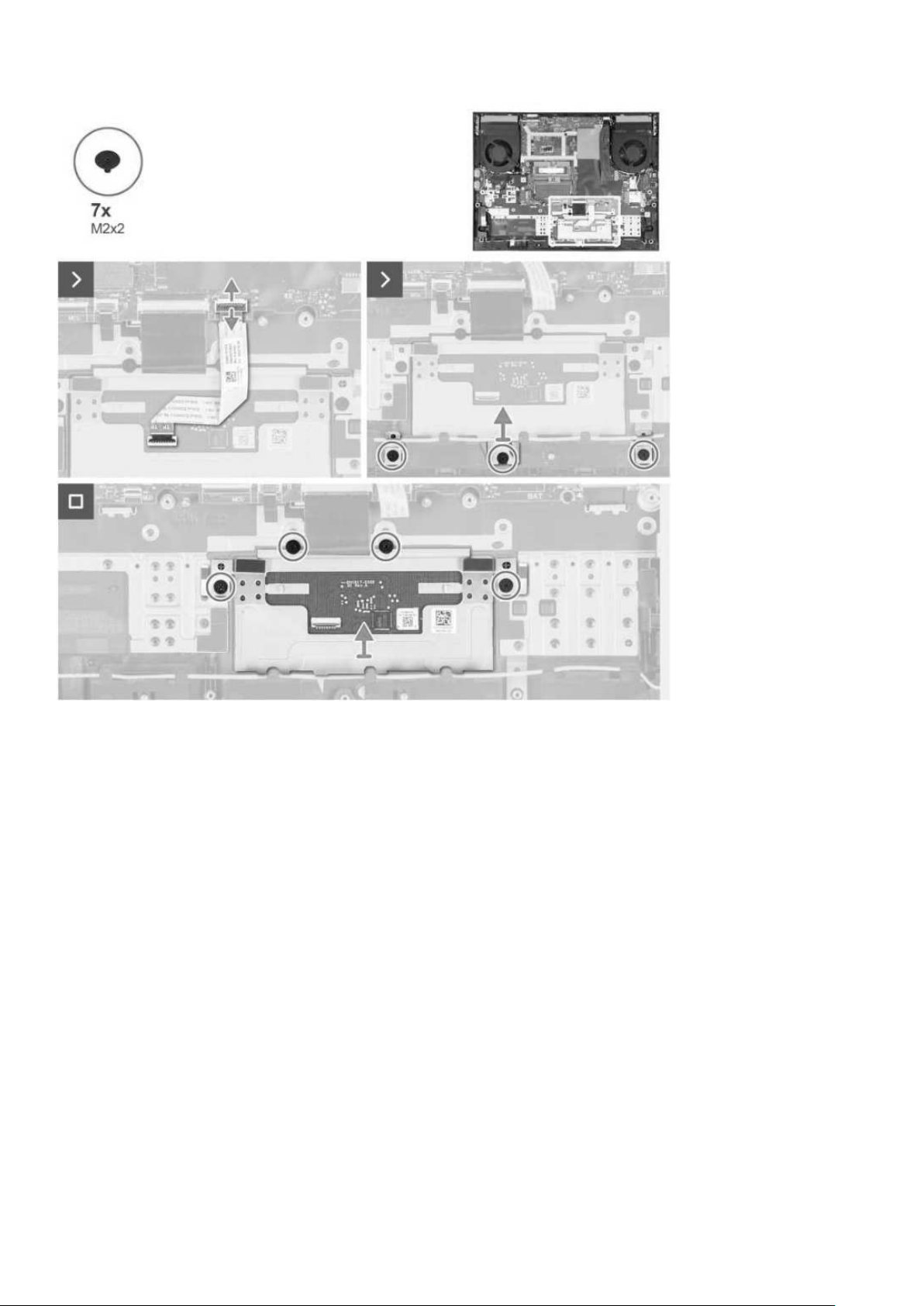

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 57

Kroki

1. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

2. Wykręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu podpórki na nadgarstek i klawiatury.

3. Zdejmij klamrę touchpada ztouchpada.

4. Wykręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

5. Zdejmij touchpad zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie touchpada

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

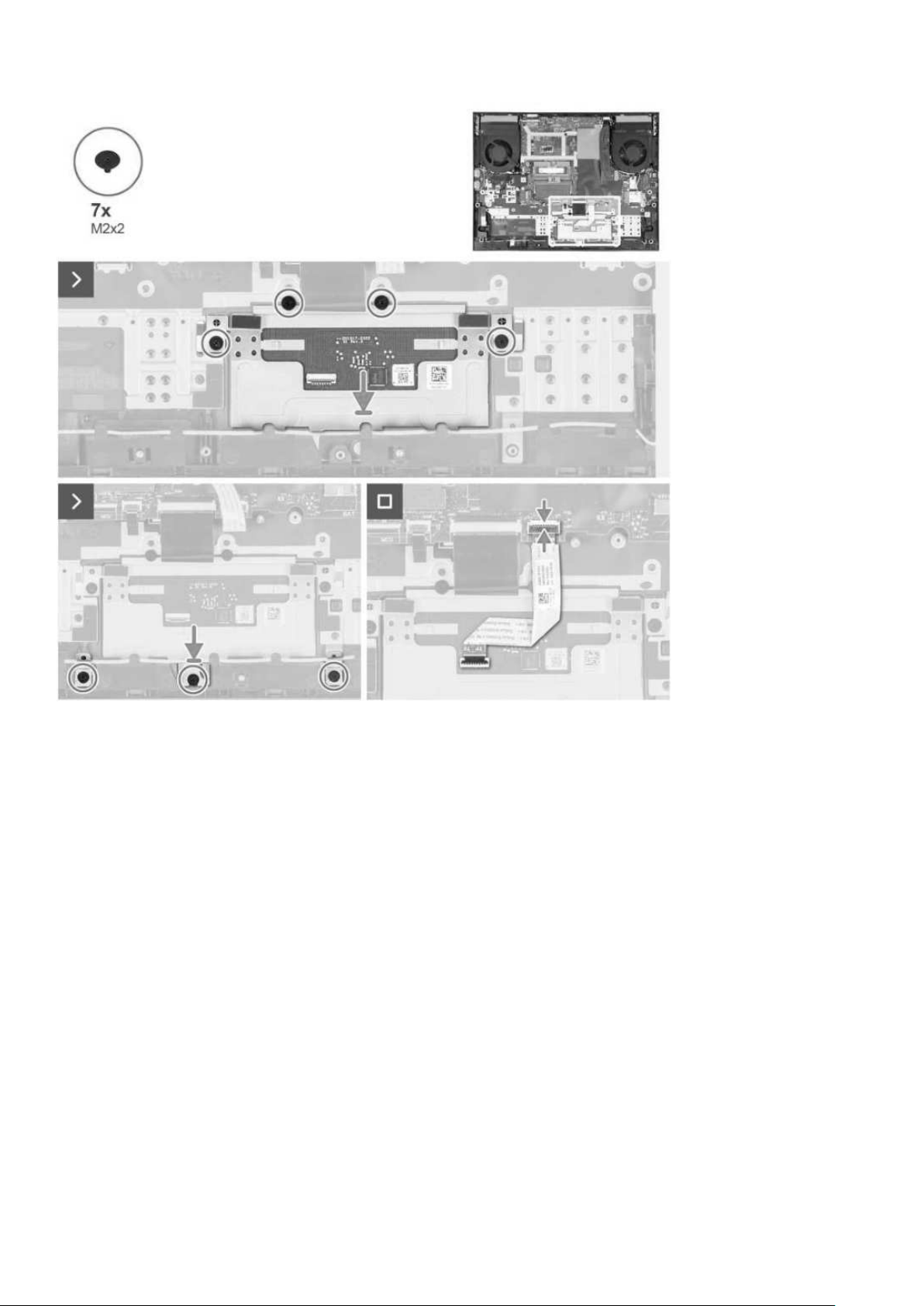

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji touchpada.

58 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Umieść touchpad we wnęce wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć cztery śruby (M2x2) mocujące touchpad do zestawu klawiatury i podpórki na nadgarstek.

3. Umieść klamrę touchpada wgnieździe wzestawie klawiatury i podpórki na nadgarstek.

4. Wkręć trzy śruby (M2x2) mocujące klamrę touchpada do zestawu podpórki na nadgarstek i klawiatury.

5. Podłącz kabel touchpada do płyty głównej izamknij zatrzask.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 59

Informacje na temat zadania

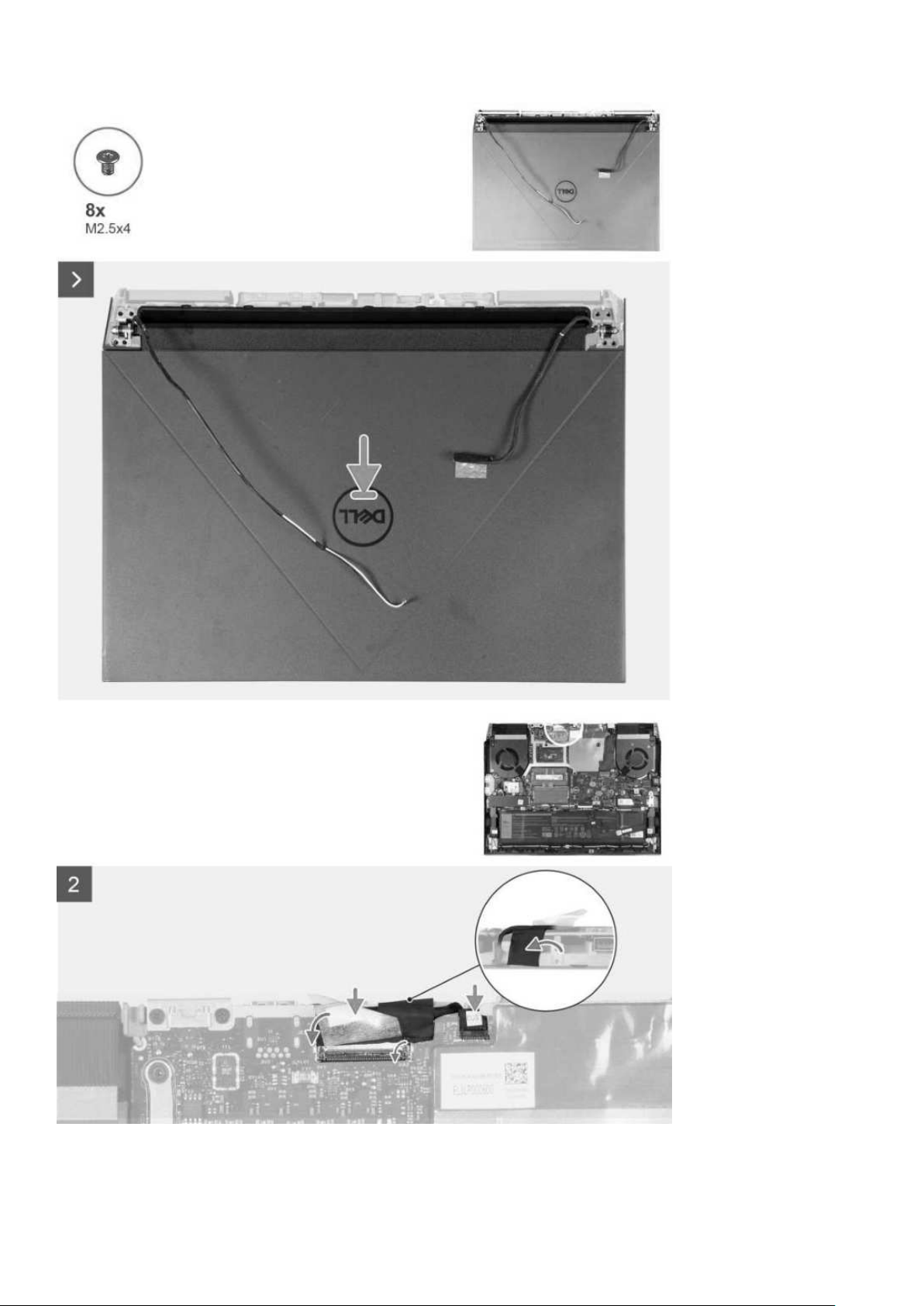

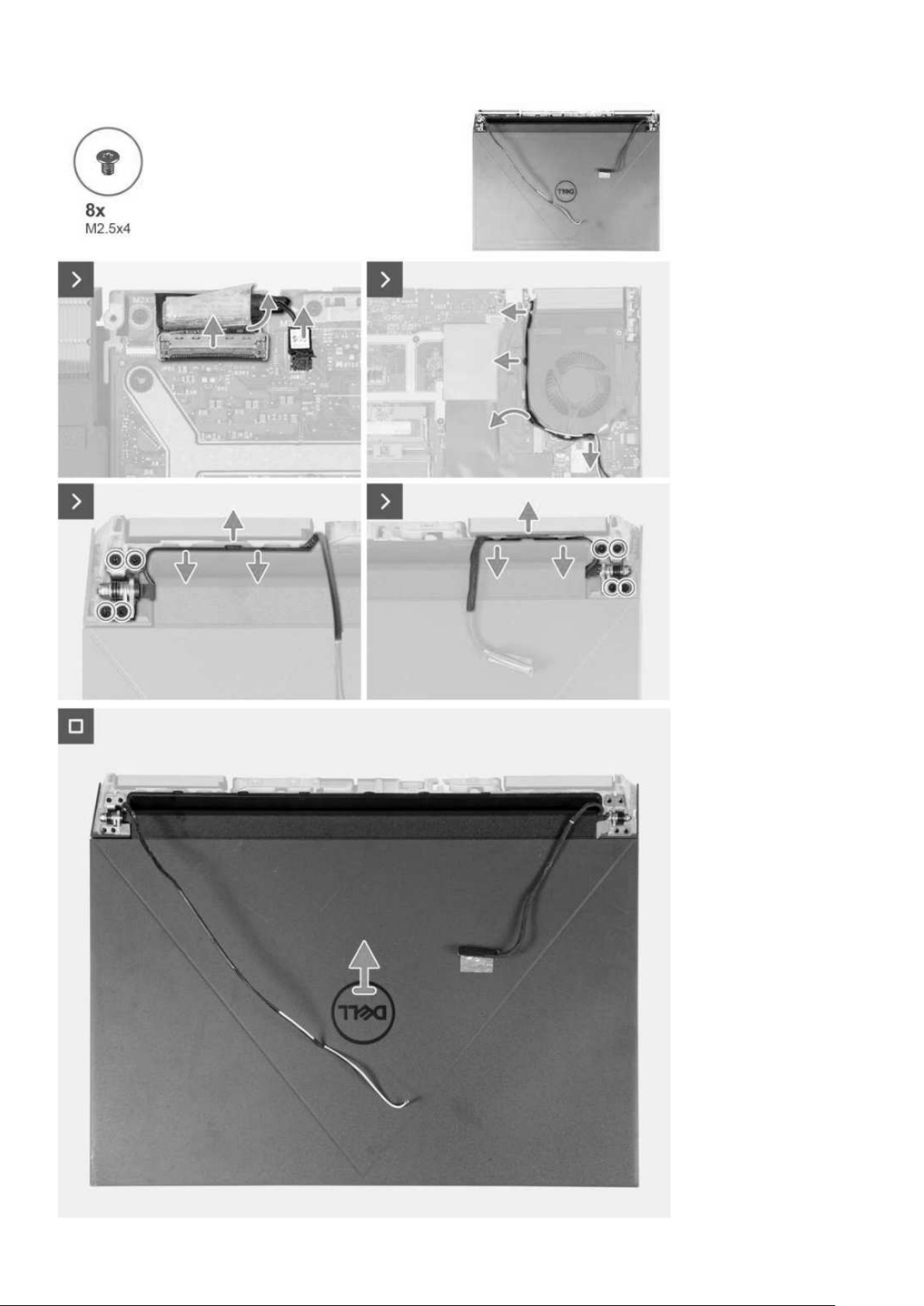

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

60 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 61

Kroki

1. Odklej taśmę mocującą zatrzask kabla wyświetlacza do płyty głównej.

2. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

3. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

UWAGA: Ten krok dotyczy tylko komputerów zwyświetlaczem oczęstotliwości odświeżania 165 Hz lub 240 Hz.

4. Wyjmij kable antenowe zprowadnic na prawym wentylatorze.

5. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

6. Wykręć cztery śruby (M2,5x4) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

7. Wyjmij kable antenowe zprowadnic przy lewej krawędzi zestawu podpórki na nadgarstek iklawiatury.

8. Wykręć cztery śruby (M2,5x4) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek
iklawiatury.

9. Wyjmij kabel wyświetlacza zprowadnic przy prawej krawędzi zestawu podpórki na nadgarstek iklawiatury.

10. Delikatnie zdejmij zestaw wyświetlacza zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie zestawu wyświetlacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

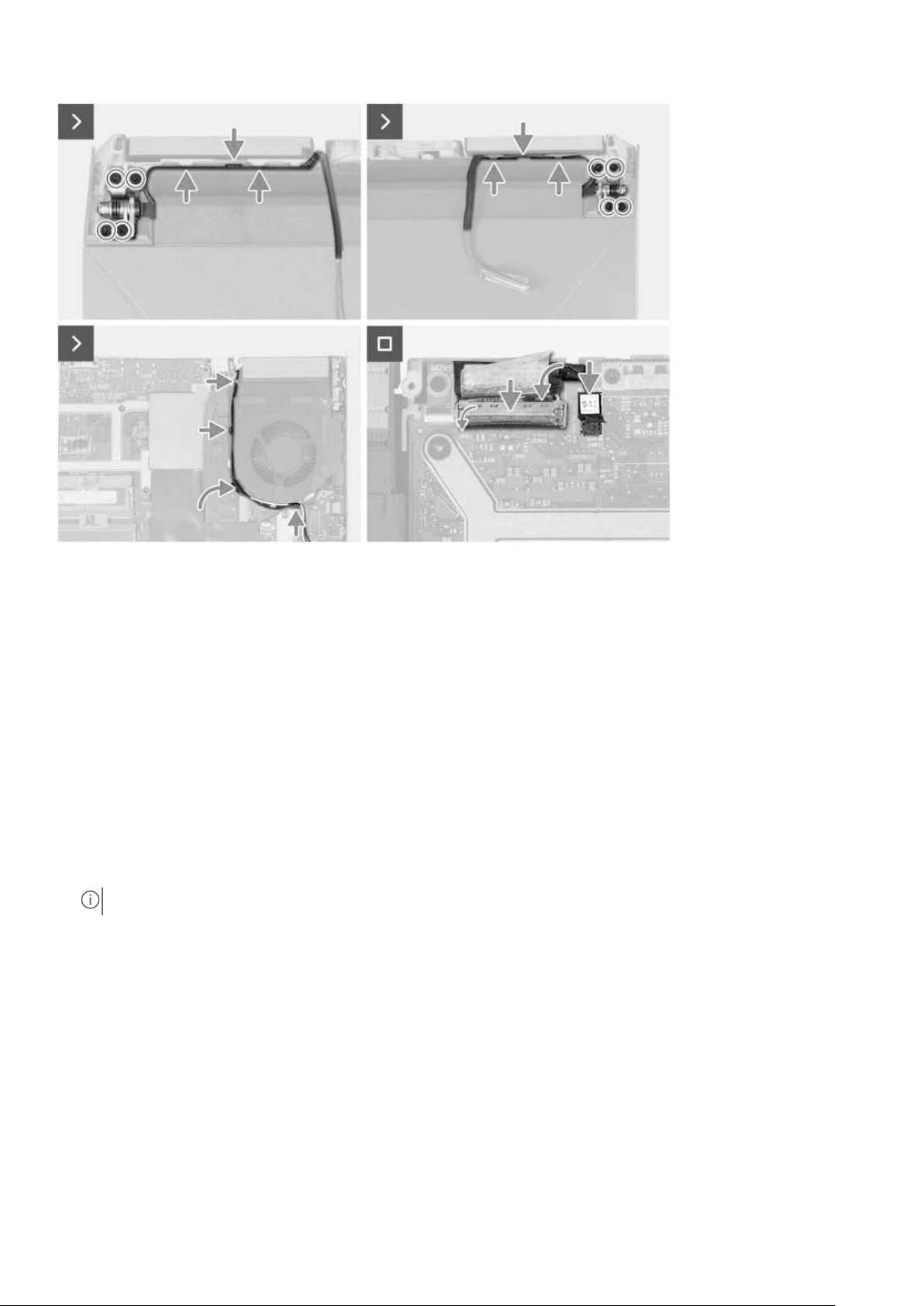

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji zestawu wyświetlacza.

62 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 63

Kroki

1. Umieść zestaw wyświetlacza na zestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwory na śruby wzawiasach wyświetlacza do otworów wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć cztery śruby (M2,5x4) mocujące lewy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek iklawiatury.

4. Umieść kable antenowe wprowadnicach wzdłuż lewej krawędzi zestawu podpórki na nadgarstek iklawiatury oraz wotworze
po prawej stronie gniazda zasilacza.

5. Wkręć cztery śruby (M2,5x4) mocujące prawy zawias zestawu wyświetlacza do zestawu podpórki na nadgarstek
iklawiatury.

6. Umieść kabel wyświetlacza wprowadnicach wzdłuż prawej krawędzi zestawu podpórki na nadgarstek iklawiatury oraz
wotworze przy krawędzi prawego radiatora.

7. Odwróć komputer iumieść go na czystej, płaskiej powierzchni.

8. Ułóż kable antenowe wprowadnicach w wentylatorze.

9. Podłącz kabel wyświetlacza do złącza na płycie głównej izamknij zatrzask.

10. Przyklej taśmę mocującą zatrzask złącza kabla wyświetlacza do płyty głównej.

11. Podłącz kabel DDS (Dynamic Display Switch) do płyty głównej.

UWAGA: Ten krok dotyczy tylko komputerów zwyświetlaczem oczęstotliwości odświeżania 165 Hz lub 240 Hz.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

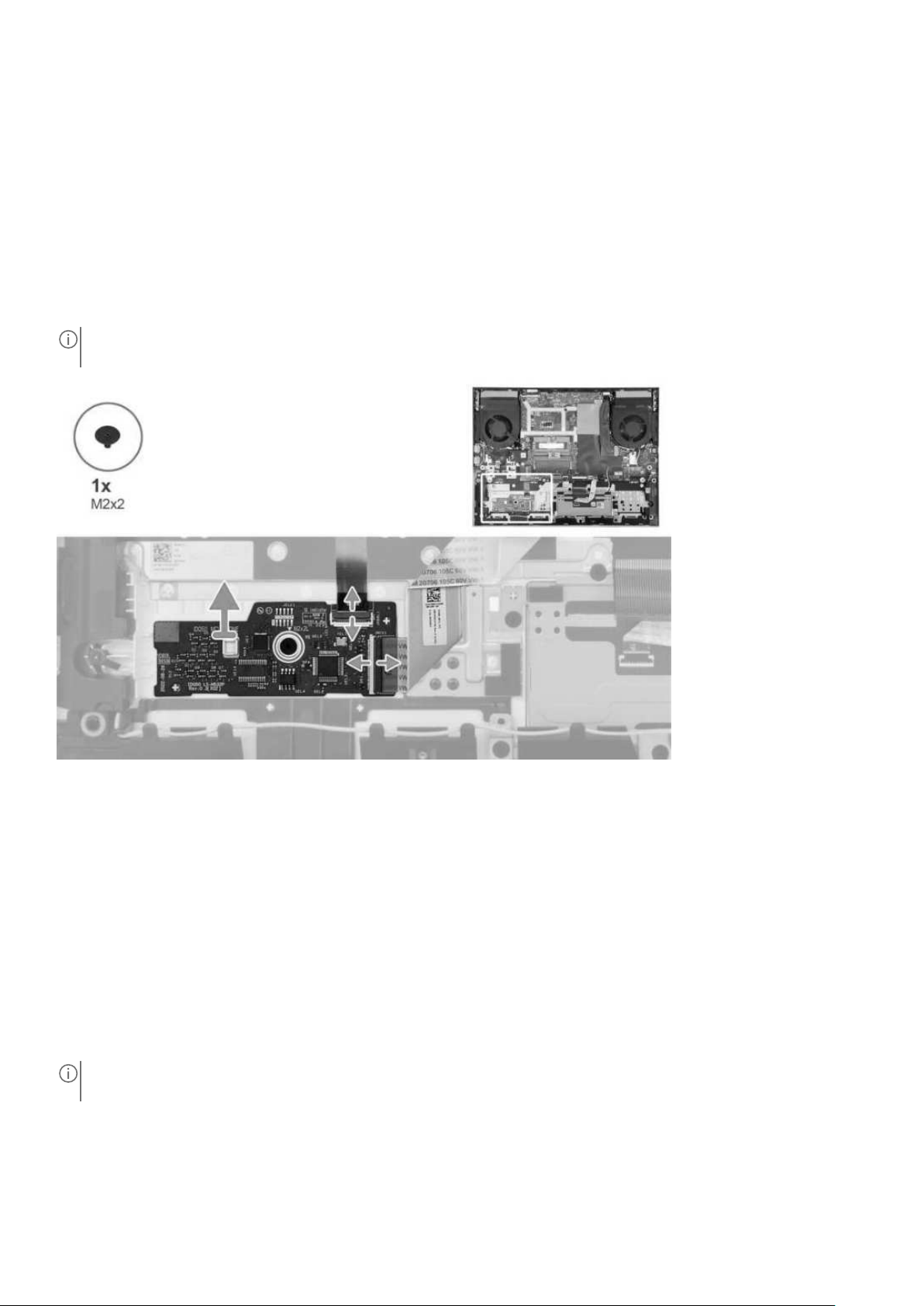

Płyta kontrolera klawiatury

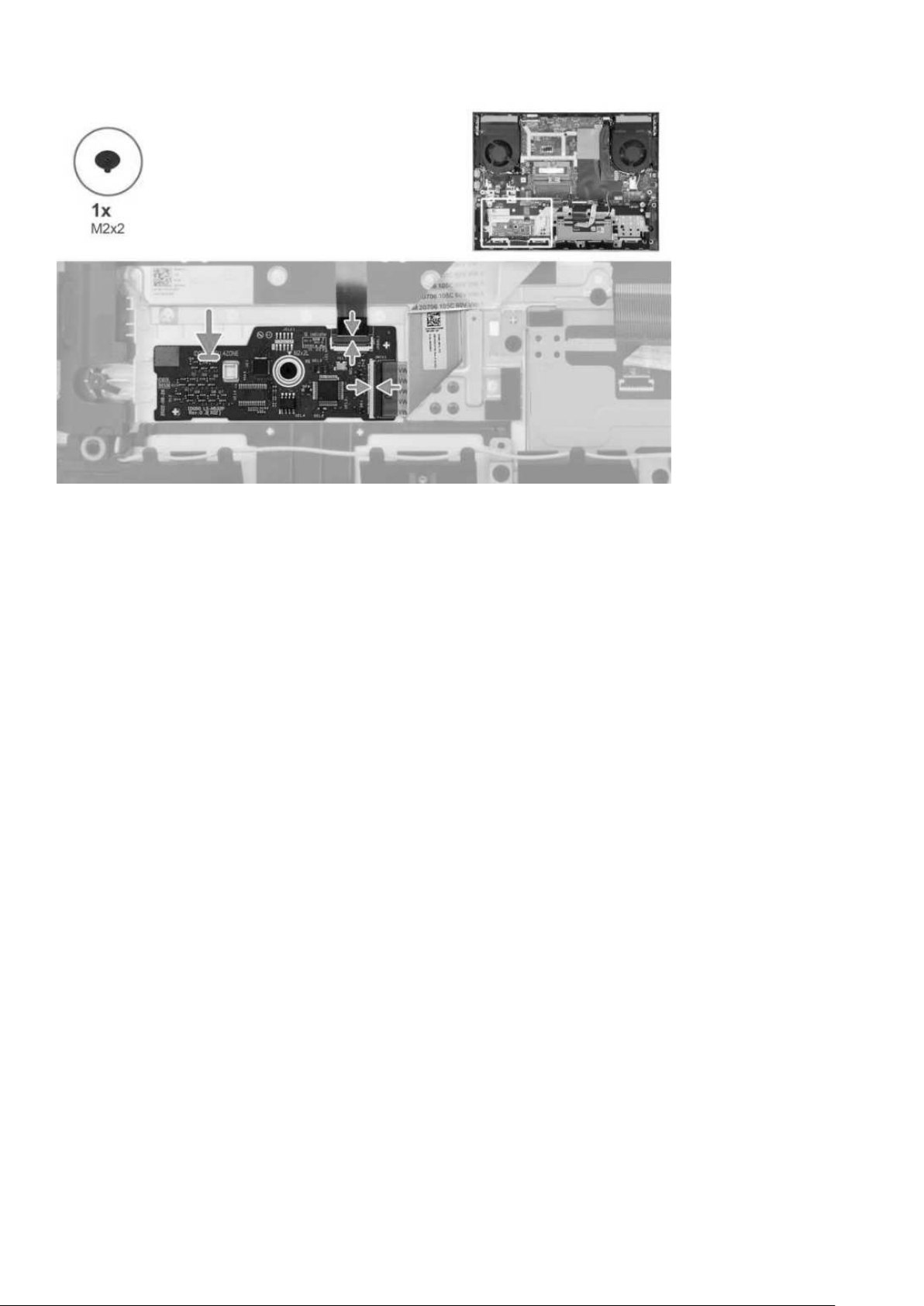

Wymontowywanie płyty kontrolera klawiatury

Wymagania

1. Zdejmij pokrywę dolną.

2. Wyjmij baterię.

Informacje na temat zadania

UWAGA: Płyta kontrolera klawiatury jest wymagana tylko wprzypadku komputerów wyposażonych wklawiaturę 4-

strefową.

Kroki

1. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od płyty kontrolera klawiatury.

2. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty kontrolera.

3. Wykręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

4. Zdejmij płytę kontrolera klawiatury zzestawu podpórki na nadgarstek iklawiatury.

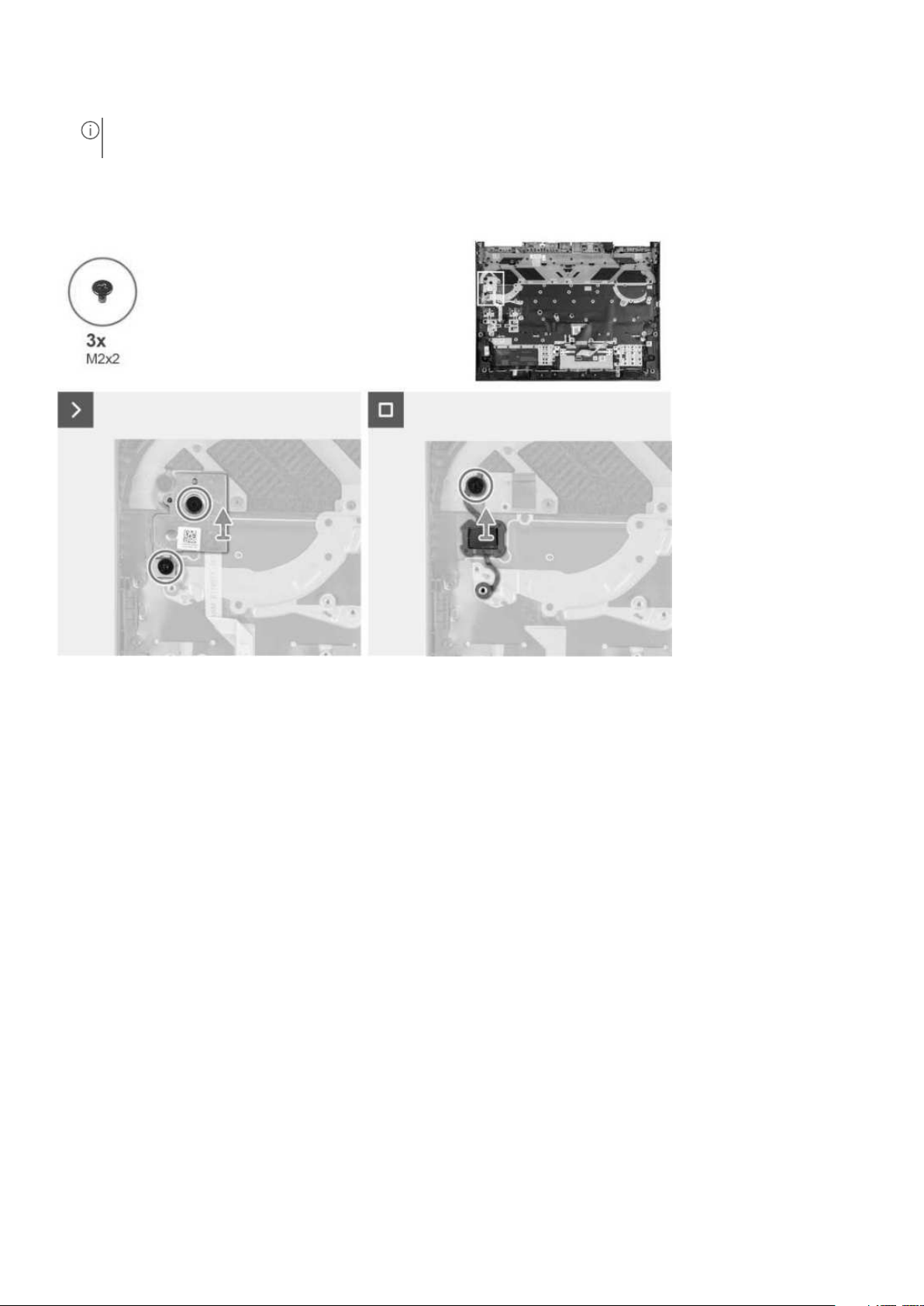

Instalowanie płyty kontrolera klawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

UWAGA: Płyta kontrolera klawiatury jest wymagana tylko wprzypadku komputerów wyposażonych wklawiaturę 4-

strefową.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

Kroki

1. Umieść płytę kontrolera klawiatury w gnieździe na zestawie podpórki na nadgarstek i klawiatury, korzystając z wypustek.

2. Wkręć śrubę (M2x2) mocującą płytę kontrolera klawiatury do zestawu podpórki na nadgarstek i klawiatury.

3. Podłącz kabel płyty kontrolera klawiatury do płyty kontrolera i zamknij zatrzask.

4. Podłącz kabel podświetlenia klawiatury do płyty kontrolera klawiatury izamknij zatrzask.

Kolejne kroki

1. Zainstaluj baterię.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Złącze zasilacza

Wymontowywanie portu zasilacza

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wymontuj pokrywę tylną.

Informacje na temat zadania

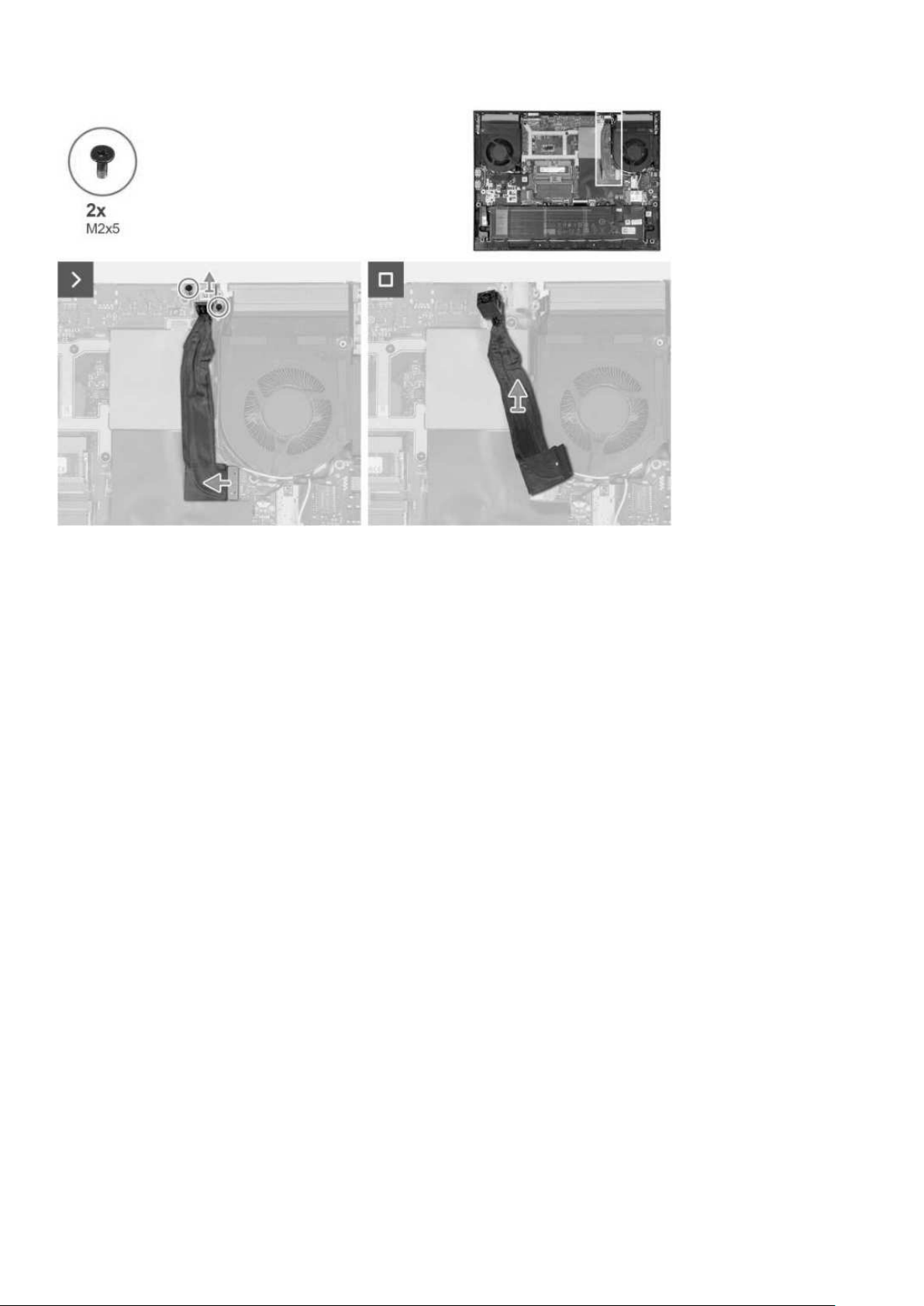

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania portu zasilacza.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Wykręć dwie śruby (M2x5) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę portu zasilacza zportu zasilacza.

3. Odklej kabel portu zasilacza od płyty głównej.

4. Odłącz kabel gniazda zasilacza od płyty głównej.

5. Wyjmij port zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie portu zasilacza

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

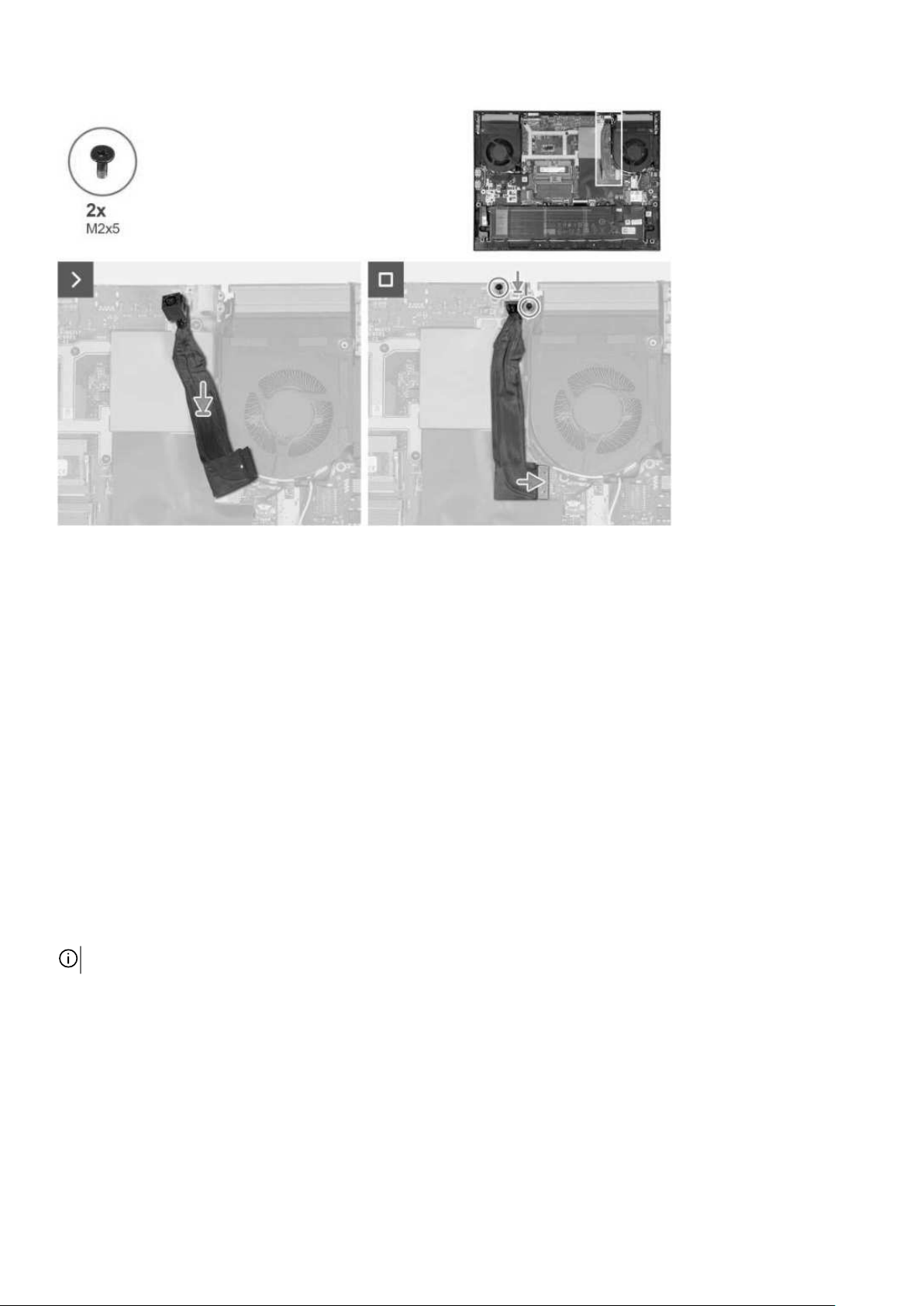

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji portu zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Kroki

1. Przyklej kabel gniazda zasilacza do płyty głównej iumieść gniazdo zasilacza wszczelinie.

2. Umieść klamrę portu zasilacza naporcie zasilacza, anastępnie dopasuj otwory na śruby wklamrze do otworów wzestawie
podpórki na nadgarstek iklawiatury.

3. Wkręć dwie śruby (M2x5) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

4. Podłącz kabel portu zasilacza do płyty głównej.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj pokrywę dolną.

3. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej (klawiatura zjednokolorowym
podświetleniem)

UWAGA: Ta procedura dotyczy wyłącznie komputerów zklawiaturą zjednokolorowym podświetleniem.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Informacje na temat zadania

OSTRZEŻENIE: Aby uniknąć obrażeń, przed wymontowaniem płyty głównej zaczekaj na ostygnięcie radiatora.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu

BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

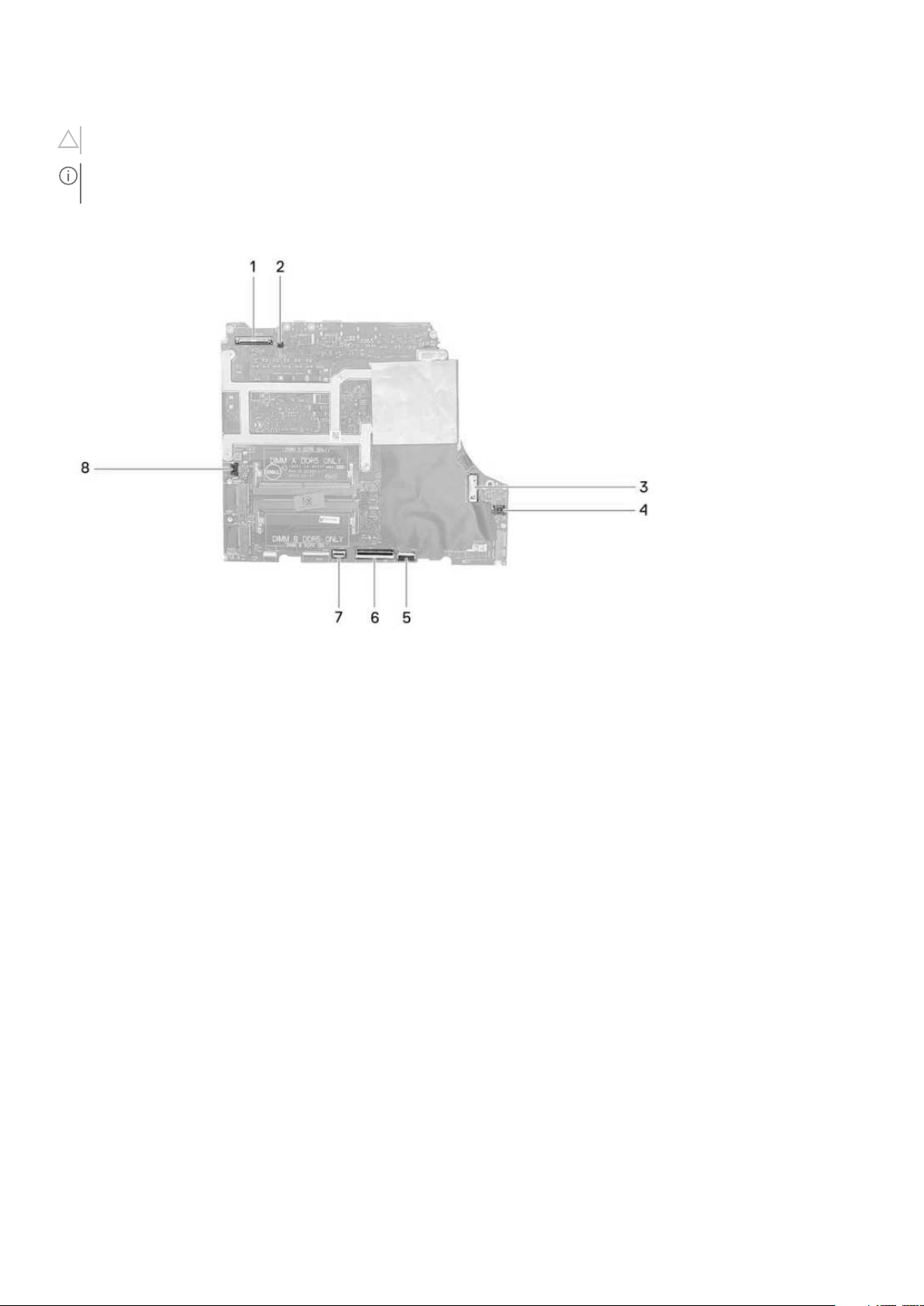

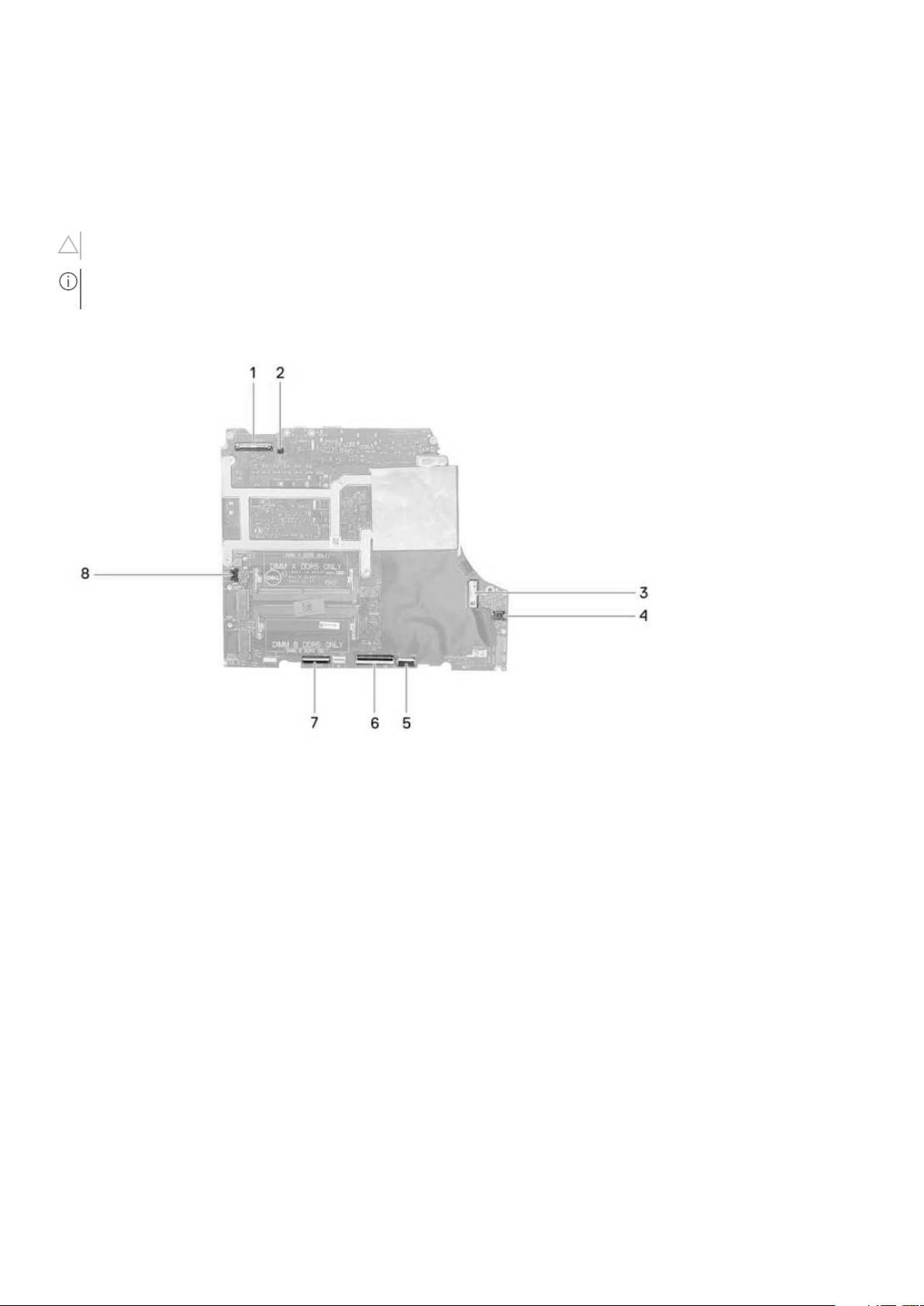

Poniższa ilustracja przedstawia złącza na zestawie płyty głównej.

1. Kabel wyświetlacza

2. Kabel DDS (dotyczy komputerów zwyświetlaczem oczęstotliwości odświeżania 165 Hz lub 240 Hz)

3. Kabel gniazda zasilacza

4. Kabel prawego wentylatora

5. Kabel touchpada

6. Kabel klawiatury

7. Kabel podświetlenia klawiatury

8. Kabel karty kontrolera klawiatury (opcjonalnie)

9. Kabel lewego wentylatora

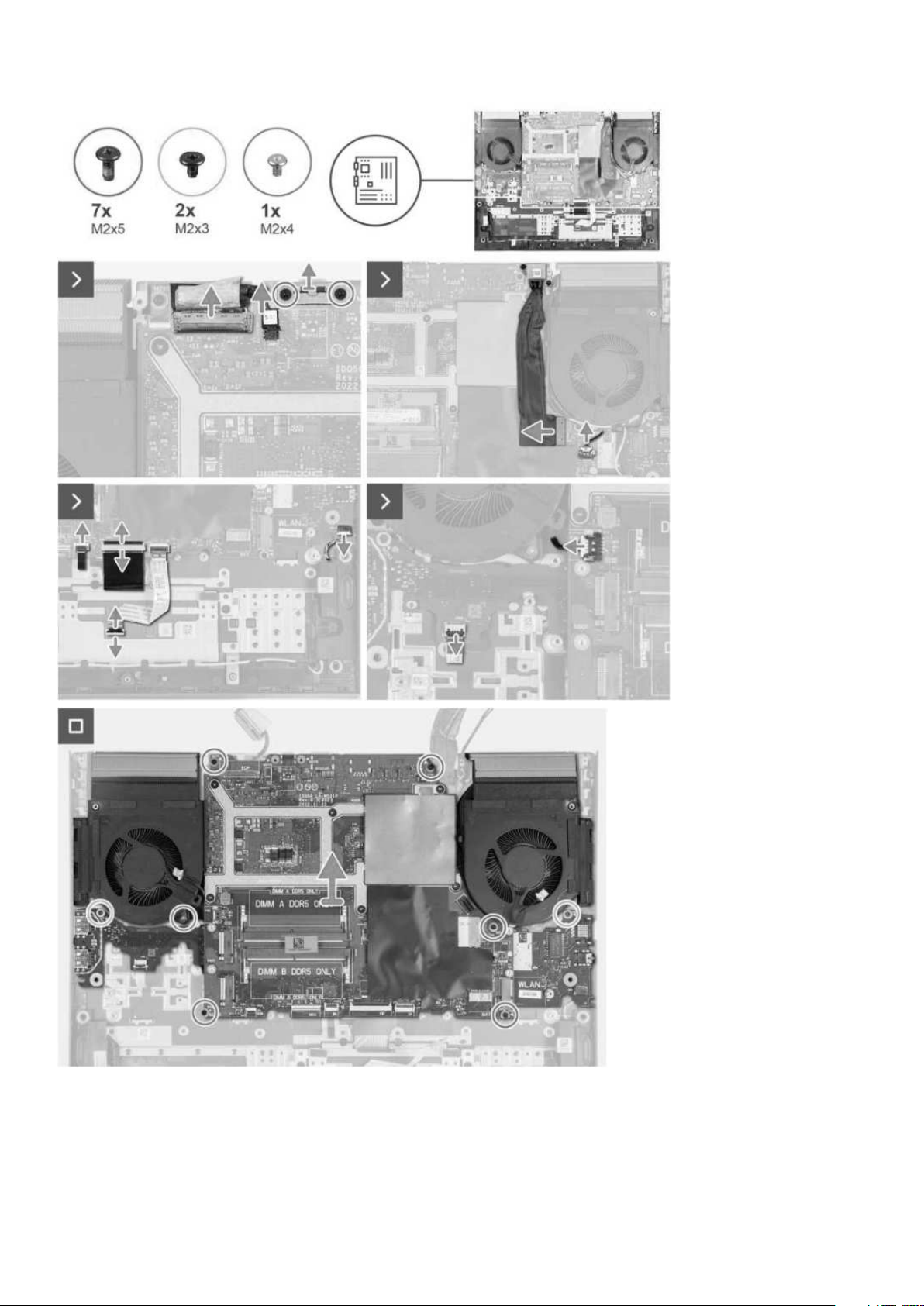

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Kroki

1. Odklej taśmę mocującą złącze kabla wyświetlacza do płyty głównej.

2. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

3. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Ten krok dotyczy tylko komputerów zwyświetlaczem oczęstotliwości odświeżania 165 Hz lub 240 Hz.

4. Wykręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej, anastępnie zdejmij tę klamrę zpłyty głównej.

5. Odłącz kabel portu zasilacza od płyty głównej.

6. Odklej kabel portu zasilacza od płyty głównej.

7. Odłącz kabel prawego wentylatora od płyty głównej.

8. Odłącz kabel głośnika od płyty głównej.

9. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

10. Podnieś zatrzask iodłącz kabel klawiatury od płyty głównej.

11. Otwórz zatrzask i odłącz kabel podświetlenia klawiatury od płyty głównej.

12. Odłącz kabel lewego wentylatora od płyty głównej.

13. Otwórz zatrzask iodłącz kabel płyty przycisku zasilania od karty USB.

14. Wykręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

15. Wykręć śrubę (M2x3) mocującą kartę portu USB do zestawu podpórki na nadgarstek iklawiatury.

16. Wykręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

17. Wykręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

18. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Płytę główną należy unieść, zaczynając od górnej lewej iprawej strony radiatora.

19. Połóż zestaw płyty głównej na czystej ipłaskiej powierzchni.

20. Odwróć zestaw płyty głównej iwymontuj kartę Ethernet idźwiękową, płytę USBorazzestaw wentylatora iradiatora.

Installing the system board (Single-color keyboard)

NOTE: This system board is only required for computers that are shipped with a single-color keyboard.

Prerequisites

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

NOTE: Replacing the system board removes any changes that you have made to the BIOS using the BIOS setup program.

Make the appropriate changes again after you replace the system board.

About this task

The following image indicates the connectors on your system board.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

1. Display cable

2. Dynamic-display switch (DDS) cable

3. Power-adapter port cable

4. Right-fan cable

5. Touchpad cable

6. Keyboard cable

7. Keyboard-backlight cable

8. Keyboard-controller board cable (optional)

9. Left-fan cable

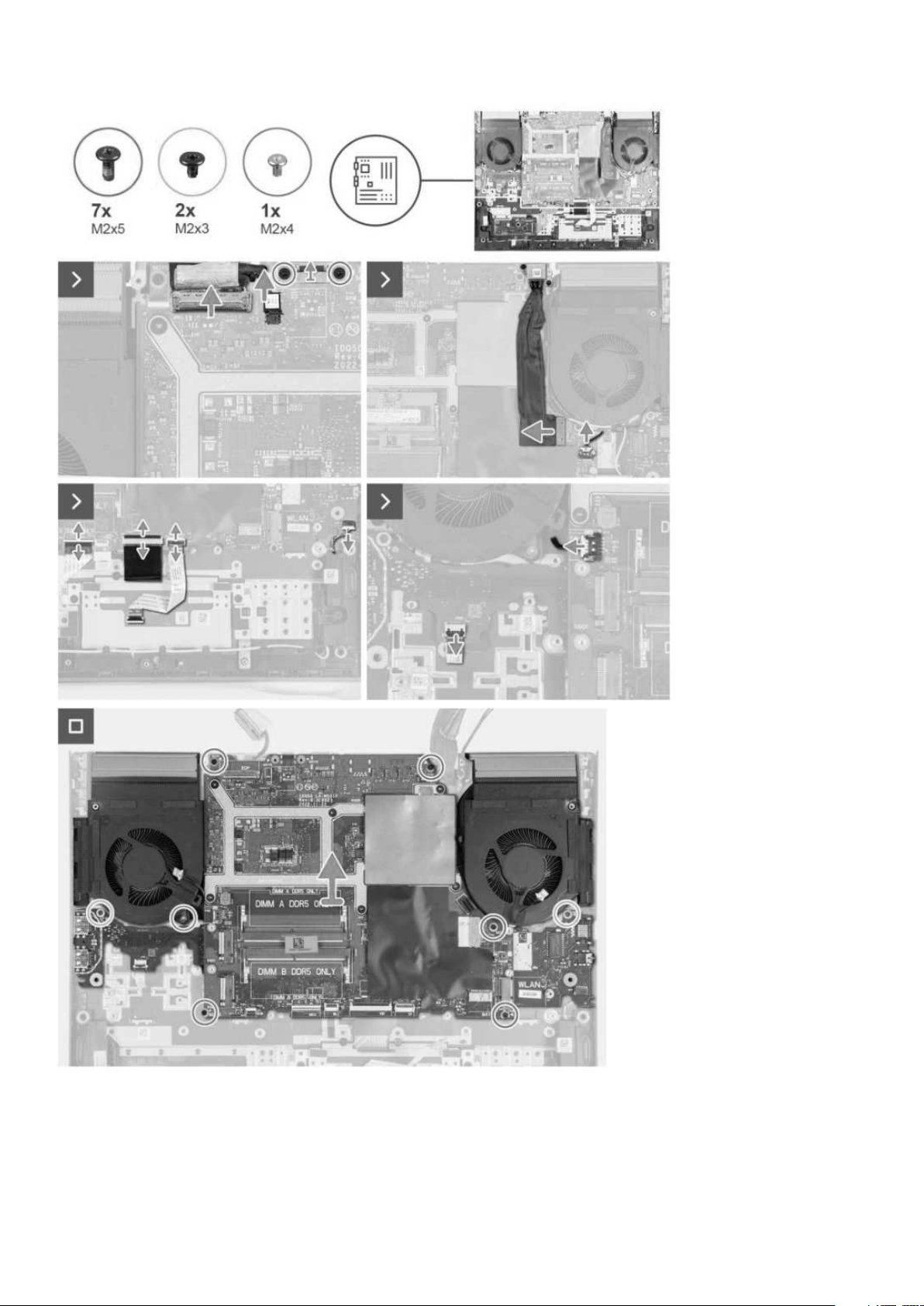

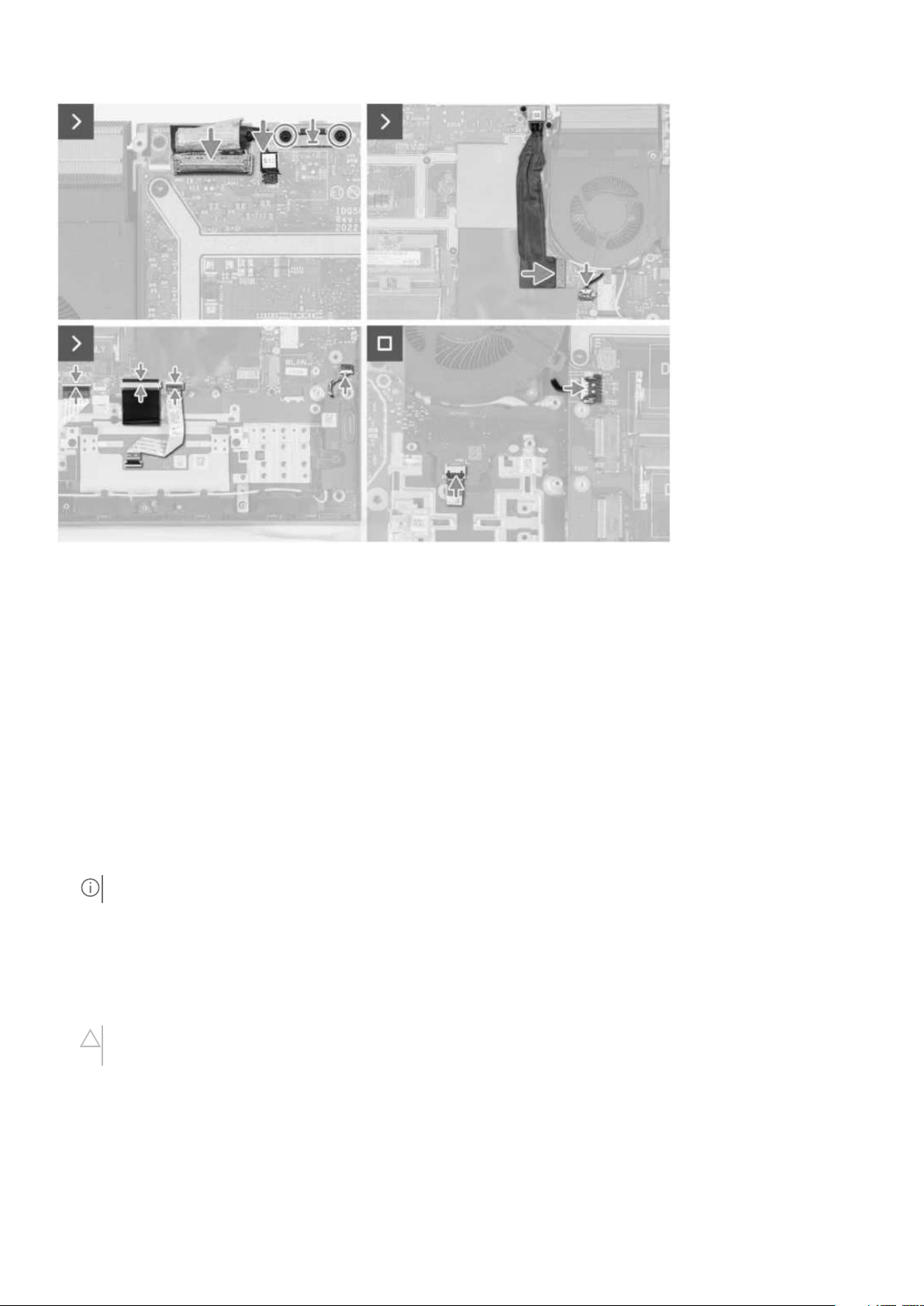

The following image indicates the location of the system board and provides a visual representation of the installation procedure.

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

Steps

1. Place the system board on a clean and flat surface.

2. Install the ethernet and audio board, USB board, and fan and heat-sink assembly.

3. Turn the system board over.

4. Using the alignment posts, place the system board on the palm-rest and keyboard assembly, ensuring that the heat sink is
aligned against the top edge of the palm-rest and keyboard assembly.

5. Align the screw holes on the system board with the screw holes on the palm-rest and keyboard assembly.

6. Replace the five screws (M2x5) that secure the system board to the palm-rest and keyboard assembly.

7. Replace the screw (M2x3) that secures the USB board to the palm-rest and keyboard assembly.

8. Replace the screw (M2x3) that secures the ethernet and audio board to the palm-rest and keyboard assembly.

9. Replace the screw (M2x4) that secures the left fan to the palm-rest and keyboard assembly.

10. Align the screw holes on the USB Type-C bracket with the screw holes on the system board.

11. Replace the two screws (M2x5) that secure the USB Type-C bracket to the system board.

12. Connect the DDS (Dynamic Display Switch) cable to the system board.

NOTE: This step is applicable only for computers that are shipped with a 165 Hz or 240 Hz display.

13. Connect the display cable to the system board and close the latch.

14. Adhere the tape that secures the display-cable connector latch to the system board.

15. Connect the power-adapter port cable to the system board.

16. Adhere the power-adapter port cable on the system board.

17. With both hands, use your fingertips to push the right-fan cable into its connector on the system board.

CAUTION: Connecting the cable with the incorrect side facing upwards will cause damage to the connector

and the system board. Ensure that the black dot on the cable is facing upwards before connecting the cable.

18. Connect the speaker cable to the system board.

19. Connect the touchpad cable to the system board and close the latch.

20. Connect the keyboard cable to the system board and close the latch.

21. Connect the keyboard-backlight cable to the keyboard-controller board and close the latch.

22. Connect the power-button board cable to the USB board and close the latch.

23. With both hands, use your fingertips to push the left-fan cable into its connector on the system board.

CAUTION: Connecting the cable with the incorrect side facing upwards will cause damage to the connector

and the system board. Ensure that the black dot on the cable is facing upwards before connecting the cable.

Next steps

1. Install the memory module.

2. Install the wireless card.

3. Install the solid-state drive.

4. Install the rear cover.

5. Install the battery.

6. Install the base cover.

7. Follow the procedure in After working inside your computer.

Wymontowywanie płyty głównej (klawiatura 4-strefowa)

UWAGA: Ta płyta główna jest wymagana tylko wprzypadku komputerów wyposażonych wklawiaturę czterostrefową.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

Informacje na temat zadania

OSTRZEŻENIE: Aby uniknąć obrażeń, przed wymontowaniem płyty głównej zaczekaj na ostygnięcie radiatora.

UWAGA: Wymiana płyty głównej powoduje usunięcie wszystkich zmian wprowadzonych wprogramie konfiguracji systemu

BIOS. Odpowiednie zmiany należy wprowadzić ponownie po wymianie płyty głównej.

Poniższa ilustracja przedstawia złącza na zestawie płyty głównej.

1. Kabel wyświetlacza

2. Kabel DDS (Dynamic Display Switch)

3. Kabel gniazda zasilacza

4. Kabel prawego wentylatora

5. Kabel touchpada

6. Kabel klawiatury

7. Kabel płyty kontrolera klawiatury

8. Kabel lewego wentylatora

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

Kroki

1. Odklej taśmę mocującą złącze kabla wyświetlacza do płyty głównej.

2. Otwórz zatrzask iodłącz kabel do monitora od płyty głównej.

3. Odłącz kabel DDS (Dynamic Display Switch) od płyty głównej.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Ten krok dotyczy tylko komputerów zwyświetlaczem oczęstotliwości odświeżania 165 Hz lub 240 Hz.

4. Wykręć dwie śruby (M2x5) mocujące klamrę portu Type-C do płyty głównej, anastępnie zdejmij tę klamrę zpłyty głównej.

5. Odłącz kabel portu zasilacza od płyty głównej.

6. Odklej kabel portu zasilacza od płyty głównej.

7. Odłącz kabel prawego wentylatora od płyty głównej.

8. Odłącz kabel głośnika od płyty głównej.

9. Otwórz zatrzask i odłącz kabel touchpada od płyty głównej.

10. Podnieś zatrzask iodłącz kabel klawiatury od płyty głównej.

11. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od płyty kontrolera klawiatury.

12. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury od płyty głównej.

13. Odłącz kabel lewego wentylatora od płyty głównej.

14. Otwórz zatrzask iodłącz kabel płyty przycisku zasilania od karty USB.

15. Wykręć pięć śrub (M2x5) mocujących płytę główną do zestawu podpórki na nadgarstek iklawiatury.

16. Wykręć śrubę (M2x3) mocującą kartę portu USB do zestawu podpórki na nadgarstek iklawiatury.

17. Wykręć śrubę (M2x3) mocującą kartę dźwiękową /Ethernet do zestawu podpórki na nadgarstek iklawiatury.

18. Wykręć śrubę (M2x4) mocującą lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

19. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury.

UWAGA: Płytę główną należy unieść, zaczynając od górnej lewej iprawej strony radiatora.

20. Połóż zestaw płyty głównej na czystej ipłaskiej powierzchni.

21. Odwróć zestaw płyty głównej iwymontuj kartę Ethernet idźwiękową, płytę USB oraz zestaw wentylatora iradiatora.

Installing the system board (Four-zone keyboard)

NOTE: This system board is only required for computers that are shipped with a four-zone keyboard.

Prerequisites

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

NOTE: Replacing the system board removes any changes that you have made to the BIOS using the BIOS setup program.

Make the appropriate changes again after you replace the system board.

About this task

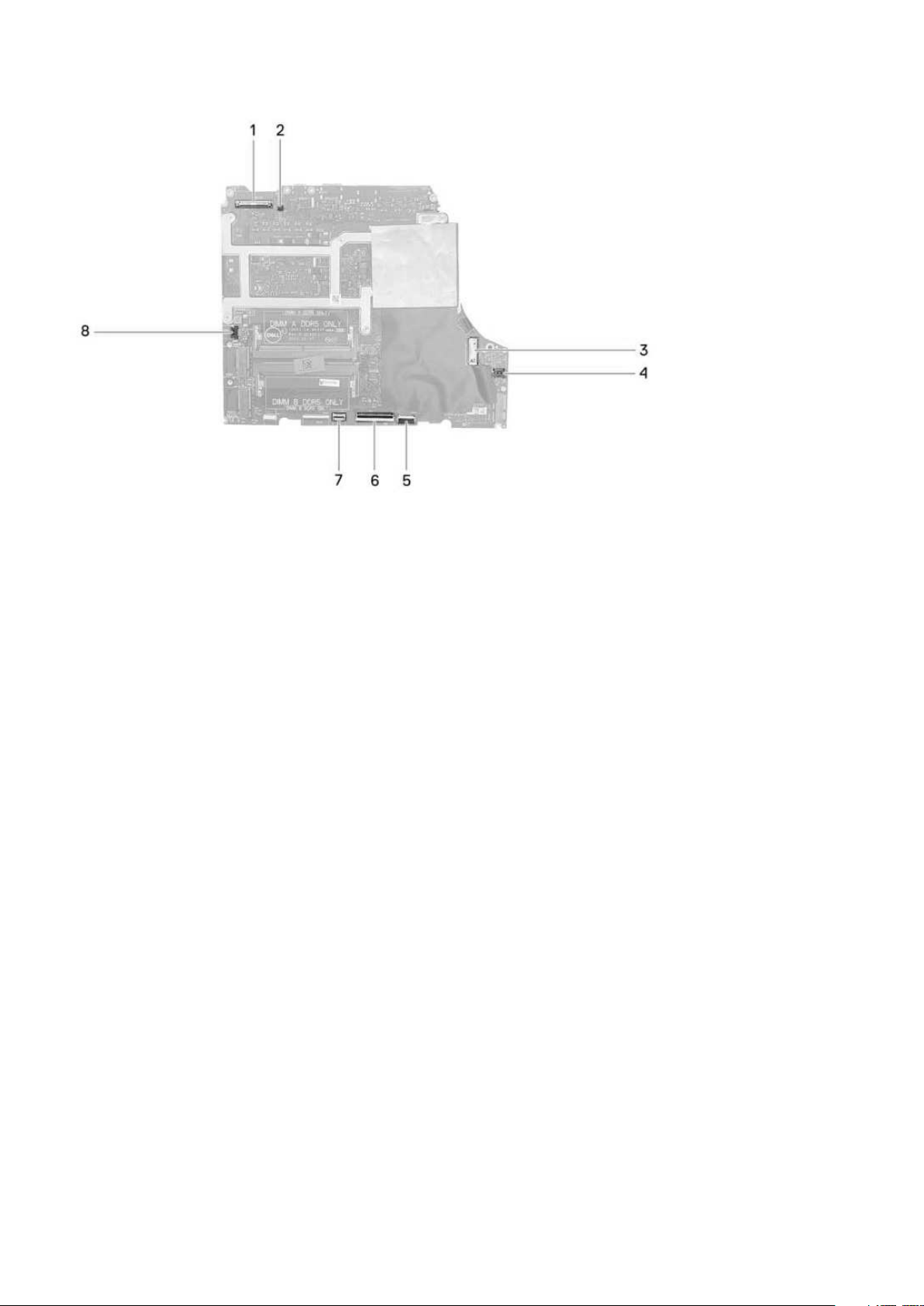

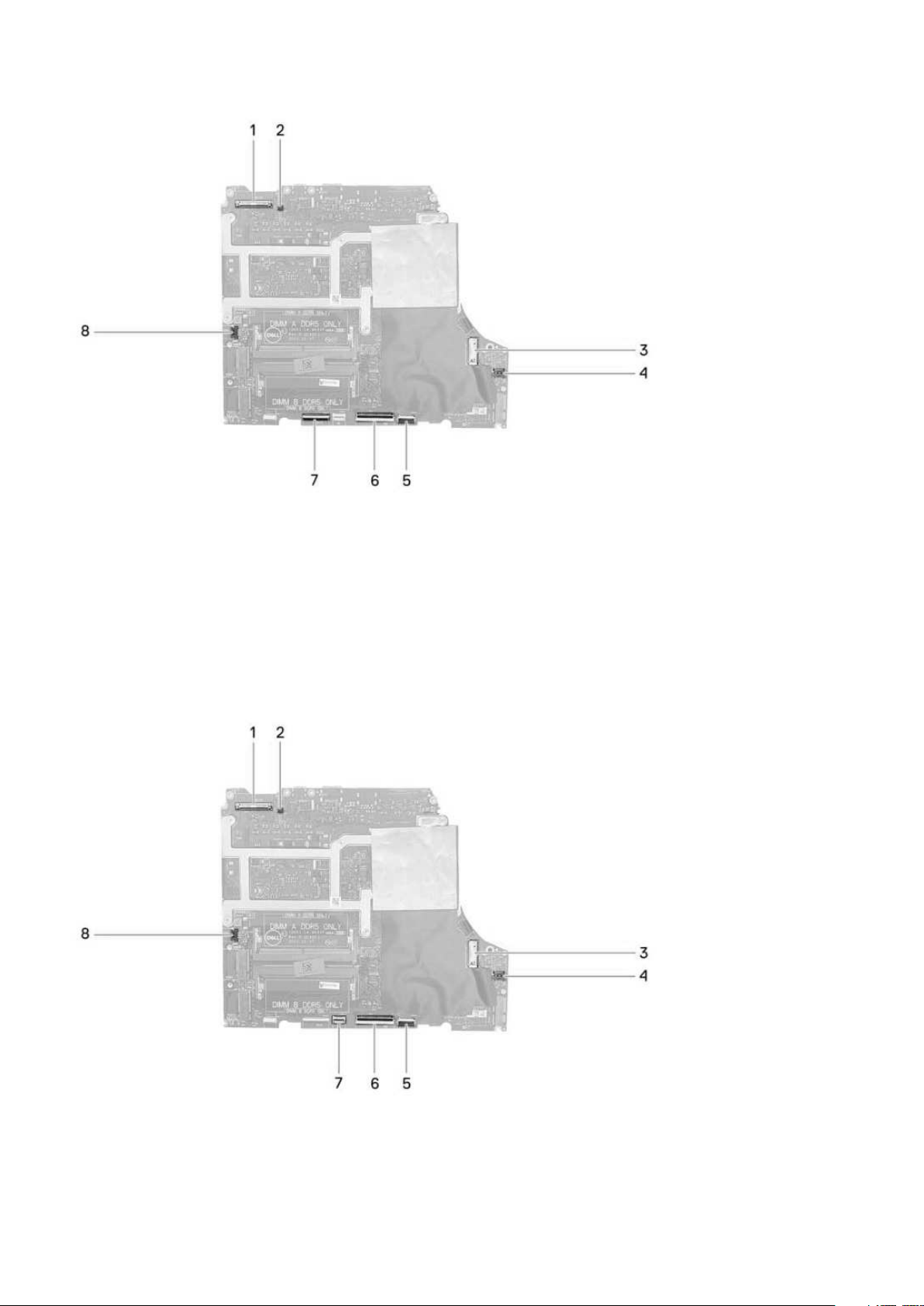

The following image indicates the connectors on your system board.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

1. Display cable

2. Dynamic-display switch (DDS) cable

3. Power-adapter port cable

4. Right-fan cable

5. Touchpad cable

6. Keyboard cable

7. Keyboard-controller board cable

8. Left-fan cable

The following image indicates the location of the system board and provides a visual representation of the installation procedure.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Steps

1. Place the system board on a clean and flat surface.

2. Install the ethernet and audio board, USB board, and fan and heat-sink assembly.

3. Turn the system board over.

4. Using the alignment posts, place the system board on the palm-rest and keyboard assembly, ensuring that the heat sink is
aligned against the top edge of the palm-rest and keyboard assembly.

5. Align the screw holes on the system board with the screw holes on the palm-rest and keyboard assembly.

6. Replace the five screws (M2x5) that secure the system board to the palm-rest and keyboard assembly.

7. Replace the screw (M2x3) that secures the USB board to the palm-rest and keyboard assembly.

8. Replace the screw (M2x3) that secures the ethernet and audio board to the palm-rest and keyboard assembly.

9. Replace the screw (M2x4) that secures the left fan to the palm-rest and keyboard assembly.

10. Align the screw holes on the USB Type-C bracket with the screw holes on the system board.

11. Replace the two screws (M2x5) that secure the USB Type-C bracket to the system board.

12. Connect the DDS (Dynamic Display Switch) cable to the system board.

NOTE: This step is applicable only for computers that are shipped with a 165 Hz or 240 Hz display.

13. Connect the display cable to the system board and close the latch.

14. Adhere the tape that secures the display-cable connector latch to the system board.

15. Connect the power-adapter port cable to the system board.

16. Adhere the power-adapter port cable on the system board.

17. With both hands, use your fingertips to push the right-fan cable into its connector on the system board.

CAUTION: Connecting the cable with the incorrect side facing upwards will cause damage to the connector

and the system board. Ensure that the black dot on the cable is facing upwards before connecting the cable.

18. Connect the speaker cable to the system board.

19. Connect the touchpad cable to the system board and close the latch.

20. Connect the keyboard cable to the system board and close the latch.

21. Connect the keyboard-backlight cable to the keyboard-controller board and close the latch.

22. Connect the keyboard-controller board cable to the system board and close the latch.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

23. Connect the power-button board cable to the USB board and close the latch.

24. With both hands, use your fingertips to push the left-fan cable into its connector on the system board.

CAUTION: Connecting the cable with the incorrect side facing upwards will cause damage to the connector

and the system board. Ensure that the black dot on the cable is facing upwards before connecting the cable.

Next steps

1. Install the memory module.

2. Install the wireless card.

3. Install the solid-state drive.

4. Install the rear cover.

5. Install the battery.

6. Install the base cover.

7. Follow the procedure in After working inside your computer.

Płyta USB

Wymontowywanie płyty USB

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

Informacje na temat zadania

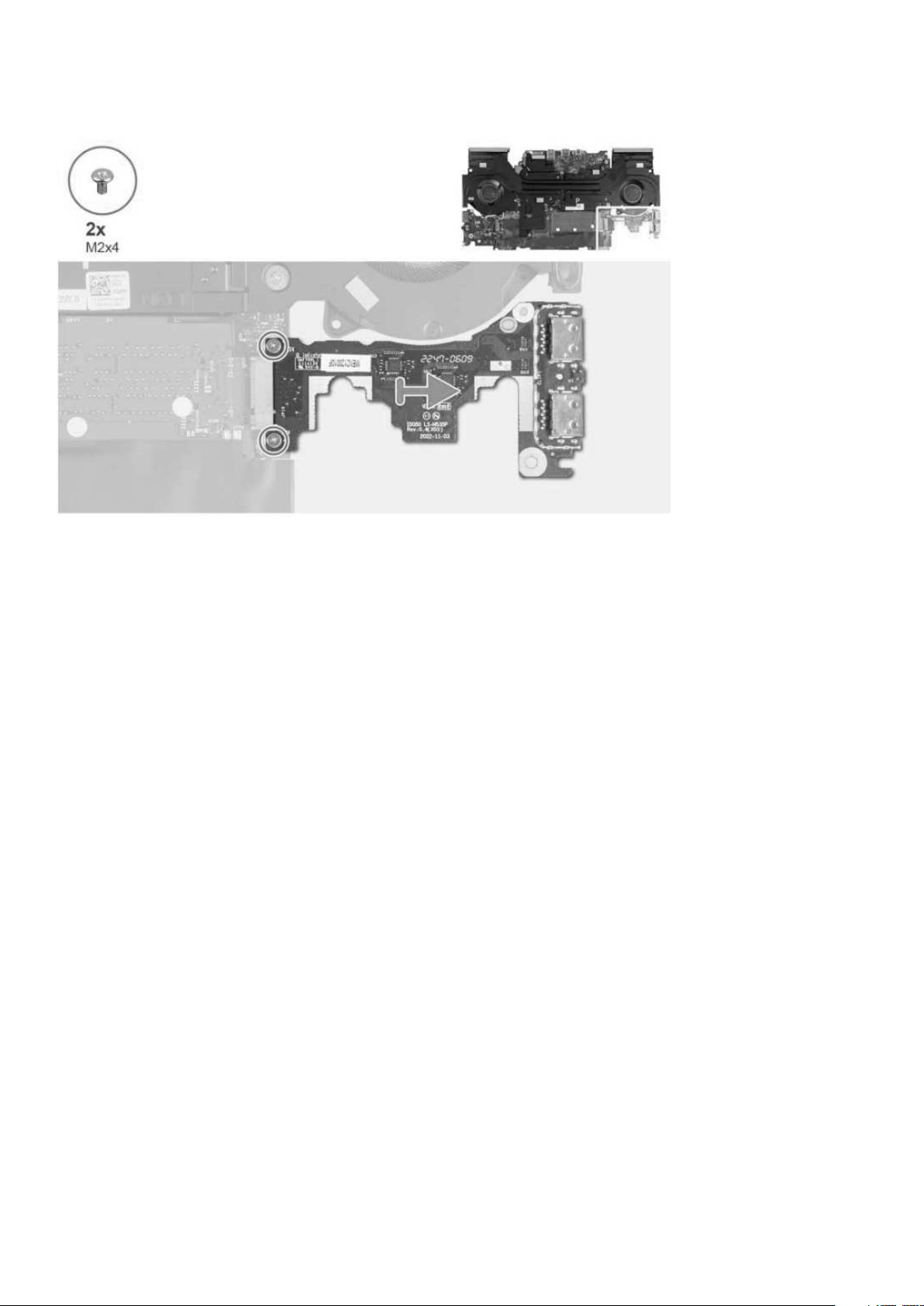

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty USB.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące płytę USB do płyty głównej.

3. Odłącz od zestawu płyty głównej płytę USB izdejmij ją.

Instalowanie płyty USB

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty USB.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

Kroki

1. Wsuń płytę USB do gniazda karty M.2 na płycie głównej idopasuj otwory na śruby wpłycie USB do otworów wpłycie
głównej.

2. Wkręć dwie śruby (M2x4) mocujące kartę USB do płyty głównej.

3. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduł pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Karta Ethernet idźwiękowa

Wymontowywanie karty Ethernet idźwiękowej

Wymagania

Informacje na temat zadania

Poniższe ilustracje przedstawiają umiejscowienie karty Ethernet idźwiękowej oraz obrazują procedurę jej demontażu.

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

Kroki

1. Odwróć zestaw płyty głównej.

2. Wykręć dwie śruby (M2x4) mocujące kartę Ethernet idźwiękową do płyty głównej.

3. Odłącz iwyjmij zpłyty głównej kartę Ethernet idźwiękową.

Instalowanie karty Ethernet idźwiękowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

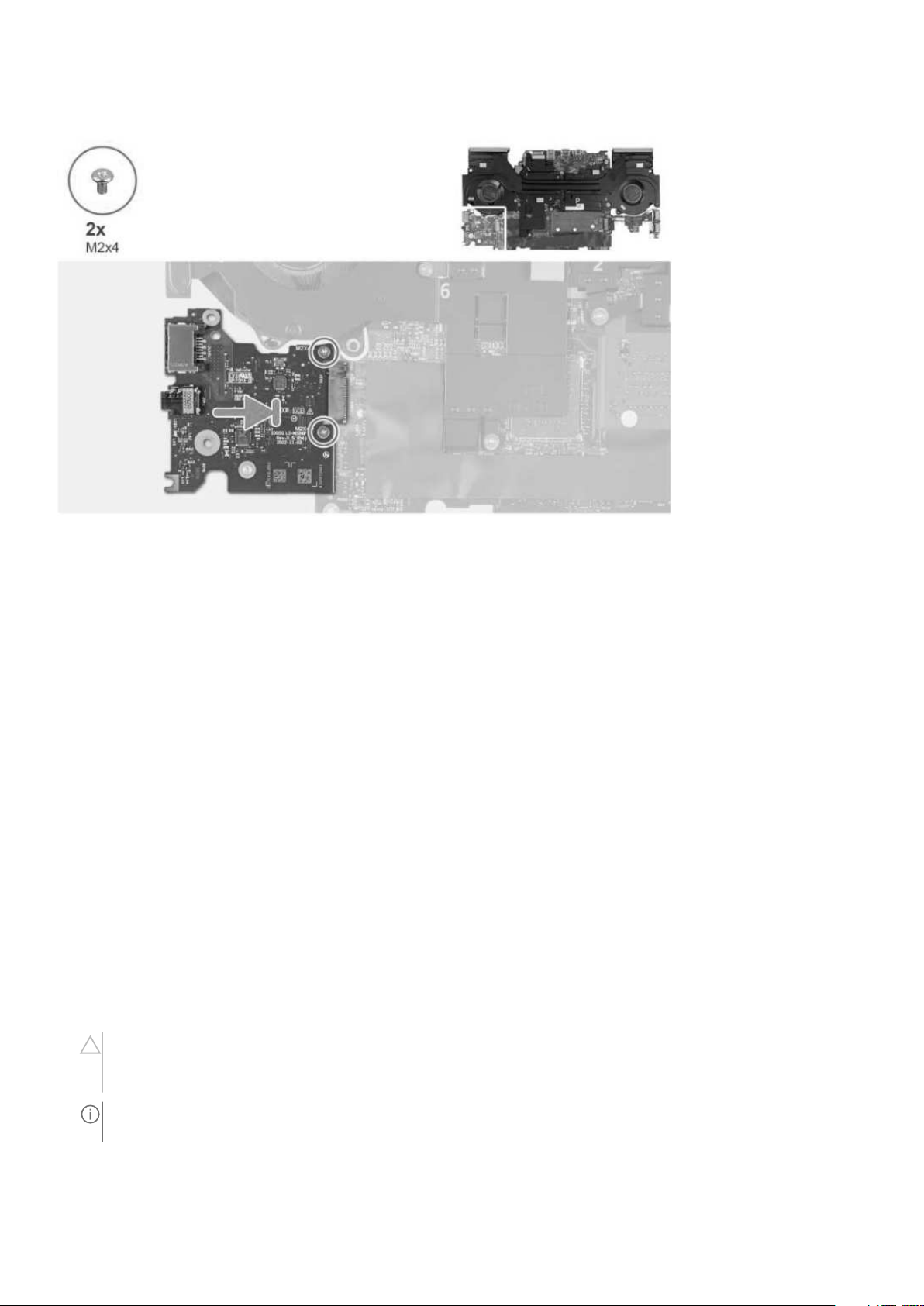

Poniższa ilustracja przedstawia umiejscowienie karty Ethernet idźwiękowej oraz obrazuje procedurę jej instalacji.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

Kroki

1. Wsuń kartę Ethernet idźwiękową do gniazda karty M.2 na płycie głównej.

2. Wyrównaj otwory na śruby na karcie Ethernet idźwiękowej zotworami na śruby na płycie głównej.

3. Wkręć dwie śruby (M2x4) mocujące kartę Ethernet idźwiękową do płyty głównej.

4. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduł pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw wentylatora i radiatora

Wymontowywanie zestawu wentylatora iradiatora

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

OSTRZEŻENIE: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni

termoprzewodzących na radiatorze procesora. Substancje oleiste na skórze dłoni mogą zmniejszyć
przewodność cieplną pasty termoprzewodzącej.

UWAGA: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy

zaczekać aż wystarczająco ostygnie.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

Informacje na temat zadania

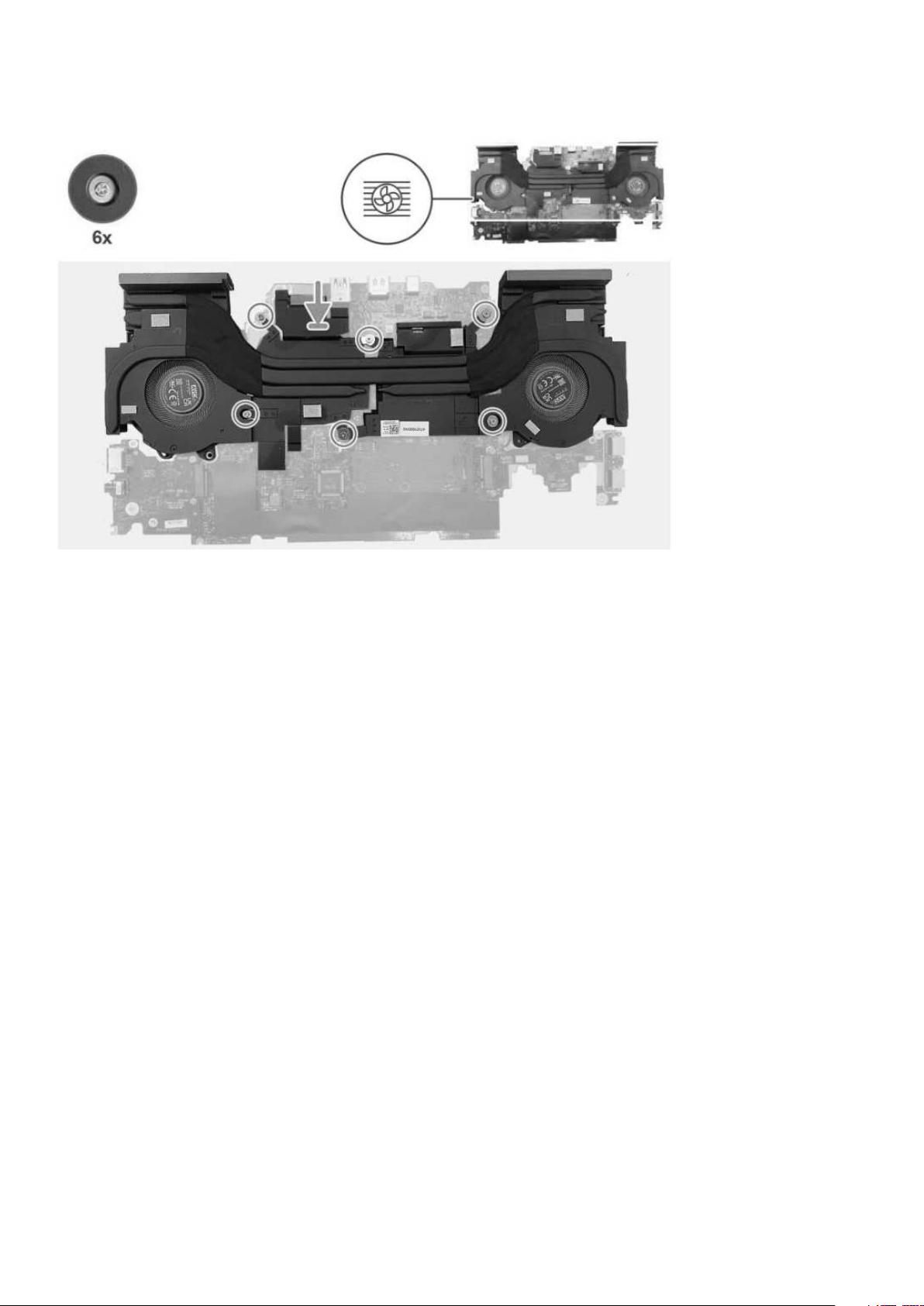

Na ilustracji przedstawiono umiejscowienie i procedurę wymontowywania zestawu wentylatora i radiatora.

Kroki

1. Odwróć zestaw płyty głównej.

2. We wskazanej kolejności (1>2>3>4>5>6) wykręć sześć śrub mocujących zestaw wentylatora iradiatora do zestawu płyty
głównej.

3. Zdejmij zestaw wentylatora iradiatora zzestawu płyty głównej.

Instalowanie zestawu wentylatora iradiatora

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalowania zestawu wentylatora i radiatora.

UWAGA: Wprzypadku wymiany płyty głównej lub radiatora na nowynależy użyć podkładki termoprzewodzącej dostarczonej

wzestawie, aby zapewnić właściwe odprowadzanie ciepła.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Kroki

1. Umieść zestaw wentylatora iradiatora na płycie głównej idopasuj otwory na śruby wzestawie do otworów wpłycie głównej.

2. Wkolejności odwrotnej do wskazanej (6>5>4>3>2>1) wkręć sześć śrub mocujących zestaw wentylatora iradiatora do płyty
głównej.

3. Odwróć zestaw płyty głównej.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduł pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw przycisku zasilania

Wymontowywanie przycisku zasilania

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj dysk SSD.

6. Wymontuj kartę sieci bezprzewodowej.

7. Wymontuj moduł pamięci.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

8. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

Informacje na temat zadania

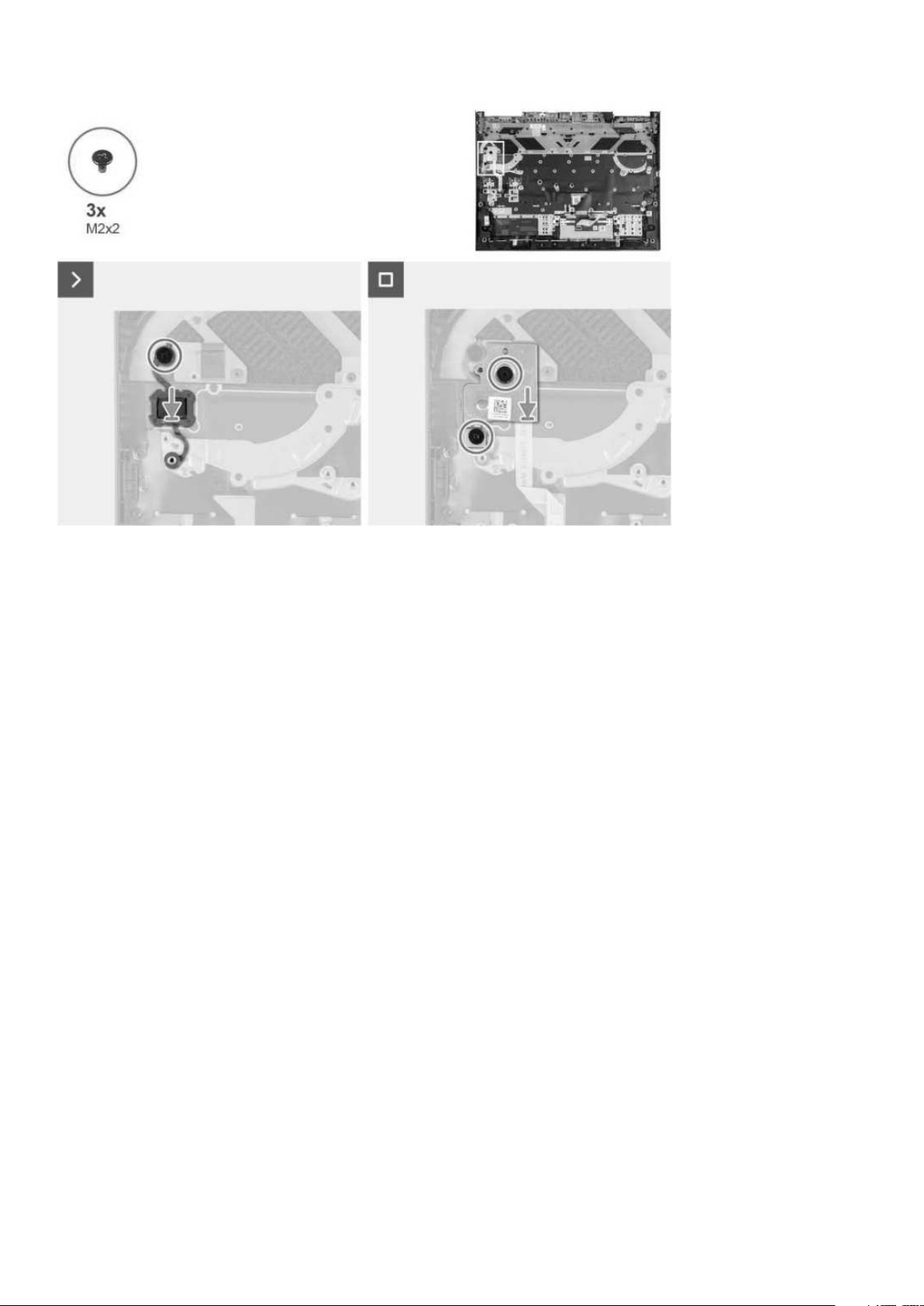

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania.

Kroki

1. Wykręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij zestaw płyty przycisku zasilania zzestawu podpórki na nadgarstek iklawiatury.

3. Wykręć śrubę (M2x2) mocującą przycisk zasilania do zestawu klawiatury i podpórki na nadgarstek.

4. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie przycisku zasilania

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie i procedurę instalacji przycisku zasilania.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

Kroki

1. Umieść przycisk zasilania wgnieździe wzestawie podpórki na nadgarstek i klawiatury.

2. Wkręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podparcia dłoni i klawiatury.

3. Dopasuj otwory na śruby wzestawie płyty przycisku zasilania zotworami wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x2) mocujące zestaw płyty przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj płytę główną.

2. Zainstaluj moduł pamięci.

3. Zainstaluj kartę sieci bezprzewodowej.

4. Zainstaluj dysk SSD.

5. Zainstaluj pokrywę tylną.

6. Zainstaluj baterię.

7. Zainstaluj pokrywę dolną.

8. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

Zestaw podpórki na nadgarstek i klawiatury

Wymontowywanie zestawu podpórki na nadgarstek iklawiatury

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij pokrywę dolną.

3. Wyjmij baterię.

4. Wymontuj pokrywę tylną.

5. Wymontuj touchpad.

6. Wymontuj zestaw wyświetlacza.

7. Wymontuj dysk SSD.

8. Wymontuj kartę sieci bezprzewodowej.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

9. Wymontuj moduł pamięci.

10. Wymontuj głośniki.

11. Wymontuj gniazdo zasilacza.

12. Wymontuj płytę główną.

UWAGA: Płytę główną można wymontować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

13. Wzależności od konfiguracji wymontuj kartę kontrolera klawiatury.

14. Wymontuj zestaw przycisku zasilania.

Informacje na temat zadania

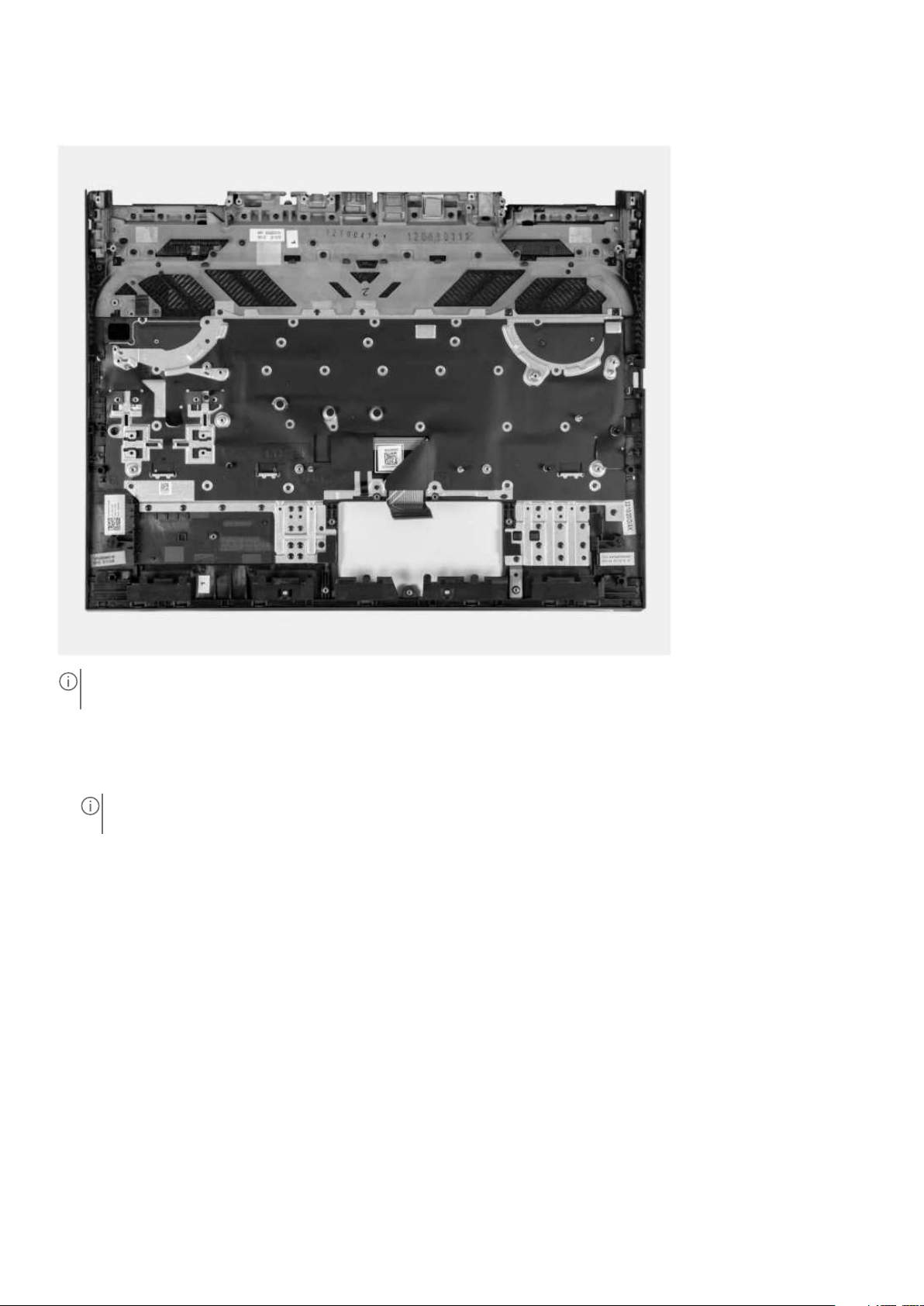

Po wykonaniu czynności wstępnych pozostanie zestaw podpórki na nadgarstek iklawiatury.

UWAGA: Podczas instalowania nowego zestawu podpórki na nadgarstek iklawiatury należy przełożyć do niego uchwyt na

śrubę dysku SSD ze starego zestawu.

Instalowanie zestawu podpórki na nadgarstek iklawiatury

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Informacje na temat zadania

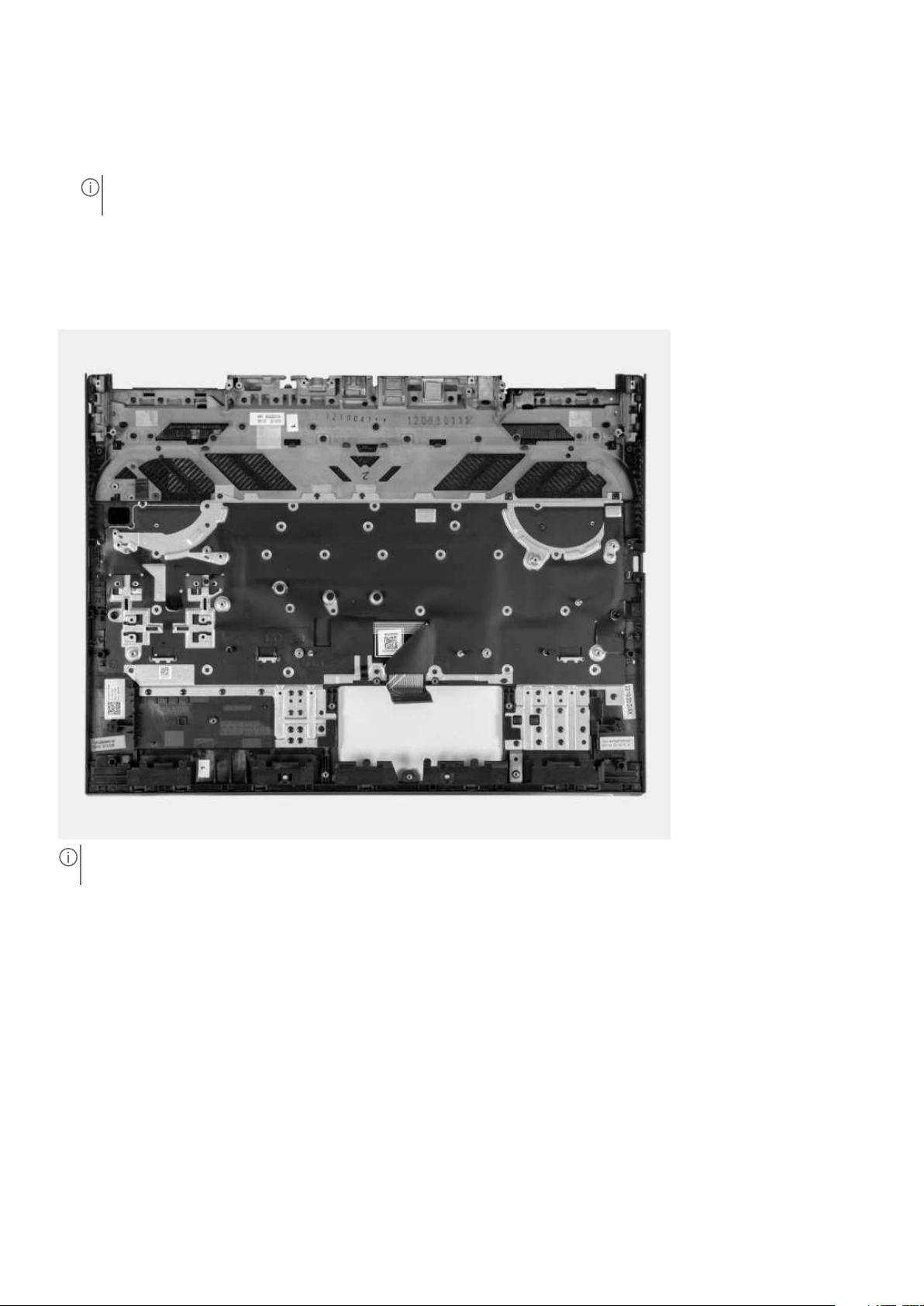

Połóż zestaw podpórki na nadgarstek iklawiatury na płaskiej powierzchni.

UWAGA: Podczas instalowania nowego zestawu podpórki na nadgarstek iklawiatury należy przełożyć do niego uchwyt na

śrubę dysku SSD ze starego zestawu.

Kolejne kroki

1. Zainstaluj zestaw przycisku zasilania.

2. Zainstaluj płytę główną.

UWAGA: Płytę główną można zainstalować wraz zzamocowanymi zestawem wentylatora iradiatora, kartą sieci

Ethernet / dźwiękową oraz kartą USB.

3. Wzależności od konfiguracji zainstaluj kartę kontrolera klawiatury.

4. Zainstaluj gniazdo zasilacza.

5. Zainstaluj głośniki.

6. Zainstaluj moduł pamięci.

7. Zainstaluj kartę sieci bezprzewodowej.

8. Zainstaluj dysk SSD.

9. Zainstaluj zestaw wyświetlacza.

10. Zainstaluj touchpad.

11. Zainstaluj pokrywę tylną.

12. Zainstaluj baterię.

13. Zainstaluj pokrywę dolną.

14. Wykonaj procedurę przedstawioną wsekcji Po zakończeniu serwisowania komputera.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Oprogramowanie

Niniejszy rozdział zawiera szczegółowe informacje na temat obsługiwanych systemów operacyjnych oraz instrukcje dotyczące
sposobu instalacji sterowników.

System operacyjny

Komputer Dell G15 5535 obsługuje następujące systemy operacyjne:

ï Windows 11 Home, 64-bitowy
ï Windows 11 Pro, 64-bitowy

Sterowniki ipliki do pobrania

Użytkownikom rozwiązującym problemy bądź pobierającym lub instalującym sterowniki zalecamy zapoznanie się zartykułem
zbazy wiedzy Dell zczęsto zadawanymi pytaniami na temat sterowników iplików do pobrania (

000123347).

7

Oprogramowanie 91

Technology and components

UWAGA: Instructions that are provided in the following section are applicable on computers that are shipped with the

Windows operating system. Windows is factory-installed with this computer.

8

92 Technology and components

Konfiguracja systemu BIOS

OSTRZEŻENIE: Ustawienia konfiguracji systemu BIOS powinni zmieniać tylko doświadczeni użytkownicy.

Niektóre zmiany mogą spowodować nieprawidłową pracę komputera.

UWAGA: Zależnie od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie muszą

pojawiać się na ekranie.

UWAGA: Przed skorzystaniem zprogramu konfiguracji systemu BIOS zalecane jest zapisanie pierwotnych ustawień, aby

można je było wykorzystać wprzyszłości.

Programu konfiguracji systemu BIOS należy używać wnastępujących celach:
ï Wyświetlanie informacji o sprzęcie zainstalowanym w komputerze, takich jak ilość pamięci operacyjnej (RAM) i pojemność

dysku twardego.

ï Modyfikowanie konfiguracji systemu.
ï Ustawianie i modyfikowanie opcji, takich jak hasło, typ zainstalowanego dysku twardego oraz włączanie i wyłączanie

podstawowych urządzeń.

Uruchamianie programu konfiguracji systemu BIOS

9

Informacje na temat zadania

Włącz (lub ponownie uruchom) komputer i szybko naciśnij klawisz F2.

Klawisze nawigacji

UWAGA: Zmiany ustawień większości opcji konfiguracji systemu są zapisywane, lecz wprowadzane dopiero po ponownym

uruchomieniu komputera.

Tabela 25. Klawisze nawigacji

Klawisze Nawigacja

Strzałka w górę Przejście do poprzedniego pola.

Strzałka w dół Przejście do następnego pola.

Enter Umożliwia wybranie wartości wbieżącym polu (jeśli pole

udostępnia wartości do wyboru) oraz korzystanie złączy
wpolach.

Spacja Rozwijanie lub zwijanie listy elementów.

Karta Przejście do następnego obszaru.

UWAGA: Tylko w standardowej przeglądarce graficznej.

Esc Powrót do poprzedniej strony do momentu wyświetlenia

ekranu głównego. Naciśnięcie klawisza Esc na ekranie
głównym powoduje wyświetlenie komunikatu zmonitem
ozapisanie zmian iponowne uruchomienie systemu.

Menu jednorazowego rozruchu F12

Aby przejść do menu jednorazowego rozruchu, włącz komputer iod razu naciśnij klawisz F12.

Konfiguracja systemu BIOS 93

UWAGA: Jeśli komputer jest włączony, zaleca się jego wyłączenie.

Menu jednorazowego rozruchu F12 zawiera listę urządzeń, zktórych można uruchomić komputer, oraz opcję diagnostyki. Opcje
dostępne wtym menu są następujące:

ï Dysk wymienny (jeśli jest dostępny)
ï Napęd STXXXX (jeśli jest dostępny)

UWAGA: XXX oznacza numer napędu SATA.

ï Napęd optyczny (jeśli jest dostępny)
ï Dysk twardy SATA (jeśli jest dostępny)
ï Diagnostyka

Ekran sekwencji startowej zawiera także opcję umożliwiającą otwarcie programu konfiguracji systemu.

Opcje konfiguracji systemu

UWAGA: Wzależności od komputera oraz zainstalowanych wnim urządzeń wymienione wtej sekcji pozycje mogą, ale nie

muszą pojawiać się na ekranie.

Tabela 26. Opcje konfiguracji systemu — Ekran główny

Główne

Czas systemowy Wyświetla bieżącą godzinę wformacie GG:MM:SS.

Data systemowa Wyświetla bieżącą datę wformacie MM/DD/RRRR.

Wersja systemu BIOS Wyświetla numer wersji systemu BIOS.

Nazwa produktu Wyświetla numer modelu komputera.

Kod Service Tag Wyświetla kod Service Tag komputera.

Plakietka identyfikacyjna Wyświetla plakietkę identyfikacyjną przypisaną do

komputera.

Typ procesora Wyświetla typ procesora.

Szybkość procesora Wyświetla szybkość procesora.

Identyfikator procesora Wyświetla kod identyfikacyjny procesora.

Pamięć podręczna procesora

Pamięć podręczna L1 Wyświetla ilość pamięci podręcznej procesora poziomu L1.

Pamięć podręczna L2 Wyświetla ilość pamięci podręcznej procesora poziomu L2.

Pamięć podręczna L3 Wyświetla ilość pamięci podręcznej procesora poziomu L3.

Pierwszy dysk SSD M.2 PCIe Wyświetla informacje ourządzeniu SSD PCIe M.2

komputera.

Drugi dysk SSD M.2 PCIe Wyświetla informacje ourządzeniu SSD PCIe M.2

komputera.

Typ zasilacza Wyświetla typ zasilacza sieciowego.

Pamięć systemowa Wyświetla ilość zainstalowanej pamięci.

Szybkość pamięci Wyświetla szybkość pamięci.

Typ klawiatury Wyświetla typ klawiatury zainstalowanej wkomputerze.

Tabela 27. Opcje konfiguracji systemu — menu Zaawansowane

Zaawansowane

Wirtualizacja Ta opcja umożliwia włączanie iwyłączanie technologii

wirtualizacji.

94 Konfiguracja systemu BIOS

Tabela 27. Opcje konfiguracji systemu — menu Zaawansowane(cd.)

Zaawansowane

Domyślnie opcja Wirtualizacja jest włączona.

Technologia wirtualizacji bezpośredniego wejścia/
wyjścia

Emulacja USB Umożliwia włączanie iwyłączanie emulacji USB. Funkcja ta

Tryb SATA/NVMe Umożliwia skonfigurowanie trybu działania zintegrowanego

Ostrzeżenia dotyczące zasilacza Pozwala określić, czy komputer powinien wyświetlać

Zachowanie klawiszy funkcyjnych Umożliwia przypisanie klawiszowi funkcyjnemu zachowania

Umożliwia włączanie iwyłączanie używania przez komputer
wirtualizacji bezpośredniego wejścia/wyjścia.

Domyślnie opcja Technologia wirtualizacji
bezpośredniego wejścia/wyjścia jest włączona.

określa sposób, wjaki system BIOS obsługuje urządzenia USB
wprzypadku braku systemu operacyjnego rozpoznającego
takie urządzenia. Emulacja USB jest zawsze włączona
podczas testu POST.

UWAGA: Gdy opcja ta jest wyłączona, nie można

przeprowadzić rozruchu zjakiegokolwiek urządzenia USB
(dyskietki, dysku twardego ani karty pamięci).

Opcja Emulacja USB jest domyślnie włączona.

kontrolera napędu pamięci masowej SATA/NVMe.

Domyślnie wybrana jest opcja AHCI.

ostrzeżenie wprzypadku korzystania zzasilacza
nieobsługiwanego przez komputer.

Opcja Ostrzeżenia dotyczące zasilacza jest domyślnie
włączona.

klawisza funkcyjnego lub multimedialnego.

Domyślnie wybrana jest opcja Klawisz multimedialny.

Podświetlenie klawiatury Umożliwia konfigurowanie trybu działania funkcji

podświetlenia klawiatury.

Domyślnie wybrana jest opcja Jasne.

Podświetlenie klawiatury przy zasilaniu sieciowym Określa wartość limitu czasu dla podświetlenia klawiatury,

gdy do systemu podłączony jest zasilacz sieciowy.

Domyślnie opcja Podświetlenie klawiatury przy zasilaczu
sieciowym ma wartość 1 min.

Podświetlenie klawiatury przy zasilaniu bateryjnym Określa wartość limitu czasu dla podświetlenia klawiatury,

gdy komputer jest zasilany zbaterii. Ustawienie domyślne:
1 minuta

Domyślnie opcja Podświetlenie klawiatury przy zasilaniu
bateryjnym ma wartość 1 min.

Kondycja baterii Wyświetla informacje o kondycji baterii.

Zewnętrzne porty USB Umożliwia włączanie iwyłączanie zewnętrznych portów USB.

Domyślnie opcja Zewnętrzne porty USB jest włączona.

Włącz dźwięk Włącza lub wyłącza zintegrowany kontroler dźwiękowy.

Domyślnie opcja ta jest włączona.

Mikrofon Umożliwia włączenie lub wyłączenie mikrofonu.

Domyślnie opcja Mikrofon jest włączona.

Kamera Umożliwia włączanie i wyłączanie kamery.

Konfiguracja systemu BIOS 95

Tabela 27. Opcje konfiguracji systemu — menu Zaawansowane(cd.)

Zaawansowane

Domyślnie opcja Kamera jest włączona.

Karta Secure Digital (SD) Umożliwia włączanie iwyłączanie czytnika kart SD.

Domyślnie opcja ta jest włączona.

Konfiguracja zasilania zbaterii Umożliwia skonfigurowanie ustawień ładowania baterii

przy użyciu wstępnie wybranego niestandardowego czasu
rozpoczęcia izakończenia ładowania.

Domyślnie wybrana jest opcja Tryb adaptacyjny.

Zaawansowany tryb ładowania baterii Umożliwia korzystanie zzaawansowanej konfiguracji

ładowania baterii od początku dnia do określonego czasu
pracy.

Opcja Zaawansowana konfiguracja ładowania baterii jest
domyślnie wyłączona.

Obsługa protokołu HTTP IPv4 Umożliwia włączanie iwyłączanie obsługi rozruchu przez

protokół HTTP IPv4 wsystemie.

Opcja Obsługa protokołu HTTP IPv4 jest domyślnie
wyłączona.

Obsługa protokołu HTTP IPv6 Umożliwia włączanie iwyłączanie obsługi rozruchu przez

protokół HTTP IPv6 wsystemie.

Opcja Obsługa protokołu HTTP IPv6 jest domyślnie
wyłączona.

Opcja zasilania

Włączanie po otwarciu pokrywy Umożliwia włączanie iwyłączanie opcji uruchamiania

komputera ze stanu wyłączenia przy każdym otwarciu
pokrywy.

Opcja Włączanie po otwarciu pokrywy jest domyślnie
włączona.

Konserwacja

Wymazanie danych przy następnym uruchomieniu Włącza lub wyłącza funkcję usuwania danych przy następnym

uruchomieniu komputera.

Ustawienie domyślne: Wyłączone

Opcja Włączanie po otwarciu pokrywy jest domyślnie
wyłączona.

Odzyskiwanie systemu BIOS z dysku twardego Umożliwia w pewnych sytuacjach przywrócenie

uszkodzonego systemu BIOS z pliku przywracania
zapisanego na głównym dysku twardym lub na zewnętrznym
nośniku USB.

Automatyczne odzyskanie systemu BIOS

Umożliwia automatyczne odzyskanie systemu BIOS bez
działań ze strony użytkownika.

Ustawienie domyślne: Wyłączone

Opcja Automatyczne odzyskanie systemu BIOS jest
domyślnie wyłączona.

Rozwiązywanie problemów zsystemem SupportAssist

Próg automatycznego przywracania systemu
operacyjnego

96 Konfiguracja systemu BIOS

Umożliwia kontrolowanie automatycznego rozruchu konsoli
SupportAssist System Resolution inarzędzia Dell OS
Recovery.

Tabela 27. Opcje konfiguracji systemu — menu Zaawansowane(cd.)

Zaawansowane

Domyślnie opcja Próg automatycznego przywracania
systemu operacyjnego ma wartość 2.

SupportAssist OS Recovery Umożliwia włączanie iwyłączanie kontrolowania rozruchu

narzędzia SupportAssist OS Recovery wprzypadku
niektórych błędów systemu.

Opcja SupportAssist OS Recovery jest domyślnie
wyłączona.

Tabela 28. Opcje konfiguracji systemu — menu Zabezpieczenia

Zabezpieczenia

Hasło administratora Hasło administratora uniemożliwia nieautoryzowany

dostęp do opcji konfiguracji systemu BIOS. Gdy
hasło administratora jest ustawione, opcje konfiguracji
systemu BIOS można zmodyfikować dopiero po podaniu
prawidłowego hasła.

Hasło administratora podlega następującym regułom
izależnościom:

ï Nie można ustawić hasła administratora, jeśli zostały już

ustawione hasła systemowe lub do wewnętrznego dysku
twardego.

ï Hasła administratora można używać zamiast hasła

systemowego lub hasła do wewnętrznego dysku
twardego.

ï Gdy hasło administratora jest ustawione, należy

je podawać podczas aktualizacji oprogramowania
wewnętrznego.

ï Wyczyszczenie hasła administratora powoduje również

usunięcie hasła systemowego (jeśli jest ustawione).

Firma Dell Technologies zaleca używanie hasła
administratora wcelu zapobiegania nieautoryzowanym
zmianom konfiguracji systemu BIOS.

Hasło systemowe Hasło systemowe uniemożliwia uruchomienie systemu

operacyjnego bez wprowadzania prawidłowego hasła.

Hasło systemowe podlega następującym regułom
izależnościom:

ï Komputer wyłącza się po około 10 minutach

bezczynności na ekranie monitu opodanie hasła
systemowego.

ï Komputer wyłącza się po trzech nieprawidłowych

próbach wpisania hasła systemowego.

ï Komputer wyłącza się po naciśnięciu klawisza Esc na

ekranie monitu opodanie hasła systemowego.

ï Monit ohasło systemowe nie jest wyświetlany po

wyjściu komputera ztrybu czuwania.

Firma Dell Technologies zaleca używanie
hasła systemowego wsytuacjach, gdy istnieje
prawdopodobieństwo, że system może zostać zgubiony lub
skradziony.

Plakietka identyfikacyjna Umożliwia ustawianie plakietki identyfikacyjnej.

Zmiana hasła Umożliwia włączenie lub wyłączenie możliwości zmiany

hasła systemowego lub hasła dysku twardego.

Opcja Zmiana hasła jest domyślnie włączona.

Konfiguracja systemu BIOS 97

Tabela 28. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

Zezwól na zmiany hasła przez użytkowników innych niż
administrator

Zmiany konfiguracji bez hasła administratora Opcja Zmiany konfiguracji bez hasła administratora

Absolute Pozwala włączyć iczasowo lub trwale wyłączyć

Opcja Zezwól na zmiany hasła przez użytkowników
innych niż administrator wkonfiguracji systemu
BIOS umożliwia użytkownikowi końcowemu ustawianie
izmienianie hasła systemowego lub hasła do dysku
twardego bez podawania hasła administratora. Daje
to administratorowi kontrolę nad ustawieniami systemu
BIOS, ale umożliwia użytkownikowi końcowemu wybranie
własnego hasła.

Opcja Zezwól na zmiany hasła przez użytkowników
innych niż administrator jest domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie wyłączonej opcji Zezwól

na zmiany hasła przez użytkowników innych niż
administrator.

umożliwia użytkownikowi końcowemu konfigurowanie
urządzeń bezprzewodowych bez podawania hasła
administratora.

Opcja Zmiany konfiguracji bez hasła administratora jest
domyślnie wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie wyłączonej opcji
Zmiany konfiguracji bez hasła administratora.

wsystemie BIOS interfejs modułu opcjonalnej usługi
Absolute Persistence Module firmy Absolute Software.

Opcja Absolute jest domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie włączonej opcji

Absolute.

PRZESTROGA: Opcja „Trwale wyłączone” może

zostać wybrana tylko raz. Jeśli wybrano opcję
„Trwale wyłączone”, nie można ponownie włączyć
modułu Absolute Persistence. Dalsze zmiany stanu
modułu Absolute Persistence są niemożliwe.

UWAGA: Opcje włączania iwyłączania są niedostępne,

gdy komputer jest wstanie aktywnym.

UWAGA: Po aktywowaniu funkcji Absolute nie można

wyłączyć integracji Absolute na ekranie konfiguracji
systemu BIOS.

Status modułu Absolute Wyświetla stan modułu Absolute.

Windows SMM Security Mitigations Table (WSMT) Umożliwia włączanie i wyłączanie dodatkowych

zabezpieczeń UEFI SMM Security Mitigation. Ta opcja
używa tabeli Windows SMM Security Mitigations
(WSMT) do potwierdzania systemowi operacyjnemu, że
woprogramowaniu wewnętrznym UEFI zaimplementowano
najlepsze praktyki wzakresie zabezpieczeń.

Opcja Środki bezpieczeństwa wtrybie SMM jest
domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie włączonej opcji Środki

98 Konfiguracja systemu BIOS

Tabela 28. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

bezpieczeństwa wtrybie SMM, chyba że używana jest

któraś zniezgodnych aplikacji.

UWAGA: Ta funkcja może powodować problemy ze

zgodnością lub utratą funkcjonalności w przypadku
niektórych starszych narzędzi i aplikacji.

Moduł TPM (Trusted Platform Module) Układ Trusted Platform Module (TPM) to urządzenie

zabezpieczające, które przechowuje wygenerowane przez
komputer klucze szyfrowania idane funkcji takich
jak BitLocker, wirtualny tryb bezpieczny czy zdalne
poświadczanie.

Opcja Moduł TPM (Trusted Platform Module) jest
domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca włączenie układu TPM (Trusted
Platform Module), aby umożliwić pełne działanie tych
technologii zabezpieczeń.

Pomiń PPI dla poleceń czyszczenia Umożliwia sterowanie funkcją TPM Physical Presence

Interface (PPI). Gdy opcja jest włączona, umożliwia
systemowi operacyjnemu pominięcie monitów funkcji BIOS
PPI kierowanych do użytkownika przy wysyłaniu polecenia
Wyczyść. Zmiany tego ustawienia zostaną zastosowane
niezwłocznie.

Opcja Pomiń PPI dla poleceń czyszczenia jest domyślnie
wyłączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie wyłączonej opcji Pomiń
PPI dla poleceń czyszczenia.

Włącz ochronę DMA przed rozruchem Umożliwia sterowanie ochroną DMA przed rozruchem

wprzypadku portów wewnętrznych izewnętrznych. Ta
opcja nie włącza bezpośrednio ochrony DMA wsystemie
operacyjnym.

UWAGA: Ta opcja nie jest dostępna, gdy ustawienie

wirtualizacji dla IOMMU jest wyłączone (VT-d/AMD Vi).

Opcja Włącz ochronę DMA przed rozruchem jest
domyślnie włączona.

Zmyślą ododatkowym zabezpieczeniu firma Dell
Technologies zaleca pozostawienie włączonej opcji Włącz

ochronę DMA przed rozruchem.

UWAGA: Ta opcja jest dostępna tylko ze względu na

zgodność, ponieważ niektóre starsze urządzenia nie
obsługują DMA.

Włącz ochronę DMA jądra systemu operacyjnego Umożliwia sterowanie ochroną DMA jądra systemu

wprzypadku portów wewnętrznych izewnętrznych. Ta
opcja nie włącza bezpośrednio ochrony DMA wsystemie
operacyjnym. Wprzypadku systemów operacyjnych, które
obsługują ochronę DMA, to ustawienie wskazuje systemowi
operacyjnemu, że system BIOS obsługuje tę funkcję.

UWAGA: Ta opcja nie jest dostępna, gdy ustawienie

wirtualizacji dla IOMMU jest wyłączone (VT-d/AMD Vi).

Opcja Włącz ochronę DMA jądra systemu operacyjnego
jest domyślnie włączona.

Konfiguracja systemu BIOS 99

Tabela 28. Opcje konfiguracji systemu — menu Zabezpieczenia(cd.)

Zabezpieczenia

UWAGA: Ta opcja jest dostępna tylko ze względu na

zgodność, ponieważ niektóre starsze urządzenia nie
obsługują DMA.

Aktualizacje oprogramowania układowego za
pośrednictwem UEFI Capsule

Bezpieczny rozruch

Baza danych bezpiecznego rozruchu Wyświetla stan bazy danych bezpiecznego rozruchu.

Stan bezpiecznego rozruchu Wyświetla stan bezpiecznego rozruchu.

Tryb bezpiecznego rozruchu Wyświetla tryb bezpiecznego rozruchu.

Zabezpieczenia dostosowane przez użytkownika Wyświetla stan obecności zabezpieczeń dostosowanych

Bezpieczny rozruch Włącza uruchamianie komputera tylko przy użyciu

Umożliwia włączanie i wyłączanie aktualizacji systemu BIOS
za pośrednictwem pakietów aktualizacji UEFI Capsule.

Opcja Aktualizacje oprogramowania wewnętrznego za
pośrednictwem UEFI Capsule jest domyślnie włączona.

przez użytkownika.

zweryfikowanego oprogramowania rozruchowego.

Opcja Włącz bezpieczne uruchamianie jest domyślnie
włączona.

Aby zapewnić dodatkowe bezpieczeństwo, firma Dell
Technologies zaleca włączenie opcji Bezpieczne
uruchamianie wcelu upewnienia się, że oprogramowanie
wewnętrzne UEFI sprawdza poprawność systemu
operacyjnego podczas rozruchu.

UWAGA: Aby można było włączyć funkcję Bezpieczne

uruchamianie, komputer musi działać wtrybie rozruchu
UEFI, aopcja Włącz starsze opcje ROM musi być
wyłączona.

Wybierz tryb bezpieczny Umożliwia włączanie iwyłączanie trybu bezpiecznego

rozruchu.

Domyślnie włączona jest opcja Tryb wdrożony.

UWAGA: Aby funkcja Bezpieczne uruchamianie działała

wzwykły sposób, należy wybrać opcję Tryb wdrożony.

Zarządzanie kluczami w trybie eksperta

Włącz tryb niestandardowy Umożliwia włączanie iwyłączanie modyfikowania baz

danych kluczy zabezpieczających PK, KEK, db oraz dbx.

Opcja Włącz tryb niestandardowy jest domyślnie
wyłączona.

Zarządzanie kluczami w trybie niestandardowym Umożliwia wybranie niestandardowych wartości na

potrzeby zarządzania kluczami w trybie eksperta.

Domyślnie wybrana jest opcja PK.

Tabela 29. Opcje konfiguracji systemu — Menu Uruchamianie

Uruchamianie

Opcja dodawania ścieżki rozruchu wprzeglądarce plików Umożliwia dodanie opcji rozruchu.

Menedżer rozruchu systemu Windows Opcje rozruchu wsystemie Windows

Rozruch UEFI Umożliwia włączenie lub wyłączenie funkcji rozruchu UEFI.

100 Konfiguracja systemu BIOS
