Dell Latitude E6440

Информация по установке и функциям

О предостережениях

ПРЕДУПРЕЖДЕНИЕ: ОСТОРОЖНО! Указывает на потенциальную опасность повреждения
оборудования, получения травмы или на угрозу для жизни.

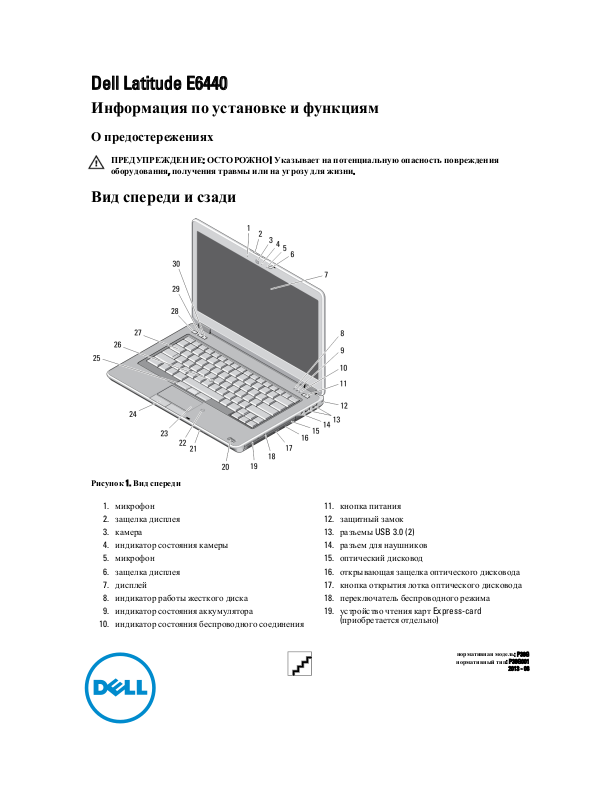

Вид спереди и сзади

Рисунок

1. Вид спереди

1. микрофон

2. защелка дисплея

3. камера

4. индикатор состояния камеры

5. микрофон

6. защелка дисплея

7. дисплей

8. индикатор работы жесткого диска

9. индикатор состояния аккумулятора

10. индикатор состояния беспроводного соединения

11. кнопка питания

12. защитный замок

13. разъемы USB 3.0 (2)

14. разъем для наушников

15. оптический дисковод

16. открывающая защелка оптического дисковода

17. кнопка открытия лотка оптического дисковода

18. переключатель беспроводного режима

19. устройство чтения карт Express-card
(приобретается отдельно)

нормативная модель: P38G
нормативный тип: P38G001

2013 - 06

20. считыватель отпечатков пальцев

21. устройство чтения карт SD

22. бесконтактный считыватель смарт-карт

23. сенсорная панель

24. кнопки сенсорной панели (2)

25. кнопки микроджойстика (3)

26. микроджойстик

27. клавиатуру

28. кнопка отключения звука

29. кнопка уменьшения громкости

30. кнопка увеличения громкости

Рисунок 2. Вид сзади

1. индикатор состояния питания

2. индикатор работы жесткого диска

3. индикатор состояния аккумулятора

4. разъем USB 3.0 с функцией PowerShare

5. сетевой разъем

6. разъем HDMI

7. разъем питания

8. разъем VGA

9. разъем USB 3.0

10. вентиляционные отверстия

11. слот для смарт-карты

2

Вид снизу

Рисунок

3. Вид снизу

1. открывающая защелка аккумулятора (слева)

2. отсек аккумулятора

3. разъем стыковочной станции

ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия, не вставляйте в них посторонние
предметы и следите, чтобы в них не накапливалась пыль. Не держите работающий компьютер Dell в
местах с плохой вентиляцией, например в закрытом портфеле. Недостаточная вентиляция может
привести к повреждению компьютера или пожару. Вентилятор включается только при нагревании
компьютера. Работающий вентилятор шумит, что является нормальным и не указывает на
неисправность вентилятора или компьютера.

4. слот для SIM-карты

5. открывающая защелка аккумулятора (справа)

Быстрая установка

ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению операций данного раздела,
ознакомьтесь с указаниями по технике безопасности, прилагаемыми к компьютеру.
Дополнительные сведения о рекомендуемых правилах техники безопасности можно посмотреть на
веб-узле www.dell.com/regulatory_compliance

ПРЕДУПРЕЖДЕНИЕ: Адаптер переменного тока можно подключить к электросети в любой стране
мира. Вместе с тем, в разных странах используются разные разъемы электропитания и сетевые
фильтры. Использование несовместимого кабеля, а также неправильное подключение кабеля к
сетевому фильтру или электросети могут привести к повреждению оборудования или пожару.

ОСТОРОЖНО: Чтобы отсоединить кабель адаптера переменного тока от компьютера, возьмитесь за
штекер кабеля адаптера, а не за сам кабель, и аккуратно извлеките его из разъёма, стараясь не
повредить при этом кабель. Во избежание повреждения кабеля адаптера при сматывании
учитывайте угол, под которым кабель подсоединен к разъему.

ПРИМЕЧАНИЕ: Некоторые устройства могут не входить в комплект поставки, если вы их не заказали.

1. Подсоедините адаптер переменного тока к соответствующему разъему на компьютере и к электрической
розетке.

3

Рисунок 4. Адаптер переменного тока

2. Подсоедините сетевой кабель (необязательно).

Рисунок 5. Сетевой разъем

3. Подсоедините устройства USB, такие как мышь или клавиатура (необязательно).

Рисунок 6. Разъем USB

4. Чтобы включить компьютер, откройте крышку дисплея и нажмите кнопку питания.

Рисунок 7. Кнопка питания

ПРИМЕЧАНИЕ: Перед установкой любых плат или подключением компьютера к стыковочному или

другому внешнему устройству, например принтеру, рекомендуется хотя бы один раз включить и
выключить компьютер.

Технические характеристики

ПРИМЕЧАНИЕ: Предложения в различных регионах могут различаться. Ниже приведены только те

технические характеристики, указание которых требуется в соответствии с законодательством при
отправке компьютера. Подробные технические характеристики компьютера можно найти в разделе
Технические характеристики в Руководстве пользователя, которое доступно на сайте техподдержки по
адресу dell.com/support. Дополнительная информация о конфигурации компьютера представлена в разделе

Справка и поддержка в ОС Windows: необходимо выбрать информацию о компьютере.

4

Питание

Адаптер переменного тока 65 Вт и 90 Вт

Входное напряжение 100–240 В переменного тока

Батарея типа «таблетка» Литиевая батарея типа «таблетка» CR2032, 3 В

Физические характеристики

Высота

Ширина 338,00 мм (13,30 дюйма)

Глубина 232,60 мм (9,16 дюйма)

Вес (с 6-элементным аккумулятором и
оптическим дисководом)

Требования к окружающей среде

Рабочая температура: От 0 °C до 35 °C (от 32 °F до 95 °F)

• Передняя часть – 28,60 мм (1,12 дюйма)

• Задняя часть – 30,80 мм (1,21 дюйма)

2,12 кг (4,68 фунта)

Information para NOM (únicamente para México)

В соответствии с требованиями официальных мексиканских стандартов (NOM) на устройстве, описанном в
данном документе, указана представленная ниже информация.

Voltaje de alimentación

Frecuencia 50 Hz – 60 Hz

Consumo eléctrico 1,5 A

Voltaje de salida 19,50 V de CC

Intensidad de salida 3,34 A /4,62 A

100 VAC – 240 VAC

Источники дополнительной информации и ресурсов

Правила техники безопасности и нормативная документация входят в комплект поставки компьютера. На веб­сайте www.dell.com/regulatory_compliance приведена дополнительная информация по следующим вопросам:

• Эффективные меры обеспечения безопасности

• Сертификация на соответствие нормативным требованиям

• Эргономика

На веб-сайте www.dell.com приведена дополнительная информация по следующим вопросам:

• Гарантия

• Условия (только для США)

• Лицензионное соглашение конечного пользователя

Дополнительные сведения о вашем компьютере можно получить на веб-сайте www.dell.com/support/manuals .
