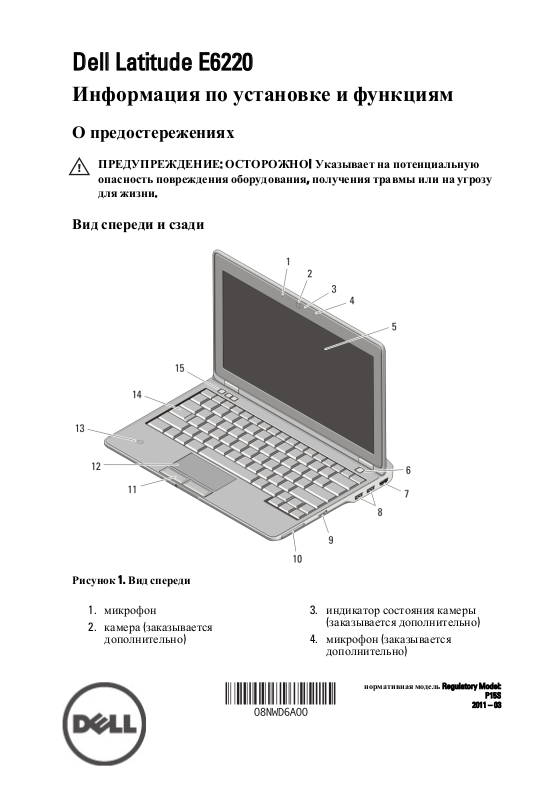

Page 1
Dell Latitude E6220
Информация по установке и функциям
О предостережениях
ПРЕДУПРЕЖДЕНИЕ: ОСТОРОЖНО! Указывает на потенциальную
опасность повреждения оборудования, получения травмы или на угрозу
для жизни.
Вид спереди и сзади
Рисунок
1. Вид спереди
1. микрофон
2. камера (заказывается
дополнительно)
3. индикатор состояния камеры
(заказывается дополнительно)
4. микрофон (заказывается
дополнительно)
нормативная модель Regulatory Model:
P15S
2011 – 03
Page 2
5. дисплей
6. кнопка питания
7. разъем HDMI
8. разъемы USB 2.0 (2)
9. переключатель беспроводной
связи
10. слот ExpressCard
11. кнопки сенсорной панели (2)
12. сенсорная панель
13. бесконтактный считыватель
смарт-карт
14. клавиатура
15. кнопки регулировки громкости
(3)
Рисунок 2. Вид сзади
1. сетевой разъем
2. гнездо защитного троса
3. индикаторы состояния устройств
4. разъем питания
5. разъем VGA
6. разъем eSATA/USB 2.0
2
7. аудиоразъем
8. вентиляционные отверстия
9. устройство чтения карт памяти
Secure Digital (SD)
10. считыватель смарт-карт
Page 3
ПРЕДУПРЕЖДЕНИЕ: Не закрывайте вентиляционные отверстия, не
вставляйте в них посторонние предметы и следите, чтобы в них не
накапливалась пыль. Не держите работающий компьютер Dell в местах с
плохой вентиляцией, например в закрытом портфеле. Недостаточная
вентиляция может привести к повреждению компьютера или пожару.
Вентилятор включается только при нагревании компьютера.
Работающий вентилятор шумит, что является нормальным и не
указывает на неисправность вентилятора или компьютера.
Быстрая настройка
ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению
операций данного раздела, прочитайте указания по технике
безопасности, прилагаемые к компьютеру. Дополнительные
рекомендации см. по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ: Адаптер переменного тока можно подключить к
электросети в любой стране мира. Тем не менее, в разных странах
используются разные разъемы электропитания и сетевые фильтры.
Использование несовместимого кабеля, а также неправильное
подключение кабеля к удлинителю или электросети может привести к
повреждению оборудования или пожару.
ОСТОРОЖНО: При отсоединении адаптера переменного тока от
компьютера держитесь за разъем кабеля адаптера, а не за сам кабель, и
тяните его с усилием, но осторожно, чтобы не повредить кабель. Во
избежание повреждения кабеля адаптера переменного тока учитывайте
угол, под которым кабель подсоединен к разъему.
ПРИМЕЧАНИЕ: Некоторые устройства могут не входить в комплект
поставки, если вы их не заказали.
1. Подсоедините адаптер переменного тока к соответствующему
разъему на компьютере и к электросети.
Рисунок 3. Адаптер переменного тока
2. Подсоедините сетевой кабель (заказывается дополнительно).
3
Page 4

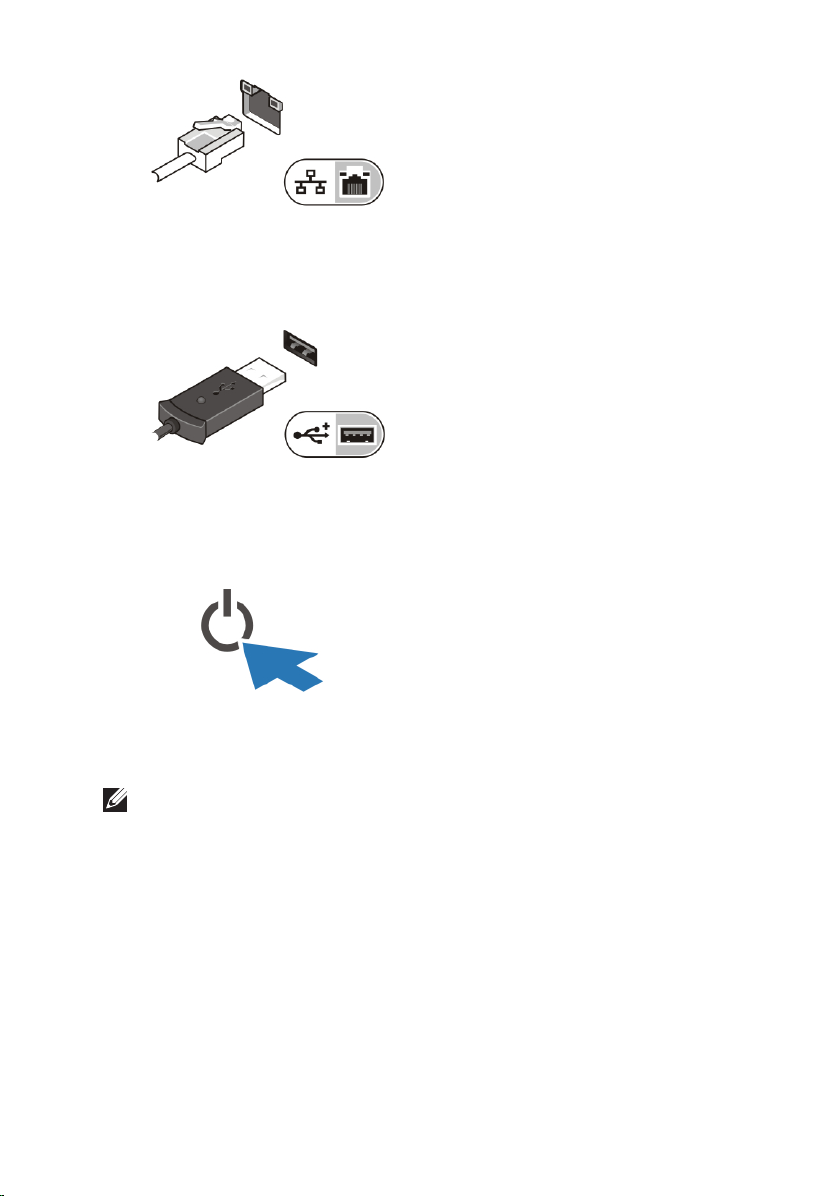

Рисунок 4. Сетевой разъем
3. Подсоедините устройства USB, такие как мышь или клавиатура
(заказываются дополнительно).
Рисунок 5. Разъем USB
4. Откройте крышку дисплея и нажмите кнопку питания, чтобы
включить компьютер.
Рисунок 6. Кнопка питания
ПРИМЕЧАНИЕ: Рекомендуется включить и выключить компьютер не менее
одного раза перед установкой любых плат либо подключением компьютера к
стыковочному устройству или другому внешнему устройству, например,
принтеру.
4
Page 5
Технические характеристики
ПРИМЕЧАНИЕ: Характеристики в разных странах могут быть разными.
Технические характеристики приводятся в минимальном объеме в
соответствии с требованиям законодательства в сфере поставок
компьютерной техники. Для просмотра дополнительной информации о
конфигурации компьютера нажмите Пуск → Справка и поддержка и
выберите нужный пункт для просмотра информации о компьютере.
Информация о системе
Набор микросхем Набор микросхем Intel Mobile QM67 с
расширенными возможностями
Процессор
Видео
Тип видеоадаптера Встроенный
Видеоконтроллер GT2 Intel HD Graphics 3000
Шина данных Встроенный видеоадаптер
Видеопамять 512 МБ
Память
Разъем для модуля памяти Два слота SODIMM
Емкость памяти 1 ГБ, 2 ГБ, 4 ГБ или 8 ГБ
Тип оперативной памяти DDR3 SDRAM (1333 МГц)
Минимальный объем памяти 1 ГБ
Максимальный объем памяти 8 ГБ
Аккумулятор
• Серия Intel Core i3
• Серия Intel Core i5
• Серия Intel Core i7
Тип
• 3-секционный «интеллектуальный»
литий-ионный
5
Page 6
Аккумулятор
• 6-секционный «интеллектуальный»
литий-ионный
Размеры
3–секционный
Глубина 29,97 мм
Высота 19,80 мм
Ширина 208,00 мм
6–секционный
Глубина 54,10 мм
Высота 20,85 мм
Ширина 214,00 мм
Вес
3-секционный 177,00 г
6-секционный 349,00 г
Напряжение 11,10 В постоянного тока
Диапазон температур:
Во время работы От 0 °C до +35 °C
В нерабочем состоянии От –40 °C до +65 °C
Батарейка типа «таблетка» Литиевая батарейка типа «таблетка»
CR2032, 3 В
Адаптер переменного тока
Тип 65 Вт и 90 Вт
Входное напряжение 100–240 В переменного тока
Входной ток (максимальный) 1,50 А
Входная частота 50 – 60 Гц
Выходная мощность 65 Вт / 90 Вт
6
Page 7
Адаптер переменного тока
Выходной ток
65 Вт 3,34 А (длительно)
90 Вт 4,62 A (длительно)
Номинальное выходное напряжение 19,5 +/– 1,0 В постоянного тока
Диапазон температур:
Во время работы От 0 °C до +40 °C
В нерабочем состоянии От –40 °C до +70 °C
Физические характеристики
Высота 24,65 мм
Ширина 309,00 мм
Глубина 226,00 мм
Вес (минимум) 1,43 кг
Условия эксплуатации и хранения
Температура:
Во время работы От +10°C до +35°C
При хранении От –40 °C до +65 °C
Относительная влажность (макс.):
Во время работы От 10 % до 90 % (без образования
конденсата)
При хранении От 5 % до 95 % (без образования
конденсата)
Высота над уровнем моря (макс.):
Во время работы От –15,20 м до 3048 м
В нерабочем состоянии От –15,20 м до 10 668 м
Уровень загрязняющих веществ в
атмосфере
G1 или ниже (согласно ISA-S71.04-1985)
7
Page 8
Источники дополнительной информации и ресурсов
Правила техники безопасности и нормативная документация входят в
комплект поставки компьютера. Более подробную информацию можно
найти на специальном веб-узле компании Dell по адресу www.dell.com/
regulatory_compliance. Сайт посвящен соответствию нормативным
требованиям и содержит следующие материалы:
• Рекомендуемые правила техники безопасности
• Сертификация на соответствие нормативным требованиям
• Эргономика
На веб-узле www.dell.com можно посмотреть дополнительную
информацию по следующим вопросам:
• Гарантийные обязательства
• Условия (только для США)
• Лицензионное соглашение конечного пользователя
Информация, содержащаяся в данном документе, может быть изменена без
уведомления.
