Dell E2318HX User Manual [si]

Uporabniški priročnik

Dell E2318H Dell E2318HN Dell E2318HX Dell E2318HR

Predpisani model: E2318Hf / E2318HNf

OPOMBA: OPOMBA označuje pomembne informacije o uporabi vašega računalnika.

POZOR: POZOR označuje morebitno nevarnost za strojno opremo ali izgubo podatkov, če ne upoštevate pravil.

OPOZORILO: OPOZORILO označuje morebitno nevarnost materialne škode, telesne poškodbe ali smrti.

Informacije v tem dokumentu se lahko spremenijo brez predhodne objave. Razmnoževanje tega gradiva na kateri koli način brez pisnega dovoljenja družbe Dell Inc. je strogo prepovedana.

Blagovne znamke, uporabljene v tem besedilu: Dell™ in logotip DELL sta blagovni znamki družbe Dell Inc.; Microsoft ali registrirane blagovne znamke družbe Microsoft Corporation v ZDA in/ali drugih državah.

V tej dokumentaciji so lahko uporabljene tudi druge blagovne znamke in trgovska imena ter se nanašajo na oznake in imena oziroma na njihove izdelke. Družba Dell Inc. nima lastniškega interesa za blagovne znamke in imena razen za svojo blagovno znamko in ime.

2019 – 12

, Windows® in logotip gumba za začetni zaslon sistema Windows so blagovne znamke

Rev. A03

Vsebina

Več informacij o vašem zaslonu .......................5

Vsebina paketa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Funkcije izdelka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Več informacij o delih in kontrolnikih . . . . . . . . . . . . . . . . . . 7

Tehnične lastnosti monitorja. . . . . . . . . . . . . . . . . . . . . . . 9

Možnost »Plug and Play« . . . . . . . . . . . . . . . . . . . . . . . 18

Pravilnik o kakovosti in slikovnih točkah monitorja LCD . . . . . . 18

Smernice za vzdrževanje . . . . . . . . . . . . . . . . . . . . . . . 18

Nastavitev monitorja ................................19

Pritrjevanje stojala . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Priključitev monitorja. . . . . . . . . . . . . . . . . . . . . . . . . . 20

Razporejanje kablov . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Odstranjevanje stojala za monitor . . . . . . . . . . . . . . . . . . 21

Vgradnja na steno (izbirno) . . . . . . . . . . . . . . . . . . . . . . 22

Upravljanje monitorja................................23

Vklop monitorja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Uporaba krmilnikov na sprednji strani monitorja . . . . . . . . . . 23

Uporaba zaslonskega menija (OSD). . . . . . . . . . . . . . . . . . 24

Nastavitev najvišje ločljivosti . . . . . . . . . . . . . . . . . . . . . 37

Nagibanje monitorja . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Odpravljanje težav ..................................40

Samodejni preskus . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Vgrajena diagnostika . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Pogoste težave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Težave izdelka. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Težave z zvočnikom Dell . . . . . . . . . . . . . . . . . . . . . . . . 47

Dodatek ..........................................50

Varnostni ukrepi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Obvestila Zvezne komisije za komunikacije (velja samo za ZDA) in druge

informacije o predpisih. . . . . . . . . . . . . . . . . . . . . . . . . 50

Obrnite se na Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Več informacij o vašem zaslonu

Vsebina paketa

V paket je vključen zaslon z vsemi komponentami, ki so navedene v tej razpredelnici. Prepričajte se, da ste prejeli vse komponente in Obrnite se na Dell, če manjka katera koli komponenta.

OPOMBA: Nekateri elementi so morda izbirni in jih niste prejeli v svojem paketu.

Nekatere funkcije ali predstavnosti v nekaterih državah morda niso na voljo.

• Zaslon

• Stojalo

• Osnova stojala

• Pokrov z vijakoma VESA™

• Napajalni kabel (se razlikuje glede na državo)

• Kabel DisplayPort (samo za E2318H)

• Kabel HDMI (samo za E2318HN / E2318HX / E2318HR)

Več informacij o vašem zaslonu 5

• Kabel VGA (samo za Evropo, Bližnjih vzhod in Afriko, razen za E2318HX/ E2318HR)

• Vodnik za hitri začetek

• Informacije o varnosti in predpisih

Funkcije izdelka

Značilnosti monitorja s ploskim zaslonom Dell E2318H / E2318HN / E2318HX / E2318HR so aktivna matrika, tranzistor s tanko plastjo (TFT), zaslon s tekočimi kristali in lučka LED. Funkcije monitorja vključujejo:

• E2318H / E2318HN / E2318HX / E2318HR: slika, ki po diagonali meri 58,42

cm (23,0 palca), ločljivost 1920 x 1080 in podpora nižjim ločljivostim za prikaz v celozaslonskem načinu.

• Možnost prilagajanja naklona.

• Odstranljivi podstavek z luknjami za vgradnjo s 100 mm razmikom standarda VESA (Video Electronics Standards Association) za prilagodljive namestitve.

• Možnost »plug and play«, če to funkcijo vaš sistem podpira.

• Prilagajanja na zaslonu za lažjo nastavitev in optimizacijo zaslona.

• Izpolnjuje pogoje programa ENERGY STAR.

• Reža z varnostno ključavnico.

• Zmogljivost upravljanja sredstev.

•

EPEAT je registriran, kjer je to potrebno. Registracija EPEAT se razlikuje glede na državo. Informacije o stanju registracije glede na državo najdete na spletni strani www.epeat.net.

• CECP (za Kitajsko).

• Skladen z Direktivo RoHS.

• Zasloni s certifikatom TCO.

• Merilnik porabe energije prikazuje porabo energije zaslona za sprotno delovanje.

• Povečajte udobje oči z zaslonom brez utripanja.

• Morebitni dolgoročni učinki izpostavljenosti modri svetlobi, ki jo oddaja monitor, lahko vključujejo poškodbe oči, vključno z utrujenostjo oči ali digitalnim naprezanjem očesa. Funkcija ComfortView je zasnovana za zmanjšanje količine modre svetlobe, ki jo oddaja monitor, da izboljša udobje oči.

6 Več informacij o vašem zaslonu

Več informacij o delih in kontrolnikih

Pogled od spredaj

1 Funkcijski gumbi (več informacij najdete v poglavju Upravljanje monitorja) 2 Gumb za vklop/izklop napajanja (s kazalnikom LED)

Pogled od zadaj

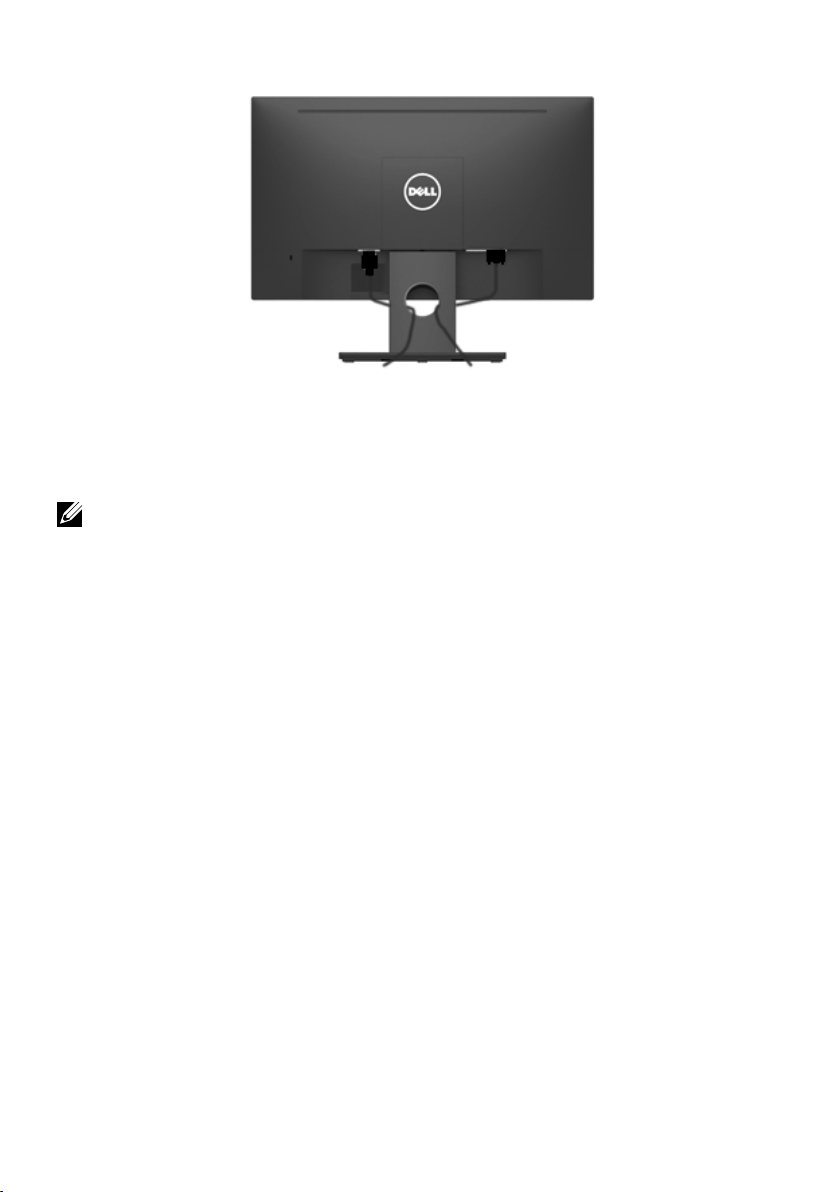

Pogled od zadaj s stojalom monitorja

Oznaka Opis Uporaba

1 Luknje za vgradnjo VESA

(100 mm)

2 Nalepka s predpisanimi

ocenami

3 Reža z varnostno ključavnico Zaklene monitor (ključavnica ni vključena

4 Nalepka s serijsko številko

črtne kode

5 Reža za upravljanje kablov Kable povlecite skozi režo in jih tako

Za vgradnjo monitorja.

Navaja predpisana soglasja.

v obseg dobave). Na to nalepko se sklicujte, če se želite obrniti na tehnično podporo Dell.

razporedite.

Več informacij o vašem zaslonu 7

Pogled s strani

Desna stran

Pogled od spodaj

E2318H :

Oznaka Opis Uporaba

1 Priključek za napajanje z

izmeničnim tokom

2 Priključek Displayport Za priključitev monitorja na računalnik s kablom

3 Priključek VGA Za priključitev monitorja na računalnik s kablom

4 Reži za namestitev

zvočnika Dell

Za priključitev napajalnega kabla monitorja.

DP.

VGA. Za namestitev izbirnega zvočnika Dell.

8 Več informacij o vašem zaslonu

E2318HN / E2318HX / E2318HR:

Oznaka Opis Uporaba

1 Priključek za napajanje z

izmeničnim tokom

2 Priključek HDMI Za priključitev monitorja na računalnik s kablom

3 Priključek VGA Za priključitev monitorja na računalnik s kablom

4 Reži za namestitev

zvočnika Dell

Za priključitev napajalnega kabla monitorja.

HDMI.

VGA. Za namestitev izbirnega zvočnika Dell.

Tehnične lastnosti monitorja

Tehnične lastnosti monitorja s ploskim zaslonom

Številka modela E2318H / E2318HN / E2318HX / E2318HR

Vrsta zaslona Aktivna matrika – TFT LCD

Tehnologija zaslona Tehnologija IPS (In-Plane Switching)

Velikost slike

Diagonala 584,2 mm (23,0 palca)

Vodoravno aktivno območje 509,18 mm (20,05 palca)

Navpično aktivno območje 286,42 mm (11,28 palca)

Območje 145.839,34 mm

Razdalja slikovne točke 0,2652 x 0,2652 mm Število slikovnih točk na

palec (PPI) Vidni kot

Vodoravno Običajno 178°

Navpično Običajno 178°

Svetlost 250 cd/m² (običajno)

(226,16 palca2)

Več informacij o vašem zaslonu 9

Razmerje kontrasta 1000 proti 1 (običajno)

Prevleka zaslona Antirefleksijski s premazom 3H

Osvetlitev v ozadju Sistem bele osvetlitve LED na robovih

Odzivni čas

Barvna globina 16,78 mil. barv

Barvna lestvica 85 % (običajno) * Življenjska doba žarnica

za osvetlitev (na polovici začetne svetlosti)

Vgrajene naprave N/A

Povezljivost

Širina obrobe (od roba monitorja do aktivnega območja)

Prilagodljivost

Stojalo s prilagodljivo višino N/A

Nagib Od -5° do 21°

Naklon N/A

Zasuk N/A Združljivost Dell Display

Manager Varnost

5 ms (od sive do sive – hitri način) 8 ms (običajno – navaden način)

30.000 ur (običajno)

E2318H: 1 x DisplayPort 1.2, 1 x VGA E2318HN / E2318HX / E2318HR: 1 x HDMI 1.4, 1 x VGA

17,80 mm (levo/desno) 17,81 mm (zgoraj/spodaj)

Da Reža za varnostno ključavnico (ključavnica za kabel je

naprodaj posebej)

* Običajna barvna lestvica za E2318H / E2318HN / E2318HX / E2318HR temelji na

preskusnih standardih CIE1976 (85 %) in CIE1931 (72 %).

Tehnične lastnosti ločljivosti

Številka modela E2318H / E2318HN / E2318HX / E2318HR

Razpon pregleda

• Vodoravno 30 kHz do 83 kHz (samodejno)

• Navpično 50 Hz do 75 Hz (samodejno)

Najvišja vnaprej nastavljena ločljivost

10 Več informacij o vašem zaslonu

1920 x 1080 pri 60 Hz

Podprti video načini

Číslo modelu E2318H / E2318HN / E2318HX / E2318HR

Zmožnosti za prikaz videa (predvajanje VGA, HDMI in DP)

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Vnaprej nastavljeni načini prikaza

V tej razpredelnici si lahko ogledate vnaprej nastavljene načine, za katere družba Dell jamči velikost in središčni položaj slike:

Vodoravna

Način prikaza

frekvenca

(kHz)

VESA, 720 x 400 31,5 70,1 28,3 - / + VESA, 640 x 480 31,5 59,9 25,2 - / VESA, 640 x 480 37,5 75,0 31,5 - / VESA, 800 x 600 37,9 60,3 40,0 + / + VESA, 800 x 600 46,9 75,0 49,5 + / + VESA, 1024 x 768 48,4 60,0 65,0 - / VESA, 1024 x 768 60,0 75,0 78,8 + / + VESA, 1152 x 864 67,5 75,0 108,0 + / + VESA, 1280 x 1024 64,0 60,0 108,0 + / + VESA, 1280 x 1024 80,0 75,0 135,0 + / + VESA, 1600 x 900 60,0 60,0 108,0 + / + VESA, 1920 x 1080 67,5 60,0 148,5 + / +

Navpična

frekvenca

(Hz)

Obdelava

slikovnih točk

(MHz)

Polarnost

sinhronizacije

(vodoravna /

navpična)

Električne specifikacije

Številka modela E2318H E2318HN / E2318HX /

E2318HR

Vhodni videosignali • Analogni RGB: 0,7 V ± 5 %, 75

Vhodni signali za sinhronizacijo

Vhodna napetost AC / frekvenca / tok

ohmov vhodne impedance

• DisplayPort, 600 mV za vsako diferencialno linijo, 100 ohmov vhodne impedance za diferenčni par

Ločena vodoravna in navpična sinhronizacija, raven TTL brez polarnosti, SOG (kompozitna SINHRONIZACIJA na zeleni)

100 VAC do 240 VAC / 50 Hz ali 60 Hz ± 3 Hz / 1,0 A (običajno)

Več informacij o vašem zaslonu 11

• Analogni RGB: 0,7 V ± 5 %, 75 ohmov vhodne impedance

• HDMI , 600 mV za vsako diferencialno linijo, 100ohmov vhodne impedance za diferencialni par

Vhodni tok 120 V: 30 A (najv.)

240 V: 50 A (najv.)

Fizične lastnosti

V tej razpredelnici so navedene fizične lastnosti monitorja:

Številka modela E2318H E2318HN / E2318HX /

E2318HR

Vrsta priključka • Analogni: D-Sub, 15-nožični

• Digitalni: DisplayPort, 20-nožični

Dimenzije: (s stojalom)

Višina 415,0 mm (16,34 palca) 415,0 mm (16,34 palca)

Širina 544,8 mm (21,45 palca) 544,8 mm (21,45 palca)

Globina 180,0 mm (7,09 palca) 180,0 mm (7,09 palca) Dimenzije: (brez stojala)

• Analogni: D-Sub, 15-nožični

• Digitalni: HDMI, 19-nožičn

Višina

Širina

Globina 53,42 mm (2,10 palca) 53,42 mm (2,10 palca) Dimenzije stojala:

Višina

Širina

Globina Teža:

Teža z embalažo 5,47 kg (12,06 lb) 5,47 kg (12,06 lb)

Teža s stojalom in kabli 3,89 kg (8,58 lb) 3,89 kg (8,58 lb)

Teža brez stojala (za vgradnjo na steno ali vgradnjo VESA – brez kablov)

Teža stojala 0,55 kg (1,21 lb) 0,55 kg (1,21 lb)

322,0 mm (12,68 palca) 322,0 mm (12,68 palca)

544,8 mm (21,45 palca) 544,8 mm (21,45 palca)

177,0 mm (6,97 palca) 177,0 mm (6,97 palca)

250,0 mm (9,84 palca) 250,0 mm (9,84 palca)

180,0 mm (7,09 palca) 180,0 mm (7,09 palca)

3,17 kg (6,99 lb) 3,17 kg (6,99 lb)

12 Več informacij o vašem zaslonu

Okoljske lastnosti

V tej razpredelnici so navedeni okoljski pogoji za vaš zaslon:

Številka modela E2318H / E2318HN / E2318HX / E2318HR

Združljivost s standardi

• Izpolnjuje pogoje programa ENERGY STAR

• Združljivost s standardom RoHS

• Zasloni s potrdilom TCO

• Manjša količina materiala PVC/BFR/CFR

• Steklo brez arzena in plošča brez živega srebra

Temperatura

• V času delovanja

• V času nedelovanja

Vlaga

• V času delovanja

• V času nedelovanja

Višina

• V času delovanja

• V času nedelovanja

Oddajanje toplote

0 °C do 40 °C (32 °F do 104 °F)

Skladiščenje: - 20 °C do 60 °C (- 4 °F do 140 °F) Odprema: - 20 °C do 60 °C (- 4 °F do 140 °F)

10 % do 80 % (nekondenzirajoče)

Skladiščenje: 5 % do 90 % (nekondenzirajoče) Odprema: 5 % do 90 % (nekondenzirajoče)

največ 5000 m (16.404 ft) največ 12.191 m (40.000 ft)

68,

2 BTU / uro (največ)

54,56 BTU / uro (običajno)

Več informacij o vašem zaslonu 13

Več informacij o vašem zaslonu

Načini upravljanja energije

Načini

VESA

Vodoravna

sinhronizacija

Navpična

sinhronizacija

Video

Kazalnik

napajanja

Poraba

energije

Običajno delovanje

Aktivna

Bel

Način izklopa aktivnosti

Neaktivna

Prazno

Žareče bel

Manj kot 0,3 W

Izklop

- - Izklopljeno

Manj kot 0,3 W

Poraba energije P

Skupna poraba energije (TEC)

Če imate kartico za prikaz skladnosti DPMTM VESA ali na računalniku nameščeno programsko opremo, zaslon samodejno zmanjša porabo energije v času nedejavnosti. Temu pravimo način varčevanja energije. Če računalnik zazna vnos tipkovnice, miške ali vnos druge naprave, zaslon samodejno spet začne delovati. V naslednji razpredelnici si lahko ogledate porabo energije in signale te funkcije, ki samodejno varčuje z energijo.

20 W (največ)** 16 W (običajno)

11.99 W

37.39 kWh

** Največja poraba energije z največjo svetilnostjo in kontrastom.

Ta dokument je zgolj informativen in ponazarja vrednosti, dosežene v preskusnem okolju. Vrednosti vašega izdelka so lahko drugačne, kar je odvisno od programske opreme, komponent in zunanje opreme, ki ste jo naročili, in ne prevzemamo nikakršne obveznosti, da bomo takšne informacije posodabljali. Tudi stranka se ne sme zanašati na te informacije pri odločanju o električnih odstopanjih ipd. Za natančnost in dokončnost teh podatkov ni bila izdana nobena garancija, tako izrecna kot implicitna.

OPOMBA: ta monitor je overjen po programu ENERGY STAR.

Ta izdelek izpolnjuje pogoje programa ENERGY STAR, če so uporabljene tovarniške nastavitve, ki jih lahko obnovite s funkcijo »Tovarn9iška ponastavitev« v zaslonskem meniju. Če spremenite privzete tovarniške nastavitve ali omogočite druge funkcije, se poraba energije lahko poveča in prekorači omejitev, opredeljeno v program ENERGY STAR.

OPOMBA:

Pon: Poraba energije v načinu, kot je opredeljeno v različici Energy Star 8.0. TEC: Skupna poraba energije v kWh, kot je opredeljeno v različici Energy Star 8.0.

Razporeditev nožic

Priključek VGA

Številka nožice Signalni kabel s 15 nožicami (monitor)

1 Video-rdeča 2 Video-zelena 3 Video-modra 4 GND 5 Samodejni preskus 6 GND-R 7 GND-G 8 GND-B

9 DDC + 5 V 10 Sinhronizacija GND 11 GND 12 Podatki DDC 13 Sinhronizacija H 14 Sinhronizacija V 15 Obdelava DDC

Več informacij o vašem zaslonu 15

Priključek DisplayPort (E2318H)

Številka nožice Signalni kabel z 20 nožicami (priključen)

1 ML0(p) 2 GND 3 ML0(n) 4 ML1(p) 5 GND

6 ML1(n) 7 ML2(p) 8 GND

9 ML2(n) 10 ML3(p) 11 GND 12 ML3(n) 13 GND 14 GND 15 AUX(p) 16 GND 17 AUX(n) 18 HPD 19 DP_PWR_Return 20 + 3,3 V DP_PWR

16 Več informacij o vašem zaslonu

+ 35 hidden pages
