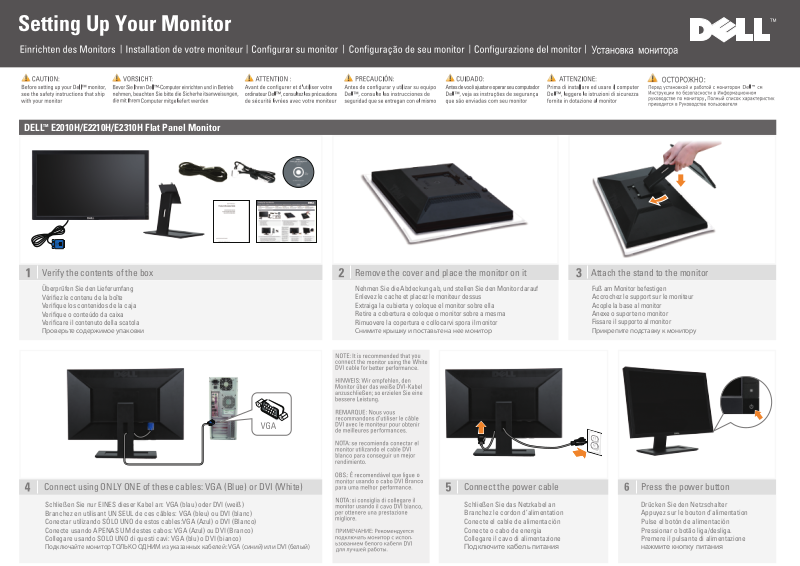

Dell E2310HWFP Setup Diagram
Setting Up Your Monitor
TM
DELL E2010H/E2210H/E2310H Flat Panel Monitor
Verify the contents of the box
ÜberprüfenSie den Lieferumfang
Vérifiez le contenude laboîte
Verifique loscontenidosde lacaja
Verifique o conteúdo da caixa
Verificare il contenuto della scatola
Проверьтесодержимоеупаковки
Connect using ONLY ONE of these cables: VGA (Blue) or DVI (White)
Schließen Sie nur EINES dieser Kabel an: VGA (blau) oder DVI (weiß)
Branchez en utilisant UN SEUL de ces câbles: VGA (bleu) ou DVI (blanc)
Conectar utilizando SÓLO UNO de estos cables:VGA (Azul) o DVI (Blanco)
Conecte usando APENAS UM destes cabos: VGA (Azul) ou DVI (Branco)
Collegare usando SOLO UNO di questi cavi: VGA (blu) o DVI (bianco)
Подключайте монитор ТОЛЬКО ОДНИМ из указанных кабелей: VGA (синий) или DVI (белый)
Remove the cover and place the monitor on it
Nehmen Siedie Abdeckung ab, und stellenSie den Monitordarauf
Enlevez lecacheet placezle moniteurdessus
Extraiga la cubierta y coloque elmonitor sobre ella
Retire a coberturae coloque omonitor sobre amesma
Rimuoverela copertura ecollocarvi spora il monitor
Снимите крышкуи поставьте на неемонитор
Connect the power cable
Schließen Sie das Netzkabel an
Branchez le cordon d’alimentation
Conecte el cable de alimentación
Conecte o cabo de energia
Collegare il cavo di alimentazione
Подключите кабель питания
Attach the stand to the monitor
Fuß am Monitor befestigen
Accrochez le support sur le moniteur
Acople la base al monitor
Anexe o suporte no monitor
Fissare il supporto al monitor
Прикрепите подставку к монитору
Press the power button
Drücken Sie den Netzschalter
Appuyez sur le bouton d'alimentation
Pulse el botón de alimentación
Pressionar o botão liga/desliga.
Premere il pulsante di alimentazione
нажмите кнопку питания
Сведения о мониторе
1
2
1. Shortcut Key 1
2. Shortcut Key 2
3. OSD Menu
4. Exit
5. Power On/Off
6. Stand Release Button
7. Security Lock Slot
8. Dell Soundbar Mounting Brackets
9. Cable Management Slot
1. Schnelltaste 1
2. Schnelltaste 2
3. OSD Menü
4. Verlassen
5. Ein-/Ausschalten
6. Gestell-Freigabe-Schalter
7. Sicherheitsschloss-Schlitz
8. Dell Soundbar Schraubbefestigungen
9. Schlitz zur Kabelverwaltung
Finding Information
For more information see the
on the and
User’s Guide
media.
Documentation
Drivers
1. Touche de raccourci 1
2. Touche de raccourci 2
3. Menu OSD
4. Quitter
5. Marche/arrêt alimentation
6. Bouton de dégagement du support
7. Fente de verrouillage de sécurité
8. Supports de montage Dell Soundbar
9. Fente de gestion des câbles
3
4
5
1. Botón de Acceso Directo 1
2. Botón de Acceso Directo 2
3. Menú OSD
4. Salir
5. Encendido/Apagado
6. Botón de liberación del soporte
7. Ranura de bloqueo de seguridad
8. Abrazaderas de montaje para Dell Soundbar
9. Ranura de gestión de cable
6
7
8
1. Tecla de Atalho 1
2. Tecla de Atalho 2
3. Menu OSD
4. Saída
5. Energia Liga/Desliga
6. Botão de Libertação da Base
7. Ranhura de Bloqueio de Segurança
8. Suportes de montagem do Dell Soundbar
9. Solt de gerenciamento do cabo
9
1. Tasto di scelta rapida 1
2. Tasto di scelta rapida 2
3. Menu OSD
4. Esci
5. Accensione/Spegnimento
6. Tasto di sblocco supporto
7. Fessura per blocco di sicurezza
8. Staffe di montaggio Dell Soundbar
9. Alloggio per la gestione dei cavi
1. Горячая клавиша 1
2. Горячая клавиша 2
3. Меню OSD
4. Выход
5. Выключатель питания
6. К н о п к а о т с о е д и н е н и я п од с т а в к и
7. Слот блокировки безопасности
8. Монтажные кронштейны звуковой панели Dell
9. Кабельный слот
Получение информации
Дополнительную информацию
руководстве пользователя
см. в
на диске с и
документацией.
драйверами
46.7B301.001
(DELL P/N W880P Rev. A00)
