Dell E2020H User Manual [bg]

Dell E1920H/E2020H/E2220H/
E2420H/E2420HS/E2720H/E2720HS

Ръководствонапотребителя

Монитор модел: E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS
Regulatory model: E1920Hf, E2020Hb, E2220Hf, E2220Ho, E2420Hf, E2420Ho, E2420HSf, E2720Hb, E2720HSb

Забележки, Внимание и Предупреждения

ЗАБЕЛЕЖКА: ЗАБЕЛЕЖКА посочва важна информация, която ви
помага да използвате по-добре компютъра си.

ВНИМАНИЕ: ВНИМАНИЕ показва потенциални повреди на хардуера
или загуба на данни, ако не се спазват инструкциите.

ПРЕДУПРЕЖДЕНИЕ: ПРЕДУПРЕЖДЕНИЕ показва потенциална
материална повреда, телесна повреда или смърт.

Copyright © 2020 Dell Inc. или нейните дъщерн

и други търговски марки са търговски марки са на Dell Inc. или на нейните дъщерни дружества.
Други търговски марки могат да бъдат търговски марки на съответните им собственици.

2020 - 09

Rev. A01

и дружества. Всички права запазени. Dell, EMC

Съдържание

Относно вашия монитор ........................................5

Съдържание на пакета ......................................................5

Характеристики на продукта ............................................6

Идентифициране на функции и контроли .....................7

Спецификации на монитора ...........................................12

Plug and play възможност ...............................................28

Качество на LCD монитора и политика на пикселите . . 28

Указания за поддръжка ...................................................28

Настройка на монитора ........................................29

Свързване на стойката ....................................................29

Свързване на вашия монитор ........................................34

Организиране на кабели .................................................35

Премахване на стойката ..................................................35

Работа с вашия монитор ......................................41

Включване на монитора ..................................................41

Използване на контролите на предния панел .............41

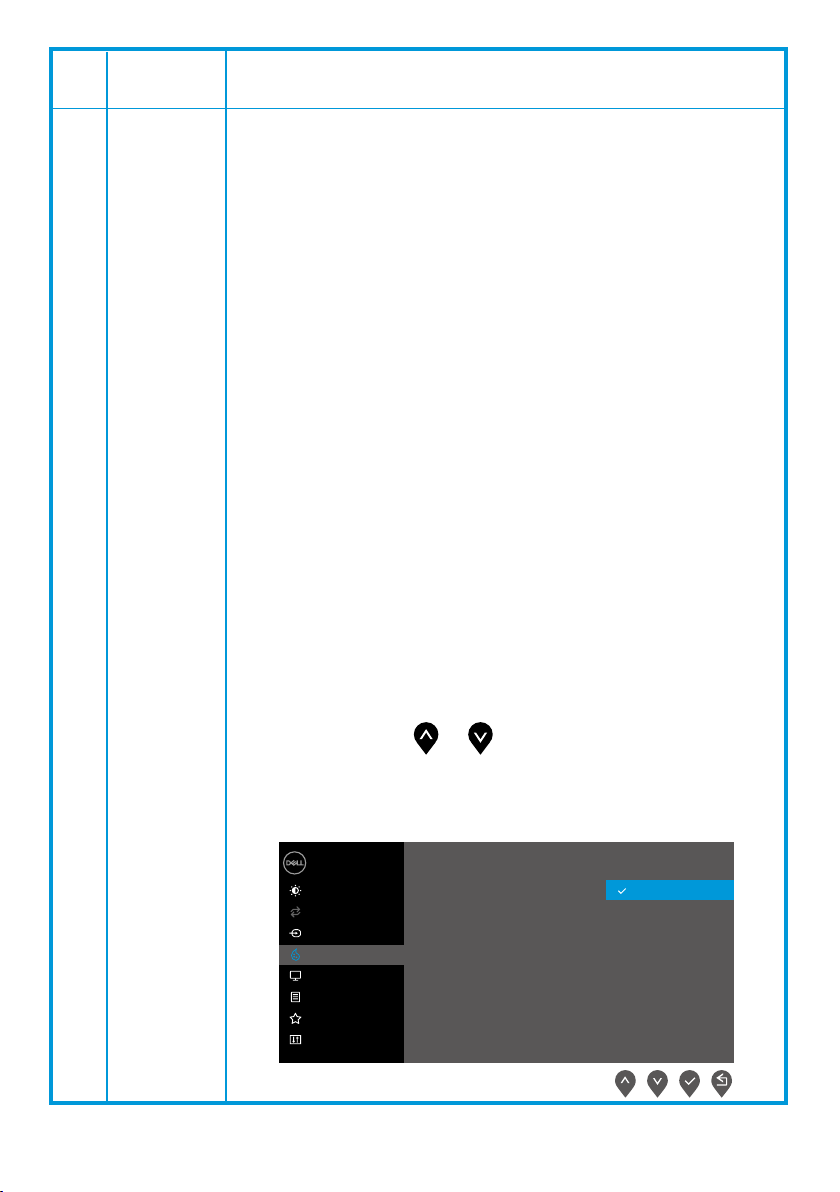

Използване на екранното меню (OSD) ..........................44

Настройка на вашия монитор .........................................63

Използване на наклона ...................................................69

Съдържание

Съдържание

│

3

Отстраняване на проблеми .................................70

Самостоятелен тест .........................................................70

Вградена диагностика .....................................................72

Чести проблеми ................................................................73

Специфични проблеми за продукта .............................75

Приложение ............................................................76

FCC известия (само САЩ) и друга регулаторна

информация ......................................................................76

Свързване с Dell ...............................................................76

Пин фунции .......................................................................77

4

│

Съдържание

Относно вашия монитор

Съдържание на пакета

Вашият монитор се доставя с компонентите, посочени в таблицата. Уверетесе, че сте
получили всички компонентии вижте Свързване с Dell ако нещо липсва.

ЗАБЕЛЕЖКА: Някои елементи може да са незадължителни и може
да не се доставят с вашия монитор. Някои функции може да не са
налични в определени държави.

ЗАБЕЛЕЖКА: За да настроите стойката от всеки друг източник,
вижте документацията, придружена от инструкцията за стойка.

Снимка на компонента

Описание на компонента

Монитор

a

a c

b c

b

Повдигач за стойка
a. E1920H/E2020H
b. E2220H/E2420H/E2720H
c. E2420HS/E2720HS

Основа за стойка

E1920H/E2020H/E2220H/E2420H

a.
b. E2720H
c. E2420HS/E2720HS

VESA™ Винтов капак

Захранващ кабел (различен за
различните страни)

Относно вашия монитор

│

5

VGA кабел
(EMEA и Япония)

DP кабел
(E1920H/E2020H/E2220H/E2420H
и E2720H)

HDMI кабел
(E2420HS и E2720HS)

•

Ръководство за бърза настройка

•

Информация за безопасност,
околна среда и регулация

Характеристики на продукта

Плоският монитор Dell E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS има
активна матрица, Тънкослоен транзистор (TFT), дисплей с течен кристал (LCD), панелс LED
подсветка. Функциите на монитора включват:

●

E1920H:
Разделителна способност 1366 x 768, с поддръжка на цял екран за по-ниски разделителни
способности.

●

E2020H:
Разделителна способност 1600 x 900, с поддръжка на цял екран за по-ниски разделителни
способности.

●

E2220H: 54.68 см (21.5 инчов) диагонален дисплей с видима зона (измерено подиагонал).
Разделителна способност 1920 x 1080, с поддръжка на цял екран за по-ниски разделителни
способности.

●

E2420H/HS: 60.47 см (23.8 инча) диагонален дисплей с видима зона (измерено подиагонал).
Разделителна способност 1920 x 1080, с поддръжка на цял екран за по-ниски разделителни
способности.

●

E2720H/HS: 68.59 см (27 инчов) диагонален дисплей с видима зона (измерено подиагонал).
Разделителна способност 1920 x 1080, с поддръжка на цял екран за по-ниски разделителни
способности.

●

E1920H: ъгли на видимост от 65 градуса във вертикала и 90 градуса в хоризонтална посока.

●

E2020H/E2220H: ъгли на видимост от 160 градуса във вертикала и 170 градуса в
хоризонтална посока.

●

E2420H/E2420HS/E2720H/E2720HS: Широкиъглина видимост от 178 градуса във вертикална
ихоризонтална посока.

●

E1920H: Динамично контрастно съотношение (600:1).

●

E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS: Динамично контрастно съотношение (1,000:1).

●

Дигитална свързаностс DisplayPort или HDMI.

●

Възможност за регулиране на височината за E2420HS и E2720HS.

●

Двойни вградени високоговорители за E2420HS и E2720HS.

6

47.02 см (18.5 инчов) диагонален дисплей с видима зона (измерено подиагонал).

49.53 см (19.5 инчов) диагонален дисплей с видима зона (измерено подиагонал).

│

Относно вашия монитор

● Plug and play е наличен, ако се поддържа от вашия компютър.

● Настройкина (OSD) за леснана стройка и оптимизация на екрана.

● 0,3 W мощност в режим на готовност.

● Оптимизирайте комфорта на очите с екран без трептене.

● Възможни са странични ефекти –излъчването на синя светлина от монитора
може да причини увреждане на очите, включително умора на очите или дигитално
напрежение на очите. Функция ComfortView за намаляване на риска от напрежение
на очите от синя светлинна емисия.

● Слот за заключване за сигурност

● Стъкло без арсен и без живак само за панели.

● BFR/PVC-Намален (Платките му са изработени от ламинати без BFR/PVC).

● Отговаря на изискването за изтичане на ток на NFPA 99.

● TCO-сертифициран дисплей.

● EPEAT-регистриран където е приложимо. Регистрацията на EPEAT варира в
зависимост от държавата. Вижте www.epeat.net за регистрационен статус по
държава.

● RoHS съвместим.

● Energy Star

®

сертифициран.

Идентифициране на функции и контроли

Преден изглед

E1920H/E2020H/E2220H/E2420H/E2720H

Знак Описание Упореба

1

2

Функционални бутони За достъп до OSD менюто и

промяна настройките, ако се
изискват. (За повече информация
вижте Използване на контролите

на предния панел)

Бутон за включване/
изключване (с LED
индикатор)

За да включите или изключите
монитора

Относно вашия монитор

1 2

│

7

Заден изглед

5

1 2 3

Без стойка за монитор Със стойка за монитор

Знак

1

2

3

4

5

Страничен изглед

Слот за заключване за
сигурност

Баркод,
сериенномериетикетза
сервизна информация

Нормативен етикет Списък на регулаторните

Слот за управление на
кабели

Бутон за освобождаване на
стойка

Описание

За да обезопасите монитора с
помощта на защитна ключалка
(закупена отделно).

Вижте този етикет, ако трябва да
се свържете с Dell за техническа
поддръжка. Сервизният маркер
позволява на сервизните техници
на Dell да идентифицират
хардуерните компоненти на вашия
компютър и да получат достъп до
информация за гаранцията.

одобрения
За организиране на кабелите.

Освободете стойката от монитора.

4

Употреба

8

│

Относно вашия монитор

Идентифициране на функции и контроли

Преден изглед

E2420HS/E2720HS

1 2

Знак

1

2

Заден изглед

Функционални бутони За достъп до OSD менюто и

Бутон за включване/
изключване (с LED индикатор)

1 2 3

Без стойка за монитор Със стойка за монитор

Описание

промяна настройките, ако се
изискват. (За повече информация
вижте Използване на контролите

на предния панел)

За да включите или изключите
монитора

4

Употреба

5

Относно вашия монитор

│

9

Знак

1

2

3

4

5

Страничен изглед

Слот за заключване за
сигурност

Баркод,
сериенномериетикетза
сервизна информация

Нормативен етикет Списък на регулаторните

Слот за управление на
кабели

Бутон за освобождаване на
стойка

Описание

Употреба

За да обезопасите монитора с
помощта на защитна ключалка
(закупена отделно).

Вижте този етикет, ако трябва да
се свържете с Dell за техническа
поддръжка. Сервизният маркер
позволява на сервизните техници
на Dell да идентифицират
хардуерните компоненти на вашия
компютър и да получат достъп до
информация за гаранцията.

одобрения
За организиране на кабелите.

Освободете стойката от монитора.

10

│

Относно вашия монитор

Долен изглед, без стойка за монитор

1 3

E1920H/E2020H/E2220H/E2420H/E2720H

Знак

1 Вход захранване За да свържете захранващия

2 DP вход За връзка с компютъра с помощта

3 VGA вход

Описание

2

Употреба

кабел на монитора.

на DP кабел.

За връзка с компютъра с VGA кабел.

14 2 3 4

E2420HS/E2720HS

Знак

1 Вход захранване За да свържете захранващия

Описание

Употреба

кабел на монитора.

2 HDMI вход За връзка с компютъра с

помощта на HDMI кабел.

3 VGA вход За връзка с компютъра с VGA

кабел.

4 Високоговорители За произвеждане на аудио изход.

Относно вашия монитор

│

11

Спецификации на монитора

Модел E1920H E2020H

Вид на екрана
Вид на панела TN TN
Видима площ
Диагонал 470.10 mm (18.5 инча) 494.1 mm (19.5 инча)
Активна зона:

Хоризонтлна
Вертикална
Площ

Височина на пиксела 0.3000 mm x 0.3000 mm 0.2700 mm x 0.2700 mm
Пиксела на инч (PPI) 85 94
Ъгъл на гледане:

Хоризонтална
Вертикална

Яркост 250 cd/m² (типичен) 250 cd/m² (типичен)
Коефициент на

контраст
Покритие на лицев

панел
Задно осветление
Време за реакция

Нормален режим
Бърз режим

Дълбочина на цвета 16.7 милиона цвята 16.7 милиона цвята
Цветова гама
Съвместимост с дисплей

мениджър на Dell
Свързаност 1 x DP 1.2,1 x VGA 1 x DP 1.2,1 x VGA
Ширинанарамката

(ръбна монитордоак­тивнатазона)

Сигурност

Ъгъл на наклона -5° to 21° -5° to 21°
Регулируема по

височина стойка
Вградени високоговорители

(2 x 1 W звуков изход)

Активна матрица-TFT LCD Активна матрица-TFT LCD

432.96 +/- 0.96 mm (17.05 инча)

409.80 mm (16.13

230.40 mm (9.07

944.18 cm² (146.30

90° (типичен)
65° (типичен)

600 до 1 (типичен) 1,000 до 1 (типичен)

Антиотблясъцис 3H
твърдост

LED системазаосветление

5 ms

-

72% (CIE1931)/83%(CIE1976)

Да Да

17.8 mm (Горе)

17.8 mm (Ляво/Дясно)

17.8 mm (Долу)
Слотзазащитнозаключ-

ванезакабел (покупка по
избор)

- -

- -

инча

инча

инча

)

238.05 +/- 1.71 mm (9.37 инча)

)

1,025.53 cm² ~ 1,035.76 cm²

²)

(158.96 in.² ~ 160.55

170° (типичен)
160° (типичен)

Антиотблясъцис 3H
твърдост

LED системазаосветление

5 ms

-

72% (CIE1931)/83%(CIE1976)

18.3 +/- 0.5 mm (Горе)

18.3 +/- 0.5 mm

18.3 +/- 0.5 mm (Долу)
Слотзазащитнозаключ-

ванезакабел (покупка по
избор)

(Ляво/Дясно)

инча

²)

12

│

Относно вашия монитор

Спецификации на монитора

Модел E2220H E2420H/E2420HS

Вид на екрана
Вид на панела TN Вътрешно превключване
Viewablearea
Диагонал 546.86 mm (21.5 инча) 604.70mm (23.8 инча)
Активна зона:

Хоризонтлна
Вертикална
Площ

Височина на пиксела 0.2482 mm x 0.2482 mm 0.2745 mm x 0.2745 mm
Пиксела на инч (PPI) 102 92
Ъгъл на гледане:

Хоризонтална
Вертикална

Яркост 250 cd/m² (типичен) 250 cd/m² (типичен)
Коефициент на

контраст
Покритие на лицев

панел
Задно осветление
Време за реакция

Нормален режим
Бърз режим

Дълбочина на цвета 16.7 милиона цвята 16.7 милиона цвята
Цветова гама
Съвместимост с дисплей

мениджър на Dell
Свързаност 1 x DP 1.2,1 x VGA

Ширинанарамката
(ръбна монитордоак­тивнатазона)

Сигурност

Ъгъл на наклона -5° to 21° -5° to 21°
Регулируема по

височина стойка
Вградени високоговорители

(2 x 1 W звуков изход)

Активна матрица-TFT LCD Активна матрица-TFT LCD

476.64 mm (18.77 инча)

268.11 mm (10.56 инча)

1277.92 cm² (198.21 инча²)

170° (типичен)
160° (типичен)

1,000 до 1 (типичен) 1,000 до 1 (типичен)

Антиотблясъцис 3H
твърдост

LED системазаосветление LED системазаосветление

5 ms

-

72% (CIE1931)/83%(CIE1976)

Да Да

17.8mm (Горе)

17.8mm (Ляво/Дясно)

17.8mm (Долу)
Слотзазащитнозаключване-

закабел (покупкапоизбор)

- E2420H: Нерегулируем

- E2420H: Не

527.04 mm (20.75 инча)

296.46 mm (11.67 инча)

1562.46 cm² (242.15 инча²)

178° (типичен)
178° (типичен)

Антиотблясъцис 3H
твърдост

8 ms
5 ms

72% (CIE1931)/83%(CIE1976)

E2420H: 1 x DP 1.2,1 x VGA
E2420HS: 1 x HDMI 1.4, 1 x VGA

11.8 mm (Горе)

11.8 mm (Ляво/Дясно)

18.2mm (Долу)

Слотзазащитнозаключване­закабел (покупка по избор)

E2420HS: 100 +/- 5 mm

E2420HS: Да

Относно вашия монитор

│

13

Спецификации на монитора

Модел E2720H/E2720HS

Вид на екрана Активна матрица-TFT LCD
Вид на панела Вътрешно превключване
Видима зона
Диагонал 685.99 mm (27 инча)
Активна зона:

Хоризонтлна
Вертикална
Площ

Височина на пиксела 0.3114 mm x 0.3114 mm
Пиксела на инч (PPI) 81
Ъгъл на гледане:

Хоризонтална
Вертикална

Яркост 300 cd/m² (типичен)
Коефициент на контраст
Покритие на лицев панел
Задно осветление
Време за реакция

Нормален режим
Бърз режим

Дълбочина на цвета 16.7 милиона цвята
Цветова гама
Съвместимост с дисплей

мениджър на Dell
Свързаност

Ширинанарамката
(ръбна монитордоактив­натазона)

Сигурност Слотзазащитнозаключване-

Ъгъл на наклона -5° to 21°
Регулируема по

височина стойка
Вградени високоговорители

(2 x 1 W звуков изход)

597.89 mm (23.54 инча)

336.31 mm (13.24 инча)

2010.76 cm² (311.67 инча²)

178° (типичен)
178° (типичен)

1,000 до 1 (типичен)
Антиотблясъцис 3H твърдост
LED системазаосветление

8 ms
5 ms

72% (CIE1931)/83%(CIE1976)

Да

E2720H: 1 x DP 1.2, 1 x VGA
E2720HS: 1 x HDMI 1.4, 1 x VGA

11.8 mm (Горе)

11.8 mm (Ляво/Дясно)

18.2 mm (Долу)

закабел (покупка по избор)

E2720H: Нерегулируем
E2720HS: 100+/-5 mm

E2720H: Не
E2720HS: Да

14

│

Относно вашия монитор

Спецификации на резолюцията

Модел E1920H E2020H

Хоризонтален обхват на
сканиране

Вртикален обхват на
сканиране

Максимална предварително
зададена резолюция

30 kHz to 83 kHz
(автоматично)

56 Hz to 76 Hz
(автоматично)

1366 x 768 @ 60Hz 1600 x 900 @ 60Hz

30 kHz to 83 kHz
(автоматично)

50 Hz to 76 Hz
(автоматично)

Модел E2220H E2420H/E2420HS

Хоризонтален обхват на
сканиране

Вртикален обхват на
сканиране

Максимална предварително
зададена резолюция

30 kHz to 83 kHz
(автоматично)

56 Hz to 76Hz
(автоматично)

1920 x 1080 @ 60Hz 1920 x 1080 @ 60Hz

30 kHz to 83 kHz
(автоматично)

56 Hzt o 76Hz
(автоматично)

Модел E2720H/E2720HS

Хоризонтален обхват на
сканиране

Вртикален обхват на
сканиране

Максимална предварително
зададена резолюция

30 kHz to 84 kHz
(автоматично)

48 Hz to 75Hz
(автоматично)

1920 x 1080 @ 60Hz

Предварително зададени режими на дисплея

E1920H

Режим на дисплея Хоризонтална

честота (kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 59.9 25.2
VESA, 640 x 480 37.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0
VESA, 800 x 600 46.9 75.0 49.5
VESA, 1024 x 768 48.4 60.0 65.0
VESA, 1024 x 768 60.0 75.0 78.8
VESA, 1280 x 1024
VESA, 1366 x 768

80.0 75.0 135.0

47.71 59.79 85.5

Вертикална
честота (Hz)

Пикселен

часовник (MHz)

Относно вашия монитор

Синхронизиране на полярността

(Хоризонтална/вертикална)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+
+/+

│

15

Предваритеелно зададени режими на дисплея
E2020H

Режим на дисплея Хоризонтална

честота(kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 60.0 25.2
VESA, 640 x 480 37.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0

VESA, 800 x 600 46.9 75.0 49.5

VESA, 1024 x 768

VESA, 1024 x 768

1280 x

VESA,

VESA,

VESA, 1152 x 864 67.5 75.0 108.0

VESA, 1600 x 900

1280 x

1024

1024

48.4 60.0 65.0

60.0 75.0 78.8

64.0 60.0 108.0

80.0 75.0 135.0

60.0 60.0

Вертикална
честота(Hz)

Пикселен

часовник (MHz)

108.0

E2220H/E2420H/E2420HS/E2720H/E2720HS

Режим на дисплея Хоризонтална

честота (kHz)

VESA, 720 x 400 31.5 70.1 28.3

VESA, 640 x 480 31.5 60.0 25.2
VESA, 640 x 480 37.5 75.0 31.5
VESA, 800 x 600 37.9 60.3 40.0

VESA, 800 x 600 46.9 75.0 49.5

VESA, 1024 x 768

VESA, 1024 x 768
VESA, 1152 x 864

VESA, 1280 x 1024

VESA, 1280 x 1024
VESA, 1600 x 900
VESA, 1920 x 1080

48.4 60.0 65.0

60.0 75.0 78.8

67.5 75.0 108.0

64.0 60.0

80.0 75.0 135.0

60.0 60.0 108.0

67.5 60.0 148.5

Вертикална
честота (Hz)

Пикселен

часовник (MHz)

108.0

Синхронизиране на полярността

(Хоризонтална/вертикална)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+

+/+
+/+

+/+

Синхронизиране на полярността

(Хоризонтална/вертикална)

-/+

-/-

-/­+/+
+/+

-/­+/+
+/+
+/+

+/+
+/+
+/+

16

│

Относно вашия монитор

Електрически спецификации

Модел E1920H

Видеовходни
сигнали

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● DP, 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 0.6 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Модел E2020H/E2220H

Видеовходни
сигнали

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● DP, 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 0.7 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Относно вашия монитор

│

17

Електрически спецификации

Модел E2420H

Видеовходни
сигнали

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● DP, 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 0.8 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Модел E2420HS

Видеовходни
сигнали

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● HDMI 1.4 (HDCP 1.2), 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

│

18

Относно вашия монитор

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 0.8 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Електрически спецификации

Модел E2720H

Видеовходни
сигнали

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● DP, 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 1.0 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Модел E2720HS

Видеовходни
сигнали

● Аналогов RGB: 0.7 V ± 5%,
75 омавход импеданс

● HDMI 1.4 (HDCP 1.2), 600 mV
за всяка диференциална линия,
100 омавходен импеданс на диференциална двойка

Синхронизиране на
входни сигнали

Променливотоково
вход но напреже­ние/честота/ток

Сила на тока

Отделни хоризонтални и вертикални синхронизации,
нивона TTL без полярност,
SOG (Композитен SYNC взелено)

100 VAC до 240 VAC / 50 Hz или 60Hz ± 3 Hz / 1.0 A

30 A (120 V Променлив вход)
60 A (240 V Променлив вход)

Относно вашия монитор

│

19

Физически характеристики

Модел E1920H/E2020H/E2220H

Тип на сигнален
кабел:
Аналогов
Цифров

ЗАБЕЛЕЖКА: Мониторите на Dell са проектирани да работят оптимално с видео
кабелите, които се доставят с Вашия монитор. Тъй като Dell няма контрол върху
различните доставчици на кабели на пазара, вида на материала, съединителя и
процеса, използван за производството на тези кабели, Dell не гарантира видео
производителност на кабели, които не се доставят с Вашия Dell монитор.

Размери
(със стойка)

Височина

Широчина

Дълбочина
Размери

(без стойка)
Височина

Широчина

Дълбочина 50.10 mm (1.97 инча)
Размери на

сойката:
Височина
Широчина
Дълбочина
Тегло : E1920H E2020H E2220H
Тегло с опаковката
С монтирана

стойка и кабели
Без монтирана

стойка и кабели
Тегло на монтажна

стойка

D-Sub (VGA), 15 щифтове
(кабелът е включен само за EMEA и JPN регион);
DP, 20 щифтове

E1920H E2020H E2220H

359.60 mm (14.16 инча)

445.40 mm (17.54 инча)

171.00 mm (6.73 инча) 171.00 mm (6.73 инча) 171.00 mm (6.73 инча)

E1920H E2020H E2220H

266.00 mm (10.47 инча)

445.40 mm (17.54 инча)

E1920H E2020H E2220H

170.00 mm (6.69 инча)

200.00 mm (7.87 инча)

171.00 mm (6.73 инча)

3.92 kg (8.66 lb) 3.94 kg (8.68 lb) 4.90 kg (10.80 lb)

2.93 kg (6.46 lb) 2.94 kg (6.48 lb) 3.51 kg (7.74 lb)

2.19 kg (4.83 lb) 2.20 kg (4.85 lb) 2.70 kg (5.95 lb)

0.43 kg (0.95 lb) 0.43 kg (0.95 lb) 0.44 kg (0.97 lb)

368.96 mm (Максимален)
(14.53 инча) (Максимален)

471.52 mm (Максимален)
(18.56 инча) (Максимален)

275.36 mm (Максимален)
(10.84 инча) (Максимален)

471.52 mm (Максимален)
(18.56 инча) (Максимален)

50.10 mm (1.97 инча)

170.00 mm (6.69 инча)

200.00 mm (7.87 инча)

171.00 mm (6.73 инча)

397.30 mm (15.64 инча)

512.20 mm (20.17 инча)

303.70 mm (11.96 инча)

512.20 mm (20.17 инча)

52.40 mm (2.06 инча)

176.90 mm (6.96 инча)

200.00 mm (7.87 инча)

171.00 mm (6.73 инча)

20

│

Относно вашия монитор

Физически характеристики

Модел E2420H/E2720H

Тип на сигнален
кабел:
Аналогов
Цифров

ЗАБЕЛЕЖКА: Мониторите на Dell са проектирани да работят
оптимално с видео кабелите, които се доставят с Вашия монитор.
Тъй като Dell няма контрол върху различните доставчици на кабели
на пазара, вида на материала, съединителя и процеса, използван
за производството на тези кабели, Dell не гарантира видео
производителност на кабели, които не се доставят с Вашия Dell
монитор.

D-Sub (VGA), 15 щифтове
(кабелът е включен само за EMEA и JPN регион);
DP, 20 щифтове

Размери
(със стойка):

Височина

Широчина

Дълбочина

Размери
(без стойка):

Височина

Широчина

Дълбочина

Размери на сойката:

Височина

Широчина

Дълбочина

Тегло: E2420H E2720H

Тегло с опаковката

С монтирана
стойка и кабели

E2420H E2720H

419.70 mm (16.52 инча) 458.10 mm (18.03 инча)

550.60 mm (21.68 инча) 621.50 mm (24.46 инча)

171.00 mm (6.73 инча) 175.00 mm (6.88 инча)

E2420H E2720H

326.50 mm (12.85 инча)

550.60 mm (21.68 инча)

52.40 mm (2.06 инча)

E2420H E2720H

176.90 mm (6.96 инча)

200.00 mm (7.87 инча)

171.00 mm (6.73 инча)

5.95 kg (13.12 lb) 8.07 kg (17.79 lb)

4.27 kg (9.41 lb) 5.88 kg (12.96 lb)

366.30 mm (14.42 инча)

621.50 mm (24.46 инча)

52.30 mm (2.05 инча)

195.50 mm (7.69 инча)

205.00 mm (8.07 инча)

175.00 mm (6.88 инча)

Без монтирана
стойка и кабели

Тегло на монтажна
стойка

3.25 kg (7.17 lb) 4.50 kg (9.92 lb)

0.59 kg (1.30 lb) 1.05 kg (2.31 lb)

Относно вашия монитор

│

21

Физически характеристики

Модел E2420HS/E2720HS

Тип на сигнален
кабел:
Аналогов
Цифров

ЗАБЕЛЕЖКА: Мониторите на Dell са проектирани да работят
оптимално с видео кабелите, които се доставят с Вашия
монитор. Тъй като Dell няма контрол върху различните
доставчици на кабели на пазара, вида на материала,
съединителя и процеса, използван за производството на тези
кабели, Dell не гарантира видео производителност на кабели,
които не се доставят с Вашия Dell монитор.

D-Sub (VGA), 15 щифтове
(кабелът е включен само за EMEA и JPN регион);
DP, 19 щифтове

Размери
(със стойка):

Височина

Широчина

Дълбочина

Размери
(без стойка):

Височина

Широчина

Дълбочина

Размери на сойката:

Височина

Широчина

Дълбочина

Тегло: E2420HS E2720HS

Тегло с опаковката

С монтирана
стойка и кабели

E2420HS E2720HS

489.10 mm (19.26 инча) 508.30 mm (20.01 инча)

550.60 mm (21.68 инча) 621.50 mm (24.46 инча)

187.00 mm (7.36 инча) 187.00 mm (7.36 инча)

E2420HS E2720HS

326.50 mm (12.85 инча) 366.30 mm (14.42 инча)

550.60 mm (21.68 инча) 621.50 mm (24.46 инча)

52.40 mm (2.06 инча) 52.30 mm (2.05 инча)

E2420HS E2720HS

248.80 mm (9.80 инча) 248.80 mm (9.80 инча)

220.00 mm (8.66 инча) 220.00 mm (8.66 инча)

187.00 mm (7.36 инча) 187.00 mm (7.36 инча)

6.64 kg (14.64 lb) 8.40 kg (18.52 lb)

4.91 kg (10.82 lb) 6.11 kg (13.47 lb)

Без монтирана
стойка и кабели

Тегло на монтажна
стойка

│

22

Относно вашия монитор

3.30 kg (7.28 lb) 4.54 kg (10.01 lb)

1.24 kg (2.73 lb) 1.24 kg (2.73 lb)

Други характеристики

Модел

Температура:
Работна

Неработещ:
Съхранение
Доставяне

Влажност:
Работещ

Неработещ:
Съхранение
Доставяне

Надморска височина:

Работещ
(максимум)

Неработещ
(максимум)

E1920H/E2020H/E2220H/E2420H/E2420HS/E2720H/E2720HS

0 °C до 40 °C (32 °F до 104 °F)

-20 °C до 60 °C (-4 °F до 140 °F)

10% до 80% (без кондензация)

5% до 90% (без кондензация)

5,000 m (16,400 ft)

12,192 m (40,000 ft)

Модел E1920H E2020H

Топлинно разсейване

47.09 BTU/час (максимален)

34.12 BTU/час (типичен)

47.70 BTU/час (максимален)

37.53 BTU/час (типичен)

Модел E2220H E2420H

Топлинно разсейване

61.42 BTU/час (максимален)

44.36 BTU/час (типичен)

75.06 BTU/час (максимален)

51.18 BTU/час (типичен)

Модел E2420HS E2720H

Топлинно разсейване

81.89 BTU/час (максимален)

58.01 BTU/час (типичен)

88.70 BTU/час (максимален)

71.60 BTU/час (типичен)

Модел E2720HS

Топлинно разсейване

102.40 BTU/ часа (максимум)

78.50 BTU/ часа (типично)

Относно вашия монитор

│

23

Режими за управление на мощността

Ако на вашия компютър е инсталирана дисплейната карта или софтуера за съответствие на
VESA ™ VESA, мониторът може автоматично да намали консумацията на енергия, когато
не се използва. Това се нарича режим на пестене на енергия. Ако компютърът открие вход
от клавиатурата, мишката или други устройства за въвеждане, мониторът автоматично
възобновява функционирането си. Следващата таблица показва консумацията на енергия и
сигнализацията на тази функция за автоматично пестене на енергия.

E1920H

VESA Модел

Нормална

Хоризонтална

синхронизация

Активен Активен Активен Бял

работа
Неактивен

Неактивен Неактивен Затъмнен Бял (светещ) По-малко от 0.3 W

режим
Изключен - - - Изключен По-малко от 0.3 W

Ветикална

синхронизация

Видео

Индикатор

захранване

Консумация на енергия

13.8 W (максимален)*
10 W (типичен)

Консумация на енергия P

on

Общо консумация на енергия (TEC)

7.85 W

24.81 kWh

E2020H

VESA Модел

Нормална

Хоризонтална

синхронизация

Активен Активен Активен Бял 14 W (максимум)**

работа
Неактивен

Неактивен Неактивен Затъмнен Бял (Светещ) По-малко от 0.3 W

режим
Изключен - - - Изключен По-малко от 0.3 W

Консумация на енергия P

Общо консумация на енергия (TEC)

Ветикална

синхронизация

on

Видео

9.37 W

29.75 kWh

Индикатор

захранване

Консумация на енергия

11 W (типичен)

E2220H

VESA Модел

Нормална

Хоризонтална

синхронизация

Активен Активен Активен Бял

работа
Неактивен

Неактивен Неактивен Затъмнен Бял (Светещ) По-малко от 0.3 W

режим
Изключен - - - Изключен По-малко от 0.3 W

Ветикална

синхронизация

Видео

Индикатор

захранване

Консумация на енергия

18 W (Максимум)**
13 W (типичен)

Консумация на енергия P

on

Общо консумация на енергия (TEC)

│

24

Относно вашия монитор

11.21 W

35.16 kWh

E2420H

VESA Модел

Нормална
работа

Хоризонтална

синхронизация

Ветикална

синхронизация

Видео

Активен Активен Активен Бял

Индикатор

захранване

Консумация на енергия

22 W (максимум)**
15 W (типичен)

Неактивен

Неактивен Неактивен

Затъмнен

Бял (Светещ) По-малко от 0.3 W

режим
Изключен - - - Изключен По-малко от 0.3 W

Консумация на енергия P

on

Общо консумация на енергия (TEC)

12.34 W

38.52 kWh

E2420HS

VESA Модел

Нормална

Хоризонтална

синхронизация

Активен Активен Активен Бял 24 W (максимум)**

работа
Неактивен

Неактивен Неактивен

режим
Изключен - - - Изключен По-малко от 0.3 W

Консумация на енергия P

Общо консумация на енергия (TEC)

Ветикална

синхронизация

on

Видео

Затъмнен

12.26 W

39.31 kWh

Индикатор

захранване

Консумация на енергия

17 W (типичен)

Бял (Светещ) По-малко от 0.3 W

E2720H

VESA Модел

Нормална

Хоризонтална

синхронизация

Активен Активен Активен Бял

работа
Неактивен

Неактивен Неактивен

режим
Изключен - - - Изключен По-малко от 0.3 W

Ветикална

синхронизация

Видео

Затъмнен

Индикатор

захранване

Консумация на енергия

26 W (максимум)**
21W (типичен)

Бял (Светещ) По-малко от 0.3 W

Консумация на енергия P

on

Общо консумация на енергия (TEC)

13.22 W

41.50 kWh

Относно вашия монитор

│

25

E2720HS

VESA Модел

Нормална
работа

Неактивен
режим

Изключен - - - Изключен

Хоризонтална

синхронизация

Активен Активен Активен Бял

Неактивен Неактивен

Ветикална

синхронизация

Затъмнен

Видео

Индикатор
захранване

Бял (светещ)

Консумация на енергия

30 W (максимум)**
23 W (типичен)

По-малко от 0.3 W

По-малко от 0.3 W

Консумация на енергия P

Общо консумация на енергия (TEC)

on

14.03 W

44.38 kWh

** Максимална консумация на енергия с максимална осветеност и контраст.

Този документ е само информационен и отразява лабораторните резултати.
Вашият продукт може да работи по различен начин, в зависимост от
софтуера, компонентите и периферните устройства, които сте поръчали и
няма да има задължение да актуализира такава информация. Съответно,
клиентът не трябва да разчита на тази информация при вземане на
решения за електрически толеранси или подруг начин. Никаква гаранция за
точност или пълнота не се изразява или подразбира.

ЗАБЕЛЕЖКА: Този монитор е сертифициран по ENERGY
STAR.

Този продукт отговаря наизискванията за ENERGYSTAR в
заводските настройки по подразбиране, които могат да бъдат
възстановени чрез функцията „Factory Reset“ в екранното меню.
Промяната на фабричните настройки по подразбиране или
активирането на други функции може да увеличи консумацията
наенергия, която може да надвишио пределената граница на
ENERGYSTAR.

ЗАБЕЛЕЖКА:

P

: Консумация на енергия в режимна включване, както е дефинирано във

on

версия Energy Star 8.0.
TEC: Общо потребление на енергия в kWh, както е дефинирано във верси­ята Energy Star 8.0.

│

26

Относно вашия монитор

OSD менюто работи само в нормален режим на работа. При натискане на който
и да е бутон в режим Активно изключване, ще се покаже едно от следните
съобщения:

E1920H
E2020H
E2220H
E2420H
E2720H

E2420HS
E2720HS

Dell XX Монитор

Няма DP Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/EXX20H

Dell 2X Монитор

Няма HDMI Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/E2X20HS

EXX20H

E2X20HS

Относно вашия монитор

│

27

Plug and play възможност

Можете да инсталирате монитора във всяка съвместима с Plug and Play система.
Мониторът автоматично предоставя на компютърната система своите разширени
идентификационни данни за дисплей (EDID), използвайки протоколи на дисплейния
канал за данни (DDC), така че системата да може да конфигурира и оптимизира
настройките на монитора. Повечето инсталации на монитори са автоматични,
можете да изберете различни настройки, ако желаете. За повече информация
относно промяна на настройките на монитора, вижте Работа с вашия монитор.

Качество на LCD монитора и политика на пикселите

По време на производствения процес на LCD монитора е нормално един или
повече пиксела да сефиксират в непроменено състояние, което трудно се вижда и
не влияе на качеството на екрана или използваемостта. За повече информация за
качествотона Dell Monitor и Pixel Policy вижте сайта за поддръжкана Dell на адрес

www.dell.com/support/monitors.

Указания за поддръжка

Почистване на вашия монитор

ВНИМАНИЕ: Преди да почистите монитора, изключете захранващия кабел
на монитора от електрическия контакт.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и следвайте Инструкции за безопасност
преди да почистите монитора.

Занай-добри практики следвайте инструкциите в списъка по-долу, докато
разопаковате, почиствате или боравите с вашия монитор:

● За да почистите екрана си, леко навлажнете мека, чиста кърпа с вода.
Ако е възможно, използвайте специална тъкан за почистване на екрана
или разтвор, подходящ за антистатично покритие. Не използвайте бензин,
разредител, амоняк, абразивни почистващи препарати или сгъстен въздух.

● Използвайте леко навлажнена кърпа за почистване на монитора. Избягвайте
използването на всякакъв препарат, тъй като някои перилни препарати
оставят млечен филм на монитора.

● Ако забележите бял прах, когато разопаковате монитора си, изтрийте го с кърпа.

● Работете с монитора внимателно, тъй като черният цвят може да се надраска.

● За да поддържате най-доброто качество навашия монитор, използвайте
динамично променяща се скрийнсейвър и изключете монитора, когато не го
използвате.

│

28

Относно вашия монитор

Настройка на монитора

Свързване на стойката

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се
доставя от фабриката.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с вашия монитор.

За да прикрепите стойката на монитора:
E1920H/E2020H

Сглобете стойката на стойката към основата на стойката.

1.

a. Поставете основата на стойката на монитора върху стабилна повърхност.
b. Плъзнете тялото на стойката на монитора в правилната посока надолу върху

основата на стойката, докато щракне на мястото си.

Прикрепете модула на стойката към монитора:

2.

a. Поставете монитора върху мека кърпа или възглавница близо до ръба на

бюрото.
b. Подравнете конзолата за монтаж настойката към жлеба на монитора.
c. Поставете скобата към монитора, докато фиксира на мястото си.
d. Прикрепете VESA капак.

Настройка на монитора

│

29

Настройка на монитора

Свързване на стойката

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се
доставя от фабриката.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с вашия монитор.

За да прикрепите стойката на монитора:
E2220H

Сглобете стойката на стойката към основата на стойката.

1.

a. Поставете основата на стойката на монитора върху стабилна повърхност.
b. Плъзнете тялото на стойката на монитора в правилната посока надолу върху

основата на стойката, докато щракне на мястото си.

Прикрепете модула на стойката към монитора.

2.

a. Поставете монитора върху мека кърпа или възглавница близо до ръба на

бюрото.
b. Подравнете конзолата за монтаж настойката към жлеба на монитора.
c. Поставете скобата към монитора, докато фиксира на мястото си.
d. Прикрепете VESA капак.

│

30

Настройка на монитора

Настройка на монитора

Свързване на стойката

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се
доставя от фабриката.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да прикрепите стойката на монитора:
E2420H

Сглобете стойката на стойката към основата на стойката.

1.

a. Поставете основата на стойката на монитора върху стабилна повърхност.
b. Плъзнете тялото на стойката на монитора в правилната посока надолу върху

основата на стойката, докато щракне на мястото си.

Прикрепете модула на стойката към монитора

2.

a. Поставете монитора върху мека кърпа или възглавница близо до ръба на

бюрото.
b. Подравнете конзолата за монтаж настойката към жлеба на монитора.
c. Поставете скобата към монитора, докато фиксира на мястото си.
d. Прикрепете VESA капак.

Настройка на монитора

│

31

Настройка на монитора

Свързване на стойката

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се
доставя от фабриката.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да прикрепите стойката на монитора:
E2720H

Сглобете стойката на стойката към основата на стойката.

1.

a. Поставете основата на стойката на монитора върху стабилна повърхност.
b. Плъзнете тялото на стойката на монитора в правилната посока надолу

върху основата на стойката.
c. Затегнете палеца по посока на часовниковата стрелка, докато се закрепи

сигурно.

Прикрепете модула на стойката към монитора.

2.

a. Поставете монитора върху мека кърпа или възглавница близо до ръба на

бюрото.
b. Подравнете конзолата за монтаж настойката към жлеба на монитора.
c. Поставете скобата към монитора, докато фиксира на мястото си.
d. Сглобете VESA капак.

│

32

Настройка на монитора

Настройка на монитора

Свързване на стойката

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се
доставя от фабриката.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да прикрепите стойката на монитора:
E2420HS/E2720HS

Сглобете стойката на стойката към основата на стойката.

1.

a. Поставете основата на стойката на монитора върху стабилна повърхност.
b. Плъзнете тялото на стойката на монитора в правилната посока надолу върху

основата на стойката.

c. Затегнете палеца по посока на часовниковата стрелка, докато се закрепи

сигурно.

Прикрепете VESA капак

2.

3.

Прикрепете модула на стойката към монитора.

a. Поставете монитора върху мека кърпа или възглавница близо до ръба на бюрото.
b. Подравнете конзолата за монтаж настойката към жлеба на монитора.
c. Поставете скобата изцяло към монитора.
d.

Затегнете палеца по посока на часовниковата стрелка, докато се закрепи сигурно.

Настройка на монитора

│

33

Свързване на вашия монитор

ПРЕДУПРЖДЕНИЕ: Преди да започнете някоя от процедурите в този
раздел, следвайте Инструкции за безопасност.

ЗАБЕЛЕЖКА: Не свързвайте всички кабели към компютъра едновременно.
Препоръчва се да прокарате кабелите през слота за управление на кабела,
преди да ги свържете към монитора.

ЗАБЕЛЕЖКА: Мониторите на Dell са проектирани да работят оптимално
с входящите кабели на Dell. Dell не гарантира качеството на видеото и
производителността, когато използвате не-Dell кабели.

За да свържете монитора си към компютъра:

Изключете компютъра и изключете захранващия кабел.

1.

Свържете DP или HDMI или VGA кабел от вашия монитор към компютъра.

2.

Свързване на DP/VGA кабел

E1920H/E2020H/E2220H/E2420H/E2720H

Свързване на HDMI/VGA кабел

E2420HS/E2720HS

│

34

Настройка на монитора

Организиране на кабели

Използвайте слота за управление на кабела, за да насочите кабелите, свързани към
вашия монитор.

Премахване на стойката

ЗАБЕЛЕЖКА: За да предотвратите драскотини по екрана, когато отстранявате
стойката, уверете се, че мониторът е поставен върху мека и чиста повърхност.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с вашия монитор.

За да премахнете стойката:
E1920H/E2020H

a. Поставете монитора върху мека кърпа покрай бюрото.

1.

b. Свалете VESA капака, за да получите достъп до бутона за освобождаване.

a. Използвайте дълга и тънка отвертка, за да натиснете освобождаващото

2.

b. След като резето се освободи, извадете основата далеч от монитора.
c. Натиснете резето за бързо освобождаване в долната част на основата, за да

резе, разположено в отвор точно над стойката.

отделите основата от стойката на стойката.

Настройка на монитора

│

35

Премахване на стойката

ЗАБЕЛЕЖКА: За да предотвратите драскотини по екрана, когато отстранявате
стойката, уверете се, че мониторът е поставен върху мека и чиста повърхност.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да премахнете стойката:

E2220H

a. Поставете монитора върху мека кърпа покрай бюрото.

1.

b.

Свалете VESA капака, за да получите достъп до бутона за освобождаване.

a. Използвайте дълга и тънка отвертка, за да натиснете освобождаващото

2.

резе, разположено в отвор точно над стойката.
b. След като резето се освободи, извадете основата далеч от монитора.
c. Натиснете резето за бързо освобождаване в долната част на основата, за

да отделите основата от стойката на стойката.

36

│

Настройка на монитора

Премахване на стойката

ЗАБЕЛЕЖКА: За да предотвратите драскотини по екрана, когато отстранявате
стойката, уверете се, че мониторът е поставен върху мека и чиста повърхност.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се доставя
с Вашия монитор.

За да премахнете стойката:

E2420H

a. Поставете монитора върху мека кърпа покрай бюрото.

1.

b. Свалете VESA капака, за да получите достъп до бутона за освобождаване.

a. Използвайте дълга и тънка отвертка, за да натиснете освобождаващото

2.

резе, разположено в отвор точно над стойката.
b. След като резето се освободи, извадете основата далеч от монитора.
c. Натиснете резето за бързо освобождаване в долната част на основата, за

да отделите основата от стойката на стойката.

Настройка на монитора

│

37

Премахване на стойката

ЗАБЕЛЕЖКА: За да предотвратите драскотини по екрана, когато отстранявате
стойката, уверете се, че мониторът е поставен върху мека и чиста повърхност.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да премахнете стойката:

E2720H

a. Поставете монитора върху мека кърпа покрай бюрото.

1.

b. Свалете VESA капака, за да получите достъп до бутона за освобождаване.

a. Използвайте дълга и тънка отвертка, за да натиснете освобождаващото

2.

резе, разположено в отвор точно над стойката.
b. След като резето се освободи, извадете основата далеч от монитора.
c. Разхлабете напълно палеца на основата на стойката, за да извадите

основата от стойката.

38

│

Настройка на монитора

Премахване на стойката

ЗАБЕЛЕЖКА: За да предотвратите драскотини по екрана, когато отстранявате
стойката, уверете се, че мониторът е поставен върху мека и чиста повърхност.

ЗАБЕЛЕЖКА: Следната процедура е приложима за стойката, която се
доставя с Вашия монитор.

За да премахнете стойката:

E2420HS/E2720HS

a. Поставете монитора върху мека кърпа покрай бюрото.

1.

b. Развийте напълно палеца в скобата на наклона.

Плъзнете напълно стойката от монитора.

2.

Разхлабете напълно палеца на основата на стойката, за да извадите

3.

основата от стойката.

Настройка на монитора

│

39

Монтаж на стена (по избор)

(Размер на винта: M4 x 10 mm). Вижте инструкциите, които се доставят с
VESA-съвместим основен комплект за монтаж.

Поставете панела на монитора върху мека кърпа или възглавница върху

1.

стабилна плоска маса.

Извадете стойката.

2.

Използвайте отвертка, за да отстраните четирите винта, закрепващи

3.

пластмасовия капак.

Прикрепете монтажния конзол от комплекта за монтаж на стена към LCD.

4.

Монтирайте LCD на стената, като следвате инструкциите, приложени към

5.

комплекта за монтиране на основата.

ЗАБЕЛЕЖКА: Използва се само с UL или CSA или GS-изброена скоба за стена
за монтаж с минимално тегло/товароносимост 8.76 kg (19.31 lb) за E1920H,

8.80 kg (19.40 lb) за E2020H, 10.80 kg (23.80 lb) за E2220H, 13.00 kg (28.66 lb)
за E2420H, 13.20 kg (29.10 lb) за E2420HS, 18.00 kg (39.68 lb) за E2720H, 18.16
kg (40.04 lb) за E2720HS.

│

40

Настройка на монитора

Работа с вашия монитор

Включване на монитора

Натиснете бутона, за да включите монитора.

E1920H/E2020H/E2220H/E2420H/E2720H

Използване на контролите на предния панел

Използвайте контролните бутони в долния край на монитора, за да регулирате
изображението, което се показва.

E1920H/E2020H/E2220H/E2420H/E2720H

1 2 3 4 5

Следващата таблица описва контролните бутони:

Контролни бутони

1

Предварителен режим

2

Яркост/Контрасст

3

Меню

Използвайте този бутон, за да изберете от
списък с предварително зададени режими.

За директен достъп до менюто Яркост и
Контраст.

За да стартирате екранното меню (OSD), Или
за достъп до списъка селементи/опции на
елемент от менюто. За повече информация
вижте Достъп до екранното меню.

Работа с вашия монитор

Описаание

│

41

4

Изход

5

Бутон зазахранване

(със светлина за състояние

на захранването)

За да излезете или да се върнете в главното
меню на екранното меню.

За да включите или изключите монитора.
Пълната бяла светлина показва, че мониторът
е включен и функционира нормално. Мигаща
бяла светлина показва, че мониторът е в
режим на пестене на енергия.

Включване на монитора

Натиснете бутона, за да включите монитора.

E2420HS/E2720HS

Използване на контролите на предния панел

Използвайте контролните бутони в долния край на монитора, за да регулирате
изображението, което се показва.

E2420HS/E2720HS

1 2 3 4 5

Следващата таблица описва контролните бутони:

Контролни бутони

1

Предварителен режим

2

Звук

│

42

Работа с вашия монитор

Използвайте този бутон, за да изберете от
списък с предварителни зададени режими.

Използвайте бутона за сила на звука за
директен достъп до контролното меню „Звук“.
(E2X20HS)

Описаание

3

Меню

За да стартирате екранното меню (OSD),
или за достъп до списъка с елементи/
опции на елемент от менюто. За повече
информация вижте Достъп до екранното

меню.

4

Изход

5

Бутон за захранване

(със светлина за състояние на

мощността)

За да излезете или да се върнете в главното
меню на екранното меню.

За да включите или изключите монитора.
Пълната бяла светлина показва, че мониторът
е включен и функционира нормално. Мигаща
бяла светлина показва, че мониторът е в
режим на пестене на енергия.

OSD контроли

Използвайте бутоните в долния ръб на монитора, за да коригирате настройките на
изображението.

1 2 3 4

Контролни бутони

1

Нагоре

2

Надолу

3

OK

4

Обратно

Използвайте бутона Нагоре, за да увеличите
стойностите или да се придвижите нагоре в
меню.

Използвайте бутонана долу, за да намалите
стойностите или да сепридвижите надолу в
меню.

Използвайте бутона OK, за да потвърдите
избора си в меню.

Използвайте бутона Назад, за да се върнете
към предишното меню.

Описание

Работа с вашия монитор

│

43

Използване на екранното меню (OSD)

Достъп до екранното меню

ЗАБЕЛЕЖКА: Всички промени, които правите, се записват автоматично,
когато се преместите в друго меню, излезете от екранното меню или
изчакате екранното меню да се затвори автоматично.

1. Натиснетее бутона за да се покаже главното меню на екрана.

E1920H
E2020H
E2220H
E2420H
E2720H

E2420HS
E2720HS

Натиснете и бутони за преминаване между опциите за настройка.

2.

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

75%

75%

75%

75%

Докато преминавате от една икона на друга, името на опцията се подчертава.

Натиснете бутона веднъж, за да активирате маркираната опция.

3.

Натиснете и за да активирате маркираната опция.

4.

Натиснете след което използвайте бутоните и според

5.

индикаторите в менюто, за да направите своите промени.

Изберете бутона за да се върнете към главното меню.

6.

│

44

Работа с вашия монитор

Икона

Меню и
подменюта

Яркост/
Контраст

Описание

Използвайте тази опция за контрол на настройките за яркост
или контраст.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

75%

75%

75%

75%

Яркост

Контраст

Яркостта регулира силата на подсветката.
Натиснете бутона за да увеличите яркостта и натиснете
бутона, за да намалите яркостта (мин. 0; макс. 100).

Първо настройте яркостта и след това регулирайте контраста,
само ако е необходимо допълнително регулиране.

Натиснете бутона за да увеличите контраста, и натиснете
бутона за да намалите контраста (мин. 0; макс. 100).
Функцията за контраст регулира степента на разлика между
тъмнина и светлина на екрана.

Работа с вашия монитор

│

45

Икона

Меню и
подменюта

Описание

Автоматична
настройка

Използвайте тази опция, за да активирате автоматично
настройка и меню за настройка.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Натиснете ü за да настроите екрана автоматично

Натиснете ü за да настроите екрана автоматично

46

Следващата диалогова рамка се появява на черен екран,
докато мониторът се самонастройва към текущия вход:

Автоматичната настройка позволява на монитора да се
самонастройва към входящия видеосигнал. След като
използвате AutoAdjustment, можете допълнително да настроите
монитора си, катоизползвате контролите PixelClock (Coarse) и
Phase (Fine) под Display.
ЗАБЕЛЕЖКА: Автоматичната настройка не се извършва, ако
натиснете бутона, докато няма активни видео входни сигнали
или свързани кабели. Тази опция е достъпна само когато
използвате аналогов (VGA) конектор.

│

Работа с вашия монитор

Авто настройки в процес…

Икона

Меню и
подменюта

Описание

Входен
източник

Използвайте менюто на входния източник, за да превключвате
между различните видео сигнали, които могат да бъдат
свързани към вашия монитор.

EXX20H: един VGA и един DP вход

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

VGA

DP

Автоматичен избор

Нулиране на входния източник

Включване

E2X20HS: един VGA и един HDMI вход

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

VGA

HDMI

Автоматичен избор

Нулиране на входния източник

Включване

VGA

DP

HDMI

Автоматичен
избор

Нулиране
на входния
източник

НАтиснете за да изберете VGA входен източник когато

използвате VGA конектор.

НАтиснете за да изберете DP входен източник когато

използвате DPконектор.

НАтиснете за да изберете HDMI входен източник когато

използвате HDMI конектор.

Изберете Auto Select, за да сканирате за налични входни
сигнали.

Изберете тази опция за възстановяване на входния източник по
подразбиране.

Работа с вашия монитор

│

47

Икона

Меню и
подменюта

Описание

Цвят Използвайте цвят, за да регулирате режима за настройка на

цвета.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета

Стандарт

RGB

Стандарт

RGB

48

│

Работа с вашия монитор

Икона

Меню и
подменюта

Описание

Предварително
зададени
режими

Когато изберете Предварително здадени режими, можете да
изберете Стандартен, Комфортно гледане, Топъл, Студен,
Персонализиран цвят от списъка.

● Стандартно: Заредете настройките за цвят по подразбиране
на монитора. Това е предварително зададен режим.

● Комфортно гледане: Намалява нивото на синя светлина,
излъчвана от екрана, за да направи гледането по-удобно за
очите ви.
ЗАБЕЛЕЖКА: За да намалите риска от напрежение на очите
и болки във врата/ръка/гърба/раменете от използването на
монитора за дълги периоди от време, ви предлагаме:

● Задайте екрана на около 20 ~ 28 инча (50 ~ 70 см) от очите си.

● Мигайте често, за да навлажнете или смажете очите си.

● Правете редовни 20-минутни почивки на всеки два часа.

● Погледнете далеч от вашия монитор и погледнете към
отдалечен предмет на разстояние 20 фута поне 20 секунди
по време на почивките.

● Извършвайте разтягания за облекчаване на напрежението
във врата/ръката/гърба/раменете по време на почивките.

● Топло: Увеличете цветната температура. Екранът изглежда
по-топъл с червен/жълт нюанс.

● Студено: Намалете цветовата температура. На екрана
изглежда по-хладно със син оттенък.

● Персонализиран цвят: Позволява ръчно да коригирате
настройките на цвета.

Натиснете бутоните и за да регулирате стойностите
на трите цвята (R, G, B) и да създадете свой собствен
предварително зададен цветен режим.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета

Стандарт

Комфортен изглед

Топъл

Хладен

Персонализиран цвят

Работа с вашия монитор

│

49

Икона

Меню и
подменюта

2X20HS

E

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Описание

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета

Стандарт

ComfortView

Warm

Cool

Custom Color

Цветен
формат на
входа

Позволява ви да зададете режима на видео вход на:

RGB: Изберете тази опция, ако мониторът ви е свързан към
компютър или DVD плейър с помощта на DP или HDMI кабел.
YPbPr: Изберете тази опция, ако вашият DVD плейър
поддържа само YPbPr изход.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета YPbPr

Предварително зададени режими

Цветен формат на входа

Нулиране на цвета YPbPr

RGB

RGB

50

│

Работа с вашия монитор

Икона

Меню и
подменюта

Описание

Възстановете
цветовете

Дисплей

Възстановете фабричните настройки на цвета на вашия
монитор.

Използвайте дисплея, за да коригирате изображението.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2420H/E2720H

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Съотношение на аспекта

Хоризонтално положение

Вертикално положение

Острота

Пикселен часовник

Фаза

Нулиране на дисплея

Съотношение на аспекта

Хоризонтално положение

Вертикално положение

Острота

Пикселен часовник

Фаза

Време за реакция

Широк 16:9

50

Широк 16:9

50

Нормален

E2420H/E2720H

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Нулиране на дисплея

Работа с вашия монитор

│

51

Икона

Меню и
подменюта

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Описание

Съотношение на аспекта Широк 16:9

Хоризонтално положение

Вертикално положение

Острота

Пикселен часовник

Фаза

Време за реакция

Нулиране на дисплея

50

Нормален

Съотношение

Хор. положе­ние (Само за
VGA вход)

Верт. поло­жение (Само
за VGA вход)

Острота

Пикселов
чассовник
(Само заVGA
вход)

фаза (Само
за VGA вход)

Време за
реакция

Регулирайте съотношението на изображението на Широко
16: 9, 4: 3 или 5: 4.

Използвайте или , за да преместите изображение
наляво и надясно. Минимумът е ‚0‘ (-). Максимумът е „100“ (+).

Използвайте или , за да местите изображение нагоре
и надолу. Минимумът е ‚0‘ (-). Максимумът е “100” (+).

Тази функция може да направи изображението да изглежда
по-рязко или по-меко. Употреба или да регулирате
остротата от 0 до 100.

Функцията Пикселов часовник ви позволява да регулирате
качеството на изображението на вашия монитор според вашите
предпочитания.

Използвайте или бутони, за да коригирате за най­добро качество на изображението.

Ако не се постигнат задоволителни резултати с помощта на
фазовото регулиране, използвайте настройката на пикселния
часовник (груба) и след това отново използвайте фаза (фина).

Позволява ви да изберете между Normal (8 ms), Fast (5 ms).

Нулиране
на дисплея

│

52

Изберете тази опция, за да възстановите настройките на
дисплея по подразбиране.

Работа с вашия монитор

Аудио

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Сила на звука 50

Високоговорител

Нулиране на звука

Активиране

Звук

Високоговорител

Нулиране на
звука

Използвайте бутоните, за да регулирате силата на звука.
Минимумът е „0“ (-). Максимумът е „100“ (+)

Позволява ви да активирате или деактивирате ф-я Говорител

Изберете тази опция, за да възстановите настройките на
дисплея по подразбиране.

Работа с вашия монитор

│

53

Икона

Меню и
подменюта

Описание

Меню

Изберете тази опция, за да коригирате настройките на
екранното меню, като например езиците на екранното меню,
времето, менюто остава на екрана и т.н.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Език

Прозрачност

Таймер

Ключалка

Меню за нулиране

s

Език

Прозрачност

Таймер

Ключалка

Меню за нулиране

Английски език

20

20 s

Деактивиране

Английски език

20

20 s

Деактивиране

54

Език

Езикови опции задават екранния дисплей на един от осемте
езика (английски, испански, френски, немски, бразилски
португалски, руски, опростен китайски или японски).

Изберете тази опция, за да промените прозрачността на

Прозрачност

Таймер

менюто с натискане на бутоните или от 0 до 100.

Време за задържане на екранното меню: задава
продължителността на времето, в което OSD ще остане
активен след последния натискане на бутон.

Използвайте или , за да регулирате плъзгача на
стъпки от 1 секунда, от 5 до 60 секунди.

│

Работа с вашия монитор

Икона

Меню и
подменюта

Описание

Заключване

Меню за
нулиране

Персонали­зиране

Контролира достъпа на потребителя до корекции. Когато е
избрано Заключено, не потребител корекции са позволени.
Всички клавиши са заключени, освен клавишните .

За да отключите, моля използвайте една от следните опции:

1. Натиснете клавиша за менюто ви отвежда директно в
екранното меню, за да отключите.

2. Натиснете и задръжте клавиша на монитора за 4
секунди, за да отключите.

Изберете тази опция, за да възстановите настройките на
менюто по подразбиране.

Избирането на тази опция Ви позволява да зададете два
бутона за бърз достъп и функция за индикатор за захранване.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Клавиш за бърз достъп 1

Клавиш за бърз достъп 2

LED на бутон за захранване

Нулиране на персонализацията

Предварително зададени режими

Яркост/Контраст

Включено по време на активиране

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Клавиш за бърз достъп 1

Клавиш за бърз достъп 2

LED на бутон за захранване

Нулиране на персонализацията

Предварително зададени режими

Сила на звука

Включено по време на активиране

Работа с вашия монитор

│

55

Икона

Меню и
подменюта

Описание

Пряк път
Ключ 1

Пряк път
Ключ 2

Бутон
захранване
LED

Нулиране
Персонали­зация

Други

Позволява ви да изберете един от следните: Предварително
зададени режими, Яркост/Контраст, Автоматична настройка,
Входен източник, Съотношение на аспектите, Сила на звука (само
за E2X20HS), за да зададете клавиша за бърз достъп 1.

Позволява ви да изберете един от следните: Предварително
зададени режими, Яркост/контраст, Автоматична настройка,
Входен източник, Съотношение на аспекта, Сила на звука (само за
E2X20HS), за да зададете клавиша за бърз достъп 2.

Позволява ви да настроите светодиодния индикатор за
захранване Включен по време на активна или Изключен по
време на активно, за да спестите енергия.

Позволява ви да възстановите клавиша за бърз достъп до
настройката по подразбиране.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

ABCDEFG

ENERGY STAR

56

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

│

Работа с вашия монитор

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

ABCDEFG

ENERGY STAR

Икона

Меню и
подменюта

Описание

Информация
за дисплея

DDC/CI

Натиснете, за да покажете информацията за дисплея.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Модел: Dell EXX20H

Входен източник: VGA

Резолюция: 1920x1080, 60Hz

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Модел: Dell E2X20HS

Входен източник: VGA

Резолюция: 1920x1080, 60Hz

DDC/CI (Display Data Channel/Command Interface) ви позволява
да коригирате настройките на монитора, като използвате софтуер
на вашия компютър. Изберете, за да изключите тази функция.
Активирайте тази функция за най-добро потребителско
изживяване и оптимална работа на вашия монитор.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

Работа с вашия монитор

│

57

Икона

Меню и
подменюта

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Описание

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

LCD конди­циониране

Помогнете да намалите незначителните случаи на задържане
на изображения. В зависимост от степента на задържане на
изображението, програмата може да отнеме известно време.
За да стартирате кондиционирането на LCD, изберете Вкл.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

Включване

Изключване

58

│

Работа с вашия монитор

Икона

Меню и
подменюта

Описание

Сервизен
маркер

Показва номера на сервизния етикет на монитора.

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Информация на дисплея

DDC/CI Включване

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране ENERGY STAR

Включване

Изключване

ABCDEFG

ENERGY STAR

Изключване

ABCDEFG

®

®

Нулиране
на други

Фабрично
нулиране

Нулирайте всички настройки от менюто за настройки, различни
от Други до фабричните настройки.

Възстановете всички предварително зададени стойности до
фабричните настройки по подразбиране. Това са и настройките
за тестовете на ENERGY STAR®.

Работа с вашия монитор

│

59

EXX20H

Dell XX Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Меню

Персонализиране

Други

E2X20HS

Dell 2X Монитор

Яркост/Контраст

Авто настройки

Входен източник

Цвят

Дисплей

Аудио

Меню

Персонализиране

Други

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Информация на дисплея

DDC/CI

Кондициониране на LCD

Сервизен маркер

Нулиране на други неща

Фабрично нулиране

Включване

Изключване

ABCDEFG

ENERGY STAR

Включване

Изключване

ABCDEFG

ENERGY STAR

®

®

Преди функцията DDC/CI да бъде деактивирана, се показва следното съобщение.

EXX20H

Dell XX Монитор

Функцията за регулиране на настройките на дисплея с помощта на
компютърно приложение ще бъде деактивирана.
Искате ли да деактивирате функцията DDC/CI?

60

│

Работа с вашия монитор

НеДа

EXX20H

E2X20HS

Dell 2X Монитор

Функцията за регулиране на настройките на дисплея с помощта
на компютърно приложение ще бъде деактивирана.
Искате ли да деактивирате функцията DDC/CI?

НеДа

E2X20HS

Когато мониторът влезе в режим на пестене на енергия, се появява следното
съобщение.

EXX20H

Dell XX Монитор

Влизане в режим на пестене на енергия.

EXX20H

E2X20HS

Dell 2X Монитор

Влизане в режим на пестене на енергия.

E2X20HS

Работа с вашия монитор

│

61

Ако VGA или DP или HDMI кабел не е свързан, се появява плаващ диалогов
прозорец, както е показано по-долу. Мониторът ще влезе в режим на пестене на
енергия след 4 минути, ако е оставен в това състояние.

E1920H
E2020H
E2220H
E2420H
E2720H

Dell XX Монитор

Няма DP Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/EXX20H

E2420HS
E2720HS

See Отстраняване на проблеми for more information.

Dell 2X Монитор

Няма HDMI Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/E2X20HS

EXX20H

E2X20HS

62

│

Работа с вашия монитор

Настройка на вашия монитор

E1920H

Задаване на разделителна способност на дисплея на 1366 x 768

За най-добра производителност задайте разделителната способност на дисплея на
1366 x 768 пиксела, като изпълните следните стъпки:

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

2. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1366 x 768.

3. Натиснете OK.

В Windows 8 или Windows 8.1:

1. Изберете маркера Desktopза да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

3. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1366 x 768.

4. Натиснете OK.

В Windows 10:

1. Кликнете с десния бутон върху горната част на бюрото и щракнете върху
Настройки на дисплея.

2. Кликнете върху Разширени настройки на дисплея.

3. Кликнете върху падащото меню под Разделителна способност и изберете

1366 x 768.

4. Изберете Приложи.

Ако не виждате препоръчителната разделителна способност като опция, може да се
наложи да актуализирате вашия графичен драйвер. Използвайте един от следните
методи за актуализиране на графичния драйвер:

Компютър Dell

1. Отидете на www.dell.com/support, въведете вашия сервизен маркер и изтеглете

най-новия драйвер за вашата графична карта.

2. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1366 x 768.

ЗАБЕЛЕЖКА: Ако не можете да зададете разделителната способност

,

на 1366 x 768, моля, свържете се с Dell, за да се запитате за графичен
адаптер, който поддържа тези разделителни способности.

Работа с вашия монитор

│

63

Компютър, който не е Dell

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

2. Кликнете върху Промяна на настройките на дисплея.

3. Кликнете върху Разширени настройки.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашияграфичен адаптер, опитайте отново да
зададете разделителната способност на 1366 x 768.

В Windows 8 или Windows 8.1:

1. Изберете надписа Desktop, за да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

3. Кликнете върху Промяна на настройките на дисплея.

4. Кликнете върху Разширени настройки.

5. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

6. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

7. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1366 x 768.

В Windows 10:

1. Кликнете с десния бутон върху работния плот и щракнете върху Настройки на
дисплея.

2. Кликнете върху Разширени на стройки на дисплея.

3. Кликнете върху Свойства на адаптер за показване.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Вижте уебсайта на доставчика на графични карти за актуализиран драйвер
(например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1366 x 768.

ЗАБЕЛЕЖКА: Ако не можете да зададете препоръчителната
разделителна способност, моля, свържете се с производителя на
вашия компютър или помислете за закупуване на графичен адаптер,
който поддържа видео резолюцията.

│

64

Работа с вашия монитор

Настройка на вашия монитор

E2020H

Задаване на разделителна способност на дисплея на 1600 x 900

За най-добра производителност задайте разделителната способност на дисплея на
1600 x 900 пиксела, като изпълните следните стъпки:

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

2. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1600 x 900.

3. Натиснете OK.

В Windows 8 или Windows 8.1:

1. Изберете маркера Desktopза да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

3. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1600 x 900.

4. Натиснете OK.

В Windows 10:

1. Кликнете с десния бутон върху горната част на бюрото и щракнете върху
Настройки на дисплея.

2. Кликнете върху Разширени настройки на дисплея.

3. Кликнете върху падащото меню под Разделителна способност и изберете

1600 x 900.

4. Изберете Приложи.

Ако не виждате препоръчителната разделителна способност като опция, може да се
наложи да актуализирате вашия графичен драйвер. Използвайте един от следните
методи за актуализиране на графичния драйвер:

Компютър Dell

1. Отидете на www.dell.com/support, въведете вашия сервизен маркер и изтеглете

най-новия драйвер за вашата графична карта.

2. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1600 x 900.

ЗАБЕЛЕЖКА: Ако не можете да зададете разделителната способност

,

на 1600 x 900, моля, свържете се с Dell, за да се запитате за графичен
адаптер, който поддържа тези разделителни способности.

Работа с вашия монитор

│

65

Компютър, който не е Dell

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

2. Кликнете върху Промяна на настройките на дисплея.

3. Кликнете върху Разширени настройки.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашияграфичен адаптер, опитайте отново да
зададете разделителната способност на 1600 x 900.

В Windows 8 или Windows 8.1:

1. Изберете надписа Desktop, за да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

3. Кликнете върху Промяна на настройките на дисплея.

4. Кликнете върху Разширени настройки.

5. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

6. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

7. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1600 x 900.

В Windows 10:

1. Кликнете с десния бутон върху работния плот и щракнете върху Настройки на
дисплея.

2. Кликнете върху Разширени на стройки на дисплея.

3. Кликнете върху Свойства на адаптер за показване.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Вижте уебсайта на доставчика на графични карти за актуализиран драйвер
(например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1600 x 900.

ЗАБЕЛЕЖКА: Ако не можете да зададете препоръчителната
разделителна способност, моля, свържете се с производителя на
вашия компютър или помислете за закупуване на графичен адаптер,
който поддържа видео резолюцията.

│

66

Работа с вашия монитор

Настройка на вашия монитор

E2220H/E2420H/E2420HS/E2720H/E2720HS

Задаване на разделителна способност на дисплея на 1920 x 1080

За най-добра производителност задайте разделителната способност на дисплея на
1920 x 1080 пиксела, като изпълните следните стъпки:

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

2. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1920 x 1080.

3. Натиснете OK.

В Windows 8 или Windows 8.1:

1. Изберете маркера Desktopза да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Разделителна
способност на екрана.

3. Кликнете върху падащото меню на Разделителната способност на екрана и

изберете 1920 x 1080.

4. Натиснете OK.

В Windows 10:

1. Кликнете с десния бутон върху горната част на бюрото и щракнете върху
Настройки на дисплея.

2. Кликнете върху Разширени настройки на дисплея.

3. Кликнете върху падащото меню под Разделителна способност и изберете

1920 x 1080.

4. Изберете Приложи.

Ако не виждате препоръчителната разделителна способност като опция, може да се
наложи да актуализирате вашия графичен драйвер. Използвайте един от следните
методи за актуализиране на графичния драйвер:

Компютър Dell

1. Отидете на www.dell.com/support, въведете вашия сервизен маркер и изтеглете

най-новия драйвер за вашата графична карта.

2. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1920 x 1080.

ЗАБЕЛЕЖКА: Ако не можете да зададете разделителната способност

,

на 1920 x 1080, моля, свържете се с Dell, за да се запитате за
графичен адаптер, който поддържа тези разделителни способности.

Работа с вашия монитор

│

67

Компютър, който не е Dell

В Windows 7:

1. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

2. Кликнете върху Промяна на настройките на дисплея.

3. Кликнете върху Разширени настройки.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашияграфичен адаптер, опитайте отново да
зададете разделителната способност на 1920 x 1080.

В Windows 8 или Windows 8.1:

1. Изберете надписа Desktop, за да преминете към класически десктоп.

2. Кликнете с десния бутон върху работния плот и щракнете върху Персонализация.

3. Кликнете върху Промяна на настройките на дисплея.

4. Кликнете върху Разширени настройки.

5. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

6. Обърнете се към уебсайта на доставчика на графични карти за актуализиран
драйвер (например, www.AMD.com или www.NVIDIA.com).

7. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1920 x 1080.

В Windows 10:

1. Кликнете с десния бутон върху работния плот и щракнете върху Настройки на
дисплея.

2. Кликнете върху Разширени на стройки на дисплея.

3. Кликнете върху Свойства на адаптер за показване.

4. Определете доставчика на вашия графичен контролер от описанието в горната част

на прозореца (например NVIDIA, AMD, Intel ит.н.).

5. Вижте уебсайта на доставчика на графични карти за актуализиран драйвер
(например, www.AMD.com или www.NVIDIA.com).

6. След като инсталирате драйверите за вашия графичен адаптер, опитайте отново
да зададете разделителната способност на 1920 x 1080.

ЗАБЕЛЕЖКА: Ако не можете да зададете препоръчителната
разделителна способност, моля, свържете се с производителя на
вашия компютър или помислете за закупуване на графичен адаптер,
който поддържа видео резолюцията.

│

68

Работа с вашия монитор

Използване на наклона

Можете да наклоните монитора за най-удобния ъгъл на гледане.

ЗАБЕЛЕЖКА: Поставката не е прикрепена, когато мониторът се доставя от
фабриката.

H модел

5° 21°

HS модел

5° 21°

Използване на регулиране на височината

Можете да регулирате височината на монитора за най­удобния ъгъл на гледане.

HS модел

100+/-5 mm

Работа с вашия монитор

│

69

Отстраняване на проблеми

ВНИМАНИЕ: Преди да започнете някоя от процедурите в този

раздел, следвайте Инструкции за безопасност.

Самостоятелен тест

Вашият монитор осигурява функция за самостоятелен тест, която ви позволява да
проверите дали мониторът ви функционира правилно. Ако мониторът и компютърът ви
са правилно свързани, но екранът на монитора остава тъмен, стартирайте самотеста
на монитора, като изпълните следните стъпки:

1. Включете както компютъра, такаи м онитора.

2. Изключете всички видео кабели от монитора. По този начин компютърът не трябва

да бъде замесен.

3. Включете монитора.

Ако мониторът работи правилно, той открива, че няма сигнал и се появява едно от
следните съобщения. Докато е в режим на самотест, светодиодът за захранване
остава бял.

E1920H

Dell 19 Монитор

Няма DP Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

70

E2020H

E2220H

│

Отстраняване на проблеми

Dell 20 Монитор

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

Dell 22 Монитор

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/E1920H

Няма DP Кабел

www.dell.com/E2020H

Няма DP Кабел

www.dell.com/E2220H

E1920H

E2020H

E2220H

E2420H

Dell 24 Монитор

Няма DP Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

E2420HS

E2720H

E2720HS

www.dell.com/E2420H

E2420H

Dell 24 Монитор

Няма HDMI Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4
минути.

www.dell.com/E2420HS

E2420HS

Dell 27 Монитор

Няма DP Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/E2720H

E2720H

Dell 27 Монитор

Няма HDMI Кабел

?

Дисплеят ще премине в Режим на Пестене на Енергия след 4 минути.

www.dell.com/E2720HS

E2720HS

ЗАБЕЛЕЖКА: Това поле се появява и при нормална работа,
когато видео кабелът е изключен или повреден.

4. Изключете монитора и отново свържете видеокабела; след това включете

компютъра и монитора.

Ако мониторът ви остане тъмен след като свържете отново кабелите, проверете
видеоконтролера и компютъра.

Отстраняване на проблеми

│

71

Вградена диагностика

Вашият монитор има вграден диагностичен инструмент, който ви
помага да определите дали някаква нередност на екрана, която
изпитвате, еприсъщ проблем с вашиямонитор или с вашиякомпютър
и видеокарта.

4 3 2 1

Знак Описание

1

2

3

4

За да стартирате вградената диагностика:

1. Уверетесе, че екранът е чист (няма частици прах по повърхността на екрана).

2. Натиснете и задръжте бутона 1 за около 4 секунди и изчакайте за изскачащо

меню.

3. Натиснете бутон 3 или 4, за да изберете диагностичния инструмент и потвърдете
с бутон 2. Сивият тестов шаблон се появява в началото на диагностичната
програма.

4. Внимателно Проверете дисплея за някакви аномалии.

5. Натиснете бутона 4, за да промените тестовите модели.

6. Повторете стъпки 4 и 5 за проверка на червени, зелени, сини, черни, бели и

текстови екрани.

7. Натиснете бутона 4, за да прекратите диагностичната програма.

Бутон 1

Бутон 2

Бутон 3

Бутон 4

72

│

Отстраняване на проблеми

Чести проблеми

Следващата таблица съдържа обща информация за често срещаните
проблеми с монитора и възможните решения:

Възможен проблем Възможно решение

Не е изключен
светодиодът за видео/
захранване

Не е включен
светодиода за Видео/
Захранване

Лош фокус ● Елиминирайте видео удължителните кабели.

Трептящ видео сигнал

Липсващи пиксели ● Захранване на цикъла Вкл.

„Забили“ пиксели ● Захранване на цикъла Вкл.

Проблеми с яркостта

Геометрично изкривяване

● Уверете се, че видео кабелът, свързващ монитора и
компютъра, е правилно свързан и защитен.

● Проверете дали електрическият контакт работи правилно,
използвайки друго електрическо оборудване.

● Уверете се, че бутонът за захранване е натиснат.

● Уверете се, че правилния входен източник е избран чрез
менюто на Входен източник.

● Увеличете яркостта и контраста с помощта на екранното меню.

● Извършете проверка на функцията за самотест на монитора.

● Проверете за извити или счупени щифтове в конектора за
видео кабел. Пуснете вградената диагностика.

● Уверете се, че правилния входен източник е избран чрез
менюто на Входен източник.

● Нулирайте монитора до Фабрични настройки (Фабрично нулиране).

● Променете резолюцията на видеото в правилното съотношение.

● Нулирайте монитора до Фабрични настройки (Фабрично нулиране).

● Проверете факторите на околната среда.

● Преместете монитора и тествайте в друга стая.

● Пикселът, който е постоянно изключен, е естествен дефект,
който може да възникне в LCD технологията.

● За повече информация относно качеството на монитора и
политиката на пикселите на Dell вж. сайта за поддръжка на Dell
на адрес: www.dell.com/support/monitors.

● Пикселът, който е постоянно изключен, е естествен дефект,
който може да възникне в LCD технологията.

● За повече информация относно качеството на монитора и
политиката на пикселите на Dell вж. сайта за поддръжка на Dell
на адрес: www.dell.com/support/monitors.

● Нулирайте монитора до Фабрични настройки (Фабрично нулиране).

● Регулирайте яркостта и контраста чрез OSD.

● Нулирайте монитора до Фабрични настройки (Фабрично нулиране).

● Регулирайте яркостта и контраста чрез OSD.

Хоризонтални/
вертикални линии

● Нулирайте монитора до Фабрични настройки (Фабрично нулиране).

● Извършете проверка на функцията за самотест на монитора и
определете дали тези линии също са в режим на самотест.

● Проверете за извити или счупени щифтове в конектора за
видео кабел.

● Пуснете вградената диагностика.

Отстраняване на проблеми

│

73

Проблем със
синхронизацията

● Нулирайте монитора до Фабрични настройки (Фабрично
нулиране).

● Извършете проверка на функцията за самостоятелно тестване
на монитора, за да определите дали екранираният екран се
появява в режим на самотест.

● Проверете за извити или счупени щифтове в конектора за
видео кабел.

● Рестартирайте компютъра в безопасен режим.

Сигурност ● Не изпълнявайте никакви стъпки за отстраняване на

Периодични проблеми ● Изпробвайте различни предварително зададени режими

Задържане на
изображение от
статично изображение,
оставено на монитора за
дълъг период от време

Видео призрак или свръх
бързо задържане

неизправности.

● Свържете се незабавно с Dell.

в цветни настройки OSD. Нагласете R/G/B стойността в
Персонализиран цвят в Настройки на цвета OSD.

● Променете входния цветен формат на RGB или YPbPr в
екранното меню за настройки на цвета.

● Пуснете вградената диагностика.

● Използвайте функцията за управление на захранването, за да
изключите монитора през цялото време, когато не се използва (за
повече информация вижте Режими за управление на мощността.

● Алтернативно, използвайте динамично променяща се
скрийнсейвър.

● Променете времето за реакция в екранното меню на Бързо или
Нормално в зависимост от вашето приложение и употреба.

74

│

Отстраняване на проблеми

Специфични проблеми за продукта

Специфични симптоми Възможни решения

Изображението на екрана е
твърде малко

Не можете да настроите
монитора сбутоните в
долната част на панела

Няма входен сигнал
при натискане на
потребителски контроли

Картината не запълва целия
екран

● Проверете настройката на съотношението на аспектите в
екранното меню за настройки на дисплея.

● Нулирайте монитора до Фабрични настройк (Фабрично
нулиране).

● Изключете монитора, изключете захранващия кабел, включете
го обратно и след това включете монитора.

● Проверете източника на сигнал. Уверете се, че компютърът
не е в режим на готовност или режим на заспиване, като
преместите мишката или натиснете произволен клавиш на
клавиатурата.

● Проверете дали видео кабелът е включен правилно. Изключете
и свържете отново видео кабела, ако е необходимо.

● Нулирайте компютъра или видеоплейъра.

● Поради различни видеоформати (съотношение на страните) на
DVD, мониторът може да се показва на цялекран.

● Пуснете вградената диагностика.

Отстраняване на проблеми

│

75

Приложение

Инструкции за безопасност

ВНИМАНИЕ: Използването на контроли, настройки или процедури,
различни от посочените в тази документация, може да доведе до
излагане на удар, електрически опасности и/или механични опасности.

За информация относно инструкциите за безопасност вижте
Ръководството за информация за продукта.

FCC известия (само САЩ) и друга регулаторна информация

За известия FCCи друга регулаторна информация вижте уебсайта за съответствие с
регулаторите, намиращ се на www.dell.com/regulatory_compliance.

Свързване с Dell

Клиенти в САЩ могат да се обадят на 800-WWW-DELL(800-999-3355).

ЗАБЕЛЕЖКА: Ако нямате активна интернет връзка, можете да наме­рите информация за контакт във фактурата за покупка, фактурата за
опаковане, сметката или каталога на продуктите на Dell.

Dell предоставя няколко онлайн и телефонни възможности за поддръжка
иуслуги. Наличността варира в зависимост от държавата и продукта и
някои услуги може да не са налични във вашия район.

За да получите онлайн поддръжка за вашия монитор:

1. Посетете www.dell.com/support/monitors.
За да се свържете с Dell за продажби, техническа поддръжка или проблеми с обслуж­ването на клиенти:

1. Посетете www.dell.com/support.

2. Потвърдете вашата държава или регион в падащото меню Избор на държава/регион

в долната част на страницата.

3. Щракнете Свържете се с нас в лявата част на страницата.

4. Изберете подходящата услуга или връзказап оддръжка въз основа на вашите нужди.

5. Изберете метод за връзка с Dell, който е удобен за вас.

│

76

Приложение

Пин фунции

D-Sub 15-пинов конектор

Пин Номер Сигнална функция

1 Видео-червен
2 Видео-зелен
3 Видео-син
4 GND
5 Самостоятелен тест
6 GND-R
7 GND-G
8 GND-B

9 DDC+5V
10 GND-синхронизация
11 GND
12 DDC данни
13 H-синхронизация
14 V-синхронизация
15 DDC часовник

Приложение

│

77

Пин функции

DP20-пинов конектор

Пин Номер Сигнална функция

1 ML_LANE3_N
2 GND
3 ML_LANE3_P
4 ML_LANE2_N
5 GND
6 ML_LANE2_P
7 ML_LANE1_N
8 GND
9 ML_LANE1_P
10 ML_LANE0_N
11 GND
12 ML_LANE0_P
13 GND
14 GND
15 AUX_CH_P
16 GND
17 AUX_CH_N
18 HPD
19 RETURN
20 DP_PWR

78

│

Приложение

Пин функции

HDMI 19-пинов конектор

Пин номер Сигнални функции

1 TMDS DATA 2+
2 TMDS DATA 2 SHIELD
3 TMDS DATA 2­4 TMDS DATA 1+
5 TMDS DATA 1 SHIELD
6 TMDS DATA 1­7 TMDS DATA 0+
8 TMDS DATA 0 SHIELD
9 TMDS DATA 0­10 TMDS CLOCK+
11 TMDS CLOCK SHIELD
12 TMDS CLOCK­13 CEC
14 Reserved (N.C. ondevice)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC Ground
18 +5V POWER
19 HOT PLUG DETECT

Приложение

│

79
