Системы Dell PowerVault DL4000 Руководство по началу работы

нормативная модель: E16S Series нормативный тип: E16S001

Примечания, предупреждения и

предостережения

ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ. Содержит важную информацию, которая помогает более эффективно

работать с компьютером.

ОСТОРОЖНО: ПРЕДУПРЕЖДЕНИЕ. Указывает на опасность повреждения оборудования или потери данных и подсказывает, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ: ОСТОРОЖНО! Указывает на потенциальную опасность повреждения оборудования, получения травмы или на угрозу для жизни.

vMotion

™

, логотип Dell, Dell Boomi,

Dell

™

Intel

EqualLogic

™

Windows Vista

Pentium

AMD

vCenter

™

Dell Precision

™

Compellent

Xeon

Core

KACE

Celeron

™

является зарегистрированным товарным знаком, а

и Active Directory

и vSphere

являются зарегистрированными товарными знаками

является зарегистрированным товарным знаком

Товарные знаки, использованные в тексте:

PowerVault

™

PowerConnect

™

OpenManage

товарными знаками корпорации Dell Inc. знаками Intel Corporation в США и других странах.

AMD Phenom™ и AMD Sempron™ являются товарными знаками Advanced Micro Devices, Inc. Microsoft™, Windows®, Windows Server зарегистрированными товарными знаками Microsoft Corporation в США и (или) в других странах. Red Hat Enterprise Linux

SUSE зарегистрированным товарным знаком корпорации Oracle Corporation и (или) ее филиалов. Citrix XenMotion

других странах. VMware

Internet Explorer

являются зарегистрированными товарными знаками Red Hat, Inc. в США и (или) в других странах. Novell

MS-DOS

являются зарегистрированными товарными знаками Novell Inc. в США и в других странах. Oracle

являются зарегистрированными товарными знаками или товарными знаками Citrix Systems, Inc. в США и (или) в

Virtual SMP

или товарными знаками VMware, Inc. в США или в других странах. IBM корпорации International Business Machines Corporation.

™

FlexAddress

являются зарегистрированными товарными

OptiPlex

™

Force10

™

Latitude

™

Vostro

PowerEdge

™

AMD Opteron

являются товарными знаками или

Xen

и Red Hat

является

XenServer

™

являются

2012–12

Rev. A00

Установка и настройка

ПРЕДУПРЕЖДЕНИЕ: Перед тем как приступить к выполнению следующей процедуры, ознакомьтесь с инструкциями по технике безопасности, приведенными в документации по системе.

Распаковка системы стоек

Распакуйте систему и идентифицируйте каждый элемент. Смонтируйте направляющие кронштейны и установите систему в стойку согласно инструкциям по технике

безопасности и инструкциям по монтажу в стойку. Эти инструкции прилагаются к системе.

Рисунок 1. Установка направляющих реек и системы в стойку

Дополнительная опция — подключение клавиатуры, мыши и монитора.

Рисунок 2. Подключение клавиатуры, мыши и монитора.

Подключите клавиатуру, мышь и монитор (дополнительно). Разъемы, находящиеся на задней панели системы, снабжены табличками, указывающими, какие именно кабели

следует подключать к этим разъемам. При подключении кабеля монитора обязательно зажмите винты разъема

(если имеются).

Подключение кабелей питания

Рисунок

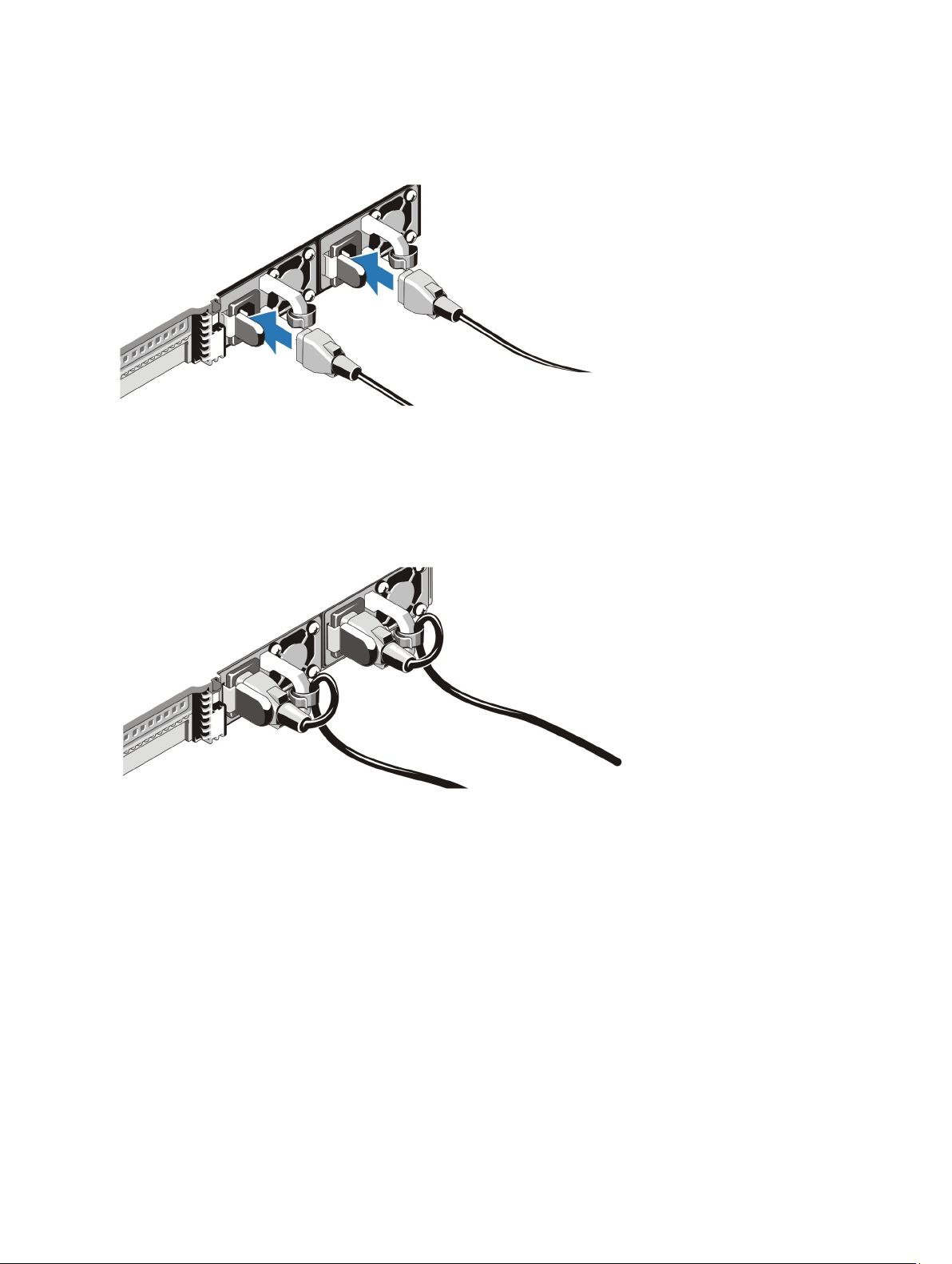

Подсоедините кабель (кабели) питания к системе. Если используется монитор, подсоедините к нему кабель питания.

3. Подключение кабелей питания

Фиксация кабеля (кабелей) питания

Рисунок 4. Фиксация кабеля (кабелей) питания

Согните кабели питания системы в петлю (см. рисунок) и закрепите их кабельным зажимом. Подключите другой конец каждого кабеля (кабелей) питания к заземленной розетке или к отдельному источнику

питания, например, к источнику бесперебойного питания (UPS) или блоку распределения питания (PDU).

Включение системы

Рисунок 5. Включение системы

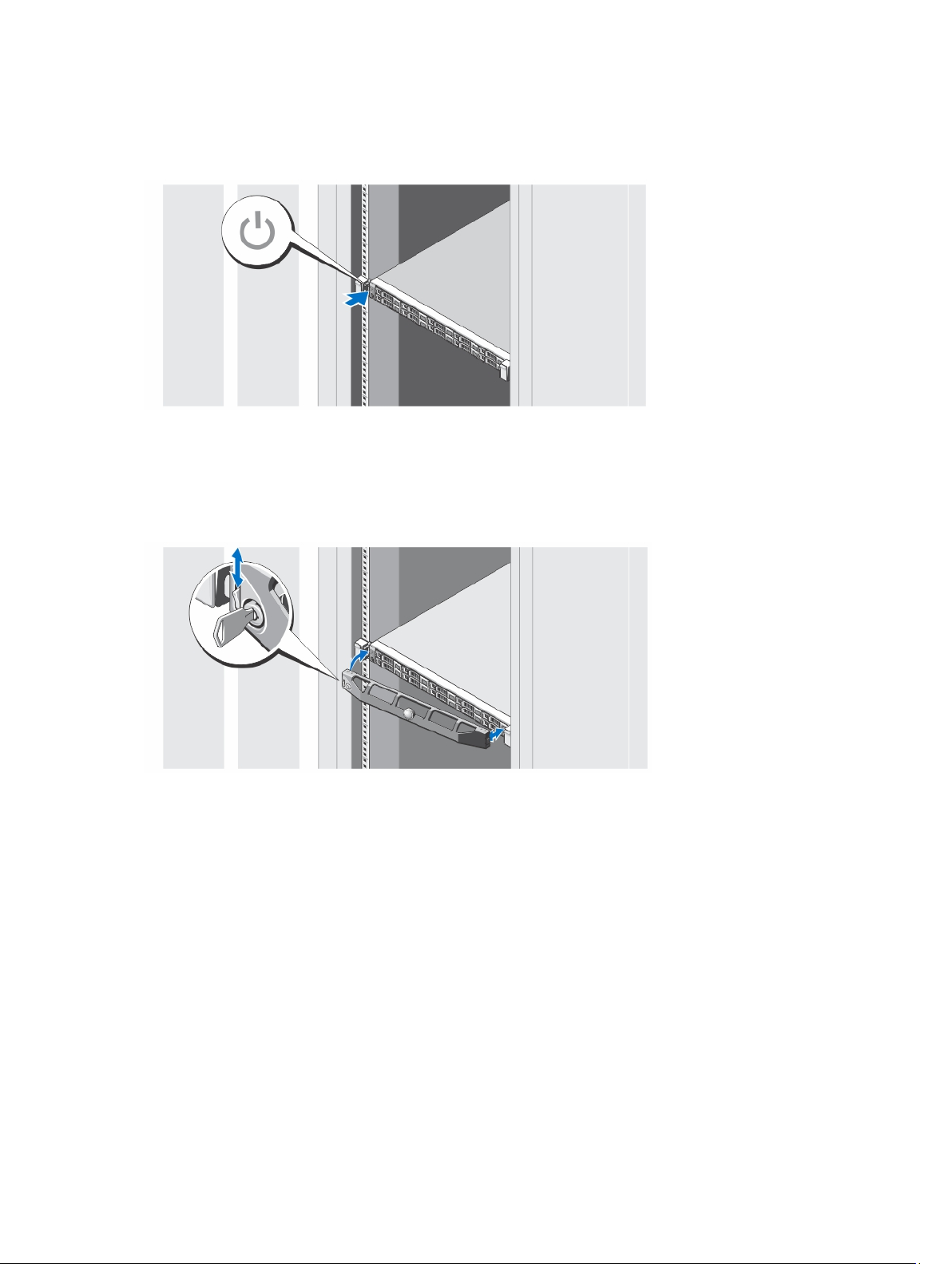

Нажмите кнопку питания, находящуюся на панели системы. Загорится индикатор питания.

Установка дополнительной лицевой панели

Рисунок 6. Установка лицевой панели

Установите лицевую панель (заказывается дополнительно).

Завершение настройки системы

Ваша система поставляется с предустановленной операционной системой. Чтобы переустановить операционную систему, см. документацию по установке и настройке операционной системы. Убедитесь, что операционная система установлена, прежде чем устанавливать аппаратное или программное обеспечение, не входящее в комплект поставки системы.

Лицензионное соглашение на программное обеспечение Dell

Перед началом работы с системой ознакомьтесь с лицензионным соглашением на программное обеспечение Dell, которое включено в комплект поставки системы. Любые носители, на которых записано установленное Dell

программное обеспечение, должны расцениваться как РЕЗЕРВНЫЕ копии программ, установленных на жестком диске системы. Если вы не принимаете условия и положения настоящего соглашения, обратитесь в отдел обслуживания клиентов по телефону. Телефон отдела обслуживания клиентов в США: 800-WWW-DELL

(800-999-3355). Информация для клиентов, находящихся за пределами США: посетите веб-страницу support.dell.com и выберите вашу страну или регион в нижней части этой страницы.

Прочая полезная информация

ПРЕДУПРЕЖДЕНИЕ: Ознакомьтесь с информацией по технике безопасности и с нормативной информацией в документации, входящей в комплект поставки системы. Информация о гарантийном обслуживании может быть включена в настоящий документ или приведена в отдельном документе.

• В Руководстве пользователя дана информация о функциях оборудования системы, об устранении неполадок при ее работе, а также об установке и замене компонентов системы. С этим документом можно ознакомиться в сети Интернет по адресу dell.com/support/manuals.

• В Примечании к выпуску дана информация по вопросам, связанным с аппаратным и программным обеспечением, а также свежая информация для пользователей, не вошедшая ни в одну другую часть комплекта документации. С этим документом можно ознакомиться в сети Интернет по адресу dell.com/

support/manuals.

• В Инструкции пользователя дана информация об использовании вашей системы. С этим документом можно ознакомиться в сети Интернет по адресу dell.com/support/manuals.

• В Руководстве по развертыванию содержится информация о выполнении кабельных соединений в

системе и об установке и первоначальной настройке программного обеспечения. С этим документом можно ознакомиться в сети Интернет по адресу dell.com/support/manuals.

• Документация к стойке, поставляемая в комплекте со стойкой, содержит инструкции по установке системы в стойку.

• Все носители, поставляемые в комплекте с системой, содержат документацию и программные средства для настройки системы и управления ею, включая компоненты, относящиеся к операционной системе, ПО для управления системой и обновления системы, а также компоненты, приобретенные вместе с системой.

ПРИМЕЧАНИЕ: Следите за обновлениями на веб-странице dell.com/support/manuals и внимательно изучайте обновления, поскольку они нередко заменяют информацию, содержащуюся в других документах.

ПРИМЕЧАНИЕ: При обновлении системы рекомендуется загрузить и установить последнюю версию встроенного программного обеспечения управления системой с веб-сайта support.dell.com.

Получение технической поддержки

Если вы не понимаете сути описанной в настоящем руководстве процедуры или система ведет себя не так, как ожидается, обратитесь к Руководству пользователя. Dell предлагает полный курс обучения по работе оборудования и сертификацию персонала. Для получения дополнительной информации обратитесь к веб-сайту

dell.com/training. Эти услуги могут быть недоступны для некоторых регионов.

Информация в соответствии со стандартами NOM

Ниже приведена информация об устройстве, описанном в данном документе, согласно требованиям официальных мексиканских стандартов (NOM).

Импортер:

Номер модели: E16S

Напряжение питания: 100—240 В переменного тока

Частота: 50 Гц/60 Гц

Потребляемый ток:

Dell Inc. de México, S.A. de C.V. Paseo de la Reforma 2620 -11º Piso Col. Lomas Altas 11950 México, D.F.

10 A – 5 A (2 шт.) (с блоком питания для сети переменного тока мощностью 750 Вт)

ПРИМЕЧАНИЕ: (X#), # = макс. число блоков питания на систему.

Технические характеристики

ПРИМЕЧАНИЕ: Ниже приведены только те технические характеристики, которые необходимо указывать

в соответствии с требованиями законодательства. Более полный и актуальный список технических характеристик системы доступен на сайте support.dell.com.

Питание

Источник питания переменного тока (для каждого блока питания)

Мощность 750 Вт

Теплоотдача

ПРИМЕЧАНИЕ: Теплоотдача рассчитывается исходя из номинальной мощности блока питания.

Напряжение

ПРИМЕЧАНИЕ: Эта система также рассчитана на подключение к IT-системам электропитания с линейным межфазным напряжением не более 230 В.

Батарея

батарея типа «таблетка» Литиевая батарея типа «таблетка» CR2032, 3 В

максимум 2891 BTU/ч

220-240 В переменного тока, с автоматическим определением, 50/60 Гц

Физические характеристики

Высота 42,8 мм (1,68 дюйма)

Ширина 482,4 мм (18,99 дюйма) с защелками стойки.

434 мм (17,08 дюйма) без защелок стойки.

Глубина 755,12 мм (29,73 дюйма)

Масса (макс. комплектация) 19,76 кг (43,56 фунта)

Вес (пустой) 9,37 кг (20,66 фунта)

Требования к окружающей среде

ПРИМЕЧАНИЕ: Система способна работать в центрах обработки данных с воздушных охлаждением при

температурных отклонениях до 40 °C и 45 °C. Для получения дополнительной информации см. Руководство пользователя на веб-сайте dell.com/support/manuals.

ПРИМЕЧАНИЕ: Дополнительную информацию о параметрах внешней рабочей среды для различных конфигураций системы см. на веб-странице dell.com/environmental_datasheets.

Температура

Максимальное изменение температуры

20 °C/ч (36 °F/ч)

(эксплуатация и хранение)

Диапазон температур для хранения От -40 до 65 °C (от -40 до 149 °F)

Температура (непрерывная эксплуатация)

Диапазон температур (для высоты на уровнем моря меньше 950 м или 3117 футов)

от 10 °C до 35 °C (от 50 °F до 95 °F), при условии, что оборудование не подвергается воздействию прямого солнечного света

Диапазон значений влажности от 10% до 80% относительной влажности при

максимальной температуре точки росы 26 °C (78,8 °F).

Относительная влажность

При хранении от 5% до 95% относительной влажности при

максимальной температуре точки росы 33 °C (91 °F). Учет воздействия атмосферы не учитывается.

Максимальная вибрация

При работе 0,26 G

при частоте от 5 до 350 Гц (во всех рабочих

rms

положениях)

При хранении 1,87 G

при частоте от 10 до 500 Гц в течение

rms

15 минут (испытано для всех шести сторон корпуса)

Максимальная ударная нагрузка

При работе Один ударный импульс с ускорением 31 g

длительностью не более 2,6 мс в положительном направлении оси z (по одному импульсу с каждой стороны системы) при рабочей ориентации.

Требования к окружающей среде

При хранении Шесть последовательных ударных импульсов с

ускорением 71 g длительностью не более 2 мс в положительном и отрицательном направлениях по осям x, y и z (по одному импульсу с каждой стороны системы)

Максимальная высота над уровнем моря

При работе

При хранении 12 000 м (39 370 футов).

Отклонение от номинальных рабочих характеристики при изменении высоты над уровнем моря

До 35 °C (95 °F) Максимальная температура снижается на 1 °C/300 м

от 35 °C до +40 °C (от 32 °F до 104 °F) Максимальная температура снижается на 1 °C/175 м

от 40 °C до 45 °C (от 104 °F до 113 °F) Максимальная температура снижается на 1 °C/125 м

Загрязнение микрочастицами

ПРИМЕЧАНИЕ: В данном разделе определяются пределы, которые помогут избежать повреждения ИТ-

оборудования и (или) его неисправности вследствие загрязнения твердыми частицами и газами. Если обнаруживается, что уровень загрязнения твердыми частицами или газом выходит за указанные пределы и является причиной повреждения и (или) неисправности вашего оборудования, от вас может потребоваться изменение условий окружающей среды, вызывающих повреждение и (или) неисправности. Изменение условий окружающей среды является обязанностью заказчика.

3048 м (10 000 футов).

(1 °F/547 футов) на высоте более 950 м (3117 футов).

(1 °F/319 футов) на высоте более 950 м (3117 футов).

(1 °F/228 футов) на высоте более 950 м (3117 футов).

Фильтрация воздуха

ПРИМЕЧАНИЕ: Применяется только к окружениям центра обработки данных. Требования к фильтрации воздуха не применяются к IT-оборудованию, предназначенному для использования вне центра обработки данных, в таких окружениях, как офис или производственный отдел.

Электропроводящая пыль

ПРИМЕЧАНИЕ: Применяется для центров обработки данных и окружений, не относящихся к центрам обработки данных.

Коррозийная пыль

Фильтрация воздуха для центра обработки данных в соответствии с ISO Class 8, ISO 14644-1 с верхним пределом 95%.

ПРИМЕЧАНИЕ: Воздух, попадающий в центр обработки данных, должен подвергнуться фильтрации MERV11 или MERV13.

Воздух не должен содержать электропроводящую пыль, цинковые заусенцы или другие проводящие частицы.

• Воздух не должен содержать коррозийной пыли.

• Остаточная пыль, присутствующая в воздухе, должна иметь точку гигроскопичности не превышающую 60% относительной влажности.

Требования к окружающей среде Загрязнение газами

ПРИМЕЧАНИЕ: Максимальный уровень коррозионного загрязнения, измеренный при относительной

влажности ≤50%.

Скорость коррозии медного образца <300 Å/месяц, Class G1 согласно классификации ANSI/

ISA71.04-1985

Скорость коррозии серебряного образца <200 Å/месяц, Class AHSRAE согласно классификации

TC9.9
