Page 1

Monitor Alienware AW2521H Przewodnik użytkownika

Model: AW2521H Numer identyfikacyjny modelu: AW2521Hb

Page 2

Uwagi, ostrzeżenia i przestrogi

UWAGA: UWAGA oznacza ważną informację, która może pomóc w lepszym wykorzystaniu komputera.

OSTRZEŻENIE: OSTRZEŻENIE wskazuje na możliwość uszkodzenia urządzenia lub utratę danych w przypadku postępowania niezgodnie z instrukcjami.

PRZESTROGA: PRZESTROGA oznacza potencjalną możliwość uszkodzenia majątku, obrażeń osobistych lub śmierci.

znaki towarowe to znaki towarowe firmy Dell Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić znaki towarowe ich właścicieli.

2021 - 03

Rev. A02

Page 3

Spis treści

Instrukcje bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . 6

Informacje o monitorze . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Zawartość opakowania. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Cechy produktu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Identyfikacja części i elementów sterowania. . . . . . . . . . . . . 10

Widok z przodu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Widok z góry. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Widok z tyłu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Widok z tyłu i od spodu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Specyfikacje monitora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Specyfikacje rozdzielczości . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Obsługiwane tryby video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Wstępne ustawienia trybów wyświetlania . . . . . . . . . . . . . . . . . . . . . .18

Specyfikacje elektryczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Charakterystyki fizyczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Charakterystyki środowiskowe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Przydział pinów. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Możliwości Plug and Play. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Interfejs USB (Uniwersalna magistrala szeregowa). . . . . . .24

Złącze przesyłania danych USB 3.2 Gen1 (5 Gb/s) . . . . . . . . . . . . . 24

Złącze pobierania danych USB 3.2 Gen1 (5 Gb/s) . . . . . . . . . . . . . . 25

Porty USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Jakość monitora LCD i zasady dotyczące pikseli. . . . . . . . .26

Ergonomia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Obsługa i przenoszenie wyświetlacza . . . . . . . . . . . . . . . . . .28

Wskazówki dotyczące konserwacji . . . . . . . . . . . . . . . . . . . .29

Czyszczenie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Page 4

Ustawienia monitora . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Podłączanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . . 30

Podłączanie komputera. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Zdejmowanie podstawy monitora . . . . . . . . . . . . . . . . . . . . . 35

Zestaw do montażu na ścianie VESA (opcjonalny). . . . . . . .37

Obsługa monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Włączanie monitora. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Sterowanie dżojstikiem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Używanie elementów sterowania tylnego panelu. . . . . . . . 39

Używanie menu ekranowego (OSD) . . . . . . . . . . . . . . . . . . 40

Dostęp do systemu menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Komunikat ostrzegawczy menu ekranowego. . . . . . . . . . . . . . . . . . . .56

Ustawianie maksymalnie rozdzielczości . . . . . . . . . . . . . . . . 58

Używanie nachylenia, obrotu w poziomie i pionowego

wydłużenia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Nachylenie i wydłużenie w poziomie. . . . . . . . . . . . . . . . . . . . . . . . . . .59

Wydłużenie w pionie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Obracania wyświetlacza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Obróć w prawo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Obrót w lewo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Dostosowywanie ustawień wyświetlania obrotu danego

systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Korzystanie z aplikacji AlienFX . . . . . . . . . . . . . . . . . . 63

Wymagania wstępne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Instalacja AWCC za pośrednictwem aktualizacji systemu

Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Instalacja AWCC z witryny pomocy technicznej firmy

Dell. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Nawigacja w oknie AlienFX . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Tworzenie kompozycji. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Page 5

Ustawianie efektów oświetlenia . . . . . . . . . . . . . . . . . . . . . . .67

Wykrywanie i usuwanie usterek . . . . . . . . . . . . . . . . .72

Autotest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Wbudowana diagnostyka . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Typowe problemy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Problemy specyficzne dla produktu. . . . . . . . . . . . . . . . . . . .77

Problemy dotyczące USB (Universal Serial Bus) . . . . . . . . .80

Dodatek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Uwagi FCC (tylko USA) i inne informacje dotyczące

przepisów . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

Kontakt z firmą Dell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Baza danych produktów UE etykiet energetycznych i

kart informacyjnych produktów . . . . . . . . . . . . . . . . . . . . . . .82

Page 6

Instrukcje bezpieczeństwa

OSTRZEŻENIE: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w dokumentacji, może spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.

• Postaw monitor na wytrzymałej powierzchni i obchodź się z nim ostrożnie. Ekran jest delikatny i jego upuszczenie lub mocne uderzenie mogłoby go uszkodzić.

•Należy zawsze upewnić się, że napięcie znamionowe monitora jest odpowiednie do pracy przy zasilaniu prądem zmiennym dostępnym w danej lokalizacji.

• Monitor należy przechowywać w temperaturze pokojowej. Nadmierne ciepło lub chłód mogą mieć negatywny efekt na ciekły kryształ wyświetlacza.

• Nie należy monitora narażać na mocne wstrząsy lub uderzenia. Na przykład: nie należy monitora umieszczać w baga

• Monitor należy odłączyć, jeśli ma być nieużywany przez dłuższy czas.

• Aby uniknąć porażenia prądem, nie należy próbować zdejmować żadnej pokrywy ani dotykać wnętrza monitora.

żniku samochodu.

6|Instrukcje bezpieczeństwa

Page 7

Informacje o monitorze

Zawartość opakowania

Monitor jest dostarczany z następującymi, pokazanymi poniżej komponentami. W przypadku braku któregokolwiek komponentu skontaktuj się z działem wsparcia technicznego firmy Dell. Więcej informacji zawiera rozdział Kontakt z

firmą Dell.

UWAGA: Niektóre komponenty mogą być opcjonalne i mogą nie być dostarczane w zestawie z monitorem. Niektóre funkcje i nośniki mogą być niedostępne w niektórych krajach.

Ilustracja komponentu Opis komponentu

Wyświetlacz

Ramię podstawy

Podstawa stojaka

Informacje o monitorze | 7

Page 8

Pokrywa wejścia/wyjścia

Kabel zasilania (różni się zależnie od kraju)

Kabel DisplayPort (DisplayPort do DisplayPort)

Kabel Mini-DisplayPort do DisplayPort

Kabel przesyłania danych USB 3.2 Gen1 (5 Gb/s) (pozwala korzystać z portów USB na monitorze)

8 | Informacje o monitorze

• Instrukcja szybkiej instalacji

• Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych

• Kartka powitalna Alienware

Page 9

Cechy produktu

Monitor Alienware AW2521H ma wyświetlacz ciekłokrystaliczny (LCD) na cienkowarstwowych tranzystorach (TFT) z aktywną matrycą, i podświetleniem diodami LED. Funkcje monitora obejmują:

•Wyświetlacz o 62,23 cm (24,5-calowym) obszarze wyświetlania (przekątna). Rozdzielczość: Do 1920 x 1080 poprzez DisplayPort i HDMI z pełnoekranową obsługą niższych rozdzielczości, z obsługą dużej szybkości odświeżania 360 Hz.

• NVIDIA® G-SYNC® zapewnia płynne granie bez zakłóceń.

•Obsługuje wysokie częstotliwości odświeżania 360 Hz i krótki czas odpowiedzi 1 ms szary do szarego w trybie Extreme (Ekstremalny)*.

•AW2521H z obsługą HDR10.

•Przestrzeń kolorów 99% sRGB ze średnią wartością ΔE2000 <

•Możliwość nachylania, obracania w poziomie i obrócenia wyświetlacza oraz regulacji wysokości.

• Wyjmowany stojak oraz otwory montażowe Video Electronics Standards Association (VESA™) 100 mm umożliwiające elastyczne rozwiązanie mocowania.

• Łączność cyfrowa poprzez 1 port DisplayPort i 2 porty HDMI.

•Wyposażony w 1 port przesyłania danych USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu B, 1 port pobierania danych USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu A z funkcją ładowania oraz 3 porty przesyłania danych USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu A.

• Funkcja Plug and Play, jeżeli obsługiwana jest przez system.

• Regulację poprzez menu ekranowe (OSD) ułatwiające konfigurację i optymalizację ekranu.

•AW2521H z obsługą przełomowej funkcji NVIDIA® Reflex Latency Analyzer (Analizator opóźnienia NVIDIA® Reflex), zapewniającej rywalizującym ze sobą graczom po raz pierwszy w historii pomiar opóźnień systemu.

• AW2521H oferuje kilka trybów ustawień wstępnych, w tym G-SYNC Esports, FPS (strzelanka z perspektywy pierwszej osoby), MOBA/RTS (gry strategiczne w czasie rzeczywistym), RPG (gry z podziałem na role), SPORT (wyścigi) i trzy tryby do personalizacji gier, w zależności od preferencji użytkownika. Ponadto usprawniono g jak Timer (Czasomierz), Frame Rate (Liczba klatek na sekundę), oraz Display Alignment (Wyrównanie obrazu), co poprawiło wydajność i jakość grania.

łówne funkcje gier, takie

1,5.

Informacje o monitorze | 9

Page 10

•<

0,5 W w trybie gotowości.

• Optymalna wygoda dla oczu dzięki ekranowi z funkcją zapobiegania migotaniu.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane przez monitor może mieć niekorzystne skutki dla oczu, m.in. powodować zmęczenie wzroku w wyniku kontaktu z urządzeniami cyfrowymi. Funkcja ComfortView jest przeznaczona do zmniejszenia ilości niebieskiego światła emitowanego przez monitor w celu zapewnienia komfortu dla oczu.

*Czas odpowiedzi 1 ms szary do szarego jest osiągany w trybie Extreme (Ekstremalny), umożliwiając redukcję widocznego rozmycia ruchu i zwiększając

szybkość reakcji obrazu. Może to jednak spowodować wyświetlenie na obrazie delikatnych, lecz zauważalnych, artefaktów wizualnych. Każda konfiguracja systemu jest inna, tak jak potrzeby graczy, dlatego firma Alienware zaleca użytkownikom eksperymentowanie z różnymi trybami, aby znaleźć odpowiednie dla siebie ustawienia.

Identyfikacja części i elementów sterowania

Widok z przodu

Etykieta Opis Użyj

1 Szczelina prowadzenia

kabli (na przedniej stronie stojaka)

2 Przycisk włączania/

wyłączania zasilania (z diodą LED)

10 | Informacje o monitorze

Porządkowanie kabli.

Włącza lub wyłącza monitor. Ciągłe niebieskie światło oznacza, że

monitor jest włączony i działa normalnie. Migające białe światło oznacza, że monitor jest w trybie gotowości.

Page 11

Widok z góry

Etykieta Opis Użyj

1 Czujnik światła otoczenia Służy do wykrywania światła otoczenia i

odpowiedniej regulacji jasności wyświetlacza. Aby uzyskać więcej informacji, zobacz Ambient Light

Sensor (Czujnik światła otoczenia).

Widok z tyłu

Widok z tyłu bez stojaka monitora

Widok z tyłu ze stojakiem monitora

Informacje o monitorze | 11

Page 12

Etykieta Opis Użyj

1 Dżojstik Do obsługi menu wyświetlanego na

ekranie (OSD).

2 Przyciski funkcji Aby uzyskać więcej informacji,

zobacz Obsługa monitora.

3 Kod kreskowy, numer seryjny i

etykieta serwisowa

4 Zaciski do porządkowania kabli

(2)

5 Przycisk odłączania stojaka Umożliwia odłączenie stojaka od

6 Otwory montażowe VESA

(100 mm x 100 mm - za pokrywą VESA)

7 Etykieta z oznaczeniami

prawnymi

8 Złącze stacji dokującej

zapewniającej oświetlenie

9 Szczelina do prowadzenia kabli

(na tylnej stronie stojaka)

10 Pokrywa wejścia/wyjścia Ochrona porty wejścia/wyjścia.

Do kontaktowania się z firmą Dell w sprawach pomocy technicznej. Etykieta serwisowa to unikalny identyfikator alfanumeryczny, dzięki któremu serwisanci firmy Dell mogą zidentyfikować komponenty osprzętu w monitorze i uzyskać dostęp do informacji o gwarancji.

Porządkowanie kabli.

monitora. Montaż ścienny monitora przy

użyciu zestawu do montażu ściennego zgodnego ze standardem VESA (100 mm x 100 mm).

Zawiera certyfikaty.

Gdy ramię podstawy jest przymocowane do monitora, stacja dokująca dostarcza zasilanie lampki w podstawie.

Do porządkowania kabli poprzez przeprowadzenie ich przez tę szczelinę.

12 | Informacje o monitorze

Page 13

Widok z tyłu i od spodu

Widok z tyłu i z dołu monitora bez stojaka

Etykieta Opis Użyj

1 Złącze zasilania Podłącz kabel zasilający (dołączony do

monitora).

2 Port HDMI (HDMI 1) Podłącz kabel HDMI komputera. 3 Port HDMI (HDMI 2) Podłącz kabel HDMI komputera. 4 DisplayPort • Podłącz komputer za pomocą kabla

DisplayPort-DisplayPort (dostarczony z monitorem).

lub

•Podłącz komputer za pomocą kabla mini DisplayPort-DisplayPort (dołączonego do monitora).

Informacje o monitorze | 13

Page 14

5 Port pobierania danych

USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu A z funkcją NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex).

6 Port słuchawek Podłącz słuchawki lub głośniki.

7 Port pobierania danych

USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu A z funkcją ładowania

8 Port przesyłania

danych USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu B

9 Port pobierania danych

USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) typu A (2)

10 Port Line-out Podłącz głośniki.

Podłącz urządzenie USB 3.2 Gen1 (5 Gb/s).*

Podłącz do tego portu przewodową lub bezprzewodową mysz, aby włączyć funkcję NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex).

UWAGA: Aby korzystać z tych portów, należy podłączyć kabel USB (dostarczony z monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.

UWAGA: Po włączeniu funkcji NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex) zalecane jest podłączenie do tego portu przewodowej lub bezprzewodowej myszy.

OSTRZEŻENIE: Zwiększenie mocy wyjściowej audio powyżej 50% na regulatorze głośności lub korektorze może zwiększyć napięcie wyjściowe w sł

uchawkach, zwiększając tym samym

poziom ciśnienia akustycznego.

Podłącz, aby naładować urządzenie USB.

Podłącz kabel USB (dostarczony z monitorem) do tego portu i do komputera, aby umożliwić korzystanie z portów USB w monitorze.

Podłącz urządzenie USB 3.2 Gen1 (5Gb/s).*

UWAGA: Aby korzystać z tych portów, należy podłączyć kabel USB (dostarczony z monitorem) do portu przesyłania danych USB w monitorze oraz do komputera.

UWAGA: Ten port nie obsługuje słuchawek.

14 | Informacje o monitorze

Page 15

*Aby uniknąć interferencji sygnału w przypadku podłączenia urządzenia USB do portu USB pobierania danych, nie zaleca się podłączania innych urządzeń USB do przylegającego portu.

Specyfikacje monitora

Model AW2521H

Typ ekranu Aktywna matryca - TFT LCD Technologia panelu Szybki IPS Współczynnik proporcji 16:9 Widoczny obraz Przekątna

Szerokość (aktywnego obszaru)

Wysokość (aktywnego obszaru)

Obszar całkowity Podziałka pikseli 0,2829 mm x 0,2802 mm Pikseli na cal (PPI) 89,91 Kąt widzenia Pionowo Poziomo Wyjście luminancji 400 cd/m² (typowe) Współczynnik kontrastu 1000 do 1 (typowe) Powłoka płyty Przeciwodblaskowa o twardości 3H Podświetlenie System oświetlenia krawędzi diodami LED

622,3 mm (24,5 cali) 543,2 mm (21,38 cali)

302,6 mm (11,91 cali)

164372,3 mm

178° (typowo) 178° (typowo)

(254,64 cali2)

Informacje o monitorze | 15

Page 16

Czas reakcji • 1 ms szary do szarego w trybie Extreme

(Ekstremalny)*

• 2 ms szary do szarego w trybie Super Fast (Superszybki)

• 3 ms szary do szarego w trybie Fast (Szybki)

*Czas odpowiedzi 1 ms szary do szarego jest osiągany w trybie Extreme (Ekstremalny), umożliwiając redukcję widocznego rozmycia ruchu i zwiększając szybkość reakcji obrazu. Może to jednak spowodować wyświetlenie na obrazie zauważalnych, delikatnych artefaktów wizualnych. Każda konfiguracja systemu jest inna, tak jak potrzeby graczy, dlatego firma Alienware zaleca użytkownikom eksperymentowanie z różnymi trybami, aby znaleźć odpowiednie dla siebie

ustawienia. Głębia kolorów 16,7 miliona kolorów Paleta kolorów 99% sRGB Obsługa HDR HDR10 Dokładność kalibracji ΔE2000 < Wbudowane urządzenia • Koncentrator USB SuperSpeed 5 Gb/s (USB 3.2

Gen1) (z 1 portem przesyłania danych USB 3.2 Gen1 (5 Gb/s))

• 4 porty pobierania danych USB 5 Gb/s (USB 3.2 Gen1) (w tym 1 port z funkcją ładowania)

Połączenie • 1 port DisplayPort w wersji 1.4 (tył)

•2 port HDMI w wersji 2.0 (tył)

•1 port przesyłania danych USB 3.2 Gen1 (5 Gb/s) (tył)

• 4 porty pobierania danych USB 3.2 Gen1 (5 Gb/s) (spód: 2; tył: 2)

•1 port słuchawek (spód)

•1 port wyjścia liniowego audio (tył)

1,5 (średnio)

16 | Informacje o monitorze

Page 17

Szerokość ramki (krawędź monitora do obszaru aktywnego) Góra

Lewo/prawo Spód

Nastawność Regulowana wysokość

stojaka Nachylenie Obrót w poziomie Obrót wyświetlacza

6,3 mm 6,6 mm/6,6 mm 19,4 mm

Od 0 mm do 130 mm

Od -5° do 21° Od -20° do 20° Od -90° do 90°

Specyfikacje rozdzielczości

Model AW2521H

DisplayPort 1.4 HDMI 2.0

Zakres skanowania poziomego

Zakres skanowania pionowego

Najwyższa wstępnie ustawiona rozdzielczość

• od 255 do 255 kHz (automatyczny)

• od 1 do 360 Hz (automatyczny)

•1920 x 1080 przy 360 Hz

• od 30 do 291 kHz (automatyczny)

• od 24 do 240 Hz (automatyczny)

•1920 x 1080 przy 240 Hz

Obsługiwane tryby video

Model AW2521H

Możliwości wyświetlania video (odtwarzanie HDMI & DisplayPort)

480p, 576p, 720p, 1080p

Informacje o monitorze | 17

Page 18

Wstępne ustawienia trybów wyświetlania

Tryby wyświetlania HDMI

Tryb wyświetlania Częstotli-

wość

pozioma

(kHz)

VESA, 640 x 480 31,47 60 25,175 -/VESA, 800 x 600 37,88 60 40 +/+

VESA, 1024 x 768 48,36 60 65 -/-

640 x 480p 31,48 60 25,18 -/720 x 480p 31,5 60 27,03 -/-

720 x 576p 31,25 50 27 -/1280 x 720p przy 50 Hz 37,5 50 74,25 +/+ 1280 x 720p przy 60 Hz 45 60 74,25 +/+

1920 x 1080p przy 24 Hz 27 24 74,25 +/+ 1920 x 1080p przy 50 Hz 56,25 50 148,5 +/+ 1920 x 1080p przy 60 Hz 67,5 60 148,5 +/+

1920 x 1080p przy 120 Hz 135 120 297 +/+

1920 x 1080 przy 144 Hz 166,59 144 346,5 +/-

1920 x 1080 przy 240 Hz 291,6 240 583,2 +/-

Częstotli-

wość

pionowa

(Hz)

Zegar pikseli (MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

Tryby wyświetlania DP

Tryb wyświetlania Częstotli-

wość

pozioma

(kHz)

VESA, 640 x 480 31,47 60 25,175 -/VESA, 800 x 600 37,88 60 40 -/-

VESA, 1024 x 768 48,36 60 65 -/-

1920 x 1080 przy 60 Hz 67,5 60 148,5 +/+

1920 x 1080 przy 120 Hz 137,26 120 285,5 +/-

1920 x 1080 przy 144 Hz 166,59 144 346,5 +/-

Częstotli-

wość

pionowa

(Hz)

Zegar pikseli (MHz)

Biegunowość

synchronizacji

(Pozioma/

Pionowa)

18 | Informacje o monitorze

Page 19

1920 x 1080 przy 240 Hz 291,59 240 606,5 +/1920 x 1080 przy 300 Hz 375,8 300 781,74 +/1920 x 1080 przy 360 Hz 466,3 360 969,99 +/-

UWAGA: Ten monitor obsługuje funkcję NVIDIA® G-SYNC®. Aby uzyskać informacje na temat kart graficznych obsługujących funkcję NVIDIA® G-SYNC®, zobacz www.geforce.com.

UWAGA: Aby uzyskać pełne funkcje i możliwości monitora NVIDIA® G-SYNC®, upewnij się, że jest podłączony bezpośrednio do portu wyjściowego HDMI lub DisplayPort karty graficznej Nvidia komputera.

Specyfikacje elektryczne

Model AW2521H

Sygnały wejścia video HDMI 2.0/DisplayPort 1.4, 600 mV na przewód, opór

wejściowy 100 omów na parę przewodów.

Napięcie wejścia prądu zmiennego/

Od 100 VAC do 240 VAC / 50 Hz lub 60 Hz + 1,2 A (typowe)

3Hz /

częstotliwość/prąd Prąd udarowy • 120 V: 40 A (maks.) przy 0°C (zimny start)

• 220 V: 80 A (maks.) przy 0°C (zimny start)

Zużycie energii • 0,3 W (tryb wyłączenia)

• 0,4 W (tryb gotowości)

•19,1 W (tryb włączenia)

• 83 W (maksymalnie)

• 21,232 W (Pon)

•67,09 kWh (TEC)

Zgodnie z definicją w UE 2019/2021 i UE 2019/2013.

Maksymalna jasność i kontrast przy maksymalnym obciążeniu wszystkich portów USB.

Pon: Zużycie energii w trybie Wł. mierzone w odniesieniu do metody

testowania Energy Star. TEC: Całkowite zużycie energii w kWh mierzone w odniesieniu do metody testowania Energy Star.

Informacje o monitorze | 19

Page 20

Niniejszy dokument należy wykorzystywać wyłącznie do celów informacyjnych i zawiera on dane na temat pracy w warunkach laboratoryjnych. Posiadany produkt może działać inaczej, w zależności od oprogramowania, komponentów i zamówionych urządzeń peryferyjnych i nie ma obowiązku aktualizowania takich informacji.

Stosownie, klient nie powinien polegać na tych informacjach podczas podejmowania decyzji na temat tolerancji elektrycznych i innych kwestii. Nie udziela się jawnej ani dorozumianej gwarancji co do dokładności lub kompletności.

Charakterystyki fizyczne

Model AW2521H Typ kabla sygnałowego • Cyfrowe: HDMI, 19 pinów (kabel kupowany

oddzielnie)

• Cyfrowe: DisplayPort, 20 pinów

• Uniwersalna magistrala szeregowa: USB, 9 pinów

UWAGA: Monitory Dell są zaprojektowane tak, aby działały optymalnie przy wykorzystaniu kabli wideo dostarczanych z monitorem. Firma Dell nie ma kontroli nad różnymi dostawcami kabli na rynku, rodzajem materiałów, złączy ani nad procesu zastosowanymi w trakcie produkcji tych kabli, dlatego Dell nie gwarantuje wysokiej jakości wideo uzyskanych przy użyciu kabli innych niż dostarczane z tym monitorem Dell.

Wymiary (ze stojakiem)

Wysokość (po rozłożeniu) 526,1 mm (20,71 cali) Wysokość (obniżony) 421,2 mm (16,58 cali) Szerokość 556,3 mm (21,90 cali) Głębokość 251,9 mm (9,92 cala)

Wymiary (bez stojaka)

Wysokość 328,2 mm (12,92 cali) Szerokość 556,3 mm (21,90 cali) Głębokość 84,4 mm (3,32 cali)

Wymiary stojaka

Wysokość (po rozłożeniu) 436,8 mm (17,20 cali) Wysokość (obniżony) 421,2 mm (16,58 cali)

20 | Informacje o monitorze

Page 21

Szerokość 465,2 mm (18,32 cala) Głębokość 251,9 mm (9,92 cala)

Waga

Waga z opakowaniem 12,3 kg (27,03 funtów) Waga z zamontowanym

stojakiem i kablami Waga bez stojaka (Do montażu

ściennego lub montażu VESA bez linek)

Waga stojaka 3,2 kg (7,05 funtów)

Charakterystyki środowiskowe

Model AW2521H Zgodność ze standardami

Szkło nie zawierające arsenu i rtęci przeznaczone tylko do panelu

Zakres temperatury

Działanie 0°C do 40°C (32°F do 104°F) Bez działania • Przechowywanie: -20°C do 60°C (-4°F do

Zakres wilgotności

Działanie 20% do 90% (bez kondensacji) Bez działania • Przechowywanie: 50% (bez kondensacji)

Wysokość n.p.m.

Działanie 5000 m (16404 stóp) (maksymalnie) Bez działania 12192 m (40000 stóp) (maksymalnie) Rozpraszanie ciepła • 283,2 BTU/godzinę (maksymalnie)

8,1 kg (17,81 funtów)

4,5 kg (9,96 funtów)

140°F)

•Przewożenie: -20°C do 60°C (-4°F do

140°F)

•Przewożenie: 50% (bez kondensacji)

• 78,48 BTU/godzinę (typowe)

Informacje o monitorze | 21

Page 22

Przydział pinów

Złącze DisplayPort

Numer pinu 20-pinowa końcówka

podłączonego kabla sygnałowego

1ML3 (n) 2GND 3ML3 (p) 4ML2 (n) 5GND 6ML2 (p) 7ML1 (n) 8GND 9ML1 (p)

10 ML0 (n)

11 GND 12 ML0 (p) 13 GND

14 GND 15 AUX (p) 16 GND

17 AUX (n)

18 Wykrywanie bez wyłączania 19 Re-PWR 20

+3,3 V DP_PWR

22 | Informacje o monitorze

Page 23

Złącze HDMI

Numer

pinu

1 TMDS DANE 2+ 2 TMDS DANE 2 SHIELD 3 TMDS DANE 24 TMDS DANE 1+ 5 TMDS DANE 1 SHIELD 6 TMDS DANE 17 TMDS DANE 0+ 8 TMDS DANE 0 SHIELD 9 TMDS DANE 0-

10 TMDS ZEGAR+

11 TMDS ZEGAR SHIELD 12 TMDS ZEGAR13 CEC 14 Zarezerwowane (N.C. w urządzeniu) 15 ZEGAR DDC (SCL) 16 DANE DDC (SDA) 17 DDC/CEC uziemienie 18

19 WYKRYWANIE BEZ WYŁĄCZANIA

19-pinowa końcówka

podłączonego kabla sygnałowego

+5 V POWER

Możliwości Plug and Play

Ten monitor można połączyć w dowolnym systemie zgodnym z Plug and Play. Monitor automatycznie przekazuje do systemu komputera informacje Rozszerzone dane identyfikacji monitora (EDID) za pomocą protokołów Kanał danych monitora (DDC), dlatego system może konfigurować się automatycznie oraz zoptymalizować ustawienia monitora. Większość instalacji monitorów jest automatyczna; jeśli to wymagane, można wybrać inne ustawienia. Dalsze informacje o zmianie ustawień monitora, znajdują się w części Obsługa monitora.

Informacje o monitorze | 23

Page 24

Interfejs USB (Uniwersalna magistrala szeregowa)

W tej części znajdują się informacje dotyczące portów USB znajdujących się w monitorze.

UWAGA: Ten monitor jest zgodny ze standardem USB Super-Speed 5 Gb/s (USB 3.2 Gen1).

Szybkość transferu

Super-Speed 5 Gb/s 4,5 W (maks., każdy port) Wysoka szybkość 480 Mb/s 4,5 W (maks., każdy port) Pełna szybkość 12 Mb/s 4,5 W (maks., każdy port)

Szybkość

przesyłania danych

Zużycie energii*

*Do 2 A w porcie USB pobierania danych (z ikoną baterii ) z urządzeniami obsługującymi wersję z ładowaniem akumulatora lub normalnymi urządzeniami USB.

Złącze przesyłania danych USB 3.2 Gen1 (5 Gb/s)

Numer

9-pinowa część złącza

pinu

1VCC 2D3D+ 4GND 5SSTX6SSTX+ 7GND 8SSRX9SSRX+

24 | Informacje o monitorze

Page 25

Złącze pobierania danych USB 3.2 Gen1 (5 Gb/s)

Numer

9-pinowa część złącza

pinu

1VCC 2D3D+ 4GND 5SSRX6SSRX+ 7GND 8SSTX9SSTX+

Porty USB

•1 port przesyłania danych - tył

•2 porty pobierania danych - tył

•2 porty pobierania danych — spód Port ładowania — port oznaczony ikoną ; obsługuje funkcję

szybkiego ładowania do 2 A, o ile urządzenie jest zgodne z technologią BC1.2.

UWAGA: Funkcja USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) wymaga komputera obsługującego standard USB SuperSpeed 5 Gb/s (USB 3.2 Gen1).

UWAGA: Porty USB monitora działają wyłącznie wtedy, gdy monitor jest włączony lub znajduje się w trybie gotowości. Po wyłączeniu i włączeniu monitora, wznowienie normalnego działania dołączonych urządzeń peryferyjnych może potrwać kilka sekund.

Informacje o monitorze | 25

Page 26

Jakość monitora LCD i zasady dotyczące pikseli

Podczas produkcji monitora LCD nierzadko dochodzi do pozostawania w niezmiennym stanie jednego lub kilku pikseli, , które są trudne do zobaczenia i nie wpływają na jakość lub stabilność obrazu. Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem

www.dell.com/pixelguidelines.

Ergonomia

OSTRZEŻENIE: Nieprawidłowe lub wydłużone korzystanie z klawiatury może prowadzić do obrażeń.

OSTRZEŻENIE: Patrzenie na ekran monitora przez długi czas może powodować zmęczenie oczu.

W celu uzyskania komfortu i efektywności należy przestrzegać następujących wskazówek podczas konfiguracji i użytkowania stacji roboczej komputera:

•Komputer należy ustawić tak, aby monitor i klawiatura znajdowały się bezpośrednio przed osobą przy nim pracującą. W sprzedaży dostępne są specjalne półki, które pomogą uzyskać prawidłową pozycję podczas pracy na klawiaturze.

•Aby zmniejszyć ryzyko nadwyrężenia wzroku oraz wystąpienia bólu karku/ ramion/pleców/barków w wyniku korzystania z monitora przez długi czas, zalecamy:

1. Umieść ekran w odległości od 50 do 70 cm (20-28 cali) od oczu.

2. Mrugaj często, aby nawilżać oczy lub skraplaj je wodą przy dłuższym

użytkowaniu monitora.

3. Rób regularne i częste przerwy - 20-minutowa przerwa co dwie

godziny.

4. Niepatrzenie na monitor i patrzenie na obiekt oddalony o co najmniej

20 stóp przez co najmniej 20 sekund podczas przerw.

5. Podczas przerw należy wykonywać ćwiczenia rozciągające w celu

rozluźnienia napięcia karku, ramion, pleców i barków.

•Należy się upewnić, że ekran monitora znajduje się na poziomie oczu użytkownika, lub nieco niżej, siedzącego przed monitorem.

•Należy dostosować nachylenie monitora, ustawienia kontrastu i jasności.

•Należy tak wyregulować oświetlenie otoczenia (np. oświetlenie sufitowe, lampki na biurku, zasłony lub żaluzje na oknach w pobliżu), aby zminimalizować odbicia i odblask światła na ekranie monitora.

•Należy używać krzesła, zapewniającego odpowiednie podparcie dla dolnego odcinka pleców.

26 | Informacje o monitorze

Page 27

• Podczas korzystania z klawiatury lub myszy należy utrzymywać

ekran monitora na poziomie lub poniżej poziomu wzroku użytkownika

monitor i klawiatura znajdujące się tuż przed użytkownikiem

stopy płasko na podłodze

nadgarstki rozluźnione, płasko leżące

przedramiona w pozycji poziomej z nadgarstkami w neutralnej, wygodnej pozycji.

• Podczas korzystania z klawiatury lub myszy należy zawsze pozostawić sobie miejsce na odpoczynek dla dłoni.

• Ramiona po obu stronach powinny znajdować się w naturalnej pozycji.

•Należy się upewnić, że stopy płasko stoją na podłodze.

•Należy się upewnić, że ciężar nóg w pozycji siedzącej opiera się na stopach, a nie na przedniej części siedzenia. W razie potrzeby należy wyregulować wysokość krzesła lub skorzystać z podnóżka, aby uzyskać właściwą postawę ciała.

•Należy różnicować swoje działania podczas pracy. Pracę należy próbować tak organizować, aby nie pracować przez d

ługi czas w pozycji siedzącej.

Należy regularnie wstawać i chodzić.

• Na obszarze przy biurku nie powinny znajdować się przeszkody, kable ani przewody zasilania, które mogłyby uniemożliwiać wygodną pozycję siedzącą, lub stwarzać potencjalne ryzyko potknięcia.

Informacje o monitorze | 27

Page 28

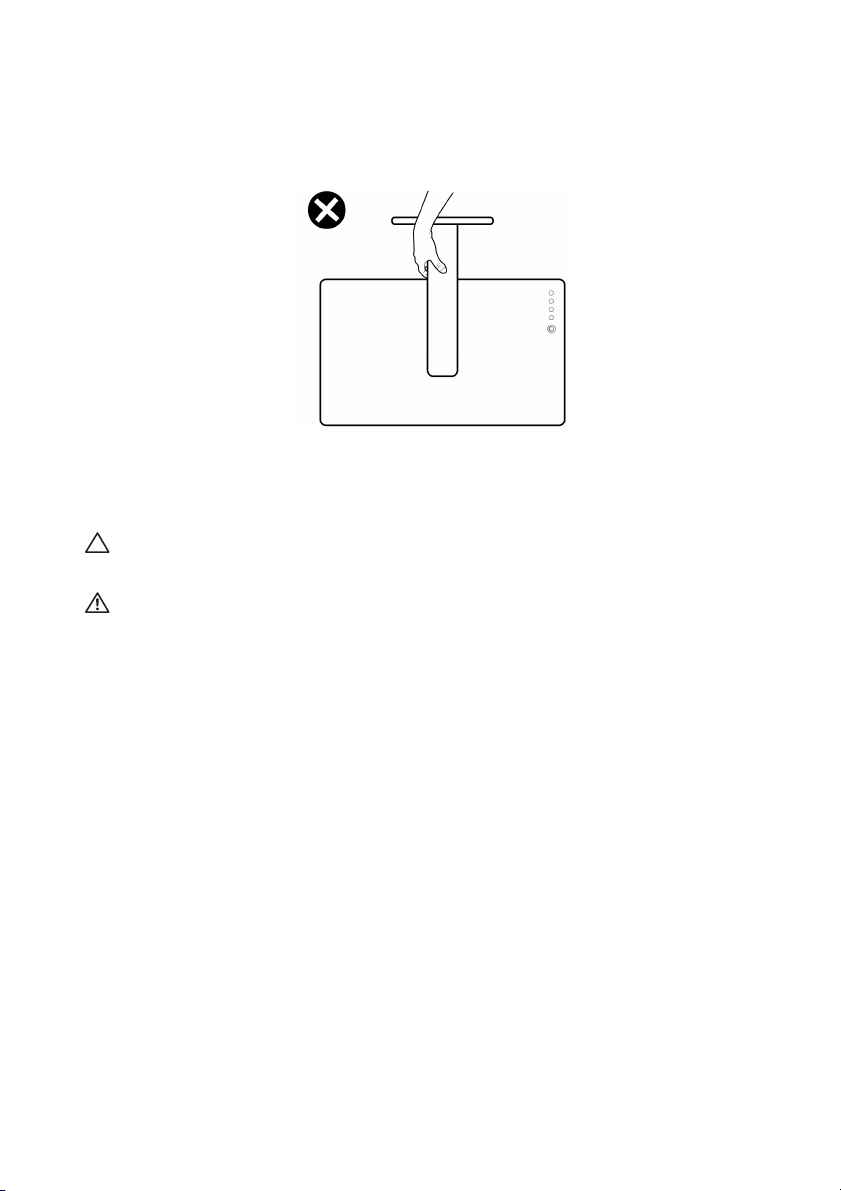

Obsługa i przenoszenie wyświetlacza

Aby zapewnić bezpieczeństwo monitora podczas jego podnoszenia lub przenoszenia, należy postępować zgodnie z poniższymi wskazówkami:

• Przed przenoszeniem lub podnoszeniem monitora należy wyłączyć komputer i monitor.

•Należy odłączyć wszystkie kable od monitora.

• Monitor należy umieścić w oryginalnym opakowaniu z oryginalnymi materiałami zabezpieczającymi.

• Podczas podnoszenia lub przenoszenia monitora należy mocno przytrzymać jego dolną krawędź i bok, nie wywierając nadmiernego nacisku na monitor.

• Podczas podnoszenia lub przenoszenia monitora, należy upewnić się, że monitor jest skierowany tyłem do użytkownika, i nie naciskać na obszar wyświetlacza, aby zapobiec zarysowaniom lub uszkodzeniom.

28 | Informacje o monitorze

Page 29

• Podczas podnoszenia lub przenoszenia monitora nie należy go odwracać górą do dołu, trzymając podstawę stojaka lub ramię stojaka. Mogłoby to doprowadzić do przypadkowego uszkodzenia monitora i spowodować obrażenia ciała użytkownika.

Wskazówki dotyczące konserwacji

Czyszczenie monitora

OSTRZEŻENIE: Przed rozpoczęciem czyszczenia monitora należy przeczytać i zastosować się do Instrukcje bezpieczeństwa.

PRZESTROGA: Przed rozpoczęciem czyszczenia monitora należy odłączyć kabel zasilający monitora od gniazda elektrycznego.

Zalecamy, aby zastosować się do podanych poniżej instrukcji podczas rozpakowania, czyszczenia lub obsługi monitora:

• Do czyszczenia antystatycznego ekranu należy używać lekko zwilżonej w wodzie miękkiej, czystej szmatki. Jeśli to możliwe należy stosować specjalne chusteczki do czyszczenia ekranu lub środki odpowiednie do powłok antystatycznych. Nie należy używać benzyny, rozpuszczalnika, amoniaku, środków czyszczących o własnościach ściernych lub sprężonego powietrza.

• Do czyszczenia monitora należy używać lekko zwilżonej w ciepłej wodzie szmatki. Należy unikać mogą one pozostawić na ekranie białe smugi.

•Jeśli po rozpakowaniu monitora zauważony zostanie biały proszek należy wytrzeć go szmatką.

• Podczas obsługi monitora należy zachować ostrożność, ponieważ po zarysowaniu obudowy pojawią się znaki zarysowania, bardziej widoczne na monitorach o ciemniejszej obudowie niż na jasnej.

• Aby pomóc w uzyskaniu najlepszej jakości obrazu na monitorze należy użyć dynamicznie zmieniającego obraz wygaszacza i wyłączać monitor, gdy nie jest używany.

stosowania jakichkolwiek detergentów, ponieważ

Informacje o monitorze | 29

Page 30

Ustawienia monitora

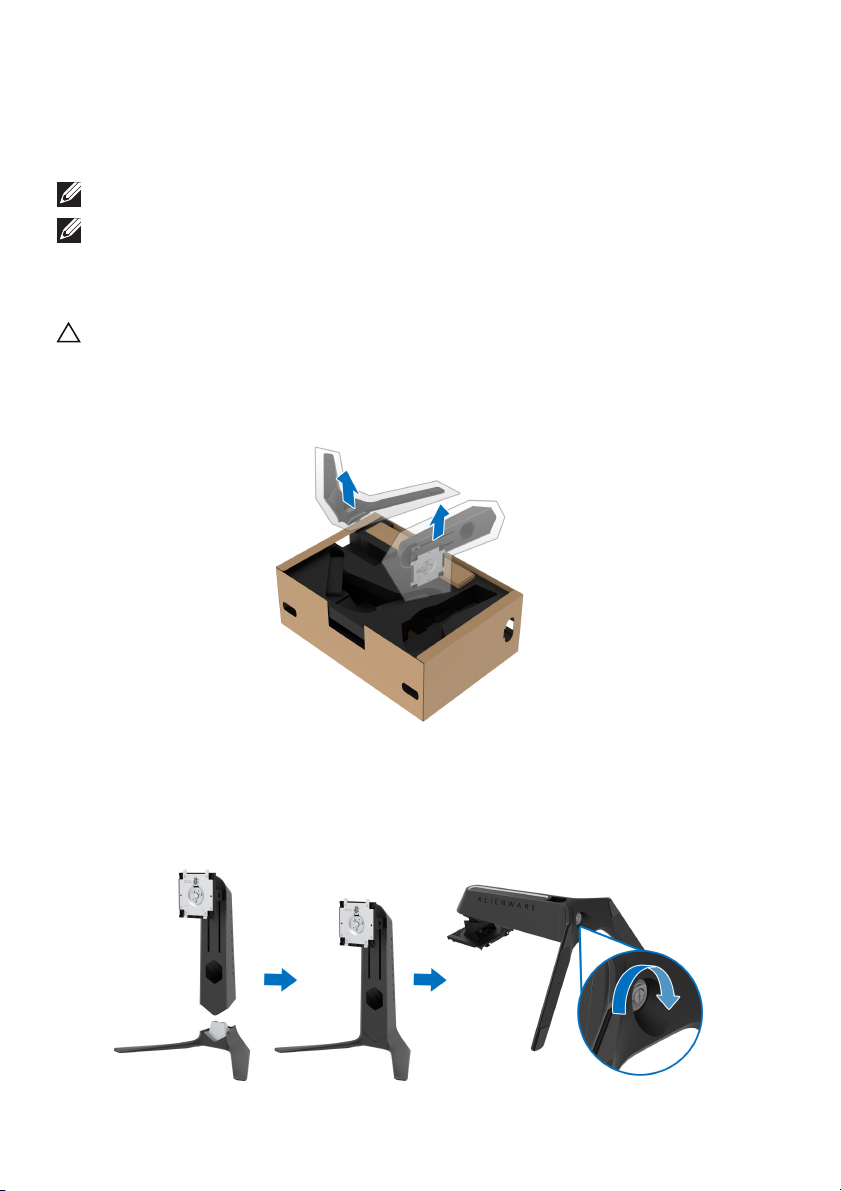

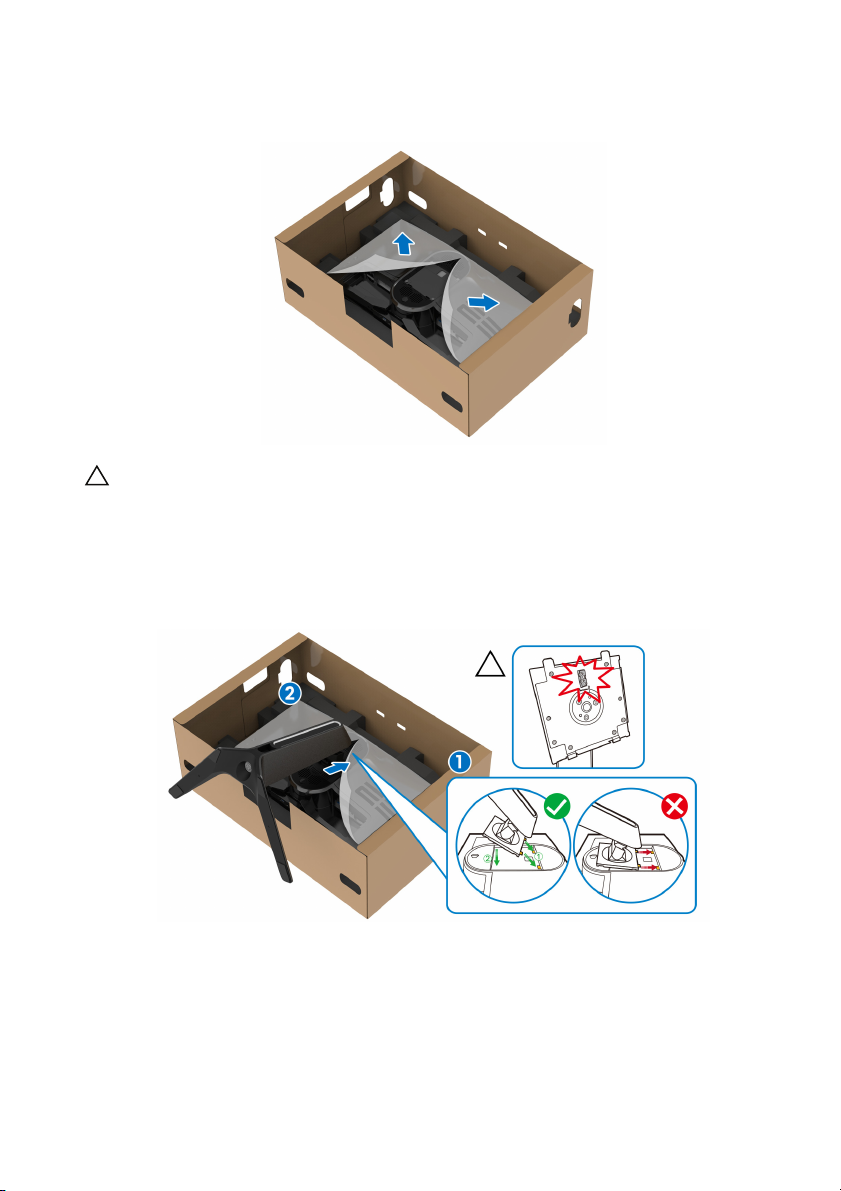

Podłączanie podstawy monitora

UWAGA: Stojak nie jest zamontowany fabrycznie. UWAGA: Poniższe instrukcje dotyczą wyłącznie stojaka dostarczanego

wraz z monitorem. W przypadku podłączania stojaka zakupionego z innego źródła, postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

OSTRZEŻENIE: Wykonanie poniższych czynności jest ważne w celu zabezpieczenia zakrzywionego ekranu. Postępuj zgodnie z poniższymi instrukcjami, aby dokończyć proces instalacji.

1. Wyciągnij ramię i podstawę stojaka z poduszki w opakowaniu.

2. Wyrównaj i ustaw ramię stojaka na podstawie stojaka.

3. Otwórz uchwyt śruby na spodzie podstawy stojaka i obracaj go w prawo,

aby stabilnie przymocować zespół stojaka.

4. Zamknij uchwyt śruby.

30 | Ustawienia monitora

Page 31

5. Otwórz osłonę ochronną w monitorze, aby uzyskać dostęp do gniazda

VESA w monitorze.

OSTRZEŻENIE: Podczas przymocowywania zespołu stojaka do wyświetlacza nie umieszczaj ramienia stojaka bezpośrednio na tylnym panelu wyświetlacza. Może to spowodować uszkodzenie pinów pogo na stojaku z powodu niedopasowania.

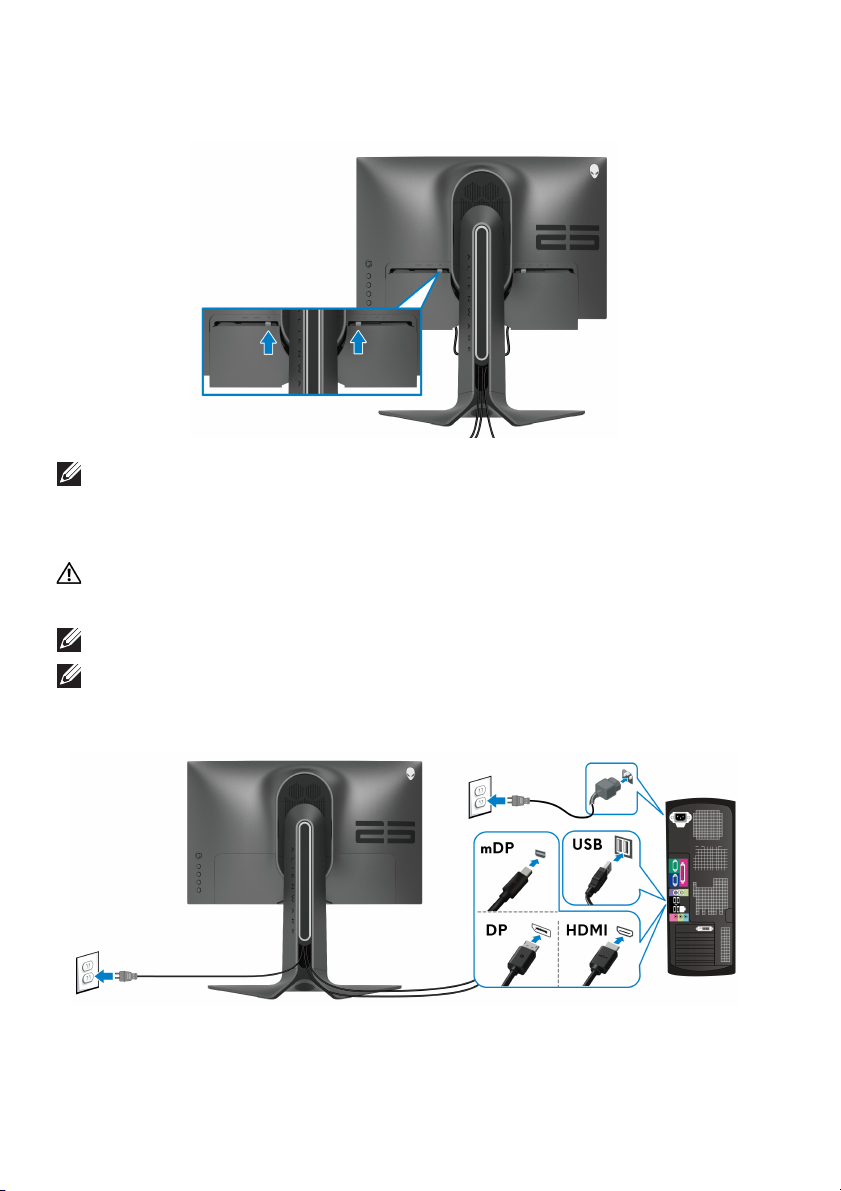

6. Ostrożnie wsuń wypustki w ramieniu stojaka w szczeliny w tylnej pokrywie

ekranu i wciśnij zespół stojaka, aby zaskoczył we właściwym miejscu.

7. Poprowadź kabel zasilający przez szczelinę do prowadzenia kabli w stojaku oraz przez zacisk z tyłu ekranu.

Ustawienia monitora | 31

Page 32

8. Podłączanie kabla zasilającego do monitora.

9. Przeprowadź wymagane kable, tzn. kabel przesyłania danych USB, kable

pobierania danych USB (opcjonalne, kupowane oddzielnie), kabel HDMI (opcjonalne, kupowane oddzielnie) i kabel DisplayPort przez szczelinę prowadzenia kabli w stojaku.

UWAGA: Kable USB 3.2 Gen1 (5 Gb/s) i kabel HDMI nie są dostarczane z wyświetlaczem, należy je nabyć oddzielnie.

10.Podłącz odpowiednie kable do monitora.

UWAGA: Monitory Dell są zaprojektowane do optymalnej współpracy z dostarczonymi przez firmę Dell kablami. Firma Dell nie gwarantuje jakości i wydajności wideo w przypadku użycia kabli innych niż Dell.

UWAGA: Przeciągnij każdy kabel, tak aby kable były ułożone przed zamocowaniem osłony wejścia/wyjścia.

32 | Ustawienia monitora

Page 33

OSTRZEŻENIE: Nie należy podłączać kabla zasilającego do gniazda ściennego ani włączać monitora, dopóki w instrukcji nie wystąpi takie zalecenie.

11. Przytrzymaj ramię stojaka i unieś ostrożnie monitor, a następnie umieść go

na płaskiej powierzchni.

OSTRZEŻENIE: Podczas podnoszenia monitora trzymaj mocno ramię stojaka, aby nie uszkodzić go przypadkowo.

12. Zdejmij osłonę ochronną z monitora.

Ustawienia monitora | 33

Page 34

13. Wsuń wypustki w pokrywie wejścia/wyjścia w szczeliny w tylnej pokrywie

ekranu, aż pokrywa zaskoczy we właściwym miejscu.

UWAGA: Upewnij się, że wszystkie kable przechodzą przez pokrywę wejścia/wyjścia i gniazdo w ramieniu stojaka do porządkowania kabli.

Podłączanie komputera

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

UWAGA: Nie podłączać wszystkich kabli do komputera równocześnie. UWAGA: Ilustracje służą wyłącznie jako odniesienie. Wygląd komputera

może być inny.

W celu podłączenia monitora do komputera:

1. Podłącz drugi koniec kabla DisplayPort (lub Mini-DisplayPort do

DisplayPort) lub kabla HDMI do komputera.

34 | Ustawienia monitora

Page 35

2. Podłącz drugi koniec kabla przesyłania danych USB 3.2 Gen1 do

odpowiedniego portu USB 3.2 Gen1 w komputerze.

3. Podłącz urządzenia peryferyjne USB 3.2 Gen1 do portów pobierania USB

3.2 Gen1 na monitorze.

4. Podłącz kable zasilające komputera i monitora do gniazda ściennego.

5. Włącz monitor i komputer.

Jeśli na monitorze wyświetla się obraz, instalacja jest zakończona. Jeśli

obraz nie wyświetla się, patrz Typowe problemy.

Zdejmowanie podstawy monitora

UWAGA: Aby zapobiec porysowaniu ekranu podczas zdejmowania stojaka, upewnij się, że monitor został położony na miękkiej, czystej powierzchni.

UWAGA: Poniższe instrukcje dotyczą wyłącznie podłączania stojaka dostarczanego wraz z monitorem. W przypadku podłączania stojaka zakupionego z innego źródła, postępuj zgodnie z instrukcjami dotyczącymi konfiguracji, załączonymi do stojaka.

W celu zdjęcia stojaka:

1. Wyłącz monitor.

2. Odłącz kable od komputera.

3. Umieść monitor na miękkiej szmatce lub poduszce.

4. Ostrożnie przesuń i zdejmij z monitora pokrywę wejścia/wyjścia.

Ustawienia monitora | 35

Page 36

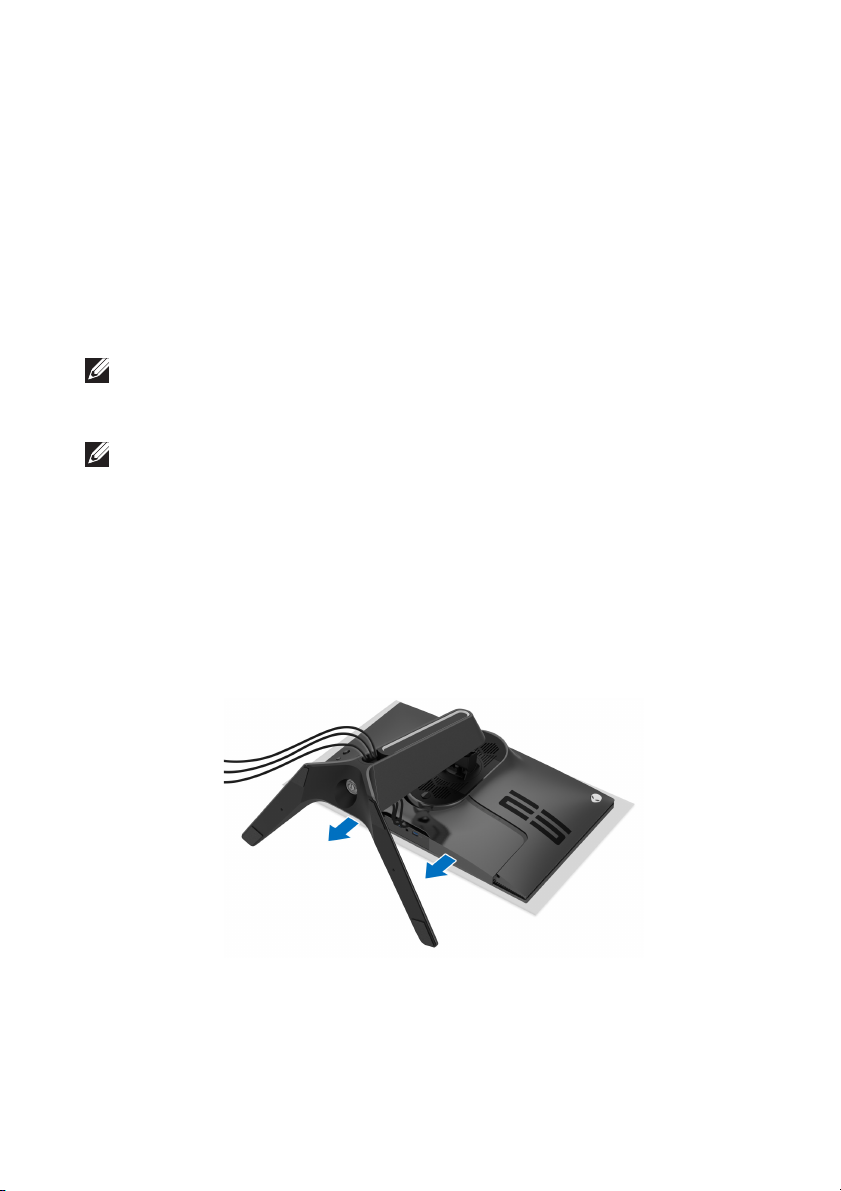

5. Odłącz kable od monitora i przełóż je przez szczelinę do prowadzenia

kabli w ramieniu stojaka.

6. Naciśnij i przytrzymaj przycisk zwalniania stojaka.

7. Podnieś stojak i odsuń go od monitora.

36 | Ustawienia monitora

Page 37

Zestaw do montażu na ścianie VESA (opcjonalny)

(Wielkość śrub: M4 x 10 mm) Zapoznaj się z instrukcjami, które dołączone są do zestawu mocowania na ścianie

zgodnego z VESA.

1. Ustaw panel monitora na miękkiej szmatce lub poduszce na stabilnej i równej powierzchni.

2. Zdemontuj stojak monitora. (Zobacz rozdział Zdejmowanie podstawy

monitora.)

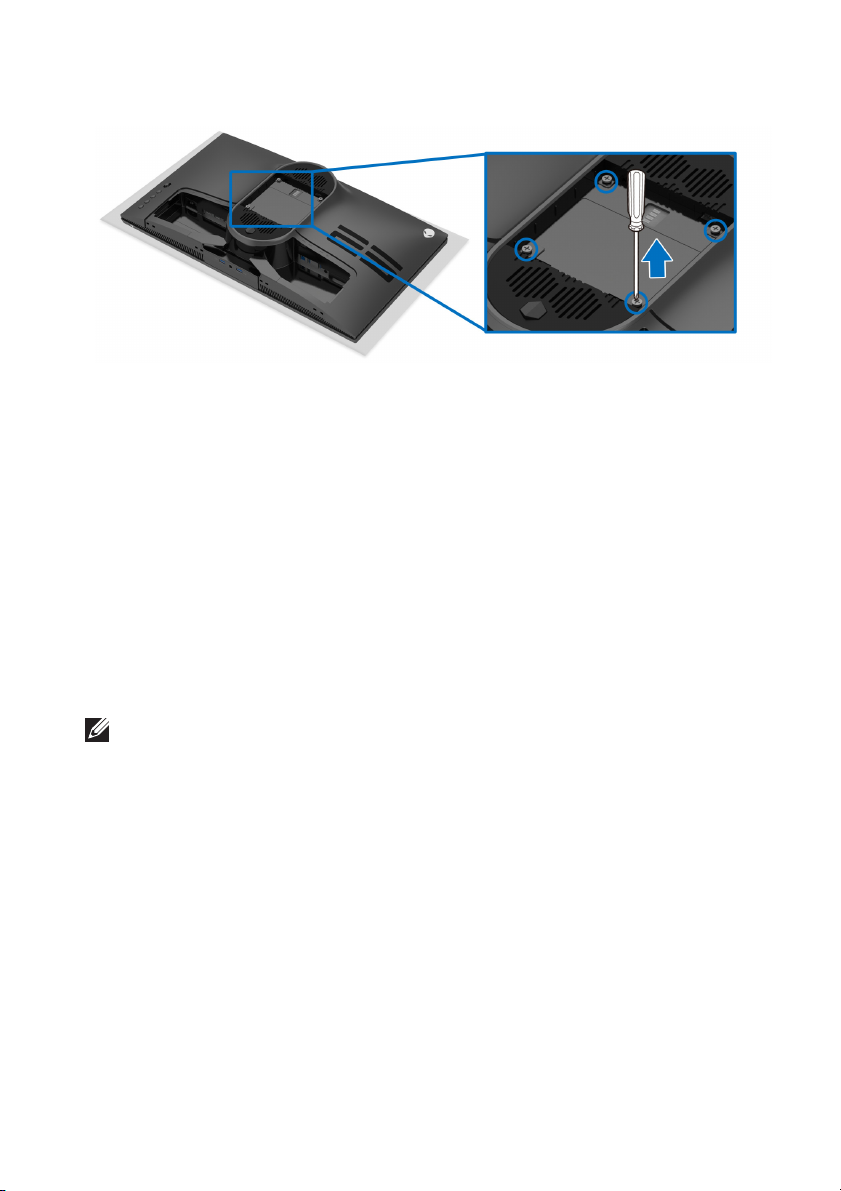

3. Użyj śrubokrętu krzyżakowego firmy Phillips w celu odkręcenia czterech

śrubek zabezpieczających plastikową osłonę.

4. Podłącz uchwyt mocujący z zestawu mocowania na ścianie do monitora.

5. Zamontuj monitor na ścianie. Więcej informacji można znaleźć w

dokumentacji dostarczonej wraz z zestawem do montażu na ścianie.

UWAGA: Do użytku tylko z uchwytem mocującym wyszczególnionym na liście UL przy minimalnej wadze lub obciążeniu wynoszącym 18,0 kg.

Ustawienia monitora | 37

Page 38

Obsługa monitora

Włączanie monitora

Naciśnij przycisk zasilania, aby włączyć monitor.

Sterowanie dżojstikiem

Aby skonfigurować ustawienia menu ekranowego, użyj dżojstika z tyłu monitora.

1. Naciśnij przycisk dżojstika, aby uruchomić główne menu ekranowe.

2. Aby przełączać między opcjami, przesuwaj dżojstik w górę/w dół/w lewo/

w prawo.

3. Naciśnij przycisk dżojstika ponownie, aby potwierdzić ustawienia i wyjść z

menu.

Dżojstik Opis

•Po wyświetleniu menu ekranowego naciśnij ten przycisk, aby potwierdzić wybór lub zapisać ustawienia.

•Jeśli menu ekranowe jest wyłączone, naciśnij przycisk, aby uruchomić główne menu ekranowe. Zobacz rozdział Dostęp

do systemu menu.

38 | Obsługa monitora

Page 39

• Nawigacja dwukierunkowa (w prawo i w lewo).

•Przesuń w prawo, aby otworzyć podmenu.

•Przesuń w lewo, aby wyjść z podmenu.

•Zwiększa (w prawo) lub zmniejsza (w lewo) parametry wybranej pozycji menu.

• Nawigacja dwukierunkowa (w górę i w dół).

•Przełącza pomiędzy pozycjami menu.

•Zwiększa (w górę) lub zmniejsza (w dół) parametry wybranej pozycji menu.

Używanie elementów sterowania tylnego panelu

Używanie przycisków sterowania z tyłu monitora, aby uzyskać dostęp do menu ekranowego i klawiszy skrótów.

W poniższej tabeli opisano przyciski na panelu tylnym:

Przycisk na panelu tylnym Opis 1

Wyjście

Klawisz skrótu/

Preset Modes (Tryby

ustawień wstępnych)

Uruchamiane głównego menu ekranowe. Zobacz rozdział Dostęp do systemu menu.

Wychodzenie z głównego menu ekranowego.

Wybór trybu żądanego koloru z listy ustawień wstępnych.

Obsługa monitora | 39

Page 40

Klawisz skrótu/

Brightness/Contrast

(Jasność/Kontrast)

Klawisz skrótu/

Dark Stabilizer

(Stabilizacja ciemnych

scen)

Po naciśnięciu dowolnego z tych przycisków na tylnym panelu (w tym przycisku na dżojstiku) zostanie wyświetlony Pasek stanu menu ekranowego zawierający bieżące ustawienia niektórych funkcji menu ekranowego.

Aby uzyskać bezpośredni dostęp do suwaków regulacji opcji Brightness/Contrast (Jasność/Kontrast).

Aby uzyskać bezpośredni dostęp do suwaka regulacji opcji Dark Stabilizer (Stabilizacja

ciemnych scen).

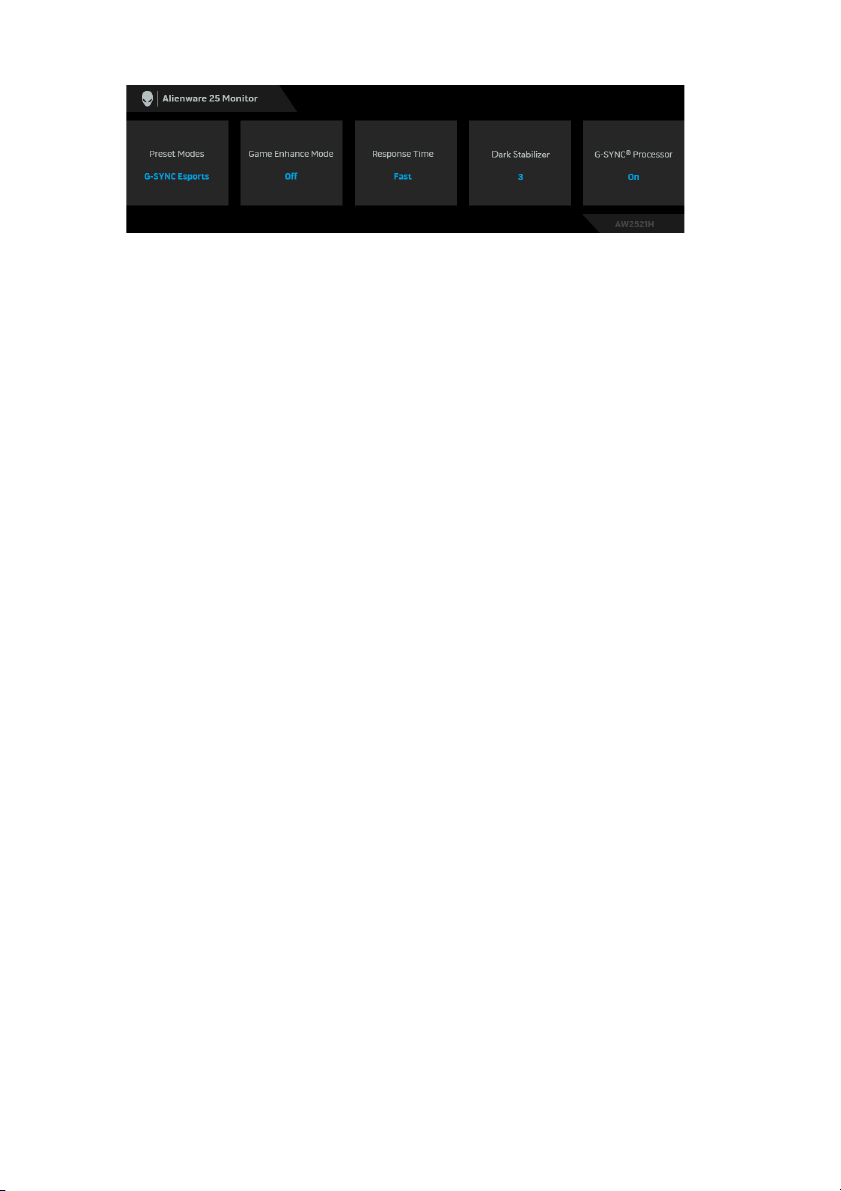

Używanie menu ekranowego (OSD)

Dostęp do systemu menu

Ikona Menu i podmenu Opis

Game (Gra) To menu pozwala spersonalizować ustawienia wizualne

gier.

40 | Obsługa monitora

Page 41

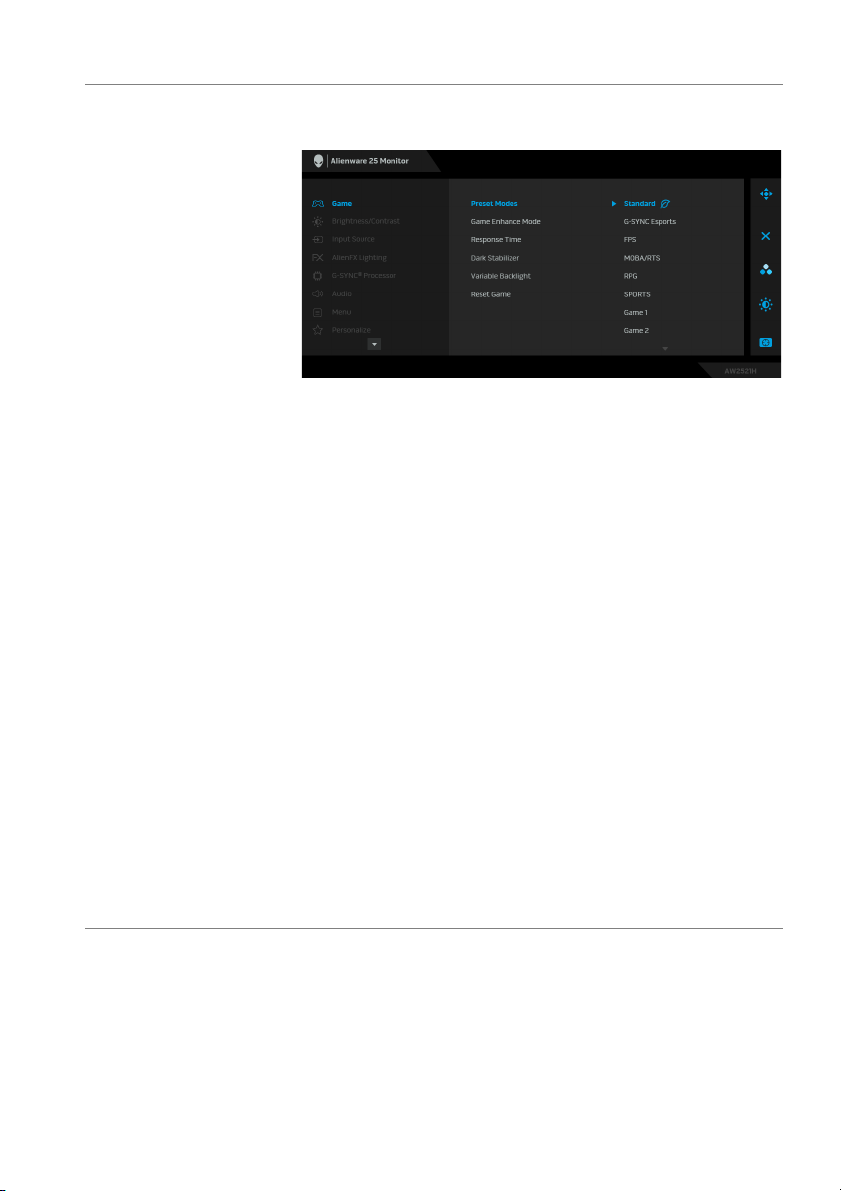

Preset Modes

(Tryby

ustawień

wstępnych)

Umożliwia wybranie wstępnie ustawionych trybów kolorów z listy.

• Standard (Standardowy): Powoduje wczytanie

domyślnych ustawień kolorów monitora. Jest to domyślny tryb ustawień wstępnych.

• G-SYNC Esports: Specjalne ustawienia dla

obciążeń, które zapewniają nieprzerwane granie w gry esports.

• FPS: Ładuje ustawienia kolorów optymalne dla gier

w trybie FPS (strzelanki z perspektywy pierwszej osoby).

• MOBA/RTS: Ładuje ustawienia kolorów optymalne

dla gier w trybie MOBA/RTS (gry strategiczne w czasie rzeczywistym).

• RPG: Ładuje ustawienia kolorów optymalne dla gier

RPG (gier z podziałem na role).

• SPORTS (SPORT): Ładuje ustawienia kolorów

optymalne dla gier sportowych.

• Game 1 (Gra 1)/Game 2 (Gra 2)/Game 3 (Gra 3): Umożliwia dostosowanie ustawień Response Time

(Czas reakcji), koloru oraz Dark Stabilizer (Stabilizacja ciemnych scen) do potrzeb

związanych z grą.

Obsługa monitora | 41

Page 42

Preset Modes

(Tryby

ustawień

wstępnych)

• ComfortView: Zmniejsza poziom emitowanego

przez ekran niebieskiego światła w celu zwiększenia komfortu dla oczu.

PRZESTROGA: W dłuższej perspektywie światło niebieskie emitowane przez monitor może mieć niekorzystne skutki dla oczu, powodować zmęczenie wzroku w wyniku kontaktu z urządzeniami cyfrowymi, zmęczenie oczu i uszkodzenie wzroku. W przypadku używania monitora przez dłuższe okresy mogą występować bóle niektórych części ciała np. karku, ramion, pleców i barków. Aby uzyskać więcej informacji, zobacz Ergonomia.

• Warm (Ciepły): Przedstawia kolory w niższych

temperaturach. Wyświetlany ekran jest cieplejszy dzięki odcieniom czerwieni/żółci.

• Cool (Chłodny): Przedstawia kolory w wyższych

temperaturach. Wyświetlany ekran jest ch dzięki odcieniom koloru niebieskiego.

• Custom Color (Kolor dostosowany): Umożliwia

ręczne ustawienie kolorów. Użyj dżojstika, aby ustawić wartości trzech kolorów (R, G, B) oraz utworzyć własne tryby wstępnych ustawień kolorów.

łodniejszy

42 | Obsługa monitora

Page 43

Game Enhance

Mode (Tryb

ulepszenia

gier)

Response Time

(Czas reakcji)

To menu obejmuje trzy funkcje umożliwiające ulepszenie sposobu korzystania z gier.

• Off (Wył.)

Wybierz, aby wyłączyć funkcje menu Game Enhance Mode (Tryb ulepszenia gier).

• Timer (Czasomierz)

Umożliwia wyłączenie lub włączenie czasomierza widocznego w lewym górnym rogu ekranu. Pokazuje on czas, jaki upłynął od rozpoczęcia gry. Wybierz opcję z listy interwałów, aby wiedzieć, ile czasu pozostało.

• Frame Rate (Liczba klatek na sekundę)

Wybranie opcji On (Wł.) powoduje wyświetlanie bieżącej liczby klatek na sekundę podczas grania. Im wyższa jest ta wartość, tym płynniejszy wydaje się ruch.

• Display Alignment (Wyrównanie obrazu)

Aktywuj tę funkcję, aby zapewnić idealne wyrównanie obrazu wideo z kilku ekranów.

Umożliwia ustawienie opcji Response Time (Czas reakcji) na Fast (Szybki), Super Fast (Superszybki) lub Extreme (Ekstremalny).

UWAGA: Ta funkcja nie jest dostępna, gdy opcja NVIDIA ULMB ustawiona jest na On (Wł.).

Obsługa monitora | 43

Page 44

Dark Stabilizer

(Stabilizacja

ciemnych scen)

Ta funkcja poprawia widoczność w ciemnych scenariuszach gier. Im wyższa wartość (pomiędzy 0 a 3), tym lepsza widoczność w ciemnych obszarach obrazu.

Variable Backlight (Zmienne

podświetlenie)

Reset Game

(Zresetuj gry)

Umożliwia włączenie sterowania podświetleniem poprzez wybór trybu ustawień wstępnych w celu inteligentnego dostosowania podświetlenia.

• Mode 0 (Tryb 0): idealny do gier. Gdy monitor

przetwarza zawartość HDR, jest to ustawienie domyślne.

• Mode 1 (Tryb 1): Odpowiedni do hybrydowego

grania w gry i ogólnego użytkowania komputera.

• Mode 2 (Tryb 2): odpowiedni do korzystania z

pulpitu, edytowania zdjęć, itp.

• Off (Wył.): Gdy monitor przetwarza zawartość SDR,

jest to ustawienie domyślne; gdy jest wyświetlana zawartość HDR, ta opcja jest wyłączona.

Resetuje wszystkie ustawienia w menu Game (Gra) do domyślnych wartości fabrycznych.

44 | Obsługa monitora

Page 45

Brightness/

Contrast

(Jasność/

Kontrast)

Użyj to menu, aby uaktywnić ustawianie poziomu

Brightness/Contrast (Jasność/Kontrast).

Brightness

(Jasność)

Contrast

(Kontrast)

Brightness (Jasność) powoduje ustawienie

podświetlenia dla oświetlenia tylnego. Przesuń dżojstik w prawo, aby zwiększyć poziom

jasności lub przesuń dżojstik w lewo, aby zmniejszyć poziom jasności (min. 0 / maks. 100).

Ustaw najpierw Brightness (Jasność), a następnie ustaw Contrast (Kontrast), ale tylko wtedy, gdy dalsze ustawienia są konieczne.

Przesuń dżojstik w prawo, aby zwiększyć poziom kontrastu lub przesuń dżojstik w lewo, aby zmniejszyć poziom kontrastu (min. 0 / maks. 100).

Funkcja Contrast (Kontrast) powoduje ustawienie stopnia różnicy między ciemnymi a jasnymi obszarami na ekranie monitora.

Obsługa monitora | 45

Page 46

Input Source

(Źródło

wejścia)

DP Wybierz wejście DP, gdy używane jest złącze

HDMI 1 Wybierz wejście HDMI 1 lub HDMI 2, gdy używane HDMI 2

Użyj menu Input Source (Źródło wejścia), aby wybrać między różnymi sygnałami wideo, które mogą być podłączone do monitora.

DisplayPort (DP). Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

jest złącze HDMI. Naciśnij przycisk na dżojstiku, aby potwierdzić wybór.

46 | Obsługa monitora

Page 47

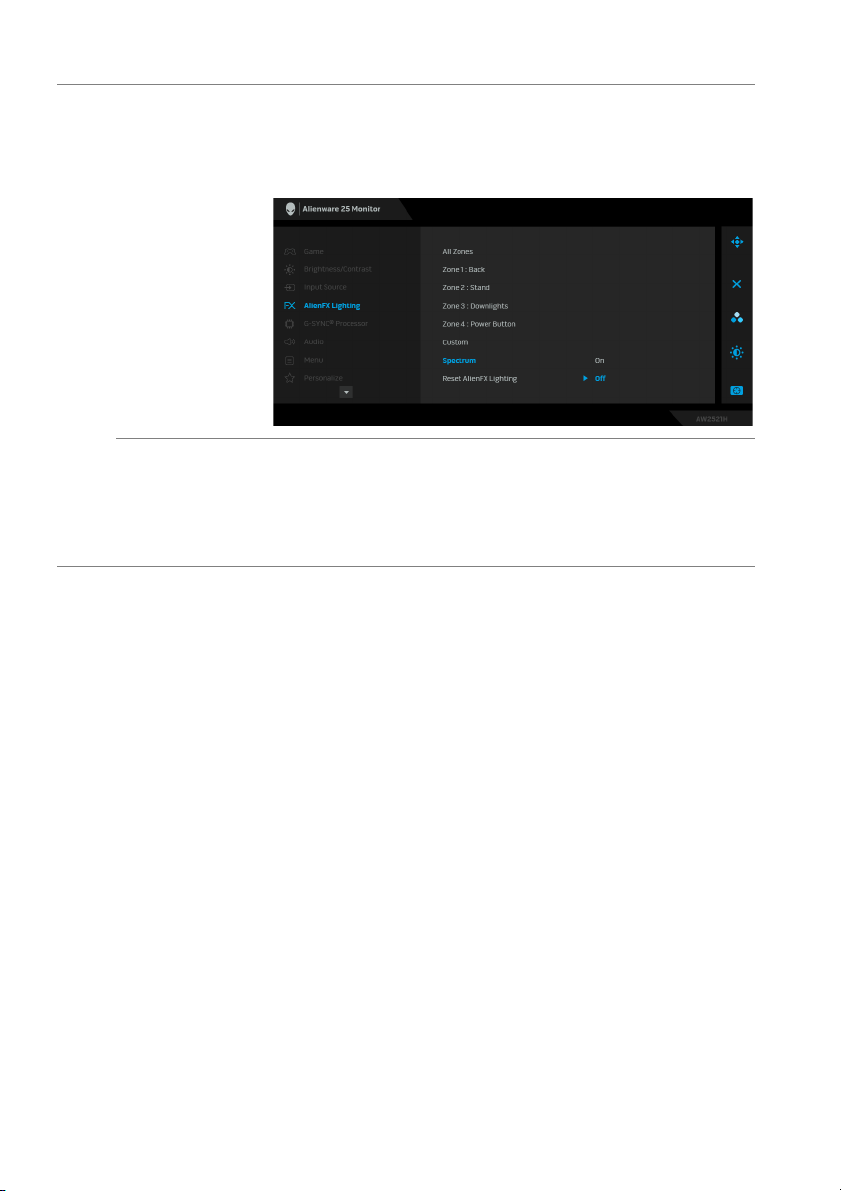

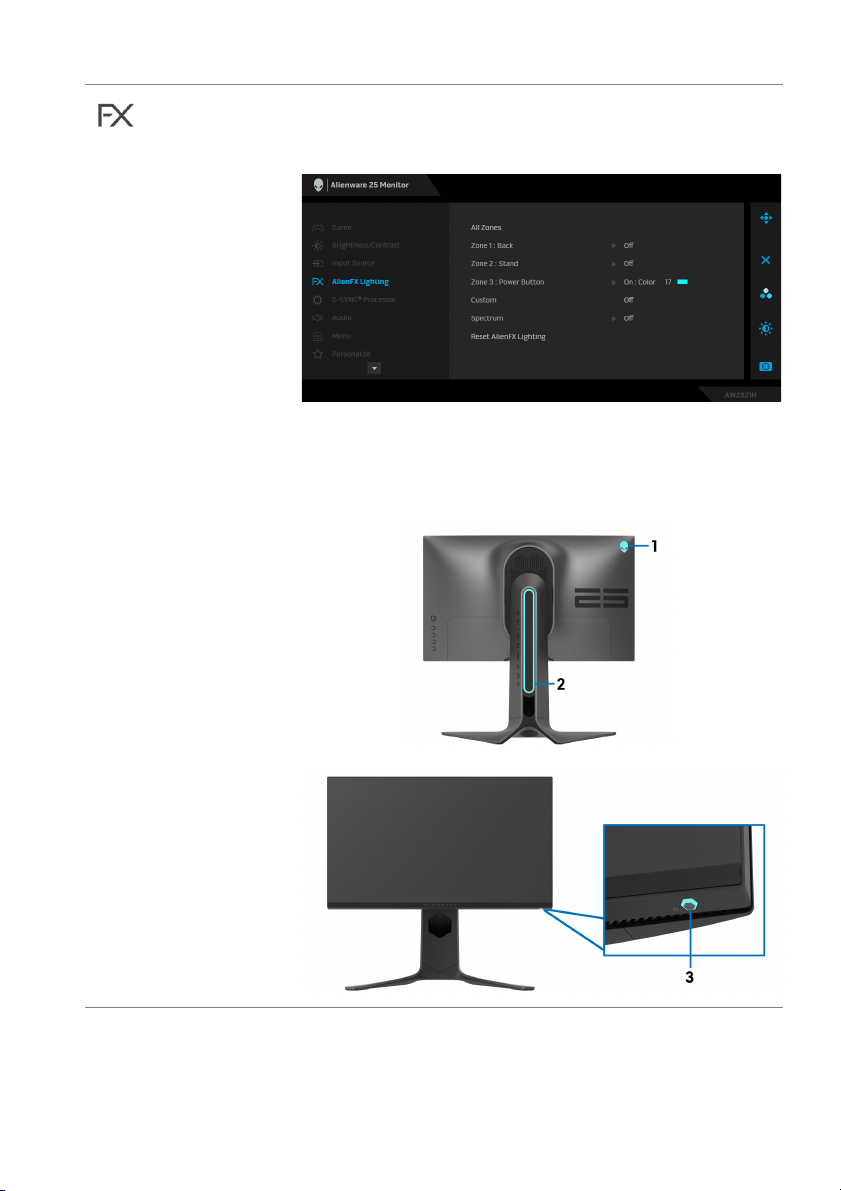

AlienFX Lighting

(Oświetlenie

AlienFX)

Przy użyciu tego menu można dostosować ustawienia oświetlenia LED dla przycisku zasilania, logo Alienware i pasek oświetlenia na stojaku.

Przed wprowadzeniem jakichkolwiek korekt wybierz w podmenu jedną lub wszystkie 3 strefy. Strefy oświetlenia zostały przedstawione na poniższej ilustracji.

Obsługa monitora | 47

Page 48

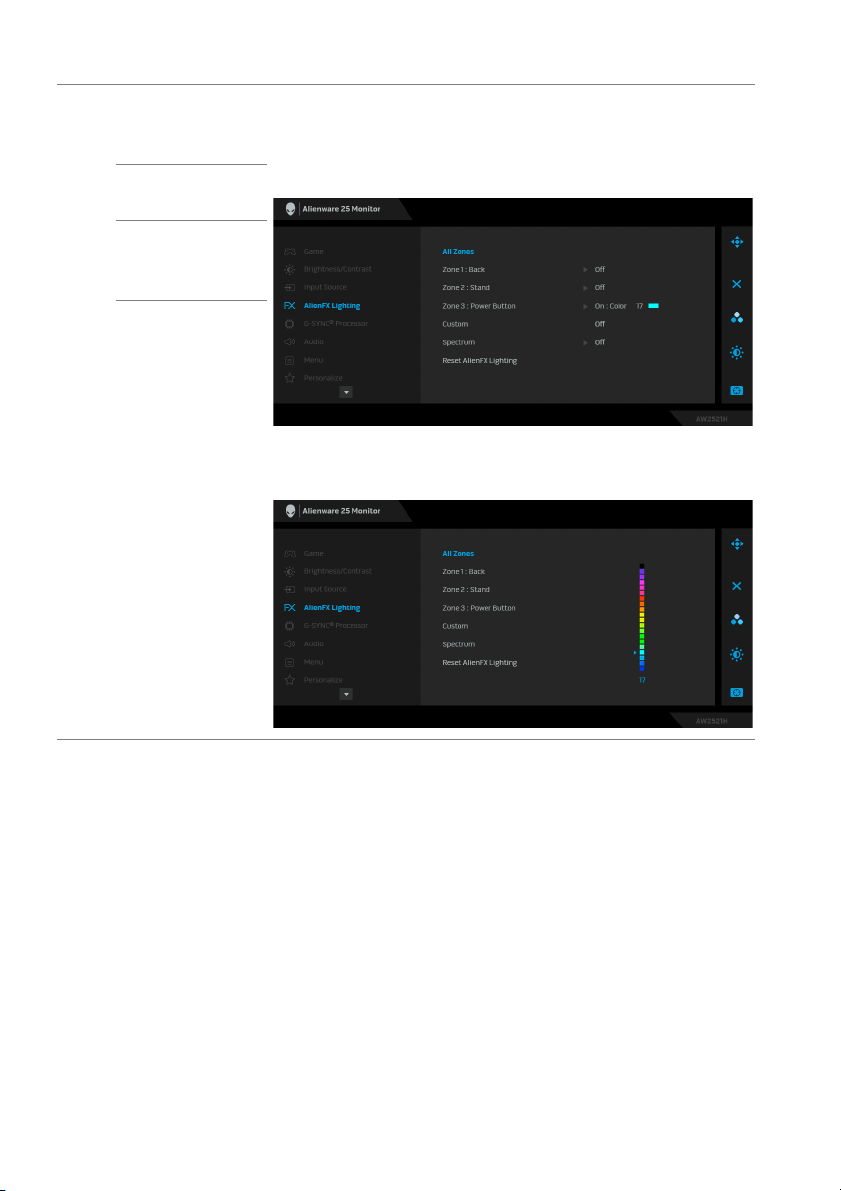

All Zones

(Wszystkie

strefy)

Zone 1: Back

(Strefa 1: Tył)

Zone 2: Stand

(Strefa 2:

Stojak)

Zone 3: Power Button (Strefa

3: Przycisk

zasilania)

Aby określić kolor oświetlenia LED dla wybranego obszaru, wybierz opcję On (Wł.) i przesuń dżojstik, aby zaznaczyć opcję Custom Color (Kolor dostosowany).

Następnie możesz wybrać jeden z 20 dostępnych na liście kolorów, przesuwając dżojstik w górę lub w dół.

48 | Obsługa monitora

Page 49

Poniższa tabela przedstawia numer koloru i kody RGB zastosowane dla 20 kolorów świateł LED.

1 0 0 0

2 63 0 255

3 100 0 240

4 255 0 255

5 239 12 175

6 255 0 89

7 255 0 0

8 255 45 0

9 255 75 0

10 255 120 0

11 204 255 0

12 127 255 0

13 76 255 0

14 0 255 0

15 0 255 25

16 0 255 63

17 0 240 240

18 0 63 255

19 0 25 255

20 0 0 255

Custom

(Niestandar-

dowe)

Aby wyłączyć oświetlenie AlienFX, wybierz opcję Off (Wył.).

UWAGA: Funkcje te są dostępne tylko po wyłączeniu

opcji Spectrum (Widmo). To menu służy tylko do odczytu. Jeśli w celu regulacji

oświetlenia LED użyta zostanie opcja Color (Kolor) lub/i Spectrum (Widmo), jako stan tego menu będzie wyświetlone ustawienie Off (Wył.); w przypadku konfiguracji oświetlenia LED za pośrednictwem aplikacji AlienFX, stan zmieni się na On (Wł.).

Obsługa monitora | 49

Page 50

Spectrum

(Widmo)

Jeśli wybrana jest opcja On (Wł.), 3 strefy oświetlenia AlienFX rozświetlają się i zmieniają kolory w kolejności widma kolorów: czerwony, pomarańczowy, żółty, zielony, niebieski, indygo i fioletowy.

Reset AlienFX

Lighting

(Zresetuj

oświetlenie

AlienFX)

Resetuje wszystkie ustawienia w menu AlienFX Lighting (Oświetlenie AlienFX) do domyślnych

wartości fabrycznych.

50 | Obsługa monitora

Page 51

G-SYNC®

Processor

Przy użyciu tego menu można korzystać z narzędzia opóźniania, włączać funkcję ULMB i ustawiać szerokość impulsów ULMB.

NVIDIA Reflex

Latency

Analyzer

(Analizator

opóźnienia

NVIDIA

Reflex)

Wykrywa i analizuje opóźnienie w czasie pomiędzy aktywowaniem myszy a rzeczywistym działaniem wyświetlanym podczas gry.

•PC+Display Latency (Opóźnienie PC+Display): Wybierz ustawienie On (Wł.), aby włączyć funkcję analizatora opóźnień. Domyślne ustawienie to Off

(Wył.).

UWAGA: Upewnij się, że do wskazanego portu USB

podłączona jest bezpośrednio mysz (przewodowa lub bezprzewodowa).

• Monitoring Sensitivity (Czułość monitorowania): Dostosowuje czułość monitorowania poprzez wybór ustawienia Low (Niska),

High (Wysoka).

• Show Monitoring Rectangle (Wyświetl prostokąt monitoringu): Wybierz ustawienie On (Wł.), aby

wyświetlić obszar monitorowania w szarym prostokącie.

• Rectangle Preset (Wstępne ustawienie prostokąta): Domyślna lokalizacja wstępna dla prostokąta monitoringu to Right Handed (Z prawej strony). Możesz także wybrać opcję Centered (Pośrodku) lub Left Handed (Z lewej strony).

• Rectangle Location (Lokalizacja prostokąta):

Ręcznie ustaw lokalizację prostokąta monitoringu.

• Rectangle Size (Rozmiar prostokąta): Ręcznie ustaw rozmiar prostokąta monitoringu.

Medium (Średnia) lub

Obsługa monitora | 51

Page 52

NVIDIA ULMB NVIDIA ULMB (Ultra Low Motion Blur) pomaga

zmniejszyć efekt rozmycia obiektów w ruchu podczas oglądania szybko poruszających się obrazów. Gdy karta graficzna obsługuje funkcję G-SYNC, upewnij się, że funkcja Enable G-Sync (Włącz G-Sync) nie została wybrana na panelu sterowania NVIDIA Control Panel (Panelu sterowania NVIDIA).

UWAGA: Ta funkcja jest dostępna, gdy częstotliwość odświeżania wynosi 144 Hz lub 240 Hz przy połączeniu DP. Upewnij się, że kabel DP jest podłączony bezpośrednio z portem monitora DP. Funkcja ta nie jest dostępna w przypadku podłączenia DP za pośrednictwem klucza sprzętowego/ koncentratora.

UWAGA: Gdy opcja G-SYNC jest włączona w NVIDIA Control Panel (Panelu sterowania NVIDIA), wyświetlane jest Tryb G-SYNC. Jeśli dany system nie obsługuje G-SYNC, wyświetlane jest Tryb Normal (Normalny).

NVIDIA ULMB

Pulse Width

(Szerokość

impulsów

NVIDIA

ULMB)

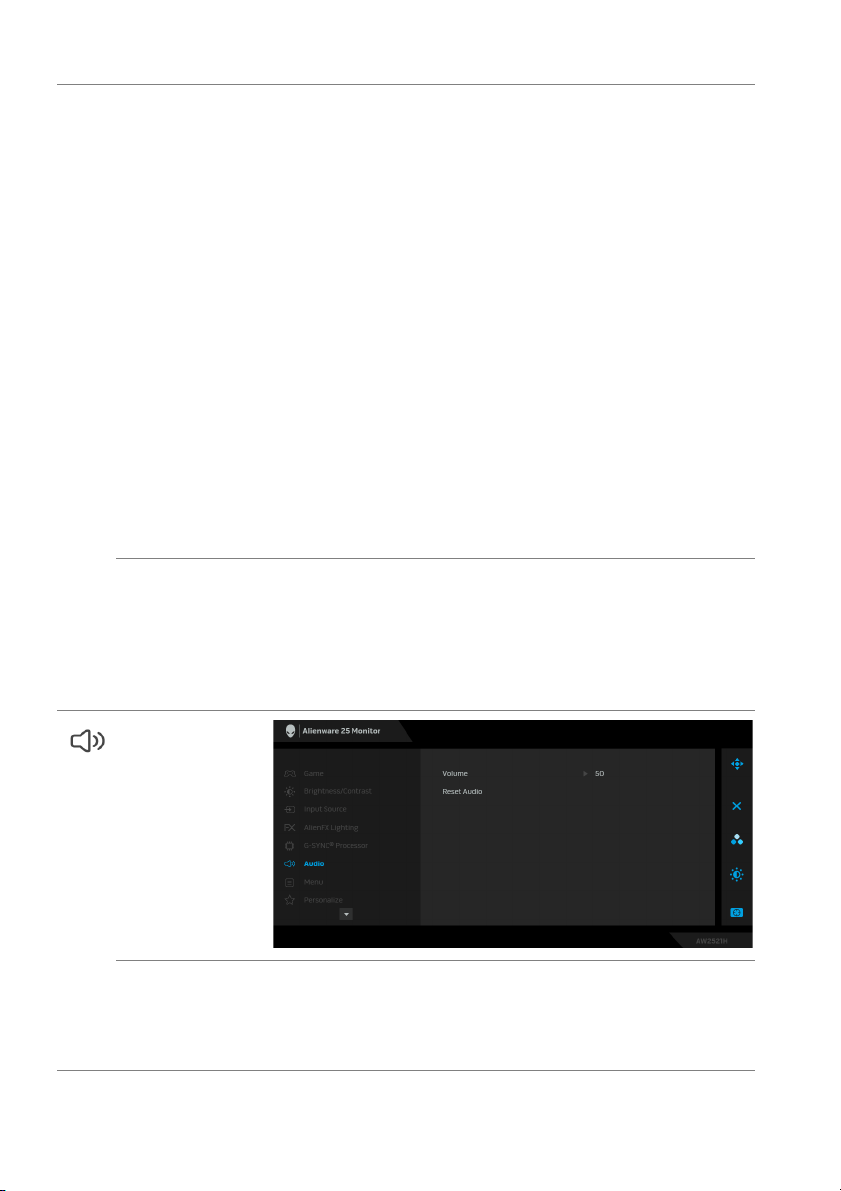

Audio

(Dźwięk)

Umożliwia dostosowanie podświetlenia panelu, aby zmniejszyć rozmazanie ruchu. Uż dostosować poziom od 10 do 100. Mniejsze wartości zmniejszają rozmazanie ruchu i jasność.

yj dżojstika, aby

Volume

(Głośność)

52 | Obsługa monitora

Umożliwia ustawienie poziomu dźwięku wyjścia słuchawkowego.

Przy użyciu dżojstika można ustawić poziom głośności od 0 do 100.

Page 53

Reset Audio

(Resetowanie

dźwięku)

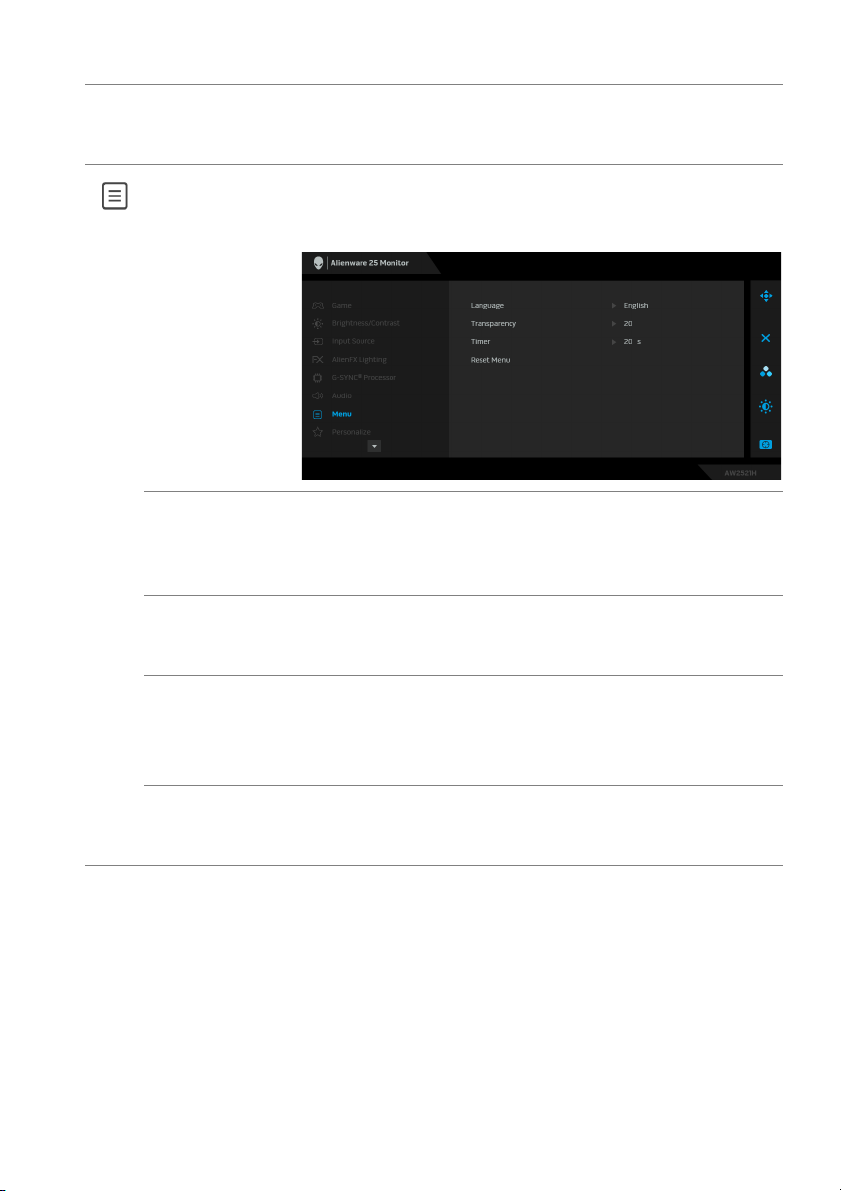

Menu Wybierz tę opcję, aby dopasować ustawienia dla menu

Resetuje wszystkie ustawienia w menu Audio (Dźwięk) do domyślnych wartości fabrycznych.

ekranowego, np. język menu ekranowego, czas wyświetlania menu na ekranie itd.

Language

(Język)

Transparency

(Przez-

roczystość)

Timer

(Czasomierz)

Reset Menu

(Resetowanie

menu)

Umożliwia ustawienie wyświetlania menu ekranowego w jednym z ośmiu języków (angielski, hiszpański, francuski, niemiecki, portugalski brazylijski, rosyjski, chiński uproszczony lub japoński).

Wybierz tę opcję, aby zmienić poziom przezroczystości menu, przesuwając dżojstik w górę lub w dół (min. 0/ maks. 100).

Ustawia czas aktywności menu ekranowego po przesunięciu dżojstika lub naciśnięciu przycisku.

Przesuń dż 1-sekundowych, od 5 do 60 sekund.

Resetuje wszystkie ustawienia w menu Menu do domyślnych wartości fabrycznych.

ojstik, aby ustawić suwak w odstępach

Obsługa monitora | 53

Page 54

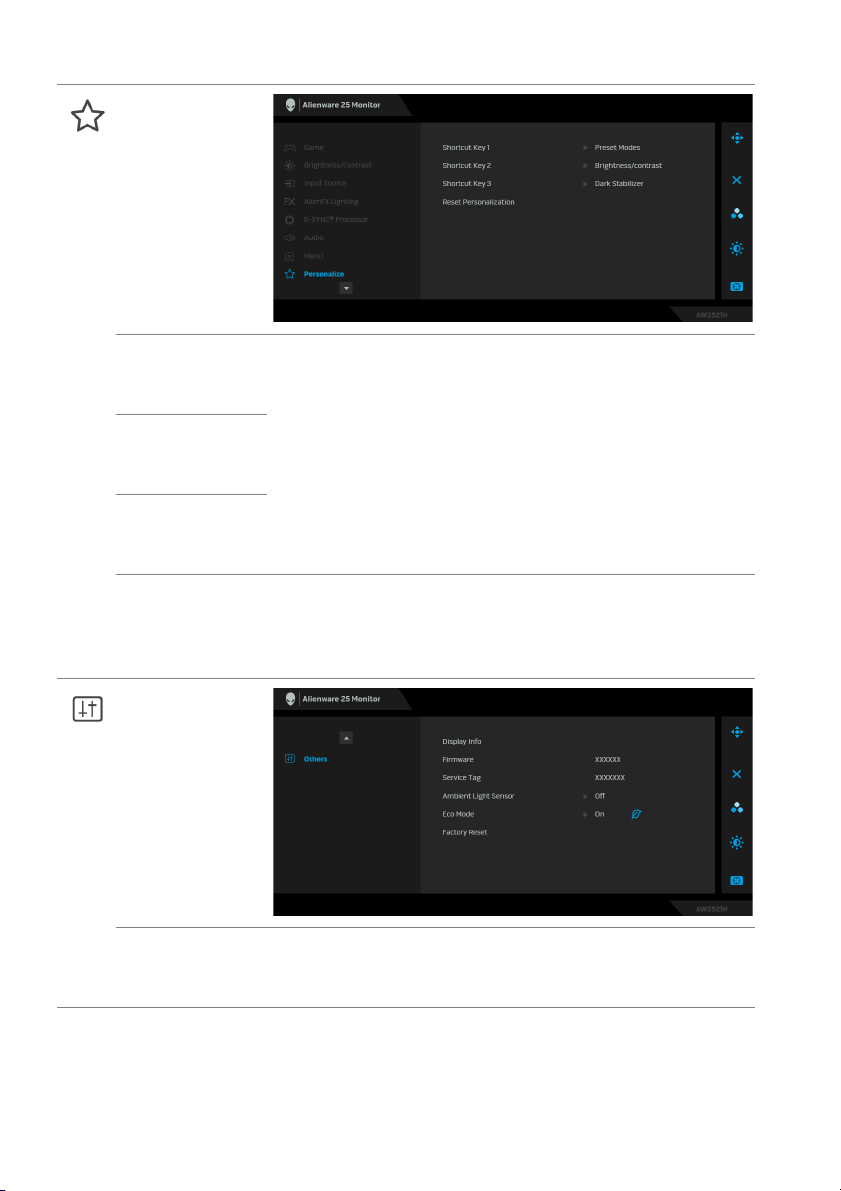

Personalize

(Personal-

izowanie)

Shortcut Key 1

(Klawisz

skrótu 1)

Shortcut Key 2

(Klawisz

skrótu 2)

Shortcut Key 3

(Klawisz

skrótu 3)

Reset

Personalization

(Zresetuj

personalizację)

Others (Inne)

Pozwala wybrać funkcję Preset Modes (Tryby ustawień wstępnych), Game Enhance Mode (Tryb ulepszenia gier), Dark Stabilizer (Stabilizacja ciemnych scen), Brightness/Contrast (Jasność/ Kontrast), Input Source (Źródło wejścia) lub Volume (Głośność) i ustawić ją jako klawisz skrótu.

Resetuje wszystkie ustawienia w menu Personalize (Personalizowanie) do domyślnych wartości

fabrycznych.

Display Info

(Informacje o

monitorze)

54 | Obsługa monitora

Wyświetla informację o bieżących ustawieniach monitora.

Page 55

Firmware

(Opro-

gramowanie

sprzętowe)

Service Tag

(Etykieta

serwisowa)

Ambient Light

Sensor

(Czujnik

światła

otoczenia)

Eco Mode (Tryb

eko)

Factory Reset

(Przywracanie

ustawień

fabrycznych)

Wyświetla wersję oprogramowania sprzętowego monitora.

Wyświetla etykietę serwisową monitora. Etykieta serwisowa to unikalny identyfikator alfanumeryczny niezbędny w przypadku kontaktowania się z działem wsparcia technicznego firmy Dell, uzyskiwania dostępu do informacji o gwarancji oraz wyszukiwania najnowszych sterowników w witrynie pomocy technicznej firmy Dell, itp.

Po ustawieniu w pozycji On (Wł.) monitor automatycznie ustawi jasność podświetlenia wyświetlacza w zależności od warunków światła otoczenia. Domyślne ustawienie to Off (Wył.).

UWAGA: Gdy jest wyświetlana zawartość HDR, ta opcja jest wyłączona.

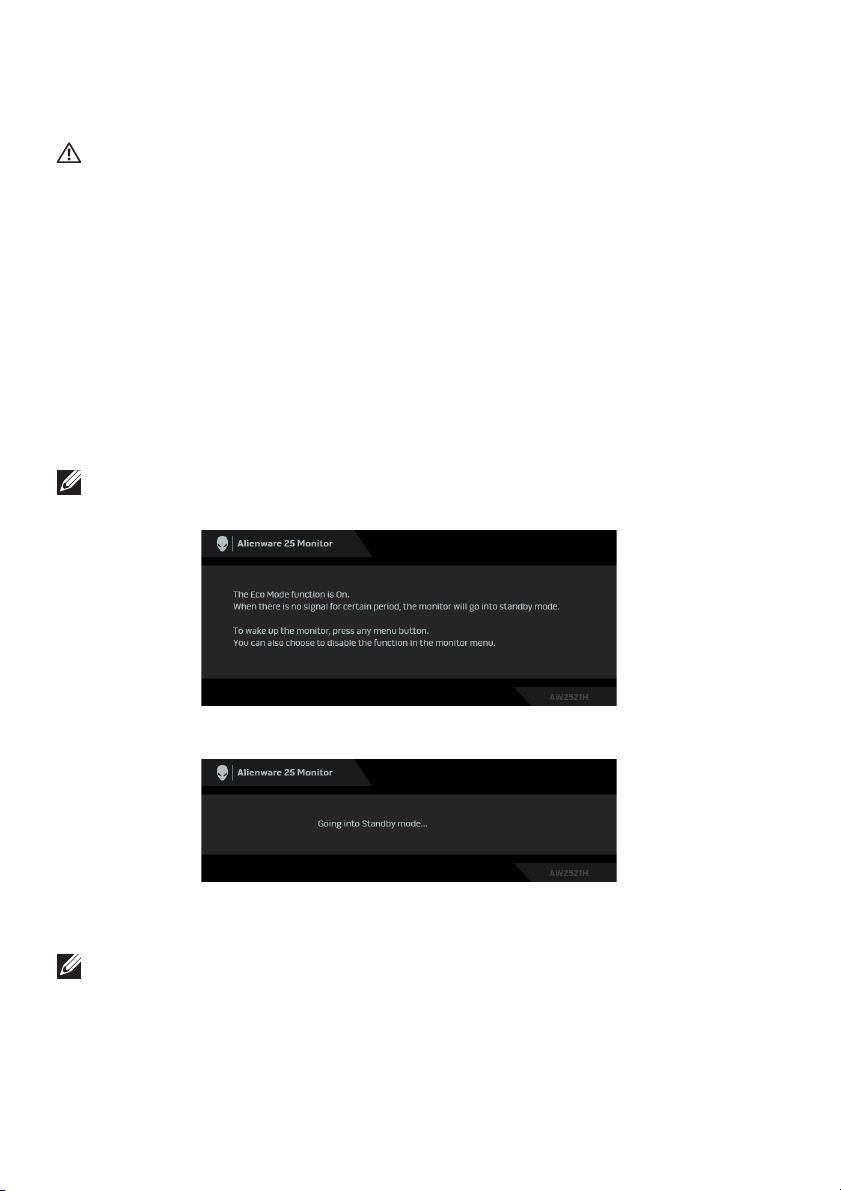

Kiedy komputer przejdzie w tryb gotowości, Eco Mode (Tryb eko) na monitorze spowoduje, że monitor także przejdzie w tryb gotowości. Domyś On (Wł.) . Wybór ustawienia Off (Wył.) może uniemożliwić przechodzenie monitora w tryb gotowości.

UWAGA: Naciśnięcie dowolnego przycisku (w tym przycisku na dżojstiku) na tylnym panelu monitora może również obudzić monitor znajdujący się w trybie gotowości.

Resetuje wszystkie ustawienia menu ekranowego do domyślnych wartości fabrycznych.

lne ustawienie to

Obsługa monitora | 55

Page 56

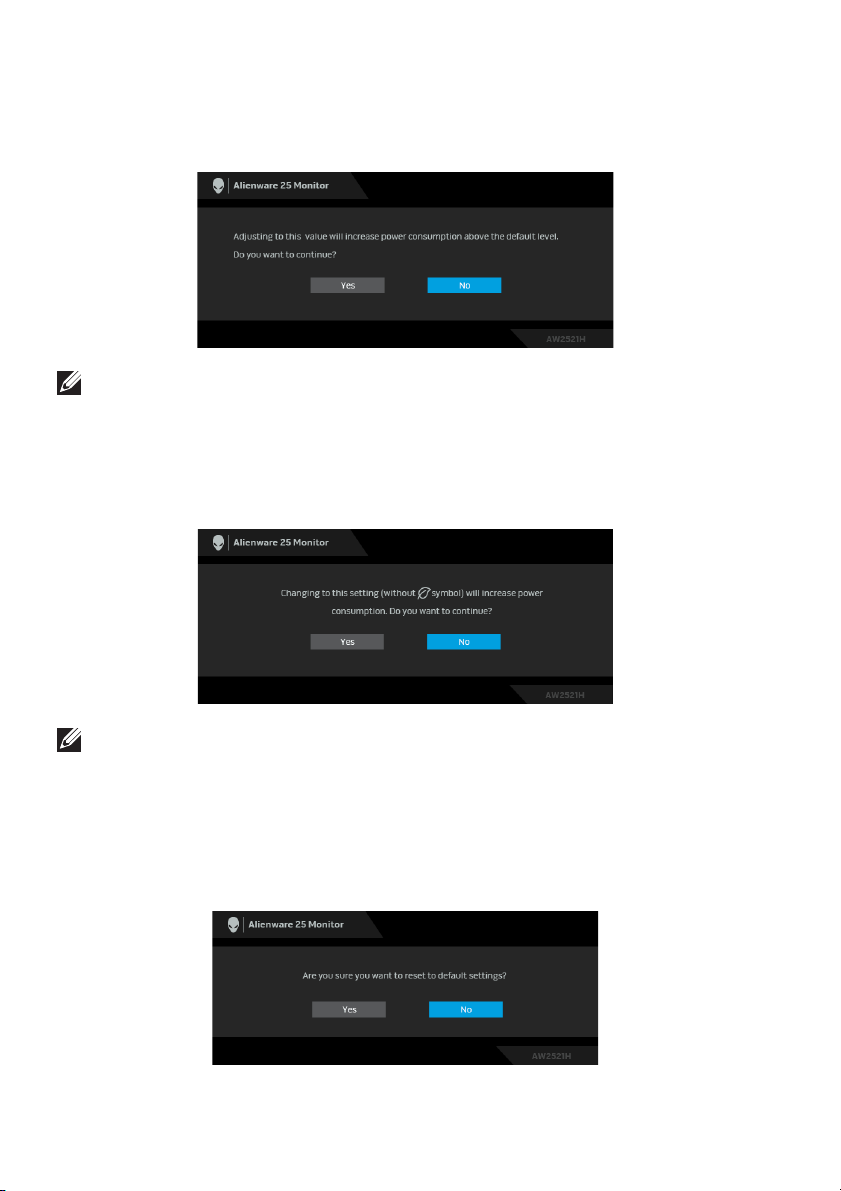

Komunikat ostrzegawczy menu ekranowego

W przypadku wyboru ustawienia Brightness (Jasność) po raz pierwszy zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak), następnym razem, gdy będziesz mieć zamiar zmiany ustawienia Brightness (Jasność), komunikat nie zostanie wyświetlony.

Po zmianie domyślnego ustawienia funkcji oszczędzania energii po raz pierwszy, np. Eco Mode (Tryb eko) lub Preset Modes (Tryby ustawień wstępnych) zostanie wyświetlony następujący komunikat:

UWAGA: Jeśli wybierzesz opcję Yes (Tak) dla dowolnej funkcji ze wspomnianych powyżej, następnym razem, gdy będziesz mieć zamiar zmiany ustawień tych funkcji, komunikat nie zostanie wyświetlony. W przypadku przywracania do ustawień fabrycznych komunikat zostanie wyświetlony ponownie.

Gdy wybrana jest funkcja Factory Reset (Przywracanie ustawień fabrycznych), zostanie wyświetlony następujący komunikat:

56 | Obsługa monitora

Page 57

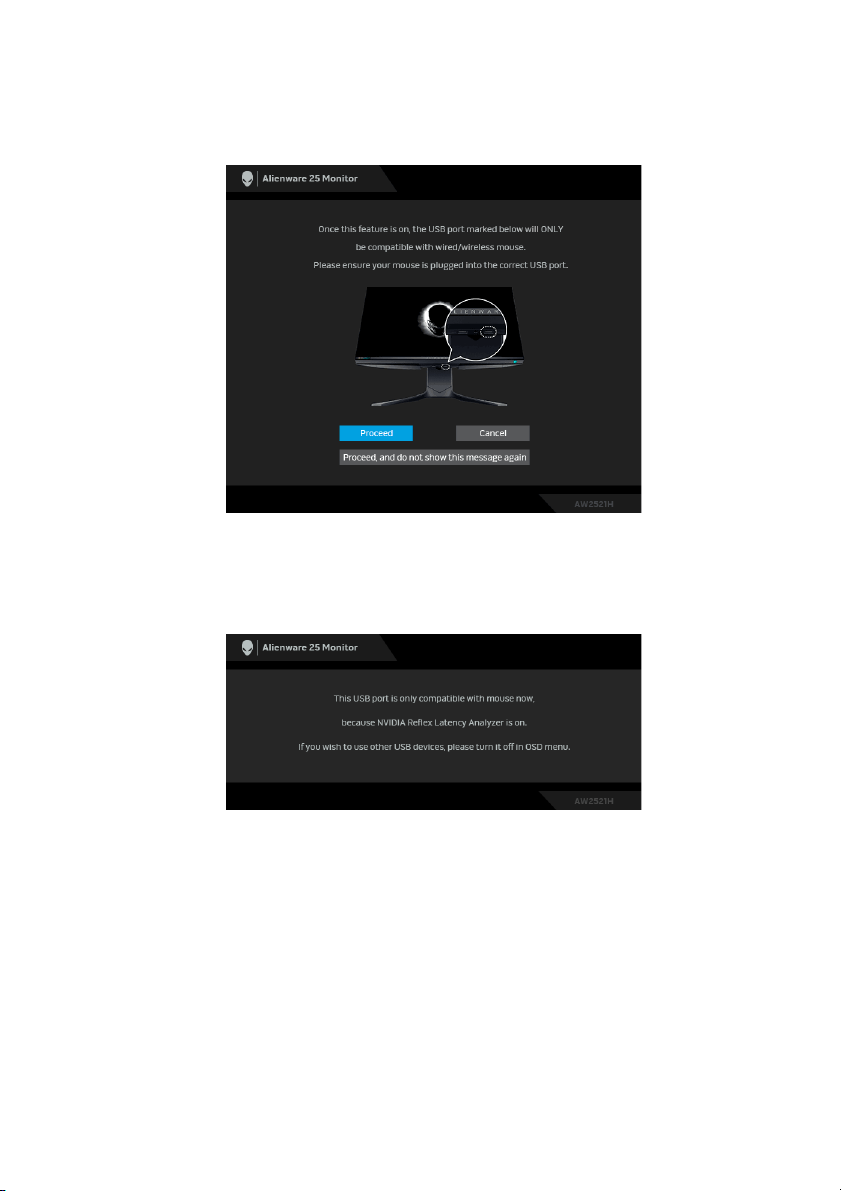

Po włączeniu dla funkcji NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex) ustawienia On (Wł.) zostanie wyświetlony

następujący komunikat:

Po włączeniu dla funkcji NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex) ustawienia On (Wł.), jeśli mysz nie jest bezpośrednio podłączona do wyznaczonego portu, zostanie wyświetlony następujący komunikat:

Po wybraniu lub włączeniu jednej z następujących opcji na pasku stanu menu ekranowego zostanie wyświetlona informacja, że G-SYNC® Processor jest On (Wł.):

• G-SYNC Esports z Preset Modes (Tryby ustawień wstępnych)

• NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA

Reflex)

• NVIDIA ULMB

•Tryb G-SYNC® z komputera

Obsługa monitora | 57

Page 58

Zobacz Wykrywanie i usuwanie usterek, aby uzyskać więcej informacji.

Ustawianie maksymalnie rozdzielczości

Aby ustawić maksymalną rozdzielczość dla monitora: W systemach Windows 7, Windows 8 i Windows 8.1:

1. W przypadku systemów Windows 8 i Windows 8.1 wybierz kafelek Pulpit,

aby przełączyć na klasyczny pulpit.

2. Kliknij prawym przyciskiem pulpit i wybierz Rozdzielczość ekranu.

3. Kliknij listę rozwijaną Rozdzielczość ekranu i wybierz pozycję 1920 x 1080.

4. Kliknij OK.

W systemie Windows 10:

1. Kliknij pulpit prawym przyciskiem myszy i kliknij opcję Ustawienia wyświetlania.

2. Kliknij Zaawansowane ustawienia wyświetlania.

3. Kliknij listę rozwijaną Rozdzielczość i wybierz pozycję 1920 x 1080.

4. Kliknij Zastosuj.

Przy braku wyświetlania 1920 x 1080 jako opcji wartości, może być niezbędne wykonanie aktualizacji sterownika karty graficznej. Zależnie od rodzaju komputera wykonaj jedną z następujących procedur:

Jeżeli masz komputer stacjonarny lub laptop firmy Dell:

•Przejdź na stronę sieci web www.dell.com/support, wprowad serwisowy i pobierz najnowszy sterownik do posiadanej karty graficznej.

Jeżeli używasz komputera firmy innej niż Dell (laptop lub stacjonarny):

•Przejdź na stronę pomocy technicznej posiadanego komputera i pobierz najnowsze sterowniki karty graficznej.

•Przejdź na stronę sieci Web producenta karty graficznej i pobierz najnowsze sterowniki.

ź znak

58 | Obsługa monitora

Page 59

Używanie nachylenia, obrotu w poziomie i pionowego wydłużenia

Nachylenie i wydłużenie w poziomie

Po przymocowaniu stojaka do monitora można pochylać i obracać monitor tak, aby uzyskać najlepszy kąt wyświetlania.

UWAGA: Stojak nie jest zamontowany fabrycznie.

Wydłużenie w pionie

UWAGA: Podstawę można wydłużyć w pionie do 130 mm. Na poniższych rysunkach przedstawiono sposób wydłużania podstawy w pionie.

Obsługa monitora | 59

Page 60

Obracania wyświetlacza

Przed obróceniem wyświetlacz powinien zostać całkowicie wysunięty w pionie i w pełni przechylony do góry w celu uniknięcia uderzenia dolnej krawędzi monitora.

Obróć w prawo

60 | Obsługa monitora

Page 61

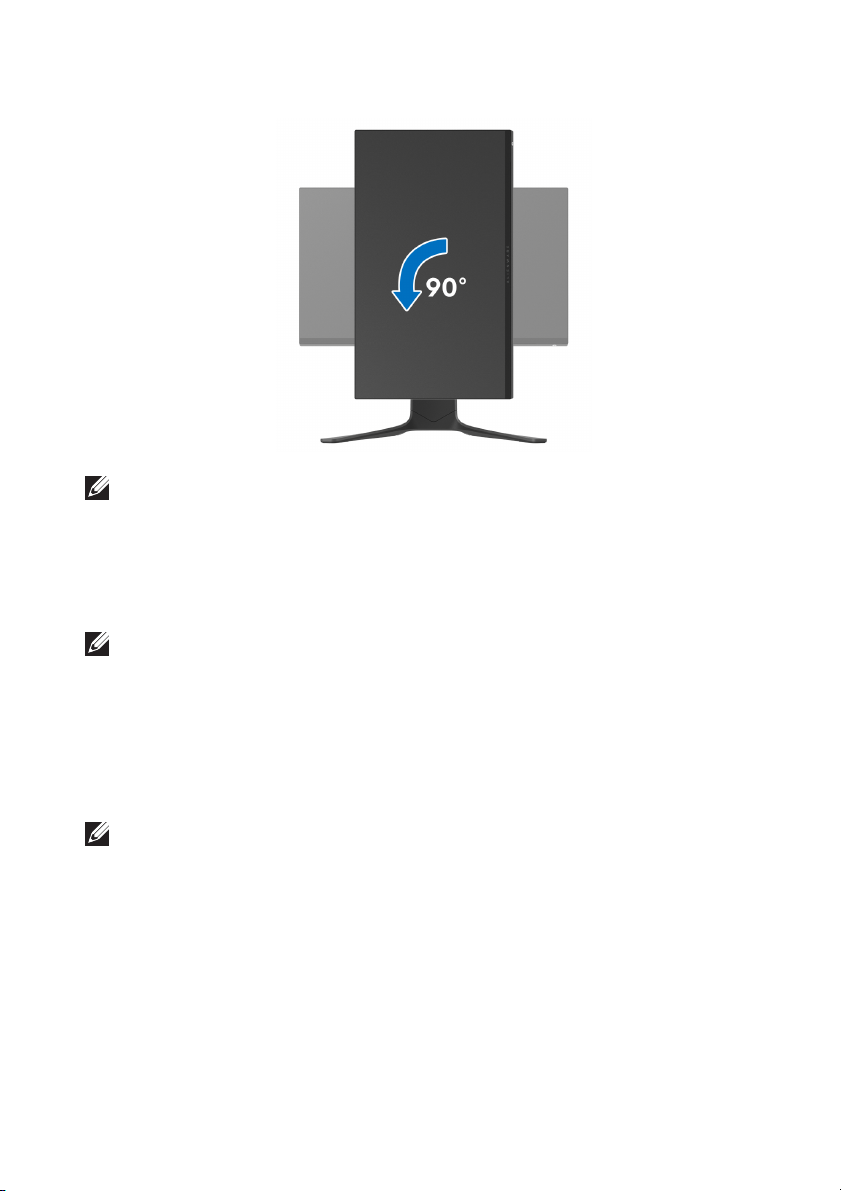

Obrót w lewo

UWAGA: Do korzystania z funkcji obrotu wyświetlacza (widok poziomy a widok pionowy) w przypadku komputera firmy Dell wymagany jest zaktualizowany sterownik karty graficznej, który nie jest dostarczany wraz z tym monitorem. Aby pobrać sterownik karty graficznej, przejdź na stronę www.dell.com/support i w sekcji pobierania wyszukaj najnowszych aktualizacji dla sterowników wideo.

UWAGA: W trybie pionowym może wystąpić pogorszenie wydajności w przypadku korzystania z aplikacji intensywnie korzystających z grafiki, np. gier 3D.

Dostosowywanie ustawień wyświetlania obrotu danego systemu

Po obróceniu monitora należy wykonać poniższą procedurę w celu dostosowania ustawień wyświetlania obrotu danego systemu.

UWAGA: Jeśli monitor używany jest z komputerem innym niż firmy Dell, należy przejść na witrynę sieci Web sterownika karty graficznej lub witrynę sieci Web producenta komputera w celu uzyskania informacji dotyczących obracania danego systemu operacyjnego.

W celu dostosowania ustawień wyświetlania obrotu:

1. Kliknij prawym przyciskiem myszy na pulpicie i wybierz polecenie Właściwości.

2. Wybierz kartę Ustawienia i kliknij przycisk Zaawansowane.

3. Jeśli kartą graficzną jest karta ATI, wybierz kartę Obrót i ustaw

preferowany obrót.

Obsługa monitora | 61

Page 62

4. Jeśli masz kartę graficzną NVIDIA, kliknij kartęNVIDIA, w lewej kolumnie wybierz pozycję NVRotate, a następnie wybierz preferowany obrót.

5. Jeśli kartą graficzną jest karta Intel

, wybierz kartę Intel, kliknij pozycję

Właściwości grafiki, wybierz kartę Obrót, a następnie ustaw preferowany obrót.

UWAGA: Jeśli opcja obrotu nie jest widoczna lub nie działa ona prawidłowo, przejdź na stronę www.dell.com/support i pobierz najnowszy sterownik karty graficznej.

62 | Obsługa monitora

Page 63

Korzystanie z aplikacji AlienFX

Możesz skonfigurować efekty podświetlenia LED w wielu odległych strefach na monitorze Alienware za pośrednictwem AlienFX w AWCC (Alienware Command Center).

UWAGA: Jeżeli posiadasz komputer stacjonarny lub laptop do gier Alienware Gaming, możesz uzyskać bezpośredni dostęp do funkcji AWCC (Alienware Command Center) w celu sterowania świetleniem.

UWAGA: Więcej informacji można uzyskać, przechodząc do sekcji pomocy online Alienware Command Center.

Wymagania wstępne

Przed instalacją funkcji AWCC w systemie innym niż Alienware:

•Upewnij się, że system operacyjny zainstalowany na Twoim komputerze to Windows 10 R3 lub w nowszej wersji.

•Upewnij się, że posiadasz aktywne połączenie z internetem.

•Upewnij się, że dostarczony w zestawie kabel USB jest podłączony zarówno do monitora Alienware, jak i do komputera.

Instalacja AWCC za pośrednictwem aktualizacji systemu Windows

1. Aplikacja AWCC jest pobrana i zostanie automatycznie zainstalowana.

Zakończenie instalacji trwa kilka minut.

2. Przejdź do folderu programu w celu zapewnienia pomyślnego przeprowadzenia instalacji. Aplikację AWCC można też znaleźć w menu

Start.

3. Uruchom AWCC i wykonaj następujące czynności w celu pobrania

dodatkowych komponentów oprogramowania:

•W oknie Ustawienia kliknij opcję Windows Update, a następnie kliknij opcję Sprawdź aktualizacje, aby sprawdzić postęp aktualizacji sterownika Alienware.

• W przypadku braku reakcji ze strony aktualizacji sterownika na komputerze, zainstaluj AWCC z witryny pomocy technicznej firmy Dell.

Instalacja AWCC z witryny pomocy technicznej firmy Dell

1. Wpisz AW2521H w polu zapytania na stronie www.dell.com/support/

drivers i pobierz najnowszą wersję dla:

Korzystanie z aplikacji AlienFX | 63

Page 64

• Aplikacji Alienware Command Center

• Sterownika Alienware Gaming Monitor Control Center

2. Przejdź do folderu, w którym zapisane zostały pliki konfiguracji.

3. Kliknij dwukrotnie plik konfiguracji i postępuj zgodnie z wyświetlanymi na

ekranie instrukcjami, aby zakończyć instalację.

Nawigacja w oknie AlienFX

Dzięki Alienware Command Center aplikacja AlienFX umożliwia sterowanie kolorami oświetlenia LED i efektami przejścia dla monitora Alienware.

Na ekranie głównym AWCC kliknij opcję FX na górnym pasku menu, aby uzyskać dostęp do ekranu głównego AlienFX.

Poniższa tabela opisuje funkcje i właściwości na ekranie głównym:

Nr Funkcje Opisy

ACREATE NEW

THEME... (UTWÓRZ NOWĄ KOMPOZYCJĘ...)

B Edytuj elementy

sterowania

Kliknij , a następnie wprowadź nazwę w polu tekstowym, aby dodać kompozycję.

• EDIT (EDYTUJ): Zapewnia opcje umożliwiające

personalizację ustawień oświetlenia dla określonej kompozycji.

• GO DIM (WŁĄCZ PRZYCIEMNIENIE): Przyciemnia

światło.

• GO DARK (WŁĄCZ CIEMNOŚĆ): Wyłącz

oświetlenie.

64 | Korzystanie z aplikacji AlienFX

Page 65

C Komponenty

kompozycji

D Lista THEMES

(KOMPOZYCJE)

E Elementy s terowania

tłem

F Pomoc Kliknij, aby uzyskać dostęp do pomocy online AWCC. G Elementy sterowania

okna

Przy użyciu tych komponentów (LIGHTING

(OŚWIETLENIE), MACROS (MAKRA), SETTINGS (USTAWIENIA)) można ustawić wybraną kompozycję jako

aktywną kompozycję. Wyświetla kompozycje w widoku listy lub siatki.

Dostosowuje efekty animacji tła.

Przy użyciu tych przycisków można minimalizować, maksymalnie powiększać lub przywracać rozmiar okna.

Wybór spowoduje zamknięcie aplikacji.

Po rozpoczęciu personalizacji określonej kompozycji wyświetlony powinien być następujący ekran:

Ekran z przednim widokiem monitora

Korzystanie z aplikacji AlienFX | 65

Page 66

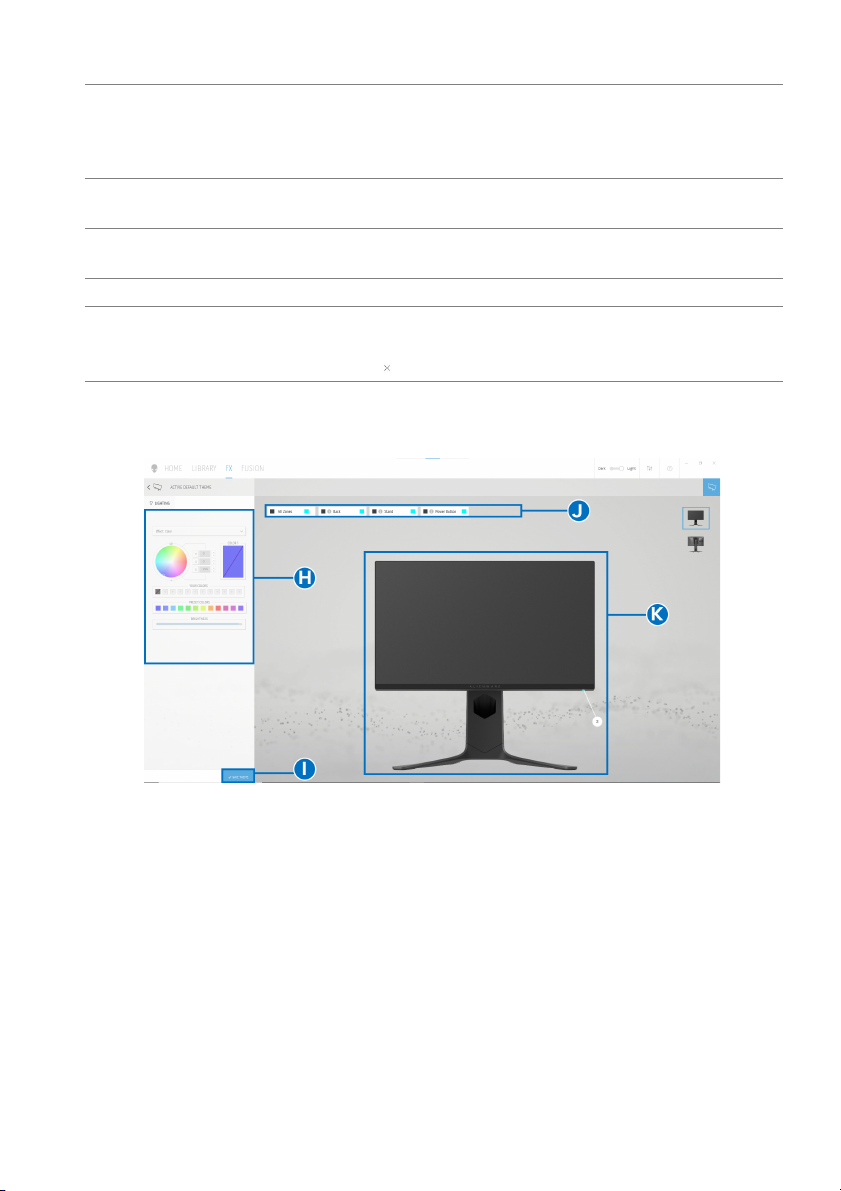

Ekran z tylnym widokiem monitora

Poniższa tabela opisuje funkcje i właściwości na ekranie:

Nr Funkcje Opisy

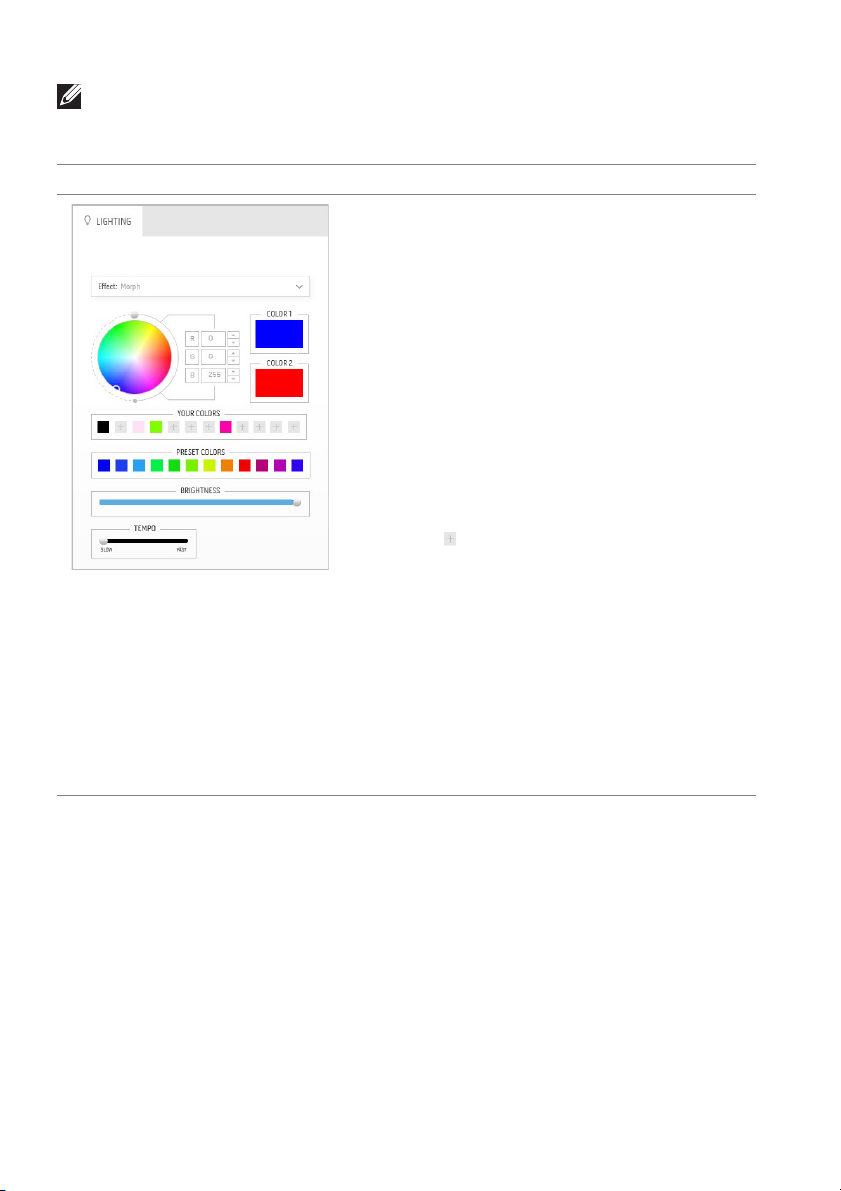

H Panel LIGHTING

(OŚWIETLENIE)

I SAVE THEME

(ZAPISZ KOMPOZYCJĘ)

J Wybór strefy Aby dokonać zmian dla pojedynczej strefy, kliknij określone

K Podgląd na żywo Strefy oświetlenia są wywoływane numerami. Możesz

L Miniatury Wyświetlane są miniatury monitorów Alienware

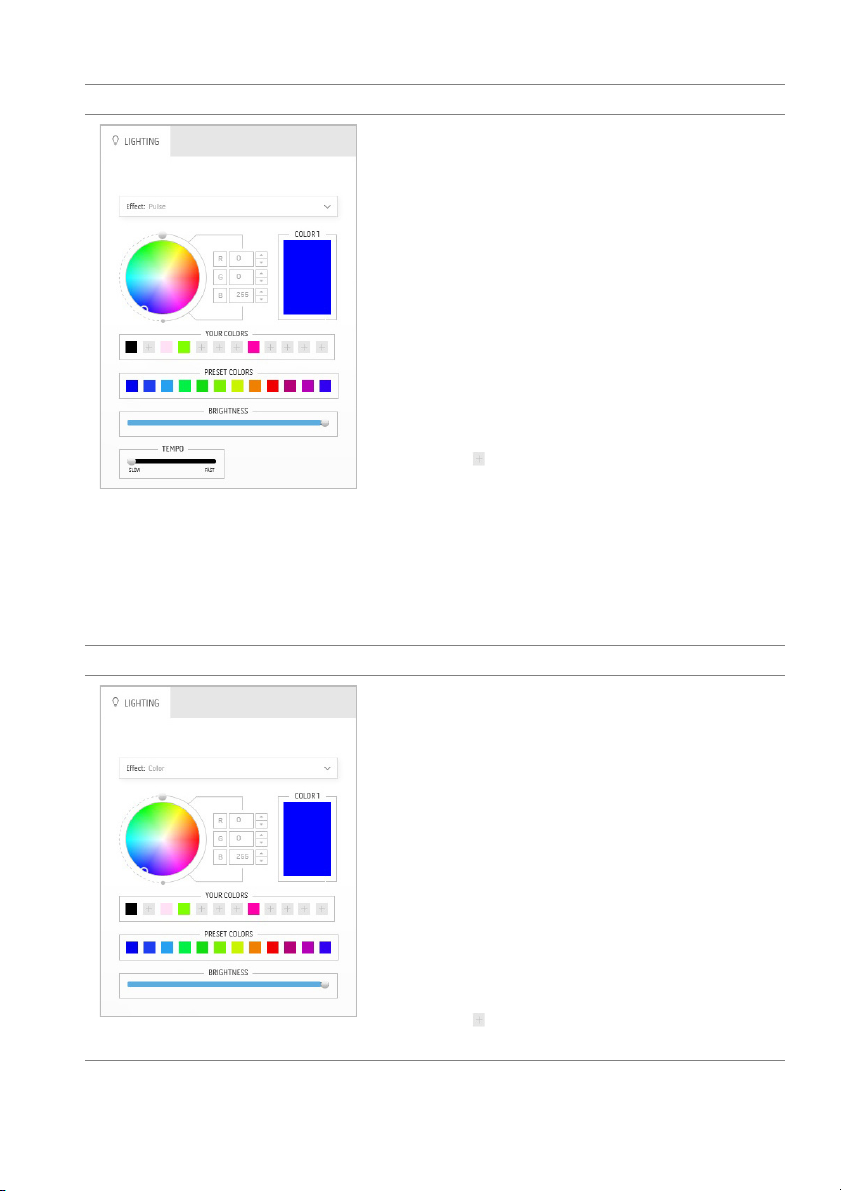

Przy użyciu elementów sterowania na tym panelu można skonfigurować efekty podświetlenia dla określonego tematu.

Szczegółowe informacje można znaleźć w Ustawianie

efektów oświetlenia.

Kliknij, aby zapisać wszystkie ustawienia i zmiany dla danej kompozycji.

pole wyboru. Aby dokonać zmian dla wszystkich stref, kliknij pole wyboru All Zones (Wszystkie strefy).

wybrać określoną strefę, klikając numer na obrazie. W przypadku dokonywania zmian ustawień oświetlenia, na podglądzie monitora wyświetlane są nowe efekty jednocześnie.

podłączonych do komputera. Na liście miniatur można wybrać obraz wyświetlany w obszarze podglądu na żywo.

Tworzenie kompozycji

Aby utworzyć kompozycję z preferowanymi ustawieniami oświetlenia:

1. Uruchom AWCC.

66 | Korzystanie z aplikacji AlienFX

Page 67

2. Kliknij FX na górnym pasku menu, aby uzyskać dostęp do ekranu głównego

AlienFX.

3. W lewym górnym rogu okna kliknij , aby utworzyć nową kompozycję.

4. W polu tekstowym

KOMPOZYCJĘ)

5. Określ strefy oświetlenia, dla których chcesz zmodyfikować ustawienia:

• zaznaczając pola wyboru nad obszarem podglądu na żywo lub

•klikając oznaczone numerem wywołanie obrazu monitora

6. Na panelu LIGHTING (OŚWIETLENIE) wybierz na rozwijanej liście preferowane efekty podświetlenia, w tym Morph (Przekształcenie), Pulse

(Pulsowanie), Color (Kolor), Spectrum (Widmo) i Breathing (Pulsujący).

Szczegółowe informacje można znaleźć w Ustawianie efektów

oświetlenia.

UWAGA: Opcja Spectrum (Widmo) jest dostępna tylko w przypadku wyboru ustawienia All Zones (Wszystkie strefy) w celu regulacji oświetlenia.

7. Powtórz krok krok 5 i krok 6, aby wyświetlić więcej opcji konfiguracji do

wyboru.

8. Po zakończeniu kliknij opcję SAVE THEME (ZAPISZ KOMPOZYCJĘ). W prawym dolnym rogu ekranu zostanie wyświetlone powiadomienie typu toast.

CREATE NEW THEME (UTWÓRZ NOWĄ

wpisz nazwę kompozycji.

Ustawianie efektów oświetlenia

Panel LIGHTING (OŚWIETLENIE) udostępnia różne efekty podświetlenia. Klikając opcję Effect (Efekt), możesz otworzyć rozwijane menu z dostępnymi opcjami.

Korzystanie z aplikacji AlienFX | 67

Page 68

UWAGA: Wyświetlone opcje mogą się różnić w zależności od określonych stref oświetlenia.

Poniższa tabela zawiera podstawowe informacje na temat różnych opcji:

Morph (Przekształcenie) Opisy

Efekt zmienia kolor światła poprzez łagodne przechodzenie do innego koloru.

Wprowadzanie zmian:

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS (WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY) w celu

zapewnienia szybkiego dostępu w przyszłości, kliknij

12 kolorów.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go prawym przyciskiem myszy.

3. Powtórz poprzednie czynności, aby określić Color 2 (Kolor 2), który ma być końcowym

kolorem światła.

4. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność koloru.

5. Przeciągnij suwak opcji TEMPO, aby ustawić

szybkość przechodzenia.

. Do listy można dodać maksymalnie

68 | Korzystanie z aplikacji AlienFX

Page 69

Pulse (Pulsowanie) Opisy

Efekt powoduje migotanie światła z krótkimi przerwami.

Wprowadzanie zmian:

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS (WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY) w celu

zapewnienia szybkiego dostępu w przyszłości, kliknij

12 kolorów.

UWAGA: Aby usunąć istniejący segment koloru z listy, kliknij go prawym przyciskiem myszy.

3. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność koloru.

4. Przeciągnij suwak opcji TEMPO, aby ustawić

szybkość pulsowania.

Color (Kolor) Opisy

Efekt ten sprawia, że światło LED świeci jednym, ciągłym kolorem.

Wprowadzanie zmian:

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS (WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY) w celu

zapewnienia szybkiego dostępu w przyszłości, kliknij . Do listy można dodać maksymalnie

12 kolorów.

. Do listy można dodać maksymalnie

Korzystanie z aplikacji AlienFX | 69

Page 70

UWAGA: Aby usunąć istniejący segment koloru z

listy, kliknij go prawym przyciskiem myszy.

3. Przeciągnij suwak opcji BRIGHTNESS (JASNOŚĆ), aby ustawić jasność koloru.

Spectrum (Widmo) Opisy

Efekt ten sprawia, że światło zmienia się w kolejności widma: czerwony, pomarańczowy, żółty, zielony, niebieski, indygo i fioletowy.

Możesz przeciągnąć suwak opcji TEMPO, aby ustawić szybkość przechodzenia.

UWAGA: Opcja ta jest dostępna tylko w przypadku wyboru opcji All Zones (Wszystkie

strefy) w celu regulacji oświetlenia.

Breathing (Pulsujący) Opisy

Efekt ten sprawia, że oświetlenie zmienia się z jasnego na przyciemnione.

Wprowadzanie zmian:

1. Wybierz żądany kolor z palety kolorów lub listy PRESET COLORS (WSTĘPNIE ZDEFINIOWANE KOLORY). Wybrany kolor i jego kody kolorów RGB zostaną wyświetlone w prawym polu.

UWAGA: Kolor można zmienić, edytując kody kolorów przy użyciu przycisków ze strzałkami w górę i w dół przy polach R/G/B.

2. Aby dodać wybrany kolor do listy YOUR COLORS (TWOJE KOLORY) w celu

zapewnienia szybkiego dostępu w przyszłości, kliknij

12 kolorów.

3. Przeciągnij suwak opcji TEMPO, aby ustawić szybkość przechodzenia.

. Do listy można dodać maksymalnie

70 | Korzystanie z aplikacji AlienFX

Page 71

Static Default Blue (Statyczny

niebieski domyślny)

Opisy

Efekt sprawia, że światło świeci się stałym niebieskim światłem.

Można przeciągnąć suwak opcji BRIGHTNESS

(JASNOŚĆ)

, aby zmienić intensywność koloru.

UWAGA: Opcja ta jest dostępna tylko w przypadku wyboru opcji

strefy)

w celu regulacji oświetlenia.

All Zones (Wszystkie

Korzystanie z aplikacji AlienFX | 71

Page 72

Wykrywanie i usuwanie usterek

PRZESTROGA: Przed rozpoczęciem wykonywania opisanych w tej części procedur, należy zastosować się do Instrukcje bezpieczeństwa.

Autotest

Monitor udostępnia funkcję automatycznego testu funkcji, umożliwiającej sprawdzenie prawidłowego funkcjonowania. Jeżeli monitor i komputer są prawidłowo podłączone ale ekran monitora pozostaje ciemny, należy uruchomić automatyczny test monitora, wykonując następujące czynności:

1. Wyłącz komputer i monitor.

2. Odłącz kabel video od złącza z tyłu komputera. Aby zapewnić

prawidłowość operacji autotestu, odłącz od komputera wszystkie kable.

3. Włącz monitor. UWAGA: Na ekranie powinno zostać wyświetlone okno dialogowe z

informacją, że monitor działa prawidłowo i nie odbiera sygnału wideo.

Gdy jest włą

Gdy jest wyłączona opcja Eco Mode (Tryb eko)

UWAGA: To okno dialogowe jest również wyświetlane podczas normalnego działania, jeżeli zostanie odłączony lub uszkodzony kabel wideo.

4. Wyłącz monitor i podłącz ponownie kabel video; następnie włącz

komputer i monitor.

72 | Wykrywanie i usuwanie usterek

czona opcja Eco Mode (Tryb eko)

Page 73

Jeśli po wykonaniu czynności powyżej monitor nie wyświetla wyjścia wideo, problem może być związany z kartą graficzną lub komputerem.

Wbudowana diagnostyka

Monitor posiada wbudowane narzędzie diagnostyczne pomagające w określeniu, czy występujący nietypowy wygląd ekranu jest wewnętrznym problemem monitora lub komputera i karty graficznej.

UWAGA: Wbudowaną diagnostykę możesz uruchomić tylko, kiedy przewód wideo jest odłączony i monitor jest w trybie autotestu.

Aby uruchomić wbudowaną diagnostykę:

1. Upewnij się, czy ekran jest czysty (brak drobinek kurzu na powierzchni

ekranu).

2. Naciśnij i przytrzymaj Przycisk 3 przez 5 sekund. Po 1 sekundzie pojawi się

szary ekran.

3. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

4. Naciśnij ponownie Przycisk 3. Kolor ekranu zmieni się na czerwony.

5. Sprawdź, czy ekran nie jest uszkodzony lub czy nie działa nieprawidłowo.

6. Powtórz czynności 4 i 5 w celu sprawdzenia wyświetlania na ekranach

zielonym, niebieskim, czarny i białym.

Test jest zakończony po wyświetleniu białego ekranu. W celu zakończenia, naciśnij ponownie Przycisk 3.

Jeśli nie wykryto wbudowanego narzędzia diagnostycznego oznacza to, że monitor działa normalnie. Sprawdź kartę wideo i komputer.

żadnych nieprawidłowości obrazu ekranowego z użyciem

Wykrywanie i usuwanie usterek | 73

Page 74

Typowe problemy

Następująca tabela zawiera ogólne informacje dotyczące powszechnych problemów z monitorem, które mogą wystąpić i możliwe rozwiązania tych problemów:

Typowe

symptomy

Brak video/

Co się dzieje Możliwe rozwiązania

Brak obrazu • Upewnij się, że kabel video łączący Wyłączona dioda LED zasilania

Brak video/ Włączona dioda LED zasilania

Brak obrazu

lub brak

jasności

Słaba ostrość Obraz

niewyraźny lub

nieostry

Drżący/ niestabilny obraz video

Falujący obraz

lub

przerywanie

ruchu

monitor i komputer jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy działa prawidłowo gniazdo zasilania, używając dowolnego innego urządzenia elektrycznego.

•Upewnij się, że został do końca naciśnięty przycisk zasilania.

•Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

•Zwiększ poziom jasności i kontrastu w menu Brightness/Contrast (Jasność/

Kontrast).

• Wykonaj funkcję autotestu w celu sprawdzenia działania monitora.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

•Upewnij się, że w menu Input Source

(Źródło wejścia) wybrane zostało

prawidłowe źródło wejścia.

•Wyeliminuj przedłużacze wideo.

• Z resetuj monitor do ustawień fabrycznych.

• Ustaw rozdzielczość wideo na prawidłowy format obrazu.

• Z resetuj monitor do ustawień fabrycznych.

• Sprawdź czynniki środowiskowe.

•Zmień usytuowanie monitora i wykonaj test w innym pomieszczeniu.

74 | Wykrywanie i usuwanie usterek

Page 75

Brakujące piksele

Wypalone piksele

Problemy z jasnością

Zniekształcenia geometryczne

Poziome/ pionowe linie

Problemy dotyczące synchronizacji

Na ekranie LCD pojawiają się plamy

Na ekranie LCD pojawiają się jasne plamy

Obraz za ciemny lub za jasny

Ekran nie jest prawidłowo wyśrodkowany

Na ekranie wyświetla się jedna lub więcej linii

Obraz na ekranie jest pomieszany lub pourywany

•Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

•Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem: www.dell.com/

pixelguidelines.

•Klika razy włącz i wyłącz zasilanie.

• Trwale wyłączone piksele to naturalna wada technologii LCD.

•Więcej informacji na temat jakości i zasad dotyczących pikseli monitora Dell można uzyskać pod adresem: www.dell.com/

pixelguidelines.

• Z resetuj monitor do ustawień fabrycznych.

• Ustaw poziom jasności i kontrastu w menu

Brightness/Contrast (Jasność/ Kontrast).

• Z resetuj monitor do ustawie

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy linie te występują również w trybie automatycznego testu.

•Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Uruchom wbudowaną diagnostykę.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj autotest monitora i sprawdź, czy również w trybie autotestu obraz jest również pomieszany.

•Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

• Uruchom ponownie komputer w trybie awaryjnym.

ń fabrycznych.

Wykrywanie i usuwanie usterek | 75

Page 76

Zagadnienia związane z bezpieczeństwem

Okresowe problemy

Brakujące kolory Brak kolorów

Nieprawidłowe kolory

Utrzymywanie się stałego obrazu na monitorze po pozostawieniu go przez dłuższy czas

Widoczny dym lub iskry

Wadliwe działanie monitora pojawia się i zanika

obrazu

Niewłaściwe kolory obrazu

Na ekranie pojawia się słaby cień z obrazu statycznego

• Nie należy podejmować żadnych czynności usuwania usterek.

• Kontakt z firmą Dell niezwłocznie.

•Upewnij się, że kabel video służący do podłączania monitora do komputera jest prawidłowo podłączony i zamocowany.

• Z resetuj monitor do ustawień fabrycznych.

• Wykonaj automatyczny test funkcji monitora i sprawdź, czy również w trybie automatycznego testu pojawiają się okresowe problemy.

• Wykonaj funkcję autotestu w celu sprawdzenia działania monitora.

•Upewnij się, że kabel video służący do podłączania monitora do komputera jest prawidłowo podłączony i zamocowany.

• Sprawdź, czy w złączu kabla video nie ma wygiętych lub połamanych szpilek.

•Zmień ustawienia opcji Preset Modes (Tryby ustawień wstępnych) w menu OSD Game (Gra) w zależności od zastosowania.

•Ustaw wartość R/G/B w obszarze Custom Color (Kolor dostosowany) w menu ekranowym Game (Gra).

• Uruchom wbudowaną diagnostykę.

• Ustaw ekran tak, aby wyłączał się po kilku minutach bezczynności. Można to dostosować w Opcjach zasilania systemu Windows lub w ustawieniach oszczędzania energii komputera Mac.

• Alternatywnie, użyj dynamicznie zmieniającego się wygaszacza ekranu.

76 | Wykrywanie i usuwanie usterek

Page 77

Problemy specyficzne dla produktu

Specyficzne

objawy

Za mały obraz na ekranie

Nie można wyregulować monitora przyciskami na tylnym panelu

Brak sygnału wejścia po naciśnięciu elementów sterowania użytkownika

Obraz nie wypełnia całego ekranu

Co się dzieje Możliwe rozwiązania

Obraz jest

• Z resetuj monitor do ustawień fabrycznych. wyśrodkowany na ekranie ale nie wypełnia całego obszaru widzenia

OSD nie wyświetla się na ekranie

Brak obrazu, światło diody LED jest białe

•Wyłącz monitor, odłącz przewód

zasilający, a następnie podłącz go z powrotem i włącz monitor.

•Sprawdź źródło sygnału. Upewnij się, że

komputer nie znajduje się w trybie oszczędzania energii, poprzez przesunięcie myszy lub naciśnięcie dowolnego przycisku na klawiaturze.

•Sprawdź, czy kabel sygnałowy jest

prawidłowo podłączony. W razie potrzeby podłącz go ponownie.

• Zresetuj komputer lub odtwarzacz video. Obraz nie

wypełnia wysokości lub szerokości

• Jest to spowodowane różnymi formatami

video (współczynnik proporcji), monitor może wyświetlać na całym ekranie.

• Uruchom wbudowaną diagnostykę. ekranu

Wykrywanie i usuwanie usterek | 77

Page 78

Obrazy są wyświetlane nieprawidłowo, gdy kabel DP/ HDMI jest podłączony do notebooka/ komputera stacjonarnego przez adapter USB-C lub stację dokującą.

Nie można uzyskać częstotliwości odświeżania 360 Hz.

Nie można uruchomić narzędzia NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex).

Wyświetlacz zawiesza się, występuje czarny ekran lub obraz jest wyświetlany nieprawidłowo.

Monitor nie obsługuje wyświetlania z częstotliwością odtwarzania 360 Hz

Narzędzie NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex) nie odpowiada lub nie działa prawidłowo.

•Nie używaj adaptera USB-C ani stacji dokującej. Podłącz kabel DP/HDMI bezpośrednio do notebooka/komputera stacjonarnego.

•Upewnij się, że monitor jest podłączony do komputera przy użyciu dołączonego do niego kabla DP.

•Upewnij się, że częstotliwość od została ustawiona na 360 Hz za pośrednictwem panelu sterowania komputera lub panelu sterowania NVIDIA.

• W przypadku korzystania z gier upewnij się, że dla gry ustawiono 360 Hz.

•Upewnij się, że mysz jest podłączona (przewodowo lub bezprzewodowo) bezpośrednio do wskazanego portu USB.

•Upewnij się, że narzędzie NVIDIA Reflex Latency Analyzer (Analizator opóźnienia NVIDIA Reflex) jest włączone w menu ekranowym.

•Upewnij się, że ustawiono preferowany rozmiar i lokalizację obszaru wykrywania.

świeżania

78 | Wykrywanie i usuwanie usterek

Page 79

Migotanie ekranu

Na wyświetlanych obrazach występuje zauważalne migotanie

•Użyj natywnej rozdzielczości monitora (1920 x 1080 przy 60 Hz) lub wyższej częstotliwości odświeżania.

•Jeśli zmienna częstotliwość odświeżania (VRR) urządzenia jest włączona, wyłącz opcję zmiennej częstotliwości odświeżania (VRR).

•Jeśli funkcja NVIDIA ULMB urządzenia jest włączona, wyłącz NVIDIA ULMB poprzez uruchomienie funkcji

Factory Reset (Przywracanie ustawień fabrycznych).

•Jeśli używasz karty graficznej Nvidia i funkcja G-Sync jest włączona, wyłącz funkcję G-Sync.

•Jeśli używasz karty graficznej AMD i funkcja Free-Sync jest włączona, wy funkcję Free-Sync.

• Zaktualizuj sterownik karty graficznej i oprogramowanie układowe do najnowszej wersji.

•Zmień kabel łączący monitor z systemem. Wadliwy kabel może spowodować przerwanie sygnału podczas przesyłania.

•Sprawdź otoczenie. Migotanie ekranu mogą powodować pola elektromagnetyczne. Jeśli do tej samej listwy zasilającej co monitor jest podłączone inne urządzenie, spróbuj je odłączyć.

łącz

Wykrywanie i usuwanie usterek | 79

Page 80

Problemy dotyczące USB (Universal Serial Bus)

Specyficzne

objawy

Nie działa interfejs USB

Interfejs USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) jest wolny

Co się dzieje Możliwe rozwiązania

Nie działają urządzenia peryferyjne USB

• Sprawdź, czy monitor jest włączony.

•Podłącz ponownie do komputera kabel przesyłania danych.

•Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych).

•Wyłącz, a następnie włącz ponownie monitor.

• Uruchom ponownie komputer.

•Niektóre urządzenia USB, takie jak zewnętrzny przenośny dysk twardy, wymagają zasilania prądem o wyższej mocy; podłącz urządzenie bezpośrednio do systemu komputerowego.

Urządzenia peryferyjne USB SuperSpeed 5 Gb/s (USB 3.2 Gen1) działają wolno lub w ogóle nie działają

• Sprawdź, czy komputer jest zgodny ze standardem USB SuperSpeed 5 Gb/s (USB 3.2 Gen1).

• Niektóre komputery posiadają porty USB 3.2, USB 2.0 i USB 1.1. Sprawdź, czy używany jest prawidłowy port USB.

•Podłącz ponownie do komputera kabel przesyłania danych.

•Podłącz ponownie urządzenia peryferyjne USB (złącze pobierania danych).

• Uruchom ponownie komputer.

80 | Wykrywanie i usuwanie usterek

Page 81

Bezprzewodo we urządzenia peryferyjne USB zostaną wyłączone, jeśli podłączone zostanie urządzenie USB 3.2

Czas reakcji bezprzewodowych urządzeń peryferyjnych USB jest wolny lub urządzenia te działają tylko wtedy, gdy zmniejsza się odległość pomiędzy danym urządzeniem a jego odbiornikiem

•Zwiększ odległość pomiędzy urządzeniami peryferyjnymi USB 3.2 a bezprzewodowym odbiornikiem USB.

• Ustaw bezprzewodowy odbiornik USB możliwie jak najbliżej bezprzewodowych urządzeń peryferyjnych USB.

•Użyj przedłużacza kabla USB, aby ustawić bezprzewodowy odbiornik USB jak najdalej od portu USB 3.2.

Wykrywanie i usuwanie usterek | 81

Page 82

Dodatek

PRZESTROGA: Instrukcje bezpieczeństwa

PRZESTROGA: Używanie elementów sterowania, regulacji lub procedur, innych niż określone w dokumentacji, może spowodować narażenie na porażenie prądem elektrycznym, zagrożenia związane z prądem elektrycznym i/lub zagrożenia mechaniczne.

Informacje dotyczące bezpieczeństwa można znaleźć w części Informacje dotyczące bezpieczeństwa, środowiska i regulacji prawnych.

Uwagi FCC (tylko USA) i inne informacje dotyczące przepisów

Uwaga FCC i inne informacje dotyczące przepisów, można uzyskać na stronie sieci web przepisów zgodności, pod adresem

www.dell.com/regulatory_compliance.

Kontakt z firmą Dell

Klienci w USA powinni dzwonić na numer 800-WWW-DELL (800-999-

3355). UWAGA: Jeżeli nie masz włączonego połączenia internetowego,

informacje kontaktowe możesz znaleźć na fakturze, dokumencie zakupu, w liście przewozowym, na rachunku lub w katalogu produktów Dell.

Dell oferuje kilka opcji wsparcia i serwisu on-linie lub telefonicznego. Dostępność zależy od kraju i produktu, a niektóre z usług mogą być w Twoim rejonie niedostępne.

• Pomoc techniczna online: www.dell.com/support/monitors

• Kontaktowanie się z firmą Dell: www.dell.com/contactdell

Baza danych produktów UE etykiet energetycznych i kart informacyjnych produktów

AW2521H: https://eprel.ec.europa.eu/qr/364442

82 | Dodatek
