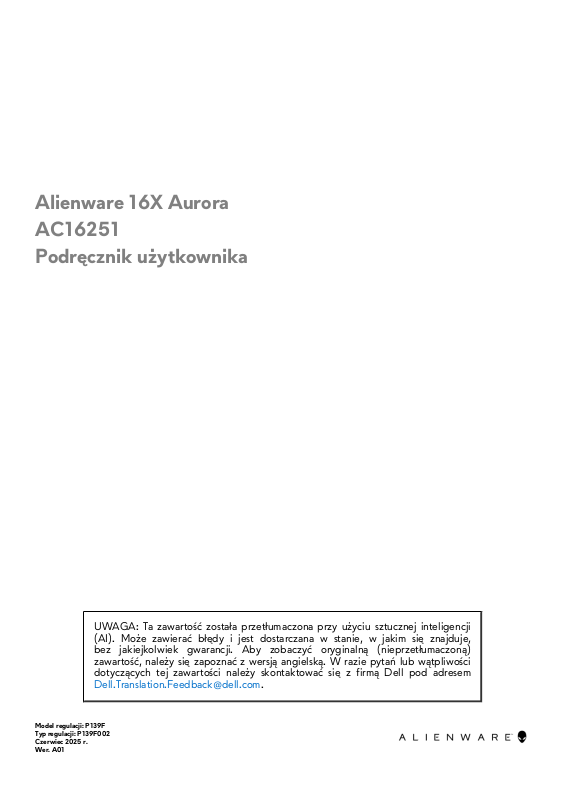

DELL AC16251 User guide

Alienware 16X Aurora AC16251 Podręcznik użytkownika

UWAGA: Ta zawartość została przetłumaczona przy użyciu sztucznej inteligencji
(AI). Może zawierać błędy i jest dostarczana w stanie, w jakim się znajduje,
bez jakiejkolwiek gwarancji. Aby zobaczyć oryginalną (nieprzetłumaczoną)
zawartość, należy się zapoznać z wersją angielską. W razie pytań lub wątpliwości
dotyczących tej zawartości należy skontaktować się z firmą Dell pod adresem

[email protected].

Model regulacji: P139F
Typ regulacji: P139F002
Czerwiec 2025 r.
Wer. A01

Uwagi, przestrogi iostrzeżenia

UWAGA: Napis UWAGA oznacza ważną wiadomość, którapomożelepiej wykorzystać komputer.

OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty
danych, i przedstawia sposoby uniknięcia problemu.

PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń
ciała lub śmierci.

© 2025 Dell Inc. lub podmioty zależne. Wszelkie prawa zastrzeżone. Dell Technologies, Dell i inne znaki towarowe są znakami towarowymi firmy Dell
Inc. lub jej podmiotów zależnych. Inne znaki towarowe mogą stanowić własność odpowiednich właścicieli.

Spis treści

Rodzdział 1: Widoki komputera Alienware 16X Aurora AC16251....................................................... 7

Prawa strona..........................................................................................................................................................................7

Lewa strona........................................................................................................................................................................... 7

Przód..................................................................................................................................................................................... 8

Góra...................................................................................................................................................................................... 9

Tył........................................................................................................................................................................................ 10

Dół........................................................................................................................................................................................11

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera....................................................... 11

Lampka stanu naładowania akumulatora........................................................................................................................... 12

Rodzdział 2: Konfigurowanie komputera Alienware 16X Aurora AC16251.......................................13

Rodzdział 3: Specyfikacje komputera Alienware 16X Aurora AC16251............................................ 14

Wymiary iwaga...................................................................................................................................................................14

Procesor...............................................................................................................................................................................14

Chipset................................................................................................................................................................................ 15

System operacyjny.............................................................................................................................................................. 15

Pamięć................................................................................................................................................................................. 15

Zewnętrzne porty i złącza.................................................................................................................................................. 16

Gniazda wewnętrzne..........................................................................................................................................................16

Ethernet...............................................................................................................................................................................17

Moduł łączności bezprzewodowej.....................................................................................................................................17

Audio................................................................................................................................................................................... 17

Pamięć masowa................................................................................................................................................................... 18

Klawiatura............................................................................................................................................................................19

Skróty klawiaturowe......................................................................................................................................................19

Kamera.................................................................................................................................................................................21

Touchpad.............................................................................................................................................................................21

Zasilacz............................................................................................................................................................................... 22

Wymagania zasilacza.................................................................................................................................................... 22

Bateria.................................................................................................................................................................................23

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych wbaterię 6-ogniwową 96Wh)...............24

Wyświetlacz........................................................................................................................................................................24

Jednostka GPU — zintegrowana......................................................................................................................................25

Karta GPU — autonomiczna..............................................................................................................................................25

Obsługa wyświetlaczy zewnętrznych................................................................................................................................26

Włączanie G-SYNC......................................................................................................................................................26

Środowisko systemu operacyjnego ipamięci masowej.....................................................................................................27

Zasady pomocy technicznej firmy Dell..............................................................................................................................27

Wyświetlacz Dell oniskiej emisji światła niebieskiego......................................................................................................27

Rodzdział 4: Alienware Command Center............................................................................................28

Rodzdział 5: Serwisowanie komputera..................................................................................................29

Spis treści 3

Instrukcje dotyczące bezpieczeństwa...............................................................................................................................29

Przed przystąpieniem do serwisowania komputera.................................................................................................... 29

Zalecenia dotyczące bezpieczeństwa......................................................................................................................... 30

Zabezpieczenie przed wyładowaniem elektrostatycznym......................................................................................... 30

Zestaw serwisowy ESD..................................................................................................................................................31

Transportowanie wrażliwych elementów..................................................................................................................... 32

Po zakończeniu serwisowania komputera....................................................................................................................32

BitLocker.............................................................................................................................................................................32

Zalecane narzędzia.............................................................................................................................................................33

Wykaz śrub......................................................................................................................................................................... 33

Główne elementy komputera Alienware 16X Aurora AC16251......................................................................................34

Rodzdział 6: Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez

klienta (CRU).......................................................................................................................................37

Pokrywa dolna.................................................................................................................................................................... 37

Wymontowywanie pokrywy dolnej..............................................................................................................................37

Instalowanie pokrywy dolnej........................................................................................................................................40

Bateria.................................................................................................................................................................................43

Ostrzeżenia dotyczące akumulatora litowo-jonowego...............................................................................................43

Wymontowywanie baterii.............................................................................................................................................44

Instalacja baterii............................................................................................................................................................ 45

Kabel baterii.......................................................................................................................................................................46

Wymontowywanie kabla baterii...................................................................................................................................46

Instalacja kabla baterii...................................................................................................................................................47

Moduł pamięci....................................................................................................................................................................48

Wymontowywanie modułu pamięci............................................................................................................................. 48

Instalowanie modułu pamięci....................................................................................................................................... 49

Dysk SSD............................................................................................................................................................................50

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1.........................................................................................50

Instalacja dysku SSD M.2 2230 w gnieździe SSD1..................................................................................................... 51

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2........................................................................................ 52

Instalacja dysku SSD M.2 2230 w gnieździe SSD2.................................................................................................... 53

Wymontowywanie dysku SSD M.2 2280 z gniazda SSD1.........................................................................................54

Instalacja dysku SSD M.2 2280 w gnieździe SSD1.....................................................................................................55

Wymontowywanie dysku SSD M.2 2280 z gniazda SSD2........................................................................................ 56

Instalacja dysku SSD M.2 2280 w gnieździe SSD2.................................................................................................... 57

Przesuwanie uchwytu na śrubę dysku SSD..................................................................................................................58

Karta sieci bezprzewodowej..............................................................................................................................................59

Wymontowywanie karty sieci bezprzewodowej.........................................................................................................59

Instalowanie karty sieci bezprzewodowej................................................................................................................... 60

Głośniki...............................................................................................................................................................................62

Wymontowywanie głośników.......................................................................................................................................62

Instalowanie głośników.................................................................................................................................................62

Rodzdział 7: Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)...............64

Gniazdo zasilacza...............................................................................................................................................................64

Wymontowywanie gniazda zasilacza...........................................................................................................................64

Instalowanie gniazda zasilacza..................................................................................................................................... 65

Wspornik Type-C...............................................................................................................................................................66

4 Spis treści

Wymontowywanie klamry złącza Type-C....................................................................................................................66

Instalowanie klamry złącza Type-C.............................................................................................................................. 67

Klamra baterii..................................................................................................................................................................... 68

Wymontowywanie klamry baterii.................................................................................................................................68

Instalacja klamry baterii................................................................................................................................................ 69

Touchpad............................................................................................................................................................................70

Wymontowywanie touchpada......................................................................................................................................70

Instalowanie touchpada.................................................................................................................................................71

Płyta kontrolera klawiatury................................................................................................................................................ 72

Wymontowywanie płyty kontrolera podświetlenia klawiatury (ELC)........................................................................ 72

Instalowanie płyty kontrolera podświetlenia klawiatury (ELC)...................................................................................73

Płyta główna....................................................................................................................................................................... 74

Wymontowywanie płyty głównej.................................................................................................................................74

Instalowanie płyty głównej........................................................................................................................................... 79

Przycisk zasilania ipłyta przycisku zasilania...................................................................................................................... 85

Wymontowywanie przycisku zasilania ipłyty przycisku zasilania...............................................................................85

Instalacja przycisku zasilania ipłyty przycisku zasilania...............................................................................................86

Zestaw wentylatora iradiatora.......................................................................................................................................... 88

Wymontowywanie zestawu wentylatora iradiatora....................................................................................................88

Instalowanie zestawu wentylatora iradiatora..............................................................................................................89

Płyta we/wy........................................................................................................................................................................91

Wymontowywanie płyty we/wy...................................................................................................................................91

Instalowanie płyty we/wy.............................................................................................................................................92

Pokrywa tylna..................................................................................................................................................................... 93

Wymontowywanie pokrywy tylnej...............................................................................................................................93

Instalowanie pokrywy tylnej......................................................................................................................................... 94

Listwa środkowa.................................................................................................................................................................95

Wymontowywanie listwy środkowej............................................................................................................................95

Instalacja listwy środkowej............................................................................................................................................97

Zestaw wyświetlacza..........................................................................................................................................................99

Wymontowywanie zestawu wyświetlacza................................................................................................................... 99

Instalowanie zestawu wyświetlacza............................................................................................................................ 102

Zestaw klawiatury i podpórki na nadgarstek..................................................................................................................105

Wymontowywanie zestawu podparcia dłoni iklawiatury.........................................................................................105

Instalowanie zestawu podpórki na nadgarstek iklawiatury......................................................................................106

Rodzdział 8: Oprogramowanie............................................................................................................ 109

System operacyjny............................................................................................................................................................109

Sterowniki ipliki do pobrania..........................................................................................................................................109

Rodzdział 9: Konfiguracja systemu BIOS............................................................................................ 110

Uruchamianie programu konfiguracji systemu BIOS.......................................................................................................110

Klawisze nawigacji.............................................................................................................................................................110

Menu jednorazowego rozruchu F12................................................................................................................................ 110

Wyświetlanie zaawansowanych opcji konfiguracji...........................................................................................................111

Wyświetlanie opcji menu Serwis....................................................................................................................................... 111

Opcje konfiguracji systemu BIOS......................................................................................................................................111

Aktualizowanie systemu BIOS..........................................................................................................................................128

Aktualizowanie systemu BIOS wsystemie Windows................................................................................................. 128

Spis treści 5

Aktualizowanie systemu BIOS przy użyciu napędu USB wsystemie Windows....................................................... 128

Aktualizowanie systemu BIOS wmenu jednorazowego rozruchu............................................................................129

Hasło systemowe ihasło konfiguracji systemu.................................................................................................................129

Przypisywanie hasła konfiguracji systemu.................................................................................................................. 130

Usuwanie lub zmienianie hasła systemowego lub hasła konfiguracji systemu..........................................................130

Czyszczenie hasła systemowego i hasła dostępu do ustawień systemu.......................................................................... 131

Rodzdział 10: Rozwiązywanie problemów...........................................................................................132

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi...................................................................................132

Dell SupportAssist — przedrozruchowy test diagnostyczny wydajności systemu.........................................................132

Uruchamianie przedrozruchowego testu diagnostycznego wydajności systemu SupportAssist.............................133

Wbudowany autotest (BIST)............................................................................................................................................133

Wbudowany autotest płyty głównej (M-BIST).......................................................................................................... 133

Logiczny wbudowany autotest (L-BIST)....................................................................................................................134

Wbudowany autotest wyświetlacza LCD (LCD-BIST)............................................................................................. 134

Systemowe lampki diagnostyczne................................................................................................................................... 135

Przywracanie systemu operacyjnego...............................................................................................................................135

Resetowanie zegara czasu rzeczywistego (RTC)............................................................................................................ 136

Opcje nośników kopii zapasowych oraz odzyskiwania danych......................................................................................136

Wyłączanie i włączanie sieci.............................................................................................................................................136

Rozładowanie ładunków elektrostatycznych (wykonanie twardego resetu).................................................................136

Rodzdział 11: Uzyskiwanie pomocy ikontakt zfirmą Alienware.......................................................138

6 Spis treści

Widoki komputera Alienware 16X Aurora AC16251

Prawa strona

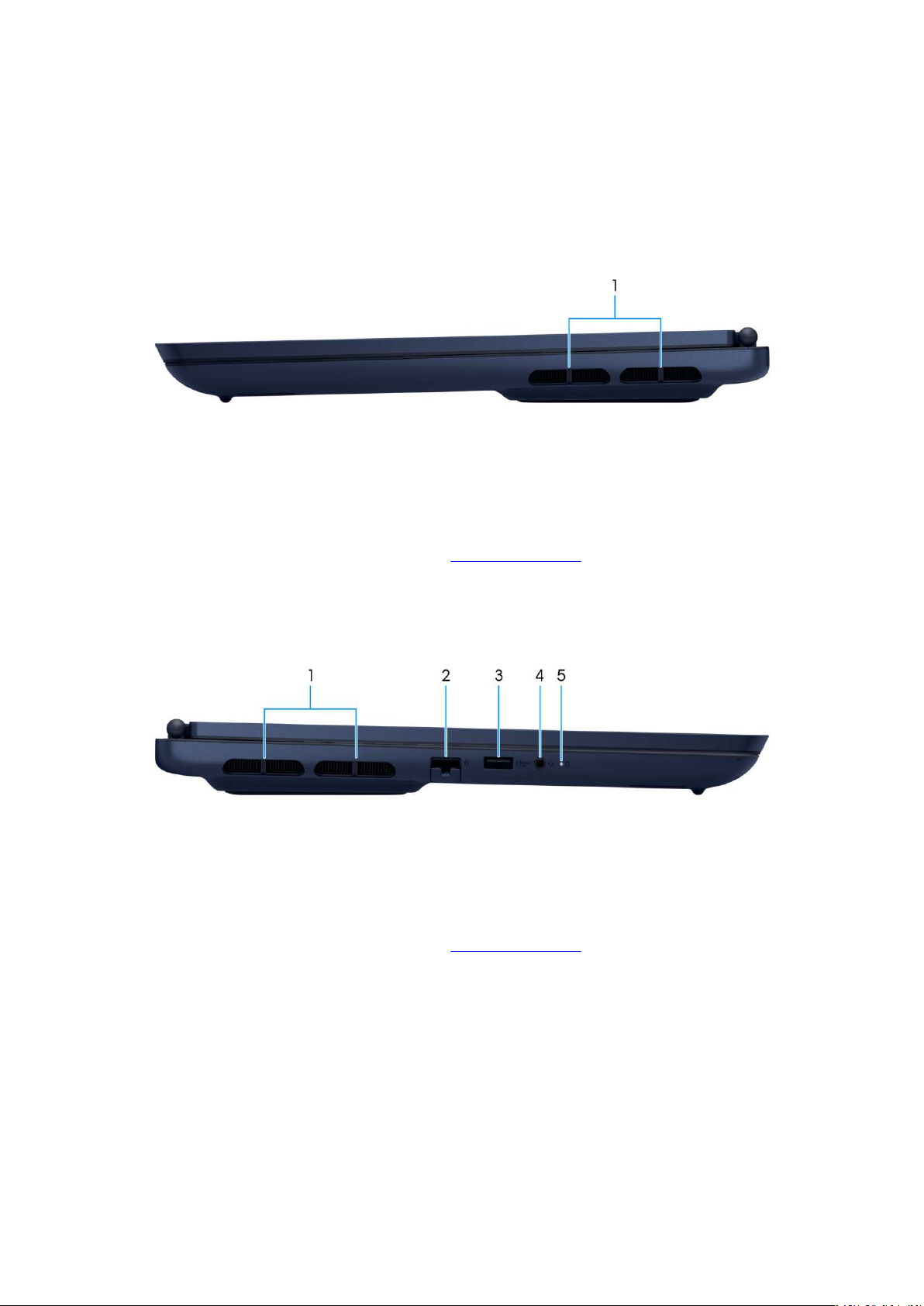

Rysunek 1. Rzut prawy

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w

witrynie Dell Support.

Lewa strona

Rysunek 2. Widok zlewej strony

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w

2. Port Ethernet RJ45 (1Gb/s)

Umożliwia podłączenie komputera do routera lub modemu szerokopasmowego kablem Ethernet RJ45 wcelu nawiązania
łączności zsiecią lokalną lub zInternetem oprędkości 10/100/1000Mb/s (maks. 1Gb/s).

3. Port USB 3.2 pierwszej generacji (5 Gb/s)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Zapewnia szybkość transferu danych do 5 Gb/s.

witrynie Dell Support.

4. Uniwersalne gniazdo audio

Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek imikrofonu).

5. Lampka stanu baterii

Widoki komputera Alienware 16X Aurora AC16251 7

Informuje o stanie naładowania baterii.

● Ciągłe białe światło: komputer jest podłączony do zasilacza, a bateria się ładuje.

● Ciągłe bursztynowe światło: pozostały poziom naładowania wynosi poniżej 8%.

Przód

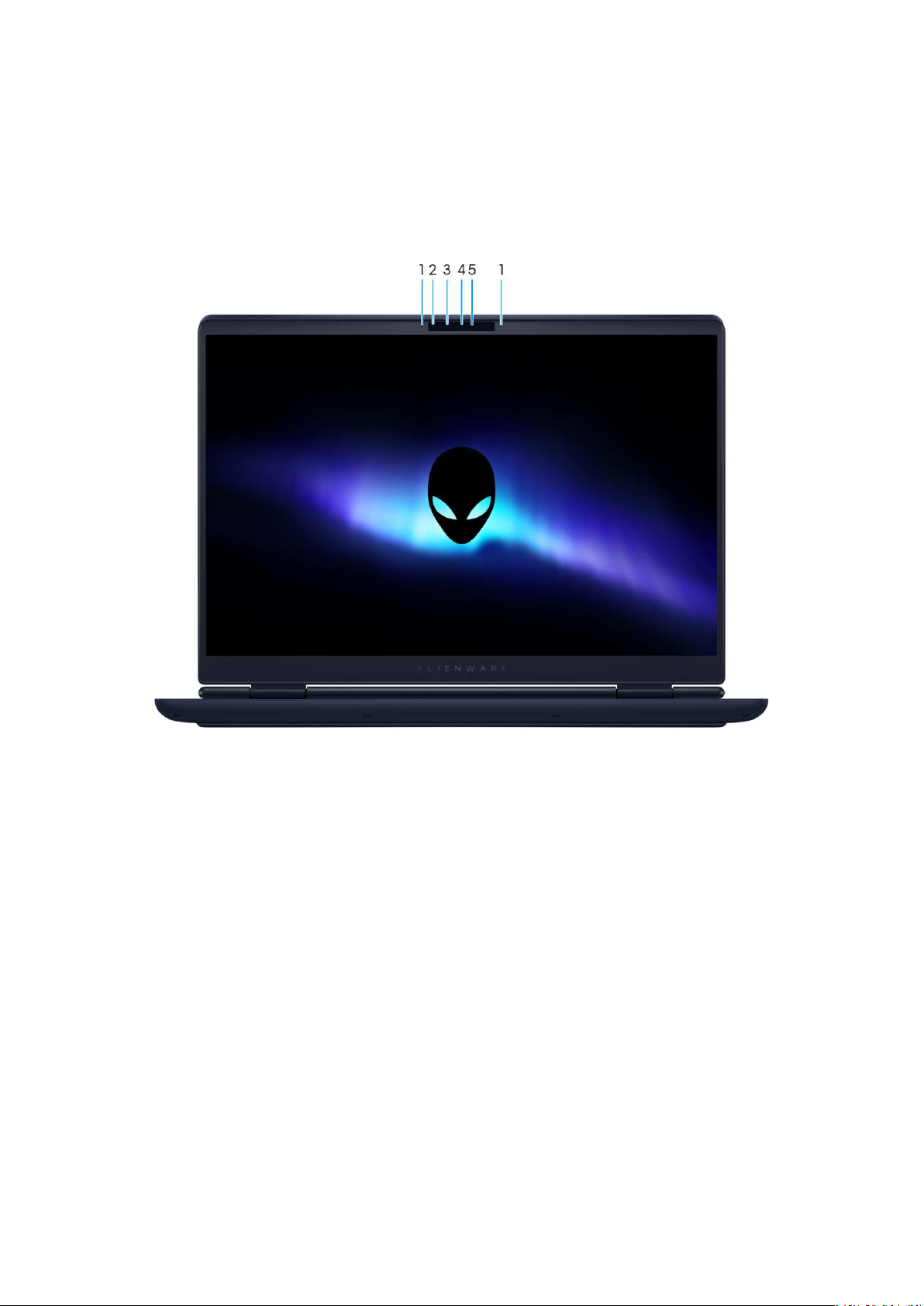

Rysunek 3. Widok zprzodu

1. Mikrofony (2)

Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie dźwięku iprowadzenie rozmów.

2. Kamer na podczerwień

Zwiększa bezpieczeństwo po uwierzytelnieniu wsystemie rozpoznawania twarzy Windows Hello.

3. Nadajnik podczerwieni

Emituje promieniowanie podczerwone, które umożliwia wykrywanie iśledzenie ruchu za pomocą kamery.

4. Kamera

Umożliwia prowadzenie czatów wideo, robienie zdjęć inagrywanie filmów.

5. Lampka stanu kamery

Świeci, gdy kamera jest w użyciu.

8 Widoki komputera Alienware 16X Aurora AC16251

Góra

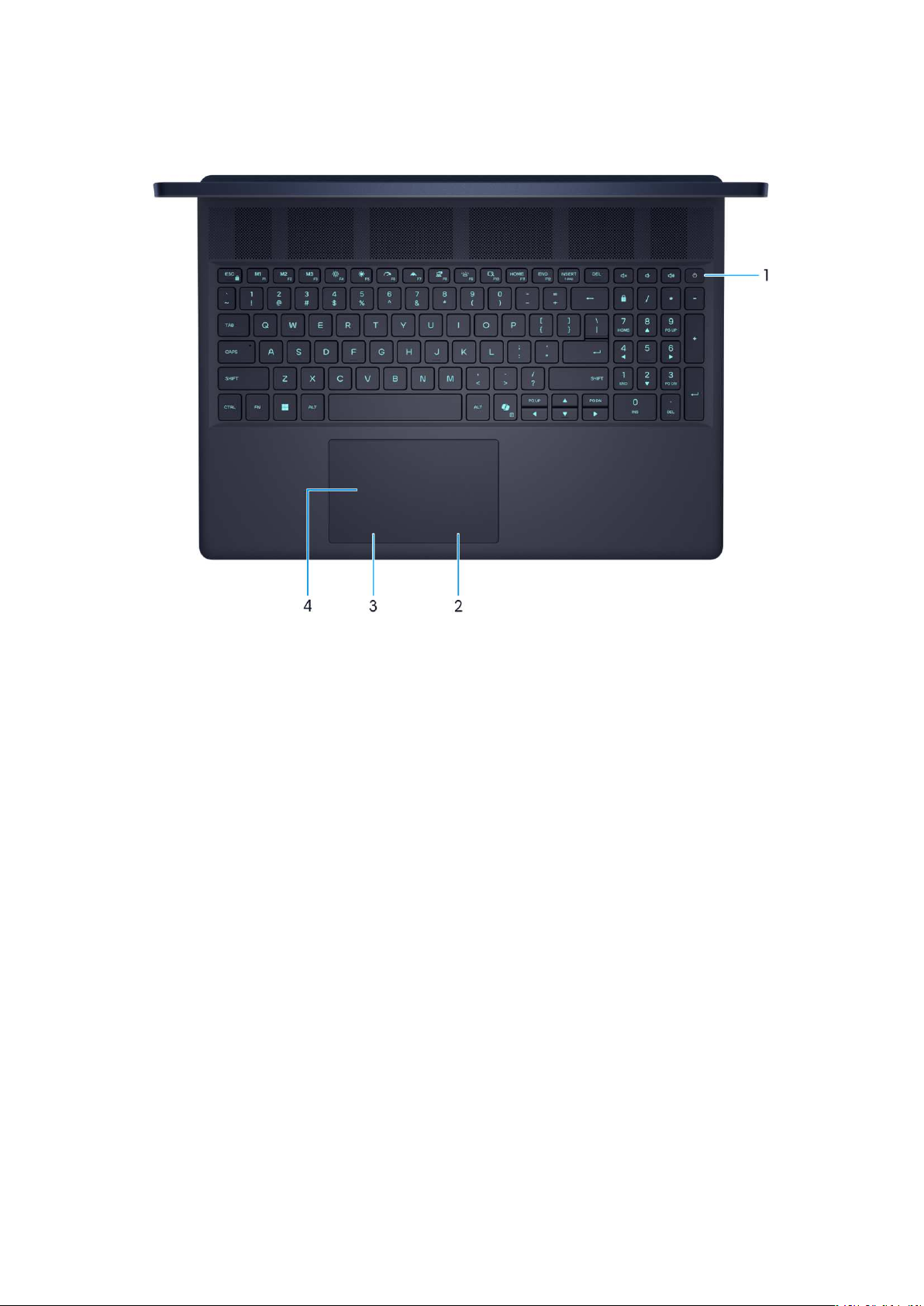

Rysunek 4. Widok zgóry

1. Przycisk zasilania

Naciśnij, aby włączyć komputer, jeśli jest wyłączony, wtrybie uśpienia lub hibernacji.
Naciśnij, aby komputer przeszedł do stanu uśpienia, jeśli jest włączony.
Naciśnij i przytrzymaj, aby wymusić wyłączenia komputera.

2. Kliknięcie prawym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy.

3. Kliknięcie lewym przyciskiem myszy

Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy.

4. Touchpad

Przesuń palcem po touchpadzie, aby poruszać wskaźnikiem myszy. Dotknij palcem, aby kliknąć lewym przyciskiem myszy; dotknij
dwoma palcami, aby kliknąć prawym przyciskiem myszy.

Widoki komputera Alienware 16X Aurora AC16251 9

Tył

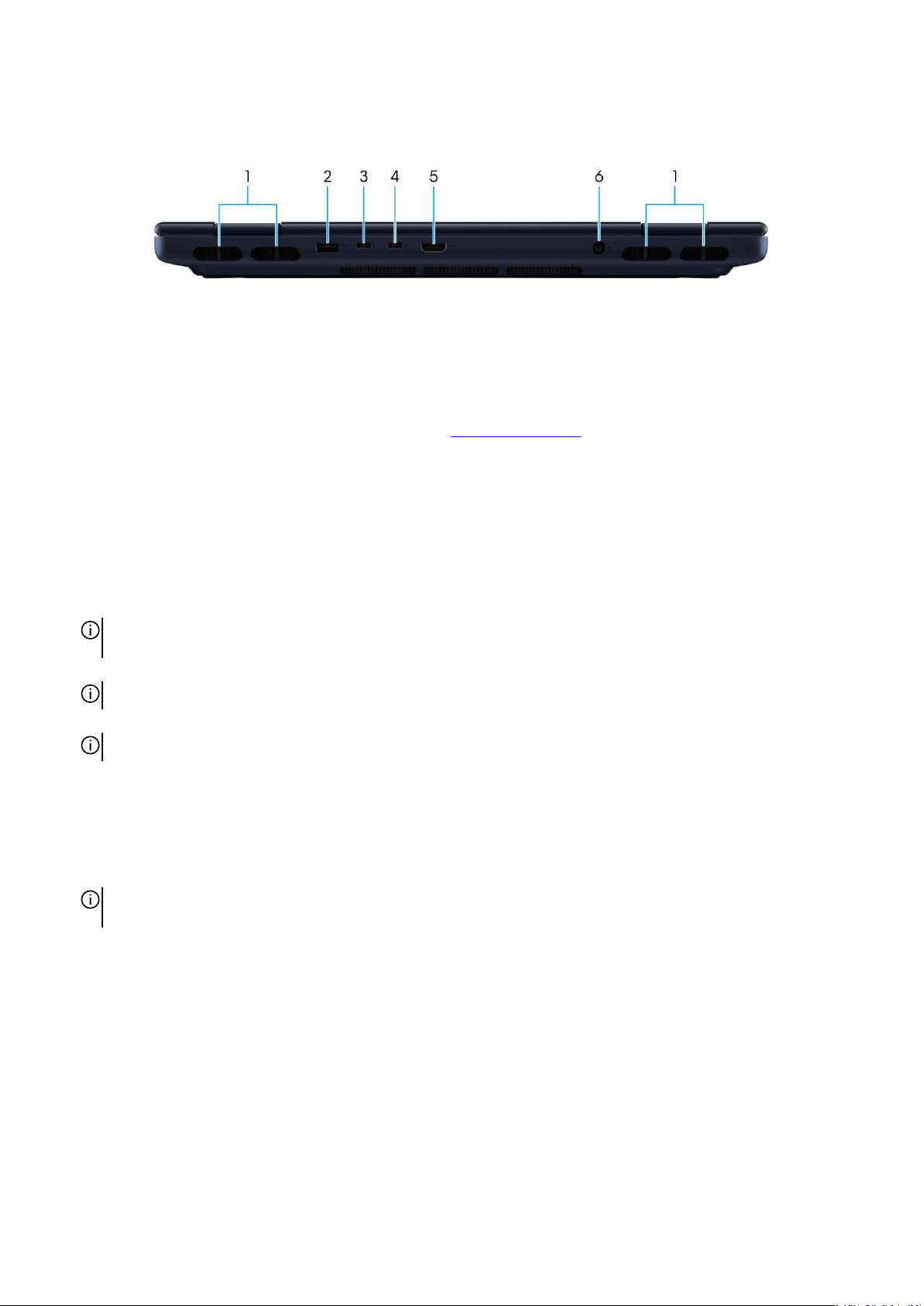

Rysunek 5. Widok ztyłu

1. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w

2. Port USB 3.2 pierwszej generacji (5 Gb/s)

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Zapewnia szybkość transferu danych do 5 Gb/s.

3. Port Thunderbolt 4.0 (40Gb/s) zobsługą DisplayPort / Power Delivery

Zapewnia transfer danych zprędkością do 40 Gb/s wprzypadku interfejsów USB4 oraz Thunderbolt 4. Obsługuje standardy
USB4, DisplayPort 2.1 iThunderbolt 4, aponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.

Obsługuje funkcję Power Delivery zapewniającą dwukierunkowe zasilanie między urządzeniami.

witrynie Dell Support.

UWAGA: Do podłączenia urządzenia DisplayPort może być wymagany adapter USB Type-C do DisplayPort (sprzedawany
oddzielnie), w zależności od podłączonego wyświetlacza.

UWAGA: Złącza USB4 są również zgodne ze standardami USB 3.2, USB 2.0 iThunderbolt 3.

UWAGA: Standard Thunderbolt 4 umożliwia podłączenie dwóch wyświetlaczy 4K lub jednego wyświetlacza 8K.

4. Port USB3.2 drugiej generacji (10Gb/s) ztrybem DisplayPort

Służy do podłączania urządzeń, takich jak zewnętrzne urządzenia pamięci masowej, drukarki izewnętrzne wyświetlacze.
Obsługuje szybkość transferu danych do 10Gb/s.

Obsługuje standard DisplayPort 2.1, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera.
W zależności od typów portów dostępnych w wybranych monitorach Alienware adapter wyświetlacza może nie być wymagany.

UWAGA: Do podłączenia urządzenia DisplayPort może być wymagany adapter USB Type-C do DisplayPort (sprzedawany
oddzielnie), w zależności od podłączonego wyświetlacza.

5. Port HDMI 2.1 z bezpośrednim wyjściem kontrolera autonomicznej karty graficznej

Umożliwia podłączenie zewnętrznego wyświetlacza, telewizora lub innego urządzenia wyposażonego w wejście HDMI. Zapewnia
wyjście wideo i audio.

6. Gniazdo zasilacza

Umożliwia podłączenie zasilacza do komputera.

10 Widoki komputera Alienware 16X Aurora AC16251

Dół

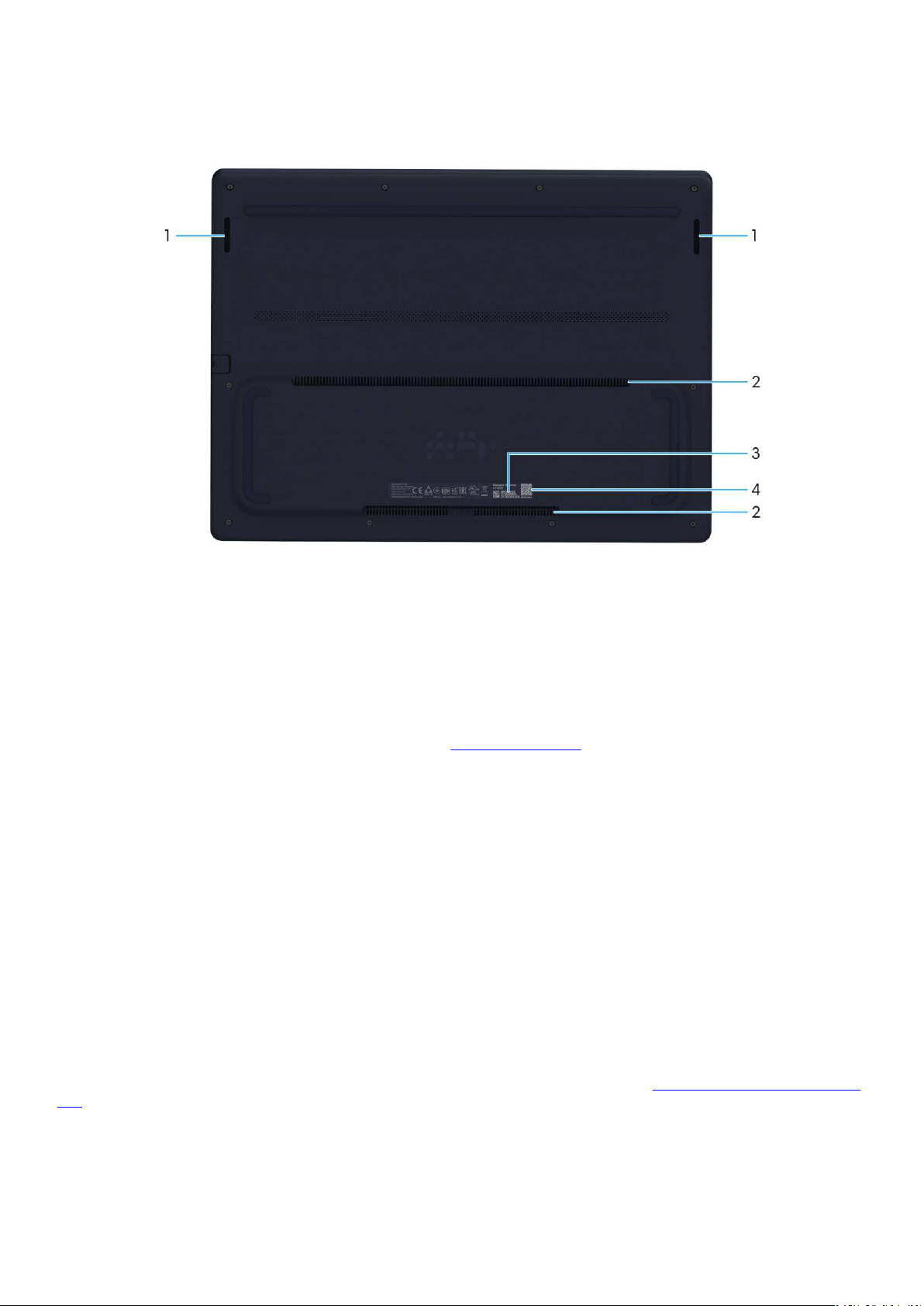

Rysunek 6. Widok zdołu

1. Głośniki

Posiada wyjście audio.

2. Otwory wentylacyjne

Otwory wentylacyjne zapewniają wentylację komputera. Zatkane otwory wentylacyjne mogą spowodować przegrzanie, wpłynąć
na wydajność komputera, atakże spowodować problemy ze sprzętem. Należy unikać zatykania otworów wentylacyjnych
iregularnie je czyścić, aby nie gromadził się wnich kurz ani brud. Więcej informacji na temat czyszczenia otworów
wentylacyjnych można znaleźć wartykułach z bazy wiedzy w

3. Etykieta zkodem Service Tag

Kod Service Tag jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie podzespołów sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji.

4. Kod QR MyAlienware

MyAlienware to centrum treści spersonalizowanych pod kątem komputera Alienware 16X Aurora AC16251, wtym filmów,
artykułów, instrukcji obsługi iłatwego dostępu do pomocy technicznej.

witrynie Dell Support.

Znajdowanie etykiety kodu Service Tag lub kodu obsługi ekspresowej komputera

Kod Service Tag jest unikalnym, alfanumerycznym identyfikatorem, który umożliwia pracownikom serwisowym firmy Dell
identyfikowanie składników sprzętowych wkomputerach klientów iuzyskiwanie dostępu do informacji ogwarancji. Kod obsługi
ekspresowej to numeryczna wersja kodu Service Tag.

Więcej informacji o tym, jak znaleźć kod Service Tag komputera, można znaleźć w Bazie wiedzy w

Dell.

Widoki komputera Alienware 16X Aurora AC16251 11

witrynie pomocy technicznej firmy

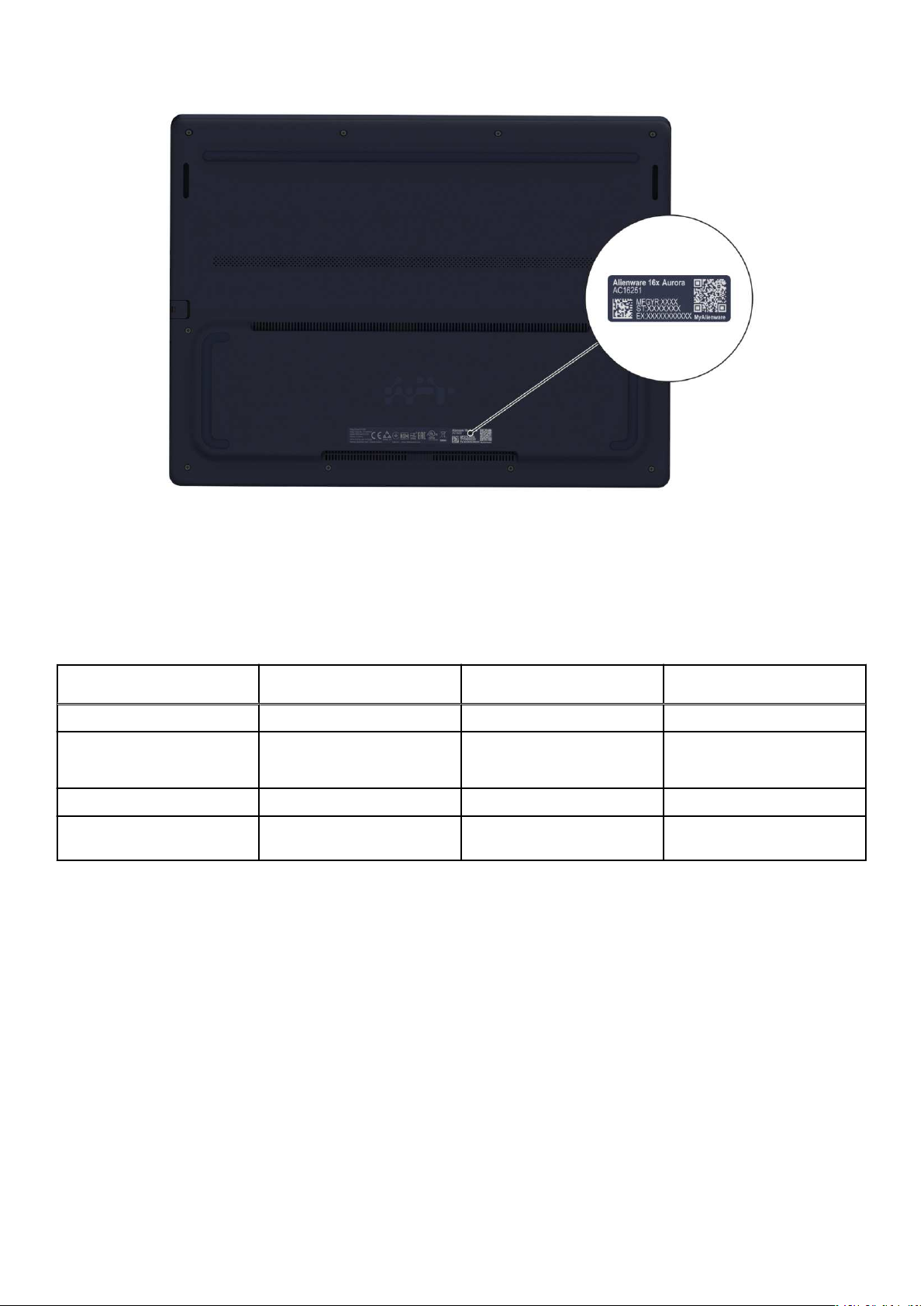

Rysunek 7. Lokalizacja etykiety z kodem Service Tag / kodem obsługi ekspresowej

Lampka stanu naładowania akumulatora

Wponiższej tabeli przedstawiono informacje owskaźniku naładowania istanu baterii komputera Alienware 16X Aurora AC16251.

Tabela 1. Zachowanie wskaźnika LED naładowania istanu baterii

Źródło mocy Zachowanie lampki Stan zasilania systemu Poziom naładowania

Zasilacz sieciowy Wyłączony S0 lub S5 Całkowicie naładowany
Zasilacz sieciowy Ciągłe białe światło S0 lub S5 < Całkowicie naładowana.

Bateria Wyłączony S0 lub S5 9–100%
Bateria Ciągłe bursztynowe światło

(590+/- 3 nm)

● S0 (WŁĄCZONY): komputer jest włączony.

● S4 (Hibernacja): komputer zużywa najmniej energii w stanie hibernacji, mniej niż w stanie włączenia lub wyłączenia. Komputer

jest prawie w stanie wyłączenia. Dane kontekstowe są zapisywane na urządzeniu pamięci masowej, dzięki czemu po włączeniu
komputera można wznowić pracę od miejsca, w którym została ona przerwana.

● S5 (wyłączony): system jest wstanie zamknięcia.

S0 < 8%

akumulatora

Trwa ładowanie baterii.

12 Widoki komputera Alienware 16X Aurora AC16251

Konfigurowanie komputera Alienware 16X Aurora AC16251

Informacje na temat zadania

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Kroki

Podłącz zasilacz inaciśnij przycisk zasilania.

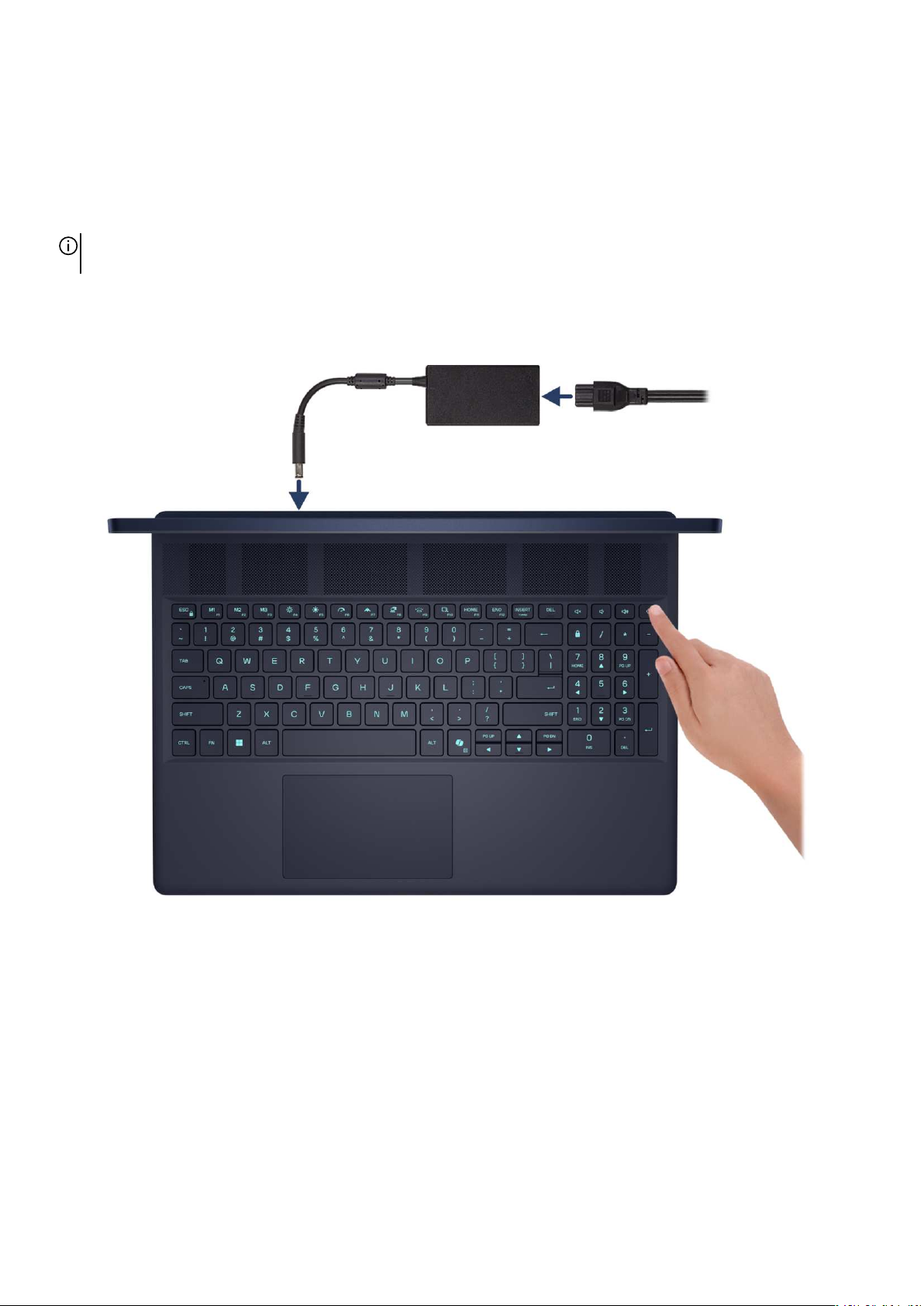

Rysunek 8. Podłącz zasilacz i naciśnij przycisk zasilania

Konfigurowanie komputera Alienware 16X Aurora AC16251 13

Specyfikacje komputera Alienware 16X Aurora AC16251

Wymiary iwaga

W poniższej tabeli wymieniono wysokość, szerokość, głębokość i wagę komputera Alienware 16X Aurora AC16251.

Tabela 2. Wymiary iwaga

Opis Wartości

Wysokość:

Wysokość zprzodu

Wysokość ztyłu

Szerokość

Głębokość

Waga

UWAGA: Waga komputera zależy od zamówionej
konfiguracji.

19,19 mm (0,76”)

16,30 mm (0,64”)

356,98 mm (14,05”)

265,43 mm (10,45”)

2,66kg (5,86funta) — wartość minimalna

Procesor

Tabela poniżej zawiera szczegółowe informacje oprocesorach obsługiwanych w komputerze Alienware 16X Aurora AC16251.

Tabela 3. Procesor

Opis Opcja 1 Opcja 2 Opcja 3

Typ procesora

Moc procesora

Łączna liczba rdzeni
procesora

Intel Core Ultra 5 235HX Intel Core Ultra 7 255HX Intel Ultra 9 275HX

55 55 55

14 20 24

Rdzenie zoptymalizowane
pod kątem wydajności

Rdzenie zoptymalizowane
pod kątem efektywności

Łączna liczba wątków
procesora

UWAGA: Technologia
Intel Hyper-Threading
jest dostępna
tylko dla rdzeni
zoptymalizowanych pod
kątem wydajności.

Szybkość procesora

Rdzenie zoptymalizowane pod kątem wydajności — częstotliwość

14 Specyfikacje komputera Alienware 16X Aurora AC16251

6 8 8

8 12 16

14 20 24

Do 5,1 GHz Do 5,2 GHz Do 5,4 GHz

Tabela 3. Procesor(cd.)

Opis Opcja 1 Opcja 2 Opcja 3

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Rdzenie zoptymalizowane pod kątem efektywności — częstotliwość

Podstawowa
częstotliwość procesora

Maksymalna
częstotliwość wtrybie
Turbo

Pamięć podręczna procesora

Zintegrowana karta graficzna

2,9 GHz 2,4 GHz 2,7 GHz

5,1 GHz 5,2 GHz 5,4 GHz

2,6 GHz 1,8 GHz 2,1 GHz

4,5 GHz 4,5 GHz 4,6 GHz

24 MB 30 MB 36 MB

Intel Graphics Intel Graphics Intel Graphics

Chipset

Wponiższej tabeli przedstawiono informacje na temat chipsetu obsługiwanego przez komputer Alienware 16X Aurora AC16251.

Tabela 4. Chipset

Opis Opcja 1 Opcja 2 Opcja 3

Procesory

Chipset

Przepustowość magistrali
DRAM

Pamięć Flash EPROM

Magistrala PCIe

Intel Core Ultra 5 235HX Intel Core Ultra 7 255H Intel Core Ultra 9 275H

Wersja zintegrowana
zprocesorem

128 bity 128 bitów 128 bitów

48 MB 48 MB 48 MB

Do wersji 4.0 Do wersji 4.0 Do wersji 4.0

Wersja zintegrowana
zprocesorem

Wersja zintegrowana
zprocesorem

System operacyjny

Komputer Alienware 16X Aurora AC16251 obsługuje następujące systemy operacyjne:

● Windows11 Home (64-bitowy)

● Windows 11 Professional wwersji 64-bitowej

Pamięć

Wponiższej tabeli przedstawiono specyfikacje pamięci obsługiwane przez komputer Alienware 16X Aurora AC16251.

Tabela 5. Specyfikacje pamięci

Opis Wartości

Gniazda pamięci

Dwa gniazda SODIMM

Specyfikacje komputera Alienware 16X Aurora AC16251 15

Tabela 5. Specyfikacje pamięci(cd.)

Opis Wartości

Typ pamięci

Szybkość pamięci

Maksymalna konfiguracja pamięci

Minimalna konfiguracja pamięci

Rozmiar pamięci na gniazdo

Obsługiwane konfiguracje pamięci

DDR5

5600 MT/s

UWAGA: Konfiguracja pamięci zależy od kraju lub regionu,
wktórym zakupiono komputer.

64 GB

8 GB

8 GB, 16 GB i 32 GB

● 16GB: 1 × 16GB, DDR5, 5600MT/s, bez funkcji ECC, bez
funkcji XMP

UWAGA: Ta konfiguracja jest dostępna tylko
wkomputerach dostarczanych do Chin.

● 16GB: 2 × 8GB, DDR5, 5600MT/s, bez funkcji ECC,
pamięć dwukanałowa, bez funkcji XMP

● 32GB: 2 × 16GB, DDR5, 5600MT/s, bez funkcji ECC,
pamięć dwukanałowa, bez funkcji XMP

● 64GB: 2 × 32GB, DDR5, 5600MT/s, bez funkcji ECC,
pamięć dwukanałowa, bez funkcji XMP

Zewnętrzne porty i złącza

Poniższa tabela zawiera listę zewnętrznych portów igniazd komputera Alienware 16X Aurora AC16251.

Tabela 6. Zewnętrzne porty i złącza

Opis Wartości

Złącze sieciowe

Porty USB

Port audio

Porty wideo

Czytnik kart pamięci

Gniazdo zasilacza

Gniazdo kabla zabezpieczającego

Jeden port Ethernet RJ45 (1Gb/s)

● Dwa porty USB 3.2 pierwszej generacji

● Jeden port USB 3.2 drugiej generacji (Type-C) zobsługą

funkcji Power Delivery

● Jeden port Thunderbolt4 zobsługą złącza DisplayPort 2.1

Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

Jeden port HDMI2.1 z bezpośrednim wyjściem kontrolera
autonomicznej karty graficznej

Nieobsługiwane

Jeden port wejściowy zasilania prądem stałym 7,4 × 5,1mm

Nieobsługiwane

Gniazda wewnętrzne

Poniższa tabela zawiera listę wewnętrznych gniazd komputera Alienware 16X Aurora AC16251.

16 Specyfikacje komputera Alienware 16X Aurora AC16251

Tabela 7. Gniazda wewnętrzne

Opis Wartości

M.2

Dwa gniazda dysku SSD M.2 2230

UWAGA: Aby dowiedzieć się więcej na temat cech różnych
typów kart M.2, przeszukaj bazę wiedzy w

Support.

witrynie Dell

Ethernet

Wtabeli przedstawiono specyfikacje karty przewodowej sieci lokalnej (LAN) Ethernet komputera Alienware 16X Aurora AC16251.

Tabela 8. Ethernet — specyfikacje

Opis Wartości

Model

Szybkość przesyłania danych

Kontroler Gigabit Ethernet Realtek RTL8111H

1000 Mb/s dla kontrolera Ethernet

Moduł łączności bezprzewodowej

Wponiższej tabeli wyszczególniono moduły bezprzewodowej sieci lokalnej (WLAN) obsługiwane przez komputer Alienware 16X
Aurora AC16251.

Tabela 9. Specyfikacje modułu sieci bezprzewodowej

Opis Wartości

Numer modelu

Szybkość przesyłania danych

Obsługiwane pasma częstotliwości

Standardy bezprzewodowe

Szyfrowanie

Karta sieci bezprzewodowej Bluetooth

MediaTek MT7925

Do 2882Mb/s

2,4 GHz / 5 GHz / 6 GHz

● Wi-Fi 802.11a/b/g

● Wi-Fi 4 (Wi-Fi 802.11n)

● Wi-Fi 5 (Wi-Fi 802.11ac)

● Wi-Fi 6E (Wi-Fi 802.11ax)

● Wi-Fi 7 (Wi-Fi 802.11be)

● 64-/128-bitowe WEP

● AES-CCMP

● TKIP

Karta sieci bezprzewodowej Bluetooth 5.4

UWAGA: Funkcje karty sieci bezprzewodowej Bluetooth
mogą się różnić wzależności od systemu operacyjnego
zainstalowanego wkomputerze.

Audio

Wponiższej tabeli przedstawiono specyfikacje audio komputera Alienware 16X Aurora AC16251.

Specyfikacje komputera Alienware 16X Aurora AC16251 17

Tabela 10. Specyfikacje audio

Opis Wartości

Kontroler audio

Konwersja stereo

Wewnętrzny interfejs audio

Zewnętrzny interfejs audio

Liczba głośników

Wewnętrzny wzmacniacz głośników

Zewnętrzna regulacja głośności

Moc głośników:

Średnia

Szczytowa

Mikrofon

Pamięć masowa

Realtek ALC3204

Obsługiwane

Interfejs audio wysokiej rozdzielczości

● Jedno uniwersalne gniazdo audio (RCA, 3,5 mm)

● Jeden port HDMI 2.1

Dwa

Obsługiwane

Skróty klawiaturowe

2 W+ 2 W= 4 W

2,5 W+ 2,5 W= 5 W

Cyfrowe mikrofony macierzowe wzestawie kamery

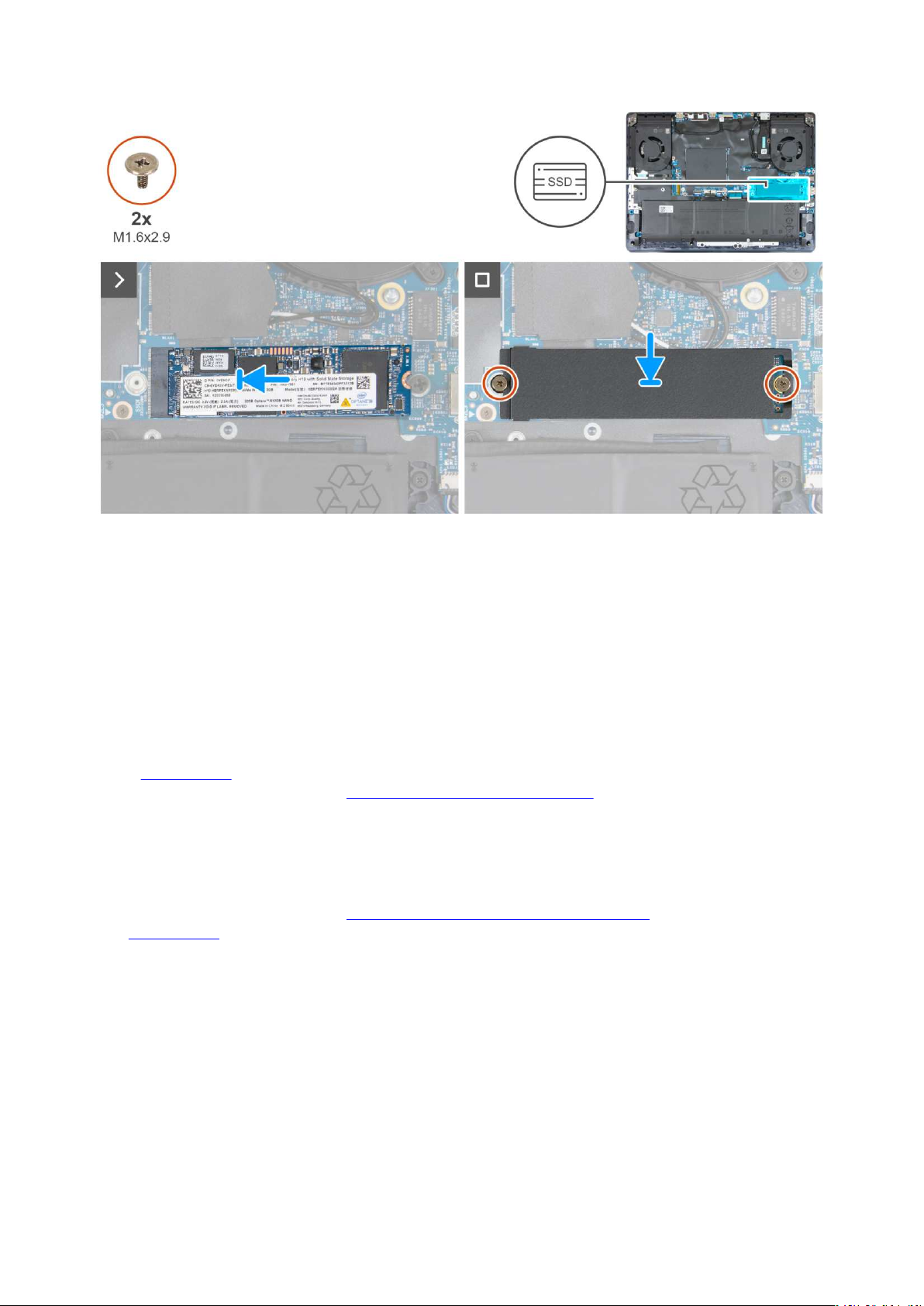

W tej sekcji przedstawiono opcje pamięci masowej komputera Alienware 16X Aurora AC16251.

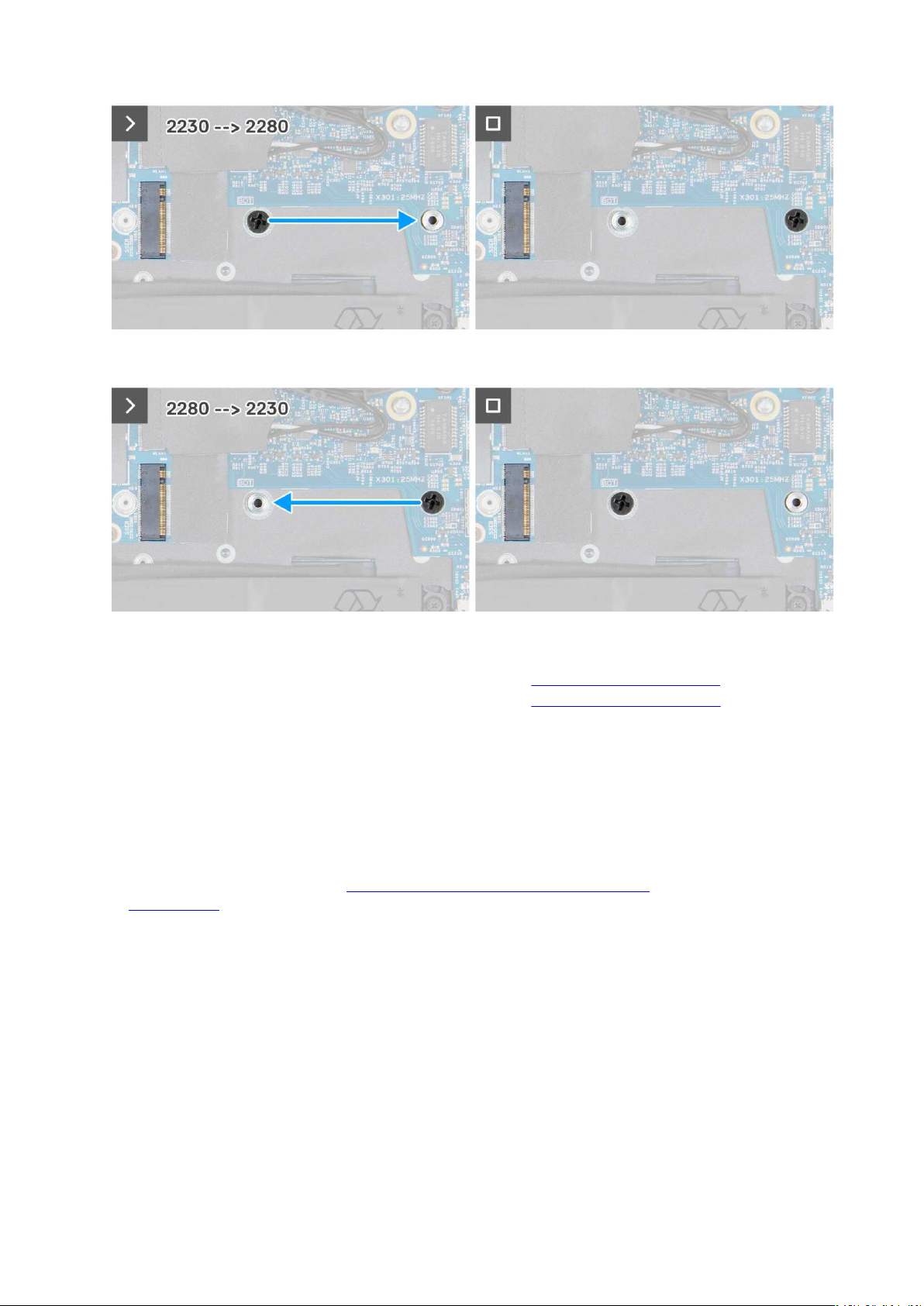

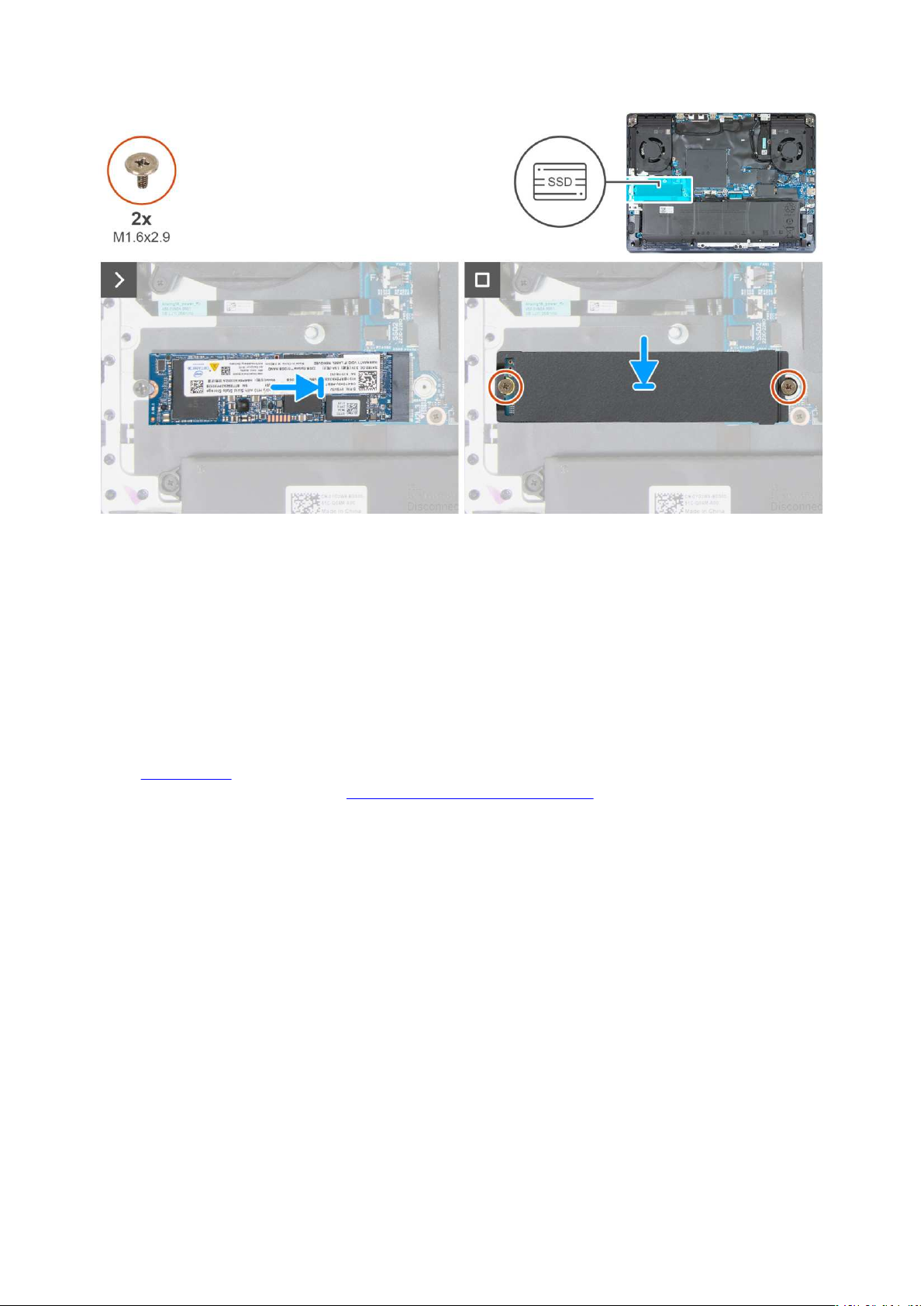

Komputer Alienware 16X Aurora AC16251 obsługuje dwa dyski SSD M.2 2230.

UWAGA: Podstawowy dysk twardy komputera Alienware 16 Aurora AC16251 różni się wzależności od konfiguracji pamięci
masowej. Dysk podstawowy komputera to dysk M.2 2230, na którym zainstalowano system operacyjny.

Tabela 11. Specyfikacje pamięci masowej

Typ pamięci masowej Typ interfejsu Pojemność

Dysk SSD M.2 2230

UWAGA: Rozszerzenie o dodatkowy
dysk SSD M.2 2230 jest dostępne
tylko w przypadku komputerów
z zainstalowanym podstawowym
dyskiem SSD M.2 2230.

Samoszyfrujący dysk SSD M.2 2280, Opal

2.0

UWAGA: Wymiana na dodatkowy
dysk SSD M.2 2280 jest
obsługiwana tylko w komputerach,
które są domyślnie zainstalowane
z dyskiem M.2 2280. Aby
dokonać uaktualnienia, klient musi
zakupić płytkę termiczną Dell do
dysku M.2 PCIe i podkładkę
termiczną Dell do dysku SSD 2230
w celu samodzielnego zainstalowania
dodatkowego dysku SSD.

PCIe czwartej generacji NVMe do
64Gb/s

PCIe czwartej generacji NVMe do
64Gb/s

Do 1 TB na gniazdo

Do 2 TB na gniazdo

18 Specyfikacje komputera Alienware 16X Aurora AC16251

Klawiatura

W poniższej tabeli przedstawiono specyfikacje klawiatury komputera Alienware 16X Aurora AC16251.

Tabela 12. Specyfikacje klawiatury

Opis Wartości

Typ klawiatury

Układ klawiatury

Liczba klawiszy

Rozstaw klawiszy

Skróty klawiaturowe

Klawiatura RGB zjednostrefowym podświetleniem

QWERTY

● Angielska (amerykańska), angielska (międzynarodowa),
francuska (kanadyjska): 101 klawiszy

● Angielska (Wielka Brytania), niemiecka, francuska, włoska,
hiszpańska, turecka: 102 klawisze

● Japońska: 105 klawisze

Rozstaw klawiszy X = 18,70 mm
Rozstaw klawiszy Y = 18,05 mm

Na niektórych klawiszach klawiatury umieszczone są dwa
symbole. Klawisze te mogą być używane do wpisywania
alternatywnych znaków lub wykonywania dodatkowych funkcji.
Aby wprowadzić znak alternatywny, naciśnij klawisz Shift
iżądany klawisz. Aby wykonać dodatkową funkcję, naciśnij
klawisz Fn iklawisz odpowiedniej funkcji.

UWAGA: Podstawowe działanie klawiszy funkcyjnych (F1–
F12) można zdefiniować, zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji systemu
BIOS.

UWAGA: Jeśli funkcja Copilot systemu Windows nie
jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie

Dell Support.

Skróty klawiaturowe

UWAGA: Znaki klawiatury mogą być różne wzależności od konfiguracji języka klawiatury. Klawisze używane do uruchamiania

skrótów są takie same we wszystkich konfiguracjach językowych.

Na niektórych klawiszach klawiatury umieszczone są dwa symbole. Klawisze te mogą być używane do wpisywania alternatywnych
znaków lub wykonywania dodatkowych funkcji. Symbol przedstawiony wdolnej części klawisza odnosi się do znaku wpisywanego
przez naciśnięcie klawisza. Jeśli naciśniesz klawisz wraz zklawiszem Shift, wpisany zostanie symbol przedstawiony wgórnej części
klawisza. Na przykład, jeśli naciśniesz 2, zostanie wpisana cyfra 2; jeśli naciśniesz Shift + 2, zostanie wpisany symbol @.

Wgórnym rzędzie klawiatury znajdują się klawisze funkcyjne F1–F12 służące do sterowania multimediami, oczym informują ikony
wich dolnej części. Naciśnij klawisz funkcyjny, aby uruchomić zadanie reprezentowane przez ikonę. Na przykład naciśnięcie klawisza
F6 powoduje włączenie lub wyłączenie trybu większej wydajności (patrz tabela poniżej).

Jeśli jednak klawisze funkcyjne F1–F12 są potrzebne waplikacjach, można wyłączyć funkcje multimedialne, naciskając klawisze Fn +
Esc. Aby włączyć funkcje sterowania multimediami, można nacisnąć klawisz fn iodpowiedni klawisz funkcyjny. Na przykład wyłącz
lub włącz zwiększenie wydajności, naciskając klawisze Fn + F6.

UWAGA: Można też zdefiniować podstawowe działanie klawiszy funkcyjnych (F1–F12), zmieniając ustawienie Zachowanie
klawiszy funkcyjnych wprogramie konfiguracji BIOS.

Specyfikacje komputera Alienware 16X Aurora AC16251 19

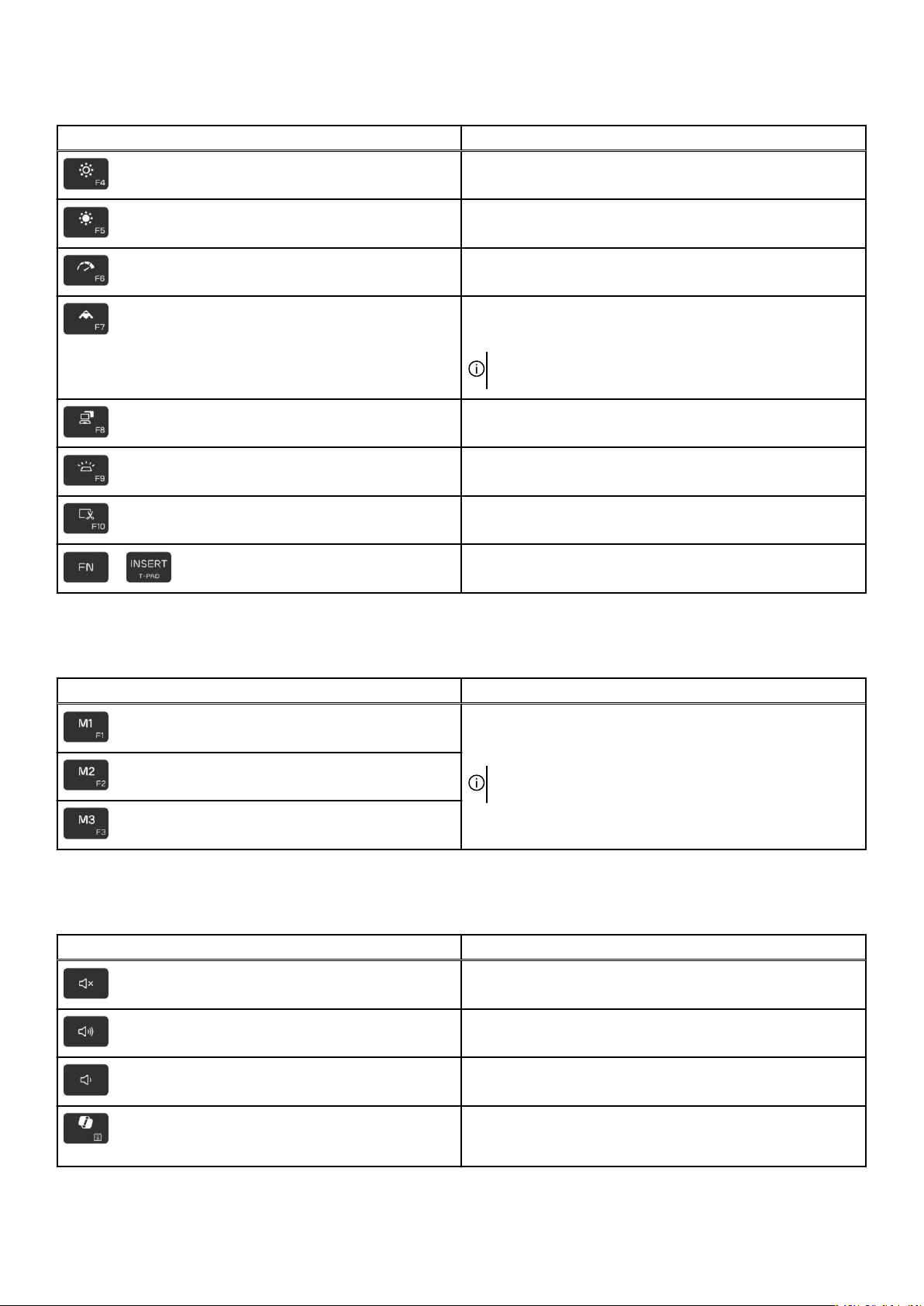

Tabela 13. Podstawowe zachowanie klawisza funkcyjnego

Klawisze Opis

Zmniejszanie jasności ekranu.

Zwiększanie jasności ekranu.

Włączanie iwyłączanie trybu większej wydajności.

Włączanie iwyłączanie trybu ukrytego AW. Gdy tryb ukryty
jest włączony, oświetlenie AlienFX jest wyłączone. Ustawienia
wydajności zmieniają się na tryb cichy.

Przełączenie na wyświetlacz zewnętrzny.

Regulacja jasności podświetlenia klawiatury.

Funkcja Print Screen.

UWAGA: Strefa oświetlenia AlienFX zależy od konfiguracji
komputera.

+

Komputer jest wyposażony wprogramowalne klawisze makr, które umożliwiają wykonywanie wielu operacji za jednym naciśnięciem
klawisza.

Włączanie iwyłączanie touchpada.

Tabela 14. Przyciski makro.

Klawisze Opis

Przyciski makro.

UWAGA: Przyciskom makro na klawiaturze można przypisać
różne zadania itryby.

Komputer jest wyposażony wspecjalne klawisze, które umożliwiają sterowanie konkretnymi funkcjami przy użyciu jednego naciśnięcia
klawisza.

Tabela 15. Przyciski do sterowania określonymi funkcjami

Klawisze Opis

Wyciszenie głośników

20 Specyfikacje komputera Alienware 16X Aurora AC16251

Zwiększenie głośności

Zmniejszenie głośności

Klawiszu skrótu AI Copilot w systemie Windows. Naciśnij
klawisze skrótów Fn + Copilot, aby wyświetlić menu
kontekstowe.

Tabela 15. Przyciski do sterowania określonymi funkcjami(cd.)

Klawisze Opis

UWAGA: Jeśli funkcja Copilot systemu Windows nie

jest dostępna na komputerze, klawisz Copilot uruchamia
wyszukiwanie systemu Windows. Więcej informacji na temat
funkcji Copilot w systemie Windows można znaleźć w bazie
wiedzy na stronie

Aktywuje ekran Start systemu Windows po naciśnięciu klawisza
Windows.

Dell Support.

Kamera

W poniższej tabeli przedstawiono specyfikacje kamery komputera Alienware 16X Aurora AC16251.

Tabela 16. Specyfikacje kamery

Opis Wartości

Liczba kamer

Typ kamery

Położenie kamery

Typ matrycy kamery

Rozdzielczość kamery:

Zdjęcia

Wideo

Rozdzielczość kamery na podczerwień:

Zdjęcia

Wideo

Kąt widzenia:

Kamera

Kamer na podczerwień

Dwa

Kamera FHD RGB zczujnikiem podczerwieni

Przód

Technologia czujnika CMOS

2,07 megapiksela

1920 x 1080 przy 30 kl./s

0,23 megapiksela

640 x 360 przy 15 kl./s

80,2 stopnie

86,6stopnia

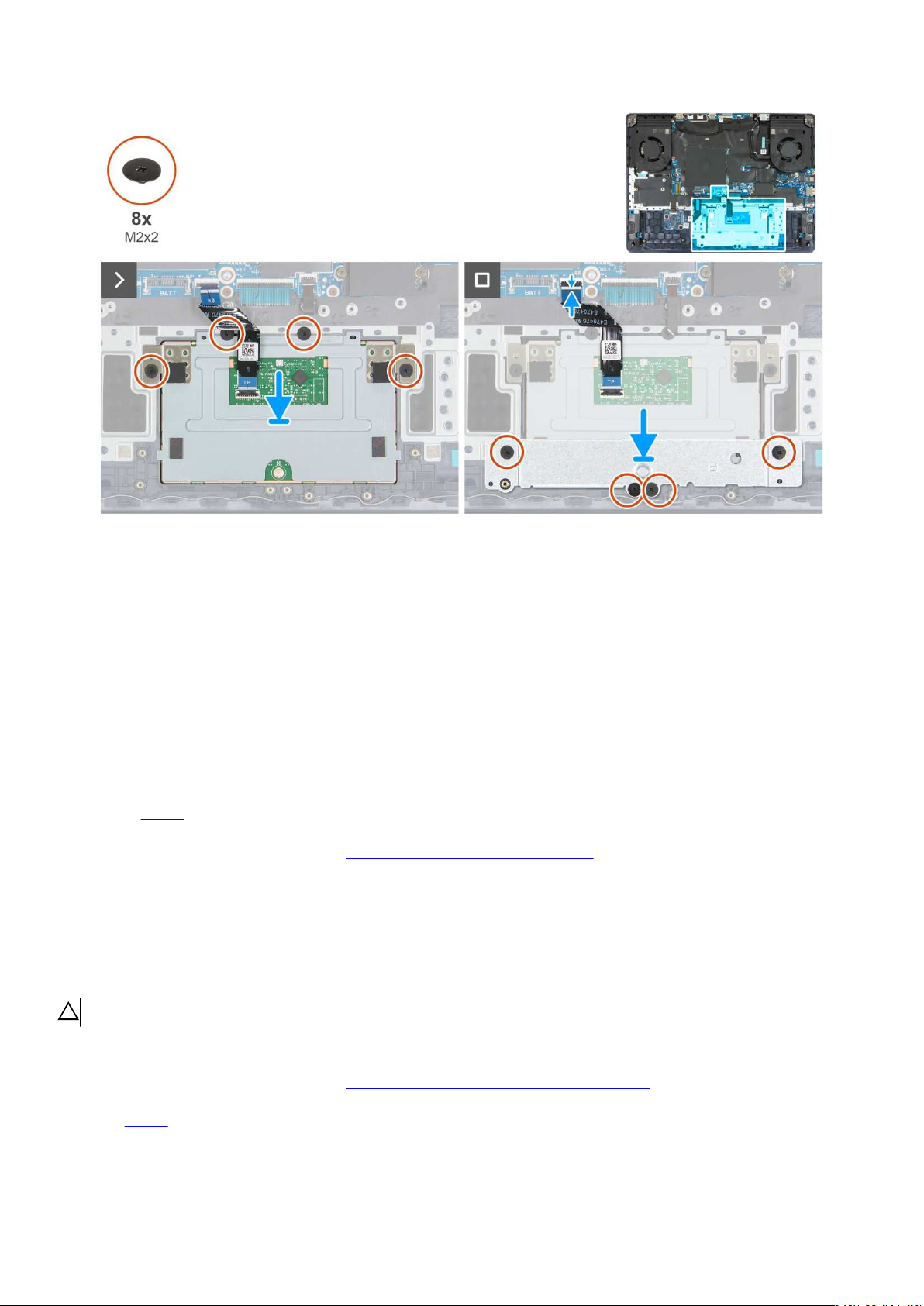

Touchpad

W poniższej tabeli przedstawiono specyfikacje touchpada komputera Alienware 16X Aurora AC16251.

Tabela 17. Specyfikacje touchpada

Opis Wartości

Rozdzielczość touchpada

W poziomie

W pionie

Wymiary touchpada

>300 DPI

749

Specyfikacje komputera Alienware 16X Aurora AC16251 21

Tabela 17. Specyfikacje touchpada(cd.)

Opis Wartości

W poziomie

Wpionie

Gesty na touchpadzie Więcej informacji na temat gestów touchpada wsystemie

115 mm (4,53”)

70 mm (2,76”)

Windows można znaleźć w artykule z bazy wiedzy Microsoft
w

witrynie pomocy firmy Microsoft.

Zasilacz

Wponiższej tabeli przedstawiono specyfikacje zasilacza komputera Alienware 16X Aurora AC16251.

Tabela 18. Specyfikacje zasilacza

Opis Opcja 1 Opcja 2

Typ

Wymiary złączy:

Średnica zewnętrzna

Średnica wewnętrzna

Wymiary zasilacza:

Zasilacz sieciowy 180W, E4 Zasilacz sieciowy 280W, E5

7,4mm 7,4mm

5,1mm 5,1mm

Wysokość

Szerokość

Głębokość

Napięcie wejściowe

Częstotliwość wejściowa

Prąd wejściowy

Prąd wyjściowy (praca ciągła)

Znamionowe napięcie wyjściowe

Zakres temperatur:

Podczas pracy

Pamięć masowa

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

30 mm (1,18”) 26,5 mm (1,04”)

76,2 mm (3”) 105 mm (4,13”)

155 mm (6,1”) 206 mm (8,11”)

Prąd zmienny 100–240 V Prąd zmienny 100 V–240 V

50–60 Hz 50–60 Hz

2,34 A 4 A/2 A

9,23 A 14,26 A

prąd stały 19,5 V Prąd stały 19,50 V

0°C do 40°C (32°F do 104°F) 0°C do 40°C (32°F do 104°F)

-40°C do 70°C (-40°F do 158°F) -40°C do 70°C (-40°F do 158°F)

Wymagania zasilacza

UWAGA: Jeśli nie kupiono zalecanego zasilacza firmy Dell, należy upewnić się, że używany zasilacz spełnia poniższe

wymagania.

22 Specyfikacje komputera Alienware 16X Aurora AC16251

W poniższej tabeli wymieniono wymagania dotyczące zasilacza dla notebooka Alienware 16X Aurora AC16251.

Tabela 19. Wymagania zasilacza

Opis Komputery zkartą graficzną NVIDIA

Moc zasilacza wymagana do osiągnięcia
optymalnej wydajności.

Moc, przy której komputer ładuje się
wolniej.

UWAGA: Może pojawić się komunikat
ostrzegawczy informujący okorzystaniu
zzasilacza oniższej mocy imniejszej
szybkości ładowania.

Minimalna moc zasilacza wymagana do
działania komputera iładowania baterii.

UWAGA: Pojawia się komunikat
ostrzegawczy informujący okorzystaniu
zzasilacza oniższej mocy imniejszej
szybkości ładowania.

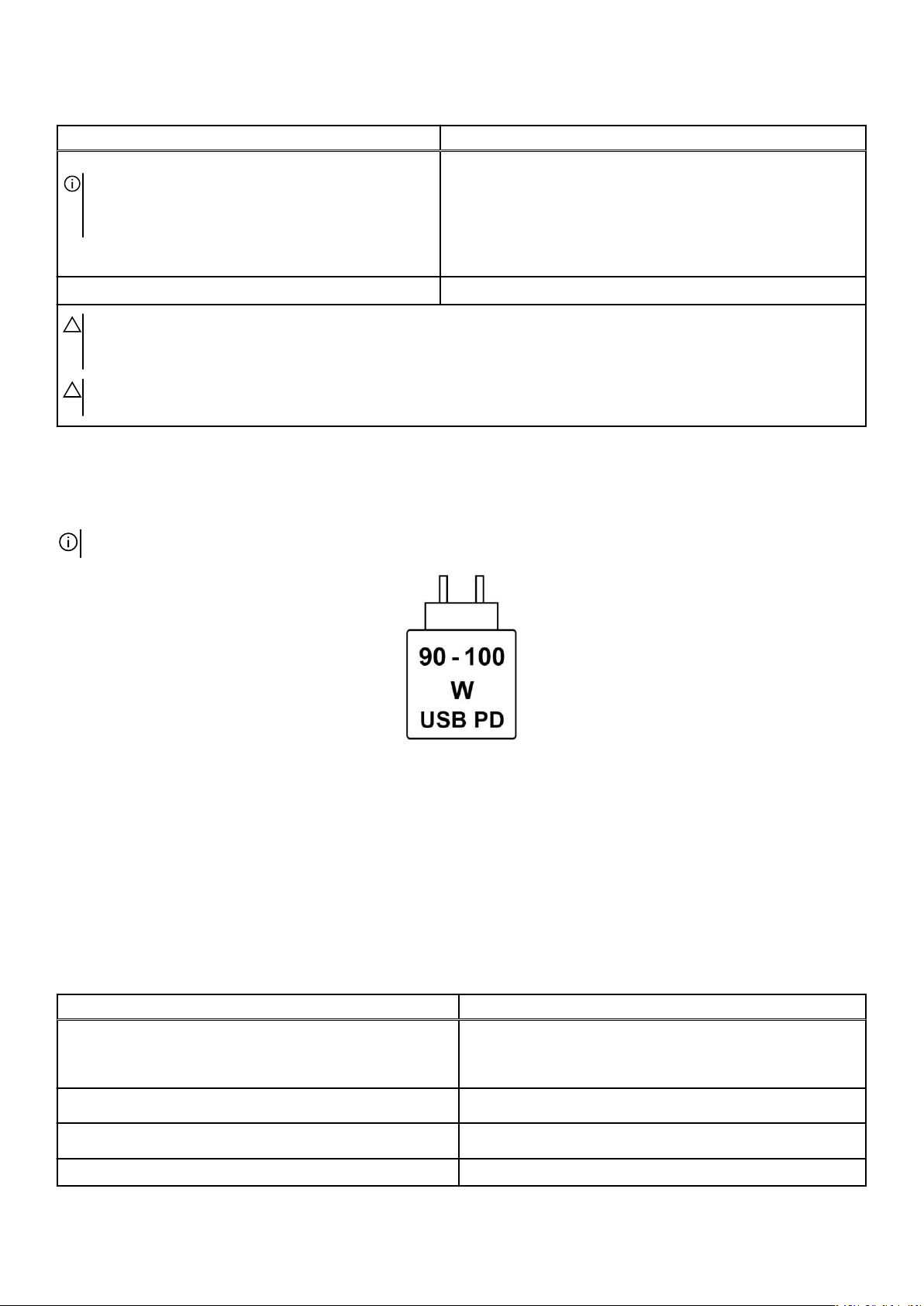

Szybkie ładowanie za pomocą funkcji USB
Power Delivery (PD)

Tryb ExpressCharge Obsługiwane

GeForce 5060

180 W 280 W

Mniej niż 180W Mniej niż 280W

90 W 90 W

Obsługiwane Obsługiwane

UWAGA: Aby ta funkcja działała,
komputer musi być podłączony do
zasilacza 100W.

Komputery zkartą graficzną NVIDIA
GeForce 5070

Obsługiwane

UWAGA: Aby ta funkcja działała,
komputer musi być podłączony do
zasilacza 100W.

Bateria

Wponiższej tabeli przedstawiono specyfikacje baterii komputera Alienware 16X Aurora AC16251.

Tabela 20. Specyfikacje baterii

Opis Wartości

Rodzaj baterii 6-ogniwowa bateria litowo-jonowa (96Wh) zfunkcją

ExpressCharge Boost

UWAGA: W przypadku komputerów dostarczanych do
regionu UE bateria obsługuje tylko funkcję ExpressCharge.

Napięcie baterii Prąd stały 11,70 V
Waga baterii (maks.) 351 g (0,77 funta)
Wymiary baterii:

Wysokość 7,71 mm (0,30”)
Szerokość 294,90 mm (11,61”)
Głębokość 77,50 mm (3,05”)

Zakres temperatur:

Podczas pracy 0°C do 60°C (32°F do 140°F)
Pamięć masowa -20°C do 60°C (od-4°F do 140°F)

Czas pracy baterii Zależy od warunków pracy; w pewnych warunkach wysokiego

zużycia energii może być znacznie skrócony.

Specyfikacje komputera Alienware 16X Aurora AC16251 23

Tabela 20. Specyfikacje baterii(cd.)

Opis Wartości

Czas ładowania baterii (przybliżony)

UWAGA: System BIOS (menu BIOS Advanced)
umożliwia kontrolowanie czasu ładowania, czasu trwania,
czasu rozpoczęcia i zakończenia itd.

Bateria pastylkowa Nieobsługiwane

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

OSTRZEŻENIE: Firma Dell Technologies zaleca regularne ładowanie baterii wcelu zapewnienia optymalnego zużycia
energii.

● Standardowe ładowanie: 3godziny, gdy komputer jest
wyłączony.

● ExpressCharge: 2godziny, od 0% do 100%, gdy komputer jest
wyłączony.

● ExpressChargeBoost: 20minut, od 0% do 35%, gdy komputer
jest wyłączony.

Wymagania dotyczące zasilania (dotyczy komputerów wyposażonych
wbaterię 6-ogniwową 96Wh)

UWAGA: Informacje zawarte w tej sekcji dotyczą krajów Unii Europejskiej (UE).

Rysunek 9. Piktogram baterii 96 Wh

Zasilanie dostarczane przez ładowarkę musi znajdować się wzakresie od wartości minimalnej 90 watów wymaganej przez urządzenie
radiowe po wartość maksymalną 100 watów zapewniającą ładowanie z maksymalną szybkością.

Ten komputer obsługuje szybkie ładowanie USB Power Delivery (PD).

Wyświetlacz

Wponiższej tabeli przedstawiono specyfikacje wyświetlacza komputera Alienware 16X Aurora AC16251.

Tabela 21. Specyfikacje: wyświetlacz

Opis Wartości

Typ wyświetlacza

Opcje obsługi dotykowej

Technologia panelu wyświetlacza

Wymiary panelu wyświetlacza (obszar aktywny):

16", szerokokątny układ graficzny Quad Extended Graphics
Array (WQXGA), synchronizacja adaptacyjna, NVIDIA G-SYNC,
niska emisja światła niebieskiego

Nieobsługiwane

Szeroki kąt widzenia (WVA)

24 Specyfikacje komputera Alienware 16X Aurora AC16251

Tabela 21. Specyfikacje: wyświetlacz(cd.)

Opis Wartości

Wysokość

Szerokość

Przekątna

Rozdzielczość macierzysta panelu wyświetlacza

Luminancja (typowa)

Liczba megapikseli

Gama barw

Liczba pikseli na cal (PPI)

Współczynnik kontrastu (minimalny)

Czas reakcji (maksymalny)

Częstotliwość odświeżania

Kąt widzenia wpoziomie

Kąt widzenia wpionie

215,42 mm (8,48”)

344,68 mm (13,57”)

406,46 mm (16”)

2560x1600

500 nitów

4,1

DCIP3 100% (standardowo)

189

1000:1

● W trybie overdrive: 3 ms (standardowo), 5 ms (maksymalnie)

● Bez trybu overdrive: 7 ms (standardowo), 9 ms (maksymalnie)

240 Hz

+/-85 stopni (typowo)

+/-85 stopni (typowo)

Rozstaw pikseli

Zużycie energii (maks.)

Powłoka przeciwodblaskowa czy błyszczące wykończenie

0,13464mm

4 W

Powłoka przeciwodblaskowa

Jednostka GPU — zintegrowana

Wponiższej tabeli przedstawiono specyfikacje zintegrowanej karty graficznej (GPU) obsługiwanej przez komputer Alienware 16X
Aurora AC16251.

Tabela 22. Jednostka GPU — zintegrowana

Kontroler Rozmiar pamięci Procesor

Intel Graphics Współużytkowana pamięć systemowa Intel Core Ultra z serii HX

Karta GPU — autonomiczna

Wponiższej tabeli przedstawiono specyfikacje autonomicznej karty graficznej (GPU) obsługiwanej przez komputer Alienware 16X
Aurora AC16251.

Tabela 23. Karta GPU — autonomiczna

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 5060 8 GB GDDR7

Specyfikacje komputera Alienware 16X Aurora AC16251 25

Tabela 23. Karta GPU — autonomiczna(cd.)

Kontroler Rozmiar pamięci Typ pamięci

NVIDIA GeForce RTX 5070 8 GB GDDR7

Obsługa wyświetlaczy zewnętrznych

Tabela poniżej zawiera matrycę zgodności dotyczącą obsługi wyświetlaczy zewnętrznych przez komputer Alienware 16X Aurora
AC16251.

UWAGA: Aby włączyć funkcję G-SYNC, podłącz wyświetlacz zewnętrzny do portu Thunderbolt4 lub HDMI w komputerze.

UWAGA: W zależności od typu podłączanego wyświetlacza, po podłączeniu przez port HDMI może wystąpić zmniejszona

częstość klatek.

Tabela 24. Obsługa wyświetlaczy zewnętrznych

Karta graficzna Wyświetlacze zewnętrzne obsługiwane

Intel Graphics Obsługuje trzy wyświetlacze zewnętrzne:

NVIDIA GeForce RTX 5060
NVIDIA GeForce RTX 5070

przy włączonym wyświetlaczu
notebooka

● Dwa wyświetlacze podłączone do
portów USB-C.

● Jeden wyświetlacz podłączony do
portu HDMI (obsługiwany przez
autonomiczną kartę graficzną).

Obsługuje dwa wyświetlacze zewnętrzne
obsługujące technologię G-SYNC:

● Jeden wyświetlacz podłączony do
portu USB-C obok portu HDMI.

● Jeden wyświetlacz podłączony do
portu HDMI.

UWAGA: Aby włączyć funkcję G­SYNC, zobacz

Włączanie G-SYNC.

Wyświetlacze zewnętrzne obsługiwane
przy wyłączonym wyświetlaczu
notebooka

Obsługuje cztery wyświetlacze
zewnętrzne:

● Trzy wyświetlacze zewnętrzne, jeden
podłączony do portu Thunderbolt 4
i dwa podłączone do portu USB-C.

● Jeden wyświetlacz podłączony do
portu HDMI (obsługiwany przez
autonomiczną kartę graficzną).

Obsługuje dwa wyświetlacze zewnętrzne
obsługujące technologię G-SYNC:

● Jeden wyświetlacz podłączony do
portu USB-C obok portu HDMI.

● Jeden wyświetlacz podłączony do
portu HDMI.

UWAGA: Aby włączyć funkcję G­SYNC, zobacz

Włączanie G-SYNC.

Włączanie G-SYNC

Aby włączyć funkcję G-SYNC, przełącz się w tryb autonomicznej karty graficznej (dGPU) za pomocą panelu sterowania NVIDIA
lub podłącz monitor obsługujący G-SYNC. Po przejściu do panelu sterowania NVIDIA przejdź do ustawień, aby skonfigurować
G-SYNC, i wykonaj poniższe czynności.

1. W okienku drzewa nawigacji panelu sterowania NVIDIA, w obszarze Display kliknij opcję Set up G-SYNC.

UWAGA: Aby uzyskać więcej informacji na temat portu komputera obsługującego technologię G-SYNC, zobacz Obsługa

wyświetlaczy zewnętrznych.

2. Kliknij pole wyboru Enable G-SYNC/G-SYNC Compatible, jeśli nie włączono tej opcji wcześniej.

3. W zależności od aplikacji, które chcesz uruchomić na swoim komputerze, wybierz opcję Włącz, aby włączyć tryb pełnoekranowy
lub opcję Włącz, aby włączyć tryb okienkowy i pełnoekranowy.

4. Wybierz ekran, na którym chcesz włączyć ustawienie.
a. W obszarze Select a display wybierz ikonę modelu wyświetlacza.
b. Przy opcji Choose display specific setting zaznacz pole wyboru Enable settings for the selected display model.

UWAGA: Ten krok dotyczy wyświetlaczy zgodnych z technologią G-SYNC lub wyświetlaczy VRR, które nie zostały

zatwierdzone przez firmę NVIDIA jako zgodne z technologią G-SYNC.

26 Specyfikacje komputera Alienware 16X Aurora AC16251

Środowisko systemu operacyjnego ipamięci masowej

Wponiższej tabeli przedstawiono specyfikacje środowiska pracy iprzechowywania dotyczące komputera Alienware 16X Aurora
AC16251.

Poziom zanieczyszczeń wpowietrzu: G1 lub niższy, wg definicji wISA-S71.04-1985

Tabela 25. Środowisko pracy komputera

Opis Podczas pracy Pamięć masowa

Zakres temperatur

Wilgotność względna (maksymalna)

Wibracje (maksymalne)

Udar (maksymalny)

Wysokość n.p.m.

OSTRZEŻENIE: Zakresy temperatury podczas pracy iprzechowywania mogą się różnić wzależności od elementów, więc
używanie lub przechowywania urządzenia wtemperaturze poza tymi zakresami może wpłynąć na pracę określonych
elementów.

* Mierzone zużyciem spektrum losowych wibracji, które symulują środowisko użytkownika.

† Mierzone za pomocą impulsu półsinusoidalnego oczasie trwania 2 ms.

*

Od 0°C do 35°C (od 32°F do 95°F) Od -40°C do 65°C (od-40°F do 149°F)

Od 10% do 90% (bez kondensacji) 5% do 95% (bez kondensacji)

0,66 GRMS Nie dotyczy

140 G† Nie dotyczy

Od -15,20 m do 3048 m (od -49,87
stopy do 10000 stóp)

Od -15,20 m do 10668 m (od -49,87
stopy do 35000 stóp)

Zasady pomocy technicznej firmy Dell

Informacje na temat zasad korzystania zpomocy technicznej firmy Dell można znaleźć wbazie wiedzy w

witrynie Dell Support.

Wyświetlacz Dell oniskiej emisji światła niebieskiego

PRZESTROGA: Przedłużone narażenie na działanie światła niebieskiego zwyświetlacza może prowadzić do długotrwałych
skutków, takich jak obciążenie izmęczenie oczu lub uszkodzenie wzroku.

Niebieskie światło charakteryzuje się małą długością fali iwysoką energią. Przedłużone narażenie na działanie światła niebieskiego,
zwłaszcza ze źródeł cyfrowych, może zakłócać rytm snu iprowadzić do długotrwałych skutków, takich jak obciążenie izmęczenie
oczu lub uszkodzenie wzroku.

Wyświetlacz na tym komputerze jest zaprojektowany zmyślą ominimalnej emisji światła niebieskiego ijest zgodny ze standardami
TÜV Rheinland wzakresie niskiej emisji niebieskiego światła.

Tryb niskiej emisji światła niebieskiego jest włączony fabrycznie inie wymaga dalszej konfiguracji.
Aby zmniejszyć obciążenie oczu, warto też zastosować następujące środki:

● Ustaw wyświetlacz wwygodnej odległości: od 50 do 70 cm (od 20 do 28 cali) od oczu.

● Często mrugaj, aby zwilżać oczy, zwilżaj oczy wodą lub stosuj odpowiednie krople do oczu.

● Rób dłuższe przerwy — 20 minut co dwie godziny.

● Podczas przerw przez co najmniej 20 sekund nie patrz na wyświetlacz, skupiając wzrok na obiekcie odległym ook. 6 m (20 stóp).

Specyfikacje komputera Alienware 16X Aurora AC16251 27

Alienware Command Center

Alienware Command Center (AWCC) jest wyposażony wjeden interfejs wcelu dostosowania izwiększenia komfortu grania. Na
pulpicie nawigacyjnym AWCC wyświetlane są ostatnio odtwarzane lub dodawane gry, atakże informacje dotyczące gier, motywy
iprofile. Można zniego też szybko uzyskać dostęp do ustawień komputera, takich jak profile i kompozycje specyficzne dla gier,
oświetlenie, makra i dźwięk, które są istotne podczas korzystania z gier.

AWCC obsługuje także AlienFX 2.0. AlienFX umożliwia tworzenie, przypisywanie i udostępnianie map oświetleniowych
specyficznych dla gier w celu zwiększenia komfortu grania. Umożliwia także tworzenie niestandardowych efektów oświetleniowych
i stosowanie ich do komputera lub podłączonych urządzeń peryferyjnych. AWCC osadza elementy sterowania urządzeniami
peryferyjnymi, aby zapewnić zunifikowane działanie oraz możliwość powiązania ustawień z komputerem lub grą.

● Klawiatura

UWAGA: Informacje oumiejscowieniu stref oświetlenia AlienFX wkomputerze są dostępne waplikacji AWCC.

Obsługuje następujące funkcje:

● FX: tworzenie stref AlienFX i zarządzanie nimi.

● Fusion: oferuje możliwość dostosowywania specyficznych dla gier funkcji zarządzania energią, dźwiękiem itemperaturą.

● Zarządzanie urządzeniami peryferyjnymi: umożliwia wyświetlanie urządzeń peryferyjnych wprogramie Alienware Command

Center izarządzanie nimi. Obsługuje kluczowe ustawienia urządzeń peryferyjnych ikojarzy je zinnymi funkcjami, takimi jak
profile, makra, AlienFX ibiblioteka gier.

AWCC obsługuje także zarządzanie dźwiękiem, sterowanie temperaturą oraz monitorowanie procesora, procesora GPU ipamięci
RAM. Więcej informacji na temat AWCC można znaleźćwpomocy online do oprogramowania Alienware Command Center
iwzasobach bazy wiedzy w

witrynie Dell Support.

28 Alienware Command Center

Serwisowanie komputera

Instrukcje dotyczące bezpieczeństwa

Aby uchronić komputer przed uszkodzeniem izapewnić sobie bezpieczeństwo, należy przestrzegać następujących zaleceń
dotyczących bezpieczeństwa. Oile nie wskazano inaczej, każda procedura opisana wtym dokumencie zakłada, że użytkownik
zapoznał się zinformacjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem.

PRZESTROGA: Przed przystąpieniem do wykonywania czynności wymagających otwarcia obudowy komputera należy
zapoznać się zinstrukcjami dotyczącymi bezpieczeństwa dostarczonymi zkomputerem. Więcej informacji na temat
najlepszych praktyk w zakresie bezpieczeństwa można znaleźć na

z przepisami.

PRZESTROGA: Przed otwarciem jakichkolwiek pokryw lub paneli należy odłączyć komputer od wszystkich źródeł
zasilania. Po zakończeniu pracy wewnątrz komputera należy zainstalować pokrywy ipanele oraz wkręcić śruby, adopiero
potem podłączyć komputer do gniazdka elektrycznego.

PRZESTROGA: Wprzypadku notebooków przed wyjęciem baterii należy całkowicie ją rozładować. Odłącz zasilacz prądu
zmiennego od komputera ipracuj zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana,
gdy oświetlenie komputera nie włącza się po naciśnięciu przycisku zasilania.

OSTRZEŻENIE: aby uniknąć uszkodzenia komputera, dopilnuj, aby powierzchnia robocza była płaska, sucha i czysta.

OSTRZEŻENIE: Użytkownik powinien rozwiązywać problemy iwykonywać czynności naprawcze tylko wtakim zakresie,
wjakim został do tego upoważniony lub poinstruowany przez zespół pomocy technicznej firmy Dell. Uszkodzenia
wynikające znapraw serwisowych nieautoryzowanych przez firmę Dell nie są objęte gwarancją.

stronie głównej dotyczącej zgodności firmy Dell

OSTRZEŻENIE: Przed dotknięciem jakiegokolwiek elementu wewnątrz komputera należy się uziemić, dotykając
niemalowanego metalu, np. metalu z tyłu komputera. W trakcie pracy należy od czasu do czasu dotykać niemalowanej
metalowej powierzchni, aby rozproszyć ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.

OSTRZEŻENIE: Aby uniknąć uszkodzenia komponentów i kart, należy chwytać je za krawędzie i unikać dotykania pinów
i styków.

OSTRZEŻENIE: Podczas odłączania kabla należy ciągnąć za złącze lub za uchwyt, a nie za sam kabel. Niektóre kable mają
złącza z zatrzaskami lub śruby skrzydełkowe, które przed odłączeniem kabla należy odkręcić. Podczas odłączania kabli
należy je trzymać prosto, aby uniknąć wygięcia styków złączy. Podczas podłączania kabli należy się upewnić, że złącze kabla
jest prawidłowo ustawione i wyrównane z portem.

OSTRZEŻENIE: Naciśnij i wysuń dowolną zainstalowaną kartę z czytnika kart pamięci.

OSTRZEŻENIE: Podczas obsługi baterii litowo-jonowej wnotebooku zachowaj ostrożność. Spęczniałych baterii nie należy
używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować.

Przed przystąpieniem do serwisowania komputera

Kroki

1. Zapisz izamknij wszystkie otwarte pliki, atakże zamknij wszystkie otwarte aplikacje.

2. Wyłącz komputer. Wsystemie operacyjnym Windows kliknij Start >

UWAGA: Jeśli używasz innego systemu operacyjnego, zapoznaj się zinstrukcjami odpowiednimi dla tego systemu.

Zasilanie > Wyłącz.

3. Wyłącz wszystkie podłączone urządzenia peryferyjne.

4. Odłącz komputer od gniazdka elektrycznego.

5. Odłącz od komputera wszystkie urządzenia sieciowe i peryferyjne, np. klawiaturę, mysz, monitor itd.

6. Wyjmij zkomputera wszystkie karty pamięci inapędy optyczne.

Serwisowanie komputera 29

7. Aby wyczyścić otwory wentylacyjne, użyj miękkiej szczotki, poruszając ją w pionie.

UWAGA: Nie zdejmuj pokrywy podstawy ani nie używaj dmuchawy do czyszczenia otworów wentylacyjnych.

8. Aktywuj tryb serwisowy.
Tryb serwisowy

Tryb serwisowy służy do odłączania zasilania bez odłączania kabla baterii od płyty głównej przed przeprowadzeniem naprawy
komputera.

OSTRZEŻENIE: Jeśli nie można włączyć komputera wcelu przełączenia go wtryb serwisowy, należy odłączyć kabel
baterii. Aby odłączyć kabel baterii, wykonaj czynności opisane wsekcji

UWAGA: Upewnij się, że komputer jest wyłączony, azasilacz odłączony.

a. Naciśnij iprzytrzymaj klawisz B i przycisk zasilania przez 3 sekundy, aż na ekranie pojawi się logo Dell.
b. Naciśnij dowolny klawisz, aby kontynuować.
c. Jeśli zasilacz nie został odłączony, na ekranie pojawi się komunikat, że należy go odłączyć. Odłącz zasilacz, anastępnie

naciśnij dowolny klawisz, aby kontynuować przejście w tryb serwisowy. Procedura trybu serwisowego automatycznie pomija
kolejny krok, jeśli etykieta właściciela komputera nie została wcześniej skonfigurowana przez użytkownika.

d. Po wyświetleniu na ekranie komunikatu o gotowości naciśnij dowolny klawisz, aby kontynuować. Komputer wyemituje trzy

krótkie sygnały dźwiękowe inatychmiast się wyłączy.
Komputer wyłączy się i przejdzie w tryb serwisowy.

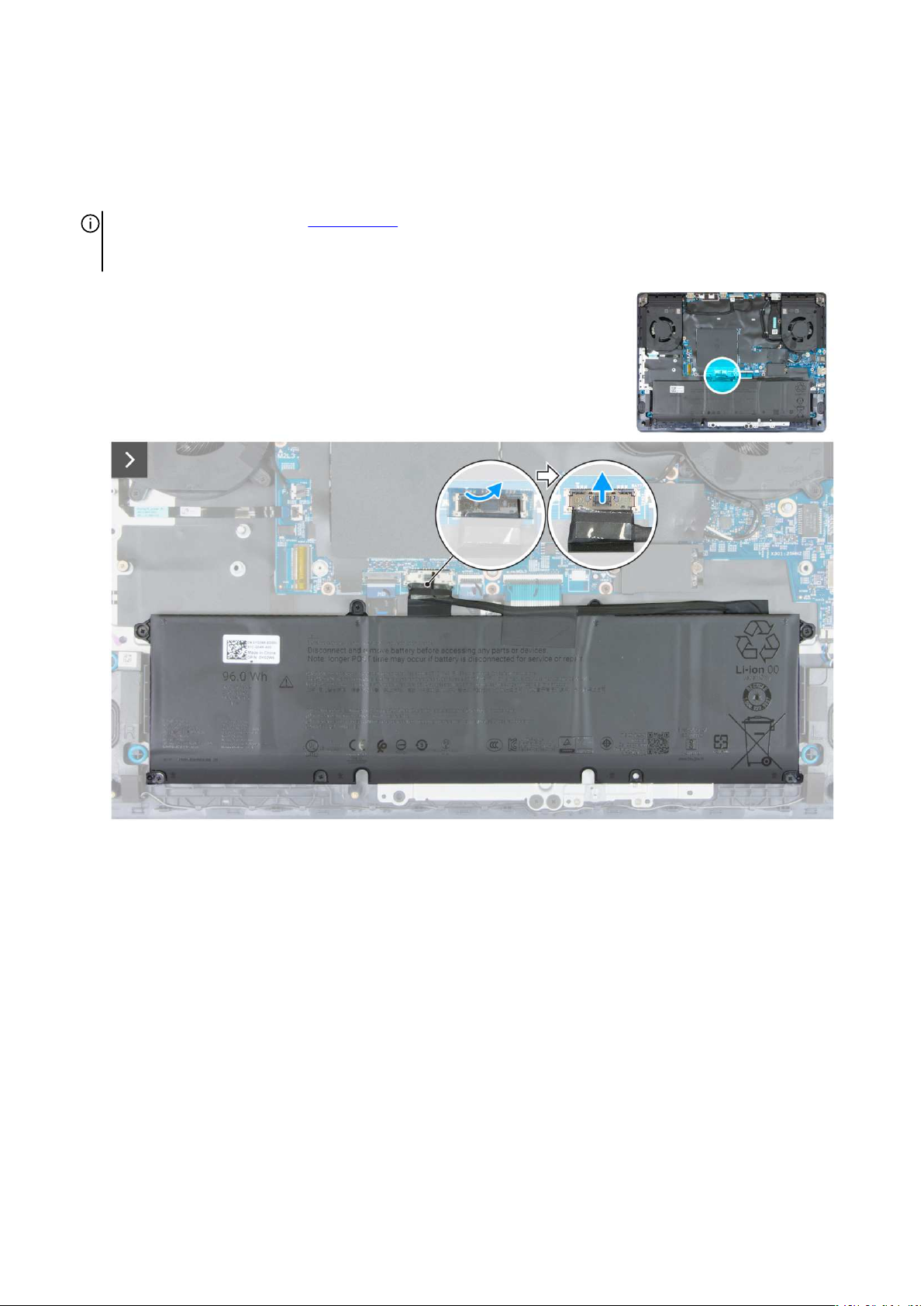

Wymontowywanie baterii.

Zalecenia dotyczące bezpieczeństwa

Sekcja ta zawiera informacje na temat podstawowych czynności, jakie należy wykonać przed zastosowaniem się do instrukcji
demontażu urządzenia lub części.

Przed rozpoczęciem jakichkolwiek procedur instalacyjnych lub związanych z awariami obejmujących demontaż bądź montaż należy
przestrzegać następujących środków ostrożności:

● Wyłącz komputer iwszelkie podłączone do niego urządzenia peryferyjne.

● Odłącz komputer od zasilania sieciowego.

● Odłącz od komputera wszystkie kable sieciowe i urządzenia peryferyjne.

● Podczas pracy wewnątrz komputera korzystaj zterenowego zestawu serwisowego ESD, aby uniknąć wyładowania

elektrostatycznego.

● Po wymontowaniu podzespołu zkomputera umieść go na macie antystatycznej.

● Odłączenie od zasilania oraz naciśnięcie i przytrzymanie przycisku zasilania przez 15 sekund powinno usunąć energię resztkową

z płyty systemowej.

Połączenie wyrównawcze

Przewód wyrównawczy jest metodą podłączania dwóch lub więcej przewodów uziemiających do tego samego potencjału
elektrycznego. Służy do tego terenowy zestaw serwisowy ESD. Podczas podłączania przewodu wyrównawczego zawsze upewnij
się, że jest on podłączony do metalu, a nie do malowanej lub niemetalicznej powierzchni. Upewnij się, że opaska na nadgarstek jest
dobrze zamocowana i ma kontakt ze skórą. Zdejmij biżuterię, zegarki, bransoletki lub pierścionki przed uziemieniem siebie isprzętu.

Zabezpieczenie przed wyładowaniem elektrostatycznym

Wyładowania elektrostatyczne (ESD) to główny problem podczas korzystania zpodzespołów elektronicznych, azwłaszcza
wrażliwych elementów, takich jak karty rozszerzeń, procesory, moduły pamięci ipłyty główne. Nawet niewielkie wyładowania
potrafią uszkodzić obwody wniezauważalny sposób, powodując sporadycznie występujące problemy lub skracając żywotność
produktu. Ze względu na rosnące wymagania dotyczące energooszczędności izagęszczenia układów ochrona przed wyładowaniami
elektrostatycznymi staje się coraz poważniejszym problemem.

Uszkodzenia spowodowane wyładowaniami elektrostatycznymi można podzielić na dwie kategorie: katastrofalne iprzejściowe.

● Katastrofalne — zdarzenia tego typu stanowią około 20 procent awarii związanych zwyładowaniami elektrostatycznymi.
Uszkodzenie powoduje natychmiastową icałkowitą utratę funkcjonalności urządzenia. Przykładem katastrofalnej awarii może
być moduł pamięci, który uległ wstrząsowi elektrostatycznemu igeneruje błąd dotyczący braku testu POST lub braku sygnału
wideo zsygnałem dźwiękowym oznaczającym niedziałającą pamięć.

30 Serwisowanie komputera

● Przejściowe — takie sporadyczne problemy stanowią około 80 procent awarii związanych zwyładowaniami elektrostatycznymi.
Duża liczba przejściowych awarii oznacza, że wwiększości przypadków nie można ich natychmiast rozpoznać. Moduł pamięci
odebrał wyładowanie elektrostatyczne, ale ścieżki zostały tylko osłabione, więc podzespół nie powoduje bezpośrednich objawów
związanych zuszkodzeniem. Faktyczne uszkodzenie osłabionych ścieżek może nastąpić po wielu tygodniach, ado tego czasu
mogą występować: pogorszenie integralności pamięci, sporadyczne błędy iinne problemy.

Sporadyczne awarie, które zwane są również awariami ukrytymi, są trudne do wykrycia iusunięcia.
Aby zapobiec uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, pamiętaj onastępujących kwestiach:

● Korzystaj zopaski uziemiającej, która jest prawidłowo uziemiona. Bezprzewodowe opaski antystatyczne nie zapewniają
odpowiedniej ochrony. Dotknięcie obudowy przed dotknięciem części ozwiększonej wrażliwości na wyładowania
elektrostatyczne nie zapewnia wystarczającej ochrony przed tymi zagrożeniami.

● Wszelkie czynności związane zkomponentami wrażliwymi na ładunki statyczne wykonuj wobszarze zabezpieczonym przed
ładunkiem. Jeżeli to możliwe, korzystaj zantystatycznych mat na podłogę ibiurko.

● Podczas wyciągania zkartonu komponentów wrażliwych na ładunki statyczne nie wyciągaj ich zopakowania antystatycznego do
momentu przygotowania się do ich montażu. Przed rozpakowaniem opakowania antystatycznego należy założyć antystatyczną
opaskę na nadgarstek, aby rozładować ładunki elektrostatyczne ze swojego ciała. Więcej informacji na temat opaski na
nadgarstek i testowania opasek ESD można znaleźć w sekcji Elementy zestawu serwisowego ESD.

● Wcelu przetransportowania komponentu wrażliwego na ładunki statyczne umieść go wpojemniku lub opakowaniu
antystatycznym.

Zestaw serwisowy ESD

Najczęściej używany jest zestaw serwisowy bez monitorowania. Każdy zestaw ESD zawiera trzy podstawowe elementy: matę
antystatyczną, pasek na rękę iprzewód wyrównawczy.

OSTRZEŻENIE: Należy trzymać urządzenia wrażliwe na wyładowania elektrostatyczne z dala od elementów
wewnętrznych, które są izolowane i często silnie naładowane, takich jak plastikowe obudowy radiatorów.

Środowisko pracy

Przed zainstalowaniem zestawu serwisowego ESD należy ocenić sytuację w środowisku klienta. Na przykład korzystanie zzestawu
wśrodowisku serwerowym przebiega inaczej niż wpracy zpojedynczym komputerem stacjonarnym lub notebookiem. Serwery
są zazwyczaj montowane wszafie serwerowej wcentrum przetwarzania danych, natomiast komputery stacjonarne i notebooki są
używane zwykle na biurkach. Należy znaleźć dużą, otwartą, płaską iwolną od zbędnych przedmiotów powierzchnię roboczą, na
której można swobodnie rozłożyć zestaw ESD, pozostawiając miejsce na naprawiane urządzenie. Przestrzeń robocza powinna też
być wolna od elementów nieprzewodzących, które mogłyby spowodować wyładowanie elektrostatyczne. Materiały izolujące, takie
jak styropian iinne tworzywa sztuczne, powinny zawsze być oddalone oco najmniej 30cm (12cali) od wrażliwych komponentów.
Wprzeciwnym razie nie należy dotykać tych komponentów.

Opakowania antystatyczne

Wszystkie urządzenia wrażliwe na wyładowania elektrostatyczne należy transportować w antystatycznych opakowaniach. Wskazane
są metalowe, ekranowane woreczki. Należy jednak zawsze zwrócić uszkodzony element przy użyciu tej samej torby ESD
iopakowania, wktórym dotarła nowa część. Torba ESD powinna być złożona izaklejona taśmą. Woryginalnym pudełku, wktórym
dotarła nowa część, należy użyć tego samego piankowego materiału opakowaniowego. Urządzenia wrażliwe na wyładowania
elektrostatyczne należy wyjmować zopakowania tylko na powierzchni roboczej chronionej przed wyładowaniami elektrostatycznymi.
Nigdy nie umieszczać części na torbie ESD, ponieważ ekranowane jest tylko wnętrze torby. Podzespoły te powinny znajdować się
tylko w dłoni serwisanta, na macie antystatycznej, w komputerze lub w woreczku ESD.

Elementy zestawu serwisowego ESD

Elementy zestawu serwisowego ESD:

● Mata antystatyczna — mata antystatyczna rozprasza ładunki elektryczne imożna na niej umieszczać części podczas procedury
serwisowej. Podczas używania maty antystatycznej opaska na nadgarstek powinna być dobrze dopasowana, a przewód
wyrównawczy podłączony do maty i dowolnej metalowej (niepowlekanej) części urządzenia, przy którym wykonywane są
czynności. Po prawidłowym założeniu przewodu wyrównawczego można wyjąć części zamienne zworeczków ochronnych
iumieścić bezpośrednio na macie antystatycznej. Elementy wrażliwe na wyładowania elektrostatyczne będą bezpieczne w ręku,
na macie antystatycznej, w urządzeniu lub wewnątrz torby ESD.

Serwisowanie komputera 31

● Opaska na rękę iprzewód wyrównawczy mogą tworzyć bezpośrednie połączenie między ciałem serwisanta ametalowym
szkieletem komputera, jeśli nie jest potrzebna mata antystatyczna, lub wprzypadku podłączenia do maty antystatycznej wcelu
ochrony komponentów tymczasowo odłożonych na matę. Fizyczne połączenie opaski na rękę iprzewodu, łączące skórę
serwisanta, matę antystatyczną iurządzenie, jest nazywane połączeniem wyrównawczym. Należy używać wyłącznie zestawów
serwisowych z opaską na nadgarstek, matą antystatyczną i przewodem wyrównawczym. Nie należy korzystać zbezprzewodowych
opasek na rękę. Należy pamiętać, że wewnętrzne przewody opaski na rękę są podatne na uszkodzenia spowodowane
normalnym zużyciem na skutek eksploatacji inależy je regularnie testować za pomocą odpowiedniego zestawu wcelu uniknięcia
przypadkowego uszkodzenia sprzętu wwyniku wyładowania elektrostatycznego. Zalecane jest testowanie opaski na rękę
iprzewodu wyrównawczego co najmniej raz wtygodniu.

● Tester opaski uziemiającej na rękę — przewody wopasce mogą zczasem ulegać uszkodzeniu. Wprzypadku korzystania
zzestawu bez monitorowania zalecane jest regularne testowanie opaski przed każdym serwisem, aco najmniej raz wtygodniu.
Najlepiej testować opaskę za pomocą specjalnego zestawu testującego. Aby wykonać test, załóż opaskę na nadgarstek,
przypnij przewód wyrównawczy opaski na nadgarstek do urządzenia testującego inaciśnij przycisk. Zielone światło diody LED
oznacza, że test zakończył się powodzeniem. Czerwone światło diody LED isygnał dźwiękowy oznaczają, że test zakończył się
niepowodzeniem.

UWAGA: Zaleca się, aby przy serwisowaniu produktów firmy Dell korzystać ztradycyjnej, przewodowej opaski uziemiającej na
rękę oraz maty antystatycznej. Niezwykle ważne jest też, aby podczas pracy nad komputerem wrażliwe części nie stykały się
zizolatorami.

Transportowanie wrażliwych elementów

Podczas transportowania komponentów wrażliwych na wyładowania elektryczne, takich jak lub części zamienne lub części zwracane
do firmy Dell, należy koniecznie zapakować je wworeczki antystatyczne.

Po zakończeniu serwisowania komputera

Informacje na temat zadania

OSTRZEŻENIE: Pozostawienie nieużywanych lub nieprzykręconych śrub wewnątrz komputera może poważnie uszkodzić
komputer.

Kroki

1. Przykręć wszystkie śruby i sprawdź, czy wewnątrz komputera nie pozostały żadne nieużywane śruby.

2. Podłącz do komputera wszelkie urządzenia zewnętrzne, peryferyjne i kable odłączone przed rozpoczęciem pracy.

3. Zainstaluj karty pamięci, dyski i wszelkie inne elementy wymontowane przed rozpoczęciem pracy.

4. Podłącz komputer do źródeł zasilania.

UWAGA: Podłącz zasilacz do złącza zasilacza wkomputerze, aby opuścić tryb serwisowy.

5. Naciśnij przycisk zasilania, aby włączyć komputer.

BitLocker

OSTRZEŻENIE: Jeśli funkcja BitLocker nie zostanie wstrzymana przed aktualizacją systemu BIOS, klucz funkcji
BitLocker nie zostanie rozpoznany przy następnym ponownym uruchomieniu komputera. Zostanie wyświetlony monit
owprowadzenie klucza odzyskiwania wcelu kontynuacji. Komputer będzie wymagał go przy każdym uruchomieniu.
Nieznajomość klucza odzyskiwania grozi utratą danych lub ponowną instalacją systemu operacyjnego. Aby uzyskać więcej
informacji, zobacz artykuł zbazy wiedzy: Aktualizowanie systemu BIOS w komputerach Dell z włączoną funkcją BitLocker.

Zainstalowanie następujących elementów wyzwala funkcję BitLocker:

● Dysk twardy lub dysk SSD

● Płyta główna

32 Serwisowanie komputera

Zalecane narzędzia

Procedury przedstawione w tym dokumencie mogą wymagać użycia następujących narzędzi:

● Wkrętak krzyżakowy nr 0

● Plastikowy otwierak

Wykaz śrub

UWAGA: Zaleca się, aby przy wykręcaniu śrub zelementu zanotować typ oraz liczbę śrub, anastępnie umieścić je wpudełku na

śruby. Umożliwia to przykręcenie właściwych śrub wodpowiedniej liczbie podczas ponownego instalowania elementu.

UWAGA: Niektóre komputery mają powierzchnie magnetyczne. Przy instalowaniu elementów upewnij się, że na takich
powierzchniach nie zostały śruby.

UWAGA: Kolor śrub może się różnić wzależności od zamówionej konfiguracji.

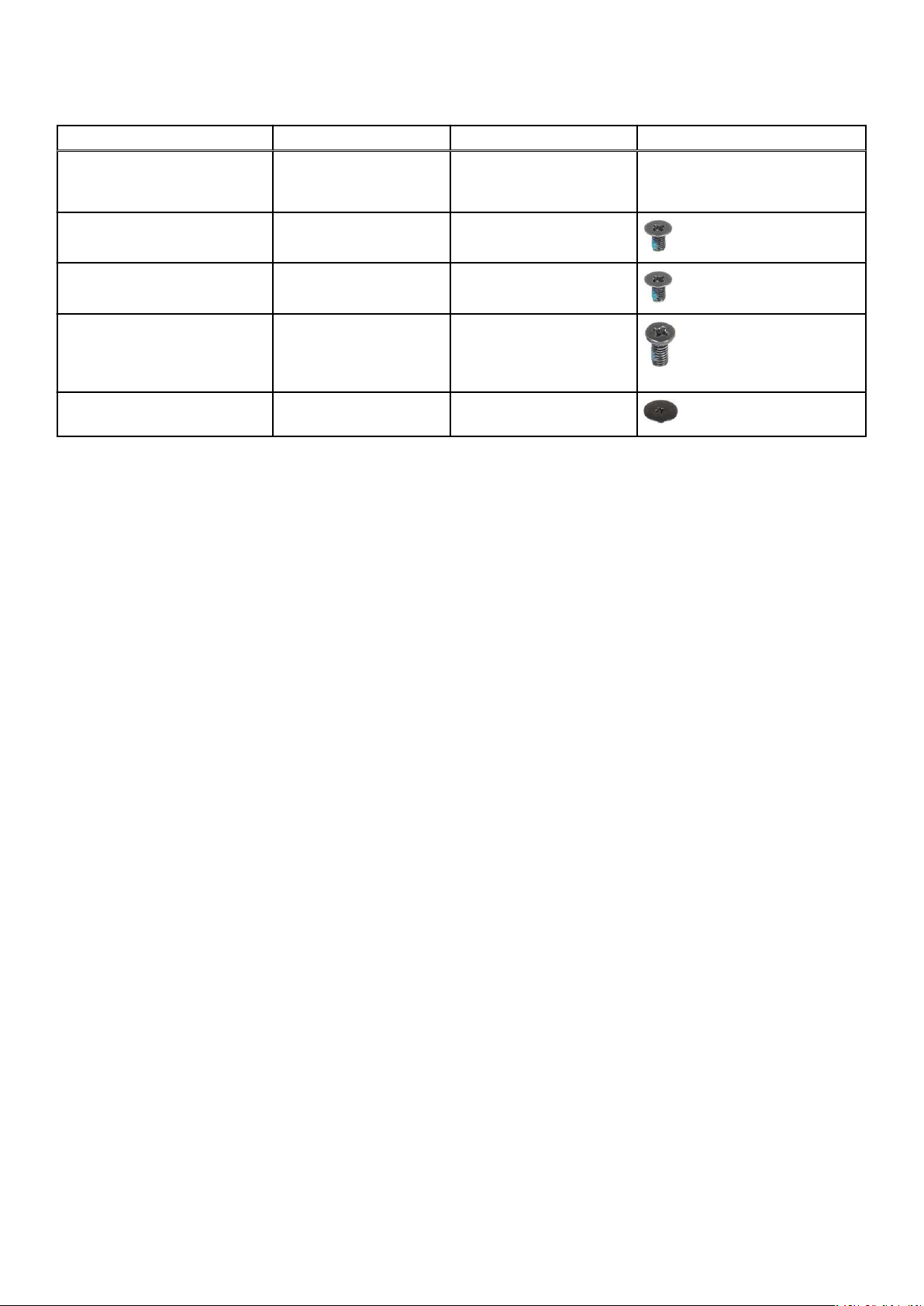

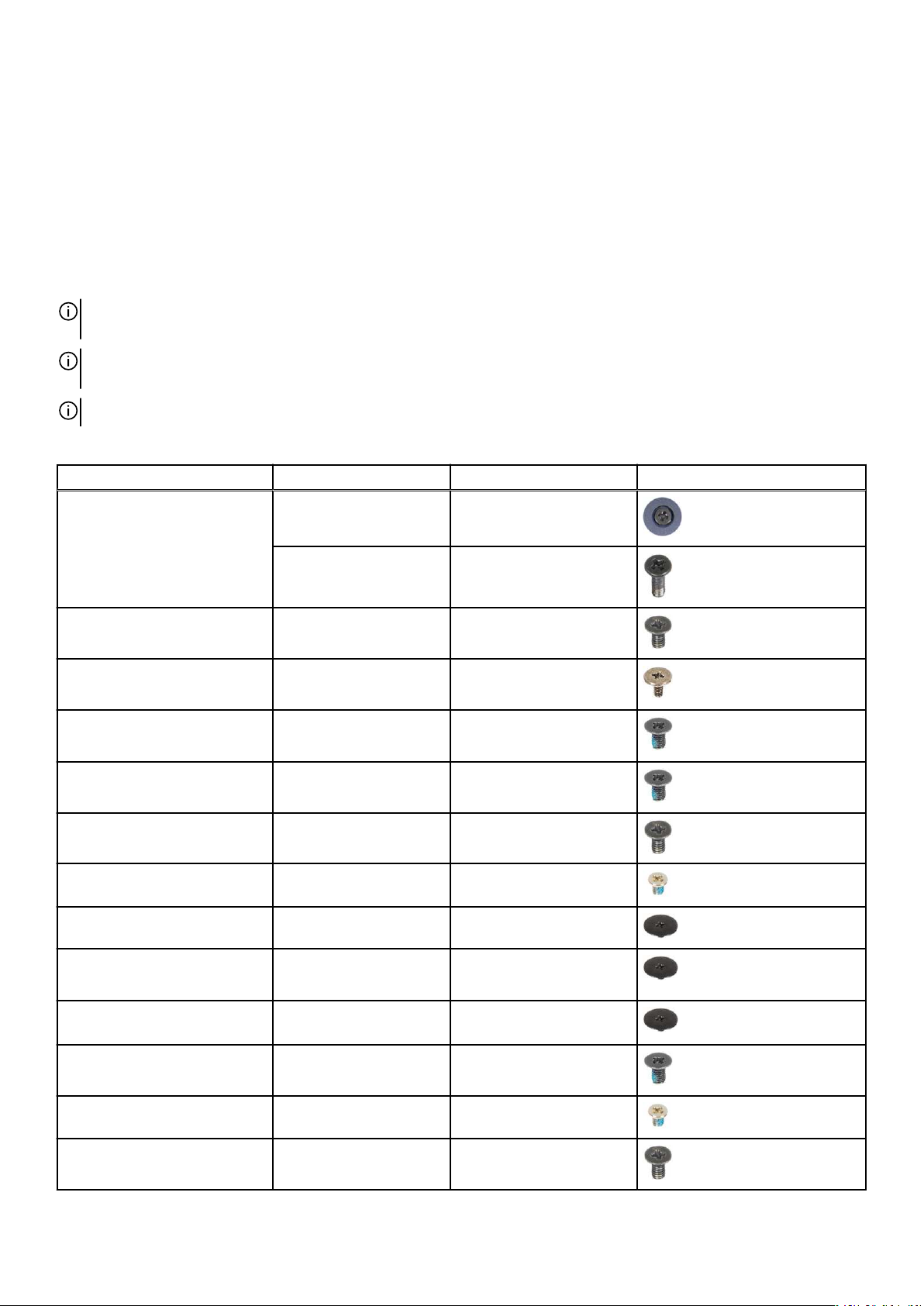

Tabela 26. Wykaz śrub

Komponent Typ śruby Liczba Ilustracja: śruba

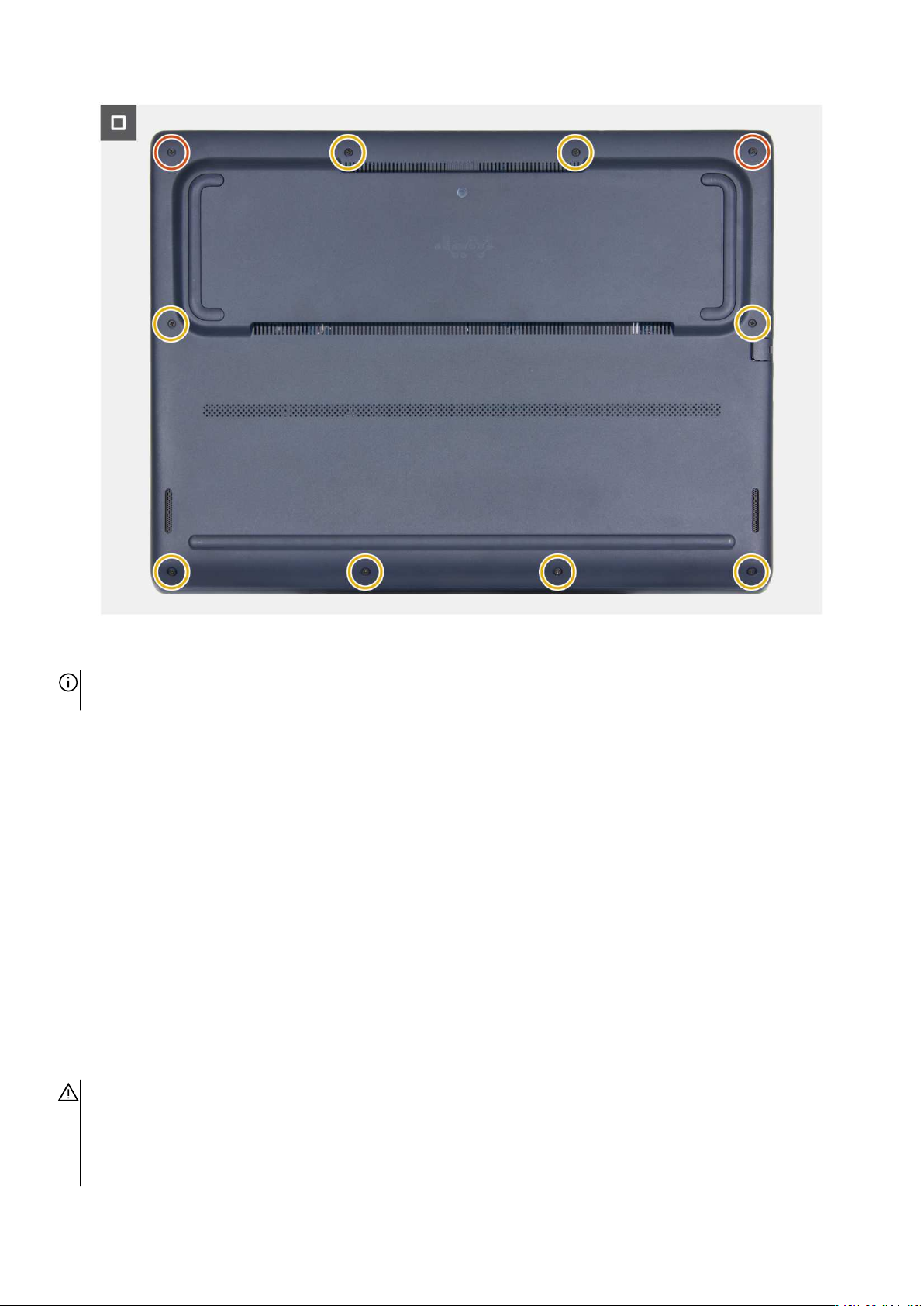

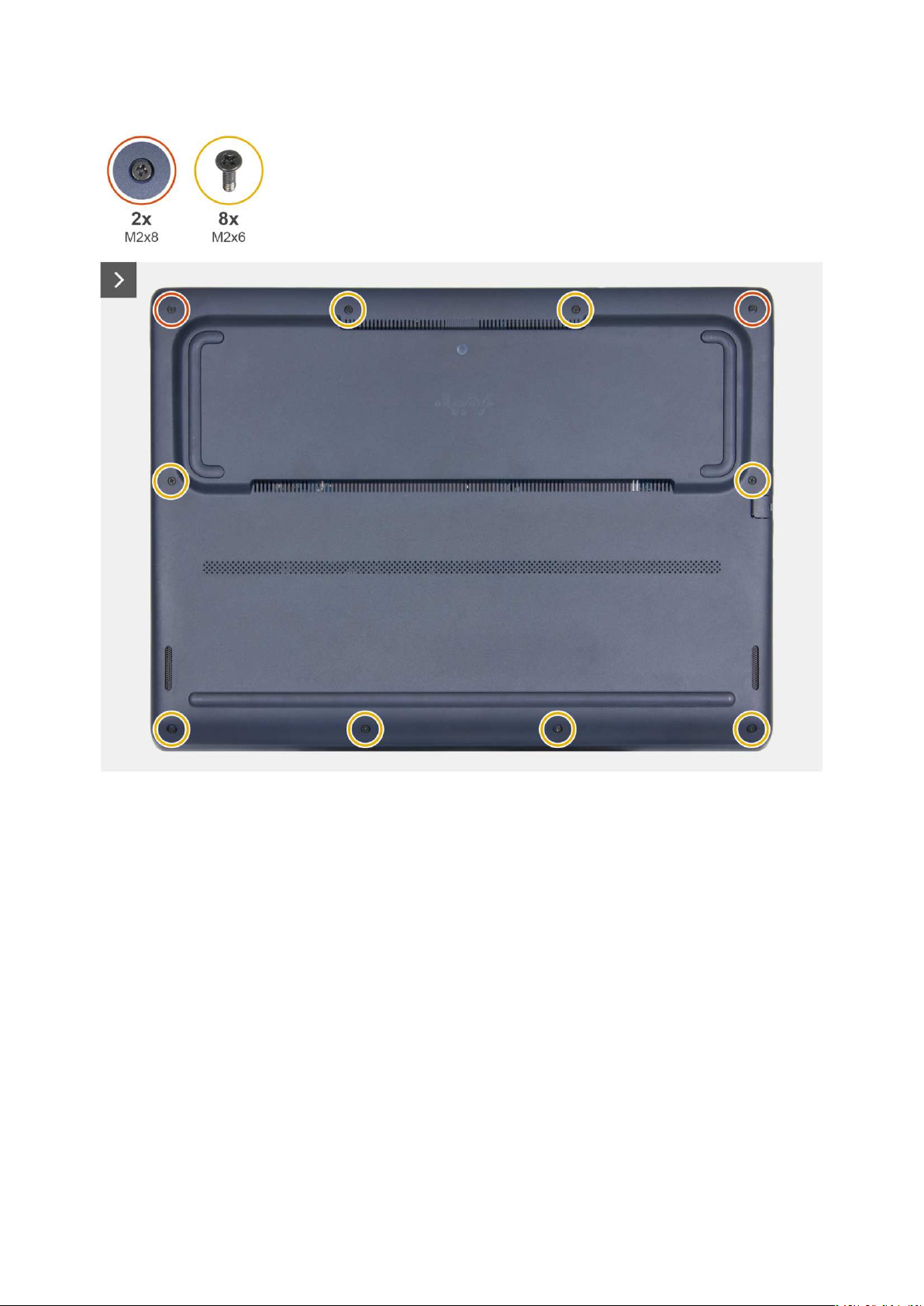

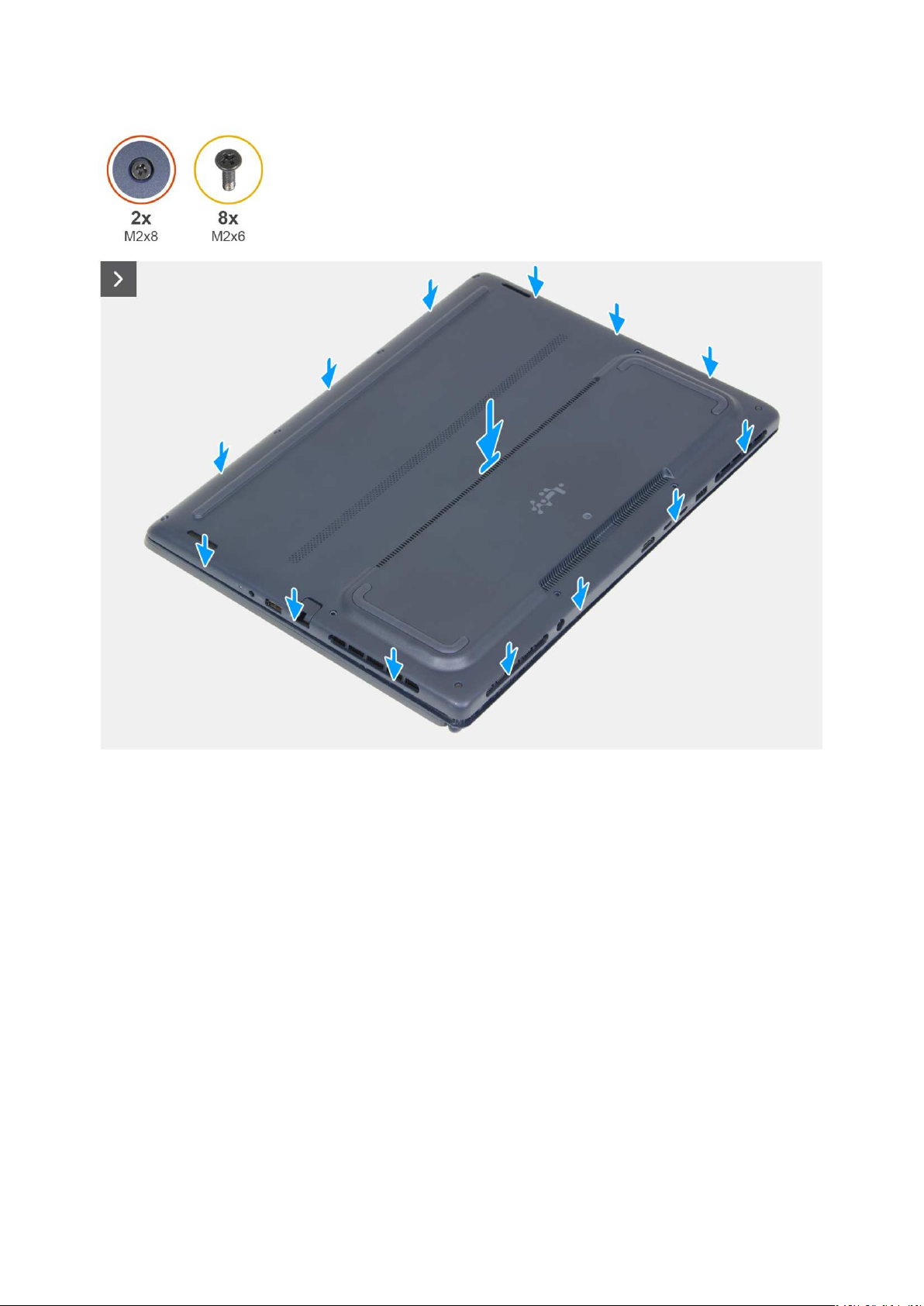

Pokrywa dolna M2x8 (śruby mocujące) 2

M2x6 8

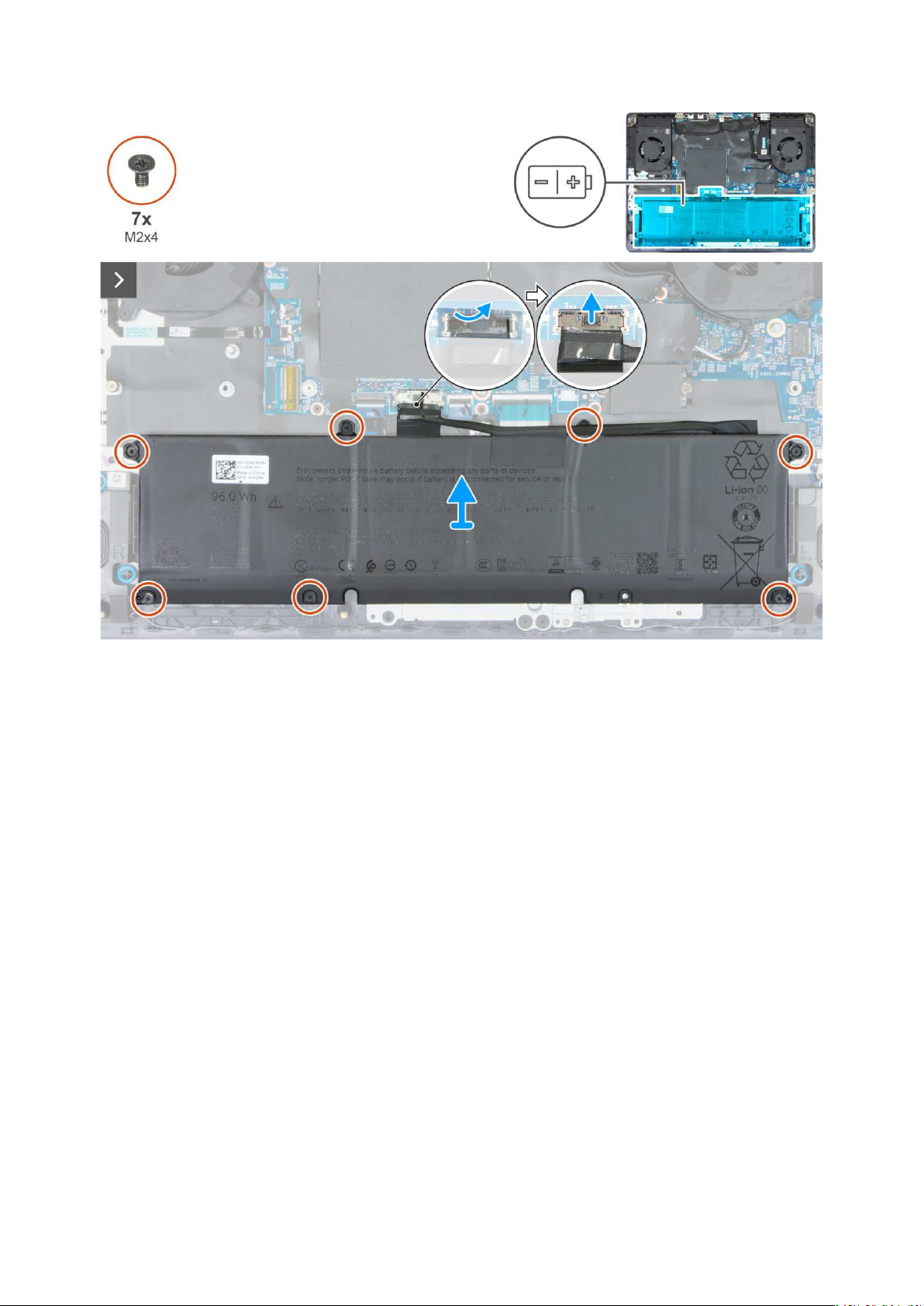

Bateria M2x4

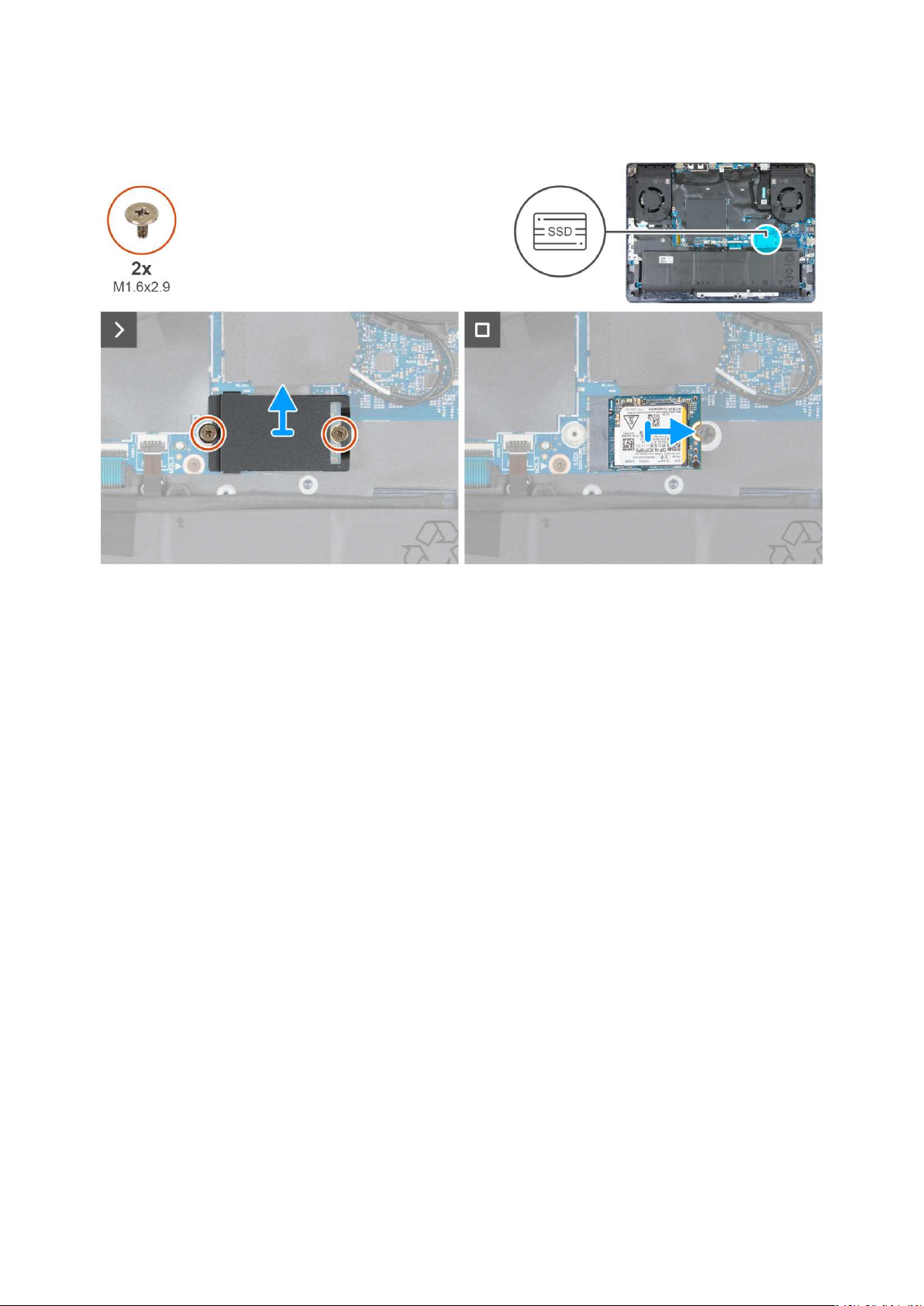

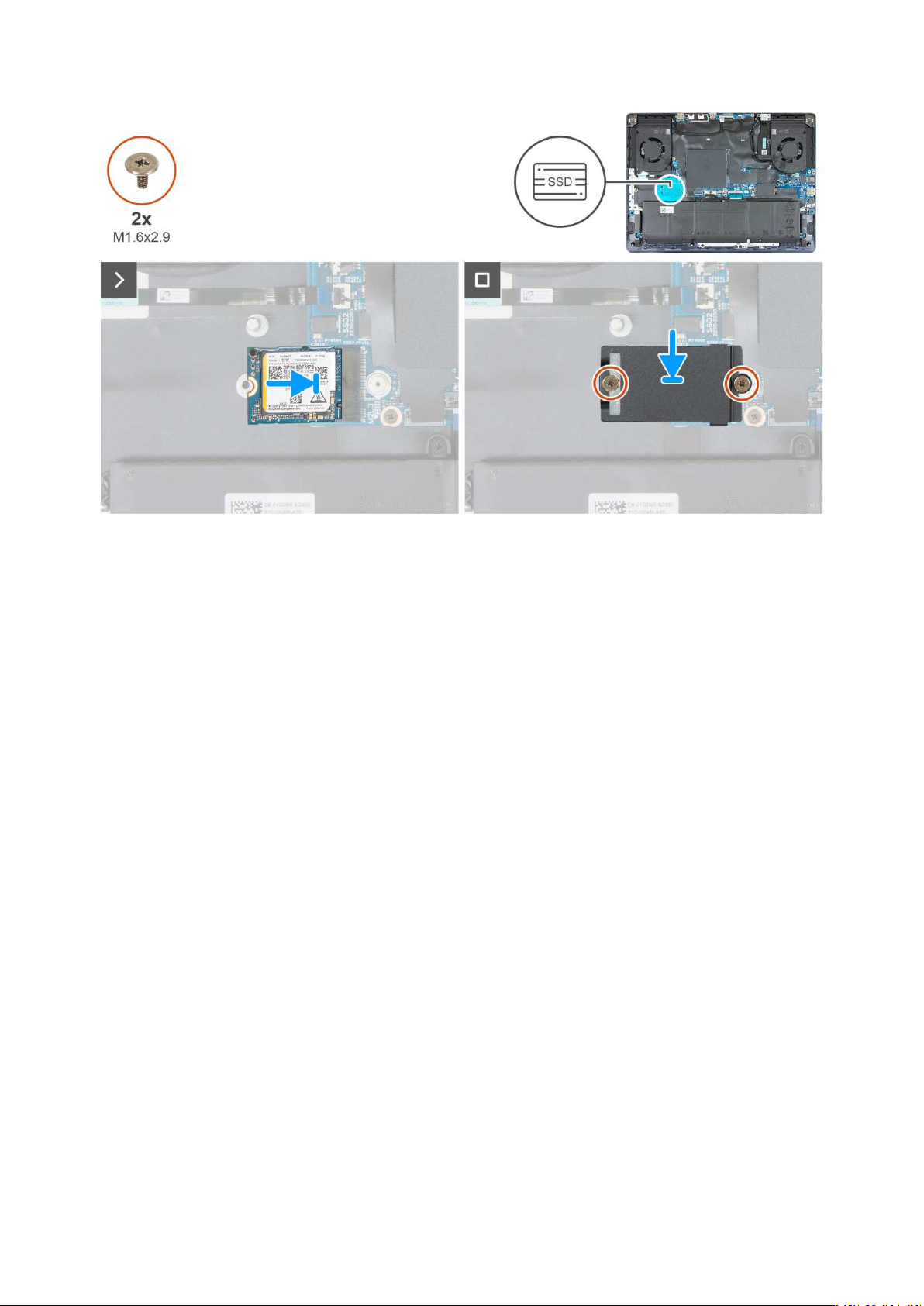

Dysk SSD

Klamra karty sieci
bezprzewodowej

Gniazdo zasilacza

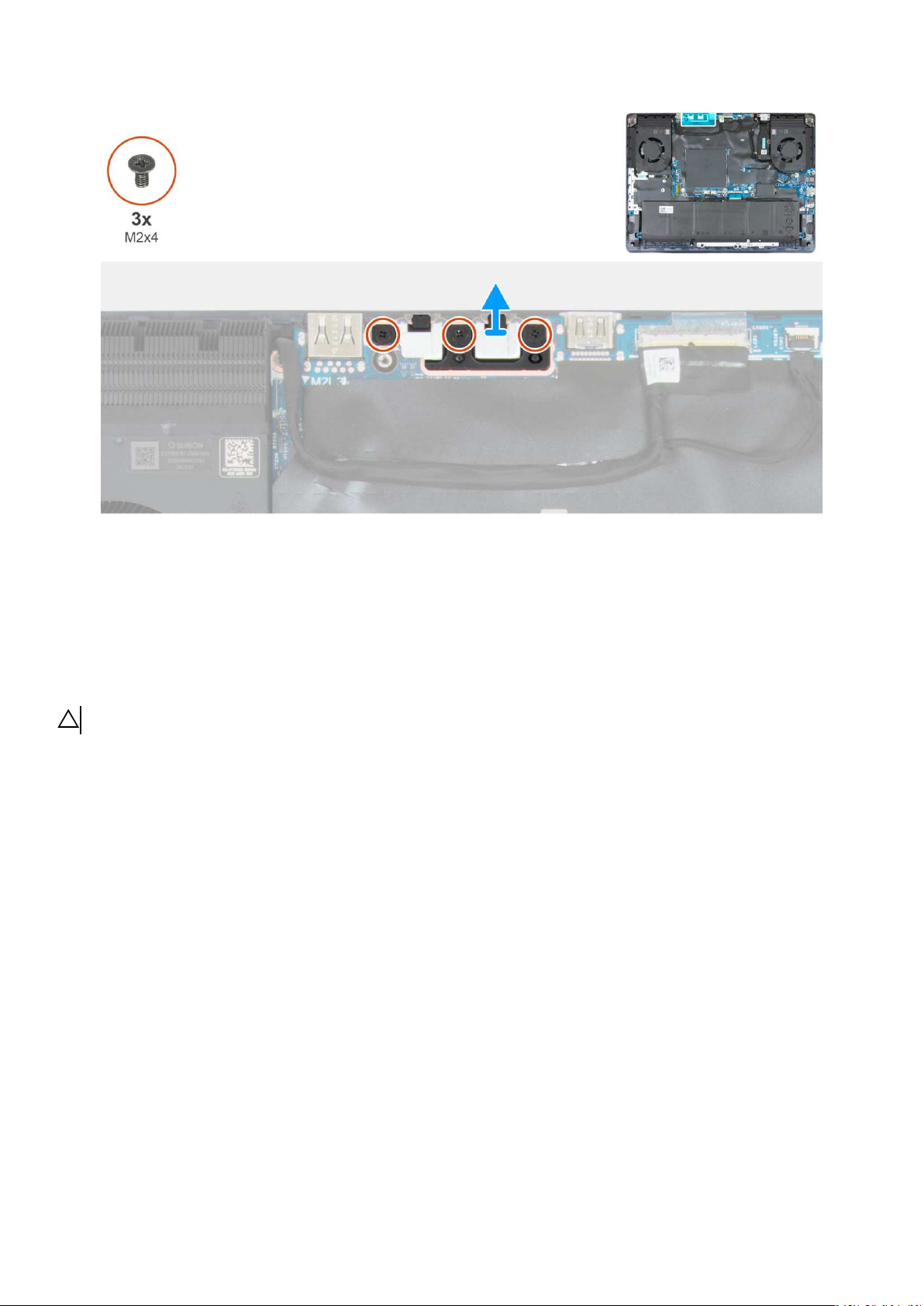

Wspornik Type-C

Klamra baterii M2x2.5

Touchpad M2x2

Podpórka podtrzymująca
obsługę dotykową

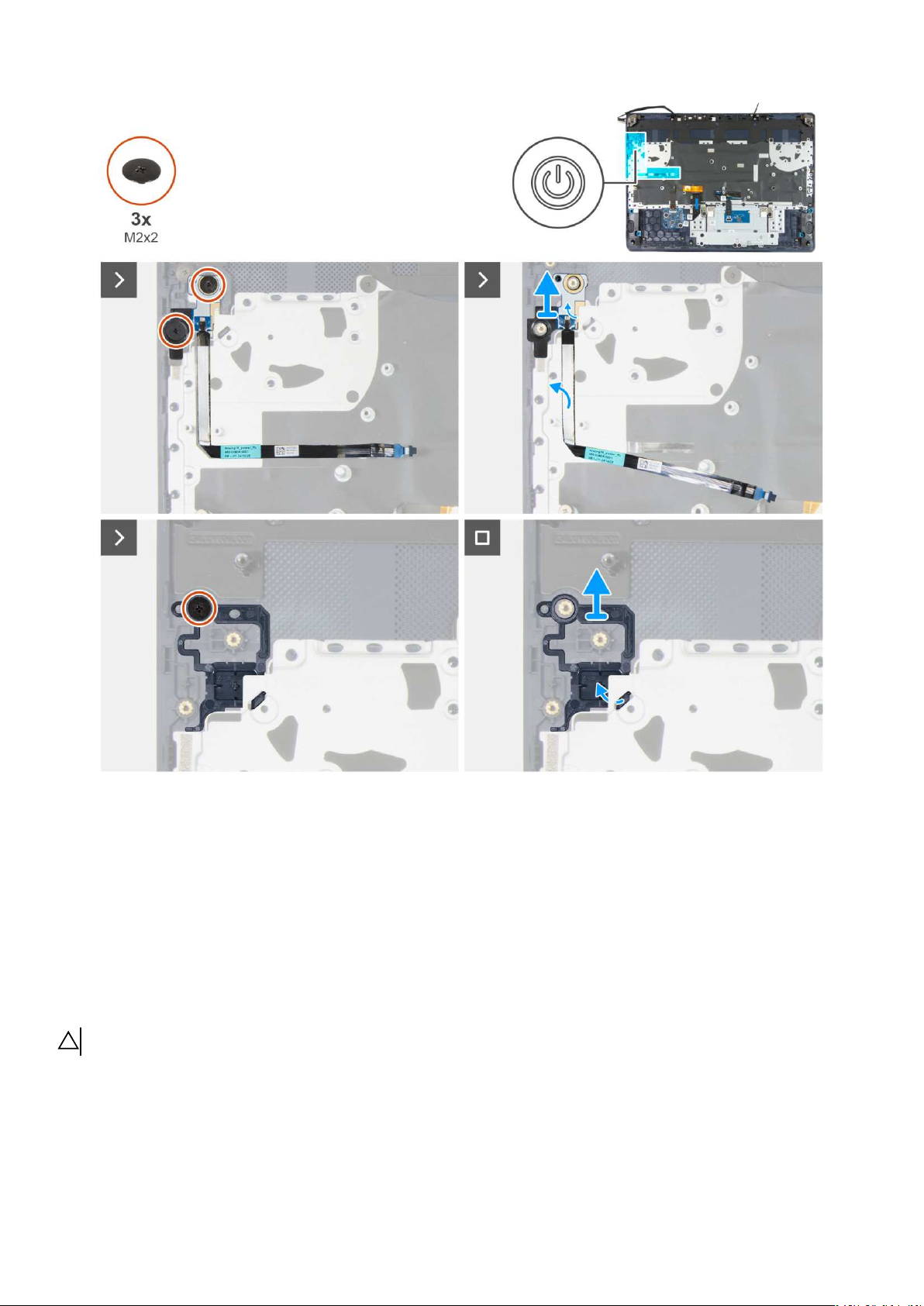

Przycisk zasilania ipłyta przycisku
zasilania

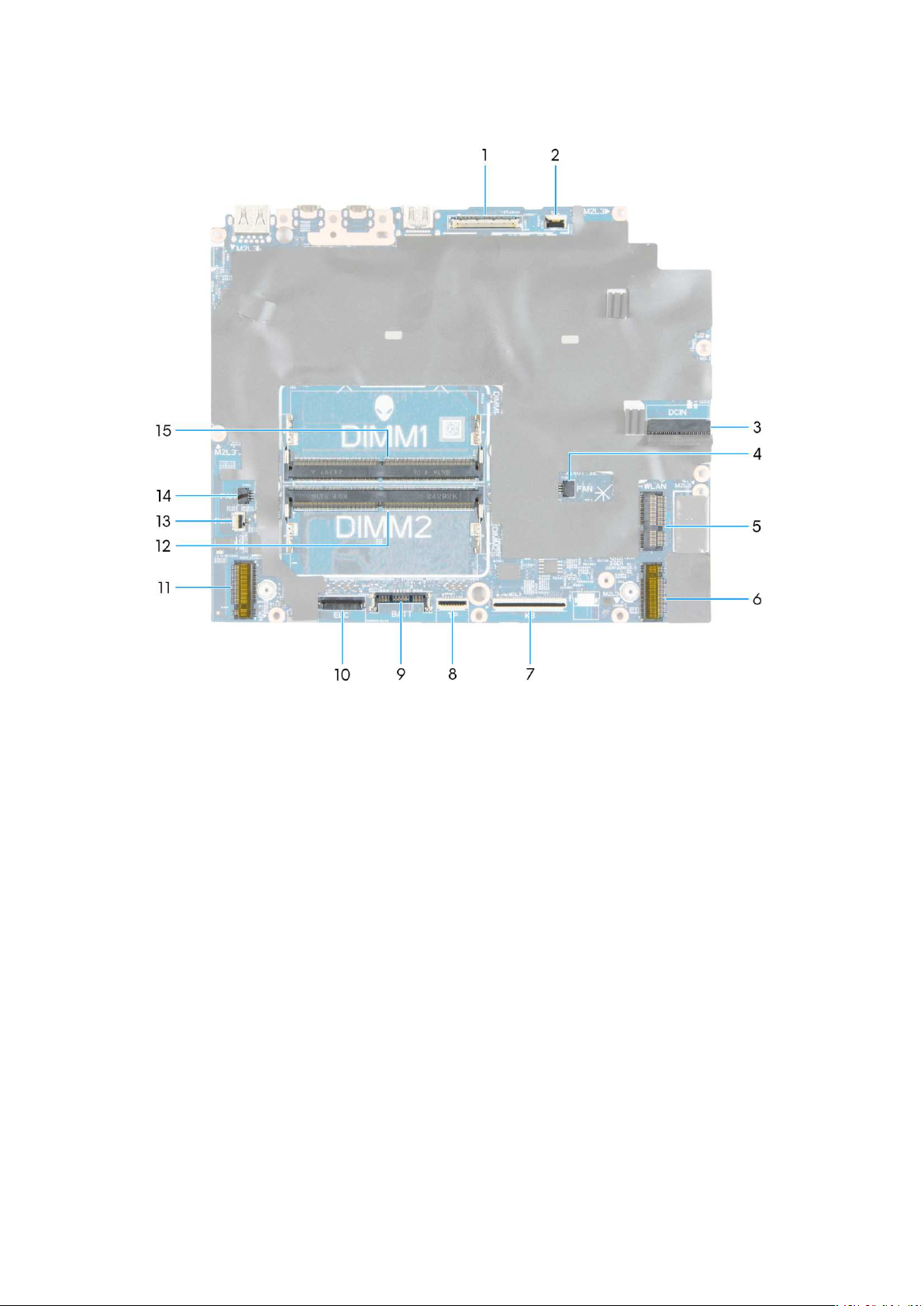

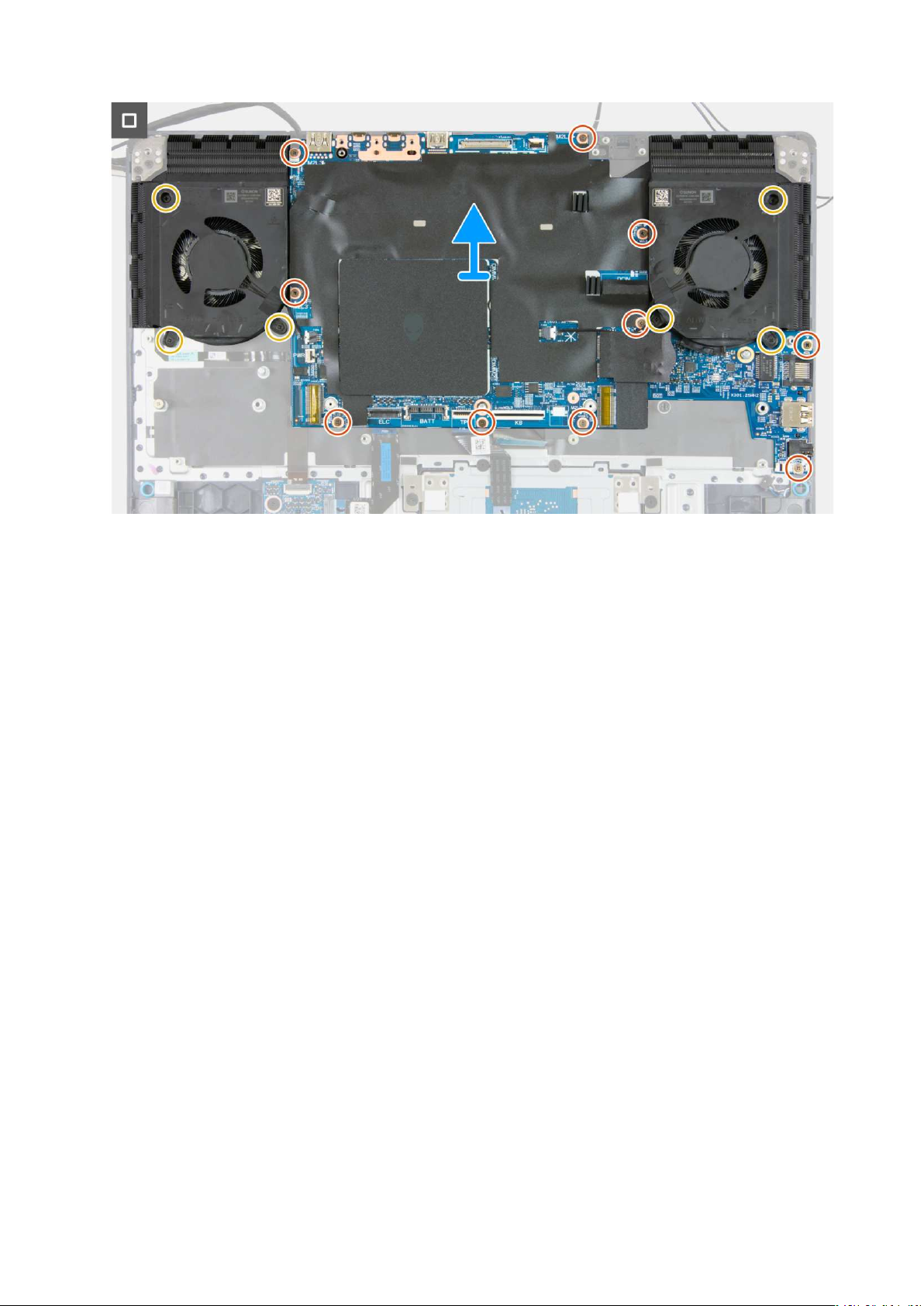

Płyta główna M2x3

M1.6x2.9

M2x3

M2x3

M2x4

M2x2

M2x2

7

2

1

2

3

2

4

4

3

10

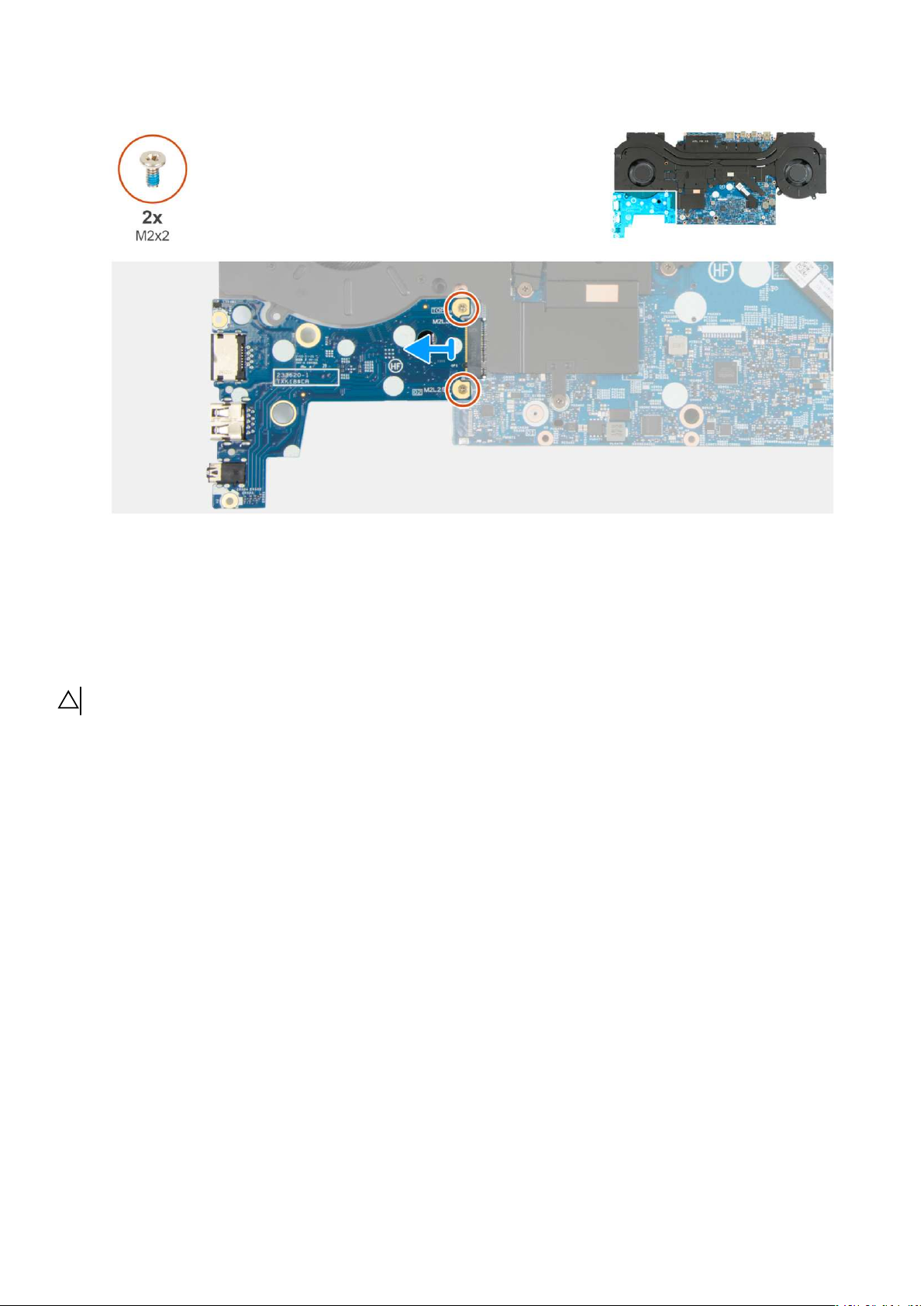

Płyta we/wy

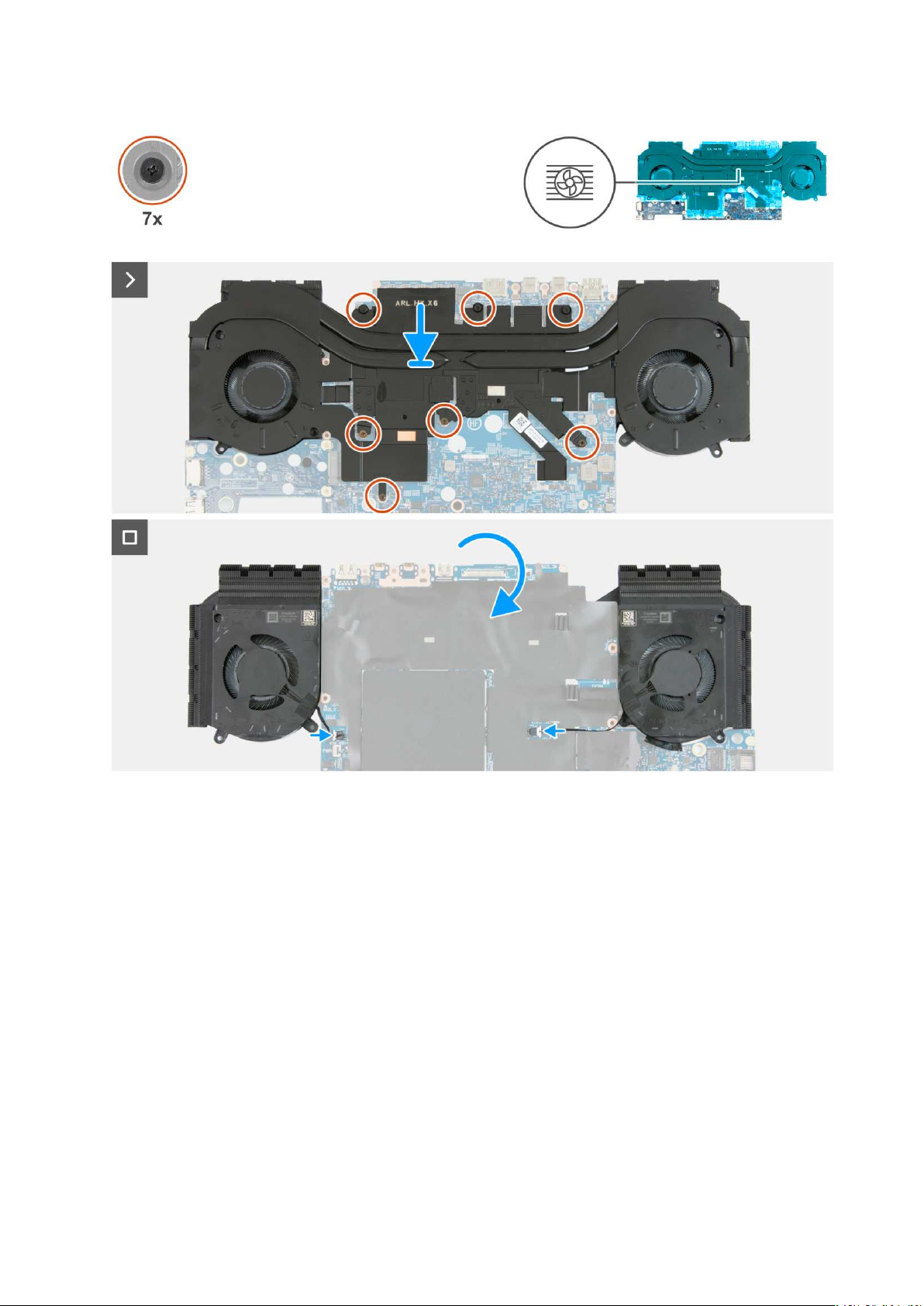

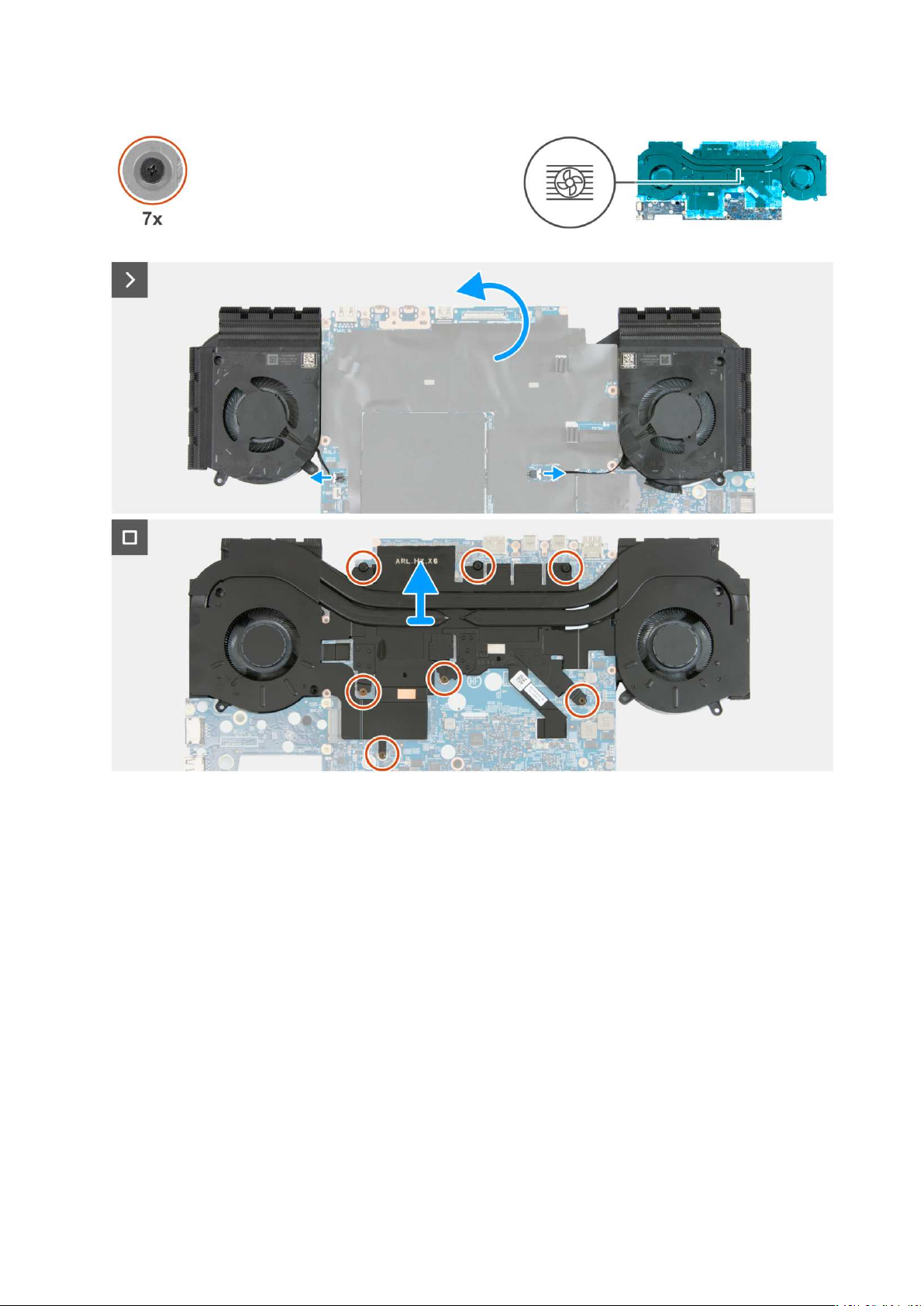

Zestaw wentylatora iradiatora

M2x2

M2x4

2

6

Serwisowanie komputera 33

Tabela 26. Wykaz śrub(cd.)

Komponent Typ śruby Liczba Ilustracja: śruba

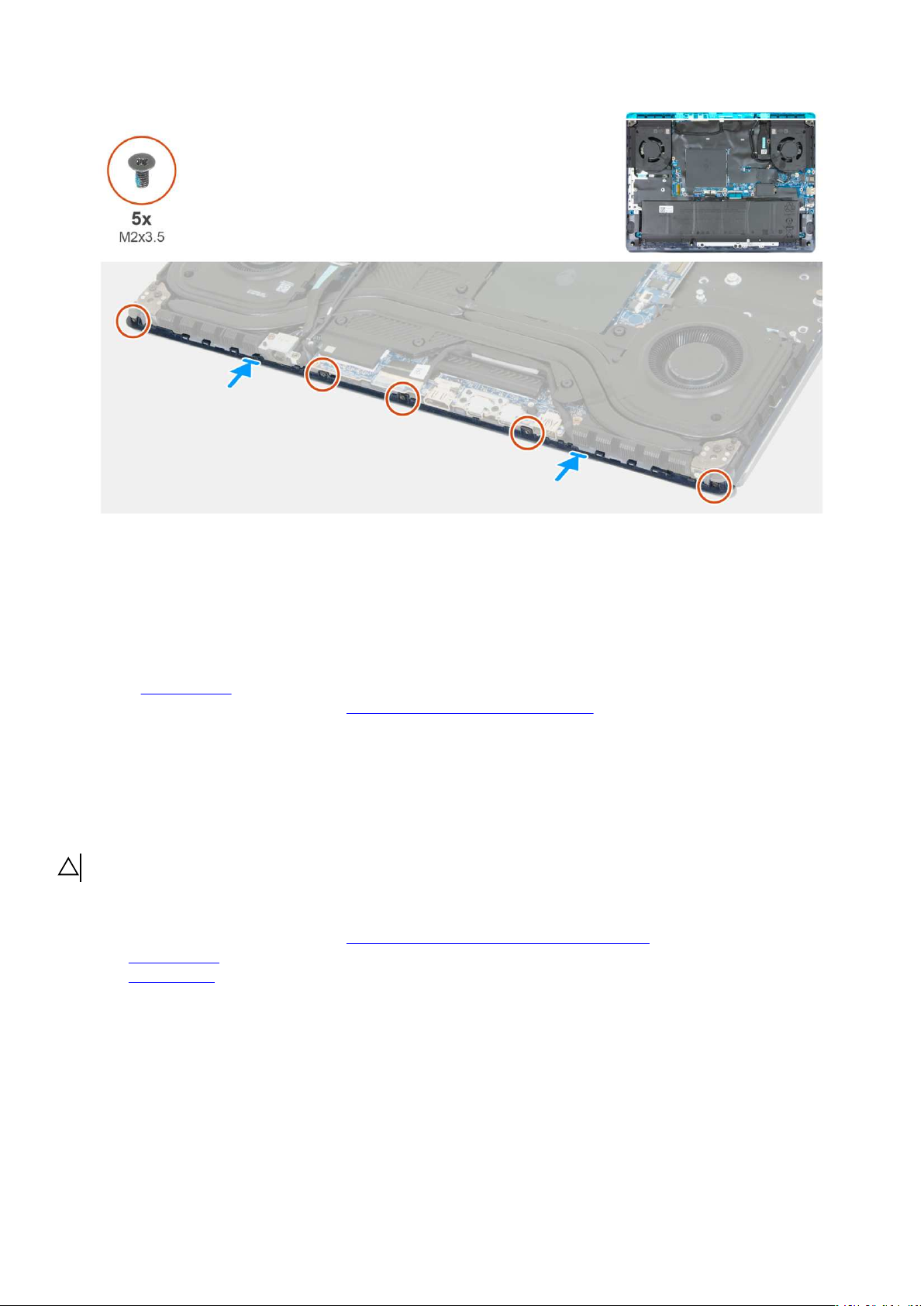

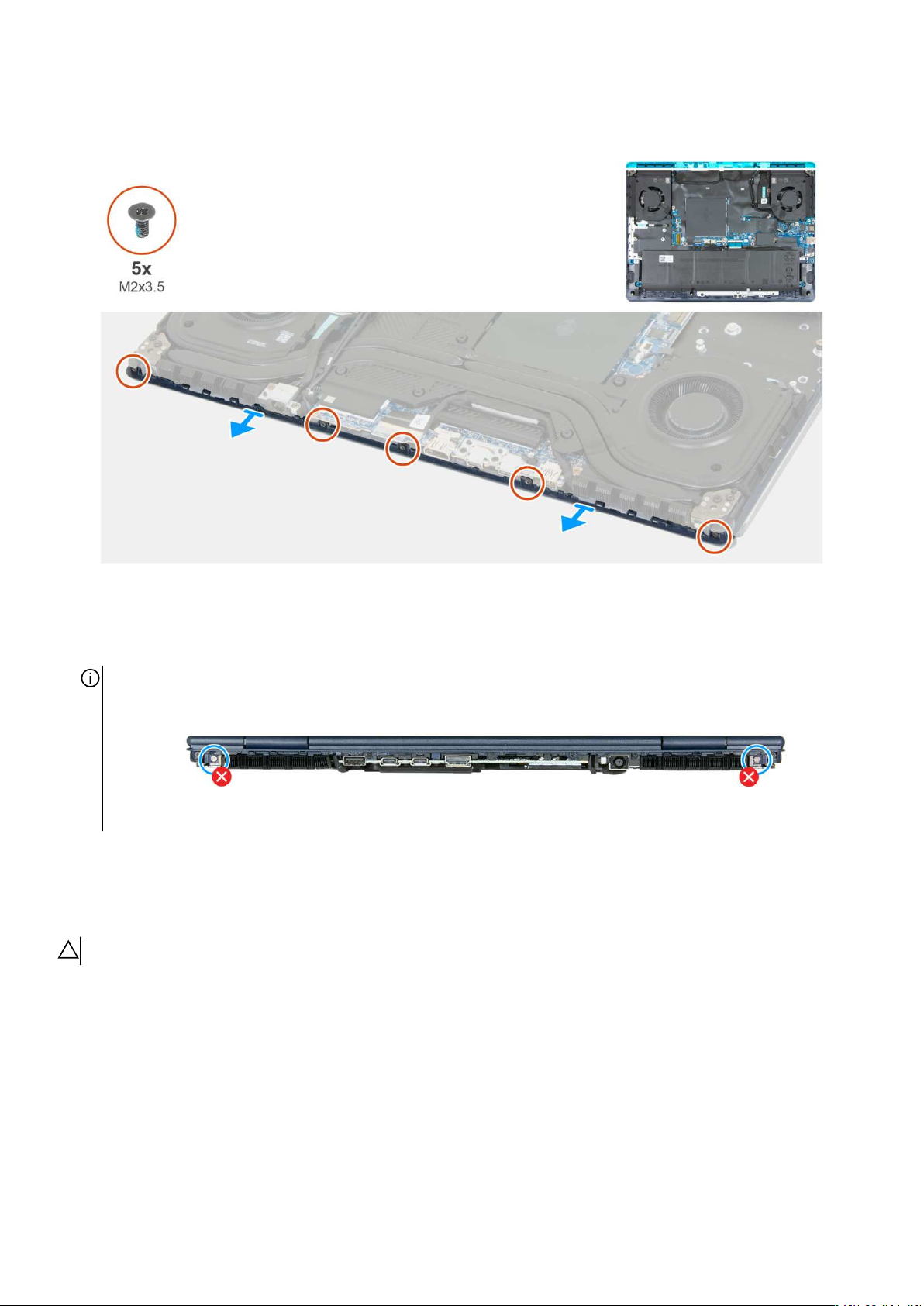

Pokrywa tylna

Pokrywa środkowa

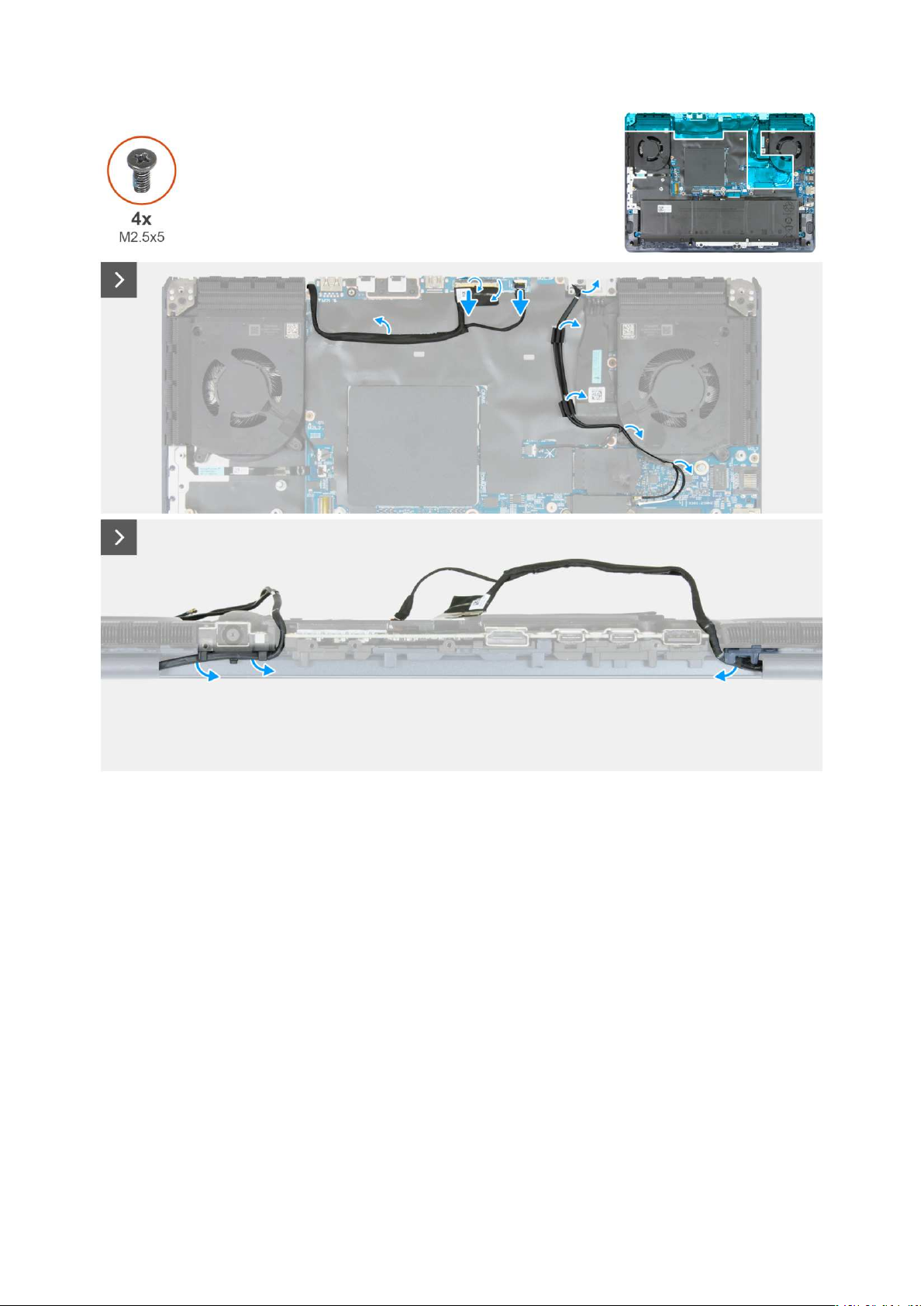

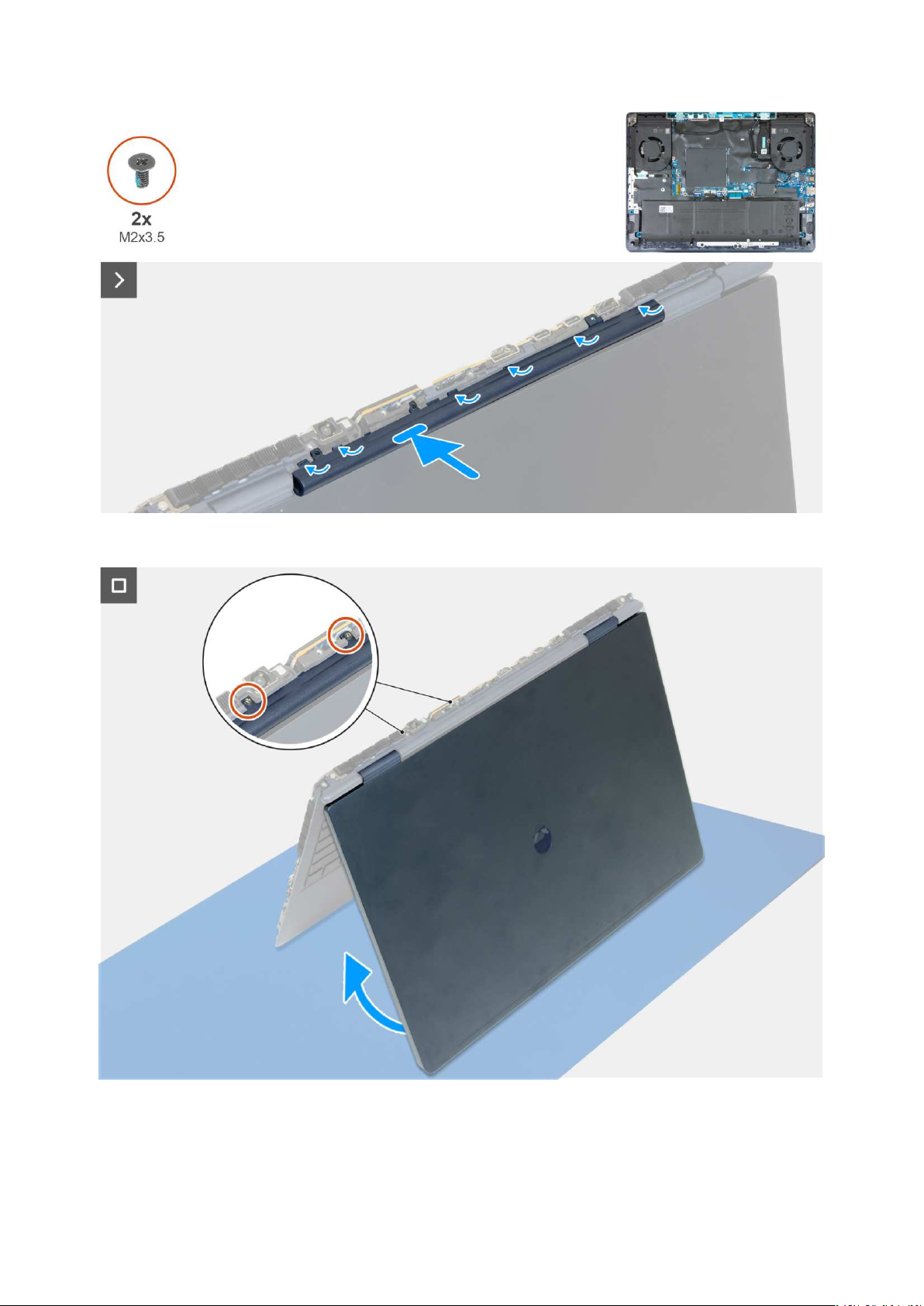

Klamry zawiasów do zestawu
wyświetlacza (na zestawie
podpórki na nadgarstek
i klawiatury)

Płyta kontrolera podświetlenia
klawiatury (ELC)

Śruby mocujące (na
spodzie zestawu
wentylatora i radiatora)

M2.x3.5

M2.x3.5

M2.5x5

M2x2

7

5

2

4

2

Główne elementy komputera Alienware 16X Aurora AC16251

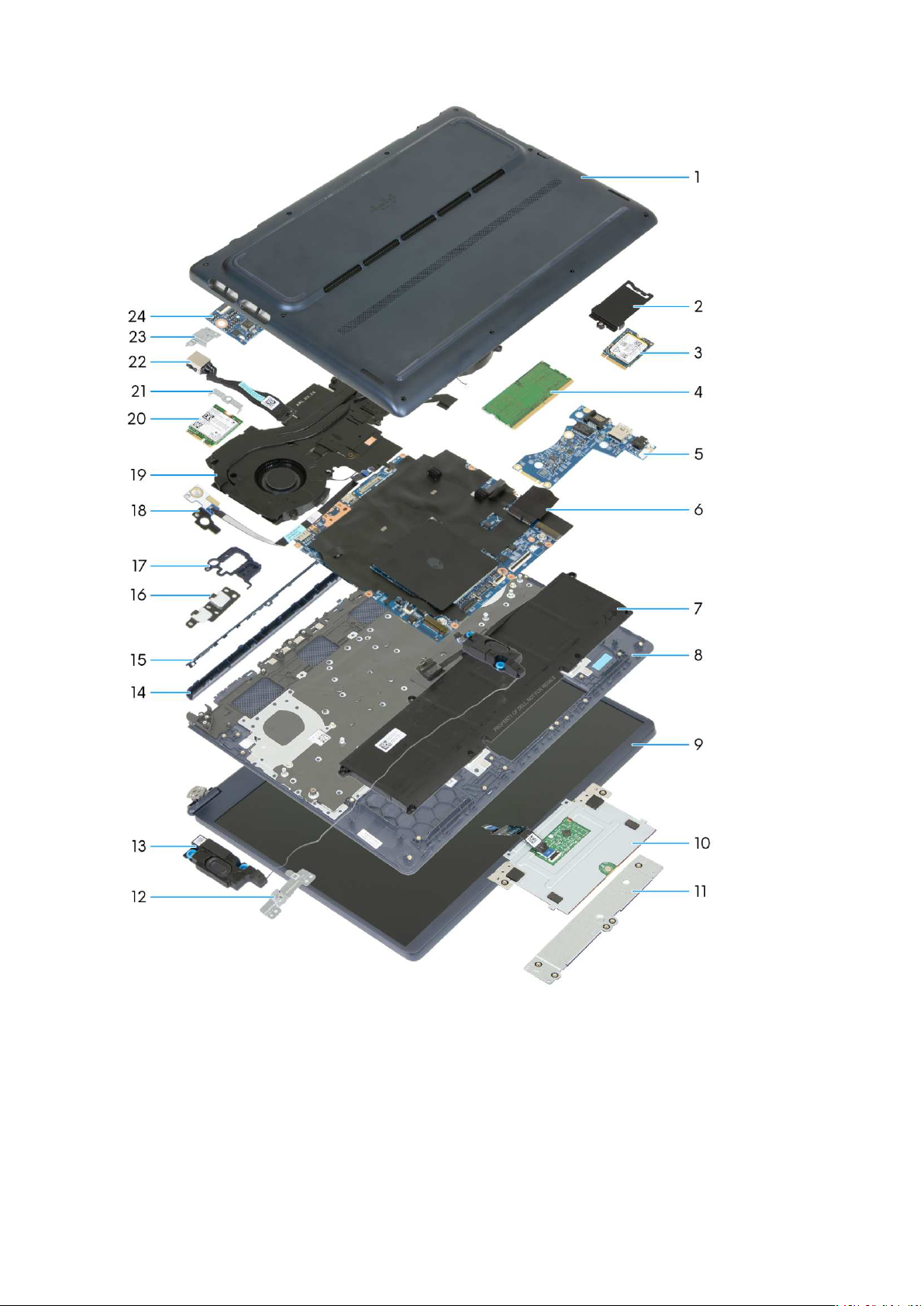

Na ilustracji poniżej przedstawiono główne elementy komputera Alienware 16X Aurora AC16251.

34 Serwisowanie komputera

1. Pokrywa dolna

2. Osłona termiczna dysku półprzewodnikowego (SSD)

3. Dysk SSD

4. Moduł pamięci

5. Płyta we/wy

6. Płyta główna

7. Bateria

8. Zestaw klawiatury i podpórki na nadgarstek

9. Zestaw wyświetlacza

Serwisowanie komputera 35

10.Touchpad

11. Płyta nośna touchpada

12. Klamra baterii

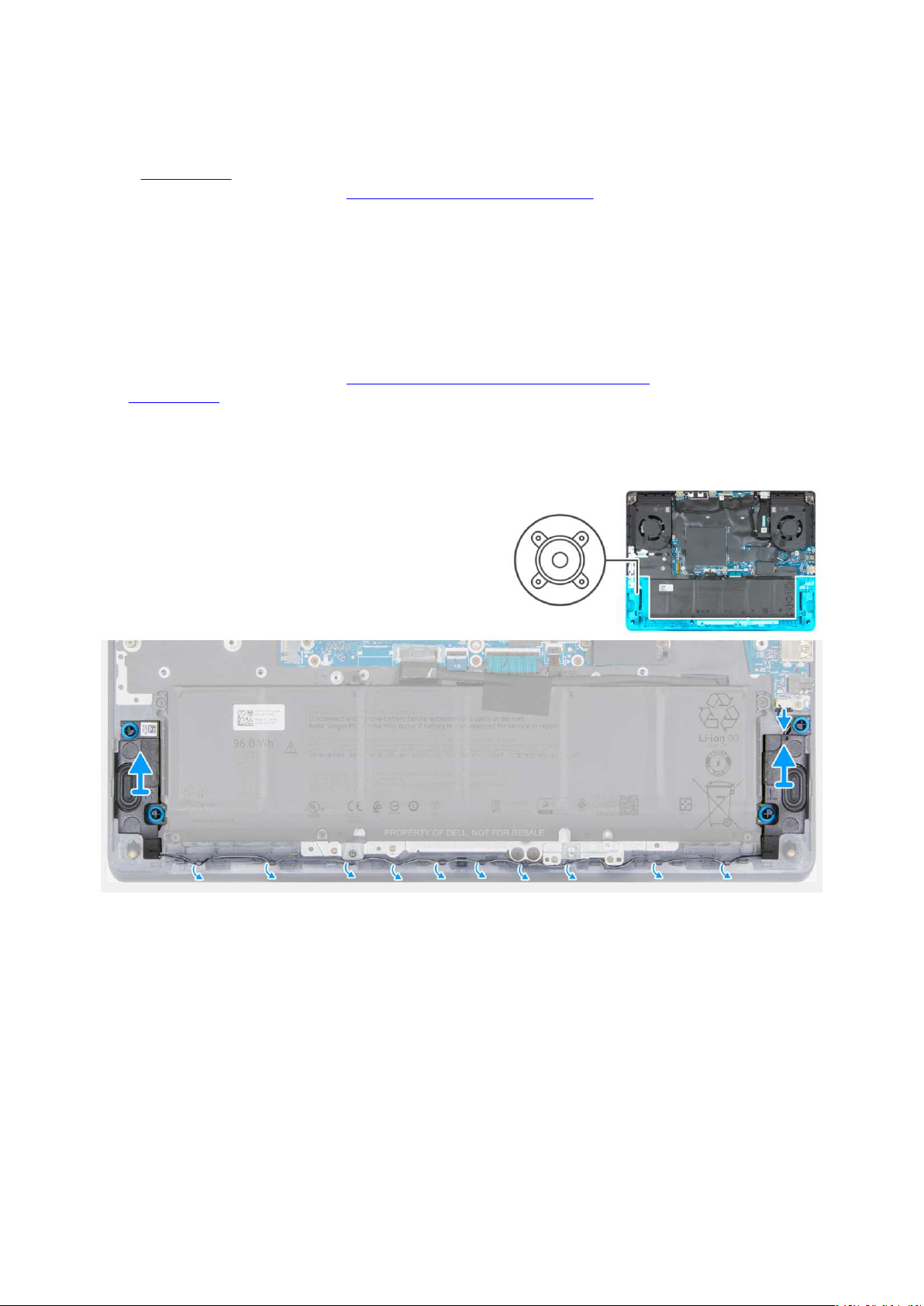

13. Głośniki

14.Listwa środkowa

15.Pokrywa tylna

16.Klamra portu USB Type-C

17.Przycisk zasilania

18.Płyta przycisku zasilania

19.Zestaw wentylatora iradiatora

20.Karta sieci bezprzewodowej

21. Klamra karty sieci bezprzewodowej

22.Kabel gniazda zasilacza

23.Klamra portu zasilacza

24.Płyta kontrolera klawiatury

UWAGA: Firma Dell podaje listę elementów iich numery części wzakupionej oryginalnej konfiguracji komputera. Dostępność

tych części zależy od gwarancji zakupionych przez klienta. Aby uzyskać informacje na temat możliwości zakupów, skontaktuj się
zprzedstawicielem handlowym firmy Dell.

36 Serwisowanie komputera

Wymontowywanie iinstalowanie modułów
wymienianych samodzielnie przez klienta (CRU)

Elementy opisane wtym rozdziale są modułami wymienianymi samodzielnie przez klienta (CRU).

OSTRZEŻENIE: Klient może wymienić tylko moduły wymieniane samodzielnie przez klienta (CRU) zgodnie zzaleceniami
dotyczącymi bezpieczeństwa iprocedurami wymiany.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Pokrywa dolna

Wymontowywanie pokrywy dolnej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

UWAGA: Włącz na komputerze tryb serwisowy. Więcej informacji można znaleźć wkroku Przed przystąpieniem do

serwisowania komputera.

OSTRZEŻENIE: Jeśli komputer się nie włącza, nie przechodzi w tryb serwisowy lub nie obsługuje trybu serwisowego,
przejdź do odłączenia kabla baterii.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie i procedurę wymontowywania pokrywy dolnej.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 37

Rysunek 10. Wymontowywanie pokrywy dolnej

38 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

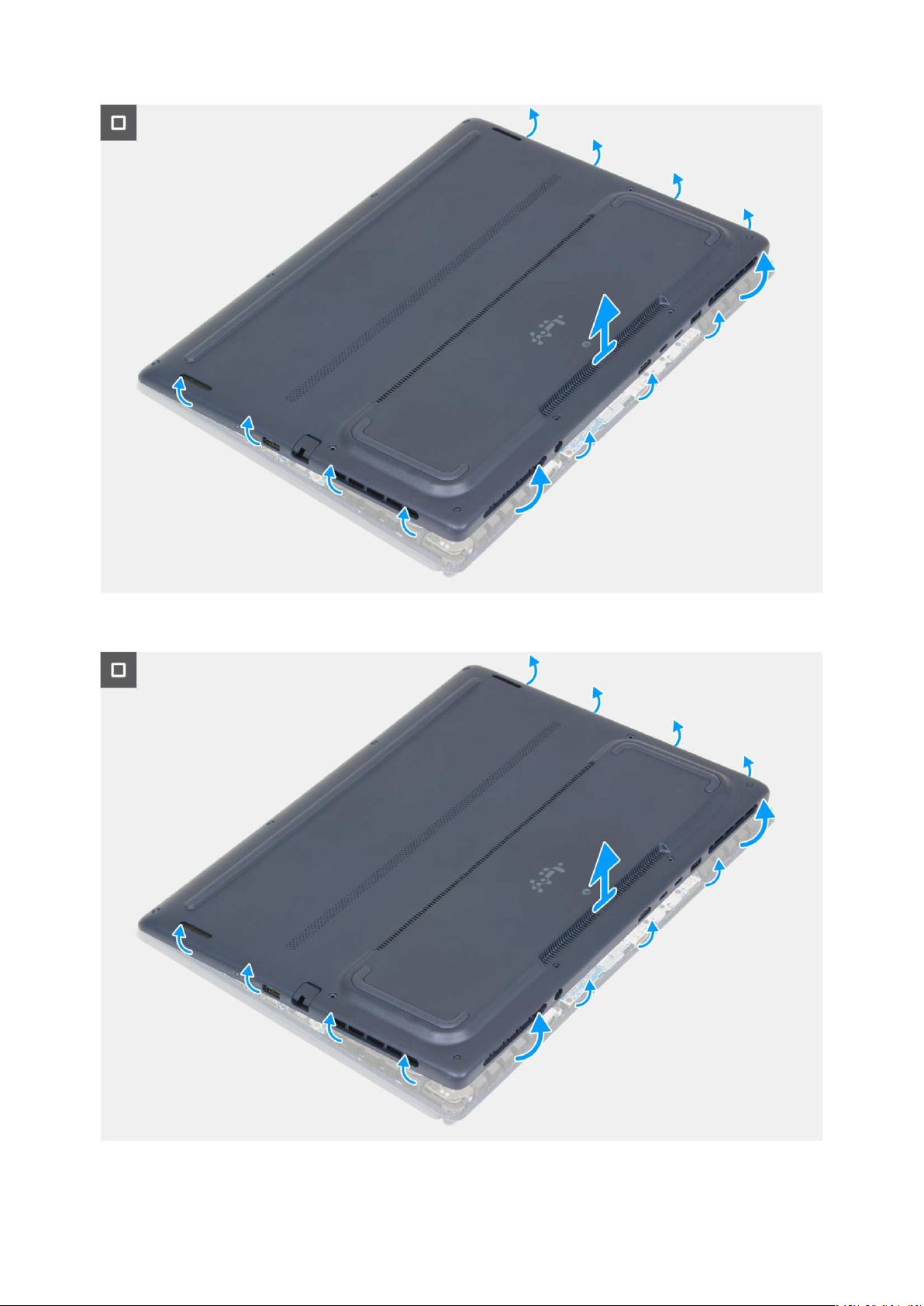

Rysunek 11. Wymontowywanie pokrywy dolnej

Rysunek 12. Wymontowywanie pokrywy dolnej

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 39

Kroki

1. Wykręć osiem śrub (M2x6) mocujących pokrywę dolną do zestawu klawiatury i podpórki na nadgarstek.

2. Poluzuj dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

3. Za pomocą plastikowego otwieraka podważ pokrywę dolną w pobliżu śrub mocujących, kontynuując podważanie wzdłuż boków.

4. Zdejmij pokrywę dolną z zespołu podparcia dłoni i klawiatury.

UWAGA: Włącz na komputerze tryb serwisowy. Jeśli komputer nie może przejść w tryb serwisowy, odklej taśmę i odłącz

kabel baterii od złącza kabla baterii (BATT1) na płycie głównej. Naciśnij przycisk zasilania iprzytrzymaj go przez pięć sekund,
aby uziemić komputer iusunąć pozostałe ładunki elektryczne.

Rysunek 13. Odłączanie kabla baterii

Instalowanie pokrywy dolnej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji pokrywy dolnej.

40 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 14. Podłączanie kabla baterii

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 41

Rysunek 15. Instalowanie pokrywy dolnej

42 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 16. Instalowanie pokrywy dolnej

UWAGA: Jeśli kabel baterii został odłączony, należy go podłączyć. Aby podłączyć kabel baterii, wykonaj krok 1 wramach

procedury.

Kroki

1. Podłącz kabel baterii do złącza kabla baterii (BATT1) na płycie głównej.

2. Przyklej taśmę mocującą kabel baterii do baterii.

3. Dopasuj otwory na śruby wpokrywie dolnej do otworów na śruby wzestawie podpórki na nadgarstek i klawiatury, anastępnie

zatrzaśnij pokrywę na miejscu.

4. Dokręć dwie śruby (M2x8) mocujące pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

5. Wkręć osiem śrub (M2x6) mocujących pokrywę dolną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Wykonaj procedurę przedstawioną wsekcji

Po zakończeniu serwisowania komputera.

Bateria

Ostrzeżenia dotyczące akumulatora litowo-jonowego

PRZESTROGA:

● Podczas obsługi akumulatorów litowo-jonowych zachowaj ostrożność.

● Przed wymontowaniem baterii należy ją całkowicie rozładować. Odłącz zasilacz prądu zmiennego od komputera ipracuj

zkomputerem wyłącznie na zasilaniu bateryjnym. Bateria jest całkowicie rozładowana, gdy oświetlenie komputera nie
włącza się po naciśnięciu przycisku zasilania.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 43

● Nie wolno zgniatać, upuszczać lub uszkadzać baterii ani jej przebijać.

● Nie wolno wystawiać baterii na działanie wysokiej temperatury ani rozmontowywać jej ani jej ogniw.

● Nie należy naciskać powierzchni baterii.

● Nie wyginać baterii.

● Nie wolno podważać baterii żadnymi narzędziami.

● Aby zapobiec przypadkowemu przebiciu lub uszkodzeniu baterii i innych elementów, upewnij się, że żadne śruby nie

zostały zgubione ani nie znajdują się w nieodpowiednim miejscu podczas serwisowania tego produktu.

● Należy kupować tylko oryginalne baterie dostępne w
produktów firmy Dell.

● Spęczniałych baterii nie należy używać, lecz jak najszybciej je wymienić iprawidłowo zutylizować. Aby uzyskać
wskazówki na temat sposobu postępowania ze spęczniałymi akumulatorami litowo-jonowymi iich wymiany, patrz

Postępowanie ze spęczniałymi akumulatorami litowo-jonowymi.

witrynie Dell lub u autoryzowanych partnerów i sprzedawców

Wymontowywanie baterii

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji

2. Zdejmij

Informacje na temat zadania

pokrywę dolną.

OSTRZEŻENIE: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień systemu BIOS. Przed wyjęciem baterii
zaleca się zanotowanie aktualnych ustawień programu konfiguracyjnego systemu BIOS.

Przed przystąpieniem do serwisowania komputera.

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania baterii.

44 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 17. Wymontowywanie baterii

Kroki

1. Odklej taśmę, aby uzyskać dostęp do złącza kabla baterii (BATT1).

2. Odłącz kabel baterii od złącza (BATT1) na płycie głównej, jeśli nie został odłączony wcześniej.

3. Wykręć siedem śrub (M2x4) mocujących akumulator do zestawu podparcia dłoni iklawiatury.

4. Wyjmij akumulator zzestawu podpórki na nadgarstek iklawiatury.

Instalacja baterii

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji baterii.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 45

Rysunek 18. Instalowanie baterii

Kroki

1. Umieść baterię wzestawie podpórki na nadgarstek iklawiatury, dopasowując ją do wypustek.

2. Dopasuj otwory na śruby wakumulatorze do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć siedem śrub (M2x4) mocujących baterię do zestawu klawiatury ipodpórki na nadgarstek.

4. Podłącz kabel baterii do złącza (BATT1) na płycie głównej.

5. Przyklej taśmę mocującą kabel baterii do baterii.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Kabel baterii

Wymontowywanie kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji

2. Zdejmij

3. Wyjmij

pokrywę dolną.

baterię.

Przed przystąpieniem do serwisowania komputera.

46 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wyjmowania kabla baterii.

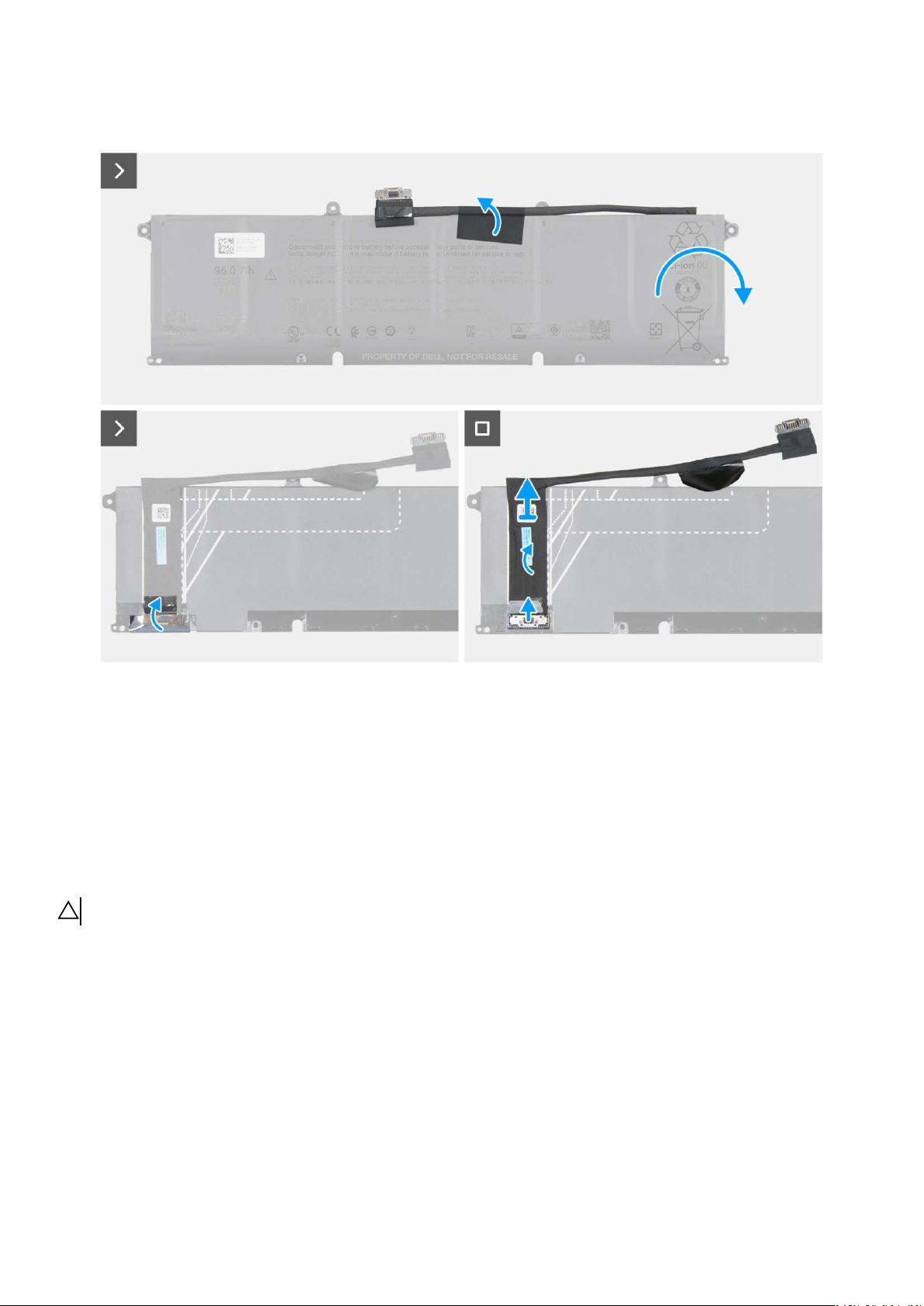

Rysunek 19. Wymontowywanie kabla baterii

Kroki

1. Odklej taśmę mocującą kabel baterii do baterii.

2. Odwróć baterię iodklej taśmę, aby uzyskać dostęp do złącza na baterii.

3. Odłącz kabel od baterii.

4. Odklej kabel baterii odbaterii.

Instalacja kabla baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji kabla baterii.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 47

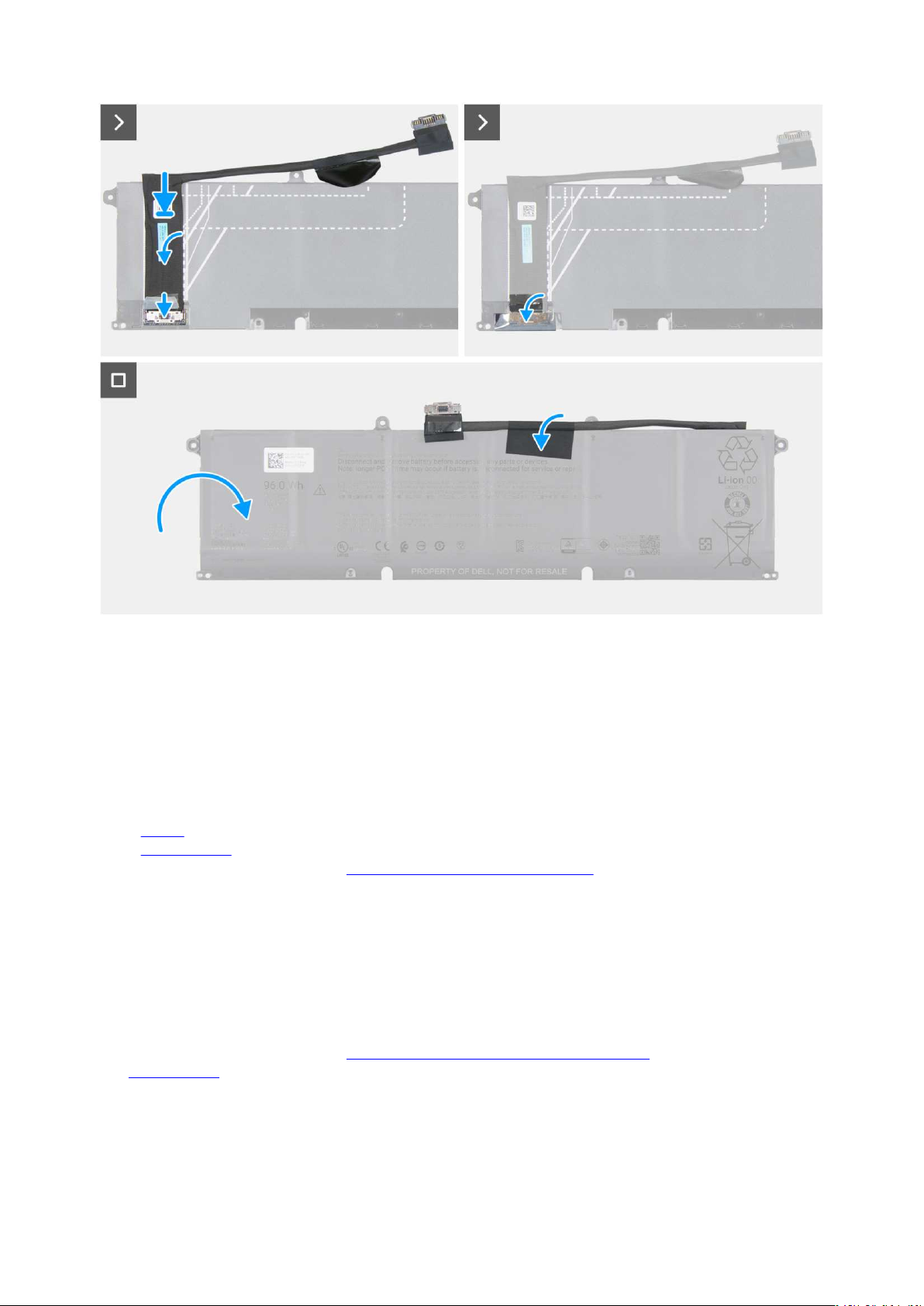

Rysunek 20. Instalacja kabla baterii

Kroki

1. Podłącz kabel do złącza w baterii.

2. Włóż kabel baterii w prowadnice na baterii.

3. Przyklej taśmę mocującą złącze kabla baterii do baterii.

4. Odwróć baterię iprzyklej taśmę mocującą kabel baterii do baterii.

Kolejne kroki

1. Zainstaluj

2. Zainstaluj

3. Wykonaj procedurę przedstawioną wsekcji

baterię.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Moduł pamięci

Wymontowywanie modułu pamięci

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji

2. Zdejmij

pokrywę dolną.

Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania modułu pamięci.

48 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

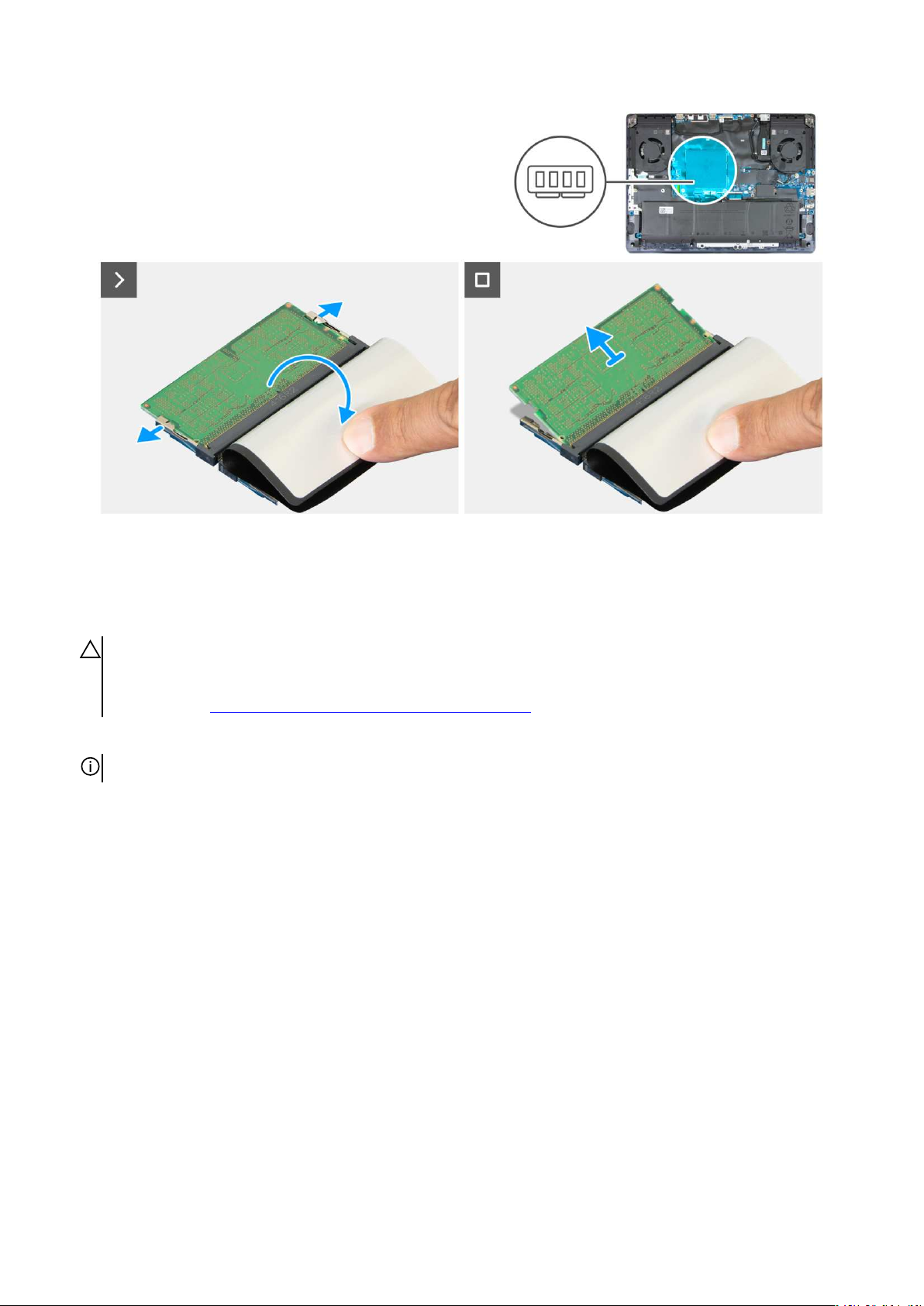

Rysunek 21. Wymontowywanie modułu pamięci

Kroki

1. Zdejmij taśmę z mylaru, aby uzyskać dostęp do pamięci.

2. Rozciągnij palcami zaciski mocujące po obu stronach każdego gniazda modułu pamięci (DIMM1 lub DIMM2), aż moduł odskoczy.
OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

elementów ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować
poważne uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć wsekcji

3. Wyjmij moduł pamięci zgniazda (DIMM1 lub DIMM2) na płycie głównej.
UWAGA: Jeżeli na komputerze jest zainstalowany więcej niż jeden moduł pamięci, powtórz kroki 1i2.

Ochrona przed wyładowaniami elektrostatycznymi.

Instalowanie modułu pamięci

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji modułu pamięci.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 49

Rysunek 22. Instalowanie modułu pamięci

Kroki

1. Zdejmij taśmę zmylaru, aby uzyskać dostęp do gniazda modułu pamięci.

2. Dopasuj wgłębienie wmodule pamięci do zaczepu wgnieździe modułu pamięci (DIMM1 lub DIMM2).
OSTRZEŻENIE: Aby zapobiec uszkodzeniu modułu pamięci, należy go trzymać za brzegi. Nie należy dotykać

elementów ani metalowych styków modułu pamięci, ponieważ wyładowania elektrostatyczne (ESD) mogą spowodować
poważne uszkodzenie elementów. Więcej informacji na temat ochrony przed wyładowaniami elektrostatycznymi można
znaleźć wsekcji

3. Pewnie wsuń moduł pamięci do gniazda (DIMM1 lub DIMM2) pod kątem.

4. Dociśnij moduł pamięci, aby go osadzić (charakterystyczne kliknięcie).
UWAGA: Zaciski mocujące powracają do pozycji zamkniętej. Jeśli nie usłyszysz kliknięcia, wyjmij moduł pamięci izainstaluj

go ponownie.

5. Przymocuj taśmę zmylaru, aby zasłonić gniazda modułów pamięci (DIMM1 i DIMM2).

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Ochrona przed wyładowaniami elektrostatycznymi.

Po zakończeniu serwisowania komputera.

Dysk SSD

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

50 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 zgniazda SSD1.

Rysunek 23. Wymontowywanie dysku SSD M.2 2230 z gniazda SSD1

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD1).

Instalacja dysku SSD M.2 2230 w gnieździe SSD1

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 wgnieździe SSD1.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 51

Rysunek 24. Instalacja dysku SSD M.2 2230 w gnieździe SSD1

Kroki

1. Wyrównaj nacięcie na dysku SSD z wypustką w gnieździe dysku SSD (SSD1) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD1) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Dopasuj otwory na śruby wosłonie termicznej dysku SSD do otworów wpłycie głównej iuchwycie na śruby dysku SSD.

5. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2230 zgniazda SSD2.

pokrywę dolną.

52 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 25. Wymontowywanie dysku SSD M.2 2230 z gniazda SSD2

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śruby (M1,6x2,9) mocujące osłonę termiczną dysku SSD do zestawu podpórki na nadgarstek i klawiatury.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD2).

Instalacja dysku SSD M.2 2230 w gnieździe SSD2

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2230 wgnieździe SSD2.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 53

Rysunek 26. Instalacja dysku SSD M.2 2230 w gnieździe SSD2

Kroki

1. Wyrównaj nacięcie na dysku SSD z wypustką w gnieździe dysku SSD (SSD2) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD2) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Wyrównaj otwory na śruby wosłonie termicznej dysku SSD zotworami na płycie głównej orazwzestawie podpórki na nadgarstek

iklawiatury.

5. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Wymontowywanie dysku SSD M.2 2280 z gniazda SSD1

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2280 zgniazda SSD1.

54 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 27. Wymontowywanie dysku SSD M.2 2280 z gniazda SSD1

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty we/wy.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD1).

Instalacja dysku SSD M.2 2280 w gnieździe SSD1

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2280 wgnieździe SSD1.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 55

Rysunek 28. Instalacja dysku SSD M.2 2280 w gnieździe SSD1

Kroki

1. Dopasuj wgłębienie wkarcie SSD do zaczepu na gnieździe dysku SSD (SSD1) lub na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD1) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Dopasuj otwory na śruby wosłonie termicznej dysku SSD do otworów wpłycie głównej ipłycie we/wy.

5. Wkręć śruby (M1,6x2,9) mocujące osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śruby (M1,6x2,9) mocujące osłonę termiczną dysku SSD do płyty we/wy.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Wymontowywanie dysku SSD M.2 2280 z gniazda SSD2

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania dysku SSD M.2 2280 zgniazda SSD2.

pokrywę dolną.

56 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 29. Wymontowywanie dysku SSD M.2 2280 z gniazda SSD2

Kroki

1. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

2. Wykręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

3. Zdejmij osłonę termiczną zdysku SSD.

4. Wysuń i wyjmij dysk SSD z gniazda (SSD2).

Instalacja dysku SSD M.2 2280 w gnieździe SSD2

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji dysku SSD M.2 2280 wgnieździe SSD2.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 57

Rysunek 30. Instalacja dysku SSD M.2 2280 w gnieździe SSD2

Kroki

1. Dopasuj wgłębienie wdysku SSD do zaczepu na gnieździe dysku SSD (SSD2) na płycie głównej.

2. Wsuń dysk SSD do gniazda (SSD2) na płycie głównej.

3. Wsuń zaczep osłony termicznej dysku SSD do gniazda dysku SSD.

4. Dopasuj otwory na śruby wosłonie termicznej dysku SSD do otworów wpłycie głównej iuchwycie na śruby dysku SSD.

5. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do płyty głównej.

6. Wkręć śrubę (M1,6x2,9) mocującą osłonę termiczną dysku SSD do uchwytu na śruby dysku SSD.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Przesuwanie uchwytu na śrubę dysku SSD

Informacje na temat zadania

Ten komputer obsługuje dwa rodzaje dysków SSD wgniazdach nr 1 i2:

● M.2 2230

● M.2 2280

Kroki

1. Wyjmij uchwyt na śruby zzestawu podpórki na nadgarstek iklawiatury.

2. Włóż uchwyt na śruby do drugiego uchwytu na śruby wzestawie podpórki na nadgarstek iklawiatury.

58 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Rysunek 31. Procedura przenoszenia uchwytu śruby w celu zainstalowania dysku M2.2280

Rysunek 32. Procedura przenoszenia uchwytu śruby w celu zainstalowania dysku M2.2230

3. Aby zainstalować dysk SSD M.2 2230 wgnieździe SSD nr 1 lub 2, zobacz

4. Aby zainstalować dysk SSD M.2 2280 wgnieździe SSD nr 1 lub 2, zobacz

Instalacja dysku SSD M.2 2230.
Instalacja dysku SSD M.2 2280.

Karta sieci bezprzewodowej

Wymontowywanie karty sieci bezprzewodowej

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania karty sieci bezprzewodowej.

pokrywę dolną.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 59

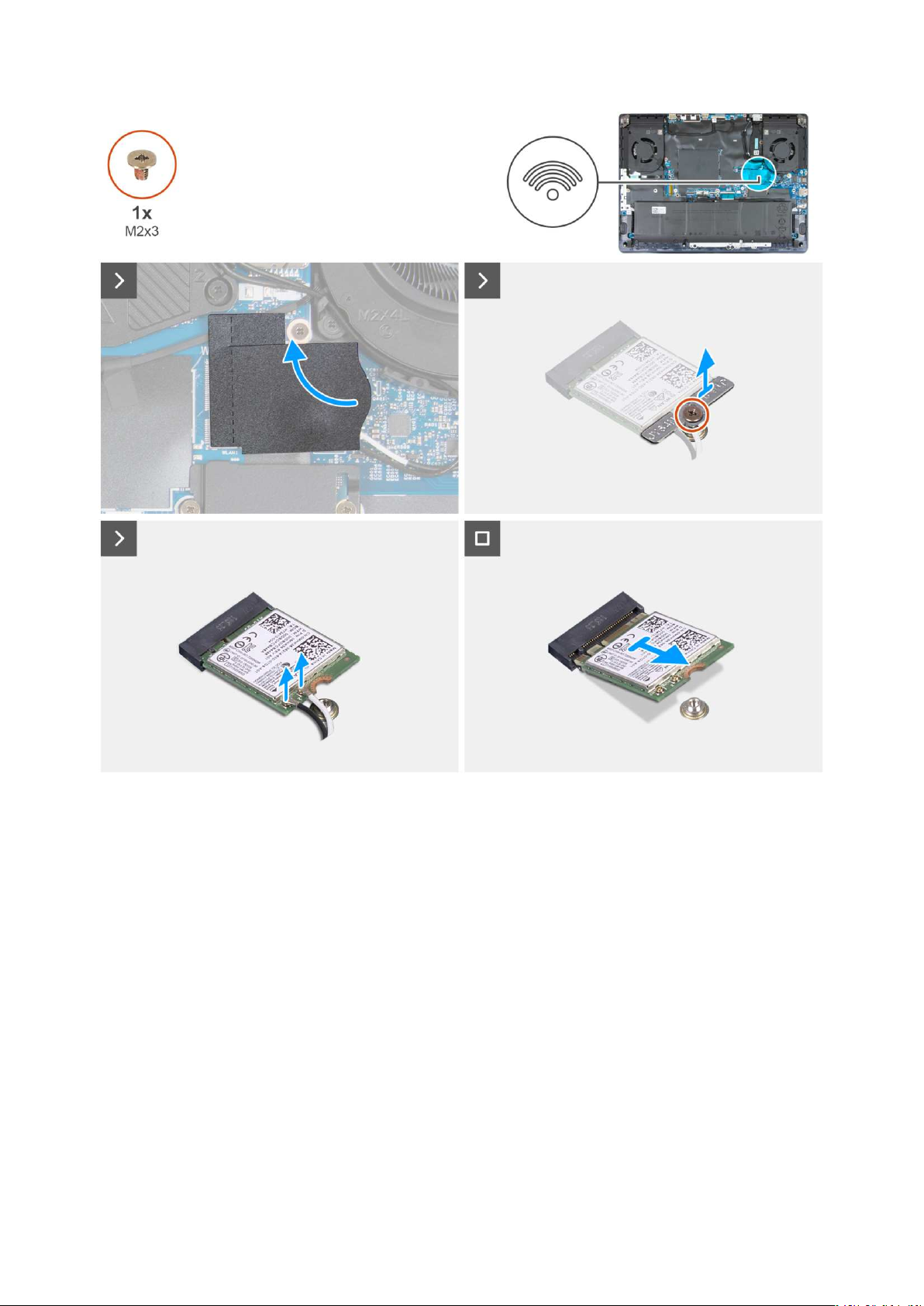

Rysunek 33. Wymontowywanie karty sieci bezprzewodowej

Kroki

1. Odklej taśmę z mylaru, aby uzyskać dostęp do karty bezprzewodowej.

2. Wykręć śrubę (M2x3) mocującą klamrę karty sieci bezprzewodowej do karty sieci bezprzewodowej oraz zestawu podpórki na

nadgarstek iklawiatury.

3. Zdejmij wspornik karty sieci bezprzewodowej zkarty sieci bezprzewodowej.

4. Odłącz kable antenowe od karty sieci bezprzewodowej.

5. Przesuń i wyjmij kartę sieci bezprzewodowej z gniazda (WLAN) pod kątem.

Instalowanie karty sieci bezprzewodowej

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji karty sieci bezprzewodowej.

60 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

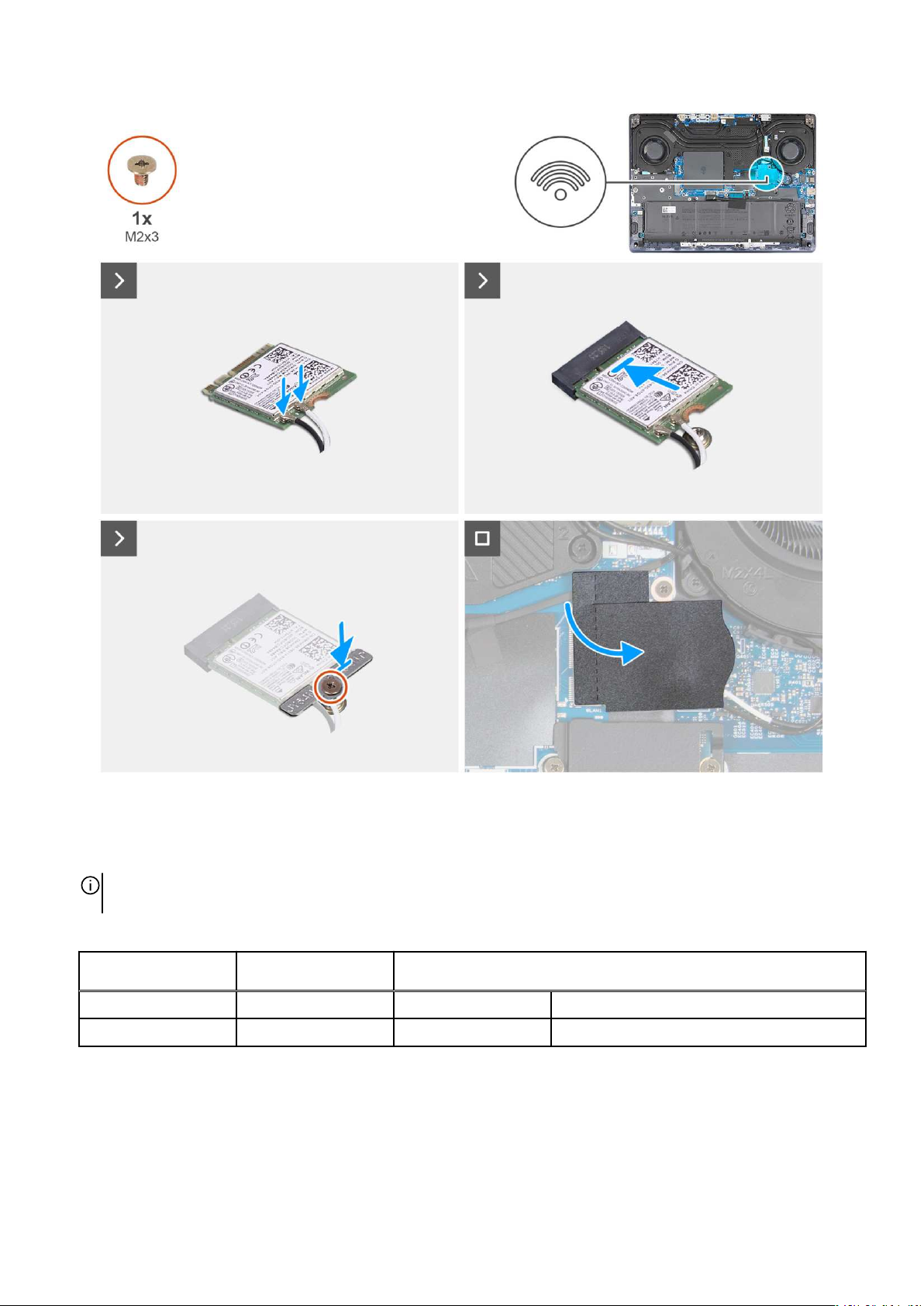

Rysunek 34. Instalowanie karty sieci bezprzewodowej

Kroki

1. Podłącz kable antenowe do karty sieci bezprzewodowej.
UWAGA: Wtabeli poniżej przedstawiono schemat kolorów kabli antenowych karty sieci bezprzewodowej obsługiwanej

wkomputerze.

Tabela 27. Schemat kolorów kabli antenowych

Złącza na karcie sieci
bezprzewodowej

Główne Biały MAIN 2 △ (biały trójkąt)
Dodatkowe Czarny AUX 1 ▲ (czarny trójkąt)

2. Dopasuj wgłębienie na karcie sieci bezprzewodowej do zaczepu wgnieździe karty sieci bezprzewodowej (WLAN) iwsuń kartę

do gniazda pod kątem.

3. Dopasuj otwór na śrubę wklamrze karty sieci bezprzewodowej do otworu na śrubę wkarcie oraz wzestawie podpórki na

nadgarstek iklawiatury.

4. Wkręć śrubę (M2x3) mocującą klamrę karty sieci bezprzewodowej do karty sieci bezprzewodowej oraz zestawu podpórki na

nadgarstek iklawiatury.

Kolor kabla
antenowego

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 61

Oznaczenie etykiety

5. Zainstaluj taśmę z mylaru zakrywającą kartę sieci bezprzewodowej.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Głośniki

Wymontowywanie głośników

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania głośnika.

pokrywę dolną.

Rysunek 35. Wymontowywanie głośników

Kroki

1. Odłącz kabel głośników od złącza (SPK1) na karcie we/wy.

2. Wyjmij kabel głośników zprowadnic wzestawie podpórki na nadgarstek iklawiatury.

3. Wyjmij lewy iprawy głośnik razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie głośników

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

62 Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU)

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji głośników.

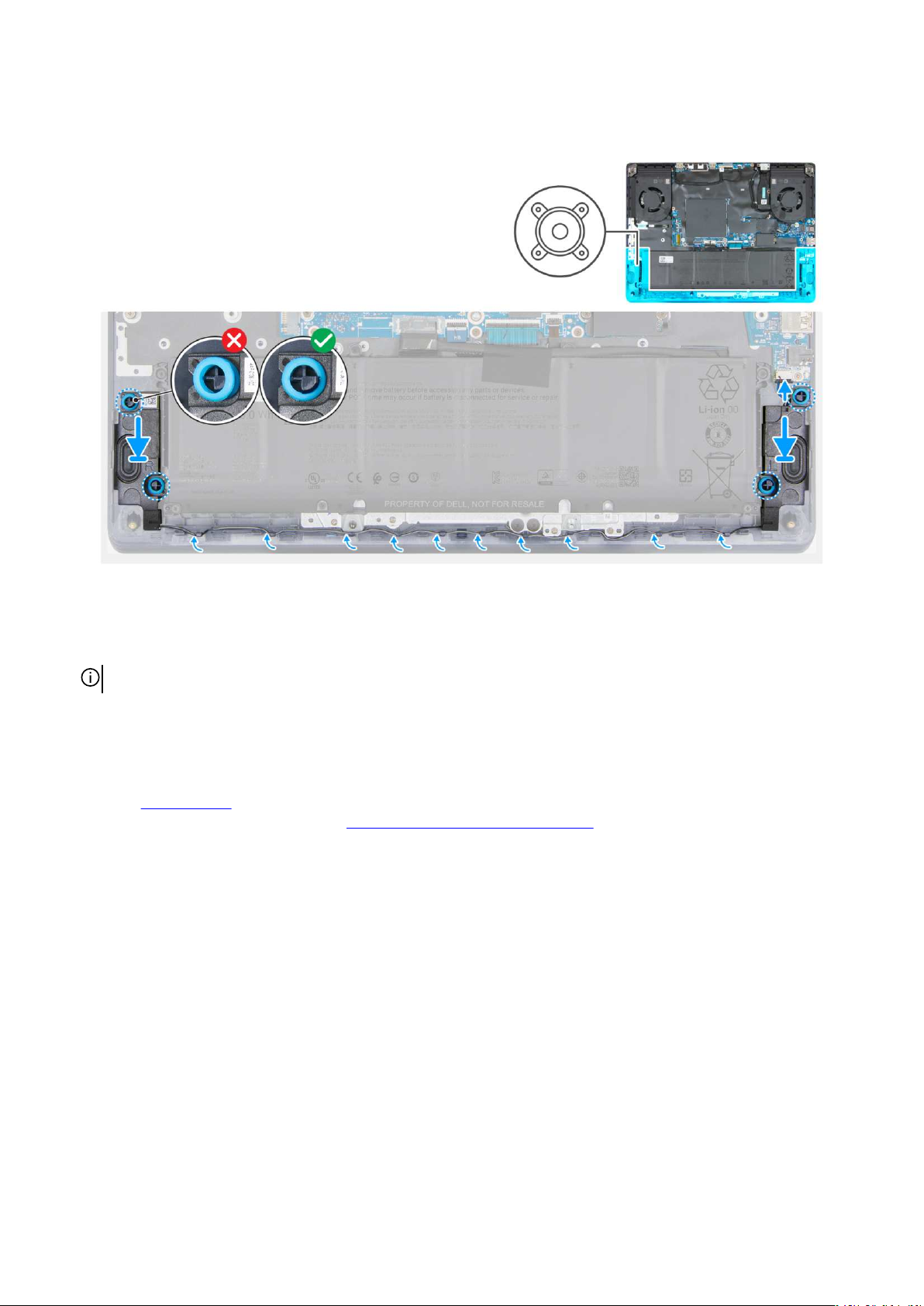

Rysunek 36. Instalowanie głośników

Kroki

1. Umieść głośniki wgniazdach wzestawie podpórki na nadgarstek iklawiatury, korzystając zwypustek.
UWAGA: Upewnij się, że wypustki znajdują się całkowicie wgumowych pierścieniach na głośnikach.

2. Umieść kabel głośników wprowadnicach wzestawie podpórki na nadgarstek iklawiatury.

3. Podłącz kabel głośników do złącza (SPK1) na karcie we/wy.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji

Po zakończeniu serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych samodzielnie przez klienta (CRU) 63

Wymontowywanie iinstalowanie modułów
wymienianych na miejscu (FRU)

Elementy opisane wtym rozdziale są modułami wymienianymi na miejscu (FRU).

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

OSTRZEŻENIE: Aby uniknąć potencjalnego uszkodzenia elementu lub utraty danych, należy upewnić się, że części
wymieniane na miejscu (FRU) wymienia autoryzowany serwisant.

OSTRZEŻENIE: Firma Dell Technologies zaleca, aby te procedury były wykonywane przez przeszkolonych specjalistów ds.
napraw technicznych.

OSTRZEŻENIE: Gwarancja nie obejmuje uszkodzeń, które mogą wystąpić podczas wymiany elementów FRU bez
upoważnienia firmy Dell Technologies.

UWAGA: Wzależności od zamówionej konfiguracji posiadany komputer może wyglądać nieco inaczej niż na ilustracjach wtym

dokumencie.

Gniazdo zasilacza

Wymontowywanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania gniazda zasilacza.

pokrywę dolną.

64 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

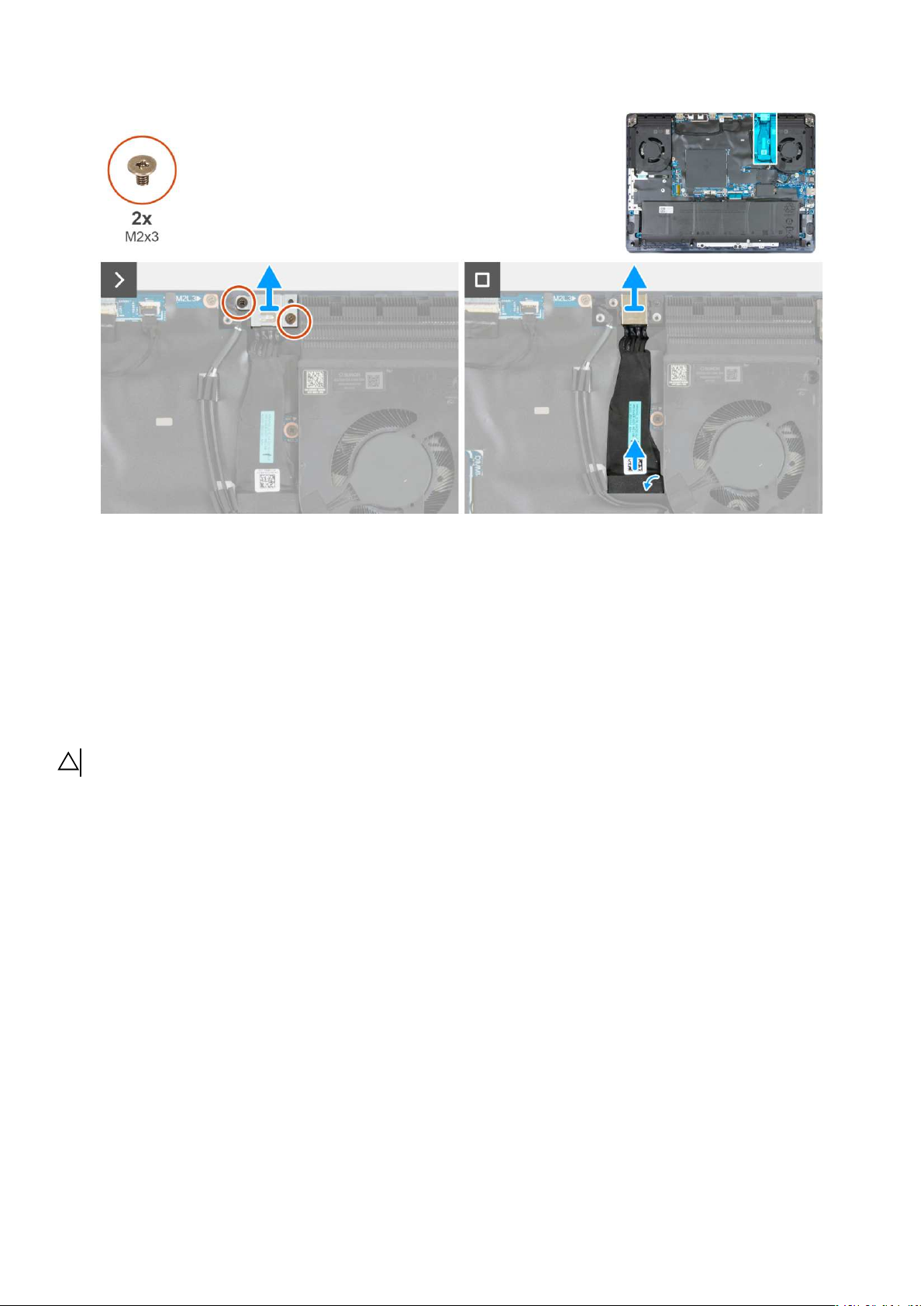

Rysunek 37. Wymontowywanie gniazda zasilacza

Kroki

1. Wykręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

2. Wyjmij klamrę gniazda zasilacza zzestawu podpórki na nadgarstek iklawiatury.

3. Odłącz kabel gniazda zasilacza od złącza (DCIN) na płycie głównej.

4. Wyjmij gniazdo zasilacza razem zkablem zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie gniazda zasilacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji gniazda zasilacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 65

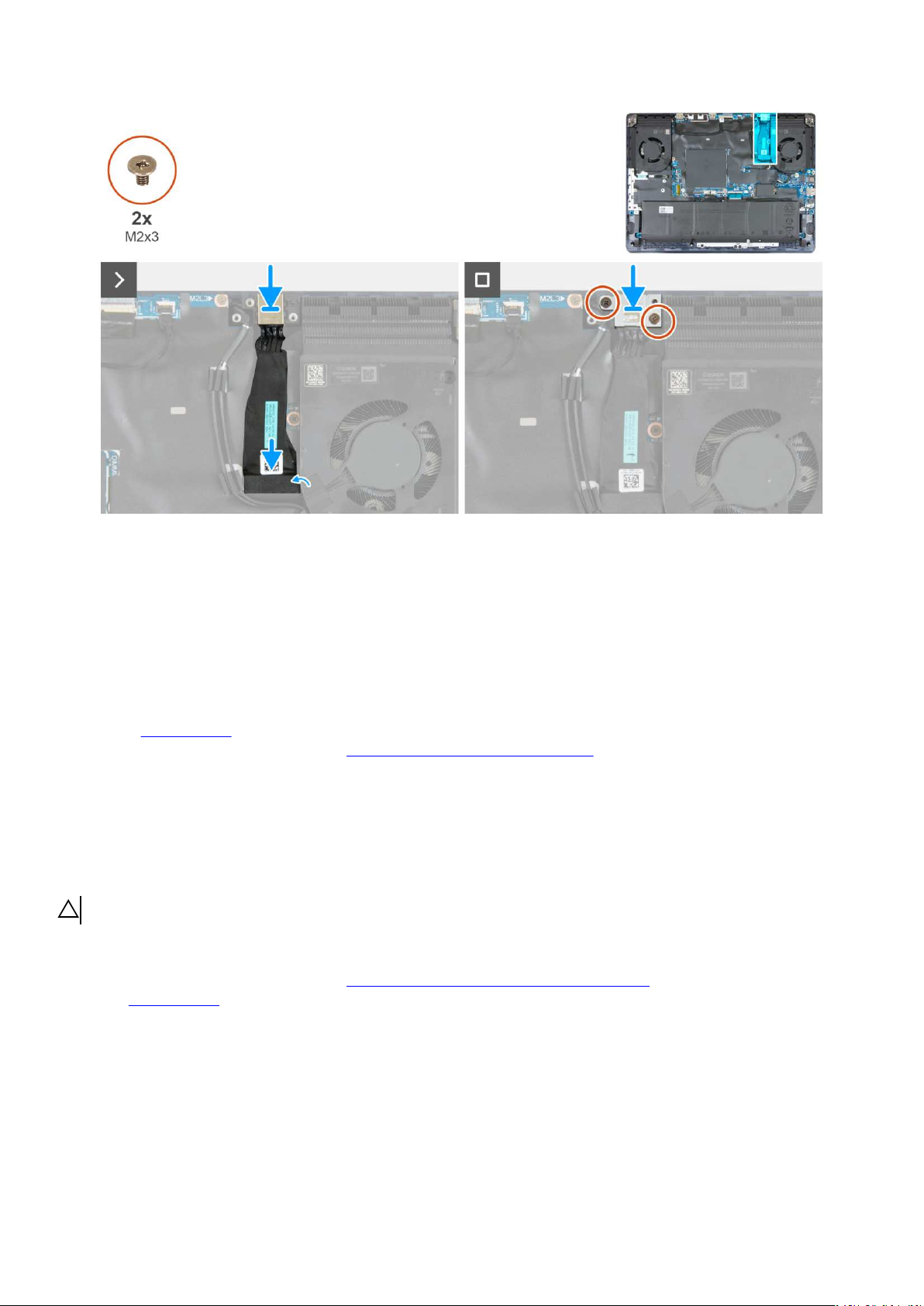

Rysunek 38. Instalowanie gniazda zasilacza

Kroki

1. Podłącz kabel gniazda zasilacza do złącza (DCIN) na płycie głównej.

2. Umieść gniazdo zasilacza we wnęce w zestawie podpórki na nadgarstek.

3. Dopasuj otwory na śruby wklamrze gniazda zasilacza do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x3) mocujące klamrę gniazda zasilacza do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Wspornik Type-C

Wymontowywanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

pokrywę dolną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry złącza Type-C.

66 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 39. Wymontowywanie klamry złącza Type-C

Kroki

1. Wykręć trzy śruby (M2x4) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamrę złącza Type-C zpłyty głównej.

Instalowanie klamry złącza Type-C

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji klamry złącza Type-C.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 67

Rysunek 40. Instalowanie klamry złącza Type-C

Kroki

1. Używając wypustki, umieść klamrę portu Type-C na płycie głównej.

2. Dopasuj otwory na śruby wklamrze złącza Type-C do otworów wzestawie podpórki na nadgarstek iklawiatury.

3. Wkręć trzy śruby (M2x4) mocujące klamrę złącza Type-C do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj pokrywę dolną.

2. Wykonaj procedurę przedstawioną wsekcji

Po zakończeniu serwisowania komputera.

Klamra baterii

Wymontowywanie klamry baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji

2. Zdejmij

3. Wyjmij

pokrywę dolną.

baterię.

Przed przystąpieniem do serwisowania komputera.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamry baterii.

UWAGA: Wyjęcie baterii spowoduje przywrócenie domyślnych ustawień wmenu systemu BIOS. Przed wyjęciem baterii zaleca
się zanotowanie ustawień menu systemu BIOS.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania klamer baterii.

68 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

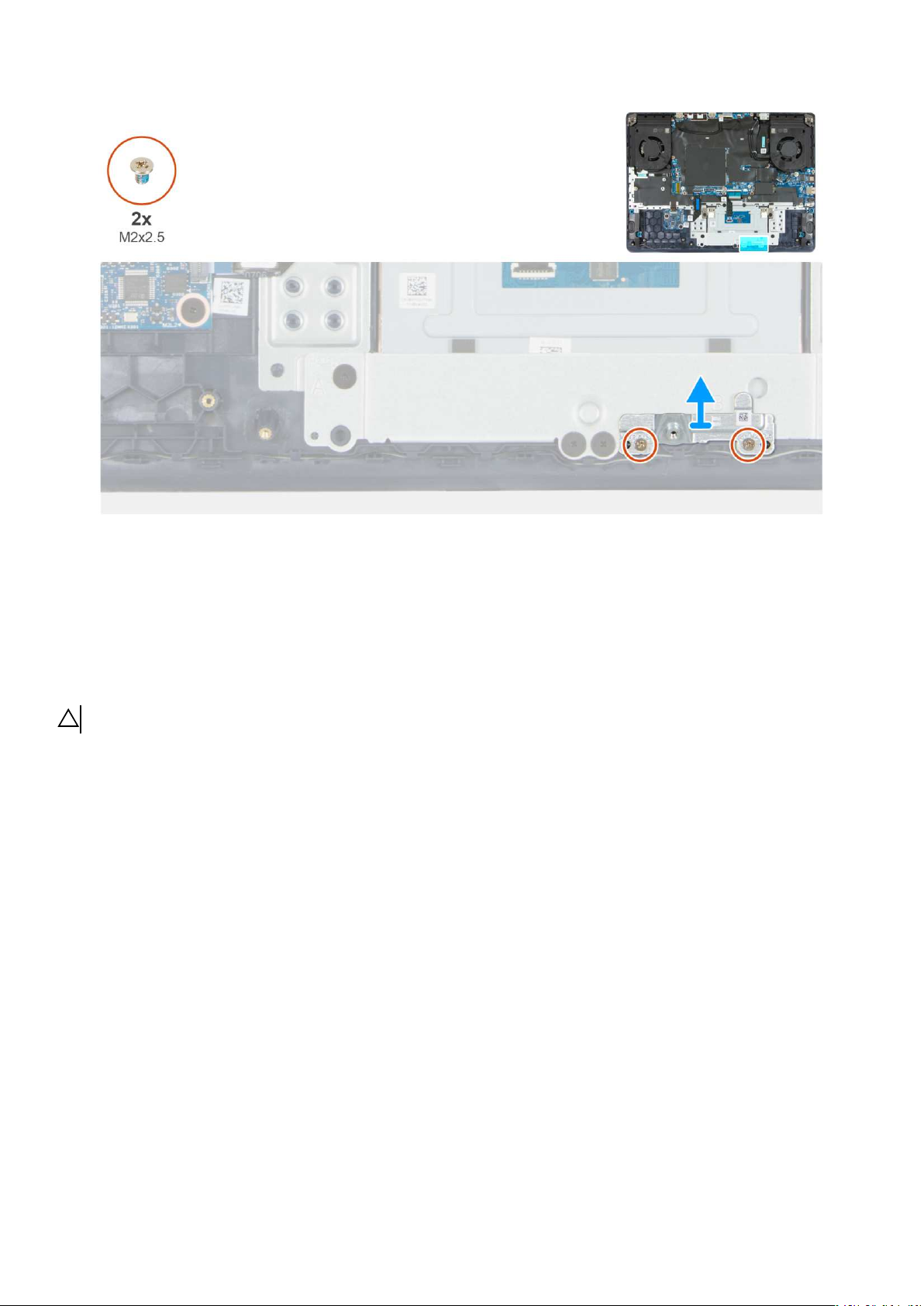

Rysunek 41. Wymontowywanie klamry baterii

Kroki

1. Wykręć dwie śruby (M2x2,5) mocujące klamrę baterii do zestawu podpórki na nadgarstek iklawiatury.

2. Zdejmij klamry baterii zzestawu podpórki na nadgarstek iklawiatury.

Instalacja klamry baterii

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji klamry baterii.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 69

Rysunek 42. Instalacja klamry baterii

Kroki

1. Dopasuj otwory na śruby wklamrze baterii do otworów wzestawie podpórki na nadgarstek iklawiatury.

2. Wkręć dwie śruby (M2x2.5) mocujące klamrę do zestawu podpórki na nadgarstek i klawiatury.

Kolejne kroki

1. Zainstaluj

2. Zainstaluj

3. Wykonaj procedurę przedstawioną wsekcji

baterię.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Touchpad

Wymontowywanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wyjmij

4. Wymontuj

pokrywę dolną.

baterię.

klamrę baterii.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania touchpada.

70 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

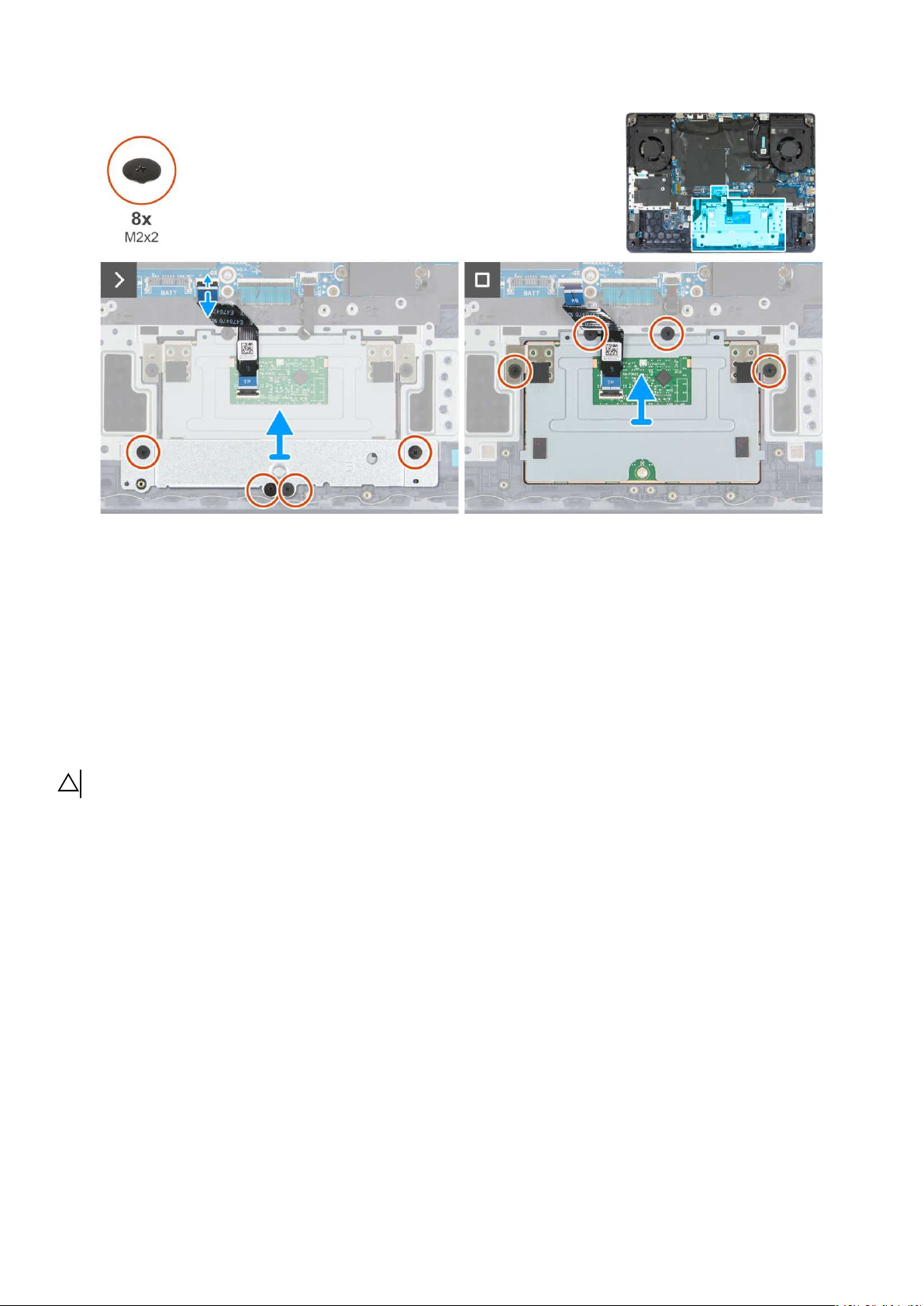

Rysunek 43. Wymontowywanie touchpada

Kroki

1. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

2. Wykręć cztery śruby (M2x2) mocujące wspornik touchpada do zestawu podpórki na nadgarstek iklawiatury.

3. Zdejmij wspornik touchpada zzestawu podpórki na nadgarstek iklawiatury.

4. Wykręć cztery śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij touchpad zzestawu podpórki na nadgarstek iklawiatury.

Instalowanie touchpada

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach poniżej przedstawiono umiejscowienie iprocedurę instalacji touchpada.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 71

Rysunek 44. Instalowanie touchpada

Kroki

1. Wsuń touchpad pod kątem do wnęki wzestawie podpórki na nadgarstek iklawiatury.

2. Odwróć komputer iotwórz wyświetlacz, aby upewnić się, że touchpad jest dokładnie wyrównany ze wszystkich stron.

3. Zamknij wyświetlacz i odwróć komputer spodem do góry.

4. Wkręć cztery śruby (M2x2) mocujące touchpad do zestawu podpórki na nadgarstek iklawiatury.

5. Dopasuj otwory na śruby we wsporniku touchpada do otworów wzestawie podpórki na nadgarstek iklawiatury.

6. Wkręć cztery śruby (M2x2) mocujące wspornik touchpada do zestawu podpórki na nadgarstek iklawiatury.

7. Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej i zamknij zatrzask złącza, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj

2. Zainstaluj

3. Zainstaluj

4. Wykonaj procedurę przedstawioną wsekcji

klamrę baterii.
baterię.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Płyta kontrolera klawiatury

Wymontowywanie płyty kontrolera podświetlenia klawiatury (ELC)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wyjmij

72 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

pokrywę dolną.

baterię.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty kontrolera podświetlenia klawiatury (ELC).

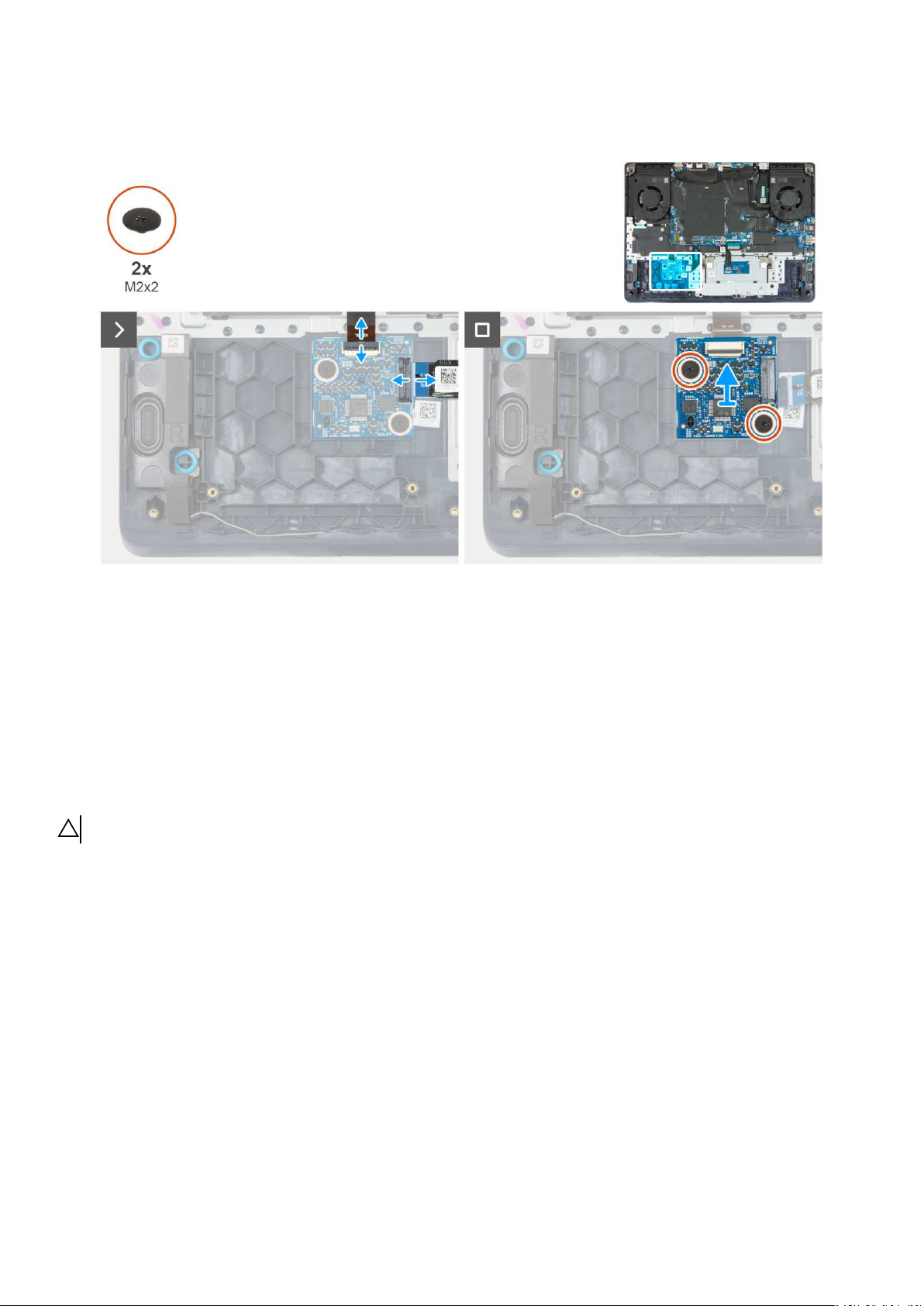

Rysunek 45. Wymontowywanie płyty kontrolera podświetlenia klawiatury (ELC)

Kroki

1. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury (KBBL) od złącza (FPC1) na płycie kontrolera podświetlenia klawiatury

(ELC).

2. Otwórz zatrzask iodłącz kabel płyty kontrolera klawiatury (ELC) od złącza (KBCN1) na płycie ELC.

3. Wykręć dwie śruby (M2x2) mocujące płytę ELC do zestawu podpórki na nadgarstek iklawiatury.

4. Wyjmij płytę ELC zzestawu podpórki na nadgarstek i klawiatury.

Instalowanie płyty kontrolera podświetlenia klawiatury (ELC)

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty kontrolera podświetlenia klawiatury (ELC).

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 73

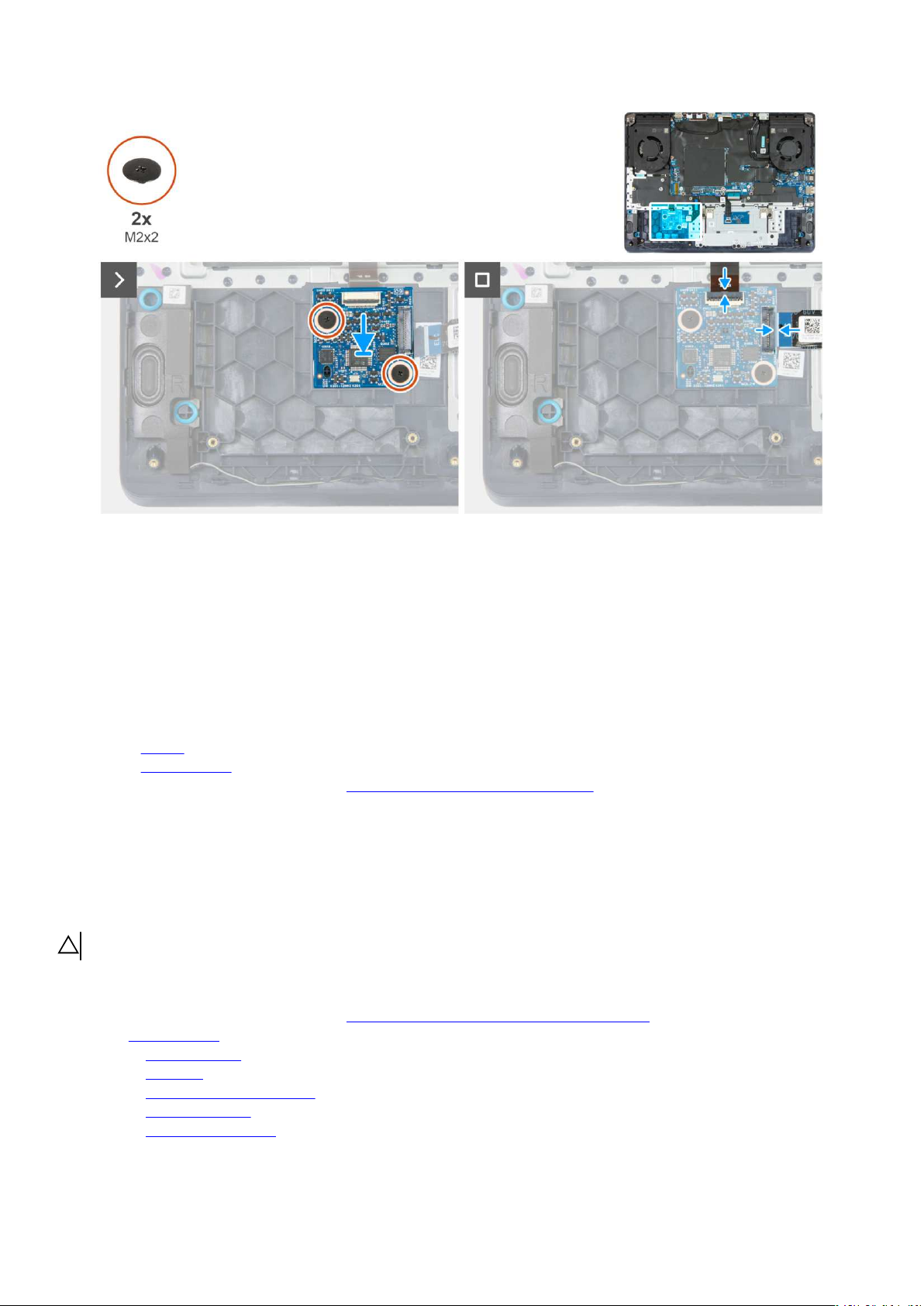

Rysunek 46. Instalowanie płyty kontrolera podświetlenia klawiatury (ELC)

Kroki

1. Dopasuj otwory na śruby wpłycie kontrolera podświetlenia klawiatury (ELC) do otworów wzestawie podpórki na nadgarstek

iklawiatury.

2. Wkręć dwie śruby (M2x2) mocujące płytę ELC do zestawu podpórki na nadgarstek iklawiatury.

3. Podłącz kabel płyty kontrolera podświetlenia klawiatury (ELC) do złącza (KBCN1) na płycie ELC izamknij zatrzask.

4. Podłącz kabel podświetlenia klawiatury (KBBL) do złącza (FPC1) na płycie ELC izamknij zatrzask.

Kolejne kroki

1. Zainstaluj

2. Zainstaluj

3. Wykonaj procedurę przedstawioną wsekcji

baterię.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Płyta główna

Wymontowywanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wymontuj

4. Wymontuj

5. Wymontuj

6. Wymontuj

7. Wymontuj

74 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

pokrywę dolną.

moduły pamięci.
dysk SSD.
kartę sieci bezprzewodowej.
gniazdo zasilacza.
klamrę złącza Type-C.

Informacje na temat zadania

Poniższa ilustracja przedstawia złącza na płycie głównej.

Rysunek 47. Złącza płyty głównej

1. Złącze kabla wyświetlacza (LCD1)

2. Złącze kabla kamery (CAM1)

3. Złącze kabla gniazda zasilacza (DCIN)

4. Złącze kabla lewego wentylatora (FAN2)

5. Gniazdo karty sieci bezprzewodowej (WLAN1)

6. Gniazdo dysku SSD (SSD1)

7. Złącze kabla kontrolera klawiatury (KB1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT1)

10.Złącze kabla podświetlenia klawiatury (ELC1)

11. Gniazdo dysku SSD (SSD2)

12. Gniazdo modułu pamięci (DIMM2)

13. Złącze kabla przycisku zasilania (PWR1)

14.Złącze kabla prawego wentylatora (FAN1)

15.Gniazdo modułu pamięci (DIMM1)

Na ilustracji przedstawiono umiejscowienie iprocedurę wymontowywania płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 75

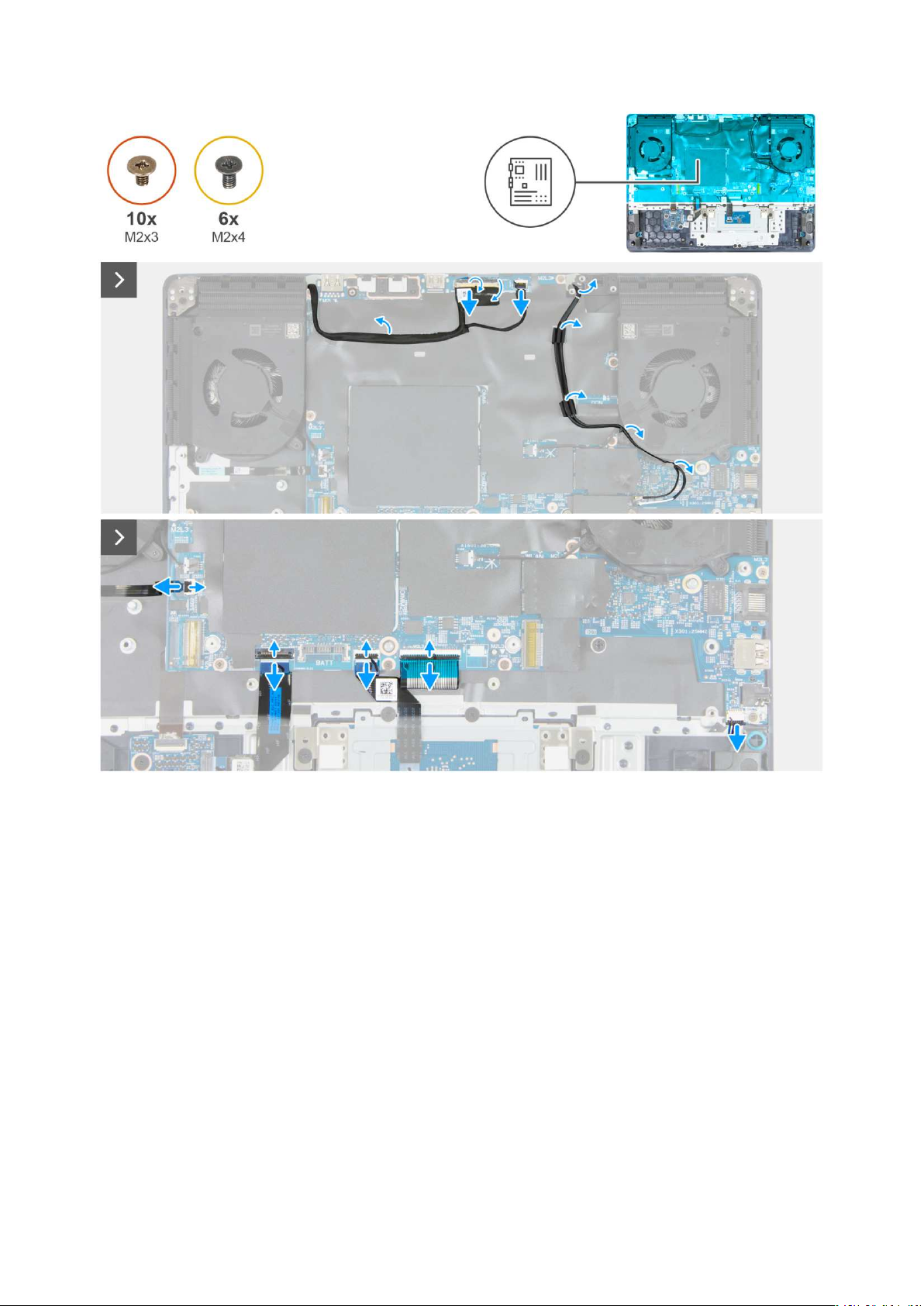

Rysunek 48. Wymontowywanie płyty głównej

Kroki

1. Otwórz zatrzask iodłącz kabel wyświetlacza od złącza (LCD1) na płycie głównej.

2. Otwórz zatrzask iodłącz kabel kamery od złącza (CAM1) na płycie głównej.

3. Wyjmij kable antenowe z prowadnic na wentylatorze i płycie głównej.

4. Odłącz kabel głośników od złącza (SPK1) na karcie we/wy.

5. Otwórz zatrzask iodłącz kabel podświetlenia klawiatury od złącza (ELC1) na płycie głównej.

6. Otwórz zatrzask i odłącz kabel przycisku zasilania od złącza (PWR1) na płycie głównej.

7. Otwórz zatrzask iodłącz kabel kontrolera klawiatury od złącza (KB1) na płycie głównej.

8. Otwórz zatrzask iodłącz kabel touchpada od złącza (TPAD1) na płycie głównej.

9. Wykręć dziesięć śrub (M2x3) mocujących zestaw płyty głównej do zestawu podpórki na nadgarstek iklawiatury.

10.Wykręć trzy śruby (M2x4) mocujące prawy wentylator do zestawu podpórki na nadgarstek i klawiatury.

11. Wykręć trzy śruby (M2x4) mocujące lewy wentylator do zestawu podpórki na nadgarstek iklawiatury.

76 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

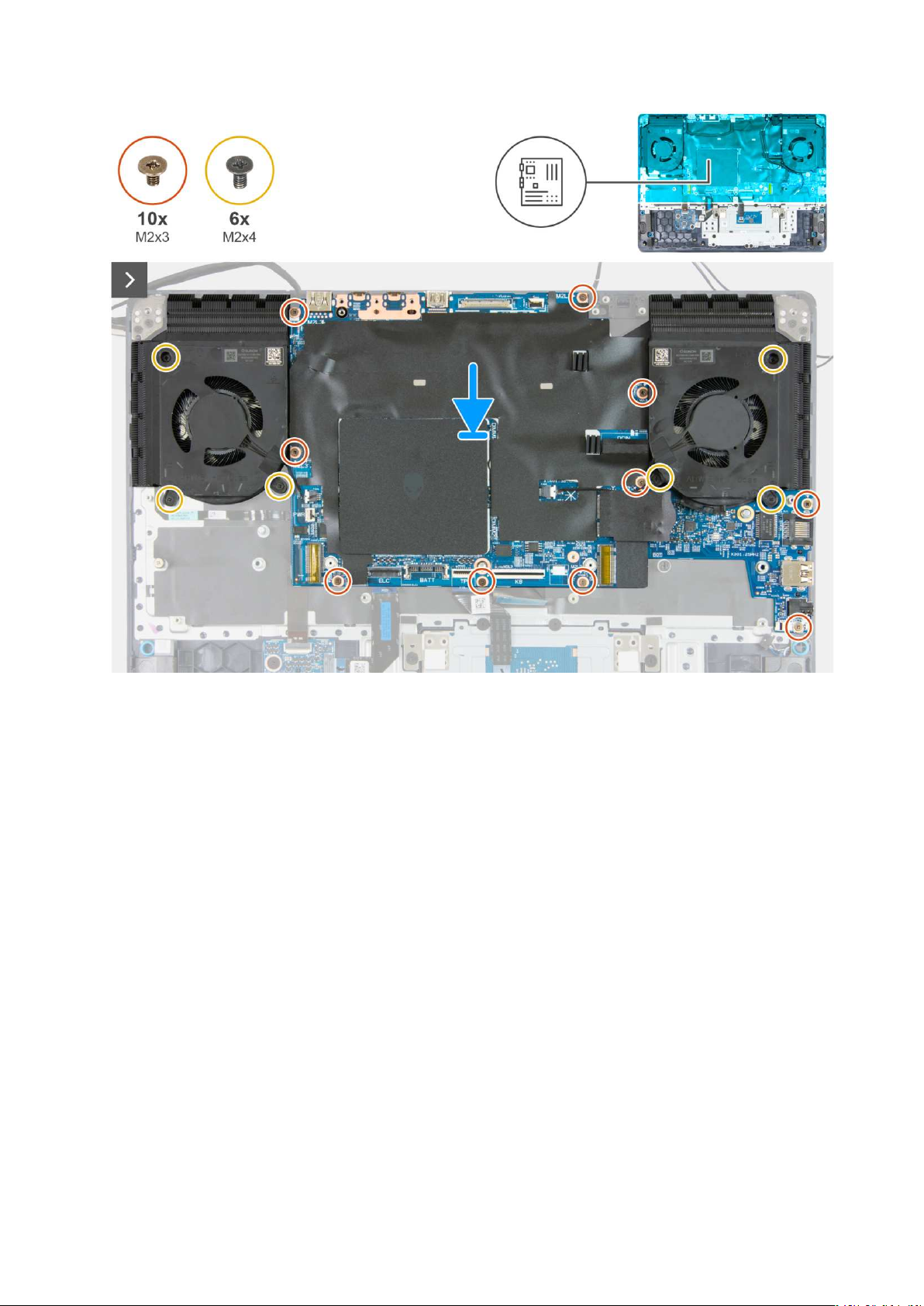

Rysunek 49. Wymontowywanie płyty głównej

12. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 77

Rysunek 50. Wymontowywanie zestawu płyty głównej

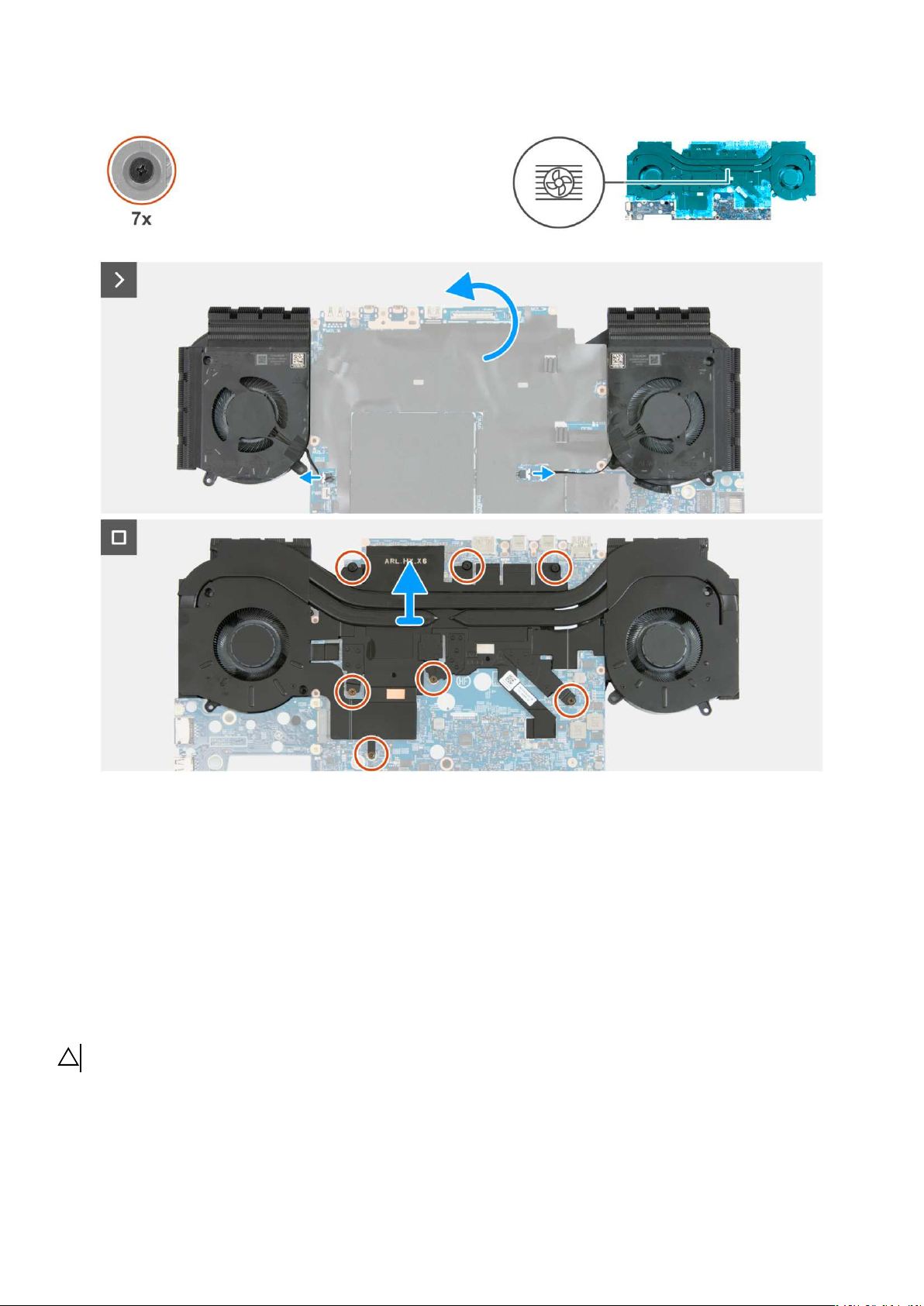

13. Odwróć zestaw płyty głównej.

14.Odłącz kabel prawego wentylatora od złącza (FAN1) na płycie głównej.

15.Odłącz kabel lewego wentylatora od złącza (FAN2) na płycie głównej.

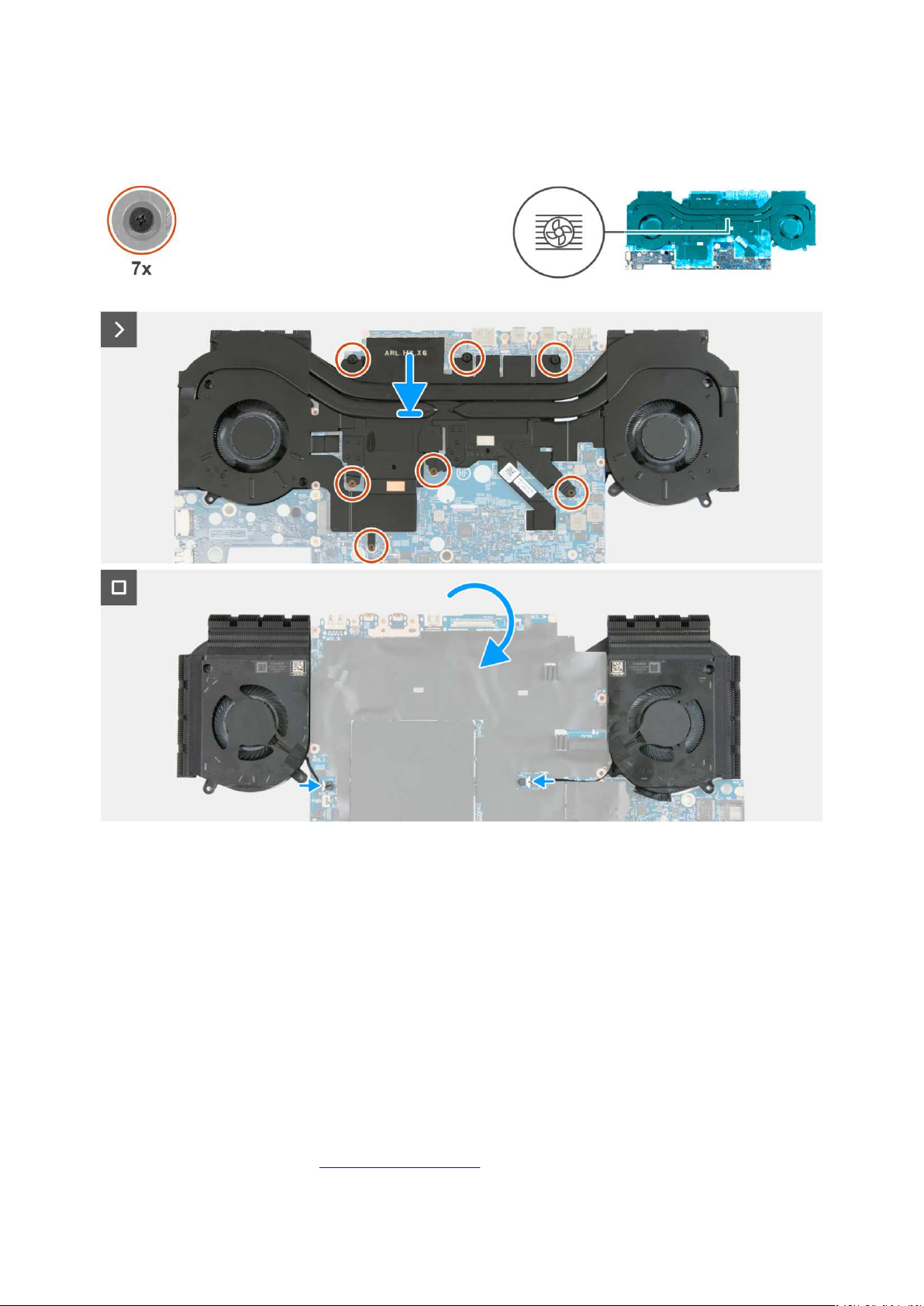

16.Wkolejności odwrotnej do wskazanej (7>6>5>4>3>2>1) poluzuj siedem śrub mocujących zestaw wentylatora iradiatora do

płyty głównej.

17.Wyjmij zestaw wentylatora iradiatora.

18.Wykręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

78 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 51. Wymontowywanie płyty we/wy

19.Wyjmij płytę we/wy zpłyty głównej.

20.Po wykonaniu wszystkich powyższych kroków pozostanie płyta główna.

Instalowanie płyty głównej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 79

Informacje na temat zadania

Rysunek 52. Złącza płyty głównej

1. Złącze kabla wyświetlacza (LCD1)

2. Złącze kabla kamery (CAM1)

3. Złącze kabla gniazda zasilacza (DCIN)

4. Złącze kabla lewego wentylatora (FAN2)

5. Gniazdo karty sieci bezprzewodowej (WLAN1)

6. Gniazdo dysku SSD (SSD1)

7. Złącze kabla kontrolera klawiatury (KB1)

8. Złącze kabla touchpada (TPAD1)

9. Złącze kabla baterii (BATT1)

10.Złącze kabla podświetlenia klawiatury (ELC)

11. Gniazdo dysku SSD (SSD2)

12. Gniazdo modułu pamięci (DIMM2)

13. Złącze kabla przycisku zasilania (PWR1)

14.Złącze kabla prawego wentylatora (FAN1)

15.Gniazdo modułu pamięci (DIMM1)

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty głównej.

Kroki

1. Dopasuj otwory na śruby w karcie we/wy do otworów w płycie głównej.

80 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 53. Instalowanie płyty we/wy

2. Wkręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

3. Dopasuj otwory na śruby wzestawie wentylatora iradiatora do otworów na spodzie płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 81

Rysunek 54. Instalowanie zestawu wentylatora iradiatora

4. Wkolejności wskazanej na radiatorze (1>2>3>4>5>6>7) dokręć siedem śrub mocujących zestaw wentylatora iradiatora do

płyty głównej.

5. Odwróć zestaw płyty głównej.

6. Umieść zestaw płyty głównej na zestawie podpórki na nadgarstek iklawiatury, dopasowując go do wypustek.

82 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 55. Instalowanie płyty głównej

7. Wkręć trzy śruby (M2x4) mocujące lewy wentylator do zestawu klawiatury i podpórki na nadgarstek.

8. Wkręć trzy śruby (M2x4) mocujące prawy wentylator do zestawu podpórki na nadgarstek iklawiatury.

9. Wkręć dziesięć śrub (M2x3) mocujących płytę główną do zestawu podpórki na nadgarstek i klawiatury.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 83

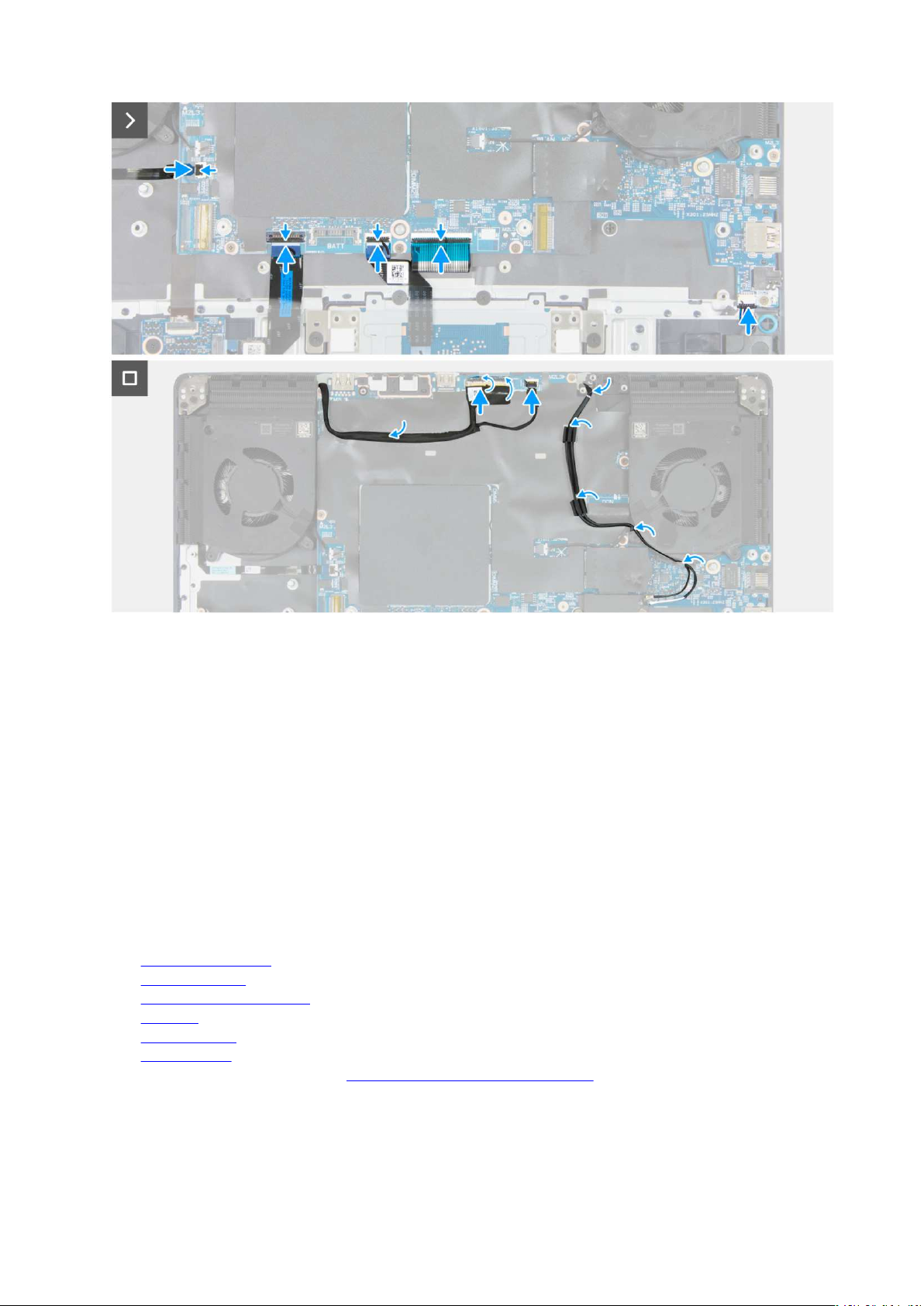

Rysunek 56. Instalowanie płyty głównej

10.Podłącz kabel lewego wentylatora do złącza (FAN2) na płycie głównej.

11. Podłącz kabel prawego wentylatora do złącza (FAN1) na płycie głównej.

12. Umieść kable antenowe w prowadnicach na zestawie wentylatora i radiatora.

13. Umieść kabel wyświetlacza w prowadnicach na zestawie wentylatora i radiatora.

14.Podłącz kabel touchpada do złącza (TPAD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

15.Podłącz kabel kontrolera klawiatury do złącza (KB1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

16.Podłącz kabel przycisku zasilania do złącza (PWR1) na płycie głównej.

17.Podłącz kabel podświetlenia klawiatury do złącza (ELC1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

18.Podłącz kabel głośników do złącza (SPK1) na karcie we/wy.

19.Podłącz kabel kamery do złącza (CAM1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

20.Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Zainstaluj

2. Zainstaluj

3. Zainstaluj

4. Zainstaluj

5. Zainstaluj

6. Zainstaluj

7. Wykonaj procedurę przedstawioną wsekcji

klamrę złącza Type-C.
gniazdo zasilacza.
kartę sieci bezprzewodowej.
dysk SSD.
moduły pamięci.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

84 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Przycisk zasilania ipłyta przycisku zasilania

Wymontowywanie przycisku zasilania ipłyty przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wymontuj

4. Wymontuj

5. Wykonaj punkty od 1 do 11 procedury

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania przycisku zasilania ipłyty przycisku zasilania.

pokrywę dolną.

kartę sieci bezprzewodowej.
gniazdo zasilacza.

Wymontowywanie płyty głównej.

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne
połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 85

Rysunek 57. Wymontowywanie przycisku zasilania ipłyty przycisku zasilania

Kroki

1. Wykręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

2. Otwórz zatrzask i odłącz kabel przycisku zasilania od złącza (PWR1) na płycie głównej.

3. Wyjmij płytę przycisku zasilania razem zkablem zzestawu klawiatury ipodpórki na nadgarstek.

4. Wykręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

5. Zdejmij przycisk zasilania zzestawu podpórki na nadgarstek i klawiatury.

Instalacja przycisku zasilania ipłyty przycisku zasilania

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji przycisku zasilania ipłyty przycisku zasilania.

86 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

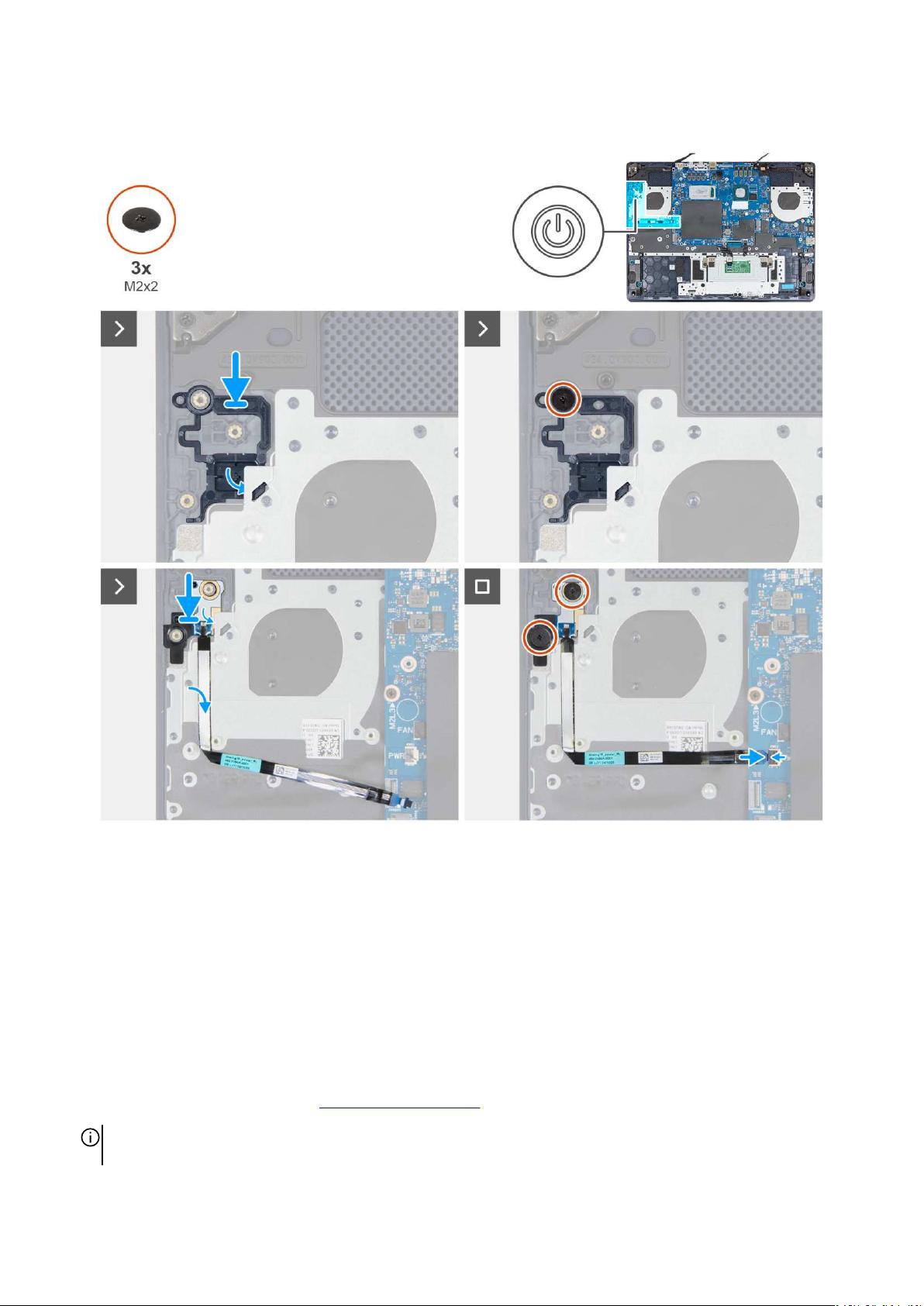

Rysunek 58. Instalacja przycisku zasilania ipłyty przycisku zasilania

Rysunek 59. Instalacja przycisku zasilania ipłyty przycisku zasilania

Kroki

1. Wyrównaj iwsuń przycisk zasilania wgniazdo wzestawie podpórki na nadgarstek iklawiatury.

2. Dopasuj otwór na śrubę wprzycisku zasilania do otworu wzestawie podpórki na nadgarstek i klawiatury.

3. Wkręć śrubę (M2x2) mocującą przycisk zasilania do zestawu podpórki na nadgarstek iklawiatury.

4. Dopasuj otwory na śruby w płycie przycisku zasilania do otworów w zestawie podpórki na nadgarstek i klawiatury.

5. Wkręć dwie śruby (M2x2) mocujące płytę przycisku zasilania do zestawu podpórki na nadgarstek iklawiatury.

6. Przyklej kabel płyty przycisku zasilania do zestawu klawiatury ipodpórki na nadgarstek.

7. Podłącz kabel przycisku zasilania do złącza (PWR1) na płycie głównej.

Kolejne kroki

1. Wykonaj punkty od 4 do 14 procedury

UWAGA: Płyta główna może być zainstalowana jako zespół z wentylatorem i układem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i układem chłodzenia.

Instalowanie płyty głównej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 87

2. Zainstaluj gniazdo zasilacza.

3. Zainstaluj

4. Zainstaluj

5. Wykonaj procedurę przedstawioną wsekcji

kartę sieci bezprzewodowej.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Zestaw wentylatora iradiatora

Wymontowywanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wymontuj

4. Wymontuj

5. Wymontuj

6. Wymontuj

7. Wykonaj punkty od 1 do 11 procedury

pokrywę dolną.

dysk SSD.
kartę sieci bezprzewodowej.
gniazdo zasilacza.
klamrę złącza Type-C.

Wymontowywanie płyty głównej.

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne
połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

Informacje na temat zadania

OSTRZEŻENIE: Radiator może się silnie nagrzewać podczas normalnego działania. Przed dotknięciem radiatora należy
zaczekać aż wystarczająco ostygnie.

UWAGA: Aby zapewnić maksymalne chłodzenie procesora, nie należy dotykać powierzchni termoprzewodzących na radiatorze.

Substancje oleiste na skórze dłoni mogą zmniejszyć przewodność cieplną pasty termoprzewodzącej.

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wentylatora iradiatora.

88 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 60. Wymontowywanie zestawu wentylatora iradiatora

Kroki

1. Odłącz kabel prawego wentylatora od złącza (FAN1) na płycie głównej.

2. Odłącz kabel lewego wentylatora od złącza (FAN2) na płycie głównej.

3. Odwróć zestaw płyty głównej.

4. Wkolejności odwrotnej do wskazanej (7>6>5>4>3>2>1) poluzuj siedem śrub mocujących zestaw wentylatora iradiatora do

płyty głównej.

5. Zdejmij zestaw wentylatora iradiatora zpłyty głównej.

Instalowanie zestawu wentylatora iradiatora

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 89

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę instalowania zestawu wentylatora iradiatora.

Rysunek 61. Instalowanie zestawu wentylatora iradiatora

Kroki

1. Dopasuj otwory na śruby wzestawie wentylatora iradiatora do otworów na spodzie płyty głównej.

2. Wkolejności wskazanej na radiatorze (1>2>3>4>5>6>7) dokręć siedem śrub mocujących zestaw wentylatora iradiatora do

płyty głównej.

3. Odwróć płytę główną.

4. Podłącz kabel lewego wentylatora do złącza (FAN2) na płycie głównej.

5. Podłącz kabel prawego wentylatora do złącza (FAN1) na płycie głównej.

6. Umieść kable antenowe w prowadnicach na zestawie wentylatora i radiatora.

7. Umieść kabel wyświetlacza w prowadnicach na zestawie wentylatora i radiatora.

8. Podłącz kabel wyświetlacza do złącza (CAM1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

9. Podłącz kabel wyświetlacza do złącza (LCD1) na płycie głównej izamknij zatrzask, aby zamocować kabel.

Kolejne kroki

1. Wykonaj punkty od 4 do 14 procedury Instalowanie płyty głównej.

90 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

UWAGA: Płyta główna może być zainstalowana jako zespół z wentylatorem i układem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i układem chłodzenia.

2. Zainstaluj klamrę złącza Type-C.

3. Zainstaluj

4. Zainstaluj

5. Zainstaluj

6. Zainstaluj

7. Wykonaj procedurę przedstawioną wsekcji

gniazdo zasilacza.
kartę sieci bezprzewodowej.
dysk SSD.
pokrywę dolną.

Po zakończeniu serwisowania komputera.

Płyta we/wy

Wymontowywanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wyjmij

4. Wymontuj

5. Wymontuj

6. Wymontuj

7. Wymontuj

8. Wymontuj

9. Wykonaj punkty od 1 do 11 procedury

pokrywę dolną.

baterię.

moduły pamięci.
dysk SSD.
kartę sieci bezprzewodowej.
gniazdo zasilacza.
klamrę złącza Type-C.

Wymontowywanie płyty głównej.

UWAGA: Płyta systemowa może być usunięta jako zespół z wentylatorem i zestawem chłodzenia, aby zachować termiczne
połączenie między płytą systemową a wentylatorem i zestawem chłodzenia.

Informacje na temat zadania

Na poniższych ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania płyty we/wy.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 91

Rysunek 62. Wymontowywanie płyty we/wy

Kroki

1. Wyjmij zestaw płyty głównej zzestawu podpórki na nadgarstek iklawiatury, anastępnie go obróć.

2. Wykręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

3. Wyjmij płytę we/wy zpłyty głównej.

Instalowanie płyty we/wy

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracji przedstawiono umiejscowienie iprocedurę instalacji płyty we/wy.

92 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 63. Instalowanie płyty we/wy

Kroki

1. Dopasuj otwory na śruby w karcie we/wy do otworów w płycie głównej.

2. Wkręć dwie śruby (M2x2) mocujące płytę we/wy do płyty głównej.

3. Wyjmij zestaw płyty głównej igo odwróć.

Kolejne kroki

1. Wykonaj punkty od 4 do 14 procedury

UWAGA: Płyta główna może być zainstalowana jako zespół z wentylatorem i układem chłodzenia, aby zachować termiczne

połączenie między płytą systemową a wentylatorem i układem chłodzenia.

2. Zainstaluj gniazdo zasilacza.

3. Zainstaluj

4. Zainstaluj

5. Zainstaluj

6. Zainstaluj

7. Zainstaluj

8. Wykonaj procedurę przedstawioną wsekcji

kartę sieci bezprzewodowej.
dysk SSD.
moduły pamięci.
baterię.
pokrywę dolną.

Instalowanie płyty głównej.

Po zakończeniu serwisowania komputera.

Pokrywa tylna

Wymontowywanie pokrywy tylnej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji

2. Zdejmij pokrywę dolną.

Przed przystąpieniem do serwisowania komputera.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 93

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania pokrywy tylnej.

Rysunek 64. Wymontowywanie pokrywy tylnej

Kroki

1. Wykręć pięć śrub (M2x3,5) mocujących pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.
UWAGA: Nie wykręcaj dwóch srebrnych śrub mocujących zestaw wyświetlacza do zestawu podpórki na nadgarstek

iklawiatury.

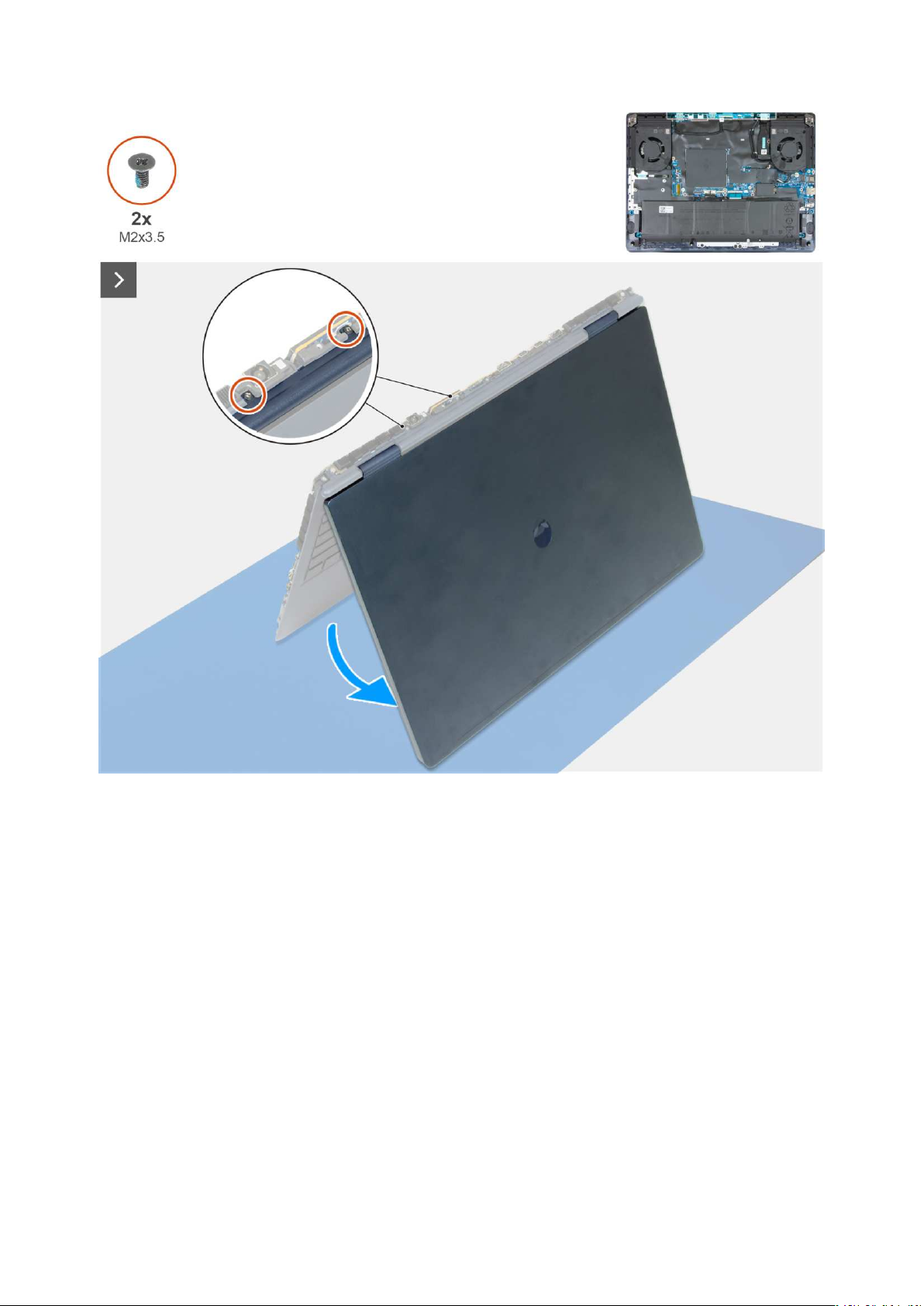

Rysunek 65. Śruby, których nie należy wykręcać

2. Zdejmij pokrywę tylną z zestawu podpórki na nadgarstek iklawiatury.

Instalowanie pokrywy tylnej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalacji pokrywy tylnej.

94 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

Rysunek 66. Instalowanie pokrywy tylnej

Kroki

1. Dopasuj otwory na śruby wpokrywie tylnej do otworów wzestawie klawiatury ipodpórki na nadgarstek.

2. Wkręć pięć śrub (M2x3,5) mocujących pokrywę tylną do zestawu podpórki na nadgarstek iklawiatury.

Kolejne kroki

1. Zainstaluj

2. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Listwa środkowa

Wymontowywanie listwy środkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Zdejmij

pokrywę dolną.
pokrywę tylną.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania listwy środkowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 95

Rysunek 67. Wymontowywanie listwy środkowej

96 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

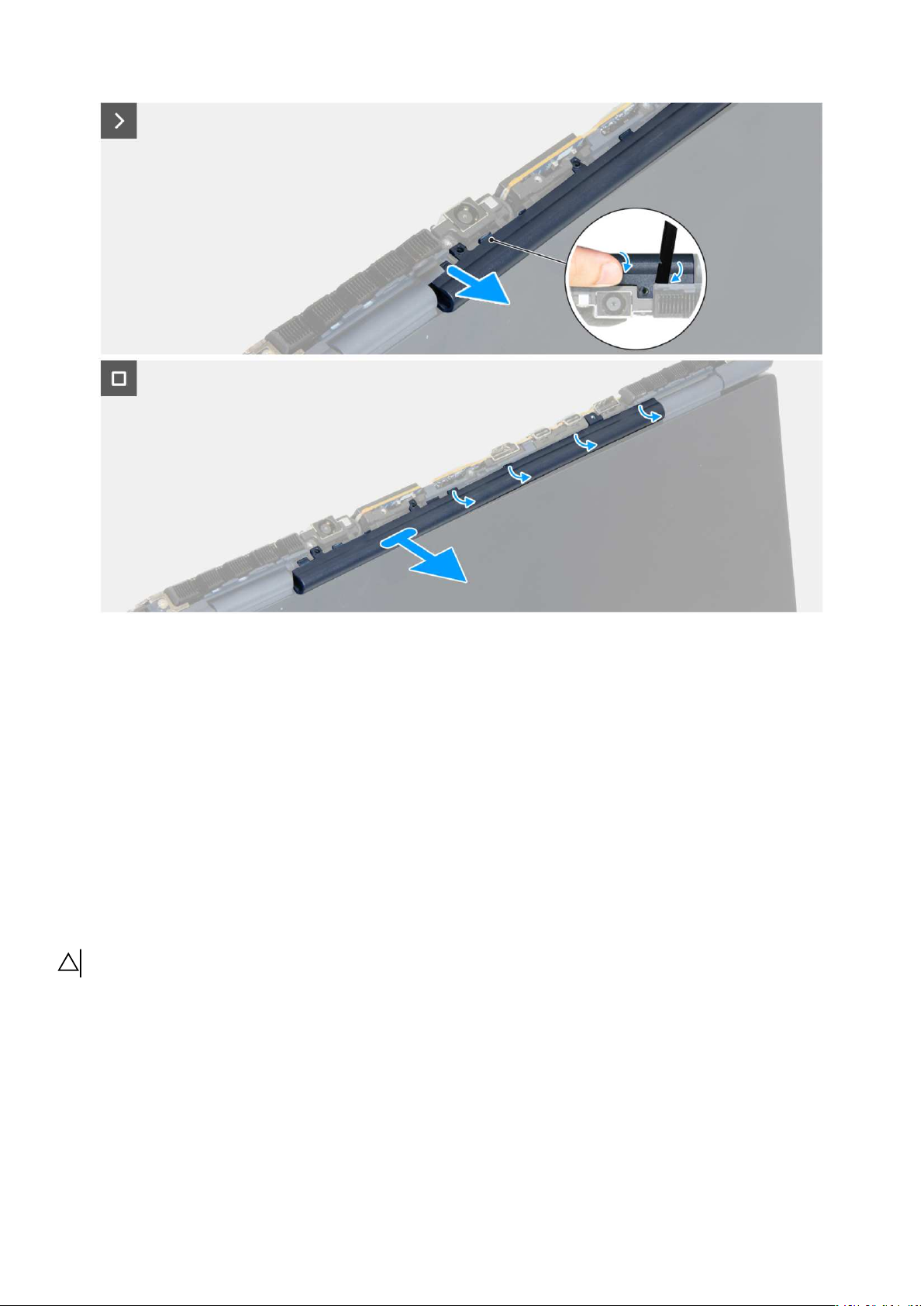

Rysunek 68. Wymontowywanie listwy środkowej

Kroki

1. Połóż matę ochronną ESD na czystej i płaskiej powierzchni.

2. Otwórz pokrywę wyświetlacza i umieść komputer pionowo w konfiguracji namiotu na macie chroniącej przed wyładowaniami

elektrostatycznymi.

3. Wykręć dwie śruby (M2x3,5) mocujące listwę środkową do zestawu podpórki na nadgarstek i klawiatury.

4. Naciśnij palcem miejsce wskazane nad gniazdem zasilacza.

5. Włóż rysik do szczeliny utworzonej we wskazanym miejscu, aby zwolnić hak zabezpieczający.

6. Delikatnie podważ środkowy pałąk, aby go odsunąć od zestawu podpórki na nadgarstek i klawiatury.

7. Zdejmij listwę środkową z zestawu podpórki na nadgarstek iklawiatury.

8. Zamknij pokrywę wyświetlacza i umieść komputer pokrywą skierowaną w dół na czystej, płaskiej powierzchni.

Instalacja listwy środkowej

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

Wprzypadku wymiany elementu przed wykonaniem procedury instalacji wymontuj wcześniej zainstalowany element.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę instalowania listwy środkowej.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 97

Rysunek 69. Instalacja listwy środkowej

Rysunek 70. Instalacja listwy środkowej

Kroki

1. Połóż matę ochronną ESD na czystej i płaskiej powierzchni.

98 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)

2. Otwórz pokrywę wyświetlacza i umieść komputer pionowo w konfiguracji namiotu na macie chroniącej przed wyładowaniami

elektrostatycznymi.

3. Wciśnij listwę środkową na miejsce wzestawie podpórki na nadgarstek iklawiatury.
UWAGA: Dopasuj otwory na śruby w listwie środkowej do otworów wzestawie podpórki na nadgarstek iklawiatury.

4. Wkręć dwie śruby (M2x2,5) mocujące listwę środkową do zestawu podpórki na nadgarstek i klawiatury.

5. Zamknij pokrywę wyświetlacza i umieść komputer pokrywą skierowaną w dół na czystej, płaskiej powierzchni.

Kolejne kroki

1. Zainstaluj pokrywę tylną.

2. Zainstaluj

3. Wykonaj procedurę przedstawioną wsekcji

pokrywę dolną.

Po zakończeniu serwisowania komputera.

Zestaw wyświetlacza

Wymontowywanie zestawu wyświetlacza

OSTRZEŻENIE: Informacje zawarte wtej sekcji są przeznaczone wyłącznie dla autoryzowanych techników serwisowych.

Wymagania

1. Wykonaj procedurę przedstawioną wsekcji Przed przystąpieniem do serwisowania komputera.

2. Zdejmij

3. Wymontuj

4. Zdejmij

5. Wymontuj

pokrywę dolną.

kartę sieci bezprzewodowej.

pokrywę tylną.

listwę środkową.

Informacje na temat zadania

Na ilustracjach przedstawiono umiejscowienie iprocedurę wymontowywania zestawu wyświetlacza.

Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU) 99

Rysunek 71. Wymontowywanie zestawu wyświetlacza

100 Wymontowywanie iinstalowanie modułów wymienianych na miejscu (FRU)
